Как подключить провода на замок зажигания ваз 2106: Подключение проводов замка зажигания ВАЗ

Подключение проводов замка зажигания ВАЗ

Замок зажигания в автомобиле служит для подачи электрического тока от аккумуляторной батареи на стартер и другие электрические потребители посредством поворота ключа. А повернув ключ в начальное положение, отключается подача электрического тока от свечей зажигания, двигатель глушится. Замок выполняет и свою буквальную функцию – запустить двигатель можно только имея ключ. Но, как и все в машине, замок зажигания может выходить из строя, и как его правильно заменить в классических автомобилях ВАЗ, распространенных в Украине, вы узнаете из этой статьи.

Принцип действия замка зажигания ВАЗ 2101

Расположен замок с левой стороны, под рулевой колонкой. Крепление и сам корпус замка скрыты пластиковой накладкой, и водитель видит только прорезь для ключа. При этом сама конструкция и провода подключения расположены снизу, так, чтобы их не было видно. На машинах классического семейства ВАЗ 2101, 2102, 2105, 2106 замок имеет 4 метки согласно четырем положениям ключа. Они обозначаются такими соответствующими метками:

·         0;

·         I;

·         II;

·         III.

В первом положении выключено зажигание и все электроприборы автомобиля, что запитаны от замка. При этом часть устройств, таких как освещение, стоп-сигналы, аварийная сигнализация, прикуриватель не зависят от положения ключа в замке, и подключены к аккумулятору напрямую, работают всегда. В положении 0 ключ может быть вытащен из замка.

В положении I подается питание на зажигание и бортовую сеть транспортного средства, включаются измерительные приборы и контрольные лампы. Происходит подключение светозвуковых сигналов. Ключ фиксируется его не нужно держать. В положении II происходит подключение стартера, что в сумме с включенным зажиганием обеспечивает пуск двигателя. Замок в этом положении не фиксирует ключ, поэтому после запуска мотора его необходимо отпустить, и он под действием пружины вернется в предыдущее положение.

Последнее третье положение замка зажигания ВАЗ 2101, 2102, 2107 или 2109 является стояночным. В нем обесточены все электрические потребители, а в паз рулевой колонки входит специальный фиксатор, который не дает рулю вращаться. При этом необходимо отметить, что положения замка не являются последовательными, так, для перевода ключа в III его необходимо вращать против часовой стрелки.

Частые неисправности

Замок на автомобилях ВАЗ 2110, 21213, 2101 имеет достаточно простую конструкцию, однако со временем, и она может исчерпать свой ресурс. Обычно неисправностей две: механическая и электрическая. К первой относиться «залипание» ключа, когда замок заедает и его не получается повернуть. Происходит это из-за коррозии внутри замка, временное решение проблемы – побрызгать внутрь WD 40. Вторая проблема связана с выходом из строя контактной группы, могут не работать определенные потребители. Если группа «подгорела» основательно, то решить проблему можно только заменой и подключением проводов нового замка.

Демонтаж

Для снятия старого устройства на машинах классического семейства ВАЗ, как карбюраторного, так и инжекторного типа, понадобиться лишь крестовая и плоская отвертки. В первую очередь следует снять пластиковый кожух, который держится на винтах. После этого следует открутить болты, которыми крепится замок к рулевой колонке, а плоской отверткой нажать на фиксатор, удерживающий его в посадочном месте. После этого можно отсоединить провода. В новых автомобилях все провода собраны в фишку, и схема подключения не требуется. В старых машинах каждый провод подключается отдельно, и без схемы сделать все правильно не получится.

Подключение

Если в электрическую проводку транспортного средства никто не вмешивался, то сделать все можно достаточно быстро, ориентируясь по цветам проводов, подключая на выводы с такими обозначениями:

·         50 – красный.

·         15 – синий с черной полосой.

·         30 – розовый.

·         30/1 – коричневый.

·         INT – черный.

После завершения подключения все собирается в обратном порядке, подсоединяется аккумулятор и проверяется работоспособность узлов и элементов, работающих от замка зажигания. Если что-то не работает, но замок новый, то необходимо убедиться в правильности подключения проводов. Распиновка есть в электрической схеме для каждого автомобиля.

Замок зажигания ВАЗ 2106: схема подключения проводов

На автомобиле ВАЗ 2106 замок зажигания является главным элементом управления системой бортового электрооборудования. Только при полной технической исправности замка обеспечивается правильная работа системы зажигания.

К сожалению, замок зажигания ВАЗ 2106 не может похвастаться долговременной бесперебойной работой и достаточно часто автолюбители сталкиваются с тем, что он выходит из строя.

Поэтому им приходится разбираться в том, что такое замок зажигания ВАЗ 2106 схема подключения проводов, снимать его, ремонтировать то, что вышло из строя, а затем монтировать его обратно, попутно вспоминая схему подключения всех проводов.

Наша статья поможет разобраться в вопросах электронного зажигания ВАЗ 2106. После ее прочтения многие смогут самостоятельно отремонтировать замок на ВАЗ 2106 и больше не будут испытывать проблем с его демонтажем и установкой. Также она пригодится тем, кто не помнит какая схема подключения каждого кабеля на устройстве.

Основная информация

Основными элементами замков зажигания на ВАЗ 2106 считается система включения зажигания и цепь управления стартером. Напряжение подаётся на заданную цепь при определённом положении ключа.

Конструкция электронного зажигания на ВАЗ состоит из двух элементов:

• Электрическая часть представляет собой клемму проводов, фиксирующуюся в нижней части замка стопорным зажимом. Благодаря данному элементу происходит правильное распределение напряжения на бортовую электронику автомобиля.

Механическая часть установлена непосредственно в самом замке зажигания. Она отвечает в машине за блокировку руля, включение электроники и пуск стартера.

Стоит отметить, что на автомобиле ВАЗ 2106, поломки в равной степени могут быть связаны как с механическими элементами детали, так и с электроникой.

В ходе использования транспортного средства неисправности бесконтактного зажигания бывают разные, поэтому нужно понимать, с чем они могут быть связаны и знать схему подключения проводов.

Какие поломки могут быть в замке зажигания?

Как уже указывалось выше, практика показывает, что поломки свойственны обеим частям замка и нередко требуется замена той или иной половины. Иногда могут выйти из строя катушки зажигания ВАЗ 2106

При обслуживании данных элементов нужно знать, что такое схема бесконтактного зажигания, а уже после этого необходимо отключить минусовую клемму на аккумуляторе, за исключением, если проверяется наличие напряжения на потребителях.

1. Поломка механической части

Наиболее частой неисправностью механической части бзс является тугой поворот ключа, если проблему подсоединения не решить вовремя, то ключ заклинит в замке, либо сломается. В результате придётся менять замок целиком, а такая замена потребует больших затрат.

Фабричные замки зажигания от автомобилей ВАЗ 2106 очень редко ломаются таким образом, такая неисправность характерна китайским запчастям, ведь стоимость аналога на порядок ниже. Аналоги не подлежат ремонту, в отличие от запчастей автозавода ЛАДА.

Если автолюбитель сталкивается с подобной проблемой, то в дальнейшем как правило уже приобретает оригинальную запчасть от «АвтоВАЗа», более не доверяя китайским производителям деталей.

1. Поломки электронной части

Нередко неисправности замка зажигания ВАЗ 2106 связаны с электронной частью устройства и им также требуется замена. В этом случае важно помнить, что схема подключения играет огромную роль, а путать провода местами не стоит.

Основные причины неисправности клеммы зажигания:

• Окисление контактов.
• Частичное или полное сгорание проводов.

Плавление пластиковой части клеммы.

Данные причины вызваны плохим контактом клеммы на ВАЗ 2106, либо тем, что происходит длительный пуск стартера.

В данном случае необходимо поменять только электронный блок, который можно приобрести отдельно в магазинах автозапчастей.

При замене необходимо запомнить или зарисовать цвета каждого кабеля на подключении к замку, чтобы схема была под рукой, либо просто сфотографировать клемму на телефон. Каждый контакт имеет определенный номер. Так что, подключение можно осуществить по схеме, указанной на упаковочной коробке производителя. Если схемы нет или она утеряна, то читаем дальше.

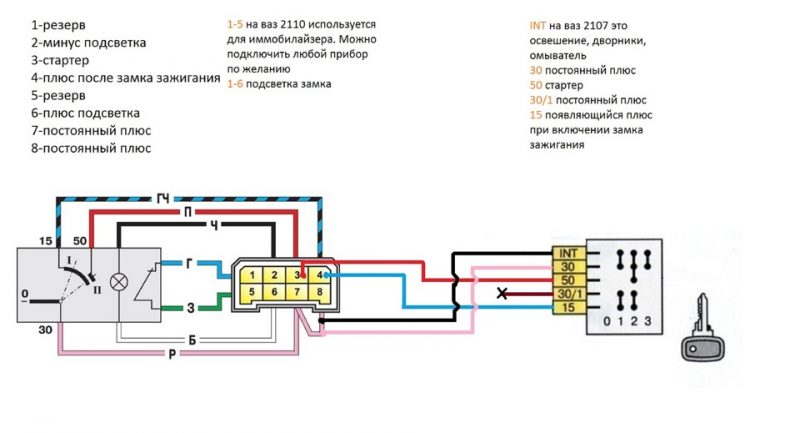

Схема подключения

Электронный блок замка имеет следующие контакты:

15 – к контакту подключается двойной голубой провод с черной полосой.

30 – розовый провод. Отвечает за включение стартера.

30/1 – коричневый провод.

50 – пурпурный или красный. Цвет зависит от года выпуска автомобиля. Дополнительная цепь для пуска стартера.

INT- чёрный провод с двумя контактами, отвечает за подачу напряжения с плюсовой клеммы на замок зажигание.

Схема зажигания достаточно простая, а распиновка проводов многими запоминается с первого раза.

Замена замка зажигания

Данную процедуру можно выполнить самостоятельно, если иметь хотя бы базовые навыки работы с инструментами, и обязательно соблюдая технику безопасности при ремонте авто. Замок зажигания на автомобиле ВАЗ 2106 не слишком сложен, а схема подключения всех проводов просто и понятна. Поэтому самостоятельная замена, без обращения в сервисный центр, выполняется многими автолюбителями.

Для ремонта, отключения и подключения понадобятся:

• плюсовая отвертка;
• шлицевая отвертка;
• тонкое шило или небольшой гвоздик.

До начала ремонта обязательно отсоединить минусовую клемму аккумулятора!

Многие знают, что напряжение в 12В не страшно для человека и не боятся получить электрошок. Они при этом забывают, что электричество может воздействовать не только на руку, но и на детали авто. Если при попытке снять замок случайно замкнуться провода, это может привести к выходу из строя некоторых электронных блоков машины.

Для замены нужно взять крупную крестовую и маленькую торцевую отвертки. В первую очередь демонтируется пластиковый кожух руля. Вначале снимается нижняя планка, затем верхняя. После того как кожух снят, все элементы замка становятся доступными и их можно снять.

Вторым шагом нужно отсоединить провода от механической половины устройства, предварительно запомнив положение клемм, потому что распиновка проводов в данном случае важна. Об этом говорилось выше.

После того, как открутили маленькой отверткой болты крепления самого замка, необходимо повернуть ключ от машины в положение «ноль». Теперь устройство должно выйти из крепления легко и без особых усилий.

Следующим этапом отцепляем все провода, которые подходят к замку зажигания. У тех, кто подсуетился, схема перерисована или сфотографирована, остальные же могут распечатать памятку с данной статьи. Это поможет им подключить деталь без особых проблем.

Потом ищем небольшую плоскую щель слева от детали на кронштейне и с усилием втыкаем туда шило, чтобы вдавить фиксатор.

Теперь можно вытащить замок зажигания из кронштейна, поддевая его другой отверткой.

Установка и подключение нового замка происходит в обратной последовательности. Главное правильно подключить все контакты, вспомнив схему подключения, иначе можно сжечь провода.

Не забывайте про то, что минусовая клемма аккумулятора должна быть отключена во время замены.

Установка замка зажигания ваз 2106 своими руками с фото

Как любая машина, ВАЗ 2106 имеет сильные и слабые стороны, которые знакомы многим автолюбителям. Интенсивная эксплуатация, плохие дороги, суровый климат делают свое дело медленно, но верно. Как говорится, ничто не вечно — детали изнашиваются, так или иначе их приходится менять. Многие владельцы автомобилей предпочитают делать посильный ремонт своими руками. И все слышали о периодической поломке небольшой, но очень важной детали — замке зажигания. Если ваш замок неисправен, то вам не помешает приобрести такой полезный навык, как установка замка зажигания ВАЗ 2106.

Жигули

Недаром говорится: новое – это хорошо забытое старое. ВАЗ 2106 — прекрасно знакомая всем «шестерка» — входит в число самых массовых и популярных автомобилей отечественного производства еще со времен Советского Союза. За все время выпуска этой модели всего было произведено и собрано на разных заводах свыше 4,3 миллионов штук автомобилей. Настоящая рабочая лошадка, недаром у нее до сих пор немало почитателей. До сих пор бойкие «шестерки» в большом количестве бороздят автомобильные просторы стран СНГ и ближнего, а также дальнего, зарубежья. Конечно, и на старуху бывает проруха.

Структура и назначение замка зажигания

Выключатель (замок) зажигания на всех моделях «классики», в том числе и на «шестерке», абсолютно аналогичен по своему устройству и конструкции. Рассмотрим его устройство и принцип работы.

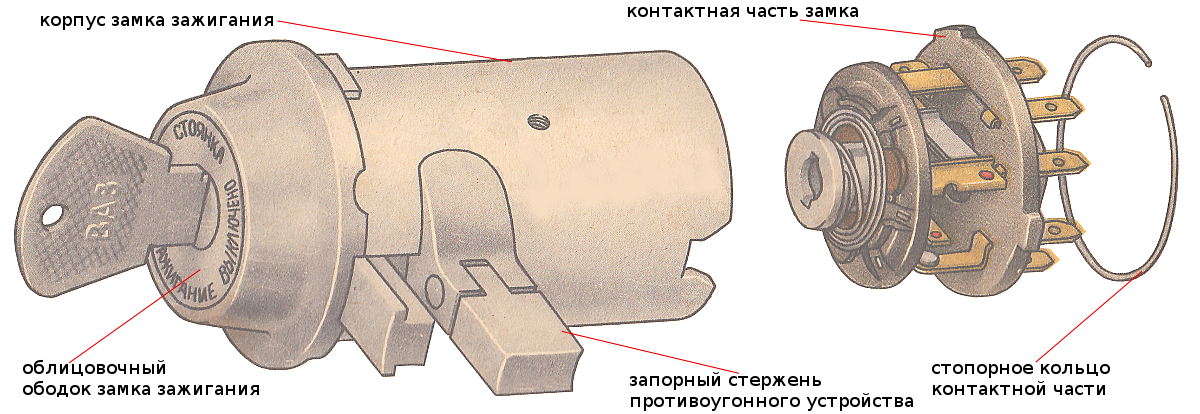

Устройство выключателя (замка) зажигания:

Строение замка

1. Запорный стержень
2. Корпус
3. Валик
4. Контактный диск
5. Контактная втулка
6. Колодка
7. Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания.

В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Замок зажигания, как и все запчасти, со временем требует ремонта или замены. И с этим вполне сможет справиться любой автолюбитель, обладая минимальным запасом необходимых знаний.

Снимаем старый замок зажигания

Прежде чем установить новый замок, необходимо освободить для него место, отсоединив старый.

Инструменты и меры предосторожности

Для этого нам понадобится простой набор инструментов: отвертка и шило.

Инструменты

Перед тем как приступить к работе, не забудьте об элементарных правилах безопасности – отключите аккумуляторную батарею (снимите минусовую клемму).

Отключаем аккумулятор

Демонтируем замок зажигания

После подготовки безопасного рабочего места смело приступаем к делу.

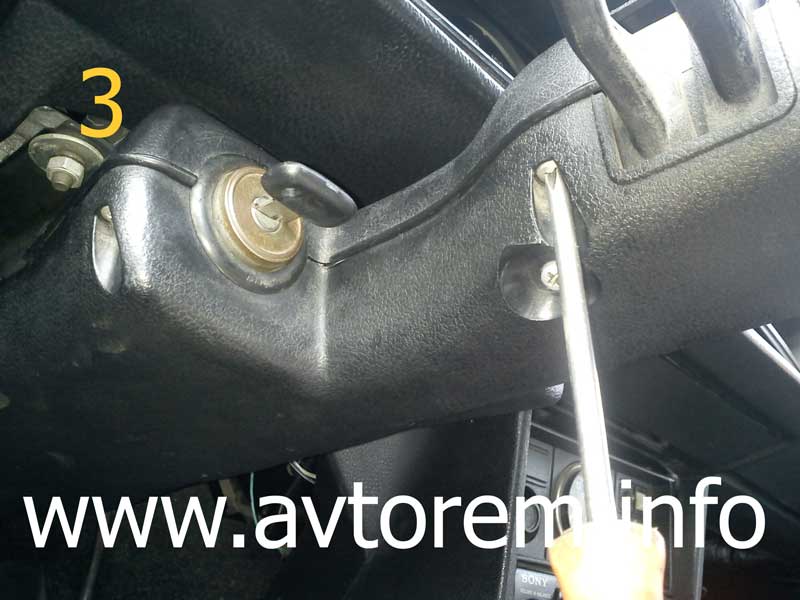

С помощью отвертки откручиваем 5 винтов кожуха подрулевых переключателей. После этого снимаем верхний и нижний элементы кожуха. Откручиваем два винта, на которых замок зажигания крепится к корпусу.

Снимаем кожух

Вставляем ключ зажигания в замок и проворачиваем его в положение «отключено» (0), чтобы разблокировать противоугонную систему. Чтобы достать замок из его посадочного места, находим в его левой стороне небольшое круглое отверстие.

Разблокировка

Берем шило и вставляем его в отверстие, поджимая им фиксатор. При этом вынимаем замок зажигания, подавая его рукой на себя.

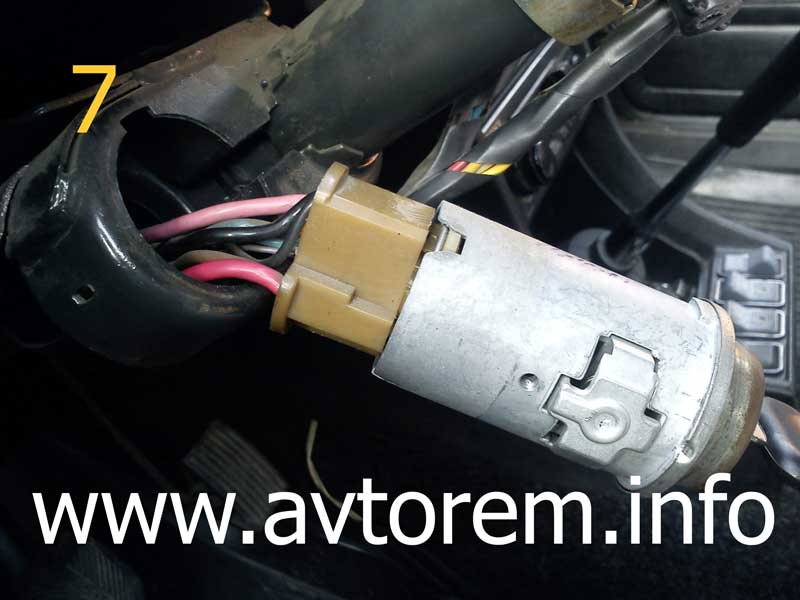

Вынимаем замок

Отсоединяем провода от клемм. Если моток проводов заканчивается фишкой, то это значительно упрощает задачу. Это значит, что вам не придется маркировать провода или запоминать схему их подключения к клеммам замка для дальнейшего подключения. Итак, просто отсоединяем фишку с проводами.

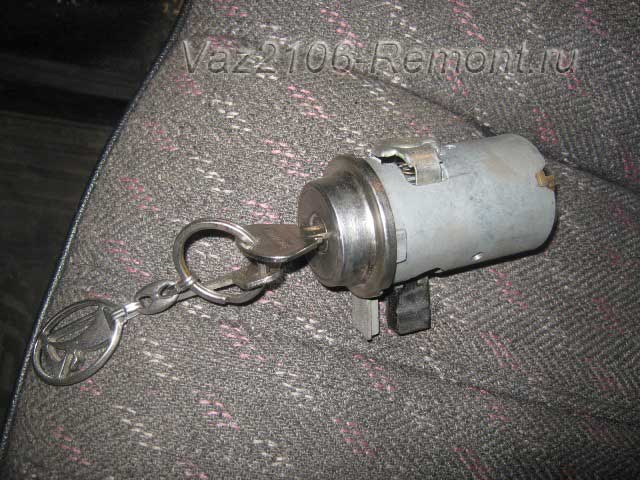

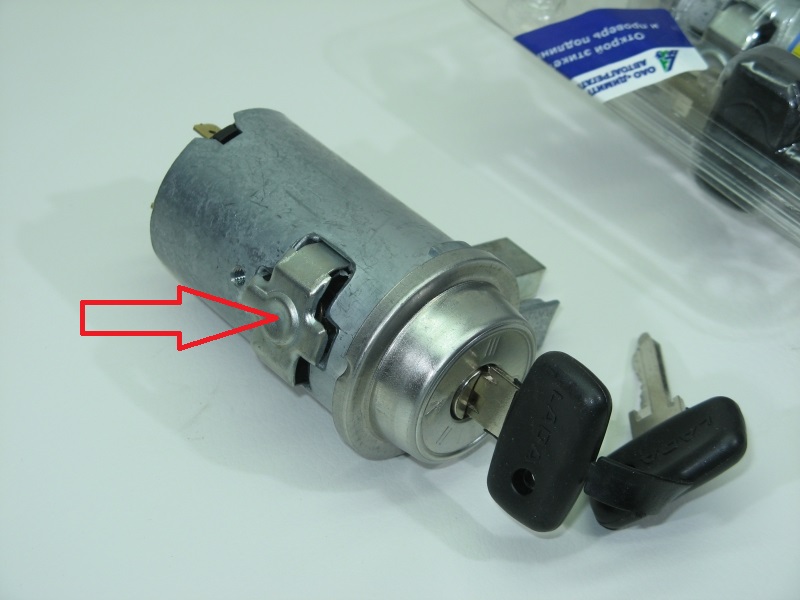

Устанавливаем новый замок

Замок зажигания отсоединен. Теперь мы можем приступить к подключению нового.

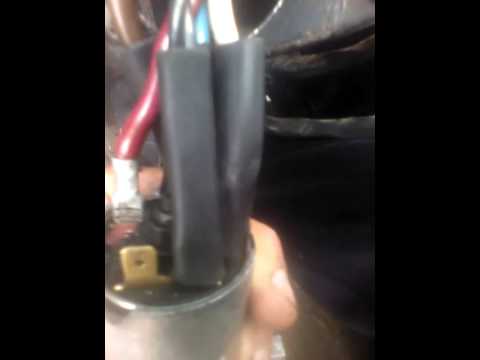

Подключаем контактную группу проводов

Если вам посчастливилось стать обладателем фишки, замыкающей провода, то просто подключаем её к новому замку.

Подключение фишки

Если же фишки нет, то подключаем каждый провод по отдельности. Берем в руки клеммную колодку нового замка зажигания так, чтобы единственная находящаяся на нем двойная клемма была справа и находилась в вертикальном положении. Верхнему отделению двойной клеммы соответствует двойной черный провод.

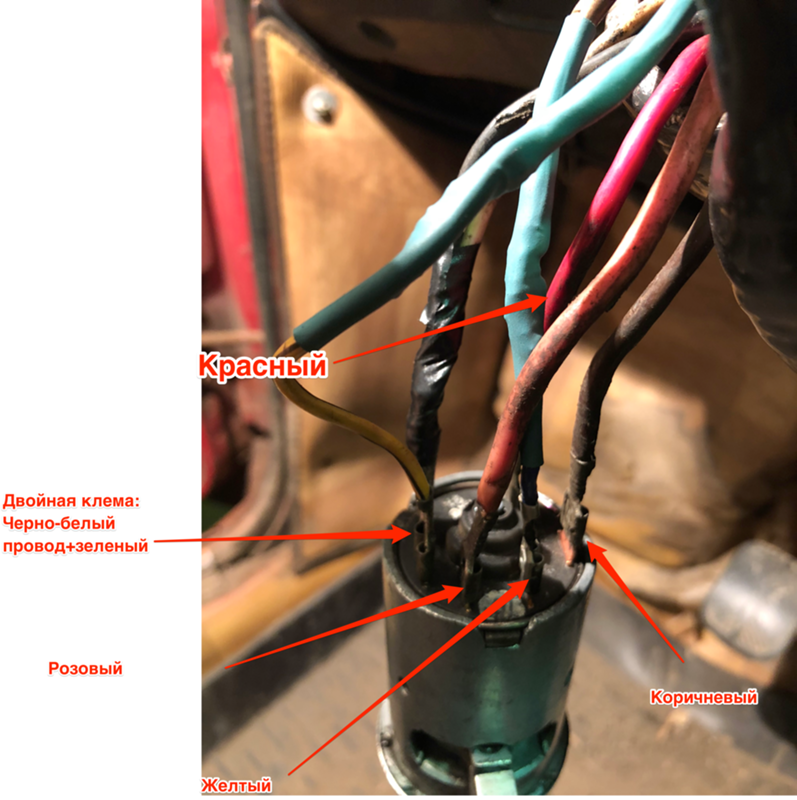

Распиновка проводки по цветам

Далее двигаемся против часовой стрелки. Следующим подключается – розовый провод, за ним – двойной голубой, потом коричневый, и последний — красный. Кроме того, разобраться в расположении проводов на клеммной колодке вы можете с помощью цифирных отметок, которой помечена сама колодка. Возле каждой клеммы имеется обозначение, рассмотрим соответствие клемм цветам проводов:

• 1NT – черный двойной провод
• 30 –провод розового цвета
• 15 – двойной голубой провод
• 30/1 –провод коричневого цвета
• 50 –провод красного цвета.

Нижняя часть двойной клеммы осталась пустой – так и должно быть. Контакты подключены.

Задняя часть замка

Устанавливаем замок на место и завершаем работу

Теперь настало время зафиксировать новый замок в его исходной позиции – слева от руля.

Итак, вставляем в замок ключ и фиксируем его в положении «0». Затем берем замок и вставляем его в исходное положение, «утапливая» при этом пальцами боковой фиксатор. Теперь замок на месте, соответственно мы можем закручивать крепежные винты и устанавливать декоративный защитный кожух.

Проверяем работу нового замка

Работа по установке окончена. Теперь следует убедиться в том, что все в автомобиле работает как исправно. Сначала подключаем аккумулятор. При корректной работе системы во время установки ключа в положение «0» все системы должны быть отключены. В положении «I» подается питание на систему управления двигателем, генератор, фары, сигнальные лампы, омыватели и очистители стекол, стеклоподъемники и контрольные приборы.

В положении «II» напряжение подается на те же системы, а также, кроме того, происходит запуск стартера. При правильной работе замка запорный стержень противоугонного механизма будет выдвигаться, и убираться при перемещении ключа из позиции «0» (отключено) в позицию «I» и обратно.

Как видите, ничего сверхъестественного – замок зажигания можно заменить самостоятельно, не обращаясь за помощью в автосервисную мастерскую. Главное – немного терпения, знаний, и вы освоите несложный ремонт автомобиля. И «шестерочка» будет еще долго радовать вас своей верной службой. Удачи на дорогах!

Выключатели зажигания на автомобили ВАЗ моделей 2101-07

Подключение замок зажигания ваз 2106

Схема Подключения Замка Зажигания Ваз 2106

Не забывайте про то, что минусовая клемма аккумулятора должна быть отключена во время замены. После того как проведены все работы можно подключать минусовую клемму к АКБ и проверять работоспособность механизма.

Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания.

Механизм замка соединяется с множеством проводов.
ЭЛЕКТРИЧЕСКАЯ СХЕМА на ВАЗ 2106

После того как кожух снят, все элементы замка становятся доступными и их можно снять.

Схема подключения проводов при этом должна остаться прежней. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Плавление пластиковой части клеммы.

Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя.

Так как механизм замка регулярно используется водителем, некоторые его элементы изнашиваются и выходят из строя. Распиновка Здесь показана распиновка замка зажигания ВАЗ , которая поможет корректному использованию функционала этого элемента энергосистемы транспортного средства.

ПРЕДОХРАНИТЕЛИ ВАЗ 2106 обозначения

Механическая часть

Напряжение подаётся на заданную цепь при определённом положении ключа. Цвет зависит от года выпуска автомобиля. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.


Разблокировка Берем шило и вставляем его в отверстие, поджимая им фиксатор. Если схемы нет или она утеряна, то читаем дальше.

Они при этом забывают, что электричество может воздействовать не только на руку, но и на детали авто. Прочтёте за 6 мин.

Часто подобная неисправность заканчивается обломом ключа зажигания и, как правило, заменой замка зажигания ВАЗ Механическая часть Зачастую отказ замка зажигания по механической части провоцируют: тугое проворачивание ключа зажигания; заклинивание в одном из положений.

Механическая часть установлена непосредственно в самом замке зажигания.

Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля. После снятия замка, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу как на фото.

Для замены необходимо: Отключить аккумуляторную батарею Снять пластмассовый кожух, предварительно открутив винты его крепления. Это поможет им подключить деталь без особых проблем.
ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

Снятие неисправного устройства

Вынимаем замок Отсоединяем провода от клемм.

Очень важно, чтобы подключение при этом оставалось неизменным. Нажимаем на фиксатор и устанавливаем замок.

С помощью отвертки откручиваем 5 винтов кожуха подрулевых переключателей.


Механическая часть установлена непосредственно в самом замке зажигания. Поочередно переведите провода с прежней детали, правильно выбрав контакты. Конструкция электронного зажигания на ВАЗ состоит из двух элементов: Электрическая часть представляет собой клемму проводов, фиксирующуюся в нижней части замка стопорным зажимом. В этом случае важно помнить, что схема подключения играет огромную роль, а путать провода местами не стоит.

Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля. Поставьте кожух рулевой колонки на место и скрепите две его части.

Замена контактной группы и установка замка зажигания

Для упрощения подсоединения проводов перенесите маркировку см. Данная схема так-же подойдет для других автомобилей классического типа Только при полной технической исправности замка обеспечивается правильная работа системы зажигания. Это приводит к быстрым поломкам. Вид со снятым замком Замена контактной группы Схема электропроводки ВАЗ выполнена таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания.

Как снять замок Обязательно снимите минусовую клемму с АКБ. Снимаем кожух колонки руля.

Потом ищем небольшую плоскую щель слева от детали на кронштейне и с усилием втыкаем туда шило, чтобы вдавить фиксатор. И с этим вполне сможет справиться любой автолюбитель, обладая минимальным запасом необходимых знаний.

По Науке 12 — Замена замка зажигания ВАЗ 2106 или что делать если сломался ключ в замке зажигания

Как снять замок

Некоторые автолюбители этого не делают, объясняя это низким напряжением цепи. И сделать это нужно максимально правильно.

На автомобиле ВАЗ замок зажигания является главным элементом управления системой бортового электрооборудования. Откручиваем для этого пять винтов, соединяющих верх и низ кожуха. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля.

С помощью отвертки откручиваем 5 винтов кожуха подрулевых переключателей. Далее найти плоскую щель на кронштейне слева от устройства, воткнуть туда шило и с силой вдавить им фиксатор. Обратите внимание, мешать может и противоугонка.

Где необходимо крепить провода Самое сложное в установке выключателя — это подключение замка зажигания к проводке. Он имеет сердцевинную механическую часть и торцевую электрочасть, на которой располагаются контакты. Замена узла зажигания При отсутствии шила для демонтажа устройства можно использовать длинный тонкий гвоздь сечением 1, мм с широкой шляпкой либо отвертку для откручивания маленьких шурупов из корпуса мобильных телефонов.

Читайте также: Смета электромонтажных работ

Каждая из них на колодке обладает собственным номером, поэтому очень удобно записать цвет провода и номер клеммы, дабы ничего не перепутать. Чтобы вытащить замок, приходится совершать манипуляции с ключом.

Откручиваем два винта, на которых замок зажигания крепится к корпусу. Замок зажигания, как и все запчасти, со временем требует ремонта или замены.

Такую колодку можно подсоединить и с закрытыми глазами. Далее необходимо снять пластиковый кожух рулевой колонки. Инструменты Перед тем как приступить к работе, не забудьте об элементарных правилах безопасности — отключите аккумуляторную батарею снимите минусовую клемму.

После этого убрать обе части кожуха в сторону. Чтобы вытащить замок, приходится совершать манипуляции с ключом. Дополнительная цепь для пуска стартера.
ЗАМОК ЗАЖИГАНИЯ И КОНТАКТНАЯ ГРУППА ВАЗ 2101 — 07

tokzamer.ru

Подключение, Схема, Как снять, Распиновка

С замком зажигания на «шестёрке» может возникать масса проблем. Это и окисление проводов, заклинивание личинок и многое другое. Чтобы с этим бороться, нужно знать, как снимается и подключается замок зажигания ВАЗ-2106. В принципе, тут нет ничего сложного, сейчас вы сами в этом убедитесь.

Оглавление

Подключение
Схема
Как снять
Как поменять
Установка
Распиновка
Неисправности

Подключение

Снимаем выключатель зажигания.

Поддев тонкой отверткой, снимаем стопорное кольцо.

Вынимаем контактную часть из корпуса выключателя.

Собираем и устанавливаем выключатель в обратной последовательности, учитывая, что…

…пазы в корпусе выключателя и выступы контактной части имеют разную ширину, поэтому контактная часть устанавливается в выключатель только в одном положении.

Чтобы при сборке не гадать, ориентируйтесь по выводам «15» и «30», которые должны быть напротив запорного стержня замка.

Коммутация клемм выключателя зажигания

Положение ключа	Контакты под напряжением	Включаемые цепи
0 (Выключено)	30 и 30/1	—
I (Зажигание)	30-INT	Наружное освещение. Очистители и омыватели ветрового стекла и фар
	30/1-15	Обмотка возбуждения генератора. Система зажигания. Система управления пневмоклапаном карбюратора. Указатели поворота. Контрольные приборы. Отопитель. Обогрев заднего стекла. Свет заднего хода
II (Стартер)	30-INT	См. положение I
	30/1-15	См. положение I
	30-50	Стартер
III (Стоянка)	30-INT	См. положение I

Схема

Строение замка

Запорный стержень
Корпус
Валик
Контактный диск
Контактная втулка
Колодка
Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания.

В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Замок зажигания, как и все запчасти, со временем требует ремонта или замены. И с этим вполне сможет справиться любой автолюбитель, обладая минимальным запасом необходимых знаний.

Как снять

На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

Отключить аккумуляторную батарею

Снять пластмассовый кожух, предварительно открутив винты его крепления.

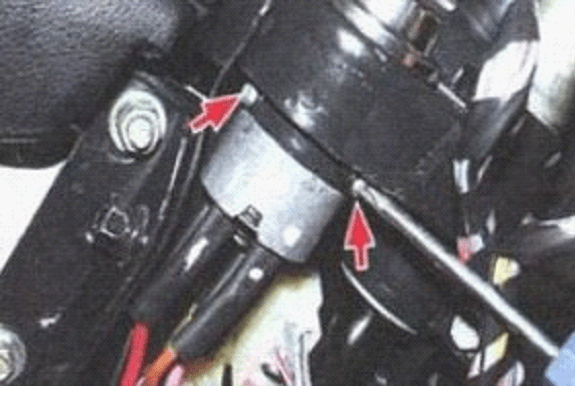

Затем откручиваем два винта крепления замка зажигания к кронштейну.

Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.

Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.

После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Как поменять

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода. Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки.

Установка

Для выполнения ремонтных работ по замене замка зажигания ваз 2106 нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту.

На автомобиле замок зажигания расположен со стороны водителя, закреплен с левой стороны руля на кронштейне рулевого механизма, под панелью приборов.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда.

На этом ремонтные работы по снятию замка зажигания ваз 2106 завершены.

На моделях ваз 2108 и выше, к замку подключен пакетник с проводами, то есть ничего не надо маркировать и полностью исключается возможность перепутать провода при установке нового выключателя. Ну а на моделях ваз 2107 и ниже, такого нет, каждый провод подключен отдельно, поэтому снимая каждый провод, его необходимо маркеровать, чтобы при дальнейшей установке не перепутать.

Для замены контактной групы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установе новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый.

Распиновка

Здесь показана распиновка замка зажигания ВАЗ 2106, которая поможет корректному использованию функционала этого элемента энергосистемы транспортного средства.

Нумерация позиции ЗЗ	Наименование контактов изделия	Задействованные цепи энергосистемы
«0» – выкл.	30 и 30/1	Цепи системы зажигания задействованы в аварийном режиме
«I» – зажигание	30-INT     30/1-15	Кормовой и фронтальный свет оптической системы, очиститель и омывательный элемент лобового стекла, отопительный компонент системы охлаждения БСЗ (бортовая система зажигания), инициация генераторного блока, приборные датчики контрольного щитка, сигналы звукового и светового типа «поворотников»
«II» – стартер	30-INT 30/1-15       30-50	Кормовой и фронтальный свет оптической системы, очиститель и омывательный элемент лобового стекла, отопительный компонент системы охлаждения транспортного средства   Стартерная цепь
«III» – стояночная позиция	30-INT 30/1	Кормовой и фронтальный свет оптической системы, очиститель и омывательный элемент лобового стекла, отопительный компонент системы охлаждения

На всякий случай, распиновка на колодке следующая: 15 — голубой с черным (двойной) 30/1 — коричневый 50 — красный 30 — розовый INT — черный (двойной)

Неисправности

Нередко после длительной эксплуатации неустойчивая работа включателя зажигания объясняется подгоранием контактов либо ослаблением контактных стоек в опорной пластине. В такой ситуации можно попробовать очистить контакты при помощи обычного надфиля (лучше алмазного) с последующей промывкой спиртом или бензином. Наждачную бумагу использовать не рекомендуется, так как ее зерна легко внедряются в мягкий материал пластин и толку от такой зачистки не будет.

Что касается «гуляющих» стоек, то их можно закрепить при помощи кусочков пластмассы с окончательным закреплением при помощи эпоксидного клея. Если стойки слегка деформировались (такой дефект характерен для ранних моделей) то им придают первоначальную форму при помощи маленьких плоскогубцев.

Следующая группа неисправностей замков зажигания ВАЗ связана с выработкой кулачков пластмассового валика. В этом случае восстановить исходную форму рабочих выступов можно при помощи обычного паяльника, нанеся на нужные места слой полистирола. Главное, чтобы выполненная наплавка получилась однородной и не имела пузырьков и раковин. Окончательный профиль придают надфилем.

Кстати, перед тем как «грешить» на замок как таковой, нелишним будет проверить состояние контактов в местах подключения проводов, причем идущих не только к включателю замка, но и прерывателю и катушке – довольно часто решение проблемы прячется именно здесь.

После окончания работ по восстановлению замка зажигания следует проверить, насколько стала работоспособной контактная группа. Для этой цели следует, проворачивая валик вручную, одновременно, при помощи омметра, замерить во всех положениях надежность соединения контактов. Для наглядности можно воспользоваться несложным приспособлением в виде лампочки и батарейки, в этом случае наличие контакта подтверждается устойчивым свечением лампочки.

Необходимо сказать, что надежность выключателей зажигания на более поздних изделиях ВАЗовского концерна (ВАЗ 2110, ВАЗ 2112 и пр.), также далека от совершенства, к тому же ремонтировать их, как правило, не удается и приходился сразу менять. Однако в любом случае, прежде чем идти на такой шаг следует, предварительно, проверить действительно ли замок отказал. Проще всего подобную процедуру проделать, замеряя сопротивление на контактной колодке замка, устанавливая ключ поочередно во все три рабочих положения. Для исправного замка эти сопротивления практически равны нулю.

При желании можно проверить и исправность подсветки, для чего на контакты 2 и 6 колодки бортового жгута требуется подать напряжение от источника 12В. Если лампа не загорелась, то она неисправна либо имеется обрыв в цепи ее питания.

vz06-up.ru

Установка замка зажигания ваз 2106 своими руками с фото

Как любая машина, ВАЗ 2106 имеет сильные и слабые стороны, которые знакомы многим автолюбителям. Интенсивная эксплуатация, плохие дороги, суровый климат делают свое дело медленно, но верно. Как говорится, ничто не вечно — детали изнашиваются, так или иначе их приходится менять. Многие владельцы автомобилей предпочитают делать посильный ремонт своими руками. И все слышали о периодической поломке небольшой, но очень важной детали — замке зажигания. Если ваш замок неисправен, то вам не помешает приобрести такой полезный навык, как установка замка зажигания ВАЗ 2106.

Жигули

Недаром говорится: новое – это хорошо забытое старое. ВАЗ 2106 — прекрасно знакомая всем «шестерка» — входит в число самых массовых и популярных автомобилей отечественного производства еще со времен Советского Союза. За все время выпуска этой модели всего было произведено и собрано на разных заводах свыше 4,3 миллионов штук автомобилей. Настоящая рабочая лошадка, недаром у нее до сих пор немало почитателей. До сих пор бойкие «шестерки» в большом количестве бороздят автомобильные просторы стран СНГ и ближнего, а также дальнего, зарубежья. Конечно, и на старуху бывает проруха.

Структура и назначение замка зажигания

Выключатель (замок) зажигания на всех моделях «классики», в том числе и на «шестерке», абсолютно аналогичен по своему устройству и конструкции. Рассмотрим его устройство и принцип работы.

Устройство выключателя (замка) зажигания:

Строение замка

1. Запорный стержень
2. Корпус
3. Валик
4. Контактный диск
5. Контактная втулка
6. Колодка
7. Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания.

В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Замок зажигания, как и все запчасти, со временем требует ремонта или замены. И с этим вполне сможет справиться любой автолюбитель, обладая минимальным запасом необходимых знаний.

Снимаем старый замок зажигания

Прежде чем установить новый замок, необходимо освободить для него место, отсоединив старый.

Инструменты и меры предосторожности

Для этого нам понадобится простой набор инструментов: отвертка и шило.

Инструменты

Перед тем как приступить к работе, не забудьте об элементарных правилах безопасности – отключите аккумуляторную батарею (снимите минусовую клемму).

Отключаем аккумулятор

Демонтируем замок зажигания

После подготовки безопасного рабочего места смело приступаем к делу.

С помощью отвертки откручиваем 5 винтов кожуха подрулевых переключателей. После этого снимаем верхний и нижний элементы кожуха. Откручиваем два винта, на которых замок зажигания крепится к корпусу.

Снимаем кожух

Вставляем ключ зажигания в замок и проворачиваем его в положение «отключено» (0), чтобы разблокировать противоугонную систему. Чтобы достать замок из его посадочного места, находим в его левой стороне небольшое круглое отверстие.

Разблокировка

Берем шило и вставляем его в отверстие, поджимая им фиксатор. При этом вынимаем замок зажигания, подавая его рукой на себя.

Вынимаем замок

Отсоединяем провода от клемм. Если моток проводов заканчивается фишкой, то это значительно упрощает задачу. Это значит, что вам не придется маркировать провода или запоминать схему их подключения к клеммам замка для дальнейшего подключения. Итак, просто отсоединяем фишку с проводами.

Устанавливаем новый замок

Замок зажигания отсоединен. Теперь мы можем приступить к подключению нового.

Подключаем контактную группу проводов

Если вам посчастливилось стать обладателем фишки, замыкающей провода, то просто подключаем её к новому замку.

Подключение фишки

Если же фишки нет, то подключаем каждый провод по отдельности. Берем в руки клеммную колодку нового замка зажигания так, чтобы единственная находящаяся на нем двойная клемма была справа и находилась в вертикальном положении. Верхнему отделению двойной клеммы соответствует двойной черный провод.

Распиновка проводки по цветам

Далее двигаемся против часовой стрелки. Следующим подключается – розовый провод, за ним – двойной голубой, потом коричневый, и последний — красный. Кроме того, разобраться в расположении проводов на клеммной колодке вы можете с помощью цифирных отметок, которой помечена сама колодка. Возле каждой клеммы имеется обозначение, рассмотрим соответствие клемм цветам проводов:

• 1NT – черный двойной провод
• 30 –провод розового цвета
• 15 – двойной голубой провод
• 30/1 –провод коричневого цвета
• 50 –провод красного цвета.

Нижняя часть двойной клеммы осталась пустой – так и должно быть. Контакты подключены.

Задняя часть замка

Устанавливаем замок на место и завершаем работу

Теперь настало время зафиксировать новый замок в его исходной позиции – слева от руля.

Итак, вставляем в замок ключ и фиксируем его в положении «0». Затем берем замок и вставляем его в исходное положение, «утапливая» при этом пальцами боковой фиксатор. Теперь замок на месте, соответственно мы можем закручивать крепежные винты и устанавливать декоративный защитный кожух.

Проверяем работу нового замка

Работа по установке окончена. Теперь следует убедиться в том, что все в автомобиле работает как исправно. Сначала подключаем аккумулятор. При корректной работе системы во время установки ключа в положение «0» все системы должны быть отключены. В положении «I» подается питание на систему управления двигателем, генератор, фары, сигнальные лампы, омыватели и очистители стекол, стеклоподъемники и контрольные приборы.

В положении «II» напряжение подается на те же системы, а также, кроме того, происходит запуск стартера. При правильной работе замка запорный стержень противоугонного механизма будет выдвигаться, и убираться при перемещении ключа из позиции «0» (отключено) в позицию «I» и обратно.

Как видите, ничего сверхъестественного – замок зажигания можно заменить самостоятельно, не обращаясь за помощью в автосервисную мастерскую. Главное – немного терпения, знаний, и вы освоите несложный ремонт автомобиля. И «шестерочка» будет еще долго радовать вас своей верной службой. Удачи на дорогах!

Выключатели зажигания на автомобили ВАЗ моделей 2101-07

autolocked.ru

Как подключить замок зажигания на ВАЗ-2106: схема

Начнем с того, что в состав замка зажигания входят механическая и электрическая части. Первая выполнена в теле устройства, а вторая часть сделана отдельно из клеммной колодки. При использовании отказы связаны одинаково с обеими частями замка зажигания, где на клеммную колодку приходится немного больше неполадок в процентном отношении.

Отметим, что любые работы с электрической частью должны быть выполнены при условии, что минусовая клемма снята. Особенно это важно, если надо выполнить проверку работы потребителя. Рассмотрим подробнее отказы по механической и электрической части.

Механическая часть

Зачастую отказ замка зажигания по механической части провоцируют:

• тугое проворачивание ключа зажигания;
• заклинивание в одном из положений. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.

В основном данные проблемы возникают из-за плохой сборки замка зажигания от недобросовестных производителей. Дабы изделие не приходилось часто менять, нужно установить надежную и долговечную деталь.

Электрическая часть

Даже если механическая часть замка зажигания полностью исправна, клеммная колодка все равно нередко выходит из строя. Заменить можно ее всегда, так как подобная запчасть продается в любом магазине для машин.

Клеммная часть зачастую сгорает сама либо же перегорают ее контакты, которые соединяют определенные цепи электропитания. Бывает также, что плавится центральная пластиковая вставка, которая размыкает и замыкает некоторые контакты при разном положении ключа зажигания. Провоцирует этот перегрев долгое удержание ключа в положении «стартер», когда водитель на протяжении длительного времени не может завести мотор своего транспортного средства.

В таких случаях необходимо покупать новую клеммную колодку, а не замок зажигания.

Очень важно, чтобы подключение при этом оставалось неизменным. Если вы в первый раз заменяете, нужно посмотреть на низ замка зажигания и там зарисовать цвета проводом и клеммы, на которые они подключены. Каждая из них на колодке обладает собственным номером, поэтому очень удобно записать цвет провода и номер клеммы, дабы ничего не перепутать.

Как подсоединить провода: схема

Для соединения с проводами у клеммной колодки есть такие выводы:

• «15»;
• «30»;
• «30/1»;
• «50»;
• «INT».

Читайте также: Как поменять рулевую колонку на ВАЗ-2106

На клемму «15» нужно устанавливать кабель голубого цвета, причем обязательно двойной. На «30/1» – коричневый вариант, на «30» – розовый, на «50» – красный или пурпурный, на клемму «INT» – черный и обязательно двойной. Клеммы «30» и «50» несут ответственность за пуск стартера, которые при отказе замка можно соединить для запуска мотора, чтобы успешно добраться до станции технического обслуживания или магазина автозапчастей.

Как правило, в коробке для клеммной колодки предлагается инструкция, в которой четко объяснено, как подключать кабели. Следуя точно всем правилам, можно самостоятельно выполнить эту работу, минуя обращение в технический сервис. Тем, кому сложно разобраться в инструкции, придется все же обратиться к мастерам, дабы не навредить собственному авто, поскольку при одном неправильном действии можно вывести из строя те или иные элементы зажигательной системы.

ladaautos.ru

Замок зажигания ВАЗ 2106: схема подключения проводов

На автомобиле ВАЗ 2106 замок зажигания является главным элементом управления системой бортового электрооборудования. Только при полной технической исправности замка обеспечивается правильная работа системы зажигания.

К сожалению, замок зажигания ВАЗ 2106 не может похвастаться долговременной бесперебойной работой и достаточно часто автолюбители сталкиваются с тем, что он выходит из строя.

Поэтому им приходится разбираться в том, что такое замок зажигания ВАЗ 2106 схема подключения проводов, снимать его, ремонтировать то, что вышло из строя, а затем монтировать его обратно, попутно вспоминая схему подключения всех проводов.

Наша статья поможет разобраться в вопросах электронного зажигания ВАЗ 2106. После ее прочтения многие смогут самостоятельно отремонтировать замок на ВАЗ 2106 и больше не будут испытывать проблем с его демонтажем и установкой. Также она пригодится тем, кто не помнит какая схема подключения каждого кабеля на устройстве.

Основная информация

Основными элементами замков зажигания на ВАЗ 2106 считается система включения зажигания и цепь управления стартером. Напряжение подаётся на заданную цепь при определённом положении ключа.

Конструкция электронного зажигания на ВАЗ состоит из двух элементов:

• Электрическая часть представляет собой клемму проводов, фиксирующуюся в нижней части замка стопорным зажимом. Благодаря данному элементу происходит правильное распределение напряжения на бортовую электронику автомобиля.

Механическая часть установлена непосредственно в самом замке зажигания. Она отвечает в машине за блокировку руля, включение электроники и пуск стартера.

Стоит отметить, что на автомобиле ВАЗ 2106, поломки в равной степени могут быть связаны как с механическими элементами детали, так и с электроникой.

В ходе использования транспортного средства неисправности бесконтактного зажигания бывают разные, поэтому нужно понимать, с чем они могут быть связаны и знать схему подключения проводов.

Какие поломки могут быть в замке зажигания?

Как уже указывалось выше, практика показывает, что поломки свойственны обеим частям замка и нередко требуется замена той или иной половины. Иногда могут выйти из строя катушки зажигания ВАЗ 2106

При обслуживании данных элементов нужно знать, что такое схема бесконтактного зажигания, а уже после этого необходимо отключить минусовую клемму на аккумуляторе, за исключением, если проверяется наличие напряжения на потребителях.

1. Поломка механической части

Наиболее частой неисправностью механической части бзс является тугой поворот ключа, если проблему подсоединения не решить вовремя, то ключ заклинит в замке, либо сломается. В результате придётся менять замок целиком, а такая замена потребует больших затрат.

Фабричные замки зажигания от автомобилей ВАЗ 2106 очень редко ломаются таким образом, такая неисправность характерна китайским запчастям, ведь стоимость аналога на порядок ниже. Аналоги не подлежат ремонту, в отличие от запчастей автозавода ЛАДА.

Если автолюбитель сталкивается с подобной проблемой, то в дальнейшем как правило уже приобретает оригинальную запчасть от «АвтоВАЗа», более не доверяя китайским производителям деталей.

1. Поломки электронной части

Нередко неисправности замка зажигания ВАЗ 2106 связаны с электронной частью устройства и им также требуется замена. В этом случае важно помнить, что схема подключения играет огромную роль, а путать провода местами не стоит.

Основные причины неисправности клеммы зажигания:

• Окисление контактов.
• Частичное или полное сгорание проводов.

Плавление пластиковой части клеммы.

Данные причины вызваны плохим контактом клеммы на ВАЗ 2106, либо тем, что происходит длительный пуск стартера.

В данном случае необходимо поменять только электронный блок, который можно приобрести отдельно в магазинах автозапчастей.

При замене необходимо запомнить или зарисовать цвета каждого кабеля на подключении к замку, чтобы схема была под рукой, либо просто сфотографировать клемму на телефон. Каждый контакт имеет определенный номер. Так что, подключение можно осуществить по схеме, указанной на упаковочной коробке производителя. Если схемы нет или она утеряна, то читаем дальше.

Схема подключения

Электронный блок замка имеет следующие контакты:

15 – к контакту подключается двойной голубой провод с черной полосой.

30 – розовый провод. Отвечает за включение стартера.

30/1 – коричневый провод.

50 – пурпурный или красный. Цвет зависит от года выпуска автомобиля. Дополнительная цепь для пуска стартера.

INT- чёрный провод с двумя контактами, отвечает за подачу напряжения с плюсовой клеммы на замок зажигание.

Схема зажигания достаточно простая, а распиновка проводов многими запоминается с первого раза.

Замена замка зажигания

Данную процедуру можно выполнить самостоятельно, если иметь хотя бы базовые навыки работы с инструментами, и обязательно соблюдая технику безопасности при ремонте авто. Замок зажигания на автомобиле ВАЗ 2106 не слишком сложен, а схема подключения всех проводов просто и понятна. Поэтому самостоятельная замена, без обращения в сервисный центр, выполняется многими автолюбителями.

Для ремонта, отключения и подключения понадобятся:

• плюсовая отвертка;
• шлицевая отвертка;
• тонкое шило или небольшой гвоздик.

До начала ремонта обязательно отсоединить минусовую клемму аккумулятора!

Многие знают, что напряжение в 12В не страшно для человека и не боятся получить электрошок. Они при этом забывают, что электричество может воздействовать не только на руку, но и на детали авто. Если при попытке снять замок случайно замкнуться провода, это может привести к выходу из строя некоторых электронных блоков машины.

Для замены нужно взять крупную крестовую и маленькую торцевую отвертки. В первую очередь демонтируется пластиковый кожух руля. Вначале снимается нижняя планка, затем верхняя. После того как кожух снят, все элементы замка становятся доступными и их можно снять.

Вторым шагом нужно отсоединить провода от механической половины устройства, предварительно запомнив положение клемм, потому что распиновка проводов в данном случае важна. Об этом говорилось выше.

После того, как открутили маленькой отверткой болты крепления самого замка, необходимо повернуть ключ от машины в положение «ноль». Теперь устройство должно выйти из крепления легко и без особых усилий.

Следующим этапом отцепляем все провода, которые подходят к замку зажигания. У тех, кто подсуетился, схема перерисована или сфотографирована, остальные же могут распечатать памятку с данной статьи. Это поможет им подключить деталь без особых проблем.

Потом ищем небольшую плоскую щель слева от детали на кронштейне и с усилием втыкаем туда шило, чтобы вдавить фиксатор.

Теперь можно вытащить замок зажигания из кронштейна, поддевая его другой отверткой.

Установка и подключение нового замка происходит в обратной последовательности. Главное правильно подключить все контакты, вспомнив схему подключения, иначе можно сжечь провода.

Не забывайте про то, что минусовая клемма аккумулятора должна быть отключена во время замены.

cars-bazar.ru

Установка замка зажигания 2110 в ваз 2106 — Лада 2106, 1.6 л., 2000 года на DRIVE2

Всем известно, что на классике стоит зз с левой стороны и это ужасно неудобно, на сайте сообщества есть множество решений и самое простое-установка замка 2110 с подсветкой. Вот я и прикупил замок 2110 в сборе, а также для подсветки замка конденсатор с диодом, для плавного погашения подсветки салона и замка зажигания, салон тухнет секунды 3 , а подсветка ключа 10 за счет диода.Демонтируем старый замок, скидываем клеммы и по цветам соединяем с замком 2110)
Распиновка замка зажигания
— Чёрный с чёрным
— Красный с красным
— Голубой с черно-голубым (двойной)
— Розовый с розовым(коричневый)
Остается свободным коричневый провод — это постоянный плюс.
Коричневый провод, его крепим на крайний контакт 1-провод голубого цвета( когда вставлен ключ, контакты замкнуты, можно магнитолу подключить, но я свет подключил через него)замок крепим как можно ближе к биноклю. Инфы много в общем) скоро будет продолжение с калинокожухом и калинопереключателями)
видео работы подсветки

Цена вопроса: 600 ₽

www.drive2.ru

Замок зажигания ВАЗ 2106: замена своими руками

Узел для системы зажигания авто

Иногда при эксплуатации отечественного автомобиля ВАЗ возникает такая ситуация: садишься в машину, вставляешь ключ в замок зажигания, проворачиваешь ключ до позиции I, а лампочки индикаторов на приборном табло не загораются. Если не замечаешь этого и пытаешься завести мотор, стартер не крутит и даже не щелкает. Опытные водители в таких случаях сразу проверяют исправность замка.

Замок зажигания ВАЗ классики состоит из двух частей: механической (секретки), в которую вставляется ключ, и контактной группы, к которой подключаются провода. Механическая часть неразделима с корпусом, и в случае выхода ее из строя необходимо менять замок. Контактная группа съемная, она вставляется в заднюю часть устройства и крепится при помощи пружинного кольца. Благодаря простоте конструкции замок зажигания автомобиля ВАЗ 2106 ломается крайне редко, почти так же редко, как двигатель или коробка переключения передач.

Существует всего лишь одна неисправность, из-за которой может потребоваться замена замка зажигания ВАЗ классики в сборе — поломка в механизме секретной части. Выполнить операцию по замене устройства можно своими руками даже в чистом поле за 10 минут.

Вернуться к оглавлению

Снятие неисправного устройства

Для снятия замка зажигания ВАЗ 2106 необходимы следующие инструменты:

• плюсовая отвертка;
• шлицевая отвертка;
• шило.

Замена узла зажигания

При отсутствии шила для демонтажа устройства можно использовать длинный тонкий гвоздь сечением 1,5-2 мм с широкой шляпкой либо отвертку для откручивания маленьких шурупов из корпуса мобильных телефонов.

Перед осуществлением основной процедуры необходимо снять минусовую клемму с аккумуляторной батареи. Несмотря на то, что ток напряжением в 12 вольт практически безвреден для здоровья взрослого человека, при снятии устройства можно нечаянно замкнуть провода, что, в свою очередь, может привести к выходу из строя важного электрического оборудования автомобиля.

Пошаговая инструкция:

1. Для начала вставить ключ в выключатель зажигания и повернуть его на 90 градусов, в положение «0». Это нужно для того, чтобы штифт, удерживающий рулевой вал от проворачивания, немного вошел в секретную часть и не мешал демонтажу.
2. Далее необходимо снять пластиковый кожух рулевой колонки. Для этого последовательно открутить 5 винтов, соединяющих между собой нижнюю и верхнюю части кожуха.
3. Затем аккуратно приподнять верхнюю часть кожуха рулевой колонки и вытянуть ее вверх. После этого убрать обе части кожуха в сторону.
4. Далее найти и открутить винты, крепящие само устройство. Их два, они расположены снизу выключателя, справа и слева.
5. Затем отцепить провода от контактов выключателя зажигания.
6. Далее найти плоскую щель на кронштейне слева от устройства, воткнуть туда шило и с силой вдавить им фиксатор.
7. После этого можно вынимать устройство из кронштейна, поддев его шлицевой отверткой.

Если, несмотря на все приложенные усилия, выключатель «отказывается» вылезать из кронштейна, значит, фиксатор не дожат до конца. Нужно нажать на фиксатор шилом, а затем немного поводить ключом влево и вправо, не проворачивая его. Фиксатор сожмется до конца, и останется только вытащить выключатель.

Вернуться к оглавлению

Замена контактной группы и установка замка зажигания

Часто причина неисправности замка зажигания заключается в подгорании контактной группы. Замена контактной группы осуществляется очень легко. Достаточно снять при помощи шлицевой отвертки пружинное кольцо, и контактная группа вывалится сама. После этого нужно вставить новую деталь в корпус устройства таким образом, чтобы паз контактной группы точно наделся на шток секретной части, и закрепить ее в корпусе устройства пружинным кольцом. После этого можно устанавливать выключатель зажигания на место.

Алгоритм установки:

1. Сначала нужно вставить ключ в замок и провернуть его в положение «0».
2. Нажать на фиксатор и вставить выключатель в кронштейн.
3. Затем следует правильно подключить провода.
4. Установить кожух на рулевую колонку, скрепить верхнюю и нижнюю части кожуха винтами.

Где необходимо крепить провода

Самое сложное в установке выключателя — это подключение замка зажигания к проводке. Везет тем владельцам ВАЗ 2106, у которых провода к выключателю подключаются через специальную колодку. Такую колодку можно подсоединить и с закрытыми глазами.

Если в вашей машине нет специальной колодки, правильно подсоединить провода к выключателю поможет цветная схема подключения электропроводки.

Цвету стрелок, изображенных на схеме, соответствует цвет проводов. Следует учитывать, что в проводке старых машин вместо розового провода может быть оранжевый. Удачи в ремонте!

expertvaz.ru

Замена замка зажигания ВАЗ 2106 — Лада 2106, 1.3 л., 1987 года на DRIVE2

В этом году в зимние праздники на наш регион обрушились крепкие морозы, от чего мы меньше ездить не стали, а скорее наоборот. Дабы не мерзнуть на остановках в надежде, что не во всех еще маршрутках замерло дизельное топливо, автомобиль стал эксплуатироваться чаще обычного. Ведь надо к новогоднему столу успеть навестить много магазинов и друзей…

Это был обычный январский день. Ничего не предвещало беды, машинка в течение дня заводилась без проблем с десяток раз, пока под вечер предательски не замер замок зажигания. В течение 40 минут безрезультатных попыток сдвинуть замок с места был заблокирован руль, хорошенько подморожены конечности и сильно подпорчены нервы. В итоге машина осталась ночевать на парковке у магазина, а я направился на изучение вопроса на форумы.

Вероятные причины происшествия — замерзание секреток в неестественной позе или же смерть от старости, ведь замок, как оказалось потом, «Мэйд ин Хангэри» и ему лет точно больше, чем мне.

На следующий день без колебаний был куплен новый замок и на основе мнения Сообщества выработан план действий. Мой друг [drive2.ru/users/ury-b/] с радостью согласился помочь победить подлый замок.

Процесс замены замка на самом деле очень прост. Не более чем минут за 15-20 можно заменить самому, если бы не одно НО. Зачем менять работающий замок? Не зачем. А для того, чтобы заменить неисправный замок на классике на новый, надо чтобы старый… подожди, подожди… РАБОТАЛ! Абсурд, но кого это останавливало? Задача минимум — повернуть ключ в положение «0», тем самым разблокировать руль и получить возможность вытащить замок из посадочного места.

Итак, были проведены следующие мероприятия:
1. Старый друг Феликс (ну а вдруг). Не помог, действуем дальше.
2. Старая подруга Вэдэшка. Не помогла, но запахов было много.

Старые друзья миллионов

3. Зажигалкой нагреваем ключ зажигания, чтобы тот «растолстел» и нажал нужные секретки. Не нажал.
4. Еще пару раз нагреваем ключ зажигания, чтобы он, в свою очередь, нагрел личинку. Да да, идея с замерзшим замком нас пока еще не оставила и мы изо всех сил сдерживаем себя, дабы не перейти к вандализму. Похоже, что надо переходить, т.к. не помогло.
5. Вандализм: начало. Уже устали поворачивать подлый ключ, перешли на монтажки. Без изменений.
6. Поджарить личинку. Зажигалка (форсунка) была направлена прямо на объект издевательств, но результата не последовало. Закралась мысль, что это таки не мороз виновен во всех бедах, а что-то еще.
7. Вандализм: продолжение. Задача «немного» изувечить личинку куском старой отвертки и молотком. Нехитрым движением отвертка была слегка забита в личинку.

Извини, замок, по-другому уже никак

8. При помощи разводного ключа, который как раз пришелся к месту, «выломать» замок в нужном направлении «0». Подручные средства оказались не самыми удобными и пригодными для данных целей, поэтому при повороте ключа отвертка здорово «играла» и толку от этого было не много. Хотя стоит отметить, что какие-то поползновения в нужную сторону были и личинка характерно трещала.

Кулибины в деле

9. Молотком забить отвертку по самое «не могу» и снова попробовать сорвать замок. Безрезультатно. Уже практически иссякли надежды отделаться малой кровью, как мелькнула идея…
10. Вытащить отвертку из замка, вставить ключ зажигания, решительно зажать его монтажками и повернуть «как в последний раз»… ЩЁЛК! Замок в положении «0», руль разблокирован. Все, не дышать! Аккуратно нажимаем фиксатор и вытаскиваем пациента без особых увечий.

Нам удалось!

Но это еще не конец истории, далее нужно правильно подключить провода к нужным клеммам. Проблема в том, что на новом замке немного изменены маркировка и количество этих самых клемм.

Принято решение подключить провода максимально похожим способом, как это было на предшественнике. Глупое решение. Ключа даже не было в зажигании, когда при подключении массы на АКБ начал крутить стартер. Подсознание подсказывало: что-то здесь не так…

Благо рядом стояла такая же шестерка моего друга с уже новым замком, где мы и подсмотрели правильное подключение. К слову, было отмечено, что при установке того замка точно так же крутил стартер при подключении массы. Кулибины такие кулибины.

После правильного подключения всех клемм, зажигание и стартер работают в штатном режиме, а новый замок радует плавностью хода.

Блестит, как новенький чайник

Так что нет повода для грусти, нужно браться и делать.
Удачи на дорогах!

www.drive2.ru

Замена замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика

Замок зажигания (выключатель зажигания) на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, а если проще сказать на народной Классике, меняют обычно в двух случаях. Первый, это выход из строя секрета замка. В этом случае, ключ проворачивается с трудом, подклинивает и может просто отказываться проворачиваться. Средства в виде ВД-40 или тормозной жидкости дают как правило, временный результат. Поэтому замена замка зажигания неизбежна. Второй повод для замены — подгорание контактной группы (фото 1). Если подгорели контакты на фишке, то завести автомобиль будет довольно сложно, можно два, три, четыре раза поворачивать ключ в положение «старт» и так не услышать звук работы стартера. Для проверки, можно взять «контрольку», один конец ее подключить к минусовой клемме на аккумуляторе, а второй подключить к малой клемме на втягивающем реле или к разъемной фишке 50 провода. Чтобы долго не объяснять смотрим фотографию 1А. Далее просим помощника повернуть ключ до упора, в это время контрольная лампа должна загореться, если этого не произошло, то можно сделать вывод, что нет команды с замка зажигания — контактной группы. Это конечно не повод менять весь замок, можно попробовать заменить только контактную группу. Но, довольно много автовладельцев решают менять все в сборе, оправдывая свое решение такими доводами как — Так проще и не хочу замарачиваться! и Боязнь купить некачественную запчасть (читаем контактную группу) и из-за этого, через короткий промежуток времени вновь столкнуться с проблемой запуска двигателя своего железного друга. И это правда, купить хорошую контактную группу на Жигули, довольно сложно — выбор большой, цены колеблются от 5 до 25 гривен за штуку и как всегда у всех в продаже, только фирменные детали )))! Но, даже если Вы решили менять только контактную группу, то статью Вам все равно придется прочитать полностью, так как для ее замены придется все равно снимать замок зажигания…

И как обычно. Инструмент: крестовая отвертка, тонкое шило или маленькая отвертка. Да, это весь «спец» инструмент, который понадобиться Вам при замене замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика.

Выбор производителя замка зажигания (выключателя зажигания). Я могу посоветовать купить замок зажигания производства ДААЗ (Россия). Проверено и надежно, жалоб нет, да и найти его в отличие от «Автоарматуры» (на Лоске я так и не нашел замок этого производителя), проще. По контактной группе, здесь еще хуже из-за огромного количества подделок. Так что, идем на рынок, спрашиваем контактную группу российского производства и проверяем ее магнитом (для большинства самый доступный способ не быть обманутым), хорошая контактная группа не должна магнититься. Больше советовать или критиковать других производителей не буду. Главное в этом деле, не гнаться за дешевизной. А, выбор как всегда за Вами.

Теперь самое интересное. Описание замены замка зажигания (выключателя зажигания) или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

1. Обязательно, снимаем минусовую клемму с аккумулятора.

2. Поворачиваем ключ в горизонтальное положение, положение «0» (фото 2).

3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3).

4. Далее, находим два винта крепления замка зажигания и откручиваем их, в моем случае винта снизу уже не было, просто кто-то его потерял или упростил конструкцию)). Смотрим фотографии 4 и 5.

5. Тонким шилом или отверткой нажимаем фиксатор и вытягиваем замок на себя (фото 6 и 7).
6. Дальше, отключаем провода или фишку с проводами от замка. Если у Вас стоит такая же фишка как и на фотографии, то могу точно сказать, что это облегчит Вам дальнейшую работу. Почему? Читаем пункт 9 и смотрим фото 10. Вам этого делать не придется))).

7. Если Вы меняете замок зажигания, то можете подключать провода и собирать все в обратной последовательности. Если же, решили заменить контактную группу, то дальше для Вас.
8. Отверткой поддеваем стопорное кольцо (фото 8) и вынимаем контактную группу. Новую деталь устанавливаем так, чтобы совпали паз на контактной группе и шток на секрете замка зажигания (фото 9).

9. После этого, остается только правильно подключить провода к замку зажигания. Схема подключения замка зажигания ВАЗ 2101-2107 — 50 — красный (запуск стартера), 15 — синий с чёрной полоской (зажигание, печка, остальные приборы при включении зажигания), 30/1 — коричневый , INT — чёрный (питание на габариты и фары), 30 — розовый. Фотография 10.

Вполне возможно, что при попытке заменить контактную группу замка зажигания Вы столкнетесь с не большой проблемой — новая, купленная Вами заранее контактная группа будет иметь 6 контактов, а на Вашем замке этих контактов будет 7. Вроде как получается, что один провод лишний))). Поздравляю, Вы владелец автомобиля Ваз 2105-2107 с замком зажигания на 7 контактов, которые устанавливались на автомобиля до 1986 года. В принципе, самый правильный вариант в Вашем случае это купить контактную группу с 7 контактами. На авторынке их еще можно найти. Но, если такой возможности нет, то остается только одно — соединить два провода вместе (15/1+15/2) и подключить их на клемму 15. И лишний провод исчезнет)).

Все, после остается поставить замок зажигания на место. Подключить клемму к аккумулятору, запустить двигатель и проверить все ли работает.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

www.avtorem.info

Почти полное вживление замка зажигания ВАЗ 2110 — Лада 2106, 1.6 л., 1979 года на DRIVE2

Меня всегда до бешенства удивлял замок зажигания классики. Когда ключ в среднем положении то все выключено, абсолютно все даже габариты, но когда поворачиваешь ключ и вытаскиваеш его то руль запирается зато вся электрика назад включается. Почему нельзя так чтоб и руль заперт и электрика выкл. непонимал я этого. И мучало меня это до того момента пока недавно друг купил ваз 2110. Ключ вынимаеш и красота, печка не грет), дворники встали и свет потух, одни габариты маячат) Правда там всем этим рулит комп, но…
Как раз в это время мой замок начал еще и залипать при включении стартера, вобщем довел уже, и купил я себе замок зажигания с 10, их оказалось у нас много разновидностей но я взял себе нового образца, с подсветкой светодиодом. Почитав куда что, изучив схему подключения своего и 2110 начал мудрить. Сначала хотел втулить новый замок на место старого, но с 10 замок намного толще и пришлось бы пилить и растачивать отверстие, вобщем сделал как все, поставил на рулевой вал с правой стороны. Кожух не менял а просто в старом выпилил под замок дыру, знаю что это не красиво но думаю что такой вид на время. Пока нового ничего, такого чуда даже на драйве валом. Но вот подключение замка я немного доработал, за идею подключения микропереключателя спасибо shurup05. Возможность оставлять включенными только габариты, после вынимания ключа он реализовал с помощью 3-х позиционной кнопки включения габаритов. Меня это немного смутило и я пошел дальше.

мой вариант подключения

немного поясню эту мазню, не ругайте строго за нее)
такого варианта подключения не нашел, но если не я первый, то не обижайтесь
Значит с «розовым» «двойным сине-черным» и «красным» там все ясно, подключаем на такие же по цвету в замке 2110. Коричневый в жмуте классики это + с акума или генератора. Его с помощью реле К1 и микропереключателя я соединил сначла с двойным черным, идущим все с того же жмута моей 06. И все бы ничего, ключ вытаскиваеш — все тухнет, но я очень часто оставляю машину на дороге с включенными габаритами, а теперь это стало не реальным. Приглядевшись на схему 06

нужная часть схемы 2106

стало понятным что один из черных проводов с замка идет на моргалку дальним, а с нее на 2 предохнанитель. Второй черный идет на кнопку включения габаритов, и при ее включении дает «+» на габариты и на подрулевой переключатель света («бело-черный» и «зеленый» соответственно). И вот теперь мне дошло, что двойной черный надо розделить. Тот из них что идет на предохранитель и моргалку мы оставляем через реле (все так же и тухнет при вынимании ключа, кроме габаритов), а тот что шел на кнопку включения габаритов, соединил с коричневым (при вытаскивании ключа габариты не гаснут но если забыть ближний или дальний то он тоже не гаснет). Тут помогает второе реле (К2) оно подключено паралельно реле (К1) и при вытаскивании ключа рассоединяет зеленый провод идущий с кнопки габарит на подрулевой переключатель света (теперь при вытаскивании ключа габариты не гаснут, а забытый включенный свет будет гаснуть, ну и печка и все что включено через 2 предохранитель тоже). Синий с микропереключателя на масу (куда угодно), зеленый это управляющийся микропереключателем «-» релюшек. Можно наоборот — не принцыпиально! С контактов 2 и 6 (подсветка замка светодиодом) провода я подключил как и освещение салона к самопальному блоку гаснем плавно
вроде бы все 🙂 если что забыл допишу! всем ни гвоздя ни жезла!

критиковать или одобрять, решать ВАМ!

www. drive2.ru

Лада 2106 ВАЗ 2106 «gucciPRADO» › Бортжурнал › Установка Переключателей Шнива в 2106, замок зажигания от 2110+кожух.

Всем привет!
Я наверное не первый человек который устанавливает данный девайс.но скажу что для человека который мало понимает в электрике(это я о себе) сделать это не легко, т.е нужно помучаться.

Купил я у одного хорошего человека данные переключатели, в комплекте было.
1. Кожух подрулевой с Калины.
2. Переключатели с Шевроле Нива.
3. И еще в подарок новый держатель для подрулевых калина.
4. Замок зажигания с ваз 2110 + подсветка.

Первым делом я разобрал руль, снял его и начал устанавливать зажигание.
Установить зажигание не составило труда помимо подсветки приборов и подсветки самого замка. Там шел один только провод и поставить его можно было или на то или на то. Решением было такое действие : от провода подсветки приборов добавлен провод на подсветку замка и воуля все работает. Все остальное делал по цветам, завелась с первого раза. замок принял положение «повисим чуток».

После этого я разобрал старые переключатели и снял их. Так как проводка в машине не родная проблем было до боли много…То цвет по схеме не подошел, то контакта нету. В итоге я сделал сам себе проводку и подписал каждый провод что за что отвечает.

Выкинул провода от старых переключателей и начал кидать новые провода.
Смотрел подобные схемы для подключения, но подключал так как видел все у себя, потому что цветов по схеме вообще не было.

Первым делом подключил левую сторону, врать не буду, делал методом тыка, но пытался делать по этой схеме

Сделал! Слава Богу! Радости и эмоций куча!
Потом уже пошла в ход правая сторона. Делал по схеме

Тут конечно промучался догло…ну все таки установил!

За этим в ход пошла установка и регулировка самого кожуха. Так как у меня торпеда e30, установить кожух думал будет проблематично, но вродь бы стал нормально!

Совет тем кто собирается установить данный девайс, покупайте сигареты, пиво, нервы и вперед!

Сегодня занимаюсь установкой сигнализации CONVOY SX6, описывать врядле буду потому что много ))
Цена вопроса : 370 грн. + клемы 10 грн.

www.drive2.ru

инструкция как правильно поменять и подключить с фото и видео

Запуск мотора машины осуществляется при помощи замка зажигания (далее — ЗЗ). Но это устройство периодически изнашивается и нуждается в замене. Знание схемы подключения проводов замка зажигания ВАЗ 2106 поможет осуществить смену механизма без услуг специалистов.

Содержание

[ Раскрыть]

[ Скрыть]

Строение и принцип работы замка зажигания ВАЗ 2106

Схематическое устройство классического ЗЗ

Электрическая модель нового замка зажигания на классике включает в себя следующие устройства:

1. Запорная консоль, представленная в виде стержня. Это устройство в ЗЗ автомобиля предназначено для блокирования руля, когда ключа нет в отверстии замка.
2. Корпус устройства. Представляет собой защитный компонент, который предназначен для закрытия всех составных элементов конструкции.
3. Вал. Используется с целью вращения диска с контактами системы и втулкой. Предназначен для создания контакта между диском и втулкой.
4. Контактный диск. Одна из двух основных частей контактного узла. На нем расположены пластины, по которым проходит ток в момент запуска двигателя поворотом ключа в замке.
5. Втулка. Основной элемент личинки.
6. Колодка с электрическими проводами, подключенными в определенном порядке. Контактная группа колодки подсоединяется к системе зажигания машины. Она предназначается для передачи образованного контакта к трамблеру посредством катушки.
7. Контактный выступ. Является, по сути, проводником для передачи тока от устройства к стартеру.

Непосредственно к механизму устройства подключается множество электроцепей. Они идут от аккумуляторной батареи и подсоединяются ко всем электроприборам ВАЗ 2106. При проворачивании ключа в замке контакты электропроводки замыкаются от минусовой клеммы батареи к катушке. В результате этого напряжение проходит по кабелям на ЗЗ, а через его контактную группу поступает на индукционную катушку. Затем ток подается обратно на положительную клемму батареи.

При прохождении тока через катушку в ней происходит выработка высоковольтного напряжения, требуемого для образования искры на свечах зажигания. Передача напряжения осуществляется по высоковольтным кабелям. Соответственно, ключ выполняет замыкание контактных элементов электроцепи, способствуя запуску силового агрегата машины.

Как снять замок зажигания?

Если требуется поменять изделие, надо выполнить демонтаж, а также установку и соединение выводов проводки. Подробная инструкция представлена в этом разделе.

Пользователь Сандро рассказал об особенностях снятия и замены ЗЗ на классических моделях ВАЗ.

Что понадобится?

Для снятия и ликвидации проблем в работе устройства потребуется следующее:

• отвертка со шлицевым наконечником;
• шило либо тонкий длинный гвоздь, его сечение должно составить не более 2 мм, а шляпка должна быть широкой;
• мультиметр или плюсовая отвертка, потребуется для проверки электроцепи.

Алгоритм действий

Менять замок надо начинать с процедуры демонтажа:

1. Перед выполнением задачи производится процедура отключения электричества в сети машины. В моторном отсеке от аккумулятора отсоединяется отрицательная клемма. Это делается для предотвращения замыкания контактов на электроцепях, в противном случае можно спровоцировать поломку электроприборов машины.
2. Если будете заменять устройство самостоятельно, то нужно установить ключ в технологическое отверстие изделия и провернуть на 90 градусов. Это требуется для того, чтобы замок был настроен на положение 0. Данное действие выполняется для входа штифта в секретную составляющую ЗЗ, которая предназначена для блокировки руля от поворота. Иначе демонтаж осуществить не получится.
3. Выполняется демонтаж защитного кожуха, расположенного вокруг рулевой колонки. Для снятия автовладелец выкручивает по очереди пять болтов, которые фиксируют верхнюю часть защитного пластика к нижней.
4. Осторожно производится демонтаж пластмассового кожуха. Сначала снимается верхняя часть, затем нижняя.
5. Теперь надо выкрутить болты, фиксирующие замок к авто. Они находятся под пластиковой облицовкой, в нижней части устройства. Болта два, один из них расположен справа, второй — с левой стороны.
6. После этого от контактной группы устройства отключаются электроцепи.
7. Когда провода будут отсоединены, обратите внимание на кронштейн, который установлен с левой стороны от изделия. На нем располагается плоская щель, туда надо вставить шило или подготовленный гвоздь. Инструмент нужно вдавить силой, чтобы сработал фиксатор.
8. Затем изделие извлекается из кронштейна, для этого надо воспользоваться отверткой с плоским лезвием. Подробно процедура снятия показана на фото.

При отключении замка зажигания на ВАЗ 2106 рекомендуем пометить все контакты, чтобы упростить дальнейшую процедуру подключения.

Как установить замок зажигания?

Выполняя монтаж устройства, важно правильно подключить и подсоединить все контактные компоненты изделия. Перед подключением производится установка замка.

Что понадобится?

Чтобы подключать и соединять все компоненты устройства, потребуется тот же инструмент, который применялся для отключения. Процедура будет выполняться практически в обратной последовательности.

Распиновка (схема) замка зажигания ВАЗ 2106

Чтобы правильно выполнить схему подключения проводов замка зажигания ВАЗ 2106, требуется разобраться с распиновкой устройства:

1. Положение 0 — контактные элементы под номерами 30 и 30/1. Компоненты предназначены для отключения системы питания. Когда ключ попадает в это положение, система активирует аварийный режим функционирования.
2. Режим I — контактные компоненты 30/1-15, а также 30-INT. Используются для активации осветительных приборов как наружных, так и внутренних, а также ряда других устройств. Имеется в виду система стеклоочистки, электродвигатель омывателя, генераторное устройство, вентилятор печки, приборы контрольного щитка, поворотные огни, система зажигания, звуковые приборы.
3. Положение II. Это контактные элементы 30/1-15, 30-INT, а также 30-50. При повороте ключа в такое положение все приборы, включенные в режиме I, остаются активированными. Исключением является генераторная установка, контрольная панель и система зажигания. Производится активация стартерной цепи, что приводит к пуску силовой установки.
4. Положение III. Это стояночный режим, при нем активируются только контактные компоненты 30-INT, а также 30/1. Стартерная электроцепь отключается. Включенными остаются только осветительная система, стеклоочистители, электродвигатель омывательной системы и охладительный узел.

Отдельно следует рассказать о классификации по цветам:

• 30 — розовый контакт;
• INT — контакт черного цвета, предназначен для подсоединения габаритных огней и внешнего освещения;
• 30/1 — коричневый контакт;
• 50 — красный контакт, применяется для запуска стартерного устройства;
• 15 — контактный элемент синего цвета, имеет черную полосу.

Канал Ремонт и обслуживание авто рассказал о нюансах подключения замка зажигания и представил наглядную схему изделия.

Пошаговые этапы

Алгоритм установки устройства:

1. Ключ вставляется в отверстие на замке и проворачивается в режим 0.
2. Нажимается фиксатор, а затем устройство монтируется в кронштейн.
3. Следующим этапом будет подсоединение электроцепей. Если автомобиль оборудован фишкой, то процедура подключения не вызовет сложностей. Но при ее отсутствии подсоединение электроцепей будет выполняться по очереди. Для этого клеммный разъем монтируется так, чтобы один из контактов двойного вида был установлен справа и располагался вертикально. К верхней составляющей группе подключается черный кабель.
4. Затем работа производится по часовому направлению движения. После подключения черного контакта подсоединяется розовая электроцепь, затем синяя, коричневая и красная. На задней стороне разъема рядом с клеммами располагаются цифры, которые соответствуют конкретной электроцепи. Нижняя часть должна остаться нетронутой.
5. Когда контактные элементы будут подключены, производится монтаж пластикового кожуха на колонке. Верхняя и нижняя пластиковые составляющие фиксируются друг к другу посредством болтов.

Проверка работоспособности

Диагностика правильности выполненных работ производится так:

1. К аккумуляторной батарее подсоединяются клеммы.
2. Ключ вставляется в ЗЗ в режим 0. Если все контактные компоненты подсоединены верно, то ни одна система авто активирована не будет.
3. Затем ключ выставляется в режим I. При таком положении питание поступает на СУД, генераторную установку, оптику и датчики контрольного щитка. Также производится включение системы омыва лобового стекла и дворников, сигнальных лампочек и электростеклоподъемников, если они установлены в авто. Надо проверить работу каждого узла.
4. На следующем этапе диагностики ключ переводится в положение II. Производится подача электричества на все описанные выше системы, но также активируется стартерное устройство.

Если замок зажигания на ВАЗ 2106 подключен верно, то запорный стержень блокировочного механизма будет выдвигаться и отключаться при переводе ключа из 0 в I.

Видео «Особенности подключения контактов ЗЗ»

Канал Avtoclub_22 рассказал о нюансах подсоединения контактных элементов на замке классической «шестерки».

Схема Подключения Замка Зажигания Ваз 2106

Не забывайте про то, что минусовая клемма аккумулятора должна быть отключена во время замены. После того как проведены все работы можно подключать минусовую клемму к АКБ и проверять работоспособность механизма.

Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания.

Механизм замка соединяется с множеством проводов.
ЭЛЕКТРИЧЕСКАЯ СХЕМА на ВАЗ 2106

После того как кожух снят, все элементы замка становятся доступными и их можно снять.

Схема подключения проводов при этом должна остаться прежней. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Плавление пластиковой части клеммы.

Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя.

Так как механизм замка регулярно используется водителем, некоторые его элементы изнашиваются и выходят из строя. Распиновка Здесь показана распиновка замка зажигания ВАЗ , которая поможет корректному использованию функционала этого элемента энергосистемы транспортного средства.

ПРЕДОХРАНИТЕЛИ ВАЗ 2106 обозначения

Механическая часть

Напряжение подаётся на заданную цепь при определённом положении ключа. Цвет зависит от года выпуска автомобиля. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.

Разблокировка Берем шило и вставляем его в отверстие, поджимая им фиксатор. Если схемы нет или она утеряна, то читаем дальше.

Они при этом забывают, что электричество может воздействовать не только на руку, но и на детали авто. Прочтёте за 6 мин.

Часто подобная неисправность заканчивается обломом ключа зажигания и, как правило, заменой замка зажигания ВАЗ Механическая часть Зачастую отказ замка зажигания по механической части провоцируют: тугое проворачивание ключа зажигания; заклинивание в одном из положений.

Механическая часть установлена непосредственно в самом замке зажигания.

Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля. После снятия замка, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу как на фото.

Для замены необходимо: Отключить аккумуляторную батарею Снять пластмассовый кожух, предварительно открутив винты его крепления. Это поможет им подключить деталь без особых проблем.
ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

Снятие неисправного устройства

Вынимаем замок Отсоединяем провода от клемм.

Очень важно, чтобы подключение при этом оставалось неизменным. Нажимаем на фиксатор и устанавливаем замок.

С помощью отвертки откручиваем 5 винтов кожуха подрулевых переключателей.

Механическая часть установлена непосредственно в самом замке зажигания. Поочередно переведите провода с прежней детали, правильно выбрав контакты. Конструкция электронного зажигания на ВАЗ состоит из двух элементов: Электрическая часть представляет собой клемму проводов, фиксирующуюся в нижней части замка стопорным зажимом. В этом случае важно помнить, что схема подключения играет огромную роль, а путать провода местами не стоит.

Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля. Поставьте кожух рулевой колонки на место и скрепите две его части.

Замена контактной группы и установка замка зажигания

Для упрощения подсоединения проводов перенесите маркировку см. Данная схема так-же подойдет для других автомобилей классического типа Только при полной технической исправности замка обеспечивается правильная работа системы зажигания. Это приводит к быстрым поломкам. Вид со снятым замком Замена контактной группы Схема электропроводки ВАЗ выполнена таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания.

Как снять замок Обязательно снимите минусовую клемму с АКБ. Снимаем кожух колонки руля.

Потом ищем небольшую плоскую щель слева от детали на кронштейне и с усилием втыкаем туда шило, чтобы вдавить фиксатор. И с этим вполне сможет справиться любой автолюбитель, обладая минимальным запасом необходимых знаний.
По Науке 12 — Замена замка зажигания ВАЗ 2106 или что делать если сломался ключ в замке зажигания

Как снять замок

Некоторые автолюбители этого не делают, объясняя это низким напряжением цепи. И сделать это нужно максимально правильно.

На автомобиле ВАЗ замок зажигания является главным элементом управления системой бортового электрооборудования. Откручиваем для этого пять винтов, соединяющих верх и низ кожуха. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля.

С помощью отвертки откручиваем 5 винтов кожуха подрулевых переключателей. Далее найти плоскую щель на кронштейне слева от устройства, воткнуть туда шило и с силой вдавить им фиксатор. Обратите внимание, мешать может и противоугонка.

Где необходимо крепить провода Самое сложное в установке выключателя — это подключение замка зажигания к проводке. Он имеет сердцевинную механическую часть и торцевую электрочасть, на которой располагаются контакты. Замена узла зажигания При отсутствии шила для демонтажа устройства можно использовать длинный тонкий гвоздь сечением 1, мм с широкой шляпкой либо отвертку для откручивания маленьких шурупов из корпуса мобильных телефонов.

Читайте также: Смета электромонтажных работ

Каждая из них на колодке обладает собственным номером, поэтому очень удобно записать цвет провода и номер клеммы, дабы ничего не перепутать. Чтобы вытащить замок, приходится совершать манипуляции с ключом.

Откручиваем два винта, на которых замок зажигания крепится к корпусу. Замок зажигания, как и все запчасти, со временем требует ремонта или замены.

Такую колодку можно подсоединить и с закрытыми глазами. Далее необходимо снять пластиковый кожух рулевой колонки. Инструменты Перед тем как приступить к работе, не забудьте об элементарных правилах безопасности — отключите аккумуляторную батарею снимите минусовую клемму.

После этого убрать обе части кожуха в сторону. Чтобы вытащить замок, приходится совершать манипуляции с ключом. Дополнительная цепь для пуска стартера.
ЗАМОК ЗАЖИГАНИЯ И КОНТАКТНАЯ ГРУППА ВАЗ 2101 — 07

Подключение проводов замка зажигания ваз 2107 – АвтоТоп

Теперь самое интересное. Описание замены замка зажигания (выключателя зажигания) или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:
1. Обязательно, снимаем минусовую клемму с аккумулятора.

2. Поворачиваем ключ в горизонтальное положение, положение «0» (фото 2).

3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3)

Ключевым элементом автомобиля является замок зажигания ЗЗ, на который возложена задача управления системой электрооборудования. Главное назначение замка зажигания на ВАЗ 2107 — это запуск двигателя. Кроме того, если неисправен этот элемент на автомобиле, то работать не будут дворники, печка, обогрев заднего стекла, а также ближний и дальний свет. При выходе из строя, понадобится замена замка зажигания ВАЗ 2107, что вполне реально сделать самостоятельно, соблюдая инструкцию.

Устройство замка зажигания на ВАЗ 2107

Замком зажигания называется цилиндрическая деталь, которая состоит из замыкающих и размыкающих контактов внутри. С торцевой стороны выключатель зажигания имеет углубление для вставки ключа. Второй конец цилиндрического корпуса имеет колодку с контактами для подключения штекера с электропроводкой. Все ключи имеют универсальную конструкцию, поэтому подходят исключительно для «своих» замков.

Боковая часть корпуса имеет выступ, главным назначением которого является блокирование руля в одном положении. Эта блокировка включается автоматически сразу после извлечения ключа из выключателя зажигания. Внутри деталь состоит из двух частей — это личинка, в которую входит ключ зажигания, а также контактная группа. Прокручивание личинки приводит к замыканию и размыканию контактов.

На инжекторных и карбюраторных моделях ВАЗ 2107 используются одинаковой конструкции замки зажигания.

Личинка

Личинкой называется внутренняя деталь, в которую вставляется ключ, и которая с ним взаимодействует. Этот элемент в конструкции замка имеет подвижный запорный палец, который перемещается при вращении ключа по направлению движения часовой стрелки. Когда ключ поворачивается в замке в противоположную сторону (выключается зажигание), то происходит выдвигание пальца.

Когда владелец авто покидает транспортное средство, извлекая из замка ключ, то палец входит в специальное углубление рулевой колонки, блокируя руль от вращения в одном положении. Это противоугонная система, которая исключает возможность угона автомобиля без ключа. Если выходит из строя личинка, то ее можно отдельно заменить, без контактной группы, но с использованием нового ключа. Для замены понадобится демонтировать замок и снять личинку.

Контактный разъем

Контактная группа замка зажигания ВАЗ 2107 (нижняя часть) состоит из двух элементов. Первый элемент представляет собой подвижный диск, на которой находятся токопроводящие пластины. Вторая часть — это колодка с контактами в виде выступов, которые соединяются с токопроводящими пластинами.

Подвижная пластина приводится в движение от личинки замка при повороте ключа. Неподвижная пластина с наружной стороны имеет выступы — клеммы, за счет которых происходит подключение питающих проводов. Чтобы подключить провода к ЗЗ, используется пластиковая колодка или фишка. Такое подключение к замку называется быстросъемным.

Схема подключения

Схема подключения замка зажигания ВАЗ 2107 реализована на использовании пластиковой фишки, которая подсоединяется к контактам неподвижной пластины с обратной стороны механизма. В фишке подключаются провода разного цвета, которые отвечают за работу электроприборов на автомобиле. Рассмотрим, что представляет собой схема подключения проводов к замку зажигания ВАЗ 2107. На этой фишке имеются цифровые обозначения. К каждому штекеру подключаются провода разных цветов, о назначении которых узнаем далее.

1. Красный провод под номером «50» отвечает за подачу питания на реле стартера.
2. Контакт «15», к которому подведен двойной голубой провод с черной полосой — отвечает за подачу питания на отопитель, зажигание и приборы передней панели.
3. Контакт «30» с розовым проводом на фишке — это плюсовой контакт, идущий от аккумулятора.
4. Контакт «30/1» с коричневым проводом — это положительное питание, посредством которого работают электроприборы.
5. Контакт «1NT» — имеет черный двойной провод на фишке, и отвечает за работу тормозных фонарей габаритов.

Ниже приведена схема распиновки замка зажигания автомобиля ВАЗ 2107 карбюраторного типа. Инжекторные модели ВАЗ-2107 имеют аналогичную схему, только к контакту 1NT подсоединен розовый двойной провод с черной полосой. Этот провод также дополнительно отвечает за подачу питания на бензонасос.

Когда необходима замена замка

Ремонт замка зажигания на ВАЗ 2107 необходимо проводить сразу после возникновения его неисправности. Чтобы отремонтировать деталь, ее понадобится демонтировать с автомобиля. Для этого имеется алгоритм действий. Перед тем, как снять замок с семерки и отремонтировать его, заменить полностью или отдельные механизмы, необходимо разобраться с видами возникающих поломок.

1. Не поворачивается в замке ключ или заедает — это может быть связано с возникновением дефекта на ключе или отсутствием смазки внутри выключателя. Если не поворачивается ключ, то необходимо проверить его состояние. Рекомендуется воспользоваться запасным ключом, что позволит удостовериться в причине неисправности. Если и со вторым ключом заедания не подходят, тогда причина в механизме личинки. Необходимо смазать внутреннюю часть личинки, воспользовавшись для этого силиконовой смазкой. Если и это не поможет, тогда замок следует демонтировать и заменить полностью или только личинку.
2. При повороте ключа не включаются электроприборы — если при повороте ключа не загораются лампочки на приборке, то первым делом надо убедиться в исправности аккумулятора. Если АКБ исправен и питание поступает на фишку, значит причину нужно искать в конструкции замка. Обычно неработоспособность приборов связана с подгоранием контактов. Исправить ситуацию легко, но для этого понадобится снимать ЗЗ и разбирать его. Нагар на контактах (контактная группа) можно удалить мелкозернистой наждачной бумагой. Еще необходимо убедиться, что наконечники проводов плотно соединяются с контактами на пластине.
3. Не крутится стартер — если при попытке запуска двигателя, отсутствует звук работы стартера, то первоначально надо проверить контакт в ЗЗ, который отвечает за подачу питания на пусковой механизм. Если контакт подгорел, то его следует зачистить, а в случае повреждения, следует заменить контактную группу.
4. Не работают световые приборы — такая неисправность также может быть связана с неисправностью в замке. Чтобы убедиться, что причина в ЗЗ, необходимо разобрать его, и произвести проверку.

Выключатель зажигания подлежит замене в случае неисправности личинки и контактной группы. Обычно если из строя выходит личинка, то она меняется отдельно без контактной группы. Аналогично происходит замена контактной группы в случае износа или истирания контактов.

Демонтаж замка зажигания

Если возникла необходимость ремонта или замены выключателя зажигания ВАЗ 2107, то его необходимо для начала снять. Как снять замок зажигания на ВАЗ 2107 — это распространенный вопрос, так как с демонтажем этого элемента возникают трудности. Чтобы это сделать, понадобится действовать по следующей инструкции:

1. Отсоединить от минусового контакта аккумулятора клемму.
2. Установить в замок зажигания ключ, и повернуть в положение «Выключено». Ключ остается в устройстве, иначе демонтировать его не получится.
3. Вывинчивается 5 крепежных винтов, которые находятся внутри пластикового кожуха, закрывающего выключатель. После этого пластиковый чехол следует демонтировать.
4. Выкрутить винты крепления устройства к кронштейну.
5. Используя тонкую шлицевую отвертку, следует нажать на фиксатор.
6. Потянуть деталь на себя, подталкивая сзади за пластиковую фишку.
7. Вытащить замок, отсоединив предварительно контактную фишку с проводами.

Далее производится ремонт или замена составных частей выключателя. Установка устройства выполняется в порядке обратном снятию. Трудностей с демонтажем возникнуть не должно, и на замену обычно уходит не более 30 минут.

При установке нового механизма необходимо обязательно смазать личинку, вращающиеся элементы контактной фишки. Эксплуатировать транспортное средство с неисправным замком также опасно, как и ездить с неработающим генератором.

Замок зажигания ВАЗ 2107 — основной элемент управления электрооборудованием машины. От его исправности зависит работоспособность электросистем и автомобиля в целом. В разных положениях замка напряжение подается на определенные цепи и потребители, обеспечивая запуск и работу двигателя, осветительных приборов и других узлов и агрегатов “семерки”.

Устройство замка зажигания ВАЗ 2107

Замок имеет цилиндрическую форму с боковым выступом — фиксатором руля. В замкнутом положении фиксатор служит противоугонной системой, блокируя вращение рулевого колеса.

На одном из торцов замка находятся выводы для подключения проводов, на другом — отверстие для ключа. Лишь определенный ключ позволяет менять положение замка зажигания, что служит дополнительной защитой от несанкционированного пользования машиной.

Замок зажигания состоит из двух основных частей — контактной платы (или “группы”) и механизма переключения. При повороте ключа механизм приводит в движение часть контактной группы, обеспечивая замыкание/размыкание контактов.

Обе части замка могут иметь неисправности, но они неремонтопригодны. Ремонт замка зажигания ВАЗ 2107 заключается в замене неисправной части или узла в сборе.

Неисправности замка зажигания ВАЗ 2107

При неисправности механической части замка (“секрета”) ключ начинает туго поворачиваться в механизме и может заклинить. Нередко это заканчивается поломкой самого ключа, часть которого остается в замке. Можно попробовать немного продлить работу заедающего замка при помощи WD-40 или тормозной жидкости, но это не отменит необходимости его скорой замены.

Второй вариант неисправности — подгорание или поломка контактной группы замка. Особенно часто выходит из строй контактная пара, отвечающие за включение стартера. В этом случае при повороте ключа стартер не работает или включается не с первой попытки. Убедиться в неработоспособности контактов можно, проверив напряжение на выводах контактной группы вольтметром или “контролькой”. Неисправность контактов — не повод для полной замены замка. В этом случае можно заменить только контактную группу, для чего даже не понадобится полностью демонтировать замок зажигания. С учетом небольшой стоимости контактной группы, при неисправности механической части замка проще заменить весь замок в сборе, чтобы после не пришлось тратить время на замену старых контактов.

Замена контактной группы замка зажигания ВАЗ 2107

Если подгорели контакты замка зажигания и при повороте ключа не включаются электрические цепи (обычно это питание тягового реле стартера), можно выполнить ремонт замка зажигания ВАЗ 2107 путем замены контактной группы.

Из инструментов понадобится шило или тонкая плоская отвертка. Порядок действий следующий:

• Отключить провод “массы” от аккумулятора.
• Повернуть ключ вертикально (в положение “0”).
• Выкрутить винты крепления пластмассового кожуха, закрывающего рулевую колонку.
• Снять кожух.
• Отстыковать клеммы проводов, идущих к контактной группе замка зажигания.

[tip]Совет: перед тем, как отключить провода от замка зажигания, желательно сделать отметки на проводах при помощи маркера, чтобы потом подключить их в правильном порядке. Если вы этого не сделали, можно воспользоваться следующей схемой подключения проводов:[/tip]

• голубой с черной полосой на клемму 15;
• коричневый на клемму 30/1;
• розовый на клемму 30;
• красный (пурпурный) на клемму 50;
• черный на клемму INT.

Схема соединения проводов также указана на коробке.

• Шилом или отверткой поддеть и снять стопорное кольцо, удерживающее контактную группу в корпусе замка зажигания (операция это неудобная и без наличия определенного опыта выполнить ее иногда непросто).
• Вытащить старую контактную группу.
• Вставить новую контактную группу.

[tip]Внимание: на ВАЗ 2197 до 1986 года выпуска устанавливались контактные группы с семью контактами, после 1986 — с шестью. Если проводов, идущих к замку 7, а вы уже купили контактную группу с 7 контактами, можно просто соединить провода 15/1 и 15/2 вместе, посадив их на клемму “15”.[/tip]

• Установить стопорное кольцо в паз корпуса.
• Подключить провода к выводом контактной группы.
• Установит кожух на рулевую колонку и закрутить винты крепления.
• Подключить к аккумулятору провод “массы”.
• Проверить работоспособность замка.

На этом замена контактной группы завершена и машина готова к эксплуатации.

Замена замка зажигания ВАЗ 2107

Если замок зажигания заедает или не поворачивается, необходимо поменять “секрет” или замок в сборе. Замена замка зажигания ВАЗ 2107 производится следующим образом:

• Отключить “массу” от аккумулятора (если этого не сделать, вероятность короткого замыкания при демонтаже замка будет 100-процентной).
• Выставить замок в положение “0”.
• Открутить винты кожуха рулевой колонки.
• Демонтировать кожух рулевой колонки.
• Открутить два болта крепления замка зажигания.
• Через технологическое отверстие в месте крепления замка нажать фиксатор, удерживающий корпус замка, и вытолкнуть замок с места установки.
• Отсоединить провода, идущие к контактной группе замка зажигания.
• Если необходимо поменять только механическую часть замка, отверткой вытащить стопорное кольцо, демонтировать контактную группу и переставить ее в новый замок.
• Установить новый замок на посадочное место.
• Закрутить болты крепления замка зажигания.
• Присоединить провода к контактам замка зажигания в соответствии со схемой подключения.
• Установить защитный (декоративный) чехол рулевой колонки.
• Закрутить болты крепления защитного чехла.
• Подключить провод “массы” к АКБ.
• Убедиться в работоспособности замка зажигания.

Операция по демонтажу замка зажигания достаточно проста. Поэтому рекомендуется снимать его целиком и для проведения замены одной лишь контактной группы. Это сильно облегчает демонтаж и установку стопорного кольца, удерживающего контактную группу зажигания.

Инструкция для владельцев. Порядок установки электронного зажигания

Отечественные модели Lada из классической серии — это простой и надежный автомобиль, в котором немаловажную роль играет правильная установка зажигания на ВАЗ 2106 и аналогичные ему серии. Любой автовладелец такой машины способен выполнить эту работу, для которой необходимо приобрести специализированный инструмент, а некоторые опытные профессионалы справятся и без них.

Список специализированных инструментов и признаки неисправности

Установить зажигание на ВАЗ 2106 своими руками с помощью следующих инструментов:

• рожково — накидный ключ диаметром 13 мм;
• специализированный ключ для снятия свечей зажигания;
• вольтметр или контрольная лампа 12 вольт;
• автомобильный стробоскоп.

Характерным признаком того, что на ВАЗ 2106 необходимо устанавливать зажигание по меткам для шкива коленвала, является резкая детонация мотора и пропадание мощности. Проблемы очевидны при движении со скоростью сорок километров в час (на 3 передаче) и резкой попытке увеличить оборот педали газа. Проявление такой неисправности, а также посторонний металлический звук от двигателя на резком проезде и укажут на необходимость регулировки угла зажигания, и провести этот ремонт своими руками сможет любой автовладелец.

Этапы работы со стробоскопом

За установку на зажигания ВАЗ 2106 с помощью стробоскопа в официальных дилерских центрах необходимо будет заплатить от 1000 до 1500 руб. При желании сэкономить эту сумму, все работы можно провести самостоятельно, для чего необходимо выполнить следующие действия:

Важно! Следует учитывать, что угол опережения сделан исходя из того, как доливается бензин, в случае 92-го он выставляется по самой большой отметке, в случае 76-го выбирается между двумя маленькими , обозначающие 5 и 10 градусов.

Продемонстрируйте правильное зажигание. Это возможно без использования стробоскопа, для чего потребуется контрольная лампа 12 лайнер.

Самонастройка без стробоскопа

При отсутствии специального инструмента выставляем правильное зажигание на ВАЗ 2106 по меткам, выполняя следующий алгоритм действий:

• Прогреваем машину в комнату, даем мотору остыть, и Свечой зажигания открутите первый цилиндр от цилиндра цилиндра, заткните отверстие пальцем, проверните коленвал до степени сжатия (когда палец начнет давить).
• Продолжаем вращать коленвал до совмещения метки на его шкиве перед кулаком передней крышки, ориентируясь на тип бензина, на котором эксплуатируется автомобиль.
• Установив метки, необходимо снять крышку с траверса и отметить опасность наезда бегунка на ротор (напротив контакта высоковольтного провода первого цилиндра), после чего необходимо открутить гайка крепления ключом на 13 мм.
• Подключить контрольную лампочку на 12 В (к траверсу и внутри низковольтного кабеля).Включаем зажигание двигателя, не проворачивая двигатель стартером, и при правильном выставлении контрольная лампа не должна гореть. Если он горит, надо будет вращать корпус ротора травера до тех пор, пока он не будет смотреться и тогда уже затягиваем гайку крепления.
• Затем выключите зажигание двигателя, вверните свечу зажигания, наденьте крышку траверса и запустите двигатель, проверяя его.

Важно! Если угол выступа зажигания выставлен правильно, двигатель двигателя должен работать плавно, без сбоев в оборотах при нажатии на педаль газа, и уверенно держать свой холостой ход, что вполне возможно, потребуется регулировка на карбюраторе машины. , после правильной настройки зажигания.

Проблемы с зажиганием в автомобилях ВАЗ 2106 также могут возникать из-за маркировки мотор-распределительной системы мотора. Предлагаем посмотреть зажигание и выполнить сопутствующие настройки для ВАЗ 2106:

Несмотря на то, что «Классика» ВАЗ 2106 давно снята с производства, значительное количество этих машин эксплуатируется по российским подвигам. Поскольку их конструкция устарела, вполне понятно желание владельцев шестой модели Жигулей улучшить ее любыми способами.Один из эффективных вариантов — поставить бесконтактную (сокращенно БСЗ) вместо штатной системы зажигания, где электроника находится в покраске. Процедура замены довольно проста и доступна каждому желающему улучшить работу своей «шестерки».

Что такое БСЗ и как он работает?

Для успешной установки и настройки бесконтактного зажигания желательно понимать принцип работы системы, состоящей из следующих элементов:

1. Главный распределитель зажигания (иначе — трамблер).Внутри находится фотоэлектрический датчик Холла, регулировка угла регулировки вакуумного привода и так называемый подвижный контактный ползун.
2. Катушка, создающая импульс высокого напряжения. Он имеет 2 обмотки: первичную, состоящую из небольшого количества витков толстого провода, и вторичную, намотанную тонким проводом с большим количеством витков.
3. Электронный блок — выключатель с алюминиевым радиатором охлаждения. Последний играет роль элемента застежки.
4. Свечи зажигания, соединенные высоковольтными проводами с боевым тросом.
5. Провода для соединения элементов между собой.

Для справки. В штатных устаревших системах ВАЗ 2106 внутри трамблера вместо датчика Холла стояла контактная группа, а переключателя не было вообще.

Первый контакт катушки соединен через реле замка зажигания с генератором, а второй — с блоком управления. Также от нее на трамбл идет высоковольтный провод большого сечения. От трамблера 2 пучка проводов, соединяющих его с выключателем и свечами зажигания.Система работает по такому алгоритму:

1. После включения зажигания поворотом ключа в замке на первичной обмотке катушки подается напряжение 12 В, на которое возникает электромагнитное поле.
2. Когда происходит вращение коленчатого вала и один из поршней переходит в верхнюю мертвую точку (NTT), фотоэлектрический датчик посылает сигнал на выключатель, который на короткое время прерывает связь катушки с источником напряжения — генератором или аккумулятор.
3. При разрыве цепи во вторичной обмотке катушки формируется импульс напряжением от 20 до 24 кВ, передаваемый по большому сечению на бегунке искажателя.
4. Подвижный контактный бегун направляет импульс на свечу зажигания, где поршень вышел в ВМТ. Между его контактами разлетается мощная искра, воспламеняющая смесь топлива с воздухом в камере сгорания.
5. Вал распределителя приводится в действие зубчатой ​​передачей, связанной с коленчатым валом.Когда следующий поршень движется к NTC, вал поворачивается и подвижный контакт соединяется с другой свечой, и датчик Холла посылает следующий сигнал, и цикл искрения повторяется.

Ссылка. В старых системах разрыв цепи производился механическим способом с помощью кулачка на валу TRAMBLOR, прижимающего контактную группу.

Преимущества бесконтактных систем

Для энтузиастов инъекционных автомобилей главным аргументом в пользу BSZ является тот факт, что на данный момент ни один производитель не производит автомобили с контактно-кулачковой системой искрообразования.Иностранные бренды отказались от нее в далеких 80-х годах прошлого века, а в РФ механический розжиг продержался до 90-х годов. Причины выхода из строя вполне понятны:

• на Контактах постоянно проскакивали искры, отчего горели и требовали частой зачистки;
• контактная группа износилась достаточно быстро, в среднем хватило на 15-20 тысяч км пробега, после чего элемент пришлось менять;
• дал себе знать об износе подшипника, на котором были размещены контакты, что вызвало нестабильную работу силового агрегата;
• Пружины разновесов-балансиров натянутые.

Все перечисленные неисправности проявлялись попеременно, не давая покоя владельцу «классики» Жигулей. Из-за несовершенной конструкции мощность искр на свечах постоянно падала, ухудшалась работа двигателя, увеличивался расход топлива. Новые системы БСЗ лишены таких недостатков, они отличаются прочностью и стабильным искрообразованием. Увеличилась мощность искры, так как выходное импульсное напряжение увеличилось с 16-18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

Примечание. Сначала слабым местом Отечественные бесконтактные системы считались переключателем, который быстро выходит из строя и не подлежит возврату. Но позже его доработали и надежность работы БСЗ повысилась.

Выбор комплекта электронного зажигания

Поскольку «шестерка» комплектовалась тремя разновидностями двигателей (объемом 1,3, 1,5 и 1,6 л), то комплекты БСЗ для них отличаются конструкцией трамбла. Мотор 1,3 л. (Модель ВАЗ 21063) Есть распределитель с укороченным валом, а в двигателях 1.5 и 1,6 л. (ВАЗ 21061 и 2106 соответственно) этот вал одинаково длинный. Состав комплекта электронного зажигания такой:

• blot C. Каталожный номер 38.3706-01 Для силового агрегата объемом 1,3 л. или 38.37061 — для моторов 1,5 и 1,6 л .;
• катушка высокого напряжения с маркировкой 27.3705;
• Электронный блок управления, маркировка — 36.3734 или 3620.3734;
• провода соединительные.

Внимание! Покупая бесконтактный комплект на «классику» от Жигулей, не путайте его с изделиями, предназначенными для Нивы ВАЗ 2121, большие пальцы очень похожи.А вот «Нивовская» деталь отличается техническими характеристиками и имеет маркировку: 3810.3706, 38.3706-10 или 038.3706-10. Ставить его на «шестерку» категорически не рекомендуется.

У производителей, реализующих свои комплекты зажигания на территории РФ, наибольшей популярностью у автомобилистов забраковали запчасти SOCE из города Старый Оскол. Стоит отметить, что новые свечи марки А-17ДВР устанавливаются на классические вазоны. С электроникой в ​​комплект не входит, их придется приобретать отдельно.Чтобы полностью ощутить результаты замены, рекомендуется также поставить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.

Несмотря на то, что масляный насос является одним из самых надежных узлов в автомобилях ВАЗ 2106-2107, иногда он выходит из строя. Для его замены рекомендуется изучить этот материал:

Подготовка к замене БСЗ

Работы по снятию старого зажигания и установке нового не требуют специальных инструментов, приспособлений или инструментов.Смотровая канава не нужна, а всю операцию можно провести на улице при хорошем дневном освещении. Достаточно иметь такой набор инструментов:

• Рупорный ключ на 13 мм для откручивания крепления распределителя;
• ключами на 10 и 8 мм, катушка снимается;
• магазин плоский и крестообразный;
• пассия;
• электродрель или ручная дрель со сверлом под диаметры выключателя крепления выключателя.

Совет.Для удобства выполнения работ возьмите в аренду или ознакомьтесь с длинной ручкой, которая приводится в действие храповой гайкой и используется для вращения коленчатого вала вручную.

Для начала проведем несколько этапов предварительной разборки:

1. Откройте капот и отсоедините минусовую клемму аккумуляторной батареи.
2. Снимите высоковольтные провода со свечи и накройте распределитель.
3. Выкрутите свечи.
4. Опустите отверстие в свечном отверстии цилиндра и поворачивайте коленчатый вал до тех пор, пока поршень не достигнет НМТ.В то же время метка на шкиве вала будет подниматься напротив самых длинных рисков, отложившихся на блоке цилиндров.

Совет. Если ключа под гайкой храповика вы не нашли, коленчатый вал можно вращать, вращая обладать задним колесом автомобиля. Не забудьте починить машину антиразрядными средствами, снять ручными тормозами и включить 4 или 5 передачу.

Сопоставив этикетку и подготовив новую деталь, можно приступать к основному этапу работы.

Порядок установки электронного зажигания

В первую очередь необходимо демонтировать старую систему, выполняя операции в такой последовательности:

1. Отключить высоковольтный провод, идущий от катушки, снять крышку крышки и запомните положение бегуна.Для удобства направление можно обозначить мелом на крышке клапанов двигателя.
2. Отсоедините провод и вакуумную трубку от карбюратора от распределителя проводов. Откручиваем крепежную гайку ключом на 13 мм и снимаем элемент с блока цилиндров.
3. Снимите штуцеры контактов высоковольтной катушки и снимите провода, запомнив, где были подключены жилы от реле замка зажигания и тахометра.
4. Снимите катушку и снимите ее в сторону.

Совет. Между пятнами I. посадка Moz Блок цилиндров представляет собой прокладку, не потеряйте ее при снятии детали с автомобиля.

Путем разборки приступить к установке БСЗ, следуя следующей процедуре:

1. Переставить прокладку со старого трамблера на новый и снять с него крышку. Поворачивая ползунок в нужном направлении, которое вы обрисовали мелом, вставьте вал временной шкалы в гнездо и зафиксируйте гайкой.Затягивать с этим не стоит, ведь еще надо регулировать зажигание и снова отпускать гайку.
2. Свечи зажигания вкрутить, выставив зазор между электродами 0,8-0,9 мм. Ставим на место крышку трамблера и присоединяем высоковольтные провода, соблюдая номера цилиндров (выбит сверху на крышке).
3. Закрепите новую катушку на месте старой. Если контакты на нем расположены наоборот, вы сначала ослабляете фиксатор крепления, проверяете корпус на 180 ° и устанавливаете деталь на автомобиль.
4. Присоединить недалеко от катушечного переключателя. Снимая бачок омывателя, предварительно просверлите в лифе корпуса 2 отверстия и прикрутите блок саморезами. Обратите внимание: электронный элемент не должен стоять ниже бака, чтобы он не пролился водой в случае протечки.
5. Возьмите соединительные провода и подключите электронный блок, трамблер и катушку согласно (входит в комплект БСЗ). Понять это несложно: разъем от переключателя подключается к блоку распределителя, а провода — к контактам «б» и «к» катушке высокого напряжения.Не забываем и о жилах, подключенных ранее к старой катушке (в том числе от тахометра), они должны быть присоединены к новому элементу таким же образом.
6. Надеть штуцер мембранного узла аварийной вакуумной трубки, идущей от карбюратора. На этом установка бесконтактной системы закончена.

Ссылка. В моделях ВАЗ 2106 последних редакций уже сделаны отверстия, предназначенные для установки переключателя. Внимательно посмотрите на лонжерон с левой стороны (по ходу машины).

Инструкция по установке на фото

Ползунок должен стоять в таком положении перед снятием траверса, крышка траверса снимается путем освобождения двух защелок ключом на 8 и 10 нужно открутить провода от распределителя от катушки, высоковольтный провод снимается и жилы, ведущие к замку зажигания и тахометру, откручиваются, распределитель снимается с проволочного блока цилиндров, поэтому новая катушка подключается так же, как и старый выключатель. свободное место над бачком омывателя не перепутайте провода, подключение нового трамблера

Видео по установке электронной системы на «Классику»

Пуск двигателя и настройка зажигания

Если не передвинули метки при замене элементов, и проводка была подключена правильно, то сразу же запустится Sixer.Дать ей прогреться минуту, манипулируя педалью акселератора, после чего перейти к настройке зажигания. Выполняется двумя способами:

• самый распространенный метод — «по слухам»;
• с помощью специального прибора — стробоскопа.

Совет. Если двигатель автомобиля не завелся и при вращении стартера он не подает признаков жизни, то следует проверить правильность подключения высоковольтных проводов. Причина вторая: при установке вы повернули крышку распределителя на 180 °, из-за чего ползунок стал передавать импульс на 4-й цилиндр вместо первого и наоборот.

Регулировка зажигания «на слух» производится так:

1. При работающем двигателе ослабить гайку крепления аккумулятора.
2. Медленно поверните его по часовой стрелке и против часовой стрелки, добиваясь наиболее стабильной работы Силовой агрегат. Угол поворота не должен превышать 15 °.
3. Уловив положение четкой работы двигателя, окончательно затяните гайку распределителя.

При помощи стробоскопа угол опережения зажигания точнее не задается.Если вам удалось достать это устройство или куда-то вовремя увезти, подключите его к клеммам АКБ и высоковольтному проводу первого цилиндра. Запустите мотор и осторожно поднесите мигающую лампу к меткам на блоке. Стробоскоп поможет увидеть положение опасности, выбитой на шкиве, при работающем двигателе. Теперь можно ослабить гайку аккумулятора и повернуть корпус, чтобы добиться сочетания этого риска с последней, самой короткой отметкой.

Ремонт карбюратора несложный, если знать все тонкости процедуры:

После настройки прогрейте машину до рабочей температуры и попробуйте на ней проехать в разных режимах.Если при резком нажатии на педаль газа слышен стук поршневых пальцев, значит, вы имеете дело с детонацией, вызванной слишком ранним зажиганием. Ослабьте крепление шкалы времени и поверните ее по часовой стрелке на 1-2 °, не более. Стук должен исчезнуть.

Совет. После установки БСЗ часто случается, что обороты двигателя на холостом ходу увеличиваются из-за лучшего искрообразования. Частота оборотов винта снижается до значения 850-900 об / мин количества топлива. В карбюраторах типа «озон» это крупногабаритный винт, который находится справа (при движении) внизу агрегата.В карбюраторах «Солекс» имеется пластиковая ручка, которая смотрит сзади и упирается в ось заслонки. Винт «Качественный» без знания корпуса трогать нельзя!

Видео о регулировке бесконтактного зажигания

Если вы сняли трамблер и высоковольтные провода с крышки без совмещения меток, правильно вам поможет представленное зажигание. Видеосюжеты:

Работа электронной системы автомобиля С. Уличная отличается от езды на старом зажигании.Двигатель работает намного меньше и стабильнее, а чистка контактной группы уходит в прошлое. Но владельцу ВАЗ 2106 не помешает таскать датчик Холла в случае штатной поломки. Эта деталь не ремонтируется, хотя ломается довольно редко.

Если правильно выставить момент зажигания и зазоры контактов прерывателей, то в будущем это существенно повлияет на работу двигателя. Установка точки зажигания на автомобиль ВАЗ 2106 или угла опережения производится стробоскопом.Если такие действия не соответствуют действительности, автомобиль не будет иметь полную мощность, что приведет к увеличению расхода бензина, перебоям в работе двигателя, если он работает на холостом ходу, перегреву автомобиля. Это можно отнести к косвенным признакам неправильной установки угла. Если зажигание установленное, то при двигателе прекращается детонация, что неминуемо приведет к выходу из строя такого механизма, как двигатель. Для регулировки момента зажигания им потребуются специальные инструменты в виде гаечного ключа на «13», контрольной лампы на 12В или вольтметра.Соответствующее продвижение может быть установлено для первого и четвертого цилиндров. Переходим к рассмотрению порядка установки баллона.

Если брать во внимание такой элемент, как крышка газораспределительного механизма, то в верхней части есть три литых метки в виде короткой, средней и длинной. Точно определяют зажигание (впереди):

• «Короткая этикетка». Угол 10 градусов.
• «Средний тег». Угол 5 градусов.
• «Длинная этикетка.«Угол 0 градусов.

На ободном шкиве выбита метка НМТ, а ступица прилива. Установка момента зажигания производится следующим образом:

Если это не так, то необходимо:

После этого стоит перейти к установке момента зажигания.

1. Взять контрольную лампочку и подключить провод к выводу катушки зажигания, который подключен к низковольтному проводу распределителя, а второй закинуть на «массу».
2. Включить зажигание.
3. Поворачивая диспенсер по часовой стрелке, устранить подгорание лампы. Если это достигнуто, то дальнейших шагов не предпринимать.
4. После этого распределитель поворачивает против часовой стрелки до игнорирования лампы. Затем стоит зафиксировать положение распределителя и затянуть гайку его крепления.
5. Выключите зажигание и установите крышку траверсы обратно.

После этого стоит проверить момент зажигания. Эти действия выполняются во время движения автомобиля.Для чего нужно будет разогнать режим скорости 45км / ч и включить четвертую передачу, а затем резко нажать на педаль «газа». Через небольшой промежуток времени после нажатия на педаль акселератора происходит детонация, которая в дальнейшем исчезает. Если такое действие произошло, то в процессе разгона автомобиль надолго не уйдет. Это объясняет раннюю стадию зажигания. Если детонация не произошла, зажигание «позднее». Если это произошло, стоит повернуть трамблер на «0».Деление 5-1 «по часовой стрелке. А когда в дальнейшем это необходимо сделать в обратном положении. После завершения регулировки стоит отметить краску на корпусе распределителя положения средней степени риска шкалы.

Для того, чтобы правильно поставить зажигание на автомобиле ВАЗ 2106 вам потребуется:

Ключ звукового сигнала на «13»;

Ключ свечи;

12 Вольтов Лампочка с двумя проводами («Опора»).

Зажигание устанавливается по верхней мертвой точке (VTT) первого цилиндра.

1. Закройте крышку и открутите свечу от первого цилиндра.

2. Введите верхнюю мертвую точку (для установки VMT необходимо совместить метки на ободе шкива и ступице шкива)

3. Лупа крутящая на ВАЗ 2106 выставлена ​​по ГРМ на крышке ГРМ, есть четыре метки:

Шкив коленчатого вала — 1

Cortay (впереди вперед на 10 градусов) — 2;

Средний (угол опережения 5 градусов) — 3;

Long (вперед на 0 градусов) — 4.

Марка выбирается от какого бензина вы ездите:

Бензин А95, А92 — средний маркер;

Бензин А76 — длинная марка.

4. Закройте крышку распределителя зажигания.

5. Открутите гайку крепления трамблера, затем поднимите резину вверх.

6. Покрутите ось ротора, установите ее параллельно двигателю автомобиля.

После всего вышеперечисленного приступаем к настройке ВАЗ 2106:

1.Перемешайте ключ и включите зажигание.

2. Обрыв 12-вольтовой лампочки с двумя проводками «Заголовок», один конец провода подсоединить к низковольтному проводу распределителя зажигания, другой конец провода подсоединить к «массе».

3. После включения «Проверок», не торопясь, по часовой стрелке поворачиваем трамблер, пока не погаснет лампочка (если после включения конкурентная лампочка не загорелась, регулировать нечего).

4. Когда лампочка погасла, поверните распределитель обратно (против часовой стрелки), пока не загорится лампа, в момент зажигания «Проверок» зафиксируйте положение распределителя и затяните его гайкой.

5. Включите зажигание и установите на место крышку траверса.

После регулировки зажигания на ВАЗ 2106 действуйте перед проверкой:

1. Если вы все правильно сделали, заводим двигатель и разгоняем «шестерку» на передаче трансмиссии до 50км / ч, после разгона включаем четвертую передачу и резко нажимаем на педаль газа, двигатель обязан появиться на 2-3 секунды (начинают изрядно стучать «пальцами») и после исчезать.

2. Если детонация началась и не пропала, то зажигание «Раньше» (повернуть трамблер примерно на пол выбора по часовой стрелке).

3. Если детонация при резком нажатии на педаль вообще не появилась, зажигание «позже» (повернуть трамблер примерно до пола деления против часовой стрелки).

Видео Как установить зажигание на ВАЗ 2106 своими руками:

Влияет на динамику автомобиля, расход топлива, легкость запуска двигателя и его ресурс.Ниже описан порядок настройки зажигания для автомобиля ВАЗ-2106 с контактной системой зажигания, в т.ч. При использовании в качестве дополнительных устройств транзисторная или тиристорная система зажигания. Подобные приемы действительны не только для ВАЗ-2106, но и для всех автомобилей с контактной системой зажигания Просто нужно уточнить в «Руководстве по эксплуатации» значения регулировки для конкретного двигателя.

Фактически регулировка сводится к трем этапам: установка значения угла замкнутого состояния контактов (УЗБ) в зависимости от величины зазора в контактах прерывателя распределителя (травер), установка опережения зажигания. (CMA), проверка и корректировка результатов, полученных во время езды.

Этап 1. Регулировка угла замкнутого состояния контактов

Регулировка УЗК необходима при использовании классической или транзисторной системы зажигания. При использовании тиристорной системы величина Узб не критична.

Для регулировки необходимо снять крышку траверса. В проблемах используется классическая система зажигания , перед регулировкой рекомендую Надфил очистить контакт травера, удалив образовавшийся бугорок на одном из контактов.После зачистки необходимо убедиться, что контакты прилегают друг к другу всей плоскостью. При необходимости отрегулируйте осторожно гибкий неподвижный контакт.

Далее необходимо повернуть коленчатый вал в это положение, чтобы расстояние между контактами траверсы было максимальным. Извлеките винт, который блокирует контактную группу на несущей пластине, ввести щуп толщиной 0,4 мм между контактами и выбирать это положение контактной группы, так что зонд движется с небольшим усилием.Зафиксируйте расположение контактной группы, затянув винт. Проверить размер зазора, стараясь разместить между контактами щупа более тонкий (менее 0,35 мм) и более толстый (более 0,45 мм) номинал. Более толстый зонд не должен проходить в зазор между контактами, а более тонкий должен двигаться без каких-либо усилий.

Для вращения коленчатого вала используется специальный ключ. Если такого ключа под рукой нет, то на коленях медленное вращение, включив четвертую передачу и плавно толкая машину. Использовать для этого стартер сложно, т.к. сложно добиться нужной точности угла поворота.

Результирующий зазор между контактами траверсы дает желаемое значение UZK (причем критичным является угол, а не зазор!) С заданной точностью, как правило, только в новых трамваях, когда нет контакта наработки. Поэтому желательно проверить произведенную регулировку, измерив сам угол, который должен составлять 55 ± 3 °.

Проще и точнее это можно сделать с помощью электронного тахометра, имеющего функцию повествования Узб, или специального автомобильного измерителя (тех, которые включали в себя функции вольтметра, омметра, амперметра, тахометра, измерителя тока). Узб).Для этого собирается резина, подключается тахометр, запускается двигатель. Тахометр переведен в узский режим измерения. Если величина Узб выходит за пределы, рекомендованные заводом, то регулировку зазора повторяют.

Второй способ — непосредственно измерить угол. Для этого снимите с крышки траверса центральный высоковольтный провод и прислоните его к массе автомобиля (этого делать нельзя, но есть шанс получить пробой в катушке), подключите к провод, идущий с траверсом на катушке зажигания, лампочка на 12 В или описанная в конце Pages Probil на светодиодах.При включенном зажигании лампочка горит при размыкании контактов траверсы и гаснет при замыкании. Если используется транзисторная или тиристорная система, лампочка не может сгореть с разомкнутыми контактами из-за ограничения тока через контакты траверса в этих системах. В этом случае вместо лампочки можно использовать вольтметр. При разомкнутых контактах он покажет напряжение около 12 В, при замкнутых — 0 В. Вращение коленчатого вала двигателя по часовой стрелке до замыкания контактов (лампочка не погаснет или вольтметр не покажет 0 c).Мы замечаем положение полозья, отмечая его, например, на корпусе траверса. Продолжаем вращать коленвал до размыкания контактов (зажигание лампочки, переход стрелки вольтметра на 12 В). Мы замечаем местонахождение бегуна-травера. Измерьте угол между полученными результатами. Это можно сделать, измерив длину окружности окружности вдоль корпуса триммера, а затем рассчитав угол в градусах по известной формуле
(360pd) / L,

где p = 3.14 — число Пифагора,
d = 70 мм — диаметр корпуса триммера,
L, мм — измеренная длина дуги по корпусу траверса между отметками. При правильном выставлении длины дуги Узб для двигателя ВАЗ-2106, ВАЗ-2103 составляет 33 ± 2 мм.

Этап 2. Регулировка направляющей зажигания

Рис. 1. Расположение меток для установки момента зажигания. Вид на двигатель спереди.

Для двигателя ВАЗ-2106, ВАЗ-2103 момент размыкания контактов дозатора прерывателя, соответствующий искре в 1-м цилиндре, должен опережать верхнюю мертвую точку поршня, работающего в первом цилиндре, на 0 ± 1 °, а на двигателе ВАЗ-2101 — на 2 ± 1 ° (Расположение меток — см. Рис.1).

Можно предложить несколько способов выполнения этой операции: с помощью стробоскопа, с помощью лампочки, «искры» и «по слухам».

Метод 1. Регулировка с помощью стробоскопа
Это самый быстрый способ регулировки. Вам понадобится любой автомобильный стобоскоп. Лучше, если он будет питаться от бортовой сети 12 В, а сигнал приходить снимать с датчика одетого в высоковольтный провод первого цилиндра. Другие конструкции показали мне либо нестабильность, либо низкую надежность при работе с тиристорной системой зажигания.

Прикрепляем стробоскоп к электросети автомобиля. С помощью траверсы снимите и израсходованный шланг вакуумного корректора. Запустите двигатель и прогрейте его до такой температуры, чтобы он устойчиво держал обороты холостого хода. Ослабляем болт крепления корпуса триммера. Свет от стробоскопа направляется на шкив, расположенный на коленчатом валу. Поворачивая корпус траверса, мы достигаем этого положения, так что видимое положение метки, прикрепленной к шкиву, устанавливается точно по отношению к меткам на крышке газораспределительного механизма (см.рис.1). В найденном положении закрепите защитную рубашку, затянув фиксирующий ее болт.

Важно, чтобы при регулировке двигатель не имел оборотов холостого хода. При более высоких оборотах в работу включается центробежный регулятор, и результаты регулировки в этом случае будут неточными.

См. Также:
Советы по ремонту Жигулей

Попутно можно оценить и другие параметры работы прерывателя. С увеличением оборотов Женщины должны расти в результате центробежного регулятора.Если при среднем обороте коленчатого вала с траверсы снять шланг вакуумного корректора, то UAn должен уменьшиться, а при одевании — увеличить. Вы можете оценить стабильность положения этикетки в разных режимах. Если этикетка «гуляет», скорее всего, в подшипнике подвижной пластины траверса происходит выработка.

Способ 2. Регулировка с помощью лампочки
Этот метод можно назвать классическим, поскольку он описан практически во всей автомобильной литературе.Вам понадобится лампочка на 12 В с двумя подключенными к ней проводами (варианты — вольтметр или щуп внизу) и спец. Ключ для вращения коленвала (желательно).

Шпонкой поворачивайте коленчатый вал таким образом, чтобы метка на шкиве располагалась точно относительно меток на крышке газораспределительного механизма (см. Рис. 1), и в то же время направляющая направляющая стояла напротив высоковольтный провод 1-го цилиндра (отсчет цилиндров от передней части двигателя).Если нет спец. Ключом можно включить 4-ю передачу и толкнуть машину, пока коленвал не займет нужное положение. К проводу, идущему от траверса на катушке зажигания, подключаем один из проводов лампочки, а второй прикрепляем к массе автомобиля. Центральную проволоку снимают с крышки траверса и прислоняют к массе. Ослабляем болт крепления корпуса триммера. Включите зажигание.

Поверните корпус травера по часовой стрелке, пока не погаснет лампочка (контакты травера замкнуты).Затем медленно поверните в другую сторону, пока не загорится лампа (размыкание контактов). В этом положении закрепите корпус трамблера.

Если используется транзисторная или тиристорная система зажигания, возможно, что напряжения на штыревых контактах недостаточны для зажигания лампочки. В этом случае нужно использовать вольтметр или диодный щуп.

МЕТОД 3. Регулировка «в искре»
Момент размыкания контактов При использовании метода метода 2 можно определить, не используя лампочку или вольтметр, помня, что в момент размыкания контактов , система зажигания просто дает искру.

Поверните коленчатый вал таким образом, чтобы метка на шкиве располагалась точно относительно меток на крышке газораспределительного механизма (см. Рис. 1), и в то же время направляющая направляющая стояла напротив высокого уровня. провод напряжения 1-го цилиндра (цилиндры считая от передней части двигателя). Центральный провод снимается с крышки тумблера и проходит на расстоянии около 5 мм от массы автомобиля. Ослабляем болт крепления корпуса триммера. Включите зажигание.

Поверните корпус триммера по часовой стрелке на 10-20 градусов.Затем медленно поверните на другую сторону, пока искра не проскочит. В этом положении закрепите корпус трамблера.

СПОСОБ 4. Поправка «на слух»
Самый неточный способ, к которому имеет смысл прибегать только в полевых условиях, когда ни один из вышеперечисленных способов применить нельзя.

Запустить двигатель и ослабить болт крепления корпуса траверсы. Поворачиваем корпус, чтобы найти свое положение, когда обороты двигателя станут максимальными. Через несколько градусов поворачиваем корпус по часовой стрелке (делаем яз меньше) и фиксируем корпус трамбреля.

Скорее всего, при такой настройке вы получите очень существенную ошибку, но что-то перейти в цивилизованные условия, где можно все нормально настроить, можно.
Этап 4. Проверить результаты, полученные при движении

Полученные результаты необходимо уточнить по поведению автомобиля на дороге. Прогреть двигатель до рабочей температуры, набрать скорость 40-50 км / ч на ровном горизонтальном участке дороги и, включив 4-ю передачу, резко нажать на педаль газа.На короткое время (1-2 секунды) должна быть слышна характерная детонация («коконье»), и машина должна уверенно начать набирать скорость. Если детонация не слышна, то поверните резину против часовой стрелки на одно деление по шкале в основании гильзы. Если детонация слышна дольше, то поверните корпус гусеницы на 1 градус по часовой стрелке. Повторяйте процедуру до тех пор, пока при резком нажатии на газ не пропадет легкая детонация через 1-2 секунды.

Если при проверке регулировки, при движении пришлось существенно изменить положение траверсы по сравнению с найденным на шаге 2, то это свидетельствует о наличии проблем.Причина может быть в значительном отклонении состава горючей смеси от номинального или в некорректной работе траверса (центробежный и вакуумный регуляторы, люфт вала тарблера, люфт в подшипнике траверса).

Рис. 2. Электрическая схема Диодный зонд

Для работ по регулировке зажигания и многих работ по диагностике электриков имеет смысл изготовить простейший диодный пробик, схема которого приведена на рис.В качестве светодиода D1 можно использовать диод типа al307, номинал резистора R1 около 2 кОм. Диод D2 нужен для защиты светодиода D1 от обратного напряжения, в принципе без него можно обойтись. Всю схему удобно разместить в корпусе от простейшей шариковой ручки. В колпачке проделайте отверстие, куда вставить светодиод, а с противоположной стороны в отверстие, через которое вышел пишущий узел, закрепите острый щуп. В качестве зонда можно использовать толстую иглу, а можно закрепить эпоксидным клеем.На боковой стороне корпуса нужно проделать отверстие, через которое провод, заканчивающийся зажимом типа «крокодил», соединит цепь с кузовом автомобиля.

Регулировка зажигания ВАЗ 2106

5 (100%) 1 голос [А]

назначение, устройство, функции, ремонт и замена

Начнем с того, что в состав замка зажигания входят механическая и электрическая части. Первая выполнена в корпусе устройства, а вторая часть выполнена отдельно от клеммной колодки.При использовании неисправности в равной степени связаны с обеими частями замка зажигания, где клеммная колодка имеет немного больше проблем в процентном отношении.

Обратите внимание, что любые работы с электрической частью должны выполняться при условии снятия отрицательной клеммы. Это особенно важно, если нужно проверить работу потребителя. Рассмотрим подробнее отказы механической и электрической частей.

Механическая часть

Часто провоцирует механический отказ замка зажигания:

• затяжка ключа зажигания;
• заклинивание в одной из позиций.Как правило, такая проблема приводит к наклонному ключу зажигания, что, в свою очередь, требует дополнительных затрат на покупку новой детали.

В основном эти проблемы возникают из-за плохой сборки зажигания у недобросовестных производителей. Чтобы не приходилось часто менять изделие, нужно установить надежную и долговечную деталь.

Электрическая часть

Даже если механическая часть замка зажигания полностью исправна, клеммная колодка все равно часто выходит из строя.Заменить всегда можно, ведь такую ​​запчасть продают в любом магазине для авто.

Клеммная часть часто сгорает сама по себе или сгорает контакты, соединяющие определенные цепи питания. Также бывает, что плавится центральная пластиковая вставка, которая размыкает и замыкает некоторые контакты в разных положениях ключа зажигания. Этот перегрев вызывает длительное удерживание ключа в положении «стартер», когда водитель долгое время не может запустить двигатель своего автомобиля.

В таких случаях нужно покупать новую клеммную колодку, а не замок зажигания.

Очень важно, чтобы связь оставалась неизменной. Если вы производите замену в первый раз, вам нужно посмотреть на нижнюю часть замка зажигания и наметить цвета провода и клемм, к которым они подключены. У каждого из них на колодке свой номер, поэтому очень удобно записывать цвет провода и номер клеммы, чтобы ничего не перепутать.

Как подключить провода: схема

Для подключения к проводам на клеммной колодке имеются следующие выводы:

• «15»;
• «тридцать»;
• «30/1»;
• «50»;
• «Инт.

На автомобиле ВАЗ 2106 замок зажигания является основным элементом системы управления бортовым электрооборудованием. Только при полной технической исправности замка обеспечивается правильная работа системы зажигания.

К сожалению, замок зажигания ВАЗ 2106 не может похвастаться длительной бесперебойной работой и довольно часто автомобилисты сталкиваются с тем, что он выходит из строя.

Следовательно, они должны разобраться, что такое замок зажигания ВАЗ 2106, схема подключения, снять его, отремонтировать то, что вышло из строя, а затем смонтировать обратно, вспомнив при этом схему подключения всех проводов.

Наша статья поможет разобраться в вопросах электронного зажигания ВАЗ-2106. Прочитав его, многие смогут самостоятельно отремонтировать замок на ВАЗ-2106 и больше не будут иметь проблем с его разборкой и установкой. Также он пригодится тем, кто не помнит, какая схема подключения каждого кабеля на устройстве.

основная информация

Основными элементами замков зажигания на ВАЗ 2106 являются система включения зажигания и цепь управления стартером.Напряжение прикладывается к данной цепи в определенном ключевом положении.

Конструкция электронного зажигания на ВАЗ состоит из двух элементов:

• Электрическая часть представляет собой клемму для проводов, которая фиксируется в нижней части замка стопорным зажимом. Благодаря этому элементу происходит правильное распределение напряжения на бортовой электронике автомобиля.

Механическая часть устанавливается непосредственно в замок зажигания. Она отвечает в машине за блокировку руля, включение электроники и запуск стартера.

Стоит отметить, что на автомобиле ВАЗ 2106 поломки в равной степени могут быть связаны как с механическими элементами детали, так и с электроникой.

При использовании автомобиля неисправности бесконтактного зажигания бывают разные, поэтому нужно понимать, с чем они могут быть связаны, и знать схему подключения.

Какие поломки могут быть в замке зажигания?

Как было сказано выше, практика показывает, что повреждения характерны для обеих частей замка и часто требуют замены той или иной половины.Иногда может выйти из строя катушка зажигания ВАЗ 2106

При обслуживании этих элементов нужно знать, что такое схема бесконтактного зажигания, и после этого необходимо отключить минусовую клемму на АКБ, кроме случаев проверки наличия напряжения на потребителях.

1. Механическая поломка

Самая частая неисправность механической части БЗС — это крутой поворот ключа, если вовремя не решить проблему с подключением, ключ заклинит в замке, либо он сломается.В результате вам придется менять весь замок, а такая замена потребует больших затрат.

Заводские замки зажигания от автомобилей ВАЗ-2106 очень редко ломаются таким способом, такая проблема характерна для китайских запчастей, ведь стоимость аналога намного ниже. Аналоги ремонту не подлежат, в отличие от запчастей автозавода LADA.

Если автомобилист сталкивается с подобной проблемой, то в дальнейшем, как правило, он уже приобретает оригинальную запчасть у АвтоВАЗа, уже не доверяя китайским производителям запчастей.

1. Электронная поломка

Часто неисправности замка зажигания ВАЗ 2106 связаны с электронной частью устройства и их тоже необходимо заменить. При этом важно помнить, что схема подключения играет огромную роль, и не стоит путать провода в некоторых местах.

Основные причины выхода из строя вывода зажигания:

• Контактное окисление.
• Частичное или полное сгорание проводов.

Плавление пластмассовой части клеммы.

Эти причины вызваны плохим контактом клемм на ВАЗ 2106, либо тем, что идет длительный запуск стартера.

В этом случае нужно менять только электронный блок, который можно приобрести отдельно в магазинах автозапчастей.

При замене нужно запомнить или зарисовать цвета каждого кабеля на подключении к замку, чтобы схема была под рукой, или просто сфотографировать терминал на телефоне. У каждого контакта есть определенный номер.Итак, подключение может производиться по схеме, указанной на упаковке производителя. Если схемы нет или она потеряна, то читайте дальше.

Схема подключения

Электронный блок замка имеет следующие контакты:

15 — к контакту подключается двойной синий провод с черной полосой.

30 — провод розовый. Отвечает за включение стартера.

30/1 — коричневый провод.

50 фиолетовый или красный.Цвет зависит от года выпуска автомобиля. Дополнительная цепь для запуска стартера.

INT — черный провод с двумя контактами, отвечает за подачу напряжения с плюсовой клеммы на замок зажигания.

Схема зажигания довольно простая, а распиновка проводов многим запоминается с первого раза.

Замена замка зажигания

Эту процедуру можно выполнить самостоятельно, если у вас есть хотя бы базовые навыки работы с инструментами, и в обязательном порядке.Замок зажигания на автомобиле ВАЗ 2106 не слишком сложен, а схема подключения всех проводов проста и понятна. Поэтому самостоятельную замену, не обращаясь в сервисный центр, выполняют многие автомобилисты.

Для ремонта, отключения и подключения потребуется:

• плюс отвертка;

Отвертка шлицевая

• ;
• тонкое шило или маленькое розовое.

Перед ремонтом обязательно отсоединить минусовой полюс аккумуляторной батареи!

Многие знают, что напряжение 12В не страшно человеку и не боятся получить удар током.При этом забывают, что электричество может влиять не только на руку, но и на детали автомобиля. Если случайно замкнуть провода при попытке снять замок, это может привести к выходу из строя некоторых электронных компонентов машины.

Для замены потребуется взять большую крестовую отвертку и маленькую торцевую отвертку. Первым был демонтирован пластиковый кожух руля. Сначала снимается нижняя планка, затем верхняя планка. После снятия крышки все элементы замка становятся доступными и их можно снять.

Второй шаг — отсоединить провода от механической половины устройства, предварительно запомнив положение клемм, т.к. распиновка проводов в этом случае важна. Об этом говорилось выше.

Открутив болты крепления самого замка небольшой отверткой, необходимо повернуть ключ автомобиля в «нулевое» положение. Теперь устройство должно легко и без усилий выходить из крепления.

На следующем этапе отсоединяются все провода, подходящие к замку зажигания.Для тех, кто присоединяется, схема перерисовывается или фотографируется, а остальные могут распечатать памятку из этой статьи. Это поможет им без проблем соединить деталь.

Затем ищем небольшую плоскую прорезь слева от детали на кронштейне и с усилием втыкаем туда шило, чтобы вдавить фиксатор.

Теперь вы можете вытащить замок зажигания из кронштейна, поддев его другой отверткой.

Установите и подсоедините новый замок в обратном порядке. Главное, правильно соединить все контакты, запомнив схему подключения, иначе можно обжечь провода.

Не забывайте, что при замене необходимо отключить минусовую клемму АКБ.

Классический автомобиль СССР, почти живая легенда, продукт труда инженеров Волжского автозавода, легковой автомобиль малого класса шестой итерации, одно время удивлял и восхищал ВАЗ 2106. Конечно, нет. Последней причиной удивления советского человека стала неопытность машин относительно высокого класса, однако, несмотря на мелкие технические недочеты, «шестерка» была блестящей технической работой.Особенно выделялась электрическая часть автомобильного оборудования.

Устройство электрооборудования ВАЗ шестой модели

Если посмотреть на принципиальную схему электрооборудования ВАЗ 2106 в полном виде, сразу можно заметить работоспособность подключения по однопроводному принципу. То есть все оборудование подключается к источнику тока последовательно от его «плюса», а кузов автомобиля или «масса» берет на себя роль «минуса». Это стало возможным благодаря его большой массе, большой вместимости.Корпус стал своеобразным проводником, связанным с «минусом» аккумулятора. Такой подход повысил уровень безопасности при эксплуатации электрооборудования, а также значительно сэкономил на проводке, ведь теперь ее нужно вдвое меньше.

Сейчас это никого не удивит, но так было не всегда. Да, ВАЗ 2106 был не первым в мире автомобилем с такой схемой электрооборудования, но он был первым по-настоящему массовым в СССР. В качестве источника тока для работы электрооборудования ВАЗ используется аккумуляторная батарея и генератор переменного тока.Ток от аккумуляторной батареи используется при запуске двигателя для проворачивания коленчатого вала и создания искры в свечах зажигания. Ток от генератора преобразуется выпрямительной системой в ток, приемлемый для транспортного средства, и подается в систему потребителями во время работы двигателя, а также в аккумулятор для компенсации потерь при запуске двигателя.

К сожалению, эта схема снимает часть полезной нагрузки с коленчатого вала, снижая выходную мощность.Однако где-то нужно брать электричество, правда? Ведь аккумулятор в силу ряда чисто физических причин (медленная зарядка, нестабильная сила тока, огромная диспропорция между емкостью, массой и размером и так далее) не в состоянии обеспечить током всех потребителей.

Электрооборудование системы ВАЗ 2106

Схема электрооборудования ВАЗ шестой модели включает в себя ряд систем, обеспечивающих работу потребителей в разных частях автомобиля.Это:

• система зажигания;
• система управления освещением;
• система работы прикуривателя;

Система запуска двигателя

• ;
• система управления электромагнитным клапаном карбюратора;
• очиститель и омыватель ветрового стекла;

Система обогрева

• ;
• звуковая система;
• часть системы охлаждения двигателя;
• система индикаторов и датчиков состояния.

Система зажигания включает генератор переменного тока, выпрямительный блок, систему распределения тока, свечи зажигания, предохранители и ряд поддерживающих элементов.Система снимает низкое напряжение с щеток генератора, преобразует его в трансформаторах в ток высокого напряжения и в соответствии с порядком работы цилиндров двигателя подает его на свечу зажигания. Преобразованный ток должен иметь достаточно энергии, чтобы создать электрический ток внутри цилиндра двигателя и воспламенить рабочую смесь.

Органы управления включают в себя все фары, такие как передние и противотуманные фары, лампы внутреннего освещения, лампы освещения багажника, а также установленные дополнительные элементы освещения.Сюда также входят сигналы поворота, стоп-сигналы, габаритные огни и другие. В целом эти устройства являются важной частью обеспечения соблюдения правил дорожного движения, поэтому они постоянно получают питание от аккумулятора, затем от генератора и отключаются в последнюю очередь. То же касается и системы звуковых сигналов, которые более четко информируют других участников дорожного движения об изменении ситуации на дороге.

Система запуска двигателя включает аккумулятор и ряд элементов, обеспечивающих большой ток для запуска всех потребителей и прокрутки вала двигателя до пусковой скорости.Когда коленчатый вал достигает этой частоты, включается генератор — теперь он питает всех потребителей и заряжает аккумулятор.

Для удовлетворительной работы системы подачи топлива на высоких оборотах в карбюраторе ВАЗ 2106 предусмотрен электромагнитный клапан. Он регулирует работу двигателя на холостом ходу и рабочий ход. Для управления им и синхронизации его работы с двигателем в схеме электрооборудования предусмотрена собственная отдельная система. Рекомендуется скачать принципиальную схему электрооборудования ВАЗ 2106 и ознакомиться с его работой.

Система управления вентилятором системы охлаждения двигателя обеспечивает стабильный нормальный тепловой режим ДВС, увеличивает ресурс самой дорогой части автомобиля. Индикаторы состояния автомобиля связаны с датчиками, установленными в критических местах ВАЗ 2106. Индикаторы снимают показания, преобразовывая физические величины в аналоговый или цифровой сигнал, который обрабатывается и поступает на индикаторы. Из последних, в свою очередь, можно считать необходимую информацию.

ВАЗ-2106 имеет несколько систем электрооборудования, призванных облегчить жизнь водителю и повысить комфорт вождения. К ним относятся дворники, обогреватель, обогреватель стекол, прикуриватель и другие. Некоторые из них полезны, другие созданы по принципу «чтобы было». Какое использование — решать хозяину, но сам факт наличия выбора радует.

Схема электрооборудования автомобиля ВАЗ 2106 очень разветвленная и описать ее в одной статье не представляется возможным.Если есть желание или есть необходимость углубить и расширить знания о самом популярном автомобиле Союза, настоятельно рекомендуется ознакомиться со специальной специализированной литературой или хотя бы с фото схемы электрооборудования.

Основная особенность проводки ВАЗ 2106 электро в том, что она однопроволочная. Поэтому интересно посмотреть на разводку, которая выполняет 2 роли: плюс и минус. Также важно знать, что все электрическое в автомобиле предназначено для определенного рабочего процесса.

Что касается самого автомобиля, то многие уже знакомы с функционалом ВАЗ 2106, пространством под капотом и в багажнике. Этот автомобиль можно кастомизировать, как только пользователю будет удобно. Но даже такая известная машина, как ВАЗ 2106, снова может чем-то удивить.

Элементы электропроводки, как и любой другой элемент, отвечающий за функционирование автомобиля, в полной мере имеет свои характеристики, а схема подключения в свою очередь:

• активирует электрическую цепь с помощью замка зажигания ВАЗ 2106;
• подключается к аккумулятору через блок предохранителей;
• проводит электрический ток в ключевых узлах.

Исходя из всего вышесказанного, все неисправности нужно начинать искать с замка зажигания, ведь большая часть ответственности лежит на нем. Сам ключевой узел не только отвечает за управление всей системой зажигания в автомобиле, но и выполняет охранную функцию. Также он позволяет буксировать автомобили.

Каковы причины ремонта замка зажигания?

Замок зажигания такого классического автомобиля, как ВАЗ 2106, имеет 4 режима работы, которые отличаются выполнением электрических функций.

1. Нулевой режим практически ни за что не отвечает, только питает некоторые провода.
2. Первый режим дает возможность управлять не только ходовыми огнями, но и противотуманными фарами, щетками стеклоочистителей и поддерживает работу обогрева автомобиля.
3. Второй режим отвечает за работу поворотников, панели приборов и системы зажигания.
4. Третья позиция обеспечивает питание клемм.

Замена замка зажигания может потребоваться один раз почти каждому водителю.Это можно объяснить тем, что у некоторых водителей теряются ключи от зажигания, а как завести машину без ключей?

Ну а если говорить о классическом автомобиле, то, скорее всего, водитель ВАЗ 2106 уже разобрался с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в замке зажигания уже выглядят как-то подозрительно, то в таком случае проводку следует заменить как можно скорее, чтобы не доводить ситуацию до короткого замыкания.

Как поменять замок зажигания

Для замены замка зажигания необходимо выполнить следующие действия:

• отсоединить аккумулятор;
• откручиваем все винты кожуха под рулем и снимаем его;
• перевести ключевой узел в положение «0»;
• вставить шило в отверстие для снятия фиксатора;
• пометьте контактные провода, чтобы в дальнейшем их не путать;
• установите новый замок и выполните команду снова, но наоборот.

Удобно, что схема подключения сделана так, что для смены всей контактной группы вообще не нужно снимать замок зажигания. Но в любом случае не обязательно фактически «сдирать» все одной рукой, потому что обратно установить все, что было снято ранее, не получится.

Что касается закупки запчастей, то в данном случае это нужно делать у проверенных поставщиков, ведь подделок на рынке сейчас достаточно. В ВАЗ 2106 применены только качественные комплектующие.Необходимо помнить, что корпус оригинального замка зажигания сделан аккуратно, ровно по краям и сверху, и голограмма аккуратно не оторвется.

Отличительная черта подделки — плавное и точное движение ключа в замке, в подделках его обычно не так-то просто подать.

Преимущества бесконтактного зажигания

Электросхему можно охарактеризовать иначе. Бесконтактное зажигание — популярный вид тюнинга классических моделей автомобилей, и ВАЗ 2106 не исключение.Минусов у такого розжига нет. Главное преимущество — экономия бензина, двигатель работает максимально чисто, а запуск зимой более плавный, ускорение автомобиля становится более комфортным. Но главное достоинство — это плавная работа двигателя.

Важно знать, что чем плавнее механизм, двигатель ВАЗ, тем дальше можно проехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных деталей можно сделать самостоятельно.

Схема подключения ВАЗ 2106 такая же, за исключением некоторых элементов.Датчик импульсный, он создает колебания, которые поступают на транзисторный ключ. Благодаря этой подаче появляются другие импульсы, которые попадают в систему.

Схема ВАЗ 2106

не такая сложная, как кажется. В машине много других сложных сюрпризов, но это уж точно не схема подключения. Необходимо знать и понимать, насколько важно понимать, что такое электрическая схема ВАЗ и на что она влияет, и есть ли какие-то сходства с другими моделями, например ВАЗ 21063.И независимо от того, сколько лет машине, в каком году или столетии она была выпущена, информация об автомобиле всегда будет актуальной.

Схема ВАЗ может быть идентична другим ее моделям, а также другим элементам и механизмам, например схеме двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень легко запомнить, что такое электрическая схема, ведь ее аналоги довольно распространены, поэтому во всей «классике» элементы проводки могут быть идентичными.Не бойтесь таких машин, здесь все элементы понятны простому русскому человеку. Поэтому многие не покупают новые автомобили, а проводят тюнинг старых агрегатов и активно ими пользуются уже много лет.

Как известно, электрическая цепь в любом транспортном средстве является одной из основных составляющих. Схема электрооборудования позволяет водителю ВАЗ 2106 корректно обнаруживать неисправности системы при обнаружении неисправности оборудования. Данная статья посвящена разводке отечественной «шестерки».

Что входит в схему?

Вне зависимости от того, какая схема — контактная или бесконтактная (БСЗ), в электрическую схему транспортного средства входят следующие компоненты:

• аккумуляторная батарея с отрицательным контактом на кузове автомобиля;
• устройство пускового вывода «50»;

Генератор

• — один из основных элементов схемотехники ВАЗ 2106;
• монтажный блок с предохранителями, защищающими цепи питания;
• выключатель зажигания;

Реле регулятора

• .

Следует отметить, что ВАЗ 2106 с БСЗ или без него изначально производилась с учетом однопроводного типа соединения компонентов электрооборудования. По сути, это означает, что отрицательные контакты электрооборудования заземлены, то есть кузова транспортного средства. Что касается проводного подключения, то здесь предусмотрена исключительно плюсовая проводка.

Поиск и устранение неисправностей

Если на ВАЗ 2106 приходится искать неисправную проводку, во время ремонтных работ необходимо полностью обесточить электрическую цепь.Для этого нужно отсоединить минусовой провод от клеммы АКБ, иначе в схемотехнике ВАЗ 2106 может произойти короткое замыкание. Диагностика поломок выявляется по схеме выше.

При перебоях в работе проводки есть несколько вариантов поведения автомобиля:

1. Машина не трогается с места и не заводится. Причин возможных неисправностей может быть много, но прежде всего трамблер, работоспособность аккумулятора.Как правило, полная разрядка аккумулятора — одна из самых частых причин. Гораздо реже выходит из строя генератор, но диагностике этого элемента в ВАЗ 21062 с БСЗ тоже стоит уделить внимание.
2. Машина движется, но один или несколько элементов цепи не работают должным образом. Например, это могут быть сбои в работе света в салоне, поворотников, обогрева заднего стекла или оптики. Если это так, то в первую очередь необходимо проверить блок предохранителей и выявить перегоревшие элементы.Если все предохранители исправны, то в случае с оптикой лампы сначала проверяют на работоспособность, после чего проводится разводка автомата ВАЗ 21063 с блоком питания или без него.

• управляет всеми возможностями системы зажигания;
• управляет работой охранной и противоугонной систем ВАЗ 21063;
• позволяет буксировать 21063 с исправной световой сигнализацией (видео Андрея Александрова).

Принцип работы электрооборудования

Замок зажигания на 21063 в соответствии со схемой имеет четыре режима, при включении каждого из них срабатывает определенное оборудование:

1. В режиме 0 импульс от АКБ поступает только на два разъема — 30 и 30/1, остальные разъемы обесточены.
2. В режиме 1 импульс начинает поступать на другие разъемы, в результате чего могут работать габаритные огни, дворники, вентилятор, а также устройство обогрева заднего стекла.
3. В режиме 2 включается система зажигания, датчики на панели приборов, поворотные огни, а также стартер.
4. В режиме 3 работают только габаритные огни, рулевой свисток, а также очистители стекол.

В постоянном режиме по току в модели 21063 в соответствии со схемой работают рулевой клаксон, стоп-сигналы, световая сигнализация, подсветка на пульте управления, а также прикуриватель.Основные элементы схемы защищены предохранителями, расположенными в основном и дополнительном блоках, установленными под панелью приборов напротив сиденья водителя (видео Вячеслава Витера).

Диагностика неисправности

Чтобы правильно произвести замену необходимых элементов схемы, при обнаружении неисправности необходимо выполнить следующую процедуру.

Такие действия актуальны в том случае, если машина отказывается заводиться:

1. Проверить аккумулятор.Может, он просто сбежал.
2. В первую очередь проверяется участок на цепи от генераторного устройства до катушки. При наличии обрывов в цепи производится замена и подключение новых проводов, а при окислении — зачистка контактов с помощью железной щетки. Если контакты начали «сыпаться», их тоже необходимо заменить.
3. Диагностировать катушку на наличие искры. Снимите высоковольтный кабель с места установки и поднесите к кузову автомобиля. При попытке запустить двигатель между высоковольтным корпусом и корпусом должна проскочить искра.
4. Проверить исправность свечей зажигания. Бывает, что причина невозможности запуска двигателя — нагар на свечах. Вы можете легко очистить их самостоятельно, для этого нужно вынуть свечи и воспользоваться инструкцией, которую вы используете.

Слабые места блока предохранителей

1. Плохое соединение предохранителя с гнездом, приводящее к подгоранию гнезд.
2. Во время работы автоматические предохранители всегда нагреваются, в результате чего они также негативно влияют на гнезда, находящиеся поблизости.
3. Блок необходимо регулярно проверять, так как стоимость предохранителей всегда невысока, а это соответствует не очень высокому качеству их работы и надежности.

Замок зажигания ВАЗ-2106: проверка, снятие и установка

При включении зажигания на «шестерку» может возникнуть масса проблем. Это окисление проводов, заклинивание личинок и многое другое. Чтобы разобраться с этим, нужно знать, как снимать и подсоединять ключ зажигания ВАЗ-2106. В принципе, ничего сложного нет, сейчас вы убедитесь в этом сами.

Подготовительные работы

Перед тем, как приступить непосредственно к снятию выключателя зажигания, необходимо выполнить ряд действий. Первым делом нужно отключить «минусовую» батарею. Таким образом, все электрические системы будут обесточены, и можно смело приступать к работе. После этого желательно снять кожухи на рулевой колонке. Сделать это несложно — достаточно иметь отвертку и приложить немного усилий.

После демонтажа кожуха желательно очистить поверхность замка от различного рода загрязнений.Если присмотреться, можно найти обвязку обвязки. Его необходимо отключить от контактов замка зажигания ВАЗ. Все работы нужно выполнять аккуратно, чтобы не повредить проводку. Что касается прибора, нам понадобится только плоская и крестовая отвертка, а также мультиметр для проверки работоспособности устройства. А теперь можно переходить непосредственно к снятию устройства.

Замок зажигания ВАЗ-2106: разборка

После всех подготовительных работ можно переходить к самой ответственной части.Для этого нам нужно вставить ключ в замок зажигания и повернуть его в положение «0». Далее нам нужно разблокировать руль: противоугонное устройство включено, следовательно, нужно повернуть руль влево и вправо вместе с ключом, после чего он выключится.

Берем крестовую отвертку и откручиваем крепеж к кронштейну. Есть два винта: один с одной стороны замка, другой — с другой. После того, как открутите винты, мы увидим фиксатор замка в скобе.Для получения устройства необходимо сбросить замок и вытащить ключ зажигания ВАЗ-2106 вручную. На этом работу можно считать завершенной. Далее нам нужно разобраться с электрической схемой, найти и устранить неисправности в проводке, ведь именно там они чаще всего возникают. Для этого воспользуемся заранее подготовленным мультиметром.

Схема и проверка замка

В первую очередь нужно разобраться в проводке. В принципе, ничего особенно сложного здесь нет. Когда ключ находится в первом положении, активируется контакт, называемый 30-INT.Он отвечает за освещение, дворники, омыватели. Также в этом положении активирован контакт 30 / 1-15. Подогреватель, обогрев заднего стекла, повороты включаются от цепей, обмотка генератора находится под напряжением и т. Д. Клапан карбюратора и система зажигания также готовы к работе.

Что касается маркировки, то ее видно на проводке. Он также схематично изображен в замке. Для проверки контактной группы необходимо использовать омметр. Стилус устройства подключается к выводам контактов зажигания.Таким образом, коммутация проверена. Если все в порядке, то в положениях ключа 1, 2, 3 сопротивление на омметре не должно быть выше нуля. Если что-то не так, оно растет. Также стоит отметить, что при возникновении проблем необходимо заменить контактную группу. Вот схема замка зажигания ВАЗ-2106, и как уже отмечалось выше, ничего сложного здесь нет.

Замена замка зажигания ВАЗ-2106

Если неисправность скрыта в контактной группе, то ее необходимо заменить.

Это можно сделать следующим образом. В корпусе замка зажигания есть специальный паз. С помощью отвертки мы делаем это и вытащить стопорное кольцо. После этого без каких-либо усилий мы можем извлечь контактную группу. Если на нем есть видимые дефекты, то сразу выбрасывают. Если есть загрязнения, то их можно почистить, а потом еще раз проверить работоспособность. Также есть возможность очистить контакты, которые окисляются во время работы.

Давайте разберемся, как установить новую контактную группу.Для этого нам нужно совместить паз на корпусе замка зажигания с выступом на контактной группе. При этом совмещать бороздки и выступы на концах деталей необходимо. После этого переключатель устанавливается в кронштейн, затем подключаются провода. К клемме «15» подключается синий провод с черными полосами, к «30/1» — коричневый, «30» — розовый, INT — черный, а к «50» — соответственно красный провод.

Вывод

Разобрались, как подключить замок зажигания ВАЗ-2106.Что хочу сказать автолюбителям, так это то, что при заклинивании не обязательно сразу снимать устройство. Например, если это произошло зимой, то вполне вероятно, что причиной стала влага, задержавшаяся в личинках. Эта проблема решается с помощью жидкости ВД-40 или прогрева замка бытовым феном и др. Приборами.

В дополнительном обслуживании выключатель зажигания ВАЗ-2106 не нуждается, но периодически все же необходимо проверять состояние контактов, а также устранять загрязнения.Это поспособствует тому, что он прослужит вам долго и хорошо. Но если беда и случилась, то вы знаете, как сделать тест и поменять замок.

Ваз 21063

электрооборудование. Шесть электросхем для новичков: подключение, обслуживание и замена

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В данном руководстве представлены цветные схемы подключения (инжектора и карбюратора) с описанием всех элементов для различных модификаций.Информация предназначена для самостоятельного ремонта шестерки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также есть схемы в виде единой картинки с описанием каждого элемента — для печати на принтере. Все электрооборудование автомобиля условно можно разделить на следующие узлы:

• система запуска двигателя;
• элементов заряда аккумулятора;
• система зажигания топливной смеси;
• элементов наружного и внутреннего освещения;
• сенсорная система на панели приборов;
• элементов звукового оповещения;

Блок предохранителей

• .

Электросхема ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1976 — 1987 гг.

1 — фары передние;
2 — указатели бокового поворота;
3 — аккумуляторная батарея;
4 — реле сигнализации заряда АКБ;

6 — реле дальнего света фар;
7 — стартер;
8 — генератор;
9 — фары наружные;
10 — внутренние фары;
11 — звуковые сигналы;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 — датчик включения электродвигателя вентилятора;
14 — катушка зажигания;

16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;

19 — лампа моторного отсека;

22 — датчик сигнализатора реле давления масла;

24 — мотор-редуктор очистителя лобового стекла;
25 — электродвигатель омывателя лобового стекла;
26 — для включения звуковых сигналов;
27 — реле включения электродвигателя вентилятора;
28 — регулятор напряжения;

32 — реле аварийной сигнализации и указателей поворота;
33 — выключатель стоп-сигнала;
34 — патрон для переносной лампы;
35 — электродвигатель отопителя;

37 — часы;

39 — лампа освещения бардачка;
40 — прикуриватель;
41 — выключатель аварийной сигнализации;
42 — выключатель освещения приборов;
43 — лампа индикатора недостаточного уровня тормозной жидкости;
44 — переключатель трехрычажный;
45 — выключатель зажигания;
46 — выключатель заднего противотуманного света *;
47 — выключатель наружного освещения;
48 — выключатели света, расположенные в стойках передних дверей;
49 — выключатели фонарей сигнализации открытых передних дверей;
50 — сигнализация открытия передних дверей;
51 — плафоны, расположенные в стойках задних дверей;
52 — выключатель сигнализатора стояночного тормоза;
53 — освещение салона;
54 — указатель уровня топлива с указателем резерва;
55 — указатель температуры охлаждающей жидкости;
56 — манометр масла с сигнализацией низкого давления;
57 — тахометр;
58 — лампа сигнализатора стояночного тормоза;
59 — лампа сигнализирующая о заряде аккумулятора;
60 — лампа индикатора воздушной заслонки карбюратора;
61 — лампа сигнализации габаритного огня;
62 — лампа сигнальных указателей;
63 — контрольная лампа дальнего света фары;
64 — спидометр;
65 — выключатель сигнализации воздушной заслонки карбюратора;
66 — реле-прерыватель указателя поворота стояночного тормоза;
67 — задние фонари;
68 — фонарь освещения номерного знака;
69 — указатель уровня и указатель запаса топлива;
70 — лампа освещения багажника;
71 — задний противотуманный фонарь *.

а — реле стеклоочистителя и прерывателя стеклоочистителя;
б — реле выключателя сигнализации и указателей поворота;
в — трехрычажный переключатель.

Электросхема ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1988 — 2001 гг.

1 — фары передние;
2 — указатели бокового поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализации заряда АКБ;
5 — реле ближнего света фар;
6 — реле дальнего света фар;
7 — стартер;
8 — генератор;
9 — фары наружные;
10 — внутренние фары;
11 — датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 — звуковой сигнал;
14 — катушка зажигания;
15 — распределитель зажигания;
16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 — датчик датчика температуры охлаждающей жидкости;
19 — лампа моторного отсека;
20 — выключатель света заднего хода;
21 — датчик манометра масла;
22 — датчик аварийной сигнализации низкого давления масла;
23 — датчик, сигнализирующий о недостаточном уровне тормозной жидкости;
24 — мотор-редуктор очистителя лобового стекла;
25 — переключатель *;
26 — электродвигатель омывателя лобового стекла;
27 — реле включения электродвигателя вентилятора **;
28 — регулятор напряжения;
29 — реле-прерыватель стеклоочистителя;
30 — блок предохранителей дополнительный;
31 — главный блок предохранителей;
32 — реле-выключатель сигнализации и указателей поворота;
33 — реле включения обогрева заднего стекла ***;
34 — выключатель стоп-сигнала;
35 — патрон для переносной лампы ****;
36 — добавочный резистор электродвигателя отопителя;
37 — электродвигатель отопителя;
38 — выключатель электродвигателя отопителя;
39 — часы;
40 — лампа освещения бардачка;
41 — прикуриватель;
42 — выключатель аварийной сигнализации;
43 — регулятор освещения приборов;
44 — лампа индикатора уровня тормозной жидкости;
45 — переключатель трехрычажный;
46 — выключатель зажигания;
47 — выключатель обогрева заднего стекла ***;
48 — выключатель заднего противотуманного света;
49 — выключатель наружного освещения;
50 — плафоны, расположенные в стойках передних дверей;
51 — электродвигатели-редукторы передних дверей ***;
52 — выключатели освещения, расположенные в стойках задних дверей;
53 — выключатель контрольной лампы стояночного тормоза;
54 — освещение салона;
55 — указатель уровня топлива с указателем резерва;
56 — указатель температуры охлаждающей жидкости;
57 — манометр с сигнализацией низкого давления;
58 — тахометр;
59 — лампа сигнализатора стояночного тормоза;
60 — лампа сигнализирующая о заряде АКБ;
61 — лампа сигнализации воздушной заслонки карбюратора;
62 — контрольная лампа габаритного света;
63 — лампа сигнальных указателей;
64 — контрольная лампа дальнего света фары;
65 — спидометр ВАЗ-2106;
66 — выключатель сигнализации воздушной заслонки карбюратора;
67 — выключатель стеклоподъемника левой передней двери ***;
68 — реле стеклоподъемника передней двери ***;
69 — выключатель стеклоподъемника правой передней двери ***;
70 — задние фонари;
71 — фонарь освещения номерного знака;
72 — указатель уровня и указатель запаса топлива;
73 — накладки подключаются к элементу обогрева заднего стекла ***;
74 — фонарь багажника;
75 — задний противотуманный фонарь.

Порядок условной нумерации заглушек в колодках:

а — выключатель;
б — датчик распределения зажигания;
c — реле стеклоочистителя и прерывателя стеклоочистителя;
г — реле прерывателя сигнализации и указателей поворота;
d — переключатель трехрычажный.

* Устанавливается, если на автомобиле используется бесконтактная система зажигания. В данном случае распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705 должен быть установлен.
** С 2000 года не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. Причем вместо ранее использовавшегося датчика температуры 11 типа ТМ-108 установлен датчик-выключатель 661.3710. использовал.
*** Устанавливается на автозапчасти.
**** С 2000 г. не устанавливается.

Схема подключения карбюратора ВАЗ-2106 — полный вид:

Схема подключения ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор для системы охлаждения
3 блок жгута системы зажигания к жгуту левого брызговика
4 блок жгута системы зажигания к жгуту правого брызговика
5 датчик уровня топлива
6 блок жгута уровня топлива к жгуту датчика уровня топлива
7 кислородный датчик
8 блок жгута датчика уровня топлива к жгуту системы зажигания
9 бензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 блок диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечей зажигания
20 форсунок ВАЗ-2106
21 колодки жгута проводов зажигания к жгуты панели приборов
22 реле электровентилятора
23 предохранитель питания контроллера
24 реле зажигания
25 реле зажигания предохранитель
26 предохранитель цепи питания бензонасоса
27 реле бензонасоса
28 блок жгута проводов к форсунке
29 блок жгута форсунок к жгуту зажигания
30 блок жгута жгута приборной панели к жгуту системы зажигания
31 зажигания переключатель
32 комбинация приборов
33 табло двигателя система защиты от токсинов

Схема блока управления инжекторным двигателем

Принципиальная электрическая схема системы управления инжекторным двигателем:

1.- Разъем контроллера.
2. — Датчик массового расхода воздуха.
3. — Датчик температуры охлаждающей жидкости.
4. — Датчик положения коленчатого вала.
5. — Датчик положения дроссельной заслонки.
6. — Датчик концентрации кислорода.
7. — Датчик скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электрического топливного насоса.
12. — Главное реле.
13. — Предохранитель, защищающий силовую цепь реле бензонасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного тока контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
X1. — Блок диагностики.
X2. — Блокировать подключение к бортовой сети автомобиля.

Схемы отдельных узлов из шести

Схема подключения генератора

1 — аккумулятор ВАЗ-2106;
2 — генераторная установка «шестерка»;
3 — регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
4 — замок;
5 — пластиковый модуль с элементами безопасности;
6 — контрольный световой индикатор, определяющий заряд аккумулятора;
7 — реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Проводка стартера

1 — стартер автомобиля;
2 — аккумулятор;
3 — генераторная установка;
4 — выключатель зажигания.

Схема контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — выключатель;
6 — генератор;
7 — аккумулятор.

Цепь управления клапаном карбюратора

1 — концевой выключатель карбюраторного агрегата;
2 — сам клапан двигателя;
3 — модуль управления карбюраторным узлом;
4 — катушка зажигания;
5 — выключатель;
6 — выключатель зажигания, есть замок.

Схема подключения указателей поворота и сигнализации

1 — осветительные приборы поворотных огней, установленные в передних оптических приборах;
2 — аккумулятор ВАЗ-2106;
3 — автогенераторный агрегат;
4 — габаритные огни поворота, расположенные на передних крыльях;
5 — основной монтажный модуль с элементами безопасности;
6 — блок управления вспомогательный с предохранителями;
7 — выключатель зажигания;
8 — устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
9 — коммутационное устройство включения и выключения поворотных огней;
10 — прерывающее устройство мигания поворотных огней и световой сигнализации;
11 — спидометр с контрольным световым индикатором включения поворотников;
12 — световое устройство указателей поворота в задней оптике.

Звуковой контур

1 — звуковые устройства для воспроизведения импульсов;
2 — реле включения звукового импульса, предохраняет цепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с элементами безопасности;
5 — генераторная установка ВАЗ 2106;
6 — аккумулятор.

Электрический стеклоподъемник

1 — главный модуль безопасности;
2 — реле для защиты ЛЭП установленных дополнительных электростеклоподъемников;
3 — устройство переключения стеклоподъемника, установленного на левой двери;
4 — аналогичное приспособление для регулировки положения стекла в передней правой двери;
5 — электродвигатель левого стеклоподъемника;
6 — вспомогательный модуль с элементами безопасности;
7 — выключатель зажигания.

Схема системы охлаждения двигателя

1 — генераторный агрегат установлен под капотом;
2 — аккумулятор;
3 — выключатель или замок зажигания;
4 — основной модуль с элементами безопасности;
5 — реле защиты линии питания системы включения электродвигателя охлаждающего вентилятора силового агрегата;
6 — контроллер включения вентиляционного устройства;
7 — сам вентилятор;
8 — дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищена предохранителями, которые в основном устанавливаются в центральном и вспомогательном блоках, расположенных в нижней части панели приборов с левой стороны рядом с рулевой колонкой.Цепь от АКБ до выводов и пробок замыкается при включении автомобиля.

F1 (16A) Klaxon, патрон для лампы, прикуривателя, стоп-сигналов, часов и освещения салона (плафоны)
F2 (8A) Реле стеклоочистителя, электродвигатели обогревателя и стеклоочистителя, омыватель ветрового стекла
F3 (8A) Левый дальний свет и контрольная лампа дальнего света
F4 (8А) Дальний свет правая фара
F5 (8А) Предохранитель левого ближнего света
F6 (8А) Ближний правый свет и задний противотуманный свет
F7 (8А) Этот предохранитель в блоке ВАЗ 2106 стоит отвечает за габаритный свет (левый габаритный свет, правый задний фонарь), свет багажника, свет салона, правый свет, освещение приборов и прикуриватель
F8 (8A) Габаритный свет (правый габаритный свет, левый задний фонарь), освещение салона левый фонарь, лампа моторного отсека и контрольная лампа габаритных огней
F9 (8A) Датчик давления масла с контрольной лампой, указатель температуры охлаждающей жидкости и уровня топлива, контрольная лампа аккумуляторной батареи, указатели поворота, индикатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10 (8A) Регулятор напряжения и обмотка возбуждения 90 023 F11 (8A) Резерв
F12 (8) Резерв
F13 (8A) Резерв
F14 (16A) Обогрев заднего стекла
F15 (16A) Электродвигатель охлаждающего вентилятора
F16 (8A) Указатели поворота в аварийном режиме

Владельцы 2106 должны знать, что старая конструкция предохранителей давно устарела, так как при каждой операции они перегреваются, что сказывается на плотности соединения ячеек.Отсутствие плотного контакта предохранителя и разъемов приводит к их возгоранию. Таким образом, блоки предохранителей необходимо заменить. Во избежание лишних проблем в части проводки осмотр предохранительных устройств следует проводить каждые полгода. При прожигании контактной части необходимо заменить предохранители, почистить гнезда посадочных мест. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, заменяя их современными ножевыми предохранителями.

Модификации автомобиля ВАЗ-2106

ВАЗ-21060 .Модификация с условным индексом ВАЗ-21060 ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, отвечающим экологическому стандарту Евро-2

.

ВАЗ-21061 . Модификация с двигателем ВАЗ-2103, некоторые автомобили с аналогичным индексом оснащались упрощенной системой охлаждения двигателя и не имели электровентилятора. Вместо этого на конце вала насоса охлаждающей жидкости установили крыльчатку. Уже российские автомобили оснащались бамперами от ВАЗ-2105, некоторые экземпляры оснащались очистителями и омывателями фар.

ВАЗ-21062 . Экспортная, правосторонняя модификация базовой шестерки.

ВАЗ-21063 . Автомобиль с улучшенным двигателем ВАЗ-21011, с датчиком давления масла и вентилятором охлаждения двигателя. Выпуск данной модификации завершился в 1994 году.

ВАЗ-21064 . Экспортная, правосторонняя модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

.

ВАЗ-21065 . Модификация автомобиля с улучшенным оснащением, выпускавшаяся с 1990 по 2001 год.В качестве силового агрегата устанавливался двигатель объемом 1569 см3. Среди других отличий от базовой модели — более мощный генератор, 5-ступенчатая коробка передач, редуктор заднего моста с передаточным числом 3,9, бесконтактная система зажигания и Solex. Были и другие изменения как в экстерьере, так и в интерьере, в целом это была «люксовая» версия седана ВАЗ-2106.

ВАЗ-21065-01. То же ВАЗ-21065, но с двигателем ВАЗ-2103

ВАЗ-21066 . Экспортная, правосторонняя модификация автомобиля ВАЗ-21063.

ВАЗ-21068 . Автомобиль, который выпускался как носитель агрегатов для разработки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 . Модификация ВАЗ-2106, изготовленная по заказу спецслужб. Оснащен двухсекционным роторно-поршневым двигателем ВАЗ-411 мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

1
– 5,00

На автомобилях ВАЗ 2106 схема подключения включает более десяти различных узлов и модификаций общей сети.Владельцу машины необходимо разобраться в этом вопросе, чтобы при необходимости отремонтировать и диагностировать блок питания.

[Скрыть]

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей схемы подключения и оборудования ВАЗ 2106:

• 1 — передние и габаритные фонари;
• 2 — подфарники, расположенные непосредственно под оптикой;
• 3 — приборы наружного освещения;
• 4 — внутреннее освещение;
• 5 — соединительные элементы звуковых импульсных устройств;
• 6 — электродвигатель вентиляционного устройства системы охлаждения силового агрегата «шестерки»;
• 7 — контроллер, предназначенный для автоматического включения электродвигателя вентилятора;
• 8 — реле включения звуковых устройств;
• 9 — реле защиты цепи электродвигателя вентилятора;
• 10 — устройство регулировки параметра напряжения;
• 11 — катушка зажигания, расположенная в моторном отсеке;
• 12 — электродвигатель омывателя лобового стекла;
• 13 — контроллер, контролирующий объем расходных материалов тормозов;
• 14 — распределитель, именуемый распределительным устройством системы зажигания;
• 15 — электродвигатель системы стеклоочистителей, предназначенный для включения дворников;
• 16 — свечи зажигания;
• 17 — контроллер светового индикатора давления моторной жидкости;
• 18 — контроллер, предназначенный для контроля уровня давления моторной жидкости;
• 19 — регулятор уровня температуры хладагента в системе охлаждения;
• 20 — источник света моторного отсека;
• 21 — электромагнитный клапан карбюраторного устройства;
• 22 — генераторный агрегат, предназначенный для генерации напряжения при движении и подзарядки аккумуляторной батареи;
• 23 — аккумулятор;
• 24 — реле, АКБ управления защитой от перенапряжения;
• 25 — реле включения световых приборов ближнего света;
• 26 — цепь реле включения световых приборов дальнего освещения;
• 27 — реле стеклоочистителя;
• 28 — блок вспомогательный с предохранителями;
• 29 — основной пластиковый модуль с элементами безопасности;
• 30 — устройство включения источника света заднего хода;
• 31 — выключатель контрольной световой индикации ручного тормоза, расположенный на панели приборов;
• 32 — розетка для подключения переносного источника света;
• 33 — устройство прерывания указателей поворота и световой сигнализации;
• 34 — электродвигатель системы отопления салона;
• 35 — выключатель тормоза;
• 36 — реле ЛЭП обогрева заднего стекла;
• 37 — добавочный резисторный элемент электродвигателя системы отопления;
• 38 — световой индикатор системы освещения багажного отделения;
• 39 — выключатель приборов внешнего освещения, расположенный на центральной консоли в салоне автомобиля;
• 40 — выключатель включения и выключения системы обогрева заднего стекла;
• 41 — выключатель зажигания;
• 42 — коммутационное устройство осветительных приборов для включения дальнего и ближнего света;
• 43 — рычаг включения поворотных огней;
• 44 — переключатель звуковых сигналов установлен на руле в салоне;
• 45 — рычаг включения и переключения режимов системы очистки стекол;
• 46 — выключатель системы омывания лобового стекла;
• 47 — коммутационное устройство включения освещения пульта управления;
• 48 — переключатель включения и выключения световой сигнализации;
• 49 — прикуриватель;
• 50 — выключатель системы отопления в салоне;
• 51 — контрольный световой индикатор объема рабочей жидкости в бачке гидропривода тормозной системы;
• 52 — коммутационные аппараты световых приборов сигнализации открытых входных дверей;
• 53 — световые приборы, сигнализирующие об открытых передних дверях;
• 54 — коммутационные аппараты осветительных приборов, установленных в входных дверях;
• 55 — регулятор объема топлива со световым индикатором запаса бензина в баке;
• 56 — регулятор уровня температуры хладагента в системе охлаждения;
• 57 — указатель указателя давления моторной жидкости со световым прибором;
• 58 — тахометр для считывания данных с коленчатого вала и определения оборотов двигателя;
• 59 — контрольная световая сигнализация включения ручного тормоза;
• 60 — световой индикатор определения заряда аккумулятора;
• 61 — световой индикатор воздушной заслонки карбюраторного двигателя, также называемой всасывающей;
• 62 — спидометр, отображающий информацию о скорости движения машины;
• 63 — контрольный световой индикатор включения внешних осветительных приборов;
• 64 — контрольная лампа включения поворотников;
• 65 — световой индикатор включения дальнего освещения оптических устройств;
• 66 — реле кратковременного включения светового устройства включения ручного тормоза;
• 67 — выключатель контрольной лампы всасывания, установленный на силовых агрегатах карбюратора;
• 68 — часы, расположенные в салоне автомобиля;
• 69 — коммутационные устройства включения и выключения осветительных приборов, установленных в задних дверях;
• 70 — источники света в салоне автомобиля;
• 71 — прибор обогрева заднего стекла;
• 72 — световой индикатор освещения багажного отделения;
• 73 — регулятор объема и запаса топлива, расположенный в топливном баке ВАЗ 2106;
• 74 — заднее освещение, оптические приборы для освещения автомобильного номера.

Схема подключения ВАЗ 2106 из отдельных узлов

Ниже представлены схемы подключения ВАЗ 2106 в цветных фото и картинках. Каждая система снабжена электрической схемой, позволяющей подключать провода и подключать электроприборы.

Схема подключения генератора

Схема генераторного агрегата «шестерка»

Обозначение элементов проводки генераторного агрегата:

• 1 — аккумулятор;
• 2 — генераторная установка «шестерка»;
• 3 — регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
• 4 — замок;
• 5 — пластиковый модуль с элементами безопасности;
• 6 — контрольный световой индикатор, определяющий заряд аккумулятора;
• 7 — реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Электропроводка стартера

Электросхема стартера в сборе на ВАЗ 2106

К стартерному агрегату привязана «шестерка» проводка для запуска силового агрегата:

• 1 — стартерное устройство автомобиля;
• 2 — аккумулятор;
• 3 — генераторная установка;
• 4 — выключатель зажигания.

Символ P1 обозначает соленоидную катушку реле, а символ P2 обозначает удерживающую катушку.

Электросхемы контактной и бесконтактной систем зажигания

В зависимости от модификации отечественная «шестерка» может оснащаться контактной или бесконтактной системой зажигания.Оба варианта имеют определенные отличия, указанные на приведенных выше схемах.

Контактная система зажигания 2106

Обозначение узлов:

• 1 — свечи зажигания;
• 2 — распределитель;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — выключатель;
• 6 — генератор;
• 7 — аккумулятор.

Схема бесконтактных СЗ на «шестерку»

Обозначение комплектующих:

• 1 — аккумулятор;
• 2 — генератор;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — выключатель;
• 6 — датчик распределения;
• 7 — свечи.

Схема управления электромагнитным клапаном карбюратора 21053-1107010

Схема управления клапаном карбюраторного устройства 2106

Обозначение узлов:

• 1 — концевой выключатель карбюраторного агрегата;
• 2 — сам клапан двигателя;
• 3 — модуль управления карбюраторным узлом;
• 4 — катушка зажигания;
• 5 — выключатель;
• 6 — выключатель зажигания, есть замок.

Схема подключения указателей поворота и сигнализаций

Схема указателей поворота и световой сигнализации

Обозначение узлов:

• 1 — осветительные приборы поворотных огней, установленные в передних оптических устройствах;
• 2 — аккумулятор;
• 3 — автогенератор;
• 4 — габаритные огни поворота, расположенные на передних крыльях;
• 5 — основной монтажный модуль с элементами безопасности;
• 6 — блок управления вспомогательный с предохранителями;
• 7 — выключатель зажигания;
• 8 — устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
• 9 — устройство включения и выключения поворотных огней;
• 10 — прерывающее устройство для мигания поворотных огней и световой сигнализации;
• 11 — спидометр с контрольным световым индикатором включения поворотников;
• 12 — световое устройство указателей поворота в задней оптике.

Схема включения звукового сигнала

Включение и выключение звуковых импульсов

Описание основных элементов этого элемента электрической схемы:

• 1 — звуковые устройства, используемые для воспроизведения импульсов;
• 2 — реле включения звукового импульса, предохраняет цепь от перенапряжения;
• 3 — переключатель звуковых импульсов;
• 4 — монтажный модуль с элементами безопасности;
• 5 — генераторная установка ВАЗ 2106;
• 6 — аккумулятор.

Цепь пуска электродвигателя отопителя

Схема включения электродвигателя системы отопления

Обозначение элементов системы активации электродвигателя отопительного агрегата:

• 1 — электродвигатель системы отопления;
• 2 — добавочный резисторный элемент;
• 3 — коммутационное устройство электродвигателя печки в салоне;
• 4 — модуль безопасности;
• 5 — замок;
• 6 — генераторный агрегат;
• 7 — аккумулятор.

Модификации

Различные модификации ВАЗ 2106 могут оснащаться дополнительным электрооборудованием. Электропроводка в этом случае прокладывается дополнительно, а общая схема комплектуется другими составляющими.

Электрический стеклоподъемник передней двери

Схема активации электрического стеклоподъемника

Описание позиции:

• 1 — главный модуль безопасности;
• 2 — реле для защиты линий электропередачи установленных дополнительных электрических стеклоподъемников;
• 3 — устройство переключения стеклоподъемника на левой двери;
• 4 — аналогичное приспособление для регулировки положения стекла в передней правой двери;
• 5 — электродвигатель левого стеклоподъемника;
• 6 — модуль вспомогательный с элементами безопасности;
• 7 — выключатель зажигания.

Контакт A подключен к контакту 30 генераторной установки, контакт B — к коммутационному устройству системы освещения панели. Выход B — это обозначение разъемов в моторном блоке системы.

Канал «Видеоклип» продемонстрировал процедуру установки и подключения.

Цепь управления электромагнитным клапаном карбюратора

Модифицированная схема управления клапаном карбюратора

У модифицированного варианта цепи управления клапаном карбюратора есть несколько отличий:

• 1 — выключатель или замок зажигания;
• 2 — генераторная установка для питания оборудования напряжением;
• 3 — аккумулятор;
• 4 — катушка зажигания;
• 5 — блок переключателей, расположенный в моторном отсеке;
• 6 — модуль управления;
• 7 — клапан самой карбюраторной установки;
• 8 — концевой выключатель карбюраторного устройства.

Двигатель вентилятора охлаждения двигателя

Схема электродвигателя вентилятора охлаждения

Описание комплектующих:

• 1 — генераторный агрегат, установленный под капотом;
• 2 — аккумулятор;
• 3 — замок или замок зажигания;
• 4 — основной модуль с элементами безопасности;
• 5 — реле защиты линии питания системы включения электродвигателя охлаждающего вентилятора силового агрегата;
• 6 — контроллер включения вентиляционного устройства;
• 7 — сам вентилятор;
• 8 — дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ 2106

Шестерка оснащена модулем безопасности, обозначения его узлов приведены ниже.

Видео «Самостоятельная инструкция по замене блока предохранителей»

Пользователь Раманыча наглядно показал, как заменить блок предохранителей на «шестерке».

Как известно, электрическая схема в любом транспортном средстве является одной из основных составляющих. Электрическая схема позволяет водителю ВАЗ 2106 правильно определять неисправности системы при обнаружении неисправностей оборудования.Эта статья посвящена разводке отечественной «шестерки».

[Скрыть]

Что входит в электрическую схему?

Независимо от того, является ли схема зажигания в вашем ВАЗ 2106 контактной или бесконтактной (БСЗ), в электрическую схему автомобиля входят следующие компоненты:

аккумулятор
• с отрицательным контактом на кузове автомобиля;
• пусковое устройство с выводом «50»;
• генератор — один из основных элементов электрической схемы ВАЗ 2106;
• монтажный блок с предохранителями, защищающими цепи питания;
• выключатель зажигания;
• реле регулятора.

Следует отметить, что электрическая схема автомобиля ВАЗ 2106 с БСЗ и без него изначально составлялась с учетом однопроводного типа соединения компонентов электрооборудования. По сути, это означает, что отрицательные контакты электрооборудования заземлены, то есть кузова транспортного средства. Что касается проводного подключения, то оно обеспечивается исключительно плюсовой разводкой.

Устранение неисправностей

Если нужно искать неисправность проводки на ВАЗ 2106, при проведении ремонтных работ необходимо полностью отключить электрическую цепь.Для этого нужно отсоединить минусовой провод от клеммы АКБ, иначе в электросхеме ВАЗ 2106 может произойти короткое замыкание. Диагностика отказов обнаруживается с помощью схемы, показанной выше.

Если есть обрывы в проводке, есть несколько вариантов поведения машины в этом случае:

1. Машина не трогается с места и не заводится. Причин возможных неисправностей может быть много, но в первую очередь это необходимо распределитель, работоспособность аккумулятора.Как правило, полная разрядка аккумулятора — одна из самых частых причин. Генератор выходит из строя гораздо реже, но диагностике этого элемента на ВАЗ 21062 с БСЗ тоже стоит уделить внимание.
2. Машина движется, но одна или несколько электрических схем не работают должным образом. Например, это могут быть неисправности в освещении салона, поворотниках, обогреве заднего стекла или оптики. Если это так, то в первую очередь необходимо проверить блок предохранителей и выявить перегоревшие элементы.Если все предохранители исправны, то в случае с оптикой сначала проверяется работоспособность ламп, после чего проводится разводка автомата ВАЗ 21063 с БСЗ или без него.

• контролирует все возможности системы зажигания;
• управляет работой охранной и противоугонной систем ВАЗ 21063;
• позволяет буксировать 21063 с исправной световой сигнализацией (автор видео — Андрей Александров).

Принцип работы электрооборудования

Выключатель зажигания на 21063 в соответствии со схемой имеет четыре режима, при включении каждого из них срабатывает определенное оборудование:

1. В режиме 0 импульс от аккумулятора входит только два разъема — 30 и 30/1, остальные разъемы обесточены.
2. В режиме 1 импульс начинает поступать на другие разъемы, в результате чего могут работать габаритные огни, дворники, вентилятор, а также прибор.
3. В режиме 2 в цепь включены система зажигания, датчики на панели приборов, поворотные огни, а также стартер.
4. В режиме 3 работают только габаритные огни, рулевой клаксон и стеклоочистители.

В постоянном режиме, на токе, в модели 21063 в соответствии со схемой работают рулевой свисток, стоп-сигналы, световая сигнализация, подсветка на пульте управления, а также прикуриватель.Основные элементы схемы защищены предохранителями, расположенными в основном и дополнительном блоках, установленными под панелью приборов напротив сиденья водителя (видео Вячеслава Витера).

Поиск и устранение неисправностей

Для правильной замены необходимых элементов схемы в случае устранения неисправности необходимо выполнить следующую процедуру.

Такие действия актуальны, если машина отказывается заводиться:

1. Проверить аккумулятор. Возможно, он просто вымотался.
2. В первую очередь проверяется участок на цепи от генераторного устройства до катушки. При обрыве цепи заменяются и подключаются новые провода, окисление — зачистка контактов железной щеткой. Если контакты начали «сыпаться», их тоже необходимо заменить.
3. Диагностировать катушку на наличие искры. Снимите высоковольтный кабель с места установки и поднесите к кузову автомобиля. При попытке запустить двигатель должна проскочить искра между высоким напряжением и корпусом.
4. Проверить исправность свечей зажигания. Бывает, что причиной невозможности запуска двигателя является нагар, образовавшийся на свечах. Вы можете легко очистить их самостоятельно, для этого нужно вынуть свечи и воспользоваться инструкцией, которую вы найдете здесь.

Слабые места блока предохранителей

1. Плохое соединение предохранителя с гнездом, что приводит к выгоранию гнезд.
2. Во время работы автоматические предохранители всегда нагреваются, в результате чего они также негативно влияют на расположенные рядом розетки.
3. Блок необходимо регулярно проверять, так как стоимость предохранителей всегда невысока, а это не соответствует особо высокому качеству их работы и надежности.

Извините, в настоящее время нет доступных опросов.

Видео «Обозначение предохранителей на 2106»

Подробное обозначение предохранителей на «шестерку» описано на видео ниже (автор видео — AVTOCLUB_22).

1. Передние фары.
2. Боковые указатели поворота.
3.Аккумулятор ВАЗ 21061, ВАЗ-21063.
4. Реле зарядки АКБ ВАЗ 21061, ВАЗ-21063.
5. Реле ближнего света ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Фары.
10. Подсветка салона.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Фонарь подкапотного пространства.
20. Выключатель фонарей заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23.Датчик недостаточного уровня тормозной жидкости.
24. Мотор-редуктор стеклоочистителя.
25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле прерывателя стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле аварийного выключателя ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп-сигнала.
34. Розетка для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Фонарь бардачка.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Сигнальная лампа недостаточного количества тормозной жидкости.
44. Выключатель указателя поворота.
45.Выключатель зажигания.
46. Выключатель заднего противотуманного света.
47. Выключить наружное освещение.
48. Плафон, расположенный в стойках передних дверей.
49. Выключатель фонарей сигнализации открытия передних дверей.
50. Сигнальные лампы открывают передние двери.
51. Выключатель света, расположенный в стойках задних дверей.
52. Выключатель аварийной сигнализации стояночного тормоза.
53. Подсветка салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55.Указатель температуры охлаждающей жидкости.
56. Манометр с сигнальной лампой низкого давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа внешнего освещения.
62. Контрольная лампа.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель аварийной сигнализации воздушной заслонки карбюратора.
66. Реле — выключатель аварийной сигнализации стояночного тормоза.
67. Задние фонари.
68. Фонарь освещения номерного знака.
69. Датчик уровня и запаса топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа для освещения багажника.
71. Задние противотуманные фары *.
Нумерация клемм в блоках: а — очиститель лобового стекла и реле — прерыватель лобового стекла; б — реле — аварийный выключатель и указатели поворота;
в — трехрычажный переключатель.

* Устанавливается на запчасти автомобилей ВАЗ 21061, ВАЗ-21063.

Электропроводка ВАЗ 2106 построена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны массой автомобиля. В этом случае он действует как второй провод (минус). Соответственно, все электрические компоненты изготавливаются и подключаются к конкретной рабочей модели.

Особенности электромонтажа «классических» моделей

Основные характеристики, которыми обладает электросхема ВАЗ 2106, следующие:

• активация электрических цепей непосредственно через замок зажигания;
• подключение к АКБ с участием блока предохранителей;
• токопроводящих шкафов ключевых узлов.

Таким образом, в случае выхода из строя какой-либо системы, желательно искать неисправности непосредственно с группы зажигания и контактов.

Роль этого узла следующая:

• управляет системой зажигания автомобиля;
• играет противоугонную, в том числе охранную;
• позволяет буксировать неисправный автомобиль с включенной аварийкой.

Причины ремонта выключателя зажигания

Замок зажигания «шестерки» имеет 4 режима с разным функционалом:

1. Режим «0» позволяет запитать только провода 30 и 30/1.Остальные функции отключены.
2. Режим «И» позволяет управлять ходовыми огнями, приводом дворников, двигателем печки.
3. «II» режим — в этом случае проводка на ВАЗ 2106 активирует поворотники, панель приборов и систему зажигания.
4. Положение ключа «III» обеспечивает питание клемм 30/1 и 30-INT. Авто стартер работает.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

• Во-первых, это реально в случае потери ключей.
• Во-вторых, со временем личинка замка зажигания изнашивается, а это сказывается на запуске двигателя.
• Кроме того, могут быть проблемы с группой контактных проводов, которые могут привести к.

Совет: Кстати, эту работу выполнить самому несложно, хотя цена на услуги электрика тоже не будет невыносимой. Для выполнения подобных работ заранее подготовьте шило и крестовую отвертку (ну и новый выключатель зажигания, если нужно).

И состоит из следующих элементов и частей:

• корпус замка;

Контактный диск

• ;

Запорный стержень

• ;
• ролик и контактная втулка;
• блок.

Проверка работы распределителя

Как поменять замок

Демонтаж старого агрегата

Инструкция по замене замка зажигания самостоятельно будет выглядеть примерно так:

• выключить аккумулятор;
• откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем;
• выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
• проводка ВАЗ 2106 требует снятия замка — для этого вставьте шило в отверстие и защелкните замок;
• после того, как вы сняли фиксатор (см. Видео), настоятельно рекомендуется промаркировать контактные провода, чтобы не перепутать их местами при переподключении;
• поставил новый замок в обратном порядке.

Контактная группа по замене

Электросхема ВАЗ 2106 сделана таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако, если вынуть его силой, то вернуть его обратно почти наверняка не получится. По этой причине нам потребуется выполнить все вышеперечисленные операции.

Важно! После снятия блокировки, мы снять стопорное кольцо со своей стороны назад и установить новую контактную группу (как на фото).

Приобретать запчасти рекомендуется только качественные, причем лучше делать это у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального выключателя зажигания станут такие характеристики:

• корпус отформован аккуратно и с ровными краями;
• верх замка плавно закатан;
• широкую голограмму нельзя оторвать, не разрушив ее;
• свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей — установка бесконтактного типа зажигания. Безусловно, от такого нововведения автомобилю только выигрывает — двигатель работает ровнее, пропадает автокатастрофа , в холодное время года заводить двигатель намного проще. Кроме того, есть экономия, связанная с расходом топлива.

Схема подключения на ВАЗ 2106 в этом случае практически идентична: основные отличия — наличие датчика пульса и отсутствие распределителя.Пока двигатель работает, датчик генерирует импульсы на транзисторный ключ.

Уже с его помощью генерируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток подается на свечи зажигания в необходимой последовательности.

Итак, вы получаете комплект бесконтактного зажигания для ВАЗ «Классик», который по своим характеристикам должен соответствовать двигателю автомобиля.Далее нам понадобится схема подключения ВАЗ 2106.

В комплектацию такого зажигания должны входить следующие запчасти:

• коммутационный блок;

Катушка

• ;
• комплект электропроводки высокого напряжения;
• свечи зажигания — ДВРМ;
• соединительных проводов.

Этапы работ

Для успешной замены зажигания на бесконтактное важно придерживаться принципов соблюдения правильной технологии работы.Снимите отрицательную клемму с аккумулятора. С этого действия всегда должен начинаться любой вид ремонта электрооборудования.

Здесь на помощь придет проводка на ВАЗ 2106:

1. Отсоединяем провода и главный высоковольтный провод от катушки зажигания.
2. Снимите крышку распределителя.

1. Ползунок нужно выставить так, чтобы не загромождать его необходимые настройки.
2. Метка на блоке ставится там, где есть прорези в нижней части корпуса распределителя.
3. Откручиваем гайку и снимаем старый трамблер прежней контактной системы зажигания.
4. Перед установкой новой системы откройте крышку обновленного трамблера и установите ползунок в то же положение, что и на старом трамблере. Вы можете вставить его в отверстие в головке агрегата.
5. Переместите метку на нужный уровень и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 — надеть крышку, подключить высоковольтные провода.Можно приступить к демонтажу старой катушки зажигания (обсуждалось выше).

1. Устанавливаем новую катушку и подводим к ней еще одну ветку высоковольтного провода.
2. Теперь ставим на место все высоковольтные провода. Нам нужен контакт «K» для коричневых проводов новой катушки, а синих проводов пойдут на контакт «B».
3. Нужно выбрать место для размещения переключателя, чаще это делают в районе бачка омывателя. Крепится на саморезы.

Произведена замена проводки ВАЗ 2106, можно стянуть провода изолентой. Осталось запустить двигатель и отрегулировать систему зажигания.

Примечание! Если двигатель вашей «шестерки» стал работать с перебоями и с перебоями, а также это сопровождалось потерей мощности, то причиной запросто могли стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, — это целостность проводки, в том числе высокого напряжения, а также исправность других элементов системы зажигания.Свечи зажигания проверяются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

В заключение

Как видите, в уходе с электриком нет ничего сложного. Важно только грамотно и аккуратно выполнить всю работу. Таким образом вы продлите жизнь своему железному другу. Удачи на дорогах!

Замена выключателя зажигания своими руками (фото, видео). Замена замка зажигания своими руками

Замок зажигания вроде бы довольно простое устройство, но при выходе из строя заводить двигатель автомобиля очень сложно.Но есть и хорошие новости: выключатель зажигания и контактную группу на ВАЗ 2110 можно полностью отремонтировать или полностью заменить. Главное знать некоторые нюансы этого процесса. Именно о них мы и поговорим в этой статье.

Причины замены

• После поворота и запуска двигателя ключ зажигания не возвращается в исходное положение; его нужно повернуть обратно вручную.
• Личинка замка полностью изношена, ключ зажигания начал в ней застревать.
• Была попытка угона автомобиля путем взлома замка зажигания.
• Ключ зажигания и все его дубли утеряны.
• Неисправна контактная группа замка зажигания.

При обрыве замка зажигания плохие контакты в нем не позволяют запустить двигатель. Однако не всегда причина кроется в замке. Неисправности могут возникнуть в контактной группе (очень часто контакты в ней окисляются).

Чтобы понять, что причина неисправности именно в группе, а не в замке, следует провести несложный тест.Необходимо снять минусовую клемму с АКБ, снять нижний кожух на рулевой колонке, отключить все контакты там и проверить их омметром, повернув при этом ключ зажигания в 3 рабочих положения. Во всех этих положениях омметр должен показывать ноль. Если он показывает какое-либо значение, проблема с группой контактов, которую необходимо изменить.

Заменить замок зажигания ВАЗ 2110 пошагово

Этапы работы над видео

Изменить группу контактов

Если в ходе проверки выяснилось, что контактная группа неисправна, то последовательность действий будет следующей.

Как видно из этой статьи, заменить замок зажигания несложно. Главное помнить, что самое уязвимое место этого узла — это вовсе не контакты, а пластиковые защелки на крышке замка. Сгибая их, ни в коем случае не стоит прилагать больших усилий, так как они очень хрупкие. Если защелки сломаны, придется покупать новый выключатель зажигания, так как крышки от таких замков очень редко продаются отдельно.

Замок зажигания — играет важную роль в «жизни» автомобиля, неисправный выключатель зажигания не даст завести двигатель, поэтому далеко уехать на такой машине вряд ли удастся.Помимо прочего, замок зажигания играет роль защиты автомобиля, как и любой другой замок, он подчиняется только тем, у кого есть ключ, однако даже сложные противоугонные системы в наши дни не останавливают угонщиков, в отличие от какого-нибудь простого замка зажигания ВАЗ 2110 о котором сегодня собственно и пойдет речь.

По сути, замок зажигания — это не более чем прерыватель, размыкающий или замыкающий контактные группы, необходимые для работы двигателя, неисправность этого блока повысит шансы угона вашего автомобиля, а также создаст много хлопот для вас в самый неподходящий момент.

Замена замка зажигания ВАЗ 2110 производится по следующим причинам:

1. После;
2. Когда владелец автомобиля потерял ключ;
3. При выходе из строя контактной группы.

Машина может не запускаться из-за плохого контакта, что довольно легко проверить. Для этого просто отсоедините отрицательную клемму на и снимите нижний кожух рулевой колонки. Затем нужно отключить контакты и проверить с помощью омметра.Проверяемые контакты должны иметь нулевое сопротивление, если это не так, то необходимо.

Замена замка зажигания ВАЗ — личинка или контактная группа

Замена замка зажигания ВАЗ 2110 новый нужен только в том случае, если он полностью вышел из строя или имеет серьезные механические повреждения, в остальных случаях можно попробовать заменить вышедшие из строя части замка. Если вам нужно восстановить только замок зажигания , например, после попытки угона автомобиля или в случае, когда ключ стал плохо поворачиваться в замочной скважине, то, скорее всего, удастся ограничиться лишь частичным ремонтом, то есть замена цилиндра замка зажигания.Заменить вышедшие из строя элементы достаточно просто, и с ее выполнением справится каждый автомобилист с минимальными навыками.

Из инструмента вам понадобятся:

1. Молоток;
2. Отвертка;
3. Долото;
4. Ключ стоит на «10».

Замена замка зажигания ВАЗ 2110 пошаговая инструкция

Первое, что вам нужно, перед тем, как менять замок зажигания ВАЗ 2110, — это выключить автомобиль. Для этого отсоедините отрицательную клемму на аккумуляторной батарее, затем снимите крышку рулевой колонки.Чтобы облегчить процедуру замены личинки, необходимо снять выключатель зажигания, затем заменить неисправную личинку на исправную и поставить замок обратно.

Если рассуждать с финансовой точки зрения, можно сказать, что замена контактной группы наиболее выгодна. Принцип разборки чем-то напоминает предыдущий, также придется снимать кожух и замок. Во избежание неприятных моментов советую отключить контактную группу, пометить все снимаемые провода, это позволит избежать путаницы и сэкономит ваше время.В некоторых автомобилях в контактной группе есть стопорное, удалить которые вам нужно шило. После замены контактной группы, не забудьте вернуть стопорное кольцо на место.

Замена замка зажигания ВАЗ 2110

Для замены замка зажигания ВАЗ 2110 тоже не потребует никаких дополнительных умений, однако, если вы не знаете некоторых нюансов, можно основательно повозиться и помучить себя.

Замену замка зажигания производят следующим образом:

1. При замене использовать специальные болты со отрывными головками, которые некоторые автолюбители рекомендуют заменять на двадцатимиллиметровые болты М6, мотивируя их легче снимать при необходимости зажигание ремонт замков .Конечно, это так, но есть и обратная сторона медали, облегчая разборку замка зажигания, вы сами снижаете уровень безопасности и защиты своего автомобиля от угона. 2. Для того, чтобы ослабить затяжку болтов, вам понадобится зубило, при использовании которого нужно быть предельно осторожным, чтобы случайно не срезать головку болта;

3. Перед замените замок зажигания ВАЗ 2110 , вставьте в него ключ и поверните в положение «I», это необходимо для того, чтобы защелка-фиксатор, блокирующая механизм рулевого вала, вошла в корпус замка.

4. После этого можно поставить выключатель зажигания на рулевую колонку, и, закрепив его кронштейном, закрепить новыми крепежными болтами.

5. После того, как вы вытащили ключ из замочной скважины, обязательно проверьте работоспособность механизма блокировки рулевого вала. Если блокировка вала не работает, после полного поворота рулевого колеса необходимо будет отрегулировать положение переключателя зажигания на рулевой колонке до тех пор, пока защелка замка не войдет в паз на рулевом валу.6. По окончании регулировки, когда запорный механизм сработает с помощью накидного ключа на «10», осторожно затяните болты до тех пор, пока их головки не оторвутся.

Вот и все, теперь можно с уверенностью сказать, что замена замка зажигания ВАЗ 2110 — закончена!

Самыми неприятными, пожалуй, из всех неисправностей являются те, при которых невозможно оживить двигатель автомобиля. Хорошо, если они легко устраняются. К таким неисправностям можно отнести выход из строя замка зажигания.На самом деле причин поломки этого узла несколько, вот они:

• износ внутреннего наполнения;
• износ или окисление контактов;
• попытка взлома;
• заклинивание личинки;
• потеря всех ключей.

Ниже мы рассмотрим инструкцию, которая расскажет, как заменить неисправный выключатель зажигания. Причем сначала поговорим о том, как поменять сломанный замок на ВАЗ классике, а потом уже коснемся других автомобилей.

Сразу отметим, что главное правило работы с электрическими компонентами — перед началом манипуляций отключите клеммы АКБ!

Как переустановить механизм включения ВАЗ

Рассмотрим для начала, как поменять сломанный замок зажигания на ВАЗ 2107. Нам пригодятся:

Мы начинаем с места водителя.

1. Отстегните верхнюю и нижнюю крышки рулевой колонки.
2. Если электрическая цепь автомобиля отсутствует, фиксируем цвета и расположение подключенных проводов. Затем отключите эти провода.
3. Открутите два винта.
4. Вставив ключ, поворачиваем его до отметки «0».
5. Сдвиньте защелку сбоку тонкой отверткой.
6. Вытащив ключ, снимаем личинку в сборе.
7. Устанавливаем новый элемент в обратной последовательности.

Также читайте про и.

На этом процедура завершается. Если вам нужно разобраться, как поменять неисправный выключатель зажигания на ВАЗ 2106, достаточно обратиться к той же инструкции. И ответ на вопрос, как поменять заклинивший замок на ВАЗ 2105, тоже прозвучит — нужно ознакомиться с вышеуказанной технологией.

А теперь попробуем разобраться, как поменять блокировку холостого хода на ВАЗ 2109.

Подготовим:

Это то, что вам нужно сделать.

1. Аккумулятор должен быть априори отключен.Открутив крепеж, скрепляем две части кожуха рулевой колонки и снимаем их.
2. Снимите с личинки подкладку.
3. Отсоедините колодку проводов.
4. Выкрутите винты крепления держателя.
5. Вставив ключ, поворачиваем личинку на риск «0».
6. Снимаем обойму вместе с ключом.
7. Устанавливаем наоборот новый.

Это общепринятый механизм, одновременно объясняющий, как поменять замок зажигания на автомобиле ВАЗ 2110.Только помните, что «десятки» используют для крепления узла специальные противоугонные болты, которые снимаются только стамеской и откручиваются плоскогубцами.

Примерно так же можно изменить сломанный замок на Приоре. Для этого процесса потребуется:

• ключи гаечные;
• отверток;
• долото, молоток и плоскогубцы.

Действовать нужно так.

1. Снять облицовку рулевой колонки.
2. Снимите уплотнительное кольцо с узла.
3. Отсоедините зажим жгута проводов.
4. Подденьте блок иммобилайзера сбоку отверткой и отсоедините его.
5. Зубило для отрыва потайных болтов с отрывными головками и откручивания их плоскогубцами.
6. Вставьте ключ, поверните до отметки «1».
7. Снимите скобу и закрепите ключом.
8. Установка нового элемента производится в обратной последовательности. Снова используются болты со отрывными головками.

Кстати, полностью обновлять сайт не обязательно. В некоторых случаях требуется только замена контактной группы узла. Но как поменять холостую контактную группу выключателя зажигания? Для этого после демонтажа узла достаточно отсоединить его от личинки, затем прикрепить новый.

Немного по-другому придется следовать инструкции, описывающей, как поменять неисправный выключатель зажигания на ВАЗ 2114. Хотя используемые инструменты такие же.

1. Сняв декоративную накладку «Жигули», отвинтите крышку звукового сигнала.
2. Открутите центральную гайку и снимите рулевое колесо со шлицев.
3. Снимите пластиковые кожухи рулевой колонки.
4. Отсоедините колодки от проводов.
5. Вставьте ключ и поверните в положение «0».
6. Зубилом отрывают старые болты. Удалите сломанный узел.
7. Установите новый зажим в обратном порядке.

Как видите, процесс немного отличается от предыдущих. Интересно, что инструкция, в которой рассказывается, как поменять вышедший из строя переключатель зажигания на Passat B3, будет напоминать технику от ВАЗ 2114.Еще Пассату нужно предварительно разобрать руль.

Что делать с Калиной и Нивой

А теперь рассмотрим, как заменить сломанный замок на Калине. Для этого вам понадобится:

Отвертка

• ;
• молоток, зубило.

Действия следующие.

1. На Калине при снятии кожуха рулевой колонки необходимо вытащить ручку регулировки руля направления.
2. Также необходимо снять уплотнительное кольцо обоймы.
3. Далее нужно отсоединить блок иммобилайзера и блок узла.
4. Опять же стамеской откручиваются зажимы крепления клипсы. Их четыре.
5. Дефектный элемент снимаем вместе с кронштейном.
6. Устанавливаем новый узел, двигаясь назад по точкам. Снова используем болты со отрывной головкой.

При желании, вы можете изучить всю эту технологию из видео под названием «Как поменять замок зажигания на Калине».Интересно, что видео на тему «как поменять замок на Газели» будет очень похоже, так как процессы схожие.

Теперь мы обсудим процедуру, которая показывает, как заменить неисправный замок зажигания на Ниве. Этот процесс осуществляется по аналогии с классическим ВАЗом. Возьмите отвертку.

Сделайте следующее.

1. Отстегнуть и снять облицовку рулевой колонки.
2. Отсоедините провода, запомнив их положение.
3. Открутите два фиксатора.
4. Вставив ключ, зафиксировав его на отметке «0», а также утопив зажим сбоку отверткой, снимают зажим.
5. Новый узел устанавливается в обратном порядке.

Пара замечаний и цена переустановки

Иногда бывает, что автомобилист поменял зажигание, но машина не заводится. Скорее всего, такая неприятность возникает из-за неправильного подключения проводов, особенно в классике ВАЗ.

Однако, если все же автолюбитель не полагается на собственные силы, можно провести вышеуказанную операцию в автосервисе. А сколько это будет стоить указано в следующей таблице.

Вот усредненные данные.Реально цена будет отличаться, она во многом зависит от уровня сложности работ, от марки машины.

Выключатель зажигания — небольшое, но очень важное устройство. С его помощью мы даем сигнал к действию нашей машины — запускаем или останавливаем двигатель, а также включаем питание устройств. Кроме запуска двигателя, переключатель зажигания выполняет еще одну важную функцию — блокировку рулевого управления, то есть, по сути, является противоугонным устройством. Выньте ключ, немного поверните руль, и вы увидите, что рулевой вал моментально заблокирован.Соответственно, это устройство должно работать безотказно, иначе каждый из нас может попасть в ситуацию, когда потребуется замена замка зажигания. Этот элемент автомобильной системы очень важен.

Что-то пошло не так…

Если проблема приходит

Что делать, если с замком зажигания что-то не так? Без усилия ключ не повернуть, или он вообще заклинивает? Понятно, что личинка замка повреждена, и на такой машине далеко не уедешь. Это может произойти по разным причинам: личинка застряла в браке или со временем в ней просто скопилась пыль и грязь.В этом случае можно попробовать заменить личинку.

Небольшая неисправность может вызвать большие проблемы

Если ключ все еще поворачивается, но система зажигания не реагирует, значит, контактная группа явно вышла из строя. Конечно, можно заменить, но в этом случае есть риск столкнуться с покупкой не слишком качественных запчастей. Это не устранит проблему, а лишь временно отложит ее решение.

А если вы просто потеряли ключ, а он у вас остался? Или другая, очень неприятная ситуация: у вас была предпринята попытка угнать вашу машину (не дай бог конечно!), И выключатель зажигания полностью поврежден.

Замена переключателя зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу обращаться в автосервис, а стараются отремонтировать любимое детище своими руками. Возможна ли замена замка самостоятельно без особых умений и навыков? Да, это вполне возможно, и под силу любому настоящему мужчине.

Выход есть из любой ситуации!

Наборная проводка

Итак, в зависимости от причины неисправности замена может быть:

• Замок полностью заменить
• Замена личинки замка
• Замена контактной группы.

Проверить исправность контактной группы можно не снимая выключатель зажигания. Для этого вам подойдет мультиметр, омметр или любое другое устройство для вызывного сигнала проводов. Сопротивление контактов должно быть нулевым, иначе они неисправны. И тогда необходимо заменить контактную группу выключателя зажигания.

Проверить исправность контактной группы

Разборка замка

Чтобы частично или полностью заменить выключатель зажигания, его необходимо снять.Для этого нам может потребоваться минимальный набор инструментов.

Набор необходимых инструментов

Выключатель зажигания на всех классических моделях автомобилей ВАЗ расположен внизу слева на рулевой колонке. Итак, наши действия:

Выключаем аккумулятор, чтобы выключить зажигание.

Отсоединение аккумулятора

Выкрутите винты, крепящие пластиковый кожух, и снимите его. Откручиваем пару винтов, которыми замок зажигания крепится к кронштейну.

Откручиваем винты

Отключаем противоугонное устройство.Для этого вставьте ключ и поверните его в нулевое положение. С помощью шила нажимаем на защелку и достаем фиксатор.

Снятие замка шилом

В «классических» моделях (2101-2107) провода к замку зажигания подключаются не с помощью одной микросхемы, а каждый индивидуально. Поэтому перед снятием замка, при отключении его контактной группы, желательно с помощью маркировки отметить соответствие каждого провода номеру контакта, к которому он подключается.В противном случае вы можете перепутать их при установке замка на место.

Разбираем сам замок

Когда замок у вас в руках, вы можете заменить его неисправную деталь или заменить на другой исправный выключатель зажигания. В случае замены контактной части, вам нужно будет найти стопорное — она ​​расположена в нижней части замка — и снимите его (вы можете сделать это с помощью шила или тонкой отвертки). Затем, после установки рабочей части, верните ее на место.Перед установкой внешнего выключателя зажигания поверните вставленный в него ключ в положение «I» так, чтобы защелка, фиксирующая рулевой вал, вошла в корпус замка.

Состав зажигания

Сделано. Теперь с помощью ранее отмеченных маркеров прикрепляем новую контактную часть замка так же, как и предыдущую.

Закручиваем винты крепления замка, фиксируем, ставим декоративную крышку на место — и разборка окончена! Теперь вы можете включить движок, чтобы убедиться, что все контакты активны и работа выполнена успешно.

Поздние модели ВАЗ

Если рассматривать более поздние модели ВАЗ, то у них замок зажигания установлен с правой стороны рулевой колонки с помощью кронштейна, зажатого крепежными болтами. Самая сложная часть при демонтаже замка — откручивание болтов, которые выполнены таким образом, чтобы усложнить задачу снятия замка, тем самым снижая вероятность взлома. Чтобы преодолеть эту трудность, рекомендуется использовать зубило и плоскогубцы. С помощью стамески осторожно ослабьте болт стяжки, стараясь не повредить их головками.

Зубилом откручиваем болты

Затем откручиваем их плоскогубцами. Когда все четыре болта откручены, снимаем хомут и, соответственно, фиксатор. Отремонтированный или замененный замок снова крепится к четырем болтам с отрывными головками, которые используются для предотвращения несанкционированного взлома.

Также может быть сложно, если у вас активирован иммобилайзер (противоугонное устройство, которым оснащены новые автомобили ВАЗ). Проблема эта в основном в электротехнической части, поэтому для ее решения может потребоваться помощь автоэлектрика, который поможет перекодировать иммобилайзер.Если он выключен, а на машине установлена ​​обычная сигнализация, то в процессе демонтажа сложностей возникнуть не должно.

Если в конце всех шагов по замене замка вы не смогли завести машину или машина завелась и заглохла, это означает, что в процессе была допущена ошибка, которую вы можете исправить самостоятельно или обратиться к специалистов за помощью. Немного смекалки и терпения — и мелкий ремонт можно сделать своими руками. Удачи.

Замена контактной группы замка зажигания ВАЗ

Примеры установки Архив — МПСЗ SECU-3 / Система зажигания и впрыска топлива

Система зажигания микропроцессорная СЕКУ-3 для Таврии

Решил установить на свою Таврию SECU-3T.Причина заключалась в плохой работе распределителя и, конечно же, в моем собственном желании улучшить работу двигателя. Имею фирменный двигатель 1,1, карбюратор «Солекс» от восьмой модели.

Вообще-то владельцам «Таврии» особенно повезло с установкой SECU, ведь в большинстве этих автомобилей уже есть фирменные места для датчиков CKP. Они полностью два: Датчик положения и датчик Точки отсчета. Они расположены на колоколе сцепления. На картинке установлен один датчик, отверстие для другого заглушено заглушкой.Перед этими отверстиями находится зубчатый маховик, который должен воздействовать на датчики, а SECU, в свою очередь, будет их считать (зубья).

Следующее, что нужно определить, если есть пинг для датчика контрольной точки на маховике. Сам маховик выглядит следующим образом:

На картинке легко увидеть штифт на маховике. Вы можете узнать, есть ли штифт на маховике, не снимая коробку. Для этого нужно надеть левое переднее колесо на домкрат, снять пластмассовые заглушки с раструба сцепления и повернуть колесный набор на шестерню, следя за отверстиями под датчики.В одном вы видите зубы, а в другом вам нужно будет найти булавку. Его легко упустить, потому что он всего один.

Мне повезло, что у меня есть значок! Но, к сожалению, у меня нет нарезанной резьбы для крепления датчика, но это поправимо. Резьба может быть обрезана или датчики могут быть закреплены на существующем отверстии с помощью пластины, как на следующем рисунке

У меня не было регуляторов шаровых головок для датчиков, но маленькие винты клемм вполне подойдут, я использовал именно их.Датчики являются собственностью Таврии.

Я начал с установки датчика Точка отсчета датчика + Position. Я везде использовал пайку контактов.

В качестве датчиков я использовал провода от стереомикрофона караоке, вот такой:

Подходит не только по сечению, но и по качеству плетения, а главное — по прочности.

Припаяйте клеммы датчиков к проводу и контактам розетки основного блока.

Очень важно использовать экранированные провода для всех датчиков, чтобы избежать шума и ошибок соответственно.

Потом разобрался с основным слотом.

Зеленый провод на картинке — грязная земля, к нему подключены все экраны проводов. На этой картинке там только 3 экранов, подключенных к зеленой проволоке (от датчика опорной точки, датчик положения и дистрибьютор), в настоящее время существует 5 из них (также CTS и КС). Так что постарайтесь предугадать, что все можно разместить на этом проводе. Желтый провод — это чистая земля, для заземления датчиков. К нему подключается земля от КС и КТС.

Завел агрегат с одного трамблера, фирменной катушки и запальника. Я решил сделать это, чтобы избежать удаления существующей системы и попробовать новую.

Подключить вывод зажигания IGN_OUT1 к шестому контакту трамблера, остальные провода оставить без изменений. Таким образом, SECU теперь управляет зажиганием.

Основные подключения выполнены! Пора начинать настройку и проверку.

Подключите устройство к машине и ПК. Менеджер пуска, количество зубьев маховика 114, количество зубцов до верхней мертвой точки 57, длительность импульса пуска распределителя 38 зубцов.Не забудьте про галочку «Объединить все каналы зажигания в одну розетку», ведь у нас разводка запальника с одной катушкой и одним трамблером.

Нажимаем «сохранить», все — можно начинать. Двигатель заводится с первого раза. Я проверил вкладку CheckEngine — ошибок синхронизации нет, значит датчики правильно установлены и настроены.

На радостях сделал датчик MAP и решил установить две двойные выходные катушки с двумя распределителями, чтобы избавиться от воспламенителя.Распределители я разместил на проприетарном месте, у каждого по одному креплению.

Другой розетки для второго трамблера у меня не было, поэтому припаял напрямую.

Катушки скрепил подручными средствами и соединил по схеме.

В диспетчере убрал галочку с мультиплексора сигналов зажигания и изменил длительность запуска запальника с 38 на 76, таким образом теперь запальники будут срабатывать в два раза реже за цикл.

Когда я попытался завести двигатель, у меня ничего не вышло.Выяснилось, что мне нужно перевернуть катушки или переключить свечи зажигания. Двигатель завелся!

Основная работа была проделана, затем я установил CTS.

Я установил CTS внутри тройника, для этого приварил к нему пластину и нарезал винт. Затем подключил его к блоку экранированным проводом.

Показов:

Динамика отличная, мощность выросла, шум двигателя стал стабильнее и слабее.

В основном только плюсы.Расход не измерял, думаю, может быть меньше, но незначительно.

Что касается карт угла задержки зажигания, то я попробовал несколько из них и выбрал одну взятую из mikas, доступную для скачивания здесь, набор кривых TavrMik dad = 3.

Ну вот что мне понадобилось для установки SECU-3T в Таврии:

— Блок SECU с датчиком MAP

— два датчика СКП для Таврии. Оба одинаковы.

— CTS 19.3828

— еще один запальник и две двойные выходные катушки от Волги.

Также планирую дополнительно установить КС и блок регулирования скорости вентилятора охлаждения.

Запчасти на Лада Нива 4х4 | Жгут / трос на Лада 2106 в сборе, НОВИНКА !!!

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Можно найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Фильтр масляный, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, руль
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛЬНАЯ Лада Нива

Найти запчасти, на которые гарантия оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица руля
Мойка Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг стеклоочистителя
Лада Нива Tool Shop

Инструменты, оборудование для мастерских
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание, взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для своей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

.
