Как подключить усилитель в машине? 🚗 К магнитоле, схема для 2 и 4-х канальных

Автор CarAudioSupport На чтение 8 мин. Просмотров 24 Обновлено 06.04.2021

⭐ ⭐ ⭐ ⭐ ⭐ На первый взгляд, подключение усилителя в машину может показаться сложным. Проложить питание, подключить магнитолу и динамики. Но если в ваших руках есть хорошая пошаговая инструкция, проблем не возникнет, и без разницы 4 или 2-х канальный усилитель. Не спешите обращаться в автосервис, установка специалистами обойдётся дорого, поэтому в целях экономии стоит попытаться разобраться в подключении самостоятельно, в этом поможет данная статья.

Для работы усилителя необходимо:

1. Подать на него хорошее питание;
2. Подать сигнал от магнитолы. Более подробную информацию можете прочитать изучив схему подключения магнитолы;
3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

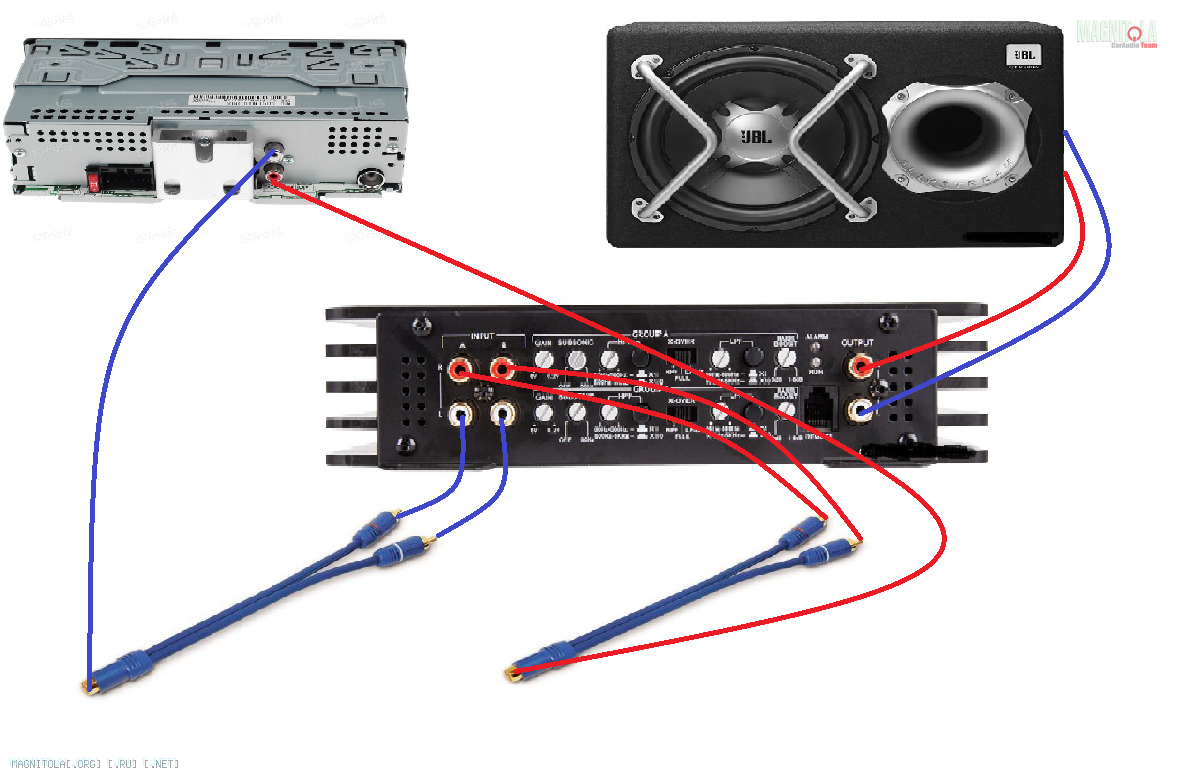

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель,  необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара – можно подключить сабвуфер или 2 колонки (подписаны как SW\F) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т.  е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

У магнитолы нет линейных выходов? Ознакомиться со статьей «Как подключить усилитель или сабвуфер к магнитоле без линейных выходов».

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

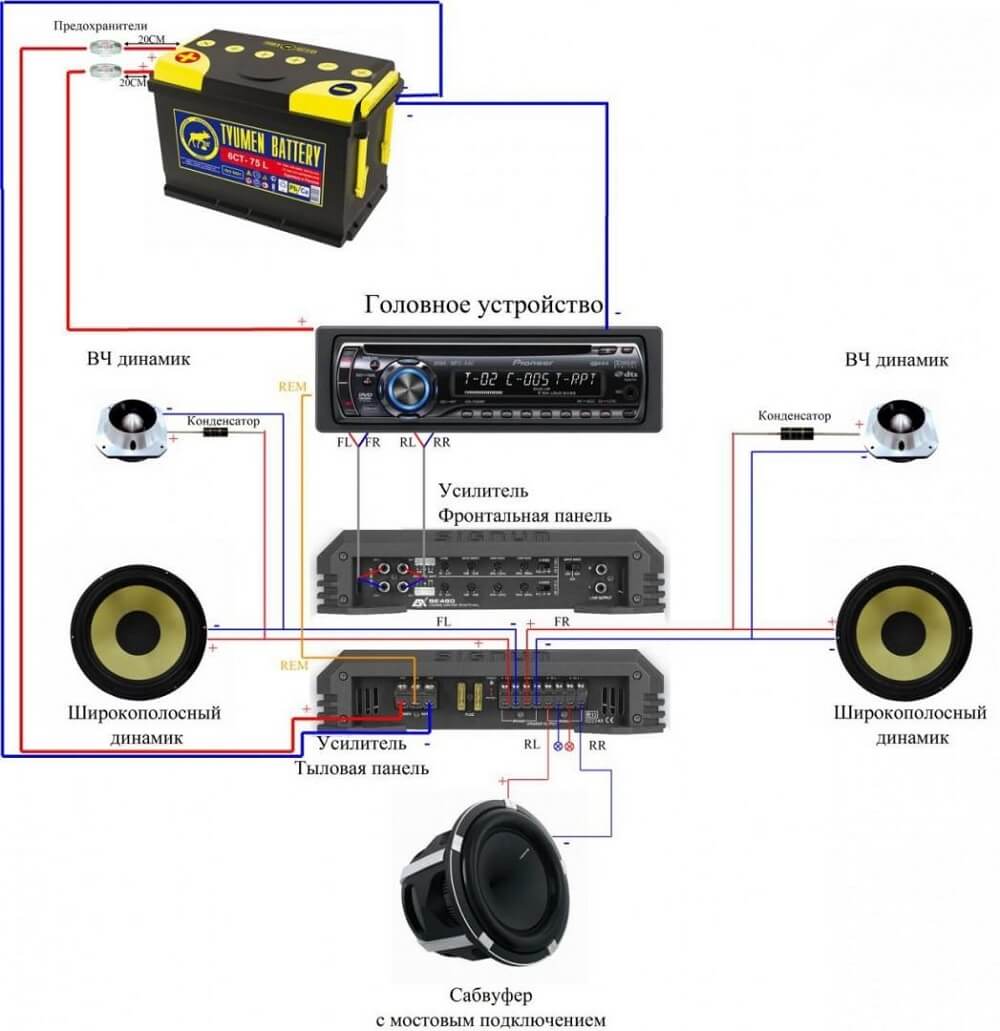

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

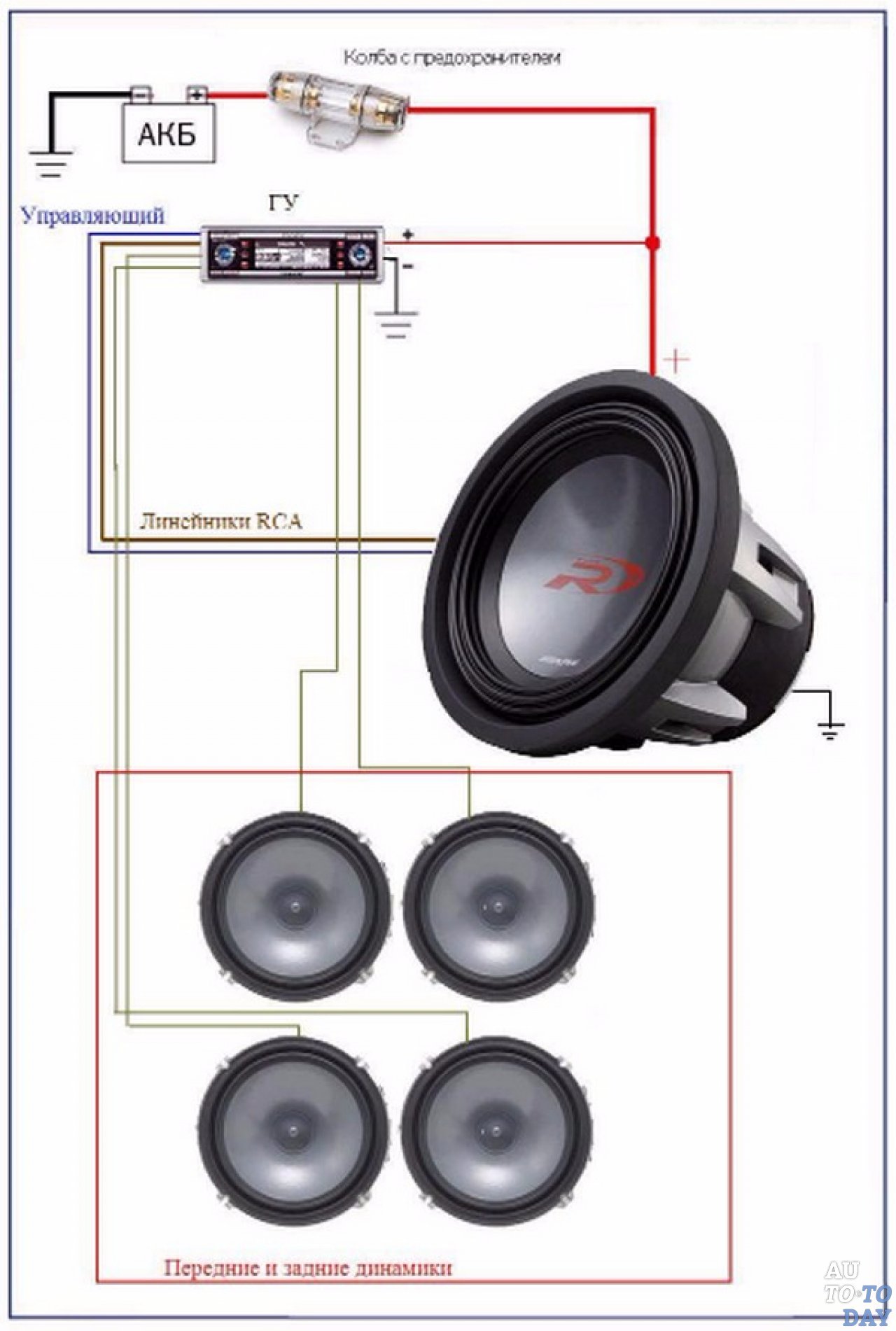

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

После подключения усилителя в динамиках появились шумы? Читайте статью «как бороться с посторонними звуками из динамиков».

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Надеемся, что эта статья помогла разобраться в том, как правильно подключить автомобильный усилитель. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

схема подключения динамиков к 2х-канальному усилителю в машине, правильно настроить в авто, установить саб, задние к автомагнитоле и сабвуферу, передние к магнитоле, кабель через

При доработке автомобильного акустического комплекса в систему вводятся дополнительные усилительные блоки и низкочастотные динамики. Пользователь может самостоятельно подключить усилитель к колонкам и провести настройку полученной системы, добиваясь гармоничного звучания музыки.

Что понадобится

Перед началом монтажа требуется подготовить материалы:

• изоляционная лента;
• металлические трубки для соединения шнуров;
• коммутационные детали для подключения к электрическим цепям автомобиля;
• акустические и электрические шнуры с зажимами;
• крепежные элементы для кронштейнов.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Перечень дополнительного оборудования, предполагаемого к установке, зависит от финансовых возможностей и предпочтений владельца. При этом важно помнить, что от характеристик усилителя зависит дальнейшая работа акустики. Например, если подключить саб к 2-канальному усилителю, то потребуется урезать частотный диапазон воспроизведения для 2 каналов. В этом случае рекомендуется установить 4-канальный блок, задействовав тыловые выходы для коммутации сабвуфера мостом.

Инструменты

Для установки оборудования и коммутации соединительных шнуров потребуются инструменты и материалы:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

• бокорезы для нарезки кабелей и удаления изоляции;
• отвертки и гаечные ключи для демонтажа пластиковых обшивок;
• соединительные хомуты;
• тестовый прибор для проверки целостности цепей питания;
• дополнительные клеммы и инструмент для установки наконечников.

Как выбрать сечение провода

Поскольку внешний усилитель потребляет ток до 40-50 А (зависит от модификации), то необходимо подобрать подходящий силовой кабель для подключения. Для расчета сечения потребуется выяснить значение номинальной мощности оборудования, которое указывается в инструкции по эксплуатации и на заводской этикетке. Суммарное энергопотребление равняется произведению мощности на число задействованных каналов. Например, при подаче на 1 громкоговоритель сигнала мощностью 50 Вт, суммарное потребление на 4 канала составит 200 Вт.

Затем требуется вычислить длину шнура, идущего до аккумуляторной батареи. На основе полученных цифр по таблице выбирается многожильный медный кабель с требуемым сечением. Рекомендуется брать провод с запасом 10-15%, что позволит безопасно подсоединить усилитель в машине. Использовать алюминиевые жгуты или элементы с омедненной поверхностью не рекомендуется.

Для соединения акустических компонентов применяются межблочные кабели, поставляемые совместно с изделиями. Для улучшения качества звука рекомендуется приобретение улучшенных шнуров, оборудованных качественными коммутационными элементами. Соединительные акустические кабели имеют стандартную конструкцию, отличаются только качеством используемых материалов.

Выбор предохранителя

Плавкий предохранитель обеспечивает защиту электропроводки автомобиля и усилителя от повреждений при коротких замыканиях или повышении силы тока при перегрузке. Элемент устанавливается в положительном соединительном проводе рядом с клеммой аккумулятора. Номинал вставки определяется на основе таблиц с учетом длины кабеля и площади сечения. Дополнительные плавкие вставки автомобильного типа (ножевые) расположены в корпусе усилительного узла.

Схемы подключения

Чтобы правильно подключить громкоговорители, требуется разработать схему расположения устройств и рассчитать магистрали прокладки кабелей. Для коммутации усилителя к колонкам в авто требуется использовать акустический кабель с металлическим экраном, снижающим воздействие электромагнитных волн (от радиопередатчиков, блоков управления или системы зажигания).

Схемы коммутации позволяют соединить передние и задние колонки побортно в общие цепи, освободив оставшиеся тыловые каналы усилительного блока для коммутации низкочастотного громкоговорителя. Сабвуфер подсоединяется мостом, что повышает передаваемую мощность при одновременном снижении нагрузки на электронику усилительного контура.

Последовательное

В схему подключения усилителя к автомагнитоле входят цепи подсоединения колонок. При последовательной коммутации обмоток репродукторов происходит рост суммарного сопротивления. Подобное подключение используется при подключении элементов для дополнительного озвучивания, расположенных в задней части салона. Количество громкоговорителей, соединенных в общую цепь, неограниченно. Допустимое суммарное сопротивление должно соответствовать параметрам усилительного блока.

Для подключения колонок к усилителю в машине необходимо соединить положительную клемму одного из каналов с плюсовым входом динамика, минусовой выход от того же канала идет к отрицательному контакту дополнительного громкоговорителя. Оставшиеся клеммы колонок соединяются акустическим шнуром. По аналогии соединяются репродукторы симметричного канала.

Параллельное

Параллельное подключение колонок через усилитель позволяет снизить сопротивление нагрузки, которое падает пропорционально числу установленных в цепь элементов. При этом наблюдается повышение мощности, количество соединяемых динамиков ограничивается только характеристиками усилительного блока и мощностью самих громкоговорителей. Автомобильные усилительные блоки позволяют подключать цепи с суммарным сопротивлением 1-2 Ом (встречаются модификации, способные работать при 0,5 Ом).

Положительный кабель от первого канала идет к плюсовым клеммам репродукторов, аналогично проводится отрицательный шнур к минусовым контактам. Динамики противоположного борта соединяются аналогично, для коммутации используется второй канал усилительного блока.

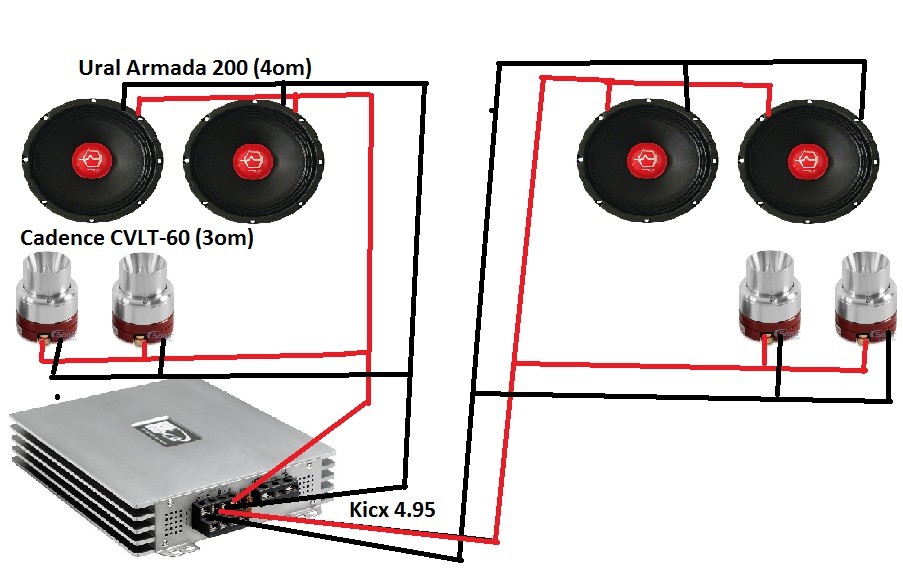

Последовательно-параллельное

Комбинированная методика применяется при необходимости подключить усилитель к магнитоле для воспроизведения звука на увеличенном количестве громкоговорителей. Схема позволяет повысить выходную мощность акустической системы при поддержании нормативного уровня сопротивления на канал. Владелец автомобиля подключает на каждый канал неограниченное число динамиков с суммарным сопротивлением 2-16 Ом (зависит от характеристик усилительного контура).

Например, в схеме канала предполагается смонтировать 4 колонки. Положительный сигнал подается к плюсовой клемме первого и третьего динамика. Минусовые выходы этих громкоговорителей соединяются с положительными клеммами второго и четвертого репродуктора. Оставшиеся свободными выходы колонок подключаются к отрицательной клемме канала.

Как и где установить

Усилительный блок размещается в салоне или багажном отсеке автомобиля. Корпус изделия жестко фиксируется кронштейнами, не рекомендуется наклонять или переворачивать модуль из-за нарушения условий вентиляции и охлаждения. Расположение оборудования под сидением сокращает длину коммутационных магистралей и улучшает качество звука (из-за снижения потерь).

Допускается установить усилитель в машину под заднюю полку, расположенную за спинкой сидений. Устройство крепится при помощи кронштейнов, кабели для подачи питания и подключения динамиков выводятся под пластиковыми обшивками интерьера салона. На части машин применяется 2 усилительных блока, предназначенных для коммутации стандартных динамиков и сабвуфера. Узлы устанавливаются раздельно — в салоне и багажном отделении автомобиля.

Как настроить

Владелец автомобиля, установив узел, настраивает рабочие параметры в соответствии с приложенной к изделию документацией. Методика и специфика настройки зависит от технических характеристик оборудования и личного восприятия звуковой картины настройщиком. Если пользователь не уверен в собственных силах, то рекомендуется обратиться в специализированный центр, занимающийся установкой и настройкой автомобильных акустических комплексов.

Чтобы настроить усилитель, подключенный к стандартным динамикам, потребуется выполнить шаги:

• Выбрать уровень фильтра высоких частот на уровне 60-80 Гц.
• Установить регулятор чувствительности Gain в минимальную позицию, а затем довести уровень громкости на головном устройстве до максимума. Начать плавно повышать уровень Gain до момента возникновения шумов или искажений в транслируемом звуке.
• Выставить параметры громкости, ориентируясь на собственное восприятие. Дополнительно допускается корректировать значение среза частот, задаваемое фильтром. Для улучшения звуковой картины допускается активация режима усиления низких частот (бас-буст).

Если усилительный контур подключен и к сабвуферу, то необходимо ограничить высокие частоты при помощи фильтра высоких частот. При настройке выбирается значение в пределах 50-80 Гц. Если в автомобиле применен сабвуфер с фазоинвертором, то для регулировки используется корректор сабсоника. На части усилителей используется дополнительный корректор фазы, позволяющий согласовать работу низкочастотного динамика с остальными громкоговорителями.

в машине, динамиков, схема, авто, настроить, правильно установить, сабвуферу, магнитоле, задние

Автор Владислав Никитович На чтение 6 мин.

Для дополнительного повышения мощности звука в машине можно поставить усилитель. Перед тем как подключить усилитель к колонкам, необходимо выбрать подходящую схему присоединения и подготовить требуемые детали.

Что понадобится

Перед тем как правильно подключить усилитель к колонкам, потребуется приобрести специальный набор, состоящий из следующих деталей:

• акустический кабель, чтобы подключить динамики к усилку;
• провода с наконечниками, подходящими под клеммы передних и тыловых колонок;
• межблочные кабели.

Сечение проводов для подключения усилителя к колонкам должно быть не менее 2 мм, а для подсоединения питания — не менее 3 мм. Толщина плюсового провода должна быть больше, чем минусового. Для более надежного соединения усилителя с магнитолой и колонками все провода оснащаются наконечниками с отверстиями и клеммами. Номинальный ток предохранителя, обеспечивающего дополнительную защиту устройства и акустики, должен быть не менее 5 А.

Разработка и выбор схемы

Вначале необходимо определиться со схемой подключения колонок через усилитель. Она характеризуется числом каналов и количеством динамиков. Различают последовательное, параллельное и последовательно-параллельное соединения. Первый способ подойдет, если есть низкочастотные и широкополосные динамики и усилитель для авто. Это позволит сделать четырехканальную систему звука с эффективным распределением мощности колонок.

Второй метод может использоваться для подключения высокоомных громкоговорителей к устройству, рассчитанному на меньшее сопротивление нагрузки, поскольку выходная мощность звука может снизиться. Также этим способом можно подсоединить широкополосные и высокочастотные колонки в машине, если при последовательном соединении громкость одного из них становится чрезмерно низкой или высокой из-за неодинакового импеданса.

Третий способ применяется для создания более сложных конфигураций подключения нескольких громкоговорителей к двухканальному устройству, когда не удается добиться нужного качества при использовании предыдущих двух методов. Следующий этап разработки схемы подключения — это выбор способа соединения магнитолы с усилителем в зависимости от наличия необходимых выходов звука. Подключить усилитель к магнитоле можно через выходы линейные низкого уровня или акустические.

В первом случае устройства соединяются кабелем для передачи звука с вилками RCA на конце.

При использовании нестандартных разъемов потребуется переходник. Прежде чем установить на машину усилитель, необходимо проложить межблочный кабель по полу кузова или по потолку. Не следует располагать его рядом с проводкой и прочими электронными устройствами, чтобы при прослушивании музыки не проявлялись помехи, способные испортить качество звучания.

Последовательное подключение

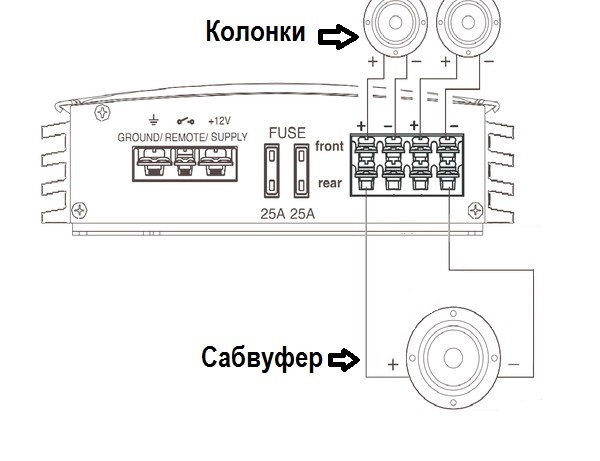

При присоединении саба к 2х-канальному усилителю этот громкоговоритель можно подключить последовательно с левой или правой колонкой. Если используется четырехканальный усилитель в машине, то саб можно включить в разрыв левого или правого канала по любому борту или по мостовой схеме. Стоит учитывать, что положительная клемма имеет большую ширину, чем отрицательная. Это поможет не ошибиться при подключении.

Чтобы выполнить последовательное соединение, нужно подключить положительную клемму саба или передней колонки к отрицательной клемме широкополосной задней колонки. К свободным выводам получившейся конструкции подключается акустический кабель. Если полярность динамиков не промаркирована, то перед подсоединением необходимо проверить и выполнить их фазировку.

Если они будут играть противофазно, то звучание станет неестественным. Для проверки синфазности к включенным последовательно колонкам на мгновение присоединяется пальчиковая батарейка на 1,5 В.

В этот момент мембраны громкоговорителей должны двигаться в одну сторону.

В противном случае выводы одного из динамиков меняются местами.

Следует пометить провод в кабеле, который идет к отрицательному выводу акустической системы, чтобы не ошибиться при последующем подключении колонок к усилителю и не допустить замыкания на корпус. Если сопротивления динамиков различаются, то один из них будет звучать громче, а другой — тише. В этом случае необходимо подключить резистор параллельно одному из динамиков. Сопротивление легко изготовить из нескольких сотен витков тонкого провода. Подбирая их количество, можно более тонко сбалансировать громкость звука колонок и настроить его под нужные условия.

Читайте также:

Демонстрируем, как подключить усилитель в машине своими руками и выбрать правильное место для монтажа. А также способ подключения двух или более усилителей и проблемы, которые при этом возникают.

Параллельное подключения

В этом случае широкополосной динамик и твиттер или сабвуфер включаются параллельно друг другу. Поскольку ход мембраны высокочастотной колонки невелик, проверка полярности может быть затруднена. Качество звука оценивается на слух после подключения. Если указана полярность или клеммы имеют разную ширину, то выводы с одним знаком соединяются друг с другом.

Подключение может осуществляться разветвленным акустическим кабелем. Надо к одному из его концов присоединить по два отрезка провода с наконечниками к каждой жиле и скрутить их как можно более надежно. Затем полученное соединение изолируется клейкой лентой или термоусадочной трубкой.

Параллельно-последовательное подключение

При таком способе подключения можно добиться требуемого качества звука путем комбинирования громкоговорителей и их согласования с усилителем по сопротивлению.

Например, можно последовательно соединить низкочастотный и широкополосной динамики, а параллельно последнему — высокочастотный. Существуют и другие комбинации колонок, используемые вместе с двух- и четырехканальными автомобильными усилителями.

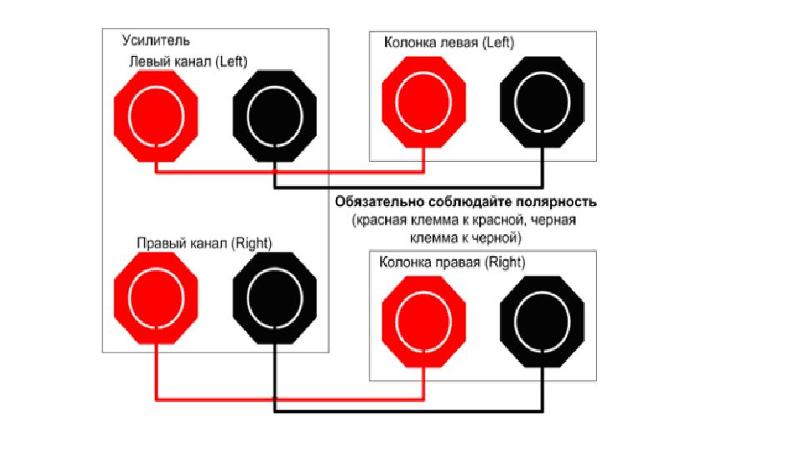

Подключение динамиков

Правильное подключение осуществляется после выбора подходящей схемы. В случае с последовательным соединением провод, который идет к положительному выводу колонки, подключается к клемме выходного сигнала усилителя с тем же знаком. Затем таким же образом подключается второй провод. Если позволяет конструкция клеммной коробки, то можно обеспечить дополнительную изоляцию провода без наконечника с помощью трубочек.

Для этого надо надеть изделие на подсоединяемый конец кабеля. После этого жила оборачивается вокруг болта и вкручивается в клемму устройства. Затем трубочка протягивается вдоль провода и надевается на вывод. Для изоляции клемм подойдет клейкая лента. Следует внимательно следить за тем, чтобы концы жил не соприкасались друг с другом или другими деталями. При необходимости лишние части отрезаются.

В заключение установки выполняется проверка работоспособности. Если после включения перегорает предохранитель, то произошло короткое замыкание вследствие ошибок при присоединении динамиков. Если звук становится неестественным или плоским, то динамики работают в противофазе из-за перепутывания полярности.

Если не слышен один из каналов, то проверяется подключение кабелей к автомагнитоле и колонкам. Перебои и искажения вызываются применением некачественной проводки с меньшей толщиной из меди или алюминия низкого качества, а также с поврежденной изоляцией. Неисправные динамики тоже могут становиться причиной некачественного звука.

Как установить усилитель в машину своими руками и что потребуется

Расскажем как установить автомобильный усилитель своими руками и какие материалы для этого потребуются. Схемы подключения усилителя мощности на примере с фото.

Выбор места установки

Первое, что нужно сделать — выбрать где будет находиться. От этого зависит длина проводов от магнитолы к усилителю и от усилителя до колонок. Для примера, решили установить усилитель в багажник. Значит от магнитолы нужно тянуть межблочные провода назад, а это примерно 4-5 метров.

Далее — провода для колонок. Если усилитель расположен сзади — нужно рассчитать длину до передних колонок (около 3-5 метров для каждого динамика). Учитывайте, что длина бывает больше расчетной, т.к. провода располагаются не по прямому участку. Также рассчитываем длину проводов от усилителя к задним колонкам.

При выборе места помните, что усилитель выделяет много тепла. Для его установки выбирайте такое место, где будет обеспечена свободная циркуляция воздуха. Не накрывайте его ковриком, не устанавливайте на боку или «вверх ногами».

Если собираетесь установить усилитель спереди, например, под водительским креслом или панелью приборов, то на проводах можно сэкономить. Считается — чем меньше длина провода, тем меньше потерь — значит лучше для звука в машине. Существует вариант установки двух усилителей. Когда один устанавливается спереди и предназначен для работы колонок, а другой — сзади для сабвуфера. Перед установкой нужно подумать, где будет располагаться и произвести расчеты длины проводов.

Провода для подключения

Существуют готовые комплекты проводов для усилителя авто звука. Как правило, они китайские и не очень хорошего качества. Если делаете установку в первый раз, то покупка данного комплекта будет оптимальным вариантом. А те, кто хочет лучшего звучания — рекомендую покупку проводов отдельно.

Для работы усилителя можно использовать обычные медные многожильные провода. Учитывайте, что домашняя одножильная проводка не подойдёт, нужен только многожильный провод. Для подключения акустики сойдет кабель «ПВС», который можно купить в любом хозяйственном магазине электрики.

Например, для передних и задних колонок можно купить кабель «ПВС 2х2.5», для твитеров — «2х1.5», а для подключения сабвуфера — «2х4». Все зависит от длины провода и мощности колонок. Чем длиннее провод, тем толще он должен быть.

Тоже касается силовых проводов (к плюсу и минусу). Если устанавливаете простую музыку, подойдет обычный провод. Его подключают к проводу, что питает магнитолу, а минус – к кузову авто. Это неправильно и могут быть потери, что скажется на звучании.

Лучший вариант — подключение силовых проводов от усилителя непосредственно к аккумулятору автомобиля. И провод надо выбирать толстый. Например, многие автолюбители советуют покупать обычные провода марки «КГ» толщиной от 25 до 35 («КГ-25» или «КГ-35»).

Плюсовой провод должен быть подключен через колбу с предохранителем, по номиналу соответствующему предохранителю на усилителе, сама колба должна располагаться на расстоянии не далее 30 см от аккумулятора. Для подключения питающего провода к магнитоле можно использовать любой одножильный провод, он влияния на звучание не отказывает. Если не хотите покупать провода «ПВС» или «КГ», тогда есть специальные акустические провода. Они бывают не лучшего качества, но для простой системы сойдут.

Если имеются установочные комплекты, то выбирайте с самыми толстыми проводами — это улучшит качество звука и позволит подключить к проводам питания несколько усилителей. Используйте силовые провода не тоньше 4 Ga (сечение 21 мм2) длиной не более 5 метров. Минусовой и плюсовой провод должны быть одинакового сечения.

Отдельного слова требуют межблочные провода. Если купили комплект для подключения, то они будут работать, но качественного звучания с ними не добиться. Если хотите хороший звук, придётся потратить деньги на покупку отдельных межблочных проводов. Лучше покупать межблоки хороших фирм — DAXX или Чернов.

На личном опыте убедился, что замена межблочных проводов с китайских Mystery на DAXX улучшает качество звучания акустики. Следует помнить — межблочные провода непосредственно влияют на звук.

Подключение усилителя своими руками

Для начала подсоединяем межблочные провода от магнитолы к усилителю. Если у вас четырехканальный усилитель, то потребуется две пары межблоков, для двухканального – одна пара межблочных проводов.

Далее подключаем силовые провода (это плюс и минус). Лучший вариант — непосредственное подключение плюса и минуса к клеммам аккумулятора. Для упрощения, можно минусовой провод подключить на корпус автомобиля, а не тянуть до минуса аккумулятора. Управляющий провод от усилителя к магнитоле подключается без особых сложностей.

При установке усилителя в багажнике, выполняйте прокладку проводов питания в тех же местах, где расположены другие кабели автомобиля. Многие авто имеют изолированные каналы для проводки кабелей.

Для подключения проводов существуют специальные акустические клеммы. Самое важное — надежный контакт провода и если нет возможности, то усилитель можно подключать и без специальных клемм. Конденсатор при установке усилителя подключать не обязательно, если имеются хорошие провода и надежное соединение.

Следующий шаг — подключение акустических проводов от усилителя к колонкам или сабвуферу. Если даже перепутали полярность, то ничего страшного. После проверки можно будет прослушать колонки, и если они играют неправильно, то просто поменяйте полярность проводов. Главное надежный контакт, чтобы они не отвалились от вибраций.

Не прокладывайте провода акустических систем рядом с кабелями питания. Силовые провода могут создавать звук, напоминающий сирену. Прокладывайте провода питания и акустических систем по разным сторонам авто. Когда все провода подсоединены — процесс установки завершен. Далее проверяем, все ли правильно подключено.

Колонки играют как саб через усилитель

Настало время обновить акустику, хотя планировал я сделать это ближе к лету)
Изначально я приобрел задние колонки PIONEER TS-1723I(передние пока решил не трогать). Посоветовался с людьми, сказали что под мою магнитолу они подойдут и как оказалось, не соврали (: Играли они отлично, а тем более за такие деньги(стоимость 1500р). Покупке был очень доволен, но я же не могу, так сказать, не повыпендриваться (:
Получилось всё как всегда спонтанно: нашел СЛУЧАЙНО объявление, приехал посмотрел, понравилось, забрал. В общем, что же я приобрел: Усилитель Kicx RTS 4.60 4-х канальный, Корпусной пассивный сабвуфер Ultimate TSB 1200(довольно таки старый, но хорошо играющий) + какой-то конденсатор мистери(который мне абсолютно не нужен был) и провода. За всё это отдал 5000р.(ибо парень продавал всё в комплекте).
Но посмотрев на некоторые провода, я понял, что стоит купить новые. По факту приобрел только ремот и тюльпаны мистери, цена 800р.

Ну а дальше всё по стандарту: проводка, подключение, настройка(кто знает как всё это делать, можете не читать дальше (: )

Как всё происходило(вдруг кому интересно(хотя вряд ли :D)) Проводка. Массу кинул по левую сторону, тюльпаны и ремот кинул по правую сторону. Всё просто, открутил пороги, и закинул провода под обшивку. Чтобы провести провод массы из салона под капот, нашел «дырку» в которой проложены все провода и заизолировав гофрой, примостил рядом. А провода шли под крылом.

Подключение.Подключать было весело, ибо я долго тупил с тюльпанами и задними колонками. Было три варианта подключения: 1) Подключить все 4 колонки от усилителя и забыть про саб. 2) Поставить задние колонки на перед(ибо они лучше) подключить их к усилителю вместе с сабом 3) Оставить передние колонки от магнитолы, подключить саб и задние к усилку. Хотелось бы попробовать все варианты, но мне стало жутко лень всем этим заниматься и я решил остановится на 3-ем (:

Всем привет.

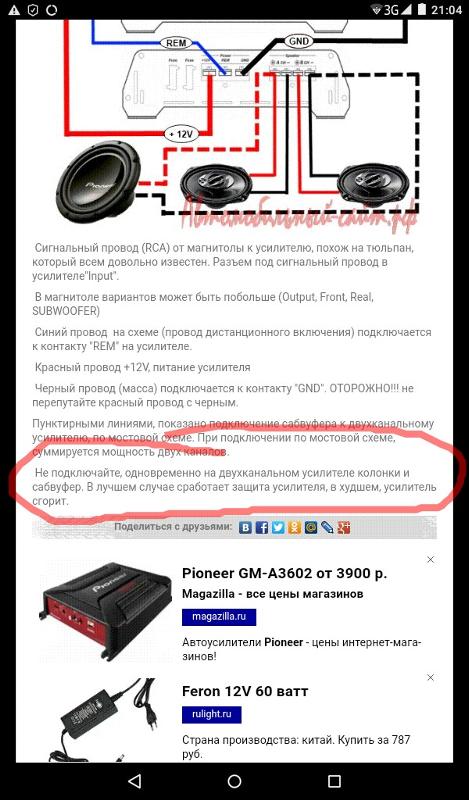

Такая проблема у меня…когда подключаю усилитель к задним блинам, то они играют только низ, как сабвуфер. Настройки на магнитоле и усилке не помогают исправить это.
Подключали 3 усилка — Хёндай 1004 , кикс 2.65 и мистери 2.75, но все одно и тоже. Магнитола Pioneer DEH-1420UB.

Подскажите в чем проблема!

Смотрите также

Комментарии 33

Бразы подскажите кто знает поставил магнитолу пионер перед херцы задние былины пионер саб пионер 1400макс усилок на саб жбл 2канальный хороший усил играло все Збц потом подключил ещо усилок на передние колонки и ппц задние пионеры начали хрипеть если в настройках переводиш звук ток на зание блины то играют бомба или только на передние тож збц а в месте 4если то зание хрипят ппц…

не чего ты не сделаешь, у меня таже херня! это выходы на саб, они дают только низкие частоты. возле входов наверное ише есть надпись BASS OUT. чтоб тебе колонки подключить к усилителю нужно чтоб RCA было минимум 4 если еще саб- тогда 6. меняй магнитофон. это я тебе как уже ученый говорю

У меня усилитель 4-х канальный и я собираюсь кинуть мостом на саб + 2 канала на блины пустить или передние колонки, в двери.

И да, машина 2107, а не 6-ка.
Фри эир уже поздно делать т.к. саб куплен и по параметрам он никак не фришный, да и 12-ка не влезет в полку семерки просто так)

извини. не туда написал 🙂

У меня усилитель 4-х канальный и я собираюсь кинуть мостом на саб + 2 канала на блины пустить или передние колонки, в двери.

И да, машина 2107, а не 6-ка.
Фри эир уже поздно делать т.к. саб куплен и по параметрам он никак не фришный, да и 12-ка не влезет в полку семерки просто так)

То есть в багажнике саб а в полке «блины»?

Угу. Но больше хочется к дверным колонкам подключить.Сзади и так уже играет громче, чем спереди.

значит сцены у тебя уже никакой В машине. Мой совет, подсобирай лавешки на хорошие компоненты вперед, и их от усилка…поверь, с таким раскладом тыл тебе уже не понадобиться…+ овалы твои с сабом на один объем играют, что уже не есть гууд.

Сам когда то ставил себе овалы в девятку назад, имея dls на фронте. Потом овалы выкинул с полкой, поставил усилитель на фронт, собрал новый саб и получился более менее правильный звук))

Тыл нужен только в мультемидийных многоканальных системах…хотя пассажиры твои на заднем сидении могут орать что сзади только давит басс…

сори, как я понял саба у тебя нет, но все равно, суть не меняеться, лучше хороший качественный фронт. 99% лудей хоть как то шарящих в звуке тебе это скажут)))

Саб есть, разминается в коробе от какого-то альпайна) короб только строится)

значит сцены у тебя уже никакой В машине. Мой совет, подсобирай лавешки на хорошие компоненты вперед, и их от усилка…поверь, с таким раскладом тыл тебе уже не понадобиться…+ овалы твои с сабом на один объем играют, что уже не есть гууд.

Сам когда то ставил себе овалы в девятку назад, имея dls на фронте. Потом овалы выкинул с полкой, поставил усилитель на фронт, собрал новый саб и получился более менее правильный звук))

Тыл нужен только в мультемидийных многоканальных системах…хотя пассажиры твои на заднем сидении могут орать что сзади только давит басс…

сори, как я понял саба у тебя нет, но все равно, суть не меняеться, лучше хороший качественный фронт. 99% лудей хоть как то шарящих в звуке тебе это скажут)))

Я думаю многие начинали свой «автозвук» с простенького саба + усилок и компонентным (или коаксиальным) фронтом)
Для более стоящего нужно сначала голову менять, далее фронт, а уже после и о сабе задуматься) т.к. магнитола и без саба неплохо на колонки давит через перегруз (loud? хз название)

Стандартная акустическая система, будь то компьютерные колонки или штатная автоакустика, не могут обеспечить качественного звучания. Обычные динамики воспроизводят звук, расположенный в основном в диапазоне частот, который различает ухо человека. Сабвуфер же необходим для проигрывания низкочастотного аудиосигнала. Чтобы в полной мере насладиться любимыми музыкальными композициями, следует правильно выбрать устройство и произвести грамотное подключение.

Какие бывают сабвуферы

Характеристики «сабов» чётко показывают, чем они отличаются от обычных колонок:

• частотный диапазон имеет искусственно установленные границы, обычно эта величина равна 40–200 гц;
• изделие оснащается звукоизлучателем большого диаметра — например, у устройства для домашнего использования он составляет от 30 до 50 см.

Сабвуферы имеют простую конструкцию, но делятся на несколько видов: закрытые, открытые, активные и пассивные.

1. Пассивные. Их конструкция очень проста. Имеют фильтр для обработки низких частот и динамик большого размера. Чтобы «раскачать» такое устройство потребуется усилитель. Устройство не способно выполнить обработку или преобразование сигнала.
2. Активные. Для их работы не требуется дополнительный усилитель. В корпус устройства вмонтированы динамик и схемы для управления фильтрацией. Изделие способно обрабатывать и усиливать подаваемый на него аудиосигнал. Имеет существенное достоинство — активный сабвуфер легко установить в уже подготовленную аудиосистему.
3. Закрытые. Имеют прочный корпус. Чаще всего закрытого типа бывают пассивные «сабы». Такие изделия обеспечивают хорошее звучание, не искажают аудиосигнал, не вызывают резонанса и реверберации. Однако, есть у них свой недостаток — чем больше диаметр установленного динамика, тем большая потребуется мощность для «раскачки» его мембраны.
4. Открытые. Такой вариант устанавливают сразу в подготовленный корпус автомобиля, чаще всего в багажник. При таком варианте монтажа, устройство будет использовать весь объём салона, чтобы сформировать глубокие и сочные басы. Недостатком такого «саба» является то, что добиться качественного звучания достаточно сложно.

ВНИМАНИЕ! При использовании фильтрации, частотный максимум, которого позволяет добиться изделие открытого типа, составляет 100 гц.

Можно ли к сабвуферу подключить колонки

Осуществить подсоединение других колонок к активному сабвуферу достаточно просто. Пассивный вариант не имеет штатного усилителя аудиосигнала, поэтому его потребуется приобрести и установить. Если такой возможности нет, то «саб» можно подключить напрямую к акустике. Однако, в таком случае качество звучания будет недостаточным. Для обеспечения фильтрации звука можно дополнительно установить фильтр.

ВНИМАНИЕ! Фильтр способен немного усилить подаваемый на акустику аудиосигнал, однако качество звука повысится незначительно.

Таким образом, оптимальным способом является использование усилителя. Так нагрузка на динамики существенно снижается.

Как подключить колонки к сабвуферу

Если осуществляется подсоединение обычных колонок и сабвуфера, то сначала требуется убедиться в наличии соответствующих разъёмов на обоих устройствах. Обычно используются следующие способы:

1. С помощью кабелей со штекерами 3.5. Это самый распространённый способ подключения, так как гнёзда 3.5 обычно присутствуют на всех аудиоустройствах.
2. RCA. Данные провода разделены на пару кабелей, по которым осуществляется подача звука с левого и правого канала.
3. Кабели с клеммами. Кабели на концах имеют специальные клеммы, которые необходимо защёлкнуть или прикрутить. При этом важно соблюдать правильную полярность.

Монтаж устройства в салоне автомобиля выполнить несколько сложнее. Для этого требуется:

• подготовить место, куда будет вмонтирован «саб» — после чего к нему подводят провода от магнитолы;
• все кабели необходимо спрятать под обивку автомобиля;
• кабель следует тщательно закрепить с помощью хомутов, а в месте монтажа сабвуфера, нужно постелить материал, обеспечивающий хорошую амортизацию;
• усилитель и «саб» нужно расположить на достаточном расстоянии друг от друга и надёжно зафиксировать;
• оба изделия соединяются с помощью проводов, которые нужно вставить в соответствующие гнёзда.

ВНИМАНИЕ! Оптимальным вариантом является монтаж кабелей по крыше автомобиля. Так вероятность их повреждения снижается.

Процедура соединения динамиков и сабвуфера довольно простая. Чтобы добиться хорошего звучания, необходимо соблюдать все требования, использовать качественное оборудование и надёжно фиксировать все соединения.

Как подключить сабвуфер через колонки. Подключение активного саба от динамиков

Звуковые устройства для качественного воспроизведения звука состоят из нескольких компонентов. Это усилитель низкой частоты и определённое количество акустических систем, которые называются сателлиты. Высококачественная звуковая система маркируется 7.1. Это означает, что в неё входит семь устройств с широкополосными динамиками и одна низкочастотная или басовая система. Это устройство обеспечивает воспроизведение узкой полосы частот звукового диапазона. Нижний порог составляет 20-25 Гц, а верхний обычно не превышает 150-180 Гц. Низкочастотная конструкция бывает двух типов. Это пассивная или активная басовая система.

Пассивный блок для воспроизведения басовых частот состоит только из корпуса и НЧ громкоговорителя. Сопротивление устройства соответствует сопротивлению звуковой катушки. Пассивный блок можно подключить параллельно широкополосным динамикам, при этом суммарное сопротивление уменьшается. Чтобы не сжечь усилитель низкой частоты, нужно посчитать результирующее сопротивление системы.Основным компонентом активной звуковой системы является усилитель низкой частоты с корректирующим фильтром на входе.

Подключение сабвуфера через колонки

Часто звуковой комплекс не имеет низкочастотного блока, а для качественного воспроизведения музыки не хватает басовых частот. Тогда НЧ устройство приходится подключать самостоятельно. Обычно такую проблему приходится решать вавтомобилепотому, что в штатную комплектацию входят только передние и задние динамики и приходится подключать саб через колонки.Некоторые модели автомобильных магнитол оснащены специальным разъёмом для подключения низкочастотного устройства, но в штатных магнитолах такие разъёмы отсутствуют. Если планируется установить пассивный динамик, то для получения качественного воспроизведения низких частот нужно ставить отдельный усилитель. Многие владельцы автомобилей, чтобы не создавать себе лишних проблем, подключают низкочастотный блок через автомобильные динамики. Чтобы подключить активный сабвуфер через колонки придётся прокладывать звуковой кабель и провода питания.

Подключение активного сабвуфера через задние колонки

В автомобиле основное звуковое сопровождение идёт через фронтальные акустически системы. Тыловые динамики являются дополнительными, поэтому к ним часто под стыковывают низкочастотное устройство. Подключение сабвуфера через задние колонки обеспечивает нормальное воспроизведение басовых частот, при этом дополнительный усилитель не требуется. Подключение саба от задних динамиков зависит от конструкции устройства. На задней панели пассивной низкочастотной системы находятся две клеммы. Это плюс и минус низкочастотного динамика.Эти клеммы соединяются акустическим кабелем с соответствующими клеммами задних динамиков автомобиля. Низкочастотная система подключается мостом к плюсу и минусу разных каналов усилителя, как это показано на рисунке. Сечение медного многожильного провода должно быть как можно большим, так как это снижает сопротивление и потери при передаче сигнала.Подключение саба через задние колонки выполняется кабелем от 2.5 до 4.0 мм2.

Как подключить саб от колонок в автомобиле

Для того чтобы повысить качество воспроизведения низких частот, подключить сабвуфер к колонкам в машине рекомендуется через пассивный фильтр-кроссовер. Можно использовать промышленное изделие или собрать фильтр самостоятельно. Для частоты среза 150 Гц при сопротивлении громкоговорителя 4 Ом потребуются следующие номиналы радиодеталей:

• Ёмкость конденсатора – 180 мФ
• Индуктивность катушки – 6 мГн

Для корректной работы фильтра нужно использовать специальные конденсаторы для акустических систем типа К73-17 или К78-34. Для намотки индуктивности используется медная проволока диаметром 1.0 мм и длиной 84 метра. Оправка может быть любая, сделанная из дерева или пластика. Такое подключение саба через задние колонки позволит почти полностью избавиться от ненужных частот звукового диапазона. Если динамик имеет другое сопротивление и нужна иная частота среза, проще всего воспользоваться онлайн калькулятором для расчёта фильтров. При подключении активного сабвуфера через колонки следует использовать входы высокого уровня.

Некоторые низкочастотные системы не имеет высокоуровневых входов. Тогда для подключения устройства нужно использовать адаптер для сабвуфера через колонки. В простейшем варианте устройство представляет собой резистивный делитель напряжения-сумматор сигналов. Провода без разъёмов подключаются к задним динамикам, чёрный провод должен быть соединён с массой автомобиля, а провода с разъёмами соединяются с входами низкого уровня низкочастотной акустики. Линии, идущие на задние громкоговорители и массу можно нарастить любым удобным способом.

Как подключить колонки от усилителя в машине

Как подключить колонки через усилитель в авто?

Многие владельцы машин предпочитают, чтобы в пути их сопровождала качественная музыка. Для этого покупают специальные устройства, которые способны улучшить звучание. Установив оборудование, в силу своей неосведомленности, они сталкиваются со следующей проблемой, как подключить колонки через усилитель в авто. От того, как аудиоустройства подсоединены, будет зависеть срок службы всей системы, общее удовольствие от прослушивания аудиофайлов и гарантироваться бесперебойное функционирование компонентов.

Особенность процесса подключения колонок через усилитель в авто

Чтобы система акустики поражала чистотой и оттенками звучания, нужно создать единую сеть. Она не получится без монтажа усиленной проводки, которая должна обладать большим сечением, поскольку, когда станет расти мощность звука, что исходит от динамиков, увеличиваются и другие технические характеристики. Изменяются параметры тока и напряжения. Для построения сети покупается силовой кабель и предохранитель, который не допустит короткого замыкания.

Проводка устанавливается в двери и направляется к динамикам. Она проходит через особые гофры или через присутствующие отверстия, предусмотренные по технологии. Закрепление кабеля производится аналогично штатной схеме, поскольку при укладке ее уже рассчитаны параметры, которые способны обеспечить достаточную безопасность.

Протягивают таким же способом проводку ко всем дверям, на которые будут ставиться динамики. После окончания работы кабель, что предусматривался в машине компанией, демонтируется.

При подключении колонок через усилитель в авто нужно не забыть о том, что этот прибор должен получать питание от бортовой сети. Для этого силовой кабель ведут в отделение, в котором установлен мотор. Если аппарат размещается в багажнике, провод направляется через салон, так чтобы не случилось замыкания из-за его соприкосновения с любым другим.

Подключения колонок также предусматривает:

1. Подсоединение силового кабеля к аккумулятору, где важно не спутать «плюс» с «минусом». У первого должен быть прямой контакт с АКБ, второй идти к кузову.
2. Зачистку и изолирование концов проводки.
3. Обесточивание усилителя для закрепления полученной жилы в клемму.

Смотрите видео о подключении усилителя в автомобиле.

Как правильно подключить колонки через усилитель в авто

Чтобы музыку не мешали слушать различного рода помехи, соединять систему подключения колонок стоит в АКБ. Для этого нужен многожильный кабель, что обладает сечением в 4 мм. Предохранитель устанавливается на расстоянии в полметра от аккумуляторной батареи.

Нельзя игнорировать порядок подключения проводов, сначала их подсоединяют не к магнитоле, а к динамикам. Качество звука зависит от изоляции. Используя для этого силикон, можно быть уверенным, что он способен защитить поверхность от трещин.

Нужно следить, чтобы кабель не запутывался или скручивался. Для этого провода укладывается под порог, в стойку двери, где будут закрыты.

Основное условие подключения

Соединение, которое идет к колонкам, нужно сверять со схемой. Выводы с «плюсом» и «минусом» можно определить по маркировке. Кроме того конец с «+» значительно шире, чем с отрицательным параметром. Неправильное подключение динамиков приводит:

• к плохому звучанию;
• поломке колонок;
• нарушению функций аудиосистемы.

При отсутствии обозначения включается только один элемент. Работа установки проверяется на полной мощности. Если все в порядке, монтаж производится дальше.

Нужно хорошо усвоить, что не может быть параллельного соединения, поскольку последует короткое замыкание из-за несоответствия сопротивления. И усилитель долго работать не сможет.

Динамики размещаются так, чтобы ось шла по диагонали машины. Заднюю колонку, что находится слева от водителя, нужно направить к нему, а ту, которая размещается с противоположной стороны, к пассажиру, сидящему спереди.

Выяснив все нюансы, что встречаются в процессе работы, можно, как правильно подключить колонки через усилитель в авто.

Как подключить колонки к усилителю в машине

Наличие акустической системы является неотъемлемой частью любого автомобиля. Однако многих автолюбителей не устраивает штатная установка и они меняют аппаратуру согласно своим предпочтениям. Чтобы звучание было качественным, правильно подобранного оборудования мало. Требуется произвести грамотный монтаж и настройку всей системы.

Способы подключения колонок через усилитель в машине

Вариантов монтажа аудиоаппаратуры существует несколько. Выбор того или иного зависит от того, сколько каналов выхода имеется на ресивере, месторасположения и количества динамиков, а также будет или нет использоваться сабвуфер. Всего различают три метода:

1. Последовательный. Используется при монтаже динамиков одного типа. Чаще всего применяются широкополосная акустика с низкими частотами. Такой вариант позволяет создать четырёхканальную систему, при этом эффективно распределив мощность динамиков.
2. Параллельный. Применяется при присоединении громкоговорителей с высоким сопротивлением к ресиверу, импеданс которого рассчитан на меньшую мощность.
3. Последовательно-параллельный. Данный вариант применим, когда не удаётся добиться желаемого звучания двумя первыми способами.

Как подключить колонки к усилителю в авто

Самым простым способом является вариант, когда к двухканальному ресиверу присоединяется две колонки, к четырёхканальному — четыре и так далее. Но зачастую возможность вмонтировать ещё одно устройство отсутствует, а количество громкоговорителей требуется увеличить. В таких случаях применяют один из вышеперечисленных способов.

ВНИМАНИЕ! Выбор способа присоединения акустики к усилителю зависит от минимального значения сопротивления у усилителя.

Последовательное подключение

При таком варианте колонки соединяются друг за другом. Здесь очень важно соблюдать правило — подключение осуществляется присоединением положительной клеммы одного динамика к отрицательной клемме другого. Когда все элементы соединяются в одну цепочку, то показатель общего импеданса увеличивается, при этом выходная мощность начинает падать.

Данный способ чаще всего используется при необходимости снизить выходные параметры элементов, например, уменьшить мощность поддерживающего центрального или тылового канала. Последовательный способ позволяет собрать цепочку из любого количества громкоговорителей. При этом их суммарное сопротивление не должно превышать значения 16 Ом. Это объясняется тем, что усилителей с большим показателем импеданса существует очень мало.

ВАЖНО! При последовательном варианте запрещено соединять динамики с разным импедансом, так как иначе каждый из них будет звучать с разной громкостью!

Чтобы правильно собрать цепочку, необходимо воспользоваться простой формулой:

где А1 и А2 это значение импеданса колонок, а А является величиной импеданса, которая будет получена при сборе цепочки.

ВНИМАНИЕ! Эта формула используется при всех трёх вариантах подключения колонок.

Само подключение осуществляется следующим образом:

• первая колонка минусом подключается к положительному каналу второго канала;
• плюсовой клеммой первый динамик цепляется к минусу устройства;
• второй динамик подсоединяется клеммой с положительным напряжением.

Если соединяется цепочка из нескольких колонок, то монтаж будет осуществляться по аналогичной схеме.

Параллельное подключение

Этот вариант прямо противоположный последовательному. При параллельном способе величина импеданса будет падать, а выходная мощность — расти. Количество используемых громкоговорителей будет зависеть от способности ресивера работать при низких показателях нагрузки, а также от величины мощности используемых динамиков. Самые распространённые модели ресиверов могут работать при импедансе, равном 1–2 Ома. Устройство, способное работать при сопротивлении 0,5 Ом найти очень сложно.

ВНИМАНИЕ! Если к усилителю подключить сопротивление, которое ниже его паспортных показателей, то устройство может быть повреждено!

Итоговое значение импеданса, вычисляется по следующей формуле:

А = (А1хА2) / (А1 + А2)

где А — это итоговая величина сопротивления, которая будет получена после сбора всей цепочки элементов, А1 и А2 — значение импеданса соединяемых колонок.

При сборе цепочки, соединение осуществляется с соблюдением фазы — минусовая клемма одной колонки подключается к плюсовой клемме второго устройства.

Параллельно-последовательное подключение

Такой вариант позволяет добиться желаемого качества звучания. Осуществляется это за счёт комбинирования акустики и её согласования с ресивером по величине импеданса.

Также параллельно-последовательное соединение является самым распространённым способом. Это объясняется тем, что он позволяет полностью регулировать значение подаваемой на устройство мощности и при этом избежать чрезмерной нагрузки на усилитель.

Способ является комбинированным, то есть схема соединения представляет собой параллельное и последовательное подключение колонок.

Выполняется он следующим образом:

• минусовая клемма А1 соединяется с положительной клеммой А2;
• отрицательный контакт А3 подключается к положительному;
• плюсовые клеммы А1 и А3 необходимо вывести в один канал;
• отрицательные контакты А2 и А4 — в один минусовой канал;
• полученные контакты соединяются с ресивером, при этом необходимо соблюдать правильную полярность.

При использовании двухканальной аппаратуры, сабвуфер будет подключаться аналогичным образом. Если усилитель четырёхканальный, то саб необходимо соединять с помощью отдельного моста.

Производя монтаж акустики, не стоит забывать о том, что все используемые клеммы и провода должны быть качественными. Также следует строго соблюдать полярность.

Если точно следовать всем схемам подключения, то можно без особого труда добиться качественного звучания магнитолы в автомобиле.

Как Подключить Усилитель К Колонкам В Машине

Той аудиосистемы, которая устанавливается вначале автоконцерном, нередко оказывается недостаточно, потому водители нередко думают о том, как подключить колонки в машине к магнитоле. Конкретно данную тему мы и раскроем ниже. Этот процесс не связан со сложностями, потому растрачивать средства на профессионалов нет необходимости.

До того как вы соберётесь подключить колонки к магнитоле, необходимо проверить наличие нужных инструментов и приготовить перечень всех частей, которые пригодятся в процессе работы. Итак, под рукою должны находиться:

• акустический кабель высочайшего свойства. На этом элементе сберегать никак нельзя, ведь конкретно от этого почти во всем зависит качество звучания;
• гофра;
• материал для изоляции;
• дрель и набор свёрл;
• тестер.

Вначале будет нужно обусловиться с местом для расположения будущей акустики. В неких автомобилях имеется особое место, которое отведено производителем под колонки. Это можно считать большой фортуной. Учтите, что установить фронтальные динамики идеальнее всего на последних участках торпеды либо расположить их в корпусе дверей. Идиентично неплохими являются эти два варианта, но более пользующимся популярностью является как раз 2-ой, так как колонки можно лучше и надёжнее закрепить. Дополнительно можно в дверь встроить акустический подий.

Пристально проводим замеры колонок, а именно, их поперечника. Приобретенные размеры переносим на двери острым ножиком либо электролобзиком. Чтоб исключить возможность образования ошибки, можно использовать лекала для переноса размеров.

Относительной 2-ой пары колонок выбирается место в задней части авто. В большинстве случаев автолюбители выбирают для этой цели полку в багажнике, но можно разглядеть и вариант с дверями. Без доработки обойтись никак не получится. Штатная полка, которая больше делает декоративную функцию, подлежит демонтажу. На освободившееся место устанавливается акустика с подиумами. Безотступно рекомендуем поступить конкретно таким макаром, чтоб ваши пассажиры не раздражались от дребезжащего пластика, который будет реагировать так на звучную музыку, исходящую из колонок.

При отсутствии в дверях особых отверстий, через которые можно провести кабель, их будет нужно сделать без помощи других. Вот здесь нам и понадобится дрель со свёрлами. При всем этом необходимо держать в голове, что кабель нельзя протягивать без изоляции через металл либо пластик в машине. Если вы, естественно, не желаете получить замыкание системы. Во избежание схожих заморочек в дальнейшем, необходимо использовать прокладочные кольца, которые надёжно фиксируются с внутренней стороны конструкции.

Для проведения кабеля к паре задних колонок необходимо использовать края машины. Место под ковриками не подходит, каким бы соблазнительным оно ни было. Акустический кабель можно добавить к общей проводке. Для этого будет нужно снять обшивку в машине и разобрать торпеду. Но лучше установить всё отлично сходу, чем позже сталкиваться с неуввязками и исправлять недочёты.

Кабель нужно изолировать с помощью гофры. Когда она будет натянута, необходимо нанести маркировку, на которой показать отношение кабеля к фронтальным и задним колонкам. Если на данный момент проявить сознательность, то в дальнейшем для вас будет легче делать остальную работу.

После того как обшивка разобрана, можно приступать к протягиванию кабеля. При установке тыловых колонок кабель для их необходимо проводить по одному борту и фиксировать пластмассовыми клипсами.

В любом случае некая часть проводов будет проходить по полу. Их будет нужно обернуть в крепкую гофру, наподобие той, которая применяется при монтаже электронных кабелей. Не забываем про маркировку, которая должна проводиться на всех проводах. В особенности это касается минусового провода, о котором нередко запамятывают.

Вся акустика, в том числе и колонки, питается с аккума, который может стать реальным противником для магнитолы и динамиков. Плюс с аккума не должен попасть на минус с магнитолы, также на всякую из клемм, которые относятся к колонкам. Хотя оба полюса должны быть подключены конкретно к аккуму. Если, естественно, желаете получить звук наибольшей мощности, не испорченный помехами и наводками. Еще проще запитать аудиосистему через прикуриватель либо замок зажигания. Но полезности от этого будет не достаточно.

Правильное подключение усилителя к автомобильной магнитоле

Когда штатная аудиосистема в машине перестаёт удовлетворять вашим запросам, приходит время задуматься о дополнительной аппаратуре. Нет ничего плохого в том, что вы хотите хорошего звука. Исключение — персонажи, которые хотят только басов, да чтоб посильнее «долбили», но это не лечится. А если вы стремитесь к хорошему, чистому звуку, чтобы слышать в машине музыку, а не хрипение и шипение, то сейчас мы расскажем, как этого добиться.

Чтобы звук был достойным, к штатной магнитоле придётся подключить усилитель. Он позволит усилить сигнал от неё и передаст его на динамики; от его правильной установки качество звука зависит напрямую. Поэтому, как обычно, если не уверены в своих возможностях, обращайтесь к профессионалам. Но если вы уже чувствуете нетерпение и рука тянется к паяльнику, то давайте разбираться, как правильно подключить усилитель к магнитоле.

Несложный выбор

Мы предполагаем, что на этом этапе вы уже приобрели нужную модель усилителя. Если это не так и вы всё ещё примериваетесь и обдумываете, то это тоже неплохо. Решите для себя, какой именно усилитель вам нужен. Если вы хотите просто подключить колонки, без сабвуфера, просто чтобы улучшить качество звука в штатной аудиосистеме, то вам без надобности четырёхканальный, хватит и двухканального. Если же вы желаете помощнее, то придётся раскошелиться на старшую модель. Что касается предпочтений по фирмам, то мы сейчас не будем об этом говорить, это тема отдельного масштабного исследования. Главное для вас сейчас определиться с технологией, а не с брендом.

Схема подключения усилителя

После того как выбор осуществлён и заветный девайс оказался в ваших руках, начнём планировать установку. Вам нужно будет проложить по салону провода от магнитолы до усилителя, подключив их друг к другу. Подумайте, как вам лучше это сделать применительно именно к вашему автомобилю. Кто-то прокладывает провода по порогам, кто-то предпочитает прятать их под обшивку. Мы советуем определиться с этим сразу, потому что нет ничего легче, чем показать, куда клеить «сопли» проводов, и оставить вас после этого с ними наедине, но это не наш подход. Так что посмотрите на блок питания вашего усилителя, подберите провод питания с сечением побольше (тут не стоит экономить) и продумайте вопрос маскировки. Пороги кажутся вариантом получше, однако под обшивкой меньше вероятность перетирания и нежелательных контактов с кузовом, поэтому не отметайте его сразу.

Для такой задачи, как подключение усилителя к штатной магнитоле, в магазинах есть готовые решения. Мы сейчас имеем в виду, конечно, провода. Кстати, тут тоже не стоит скупиться, потому что они действительно имеют значение. Конечно, здравомыслие терять не стоит; чтобы подключить колонки к магнитоле, вам не нужен золочёный аудиокабель. Но и сомнительной экономии, как мы уже сказали, надо избегать. С этими наборами есть ещё один нюанс: вам придётся докупать кабель массы. Он есть в комплекте, но его длина обычно около метра, редко больше. Вы наверняка слышали, что массу можно кидать на кузов, и это действительно так. Можно, и это даже будет работать. Но вообще-то, безопаснее и правильнее этот провод соединять с минусом аккумулятора, поэтому провод надо брать подлиннее. Также обратите внимание на предохранители. Они должны быть по номиналу не меньше суммы номиналов предохранителей магнитолы и усилителя. А лучше, чтобы они были даже чуть больше.

Монтажные работы

Итак, начинаем. От плюса аккумулятора протягиваем к усилителю провод питания. Обычно он красного цвета. Перед усилителем этот кабель должен разрываться тем самым предохранителем, о котором мы упоминали выше. Собственно, подключаете кабель питания к усилителю; теперь озаботимся заземлением. От минуса провод протягиваем к разъёму с маркировкой GRD на корпусе усилителя. Если это возможно, прокиньте эти два провода в разных местах и обязательно проверяйте их изоляцию на предмет повреждений. Это очень критичный момент. Приступаем к такой процедуре, как подключение, собственно, магнитолы к усилителю. Делается это тем самым аудиокабелем, на котором мы не должны были экономить. У него на концах разъём «тюльпан», и на усилителе мы подключаем его в INPUT. Что же касается магнитолы, то в зависимости от её модели название разъёма может быть разным. Смысл в том, что это должен быть аудиовыход, с которого звук подаётся на динамики. Усилитель встраивается в схему аудиосистемы автомобиля как устройство-перехватчик, через которое весь сигнал проходит, перед тем как попасть на конечные устройства. Чтобы точно узнать название, читайте инструкцию к своей магнитоле, там производитель обязан явно написать, какой разъём использовать.

Провод дистанционного включения от магнитолы (он, как правило, синий) подключите к разъёму REM. Собственно, на этом подключение к штатной магнитоле усилителя как такового закончено. Теперь вы к усилителю подключаете колонки, динамики, сабвуфер и т. п. Но! Ни в коем случае не подключайте к двухканальному усилителю одновременно и колонки, и сабвуфер! В лучшем случае сгорят предохранители, а так, вообще, при таких условиях усилитель обречён на быструю, хоть и весьма яркую смерть. Именно поэтому мы говорили о том, чтобы вы с самого начала определились, для чего вам нужен усилитель.

Послесловие

При подключении устройств не забывайте, что здесь действует тот же принцип: сначала спланируйте расположение проводов, а потом уже беритесь за инструменты. Естественно, аудиокабель не должен быть слишком уж дешёвым, а заземление просто обязано быть. При этом если вы вдруг их перепутаете между собой, последствия будут трагичными, так что будьте внимательны. Имеет значение и расположение усилителя. Он при работе около 80% энергии преобразует в тепло, которое ему надо отводить, так что выбирайте место со свободной циркуляцией воздуха, не переворачивайте его вверх ногами или набок, это приведёт к нарушению схемы охлаждения, за что он вам точно спасибо не скажет. Тщательно отмеряйте длину проводов и учтите, что они внутри салона не пойдут по прямой. Кстати, во избежание конфузов упомянем, что динамики будут подключаться к усилителю, то есть вы сначала тянете провод от магнитолы к усилителю, а потом от него — к колонкам. Иначе в нём просто нет смысла, разумеется.

Бояться этой процедуры не стоит. Думайте, прикидывайте, главное — помните, что вас никто не гонит. Тогда в голову приходят светлые мысли. Например, если вы ставите усилитель в багажник, имеет смысл найти коммуникационную шахту, по которой производитель заводит в багажник провода оптики. С ними монтаж станет легче в несколько раз. В общем, не теряйте головы.

Как установить усилитель в машине

Для начала вам необходимо подобрать правильный усилитель, но как это сделать вы можете прочитать в другой статье на нашем сайте. В этом же материале мы вам расскажем о том, как установить усилитель своими руками.

Выбираем место

Усилитель в багажнике

Первое, что вы должны сделать перед монтажом усилителя – это определиться с местом его размещения. Не имеет значения, какой усилитель вы купили – двух- или четырехканальный. Даже если это моноблок, вам нужно грамотно определить его местоположение. От этого будет зависеть длина проводов от магнитолы до усилителя, и от усилителя до динамиков.

Например, если вы планируете установить усилитель в багажник за сидениями, вам придется тянуть межблочные провода от магнитолы назад – около 4-5 метров. В этом случае купите сразу провода нужной длины. Затем вам потребуются провода для колонок. Если усилитель находится сзади, рассчитайте длину от усилителя до фронтальных динамиков – от 3 до 5 метров на каждую колонку. Важно учитывать, что длина может быть значительно больше расчетной, так как провода вы будете прокладывать на напрямую. Также важно определить длину проводов от усилителя к задним динамикам или сабвуферу.

При определении места для установки сабвуфера не забывайте, что усилитель выделяет тепло. Для монтажа устройства лучше подбирать место, вокруг которого будет легко циркулировать воздух. Не накрывайте усилитель ковриком и не устанавливайте его вверх ногами или на боку.

Если хотите установить усилитель в передней части авто, под сиденьем или панелью приборов, на проводах вы сэкономите. Кроме того, принято считать, что чем меньше длина проводов, тем ниже потери. Следовательно, тем лучше звук в машине.

Есть также вариант, предполагающий установку двух усилителей. Один ставят спереди для фронтальных динамиков, а другой сзади для задних колонок или сабвуфера. Вариантов установки усилителей множество, а перед тем, как приступать к делу, подумайте, где вы его разместите и рассчитайте длину проводов.

Провода

В продаже вы можете найти готовые комплекты проводов для усилителей. Они обычно изготовлены в Китае и имеют невысокое качество. Если устанавливаете усилитель впервые, покупка такого комплекта станет лучшим вариантом для вас. Для достижения лучшего качества звучания, покупайте провода отдельно.

Подключать усилитель вы можете при помощи обычных многожильных медных проводов. Учтите, что одножильные бытовые провода вам не подойдут – необходим только многожильный. Для подключения акустических устройств подходит провод с маркировкой ПВС, продаваемый в хозяйственных магазинах.

Для задних и передних колонок купите кабель ПВС 2х2,5, а для твиттеров хватит 2х1,5. Сабвуфер требует более толстых проводов – сечением 2х4. Толщина зависит от длины проводов и мощности ваших колонок. Чем длиннее провод, тем он должен быть толще.

С силовыми проводами для подключения усилителя все аналогично. Если музыка у вас будет простенькая, подойдет простой провод, который можете подключить к тому, который питает магнитолу, а минус – на корпус машины. Это не очень правильно, так как возможны потери в виде ухудшения звучания.

Оптимальным вариантом считается подключение силовых проводов от усилителя к АКБ авто. Провод следует выбирать достаточно толстый. Например, подойдет КГ толщиной 25-35. Чем длиннее провод и чем мощнее акустика, тем большей толщины провод вам потребуется.

Плюсовой провод нужно подключать через колбу с предохранителем, номинал которой будет соответствовать предохранителю на усилителе. Саму колбу разместите на расстоянии не дальше 30 см от АКБ.

Для подключения питающего провода к магнитоле можете использовать любой одножильный провод, так как он не окажет никакого воздействия на звучание акустики.

Чтобы не покупать провода КГ и ПВС для усилителя, можете купить в автомагазине провода для нарезки. Они имеют не лучшее качество, но для не очень мощных аудиосистем сгодятся.

Если в продаже вы нашли монтажные комплекты с разными проводами, выбирайте вариант с самыми толстыми проводами – так вы добьетесь высокого качества звучания и сможете подключить несколько усилителей к проводам питания. Используйте силовые провода сечением от 21 кв. мм при длине не больше пяти метров. Минусовой и плюсовой провод должны иметь равное сечение.

Самостоятельное подключение усилителя

Если провода вы купили и выбрали место для установки усилителя, можете приступать к работе. Для начала присоедините межблочные провода от магнитолы к усилителю. Если устройство четырехканальное, понадобится две пары межблоков, а для двухканального хватит одной пары межблочных проводов.

Затем подключаем к усилителю силовые провода – плюсовой и минусовой. Как мы говорили, оптимальным вариантом считается подключение их к клеммам АКБ. Для упрощения монтажа усилителя минусовой провод можно подключить к корпуса авто, а не тянуть до минуса батареи. Управляющий провод от усилителя к магнитоле подсоединяется без труда.

При монтаже усилителя в багажнике надо произвести прокладку питающих проводов в тех же местах, где проходят другие силовые провода авто. Многие машины имеют изолированные каналы, добраться до которых можно, сняв порог в салоне и приподняв ковролин.

Схема прокладки проводов

Для подключения проводов предназначены особые акустические клеммы. Важно создать надежные контакты, а при отсутствии возможности усилитель вы можете подключить даже без специализированных клемм. Конденсатор при установке усилителя можно не подключать, если соединение надежное и провода качественные.

Следующий этап предполагает подключение акустических проводов от усилителя к сабвуферу и динамикам. Даже если вы перепутаете полярность – ничего страшного не случится. После проверки усилителя вы прослушаете колонки и если они будут играть неправильно, измените полярность. Важную роль играет надежность контакта, иначе провода могут отвалиться от вибраций.

Не следует прокладывать акустические провода возле силовых. Кабели питания могут создавать помехи. Прокладывайте силовые провода и акустические по разным бортам автомобиля.

Когда вы присоедините все провода, процесс монтажа усилителя можно будет считать оконченным. Далее надо только проверить работу усилителя и убедиться, что все правильно подключено. Итак, вы теперь знаете, что все работы можно выполнить самостоятельно – в этом нет ничего сложного.

Как подключить 4-канальный усилитель к передним и задним динамикам

Добавление 4-х канального усилителя — отличная идея. Я годами наслаждаюсь мощным, кристально чистым звуком в своих автомобилях, используя собственные 4-канальные усилители.

Но как их подключить?

В этом руководстве я покажу вам, как подключить 4-канальный усилитель к передним и задним динамикам. После установки сотен усилителей на такие автомобили, как ваш, я поделюсь с вами основными советами, которые необходимы для достижения отличных результатов.

И не волнуйтесь … в большинстве случаев вы можете сделать это самостоятельно и получите профессиональные результаты при ограниченном бюджете!

Инфографика — Как подключить 4-канальный усилитель (советы и общее руководство)

Сначала основы

Если вы читаете это, скорее всего, вы не знакомы с установкой усилителя, подключением проводов и другими деталями, связанными с подключением 4-канального усилителя в автомобиле.

Не все устанавливали автомобильную стереосистему раньше, поэтому я буду как можно тщательнее и не буду делать никаких предположений о том, сколько вы знаете.

Что такое 4-канальный усилитель?

Сегодняшние 4-канальные усилители предлагают более новую технологию, лучший звук и более компактный размер, чем в старые времена. Отличным примером является модель Alpine MRV-F300 50 Вт x 4. В нем используется технология класса D, чтобы работать очень холодно, и при этом он достаточно мал, чтобы поместиться под сиденьем автомобиля или грузовика. Очень хорошо!

Что такое 4-канальный автомобильный усилитель, на первый взгляд может показаться очевидным, но нужно знать кое-что еще. Кроме того, есть несколько интересных (и хороших) отличий от 2-канальных усилителей.

На самом деле, есть несколько преимуществ, которые вы получите, используя один 4-канальный усилитель вместо 2 стерео для питания ваших передних и задних динамиков.

4-канальный усилитель — это стереоусилитель с еще 2-мя встроенными каналами для повышения (усиления) слабых входных сигналов до сигнала с более высоким напряжением. Это приводит в движение звуковые катушки динамика, чтобы перемещать диффузор динамика и воспроизводить звук.

4-канальные усилители

добавляют больше каналов в более компактную и эффективную конструкцию, чем отдельные усилители.

Кроме того, они предлагают большую гибкость, поскольку большинство из них можно настроить для «мостовой» работы, что может дать больше мощности, когда вам не нужны все 4 канала.

Что такое «мостовое соединение» усилителя?

Возможность мостового режима — это особая конструктивная особенность, в которой создается «двухтактная» установка: один канал (обычно используется для левого динамика) выдает сигнал, противоположный второму каналу (обычно используется для правого динамика). оратор).

Это приводит к тому, что динамик принимает форму звуковой волны напряжения, которая составляет разницы между двумя каналами, что приводит к большей доступной мощности для динамиков.

По сути, мостовой режим — это гибкий способ получить больше мощности, если вы не используете 4 динамика. Это означает, что 2 канала распределяют нагрузку на один динамик между собой и, следовательно, управляют им с большей мощностью.

2-канальная и 4-канальная схема усилителей

4-канальный автомобильный усилитель — это, по сути, расширенная версия 2-канального усилителя. Однако, поскольку они собраны вместе, а не 2 отдельных двухканальных усилителя, они более компактны. Это экономит место для установки и упрощает процедуру.Кроме того, большинство из них можно соединить мостом для использования 2 каналов (или 3, в зависимости от ваших потребностей), поэтому вы не ограничены их использованием только с 4 динамиками.

Преимущества использования усилителя для управления динамиками

Независимо от того, есть ли у вас заводская стереосистема или отличная послепродажная (не заводская), добавление усилителя — одно из лучших решений, которое вы можете принять.

Встроенные стереосистемы очень ограничены по мощности, которую они могут производить. Они не могут управлять динамиками с такой же четкостью и низким уровнем искажений, как хороший усилитель.

Максимальная громкость, которую вы можете получить из динамиков, тоже будет довольно низкой.

Обойти это просто невозможно — большинство встроенных стереосистем ограничено среднеквадратичной мощностью 15-18 Вт на каждый канал динамика. Это потому, что они работают напрямую от источника +12 В. Усилители уникальны тем, что они используют источник питания +12 В и повышают его до более высокого напряжения.

Когда сигнал усиливается и отправляется на динамики вашего автомобиля, напряжение намного выше, и динамик может получать гораздо больше мощности.

Вот почему с крошечными усилителями редко стоит возиться — если внутри нет специального блока питания, они просто не способны производить большую мощность.

Отличный звук

Питание громкоговорителей от усилителя дает большую разницу , и я уже много лет наслаждаюсь отличным звуком таким образом.

Когда усилитель приводит в движение динамики вашего автомобиля, он часто даже не работает на пределе своих возможностей. Звук, воспроизводимый в динамике, имеет меньшие искажения, не достигает дна при воспроизведении тяжелых басов, и вы также можете получить на lot большую громкость!

Кроме того, использование усилителя со встроенными кроссоверами высоких частот означает, что вы можете блокировать низкие басы, которые заставляют ваши динамики искажать и пытаться воспроизводить музыкальные тона, для которых они не подходят.

В результате получается более чистый звук, меньше искажений и большая громкость — вы можете поднять музыку еще выше!

Представьте, что вы едете по дороге с открытыми окнами и наконец можете включить любимую музыку. Я уверен, что вам это понравится так же, как и мне.

Что нужно знать перед запуском

Чтобы составить список деталей, проводов, инструментов и других деталей, которые вам понадобятся, потребуется всего несколько минут. Заблаговременное планирование может означать разницу между тем, чтобы ваша система работала без серьезных проблем, или разочаровывающим временем — или полным отказом! Я всегда организовываюсь и собираю свои вещи, прежде чем приступить к работе.

Перспективное планирование очень важно . Например, вы не хотите, чтобы у вас закончился провод или обнаружилось, что у вас нет прав. Это будет означать, что вы не можете завершить свой проект.

Это еще хуже , когда вам нужно ездить по городу в поисках товаров или вы не можете ничего сделать после закрытия магазинов. Поверьте, я был там, и это ужасно!

Примечания о проволоке, инструментах и ​​многом другом

Когда дело доходит до инсталляции, всегда планирует иметь больше, чем недостаточно, проводов. Это касается провода динамика, а также кабелей RCA.

Комплекты усилителей, которые я рекомендую, имеют правильную длину для установки вашего усилителя, но в этом случае провода динамика и кабели RCA — другое дело.

Какой длины и размера мне нужен провод динамика?

Нет необходимости тратить слишком много денег на провода динамика. 18 калибра достаточно для многих установок, но калибр 16 тоже отличный выбор, если цена подходящая. Отличный пример — это 100-футовый рулон AmazonBasics.Я рекомендую 100-футовый рулон для многих установок с 4-канальным усилителем (см. Почему ниже).

Вот пример наихудшего сценария для требуемой длины провода динамика. Я буду использовать пример установки усилителя с использованием входов уровня громкоговорителей со следующей типовой установкой:

• Усилитель находится в багажнике
• Соединения сигналов уровня динамиков рядом с магнитолой (центральная консоль)

Давайте возьмем примерно 15 футов расстояния от радио до усилителя. По моему опыту, это хорошая оценка.

Итак имеем:

• Провод от магнитолы к усилителю (сигнальный провод): 4 канала x 15 футов = 60 футов
• Провод от усилителя к проводке динамика рядом с радио: 4 канала x 15 футов = 60 футов

Общий расчетный требуемый провод: 120 футов.

Это означает, что вам понадобится 2 мотка проволоки длиной 100 футов. Или, по крайней мере, 1 рулон на 100 футов и 1 рулон на 50 футов. Если вы планируете использовать адаптер линейного уровня, ожидайте, что вы получите 100-футовый рулон.

Если в вашей установке используются разъемы RCA, также следует ожидать 100-футового рулона (4 канала x 15 футов для провода динамика от усилителя).

А как насчет кабелей RCA?

Если вы устанавливаете 4-канальный усилитель и используете кабельные соединения RCA, вам нужно будет купить вторую пару вместе с комплектом проводки усилителя, поскольку большинство из них включает только 2-канальный кабель.

Для большинства установок я рекомендую кабели длиной 18 футов. Обычно этого достаточно для большинства автомобилей, и у вас обычно должно быть достаточно длины, чтобы спрятать кабели внутри салона, под задним сиденьем и т. Д.

Нет причин тратить слишком много денег. Просто возьмите качественные кабели хорошего качества. Даже такая пара, как эти недорогие, в большинстве случаев подойдет.

Необходимые инструменты.

Обжимные инструменты отлично подходят для монтажа проводки усилителя и динамика с профессиональными результатами. Если вы выполняете установку самостоятельно, вы можете обойтись недорогим инструментом, таким как обжимной инструмент Pros’Kit. Обжимные соединители продаются отдельно во многих магазинах автомобильных запчастей или в обычных магазинах и по очень доступной цене.

Я рекомендую несколько инструментов. Если вы будете делать покупки осторожно, вы сможете избежать снижения цен на инструменты. При подключении проводки динамиков к заводской проводке проще использовать обжимные соединители, чем паять.

Никогда не скручивайте провода просто и не оборачивайте их изолентой. Всегда используйте надежное соединение.

В теплую погоду клей изоленты может выйти из строя, и лента может оторваться от провода. Это подвергает его возможному короткому замыканию и потенциальному повреждению вашего радио или усилителя.

Если у вас есть аккумуляторная дрель, это просто фантастика! Они отлично подходят для сверления отверстий в металле автомобиля для установки усилителя или подключения заземляющего провода к голому металлу.

Я также рекомендую следующее:

• Кусачки (в некоторых обжимных инструментах он есть)
• Рулон качественной изоленты
• Проволочные стяжки («застежки-молнии»), длина 6 дюймов, 100 шт. В упаковке
• Цифровой тестер для измерения напряжения

Измеритель невероятно часто оказывается полезным при установке усилителя.Однако вам не нужно тратить много денег! Простая, но хорошая бюджетная модель, подобная той, что продается на Amazon , отлично подойдет.

Я рекомендую приобрести доступный, но хороший цифровой измерительный прибор, чтобы найти коммутируемый провод +12 В для передачи сигнала дистанционного включения на усилитель.

Они также очень полезны при устранении проблем с питанием, когда что-то не работает.

Составьте список покупок для установки

Вот общий, но довольно точный список того, что вам понадобится для подключения 4-канального усилителя к передним и задним динамикам.

Типы установки 1 или 2: Заводское радио или без RCA-соединений

1. 4-канальный усилитель с входами уровня громкоговорителей или усилителем и линейным адаптером
2. Провод динамика длиной 120 футов или более, калибр 18 или больше
3. Комплект проводки усилителя
4. Инструмент для обжима и стыковые соединители (как минимум 25 или более)
5. Кусачки
6. Изолента
7. Хомуты, 6 ″, 100 шт. В упаковке
8. Измеритель

Тип установки 3: соединения RCA

1. 4-канальный усилитель с входами уровня громкоговорителей или усилителем и линейным адаптером
2. 100-футовый рулонный провод динамика, калибр 18 или больше
3. Комплект проводки усилителя
4. Дополнительные кабели RCA, минимум 18 футов
5. Инструмент для обжима и стыковые соединители (как минимум 25 или более)
6. Кусачки
7. Изолента
8. Хомуты, 6 ″, 100 шт. В упаковке
9. Измеритель

Убедитесь, что вы хорошо спланировали и рассчитали количество проводов динамика, которые вам понадобятся.Для самой установки усилителя я, , настоятельно рекомендую, , использовать готовый комплект проводки усилителя, который вы найдете здесь в моем руководстве для покупателя комплекта усилителя.

Вам также понадобится вторая пара кабелей RCA. Я рекомендую длину 18 футов или больше. Не тратьте слишком много денег, но покупайте качественные.

Как получить сигнал на свой усилитель

Изображение послепродажной (не заводской) стереосистемы с разъемами RCA и проводкой выхода динамика. Любой из них можно использовать для передачи сигнала на усилитель, но разъемы RCA предлагают лучший вариант.Обычно они имеют меньшие искажения и позволяют использовать подключаемые кабели RCA. Если они недоступны, можно использовать либо усилитель с входами уровня громкоговорителей, либо адаптер линейного уровня (уровень громкоговорителя).

Чтобы установить 4-канальный усилитель и управлять всеми 4 динамиками, во многих случаях самым большим препятствием является получение сигнала на усилитель. Как только это будет сделано, остальное, как правило, представляет собой стандартную установку усилителя.

Есть 3 основных способа получить сигнал на ваш 4-канальный усилитель:

1. Подключите выходы динамиков к входам уровня динамиков вашего усилителя
2. Подключите линейный адаптер к радио, затем используйте кабели RCA к усилителю
3. Подключите радиоприемник к усилителю напрямую с помощью кабелей RCA

ПРИМЕЧАНИЕ: Я не буду описывать заводские звуковые системы «премиум-класса» с заводским усилителем.Такие, как Bose, JBL и Mark Levinson, которые часто встречаются в роскошных автомобилях или моделях специальных выпусков, намного сложнее и с ними труднее иметь дело.

В таком случае я советую сначала поговорить с хорошим установщиком и провести свое исследование.

Если вы считаете, что здесь также должны присутствовать заводские усиленные системы, отправьте мне сообщение или комментарий и дайте мне знать

В некоторых случаях доступны адаптеры для подключения усилителя к звуковой проводке штатной усиленной системы, но это часто бывает сложно или возникают препятствия, которые вы не найдете, пока не начнете.

Одна из причин этого заключается в том, что заводские системы с усилителем часто имеют нестандартные соединения проводов для аудиоканала и подвержены серьезным проблемам с шумом, если вы подключаете усилитель без соответствующего адаптера или проводки.

Какой тип подключения мне нужен?

Если у вас радио с разъемами RCA, переходите к следующему разделу.

Однако, если у вас есть стереосистема без разъемов RCA (что всегда бывает в случае стереосистем, установленных на заводе), вам придется купить один из следующих:

• Преобразователь «линейного уровня»
• Усилитель с входами уровня громкоговорителей («высокий уровень»)

1.Преобразователи линейного уровня

Преобразователи линейного уровня, такие как эта 4-канальная модель PAC LP7-4 , предназначены для приема выходов динамиков из стереосистемы без разъемов RCA и адаптации их к разъемам RCA. Используя это, вы можете проложить кабели RCA к вашему усилителю.

Преобразователи линейного уровня

предназначены для подключения ко входам RCA усилителя путем преобразования выходных сигналов громкоговорителей из стерео в сигнал низкого уровня, который может использовать усилитель.

Очень важно купить качественный линейный адаптер с хорошей конструкцией, чтобы избежать шума, плохого качества звука и других проблем. Не покупайте самую дешевую — вместо этого приобретите модель известного бренда, на которую вы можете положиться (например, модель выше).

2. Входы уровня громкоговорителей

Усилители с входами высокого уровня (уровня динамика), подобные этому, позволяют подключаться к проводке динамика для источника сигнала. Это позволяет избежать покупки отдельного адаптера.

Входы уровня громкоговорителей являются общими для многих 4-канальных усилителей. Эти усилители содержат электронику, которая уменьшает сигналы проводки громкоговорителей до более низкого уровня, безопасного для входной схемы усилителя.

Их просто подключить: обычно это просто вопрос подключения как положительной (+), так и отрицательной (-) проводки для каждого канала динамика с помощью небольшого жгута проводов, входящего в комплект. Затем он подключается к входному разъему уровня динамика.

Типичный входной жгут уровня громкоговорителей для 4-канального усилителя. Провода имеют цветовую маркировку, чтобы облегчить установку. Белый = левый передний, серый = правый передний, зеленый = левый задний и фиолетовый = правый задний.

Хотя это может сэкономить деньги (в этом случае вам не понадобится линейный адаптер), я часто рекомендую людям в любом случае подумать о покупке линейного преобразователя.

Это позволяет упростить обновление вашей стереосистемы позже, что очень часто бывает у людей. Использование преобразователя линейного уровня сейчас позволит вам подключить кабели RCA к 4-канальному усилителю, чтобы использовать их позже, если вы купите более качественную стереосистему (которая почти всегда будет включать разъемы RCA).

3. Разъемы RCA (линейного уровня)

Разъемы

RCA обеспечивают чистое соединение с низким уровнем шума, чем адаптеры уровня динамиков, но, честно говоря, это не заметно для обычного человека. Кабели RCA (линейные соединения) являются предпочтительным способом подключения сигнала к усилителю, если у вас есть такая возможность.

Разъемы RCA на задней панели головного устройства Pioneer. Это идеальный способ подключения сигнальных входов вашего усилителя, если таковые имеются. Для 4-канального усилителя вам понадобятся 2 стерео кабеля RCA. Белый представляет левый канал, белый красный — правый. Это стандартные цвета аудиовыходов как для автомобильной, так и для домашней стереосистемы.

Если в вашей стереосистеме есть разъемы RCA, поздравляю. Все стало немного проще — и, возможно, даже лучше!

Для соединения радио с 4-канальным усилителем вам потребуются 2 стерео RCA-кабеля (всего 4 аудиоканала).Это 4 сигнальных канала: левый и правый передний, левый и правый задний.

Схема подключения 4-канального усилителя

Вот полезная диаграмма, показывающая наиболее распространенные соединения, которые вам понадобятся для выполнения одного из трех наиболее распространенных случаев, о которых я упоминал ранее:

1. Подключение к входам уровня громкоговорителей вашего усилителя
2. Использование линейного преобразователя
3. Подключение усилителя к разъемам RCA радио

Вы также можете щелкнуть здесь, чтобы просмотреть.PDF-документ для печати или загрузки.

Подключение и запуск сигнальной проводки

Подключение уровня громкоговорителей

Как упоминалось выше и как показано на схемах, если вы используете выходы уровня громкоговорителей для получения сигнала от радио, вам необходимо подключить провод. В идеале вы должны сделать это рядом с радио, а затем соединить провода жгутом.

Чтобы сохранить аккуратность и упростить установку, можно связать провод динамика вместе с помощью стяжек.

Оцените длину провода динамика, необходимого для подключения усилителя (или преобразователя линейного уровня) для каждого аудиоканала.Для этого протяните провод от радио до места, где будет установлен усилитель, а затем оставьте немного больше и достаточной длины для обхода изгибов и внутренних деталей.

Отрежьте еще 7 отрезков проволоки, всего 8:

• 4 канала (4 пары проводов), идущие на входы уровня динамиков усилителя
• 4 канала от усилителя до заводской разводки динамиков магнитолы

Я рекомендую подключаться к выходам уровня громкоговорителей с помощью обжимных разъемов и обжимного инструмента для надежного и прочного соединения.Синие разъемы обычно подходят для проводов калибра 18–16.

Заводские коды цветов стерео

Если у вас есть заводская стереосистема, вам нужно будет найти цвета проводки для проводки динамика.

Отличный ресурс для этого — The12Volt.com, где вы найдете электрические схемы для вашего автомобиля и цветовую кодировку.

Выполнение соединений

После снятия магнитолы вы найдете подобные разъемы для заводского жгута проводов стереосистемы.Вам нужно будет разделить провода динамиков, разрезать их и присоединить провода к усилителю.

Снимите радиоприемник и отсоедините заводские вилки проводов или жгут проводов послепродажного радиоприемника.

Обрежьте провода динамика, оставив длину, достаточную для перемещения провода, и достаточную длину для свободного подключения к проводу.

Зачистите небольшую часть провода стереосистемы и динамика усилителя. При использовании линейного адаптера подключите его к выходной стороне стереодинамика.Затем подключите 4 пары проводов к проводке динамика в жгуте.

Вставьте зачищенный провод (примерно 1/4 дюйма оголенного провода) в разъемы и осторожно обожмите их с помощью обжимного инструмента, если он у вас есть. Как вариант, вы можете скрутить провод, припаять его и аккуратно обернуть изолентой или использовать термоусадочную трубку для изоляции.

При использовании входов уровня громкоговорителей на вашем усилителе также подключите 4 пары проводов к выходу стерео.

Чтобы сделать установку более аккуратной и профессиональной, свяжите проводку динамика, подобную этой, с помощью проволочных стяжек («молнии»).Я рекомендую использовать галстуки 6 дюймов, которые часто продаются упаковками по 100 штук.

После того, как вся проводка будет подключена, свяжите ее, используя проволочные стяжки или, при желании, оберните немного изоленты. В обоих случаях хорошо подойдет расстояние между проволочными стяжками или лентой примерно через каждые 1 или 1,5 дюйма по длине проволоки.

Соединительный кабель RCA

Подключение кабелей RCA к неоригинальной стереосистеме для подключения к усилителю.

Если вы используете преобразователь линейного уровня или стереосистему с разъемами RCA, подключите все 4 кабельных разъема к переднему и заднему выходам.

Кабели

RCA иногда обозначаются левым и правым символами («L» и «R»). В некоторых случаях для представления левого канала можно использовать белый, прозрачный или более светлый цвет.

Подключите кабели последовательно, чтобы вы могли распознать, какой из них какой. Если передний и задний кабели RCA одинаковые, вы можете пометить передний и задний, используя клейкую ленту и маркер или ручку.

Подключите провод удаленного включения усилителя

Не забудьте дистанционный провод! В комплекты проводки усилителя входит небольшой провод, который используется для подключения усилителя, так что он включается и выключается с помощью вспомогательного положения переключателя зажигания.

Найдите провод +12 В, на который подается питание при переключении зажигания в положение «ACC» или подобное, но которое выключается ключом. Возможно, вам также повезет найти существующий цвет проводов на схемах электропроводки транспортных средств, о которых я упоминал ранее, или в поиске Google.

Я рекомендую проверить проводку, даже если вы уже нашли ее в сети, на всякий случай.

Перед повторной установкой магнитолы подсоедините этот провод и проложите его вместе с проводкой динамика.

Как подключить 2 ч.автомобильная стереосистема на 4-канальный усилитель

Вы можете легко подключить головное устройство автомобильной стереосистемы только с 2 каналами (левым и правым) к 4-канальному усилителю. Обычно все, что вам нужно, это 2 переходных кабеля RCA Y. Разъем RCA левого канала головного устройства должен быть подключен к левому переднему и левому заднему входам усилителя. То же и для правого канала. При использовании входов уровня громкоговорителей на усилителе используйте соединения, показанные выше. ПРИМЕЧАНИЕ: Используйте только ОДНО из двух вышеупомянутых подключений! Никогда не подключайте оба типа одновременно! Выходы уровня громкоговорителей повредят соединения RCA.

Если ваше головное устройство (автомобильная стереосистема) имеет только 2 разъема RCA или две пары выходов на динамики, это не проблема.

Как показано на приведенной выше схеме, вы можете подключить 2 канала к 4-канальному усилителю, используя либо параллельные входы уровня динамиков, либо простые переходные кабели RCA.

Все, что вам нужно, — это приличная пара (всего 2) переходников RCA типа «мама» и «вилка» типа «Y», таких как эти недорогие от Amazon.

Качество звука будет точно таким же.Современные усилители сконструированы таким образом, что нет ничего плохого в использовании Y-адаптера для подключения усилителя. Усилитель будет получать точно такой же сигнал с одинаковым качеством как в передних, так и в задних каналах.

Единственный недостаток в том, что здесь не будет управления фейдером спереди назад, как в головных устройствах с 4 выходными каналами.

После подключения стереосистемы к усилителю вам необходимо отрегулировать усиление тыловых каналов, чтобы установить необходимый уровень громкости для задних громкоговорителей в зависимости от уровня сигнала стереосистемы.

Установка усилителя

Такой комплект проводки усилителя значительно упростит установку вашего 4-канального усилителя. Такой качественный, как этот Belva 8-го калибра, полный комплект включает в себя не только проводку, но и многое другое. Вам также понадобится вторая пара кабелей RCA (если они используются) и достаточное количество проводов для динамика.

Вашему усилителю необходимо надежное прочное металлическое соединение с массой, и вам необходимо подключить положительный провод аккумуляторной батареи к моторному отсеку.В комплект проводки усилителя также входит держатель предохранителя, который также следует установить рядом с аккумулятором (кстати, в большинство комплектов есть инструкции).

Вам также необходимо подключить выходы динамиков усилителя к проводу, который вы проложили от радио.

Поскольку это также относится к 4-канальным усилителям, для установки усилителя вы можете следовать моим руководствам здесь:

Вот и базовая диаграмма:

Настройка усилителя

После установки вы должны настроить уровни усиления и кроссоверы вашего усилителя для наилучшего звучания.На этом изображении вы можете увидеть регулируемые кроссоверы как для переднего, так и для заднего каналов. Включите кроссоверы высоких частот и установите значение, близкое к 50-60 Гц, чтобы обеспечить хорошие басы для музыки, но заблокировать низкочастотные басы, которые искажаются.

После установки вам нужно будет настроить уровни усиления и кроссоверы вашего усилителя, если они доступны. У большинства продаваемых сегодня есть это. (См. Мои рекомендации по некоторым отличным моделям в конце)

Регулировка усиления — это степень усиления сигнала, выполняемого усилителем.В идеале при хорошем входном сигнале его можно поддерживать низким, чтобы уменьшить шипение или шум, которые могут появиться при повышении уровня сигнала.

Вот отличное практическое правило, как отрегулировать усиление для этого типа системы:

1. Регуляторы усиления на усилителе
2. Установите громкость стерео на 2/3 от максимального значения
3. Медленно поднимите регуляторы усиления, пока громкость не станет достаточной

Когда закончите, у вас должно быть достаточно громкости стерео, но шум должен быть минимальным.Вам все равно придется немного подправить его, если громкость слишком высокая или слишком низкая.

Установка кроссовера

Как я упоминал в начале этого руководства, использование кроссоверов высоких частот позволит увеличить громкость с меньшими искажениями и поможет защитить динамики от тяжелых басов.

Для переднего и заднего каналов включите функцию высоких частот и, если имеется регулируемый диск, установите его в районе от 50 до 60 Гц. Некоторые модели не предлагают регулируемую частоту среза, но, скорее всего, они предварительно настроены на хороший уровень.

Тест и настройка

После установки проверьте и настройте усилитель по мере необходимости. Отличный способ установить ваш 4-канальный усилитель — это установить на автомобиле плату, покрытую ковриком для динамика или другим материалом.

Включите музыку, которая вам хорошо знакома, и при необходимости отрегулируйте такие параметры, как низкие и высокие частоты, а также фейдер. Использование музыки, с которой вы хорошо знакомы (высокого качества), означает, что вы сможете довольно легко заметить любые проблемы со звуком.

Если у вас его еще нет, вы можете подумать о более позднем обновлении до головного устройства со встроенными функциями эквалайзера (EQ), которые помогут настроить звук.

Обзор и рекомендуемые продукты

Надеюсь, этот пост оказался для вас полезным. Подключение 4-канального усилителя к передним и задним динамикам требует некоторой работы и времени, но это отличный способ получить звук, который вам понравится.

Думаете о покупке усилителя? Вы можете найти несколько отличных 4-канальных усилителей (включая Alpine MRV-F300, изображенный здесь) в моем руководстве для покупателей 4-канальных усилителей.

Вам также понадобится хороший комплект для подключения усилителя — у меня есть руководство для покупателя хорошего комплекта усилителя.

Если вы обнаружите, что чего-то не хватает или у вас есть предложения, просто оставьте комментарий ниже или отправьте мне сообщение!

Как подключить 4-канальный усилитель к передним и задним динамикам

Использование усилителя с новыми динамиками абсолютно необходимо, если вы хотите получить максимальную отдачу от своей звуковой системы. В этой статье я покажу вам, как подключить 4-канальный усилитель к передним и задним динамикам, и расскажу, как сделать это правильно, чтобы вы получали высококачественный звук от вашего оборудования.

Пытаться добиться наилучшего звучания автомобильной аудиосистемы на первый взгляд может показаться сложной задачей, особенно если вы не привыкли работать с электроникой. К счастью, обновление ваших динамиков и усилителя — довольно простой процесс, и вы можете сэкономить много денег, устанавливая детали самостоятельно.

Преимущества модернизированных динамиков и усилителей

Базовая стереосистема, установленная в вашем автомобиле, не так хороша, когда дело касается качества, мощности и громкости.Модернизация автомобильного усилителя обеспечит ваши новые динамики столь необходимым усилением мощности с меньшими искажениями, чем когда-либо могло быть у предустановленного усилителя внутри заводской стереосистемы.

Вы почти наверняка не будете доводить модернизированный усилитель до пределов своих возможностей, а это значит, что ваш звук будет более четким. И, кроме того, вы сможете получить гораздо больше громкости с минимальными искажениями. Если в вашей системе будет более качественный усилитель, вы заметите разницу между установленными на заводе динамиками и любыми обновлениями, которые вы выберете.

Что такое 4-канальный усилитель?

4-канальный усилитель — это устройство, которое увеличивает стандартный / слабый аудиовход для передачи более мощных аудиосигналов на четыре канала или динамики. Разница между более распространенным 2-канальным усилителем и 4-канальным усилителем, как вы могли догадаться, заключается в количестве каналов.

Канал — это просто внешнее соединение на задней панели усилителя. К каждому каналу обычно подключен один динамик. Если только он не соединен мостом — в этом случае два канала используются для одного динамика, чтобы удвоить выходную мощность одного канала.

С 4-канальным усилителем вы можете сэкономить немного места и денег. Вместо использования двух отдельных 2-канальных усилителей вы можете выполнить работу с помощью всего лишь одного 4-канального усилителя.

Сколько динамиков я могу подключить к 4-канальному усилителю?

Наличие четырех каналов вместо двух означает, что вы можете использовать эти два дополнительных канала для еще двух динамиков или, если вы «соедините» их, используя их объединенную мощность для сабвуфера. В то время как 2-канальный усилитель может поддерживать только два динамика или один сабвуфер с усилителем в «мостовом» режиме, 4-канальный усилитель поддерживает либо четыре динамика, либо два динамика и сабвуфер.

Вам нужны два кабеля RCA для 4-канального усилителя?

Большинство комплектов проводки усилителей поставляются только с одним кабелем RCA. Это связано с тем, что в автомобильных аудиосистемах чаще всего используются двухканальные усилители. Поскольку у вас есть еще два канала, вам понадобится второй кабель RCA вместо того, который есть в большинстве комплектов проводки для усилителей.

Взгляните на этот комплект проводки усилителя BOSS, чтобы узнать, подходит ли он для вашей установки.

Перед началом работы

Подключение 4-канального усилителя к динамикам — относительно простой процесс.При этом лучше всего убедиться, что у вас все спланировано и подготовлено, прежде чем вы начнете, чтобы у вас не было никаких сюрпризов, или вы не прошли большую часть пути и осознали, что забыли провод. Давайте посмотрим, что вам нужно подготовить.

Составьте план

Перед тем, как приступить к подключению, убедитесь, что вы спланировали, как вы собираетесь установить свой усилитель. Лучше всего заранее продумать маршрут, который вы выберете, прежде чем погружаться, чтобы не усложнять все и сделать установку простой и эффективной.

Вам также следует составить список того, какое оборудование, материалы и инструменты вам понадобятся для вашего проекта. Просто занесите это в какой-нибудь список, и это избавит вас от головной боли, если вы что-то потеряете. Таким образом, вы сможете быстро найти то, что вам нужно, не задумываясь о том, подобрали ли вы это вообще.

Необходимые провода и инструменты

Как я упоминал ранее, большинство комплектов проводки для усилителей рассчитаны на 2-канальные усилители. Поскольку мы работаем с 4-канальным усилителем, перед началом работы вам необходимо убедиться, что у вас действительно есть все необходимое.

Если вы изучаете монтажный комплект усилителя или хотите собрать его самостоятельно, вам следует убедиться, что у вас есть подходящие инструменты для установки. Это будет немного отличаться от типичного комплекта проводки усилителя, потому что это 4-канальный усилитель. См. Эту статью, которую я написал о выборе комплектов проводки усилителя для получения дополнительной информации.

Вот то, что вы должны искать в хорошем комплекте проводки 4-канального усилителя:

• Два высококачественных 18 ‘RCA кабеля
• Один высококачественный дистанционный провод
• Заземляющий провод
• Положительный провод с хорошими многожильными проводниками длиной около 18 футов
• Обжимные кольцевые клеммы
• Держатель предохранителя и предохранитель
• Застежки-молнии

Некоторые Комплекты проводки усилителя поставляются с проводом динамика, или вы можете приобрести его отдельно.Количество проводов динамика немного варьируется в зависимости от типа установки, которую вы собираетесь выполнять. Однако, когда дело доходит до калибра, выбирайте провод динамика 18 или 16, независимо от того, какую установку вы будете выполнять.

Как показывает практика, лучше иметь для работы немного больше проводов динамика, чем это может быть строго необходимо. Таким образом, у вас есть небольшая свобода действий на случай, если вам нужно будет исправить что-то в конкретной марке и модели вашего автомобиля, что длина стандартного комплекта может не учитываться.

Вот что вам понадобится, если вы работаете с заводским радиоприемником без входов RCA:

• Ваш 4-канальный усилитель
• Комплект проводки усилителя, как описано выше (кабели RCA не требуются)
• 120 футов провода динамика (желательно немного больше)
• 25 (или более) соединителей для обжима проводов
• 100 (или более) 6-дюймовые стяжки для проводов
• Изолента
• Инструмент для обжима
• Резка плоскогубцы
• Цифровой измерительный прибор для измерения напряжения

Вот что вам понадобится, если у вас есть входы RCA:

• Ваш 4-канальный усилитель
• Комплект проводки усилителя, как описано выше (с двумя 18 RCA-кабели)
• 120 футов провода динамика (желательно немного больше)
• 25 (или более) обжимных соединителей для проводов
• 100 (или более) 6-дюймовых стяжек
• Электрический ответвитель e
• Инструмент для обжима
• Кусачки
• Цифровой измерительный прибор для измерения напряжения

Установка

Есть два способа установить 4-канальный усилитель, и это зависит от того, работаете ли вы с ним или нет. стереосистема, установленная на заводе.Заводские радиостанции не имеют входов RCA, что немного отличает их от того, как если бы вы работали с RCA-соединениями. Здесь я рассмотрю оба типа установки.

Тип установки A: Заводское радио без входов RCA

Если вы работаете с заводской стереосистемой без входов RCA, вам необходимо приобрести либо преобразователь линейного уровня, либо убедиться, что в вашем усилителе есть входы уровня громкоговорителей.

Лично я бы порекомендовал приобрести преобразователь линейного уровня в любом случае, если это разумно.Это потому, что это значительно упрощает процесс обновления вашей стереосистемы в будущем. У вас уже есть кабели RCA, подключенные к усилителю, и вы можете просто подключить их к своей новой, лучшей стереосистеме.

Преобразователи линейного уровня

Преобразователь линейного уровня позволяет преобразовывать входные сигналы уровня динамиков во входы RCA. Они принимают сигнал от вашей стереосистемы, преобразовывая его в сигнал, который ваш усилитель может использовать через соединения RCA. Это невероятно полезно, если ваш усилитель по какой-то причине не имеет входов уровня громкоговорителей

Даже если преобразователь линейного уровня может показаться простой технологией, убедитесь, что вы по-прежнему покупаете высококачественное устройство.Если вы согласитесь на меньшее, преобразование этого аудиосигнала может быть некорректным, что приведет к искажению звука или другим проблемам со звуком.

Входы уровня громкоговорителей

Входы уровня громкоговорителей довольно часто встречаются в современных усилителях. Это избавляет вас от необходимости покупать преобразователь линейного уровня, что экономит ваши деньги и сокращает время установки.

К счастью, их тоже легко подключить. В комплекте должен быть «жгут», в котором вы просто подключаете положительный (+) и отрицательный (-) провода для каждого канала динамика к жгуту.Затем вы просто подключаете жгут к входам уровня громкоговорителей на вашем усилителе.

Тип установки B: Соединения RCA

Соединения RCA, иногда также называемые соединениями линейного уровня, являются предпочтительным способом подключения сигнала к усилителю. Они предлагают более низкое шумовое соединение, чем адаптеры уровня громкоговорителей, и немного проще с точки зрения установки.

Как я уже упоминал выше, вам понадобятся два кабеля RCA для 4-канального усилителя. Каждый кабель RCA будет иметь два сигнальных канала: левый и правый для передних динамиков и левый и правый для задних динамиков.

Динамики

Вы хотите, чтобы усиленный сигнал, который вы получаете от нового усилителя, доходил до ваших динамиков, поэтому вы хотите убедиться, что они подключены правильно. Один из способов немного облегчить себе жизнь — это протянуть провода динамика обратно к области вокруг жгута на задней панели стереосистемы. Таким образом, все провода динамиков вашего автомобиля будут доступны в одном месте.

Мы не будем использовать провода динамиков, идущие от стереосистемы, независимо от того, старая это стереосистема или новая.Это потому, что вместо этого мы направляем сигнал на усилитель. Если вы хотите, вы можете обрезать провода колонок на стереосистеме или закрепить их липкой лентой.

Подключения

Сигнальная проводка

Если вы используете подключения на уровне громкоговорителей, лучше всего подключить этот провод рядом со стереосистемой, а затем проложить проводку обратно к усилителю одним жгутом. Это сохраняет аккуратность и упрощает установку.

Вам понадобится восемь отрезков провода: четыре пары проводов для четырех каналов.Чтобы получить приблизительную длину, которая вам понадобится, измерьте длину провода от радио до места, где будет установлен усилитель, что позволит немного дополнительно учесть любые изгибы и пути, по которым провод может пройти через салон вашего автомобиля.

При подключении на уровне громкоговорителей я бы рекомендовал использовать обжимные разъемы и обжимной провод для безопасного подключения. Заводские стереосистемы будут иметь цветную проводку, поэтому обязательно найдите ее. Если вы не уверены, вы всегда можете обратиться к источникам в Интернете, чтобы проверить еще раз.

Кабели RCA

Кабели RCA немного проще, чем сигнальная проводка с подключениями на уровне громкоговорителей.Если вы используете преобразователь линейного уровня или можете просто использовать кабели RCA как есть, подключите кабели к соответствующим передним и задним входам. Чтобы отслеживать ваши кабели, вы можете пометить или скотчем, которые являются передними и / или задними кабелями.

2-канальные разъемы RCA

[Предлагаемое изображение: двухканальная стереосхема]
Если ваша стереосистема имеет только два канала, но вы используете 4-канальный усилитель, вы все равно можете подключить стереосистему к усилителю. Требуется лишь небольшое дополнение: Y-образные переходные кабели.

Y-образный адаптер позволяет разделить один разъем RCA на два, что позволяет подключать кабели RCA, как описано выше, без необходимости усложнять вещи. Благодаря имеющейся у нас технологии использование Y-адаптера также не приведет к потере качества, а это означает, что вы можете сделать это без проблем.

Провод усилителя дистанционного включения

Найдите провод +12 В, на который подается питание, когда зажигание находится в положении «вспомогательное оборудование» или в аналогичном положении, но отключается с помощью ключа автомобиля. Это провод, который вы будете использовать для провода дистанционного включения.Все, что вам нужно сделать, чтобы установить его, — это подключить провод к радио и связать его с проводами динамика.

Усилитель

Перейдем к установке самого усилителя. В большинстве случаев вам нужно установить усилитель в багажнике или в задней части автомобиля, а разъемы уровня динамиков расположены рядом с радио или центральной консолью. Это типичная установка, обеспечивающая максимальную гибкость при дальнейших обновлениях.

1. Проложите плюсовой провод аккумуляторной батареи к моторному отсеку.

Вероятно, это самая сложная часть процесса установки. Вы захотите спрятать проволоку под ковром или внутренней отделкой, но это не самая сложная часть.

Сложнее всего ввести провод в моторный отсек. Обычно это можно сделать, найдя зазор, отверстие или втулку для пропуска проволоки. Это может занять некоторое время, но в вашем автомобиле будет хотя бы один из этих вариантов.

2. Подсоедините положительный провод к держателю предохранителя.

Обрежьте полдюйма изоляции с каждого конца провода и наденьте держатель предохранителя на оголенный конец положительного провода. Используйте зажим с обжимным кольцом и инструмент для обжима, чтобы закрепить его.

По соображениям безопасности убедитесь, что патрон предохранителя находится рядом с аккумулятором, и между ними должно быть не более 30 см. Таким образом, мало проводов, которые можно было бы задействовать без предохранителя в случае короткого замыкания. Не используйте наконечники вместо обжимных клемм, риск безопасности не стоит того.

3. Подсоедините плюсовой провод к аккумуляторной батарее.

Убедитесь, что область аккумулятора чистая и не имеет следов коррозии, затем закрепите положительный провод с помощью обжимной клеммы, чтобы закрепить его на болте / шпильке зажима аккумулятора. Чтобы удерживать его на месте, привяжите его к другим ближайшим проводам или шлангам.

4. Подключите заземление.

Подключите заземляющий провод от усилителя к металлу рядом с тем местом, где будет установлен усилитель. Если возможно, и если кто-то поблизости, заводской заземляющий провод — отличное место для этого.Подключите его либо с помощью другого зажима с обжимным кольцом, либо с помощью дрели и самореза.

5. Проложите провода к усилителю.

Свяжите провод питания и другие кабели вместе с помощью стяжек. Затем проложите провода по тому же пути обратно к усилителю. Хранение их вместе таким образом избавит вас от серьезной головной боли, если вы обновите или отремонтируете что-нибудь в будущем.

6. Установите усилитель.

Большинство людей выбирают один из двух способов крепления усилителя в автомобиле: либо на сам корпус сабвуфера (если сабвуфер задействован), либо на плату, которую они надежно прикрепляют к машине.Я бы порекомендовал сделать монтажную плату усилителя, так как она убережет ваш усилитель от прямых вибраций сабвуфера.

К счастью, сделать монтажную плату усилителя несложно. Все, что вам нужно, это получить коврик для динамика или другую темную ткань (например, JoAnn Fabrics или аналогичный магазин) и доску. Прикрепите ковер к доске, затем прикрепите усилитель к доске с помощью скоб или ремней автомобильной стереосистемы.

7. Подключите провода к усилку.

[Предлагаемое изображение: схема соединений клемм усилителя]
Перед подключением чего-либо убедитесь, что питание отключено и предохранитель провода питания удален.Убедившись в этом, вы выходите на финишную прямую.

Подключите каждый провод к соответствующему разъему на усилителе, убедившись, что соединения надежны и отсутствуют мешающие провода. Если вы используете подключения на уровне динамиков от заводской стереосистемы, вы также должны подключать их.

Настройка усилителя

Теперь, когда вы установили усилитель, пора убедиться, что все работает, и подготовить ваш усилитель к работе.Убедитесь, что предохранитель включен, включите зажигание и включите стереосистему.

Если вы не слышите звука и индикатор питания усилителя не горит, проверьте наличие возможных проблем. Это еще одно место, где пригодится цифровой измеритель, поскольку контрольные лампы не всегда сообщают вам то, что вам нужно знать.

Обычно есть три легко устраняемые причины, по которым ваш усилитель может не включиться: плохой заземляющий провод / соединение, проблема с предохранителем или держателем предохранителя, или слишком низкое напряжение на проводе дистанционного включения (или не +12 В совсем).

Настройка кроссоверов

Теперь, когда ваш усилитель подключен и включен, пора настроить все так, чтобы вы получили от вашей системы звук, который вы хотите. Использование кроссоверов высоких частот позволяет добиться большей громкости с минимальными искажениями, поэтому важно убедиться, что они настроены правильно.

Для переднего и заднего каналов убедитесь, что кроссоверы установлены на фильтр высоких частот. Затем, если для них есть регулятор, установите его где-нибудь в районе 50-60 Гц. Это должно быть хорошее место для получения хорошего качества, и если нет элемента управления, они должны быть уже хорошо настроены.

Тестирование и настройка

Остальная часть процесса на самом деле сводится к тестированию и настройке вашего оборудования, чтобы добиться того, чтобы оно звучало именно так, как вы хотите. Включите музыку, которую вы обычно слушаете, и настройте параметры низких и высоких частот, усиления и т. Д. По своему усмотрению.

Резюме

Я знаю, что в этом процессе, при беглом взгляде, есть много чего. Хотя может показаться, что это много для переваривания, тем не менее, большая часть из них, к счастью, проста и легко выполняется самостоятельно.Даже если вы новичок в мире автомобильной аудиосистемы, обновление вашей системы вполне выполнимо.

Если вы внимательно следите за своими частями, это избавит вас от потенциальных головных болей, и ваши уши будут вам за это благодарны.

Как подключить 2 динамика к 1 усилителю

В этой статье мы рассмотрим, как и когда подключить 2 динамика параллельно или последовательно. Обсуждаются как теория, так и практические аспекты того, как подключить 2 динамика. Подключение 2 динамиков к усилителю параллельно или последовательно полезно в следующих случаях:

• вам не нужно включать и выключать каждый динамик по отдельности, или
• , вам не нужно иметь отдельные регуляторы громкости для каждого динамика.

Если вам нужно включать или выключать каждый динамик по отдельности или иметь отдельные регуляторы громкости, вам может понадобиться селекторный переключатель динамиков. В этом случае вам следует прочитать статьи о подключении нескольких динамиков, подключении 4 динамиков и / или мой обзор переключателей выбора динамиков.

Многие люди путаются, когда мы говорим о стереоусилителе. Стереоусилитель просто имеет два усилителя, встроенных в одну коробку. Мы не говорим о подключении двух динамиков к стереоусилителю, поскольку для этого просто нужно подключить по одному динамику к каждому усилителю (левому и правому).Есть много случаев, когда вы хотите подключить четыре динамика к стереоусилителю, то есть подключить по 2 динамика к каждому усилителю — или всего четыре динамика. В остальной части этой статьи, когда мы говорим об усилителе, мы говорим только о левом или правом усилителе.

Вы можете подключить 2 динамика к одному усилителю без отдельных переключателей или регуляторов громкости, если вы:

• иметь большую гостиную с четырьмя потолочными динамиками, или
• хотите покрыть большой задний двор четырьмя динамиками, или
• есть ситуация, когда двух динамиков недостаточно.

Это два основных способа соединения двух динамиков — последовательно или параллельно.

Должны ли 2 динамика подключаться последовательно или параллельно?

Должны ли 2 динамика, подключенные к одному усилителю, подключаться последовательно или параллельно, в основном зависит от импеданса динамиков.

Импеданс громкоговорителей должен быть указан на задней стороне громкоговорителя или блока громкоговорителей. Сопротивление динамика обычно составляет 4 Ом, 6 Ом или 8 Ом. Если на задней панели динамика нет надписи, проверьте все документы, которые могли прилагаться к динамику, или поищите спецификации в Интернете.Вместо обозначения «Ом» часто используется символ Ω.

Если оба динамика имеют сопротивление 8 Ом или более, , то динамики обычно можно подключить параллельно.

Если сопротивление громкоговорителей меньше 8 Ом , то на всякий случай следует подключить их последовательно .

Подключите 2 динамика параллельно

Чтобы рассчитать полное сопротивление нагрузки динамиков, подключенных параллельно и , см. «Калькулятор динамиков в параллельном соединении».

Если оба динамика имеют сопротивление 8 Ом или более, то обычно безопасно подключать их параллельно.Это связано с тем, что два параллельных динамика на 8 Ом обеспечивают полное сопротивление нагрузки 4 Ом. Большинство усилителей HiFi рассчитаны на полное сопротивление нагрузки 4 Ом или выше, но не ниже 4 Ом. Если ваш усилитель не рассчитан на 4 Ом (некоторые из них — минимум 6 или 8 Ом), вам следует подумать о последовательном подключении двух динамиков.

Эта диаграмма помогает понять, почему динамики, подключенные таким образом, называются «параллельно»

Они известны как параллельные, потому что, в общем, они подключены параллельно.По общему признанию, я нарисовал их так, чтобы они выглядели как параллельные. Однако на практике мы не стали бы использовать так много кабелей и соединений. Практические способы подключения 2 динамиков параллельно см. В таблице ниже.

Если в вашем усилителе есть селектор громкоговорителей A и B, вы можете использовать его для простого подключения двух комплектов громкоговорителей параллельно.

Подключите 2 динамика серии

Чтобы рассчитать полное сопротивление нагрузки динамиков серии , просто сложите импедансы

Если оба динамика имеют сопротивление менее 8 Ом или для усилителя требуется полное сопротивление нагрузки более 4 Ом, то лучше всего подключить динамики последовательно.Это связано с тем, что два последовательно соединенных динамика на 4 Ом обеспечивают полное сопротивление нагрузки 8 Ом. Два последовательно подключенных динамика на 6 Ом обеспечивают полное сопротивление нагрузки 12 Ом. Большинство усилителей нормально работают с сопротивлением нагрузки 6–16 Ом.

Эта диаграмма помогает показать, почему громкоговорители, подключенные таким образом, называются «последовательно»

Как видите, два динамика расположены «последовательно» друг с другом.

Как подключить 2 динамика параллельно и последовательно

Ниже приведена таблица, в которой показано, как подключить два динамика параллельно и последовательно для обычных сценариев.Имейте в виду, что эти диаграммы предназначены только для одного усилителя (скажем, для левого усилителя), вам нужно будет продублировать их также для правого усилителя.

Если вы дважды щелкните диаграмму, вы должны увидеть ее немного увеличенную версию для облегчения просмотра.

Возможно, вы заметили, что независимо от того, какой сценарий используется, все параллельные схемы технически соединены так же, как и друг друга — если вы сомневаетесь во мне, проследите соединения пальцами на любых двух методах параллельного соединения. Вы можете сделать то же самое для последовательных подключений ниже, поскольку они также идентичны друг другу.

Имейте в виду, что изменение полного сопротивления нагрузки усилителя приведет к увеличению или уменьшению выходной мощности усилителя. Параллельное соединение обычно увеличивает выходную мощность, а последовательное соединение обычно снижает выходную мощность усилителя. Дополнительные сведения см. В разделе «Несколько динамиков изменяют мощность усилителя».

Каждый динамик может иметь разную чувствительность, что может означать, что между ними будет разница в уровнях. Подробнее об этом см. В разделе «Чувствительность динамика».

Также, если каждая колонка имеет разный импеданс, то для каждой колонки будут доступны разные уровни мощности. Подробнее см. Как несколько динамиков распределяют мощность. Мои калькуляторы для параллельных динамиков и последовательных динамиков также рассчитывают, как динамики с разным импедансом распределяют мощность.

На самом деле есть только два способа подключить 2 динамика к одному усилителю — параллельно или последовательно.

Если каждый динамик имеет импеданс 8 Ом или более, их обычно можно подключить параллельно.

Если каждый динамик имеет импеданс ниже 8 Ом, необходимо подключить их последовательно.

Если вам нужно включить или выключить каждый набор динамиков или вам нужны отдельные регуляторы громкости, см. Мои статьи о подключении нескольких динамиков, подключении 4 динамиков и / или моем обзоре переключателя динамиков

Если у вас все еще есть вопрос о том, как подключить два динамика, пожалуйста, прочтите часто задаваемые вопросы, прежде чем отправлять свой вопрос. Вы также можете найти ответ в приведенных ниже вопросах и ответах.

Как сделать обычные колонки беспроводными за 4 простых шага!

Существует множество сценариев, в которых прокладка кабелей к динамикам объемного звучания может быть очень проблематичной. Кто хочет пролезть на чердак и проложить один или два жалких кабеля, чтобы передать сигнал на задние динамики? Определенно не я, я пролез через изрядное количество чердаков и могу поручиться, что это совсем не веселое время. Беспроводные колонки — следующая большая вещь в аудио / видео установках, но не каждый захочет раскошелиться на высококачественные беспроводные колонки.

Вам может быть интересно, можете ли вы преобразовать существующие динамики объемного звука в беспроводные? Да, это очень просто сделать с помощью комплекта беспроводных динамиков. Эти комплекты беспроводных динамиков делают обычные динамики беспроводными, отправляя аудиосигналы через RF (радиочастоты). Вам также может потребоваться подключить к динамикам отдельный усилитель для обеспечения питания, так как большинство этих комплектов не обеспечивают питание динамиков.

Существуют различные сценарии использования беспроводной технологии для передачи сигнала на динамики.Мы рассмотрим, как эти беспроводные комплекты делают обычные динамики беспроводными, а также как эти комплекты должны быть настроены. Большинство из них довольно просто настроить, так что не волнуйтесь!

Как комплект беспроводных динамиков делает обычные динамики беспроводными?

Комплекты беспроводных динамиков делают обычные динамики беспроводными, посылая аудиосигнал через RF (радиочастотный) сигнал. Вы можете просто добавить комплект беспроводных динамиков, чтобы обеспечить высококачественный беспроводной сигнал для динамиков объемного звучания.

Эти комплекты содержат приемопередающий блок. Передающий блок принимает входные данные от приемника или других источников и «передает» их принимающему блоку. Затем принимающий блок обрабатывает сигнал и направляет его во все, что подключено к его выходам.

Как упоминалось выше, вам может потребоваться добавить отдельный усилитель для питания динамиков, потому что 1) мощность не передается по беспроводной сети (да), 2) большинство комплектов беспроводных динамиков не имеют встроенного усилителя, 3) много тыловых динамиков пассивны и не активны (они не питаются собственным питанием).

Если принимающее устройство содержит встроенный усилитель, он обычно обеспечивает очень небольшую мощность, я бы не советовал использовать его. Отдельный усилитель намного надежнее.

Примечание: RF — это тот же сигнал, что и WiFi, многие комплекты работают в диапазоне 2,4 ГГц. Поэтому имейте в виду, где находится ваш маршрутизатор / точка доступа Wi-Fi, потому что они могут создавать помехи.

Как настроить комплект беспроводной акустической системы

Это может быть полусложно в зависимости от настройки ваших динамиков и комплекта, который вы используете.Я сделаю все возможное, чтобы обобщить и дать достаточно информации для настройки набора для большинства сценариев. Обычно вы будете использовать только один из этих комплектов для задних динамиков и / или сабвуфера.

Проложить кабели к громкоговорителям переднего канала относительно просто, потому что ресивер обычно расположен рядом с громкоговорителями. Тыловые динамики почти всегда расположены далеко от ресивера / усилителя. Сабвуфер также имеет несколько мест, где он может быть установлен.

Итак, прокладываете ли вы кабель или используете комплект беспроводной связи, зависит от того, где расположены задние динамики.Прокладка проводов динамиков может быть утомительной в зависимости от планировки комнаты, именно здесь вступает в силу беспроводная передача и прием. Если у вас есть какие-либо вопросы, просто оставьте комментарий, и я сделаю все возможное, чтобы ответить на ваш вопрос!

1. Выберите комплект беспроводной акустической системы

Существует два основных типа комплектов беспроводных динамиков:

1. Нет встроенного усилителя. Он отправляет только аудиосигнал и требует дополнительного усилителя для питания динамиков.
2. Содержит встроенный усилитель.

Я рекомендую приобрести комплект без встроенного усилителя, потому что вполне вероятно, что выходная мощность беспроводного приемного устройства будет очень низкой. Намного меньше, чем то, что выдает ваш текущий ресивер / усилитель.

Помните о входах, доступных на передающем устройстве, и о выходах, доступных на вашем A / V-ресивере. Если у вашего ресивера есть предварительные выходы (выходы RCA для разных каналов динамиков до подачи питания), вы можете просто подключить RCA от ресивера к передающему устройству.

Если ваш ресивер не имеет предварительных выходов, убедитесь, что передающее устройство принимает обычный провод динамика в качестве входа. Или вы можете использовать линейный адаптер (пример) для преобразования выводов динамиков в RCA. Некоторые комплекты также включают вход и выход для сабвуфера! Многие сабвуферы имеют встроенный усилитель, поэтому его обычно очень просто подключить. Позже я расскажу, как все соединяется.

Комплекты беспроводных динамиков без встроенного усилителя

Вот пара комплектов, в которых нет встроенного усилителя.Примечание. Я не включаю цены, потому что они постоянно меняются. Кроме того, если у вас есть активные колонки, обязательно выберите комплект, в котором нет встроенного усилителя.

Nyrius NY-GS10

Nyrius NY-GS10 (на Amazon) (см. Изображение) — на самом деле это беспроводной комплект для аудио / видео, но вам не нужно использовать вход / выход видео. У него лучшие обзоры из всех беспроводных комплектов, которые я смог найти.

BIC America (на Amazon) — использует RCA для входов и выходов. Он предлагает диапазон от 60 до 80 футов и является лучшим среди беспроводных комплектов без усилителя.

Dynasty ProAudio WSA-5TR (на Amazon) — Подобно комплекту беспроводных динамиков BIC America, этот комплект чрезвычайно прост в использовании и получил высокие оценки!

Помните, что эти комплекты не обеспечивают питание динамиков, а только аудиосигнал. Я предлагаю использовать мини-усилитель для питания динамиков.

Комплект беспроводной акустической системы со встроенным усилителем

Лучшим из рассмотренных комплектов беспроводных динамиков со встроенным усилителем является комплект беспроводных динамиков Amphony Model 1800 (на Amazon).В этом устройстве используется один передатчик, который отправляет аудиосигналы на два отдельных приемника, оба из которых имеют встроенные усилители.

Усилители рассчитаны на 80 Вт каждый, что намного больше, чем у большинства других комплектов беспроводных динамиков. 80 Вт должно быть достаточно для большинства систем. Они также заявляют, что диапазон достигает 300 футов! Amphony Model 1800 определенно лучший выбор, если вам нужен встроенный усилитель с беспроводным комплектом динамиков.

OSD WRSK-250 Subwoofer and Speaker Kit (на Amazon) — это комплект передатчика и приемника, который содержит усилитель на приемной стороне.Они встречаются гораздо реже, чем обычные комплекты без двигателя.

Это устройство обеспечивает мощность только 25 Вт на канал. Это, вероятно, намного меньше того, что может дать ваш ресивер или усилитель.

Тем не менее, достоинством этого устройства является наличие линейных выходов RCA для динамиков и сабвуфера. Таким образом, вы можете использовать отдельный усилитель, если хотите. Но в этот момент не стоило бы больших затрат получить комплект со встроенным усилителем. Просто пища для размышлений.

2. Подключите передатчик

После того, как вы выбрали комплект беспроводных динамиков, самое время заставить ваши обычные динамики работать без проводов!

Сначала вам необходимо подключить передатчик к приемнику или усилителю. Передатчик отправляет аудио по беспроводной сети, используя RF. В зависимости от выбранного вами набора будут разные варианты ввода аудиосигнала. Передатчик будет иметь провод для динамика, RCA и / или дополнительный вход 3,5 мм.

Для входов с проводом динамика подключите обычный провод динамика от двух выходов динамика на приемнике к входам на передатчике.

Для входов RCA подключите кабели RCA от выходов предусилителя на приемнике к входам RCA передатчика.

Если ваш передатчик имеет только вход 3,5 мм, вам понадобится переходник с RCA на 3,5 мм для подключения приемника к передатчику. После подключения входов для передатчика подключите к нему адаптер переменного тока и розетку.

3. Подключите приемник.

Теперь, когда передатчик подключен правильно, пришло время подключить беспроводной приемник, чтобы сделать обычные динамики беспроводными.Опять же, в зависимости от выбранного набора беспроводных динамиков и используемых динамиков, все может немного отличаться. Ниже приведены несколько сценариев для различных наборов комплектов и конфигураций динамиков, а также способы их правильного подключения.

Использование отдельного усилителя (чаще всего)

При использовании отдельного усилителя потребуется подключить RCA от приемного устройства к усилителю. Затем подключите провод динамика от усилителя к динамикам. Приемный блок подает сигнал на усилитель, затем усилитель подает питание на этот сигнал и отправляет его на динамики.

Это можно сделать, если используемые динамики пассивны. Это означает, что у динамиков нет собственного источника питания или внутреннего усилителя. И, конечно же, вам нужно будет подключить адаптер переменного тока к розетке, а другой конец подключить к ресиверу.

Использование приемного устройства со встроенным усилителем (Реже).

Если в приемном устройстве есть встроенный усилитель (маловероятно), то выполнить подключения очень просто. Подключите провод динамика от принимающего устройства к динамикам.Затем подключите питание приемника.

Все просто, но имейте в виду, что мощность, обеспечиваемая приемным устройством, вероятно, очень мала. Так что не ожидайте, что подключенные динамики будут выводить огромное количество звука.

Громкоговорители содержат внутренний усилитель (т.е. с использованием активных динамиков).

Некоторые динамики просто подключаются к розетке и используют внутренний усилитель в качестве источника питания, поэтому для фактического вывода звука требуется только источник звука. С активным динамиком вашему беспроводному ресиверу не нужен усилитель.

Просто подключите RCA от приемного устройства к динамику и вуаля, ваши динамики работают по беспроводной сети. Кроме того, вам все равно потребуется подключить адаптер питания к принимающему устройству. На самом деле нет никакого способа обойти это.

4. Протестируйте систему!

Теперь, когда все подключено, пора протестировать систему!

Во-первых, давайте убедимся, что приемник принимает сильный сигнал от передатчика. Если звук, издаваемый подключенными динамиками, содержит помехи, звук нечеткий, задерживается и т. Д.тогда вам, вероятно, следует отрегулировать положение передатчика и / или приемника.

Также проверьте все соединения и убедитесь, что все кабели надежно закреплены. Некоторые передатчики и приемники имеют несколько «каналов», которые можно настроить вручную. Попробуйте изменить «каналы», чтобы увидеть, улучшит ли это качество звука.

Когда у вас будет наилучший возможный сигнал, вам может потребоваться отрегулировать уровни динамиков. Проводные и «беспроводные» динамики должны иметь одинаковый уровень звука.

Вы не хотите, чтобы передние / проводные динамики были очень громкими и были едва слышны задние / беспроводные динамики. Уровни можно регулировать либо на приемном устройстве, либо на усилителе, либо на обоих.

И если все настроено и работает исправно, значит, вы успешно научились делать штатные колонки беспроводными!

Заключение

Сделать обычные колонки беспроводными довольно просто! Вам просто нужно подходящее оборудование и знания, как все настроить.

Я надеюсь, что эта статья предоставила достаточно информации, чтобы вы поняли, как правильно настроить этот тип системы. Если вы не хотите проходить через все это (на самом деле это не так уж и много), вы можете просто приобрести беспроводную акустическую систему. Но будьте осторожны, качественные беспроводные колонки не из дешевых!

Вы можете купить приличный набор по низкой цене, но вполне вероятно, что у них не будет большой мощности за собой. Более дорогие наборы обычно намного эффективнее воспроизводят звук.

Однако, на мой взгляд, настроить комплект беспроводной колонки не так уж и сложно! Если у вас уже есть динамики и бюджет меньше, попробуйте использовать комплект беспроводных динамиков. Вы можете удивиться, насколько хорошо это может работать!

Если у вас когда-либо возникли проблемы с динамиками, ознакомьтесь с этой статьей о 9 основных шагах по устранению проблем с динамиками домашнего кинотеатра.

3 простых способа подключить усилитель без разъемов RCA

Когда дело доходит до подключения усилителя послепродажного обслуживания к автомобильной стереосистеме, существует ряд дорог, по которым можно подойти.Все зависит от устанавливаемого оборудования, типов разъемов, имеющихся на оборудовании, и общих целей самой системы.

Большинство стилей установки мобильных аудиосистем среднего и высокого уровня используют порты RCA усилителя для того, что, возможно, является самым чистым звуковым соединением от головного устройства системы (радио / приемника) к самому усилителю, но есть сценарии, требующие другого решения не найти, конкретно с головным устройством нет выходов RCA на задней панели. С учетом сказанного, мы собираемся взглянуть на то, как подключить усилитель без разъемов RCA.

В конечном счете, есть три способа решить эту дилемму установки:

1. Провод динамика к адаптеру RCA
2. Входы высокого уровня на усилителе
3. Преобразователи линейного вывода.

У каждого из них, как и у всего остального, есть свои преимущества и проблемы, но не беспокойтесь — следующая информация поможет развеять любые заблуждения относительно любого из подходов.

# 1 Провод динамика к адаптеру RCA

Начнем с того, что трудно переоценить, насколько важен внешний усилитель мощности в мобильной аудиосистеме.Для тех, кто никогда не сталкивался с автомобильной стереосистемой, выходящей за рамки заводской настройки своего автомобиля, разница ошеломляет — от потрясающего динамического диапазона, обеспечиваемого сильноточной мощностью усилителя, до мощной мускулатуры, которая приводит в движение громкие сабвуферы в багажнике, усилители обеспечивают интуитивную мощность, необходимую для того, чтобы музыка действительно оживала.

Это не говоря уже о том, как хороший усилитель преодолевает раздражающий дорожный шум во многих легковых и грузовых автомобилях, который может быть особенно раздражающим, если окна автомобиля опущены, а автомобиль или грузовик движется по шоссе.

Но то, что многие новички в мире автомобильной аудиосистемы не понимают, — это то, что заводское автомобильное радио на самом деле может использоваться с подвесным усилителем — просто требуется немного творчества и знания необходимых аксессуаров, чтобы все это подключить. Усилитель может помочь вам получить максимальную отдачу от вашей заводской системы, особенно когда речь идет о более крупных транспортных средствах, таких как фургоны или полноразмерные внедорожники, где может быть особенно сложно добиться чистого и мощного звука.

Здесь мы и подходим к нашему первому решению — переходному кабелю от проводов динамика к штекеру RCA.

Если ваш усилитель может принимать вход высокого уровня на RCA (см. Технические характеристики вашего усилителя), вы можете подключить этот адаптер к жгуту проводов заднего динамика вашего автомобиля, а затем подключить его к кабельному входу RCA вашего усилителя.

Лучшие адаптеры, которые вы можете купить:

# 2 входа высокого уровня (или уровня динамика) на усилителях

Второй вариант — это входы высокого уровня, иногда называемые входами уровня громкоговорителей.

Что такое высокоуровневый вход автомобильного усилителя?

Поскольку заводские радиостанции не имеют специальных выходов для усилителей («RCA» или «выходы предусилителя»), большинство внешних усилителей мощности поставляются с высокоуровневыми входами, которые позволяют подключаться к заводским проводам громкоговорителей для прохождения сигнала.Они называются входами высокого уровня, потому что уровень напряжения значительно выше, чем у стандартного выходного разъема предусилителя.

В любом случае, эти входы преобразуют высокое напряжение в версию, с которой может справиться усилитель. После подключения результат — чистый, четко определенный звук с высокоуровневыми входами, входящими в стандартную комплектацию различных двух- и четырехканальных усилителей, а также монофонических (одноканальных) сабвуферных усилителей.

Как подключить вход высокого уровня к усилителю

Установка усилителя с использованием входов высокого уровня не сильно отличается от процедуры, используемой при подключении усилителя с выходами предусилителя.Прежде чем что-либо предпринять, всегда рекомендуется, чтобы вы отсоединили отрицательную клемму от вашей батареи , чтобы защитить от возможного короткого замыкания.

Работая из пассажирского салона вашего автомобиля, вы пропустите красный провод питания от комплекта усилителя через межсетевой экран вашего автомобиля, проложите его к батарее и подключите к держателю предохранителя. Установите держатель предохранителя и закрепите соединения с головным устройством и аккумулятором; эта процедура даст вам силу. На этом этапе вы также проложите красный (питание) и синий (включение) провода под дверными панелями (или сиденьями) к усилителю.

Теперь, когда ваша мощность отключена, пора приступить к приему фактического аудиосигнала. Для каждого динамика (или сабвуфера), который вы планируете использовать с усилителем, зачистите небольшую часть цветных проводов левого и правого динамиков вашего автомобиля, затем соедините провода, ведущие к усилителю (обожмите или припаяйте и закрепите соединение для оптимальной производительности).

Если ваш усилитель устанавливается в багажнике вашего автомобиля, путь к тыловым динамикам или сабвуферу относительно короткий, поэтому добраться до усилителя не должно быть проблем.При использовании динамиков переднего сиденья вам потребуется провести проводку под дверным косяком или ковровым покрытием, чтобы добраться до динамиков. Точно так же, если ваш усилитель установлен под передним сиденьем, до передних динамиков будет легче добраться, чем до задних.

# 3 Преобразователи линейного вывода (LOC)

Третий вариант для сборки системы без разъемов RCA представляет собой преобразователь линейного выхода, устройство, используемое многими установщиками, у которых есть клиенты, которые не хотят избавляться от каких-либо аспектов своей заводской стереосистемы — они просто хотят добавить усилители и сабвуферы.

Что такое преобразователь линейного выхода?

Audiocontrol LC2i

Этот адаптер RCA для штатной магнитолы, который преобразует высоковольтный сигнал уровня динамика в сигнал уровня предусилителя, приемлемый для усилителя мощности. «LOC», как они стали называться, состоит из трансформатора и высоковольтного резистора и подключается к усилителю с помощью стандартного соединительного кабеля RCA. Трансформатор этого устройства должен быть заземлен, при этом к большинству преобразователей линейного выхода прилагается провод именно для этой цели.

LOC также обычно поставляются с функцией регулируемого усиления, поэтому выходной сигнал, подаваемый на усилитель, можно настроить до определенной степени (это хорошо для обеспечения того, чтобы сабвуферы не перегружались при балансировке уровней подстройки выхода усилителя).

Что делает LOC?

Как мы уже говорили в предыдущем разделе, LOC преобразует высоковольтный сигнал уровня динамика в сигнал предусилителя, который может использовать усилитель мощности. Это особенно полезно при установке двухканального или монофонического усилителя на существующую заводскую радиостанцию ​​(или даже на некоторые вторичные системы).

Большинство LOC имеют выходное напряжение до четырех вольт и включение по сигналу с возможностью управления реле; некоторые также включают удобные выносные регуляторы громкости для точной регулировки уровня усилителя сабвуфера с сиденья водителя.

Лучшие LOC, которые вы можете купить:

Как подключить преобразователь линейного выхода

Первое, что вам нужно сделать, это найти провода, соединяющие установленную на заводе магнитолу и усилитель вашего автомобиля с динамиками.По нашему опыту, эти провода расположены сразу за головным устройством. Оттуда вы будете использовать инструменты для зачистки проводов, чтобы снять один дюйм изоляции проводов — с каждого провода — так, чтобы правый канал LOC можно было присоединить к правому динамику, а левый канал LOC можно было присоединить к левый динамик.

Теперь следующий шаг — припаять провода преобразователя к проводам динамика, а затем заделать это соединение либо изолентой, либо методом термоусадки. Затем LOC необходимо прикрепить к вашему автомобилю в какой-либо точке крепления, прежде чем вставлять в него кабели RCA и подключать их к усилителю.

Последние шаги включают балансировку некоторых уровней, чтобы все звучало как можно более чисто. Это начинается с настройки усиления вашего усилителя до среднего значения, а затем включения радио, чтобы вы могли отрегулировать громкость до уровня, который, по вашему мнению, является комфортным для прослушивания. Вставьте рабочий конец небольшой отвертки в регулировочные фиксаторы усилителя и отрегулируйте это усиление, пока не почувствуете, что нарастают искажения, затем уменьшайте усиление, пока оно не исчезнет.

Наконец, вернитесь к своему головному устройству и увеличьте громкость, чтобы убедиться, что усилитель не излучает искажений.Если вы слышите искажения, отрегулируйте усиление на преобразователе и усилителе в ответ.

В любом случае, простой преобразователь линейного выхода или высокоуровневый вход усилителя заставят вашу систему довольно быстро сработать, если вы сначала захотите зачистить несколько проводов.

Советы по установке простого домашнего кинотеатра

Я даю ссылки на понравившиеся товары. Если вы купите по ссылке в этом посте, я могу получить комиссию. Узнать больше

Итак, вы хотите
знаете, как настроить объемный звук и создать фантастическую систему домашнего кинотеатра?

Это
Отлично.Есть одна вещь, которая
многие люди забывают об этом при создании домашних развлекательных систем. В
звук.

Хороший домашний кинотеатр
звуковая система имеет решающее значение для просмотра фильмов. Каждый бит так же важен, как и
картина, а некоторые могут поспорить важнее. Но слишком часто звуковая система
забывается.

Следуйте этому руководству
и вы можете посмотреть фильм в все его славу — и
не только половина опыта.

Для народа
совершенно новичок в этом, я собираюсь делать это медленно.Я начну с объяснения
как настроить стереофоническую звуковую систему домашнего кинотеатра.

Затем я перейду к
более продвинутая тема подключения вашей системы для объемного звука.

Первые дела в первую очередь — стереосистема домашнего кинотеатра

Итак, давайте посмотрим на базовую установку домашнего кинотеатра. Простой способ
улучшения звука в вашей комнате.

Во-первых, вам понадобится усилитель и колонки.

Возможно, вы сможете использовать существующую систему Hi-Fi, которую вы уже
иметь в своей комнате — что, вероятно,
только для стереозвука.Если вы хотите настроить объемный звук, вы
нужно купить AV-ресивер. Я вернусь к этому позже.

Другой вариант — получить универсальный домашний кинотеатр, который
включает в себя усилитель и динамики вместе. А иногда DVD /
Blu-ray плеер тоже.

Подробную информацию см. В статье о системах домашнего кинотеатра.
по этому варианту.

В этой статье я просто расскажу об основах подключения.
стереосистемы или системы объемного звучания.

Так как же нам быстро улучшить звук в нашей комнате?

Легко, вы просто отправляете аудиовыход из своей программы
источник (DVD-плеер, кабельная приставка, PS4, Xbox и т. д.)) к вашему усилителю. Тогда это
отправляет звук на динамики в вашей комнате.

Помните, что этот усилитель может быть простым стереоусилителем, который у вас уже есть.

Подключения домашнего кинотеатра для стереоресивера

Видите, это было не так уж сложно, правда?

На диаграмме выше у нас есть базовый пример того, как вы
может легко улучшить звук ваших фильмов. Не слушай звук
через динамики телевизора. Подключите аудио из вашего плеера к вашему
усилитель.

На схеме показан звук
отправляется с аудиовыхода DVD-плеера на аудиовход стереосистемы.
получатель.Это может быть цифровое или аналоговое соединение. Изображение отправлено через
кабель HDMI между DVD-плеером и телевизором.

Подключение проигрывателя к усилителю

Важным моментом во всем этом является то, что мы должны уметь
отделить аудиосигнал от изображения.

Чтобы понять, возможно ли это с вашим оборудованием, подумайте
об источнике ваших телевизионных картинок. Это может быть DVD-плеер, Blu-ray-плеер,
спутниковая ТВ-приставка или кабельная приставка.

В большинстве случаев этот источник
устройство отправляет изображения и звук на ваш телевизор.Либо отправив их обоих
вниз по одному кабелю HDMI или сделав один
подключение для изображения и еще для аудио.

Однако, если вы собираетесь использовать отдельный динамик
системы, то вам нужно иметь возможность разделить изображение и звуковые сигналы.

Не паникуйте! Это может показаться сложнее, чем есть на самом деле, и
в наши дни обычно довольно легко.

Например, из приведенного выше примера проигрыватель DVD
отправляет изображения на телевизор через кабель HDMI.

DVD-плеер также имеет отдельный выход для звука.Это может быть аналоговый или цифровой выход (или оба). Поэтому вместо
отправив звук на телевизор вместе с изображением, вы можете использовать аудиовыход
DVD-плеер для передачи звука на отдельный усилитель.

На рисунке выше показан пример выходов на обратной стороне
DVD-плеер. Есть цифровой аудиовыход в виде коаксиального и оптического
соединения.

Вы можете использовать любой. Тот, который вы выберете, обычно будет зависеть от
подключений, которые есть на вашем усилителе.

На картинке также видны выходы для аналогового стерео или
объемный звук. Вы должны подключить их к соответствующим входам на вашем
усилитель.

Опять же, тот, который вы используете, обычно зависит от того, какие соединения имеет ваш усилитель.

Эта установка будет работать со многими современными источниками. Кабельная коробка
или спутниковый ресивер обычно имеет отдельные аудиовыходы, как
DVD / Blu-ray плеер.

Итак, отправляем картинку на ТВ по HDMI, компонентному или композитному
кабели — но подключите аудиовыход к отдельному усилителю.

Теперь, пока это нормально при использовании стереоресивера, я
думали, мы собираемся поговорить об объемном звучании?

Мы. Это следующий шаг. Мы собираемся заменить
стереоусилитель с AV-ресивером.

Как установить объемный звук с помощью AV-ресивера

Во-первых, AV-ресивер — это многоканальный усилитель.

Стереоресивер имеет всего два канала. Питание двух стерео
динамики. AV-ресивер должен иметь как минимум шесть подключений динамиков.

Стандартная схема объемного звука 5.1. Это означает три
колонки спереди, два сзади и еще один канал для сабвуфера
(бас).

Ресивер также будет иметь несколько различных аудиовходов.
чтобы взять весь звук с ваших устройств ввода.

У вас могут быть устройства, которые выводят звук через аналоговые стереофонические соединения. Или, может быть, с помощью цифровых оптических соединений. Или через соединения HDMI.

Каким бы способом ни передавался звук, у вас должно быть достаточно входов на задней панели вашего AV-ресивера для их подключения.

Задние соединения AV-ресивера

Если вы отправляете звуковую дорожку объемного звучания 5.1 с плеера,
AV-ресивер обработает микс объемного звука 5.1 и отправит звук на ваш
акустическая система.

Если вы отправляете стереозвук с плеера, то у вас
выбор. Вы можете указать AV-ресиверу воспроизводить его только в стерео; над
передние левый и правый динамики.

Или вы можете выбрать режим прослушивания, который будет
создать 5.1-канальный микс из стереосигнала. Итак, вы услышите звук из
все громкоговорители объемного звучания в вашей системе.

Вы можете выбрать то, что вам больше нравится.

AV-ресиверы

— аудио и видео!

Как вы помните, в предыдущем примере мы подключили
звук с нашего DVD плеера в стереоусилитель. Для картины нам пришлось
подключите его напрямую к телевизору.

Прелесть современного AV-ресивера в том, что он может справиться с
audio и видеосигналы.

Раньше AV-ресивер был просто
усилитель для звука. Однако в наши дни вы обнаружите, что AV-ресивер будет
также принимайте видеосигналы от ваших устройств ввода.

Какой в ​​этом смысл? Я думал мы можем отправить видео
сигнал прямо на дисплей?

Что ж, вы могли бы. Но подумай об этом.

Если мы сможем отправить ВСЕ сигналы в AV-ресивер — видео
и аудио — тогда AV-ресивер сможет обрабатывать переключение всех сигналов, когда
мы меняем входы.

Легко переключаемся между DVD плеером, Blu-ray плеером, кабельным ТВ
коробка, игровая консоль Wii, консоль PS4 и т. д.

Кроме того, мы можем подключить только один видеокабель к
отображение для всех источников.На следующей диаграмме показано, как мы можем подключить
объемный звук к нашему телевизору с помощью кабелей HDMI.

Подключение AV-ресивера к системе объемного звучания 5.1

В приведенном выше примере мы подключили DVD-плеер и
Приставка кабельного ТВ к ресиверу с помощью кабеля HDMI. Это отправляет изображение и звук по одному и тому же кабелю. Это
Лучшее подключение, если на ваших устройствах доступен этот тип подключения.

Затем, когда я выбираю «DVD» на AV-ресивере — ресивер
выбирает правильные входы для DVD (аудио и видео).Отправляет DVD
звук на динамики и изображение DVD на дисплей.

Когда я выбираю «Кабель» на AV-ресивере — ресивер
выбирает правильные входы для приставки кабельного ТВ (аудио и видео). Он отправляет
звук кабельного телевидения к динамикам и изображение кабельного телевидения к дисплею.

Мне не нужно беспокоиться о выборе разных входов на
усилитель и дисплей. Это также намного аккуратнее, поскольку для соединения всего этого требуется меньше кабелей.
все вместе.

Разве это не проще?

Можете ли вы подключить это, если у вас нет HDMI? Да, ты можешь.

Если у вас нет HDMI на всех ваших устройствах, тогда прелесть AV-ресивера в том, что он имеет много разных типов подключения сзади. Это должно позволить вам подключить любое устройство к системе домашнего кинотеатра.

Вот почему тыльная сторона AV-ресивера может выглядеть такой сложной. Вы не будете использовать многие из этих дополнительных подключений, они просто все для того, чтобы дать вам гибкость для подключения широкого спектра устройств.

Ожидается, что вы не будете использовать их все!

Если вы хотите подкрепить эту информацию и предпочитаете смотреть видео для обучения, взгляните на это удобное руководство, выпущенное Sony (доступны другие бренды!):

5.1, 7.1 или 7.2 Объемный звук?

Есть много вещей, на которые следует обратить внимание при проверке AV-ресиверов, но одна из главных вещей — это их возможности объемного звука.

Когда вы смотрите на возможные AV-усилители для покупки, следует указать, какой это усилитель: 5.1 или 7.1. Это относится к тому, сколько подключений динамиков находится на задней панели устройства, и будет ли он обрабатывать звуковые дорожки 5.1 или 7.1.

Фактически, в наши дни вы также увидите приемники, поддерживающие 9.1 и 11.1 объемный звук (плюс еще несколько). Но давайте пока будем простыми.

Большинство фильмов DVD / Blu-ray будут иметь звуковую дорожку 5.1 — и все AV-ресиверы смогут подключаться к системе объемного звучания 5.1.

Систему 7.1 немного сложнее настроить, но для получения полного эффекта требуется всего два дополнительных динамика. Если у вас есть ресивер, поддерживающий объемный звук 7.1, вы все равно можете использовать его и для звука 5.1.

Звуковые дорожки формата 7.1 на диске встречаются не так часто.Однако ресивер объемного звука 7.1 сможет обрабатывать микс 5.1 и отправлять звук на дополнительные динамики сзади с помощью цифровой обработки. Таким образом, это может добавить ощущение пространства в комнате.

7.2 Система объемного звучания

Вы также можете встретить ресивер, который говорит, что поддерживает объемный звук 7.2. ‘.2’ означает, что ресивер имеет дополнительный выход для сабвуфера для подключения двух сабвуферов.

Вы можете подумать, что саундтрек 7.2 будет иметь две отдельные басовые дорожки для создания эффекта левого и правого баса.Но так не работает. Он отправляет один и тот же трек LFE на оба сабвуфера.

Итак, в чем смысл 7.2-канального AV-ресивера?

Что ж, дополнительный сабвуфер может быть полезен для усиления басов в вашей комнате, особенно в больших комнатах. Длинные басовые волны довольно часто подавляют друг друга в разных частях комнаты.

Это означает, что уровень низких частот может варьироваться в зависимости от того, где вы сидите.

Вы можете компенсировать это, добавив еще один сабвуфер в другой части комнаты, и это может помочь выровнять басовый звук.

Вы также можете создать эффект двойного сабвуфера, разделив один выход сабвуфера Y-образным соединителем.

Если вам интересно, у меня есть более подробные статьи на эту тему. Вы можете узнать больше о различных схемах расположения динамиков объемного звука. Также есть еще одна более подробная статья о размещении динамиков объемного звука 5.1.

Наконец, есть основное руководство по покупке AV-ресивера, которое дает советы и обзоры лучших ресиверов объемного звука в 2021 году.

Заключение

Надеюсь, эта статья дала вам лучшее представление о том, как
настройте объемный звук в системе домашнего кинотеатра.

Как видите, улучшить звук не так уж и сложно.
в вашей комнате, чтобы соответствовать качеству вашего изображения высокой четкости.

Пожалуйста, не забывайте о звуке в вашей комнате, так как вы
будут получать гораздо больше удовольствия от просмотра всего с хорошей звуковой системой домашнего кинотеатра.
Особенно, если это установка объемного звука.

Надеюсь, у вас есть
Видно, что добиться объемного звука не так уж и сложно.И это будет
быть намного лучше, чем просто использовать динамики, которые идут в комплекте с телевизором.

Часто задаваемые вопросы

Как подключить к телевизору объемный звук?

Для некоторых единственным источником телевизионного сигнала может быть антенна на крыше. Затем этот сигнал декодируется внутренним тюнером телевизора, и вы слышите звук через динамики телевизора.

Или у вас может быть Smart TV со встроенными приложениями, такими как Netflix и Amazon Video.

В этом случае вам может быть интересно, как можно подключить звук телевизора к домашнему кинотеатру?

Единственный способ подключить телевизор к системе объемного звучания — это если на вашем телевизоре есть:

• цифровой аудиовыход.
• телевизор, поддерживающий HDMI ARC (канал возврата звука).

Многие современные телевизоры имеют аудиовыход. Обычно это
оптический цифровой аудиовыход. Вам потребуется подключить оптический аудиокабель от
подключите телевизор к оптическому входу AV-ресивера или усилителя.

HDMI ARC — это новый тип подключения HDMI. Он позволяет телевизору передавать звук с телевизора на подключенный AV-ресивер — используя тот же кабель, по которому изображение передается с ресивера на телевизор.

Если у вас их нет, значит, у вас проблема.

Есть одно решение, если в вашем телевизоре есть разъем для наушников.

Вы можете подключить кабель от гнезда для наушников к аналоговому стерео входу на усилителе, и у вас будет то, с чем можно работать.

Это не даст вам хорошего звука, но это может быть лучше, чем ничего.

Даже если есть аудиовыход или HDMI ARC, вы можете быть ограничены стереозвуком, и вы не сможете получить «истинное» значение 5.1 объемный звук.

Приколи меня!

Руководство по домашнему кинотеатру

Пол запустил руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям максимально эффективно использовать современные аудиовизуальные технологии. Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет. Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различного оборудования Hi-Fi и домашнего кинотеатра.

Изображение предоставлено: archideaphoto / Shutterstock.com | StockPhotosArt / Shutterstock.com | © Can Stock Photo Inc. / nikkytok

В начало

Как устранить проблемы с низким уровнем звука или отсутствием звука из задних динамиков объемного звучания.

ВАЖНАЯ ИНФОРМАЦИЯ: Если для выполнения любого из этих шагов требуется информация о конкретной модели, см. Инструкции, прилагаемые к продукту.

Руководства размещены на странице поддержки вашей модели.

ПРИМЕЧАНИЕ. Поскольку каждый из этих шагов представляет собой возможное решение этой проблемы, проверяйте объемный звук для задних динамиков после завершения каждого шага.

1. Убедитесь, что тыловые громкоговорители объемного звучания правильно подключены к аудио / видео (A / V) ресиверу.

   ВАЖНО: Если применимо к вашей модели, убедитесь, что селектор громкоговорителей A / B установлен в соответствующее положение. Если динамики подключены к разъему динамика A на задней панели A / V-ресивера, то переключатель динамиков A / B должен быть установлен в положение A.

2. Выполните операцию тестового тонального сигнала, чтобы проверить правильность работы динамиков.
3. Увеличьте громкость заднего динамика или настройки динамиков объемного звучания до максимума.
4. Попробуйте выбрать другой размер (маленький или большой) для тыловых динамиков объемного звучания в меню.
5. Убедитесь, что на A / V-ресивере установлен режим объемного звука.

   ВАЖНО:

   • Для объемного звука Dolby® ProLogic режим центрального канала должен быть установлен на НОРМАЛЬНЫЙ или ШИРОКИЙ.
   • Если вашим источником является проигрыватель DVD или Blu-ray Disc®, убедитесь, что объемный звук включен в меню самого проигрывателя.
   • Принимаемый звук должен быть многоканальным.

     Share :

     Leave a Reply Cancel Reply

     Your email address will not be published.Required fields are marked *

     Comment

     Name*

     Email*

     Website
