Содержание

Замена помпы Лада Калина 8 и 16 клапанов: какая лучше, как поменять

В модели Лада Калина, как и в любом другом авто, с мотором 8 клапанов и 16 клапанов, помпа, функционирующая в контуре охлаждения силового агрегата, обладает собственным ресурсом. Ее замену целесообразно осуществлять вместе с таковой процедурой, касающейся приводного ремня ГРМ. Для этой цели производитель регламентировал интервал, равный 60 тыс. км пройденного пути. Такого рода подход позволит владельцу избежать необходимости в дополнительной разборке узла ГРМ с целью замены пришедшего в негодность насоса контура охлаждения. Замена помпы самостоятельно несложная задача, поэтому за дело можно смело браться владельцу даже с малым опытом. Главное определиться, какая помпа лучше.

Как определить работоспособность насоса?

Прийти к выводу, что требуется замена помпы можно провести осмотр. Выявить присутствие факта неисправности в помпе без демонтажа ремня весьма непросто. Однако в практике имеют место некоторые признаки, позволяющие в достаточной степени идентифицировать появление отклонений в работе насоса на работающем или заглушенном моторе Лада Калина.

Среди таких симптомов выделяют следующие.

Появление шума, который издает выработавший свой ресурс подшипник насоса Лада Калина. Выявить данный фактор под силу далеко не каждому механику, не говоря уже о малоопытном автолюбителе. Если «посчастливилось» обнаружить шум, то появляется повод проинспектировать механизм газораспределения, располагающийся под защитной пластиковой крышкой. В этом случае требуется замена помпы.
Появление следов утечки антифриза. Об этом может свидетельствовать мокрая поверхность ременной передачи или очаги влаги, скапливающиеся на торцевой поверхности моторного блока. Если утечка носит достаточно интенсивный характер, то с течением непродолжительного времени под стоящим неподвижно автомобилем скапливается мокрое пятно, а уровень антифриза в расширительном бачке постепенно снижается. Такое явление может произойти ввиду износа сальника, присутствующего на валу помпы.
Ремень располагается на приводной шестерне распределительного вала не ровно, а точнее со смещением от центра своей продольной оси. Его сползание может быть спровоцировано появлением люфта в подшипнике помпы.

Далее приведем несколько рекомендаций, которые позволят владельцу Лада Калина облегчить процесс идентификации неисправностей помпы. Если обнаруживается один из вышеприведенных факторов, то следует не полениться и снять ремень с шестерни распределительного вала. Для этого потребуется предварительное ослабление натяжения ременной передачи путем откручивания крепежа эксцентрикового ролика. Теперь достаточно приложить к валу помпы ручное покачивающее усилие, что позволит выявить люфт. Когда такой момент имеет место, водяной насос подвергаем безотлагательной замене. Даже при отсутствии утечек антифриза дальнейшая эксплуатация насоса запрещена, поскольку заклинивший подшипник спровоцирует порыв ремня. Здесь не будем напоминать о риске поломки мотора, ведь это и так всем известно.

Вышедший из строя водяной насос на авто Лада Калина способен спровоцировать перегрев двигателя, что в свою очередь может нанести непоправимый урон цилиндропоршневой группе. Некоторые «продвинутые» владельцы прибегают к установке дополнительного насоса, что является весьма эффективным действием в плане предотвращения риска завоздушивания контура охлаждения. В качестве дополнительной помпы зачастую применяют деталь от «Газели», вращение которой осуществляется от независимого электромотора. Компонент врезают в патрубок, предназначенный для обратного тока охлаждающей жидкости, то есть в малый круг циркуляции. Питание к электродвигателю этого компонента подается посредством дополнительного реле, активация которого осуществляется кнопкой, расположенной внутри салона. Это позволяет повысить мобильность насоса и включать его в нужный момент.

Подготовка к замене помпы на автомобиле Калина

Перед непосредственной заменой помпы на Лада Калина потребуется приобрести новую, определившись с тем, какая помпа лучше. А также выполнить частичный слив жидкости из контура охлаждения. Это подразумевает удаление антифриза только из полостей моторного блока, а жидкость в радиаторном узле остается на месте.

Коврик в багажник Лада Гранта седан

Процедуру выполняем по нижеприведенному алгоритму.

Снимаем защитный щит поддона. Он зафиксирован посредством болтов, которые отвинчиваются ключом на «10».
Отсоединяем плюсовую клемму от соответствующего вывода АКБ. Также отключаем высоковольтные провода коммутируемые с катушкой зажигания. Саму катушку снимаем с помощью шестигранного ключа на «5» и откладываем в сторону, дабы освободить подступ к сливной пробке.
Теперь переходим к моторному блоку LADA Kalina, сливая жидкость из него в подходящую емкость. Пробка для слива отвинчивается ключом на «13». Для выравнивания давления открываем крышку на горловине расширительного бачка.
Если для определенных целей (замены патрубков и пр.) потребуется слив жидкости с радиаторного узла, то под его сливное отверстие подставляем эту же емкость, предварительно выкрутив пробку.

Замена помпы на авто LADA Kalina не предполагает потребности в наличии специальных съемников. Для работы понадобятся обычные ключи, тонкие плоскогубцы и некрупная отвертка. Смотровая яма также не обязательна, ведь весь комплекс мер выполняется на ровной площадке, где автомобиль зафиксирован от скатывания.

Замена помпы на Калине пошагово

Если вы уже определились с тем, какая помпа лучше, то можно приступать к ее замене.

Для доступа к узлу ГРМ LADA Kalina окручиваем 3 винта крепления пластиковой защиты, применив ключ на «10». В случае выполнения работ на 16-клапанной версии агрегата потребуется снятие уже двух крышек. Действовать придется шестигранным ключом на «5», «сражаясь» против пяти болтов.
Устанавливаем поршень 1-го «котла» в положение ВМТ, для чего совмещаем метки на коленвале и шестерне распредвала. Для этого вывешиваем передок авто с одной стороны, включаем пятую передачу в трансмиссионном агрегате и вручную вращаем колесо. Не забываем извлечь заглушку (на КПП), которая скрывает от посторонних глаз метку маховика. Данная метка должна совместиться с насечкой, выполненной на корпусе трансмиссии, а риска на шестерне распредвала при всем этом должна очутиться ровно вверху напротив соответствующей прорези.
Теперь с помощью ключа на «17» ослабляем момент затяжки ролика и «сбрасываем» ремень с шестерни распредвала (на версии 16 клапанов — с двух шестерен, для версии 8 клапанов, иное количество).
Далее аналогичным ключом откручиваем крепеж самой шестерни (или двух) и снимаем, не потеряв шпонку (две). Это делаем с помощью стопорения самой шестерни посредством воротка, заведенного в одно из ее отверстий.
Демонтируем внутреннюю протекционную пластину (на агрегате 8 клапанов она крепится двумя болтами, а на моторе 16 клапанов – пятью).
Выкручиваем три винта удерживания помпы и извлекаем ее из посадочного гнезда.
С прилегающей поверхности блока мотора удаляем наслоения старой уплотнительной прокладки.
Когда устанавливаете водяной насос, прокладку, входящую в состав комплекта, рекомендуется дополнительно обработать герметиком. Выполнять это целесообразно в том случае, если она картонная.

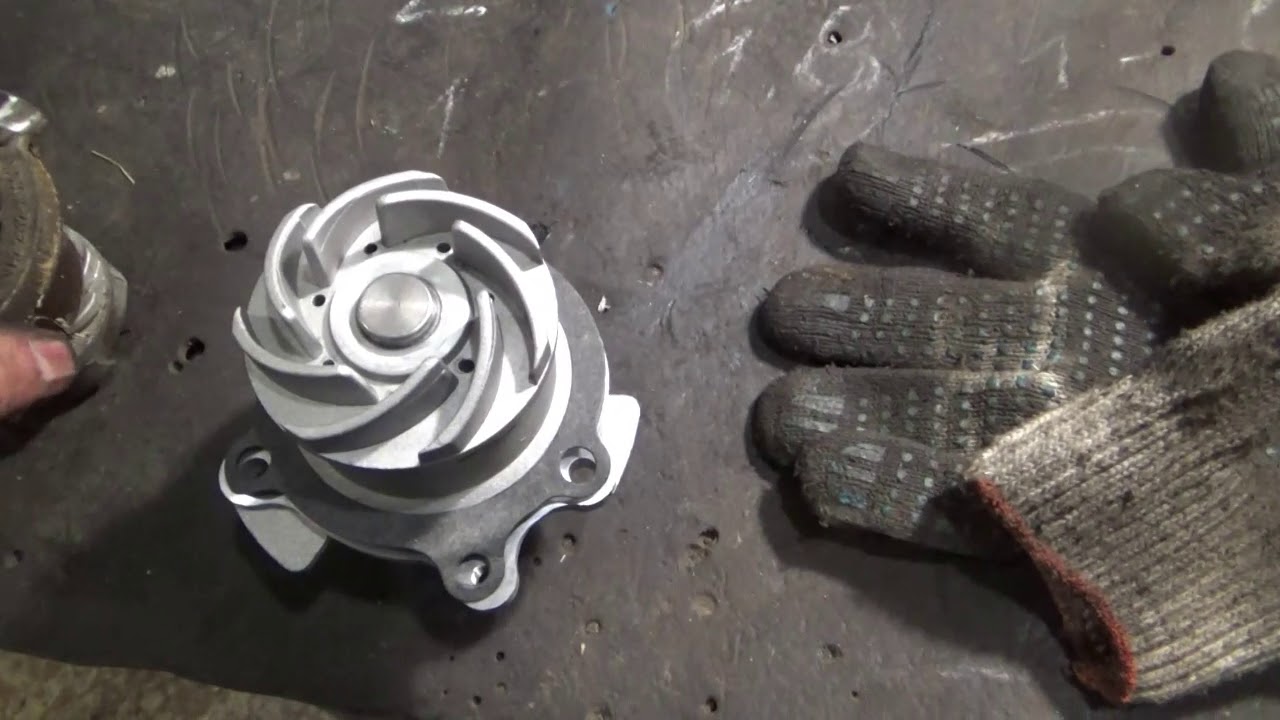

Новая помпа подлежит установке на место в аналогичном старой детали положении.
После возвращаем на прежние места все демонтированные компоненты, навешиваем ремень, натягиваем его, проверяем совпадение меток. Не забываем об установке протекционной крышки ГРМ и о потребности залить антифриз до требуемого уровня.
Во избежание образования воздушных пробок во время заливки снимаем малый патрубок, который примыкает к блоку подогрева дроссельного узла. Заливку осуществляем до момента появления жидкости из данного патрубка.

Подведем итоги

Как видите, замена помпы не такой-то уж и сложный процесс. Главное следовать строго инструкции и определиться заранее, какая помпа лучше. Рекомендуем проверить герметичность системы путем прогрева мотора LADA Kalina до достижения им рабочего параметра температуры. Если утечек и шумов не обнаруживается, то смело устремляемся в путь.

Веста или Гранта что лучше

как поменять, признаки неисправности, как подключить дополнительную помпу + видео » АвтоНоватор

Помпа в двигателе любого автомобиля представляет основной узел системы охлаждения. В процессе работы мотор довольно сильно нагревается. Чтобы избежать перегрева, агрегат охлаждается жидкостью (антифризом), которая принудительно циркулирует по замкнутой системе охлаждения. Именно за счёт помпы обеспечивается циркуляция охлаждающей жидкости.

Функции и назначение помпы в автомобиле

Нормальная работа двигателя невозможна без системы охлаждения, обеспечивающей циркуляцию охлаждающей жидкости (ОЖ) по магистрали (узлам системы, патрубкам и шлангам). Назначение помпы (водяного насоса) – обеспечивать постоянное передвижение антифриза во время работы мотора по всей системе. Если в какой-то момент помпа перестанет функционировать, то это тут же нарушит тепловой режим двигателя. В таком случае ОЖ закипит, что может привести к серьёзным поломкам мотора.

Конструктивно помпа представляет собой довольно простую конструкцию, состоящую из металлического корпуса и расположенных на валу шкива и крыльчатки. Шкив приводится в движение посредством ремня от коленчатого вала двигателя. На валу внутри корпуса расположена крыльчатка, которая лопастями перемещает ОЖ из одной части системы охлаждения в другую. Так осуществляется охлаждение мотора.

Как определить неисправность помпы на «Калине»

Несмотря на простую конструкцию, помпа рано или поздно может выйти из строя. Первым сигналом некорректной работы водяного насоса является посторонний шум, возникающий при работе двигателя. На «Ладе-Калине» срок службы устройства составляет 60 тыс. км пробега либо по истечении 48 месяцев эксплуатации. При достижении одного из этих показателей рекомендуется проводить замену детали, не дожидаясь появления признаков неисправности.

Довольно распространённой причиной выхода из строя помпы является появление постороннего шума, что связано с выработкой подшипника

Но бывают ситуации, когда поломка помпы возникает гораздо раньше указанного срока. Оценить работоспособность узла довольно просто. Для этого необходимо:

Запустить и прогреть двигатель до рабочей температуры.
Надеть на руку перчатку и передавить верхний патрубок радиатора. При рабочей помпе сразу будет ощущаться давление, что обусловлено циркуляцией жидкости по системе.
Если покажется, что давление слабое или оно вовсе отсутствует, насос следует осмотреть более детально.

Для оценки внешнего состояния помпы потребуется демонтировать кожух привода ГРМ и убедиться в её исправности. При этом следует иметь в виду такие нюансы:

Если в месте примыкания корпуса устройства к двигателю наблюдается течь охлаждающей жидкости, значит, сальник вышел из строя.
Появление шума из-под капота при работающем двигателе свидетельствует о большой выработке подшипника.
При покачивании приводной шестерни не должно быть осевого перемещения. Если люфт есть, то нормальная работа насоса невозможна.

Довольно распространённой поломкой является появление течи охлаждающей жидкости из-за повреждённого сальника

Такими нехитрыми способами определяется работоспособность помпы. Даже при отсутствии опыта в ремонте автомобиля можно найти неисправную деталь. Если было выявлено, что у насоса есть какие-то неполадки, то с ремонтом затягивать не стоит, поскольку простые неисправности могут привести к капитальному ремонту мотора.

Как смазать помпу на «Калине»

Если говорить об обслуживании водяного насоса, то речь идёт о смазке подшипников устройства. В конструкции используются два подшипника, расположенных на валу. Для нормальной работы им требуется не так много смазки, но она необходима. При работе «на сухую» износ детали резко увеличивается. Обладая некоторым опытом, помпу можно смазать без снятия её с автомобиля. Достаточно выполнить следующие действия:

Снять кожух механизма газораспределения.
Удалить загрязнения с насоса и места его посадки.
Нанести на стыки корпуса немного смазки Литол-24.

В зависимости от установленного водяного насоса, на изделии может предусматриваться отверстие для смазки

Выполнить качественную смазку можно в процессе проведения ремонтных работ, когда производится замена деталей, вышедших из строя. Но если смазать деталь описанным способом, также можно обеспечить подшипники необходимым количеством смазывающего вещества.

Замена помпы на 8-клапанной «Калине»

На «Калине» с 8-клапанным мотором заменить помпу не так уж сложно. Но если работу требуется выполнить начинающему автолюбителю, у него часто возникают разные вопросы. Например, какую деталь выбрать, какой инструмент понадобится во время работы, что и в какой последовательности делать.

Какую помпу выбрать на «Калину»

Когда подходят сроки замены помпы или деталь вышла из строя, многие автовладельцы «Калины» сталкиваются с проблемой выбора насоса. Понятно, автовладельцам хочется, чтобы он отработал как можно дольше. Чтобы не совершить ошибку, нужно посоветоваться со специалистами, ознакомиться с отзывами других водителей. Однако предпочтение стоит отдавать заводским изделиям.

Особое внимание при покупке уделяют упаковке: она должна быть качественной, немятой, с вложенной внутрь прокладкой, гарантийным талоном, с указанным ресурсом детали. Качественный товар упаковывается в коробку с голографической наклейкой. С завода на «Калину» устанавливается помпа ТЗА, которая отличается довольно длительным сроком эксплуатации.

К выбору помпы нужно подойти со всей ответственностью и не приобретать деталь неизвестного производителя

Из наиболее предпочтительных производителей водяных насосов можно выделить:

Gates.
Luzar.
ТЗА.
HEPU.

Однозначно ответить, помпа какого производителя лучше, довольно сложно. У каждой детали есть свои как минусы, так и плюсы. На каком варианте остановиться, зависит только от владельца. На 8-клапанную «Калину» также подходят насосы от ВАЗ-2108–09 и 21114.

Видео: обзор водяных насосов для ВАЗ

Где расположена помпа на «Калине»

На автомобиле «Лада-Калина» помпа приводится в действие посредством ремня ГРМ и входит в состав механизма газораспределения. Для проведения ремонтных работ искать насос необходимо с правой стороны силового агрегата. Без снятия ремня ГРМ можно увидеть только шкив устройства.

Водяной насос на «Ладе-Калине» расположен с правой стороны двигателя

Какие инструменты понадобятся

Для замены помпы нужен стандартный набор инструментов (ключи, головки), а также шестигранник на «6». Под слив тосола необходимо подобрать подходящую ёмкость и ветошь, чтобы свести к минимуму загрязнение мотора. Несмотря на то, что при установке детали берётся новая прокладка, для надёжности рекомендуется использовать герметик с высокой теплопроводностью.

Для замены помпы понадобится стандартный набор инструментов, который должен быть в распоряжении у каждого автовладельца: ключи, головки, отвертки

Подготовительные мероприятия

Подготовка к снятию помпы сводится к следующим действиям:

Необходимо демонтировать защитный брызговик двигателя. Крепится он болтами под ключ на «10».
Снять с аккумуляторной батареи плюсовую клемму, а также высоковольтные провода с катушки зажигания. Катушку, чтобы не мешала свободному доступу к сливу тосола, снимают и убирают в сторону. Для этого шестигранным ключом на 5 мм отворачивают крепёж кронштейна катушки.
Слить ОЖ с блока цилиндров в подготовленную ёмкость, отвернув сливную пробку ключом на «13», а также открутить пробку расширительного бачка.
Если антифриз нужно слить и с радиатора, то ёмкость передвигают под сливное отверстие и выкручивают пробку.

Сколько охлаждающей жидкости слить и залить при замене насоса

Перед заменой помпы потребуется слить некоторое количество охлаждающей жидкости. Как правило, сливают только часть антифриза с блока цилиндров, радиатор затрагивать не потребуется. Если есть подтекание с патрубков, заменяют и их. В тех случаях, когда замена антифриза и водяного насоса производилась давно, рекомендуется слить полностью весь тосол из системы для смены его на новую жидкость.

Если ОЖ менялась недавно, достаточно снять шланги с расширительного бачка и подождать, пока жидкость стечёт. После проведения ремонтных работ охлаждающую жидкость заливают до необходимого уровня. Рекомендуется проводить замену ОЖ через каждые 60 тыс. км пробега. Общий объём антифриза в системе охлаждения «Лады-Калины» 7,84 л.

Чтобы слить антифриз с блока цилиндров, откручивают пробку ключом на 13, подставив под двигатель подходящую емкость

Процедура замены помпы

После того как снята пластиковая защита двигателя, нужно совместить метки на шестерне распредвала и маховике коленвала. В противном случае в процессе ремонта возможно нарушение фаз газораспределения, что приведёт к дополнительным проблемам. Для совмещения меток поднимают переднее колесо домкратом и включают четвёртую скорость. Путём вращения колеса проворачивают коленчатый вал мотора. Перед этой процедурой нужно не забыть снять заглушку, которая закрывает метки на маховике. Находится она со стороны КПП. Риску на маховике нужно совместить с канавкой на корпусе, при этом метка распределительного вала должна установиться напротив прорези вверху.

Видео: установка меток ГРМ на моторе 8 клапанов

Дальнейший процесс состоит из следующих действий:

Ключом на «17» отпускают натяжной ролик и снимают ремень ГРМ с шестерни распределительного вала. Если мотор 16-клапанный, то с двух шестерён.
Тем же ключом отворачивают болт крепления шестерни распредвала, для чего деталь заклинивают через отверстия.
Чтобы снять защитную пластину, необходимо демонтировать шестерню распределительного вала, воспользовавшись ключом на 17
Снимают шестерню. Делают это для того, чтобы демонтировать защитную пластину. Иначе снять помпу не удастся.
Для снятия помпы потребуется демонтировать шестерню распредвала и защитную пластину
Для снятия крышки откручивают 2 болта.
Насос крепится тремя болтами под шестигранник, откручивают их и вынимают аккуратно помпу.
Крепление помпы выполнено тремя болтами под шестигранник, после выкручивания которых можно демонтировать насос
На блоке цилиндров очищают посадочное место под новую прокладку.
Перед установкой новой помпы очищают посадочное место от остатков старой прокладки

Если в комплекте с изделием идёт пробковая прокладка, то в дополнительной смазке нет необходимости. В случае с картонной прокладкой лучше воспользоваться герметиком. Установка нового насоса на место производится в таком же положении, как располагался старый, закрепив деталь болтами. Остаётся поставить все демонтированные элементы на место, натянуть ремень. Не будет лишним выполнить проверку совпадения меток. После можно устанавливать крышку.

Видео: как заменить водяной насос на «Калине»

Дополнительная помпа на «Ладу-Калину»

Некоторых «калиноводов» в зимнее время не устраивает штатный обогрев салона. Чтобы как-то исправить ситуацию и обеспечить приток горячего воздуха на холостых оборотах, прибегают к установке дополнительной помпы. Деталь также обеспечивает лучшее охлаждение в жаркую погоду, особенно, при простоях в пробках.

Дополнительный насос позволяет избегать образования воздуха в системе. Как правило, в качестве такого устройства используется насос от «Газели», который конструктивно оснащён электродвигателем. Устанавливают его в разрыв малого круга системы охлаждения на обратном патрубке печки.

Дополнительная помпа устанавливается в разрыв обратного патрубка печки для повышения эффективности обогрева салона в зимнее время

Как установить дополнительную помпу

Для монтажа (помимо самой помпы) понадобится дополнительное реле и кнопка, с помощью которой будет осуществляться управление устройством, шланги разной длины, крепёжные элементы и герметик. Для закрепления детали можно подобрать любое подходящее место. Довольно часто автолюбители монтируют насос под АКБ либо под болты КПП. В первом случае устройство устанавливается горизонтально, во втором — вертикально. Прежде чем установить шланги, нужно выполнить следующие шаги:

Отрезать шланги нужной длины в зависимости от места установки и обезжирить их.
Места посадки патрубков перед монтажом обработать герметиком.
Хомуты закрепить ровно, немного отступив от края шланга.
Слить антифриз.
В нижней части моторного отсека отыскать два патрубка: один подводит ОЖ к отопителю, другой отводит. Снять отводящий шланг, а на его место надеть патрубок от дополнительной помпы.
Закрепить помпу к картеру КПП. Вариант крепления может отличаться в зависимости от имеющегося крепежа. Это могут быть хомуты либо кронштейны.

Видео: монтаж дополнительной помпы

Когда дополнительный насос будет закреплён, нужно подвести провод включения. Чтобы избежать повреждений, его помещают в пластиковую гофру. Для управления устройством, в салоне на место одной из заглушек устанавливают кнопку, реле и предохранитель. При включении кнопки на реле будет подаваться +12В от АКБ. Тогда путём установки дополнительного насоса можно значительно повысить эффективность работы системы охлаждения и добиться быстрого прогрева салона даже при самых сильных морозах.

Дополнительный насос охлаждения устанавливается под АКБ либо под болты коробки передач

Самостоятельная замена помпы на «Ладе-Калине» не вызывает особых сложностей. С помощью стандартного набора инструментов можно отремонтировать машину своими руками, избегая поездок в автосервис. Для продолжительной работы насоса покупайте изделие проверенных производителей, что сбережёт не только ваши силы, но и денежные средства.

Оцените статью:

Поделитесь с друзьями!

Замена ремня ГРМ Лада Калина с двигателем 8 клапанов, пошаговая инструкция

На чтение 4 мин. Опубликовано 21.01.2018

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Периодичность замены ремня по регламенту 75 тыс. км пробега или 4 года эксплуатации, но как показала практика оптимальный интервал замены 60 тыс. км пробега. Данная машина проехала 80000 посмотрим в каком состоянии ремешок.

Важно! Оговоримся сразу что при обрыве зубчатого ремня привода газораспределительного механизма на данном автомобиле гнет все клапана. Рекомендуется проводить контроль состояния ремня каждые 15000 километров пробега.

Необходимый инструмент и приспособления

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель Калины очень похож на восьмой.

Подготовительные операции

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо.

Пошаговая инструкция

Ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжного механизма и снимаем приводной ремень, проверяем его износ, отсутствие трещин и следов масла. Проверяем натяжной ролик при вращении он не должен издавать посторонних шумов. Для замены ремня генератора на Калине придется снять опору двигателя, перед этим демонтировав защиту и поддомкратив силовой агрегат.

Снимаем верхнею защитную крышку ремня ГРМ открутив четыре болта (шестигранник на 5).

Выставляем верхнею мертвую точку

Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на шкиве распредвала и защитном кожухе ремня ГРМ.

Обязательно вращайте коленчатый вал по часовой стрелки, в противном случае будет приложено повышение усилие к деталям механизма газораспределения.

Метка на распредвале.

Откручиваем болт шкива привода вспомогательных агрегатов (в простонародии — коленвала). Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт. В книгах по ремонту советуется еще и вскрыть заглушку на картере сцепления и совместить метки на маховике, но это абсолютно бесполезная процедура. Во первых маховик просто могли поставить не по меткам например при замене сальника коленвала а во вторых что бы обеспечить доступ к этой метке необходимо снять корпус воздушного фильтра с гофрой. И зачем нам эти лишние операции?

Важно! Никогда не срывайте болт коленвала стартером.

Далее тем же шестигранником на 5 откручиваем болты крепления нижней крышки ремня ГРМ и снимаем ее.

Снимаем защитную шайбу.

На зубчатом шкиве коленчатого вала должна быть совмещены метки с отливом масляного насоса.

Метка коленвала.

Хвала конструкторам АвтоВАЗа, наконец то на двигателях Lada Kalina 2 появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

Замена помпы

Для замены помпы нам нужно снять шкив распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его. При обнаружении следов износа на шкиве распределительного вала его лучше заменить.

Три болта долой и помпу в замену (шестигранник на 5). Зеленой стрелкой указано отверстие под болт натяжного ролика.

Крепление помпы.

Поменяв водяной насос приступаем к следующему этапу.

Установка нового ремня ГРМ

Ставим на место кожух и шкив распредвала.
После чего следует проверить совпадение всех меток, о них говорилось выше.
Ставим натяжной ролик, но болт не затягиваем.
Одеваем новый ремень, соблюдаем направление вращения, сначала на шкив коленвала, шкив распредвала, натяжной ролик и помпу, последнее можно поменять местами.

Следим что бы нисходящая ветвь ремня была натянута.

Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…

Направление натяжки.

… до момента совпадения меток на нем и затягиваем болт.

Правильная натяжка.

Проворачиваем коленвал два оборота убеждаемся что поршня не встречаются с клапанами и снова проверяем совпадение меток и натяжку ремня.

ГРМ установлен.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим.

Проще некуда, данную процедуру можно выполнить своими руками в полевых условиях, без обращения в автосервис. А вообще мне очень нравится Калина, простая в ремонте, дешевые запчасти, неприхотливая в эксплуатации, что еще для счастья надо?

Видео замены ремня ГРМ на Калине 2

Удачи на дорогах. Ни гвоздя, ни жезла!

Замена помпы. Как поменять помпу. Ремонт Лада Kalina. Почини свое авто!

Замена ремня навесного Honda CR-V RD 7.
Замена ремня разпредвала в моторе Volvo D5
Люфт в двери пежо 605
1.Установка помпы на двигатель Лада Калина
Обзор водяных насосов ВАЗ ТЗА ч.1 помпы
Модернизация печки УАЗ
Замена помпы MERCEDES-BENZ C 230 KOMPRESSOR
Daewoo Matiz — замена передних амортизаторов
Замена ремня генератора хендай соната 2 литра
Как определить, откуда течёт масло, когда оно сочится отовсюду?

Все по теме Замена помпы Лада Kalina

Matei написал(а)
Снимите обзор на краун атлет 3,5 суперчаргер

Вегас написал(а)
Привет. Проблема такая. При повороте ключа слышен щелчок (реле срабатывает), а затем шелест. Явного прокрута маховика нет. Завтра на СТО. Нужно хоть что-то знать чтобы не развели на деньги.

Рашит написал(а)
Развал схождения делайте правильно и не будит такое

Пауэлл написал(а)
200т.км пробег на симболе.двс. такой же помпа в идеале.замены не требует. Шум не издаёт течь отсутствует. Сборка машины турецкая.

Краса написал(а)
Если можно подскажите!!! Температура очень быстро повышается (приора) как исправить?

Атл написал(а)
Спасибо браток

Тип написал(а)
может пропустил но еще Фазовращалку взводить надо так инструкция пишет

Панкрат написал(а)
Я по незнанию купил какой был. Сейчас менял, а он развалился! И это при 13000 Внутри болтался ещё и отвалился герметик на который был приклеен. Я в … просто. Так и на кап ремонт попасть можно.

Акиф написал(а)
А можно в бортовом компьтере температуру поменять?

Викуля написал(а)
И где он сейчас? уже 2015 заканчивается

Майкл написал(а)
а на 2109 шпилька на балке,на которую крепится зажим для троса ручника, выворачивается по идее? У меня обе отломились,надо доставать как то

Ваха написал(а)
сколько стоит сливная у вас чтобы вы сделали

Серий Зулькарниев написал(а)
Здраствуйте почему при выключении зажигания горит лампочка поворота на панели приборов

Oro написал(а)
Здравствуйте у меня Хонда жаз 2005 год 1. 3 на двигателе есть звук шрррр шрррр как будто бензин аи76 я заправляю аи95 ещё не тянет что делать?

Филимон написал(а)
А если заклинит на такой скорости?

Тигран Собонев написал(а)
Если свечи черные, Богатая смесь…

Артурик написал(а)
Все говорят одноразовый движок 1 нз прокладка на специальном клейе ложится, это так?

Плюшина Фрида написал(а)
масло в фильтр заливают, и это не бред, запомни!!!

Allister написал(а)
Видео хорошее но техника безопасности первым делом. Подняв машину на домкрате всегда подставляйте козелок ну или чурку, были случаи падения машин лично у меня!

Касымхан написал(а)
лучше заводского tza нет и не будет!

Мгер написал(а)
Хорошее, доскональное видео, спасибо! Завтра тоже предстоит замена комплекта ГРМ.

Сулейман написал(а)
Евгений, если используете новые болты для головки, то 30Nm + 90 град + 90 град обязательна. В итоге выходит где-то 100Nm, что безусловно выше чем 80Nm для стандартного М10 12.9 болта, но это деформирующиеся эластичные болты, их нужно растянуть, чтобы добиться правильного обжатия (простите за термины, я их на русском не знаю). Обжатие с помощью углов намного точнее чем момент затяжки. Только 15% момента затяжки идут на ‘прижатие болтом’, остальные 85% на то, чтобы преодолеть сопротивление. Кстати смазка головки и резьбы влияет на момент затяжки. Иногда к лучшему а иногда нет. Спецификации затяжки болта учитывают сопротивления, а из за масла можно перетянуть.
В Вашем случае процедура БМВ неприменима, но не из за того, что по опыту много печальных случаев, а потому, что используете старые, уже растянутые болты. Они просто не выдержат еще одну растяжку, по этому и сорвутся. Короче говоря, если болты новые, значит ресурс на растяжку у них 100%, смело крутите как по книжке (30Nm + 90 град + 90 град). А вот если уже растянуты, то, наверное, как делаете Вы. Спасибо за отличные видео!

Оставить комментарий

Замена ремня ГРМ на LADA Kalina в Москве

Поменять цепь ГРМ неподготовленный человек не сможет – пытаться исправить поломку, не имея определенных навыков, не стоит. Это только усложнит ситуацию и приведет к увеличению расходов на ремонт. Замену ремня ГРМ на Kalina лучше доверить профессионалу. Заказать услуги мастера, который качественно поменяет ремень ГРМ на автомобиле LADAKalina, можно на сервисе Юду.

Поменять цепь ГРМ на Лада Калина. Срочно заказать услуги специалиста Юду

Исполнители сервиса Юду оказывают услуги дорожной помощи в Москве и МО, а также в других городах России. Мастера смогут качественно осуществить замену ремня ГРМ на машине Лада Калина и других автомобилях. Чтобы заказать их услуги, просмотрите страницы профилей исполнителей Юду, которые оказывают помощь на дорогах в Москве. С мастером, стоимость услуг и качество работы которого больше всего устроит вас, необходимо связаться.

Или разместите задание на сайте Юду.

Укажите в нем:

что вам нужно поменять цепь ГРМ на LADAKalina
точное местоположение вашего автомобиля
цену за работу исполнителя

Первые отклики от исполнителей вы получите в течение десяти – пятнадцати минут.

Менеджеры Юду помогут подобрать опытного исполнителя, который заменит ремень ГРМ на Лада Калина. Для этого позвоните по указанному телефону – менеджеры сразу ответят вам.

Исполнители сервиса Юду профессионально проведут все работы по замене ремня ГРМ.

Для этого нужно:

снять старый ремень
установить новый ремень ГРМ
надежно закрепить болт
проверить натяжение цепи ГРМ

Также мастера по замене ремней ГРМ на Лада Калина гарантируют:

выезд после вызова в течение получаса
наличие всех нужных запчастей и инструментов
низкую цену на замену ремня ГРМ на Калине

Стоимость замены цепи ГРМ на автомобиле LADA Kalina

На сервисе Юду заказчики сами назначают цену за работу исполнителей, исходя из объема работ, поэтому на Юду выгодно заказывать услуги по замене ремня ГРМ. Также вы можете согласиться с ценой исполнителя – на Юду расценки на услуги специалистов ниже, чем в службах по оказанию помощи на дороге.

Официальный сайт LADA

25.05.2021

Лидеры российского рынка автострахования совместно с АВТОВАЗом запустили массовые программы доступно

«Ингосстрах», «АльфаСтрахование», «Согласие», «Росгосстрах» и «ВСК» запустили специальные программы «умного» страхования (основанное на данных о фактическом использовании или UBI) для автомобилей LADA, подключенных к телематической платформе LADA Connect. Проект направлен на развитие рынка добровольного страхования автомобилей массового сегмента. Первым участником программы станет самый продаваемый в России автомобиль – LADA Granta. Новые массовые программы UBI сделают страхование существенно доступнее. При покупке автомобилей, оснащенных LADA Connect, единоразовая дополнительная скидка на полис КАСКО составит 10%. Кроме того, владельцы «подключенных» автомобилей смогут получать дополнительную скидку при продлении договора страхования до 30% в зависимости от качества вождения (скоринг вождения выполняется автоматически на основе данных телематики LADA Connect). Оливье Морне, вице-президент по продажам и маркетингу марки LADA: «LADA Connect – это новый уровень сервиса и комфорта для наших клиентов. Интеграция технологий Connected Car на этапе производства выполняет еще и важную социальную функцию, повышая доступность добровольного страхования. «Умное» страхование позволяет заметно снизить стоимость полиса. До этого момента его развитие, особенно в массовом сегменте, осложнялось тем, что затраты на установку оборудования могли себе позволить не все автовладельцы и страховые компании. Мы решили данную проблему на системном уровне». Автомобили Granta, оснащенные LADA Connect, уже доступны к заказу в Москве и Московской области, Санкт-Петербурге, Самарской области, Татарстане и в Пермском крае, а в ближайшие месяцы – по всей официальной дилерской сети.Работа LADA Connect основана на техническом решении компании «Лаборатория умного вождения», часть которого – телематическая платформа со специальной системой страхового скоринга обрабатывает данные о вождении и с согласия автомобилиста передает их страховым компаниям. На основе этих данных формируются индивидуальные предложения. Директор по развитию ООО «Лаборатория Умного Вождения» Тимур Кузеев: «Запуск LADA Granta, оснащенных LADA Connect, – эпохальное событие для страхового рынка России. Мы совместно с АВТОВАЗом и лидерами нашего страхового рынка проделали серьезную работу и создали уникальный для массового сегмента продукт, учитывающий лучшие международные практики и опыт, который в перспективе нескольких лет может вывести нашу страну в мировые лидеры по количеству программ UBI. Это значительно повысит инвестиционную привлекательность нашего рынка для глобального автобизнеса». Индивидуализация страховых тарифов выполняет ряд важных общественно значимых функций. По мнению участников рынка, распространение UBI-программ приведет к заметному повышению безопасности движения, сделает страховые продукты доступными для начинающих водителей, прививая им ответственный подход к использованию автомобиля, снизит уровень страхового мошенничества и обеспечит доступ к КАСКО в массовом сегменте, изменяя отношение к страхованию в обществе. Член правления ПАО «Росгосстрах» Елена Белоусенко: «Запуск UBI-программ для LADA Granta, оборудованных LADA Connect, приведет к повышению устойчивости и стимулирует развитие российского рынка автострахования. Индивидуализация скоринга по характеру вождения, позволяет персонализировать оценку. На практике это означает, что для клиента отпадет необходимость платить за чужие риски, и мы сможем предлагать более доступные тарифы, которые сделают КАСКО привлекательным продуктом в массовом сегменте. Мы рады быть участником такого масштабного проекта и считаем, что именно «умное» страхование – это ключевой фактор формирования массового устойчивого страхового рынка».При пролонгации скидка за аккуратное вождение будет суммироваться со стандартным страховым коэффициентом бонус-малус, что снизит стоимость полиса для аккуратных водителей до 50%. Такое снижение цен, как ожидают страховщики, позволит заметно повысить проникновение добровольного автострахования в нашей стране.Директор по маркетингу АО «РН-Банк» Алла Кибизова: «РН Банк, как оператор программ страхования для брендов Альянса, в который входит бренд LADA, видит своей миссией предоставление максимального уровня сервиса клиентам Альянса. Запуск «умного» страхования, с одной стороны, позволит клиентам LADA получать более выгодные условия по страхованию от крупнейших страховщиков, а c другой – выступит драйвером для дальнейшего развития технологий «умного» страхования на российском рынке. Мы видим запуск такого масштабного проекта примером успешной коллаборации крупнейших игроков автомобильного и страхового рынков с целью создать уникальный продукт с высокой клиентской ценностью».Платформа LADA Connect работает по принципу «черного ящика», собирая данные, которые помогают восстанавливать обстоятельства ДТП. Это упрощает и существенно ускоряет процедуру страхового урегулирования, позволяя для удобства автомобилистов частично автоматизировать бюрократические процедуры и переносить их в онлайн. Кроме того, за счет интеграции этой технологии у автовладельцев появится возможность урегулировать убытки без предоставления справок из компетентных органов по событиям, зафиксированным платформой LADA Connect. Заместитель генерального директора по розничному бизнесу СПАО «Ингосстрах» Алексей Власов: «Мы активно работаем с «умными» программами с 2015 года, но их доля в структуре нашего портфеля пока невелика. Причина в достаточно высоких операционных расходах на само оборудование, его установку и подписку на информационный обмен. При этом выгоды таких программ очевидны для нашей компании как в части сбора скоринговых данных и возможности контроля убытков, так и в части развития продуктового предложения «Ингосстраха». Мы крайне позитивно оцениваем внедрение Connected Car с телематическим функционалом от крупнейшего автопроизводителя в стране». Одним из преимуществ LADA Connect является пересекающаяся интеграция данных, которая создает единую экосистему коммуникации между партнерами и участниками проекта. Например, автовладелец сразу после оформления договора страхования сможет видеть условия страховой программы в мобильном приложении LADA Connect. Там же он сможет отслеживать свой текущий скоринговый балл для скидки на пролонгацию. Руководитель практики Affinity ООО «Страховой Брокер Виллис СНГ» Аррожейро Элдер Жорж Мартинью и Генеральный директор ООО «АСТ» (генеральный партнер Willis Towers Watson по розничному автострахованию в России) Каро Карапетян: «Оформление договоров страхования в дилерских центрах LADA реализуется через централизованную IT-систему выпуска полисов, разработанную партнером RCI Group (АО «РН-Банк» — банк Альянса Renault-Nissan-Mitsubishi) международным брокером Willis Towers Watson (NASDAQ: WLTW), внедренную и обслуживаемую совместно с ООО «АСТ». Это позволяет оптимизировать процесс работы со страховой документацией в одной системе, а также вести единую отчетность со страховщиками. Процесс полностью автоматизирован для дилеров и автопроизводителя, что значительно упрощает процесс работы и управления. Внедрение «умных» программ позволит реализовать дополнительную сервисную поддержку для Клиентов и значительно упростит сопровождение при наступлении страховых случаев». Мировая практика развития «умного» страхования предполагает два пути. Первый – интеграция телематических решений страховыми компаниями, которые продают или дают в аренду «черные ящики» автовладельцам на время действия полиса. Второй – формирование страхового продукта на основе данных, собираемых системой, интегрированной на этапе производства. Второй подход привел к бурному росту «умного» страхования в ЕС, США и Китае в последние годы. В России в силу низкого проникновения добровольного автострахования и исторических особенностей рынка первый путь оказался неэффективен. На этом фоне интеграция телематических систем такими крупными производителями, как АВТОВАЗ, будет стимулировать рынок и повлечет за собой существенный рост проникновения не только «умного» КАСКО, но и добровольного автострахования в целом.Заместитель генерального директора по развитию бизнеса ВСК Ольга Сорокина: «Мы рады старту нового проекта с АВТОВАЗом. Недавно мы обновили программу «Умное КАСКО» для удобства потребителей, оптимизировав внутренние процессы компании с интеграцией оператора телематики. Запуск серийного производства автомобилей LADA с телематической платформой Connected Car позволит реализовать специальные страховые программы и предложить новые возможности для наших клиентов. Благодаря проекту аккуратным водителям будут доступны более персонифицированные условия страхования по КАСКО, дополнительная скидка на страховку автомобиля».По данным ЦБ в 2020 году проникновение КАСКО к ОСАГО в России составило 9,6%. Это очень скромный по мировым меркам результат. Для сравнения, в ЕС этот показатель достигает 78%. Распространение «умного» страхования в массовом сегменте рынка позволит увеличить его, не повышая убытки страховых компаний, что в перспективе может привести к еще большей доступности добровольного страхования.Директор департамента андеррайтинга автострахования АО «АльфаСтрахование» Илья Григорьев: «Наша компания стратегически нацелена на развитие современных программ и технологий, позволяющих улучшать качество клиентского сервиса и портфеля. Благодаря запуску LADA Granta, оснащенных LADA Connect, мы видим большие возможности синергии использования сервисов Connected Car и потенциал для развития современных страховых программ». Лежащая в основе принципа работы «умного» страхования индивидуализация страхового предложения происходит на основе данных о фактическом вождении – сколько и где автомобиль ездит, как часто водитель нарушает правила, превышает скорость или совершает опасные маневры. Сбор этих данных происходит тремя путями: через так называемые «черные ящики» – стационарно установленные в авто подключенные к сети интернет-устройства с акселерометром и GPS/ГЛОНАСС чипом, через мобильные приложения или простые GPS-трекеры. АВТОВАЗ пошел по самому технологичному и перспективному пути, выбрав для своих автомобилей продвинутую «подключенную» систему, которые в мировой практике пока редко применяется при производстве автомобилей массового сегмента. Андрей Ковалев, Директор по розничному андеррайтингу и партнерским продажам страховой компании «Согласие»: «ООО «Согласие» является партнером LADA Страхование с момента запуска программ от автопроизводителя в партнерстве с АО «РН-Банк». Мы следили за ходом реализации проекта и ждали запуск LADA Granta, оснащенных LADA Connect. Функционал автомобиля и телематической платформы позволяет нам вести контроль статистики и убытков в режиме онлайн. В наших планах наращивать продажи специальных программ для «подключенных автомобилей» — это позволит вывести управление продуктами на новый современный уровень и предложить для наших клиентов новые сервисные возможности». LADA Connect позволяет владельцу удаленно управлять функциями автомобиля при помощи смартфона, а также получать статистическую информацию об использовании автомобиля, которая помогает контролировать эксплуатационные расходы и вести удаленную коммуникацию с дилерскими центрами LADA и Автопроизводителем. Генеральный директор «Лаборатории Умного Вождения» Михаил Анохин: «Создание современной цифровой экосистемы вокруг автомобилей LADA открывает новые возможности для автовладельцев и связанных с автомобилями бизнесов. Запуск программ доступного UBI-страхования стало одним из первых подобных решений. Надеюсь, что наши совместные разработки послужат надежным связующим звеном между страховыми компаниями и автомобилистами и это позволит покупателям LADA получить самый доступный и удобный страховой продукт на рынке».***Контакты PR-Служб: АО «АВТОВАЗ» — (8482) 75-77-15, +7 (499) 263-08-50, e-mail: [email protected] ПАО «СК «РОСГОССТРАХ» — Бирюков Андрей Аскольдович (Andrey Biryukov), Руководитель блока PR ПАО «СК «РОСГОССТРАХ», Моб.: +7-910-404-94-56, e-mail: [email protected]СПАО «Ингосстрах» — Людмила Мегаворян, Пресс-секретарь, Моб.: +7 915 402 02 10, [email protected] САО «ВСК» — Ларин Павел, Руководитель направления по связям с общественностью Департамент маркетинговых коммуникаций и PR, Блок развития бизнеса, Тел. : +7 (495) 7274444, доб. 2962, Моб.: +7 926 503-17-00, [email protected] ООО «СК «Согласие» — Елена Григорьева, Моб.: +7 903 599 35 59, Олеся Карпова, Моб.: +7 926 911 00 38, e-mail: [email protected]АО «АльфаСтрахование» — Карцева Мария, Руководитель PR-Службы АО «АльфаСтрахование», Моб.: +7 962 923-74-49, e-mail: [email protected] ООО «АСТ» — Наталья Дегтярева, Директор по маркетингу и развитию, Моб.: +7-903- 100-45-72, e-mail: [email protected] ООО «Лаборатория Умного Вождения» — Александр Корольков, +7-915-497-65-75, e-mail: [email protected] ***Группа »АВТОВАЗ» является частью бизнес-подразделения Dacia-LADA в структуре Groupe Renault. Компания производит автомобили по полному производственному циклу и комплектующие для 2-х брендов: LADA и Renault. Производственные мощности АВТОВАЗа расположены в Тольятти – АО »АВТОВАЗ”, ОАО “LADA Запад Тольятти”, а также в Ижевске – ООО »LADA Ижевск». Продукция марки LADA представлена в сегментах В, B+, SUV и LCV и состоит из 5 семейств моделей: Vesta, XRAY, Largus, Granta и Niva. Бренд лидирует на российском автомобильном рынке с долей более 20% и представлен в более чем 20 странах. LADA имеет самую большую официальную дилерскую сеть в России – 300 дилерских центров.ПАО СК «Росгосстрах» — флагман отечественного рынка страхования. На территории Российской Федерации действуют около 1 500 офисов и представительств компании, порядка 300 центров и пунктов урегулирования убытков. В компании работает около 50 тысяч сотрудников и страховых агентов. «Росгосстрах» входит в Группу «Открытие» — один из крупнейших финансовых холдингов нашей страны, и является стратегическим провайдером страховых продуктов и услуг в компаниях группы «Открытие».СПАО «Ингосстрах» — работает на международном и внутреннем рынках с 1947 года, занимает лидирующие позиции среди российских страховых компаний.«Ингосстрах» имеет право осуществлять все виды имущественного страхования, добровольное медицинское страхование и страхование от несчастных случаев и болезней, установленные ст.32.9 Закона РФ «Об организации страхового дела в Российской Федерации», а также перестраховочную деятельность. Компания присутствует в 251 населенном пункте РФ. Представительства и дочерние компании страховщика работают в странах дальнего и ближнего зарубежья.Страховой Дом ВСК (САО «ВСК») работает с 1992 года и является универсальной страховой компанией, предоставляющей услуги физическим и юридическим лицам на всей территории России. Компания стабильно входит в ТОП-10 страховщиков страны по сборам в основных сегментах страхового рынка – автостраховании, страховании от несчастных случаев и болезней (НС) и добровольном медицинском страховании (ДМС). На сегодняшний день более 30 млн человек и 500 тысяч организаций воспользовались продуктами и услугами ВСК. Региональная сеть компании насчитывает свыше 500 офисов во всех субъектах России, что дает возможность эффективно сопровождать договоры страхования по всей стране.ООО «СК «Согласие» входит в единую страховую группу с ООО «Согласие-Вита» и успешно ведет свою деятельность на страховом рынке уже более 27 лет. Внутренняя политика Компании позволяет нам уверенно удерживать высокие позиции на страховом рынке и ежегодно увеличивать число страхователей. Группа «АльфаСтрахование» – крупнейшая частная российская страховая группа с универсальным портфелем страховых услуг, который включает как комплексные программы защиты интересов бизнеса, так и широкий спектр страховых продуктов для частных лиц. Услугами «АльфаСтрахование» пользуются более 31 млн человек и свыше 106 тыс. предприятий. Региональная сеть насчитывает 270 филиалов и отделений по всей стране. Надежность и финансовую устойчивость компании подтверждают рейтинги ведущих международных и российских рейтинговых агентств: «ВВ+» по шкале Fitch Ratings, «ВВB-» по шкале S&P и «ruАAA» по шкале «Эксперт РА» и «ААА ru» по шкале «Национального рейтингового агентства».«РН-БАНК» – «Банк Альянса Renault-Nissan-Mitsubishi». Почти вековая история Банковской Группы Рено берет свое начало в 1924 году во Франции. Сейчас Группа представлена в 36 странах мира, а на российском рынке оказывает поддержку клиентам, выбирающим продукцию брендов Альянса, с 2006 года. Приоритетными направлениями деятельности Банка являются: кредитование физических лиц на приобретение автомобилей брендов Альянса, финансирование дилеров брендов Альянса, а также оказание клиентам сопутствующих финансовых услуг. По состоянию на конец 1 квартала 2021 года Банк занимает 52 место по размеру активов среди российских банков по версии Интерфакс, поднявшись на 6 позиций за 15 месяцев.Willis Towers Watson — ведущая международная консалтинговая и брокерская компания, разрабатывающая современные бизнес-решения, которые помогают нашим клиентам по всему миру преобразовывать риски в возможности развития и роста. Наша компания была основана в 1828 г., и в настоящее время насчитывает 45 000 сотрудников, предоставляющих услуги для более чем 140 стран и рынков. «Страховые брокеры «АСТ» — являются одним из ведущих страховых брокеров, оказывающих полный спектр страховых брокерских услуг и услуг в области риск консалтинга с 2007 года. ООО «Страховые брокеры «АСТ» оказывают страховые брокерские услуги по всем видам страхования, а также не противоречащие законодательству Российской Федерации сопутствующие консультационные услуги в области управления рисками.«Лаборатория умного вождения» – российский разработчик универсальной автомобильной телематической платформы и системы LADA Connect. Созданные в «Лаборатории умного вождения» аппаратно-программные решения превращают автомобиль в подключённое к сети Интернет устройство. Специалисты «Лаборатории умного вождения» оказывают адаптированный под каждого клиента набор услуг – от круглосуточного мониторинга состояния автомобиля и защиты от угона до анализа эксплуатационных параметров, контроля расходов и оценки безопасности вождения. Страховым компаниям решения «Лаборатории умного вождения» помогают провести селекцию страхового портфеля и сформировать индивидуальные страховые тарифы для клиентов. Автопроизводителям и автопаркам – внедрить инновационные подходы в бизнесе.

Как поменять помпу на калине видео

Помпа транспортного средства Лада Калина — это насос, отвечающий за циркуляцию жидкости методом охлаждения. Агрегат располагается в передней части энергоблока цилиндров. При дефектах помпы происходит перегревание мотора, что приводит к закипанию и поломкам.

Характеристика устройства, симптомы поломки

Вот так выглядит насос для Калины

Помпа работает вместе с двигателем. Она обеспечивает бесперебойную работу систем подачи топлива и охлаждения. Первая осуществляет перегон горючего из бака в мотор, вторая — принудительную перекачку антифриза или тосола.

Водяная помпа-крыльчатка, размещенная на валу, прикрыта корпусом. Вал имеет с обоих концов шарикоподшипники, вращается за счет крутящегося момента, посредством ремня, прикрепленного к двигателю.

Симптомы поломки водного насоса:

на красном участке тахометра указывается температура перегрева мотора автомобиля, это подтверждают показания прибора;
в салоне машины Калина чувствуется стойкий запах от испарения тосола;
звук, похожий на свист, слышится довольно отчетливо — необходимы ремонт или замена насоса;
под автомобилем можно обнаружить капли жидкости (для выявления проблемы оставьте на ночь лист белой бумаги под машиной).

Для восстановления функционирования насоса нужны опыт и специальные инструменты. Желательно доверить работу специалистам на СТО, при этом заменить помпу новой.

Топливная помпа: особенности конструкции

Карбюраторные машины имели механические насосы. Привод или штоф толкал диафрагму, в процессе этого создавалось разрежение и топливо попадало в карбюратор. В настоящее время практически все автомобили имеют инжекторный двигатель и электрический насос. Он с большой скоростью доставляет горячее и поддерживает стабильное давление в системе. Электродвигатель совместно с рабочим ротором проталкивает топливо. Помпа находится в самом бензиновом бачке. Горючее в процессе работы становится охлаждающей жидкостью и смазкой. Есть модели автомобилей, имеющие два насоса: главный находится под капотом, рабочий размещен в топливном баке.

СОД — главный способ защиты машины. Это жидкость вынужденной циркуляции прикрытого типа. Если отопительное устройство салона подает холодный воздух, но движок Калины перегревается, значит, есть нарушение в работе машины. Составные части системы:

специальная оболочка мотора;
теплообменник с электротепловентилятором;
прибор для поддержания постоянной температуры;
устройство для всасывания;
бак расширения;
контактные трубки.

Заглянув в пластмассовый бачок-расширитель, можно визуально проконтролировать количества тосола, антифриза. Есть специальные отметки высокого и низкого уровня жидкостей в бачке. Снаружи бака вверху размещен патрубок для соединения с рукавом теплообменника, внизу — с наливной трубкой.

Крышка расширителя с сапунами. Устройство включает в себя впускаемый и выпускаемый сапуны. Они способны обеспечивать системную непроницаемость. Впускаемый клапан поддерживает поднятое давление в раскаленном движке. Когда температура повышается, утечки пара снижаются. Сниженное давление способствует открытию выпускаемого сапуна на постепенно остывающем моторе автомобиля.

Насос, прокачивающий тосол, — лопасть стремительного разряда. Колесо коленчатого вала посредством зубчатого ремешка распределительного стержня приводит насос в действие. Корпус его состоит из алюминия. Вращение вала происходит в двухрядном шарикоподшипнике, мазута в котором достаточно на весь гарантийный срок эксплуатации. Внешнее кольцо затягивается саморезом. Спереди запрессовано зубчатое колесо, сзади — крыльчатка, стопорное кольцо, сальник. Контроль утечки антифриза или тосола осуществляется через отверстие в оболочке насоса. Такой способ поможет выявить неисправности агрегата. Если насос не подлежит ремонту, его заменяют идентичным сборным устройством. Корректирует перераспределение тосола теплоноситель.Системное охлаждение парных циклов происходит так:

в большем круге циркуляции тосол проникает через оболочку мотора к радиаторной батарее;

при движении по малому кругу антифриз или тосол проходит только по оболочке охлаждения, не попадая в теплоприемник.

Система охлаждения состоит из радиаторной батареи и блока подогрева дросселя. Круговорот антифриза или тосола здесь происходит непрерывно вне зависимости от расположения вентиля теплоносителя.

Термостат. Термическая единица и два сапуна — составляющие детали. Происходит перераспределение течения антифриза или тосола. Когда движок холодный, узловой клапан перераспределяет направления движения жидкости. Она начинает циркулировать по меньшему радиусу, не заходя в радиатор. Высокие температуры от 85°С дают возможность клапанам открываться и пропускать жидкость в радиатор. При температурном режиме более 100° С главный клапан открыт полностью, запасной закрывается. Циркуляция жидкости происходит по большому радиусу.

Измеритель температуры антифриза или тосола. Данное устройство вкручено в головку блока цилиндров для автоконтроля охлаждающей жидкости. Датчик связан с показателем температуры на панели приборов машины. Эта информация передается контроллеру.

Теплоприемник отопления. Встроен в систему охлаждения двигателя, обогревает салон автомобиля за счет циркуляции горячей охлаждающей жидкости.

Радиатор — это 2 бачка из пластмассы в вертикальном положении. Один из них — с перегородкой. Есть еще 2 ряда округлых трубок из алюминия, выставленных по горизонтали, которые проходят через охлаждающие пластины. Трубы соединяются с бачками через резиновую шпонку. Через верхний патрубок тосол входит, а через нижний выходит. Впускной патрубок находится рядом с тонким пароотводящим шлангом. На радиаторе установлен кожух с электродвигателем. Сливная пробка внизу.

Вентилятор поддерживает температурный режим в салоне автомобиля. Как только контроллер получает сигнал, вентилятор включается посредством реле.

Симптомы повреждения водного автонасоса

Перегревание мотора — помпа неисправна, нерабочий ремешок привода, повреждена крыльчатка.
Указатель температурной стрелки находится ближе к середине. Нужно остановиться для проверки радиатора. В случае неработоспособности будут нагреваться агрегат и насосный привод.
Шумность, запах антифриза в салоне.
Малая циркуляция тосола — результат разрушения помпы. Диагностирование проводится при работающем вхолостую двигателе, одновременно нужно зажать и опустить наружный рукав радиатора. При нормальной работе насоса будет чувствоваться толчок тосола в шланге.
Большой люфт шарикоподшипника помпы — повреждения шарикоподшипников.

Необходимо менять водяной насос, если пробег автомобиля составляет 90 тыс. км.

Замена антифриза или тосола

Бачок с охлаждающей жидкостью

Чтобы выполнить работы по замене жидкости, нужно иметь под рукой специальные инструменты для снятия гаек и болтов. Автомобиль Калина должен быть установлен на горизонтальной ровной поверхности. Если такой возможности нет, нужно постараться расположить машину так, чтобы ее передние части хорошо просматривались. Работы выполняются в определенной последовательности.

Снять брызговик двигателя.
Минусовую клемму аккумуляторной батареи сбросить.
Скрутить пробку с расширительного бачка.
Снять сливную пробку, которая находится на блоке цилиндров. Под слив поставить емкость.
Демонтировать модуль зажигания вместе с держателем, потому что он мешает подобраться к сливу.
Свернуть сливную закупорку с радиаторной батареи и подождать, пока охлаждающая жидкость сольется.
Закрутить пробки сливного радиатора и блока цилиндров.
Со штуцера нагрева дросселя снять шланг для слива жидкости посредством ослабления хомутов.
Заливать антифриз или тосол в расширитель до тех пор, пока из снятого шланга не потечет жидкость. Теперь можно ставить шланг на место. После этого продолжить заполнять систему антифризом или тосолом. Жидкость должна наполнить расширитель так, чтобы ее уровень был максимум на 3 см ниже заданной отметки. Запор расширителя закрутить.

Нужно завести двигатель и прогреть его до нормального рабочего состояния электрического вентилятора. Выключив мотор автомобиля, следует долить охлаждающую жидкость до верхней черты.

Помпы на Калине

Если из расширителя начинает уходить тосол, значит, необходимо заменить помпу. Выполняем все операции по следующему плану.

Оболочка защиты ремешка ГРМ снимается, с помощью отвертки вытаскиваются три болта: левый первый в центре, два сзади.
Мотор Калины имеет восемь клапанов. Защиту, прижимающую насос, нужно снять, но для начала необходимо удалить шестеренку распределительного вала.

Замена насоса выполнена

Саморезы креплений открутить, тем самым ослабить ремешок. Шестеренки коленчатого вала и ГРМ выставлены по меткам, поэтому надо постараться сделать так, чтобы ослабленный ремень не перескочил на несколько зубьев с обеих шестерен.
Снимаются шестеренки ГРМ, затем болты защиты крепления — два средних, три нижних. Нижние болты держат помпу.
Демонтируется защита, с помощью отвертки вытаскивается помпа. Стыки креплений очищаются от грязи и ржавчины.
Установка насоса проводится в обратном порядке, автопрокладка смазывается герметиком.

Вернуться к оглавлению

План работы по замене помпы Лада Калина

Снимаем кожух защиты ремня ГРМ. Он крепится на 3-х болтах — один слева по центру, два — с тыльной стороны.

Теперь нам нужно снять шестерню распредвала, так как она будет препятствовать снятию железной защиты, которая прижимает саму помпу. Такая вот особенность 8-ми клапанных моторов «Калин».

Откручиваем гайку крепления натяжного ролика и максимально ослабляем ремень. Переходим к шестеренке. При снятии не потеряйте шпонку, старайтесь сделать все так, что бы ремень не перескочил на пару зубьев как с шестеренки коленвала, так и шестерни ГРМ. В противном случаем придется устанавливать обе шестеренки по меткам, а это проблематично.

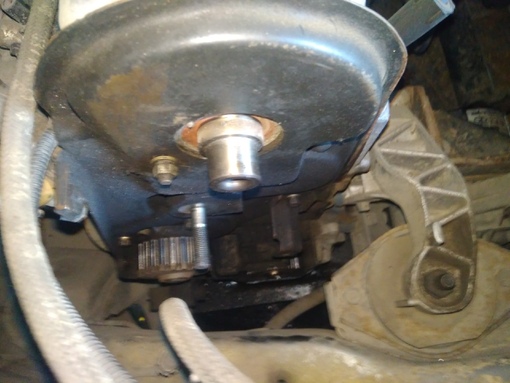

Сняв шестерню ГРМ, откручиваем болты крепления защиты — два по середине и три снизу. Нижние 3 так же держат и саму помпу.

Вытаскиваем защиту. Подковырнув немного помпу отверткой вытаскиваем и ее. Зачищаем место крепления помпы на двигателе от остатков старой прокладки и от грязи.

Новую помпу устанавливаем в обратном порядке. При желании прокладку можно промазать герметиком, для большей надежности.

Видео замены помпы на Калине 8 клапанов

Функции и назначение помпы в автомобиле

Как определить неисправность помпы на «Калине»

Запустить и прогреть двигатель до рабочей температуры.
Надеть на руку перчатку и передавить верхний патрубок радиатора. При рабочей помпе сразу будет ощущаться давление, что обусловлено циркуляцией жидкости по системе.
Если покажется, что давление слабое или оно вовсе отсутствует, насос следует осмотреть более детально.

Если в месте примыкания корпуса устройства к двигателю наблюдается течь охлаждающей жидкости, значит, сальник вышел из строя.
Появление шума из-под капота при работающем двигателе свидетельствует о большой выработке подшипника.
При покачивании приводной шестерни не должно быть осевого перемещения. Если люфт есть, то нормальная работа насоса невозможна.

Как смазать помпу на «Калине»

Снять кожух механизма газораспределения.
Удалить загрязнения с насоса и места его посадки.
Нанести на стыки корпуса немного смазки Литол-24.

В зависимости от установленного водяного насоса, на изделии может предусматриваться отверстие для смазки

Замена помпы на 8-клапанной «Калине»

Какую помпу выбрать на «Калину»

К выбору помпы нужно подойти со всей ответственностью и не приобретать деталь неизвестного производителя

Из наиболее предпочтительных производителей водяных насосов можно выделить:

Видео: обзор водяных насосов для ВАЗ

Где расположена помпа на «Калине»

Водяной насос на «Ладе-Калине» расположен с правой стороны двигателя

Какие инструменты понадобятся

Подготовительные мероприятия

Подготовка к снятию помпы сводится к следующим действиям:

Необходимо демонтировать защитный брызговик двигателя. Крепится он болтами под ключ на «10».
Снять с аккумуляторной батареи плюсовую клемму, а также высоковольтные провода с катушки зажигания. Катушку, чтобы не мешала свободному доступу к сливу тосола, снимают и убирают в сторону. Для этого шестигранным ключом на 5 мм отворачивают крепёж кронштейна катушки.
Слить ОЖ с блока цилиндров в подготовленную ёмкость, отвернув сливную пробку ключом на «13», а также открутить пробку расширительного бачка.
Если антифриз нужно слить и с радиатора, то ёмкость передвигают под сливное отверстие и выкручивают пробку.

Сколько охлаждающей жидкости слить и залить при замене насоса

Процедура замены помпы

Видео: установка меток ГРМ на моторе 8 клапанов

Дальнейший процесс состоит из следующих действий:

Ключом на «17» отпускают натяжной ролик и снимают ремень ГРМ с шестерни распределительного вала. Если мотор 16-клапанный, то с двух шестерён.
Тем же ключом отворачивают болт крепления шестерни распредвала, для чего деталь заклинивают через отверстия.

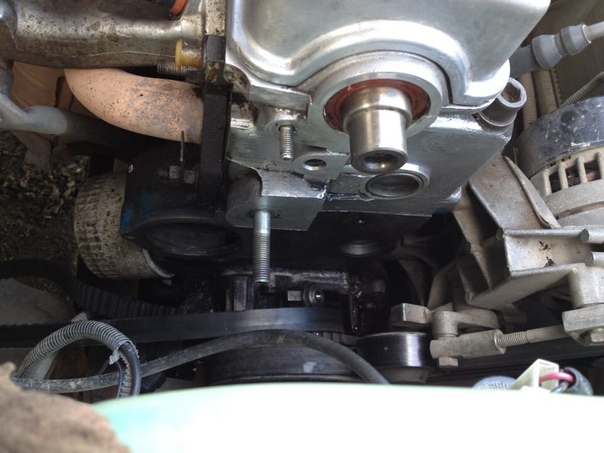

Чтобы снять защитную пластину, необходимо демонтировать шестерню распределительного вала, воспользовавшись ключом на 17

Для снятия помпы потребуется демонтировать шестерню распредвала и защитную пластину

Крепление помпы выполнено тремя болтами под шестигранник, после выкручивания которых можно демонтировать насос

Перед установкой новой помпы очищают посадочное место от остатков старой прокладки

Видео: как заменить водяной насос на «Калине»

Дополнительная помпа на «Ладу-Калину»

Как установить дополнительную помпу

Отрезать шланги нужной длины в зависимости от места установки и обезжирить их.
Места посадки патрубков перед монтажом обработать герметиком.
Хомуты закрепить ровно, немного отступив от края шланга.
Слить антифриз.
В нижней части моторного отсека отыскать два патрубка: один подводит ОЖ к отопителю, другой отводит. Снять отводящий шланг, а на его место надеть патрубок от дополнительной помпы.
Закрепить помпу к картеру КПП. Вариант крепления может отличаться в зависимости от имеющегося крепежа. Это могут быть хомуты либо кронштейны.

Видео: монтаж дополнительной помпы

Дополнительный насос охлаждения устанавливается под АКБ либо под болты коробки передач

Как поменять ГРМ на Калине 8 клап. Ремень ГРМ Лада Калина: Замена и обслуживание

Этот автомобиль из России относится ко второй группе машин малого класса. Разработкой дизайна Lada Kalina Production рабочие начали заниматься в 1993 году, а в серию она пошла в ноябре 2004 года.

По результатам опроса покупателей этот автомобиль занял четвертое место в рейтинге популярности автомобилей в России.Двигатели данной модели оснащены ременным приводом клапанного механизма, поэтому владельцам данного автомобиля также всем желающим будет полезно узнать, как производится замена ремня ГРМ на 8-ми клапанных Лада Калина.

Данный силовой агрегат представляет собой инжекторный газовый двигатель. Рабочий объем равен 1600 см3. Это модернизированная версия мотора ВАЗ 2111. Блок цилиндров отлит из чугуна, четыре цилиндра расположены в один ряд. В клапанном механизме этого мотора установлено восемь клапанов.Инжектор позволил значительно улучшить показатели динамичности машины, экономии топлива. По своим параметрам он соответствует нормам Евро-2.

В приводе клапанного механизма применен зубчатый ремень, что несколько снизило стоимость силового агрегата, но требует качественного, своевременного обслуживания ГРМ. В конструкции головки поршней предусмотрены выемки, полностью исключающие возможность повреждения клапанного механизма при повреждении зубчатого ремня или его неправильной установке.Производители гарантируют ресурс мотора в 150 тыс. Км пробега, на практике это более 250 тыс. Км.

Порядок замены

Операция не представляет собой работу особой сложности, специального оборудования не требуется, ее можно выполнить руками владельца станка. Помимо обычного набора гаечных ключей вам понадобится хорошая шлицевая и плоская отвертка. Автомобильный домкрат, подставка под кузов автомобиля, колодки антиразрядные, ключ для поворота ролика в натяжном устройстве.
При замене можно использовать любую гладкую горизонтальную площадку, на которой установлена машина. В руководстве по эксплуатации автомобиля рекомендуется проводить операцию по замене ремня при пробеге 50 тыс. Км, но многие владельцы проводят ее раньше этого срока, около 30 тыс. Км.

Замена ремня ГРМ Калины 8 клапанов будет проходить в следующем порядке:

На установленной машине Затянуть стояночный тормоз, вспомогательные задние колеса Установить колодки антиразряда.Баллонный ключ ломает хрипящие болты правого переднего колеса
При помощи автомобильного домкрата, приподняв переднюю часть машины за правую сторону, установленную под стойку порога кузова, снимаем с этой стороны переднее колесо.
Моторный отсек открыт, так что там и будут проводиться дальнейшие работы.
Для демонтажа зубчатого ремня в приводе ГРМ необходимо снять пластиковую защитную крышку, которая крепится тремя болтами под ключ на «10».

Следующим этапом будет демонтаж ремня в приводе генератора.Нужен ключ на «13», который, поворачивая гайку натяжителя генератора, смещает генератор как можно ближе к корпусу блока цилиндров. После таких действий привод легко снимается со шкивов.
Теперь установите временное расписание. Вам понадобится накидная шпонка или головка на «17», которые вращают шкивы на коленвале до их совпадения.

Для демонтажа ремня в приводе ГРМ необходимо снять шкив коленвала с проворачивания.Можно попросить помощника включить пятую передачу и нажать педаль тормоза.

Если не помогает, откройте крышку картера коробки передач.

Отверстие вставить плоской отверткой между зубьями маховика и коробкой передач, повернуть болт крепления шкива на коленвале.

Для разборки ремня отпустить натяжной ролик. Поворачиваем болт его крепления, ролик крутится, натяжение ослабевает, после чего старый ремень легко снимается.Рекомендуется менять натяжной ролик одновременно с приводом, который снимается с блока. Под ним установлена регулировочная шайба, которую некоторые «ремонтники» теряют.
Осмотрите шкивы коленчатого и распределительного вала, обратите внимание на износ их зубьев. Если этот износ заметен, шкивы следует заменить, так как уменьшается площадь контакта с зубьями ремня, за счет чего их можно разрезать.

А также проверьте техническое состояние Насос охлаждающей жидкости, который также приводится в действие зубчатым ремнем.В основном обрезание ремня происходит после заклинивания насоса охлаждающей жидкости. Если помпу поменяли, нужно слить часть антифриза из системы охлаждения двигателя.

Установите на место новый натяжной ролик. Не забудьте про регулировочную шайбу между блоком цилиндров и роликом, иначе ремень при вращении уйдет.
Установка нового ремня производится в обратном порядке, но перед этим еще раз проверяют метки газораспределения.Начать установку нужно со шкива распредвала, затем одеть на шкив коленчатого вала И шкив насоса. Эта часть ремня должна растягиваться без возможного провисания, а противоположная сторона натягивает натяжитель.
Установка шкива на вал коленчатого вала снова потребует его фиксации от возможного проворачивания.
Далее ставим на место защитные кожухи, регулируем привод генератора.

По окончании установки ГРМ необходимо на несколько оборотов вывернуть коленчатый вал двигателя, при этом проверяя совпадение всех установочных меток.

Установка тегов

Эффективность работы двигателя зависит от правильности этой операции. На двигателе их три, которые находятся на распредвале и корпусе задней защитной заслонки, шкиве коленчатого вала и блоке цилиндров, кабине коробки передач и маховике. На распределительном шкиве Vala имеется штифт для совмещения с загибом на корпусе задней защитной крышки крышки привода ГРМ. Шкив коленчатого вала также имеет штифт, который совмещен с риской на блоке цилиндров.Риск на маховике должен совпадать с меткой на корпусе КПП, это самые важные метки, которые показывают, что поршень первого цилиндра находится в точке NTC.

Правильное натяжение ремня

Натяжной ролик — важная деталь системы газораспределительного механизма на Лада Калина. Если перетянуть, это сильно разгонит механизм, при слабом натяжении может произойти сбой зажигания из-за снятия ремня. Величина натяжения регулируется поворотом на своей оси натяжного ролика.Для этого на видео есть два отверстия, в которые вставляем ключ для поворота натяжителя. А также можно повернуть ролик с помощью клещей для снятия стопорных колец.

У «умельцев» бывает иначе, они используют катаные гвозди или гвозди подходящего диаметра, которые вставляют в отверстия. Между ними ставят сколдер, ручка которого как рычаг поворачивает натяжной ролик влево или вправо до получения желаемого результата. Правильное натяжение будет в том случае, когда корпус ремня между шкивами можно будет повернуть пальцами на 90 градусов, а после отпускания ремень вернется в исходное состояние.Если это условие выполняется, затяните фиксатор в натяжном устройстве.

Какой ремень приобретен

От качества деталей, используемых в приводном механизме привода (ролик натяжного устройства, ремень) зависит КПД автомобильного мотора. При ремонте или техническом обслуживании машины рекомендуется использовать оригинальные детали, но в некоторых случаях неоригинальные запасные части автомобильных компонентов хорошо зарекомендовали себя.

Артикул оригинального ремня ГРМ 21126–1006040
№ , который производит РТИ в Балаково.Специалисты рекомендуют смело использовать детали Gates, Bosch, ContiTech, Optibelt, Dayco. При выборе следует быть особенно внимательным, так как под маркой известных производителей можно купить подделку.

Легковой автомобиль Лада Калина первого поколения выпускался чуть более 8 лет (2004-2013). Публикуется как 8-клапанные двигатели (ВАЗ-21114) рабочим объемом 1,6 л и 16-клапанные моторы (ВАЗ-11194 и ВАЗ-21126) рабочим объемом 1,4 и 1,6 л.А с середины мая 2013 года выпускается второе поколение этих автомобилей.

Когда зажимы ремня газораспределительного механизма (ТРМ) на восьмиклапанных двигателях совпадали не с клапанами с поршнями кривошипно-шатунного механизма, а на 16-клапанных двигателях LADA первого поколения голосовали, при таком неисправность клапана гнет, а иногда даже вдобавок ко всему ломает поршень или гнет его юбку. Поэтому, когда возникает вопрос о замене ремня ГРМ, Владельцы Калин, с 16-ти клапанными двигателями, должны руководствоваться инструкцией по обслуживанию данного автомобиля, в которой сказано, что замена ремня ГРМ необходима на -6 при пробеге 75000 км.

Но, надо учитывать, что на срок службы ремня ГРМ сильно влияет состояние натяжителя и водяного насоса. Если при работающем двигателе вы услышите посторонние шумы, связанные с появлением люфтов в подшипниках над указанными устройствами, то ремень ГРМ необходимо заменить вместе с натяжным роликом и водяным насосом независимо от количества километров прошли. Кроме того, необходимо знать, что есть случаи продажи ремня ГРМ.Поэтому после их замены необходимо периодически осматривать ремень ГРМ на предмет пучка его края или появления трещин по основанию зубьев ремня.

Владельцам автомобиля Лада Калина, с 8-ми клапанными двигателями, знающим, как заменить ремень ГРМ, можно не бояться его обрыва или порезания зубьев, если у них в багажнике установлен комплект, состоящий из натяжителя. ролик и ремень ГРМ, а также необходимый инструмент, который понадобится для его замены. При умелых действиях для этого потребуется около полутора часов эксплуатации в теплое время года.Ну а зимой эксплуатировать машину до обрыва ремня ГРМ, все равно нецелесообразно.

По опыту эксплуатации автомобилей Lada Kalina ресурс натяжных роликов не превышает 80 000 километров, а водяных насосов — 120 000 километров. Поэтому на Новой Калине рациональнее будет впервые заменить ремень ГРМ и натяжной ролик при пробеге порядка 50-60 тысяч километров, а заново поменять ремень ГРМ, натяжной ролик и водяной насос при пробеге 110- 120 тысяч километров.

Для выполнения работ потребуется Помощник, а также желательно наличие кювета.

Так как при обрыве ремня ГРМ возможны столкновения клапанов и поршней, то замена ремня газораспределительного механизма производится каждые 60 000 км. При замене ремня ГРМ также необходимо заменить его натяжной и направляющий ролики.

Схема привода распределительных валов:
1
— зубчатый шкив коленчатого вала двигателя; 2
— прилив на крышке масляного насоса; 3 — зубчатый шкив насоса охлаждающей жидкости; 4
— натяжной ролик; 5 — зубчатый шкив распределительного вала выпускных клапанов; 6
— задняя крышка ремня ГРМ; 7
— зубчатый шкив распределительного вала впускных клапанов; 8
— ролик направляющий; 9 —
Зубчатый ремень ; A — метка NMT на шкиве коленчатого вала; В табличке на крышке масляного насоса; C, F — наклейка на задней крышке ремня ГРМ; Д. — метка на зубчатом шкиве распределительного вала выпускного клапана; E. — метка на зубчатом шкиве впускных клапанов распределительного вала

Удаление

1.
Подготовить машину к работе

2.
Снимите верхнюю переднюю крышку ремня ГРМ.

При снятии ремня ГРМ при замене смены маркером засоряется направление его вращения. При сборке он должен быть установлен в соответствии с этикеткой.

3.
Снимите переднее правое колесо и установите автомобиль на надежную подставку.

4.
Снимите правую часть брызговика двигателя.

5.
Снять ремень привода генератора

6.
Стрельба шпонкой на 17 мм провернуть коленвал Перед совмещением метки на шкиве распредвала выпускных клапанов …

А на шкиве впускных клапанов распредвала с метками на задней крышке ремня ГРМ.

Это положение будет соответствовать положению коленчатого вала в часах ВМТ сжатия первого цилиндра (см. Рис.). Провернуть коленвал за болты распредвалов распредвалов не допускается. При выполнении следующей операции коленчатый вал можно удерживать шлицевой отверткой для шестерни маховика. Для этого нужно открутить три винта и снять нижнюю крышку картера сцепления. Также болт шкива коленчатого вала можно открутить, если помощник включает высшую передачу и нажимает на педаль тормоза.Но при этом коленчатый вал может немного проворачиваться. Следовательно, необходимо повторно проверить совпадение всех тегов.

7.
Овертовый ключ на 17 ММ. с удлинителем отворачиваем болт крепления шкива коленвала.

8.
Снимите шкив коленчатого вала и ограничительную шайбу.

9.
Шестигранный ключ на 5 мм переворачиваем три болта крепления нижней передней крышки ремня ГРМ

10. Снимите крышку.

11.
Ключ 15 мм, Поворачивая болт крепления натяжного ролика на пол-оборота против часовой стрелки, ослабляется натяжение ремня ГРМ.

12.
Снимите ремень ГРМ.

После снятия ремня проверьте состояние натяжного и направляющего роликов (см. Ниже «Натяжные и направляющие ролики ремня ГРМ — проверка и замена»).

Установка

1. Наденьте новый ремень, уложив его ветви по схеме (посмотрите и убедитесь, что метка на шкиве коленчатого вала расположена напротив прилива, нанесенного на корпус масляного насоса.

2.
Натягиваем ремень на шкив впускных клапанов распредвала так, чтобы передняя ветвь ремня натянулась. Не давая ремню расслабиться, наденьте его на шкив распределительного вала выпускного клапана.

3.
Съемник для стопорных колец поверните натяжитель в направлении стрелок до совмещения меток на нем…

И ключом на 15 мм затяните болт крепления натяжного ролика с моментом 33,2-41,2 НМ (3,4-4,2 кгс).

4.
Если при этом повернулся один из распредвалов, ослабим натяжение ремня и переустановим его, проворачивая неправильный распределительный вал (допустимое несовпадение меток в пределах одного зуба шкива распредвала).

5.
Проверил коленвал на два оборота (за отвод маховика или завернутый в вал болт крепления шкива), в совпадении меток убеждаемся, что взаимное положение валов не нарушено.При необходимости совместите метки, повторите установку ремня.

6.
Совместив все метки, установите снятые с автомобиля детали.

Проверка состояния и регулировка натяжения ремня ГРМ проводится на холодном двигателе (15-35 ° С). Чтобы осмотреть ремень, снимите верхнюю крышку привода. При этом для удобства бачок омывателя стекла лучше снять.

На автомобиле S. механическая коробка передач Трансмиссии Включите пятую передачу, катя автомобиль (или подвесьте правое переднее колесо и поверните колесо по часовой стрелке).Осматриваем ремень ГРМ. На машине S. АКПП Коробка передач для осмотра ремня снимаем правое переднее колесо и правый брызговик моторного отсека.

Поверхность зубчатой части ремня не должна иметь складок, трещин, сколов зубьев и отслоений резины от тканевого каркаса. Обратная сторона ремня не должна иметь износа, оголяющего нить шнура и следов разметки. На торцевых поверхностях ленты не должно быть жгутов и притирки.При обнаружении дефектов или значительном несовпадении элементов контроля натяжения ремня (см. Ниже) ремень подлежит замене. Также следует менять ремень при обнаружении на нем следов моторного масла (перед установкой нового ремня необходимо устранить причину появления масла на ремне), при замене одного из роликов или насоса охлаждающей жидкости.

Внимание! При выходе из строя ремня ГРМ (при нарезании или нарезке зубьев) клапаны с поршнями могут возникать из-за несоответствия взаимного углового расположения коленчатого вала и распределительных валов.Как следствие, это приводит к дорогостоящему ремонту двигателя.

Проверить натяжение ремня. Для этого проворачиваем коленвал (см. Выше) по часовой стрелке …

При нормальном натяжении ремня и при условии совпадения меток на шкивах …

При нормальном состоянии ремня, но небольшом выгрузке пропила с выступом на натяжном ролике (не более половины ширины выступа) необходимо отрегулировать натяжение ремня. Для этого…

Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления — по часовой стрелке.Для этого вставьте специальный ключ в пазы внешнего диска ролика в виде двух стержней Ø4 мм, закрепленных на основании ключа (расстояние между стержнями 9 мм). Этот ключ используется для регулировки ременного механизма ГРМ на полноприводном ВАЗе.

Натягиваем ремень до совпадения соответствия внешнего диска с прямоугольным выступом его внутренней втулки и затягиваем болт крепления ролика с моментом 34-41 Н · м.

Внимание! Чрезмерное натяжение ремня сокращает срок службы как самого ремня, так и подшипников насоса охлаждающей жидкости, натяжных и направляющих роликов.Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя, что может вызвать нарушение фаз газораспределения и, как следствие, привести к контакту поршня с клапанами и дорогостоящему ремонту двигателя.

Вращаем коленчатый вал на два оборота до совмещения меток на зубчатых шкивах распределительного вала с вырезами на задней крышке привода TRW и проверяем, что вырез на внешней стороне натяжного ролика совпадает с прямоугольным выступом его внутренний рукав.При необходимости повторите регулировку натяжения ремня. При обнаружении дефектов ремня или при значительном несоответствии выхода наружу натяжного ролика относительно прямоугольного выступа его внутренней втулки (более половины ширины динамика) ремень следует заменить.

Для автомобиля с автоматической коробкой передач возможен только второй вариант. Болт крепления шкива затягивается большим моментом (105-110 Н · м), поэтому при выворачивании следует использовать рычаг.

Проверить совпадение тегов.

Для удобства последующей сборки закрепите шкивы распределительных валов.

Замок «на 15» ослабил болт крепления натяжного ролика …

Сложность

Инструмент

1-3 ч

Инструмент:

Гороток под торцевую насадку
Насадка на ручку 10 мм
Насадка на ручку 17 мм
Контрольное устройство для проверки натяжения ремня
Специальный ключ для гайки натяжного ролика
Отвертка плоская средняя

Детали и расходные материалы:

Ремень ГРМ
Ролик натяжной
Два штифта (винт) диаметром 4 мм

Примечание:

Проверка состояния и регулировка натяжения ремня привода газоотводящего механизма (ТРМ) производятся на холодном двигателе (15-35 ° С).

Временная диаграмма:

1
— зубчатый шкив коленчатого вала;

2
— зубчатый шкив насоса охлаждающей жидкости;

3
— натяжной ролик;

4
— задняя защитная крышка;

5
— зубчатый шкив распределительного вала;

6
— зубчатый ремень;

А — установочный выступ на тыльной стороне крышки щита;

В — метка на участке распредвала;

ИЗ — табличка на крышке масляного насоса;

Д. — метка на шкиве коленчатого вала.

1.
После снятия крышки горловины масляного угля снимите сетку двигателя. Устанавливаем крышку горловины oil-wave на место.

2.
Головка «на 10» переворачивает три болта крепления передней крышки крышки ГРМ.

3.
Снимите крышку привода ГРМ. Снять правый грязезащитный щиток силового агрегата.

4. Для проверки натяжения ремня головка «на 17» поворачивает коленчатый вал на 1-2 оборота по часовой стрелке на один болт крепления ведущего шкива шкива. Затем поверните коленчатый вал против часовой стрелки, чтобы шкив распределительного вала повернулся на два зубца.

5.
Проверить натяжение ремня. При нормальном натяжении ремня его передняя ветвь должна быть закручена на 90 ° большими и большими пальцами с усилием 15-20Н (1,5-2,0 кгс).

6.
Чрезмерное натяжение ремня сокращает срок его службы, а также недостаточный вакуум насоса охлаждающей жидкости и натяжного ролика.Недостаточное натяжение ремня приводит к его преждевременному выходу из строя и может стать причиной нарушения фаз газораспределения.

7.
Для натяжения ремня ключом «на 17» ослабляют в глубоких гайках крепления натяжного ролика и специальным ключом — ролик вращают против часовой стрелки. Чтобы ослабить ремень, поверните ролик по часовой стрелке.

8.
При отсутствии специального ключа можно вставить в отверстия натяжного ролика два штифта (винта) диаметром 4 мм.Вставив стержень отвертки между штифтами, вращаем ролик. Регулируя натяжение ремня, втяните гайку крепления натяжного ролика. Поворачивая коленчатый вал по часовой стрелке на 1-2 ОК-рота, еще раз проверьте натяжение ремня и при необходимости повторите регулировку.

9.
Заменять ремень ГРМ с Provo-Dim каждые 75000 км пробой или в случае обнаружения на нем следов износа и порезов труб, трещин, резиновых жгутов и тканевых основ. Также необходимо менять ремень, когда он попадает в не масляную среду, предварительно устранив причину притирки.

10.
Снимите ремень привода генератора. Вращаем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до совмещения метки со шкивом распредвала с установочными усами на задней крышке ГРМ.

11.
Выверните заглушку смотрового окна в верхней части картера сцепления.

12.
Мы убеждены, что риск на Maho-Vike расположен напротив профилированной шкалы.

13.
Зафиксируйте коленчатый вал от проворачивания, вставив открытую ку через картер сцепления между зубьями маховика. Удерживая отвертку головкой «на 17» поверните болт крепления шкива привода генератора.

14.
Снимите шкив привода генератора. Утопив гайки крепления натяжного ролика, поверните ролик в такое положение, когда ремень будет максимально ослаблен.

15. Снимите ремень ГРМ.

16.
Для снятия натяжного ролика откручиваем гайку его крепления и снимаем ролик со шпильками (под роликом установлена шайба дестанции). Ролик должен вращаться бесшумно, равномерно, без заеданий. В противном случае заменяем ролик новым.

17.
Устанавливаем ремень ГРМ в обратной последовательности. На-вскрыть ремень на зубчатом шкиве коленчатого вала. Затем, натягивая обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и заводим ее за натяжной ролик, а переднюю — надеваем шкив распределительного вала.При необходимости поверните шкив распределительного вала в сторону наименьшего хода до совпадения зубцов ремня с впадинами шкива. Слегка натяните ремень, повернув натяжной ролик против часовой стрелки. Следите за болтом крепления шкива привода ге-нейтор и проверните болт коленвала на два оборота по часовой стрелке.

Предупреждение:

При установке и проверке натяжения ремня запрещается проворачивать коленный вал для болта крепления шкива распределительного вала.

18.
Проверяем совпадение набора лаб коленвала и разводки фиктивных валов. Для снятого шкива Привод генератора Положение коленчатого вала удобно контролировать, совмещая метки на шкиве коленчатого вала и крышке масляного насоса. Если метки не совпадают, повторите операцию по установке ремня. Отрегулируйте натяжение ремня.

В артикуле не хватает:

Фотография инструмента
Фото Детали и расходные материалы

Качественный ремонт фото

Когда менять ремень ГРМ на Калину.Ремень ГРМ Лада Калина: Замена и обслуживание

Для выполнения работ потребуется Помощник, а также желательно наличие кювета.

Схема распределительного привода: 1
— зубчатый шкив коленвала двигателя; 2
— прилив на крышке масляного насоса; 3 — зубчатый шкив насоса охлаждающей жидкости; 4
— натяжной ролик; 5 — шкив переключателя выпускных клапанов распределительного вала; 6
— задняя крышка ремня ГРМ; 7
— шкив переключателя впускных клапанов распределительного вала; 8
— ролик направляющий; 9 —
Зубчатый ремень ; A — метка NMT на шкиве коленчатого вала; В табличке на крышке масляного насоса; C, F — наклейка на задней крышке ремня ГРМ; Д. — метка на зубчатом шкиве распределительного вала выпускного клапана; E. — метка на зубчатом шкиве впускных клапанов распределительного вала

Удаление

1.
Подготовить машину к работе

2.
Снимите верхнюю переднюю крышку ремня ГРМ.

3.
Снимите переднее правое колесо и установите автомобиль на надежную подставку.

4.
Снимите правую часть брызговика двигателя.

5.
Снять ремень привода генератора

6.
Ключ латунный на 17 мм повернуть коленвал совмещать метки на заглушке распредвала выпускного клапана …

А на шкиве впускных клапанов распредвала с метками на задней крышке ремня ГРМ.

7.
Овертовый ключ на 17 ММ. с удлинителем отворачиваем болт крепления шкива коленвала.

8.
Снимите шкив коленчатого вала и ограничительную шайбу.

9.
Шестигранный ключ на 5 мм переворачиваем три болта крепления нижней передней крышки ремня ГРМ

10. Снимите крышку.

12.
Снимите ремень ГРМ.

Установка

1. Надеваем новый ремень, делая его ответвления по выкройке (смотрим и убеждаемся, что метка на шкиве коленчатого вала расположена напротив прилива, сделанного на корпусе масляного насоса.

3.
Съемник для стопорных колец поверните натяжитель в направлении стрелок до совмещения меток на нем…

И ключом на 15 мм затяните болт крепления натяжного ролика с моментом 33,2-41,2 НМ (3,4-4,2 кгс).

6.
Совместив все метки, установите снятые с автомобиля детали.

Замена ГРМ Лада Калина 8 клапанов Операция простая, по крайней мере здесь все намного больше чем с версией двигателя с 16 клапанами. О Ладе Калине. С 8-клапанным мотором для замены ремня по заводу производителя требуется каждые 75 тысяч километров. Обрыв ремня приводит к сгибанию клапанов.НО гнутые клапаны, это дорогостоящий ремонт всего двигателя, поэтому игнорировать процедуру не стоит. Проверку ремня необходимо проводить каждые 15 тысяч километров. При обнаружении дефектов или ремешка масло необходимо немедленно заменить.

Подробная схема ГРМ Лада Лада Калина далее .

1 — шкив коленвала зубчатый
2 — шкив шестерни насоса охлаждающей жидкости
3 — Натяжной ролик
4 — Задняя защитная крышка
5 — шкив переключателя распределительного вала
6 — ремень ГРМ
A — отлив на задней защитной крышке
B — табличка на шкиве распредвала
C — табличка на крышке масляного насоса
D — метка на шкиве коленчатого вала.

Для замены ремня привода газораспределительного механизма следует снять ремень привода генератора или ремень привода вспомогательных агрегатов на калине с кондиционером. Шестигранником «На 5» отверните четыре винта крепления передней верхней крышки крышки ГРМ и снимите пластиковый кожух.

Во избежание повреждения датчика положения коленчатого вала необходимо его снять. При выключенном зажигании нажмите на колодку жгута проводов и отсоедините колодку от разъема датчика.Головкой «На 10» поверните болт крепления датчика.

Вынимаем датчик из приливного отверстия крышки маслонасоса и кладем на место, где нет стальных опилок, способных впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя — установить поршень 1-го цилиндра в положение НМТ (верхняя мертвая точка) такта сжатия. Головкой «на 17» повернуть коленчатый вал по часовой стрелке за болт крепления ведущего шкива генератора до установки метки 1 на шестерне шкива распределительного вала с приливом 2 на задней крышке синхронизатора газораспределения.

Чтобы убедиться в правильности положения коленчатого вала, выньте резиновую заглушку смотрового окна в верхней части картера сцепления. Риск 2 на маховике должен располагаться напротив прорези 1 шкалы, которая видна в окошке крышки картера сцепления.

Перед тем, как повернуть шкив привода теплообменника, просим помощника зафиксировать коленвал от проворачивания, вставив отвертку через картер сцепления через окошко.

Головкой «На 17» переворачиваем болт крепления шкива привода генератора, снимаем шкив и шайбу.

Шестигранник «На 5» переворачиваем три винта крепления передней нижней крышки ГРМ. Снимаем крышку.

Ключ-ключ «на 15» ослабляющий затяжку болта крепления натяжного ролика.

В этом случае натяжной ролик ослабит натяжение ремня.Снимите ремень ГРМ со шкивов коленчатого и распределительного валов. Выньте ремень из моторного отсека.

Внимание! После снятия ремня ГРМ нельзя проворачивать коленвал и распределительные валы во избежание попадания поршней в клапаны. Размеры ремня ГРМ Лада Калина с 8-ми клапанным двигателем — ширина 17 мм, количество зубьев 113.

Для снятия натяжного ролика ремня ГРМ поверните болт его крепления и снимите натяжной ролик вместе с болтом.

Поверните пластмассовый роликовый зажим, удерживая его за эксцентрик. Ролик должен вращаться бесшумно, равномерно, без заеданий. В противном случае ролик необходимо заменить.

Заодно можно проверить исправность насоса охлаждающей жидкости, закручивания и сотрясения за шкив. Устанавливаем натяжной ролик на место, окончательно не затягивая болт его крепления. Для разных модификаций двигателя в головке блока цилиндров выполнены два резьбовых отверстия под болт крепления натяжного ролика.Болт крепления ролика вкручивается в верхнее отверстие ГБЦ. На фото ниже отверстие обозначено красной стрелкой.

Устанавливаем ремень ГРМ в обратной последовательности. Перед установкой ремня убеждаемся в совмещении установочных меток коленчатого и распределительного валов. Одеваем ремень на зубчатый шкив коленчатого вала, затем натягивая обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и заводим ее за натяжной ролик, а переднюю — надеваем шкив распредвал.

При необходимости распечатываем шкив распредвала в сторону наименьшего хода до совпадения зуба ремня с впадинами шкива. Для натяжения ремня нужно повернуть натяжной ролик против часовой стрелки. Для этого вставляем внешний диск стержня стержня (диаметр 4 мм, расстояние между стержнями 9 мм) специального ключа (для наглядности показан на снятом ролике).

Такой ключ применялся при регулировке натяжения ремня во всех переднеприводных вазонах, купить его можно в любом магазине автозапчастей.

Также для регулировки натяжения ремня ГРМ Лада Калина можно использовать клещи для снятия стопорных колец. Натягиваем ремень, поворачивая натяжной ролик ремня против часовой стрелки до совпадения внешнего роликового диска с прямоугольным выступом его внутренней втулки, и затягиваем болт крепления ролика с моментом 34-41 нм.

Чрезмерное натяжение ремня сокращает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя и может вызвать нарушение фаз газораспределения. Вращаем коленвал на два оборота по часовой стрелке. Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительного валов. Для снятого шкива Привод генератора Правильное положение коленчатого вала удобно контролировать, совмещая метку 1 на шкиве коленчатого вала с краем крышек масляного насоса. Фото для наглядности далее.

Если не уверены в своих силах, то можно доверить работу по замене ремня Ладе Калина Авто Цереровис. Для двигателя с 8-клапанным механизмом GHM это дешевле, чем для версии с 16-клапанным мотором.

2013 год стал годом рождения Lada Kalina 2, которая была практически полностью модернизирована по сравнению с предшественницей. Автомобиль стал популярным не только в регионах РФ, но и в странах дальнего и ближнего зарубежья.Машина относится к небольшому классу, но имеет неплохую грузоподъемность.

Лада Калина 2 или ВАЗ 2192 оснащаются силовыми агрегатами линейки с рабочим объемом 1600 см 3. Они отличаются не только показателями мощности, но и количеством клапанов в ГБЦ. Они могут быть 8 (двигатель 11186) или 16 (двигатели 21126 и 21127) Привод в механизме GDM осуществляется зубчатым ремнем.

Если владелец автомобиля считает, что время подошло, ремень в механизме газораспределения требует замены, следует выполнить данную процедуру.Большинство владельцев доверяют эту работу специалистам, но при большом желании и навыках автосервиса ее можно выполнить самостоятельно. Не стоит откладывать этот случай на «будущее», так как обрыв ремешка приведет к повреждению клапанов в головке блока цилиндров. Работа по замене потребует от водителя около двух часов.

Схема ГРМ ВАЗ 11186

Расходные материалы необходимо закупить, приготовить набор ключей, домкрат, подставку под кузов, колодки под задние колеса авто.

При замене насоса охлаждающей жидкости необходимо наличие антифриза для добавления его в систему охлаждения двигателя.

А еще нужен ключ для регулирования натяжения зубчатого ремня . Приступать к работе можно в гараже, на любой другой горизонтальной площадке. Кроме того, вам понадобится набор шестиугольников разного размера. Для удобства выполнения работ лучше всего снимать правое переднее колесо.

Для этого на установленном автомобиле подтянуть рычаг ручного тормоза, колодки установлены под задние колеса, отвинтить болты колес баллонным ключом.Дальнейшие работы будут проводиться в моторном отсеке, поэтому нужно открыть капот. Для доступа к приводу ГРМ следует демонтировать защитную крышку. Вам понадобится пятое шестигранное число, которым выкручиваются 3 винта на пластиковой крышке.

Заглушите небольшое количество антифриза из системы охлаждения двигателя при замене насоса.

Необходимо повернуть головку натяжителя генератора головкой на «10», снять его ремень. После этого необходимо установить привод TRW по тегам.Лучше всего это делать, когда снято колесо с правой стороны автомобиля. Автомобиль поднимается домкратом. Установил для надежности машину под порог, снимаем колесо. Теперь ключ должен вращать шкив коленчатого вала по часовой стрелке до тех пор, пока метка на шкиве распределительного вала не совпадет с задней крышкой защиты.
Пятый номер sixgegler потребуется для снятия нижнего защитного экрана синхронизации. Далее следует снять шкив коленвала, для этого вам понадобится помощник.Следует включить пятую передачу, нажать педаль тормоза. В это время болт крепления шкива поворачивает ключ к удлинителю. Также снимается защитная шайба. Метка на зубчатом колесе должна совпадать с выступом на крышке масляного насоса. Следующая ступень ослабляется натяжением приводного ремня. Болт крепления натяжителя снимается с регулировочной шайбой, в дальнейшем возвращаются на место.
Снимите старый ремень со шкивов. При необходимости демонтировать помпу системы охлаждения мотора.Перед установкой новой детали внимательно осмотрите шестерни. Шкив насоса в системе охлаждения двигателя. Натяжной ролик обычно всегда меняет новое изделие.
Перед установкой нового ремня еще раз проверьте совпадение меток крепления, если все в порядке, продолжайте работу. Установите ролик натяжителя вместе с регулировочной шайбой, но не затягивайте. Ремень на шестерню распредвала, затем на шкив коленчатого вала, помпу и натяжной ролик.
Ремень ГРМ натягивается специальным ключом, поворачивающим ролик натяжителя, направление движения указано на корпусе ролика. Поворачиваем до совпадения меток на подвижной и неподвижной роликовых втулках, затем затягиваем болт крепления натяжителя.

Далее на двигателе ВАЗ-11186 все детали ставятся на место, после чего делают несколько оборотов коленвала двигателя, проверяют совпадение установочных меток. Если они совпадают, процедура замены зубчатого ремня правильная.

Начало клапана Ли

К сожалению, это на 8-ми клапанном двигателе. Иногда бывает при повреждении зубчатого ремня в приводе ГРМ. Специалисты настоятельно рекомендуют постоянно обращать внимание на состояние ГРМ во время технического обслуживания, чтобы вовремя выявлять возможные проблемы в клапанном механизме. Обрыв ремня приведет к дополнительным затратам на ремонт силового агрегата, которые в несколько раз превысят стоимость ремня с натяжителем.

Замена ГРМ на 16 клапанном двигателе

Для замены ремня в приводном моторе ВАЗ-21126, ВАЗ-21127 также нет особых условий.Вам потребуются головки на «10», «15», «17», пятый номер шестиугольника, мощный душ с плоской лопастью. В головке блока цилиндров этих двигателей 16 клапанов, а это значит, что распредвала тоже будет два.

Замену можно произвести примерно так:

Открыть капот моторного отсека, отсоединить клеммы от АКБ.
Шестигранником под цифрой 5 получается 5 болтов верхней защитной крышки, 2 винта нижней защиты.
Поверните головку на «17» на каждый болт на шкиве коленчатого вала, чтобы установить механизм MRR в положение NMT первого цилиндра. При этом метки должны совпадать не только на шкивах коленчатого и распределительных валов, но и на маховике с картером коробки передач.
Далее будет остановлен брань от проворачивания коленвала, вставив ее лопатку между зубцами винта маховика и корпусом КПП.

Освободите генераторную установку натяжителя ремня, снимите его со шкивов.

Далее поворачиваем винт крепления шкива коленчатого вала, демонтируем его вместе с проставочной шайбой.
Ослабив натяжение ремня (для этого поворачиваем натяжное устройство), можно демонтировать ремень в приводе ГРМ.

Перед сборкой внимательно проверьте состояние всех деталей MRM, совпадение установочных табличек.
Установив новые растягивающие и направляющие устройства, вы можете носить ремень.
Начните со шкивов распределительных валов, и необходимо убедиться, что ветвь ремня между ними имела прогиб.
Когда ремень направляется к шкивам помпы, коленчатому валу, натяжителю, нужно его натянуть.
Для этой цели хорошо подходят клещи для снятия стопорных колец. Их вставляют в пазы, имеющиеся во внешней обойме натяжителя, поверните его против часовой стрелки. Когда метки на шишках натяжителя совпадают, можно подтягивать его крепежи.

Далее все собираем в обратном порядке. По окончании сборки, перед запуском мотора, следует прокрутить коленчатый вал на несколько оборотов, следя при этом за положением установочных меток.

Что с клапанами

Как на 8-ми клапанных двигателях Повреждение ремня 16-ти клапанных двигателей приводит к печальным последствиям Заглушка . Автомобилисты приводят факты, когда помимо клапанов был поврежден поршень, рванули разъемы, лопались гильзы. Это приводит к тому, что двигатели требовали дорогостоящего капитального ремонта. Не экономьте на расходных материалах Привод клапанного механизма, иначе хозяина ожидают большие хлопоты, связанные с ремонтными работами силового агрегата.

Нормы замены ремня

Автомобиль с ручным управлением Четко прописывает сроки всех нормативных работ.По указанию завода, ремень в приводе следует менять при пробеге 75 тыс. Км . Многие владельцы выполняют эти рекомендации, но иногда поломки случаются намного раньше указанных сроков, это зависит от качества используемых запчастей, условий эксплуатации машины, других факторов. Поэтому специалисты рекомендуют не превышать пробег более 50-60 тысяч км.

Какой ремень приобретен

Для эффективной работы привода двигателя ГРМ Лада Калина 2 должен иметь ремень высокого качества.Заводские двигатели комплектуются изделиями завода РТИ в Балаково или от компании. Хорошо показаны детали из комплектующих для автомобильной промышленности. Это могут быть расходники от Bosch, ContiTech, некоторые другие. К их выбору следует внимательно отнестись, так как вы можете продавать подделки в соответствии с инструкциями.

Этот автомобиль из России относится ко второй группе машин малого класса. Разработкой дизайна Lada Kalina Production рабочие начали заниматься в 1993 году, а в серию она пошла к ноябрю 2004 года.

По результатам опроса покупателей этот автомобиль занял четвертое место в рейтинге популярности автомобилей в России. Двигатели данной модели оснащены ременным приводом клапанного механизма, поэтому владельцам данного транспортного средства, а также всем желающим будет полезно узнать, как производится замена ремня ГРМ на 8-ми клапанной Лада Калина.

Данный силовой агрегат представляет собой инжекторный газовый двигатель. Рабочий объем равен 1600 см3. Это модернизированная версия мотора ВАЗ 2111.Блок цилиндров отлит из чугуна, четыре цилиндра расположены в один ряд. В клапанном механизме этого мотора установлено восемь клапанов. Инжектор позволил значительно улучшить показатели динамичности машины, экономии топлива. По своим параметрам он соответствует нормам Евро-2.

В приводе клапанного механизма применен зубчатый ремень, что несколько снизило стоимость силового агрегата, но требует качественного, своевременного поддержания синхронизации ГРМ.В конструкции головки поршней предусмотрены выемки, полностью исключающие возможность повреждения клапанного механизма при повреждении зубчатого ремня или его неправильной установке. Производители гарантируют ресурс мотора в 150 тыс. Км пробега, на практике это более 250 тыс. Км.

Порядок замены

Операция не представляет собой работу особой сложности, специального оборудования не требуется, ее можно выполнить руками владельца станка.Помимо обычного набора гаечных ключей вам понадобится хорошая шлицевая и плоская отвертка. Автомобильный домкрат, подставка под кузов автомобиля, башмаки Anti-digit, ключ для поворота ролика в натяжном устройстве.
При замене можно использовать любую гладкую горизонтальную площадку, на которой установлена машина. В руководстве по эксплуатации автомобиля рекомендуется проводить операцию по замене ремня при пробеге 50 тыс. Км, но многие владельцы проводят ее раньше этого срока, около 30 тыс. Км.

Замена ремня ГРМ Калины 8 клапанов будет проходить в следующем порядке:

На установленный автомобиль затягивают ручной тормоз На задних колесах установлены антиразрядные колодки. Баллонный ключ ломает хрипящие болты правого переднего колеса
При помощи автомобильного домкрата, приподняв переднюю часть машины за правую сторону, установленную под стойку порога кузова, снимаем с этой стороны переднее колесо.
Открыть капот моторного отсека, там будут проводиться дальнейшие работы.
Для демонтажа зубчатого ремня в приводе ГРМ необходимо снять пластиковую защитную крышку, которая крепится тремя болтами под ключ на «10».

Следующим этапом будет демонтаж ремня в приводе генератора. Нужен ключ на «13», который, поворачивая гайку натяжителя генератора, смещает генератор как можно ближе к корпусу блока цилиндров. После таких действий привод легко снимается со шкивов.
Теперь установите временное расписание.Вам понадобится накидная шпонка или головка на «17», которые вращают шкивы на коленвале до их совпадения.

Для демонтажа ремня в приводе ГРМ необходимо снять шкив коленвала с проворачивания. Можно попросить помощника включить пятую передачу и нажать педаль тормоза.

Если не помогает, откройте крышку картера коробки передач.

Для демонтажа ремня необходимо отпустить натяжной ролик. Поворачиваем болт его крепления, ролик крутится, натяжение ослабевает, после чего старый ремень легко снимается. Рекомендуется менять натяжной ролик одновременно с приводом, который снимается с блока. Под ним установлена регулировочная шайба, которую некоторые «ремонтники» теряют.
Осмотрите шкивы коленчатого и распределительного вала, обратите внимание на износ их зубьев.Если этот износ заметен, шкивы следует заменить, так как уменьшается площадь контакта с зубьями ремня, за счет чего их можно разрезать.

А также проверьте техническое состояние Насос охлаждающей жидкости, который также приводится в действие зубчатым ремнем. В основном обрезание ремня происходит после заклинивания насоса охлаждающей жидкости. Если помпу поменяли, нужно слить часть антифриза из системы охлаждения двигателя.

Установите на место новый натяжной ролик.Не забудьте про регулировочную шайбу между блоком цилиндров и роликом, иначе ремень при вращении уйдет.
Установка нового ремня производится в обратном порядке, но перед этим еще раз проверяют метки газораспределения. Начать установку необходимо со шкива распредвала, затем надеть шкив коленвала и шкив насоса. Эта часть ремня должна растягиваться без возможного провисания, а противоположная сторона натягивает натяжитель.
Установка шкива за вал коленчатого вала Снова потребует его фиксации от возможного проворачивания.
Далее ставим на место защитные кожухи, регулируем привод генератора.

Установка тегов

Эффективность работы двигателя зависит от правильности этой операции.На двигателе их три, которые находятся на распредвале и корпусе задней защитной заслонки, шкиве коленчатого вала и блоке цилиндров, кабине коробки передач и маховике. На шкиве распределительного вала имеется штифт, который необходимо совместить с изгибом на корпусе задней защитной крышки крышки привода ГРМ. Шкив коленчатого вала также имеет штифт, который совмещен с риской на блоке цилиндров. Риск на маховике должен совпадать с меткой на корпусе КПП, это самые важные метки, которые показывают, что поршень первого цилиндра находится в точке NTC.

Правильное натяжение ремня

Натяжной ролик — важная деталь Системы газораспределительного механизма на Лада Калина. Если перетянуть, это сильно разгонит механизм, при слабом натяжении может произойти сбой зажигания из-за снятия ремня. Величина натяжения регулируется поворотом на своей оси натяжного ролика. Для этого на видео есть два отверстия, в которые вставляем ключ для поворота натяжителя. А также можно повернуть ролик с помощью клещей для снятия стопорных колец.

У «умельцев» бывает иначе, они используют катаные гвозди или гвозди подходящего диаметра, которые вставляют в отверстия. Между ними ставят сколдер, ручка которого как рычаг поворачивает натяжной ролик влево или вправо до получения желаемого результата. Правильное натяжение будет в том случае, когда корпус ремня между шкивами можно будет повернуть пальцами на 90 градусов, а после отпускания ремень вернется в исходное состояние. Если это условие выполняется, затяните фиксатор в натяжном устройстве.

Какой ремень приобретен

Замена ремня ГРМ в Лада Калина занимает около 2 часов эксплуатации. За это время хозяин может сэкономить около полутора тысяч рублей. В статье рассмотрены основные нюансы, а также непонятные моменты.

Содержание статьи:

Какие моторы Лада Калина гнутые клапаны

На данный момент на Лада Калина устанавливаются силовые агрегаты трех типов.Речь идет о первом поколении автомобиля. По рекомендациям производителя — через 40 или 50 тысяч километров пробега. Однако в силу конструктивных особенностей некоторых двигателей эту процедуру желательно провести немного раньше. Итак, рассмотрим двигатели, их достоинства и недостатки.

1,6 литра, 8 клапанов

Другие двигатели Лада Калина

Конечно, каждый силовой агрегат можно было бы рассмотреть более подробно, но это не обязательно, ведь это два оставшихся двигателя гнутые клапана.

Замена ремня ГРМ на 8-ми клапанную Лада Калина

В первую очередь необходимо запастись набором инструмента. В комплект входит плоская отвертка, набор ключей с головками и желательно погремушка, так как операция будет сделана достаточно сложной для проведения операций. Для коленвала брутто еще может понадобиться специальный ключ, мы рассмотрим немного другой вариант установки меток при замене ремня.

Для начала подвешиваем переднее колесо. Устанавливаем машину либо на домкрат, либо подставляем какой-то упор.Это нужно для того, чтобы установить колено по метке, для облегчения процедуры можно открутить свечи. Это поможет избежать сопротивления сжатию.

Затем снимите заглушку с ручки метки маховика. Он расположен на корзине сцепления. В общем, эту процедуру нужно проводить с помощником, но если у вас очень длинные руки, вы можете справиться и в одиночку. Плавно вращайте колесо небольшими рывками, включив сначала четвертую передачу.

При этом метка на маховике должна совпадать с небольшим вырезом, который можно увидеть на коробке коробки.После этого ослабляем натяжение ремня генератора, снимаем. Потом берем трещину и голову на 12. Им нужно открутить крышку закрывающего ремня ГРМ на Калине.

Теперь откручиваем натяжной ролик, и выкручиваем так, чтобы натяжение ремня ГРМ уменьшилось, хватило для его снятия. Здесь важно обратить внимание на этикетку распредвала. Он должен совпадать с пластиной, специально устанавливаемой на корпусе головки. Если метка не совпадает, то вам нужно еще раз проверить метку маховика, если она на месте, вам нужно отрегулировать настройку времени.

Для этого устанавливаем распредвал по метке, после чего снимаем ремень, а потом ставим коленвал отдельно от распредвала. После того, как мы убедились, что все метки совпадают, можно снять ремень, а потом поменять его на новый. После установки нужно убедиться, что натяжка достаточная. Между распределительным устройством Pompey I. Ремень должен вращаться на 90 градусов. Если все требования соблюдены, действуем в обратном порядке.

Замена ремня ГРМ Лада Калина, 1.6 литров, 16 клапанов

В целом конструктивное отличие этих силовых агрегатов в голове. У этого двигателя Два распредвала, соответственно 16 клапанов. Именно из-за этого на нем устанавливаются так называемые высокие поршни.

Для замены ремня ГРМ на валине 16 клапанов нужен тот же набор инструментов, та же процедура установки меток на маховике и распределительных валах .. Отличие только в том, что здесь установлено два вала, соответственно есть две этикетки.Они находятся на головке блока цилиндров. Аналогично снимаем ремень генератора, ослабив натяжной ролик, затем снимаем ремень, и устанавливаем новый.

Замена ремня ГРМ на Лада Калина 1,4 литра

Такой двигатель представлен только в 16-ти клапанной версии, и он поворачивает клапан в случае обрыва ремня ГРМ. Об этом уже говорилось выше. Срок службы этого узла, по заявлению производителя, составляет около 60 тысяч километров, но ремонт газораспределительного механизма не имеет значения ни в каком сравнении со стоимостью ремня.

Итак, для замены понадобится набор головок для откручивания шестерни коленчатого вала, сам ремень, приспособление для фиксации распределительных валов. Начнем с того, что снимаем верх кожуха ремня. Далее снимаем ремень генератора. Затем снимаем нижнюю часть кожуха, надеваем коленвал по метке на масляный насос, а затем откручиваем гайку, снимаем упорную шайбу.

Теперь откручиваем натяжные ролики. Желательно убедиться, что ни один из них не гудит, а помпа не течет.Сняв ремень, ставим новый и натягиваем ролики на момент 33-42 нм. Для этой процедуры также потребуется снятие стопорных колец. Их нужно подтянуть до натяжного ролика, чтобы метки на нем совпали, держите метки и затягивайте болт на шпонку на 15. Во время всей операции важно следить за тем, чтобы валы не проверялись. В целом установка настроена на допуск ошибки в один зуб, однако это не совсем положительно скажется на работе двигателя.

Замена и обслуживание. Меняем ремень ГРМ на Калину ГРМ на Лада Калина 8 клапанная

Зубчатый ремень ГРМ Валина по рекомендациям производителя менять после 60 тыс. Км пробега, причем с натяжным роликом. Но поскольку из-за обрыва ремня в некоторых ВАЗ 1118 были «встречи» клапанов с поршнями и с меньшими показателями пробега, периодически нужно проверять техническое состояние элемента.

Процесс замены доступен любому автомобилисту, имеющему инструмент, смотровую яму и знание последовательности действий.

Подготовительные работы

Визуальная проверка ремня осуществляется снятием пластиковой крышки, прикрученной болтами М6 с головкой под ключ 10 мм. Изделие, на котором есть трещины, дыры или отслоения, нужно немедленно менять. Если при визуальном осмотре дефектов не обнаружено, то необходимо проверить натяжение, на которое необходимо повернуть ремень ГРМ вокруг своей оси. При хорошем растяжении он не повернется более чем на 90 °.

При обнаружении слабого натяжения нужно в последующем натянуть ремень, чтобы он не прыгнул на несколько зубцов, что сделает невозможной работу двигателя.Вопрос решается с помощью продвинутого натяжного ролика.

Если видео выдвинуто по максимуму, то замена ремня ГРМ на автомобиле Лада Калина неизбежна. Для этого потребуются такие инструменты:

стандартный набор ключей гаечных и головок с затвором и насадкой;

Отвертка

;

Домкрат

;
passatii с тонкими ворсистыми губками используются для извлечения стопорных колец.

Автомобиль устанавливается над смотровой канавой и надежно фиксируется антицифровыми башмаками.Затем нужно поднять правую переднюю часть станка и снять колесо. Чтобы добраться до шкива коленвала, необходимо демонтировать брызговики, установленные по бокам двигателя.

Последний этап подготовки — снять ремень привода генератора, предварительно ослабив его натяжение. Несколько иным будет дальнейший ход работ над Lada Kalina с двигателями на 8 и 16 клапанов.

Проведение работ по 8-клапанному агрегату

Первая сложность, с которой вам придется столкнуться, это ослабление гайки крепления шкива коленчатого вала: обычно она сильно затягивается.Здесь алгоритм действий следующий:

Спустившись в смотровую яму, колпачком 10 мм открутить 3 болта защитного кожуха маховика. Снимите крышку и снимите ее в сторону.
Надеть головку 17 мм на болт шкива с заслонкой, а зубья маховика спаять отверткой.
Удерживая отвертку, резким движением ослабляем болт, откручиваем и снимаем шкив.
Болт вкрутить сразу в отверстие, шпонкой удобно проворачивать коленвал.

Следующим этапом является совмещение меток — производим, вращая коленчатый вал по часовой стрелке, используя ту же накидку. Поворачивайте до тех пор, пока выпуклая метка на шестерне не окажется напротив выступа на корпусе масляного насоса. Далее следует демонтировать пластиковую крышку, закрывающую ременной привод газораспределительного механизма, повернув 3 болта ключом №10.

Важно убедиться, что метка на шестерне распределительного вала расположена горизонтально слева, напротив выступа металлической панели.

Теперь осталось снять старый ремень ГРМ, ослабив гайку натяжного ролика. Ролик тоже удаляется, так как эти 2 элемента должны меняться одновременно. Затем нужно тщательно протереть внутренние полости механизма и шестерен, а также проверить помпу на наличие люфта в подшипнике. Если он присутствует, то насос тоже лучше заменить.

Установка нового ремня начинается с крепления натяжного ролика (надевают отверстия снаружи) без затяжки его гайки.Затем нужно надеть ремешок на шестерни, начиная с коленчатого вала и двигаясь против часовой стрелки, обеспечивая натяжение правой стороны.

Тут сложность не в правильной установке элемента, а в том, чтобы не сдвинуть метку распредвала. В конце выполняется растяжка с помощью прохода, вставленного в эксцентрик ролика, и накидки №17. Вместо прохода можно использовать 2 винта, вставленные в отверстия и отвертку для вращения.

В конце нужно провернуть коленвал на несколько оборотов и еще раз убедиться, что все метки совпадают и не мешает вращению.Затем запустите и проверьте работу силового агрегата. Если подозрительного шума не обнаружено, то смело собирайте все узлы в обратном порядке.

Двигатель 1,4 и 1,6 л 16V

Замена ремня ГРМ на этих силовых агрегатах имеет некоторые отличия. При снятии шкива коленвала под ним обнаруживается большая ограничительная шайба, которую тоже нужно удалить. При совмещении меток на шестерне коленчатого вала и на корпусе масляного насоса метка на шестернях распределительного вала должна стремиться вертикально, точно напротив небольших пазов в корпусе.

Кроме того, при дальнейшей разборке придется снять нижнюю защитную крышку газораспределительного механизма. Держится на 3-х болтах, отворачивается шестигранником на 5 мм.

Кроме натяжного ролика, в механизме ГРМ на автомобиле Лада Калина 16В имеет второй поддерживающий ролик, его тоже необходимо заменить. В торговой сети представлены полные комплекты, в том числе не только ремень ГРМ, но и 2 ролика — натяжной и эталонный.

Последний ставится в первую очередь и задерживается, а затем устанавливается ролик натяжения. Новый пояс носить не так-то просто, придется аккуратно приложить небольшое усилие. Порядок установки такой же — от шестерни коленчатого вала по часовой стрелке, с натяжением правой стороны.

Натяжение ремня газораспределительного механизма должно производиться проходами, поворачивая ролик в направлении, указанном стрелками, до совмещения меток на нем. Крепежная гайка затягивается ключом № 17.Если метки на некоторых распредвалах сместились, ремень придется ослабить и поправить распредвал.

Проверив все метки вращением, можно ставить все детали и запускать двигатель.

На автомобиле Лада Грант, Лада Калина и Лада Приора Проверка состояния ремня привода газораспределительного механизма (ГРМ) 16-клапанного двигателя согласно регламенту технического обслуживания на холодном двигателе (15-35 ° С) — каждые 15 тыс. км пробега. Работы по замене ремня ГРМ в пределах, определенных Правилами, не предусмотрены, но если при осмотре будут обнаружены дефекты, то вы можете произвести операцию, воспользовавшись нашей пошаговой инструкцией.

Проверка состояния и регулировка натяжения ремня ГРМ

Проверка состояния и регулировка натяжения ремня ГРМ осуществляется на холодном двигателе (15-35 ° С). Чтобы осмотреть ремень, снимите верхнюю крышку привода. При этом для удобства бачок омывателя стекла лучше снять.

Ключ TORX T-30 отворачивает пять винтов крепления верхней крышки ГРМ.

Расположение винтов крепления крышки ГРМ (для наглядности показано на снятом двигателе): 1 — винты крепления верхней крышки; 2 — винты крепления нижней крышки.

Взяв верхний край крышки с двигателя и слегка приподняв ее, снимите верхнюю крышку.

На машине с механической коробкой передач включаем пятую передачу, катя машину (или подвешиваем правое переднее колесо и вращаем колесо по часовой стрелке). Осматриваем ремень ГРМ. На автомобиле с АКПП для осмотра ремня снимаем правое переднее колесо и правый брызговик моторного отсека.

Головкой «на 17» провернуть коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осмотреть ремень.

Поверхность зубчатой части ремня не должна иметь складок, трещин, сколов зубьев и отслоений резины от тканевого каркаса. Обратная сторона ремня не должна иметь износа, оголяющего нить шнура и следов разметки. На торцевых поверхностях ленты не должно быть жгутов и притирки. При обнаружении дефектов или значительном несовпадении элементов контроля натяжения ремня (см. Ниже) ремень подлежит замене. Также следует менять ремень при обнаружении на нем следов моторного масла (перед установкой нового ремня необходимо устранить причину появления масла в ремне), при замене одного из роликов или насоса охлаждающей жидкости.

Проверьте натяжение ремня. Для этого проворачиваем коленвал по часовой стрелке до набора меток на зубчатых шкивах распредвала с вырезами на задней крышке ГРМ.

При нормальном натяжении ремня и условии совпадения меток на шкивах вырез 1 внешнего испытания натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

При нормальном состоянии ремня, но небольшом сбросе пропила с выступом на натяжном ролике (не более половины ширины выступа) необходимо отрегулировать натяжение ремня.Для этого ослабим болт крепления натяжного ролика.

Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления — по часовой стрелке. Для этого вставьте специальный ключ во внешний диск внешнего диска в виде двух стержней O4 MM, закрепленных на основании ключа (расстояние между стержнями 18 мм). Этот ключ используется для регулировки ременного механизма ГРМ на полноприводном ВАЗе. Вставляем ключ в пазы ролика (для наглядности показан на подъеме).

Чтобы повернуть натяжной ролик, можно также использовать щипцы для снятия стопорных колец.

Внимание! Чрезмерное натяжение ремня сокращает срок службы как самого ремня, так и подшипников насоса охлаждающей жидкости, натяжных и направляющих роликов. Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя, что может вызвать нарушение фаз газораспределения и, как следствие, привести к контакту поршня с клапанами и дорогостоящему ремонту двигателя.

Вращаем коленчатый вал на два оборота до совмещения меток на зубчатых шкивах распределительного вала с вырезами на задней крышке привода TRW и проверяем, что вырез на внешней стороне натяжного ролика совпадает с прямоугольным выступом его внутренний рукав. При необходимости повторите регулировку натяжения ремня. При обнаружении дефектов ремня или при значительном несоответствии выхода наружу натяжного ролика относительно прямоугольного выступа его внутренней втулки (более половины ширины динамика) ремень следует заменить.

Процесс замены ремня ГРМ

Снимаем ремень привода вспомогательных агрегатов. Установленные под поддоном картера двигателя регулируемые по высоте упоры оставляют вес этой части силового агрегата. Ключом TORX T-30 отворачиваются два винта для крепления нижней крышки ГРМ (расположение винтов см. Выше).

Ослабляем один из болтов натяжения ремня натяжения ремня вспомогательных агрегатов и полностью закручиваем второй болт.

Подняв натяжной ролик одной рукой, другой рукой снимаем нижнюю крышку ГРМ (для наглядности показано на снятом двигателе).

Внимание! С обратной стороны натяжного устройства установлена выносная шайба (показана стрелкой). Не потерять его!

Головкой «на 17» повернуть болт крепления шкива привода вспомогательных агрегатов, фиксируя при этом коленчатый вал от поворота на автомобиле с механической коробкой передач двумя способами — попросить помощника включить пятую передачу и нажать на педаль тормоза или зафиксируйте маховик двигателя, сняв стартер.

Помощник должен вставить отвертку между зубцами маховика (на фото положение отвертки соответствует заворачиванию болта крепления шкива).

Снимаем болт с шайбой, шкив вспомогательных агрегатов и шайбу А.

Временная диаграмма: 1
— зубчатый шкив коленчатого вала; 2
— зона А; 3
— зубчатый шкив насоса охлаждающей жидкости; 4
— натяжной ролик; 5
— зона в; 6
— задняя крышка механизма привода ГД; 7
— зубчатый шкив распределительного вала выпускных клапанов; 8
— зона С; 9
— зубчатый ремень; 10
— зубчатый шкив впускного распредвала; 11
— ролик направляющий; 12
— Тяга натяжителя ремня привода вспомогательных агрегатов.Проверяем совпадение тегов.

Зона A: Выступ 1 на крышке масляного насоса должен совпадать с меткой 2 на шкиве коленчатого вала.

Зона B: Вырез 1 внешнего диска натяжного ролика должен совпадать с прямоугольным выступом 2 внутренней втулки ролика.

Зона C: Монтажный вырез 1 на задней крышке приводного механизма GHM должен совпадать с меткой 2 на шкиве выпускного распредвала (для впускного распредвала есть аналогичный вырез и метка, и они также должны совпадать) .

Для удобства последующей сборки закрепите шкивы распределительных валов.

Для выполнения работ потребуется Помощник, а также желательно наличие кювета.

Схема распределительного привода: 1
— зубчатый шкив коленчатого вала двигателя; 2
— прилив на крышке масляного насоса; 3 — зубчатый шкив насоса охлаждающей жидкости; 4
— натяжной ролик; 5 — зубчатый шкив распределительного вала выпускных клапанов; 6
— задняя крышка ремня ГРМ; 7
— зубчатый шкив распределительного вала впускных клапанов; 8
— ролик направляющий; 9 —
Зубчатый ремень ; A — метка NMT на шкиве коленчатого вала; В табличке на крышке масляного насоса; C, F — наклейка на задней крышке ремня ГРМ; Д. — метка на зубчатом шкиве распределительного вала выпускного клапана; E. — метка на зубчатом шкиве впускных клапанов распределительного вала

Удаление

1.
Подготовить машину к работе

2.
Снимите верхнюю переднюю крышку ремня ГРМ.

3.
Снимите переднее правое колесо и установите автомобиль на надежную подставку.

4.
Снимите правую часть брызговика двигателя.

5.
Снять ремень привода генератора

6.
Ключ латунный на 17 мм повернуть коленвал совмещать метки на заглушке распредвала выпускного клапана …

А на шкиве впускных клапанов распредвала с метками на задней крышке ремня ГРМ.

7.
Овертовый ключ на 17 ММ. с удлинителем отворачиваем болт крепления шкива коленвала.

8.
Снимите шкив коленчатого вала и ограничительную шайбу.

9.
Шестигранный ключ на 5 мм переворачиваем три болта крепления нижней передней крышки ремня ГРМ

10. Снимите крышку.

12.
Снимите ремень ГРМ.

Установка

3.
Съемник для стопорных колец поверните натяжитель в направлении стрелок до совмещения меток на нем…

И ключом на 15 мм затяните болт крепления натяжного ролика с моментом 33,2-41,2 НМ (3,4-4,2 кгс).

6.
Совместив все метки, установите снятые с автомобиля детали.

Иногда требуется провести определенные работы, для которых необходимо изначально установить тайминг меток. Это необходимо в таких случаях как:

Регулировка зазоров клапана
Замена ремня ГРМ или его снятие

Для выполнения этой работы нам потребуется:

10 головка с канавкой или трещоткой
Отвертка плоская
Джек

Итак, чтобы максимально быстро и без проблем поднять правую переднюю часть калины домкратом и установить коробку передач на 4 передачу.

Затем снимите защитный кожух газораспределительного механизма, отвернув одну гайку с его боковой части:

И два болта торцом обратной стороной, как показано на фото ниже:

И приподнимите крышку, слегка отведя ее в сторону:

Теперь берем руку за колесо и прокручиваем его до тех пор, пока метка на шестерне распредвала не совпадет с площадкой на задней крышке. Более наглядно представлено на фото:

Теперь берем плоскую отвертку с резиновым колпачком из картера коробки передач.Примерное расположение сразу за 4-м цилиндром. Затем смотрим в окошко и необходимо, чтобы метка на маховике совпадала с треугольным вырезом на пластине:

Чтобы было удобнее совмещать метки, лучше потихоньку потянуть колесо вперед и посмотреть на маховик (если стрелки длинные and), а потом увидеть, что метка звездочки ГРМ тоже совпала.

Если фазы газораспределения выставлены неправильно, то необходимо открутить натяжной ролик и сбросить ремень с шестерни.После этого проворачивайте коленвал до совпадения и оденьте ремень обратно.

Замена ремня ГРМ Калины 8 клапанов, как и на других двигателях, нужно проводить регулярно. И не только по Правилам — при первых же признаках деформации или растяжения элемент следует заменить. В противном случае может произойти сложная поломка двигателя, устранение которой вылетит в копейки ».

Почему выходит из строя ремень ГРМ на Калине

Основная причина выхода из строя ременной передачи газораспределительного механизма — естественный износ в процессе эксплуатации.Ремень изнашивается, растягивается или разрушается («просыпаются» зубья, появляются трещины и деформации), что приводит к снижению его работоспособности и последующему обрыву.

Замена ремня газораспределительного механизма, согласно регламенту, следует при пробеге 50-70 тыс. Км, а на практике и чаще. Параллельно следует проверить тормозные колодки. Если они прилично изношены, их тоже нужно заменить.

Еще одна причина неисправности ременной передачи — неправильное натяжение.Сильный или слабый провоцирует перерыв. А это, в свою очередь, приводит к возникновению дефектов клапанов в процессе работы двигателя (их решетки). В худшем случае может выйти из строя вся двигательная система. Поэтому установку ремня следует проводить с соблюдением норм натяжения.

На ВАЗ Замена ремня Лада Лада Валин на 16 клапанов, при разрушении натяжного ролика или шестерни, так как их неисправность приводит к некорректной работе ременной передачи (например, ремень ГРМ на высокой скорости прокручивает, проходящие такты ).

Меняем ремень ГРМ на Калину

Если вы желаете получить первый опыт замены ремня ГРМ, Калина не самая подходящая для этого автомобиля. Ремонтные работы лучше доверить специалисту. Пора принять время: прошли те времена, когда отечественную технику можно было все удалить.

В начале процедуры разборки необходимо установить метки, касающиеся расположения газораспределительного механизма и коленчатого вала, чтобы затем собрать механизм в соответствии с их положением.

Второй нюанс — натяжение ремня ГРМ. Теперь натяжение стало проще — ролики оснащены соответствующими индикаторами, поэтому нет риска «ничего» или «перетянуть». Так постоянно происходило со старыми автомобилями, когда сила натяжения определялась «на глазах» и неопытный механик запросто мог вывести механизм из строя.

При разборке датчик положения коленвала тоже нужно снять — ведь он может быть поврежден и сломан.

Стоит помнить, что периодически нужно заменять все расходники — гайки, болты, сальники. И даже водяной насос (ПОМПУ) желательно поменять на новый, особенно если он не в лучшем состоянии.

Какие инструменты нужны?

Перед ремонтом нужно подготовить инструмент. Вопреки распространенным мифам, что молоток и гвозди подойдут на 120, для ремонта Лады Калины понадобится стандартный набор приспособлений.К ним относятся:

ключи на 17;
ключ для снятия колеса;
комплект торцевых головок (необходимо наличие или ключ на 10;
отвертка-укладчик;
Натяжной ключ для натяжения ролика.

Подготовительные работы

Перед тем, как приступить к разборке ГРМ и снятию ремня, автомобиль следует установить на ровной поверхности, включить трансмиссию и поднять переднее колесо до домкрата. Далее поднимаем капот, сливаем тосол.

Замена ремня ГРМ на Калине: пошаговый алгоритм

Вот как заменить ремень ГРМ на Калине:

Провести демонтаж ремня генератора.
Снимите кожух двигателя, закрутив болты предварительной установки. Затем демонтируйте поддоменное колесо — вы получите доступ к щитку (защите двигателя) и сможете открыть шкив на коленвале.

Далее нужно установить теги. Сначала необходимо определить верхнюю мертвую точку — то есть положение ГРМ по отношению к коленчатому валу.Это позволит избежать отклонений при сборке агрегата и последующих проблем.
Ослабить натяжные ролики, слегка ослабив гайку. Но не откручивайте его полностью.
Снимите ремень ГРМ — сначала снимите шестерни распредвала, затем ролик и только после этого шкив водяного насоса.
Чтобы завершить снятие ремня, снимите шкив генератора.
Установить принудительную фиксацию сцепления для блокировки коленчатого вала. Далее необходимо ослабить фиксатор ведущего колеса коленчатого вала и снять его.
Снимите ремень газораспределительного механизма.
Заменить натяжной ролик на новый (если при прокрутке он отсюда возникает шум и экраны) и установить новый ремень на сиденье. Сборку механизма производите в обратной последовательности. Не забудьте правильно натянуть ремень, прежде чем крышка привода ГРМ будет установлена на место.

8 и 16 клапанов — в чем разница?

Если двигатель 16 клапанный, то замена ремня ГРМ на кавал производится аналогично тому, как и в случае, когда центр внутреннего сгорания 8 клапанов.Единственная сложность — демонтировать, затем установить обратно переднюю опору двигателя.

Для этого берем болты TORX E14, которыми опора крепится к кронштейнам. Чтобы облегчить задачу, если болты откручиваются, необходимо варьировать положение двигателя с помощью домкрата.

На Лада Калина 2 Замена ремня производится иначе?

Принцип замены остался прежним:

Снята защитная крышка двигателя.
Демонтаж правого переднего колеса и брызговика мотора.
Коленчатый вал вращается для маркировки меток.
Шкив коленвала снят (необходимо открутить болт), натяжение ремня снято.
Ремень снят, на его место установлен новый.

О замене ремня ГРМ можно посмотреть видео:

https://youtu.be/ywsmhxo-mmw.

Если вовремя не поменять

Визуальную проверку ремня следует проводить не реже одного раза в месяц. Если вовремя не обнаружить поломку или износ, то вещь сломается в самый неподходящий момент.

Привод ГРМ Калины 8 CL часто ломается именно из-за невнимательного отношения автомобилиста. Это приводит к необходимости менять не только ремень. Когда страдает клапанная система, страдает клапанная система. Из-за срыва ГРМ может появиться цилиндропионная группа — исправление ее дефектов придется производить растачиванием.

Натяжной ремень натяжной Калина. Расчет времени

В ноябре 2004 года с заводских ворот сошла первая модель Lada Kalina.Путь к рождению по разным причинам преодолен очень долго. Первые сведения о начале конструкторских работ над моделью появились в 1993 году. Машина относится ко второй группе малого класса, имеет просторный салон, приятный внешний вид.

Все установленные силовые агрегаты данной модели имеют зубчатый ремень в клапанном механизме. Рассмотрим в этой статье как проводится замена ремня ГРМ Лада Калина 16 клапанов.

В зависимости от комплектации на автомобиль устанавливалась одна из четырех модификаций силового агрегата.Два из них имели в GBC два 16-клапанных двигателя. Расположение цилиндров в один ряд, блок отлит из чугуна. Три мотора имеют рабочий объем равный 1600 см 3, один из них ВАЗ 11194. выполнен с объемом двигателя 1400 см 3. Этот двигатель, как и ВАЗ 21126. , имеет 4 клапана на цилиндр, т.е. , в КТС их будет 16. Моторы в связи с некоторой доработкой соответствуют нормам «Евро 3,4».

Двигатель с рабочим объемом 1400 см 3 серийно выпускался в ближайшее время, так как внешний вид Kalina 2 предназначался только для силовых агрегатов с рабочим объемом 1600 см 3.Моторесурсы Производители гарантируют более 200 тыс. Км. Оба мотора поддаются умеренному нагнетанию без значительного снижения ресурса.

Начало клапана Ли

Этот вопрос беспокоит многих владельцев Калины, других машин ВАЗ с конечным приводом. Это связано с тем, что при врезании в привод клапана или нарезании зубьев приводного ремня поршни возникают в головке клапана. В лучшем случае автомобиль получает прогиб клапанов, но также возможны погнутые штоки, повреждение поршней, лопнувшие направляющие втулки клапанов.Такая неисправность приведет к непредвиденным предыдущим расходам на выполнение капитального ремонта двигателя.

Пусть водители не вводят в заблуждение углубления в головках поршней, они не спасают двигатель от повреждений . В этом случае может быть только соблюдение всех рекомендаций производителей мотора, использование качественных запчастей, других расходных материалов, своевременная замена изношенных деталей.

Порядок замены

Срок замены изношенных элементов в ГРМ задается вопросом о его удержании.Кто не хочет испачкать руки или никогда не занимался ремонтом своей машины, предпочитает обращаться к специалистам. Однако есть много владельцев, которые предпочитают обслуживать или ремонтировать машину самостоятельно. Эта операция полностью под силу. Выполнить можно в гараже или на любом подходящем участке. Работа начинается с открывания капота моторного отсека, так как большая часть действий водителя должна будет происходить именно на этом месте.

В первую очередь снимается пластиковая крышка, закрывающая силовой агрегат.Снятие механизма защиты таймлайна мешает тормозу шайбы, его нужно демонтировать, тем более, что особого труда не вызывает. Далее желательно подправить свечи зажигания, сняв с них катушки, будет легче заводить двигатель дальше. Автомобиль тормозит ручным тормозом, под задние колеса установлены упоры, сломаны болты правого переднего колеса. Эта сторона автомобиля поднимается домкратом, при этом не забываю установить упор под кузов автомобиля, снять колесо.
Когда это будет сделано, можно снять верхнюю защитную крышку механизма ГРМ, которая закреплена 5 винтами.

Следующим шагом будет разборка установочного ремня генератора. Освободите механизм натяжения, снимите ремень. Теперь можно приступить к демонтажу нижней защитной крышки привода ГРМ, которая держится всего двумя винтами.

Некоторые механики отключены натяжителем ремня генератора для удобства работы.
Теперь механизм ГРМ необходимо выставить по меткам, проворачивая шкив коленвала.

Чтобы добраться до него, придется убрать проседание, затем защиту двигателя. Снять шкив не так-то просто, неподвижность коленвала обязательна. Это можно сделать, поставив между зубьями венца маховика и картером сцепления плоскую заборку или включив пятую передачу, нажав на педаль тормоза. Шкив снимается с шайбой, а болт ставится на место.Проверните вал двигателя до совпадения всех меток.

В головке блока цилиндров расположены два распредвала, шестерни которых должны стать их метками строго напротив задних защитных меток корпуса.

Шестерня на коленчатом валу тоже имеет прилив, она установлена напротив метки корпуса масляного насоса.

Также необходимо снять резиновый колпачок и убедиться, что риск на маховике находится в нужном месте.

После этого приступают к снятию зубчатого ремня.

Сначала ослабевает его натяжение, для этой головки до «15» отпускаются болты на натяжителе и роликовой направляющей, ремень снимается со шкивов и вытаскивается из моторного отсека.

Натяжной ролик демонтируется с блока цилиндров, так как обычно его заменяют новым изделием.

Перед задней сборкой внимательно осматриваем все детали механизма газораспределения.Перед установкой роликов желательно резьбу на винтах покрыть специальной смазкой, винт натяжителя еще сильно затянут.
Еще раз внимательно проверьте совпадение установочных меток приводного механизма MRM.
Установите новый ремень на шкивы, при этом нужно следить за ветвью ремня между зубчатыми колесами, ветвь ремня не имеет дикарей. Если все произошло, приступайте к натяжке ремня. Для этого натяжной ролик поворачивают против часовой стрелки до тех пор, пока движущаяся этикетка не совпадет на внешнем зажиме с неподвижным корпусом ролика, где также находится этикетка.

Теперь можно затянуть винт крепления. Дальнейшая сборка происходит в обратной последовательности.

Срок замены

Однозначного совета дать нельзя. Инструкция по эксплуатации автомобиля Прописывает замену ремня в приводе ГРМ после 75 тыс. Км пробега . Однако следует отметить, что редко кто-то из владельцев этого Регламента соблюдает. Причин этому может быть несколько, это техническое состояние мотора, качество используемых расходных материалов, условия эксплуатации станка. Чаще всего останавливаются на пробеге 50-60 тыс. Км, но иногда несколько раньше .

Какой ремень лучше приобрести

Основным поставщиком ремня ГРМ Lada Kalina является завод РТИ из Балаково. Качество его продукции проверено многолетним опытом работы с ВАЗом, сомнений не вызывает.

При этом устанавливаются и импортные комплектующие. Хорошо зарекомендовала себя продукция Gates, которая гарантирует ожидание ремня от 200 тысяч км и более.Вы можете пользоваться услугами других известных компаний с мировым вкусом, главное при этом не натолкнуться на хорошо замаскированный фейк.

Сложность

Инструмент

1-3 ч

Инструмент:

Гороток под торцевую насадку
Насадка на ручку 10 мм
Насадка на ручку 17 мм
Контрольное устройство для проверки натяжения ремня
Специальный ключ для гайки натяжного ролика
Отвертка плоская средняя

Детали и расходные материалы:

Ремень ГРМ
Ролик натяжной
Два штифта (винт) диаметром 4 мм

Примечание:

Временная диаграмма:

1
— зубчатый шкив коленчатого вала;

2
— зубчатый шкив насоса охлаждающей жидкости;

3
— натяжной ролик;

4
— задняя защитная крышка;

5
— зубчатый шкив распределительного вала;

6
— зубчатый ремень;

А — установочный выступ на тыльной стороне крышки щита;

В — метка на участке распредвала;

ИЗ — табличка на крышке масляного насоса;

Д. — метка на шкиве коленчатого вала.

2.
Головка «на 10» переворачивает три болта крепления передней крышки крышки ГРМ.

3.
Снимите крышку привода ГРМ. Снять правый грязезащитный щиток силового агрегата.

5.
Проверить натяжение ремня. При нормальном натяжении ремня его передняя ветвь должна быть закручена на 90 ° большими и большими пальцами с усилием 15-20н (1,5-2,0 кгс).

8.
При отсутствии специального ключа в отверстия натяжного ролика можно вставить два штифта (винта) диаметром 4 мм.Вставив стержень отвертки между штифтами, вращаем ролик. Регулируя натяжение ремня, втяните гайку крепления натяжного ролика. Поворачивая коленчатый вал по часовой стрелке на 1-2 ОК-рота, еще раз проверьте натяжение ремня и при необходимости повторите регулировку.

11.
Выверните заглушку смотрового окна в верхней части картера сцепления.

12.
Мы убеждены, что риск на Maho-Vike расположен напротив профилированной шкалы.

15. Снимите ремень ГРМ.

Предупреждение:

18.
Проверяем совпадение набора лаб коленвала и разводки фиктивных валов. Когда положение коленчатого вала коленчатого вала снято, положение коленчатого вала удобно контролировать, совмещая метки на шкиве коленчатого вала и крышке масляного насоса. Если метки не совпадают, повторите операцию по установке ремня. Отрегулируйте натяжение ремня.

В артикуле не хватает:

Фотография инструмента
Фото Детали и расходные материалы

Качественный ремонт фото

На автомобиле Лада Грант, Лада Калина и Лада Приора Проверка состояния ремня привода газораспределительного механизма (ГРМ) 16-клапанного двигателя, согласно регламенту технического обслуживания на холодном двигателе (15-35 ° C ) — каждые 15 тыс. км пробега.Работы по замене ремня ГРМ в пределах, определенных Правилами, не предусмотрены, но если при осмотре будут обнаружены дефекты, то вы можете произвести операцию, воспользовавшись нашей пошаговой инструкцией.

Проверка состояния и регулировка натяжения ремня ГРМ

Ключ TORX T-30 отворачивает пять винтов крепления верхней крышки ГРМ.

Взяв верхний край крышки с двигателя и слегка приподняв ее, снимите верхнюю крышку.

На машине с механической коробкой передач включаем пятую передачу, катя машину (или подвешиваем правое переднее колесо и вращаем колесо по часовой стрелке).Осматриваем ремень ГРМ. На автомобиле с АКПП для осмотра ремня снимаем правое переднее колесо и правый брызговик моторного отсека.

Поверхность зубчатой части ремня не должна иметь складок, трещин, сколов зубьев и отслоений резины от тканевого каркаса. Обратная сторона ремня не должна иметь износа, оголяющего нить шнура и следов разметки.На торцевых поверхностях ленты не должно быть жгутов и притирки. При обнаружении дефектов или значительном несовпадении элементов контроля натяжения ремня (см. Ниже) ремень подлежит замене. Также следует менять ремень при обнаружении на нем следов моторного масла (перед установкой нового ремня необходимо устранить причину появления масла в ремне), при замене одного из роликов или насоса охлаждающей жидкости.

При нормальном состоянии ремня, но небольшом сбросе пропила с выступом на натяжном ролике (не более половины ширины выступа) необходимо отрегулировать натяжение ремня. Для этого ослабим болт крепления натяжного ролика.

Чтобы повернуть натяжной ролик, можно также использовать щипцы для снятия стопорных колец.

Внимание! Чрезмерное натяжение ремня сокращает срок службы как самого ремня, так и подшипников насоса охлаждающей жидкости, натяжных и направляющих роликов. Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя, что может вызвать нарушение фаз газораспределения и, как следствие, привести к контакту поршня с клапанами и дорогостоящему ремонту двигателя.

Вращаем коленчатый вал на два оборота до совмещения меток на зубчатых шкивах распределительного вала с вырезами на задней крышке привода TRW и проверяем, что вырез на внешней стороне натяжного ролика совпадает с прямоугольным выступом его внутренний рукав. При необходимости повторите регулировку натяжения ремня. При обнаружении дефектов ремня или при значительном несоответствии выхода наружу натяжного ролика относительно прямоугольного выступа его внутренней втулки (более половины ширины динамика) ремень следует заменить.

Процесс замены ремня ГРМ

Снимаем болт с шайбой, шкив вспомогательных агрегатов и шайбу А.

Зона A: Выступ 1 на крышке масляного насоса должен совпадать с меткой 2 на шкиве коленчатого вала.

Для удобства последующей сборки закрепите шкивы распределительных валов.

Замена ремня ГРМ и ролика на 8-ми клапанном моторе

Как и обещал, начинаю писать темы по ремонту и обслуживанию двигателя. Это касается только 8-клапанного мотора 1.6, так как 16-клапанный достать сложно, а они стоят больших денег. В целом вся работа показана на примере восьмёрки, которая по конструкции мало чем отличается от калины.

Итак, для замены ремня ГРМ на Калине 8-CL нам понадобится следующий инструмент:

Головка 10 с храповым механизмом или обычным ключом
Ключ от роговой или накидка на 17
Отвертка плоская широкая
Специальный ключ для снятия путаницы

Инструкция по снятию и установке ремня ГРМ в Лада Калина

Прежде всего необходимо снять ремень генератора. А затем откручиваем три болта боковой крышки двигателя, под которыми находится весь механизм ГРМ:

И удалите ее, чтобы она нам больше не мешала:

Далее необходимо выполнить такую процедуру как: установка ГРМ и коленвала по меткам.После этого можно продолжить. Ослабьте гайку крепления натяжного ролика, и поверните ролик так, чтобы ремень ГРМ ослабел:

При ослаблении ремня его можно снять со звезды распредвала, ролика и шестерен привода водяного насоса (помпы):

Но на данный момент снять его до конца не удастся, так как он блокирует шкив привода генератора, который необходимо открутить. Для большего удобства можно снять правое переднее колесо, предварительно приподняв машину домкратом.Таким образом улучшится доступ к гайке боевого крепления.

А теперь хочу обратить ваше внимание на то, что на фото ниже будет показан восьмиклапанный вариант, а на Калине он совсем другой. Но суть снятия остается прежней: необходимо удержать коленвал от проворачивания и в этот момент открутить болт. Можно заблокировать коленвал толстой плоской отверткой, вставив ее конец в окошко картера сцепления (там, где вы смотрели метку на маховике).

Поверните болт до упора рукой, как показано на фото ниже:

И снимаем шкив с коленвала Валина:

Но теперь можно снять ремень ГРМ, так как он больше ничего не держит:

Натяжной роликовый ремень тоже лучше менять одновременно. Достаточно открутить гайку ее крепления и снять шпилькой, как показано на фото ниже:

Обратите внимание, что ролик представляет собой толстую шайбу под роликом, это наглядно показано ниже:

При установке сначала вставьте его в натяжной ролик, и только после этого вы можете установить ролик на свое место:

Прошу не обращать внимания на ролик, представленный на фото, так как он мне вообще не известен.Обычно ставят другой тип с двумя отверстиями для натяжения под специальный ключ. И это очень странно, и, видимо, совсем не с этой машиной, как вы с ним ремень кладете — это кошмар! Итак, вперед!

Теперь можно установить новый ремень ГРМ: для этого сначала надеваем его на шестерню коленчатого вала снизу, затем сразу на звездочку распредвала, чтобы вытащить большую ветку:

На этом этапе убедитесь, что шестерня коленчатого вала не прокручивается без звездочки распределительного вала, иначе будут куплены метки ГРМ, и их придется снова ставить.Хотя это несложно, но лишняя потеря времени — ничто. Затем можно натянуть ремень с другого края на шестерню насоса и на натяжной ролик. Внимательно посмотрите, чтобы все зубья плотно сидели на шестернях, и подтяните ролик до необходимого уровня, вставив в отверстия специальный ключ.

Хорошо натянутый ремень при работающем двигателе не должен ходить волнами, как это часто бывает. То есть на высоких и низких оборотах большая ветка не должна отклоняться от прямой.Но при этом тащить его невозможно. Обычно при чрезмерном растяжении появляется характерный звук: гудение от валика. В этом случае нужно немного ослабить пояс.

http://ladakalinablog.ru.

Во избежание непредсказуемых последствий для основного силового агрегата Лада Калина стоит менять ремень газораспределительного механизма (ГРМ) по времени. Поскольку несвоевременная замена может привести к капремонту и ударить по кошельку владельца. Конечно, не каждый автолюбитель может это сделать сам и придется обращаться в автосервис.

Но, прочитав эту статью, вы сможете не только узнать, как поменять этот узел, но и правильно подобрать запчасти и определить неисправность ГРМ.

Видео по замене ремня ГРМ на Лада Калина (двигатели 8 клапанные).

Процесс замены ремня ГРМ на 8 клапанной Лада Калина

Как и в любом ремонте, начинаю искать инструментарий. Итак, для замены ремня и ролика газораспределительного механизма Лады потребуется 8-клапанная Калина:

Ключ на 17 (рожкин и осадитель).
Головка на 10.
Плоская отвертка.
Специальный ключ для растяжки.

Когда они были определены с помощью необходимого инструмента, можно сразу перейти к замене:

Таким образом, видно, что замена ремня и ролика ГРМ на Лада Калина 8 клапанов осуществляется достаточно легко. В среднем этот процесс занимает до 4 часов.

Выбор ремня и ролика

Качество ремня и ролика привода ГРМ играет важную роль в двигателе.

Опытные Калиноводес из нашего сообщества не рекомендуют брать ремень ГРМ от Dayco. На фото ремень Dayco с пробегом 20 000 км.

В то же время выбор — подходить внимательно и основательно. От их качественной и слаженной работы зависит работа системы впрыска и отвода выхлопных газов. Поскольку ремень газораспределительного механизма и ролик считаются расходными материалами, поэтому чаще меняют основные детали силового агрегата.

Артикул и цена ремня

Итак, рассмотрим оригинальные и неоригинальные детали системы MRM, которая может быть установлена на 8-клапанную Ладу Калину.

21126-1006040
— это оригинальный шарнир ремня ГРМ
который производит завод АвтоВАЗ. При этом считается надежным со сроком службы до 30 тыс. Км. Среднерыночная цена 1300 руб.

Аналогов оригинальной детали на рынке запчастей представлено очень много.Некоторые из них качественнее оригинального ремня ГРМ на 8-клапанной Калине. Рассмотрим, какие производители делают неоригинальную запчасть газораспределительного механизма на 8 клапанов ВАЗ-1117-1119.

Таблица с указанием производителей, артикулов и цен

Наименование производителя	Каталожный номер	Средняя цена по РФ в рублях
Master-Sport	1137-SD-PCS-MS	570
Гран-при.	JH8025.	800
Lynxauto.	137FL22.	960
Hola.	Th2372.	1000
CONTITECH	CT1137.	1280
FinWhale.	BD137.	1550
Дайо.	941071	1650
Bosch.	1 987 949 662	1860
Гейтс.	5631xs.	2150
Лузар	LTB0127.	2280
Optibelt.	Zrk1593.	3340
Пиленга (ремень + видео)	CT-P1137.	4720
Triali (ремень + видео)	GD770.	5060

Новый ремень ГРМ bosch

Как видно из таблицы, выбор неоригинального ремня ГРМ достаточно велик.Каждый автомобилист сможет подобрать Калину на своей 8-клапанной Ладе, вариант, который считает для себя наиболее приемлемым.

Артикул и цена катка на Лада Калина

Встроенная операция выбора ремня — это также выбор синхронизирующего ролика. Как и в первой версии есть оригинал и несколько аналогов, которые можно применить. Рассмотрим артикулы и цены на Каток Каток Лада Калина 8 клапанов:

Оригинальный каталожный номер роликового ремня газораспределительного механизма 8-клапанной Лада Калина: 21126-1006135.Средняя стоимость данной детали на территории РФ — 700 рублей.
Аналогов оригинального ролика ГРМ достаточно много, которые успешно сертифицированы для использования на автомобиле и отличаются разве что качеством и ресурсом. Рассмотрим, какой ролик ГРМ можно установить взамен оригинала, на калину с 8 клапанами:

Таблица с указанием производителей, артикулов и цен на неоригинальный ролик ГРМ

Наименование производителя	Каталожный номер	Средняя цена по РФ в рублях
Master-Sport	21126-1006135-ST-PCS-MS	580
QML.	BT1006.	650
Пиленга.	PT-P1571	670
Крутящий момент	KR5016.	680
Каффаро.	320-99	720
Триали.	CM172.	735
Оптимальный	0-N2044.	750
Lynxauto.	ПБ-3012.	1080
Гейтс.	T42150.	1300
Дайо.	ATB2543.	1450
Ина	532060410	1470
Snr.	GE372.00.	1500
Рувиль	57207	1550
Coram	C834.	1850
Autlog.	RT1663.	2000

Это китайский фильм, качество не очень, быстро теряет

Владельцу 8-клапанной Lada Kalina предоставлен большой выбор таймлайнов для таймлайнов.Стоит отметить, что большая часть представленных изделий имеет высокое качество изготовления, а также имеет ресурс около 40 000 км.

Причины выхода из строя и последствия несвоевременной замены

Причин выхода из строя ремня ГРМ на Lade Kalina с 8 клапанами несколько.

Из-за низкого качества ремень ГРМ скользит ближе к водителю

Рассмотрим основные из них:

Износ. В процессе работы ремень нагревается, что приводит к его растяжению.В свою очередь последствия трещин становятся последствиями.
Детали качества продукции. Плохая вещь может служить намного меньше положенного срока.
Неправильно подобранные запчасти. При неправильной установке детали или не той, по которой проложен двигатель, она не будет работать корректно, нарушится процесс газораспределения. Это приводит к повышенному износу элементов силового агрегата или замене головки блока.

Последствия несвоевременной замены ремня и ролика ГРМ

На 8-клапанном вибане двигатель «антипригарный» — на сленге это означает, что поршень не встречается с клапанами в случае обрыва ремня ГРМ

Последствия несвоевременной замены тимбана могут быть как мелкими, так и масштабными, что ударит по кошельку владельца.На 8-ми клапанном двигателе Жигулей клапан клапана не анеллит, поэтому при обрыве ремня ГРМ вам останется только его заменить и выяснить причину. Либо ремень сам порвался, либо ему помогала например заклинившая помпа.

Итак, рассмотрим основные неприятности, которые могут случиться:

Изношены поршень и гильзы.
Повышенный расход масла.
Провод распределительного вала и направляющих клапанов.
Блок клапанных блоков в бутылках.
Деформация шестерни.

Ремень газораспределительного механизма представляет собой специальный зубчатый ремень, который изготовлен из резины и армирован прочной нитью. Роль этого устройства заключается в передаче момента вращения от шкива коленчатого вала к распределительному валу с одновременным уменьшением оборотов в два раза.

Видео Замена ремня ГРМ на 8 клапанной Лада Калина:

Выдыхаю, загиб клапанов не грозит

Если у вас 8-ми клапанный двигатель, то, как правило, вам не грозит, однако, если он будет обеспечен точно. Однако в этой статье мы рассмотрим, как поменять ремень ГРМ на младшую подделку, когда поломка не несет каких-либо неприятных последствий, а все работы можно проводить практически в поле и с минимальными знаниями.

Основные поломки

Ремень ГРМ может иметь три основных типа неисправностей:

Нарушена целостность конструкции ремня
— При этом ремень пахнет, внутренние нити попадают на его поверхность невооруженным глазом.Эти неисправности возникают из-за механических повреждений или из-за неправильной регулировки. Такой ремень подлежит немедленной замене.
Остаток или до ленты
— По степени натяжения ремня соответствует натяжной ролик, который позволяет ремню вращаться вокруг собственной оси и позволяет правильно его регулировать. Если ремень будет слишком прочным или слишком ослабленным, то он очень быстро придет в неприличное состояние.
Обрыв — Самая неприятная ситуация, которая может произойти на дороге с ремнем ГРМ.В этом случае мотор полностью заглохнет и снова запустит только установкой нового элемента.

Во избежание подобных неприятностей завод-изготовитель советует свою проверку каждые 15 000 км пробега и замену при пробеге 75 000 км. На самом деле следует сразу менять способ обнаружения видимых трещин на поверхности.

Пошаговые работы по замене ремня ГРМ

Перед тем, как приступить к замене ремня ГРМ, необходимо подготовить рабочее место и все необходимые инструменты.Для работы нам потребуется:

Новый ремень ГРМ.
Ключ на «10», «17», «19».
Плоская отвертка.
Ключ для натяжного ролика.

Порядок заказа

Откройте капот и снимите пластмассовый двигатель двигателя.
Демонтируем ремешок защиты, заворачивая три болта на «10».
Снимите правое колесо и защиту.
Таким образом, схема ремня ГРМ выглядит так, согласно установленным на ней меткам.
Схематично указать расположение всех тегов.
Проверните болт коленвала по часовой стрелке до отметки на шкиве и усика на крышке ГРМ. Теги «C и D».
Смотрим, чтобы метки на распредвале и защитной крышке тоже совпали. Теги «а и б».
Снимите заглушку в верхней части картера сцепления с помощью отвертки и посмотрите, как метки сходятся и там.
Метки отмечены стрелками.
Закрепляем «коленвал» от проворачивания, вставляем в отверстие между зубьями маховика плоскую браншу.
Крепление отвертки в месте, указанном стрелкой.
Поверните болт крепления шкива генератора, одновременно удерживая отвертку, затем снимите шкив.
Ключом на «17» отверните стопорный болт.
Следующим шагом будет ослабление гайки натяжного ролика.
Ослабьте гайку, чтобы ремень был максимально свободен.
Снимите ремень с места посадки.
Демонтаж водорослей.
Если вы хотите снять натяжной ролик, поверните крепежный болт и снимите его с места посадки.

Установить новый ремень

Надеть ремень на шкив коленчатого вала.
Приступаем к растяжке двух ветвей ремня, сначала закрепляем на шкиве помпы, потом запускаем за натяжной ролик.
Затем поворачивает на распредвал.
Натягиваем ремень с помощью натяжного ролика, одновременно фиксируя последний специальным ключом.(Поверните ролик против часовой стрелки).
Убедитесь, что все зубья ложатся точно на шестерни.
Затяните болт крепления шкива генератора и поверните коленчатый вал на оборот по часовой стрелке.
Убедитесь, что все метки совпадают и остаются в поле.

Видео о маркировке отметок на 8-м клапане Valina

При выполнении всех работ не закрывать капот и не запускать двигатель. Если все установлено правильно, то посторонних шумов и скрипов в работе мотора быть не должно.На хорошо натянутом приводе двигатель не должен ходить «волнами», то есть независимо от оборотов двигатель не должен отклоняться от стабильной работы. Если ремень слишком сильно растягивается, от натяжного ролика может наблюдаться своего рода «гул». Если это произошло, то ослабьте ролик и снова все зафиксируйте. По окончании всех работ ставим ремень и кожух двигателя.

выводы

Затягивать при замене ремня и ролика ГРМ не стоит, так как несвоевременная замена может привести к образованию отложений.Как понятно из статьи, заменить Ремкомплект GDM достаточно просто и вы сможете справиться самостоятельно, не прибегая к помощи сторонних разработчиков. Также стоит ответственно подойти к выбору запчастей, так как именно от этого зависит работа силового агрегата и ресурс разработки.

Видео о том, как оборвался ремень ГРМ на Калине и что делать в такой ситуации?

Замена и обслуживание. Когда менять ремень ГРМ в Ладе Калине при замене ремня ГРМ на Калине

В Ладе Калине рекомендуется замена ремня передачи через 40-50 000 км.Но это не значит, что за это время не нужно интересоваться состоянием ремня ГРМ. Очень! Дело в том, что его можно поймать раньше установленного для него срока, и тогда его придется менять на новый. Вот и все, о замене ремня ГРМ и поговорим в этой статье. Здесь будет дана подробная инструкция, как отремонтировать эту сложность самостоятельно.

Последствия чрезмерного износа

Износ ременной передачи чреват незаметностью, а это обязательно приведет к серьезным последствиям.В результате произойдет встреча клапанов с поршнями, из-за чего клапаны будут бояться, а поршни и цилиндры тоже могут получить значительные повреждения. После этого машину придется серьезно отремонтировать, а этот ремонт дорогостоящий, поэтому лучше не приносить.

Ремень лучше провести оперативно, чтобы выявить первые признаки его износа. Вы можете сделать это сами. А вот какие дефекты скажут, что ремень требует замены:

поверхность начала покрываться трещинами;

На нем появилась

оферия;
концы плескались;
материал начал оседать;
Следы масла и других рабочих жидкостей видны на поверхности.

Наличие масла на поверхности ременной передачи говорит о том, что нарушена система уплотнения, и стали вытекать сальники. В этом случае их тоже нужно заменить. Но это далеко не все расходники, подлежащие замене. Вместе с ремнем и сальниками нужно заменить и прокладки. Отдельно нужно сказать о натяжном ролике. Он тоже может потерпеть неудачу. Его неисправность можно определить по наличию люфта. Если вы сами затрудняетесь провести анализ статуса видео, то приведите к этому специалисту и попросите его помочь вам.

Обязательно покупайте расходники только в проверенных торговых точках. Если поставить некачественный элемент, долго он точно не прослужит. Поэтому здесь экономить не стоит. Конечно, какое-то время такой пояс проработает, но за его состоянием нужно постоянно следить, чтобы не было поломки.

Можно как-то попытаться предотвратить преждевременную амортизацию? Конечно можно. Для этого не нужно:

заниматься экстремальным вождением;
управлять автомобилем при повышенных нагрузках;
для допуска рабочих жидкостей.

При соблюдении этих простых правил ремень вполне может прослушать нормативный срок без замены. Но если все же было определено, что он износился, то его нужно срочно менять, чтобы не пожалеть. Для самостоятельной замены ремня трансмиссии необходимо приготовить все необходимое — набор ключей и расходные материалы. Автомобиль должен быть закреплен и расположен на ровной поверхности. Это не особо сложный процесс, и любой, кто внимательно изучил данную инструкцию, сможет с ним справиться.Итак, приступим.

1. Сначала вам нужно будет снять защитную крышку. Для этого выкручиваем 3 болта.
2. Для доступа к силовому агрегату необходимо снять правое колесо.
3. Затяните щиток силового агрегата.

4. Теперь нужно прокрутить коленвал до тех пор, пока шестерни валов не будут расположены точно по меткам.

5. Теперь остановим коленвал. Это необходимо для того, чтобы открутить маховик. Его видно через щель, которая находится со стороны сцепления.Подвязать коленвал можно при помощи обычной отвертки. Для этого необходимо предварительно удалить резинку. Возможно, у вас ничего не получится. В этом случае необходимо вызвать помощника.
6. Переходим к разборке привода генератора.
7. Нам нужно ослабить натяжение ремня. Следовательно, нам нужно открутить тянущий ролик. Во время его демонтажа следует следить за тем, чтобы звездочки не сдвинулись с места.
8. Проверяем все метки и начинаем натягивать новую ременную передачу.Ниже вы можете увидеть схему его установки.

9. Натяжение ремня. Растяжка должна быть оптимальной — нельзя допускать экономии и слишком большого натяжения. И то, и другое вполне может быть причиной того, что пояс продлевается раньше срока его действия.
10. Прокрутите коленчатый вал и изучите расположение меток. Они не должны рождаться. Если все же они вышли со своих мест, то всю процедуру пришлось бы проделывать заново.
11. Теперь нам нужно проверить нашу работу.Для этого заводим двигатель. Во время его работы не должно наблюдаться шума. Если да, то это явный признак того, что что-то было сделано неправильно. В этом случае процедуру установки новой ременной передачи придется повторить.

Совет. Посторонние шумы, появившиеся после замены ремня, можно устранить с помощью элемента смазки. Делается это с помощью специального аэрозоля, который можно купить в каждом специализированном магазине. Чтобы смазать компонент, запустите двигатель и постарайтесь, чтобы смазка попала на внутреннюю поверхность ремня, потому что нам нужно смазать зубья.Сама процедура проводится не более 5 секунд.

Видео

Поскольку конструкция двигателей у калины и приоры схожа, даже с учетом мотора объемом 1,4 литра, то процедура замены ремня ГРМ, а также опорного и натяжного ролика практически ничем не будет отличаться. Отличия будут, но только на первом этапе, а именно — при снятии приводного ремня вспомогательных агрегатов.

Итак, чтобы выполнить этот ремонт самостоятельно, вам понадобится следующий инструмент:

Джек
Горловина и трещотка
Начальник на 17, 19
Ключи 15 мм
Бит Torx T30.
Специальный ключ для регулировки натяжения ролика

Снятие и проверка ремня ГРМ, опорного и натяжного ролика на Kalina 16-CL.

Итак, первым делом нужно снять ремень генератора. После этого снимите защитный кожух ремня ГРМ с помощью храпового механизма и бит TORX T30.

После того, как все болты откручены, снимаем как верх, так и низ кожуха.

Тогда становится доступен весь механизм ГРМ, что наглядно показано на фото ниже.

Теперь необходимо открутить болт крепления шкива коленчатого вала. Для этого удобно снять переднее правое колесо. А чтобы коленвал при проворачивании не проворачивался, необходимо сделать следующее:

поставить помощника
включить пятую передачу
пресс-тормоз
в это время откручиваем болт крепления шкива

Либо переключаем колеса кирпичом, также включив пятую передачу, откручиваем болт.

Далее, когда все уже крутится легко, окончательно сдаем болт и снимаем шкив с шайбой. После этого необходимо установить механизм бревенчатой игры по биркам. Для этого включите пятую передачу, а когда колесо выведено (например, правое), включите его руками, проворачивая тем самым коленчатый вал двигателя. Таким образом, необходимо добиться совмещения меток как на шестернях распредвалов, так и на коленвале:

Лучшие теги выглядят так:

Заедая шестерни распределительных валов (что не обязательно), можно открутить болты крепления ролика, как опорный, так и натяжной, используя для этого ключ на 15 мм.

Обязательно проверяем состояние подшипников и при необходимости обязательно заменяем на новые. ПОМПУ, кстати, тоже стоит проверить на наличие люфта, вращения, протечек. Также при обнаружении дефектов — замените.

Установка нового ремня ГРМ, замена опорного и натяжного ролика на Калину 16-CL.

Новый ремень устанавливается для снятия. Важно начать процедуру с шестерни коленчатого вала, потом через опорный ролик натягиваем распредвал на правую шестерню, потом на левую.Если метки сместились на вас, что часто бывает, нужно закрепить их ключом и надеть на пояс.

Делать это нужно специальным ключом, который хорошо показан на фото выше. Стоит учитывать, что натяжение ролика происходит строго против часовой стрелки до совмещения выступов и прорезей на внешней и внутренней стороне ролика.

Совпадение данных «меток» говорит о том, что ремень оптимален, и его дальнейшее натяжение или ослабление происходит за счет специального ролика с механизмом саморегулирования — внутри него встроена специальная пружина, которая не дает ролику слишком сильно «перетянуть» ремень.Когда метки совмещены — необходимо затянуть крепежный болт с моментом силы от 34 до 41 Н * м.

После всех выполненных действий можно еще раз проверить метки, вручную подтянув коленвал, как описано выше в статье. Если все совпадает, одеваем шкив коленвала, заворачиваем с моментом 110 Н * м. Устанавливаем все крышки на место, вытаскиваем двигатель и проверяем, что при работе мотора нет посторонних звуков от ГД.

Видеообзор по замене ремня ГРМ и роликов на Калину 1.4 16-кл. или 1.6 16-кл.

Для тех, что ко всему привыкаешь в обзорах на моем канале, есть такая:

Если после просмотра видео остались вопросы, вы можете обсудить тему в комментариях ниже. Спасибо за внимание.

Замена ГРМ Лада Калина 8 клапанов Операция простая, по крайней мере здесь все намного больше чем с версией двигателя с 16 клапанами. О Ладе Калине. С 8-клапанным мотором для замены ремня по заводу производителя требуется каждые 75 тысяч километров.Обрыв ремня приводит к сгибанию клапанов. НО гнутые клапаны, это дорогостоящий ремонт всего двигателя, поэтому игнорировать процедуру не стоит. Проверку ремня необходимо проводить каждые 15 тысяч километров. При обнаружении дефектов или ремешка масло необходимо немедленно заменить.

Подробная схема ГРМ Лада Лада Калина далее .

1 — шкив коленвала зубчатый
2 — шкив шестерни насоса охлаждающей жидкости
3 — Натяжной ролик
4 — Задняя защитная крышка
5 — шкив переключателя распределительного вала
6 — ремень ГРМ
A — отлив на задней защитной крышке
B — табличка на шкиве распредвала
C — табличка на крышке масляного насоса
D — метка на шкиве коленчатого вала.

Головкой «На 17» переворачиваем болт крепления шкива привода генератора, снимаем шкив и шайбу.

Шестигранник «На 5» переворачиваем три винта крепления передней нижней крышки ГРМ. Снимаем крышку.

Ключ-ключ «на 15» ослабляющий затяжку болта крепления натяжного ролика.

В этом случае натяжной ролик ослабит натяжение ремня.Снимите ремень ГРМ со шкивов коленчатого и распределительного валов. Вытаскиваем ремень из моторного отсека.

Внимание! После снятия ремня ГРМ нельзя проворачивать коленвал и распределительные валы во избежание заедания поршней в клапанах. Размеры ремня ГРМ Лада Калина с 8-ми клапанным двигателем — ширина 17 мм, количество зубьев 113.

Для снятия натяжного ролика ремня ГРМ поверните болт его крепления и снимите натяжной ролик вместе с болтом.

Заодно можно проверить исправность насоса охлаждающей жидкости, закручивания и сотрясения за шкив. Устанавливаем натяжной ролик на место, окончательно не затягивая болт его крепления. Для различных модификаций Двигатель в головке блока цилиндров выполнен с двумя резьбовыми отверстиями под болт крепления натяжного ролика.Болт крепления ролика вкручивается в верхнее отверстие ГБЦ. На фото ниже отверстие обозначено красной стрелкой.

Чрезмерное натяжение ремня сокращает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя и может стать причиной нарушения фаз газораспределения. Вращаем коленвал на два оборота по часовой стрелке. Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительного валов. При снятии шкива привода генератора в правильное положение Коленчатый вал удобно контролировать, совмещая метку 1 на шкиве коленчатого вала с краем крышек масляного насоса. Фото для наглядности далее.

Если не уверены в своих силах, то можно доверить работу по замене ремня Ладе Калина Авто Цереровис.Для двигателя с 8-клапанным механизмом GHM это дешевле, чем для версии с 16-клапанным мотором.

Итак, для замены ремня ГРМ на Калине 8-CL нам понадобится следующий инструмент:

Головка 10 с храповым механизмом или обычным ключом
Ключ от роговой или накидка на 17
Отвертка плоская широкая
Специальный ключ для снятия путаницы

Инструкция по снятию и установке ремня ГРМ в Лада Калина

Прежде всего необходимо, а затем открутить три болта крепления боковой крышки двигателя, под которыми находится весь механизм ГХМ:

И удалите ее, чтобы она нам больше не мешала:

Но на данный момент снять его до конца не удастся, так как он блокирует шкив привода генератора, который необходимо открутить.Для большего удобства можно снять правое переднее колесо, предварительно приподняв машину домкратом. Таким образом улучшится доступ к гайке боевого крепления.

Поверните болт до упора рукой, как показано на фото ниже:

И снимаем шкив с коленвала Валина:

Но теперь можно снять ремень ГРМ, так как он больше ничего не держит:

Обратите внимание, что ролик представляет собой толстую шайбу под роликом, это наглядно показано ниже:

Теперь вы можете установить новый ремень ГРМ: для этого сначала наденьте его на шестерню коленчатого вала ниже, затем сразу на звездочку распределительного вала, чтобы вытащить большую ветку:

На этом этапе убедитесь, что шестерня коленчатого вала не прокручивается без звездочки распределительного вала, иначе будут куплены метки ГРМ, и их придется снова ставить.Хотя это несложно, но лишняя потеря времени — ничто. Затем можно натянуть ремень с другого края на шестерню насоса и на натяжной ролик. Внимательно посмотрите, чтобы все зубья плотно прилегали к шестерням, и затяните ролик до необходимого уровня, вставив в отверстия специальный ключ.

Хорошо натянутый ремень при работающем двигателе не должен ходить волнами, как это часто бывает. То есть на высоких и низких оборотах большая ветка не должна отклоняться от прямой. Но при этом тащить его невозможно.Обычно при чрезмерном растяжении появляется характерный звук: гудение от валика. В этом случае нужно немного ослабить пояс.

Проверка состояния и регулировка натяжения ремня ГРМ проводится на холодном двигателе (15-35 ° С). Для осмотра ремня демонтировать верхнюю крышку привода. При этом для удобства бачок омывателя стекла лучше снять.

На автомобиле S. Механическая коробка передач включает шестерни пятой передачи, катя автомобиль (или подвешивают правое переднее колесо и вращают колесо по часовой стрелке).Осматриваем ремень ГРМ. На машине S. АКПП Коробка передач для осмотра ремня снимаем правое переднее колесо и правый брызговик моторного отсека.

Проверить натяжение ремня. Для этого проворачиваем коленвал (см. Выше) по часовой стрелке …

При нормальном натяжении ремня и при условии совпадения меток на шкивах …

Проверить совпадение тегов.

Для удобства последующей сборки закрепите шкивы распределительных валов.

Замок «на 15» ослабил болт крепления натяжного ролика …

Какой двигатель на Калине не гнет клапана. Какие неприятности с двигателем ждут владельцы калины

На каких двигателях гнет клапана

Многие владельцы перед покупкой автомобиля еще не знают о такой проблеме, как обрыв ремня ГРМ, и в результате этого у некоторых двигателей происходит столкновение поршней с клапанами и их угнетение.Эта проблема есть не только у отечественных автомобилей, но и у современных иномарок, и грозит довольно дорогим ремонтом. Эта беда еще была у старых моделей «Жигулей», но сейчас нас интересуют современные двигатели, и мы их рассмотрим. А слева на картинке, как раз, показаны последствия этой неприятности, поэтому внимательно читайте информацию ниже, чтобы не было подобной картины, ведь как говорится, никто не застрахован.

Очищает клапан на следующих двигателях

Двигатель 16-ти клапанный, объем 1.5 литров. На автомобили она больше не устанавливается, но в свое время на десятой семье их было очень много. Вот и посчитали владельцы этих машин, что это было. На личном примере 2112 мне достались клапана 2 раза. И в обоих случаях после замены ремня ГРМ не прошло даже 10 000 км.

Модель

21126, которая на данный момент устанавливается как на калину, так и на приору и гранту. Как уже известно, столкновение клапанов и поршней также неизбежно при обрыве ремня. Причем ремонт может быть очень дорогим, так как помимо всего этого может сломаться весь поршень, начиная от самого поршня и заканчивая рубашками на цилиндрах и проносящимися шатунами.
Модификация 21116, которая сейчас берет и гранту, и калину с недавнего времени. Хотя этот SIOS-агрегат 8-клапанный и практически не изменился, но при встрече с поршнями и клапанами доставит немало хлопот. Происходит это из-за того, что поршневая группа в этом двигателе облегченная, поэтому в поршнях нет места для выемки — соответственно происходит загиб клапана.
1,4 16-кл. Впервые двигатель поставили на Калину и тоже небезопасно, хотя и довольно экономично.
ВАЗ 21127, который сначала будет устанавливаться на Lada Kalina. Он объемом 1,6 литра с похожим дизайном на предшественника от априори, но чуть большей мощностью. Он также ссылается на этот список «опасных» моторов.

Клапан не давит на таких моторах как:

1,5 8-кл. И 1,6 8-кл. Силовой агрегат меньшего объема устанавливался на более ранних версиях автомобилей. И 1.6 на поздний, включая калину тоже. Здесь все нормально и никакие зажимы ремня ГРМ не страшны, так как под клапаном есть глубокие канавки, которых достаточно, чтобы избежать столкновений.
1.6 16-клапанная модификация 21124. Этот мотор в свое время устанавливался на ВАЗ 2112 и пользовался достаточно популярным спросом, так как был и мощным, и надежным в этом плане.

Чтобы хоть как-то снизить вероятность попасть в дорогостоящий ремонт, позаботьтесь о выборе комплектующих и запчастей. Своевременно меняйте пояс и внимательно осматривайте его на предмет наличия шва и, если он есть, от него лучше отказаться. И не забываем о роликах, которые тоже должны быть качественными.

Всем привет. Поделюсь своим печальным опытом. В мороз -27 на калинки крутился мотор 1.4 16 клап. Продвинул аккум. Хвалил. Держится для начала. Вращающийся лаунчер еле схватился, но не завелся. Первая попытка. Более крупный начал легко вращаться. Пояс. ПРИМЕЧАНИЕ. Я целая свеча. Свечи. Залил. Проблема не решила. Ремень ГРМ соскользнул на несколько зубцов (выяснилось после того, как ремень ГРМ раскрылся и проверил этикетку). Клапан был минимум 7000 руб.В машине 15500 км. Блок 11193. Это пирожки. На морозе заводиться начнет, с толкателем тоже.

Всем привет! Самара — 2114 2007 г. Двигатель 1.6 8 кл. (11183) 81 л.с. Блок цилиндров 11193. Будет ли гнуть клапан на этой трассе? Кто что говорит. В поршнях есть проточка, но по слухам она не помогает, только смягчает удар, и клапан придется расправлять. Это расскажет.

Была двенадцать с мотором 1,5 л и 16 клапанами. Когда она его купила, пробег был 55000 км и предыдущий хозяин сказал, что поменяли только ремень, и я не мог переживать и проехал еще 30 тысяч минимум.Но через 5000 км по трассе в 70 км от дома оборвался ремень и машину пришлось тащить домой на буксире. Загнали в сервис, там разобрали и в итоге: из 16 клапанов ходило 6, мне еще повезло, так как обороты двигателя были небольшие, а зажигание выключилось практически мгновенно. После этого ремонта, кстати 9500 рублей вместе с запчастями, поставил новый ремень ГРМ и снова 12000 мчится, и снова дорога в сервис. А я уже был там на блат — все было сделано за 6500 рублей.После этих двух случаев продал и купил ВАЗ 2112 вибро 8-ми клапанный с обычным мотором восемь-восемь. Здесь эта проблема не точна, проверена опытом многих владельцев.

Но это идет. Сегодня на Калине1.6 8-кл. Заклинил компании, проверил ремень ГРМ. Ликовать: 2.3 цилиндр погнут! Калина 2006 года. Близкая за 135000. Хотя была распечатана на 65000 при скорости 140км / ч подрезал ГРМ и ничего … заменил и поехал дальше. Так что делайте выводы!

http: // ladakalinablog.RU.

Многие задумываются над этим вопросом. Считается, что клапана на Лада Калина 2 гнутся, если обрываются ремни газораспределительного механизма. Вопрос, и, впрочем, не только любопытный, но и важный.

Что происходит в процессе

Для начала необходимо уточнить для не слишком разбирающихся в тонкостях предмета. Ремень газораспределительного механизма, или иначе ремень ГРМ, представляет собой замкнутое резиновое кольцо.На внутренней стороне этого кольца нанесены насечки. Они там для того, чтобы синхронизировать распределение и коленчатый вал мотора. Обычно используется в случае ременной передачи.

На момент поломки этого ремня «распредвалы» как бы «застыли» в положении вторых, когда поломка действительно произошла. Но что касается коленчатого вала, он вращается дальше из-за внутренней инерции, и поршни очень сильно ударяют по клапанам. Но только на клапанах открываются в это время.Следовательно, клапаны гибкие. В этом случае результат не зависит от включенной трансмиссии и количества оборотов, набираемых током двигателя.

Причины обрывов ремня ГРМ

Что это могло произойти? Все просто, обычно первая причина — это то, что плачет помпа. Очередной разрыв может произойти из-за сильного морального износа ремня, то есть его некачественного и несвоевременного износа. Также как и ролики, распредвалы и коленвалы и тд.

Гнет ли вентиль на Калине 2?

На данной модели Лада Калина 2 не установлен ни один тип двигателей.В наличии у автомобиля в комплектации «Норма» под капотом улучшенный двигатель с восемью клапанами и легкой группой поршней, в остальном органный, (также такие двигатели ставятся на Lada Grant). Таким образом, возникает проблема столкновения поршней с клапанами во время обрыва ленты ГРМ. Происходит это потому, что в двигателях этого типа поршней есть специальные выемки, и если легко облегчить шатунно-поршневую группу (сокращенно САУ) — поршни становятся тонкими и уже выемки теперь просто некуда.

В настройке версии «Люкс» тоже похожая проблема. Хоть там и клапанных двигателей вдвое больше — шестнадцать, но если содрать ремень ГРМ, то клапаны и поршни в этой машине тоже сталкиваются. Обычно в моделях Lux это встречается гораздо реже, чем в других, но все же случается. Основная причина того, что ремень все еще рвется, — это присоединение к насосу, а также натяжных и поддерживающих роликов.

Когда не стоит искушать свою судьбу …

Если машина не в хорошем состоянии и хозяин мало о ней заботится, то вскоре ему придется потратить немалые деньги на ремонт.Специалистам АвтоВАЗа рекомендуется своевременно производить замену ремня ГРМ, а также неустанно следить за состоянием всех роликов и натяжителей.

Двигатель Лада Калина 1.6 8-ми клапанный Хороший знак наших водителей. Ведь его история идет о продвинутом (для своего времени) моторе ВАЗ 2108. С тех пор силовой агрегат пережил огромный объем модернизации. Но основные параметры конструкции остались неизменными. Сегодня мы поговорим подробнее об этой силовой единице.

Бензиновый силовой агрегат LADA KALINA ВАЗ-11186 мощностью 87 л.с.Рабочий объем 6 литров пришел на замену инжекторному двигателю ВАЗ-11183, развивая 82 лошадиные силы. Повысить мощность и эффективность силового агрегата удалось новой облегченной поршневой группе от Federal Mogul. Конечно, мотор не отличается феерической динамикой и малым расходом топлива, но его относительно простая конструкция и ремонтопригодность позволяют говорить о хорошем варианте для наших суровых условий эксплуатации.

По устройству технической части, основа блок цилиндров чугунный, головка алюминиевая, крышка цилиндра алюминиевая, поддон стальной картер стальной.В приводе ГРМ Лада Калина 8-CL. Постоянный пояс. Восьмистворчатый механизм GHM не имеет гидрокосилок, регулировка клапанов происходит редко, но процесс довольно кропотливый. Необходимо подобрать «Пятаки» разной толщины и уложить их между кулачками распредвалов и днищами толкателей. Первое время данная процедура проводится на так называемом «0» нулевом значении, после 3000 км пробега.

Вечный вопрос гнет ли клапан на двигателе Калина ВАЗ-11186 при разрезании ремня ГРМ? Ответ однозначный, при обрыве ремня клапана Gnet! В паре к мотору крепится 5-ступенчатая механическая коробка передач, других вариантов не предусмотрено.

Двигатель Лада Калина 1.6 (87 л.с.), расход топлива, динамика

Рабочий объем — 1597 см3
Количество цилиндров / клапанов — 4/8
Привод по дереву — ремень
Диаметр цилиндра — 82 мм
Ход поршня — 75,6 мм
Мощность л.с. / кВт — 87/64 при 5100 оборотах в минуту
Крутящий момент — 140 нм при 3800 оборотах в минуту
Максимальная скорость — 168 километров в час
Разгон до первой сотни — 12.2 секунды
Расход топлива по городу — 9,0 л.
Расход топлива в смешанном цикле — 6,6 л.
Расход топлива по трассе — 5,8 л.

Лада Лада Схема Калина 8 Клапанов

1 — шкив коленвала зубчатый
2 — шкив шестерни насоса охлаждающей жидкости
3 — Натяжной ролик
4 — Задняя защитная крышка
5 — шкив переключателя распределительного вала
6 — ремень ГРМ
A — отлив на задней защитной крышке
B — табличка на шкиве распредвала
C — табличка на крышке масляного насоса
D — метка на шкиве коленчатого вала.

Еще одной особенностью мотора можно назвать расположение водяного насоса (помпы), который вращает все тот же ремень ГРМ. То есть в случае утечки охлаждающей жидкости или характерного шума / свиста / грохота в зоне привода ГДМ проверка ремня обязательна. Если слетает подшипник насоса и ремень, то помимо замены корпуса водяного насоса и ремня придется еще пройти через головку блока цилиндров, сняв оттуда погнутые клапаны.

Вы узнаете, двигатель 11186 гнет клапаном и поднимается ли клапан на Калине 1 4 16 клапанов или 1 6 8.Комментарии и советы специалистов читайте здесь.

Ответ:

Многим владельцам Лада Калина знакома проблема, когда обрыв ремня ГРМ, а также повреждение клапана. Потому что автовладельцы часто задаются вопросом, как ведет себя двигатель 11186 и медный ли он? Эта проблема потеряла только улучшенную модель, если верить покупателям.

Но все опасения по этому поводу никуда не делись. Поэтому стоит потратить некоторое время на то, чтобы разобраться, какая модель станет самой надежной.

Не все 8-клапанные моторы проблемные, если верить нынешним владельцам грантов. Например, действительно качественный силовой агрегат стоит «Стандартной» комплектации. Вряд ли будущий владелец такого варианта столкнется с серьезными поломками.

А вот водитель носить можно, кто приобретает модель «Норма». Разрыв ремня ГРМ обычно приводит к ремонту. Что, в свою очередь, занимает довольно много времени и может стать дорогостоящим. На первый взгляд двигатели абсолютно идентичны, но имеют разное оснащение.Именно поэтому тип агрегата незаменим тем, кто покупает автомобили только собираясь.

11183 — обозначение довольно шумного двигателя. Но в этом случае клапан при этом остается, даже если ремень ГРМ поврежден.

Не гнутся ли клапана на Калине 1 4 16 клапанов?

Большинство покупателей хотят заранее узнать, начинается ли клапан клапана на Калине 1 4 16 клапанов? Следует отметить, что это серьезная проблема, которая встречается не только у отечественных, но и у зарубежных моделей.

Например, такая ситуация обязательно возникает в 16-клапанном двигателе объемом до полутора литров. Этот вариант практически не установлен, но раньше он часто встречался по десятой семье.

Модель 21126 можно назвать незначительно. Если вовремя не заняться обслуживанием этой части автомобиля, то может выйти из строя вся поршневая система. При встрече клапанов и поршней много неприятностей с 21116. В этом двигателе есть облегченная группа.Это привело к тому, что под поршни не осталось места, поэтому происходит загиб.

16 клапанов на 1,4 л. Довольно экономичный аппарат, но без этой проблемы не обошлось.

Наконец, ВАЗ 21127 можно отнести к списку «опасных» моторов. Выбор комплектующих и запчастей — важнейший момент для тех, кто стремится избежать дорогостоящего ремонта. Поможет своевременная замена шва. При покупке стоит обратить внимание на шов.Если это так, лучше приобрести другую модель.

Будет ли гнет клапана на Калине 1 6 8 клапанов?

Многих автолюбителей сейчас спрашивают, поднимается ли клапан на Калине 1 6 8 клапанов. Есть ли модели, в которых нет ничего лишнего? Такие варианты можно запутать, если посмотреть.

Например, хороший выбор — 8 клапанов на 1,6 литра, или на пол-литра. Это версии более ранних силовых установок, они устанавливались на старые модели. Модель на 1,6 литра уже появилась на более современных автомобилях.В поршнях есть специальные глубокие выемки, предназначенные специально для клапанов. Этого вполне достаточно, чтобы не было сильных столкновений.

Удачной оказалась модификация 21124 с агрегатом на 16 клапанов и объемом 1,6 л. В свое время ВАЗ 2112 выпускали именно с такой комплектацией. В этом плане машина была мощной и надежной, поэтому пользовалась большим спросом у покупателей.

Лучшая профилактика любого автомобиля — это постоянные проверки самого ремня на предмет того, не был ли он изношен.Ролик натяжителя также подлежит замене при необходимости. Именно он способствует тому, что износ всей системы увеличивается. Вероятность обрыва ленты многократно возрастает и в случае попадания бракованного товара.

Проблему можно решить и заменить поршневой группой, но это дорогое удовольствие. Особенно при работе с официальными дилерами. Более бюджетным будет самостоятельный профилактический осмотр.

С проблемой прогиба клапанов автовладельцы столкнулись с первыми моделями «восьмерок».Установлен на них, объем 1300куб. СМ, при обрыве ремня клапана.

Данная проблема связана с несколькими причинами, такими как подкачка насосов и натяжных роликов, износ или некачественное изготовление ремня газораспределительного механизма (ГРМ).

В момент обрыва ремня ГРМ распредвал останавливается в положении, в котором произошла поломка, а коленчатый вал, продолжая вращаться, толкает поршни навстречу открытым клапанам. В результате их столкновение приводит к повреждению клапанов и поршней.

При этом столкновении он может повредить не только поршни, но также стенки цилиндров и шатуны. В этом случае ремонт машины будет очень дорогим и трудоемким.

На некоторых типах двигателей автомобилей ВАЗ этого удалось избежать. В таких двигателях на поршнях отлиты специальные выемки для клапанов, поэтому при обрыве ремня столкновения не происходит.

На LADE было установлено несколько типов двигателей. Давайте разберемся, какие из них опасны, а какие безопасны и почему на Калине давит клапан, при обрыве ремня.

Типы двигателей, подпадающих под данную проблему

Восьмерка пахнущая, модель 21116, 1,6 л, оснащена облегченной поршневой группой. Из-за рельефности поршней поршни стали очень тонкими и забивались под клапан, места просто не оставалось. При столкновении таких поршней с клапаном вся поршневая группа является общей.
Sixteeniliated, модели 21126, объемом 1,6 л, устанавливается на автомобили более дорогого класса Valina. На этом двигателе также неизбежно столкновение поршней с клапанами.
Sixteenhacted, модель 11194, 1,4 литра, одна из самых экономичных, но, к сожалению, тоже подвержена этой проблеме.
Sixteeniliated, модели 21127, объем 1,6 л. Это новый двигатель, созданный на базе предыдущей модели 21126. Установлен недавно. Он более мощный, но тоже остается в нашем списке «опасных».

Типы двигателей, не подверженные данной проблеме

Sixteeniliated, модель 21124, 1,6 л, считается одной из самых надежных.Установлен на двенадцатую модель Жигулей. С этим мотором у вас не возникнет проблем с газораспределительным механизмом.
Восьмиклапанный, модель 11183, объемом 1,6 литра, проверенный двигатель, отличающийся надежностью, простотой обслуживания и доступностью запчастей. Также попадает в разряд сейфа.

Несколько советов, как не узнать гнет ли клапан на Калине и не дойти до дорогостоящего ремонта

Во избежание поломки газораспределительных механизмов необходимо своевременно производить замену ремня ГРМ.

В этом случае замены одного ремня недостаточно. Обязательно меняйте с его помощью натяжные ролики и следите за состоянием помпы. При необходимости его тоже нужно заменить.

Ни в коем случае не экономьте на запчастях. Тщательно выбирайте ремень ГРМ. На нем не должно быть неровностей, полос и швов.

При покупке водяных насосов и натяжных роликов выбирайте только известных и проверенных производителей.

Соблюдая эти простые правила, вы никогда не узнаете, продувает ли клапан на машине Валина, и сколько стоит переборка двигателя.

Хочется надеяться, что данная статья поможет избежать проблем, обычно связанных с отсутствием технического состояния автомобиля. С правильным управлением элементами газораспределительного механизма таких проблем возникнуть не должно.

Самостоятельная замена топливных фильтров автомобиля «Лада Гранта. Лада Калина: Сетка бензонасоса

своими руками домой → Отопление → Самостоятельная замена топливных фильтров автомобиля «Лада Гранта. Лада Калина: Сетка бензонасоса своими руками

Замена сетки ТНВД в Гранте

Думаю не стоит лишний раз объяснять, что устройство ТНВД на автомобилях Калина и Гранта ничем не отличается.Именно поэтому весь процесс замены комплектующих бензонасоса на вышеуказанных автомобилях будет таким же. Также стоит отметить, что если сравнивать с моделями 10-го семейства ВАЗ, есть некоторые моменты, которые имеют отличия.

Причины засорения гранта

на гранте

Не стоит так часто менять сетку, так как при заправке обычным топливом смело может уехать даже более 100000 км. Но могут появиться симптомы, говорящие о засорении сети бензонасоса:

плохой запуск двигателя
Недостаточное давление в топливной системе
проваливается при нажатии на педаль газа
двигатель начал потихоньку набирать обороты

Если вы начали замечать вышеперечисленные проблемы, то первым делом посмотрите на сетчатый фильтр и при необходимости замените его.

Порядок замены сетки бензонасоса на Лада Грант

Поскольку топливный фильтр на автомобиле Lada Granta находится непосредственно в баке, его необходимо снимать оттуда. Для этого одна половина заднего сиденья откидывается назад, после чего откручиваются два винта крепления люка. Под ним находится топливный насос. Для его удаления необходимо выполнить следующие действия:

Сбросить давление в системе питания автомобиля
Отсоединить колодку с проводами питания
Отсоедините две топливные трубки от крышки топливного насоса.
Отодвиньте стопорное кольцо, фиксирующее насос в резервуаре
Вытяните весь модуль в сборе

После этого уже можно без проблем приступить к снятию фильтра.

Немного отодвигаем три защелки — защелки, которые наглядно показаны на фото ниже.

Теперь перекладываем нижнюю емкость, чтобы разъединить модуль на две части, сначала отсоединить трубку, как показано на фото.

Теперь полностью отсоединяем две части модуля.

Теперь у нас есть полный доступ к решетке, и достаточно поддеть ее отверткой, чтобы она отошла от своего гнезда. Возможно, вам придется приложить немного больше усилий, чем ожидалось, но вы можете удалить его без каких-либо проблем.

В результате мы получаем снятый сетчатый фильтр, который, по всей видимости, довольно грязный, хотя в данном примере мы рассматриваем автомобиль с пробегом всего 65000 км.

Теперь берем новую сетку и устанавливаем ее на место в обратном порядке.

Черная резиновая заглушка видна на фото выше. Конечно, перед установкой его нужно вытащить. Также тщательно промойте контейнер насоса изнутри и снаружи, чтобы на нем не осталось частиц грязи и прочего мусора!

Для этого лучше всего использовать специальный инструмент для очистки карбюратора или форсунки, например, показанный выше. Тогда уже можно собрать всю конструкцию и установить в бензобак.

Перед первым запуском двигателя Гранты необходимо несколько раз впрыснуть топливо без запуска двигателя: обычно достаточно двух-трехкратного впрыска.Теперь вы можете запустить двигатель и проверить результат проделанной работы. Сетка должна регулярно заменяться, так как этот пример показывает, что даже при небольшом пробеге она уже достаточно грязная.

Цена нового сетчатого бензонасоса Гранта составляет порядка 50-70 рублей.

http://zarulemvaz.ru

Неисправности в топливной системе приводят к проблемам с запуском двигателя, рывкам при движении и нестабильной работе двигателя. Кроме того, следствием неисправного бензонасоса и топливного фильтра является невозможность запуска двигателя и падение мощности при перерасходе топлива.

В данной статье речь пойдет о про замену топливного фильтра своими руками и ремонт бензонасоса Калина.

Для начала необходимо приобрести новый топливный фильтр и новый бензонасос. Узнать, какая марка нужна, можно в инструкции к автомобилю или в технической документации. Вы также можете получить консультацию у автосалона.
Снимите черную резину.
