Где находится резистор печки ВАЗ 2114: схема, фото

В зимнюю пору года, когда на улице минусовая температура, водители для обогрева салона включают печку. При этом отопительная система на автомобилях, в том числе и на ВАЗ-2114, состоит из нескольких узлов и элементов. Соответственно, иногда некоторые из них в процессе эксплуатации выходят из строя – в силу тех или иных причин. Отопитель в зимнее время обязательно должен работать нормально – дискомфорт водителя за рулем зачастую становится причиной разного рода происшествий на дорогах. Поэтому с устранением неполадки затягивать не стоит.

Особенности отопительной системы ВАЗ-2114

Для начала давайте обрисуем в общих чертах, как устроена печка «четырнадцатой». Здесь все достаточно просто – точно так же, как и на предшественнице ВАЗ-2114 – «девятке». Вот основные детали отопительной системы «четырнадцатой»:

• радиатор;
• краник;
• вентилятор;
• переключатель, регулирующий поток воздуха.

Как видим, здесь действительно нет ничего сложного. Теплый воздух подается в салон через специальные заслонки. При этом мощность работы вентилятора контролируется с помощью специального резистора. Проблемы с ним приводят к тому, что при первом и втором положении переключателя печка не работает.

Из-за особенностей конструкции водителю в такой ситуации приходится достаточно долго ждать, пока в салон автомобиля начнет поступать долгожданное тепло.

Читайте также: Где находится датчик скорости ВАЗ-2114

От 2 спирали с разным сопротивлением – 0,23 и 0,82 Ом. Давайте рассмотрим немного более детально, какую же роль отвели этой детали конструкторы. Итак, при включении вентилятора в первое положение, ток подается через обе спирали. Еще один щелчок – и электричество уже идет по одной, с меньшим сопротивлением. Если включить вентилятор на третью скорость, то ток будет уже подаваться на моторчик напрямую, минуя резистор.

Соответственно, если у вас не работают первые два положения, значит, проблему следует искать именно здесь. В этой связи возникает вопрос, где же находится резистор печки на ВАЗ-2114. Долго искать его не придется. Конструкторы расположили резистор над педалью акселератора. Добраться к нему можно без особых проблем. Стоит отметить, что сам резистор выходит из строя достаточно редко. Чаще всего проблемы с резистором возникают после обгорания контактов или из-за оплавившейся колодки на 3 наконечника. И в первом, и во втором случае неисправность устраняется достаточно просто. Следует просто зачистить контакты, или приобрести и установить новую колодку.

Давайте рассмотрим немного детальнее процедуру замены резистора. Делать это придется, если проблема именно в нем. Снимаем расположенную слева накладку консоли приборной панели. Далее нужно отсоединить от резистора провода, и открутить саморез, которым он крепится. После этого осталось вынуть деталь и осмотреть ее. Можно воспользоваться мультиметром, проверив резистор на обрывы. При обнаружении таковых – покупаем новый, а затем устанавливаем его на место. Процесс монтажа устанавливается в обратном описанному выше порядке. Как видим, здесь действительно нет ничего сложно. Проблему вполне реально устранить самостоятельно, не тратя лишних денег на посещение автосервиса.

Кстати, при проблемах с вентилятором рекомендуется также проверить и отвечающий за его работу предохранитель. В принципе, при любых проблемах с электроприборами опытные водители советуют заниматься поиском неисправностей по пути наименьшего сопротивления, двигаясь от простого к сложному. Соответственно, первым делом следует проверять предохранители. Причем если они выходят из строя достаточно часто, нужно будет внимательно осмотреть всю проводку.

Читайте также: Ошибка 1602 на ВАЗ-2114: причины

При возникновении проблем с отоплением, следует осмотреть 40-амперный предохранитель, имеющий обозначение F7. Он отвечает не только за работу вентилятора печки, но и за электродвигатель омывателя фар, освещение перчаточного ящика, обогрев заднего стекла и прикуриватель. Соответственно, если все перечисленное выше также работает нормально, значит, проблема действительно в F7. Чтобы устранить проблему, его нужно просто заменить новым.

Дополнительный резистор отопителя ВАЗ 213, 2114, 2115: проверка, ремонт, замена

14.01.2013

Резистор отопителя

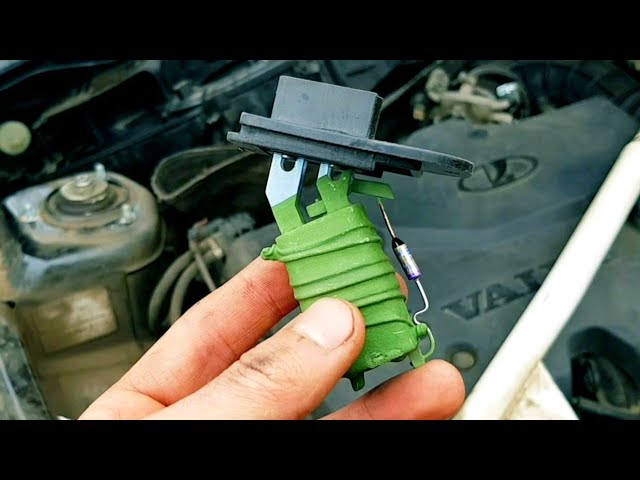

Дополнительный резистор предназначен для регулировки скорости печки. Иными словами, они создают дополнительное сопротивление, тем самым уменьшая напряжение. В ВАЗ 2114 и других семействах SAMAR  дополнительный резистор имеет  2 спирали сопротивлением 0,23 и 0,82 Ом, т.е. он имеет два режима работы.

Принцип работы добавочного резистора

Когда мы включаем вентилятор отопителя на 1-ю скорость,  ток от включателя к вентилятору идёт через дополнительный резистор через две спирали,  когда включаем на 2-ю скорость – ток идёт через спираль сопротивлением 0,23 Ом. Когда мы включаем печку на третью скорость, ток идёт напрямую от включателя к моторчику вентилятора.

Где находится дополнительный резистор?

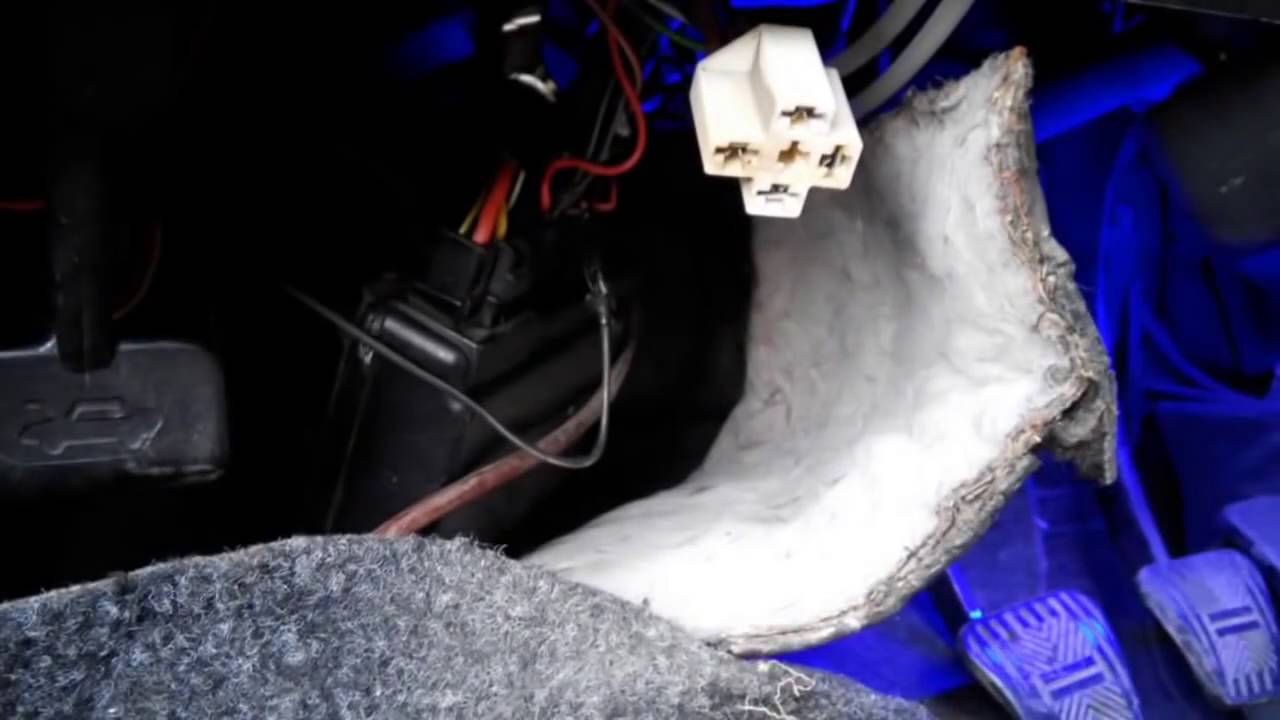

Дополнительный резистор находится над педалью газа. Для доступа к нему, ничего отворачивать и снимать не нужно.

Как отремонтировать дополнительный резистор?

Вообще, резистор очень редко выходит из строя. Чаще всего, основной причиной выхода из строя является обгорание контактов. В данном случае нужно вытащить резистор, зачистить его, заменить контакты на «мамке». Колодка на 3 наконечника так же может выйти из строя, точнее расплавиться. Но они так же продаются в магазине и их можно заменить.  В иных случаях дополнительный резистор ремонту не поддаётся.

Как заменить дополнительный резистор электродвигателя отопителя?

1. Находим добавочный резистор и снимаем с него контакты.
2. Отворачиваем крепление дополнительного резистора.
3. Вынимаем дополнительный резистор.
4. Производим ремонт при возможности.
5. Устанавливаем в обратном порядке.

Не работает печка ВАЗ, что делать?

Где находится резистор печки ваз 2114 – АвтоТоп

проблему с отопителем | Автор темы: Horatio

вентилятор печки включается только в положении 4, в чём причина?

Albert (Batool) Максим, моторчик печки работает только на максимальной прямой 4 скорости, чтобы он вращался медленнее на него вещают сопротивление, которое отбирает некоторое кол-во электричества и из-за него моторчик помедленнее вращается.

Albert (Batool) Максим, кстати, если провода на месте, а печка не крутит, значит эта спираль перегорела.

Roman (Siham) резистор меняй

Maxim (Farhana) то что нашёл http://www.autosecret.net/lada-granta-vaz2190/kuzov-i..

Roman (Siham) у меня другой вопрос: у пассажира справа мерзнет правая нога. Или там сопла только возле левой ноги? Люкс с климат контролем.

Albert (Batool) Роман, я фигею от этого народа. кто тебе сказал что у тебя климат контроль? точно такая же печка, только циферки нарисовали. специально у офиц. диллера спрашивал чем отличаются. сопло только по центру, там ещё справа где то сквозные дырки есть, вроде оттуда ещё дует.

Roman (Siham) Альберт, ну не знаю. температуру не замерял в салоне, но было замечено, что в какойто момент прохладный воздух задувает. а может чо сломалось )) хрен знает. Да вобщем не в этом был вопрос..

Albert (Batool) Роман, давай ка разберёмся до конца. прогрей двигатель, выстави где то 22-26 градусов и открой дверь, если из печки подует сильнее горячим воздухом, то значит у тебя действительно климат и он пытается сильнее согреть остывающий салон. и точно так же заехать в тёплый гараж и заметить стал ли дуть более холодный воздух или же температура поднялась, потому что печка греет+в гараже тёплый воздух.

Roman (Siham) Альберт, гаража нет. попробую с дверью )

Albert (Batool) Роман, а что нет супермаркетов с подземной стоянкой?

Lyokha (Maurizio) Климат должен бензин потреблять больше.

Roman (Siham) Альберт, нет

Maxim (Farhana) исправил, вышел из строя блок дополнительных резисторов, меняется элементарно, цена в самаре 550 р, производство Корея, католожного номера не имеет

ремонт резистора вентилятора отопителя ваз 2114.

Переделка печки Нивы (установка вентилятора от ВАЗ 2108) | Автор темы: Виталий

Переделка печки Нивы (установка вентилятора от ВАЗ 2108)

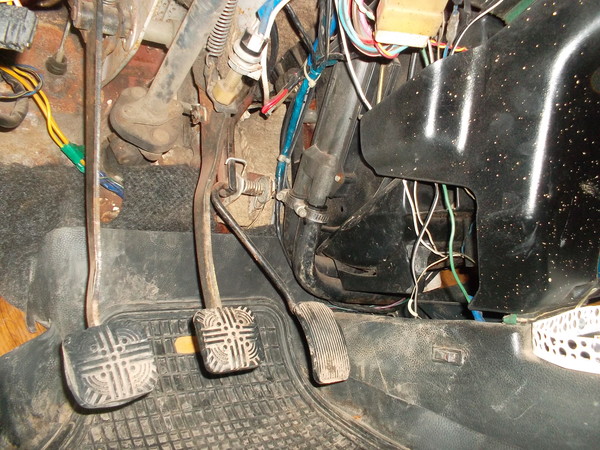

Печка на ВАЗ 2121, 2131 имеет ряд преимуществ и недостатков. Один из них связан с электровентилятором, который не только слабо дует, но и в процессе работы сильно шумит и свистит. Замена его на вентилятор нового образца решит только часть проблем. Как показывает практика, лучше поставить дополнительный вентилятор от восьмерки по типу «улитка».
Смысл модернизации в том, чтобы установить на Ниву дополнительный электровентилятор от ВАЗ 2108, который будет располагаться в моторном отсеке внутри воздухозаборника, где он штатно стоит на восьмерке. Напомним, штатный вентилятор Нивы 4х4 находится внутри пластикового короба в салоне.
Потребуется: восьмерочный вентилятор печки с кожухом (каталожный номер: 2108-8101091).
Управление вентилятором можно оставить штатное, тогда доработок будет меньше всего. Либо использовать дополнительные детали от ВАЗ 2108:
дополнительный резистор печки (артикул: 2108-8101081), который нужно будет разместить в воздухозаборнике рядом с вентилятором;переключатель скоростей вентилятора (2108-3709608), который крепим на панели в салоне внедорожника. Инструкция по доработкеСнять коробку воздухопритока (в народе «сапог»):

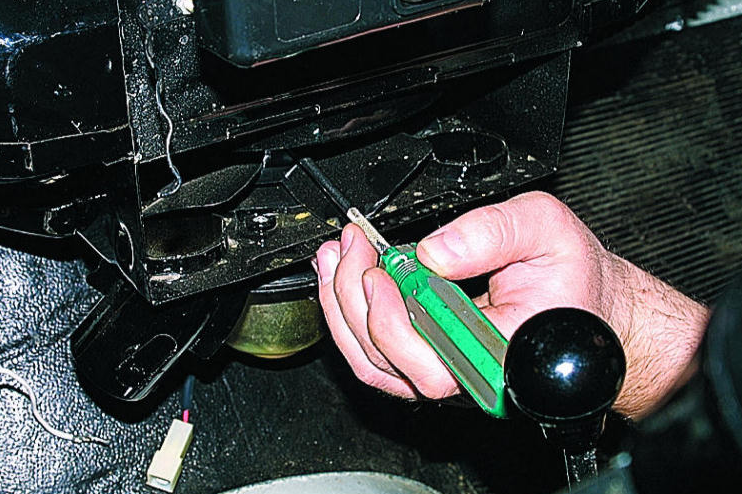

В салоне отвернуть 4 гайки, ключом «на 10»;В подкапотном пространстве помощник удерживает болты этим же ключом;Снять воздухозаборник.
В результате должна получиться конструкция, как показано на видео:

Заслонку можно оставить, но если ее убрать, то не будет дополнительных препятствий для потока воздуха в салон.
Схема подключенияСамый простой способ, когда регулировка скорости вентилятора остается штатной, но две скорости может быть не достаточно. Если поменять штатный переключатель Нивы на восьмерочный и установить от нее доп.резистор, то скорости будет три! Схема такого подключения:

Что получилось улучшить? Модернизированная печка имеет ряд преимуществ:
Тихая, а на 1-ой скорости бесшумная.Производительная, на 1-ой скорости дует на уровне 2-ой скорости старого вентилятора. На максимальной скорости из воздуховодов вылетит пыль.
Такой тюнинг отопительной системы является обязательным для водителей северных городов. А вы улучшали печку Нивы 4х4 таким образом? Пишите отзывы и дополнения по данной модернизации, участвуйте в опросе. Напомним, другие доработки внедорожника публикуются в этой категории.

Почему нагревается катушка зажигания на ВАЗ 2112

Расположение реле, резистора и предохранителя печки ВАЗ-2115

Введение

Монтажный блок нового образца ВАЗ-2115

Отопительный агрегат играет огромную роль в любом транспортном средстве, от него зависит не только комфорт передвижения, но и безопасность находящихся в салоне пассажиров и водителя. Исправная печка не только прогревает салон, но и предотвращает образование обледенений на стёклах. Порой из-за совершенно не значительной детальки обогревательное устройство перестаёт функционировать так, как полагается. Чтобы найти истинную причину неисправности, некоторые автомобилисты тратят по несколько часов, проверяя поэтапно все составляющие приспособления. Некоторые элементы системы имеют маленький размер, ввиду чего найти их сразу не получается. Разберёмся с тем, какой предохранитель отвечает за печку ВАЗ-2115 и где он находится. Вместе с тем узнаем о расположении реле и резистора отопителя.

Расположение различных элементов обогревательного приспособления

Реле зажигания

Заинтересоваться тем, где стоит реле печки на ВАЗ-2115, автовладелец может только после того, как штатное отопительное приспособление начнёт глючить. Иными словами, начнут возникать ситуации, когда печка будет включаться исключительно на прогретую. В такой ситуации можно безоговорочно винить реле печки ВАЗ-2115.

На самом деле многие даже опытные автомобилисты недоумевают по поводу того, каким образом этот элемент конструкции может воздействовать на работу отопительного агрегата, однако факт остаётся фактом. Печка не сможет функционировать в полной мере до тех пор, пока эта деталь не будет заменена. Чтобы понять где находится реле печки ВАЗ-2115, необходимо обратить внимание на центральную консоль, расположенную под приборной панелью.

Резистор

Дополнительный резистор отвечает за регулировку скоростей обогревательного приспособления. Этот малогабаритный элемент системы оснащён двумя режимами работы. Если автомобилист хочет узнать где стоит резистор печки на ВАЗ-2115, он должен заглянуть в область педали газа, так как искомая деталь находится непосредственно над ней. Для того чтобы произвести замену этого резистора, нет необходимости что-то снимать или откручивать.

Стоит отметить, что подобное приспособление ломается крайне редко, чаще всего неисправность появляется из-за того, что обгорают контакты.

Предохранитель

Практическое большинство всех предохранителей расположено в монтажном блоке моторного отдела. Что касается того, где находится предохранитель печки ВАЗ-2115, то здесь следует обратить внимание на салонный отдел, который расположен с левой стороны под бардачком. Этот комплекс деталей закрыт крышкой, ввиду чего для получения доступа к нему нужно одновременно зажать обе защёлки и потянуть на себя заслонку.

Крышка, под которой скрыт предохранитель печки, с обратной стороны оснащена схемой целого комплекса составляющих устройство элементов.

Заключение

При грамотном подходе любой заинтересованный в собственноручном ремонте отечественного ВАЗ-2115 может разобраться с устройством отопителя, узнать о том, какой элемент или предохранитель отвечает за обогревающий салон прибор. Если автомобилист будет знать местоположение всех важных узлов и компонентов отопительного агрегата, он сможет с точностью и быстротой выявить причину неисправности печки и устранить любую существующую проблему.

Лучшие цены и условия на покупку новых авто

Кредит 4.5% / Рассрочка / Trade-in / 95% одобрений / Подарки в салоне Мас Моторс

Где находится резистор печки ВАЗ 2114: схема, фото

В зимнюю пору года, когда на улице минусовая температура, водители для обогрева салона включают печку. При этом отопительная система на автомобилях, в том числе и на ВАЗ-2114, состоит из нескольких узлов и элементов. Соответственно, иногда некоторые из них в процессе эксплуатации выходят из строя – в силу тех или иных причин. Отопитель в зимнее время обязательно должен работать нормально – дискомфорт водителя за рулем зачастую становится причиной разного рода происшествий на дорогах. Поэтому с устранением неполадки затягивать не стоит.

Особенности отопительной системы ВАЗ-2114

Для начала давайте обрисуем в общих чертах, как устроена печка «четырнадцатой». Здесь все достаточно просто – точно так же, как и на предшественнице ВАЗ-2114 – «девятке». Вот основные детали отопительной системы «четырнадцатой»:

• радиатор;
• краник;
• вентилятор;
• переключатель, регулирующий поток воздуха.

Как видим, здесь действительно нет ничего сложного. Теплый воздух подается в салон через специальные заслонки. При этом мощность работы вентилятора контролируется с помощью специального резистора. Проблемы с ним приводят к тому, что при первом и втором положении переключателя печка не работает.

Из-за особенностей конструкции водителю в такой ситуации приходится достаточно долго ждать, пока в салон автомобиля начнет поступать долгожданное тепло.

Читайте также: Где находится датчик скорости ВАЗ-2114

От 2 спирали с разным сопротивлением – 0,23 и 0,82 Ом. Давайте рассмотрим немного более детально, какую же роль отвели этой детали конструкторы. Итак, при включении вентилятора в первое положение, ток подается через обе спирали. Еще один щелчок – и электричество уже идет по одной, с меньшим сопротивлением. Если включить вентилятор на третью скорость, то ток будет уже подаваться на моторчик напрямую, минуя резистор.

Соответственно, если у вас не работают первые два положения, значит, проблему следует искать именно здесь. В этой связи возникает вопрос, где же находится резистор печки на ВАЗ-2114. Долго искать его не придется. Конструкторы расположили резистор над педалью акселератора. Добраться к нему можно без особых проблем. Стоит отметить, что сам резистор выходит из строя достаточно редко. Чаще всего проблемы с резистором возникают после обгорания контактов или из-за оплавившейся колодки на 3 наконечника. И в первом, и во втором случае неисправность устраняется достаточно просто. Следует просто зачистить контакты, или приобрести и установить новую колодку.

Давайте рассмотрим немного детальнее процедуру замены резистора. Делать это придется, если проблема именно в нем. Снимаем расположенную слева накладку консоли приборной панели. Далее нужно отсоединить от резистора провода, и открутить саморез, которым он крепится. После этого осталось вынуть деталь и осмотреть ее. Можно воспользоваться мультиметром, проверив резистор на обрывы. При обнаружении таковых – покупаем новый, а затем устанавливаем его на место. Процесс монтажа устанавливается в обратном описанному выше порядке. Как видим, здесь действительно нет ничего сложно. Проблему вполне реально устранить самостоятельно, не тратя лишних денег на посещение автосервиса.

Кстати, при проблемах с вентилятором рекомендуется также проверить и отвечающий за его работу предохранитель. В принципе, при любых проблемах с электроприборами опытные водители советуют заниматься поиском неисправностей по пути наименьшего сопротивления, двигаясь от простого к сложному. Соответственно, первым делом следует проверять предохранители. Причем если они выходят из строя достаточно часто, нужно будет внимательно осмотреть всю проводку.

Читайте также: Ошибка 1602 на ВАЗ-2114: причины

При возникновении проблем с отоплением, следует осмотреть 40-амперный предохранитель, имеющий обозначение F7. Он отвечает не только за работу вентилятора печки, но и за электродвигатель омывателя фар, освещение перчаточного ящика, обогрев заднего стекла и прикуриватель. Соответственно, если все перечисленное выше также работает нормально, значит, проблема действительно в F7. Чтобы устранить проблему, его нужно просто заменить новым.

Реле печки на ВАЗ 2114 где находится

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Реле печки на ВАЗ 2114 где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

СпсВсе толково обяснилОчень упростило мою работу

21.11.2017 – 12:57 Вячеслав Кузнецов

лишние действия в разборке панели. и еще один не маловажный фактор: остатки тосола с патрубков и радиатора печки лучше слить путем отсоединения патрубка с улицы, который идет на кран, дабы в салон ничего не попало

20.11.2017 – 08:32 derik Ishtar

28.10.2017 – 22:47 Павел Парсук

это не все так просто Я уеб. ся это все менять И еще у меня весь салон в антифризе.. ВЕСЬ Теперь разбирать снова и сушить это все На 2114 замена печки – АД

30.09.2017 – 00:34 Иван Иванович

я за поменял между делом когда шумовал. кстати есть такая фишка если высверлить точечную сварку в металлической растяжке слева от руля панель можно снять не трогая руль. и вообще печку можно менять открутив болты крепления так, чтобы немного приподнять панель, а эбу вообще можно не трогать.

Я уже охренел У меня раньше была ВАЗ 2107, там тоже потек радиатор, я думал там гемор, такие похы камасутры принимал что жесть, так тут вообще пол машины надо разобрать, и как на зло, только дали холода, впервые на вновь приобретенном авто включил печку и на тебе, весь тосол в салоне.

08.09.2017 – 14:11 alexholus

Ну не правда, не ад, полтора дня всего ушло у меня с заменой краника, главное делать не спеша и аккуратно

26.08.2017 – 01:06 SERGEY BORCHOV 29.07.2017 – 11:04 SERGEY BORCHOV

Пацаны тут все проше 6 саморезов и 2 хамута. 1 крестовой отверткой выкручиваем в верхней правой сторане панели саморез 2 внизу под бордачком. тяним понель на себя смелее и к верху ставим ее на нижнию пластину кде в кручивался нижний саморез . 3 ослабляем 2 хамута на радиаторе снимаем патрубки. 4 выкручиваем саморез крепления тросика чтоб не мешал вытягивать печку. 5 выкручиваем три самореза крепления радиатора. В двоем будит ладней памошник тянит панель на себя и в верх другой ташит радиатор из блока. 2113 14 15 панель у них гибкая для меня час делов.

09.07.2017 – 19:42 дима макалатия

Большое спасибо, торпеда откручена , завтра утром сливать тосол.

19.06.2017 – 05:23 Evgen Zhurbenko

02.06.2017 – 00:43 Алексей Канавский

Вопрос а зачем продувать шланг для изъятия воздушной пробки, если при включения движка я так думаю может ошибаюсь помпа сама выкачает излишний воздух из печки и через расширительный бачок, где крышка клапана сама выпускает излишний воздух?

10.05.2017 – 06:07 Андрей Иванов

Интересно, кого е. интересует, в какие железяки ты влюблен со своего детства?

08.05.2017 – 23:48 Андрей Егоров

05.05.2017 – 07:41 Павел Корнев

А что за песня вторая играет?

25.04.2017 – 00:59 smfrteks

отрежу нах. эту сраную полочку. И разработчикам ее б в горлянку запихать. Офигеть сколько развентил. Я разбираю поменьше Правда и тянуть торпеду нужно со всей дури. Стремновато правда что то выдрать.

01.04.2017 – 03:59 Таз Таз

Это долго и муторно, я сделал намного проще и быстрее, без помошников и разбора половины машины.

16.03.2017 – 16:13 PinKod 1993

6 часов работы, и дело сделано, было бы желание, и ничего не резать не пришлось

23.02.2017 – 08:19 Дамир Дамиров

ЖИДКОСТЬ С БЛОКА СЛИТЬ НАДО, ЧТО ЗАБЫЛИ

01.02.2017 – 01:44 adam makaev

Реле отопителя ВАЗ 2114 где находится

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Реле отопителя ВАЗ 2114 где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

Минут 15 страдал на морозе, вытаскивал моторчик на 99, пока видео не посмотрел. Спасибо.

15.11.2017 – 12:56 igoredemenchenko

блин ну почему не показал как вскрываля сегодня сука разламал улитку, хуй вытянешь ее.

10.11.2017 – 15:08 ruslan ruslan

а кто подскажет на наружном кожухе с наружи под капотом стоит сверху фильтр или просто пусто там? У меня вода проходит через щели в дождь и проходит в салон Как лучше укрепить это дело всё на 2109

24.10.2017 – 07:10 саня электрик

видос отличный спасибо автору

26.09.2017 – 02:25 саня электрик

вот ещё бы сам радиатор как нибудь продуть от пыли и прочего мусора а то там столько гов. а с годами скопилось.

02.09.2017 – 14:13 Bolshenkii Vrednenkii

Сегодня для меня это видео в тему. Спасибо мега респект.

14.08.2017 – 04:45 Marsel Villi

Совет Можно натянуть копронки старые, до установки салонного фильтра, тогда точно никакая херь внутрь не попадетЗа видео спасибо

13.08.2017 – 03:13 Ivan Boyko

вот это срач под копотом помой не позорься

19.07.2017 – 08:08 Анатолий Немов

21.06.2017 – 12:53 Анатолий Немов

Абсолютно такая же история и замена, у меня.

17.06.2017 – 19:37 Владюха Рулит

Если вместо видео поставить заставку хуже не будет Какой провод головкой отвернуть? 1-2-3-4 винта отвернули на кожухе, только вот винтов нету на видео, я разбирал уже и понял, а кто не разу не лазил тот может и не понял Какие провода потом вытаскивать тож не понятно. Лан щас пойду свою ласточку делать, по ходу дела разберусь принцип ясен

08.06.2017 – 18:25 Екатерина Вострецова

Не можем засунуть элекитродвигатель отопителя в 14 Как?

04.06.2017 – 15:23 Екатерина Вострецова 11.05.2017 – 05:42 Олег Резнов

Скажите а где находится этот добавочный резистор? Похоже у меня в нем проблема

02.05.2017 – 03:41 Ваша Маша

только что в 14рке менял, не чего не половинил. Первый раз менял моторчик печки. Чтобы вынуть не половиня я подрезал немного один край, не знаю как назватьпостеликуда встает моторчик. не на одном видео не кто не говорил про это. В видео с 9кой у мужика легко он вошел и вышел, потому что у него краев у постели вообще не было. а в этом видео парень половинил моторчик новый, из за того что большие борты у постели. ну как то так, и еще откручивал ребристую каемку декоративную, она лишний мм дает.. ну как то так, незнаю понятно ли описал.

15.04.2017 – 13:42 Николай Михалевич

режиссер хреновый ни чего толком не понятно

29.03.2017 – 15:06 Иван Малышев

Как собрать моторчик то наместо ? саму в черную херню

01.03.2017 – 00:47 Евген 161RUS

збс подпиши название ваз 08 09 и т. д у тебя самое нормальное видео из всех популярно

Для того, чтобы у вас была возможность регулировать скорость работы отопителя, был установлен дополнительный резистор. В автомобилях семейства SAMARA у резистора имеются 2 спирали с сопротивлением 0,23 и 0,82 Ом.

Как работает дополнительный резистор.

При включении печки на первую скорость, ток идет через 2 спирали. Когда мы включаем вторую скорость — ток идет через спираль с сопротивлением 0,23ом. При включении третьей скорости ток идет мимо резистора.

Как найти дополнительный резистор.

Для того, чтобы найти дополнительный резистор нужно посмотреть над педалью газа. Доступ к нему свободный.

Ремонт дополнительного резистора.

Обычно резистор не требует ремонта. В большинстве случаев он выходит из строя вследствие обгорания контактов. В этом случае нужно всего лишь зачистить контакты. Также бывает, что оплавляется колодка. Колодки можно легко купить в любом магазине.

Замена дополнительного резистора.

1. Первым делом нужно снять левую накладку консоли панели приборов.
2. Отсоединяем провода о доп.резистора.
3. Откручиваем саморез крепления доп.резистора.
4. Снимаем доп.резистор.
5. Осматриваем спирали на целостность.
6. При помощи мультиметра проверяем резистор на обрывы. Если они есть — меняем резистор.
7. Устанавливаем резистор на место в обратном порядке.

Видео о том, как проверить резистор:

Где находится резистор печки на ваз 2114 и как его поменять

В зимнюю пору года, когда на улице минусовая температура, водители для обогрева салона включают печку. При этом отопительная система на автомобилях, в том числе и на ВАЗ-2114, состоит из нескольких узлов и элементов. Соответственно, иногда некоторые из них в процессе эксплуатации выходят из строя – в силу тех или иных причин. Отопитель в зимнее время обязательно должен работать нормально – дискомфорт водителя за рулем зачастую становится причиной разного рода происшествий на дорогах. Поэтому с устранением неполадки затягивать не стоит.

Особенности отопительной системы ВАЗ-2114

Для начала давайте обрисуем в общих чертах, как устроена печка «четырнадцатой». Здесь все достаточно просто – точно так же, как и на предшественнице ВАЗ-2114 – «девятке». Вот основные детали отопительной системы «четырнадцатой»:

• радиатор;
• краник;
• вентилятор;
• переключатель, регулирующий поток воздуха.

Как видим, здесь действительно нет ничего сложного. Теплый воздух подается в салон через специальные заслонки. При этом мощность работы вентилятора контролируется с помощью специального резистора. Проблемы с ним приводят к тому, что при первом и втором положении переключателя печка не работает.

Из-за особенностей конструкции водителю в такой ситуации приходится достаточно долго ждать, пока в салон автомобиля начнет поступать долгожданное тепло.

От 2 спирали с разным сопротивлением – 0,23 и 0,82 Ом. Давайте рассмотрим немного более детально, какую же роль отвели этой детали конструкторы. Итак, при включении вентилятора в первое положение, ток подается через обе спирали. Еще один щелчок – и электричество уже идет по одной, с меньшим сопротивлением. Если включить вентилятор на третью скорость, то ток будет уже подаваться на моторчик напрямую, минуя резистор.

Соответственно, если у вас не работают первые два положения, значит, проблему следует искать именно здесь. В этой связи возникает вопрос, где же находится резистор печки на ВАЗ-2114. Долго искать его не придется. Конструкторы расположили резистор над педалью акселератора. Добраться к нему можно без особых проблем. Стоит отметить, что сам резистор выходит из строя достаточно редко. Чаще всего проблемы с резистором возникают после обгорания контактов или из-за оплавившейся колодки на 3 наконечника. И в первом, и во втором случае неисправность устраняется достаточно просто. Следует просто зачистить контакты, или приобрести и установить новую колодку.

Давайте рассмотрим немного детальнее процедуру замены резистора. Делать это придется, если проблема именно в нем. Снимаем расположенную слева накладку консоли приборной панели. Далее нужно отсоединить от резистора провода, и открутить саморез, которым он крепится. После этого осталось вынуть деталь и осмотреть ее. Можно воспользоваться мультиметром, проверив резистор на обрывы. При обнаружении таковых – покупаем новый, а затем устанавливаем его на место. Процесс монтажа устанавливается в обратном описанному выше порядке. Как видим, здесь действительно нет ничего сложно. Проблему вполне реально устранить самостоятельно, не тратя лишних денег на посещение автосервиса.

Кстати, при проблемах с вентилятором рекомендуется также проверить и отвечающий за его работу предохранитель. В принципе, при любых проблемах с электроприборами опытные водители советуют заниматься поиском неисправностей по пути наименьшего сопротивления, двигаясь от простого к сложному. Соответственно, первым делом следует проверять предохранители. Причем если они выходят из строя достаточно часто, нужно будет внимательно осмотреть всю проводку.

При возникновении проблем с отоплением, следует осмотреть 40-амперный предохранитель, имеющий обозначение F7. Он отвечает не только за работу вентилятора печки, но и за электродвигатель омывателя фар, освещение перчаточного ящика, обогрев заднего стекла и прикуриватель. Соответственно, если все перечисленное выше также работает нормально, значит, проблема действительно в F7. Чтобы устранить проблему, его нужно просто заменить новым.

Замена резистора сопротивления отопителя

И так с самого начала. 13го числа сего месяца, выходя с работы обнаружил запотевшее лобовое ну и не долго думая решил теплым воздухом его просушить… клац, а на положении №1 не работает, клац еще раз и на 2м положении тоже нет воздуха… ну я думаю капец, зима на носу, а у меня печка сдохла… клац в нумер 3 и… ура воздух теплый дует будь здоров. За пару мин в машине было как в майами, не хватало песка, девок в купальниках и пиноколады.

Короче в понедельник на оптовой фортуне приобрел резистор печки нового образца. И сегодня его успешно установил.

Был жутко недоволен тем где он находится… откручивать единственный винт который его держит одно мучение. Но я справился. Теперь можно рано утром садясь в машину погреть ножки слабо дующим теплым воздухом.

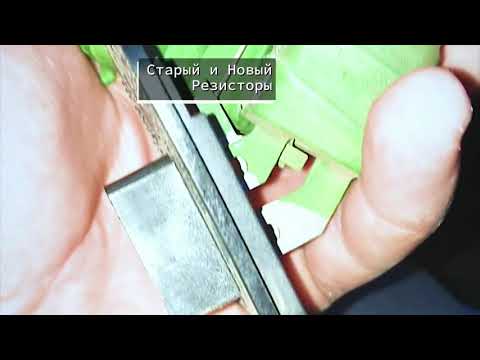

Это старый (заводской), который сгорел.

А вот так выглядит новый. (к сожалению сфоткать его не успел так что фот из инета)

Как проверить и заменить дополнительный резистор отопителя

Резистор отопителя

Дополнительный резистор предназначен для регулировки скорости печки. Иными словами, они создают дополнительное сопротивление, тем самым уменьшая напряжение. В ВАЗ 2114 и других семействах SAMAR  дополнительный резистор имеет  2 спирали сопротивлением 0,23 и 0,82 Ом, т.е. он имеет два режима работы.

Принцип работы добавочного резистора

Когда мы включаем вентилятор отопителя на 1-ю скорость,  ток от включателя к вентилятору идёт через дополнительный резистор через две спирали,  когда включаем на 2-ю скорость – ток идёт через спираль сопротивлением 0,23 Ом. Когда мы включаем печку на третью скорость, ток идёт напрямую от включателя к моторчику вентилятора.

Где находится дополнительный резистор?

Дополнительный резистор находится над педалью газа. Для доступа к нему, ничего отворачивать и снимать не нужно.

Как отремонтировать дополнительный резистор?

Вообще, резистор очень редко выходит из строя. Чаще всего, основной причиной выхода из строя является обгорание контактов. В данном случае нужно вытащить резистор, зачистить его, заменить контакты на «мамке». Колодка на 3 наконечника так же может выйти из строя, точнее расплавиться. Но они так же продаются в магазине и их можно заменить.  В иных случаях дополнительный резистор ремонту не поддаётся.

Как заменить дополнительный резистор электродвигателя отопителя?

1. Находим добавочный резистор и снимаем с него контакты.
2. Отворачиваем крепление дополнительного резистора.
3. Вынимаем дополнительный резистор.
4. Производим ремонт при возможности.
5. Устанавливаем в обратном порядке.

Перестал работать вентилятор печки на ВАЗ-2114: причины, ремонт

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 переставал работать вентилятор печки. Причин возникновения этого эффекта достаточно много, и могут они возникать в любое время. Итак, в этой статье, рассмотрим, причины, по которым может не работать вентилятор отопителя, а также методы устранения.

На видео ниже рассмотрен процесс поиска неисправности и ремонт в ситуации когда не работает вентилятор печки:

Возможные причины неисправности вентилятора печки на ВАЗ-2114

Вентилятор отопителя установленный на автомобиль

Прежде чем устранять неисправность, которая возникла необходимо установить причины возникновения.

Так, согласно опыту многих автомобилистов, самыми распространенными причинами являются:

• Сгорание предохранителя.
• Выход из строя контактной группы.
• Поломка реле.
• Резистор.
• Переключатель.
• Сгорел моторчик вентилятора.

Теперь, когда причины рассмотрены, можно переходить непосредственно к методам устранения.

Методы устранения

Многие автомобилисты думают, что поломка вентилятора отопителя связана только с предохранителем или сгоранием моторчика, который его крутит, но это далеко не так. Рассмотрим, все возможные причины более детально.

Сгорание предохранителя

Монтажный блок предохранителей, где установленный предохранитель вентилятора отопителя

Самой распространенной причиной всех бед автоэлектрики считаются предохранители, которые выходят из строя.

Так, и в случае с вентилятором, первым делом необходимо посмотреть целостность плавкого предохранителя. Если он перегорел, то его необходимо заменить на новый. Если это не помогло, то нужно искать причину в другом месте.

Предохранитель вентилятора печки на схеме отмечен стрелочкой

Найти предохранитель можно в монтажном блоке под маркировкой F7.

Поскольку вентилятор требует большое потребление энергии, то номинальный ток составляет 20А, поэтому предохранитель необходимо ставить не меньше этого показателя.

Выход из строя контактной группы

Еще одна причина, которая достаточно часто встречается у автомобилей – окисление контактной группы. Для устранения этой неисправности необходимо прочистить контактные соединения или просто их пошевелить.

Так как монтажный блок находится под капотом, и в него может попадать вода, то необходимо его защитить от влаги. Можно это сделать таким вот нехитрым способом.

Нередко случалось такое, что приходилось менять сами соединения и разъемы, поскольку они выходили из строя, и вследствие коррозии разрушали полностью.

Поломка реле

Блок реле на автомобиле

Поломка реле вызовет кратковременные включения вентилятора печки.

Иногда, как показывает практика, он может включаться не с первого раза, или только при нагретом силовом агрегате. Метод устранения довольно простой – замена реле. Найти его можно под панель приборов автомобиля.

Резистор

Процесс демонтажа резистора отопителя

Неисправность резистора проявляется тогда, когда печка работает только в крайнем правом положении.

В данном случае, питание не будет подаваться, а только в правом положении оно подается напрямую, минуя все остальные элементы. Поэтому, для устранения неисправности необходимо заменить деталь, которая вышла из строя.

Переключатель

Переключатель отопителя

Довольно частой неисправностью считается выход из строя переключателя или просто поломка контактных соединений.

Конечно, не рекомендуется проводить ремонтные операции, поскольку неправильное восстановление элемента, особенно в части электрики, может привести к тому, что сломаются остальные. Так, что завод изготовитель, что автолюбители с опытом ремонта своими руками рекомендуют заменять блок управления отопителем полностью в сборе.

Сгорел моторчик вентилятора

Расположение вентилятора печки под капотом

Сгорание моторчика – является самой неприятной причиной, которая только может случиться в данной ситуации.

Так, придется заменить вентилятор печки полностью, что потянет за собой дорогие детали. Некоторые автомобилисты, в данном случае, ищут на разборках поддержанные моторчики, которые стоят намного дешевле.

Слева — сгоревший моторчик, справа — новый

Конечно, неизвестно, сколько такие запасные части прослужат, поэтому лучше не поскупиться и купить новую.

Выводы

Причины не работающего вентилятора отопителя ВАЗ-2114 довольно просты и их устранением может заняться даже начинающий автомобилист. Конечно, в 50% случаев, все неисправности завязаны на предохранителе, замена которого нормализует работу. Но, если причины достаточно сложны и автолюбитель не способен самостоятельно справиться с ними, необходимо обратиться в автосервис, где все отремонтируют дешево и качественно.

Резистор печки схема подключения | Хитрости Жизни

Дополнительный резистор предназначен для регулировки скорости печки. Иными словами, они создают дополнительное сопротивление, тем самым уменьшая напряжение. В ВАЗ 2114 и других семействах SAMAR дополнительный резистор имеет 2 спирали сопротивлением 0,23 и 0,82 Ом, т.е. он имеет два режима работы.

Принцип работы добавочного резистора

Когда мы включаем вентилятор отопителя на 1-ю скорость, ток от включателя к вентилятору идёт через дополнительный резистор через две спирали, когда включаем на 2-ю скорость – ток идёт через спираль сопротивлением 0,23 Ом. Когда мы включаем печку на третью скорость, ток идёт напрямую от включателя к моторчику вентилятора.

Где находится дополнительный резистор?

Дополнительный резистор находится над педалью газа. Для доступа к нему, ничего отворачивать и снимать не нужно.

Как отремонтировать дополнительный резистор?

Вообще, резистор очень редко выходит из строя. Чаще всего, основной причиной выхода из строя является обгорание контактов. В данном случае нужно вытащить резистор, зачистить его, заменить контакты на «мамке». Колодка на 3 наконечника так же может выйти из строя, точнее расплавиться. Но они так же продаются в магазине и их можно заменить. В иных случаях дополнительный резистор ремонту не поддаётся.

Как заменить дополнительный резистор электродвигателя отопителя?

1. Находим добавочный резистор и снимаем с него контакты.
2. Отворачиваем крепление дополнительного резистора.
3. Вынимаем дополнительный резистор.
4. Производим ремонт при возможности.
5. Устанавливаем в обратном порядке.

Резистор отопительной системы ВАЗ 2110

В автомобиле ВАЗ 2110 система отопления обеспечивает заданную температуру в салоне. Резистор предназначен для выбора режима в котором будет работать вентилятор.

Особенности устройства системы отопления ВАЗ 2110

Управление узлом отопительной системы осуществляется двумя рукоятками.
Итак:

• Левая задает желаемую температуру в диапазоне от 16 до 28 градусов. Крайние положения рукоятки, обозначенные красной и синей точками, обеспечивают полное открывание или закрывание заслонки отопителя, подачу горячего или холодного воздуха.
• Правая рукоятка устанавливает режим работы вентилятора. При установке в положение 0 – вентилятор включается, положение I– вентилятор имеет среднюю частоту вращения вентилятора, II – малая частота, А – управление вентилятором автоматическое.
• В выводные контролеры поступает информация от:

1. датчика контролирующего температуру воздуха внутри салона;
2. датчика, регулирующего положение вала микроредуктора привода заслонки отопительной системы – дает информацию о положении заслонки.

• При положении А, переключателя режима работы вентилятора, контролер выполняет еще и управление частотой вращения вентилятора, которая зависит от разности имеющихся температур воздуха задатчика и в салоне.
• Клапан рециркуляции при включении выключателя ускоряет прогрев воздуха в салоне авто ВАЗ 2110. Это происходит за счет перекрывания поступления наружного воздуха в салон, а циркуляция его происходит через отопитель только в салоне.
• Электродвигатель в вентиляторе отопителя имеет возбуждение от постоянных магнитов.
• Встроенный дополнительный резистор служит для создания малой частоты вращения. В устройстве две спирали: сопротивление одной 0,23 Ом, другой 0,82 Ом.
• Если в цепи включены обе спирали это обеспечивает первую скорость вращения вентилятора.
• Спираль 0,23 Ом обеспечивает вторую скорость.
• Отключение резистора обеспечивает вращение вентилятора с максимальной третьей скоростью, величина которой – 4100 об/мин.

Совет: Если в автомобиле ВАЗ 2110 неисправный электродвигатель отопителя, его лучше заменить новым. Ремонту может подлежать только зачистка коллектора.

Замена резистора в системе отопления ВАЗ 2110

Если вентилятор в отопительной системе работает только на третьей скорости, но не переключается на первую и вторую, причина скорее всего в выходе со строя резистора, которому нужназамена. Резистор отопителя ВАЗ показан на фото.

За вакуумным усилителем, сбоку отопителя установлен дополнительный резистор.
В нем:

• первая спираль имеет сопротивление 0,23 Ом;
• вторая с величиной сопротивления равной 0,82 Ом.

Заменить резистор можно своими руками. Несложная инструкция подскажет водителю как правильно выполняется замена дополнительного резистора отопителя ВАЗ 2110.
Итак:

• От аккумуляторной батареи отсоединяется провод от минусовой клеммы.
• Снимается облицовка, накладка ветрового стекла и обивка, предохраняющая от шума.
• Для более удобной работы лучше снять вакуумный усилитель.
• Отсоединяется от контактов на дополнительном резисторе колодка с проводами.
• С помощью омметра проверяется исправность устройства. Снимать резистор для проверки не обязательно.

Омметр поочередно подсоединяется к контактам резистора. При показании сопротивления на устройстве сильно отличающемся от номинального, необходима замена резистора отопителя ваз 2110.

Схема проверки исправности дополнительного резистора

• Отворачивается винт, который крепит резистор и деталь вынимается из автомобиля.

Замена резистора на отопителе ВАЗ 2110

• Новый резистор, цена которого невысокая, устанавливается в порядке обратном снятию. К резистору колодка подсоединяется лишь в одном положении.

Как выполняется замена дополнительного резистора отопителя на ВАЗ 2110 можно посмотреть на видео.
Исправно работающие отопление и вентиляция в салоне любого автомобиля создают комфорт пассажирам и водителю в любое время года. Помимо этого они обеспечивают хороший обзор изнутри салона через стекла, что очень важно для безопасности движения авто по дорогам.

В предверии холодов как никогда актуальным становится вопрос работоспособности отопителя в вашем автомобиле ВАЗ-2109, поэтому предлагаем Вашему вниманию схему подключения печки (отопителя) ВАЗ-2108 — ВАЗ-21099

1. Монтажный блок предохранителей и реле. (как видно по схеме за печку отвечает предохранитель Ф4)
2. Замок зажигания.
3. Дополнительный резистор.
4. Электродвигатель вентилятора.
5. Переключатель режимов работы.

Ваз 2114 резистор печки

Где находится резистор печки ВАЗ 2114: схема, фото

В зимнюю пору года, когда на улице минусовая температура, водители для обогрева салона включают печку. При этом отопительная система на автомобилях, в том числе и на ВАЗ-2114, состоит из нескольких узлов и элементов. Соответственно, иногда некоторые из них в процессе эксплуатации выходят из строя – в силу тех или иных причин. Отопитель в зимнее время обязательно должен работать нормально – дискомфорт водителя за рулем зачастую становится причиной разного рода происшествий на дорогах. Поэтому с устранением неполадки затягивать не стоит.

Особенности отопительной системы ВАЗ-2114

Для начала давайте обрисуем в общих чертах, как устроена печка «четырнадцатой». Здесь все достаточно просто – точно так же, как и на предшественнице ВАЗ-2114 – «девятке». Вот основные детали отопительной системы «четырнадцатой»:

• радиатор;
• краник;
• вентилятор;
• переключатель, регулирующий поток воздуха.

Как видим, здесь действительно нет ничего сложного. Теплый воздух подается в салон через специальные заслонки. При этом мощность работы вентилятора контролируется с помощью специального резистора. Проблемы с ним приводят к тому, что при первом и втором положении переключателя печка не работает.

Из-за особенностей конструкции водителю в такой ситуации приходится достаточно долго ждать, пока в салон автомобиля начнет поступать долгожданное тепло.

Читайте также: Где находится датчик скорости ВАЗ-2114

От 2 спирали с разным сопротивлением – 0,23 и 0,82 Ом. Давайте рассмотрим немного более детально, какую же роль отвели этой детали конструкторы. Итак, при включении вентилятора в первое положение, ток подается через обе спирали. Еще один щелчок – и электричество уже идет по одной, с меньшим сопротивлением. Если включить вентилятор на третью скорость, то ток будет уже подаваться на моторчик напрямую, минуя резистор.

Соответственно, если у вас не работают первые два положения, значит, проблему следует искать именно здесь. В этой связи возникает вопрос, где же находится резистор печки на ВАЗ-2114. Долго искать его не придется. Конструкторы расположили резистор над педалью акселератора. Добраться к нему можно без особых проблем. Стоит отметить, что сам резистор выходит из строя достаточно редко. Чаще всего проблемы с резистором возникают после обгорания контактов или из-за оплавившейся колодки на 3 наконечника. И в первом, и во втором случае неисправность устраняется достаточно просто. Следует просто зачистить контакты, или приобрести и установить новую колодку.

Давайте рассмотрим немного детальнее процедуру замены резистора. Делать это придется, если проблема именно в нем. Снимаем расположенную слева накладку консоли приборной панели. Далее нужно отсоединить от резистора провода, и открутить саморез, которым он крепится. После этого осталось вынуть деталь и осмотреть ее. Можно воспользоваться мультиметром, проверив резистор на обрывы. При обнаружении таковых – покупаем новый, а затем устанавливаем его на место. Процесс монтажа устанавливается в обратном описанному выше порядке. Как видим, здесь действительно нет ничего сложно. Проблему вполне реально устранить самостоятельно, не тратя лишних денег на посещение автосервиса.

Кстати, при проблемах с вентилятором рекомендуется также проверить и отвечающий за его работу предохранитель. В принципе, при любых проблемах с электроприборами опытные водители советуют заниматься поиском неисправностей по пути наименьшего сопротивления, двигаясь от простого к сложному. Соответственно, первым делом следует проверять предохранители. Причем если они выходят из строя достаточно часто, нужно будет внимательно осмотреть всю проводку.

Читайте также: Ошибка 1602 на ВАЗ-2114: причины

При возникновении проблем с отоплением, следует осмотреть 40-амперный предохранитель, имеющий обозначение F7. Он отвечает не только за работу вентилятора печки, но и за электродвигатель омывателя фар, освещение перчаточного ящика, обогрев заднего стекла и прикуриватель. Соответственно, если все перечисленное выше также работает нормально, значит, проблема действительно в F7. Чтобы устранить проблему, его нужно просто заменить новым.

ladaautos.ru

Дополнительный резистор отопителя ВАЗ 213, 2114, 2115: проверка, ремонт, замена

Резистор отопителя

Дополнительный резистор предназначен для регулировки скорости печки. Иными словами, они создают дополнительное сопротивление, тем самым уменьшая напряжение. В ВАЗ 2114 и других семействах SAMAR  дополнительный резистор имеет  2 спирали сопротивлением 0,23 и 0,82 Ом, т.е. он имеет два режима работы.

Принцип работы добавочного резистора

Когда мы включаем вентилятор отопителя на 1-ю скорость,  ток от включателя к вентилятору идёт через дополнительный резистор через две спирали,  когда включаем на 2-ю скорость – ток идёт через спираль сопротивлением 0,23 Ом. Когда мы включаем печку на третью скорость, ток идёт напрямую от включателя к моторчику вентилятора.

Где находится дополнительный резистор?

Дополнительный резистор находится над педалью газа. Для доступа к нему, ничего отворачивать и снимать не нужно.

Как отремонтировать дополнительный резистор?

Вообще, резистор очень редко выходит из строя. Чаще всего, основной причиной выхода из строя является обгорание контактов. В данном случае нужно вытащить резистор, зачистить его, заменить контакты на «мамке». Колодка на 3 наконечника так же может выйти из строя, точнее расплавиться. Но они так же продаются в магазине и их можно заменить.  В иных случаях дополнительный резистор ремонту не поддаётся.

Как заменить дополнительный резистор электродвигателя отопителя?

1. Находим добавочный резистор и снимаем с него контакты.
2. Отворачиваем крепление дополнительного резистора.
3. Вынимаем дополнительный резистор.
4. Производим ремонт при возможности.
5. Устанавливаем в обратном порядке.

Не работает печка ВАЗ, что делать?

vaz-2114-lada.ru

Меняем дополнительный резистор печки на автомобилях ЛАДА Самара

Для того, чтобы у вас была возможность регулировать скорость работы отопителя, был установлен дополнительный резистор. В автомобилях семейства SAMARA у резистора имеются 2 спирали с сопротивлением 0,23 и 0,82 Ом.

Как работает дополнительный резистор.

При включении печки на первую скорость, ток идет через 2 спирали. Когда мы включаем вторую скорость — ток идет через спираль с сопротивлением 0,23ом. При включении третьей скорости ток идет мимо резистора.

Как найти дополнительный резистор.

Для того, чтобы найти дополнительный резистор нужно посмотреть над педалью газа. Доступ к нему свободный.

Ремонт дополнительного резистора.

Обычно резистор не требует ремонта. В большинстве случаев он выходит из строя вследствие обгорания контактов.  В этом случае нужно всего лишь зачистить контакты. Также бывает, что оплавляется колодка. Колодки можно легко купить в любом магазине.

Замена дополнительного резистора.

1. Первым делом нужно снять левую накладку консоли панели приборов.
2. Отсоединяем провода о доп.резистора.
3. Откручиваем саморез крепления доп.резистора.
4. Снимаем доп.резистор.
5. Осматриваем спирали на целостность.
6. При помощи мультиметра проверяем резистор на обрывы. Если они есть — меняем резистор.
7. Устанавливаем резистор на место в обратном порядке.

Видео о том, как проверить резистор:

remont2114.club

Плавный регулятор печки — Лада 2114, 1.6 л., 2008 года на DRIVE2

Тем, кому интересно, рассказываю, как сделать плавную регулировку печки. Спросите зачем? Бывает на первом положении печки жарко и стоит небольшой шум от моторчика. А постоянно щёлкать печку неохота. Значит нужно добиться более меньших оборотов. Заказал с алиэкспресс ШИМ контроллер. 40А.

ШИМ контроллер

На контроллере идут 4 контакта. + — от аккумулятора и + — на потребитель.
Минус вывел через клемму под болт на кузов (каркас торпеды)
Плюс взял с фишки регулятора. Для этого отсоединяем её и видим на ней 4 контакта. Берём мультиметр и ищем на каком контакте есть постоянный плюс (он там должен быть один, т.к. другие контакты идут к самому мотору через резисторы).
Обжимаем провод клеммой папа, изолируем и вставляем в этот разъём. Этот провод выводим на ШИМ контроллер. Таким образом подвели питание к этому контроллеру.
Далее нам нужно от этого контроллера запитать мотор печки.
Ищем плюсовую фишку, которая выходит с корпуса печки. Рассоединяем. Берём такой же по толщине провод, обжимаем клемму на нём, соединяем с плюсовым проводом печки и ведём его к ШИМ контроллеру.

Провода из корпуса печки

Так как по инструкции нужно подключать от потребителя плюс и минус напрямую, тогда ищем второй провод, выходящий из корпуса печки минусовой (должен быть прикручен к кузову автомобиля), отрезаем от него клемму, берём такой же по толщине провод и методом скрутки наращиваем его и изолируем. Выводим его так же к ШИМ контроллеру. Проверяем работоспособность. Крутя резистор, видим, что все работает отлично. Регулировка плавная. Резистор по желанию можно закрепить где нибудь отдельно, либо заморочиться и встроить его в штатный регулятор.
Для этого вытаскиваем штатный регулятор из корпуса, открутив ножницами пластмассовую гайку.

Полный размер

Регулятор печки

Разбираем его. На торце выдергиваем 4 ножки. В этой крышке просверливаем отверстие, закручиваем гайкой резистор от ШИМ контроллера. Все внутренности вытаскиваем. На штоке регулятора стачиваем основание так, чтобы он мог внутри крутиться и не упираться в корпус. Потом я сточил шток так, чтобы он смог соединиться с резистором. Собрал все обратно и закрепил его обратно в штатное место

www.drive2.ru

Сопротивление печки (резистор) ВАЗ 2114-15 2110-81 2110-8118022 Соатэ

Уровень цен: ОПТ

Выбрать пункт выдачи заказов на карте

Запрошенный номер

Производитель и номер

Доставим из

Описание

Наличие

Срок

Цена

На нашем складе

Уфа

Сопротивление печки /2110/ РДО с/о 3-х конт.

31 шт.

231 ₽

Москва

Резистор добавочный САУО ВАЗ 2110

2 шт.

242 ₽

Надёжный поставщик

Москва

Сопротивление ВАЗ 2110, резистор 2110-8118 022.

202 шт.

205 ₽

Еще 10 предложений из 74

от 2 дн

от 183 ₽

Аналоги для номера

Производитель и номер

Доставим из

Описание

Наличие

Срок

Цена

Самара

Резистор эл.вентилятора отопителя LADA 2110 с/о 3-х конт.

1 шт.

198 ₽

Смоленск

Резистор добав ВАЗ-2110,14,15 отопителя

1 шт.

203 ₽

Саратов

Резистор 2110-8118-022 СОАТЭ отопителя 3 контакта

3 шт.

281 ₽

Еще 1 предложение

от 9 дн

от 299 ₽

Орел

Сопротивление на печку ВАЗ-2114-15

2 шт.

236 ₽

Орел

Сопротивление на печку ВАЗ-2114-15

2 шт.

264 ₽

Ижевск

Сопротивление печки ВАЗ-2110 с/о 3-х конт. РДО СОАТЭ

6 шт.

285 ₽

Еще 1 предложение

от 8 дн

от 305 ₽

Тюмень

Сопротивление печки ВАЗ-2110 с.о.

5 шт.

298 ₽

Екатеринбург

Сопротивление печки ВАЗ-2110 с.о.

4 шт.

375 ₽

Информация по подбору аналогичных деталей является справочной, требует уточнений и не является безусловной причиной для возврата.
Изображение детали на фотографии может отличаться от аналогов. В наименовании запчастей допускаются ошибки из-за не точности перевода с иностранных прайсов.

autopiter.ru

Резистор отопителя 2110, 11, 12, и 2108. — Лада 2111, 1.6 л., 2000 года на DRIVE2

Полный размер

Всем привет!

На десятом семействе автомобилей, скорости печки 1 и 2, у кого то 1, 2, и 3, у кого какой блок управления печкой и год выпуска авто, регулируются с помощью резистора отопителя.
Когда выходит из строя данный резистор, то у вас перестают работать скорости оборотов мотора печки, кроме последней самой высокой, которая подключена напрямую.
Но не всегда виноват сам резистор отопителя, так что не спешите его менять! Так как у меня например резистора старого образца 2108 выходить из строя то и нечему по сути, не убиваемая запчасть так сказать)
В первую очередь, посмотрите контакты и фишку подключаемые к нему, бывает такое, что они попросту ржавеют, окисляются, что собственно у меня и произошло …

Пропали у меня вышеупомянутые малые скорости печки, ну и полез я смотреть резистор, перед этим конечно посмотрел блок управления печкой на всякий случай, могли отпаяться провода думал я, уж очень мне не хотелось снимать жабу накладку, так как она у меня, точней уплотнитель который на лобовом стекле заклеен хорошо герметиком прозрачным, чтобы даже намёка не было, что какая то влага попадёт в район печки и т.д., чтобы избежать коррозии, окислов контактов и т.д.

Когда я приоткрыл утеплитель печки, сразу увидел обгоревшую колодку, которая шла на резистор, сразу понял, что резистор по любому рабочий)

Полный размер

Вот такая вот беда, это как раз происходит, когда влага просачивается через жабу накладку по лобовому стеклу, почему уплотнитель и заклеил, но машине 16 лет, и это место я упустил, а надо было проверить)

Полный размер

Полный размер

Я просто взял и откусил бокорезами, ловить там уже нечего, да и по проводу видно, что даже он начал плавится, надо было освежить провода)

Нашёл колодку нов

www.drive2.ru

2114 — замена вентилятора печки: пошаговая инструкция

Автономный обогреватель не зря называют духовым, ведь он создан для того, чтобы водитель и пассажиры чувствовали себя комфортно в салоне независимо от температуры окружающей среды. Неисправность этого устройства может доставить массу неприятностей. И дело не только в комфорте. Печка, помимо своей основной функции обогрева, также служит для обдува лобового стекла. А это очень важно, особенно в морозные дни.Без него водителю придется очень нелегко.

В этой статье мы поговорим об одном из основных элементов печи — вентиляторе. Мы рассмотрим, зачем он нужен, что из себя представляет, по каким причинам вышел из строя и как проводится его ремонт или замена.

Конструкция каменки «четырнадцатая»

Духовка ВАЗ-2114 состоит из следующих элементов:

• Пластиковый корпус;
• Радиатор отопителя;
• Вентилятор.

Как видите, список невелик. Кроме того, при любой неисправности замена печки ВАЗ-2114 в сборе не требуется, так как каждый ее элемент можно заменить отдельно.

Как работает обогреватель

Сам обогреватель не производит тепло. В качестве его носителя используется нагретая охлаждающая жидкость, поступающая в радиатор печки. В процессе теплообмена воздух внутри устройства нагревается и через специальные сопла начинает проникать внутрь.Однако естественной циркуляции для прогрева внутреннего пространства автомобиля недостаточно. Подача теплого воздуха под давлением осуществляется только вентилятором. Именно благодаря ему салон автомобиля прогревается за считанные минуты.

Что такое вентилятор отопителя

Вентилятор ВАЗ-2114 — обычный электродвигатель постоянного тока, питающийся от бортовой сети автомобиля. Воздушный поток создается за счет вращения цилиндрической крыльчатки, установленной на валу якоря.

Управление вентилятором осуществляется специальным переключателем, расположенным на панели управления.Он имеет четыре положения, соответствующие его режимам работы: режим «ВЫКЛ» и три скорости. Чем больше скорость вращения крыльчатки, тем больший поток воздуха поступает в салон.

Неисправности вентилятора отопителя

В автомобилях ВАЗ-2114 замена вентилятора возможна как в рамках планового технического обслуживания, так и при обнаружении критических неисправностей. Устройство не входит в список наиболее часто ломающихся, но проблемы с ним все равно случаются. К наиболее «популярным» поломкам относятся:

• Износ подшипников якоря;
• Износ щеток;
• Разрушение щеточного коллектора;
• Обрыв или короткое замыкание в обмотках якоря (статора).

Не спешите разбирать

Обнаружив, что вентилятор ВАЗ-2114 не работает, не спешите демонтировать и разбирать отопитель. Сначала проверьте электрическую схему устройства, а именно:

• предохранитель;
• Резистор переключения режимов;
• Электропроводка.

Если вентилятор ВАЗ-2114 не работает, сначала проверьте предохранитель. Он находится в основном монтажном блоке и обозначен на схеме как F-7 (30 А).Достаем из посадочного гнезда и «вызываем» тестером. В случае необходимости — меняем.

Следующим шагом является диагностика переключающего резистора. При включенном зажигании поверните ручку селектора в положение третьей скорости. Если вентилятор исправен — замените резистор.

Проверка проводки заключается в измерении напряжения, приложенного к устройству. Здесь нужно поднять капот, найти разъем с проводами, идущими к вентилятору, подключить к ним щупы вольтметра и произвести замеры, переключая режимы при включенном зажигании.Напряжение есть — причина в самом моторе, нет — лучше обратиться в автоэлектронику для диагностики проводки.

Износ подшипника

Признаком износа подшипников электродвигателя вентилятора является характерное гудение. На начальном этапе выхода из строя это явление обычно никак не влияет на работу устройства, но со временем обязательно приведет к более серьезной проблеме. Поэтому, заметив, что вентилятор ВАЗ-2114 дует, поспешите смазать подшипники.

Износ щетки и отказ коллектора

Щетки подводят электрический ток к якорю двигателя. Они сделаны из графита и, естественно, подвержены износу. Если электродвигатель работает в обычном режиме, их может хватить на 50-70 тысяч км пробега. Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.

Разрушение коллектора чаще всего происходит в результате износа или рывков щеток. Восстановить этот элемент достаточно проблематично даже для специалиста, поэтому, если подобная проблема обнаружится, то для ВАЗ-2114 замена вентилятора печки будет неизбежна.

Обрыв или замыкание обмоток

С обмотками дело обстоит еще сложнее. Если выход из строя коллектора можно обнаружить визуально, то необходимо измерить сопротивление на разных участках, да и то не факт, что после обнаружения неисправности она будет устранена перемоткой. Оптимальный вариант в этом случае для ВАЗ-2114 — замена вентилятора печки. К тому же новое устройство будет не таким дорогим. Электродвигатель с крыльчаткой стоит около 1100 рублей, с кожухом — 1300 рублей.

Как снять вентилятор печки на ВАЗ-2114

Для ремонта или замены электродвигателя вентилятора его необходимо снять. Это можно сделать двумя способами: разобрав нагреватель в сборе или сняв только двигатель.

В первом случае необходимо разобрать пластик салона, слить охлаждающую жидкость, отсоединить радиатор отопления от системы охлаждения и т. Д. Такой демонтаж может быть оправдан только в одном случае — когда замена печки ВАЗ-2114 стоит нужный.Если ничего не планируете, вентилятор можно вынуть из моторного отсека. Порядок действий следующий:

1. Поднимаем капот, находим кожух вентилятора ВАЗ-2114. Он находится под лобовым стеклом. Вы узнаете его по круглой форме и черному пластику, из которого он сделан.
2. Откручиваем 2 винта и 2 болта, через которые крышка крепится к корпусу печки.
3. Отсоединить разъемы блока питания.
4. С помощью тонкой шлицевой отвертки или ножа откройте защелки половин крышки.Отсоедините половинки, уберите их в сторону.
5. Раскладываем вентилятор так, чтобы он прошел между бортиком подкапотного пространства и декоративной решеткой. Извлекаем устройство.

Как заменить вентилятор

На ВАЗ-2114 замена вентилятора печки не вызовет никаких трудностей. Особенно, если неисправный прибор вы уже разобрали. Первым делом нужно проверить вентилятор. Для этого положите его на ровную поверхность и выведите к разъему два провода от аккумулятора.Электродвигатель завелся? Затем подключите прибор к «родному» разъему проводов, идущих в подкапотное пространство из салона. Включите зажигание, а затем переключатель режимов. Убедитесь, что вентилятор работает во всех своих положениях. Затем установите мотор на место и закройте крышкой. Прикрутите крышку к корпусу обогревателя. Подключите провода питания. Дополнительно проверьте работу устройства.

Где стоит вентилятор печки ваз 2114.

Теплый салон — залог хорошего и комфортного путешествия на автомобиле.Неработающая печка может не только доставлять дискомфорт, но и вообще стать аргументом против дальнейшего передвижения на машине. Одно дело, когда вы пришли в гараж, заметили неработающий обогреватель и во время поломки отказались двигаться дальше в машине, но если эта поломка застала вас в дороге, то до ближайшего сервисного центра далеко, и это невозможно. погонять машину с нерабочей, т.к. потому что лобовое стекло покрывается инеем, и дальнейшее движение становится опасным. Затем остается либо перевезти машину с помощью эвакуатора, либо попробовать починить самостоятельно.

Диагностика

Первоочередная задача — выявить причину поломки и оценить собственные возможности в конкретной ситуации.

Начнем с простого и перейдем к более сложным:

1. (F-7 с напряжением 30 А), отвечающий не только за систему обогрева, но и за работу: прикуриватель, подогрев зеркал, освещение бардачка, омыватель фар. Поэтому при перегорании этого предохранителя все вышеперечисленные устройства перестают работать.Если получилось, идем дальше по цепочке.
2. Включаем зажигание автомобиля и переключаем регулятор скорости в положение 1, 2, 3 по порядку. Если вентилятор не работает ни в одном из этих положений, идем дальше.
   • Если электродвигатель не подает признаков жизни в первом и втором положениях переключателя скоростей, но в третьем положении он заработал (вентилятор запитан на первой и второй скоростях, а на третьей скорости ток течет прямо на электродвигатель) проблема кроется в резисторе или в самом переключателе.
3. Если мотор отопителя включается после прогрева двигателя автомобиля, то проблема в неисправном реле зажигания. Решается заменой реле.
4. Если электродвигатель отопителя отказывается работать на каких-либо режимах, остается одна неисправность — это сам мотор печки.

Для окончательного вердикта, давайте подадим «+» непосредственно на двигатель, сняв с двигателя положительную клемму провода. Если мотор не ожил, последнее, что нужно попробовать, — это попытаться очистить место под опорой массы на электродвигателе.Часто это место окисляется и контакт ослабевает.

Как снять вентилятор печки на ВАЗ-2114

Если ничего из вышеперечисленного не принесло успеха, то электродвигатель печки снимем, для этого нам понадобится отвертка и небольшой набор ключей.

1. Отсоединить клеммы от АКБ.
2. В салоне под панелью приборов есть плюсовой вывод и минусовой вывод, их необходимо отключить.
3. Далее переезжаем в моторный отсек ВАЗ-2114, крышку кожуха вентилятора можно снять, открутив четыре винта крепления.
4. После открытия крышки нужно открутить два винта, которыми крепится вентилятор.
5. Далее откручиваем винты, которые крепят решетки воздухозаборника к корпусу перед лобовым стеклом. Убираем их.
6. Далее снимаем, так как все его крепления уже демонтированы. Вентилятор надевается на крючок, расположенный на корпусе — сдвиньте его на себя и поднимите.
7. После снятия кожуха вентилятора с крючка необходимо повернуть его на 90 градусов, чтобы вынуть его из кожуха, или разобрать кожух нагревателя для облегчения снятия.
8. Отсоединить электродвигатель крыльчатки от кожуха.
9. Снимаем крыльчатку с мотора.
10. Есть еще несколько вариантов: либо на новую, либо мы стараемся вернуть к жизни старую (если целесообразно, например, замена щеток. Если сломана обмотка или проблемы с якорем, то он лучше заменить весь мотор).
11. Далее собираем все в обратной последовательности, удаляя весь мусор с вала отопителя.

После проделанной работы наслаждаемся шорохом мотора отопителя, теплом и комфортом нашей машины. Эти простые советы помогут вам сэкономить и продолжить запланированное путешествие.

Причинами, по которым не работает вентилятор печки ВАЗ 2114, могут быть разные звенья системы — от предохранителя до поломки самого мотора. Попробуем разобраться, как правильно определить слабое звено.

44 — мотор вентилятора
45 — дополнительный резистор
46 — выключатель

Для начала нужно убедиться, что он действительно не включается.Запускаем двигатель и переключаем отопитель с первой скорости на вторую и третью. Если ничего не меняется, не слышно шума и не дует воздух, значит, где-то неисправность. Если вентилятор вращается исключительно на третьей скорости, причина в дополнительном резисторе или виноват переключатель скорости воздушного потока.

Причины неработающего мотора печки

1. Предохранитель.
Перегорел предохранитель — одна из самых распространенных, но в то же время коварных причин. Заменить предохранитель очень просто.Но может снова перегореть. Поскольку, скорее всего, в электрической цепи произошло короткое замыкание. Более того, если бы предохранитель не сработал, возник бы пожар. Можно попробовать поменять предохранитель на штатный. В этой машине он рассчитан на ток 30А. Параллельно вооружившись мультиметром, начните искать проблему.

2. Контакты.
Распространенная причина, когда не работает моторчик печки ВАЗ 2114 — окисленный контакт в монтажном блоке. Необходимо снять блок с блока, визуально осмотреть контакты.При необходимости очистите и обработайте специальным антиокислительным средством.

3. Реле зажигания.
Вы можете подумать: причем тут зажигание печки? На самом деле так и бывает. Например, печка на ВАЗ 2114 не включается до полного прогрева автомобиля. Реле расположено на центральной консоли под панелью приборов.

4. Неисправный переключатель.
Эта неисправность поможет определить контрольную лампочку (любая лампочка на 12В с двумя проводами, «контрольная» по простому).Для проверки переключателя необходимо снять центральную консоль приборной панели.
После включения зажигания необходимо замкнуть минусовой провод лампочки к корпусу, а другой провод к выводам к дополнительному резистору (серый, белый, красный провода на рисунке).
Горит лампочка — выключатель исправен. Если он не загорается, подключите его к проводу на позиционном переключателе (сине-желтый провод на рисунке). Если лампа не горит, можно заподозрить обрыв цепи или перегоревший предохранитель.

5. Двигатель вентилятора.
Вентилятор печки ВАЗ 2114 может не работать из-за неисправности самого мотора. В этой ситуации поможет только замена вентилятора печки ВАЗ 2114 на новый. Но причина может заключаться в контакте массы вентилятора (под гайкой крепления ТЭНа) или в заклинивании щеток мотора. Все это можно заподозрить при условии, что переключатель исправен, напряжение включено, а мотор молчит.

6. Нагревательный резистор.
Если вентилятор включается исключительно на максимальной скорости, то (при условии исправности переключателя) виноват резистор дополнительного нагревателя.Его нужно заменить.
Находится над педалью газа, меняется без проблем.

Если в вашем автомобиле ВАЗ 2114 не работает вентилятор печки, не отчаивайтесь. Сравнивая факты и выполняя минимальные проверки, можно легко устранить причину проблемы.

Комфорт в современном автомобиле должен быть тихим. То есть все устройства и устройства, которые должны работать в тишине, должны быть тихими, иначе в результате пения хора из кондиционера, отопителя, стеклоочистителя и мотора омывателя звуковой фон может не оказаться самый удобный для путешествий.Один из солистов этой симфонии вполне может быть печным фанатом, поэтому мы рассмотрим некоторые способы борьбы с этим.

Вентилятор печки цена ВАЗ 2114

Подобным образом устроены обогреватели переднеприводных автомобилей ВАЗ семейства Самара, и мы будем рассматривать ВАЗ 2114 как квинтэссенцию развития печного обогрева салонов тольяттинских автомобилей конца ХХ века. . Простая и достаточно надежная печь Самар греет лучше, чем от нее можно было ожидать.Да и ремонт и обслуживание печки стоит недорого. Единственное, что не измерить деньгами, это эргономичность обслуживания, демонтажа и замены вентилятора печки на ВАЗ 2114. Вентилятор продается в комплекте с электродвигателем и кожухом. И это идеальный вариант замены, хотя цена узла потихоньку подбирается до тысячи. Вентилятор от Luzar стоит около 900 рублей, и это не самые лучшие вентиляторы производителя в мире.

А узел менять придется, потому что вал двигателя и сама турбина-вентилятор уравновешены и центрированы в условиях сборочного предприятия.В этом главное отличие хорошего болельщика от Лузаровского. Если крыльчатка находится не по центру, будет больше шума, чем тепла. Кроме того, он не только издает шум от постоянной вибрации. Втулки двигателя вылетают от вибрации, ну если вообще не летают, то служат гораздо меньше, чем на центрированном агрегате. Поэтому решать каждому — урчание, скрежет, визг дороже и велика вероятность остаться без нагрева каждую минуту или потратить 1000 рублей на нормальный вентилятор.

Схема подключения, резисторы и реле вентилятора

Сменить вентилятор в принципе несложно, но придется помнить про военную службу и лексику дежурного офицера. Технические характеристики Мы разместили вентилятор и схему его подключения на странице, если это как-то помогает в демонтаже. На всякий случай, если кто-то не может найти оригинальный вентилятор, то двигатель должен развивать не менее 4200 об / мин при токе потребления не более 14 ампер.

Свист и вой могут быть разными при разных режимах работы двигателя. Это связано с тем, что схема подключения предполагает наличие резистора с сопротивлением 0,23 и 0,65 Ом. Один ограничивает ток для низкой скорости, а другой служит для получения второй скорости. Но это теория.

Где это и как снять вентилятор печки

Практические занятия по демонтажу отопителя ВАЗ 2114 начинаются с определения места его развертывания.Если перейти на звук, то отопитель вместе с вентилятором можно найти под лобовым стеклом в пространстве под капотом. Вообще завод говорит, что можно демонтировать двигатель, не снимая ТЭН. Для этого была разработана следующая методика, которой мы с радостью поделимся:

Дальнейший ремонт и разборку проводить только в том случае, если нет возможности найти новый двигатель в сборе с вентилятором, и только если никто не собирается снимать турбину с вала, иначе придется весь агрегат выбрасывать, так как заводское выравнивание не будет достигнуто ни при каких обстоятельствах.Проверено.

Остановить мусор

В некоторых случаях можно договориться с двигателем, смазав втулки графитовой смазкой. Нет гарантии, что он успокоится, но можно попробовать. Все равно выбрось это. Шум вентилятора, скрип и визг можно отнести не только к самому двигателю. Часто происходит банальное засорение воздуховода и попадание мусора в вентилятор. Подлость ситуации заключается в том, что проверить это без демонтажа вентилятора практически невозможно.

А что хочешь, надо бороться за тепло в машине. И если это тепло тоже тихо, ему нет цены. Но все же лучше постараться не допустить попадания мусора в воздуховод, и тогда ВАЗ 2114 порадует своего хозяина теплым и тихим салоном. Удачи на дорогах!

Печка — необходимый элемент комфорта в любой машине, особенно при езде в зимнее время года.

В данной статье будут подробно описаны возможные причины его неисправности, а также нюансы ремонта ТЭНа своими руками.Вы узнаете, как самостоятельно поменять моторчик печки, вентилятор и предохранитель, не тратя деньги на специализированные услуги на СТО.

Принцип работы печки ВАЗ 2114

Конструктивные особенности и принцип работы нагревательного агрегата идентичны. При включении печки из находящейся внутри автомобиля система подает антифриз в радиатор (температура которого после прогрева примерно 90 градусов). Далее включается вентилятор, который может работать в одном из трех скоростных режимов.

Вентилятор создает направленный воздушный поток, который циркулирует от внешней системы отопления в салон автомобиля. С помощью заслонок управления водитель может выбрать одну из трех зон нагрева — ноги, лобовое стекло или салон автомобиля.

• Печка не работает на 1 и 2 скоростных режимах

Если вентилятор включается только на максимальной скорости (всего их 3), то нужно поменять резистор нагревателя. Конструктивные особенности системы обогрева таковы, что на 1-м и 2-м скоростных режимах вентилятор питается через дополнительный резистор, а в 3-м — напрямую от аккумулятора.

Если вентилятор не работает, но все вышеперечисленные проблемы устранены, то остается одна причина — вышедший из строя мотор печки ВАЗ 2114. Он может либо перегореть, либо иметь плохой контакт с источником питания из-за утечки массы, а также часто прилипают щетки вентилятора.

Вам нужно будет поменять мотор отопителя на новый, потому что если он начнет «выделяться», то в дальнейшем это будет повторяться много раз.

Замена электродвигателя отопления (вентилятора)

Когда причина, по которой не работает вентилятор печки, выявлена, необходимо приступить к ее устранению.На рынке представлено достаточно вентиляторов в разных ценовых категориях: от дешевых китайских моделей, качество и срок службы которых под вопросом, до надежных и долговечных вариантов, стоимость которых намного выше.

Как свидетельствуют отзывы владельцев четырнадцатых ВАЗов, любители Лузара — лучший вариант с точки зрения соотношения цены и качества. Текущая стоимость которого на сегодняшний день составляет около 1200 рублей.

Снять вентилятор печки на ВАЗ 2114 достаточно просто — он находится в специальной емкости, расположенной перед лобовым стеклом в капотном отсеке.Из инструментов нам понадобится только отвертка и набор ключей. Рассмотрим алгоритм действий по замене вентилятора печки на ВАЗ 2114:

1. Первым делом отсоединяем отрицательную клемму от АКБ;
2. В четырнадцатой кабине под панелью приборов находится плюсовой провод питания мотора, его необходимо отсоединить;
3. Переезжаем под четырнадцатый капот. Крышка кожуха вентилятора крепится двумя винтами, их необходимо открутить;
4. Снимаем «массу» мотора, для этого нужно открутить гайку, фиксирующую ее к низу кожуха отопителя;
5. Откройте крышку и открутите два винта, фиксирующие вентилятор;
6. Далее откручиваем винты, которыми решетки воздухозаборника крепятся к корпусу перед лобовым стеклом.Убираем их;
7. Теперь можно снимать моторчик печки на ВАЗ 2114, так как все его крепления демонтированы. Вентилятор надевается на крючок, расположенный на корпусе — сдвиньте его на себя и поднимите;
8. После снятия мотора с крючка его нужно будет повернуть на 90 градусов, чтобы он беспрепятственно вышел из кожуха, и вынуть его.

Замена мотора печки на ВАЗ 2114 производится аналогично в обратной последовательности. Как видите, здесь нет ничего сложного и все.ремонтные работы можно без проблем провести дома. Наслаждайтесь поездкой!

Многие автолюбители сталкивались с тем, что на ВАЗ-2114 перестал работать вентилятор печки. У такого эффекта много причин, и они могут возникнуть в любой момент. Итак, в этой статье мы рассмотрим причины, по которым может не работать вентилятор отопителя, а также способы устранения.

На видео ниже описан процесс поиска и устранения неисправностей и ремонта в ситуации, когда не работает вентилятор печки:

Возможные причины неисправности вентилятора печки на ВАЗ-2114

Вентилятор отопителя установлен на автомобиле

Прежде чем устранять возникшую неисправность, необходимо установить причины возникновения.

Итак, по опыту многих автомобилистов, наиболее частыми причинами являются:

• Перегорел предохранитель.
• Отказ контактной группы.
• Поломка реле.
• Резистор.
• Переключатель.
• Перегорел мотор вентилятора.

Теперь, когда причины рассмотрены, можно переходить непосредственно к методам исключения.

Методы ликвидации

Многие автолюбители думают, что поломка вентилятора отопителя связана только с предохранителем или сгоранием мотора, который его крутит, но это далеко не так.Рассмотрим подробнее все возможные причины.

Перегорел предохранитель

Монтажный блок предохранителя, в котором установлен предохранитель вентилятора отопителя

Самая частая причина всех бед автоэлектриков — выход из строя предохранителей.

Итак, в случае вентилятора, первым делом нужно проверить целостность предохранителя. Если он перегорел, то его необходимо заменить на новый. Если это не помогает, то нужно искать причину в другом месте.

Предохранитель вентилятора печки отмечен стрелкой на схеме

В монтажном блоке предохранитель находится под маркировкой F7
.

Так как вентилятор требует много энергии, номинальный ток составляет 20А , следовательно, на предохранителе должен быть установлен минимум этот показатель.

Неисправность контактной группы

Еще одна причина, довольно часто встречающаяся в автомобилях, — это окисление контактной группы. Чтобы устранить эту неисправность, нужно очистить контактные соединения или просто переместить их.

Поскольку монтажный блок находится под вытяжкой, и вода может попасть в него, необходимо защитить его от влаги. Сделать это можно таким простым способом.

Часто случалось так, что приходилось менять сами соединения и разъемы, так как они выходили из строя, а из-за коррозии полностью разрушались.

Поломка реле

Блок реле автомобиля

Поломка реле вызовет кратковременное включение вентилятора печки.

Иногда, как показывает практика, может не включиться с первого раза, или только при нагревании блока питания. Способ устранения довольно простой — замена реле … Его можно найти под приборной панелью автомобиля.

Резистор

Процесс демонтажа резистора нагревателя

Неисправность резистора появляется при работе печки только в крайнем правом положении.

В этом случае питание не будет подаваться, а только в правильном положении оно подается напрямую, минуя все остальные элементы.Поэтому для устранения неисправности необходимо заменить вышедшую из строя деталь.

Переключатель

Выключатель обогревателя

Достаточно частой неисправностью считается выход из строя выключателя или просто поломка контактных соединений.

Конечно, проводить ремонтные операции не рекомендуется, так как неправильное восстановление элемента, особенно в электрической части, может привести к тому, что остальное сломается.Так, производитель, что автомобилисты, имеющие опыт ремонта своими руками, рекомендуют заменять блок управления отопителем полностью в сборе.

Перегорел двигатель вентилятора

Расположение вентилятора печки под капотом

Загорание мотора — самая неприятная причина, которая может произойти только в этой ситуации.

Значит, придется полностью заменить вентилятор печки, что потянет за собой дорогие детали. Некоторые автомобилисты в этом случае при разборке ищут б / у моторы, которые намного дешевле.

Слева — мотор перегоревший, справа — новый

Конечно, неизвестно, сколько прослужат такие запчасти, поэтому лучше не скупиться и купить новую.

выводов

Причины неработающего вентилятора отопителя ВАЗ-2114 довольно просты и с их устранением сможет разобраться даже начинающий автомобилист. Конечно, в 50% случаев все неисправности завязаны на предохранитель, замена которого нормализует работу. Но, если причины достаточно сложные и автолюбитель не в состоянии с ними справиться самостоятельно, нужно обращаться в автосервис, где все отремонтируют дешево и качественно.

Как снять вентилятор печки на ваз 2114.

Но, когда выключатель в исправном состоянии, напряжение подается нормально, то скорее всего перегорел мотор, но не исключено нарушение массового контакта.

Как происходит замена мотора печки ВАЗ 2114

Для начала нужно отодвинуть передние сиденья как можно дальше назад и опустить спинки. На стулья рекомендуется накинуть чехлы или одеяло, чтобы не испачкаться во время работы.

Затем с рулевой колонки снимается хомут, который крепится к нему с помощью 3-х стяжных болтов и такого же количества саморезов. Необходимо снять пороги и боковые накладки.

Теперь нужно оттянуть лицевую панель на бок, предварительно открутив 6 винтов.

Перед тем, как снять панель, необходимо отключить все разъемы. Откроется разъем для подключения к ПК; винты, которыми он крепится, необходимо открутить.

Затем снимается хомут, удерживающий проводку, и снимается приборная панель.

Закрепив помощника, подготовив измельчители и емкость для сбора охлаждающей жидкости, нужно закрыть кран ТЭНа, открутить хомут на верхней трубе. Последних надо тянуть. Затем проделайте ту же процедуру с нижней трубкой.

Теперь, вынув старую печь, вы можете установить на ее место новую. Для ВАЗ 2114 замена мотора автомобильной печки завершается доливом жидкости и установкой снятых деталей.

Не работает вентилятор печки на ВАЗ 2114.Многие автомобилисты часто сталкиваются с проблемой, когда на ВАЗ 2114 не работает вентилятор печки. Эта проблема сопровождается посторонними звуками, возникающими при работе отопителя.

Вентилятор отопления

Вентилятор играет главную роль в работе системы обогрева машины.

Ни одна машина не застрахована от мощности своей системы не только вентилятора, но и системы отопления в целом.

Чтобы разобраться в вопросе, почему не работает вентилятор, нужно: завести машину, включить печку на скорости 1, 2, 3 по порядку.Если не появляются дополнительные звуки, соответственно вентилятор просто не работает.

Если вентилятор не включился на первых двух режимах скоростей, но работал на третьем, проблема в работе дополнительного резистора или в самом переключателе.

Причины, неисправности в работе мотора печки

Не работает мотор печки ВАЗ 2114 по следующим причинам:

Заменить его несложно, но основная проблема заключается в электрической схеме, т.е.е. коротышка появилась в цепочке. Первым шагом в решении этой проблемы является поиск источника короткого замыкания. Важно знать, что к плите подключается предохранитель Ф-7 на напряжение 30А. Помимо системы обогрева, он отвечает за работу прикуривателя, обогрев зеркал, освещение бардачка и электродвигатель омывания фар. Следовательно, если предохранитель выйдет из строя, эти устройства тоже выйдут из строя.

• Проблемы с контактами в монтажном блоке.

Это заболевание довольно часто встречается во многих машинах, причина его — плохой контакт или контактное окисление.

• Заедание реле зажигания.

Система обогрева включается только тогда, когда машина теплая. Соответственно, при возникновении такой проблемы необходимо проверить реле зажигания и при необходимости заменить.

• Включение печки происходит только на 3-х скоростях.

Вентилятор включается на 1 и 2 скорости через дополнительный резистор, а на 3 скоростях ток течет непосредственно к вентилятору.Следовательно, эта проблема свидетельствует о выходе из строя дополнительного резистора.

В данном случае проблема заключается в электрической цепи или в предохранителе. Для проверки его работы и скоростей переключения можно использовать дополнительные инструменты — лампу на 12В и два припаянных к ней провода. Действия выполняются в определенной последовательности:

1. Сначала отсоедините центральную консоль, чтобы облегчить доступ к переключателю системы обогрева.
2. После этого заводим машину и подключаем провод минус от лампы к массе тела, периодически подключаем второй провод лампы к выводам скоростей 1, 2, 3 на дополнительном резисторе.

Горящая лампа указывает на то, что переключатель работает нормально. В случае обратного результата подключаем лампу к проводу плюсового выключателя. Если лампа не загорается, это говорит о разомкнутой цепи или о неисправности предохранителя.

• Неисправности в электродвигателе отопителя.

Выключатель работает исправно, ток течет, а сам вентилятор не реагирует, причина кроется в следующих моментах: возможно, двигатель перегрелся, заземление вентилятора имеет плохой контакт, или заедала щетка двигателя.

Почему возникают неисправности в системе отопления

Когда не включается печка ВАЗ 2114, для водителей это серьезная проблема, в любое время года, но с наступлением холодов это становится особенно актуальным. Основными причинами того, что система отопления отказывается работать, являются разные причины, начиная от электросистемы и заканчивая проблемами с насосом.

Принцип работы печи:

1. Регулировка указателя температуры подачи воздуха в солон осуществляется путем открытия или закрытия крана нагревателя.
2. Именно благодаря крану системы отопления охлаждающая жидкость поступает в радиатор, что способствует образованию тепла. Показатель температуры охлаждающей жидкости при прогретом двигателе достигает порядка 94 градусов.
3. Переключая печку на разные скоростные режимы с первого на третий, регулируется скорость вращения вентилятора отопителя, что способствует поступлению в салон потока теплого или охлажденного воздуха в зависимости от положения крана.
4. С помощью панельных заслонок можно регулировать приток воздуха в нужном направлении.

Зная принцип работы системы отопителя, можно понять, где причина неисправностей в автомобиле.

Замена вентилятора отопления

Как заменить моторчик печки на ВАЗ 2114, волнует многих автовладельцев. Замена мотора печки ваз 2114 подразумевает следующие действия:

• Для начала необходимо открутить все болты крепления пластиковой крышки в пространстве под капотом.
• Снимите подушку для удобства использования.
• Снять уплотнительную резину с капота.
• Снять кожух, защищающий мотор печки.

Таким образом, попадаем в вентилятор, значит:

• Снимите два болта крепления мотора с боков.
• Далее пройдите в салон и под панелью со стороны водителя нужно найти плюсовую клемму провода и отсоединить ее.
• Затем найдите отрицательный провод, прикрепленный к гайке, открутите его. Эти провода можно вставить в отверстие корпуса машины через уплотнительную резину.
• Вытаскиваем мотор отопителя, повернув его на определенный угол и снимаем с правой стороны.

При необходимости замены вентилятора отопителя ВАЗ 2114, соответственно, покупается новая модель и вся система собирается аналогично, но в обратном порядке.

Замена вентилятора на ВАЗ 2114 под силу каждому автомобилисту, просто нужно выделить на это немного времени.

Сколько стоит мотор печки ваз 2114 зависит от покупки отдельно или в сборе с кузовом.Поэтому цена мотора системы отопления ВАЗ 2114 примерно 500 рублей, индикатор цены в сборе с кузовом будет в районе 1000 рублей.

Система вентиляции внутреннего пространства Лада 2115 способна организовать циркуляцию воздушных потоков под действием естественного давления воздуха, возникающего при движении с приличной скоростью. Вентилятор может искусственно нагнетать в салон воздух, скорость вращения которого ступенчато регулируется блоком управления.

При замене вентилятора отопителя

«Вердикт» по замене данного агрегата на автомобиле ВАЗ 2114 должен быть не только в случае его полной неработоспособности, что является следствием:

• замыкание обмотки якоря на «массу» или ее обрыв;
• износ коллектора;
• парящих щеток.

Электродвигатель, якорь которого довольно медленно вращается на любой скорости за счет:

• Окисление / загрязнение коллектора;
• межвитковая цепь обмотки якоря;
• Износ подшипников и посадочных мест подшипников качения.

Для информации. В случае замыкания обмотки якоря мотора сразу перегорает предохранитель F7, при этом он отвечает за прикуриватель, освещение бардачка и обогрев заднего стекла.

Мастерская замена вентилятора печки на автомобили семейства ВАЗ 2114: создаем условия для эксплуатации

Правильно реализована конструкция отопительной установки, расположенной за панелью приборов. Удобство ремонта кулера разработчики учли: электродвигатель расположен в моторном отсеке и легко доступен.

Подключение электродвигателя к бортовой системе управления находится в кабине за приборной панелью. Отключение агрегата происходит по схеме:

• снимаем правую крышку центральной консоли, открутив три винта;
• отключите одноконтактный блок питания двигателя;
• откручиваем «массу» блока головкой на 10 и снимаем клемму со шпильки.

Перед заменой вентилятора печки в подкапотном пространстве ВАЗ 2114 в подкапотном пространстве проводят подготовительные операции.Для удобства опытные владельцы настоятельно рекомендуют демонтировать два дефлектора возле дворников. Крепятся шурупами в пяти местах. Дальнейшие действия подчиняются следующей схеме:

• снимаем салонный фильтр;
• откручиваем четыре самореза крепления кожуха мотора в моторном отсеке;
• снимаем капот с моторного отсека.

Разборка и замена электродвигателя

Электродвигатель крепится к корпусу нагревательного блока двумя винтами.Разобрав соединение отверткой Phillips, необходимо отсоединить мотор и ТЭН и вытащить отсоединенные ранее провода через герметик. Вынуть электровентилятор из моторного отсека можно следующим образом:

• немного приподнять агрегат;
• отсоедините переднюю опорную поверхность от корпуса нагревателя, сдвинув двигатель на себя;
• повернуть мотор на 90 градусов;
• вытащить конструкцию из отсека.

• повернуть устройство вокруг оси вращения так, чтобы выходное окно «смотрело» на исполнителя;
• снимите поролоновый уплотнитель;
• , чтобы отсоединить половинки корпуса агрегата, поддев их плоской отверткой в ​​месте соединения;
• отвести левую половину, сдвинув ее к левому краю;
• снять правую половину, предварительно переместив ее влево.

Полная замена печного вентилятора возможна только после разборки правой половины кожуха агрегата:

• для отстегивания двух пружинных защелок, фиксирующих крышку относительно корпуса;
• снимаем крышку мотора;
• снимите двигатель в сборе с крыльчаткой.

Примечания:

• при замене в сборе нет необходимости разбирать старое изделие;
• перед разборкой электродвигателя рекомендуется оценить его работоспособность, подключив прибор к аккумулятору;
• запрещается снимать крыльчатку с вала, особенно нового электродвигателя, во избежание появления дисбаланса;
• все работы должны выполняться с отключенным аккумулятором.

Перед установкой нового агрегата необходимо очистить впускной канал системы отопления. Установка нового изделия производится в обратной последовательности. Разместив конструкцию возле сиденья, следует по контуру, контактирующему с системой отопления, приклеить новый поролоновый герметик. По окончании работ в моторном отсеке необходимо подключить блок к бортовому контроллеру и желательно заменить салонный фильтр.

В конце концов

Утилизация старого электродвигателя отопителя чаще всего происходит из-за износа коллектора (после 100 000 км пробега) или короткого замыкания обмотки якоря, на что указывает «бесшумный» или маловращающийся вал, а также предохранитель F7.

Способ замены неисправного вентилятора печки ВАЗ 2114 упрощенно выглядит так:

• отключить прибор от бортовой сети;
• демонтировать дефлекторы и салонный фильтр;
• снимаем защитную крышку;
• снять двигатель в сборе с корпусом или по частям;
• вынуть из кожуха двигатель в сборе с крыльчаткой;
• установите новый блок и соберите в обратном порядке.

Проблема холостого хода печки на модели ВАЗ 2114 довольно распространенная. В большинстве случаев выходит из строя мотор, отвечающий за подачу теплого воздуха в салон. Устранить неисправность можно без помощи специалистов автосервиса, достаточно воспользоваться пошаговой инструкцией по ремонту.

Расположение и принцип работы

На последних моделях ВАЗ конструкция отопителя практически не отличается. Мотор печки расположен посередине передней торпеды, работает в трех режимах.С помощью регулятора можно выбрать конкретную зону обогрева — салон, лобовое стекло или ножки. При выходе из строя вентилятора нагретый воздух остается возле радиатора и не попадает в салон. КПД системы отопления в этом случае падает до нуля.

Мотор печки работает в нескольких режимах

Основные причины неисправности

Чаще всего система перестает нормально функционировать по следующим причинам:

1. Предохранитель Ф-7 на напряжение 30А не работает.Предохранитель также отвечает за работу прикуривателя, омывателя фар, подсветки в бардачке, поэтому выявить эту неисправность несложно.
2. Окисление контактов на мотоблоке.
3. Заедает реле зажигания. Если мотор печки начинает работать только после прогрева двигателя, значит, причина в неисправном реле.
4. Неисправность резистора. Этот элемент отвечает за работу печки в разных режимах.Если мотор включается только в 3-х режимах, значит, резистор неисправен и его нужно заменить.
5. Сгорел сам мотор отопителя.

Совет: По конкретной причине, по которой печь не работает должным образом, мы рекомендуем удалить каждый из перечисленных выше пунктов.

Инструкции по замене

Если мотор начал давать сбой, то лучше сразу заменить на новый, так как настроить на нормальную работу практически невозможно.Рекомендуем покупать устройство в официальных магазинах, где дают гарантию качества. Средняя цена на мотор 500–600 рублей.

Перечень инструментов и принадлежностей

1. Набор ключей гаечных.
2. Крестообразная отвертка.
3. Вентилятор или полный комплект с двигателем.

Как заменить

Весь ремонт у вас займет не более часа, начинаем с отключения минусовой клеммы АКБ.

Видео по замене мотора печки на ВАЗ 2114

Чтобы быстро отремонтировать печку, нужно определить причину неисправности.Если двигатель работает с перебоями, лучше сразу заменить его на новый. Воспользовавшись простым инструментом и пошаговой инструкцией, вы быстро замените мотор, сэкономив на автосервисе.

Автономный обогреватель не зря называют печкой, ведь он создан для того, чтобы водитель и пассажиры чувствовали себя комфортно в салоне независимо от температуры окружающей среды. Неисправность этого устройства может доставить массу неприятностей. И дело не только в комфорте. Печка, помимо своей основной функции — обогрева, служит еще и для обдува лобового стекла.А это очень важно, особенно в морозные дни. Без него водителю придется очень непросто.

В этой статье мы поговорим об одном из основных элементов печи — вентиляторе. Мы рассмотрим, зачем он нужен, что это такое, по каким причинам выходит из строя и как проводится его ремонт или замена.

Конструкция обогревателя четырнадцатая

Печка ВАЗ-2114 состоит из следующих элементов:

• пластиковый корпус;
• радиатор отопителя;
• вентилятор.

Как видите, список невелик. Кроме того, при любой неисправности полной замены печки ВАЗ-2114 не потребуется, так как каждый ее элемент можно заменить отдельно.

Принцип работы ТЭНа

ТЭН сам по себе не производит тепла. В качестве его носителя используется нагретая охлаждающая жидкость, которая поступает в радиатор печки. В процессе теплообмена воздух внутри устройства нагревается и через специальные сопла начинает проникать в кабину.Однако естественной циркуляции для обогрева салона автомобиля недостаточно. Подача теплого воздуха под давлением осуществляется точно таким же вентилятором. Благодаря ему салон автомобиля прогревается за считанные минуты.

Что такое вентилятор отопителя

Вентилятор печки ВАЗ-2114 — это штатный электродвигатель постоянного тока с питанием от бортовой сети автомобиля. Воздушный поток создается за счет вращения цилиндрической крыльчатки, установленной на якорном валу.

Управление вентилятором осуществляется специальным переключателем, расположенным на панели управления.Он имеет четыре положения, соответствующие его режимам работы: режим «ВЫКЛ» и три скорости. Чем больше скорость вращения крыльчатки, тем сильнее поток воздуха, поступающего в салон.

Неисправности вентилятора отопителя

В автомобилях ВАЗ-2114 замена вентилятора печки может производиться как в рамках планового технического обслуживания, так и при обнаружении критических неисправностей. Аппарат не входит в список наиболее часто ломающихся, но, тем не менее, проблемы с ним случаются.К наиболее «популярным» поломкам можно отнести:

• износ якорных подшипников;
• износ щетки;
• разрушение щеточного коллектора;
• обрыв или короткое замыкание в обмотках якоря (статора).

Не спешите демонтировать

Обнаружив, что вентилятор печки ВАЗ-2114 не работает, не спешите демонтировать и разбирать отопитель. Для начала нужно проверить электрическую схему устройства, а именно: предохранитель

• ;
• резистор переключения режимов;
• проводка.

Если не работает вентилятор печки ВАЗ-2114, первым делом проверяем предохранитель. Он расположен в основном и обозначен на схеме как F-7 (30 А). Вынимаем его из посадочного гнезда и «вызываем» тестера. При необходимости поменять.

Следующим шагом является диагностика переключающего резистора. При включенном зажигании поверните ручку переключателя в положение, соответствующее третьей скорости. Если вентилятор исправен, меняем резистор.

Проверка проводки заключается в измерении напряжения, подаваемого на устройство.Здесь нужно поднять капот, найти разъем с проводами, идущими к вентилятору, подключить к ним щупы вольтметра и провести замеры, переключая режимы при включенном зажигании. Напряжение есть — причина в самом электродвигателе, нет — лучше обратиться к автоэлектрику для диагностики проводки.

Износ подшипников

Признаком износа подшипников двигателя вентилятора является характерный шум. На начальном этапе неисправности это явление обычно никак не влияет на работу устройства, но со временем обязательно приведет к более серьезной проблеме.Поэтому, заметив, что гудит вентилятор печки ВАЗ-2114, спешите смазать подшипники.

Износ щетки и выход из строя коллектора

Щетки подают электрический ток на них. Они сделаны из графита и, конечно, подвержены износу. Если электродвигатель работает в штатном режиме, их может хватить на 50-70 тысяч км пробега. Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.

Разрушение коллектора чаще всего является результатом износа или деформации щеток.Восстановить этот элемент достаточно проблематично даже для специалиста, поэтому, если бы подобная проблема была обнаружена, то для ВАЗ-2114 замена вентилятора печки стала бы неизбежной.

Обрыв или короткое замыкание

С обмотками дело обстоит еще сложнее. Если неисправность коллектора можно обнаружить визуально, то здесь необходимо измерить сопротивление в разных местах, да и то не факт, что после обнаружения неисправности ее можно будет устранить перемоткой.Оптимальный вариант в этом случае для ВАЗ-2114 — замена вентилятора печки. К тому же новое устройство будет стоить не так дорого. Электродвигатель с крыльчаткой стоит около 1100 рублей, с кожухом — 1300 рублей.

Как снять вентилятор печки на ВАЗ-2114

Для ремонта или замены электродвигателя вентилятора его необходимо будет снять. Это можно сделать двумя способами: разобрав нагреватель в сборе или сняв только двигатель.

В первом случае необходимо разобрать пластик салона, слить хладагент, отсоединить радиатор отопления от системы охлаждения и т. Д.Такой демонтаж может быть оправдан только в одном случае — когда возникнет необходимость замены печки ВАЗ-2114 в сборе. Если ничего подобного не планируется, вентилятор можно вынуть из моторного отсека. Порядок действий следующий:

1. Поднимаем капот, находим кожух вентилятора печки ВАЗ-2114. Он находится под лобовым стеклом. Вы узнаете его по округлой форме и черному пластику, из которого он сделан.
2. Откручиваем 2 винта и 2 болта, которыми кожух крепится к корпусу печки.
3. Отсоедините разъемы проводов питания.
4. Тонким или ножом откройте защелки половинок кожуха. Разъедините половинки, уберите их в сторону.
5. Разворачиваем вентилятор так, чтобы он проходил между бортиком подкапотного пространства и декоративной решеткой. Снимаем устройство.

Как заменить вентилятор

На ВАЗ-2114 замена вентилятора печки не вызовет никаких затруднений. Особенно, если вы уже разобрали неисправный прибор.Первым делом нужно проверить вентилятор. Для этого положите его на ровную поверхность и выведите два провода от аккумулятора к разъему. Электродвигатель запускается? Затем подключите прибор к «родному» разъему проводов, идущих в подкапотное пространство из салона. Включите зажигание, а затем переключатель режимов. Убедитесь, что вентилятор работает во всех положениях. После этого установите электродвигатель на место и закройте кожух. Привинтить кожух к корпусу обогревателя. Подключите провода питания.Дополнительно проверьте работу устройства.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Не работает печка (ВАЗ-2114)

Одна из самых частых проблем, с которой зимой сталкивается большинство владельцев отечественных авто, — это неисправная печка. Эта проблема не дает покоя владельцам ВАЗов с 70-х годов прошлого века.К сожалению, с тех пор штатные обогреватели мало изменились в плане надежности. Но если эта проблема вас задела, нужно немедленно ее решать.

А сегодня узнаем, почему на ВАЗ-2114 плохо работает печка и как исправить эту проблему.

Что делать, если обогреватель плохо греет или совсем не работает?

Здесь мы рассмотрим основные причины неисправностей и методы их устранения. Наиболее вероятная причина, по которой не работает ВАЗ-2114, — неисправный термостат.Если эта деталь находится в нерабочем состоянии, система будет постоянно гнать антифриз только по большому кругу, минуя малый. Решением этой проблемы станет установка нового термостата, так как старый ремонт долгий и бессмысленный.

Воздушный затвор как вероятная причина неисправности обогревателя

Засорение воздуха — вторая причина того, что печь не работает. ВАЗ-2114 — машина непредсказуема, и иногда в системе охлаждения могут быть загрязнения воздуха. Происходит это примерно так: после работы двигателя, когда антифриз остывает, верхняя часть радиатора охлаждения заполняется воздухом.Последний переходит к термостату. Утром выясняется, что после запуска мотора помпа нагнетает воздух в радиатор отопителя (он представлен на фото ниже).

Многие автомобилисты решают эту проблему следующим образом: скидывают патрубок на печку и постепенно добавляют тосол по максимуму.

Что делать, если перестала работать печка ВАЗ-2114? Печка и ее кран

Неисправность или плохая работа отопителя салона может быть вызвана краном печки (если он не открывается до конца).Как решить эту проблему? Сначала возьмите кран для кабеля. Согнуть его нужно со стороны акселератора. Чтобы увидеть, насколько он натянут, можно подтянуть к себе плоскогубцами. Если кран не открывается, скорее всего, он окислился. В этом случае мы полностью меняем его.

Забитый радиатор печки тоже может стать причиной неработающего отопителя. Здесь необходимо вынуть эту деталь и хорошенько продуть ее пылесосом.

водяной насос

Еще бывает, что помпа не может создать необходимое давление в системе.Это происходит, когда ТЭН не греется на холостом ходу, а работает только на оборотах. Такие признаки могут свидетельствовать о низком уровне содержания теплоносителя в системе. Чаще всего автомобилисты монтируют дюралюминиевый насос вместо штатного. В последнее время в магазинах появилось много подделок, поэтому будьте предельно внимательны при выборе. Для уверенности попросите у продавца сертификат, который прилагается к данной партии продукции. Кстати, некоторые умельцы дополнительно поставили электронасос от ГАЗель.

Уровень охлаждающей жидкости

Что касается низкого уровня антифриза, то здесь дела обстоят намного проще.Если уровень антифриза не находится на максимальной отметке (а это не должно быть в зимнее время), долейте охлаждающую жидкость немного выше отметки MAX.

Иногда от OJ пахнет бензином. В этом случае высока вероятность того, что прокладка головки блока цилиндров вышла из строя. В этом случае его необходимо заменить. Стоит недорого, а сама замена не займет у вас более 10 минут времени. Сама прокладка служит по разному — от 10 до 40 тысяч километров в зависимости от производителя и режима эксплуатации автомобиля.

Если не работает печка, нужно проверить ВАЗ-2114 на предмет засорения салонного фильтра. Снимается очень просто. Срок службы этого элемента составляет порядка 10-15 тысяч километров. Если вы не меняли его в этот период, скорее всего, причина кроется в забитом фильтре.

Не работает вентилятор печки — что делать?

Понять, что вентилятор не включается, можно следующим образом. Сначала заводим двигатель и включаем ТЭН. Если печка перестала шуметь, как было раньше, значит неисправна эта деталь.

Автоматические выключатели

Чаще всего вентилятор не работает из-за перегоревших предохранителей. На 14 «Ладакх» поставили 30-амперные предохранители F7. Он прямо за печкой.

Реле зажигания

Если печка время от времени «глючит» (включается только при прогретом двигателе), значит, дело в реле зажигания. Также бывает, что вентилятор не работает из-за плохого контакта в монтажном блоке. Окисленный или плохой контакт вместе с предохранителями — очень частая проблема в работе ТЭНа.Здесь нам нужно немного сдвинуть жгут проводов, идущий к колодке, или проверить качество контактов.

Вентилятор тоже пробивает резистор. Это легко понять — плита включится только при 3-м положении рычага. В этом случае полностью замените дополнительный резистор. Итак, мы выяснили, почему не работает ВАЗ-2114.

p>

Классические Жигули. Модельный ряд классики «Жигуле». Установка ангельского глазка на «Жигули»

.

История АвтоВАЗа началась с линейки заднеприводных машин, поэтому их называют ВАЗом классики.Первая модель стала копироваться с ФИАТА 124, ВАЗ 2101. Со временем эта машина стала легендой. В кузове универсал выпускался ВАЗ 2102. После нее был небольшой рестайлинг и на свет появилась Тройка — ВАЗ 2103.

ВАЗ 2105 и 2104 В кузове универсал отличался от предыдущих моделей внешним видом (стал более квадратным) и переработанным салоном.

Согласно нынешнему народному автомобилю, Sixer стал ВАЗ 2106. Повышенная мощность двигателя и улучшенный внешний вид хорошо сказались на продажах этого автомобиля.Сначала были разделены ближний и дальний свет фар. Также были изменены задние фонари и стали более современными.

Только настоящий фанат ВАЗа сможет отличить с первого взгляда «семерку» ВАЗ 2107 от ВАЗ 2105. Наиболее заметные отличия этих машин: капот и сиденья. Капот более поздней модели имеет 2 штампованные планки, а сиденья оснащены подголовниками, что придает комфорт этому салону.

,

Добрый день. В этой статье я расскажу, как поменять сайлентблоки в передних верхних и нижних рычагах на классические.Но для начала скажу, почему они выходят из строя и как понять, заменены ли? Диагностика сайлентблоков передних рычагов. Зачем нужно менять сайлентблоки? На то есть несколько причин: со временем Резина …

,

Доброго времени суток уважаемый читатель. Раз уж вы побывали на триале, то вам хочется снова увидеть заднюю ось вашей классики сухой, без запотевания и кожного масла. В этой статье как раз и говорится о том, как заменить сальник заднего редуктора (в том месте, где хвостовик коленвала входит в свой.А для начала разберем все причины, по которым задний сальник …

,

Доброго времени суток уважаемый читатель. Процесс замены подшипника передней ступицы на классику не сложный. Если есть инструмент и свободное время для этой процедуры, справится каждый. В этой статье вы узнаете: как определить, что сломался подшипник ступицы? Подшипник Какую компанию выбрать? Какой инструмент нужен? Как заменить ступичный подшипник и как отрегулировать. Признак выхода из строя хаба …

,

Здравствуйте.Со временем мотор печки подсыхает смазку в гильзах, что является причиной экранов, свиста или войны. Или печка вообще перестает дуть из-за того, что сгорела обмотка печки. В этих случаях производится замена мотора печки ВАЗ 2107, а что делать, читайте далее. Не рекомендую смазывать моторные бушоу печки. Эффект …

,

Здравствуйте. В этот раз напишу о возможных причинах, из-за которых может не работать моторчик печки, на ВАЗ 2107 может не работать.К этим причинам можно отнести и другие классические модели, например ВАЗ 2105, 2106, 2101, 2103, 2104. Для проверки всех неисправностей нужно иметь хотя бы контрольную лампу, а лучше мультиметр. Если вы узнаете, что я сломал …

,

Здравствуйте. Если вы на морозе или в жаркий летний день, машина попалась мне, а вентилятор печки на ВАЗ 2114 перестал работать и не дует — не расстраивайтесь, так как эту проблему можно быстро решить, прочитав эту статью . Чтобы разобраться в причинах, по которым может не работать вентилятор печки, давайте сначала рассмотрим Подключения электрической схемы…

,

Здравствуйте! Рано или поздно машина начинает появляться с замком зажигания типа прогорания в контактной группе, заклинивания блока рулевого колеса или попросту можно просто потерять ключ или сломать его в лиственнице. В связи с этим возникает вопрос, как заменить замок зажигания на ВАЗ 2106. Как снять замок зажигания на ВАЗ 2106. Перед …

Услышав слово «классика», большинство автолюбителей в нашей стране вспоминают вовсе не произведения Чехова и Толстого и не симфоническую музыку, а семейство автомобилей Волжского автозавода, берущее начало от легендарного » копейка »ВАЗ-2101 впервые выпущена в 1970 году.Заднеприводные рули делались до 2012 года и, несмотря на архаичность конструкции, горячо любимы многими теплоходами на просторах России и стран бывшего социалистического лагеря. Характеристики «Жигулей» вне зависимости от модели очень скромные, а дизайн угловатый и не слишком изысканный, но простота конструкции дает широкие возможности для тюнинга. Рассмотрим самые распространенные решения по улучшению стиля и ходовых качеств «Классики».

Что такое тюнинг

Тюнинг автомобиля — это процесс его доработки с целью повышения характеристик или улучшения.Условно можно выделить два направления доработки:

• технический тюнинг,
• стайлинг.

Технический тюнинг направлен на улучшение ходовых характеристик автомобиля, таких как мощность, аэродинамика, управляемость, динамические показатели, экономичность и безопасность. Для улучшения этих параметров проводятся работы над двигателем, подвеской, коробкой передач, выхлопной и тормозной системами и другими узлами, влияющими на эксплуатационные качества автомобиля.

Стайлинг проводится с целью изменить внешний вид автомобиля и его интерьер, сделать автомобиль неповторимым.Доработки в этой области тюнинга обычно касаются кузовных панелей, колес, освещения и деталей салона.

Оба этих подхода применяются к моделям ВАЗ классической линейки, часто их комбинируя. Поэтому на дорогах нашей страны можно встретить как скопированные топы семерки и других моделей семейства, так и большегрузные автомобили, внешне неотличимые от своих разгневанных собратьев.

«Копейка», доработанная спортивным обвесом с большими противотуманками, аэрографией и новыми колесами, выглядит практически как гоночный автомобиль.

Стиль «Классика» ВАЗ: внешние и внутренние модификации

Многие владельцы «классических» моделей ВАЗ желая сделать машину неповторимой, а салон более комфортным и ярким, некоторые просто считают внешний вид своих машин незаконченным.И те, и другие прибегают к визуальному тюнингу, иногда не затрагивая техническую часть. Рассмотрим самые популярные способы улучшения внешнего вида и салона «Жигулей».

Тюнинг передней оптики «Жигули»

Переднее освещение автомобиля часто ассоциируется с глазами машины. Часто являются решающим элементом конструкции, поэтому неудивительно, что чаще всего автомобилисты в первую очередь берутся за тюнинг оптики. В зависимости от модели, тюнинговых задач и суммы денег, которую владелец готов потратить на усовершенствование своего автомобиля, можно условно выделить три типа доработок фар.Рассмотрим их по порядку от самого бюджета до самых сложных и дорогих.

Изменение формы фар путем установки накладок

Этот способ тюнинга фар чаще всего используют владельцы автомобилей ВАЗ-2104, 2105 и 2107. Их прямоугольная подсветка при гладкой поверхности потолка позволяет легко установить вагонку практически любой формы. Комплекты для тюнинга передней фары продаются в большинстве запчастей для отечественных автомобилей. Нередко форсунки автолюбители изготавливают самостоятельно, ведь для этого нужен только плотный пластик, острые пилы и наждачная бумага или напильник.

Насадки крепятся, как правило, с помощью клея прямо на фары. При использовании саморезов насадку необходимо установить на кузов автомобиля, чтобы исключить падение фары, поэтому прибегают к такому способу.

К выбору клея стоит отнестись внимательно. Он должен быть термостойким, так как при длительной работе фары могут нагреваться до высоких температур.

Установка ангельских глазков на «Жигули»

Так называемые ангельские глазки представляют собой более сложную разновидность тюнинговых фар «Классика».Чаще всего такая доработка производится на моделях ВАЗ-2106 и 2103, так как на этих автомобилях светодиодную ленту можно закрепить снаружи фар. Однако на других изделиях «классической» линейки эта модификация встречается довольно часто. Чтобы установить ангельские глазки на «четвертую», «пятерку» или «семерку», необходимо просверлить отражатель внутри пламени и установить диоды в каждое отверстие. Кроме того, сзади установлен ящик для блока диодов и резисторов.

Аналогичным образом можно улучшить заднюю оптику.Светодиоды позволят увеличить яркость стоп-сигналов, изменить рисунок задних фонарей и снизить нагрузку на самолет автомобиля.

Все рабочие отверстия, просверленные в отражателях для установки диодов, необходимо обработать герметиком, чтобы вода не попала в головку.

Ксеноновые фары для «классики» ВАЗ

Самая радикальная и дорогая модификация головного света «Жигули» — это установка ксеноновых фар. Ксеноновый свет значительно ярче галогенного, а точечное освещение от таких фар намного шире.Сам процесс установки прост. Достаточно снять фары, просверлить проемы отражателей и установить новые лампы. Однако пусковое оборудование и сами лампы могут стоить довольно дорого.

Видео: Тюнинг фар ВАЗ 2106 с линзами

Тюнинг стекол «Жигулей»

Для создания уютной атмосферы в салоне, а также для защиты от ярких солнечных лучей владельцы Жигулей часто прибегают к нанесению тонировки на стекла , а также установить решетку радиатора на заднее окошко.

Тонировка: стиль, комфорт и закон

Тонировка стекол автомобиля, наверное, самый распространенный вид тюнинга. Как правило, окна тонируются пленкой. Электричество тоже есть, но его стоимость измеряется тысячами долларов, поэтому на «Жигулях» оно не используется. Различают несколько видов тонировочной пленки:

Автомобилист, собравшийся тонировать стекла своего автомобиля, должен знать правовые нормы, касающиеся степени затемнения. Основные позиции ГОСТ 27902 (Светопропускаемость Светола):

1. Лобовое стекло не должно терять более 25% источника света.
2. Для передних окон двери автомобиля потери могут составлять до 30%.
3. Заднее центральное стекло и боковые стекла На задних дверях возможно затемнение на 95%.
4. На фасадные окна не допускается нанесение рисунков и использование перфорированной пленки.
5. На передних окнах запрещено использовать красную, зеленую, желтую и синюю тонировочную пленку.

Решетка на заднем стекле: Классика для «Классики»

Решетка на заднем стекле — декоративный элемент, выполненный в духе мощных американских автомобилей семидесятых годов.Помимо чисто эстетического назначения, он защищает заднюю часть салона от прямых солнечных лучей, а заднее стекло — от грязи.

Решетка, как правило, продается в виде двух отдельных частей и крепится специальным выступом, расположенным по всему периметру детали. Этот выступ необходимо разместить под резиновым задним стеклом компрессора. Контактные поверхности желательно очистить и обезжирить.

Аэродинамические коллапсы и спойлеры для «Жигулей»

Если вы хотите кардинально изменить внешний вид своей «классики», без аэродинамики не обойтись.Однако стоит понимать, что слово «аэродинамический» по отношению к большинству тюнинговых пакетов для «Жигулей» употребляется в переносном смысле. Детали, реально улучшающие обтекаемость или усиливающие сцепление на дорогое, не так уж часто стоят, как правило, за довольно большие деньги.

Обычно в состав аэродинамических змеев входят:

• модифицированный передний бампер с имитацией воздухозаборников и спойлеров;
• накладки на пороги;
• Задний бампер (иногда с декоративным диффузором).

Иногда в состав аэрохита входит и задний антицикл, который чаще всего крепится к крышке багажника.

Доработка салона «классика»

Доработка салона «Жигулей» выглядит наиболее подходящим направлением стилизации, ведь именно интерьер автомобиля чаще всего оказывается на виду у водителя и пассажиров. Кроме того, помимо эстетических изменений, можно значительно повысить уровень комфорта, который в базовых комплектациях моделей «классической» линейки невысок.

Шумоизоляция салона

Говоря о комфорте, в первую очередь следует обратить внимание на шумоизоляцию. В заводской комплектации «Жигулей» он практически отсутствует.

Чтобы оклеить салон, из изоляционного материала придется снять все сиденья, торпеду, а также обшивку дверей . В качестве шумоизоляции можно использовать пенопласт или специальное покрытие, которое продается в магазинах запчастей.

Передняя панель: замена, доработка и отделка

Передняя панель на ВАЗ «классического» семейства может быть модернизирована или заменена целиком.Некоторые владельцы предпочитают устанавливать на свои машины торпеды от других моделей ВАЗ, но есть и те, кто решает установить детали от автомобилей других марок. В Интернете можно найти фотографии «Жигулей» с торпедами от Mitsubishi Galant. и Лансер, Ниссан Альмера и даже Максима. Бренд BMW особенно популярен в нашей стране, поэтому мастера устанавливают «классические» передние панели от большинства старых моделей баварского автопроизводителя. Естественно, что донорские торпеды нужно серьезно переделать и доработать, чтобы они вписывались в салон «Жигулей».

Родная передняя панель может быть сшита или из другого материала. Это довольно сложный процесс. Чтобы новое покрытие хорошо выглядело, необходимо идеально подогнать материал, чтобы он не давал и не образовывал складок. Саму торпеду необходимо полностью разобрать.

В стандартную переднюю панель часто устанавливаются новые устройства. Готовые блоки приборов для разных моделей «Жигулей» продаются в автомобильных магазинах, но самые креативные автовладельцы делают шкалы, стрелки и подсветку своими руками.

Видео: Тюнинг приборной панели ВАЗ 2106

Сиденья: Чехлы или кейсы

Фирмы, занимающиеся изготовлением чехлов на автокресла, лоты. В их ассортименте представлены модели практически под любые марки. Причем многие из этих компаний изготавливают чехлы по индивидуальным пожеланиям заказчика. Таким образом, выбрать вариант «классика» не составит труда. Однако чехлы в большинстве случаев — решение временное, они растягиваются и начинают «гулять» сиденьями.

Если у вас есть навыки кройки и шитья, вы сможете самостоятельно подобрать материал, который вам подходит.Важно, чтобы ткань, кожа или винил были прочными и устойчивыми к деформации.

Карточка покрытия дверей

После замены обшивки кресел и передней панели есть смысл обратить внимание на дверные карты. Как правило, в базовой комплектации они обитают дешевым черным дермантином и некачественным пластиком. Чтобы улучшить эту часть салона, внутреннюю обшивку двери придется снять, после демонтажа подлокотника, внутреннюю ручку дверного проема и рычаг стекла.

Установка стеклоподъемников

В процессе тюнинга на объекты дверей также можно установить электрические стеклоподъемники. Наборы для установки продаются в магазинах автозапчастей.

Затяжка потолка

Потолки на «Жигулях» страдают не больше, чем другие элементы салона. Материал, на который часто экономят потолок, кидается или сваливается. Сушить потолок можно двумя способами:

1. Прямая замена обивки.Эта процедура требует удаления дуг, по которым материал растягивается. Во время этой операции можно накрыть потолок дополнительной шумоизоляцией.
2. Покраска нового слоя обивки поверх старого. Этот способ подходит, если старый потолок еще не поставлен.

Замена руля и рычага

Если тюнинг «Классика» выполнен в спортивном стиле, имеет смысл установить трех- или сдвоенный спортивный руль меньшего диаметра. Для этого снимаем старый руль, крепления которого находятся под подушкой сигнала.Винты, на которых держится сама подушка, в зависимости от модели находятся либо под эмблемой, либо на тыльной стороне руля.

Насадку на рычаге КПП тоже имеет смысл выбирать в соответствии с цветовой гаммой и стилем внутренней отделки. Некоторые владельцы укорачивают сам рычаг, чтобы уменьшить его ход, но это может привести к снижению эффективности переключения.

Видео: своими руками

Разбираемся с посадкой

В последнее время у юных автолюбителей, которые чаще всего занимаются тюнингом «Классики», популярна конструкция подвески автомобиля.Делается это исключительно из эстетических соображений и часто приводит к снижению ходовых качеств машины. Такое направление отделки не рекомендуется жителям тех уголков нашей страны, где качественное дорожное покрытие оставляет желать лучшего.

Запустить «классику» довольно просто. Необходимо разобрать переднюю и заднюю подвески и обрезать рессоры на необходимую длину.

Технический тюнинг «Жигули»: Повысить характеристики

Простота конструкции «Жигулей» делает автомобили этого семейства идеальным конструктором, из которого можно собрать шустрый и мощный автомобиль.А заднеприводная компоновка позволяет построить настоящую машину для соревнований по дрифту или любительских кольцевых гонок. Однако для серьезного улучшения управляемости, динамики и безопасности «Жигулей» требуется глубокая доработка. Подумайте, с чего начать этот процесс.

Как улучшить управляемость и устойчивость «классики»

Несмотря на классическую компоновку (двигатель спереди, привод на задние колеса), «Жигули» отличаются посредственной управляемостью. Да и дорожные автомобили этого семейства содержатся не слишком хорошо.Исправить эту ситуацию вполне реально. Для этого нужно уделить внимание тюнингу подвески и тормозов.

Доработка подвески «Жигулей»

Стандартная схема настройки подвески «Классика» позволяет увеличить ее жесткость и значительно снизить крены. Он состоит из трех этапов:

1. Установка рессор от «Нивы» (ВАЗ 2121). Пружины отличаются большей жесткостью, но при этом идеально подходят для установки на «Жигулях». На этом этапе также необходимо заменить резиновые неровности.
2. Замена амортизаторов на спорт. Предпочтение стоит отдать стойкам газойля. Ассортимент этих узлов в магазинах запчастей очень широк.
3. Установка более жестких стабилизаторов поперечной устойчивости.

Доработка подвески позволит не только улучшить управляемость и устойчивость, но и повысить комфорт при езде на «Жигулях».

Тюнинг тормозной системы

Доработку тормозов на «Жигулях» нужно делать прежде, чем браться за увеличение мощности и динамических характеристик.Стандартные тормоза «Классики» никогда не отличались ни эффективностью, ни надежностью, поэтому они просто не справляются с повышенными скоростями.

Как правило, все «Жигули» комплектовались дисковыми передними и барабанными задними тормозами. Начать процесс доработки лучше с замены задних тормозов. Комплекты для тюнинга тормозной системы от именитых производителей можно приобрести в магазинах запчастей, но цена их может быть довольно высокой. Бюджетный вариант — установка дисковых вентилируемых тормозов от ВАЗ-2112.Они останавливают машину намного эффективнее.

Тюнинг задних тормозов сводится к замене барабанных механизмов на дисковые. Донором может стать ВАЗ-2108. Передний тормозной суппорт От «восьмерки» или «девятки» легко адаптировать и установить на «классику», как и задний, но диски придется покупать отдельно.

Как увеличить мощность и динамические характеристики «классики»

Ахиллес пятая «Классика» — это ее динамика. Даже самые бюджетные иномарки набирают скорость заметно быстрее «Жигулей».Многие владельцы «классических» ваз не готовы с этим мириться. Они прибегают к тюнингу моторов своих автомобилей, а также дорабатывают выхлопную систему.

Видео: Зарядка «Сид» против суперкаров на соревнованиях по Drag Rakeing

Тюнинг двигателя «Жигули»

Владельцам инжекторных «Жигулей» доступен чип-тюнинг. Эта процедура не требует вмешательства в конструкцию двигателя. Изменение характеристик мотора происходит благодаря программе настройки Engine. С помощью чип-тюнинга можно изменить уровень насыщения горючей смеси бензином, что, в свою очередь, приводит к изменению параметров мощности и КПД.

Если у вас установлен карбюратор «Жигули Двигатель», чип-тюнинг, к сожалению, вам недоступен. Однако возможно увеличение мощности за счет установки двух карбюраторов или увеличения диаметра топливных и воздушных жиклеров карбюратора. Эффект от данной модернизации заключается в ускорении подачи топливовоздушной смеси в камеру сгорания.

Если этих доработок недостаточно, можно использовать следующие способы увеличения объема двигателя «Классика»:

1. Установка воздушного фильтра нулевое сопротивление увеличит мощность за счет улучшения процесса насыщения горючей смесью воздухом.Характеристики двигателя повышены без потери КПД.
2. Установка компрессора и турбины.
3. Увеличен рабочий объем за счет расточки блока цилиндров.

Видео: ChipTuning Motor «Семерка»

Тюнинг выхлопной системы

Грамотная доработка выхлопной системы «Жигулей» позволяет довести прирост мощности до 10 лошадиных сил. Жертвовать повышением характеристик приносит шумопоглощение, экологичность и экономичность автомобиля.

Понизить сопротивление выхлопной системы и тем самым увеличить мощность можно установкой прямоточного выхлопа. Отличие обычного выхлопа от прямоточного заключается в линейном расположении камер глушителя.

Стоит понимать, что прямоток, сделанный своими руками, может не довести до увеличения мощности . В этом случае весь смысл изменений будет заключен в увеличении объема выхлопа. Для большей уверенности в результатах тюнинга лучше всего приобрести прямоточный глушитель, разработанный специалистами для вашей модели автомобиля.

Это правило касается замены «штанов» глушителя. Неправильно подобранный элемент может нарушить режим работы цилиндров. Однако качественный коллектор с пониженным сопротивлением увеличивает мощность мотора за счет более эффективного отвода выхлопных газов.

Повышение безопасности «классики»

Если вы серьезно модернизировали свою «классику», сделали ее заметно быстрее и манернее, стоит задуматься о повышении уровня безопасности.Особенно важным это направление тюнинга становится в том случае, если автомобиль будет использоваться в тех или иных соревнованиях.

Ремни безопасности с четырьмя датчиками безопасности для водителя и переднего пассажира

Стандартные ремни безопасности имеют трехточечную систему крепления. Они прекрасно справляются с фиксацией водителя и пассажира при лобовом и боковом ударе, однако удерживают кузов недостаточно надежно. Ремни с четырьмя датчиками могут спасти людей, даже находящихся в машине. С телом они соприкасаются, как пуховик рюкзака, и надежно удерживаются в кресле.

Нижние крепления четырехточечных ремней устанавливаются на нижней части спинки сиденья, а верхние — на специальных проушинах, которые необходимо встроить в пол за водителем и передним пассажиром или в каркас безопасности. Обычно он оставляет недостаточно места для ног задних пассажиров, поэтому четырехточечные ремни — это в большинстве случаев спортивные модификации, на которых отсутствуют задние сиденья.

Каркас безопасности для «Жигулей»

Каркас безопасности предназначен для защиты водителя и пассажира от травм в случае тяжелейших аварий.Рамы устанавливаются преимущественно на гоночных автомобилях, более того, в большинстве гоночных серий наличие каркаса безопасности является обязательным условием для выхода на трассу. Помимо защитной функции, каркас может также увеличивать жесткость несущей конструкции, на что положительно влияет управляемость автомобиля.

Для установки на «Жигулях» доступны два типа каркасов безопасности:

1. валлийский. Устанавливается в кузов при помощи сварки. Данную конструкцию разобрать невозможно.
2. Болт. Устанавливается на болты, прикрепляемые, как правило, к днищу и потолку автомобиля. Надежность и прочность крепления у такого каркаса несколько ниже, чем у сварного шва, но для «классики» его характеристик обычно хватает.

Тюнинг автомобилей Линия ВАЗ «Классик» может превратить устаревшую бюджетную машину в настоящего гоночного монстра или в стильный компактный автомобиль с очень высоким уровнем комфорта. В визуальном тюнинге важно знать меру и грамотно подойти к Tuning Technical.Дорабатываем ваши «Жигули» со вкусом и с умом, тогда результат приятно удивит вас и ваших соседей по дороге.

«Жигули» 1960-1980-х годов официально называют «классикой», и это, пожалуй, единственный случай в автомобилестроении, когда общепринятое значение слова стало ограниченным и не требует пояснений, о каких машинах идет речь о.

По сравнению с большинством автомобильных производств Волжский автомобильный завод (ВАЗ) — относительно молодое предприятие.Его строительство началось в 1967 году и шло невероятными даже по советским меркам темпами. Поскольку было принято решение о сотрудничестве с Fiat (первая модель «Жигули» была сделана на базе Fiat-124), строительство шло по техническому заданию итальянцев, и был заключен контракт на поставку основного технологического оборудования и далее. подготовка специалистов. «Жигули» задумывались как народный автомобиль, который при относительно невысокой цене мог сократить невероятные очереди от советских граждан, желающих иметь собственный транспорт.

Первые шесть автомобилей ВАЗ-2101 «Жигули» были выпущены 19 апреля 1970 года. Серийное производство «Копейки» началось в августе, и к концу года было выпущено 21 530 «единиц». В первых моделях мощность четырехцилиндрового двигателя объемом 1198 см³ составляла 60 л.с., максимальная скорость — 140 км / ч. Объективно ВАЗ-2101 превосходит остальные советские серийные гребные автомобили шестидесятых — семидесятых годов по техническому уровню и качеству, особенно по отделке салона, но по прочности и ремонтопригодности — уступает им.ВАЗ-2101 выпускался до 1982 года.

В 1972 году вышла вторая модель Волжского автозавода — ВАЗ-2102 — пятидверный универсал, выпускавшийся до 1985 года. Популярность и слава «Лучшего друга дачников» со временем перешел на ресивер ВАЗ-2102 в лице четвертой модели ВАЗ.

В этом же году началось производство «трешки» — ВАЗ-2103 (LADA 1500 в экспортном исполнении). Его базовый 72-сильный двигатель позволял развивать скорость до 100 км / ч за 17 секунд, что делало модель самой динамичной из массовых советских автомобилей тех лет и сопоставимой по динамике с западными аналогами.За 12 лет было выпущено 1 304 899 автомобилей третьей модели. Стоит отметить очень интересную модификацию, правда не принятую на вооружение — ВАЗ-2103 Порше. Вариант ВАЗ-2103 от Порше 1976 года без всяких хромированных деталей. Долгое время ВАЗ-2103 заслуженно считался комфортной, надежной и динамичной машиной, а некоторые ценители марки считают ее самой элегантной и стильной моделью ВАЗ из всех.

Самый первый автомобиль ВАЗ-2106 был собран в декабре 1975 года, а с 21 февраля 1976 года начался массовый выпуск новинок на третьей линии конвейера.28 декабря того же года копией этой модели стал трехмиллионный автомобиль, выпущенный Волжским автозаводом, а 3 июня 1978 года. — четырехмиллионный. 17 мая 1979 года один из автомобилей ВАЗ-2106, отправленных в Чехию, стал миллионным советским автомобилем, поставляемым в страны СЭВ. Никто не мог предположить такой суперпопулярности платной машины, пришедшей на смену третьей модели. Восстановительно мощный двигатель ВАЗ-2106 объемом 1,6 л и мощностью 75 л.с. позволял развивать максимальную скорость до 152 км / ч.Эта модель выпускалась до 2006 года, было всего 7 серийных модификаций и 3 нестандартных, одна из которых так называемая «полуглазка» — единственная копия, сделанная по особому заказу кого-то из Политбюро после демонстрации. опытного ВАЗ-2107 высшему руководству СССР в 1979 г.

Мелкосерийное производство ВАЗ-2105 было начато в октябре 1979 года, полномасштабное развертывание — в январе 1980 года и продолжалось до 30 декабря 2010 года. «Пятерка» стала вторым поколением «Жигулей», оснащенных карбюраторным двигателем с двигателем. емкость 1.29 литров мощностью 63,6 л.с. и 4-ступенчатой ​​коробкой передач. Было выпущено около 14 модификаций, которые отличались от базовой версии различными двигателями. Среди них можно выделить спортивную LADA 2105 VFTS (LADA-VFTS) — с форсированным двигателем 1,6 л, мощностью 160 л.с. (при 7000 об / мин), 164,8 Нм (при 5500 об / мин) и стайлинговыми 4- и 5-ступенчатыми КПП, а также RASY LADA 2105 Вихур.

В марте 1982 года Волжский Автозавод начал выпуск ВАЗ-2107, ставшего последней моделью «Классики». За основу седьмой модели был взят ВАЗ-2105, но в более подходящем и современном исполнении.Двигатель объемом 1,6 литра с центральной системой впрыска топлива сделал «семерку» самого быстрого из «классического» семейства ВАЗ (максимальная скорость 176 км / ч). Этот автомобиль также является одним из самых продаваемых на постсоветском рынке благодаря простоте, надежности и, конечно же, невысокой цене. После полного закрытия производства LADA 2107 в России 17 апреля 2012 года эта модель продолжает производиться в Египте компанией Lada Egypt.

Серийный выпуск автомобиля ВАЗ-2104 («четвертый») был начат на Волжском автозаводе Во второй половине 1984 года.За основу была взята модель WAZ-2105, которая отличалась минимальными затратами на производство и максимальным потребительским эффектом. Также он получил четырехцилиндровый четырехтактный карбюраторный двигатель объемом 1198 см3 мощностью 58 л.с. с ременным приводом распределения Vala. На новой модели появилась задняя дверь, открывающаяся и складывающаяся, что позволило увеличить объем багажного отделения с 375 до 1340 литров.

Именно ВАЗ-2104 завершает выпуск «классической» линейки Волжского автозавода на базе ижевского производства.Машину еще можно купить у дилеров. В базовую комплектацию, стоимость которой начинается от 200 000 рублей, теперь входит бензиновый инжекторный двигатель рабочим объемом 1600 см³ мощностью 74,5 л.с. в комплектации с механической 5-ступенчатой ​​коробкой передач. ВАЗ-2104 способен развивать максимальную скорость до 145 км / ч, а разгоняться до 100 км / ч за 17 секунд. Расход 92-го бензина должен составлять 7,5 л на 100 км.

Жизнь после релиза

В 2002 году Иван Дюковичный снял комедию «Копейка», в которой автомобиль становится машиной времени, отражающей жизнь целого поколения.

7 июня 2004 года состоялось торжественное открытие первого и единственного в мире памятника «Копейк», а автомобиль ВАЗ-2101 в России пользуется всеобщей любовью в России.

Автомобиль ВАЗ-2101 1971 года выпуска, выпущенный командой Citimotorsport, участвовал в гонке исторических автомобилей, проходившей на престижном шоссе Нюрбургринг 1 октября 2004 года. Соперниками Копея были около 50 легендарных гоночных автомобилей прошлых лет. Сначала наш соотечественник проиграл, в основном, из-за малой мощности двигателя, но после дождя начал играть в управленческое искусство.В результате экипаж ВАЗ-2101 финишировал на тридцатой позиции и на первом месте в классе.

Классика во времени

1972 — начало выпуска ВАЗ-2102

1972 — начало выпуска ВАЗ-2103

декабрь 1975 г. — Выпуск самого первого ВАЗ-2106 («Шах» или «Шоха», «Шестерка», «Бал»)

октябрь 1979 г. 7. Первая малотоннажная партия ВАЗ-2105 («Пятьдесят» или «Табуретка»)

март 1982 г. — Волга Автозавода приступила к выпуску ВАЗ-2107 («Сейног», «Семерка»)

.

Вторая половина 1984 г. — начало выпуска ВАЗ 2104 («Четверка»)

.

Машины Волжского завода в Просонароде под названием «Жигули» — доступные и до сих пор популярные на всех постах советского космоса.Держатели «Жигули» не тратятся на обслуживание в сервисах и имеют возможность самостоятельно отремонтировать или заменить неисправные детали и целые узлы. Автомобили ВАЗ на протяжении долгих лет проверены эксплуатацией на наших разбитых дорогах, заправлены некачественным бензином, но способны работать в самых суровых условиях.

Весь модельный ряд «Жигулевской» классики имеет схожую геометрию кузова и некоторые автомобилисты с трудом выделяют «тройку» от «шестерки», «пятерку» от «семерки», а доработок для каждой модели не делалось. слышать вообще.Поэтому рассмотрим хронологию появления каждой модели, ее основные характеристики и визуальные отличия.

Старт … ВАЗ 2101. Выпускается с 1970 года. За основу данной модели был взят итальянский Fiat 124. Для первой «ручки» от Fiat в автомобиль было внесено более 800 изменений и он был существенно адаптирован к советской эксплуатации. Эта модель оснащена 1,2-литровым двигателем мощностью 64 л.с. Автомобиль разгоняется до 100 км / ч процентов за 20 секунд и достигает максимальной скорости 142 км / ч.

Модификации.

• ВАЗ 21011. Эта модель оснащена более мощным двигателем объемом 1,3 л и мощностью 69 л.с. Разгон до сотни составляет 18 секунд, а максимальная скорость — 145 км / ч. Салон стал более комфортным в виде передних сидений и нескольких доработанных органов управления, а также пепельницы, вынесенной из задних подлокотников прямо на дверную панель. Эта модель была оснащена решеткой радиатора с более частыми горизонтальными переходами, в нижней части передней панели появилось четыре дополнительных вентиляционных отверстия.Бамперы лишились клыков, а взамен обзавелись резиновыми накладками по периметру.

• ВАЗ 21013. Двигатель 1,2 л.

• ВАЗ 21016. Двигатель 1,3 л.

Кузов универсал. ВАЗ 2102. Выпускается с 1971 года. Универсал пятидверный. Силовой агрегат Получил от ВАЗ 2101. Заднее сиденье Раскладывающееся вниз, образующее площадку для перевозки грузов. Разгон до 100 км / ч за 23 секунды. Максимальная скорость 137 км / ч.

Модификации.

• ВАЗ 21021.Двигатель 1,3 л.

• ВАЗ 21023. Двигатель 1,45 л.

ВАЗ 2103. Выпускался с 1972 по 1983 год. Относится к модели повышенной комфортности по отношению к предшественнику ВАЗ 2101. Доработаны интерьер и внешний вид. Увеличено пространство над головой пассажиров. Оснащен двигателем объемом 1,45 литра мощностью 77 л.с. Развивает максимальную скорость 152 км / ч. Комплектуется пятиступенчатой ​​коробкой передач.

Модификации.

• ВАЗ 21033. Двигатель 1,3 л. 1977 — 1983 гг. Выпуска.

• ВАЗ 21035. Двигатель 1,2 л. 1972 — 1983 годы выпуска.

ВАЗ 2106. Выпускалась с 1976 по декабрь 2005 года. Очень удачная и на момент выпуска самая престижная модель ваза. Применительно к «Тройке» изменениям подверглись задняя панель багажника, бампер, колеса, боковые знаки поворотов, решетки вентиляции, заводская табличка.Фары получили пластиковое обрамление, изготовлены задние фонари с подсветкой помещения. Была усовершенствована трансмиссия, что позволило стать «шестеркой» самой «мягкой» из всех классических моделей. Модель оснащена мощным двигателем 1,57 л. Мощностью 80 л.с. Пятиступенчатая коробка передач. Развивает скорость 154 км / ч.

Модификации «Шестерка».

• ВАЗ 21061. Двигатель 1,3 л.

• ВАЗ 21062. Правосторонняя версия, которая пошла на экспорт.

• ВАЗ 21063. Двигатель 1,45 л.

• ВАЗ 21064. Модификация на экспорт с правым рулем.

• ВАЗ 21065. Улучшенная комплектация относительно базовой модели. Использование карбюратора типа солекс, более мощный генератор, электрообогрев заднего стекла, бесконтактная система зажигания, скоростной редуктор заднего моста с большим передаточным числом.

ВАЗ 2105. Второе поколение ВАЗ классики. «Пятерка» была разработана на замену устаревшей модели 2101.Начало выпуска в 1980 году. Выпускался вообще до 2010 года. Оборудован двигателем 1,3 л, мощностью 69 л.с., разгон до 100 км / ч за 18 секунд. Базовая модель Шла с 4-ступенчатой ​​коробкой передач. Из особенностей привод газораспределительного механизма осуществляется зубчатой ​​рейкой. В последний год выпуска модель комплектовалась современным двигателем с распределенным впрыском, отвечающим требованиям Евро-3, а окраска автомобиля была выполнена с использованием цвета металлик.

Модификации.

• 21050 — Двигатель 1.3 родные, но установлена ​​5-ступенчатая коробка.

• 21051 — Двигатель 1,2 л от ВАЗ 2101.

• 21053 — Двигатель 1,45 л от ВАЗ 2103. Публикуется как 4-х и 5-ти ступенчатая коробка передач.

• 21053-20 — с двигателем ВАЗ-2104 (распределенный впрыск, 1,45 л, 71,4 л.с., 110 Н · м, Евро-2) и 5-ст. КПП;

• 21054-30 — с двигателем ВАЗ-21067 (распределенный впрыск, 1,57 л., 82 л.с., 116 Н · м, Евро-3) и 5-ст. КПП;

На базе «пятерки» была создана раллийная модель.

ВАЗ 2107. Производство началось в 1982 году и продолжается по настоящее время в Египте. Имеет множество модификаций. Базовая модель оснащалась двигателем объемом 1,45 литра мощностью 77 л.с., разгоняющимся до сотни за 15 секунд.

Модификации.

• 21072 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ)

• 21073 (двигатель 1,7 л, 8 кл., Моновпромск — Экспортная версия для европейского рынка)

• 21074 (двигатель 2106, 1.6 л, 8 кл., Карбюратор)

• 2107-20 (двигатель 2104, 1,5 л, 8 кл., Центральный впрыск)

• 2107-71 (двигатель 1,4 л, 66 л.с. Двигатель 21034 под бензин А-76, версия для Китая)

• 21074-20 (двигатель 21067-10, 1,6 л, 8 кл., Распределенный впрыск, Евро-2)

• 21074-30 (двигатель 21067-20, 1,6 л, 8 кл., Распределенный впрыск, Евро-3)

• 21077 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременная передача из дерева — экспортная версия для Великобритании)

• 21078 (двигатель 2106, 1.6 л, 8 кл., Карбюратор — экспортная версия для Великобритании)

Основными внешними отличиями ВАЗ2105 и ВАЗ 2107 от предшественников являются фары, объединенные в один блок габаритных огней и основной фары. Они имеют прямоугольную форму, что сделало их вид более современным. Памятные модели отличаются бамперами, облицовкой радиатора. В модели ВАЗ 2107 решетка выступает вверх над уровнем фар и образует фигурный изгиб капота, придавая ему особую рельефность.Поменял некоторые детали салона.

Ставка ВАЗ 2104. За основу был взят ВАЗ 2105 и производство началось с 1984 года. Спустя год автомобиль очертил с конвейера своего предшественника по типу кузова ВАЗ-2102. С 1999 по 2006 год выпускалась модификация с дизельным двигателем 1,5 л.

Модификации.

• ВАЗ-2104 — двигатель ВАЗ-2105 объемом 1,3 л, карбюраторный, с 4-ступенчатой ​​коробкой передач (КПП), базовая модель.
• ВАЗ-21041 — двигатель ВАЗ-2101, 1.2 литра, карбюратор с 4-ст. КОТ. Серийно не выпускается.

ВАЗ-21042

• — двигатель ВАЗ-2103, 1,5 л, правый руль.

ВАЗ-21043

• — двигатель ВАЗ-2103, объемом 1,5 л, карбюраторный с 4- или 5-ст. КПП, в вариантах с электрооборудованием и салоном от ВАЗ-2107.

ВАЗ-21044

• — двигатель ВАЗ-2107, 1,7 л, моноблок, 5-ст. КПП, экспортная модель.

ВАЗ-21045

• — двигатель ВАЗ-2107, 1,8 л, моновпрош, 5-ст. КПП, экспортная модель. Серийно не выпускается.
• ВАЗ-21045Д — двигатель ВАЗ-341, 1.5 литров, дизель, 5-ст. КОТ.

ВАЗ-21047

• — двигатель ВАЗ-2103, 1,5 л, карбюратор, 5-ст. КПП, улучшенный вариант с салоном от ВАЗ-2107. Экспортные модификации оснащались решеткой радиатора от ВАЗ-2107.

ВАЗ-21048

• — двигатель ВАЗ-343, 1,77 л., Дизель, 5-ст. КОТ.

ВАЗ-21041И

• — двигатель ВАЗ-21067 1,6 л инжектор, 5-СТ КПП, салон и электрооборудование ВАЗ-2107.

ВАЗ-21041 ВФ

• — конструкция радиатора ВАЗ-2107, двигателя ВАЗ-2103 с форсункой 1,5 л, 5-ступенчатой ​​КПП, салона и электрооборудования-2107.

Такая разноплановая и, кажется, уже вечная классика, созданная в Советском Союзе, но до сих пор горячо любимая многими автовладельцами и, наверное, незаменимая на своей родине.

История этой модели насчитывает почти 30 лет. Выпуск начался в 1982 году, когда в то время модернизировалась тольяттинская пятерка. Модернизация почти не коснулась технических характеристик, но повышение комфорта и некоторые штрихи экстерьера машины дали повод после «народной машины» ВАЗ 2106 иронично назвать «семерку» «русским мерседесом».Конечно, ВАЗ 2107 — это не «Мерседес» и не совсем русский автомобиль. Корни уходят от Родины Пальмыра Тольятти, давшего название всему российскому городу, от «прадеда» FIATA 124, которому скоро стукнет полвека, через бабушку «Кипечку» (ВАЗ 2101). и «Мама» — (ВАЗ 2106). Что такое «семерка» — недоразумение отечественного автопрома или все же достойный автомобиль?

ВАЗ 2107, это Лада 2107, это предел, которого российскому автопрому удалось добиться в малолитражке с ведущим задним мостом.Популярный в 70-х годах угловатый кузов типа «седан», эффектная решетка радиатора. Четыре двери, приличный багажник 379 литров. Пять мест. Значительно улучшенные передние сиденья и более приятная глазу приборная панель еще больше выгодно отличают интерьер «семерки» от предшественников. Правда, трое взрослых пассажиров чувствуют себя очень неуютно, особенно среднестатистическому человеку, которому просто некуда девяти ног. Дилеры предлагают две комплектации — «норма» и «люкс», которые отличаются главным образом отделкой салона. И в штатной, и в комплектации люкс климат-контроль в машине осуществляется только обогревателем салона и стеклоподъемниками.Это внешние впечатления от машины. Посмотри, что у меня внутри.

Под капотом размещались разные двигатели в зависимости от года выпуска и назначения. Для начала ставили 4-цилиндровые двигатели Вазис объемом 1,3, 1,5 и 1,6 литра с карбюратором. Они развивали мощность 64, 68 и 72 л.с. На экспорт в Европу (а было!) Поставили двигатель побольше — 1,7 литра с центральным впрыском топлива. Его мощность составляет уже 84 л.с. В Китае напротив, установили двигатель ВАЗ-21033-10 объемом 1.45 литров и мощностью 68 л.с. «Заточен» под 76-й бензин. Для специальных задач силовых ведомств автомобиль оснащался роторно-поршневым двигателем системы Ванкель, который отличается небольшим объемом, но высокой надежностью, мощностью 135 л.с. и приемлемой ценой. Да, он потребляет почти на 2 литра бензина больше. Но скорость развивается до 180 км / ч, что рядовому автовладельцу не только не нужно, но и опасно, учитывая отсутствие систем безопасности, за исключением ремней безопасности.

В последнее время несколько инжекторная «семерка» с двигателем объемом 1568 см, потребляющая 8,5 л бензина с октановым числом 95. Вместе с пятиступенчатой ​​коробкой передач она обеспечивает разгон до 100 км / ч за 15 с и максимальная скорость 150 км / ч. Тормозная система Привычная: Задние — барабаны, передние диски. Никакой антиблокировочной системы, естественно, нет, как и стабилизатора устойчивости. Все, по нынешним меркам, до аскетизма просто. Однако «сумасшедшие ручки» российских автолюбителей и профессионалов «фирменного» «гаражного» тюнинга порой выжимают из маститой машины гораздо больше, чем заложили конструкторы и производственники.Эксперименты С. передаточными числами, настройка электроники и прочие «шаманские пляски» приводят к тому, что скромная «деревня» лихо рвется со светофора впереди иномарки и разгоняется на пустых ночных улицах до 200 км / ч, приводя к шоку. случайных прохожих.

Портрет покупателя Вазовской «Классики» нереально. Это слишком разные люди. Молодежь «Семерка» частенько покупает как первую машину. Обычно та часть, у которой «Понте» не дороже денег.Пусть и не престижный, но новый автомобиль по доступной цене. Цена, кстати, начинается от 200 тысяч рублей. Добавив еще 50, пожалуй, можно исчерпать все возможные варианты. Получаются вполне приличные автомобили для начинающего водителя, молодой семьи или амбициозного парня, который начинает активный труд по принципу «Волчьи лапки».

«Семерка» действительно «кормит» очень много владельцев. Ее охотно используют таксисты из-за невысокой цены, и что очень важно — из-за невысокой стоимости ремонта и запчастей.На некогда престижных «русских мерседесах» мелкие торговцы доставляют товар по «точкам». Жители села привозят на рынок овощи и фрукты, благо, помимо 300 кг в багажнике и кабине, машина может тянуть прицеп, в котором еще половина груза. В общем, это рабочая машина.

Однако часть молодежи (особенно южные парни) по-прежнему хотят индивидуальности. Когда есть еще какие-то доступные средства, обычно начинается настройка.Бывает, что автостекло тонировано «в рубероид», кузова кажутся непостижимыми для заводских конструкторов, заводской глушитель заменен на прямоточный. Ослепительный «колхозный ксенон» вставлен в совершенно непригодную для этого оптику, вызывая справедливое возмущение большинства водителей. Осталось еще поставить акустику с сабвуфером, вызывая срабатывание сигнализации в машинах в радиусе 20 метров, и, наконец, мы получаем автомобиль «Чоткий пенопласт».

Другая категория собственников «семерки» — консерваторы.Те, кто верит в хорошее, не ищут хорошего. Раньше, мол, нормально на «копейках» ездил, а какой этот передний привод Доставил! В течение многих лет накопленная привычка управлять заднеприводными автомобилями мешает некоторым мешать понять, как к этому можно добавить бензин при вождении. Обычно — это водители старше 50 лет, респектабельные отцы семейства. Они предпочитают обслуживать и ремонтировать свои автомобили. Молодежь лучше покупать у таких владельцев б / у «семерку», чем новую в салоне, так как качество сборки «семерки» порой оставляет желать лучшего.Но все же главный недостаток «семерки» — слабое соответствие современным требованиям безопасности.

Получается, что, несмотря на все недостатки, у ВАЗ 2107 все же есть свой покупатель. Поэтому выпуск «классики» «планировали» несколько лет. Пока безрезультатно.

все о тюнинге «Жигули Вазовская классика

«.

История этой модели насчитывает почти 30 лет. Выпуск начался в 1982 году, когда модернизировали популярную тогда тольяттинскую «пятерку». Модернизация практически не повлияла на технические характеристики, но повышение комфорта и некоторые штрихи экстерьера машины дали повод после «народной машины» ВАЗ 2106 иронично назвать «семерку» «русским мерседесом».Конечно, ВАЗ 2107 — это далеко не Мерседес и не совсем русский автомобиль. Корни тянутся от родины Пальмиро Тольятти, давшего название всему российскому городу, от «прадеда» Фиата 124, которому скоро исполнится полвека, через бабушку «копеечку» (ВАЗ 2101) и «мама» — (ВАЗ 2106). Что такое «семерка» — недоразумение отечественного автопрома или это достойный автомобиль?

ВАЗ 2107, он же LADA 2107, — это предел, которого российская автомобильная промышленность смогла достичь при разработке малолитражки с ведущим задним мостом.Популярный в 70-е годы угловатый кузов типа седан, эффектная решетка радиатора. Четыре двери, приличный багажник объемом 379 литров. Пять мест. Значительно улучшенные передние сиденья и более приятная для глаз приборная панель выгодно отличают интерьер «семерки» от предшественников. Правда, трое взрослых пассажиров сзади чувствуют себя очень неуютно, особенно средний, которому просто некуда поставить ноги. Дилеры предлагают две комплектации — «норма» и «люкс», которые отличаются в основном внутренней отделкой.Как в стандартной, так и в люксовой комплектации климат-контроль в машине осуществляется только обогревателем салона и электростеклоподъемниками. Это внешние впечатления от машины. Подумайте, что у нее внутри.

Под капотом размещались разные двигатели, в зависимости от года выпуска и назначения. Начало положили 4-цилиндровые двигатели ВАЗ объемом 1,3, 1,5 и 1,6 литра с карбюратором. Они развивали мощность 64, 68 и 72 л.с. На экспорт в Европу (так и было!) Поставили двигатель побольше — 1.7 литров с центральным впрыском топлива. Его мощность составляет уже 84 л.с. В Китае наоборот был установлен двигатель ВАЗ-21033-10 объемом 1,45 л и мощностью 68 л.с. «Заточил» под 76-й бензин. Для специальных задач правоохранительных органов машина оснащалась роторно-поршневым двигателем системы Ванкеля, отличающимся небольшим объемом, но высокой надежностью, мощностью 135 л.с. и соответствующая цена. А бензина он потребляет почти на 2 литра больше. Но скорость достигает 180 км / ч, что не только не нужно рядовому автовладельцу, но и опасно, учитывая отсутствие систем безопасности, за исключением ремней.

В последнее время с конвейера сошли только инжекторные «семерки» с двигателем объемом 1568 см², потребляющие 8,5 л бензина с октановым числом 95 на 100 км. Вместе с пятиступенчатой ​​коробкой передач он обеспечивает разгон до 100 км / ч за 15 секунд и максимальную скорость 150 км / ч. Тормозная система знакомая: сзади барабаны, спереди диски. Естественно, здесь нет антиблокировочной системы тормозов, как и стабилизатора поперечной устойчивости. Все, по сегодняшним меркам, просто аскетизм.Однако «сумасшедшие руки» российских автомобилистов и профессионалов «фирменного» «гаражного» тюнинга порой выжимают из маститой машины гораздо больше, чем вкладывают в нее конструкторы и производственники. Эксперименты с передаточными числами, тюнинговая электроника и прочие «шаманские пляски» приводят к тому, что скромная «Сёма» лихо рвет от светофоров перед иномарками, а на пустых ночных улицах разгоняется до 200 км / ч, шокируя случайных прохожих. от.

Составить портрет покупателя ВАЗ «классика» нереально.Эти люди слишком разные. «Семерка» часто покупается молодежью как первая машина. Обычно та его часть, за которую «понты» не дороже денег. Пусть даже не престижная, а новая машина по доступной цене. Цена, кстати, начинается от 200 тысяч рублей. Добавление еще 50, вероятно, исчерпало бы все варианты. Получается вполне достойная машина для начинающего водителя, молодой семьи или амбициозного парня, начинающего активную карьеру по принципу «кормления волка».

«Семерка» действительно «кормит» очень много хозяев. Его охотно используют таксисты из-за невысокой цены и, что немаловажно, недорого в ремонте и запчастях. Мелкооптовые торговцы доставляют товары к «торговым точкам» на некогда престижных «русских мерседесах». Сельчане привозят на рынок овощи и фрукты, к счастью, помимо 300 кг в багажнике и кабине, машина может тянуть прицеп, в котором еще полтонны груза. В общем, это работяга.

Однако некоторым молодым людям (особенно южанам) все же хочется индивидуальности. Когда появляется еще немного свободных средств, обычно начинается «тюнинг». Бывает, что автостекла тонируются «в рубероид», на кузове появляются немыслимые заводскими конструкторами обвесы, заводской глушитель заменяется на прямоточный. В совершенно непригодной для этого оптике установлен ослепительный «колхозный ксенон», вызывающий оправданное возмущение большинства водителей. Осталось установить акустику с сабвуфером, который срабатывает в автомобилях в радиусе 20 метров, и в итоге мы получаем машину с «быстрым выстрелом».

Еще одна категория владельцев «семерок» — консерваторы. Те, кто считает, что не ищут добра от добра. Раньше, мол, на «копейках» нормально ездили, а какой этот передний привод махнул рукой! В течение многих лет из-за сложившейся привычки водить заднеприводные автомобили некоторым трудно понять, как можно добавить бензин в занос. Обычно это водители старше 50 лет, респектабельные отцы семейства. Они предпочитают самостоятельно обслуживать и ремонтировать свои автомобили.Молодым людям лучше покупать подержанные «семерки» у таких владельцев, чем новые в автосалоне, так как качество сборки «семерок» порой оставляет желать лучшего. И все же главный недостаток G7 — слабое соответствие современным требованиям безопасности.

Получается, что, несмотря на все недостатки, у ВАЗ 2107 все же есть свой покупатель. Поэтому выпуск «классики» «планируют» прекратить уже несколько лет. Пока безрезультатно.

Автомобили Волжского завода, в простонародье «Жигули», доступны и по-прежнему популярны на всем постсоветском пространстве.Владельцы «Жигулей» не тратятся на обслуживание в сервисах и имеют возможность самостоятельно отремонтировать или заменить неисправные детали и целые агрегаты. Автомобили ВАЗ на протяжении многих лет проверены эксплуатацией на наших разбитых дорогах, часто заправлены некачественным бензином, но способны работать в самых тяжелых условиях.

Весь модельный ряд классических «Жигулей» имеет схожую геометрию кузова и некоторые автолюбители с трудом различают «тройку» от «шестерки», «пятерку» от «семерки» и никогда не слышали о модификациях для каждой модели.Поэтому рассмотрим хронологию появления каждой модели, ее основные характеристики и визуальные отличия.

Начало … ВАЗ 2101. Выпускается с 1970 года. За основу был взят итальянский Fiat 124. Чтобы сделать первую «копейку» от Fiat, в автомобиль было внесено более 800 изменений, и он был существенно адаптирован для советской эксплуатации. Эта модель оснащена 1,2-литровым двигателем мощностью 64 л.с. Автомобиль разгоняется до 100 км / ч за 20 секунд и достигает максимальной скорости 142 км / ч.

Модификации.

• ВАЗ 21011. Данная модель оснащена более мощным двигателем объемом 1,3 л и мощностью 69 л.с. Разгон до сотни составляет 18 секунд, а максимальная скорость — 145 км / ч. Салон получил более удобные передние сиденья и немного измененные органы управления, а также перенесены пепельницы с задних подлокотников прямо на дверные панели. Эта модель была оснащена решеткой радиатора с более частыми горизонтальными поперечинами, в нижней части лицевой панели появилось четыре дополнительных вентиляционных отверстия.Бамперы лишились клыков и взамен получили резиновые накладки по периметру.

• ВАЗ 21013. Двигатель 1,2 л.

• ВАЗ 21016. Двигатель 1,3 л.

Универсал. ВАЗ 2102. Выпускается с 1971 года. Универсал пятидверный. Силовой агрегат получил от ВАЗ 2101. Заднее сиденье откидывается, образуя площадку для перевозки грузов. Разгон до 100 км / ч за 23 секунды. Максимальная скорость 137 км / ч.

Модификации.

• ВАЗ 21021. Двигатель 1,3 л.

• ВАЗ 21023. Двигатель 1,45 л.

ВАЗ 2103. Выпускался с 1972 по 1983 год. Относится к модели повышенной комфортности, по сравнению с предшественником ВАЗ 2101. Доработаны интерьер и внешний вид. Увеличена высота пассажиров. Оснащен двигателем 1,45 л и мощностью 77 л.с. Развивает максимальную скорость 152 км / ч. Оборудован пятиступенчатой ​​коробкой передач.

Модификации.

• ВАЗ 21033. Двигатель 1,3 л. 1977 — 1983 гг. Выпуска.

• ВАЗ 21035. Двигатель 1,2 л. 1972 — 1983 гг. Выпуска.

ВАЗ 2106. Выпускался с 1976 по декабрь 2005 года. Очень удачная и на момент выпуска самая престижная модель ВАЗ. Применительно к «тройке» изменения коснулись передней облицовки, задней панели багажника, бамперов, колпаков колес, боковых указателей поворота, вентиляционных решеток и заводской вывески. Фары получили пластиковую рамку, задние фонари модифицировали подсвеченными цифрами.Доработана трансмиссия, что позволило «шестерке» стать самой «мягкой» из всех классических моделей. Модель оснащалась мощным двигателем объемом 1,57 л. 80 л.с. Пятиступенчатая коробка передач. Развивает скорость 154 км / ч.

Модификации «шестерки».

• ВАЗ 21061. Двигатель 1,3 л.

• ВАЗ 21062. Праворульная версия, которая шла на экспорт.

• ВАЗ 21063. Двигатель 1,45 л.

• ВАЗ 21064.Модификация на экспорт с правым рулем.

• ВАЗ 21065. Улучшенная комплектация по отношению к базовой модели. Использование карбюратора типа Solex, более мощного генератора, электрообогрева заднего стекла, бесконтактной системы зажигания, скоростного редуктора заднего моста с большим передаточным числом.

ВАЗ 2105. Второе поколение ВАЗ классики. «Пятерка» предназначалась для замены устаревшей модели 2101. Начало производства в 1980 году. Выпускалось аж до 2010 года. Оснащался 1.Двигатель объемом 3 литра, 69 л.с., разгон до 100 км / ч за 18 секунд. Базовая модель шла с 4-ступенчатой ​​коробкой передач. Из особенностей механизм ГРМ приводится в действие зубчатым ремнем. В последний год выпуска модель была оснащена современным двигателем с распределенным впрыском, отвечающим стандартам Евро-3, а цвет автомобиля был выполнен с использованием цвета металлик.

Модификации.

• 21050 — Двигатель 1.3 родной, но установлена ​​5-ступенчатая коробка передач.

• 21051 — 1.Двигатель 2 литра от ВАЗ 2101.

• 21053 — двигатель 1,45 л от ВАЗ 2103. Укомплектовывался как 4-х, так и 5-ступенчатой ​​коробками передач.

• 21053-20 — с двигателем ВАЗ-2104 (распределенный впрыск, 1,45 л, 71,4 л.с., 110 Нм, Евро-2) и 5-ст. Пропускной пункт;

• 21054-30 — с двигателем ВАЗ-21067 (распределенный впрыск, 1,57 л., 82 л.с., 116 Нм, Евро-3) и 5-ст. Пропускной пункт;

На базе «пятерки» создана раллийная модель.

ВАЗ 2107. Производство началось в 1982 году и продолжается по сей день в Египте. Имеет множество модификаций. Базовая модель оснащалась 1,45-литровым двигателем мощностью 77 л.с., разгоняющимся до сотни за 15 секунд.

Модификации.

• 21072 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ)

• 21073 (двигатель 1,7 л, 8 кл., Одинарный впрыск — экспортная версия для европейского рынка)

• 21074 (двигатель 2106, 1,6 л, 8 кл., Карбюратор)

• 2107-20 (двигатель 2104, 1,5 л, 8 кл., Центральный впрыск)

• 2107-71 (двигатель 1,4 л, двигатель 21034 66 л.с. на бензине А-76, версия для Китая)

• 21074-20 (двигатель 21067-10, 1,6 л, 8 кл., Многоточечный впрыск, Евро-2)

• 21074-30 (двигатель 21067-20, 1,6 л, 8 кл., Многоточечный впрыск, Евро-3)

• 21077 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ — экспортная версия для Великобритании)

• 21078 (двигатель 2106, 1.6 л, 8 кл., Карбюратор — экспортная версия для Великобритании)

Основными внешними отличиями ВАЗ2105 и ВАЗ 2107 от предшественников являются фары, в которых собраны габаритные огни, повороты и основная фара в один блок. Они имеют прямоугольную форму, что делает их более современными. Между собой модели отличаются бамперами, решеткой под решетку радиатора. В модели ВАЗ 2107 решетка радиатора выступает вверх над фарами и образует фигурный изгиб в капоте, придавая ему особую рельефность.Изменены некоторые детали интерьера.

Универсал ВАЗ 2104. За основу была взята модель ВАЗ 2105, производство началось в 1984 году. Через год автомобиль вытеснил с конвейера своего предшественника ВАЗ-2102. С 1999 по 2006 год выпускалась модификация с дизельным двигателем объемом 1,5 л.

Модификации.

• ВАЗ-2104 — двигатель ВАЗ-2105 объемом 1,3 л, карбюраторный, с 4-ступенчатой ​​коробкой передач (КПП), базовая модель.
• ВАЗ-21041 — двигатель ВАЗ-2101, 1.2 литра, карбюратор с 4-х ступ. Пропускной пункт. Серийно не производится.

ВАЗ-21042

• — двигатель ВАЗ-2103, 1,5 л, правый руль.

ВАЗ-21043

• — двигатель ВАЗ-2103, объемом 1,5 л, карбюраторный с 4- или 5-ступенчатым. Коробка передач, в вариантах с электрооборудованием и салоном от ВАЗ-2107.

ВАЗ-21044

• — двигатель ВАЗ-2107, 1,7 л, одинарный впрыск, 5-ст. КПП, экспортная модель.

ВАЗ-21045

• — двигатель ВАЗ-2107, 1,8 л, одинарный впрыск, 5-ступенчатый.КПП, экспортная модель. Серийно не производится.

ВАЗ-21045Д

• — двигатель ВАЗ-341, 1,5 л, дизель, 5-ст. Пропускной пункт.

ВАЗ-21047

• — двигатель ВАЗ-2103, 1,5 л, карбюраторный, 5-ти ступенчатый. Коробка передач улучшенная версия с салоном от ВАЗ-2107. Экспортные модификации оснащались решеткой радиатора от ВАЗ-2107.

ВАЗ-21048

• — двигатель ВАЗ-343, 1,77 л., Дизельный, 5-ст. Пропускной пункт.

ВАЗ-21041i

• — двигатель ВАЗ-21067 1,6 л, инжектор, 5-ступенчатая коробка передач, салон и электрооборудование ВАЗ-2107.
• ВАЗ-21041 ВФ — радиаторная конструкция ВАЗ-2107, инжектор ВАЗ-2103 1,5 литра, 5-ступенчатая коробка передач, салон и электрооборудование ВАЗ-2107.

Такая разнообразная и, кажется, уже вечная классика, созданная еще в Советском Союзе, но до сих пор горячо любимая многими автовладельцами и, наверное, незаменимая у себя на родине.

История АвтоВАЗа началась именно с линейки автомобилей с задним приводом, поэтому их называют ВАЗ классическими. Первая модель была скопирована с Fiata 124, ВАЗ 2101.Со временем этот автомобиль стал легендой. В кузове универсал выпускался ВАЗ 2102. После этого был небольшой рестайлинг, и так родилась тройка — ВАЗ 2103.

ВАЗ 2105 и 2104 в кузове универсал отличались от предыдущих моделей внешним видом (стал более квадратным) и переработанным салоном.

«Шестерка» ВАЗ 2106 стала поистине популярной машиной. Увеличенная мощность двигателя и улучшенный внешний вид хорошо сказались на продажах этого автомобиля. Впервые фары ближнего и дальнего света были разделены.Так же изменились и задние фонари, ставшие более современными.

Только истинный фанат ВАЗа сможет с первого взгляда отличить «семерку» ВАЗ 2107 от ВАЗ 2105. Наиболее заметные отличия этих автомобилей — это капот и сиденья. На более поздней модели капот имеет 2 штампованные полосы, а сиденья снабжены подголовниками, которые добавляют комфорта этой кабине.

,

Добрый день. В этой статье я расскажу, как поменять сайлентблоки передних верхних и нижних рычагов на классические.Но сначала я расскажу, почему они выходят из строя и как понять, нужно ли их заменять? Диагностика сайлентблоков передних рычагов. Почему сайлентблоки нужно менять со временем? На это есть несколько причин: Со временем резина …

,

Доброго времени суток уважаемый читатель. После того, как вы вошли в корабль, вы хотите, чтобы задняя ось вашей классики снова высохла, без запотевания и капель масла. В этой статье как раз и рассказывается о том, как самостоятельно заменить сальник заднего редуктора (в том месте, где входит хвостовик коленвала).И для начала разберем все причины, по которым задний сальник …

,

Доброго времени суток уважаемый читатель. Процесс замены переднего ступичного подшипника на классический не сложный. При наличии инструментов и свободного времени с этой процедурой справится каждый. Из этой статьи вы узнаете: Как узнать, сломан ли ступичный подшипник? Какую подшипниковую компанию выбрать? Какой инструмент вам нужен? Как заменить ступичный подшипник и как отрегулировать. Признак неисправности ступицы …

,

Здравствуйте.Со временем мотор печки подсыхает смазку во втулках, что вызывает скрип, свист или вой. Или печка вообще перестает дуть из-за того, что сгорели обмотки моторчика печки. В этих случаях производится замена мотора печки ВАЗ 2107 и как это сделать, читайте далее. Не рекомендую смазывать втулки моторчика печки. эффект …

,

Здравствуйте. В этот раз напишу о возможных причинах, из-за которых мотор печки на ВАЗ 2107 может не работать.К этим причинам можно отнести и другие классические модели, такие как ВАЗ 2105, 2106, 2101, 2103, 2104. Чтобы проверить все варианты на наличие неисправности, понадобится хотя бы контрольная лампа, а лучше мультиметр. Если узнать, что именно сломалось …

,

Здравствуйте. Если вы завели машину в сильный мороз или в жаркий летний день, а вентилятор печки на ВАЗ 2114 перестал работать и не дует, не переживайте, так как эту проблему можно быстро решить, прочитав эту статью. Чтобы разобраться в причинах, по которым может не работать вентилятор печки, давайте сначала взглянем на схему электрического подключения…

,

Здравствуйте! Рано или поздно у автомобиля начинают возникать проблемы с замком зажигания, такие как выгорание контактной группы, заклинивание замка рулевого управления, либо можно просто потерять ключ или сломать его в личинке. В связи с этим возникает вопрос, как заменить замок зажигания на ВАЗ 2106. Как снять замок зажигания на ВАЗ 2106. Раньше …

При слове «классика» большинство автомобилистов в нашей стране вспоминают вовсе не произведения Чехова и Толстого или симфоническую музыку, а семейство автомобилей Волжского автозавода, которое берет свое начало от легендарной «копейки» ВАЗ-2101. , впервые выпущенный в 1970 году.Заднеприводные малолитражки выпускались до 2012 года и, несмотря на архаичный дизайн, нежно любимы многими автомобилистами на просторах России и стран бывшего социалистического лагеря. Характеристики Жигулей вне зависимости от модели очень скромные, а конструкция угловатая и не слишком изощренная, но простота конструкции дает широкие возможности для тюнинга. Давайте рассмотрим наиболее распространенные решения для улучшения стиля и ходовых качеств классики.

What is tuning

Тюнинг автомобиля — это процесс его доработки с целью улучшения характеристик или улучшения его конструкции. Условно можно выделить два направления улучшений:

• технический тюнинг и
• стиль.

Технический тюнинг направлен на улучшение ходовых характеристик автомобиля, таких как мощность, аэродинамика, управляемость, динамические характеристики, экономичность и безопасность. Для улучшения этих параметров ведутся работы над двигателем, подвеской, коробкой передач, выхлопной и тормозной системами и другими узлами, влияющими на характеристики автомобиля.

Стайлинг проводится с целью изменить экстерьер автомобиля и его интерьер, сделать автомобиль уникальным. Улучшения в этой области тюнинга обычно касаются кузовных панелей, колесных дисков, осветительного оборудования и деталей интерьера.

Оба этих подхода применяются к моделям ВАЗ классической линейки, часто их комбинируя. Поэтому на дорогах нашей страны можно встретить как пятерки, семерки и другие измененные до неузнаваемости модели семейства, так и сверхмощные гоночные автомобили, внешне неотличимые от своих угловатых собратьев.

«Копейка», модифицированная с помощью спортивного обвеса с большими противотуманками, аэрографией и новыми колесными дисками, выглядит практически как гоночный автомобиль

Стайлинг «классика» ВАЗ: внешние и внутренние модификации

Многие владельцы «классики» Модели ВАЗ хотят сделать автомобиль неповторимым, а интерьер более комфортным и ярким, а некоторые просто считают внешний вид своих автомобилей незаконченным. Оба прибегают к визуальному тюнингу, порой не затрагивая техническую часть. Рассмотрим самые популярные способы улучшения внешнего вида и интерьера «Жигулей».

Тюнинг передней оптики «Жигули»

Переднее освещение автомобиля часто ассоциируется с глазами автомобиля. часто являются определяющим элементом дизайна, поэтому неудивительно, что чаще всего автолюбители в первую очередь берутся за настройку оптики. В зависимости от модели, задач по настройке и суммы денег, которую владелец готов потратить на улучшение своего автомобиля, существует три типа доработок фар. Рассмотрим их по порядку от самых бюджетных до самых сложных и затратных.

Изменение формы головного светового оборудования путем установки накладок

Этот способ настройки фар чаще всего используют владельцы автомобилей ВАЗ-2104, 2105 и 2107. Их светотехника прямоугольной формы с плоской поверхностью плафона позволяет: легко установить накладки практически любой формы. Тюнинг-комплекты передних фонарей продаются в большинстве отечественных магазинов автозапчастей. Часто автомобилисты делают форсунки самостоятельно, ведь для этого требуется только толстый пластик, острая пила и наждачная бумага или напильник.

Насадки крепятся, как правило, клеем непосредственно к крышке фары. При использовании шурупов насадку необходимо установить на кузов автомобиля, чтобы вода не попадала в фару, поэтому этот способ применяется реже.

Стоит внимательно отнестись к выбору клея. Он должен быть термостойким, так как при длительной эксплуатации фары могут нагреваться до высоких температур.

Установка ангельских глазков на жигулях

Так называемые ангельские глазки — это более сложный вид тюнинговой «классики».Чаще всего такая доработка производится на моделях ВАЗ-2106 и 2103, так как на этих автомобилях светодиодную ленту можно закрепить и снаружи фар. Однако на других изделиях «классической» линейки такая модификация встречается довольно часто. Чтобы установить ангельские глазки на «четверку», «пятерку» или «семерку», нужно просверлить внутрь плафона отражатель и установить в каждое отверстие диоды. Кроме того, с тыльной стороны размещен ящик для блока диодов и резисторов.

Аналогичным образом можно улучшить заднюю оптику.Светодиоды увеличивают яркость стоп-сигналов, изменяют рисунок задних фонарей и снижают нагрузку на электрическую систему автомобиля.

Все отверстия, просверленные в отражателях для установки диодов, необходимо закрыть герметиком, чтобы вода не попала в фару.

Ксеноновые фары для «классики» ВАЗ

Самая радикальная и дорогая модификация головного света «Жигули» — это установка ксеноновых фар. Ксеноновый свет намного ярче галогенного света, а пятно освещения от таких фар намного шире.Сам процесс установки прост. Достаточно снять фары, просверлить отверстия в отражателях и установить новые лампы. Однако стартовое оборудование и сами лампы могут быть довольно дорогими.

Видео: тюнинг фар ВАЗ 2106 с линзами

Тюнинг жигулевских окон

Для создания уютной атмосферы в салоне, а также защиты от ярких солнечных лучей владельцы Жигулей часто прибегают к тонировке стекол, а также установке решетка на стекле заднего вида.

Тонировка: стиль, комфорт и закон

Тонировка автомобильных стекол, пожалуй, самый распространенный вид тюнинга. Как правило, окна тонируются пленкой. Также есть электротонировка, но ее стоимость измеряется тысячами долларов, поэтому на Жигулях она не используется. Существует несколько типов тонировочной пленки:

Автолюбитель, который собирается тонировать окна своего автомобиля, должен знать правовые нормы, касающиеся уровня затемнения. Основные положения ГОСТ 27902 (светопропускание стекла):

1. Ветровое стекло не должно терять более 25% светопропускания.
2. Для передних окон автомобильных дверей потери могут составлять до 30%.
3. Центральное заднее стекло и боковые стекла задних дверей можно тонировать до 95%.
4. На фасадных окнах нанесение рисунков и использование перфорированной пленки не допускается.
5. Запрещается использовать красную, зеленую, желтую и синюю тонировочную пленку на передних окнах.

Решетка заднего стекла: классика для классики

Решетка на заднем стекле — декоративный элемент, выполненный в духе мощных американских автомобилей семидесятых годов.Помимо чисто эстетических целей, он защищает заднюю часть салона от прямых солнечных лучей, а заднее стекло — от грязи.

Как правило, решетка продается двумя отдельными частями и крепится специальным выступом, расположенным по всему периметру детали. Этот выступ необходимо разместить под резиновым уплотнением заднего стекла. Желательно очистить и обезжирить соприкасающиеся поверхности.

Аэродинамические обвесы и спойлеры для «Жигулей»

Если вы хотите кардинально изменить внешний вид своей «классики», без аэродинамического обвеса вам не обойтись.Однако следует понимать, что слово «аэродинамический» употребляется в переносном смысле по отношению к большинству тюнинговых пакетов для «Жигулей». Детали, которые действительно улучшают обтекаемость или увеличивают тягу, встречаются не так часто и обычно стоят довольно больших денег.

Обычно в аэродинамический обвес входят:

• модифицированный передний бампер с имитацией воздухозаборников и спойлеров;
• накладки на пороги;
• Задний бампер (иногда с декоративным диффузором).

Иногда в состав аэрокита входит и заднее антикрыло, которое чаще всего крепится к крышке багажника.

Доработка «классического» интерьера

Доработка салона «Жигулей» выглядит наиболее целесообразным направлением стилизации, ведь именно интерьер автомобиля чаще всего виден водителю и пассажирам. Кроме того, помимо эстетических изменений, можно значительно повысить уровень комфорта, который в базовых комплектациях моделей «классической» линейки невысок.

Звукоизоляция салона

Говоря о комфорте, в первую очередь следует обратить внимание на звукоизоляцию. В заводской комплектации Жигулей его практически нет.

Для оклейки салона шумоизоляционным материалом придется снять все сиденья, торпеду, а также обшивку дверей … Можно пенофол или специальное покрытие, которое продается в магазинах запчастей. использоваться в качестве шумоизоляции.

Передняя панель: замена, доработка и отделка

Передняя панель на автомобилях ВАЗ «классического» семейства может быть модернизирована или заменена целиком.Некоторые владельцы предпочитают устанавливать на свои автомобили торпеды от других моделей ВАЗ, но есть и те, кто решает установить детали от автомобилей других марок. На просторах сети можно найти фотографии Жигулей с торпедами от Mitsubishi Galant и Lancer, Nissan Almera и даже Maxima. Особой популярностью в нашей стране пользуется марка BMW, поэтому на «классику» мастера устанавливают передние панели от большинства старых моделей баварского автопроизводителя. Естественно, что донорские торпеды нужно серьезно доработать и подогнать под салон Жигулей.

Оригинальная лицевая панель может быть обшита кожей или другим материалом. Это довольно сложный процесс. Чтобы новая обшивка выглядела хорошо, материал должен быть идеально подогнан, чтобы он не провисал и не складывался. Саму торпеду необходимо полностью разобрать для обшивки.

Новые устройства часто устанавливаются на стандартную переднюю панель. Готовые приборные блоки к разным моделям «Жигулей» продаются в автомагазинах, но самые креативные автовладельцы делают весы, стрелки и фонари своими руками.

Видео: тюнинг приборной панели ВАЗ 2106

Сиденья: обивка или чехлы

Фирм, занимающихся производством чехлов на автокресла, очень много. В их ассортименте представлены модели практически под любые марки. Более того, многие из этих компаний изготавливают чехлы на заказ. Таким образом, выбрать вариант на «классику» не составит труда. Однако в большинстве случаев чехлы — временное решение, они растягиваются и начинают «гулять» по сиденьям.

Если у вас есть навыки кройки и шитья, вы можете самостоятельно обрезать сиденья из материала, который вам подходит.Важно, чтобы ткань, кожа или винил были прочными и устойчивыми к деформации.

Обшивка дверных карт

После замены обивки сидений и передней панели есть смысл обратить внимание на дверные карты. Как правило, в базовой комплектации они обиты дешевым черным дермантином и некачественным пластиком. Чтобы улучшить эту часть салона, внутреннюю обшивку двери придется снять после снятия подлокотника, ручки открывания внутренней двери и рычага стеклоподъемника.

Установка стеклоподъемников

В процессе тюнинга обшивки дверей также можно установить электрические стеклоподъемники. Установочные комплекты продаются в магазинах автозапчастей.

Перетяжка потолка

Потолки на «Жигулях» страдают чуть ли не больше, чем другие элементы интерьера. Материал, которым покрывается потолок, часто проседает, рвется или пачкается. Есть два способа натянуть потолок:

1. Прямая замена обивки. Эта процедура требует удаления дуг, по которым растягивается материал.Во время этой операции можно оклеить потолок дополнительной шумоизоляцией.
2. Растягивание нового слоя обивки поверх старого. Такой способ подходит, если старый потолок еще не просел.

Замена руля и рычага КПП

Если тюнинг «классики» выполнен в спортивном стиле, имеет смысл установить трех- или двухспицевый спортивный руль меньшего диаметра. Для этого нужно снять старый руль, крепления которого расположены под сигнальной подушкой.Винты, удерживающие саму подушку, в зависимости от модели, находятся либо под эмблемой, либо на задней части руля.

Крепление рычага КПП также имеет смысл подобрать в соответствии с цветом и стилем внутренней отделки. Некоторые владельцы укорачивают сам рычаг, чтобы уменьшить его ход, но это может снизить эффективность переключения.

Видео: своими руками

Занижение

В последнее время среди юных автолюбителей, которые чаще всего занимаются тюнингом «классика», популярно занижение подвески автомобиля.Делается это исключительно из эстетических соображений и часто приводит к снижению ходовых качеств автомобиля. Это направление благоустройства не рекомендуется жителям тех уголков нашей страны, где качество дорожного покрытия оставляет желать лучшего.

Недооценить «классику» довольно легко. Необходимо разобрать элементы передней и задней подвески и обрезать пружины до необходимой длины.

Технический тюнинг «Жигули»: повышаем характеристики

Простота конструкции «Жигули» делает автомобили этого семейства идеальным конструктором, из которого можно собрать быстрый и маневренный автомобиль.А заднеприводная конфигурация позволяет построить настоящую машину для соревнований по дрифту или любительских кольцевых гонок. Однако для серьезного улучшения управляемости, динамики и безопасности Жигулей требуются глубокие доработки. Подумайте, с чего вы можете начать этот процесс.

Как улучшить управляемость и устойчивость «классика»

Несмотря на классическую компоновку (двигатель спереди, привод на задние колеса), «Жигули» отличаются посредственной управляемостью. И машины этого семейства не слишком хорошо держат дорогу.Исправить эту ситуацию вполне возможно. Для этого нужно уделить внимание тюнингу подвески и тормозов.

Модификация подвески «Жигули»

Стандартная схема настройки «классической» подвески позволяет увеличить ее жесткость и значительно снизить крен. Он состоит из трех этапов:

1. Установка рессор от «Нивы» (ВАЗ 2121). Пружины отличаются большей жесткостью, но при этом идеально подходят для установки на Жигулях.На этом этапе также необходимо заменить резиновые амортизаторы.
2. Замена амортизаторов на спорт. Предпочтение следует отдавать газомасляным стойкам. Ассортимент этих агрегатов в магазинах запчастей очень широк.
3. Установка жестких стабилизаторов поперечной устойчивости.

Модификация подвески не только улучшит управляемость и устойчивость, но и повысит комфорт при управлении «Жигулями».

Настройка тормозной системы

Доработку тормозов на «Жигулях» стоит провести, прежде чем взяться за повышение мощности и динамических характеристик.Стандартные тормоза «классики» никогда не отличались ни экономичностью, ни надежностью, поэтому могут просто не справиться с повышенными скоростями.

Как правило, все «Жигули» оснащались дисковыми передними и барабанными задними тормозами. Процесс доработки лучше начать с замены задних тормозов. Комплекты для настройки тормозов от известных производителей доступны в магазинах запчастей, но цена может быть довольно высокой. Бюджетный вариант — установка вентилируемых дисковых тормозов от ВАЗ-2112.Они намного эффективнее останавливают машину.

Тюнинг задних тормозов сводится к замене барабанных механизмов на дисковые. ВАЗ-2108 может стать донором. Передние тормозные суппорты от «восьмерки» или «девятки» легко адаптировать и установить на «классику», как и задние, но диски придется покупать отдельно.

Как повысить силовые и динамические характеристики «классики»

Ахиллесова пята «классики» — это ее динамика. Даже самые бюджетные иномарки набирают скорость заметно быстрее «Жигулей».Многие владельцы «классических» ВАЗов не готовы с этим мириться. Они прибегают к тюнингу двигателей своих автомобилей, а также к модификации выхлопной системы.

Видео: заряженная «семерка» против суперкаров в соревнованиях по дрэг-рейсингу

Тюнинг двигателя «Жигули»

Чип-тюнинг доступен владельцам инжекторных «Жигулей». Эта процедура не требует вмешательства в конструкцию двигателя. Изменение характеристик мотора происходит путем корректировки программного обеспечения двигателя. С помощью чип-тюнинга можно изменить уровень насыщения горючей смеси бензином, что, в свою очередь, приводит к изменению параметров мощности и экономичности.

Если на ваших Жигулях карбюраторный двигатель, к сожалению, чип-тюнинг вам недоступен. Однако мощность можно увеличить, установив два карбюратора или увеличив диаметр топливных и воздушных жиклеров карбюратора. Эффект от этой модернизации заключается в ускорении подачи топливовоздушной смеси в камеру сгорания.

Если этих улучшений недостаточно, можно использовать следующие способы увеличения мощности «классического» двигателя:

1. Установка воздушного фильтра нулевого сопротивления увеличит мощность за счет улучшения процесса насыщения горючей смеси воздухом.Производительность двигателя увеличивается без ущерба для эффективности.
2. Компрессорно-турбинная установка.
3. Увеличение рабочего объема растачиванием блока цилиндров.

Видео: чип-тюнинг двигателя «семерка»

Тюнинг выхлопной системы

Грамотная доработка жигулевской выхлопной системы позволяет довести прирост мощности до 10 лошадиных сил. Шумопоглощение, экологичность и экономичность машины принесены в жертву повышению производительности.

Уменьшить сопротивление выхлопной системы и тем самым увеличить мощность можно, установив прямоточный выхлоп. Разница между обычным выхлопом и прямоточным потоком заключается в линейном расположении камер глушителя.

Следует понимать, что самодельный прямоток не может принести увеличения мощности … В этом случае вся суть изменений будет заключаться только в увеличении объема выхлопа. Для большей уверенности в результатах тюнинга лучше всего приобрести прямоточный глушитель, разработанный специалистами для вашей модели автомобиля.

Это правило распространяется и на замену глушителя «штаны». Неправильно подобранная деталь может нарушить работу цилиндров. Однако высококачественный коллектор с низким сопротивлением увеличивает мощность двигателя за счет более эффективного удаления выхлопных газов.

Повышение безопасности «классики»

Если вы серьезно модернизировали свою «классику», сделали ее заметно быстрее и маневреннее, стоит задуматься о повышении уровня безопасности. Это направление тюнинга становится особенно важным, если автомобиль будет использоваться в тех или иных соревнованиях.

Четырехточечные ремни безопасности для водителя и переднего пассажира

Стандартные ремни безопасности имеют трехточечную систему крепления. Они прекрасно справляются с фиксацией водителя и пассажира при лобовом и боковом ударе, но не удерживают кузов достаточно надежно. Четырехточечные ремни могут спасти людей даже в перевернутой машине. Они соприкасаются с телом, как плечевые ремни рюкзака, и надежно удерживают их в кресле.

Нижние крепления четырехточечных ремней устанавливаются на нижнюю часть спинок сидений, а верхние — на специальные проушины, которые необходимо установить в полу позади водителя и переднего пассажира или в каркасе безопасности.Обычно это оставляет недостаточно места для ног задним пассажирам, поэтому четырехточечные ремни в основном предназначены для спортивных модификаций, в которых отсутствуют задние сиденья.

Каркас безопасности для «Жигулей»

Каркас безопасности служит для защиты водителя и пассажира от травм при самых серьезных авариях. Большинство гоночных автомобилей оснащены рамами, более того, в большинстве гоночных серий наличие каркаса безопасности является обязательным условием для допуска машины на трассу. Помимо защитной функции, рама может также увеличивать жесткость несущей конструкции, что положительно сказывается на управляемости автомобиля.

Для установки на «Жигули» доступны два типа каркасов безопасности:

1. Сварные. Установлен в кузов методом сварки. Эта конструкция не подлежит разборке.
2. На болтах. Устанавливается на болтах, обычно прикрепляемых к днищу и потолку автомобиля. Надежность и прочность крепления такой рамы несколько ниже, чем у сварной, но для «классики» ее характеристик обычно достаточно.

Тюнинг автомобилей ВАЗ «классической» линейки позволяет превратить устаревший бюджетный автомобиль в настоящего гоночного монстра или в стильный компактный автомобиль с очень высоким уровнем комфорта.Важно знать, когда остановиться на визуальном тюнинге и грамотно подойти к техническому тюнингу. Модифицируйте свои Жигули со вкусом и интеллектом, тогда результат приятно удивит вас и ваших соседей по дороге.

«Жигули» 1960-1980-х годов официально называют «классикой», и это, пожалуй, единственный случай в автомобилестроении, когда общепринятое значение слова стало ограниченным и не требует уточнения, о каких автомобилях идет речь.

По сравнению с большинством производителей автомобилей Волжский автомобильный завод (ВАЗ) — относительно молодое предприятие.Его строительство началось в 1967 году и шло невероятными даже по советским меркам темпами. Поскольку уже было принято решение о сотрудничестве с Fiat (первая модель Жигулей была сделана на базе Fiat-124), строительство велось по техническому заданию итальянцев, и с ними был подписан контракт на поставку. основного технологического оборудования и повышения квалификации специалистов. «Жигули» задумывались как народный автомобиль, который при относительно невысокой цене мог сократить невероятные очереди советских граждан, желающих иметь собственный транспорт.

Первые шесть автомобилей ВАЗ-2101 «Жигули» были выпущены 19 апреля 1970 года. Серийное производство «Копекса» началось в августе, и к концу года было выпущено 21 530 единиц «Единичек». Первые модели имели 4-цилиндровый двигатель объемом 1198 куб. См, мощностью 60 л.с. и максимальной скоростью 140 км / ч. Объективно ВАЗ-2101 превосходил другие автомобили советского производства на рубеже шестидесятых — семидесятых годов по техническому уровню и качеству, особенно по внутренней отделке, но по долговечности и ремонтопригодности уступал им.ВАЗ-2101 выпускался до 1982 года.

В 1972 году вышла вторая модель Волжского автомобильного завода — ВАЗ-2102 — пятидверный универсал, выпускавшийся до 1985 года. Популярность и известность «лучшего друга» дачники »в итоге перешли на ресивер ВАЗ-2102 в лице ВАЗ четвертой модели.

В этом же году началось производство «Трешки» — ВАЗ-2103 (Lada 1500 в экспортном исполнении). Его базовый 72-сильный двигатель позволял развивать скорость 100 км / ч за 17 секунд, что делало модель самой динамичной из массовых советских автомобилей тех лет и сопоставимой по динамике с западными аналогами.За 12 лет выпущено 1 304 899 автомобилей «третьей» модели. Стоит отметить очень интересную модификацию, которую действительно не принимали — ВАЗ-2103 Порше. Вариант ВАЗ-2103, предложенный Porsche в 1976 году, без всех хромированных деталей. Долгое время ВАЗ-2103 заслуженно считался комфортным, надежным и динамичным автомобилем, а некоторые ценители марки считают его самой элегантной и стильной моделью ВАЗ в целом.

Самый первый автомобиль ВАЗ-2106 был собран в декабре 1975 года, а серийное производство новинки началось на третьей линии конвейера 21 февраля 1976 года.28 декабря того же года копия этой модели стала трехмиллионным автомобилем, выпущенным Волжским автомобильным заводом, а 3 июня 1978 года. — четыре миллиона. 17 мая 1979 года один из автомобилей ВАЗ-2106, отправленных в Чехословакию, стал миллионным советским автомобилем, поставленным в страны СЭВ. Никто не мог представить себе такую ​​суперпопулярность для неотличимой машины, пришедшей на смену третьей модели. Сравнительно мощный двигатель ВАЗ-2106 объемом 1,6 л и мощностью 75 л.с. позволяла развивать максимальную скорость 152 км / ч.Эта модель выпускалась до 2006 года. Всего было 7 серийных модификаций и 3 нестандартных, одна из которых так называемая «Половина седьмого» — единственный экземпляр, сделанный по специальному заказу кого-то из Политбюро после демонстрации. опытный ВАЗ-2107 высшему руководству СССР в 1979 году.

Мелкосерийное производство ВАЗ-2105 началось в октябре 1979 года, полномасштабное развертывание — в январе 1980 года и продолжалось до 30 декабря 2010 года. «Пятерка» стала вторым поколением «Жигулей», оснащенных 1.Карбюраторный двигатель объемом 29 литров мощностью 63,6 л.с. и 4-ступенчатая коробка передач. Было выпущено около 14 модификаций, которые отличались от базовой версии различными двигателями. Среди них можно выделить спортивную LADA 2105 VFTS (LADA-VFTS) — с форсированным двигателем 1,6 л, мощностью 160 л.с. (при 7000 об / мин), 164,8 Нм (при 5500 об / мин)) и прямозубые 4- и 5-ступенчатые коробки передач и ралийный LADA 2105 VIHUR.

В марте 1982 года Волжский автомобильный завод начал производство ВАЗ-2107, ставшего последней моделью из «классики».Седьмая модель базировалась на ВАЗ-2105, но в более роскошном и современном дизайне. 1,6-литровый двигатель с центральной системой впрыска топлива сделал «семерку» самой быстрой из «классического» семейства ВАЗ (максимальная скорость 176 км / ч). Этот автомобиль также является одним из самых продаваемых автомобилей на постсоветском рынке благодаря своей простоте, надежности и, конечно же, невысокой цене. После полного закрытия производства LADA 2107 в России 17 апреля 2012 года эта модель продолжает производиться в Египте на предприятии Lada-Egypt.

Серийное производство ВАЗ-2104 («Четверки») было запущено на Волжском автозаводе во второй половине 1984 года. За основу была взята модель ВАЗ-2105, которая отличалась минимальными производственными затратами и максимальным потребителем. эффект. 4-тактный карбюраторный двигатель объемом 1198 куб. См, 58 л.с., распредвал с ременным приводом. Новая модель имеет открывающуюся вверх заднюю дверь и складывающееся заднее сиденье, что увеличивает объем багажного отделения с 375 до 1340 литров

Именно ВАЗ-2104 завершает производство «классической» линейки Волжского автозавода на базе ижевского производства.Еще можно купить машину у дилеров. В базовую комплектацию, стоимость которой начинается от 200 000 рублей, теперь входит бензиновый инжекторный двигатель рабочим объемом 1600 см³ мощностью 74,5 л.с. в комплекте с механической 5-ступенчатой ​​коробкой передач. ВАЗ-2104 способен развивать максимальную скорость 145 км / ч и разгоняться до 100 км / ч за 17 секунд. Расход 92 бензина должен составлять 7,5 л на 100 км.

Жизнь после окончания школы

В 2002 году Иван Дыховичный снял комедию «Копейка», в которой автомобиль становится машиной времени, отражающей жизнь целого поколения.

7 июня 2004 года состоялось торжественное открытие первого и единственного в мире памятника Копейке — популярному в России автомобилю ВАЗ-2101.

Автомобиль ВАЗ-2101 1971 года выпуска, подготовленный командой CityMotorsport, принял участие в исторической автомобильной гонке, прошедшей на престижной трассе Нюрбургринга 1 октября 2004 года. Соперниками «Копейки» были около 50 легендарных гоночных автомобилей прошлого. Поначалу наш соотечественник проиграл, в основном, из-за малой мощности двигателя, но после того, как пошел дождь, большую роль сыграло искусство управления.В результате экипаж ВАЗ-2101 занял тридцатую позицию и первое место в классе.

Классика во времени

1972 — начало производства ВАЗ-2102

1972 — начало производства ВАЗ-2103

декабрь 1975 г. — выпуск самого первого ВАЗ-2106 («Шаха» или «Шоха», «шестерка», «шар»)

г.

октябрь 1979 г. 7 лет — первая мелкосерийная партия ВАЗ-2105 («Пятерка» или «Табуретка»)

март 1982 г. — Волжский автомобильный завод приступил к выпуску ВАЗ-2107 («Семерка», «Семера»)

.

Вторая половина 1984 г. — начало производства ВАЗ 2104 («Четверка»)

.

Как заменить систему охлаждения ВАЗ-2114:

Из статьи вы подробно узнаете о системе охлаждения ВАЗ-2114, из каких элементов она состоит и о возможных неисправностях.Двигатель внутреннего сгорания работает за счет того, что воспламеняет топливо (в данном случае бензин). В этом случае выделяется большое количество тепла. На автомобилях, как правило, используется система жидкостного охлаждения, в которой вода (или антифриз) с помощью насоса перемещается по цилиндру вокруг цилиндров, термостата и радиаторов. Более подробно нужно рассмотреть каждую составляющую, чтобы понять всю суть происходящих процессов.

Радиаторы системы охлаждения

В автомобилях два радиатора — основной, расположенный в передней части, и отопитель, предназначенный для обогрева салона.На ВАЗ-2114 система охлаждения двигателя, как и на других машинах, подключена к отопителю. Общая схема радиаторов представляет собой два пластиковых бачка, между которыми находятся трубки из меди или латуни. Для улучшения теплоотдачи между этими трубками расположены тонкие металлические пластины. Очень часто причиной повышенной температуры двигателя является разрушение этих пластин или отсутствие зазора между ними.

Схема системы охлаждения ВАЗ-2114 такова, что в штатном режиме радиатор обдувается встречным потоком воздуха.Если температура поднимается выше нормы, включается электровентилятор. Об этом будет сказано ниже. В процессе эксплуатации авто необходимо очищать соты от скопившейся грязи. В них попадают насекомые, пыль, ухудшаются теплопотери, охлаждение двигателя становится менее эффективным. Особенно это заметно при движении по пробкам.

Термостат

Схема системы охлаждения ВАЗ-2114 имеет два контура — малая и большая. В первом случае жидкость циркулирует через рубашку двигателя, подогреватель, излишки сбрасываются в расширительный бачок.Во втором случае к этой цепочке также подключается основной радиатор. С его помощью происходит более интенсивное охлаждение. И делает это термостат — небольшой прибор, в основе которого лежит пластина из термочувствительного металла.

Чаще всего используют биметаллические пластины, очень похожие на те, что стоят в автоматических выключателях. Только одно отличие — габариты несколько больше, так как эта пластина действует на вентиль. Последний открывает канал подачи жидкости в верхнюю часть радиатора. Чем выше температура, тем больше открывается клапан.Это позволяет избежать перегрева двигателя. Если температура достигает критического значения, при котором антифриз даже закипает, происходит принудительная продувка воздухом.

Насос (жидкостный насос)

На автомобиле Система охлаждения ВАЗ-2114 Двигатель герметичный, с принудительной циркуляцией. С помощью насоса по системе циркулирует вода (антифриз). Чем быстрее это произойдет, тем раньше мотор прогреется зимой и остынет летом. К тому же без дополнительного «рывка» процесс охлаждения не может протекать нормально — жидкость закипит возле двигателя и останется холодной в отопителе и радиаторе.Насос принудительно перекачивает жидкость по каналам и соплам.

Наиболее частые поломки жидкостного насоса связаны с разрушением втулки или подшипника (зависит от производителя агрегата). Срок службы насоса не превышает 90 тысяч километров, что эквивалентно трем годам эксплуатации. Примерно столько же нормально функционирующего и антифриза. Дальнейшие добавки начинают испаряться. В систему охлаждения ВАЗ-2114 нужно раз в три года заливать свежий антифриз, устанавливать новый насос и форсунки, если их состояние не внушает доверия.

Электровентилятор радиатора

Радиатор установлен в подкапотном пространстве, имеет три отверстия. Две верхние — для подачи горячего антифриза и подключения к расширительному бачку. Именно через последний при нагревании происходит всплеск лишней жидкости. Охлаждение улучшено с помощью вентилятора. Устанавливается прямо на радиатор. Управление осуществляется с помощью компьютера и датчика, который находится в корпусе термостата.

Система охлаждения ВАЗ-2114 отличается тем, что датчик используется один.Подает сигнал о рабочей температуре. Электронный блок управления выполняет анализ и обработку, а затем отправляет данные на индикатор. Кроме того, он также отвечает за активацию вентилятора — при достижении определенного значения электронный ключ закрывается и на обмотку реле подается питание. Последний замыкает цепь питания вентиляторного агрегата и запускает обдув.

Подогреватель отопителя салона

Такой же, как и в предшествующих моделях ВАЗ — с 2108 до 21099.Система охлаждения ВАЗ-2114 (инжекторная) практически ничем не отличается от той, что устанавливается на девятках с карбюраторными двигателями. Устанавливается в моторном отсеке, посередине, рядом с блоком предохранителей. Для замены необходимо отсоединить провода от земли и резистора. Рядом с правой ногой водителя, в нише корпуса отопителя, находится небольшая плата с постоянным резистором. С его помощью можно в широких пределах изменять скорость вращения ротора вентилятора.В отличие от аналогичных элементов автомобилей классической серии, вентилятор отопителя на ВАЗ-2114 турбинного типа, поэтому поток воздуха намного интенсивнее.

Крышка расширительного бачка

Довольно интересный дизайн, который также характеризует систему охлаждения ВАЗ-2114. С его помощью получается поддерживать определенное значение давления. В пробке два клапана:

1. Впускной — отсасывает воздух из атмосферы в случае, если давление снижено до 0,03 бар.
2. Градация — открывается, когда давление в системе поднимается выше 1.2 бар.

Когда давление находится в диапазоне 0,03–1,2 бар, оба клапана закрываются. Если крышка бака выходит из строя, будет наблюдаться повышение температуры двигателя, жидкость будет иметь тенденцию вырываться, поэтому возможны несколько исходов. Во-первых, может обрушиться самое слабое место в системе. Во-вторых, обязательно надуют патрубки и расширительный бачок. Как следствие — появление трещин и протечек.

Заключение

Замена системы охлаждения ВАЗ-2114 — дело хлопотное, так как необходимо устанавливать абсолютно все новые комплектующие.Но есть и такие узлы, которые можно эксплуатировать бесконечно. Например, радиаторы, печной кран установлены в перегородке. Эти узлы довольно редко выходят из строя, в отличие от термостата или помпы. Даже антифриз, да и то меньше служит. Но форсунки системы охлаждения ВАЗ-2114 — самые уязвимые узлы. Особенно два, идущие к крану печки. Они находятся в непосредственной близости от выпускного коллектора и очень горячие.

.
