Как правильно отрегулировать фары ВАЗ-2114 своими руками: видео

Если однажды вы заметили, что фары вашего автомобиля стали светить не так ярко, и видно дорогу стало несколько хуже, возможно им требуется элементарная мойка, либо если это не помогло, то поможет вам регулировка.

Видео с регулировкой фары на автомобиле ВАЗ:

Благодаря нашей статье вы узнаете, как в самые короткие сроки провести такую регулировку, без посещения автосервиса и помощи мастеров, потому как такие работы совсем несложные.

Подготовительные работы

Для того, чтобы работы по регулировке фар на ВАЗ-2114 были сделаны максимально правильно, и результаты были только положительные, необходимо выполнить следующие условия:

Позаботьтесь о том, чтобы давление в шинах было такое, как предусмотрено технической документацией автомобиля, то есть 1,8-2 атмосферы на каждом колесе.
Автомобиль должен иметь максимально возможную загруженность, то есть с заправленным баком, запасным колесом, инструментами и прочее.

Создаём правильные условия для регулировки

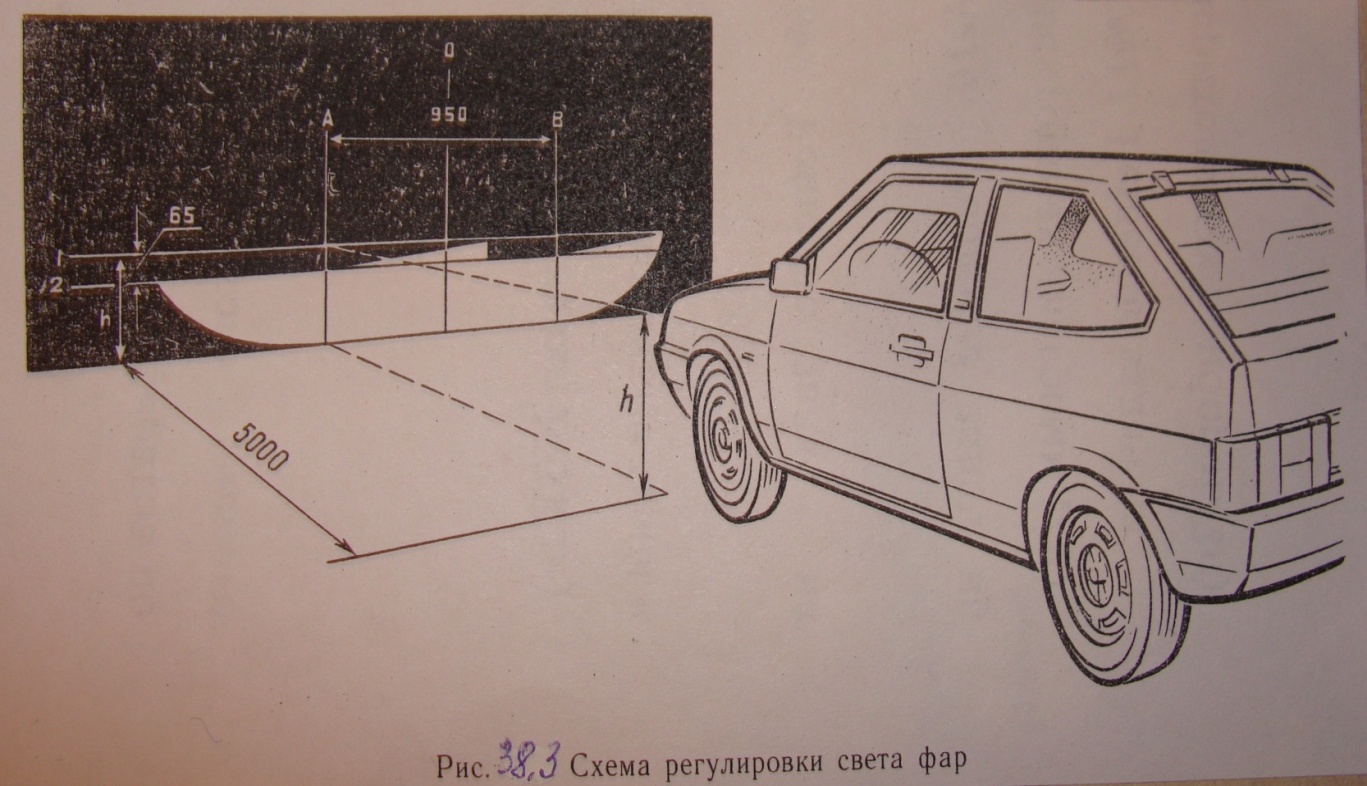

Разметка стены для регулировки

Если вы выполнили все вышеназванные условия, то можно приступать к следующему шагу, а именно поиску ровной стены и площадкой перед ней. Для этого оптимально подойдёт стена гаража или любого бетонного забора.

Когда стена и площадка перед ней найдена, осталось нарисовать на ней разметку, создав тем самым самодельный экран, для этой работы нам понадобится обычный мел.

Пошаговый порядок настройки

В первую очередь ставим автомобиль настолько плотно к стене, насколько это возможно.
Затем отмечаем на стене точку, так, чтобы условная линия, проходящая через неё, разделила автомобиль, ровно пополам.
Далее, начертите сквозь эту точку, ровную вертикальную линию, обозначая тем самым центральную ось.
Следующим шагом будет, отмечание ещё двух, параллельно идущих линий, по левой и правой стороне от центральной, на расстоянии 4 метра 82 см.

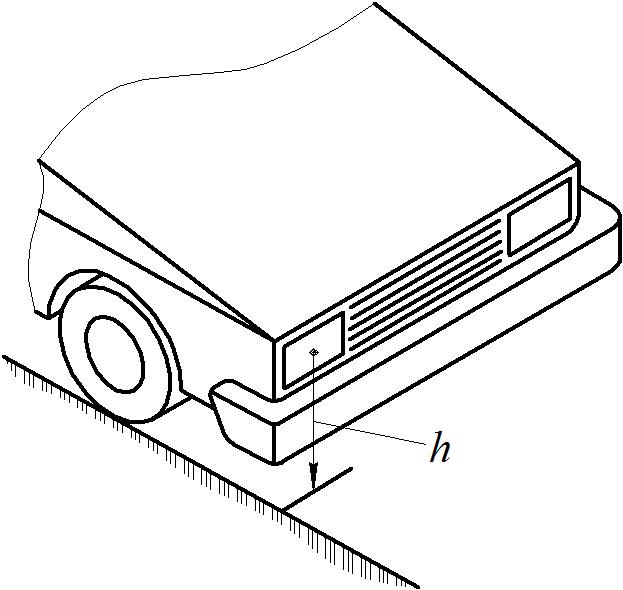

Затем замерьте расстояние от фары до поверхности дорожного полотна и отметьте полученный результат на всех вертикальных линиях путём зарисовки горизонтальной.

Таким образом, можно считать экран готовым.

Порядок регулировки фары на ВАЗ-2114

Перед тем как приступить к регулировке, отгоните автомобиль на расстояние не менее чем 5 метров от стены и посадите на водительское сиденье помощника (так будет имитировано наличие водителя на месте – прим.).

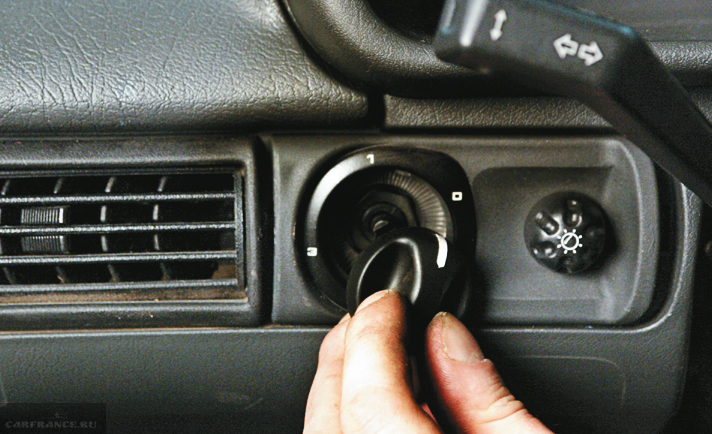

Затем, в салоне поверните рычаг гидрокорректора и включите ближний свет.
Далее, под капотом, рядом с фарами вы заметите по два винта регулировки, позволяющие производить настройку, как в горизонтальной, так и вертикальной плоскости. Не забудьте во время проверки, поочерёдно закрывать каждую фару плотным картоном.
Два винта регулировки фар

По окончании работ, свет от отрегулированных фар не должен выходить за пределы горизонтальной линии, а по краям он должен задевать вертикальные линии в месте пересечения световых кругов.

Так, должно получиться после регулировки.

Не регулируется фара, что делать?

Толкатель гидрокорректора

Если фара вообще не регулируется, значит вышел из строя гидрокорректор фары в её корпусе. Покрутите гидрокорректор из салона, и если пучок света не меняет своей высоты, то под замену.

Регулировка фар ВАЗ 2114 и 2115: советы и рекомендации

Езда в ночное время суток сопряжена с определённой опасностью, что объясняется отсутствием полноценного обзора дороги. В темноте хуже видны знаки, дорожная разметка, посторонние препятствия, а также существует опасность ослепления светом фонарей идущего навстречу транспорта. Регулировка фар ВАЗ 2114 и ВАЗ 2115 позволяет минимизировать риски дорожно-транспортного происшествия, связанного с плохой видимостью на дороге.

Фонари автомобиля не гарантируют полноценной видимости в темноте, если для этого их предварительно не настроить. Кроме этого, каждый хозяин машины обязан периодически проверять, насколько настройка фар отвечает требованиям правил дорожного движения. Также необходимо следить за их исправностью и состоянием оптики – отсутствием помутнений, трещин и царапин.

Автомобиль ВАЗ 2115

Регулировка света фар ВАЗ 2114 – это стандартная процедура, которую автомобилисты проходят на станции технического обслуживания или выполняют своими силами.

В первом случае они экономят время и нервные клетки, но услуги автосервиса стоят денег. Во втором случае появляется шанс сэкономить деньги, однако вам придётся в таком случае постараться и потратить собственное время и силы.

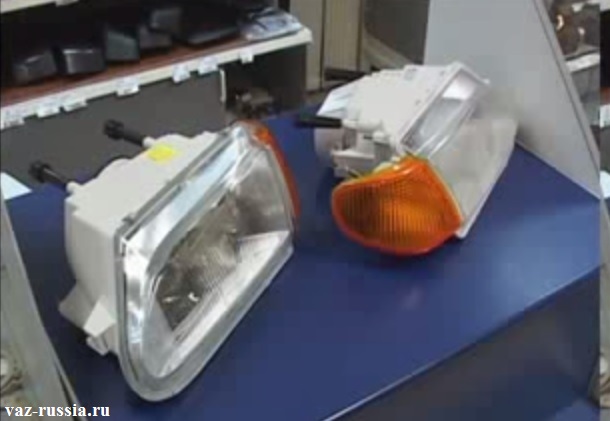

Блок-фара и обратная её сторона с регулировочными винтами

Смотрите также:

Какие виды фонарей установлены на ВАЗ 2114

На автомобилях модели ВАЗ 2114 установлено три разновидности источников света:

ближний;
дальний;
противотуманные огни.

Фонари ближнего света применяются практически постоянно – они предназначены для того, чтобы делать видимым путь на расстоянии 30-40 метров перед автомобилем. При этом пучок света формируется с таким расчётом, чтобы исключить вероятность ослепления водителей машин, едущих навстречу.

Ближний свет фар ВАЗ 2114 и 2115

Фонари дальнего освещения включают на время, чтобы дать возможность осветить путь на расстоянии 130-150 метров – их включают с целью увидеть знаки на дороге и разметку. В границах населённого пункта категорически запрещается использовать дальний свет – въезжая в жилую зону, водитель обязан переключиться на ближний свет. То же самое он обязан сделать в тот момент, когда заметил приближающийся транспорт, движущийся навстречу.

Противотуманные средства устанавливают с целью дать возможность рассмотреть дорогу в тёмное время суток при движении в тумане или в пелене мелкого дождя. Ближний или дальний свет фар, отражаясь от мелких блестящих водяных частиц, ослепляет водителя – чтобы этого избежать, отдельные источники освещения располагаются с таким расчётом, чтобы светить под границей дождя и тумана. Кроме того, в них установлены лампы, которые светят жёлтым, что также положительно влияет на видимость в условиях непогоды.

Противотуманные фары на Ваз 2114 и 2115

Смотрите также:

Как подготовиться к работе

Перед тем, как будет выполнена регулировка фар ВАЗ 2114, вы должны будете выполнить ряд подготовительных операций. Первым делом подготовьте автомобиль – для этого действуйте по следующему алгоритму:

Накачайте колёса и проследите, чтобы давление воздуха в них было одинаковым.
Проверьте, в каком состоянии находится подвеска.
Заполните топливный бак по максимуму.
Проследите, чтобы нагрузка на все четыре колеса распределялась равномерно.

Убедившись, что ваша машина полностью готова к работе, найдите равномерную десятиметровую площадку, которая упирается в чистую ровную стену. Стена понадобится, чтобы ставить обозначения и рисовать линии – поэтому позаботьтесь о наличии мела и малярного скотча.

Проследите, чтобы давление воздуха в шинах было одинаковым

Смотрите также:

Первый способ регулировки

В автомобилях ВАЗ 2114 установлена штатная блок-фара, которая одновременно отвечает за дальний и ближний свет. Поэтому достаточно отрегулировать ближний свет – дальний сам собой станет в правильное положение. Регулировка противотуманных фар осуществляется отдельно.

Процедура настройки происходит по следующему принципу:

Автомобиль выведите на найденную горизонтальную поверхность, которая была выбрана для настройки фонарей.
Остановите машину непосредственно перед стеной.
На стенке при помощи мела сделайте обозначения, которые будут отвечать центральной точке авто и центрам фонарей.
Обозначьте расстояние от земли до каждой из фар.
Отметьте расстояние от центральной оси машины до каждой из фар.
На пять сантиметров ниже проведите линию.

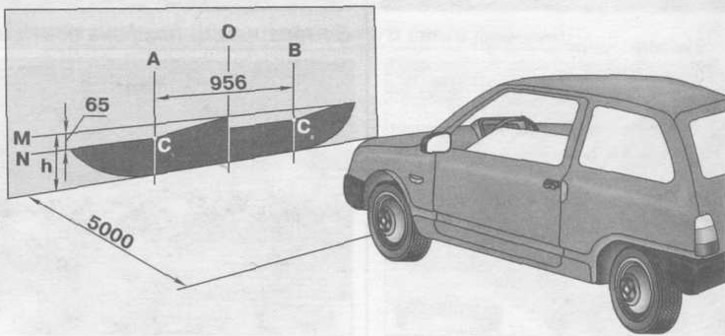

Регулировка света фар при помощи стены

Далее нужно отъехать и остановиться на расстоянии 7,5 м от стены.
Соедините на чертеже точки центров фонарей одной прямой.
Начертите через те же центры пару вертикальных линий;
Начертите через центровую точку машины отрезок, параллельный земле.
На этом расчерчивание считается завершённым – зажигайте близкий свет фар.
Угол наклона фонарей должен совпасть с горизонтальной линией, а начало, где граница света будет подниматься, совместите с местом пересечения линий.
Настраивайте фары посредством вращения пары винтов – вы их найдёте на задней панели в подкапотном пространстве. Луч должен располагаться несколько ниже обозначения точки фары на чертеже.

Смотрите также:

Второй метод регулировки

Для выполнения настройки источников освещения вторым методом понадобится такая же площадка, стена и мел. Предварительно подготовьте автомобиль:

равномерно накачайте шины;
проверьте, насколько исправна подвеска;
равномерно распределите нагрузку на все колёса;
полностью заправьте бак топливом.

Регулировка света фар на СТО

Дальше двигайтесь по следующей схеме:

Разметьте на стене места, которые определяют центры обеих фар.
Проложите через них отрезок.
Ниже на 12 сантиметров проведите отрезок, параллельный первому.
Установите регулятор освещения на отметку «ноль».
Управляя парой винтов регулировки, настраиваем луч в такое положение, чтобы его верхняя граница вплотную приблизилась к нижней черте.
Боковая граница пучка располагается на пересечении нижней прямой и вертикальной оси фонаря.

Настройка противотуманных фар на Ваз 2114 и 2115

Смотрите также:

Настройка противотуманных огней

До того, как регулировать противотуманные огни, нагрузите автомобиль весом в 70 кг и залейте топливный бачок под завязку. Установите машину на расстоянии 5 – 10 метров от стены.

На стене проложите горизонтальный отрезок, который находится от пола на расстоянии, идентичном высоте противотуманных фонарей. На высоте, вдвое большей, начертите третий отрезок.

Отметьте центр машины и отметьте расстояние от него до центральных точек фонарей. Теперь, оперируя винтом, регулируйте луч до тех пор, пока он не установится в положение, которое вы видите на схеме.

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Комментарии запрещены.

почему плохо светят, схемы настройки, видео

Регулировка фар ВАЗ 2114 своими руками – простая задача, главное понимать основные правила выполнения работ. После обслуживания улучшится освещение в темное время суток, в разы снизится вероятность возникновения ДТП. Если своими силами выполнить работы невозможно, обращаются на СТО. Существует несколько схем настроек, их применяют по отдельности или вместе.

Почему плохо светят фары на ВАЗ 2114

Производить для ВАЗ 2114 регулировку света фар удобно по видео, но подойдет и обычная инструкция. Работы проводят по запросу – к примеру, когда освещения стало совсем мало. Некорректные регулировки негативно влияют на видимость, поэтому нужно выполнять работы правильно. Для этого изучают инструкцию и действуют по ней.

Важно! Корректные регулировки фар – залог снижения рисков аварийных ситуаций, недостаточный свет дает плохую видимость, а слишком яркий слепит других участников.

Применяют для регулировки фар ВАЗ 2114 винт и другие подручные инструменты. Работы важны для автомобилей, постоянно перемещающихся в условиях недостаточного света, по покрытиям низкого качества. Угол может меняться, поэтому появляется потребность в корректировке направления светового потока. Еще возможные причины выполнения таких работ:

смена фар, ламп освещения, противотуманок;
доработка подвески;
аварии с деформацией кузовного передка;
установка новых колес (шины, диски).

Опытные водители делают все работы без обращения к специалистам.

Корректная настройка фар снижает риски аварий к возможному минимуму

Что нужно для регулировки фар 2114

До старта регулировочных работ подготавливают инструменты, аксессуары. Домкрат, мобильный знак аварийной остановки нужны не всегда, но на всякий случай взять их можно. Обязательно наличие штатного набора инструментария, который есть в багажнике любого авто.

Подготовка к регулировке света фар на ВАЗ 2114

На ВАЗ 2114 регулировку фар без гидрокорректора делать не сложнее, чем с ним, применять прибор необязательно. Механизмы корректировки используют разные, самый оптимальный выбирают с учетом настроек автомобиля, характера светового пучка.

Подготовительные работы предполагают:

Корректную постановку кузова, тест давления, сверку текущих показателей с оптимальными.
Очистку поверхностей оптики от грязи – обычно достаточно простой воды, если она не справляется, берут химрастворитель.
Смачивание винтовых элементов с применением спецсостава, ослабление креплений, тестирование степени надежности установки оптики.

После завершения операций можно тестировать внутришинное давление. Для этого авто выставляют на ровной подготовленной площадке, на стенах готовят опорные линии и точки.

Важно! С помощником выполнять работы (особенно делать разметки) будет проще.

Обычной воды для очистки оптики от грязи чаще всего достаточно

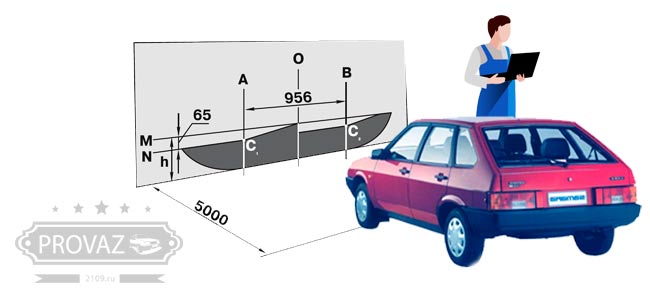

Схема регулировки фар на ВАЗ 2114

Регулировку всегда начинают с создания разметки. Когда она будет готова, приближаются к поверхности на 2 м (можно корректировать расстояние), наносят отметку в центре авто, к осевым частям ламп. Далее размечают удаленность от дорожного полотна до светового прибора. По центру оптики отмечают расстояние до средне-центральной зоны автомобиля, по направлению вниз нужно будет сделать небольшой отступ.

Удалить авто на 7 м от разметочной стены. Отметки в оптических центральных точках приборов соединяют между собой, используя прямую линию. Ее дополняют набором отрезков вертикальной направленности. По мере выполнения этих работ создают дополнительные регулировки.

Регулировки проводят по фактически единому плану, лишние отклонения от последовательности нежелательны

Способы регулировки света фар на ВАЗ 2114

Есть несколько способов настроить оптику. Среди них:

на специальном аппарате;
вручную;
на стенде (основной вариант среди автомастерских).

Доступные направления – вертикаль, высота. В гараже работы обычно проводят вручную, на СТО – с применением стенда.

Как настроить фары на ВАЗ 2114 по высоте

Для доработок по высоте имеющегося светового потока нужно замерить расстояния от полотна трассы до центров оптики, потом сделать через экран максимально прямую линию, оставить отступ немного больше 50 мм и провести еще одну. Следующие этапы – создание вертикально расположенных полос с ориентацией на центры прожекторов в одну единственную линию.

Регулятор сначала фиксируют, потом перекрывают любую фару, активируют ближний свет. Выполняют основные настройки для открытого света, совершая вращения отверткой-крестом.

Светодиоды оптических приборов тоже нуждаются в настройке

Как регулировать фары на ВАЗ 2114 по горизонтали

Для настроек по горизонтали предусмотрены корректировки в поперечинах. Соответствующие отверстия расположены вблизи к продольно поставленной осевой части машины. При вращении колеса винтового регулировочного прибора (его можно найти на корпусе фары, ориентируются по наличию зубцов) настраивают высоту света.

Возможны как высотные, так и горизонтальные корректировки

Верх пятна должен точно совпадать с дублирующей линией, расположенной на экране, а излом сопоставлен по центру с вертикальной линией. По такому же плану настраивают вторую фару.

Как правильно отрегулировать фары на ВАЗ 2114

Для корректировок оптимально использовать стандартные схемы. Они есть в инструкции по эксплуатации.

Важно! Разметки делают на идеально (или практически) ровных поверхностях, иначе значения будут неточными.

Как отрегулировать ближний свет фар на ВАЗ 2114

Когда будет готова разметка, световой поток включают удобным для выполнения настроек образом. Сначала регулируют углы – они должны в идеале совпадать с стеновой разметкой, по иным схемам действовать тоже можно. Винты закручивают с тыла оптики в области под капотом.

Регулировки для пары фар нужно делать поочередно. Один источник закрывают, пока делают настройки второго. Чтобы прикрыть дежурную фазу, нужно будет взять кусок картона или лист пластика.

Световой луч должен идти на отдалении от центральной разметки

Как отрегулировать дальний свет фар на ВАЗ 2114

Дальний свет настраивают отдельно от ближнего, предварительно обязательно делают разметочную сетку. Стены тщательно подготавливают, наносят все необходимые линии.

Порядок действий:

Автомобиль загоняют на ровную вертикально расположенную площадку, размечают центры.
Для закрепления центровых точек их сначала выставляют на авто, соединяют, на 10 см ниже точек рисуют линию.
После завершения разметки автомобиль отгоняют назад, регулятор выставляют на ноль.

Световой пучок выполняет роль границ снизу и сверху.

Как отрегулировать противотуманные фары на ВАЗ 2114

Проверяют болты креплений, делают слабее зажим, потом вращают оптику в разных направлениях, пока не будет получен оптимальный угол. Потом:

Выставляют авто на удалении 6 м от основной вертикальной оси (это может быть обычная стена). Ось машины должна смотреть перпендикулярно на разметочную зону.
Проверить внутриколесное давление – нужно, чтобы оно было нормальным, пружинные элементы вернутся быстро на нужные места, если слегка качнуть кузов сбоку.
Замерить удаление от основы площадки, центра противотуманных оптических приборов.
Разметить линию сета с учетом уровня выполненных ранее измерений.
Расставить вертикально расположенные отметки и выделить центральные точки на лампах ближнего света.
Выключить противотуманную оптику, включить тумблер ближнего света.
Ограничитель светового пучка вверху сделать немного меньше линии, идущей ниже на 10 см. Зафиксировать оптику параллельно продольной оси.

Между направленными пучками света выдерживают расстояния около 1 м. На стенах делают линии, которые разделяют авто на пару равных частей. Дополнительно в нижней зоне рисуют полосу на 10 см ниже предыдущей. Замеряют удаленность от земли до фары, от осевой оси то главной лампы. Ориентироваться нужно на область пересечения линий.

Настройки делают в темноте и при свете

Полезные советы

Рекомендации относятся к настройке фар разных типов плюс использованию электрокорректора. Специальный прибор в разы упрощает проведение работ.

Для основного и противотуманного света подходят единые схемы. Нужно внимательно изучить последовательность выполнения работ, откорректировать текущие настройки. Просить помощи у мастеров, или нет, каждый автомобилист решает сам, но при грамотном продуманном подходе работы легко будет сделать самому.

Важно! Пренебрегать регулировками света нельзя, поскольку от них зависит безопасность управления.

В гараже с ровными стенами есть все необходимое для проведения работ

В ходе ремонта регулировки фар ВАЗ 2114 часто делают с применением корректора. Это высокотехнологичный аппарат с широкой сферой применения, в составе которого есть проводка, главный переключатель, редукторный моторный механизм.

Потом водитель выстраивает границы теней и света, поднимает-опускает переключатели. Суть настроек сводится к тому, что водитель реагирует на текущие изменения кузовных положений вод воздействием массы груза, пассажиров.

Заключение

Регулировка фар ВАЗ 2114 своими руками – задача выполнимая, чтобы получить оптимальные результаты, работать нужно по схеме. Если уверенности в том, что выйдет выполнить работы на уровне нет, следует обратиться на СТО. Разметка на стенах обязательна, чтобы настроить оптику, используют регулировочные винты. До начала работ автомобиль следует должным образом подготовить. Площадку выбирают идеально ровную.

Отрегулированные фары на ВАЗ 2114 — эффективный и безопасный свет для всех участников движения

Многие водители не уделяют достаточного внимания регулировке оптики на своей машине, не понимая ее важность. В статье рассматривается вопрос, почему важна регулировка фар на автомобилях ВАЗ 2114, как настроить фары, что собой представляет гидрокорректор фар.

Содержание

[ Раскрыть]

[ Скрыть]

Почему важно регулировать фары?

Регулировка фар ВАЗ 2114 очень важна для создания безопасных условий на дороге для участников движения, особенно это актуально в условиях плохой видимости. Россию отличает плохое качество дорог. От постоянной встряски сбивается свет, падает с неверным уклоном. Поэтому требует корректировки.

При неправильно отрегулированном свете возможны следующие проблемы:

дорожное полотно освещается не полностью;
недостаточная дальность видимости дороги;
риск создания аварийной ситуации из-за ослепления светом водителей встречных машин;
образование световой стены перед движущимся транспортным средством.

Рекомендуется регулировать фары на ВАЗ 2114 через каждые два месяца.

Инструкция по регулировке своими руками

Перед проведением процедуры нужно обеспечить следующие условия:

шины должны быть хорошо накачены;
бак наполнен хотя бы наполовину, в багажнике должна лежать запаска и инструменты;
на место водителя посадить помощника, при его отсутствии положить груз, равный по весу владельцу авто;
покачать автомобиль, чтобы установились подвески и пружины.

Таким образом будут созданы эксплуатационные условия для машины. Для проведения настройки автомобиль нужно установить на ровную горизонтальную площадку на расстоянии 5 метров от строго вертикальной стены, на которой необходимо нанести разметку.

Нанесение разметки на стену

Для настройки нужно включить ближний свет. Затем поочередно регулируется каждая блок-фара с помощью винтов регулировки. Необходимо совместить пучок света, исходящий от фонарей с точкой Е.

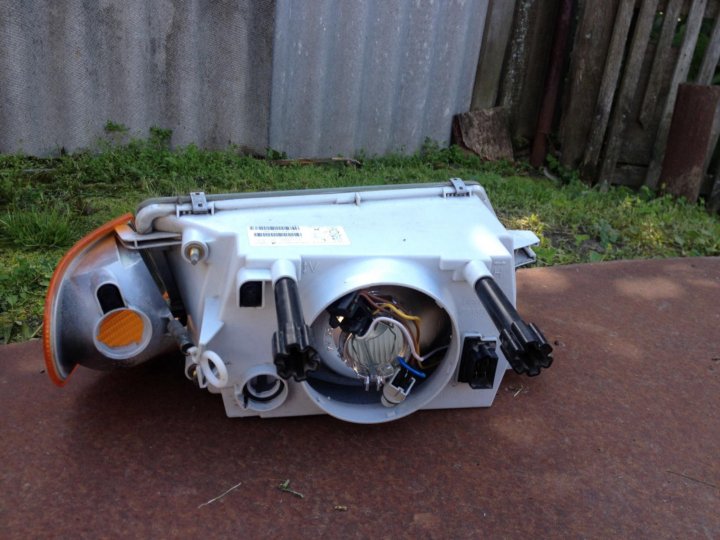

Регулировочные винты на ВАЗ 2114

Если вы не уверены в своих силах, обратитесь на СТО — там отрегулируют правильно.

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

главного цилиндра;
рабочей жидкости;
патрубков, в которых жидкость содержится;
цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Колесо корректора в салоне

Особенности ремонта своими руками

Калибровку корректора можно выполнить самостоятельно по инструкции, которая к нему прилагается.

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
в салоне демонтируем ручку на основном цилиндре;
открутив крепежные болты, снимаем основной цилиндр;
на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, ресничками на фары. Тюнингом фар является модернизация корректора. Для этого меняют штатный гидрокорректор фар на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
Меняется уплотнительное кольцо.
На штатное место прикручивается электрический корректор.
Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

Загрузка …

Видео «Как отрегулировать свет своими руками»

В этом видео показывается самостоятельная регулировка фар (автор ролика — avtomobilistTV).

Как настроить фары на ВАЗ-2114

Как правильно настроить фары

Вам предстоит сделать так, чтобы даже во время дождя или тумана свет фар оставался четким и не создавал завесу. Это позволит с большим комфортом пользоваться автомобилем и не мешать другим участникам движения.

Правильная работа фар на ВАЗ-2109 достигается следующим образом:

Сядьте на водительское кресло и установите ручку гидрокорректора фар в положение «водитель и пассажир». Она находится сразу же за рулевым колесом слева.
Включите ближний свет. Возьмите непрозрачную материю или плотный картон и занавесьте одну сторону.
Откройте капот. Найдите защитный корпус передней фары. Слева и справа от него находятся регулировочные винты. От того, где и какой винт вы повернете, изменится направление света

Обратите внимание, что ниже располагаются винты для противотуманных светильников. В режиме ближнего освещения верхняя граница световых пятен должна достигать нижней горизонтальной линии

Наклонное и горизонтальное пересечение световых пятен должно совпадать с точкой, соответствующей центру ламп.
Повторите эту процедуру для второй фары. Посмотрите на их совместную работу, пучки световых лучей должны идти параллельно друг другу, а граница пятен – не находиться на разных уровнях.

Для регулировки противотуманных фар необходимо сделать на щите дополнительную разметку. Для этого определите местонахождение центров светильников, используемых в тумане, и проведите через них горизонтальные и вертикальные линии. От горизонтальной линии, проходящей через центральные точки, отложите 10 сантиметров и проведите параллельную прямую.

Регулировка противотуманного освещения проводится по тем же принципам, что и для обычной ближней подсветки. Граница световых пятен их должны достигать самой нижней линии

Также важно соблюдать и соответствие центров

Проведенная в домашних условиях настройка света фар не является точной, поэтому ее стоит использовать лишь как временную меру. Постарайтесь найти время, чтобы обратиться в пункт технического обслуживания, оборудованный специальным стендом для регулировки оптики. Только регулировка, произведенная специалистом может быть точна, ведь при создании схемы вы могли неправильно разместить линии.

https://www.youtube.com/watch?v=E0744IgpQfI

Регулировка фар ВАЗ 2114. Как настроить своими руками.

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

Основная задача – освещать дорогу перед машиной

Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света

Световой поток не должен бить по лобовому стеклу встречных авто. Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Пошаговая инструкция

Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен; Объяснение настройки оптики при помощи экрана

Итог

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

Обратите внимание

Технология регулировки света фар своими руками

Проводить настройку нужно на ровной поверхности без наклона. Проверочный экран можно установить на расстоянии 5-6 метров. При отсутствии экрана можно воспользоваться ровной кирпичной стеной, воротами гаража или большим листом фанеры. Стёкла фар должны быть чистыми, без трещин и сколов

Также обратите внимание на состояние отражателей

Конструкция оптических приборов имеет два регулировочных винта, один из которых направляет пучок света в вертикальном положении, а другой в горизонтальном. С их помощью проводим регулировку, как указано на схеме.

Пучок света фары должен быть направлен регуляторным винтом в точку Е

Для удобства на стене наносим мелом вертикальные линии А, О и В. Они будут служить необходимыми ориентирами во время настройки оптики. Также наносим горизонтальные линии 1 и 2. Расстояние между ними должно быть 65 сантиметров.

Далее переходим в салон и устанавливаем регулятор гидрокорректора фар в положение 0. Это необходимо, чтобы исключить влияние устройства на световой поток во время регулировки. Регулятор расположен под торпедой, справа от рулевого колеса.

Порядок действий следующий:

Одну фару закрываем плотным материалом, который не пропускает свет.
Включаем ближний.
Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного. Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку
Повторяем процедуру, включив дальний свет.
Проводим аналогичную настройку для другой фары.

Видео настройки на ВАЗ-2114

Настройка фар не занимает много времени, поэтому при плохом освещении не затягивайте с этой процедурой. При работе стоит воспользоваться советами специалистов. В этом случае отрегулировать световой пучок получится максимально точно.

Александр Орда

Правильная работа оптики в автомобиле – это залог безопасной езды и хорошей видимости в любое время суток. В модели ВАЗ-2114 иногда требуется настроить фары, чтобы световой поток был направлен на дорогу и не мешал встречным водителям. Сделать проверку и регулировку света можно в домашних условиях своими руками, эта работа не требует много времени и специального инструмента. Ускорит процесс настройки полезное видео.

Настройка фар ваз 2114

Оптимальная регулировка фар на ВАЗ 2114. Создай себе комфортную езду в темное время

ограниченный сектор освещения трассы;
при включении ближнего света перед капотом автомобиля возникает «световая завеса», мешающая обзору дороги;
ослепление водителя, едущего по встречной полосе и создание, таким образом возможности ДТП.

проверить состояние элементов подвески, а именно пружин и амортизаторов, чтобы они находились в штатном состоянии;
давление в шинах довести до нормативного, согласно техническим условиям на автомобиль и сезонных условий поездок;
заправить автомобиль минимум на половину топливного бака, для создания стандартной нагрузки на подвеску автомобиля.

Доработка фар ProSport

ProSport тюнинг знаком многим, это широкий ассортимент деталей не только для ВАЗ, но и для иномарок.

Если говорить про фары ПроСпорт для «десятки», тогда все отзывы подходят под категорию «красивые, но не светят». Пробуем разобраться в том, как их можно переделать своими руками.

xn--2111-43da1a8c.xn--p1ai

Почему плохо светят фары на ВАЗ 2110 и 2114? Исправляем и улучшаем

«Как и чем отполировать пластиковые фары»;
«Полировка фар зубной пастой своими руками».

Блок-фара демонтируется при отключенном аккумуляторе;
С нее снимается стекло. Оно посажено на герметик, который размягчается нагреванием при помощи строительного фена. Затем стекло поддевается и аккуратно удаляется;
Выкручивается лампочка;
Демонтируется облезлый отражатель, ставится новый, фара собирается с соблюдением обратной последовательности.

«Как восстановить отражатель фары»;
«Какой лучше герметик для вклейки стекол фар».

Выбирается ровная стена, авто устанавливается на дистанции в 5 м от нее и стандартно грузится: бак должен быть полным, а в водительском кресле кто-то сидеть.
На стене делается разметка: центральная вертикальная линия должна совпадать с центром машины, боковые – с центром фар.
Горизонтальная проводится на уровне ламп. На 6,5 см ниже намечается граница светового пятна.
С фары снимается стекло для доступа к винту регулировки, вторая прикрывается любой картонкой. Направление подгоняется до точного попадания в точку пересечения прямых. Регулировка проводится при включенном ближнем свете: тогда и дальний тоже будет выверен правильно.

«Как правильно отрегулировать фары»;
«Как улучшить свет фар».

AutoFlit.ru

Доработка фар ProSport

ProSport тюнинг знаком многим, это широкий ассортимент деталей не только для ВАЗ, но и для иномарок. Если говорить про фары ПроСпорт для «десятки», тогда все отзывы подходят под категорию «красивые, но не светят». Пробуем разобраться в том, как их можно переделать своими руками.

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115

Примечание!На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм. ) должна быть начерчена.

Примечание!Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2». Дополнительный видео-ролик:Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает

Дополнительный видео-ролик:Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

Правильная Регулировка света фар на ВАЗ 2114

Регулировка фар на ВАЗ 2114 производится с помощью вращения винтов , которые регулируют вертикальную и горизонтальную плоскость и находящийся в них оптический элемент. Для более точной регулировки используются передвижные оптические приборы, в случаи их отсутствия, то регулировка производится с помощью экрана.

Для регулировки вам нужно поставить, полностью заправленный, автомобиль с нагрузкой на водительское сиденье 750 Н (75 кг), на абсолютно равной поверхности перед стеной, либо перед экраном. Ось автомобиля должна находиться под углом в 90 градусов по отношению к стене. Также вам нужно полностью проверить автомобиль – давление в шинах нормальное, пружины должны быть установлены (для этого просто качните автомобиль сбоку).

После того, как автомобиль полностью настроен на регулировку, мы переходим к настройке экрана. Начертите две вертикальные линии О (осевая), А и В – линии должны проходить через точку Е, которая соответствует центру фары. Линии О, А и В должны быть абсолютно симметричны осевой линии автомобиля.

Вам нужно начертить две горизонтальные линии: линия №1 соответствует расстоянию от пола до центра фар, а линию №2 начертите ниже линии №1 на 65 мм.

Если же у вас имеется в наличии гидрокорректор фа, то вам нужно установить его на панель приборов в положении, соответствующем положению автомобиля при нагрузке одним водителем.

Всё настроено, переходим к регулировке . Последовательно включаем ближний свет, сначала правая фара (левую закройте картоном), затем включаем левую (правая закрыта), регулируйте винтами пучки света до тех пор, пока верхняя точка световых пучков не совпадёт с линией №2, а точки горизонтальных световых пучок не совпадут с точками Е . Если данный совет вам помог, то рекомендуем ознакомиться с электроусилителем руля на ВАЗ , который будет полезен для водителя.

Предыдущий раз я рассказывал о поездке с негабаритом. В этой записи хотел рассказать о том как мне не хватает света фар на трассе. т.к. 99% в темное время суток езжу в городе, то проблем с недостаточностью освещения не возникало, но когда возвращался в ночь из командировки, сильно ощутил как сказывается неправильная регулировка фар на комфорте езды.Я не любитель ездить быстро, но по трассе хотелось бы в дальних поездках держать среднюю скорость 85-90 ночью и 95-100 в светлое время суток. Со светлым временем суток все более менее понятно. А вот ночью все зависит напрямую от того как хорошо освещается дорога. Особенно актуально в зимний период времени, т.к. разметки на трассе практически нет.Мои фары были отрегулированы слишком низко, но гидрокорректор уже не позволял поднять больше из салона, поэтому решил по приезду отрегулировать пучки света, а именно поднять вверх немного с запасом.Очень повезло, что в гараже есть чудо стена, разрисованная еще в советские годы по советским чертежам.

Регулировку произвел в следующей последовательности:т.к. гидрокорректор рабочий, то сначала выставил его ровно на середину.Далее выставил регулировку фар как полагается по чертежу.

Поскольку чертеж советских времен, позволил предположить, что и разрабатывался он для советских автомобилей, ничем не хочу обидеть владельцев советских авто, но мне кажется что фары на них устанавливались менее технологичные и слепили водителей встречных авто чуть сильнее, поэтому я решил, что в максимально высокой точке мои фары должны светить чуть выше, чем по чертежу. Выставляю гидрокорректор в максимум и получаю желаемый результат.Проехался по окружной дороге, вроде никого не слепил, и видимость стала получше, теперь ночью можно не напрягаясь держать крейсерские 90км/ч

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

плохая видимость дорожного покрытия в ночное время;
во время включения ближнего света появляется яркая полоса над капотом;
встречные машины сигналами указывают на слишком яркий свет.

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
Давление в шинах должно советовать техническим требованиям и времени года.
Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Гидрокорректор фар

Устройство и принцип работы

Конструкция корректора состоит из следующих элементов:

главного цилиндра;
рабочей жидкости;
патрубков, в которых жидкость содержится;
цилиндров.

Колесо корректора в салоне

Особенности ремонта своими руками

Калибровку корректора можно выполнить самостоятельно по инструкции, которая к нему прилагается.

Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
в салоне демонтируем ручку на основном цилиндре;
открутив крепежные болты, снимаем основной цилиндр;
на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Инструкция по замене корректора

Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
Меняется уплотнительное кольцо.
На штатное место прикручивается электрический корректор.
Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
Затем проводка проводится к моторчикам фар.

Не работает регулировка фар ВАЗ-2114 не регулируется вообще

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 не регулируется фара, но не все понимают, с чем это может быть связано. В данной статье, рассмотрим, причины возникновения такого эффекта, а также возможные варианты решения проблемы.

На видео ремонт гидрокорректора фары

На видео показано, как в полевых условиях отремонтировать гидрокооректор фары. Если гидрокорректор неисправен, то свет лампы «падает» в самый низ — на землю. Ехать с такой фарой ночью- опасно!

Основные причины

Свет отрегулированных фар автомобиля

Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:

Поломка гидрокорректора.
Выпала линза с фары.
Разбитая фара.

Демонтаж фары

Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:

Проводим демонтаж решетки радиатора.
Схема расположения болтов решётки радиатора
Долой решётку
Демонтируем аккумуляторную батарею.
Отсоединяем разъемы проводов питания фары.
Демонтируем противотуманные фары.
Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.
Откручиваем крепления фары и проводим ее демонтаж.
В кружке болт крепления фары
Готово — мы без фары!
Фару демонтировали

Сборка проводится в обратном порядке.

Замена гидрокорректора

Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:

На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.
Демонтаж гидрокорректора
Смотрим на стрелки направления
Снимаем рукоятку управления корректором.
Демонтируем регулятор гидрокорректора салона
Демонтируем рукоятку управления регулятора освещения приборной панели.
Снимаем рукоятку управления светом
Демонтируем пластиковую накладку.
Снимаем пластиковую накладку с ручки управления гидрокорректора фар
Демонтируем световод с панели приборов.
Снимаем световод
Откручиваем гайку крепления.
Демонтируем крепежную гайку управления гидрокорректором
Демонтируем гидрокорректор.
Регулятор гидрокорректора фары
Снимаем гидрокорректор
С переднего щита выводим резиновый уплотнитель.
Демонтируем уплотнитель на щите
Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.
Вынимаем гидрокорректор в сборе
Сборка проводится в обратном порядке.

Регулировка света фар на ВАЗ-2114

После того как всё отремонтировано и работает, необходимо провести регулировку фар по схеме рекомендованной заводом изготовителем. Итак, рассмотрим, последовательность действий:

Устанавливаем автомобиль в 5м от гладкой стены.
Размечаем стену, согласно технической схемы указанной ниже.
Схема для регулировки фар
При помощи ручки гидрокорректора выставляем свет.
Регулируются световые пучки на каждую фару отдельно.
Для точной регулировки проводить ее необходимо на каждую фару отдельно
Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.
Механические рычаги регулировки фары

Найти причину того, что свет не регулируется на ВАЗ-2114 достаточно легко, а вот устранить неисправность под силу далеко не каждому автомобилисту. Так, если автомобилист не уверен в своих силах необходимо обратиться в автосервис для устранения неполадок.

Как регулировать свет фар на ВАЗ 2113, 2114, 2115

23.06.2012

Передняя фара

Каждый водитель рано или поздно сталкивается с проблемой неправильно отрегулированных фар, находящихся спереди: ведь они ограничивают расстояние видимости и создают реальную угрозу встречным автомобилям. В этой ситуации потребуется знать, как происходит регулировка света фар.

Сейчас существуют три разные решения этой проблемы: в автомобильной мастерской, при помощи различных приборов или же самостоятельная регулировка света фар. Есть причины, по которым лучше доверить это процесс специалистам: “кустарность” данного метода, а также неточное соблюдение всех требований, установленных для прохождения технического осмотра.

Стоит помнить, что необходима как регулировка фар дальнего света, так и регулировка ближнего света фар. Стоимость регулировки света фар не слишком дорогостоящий процесс, но если Вы решили сделать это сами, то для начала следует проверить состояние пружин подвески, разница в размерах шин, их давление и т.д. Ведь каждый этот параметр может задать неправильный угол настройки, что может повлиять на качество регулировки.

Разные производители так или иначе оглашают условия, при которых должна происходить регулировка света фар автомобиля. Как правило, машина должна быть заправлена на 1/2 бака, а также загружена определенным способом. Случается, что из-за дефекта самой лампы невозможно добиться правильной регулировки.

Проверка и регулировка света фар

Стоит также знать, что лампы света бывают двух видов: это раздельные или с совмещенным ближними и дальним светом. В первом регулировка света фар происходит отдельно для пучка ближнего и для пучка дальнего света. В втором случае нужно настроить только ближний свет, а дальний свет настроится сам, автоматически.

Проверка и регулировка света фар потребует:

вертикальная и ровная стена;
ровный, горизонтальной участок перед этой стеной, протяженностью 7-8 метров;
какой-либо материал для разметки экрана (какая-нибудь клеящая лента).

Как сделать регулировку фар на ВАЗ 2114 своими руками с видео

Автор Александр Орда На чтение 3 мин. Просмотров 1.3k. Опубликовано 03.01.2019

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

плохая видимость дорожного покрытия в ночное время;
во время включения ближнего света появляется яркая полоса над капотом;
встречные машины сигналами указывают на слишком яркий свет.

Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
Давление в шинах должно советовать техническим требованиям и времени года.
Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Технология регулировки света фар своими руками

Пучок света фары должен быть направлен регуляторным винтом в точку Е

Порядок действий следующий:

Одну фару закрываем плотным материалом, который не пропускает свет.
Включаем ближний.
Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного.
Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку
Повторяем процедуру, включив дальний свет.
Проводим аналогичную настройку для другой фары.

Видео настройки на ВАЗ-2114

Оцените статью:

Поделитесь с друзьями!

Регулировка клапанов на ВАЗ-2114 своими руками: особенности работы

На автомобилях ВАЗ-2114 регулировка клапанов необходима при ремонте головки блока и двигателя. При большом пробеге металлические поверхности кулачков и шайб могут изнашиваться, что приведет к изменению тепловых зазоров. На «четырнадцатом» отсутствуют гидрокомпенсаторы, автоматически поддерживающие максимально допустимые зазоры. Поэтому иногда необходимо проводить диагностику и регулировку газораспределительного механизма.Вы можете сделать это самостоятельно, но вам понадобится определенное количество регулировочных шайб.

Основные сведения о ГРМ

После регулировки клапанов ВАЗ-2114 форсунка заработает в штатном режиме, впрыск топлива будет своевременным. Подобным образом настраивается система газораспределения на всех переднеприводных автомобилях ВАЗ. Тепловой зазор во впускных клапанах установлен 0,2 мм, а на выпуске — 0,35. Допустимое отклонение от этих значений не более 0.05 мм. Если установить зазор 0,2 мм, то щуп толщиной 0,25 мм больше не должен входить между кулачком и шайбой.

Но зонд 0,15 мм должен проходить без сопротивления. То же самое проделайте и с выпускными клапанами. В продаже можно найти шайбы с размерами в диапазоне 2,0..5,1 мм, шаг между соседними — 0,05 мм. Можно найти наборы — наборы шайб разного размера (обычно от 3 до 4,5 мм). А можно заказать по одной, но перед этим нужно замерить все зазоры и рассчитать размер новых шайб.

Когда регулировать

Цена регулировки клапанов на ВАЗ-2114 зависит от мастера, обычно в районе 700-1000 руб. При наличии шайб необходимого размера потребуется немного времени. Зазоры меняются из-за повышенного трения в газораспределительном механизме. В результате мощность двигателя снижается по мере изменения фаз газораспределения. Значительно увеличивается расход топлива, иногда запуск двигателя невозможен.

В некоторых случаях возможно, что двигатель запустится нормально и будет работать без проблем, пока не прогреется.Но как только прогреется до 90 градусов и выше, начинаются проблемы — мотор глохнет, троит, тяга падает. Такое ощущение, что перекрыли доступ воздуха или бензина в топливную систему. Клапаны ВАЗ-2114 1.6 регулируются каждые 60 тыс. Км по техобслуживанию.

Инструменты для ремонта

Прежде всего, необходимо измерить зазоры на остывшем двигателе со старыми шайбами. Затем, используя формулу, определите, какой должна быть толщина новых регулировочных шайб.Далее необходимо приобрести новые элементы рассчитанной толщины. Для работы понадобится следующий набор инструментов:

Ключ рожковый.
Ключ для выкручивания свечей.
Зонды (лучше вентилятор).
Приспособление для отжима клапанов (регулировку можно и без него, достаточно иметь в наличии хорошую плоскую отвертку).
Шайбы регулировочные (возможен набор разных размеров).
Прокладка под крышкой.
Тряпки.

Стоимость набора не менее 2000 рублей, поэтому дешевле будет приобрести индивидуально.Одна шайба стоит 30-35 руб. На регулировку может понадобиться максимум 8 штук, то есть не более 300 руб. А стоимость регулировки клапанов на ВАЗ-2114 на СТО в 2-3 раза больше. Подумайте, может, стоит немного переплатить и доверить работу профессионалам?

Подготовительные работы

Для подготовки к работе вам потребуется выполнить ряд действий:

Установите автомобиль на ровной поверхности.
Дать мотору остыть до 20 градусов.Если вам нужно сделать это быстро, для обдува можно использовать бытовой вентилятор.
Снимите боковую пластиковую крышку, закрывающую привод ГРМ. Для этого воспользуйтесь ключом на 10 — открутите три болта крепления.
Снимите верхнюю металлическую крышку с головки блока.
Вытрите излишки моторного масла.
Осмотрите распределительный вал, кулачки, шкив на предмет задиров, износа и других дефектов.
Для облегчения прокрутки коленвала выкручиваем все свечи.

Проверка зазоров

Перед тем, как приступить к регулировке клапанов на ВАЗ-2114, необходимо проверить зазоры.Для проверки зазоров в газораспределительном механизме потребуется:

Совместите метку на шкиве распределительного вала с выступом на крышке ГБЦ. Таким образом, вы устанавливаете первый цилиндр в верхнюю мертвую точку.
Для вращения коленчатого вала можно использовать ключ на 19. А можно сделать проще — поднять правую сторону, включить пятую передачу и повернуть колесо.
Для удобства напротив отметки, которая уже есть на шкиве, сделайте еще мелом или маркером. Главное, чтобы это было хорошо видно.
В этом положении измерьте зазоры, считая от шкива распределительного вала, на 1 (выпускном) и 3 (впускном) клапанах. Для этого установите зонд 0,35 в первый зазор. Он должен входить, едва касаясь металлических поверхностей. Для этого не нужно никаких усилий.
После проверки второго и пятого клапанов — поверните шкив распределительного вала на 180 градусов.
Поверните распределительный вал еще на 180 градусов и проверьте зазоры в 6 и 8 клапанах.
Последняя проверка 4 и 7 — для этого проверните распределительный вал еще на пол-оборота.

Выбор новых шайб

Для определения правильного зазора потребуются некоторые расчеты. Чтобы рассчитать размер новой шайбы, вам понадобится микрометр. Необходимо на примере рассмотреть, как подбираются новые шайбы:

Замерив зазор, вы обнаружили, что он составляет не 0,35 мм, а 0,45 мм. Это больше нормы на 0,10 мм.
При снятии шайбы на ее нижней части нанесена отметка 3,70 мм. Если отметки не видно, измерьте микрометром.
Для расчета толщины новой шайбы нужно прибавить разницу зазора к старой: 0,10 мм +3,70 мм = 3,80 мм.
Если нет шайбы толщиной 3,80 мм, можно установить 3,75 или 3,85 (допустимое отклонение от нормы).

Если при расчете вы получите число, не кратное 0,05, то нужно выбрать размер ближайшей по значению шайбы. Установите новую шайбу вместо старой, на этом регулировка клапана на ВАЗ-2114 завершена.

Передняя панель ВАЗ 2114. Кнопки, лампочки, значки, индикаторы

Современный автомобиль оборудован приборной панелью, которая является информационным блоком для водителя. Панель приборов (ПП) модели ВАЗ-2114 отличается простотой.

Современный автомобиль оборудован приборной панелью, которая является информационным блоком для водителя. Панель приборов (ПП) модели ВАЗ-2114 отличается простотой. Тем не менее, знать распиновку должен каждый автомобилист, чтобы получать данные о техническом состоянии и функционировании датчиков, приборов и узлов автомобиля.

ПП находится непосредственно перед сиденьем водителя. На нем отображаются электронные цифровые окна, индикаторы и лампочки различного назначения. Ниже представлены обозначения значков приборной панели ВАЗ 2114 (фото для ознакомления).

Для начала остановимся на тех устройствах, которые проигрывают значение приоритета. Среди них необходимо выделить следующие:

указатель скорости движения;
измеритель частоты вращения коленчатого вала — тахометр;

Индекс охлаждающей жидкости

;
указатель уровня топлива.

Остановимся на них подробнее. Измеритель скорости движения или индукционный спидометр показывает реальную скорость автомобиля водителя. Максимальная скорость 200 км / ч. Шаг деления 10 км / ч, минимальная погрешность 5. Внизу измерительного прибора находится цифровой экран с двумя линиями. Электронный дисплей отображает информацию о текущем и общем пробеге автомобиля за все время. Информация о скоростной скорости передается с датчика, который находится на КПП.

Измеритель частоты вращения коленчатого вала — электронное устройство, информация на которое поступает от электронного блока управления.Шаг счетчика 5 единиц. Оцифровка производится каждые 10 единиц. Диапазон от 55 до 80 заштрихован красным, что указывает на критическое увеличение оборотов.

Чтобы получить реальное количество оборотов в минуту, необходимо на шкале умножить на 10. Например, если тахометр показывает 50 единиц, то коленчатый вал вращается с оборотом 5000 оборотов в минуту. Если значение превышает 6000, то речь идет о экстремальных нагрузках, которые могут вызвать выходную мощность двигателя.

Под тахометром , приборная панель 2114. Предлагает водителю получить информацию о температуре воздуха и текущем времени. Информация отображается на цифровом дисплее.

Слева от указателя частоты вращения коленчатого вала отображается температура охлаждающей жидкости. Драйвер должен постоянно следить за этим указателем. Информация о фактической температуре передается от датчика охлаждающей жидкости, расположенного между головкой блока цилиндров и термостатом. Оцифровка начинается с 50 и заканчивается на 130 градусах.В этом случае зона выше 105 градусов заштрихована красным. Это говорит о том, что при достижении этой температуры необходимо заклинивать силовой агрегат. В результате перегрева мотора возможны серьезные поломки блоков. Шаг деления рассматриваемого индекса составляет 20 градусов.

Учитывая панель ВАЗ 2114 Нельзя обойти указатель уровня топлива, расположенный справа от индукционного спидометра.

Если указатель показывает единицу (есть бензоколон) рядом с), это означает, что бак заполнен.Значение 1/2 означает, что бензобак наполовину заполнен. Если символ бензоколона горит оранжевым, значит в емкости осталось менее 6 литров бензина.

Задача приборной панели сводится к тому, чтобы водитель своевременно информировал о текущем состоянии отдельных узлов, датчиков, систем автомобиля.

Если определение определенного агрегата не удается, или в процессе движения возникает аварийная ситуация, автомобилист сразу получает данные на «циферблат».Все обозначения, лампочки и их расположение стандартизированы, независимо от модели автомобиля и производителя.

Благодаря унификации опытный водитель с первого взгляда понимает значение каждого показателя. На автомобилях с инжекторным двигателем модели ВАЗ 2114 все обозначения соответствуют следующему схематическому изображению.

Ниже представлена таблица, позволяющая расшифровать обозначения значков на приборной панели. Здесь автомобилисты смогут ознакомиться с обозначениями, которые использовались на более ранних модификациях автомобилей ВАЗ-2114.

На ПП четырнадцатой модели есть ряд кнопок, которые также различаются определенными функциями:

В правом нижнем углу индукционного спидометра находится кнопка времени и температуры. Если вы нажмете эту кнопку и задержитесь на 5 секунд, система сбросит текущие рабочие данные;
справа на спидометре на щите кнопка с двумя переключателями. Та, на которой изображены 2 фары, включает габариты, а одна фара — ближний свет;
для включения передних противотуманных фар необходимо нажать кнопку несколькими нажатиями и фары;
для включения задних противотуманных фар используется кнопка с горизонтальным расположением штрихов;
для обогрева заднего стекла используйте кнопку, на которой изображен прямоугольник.

Таким образом, приборная панель ВАЗ 2114 , кнопки и описание Не вызывает никаких затруднений. Чтобы разобраться во всех функциях приборной панели, рекомендуется взять инструкции и потратить некоторое время на обучение, причем непосредственно в машине.

Знание всех индикаторов, кнопок и лампочек позволит водителю своевременно реагировать на информацию от электронного блока управления, тем самым избегая неприятностей.

(PP), который, по сути, является связующим информационным блоком между транспортным средством и водителем. С развитием автомобильной техники приборку начали оснащать новыми индикаторами и датчиками, в частности, в этой статье мы поговорим об отечественных «четверках». К каким элементам относится панель приборов ВАЗ 2114, каким поломкам она подвергается и как поменять ПП — ищите ответы на эти вопросы ниже.

[Скрыть]

Описание и расположение индикаторов и приборов на панели

Для начала ознакомимся с обозначениями и описанием значков и кнопок комбинации приборов в автомобиле ВАЗ 21140 инжектор или карбюратор.В последнее время владельцы ВАЗ 2107 часто ставят в свои машины тидтер из «каморок».

Описание значков в них будет аналогично:

Регулятор температуры антифриза в системе охлаждения также считается датчиком температуры двигателя. При оптимальной работе силового агрегата стрелка датчика не должна быть выше 90 градусов, допускаются незначительные отклонения. При завышенной температуре мотора следует провести диагностику системы охлаждения и самого двигателя.Кроме того, DRP может давать неверные значения.
Тахометр. Это устройство принимает сигналы с датчика коленвала и выводит на приборку информацию о количестве оборотов двигателя.
Световой указатель поворота.
Правый поворот. Если эти два значка мигают слишком медленно или очень быстро, то вам необходимо проверить исправность лампочек, а также электрические соединения, возможно, ближе.
Одним из основных приборов на приборной панели является спидометр, с его помощью водитель определяет скорость движения.Допускается незначительная ошибка в показаниях. Если значение слишком отличается от фактического, то, скорее всего, причина неисправности — датчик скорости.
Регулятор уровня бензина в баке.
Индикатор резерва топлива загорается в том случае, если объем бензина в баке составляет около 6-7 литров.
Символ включения фары автомобиля загорается при включении габаритов и ближнего света.
Эта лампочка на панели приборов указывает на то, что тормозная система автомобиля работает в аварийном режиме.Скорее всего, причина его появления связана с нехваткой рабочей жидкости в баке.
Символ включения дальнего освещения, горит синим.
Эта кнопка используется для сброса суточного пробега.
Одометр — счетчик, обозначающий пробег автомобиля. Внизу указан суточный пробег, а вверху — общий.
Символ включения световой сигнализации. Когда водитель включает аварийную, индикатор начинает гореть красным и мигать.
Значок проверки, его внешний вид говорит о необходимости проверки работоспособности мотора. Причины этого могут быть установлены, начиная от неправильного соотношения топлива и воздуха при образовании горючей смеси и заканчивая выходом из строя тех или иных датчиков. Для выявления проблемы нужно обратиться к специалистам или самостоятельно протестировать двигатель с помощью компьютерной диагностики.
Регулятор температуры за бортом, как и время. Используя кнопку сброса суточного пробега, поворачивая ее влево и вправо, вы можете переходить из одного температурного режима в другой.
Значок разряда аккаунта, его появление скорее всего связано с тем, что аккумулятор автомобиля почти разряжен. В том случае, если индикатор горит слишком ярко или наоборот слабо светит, скорее всего, причина кроется в работе генераторного устройства. В частности, речь идет об ослаблении натяжения ремня привода, но также проблема может заключаться в неработоспособности генератора.
Этот значок указывает на активацию ручных тормозов, горит как на запущенном, так и на неработающем двигателе.
Значок аварийного давления моторной жидкости, его появление обычно связано с нехваткой масла в двигателе. Если индикатор горит после запуска силового агрегата, необходимо предварительно проверить объем расходных материалов в системе. Также причина может быть в некорректной работе масляного насоса.
Значок резерва, если двигатель инжекторный. Если мы говорим о карбюраторном двигателе, то это индикатор всасывания.

Возможные неисправности: особенности и причины

ПП является электронным узлом, поэтому, как и в любом другом устройстве, возможны неисправности.

С какими проблемами может столкнуться автомобилист:

Перестала гореть подсветка приборки, при этом все датчики и индикаторы работают в штатном режиме. При такой проблеме неисправность следует искать в предохранителе под маркировкой F16. Этот предохранитель срабатывает не только подсветкой в приборке, но и поворотниками, световой сигнализацией, а также фарами заднего хода. Поэтому, если повороты и аварии работают нормально, причину следует искать в обрыве электрочашей или коротком замыкании.
Тахометр или спидометр работают неправильно. Как уже было сказано выше, в таких случаях необходимо в первую очередь проверить датчики — положение скесванала, а также скорость. Если датчики рабочие, возможно, проблема кроется в плохом контакте с электросетью автомобиля или повреждении соединительной проводки.
Только не работает, все контроллеры исправно работают. При таких проблемах причина, скорее всего, в выходе из строя ламп на приборке, при их засорении прибор следует заменить на новые.
Стрелка горит, а температура охлаждающей жидкости не поднимается или не поднимается до верхней точки. Если стрелка врет, то, скорее всего, причину нужно искать в датчиках и электрочайниках связи. ДЖД в «четверке» размещен в головке блока цилиндров, а регулятор уровня топлива находится в топливном насосе.
Перед тем, как заменить устройство неудачным, нужно проверить работоспособность проводки подключения, а также контактов. Если стрелка поднялась в наивысшую точку, то, скорее всего, в электрочашках присутствует замыкание.Чтобы найти проблему, лучше воспользоваться услугами электрика.
Если панель в целом работает нормально, но некоторые контроллеры работают некорректно или сбои, причина должна быть записана в электронной схеме. Возможны неисправности процессора (автор видео — Сергей Кошкин).

Инструкция по замене приборки своими руками

Как поменять щит управления своими руками:

Для начала отключаем аккумулятор от сети и крестовым походом откручиваем отверткой три винта.Эти саморезы фиксируют левый экран на центральной консоли.
Демонтируется накладка, а также выступ, расположенный в ее нижней части, после чего его можно вывести из кронштейна.
При помощи крестовой отвертки нужно будет открутить 5 саморезов, расположенных на правой накладке, после чего сам экран можно будет демонтировать.
Далее от прикуривателя нужно отключить разъем с проводами, а также отсоединить колодку от лампочки этого устройства.
Затем нишу для мелочей нужно убрать, протолкнув ее изнутри. Отверткой с крестовым ходом нужно открутить два винта, после чего утопить блок диагностического разъема к самой панели.
Потрите отверткой и снимите рычаг переключателя вентилятора. Затем с помощью отвертки с плоским жалом вставьте инструмент между этим рычагом и ручкой, после чего последний можно будет демонтировать.
Теперь той же крестовой отверткой вам нужно будет открутить два винта на приборной панели.Таким же образом закручиваются и расположенные внизу саморезы. После этого нужно нажать отверткой и демонтировать заглушку, а также открутить верхние винты накладки КПП. Затем закручиваются еще два винта, расположенные внизу.
Саму аккуратную накладку нужно отвести немного в сторону. На этом этапе рекомендуем отметить подключенные провода к разъемам. После этого можно отсоединить сами колодки. Если нужно заменить накладку, то ее можно разобрать и поменять.Приборку разбирают и ремонтируют или меняют, после чего ставят в обратном порядке.

Фотогалерея «Поменять ПП своими руками»

Идеи по тюнингу и доработке щита

Какие идеи по тюнингу можно использовать для апгрейда приборки:

Купить новый электронный щит. Этот способ настройки считается одним из самых дорогих, особенно для его реализации, скорее всего, придется менять разъемы. Стоимость таких буксиров обычно высока.
Приобретите или сделайте прошивки самостоятельно и установите их на весы датчиков в приборной панели. Такие вставки можно купить в интернет-магазинах или разработать самостоятельно. Существенным недостатком этого метода является необходимость полного демонтажа и разбора панели, а также отключения стрелок от датчиков. Этот способ один из самых простых.
Установить светодиодные лампочки в подсветку прибора. В этом случае также необходимо будет разобрать дашборд, однако процесс реализации этого способа проще.Стрелки с датчиков демонтировать не нужно — нужно будет только отключить старые лампы и вместо них установить диод.
При покупке новых светодиодов нужно быть внимательными, чтобы основание сменных источников света было идентичным. В том случае, если цоколи не совпадают, лампочки придется паять. Вместо отдельных ламп можно приобрести диодную ленту.
Самая кропотливая программа и самый дешевый вариант с точки зрения затрат — рисовать стрелки, а также числа и деления на флуоресцентных датчиках краски.В сочетании с диодной подсветкой это улучшит яркость и контрастность приборной панели.

Обычно снятие торпеды для автомобилиста не составляет труда. Но все меняется, когда дело касается автомобилей ВАЗ. Почему-то конструкторы этих машин приложили максимум усилий для того, чтобы снятие приборной панели стало крайне сложной задачей. Так можно ли самому снять торпеду? Может. О том, как это сделать, сегодня пойдет речь.

Торпедное устройство

Что такое торпеда? Если вкратце — это приборная панель.Слово «торпеда» пришло к нам с Запада и до сих пор прочно вошло в обиход отечественных автомобилистов.

Панели приборов на ВАЗ 2113, 2114 и 2115 практически не отличаются. Это сложные сборно-разборные металлические конструкции с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную пленку, которой покрыта большая часть органов управления.

Как снять панель приборов с ВАЗ 2115

Поскольку панели приборов на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, порядок демонтажа торпеды будет рассмотрен на примере ВАЗ 2115.Но прежде чем приступить к работе, следует запастись всем необходимым.

Инструменты и материалы

Затвор с плоским жалом;
затвор с крестообразным жалом;
плоскогубцы;
Набор ключей для рожков.

Последовательность операций при снятии торпеды с ВАЗ 2115

С помощью кроссовера отворачиваются саморезы, за которые держится левая часть консоли.
После этого нижний край боковины аккуратно снимается с кронштейна.
Правая сторона консоли держится на пяти винтах, которые также откручиваются крестовым сколдером. После этого аккуратно снимается боковина.
Теперь ручки, установленные на рычагах заслонки печи, сняты. Делается это вручную.
Далее снимается ручка с регулятора скорости вентилятора. Чтобы его снять, достаточно потянуть на себя.
Саморезы скручиваются с торпедо на кронштейнах. Таких саморезов 4 (2 слева от панели, 2 справа).
Еще 4 винта находятся у окна панели приборов (2 под окном и 2 над ним). Еще откручивают перекрещенную ругань.
Над окном приборного блока, справа, небольшая заглушка. Придумывается плоский сколдер и извлекается. Под ним еще один саморез, который закручивается крестовиной.
После выкручивания всех винтов снимается накладка приборного блока. Для этого достаточно его толкнуть.
За обшивкой проложены провода, которые извлекаются из гнезд вручную.
После отключения проводов необходимо открутить 2 болта на кронштейне рулевого управления на 13.
Далее ключом на 8 откручиваются гайки на нижнем креплении кронштейна.
После этого блок управления аккуратно извлекается из панели, открывается доступ к гайкам крепления на поперечной торпеде.
Далее с помощью крестовины откручивается последний внешний вид, удерживая торпеду на левом дублере.
После откручивания последнего солдатика снимается торпеда.

Видео: Снимаем панель приборов с пятен

Есть установка торпеды ВАЗ 2115 на другую машину

Если коротко — нет. Панель приборов на ВАЗ 2115, 2114 и 2113 имеет ряд конструктивных особенностей, которых нет на других машинах. У нее слишком длинные поперечины, кронштейны крепления и консольные боковины. Ничего подобного нет даже на других моделях ВАЗа, не говоря уже об иномарках. Но следует отметить, что автовладельцы часто практикуют замену.В частности, торпеду с ВАЗ 2114 удачно можно поставить на ВАЗ 2109. Но в этом случае необходимо обрезать боковины консоли, а на кронштейнах просверлить новые крепления.

Есть несколько способов. Некоторые изменения направлены на улучшение ходовых качеств, другие связаны с декоративной доработкой автомобиля. ВАЗ — отечественный автомобиль, по мнению многих, просто созданный для тюнинга. В большинстве случаев изменению подвергается панель приборов, являющаяся центральным элементом салона.

Именно на тюнинге панелей приборов можно проявить свои дизайнерские фантазии, с этим элементом салона многие начинают работать над доработкой автомобиля. Следует отметить, что ВАЗ 2114 — одна из последних самых продуманных моделей ВАЗ, которая привлекает внимание. Если пришла панель приборов, не устраивает подсветка, можно провести тюнинг. Панель приборов ВАЗ 2114 тюнинг выполняется довольно часто. Вариантов модификации этого элемента автомобиля существует огромное количество: одни носят исключительно декоративный характер, исполнение других полностью меняет интерьер.Рассмотрим все особенности тюнинга панели приборов рассматриваемого автомобиля.

Дизайн панели приборов

Бокс: Важно: Выполняя комплексные работы по модернизации панели приборов, следует учитывать особенности ее конструкции. Главное правильно произвести разборку, подобрать необходимые детали и все собранное обратно. Все действия, которые касаются улучшения панели приборов, лучше продумать. Только при составлении четкого плана можно исключить вероятность ошибок, сложных моментов.

Следует иметь в виду, что состоит из нескольких основных элементов, после демонтажа которых можно перейти к приборам для их замены. Вышеперечисленные элементы можно назвать базовыми. Соединение одних происходит с помощью шурупов, гаек и болтов, у других — с помощью заглушек.

Замена подсветки и цвета спидометра

При рассмотрении того, как поменять приборную панель ВАЗ 2114 в тюнинге, многие считают для начала визуальные доработки, среди которых будут выделены.Современные автомобили зарубежного автопрома имеют сложную систему подсветки, создающую достаточно необычный эффект. Отечественный автомобиль отличается простой конструкцией и неэффективной подсветкой панели приборов. Вариантов изменения довольно много, если нет фантазии, то можно воспользоваться одним из способов настройки в Интернете.

В этом случае работа, как и в других ситуациях, начинается с демонтажа. Для этого следует полностью снять щиток и демонтировать защитное стекло.Следует отметить, что он должен быть точным, так как все детали довольно хрупкие. Поменять подсветку довольно просто:

1. Оригинальная лампа зеленого цвета, может быть установлена, например, красная.
2. Демонтаж лампы осуществляется довольно просто.

Завершающим этапом работы можно назвать сбор всей конструкции обратно. Еще одной доработкой можно назвать изменение цвета стрелки спидометра и других индикаторов.При создании рассматриваемого автомобиля панель приборов была плохо продумана: подсветка зеленая, индикаторы желтые, кнопки тоже зеленые. При длительной езде ночью такая подсветка сливается, и заметить стрелку спидометра становится довольно сложно.

Изменить ситуацию можно, установив красные светодиоды, которые создадут необходимый контраст в освещении автомобиля. Для этого их крепят под стрелкой, сверху надевают специальную термоусадку, после чего силовую проводку перекидывают на подсветку ТЭНа.При использовании термоусадки свет не будет рассеиваться, а подсветить только стрелку. Выглядит такое изменение довольно привлекательно, читаемость приборов значительно повышена.

Монтаж готовых устройств

Приборную панель

Тюнинг ВАЗ 2114 можно заменить готовыми версиями, которых в продаже довольно много. Главное, выбрать наиболее подходящую модель не только по дизайну, но и дизайну.

Рассмотрим несколько вариантов готовых приборных панелей, которые можно использовать на рассматриваемом автомобиле:

AMS — панель, поставляемая под заказ.Обратите внимание, что при оформлении заказа вы можете указать конструктивные особенности этой панели. Эта модель имеет указатель масла, которого нет на оригинальной модели. Появление указателя масла связано с тем, что многие водители спрашивали о включении этого элемента в панели. Дизайн представляет собой сочетание цветной мешковины и хромированной облицовки.
Pro-Sport — приборная панель данной модели выполнена в виде накладки. Привлекает данная модель необычным дизайном. Возможна покупка варианта с яркой и темной подложкой, что можно назвать плюсом рассматриваемой модели.В конструкции есть своя подсветка, которую можно регулировать по яркости, но цвет только один — синий. Шкала проходит после установки вставки.
AMS-2 — достаточно необычная модель, центральным прибором стал тахометр. Белая шкала, выполняемая в спорте. Для чтения информации больше всего подходит белая шкала. В конструкции есть своя диодная подсветка, которая определяет быстрое считывание информации в ночное время. При этом следует учитывать, что установить этот дашборд довольно сложно.Это связано с необходимостью переделать стандартный щит.
Street Storm — главной особенностью данной модели можно назвать разнообразие цветового оформления. При этом все элементы приборной панели расположены в классическом порядке, что можно назвать достоинством данной модели. Еще одной особенностью дизайна можно назвать подсветку: днем она достаточно светлая, имеет красные символы, можно менять уровень подсветки элементов и цвет.
«Северный ветер» — еще одна спортивная версия, имеющая сложную систему подсветки.Этот вариант исполнения пользуется большой популярностью, так как ночью создается довольно красивый эффект.

Практически все вышеперечисленные накладки без проблем монтируются независимо. Единственное, что может вызвать значительные трудности, — это подключение подсветки.

Установка евролайн на ВАЗ 2114

Еще один способ, с помощью которого можно тюнинговать 2114, это установка европейца.

Старая версия панели не продумана:

Руль не имеет регулировок, и при этом закрывает большую часть приборов на щите.
Приборная панель ночью отражается на лобовом стекле, что тоже создает довольно много сложностей.
Качество покрытия желает лучшего. При этом всего за несколько лет внешний вид панели полностью теряется.
Используемый пластик не выдерживает критики: скрип, стук, рев — и все это исходит из лицевой панели.
Спустя время многие владельцы сталкиваются с проблемой, что он начинает открывать бардачок.
Зимой в машине очень холодно, вентиляция не позволяет отрегулировать наиболее правильное распределение воздуха.

Все вышеперечисленные проблемы обнаруживаются в случае установки старой панели. Некоторые проблемы, например, звукоизоляция и поддержание оптимальной температуры зимой, можно решить только при существенной отделке автомобиля. Однако некоторые из вышеперечисленных проблем можно решить установкой европейца.

При изготовлении EUROPINELLES лучше используется пластик, лучше сборка. Этот момент определяет, что после установки панель не вызывает такого количества нареканий.Переделка тоже проходила вентиляцию, что немаловажно. Однако рассчитывать на впечатляющий результат переделки не стоит:

1. Отечественная сборка проявится даже в мелочах.
2. Рычаги регулировки положения решетки воздушного потока достаточно тугие, не доходят до края прорези.
3. С бардачком проблемы тоже не решаются — через время он тоже начнет открываться.
4. Если не следить за пластиком, то через время и внешний вид его ухудшится.Для ухода за пластиком можно использовать специальные спреи.

Однако Evinopannel существенно превосходит предыдущую его версию. Примером можно назвать многочисленные ящики, которые расположены в панели — именно этого многим не хватало.

Профессиональная доработка автомобиля

В последнее время тюнинг панели приборов ВАЗ 2114 часто проводят в специализированных мастерских. Умелые мастера смогут подогнать приборную панель другого автомобиля под рассматриваемый, что сделает его поистине уникальным.Сделать это будет достаточно сложно, так как придется изменить форму, размер самой панели, подключить проводку, изменить положение основных элементов лицевой панели и так далее.

Стоимость услуги довольно велика, но ценители настоящего комфорта и ВАЗ 2114 оценят труды этих профессионалов в рассматриваемом вопросе. Работа, как правило, выполняется не только качественно, но и довольно быстро. Поэтому машину нужно будет подождать недолго.

В заключение отметим, что при самостоятельной смене дашборда всегда следует обращать внимание на правильность подключения всех устройств и элементов управления. Ошибки ракет могут привести к тому, что, например, спидометр укажет неверную скорость. Этого нельзя допускать для обеспечения безопасности движения.

Панель настройки видеонаблюдения ВАЗ 2114

Если у вас нет лишних денег на доступ к станции техобслуживания с целью снятия приборной панели, вы можете все сделать самостоятельно.Хотя указанный процесс не сложен, но все же нужно понимать, с какими действиями вам придется столкнуться.

Панель приборов позволяет узнать всю полезную информацию о состоянии автомобиля. Именно поэтому, если Торпеда ВАЗ 2114 станет непригодной, к процессу замены придется отнестись со всей серьезностью, чтобы при последующей установке не забыть о присоединении какой-либо важной детали автомобиля.

Стоимость новой панели колеблется в пределах 15000 рублей, это довольно ощутимая сумма.Конечно, бывают ситуации, когда замена просто необходима. В качестве примера можно привести аварию на дороге, в результате которой на панели появились большие трещины, мешающие ее качественному функционированию.

Панель предварительного просмотра, особенности

Купите в магазине фигурную отвертку и с ее помощью постепенно открутите винты, фиксирующие приборную панель. Это непосредственно три элемента, фиксирующие левый экран центральной консоли. Если не можете разобраться с их расположением, сосредоточьтесь на том месте, где находятся водительские педали.Выкрутите оба самореза, которые находятся под заглушкой или, если ранее у вас была установлена магнитола, то под ней.

Тем, кто ездит недавно, нужно знать, что вилка находится рядом с кнопкой включения обогрева заднего стекла автомобиля ВАЗ. После этого с поверхности панели приборов выдернутся абсолютно все фишки. Лучше всего, если вы и дальше будете производить им полную замену. Он обеспечит лучшее крепление и не даст вам запутаться в деталях.

При работе считайте, что они на прикуриватель и подсветку пепельницы. В обязательном порядке необходимо снять рулевую колонку. После завершения разборки снимается и руль. После этого столбик плавно опускается. Далее внутри слегка вдавливается вся оставшаяся самодостаточность и блок, отвечающий за управление обогревом автомобиля.

Удалив все указанные элементы приборной панели, вам нужно будет открутить монтажный кронштейн.Это элемент, который переходит от пола автомобиля прямо к панели приборов. Учтите, что к нему также прикреплены держатель реле и предохранители впрыска топлива. Не забывайте, что необходимо также разобрать поперечную приставку.

Нужно аккуратно поддеть, а затем удалить ручки, отвечающие за коррекцию фар и регулировку освещения в панели приборов, вытащить декоративную накладку и приступить к демонтажу светодиодной вставки. Все работы с панелью приборов следует проводить с максимальной осторожностью, чтобы не повредить рабочие элементы.

В дальнейшем все гайки отворачиваются, а фишки, которые находятся в иммобилайзере и средней коробке, отделяются. После того, как вы удалили все сопутствующие элементы, аккуратно обращаясь к старой панели, потяните ее на себя. Только теперь вы можете приступить к установке нового дашборда. В этой задаче нет ничего сложного или трудоемкого, но вам все равно придется потратить определенное количество времени на установку.

Модификации панелей, спецдеталей

У каждого владельца ВАЗ 2114 наступает момент, когда ему каждый день надоедает видеть заводской щиток приборов и возникает желание установить новую, улучшенную модификацию.Эта инструкция позволит максимально реализовать поставленную перед вами задачу, не обращаясь к точкам обслуживания.

Если вы хотите, чтобы в вашем салоне все было на высшем уровне, обратите внимание на современные модели торпед, на которых спидометры выполнены в цифровом виде. Их производит и продает, правда по очень значительной цене, компания «Гамма». Однако стоимость окупается уникальными внешними данными, которые позволяют выполнить панель приборов таким образом, чтобы она соответствовала всем требованиям современного стиля.

Если возник вопрос, где взять новую панель, то масса вариантов. Прежде всего, вы можете посетить рынки, специализированные автомобильные магазины, доски объявлений в Интернете и аукционы. В итоге вы найдете товар, который будет подходить как по качеству, так и по цене.

В промежутке после того, как вы разобрали приборную панель, но еще не приступили к установке новой, подумайте о возможности ее украшения, чтобы придать ей максимальную индивидуальность. Не забывайте о старой панели, которую вы выучили с такой тщательностью.Если на ней не будет видимых трещин, можно будет продать в интернете примерно 1/3 стоимости новой торпеды.

Таким образом, вы возвращаете часть потраченных денег на покупку новой детали в салоне автомобиля. Если вы всерьез задумываетесь, как сделать так, чтобы ваша панель не нравилась другим, прикрепите неоновую подсветку или выполните подсветку, которая поможет сделать штатную заводскую подсветку более разнообразной.

Помните, что при застегивании панелей особое внимание стоит уделять не только шкале и стрелкам, но и расположенным на ней кнопкам.Конечно, не обязательно лепить освещение там, где нужно, здесь также необходимо соблюдать строгие пропорции, ведь яркие огни в любом случае будут отвлекать вас на протяжении всей дорожки. Особенно, если при необходимости придется неоднократно кататься по сложным участкам трассы.

Если вы хотите сделать панель идеальной, сделайте возможным более тщательную звукоизоляцию. Чтобы в автомобиле ВАЗ 2114 указанная работа заработала, вам понадобятся специальные материалы.Но лучше всего, если вы будете выполнять эту задачу параллельно с заменой панели. Ведь если вы уже установили новую версию, вам придется заново все обновлять.

Чтобы произвести не только замену панели приборов, но и освежить внутреннюю отделку, придется либо обращаться на СТО, либо проводить тюнинг самостоятельно, полностью надеясь на свои силы. Это поможет сэкономить очень значительное количество времени и денег, которые пришлось бы потратить, отдав машину в профессиональную мастерскую.Удачи!

Какие лампочки на ВАЗ 2114. Светодиодные лампы в ближнем свете

Перед каждым водителем рано или поздно встает вопрос о выборе элемента головного света. Как правило, это лампы х5 с своеобразным цоколем. Самый распространенный вариант — галогенные лампы х5, а популярность их обусловлена рядом преимуществ.

Почему галоген

Когда речь идет о замене каких-либо деталей, автомобилисты в первую очередь обращают внимание на цену. Стоимость замененных элементов стала играть еще большую роль в период кризиса, а дорогие бренды стали пользоваться меньшим спросом.Однако практически каждый производитель выпускает модели на галогенной основе, которые относятся к бюджетной категории и стоят намного дешевле.

Энергопотребление также играет важную роль. И здесь галоген — идеальный выбор. В этом случае оказывается, что можно сэкономить не только деньги, но и заряд аккумулятора. Это снижает риск остаться без машины утром, если вы забудете вечером выключить фары. Именно поэтому галогенные лампы часто становятся выбором искушенного водителя.

Принцип работы

По сути галогенная лампа h5, это обычная лампа накаливания. Однако некоторые отличия все же есть. При производстве в колбу добавляют пары галогена (обычно бром или йод). В результате увеличивается срок службы и появляется возможность повысить предельную температуру спиралей. Яркость значительно увеличивается, что делает их таким привлекательным вариантом при выборе элементов освещения.

Галогенные лампы, применяемые в автомобилестроении, не имеют недостатков, так как только использование переменного тока может выявить незначительный минус (низкочастотный шум при использовании с диммером).

Сам принцип работы позволяет изготавливать маленькие лампочки, так как на лампочке не остается вольфрамового осадка. Все дело в том, что при реакции с галогенами он либо выгорает, либо возвращается в спираль (что позволяет повысить температуру).

Есть также относительно новые галогенные модели IRC. Их особенность в том, что колба имеет покрытие, отражающее инфракрасное излучение внутри колбы. Это значительно снижает потребление энергии и почти вдвое увеличивает срок службы.

Таким образом, обладая рядом преимуществ, галоген постепенно вытесняет с рынка обычные лампы накаливания. Низкая стоимость и высокая эффективность наряду с долговечностью делают их самыми продаваемыми в мире.

Зачем нужны всепогодные модели

Светильники бывают нескольких типов, один из которых всепогодный. Ключевой особенностью этого типа является то, что во время изготовления на внутреннюю стенку колбы наносится специальное покрытие с интерференционными свойствами, которое придает свету желтоватый оттенок.Это сделано для улучшения контрастности освещенного участка, особенно в непогоду. Например, свет обычной лампочки h5 сильно отражается от падающих капель дождя, которые часто слепят водителя, мешая обзору. Желтоватый свет имеет более низкую отражательную способность и не так сильно раздражает глаза, что более благоприятно влияет на управление автомобилем в плохую погоду.

Кроме того, автомобиль с всепогодными фарами h5 лучше виден на дороге как в туман, так и в сильный дождь, что значительно снижает вероятность ДТП.

Безопасность — главный приоритет всепогодных моделей.

Наиболее распространенными типами, как показал тест лампы h5, являются:

IPF h5 Superbeam,
ОБЩИЙ ЭЛЕКТРИЧЕСКИЙ h5 AllDay,
PHILIPS h5 Weather Vision,
NARVA h5 Azzurro.

Самыми яркими из перечисленных ламп h5 являются PHILIPS h5 Weather Vision и GENERAL ELECTRIC h5 AllDay. Однако они показывают лучший результат среди всепогодных и стоят намного дороже. Все они достаточно яркие, но какие лампочки h5 решать вам.Все зависит от индивидуальных требований.

Тест и сравнение моделей с повышенной светоотдачей

Безопасность — наше все. При частой езде в темноте нужно позаботиться о хорошем освещении. На помощь в такой ситуации приходят специальные образцы повышенной светоотдачи. Производители предлагают множество вариантов, но мы рассмотрим самые примечательные из них:

Koito VWhite показал хорошие результаты при тестировании. Полное соответствие европейским стандартам безопасности.Этот образец не повредит проводку автомобиля, а при освещении покажет хороший результат. Световой поток полностью соответствует ГОСТу, показывая результат 1500 люмен для дальнего света и 930 люмен для ближнего света.

Отличная геометрия светового луча также является важным преимуществом этой модели. Не ослепит водителей на встречной полосе; Пункт управления полностью соответствует всем нормам и правилам. Свет отлично освещает ближнюю и дальнюю плечевые зоны.

Итог: Высокая светоотдача и большой угол освещения, несомненно, большие плюсы. Четкие черно-белые границы и защита от бликов встречного транспорта — хороший функционал для своей ценовой категории. Есть один недостаток, и он не существенный — все надписи на японском языке.

GE MegaLight Ultr a
не очень хорошо, но своих денег все же стоит. Электропроводка безвредна, потребление энергии в допустимых пределах.Световой поток при этом составляет 995 на ближнем и 1520 на дальнем. Эти параметры находятся в допустимых пределах ГОСТ, хотя и немного ниже рекомендованных.

Тест в черно-белом режиме прошел, хотя и не идеально. Темное пятно в правом углу верхней зоны и чуть выше и правее контрольной линии значительно портит картинку. На свет это не сильно влияет, но неприятно.

Для водителей, едущих на встречный свет, эта модель небезопасна, впрочем, как и для обгона.В контрольной точке он показывает 1,05 лм, что вдвое меньше допустимого.

Итог: Этот образец отлично справляется с освещением у бордюра. Несоответствие ГОСТам и стандартам ЕЭК ООН. Вы в принципе можете использовать эту модель, но другим водителям она может не понравиться.

Osram Cool Blue Intense Хороший вариант, но не самый надежный. При замере потребляемой электроэнергии отклонений от допустимых значений не обнаружено. Световой поток тоже хороший: 965 люмен рядом, а дальний 1655 лм.Эти показатели соответствуют требованиям ГОСТ.

Водители, как едущие рядом, так и едущие на встречной полосе, не слепые. Все показатели соответствуют европейским стандартам. Обочины дороги будут хорошо освещены, даже слишком много. Переборщили, требования превышены, но ненамного.

Итог: Отличный световой луч и придорожное освещение — модель явно стоит своих денег. В ходе испытаний было использовано несколько образцов, один из которых перегорел — мелочь, но неприятно.Доступная стоимость и хорошие характеристики дают ей все шансы на успех.

Сравнение ламп h5 показывает, что изделия японских производителей показывают лучшие результаты. Они не только надежны, но и соответствуют всем необходимым стандартам. Не теряя собственного комфорта, вы не мешаете другим водителям на трассе и в черте города. Например, лампа Koito VWhite позволяет получить наилучшие результаты испытаний. Однако, какие лампы выбрать h5, решать только вам.

При выборе нужно учитывать все, в том числе и собственные пожелания. Часто возникает вопрос — какие лампы ближнего света лучше х5. Многие драйверы рекомендуют OSRAM Cool Blue Intense 4200K, так как они обеспечивают лучшую производительность в ближнем режиме. Тест галогенной лампы h5 показал лучший результат и полное соответствие требованиям, предъявляемым к данной модели.

Регулировка фар

Одной из важнейших операций по обеспечению безопасности на дороге является регулировка фар.Попробуем разобраться, как отрегулировать фары в «доме». Весь процесс разбит на этапы:

Для начала нужно разметить стену;
Затем отметьте лампочки;
И непосредственно сама настройка.

Также необходимо проверить исправность подвески и распределение нагрузки.

Необходимо подъехать вплотную к стене, а затем определить центр станка и центральную ось для каждой из лампочек.

Затем проедьте около 8 метров назад, выйдите из машины и подойдите к стене. Теперь вам нужно соединить центры двух лампочек сплошной линией. Также через их центры нужно провести вертикальные линии, и то же самое сделать с точкой, где визуально находится центр автомобиля.

Включите ближний свет и начните регулировку, затянув регулировочные болты, чтобы получить идеальный свет.

Нет необходимости вручную регулировать дальний свет, он регулируется автоматически.

Таким образом, его можно отрегулировать. Достигнув идеальных настроек, вы не ослепите водителей и получите максимальное покрытие дороги впереди. Не забывайте о выборе лампочки на включенную, это тоже играет немаловажную роль.

Процедуры по установке или замене лампочек должны выполняться в соответствии со всеми правилами техники безопасности. Условия, в которых стоит регулировать фары, обычно описаны в документации на автомобиль. Не забывайте, что от безопасного вождения зависит не только освещение.

И снова здравствуйте)

Решил поменять лампы в фарах ближнего и дальнего света дабы улучшить фары на своей машине. До этого были OSRAM, светил, но освещения не хватало. Далекая норма, но ближняя убогая, пока фары чистые, через 20 км запачкались, а потом еще и тормозили и протирали на МКАД. И давно хотел заменить все лампы на белые, на моей белой Ласточке смотрится намного лучше. Был вариант поставить галогенные лампы белого цвета и не мучиться, как оказалось немного, и пачкаться вдвое быстрее, из-за высокой температуры нагрева стекла фар.Также они работают из-за высокой температуры нагрева ниток намного меньше по времени, чем штатные. Надежный светодиод, светит ярче и белым светом. Также дают гарантию на лампы 1 год в магазине. А поскольку меня не интересовал вопрос цены, то просто хотелось поставить и забыть о лампах, не боясь, что где-то в дороге они могут просто перегореть. Но переодеться не так-то просто, и погодные условия всегда разные, а переодеться под дождем или на морозе — ужасное дело.

Технические характеристики
Светодиодная лампа Maxled 30W h5 имеет долгий срок службы, экономична в потреблении энергии. Автомобильная лампа используется для установки в штатный цоколь взамен старой лампы накаливания. Светодиодная лампа устойчива к вибрации и ударам. Светодиодная автомобильная лампа идеально подходит для вашего автомобиля. Светодиодные лампы с цоколем h5 имеют комбинированный ближний / дальний свет. Установлены вместо штатных ламп. Количество светодиодов: 3 типа светодиода: CREE, яркость: 3000 люмен, цоколь: h5, мощность: 30 Вт.

Общая яркость лампы: 3000 люмен
Тип светодиода: CREE
Количество светодиодов: 3
База: h5
Мощность : 30W
Напряжение: 12-24V DC
Цвет света: белый

Ниже я выкладываю фото фар с лампами h5 LED на мою машину.Фоткал на айфоне, но на самом деле эффект немного другой). Свет пока не ставил, зима, холод) Позже поставлю к стене и разложу.

Итак, вчера перед включением было.

Это включило свет

Вид снаружи

Луч не направлен на встречу

Присев и сразу лучик в глаз)

Я заехал в мой двор и выключил фары

Во дворе так светло

Согласно ПДД при движении по трассе в осенне-зимний период даже при дневном свете нужно включать ближний свет.Поэтому необходимо следить за работоспособностью осветительных приборов автомобиля и вовремя менять лампы, чтобы не произошло аварийной ситуации на дороге. В этой статье мы рассмотрим, как производится замена лампы ближнего света на ВАЗ 2114, а также познакомимся с некоторыми неисправностями системы освещения и способами их устранения.

Замена лампы

Итак, если не работает ближний свет на ВАЗ 2114, то, скорее всего, причина кроется в перегоревшей лампе. Чаще всего это происходит, если замена осветительных элементов производилась давно.Хотя, нередко перегорают и новые лампы, что связано с большим количеством некачественной продукции на рынке автозапчастей.

Конечно, перед заменой лампочки сначала нужно определиться с ее выбором. На автомобиле ВАЗ 2114 используются двуручные ножки стандарта h5, отвечающие не только за ближнее, но и за дальнее освещение.

Совет!
Если в дороге перегорела лампа, вместо ближнего света на 2114 можно включить противотуманные фары, если они, конечно, есть в наличии.

Лампы, представленные на рынке, могут отличаться по принципу действия, от которого зависят многие их характеристики. Ниже мы познакомимся со всеми их типами более подробно:

Тип лампы	Характеристики
Галогены	В настоящее время являются наиболее распространенными. Среди достоинств галогенных ламп можно выделить такие моменты, как: Низкая цена; Не требуют установки дополнительного оборудования; Хорошо освещает дорогу до тумана, дождя и снега. Из недостатков можно выделить хрупкость, а также относительно небольшую мощность светового потока — не более 1550 Лм.
Ксенон (газовый разряд)	Обеспечивают более мощный световой поток — до 3300 Лм. Кроме того, у них есть и другие преимущества: Они более прочные; Отличаются белым или голубоватым свечением, максимально приближенным к дневному свету. Однако помимо достоинств есть и недостатки, к которым можно отнести: Высокая цена; Необходимость установки блоков зажигания; Включение с небольшой задержкой; Плохо освещенная дорога в сырую погоду.
LED	Это новый тип осветительных элементов. К их достоинствам можно отнести долговечность и низкое энергопотребление. По мощности светового потока он несколько уступает ксенону. Светодиодные осветительные элементы также довольно дороги и требуют установки блоков розжига, что является недостатком.

Примечание!
Лампы желательно заменять попарно, так как это обеспечит одинаковый световой поток от левой и правой фары.
К тому же у них почти такой же долговечность, поэтому если, например, выйдет из строя лампа левой фары, то, вероятно, скоро перестанет гореть правая.

Порядок замены

Замена лампы ближнего света на ВАЗ 2114 (такой же дальний свет) производится в следующей последовательности:

В первую очередь необходимо открыть капот и ослабить фиксатор. винты (3), которыми крепится корпус (4).

Затем необходимо прижать и вывести из пазов усики пружины (3).
Затем вытащите блок (4) вместе со старой лампочкой.
После этого надавите на лампу (5) и поверните ее, после чего ее можно будет легко извлечь из патрона.
Вместо старой лампы установите новую, а затем соберите фару в обратном порядке.

Примечание!
Вышеуказанные работы необходимо проводить в перчатках, чтобы не оставить жирных пятен на стеклянной колбе.
Если вы дотронулись до лампочки руками, отпечатки пальцев необходимо аккуратно удалить спиртом.
В противном случае лампочка может быстро перегореть.

Вот собственно и вся инструкция по замене лампочки. По такой же схеме следует заменить осветительный элемент во второй фаре.

Устранение общих неисправностей

Если после замены лампочек ближний свет на ВАЗ 2114 все еще не горит, то причин этому может быть несколько:

Неисправные предохранители;
Неисправен выключатель фар;
Обрыв проводки.

Ниже мы рассмотрим, как решить эти проблемы.

Замена предохранителя

Предохранители находятся в специальном блоке, который находится с левой стороны возле лобового стекла. Чтобы сделать их замену своими руками, нужно открыть пластиковую крышку и найти предохранители F12 (отвечает за левую фару) и F13 (отвечает за правую фару).

Если индикатор загорается после замены предохранителей, вы должны оставить его включенным на некоторое время, чтобы убедиться, что новые предохранители не перегорели.Если они быстро растаяли, нужно посмотреть.

Примечание!
Ни в коем случае нельзя замыкать контакты в блоке предохранителей напрямую, так как это может привести к более серьезным неисправностям электрооборудования или даже возгоранию проводки.

Замена кнопки

Если замена предохранителей не решила проблему, необходимо «прозвонить» всю электрику, связанную с работой фар. Конечно, для этого вам понадобится электрическая схема ближнего света на ВАЗ 2114 и специальный прибор (мультиметр).

На фото — двойная кнопка включения переключателя фар

Часто неисправность кроется в кнопке. В этом случае замена кнопки ближнего света на ВАЗ 2114 поможет решить проблему.

Выполняется достаточно просто:

Прежде всего, следует отметить, что кнопка ближнего света на ВАЗ 2114 сдвоена с кнопкой дальнего света. Чтобы вытащить этот блок, необходимо его, например, подоткнуть ножом. Операцию нужно выполнять аккуратно, чтобы не поцарапать панель.
Далее нужно отключить блок от старой кнопки и подключить к новой.
Затем необходимо заменить новый коммутационный блок.

Совет!
При замене кнопки можно сразу установить диод подсветки клавиш, который почему-то не предусмотрен заводом.
Такая доработка кнопки включения ближнего света на ВАЗ 2114 позволит видеть, когда ближний свет включен, а когда выключен, что очень удобно в дневное время.

Если кнопка исправна и, скорее всего, неисправно реле (на схеме — К9), которое необходимо заменить на новое.

Вывод

Проблемы с ближним светом — частая ситуация для ВАЗ 2114. Как правило, их причина — перегоревание ламп, однако иногда выходят из строя другие узлы электрооборудования. Но, в любом случае, устранить неисправность самостоятельно вполне возможно.

Дополнительную полезную информацию по этой теме вы можете получить из видео в этой статье.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Как отрегулировать фары автомобиля

Вождение с плохо отрегулированными фарами может подвергнуть опасности вас или окружающих. Фары, направленные слишком далеко вниз или в сторону канавы, ограничивают видимость во время движения, в то время как фары, направленные слишком высоко или на другую полосу движения, могут затруднить другим людям видеть, куда они едут.Небольшой несчастный случай, например, столкновение с чем-либо, может вывести фары из строя. Изношенные амортизаторы и даже перевозка большего количества груза также могут повлиять на работу фар. Хотя не все автомобили имеют регулируемые фары, в большинстве из них есть регулировочные винты, которые позволяют вносить изменения, чтобы вы могли видеть и защищать встречный транспорт.

Что нужно делать для регулировки фар?

Изображение с сайта Pixabay xusenru

Есть шесть шагов для проверки, регулировки и подтверждения любых изменений, внесенных в ваши фары.Обратите внимание, что фары удерживаются на месте разными винтами или крепежными элементами, а регулировочные винты будут использоваться для регулировки луча. Противотуманные фары и дальний свет также могут нуждаться в регулировке в зависимости от автомобиля.

Убедитесь, что ваш автомобиль выровнен, а шины накачаны. В идеале убрать лишний груз и иметь примерно полбака бензина. Однако, если в автомобиле обычно есть тяжелый груз или оборудование, поместите его внутрь. Припаркуйтесь на ровной поверхности на расстоянии 6–15 футов от гаражных ворот или стены, направив на них фары.Выровняйте автомобиль, нажав на все четыре угла. Убедитесь, что все фары находятся на одинаковом расстоянии от земли.
Включите фары ближнего света и нанесите на каждую фару вертикальные и горизонтальные отметки из клейкой ленты, сделав два креста на двери или стене гаража. Некоторые фары могут иметь цель или перекрестие, которые помогут найти ось каждой фары. Измерьте точку пересечения крестов с земли и отметьте разницу между фарами. Если одна сторона выше, опустите ленту, чтобы она соответствовала нижней фаре.Центральные линии не должны располагаться на высоте более трех с половиной футов от земли. Создайте центральную направляющую для представления центра транспортного средства, поместив вертикальный кусок ленты между двумя отметками оси.
Отодвиньте машину ровно в 25 футах от стены или двери, подтверждая это рулеткой. Обратите внимание, что некоторые производители рекомендуют разные расстояния. Подготовьтесь к регулировке, сняв при необходимости декоративное кольцо с каждой фары, чтобы открыть винты регулировки по горизонтали и вертикали.Обратите внимание, что некоторые автомобили могут иметь регулировочные винты в моторном отсеке. Некоторые автомобили также могут иметь пузырьковый уровень для облегчения регулировки. Имейте под рукой ленту и темную ткань, чтобы заблокировать один свет во время регулировки другого. За подробностями обращайтесь к руководству пользователя, так как процесс может отличаться. Обратите внимание, что самая яркая часть луча должна быть направлена на место, на которое нанесена лента, или чуть ниже него.
В идеале помощник должен сидеть на сиденье водителя и включать и выключать фары в процессе регулировки.Для вертикальной регулировки, по часовой стрелке огни перемещаются вверх, а против часовой стрелки — вниз. Отрегулируйте фары примерно на два дюйма ниже оси, на которую нанесена лента. Луч со стороны водителя должен быть немного ниже, чем со стороны пассажира, чтобы избежать ослепления встречных автомобилей.
Отрегулируйте освещение так, чтобы самая яркая часть каждого луча находилась справа от отмеченных точек на стене. Не все модели имеют эту регулировку.
Проверьте все, проведя дорожное испытание и внося любые дополнительные настройки.Если свет тусклый, подумайте о замене лампочек.

Выполнение этих шагов обеспечит правильную регулировку фар, что сделает дороги более безопасными для вас и окружающих. Для получения дополнительной информации о регулировке фар свяжитесь с нами в United Chevrolet Buick GMC.

Проверьте линзы

Если после регулировки ваши фары все еще недостаточно яркие, проверьте, не потускнели ли линзы фар или пожелтели. Старые линзы фар могут снизить эффективность фар на 80%.Длительное пребывание на солнце повреждает пластиковые покрытия и создает матовость и пожелтение. Дорожный мусор, например камни и грязь, может попасть в линзы фар и со временем вызвать их дальнейшее повреждение.

Исследования показывают, что для достижения наилучших результатов ковши фар следует заменять материалами оригинальных производителей оборудования (OEM). Материалы вторичного рынка восстанавливают от 80% до 90% качества света, обеспечиваемого новыми заводскими фарами. Наборы для восстановления, профессиональные или сделанные своими руками, могут восстановить около 70% исходного качества света устаревшим линзам фар, но могут вызвать проблемы с сильным ослеплением.

Рассмотреть вопрос о замене лампы

Если ваши фары не работают идеально, еще одно соображение — заменить лампы. Поскольку срок службы ламп ограничен, в случае выхода из строя одной из них лучше заменить обе. Это также обеспечивает одинаковую производительность, поскольку стили лампочек будут совпадать. Запланируйте сервисный звонок, чтобы наши специалисты, прошедшие обучение на заводе, могли заменить ваши лампы.

На рынке есть несколько типов сменных ламп:

Галогенные лампы (обычно 55 Вт) являются наиболее распространенными и обычно имеют самую низкую стоимость.У них металлическая нить накаливания, как и у многих бытовых лампочек. Галогенные лампы имеют теплый и желтоватый свет, а замена их стоит около 30 долларов. Свет отражается от зеркала за лампочкой. Доступны галогенные лампы с более высокими характеристиками, которые имеют более яркий и белый свет. Лампы с высокими характеристиками могут иметь меньший срок службы.
HID / Xenon (высокоинтенсивный разряд, обычно 35 Вт) — это высокоэффективные лампы без нити накала. Вместо этого свет создается за счет зажигания дуги в газе ксенон внутри стекла.Они ярче, служат дольше и потребляют меньше энергии. Автомобили, которые произведены с этим типом лампы, могут принять только этот тип замены. Владельцы автомобилей, желающие перейти на HID-фары, могут приобрести комплект адаптера, который включает балласт для получения более высокого тока. Свет распространяется линзами проектора, благодаря чему луч становится более ярким, белым, более целенаправленным и светит дальше. Лампы HID могут стоить от 100 до 200 долларов каждая.

Светодиодные лампы

(светоизлучающие диоды) — это новая технология, поскольку в прошлом светодиоды обычно не использовались для проекционных ламп.
Share :
Leave a Reply Cancel Reply
Your email address will not be published.Required fields are marked *
Comment
Name*
Email*
Website

Рубрики

Как самому отрегулировать фары на ваз 2114: Как настроить фары на ВАЗ-2114?

Как правильно отрегулировать фары ВАЗ-2114 своими руками: видео

Подготовительные работы

Создаём правильные условия для регулировки

Пошаговый порядок настройки

Порядок регулировки фары на ВАЗ-2114

Не регулируется фара, что делать?

Регулировка фар ВАЗ 2114 и 2115: советы и рекомендации

Какие виды фонарей установлены на ВАЗ 2114

Как подготовиться к работе

Первый способ регулировки

Второй метод регулировки

Настройка противотуманных огней

Комментарии запрещены.

почему плохо светят, схемы настройки, видео

Почему плохо светят фары на ВАЗ 2114

Что нужно для регулировки фар 2114

Подготовка к регулировке света фар на ВАЗ 2114

Схема регулировки фар на ВАЗ 2114

Способы регулировки света фар на ВАЗ 2114

Как настроить фары на ВАЗ 2114 по высоте

Как регулировать фары на ВАЗ 2114 по горизонтали

Как правильно отрегулировать фары на ВАЗ 2114

Как отрегулировать ближний свет фар на ВАЗ 2114

Как отрегулировать дальний свет фар на ВАЗ 2114

Как отрегулировать противотуманные фары на ВАЗ 2114

Полезные советы

Заключение

Отрегулированные фары на ВАЗ 2114 — эффективный и безопасный свет для всех участников движения

Почему важно регулировать фары?

Инструкция по регулировке своими руками

Гидрокорректор фар

Устройство и принцип работы

Особенности ремонта своими руками

Монтаж и доработка

Инструкция по замене корректора

Видео «Как отрегулировать свет своими руками»

Как настроить фары на ВАЗ-2114

Как правильно настроить фары

Регулировка фар ВАЗ 2114. Как настроить своими руками.

Подготовка к регулировке фар

Пошаговая инструкция

Итог

Технология регулировки света фар своими руками

Видео настройки на ВАЗ-2114

Настройка фар ваз 2114

Оптимальная регулировка фар на ВАЗ 2114. Создай себе комфортную езду в темное время

Доработка фар ProSport

Почему плохо светят фары на ВАЗ 2110 и 2114? Исправляем и улучшаем

Доработка фар ProSport

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115

Правильная Регулировка света фар на ВАЗ 2114

Как определить неполадки в оптике

Гидрокорректор фар

Устройство и принцип работы

Особенности ремонта своими руками

Монтаж и доработка

Инструкция по замене корректора

Не работает регулировка фар ВАЗ-2114 не регулируется вообще

На видео ремонт гидрокорректора фары

Основные причины

Демонтаж фары

Замена гидрокорректора

Регулировка света фар на ВАЗ-2114

Как регулировать свет фар на ВАЗ 2113, 2114, 2115

Как сделать регулировку фар на ВАЗ 2114 своими руками с видео

Как определить неполадки в оптике

Технология регулировки света фар своими руками

Видео настройки на ВАЗ-2114

Регулировка клапанов на ВАЗ-2114 своими руками: особенности работы

Основные сведения о ГРМ

Когда регулировать

Инструменты для ремонта

Подготовительные работы

Проверка зазоров

Выбор новых шайб

Передняя панель ВАЗ 2114. Кнопки, лампочки, значки, индикаторы

Описание и расположение индикаторов и приборов на панели

Возможные неисправности: особенности и причины
