Как сделать пламегаситель своими руками: видео, чертежи

Для чего необходимо менять каталитический резонатор

Известно, что каталитический резонатор является элементом системы вывода отработанных газов, который может располагаться за приемной трубой или непосредственно на ней.

Чтобы уменьшить количество вредных веществ, которых содержится в немалом объеме в отработанных газах, устанавливают катализатор. Однако это влечет за собой потерю мощности, выдаваемой мотором.

Поэтому можно сделать пламегаситель своими руками, который сможет заменить катализатор. Прежде чем мы рассмотрим, как можно изготовить пламегаситель, необходимо разобраться, для чего нужен катализатор и его основные недостатки. Итак, данный элемент уменьшает энергию отработанных газов и снижает их температуру, а также исполняет роль некоего фильтра, который доводит уровень токсичности отработки до определенных стандартов. Поскольку газы отводятся очень быстро, а их температура достаточно высока, то катализатор быстро выходит из строя.

В свою очередь автомобиль недостаточно разгоняется, а также наблюдается значительный перерасход потребляемого топлива. Если из выхлопной системы полностью убрать катализатор, то вскоре газы в банке глушителя прожгут металл и образуется дыра, поэтому целесообразно вместо него установить пламегаситель.

О преимуществах пламегасителя

Пламегаситель позволяет практически без задержки выводить газы наружу, поэтому автомобиль не задыхается. Такое конструктивное решение не оказывает пагубного влияния на работу двигателя, к тому же пламегаситель, установленный вместо резонатора, понижает температуру выводимых газов. Данное устройство обладает рядом преимуществ:

• автомобиль работает стабильно без потери мощности и перерасхода топлива;
• скорость и температура выхлопа существенно снижаются;
• понижается уровень шума;
• уменьшается биение.

Катализатор, установленный в выхлопной системе, обладает одним неоспоримым преимуществом: в отличие от пламегасителя он обеспечивает необходимый уровень окисления выхлопа. Однако пламегаситель, установленный вместо резонатора, обеспечивает снижение энергии выхлопа и понижает его температуру.

Особенности конструкции

Его корпус имеет двойную конструкцию, который можно сделать самому из жаропрочной нержавейки. Пламегаситель позволяет эффективно подавлять возникновение вибраций. К тому же такое техническое решение обеспечивает прямоточность выхлопа и отсутствие его задержки. Возникающие вибрации, которые образуются во внутреннем слое, подавляются стенками наружного слоя пламегасителя.

Самостоятельное изготовление пламегасителя

Обязательно проверьте материал на прочность. Подержите губки несколько минут над пламенем. Для постройки используйте тот, который после испытаний сохранил эластичность.

Чтобы сделать хороший пламегаситель собственноручно, потребуются две стальные трубы различного диаметра, одна из которых должна в точности совпадать с выхлопной трубой глушителя. Нержавеющий жаростойкий металл не так-то просто отыскать, к тому же этот материал достаточно дорогой, поэтому вместо него будем использовать старый отработанный глушитель. Для работы потребуются:

• сварочный аппарат;
• щетки по металлу;
• болгарка с отрезным кругом;
• дрель;
• набор ершиков (тех самых, которые используются для мытья посуды).

Начинаем работу с демонтажа автомобильного глушителя, поскольку нам необходимо вырезать старый катализатор. Труба, меньшего диаметра, должна полностью совпадать по размеру с демонтированным катализатором, поскольку в дальнейшем сделанный пламегаситель будет установлен вместо него.

Труба большего диаметра должна быть короче (примерно на 5-6 см, чтобы сделать отступ с каждой стороны по 2.5-3 см). С каждой стороны необходимо сделать надрезы, поскольку их нужно будет загнуть и заварить. Далее на трубе с меньшим диаметром необходимо сделать отверстия (каждое из них должно быть 3 мм в диаметре, для чего достаточно подобрать соответствующее сверло).

Сборка пламегасителя

Большая труба должна быть на 30-40 мм больше в диаметре. После того, как по окружности малой трубы будут проделаны отверстия, ее необходимо зачистить щеткой по металлу и вставить в большую трубу (строго посредине). Большую трубу необходимо расположить с одинаковым отступом с каждой из сторон относительно меньшей, а затем следует сделать загибы надрезанных заранее частей и приварить их (швы также свариваются герметично).

Далее разверните трубы не заваренной стороной к себе: на меньшую трубу нужно будет надеть ершики для мытья посуды, после чего их необходимо плотно утрамбовать внутри образовавшегося «стакана». После этой процедуры нужно загнуть лепестки к меньшей трубе и точно также приварить к ней (не забудьте о швах). Сварку необходимо сделать тщательно, чтобы избежать негерметичности стыков. Готовый пламегаситель необходимо тщательно очистить щеткой от грязи и ржавчины, а затем покрыть серебристой краской (можно использовать баллончики).

Теперь время собрать заново старую выхлопную систему. На место, где был ранее установлен катализатор, необходимо приварить только что изготовленный пламегаситель. Затем выхлопная система устанавливается на прежнее место. Не лишним будет обработать ее поверхность и покрыть жаростойким антикоррозионным составом.

Как обмануть электронный датчик кислорода

Известно, что неисправный катализатор будет сигнализировать водителю о нарушении работы выхлопной системы. Этому будет способствовать лямбда-зонд (кислородный датчик), подающий соответствующий сигнал на машинный ЭБУ. Одним из популярных способов решения этого вопроса, является обман лямбда зонда (не в ущерб ЭБУ). Для этой цели используются так называемые механические обманки, суть работы которых заключается в ограничении поступающего объема газов к чувствительному элементу датчика. Безусловно, объем кислорода (его концентрация) становится значительно выше.

Чтобы сделать такую обманку, на месте, где установлен сам катализатор и кислородный датчик (лямбда-зонд) устанавливают специальную проставку. При этом второй датчик выносится на определенном расстоянии от катализатора. Суть работы обманки заключается в следующем: сквозь ее отверстие проходят газовые потоки, теряя при этом свою концентрацию и рассеиваются. Смещенный лямбда-зонд фиксирует насыщенность кислорода в выхлопном потоке, и, не замечая «обмана», подает на контроллер сигнал, что все в пределах нормы.

Как сделать пламегаситель из катализатора своими руками

В связи с ужесточением Международных экологических требований, обязательным условием для эксплуатации транспортных средств является установка каталитических нейтрализаторов выхлопных газов. Но, этот элемент относится к категории дорогостоящих, поскольку в конструкции его фильтрующего узла присутствуют сплавы драгоценных металлов, поэтому в случае его выхода из строя лучше всего установить своими руками пламегаситель вместо катализатора. Нейтрализатор выхлопных газов очень требователен к качеству топлива, в процессе эксплуатации транспортного средства его соты покрываются обильным слоем сажевых отложений, которые снижают пропускную способность устройства и являются причиной снижения мощности двигателя.

Важно! Любой катализатор очень чувствителен к механическим воздействиям, даже незначительное повреждение его сот может полностью вывести деталь из строя. Довольно проблематично восстановить изначальную работоспособность элемента, поэтому большинство опытных автомехаников предлагают сделать пламегаситель из отслужившего свой срок катализатора.

При загрязнении сот нейтрализатора отмечается значительный рост давления внутри выхлопной системы, что является причиной снижения разгонной динамики транспортного средства и значительного увеличения потребления топлива. Сложность проблемы заключается еще в том, что в выпускной системе большинства моделей транспортных средств этих элементов содержится несколько.

Что будет, если полностью удалить с автомобиля катализатор?

Этот вопрос является едва ли не первоочередным у большинства владельцев транспортных средств. Многие считают, что решением всех проблем станет установка прямотока вместо отслужившего нейтрализатора. Но, помимо того, что это приведет к значительному увеличению шума, выхлопные газы будут постоянно находиться под высокой температурой, а это негативно отражается на работе других узлов автомобиля.

На многих современных автомобилях вместе с каталитическим нейтрализатором устанавливается специальный датчик, удаление которого обязательно вызовет появление сигнала ошибки. Перед демонтажем нейтрализатора и датчика лучше всего проконсультироваться со специалистом, который поможет в решении этой проблемы, поскольку для этого потребуется комплексный подход.

Стоит отметить, что в соответствии с Международным стандартом «Евро-4» на транспортные средства устанавливается специальный лямбда-зонд, без которого силовой агрегат начнет работать некорректно, а на табло постоянно будет загораться сообщение об ошибке. Для обеспечения корректной работы мотора потребуется установка специальной «обманки» и перепрошивка ЭБУ автомобиля. Как видно, удалить без последствий каталитический нейтрализатор из выхлопной системы транспортного средства не так просто.

Как решить проблему?

Вопрос с вышедшим из строя катализатором можно решить одним из следующих способов:

1. Приобрести и установить дорогостоящий оригинальный нейтрализатор.
2. Использовать универсальную деталь.
3. Изготовить пламегаситель своими руками из катализатора и установить его на автомобиль.

Заметим, что каждый из перечисленных вариантов имеет как свои плюсы, так и минусы. Опишем подробнее последний пункт из списка – самостоятельное изготовление пламегасителя из отслужившего свой срок нейтрализатора выхлопных газов.

Отличительные особенности пламегасителя

В выхлопной системе транспортных средств данный элемент имеет следующую конструкцию: разделенный внутри на специальные камеры прочный двойной цилиндрический корпус, изготовленный из нержавеющей стали. Благодаря такому устройству, пламегаситель эффективно подавляет вибрацию, а наличие прямотока не задерживает выхлопные газы в системе, как при установленном нейтрализаторе. Помимо этого, резонатор на автомобиле с установленным пламегасителем начинает работать устойчивее и стабильнее за счет перераспределения первичного потока отработанных газов. Большинство автомобилистов заменяют резонатор стронгером, который препятствует возникновению обратного давления, негативно отражающегося на работе силового агрегата, являясь причиной резкого снижения его мощности.

Несмотря на то, что транспортное средство может прекрасно функционировать и без стронгера, все же, если было принято решение сделать пламегаситель и установить его в выпускную систему, желательно все же использовать этот элемент.

Почему пламегаситель лучше всего сделать самому, нежели приобрести готовый?

Рынок автомобильных запчастей и комплектующих изобилует пламегасителями различных моделей. Но, несмотря на это подобрать элемент под конкретный автомобиль практически нереально. Все дело в том, что размеры пламегасителя должны полностью соответствовать размерам удаленного из системы нейтрализатора, иначе придется полностью перестраивать весь выхлопной тракт. Исключительно по этой причине желательно самостоятельное изготовление пламегасителя, поскольку лишь в этом случае получится правильно подобрать размеры и характеристики детали.

Как самостоятельно сделать пламегаситель из катализатора?

Для изготовления пламегасителя понадобятся:

• сварочный аппарат;
• две металлических трубы, при этом одна из них должна быть меньшим диаметром;
• металлические щетки-скребки для мытья посуды;
• старый нейтрализатор выхлопных газов.

Наш самодельный пламегаситель будет располагаться в корпусе каталитического нейтрализатора, поэтому его необходимо будет разрезать пополам и удалить нерабочие соты. Диаметр одной из труб должен полностью соответствовать диаметру выхлопного тракта. Вторая труба должна быть несколько большего диаметра, чтобы она полностью покрывала первую, и в зазор между ними можно было запрессовать металлические щетки-скребки. При этом труба большего диаметра должна помещаться в корпусе нерабочего катализатора.

В трубе меньшего диаметра (которая будет соединяться с выхлопным трактом авто), необходимо просверлить небольшие отверстия. Далее вставляем меньшую трубу в большую, предварительно их отцентрировав и проварив один из краев. Теперь необходимо заполнить все пространство между трубами металлическим скребками для мытья посуды. Их нужно плотно утрамбовать, после чего загнуть края трубы по окружности и полностью их обварить. Получившуюся конструкцию помещаем в корпус катализатора, собираем и завариваем его в местах разреза.

Получившийся пламегаситель можно вваривать в выхлопную систему. Но, это еще не все. Для обеспечения корректной работы выпускной системы и силового агрегата, удаления ошибки Check Engine необходима установка специальной обманки.

Чем и как заменить кислородный датчик?

При неисправности каталитического нейтрализатора в транспортных средствах на панели приборов появляется соответствующий сигнал, который передается блоку управления специальным кислородным датчиком, или лямбда-зондом. Для того чтобы все системы работали корректно и сигнал об ошибке больше не возникал, необходимо использовать так называемую «обманку». Наиболее распространен механический тип подобных устройств.

Заметим, что в работе «обманок» заложен принцип ограничения объема отработанных газов, который постоянно контролируется при помощи соответствующего датчика. Благодаря этому, кислорода в выхлопе автомобиля становится значительно больше, и система может функционировать корректно.

Процесс изготовления такой детали не составит особого труда. Достаточно в месте расположения лямбда-зонда и каталитического нейтрализатора установить так называемую проставку, а вторую лямбду немного отодвинуть от катализатора. Отработанные газы, которые будут проходить через проставку, теряют концентрацию вредных примесей и веществ в них, а перемещенный от нейтрализатора кислородный датчик начнет фиксировать нормальную концентрацию кислорода и выдавать соответствующий сигнал.

Выходит, что самостоятельно изготовить надежный и функциональный пламегаситель и установить его вместо дорогостоящего катализатора, не так уж и сложно. Более того, подобный самодельный элемент не причинит никакого вреда не только выпускному тракту и силовому агрегату транспортных средств, но и экологии.

Пламегаситель для авто своими руками: 3 типа устройства

Содержание статьи

Принцип работы и отличия

Сначала стоит разобраться с устройством этих двух элементов конструкции автомобиля, чтобы было легче понять имеющиеся между ними различия. Чаще всего установленный на авто катализатор имеет форму бачка, изготовленного из нержавейки, а размещается он в начале выхлопной системы. Внутри ёмкости находятся перегородки с большим количеством мелких ячеек, изготовленные из керамики.

Под воздействие веществ-катализаторов угарный газ и оксид азота вступают в химическую реакцию с молекулами кислорода. В результате вредные вещества «дожигаются» и на выходе их количество оказывается минимальным. Так как этот процесс сопровождается значительным выделением тепла, то во время работы силовой установки корпус емкости сильно нагревается.

Сегодня используется два типа катализаторов:

• коллекторные — устанавливаются сразу после коллектора в вертикальном положении;
• магистральные — расположены в горизонтальной плоскости на прямом участке трубы под днищем автомобиля.

Катализаторы не только способствуют снижению температуры выхлопных газов, но и несколько заглушают звук. Однако при длительной эксплуатации ячейки перегородки забиваются сажей, что приводит к снижению проходимости. Так как в подобной ситуации газы не могут отводиться, возникают проблемы с работой силовой установки.

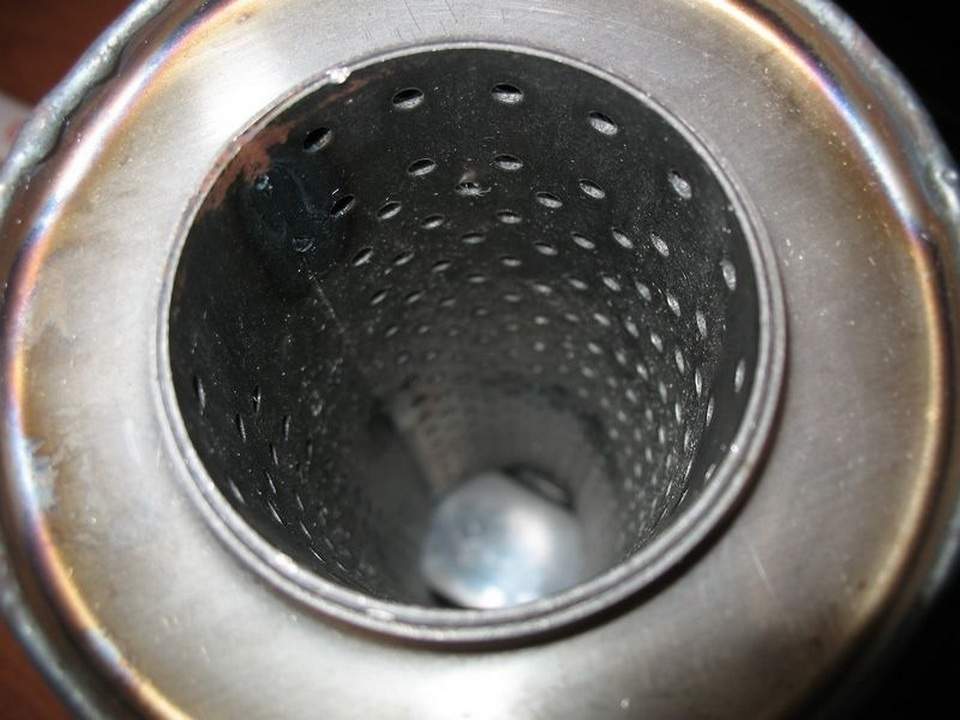

Пламегаситель в разрезе представляет собой перфорированную нержавеющую трубу, расположенную в той же ёмкости, что и катализатор. Это устройство не способно дожигать остатки топлива — оно лишь приглушает звук и снижает температуру газов.

В соответствии с принципом работы пламегасители принято делить на три типа.

1. Активные — труба окружается набивкой из асбестового волокна или других негорючих материалов. Это позволяет увеличить способность устройства поглощать звук.
2. Пассивные — оснащены одним или несколькими диффузорами. Отражаясь от стенок, продукты горения постепенно теряют скорость движения.
3. Комбинированные — в конструкции сочетаются оба принципа работы.

Таким образом, пламегаситель и катализатор предназначены для решения различных задач, хотя и размещаются в одном месте.

Преимущества и недостатки

Чаще всего автолюбители решают установить самодельный пламегаситель вместо катализатора по причине высокой стоимости последнего. Для отечественного автомобиля цена этого элемента составляет около 30 тысяч, а для иномарки он оценивается в 50 — 100 тысяч.

Однако следует помнить, что замена катализатора пламегасителем влечёт за собой несколько негативных последствий:

• значительно увеличивается количество токсичных выхлопов, что не соответствует современным стандартам экологичности;
• уменьшается срок эксплуатации глушителя и резонатора;
• чтобы силовая установка работала хорошо, придётся внести корректировки в настройки кислородного датчика либо перепрограммировать контроллер.

Также рекомендуем прочитать статью нашего эксперта, в которой рассказывается о том, как изготовить глушитель своими руками.

Советуем также внимательно изучить статью нашего специалиста, в которой он рассказывает о том, как устроен резонатор глушителя.

Автолюбители должны помнить, что электронный блок управляет процессом создания воздушно-топливной смеси, основываясь на показаниях нескольких датчиков, включая и кислородный. Если сделать пламегаситель своими руками из катализатора, то из-за некорректной информации контроллер будет готовить некачественную смесь и это приведёт к значительному увеличению расхода топлива.

Однако изготовление стронгера своими руками и его последующая установка на машину может дать автолюбителю несколько бонусов:

• пламегаситель создает меньшее сопротивление дыму при выходе, что позволит сэкономить горючее и несколько улучшить условия работы силовой установки;
• мощность мотора может увеличиться примерно на 5 — 7 %;
• если летом заехать на заросшую сухой растительностью местность, то риски возникновения пожара окажутся минимальными.

Рекомендации по изготовлению

Чтобы сделать пламегаситель из катализатора своими руками, необходимо найти две металлических трубы. При этом размеры одной из них должно полностью соответствовать параметрам выхлопной трубы. Так как не каждый владелец авто сможет отыскать трубы из жаростойкого сплава, то для изготовления пламегасителя можно использовать вышедший из строя глушитель.

При этом предполагаемая переделка не является сложной и для воплощения идеи в жизнь потребуется минимальный набор инструментов:

• сварочный аппарат;
• набор ёршиков для мытья посуды;
• дрель;
• болгарка;
• отрезной круг;
• щётка для металла.

Сначала придётся демонтировать глушитель, так как необходимо удалить неисправный катализатор. Именно с размерами этого элемента должны совпадать параметры меньшей трубы. Вторая труба будет на 5 — 6 см короче и на каждой её оконечности необходимо сделать надрезы. На трубе меньшего диаметра предстоит сделать отверстия диаметром около 3 мм. Когда она будет перфорирована, поверхность необходимо зачистить щёткой и вставить в большую строго по центру. Затем нужно загнуть её по предварительно сделанным надрезам и заварить. При этом необходимо убедиться в герметичности швов. Развернув трубы открытой стороной вверх, на меньшую следует надеть ёршики и плотно утрамбовывать их в этой своеобразной ёмкости. Остаётся лишь загнуть лепестки к трубе малого диаметра и приварить их.

Достаточно внимательно изучить чертёж и все возможные вопросы отпадут сами собой. При сборке выхлопной системы вместо старого катализатора монтируется только что устроенный пламегаситель.

Регулировка датчика

Так как установка самодельного стронгера обязательно приведёт к изменению показаний лямбда-зонда, его придётся обмануть. Чаще всего автолюбители используют для решения поставленной задачи механические устройства-обманки. Их основная задача заключается в ограничении количества кислорода, поступающего к датчику. Для этого достаточно в том месте, где находится лямбда-зонд и пламегаситель, установить проставку. Также необходимо отдалить второй датчик на определённое расстояние от катализатора. Выхлопные газы, проходя через отверстия обманного устройства, рассеиваются и теряют начальную концентрацию. Благодаря смещению датчика он фиксирует насыщенность кислорода в пределах нормы.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Как самому сделать пламегаситель вместо катализатора

Главная » Разное » Как самому сделать пламегаситель вместо катализатора

Как сделать пламегаситель своими руками: видео, чертежи

Для чего необходимо менять каталитический резонатор

Известно, что каталитический резонатор является элементом системы вывода отработанных газов, который может располагаться за приемной трубой или непосредственно на ней.

Чтобы уменьшить количество вредных веществ, которых содержится в немалом объеме в отработанных газах, устанавливают катализатор. Однако это влечет за собой потерю мощности, выдаваемой мотором.

Поэтому можно сделать пламегаситель своими руками, который сможет заменить катализатор. Прежде чем мы рассмотрим, как можно изготовить пламегаситель, необходимо разобраться, для чего нужен катализатор и его основные недостатки. Итак, данный элемент уменьшает энергию отработанных газов и снижает их температуру, а также исполняет роль некоего фильтра, который доводит уровень токсичности отработки до определенных стандартов. Поскольку газы отводятся очень быстро, а их температура достаточно высока, то катализатор быстро выходит из строя.

В свою очередь автомобиль недостаточно разгоняется, а также наблюдается значительный перерасход потребляемого топлива. Если из выхлопной системы полностью убрать катализатор, то вскоре газы в банке глушителя прожгут металл и образуется дыра, поэтому целесообразно вместо него установить пламегаситель.

О преимуществах пламегасителя

Пламегаситель позволяет практически без задержки выводить газы наружу, поэтому автомобиль не задыхается. Такое конструктивное решение не оказывает пагубного влияния на работу двигателя, к тому же пламегаситель, установленный вместо резонатора, понижает температуру выводимых газов. Данное устройство обладает рядом преимуществ:

• автомобиль работает стабильно без потери мощности и перерасхода топлива;
• скорость и температура выхлопа существенно снижаются;
• понижается уровень шума;
• уменьшается биение.

Катализатор, установленный в выхлопной системе, обладает одним неоспоримым преимуществом: в отличие от пламегасителя он обеспечивает необходимый уровень окисления выхлопа. Однако пламегаситель, установленный вместо резонатора, обеспечивает снижение энергии выхлопа и понижает его температуру.

Особенности конструкции

Его корпус имеет двойную конструкцию, который можно сделать самому из жаропрочной нержавейки. Пламегаситель позволяет эффективно подавлять возникновение вибраций. К тому же такое техническое решение обеспечивает прямоточность выхлопа и отсутствие его задержки. Возникающие вибрации, которые образуются во внутреннем слое, подавляются стенками наружного слоя пламегасителя.

Самостоятельное изготовление пламегасителя

Обязательно проверьте материал на прочность. Подержите губки несколько минут над пламенем. Для постройки используйте тот, который после испытаний сохранил эластичность.

Чтобы сделать хороший пламегаситель собственноручно, потребуются две стальные трубы различного диаметра, одна из которых должна в точности совпадать с выхлопной трубой глушителя. Нержавеющий жаростойкий металл не так-то просто отыскать, к тому же этот материал достаточно дорогой, поэтому вместо него будем использовать старый отработанный глушитель. Для работы потребуются:

• сварочный аппарат;
• щетки по металлу;
• болгарка с отрезным кругом;
• дрель;
• набор ершиков (тех самых, которые используются для мытья посуды).

Начинаем работу с демонтажа автомобильного глушителя, поскольку нам необходимо вырезать старый катализатор. Труба, меньшего диаметра, должна полностью совпадать по размеру с демонтированным катализатором, поскольку в дальнейшем сделанный пламегаситель будет установлен вместо него.

Труба большего диаметра должна быть короче (примерно на 5-6 см, чтобы сделать отступ с каждой стороны по 2.5-3 см). С каждой стороны необходимо сделать надрезы, поскольку их нужно будет загнуть и заварить. Далее на трубе с меньшим диаметром необходимо сделать отверстия (каждое из них должно быть 3 мм в диаметре, для чего достаточно подобрать соответствующее сверло).

Сборка пламегасителя

Большая труба должна быть на 30-40 мм больше в диаметре. После того, как по окружности малой трубы будут проделаны отверстия, ее необходимо зачистить щеткой по металлу и вставить в большую трубу (строго посредине). Большую трубу необходимо расположить с одинаковым отступом с каждой из сторон относительно меньшей, а затем следует сделать загибы надрезанных заранее частей и приварить их (швы также свариваются герметично).

Далее разверните трубы не заваренной стороной к себе: на меньшую трубу нужно будет надеть ершики для мытья посуды, после чего их необходимо плотно утрамбовать внутри образовавшегося «стакана». После этой процедуры нужно загнуть лепестки к меньшей трубе и точно также приварить к ней (не забудьте о швах). Сварку необходимо сделать тщательно, чтобы избежать негерметичности стыков. Готовый пламегаситель необходимо тщательно очистить щеткой от грязи и ржавчины, а затем покрыть серебристой краской (можно использовать баллончики).

Теперь время собрать заново старую выхлопную систему. На место, где был ранее установлен катализатор, необходимо приварить только что изготовленный пламегаситель. Затем выхлопная система устанавливается на прежнее место. Не лишним будет обработать ее поверхность и покрыть жаростойким антикоррозионным составом.

Как обмануть электронный датчик кислорода

Известно, что неисправный катализатор будет сигнализировать водителю о нарушении работы выхлопной системы. Этому будет способствовать лямбда-зонд (кислородный датчик), подающий соответствующий сигнал на машинный ЭБУ. Одним из популярных способов решения этого вопроса, является обман лямбда зонда (не в ущерб ЭБУ). Для этой цели используются так называемые механические обманки, суть работы которых заключается в ограничении поступающего объема газов к чувствительному элементу датчика. Безусловно, объем кислорода (его концентрация) становится значительно выше.

Чтобы сделать такую обманку, на месте, где установлен сам катализатор и кислородный датчик (лямбда-зонд) устанавливают специальную проставку. При этом второй датчик выносится на определенном расстоянии от катализатора. Суть работы обманки заключается в следующем: сквозь ее отверстие проходят газовые потоки, теряя при этом свою концентрацию и рассеиваются. Смещенный лямбда-зонд фиксирует насыщенность кислорода в выхлопном потоке, и, не замечая «обмана», подает на контроллер сигнал, что все в пределах нормы.

autolirika.ru

Chevrolet Lacetti SW серебристая шхуна › Бортжурнал › Пламегаситель вместо катализатора, своими руками. Ну почти 🙂

Решил поделиться опытом по старой но нужной теме — пламегаситель вместо катализатора.
После просмотров видео Евгения Травникова на тему: «что такое хорошо, а что такое плохо в выхлопных системах современных двигателей», задумался об установке данного девайса.
Все делал не спеша, поэтому процесс немного растянулся во времени. Поискал в интернете какие на данный момент в продаже. Оказались три вида пламегасителей:
1 . Банальная труба вместо пламегасителя с фланцами.
2. Пламегасители из стандартной линейки к которым предлагалась приварка фланцев.(при сваривании фланцы ведет и потом попробуй его туда запихай обратно.
3. GM пламегаситель, цена была в районе 80-90 убитых енотов, что как-то не радовало.
Первым делом определился что я хочу видеть в финале. Перечитал несколько постов драйверов решил делать что-то свое.

Пламегаситель принципиальная схема

Первым делом на разборке было куплено:
— старый «пустой» GM катализатор на двигатель 1,8 это важно, на 1,6 они немного меньше.
— конус приварки резонатора
раздобыто:
— труба н/ж d=61mm, длиной 300мм
— проволка плетенка н/ж двух диаметров шириной 250мм длиной 600мм

Дальше дело техники:
— разметил будущий пламегаситель, что бы при сборке было меньше проблем
— распилил кат 2/3 сверху 1/3 низ.
— насверлил отверстий d=10мм в подогнаной трубе, это оказалось самое долгое занятие.
— сделал проставку в середине пламегасителя.
— попросил друга сварить сначала трубку с конусом
— дальше приварить всю конструкцию к верхней части ката
— намотать сетку
— заварить проставку в нутри
— сварить пламегаситель ровным швом
— покрасить серебрянкой что б меньше были заметны вмешательства 🙂

Полный размер

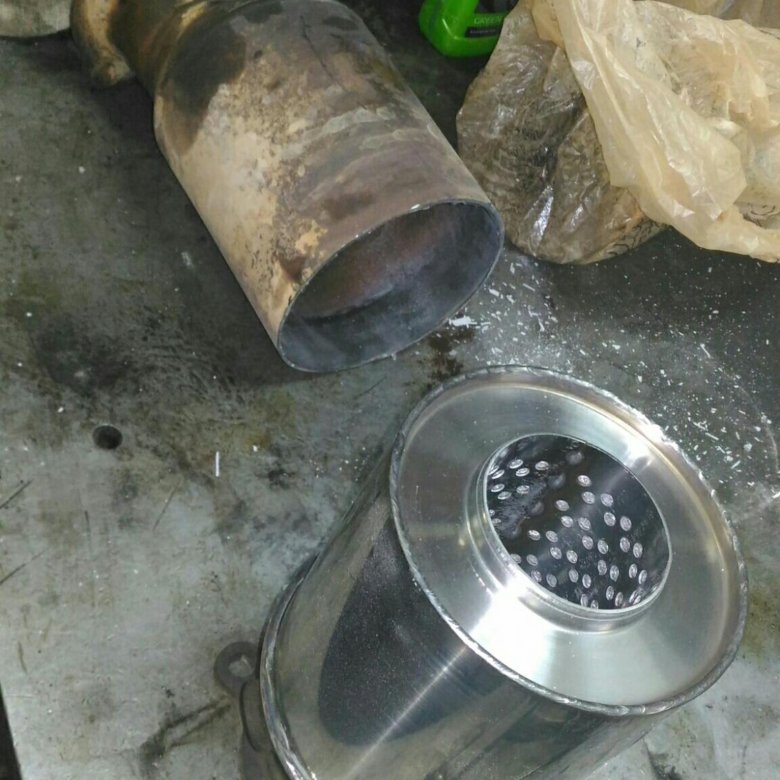

запчасти с разборки

Полный размер

сверлим отверстия

Полный размер

трубка + конус

Полный размер

проставка

Полный размер

сборка верхней части пламегасителя

Полный размер

почти готов

После установки уже откатал 3 года. Скажу что машина стала более динамичной при разгонах, еле ощутимо но все же есть. Немного изменился звук, никакого противного или звенящего звука нет, значит все сделано правильно.
Всем удачи

Цена вопроса 300 грн.

Пробег: 120 000 км

www.drive2.ru

Как сделать пламегаситель из катализатора своими руками

В связи с ужесточением Международных экологических требований, обязательным условием для эксплуатации транспортных средств является установка каталитических нейтрализаторов выхлопных газов. Но, этот элемент относится к категории дорогостоящих, поскольку в конструкции его фильтрующего узла присутствуют сплавы драгоценных металлов, поэтому в случае его выхода из строя лучше всего установить своими руками пламегаситель вместо катализатора. Нейтрализатор выхлопных газов очень требователен к качеству топлива, в процессе эксплуатации транспортного средства его соты покрываются обильным слоем сажевых отложений, которые снижают пропускную способность устройства и являются причиной снижения мощности двигателя.

Важно! Любой катализатор очень чувствителен к механическим воздействиям, даже незначительное повреждение его сот может полностью вывести деталь из строя. Довольно проблематично восстановить изначальную работоспособность элемента, поэтому большинство опытных автомехаников предлагают сделать пламегаситель из отслужившего свой срок катализатора.

При загрязнении сот нейтрализатора отмечается значительный рост давления внутри выхлопной системы, что является причиной снижения разгонной динамики транспортного средства и значительного увеличения потребления топлива. Сложность проблемы заключается еще в том, что в выпускной системе большинства моделей транспортных средств этих элементов содержится несколько.

Что будет, если полностью удалить с автомобиля катализатор?

Этот вопрос является едва ли не первоочередным у большинства владельцев транспортных средств. Многие считают, что решением всех проблем станет установка прямотока вместо отслужившего нейтрализатора. Но, помимо того, что это приведет к значительному увеличению шума, выхлопные газы будут постоянно находиться под высокой температурой, а это негативно отражается на работе других узлов автомобиля.

На многих современных автомобилях вместе с каталитическим нейтрализатором устанавливается специальный датчик, удаление которого обязательно вызовет появление сигнала ошибки. Перед демонтажем нейтрализатора и датчика лучше всего проконсультироваться со специалистом, который поможет в решении этой проблемы, поскольку для этого потребуется комплексный подход.

Стоит отметить, что в соответствии с Международным стандартом «Евро-4» на транспортные средства устанавливается специальный лямбда-зонд, без которого силовой агрегат начнет работать некорректно, а на табло постоянно будет загораться сообщение об ошибке. Для обеспечения корректной работы мотора потребуется установка специальной «обманки» и перепрошивка ЭБУ автомобиля. Как видно, удалить без последствий каталитический нейтрализатор из выхлопной системы транспортного средства не так просто.

Как решить проблему?

Вопрос с вышедшим из строя катализатором можно решить одним из следующих способов:

1. Приобрести и установить дорогостоящий оригинальный нейтрализатор.
2. Использовать универсальную деталь.
3. Изготовить пламегаситель своими руками из катализатора и установить его на автомобиль.

Заметим, что каждый из перечисленных вариантов имеет как свои плюсы, так и минусы. Опишем подробнее последний пункт из списка – самостоятельное изготовление пламегасителя из отслужившего свой срок нейтрализатора выхлопных газов.

Отличительные особенности пламегасителя

В выхлопной системе транспортных средств данный элемент имеет следующую конструкцию: разделенный внутри на специальные камеры прочный двойной цилиндрический корпус, изготовленный из нержавеющей стали. Благодаря такому устройству, пламегаситель эффективно подавляет вибрацию, а наличие прямотока не задерживает выхлопные газы в системе, как при установленном нейтрализаторе. Помимо этого, резонатор на автомобиле с установленным пламегасителем начинает работать устойчивее и стабильнее за счет перераспределения первичного потока отработанных газов. Большинство автомобилистов заменяют резонатор стронгером, который препятствует возникновению обратного давления, негативно отражающегося на работе силового агрегата, являясь причиной резкого снижения его мощности.

Несмотря на то, что транспортное средство может прекрасно функционировать и без стронгера, все же, если было принято решение сделать пламегаситель и установить его в выпускную систему, желательно все же использовать этот элемент.

Почему пламегаситель лучше всего сделать самому, нежели приобрести готовый?

Рынок автомобильных запчастей и комплектующих изобилует пламегасителями различных моделей. Но, несмотря на это подобрать элемент под конкретный автомобиль практически нереально. Все дело в том, что размеры пламегасителя должны полностью соответствовать размерам удаленного из системы нейтрализатора, иначе придется полностью перестраивать весь выхлопной тракт. Исключительно по этой причине желательно самостоятельное изготовление пламегасителя, поскольку лишь в этом случае получится правильно подобрать размеры и характеристики детали.

Как самостоятельно сделать пламегаситель из катализатора?

Для изготовления пламегасителя понадобятся:

• сварочный аппарат;
• две металлических трубы, при этом одна из них должна быть меньшим диаметром;
• металлические щетки-скребки для мытья посуды;
• старый нейтрализатор выхлопных газов.

Наш самодельный пламегаситель будет располагаться в корпусе каталитического нейтрализатора, поэтому его необходимо будет разрезать пополам и удалить нерабочие соты. Диаметр одной из труб должен полностью соответствовать диаметру выхлопного тракта. Вторая труба должна быть несколько большего диаметра, чтобы она полностью покрывала первую, и в зазор между ними можно было запрессовать металлические щетки-скребки. При этом труба большего диаметра должна помещаться в корпусе нерабочего катализатора.

В трубе меньшего диаметра (которая будет соединяться с выхлопным трактом авто), необходимо просверлить небольшие отверстия. Далее вставляем меньшую трубу в большую, предварительно их отцентрировав и проварив один из краев. Теперь необходимо заполнить все пространство между трубами металлическим скребками для мытья посуды. Их нужно плотно утрамбовать, после чего загнуть края трубы по окружности и полностью их обварить. Получившуюся конструкцию помещаем в корпус катализатора, собираем и завариваем его в местах разреза.

Получившийся пламегаситель можно вваривать в выхлопную систему. Но, это еще не все. Для обеспечения корректной работы выпускной системы и силового агрегата, удаления ошибки Check Engine необходима установка специальной обманки.

Чем и как заменить кислородный датчик?

При неисправности каталитического нейтрализатора в транспортных средствах на панели приборов появляется соответствующий сигнал, который передается блоку управления специальным кислородным датчиком, или лямбда-зондом. Для того чтобы все системы работали корректно и сигнал об ошибке больше не возникал, необходимо использовать так называемую «обманку». Наиболее распространен механический тип подобных устройств.

Заметим, что в работе «обманок» заложен принцип ограничения объема отработанных газов, который постоянно контролируется при помощи соответствующего датчика. Благодаря этому, кислорода в выхлопе автомобиля становится значительно больше, и система может функционировать корректно.

Процесс изготовления такой детали не составит особого труда. Достаточно в месте расположения лямбда-зонда и каталитического нейтрализатора установить так называемую проставку, а вторую лямбду немного отодвинуть от катализатора. Отработанные газы, которые будут проходить через проставку, теряют концентрацию вредных примесей и веществ в них, а перемещенный от нейтрализатора кислородный датчик начнет фиксировать нормальную концентрацию кислорода и выдавать соответствующий сигнал.

Выходит, что самостоятельно изготовить надежный и функциональный пламегаситель и установить его вместо дорогостоящего катализатора, не так уж и сложно. Более того, подобный самодельный элемент не причинит никакого вреда не только выпускному тракту и силовому агрегату транспортных средств, но и экологии.

automorum.ru

Пламегаситель своими руками: варианты, изготовление, установка

В силу ужесточения требований к экологической безопасности, одним из предъявляемых требований к производителям автомобилей является установка на автомобиль катализатора.

Однако данное устройство значительно снижает мощность авто. Поэтому наиболее предприимчивые автовладельцы вместо катализатора устанавливают пламегаситель своими руками.

Катализатор представляет собой фильтрующий элемент, который в процессе эксплуатации автомобиля забивается. Кроме этого, топливо низкого качества и различные механические повреждения также существенно снижают срок службы катализатора.

Важно! Любой катализатор имеет одну проблему – малый срок эксплуатации, а низкое качество топлива в нашей стране существенно уменьшает и без того малый срок службы детали.

Когда внутри данного элемента выхлопной системы начинают загрязняться соты, существенно повышается давление воздуха в системе, ухудшается во время разгона динамика машины и увеличивается расход горючего.

Неопытные автовладельцы полагают, что при выходе катализатора из строя достаточно купить и установить новый. Но на самом деле всё гораздо сложнее, так как помимо высокой стоимости данного элемента в некоторых марках авто имеется несколько катализаторов.

Всё это привело к тому, что автолюбители начинают задумываться о том, как сделать пламегаситель самостоятельно и установить его вместо катализатора.

Если убрать катализатор, что будет с авто?

Данным вопросом задаются многие автолюбители. Для многих самым простым и доступным решением является замена проблемного элемента обычной трубой. Однако следует знать, что это приведёт к повышению уровня шума.

Более того, установка трубы не будет способствовать снижению температуры отработанных газов, тем самым ускоряя износ других элементов системы авто.

На большинстве современных авто катализатор оснащен специальным датчиком, самовольное снятие которого приводит к появлению на модуле управления ошибки.

Если на авто установлен такой датчик, рекомендуется проконсультировать со специалистом на предмет возможности снятия данных элементов.

Ещё одним неприятным моментом является и то, что на авто, соответствующих требованиям стандарта «Euro-4» установлен специальный лямбд-зонд, удаление которого приведёт к нестабильной работе двигателя, а на приборной панели постоянно будет выдаваться сообщение об ошибке.

В связи с этим необходимо будет сделать прошивку электронного блока либо установить вместо датчика кислорода «обманку». Таким образом, избавиться от катализатора не так уж и просто.

Какие имеются варианты?

На сегодняшний день существует три способа решения проблемы катализатора:

1. Установить на авто оригинальный элемент.
2. Установить универсальный элемент.
3. Установить искрогаситель вместо катализатора.

Каждый из этих способов имеет как достоинства, так и недостатки.

Интересно! Оригинальный катализатор стоит немалые деньги, в среднем от $700 до $1000, поэтому данный способ могут позволить себе только финансово обеспеченные истинные ценители авто.

Также оригинальный катализатор устанавливают те, у кого машина находится на гарантийном обслуживании.

К основным преимуществам установки оригинальной детали относят:

• высокий показатель вредных выбросов;
• использование оригинальной детали.

Среди основных недостатков выделяют:

1. Малый срок эксплуатации.
2. Высокую стоимость детали.
3. Отсутствие гарантии.

Наиболее оптимальным вариантом является установка универсального элемента, стоимость которого в 7-8 раз ниже оригинального.

Кроме того, данный способ обладает следующими преимуществами:

• доступная стоимость;
• средний уровень вредных выбросов;
• не требуется установка «обманки»;
• нет необходимости перепрошивки ЭБУ.

К недостаткам данного способа относят:

1. Малый срок службы.
2. Отсутствие гарантий.
3. Небольшая надёжность.

В связи с этим многие автовладельцы предпочитают вместо двух первых способов – третий. Это вполне нормальное решение, тем более, что искрогаситель можно сделать самостоятельно.

Установка пламегасителя имеет следующие преимущества:

• низкая стоимость;
• высокая надёжность;
• продолжительный срок службы;
• увеличение мощности двигателя;
• наличие гарантий.

Среди недостатков выделяют:

1. Установка неоригинальной детали.
2. Необходимость установки «обманки» либо перепрошивки ЭБУ.
3. Повышение уровня вредных выбросов.

Что представляет собой пламегаситель?

Искрогаситель в авто представляет собой деталь, имеющую двойной корпус из нержавеющей стали и разбитый на внутренние камеры. Двойной корпус детали способствует эффективному гашению вибрации, а прямоточность позволяет не задерживать потоков отработанных газов, как, например, в катализаторе.

Более того, пламегаситель разбивает идущий из коллектора первичный поток газов. Это необходимо для стабильной работы резонатора.

Некоторые автолюбители устанавливают стронгер вместо резонатора. Именно стронгер препятствует благодаря наличию специальных лопаток действию обратного давления.

Дело в том, что в процессе движения выхлопных газов они могут преломляться и менять своё направление, в результате чего возникает обратное давление, направленное к двигателю.

Это приводит к тому, что нарушается нормальный вывод с цилиндров отработанных газов и снижается мощность двигателя. Поэтому и устанавливается стронгер, увеличивающий скорость движения по выхлопной системе отработанных газов от двигателя.

Конечно, стронгер не является важным элементом выхлопной системы и без его установки автомобиль будет работать, но когда принимается решение снять катализатор и установить вместо него пламегаситель, наличие данного элемента весьма желательно.

Почему пламегаситель желательно изготавливать самостоятельно?

Сегодня магазины автозапчастей предлагают большой выбор готовых пламегасителей, однако подобрать тот, который будет идеально подходить к конкретной марке авто, практически невозможно.

Обусловлено это тем, что пламегаситель должен иметь те же размеры, что и удалённый катализатор. В противном случае придётся полностью перенастраивать всю выхлопную систему.

Интересно! Кроме этого, при прохождении через пламегаситель отработанных газов постоянно будет присутствовать неприятный звук.

Именно поэтому специалисты рекомендуют пламегаситель изготавливать самостоятельно в томном соответствии с размерами оригинального элемента выхлопной системы.

Как изготовить своими руками пламегаситель на авто?

Чтобы изготовить в домашних условиях пламегаситель, потребуется 2 металлические трубы различного диаметра, сварка и металлическая щётка.

Первая труда должна быть в диаметре равна диаметру выхлопной системы. Диаметр второй трубы должен быть большим, чтобы в зазор помещались металлические щётки.

Лучше всего для изготовления пламегасителя использовать б/у глушитель, который можно приобрести на авторынке либо в стоковом автомагазине.

Старый глушитель необходимо пустить на лом. Наружная обшивка глушителя составляет 0,6 мм., внутренняя – 0,8 мм. Для корпуса пламегасителя подойдет труба, имеющая наружный диаметр 80 мм. и толщиной стенки – 1,5 мм.

На изготовление торцовых стенок лучше всего использовать оставшуюся часть глушителя.

Так как резонатор разрезать пополам достаточно сложно, специалисты советуют делать разрез вдоль корпуса. Далее необходимо соединить полученные две половины пламегасителя сваркой.

Чтобы увеличить прочность изделия, снаружи полученного пламегасителя наваривается дополнительный слой металла. Также дополнительный металл наваривается и по торцам устройства.

Желательно на корпус пламегасителя снаружи надеть фланцевую накладку, а внутри – из асбестовой ткани. После того, как работы завершены, необходимо провести специальным растворителем обезжиривание детали и до блеска её начистить либо покрасить.

Важно! Запрещено сразу после покраски пламегасителя устанавливать его на авто и эксплуатировать. Краска должны хорошо высохнуть, минимум два-три дня.

На завершающем этапе работ в трубе того же диаметра, что и выхлопная труба проделываются по всей её окружности и длине небольшие отверстия, приблизительно 5-6 мм.

После этого труба вставляется в трубу с большим диаметром, при этом необходимо совместить их центры. Далее приваривается один край.

Металлические щётки следует максимально растянуть и с помощью металлического прута плотно затрамбовать в зазор между двумя трубами.

В итоге должна получиться плотно заполненная труба. Затем по окружности трубы края загибаются и завариваются со второго конца. На этом работы по созданию собственными руками пламегасителя закончены.

Установка пламегасителя при тюнинге авто

Так как тюнинговая прямоточного типа системы выпуска предъявляет к звучанию особые требования, то для тюнинга используется более простой пламегаситель. Звук тюнингованного авто должен быть громким, породистым, с обилием низких частот.

Поэтому и пламегаситель должен иметь двухслойный корпус, быть надёжным, а проходное сечение должно соответствовать мощности двигателя.

Учитывая то, что катализаторы сильно сдавливают выхлопные газы, добиться нужного звука они не позволяют. Этих недостатков лишены пламегасители, поэтому при тюнинге авто из выбор полностью оправдан.

Более того, внешний вид пламегасителя может быть абсолютно разным, а обилие красок позволяет дизайн самодельного изделия подогнать под стиль автомобиля.

К сожалению, приобрести готовый пламегаситель не представляется возможным, так как даже самые известные автопроизводители в связи с жесткими требованиями экологических норм попросту не производят с двухслойным корпусом прямоточных резонаторов. Поэтому единственный выход – изготовить самостоятельно для тюнинга пламегаситель.

Как обмануть лямбда-зонд?

Если в автомобиле катализатор неисправен, то на приборную панель поступает сигнал о некорректной работе выхлопной системы. Данный сигнал передается на ЭБУ автомобиля кислородным датчиком – лямбда-зондом. Чтобы не нарушить работу ЭБУ, но при этом обмануть кислородный датчик, автовладельцы используют механические «обманки».

Важно! Основная задача «обманок» состоит в том, чтобы ограничить поступающий к чувствительному датчику объема газов. Таким образом концентрация кислорода становиться гораздо выше.

Сделать такую «обманку» не сложно. Для этого в месте, где установлен кислородный датчик и катализатор устанавливают специальную проставку, а второй датчик относят на определенное расстояние от катализатора. Выхлопные газы, проходя через отверстия «обманки», теряют свою концентрацию и начинают рассеиваться.

Лямбда-зонд, смещённый на определённое расстояние, начинает фиксировать в выхлопном потоке насыщенность кислорода, поэтому и подает сигнал на контроллер о том, что содержание вредных веществ в пределах нормы.

Таким образом, если самодельный пламегаситель был сделан в соответствии с рекомендациями, автолюбителя он будет радовать тишиной работы, высоким качеством и функциональностью. Заменить нерациональный и дорогостоящий катализатор можно абсолютно безболезненно для автомобиля на пламегаситель. Такое самодельное устройство не только повысит мощность мотора, но и не нанесёт вреда окружающей среде!

ilovekiario.ru

Пламегаситель своим руками. — BMW 5 series, 2.5 л., 1997 года на DRIVE2

И так поговорим то том что такое пламягаситель, для чего он нужен и как его можно сделать своими руками.

1.Вследствие проблем с экологией на владельцев автомобильных компаний усилилось давление со стороны защитников окружающей среды. Выходом из создавшегося положения стало использование катализатора. Однако недостаток такого решения — потеря мощности двигателя. Предприимчивые автолюбители нашли выход и из этой ситуации и начали заменять катализатор пламегасителем.

Полный размер

1.Катализатор в разрезе

ВЫГОДНОСТЬ ПЛАМЕГАСИТЕЛЯ.
Как ответственный автовладелец, но безответственный житель нашей планеты, вы можете раз и навсегда снять катализатор, удалить его из системы выхлопа и кататься себе за милую душу. Но как ответственный гражданин, заботящийся о будущем своих детей, вы можете установить пламегаситель на его место. Эту работу при желании вы можете выполнить самостоятельно, а можете обратиться на любую станцию технического обслуживания или в сервисный центр.
Ещё один довод в пользу установки пламегасителя на место катализатора — без последнего выхлопная система очень быстро придёт в негодность. Это связано с высокой температурой пламени, которое выходит из выпускного коллектора, и запросто может стать причиной прогорания банки глушителя.

2.Вид пламегасителя 1

Полный размер

3.Вид пламегасителя 2

УСТРОЙСТВО ПЛАМЕГАСИТЕЛЯ
Главным отличием пламегасителя от катализатора является то, что он не обеспечивает высокого уровня окисления газов, главной его задачей является снижение их температуры и энергии. Эта деталь представляет собой двойной корпус, изготовленный из нержавеющей стали, с внутренними камерами. Двойственность конструкции пламегасителя служит для эффективного гашения вибрации, а прямоточность — не задерживает потоки газов, как в катализаторе. Сегодня в магазинах продаётся большое количество различных пламегасителей, но найти такой, который будет подходить именно для вашего автомобиля, практически невозможно. Очень важно, чтобы размеры этой детали полностью соответствовали размерам удалённого катализатора. В противном случае выхлопную систему придётся перенастраивать. Кроме этого, во время прохождения газов через него вам будет постоянно мешать неприятный звук. При выборе пламегасителя обращайте внимание на его длину и диаметр трубы.

ИЗГОТОВЛЕНИЕ СОБСТВЕННОГО ПЛАМЕГАСИТЕЛЯ
Для того чтобы пламегаситель идеально подходил на место катализатора в ваш автомобиль, специалисты рекомендуют изготовить его самостоятельно, тем более что это совершенно несложно. Не стоит волноваться в отношении инструментов. Их набор достаточно прост и имеется в наличии у большинства автомобилистов: 1.Сварка;
2.Трубы металлические различного диаметра — 2 штуки;
3.Щётка из металла.
Первая металлическая труба в диаметре должна быть равна диаметру системы выхлопа. Вторая труба должна характеризоваться большим диаметром, чтобы в зазор могли поместиться металлические щётки.
Легче всего сделать пламегаситель из бывшего в употреблении глушителя.
Его можно приобрести в любом стоковом автомагазине или на автомобильном рынке. Порежьте старый глушитель на лом. Известно, что его наружная обшивка составляет 0,6 мм, а внутренняя — 0,8 мм. Корпус пламегасителя чаще всего делают из труб с наружным диаметром 80 мм. Их толщина обычно составляет 1,5 мм. Оставшийся кусок от глушителя специалисты советуют пустить на создание торцовых стенок.
Разрезать резонатор пополам довольно сложно и неудобно, поэтому лучше сделать разрез вдоль корпуса пламегасителя.
. Опыт показывает, что сложить две половины резонатора может только специалист, уже выполнявший подобную работу. Соедините две половины пламегасителя и обварите их. Для прочности изделия наварите снаружи полученного пламегасителя дополнительный слой металла, толщина которого должна составлять 0,8 мм. По такому же слою дополнительно наварите на торцовых поверхностях устройства.
Эксперты рекомендуют на корпус изделия надеть накладку, которая выполнена из фланца снаружи и асбестовой ткани внутри.
В завершение проведите обезжиривание детали, используя специальный растворитель. Затем начистите её до блеска. Также её можно покрасить. Только не вздумайте сразу после этого поставить пламегаситель на авто и начать его использовать. Краске необходимо дать два-три дня на высыхание. На последнем этапе необходимо проделать в трубе, одинаковой по диаметру с выхлопной трубой, небольшие отверстия (5–6 мм) по всей длине и окружности при помощи перфоратора. Вставьте её в трубу большего диаметра и совместите их центры. Теперь приварите один край. Щётки из металла постарайтесь максимально растянуть. Используя пруток из металла, плотно затрамбуйте их в зазор между двумя трубами. В результате вы должны получить полностью плотно заполненную трубу.(так же можно использовать керамовату, она тоже не горит) Согните её края по окружности и заварите со второго конца. Пламегаситель полностью готов! Если вы всё выполнили правильно, то самодельный пламегаситель будет вас радовать своей функциональностью, качеством и тишиной работы. Как видите, нерациональный катализатор можно достаточно просто и безболезненно поменять на самодельный пламегаситель. Таким образом, вы и мощность двигателя сохраните и окружающей среде вредить не будете!

Полный размер

4.Пламегаситель свои руками

Полный размер

5.Пламегаситель твоими руками 2

6.Пламегаситель своими руками 3

ВАЖНО
При установки пламегасителя на двигателях объёмом свыше 2.3л (в случиях если лямбда зонд/кислородный датчик стоит после катализатора) рекомендуется прошить мозги под более низкие нормы, в противном случает от температуры кислородные датчики попросту сгорят!

P.s после прошивки ВСЕ кислородные датчики можно будет выкинуть и на их место закрутить болты по размеру и радоваться жизни!

www.drive2.ru

Как сделать пламегаситель для авто из катализатора своими руками? 3 преимущества устройства

Катализатор является одним из элементов системы вывода отработанных газов. Чаще всего он располагается на приёмной трубе либо за ней. Катализатор способен довольно существенно уменьшить выхлоп вредных веществ, но при этом теряется мощность силовой установки. Чтобы этого избежать, некоторые автолюбители решают изготовить пламегаситель своими руками и установить его вместо катализатора.

Содержание статьи

Принцип работы и отличия

Сначала стоит разобраться с устройством этих двух элементов конструкции автомобиля, чтобы было легче понять имеющиеся между ними различия. Чаще всего установленный на авто катализатор имеет форму бачка, изготовленного из нержавейки, а размещается он в начале выхлопной системы. Внутри ёмкости находятся перегородки с большим количеством мелких ячеек, изготовленные из керамики.

Под воздействие веществ-катализаторов угарный газ и оксид азота вступают в химическую реакцию с молекулами кислорода. В результате вредные вещества «дожигаются» и на выходе их количество оказывается минимальным. Так как этот процесс сопровождается значительным выделением тепла, то во время работы силовой установки корпус емкости сильно нагревается. Сегодня используется два типа катализаторов:

• коллекторные — устанавливаются сразу после коллектора в вертикальном положении;
• магистральные — расположены в горизонтальной плоскости на прямом участке трубы под днищем автомобиля.

Катализаторы не только способствуют снижению температуры выхлопных газов, но и несколько заглушают звук. Однако при длительной эксплуатации ячейки перегородки забиваются сажей, что приводит к снижению проходимости. Так как в подобной ситуации газы не могут отводиться, возникают проблемы с работой силовой установки.

Пламегаситель в разрезе представляет собой перфорированную нержавеющую трубу, расположенную в той же ёмкости, что и катализатор. Это устройство не способно дожигать остатки топлива — оно лишь приглушает звук и снижает температуру газов. В соответствии с принципом работы пламегасители принято делить на три типа:

1. Активные — труба окружается набивкой из асбестового волокна или других негорючих материалов. Это позволяет увеличить способность устройства поглощать звук.
2. Пассивные — оснащены одним или несколькими диффузорами. Отражаясь от стенок, продукты горения постепенно теряют скорость движения.
3. Комбинированные — в конструкции сочетаются оба принципа работы.

Таким образом, пламегаситель и катализатор предназначены для решения различных задач, хотя и размещаются в одном месте.

Преимущества и недостатки

Чаще всего автолюбители решают установить самодельный пламегаситель вместо катализатора по причине высокой стоимости последнего. Для отечественного автомобиля цена этого элемента составляет около 30 тысяч, а для иномарки он оценивается в 50 — 100 тысяч. Однако следует помнить, что замена катализатора пламегасителем влечёт за собой несколько негативных последствий:

• значительно увеличивается количество токсичных выхлопов, что не соответствует современным стандартам экологичности;
• уменьшается срок эксплуатации глушителя и резонатора;
• чтобы силовая установка работала хорошо, придётся внести корректировки в настройки кислородного датчика либо перепрограммировать контроллер.

Автолюбители должны помнить, что электронный блок управляет процессом создания воздушно-топливной смеси, основываясь на показаниях нескольких датчиков, включая и кислородный. Если сделать пламегаситель своими руками из катализатора, то из-за некорректной информации контроллер будет готовить некачественную смесь и это приведёт к значительному увеличению расхода топлива.

Однако изготовление стронгера своими руками и его последующая установка на машину может дать автолюбителю несколько бонусов:

• пламегаситель создает меньшее сопротивление дыму при выходе, что позволит сэкономить горючее и несколько улучшить условия работы силовой установки;
• мощность мотора может увеличиться примерно на 5 — 7 %;
• если летом заехать на заросшую сухой растительностью местность, то риски возникновения пожара окажутся минимальными.

Рекомендации по изготовлению

Чтобы сделать пламегаситель из катализатора своими руками, необходимо найти две металлических трубы. При этом размеры одной из них должно полностью соответствовать параметрам выхлопной трубы. Так как не каждый владелец авто сможет отыскать трубы из жаростойкого сплава, то для изготовления пламегасителя можно использовать вышедший из строя глушитель.

При этом предполагаемая переделка не является сложной и для воплощения идеи в жизнь потребуется минимальный набор инструментов:

• сварочный аппарат;
• набор ёршиков для мытья посуды;
• дрель;
• болгарка;
• отрезной круг;
• щётка для металла.

Сначала придётся демонтировать глушитель, так как необходимо удалить неисправный катализатор. Именно с размерами этого элемента должны совпадать параметры меньшей трубы. Вторая труба будет на 5 — 6 см короче и на каждой её оконечности необходимо сделать надрезы. На трубе меньшего диаметра предстоит сделать отверстия диаметром около 3 мм. Когда она будет перфорирована, поверхность необходимо зачистить щёткой и вставить в большую строго по центру. Затем нужно загнуть её по предварительно сделанным надрезам и заварить. При этом необходимо убедиться в герметичности швов. Развернув трубы открытой стороной вверх, на меньшую следует надеть ёршики и плотно утрамбовывать их в этой своеобразной ёмкости. Остаётся лишь загнуть лепестки к трубе малого диаметра и приварить их.

Достаточно внимательно изучить чертёж и все возможные вопросы отпадут сами собой. При сборке выхлопной системы вместо старого катализатора монтируется только что устроенный пламегаситель.

Регулировка датчика

Так как установка самодельного стронгера обязательно приведёт к изменению показаний лямбда-зонда, его придётся обмануть. Чаще всего автолюбители используют для решения поставленной задачи механические устройства-обманки. Их основная задача заключается в ограничении количества кислорода, поступающего к датчику. Для этого достаточно в том месте, где находится лямбда-зонд и пламегаситель, установить проставку. Также необходимо отдалить второй датчик на определённое расстояние от катализатора. Выхлопные газы, проходя через отверстия обманного устройства, рассеиваются и теряют начальную концентрацию. Благодаря смещению датчика он фиксирует насыщенность кислорода в пределах нормы.

auto-gl.ru

Пламягаситель на месте бывшего катализатора и стронгер своими руками на P12. — DRIVE2

Полный размер

Доброго всем времени суток. Удалил катализатор из коллектора. стала громче работать машина, расход немного увеличился.

Полный размер

Погуглил маленько и решил поколхозить, сделать пламягаситель на месте бывшего ката. Ну и стронегер своими руками. Не без помощи детского труда, отдал 2 выходных дня)

Полный размер

.Пламягаситель делал так — насверлили отверстий в 57 трубе

Полный размер

сделал импровизированный фланчик

и вставил в коллектор.

Полный размер

Плотненько между трубой и корпусом коллектора втолкал медные мочалки для посуды.(5 чтук на 1 ушло).

Полный размер

И сверху еще один, так скажем, не фланчик, а ограничитель.

Полный размер

Долго думал как можно сделать стронгер по колхозному, но ничего лучше чем таким образом не придумал.

Полный размер

тоже труба 57, а корпус 89.между ними хотел минвату запихнуть, но нашел асбестовую набивку.

Полный размер

Вот такая вот болванка получилась

Полный размер

. Удалил банку от третьего катализатора и вставил на это место.

Полный размер

это колено оказалось не сильно живым, плевался пока латал изгиб перед фланцем.Немного плохо подготовился, так как не думал, что всё так запущено.

В планах заменить резонатор, тоже своими средствами и глушитель. Мне понравилось колхозить. Во первых экономия неплохая, во вторых необычайный каф получаешь от того что САМ сделал.

Полный размер

Кстати еще забыл сказать. Чувствительно улучшилась динамика у чаропки моей и, что удивительно, расход уменьшился. Раньше минимально средний расход был 8.3, ( после удаления ката 9) теперь первый раз увидел 7.6.

Ну еще горит чек, но его я усмирять буду качественной обманкой. Уже заказал потом скину отчет.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Пламегаситель для авто своими руками: 3 типа устройства

Содержание статьи

Принцип работы и отличия

Сначала стоит разобраться с устройством этих двух элементов конструкции автомобиля, чтобы было легче понять имеющиеся между ними различия. Чаще всего установленный на авто катализатор имеет форму бачка, изготовленного из нержавейки, а размещается он в начале выхлопной системы. Внутри ёмкости находятся перегородки с большим количеством мелких ячеек, изготовленные из керамики.

Под воздействие веществ-катализаторов угарный газ и оксид азота вступают в химическую реакцию с молекулами кислорода. В результате вредные вещества «дожигаются» и на выходе их количество оказывается минимальным. Так как этот процесс сопровождается значительным выделением тепла, то во время работы силовой установки корпус емкости сильно нагревается.

Сегодня используется два типа катализаторов:

• коллекторные — устанавливаются сразу после коллектора в вертикальном положении;
• магистральные — расположены в горизонтальной плоскости на прямом участке трубы под днищем автомобиля.

Катализаторы не только способствуют снижению температуры выхлопных газов, но и несколько заглушают звук. Однако при длительной эксплуатации ячейки перегородки забиваются сажей, что приводит к снижению проходимости. Так как в подобной ситуации газы не могут отводиться, возникают проблемы с работой силовой установки.

Пламегаситель в разрезе представляет собой перфорированную нержавеющую трубу, расположенную в той же ёмкости, что и катализатор. Это устройство не способно дожигать остатки топлива — оно лишь приглушает звук и снижает температуру газов.

В соответствии с принципом работы пламегасители принято делить на три типа.

1. Активные — труба окружается набивкой из асбестового волокна или других негорючих материалов. Это позволяет увеличить способность устройства поглощать звук.
2. Пассивные — оснащены одним или несколькими диффузорами. Отражаясь от стенок, продукты горения постепенно теряют скорость движения.
3. Комбинированные — в конструкции сочетаются оба принципа работы.

Таким образом, пламегаситель и катализатор предназначены для решения различных задач, хотя и размещаются в одном месте.

Преимущества и недостатки

Чаще всего автолюбители решают установить самодельный пламегаситель вместо катализатора по причине высокой стоимости последнего. Для отечественного автомобиля цена этого элемента составляет около 30 тысяч, а для иномарки он оценивается в 50 — 100 тысяч.

Однако следует помнить, что замена катализатора пламегасителем влечёт за собой несколько негативных последствий:

• значительно увеличивается количество токсичных выхлопов, что не соответствует современным стандартам экологичности;
• уменьшается срок эксплуатации глушителя и резонатора;
• чтобы силовая установка работала хорошо, придётся внести корректировки в настройки кислородного датчика либо перепрограммировать контроллер.

Также рекомендуем прочитать статью нашего эксперта, в которой рассказывается о том, как изготовить глушитель своими руками.

Советуем также внимательно изучить статью нашего специалиста, в которой он рассказывает о том, как устроен резонатор глушителя.

Автолюбители должны помнить, что электронный блок управляет процессом создания воздушно-топливной смеси, основываясь на показаниях нескольких датчиков, включая и кислородный. Если сделать пламегаситель своими руками из катализатора, то из-за некорректной информации контроллер будет готовить некачественную смесь и это приведёт к значительному увеличению расхода топлива.

Однако изготовление стронгера своими руками и его последующая установка на машину может дать автолюбителю несколько бонусов:

• пламегаситель создает меньшее сопротивление дыму при выходе, что позволит сэкономить горючее и несколько улучшить условия работы силовой установки;
• мощность мотора может увеличиться примерно на 5 — 7 %;
• если летом заехать на заросшую сухой растительностью местность, то риски возникновения пожара окажутся минимальными.

Рекомендации по изготовлению

Чтобы сделать пламегаситель из катализатора своими руками, необходимо найти две металлических трубы. При этом размеры одной из них должно полностью соответствовать параметрам выхлопной трубы. Так как не каждый владелец авто сможет отыскать трубы из жаростойкого сплава, то для изготовления пламегасителя можно использовать вышедший из строя глушитель.

При этом предполагаемая переделка не является сложной и для воплощения идеи в жизнь потребуется минимальный набор инструментов:

• сварочный аппарат;
• набор ёршиков для мытья посуды;
• дрель;
• болгарка;
• отрезной круг;
• щётка для металла.

Сначала придётся демонтировать глушитель, так как необходимо удалить неисправный катализатор. Именно с размерами этого элемента должны совпадать параметры меньшей трубы. Вторая труба будет на 5 — 6 см короче и на каждой её оконечности необходимо сделать надрезы. На трубе меньшего диаметра предстоит сделать отверстия диаметром около 3 мм. Когда она будет перфорирована, поверхность необходимо зачистить щёткой и вставить в большую строго по центру. Затем нужно загнуть её по предварительно сделанным надрезам и заварить. При этом необходимо убедиться в герметичности швов. Развернув трубы открытой стороной вверх, на меньшую следует надеть ёршики и плотно утрамбовывать их в этой своеобразной ёмкости. Остаётся лишь загнуть лепестки к трубе малого диаметра и приварить их.

Достаточно внимательно изучить чертёж и все возможные вопросы отпадут сами собой. При сборке выхлопной системы вместо старого катализатора монтируется только что устроенный пламегаситель.

Регулировка датчика

Так как установка самодельного стронгера обязательно приведёт к изменению показаний лямбда-зонда, его придётся обмануть. Чаще всего автолюбители используют для решения поставленной задачи механические устройства-обманки. Их основная задача заключается в ограничении количества кислорода, поступающего к датчику. Для этого достаточно в том месте, где находится лямбда-зонд и пламегаситель, установить проставку. Также необходимо отдалить второй датчик на определённое расстояние от катализатора. Выхлопные газы, проходя через отверстия обманного устройства, рассеиваются и теряют начальную концентрацию. Благодаря смещению датчика он фиксирует насыщенность кислорода в пределах нормы.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Пламегаситель своими руками | Пособие автомобилиста

Публикация о том, как самому изготовить пламегаситель своими руками из старого глушителя
Как известно катализатор в выхлопной системе на автомобилях применяется с целью очищения отработанных газов требуемых нормами Евро. Наряду с очищением отработанных газов катализатор имеет и свой большой минус — он задерживает выпуск отработанных газов и тем самым «душит» двигатель забирая у него драгоценные 5-10 лошадиных сил. Кроме того катализатор имеет срок службы и со временем он может забиться, спечься и рассыпаться вызывая тем самым дребезжащий звук, плохую пропускную способность и самое главное увеличит расход топлива и ухудшит динамику автомобиля.Вот так выглядит катализатор снятый с моего автомобиля. Хорошо видна его пропускная способность на свет

Удаление катализатора на автомобиле улучшает динамику автомобиля и снижает расход топлива. Спортивные тюнинг ателье однозначно удаляют катализатор и предлагают его замену на пламегаситель. Пламегаситель по своей конструкции прямоточен и он не задерживает выпуск отработанных газов и в то же время выполняет очень важную функцию он «гасит пламя» выходящее из работающего двигателя которое способно со временем прожечь заднюю банку глушителя. Именно поэтому так важно не просто вырезать катализатор и в варить вместо него прямую трубу, либо просто вскрыть катализатор, выпотрошить его и закрыть обратно а установить вместо удалённого катализатора пламегаситель. Купить пламегаситель под определённую марку автомобиля очень трудно а порой и не возможно, а заказывать его из другой стороны долго и дорого. Не найдя подходящего  на свой автомобиль я решил сделать пламегаситель своими руками, техники особой там не требуется, главное наличие прямых рук и материала.

Инструкция по изготовлению пламегасителя своими руками

Итак перейдём к процедуре изготовления , для этого нам потребуется две железные трубы, одна с диаметром равным диаметру выпускной трубы глушителя, вторая диаметром побольше и стальные сетки-ёршики для мытья посуды. На трубе равной трубе глушителя по всему кругу и длине вырезаем (газосваркой либо дрелью) отверстия диаметром 3мм. Затем вставляем эту трубу по центру в трубу большего диаметра о завариваем с одной стороны.

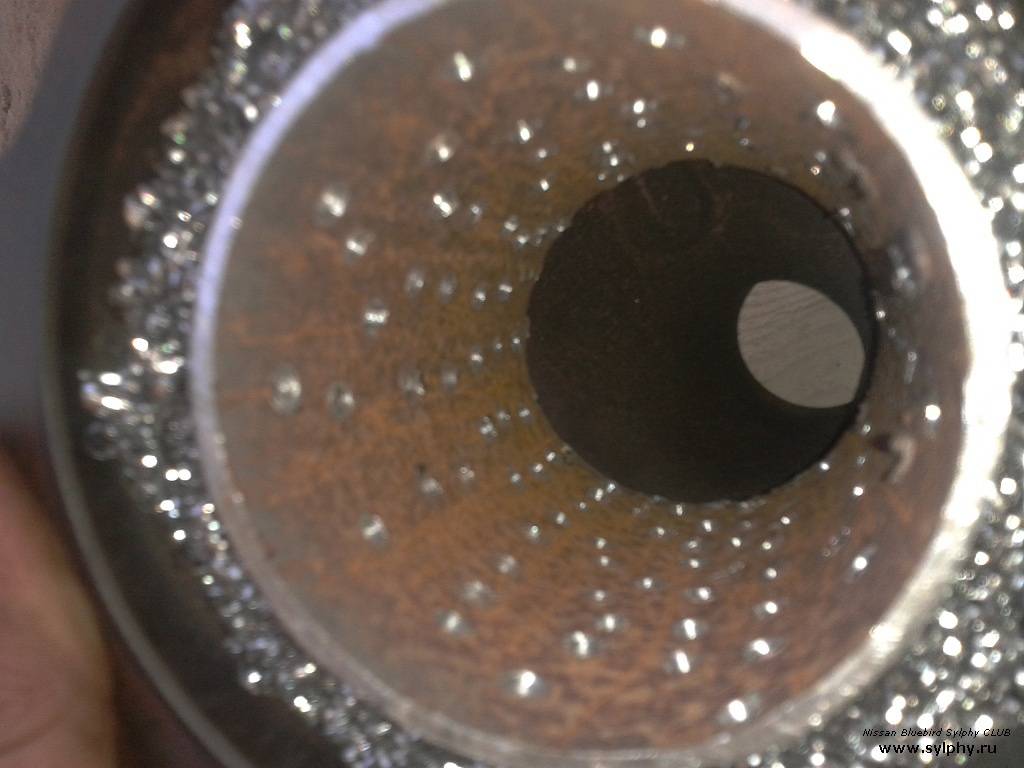

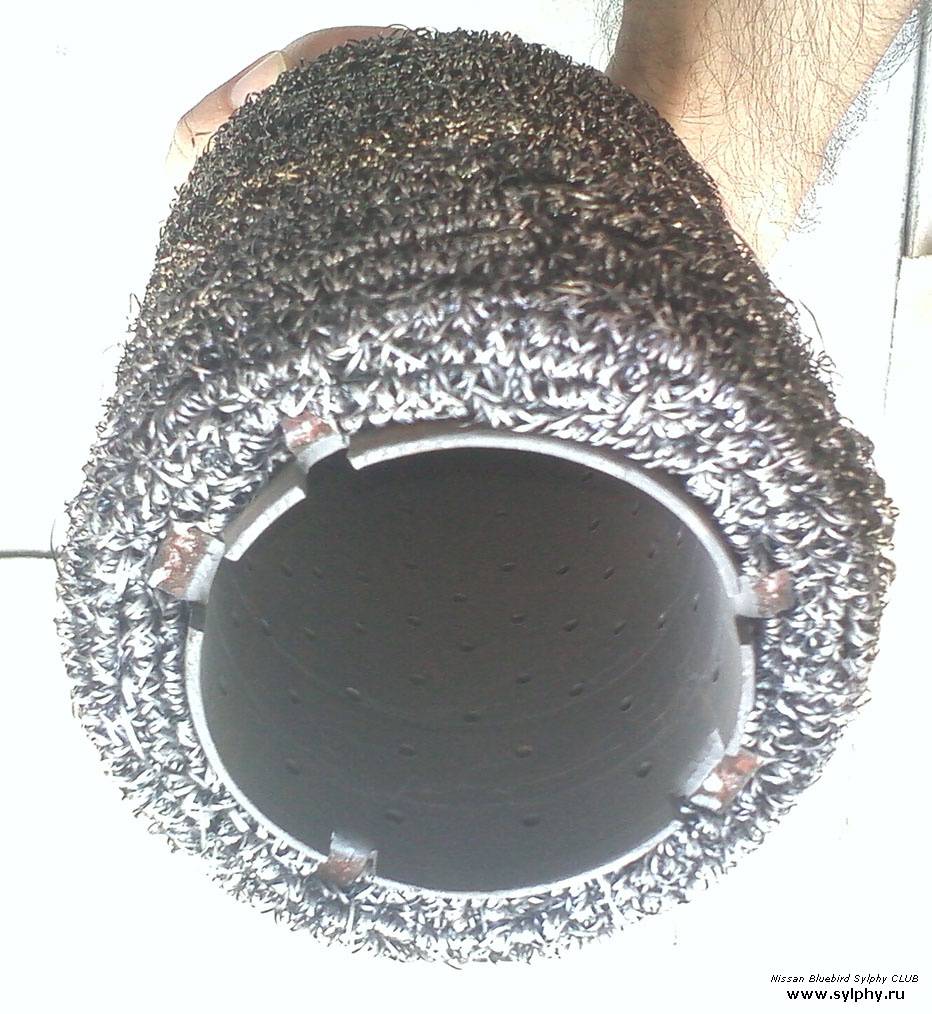

Затем растягиваем сетки-ёршики по кругу в виде кольца, надеваем на трубу меньшего диаметра и плотно проталкиваем металлической планкой пока она не упрётся в закрытый конец трубы большего диаметра. Эту процедуру продолжаем до тех пор пока последняя сетка-ёршик не дойдёт до свободного конца трубы большего диаметра. На заполнение пустого пространства у меня ушло 26 сеток-ёршиков.

После этого загибаем заранее подрезанные болгаркой концы трубы большего диаметра и обвариваем их по кругу. Эта процедура помогает избежать лишних звонких шумов пламегасителя во время работы двигателя. Для красоты можно покрасить его серебристой краской-аэрозолью.  Теперь со спокойной душой вырезаем катализатор и ввариваем на его место изготовленный  пламегаситель.

P.S. Пламегаситель вместо катализатора можно устанавливать на автомобили с Евро нормой 2. На автомобилях с Евро нормой выше 2-х предусмотрен кислородный датчик лямбда зонд после катализатора и удаление его может привести к ошибке блока управления двигателем, что в свою очередь увеличит расход топлива и ухудшит динамику автомобиля.

Как вариант можно изготовить пламегаситель своими руками на ВАЗ

Берём старый резонатор, ему 2 года 45т.км., для корпуса пламегасителяа понадобился старый глушитель. Глушитель режем на металл.

Наружная обшивка глушителя сток 2 слоя металла-снаружи 0,6 мм; изнутри-0,8 мм., кстати неплохо сохранился, небольшая коррозия между этими двумя слоями металла. Далее смотрим внимательно фото, всё понятно.

внутри…

внутри…

Наружный диаметр срезанной трубы 80мм, толщина 1,5 мм, пойдёт для корпуса пламегасителя.

Оставшийся кусок используем для торцевых стенок, далее ввиду нежелания резки трубы резонатора пополам из-за дальнейшей сложности стыковки сделано так: сварен корпус пламегасителя, разрезан вдоль:

Одеваем половинки, обвариваем, далее снаружи вторым слоем навариваем рубашку толщиной 0,8 мм на фланцы торцевых стенок с зазором между рубашками примерно 5мм, фланцы на предыдущих фото видно, результат:

На торцевые стенки- тоже по доп слою металла 0,8 мм

далее на корпус пламегасителя шумо-звуко-теплоизолятор — накладка с фланцами с асбестовой тканью внутри

Варим накладку со стороны днища авто

Аналогично со стороны днища накладка с асбестом для резонатора, варим:

Кстати вонь приличная когда с асбеста парафины выходят…от нагрева. Теперь чистим зачистным диском и ёршиком по металлу

Обезжириваем и красим термокраской (иначе по сварке быстро будет корродировать, все швы сварные продрать хорошо ершом) термокраска заявлена до 538 градусов Цельсия, посмотрим…Кстати одного баллона хватило на окраску в три слоя, остался один лишний баллон…

Теперь через недельку где-то установлю, сейчас времени не будет, в планах снятие старого(нового) резонатора, снятие с днища термоэкранов очистка и покрытие в 2 слоя вибро-мастикой барьер, сборка на место, и кстати-усиленные подушки подвески резонатора (вес-то прибавился), надеюсь металлический звук уйдёт, либо его станет гораздо меньше, влюбом случае к оценке изменений буду подходить осторожно и максимально обьективно, а то сам как то накололся с SAAB…Родной-то глушительне прямоток, а эти саабные- для турбо-моторов, турбина сама звук гасит прилично и задача там-как можно легче вывести выхлоп. Кстати между стенкой родного резонатора и наружной трубой 1,5мм толщиной ёршики из нержавейки для посуды пихать побоялся, вдруг перетираться од вибраций и давления начнут и посыпятся в выхлоп а то и в движок, пишите комменты, обсудим. Да, чуть не забыл-у сток глушака торцевые стенки и выхлопной наконечник-нержавейка, загадочная русская душа, если-бы 2 наружные обшивки были из нержавейки был-бы не убиваемый глушак т.к. внутри всё практически новое.

Источник

sanekua.ru

Пламегаситель своими руками

Удаление катализатора на автомобиле улучшает динамику автомобиля и снижает расход топлива. Спортивные тюнинг ателье однозначно удаляют катализатор и предлагают его замену на пламегаситель. Пламегаситель по своей конструкции прямоточен и он не задерживает выпуск отработанных газов и в то же время выполняет очень важную функцию он «гасит пламя» выходящее из работающего двигателя которое способно со временем прожечь заднюю банку глушителя. Именно поэтому так важно не просто вырезать катализатор и в варить вместо него прямую трубу, либо просто вскрыть катализатор, выпотрошить его и закрыть обратно а установить вместо удалённого катализатора пламегаситель. Купить пламегаситель под определённую марку автомобиля очень трудно а порой и не возможно, а заказывать его из другой стороны долго и дорого. Не найдя подходящего на свой автомобиль я решил сделать пламегаситель своими руками, техники особой там не требуется, главное наличие прямых рук и материала.

Инструкция по изготовлению пламегасителя своими руками

Итак перейдём к процедуре изготовления , для этого нам потребуется две железные трубы, одна с диаметром равным диаметру выпускной трубы глушителя, вторая диаметром побольше и стальные сетки-ёршики для мытья посуды. На трубе равной трубе глушителя по всему кругу и длине вырезаем (газосваркой либо дрелью) отверстия диаметром 3мм. Затем вставляем эту трубу по центру в трубу большего диаметра о завариваем с одной стороны.

Затем растягиваем сетки-ёршики по кругу в виде кольца, надеваем на трубу меньшего диаметра и плотно проталкиваем металлической планкой пока она не упрётся в закрытый конец трубы большего диаметра. Эту процедуру продолжаем до тех пор пока последняя сетка-ёршик не дойдёт до свободного конца трубы большего диаметра. На заполнение пустого пространства у меня ушло 26 сеток-ёршиков.

После этого загибаем заранее подрезанные болгаркой концы трубы большего диаметра и обвариваем их по кругу. Эта процедура помогает избежать лишних звонких шумов пламегасителя во время работы двигателя. Для красоты можно покрасить его серебристой краской-аэрозолью. Теперь со спокойной душой вырезаем катализатор и ввариваем на его место изготовленный пламегаситель.

P.S. Пламегаситель вместо катализатора можно устанавливать на автомобили с Евро нормой 2. На автомобилях с Евро нормой выше 2-х предусмотрен кислородный датчик лямбда зонд после катализатора и удаление его может привести к ошибке блока управления двигателем, что в свою очередь увеличит расход топлива и ухудшит динамику автомобиля.

Как вариант можно изготовить пламегаситель своими руками на ВАЗ

Берём старый резонатор, ему 2 года 45т.км., для корпуса пламегасителяа понадобился старый глушитель. Глушитель режем на металл.

Наружная обшивка глушителя сток 2 слоя металла-снаружи 0,6 мм; изнутри-0,8 мм., кстати неплохо сохранился, небольшая коррозия между этими двумя слоями металла. Далее смотрим внимательно фото, всё понятно.

Наружный диаметр срезанной трубы 80мм, толщина 1,5 мм, пойдёт для корпуса пламегасителя.

Оставшийся кусок используем для торцевых стенок, далее ввиду нежелания резки трубы резонатора пополам из-за дальнейшей сложности стыковки сделано так: сварен корпус пламегасителя, разрезан вдоль:

Одеваем половинки, обвариваем, далее снаружи вторым слоем навариваем рубашку толщиной 0,8 мм на фланцы торцевых стенок с зазором между рубашками примерно 5мм, фланцы на предыдущих фото видно, результат:

На торцевые стенки- тоже по доп слою металла 0,8 мм

далее на корпус пламегасителя шумо-звуко-теплоизолятор — накладка с фланцами с асбестовой тканью внутри

Варим накладку со стороны днища авто

Аналогично со стороны днища накладка с асбестом для резонатора, варим:

Кстати вонь приличная когда с асбеста парафины выходят…от нагрева. Теперь чистим зачистным диском и ёршиком по металлу

Обезжириваем и красим термокраской (иначе по сварке быстро будет корродировать, все швы сварные продрать хорошо ершом) термокраска заявлена до 538 градусов Цельсия, посмотрим…Кстати одного баллона хватило на окраску в три слоя, остался один лишний баллон…

Теперь через недельку где-то установлю, сейчас времени не будет, в планах снятие старого(нового) резонатора, снятие с днища термоэкранов очистка и покрытие в 2 слоя вибро-мастикой барьер, сборка на место, и кстати-усиленные подушки подвески резонатора (вес-то прибавился), надеюсь металлический звук уйдёт, либо его станет гораздо меньше, влюбом случае к оценке изменений буду подходить осторожно и максимально обьективно, а то сам как то накололся с SAAB…Родной-то глушительне прямоток, а эти саабные- для турбо-моторов, турбина сама звук гасит прилично и задача там-как можно легче вывести выхлоп. Кстати между стенкой родного резонатора и наружной трубой 1,5мм толщиной ёршики из нержавейки для посуды пихать побоялся, вдруг перетираться од вибраций и давления начнут и посыпятся в выхлоп а то и в движок, пишите комменты, обсудим. Да, чуть не забыл-у сток глушака торцевые стенки и выхлопной наконечник-нержавейка, загадочная русская душа, если-бы 2 наружные обшивки были из нержавейки был-бы не убиваемый глушак т.к. внутри всё практически новое.

Катализатор является одним из элементов системы вывода отработанных газов. Чаще всего он располагается на приёмной трубе либо за ней. Катализатор способен довольно существенно уменьшить выхлоп вредных веществ, но при этом теряется мощность силовой установки. Чтобы этого избежать, некоторые автолюбители решают изготовить пламегаситель своими руками и установить его вместо катализатора.

Принцип работы и отличия

Сначала стоит разобраться с устройством этих двух элементов конструкции автомобиля, чтобы было легче понять имеющиеся между ними различия. Чаще всего установленный на авто катализатор имеет форму бачка, изготовленного из нержавейки, а размещается он в начале выхлопной системы. Внутри ёмкости находятся перегородки с большим количеством мелких ячеек, изготовленные из керамики.

Под воздействие веществ-катализаторов угарный газ и оксид азота вступают в химическую реакцию с молекулами кислорода. В результате вредные вещества «дожигаются» и на выходе их количество оказывается минимальным. Так как этот процесс сопровождается значительным выделением тепла, то во время работы силовой установки корпус емкости сильно нагревается.

Сегодня используется два типа катализаторов:

• коллекторные — устанавливаются сразу после коллектора в вертикальном положении;
• магистральные — расположены в горизонтальной плоскости на прямом участке трубы под днищем автомобиля.

Рекомендации по изготовлению

Чтобы сделать пламегаситель из катализатора своими руками, необходимо найти две металлических трубы. При этом размеры одной из них должно полностью соответствовать параметрам выхлопной трубы. Так как не каждый владелец авто сможет отыскать трубы из жаростойкого сплава, то для изготовления пламегасителя можно использовать вышедший из строя глушитель.

При этом предполагаемая переделка не является сложной и для воплощения идеи в жизнь потребуется минимальный набор инструментов:

• сварочный аппарат;
• набор ёршиков для мытья посуды;
• дрель;
• болгарка;
• отрезной круг;
• щётка для металла.

Сначала придётся демонтировать глушитель, так как необходимо удалить неисправный катализатор. Именно с размерами этого элемента должны совпадать параметры меньшей трубы. Вторая труба будет на 5 — 6 см короче и на каждой её оконечности необходимо сделать надрезы. На трубе меньшего диаметра предстоит сделать отверстия диаметром около 3 мм. Когда она будет перфорирована, поверхность необходимо зачистить щёткой и вставить в большую строго по центру. Затем нужно загнуть её по предварительно сделанным надрезам и заварить. При этом необходимо убедиться в герметичности швов. Развернув трубы открытой стороной вверх, на меньшую следует надеть ёршики и плотно утрамбовывать их в этой своеобразной ёмкости. Остаётся лишь загнуть лепестки к трубе малого диаметра и приварить их.

В связи с ужесточением Международных экологических требований, обязательным условием для эксплуатации транспортных средств является установка каталитических нейтрализаторов выхлопных газов. Но, этот элемент относится к категории дорогостоящих, поскольку в конструкции его фильтрующего узла присутствуют сплавы драгоценных металлов, поэтому в случае его выхода из строя лучше всего установить своими руками пламегаситель вместо катализатора. Нейтрализатор выхлопных газов очень требователен к качеству топлива, в процессе эксплуатации транспортного средства его соты покрываются обильным слоем сажевых отложений, которые снижают пропускную способность устройства и являются причиной снижения мощности двигателя.

Важно! Любой катализатор очень чувствителен к механическим воздействиям, даже незначительное повреждение его сот может полностью вывести деталь из строя. Довольно проблематично восстановить изначальную работоспособность элемента, поэтому большинство опытных автомехаников предлагают сделать пламегаситель из отслужившего свой срок катализатора.

При загрязнении сот нейтрализатора отмечается значительный рост давления внутри выхлопной системы, что является причиной снижения разгонной динамики транспортного средства и значительного увеличения потребления топлива. Сложность проблемы заключается еще в том, что в выпускной системе большинства моделей транспортных средств этих элементов содержится несколько.

Что будет, если полностью удалить с автомобиля катализатор?

Этот вопрос является едва ли не первоочередным у большинства владельцев транспортных средств. Многие считают, что решением всех проблем станет установка прямотока вместо отслужившего нейтрализатора. Но, помимо того, что это приведет к значительному увеличению шума, выхлопные газы будут постоянно находиться под высокой температурой, а это негативно отражается на работе других узлов автомобиля.

На многих современных автомобилях вместе с каталитическим нейтрализатором устанавливается специальный датчик, удаление которого обязательно вызовет появление сигнала ошибки. Перед демонтажем нейтрализатора и датчика лучше всего проконсультироваться со специалистом, который поможет в решении этой проблемы, поскольку для этого потребуется комплексный подход.

Стоит отметить, что в соответствии с Международным стандартом «Евро-4» на транспортные средства устанавливается специальный лямбда-зонд, без которого силовой агрегат начнет работать некорректно, а на табло постоянно будет загораться сообщение об ошибке. Для обеспечения корректной работы мотора потребуется установка специальной «обманки» и перепрошивка ЭБУ автомобиля. Как видно, удалить без последствий каталитический нейтрализатор из выхлопной системы транспортного средства не так просто.

Как решить проблему?

Вопрос с вышедшим из строя катализатором можно решить одним из следующих способов:

1. Приобрести и установить дорогостоящий оригинальный нейтрализатор.
2. Использовать универсальную деталь.
3. Изготовить пламегаситель своими руками из катализатора и установить его на автомобиль.

Заметим, что каждый из перечисленных вариантов имеет как свои плюсы, так и минусы. Опишем подробнее последний пункт из списка – самостоятельное изготовление пламегасителя из отслужившего свой срок нейтрализатора выхлопных газов.

Отличительные особенности пламегасителя

В выхлопной системе транспортных средств данный элемент имеет следующую конструкцию: разделенный внутри на специальные камеры прочный двойной цилиндрический корпус, изготовленный из нержавеющей стали. Благодаря такому устройству, пламегаситель эффективно подавляет вибрацию, а наличие прямотока не задерживает выхлопные газы в системе, как при установленном нейтрализаторе. Помимо этого, резонатор на автомобиле с установленным пламегасителем начинает работать устойчивее и стабильнее за счет перераспределения первичного потока отработанных газов. Большинство автомобилистов заменяют резонатор стронгером, который препятствует возникновению обратного давления, негативно отражающегося на работе силового агрегата, являясь причиной резкого снижения его мощности.

Несмотря на то, что транспортное средство может прекрасно функционировать и без стронгера, все же, если было принято решение сделать пламегаситель и установить его в выпускную систему, желательно все же использовать этот элемент.

Почему пламегаситель лучше всего сделать самому, нежели приобрести готовый?

Рынок автомобильных запчастей и комплектующих изобилует пламегасителями различных моделей. Но, несмотря на это подобрать элемент под конкретный автомобиль практически нереально. Все дело в том, что размеры пламегасителя должны полностью соответствовать размерам удаленного из системы нейтрализатора, иначе придется полностью перестраивать весь выхлопной тракт. Исключительно по этой причине желательно самостоятельное изготовление пламегасителя, поскольку лишь в этом случае получится правильно подобрать размеры и характеристики детали.

Как самостоятельно сделать пламегаситель из катализатора?

Для изготовления пламегасителя понадобятся:

• сварочный аппарат;
• две металлических трубы, при этом одна из них должна быть меньшим диаметром;
• металлические щетки-скребки для мытья посуды;
• старый нейтрализатор выхлопных газов.

Наш самодельный пламегаситель будет располагаться в корпусе каталитического нейтрализатора, поэтому его необходимо будет разрезать пополам и удалить нерабочие соты. Диаметр одной из труб должен полностью соответствовать диаметру выхлопного тракта. Вторая труба должна быть несколько большего диаметра, чтобы она полностью покрывала первую, и в зазор между ними можно было запрессовать металлические щетки-скребки. При этом труба большего диаметра должна помещаться в корпусе нерабочего катализатора.

В трубе меньшего диаметра (которая будет соединяться с выхлопным трактом авто), необходимо просверлить небольшие отверстия. Далее вставляем меньшую трубу в большую, предварительно их отцентрировав и проварив один из краев. Теперь необходимо заполнить все пространство между трубами металлическим скребками для мытья посуды. Их нужно плотно утрамбовать, после чего загнуть края трубы по окружности и полностью их обварить. Получившуюся конструкцию помещаем в корпус катализатора, собираем и завариваем его в местах разреза.

Получившийся пламегаситель можно вваривать в выхлопную систему. Но, это еще не все. Для обеспечения корректной работы выпускной системы и силового агрегата, удаления ошибки Check Engine необходима установка специальной обманки.

Чем и как заменить кислородный датчик?

При неисправности каталитического нейтрализатора в транспортных средствах на панели приборов появляется соответствующий сигнал, который передается блоку управления специальным кислородным датчиком, или лямбда-зондом. Для того чтобы все системы работали корректно и сигнал об ошибке больше не возникал, необходимо использовать так называемую «обманку». Наиболее распространен механический тип подобных устройств.

Заметим, что в работе «обманок» заложен принцип ограничения объема отработанных газов, который постоянно контролируется при помощи соответствующего датчика. Благодаря этому, кислорода в выхлопе автомобиля становится значительно больше, и система может функционировать корректно.

Процесс изготовления такой детали не составит особого труда. Достаточно в месте расположения лямбда-зонда и каталитического нейтрализатора установить так называемую проставку, а вторую лямбду немного отодвинуть от катализатора. Отработанные газы, которые будут проходить через проставку, теряют концентрацию вредных примесей и веществ в них, а перемещенный от нейтрализатора кислородный датчик начнет фиксировать нормальную концентрацию кислорода и выдавать соответствующий сигнал.

Выходит, что самостоятельно изготовить надежный и функциональный пламегаситель и установить его вместо дорогостоящего катализатора, не так уж и сложно. Более того, подобный самодельный элемент не причинит никакого вреда не только выпускному тракту и силовому агрегату транспортных средств, но и экологии.

«>

Как самому сделать пламегаситель вместо катализатора

Заколебал «газельный звук» под днищем на 2000-3000 обмин и я приступил к решению данной проблемы…

День первый.
По советам и разъехавшимся мнениям сначала поменял резонатор — противный звук не ушел… зато немного возросла динамика.

День второй.
Утром следующего приехал на СТО, оказалось кат был уже выбит предыдущим хозяином. С механиком вварили в кат трубу с прорезями, правда меньшим диаметром, проблема решилась, звук ушел практически. Но чувство, что труба все ж таки меньшим внутренним деаметром, не давало покоя )) И я озадачился изготовлением собственного пламегасителя. По мере продвижения буду добавлять фото.

День третий.
Приобрел на рынке трубы 50мм (стенка 4мм) 400мм длиной и 100 мм (стенка 4мм) 290мм длиной, и стальные пластины…Насверлил сверлом на 8мм примерно 50% площади трубы… Практически все подогнал… Осталось несколько штрихов и можно варить…

День четвертый.
Доработал торцевую стенку, набил металлической губки (20шт). Далее все это сварили, вечером окрасил…
…При перфорировании внутренней трубы мне прилетел осколок стали в глаз, и сегодня я посетил кабинет офтальмолога в травмпункте. РЕБЯТА ОДЕВАЙТЕ ОЧКИ.
… Осталось только поставить пламегас, уже жду этого момента, ибо не знаю сам до сих пор, что же у меня получится.

День пятый. Финал. С утра занялся установкой. Все прошло весьма успешно, единственное что — при включении задней передачи задевает корпус пламегаса, и так же пару миллиметров ему остается до балки, и поэтому иногда задевает за нее. Придется как то переделывать все, чтоб не задевало или дорабатывать.
Общий звук явно стал тише, звон и резонации практически ушли.
Рад буду если кому-то будет полезен сей пост.

В связи с ужесточением Международных экологических требований, обязательным условием для эксплуатации транспортных средств является установка каталитических нейтрализаторов выхлопных газов. Но, этот элемент относится к категории дорогостоящих, поскольку в конструкции его фильтрующего узла присутствуют сплавы драгоценных металлов, поэтому в случае его выхода из строя лучше всего установить своими руками пламегаситель вместо катализатора. Нейтрализатор выхлопных газов очень требователен к качеству топлива, в процессе эксплуатации транспортного средства его соты покрываются обильным слоем сажевых отложений, которые снижают пропускную способность устройства и являются причиной снижения мощности двигателя.

Важно! Любой катализатор очень чувствителен к механическим воздействиям, даже незначительное повреждение его сот может полностью вывести деталь из строя. Довольно проблематично восстановить изначальную работоспособность элемента, поэтому большинство опытных автомехаников предлагают сделать пламегаситель из отслужившего свой срок катализатора.

При загрязнении сот нейтрализатора отмечается значительный рост давления внутри выхлопной системы, что является причиной снижения разгонной динамики транспортного средства и значительного увеличения потребления топлива. Сложность проблемы заключается еще в том, что в выпускной системе большинства моделей транспортных средств этих элементов содержится несколько.

Что будет, если полностью удалить с автомобиля катализатор?

Этот вопрос является едва ли не первоочередным у большинства владельцев транспортных средств. Многие считают, что решением всех проблем станет установка прямотока вместо отслужившего нейтрализатора. Но, помимо того, что это приведет к значительному увеличению шума, выхлопные газы будут постоянно находиться под высокой температурой, а это негативно отражается на работе других узлов автомобиля.

На многих современных автомобилях вместе с каталитическим нейтрализатором устанавливается специальный датчик, удаление которого обязательно вызовет появление сигнала ошибки. Перед демонтажем нейтрализатора и датчика лучше всего проконсультироваться со специалистом, который поможет в решении этой проблемы, поскольку для этого потребуется комплексный подход.

Стоит отметить, что в соответствии с Международным стандартом «Евро-4» на транспортные средства устанавливается специальный лямбда-зонд, без которого силовой агрегат начнет работать некорректно, а на табло постоянно будет загораться сообщение об ошибке. Для обеспечения корректной работы мотора потребуется установка специальной «обманки» и перепрошивка ЭБУ автомобиля. Как видно, удалить без последствий каталитический нейтрализатор из выхлопной системы транспортного средства не так просто.

Как решить проблему?

Вопрос с вышедшим из строя катализатором можно решить одним из следующих способов:

1. Приобрести и установить дорогостоящий оригинальный нейтрализатор.
2. Использовать универсальную деталь.
3. Изготовить пламегаситель своими руками из катализатора и установить его на автомобиль.

Заметим, что каждый из перечисленных вариантов имеет как свои плюсы, так и минусы. Опишем подробнее последний пункт из списка – самостоятельное изготовление пламегасителя из отслужившего свой срок нейтрализатора выхлопных газов.

Отличительные особенности пламегасителя

В выхлопной системе транспортных средств данный элемент имеет следующую конструкцию: разделенный внутри на специальные камеры прочный двойной цилиндрический корпус, изготовленный из нержавеющей стали. Благодаря такому устройству, пламегаситель эффективно подавляет вибрацию, а наличие прямотока не задерживает выхлопные газы в системе, как при установленном нейтрализаторе. Помимо этого, резонатор на автомобиле с установленным пламегасителем начинает работать устойчивее и стабильнее за счет перераспределения первичного потока отработанных газов. Большинство автомобилистов заменяют резонатор стронгером, который препятствует возникновению обратного давления, негативно отражающегося на работе силового агрегата, являясь причиной резкого снижения его мощности.

Несмотря на то, что транспортное средство может прекрасно функционировать и без стронгера, все же, если было принято решение сделать пламегаситель и установить его в выпускную систему, желательно все же использовать этот элемент.

Почему пламегаситель лучше всего сделать самому, нежели приобрести готовый?

Рынок автомобильных запчастей и комплектующих изобилует пламегасителями различных моделей. Но, несмотря на это подобрать элемент под конкретный автомобиль практически нереально. Все дело в том, что размеры пламегасителя должны полностью соответствовать размерам удаленного из системы нейтрализатора, иначе придется полностью перестраивать весь выхлопной тракт. Исключительно по этой причине желательно самостоятельное изготовление пламегасителя, поскольку лишь в этом случае получится правильно подобрать размеры и характеристики детали.

Как самостоятельно сделать пламегаситель из катализатора?

Для изготовления пламегасителя понадобятся:

• сварочный аппарат;
• две металлических трубы, при этом одна из них должна быть меньшим диаметром;
• металлические щетки-скребки для мытья посуды;
• старый нейтрализатор выхлопных газов.

Наш самодельный пламегаситель будет располагаться в корпусе каталитического нейтрализатора, поэтому его необходимо будет разрезать пополам и удалить нерабочие соты. Диаметр одной из труб должен полностью соответствовать диаметру выхлопного тракта. Вторая труба должна быть несколько большего диаметра, чтобы она полностью покрывала первую, и в зазор между ними можно было запрессовать металлические щетки-скребки. При этом труба большего диаметра должна помещаться в корпусе нерабочего катализатора.

В трубе меньшего диаметра (которая будет соединяться с выхлопным трактом авто), необходимо просверлить небольшие отверстия. Далее вставляем меньшую трубу в большую, предварительно их отцентрировав и проварив один из краев. Теперь необходимо заполнить все пространство между трубами металлическим скребками для мытья посуды. Их нужно плотно утрамбовать, после чего загнуть края трубы по окружности и полностью их обварить. Получившуюся конструкцию помещаем в корпус катализатора, собираем и завариваем его в местах разреза.

Получившийся пламегаситель можно вваривать в выхлопную систему. Но, это еще не все. Для обеспечения корректной работы выпускной системы и силового агрегата, удаления ошибки Check Engine необходима установка специальной обманки.

Чем и как заменить кислородный датчик?

При неисправности каталитического нейтрализатора в транспортных средствах на панели приборов появляется соответствующий сигнал, который передается блоку управления специальным кислородным датчиком, или лямбда-зондом. Для того чтобы все системы работали корректно и сигнал об ошибке больше не возникал, необходимо использовать так называемую «обманку». Наиболее распространен механический тип подобных устройств.

Заметим, что в работе «обманок» заложен принцип ограничения объема отработанных газов, который постоянно контролируется при помощи соответствующего датчика. Благодаря этому, кислорода в выхлопе автомобиля становится значительно больше, и система может функционировать корректно.

Процесс изготовления такой детали не составит особого труда. Достаточно в месте расположения лямбда-зонда и каталитического нейтрализатора установить так называемую проставку, а вторую лямбду немного отодвинуть от катализатора. Отработанные газы, которые будут проходить через проставку, теряют концентрацию вредных примесей и веществ в них, а перемещенный от нейтрализатора кислородный датчик начнет фиксировать нормальную концентрацию кислорода и выдавать соответствующий сигнал.

Выходит, что самостоятельно изготовить надежный и функциональный пламегаситель и установить его вместо дорогостоящего катализатора, не так уж и сложно. Более того, подобный самодельный элемент не причинит никакого вреда не только выпускному тракту и силовому агрегату транспортных средств, но и экологии.

Для чего необходимо менять каталитический резонатор

Известно, что каталитический резонатор является элементом системы вывода отработанных газов, который может располагаться за приемной трубой или непосредственно на ней.

Чтобы уменьшить количество вредных веществ, которых содержится в немалом объеме в отработанных газах, устанавливают катализатор. Однако это влечет за собой потерю мощности, выдаваемой мотором.

Поэтому можно сделать пламегаситель своими руками, который сможет заменить катализатор. Прежде чем мы рассмотрим, как можно изготовить пламегаситель, необходимо разобраться, для чего нужен катализатор и его основные недостатки. Итак, данный элемент уменьшает энергию отработанных газов и снижает их температуру, а также исполняет роль некоего фильтра, который доводит уровень токсичности отработки до определенных стандартов. Поскольку газы отводятся очень быстро, а их температура достаточно высока, то катализатор быстро выходит из строя.

В свою очередь автомобиль недостаточно разгоняется, а также наблюдается значительный перерасход потребляемого топлива. Если из выхлопной системы полностью убрать катализатор, то вскоре газы в банке глушителя прожгут металл и образуется дыра, поэтому целесообразно вместо него установить пламегаситель.

О преимуществах пламегасителя

Пламегаситель позволяет практически без задержки выводить газы наружу, поэтому автомобиль не задыхается. Такое конструктивное решение не оказывает пагубного влияния на работу двигателя, к тому же пламегаситель, установленный вместо резонатора, понижает температуру выводимых газов. Данное устройство обладает рядом преимуществ:

• автомобиль работает стабильно без потери мощности и перерасхода топлива;
• скорость и температура выхлопа существенно снижаются;
• понижается уровень шума;
• уменьшается биение.

Катализатор, установленный в выхлопной системе, обладает одним неоспоримым преимуществом: в отличие от пламегасителя он обеспечивает необходимый уровень окисления выхлопа. Однако пламегаситель, установленный вместо резонатора, обеспечивает снижение энергии выхлопа и понижает его температуру.

Особенности конструкции

Его корпус имеет двойную конструкцию, который можно сделать самому из жаропрочной нержавейки. Пламегаситель позволяет эффективно подавлять возникновение вибраций. К тому же такое техническое решение обеспечивает прямоточность выхлопа и отсутствие его задержки. Возникающие вибрации, которые образуются во внутреннем слое, подавляются стенками наружного слоя пламегасителя.

Самостоятельное изготовление пламегасителя

Обязательно проверьте материал на прочность. Подержите губки несколько минут над пламенем. Для постройки используйте тот, который после испытаний сохранил эластичность.

Чтобы сделать хороший пламегаситель собственноручно, потребуются две стальные трубы различного диаметра, одна из которых должна в точности совпадать с выхлопной трубой глушителя. Нержавеющий жаростойкий металл не так-то просто отыскать, к тому же этот материал достаточно дорогой, поэтому вместо него будем использовать старый отработанный глушитель. Для работы потребуются:

• сварочный аппарат;
• щетки по металлу;
• болгарка с отрезным кругом;
• дрель;
• набор ершиков (тех самых, которые используются для мытья посуды).

Начинаем работу с демонтажа автомобильного глушителя, поскольку нам необходимо вырезать старый катализатор. Труба, меньшего диаметра, должна полностью совпадать по размеру с демонтированным катализатором, поскольку в дальнейшем сделанный пламегаситель будет установлен вместо него.

Труба большего диаметра должна быть короче (примерно на 5-6 см, чтобы сделать отступ с каждой стороны по 2.5-3 см). С каждой стороны необходимо сделать надрезы, поскольку их нужно будет загнуть и заварить. Далее на трубе с меньшим диаметром необходимо сделать отверстия (каждое из них должно быть 3 мм в диаметре, для чего достаточно подобрать соответствующее сверло).

Сборка пламегасителя

Большая труба должна быть на 30-40 мм больше в диаметре. После того, как по окружности малой трубы будут проделаны отверстия, ее необходимо зачистить щеткой по металлу и вставить в большую трубу (строго посредине). Большую трубу необходимо расположить с одинаковым отступом с каждой из сторон относительно меньшей, а затем следует сделать загибы надрезанных заранее частей и приварить их (швы также свариваются герметично).

Далее разверните трубы не заваренной стороной к себе: на меньшую трубу нужно будет надеть ершики для мытья посуды, после чего их необходимо плотно утрамбовать внутри образовавшегося «стакана». После этой процедуры нужно загнуть лепестки к меньшей трубе и точно также приварить к ней (не забудьте о швах). Сварку необходимо сделать тщательно, чтобы избежать негерметичности стыков. Готовый пламегаситель необходимо тщательно очистить щеткой от грязи и ржавчины, а затем покрыть серебристой краской (можно использовать баллончики).

Теперь время собрать заново старую выхлопную систему. На место, где был ранее установлен катализатор, необходимо приварить только что изготовленный пламегаситель. Затем выхлопная система устанавливается на прежнее место. Не лишним будет обработать ее поверхность и покрыть жаростойким антикоррозионным составом.

Как обмануть электронный датчик кислорода

Известно, что неисправный катализатор будет сигнализировать водителю о нарушении работы выхлопной системы. Этому будет способствовать лямбда-зонд (кислородный датчик), подающий соответствующий сигнал на машинный ЭБУ. Одним из популярных способов решения этого вопроса, является обман лямбда зонда (не в ущерб ЭБУ). Для этой цели используются так называемые механические обманки, суть работы которых заключается в ограничении поступающего объема газов к чувствительному элементу датчика. Безусловно, объем кислорода (его концентрация) становится значительно выше.

Чтобы сделать такую обманку, на месте, где установлен сам катализатор и кислородный датчик (лямбда-зонд) устанавливают специальную проставку. При этом второй датчик выносится на определенном расстоянии от катализатора. Суть работы обманки заключается в следующем: сквозь ее отверстие проходят газовые потоки, теряя при этом свою концентрацию и рассеиваются. Смещенный лямбда-зонд фиксирует насыщенность кислорода в выхлопном потоке, и, не замечая «обмана», подает на контроллер сигнал, что все в пределах нормы.

Как сделать пламегаситель своими руками

Вследствие проблем с экологией на владельцев автомобильных компаний усилилось давление со стороны защитников окружающей среды. Выходом из создавшегося положения стало использование катализатора. Однако недостаток такого решения — потеря мощности двигателя. Предприимчивые автолюбители нашли выход и из этой ситуации и начали заменять катализатор пламегасителем. Далее, вы узнаете, как сделать пламегаситель своими руками и почему его применение более выгодно для автомашины и её владельца.

Выгодность пламегасителя

При использовании катализатора мощность двигателя значительно снижается. Это происходит в связи с понижением пропускной возможности системы выхлопа. Так как в нашей стране качество бензина нельзя назвать даже удовлетворительным, то само собой разумеется, что катализатор выходит из строя довольно быстро. Соты внутри него загрязняются, возрастает давление воздуха, увеличивается расход горючего и ухудшается динамика автомашины во время разгона. К тому же ещё и начинает дребезжать глушитель.

Как ответственный автовладелец, но безответственный житель нашей планеты, вы можете раз и навсегда снять катализатор, удалить его из системы выхлопа и кататься себе за милую душу. Но как ответственный гражданин, заботящийся о будущем своих детей, вы можете установить пламегаситель на его место. Эту работу при желании вы можете выполнить самостоятельно, а можете обратиться на любую станцию технического обслуживания или в сервисный центр.

Ещё один довод в пользу установки пламегасителя на место катализатора — без последнего выхлопная система очень быстро придёт в негодность. Это связано с высокой температурой пламени, которое выходит из выпускного коллектора, и запросто может стать причиной прогорания банки глушителя.

Устройство пламегасителя

На видео показано, как поменять катализатор на пламегаситель:

Главным отличием пламегасителя от катализатора является то, что он не обеспечивает высокого уровня окисления газов, главной его задачей является снижение их температуры и энергии. Эта деталь представляет собой двойной корпус, изготовленный из нержавеющей стали, с внутренними камерами. Двойственность конструкции пламегасителя служит для эффективного гашения вибрации, а прямоточность — не задерживает потоки газов, как в катализаторе.

Сегодня в магазинах продаётся большое количество различных пламегасителей, но найти такой, который будет подходить именно для вашего автомобиля, практически невозможно. Очень важно, чтобы размеры этой детали полностью соответствовали размерам удалённого катализатора. В противном случае выхлопную систему придётся перенастраивать. Кроме этого, во время прохождения газов через него вам будет постоянно мешать неприятный звук. При выборе пламегасителя обращайте внимание на его длину и диаметр трубы.

Изготовление собственного пламегасителя

Для того чтобы пламегаситель идеально подходил на место катализатора в ваш автомобиль, специалисты рекомендуют изготовить его самостоятельно, тем более что это совершенно несложно. Не стоит волноваться в отношении инструментов. Их набор достаточно прост и имеется в наличии у большинства автомобилистов:

• сварка;
• трубы металлические различного диаметра — 2 штуки;
• щётка из металла.

Первая металлическая труба в диаметре должна быть равна диаметру системы выхлопа. Вторая труба должна характеризоваться большим диаметром, чтобы в зазор могли поместиться металлические щётки.

Легче всего сделать пламегаситель из бывшего в употреблении глушителя. Его можно приобрести в любом стоковом автомагазине или на автомобильном рынке. Порежьте старый глушитель на лом. Известно, что его наружная обшивка составляет 0,6 мм, а внутренняя — 0,8 мм. Корпус пламегасителя чаще всего делают из труб с наружным диаметром 80 мм. Их толщина обычно составляет 1,5 мм. Оставшийся кусок от глушителя специалисты советуют пустить на создание торцовых стенок.

Разрезать резонатор пополам довольно сложно и неудобно, поэтому лучше сделать разрез вдоль корпуса пламегасителя. Опыт показывает, что сложить две половины резонатора может только специалист, уже выполнявший подобную работу.

Соедините две половины пламегасителя и обварите их. Для прочности изделия наварите снаружи полученного пламегасителя дополнительный слой металла, толщина которого должна составлять 0,8 мм. По такому же слою дополнительно наварите на торцовых поверхностях устройства.

На видео показано, как работает выхлопная труба с пламегасителем:

Эксперты рекомендуют на корпус изделия надеть накладку, которая выполнена из фланца снаружи и асбестовой ткани внутри.

В завершение проведите обезжиривание детали, используя специальный растворитель. Затем начистите её до блеска. Также её можно покрасить. Только не вздумайте сразу после этого поставить пламегаситель на авто и начать его использовать. Краске необходимо дать два-три дня на высыхание.

На последнем этапе необходимо проделать в трубе, одинаковой по диаметру с выхлопной трубой, небольшие отверстия (5–6 мм) по всей длине и окружности при помощи перфоратора. Вставьте её в трубу большего диаметра и совместите их центры. Теперь приварите один край.

Щётки из металла постарайтесь максимально растянуть. Используя пруток из металла, плотно затрамбуйте их в зазор между двумя трубами. В результате вы должны получить полностью плотно заполненную трубу. Согните её края по окружности и заварите со второго конца.

Пламегаситель полностью готов!

Если вы всё выполнили правильно, то самодельный пламегаситель будет вас радовать своей функциональностью, качеством и тишиной работы.

Как видите, нерациональный катализатор можно достаточно просто и безболезненно поменять на самодельный пламегаситель. Таким образом, вы и мощность двигателя сохраните и окружающей среде вредить не будете!

Замена катализатора на пламегаситель своими руками. Как сделать пламегаситель своими руками? Установка пламегасителя своими руками

С целью снижения количества выбросов в атмосферу автопроизводители начали оснащать свои автомобили различными установками для очистки выхлопных газов. Если говорить о бензиновых двигателях, для этого в системе используется каталитический нейтрализатор. Однако со временем он забивается и приходит в негодность. Стоимость новинки — от 30 тысяч рублей.Но можно ли сэкономить? Специалисты дают положительный ответ. Как бюджетное решение можно установить пламегаситель своими руками. В сегодняшней статье мы рассмотрим, как его поменять, и как сделать с нуля.

Подготовка материалов

Итак, что нам нужно для работы, если принято решение сделать пламегаситель своими руками? Для этого нам понадобится изделие, которое будет активно поглощать звук. В целях экономии можно использовать корпус обычного катализатора. Кроме того, он уже оборудован монтажными фланцами.Осталось только доработать его, получив в результате пламегаситель.

Вставьте трубу из нержавеющей стали внутрь элемента. Толщина стенок должна составлять от одного до двух миллиметров. Диаметр должен соответствовать стандартной выхлопной трубе. Обратите внимание, что не всегда удается установить катализатор на место после демонтажа — он может быть короче (если надрез производился болгаркой). Поэтому обрезаем по 2 сантиметра с каждой стороны приклада. То есть наша труба из нержавеющей стали должна быть на 4 сантиметра длиннее самого нейтрализатора.

Что использовать в качестве звукопоглощающей прокладки? Для этого можно использовать:

• волокно базальтовое;
• асбестовые сыпучие материалы;
• высокотемпературная вата;

Сетка стальная из тонкой проволоки

• .

Некоторые рекомендуют использовать в качестве губки металлические мочалки. Однако, как показывает практика, такие щетки быстро прогорают, ведь они не рассчитаны на высокие температуры. Но провод подойдет в самый раз. Вам нужны рисунки? Огнетушитель своими руками можно сделать без всяких схем.Главное, иметь при себе рулетку, чтобы отмерить точную длину.

Инструменты

Для изготовления пламегасителя своими руками нам понадобится:

• Болгарский;
• дрель и дрель;
• тиски;
• сварочный аппарат;
• электродов и толстых перчаток;
• ядро;

Молоток

• ;
• набор ключей гаечных;
• пассатижи.

Смазка

Также не лишним будет смазка типа ВД-40.Предварительно замочите болтовые соединения. Состав частично заржавеет, что облегчит откручивание гаек.

Начало работы

Для начала нужно удалить катализатор с машины. Для этого нам нужно загнать машину на смотровую яму. Также учтите, что выхлопная система подвергается высоким температурным нагрузкам, поэтому следует подождать 10-20 минут, пока машина остынет. После этого можно приступать к демонтажу. Как правило, катализатор крепится между приемной трубкой и резонатором на болтах.Но он также прикреплен к выхлопной системе. В первом случае просто откручиваем гайки и вынимаем элемент. Во втором необходимо использовать болгарку. Учтите, что гайки часто прилипают к этим местам и могут прокручиваться вместе с болтом. Поэтому для откручивания элемента нужно работать двумя ключами — одним для удержания болта и вторым для снятия гайки.

Иногда кислородный датчик устанавливается непосредственно на нейтрализатор. В этом случае перед разборкой отсоедините разъем с проводами, идущими к датчику.На следующем этапе достаем наш катализатор. Если у вас уже есть готовый пламегаситель, остается только прикрепить его на штатные места или вварить в систему. Крепеж желательно делать на новых болтах, так как старые ржавеют и могут деформироваться. Что ж, для тех, кто решил сделать пламегаситель своими руками, на данном этапе работ они только начинаются. Подробности об изготовлении ниже.

Как сделать пламегаситель своими руками?

Для преобразования штатного катализатора в пламегаситель необходимо выполнить следующие работы:

1. Разрежьте металлический корпус на две части.Прорезь лучше делать по заводскому шву или прямо по нему.
2. Снимите оболочку и выбейте все содержимое из нейтрализатора. Это будет керамический сердечник, представляющий собой совокупность множества сот. Выбить содержимое можно обычным молотком и зубилом.
3. Примените подготовленную ранее нержавеющую трубу. Важно, чтобы он плотно прилегал к корпусу. При необходимости лишнюю часть следует обрезать болгаркой.
4. Поместите трубку в тиски и при помощи стержня наметьте места для будущих отверстий.С помощью сверла диаметром 8 миллиметров делаем отверстия. Скорость сверления должна быть минимальной. Нержавеющая сталь — очень прочный металл, поэтому сверло может быстро перегреться и затупиться. Важно периодически смазывать рабочую поверхность любым маслом.
5. Удалите все заусенцы с перфорированной трубы. Если этого не сделать, деталь может остаться внутри и издавать звон при работающем двигателе.
6. Установить нержавеющую трубу с уже проделанными отверстиями в корпусе катализатора.Между стенками нейтрализатора и трубой установите базальтовую вату или другую негорючую прокладку. Прикрутите половинки корпуса с двух сторон.

примечание

Шов должен быть максимально плотным. В противном случае газы вырвутся наружу, что скажется на работоспособности системы и на самом звуке выхлопа.

Установка такой конструкции ничем не отличается от установки штатного катализатора или готового пламегасителя. Такой элемент можно сварить своими руками, а также надеть на обычные крепления.

По количеству отверстий особых требований нет. Но стоит воспользоваться правилом, что чем больше отверстия, тем эффективнее звукопоглощение. Конечно, делать сито долго и не имеет смысла. Оптимальный вариант — интервал между лунками пять сантиметров.

Pro датчик кислорода

Вне зависимости от того, каким способом был заменен катализатор на пламегаситель своими руками, в любом случае нужно избавиться от кислородного датчика.Именно из-за этого могут возникать нарушения в работе двигателя. В первую очередь на панели загорится «Проверка». Что, если бы мы своими руками установили пламегаситель вместо катализатора? Есть несколько решений этой проблемы:

• установка металлической коряги;
• мигающий электронный блок управления по стандарту «Евро-2».

Также обратите внимание, что на старых машинах лямбда-зонд не учитывает изменение содержания кислорода в газах.Поэтому никаких прошивок и загвоздок на такие машины не нужно. Такие автомобили можно узнать по месту установки датчика. Последний будет располагаться в выхлопной трубе или в выпускном коллекторе. Ну а если в корпус катализатора вмонтирован лямбда-зонд или их вообще два, то придется ставить пустышку или делать прошивку. Как отмечается в отзывах, самый бюджетный — первый вариант. Приобрести такую ​​корягу можно за 300-400 рублей, и установка не вызовет никаких проблем.Установлена ​​деталь в штатные места выхлопной трубы.

Заключение

Итак, мы разобрались, как заменить катализатор на пламегаситель. Как видите, эту работу можно выполнить своими руками. Сделав своими руками пламегаситель, можно уложиться всего за тысячу рублей. Но на это уйдет гораздо больше времени. Поэтому иногда бывает срочно заменить катализатор на уже приготовленный пламегаситель.

Введение в пламегаситель — технологический трубопровод

A Пламегаситель — это устройство, устанавливаемое на проеме корпуса или на соединительном трубопроводе в системе корпусов и позволяющее пропускать газы, жидкости и т. Д.проходить через него, но предотвращает передачу пламени, чтобы предотвратить более крупный пожар или взрыв. В технологических процессах с горючими газами пламегасители помогают снизить риск распространения огня и, таким образом, ограничивают воздействие взрывного события. При правильном использовании пламегасители могут предотвратить катастрофические повреждения и гибель людей. Любой, кто участвует в выборе и покупке пламегасителей, должен понимать, как работают эти продукты, их преимущества и ограничения в характеристиках.В этой статье мы постараемся охватить основы технологии и терминологию пламегасителей и доступных типов.

Пламегаситель также известен как пламегаситель, пламегаситель и пламегаситель.

Зачем нужен пламегаситель?

Одна из самых серьезных опасностей, связанных с транспортировкой или хранением легковоспламеняющихся жидкостей или газов, заключается в том, что может произойти возгорание легковоспламеняющихся паров, что приведет к пожару или, что еще хуже, к взрыву. Когда горючий газ или пар
смешивается с воздухом / кислородом, существует вероятность взрыва.Случайное возгорание горючей смеси приведет к возникновению пламени, которое будет проходить через несгоревшую смесь до тех пор, пока топливо не будет израсходовано в результате реакции. В замкнутом пространстве, таком как сосуд или труба, значительное повышение температуры смеси, вызванное процессом сгорания
, приведет к быстрому увеличению объема газовой смеси. Возникающее в результате повышение давления вызовет турбулентные эффекты, которые еще больше ускорят фронт пламени. Неспособность остановить пламя может привести к катастрофическому повреждению оборудования, потере производства, травмам людей и даже гибели людей и потенциально большим судебным издержкам.

Генерация пламени и типы

Если легковоспламеняющаяся смесь пара или газа вступит в контакт с источником возгорания, возникнет фронт пламени. Это пламя будет прожигать пар или газ до:

1. Подача топлива (пар или газ) израсходована.
2. Отвод тепла, необходимого для поддержания горения.
3. Концентрация кислорода становится либо слишком высокой, либо слишком низкой для продолжения горения.

Дефлаграция

Если фронт пламени распространяется со скоростью, меньшей скорости звука в паре, это называется дефлаграцией.Далее это подразделяется на два типа.

Неограниченное горение возникает при возгорании воспламеняющейся атмосферы вне контейнера или другого технологического оборудования. Например, выпускное отверстие для дыхания или вентиляции из резервуара, в котором хранится бензин, может создавать неограниченное облако легковоспламеняющихся паров в непосредственной близости от него. Источники воспламенения, такие как зажженная сигарета, статический электрический разряд или удар молнии, могут воспламенить это облако пара, и образующийся фронт пламени может попасть
в резервуар через выпускное отверстие.

Ограниченное горение возникает, когда происходит возгорание воспламеняющейся атмосферы внутри трубопровода, контейнера или другого технологического оборудования. Обычно это может происходить на промышленном или технологическом предприятии. Например, на многих угольных шахтах под землей вырабатывается горючий и ядовитый газ метан, который выкачивается на поверхность по трубе, а затем сжигается в котле для отопления. Проблемы с котлом или насосной системой могут привести к возгоранию содержимого трубы, и пламя может распространиться обратно по трубе, что приведет к взрыву под землей.

Детонация

Детонация возникает, когда пламя движется по трубе, обычно со сверхзвуковой скоростью, и сочетается с ударной волной. Обычно это происходит в результате вызванного турбулентностью ускорения пламени, вызванного шероховатостью стенок трубы или перерывами, такими как изгибы, клапаны или изменения сечения трубы. Это также может произойти, если пламя продолжит ускоряться по трубе на достаточном расстоянии. Ударная волна (
) характеризуется скачкообразным изменением давления и плотности, благодаря которому скорость пламени изменяется от дозвуковой до сверхзвуковой.

Если фронт пламени распространяется со скоростью, превышающей скорость звука в паре, это называется чрезмерной детонацией. Избыточная детонация — явление недолговечное и обычно происходит, когда фронт пламени переходит от высокоскоростного горения к детонации.

Принцип работы пламегасителей

Пламегасители работают по принципу отвода тепла от пламени, когда оно пытается пройти через узкие проходы со стенками из металла или другого теплопроводящего материала.

Пламегасители — это пассивные механические устройства, которые монтируются на резервуаре или в системе технологических трубопроводов. При нормальной работе паровая смесь в трубе направляется через пламегаситель. Пламегаситель в основном состоит из корпуса, элемента и соединений для его крепления к трубопроводу или оборудованию. Этот элемент представляет собой устройство, которое гасит пламя, и в основном представляет собой форму «фильтра», который обеспечивает небольшие отверстия, через которые будет проходить технологический газ, но будет препятствовать передаче пламени.Фронт пламени разбивается в «фильтре» на более мелкие пламя, которые охлаждаются за счет большой теплоемкости элемента, тушащего пламя.

Материалы, используемые для «фильтрующего» элемента, включают гофрированные металлические ленты, тканую проволочную сетку, спеченные материалы и сотовые материалы. Из-за своей конструкции элемент вызывает падение давления или препятствие для технологического потока. Чтобы уменьшить это повышенное сопротивление потоку, площадь элемента обычно больше площади поперечного сечения трубопровода.Более крупные элементы также обладают большей теплоемкостью.

Типы пламегасителей

Все пламегасители спроектированы так, чтобы пропускать газы или жидкости, предотвращая при этом пламя или искры от взрыва или расширения до более крупного пожара. Однако их стиль и размер сильно различаются, чтобы соответствовать каждому приложению.

Концевой пламегаситель

Концевые пламегасители устанавливаются на конце трубопровода или на выходе из емкости для предотвращения проникновения пламени, а не, как иногда полагают, для предотвращения выхода пламени из трубы или емкости.Без защиты от атмосферных воздействий они могут быть установлены практически в любом положении, но установка в перевернутом положении не рекомендуется, так как это увеличивает риск удержания тепла, вызывающего обратную вспышку. Со встроенным защитным кожухом они должны устанавливаться в обычном вертикальном положении и использоваться вне помещений под дождем и снегом.

Встроенный пламегаситель

Встроенные пламегасители устанавливаются в системы трубопроводов для защиты оборудования, расположенного ниже по потоку. Схема, показанная ниже, является типичной, хотя также возможно, что источник воспламенения может заставить пламя распространяться с потоком газа.Если пламя могло исходить с любого направления, то требуется двунаправленный пламегаситель. Проточные пламегасители могут быть либо дефлаграционными, либо детонационными, в зависимости от условий, в которых они будут использоваться. Ориентация трубы обычно не является проблемой, если жидкость не увлекается газовым потоком и не собирается собираться в уловителе. В таких ситуациях может быть установлен эксцентриковый корпус пламегасителя, позволяющий собирать и отводить жидкость.

Пламегаситель предварительного объема

Они называются так потому, что предназначены для защиты систем, в которых пламя может начаться внутри контейнера, площадь поперечного сечения которого несколько больше, чем у элемента пламегасителя или вентиляционной трубы, и желательно предотвратить выход пламени из контейнера.Они могут быть просто элементом, конечным разрядником или линейным разрядником. При рассмотрении такой ситуации необходимо проявлять особую осторожность, поскольку невозможно предсказать условия, в которых должен будет работать пламегаситель, поскольку объем горячих газов, проходящих через пламегаситель, будет превышать объемы, полученные для обычных испытаний пламегасителя на линии. . Хотя эти условия будут иметь тенденцию к возникновению ограниченной дефлаграции, возможно, что пламегаситель, который был удовлетворительно испытан в условиях ограниченного пламегасителя, изложенных в стандарте на продукцию, не будет удовлетворительным.Следовательно, единственное решение для обеспечения полной уверенности в указанном продукте — это испытать его в реальных или смоделированных условиях эксплуатации.

Гидравлический пламегаситель

Пламегасители с жидким продуктом улавливают часть жидкости, протекающей в трубе, так что газы могут пузыриться через нее, но любое пламя гаснет. Гидравлические глушители содержат воду, уровень которой поддерживается автоматически. Точно так же через него могут пузыриться газы, но любое пламя погаснет.Этот метод особенно подходит для потока грязного газа с унесенными в него твердыми частицами.

база технических знаний для всех профессионалов в области технологических трубопроводов во всем мире…

Поделитесь этой статьей — Знания расширяются за счет обмена, но не за счет сохранения.

Связанные

Замена катализатора на пламегаситель своими руками. Как сделать пламегаситель своими руками? Установка пламегасителя своими руками

С целью снижения количества выбросов в атмосферу автопроизводители стали оснащать свои автомобили различными блоками очистки выхлопных газов.Если говорить о бензиновых двигателях, для этого в системе используется каталитический нейтрализатор. Однако со временем он забивается и портится. Стоимость нового элемента от 30 тысяч рублей. Но можно ли сэкономить? Специалисты дают положительный ответ. Как бюджетное решение можно установить пламегаситель своими руками. В сегодняшней статье мы рассмотрим, как его изменить и как сделать с нуля.

Готовим материалы

Итак, что нам нужно для работы, если решено сделать пламегаситель своими руками? Для этого нам понадобится изделие, которое будет активно поглощать звук.В целях экономии можно использовать стандартный корпус катализатора. Кроме того, он уже оборудован монтажными фланцами. Осталось только его доработать, в итоге получив пламегаситель.

Внутри элемента должна быть вставлена ​​труба из нержавеющей стали. Толщина стенок должна составлять от одного до двух миллиметров. Диаметр должен соответствовать стандартной выхлопной трубе. Учтите, что не всегда удается переустановить катализатор после демонтажа — он может оказаться короче (если срез производился болгаркой).Поэтому отрежьте по 2 сантиметра с каждой стороны для запаса. То есть наша труба из нержавеющей стали должна быть на 4 сантиметра длиннее самого нейтрализатора.

Что применять в качестве звукопоглощающей прокладки? Для этого можно использовать: базальтовую фибру

• ;
• асбестовые сыпучие материалы;
• высокотемпературный хлопок;
• Сетка из тонкой проволочной стали.

Некоторые рекомендуют использовать в качестве набивки металлические мочалки. Однако, как показывает практика, такие щетки быстро выгорают, ведь они не рассчитаны на высокую температуру.Но провод подойдет в самый раз. Вам нужны рисунки? Пламегаситель своими руками можно сделать без каких-либо схем. Главное, иметь при себе рулетку, чтобы отмерить точную длину.

Приборы

Для изготовления пламегасителя своими руками нам потребуется:

• Болгарка;
• дрель и дрель;
• тиски;
• сварочный аппарат;

,

• электроды и толстые перчатки;
• сердечник;
• молоток;
• набор ключей гаечных;
• плоскогубцы.

Смазка

Также не будет лишней смазка типа ВД-40. Сначала замочите болтовые соединения. Состав частично разъест ржавчину, облегчая откручивание гаек.

Приступаем к работе

Для начала нам нужно удалить катализатор с машины. Для этого нам нужно загнать машину в смотровую яму. Также обратите внимание, что выхлопная система подвергается высоким температурным нагрузкам, поэтому стоит подождать 10-20 минут, пока машина не остынет.После этого можно приступать к демонтажу. Обычно катализатор закрепляется между приемной трубкой и резонатором. Но также он прикреплен к выхлопной системе. В первом случае достаточно открутить гайки и вынуть элемент. Во втором вам придется использовать болгарку. Учтите, что гайки часто затягиваются в этих местах и ​​могут вращаться вместе с болтом. Поэтому для откручивания элемента нужно работать двумя ключами — одним для удержания болта, а вторым для снятия гайки.

Иногда кислородный датчик монтируется непосредственно в нейтрализатор.В этом случае перед разборкой отсоедините разъем с проводами, ведущими к датчику. На следующем этапе достаем наш катализатор. Если у вас уже есть готовый пламегаситель, остается только прикрепить его на штатные места или вварить в систему. Крепеж желательно делать на новых болтах, так как старые ржавеют и могут деформироваться. Что ж, для тех, кто решил сделать пламегаситель своими руками, на данном этапе работы только начинаются. Подробнее об изготовлении мы расскажем ниже.

Как сделать пламегаситель своими руками?

Чтобы превратить штатный катализатор в пламегаситель, необходимо выполнить следующие работы:

1. Разрезать металлический корпус на две части. Резать лучше по заводскому шву или прямо по нему.
2. Половина корпуса и выколотить все содержимое из конвертера. Это будет керамический сердечник, представляющий собой набор множества сот. Выбить содержимое можно обычным молотком и стамеской.
3. Установите предварительно подготовленную нержавеющую трубу. Важно, чтобы он плотно прилегал к корпусу. При необходимости лишнюю часть следует отрезать болгаркой.
4. Установите трубу в тиски и при помощи стержня разметьте места для будущих отверстий. С помощью сверла диаметром 8 миллиметров делаем отверстия. Скорость сверла должна быть минимальной. Нержавеющая сталь — очень прочный металл, поэтому сверло может быстро перегреться и затупиться. Важно периодически смазывать рабочую поверхность каким-нибудь маслом.
5. Удалите все заусенцы с перфорированной трубы. Если этого не сделать, деталь может остаться внутри и затем издать громкий шум при работающем двигателе.
6. Установить нержавеющую трубу с уже проделанными отверстиями в корпусе катализатора. Между стенками преобразователя и трубой установите базальтовую вату или другую негорючую набивку. Свариваем половинки туловища с двух сторон.

примечание

Шов должен быть как можно более плотным. В противном случае газы вырвутся наружу, что скажется на КПД системы и на самом звуке выхлопа.

Установка такой конструкции ничем не отличается от установки штатного катализатора или готового пламегасителя. Своими руками такой элемент можно сварить, а также поставить на стандартные крепежи.

По количеству отверстий особых требований нет. Но следует придерживаться правила: чем больше отверстий, тем эффективнее звукопоглощение. Конечно, делать сито долго и не имеет смысла. Самый оптимальный вариант — интервал между лунками пять сантиметров.

Pro кислородный датчик

Независимо от того, каким способом производилась замена катализатора на пламегаситель своими руками, в любом случае нужно избавиться от кислородного датчика. Именно из-за этого могут возникать нарушения в работе двигателя. В первую очередь на панели загорится «Чек». Что, если бы мы своими руками установили пламегаситель вместо катализатора? Есть несколько вариантов решения этой проблемы:

• установка металлической обманки;
• перепрошивка электронного блока управления по стандарту Евро-2.

Также обратите внимание, что на старых машинах лямбда-зонд не учитывает изменение содержания кислорода в газах. Поэтому на такие машины не нужны прошивки и загвоздки. Подобные автомобили можно узнать по месту установки датчика. Последний будет располагаться в выхлопной трубе или в выпускном коллекторе. Ну а если в корпусе катализатора вмонтирован лямбда-зонд или их всего два, придется ставить загвоздку или делать прошивку.Как отмечается в отзывах, самый бюджетный — это первый вариант. Купить такую ​​обманку можно за 300-400 рублей, и проблем с ее установкой не возникнет. Деталь монтируется в штатные места выхлопной трубы.

Вывод

Итак, мы выяснили, как заменить катализатор на пламегаситель. Как видите, эту работу можно выполнить своими руками. Сделав своими руками пламегаситель, можно уложиться буквально в тысячу рублей. Но на это уйдет гораздо больше времени. Поэтому иногда актуальна замена катализатора на готовый пламегаситель.

Экспериментальное исследование характеристик распространения пламени в линейном пламегасителе с гофрированной лентой

% PDF-1.3
%
215 0 объект
>
эндобдж

xref
215 126
0000000016 00000 н.
0000003353 00000 п.
0000003608 00000 п.
0000003657 00000 н.
0000003862 00000 н.
0000003972 00000 н.
0000004086 00000 н.
0000004151 00000 н.
0000004215 00000 н.
0000006916 00000 н.
0000009667 00000 н.
0000012400 00000 п.
0000015073 00000 п.
0000017719 00000 п.
0000020521 00000 п.
0000020625 00000 п.
0000020724 00000 п.
0000023262 00000 н.
0000025875 00000 п.
0000025947 00000 п.
0000026020 00000 н.
0000026178 00000 п.
0000026233 00000 п.
0000026337 00000 п.
0000026392 00000 п.
0000026526 00000 п.
0000026597 00000 п.
0000026652 00000 п.
0000026723 00000 п.
0000026890 00000 н.
0000026969 00000 п.
0000027024 00000 п.
0000027130 00000 н.
0000027265 00000 н.
0000027319 00000 п.
0000027508 00000 п.
0000027603 00000 п.
0000027657 00000 п.
0000027769 00000 п.
0000027928 00000 н.
0000028007 00000 п.
0000028061 00000 п.
0000028143 00000 п.
0000028282 00000 п.
0000028379 00000 п.
0000028433 00000 п.
0000028532 00000 п.
0000028646 00000 п.
0000028700 00000 п.
0000028839 00000 п.
0000028918 00000 п.
0000028972 00000 п.
0000029057 00000 н.
0000029146 00000 п.
0000029200 00000 н.
0000029289 00000 н.
0000029343 00000 п.
0000029437 00000 п.
0000029490 00000 н.
0000029544 00000 п.
0000029655 00000 п.
0000029709 00000 п.
0000029799 00000 н.
0000029853 00000 п.
0000029907 00000 н.
0000029961 00000 н.
0000030067 00000 п.
0000030121 00000 п.
0000030223 00000 п.
0000030277 00000 п.
0000030367 00000 п.
0000030421 00000 п.
0000030517 00000 п.
0000030571 00000 п.
0000030695 00000 п.
0000030749 00000 п.
0000030842 00000 п.
0000030896 00000 п.
0000030988 00000 п.
0000031042 00000 п.
0000031137 00000 п.
0000031191 00000 п.
0000031287 00000 п.
0000031341 00000 п.
0000031439 00000 п.
0000031493 00000 п.
0000031547 00000 п.
0000031601 00000 п.
0000031698 00000 п.
0000031752 00000 п.
0000031862 00000 п.
0000031916 00000 п.
0000031970 00000 п.
0000032024 00000 п.
0000032141 00000 п.
0000032195 00000 п.
0000032320 00000 н.
0000032374 00000 п.
0000032501 00000 п.
0000032555 00000 п.
0000032673 00000 п.
0000032727 00000 н.
0000032781 00000 п.
0000032836 00000 п.
0000032941 00000 п.
0000032996 00000 н.
0000033104 00000 п.
0000033159 00000 п.
0000033279 00000 п.
0000033334 00000 п.
0000033389 00000 п.
0000033444 00000 п.
0000033528 00000 п.
0000033583 00000 п.
0000033667 00000 п.
0000033722 00000 п.
0000033806 00000 п.
0000033861 00000 п.
0000033945 00000 п.
0000034000 00000 н.
0000034084 00000 п.
0000034139 00000 п.
0000034223 00000 п.
0000034278 00000 п.
0000034332 00000 п.
0000002816 00000 н.
трейлер
] >>
startxref
0
%% EOF

340 0 объект
> поток
xb«f`1»c«π

Большая стальная барабанная воронка для легковоспламеняющихся веществ с 32-дюймовым пламегасителем и самозакрывающейся крышкой, 2-дюймовая пробка

Большая стальная барабанная воронка для легковоспламеняющихся веществ с 32-дюймовым пламегасителем и самозакрывающейся крышкой, 2-дюймовая пробка

Обычно отправляется в течение 1 рабочего дня

МОДЕЛЬ НОМЕР: 08205

Ключевые преимущества

• Большая стальная воронка с самозакрывающейся крышкой и 32-дюймовым пламегасителем
• Для использования с горючими веществами.

Обычно отправка в течение 1 рабочего дня

ПРЕДУПРЕЖДЕНИЕ. Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, который, как известно в штате Калифорния, вызывает рак и врожденные дефекты или другой вред репродуктивной системе. Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov.

Воронки, предназначенные для использования с легковоспламеняющимися веществами, оснащены латунным пламегасителем, который поглощает и рассеивает тепло, предотвращая попадание любого внешнего источника воспламенения (например, искр от электроинструментов, статического электричества или сигарет) на легковоспламеняющееся содержимое барабана.Толстая оцинкованная сталь 18-го калибра с нанесенным электростатическим способом эпоксидным порошковым покрытием обеспечивает долговечность и химическую стойкость. Самозакрывающиеся модели имеют плавкую вставку, плавящуюся при температуре 165ºF (74ºC), которая автоматически закрывает крышку в случае пожара для тушения пламени.

Популярная воронка № 08207 с пламегасителем 6 дюймов (152 мм) удовлетворяет большинство потребностей, в то время как № 08205 с пламегасителем 32 дюйма (813 мм) обеспечивает больший поток жидкости. Для вязких легковоспламеняющихся или негорючих жидкостей воронка №08208 оснащен латунной трубкой с открытым концом 33 дюйма (838 мм) для прямого потока жидкости. Все воронки соответствуют нормам EPA и OSHA и одобрены FM. В воронках большего размера предусмотрен замок для предотвращения несанкционированного доступа.

Примечание: это важно для сортировки несовместимых отходов во избежание химических реакций или взрывов. Храните бочки надлежащим образом в помещении или в защищенном от непогоды месте на улице. Воронки можно оставить на бочках.

Обычно отправка в течение 1 рабочего дня

НОМЕР МОДЕЛИ: 08205

Ключевые преимущества

• Большая стальная воронка с самозакрывающейся крышкой и 32-дюймовым пламегасителем
• Для использования с горючими веществами.

Воронки, предназначенные для использования с легковоспламеняющимися веществами, оснащены латунным пламегасителем, который поглощает и рассеивает тепло, предотвращая попадание любого внешнего источника воспламенения (например, искр от электроинструментов, статического электричества или сигарет) на легковоспламеняющееся содержимое барабана. Толстая оцинкованная сталь 18-го калибра с нанесенным электростатическим способом эпоксидным порошковым покрытием обеспечивает долговечность и химическую стойкость.Самозакрывающиеся модели имеют плавкую вставку, плавящуюся при температуре 165ºF (74ºC), которая автоматически закрывает крышку в случае пожара для тушения пламени.

Популярная воронка № 08207 с пламегасителем 6 дюймов (152 мм) удовлетворяет большинство потребностей, в то время как № 08205 с пламегасителем 32 дюйма (813 мм) обеспечивает больший поток жидкости. Для вязких легковоспламеняющихся или негорючих жидкостей воронка № 08208 оснащена латунной трубкой с открытым концом 33 дюйма (838 мм) для прямого потока жидкости. Все воронки соответствуют нормам EPA и OSHA и одобрены FM.Воронки большего размера принимают блокировку для предотвращения несанкционированного доступа.

Примечание: важно отделять несовместимые отходы, чтобы избежать химических реакций или взрывов. Храните бочки надлежащим образом в помещении или в защищенном от непогоды месте на улице. Воронки можно оставить на барабанах.

Допуски

Пламегасители — Технологическая безопасность

Общие ссылки: «Дефлаграционные и детонационные пламегасители», Руководство по инженерному проектированию для обеспечения безопасности процесса, гл.13, CCPS-AICE, 1993. Там же, гл. 15, «Системы удаления сточных вод». Ховард, У. Б., «Пламегасители и устройства для предотвращения обратного удара», Plant / Operation Progress, vol. 1, вып. 4, 1982. Howard, «Меры предосторожности при выборе, установке и использовании пламегасителей», Chem. Англ. Prog., Апрель 1992 г. Пиотровски, «Спецификация устройств пламегасителя для резервуаров-хранилищ низкого давления», Plant / Operations Progress, vol. 10, вып. 2, апрель 1991 г. Руссакис и Лапп, «Комплексный метод испытаний проточных пламегасителей», Plant / Operations Progress, vol.10, вып. 2, апрель 1991 г. NFPA 497A, Рекомендуемая практика для классификации опасных (классифицированных) мест класса I для электроустановок в областях химических процессов, 1997 г.

Общие положения Пламегасители — это пассивные устройства, предназначенные для предотвращения распространения газового пламени по трубопроводам. Типичные применения — предотвратить попадание пламени в систему извне (например, через вентиляционное отверстие резервуара) или распространение внутри системы (например, из одного резервуара в другой). Ограничение пламени достигается с помощью проницаемого барьера, обычно металлической матрицы, содержащей узкие каналы, которая достаточно быстро отводит тепло и свободные радикалы от пламени, чтобы погасить его внутри матрицы и предотвратить повторное возгорание горячего газа на защищенной стороне разрядника.Эти металлические матрицы известны как элементы. Некоторые предварительные соображения по выбору и размещению разрядника:

1. Определите оборудование, подверженное риску, и потенциальные источники воспламенения в системе трубопроводов, чтобы определить, где должны быть размещены ОПН и какой общий тип (дефлаграция или детонация, однонаправленный или двунаправленный) требуется.

2. Определите наихудшие характеристики горения газовой смеси, давление в системе и допустимый перепад давления на ОПН, чтобы помочь выбрать наиболее подходящую конструкцию элемента.Мало того, что конструкция элемента влияет на падение давления, но и скорость засорения из-за удара частицами, конденсации жидкости и химической реакции (например, полимеризации мономера) может сделать некоторые конструкции непрактичными, даже если предусмотрены действующие и неработающие ОПН. в параллели.

3. Следует оценить возможность стационарного пламени на поверхности элемента разрядника, а также необходимость дополнительных мер безопасности в случае возникновения такого события (см. Раздел «Долговечное горение»).

4. Учитывайте любые конструктивные ограничения, связанные с реактивными или коррозионными компонентами потока.

5. Учтите условия нарушения нормальной работы, которые могут превысить условия испытаний, при которых разрядник был сертифицирован. К ним относятся состав газа с точки зрения концентрации чувствительных компонентов, таких как этилен или водород, максимальное давление в системе во время аварийного отключения и максимальная температура. При определенных неблагоприятных условиях, таких как скачок высокого давления, пламегаситель для данной задачи может отсутствовать.

6. Рассмотрите тип и расположение разрядника с точки зрения простоты обслуживания, особенно для больших линейных разрядников.

Эти вопросы касаются типа необходимого разрядника, подходящего расположения и наилучшей конструкции с точки зрения гидравлического сопротивления, ремонтопригодности и стоимости. Следует признать, что хотя эффективность пламегасителя высока, она не составляет 100 процентов. Для максимальной эффективности следует уделять внимание правильному выбору, применению и обслуживанию устройства.Что касается морских систем контроля пара в Соединенных Штатах, испытание и применение пламегасителей регулируется Береговой охраной США. В других случаях были разработаны новейшие протоколы тестирования для устранения наиболее неблагоприятных условий. Некоторые разрядники, такие как гидравлические разрядники и линейные типы, используемые для остановки пламени разложения, имеют специализированные применения, для которых отсутствует общая информация о конструкции и испытаниях. Если пламегасители нецелесообразны, следует рассмотреть альтернативные стратегии, такие как быстродействующие клапаны, подавление паров и контроль горючей смеси.

Горение: Дефлаграция и детонация Дефлаграция — это волна горения, распространяющаяся со скоростью, меньшей, чем скорость звука, измеренная в несгоревшем газе непосредственно перед фронтом пламени. Скорость пламени относительно несгоревшего газа обычно составляет 10-100 м / с, хотя из-за расширения горячего газа за пламенем можно достичь нескольких сотен метров в секунду относительно стенки трубы. Волна горения распространяется посредством процесса теплопередачи и диффузии веществ по фронту пламени, и отсутствует связь во времени и пространстве со слабым ударным фронтом, образующимся перед ней.Дефлаграция обычно создает максимальное давление в 8–12 раз превышающее начальное давление. Пик давления совпадает с фронтом пламени, хотя ему предшествует заметный подъем давления; таким образом, несгоревший газ сжимается в процессе дефлаграции, в зависимости от скорости пламени и имеющихся путей вентиляции. Предварительное сжатие газа перед фронтом пламени (также известное как «каскадирование» или «нагнетание давления») определяет газовые условия в ограничителе, когда пламя входит в него, и, следовательно, влияет как на процесс задержки, так и на максимальное давление, создаваемое в корпусе разрядника. .Испытание на задержку серьезного горения включает размещение ограничивающего отверстия за разрядником, что увеличивает степень предварительного сжатия. Это известно как испытание на дефлаграцию «ограниченного конца».

По мере прохождения пламени дефлаграции по трубопроводу его скорость увеличивается из-за турбулентности потока и нагрева несгоревшего газа перед фронтом пламени при сжатии. Турбулентность особенно усиливается из-за препятствий потоку, таких как клапаны, колена и тройники. Когда скорость пламени достигает порядка 100 м / с, может происходить переход от дефлаграции к детонации (ДДТ) при условии, что состав газа находится в пределах взрываемости, которые лежат в пределах воспламеняемости.Расстояние, необходимое для этого, называется расстоянием разбега для детонации. Это расстояние зависит от чувствительности газовой смеси и увеличивается с диаметром трубы. Приведенные в таблице расстояния разбега обычно относятся к прямым участкам трубопровода, а ДДТ может встречаться на гораздо меньших расстояниях в системах трубопроводов, содержащих препятствия для потока. В момент перехода достигается переходное состояние перегруженной детонации, которое сохраняется на расстоянии нескольких диаметров трубы. Перегруженные детонации распространяются со скоростью, превышающей скорость звука (измеренную в сгоревшем газе сразу за фронтом пламени), и были измерены отношения бокового давления (на стенке трубы) в диапазоне от 50 до 100.Пиковое давление варьируется в зависимости от величины предварительного сжатия во время дефлаграции. Серьезным испытанием пламегасителей детонационного типа является обеспечение того, чтобы разрядник выдержал серию чрезмерно возбужденных взрывов.

После уменьшения аномально высоких скоростей и давлений, связанных с ДДТ, достигается состояние стабильной детонации. Детонация — это вызванная горением ударная волна, распространяющаяся со скоростью звука, которая измеряется в сгоревшем газе сразу за фронтом пламени.Поскольку скорость звука в этом горячем газе намного больше, чем в несгоревшем газе или окружающем воздухе, а скорость фронта пламени увеличивается на скорость сгоревшего газа, стабильные детонации распространяются со сверхзвуковой скоростью относительно внешней фиксированной точки. Волна поддерживается химической энергией, выделяемой при ударном сжатии и воспламенении непрореагировавшего газа. Фронт пламени связан в пространстве и времени с фронтом ударной волны, и перед фронтом ударной волны не происходит значительного повышения давления. Высокие скорости и давления, связанные с детонациями, требуют специальной конструкции элементов для гашения высокоскоростного пламени, а также превосходной конструкции ограничителя, способного выдержать соответствующую импульсную нагрузку.Так как это влечет за собой более узкие и / или более длинные каналы элементов плюс фиксацию облицовки элемента, следует учитывать как собственное падение давления, так и возможность засорения ограничителей детонации.

Проблема ограничения пламени, будь то горение или детонация, зависит от свойств газовой смеси, а также от начальной температуры и давления. Характеристики горения газовой смеси не могут быть определены количественно для непосредственного использования при выборе пламегасителя, могут быть присвоены только общие характеристики.По этой причине характеристики пламегасителя должны быть продемонстрированы реалистичными испытаниями. Такое испытание продемонстрировало, что ОПН, способные останавливать даже чрезмерную детонацию, могут выйти из строя в условиях испытания на дефлаграцию ограниченного конца. Важно понимать важность рассматриваемых условий испытаний и их возможные ограничения.

Сжигание: характеристики и чувствительность газа Термодинамические расчеты сгорания позволяют определять пиковое давление дефлаграции и детонации, а также стабильную скорость детонации.Расчет пикового давления может использоваться для определения требований к удалению продуктов сгорания, хотя консервативное увеличение объема 9: 1 может использоваться для по существу закрытых систем. Другие соответствующие характеристики газа являются полностью экспериментальными. Чувствительность к детонации зависит от дальности взрыва и основной скорости горения, хотя не существует никаких конкретных корреляций или мер чувствительности, основанных на фундаментальных свойствах. Часто считается, что чувствительность к детонации и степень сложности тушения пламени возрастают с более низкими группировками по Национальному электротехническому кодексу (NEC).Следовательно, газы группы A (ацетилен) будут наиболее чувствительными, а газы группы D (например, насыщенные углеводороды) будут наименее чувствительными. Этот эмпирический метод определения характеристик газов обычно используется при выборе разрядников для дефлаграции, когда предполагается, что успешное испытание с использованием одного газа в электрической группе NEC применимо к другим газам в этой группе. Следует предупредить, что, если максимальные экспериментальные безопасные зазоры (MESG) для двух газов в пределах одной группы NEC значительно различаются, предположение об эквивалентной чувствительности сомнительно.Правила, применяемые к детонационным разрядникам в системах контроля паров под управлением Береговой охраны США (USCG), предусматривают, что MESG используются исключительно для определения характеристик газов, при условии, что смеси с более мелкими MESG труднее остановить. См. «Дефлаграционные и детонационные пламегасители» (1993) для обсуждения MESG плюс табличные значения.

Коррозия Следует учитывать возможную коррозию как материала элемента, так и корпуса разрядника, поскольку коррозия может ослабить конструкцию, увеличить перепад давления и снизить эффективность элемента.Хотя корпус может быть спроектирован с учетом допуска на коррозию, коррозию элемента следует избегать за счет надлежащей спецификации материалов. Обычные материалы конструкции включают алюминий, углеродистую сталь, высокопрочный чугун и корпуса из нержавеющей стали 316, а также элементы из алюминия или нержавеющей стали. В то время как специальные материалы, такие как Hastelloy, могут использоваться для таких ситуаций, как высокие концентрации HCl, использование гидравлического разрядника в таких приложениях может быть более экономичным.

Направленность Для выбора разрядника для любой работы необходимо определить потенциальные источники воспламенения в отношении системы трубопроводов и оборудования, которое необходимо защитить.Трубка, соединяющая разрядник с идентифицированным источником возгорания, является незащищенной стороной разрядника. Трубка, соединяющая ОПН с опасным оборудованием, является защищаемой стороной. Если разрядник столкнется с пламенем, приходящим только с одного направления, можно использовать однонаправленный разрядник. Если пламя может поступать с любого направления, необходим двунаправленный разрядник. Последние либо имеют симметричную конструкцию, либо проходят испытания. Использование однонаправленных разрядников по схеме «спина к спине» обычно не будет рентабельным, если испытания не выявят конкретных преимуществ, таких как повышенное допустимое рабочее давление во время испытания на дефлаграцию ограниченного конца.

Endurance Burn При определенных условиях успешно остановившееся пламя может стабилизироваться на незащищенной стороне разрядного элемента. Если это условие не будет исправлено, пламя в конечном итоге проникнет через ограничитель, поскольку каналы становятся горячими. Продолжительность горения может быть определена путем испытания, которое указывает, что разрядник выдерживает стабилизированное пламя без проникновения в течение заданного периода. Испытание должно касаться либо фактической, либо наихудшей геометрии, поскольку теплопередача к элементу будет зависеть от того, стабилизируется ли пламя на верхней, нижней или горизонтальной поверхности.В общем, время выдержки, определенное испытанием, не следует рассматривать как точную меру времени, доступного для принятия корректирующих мер, поскольку условия испытания не обязательно будут приближаться к худшему из возможных практических случаев. В разрядник могут быть встроены датчики температуры, чтобы указывать на состояние стабилизированного пламени и сигнализировать или инициировать соответствующее действие, такое как закрытие клапана.

Установка Концевые разрядники должны быть защищены соответствующими защитными кожухами или кожухами.Линейные ОПН (особенно детонационные ОПН) должны быть спроектированы таким образом, чтобы выдерживать самое высокое линейное давление, которое может быть замечено, в том числе в аварийных условиях. Конструкция должна быть проверена гидростатическими и пневматическими испытаниями под давлением. Система трубопроводов должна быть спроектирована с соответствующими опорами и обеспечивать регулярный доступ к ОПН для осмотра и обслуживания.

Техническое обслуживание Важно обеспечить техническое обслуживание разрядника, как путем выбора наиболее подходящего типа разрядника, так и путем разумного расположения.Осмотр и техническое обслуживание следует проводить на регулярной основе, в зависимости от опыта работы с конкретным разрядником при выполнении работ. Его также следует проводить после успешного срабатывания разрядника. Некоторые линейные конструкции позволяют снимать, проверять и очищать элемент без необходимости расширения линии. Конструкции агрегатов с несколькими параллельными элементами могут сократить время простоя за счет увеличения периода между чистками. Для систем, которые нельзя отключить во время обслуживания, можно использовать параллельные разрядники с трехходовым клапаном.Элементы детонационного разрядника особенно подвержены повреждениям при демонтаже, очистке и повторной сборке. Обслуживание необходимо проводить осторожно, избегая острых предметов, которые могут вывести из строя хрупкие каналы в элементе. Запасные элементы должны быть доступны для сокращения времени простоя, а также должны быть предусмотрены условия для хранения, транспортировки и очистки элементов без повреждений.

Мониторинг Для определения возможной необходимости очистки можно контролировать перепад давления на ограничителе.Отводы давления не должны создавать путь пламени вокруг разрядника. Может быть важно установить датчики температуры, такие как термопары, на ОПН для обнаружения появления и стабилизации пламени. Поскольку функция разрядника может повлечь за собой повреждение разрядника, событие успешной работы (поступление пламени) может быть использовано для начала проверки элемента на наличие повреждений. Если трубопровод таков, что стабилизация пламени на элементе является реальной проблемой, действия должны быть предприняты немедленно после индикации такой стабилизации (см. Также «Длительное горение»).Такое действие может включать закрытие клапана для перекрытия потока газа.

Разрядники

для рабочих температур и давления сертифицированы в соответствии с максимальными рабочими температурами и абсолютными давлениями, которые обычно наблюдаются в месте расположения ОПН. Размещение разрядника по отношению к источникам тепла, таким как инсинераторы, должно быть выбрано таким образом, чтобы не превышалась допустимая температура, с должным учетом потенциала детонации при увеличении расстояния разгона.

Если для предотвращения конденсации жидкостей используется обогрев, применяется такое же температурное ограничение.В случае линейных разрядников могут возникать определенные условия нарушения, которые создают необычно большие системные давления, выходящие за пределы установленного рабочего диапазона разрядника. Поскольку максимальное рабочее давление для разрядника детонации может находиться в диапазоне от 16 до 26 фунтов на квадратный дюйм, в зависимости от чувствительности к газу и конструкции разрядника, может оказаться невозможным найти подходящий разрядник для работы во время такого нарушения. Ситуация может усугубиться перепадом давления в устройстве, вызванным сильным потоком и / или засорением.

Падение давления Сопротивление потоку зависит от расположения каналов пламегасителя и от зависящего от времени фактора загрязнения из-за коррозии или накопления жидкостей, частиц или полимеров, в зависимости от задействованной системы. Конденсация мономера представляет собой сложную проблему, поскольку ингибиторы обычно удаляются во время испарения мономера, и катализ может происходить на частицах, захваченных элементом. Падение давления может быть критическим фактором для работоспособности, а очистка может быть связана с большими скрытыми затратами.

Загрязнение можно уменьшить несколькими способами. Во-первых, можно выбрать конструкцию наименее чувствительного элемента, а в случае ограничителей на конце линии можно использовать защитные кожухи или кожухи для защиты от накопления воды или льда. Во-вторых, можно оценить фактор загрязнения (20 процентов или больше) и выбрать элемент с большей проверенной пропускной способностью, чтобы уменьшить падение давления. Его следует дополнительно увеличить, если может произойти конденсация жидкости. Важно использовать сертифицированные кривые расхода для ОПН, а не расчетные кривые, поскольку последние могут быть очень оптимистичными.Конденсацию и полимеризацию можно уменьшить за счет геометрии (минимизируя накопление жидкости при контакте с элементом) и обеспечения дренажа. В качестве альтернативы разрядник может быть изолирован и, возможно, с обогревом. Дренажные трубы не должны обеспечивать проходов пламени вокруг разрядника или протекать в любом направлении в закрытом состоянии. Если используется обогреватель, температура должна быть ограничена сертифицированным рабочим диапазоном разрядника.

В дополнение к использованию разрядника с большей пропускной способностью, обычно используется параллельное использование двух разрядников, когда требуется частая очистка, с одним разрядником в режиме ожидания.Для обеспечения бесперебойной работы во время переключения можно использовать трехходовой клапан. Если элементы имеют очень высокий перепад давления, например элементы из спеченного металла, используемые в ацетиленовом производстве, можно использовать несколько параллельных элементов.

Дефлаграционные разрядники Обычно рассматриваются два типа дефлаграционных разрядников: конечный разрядник (рис. 26-23 и 26-24) и дефлаграционный разрядник для вентиляции резервуара. Ни один из типов разрядников не предназначен для остановки детонации. При установке достаточно далеко от выхода атмосферного воздуха из системы трубопроводов, которая составляет незащищенную сторону разрядника, пламя может усилиться в достаточной степени, что приведет к выходу этих ограничителей из строя.Отказ может произойти при высоких скоростях пламени даже без разгона до детонации.

Если атмосферные резервуары оборудованы пламегасителями на вентиляционных отверстиях, засорение или закупорка посторонними материалами может препятствовать потоку газа до такой степени, что резервуар может быть поврежден из-за пониженного давления. Стандарты API позволяют использовать клапаны давления-вакуума (P / V) без пламегасителей для резервуаров со свободной вентиляцией на основании того, что высокая скорость пара в узком зазоре между поддоном высокого давления (пластиной) и корпусом клапана предотвратит обратную вспышку.Однако важно убедиться, что поддон не пропал и не застрял в открытом положении, поскольку это снимет защиту. Отсутствие поддона было перечисленным фактором пожара на острове Куд в 1991 году (коронер штата Виктория, дело № 2755/91, расследование пожара на острове Куд 21 и 22 августа 1991 года, вывод). Независимо от того, используются ли пламегасители, требуется надлежащий осмотр и обслуживание этих вентиляционных систем.

РИС. 26-23 Типовые установки для защиты от дефлаграции.

РИС.26-24 Типовая конструкция дефлаграционного разрядника (оконечного типа).

Концевые разрядники устанавливаются на выходе из системы трубопроводов и выходят непосредственно в атмосферу, поэтому в трубе отсутствует возможность значительного ускорения пламени. Дефлаграционные устройства для вентиляции резервуара строго ограничиваются уполномоченным органом, но для газов группы D они обычно устанавливаются на расстоянии не более 20 футов от конца прямой трубы, которая выводит воздух прямо в атмосферу. Допустимое расстояние должно быть установлено путем надлежащих испытаний с соответствующей газовой смесью и диаметром трубы.Неровности потока, вызывающие турбулентность (изгибы, тройники, колена, клапаны и т. Д.), Не могут быть использованы, если испытания не касались точной геометрии. Важно, чтобы в имеющейся системе трубопроводов не мог произойти разгон до детонации, а расстояние разгона может быть менее 2 футов для некоторых быстро горящих газов, таких как водород в воздухе (группа B). Таким образом, следует учитывать группировку газовой смеси по NEC. Что еще более важно, необходимо подчеркнуть, что даже если разгона до детонации не происходит, пламегаситель может выйти из строя, если скорость пламени достаточно велика.Таким образом, расстояние разбега не является адекватным критерием для приемлемого местоположения, и это ограничение может быть определено только путем реалистичных испытаний. Ряд взрывов произошел из-за неправильного использования пламегасителей там, где должны были быть использованы детонационные пламегасители.

В некоторых исключительных случаях специально сконструированный пламегаситель может быть установлен в линию независимо от расстояния разгона. Это можно сделать только в том случае, если известно, что система не может взорваться.Примером может служить пламя разложения этилена, которое кратко обсуждается в разделе «Особые типы разрядников и альтернативы».

Детонационные и другие линейные разрядники Если точка воспламенения удалена от места расположения разрядника, разрядник является встроенным, например, который может быть расположен в системе сбора пара, соединяющей несколько резервуаров (рис. 26-25). Из-за возможности ДДТ большинство линейных разрядников предназначены для остановки как дефлаграции, так и детонации (включая чрезмерную детонацию) указанной газовой смеси.Они известны как детонационные разрядники. На Рис. 26-26 показан типичный дизайн. В некоторых случаях линейные разрядники должны только останавливать горение. Однако в таких случаях необходимо продемонстрировать, что детонация не может произойти в реальной системе трубопроводов; если газовая смесь по своей природе не способна к детонации, это требует полномасштабных испытаний с использованием точной геометрии трубы, которая будет использоваться на практике, которую нельзя изменять после установки.

Детонационные разрядники обычно используются в сочетании с другими мерами по снижению риска распространения пламени.Например, в системах контроля паров пар часто обогащается, разбавляется или инертируется с помощью соответствующих приборов и средств контроля (см. «Системы удаления сточных вод», 1993). В случаях, когда источники воспламенения присутствуют или являются предсказуемыми (например, большинство систем пароудаления), детонационный разрядник используется в качестве последнего средства, предупреждающего возможное нарушение контроля состава пара. Если вентиляционные системы сбора имеют несколько источников пара / окислителя, состав потока может сильно варьироваться, и

РИС.26-25 Возможные положения, в которых могут быть установлены пламегасители (система контроля пара).

РИС. 26-26 Типовая конструкция детонационного разрядника (гофрированного типа).

это может быть дополнительно усложнено, если учесть неблагоприятные условия. Часто бывает рентабельно выполнять анализ опасностей, такой как анализ дерева отказов, чтобы определить, могут ли такие вентиляционные потоки попасть в горючую область, и если да, то какой состав соответствует наихудшему вероятному случаю.Такой анализ также подходит для оценки альтернатив ОПН.

Влияние изменения диаметра трубы Характеристики разрядника могут ухудшаться из-за локальных изменений диаметра трубы. Было показано, что между ОПН и любым увеличением диаметра трубы должно быть разрешено минимальное расстояние 120 диаметров трубы, в противном случае произойдет заметное снижение максимально допустимого рабочего давления. Это ухудшение наблюдалось во время испытаний на детонацию, но было наиболее выражено во время испытаний на дефлаграцию ограниченного конца (Lapp and Vick-ers, Int.Симп. Обмена данными. по пламегасителям и технологиям защиты от огня, Банф, Альберта, октябрь 1992 г.). Как правило, разрядники должны устанавливаться в трубопроводе равным или меньшим номинального размера разрядника.

Удаление продуктов сгорания По мере того, как газ сгорает или взрывается в системе трубопроводов, происходит объемное расширение продуктов и связанное с этим повышение давления. В некоторых случаях, когда задействованный объем системы трубопроводов относительно велик, в паровых пространствах соединенных резервуаров может возникнуть значительное избыточное давление, особенно когда паровое пространство минимально из-за высокого уровня жидкости.Можно предположить, что весь газ на незащищенной стороне ОПН превращается в равновесные продукты; давление сбрасывается за счет расширения газа во весь объем системы и в атмосферу через любые имеющиеся вентиляционные каналы. Если потери тепла не учитываются, исходя из предположения о высоких скоростях пламени или детонации, а пути выхода из атмосферы не учитываются, консервативный подход заключается в том, что резервуары для хранения должны быть спроектированы с возможностью обработки в девять раз большего объема трубы на незащищенной стороне ОПН.Что касается высокого давления, связанного с детонациями, было показано (Лапп, Конференция независимой ассоциации жидких терминалов, Хьюстон, 23 июня 1992 г.), что детонационные разрядники снижают пиковое давление детонации до 96 процентов, в зависимости от конструкции ОПН. и, следовательно, защищают от большей части пульса давления. Для дальнейшего уменьшения импульса давления на ОПН могут быть предусмотрены предохранительные устройства.

Испытания и стандарты ОПН Регулирующие и разрешающие органы и страховщики устанавливают требования к приемочным испытаниям, иногда как часть стандартов сертификации.Пользователь также может запросить тестирование для демонстрации конкретных требований к производительности, так же как производитель может помочь в разработке стандартов. Эти взаимосвязи привели к появлению нескольких новых и обновленных процедур тестирования производительности. Внесение разрядника в список испытательной лаборатории относится только к характеристикам при определенных условиях испытаний. Пользователь пламегасителя должен разработать конкретные требования к применению, основанные на выполняемой услуге и принятых критериях безопасности и риска.

Разработаны различные процедуры тестирования и руководства по использованию.Кроме того, компании или ассоциации могут разрабатывать внутренние стандарты. Федеральный регистр, 33 CFR, часть 154, содержит требования USCG для устройств защиты от детонации в морских системах контроля паров. Другие процедуры в США приведены в ASTM F 1273-91, UL 525, классах процедур FM 6061 и 7371, а также в публикациях API 2028 и 2210. За пределами Соединенных Штатов процедуры описаны в стандарте CSA Канады Z 343, Rev.12, 1993, британский стандарт BS 7244 Соединенного Королевства, немецкий проект стандарта DIN / CEN Подкомитета DAbF по стандартизации, июнь 1991 г. (разработан Федеральным физико-техническим институтом, PTB), и стандарт Международной морской организации (IMO) MS / Circ.373, Rev. 1, 1988. Для горнодобывающих предприятий США Управление по безопасности и охране здоровья в шахтах (MSHA) предоставляет правила и рекомендации — например, в CFR Title 30, Part 36.

Испытания разрядника дефлаграции Для пламегасителей на выходе из линии и резервуара агентства по сертификации могут потребовать от производителей предоставить пользователям данные о пропускной способности при рабочем давлении, подтверждение успеха во время продолжительного горения или испытания непрерывным пламенем, доказательства результатов испытаний на обратную вспышку (для конечных разрядников) или результаты испытаний на взрыв (для разрядников на линии или резервуара), результаты гидравлических испытаний под давлением и результаты испытаний на коррозию.

Испытание на длительное горение обычно подразумевает, что воспламеняющаяся газовая смесь и скорость потока регулируются для обеспечения наихудшего нагрева (на основе температурных наблюдений на защищаемой стороне поверхности элемента), что горение продолжается в течение определенного времени и что пламя проникновения не происходит. Непрерывное испытание пламенем подразумевает, что газовая смесь и скорость потока устанавливаются при определенных условиях и горят на пламегасителе в течение определенного времени. Испытание на длительное горение обычно является более суровым испытанием, чем непрерывное горение.В обоих случаях конфигурация крепления пламегасителя и любые соединительные трубопроводы или клапаны должны быть установлены, как в проекте установки.

Испытания на обратную вспышку включают пламегаситель на верхней части резервуара с большим пластиковым пакетом, окружающим пламегаситель. Определенная газовая смесь (например, пропан, этилен или водород в наиболее чувствительном составе в воздухе) протекает и заполняет резервуар и мешок. Пламя дефлаграции, возникшее в мешке (три в разных местах мешка), не должно проходить через пламегаситель в бак.На незащищенной стороне трубопроводы и приспособления, такие как клапаны, включены в соответствии с предназначением для установки; проводится серия тестов — возможно, десять.

Каким бы ни было приложение, пользователь должен знать, что не все процедуры тестирования одинаковы, имеют одинаковую степень серьезности или используют одинаковые рейтинговые обозначения. Следовательно, важно пересмотреть процедуру испытания и определить, применима ли используемая процедура к предполагаемой установке и потенциальной опасности, которую пламегаситель призван предотвратить.

Требования к испытаниям детонационного разрядника

описаны различными агентствами в вышеупомянутых документах (UL 525 и т. Д.). Для установок, регулируемых USCG в Приложении A к 33 CFR, Часть 154 (Морские системы контроля паров), должны соблюдаться процедуры тестирования USCG. Они похожи, но не идентичны таковым других перечисленных агентств (обсуждение различий см. В «Дефлаграционные и детонационные пламегасители», 1993).

Разрядники

проходят всесторонние испытания на предмет защиты от возгорания, детонации и длительных ожогов.В Соединенных Штатах производители разрядников часто испытывают разрядники детонации в соответствии с протоколом USCG; альтернативно или дополнительно могут быть соблюдены другие стандарты испытаний. В соответствии с этим протоколом тестовый газ должен быть выбран так, чтобы он имел такое же или более низкое значение MESG, чем рассматриваемый газ (MESG означает максимальный экспериментальный безопасный зазор). Типичные эталонные газы MESG представляют собой стехиометрические смеси пропана, гексана или бензина в воздухе, представляющие газы группы D, имеющие MESG, равные или превышающие 0.9 мм и этилен в воздухе для представления газов группы C с MESG не менее 0,65 мм. Имеющиеся в продаже ОПН обычно сертифицированы для использования с тем или иным типом эталонного газа. Разрядник этиленового типа выбирается, если рассматриваемый газ имеет MESG менее 0,9 мм, но не менее 0,65 мм. Требуются пять испытаний дефлаграции при низком и пять высоком избыточном давлении с ограничением потока на защищаемой стороне и без него. Из этих 20 испытаний состояние ограниченного конца обычно является более суровым и часто ограничивает максимальное начальное давление, при котором разрядник будет пригоден.Также требуются пять испытаний на детонацию и пять испытаний на детонацию с перегрузкой, которые могут включать в себя дополнительные трубопроводы разгона и промоторы турбулентности для достижения ДДТ в ограничителе. Если эти испытания пройдут успешно, потребуется испытание на долговечность. В этом тесте не используется пропан для

.

Газы группы D, кроме гексана или бензина из-за более низкой температуры самовоспламенения. Для испытаний Группы C на всех этапах испытаний можно использовать этилен.

Были признаны недостатки в использовании MESG для определения характеристик газов, в использовании стехиометрических составов для испытаний на дефлаграцию и неоптимизация геометрии испытаний («Пламегасители для дефлаграции и детонации», 1993).Пользователь имеет возможность запросить дополнительные тесты для решения таких проблем и может пожелать протестировать фактические составы потоков, а не моделировать на основе значений MESG.

Специальные типы разрядников и альтернативы Несколько типов разрядников, не включенных в перечень (водяные уплотнения, уплотненные слои, устройства скоростного типа и быстродействующие клапаны), упомянутые в API 2028, более полно описаны в Howard (1982). Имеется немного данных по конструкции или испытаниям гидравлических разрядников и разрядников с уплотненным слоем; некоторые типы разработаны и используются отдельными компаниями для конкретных приложений, в то время как другие коммерчески доступны.На Рис. 26-27 показаны некоторые специальные типы разрядников.

Пламегасители разложения При превышении определенного минимального диаметра трубы, температуры и давления некоторые газы могут распространять пламя разложения в отсутствие окислителя. Были разработаны специальные линейные разрядники (рис. 26-27). Как дефлаграционное, так и детонационное пламя ацетилена подавлялось с помощью гидрораспределителей, уплотненных слоев (которые могут дополнительно смачиваться водой) и множества параллельных спеченных металлических элементов. Информацию о гидравлических разрядниках и разрядниках с уплотненным слоем можно найти в брошюре Ассоциации сжатого газа G1.3, «Передача ацетилена для химического синтеза». Специальные разрядники также использовались для этилена в линиях электропередачи от 1000 до 1500 фунтов на квадратный дюйм и для оксида этилена в технологических установках. Поскольку известно, что этилен не детонирует в отсутствие окислителя, эти ОПН были разработаны для применения в условиях проточной дефлаграции.

Альтернативы пламегасителям. Альтернативы использованию пламегасителей включают быстродействующие изолирующие клапаны, системы пароподавления, устройства скоростного типа, в которых скорость газа рассчитана на превышение скорости обратного пламени, и контроль горючей смеси (стандарт NFPA 69, «Взрыв Системы профилактики »).Последняя альтернатива часто включает снижение концентрации кислорода до уровня ниже предельной концентрации кислорода (LOC) в газовом потоке.

Прочтите здесь: Хранение и обращение с опасными материалами

Была ли эта статья полезной?

.
