Как сделать вездеход из «Оки» своими руками

В сельской местности частой проблемой является отсутствие дорог. Особенно остро эта проблема наблюдается во время зимы, когда даже привычные переправы засыпает слоем снега. Чтобы наладить движение даже в такой период, можно сделать из автомобиля «Ока» вездеход собственными силами.

Продуманное решение

Поскольку на территории сельской местности часто приходится передвигаться труднопроходимыми массивами, многие люди хотят приобрести внедорожник. Увы, такие автомобили достаточно дорогие, поэтому нужно знать, как сделать вездеход из «Оки». Для его создания используют подручные средства, которые включают запчасти от сломанных автомобилей и мототехники.

Среди самых популярных вариантов «народных» поделок выделяются «универсалы» на основе пневматики с низким давлением или на воздушной подушке. Также встречается использование гусеничного хода, но они больше подходят для заснеженных территорий. Создание внедорожника на основе «Оки» — это экономически выгодное решение, так как не требуется покупка дорогостоящих комплектующих.

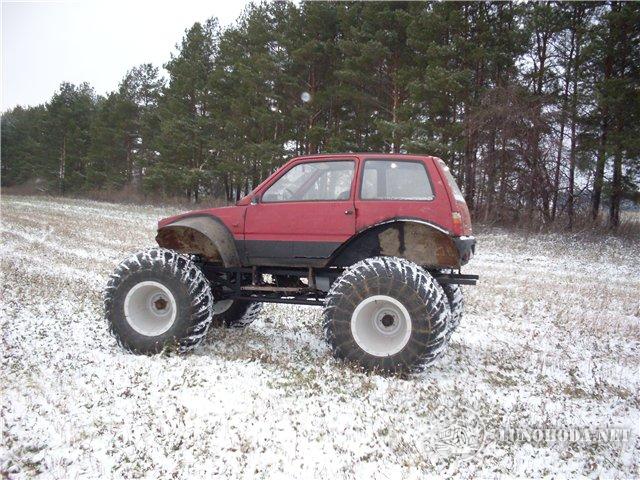

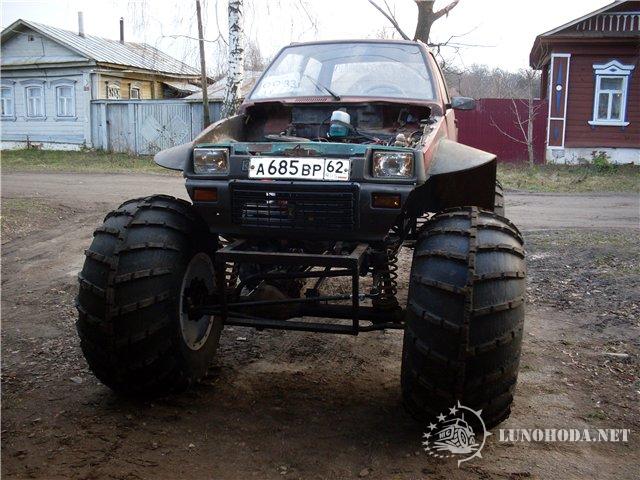

Вездеход на шинах низкого давления

Настоящая конструкция берёт за свою основу изобретение, в котором используется кузов, что располагается на раме ломающегося вида. Такое решение значительно усиливает конструкцию изделия. Все колёса устанавливаются своими руками в качестве ведущих, поэтому могут преодолевать даже болотистую местность.

На основе двигателей «Оки» также очень популярно изготовление так называемых каракат. Они выделяются повышенной проходимостью благодаря шинам широкого формата. Дополняет это преимущества пневматики, ведь она не разрушает травянистый покров.

Использование гусениц

Такие варианты «универсалов» наиболее популярны среди рыболовов и охотников. Самодельные гусеничные вездеходы из «Оки» обладают повышенной проходимостью по водоёмам и лесистой территории. Их корпус обычно выполняют из коробочной конструкции, которая достигает в длину 3 метра. Она обладает небольшим весом, поэтому в местах, где от человека остаются глубокие следы, транспорт проникает в трясину только на 10 см.

Правильно выполнить такое устройство можно только с надёжными расчётами. Особенно это касается ходовой части, которая должна получить соприкасаемость с грунтом на 1,4 кв. м. Скорость движения изделия составляет 45 км/час. Также можно встретить вездеходы на воздушной подушке. Они имеют большую проходимость, чем гусеничный вездеход из «Оки», а также не требуют ходовой части.

Этапы создания

Чтобы обзавестись конструкцией внедорожника, понадобится провести следующие манипуляции:

• Поиск основы для транспортного средства. Для этого вполне подходит использование рамы от мотоцикла. Бренд значения не имеет, всё зависит от финансового выбора, а также предпочтений проходимости. Этот показатель наиболее развит в мототехнике ИЖ.
• Создание заднего моста и подвески. Для этого нужно использовать подкос, которым соединяются элементы лонжеронов. Всё это дополняет стойка и рулевая втулка, которые в целом образуют независимую заднюю подвеску. Рекомендуется использовать именно такую подвеску, ведь она обеспечит изделию необходимую манёвренность в труднопроходимых местах.
• Установка колёс. На практике такой вездеход на базе «Оки» оборудуется не самими колёсами, а их камерами. Они берутся от грузовых автомобилей и крепятся к подвеске с помощью ступицы. Устойчивость дополняют специальные ленты, которыми обкручивается колесо. Как правило, используются камеры от КАМАЗов, Уралов и грузовых прицепов. Такое решение увеличивает надёжность поездки.
• Обеспечение крутящего момента и крепление двигателя. Такие процедуры начинают делать после установки каркаса и подвески. Кроме мотора, понадобится также установить систему тормоза, сцепления и вывода выхлопных газов.

Когда проведён весь список работ, нужно обязательно протестировать устройство на работоспособность. При выявлении ошибок их необходимо исправить. Как показывает практика, неграмотно сделанный вездеход или болотоход из «Оки» может создавать опасность для окружающих.

Возможные нюансы

Несмотря на свои преимущества, такая техника имеет свои недостатки. Частых хлопот доставляет недолговечность камер низкого давления. Конечно, из-за отсутствующего дифференциала транспортному средству не требуется частый сервисный уход, но присутствие высокого давления в габаритных колёсах уменьшает их манёвренность. Также из-за размеров системы колёс появляется проблема с летящей грязью, ведь их достаточно сложно закрыть крыльями.

Практика показывает, что пневматика обладает более слабой проходимостью, чем вездеход «Ока» на гусеницах. Выбор используемых материалов для конструкции и типа будущего транспортного средства напрямую зависит от целей использования. Всё больше людей из загородных и сельских местностей предпочитают создание таких конструкций, так как переделать «Оку» в вездеход — это в первую очередь финансово выгодно.

Самодельный вездеход из «Оки» выгоден и удобен, ведь аппарат можно неоднократно модернизировать и совершенствовать. В различные сезоны погоды можно изменить его конструкцию и характеристики, чтобы приспособить их к погодным условиям местности.

Создание самодельного вездехода — это распространённая практика в загородных территориях, где нет возможности приобрести дорогой автомобиль. Но важно учитывать конструктивные особенности и со всей ответственностью подходить к созданию такой машины. Халатное выполнение работы может создать риск для жизни водителя и окружающих.

Ока-вездеход своими руками

Автомобиль Ока является известным творением завода АвтоВАЗ. Популярность он получил за низкий расход топлива и миниатюрные размеры. В настоящее время производство машины прекратилось. Многие нынешние владельцы, вне зависимости от умений, пробуют усовершенствовать свои транспортные средства за счет улучшения многие агрегатов и механизмов. Над Окой также экспериментируют. Некоторые создали из автомобиля настоящий вездеход.

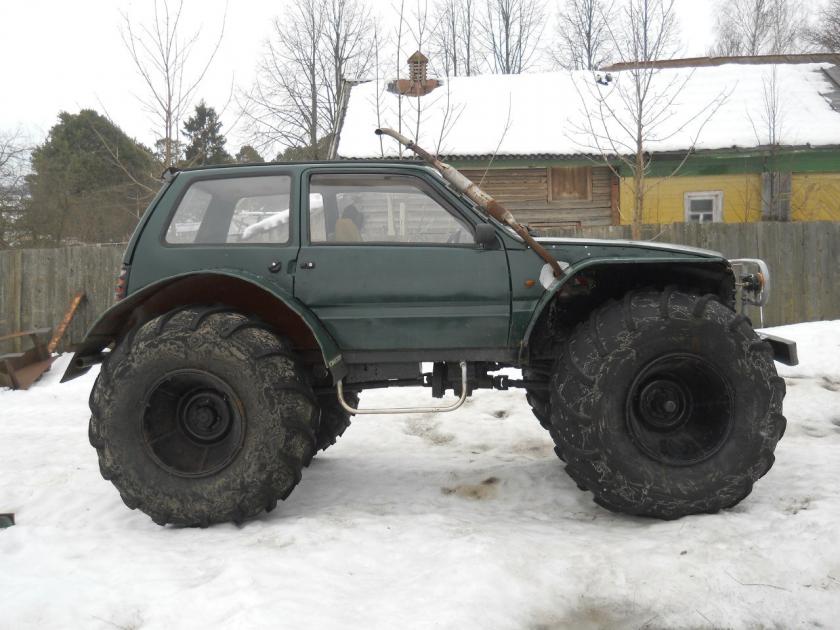

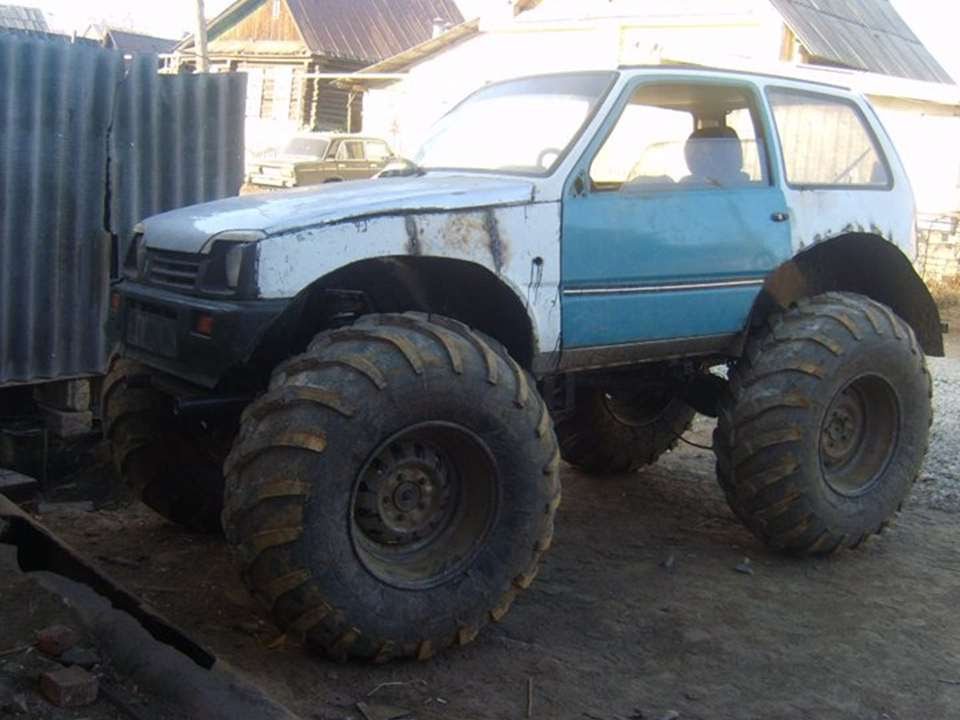

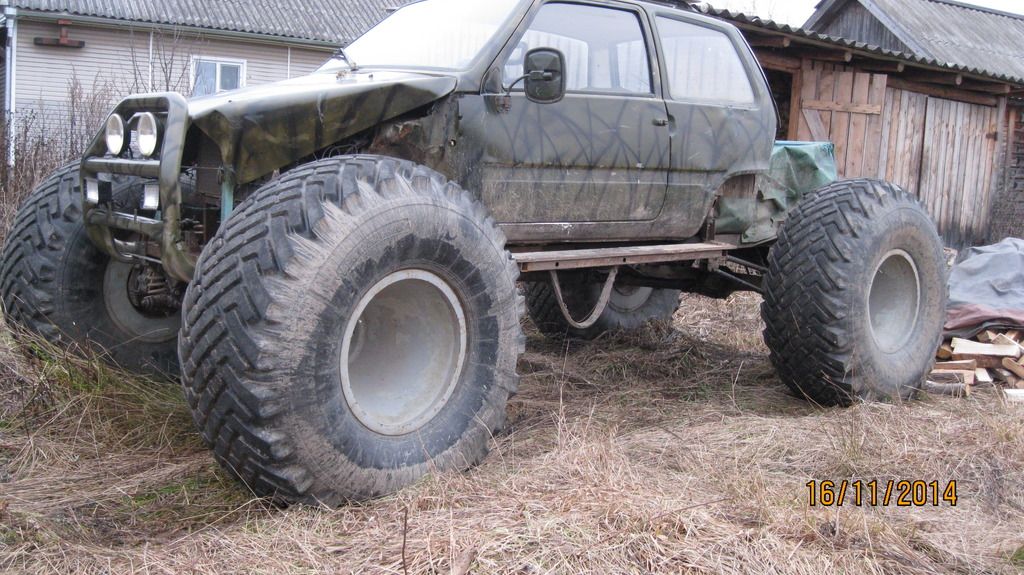

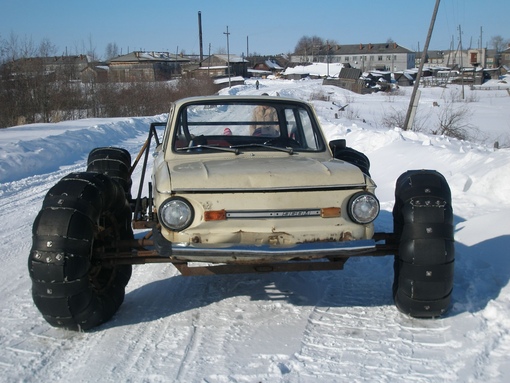

Примеры вездехода из Оки

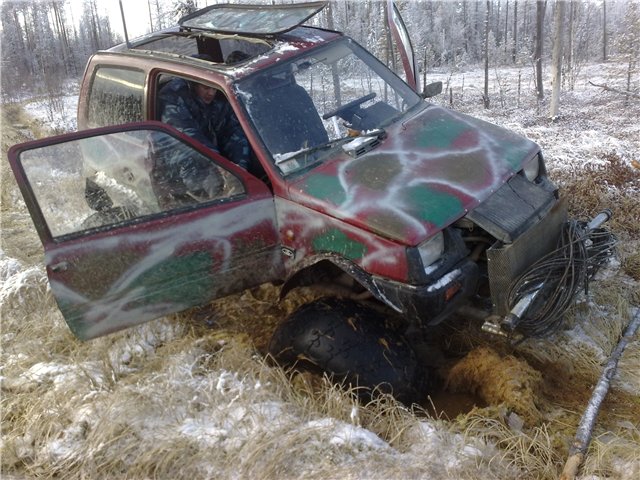

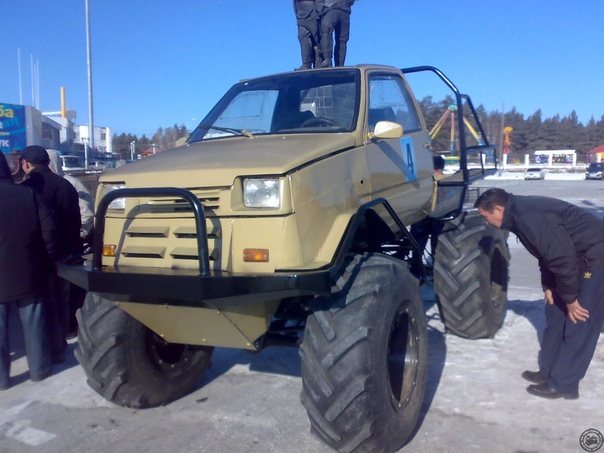

Примеры встречаются самые разнообразные. Иногда поражает фантазия разработчиков и конструкторов. Изготавливают такие немыслимые модели вездехода из Оки, что даже не верится. Как правило, такие переделки отличаются только дизайном, размером колес и видом ходовой части. Чаще всего делают вездеходы на основе покрышек низкого давления для хорошей проходимости.

За основу таких автомобилей берут ходовую часть других транспортных средств. Крылья срезают для удобство монтажа и установки колес. Встречаются вездеходы, в которых изменяют и кузовную часть. Чаще всего это придает привлекательный внешний вид. Некоторые умельцы умудряются еще красиво рихтовать и закрасить места стыка деталей корпуса.

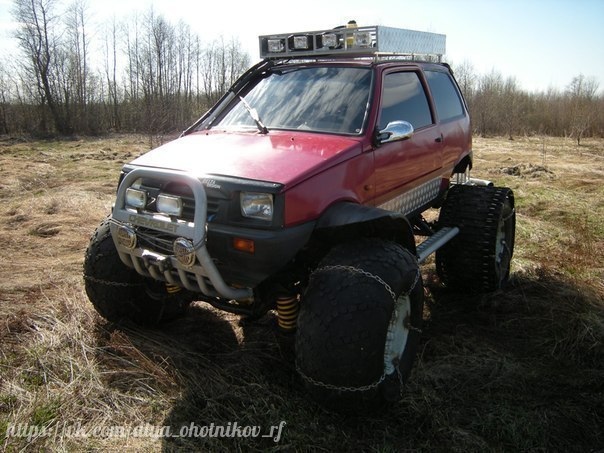

На данной фотографии автолюбитель также установил защиту для дна машины. Это сделано с целью понизить нагрузки. Если бы владелец перекрасил бы все транспортное средство, то получился отличный и качественный вездеход.

Встречаются конструктора, которые также стараются улучшить сильные качества автомобиля. Так как двигатель на автомобиле Ока слабый, приходят к установке моторов от других транспортных средств. Этот процесс трудоемкий, но ради нескольких лошадок к нему приходят. Некоторые автолюбители большое внимание уделяют кузову и внешнему виду. Иногда получаются такие модели, что их не стыдно показать на какой-нибудь выставке.

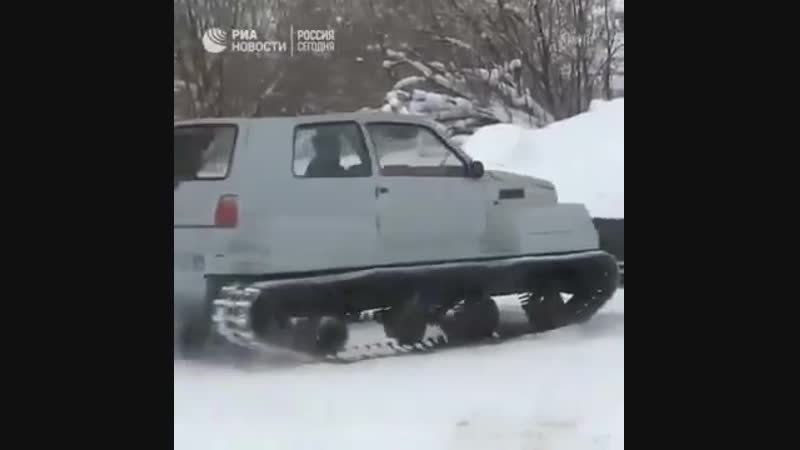

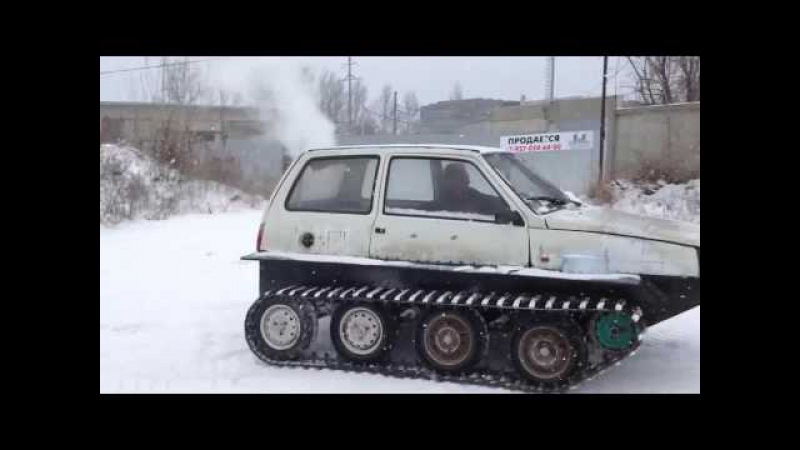

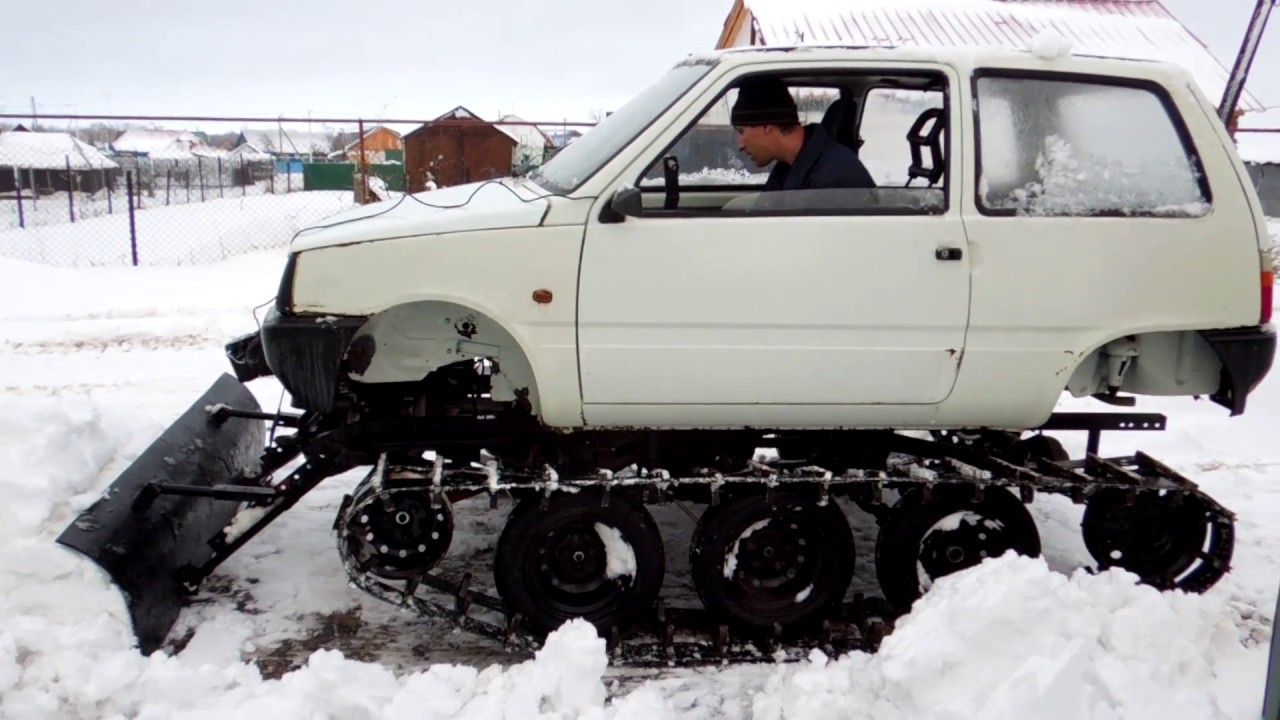

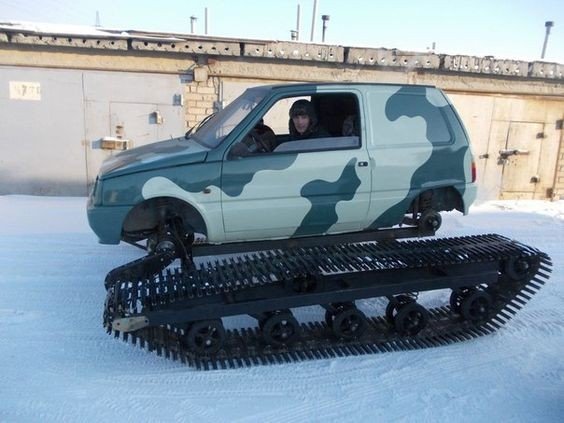

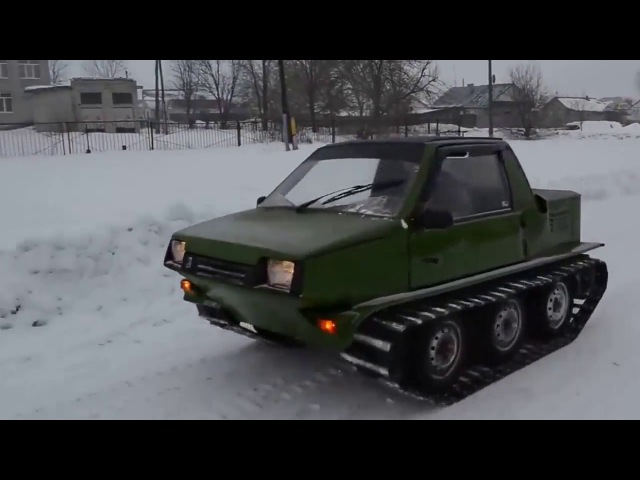

Гусеничный вездеход из Оки: особенности конструкции

Сделать вездеход на основе гусениц — процесс сложный и затратный. Конечно, можно соорудить их самостоятельно, но лучше всего ничего не мудрить и купить уже готовые. Отличным вариантом будут гусеницы от «Бурана». Они значительно дешевле и имеют достаточную массу.

Приводные валы также необходимо купить именно от этой модели. Коробка переменных передач с тормозным механизмом Оки идеально будет сочетаться с такими гусеницами. Шлицевую часть приводных валов требуется удалить и смонтировать их с Окой. Здесь пригодятся собственные ШРУСы автомобиля. Тормозные диски также удобно присоединять и подключать к механизмам. На передних валах необходимо проделать такую же работу. После этой процедуры требуется установить тормозные механизмы. Тормоза лучше всего установить именно спереди.

Далее, надо проверить работу всех механизмов и их креплений. Если все взаимодействует безотказно, то смело начинаем пользоваться таким вездеходом. Можно встретить также модели, у которых гусеницы устанавливаются на каждое колесо. Единственным преимуществом такого транспортного средства считается меньший вес. Однако, сцепления с дорогой будет лучше у цельных гусениц.

Как переделать оку в вездеход своими руками

Если вы решили самостоятельно заняться усовершенствованием своего автомобиля Ока, то изначально надо подготовиться. Для производства потребуется:

• автомобиль Ока;
• профильная труба для рамы;
• ходовая от Нивы;
• двигатель ВАЗ-1111;
• рулевое от «Девятки»;
• шины.

Сперва требуется сделать раму из профильной трубы. Лучше всего разработать подробную схему и обратиться к профессиональному сварщику для обеспечения надежных соединений. После этого устанавливается раздаточная коробка и подключается к механизмам автомобиля. Что касается подвески, то здесь лучше всего поставить рессоры. Пружины тоже могут быть, но тогда конструкция рамы станет сложнее. Да и в целом рессоры будут лучше для езды по бездорожью. Для установки колес потребовалось срезать крылья автомобиля. Если этого не сделать, то шины большого диаметра будет невозможно установить. Ходовая часть от Нивы должна обеспечить идеальную работу на бездорожье. Как только основная сборка закончена, необходимо проверить автомобиль. Лучше всего произвести сразу испытания в несколько этапов по бездорожью.

Внедорожник из Оки: чего стоит опасаться

Как показывает практика, у вездехода тоже есть слабые и уязвимые места. Увеличивается расход моторного масла, особенно если часто преодолевать водные преграды. Некоторые владельцы подобных вездеходов отмечают быстрый износ резины. Проблем с рамой возникнуть не должно, но лучше всего перестраховываться и перепроверять сварные швы. Все механизмы и детали лучше всего покрывать защитным материалом или краской чтобы избежать коррозии. Из-за неаккуратных соединений вода может попасть вовнутрь автомобиля, что в скором времени вызовет проблему.

Необходимо дополнительно установить специальную защиту на поддон картера двигателя. Некоторые автолюбители специально прикрепляют пенопласт для повышения плавучести транспортного средства. Если конструктор решил оставить пружины вместо рессор, то велик риск их быстрого износа. Он вызывает жесткость хода и дискомфорт пассажиров по время езды по бездорожью.

как сделать гусеничный каракат своими руками на базе, самодельный болотоход на шинах низкого давления, снегоболотоход переломка на обдирышах с двигателем, чертежи подробно

Гусеничный или колесный вездеход из Оки имеет небольшие габариты и малым весом, что повышает проходимость в лесных массивах и на заболоченной местности. Изготовление техники не требует использования дорогостоящей оснастки, в конструкции применяются детали от серийных автомобилей. Возможна постройка болотохода по схеме «каракат», обеспечивающей высокую маневренность.

Какие нужны инструменты

Чтобы изготовить самодельный вездеход на основе автомобиля Ока, потребуются:

• сварочный аппарат;
• оборудование для резки стального профиля;
• сверлильный станок или дрель;
• набор гаечных ключей;
• инструмент для зачистки сварных швов;
• молоток;
• набор отверток;
• металлическая линейка и шило для разметки деталей.

Необходимые запчасти

Чтобы сделать колесный или гусеничный вездеход на базе Оки, необходимо подготовить:

• кузов автомобиля с двигателем и коробкой передач;
• стальной профиль для постройки рамы;
• ведущие мосты от автомобилей ВАЗ или УАЗ;
• амортизаторы и листовые рессоры;
• карданные валы и раздаточный редуктор;
• гусеничную ленту и опорные катки.

Перечень дополнительных деталей зависит от конструкции будущего снегоболотохода. Это могут быть ведущие колеса и тормозные механизмы для гусеничного шасси.

Колеса или гусеницы

Перед разработкой чертежей следует определиться с концепцией ходовой части будущей самоделки:

1. Конструкция на шинах низкого давления строится на основе мостов, установленных на листовых рессорах и дополнительных гидравлических амортизаторах. Закрытый кузов ставится на кронштейнах, позволяющих использовать шины большого диаметра. Техника имеет небольшой вес, способна двигаться по глубокому снегу и заболоченной местности. Для снижения массы возможна постройка вездехода на обдирышах — шинах от сельскохозяйственной техники с частично убранным протектором и вырезанным стальным кордом.

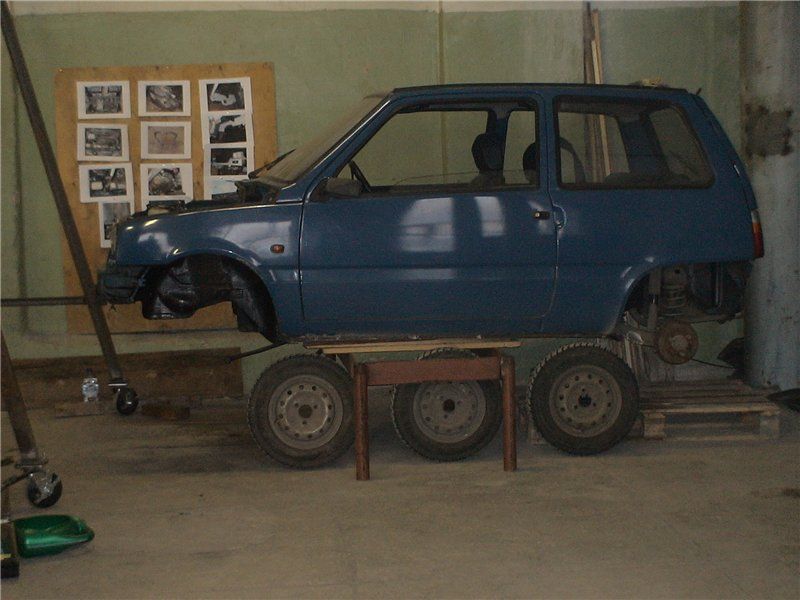

2. Гусеничный вездеход из Оки своими руками строится на основе шасси с резиновыми лентами и опорными катками, изготовленными из колес с резиновыми шинами. Техника может двигаться по рыхлому грунту и преодолевать водные преграды вброд. Машина имеет больший вес, чем базовая легковая Ока, из-за применения гусеничного движителя, требуется установка рычагов управления, связанных с бортовыми тормозами для разворота вездехода.

Инструкция по сборке вездехода

Чтобы сделать колесный вездеход на основе автомобиля Ока, требуется:

• произвести расчет конструкции шасси и подготовить подробные чертежи;
• собрать на стапеле сварную раму из стального профиля;
• смонтировать элементы подвески и задний мост;
• установить на шасси механизм рулевого управления;
• рассчитать и установить кулису, позволяющую переключать передачи;
• установить силовой агрегат;
• произвести окончательную сборку и протестировать работоспособность конструкции;
• устранить обнаруженные неисправности и доработать вездеход.

Чертежи

Чертежи содержат размеры рамы с указанием расстояний между точками установки деталей трансмиссии и подвески и позволяют рассчитать расстояние между кузовом и ходовой частью. Схемы обеспечивают расчет количества стального профиля, прочность конструкции рассчитывается отдельно. При дальнейших испытательных пробегах возможно разрушение деталей, которые придется усилить дополнительными косынками. Усилители изготавливаются из листовой стали или профиля, а затем привариваются к раме вездехода.

Рама

Стальная рама для переделки Оки собирается из боковых элементов, которые соединяются между собой поперечинами. Для постройки рекомендуется использовать замкнутый профиль квадратного сечения размером 50х50 мм с толщиной стенки 2,5-3,0 мм. Сварные швы зачищаются от окалины и шлифуются, поверхность рамы очищается от ржавчины и покрывается слоем кислотного грунта. Предусматриваются отверстия для крепления агрегатов трансмиссии, силовой установки, листовых рессор и амортизаторов. В среднем требуется до 20 м трубы, вес конструкции составляет 50 кг.

Задний мост и подвеска

При построении подвески учитывается конструкция мостов и вес вездехода. База колесного внедорожного транспортного средства остается неизменной или увеличивается, поскольку покрышки не входят в штатные арки кузова. Рекомендуется использовать листовые рессоры от легковых автомобилей Волга или легких грузовиков ГАЗель. На раме предусматриваются опорные кронштейны, в которые заводятся концы листов. Количество эластичных элементов подбирается опытным путем.

В состав ходовой части вводят телескопические амортизаторы, снятые с машины Нива. Они сглаживают вибрации при движении по неровной дороге. Стойки крепятся к балке моста и к болтам на поперечинах рамы. Мосты устанавливаются на рессорах с помощью самодельных фиксаторов, которые не допускают поперечного смещения конструкции при движении по бездорожью.

Рулевое управление

Для изменения направления движения используются управляемые передние колеса, которые установлены на штатные поворотные кулаки от Нивы или автомобилей УАЗ. Рулевой редуктор от Волги крепится на раме.

Использовать устройство с гидравлическим усилителем сложно, поскольку потребуется установить на двигатель насос и смонтировать магистрали подачи и отвода рабочей жидкости.

Редуктор связывается с поворотными кулаками рычагами и штангами, оборудованными шарнирными сочленениями.

Для установки шин используются доработанные колесные диски, позволяющие установить широкие покрышки (например, от армейских грузовиков ЗиЛ или Урал). Внешняя часть шины обрабатывается абразивным инструментом, формирующим рисунок протектора. Для снижения веса вырезается металлический корд из боковин покрышки. Из-за увеличенного вылета колесных дисков возрастают нагрузки на ступичные подшипники и шарниры, рекомендуется возить с собой комплект запасных приводов.

Как сделать кулису

Кулиса изготавливается на основе чертежей с учетом конструктивных особенностей вездехода на базе Оки. Рычаг переключения устанавливается в салоне, затем монтируется штанга с карданным шарниром, которая защищается металлическим экраном от перегрева. При изготовлении элементов необходимо предусмотреть регуляторы длины, позволяющие настраивать кулису с учетом положения двигателя. Силовой агрегат с коробкой устанавливаются продольно (на Оке мотор с коробкой стоят поперечно).

Металлический уголок, закрепленный на двигателе, используется для установки направляющих втулок, в которых ходит тяга переключения. От штанги идет рычажная система, которая крепится к втулке на штоке выбора скоростей. Вертикальная тяга также установлена в направляющих цилиндрах, обеспечивающих повышение точности переключения. Мягкость смены передаточных чисел уступает заводскому механизму, в процессе работы возможно повреждение шестерен и колец синхронизаторов в коробке скоростей.

Монтаж двигателя

Силовой агрегат устанавливается на поперечины рамы при помощи штатных резиновых подушек. Перед началом эксплуатации производится техническое обслуживание двигателя, заливается свежее моторное масло.

Радиатор соединяется шлангами с рубашкой охлаждения и теплообменником печки, обеспечивающей прогрев воздуха в салоне вездехода. Крутящий момент от силового агрегата передается через коробку скоростей к раздаточному редуктору, который распределяет поток мощности между ведущими колесами самодельного снегоболотохода.

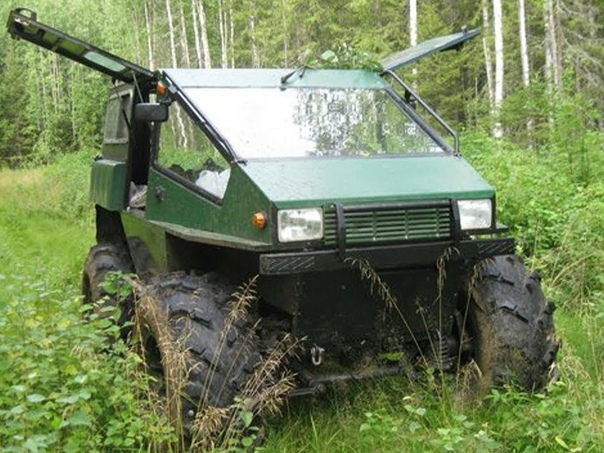

Вездеход на базе Оки «Лёнеход»

Довольно простой и дешевый в сборке вездеход на базе оки был сделан Леонидом из города Нягань. Вездеход способен развивать скорость около 50 километров час, а так же преодолевать водные преграды вплавь. машина была изготовлена в основном для вылазок в отдаленные участки леса для собирательства.

Для сборки подобного вездехода потребовались следующие детали и материалы:
1) Кузов от автомобиля Ока
2) труба профильная для сборки рамы
3) Двигатель внутреннего сгорания ВАЗ 1111
4) большая часть ходовой от нивы 2121
5) Шины ШАИНА
6) Рулевое от ваз 2109

Рассмотрим более детально работы сделанные над вездеходом.

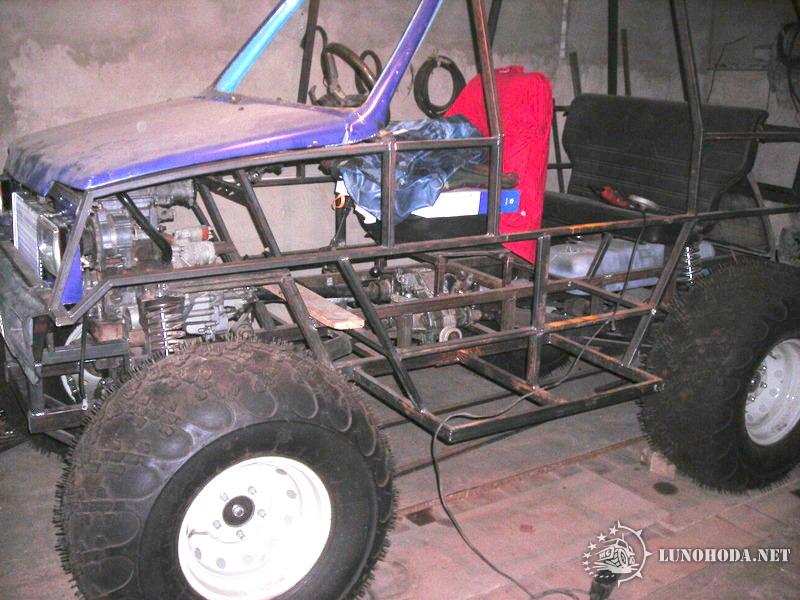

Для начала автор решил изготовить раму будущего вездехода. рама изготавливалась самостоятельно из профильной трубы имеющийся в наличии у автора.

Схема изготовления рамы приведена ниже:

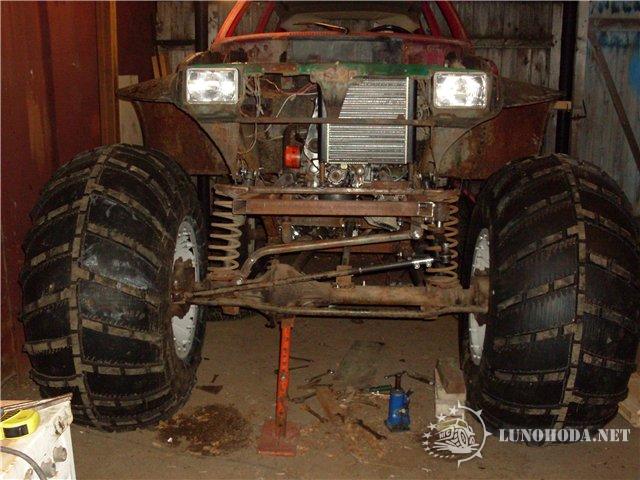

Вот так выглядит передний мост собранного вездехода:

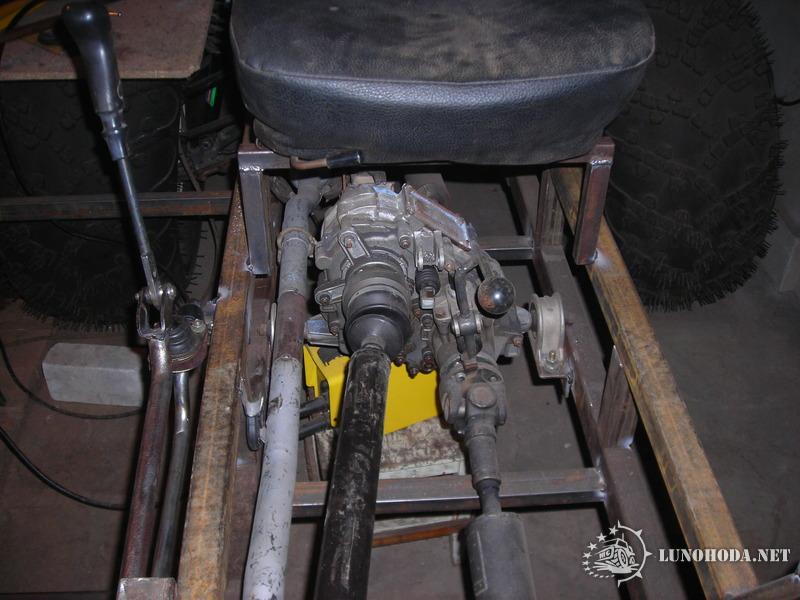

Установлена раздаточная коробка:

Были срезаны крепления с моста от москвича для установки рессор. были установлены рессоры от москвича 412 со стремянками, для этого они были предварительно размерены и переварены. Изначально автор планировал сделать пружинную подвеску, как это принято делать на вездеходах с небольшой массой по типу оки, но решил, что рессоры все же надежнее, так как для пружин необходимо было усложнять раму под ход пружин и ставить больше саленблоков для крепления. То есть основным фактором в пользу рессорной подвески служили простота и надежность.

После основной сборки автор приступил к испытаниям автомобиля. По ходу испытаний так же ведутся мелкие доработки, в частности выявляются и устраняются недостатки, продолжаются работы над внешним видом машины, совершенствуется система подвески.

Вес вездехода получился около 800 килограмм. Вездеход обладает следующими размерами: длинна базы 210 сантиметров, ширина 208 сантиметров, длинна всего вездехода 360 сантиметров, высота получилась около двух метров, дорожный просвет равен 40 сантиметрам.

Были произведены покрасочные работы, а так же установлен пенопласт под дно для большей плавучести:

В этих же целях может быть закреплена камера на двух ремнях в передней части вездехода, при таком подходе можно не волноваться за устойчивость машины на воде.

За короткий период эксплуатации выявилось несколько проблемных мест вездехода. В частности погнуло верхние тарелки передних пружин, поэтому будут установлены косынки. Еще выявились проблемы с маслом, за 50 километров пути уровень масла значительно снизился, так как двигатель был приобретен в отличном состоянии, то скорее всего это не в нем дело. К тому же подтеков масла нигде не обнаружено. причина кроется во влажном фильтре после преодоления водных преград. были запаяны отверстия в верхней крышке на корпусе во избежания намокания фильтра. Ходовая не выявила каких либо проблем.

Ходовая не имеет поломок, в основном из-за малой нагрузки идущей от колес. такие колеса отлично вписываются в концепцию нивовской подвески. однако для самого вездехода желательно установить колеса побольше, так как маленький диаметр колеса, это в свою очередь малый объем воздуха в шинах, а следовательно приходится идти на ухищрения в виде пенопласта и дополнительных камер для преодоления водных преград. Так же у установленных колес слишком слабый протектор, который в грязи фактически не работает. за 350 километров пути все шипы имеющиеся на колесах стрелись, тесть резина износится довольно быстро. Поваленное бревно становится сложным препятствием для преодоления.

Но есть и плюсы у подобной конструкции:

Ход подвески очень мягок, так как колеса все же широкие , то на мосты вездеход не садится и идет по глине уверенно.
Данные колеса исключают сильные нагрузки на мосты, что увеличивает их срок службы. Ну и самый главный плюс, это цена, так как мосты ходовая нивы довольна дешевая, но подходит исключительно под такой тип колес.

Если, к примеру, установить колеса диаметром от 1300, то придется переделывать ходовую, в частности устанавливать мосты от УАЗа. Поэтому 1300 авторос имеющиеся у автора пока стоят без дела, но в будущем планируется замена мостов на уазовские и соответственно резины.

А пока для того, чтобы увеличить сцепление с дорогой, на колеса ШАИНА имеется возможность прикрепить ремни с нефтяных качалок, но не факт , что трансмиссия выдержит подобные нагрузки. Поэтому автор ездит как есть, так как опасается за мосты и передний редуктор. Возможно будет установка некой компенсирующей муфты на вездеход до его полной модернизации.

Так же были выявлены слабые стороны подвески вездехода, после удара о бревно на скорости 10 км\час была погнута рулевая тяга, которая в последствии вышла из строя. Тяга была заменена и усилена прутом ф 10 в обеих сторон для надежности.

что касается езды вездехода по болотам, то к сожалению проваливается, но тут не в колесах дело, скорее в условиях местности. в любом случае, вездеход способен самостоятельно выезжать из подобных ситуаций при включении блокировки.

Коробки передач хватает от оки, даже пониженная не требуется. Рулевые тяги, кстати, были установлены от лады девятки, но автор планирует переделать и заменить их на нивовские. рулевое довольно легкое, но была ошибка в углах относительно сошек.

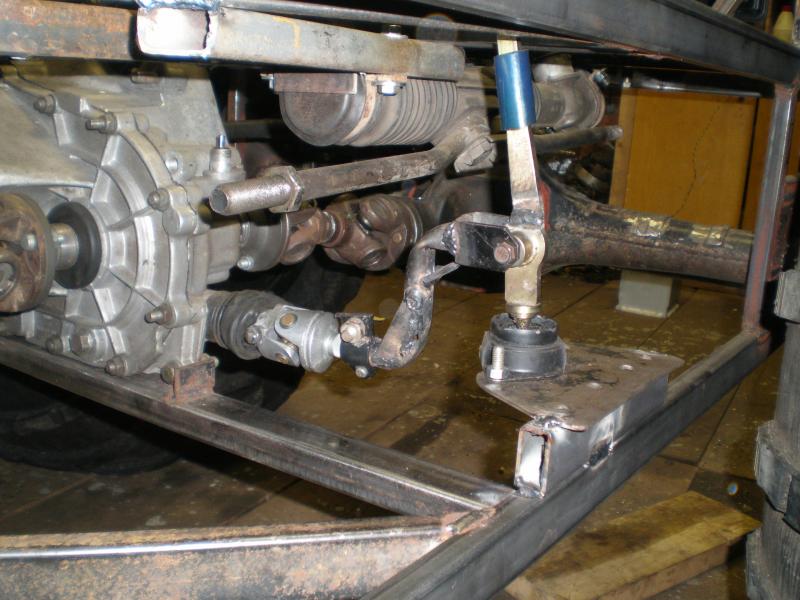

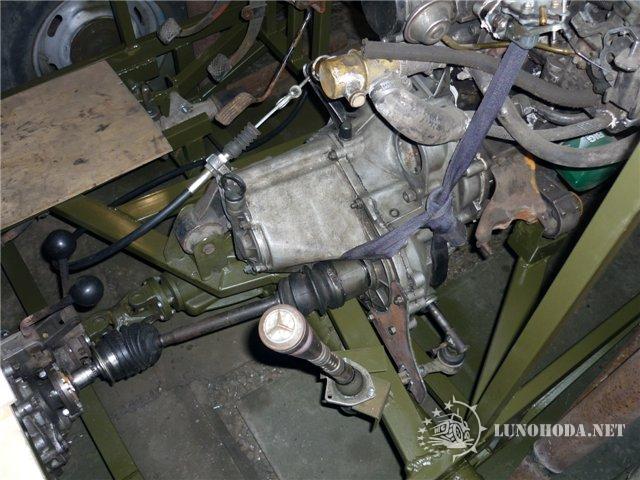

Ниже показано соединение двигателя оки и рулевой колонки от нивы.
Фланец обрабатывается под карданный вал ваза, для этого берется промежуточный карданный вал нивы, с него удаляется маленький шрус, который со шпильками. Под фланец идет ркп, шлицевая у этого шруса получается такая же как у полуоси от оки. Из внутреннего шруса оки делается карданный вал, с использованием полуоси и маленького шруса нивы.

Получается что-то вроде такого, не стоит забывать о подшипнике, он необходим, чтобы снизить нагрузку на раздаточную коробку.
С раздаточной коробки передается уже на мосты как обычно:

Фотографии готового вездехода:

Автор вездехода: Леонид из города Нягань.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать из «Оки» вездеход своими руками?

В сельской местности частой проблемой является отсутствие дорог. Особенно остро эта проблема наблюдается во время зимы, когда даже привычные переправы засыпает слоем снега. Чтобы наладить движение даже в такой период, можно сделать из автомобиля «Ока» вездеход собственными силами.

Продуманное решение

Поскольку на территории сельской местности часто приходится передвигаться труднопроходимыми массивами, многие люди хотят приобрести внедорожник. Увы, такие автомобили достаточно дорогие, поэтому нужно знать, как сделать вездеход из «Оки». Для его создания используют подручные средства, которые включают запчасти от сломанных автомобилей и мототехники.

Среди самых популярных вариантов «народных» поделок выделяются «универсалы» на основе пневматики с низким давлением или на воздушной подушке. Также встречается использование гусеничного хода, но они больше подходят для заснеженных территорий. Создание внедорожника на основе «Оки» — это экономически выгодное решение, так как не требуется покупка дорогостоящих комплектующих.

Вездеход на шинах низкого давления

Настоящая конструкция берёт за свою основу изобретение, в котором используется кузов, что располагается на раме ломающегося вида. Такое решение значительно усиливает конструкцию изделия. Все колёса устанавливаются своими руками в качестве ведущих, поэтому могут преодолевать даже болотистую местность.

На основе двигателей «Оки» также очень популярно изготовление так называемых каракат. Они выделяются повышенной проходимостью благодаря шинам широкого формата. Дополняет это преимущества пневматики, ведь она не разрушает травянистый покров.

Использование гусениц

Такие варианты «универсалов» наиболее популярны среди рыболовов и охотников. Самодельные гусеничные вездеходы из «Оки» обладают повышенной проходимостью по водоёмам и лесистой территории. Их корпус обычно выполняют из коробочной конструкции, которая достигает в длину 3 метра. Она обладает небольшим весом, поэтому в местах, где от человека остаются глубокие следы, транспорт проникает в трясину только на 10 см.

Правильно выполнить такое устройство можно только с надёжными расчётами. Особенно это касается ходовой части, которая должна получить соприкасаемость с грунтом на 1,4 кв. м. Скорость движения изделия составляет 45 км/час. Также можно встретить вездеходы на воздушной подушке. Они имеют большую проходимость, чем гусеничный вездеход из «Оки», а также не требуют ходовой части.

Этапы создания

Чтобы обзавестись конструкцией внедорожника, понадобится провести следующие манипуляции:

• Поиск основы для транспортного средства. Для этого вполне подходит использование рамы от мотоцикла. Бренд значения не имеет, всё зависит от финансового выбора, а также предпочтений проходимости. Этот показатель наиболее развит в мототехнике ИЖ.
• Создание заднего моста и подвески. Для этого нужно использовать подкос, которым соединяются элементы лонжеронов. Всё это дополняет стойка и рулевая втулка, которые в целом образуют независимую заднюю подвеску. Рекомендуется использовать именно такую подвеску, ведь она обеспечит изделию необходимую манёвренность в труднопроходимых местах.
• Установка колёс. На практике такой вездеход на базе «Оки» оборудуется не самими колёсами, а их камерами. Они берутся от грузовых автомобилей и крепятся к подвеске с помощью ступицы. Устойчивость дополняют специальные ленты, которыми обкручивается колесо. Как правило, используются камеры от КАМАЗов, Уралов и грузовых прицепов. Такое решение увеличивает надёжность поездки.
• Обеспечение крутящего момента и крепление двигателя. Такие процедуры начинают делать после установки каркаса и подвески. Кроме мотора, понадобится также установить систему тормоза, сцепления и вывода выхлопных газов.

Когда проведён весь список работ, нужно обязательно протестировать устройство на работоспособность. При выявлении ошибок их необходимо исправить. Как показывает практика, неграмотно сделанный вездеход или болотоход из «Оки» может создавать опасность для окружающих.

Возможные нюансы

Несмотря на свои преимущества, такая техника имеет свои недостатки. Частых хлопот доставляет недолговечность камер низкого давления. Конечно, из-за отсутствующего дифференциала транспортному средству не требуется частый сервисный уход, но присутствие высокого давления в габаритных колёсах уменьшает их манёвренность. Также из-за размеров системы колёс появляется проблема с летящей грязью, ведь их достаточно сложно закрыть крыльями.

Практика показывает, что пневматика обладает более слабой проходимостью, чем вездеход «Ока» на гусеницах. Выбор используемых материалов для конструкции и типа будущего транспортного средства напрямую зависит от целей использования. Всё больше людей из загородных и сельских местностей предпочитают создание таких конструкций, так как переделать «Оку» в вездеход — это в первую очередь финансово выгодно.

Самодельный вездеход из «Оки» выгоден и удобен, ведь аппарат можно неоднократно модернизировать и совершенствовать. В различные сезоны погоды можно изменить его конструкцию и характеристики, чтобы приспособить их к погодным условиям местности.

Создание самодельного вездехода — это распространённая практика в загородных территориях, где нет возможности приобрести дорогой автомобиль. Но важно учитывать конструктивные особенности и со всей ответственностью подходить к созданию такой машины. Халатное выполнение работы может создать риск для жизни водителя и окружающих.

Довольно простой и дешевый в сборке вездеход на базе оки был сделан Леонидом из города Нягань. Вездеход способен развивать скорость около 50 километров час, а так же преодолевать водные преграды вплавь. машина была изготовлена в основном для вылазок в отдаленные участки леса для собирательства.

Для сборки подобного вездехода потребовались следующие детали и материалы:
1) Кузов от автомобиля Ока
2) труба профильная для сборки рамы
3) Двигатель внутреннего сгорания ВАЗ 1111
4) большая часть ходовой от нивы 2121
5) Шины ШАИНА
6) Рулевое от ваз 2109

Рассмотрим более детально работы сделанные над вездеходом.

Для начала автор решил изготовить раму будущего вездехода. рама изготавливалась самостоятельно из профильной трубы имеющийся в наличии у автора.

Схема изготовления рамы приведена ниже:

Вот так выглядит передний мост собранного вездехода:

Были срезаны крепления с моста от москвича для установки рессор. были установлены рессоры от москвича 412 со стремянками, для этого они были предварительно размерены и переварены. Изначально автор планировал сделать пружинную подвеску, как это принято делать на вездеходах с небольшой массой по типу оки, но решил, что рессоры все же надежнее, так как для пружин необходимо было усложнять раму под ход пружин и ставить больше саленблоков для крепления. То есть основным фактором в пользу рессорной подвески служили простота и надежность.

После основной сборки автор приступил к испытаниям автомобиля. По ходу испытаний так же ведутся мелкие доработки, в частности выявляются и устраняются недостатки, продолжаются работы над внешним видом машины, совершенствуется система подвески.

Вес вездехода получился около 800 килограмм. Вездеход обладает следующими размерами: длинна базы 210 сантиметров, ширина 208 сантиметров, длинна всего вездехода 360 сантиметров, высота получилась около двух метров, дорожный просвет равен 40 сантиметрам.

Были произведены покрасочные работы, а так же установлен пенопласт под дно для большей плавучести:

В этих же целях может быть закреплена камера на двух ремнях в передней части вездехода, при таком подходе можно не волноваться за устойчивость машины на воде.

За короткий период эксплуатации выявилось несколько проблемных мест вездехода. В частности погнуло верхние тарелки передних пружин, поэтому будут установлены косынки. Еще выявились проблемы с маслом, за 50 километров пути уровень масла значительно снизился, так как двигатель был приобретен в отличном состоянии, то скорее всего это не в нем дело. К тому же подтеков масла нигде не обнаружено. причина кроется во влажном фильтре после преодоления водных преград. были запаяны отверстия в верхней крышке на корпусе во избежания намокания фильтра. Ходовая не выявила каких либо проблем.

Ходовая не имеет поломок, в основном из-за малой нагрузки идущей от колес. такие колеса отлично вписываются в концепцию нивовской подвески. однако для самого вездехода желательно установить колеса побольше, так как маленький диаметр колеса, это в свою очередь малый объем воздуха в шинах, а следовательно приходится идти на ухищрения в виде пенопласта и дополнительных камер для преодоления водных преград. Так же у установленных колес слишком слабый протектор, который в грязи фактически не работает. за 350 километров пути все шипы имеющиеся на колесах стрелись, тесть резина износится довольно быстро. Поваленное бревно становится сложным препятствием для преодоления.

Но есть и плюсы у подобной конструкции:

Ход подвески очень мягок, так как колеса все же широкие , то на мосты вездеход не садится и идет по глине уверенно.
Данные колеса исключают сильные нагрузки на мосты, что увеличивает их срок службы. Ну и самый главный плюс, это цена, так как мосты ходовая нивы довольна дешевая, но подходит исключительно под такой тип колес.

Если, к примеру, установить колеса диаметром от 1300, то придется переделывать ходовую, в частности устанавливать мосты от УАЗа. Поэтому 1300 авторос имеющиеся у автора пока стоят без дела, но в будущем планируется замена мостов на уазовские и соответственно резины.

А пока для того, чтобы увеличить сцепление с дорогой, на колеса ШАИНА имеется возможность прикрепить ремни с нефтяных качалок, но не факт , что трансмиссия выдержит подобные нагрузки. Поэтому автор ездит как есть, так как опасается за мосты и передний редуктор. Возможно будет установка некой компенсирующей муфты на вездеход до его полной модернизации.

Так же были выявлены слабые стороны подвески вездехода, после удара о бревно на скорости 10 кмчас была погнута рулевая тяга, которая в последствии вышла из строя. Тяга была заменена и усилена прутом ф 10 в обеих сторон для надежности.

что касается езды вездехода по болотам, то к сожалению проваливается, но тут не в колесах дело, скорее в условиях местности. в любом случае, вездеход способен самостоятельно выезжать из подобных ситуаций при включении блокировки.

Коробки передач хватает от оки, даже пониженная не требуется. Рулевые тяги, кстати, были установлены от лады девятки, но автор планирует переделать и заменить их на нивовские. рулевое довольно легкое, но была ошибка в углах относительно сошек.

Ниже показано соединение двигателя оки и рулевой колонки от нивы.
Фланец обрабатывается под карданный вал ваза, для этого берется промежуточный карданный вал нивы, с него удаляется маленький шрус, который со шпильками. Под фланец идет ркп, шлицевая у этого шруса получается такая же как у полуоси от оки. Из внутреннего шруса оки делается карданный вал, с использованием полуоси и маленького шруса нивы.

Получается что-то вроде такого, не стоит забывать о подшипнике, он необходим, чтобы снизить нагрузку на раздаточную коробку.

• Машина Ока
• Детали от ходовой УАЗа
• Листовой метал
• Камеры низкого давления большого диаметра

Итак, начинать делать вездеход из Оки нужно с того, что необходимо полностью переработать кузов автомобиля, прежде всего, его нужно защитить от влаги, ведь, зачастую, на вездеходах приходится пробираться по заболоченным районам. Днище кузова необходимо обварить металлическими листами, причем спереди лист необходимо выгнуть под углом и вывести до уровня фар, тем самым создавая подобие плоскодонной лодки.

С боков необходимо также приварить листы метала, заранее вырезав в них арки для колес. Стоит отметить, что лучше использовать для кузовных работ дюраль, его не нужно варить, а можно просто клепать, он не боится влаги и не так подвержен процессам ржавления, но зачастую дюраль оказывается значительно дороже.

Второй этап в вопросе, как собрать вездеход будет подготовка колесной базе раздатки и трансмиссии. Понятно, что родные детали от Оки будут не нужны вместо них можно использовать раздатку от УАЗа или от Нивы, вместо родных амортизаторов стоит установить рессоры от того же УАЗа, они значительно смягчат вибрацию и тряску во время езды.

К кузову рессоры можно просто приварить а вот к кардану для них нужно будет сделать крепление, по принципу того же УАЗа или Волги. Двигателя хватает и родного, так как вездеход не гоночная машина, и развивать большую скорость на нем не придется. Установив всю трансмиссию можно приступить к изготовлению колес , сразу стоит отметить что для вездеходов такого класса используются диски с низким давлением до 1 атмосферы.

Их можно сделать самим, для чего необходимо найти достаточно широкие камеры, на которые более грубой резиной создается протектор, зачастую берутся просто полоски жесткой резины и, обернув камеру, крепят их к дискам. Такие шины позволяют прекрасно передвигаться машине по неглубоким водным препятствиям, а также по обычному асфальту.

Диски изготавливаются на основе любых имеющихся путем наваривания на них дополнительной плоскости в зависимости от ширины камеры. По сути, как собрать вездеход из Оки уже понятно, но есть еще несколько секретов. Если на собранном вездеходе планируется часто пересекать водные преграды стоит все днище обработать силиконом или жидкой резиной, причем как изнутри, так и снаружи кузова.

Электрическую проводку лучше переложить с днища авто на крышу и провести в специальных влагонепроницаемых шахтах. Бензобак автомобиля необходимо установить за сиденьем пассажиров, предварительно сделав для него посадочное место или стальной короб. Глушители при помощи резиновых патрубков необходимо вывести наверх, так как, передвигаясь по влажным почвам, вы рискуете забить их грязью, и двигатель может заглохнуть.

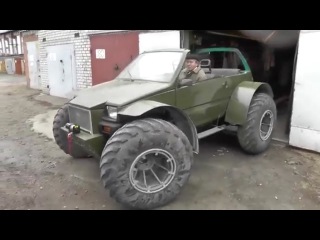

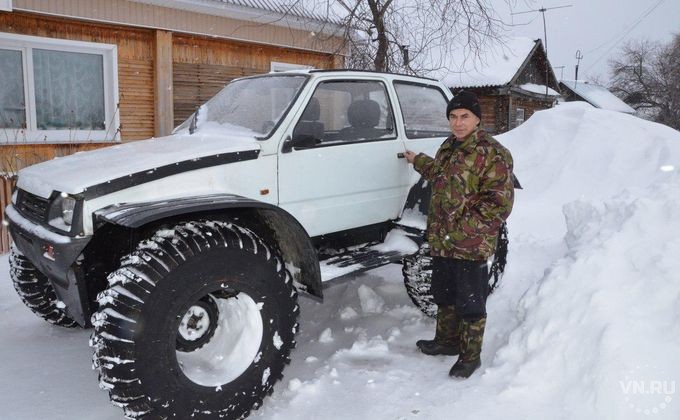

Житель Златоуста сделал из «Оки» внедорожник:

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Авто самоделки своими руками, вездеходы, трактора и мотоблоки

Вездеход из Оки построенный своими руками: чертежи, фото и описание.

Этот вездеход построен на базе малолитражного автомобиля «Ока». Предлагаем посмотреть и ознакомиться с конструкцией самоделки.

Использованы запчасти и материалы:

• Двигатель и КПП от Оки.
• Мосты от УАЗа.
• Раздаточная коробка от Нивы.
• Колёса от Краза.
• Рулевое и рессоры от Волги.
• Квадратная труба 50*50*2.5 мм — 20 метров.
• Листовой металл.

На фото показаны чертежи рамы вездехода. Рама сварена из квадратной трубы 50*50*2.5 мм, на раму ушло 20 метров профиля. Получилось прочно и легко, вес рамы около 50 кг.

Рессоры поставил от Волги, изначально рессоры содержали по пять листов, но было снято по два листа и как оказалось потом зря, нужно было оставлять все пять. Амортизаторы от Нивы.

На фото показан самодельный переходник для соединения УАЗ-овского кардана с Нивской раздаткой. Сделан так, берем 2 фланца УАЗ и Нива, от нивовского отрезаем рабочую часть сальника, обратными сторонами стыкуем между собой фланцы и обвариваем, получается переходник.

Раму и мосты покрасил, установил двигатель. Дифференциал в коробке заварен, Оковская «граната» обрезана и к ней приварен фланец под Нивовский кардан.

Поставил рулевое от Волги, рулить тяжеловато, со временем нужно ставить гидроусилитель.

По скольку посадка колес на УАЗ-овских мостах узковата, решил сделать колесные диски с вылетом, чтобы колеса разнести подальше от кузова. Это нужно чтобы был достаточным радиус поворота передних колес.

Покрышки взял от Краза, процесс обдирки осуществлялся с помощью бензопилы, которой нарезались полосы. Обдирал элекктротельфером, подрезал канцелярским ножом.

Однажды в дороге полетели оба шруса со стороны колес. Причина этому не известна, но запасные теперь всегда вожу. Возможно есть дополнительная нагрузка из-за вылета колес, или просто недостаточно прочности для тяжелых условий. А так вездеход служит уже несколько лет и пока больше серьезных поломок не было.

Колесный вездеход с двигателем от Оки | как сделать колесный вездеход

Вездеход из Оки: как сделать гусеничный каракат своими руками на базе, самодельный болотоход на шинах низкого давления, снегоболотоход переломка на обдирышах с двигателем, чертежи подробно

Гусеничный или колесный вездеход из Оки имеет небольшие габариты и малым весом, что повышает проходимость в лесных массивах и на заболоченной местности. Изготовление техники не требует использования дорогостоящей оснастки, в конструкции применяются детали от серийных автомобилей. Возможна постройка болотохода по схеме «каракат», обеспечивающей высокую маневренность.

Какие нужны инструменты

Чтобы изготовить самодельный вездеход на основе автомобиля Ока, потребуются:

• сварочный аппарат;
• оборудование для резки стального профиля;
• сверлильный станок или дрель;
• набор гаечных ключей;
• инструмент для зачистки сварных швов;
• молоток;
• набор отверток;
• металлическая линейка и шило для разметки деталей.

Необходимые запчасти

Чтобы сделать колесный или гусеничный вездеход на базе Оки, необходимо подготовить:

• кузов автомобиля с двигателем и коробкой передач;
• стальной профиль для постройки рамы;
• ведущие мосты от автомобилей ВАЗ или УАЗ;
• амортизаторы и листовые рессоры;
• карданные валы и раздаточный редуктор;
• гусеничную ленту и опорные катки.

Перечень дополнительных деталей зависит от конструкции будущего снегоболотохода. Это могут быть ведущие колеса и тормозные механизмы для гусеничного шасси.

Колеса или гусеницы

Перед разработкой чертежей следует определиться с концепцией ходовой части будущей самоделки:

1. Конструкция на шинах низкого давления строится на основе мостов, установленных на листовых рессорах и дополнительных гидравлических амортизаторах. Закрытый кузов ставится на кронштейнах, позволяющих использовать шины большого диаметра. Техника имеет небольшой вес, способна двигаться по глубокому снегу и заболоченной местности. Для снижения массы возможна постройка вездехода на обдирышах — шинах от сельскохозяйственной техники с частично убранным протектором и вырезанным стальным кордом.
2. Гусеничный вездеход из Оки своими руками строится на основе шасси с резиновыми лентами и опорными катками, изготовленными из колес с резиновыми шинами. Техника может двигаться по рыхлому грунту и преодолевать водные преграды вброд. Машина имеет больший вес, чем базовая легковая Ока, из-за применения гусеничного движителя, требуется установка рычагов управления, связанных с бортовыми тормозами для разворота вездехода.

Инструкция по сборке вездехода

Чтобы сделать колесный вездеход на основе автомобиля Ока, требуется:

• произвести расчет конструкции шасси и подготовить подробные чертежи;
• собрать на стапеле сварную раму из стального профиля;
• смонтировать элементы подвески и задний мост;
• установить на шасси механизм рулевого управления;
• рассчитать и установить кулису, позволяющую переключать передачи;
• установить силовой агрегат;
• произвести окончательную сборку и протестировать работоспособность конструкции;
• устранить обнаруженные неисправности и доработать вездеход.

Чертежи

Чертежи содержат размеры рамы с указанием расстояний между точками установки деталей трансмиссии и подвески и позволяют рассчитать расстояние между кузовом и ходовой частью. Схемы обеспечивают расчет количества стального профиля, прочность конструкции рассчитывается отдельно. При дальнейших испытательных пробегах возможно разрушение деталей, которые придется усилить дополнительными косынками. Усилители изготавливаются из листовой стали или профиля, а затем привариваются к раме вездехода.

Стальная рама для переделки Оки собирается из боковых элементов, которые соединяются между собой поперечинами. Для постройки рекомендуется использовать замкнутый профиль квадратного сечения размером 50х50 мм с толщиной стенки 2,5-3,0 мм. Сварные швы зачищаются от окалины и шлифуются, поверхность рамы очищается от ржавчины и покрывается слоем кислотного грунта. Предусматриваются отверстия для крепления агрегатов трансмиссии, силовой установки, листовых рессор и амортизаторов. В среднем требуется до 20 м трубы, вес конструкции составляет 50 кг.

Задний мост и подвеска

При построении подвески учитывается конструкция мостов и вес вездехода. База колесного внедорожного транспортного средства остается неизменной или увеличивается, поскольку покрышки не входят в штатные арки кузова. Рекомендуется использовать листовые рессоры от легковых автомобилей Волга или легких грузовиков ГАЗель. На раме предусматриваются опорные кронштейны, в которые заводятся концы листов. Количество эластичных элементов подбирается опытным путем.

В состав ходовой части вводят телескопические амортизаторы, снятые с машины Нива. Они сглаживают вибрации при движении по неровной дороге. Стойки крепятся к балке моста и к болтам на поперечинах рамы. Мосты устанавливаются на рессорах с помощью самодельных фиксаторов, которые не допускают поперечного смещения конструкции при движении по бездорожью.

Рулевое управление

Для изменения направления движения используются управляемые передние колеса, которые установлены на штатные поворотные кулаки от Нивы или автомобилей УАЗ. Рулевой редуктор от Волги крепится на раме.

Использовать устройство с гидравлическим усилителем сложно, поскольку потребуется установить на двигатель насос и смонтировать магистрали подачи и отвода рабочей жидкости.

Редуктор связывается с поворотными кулаками рычагами и штангами, оборудованными шарнирными сочленениями.

Для установки шин используются доработанные колесные диски, позволяющие установить широкие покрышки (например, от армейских грузовиков ЗиЛ или Урал). Внешняя часть шины обрабатывается абразивным инструментом, формирующим рисунок протектора. Для снижения веса вырезается металлический корд из боковин покрышки. Из-за увеличенного вылета колесных дисков возрастают нагрузки на ступичные подшипники и шарниры, рекомендуется возить с собой комплект запасных приводов.

Как сделать кулису

Кулиса изготавливается на основе чертежей с учетом конструктивных особенностей вездехода на базе Оки. Рычаг переключения устанавливается в салоне, затем монтируется штанга с карданным шарниром, которая защищается металлическим экраном от перегрева. При изготовлении элементов необходимо предусмотреть регуляторы длины, позволяющие настраивать кулису с учетом положения двигателя. Силовой агрегат с коробкой устанавливаются продольно (на Оке мотор с коробкой стоят поперечно).

Металлический уголок, закрепленный на двигателе, используется для установки направляющих втулок, в которых ходит тяга переключения. От штанги идет рычажная система, которая крепится к втулке на штоке выбора скоростей. Вертикальная тяга также установлена в направляющих цилиндрах, обеспечивающих повышение точности переключения. Мягкость смены передаточных чисел уступает заводскому механизму, в процессе работы возможно повреждение шестерен и колец синхронизаторов в коробке скоростей.

Монтаж двигателя

Силовой агрегат устанавливается на поперечины рамы при помощи штатных резиновых подушек. Перед началом эксплуатации производится техническое обслуживание двигателя, заливается свежее моторное масло.

Радиатор соединяется шлангами с рубашкой охлаждения и теплообменником печки, обеспечивающей прогрев воздуха в салоне вездехода. Крутящий момент от силового агрегата передается через коробку скоростей к раздаточному редуктору, который распределяет поток мощности между ведущими колесами самодельного снегоболотохода.

Какие только шедевры не создают народные умельцы, используя для них самые простые подручные средства и материалы, которым, казалось бы, была одна дорога – в утиль. Наглядным тому примером станут следующие 5 моделей универсальных вездеходов, построенных на базе старой доброй Оки.

База Оки, трансмиссия – Нивы

В этом «легковом тракторе» довольно трудно узнать Оку, которую владелец умудрился поставить на поистине гигантские шины низкого давления на самодельных дисках, собранные из пришедших в полную негодность камер и защищенные от механических повреждений плотным тканевым слоем из пожарного рукава.

Мало того, мастер пошел еще дальше, предусмотрев в своем супервнедорожнике полный привод, используя для этих целей трансмиссию от старенькой Нивы. Примечательно, что вся ходовая часть также была позаимствована у Нивы, что делает возможным преодоление практически любого бездорожья.

Кроме того, на борту этого гибрида была предусмотрена лебедка на случай различного форс-мажора. Что же касается недочетов, то особого доверия не вызывает долговечность таких шин и ходовой, хотя вполне возможно, что эти опасения являются совершенно напрасными.

«Ленеход»

Уже по одному только названию этого транспорта становится понятно, что его автором и конструктором стал мастер по имени Леонид. И действительно, житель города Нягань, соорудивший такое чудо техники, способное разгоняться до 50 км/ч и преодолевать любые водные барьеры, носит именно это имя.

Если же говорить о технических характеристиках снегохода, то он был построен на кузове все той же Оки, поставленного на цельносваренную профильную раму, получив в качестве силовой установки мотор от ВАЗ-1111.

А вот руль и все подводящие к нему элементы Леня для своего Ленехода взял у старенькой девятки, тогда как в качестве ходовой ему приглянулась универсальная база Нивы.

В итоге получилась самая настоящая солянка сборная мясная, да еще и на шипованных покрышках ШАИНА, зато со своими обязанностями авто справляется на ура, помогая хозяину перевозить дрова и прочие грузы.

Снегоболотоход, который умеет даже плавать

Еще более солидных результатов смог добиться автослесарь из Рубцовска, который использовал при создании своего уникального детища не только кузов, но и двигатель Оки.

Для обеспечения рекордной проходимости, позволяющей вездеходу преодолевать любые бездорожья, снежные заносы и реки, конструктор постарался сделать эту модель максимально легкой, фактически убрав из ее конструкции задние мосты.

Кроме того, мастер сам сделал колеса, взяв за основу камеры от старого прицепа. В любом случае, машинка получилась довольно солидной на вид, служа верой и правдой своему хозяину вот уже три года подряд.

Мало того, она заинтересовала других жителей Крайнего Севера, которые звонят талантливому мастеру, предлагая купить его шедевр за немалую сумму.

Полноприводная Ока

Для создания этого уникального вездехода были использованы такие доноры, как Ока, по привычке отдавшая свой кузов, УАЗ, подарившая внедорожнику крепкие мосты, а также Нива с ее выносливой раздаточной частью.

Что касается особенностей сборки, то среди них стоит выделить отстоящие от кузова колеса с покрышками от КрАЗа, посаженные на диски с вылетом, урезанные на два листа рессоры от Волги и ее же рулевое, которое хоть и не дало легких витков, зато обошлось в ноль, в отличие от запланированного ранее дорогостоящего гидроусилителя.

Не обошлось и без слабых сторон, которыми оказались быстро выходящие из строя шрусы, в результате чего владельцу всегда приходится возить с собой запаску.

Снегоболотоход на «ободрышах»

В последнее время все больше мастеров-самоучек стараются использовать так называемые ободрыши, которые с лихвой заменяют заводские шины большого радиуса, стоящие немалых денег. Что касается их обработки, то этот процесс не представляет собой ничего сложного, подразумевая исполнение нового протектора на старой покрышке.

Практика показывает, что такие колеса неплохо справляются с бездорожьем, и в качестве примера можно привести поставленную на них Оку с рамой и мостами от УАЗ, раздаткой от Нивы и родным мотором с коробкой.

Самодельные внедорожники вдохновляют других автолюбителей на самые смелые подвиги, тем более что для их сборки можно ограничиться старыми запчастями и пришедшими в негодность авто. Быть может поэтому с каждым годом в сети появляется все больше примеров таких работ, которые действительно заслуживают особого внимания.

В сельской местности частой проблемой является отсутствие дорог. Особенно остро эта проблема наблюдается во время зимы, когда даже привычные переправы засыпает слоем снега. Чтобы наладить движение даже в такой период, можно сделать из автомобиля «Ока» вездеход собственными силами.

Продуманное решение

Поскольку на территории сельской местности часто приходится передвигаться труднопроходимыми массивами, многие люди хотят приобрести внедорожник. Увы, такие автомобили достаточно дорогие, поэтому нужно знать, как сделать вездеход из «Оки». Для его создания используют подручные средства, которые включают запчасти от сломанных автомобилей и мототехники.

Среди самых популярных вариантов «народных» поделок выделяются «универсалы» на основе пневматики с низким давлением или на воздушной подушке. Также встречается использование гусеничного хода, но они больше подходят для заснеженных территорий. Создание внедорожника на основе «Оки» — это экономически выгодное решение, так как не требуется покупка дорогостоящих комплектующих.

Вездеход на шинах низкого давления

Настоящая конструкция берёт за свою основу изобретение, в котором используется кузов, что располагается на раме ломающегося вида. Такое решение значительно усиливает конструкцию изделия. Все колёса устанавливаются своими руками в качестве ведущих, поэтому могут преодолевать даже болотистую местность.

На основе двигателей «Оки» также очень популярно изготовление так называемых каракат. Они выделяются повышенной проходимостью благодаря шинам широкого формата. Дополняет это преимущества пневматики, ведь она не разрушает травянистый покров.

Использование гусениц

Такие варианты «универсалов» наиболее популярны среди рыболовов и охотников. Самодельные гусеничные вездеходы из «Оки» обладают повышенной проходимостью по водоёмам и лесистой территории. Их корпус обычно выполняют из коробочной конструкции, которая достигает в длину 3 метра. Она обладает небольшим весом, поэтому в местах, где от человека остаются глубокие следы, транспорт проникает в трясину только на 10 см.

Правильно выполнить такое устройство можно только с надёжными расчётами. Особенно это касается ходовой части, которая должна получить соприкасаемость с грунтом на 1,4 кв. м. Скорость движения изделия составляет 45 км/час. Также можно встретить вездеходы на воздушной подушке. Они имеют большую проходимость, чем гусеничный вездеход из «Оки», а также не требуют ходовой части.

Этапы создания

Чтобы обзавестись конструкцией внедорожника, понадобится провести следующие манипуляции:

• Поиск основы для транспортного средства. Для этого вполне подходит использование рамы от мотоцикла. Бренд значения не имеет, всё зависит от финансового выбора, а также предпочтений проходимости. Этот показатель наиболее развит в мототехнике ИЖ.
• Создание заднего моста и подвески. Для этого нужно использовать подкос, которым соединяются элементы лонжеронов. Всё это дополняет стойка и рулевая втулка, которые в целом образуют независимую заднюю подвеску. Рекомендуется использовать именно такую подвеску, ведь она обеспечит изделию необходимую манёвренность в труднопроходимых местах.
• Установка колёс. На практике такой вездеход на базе «Оки» оборудуется не самими колёсами, а их камерами. Они берутся от грузовых автомобилей и крепятся к подвеске с помощью ступицы. Устойчивость дополняют специальные ленты, которыми обкручивается колесо. Как правило, используются камеры от КАМАЗов, Уралов и грузовых прицепов. Такое решение увеличивает надёжность поездки.
• Обеспечение крутящего момента и крепление двигателя. Такие процедуры начинают делать после установки каркаса и подвески. Кроме мотора, понадобится также установить систему тормоза, сцепления и вывода выхлопных газов.

Когда проведён весь список работ, нужно обязательно протестировать устройство на работоспособность. При выявлении ошибок их необходимо исправить. Как показывает практика, неграмотно сделанный вездеход или болотоход из «Оки» может создавать опасность для окружающих.

Возможные нюансы

Несмотря на свои преимущества, такая техника имеет свои недостатки. Частых хлопот доставляет недолговечность камер низкого давления. Конечно, из-за отсутствующего дифференциала транспортному средству не требуется частый сервисный уход, но присутствие высокого давления в габаритных колёсах уменьшает их манёвренность. Также из-за размеров системы колёс появляется проблема с летящей грязью, ведь их достаточно сложно закрыть крыльями.

Практика показывает, что пневматика обладает более слабой проходимостью, чем вездеход «Ока» на гусеницах. Выбор используемых материалов для конструкции и типа будущего транспортного средства напрямую зависит от целей использования. Всё больше людей из загородных и сельских местностей предпочитают создание таких конструкций, так как переделать «Оку» в вездеход — это в первую очередь финансово выгодно.

Самодельный вездеход из «Оки» выгоден и удобен, ведь аппарат можно неоднократно модернизировать и совершенствовать. В различные сезоны погоды можно изменить его конструкцию и характеристики, чтобы приспособить их к погодным условиям местности.

Создание самодельного вездехода — это распространённая практика в загородных территориях, где нет возможности приобрести дорогой автомобиль. Но важно учитывать конструктивные особенности и со всей ответственностью подходить к созданию такой машины. Халатное выполнение работы может создать риск для жизни водителя и окружающих.

http://specmahina.ru/vezdehod/samodelnye-iz-oki.html

5 крутых снегоболотоходов на базе простенькой Оки

http://carextra.ru/tyuning/kak-sdelat-vezdehod-iz-oki.html

Багги от Окей своими руками. Как сделать багги из старой «Оки»

Это Багги С. полностью привод. Рассчитан на 3-4 человека. Массовый в основном для участия в соревнованиях среди вездеходов. По задумке автора, вездеход должен иметь максимальную проходимость, а также оставаться достаточно легким.

Материалы и детали, использованные при постройке этого вездехода:
1) Двигатель от Оки
2) Колеса камеры 1065 на 450 и поощряются 9.00х16 от тракторных тележек ПТС4
3) мосты от классической ВАЗ
4) ступицы и карданные валы от ВАЗ 2109
5) Диски ВАЗ, Нива.
6) Амортизаторы и пружины от Оки
7) заднее сиденье от Оки.
8) Трос клюшки от ВАЗ 2109
9) Трос газового привода от Лады «Десятки».

Рассмотрим подробнее этапы постройки вездеходов.

Для начала автор разобрался с мостами, переделаны кронштейны крепления на заднем мосту.
Передний мост собран из заднего моста классического ваза, а карданные валы и ступицы взяты от ВАЗ 2109
Ход колеса около 22 см.

Подходящие диски новые были приготовлены от ваза и от Нивы. Получилось 16 дюймов при ширине 25 сантиметров.

Были также изготовлены резьбовые замки, вроде гаек с резьбой, они закручивают болты, которые помогают удерживать шину от оптовой нагрузки.

Приводные валы выполнены длинной 87 сантиметров, толщина стенки цельнотянутой трубы 3 мм, наружный диаметр 27 мм.Между коробкой и мостами будут установлены валы.

Установлены задние амортизаторы, а также передние пружины. Шарики получились с небольшим зазором около 1 мм, после затяжки болты рычагов были закреплены.

Подходит для завершения каркаса вездеходной рамы:

Сделано рулевое управление:

При погрузке вездеходы амортизаторы защелкиваются на 10 сантиметров и рулевое управление становится более тяжелым. удобный угол.Ширина переднего моста оказалась порядка 150 сантиметров, поэтому было установлено заднее сиденье.

Навесной Кулиса:

Рычаг переключателя находится под левым коленом.

Установлен задний приводной вал:

Рычаг КПП решено укоротить:

также упрощен глушитель:

Двигатель установлен продольно относительно базы, дифференциал свободный, левый привод идет на задний мост, а правый соответственно на передний.

Радиатор перенесен на переднюю часть вездехода для улучшения нагнетателя и, соответственно, охлаждения двигателя:
Следующим этапом станет обшивка вездехода, а также установка боевых колес.

Сделана приборная панель:

В тросике сцепления использовался доработанный трос ручника от ВАЗ 2109, а для привода газа использовался штатный тросик от Ладской десятки.

Отремонтирован глушитель:

Здесь можно увидеть угол поворота колеса Колесо:

Фото диагональной подвески:

Внешний вид вездехода:

Были установлены облегченные колеса И-324А размером 850 на 270р16:

Из недостатков конструкции были отмечены следующие:
Слишком мало места для установки нормального пассажирского сиденья слева со стороны водителя, ему мешает большая часть радиатора от ВАЗ 2110. Также использовались не заводские стандартные карданные валы, а самодельные длинной около 90 сантиметров. Причина в том, что заводские валы имеют длину всего 80 сантиметров, а значит, слишком короткие.

Тестовое видео подвески:

Длинные самодельные валы составляют около 90 сантиметров при общей колесной базе 240 сантиметров. Задний кардан от Нивы имеет длину всего 80 сантиметров и удлинить его до необходимых норм не увидеть.

К тому же самодельные елки оказались на отлично, намека на проблемы с ними нет, все нагрузки держатся, скручивания не наблюдается.

Если использовать задние карты Нивы, то база будет 220 сантиметров, к тому же придется придумать соединение с коробкой передач от глазка, а из-за сужения базы вмешиваться будет неудобно пассажиры.

ГП в редуктор не приваривается, так как это может повлиять на целостность приводных мостов, особенно большие нагрузки будут приходить на полуоси мостов. Поскольку машина будет эксплуатироваться в жестких условиях, надёжностью лучше не пренебрегать.

Максимальная скорость Werene Rivne 57 километров в час по ровной дороге, до этой скорости разгоняется примерно полминуты, динамика очень слабая в основном из-за двигателя двигателя.

Однако тяги на первой передаче хватает, чтобы все четыре колеса застыли в грязи, однако размер этих колес невелик, всего 850 мм в диаметре, что не будет известно после установки более мощных колес.

Была попытка установить колеса КФ-97, но из-за люфта порогов они не подходят, поэтому будет доработан вездеход по нужным параметрам.

А пока изготовили короткое откидное сиденье, а также воздухозаборники для радиатора:

После устранения мелких недочетов Вездеход озадачился колесами KF-97, их намного больше чем их предшественники, что лучше скажется на проходимости автомобиля.

Если вы решили сделать багги своими руками, знайте, что есть два вида рисунков: спортивные (гоночные) и туристические. При сборке конструкции не забывайте, что необходимо соблюдать определенные пропорции, детали должны соответствовать друг другу по размеру, весу, нагрузке и т. Д. Собираемая машиной машина должна быть легкой (около 300 кг).

Гоночная модель должна иметь усиленную трубчатую раму. Надежный каркас обязан защитить водителя в случае столкновения или переворота на сложных дистанциях. Такую машину делают единичной. Туристический багги «одевается» к телу и имеет два места.

Какой инструмент нам нужен

Перед тем, как приступить к сборке дома, нужно приготовить все необходимое.Вам понадобится набор инструментов:

Сварка (Для начальной установки элементов каркаса и окончательной сварки труб). Помнить! При сварочных работах возникает напряжение в металле. Поэтому смотреть рамки не веду.

Болгарка (Трубы нужно разрезать, а кромки выровнять под сварку).

Трубогиб (Они бывают разные и по цене, и по объему работ, которые могут выполнять: ручные, ручные гидравлические, электрогидравлические, электрические).Трубы придется гнуть в разных местах, согласно чертежу.

Внимание! Покупая гибку труб, поинтересуйтесь каким диаметром и толщиной трубы она может работать, каков максимальный угол изгиба и точность угла изгиба.

Дрель.

Бруки и обрезные доски (Для поднятия или фиксации различных элементов во время проектирования).

Станок фрезерный.

Заводная головка металлическая.

Материал рамы:

Труба (примерно 50 м трубы, диаметр 40 мм, толщина стенки 3 мм).Трубы могут быть шовными или бесшовными.

Что берем за основу

Собрать баггию можно взяв за основу несущую раму мотоцикла «Ока», «Запорожец», «Нива» или Ваза. Необходим кузов, рама, колеса, топливный бак, двигатель, амортизатор тормозной системы, выхлопная труба, воздушный фильтр, руль (можно взять из гоночной карты), место посадки (желательно оборудовать подголовником). Это далеко не полный перечень всего необходимого.

В самодельной модели Багги не будет капота, багажника, дверей.Лобовое стекло Вам заменят на мелкую металлическую сетку.

Внимание! Двигатель I. Топливный бак отделен от сиденья водителя Огнестойкий материал. С правой стороны от водителя закреплен огнетушитель (одно сопло направлено на двигатель, второе — на водителя). Противопожарные работы следует начинать с двух сторон (с двух рычагов).

Багги из мотоциклов

Если брать за основу старый мотоцикл Ил или Урал, то в результате сборки получается компактный багги массой 300 кг, способный катиться по бездорожью со скоростью 80 км / ч.Для сборки багги вам понадобится двигатель мотоцикла (правда, это немного шумноватый вариант) и детали от небольших машинок.

«Ока» — хороший донор для багги

«Ока» — очень выгодный донор для Багги. Двигатель «Ока» с жидкостным охлаждением, в связи с чем защищен от перегрева, ступицы имеют небольшой вес, рулевое Reika с достаточным запасом прочности. Для вашего багги подойдет тормозная система и амортизаторы от «Оки».

Внимание! Просматривая машину в деталях для Багги, не забываем вести показания о ней из бухгалтерии.

Сиденье от «Оки» подойдет только экстремалам (слишком круто). На разборке лучше всего искать сидения с хорошей боковой поддержкой. При этом нельзя забывать о подголовнике — это защита шейных позвонков во время бездорожья. Багги на базе «Оки» отличаются большой проходимостью.

«Запорожец» для багги, готовый вариант

Если взять за основу «Запорожец», то получится готовая заднемоторная модель. Двигатель должен крепиться задними рычагами (это улучшит его охлаждение и равномерно распределит вес по осям). Дифференциал придется перевернуть (поменять местами правую и левую стороны). Отрегулируйте привод переключения передач (т. К. Тяга КПП раскладывается к заднему бамперу от водителя — а это усложняет систему кулиса).

Сделать багги из вазы

Если опасаетесь проблем с электроникой, лучше за основу взять карбюратор ВАЗ.Мотор , как и на всех багги, крепится к водителю сзади. На задних колесах Для привода используются передние полуоси и вазовые ступицы. Полуоси крепятся к обрезному мосту от ВАЗ 2106.

Царфа задний мост Отделка без возможности поворота. А спереди как на машине. Дифференциал заблокирован (для равномерной передачи на мосты). Если взять передние стойки с рессорами от 41-го «Москвича», это повысит жесткость задней подвески. Верхняя часть каркаса Багги будет сварена из бесшовной трубы водопровода (сечение 30-50 мм).

Багги на базе «Нивы»

Если вы собираетесь использовать багги как транспорт для рыбалки или в лесу, то за основу можно взять «Ниву». На базе «Нивы» можно построить полноприводную баггию. В качестве подвески возьмем обе передние подвески от «Нивы» (вся передняя подвеска в сборе весит 130 кг). Покрышки УАЗ ставятся на облитые диски от «Нивы». Для увеличения хода можно легко удлинить рычаги подвески (колея может увеличиваться до 1550 мм).

Выбрать подвеску

Подвеска

Независимая — отличный вариант для багги.Рычаги подойдут как продольные, так и поперечные (можно взять переднюю подвеску от японских машин). Это треугольный рычаг: одна его сторона крепится поперек машины через один сайлентблок, а вторая служит лифом, принимающим на себя нагрузку. На спортивный багги рекомендуется ставить подвеску с одним продольным рычагом. Этот вариант самый простой и легкий. С такой подвеской минимизируются крены кузова, а вес машины распределяется равномерно.

Полезно знать! Если вы планируете рассекать на багги на дорогах общего пользования, придется поставить фары, бампер, указатели поворота (все как на обычной машине, чтобы не нарушать правила дорожного движения).

В независимом подвесе свечного типа упругий элемент выступает за пружину, которая движется по вертикальным направляющим на конце балки моста. При наличии независимой подвески на ведущих колесах карданное сочленение используется для передачи крутящего момента от главной передачи на колеса. Чаще всего используется кардан с двумя петлями. На простых конструкциях в полуосях ставят по одному карданному шарниру.

Передний

Переднюю подвеску багги лучше всего делать в виде буквы «А» на длинных поперечных рычагах.Именно такая конструкция дает большой ход колес и позволяет изменять угол наклона пружины с амортизатором (таким образом регулируется жесткость подвески).

При сборке маятникового рычага обращайте внимание на материал и качество сварных швов, так как на это изделие ложатся очень большие нагрузки. Рычаги рассчитаны на максимальную ширину основания на букву «А» (это продлит срок службы сайлентблоков). Ширина рычага не должна мешать вращению колеса.Недостаток конструкции в том, что ход пальца нижней шаровой опоры в гнезде ограничен (вверх или вниз, не будет в том месте, где хотелось бы).

Задний

Для задней подвески багги выбрать дамский рычаг, который удерживает колесо со смещения (колесо на кардане туго). Правда, есть один недостаток: развал колеса меняется в худшую сторону.

Для достижения устойчивости в движении необходимы переменные угла наклона колес. Рычаги позволят двигаться в двух плоскостях. Если на задней оси есть такая подвеска, то передняя подвеска может быть любой. Если в такой подвеске через центр кардана полуоси будет проходить ось рывка рычага, отпадает необходимость выставлять колесо второго кардана со ступицы колеса.

Классный багги на узлах Oki

Чертежи этой машинки вы можете скачать

Теперь о машине. Как было написано выше, я работаю на заводе, где сейчас есть знакомый крутой токарь, где есть какие-то станки и оборудование.У нас в личное пользование старый полуавтомат 380 В и многое другое куплено. Вот тут и вспомнилась идея Багги. Было желание и возможность — карты в руки! Купил по случаю ОКУ уже без кузова.
Кратко о первом багги. До рабочего состояния строил месяц, вечерами, допоздна. На дизайн почти не смотрела, все время терзалась мыслью: а получится? Да, у меня тоже есть целое растение. Не ударила грязь лицом? Опыт был. Узнаем советников Хренова.Поспешил. В итоге весь завод на территории полетел на двойном багге. Удачи как детям! Участвовал на Русской зиме. Сделали круг почета на льду, где проводили гонки. Не на глючных, конечно. Люди с фотоаппаратами не углили мою машинку. В результате газовый кабель порвался, и тогда они вызывают круг. В мороз минус 25 при ветре срочно накрутил гайку на конце троса и вперед.
Весной пригнал машину в деревню, где все лето семья отжигалась по полной.Все родственники в свитшоте: шашлык, вино, гоночный налет!
Летом зародилась идея второй машины. Прочитал форум, посмотрел фото, сделал набросок. Плохой дизайн. Желательно меньший вес. Одноместный, как хотелось больше спортивности, но не для спорта. В итоге статья появилась примерно так, как я хотел. Придумывала размеры на фурнитуру и под себя.
Начался как первый Баг с первого сентября следующего года. (Сразу оговорюсь, фото во время строительства не делал).Для этого надо было первым, при всем уважении к ней, и картошку с дровами возить на прицепе от тещи. Еще купил у знакомых дружелюбный ОКУ. Номер как-то получился. Так было из чего выбирать. Купил трубы, заказал кучу «ушек» фрезерного станка для крепления рычагов, чтобы самому не развлекаться. На трубе-подшипнике, сделанной летом, начала хромать рама. Весь косяк в том, что на бумаге верхние рычаги не использовались.Решил тогда на определенном месте. Сделав практически всю раму, перешел на переднюю подвеску. По опыту первого бага надо было сделать клиренс побольше. При этом приходилось добиваться увеличения длины рычагов, потому что при коротких рычагах поломка приводов и валов рулевого управления была бы недопустима. Что ж, сопротивление со стороны косы выросло.
Так называемый салон по длине сделал максимально коротким и компактным, но не в ущерб себе. Да и шириной в целом, на фею тайва не постучишь, потешишься, да и в автобус не садишься!) Тихо. Это было продиктовано тем, что по бокам сиденья хотели разместить аккумулятор, рычаг скорости, электрика и, возможно, бак.
Баку не обнаружен и он переместился за перегородку за спину. Всасывала компактность, грабли в планах и доходили до передних колес перед осями. Соответственно вперед направлены поворотные рычаги, за что кулаки Оковского менялись сторонами.Кулаки переделали под двухместный номер. Ротари Рачаги пришлось применить на других сторонах.
Самодельный двусторонний. База составляет 1 мм, на которую наносится бережно любимый женой паралимп и кожзам.
Ну в общем куча проблем и культивируемых советниками нервов лечили не одним литром пива. Прикрепите уже размещенные ранее и новые картинки. Будут вопросы, задавайте. Если компьютер заработает, отвечу. Что-то задолбал он недавно.

Испытания 27 апреля.
В эти выходные не было времени уезжать. Рядом с домом Stater Space Plot послал скорую (не нагревается, чтобы дать тепло). Пока ощущения офигенные: подвеска усилена на неровностях, вроде сейчас закроет, но пройдешь почти не нащупывая. С места идет весело, получается нормально, тормоза отменены! Дальнейшая жизнь покажет. Кстати после установки крыльев, через несколько километров тормозной шланг впереди. Пробовал с полностью закрученными колесами для кронштейнов крыльев.Переделал добавление еще одного шланга из классики. Теперь они отводят взгляд от суппорта, а не вверх. Пока все.

Испытания 3 мая.
Гонял на выходных по соседним полям 99 числа — все вспахано и засеяно. Но я найду место для разлуки. А время и погода еще не дают оторваться по полной. Мы простужены … снова пробный выезд возле дома. Выжимал с близкого расстояния все возможное — у соседей глаза встали, Дури хватило!
Находки:
При торможении движком в повороте очень резко и уверенно — + на этом сиденье, с такой подвеской позвонки не прятал (ни жена). На картофельном поле с перепадом высот до 15-20 см. (Каждые 70 см … «Вы хотите быть лучшим квадратным гнездом») на 2 скорости! — +
После этих гонок подвеска в полном порядке — +
Раздельная шестерня, настроенная на распредвал при более раннем открытии клапанов, соответственно крутящему моменту на меньших оборотах (но уменьшая максимальную мощность) делает свою работу — от место иди весело- +
Когда педали в пол, рулевое управление неуверенно. А чем больше скорости, тем больше проявляется этот эффект (списываю особенность багги с задним приводом, с задним расположением двигателя) — —

После того, как дал покататься на одном салабоне не так давно, когда он был на первой передаче (как будто уже нет!) посмотрел сколько ног поставить все что можно от двигателя, вроде неплохо поменять головку прокладку.Вдавите расширитель.
Я до сих пор склоняюсь к тому, чтобы восьмерку карб не зря не ставили на ОКУ. Не могу до конца настроить. С холостым ходом сразу проблема не первая. Это полбеды. Настроен, но с богатой смесью. А при переходе между малыми и высокими оборотами — провалы. Постараюсь поставить гибрелей, после замены прокладки. Чтобы будущее кому-то пригодилось, возможно: начни с проверенного, а потом попробуй улучшить. Карб 08 понравился тем, что по собственным (и не только моим) ощущениям двигатель скорее стал.Адреналина хватило. Супруг понимает, но храм храма перекручен, и … «Зачем гонишься?»
А писать надо или не интересно?

Сколько пробег машина можно посмотреть в датах на фото 🙂

Ничего не радует, как высокая оценка результатов творчества своими руками и личные достижения. Автомобильный спорт — это не только соревнование профессиональных качеств участников дорожного движения, обе команды также подходят к острой борьбе чемпионата за техническое оснащение и подготовку к выступлениям автомобилей.

В особую категорию гонок на спортивных автомобилях входят соревнования на моделях типа «Багги». Возникнув в 1950 году как гонки на автомобилях, переоборудованных из изношенных и непригодных «машин», этот вид спорта даже с развитием профессиональных образцов не терял любителей, создающих свои эксклюзивные образцы высокоскоростных высокопроизводительных вездеходов для кросса. -страну-конкуренцию. Часто для создания своих шедевров используют не бывшие в употреблении автомобили, а достаточно свежие варианты с большим запасом даже неизрасходованных моторных испытаний.

В последнее время интерес к этому виду машин возрос не только со стороны профессиональных спортсменов. Варианты прогулок «Багги» с наступлением теплых дней можно встретить чаще не только в условиях Off-Road, но даже в городское время. Ни один дешевый хэтчбек или дорогой кроссовер не в состоянии обеспечить молодежную категорию драйвов и любителей адреналина ощущения свободы и власти над скоростью и пространством, как мотоцикл, скутер, а теперь уже «багги». Появление на отечественном рынке заводских серийных образцов для широкой категории пользователей не останавливает желающих собрать свой уникальный автомобиль из деталей Жигулей или Запорожца, практичного и надежного багги на первый взгляд.

Этими моделями заполнены страницы различных сайтов и форумов, потому что для сборки багги от Okey необходим доступный перечень оборудования, а от автомобиля требуется такой минимальный перечень самых основных деталей, который может сэкономить на приобретении полноценного автомобиля за счет ограничения основных узлов и механизмов от автомобильного Second Hand. В погоне за минимизацией затрат стоит помнить о скряге, который платит дважды, и не увлекаться приобретением крупных узлов и агрегатов сомнительного качества.

Для версии багги можно взять своими руками от Окей кроме двигателя и коробки передач подвески, она неплохо впишется в интерьер приборной панели вашего автомобиля отечественной малолитражки. Некоторые умельцы умеют переделать родные диски ВАЗ («ОКА) -1111 (« Ока ») на широкую резину, но менее хлопотно и гораздо надежнее использовать колеса от квадроцикла, чем пить из диска его центральной части. для последующей сварки двух в 1.

При обилии готовых чертежей конструкторских решений и инструкций, как из Оки, сделать багги, прелесть «самоделки» заключается в том, чтобы экспериментировать и настраивать будущую машину Под себя потребности.Но не стоит увлекаться фантазией и лучше отказаться от чрезмерной инициативы в плане обеспечения безопасности, распределения масс и принципов построения органов управления. Эти моменты нужно отнести к особому контролю за соблюдением качества и точности изготовления.

Обычно, как самые простые по сборке, используются одиночные конструкции с задним двигателем. Но как увеселительная версия Багги от Okey, двухместные машины выглядят довольно привлекательно, ведь мощности 33-го мотора вполне хватит для путешествий по песку и бездорожью не только двух пилотов, но и для перевозки их багажа, впрочем, увеличение линейных размеров потребует дополнительного усиления конструкции каркаса кузова.

Базовые навыки, которыми должны овладеть сборщики багги, это гнуть основной материал для корпуса. Набравшись терпения, можно получить довольно респектабельную версию Багги, способную не только подтвердить мастерство мастера, но и достойную выступить на соревнованиях.

Как правило, добившись первых успешных результатов в производстве багги из Оки, отечественные мастера «Гараж Автоиндустрия» не останавливаются на достигнутом. Благодаря конвейеру АвтоВАЗа, выпустившему за 21 год огромное количество различных вариантов и модификаций его различных вариантов и модификаций, приверженцы Багги получили полноценное обеспечение своих увлечений на долгие годы творчества.

Сейчас 28-летний работник автосервиса Денис Костомаркин подрезает тульское бездорожье на мини-внедорожнике.

У меня возникла идея сделать багги своими руками, когда я прочитал в «Слободе» о автомобилисте Дмитрии Сютине, который сам собирал квадроцикл, — рассказывает Денис Козтомаркин. — Хоть до этого и не делал, но в сервисе пока работаю, могу …
Денис Душа Квадроциклам и трехколесным велосипедам не соврал — понравилась 4-х колесная техника с крышей.Денис купил за 15 тысяч рублей старенькое «ОКУ» — и началась переделка!
«Ока» была в таком состоянии, что ездить на ней было просто нереально », — говорит Денис Костомаркин. — В тот же день прокрутил, как тузыцкую грелку.
Пошли подрамник и« двигатель »от машины. в корпус, а также подвеску и коробку передач.Всего на постройку Багги ушло около полугода, а работу автолюбителя завершил буквально на днях: и собирается приступить к новой работе.
— Планы на будущее — продать Багги тысячу за сотку, — смеется Денис. «А потом я не разрешаю жене Джулии начинать новую работу, пока я не занимаюсь старой». Также в планах — сделать что-нибудь из машины «Ока» наподобие двухместного джипа, с хорошей акустикой и без крыши. Это будет что-то вроде гольф-машины, как в зарубежных фильмах.

Туляк Денис Костомаркин сделал свой багги из «Оки» всего за полгода.

КОРПУС Претензия из труб, к которым была приварена и окрашена облицовка.
Стоимость: 5000 руб.

Колеса Марки «Данлоп» сняли с квадроцикла, под них подрезали диски, вставив дополнительную металлическую полосу.
Стоимость: 2000 руб.

Воздухозаборник служит для охлаждения двигателя, который находится у водителя багги за его спиной.

SEAT застрелен водителя из автомобиля «Ока».

Наш сертификат
Багги. (англ. Buggy — трансформируемая, легкая коляска).Изначально — спортивный экипаж Phaeton по конному спорту. Теперь он используется для названия внедорожника для езды по песку. Впервые Багги появился в 50-х годах прошлого века в США.

Технические характеристики Багги

Мощность двигателя: 36 л.с.
Объем двигателя: 630 куб. см
Максимальная скорость: 100 км / ч
Расход топлива на 100 км: 6 литров
Объем бака: 14 литров
Расход топлива: A-92
Привод: Задний
Дорожный просвет: 30 см

Уважаемые читатели! Собрали машину у подруги, полностью покрасили машину или сделали крутой внешний / внутренний тюнинг? Позвоните и расскажите об этом по телефону 23-55-99. Ведущая товарная позиция Бирюк Сергей .

На основе oki. Багги от «оки» — это просто багги с двигателем от оки blueprints

.

Нет ничего приятнее, чем высокая оценка результатов творчества своими руками и личных достижений. Автомобильный спорт — это не только соревнование профессиональных качеств автогонщиков, команды по техническому оснащению и подготовке автомобилей к выступлению также вступают в острую борьбу за первенство.

Особую категорию автогонок занимают соревнования на моделях типа «багги». Появившись в 1950 году как гонки на автомобилях, переоборудованных из изношенных и непригодных для использования «машин», этот вид спорта даже с развитием профессиональных моделей не потерял своих любителей, которые создают свои эксклюзивные образцы скоростного высокоманевренного вездехода. автомобили для соревнований по бездорожью из серийной продукции автомобилестроения. Часто для создания своих шедевров используют не подержанные автомобили, а свежие версии с большим запасом еще неиспользованного моторного ресурса.

В последнее время интерес к этому типу автомобилей возрос не только со стороны профессиональных спортсменов. С наступлением теплых дней прогулочные версии «багги» все чаще можно встретить не только в условиях бездорожья, но даже в городской толпе. Ни один навороченный хэтчбек или дорогой кроссовер не способен дать молодежной категории любителей драйва и адреналина такое чувство свободы и власти над скоростью и пространством, как мотоцикл, скутер, а теперь и «багги». Появление на отечественном рынке заводских серийных образцов для широкой категории пользователей не останавливает желающих собрать свой уникальный автомобиль из запчастей «Жигулей» или «Запорожец», практичные и надежные багги получаются от «Оки».

Этими моделями пестрят страницы различных сайтов и форумов, потому что для сборки багги от Оки необходим доступный перечень оборудования, а от автомобиля взят такой минимальный перечень самых основных запчастей, который можно сэкономьте на приобретении полноценного автомобиля, ограничившись основными узлами и механизмами от подержанного автомобиля. В погоне за минимизацией затрат стоит помнить о скупердяе, которое платит дважды, и не увлекаться приобретением крупных узлов и агрегатов сомнительного качества.

Для версии багги своими руками от Оки можно взять, помимо двигателя и коробки передач, детали подвески, приборная панель отечественной малолитражки хорошо впишется в «интерьер» вашего автомобиля . Некоторым умельцам удается переделать родные диски ВАЗ (СеАЗ) -1111 («Ока») под широкую резину, но использовать колеса от квадроцикла менее хлопотно и намного безопаснее, чем вырезать его центральную часть из диска для последующей сварки. из двух в один.

При обилии готовых чертежей дизайнерских решений и инструкций, как сделать багги из Оки, прелесть «самоделки» заключается в возможности экспериментировать и настраивать будущую машину под свои нужды.Но не стоит увлекаться фантазиями и лучше полностью отказаться от чрезмерной инициативы в плане обеспечения безопасности, распределения масс и принципов построения органов управления. Эти моменты нужно брать под особый контроль за соблюдением качества и точности изготовления.

Обычно, как наиболее простые в сборке, используются одноместные конструкции с задним расположением двигателя. Но как прогулочная версия багги от Оки двухместные машины выглядят очень привлекательно, ведь мощности 33-сильного мотора вполне хватит для путешествий по песку и бездорожью не только для двух пилотов, но и для перевозки. их багажник, хотя увеличение линейных размеров потребует дополнительного усиления конструкции каркаса кузова.

Основным навыком, которым должны овладеть сборщики багги, является сгибание основного материала для каркаса автомобиля. Набравшись терпения, можно получить достаточно респектабельную версию багги, способную не только подтвердить мастерство производителя, но и достойно выступить в соревнованиях.

Как правило, добившись первых успешных результатов в производстве багги с Оки, отечественные мастера «гаражного автопрома» не останавливаются на достигнутом. Благодаря конвейеру АвтоВАЗа, выпустившему за 21 год производства недорогого сверхкомпактного субкомпакта огромное количество его различных вариантов и модификаций, приверженцы багги на долгие годы творчества получили полноценный запас материала для своего хобби.

Многие конструкторы-любители давно собирают автомобили своими руками. Это не потому, что они недовольны сборкой заводских машин, и не потому, что у них нет средств. Самостоятельная сборка дает возможность вложить душу в машину будущего. Сделать акцент на конкретных технических узлах по личной модели, тем самым максимально подогнать автомобиль под свои нужды.

Про багги

Речь не просто о машинах, а о багги от Оки. Этот автомобиль больше предназначен для развлечений, отдыха, занятий спортом.Внедорожник, укомплектованный относительно большими колесами, широкими шинами. Отличается очень надежной подвеской. Кузов этой машины полностью открытый, как и двигатель, расположенный в задней части машины. Это помогает предотвратить попадание камней и мусора в двигатель.

Что выбрать

Большая часть багги от «Оки» едет по сложным грунтовым трассам с трамплинами и спусками. Чтобы построить собственный спорткар, нужно определиться, на основе какой машины будет выполняться проектирование.Для недорогой машины хорошо подходят модели Запорожец, но лучше всего себя зарекомендовала себя Ока. Конечно, вы можете построить багги с нуля. Но, помимо того, что рама собирается из железных труб, требуется приобрести двигатель, множество механических узлов. А это большие финансовые, временные вложения и много физического труда. Изначально эти автомобили предназначались для езды по пустыням и пляжам. Они потомки машин Desert Raider времен Второй мировой войны.Современные багги — это внедорожники, которые доставят массу удовольствия и экстрима. Несмотря на агрессивную езду по бездорожью, багги безопасен и удобен. Водитель прочно прикован к сиденью специальным спортивным ремнем безопасности, который не позволит вылететь из салона. И прочная конструкция не деформируется даже при серьезных авариях. Багги часто принимают участие в гонках по пустыне.

Как сделать багги из «Оки»

Самая распространенная конструкция спорткара основана на автомобиле «Ока».Выпускался с 1988 по 2009 год. За это время автосалоны успели продать большое количество машин. «Ока» до сих пор считается самой дешевой машиной в мире. Если донор в виде «Оки» для будущего багги уже имеется, то можно приступать к проектированию и сборке. Двигатель объемом 750 см3 и мощностью 33 лошадиных силы легко подходит для экстремальной езды. Следует обратить внимание на узлы соединения колес: от этого зависит крутящий момент. Основная ответственная часть при сборке багги своими руками из «Оки» ложится на подвеску.К этому вопросу стоит отнестись серьезно, ведь от этого зависит безопасность движения.

Основные узлы и механизмы багги от «Оки»

При создании автомобиля для спорта особое внимание следует уделить сиденью водителя. Если машина двухместная, то нужно определиться, как будет располагаться водительское сиденье, как удобнее сесть. Необходимо рассчитать установку приборных панелей, расположение коробки передач, рычагов и многих других узлов.После этого можно приступать к сборке рамы для багги «Ока». Следующим важным этапом будет установка двигателя. Самый распространенный вариант — это установка сзади, а затем — заднеприводная. В этом случае нет необходимости соединять задний и передний мосты, а рулевой механизм не будет располагаться вместе с тяговым узлом автомобиля. Задний привод придаст больше маневренности и комфорта при экстремальной езде.

Заключение

«Ока» — хорошая и дешевая база для самостоятельного создания багги.Он содержит все ключевые компоненты, которые можно применить в дизайне вашего собственного спортивного автомобиля. Нужно запастись терпением, вложить много собственного труда, чтобы багги получился качественным и безопасным для владельца.

Мой друг предложил сделать глючную, реальную для нужной smile.gif Немного подумав, я согласился на его провокацию. Друг купил 99,9% деталей на багги, а я помог с инструментами для сварки с комнатой и, самое главное, от компании (в одиночку не справиться)

Итак, вот вырванный мотор с коробка.Сердце так сказать …

Старт. Так что, как обычно, душа требовала рациональных решений, поэтому за основу был взят багги из советского журнала «Моделист-конструктор», он назывался АБ-82 и имел большую часть запчастей от самой доброй в мире шестеренки. мотор, ЗАЗ 968, т.е. Запорожец.
Какое-то время находили инструменты, делали мегаочистку в гараже, искали донора. Инструменты (самые необходимые) найдены. Можно работать в гараже (прибрано, сделана подсветка и т. Д.).) Куплен ЗАЗ 968, заднемоторное красное купе.
Итак, мы погнали призрака по городу, он едет, живой. Разделали в гараже (фото разделки нет, видимо очень сильно увлекались процессом)
Приехали в гараж, прибрались, зажгли, вроде прилично, вышло более-менее рабочих условий … Купили обычные чугунные профили на металлической основе, (профильная труба) И начали лепить средствами сварочного аппарата … Арт

Арт расширили, сначала приварили низ, вот чертежи были за которыми следуют 90%.Рама была сделана немного больше, чем на чертежах.

Где-то в процессе появилась задняя подвеска. Это родные запорожские рычаги со ступицами, причем на собственных «ушах», заранее осторожно открывающиеся со стороны донорского тела. Была возможность переехать в мой гараж, что мы и сделали. Работал так, чтобы был свет, порядок и красота, бесплатно ничего не бывает.

Как было

Как это стало
Обратите внимание на высокотехнологичную технологию покраски стен (они думали сделать ее светлее, как будто красота и свет отражаются) Технология такая, одна хаотично рисует в одном месте, второе в другом, краска вдруг кончается (продавцы такие продавцы. ..обещали, что на весь гараж ковша хватит 10 слоев .. а реально …) и на этом мероприятие закончилось))

Сделаны передние рычаги и подвеска.
Трубки шатунов — шатуны от задней подвески ВАЗ классики. С сайлентблоками.
Уши на каркасе самодельные бесшумные металлические 2мм.
Нижние шаровые опоры — деталь переднего рычага ВАЗ.
Шариковые вазы конечно же.
Сверху вместо шара — съемный наконечник вазы.
Втулка регулировки развала вварена в верхний рычаг (втулка делала токарь)
Токарь также сделал проставку для верхнего шарового наконечника (у них разные конусы)
Изначально устанавливались амортизаторы ИЖП 4 , но это слишком слабый вариант.
Позже они изменились.
Резина еще там кататься.

Подвеска надо сказать была сварной не от бульдозера. Кинематика рычагов измеряется таким образом, чтобы пятно контакта шины с дорогой всегда было максимальным.Проверка хода подвески. Это уже очень интересный момент, когда конструкцию можно хоть как-то прокатить! Радость как у 7-летних.

Сердце пламенное, двигатель т.е. примерка. Крепления двигателя и коробки передач остались оригинальными с небольшими изменениями.

Общее фото с подвеской и самодельным металлическим ведром 0,8 по чертежам из нашего замечательного интернета (что бы мы без него делали ?!)

Опять эротические фантазии на темы с крышей… Проектирование и инжиниринг (от слова инженер или фига?))

Время прошло. Мы выбрали, как это будет красиво.

Космическая гравитация. Промежуточный, бессмысленный, крутой снимок.

Кстати, вот более близкое крепление мотора. Если что)

Начали делать педали, крепления для баков, баллонов. Увы, качественных фотографий процесса, написанных или промежуточных, как здесь, нет.Но главное есть газ)) Рулевая рейка тоже закреплена навскидку. Этот момент долго регулируется таким образом, чтобы шарики в рулевой рейке находились в определенном месте относительно линий крепления подвески. Короче, что бы вы рулили машиной, а не она вас на кочках. Рулевая рейка ОКА (1111) Рулевые карданчики ВАЗ 2107, очень удобные и по безопасности + Рулевые наконечники ВАЗ классические.

Первые спуски с горки, руль на палке изолентой, сидений нет, тормозов нет, ничего нет… Не делайте этого, это вообще опасно для всего)))) Океан конечно радость. Колеса передние нормальные, ваз, задние заз (вазовское это временный манекен для фото, реально только колеса заз на ступицу заз)

Низ. Ведь без него кататься опасно. Листовой металл, 0,8 на мой взгляд. Изначально его крепили на саморезы с помощью дрели, но как показала практика, они для этих целей не подходят, от вибрации выпадают, часто срезаются землей при прыжках и так далее.А потом еще одна загадка, кто их с колесами будет собирать … Позже днище приварили точками. Кстати, изначально проект готовили с электродами. А с переездом в новый дом машина была создана только с полуавтоматом СО2 и проводом 0,8 мм. Удобнее, быстрее, легче, у этого вида сварки много преимуществ.

После первых испытаний надежды на компактные легкие амортизаторы отпали. Два таких поставили на бок, стало лучше, погнали какое-то время, но не то.Кстати, краем глаза можно заметить, что есть газовый трос, бачки сцепления, тормоза, тормозные патрубки и качественная рулевая рейка. Такие моменты требуют много размышлений и творчества, поэтому про фотокампанию забыли. На полу багги — линолеум)) Типа был временно одомашнен.

Полноприводный багги рассчитан на 3-4 человека. Собрались в основном для участия в соревнованиях между квадроциклами. По задумке автора, вездеход должен обладать максимальной проходимостью, а также оставаться достаточно легким.

Материалы и детали, использованные при постройке этого вездехода:
1) Двигатель Oki
2) Колеса камеры 1065 на 450 и 9.00×16 сняты с тракторной тележки PTS4
3) Мосты из классической вазы
4) ступицы и карданные валы от ваз 2109
5) диски ваз, нива.
6) амортизаторы и пружины от оки
7) заднее сиденье от оки
8) трос ручника от ваз 2109
9) лада от «десятки» троса дроссельной заслонки.

Рассмотрим подробнее этапы сборки вездехода.

Для начала автор разобрался с мостами, переделаны кронштейны крепления на заднем мосту.
Передний мост собран из заднего моста классического ваза, а карданные валы и ступицы взяты от ваз 2109
Ход колеса около 22 см.

Из дисков с ваза и нив приварены подходящие к новым колесам.Получилось 16 дюймов при ширине 25 сантиметров.

Также были изготовлены резьбовые крепления, в них вкручиваются своеобразные резьбовые гайки, болты, которые помогают удерживать шину от проворачивания.

Приводные валы выполнены длиной 87 сантиметров, толщина стенки цельнотянутой трубы 3 мм, наружный диаметр 27 мм. Валы будут установлены между коробкой и мостами.

Установлены задние амортизаторы, а также передние пружины.шариковые получились с небольшим зазором около 1 мм, после затяжки болтов рычаги подтянулись.

Подходит к концу этап проектирования рамы вездехода:

Сделано рулевое управление:

При загрузке вездехода амортизаторы прогибаются на 10 сантиметров и рулевое управление становится под более удобным углом. Ширина переднего моста была около 150 сантиметров, поэтому было установлено заднее сиденье оки.

Ступень установлен:

Рычаг переключения передач находится под левым коленом.

Установлен задний приводной вал:

Рычаг коробки передач решено укоротить:

Глушитель также упрощен:

Двигатель установлен продольно относительно базы, дифференциал — свободный, левый привод идет на задний мост, а правый, соответственно, на передний.

Радиатор перенесен на переднюю часть вездехода для улучшения обдува и, соответственно, охлаждения двигателя:
Следующим шагом будет покрытие вездехода пластиком, а также установка боевых колес.

приборная панель такая была сделана:

В качестве троса сцепления использовали доработанный трос стояночного тормоза от ВАЗ 2109, а для прогона газа — штатный трос от десятка ладов.

Приделан глушитель:

Здесь можно увидеть угол поворота колес вездехода:

Фото диагональной подвески:

Внешний вид вездехода :

Были установлены легкие колеса i-324A размером 850 на 270r16:

Из конструктивных недостатков были отмечены следующие:
Слишком мало места для установки обычных пассажирское сиденье с левой стороны от водителя, больше всего этому мешает радиатор от ВАЗ 2110.Также применялись карданные валы не заводского образца, а самодельные длиной около 90 сантиметров. Причина в том, что заводские валы имеют длину всего 80 сантиметров и, следовательно, слишком короткие.

Видео испытания подвески:

Длина самодельных валов составляет около 90 сантиметров при общей колесной базе 240 сантиметров. Задний кардан с поля имеет длину всего 80 сантиметров и удлинить его до необходимых норм невозможно.

К тому же самодельные валы оказались отличными, намека на проблемы с ними нет, все нагрузки выдерживаются, скручивания не наблюдается.

Если использовать задние карданные валы поля, то база будет 220 сантиметров, к тому же придется придумать соединение с коробкой передач от ока, а из-за сужения базы будет неудобно вмешиваться пассажирам.

ГПА в коробке передач не приварен, так как это может повлиять на целостность ведущих мостов, особенно большие нагрузки будут приходиться на оси мостов. Поскольку машина будет эксплуатироваться в суровых условиях ралли, надёжностью лучше не пренебрегать.

максимальная скорость вездехода ровно 57 километров в час по ровной дороге, до этой скорости он разгоняется примерно полминуты, динамика очень слабая, в основном за счет двигателя оки.

Однако тяги на первой передаче хватает для заноса всеми четырьмя колесами в грязи, однако размер этих колес невелик, всего 850 мм в диаметре, что не будет известно после установки более мощных колес.

Была попытка установить колеса от КФ-97, но из-за зазора порогов они не подходят, поэтому вездеход будет дорабатывать под требуемые параметры.

Тем временем было изготовлено короткое откидное сиденье, а также воздухозаборники для радиатора:

После устранения мелких недочетов вездеход поменяли на колеса КФ-97, они намного крупнее своих предшественников, что положительно скажется на проходимости автомобиля.

Если вы решили сделать багги своими руками, то знайте, что чертежи бывают двух видов: спортивные (гоночные) и туристические.При сборке конструкции не забывайте, что необходимо соблюдать определенные пропорции, детали должны соответствовать друг другу по размеру, весу, нагрузке и т. Д. Самостоятельно собираемая машина должна быть легкой (около 300 кг).

Гоночная модель должна иметь усиленную трубчатую раму. Надежная рама необходима для защиты водителя в случае столкновения или опрокидывания на сложных дистанциях. Такая машина сделана для одного. Туристический багги «облачается» в кузов и имеет два посадочных места.

Какой инструмент нам нужен

Перед тем, как приступить к сборке дома, нужно подготовить все необходимое.В работе вам понадобится набор инструментов:

Сварка (для начальной установки элементов каркаса и окончательной сварки труб). Помнить! Во время сварки возникает напряжение в металле. Поэтому следите за тем, чтобы рама не ведущая.

Болгарка (трубы нужно будет разрезать и выровнять края для сварки).

Трубогиб (различаются как по цене, так и по объему выполняемых работ: ручные, ручные гидравлические, электрогидравлические, электрические).Согласно чертежу, трубы придется сгибать в разных местах.

Внимание! При покупке трубогиба поинтересуйтесь, с каким диаметром и толщиной трубы он может работать, каков максимальный угол изгиба и точность угла изгиба.

Дрель.

Доски и планки (для подъема или фиксации различных элементов во время строительства).

Станок фрезерный.

Заводная головка металлическая.

Материал рамы:

Трубы (около 50 м трубы, диаметр 40 мм, толщина стенки 3 мм). Трубы могут быть шовными или бесшовными.

Что берем за основу

Вы можете собрать багги самостоятельно, взяв за основу несущую раму мотоцикла «Ока», «Запорожец», «Нива» или ВАЗ. Вам понадобится кузов, рама, колеса, топливный бак, двигатель, тормозная система, амортизатор, выхлопная труба, воздушный фильтр, руль (можно взять с гоночного картинга), сиденье (желательно с подголовником).Это далеко не полный список всего, что вам нужно.

В самодельной модели багги не будет капота, багажника, дверей. Лобовое стекло заменят на мелкую металлическую сетку.

Внимание! Двигатель и топливный бак отделены от места водителя несгораемой переборкой. С правой стороны от водителя закреплен огнетушитель (один патрубок направлен в сторону двигателя, второй — в сторону водителя). Противопожарная защита должна запускаться с двух сторон (с двух рычагов).

Багги от мотоцикла

Если взять за основу старый мотоцикл ИЖ или Урал, то в результате сборки можно получить компактный багги массой 300 кг, способный передвигаться по бездорожью со скоростью 80 км / ч. Для сборки багги вам понадобится двигатель мотоцикла (хотя это несколько шумный вариант) и небольшие автомобильные детали.

«Ока» хороший донор для багги

Ока очень выгодный донор багги. Двигатель «Ока» имеет жидкостное охлаждение и поэтому защищен от перегрева, ступицы легкие, а рулевая рейка имеет достаточный запас прочности.К вашему багги подойдут тормозная система и амортизаторы от «Оки».

Внимание! При разборке автомобиля на запчасти для багги не забывайте сохранять справку о снятии с учета.

Сиденье «Ока» подходит только для экстремальных видов спорта (слишком сложно). Лучше всего при разборке искать сиденье с хорошей боковой поддержкой. При этом нельзя забывать о подголовнике — это защита ваших шейных позвонков во время езды по бездорожью.Багги на базе Оки отличается высокой проходимостью.

«Запорожец» для багги, готовая версия

Если взять за основу «Запорожец», то получится уже готовая заднемоторная модель. Двигатель должен быть зафиксирован назад (это улучшит охлаждение и равномерно распределит вес по осям). Дифференциал придется перевернуть (поменять местами правую и левую стороны). Переделать привод переключения передач (так как шток КПП поворачивается в сторону заднего бампера от водителя — а это усложняет систему навески).

Сделать багги из ВАЗ

Если опасаетесь проблем с электроникой, то за основу лучше взять карбюратор ВАЗ. Мотор, как и у всех багги, крепится к задней части водителя. Для привода задних колес используются полуоси передних колес и ступицы ВАЗ. Полуоси крепятся к обрезному мосту от ВАЗ 2106.

Штифты на задней оси закреплены без возможности поворота. А передние похожи на машину. Дифференциал заблокирован (для равномерного переключения передач на оси).Если взять передние стойки с рессорами от 41-го «Москвича», то жесткость задней подвески увеличится. Верхнюю часть рамы багги нужно будет сварить из бесшовных водопроводных труб (сечение 30-50 мм).

Багги на базе «Нивы»

Если вы собираетесь использовать багги как транспорт на рыбалке или в лесу, то за основу можно взять «Ниву». На базе «Нивы» можно построить полноприводный багги. Обе передние подвески от «Нивы» приняты за подвеску (вся передняя подвеска в сборе весит 130 кг).На переваренные диски от «Нивы» ставили резину УАЗ. Для увеличения хода рычаги подвески можно максимально удлинить (колею можно увеличить до 1550 мм).

Выбор подвески

Независимая подвеска — отличный вариант для багги. К рычагам подходят продольные и поперечные (можно взять переднюю подвеску от японских машин). Это треугольный рычаг: одна его сторона крепится к машине через один сайлентблок, а другая служит гуськом, принимающим на себя нагрузку. На спортивные багги рекомендуется устанавливать подвеску с одним продольным рычагом. Этот вариант самый простой и легкий. Благодаря такой подвеске крены кузова будут сведены к минимуму, а вес машины распределяется равномерно.

Полезно знать! Если вы планируете ездить на багги по дорогам общего пользования, вам придется поставить фары, бамперы, указатели поворота (как и на обычную машину, чтобы не нарушать правила дорожного движения).

В независимом подвесе свечного типа пружина действует как упругий элемент, который перемещается по вертикальным направляющим на концах балки моста.Если на ведущих колесах багги стоит независимая подвеска, то для передачи крутящего момента от главной передачи на колеса используется карданный шарнир. Чаще всего используется карданный шарнир с двумя шарнирами. На более простых конструкциях в полуоси ставится один карданный шарнир.

Передний

Переднюю подвеску багги лучше всего делать с буквой «А» на длинных поперечных рычагах. Именно такая конструкция дает большой ход колесам и позволяет изменять угол наклона пружины с амортизатором (таким образом, регулируется жесткость подвески).

При сборке маятникового рычага обращайте внимание на материал и качество сварных швов, так как эта деталь подвергается очень большим нагрузкам. Максимально усилить ширину основания буквой «А» (это продлит срок службы сайлентблоков). Ширина рычага не должна мешать вращению колеса. Недостаток конструкции в том, что ход штифта нижнего шарового шарнира в его гнезде ограничен (вверх или вниз, он не окажется в желаемом месте).

Назад

Для задней подвески багги мы выбрали продольный рычаг, который не дает колесу смещаться (колесо на кардане сидит жестко).Правда, есть один недостаток: меняется развал колес в худшую сторону.

Для достижения устойчивости в движении необходимы переменные значения угла наклона колес. Рычаги позволяют движение в двух плоскостях. Если на задней оси есть такая подвеска, то передняя подвеска может быть любой. Если в такой подвеске ось качания рычага проходит через центр полуоси, то нет необходимости устанавливать второй кардан на ступицу колеса.

Руководство для водителя вездехода Загрузить

Нет ничего лучше, чем одеться в хороший день (или плохой, если вам так нравится) и кататься по полю, лесу, пляжу или любому открытому участку земли на вездеходе. Ощущение мощного двигателя, напор ветра, давящего на вас, и это всестороннее чувство свободы — это то, что трудно воспроизвести с другими автомобилями. Квадроциклы — это очень весело и могут доставить много часов удовольствия.

Все это говорит о том, что вы должны помнить одну вещь: квадроциклы — это не игрушки.Неправильное использование квадроцикла может привести к серьезным травмам, но с подготовкой и практикой вы сможете безопасно развить и расширить свои навыки вождения. Поездка на квадроциклах может быть приятным видом отдыха на природе, если все сделано правильно. Квадроциклы также можно использовать в сельском хозяйстве или коммунальном хозяйстве. Управление квадроциклами отличается от управления другими транспортными средствами, такими как мотоциклы и автомобили. Правильные наставления и практика важны.
Помните, что всадники младше 16 лет должны находиться под присмотром взрослых. Если у вас есть ребенок, который вот-вот будет кататься на квадроцикле, вам следует помнить об особых моментах.Хотя ребенок может быть рекомендованным возрастом для езды на квадроцикле определенного размера, не все молодые люди обладают силой, навыками или рассудительностью, необходимыми для управления квадроциклом. Вы должны постоянно следить за тем, как ваш ребенок использует квадроцикл, и разрешать дальнейшее использование квадроцикла только в том случае, если вы решите, что ваш ребенок обладает способностями и здравым смыслом для безопасного управления квадроциклом.

Помните, квадроциклы предназначены только для бездорожья. Никогда не управляйте квадроциклом на дорогах общего пользования и всегда избегайте мощеных поверхностей. Квадроциклы не предназначены для движения по дорогам общего пользования, и другие автомобилисты могут вас не видеть.Квадроциклы не предназначены для использования на асфальтированных поверхностях, поскольку они могут серьезно повлиять на управляемость и управляемость.

Защитное снаряжение

Езда на квадроциклах требует ношения защитной одежды. Хотя полная защита невозможна, знание того, что надеть и как это носить, может помочь вам чувствовать себя более комфортно во время езды и снизить вероятность травм. Никогда не управляйте квадроциклом и не ездите в качестве пассажира без качественного мотоциклетного шлема, защитных очков, обуви, перчаток, длинных брюк и рубашки или куртки с длинными рукавами.

Одежда

Хорошие перчатки помогут защитить руки от боли, усталости или холода, а также обеспечат защиту в случае утечки. `Рекомендуемая защитная обувь — это пара прочных ботинок выше щиколотки на низком каблуке, чтобы предотвратить соскальзывание ног с подножек. Важно защитить кожу от царапин. Рубашка с длинными рукавами или джерси и длинные брюки — минимальные требования для защиты гонщика.

Шлемы

Ваш шлем — важнейшее средство защиты для безопасной езды.Шлем может помочь предотвратить серьезную травму головы. При выборе шлема следует учитывать несколько основных советов. Выберите шлем, который соответствует или превосходит стандарты безопасности вашего штата и отмечен знаком Министерства транспорта (DOT) или Snell Memorial Foundation. Ваш шлем должен плотно прилегать и надежно застегиваться. Полнолицевые шлемы защищают не только голову, но и лицо. Шлемы с открытым лицом легче и могут быть прохладнее, но их следует использовать с защитой для рта. Защита глаз должна использоваться с обоими типами шлемов.

Защита глаз

Для безопасной езды вы должны хорошо видеть. Такой объект, как камень, ветка или даже жук, который ударит вас по лицу, может отвлечь вас. Если вы попадете в глаза без надлежащей защиты, вы можете ослепнуть. Обычные солнцезащитные очки не обеспечивают должной защиты при езде на квадроцикле. Маска или очки обеспечат вам большую защиту и должны быть:

• Без царапин и стандартной маркировкой VESC8 (или V-8) или z87.1 в одном углу, или должен быть изготовлен из поликарбоната с твердым покрытием

• Надежно закреплено

• Хорошо вентилируется для предотвращения запотевания

Кроме того, вы можете использовать серые солнцезащитные очки для езды в ясные дни или желтые в пасмурную погоду. При езде в ночное время всегда используйте прозрачные защитные очки.

Осмотр перед поездкой

Проверяйте механическое состояние квадроцикла перед каждой поездкой, чтобы свести к минимуму вероятность получения травмы или попадания в затруднительное положение.Это также гарантирует долгое удовольствие от вашего квадроцикла. Вот наиболее распространенные элементы, которые нужно проверять.

Шины и диски

Давление воздуха — Всегда поддерживайте рекомендованное давление в шинах. Убедитесь, что все шины накачаны до надлежащего давления.

Состояние — Проверьте, нет ли порезов или бороздок, которые могут вызвать утечку воздуха.

Колеса — Чтобы избежать потери управления или травм, убедитесь, что гайки оси затянуты и закреплены шплинтами, а также убедитесь, что гайки колеса затянуты должным образом.

Элементы управления

Дроссельная заслонка и другие тросы — Убедитесь, что дроссельная заслонка движется плавно и закрывается со щелчком при любом положении руля. Проверьте кабели и органы управления на предмет повреждений в результате разлива или скопившейся грязи и грязи, которые могут ограничить полноценную работу.

Тормоза — Убедитесь, что органы управления работают плавно и отрегулированы в соответствии с инструкциями в руководстве пользователя. Элементы управления должны быть расположены так, чтобы вас было легко достать.Тормоза — важная часть езды, и они всегда должны быть в отличном рабочем состоянии.

Ножной переключатель — Убедитесь, что ножной переключатель надежно закреплен и расположен для безопасной работы.

Освещение и выключатели

Выключатель зажигания (при наличии) — Проверьте состояние выключателя и убедитесь, что он работает правильно, выключив и включив его во время периода прогрева.

Выключатель остановки двигателя — Убедитесь, что он выключает двигатель.

Фары (если есть) — Убедитесь, что все фары работают.

Нефть и топливо

Проверяйте уровень масла при выключенном двигателе. Вы можете оказаться в затруднительном положении из-за того, что у вас закончились масло или топливо. Всегда начинайте поездку с полным баком бензина, чтобы иметь больше шансов вернуться домой после долгой поездки. Проверьте на утечки топлива или масла.

Цепь / приводной вал и шасси

Цепь — Осмотрите вашу цепь на предмет правильной регулировки и смазки.Проверить на износ.

Приводной вал — Если ваш квадроцикл оснащен приводным валом, а не цепью, проверьте наличие утечек масла. Поддерживайте подачу масла, как указано в руководстве пользователя.

Гайки и болты — На пересеченной местности детали ослабляются. Посмотрите и нащупайте незакрепленные детали при выключенном двигателе. Перед каждой поездкой встряхивайте рули, подножки и т. Д. И периодически проверяйте основные крепления гаечным ключом.

Гусеничный вездеход от Оки своими руками.Werethod от Okey DIY Snowmobile от Okey Drawings

Самодельная трасса повышенной проходимости, сделанная из Оки.

Автомобиль малолитражный «Ока», для поселка не лучший вариант По бездорожью, для передвижения по экскурсионным дорогам нужен хороший внедорожник.

Один мастер решил эту задачу довольно оригинальным способом, он соорудил из своего «Окей» — мощный самодельный вездеходный механизм. Предлагаем ознакомиться с процессом постройки вездехода, представленным на фото.

А вот и точки крепления двигателя и подвески вездехода.

Изготовил раму вездехода из профильных труб.

Начат изготовление подвесок на балансировке с Торсисоном.

Катки для гусениц и ведущих звезд, колесные.

Затем кузов «Ока» установили на самодельный каркас.

Хочу уточнить, что гусеницы взяты от снегохода.

А вот так выглядит салон вездехода, а не руль — установлены гусеничные педали управления, на ведущие звезды гусениц установлены тормоза, поворот осуществляется одной из гусениц.

Это вездеход с Оки, на гусеничном ходу.Самодельный Развивает скорость 30-40 км / ч, легко передвигается по снегу и грязи. Зимой можно дополнительно установить отвал и убирать снег. Вездеход можно буксировать легковым прицепом или вытащить застрявший автомобиль. В целом отличная самоделка для деревенского жителя.

В сельской местности частой проблемой является отсутствие дорог. Особенно остро эта проблема наблюдается зимой, когда даже обычные переходы засыпают слоем снега.Чтобы наладить движение даже в такой период, на машине можно сделать «Оку».

Продуманное решение

Так как в сельской местности часто приходится передвигаться сложными массивами, многие хотят обзавестись внедорожником. Увы, такие автомобили довольно дорогие, поэтому нужно уметь делать вездеход из «Оки». Он используется для создания инструментов-отверток, в состав которых входят запчасти от разбитых автомобилей и мотоциклов.

Среди наиболее популярных вариантов «народных» поделок выделяются «Универсалы» на основе пневматики низкого давления или на воздушной подушке.Также встречается использование гусениц, но они больше подходят для заснеженных территорий. Создание внедорожника на базе «Оки» — экономичное решение, так как не требует закупки дорогостоящих комплектующих.

Шины низкого давления

Настоящая конструкция основана на изобретении, в котором используется корпус, расположенный на раме ломающейся породы. Это решение значительно улучшает дизайн продукта. Все колеса устанавливаются своими руками как ведущие, поэтому преодолеть можно даже болотистую местность.

На базе двигателей «Ока» большой популярностью пользуется производство так называемого Caracat. Их выделяет повышенная проходимость за счет широкоформатных шин. Он дополняет эти преимущества пневматики, потому что не разрушает травяной покров.

Применение гусениц

Такие варианты «универсалов» наиболее популярны среди рыболовов и охотников. У «Оки» увеличилась проходимость по водоемам и лесной территории. Их корпус обычно выполняется из коробчатой ​​конструкции, длина которой достигает 3-х метров.Он имеет небольшой вес, поэтому в местах, где от человека остаются глубокие следы, транспорт проникает в болото только на 10 см.

Правильно выполнить такой прибор можно только при достоверных расчетах. Особенно это касается шасси, которое должно иметь контакт с почвой на 1,4 квадратных метра. м. Скорость изделия 45 км / ч. Также на воздушной подушке можно встретить вездеходы. Они имеют чем гусеничный вездеход от «Оки», а также не требуют шасси.

Этапы создания

Для приобретения конструкции внедорожника потребуется провести следующие манипуляции:

• Поиск автомобилей. Для этой цели вполне подойдет использование рамы мотоцикла. Ценности бренда нет, все зависит от финансового выбора, а также предпочтений проходимости. Этот показатель наиболее развит у мотоцикла Ил.
• Создание заднего моста и подвески. Для этого используют шаг, соединяющий элементы лонжеронов.Все это дополняет рейка и рулевая втулка, которые в целом образуют независимую заднюю подвеску. Рекомендуется использовать именно такую ​​подвеску, поскольку она обеспечит изделию необходимую маневренность в сложных местах.
• Установка колес. На практике такой вездеход на базе «Оки» оснащается колесами за колесами, а не своими камерами. Их снимают с грузовиков и крепят к подвеске со ступицей. Стабильность дополняют специальные ленты, приводящие в движение колесо.Как правило, используются камеры с грузовых прицепов. Это решение увеличивает надежность поездки.
• Обеспечение крутящего момента и подушки двигателя. Такие процедуры начинают делать после установки рамы и подвески. Помимо мотора, вам также потребуется установить тормозную систему, сцепление и отвод выхлопных газов.

Когда был проведен весь перечень работ, необходимо протестировать прибор на работоспособность. При выявлении ошибок их нужно исправить.Как показывает практика, неграмотно сделанный вездеход или болото с «Оки» могут создать опасность для окружающих.

Возможные нюансы

Несмотря на свои достоинства, у этой техники есть свои недостатки. Частые хлопоты доставляют недобор камер низкому давлению. Конечно, из-за отсутствия дифференциала автомобиль не требует частого сервисного ухода, но наличие высокого давления в колесах в целом снижает их маневренность. Также из-за размеров системы колеса возникает проблема с летящей грязью, потому что их довольно сложно закрыть крыльями.

Практика показывает, что у пневматики более слабая проходимость, чем у «Окинского вездехода» на гусеницах. Выбор материалов, из которых будет выполнена конструкция, и типа будущего транспортного средства напрямую зависит от цели использования. Все больше и больше людей из сельской местности и сельской местности отдают предпочтение созданию подобных конструкций, ведь переделывать «ОКУ» в вездеход выгодно в первую очередь.

Самодельный вездеход от «Оки» выгоден и удобен, ведь устройство можно многократно модернизировать и улучшать.В разное время года вы можете изменить его конструкцию и характеристики, чтобы приспособить их к погодным условиям.

Создание самодельного вездехода — обычная практика на загородных территориях, где нет возможности приобрести. Но важно учитывать конструктивные особенности и со всей ответственностью подойти к созданию такой машины. Небрежное выполнение работы может создать опасность для жизни водителя и окружающих.

Вездеход от Oki построенный своими руками: чертежи, фото и описание.

Этот вездеход построен на базе малолитражки «Ока». Предлагаем ознакомиться и ознакомиться с дизайном самоделки.

Использованы запчасти и материалы:

• Двигатель и коробка от Оки.
• Мосты от УАЗ.
• Ящик для отходов от Нивы.
• Колеса из края.
• Рулевые и пружины от Волги.
• Труба квадратная 50 * 50 * 2,5 мм — 20 метров.
• Листовой металл.

На фото представлены чертежи рамы вездехода. Рама сварила из трубы квадратного сечения 50 * 50 * 2,5 мм, на раму уместилось 20 метров профиля. Получилось прочно и легко, вес рамы около 50 кг.

Пружины поставили от Волги, изначально в рессорах было пять листов, но два листа снимали и как оказалось зря пришлось оставить все пять. Амортизаторы от Нивы.

На фото самодельный переходник для подключения УАЗ-Овский Кардана к Ниве Распределение. Сделано так, берем 2 фланца УАЗ и НИВА, отрезаем рабочую часть сальника, обратные стороны соединяем фланцы и не нравимся, получается переходник.

Рама и мосты покрашены, установлен двигатель. Дифференциал в коробке вареная, Оковская «Граната» срезана и приварен фланец на Нивовский кардан.

Поставил руль от Волги, рулить сложно, со временем нужно поставить гидросистему.

По тому, насколько заужена посадка колес на мостах УАЗ-оски, решил сделать колеса с вылетом, чтобы они отрывались от кузова. Это необходимо, чтобы радиус поворота передних колес был достаточным.

Покрышки сняты с края, снятие корки производилось бензопилой, ленты нарезались. Разгнал Электротельфера, разрезал канцелярским ножом.

Попав в дорогу, вылетели оба шруса со стороны колес.Причина этого не известна, но запаску теперь всегда езжу. Возможна дополнительная нагрузка из-за вылета колес или просто нехватка прочности для тяжелых условий. И так вездеход отслужил несколько лет и серьезных поломок больше не было.

Вездеход в Оки — ActivityJapan

Выражаем Вам искреннюю благодарность за постоянное покровительство.

В нашей компании, чтобы многие клиенты могли безопасно и спокойно заниматься различными видами деятельности по всей Японии, Министерство здравоохранения, труда и социального обеспечения «Основная политика противодействия коронавирусным инфекционным заболеваниям» и «Давайте избегать трех Cs». «Основываясь на« новом образе жизни », мы рекомендуем оператору следующие меры противодействия инфекционным заболеваниям.

• Преподаватели и участники держатся на достаточном расстоянии
• Как можно чаще используйте маски во время участия
• Часто проветривайте, избегая замкнутых пространств
• Тщательное мытье и дезинфекция рук
• Тщательная дезинфекция оборудования
• Управление здоровьем клиентов и сотрудников, и т.д. а для получения более подробной информации, пожалуйста, свяжитесь напрямую с каждой операционной компанией.Пожалуйста свяжитесь с нами.

  Вы также можете проверить следующую страницу для получения информации об усилиях компаний в каждом регионе!

  Как получить удовольствие от новых занятий в эпоху после / с короной

  Даже если вы являетесь клиентом, продолжаете выходить на улицу, в дополнение к избеганию так называемых [трех секретов], этикета от кашля, тщательного мытья рук и дезинфекция алкоголем и т. д., 19 июня 2020 г. (пятница), Министерство земли, инфраструктуры, транспорта и туризма, осмотр достопримечательностей. Обратите внимание на [новый этикет путешествий], объявленный Японским агентством по туризму, примите меры, чтобы избежать риска инфекционными заболеваниями, и безопасно наслаждаться активным отдыхом и отдыхом.

  Уже сейчас существуют туристические объекты и операторы деятельности, часы работы и даты которых изменились. Пожалуйста, проверьте статус календаря на момент подачи заявки и уточняйте последнюю информацию у каждого оператора даже после завершения бронирования. Пожалуйста, уточняйте у каждого оператора, есть ли плата за отмену из-за внезапного закрытия объекта, отмены мероприятия и т. Д.

  Кроме того, Activity Japan также предлагает услугу «онлайн-опыт», где вы можете воспользоваться различными виды деятельности!

  [Онлайн-опыт] Новые возможности онлайн в любом месте

  Услуга «онлайн-опыт» — это цифровой контент, который, как ожидается, создаст новое сообщество, ежедневно связывая клиентов с местными и туристическими предприятиями.Те, кто испытывает трудности с выходом из-за обстоятельств, те, кто хочет попробовать, но беспокоится о том, чтобы внезапно получить реальный опыт, те, кто хочет собрать местную информацию, чтобы спланировать будущие поездки и планы пребывания и т. онлайн и наслаждайтесь разговором, испытывая смоделированные впечатления!

  Используйте его вместе.

  Опыт по всей стране

  Предупреждение о внезапном наводнении выдано в понедельник в Кауаи

  Национальная метеорологическая служба выпустила предупреждение о внезапном наводнении для Кауаи из-за проливных дождей, идущих над островом.Предупреждение может быть расширено, удалено или изменено по мере развития условий.

  Предупреждение о внезапном наводнении означает, что внезапное наводнение неизбежно или происходит в ручьях, дорогах и низменностях. Не пересекайте быстро текущую или поднимающуюся воду в автомобиле или пешком.

  «Ослабленный горный хребет высокого давления к северу от островов будет производить легкие и умеренные пассаты с местными дневными морскими бризами, развивающимися над защищенными местами до вторника», — заявили в NWS. «Пассаты будут усиливаться со среды и далее, а к выходным станут прохладными.Развитие минимума верхнего уровня над регионом сегодня немного повысит активность ливня в ночные часы. В противном случае душ в течение остальной части недели будет благоприятствовать наветренным и горным районам, в основном в ночное или раннее утреннее время ».

  По данным NWS, сегодня в 8:54 утра водомер реки Ханалей показывает, что уровень реки быстро поднимается, в то время как сильные дожди продолжаются в горах. Произошло внезапное наводнение или ожидается, что оно скоро начнется.

  Следите за новостями о закрытых дорогах в местных СМИ.

  Ожидаются лужи, плохая видимость и другие опасные условия вождения. Если вам необходимо водить машину, будьте предельно осторожны.

  Для получения обновленной информации о дорожных условиях и закрытиях, пожалуйста, звоните по телефону 241-1725. Пожалуйста, не звоните в полицию Кауаи по номеру 911, если у вас нет экстренной ситуации.

  Чтобы узнать прогноз погоды, позвоните в автоматизированную службу погоды Национальной службы погоды по номеру 245-6001 или посетите веб-сайт NWS www.weather.gov/hawaii.

  Чтобы зарегистрироваться в Blackboard Connect, службе уведомления округа об экстренных ситуациях, перейдите на веб-сайт округа www.kauai.gov, или позвоните в Агентство по чрезвычайным ситуациям Кауаи по телефону 241-1800.

  Ресурсы по безопасности вездеходов

  Алабама	НЕТ	Запрещено в соответствии с Министерством здравоохранения штата Алабама
  Аляска	НЕТ	13 AAC 02.455 работа на проезжей части только при определенных обстоятельствах
  Аризона	Требуется для всадников до 18 лет на общественных территориях	Внедорожники, отвечающие определенным требованиям, могут быть зарегистрированы, что делает их разрешенными для использования на улице
  Арканзас	НЕТ	§ 27-21-106 Работа на проезжей части только при определенных обстоятельствах
  Калифорния	Код транспортного средства § 38505, 27802 Оператор и пассажир должны носить одобренный шлем на общественных территориях	Код транспортного средства § 38025a Только пересечь
  Колорадо	НЕТ	§ 33-14.5-108 Работа на проезжей части только при определенных обстоятельствах
  Коннектикут	НЕТ	Только переходить дорогу общего пользования
  Делавэр	Раздел 21 § 6823 Требуется для всех младше 18 лет, будь то оператор или пассажир	Раздел 21 § 6814 Запрещено
  Флорида	§ 316.2074 Требуется для всадников младше 16 лет	§ 316.2074 Запрещено
  Грузия	НЕТ	§ 40-7-5 Населенные пункты могут обозначать зоны использования
  Гавайи	НЕТ	§ 286-12 Разрешено в отдельных случаях
  Айдахо	§ 49-666 Требуется для всадников младше 18 лет	§ 49-426 Да, но местные органы власти могут принять постановления об ограничении работы
  Иллинойс	НЕТ	гл.625 § 5 / 11-1426.1
  Индиана	НЕТ	§ 14-16-1-20, 9-21-1-3 Эксплуатация на проезжей части только при определенных обстоятельствах Населенные пункты могут регулировать
  Айова	Требуется при катании в государственных парках	Эксплуатация на проезжей части только при определенных обстоятельствах Населенные пункты могут регулировать
  Канзас	НЕТ	§ 8-15,100 Запрещено
  Кентукки	§ 189.515 Обязательно для операторов старше 16 лет на государственной собственности Требуется для операторов и пассажиров младше 16 лет	§ 189.515 Работа на проезжей части только при определенных обстоятельствах
  Луизиана	НЕТ	§ 32: 299 Работа на проезжей части только при определенных обстоятельствах
  Мэн	§ 13157-A Обязательно, если младше 18 лет	§ 13157-A Работа на проезжей части при определенных обстоятельствах
  Мэриленд	Требуется в некоторых округах, таких как Монтгомери и Балтимор	Уголовный кодекс, § 6-405 Запрещено
  Массачусетс	гл.90B § 26 Требуется для всех операторов и пассажиров	гл. 90B § 25 Запрещено
  Мичиган	§ 324.81133 Каждый, кто работает на государственной земле, должен носить шлем. Гонщики старше 16 лет могут ездить по частной земле без шлема	§ 324.81131 Зарегистрированные автомобили могут эксплуатироваться на дорогах общего пользования. Незарегистрированный
  Миннесота	Операторы младше 16 лет должны носить утвержденный шлем, 16 и 17 лет должны носить шлем при работе на общественных участках, на дорогах общего пользования с преимущественным правом проезда	Необходимо зарегистрировать, некоторые исключения для движения по дорогам общего пользования
  Миссисипи	§ 63-31-3 Требуется для гонщиков младше 16 лет	§ 63-31-3 Запрещено
  Миссури	§ 304.013 Требуется для операторов младше 18 лет	§ 304.013 Запрещено
  Монтана	Обязательно для операторов младше 18 лет	§23-3-824 Разрешены уличные легальные внедорожники
  Небраска	НЕТ	§ 60-6,356 Населенные пункты могут авторизовать
  Невада	§ 490.130 Требуется при движении по трассе	§ 490.090 В целом запрещено, при определенных обстоятельствах эксплуатация на проезжей части
  Нью-Гэмпшир	§ 215-A: 13-a Требуется для операторов до 18 лет на дорогах общего пользования	§ 215-A: 6 Эксплуатация на дороге
  Нью-Джерси	НЕТ	§ 39: 3C-17 Работа на проезжей части при определенных обстоятельствах
  Нью-Мексико	§ 66-3-1010.3 Требуется для операторов младше 18 лет	§ 66-3-1011 Запрещено без разрешения местных властей a
  Нью-Йорк	Закон о транспортных средствах и дорожном движении, § 2406 Требуется для всех операторов и пассажиров	Закон о транспортных средствах и дорожном движении, § 2403 В целом запрещено, при определенных обстоятельствах эксплуатация на проезжей части
  Северная Каролина	§ 20-171.19 Требуется для всех операторов моложе 18 лет, требуется для всех операторов дорог общего пользования	§ 20-171.19 Запрещено, кроме как переходить дорогу
  Северная Дакота	§ 39-29-09 Требуется для операторов младше 18 лет	§ 39-29-09 Работа на проезжей части при определенных обстоятельствах
  Огайо	КоАП 1501: 3-4-14 Обязателен на государственных лесных тропах	§ 4519.41 Работа на проезжей части при определенных обстоятельствах
  Оклахома	§ 11-1117 Требуется для лиц младше 18 лет	§ 11-1116 В целом запрещено, при определенных обстоятельствах эксплуатация на проезжей части
  Орегон	§ 821.202 Требуется для лиц младше 18 лет	§§ 821.055, 821.191 Может работать на дорогах, не предназначенных для движения легковых автомобилей, в противном случае обычно запрещено
  Пенсильвания	Раздел 75 § 7726 Обязательно для операторов и пассажиров	Раздел 75 § 7721 В целом запрещено, при определенных обстоятельствах эксплуатация на проезжей части
  Род-Айленд	§ 31-3.2-7 Обязательно для операторов и пассажиров	§ 31-3.2-7 В целом запрещено, при определенных обстоятельствах эксплуатация на проезжей части
  Южная Каролина	§ 50-26-30 Требуется для операторов и пассажиров младше 16 лет	Запрещено
  Южная Дакота	НЕТ	§ 32-20-12 Запрещено, кроме пересечения проезжей части
  Теннесси	55-8-185 Обязательно для операторов и пассажиров	§ 55-8-185 Работа на проезжей части при определенных обстоятельствах
  Техас	Транспортный кодекс § 663.034 Требуется для операторов и пассажиров на государственной собственности	Транспортный кодекс § 663.037 Запрещено, за исключением пересечения проезжей части или при определенных обстоятельствах
  Юта	§ 41-22-10.8 Требуется для операторов и пассажиров младше 18 лет	§41-22-10. Share : Leave a Reply Cancel Reply Your email address will not be published.Required fields are marked * Comment Name* Email* Website
