Как снять панель приборов на ВАЗ 2107 (фото и видео)

Снять щиток приборов (или приборную панель) требуется для многих целей: смена лампочек освещения, самой панели, контрольных приборов. Нужно снять панель, чтобы провести её тюнинг, а некоторые нечистоплотные «специалисты» таким образом добираются до счётчика и «скручивают» пробег.  Независимо, карбюраторный ВАЗ 2107, или инжектор, схема снятия одна и та же.

Ниже приведена комбинация приборов для ВАЗ 2107 инжектор:

Разница в комбинации незначительная: если у вас инжектор, то добавлен индикатор неисправности системы управления двигателем:

Символ загорается при зажигании, после устойчивого запуска гаснет. Постоянно горит или мигает, если неисправен инжектор, или нарушена работа двигателя.

Разберём последовательность действий для снятия панели.

1. Запомните: почти все работы по обслуживанию электрических цепей в автомобиле ВАЗ 2107, да и в любом другом начинаются с «обесточивания массы», или размыкания отрицательной части цепи, которой служит кузов. Для этого нужно снять клемму со знаком «минус» с аккумуляторной батареи.
2. С помощью отвёртки с прямым шлицем аккуратно снимаем три колпачка с рычагов управления отопителем салона. Схема порядка снятия любая.

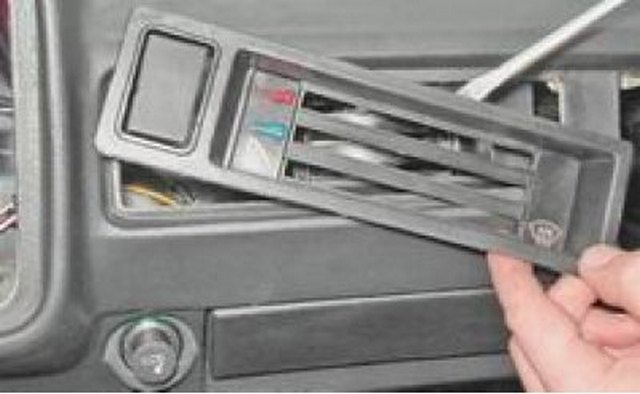

3. Правее рычагов видна заглушка с символом отопления. Той же отвёрткой поддеваем её. Снятие заглушки не вызывает затруднений. Под ней расположен винт – саморез, крепящий правую часть приборной панели. Выкручиваем его.
4. Справа от кнопки сигнализации есть утопленная рукоятка, которая «обнуляет» суточный пробег. Нужно открутить и вытащить у неё гайку вместе с шайбой, а саму рукоятку протолкнуть внутрь панели.
5. Аккуратно тянем на себя правую часть панели, рядом с рычагами отопителя.
6. Теперь нужно отсоединить трос привода спидометра. Надеваем нитяные перчатки, чтобы не испачкать руки маслом, и отворачиваем гайку на тросике. Она имеет рифление по ободу, и показана стрелкой.
7. Убираем шланг подвода вакуумного разряжения со штуцера экономайзера. У ВАЗ 2107 он находится с левой стороны приборной панели. Иногда он оказывает сопротивление, поэтому можно аккуратно приложить силу.
8. Важный момент! Прежде чем разъединять разноцветные колодки, запомните маркировку и места стыковки,  или запишите, куда они присоединяются. Только после этого можно размыкать разъёмы. Если при сборке будет нарушена схема подключения, придётся всё разбирать заново.
9. Заключительный этап: выполняем снятие щитка. Операция закончена.

При установке щитка все действия производятся в обратном порядке. Не забудьте перед установкой панели подключить все контакты, накинуть минусовую клемму на аккумулятор и включить зажигание. Так как если что-нибудь забыть подсоединить, то потребуется снова полностью снимать панель.

Раз вы сняли панель, то можно сделать её тюнинг. Например, изменить внешний вид циферблатов. Для этого вначале аккуратно снимаете стрелки, при этом нужно постараться не погнуть ни их, ни штифты. Движение – только «вытягивание» перпендикулярно плоскости циферблата (не забудьте перед снятием отметить место, в котором стрелка «лежит» в нулевом положении).

Следующим этапом наклеиваем новый циферблат, для хорошего качества наклейки поверхность нужно обезжирить и тщательно прикатать наклейку.
Также можно сделать тюнинг подсветки приборной панели, установив светодиоды на 12 В, ток 350 мА. Главное при пайке не забывать в последовательную цепь ставить резистор, предохраняющий от перегрузки. Светодиоды можно поставить вместо штатных ламп, и включить в цепь реостат.

На фото представлен достойный тюнинг приборной панели ВАЗ 2107 в дневном и ночном вариантах освещения.

Учимся снимать приборную панель ВАЗ 2107

Добрый день, дорогие друзья. Замена лампочек на ВАЗ 2107 не обходится без частичной разборки элементов автомобиля. Так, например, если тусклая подсветка приборов, то многие владельцы устанавливают вместо стандартных ламп светодиодные. Чтобы добраться до них, нужно снять приборку. Сегодня мы научимся снимать панель приборов на ВАЗ 2107, объяснение каждого шага операции с детальным видеоуроком. Поделимся нюансами работы, чтобы ничего не сломать.

Необходимые инструменты

1. Отвертка шлицевая с тонким жалом или острый нож
2. Крестовая отвертка
3. Терпение и ловкие руки

Как это сделать — подробное разъяснение

1. Острым ножом или плоской отверткой снимаем пластиковую заглушку. Она находится в районе регуляторов климата (крана печки, воздушных заслонок). Под ней скрывается болт, удерживающий панель приборов.

2. Крестовой отверткой выкручиваем болт

3. Снимаем пластмассовые накладки на ручках управления климатом. Просовываем нож в щель и поддеваем фиксаторы этих накладок сверху и снизу ее. Руками вынимаем их из рычагов. Если не использовать нож, то снять их будет проблематично. Они одеваются на рычаги и защелкиваются на них.

4. Откручиваем гайку крепления к торпедо «крутилки» сброса суточного пробега. Это пригодится на тот случай, если хотите снять панель приборов полностью с автомобиля.

5. Отодвигаем приборный щиток на себя, потянув за ту сторону, где находился болт крепления. С противоположной стороны находятся «уши», которые держать панель. Поэтому вытянуть ее с той стороны не получится. Чтобы полностью снять, тянем на себя, а затем вправо, «уши-фиксаторы» выходят из зацепления, теперь приборку можно полностью демонтировать из торпедо.

6. Сдвинув панель в свою сторону, отключаем проводку. Первым отсоединяем провода от кнопки управления вентилятором печки.

Их три штуки, чтобы не перепутать при монтаже. Рекомендую пометить их маркером, потому что штекера одинаковые.

7. Теперь панель приборов больше отодвинулась от торпедо и можно просунуть руку дальше. Отсоединяем колодку проводов указателя запаса топлива с сигнальной лампой, вольтметра. Ее помечать не нужно, потому что она и остальные колодки имеют свои размеры и крепления, перепутать их невозможно.

8. Откручиваем контрящую гайку троса спидометра.

Важно! Наконечник тросика имеет квадратную форму. При установке его обратно в спидометр, нужно точно попасть им в квадрат его посадочного гнезда. Чтобы грани совпали и он с легкостью встал на место. Если не попасть, а силой всунуть его и закрутить контргайку, стрелка спидометра будет дрожать при езде. Есть шанс повредить сам спидометр или датчик скорости.

9. Отодвигаем приборную панель ближе к себе, чтобы рука могла дальше пролезть. Отсоединяем следующую колодку проводки от платы. Она отвечает за питание сигнальных ламп.

10. Отключаем шлангочку эконометра и последний штекер проводки питания приборов. Теперь приборку можно полностью снять и унести домой.

Установка производится в обратной последовательности. Не забываем про предупреждение относительно троса спидометра.

Снятие панели приборов ВАЗ 2107:

Снятие панели приборов ВАЗ 2107

Самая главная часть салона находится в передней части — это панель приборов или приборка. На ней находятся разные виды индикаторов, которые информируют водителя об исправности авто, а также выдают прочую важную информацию, например скорость движения или частота вращения коленчатого вала. Иногда возникает необходимость демонтажа этой детали, и поэтому водители задаются вопросом, как снять панель приборов на ВАЗ 2107 самостоятельно, о чем можно узнать из материала.

Наиболее распространенные причины демонтажа

Причин для снятия приборки на ВАЗ 2107 очень много, и некоторые из них можно назвать банальными, но ничего не поделать. Самая распространенная причина, когда нужно снять щиток приборов — перегорание лампы подсветки. Замена лампочек в приборной панели ВАЗ 2107 выполняется только при демонтаже устройства, и по другому эту процедуру выполнить попросту невозможно.

Приборную панель на ВАЗ 2107 необходимо также снимать по ряду следующих причин:

1. Неисправность стрелочных указателей.
2. Выход из строя подсветки приборки, а также отсутствие работоспособности стрелочных указателей.
3. Замена устройства на новое, например, если вместо заводской приборки устанавливается цифровая панель.
4. Тюнинг или модернизация устройства.

Как показывает практика, чаще всего необходимость демонтажа приборной панели возникает именно по причине перегорания лампочки подсветки. Если производится демонтаж устройства по этой причине, то рекомендуется сразу поменять обычные лампочки на светодиодные.

Необходимые инструменты

Перед началом проведения работ понадобится подготовить необходимый инструмент, чтобы в процессе не пришлось отвлекаться. Несмотря на то, что работа по снятию рассматриваемого устройства является достаточно трудоемкой, для ее реализации понадобится небольшой набор инструментов, включающий в себя:

1. Крестовую и шлицевую отвертку.
2. Изолента для обозначения фишек, отсоединяемых от приборки.
3. Рабочие перчатки для вывинчивания тросика спидометра.

Когда все инструменты подготовлены, остается убедиться в том, что имеются в наличии детали и элементы, которые планируется установить или заменить на демонтируемой приборке. После этого приступаем к выполнению основной части работы.

Инструкция по снятию приборной панели на ВАЗ 2107

Первоначально надо отметить, что процесс демонтажа приборки на автомобилях ВАЗ 2107 инжектор и карбюратор идентичный, поэтому ниже описанная инструкция уместна для семерок всех годов выпуска. Подготовившись к выполнению работ, можно приступать, соблюдая следующую последовательность:

1. Для начала нужно обесточить автомобиль, для чего снимается минусовая клемма с аккумулятора. Делать это нужно обязательно, так как работы будут проводиться в электрической части, и вероятность возникновения короткого замыкания достаточно высока.
2. Далее перемещаемся в салон, и воспользовавшись шлицевой отверткой, осуществляется демонтаж трех колпачков с рычагов, отвечающих за работу отопителя.
3. Используя шлицевую отвертку, осуществляется снятие пластиковой заглушки, на которой изображен знак обогрева. Эта заглушка находится справа, и под ней располагается крестообразный винт, который нужно выкрутить. (Под заглушкой находится 2 винта, но выкрутить нужно только один — верхний, которым и крепится правая часть приборки).
4. Рядом с кнопкой включения аварийной сигнализации, находится кнопка обнуления одометра, которая крепится при помощи пластиковой гайки. Гайку необходимо выкрутить, и демонтировать с располагающейся за ней шайбой. Кнопка утапливается внутрь панели.
5. Правая часть приборки на этом этапе ослаблена, и остается произвести несколько дополнительных манипуляций, чтобы демонтировать устройство полностью. Для этого вытаскиваем правую сторону устройства, тем самым освободив доступ к ее задней части. Здесь нужно отсоединить все фишки и провода, чтобы произвести демонтаж.
6. Первоначально отсоединяются фишки питания кнопки печки. При этом обязательно запоминать расположение проводов. Рекомендуется делать фото, чтобы не перепутать, когда будет выполняться сборка.
7. Далее нужно отсоединить трос спидометра. Он крепится специальной гайкой, выкрутить которую можно вручную.
8. Отсоединяются все фишки, подключенные к приборной панели. Перепутать места их расположения практически невозможно, так как они имеют разные крепления, и отличаются по размеру.
9. Демонтируется шланг подвода со штуцера экономайзера. Располагается этот трос с левой стороны устройства.
10. После того, как все фишки, троса и провода будут отсоединены от устройства, можно произвести его демонтаж.

Если возникает вопрос о том, как снять торпеду ВАЗ 2107, то сделать это также не трудно, для чего понадобится выкрутить дополнительно десяток крепежных элементов. Только причин, когда нужно снимать торпеду или бороду намного больше. После того, как консоль приборов демонтирована, можно приступать к ее ремонту, модернизации и замены. Как только работы будут завершены, остается установить устройство на свое место. Делается это в обратном порядке снятию.

В завершении подводим итог, что работа по снятию приборной панели совсем нетрудная, и занимает от силы пару часов времени вместе с ремонтом. Уделив несколько часов времени, можно не только устранить поломки, но еще и тюнинговать панель, на которую выводится вся самая важная информация при управлении автомобилем.

Снятие и установка торпедо ВАЗ 2107 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Панель приборов и ее принадлежности:

1 — корпус пепельницы; 2 — скоба крепления замка крышки вещевого ящика; 3 — пепельница; 4 — замок крышки вещевого ящика; 5 — вставка декоративная панели крепления радиоприемника; 6 — панель крепления радиоприемника; 7 — вкладыш нижней панели крепления радиоприемника; 8 — облицовка панели крепления радиоприемника; 9 — вкладыш верхней панели крепления радиоприемника; 10 – заглушка табло символа обогрева ветрового стекла; 11 — щиток приборов; 12 — облицовка громкоговорителя;13 — панель приборов; 14 — вставка панели приборов; 15 — корпус вещевого ящика; 16 — крышка вещевого ящика; 17 — звено петли крышки вещевого ящика; 18 — полка панели приборов

Выверните винты крепления и снимите облицовочный кожух вала рулевого управления. Поддевая тонким острым инструментом, снимите сопла обогрева боковых стекол с панели приборов, сопла вентиляции кузова и заглушку 10  табло символа обогрева ветрового стекла со щитка 11 приборов.
Выверните винт (расположен под заглушкой) крепления щитка 11 приборов, снимите щиток, отсоедините от приборов штекеры и провода.
Снимите облицовки 12 с левого и правого громкоговорителей, преодолевая сопротивление двух держателей, расположенных по верхнему краю облицовок.
Выверните по четыре винта крепления громкоговорителей, выньте их из панели приборов и отсоедините провода.
Снимите полку 18 и корпус 15 вещевого ящика, вывернув винты их крепления.
Отверните гайку суточного счетчика спидометра и выньте трос счетчика из панели приборов.

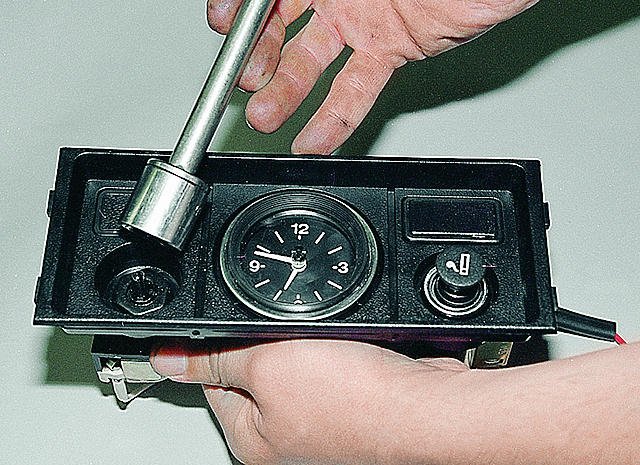

Выньте из панели 6 крепления радиоприемника электрические часы, прикуриватель и выключатели освещения и обогрева заднего стекла. Отсоедините от них провода.
Вывернув винты крепления, снимите радиоприемник и отсоедините провода.
Выньте за верхнюю часть нижний вкладыш 7 панели крепления радиоприемника.
Отжимая с левой и правой стороны края панели 6 крепления радиоприемника, освободите крючки верхнего вкладыша 9 и выньте его из панели.
Снимите декоративную вставку 5 панели крепления радиоприемника, отжав изнутри два крючка в верхней части вставки.
Выверните шесть винтов панели 6 крепления радиоприемника (в том числе два винта, крепящие одновременно и панель приборов) и снимите панель 6. Через проемы щитка 11 приборов и вещевого ящика отверните четыре гайки верхнего крепления (их видно на рисунке ниже) панели приборов, а также два оставшиеся винта нижнего крепления, снимите панель и вставку панели.
Установку и сборку панели приборов выполняйте в обратном порядке.

Снимаем приборную панель с автомобиля семейства ВАЗ 2101-07

Без сомнений в плане ремонта автомобили ВАЗ 2101-07 можно назвать самыми простыми среди всех машин, которые выпускались  автопроизводителем АвтоВАЗ. Именно за простоту ремонта и относительно невысокую стоимость запчастей модели ВАЗ 2101-07 и ценятся автолюбителями.

Однако в этой статье мы не будем рассуждать о преимуществах вазовской классики. Нашей темой является процесс снятия приборной панели с таких автомобилей как ВАЗ 2101-06 «Жигули» и ВАЗ 2107 «Лада». Кстати, демонтаж торпедо может потребоваться не только для выполнения тех или иных ремонтных работ, но и для тюнинга. Например, это может быть замена штатной подсветки на светодиодную (в качестве примера: тюнинг панели приборов ГАЗ 3110 «Волга»)

В первую очередь, конечно же, мы рассмотрим снятие приборной панели с предшественника всех машин ВАЗ – автомобиля ВАЗ 2101. Отметим, что описанный ниже процесс корректен в отношении всех модификаций «Копейки»: 2101, 21011, 2102, 21013.

Итак, демонтаж торпедо с ВАЗ 2101 выглядит следующим образом:

1. Ставим автомобиль на ручной тормоз и отсоединяем от аккумуляторной батареи минусовую клемму.

2. Снимаем декоративно-защитный кожух вала рулевой колонки, для чего откручиваем соответствующие крепежные винты. Также снимаем и декоративную облицовку стоек лобового стекла.

3. Снимаем комбинацию приборов. Для этого с помощью прямой отвертки снимаем декоративную крышку гнезда радиоприемника и через него рукой отжимаем правый пружинный фиксатор щитка приборов. Аккуратно выталкиваем комбинацию приборов, отсоединяем от нее трос спидометра и колодки с проводами.

3. Поддеваем прямой отверткой переключатель отопителя, отсоединяем провода и снимаем его.

4. Отсоединяем провода, которые обеспечивают электропитание лампы освещения «бардачка». После этого откручиваем винты, крепящие боковые части «бардачка» к приборной панели.

5. Снимаем ручки рычагов управления отопителем.

6. Отворачиваем винты крепления приборной панели к поперечине передней части кузова, согласно схеме:

7. Откручиваем крепежные гайки: две из них находятся в проеме «бардачка», а две — в проеме комбинации приборов.

8. Снимаем приборную панель с автомобиля. Установку производим в последовательности обратной снятию.

Как снять панель приборов с автомобиля ВАЗ 2106

Приборная панель, установленная на автомобиль ВАЗ 2106, практически полностью аналогична приборной панели, которой комплектовалась модель ВАЗ 2103. Соответственно, процесс снятия панели справедлив как по отношению к ВАЗ 2103, так и по отношению к ВАЗ 2106.

1. Отсоединяем от аккумулятора автомобиля минусовую клемму.

2. С помощью крестообразной отвертки откручиваем винты, крепящие вещевую полку. После этого отвинчиваем винты нижнего крепления панели радиоприемника: один с правой стороны и один с левой. Также откручиваем и винт верхнего крепления панели радиоприемника.

3. Аккуратно поддев плоской отверткой вынимаем из панели радиоприемника планку с органами управления. Отключаем от кнопок и переключателей провода.

4. Отвинчиваем саморезы, фиксирующие консоль радиоприемника. И полностью снимаем ее.

5. Откручиваем винты крепления декоративной накладки правой стойки лобового стекла и снимаем ее. Аналогичным образом демонтируем и накладку левой стойки.

6. Снимаем декоративно-защитный кожух вала рулевой колонки. Для этого отвинчиваем пять винтов, и аккуратно разъединяем верхнюю и нижнюю крышки.

7. С помощью двух прямых отверток поддеваем пластины-фиксаторы, посредством которых закрепляется комбинация приборов. Вытягиваем щиток приборов.

8. Отвинчиваем накидную гайку троса привода спидометра. Отсоединяем трос, отводим его в сторону.

9. На разъемах проводов, которые идут к комбинации приборов, делаем отметки, чтобы впоследствии, при установке торпедо на прежнее место, не перепутать их местами. Разъединяем разъемы и полностью снимаем комбинацию приборов.

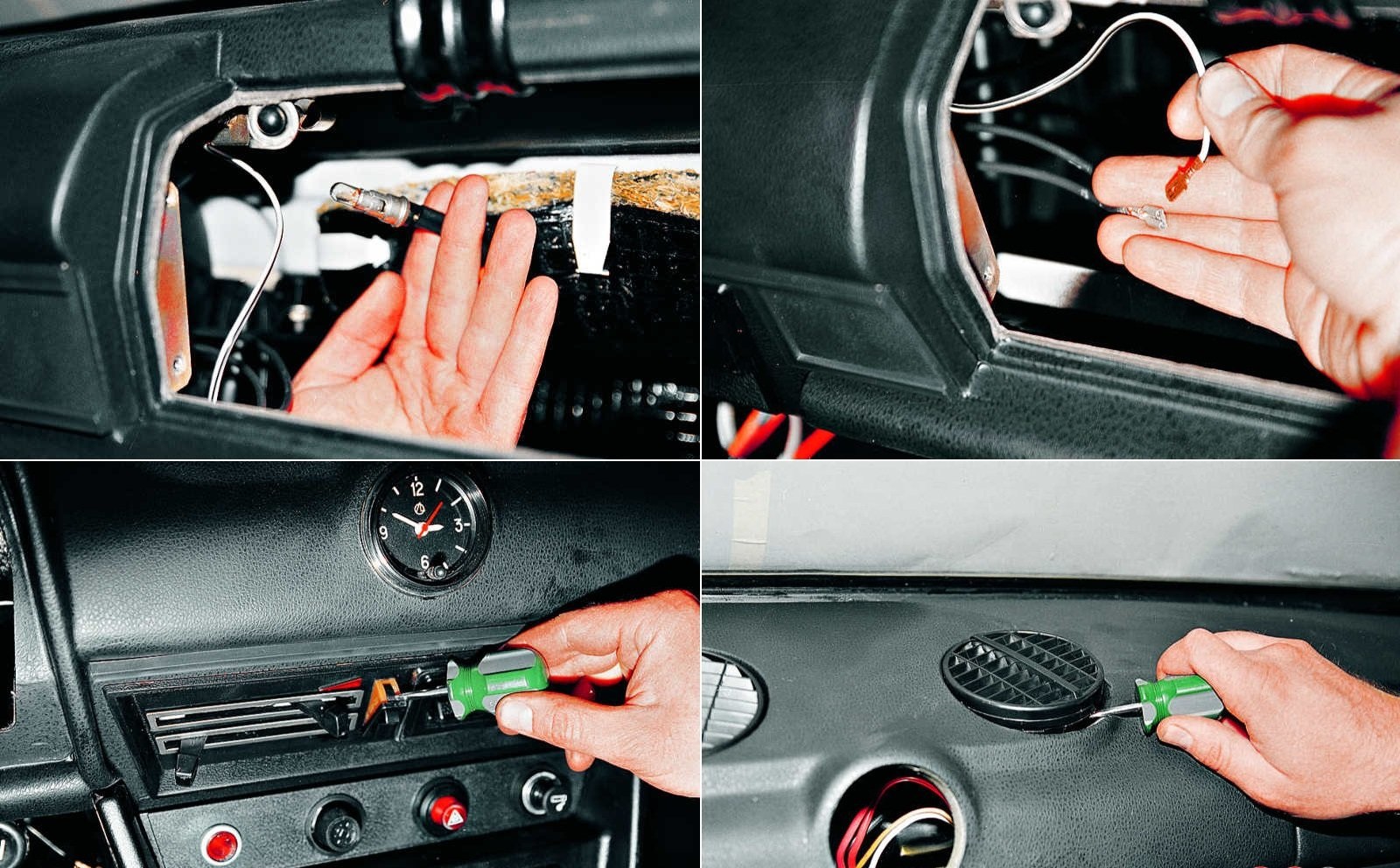

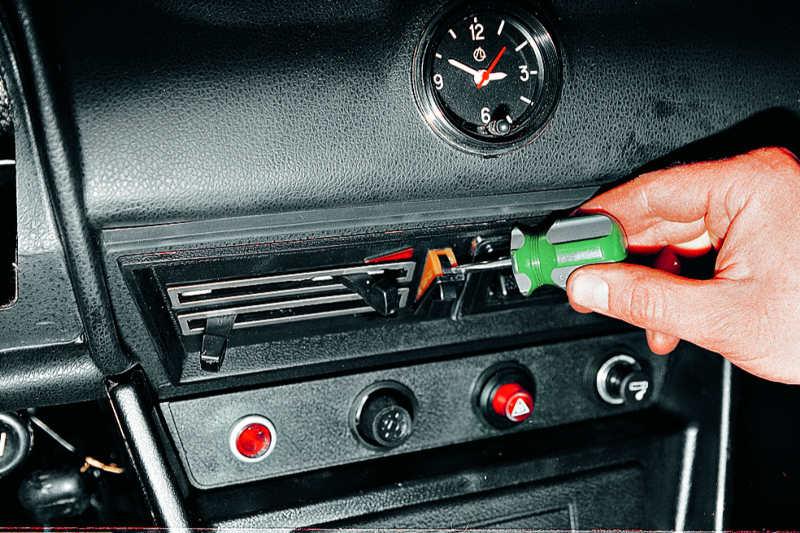

10. Отверткой поддеваем электронные часы, расположенные по центру приборной панели, отсоединяем от них провода и полностью снимаем часы. Аналогичным образом поступаем и с переключателем режимов работы отопителя.

11. Небольшой прямой отверткой немного разжимаем защелки ручек управления отопителем и снимаем их с рычагов.

12. Отсоединяем проводники от патрона с лампой подсветки «бардачка».

13. Отвинчиваем винты, которые крепят боковые части вещевого отсека. Снимаем боковину. Откручиваем гайки крепления приборной панели к кузову, которые находятся под крышкой «бардачка».

13. Откручиваем винты, которые крепят панель приборов к кузову с нижней стороны. Также откручиваем и две гайки крепления панели в месте размещения комбинации приборов.

14. Немного приподняв приборную панель вверх, снимаем ее. Установку производим в обратной последовательности.

Снимаем панель приборов с ВАЗ 2107

Снятие приборной панели ВАЗ 2107 практически полностью аналогично процессу снятия приборной панели в моделях ВАЗ 2104, ВАЗ 2105. Сама же процедура демонтажа выглядит следующим образом:

1. Поддеваем плоской отверткой панель на консоли, на которой располагаются часы и гнездо прикуривателя. Вынимаем панель и отвинчиваем две крепежные гайки. Затем снимаем торцевую заглушку консоли и откручиваем два самореза, которые крепят консоль к кузову.

2. Снимаем консоль, предварительно отсоединив  разъемы от переключателей, которые на ней располагаются.

3. Снимаем ручки рычагов управления отопителем. После этого снимаем заглушки и отвинчиваем саморезы. Также откручиваем гайку ручки сброса суточного пробега.

4. Откручиваем винты, соединяющие верхнюю и нижнюю часть декоративного кожуха вала рулевой колонки. Снимаем элементы кожуха.

 5. Вынимаем комбинацию приборов. Отсоединяем шланг эконометра, трос спидометра и три колодки с электропроводами. Полностью снимаем комбинацию приборов.

6. Откручиваем саморезы крепления вещевой полки, которая размещается под «бардачком». Два самореза располагаются с нижней части полки, а один — с верхней. Снимаем вещевую полку.

7. Открываем крышку «бардачка» и отвинчиваем саморезы с правой и левой сторон. Отсоединяем лампу подсветки «бардачка» и полностью снимаем его с панели приборов.

8. Поддев отверткой снимаем ручку корректора света фар. Острогубцами откручиваем гайку корректора, после чего проталкиваем корректор внутрь панели.

9. Небольшой крестообразной отверткой отвинчиваем саморезы, крепящие приборную панель к кузову автомобиля. Прежде всего откручиваем нижние саморезы, а затем и саморезы, которые находятся вблизи лобового стекла.

10. С определенным усилием с боковой стороны выдавливаем трубопровод воздуховода. Рожковым ключом откручиваем четыре гайки крепления торпедо к кузову автомобиля.

11. Снимаем приборную панель. Ее установка осуществляется в обратном порядке.

Как снять панель приборов на ВАЗ 2107 (фото и видео)

Замена смазки в любом двигателе – это крайне важная задача, ведь иначе нет возможности обеспечить качественную и долгую работу всех систем двигателя. Непосредственно от качества заливаемой смазки и зависит срок эксплуатации культиватора, так что не рекомендуется использовать автомобильное масло, подробнее СТО.

Не забывайте, что замена смазки обойдется в разы дешевле, чем приобретение новых деталей на агрегат.

Холостой-холостой, снова ищем Холостой!!!

О том, как заменить масло в двигателе культиватора, смотрите ниже.

Во время работы мотоблока большой нагрузке подвергается двигатель и чтобы защитить его от преждевременного износа, применяют моторное масло. Средство бывает разным по химическому составу и свойствам, поэтому его используют согласно классификации.

как снять панель приборов и торпедо на ваз 2107

Как правило, в инструкции к мототехнике производитель указывает, какую марку машинного масла и в каком объёме лучше использовать. Если же таких рекомендаций нет, средство выбирают по следующим характеристикам:

Параметр SAE свидетельствует о классе вязкости вещества и состоит из буквенно-цифровой аббревиатуры, где буква « W» указывает на возможность применения при низких температурах. Стоящее перед ней число обозначает вязкость при отрицательных значениях термометра, а цифры после « тире» — при плюсовых. Эти показатели характеризуют, насколько легко будет жидкость прокачиваться по системе и как быстро она достигнет поверхностей трущихся деталей, не допустив их сухого трения.

Для новичков Как снять щиток приборов на ВАЗ 2107

Параметр API разделяет смазочный материал по эксплуатационным свойствам на категории C и S. К категории C относят средства, предназначенные для четырёхтактных дизелей, у которых воздушное охлаждение, к категории S – для бензиновых моторов. Поэтому при выборе жидкости обязательно следует обращать внимание на эту маркировку, так как для дизельного и карбюраторного двигателя она имеет различный состав.

Параметр ACEA классифицирует масло по показателю HT (вязкость в условиях повышенных температур)/HS (скорости сдвига), который показывает, насколько смазка является энергосберегающей. Чем выше данная величина, тем она лучше предохраняет узлы двигателя от износа. Заливать вещество с высоким показателем мПа*с рекомендуется в трактор, минитрактор, а так же тяжёлые мотоблоки Нева, предназначенные для больших нагрузок.

Снять щиток приборов (или приборную панель) требуется для многих целей: смена лампочек освещения, самой панели, контрольных приборов. Нужно снять панель, чтобы провести её тюнинг, а некоторые нечистоплотные «специалисты» таким образом добираются до счётчика и «скручивают» пробег.  Независимо, карбюраторный ВАЗ 2107, или инжектор, схема снятия одна и та же.

Ниже приведена комбинация приборов для ВАЗ 2107 инжектор:

Разница в комбинации незначительная: если у вас инжектор, то добавлен индикатор неисправности системы управления двигателем:

Символ загорается при зажигании, после устойчивого запуска гаснет. Постоянно горит или мигает, если неисправен инжектор, или нарушена работа двигателя.

Разберём последовательность действий для снятия панели.

Запомните: почти все работы по обслуживанию электрических цепей в автомобиле ВАЗ 2107, да и в любом другом начинаются с «обесточивания массы», или размыкания отрицательной части цепи, которой служит кузов. Для этого нужно снять клемму со знаком «минус» с аккумуляторной батареи.
С помощью отвёртки с прямым шлицем аккуратно снимаем три колпачка с рычагов управления отопителем салона. Схема порядка снятия любая.

Правее рычагов видна заглушка с символом отопления. Той же отвёрткой поддеваем её. Снятие заглушки не вызывает затруднений. Под ней расположен винт – саморез, крепящий правую часть приборной панели. Выкручиваем его.

Справа от кнопки сигнализации есть утопленная рукоятка, которая «обнуляет» суточный пробег. Нужно открутить и вытащить у неё гайку вместе с шайбой, а саму рукоятку протолкнуть внутрь панели.

Аккуратно тянем на себя правую часть панели, рядом с рычагами отопителя.

Теперь нужно отсоединить трос привода спидометра. Надеваем нитяные перчатки, чтобы не испачкать руки маслом, и отворачиваем гайку на тросике. Она имеет рифление по ободу, и показана стрелкой.

Убираем шланг подвода вакуумного разряжения со штуцера экономайзера. У ВАЗ 2107 он находится с левой стороны приборной панели. Иногда он оказывает сопротивление, поэтому можно аккуратно приложить силу.

Важный момент! Прежде чем разъединять разноцветные колодки, запомните маркировку и места стыковки,  или запишите, куда они присоединяются. Только после этого можно размыкать разъёмы. Если при сборке будет нарушена схема подключения, придётся всё разбирать заново.

Заключительный этап: выполняем снятие щитка. Операция закончена.

При установке щитка все действия производятся в обратном порядке. Не забудьте перед установкой панели подключить все контакты, накинуть минусовую клемму на аккумулятор и включить зажигание. Так как если что-нибудь забыть подсоединить, то потребуется снова полностью снимать панель.

Раз вы сняли панель, то можно сделать её тюнинг. Например, изменить внешний вид циферблатов. Для этого вначале аккуратно снимаете стрелки, при этом нужно постараться не погнуть ни их, ни штифты. Движение – только «вытягивание» перпендикулярно плоскости циферблата (не забудьте перед снятием отметить место, в котором стрелка «лежит» в нулевом положении).

Следующим этапом наклеиваем новый циферблат, для хорошего качества наклейки поверхность нужно обезжирить и тщательно прикатать наклейку.

Также можно сделать тюнинг подсветки приборной панели, установив светодиоды на 12 В, ток 350 мА. Главное при пайке не забывать в последовательную цепь ставить резистор, предохраняющий от перегрузки. Светодиоды можно поставить вместо штатных ламп, и включить в цепь реостат.

На фото представлен достойный тюнинг приборной панели ВАЗ 2107 в дневном и ночном вариантах освещения.

Замена панели приборов на ВАЗ 2104, ВАЗ 2107

Добро пожаловать!
Панель приборов – многие люди путают панель приборов с самой торпедой, поэтому чтобы вы в дальнейшем понимали что это значит, поясняем: Панель приборов – это часть торпеды. На панели располагаются сами приборы, а так же различного рода выключатели и табло которые отвечают за показания скорости автомобиля (Спидометр), табло отвечающее за показание уровня топлива которое осталось в баке и различные другие вещи.

Примечание!
Для того чтобы произвести замену панели, вам необходимо будет запастись набором инструментов в который должны входить: Два вида отвёрток (плоская и крестообразная), а так же гаечный ключ для того чтобы скинуть клему с аккумулятора для более безопасной работы!

Вопрос?
А по какой причине вы меняете панель приборов на автомобиле? (Ответ пишите в комментариях)

Краткое содержание:

Как заменить панель приборов, она же приборная панель на ВАЗ 2104, ВАЗ 2107?

Снятие:
1) Сперва от аккумуляторной батареи отсоедините клему со значением «-». (Если вы не знаете как это сделать, то в таком случае просмотрите пункт «1» в статье под названием: «Замена аккумуляторной батареи»)

2) Далее поддев отвёрткой снимите три рукоятки, которые находятся на рычаг управления отоплением салона.

3) Затем рукой отверните гайку которая крепит рукоятку сброса показаний счётчика пробега. После отворачивания гайки снимите её, а так же снимите шайбу которая за ней располагается. Когда гайка с шайбой будет снята, выступающую рукоятку сброса аккуратно протолкните во внутреннюю часть панели.

Примечание!
На фото выше гайка крепления рукоятки указана красной стрелкой, а кончик самой рукоятки указан синей стрелкой!

4) Следом при помощи тонкой плоской отвертки подденьте заглушку винта крепления панели.

5) После того как заглушка будет снята, крестообразной отвёрткой отверните винт который крепит панель приборов к кронштейну торпеды.

6) И после чего на максимально возможное расстояние отведите крайне правую часть панели, а затем попытайтесь вынуть левую часть панели в связи с этим вы получите максимальный доступ ко всей задней части панели.

7) Когда панель будет отведена, рукой отверните рифлёного типа гайку троса привода спидометра и после чего отсоедините трос от задней части панели.

8) Теперь со штуцера эконометра, рукой отсоедините шланг подвода разряжения.

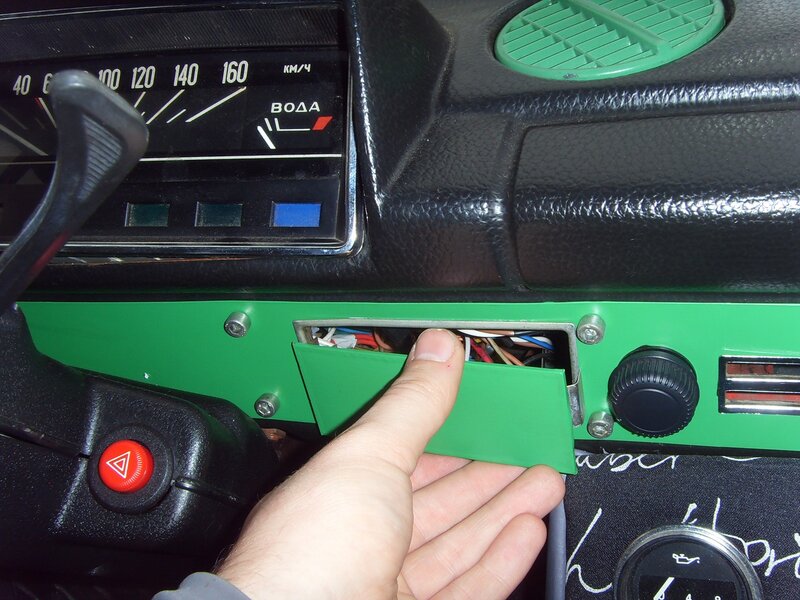

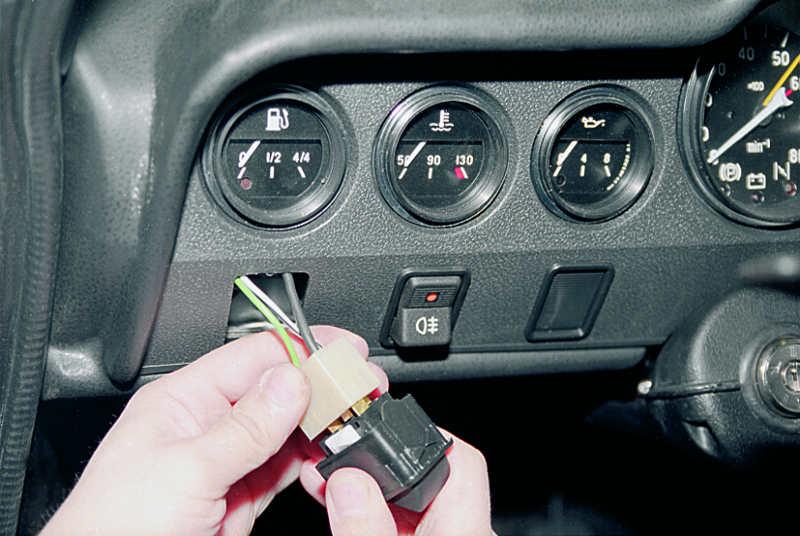

9) Следом от кнопки отопления салона отсоедините разъемы проводов, в количестве двух штук.

10) Затем отсоедините три цветные колодки проводов, от жгутов расположенных на задней части панели.

11) И в завершение снимите панель приборов с автомобиля.

Установка:
1) Установка новой панели приборов, производится в обратном порядке снятию.

Дополнительный видео-ролик:
Более подробно с инструкцией по снятию и установки панели приборов, вы сможете ознакомиться в виде-ролике который расположен ниже:

http://www. youtube.com/watch?v=pRaju5GhNkE

Тюнинг

, схема, цена. Как заменить панель приборов своими руками

Панель приборов ВАЗ-2107 оснащена всеми важными сигнализациями и контроллерами, контролирующими нормальную работу основных узлов автомобиля. Зная все нюансы, а также возможности датчиков и устройств, можно вовремя выявить определенную неисправность, предотвратив более серьезные поломки. Рассмотрим функционал этого элемента, его улучшение, а также способ замены.

Индикаторы масла и АКБ

Если на приборной панели загорелся индикатор аварийного давления масла ВАЗ-2107, необходимо остановить автомобиль и заглушить двигатель.Обязательно проверьте уровень масла, при необходимости долейте запас до нужной отметки и только после этого запускайте двигатель. Если аварийная лампа продолжает гореть, заглушите силовой агрегат и отбуксируйте машину в ближайшую мастерскую. Дальнейшее движение при горящем индикаторе приведет к проворачиванию кривошипов, так что двигатель начнет «стучать». Это может спровоцировать заклинивание мотора и его последующий капитальный ремонт.

Когда загорится контрольная лампа аккумуляторов, сначала проверьте клеммы на окисление и потерю контакта.Если устранение этих точек не помогло, причина неисправности в генераторе. Скорее всего, он не вырабатывает достаточного тока, необходимого для подзарядки аккумулятора. Желательно выключить все электроприборы и проследовать до ближайшей станции техобслуживания. Качественный аккумулятор проедет не менее 100 километров, питая только систему зажигания. Преимущественно в таких случаях выходит из строя реле напряжения регулятора.

Датчики уровня топлива, тормозов и охлаждающей жидкости

Индикатор контроля топлива указывает на наличие топлива в баке.Нулевая отметка говорит о том, что осталось меньше 5 литров бензина и пора ехать на заправку.

Зажигание на панели приборов ВАЗ-2107 аварийный датчик тормозной жидкости требует немедленной остановки. Затем проверьте уровень жидкости, долейте до необходимого значения. Кроме того, необходимо убедиться, что автомобиль способен тормозить. Если механизм сработал, доберитесь самостоятельно в автосервис. Если реакции нет, вызовите эвакуатор, слесаря ​​или устраните неисправность самостоятельно.

Индикатор, показывающий температуру хладагента, находится в красной зоне. Начинающий водитель может не заметить закипание двигателя до того, как из-под капота выйдет пар, так как в данной модели не предусмотрена сигнализация о перегреве двигателя. В этой ситуации необходимо остановиться и дать силовому агрегату остыть. В случае отсутствия обрыва соединительных патрубков необходимо попытаться добраться до гаража или СТО, чтобы выяснить причину неисправности.Чаще всего эта проблема возникает из-за выхода из строя термостата или вентилятора радиатора.

Схема панели приборов ВАЗ-2107

Рассмотрим основные устройства и показатели, входящие в схему панели приборов «семерка»:

• Вольтметр.
• Спидометр (указатель скорости).
• Одометр. Считает пройденное расстояние.
• Тахометр. Служит для определения частоты вращения коленчатого вала. Красная зона указывает на превышение максимально допустимого значения (6 тысяч оборотов в минуту).
• Датчик температуры хладагента. Зеленая зона — норма, красная — перегрев мотора. Эксплуатация автомобиля запрещена при температуре охлаждающей смеси, превышающей 118 ^около С.
• Эконометрический. Устройство позволяет выбрать оптимальный режим движения, на что указывает наличие стрелки в зеленой зоне.

Контрольные лампы

Панель управления приборной панели ВАЗ-2107, настройка которой обсуждается ниже, включает в себя следующие индикаторы и датчики:

• Активация поворотных указателей, о чем свидетельствует мигающий зеленый индикатор.
• Индикатор заряда АКБ. Во время запуска мотора индикатор горит красным цветом и гаснет. Когда свечение продолжается, необходимо проверить заряд аккумулятора. Среди основных причин неисправности: низкое натяжение ремня, неисправность цепи или генератора.
• Датчик включения габаритных огней.
• Контрольная лампа включения дальнего света (в активном режиме горит синим цветом).
• Контроль уровня масла. О недостаточном показателе свидетельствует постоянно горящая красная лампа.
• Индикатор неисправности механизма управления силовым агрегатом. Датчик в штатном режиме горит оранжевым светом, после запуска тухнет. Мигающая или постоянно горящая лампа указывает на неисправность в системе. Данная функция используется на панели приборов ВАЗ-2107 (инжектор).
• Включение стояночного тормоза — датчик горит красным светом.
• Также есть сигнализаторы пройденного пути, запаса топлива, уровня топлива.

Клавиатурное управление

Панель приборов ВАЗ-2107, цена которой в современной версии колеблется в пределах 4 тысяч рублей, оснащена клавишными переключателями.Основными элементами этого типа являются:

• Выключатель наружного освещения. Он работает в трех положениях, сигнализируя о включении подсветки приборов и габаритных огней, дополнительном включении ближнего света и выключении внешнего освещения.
• Регулятор обогрева заднего стекла. Активируется при включении зажигания.
• Блок управления задними противотуманными фарами. Режим активируется при включении ближнего света при нажатии соответствующей клавиши.
• Выключатель тепловентилятора.Устройство работает на низкой и высокой скорости.

Дополнительные контрольные лампы:

• Предупреждающий индикатор о том, что ремни безопасности не пристегнуты (сигнализируется красным цветом).
• Датчик обогрева заднего стекла (оранжевый).
• Лампа контроля аварийного состояния тормозной системы.

Модернизация

Тюнинг панели приборов ВАЗ-2107 позволяет кардинально изменить интерьер салона, преимуществ материалов и приспособлений для этого на рынке предостаточно.Доработку панели рекомендуется начать с установки оригинальной подсветки. Это не только улучшит эстетику участка, но и не будет перенапрягать глаза в ночное время. Среди других возможностей тюнинга панелей — установка белой шкалы приборов, отделка стрелок, установка современной аудиосистемы, обшивка корпуса инновационными материалами и многое другое, чего хватит на деньги и фантазию. Чтобы получить 100% эффект, лучше всего доверить работу профессионалам.

Светодиодная подсветка панели приборов ВАЗ-2107

Подобное оснащение придает автомобилю торпедный современный и оригинальный вид. Для настройки понадобится 8 или 10 светодиодов по 3 вольта, специальный соединительный шлейф и пара резисторных элементов на 680 Ом.

Этапы работы:

1. Сначала отрежьте головки светодиодов напильником. Затем отшлифуйте всю поверхность, очистите и нарежьте кусочками 30 мм проволоки типа Molex. Они загнуты в виде буквы «Г», впаяны в места, где будут монтироваться светодиоды.К ним методом пайки крепится одиночный отвод светового элемента.
2. На втором этапе монтажа светодиодного освещения приборной панели ВАЗ-2107 выполняют часть диодов. Затем разрежьте петлю и сформируйте проводку. Четыре элемента впаяны последовательно в одну цепь, а боковой светодиод подключен через резистор. Минус и плюс взят от контактов старой подвески.
3. На завершающем этапе регулировка яркости осуществляется в двух средних цепях, оснащенных четырьмя диодами.

Подсветка стрелок

Еще одним вариантом модернизации электронной панели приборов ВАЗ-2107 является подсветка стрелок. Операция выполняется следующим образом:

• Определите длину стрелок и аккуратно заточите оргстекло с заточкой в ​​нижней части.
• Под углом 45 градусов противоположный конец стрелки, после чего ее крепят на клей. Элемент окрашен красным лаком в несколько слоев, в качестве фиксатора используется мебельный чехол.
• Надо будет взвесить старую и новую стрелку. Разница не должна превышать 100 миллиграммов. Демонтировать белую шкалу, установленную на паре светодиодов, которые по бокам закрашены черной краской.
• При прохождении света из-под стрелки сделайте кольцо, покройте его лаком и поставьте на шкалу. Диоды закреплены по габаритам. Правильно изготовленный прибор обеспечит яркость даже в дневное время.

Замена панели своими руками

Замена панели приборов на ВАЗ-2107 может производиться следующим образом:

• Отсоединить проводку авто от минусовой АВ.
• С помощью отвертки осторожно снимите форсунки с ручек управления нагревателем.
• Открутите гайку установки счетчика и шайбу, затем вдавите ручку в выемку за приборной панелью.
• Используйте тонкую отвертку, чтобы открутить винты крышки крепежных винтов панели.
• Выкрутите крепежные винты.
• Осторожно демонтировать панель приборов ВАЗ-2107.
• Отсоединение гамма-троса происходит после откручивания гайки с накаткой привода спидометра.
• Сливной шланг снимается с эконометрического штуцера.
• Осторожно снимите колодки трехцветных проводов, собранные в один жгут.
• Теперь панель полностью снимается с автомобиля.

При необходимости заменить лампы индикаторов, установить светодиодное освещение или новый «прибор». Операция установки выполняется в порядке, обратном процессу снятия.

Лада 2107 ВАЗ 2107 в ФАНТАСТИЧЕСКОМ ОРИГИНАЛЬНОМ состоянии, Продам красивый русский автомобиль СССР: фото, технические характеристики, описание

1985 Другие марки Лада 2107 ВАЗ 2107 CCCP / СССР / Русский автомобиль

Лада 2107 1500 1985 года с 5-ступенчатой ​​коробкой передач
Красивая, оригинальная и очень чистая Лада 2107 раннего производства 1985 года с пробегом всего 26 590 км (менее 17 тысяч миль!).
Этот автомобиль провел всю свою жизнь в Чехословакии, где он был первоначально продан в 1985 году. Он был изготовлен специально для чехословацкого рынка в Тольятти, СССР, поэтому он соответствует более высоким стандартам качества, что было обычным для автомобилей экспортного производства. Этот экземпляр был одной из первых Lada 2107 из 1100 автомобилей, импортированных и проданных в Чехословакии счастливому первому владельцу, высокопоставленному армейскому чиновнику.
В 1985 году в очереди на покупку новенькой Lada 2107 стояло более 15000 человек.Этот автомобиль оснащен 5-ступенчатой ​​коробкой передач, которую установил оригинальный дилерский центр Tuzex.
Не стесняйтесь связаться со мной в любое время: +421 948 436 64 или отправьте мне сообщение

1. Основные характеристики этого автомобиля:

— высокое качество и стандарт производства для экспортного рынка

— Двигатель 1500 и 5-ступенчатая коробка передач

— очень низкий ОРИГИНАЛкилометры

— общее состояние отличное — днище, краска, механика, интерьер, без ржавчины

— нетронутый оригинальный интерьер, внутри все еще присутствует запах новой машины Lada

— детали, характерные для ранних автомобилей — оригинальный серый бамперы, одинарное зеркало заднего вида, графика на приборной панели, интерьер

— VINXTA210700G0175969

• 2.Заводские особенности Lada 2107 начала 1985 года:
• — серые бамперы -> ранние автомобили имели серые бамперы, которые позже были заменены на черные
• — коричневые интерьер и дверные карты

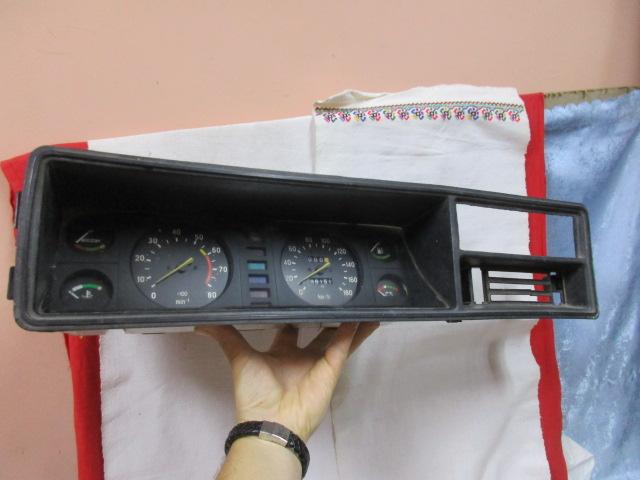

• — облицовка приборной панели немного изменилась графика, очень похожая на Lada 2106 -> интересная деталь, заводской оригинал
• — одинарное зеркало заднего вида на стороне водителя -> прекрасная деталь, замеченная на ранних автомобилях
• — дополнительно этот автомобиль был оснащен магнитолой и красивыми хромированными колпаками колес СССР (дорого при цене 9 рублей 75 копеек)

3.Поскольку я хочу поддерживать этот автомобиль в отличном рабочем состоянии, всего пару недель назад этот автомобиль прошел капитальный ремонт:
— все новые тормоза передние и задние (новые роторы, новые-старые стандартные передние тормозные колодки СССР, отремонтированные передние суппорты, новые колодки заднего барабана, новые задние тормозные цилиндры, новые тормозные шланги, замененная тормозная жидкость) — новые передние и задние амортизаторы — новые втулки переднего стабилизатора — замененные фильтры и масла — моторное масло + фильтр, трансмиссионные и дифференциальные масла и воздушный фильтр — набор зазоров клапанов двигателя up- новый выхлоп спереди назад- новый электрический распределитель с катушкой зажигания (я сохранил старую) — новые свечи зажигания с искровыми кабелями
Цена: 5 999 долларов obo
Доставка проста, и я помогу и помогу вам все установить вверх.
Я продал пару красивых автомобилей и грузовиков в Соединенные Штаты и могу помочь вам получить выгодную сделку по доставке из Германии.
Не стесняйтесь обращаться ко мне в любое время: +421 948 436 64 или отправить мне сообщение
Удачного дня!

Замена панели приборов ВАЗ 2114. Не работает подсветка панели приборов. Решение

Панель приборов на ВАЗ 2114 позволяет водителю контролировать данные двигателя, следить за оставшимся количеством топлива, его скоростью и другими данными.За панелью следует ухаживать, чтобы неработающая подсветка не доставляла дискомфорта, а датчики показывали реальные значения.

Но довольно часто владельцы ВАЗ 2114 обнаруживают, что не горит подсветка панели приборов. Если такая ситуация возникла, следует немедленно принять соответствующие меры по ее устранению.

Почему не работает приборная панель

Прежде всего нужно понять, почему не работает панель приборов на ВАЗ 2114.Если гаснет подсветка, причин этому может быть несколько:

• Перегорели лампы накаливания, перестали работать группы светодиодной подсветки;
• Разъемы окислены;
• Электропроводка неисправна, возникли дефекты в цепи;
• Перестал работать блок предохранителей;
• На общей плате появилось повреждение;
• Система размеров повреждена;
• Минуса по кузову (массе) нет.

Снятие приборной панели

Для замены лампочек в приборной панели ВАЗ 2114 ее предварительно необходимо демонтировать.Без этого события вы никак не сможете получить доступ к проблемному устройству.

Поэтому теперь разберемся, как разобрать панель приборов на ВАЗ 2114:

• Откручиваем три винта, демонтируем накладку и выступ снизу. Он получен из кронштейна кузова вашего автомобиля;
• Теперь демонтируйте еще пять саморезов, расположенных на правой накладке консоли;
• Снимите экран; Отсоедините отрицательную клемму от аккумуляторной батареи;
• Отсоедините колодку жгута проводов от прикуривателя;
• Снимите ручку с рычага;
• Крепеж электровентилятора системы отопления, то есть печки, тоже нужно снять;
• Открутите болты фиксации кронштейна колодки колеса;
• Убрать светодиоды, патроны и декоративные вставки на панели;
• Откручиваем гидрокорректор подсветки. Для этого понадобится ключ на 21;
• Теперь осталось открутить винты сверху и снизу.

Итак, мы разобрались, как снять приборную панель на вашем ВАЗ 2114. Обязательно накройте что-нибудь со схемой подключения после принятых мер по предотвращению попадания туда влаги, пыли и всевозможных загрязнений.

Выполните замену неисправных ламп. При этом многих интересует, сколько лампочек в панели приборов ВАЗ 2114.Их 13 штук, но заменить можно только 8. Не забывайте очищать контакты при появлении на них следов окисления. В некоторых случаях менять нужно не саму лампу, а патрон к ней.

Выбор лампочки

Сегодня на рынке представлен обширный ассортимент ламп, которые можно использовать для приборной панели ВАЗ 2114. Среди наиболее хорошо зарекомендовавших себя устройств отметим несколько. Их название и стоимость представлены в таблице.

Замена подсветки

Для улучшения качества подсветки приборной панели рекомендуется устанавливать новые светодиоды вместо старых. Они обеспечивают отличное освещение, потребляют минимум энергии, гарантируют высокий уровень чтения данных.

1. Купите комплект светодиодных ламп, предварительно посчитав необходимое количество устройств для каждого датчика.
2. Сняв блок, в специально отведенное для этого место ВАЗ 2114 установить резисторы и лампы — в патроны.Для демонтажа патронов их осторожно закручивают против часовой стрелки. На их место устанавливаются новые патроны, вставляются лампочки. Соблюдая полярность, расставьте светодиодные головки. Их придется тщательно растереть.
3. Подключите питание и проверьте, как работает новая подсветка.
4. Обратить поэтапную сборку. Обязательно снимите проводку с платой и аккуратно прикрепите к ней. Таким образом, компоненты подсветки не будут мешать процессу сборки.
5. Убедитесь, что стрелки на приборной панели расположены правильно.При попытке быстро завершить работу они часто деформируются, гнутся.
6. Конструкция подсветки фиксируется винтами.
7. Питание светодиодов подключается к питанию лампочек, стрелки ставятся на ноль.
8. С помощью бортового компьютера проверьте работу каждого датчика и прибора. Если идентификаторы работают правильно, верните приборную панель в исходное состояние. То есть полностью собрать сборку.

Перегоревшие лампочки на панели приборов — это неприятно.Без них водитель не может получить всю необходимую информацию о состоянии своего автомобиля. Панель приборов на ВАЗ 2114 никогда не была надежной, поэтому владельцу этого автомобиля рано или поздно придется менять одну или несколько ламп в приборке. О том, какие манипуляции вам нужно будет сделать своими руками для его замены, мы расскажем ниже.

Причина замены

Очевидно: свет в панели приборов меняют при перегорании. Это может произойти либо из-за внезапного скачка напряжения, либо из-за истечения срока годности лампочки.

Как заменить перегоревшие лампочки в панели приборов

Изначально на панели приборов ВАЗ 2114 установлены обычные лампы накаливания на 12 вольт, поэтому любую из них можно заменить на новую. Это самый дешевый вариант, хотя и не самый прочный. По этой причине многие автомобилисты предпочитают заменять лампы накаливания на светодиоды. Наиболее популярны светодиоды марки Sho-Me. Цвета: синий, красный и белый. Сделано в Корее. Если было решено поставить традиционные лампы накаливания, выбор автовладельцев обычно падает на продукцию Philips и Osram.

Инструменты и расходные материалы

1. Комплект новых лампочек для приборной панели.
2. Отвертка Phillips с насадкой-удлинителем.
3. Отвертка среднего размера с плоским лезвием.
4. Плоскогубцы.

Как поменять приборную панель ВАЗ 2114

1. Кабина открывается, провод идущий к прикуривателю отключен.
2. Отверткой Phillips откручиваем 3 самореза, удерживающих боковую панель. Кроме шурупов снизу (у пола) он удерживается пластиковой защелкой, которая аккуратно загибается, после чего панель снимается.

   Винты откручены, боковая панель снята

3. Теперь вторая боковая панель (та, что справа от магнитолы) снята. Крепится на 5 саморезов. Их закручивают отверткой Phillips, затем снимают панель.
4. Под снятыми панелями (слева и справа от магнитолы) находятся 2 самореза, на которых держатся и приборная панель, и магнитола. Эти винты скручены.

   Открутите винты, удерживающие магнитолу и панель

5. В правом верхнем углу панели, над магнитолой, есть небольшая заглушка.Его аккуратно стягивают плоской отверткой и вынимают из гнезда. Под ним винт. Откручивается отверткой Phillips.

   Этот винт находится под заглушкой

6. Теперь регулятор вентилятора печки снят вручную с передней панели. Также снимаются наконечники на рычагах дроссельной заслонки. Вы не сможете удалить их вручную, поэтому сначала они слегка сдвигаются плоской отверткой, и только потом их можно будет удалить вручную.
7. Рулевое колесо максимально опущено с помощью регулятора.После этого открывается доступ к двум саморезам, расположенным на козырьке над рулевой колонкой. Закручиваются отверткой Phillips.
8. Теперь откручивается еще пара шурупов, расположенных на козырьке над приборами, после чего панель приборов снимается.

   Эти винты удобнее откручивать храповой отверткой

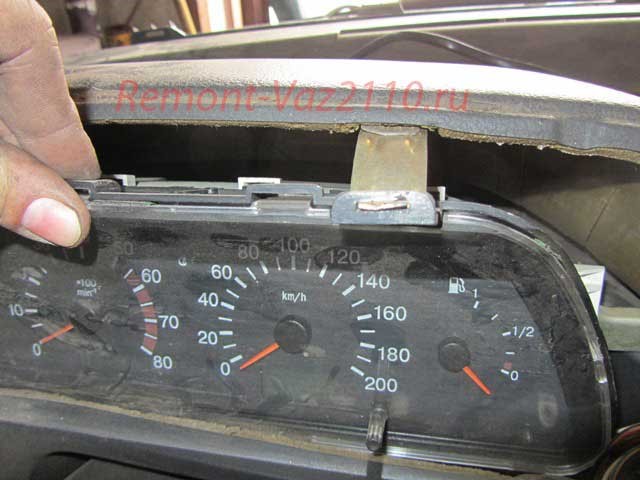

9. Саморезы откручиваются длинной отверткой Phillips, на которой держится блок с приборами, после чего весь блок вынимается из ниши, от него отсоединяются все провода и разъемы.
10. На задней поверхности блока, рядом с разъемами для проводов, видны розетки с лампочками подсветки. Лампы, которые необходимо заменить, аккуратно скручиваем плоскогубцами и заменяем новыми.

    Лампочки из блока откручиваются плоскогубцами.

11. После замены собирают приборную панель.

Видео замены

Важные моменты

• При откручивании лампочек от блока приборов не прилагайте слишком больших усилий. Чтобы открутить лампочку, необходимо повернуть ее против часовой стрелки примерно на 90 градусов. После этого будет слышен характерный щелчок, это означает, что фиксирующие усики вышли из патронов, и лампочку можно снимать.
• Для откручивания шурупов от козырька над рулевой колонкой лучше всего использовать короткую храповую отвертку, так как там не хватает места и длинной отверткой Phillips будет сложно открутить эти винты.
• Перед тем, как отсоединить провода от комбинации приборов, имеет смысл пометить их маркером, чтобы не перепутать при повторной сборке.

Поменять лампочки на ВАЗ 2114 несложно. Но чтобы добраться до них, автовладельцу придется снять всю приборную панель, даже те ее части, которые не имеют отношения к лампочкам. Такую «конструктивную особенность» автомобиля сложно назвать удобной, но, к сожалению, другого способа поменять пресловутые лампочки просто нет.

Приборная панель автомобиля ВАЗ 2114 помогает водителю своевременно отслеживать все необходимые данные о состоянии силового агрегата, наличии топлива, времени в пути и скорости автомобиля.

Важно поддерживать панель в хорошем состоянии, чтобы водитель свободно видел показания всех индикаторов, которые на ней расположены. При неисправности панели могут возникнуть аварийные ситуации, так как водитель не сможет следить за состоянием всех систем автомобиля, включая сигнализацию автомобиля, тормозную систему, не сможет учесть обороты двигателя, определить скорость автомобиля и т. д.

Панель также показывает время, температуру, показывает действие сигнальных и световых ламп.Именно поэтому вы всегда должны следить за исправностью этого устройства.

Подсветка панели приборов ВАЗ 2114

На вопрос, почему не работает подсветка приборов на ВАЗ 2114, можно дать много ответов. Самый распространенный:

• Перегорание ламп накаливания или выход из строя светодиодной группы;
• окисление разъемов;
• неисправность электропроводки;
• выход из строя блока предохранителей;
• повреждение общей печатной платы;
• Отсутствие массы по кузову (минус) или повреждение системы габаритов.

Для устранения неполадок необходимо использовать диагностическое оборудование, тестер или вольтметр. При обнаружении поломки можно переходить к ремонту.

Действия по устранению неполадок

При неработающем щитке приборов на ВАЗ2114 нужно определить причины его поломки, при необходимости снять блок, чтобы проверить или заменить лампочки, предохранители или почистить плату.

Для выполнения этой процедуры вам понадобится отвертка фигурная и плоская, два ключа на 8 и 21.Далее выполняются следующие шаги:

1. Откручены 3 самореза, пластина снята, выступ, который находится внизу, снят с кронштейна кузова.
2. Сейчас откручено 5 винтов в правой накладке консоли, экран снят.
3. После этого с АКБ снимается минусовая клемма, колодка жгута проводов отсоединяется от прикуривателя.
4. Ручка снимается с рычага. Отсоединено крепление электровентилятора отопительного агрегата.
5. Теперь переходим к откручиванию болтов крепления кронштейнов рулевого колеса. Удаляются световод, патроны, а также вставка декоративной панели.
6. Убрать подсветку гидрокорректора можно с помощью ключа на 21 см.
7. На последнем этапе откручиваются винты нижнего и верхнего ряда и полностью снимается панель приборов.

После отключения панели необходимо закрыть схему подключения, чтобы исключить попадание влаги, мусора, пыли и других источников загрязнения системы.

При необходимости заменяются лампочки в панели приборов ВАЗ 2114, вышедшие из строя заменяются новыми. Также проверяется наличие окисленных участков, которые затираются жидкостью WD-40, проводится контактная обработка. Если, например, причиной некачественного соединения контактов лампы с платой является состояние картриджей на копоть, поврежденные меняют на новые.

Замена ламп в торпеде ВАЗ 2114

Если неисправен щиток приборов, и все детали, подсветка, магнитола показывают высокую работоспособность, то причина в блоке предохранителей, который необходимо проверить и при необходимости заменить.

Не заменяйте блок предохранителей самодельными изделиями или другими устройствами повышенной силы тока, это может привести к повреждению электриков, вызвать серьезные сбои в работе системы и привести к возгоранию автомобиля. Чтобы снять этот блок, нужно воспользоваться специальным пластиковым пинцетом.

Замена подсветки панели

Для улучшения состояния светового излучения, уменьшения широкого цветового разнообразия на панели необходимо разместить новые светодиоды, отвечающие пожеланиям автовладельца и создающие оптимальные условия для улучшения освещения прибора.Вы можете прочитать в другой нашей статье.

Перед тем, как поменять подсветку панели приборов на ВАЗ 2114, нужно купить новый комплект светодиодных ламп и рассчитать правильное количество диодов для каждого датчика, например, для тормоза — необходимо 3 шт. пр.

После снятия блока сопротивления и лампочки в приборной панели ВАЗ 2114 монтируются в заранее обозначенные места, патроны, с соблюдением строгой полярности светодиодных головок, которые аккуратно шлифуют. После завершения работ подаётся питание и проверяется работа и качество подсветки.

Важно внимательно следить за расположением стрелок прибора, чтобы приводы не погнулись и не коробились. Вся конструкция, подсветка приборной панели ВАЗ 2114 фиксируется саморезами. К лампе подключено питание светодиода, стрелки поставлены, установлен нулевой индикатор.

Теперь вы можете контролировать все датчики и устройства бортового компьютера. Если все идентификаторы управления в норме, панель благополучно возвращается на свое штатное место.

Основные выводы

Когда приборная панель на ВАЗ 2114 не горит, важно правильно снять блок, провести детальный осмотр приборов, осмотреть их под лупой, проверить состояние предохранителя, затем проверить правильность подачи питания на панель .Затем вызовите тестер подсветки с тестером и, если вышли из строя предохранители, светодиодные лампы, замените неисправный узел, согласно образцу и ТУ на оборудование.

Перед заменой лампочек в панели приборов ВАЗ 2114 необходимо снять клеммы АКБ, разобрать декоративную накладку панели приборов и снять щиток. После того, как работа по устранению неполадок будет завершена, необходимо проверить контакты устройств. Для этого нажмите кнопку сброса и удерживайте несколько секунд, включив зажигание перед этим действием.Когда все стрелки индикации выполнили регулировку от нуля до максимальных значений, он собран правильно и готов к установке в штатное место.

Каждый автовладелец должен соблюдать правила безопасности при работе с транспортными средствами, правильно настраивать работу всех агрегатов во избежание поломки и повреждения деталей. Своевременно проводить диагностику оборудования, устраняя неисправные элементы в сопровождении квалифицированной поддержки или непосредственно в точках обслуживания.

В процессе эксплуатации автомобиля ВАЗ 2114 может возникнуть вопрос по приборной панели, особенно когда владелец четырнадцати решил это сделать.При возникновении неисправностей нужно знать, как правильно снять и установить панель приборов ВАЗ 2114. Также может потребоваться настройка панели. У каждой операции есть свои нюансы, которые мы рассмотрим ниже.

Трудности в работе панели приборов ВАЗ 2114

В процессе эксплуатации автомобиля могут возникать различные сбои в работе панели приборов. Указатели, бортовой компьютер или система могут не работать. В этом случае проверьте предохранитель. Скорее всего, он перегорел.Но для этого нужно в этом убедиться, проверить проводку и заменить. Короткое замыкание может вызвать эту проблему.

Чтобы улучшить освещение, чтобы его было лучше видно, необходимо будет разобрать приборную панель и приобрести необходимое количество светодиодов. На разобранной панели необходимо сделать отметки для крепления новых диодов. Для каждого устройства нужно их определенное количество. Например, для датчика температуры может потребоваться три лампочки. Светодиоды и резисторы припаяны в специально отведенных местах.При этом необходимо соблюдать их полярность и тщательно стачивать головки.

После того, как все диоды будут спаяны, нужно снять питание и проверить их работу. Если какая-либо из лампочек не горит, значит, она неисправна или нарушена полярность.

Для подсветки ЖК-дисплея необходимо заменить лампу с цоколем с диодом и сопротивлением. Такие же манипуляции можно проделать с любым индикатором и прибором на панели.

Сборка подсветки панели приборов ВАЗ 2114

Для сборки необходимо вывести все провода светодиодов для подключения к плате.Затем нужно плотно соединить оргстекло и туловище. Сзади эта конструкция крепится винтами. Освещение панели приборов ВАЗ 2114 осуществляется через плату. Устанавливать его нужно, но так аккуратно, чтобы не гнуть стрелки приборов, а точнее их приводы. Все фиксируется саморезами. Питание диодов припаяно к питанию лампы. Затем наденьте стрелки и установите на ноль.

При необходимости можно скорректировать показания приборов и датчиков с помощью бортового компьютера.Сверху на панель надевается специальный прозрачный козырек. После этого панель приборов возвращается на исходное место.

Как правильно и недорого выбрать автомобильный видеорегистратор

Иномарки до 600 тысяч рублей могут порадовать своей экономичностью

Тюнинг ВАЗ 2112 просто и стильно

Оказавшись в машине, водитель перед ним наблюдает за огромным количеством органов управления, одним из которых является приборная панель. Он оснащен рядом ключевых индикаторов: спидометром, одометром, уровнем топлива, температурой двигателя, температурой за бортом и давлением масла.

Это основные показатели, которые, как правило, имеют место на всех панелях приборов различных марок автомобилей. В зависимости от того, насколько автомобиль оснащен различными системами, которые обычно предназначены для помощи водителю в управлении, на панелях могут быть дополнительные устройства.

Панель управления. Зачем это нужно?

На автомобиле ВАЗ 2114 на приборной панели расположены все основные органы управления, обеспечивающие комфортное передвижение и правильное вождение. Это главный инструмент в управлении автомобилем, который предоставляет водителю всю необходимую информацию.Панель должна располагаться в таком месте, которое не будет мешать управлению и в то же время давать специальную информацию и не затруднять считывание показаний датчиков. Простота использования — основная задача при производстве каждой панели на всех автомобилях различных марок. Основными показателями, которыми каждая приборная панель должна поделиться с водителем, являются:

• Данные, описывающие работу двигателя.
• Состояние автомобиля и всех его систем в данный момент времени, от которого зависит безопасность движения.
• Целесообразность и правильное использование всех узлов авто.
• Дополнительная информация, которая включает: время, время механизма, запас хода и другие.

Что могло сломаться?

На автомобиле ВАЗ 2114 панель приборов имеет несколько проблем, которые часто встречаются у автомобилей этой марки. Рано или поздно владельцам ВАЗа придется столкнуться с ними. Одна из таких проблем — подсветка приборной панели ВАЗ 2114, которая со временем перестает работать, что не совсем хорошо, учитывая, что ночью ее не видно.Проблемы такого рода могут увеличиться, что приведет к возникновению аварийной ситуации. Решить эту проблему поможет замена лампочек в панели приборов ВАЗ 2114. Для его устранения необходимо снять приборку. Сделать это можно следующим образом.

Как снять приборную панель?

1. Накладка, удерживающая панель, прикручивается тремя винтами, откручиваем отверткой Phillips.
2. Далее идет пять саморезов, которыми сама приборка прикручивается к кузову автомобиля.
3. Отключаем массу от АКБ, если в машине установлена ​​магнитола, снимаем ее колодку с общего жгута проводов.
4. При отсоединении жгута проводов также следует вытащить накладку прикуривателя и провод подсветки пепельницы.
5. Снимаем ручки с рычагов, плоской отверткой будет проще.
6. Потянувшись, снимаем ручку вентилятора отопителя.
7. Над и под комбинацией приборов следует открутить винты (два сверху, два снизу).
8. Откручиваем винты, которые находятся за ней.
9. Накладка удерживается двумя винтами, снимите их.
10. Снимите подушку.
11. Для удобства стоит обозначить отключаемые провода, чтобы не перепутать их при сборке.
12. Далее откручиваем кронштейн рулевой колонки с помощью головки 8 мм.
13. Снимите светодиод с помощью отвертки Phillips.
14. Снимаем саморезы, которыми держится блок управления отопителем.
15. После снятия внешних деталей снимаем декоративную вставку.
16. Далее откручиваем гайки гаечным ключом на 21 мм.
17. Откручиваем винты в местах крепления приборки.
18. Удалить панель.

Таким образом, на автомобиле ВАЗ 2114 панель приборов снимается с места и при необходимости ее возврата обратно следует выполнить все эти действия в обратной последовательности.

После демонтажа можно приступать к ремонту. И если приборная панель ВАЗ 2114 у вас не работает, вам подойдет и этот способ снятия и установки новой панели на место старой.Совсем не сложно. Замена приборной панели ВАЗ 2114 больше не вызовет у вас опасений.

Как улучшить приборную панель?

В любом автомобиле отечественного автопрома панель приборов не самая красивая визуально и практически все автомобилисты готовы улучшить ее внешний вид любыми способами. К тому же это первый элемент любимой машины, который постоянно бросается в глаза.

Варианты его модернизации по массе. Самое главное — знать, чего хочет водитель, и выполнить это не составит труда как самому владельцу, так и мастеру в области электроники.Самая простая модернизация и в то же время самая популярная — это замена лампочек. Это позволяет вдохнуть новую жизнь в вашу панель инструментов, сделать ее уникальной и непохожей на другие. Помимо лампочек, можно поменять узор и привести в порядок приборку. В автосалонах доступен большой выбор различных вариантов фона на любой вкус.

Зачем менять лампочки

Замена лампочек в торпеде ВАЗ 2114 у автомобилистов называется тюнингом.Эта модификация создает особый комфорт и добавляет эстетики интерьеру автомобиля. Для замены лампочек не нужно полностью снимать старую панель, достаточно снять защитное стекло, после чего можно будет поменять как подсветку, так и стрелки направления на всей приборке. Лампочки в панели приборов ВАЗ 2114 можно купить практически во всех магазинах, специализирующихся на запчастях для отечественного автопрома.

Имеется довольно большой выбор расцветок.У покупателей популярны диодные лампочки, они светят намного ярче, что позволяет лучше видеть датчики на панели приборов ВАЗ 2114 в темноте. Установить эту обновку не так сложно, как все думают. Многие думают, что придется паяльником поработать и боятся полностью испортить устройство, тем самым раскошелиться на большую сумму. Для модернизации необходимо будет подготовить устанавливаемый материал и минимальное количество инструментов.

3 шага по замене лампочек в панели приборов

1. Демонтируем панель приборов и снимаем с нее защитное стекло.
2. Осторожно снимите спидометр, тахометр, датчики уровня топлива и температуры.
3. Затем меняем купленную накладку и ставим диоды нужного вам цвета.

Здесь автомобилистам предоставляется полная свобода действий, и каждый из них может выбрать для себя что-то индивидуальное. Можно вставить спокойные тона, чтобы не напрягать глаза водителя, а можно выделиться и поставить яркие, но в то же время эстетичные диоды. Каждый выбирает, как будет выглядеть его машина.И, как правило, панно получается более чем удачным, и глазу становится очень приятно смотреть на него.

Могу ли я справиться сам?

Многие считают эту модификацию приборки слишком сложной, но это не так. Здесь нет абсолютно ничего сложного, все просто и под силу каждому. Для этой работы не нужно никакого специального оборудования, всего пара отверток, плоскогубцы, свободное время и, конечно же, терпение. Куда без него.

Если вы все же боитесь выполнять эти действия по замене, и вам не обойтись без красивой сияющей приборной панели, то вам следует обратиться в сервис, где все сделают качественно и при этом недорого.Эта операция не является дорогостоящей и безвредной для работы датчиков. Кто бы мог подумать, что такой бюджетный апгрейд может доставить автолюбителям столько удовольствия. На автомобиле ВАЗ 2114 панель приборов начинает играть новыми красками и доставлять огромное удовольствие от вождения автомобиля. После установки новых диодов мало кто плохо отзывается о новой панели. Однако многие советуют каждому владельцу произвести соответствующую замену. Ведь это, пожалуй, самый простой и доступный способ обновить машину.

Что насчет стрелка?

Еще один предмет доработки в панели приборов — стрелки. Стало популярным делать их светящимися. Для этого изменения вам также потребуется снять и разобрать панель, как описано выше. Затем под каждой стрелкой аккуратно поместите диод того цвета, которым должны светиться ваши стрелки. Провода питания диода аккуратно выведены и подсоединены к проводке прикуривателя или обогревателя. После этого можно будет собрать приборную панель, выполнив все действия в обратном порядке.Теперь вы можете наслаждаться обновленным интерьером!

Facebook

Твиттер

В контакте с

Одноклассники

Google+

ВАЗ 2107

(1982-2012) Седан | Автомобильные солнцезащитные очки Trokot

Описание продукта

Trokot Snap Shades — это магнитные, идеально подогнанные солнцезащитные козырьки на окнах автомобилей, разработанные, чтобы помочь вам легко защитить ваших пассажиров от вредных ультрафиолетовых лучей, тепла, бликов и насекомых.

• Блокирует тепло, блики и вредные ультрафиолетовые лучи A и UVB до 83% (материал протестирован APRANSA). Козырек от солнца также создает слой защиты, действуя как сетка от насекомых.
• Высококачественные, идеально подогнанные шторы для автомобильных окон, произведенные и контролируемые по качеству в Европе.
• Изготовлен из жаропрочной, устойчивой к выцветанию и растяжению сетки. Рама изготовлена ​​из резинового профиля для защиты шторы от влаги и повышенной прочности.
• Пирамидальный материал абажура сохраняет видимость сквозь стекло даже в темноте, создавая тень и фильтруя ультрафиолетовые лучи, обеспечивая при этом превосходную конфиденциальность.
• Сохранение полной функциональности автомобильных стекол с установленными шторами Trokot Snap Shades. Высокопрочные магниты позволяют открывать окна автомобиля для вентиляции, когда автомобиль неподвижен и при движении на высоких скоростях (проверено на скорости 100 км в час). Солнцезащитные козырьки передних дверей следует снимать во время движения автомобиля.
• Встроенные высокопрочные магниты обеспечивают быструю и легкую установку и снятие.
• Магнитные крепления необходимо прикрепить к оконным рамам автомобилей для установки любых штор на передние и задние двери.Никаких магнитных креплений не требуется для установки каких-либо задних вентиляционных отверстий / окон портов и шторок на заднем лобовом стекле. Зажимы необходимы для установки любых шторок на заднее стекло (не обязательно приклеивать к автомобилю).
• Магнитные крепления и / или зажимы включены для быстрого и легкого монтажа (при необходимости).
• В комплекте также запасная лента 3M VHB 4910 (при наличии магнитных креплений).
• Трехлетняя гарантия производителя.

Опции:

Поз.	Включения
Передние двери	2 шт. X передние двери
Задние двери
Заднее ветровое стекло	1 шт. X заднее лобовое стекло
Передние двери (укорочены на 30 см)	2 шт. X передние двери
Передние двери (вырез для курения с обеих сторон)	2 шт. X передние двери
Передние двери (отверстие для курения с левой стороны) (Внимание: сторона водителя и сторона пассажира различаются в зависимости от страны!)	2 штуки x передние двери
Передние двери (вырез для курения с правой стороны) (Внимание! : Сторона водителя и сторона пассажира различаются в зависимости от страны!)	2 шт. X передние двери
3 шт. Сзади H emisphere	2 шт. x задние двери 1 шт. x заднее лобовое стекло
Полный комплект (5 шт.)	2 шт. x передние двери 2 шт. x задние двери 1 шт. x заднее стекло

Россия прощается с автомобилем и эпохой

МОСКВА (Рейтер) — Россия заканчивает свой давний роман с автомобилем, который когда-то ценился нацией, но стал символом упадка ее автомобильной промышленности и, некоторые, сама страна.

АвтоВАЗ Lada 2107 проезжает по дороге в Санкт-Петербурге 2 мая 2012 года. Россия заканчивает свой давний роман с автомобилем, который когда-то ценился в стране, но стал символом упадка ее автомобильной промышленности. а для некоторых — сама страна. Решение государственного автопроизводителя АвтоВАЗ о прекращении производства последних моделей серии Lada Classic в этом году после четырех десятилетий — это больше, чем просто конец дороги для автомобиля. Снимок сделан 2 мая 2012 года. Соответствует Feature RUSSIA-CAR / REUTERS / Александр Демьянчук

Решение государственного автопроизводителя АвтоВАЗ о прекращении производства последних моделей серии Lada Classic в этом году после четырех десятилетий — это больше, чем просто конец. дороги для автомобиля.

Хотя устаревшая серия семейных автомобилей в форме коробок высмеивается за рубежом, многие россияне считают ее последней связью с эпохой, когда они считали, что Советский Союз может выиграть холодную войну, и рассматривают ее конец как признак снижения статуса России.

«Это случай национальной привязанности. Долгие годы в советское время Классика была недостижимой мечтой для многих мужчин. Было очень сложно найти один, и люди годами стояли в очередях », — сказал Вячеслав Лысаков, депутат парламента и глава ассоциации автомобилистов« Свободный выбор ».

«Многое из того (советского) времени уже прошло, и Classic был одним из оставшихся звеньев».

В прошлом месяце АвтоВАЗ остановил производство седьмой модели серии, 2107, оставив в производстве только один Classic — универсал 2104. Компания заявила, что в конце этого года пришло время «попрощаться» с этой моделью.

Лада часто становится предметом шуток за границей из-за своей квадратной формы и репутации ломающейся в самый неподходящий момент.В одном анекдоте спрашивается: как удвоить стоимость «Лады»? Ответ: Путем наполнения бака.

Джереми Кларксон, ведущий британского автомобильного телешоу Top Gear, незабываемо назвал Ладу 2107 «просто худшей машиной в истории». Молодых россиян, стремящихся к стилю, не увидят мертвыми в одном месте.

Но многие россияне среднего и пожилого возраста сожалеют о кончине Классики и видят дурные предзнаменования на будущее.

«Это был лучший в мире автомобиль по дизайну. Более красивой машины вы не увидите », — сказал 65-летний архитектор Александр Федоров, прогуливаясь по Красной площади в Москве.

«С тех пор Россия сбилась с курса. Российский автопром разрушен. Я виню в этом 12 лет правления Путина », — сказал он, указывая на красные стены и золотые купола Кремля, где 7 мая многолетний правитель России Владимир Путин вступит в новый шестилетний президентский срок.

СДЕЛКА С FIAT

По соглашению с итальянской автомобильной компанией Fiat в 1970 году была произведена первая Lada Classic 2101 на базе популярного во всей Европе четырехдверного седана Fiat 124.

«Классик», или «Жигули», как его еще называют в бывшем Советском Союзе, стал большим хитом в стране, где владение автомобилем само по себе было символом статуса, а западные бренды не продавались.

Находчивые владельцы, привыкшие к нехватке и низкому качеству промышленных товаров в советской командной экономике, довольствовались тем, что у них было, и вскоре научились ремонтировать машину самостоятельно.

Его простота была преимуществом, так же как и его способность работать в суровые холода. В последующие годы его низкая цена и долговечность сделали его привлекательным, особенно в регионах России.

«Я люблю свою машину», — сказал Николай Дашкевич, обученный механик из Москвы, у которого есть 25-летняя белая «Лада 2105», пятая в серии. «Более половины деталей являются оригинальными, но они проехали более 1 миллиона километров (625 000 миль)».

Официальные лица АвтоВАЗа заявили, что к марту этого года было продано более 17,75 миллиона автомобилей этой серии.

Но АвтоВАЗ боролся с иностранной конкуренцией после распада Советского Союза в 1991 году.Рядом на улицах с громоздкими внедорожниками, которые предпочитали нувориши, он стал символом пропасти между богатыми и бедными.

АвтоВАЗ смирился с неизбежностью в прошлом месяце, остановив производство 2107 через 30 лет, хотя текущая стартовая цена невысока и составляет 206 900 рублей (7 000 долларов), что вызвало яростные споры среди автолюбителей в России.

«Давайте будем разумными и не будем мечтать о том, чтобы АвтоВАЗ продолжал выпускать модели, не меняя их в течение 30-40 лет», — написал участник онлайн-форума, назвавшийся только Sony.

Но многие участники не согласились. «АвтоВАЗ лично передал рынок бюджетных автомобилей китайскому автопрому, сдался без боя», — написал некий Максим.

СИЛЬНЫЕ ВРЕМЯ

Российские автопроизводители переживают тяжелые времена, несмотря на то, что Renault, принадлежащая Фрэнсис, и японская Nissan Nissan получат контроль над АвтоВАЗом в рамках сделки с государственной компанией «Ростехнологии».

Продажи Lada упали на 15 процентов в годовом исчислении в последнем квартале, и АвтоВАЗ отзывает почти 100000 новых Ladas из-за технических неисправностей, в том числе 70 000 Lada Kalinas, модель, которую Путин продвигал, проехав на ней 2000 км по Сибири в 2010 году.

Путин также пытался продвигать новую Lada Granta в прошлом году, но предпринял несколько попыток, чтобы завести ее во время тестовой езды.

Спад в национальной автомобильной промышленности вызывает еще большее раздражение для отечественных производителей, поскольку к концу десятилетия Россия приближается к тому, чтобы стать крупнейшим автомобильным рынком в Европе благодаря росту доходов и росту потребительских расходов.

Ожидается, что в этом году продажи автомобилей вырастут примерно на 6 процентов до 2,8 миллионов автомобилей и достигнут 4 миллионов к 2015 году.

Renault, General Motors и Ford входят в число глобальных игроков, которые только начинают расширять свои филиалы или переходить в те, которые принадлежат российским партнерам.

Многие российские эксперты не с оптимизмом смотрят в будущее, говоря, что российские автомобили просто не конкурируют с иностранными брендами, но некоторые говорят, что усиление конкуренции пойдет на пользу потребителям.

«Несмотря на всю критику властей, которую вы слышите сейчас, на российской земле построена новая автомобильная промышленность, отрасль, производящая автомобили Ford, Volkswagen, Renault, Hyundai и т. Д.», — сказал обозреватель автомобильной отрасли Александр Пикуленко. для радиостанции «Эхо Москвы».

«Главное, чтобы потребитель мог получить хороший продукт, надежный, безопасный и дешевый».

Однако некоторые россияне вряд ли когда-нибудь успокоятся.

«Сейчас вы видите все эти модные иностранные модели в России, но раньше мы гордились тем, что ездили на собственных автомобилях», — сказал Николай Пешков, бизнесмен из Ижевска, города, где в России производились последние модели 2107. «Думаю, выбора тогда не было, но« Жигули »были настоящей мечтой. Если он у вас был, вас уважали ». (1 доллар = 29.3650 рублей)

Панель приборов ВАЗ-2107: схема тюнинга, цена. Как заменить панель приборов своими руками

Панель приборов ВАЗ-2107 оснащена всеми важными сигнализациями и контроллерами, контролирующими нормальную работу основных узлов автомобиля. Зная все нюансы, а также возможности датчиков и приборов, можно своевременно обнаружить определенную неисправность, предотвратив более серьезную поломку. Рассмотрим функциональность этого элемента, его улучшение, а также способ замены.

Индикаторы масляные и АБ

Если на панели приборов ВАЗ-2107 загорается аварийный индикатор давления масла, необходимо остановить автомобиль и заглушить двигатель. Обязательно проверьте уровень масла, при необходимости долейте запас до нужной отметки, и только потом запускайте двигатель. Если аварийная лампа продолжает гореть, выключите силовой агрегат и отбуксируйте машину в ближайшую мастерскую. Дальнейшее движение с горящим индикатором приведет к повороту шатунов, отчего двигатель начнет стучать.Это может спровоцировать заедание мотора и последующий капитальный ремонт.

При загорании контрольной лампы аккумуляторной батареи в первую очередь проверьте клеммы на окисление и отсутствие контакта. Если устранение этих точек не помогло, причина неисправности в генераторе. Скорее всего, он не вырабатывает достаточного тока, необходимого для подзарядки аккумулятора. Желательно выключить все электроприборы и проследовать до ближайшей станции техобслуживания. Качественный аккумулятор проедет не менее 100 километров, питая только систему зажигания.Чаще всего в таких случаях выходит из строя реле регулирующего напряжения.

Датчики уровня топлива, тормозов и охлаждающей жидкости

Указатель уровня топлива показывает наличие топлива в баке. Нулевая отметка означает, что осталось менее 5 литров бензина и пора ехать на заправку.

Зажигание на панели приборов датчика аварийной тормозной жидкости ВАЗ-2107 требует немедленной остановки. Затем проверьте уровень жидкости, долейте до нужного значения. Кроме того, вы должны убедиться, что автомобиль способен тормозить.Если механизм работает, самостоятельно отправляйтесь на СТО. Если реакции нет, вызовите эвакуатор, слесаря ​​или устраните проблему своими руками.

Индикатор температуры хладагента находится в красной зоне. Начинающий водитель может не заметить «закипание» двигателя до тех пор, пока из-под капота не появится пар, так как в данной модели не предусмотрена сигнализация, информирующая о перегреве двигателя. В этой ситуации следует остановиться и дать силовому блоку остыть. При отсутствии обрыва соединения труб нужно постараться добраться до гаража или СТО, чтобы выяснить причину неисправности.Чаще всего эта проблема возникает из-за выхода из строя термостата или вентилятора радиатора.

Схема панели приборов ВАЗ-2107

Рассмотрим основные приборы и индикаторы, включенные в схему панели приборов «семерка»:

• Вольтметр.
• Спидометр (указатель скорости).
• Одометр. Считает пройденный пробег.
• Тахометр. Используется для определения частоты вращения коленчатого вала. Красная зона указывает на превышение максимально допустимого значения (6 тысяч оборотов в минуту).
• Датчик температуры хладагента. Зеленая зона — норма, красная зона — перегрев мотора. Запрещается эксплуатация автомобиля при температуре охлаждающей смеси выше 118 ^o С.
• Экономометр Устройство позволяет выбрать оптимальный режим движения, о чем свидетельствует расположение стрелки в зеленой зоне.

Контрольные лампы

В блок контрольных ламп приборной панели ВАЗ-2107, о настройке которой пойдет речь ниже, входят следующие индикаторы и датчики:

• Включение указателей поворота, на что указывает мигающий зеленый свет.
• Контрольная лампа заряда аккумулятора. Во время запуска мотора индикатор горит красным цветом и гаснет. Продолжая светиться, нужно проверить заряд аккумулятора. Среди основных причин неисправности: слабое натяжение ремня ГРМ, неисправность цепи или генератора.
• Датчик габаритного света.
• Сигнализация включения дальнего света (в активном режиме горит синим цветом).
• Регулятор уровня давления масла. Недостаточный индикатор обозначается постоянно горящей красной лампой.
• Индикатор неисправности механизма управления силовым агрегатом. Сенсор в штатном режиме горит оранжевым цветом, после запуска гаснет. Мигающий или постоянный свет указывает на неисправность системы. Данная функция используется на панели приборов ВАЗ-2107 (инжектор).
• Включите стояночный тормоз — датчик горит красным светом.
• Также есть сигнализация пройденного расстояния, запаса топлива, уровня топлива.

Управление с клавиатуры

Панель приборов ВАЗ-2107, цена которой в современной версии колеблется в пределах 4 тысяч рублей, оснащена клавишными переключателями.Основных элементов этого типа:

• Выключатель наружного освещения. Работает в трех положениях, сигнализируя о включении подсветки приборов и габаритных огней, дополнительном включении ближнего света, выключении внешнего освещения.
• Регулятор обогрева заднего стекла. Активируется при включении зажигания.
• Контроллер задней противотуманной фары. Режим активируется при включении ближнего света при нажатии соответствующей клавиши.
• Выключатель вентилятора отопителя. Устройство работает на низких и высоких оборотах.

Дополнительные контрольные лампы:

• Индикатор, сигнализирующий о непристегнутых ремнях безопасности (сигнализирует красным цветом).
• Датчик активации заднего стекла (горит оранжевым).
• Лампа контроля аварийного состояния тормозной системы.

Модернизация

Тюнинг приборной панели ВАЗ-2107 позволяет кардинально изменить интерьер салона, благо материалов и приспособлений для этого на рынке предостаточно.Доработку панели рекомендуется начинать с установки оригинальной подсветки. Это не только улучшит эстетику узла, но и позволит не перенапрягать глаза ночью. Среди других возможностей настройки панели — установка белой шкалы приборов, обрезка стрелок, установка современной аудиосистемы, обшивка корпуса инновационными материалами и многое другое, на что хватит денег и воображения. Для 100% эффекта работу лучше доверить профессионалам.

Светодиодная подсветка приборной панели ВАЗ-2107

Такое оборудование придает приборной панели автомобиля современный и оригинальный вид. Для настройки понадобится 8 или 10 светодиодов по 3 вольта, специальный соединительный кабель и пара резисторных элементов по 680 Ом каждый.

Этапы работы:

1. Сначала отрежьте головки светодиодов при помощи напильника. Затем шлифуют всю поверхность, зачищают и разрезают молекс на куски по 30 мм. Они согнуты в форме буквы «G», припаяны к тем местам, где будут установлены светодиоды.К ним методом пайки крепится один отвод светового элемента.
2. На втором этапе установки светодиодной подсветки панели приборов ВАЗ-2107 подшиваются диоды. Затем отрежьте кабель и сформируйте проводку. Четыре элемента впаяны последовательно в одну цепь, а боковой светодиод подключен через резистор. Минус и плюс взят от контактов старой подвески.
3. На завершающем этапе регулируется яркость в двух средних цепях, оснащенных четырьмя диодами.

Подсветка стрелок

Еще один вариант модернизации электронной панели приборов ВАЗ-2107 — подсветка стрелок. Операция выглядит следующим образом:

• Определяются по длине стрелок и аккуратно шлифуют оргстекло острием в нижней части.
• Под углом 45 градусов обтачивают противоположный конец стрелки, после чего крепят клеем. Элемент окрашен красным лаком в несколько слоев; в качестве фиксатора используется фиксирующая пробка.
• Надо будет взвесить старую и новую стрелу. Разница не должна превышать 100 миллиграммов. Демонтировать белую шкалу, установить пару светодиодов, которые по бокам тонированы черной краской.
• В случае прохождения света из-под стрелки нужно сделать кольцо, покрыть лаком и поставить на весы. Диоды фиксируются по размеру. Грамотно изготовленный прибор обеспечит яркость даже в дневное время.

Замена панели своими руками

Заменить приборную панель на ВАЗ-2107 следующим образом:

• Отключить автоподключение от минуса AB.
• Подденьте отвертку и осторожно снимите форсунки с ручек управления нагревателем.
• Открутите гайку крепления ручки для сброса счетчика с шайбой, затем вставьте ручку в нишу за приборной панелью.
• С помощью тонкой отвертки снимите колпачки, фиксирующие панель.
• Открутите крепежные винты.
• Осторожно демонтировать приборную панель ВАЗ-2107.
• Гамма-трос отсоединяется после ослабления гайки с накаткой привода спидометра.
• Напорный шланг снимается с эконометрического штуцера.
• Осторожно снимите колодки трехцветных проводов, собранные в одну жгут.
• Теперь панель полностью снимается с автомобиля.

При необходимости проведем замену ламп указателей поворота, установку светодиодных фонарей или новую «приборку». Монтаж производится в порядке, обратном снятию.

Lada — Комплект для покраски и ремонта автомобиля

Гарантия 100% соответствия цвета

Выберите производителя

или производителя

Выберите модель

Выберите модель

Как работает Chipex Paint?

Это трехэтапный процесс: покраска, смешивание и полировка — Chipex Lada Paint.Он работает так, что даже самый любительский автовладелец сможет провести ремонт, независимо от того, какой у вас цвет — Brilliant Black или Vegas Yellow. Точно упакованный, быстро доставленный и готовый к непосредственному нанесению, Chipex — ваше лучшее решение для ремонта стружки. Все необходимые аксессуары включены вместе с основными инструкциями. Мы не останавливаемся на достигнутом; мы также предлагаем гарантию соответствия цвета. Делаем правильно или заменяем.

Выберите размер комплекта

Доступно 3 набора различных размеров, просто добавьте нужный в корзину.

Серебро

Ремкомплект Chipex — малый

49,99 долл. США

Характеристики

• Срок годности —

  1 год

• Краска Chipex —

  0.33 floz

• Полироль Chipex —

  0,68 флоз

• Раствор для смешивания —

  1 флакон

• Щетки —

  4

• Нитриловые перчатки

• Ткань для удаления краски

• Ткань из микрофибры

• Инструкции

• Купить сейчас

Золото

Ремкомплект Chipex — средний

57 долларов.99

Характеристики

• Срок годности —

  2 года

• Краска Chipex —

  0,66 floz

• Полироль Chipex —

  2,14 floz

• Раствор для смешивания —

  1 флакон

• Щетки —

  4

• Нитриловые перчатки

• Ткань для удаления краски

• Ткань из микрофибры

• Инструкции

• Купить сейчас

Известные модели Lada

Когда дороги регулярно попадают на кузов автомобилей песком и каменными крошками, обычно образуются царапины от краски. Это называется дорожной сыпью. Система окраски Chipex DIY помогает устранить неприглядные повреждения кузова Lada, вызванные Road Rash, что обычно приводит к дорогостоящим поездкам в профессиональные мастерские по окраске кузовов. Chipex предлагает гораздо более дешевое и менее трудоемкое решение

Общие цвета Lada

Lada — это бренд, устанавливающий стандарты качества интерьера, в сочетании с его бесконечным и постоянно растущим модельным рядом, помог ему стать одним из ведущих производителей автомобилей. Доступен в широкой цветовой гамме, в том числе:

• Блестящий черный

• Аргус Браун

• Кюве Сильвер

• Цветочек Серебро

• Ледник Белый

• Готланд Грин

• Манхэттен Грей

Как найти код краски Lada?

Ваш браузер не поддерживает видео тег.

Революционная система ретуши, которая превосходит все краски наших конкурентов!

Сколько это стоит?

Просто введите свой номерной знак REG или цветовой код или даже название вашего автомобиля ниже, чтобы узнать. Цены варьируются в зависимости от автомобиля.

• Chipex был протестирован и сертифицирован немецким испытательным агентством TUV. Продукт позволяет водителю просто и безопасно устранять дорожную сыпь, царапины и повреждения, вызванные сколами краски, а также повышать стоимость вашего автомобиля при перепродаже.

• Гарантия соответствия цвета краски для всех марок и моделей, включая ваш автомобиль Lada.

• Безупречные профессиональные результаты благодаря высококачественным решениям для смешивания и полировки

• Четкие, простые и удобные инструкции

• Полный набор аксессуаров

• Три размера на выбор

• Ваш комплект для ремонта краски Chipex будет доставлен в течение 48 часов, если это адрес в Великобритании, или:

• Доставка в ЕС отслеживается 1-2 дня.

• Доставка в США отслеживается 1-2 дня

• Доставка в остальной мир отслеживается 2-3 дня.

• Все комплекты красок Chipex изготавливаются индивидуально для каждого отдельного заказа благодаря уникальной цветовой кодовой маркировке продукта.В результате отдельные лакокрасочные продукты и комплекты красок освобождаются от правил дистанционной продажи.

• Краски, не изготовленные на заказ, могут быть возвращены в течение 28 дней с момента получения для возврата. Все предметы должны быть в оригинальной упаковке и неиспользованы.

Мы можем подобрать цвет любой Lada Paint

Средства по уходу за автомобилем Chipex созданы с использованием новейших химикатов, доступных на мировом рынке.
