Как снять приборную панель на ВАЗ-2106

На чтение 2 мин. Просмотров 668 Обновлено 05.10.2017

Снимать приборку обязательно нужно уметь. Это пригодится не только для тюнинга, но и для обычного ремонта.

Приборная панель в ВАЗ-2106 держится в четырех точках – двумя пружинными скобами снизу и двумя зацепами сверху. Чтобы ее снять, сначала нужно открутить кожух рулевой колонки. Он крепится несколькими болтами по периметру и одним саморезом снизу и чуть-чуть слева.

Далее, чтобы отсоединить приборную панель, нужно отжать ее нижние скобы. Для этой цели в торпеде под приборкой есть специальные заводские отверстия. Изначально они закрыты обычным материалом торпеды и видны только их контуры.

Чтобы найти эти отверстия, нужно наклониться под торпеду и отыскать контуры на ее краю под приборной панелью. Центр контура нужно проткнуть, например, отверткой. Инструмент пройдет в отверстие и упрется в пружинную скобу. При нажатии, скоба согнется, и соответствующий край приборной панели освободится. Так же нужно освободить и второй край.

Это, можно сказать, первый этап. Для небольших работ, например, для проведения проводов под торпеду, этого может хватить, но вытащить приборную панель прямой сейчас не получится. Ее держат привод спидометра и провода, которыми подключены приборы и кнопки. Поэтому через получившуюся щель просовываем руку и откручиваем гайку, которая крепит трос спидометра к самому прибору. Страшного или сложного в этом ничего нет, обратно трос крепится легко и просто. После отсоединения троса спидометра, приборка станет перемещаться значительно свободнее и можно будет спокойно разъединить все электрические колодки на проводах приборов и клавиш.

Обратно приборка устанавливается просто. Соединяете нужные колодки, прикручиваете трос к спидометру и: сначала заводите верхние зацепы за верхний край окна в торпеде, а потом прижимаете нижний край. Нижние пружинные скобы защелкнутся, и приборка встанет на свое место.

Замена приборов панели на ВАЗ 2103, ВАЗ 2106

Добро пожаловать!
Панель приборов – она занимает очень важное место в салоне автомобиля, потому что если бы её не было, то каким образом вы бы узнавали с какой скоростью автомобиль едет, какая температура у двигателя и.т.д. О том как заменить панель приборов на автомобиле «ВАЗ 2106», читайте чуть ниже.

Примечание!
Для замены панели, вам будут нужны следующие инструменты: Во-первых запаситесь пассатижами и двумя отвёртками, а так же вам может понадобится основной набор гаечных ключей и маркер!

Вопрос?
А с какой целью вы меняете панель приборов на своём автомобиле? (Ответ пишите в комментариях)

Краткое содержание:

Как заменить панель приборов на ВАЗ 2103, ВАЗ 2106?

Примечание!
Замену панели в большинстве случаев не заменяют, а лишь снимают для того чтобы заменить приборы и выключатели, поэтому если вы хотите заменить лишь приборы или выключатели, тогда воспользуйтесь специальной статьёй по замене, под названием: «Замена приборов панели»!

Снятие:
1) Сперва взяв в руки отвёртку, отверните при помощи неё пять винтов которые крепят верхнюю и нижнюю часть кожуха рулевой колонки.

Примечание!
Буквой «А» на фото указан винт который крепит кожух к под-рулевому переключателю, его так же нужно выворачивать но только аккуратно!

2) После всех отвёрнутых винтов, снимите нижнюю а затем верхнюю часть кожуха с рулевой колонки.

Примечание!
При снятии кожуха, не потеряйте кольцо замка зажигания которое на фото выше указано буквой «А»!

Полезный совет!
Можно снять панель приборов, не снимая при этом кожух для этого при помощи гаечного ключа отверните две гайки, которые крепят компенсатор рулевой колонки.

Когда обе гайки будут откручены, рулевая колонка опустится резко вниз чтобы этого не произошло придерживайте её рукой при отворачивании гаек. Когда ваша панель приборов будет установлена, то в таком случае прежде чем начать закручивать гайки крепления компенсатора обратно, сперва проверьте легкость вращения руля, а уже потом закручивайте гайки!

Примечание!
Вторая гайка которая крепит компенсатор, располагается точно так же но только справой стороны!

3) Далее с помощью сразу же двух плоских отвёрток, подденьте нижнюю часть панели в местах где она крепится при помощи скоб к торпеде. После поддевания, потяните панель на себя и вследствие чего снимите её с автомобиля.

Примечание!
Вообще для снятия панели, лучше всего через специальные отверстия нажимать на скобы крепления панели. В том случае если эти отверстия у вас закрыты облицовочно плёнкой, тогда эти отверстия легко найти по тому месту где плёнка будет прогибаться, а после нахождения аккуратно при помощи шила можно будет убрать плёнку чтобы не закрывала эти отверстия.

А в том случае если у вас нет никаких отверстий, тогда как описывается в начале этого пункта снимите панель, то есть подденьте её отвертками в нижней части и потянув на себя снимите!

4) Когда панель будет снята, возьмите в руки пассатижи и с их помощью от задней части приборов которые установлены на панели (сперва от спидометра), отверните гайку наконечника троса и после чего отсоедините наконечник троса от спидометра.

5) Теперь для удобства отведите панель на себя, и после чего маркером сделайте метку на каждом разъеме. Когда метки будут сделаны, разъедините все разъёмы между собой и вследствие чего полностью снимите панель приборов с автомобиля.

Установка:
1) Установка новой панели приборов происходит в обратном порядке снятию.

Примечание!
Когда дойдёте до окончательной установки новой панели, то всегда помните! Сперва установите верхнюю часть панели, а уже потом нажав на нижнюю часть защёлкните её.

Более подробно об том как установить панель приборов, смотрите в видео-ролике который расположен ниже!

Дополнительный видео-ролик:
Не понимаете как нужно устанавливать панель приборов на своё место? Тогда просмотрите это видео, в котором будет всё подробно показано:

https://www.youtube.com/watch?v=VcgKZ-h3Cgw&feature=youtu.be

Снять панель приборов ВАЗ 2106 своими руками фото. Ремонт ВАЗ 2106

Сразу хотел бы предупредить, что подробного руководства как снять панель приборов ,к сожалению, подготовить не получилось, так как выполнял эту работу еще летом. Весь порядок действий уже подзабыл, но основную суть как и всегда, с картинками, постараюсь изложить в этой статье.

Сразу приведу список инструментов, которые понадобятся для того, чтобы снять панель приборов на ВАЗ 2106:

• Отвертка плоска и крестовая
• Вороток (а лучше трещотка)
• Удлинитель небольшой
• Головка торцевая на 10

Как правильно снять панель приборов. Порядок работы

Первым делом необходимо будет выполнить следующие действия:

1. Извлечь щиток приборов из панели
2. Снять корпус отопителя и отсоединить тросы управления заслонками печки

Снизу по всей площади панели необходимо по выкручивать саморезы. Вот показана фотография с левой стороны:

Теперь около рукоятки подсоса:

Также, два самореза находятся с правой стороны панели приборов, ниже отсека бардачка:

И последний болт снизу, если не изменяет память, находится ниже рычагов управления печкой:

Снизу вроде бы все. Теперь можно откручивать гайки, которыми панель приборов ВАЗ 2106 крепится сверху. Первые две находятся с левой стороны, в месте, где бы щиток приборов:

Затем две гайки с правой стороны, они видны в отверстии бардачка:

Если не ошибаюсь, то больше никаких креплений нет. Отведя панель немного в сторону, отсоединяем центральный воздуховод печки:

И еще необходимо будет отсоединить трос управления заслонками печки вместе с рычагами. Если честно, то не помню уже, как я это делал, но особых трудностей вроде бы не возникало:

И после этого можно полностью снимать панель приборов, так как ее больше ничего не держит:

Окончательный результат проделанной работы показан на фото ниже:

Извиняюсь, если не привел некоторых моментов, но как уже сказал выше, не запомнил полностью все, что пришлось проделывать для снятия панели. Если кто-то может дополнить, как снять панель приборов, то можно в комментариях отписаться. В случае необходимости замены, придется долго искать новую панель, так как не во многих магазинах остались именно для ВАЗ 2106.

Но в любом случае, можно поискать и на авторазборках, там можно найти вполне приличные варианты.

Как снять панель приборов на ВАЗ 2107 (фото и видео)

Снять щиток приборов (или приборную панель) требуется для многих целей: смена лампочек освещения, самой панели, контрольных приборов. Нужно снять панель, чтобы провести её тюнинг, а некоторые нечистоплотные «специалисты» таким образом добираются до счётчика и «скручивают» пробег.  Независимо, карбюраторный ВАЗ 2107, или инжектор, схема снятия одна и та же.

Ниже приведена комбинация приборов для ВАЗ 2107 инжектор:

Разница в комбинации незначительная: если у вас инжектор, то добавлен индикатор неисправности системы управления двигателем:

Символ загорается при зажигании, после устойчивого запуска гаснет. Постоянно горит или мигает, если неисправен инжектор, или нарушена работа двигателя.

Разберём последовательность действий для снятия панели.

1. Запомните: почти все работы по обслуживанию электрических цепей в автомобиле ВАЗ 2107, да и в любом другом начинаются с «обесточивания массы», или размыкания отрицательной части цепи, которой служит кузов. Для этого нужно снять клемму со знаком «минус» с аккумуляторной батареи.
2. С помощью отвёртки с прямым шлицем аккуратно снимаем три колпачка с рычагов управления отопителем салона. Схема порядка снятия любая.
3. Правее рычагов видна заглушка с символом отопления. Той же отвёрткой поддеваем её. Снятие заглушки не вызывает затруднений. Под ней расположен винт – саморез, крепящий правую часть приборной панели. Выкручиваем его.
4. Справа от кнопки сигнализации есть утопленная рукоятка, которая «обнуляет» суточный пробег. Нужно открутить и вытащить у неё гайку вместе с шайбой, а саму рукоятку протолкнуть внутрь панели.
5. Аккуратно тянем на себя правую часть панели, рядом с рычагами отопителя.
6. Теперь нужно отсоединить трос привода спидометра. Надеваем нитяные перчатки, чтобы не испачкать руки маслом, и отворачиваем гайку на тросике. Она имеет рифление по ободу, и показана стрелкой.
7. Убираем шланг подвода вакуумного разряжения со штуцера экономайзера. У ВАЗ 2107 он находится с левой стороны приборной панели. Иногда он оказывает сопротивление, поэтому можно аккуратно приложить силу.
8. Важный момент! Прежде чем разъединять разноцветные колодки, запомните маркировку и места стыковки,  или запишите, куда они присоединяются. Только после этого можно размыкать разъёмы. Если при сборке будет нарушена схема подключения, придётся всё разбирать заново.
9. Заключительный этап: выполняем снятие щитка. Операция закончена.

При установке щитка все действия производятся в обратном порядке. Не забудьте перед установкой панели подключить все контакты, накинуть минусовую клемму на аккумулятор и включить зажигание. Так как если что-нибудь забыть подсоединить, то потребуется снова полностью снимать панель.

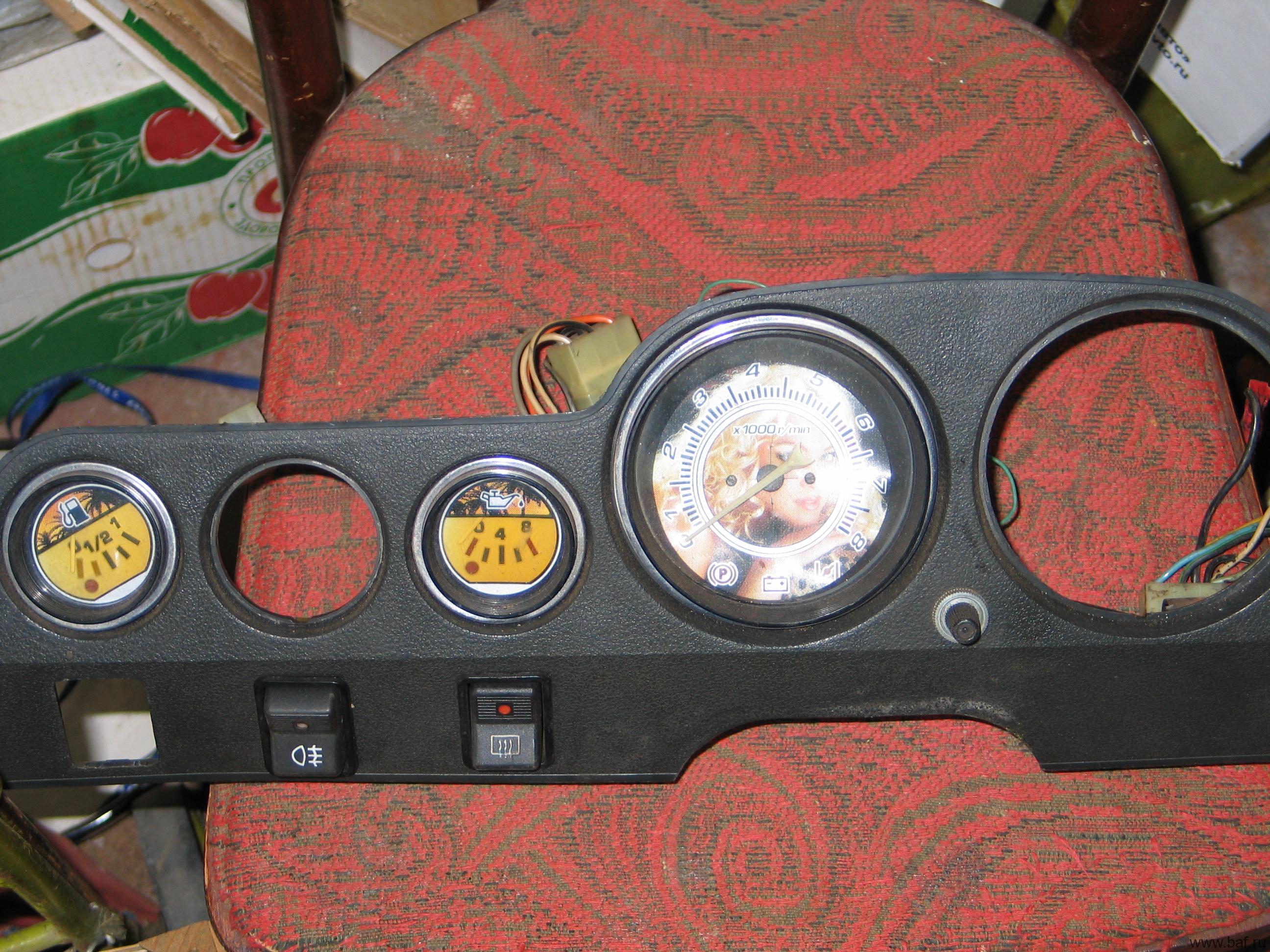

Раз вы сняли панель, то можно сделать её тюнинг. Например, изменить внешний вид циферблатов. Для этого вначале аккуратно снимаете стрелки, при этом нужно постараться не погнуть ни их, ни штифты. Движение – только «вытягивание» перпендикулярно плоскости циферблата (не забудьте перед снятием отметить место, в котором стрелка «лежит» в нулевом положении).

Следующим этапом наклеиваем новый циферблат, для хорошего качества наклейки поверхность нужно обезжирить и тщательно прикатать наклейку.
Также можно сделать тюнинг подсветки приборной панели, установив светодиоды на 12 В, ток 350 мА. Главное при пайке не забывать в последовательную цепь ставить резистор, предохраняющий от перегрузки. Светодиоды можно поставить вместо штатных ламп, и включить в цепь реостат.

На фото представлен достойный тюнинг приборной панели ВАЗ 2107 в дневном и ночном вариантах освещения.

Ваз 2106 2103 снятие и установка панели приборов

11 июня 2011

Сама по себе панель приборов автомобиля ваз 2106 представляет собой неразборную металлическую конструкцию, которая залита полимерной пеной и обтянута полимерной пленкой. Панель приборов состоит из раличных органов уплавления автомобилем и контрольных приборов.

Для разборки панели нам потребуется гаечный ключ на десять и две отвертки. Снятие панели производят в случаях ее замены на новую или при всевозможных кузовных работах, в ходе которых панель может помешать или повредиться.

Последовательность действий при снятие панели будет выглядеть следущим образом:

• Отвернув четыре винта крепления, снимите вещевую полку.
• Снимаем панель радиоприемника, для этого в самом низу отворачиваем винты крепления слева и справа, после отворачиваем верхний правый винт крепления панели.

• Аккуратно, поддев отверткой, из панели радиоприемника снимаем планку с дополнительными органами управления, под этой планкой будут нахдиться еще два винта крепления панели радиоприемника, которые так же необходимо открутить и придерживая монтажную планку снимаем панель радиоприемника.

• Снимите левую и правую декоративные накладки стойки ветрового стекла, отвернув три винта крепления.
• Отвернув винты крепления, снимите декоративные накладки рулевой колонки.

• Далее снимаем панель комбинации приборов, для этого отверткой аккуратно поддеваем панель в местах крепления фиксаторов и вытаскиваем ее немного наружу. Отсоединяем от спидометра трос. Маркируем пакетники проводов, так чтобы при установке не запутаться и разъединяем их. Снимаем панель комбинации приборов.

• Аккуратно поддев отверткой вынимаем из панели часы. Так же маркируем и разъединяем провода, вынимаем из часов лампу подстветки и снимаем часы.
• Выньте выключатель электровентилятора отопителя салона, маркируем и разъединяем провода и снимаем выключатель. Далее снимите, разжав отверткой, рукоятки заслонок отопителя.

• Отсоедините провод от лампы подстветки вещевого ящика. Снимите боковину вещевого ящика, отвернув два винта ее крепления.

• Выворачиваем четыре винта нижнего крепления панели приборов к кузову автомобиля.
• В вещевом ящике отворачиваем две гайки верхнего крепления панели приборов и еще две гайки, расположенные под комбинацией приборов.

Поднемите панель вверх и на себя и снимите ее с автомобиля. На этом процесс снятия панели приборов ваз 2106 окончен. После снятия панели, если необходимо произведите ее разборку (см. Панель приборов ваз 2106 разборка и сборка).
