Как снять щиток приборов на ваз 2110: Как снять панель приборов на ВАЗ 2110 своими руками, тонкости отключения проводки

Как снять панель приборов на ВАЗ 2110 своими руками, тонкости отключения проводки

Содержание:

1. Когда требуется разборка
2. Разборка
3. Провода

Разбираться в причинах, по которым вы решите разобрать панель приборов на своей «десятке», мы не будем. Лучше поговорим о том, как правильно снять панель приборов на ВАЗ 2110.

Процедура достаточно трудоемкая, но при наличии свободного времени и обязательно терпения, вы без особых проблем сделаете работу в собственном гараже своими руками.

Когда требуется разборка

Есть несколько причин, из-за которых автовладельцы хотят снять приборку:

• Она повреждена механическими ударами, в результате наездов на ямы и пр. На самом деле прочность штатной приборной панели оставляет желать лучшего, потому повреждения — не редкость для десятки;
• На поверхности приборки образовались царапины, потертости, где-то слезла краска, наблюдаются следы износа. То есть внешность панели оставляет желать лучшего, потому для исправления ситуации ее нужно снять;
• Стремление преобразить салон автомобиля. Многие владельцы ВАЗ 2110 решают избавиться от старой приборной панели, чтобы поставить на ее место что-то более современное, оригинальное, поменять подсветку на светодиодные огни.

Чтобы внести какие-либо изменения в приборную, первоочередной задачей перед автовладельцем становится снятие старой конструкции. Сделать это самостоятельно не сложно. Четко следуйте инструкции, не нарушайте последовательность этапов, внимательно относитесь к маркировке всех элементов и особенно проводов.

Если что-то подключить неправильно и собрать панель, не проверив, вы рискуете не просто возложить на себя повторную разборку приборной панели, но также столкнуться с неработающими приборами, коротким замыканием и еще более печальными последствиями.

Разборка

Теперь поговорим конкретно о том, как снять панель на ВАЗ 2110. Для этого достаточно следовать определенной последовательности, которая позволит грамотно и быстро без лишних рисков демонтировать узел.

Снимаем облицовку

Многие автомобилисты, будучи уверенными в собственных силах, игнорируют рекомендации, не следуют инструкциям. При этом они снимают панельку, одновременно демонтируя еще половину салона.

Предлагаемое нами пошаговое руководство позволит избежать лишних манипуляций, сэкономить время, силы и нервы.

1. Купите специальные самоклеящиеся бумажки. Типа тех, которые наклеивают на товары в магазинах. Также вам потребуется маркер, ручка или просто карандаш. Каждый снимаемый элемент следует маркировать, чтобы потом не запутаться при обратном монтаже элементов. Записывайте последовательность на бумажке, или пусть ваш помощник это делает под вашу диктовку.
2. Снимите передние сиденья, что существенно облегчит доступ к приборной. Сидеть вам на них будет особо некогда, а чтобы попасть к определенным крепежным элементам, кресла могут попросту мешать.
3. По бокам располагаются саморезы, которые позволят снять тоннель. Причем первой снимается верхняя часть, и только потом нижняя. Порядок не принципиальный, можете попробовать и в обратной последовательности. Только тогда вам будет откровенно неудобно работать. Проверено многими мастерами при разборке приборной панели.
4. Демонтируйте кожух рулевой колонки. Так вы сможете снять сам кожух, а также рулевое колесо. Для выполнения этой задачи снимаются три самореза и четыре винта фиксации. Руль будет сидеть на шлицах достаточно прочно, потому снимать его придется с усилием. Можете покачать руль в стороны, подергать. Только берегите лицо, поскольку руль может при резком усилии вылететь с посадочного места, и полетать прямо в вас.
5. Обязательно снимаются подрулевые переключатели.
6. Снимите крепежи бардачка и извлеките его со своего посадочного места.
7. После этого приступайте к монтажному блоку. Вам предстоит снять не только крышку, но и извлечь все разъемы, реле.
8. Теперь пора разобраться, как снять накладку панели ВАЗ 2110 и накладки стоек. Делается это достаточно просто, учитывая, что все крепежные элементы не скрыты. Обязательно отвинтите крепежи гидрокорректора фар и толкните его внутрь.
9. Теперь наступает один из самых важных моментов — снятие саморезов, на которых держится панель приборов. Они соединяют панель с кузовом вашего автомобиля. Выкручивайте саморезы и две шпильки. Отыскать их не трудно, поскольку располагаются эти шпильки под крышкой тоннеля подачи воздуха на боковые стекла.
10. Выполнив все указанные процедуры, держать панель будет только нижний воздуховод, а также рулевой вал. После этого можно приступать к запланированным работам по ремонту или модернизации автомобиля, которые предполагали обязательное снятие приборной панели.

На этом процедуру демонтажа считать законченной нельзя, поскольку, вскрыв приборную панель, вы обнаружите под ней огромное количество проводов. А что же с ними делать?

Провода

Количество проводов поражает воображение. Казалось бы, ВАЗ 2110 — это далеко не самый современный автомобиль, который не имеет огромное количество электроники. Тем не менее, проводка там в изобилии.

Распиновка

Многие считают, что лучше всего снять всю проводку одной большой охапкой. Но это не самое лучшее решение. Сняв все провода, вам будет потом невероятно сложно разобраться, какой проводок к чему подсоединяется. Если замена проводки не предусматривается, поступите несколько иначе.

Отсоединяйте лишь те провода, которые относятся к панели приборов. Маркируйте их, обозначайте самоклеящимися ярлычками, запишите все обозначения на лист бумаги. Это позволит понять, куда какой проводок подключается в процессе обратной сборки.

Самый простой способ разобрать панель приборов — обратиться к профессионалам со станции технического обслуживания. Вы ведь запланировали ее снятие не просто так, а с целью выполнить какие-то корректировки, заменить элементы приборной панели, установить светодиодную подсветку и так далее. Потому не обязательно самому выполнять демонтаж, чтобы в разобранном виде ехать на СТО. Поручите весь комплекс работ специалистам.

 Загрузка …

Как снять панель приборов на ВАЗ-2110: инструкция с видео

Зачастую владелец автомобиля оказывается в ситуации, когда нужно устранить ту или иную поломку либо внести какие-то усовершенствования в конструкцию транспортного средства. Одним из таких вариантов является необходимость снятия приборной панели. Сделать это бывает нужно в силу разных причин, например:

• повреждение панели;
• следы износа, потертости, глубокие царапины;
• желание преобразить ее в лучшую сторону;
• замена лампочки.

Это самые распространенные варианты. В частности, панель «десятого» семейства не отличается особой прочностью, поэтому на российских дорогах, особенно в глубинке, механические повреждения – это далеко не редкое явление. Причина может быть еще более банальной – замена перегоревшей лампочки. Помимо этого, многие владельцы «десяток» хотят сделать данную часть авто более привлекательной, устанавливая, например, светодиодные огни или «европанель». И это далеко не полный перечень причин.

Как можно самому снять панель приборов на ВАЗ-2110

Теперь давайте рассмотрим последовательность действий, которые нужно совершить для того, чтобы снять данный элемент. Если вы делаете данную процедуру впервые, то лучше подстраховаться и запастись специальными самоклеящимися бумажками. Помимо этого, понадобятся также ручка или маркер.

Все это нужно для того, чтобы не запутаться, когда вы будете собирать панель. Если процесс обратной сборки будет совершен неправильно, вы не просто потратите свое время на повторную разборку.

В таком случае также существенно повышается риск вызвать короткое замыкание, столкнуться с неработающим прибором, а также спровоцировать какие-то еще более серьезные последствия.

По сути, ничего сложного здесь нет – просто все действия следует выполнять в определенной последовательности. Тогда вы достаточно быстро и без всяческих проблем сможете не только демонтировать приборную панель, но и установить ее обратно. Здесь нам как раз и пригодятся самоклеящиеся бумажки с ручкой. С их помощью нужно маркировать каждый из снимаемых элементов, чтобы затем не возникло путаницы при сборке. Особое внимание уделите колодкам с правой стороны, где кнопки задних противотуманных фар и обогрева стекла – их можно легко перепутать, особенно если вы проделываете эту процедуру впервые.

Приступая к демонтажу, следует отсоединить минусовую клемму с аккумуляторной батареи, а также снять передние кресла. Благодаря этому вы получите дополнительный простор, столь важный для осуществления данной операции. Далее откручиваем расположенные по бокам саморезы, удерживающие тоннель. Причем первой лучше всего снимать его верхнюю часть. Данная последовательность гораздо более удобна для последующего процесса разборки.

Следующий этап – демонтаж кожуха рулевой колонки и сам руль. Для этого следует открутить 3 самореза и 4 фиксирующих винта. Обратите внимание, что рулевое колесо сидит на шлицах очень прочно, поскольку здесь речь идет о безопасности, и поэтому для его снятия придется приложить определенные усилия. Рекомендуется немного подергать руль и покачать его из стороны в сторону. При этом соблюдайте осторожность – если руль вылетит с места фиксации после приложенного усилия, вы вполне можете сами себя ударить в лицо. В принципе, разбирая панель, рулевое колесо можно и не снимать, просто работать тогда будет не так удобно.

Читайте также: Как снять торпеду на ВАЗ-2110 и не повредить ее

Далее снимаются подрулевые переключатели. После этого наступает черед бардачка – следует снять крепеж и вынуть его с посадочного места. Теперь можно приступать к демонтажу монтажного блока. Здесь нужно не только снять крышку, но еще и вытянуть все реле и разъемы.

После этого приступаем к снятию накладок – панели и стоек. Здесь нет ничего сложного, поскольку все элементы крепления открыты. Следует отметить один важный момент. На данном этапе обязательно нужно освободить крепеж гидрокорректора фар, после чего толкнуть его внутрь.

Все, переходим к одному из наиболее важных и ответственных моментов в процессе демонтажа приборной панели – нужно отвинтить удерживающие ее саморезы и 2 шпильки. Обнаружить их очень просто. Шпильки расположены под крышкой тоннеля, по которому воздух подается на боковые стекла.

После того как все перечисленные действия выполнены, удерживать панель будут только лишь рулевой вал и нижний воздуховод. То есть можно приступать уже непосредственно к проведению запланированных ранее работ. Просто тянем приборный щиток на себя, аккуратно выводя его из двух расположенных сверху кронштейнов. Сборка осуществляется в обратном порядке.

Как поменять накладку на панели приборов ВАЗ 2110

Накладка панели пришла в негодность, либо потеряла эстетичный вид. Вам не нравится дизайн ВАЗ. Простое обновление дизайна автомобиля. Не нужно искать причины, для смены накладки на панель Ваз 2110, а просто смените их.

Когда нужно менять накладку на панель приборов?

1. На рынке появилось большое количество разных дизайнов накладок, на любой вкус и цвет.
2. Обновление дизайна авто. Согласитесь, всегда приятнее пользоваться автомобилем, имеющее перевоплощение. Начиная от смены чехлов, заканчивая кардинальными изменениями.
3. Современно. На рынке появился большой выбор накладок. Начиная от плоских, но оригинальных, заканчивая выпуклыми.
4. Ярко. Однотонные накладки на панели приборов это скучно, тем более, если она выгорела или имеет дефекты.
5. Удобно и комфортно. Согласитесь, очень удобно, когда панель освещена светодиодами, особенно в ночное время суток. Не отвлекает внимание во время поездки. Цветовая гамма сыграет свою роль, придаст настроение и комфортную обстановку.
6. Оригинально. Большая цветовая гамма. Можно выбрать накладку как однотонную либо комбинированную в нескольких цветах. Возможно, установить светодиоды, одного или нескольких цветов.
7. Доступно. Накладку на панель приборов Ваз 2110 можно купить, не выходя из дома. Имея знания, желание и умелые руки сделать самостоятельно. Заказать услугу в ближайшем автосервисе или салоне.

Установка накладки на приборную панель кардинально обновит дизайн салона автомобиля. Данная услуга выполняется в автосервисах и стоит не дешево. При желании можно сделать самостоятельно.

Как снять панель приборов

В снятии приборной панели нет особых сложностей.

• Делайте конспект проводимой работы. Каждый элемент, который вы сняли, подпишите. Записанный ход действий, облегчит дальнейшую сборку деталей. Это не обязательный пункт, а рекомендация. На самом деле работы не много.
• Освободите место. Рекомендуется снять или отодвинуть как можно дальше переднее сиденье. Чем свободнее пространство, тем удобнее работать.
• Тоннель пола открывается.
• Кожух рулевой колонки и сам руль также снимаем.
• От монтажного блока отсоединяем разъемы и реле.
• Снимите кнопки. Кнопки снимаются легко, методом расшатывания и потягивания. При снятии панели, они не разлетятся в разные стороны, и не задержат процесс снятия панели.
• На верхней и нижней части панели приборов имеются болты, их нужно открутить. Откручиваем с помощью отвертки. Болтов всего 4 штуки.
• Снимаем накладку приборной панели. Далее становится видно, что щит приборной панели закреплен с двух сторон болтами, откручиваем.
• Аккуратно вынимаем приборную панель.
• Отключите все контакты от панели.

На этом этап снятия панели приборов завершен. Установка производится в обратной последовательности.

Установка накладки на панель приборов ВАЗ 2110, не займет много времени, но потребует аккуратности и внимательности.

• Запомнить положение стрелок. При установлении стрелок, они должны сесть на свое место.
• Снять стрелки. Можно воспользоваться с помощью вилки. Главное не изогнуть шток.
• Накладка на щитке приборки ВАЗА 2110 прикреплена за счет клея, поддеваем канцелярским ножом и медленным движением стягиваем пленку.
• На щитке имеются 5 точек для светодиодов. Достаем заводские лампы, вставляем светодиоды, сохраняем полярность. Если один из светодиодов в дальнейшем не будет гореть, нужно подкрутить полярность. Чтобы вставить светодиодные лампочки, следует вынуть плату, расположенную в пластиковом корпусе. Здесь будут специальные отверстия для них.
• Накладку приклеить или вставить в щит и зажать корпусом. Евро накладку на панель прибора Ваз 2110, нужно обрезать по инструкции. Инструкция всегда идет в комплекте с накладкой для панелей.
• Выставляем стрелки в обратное положение. Стрелки вставить аккуратно, углублять их не следует.
• Закрыть накладку стеклом, и подключить к ВАЗУ 2110.

На выходе получится обновленный тюнинг салона. Легко и без особых затрат обновился автомобиль. Передвижение на автомобиле в наше время стало потребностью. Многие люди за рулем проводят большое количество времени. Так пусть будет ваш транспорт удобным, комфортным и безопасным.

Как снять панель приборов на ВАЗ 2110

Владельцы отечественных автомобилей не всегда спешат обращаться в автосервис за мелким и средним ремонтом. Большинство выявленных неисправностей водители ВАЗовского семейства «десяток» стремятся устранять самостоятельно.

В таком случае при обнаружении проблем с приборным щитком необходимо знать, как снять панель приборов на ВАЗ 2110. Процесс довольно трудоемкий, однако под силу большинству терпеливых механиков, обладающих достаточным количеством времени, терпения и набором инструментов.

В каких случаях необходима разборка

Снятие приборной доски чаще всего может потребоваться в нескольких случаях:

• поверхность панели получила какие-то царапины или потертости от длительного времени эксплуатации, видны сколы краски, заметны следы износа, которые удастся восстановить после демонтажных работ;
• информационный блок повредился механически от внешнего удара, например, после наезда на яму или иным способом, ведь прочность штатного агрегата изначально невысокая, что приводит к подобным последствиям;
• автовладелец желает модернизировать интерьер, заменив штатную панель на индивидуальную модель, обладающую современным дизайном, оригинальной подсветкой, включениями из светодиодов.

При покупке новой приборной панели необходимо удостовериться в том, что ее габариты аккуратно впишутся в отведенное пространство и крепления окажутся на оптимальных позициях.

Если неправильно подобрать новую панель, то образуются неэстетичные щели на стыках, появятся посторонние скрипы, звуки трения и пр. В отдельных областях у несоответствующих по габаритам моделей сформируются нежелательные натяги, деформирующие сопрягаемые элементы. Желательно приобретать изделия у сертифицированных от автозавода производителей. Также важно, чтобы на новой панели были все индикаторы от предыдущей модели.

Правильный демонтаж

Перед тем как снять приборную панель на ВАЗ 2110, необходимо ознакомиться с пошаговой инструкцией по демонтажу. Таким образом, удастся избежать большинства ошибок начинающих автомобилистов, разбирающих для этой цели половину салона.

Процесс разборки включает следующие шаги:

• Предварительно рекомендуем запастись самоклеящимися стикерами, аналоги которых используются в магазине для ценников. Потребуется карандаш или маркер для описания, чтобы указывать, какой элемент откуда был демонтирован. Иногда для этого привлекают помощников.
• Удаляем из салона переднее кресло, чтобы облегчить доступ, так как при демонтаже потребуется свободное пространство.
• По обеим сторонам имеются вкрученные саморезы, помогающие удерживать туннель. Вывинчиваем их так, чтобы сначала удалить верхнюю часть, а позже нижнюю. Такой порядок обусловлен удобством работы из практики.
• Удаляем декоративный кожух, скрывающий часть рулевой колонки, а затем проводим демонтаж непосредственно рулевого колеса. Потребуется выкрутить четыре винтика и три самореза. Стоит учесть, что посадка руля на шлицах довольно плотная, что вынудит прикладывать существенные усилия при снятии. Слегка покачивая и продергивая по оси, тянем руль с посадочного места.
• В обязательном порядке демонтируем подрулевые переключатели, в противном случае они будут мешать дальнейшей работе.
• Удаляем содержимое из бардачка и демонтируем его со своего места.
• На следующем этапе осуществляется демонтаж блока, в процессе которого удаляется не только крышка, но и разъединяются разъемы и извлекаются реле.
• Снятие панели приборов ВАЗ 2110 сопровождается удалением накладок стоек. Сделать это достаточно просто, так как имеется легкий доступ к крепежным узлам, которые конструкционно открыты. Не стоит забывать об отвинчивании крепежа гидрокорректора оптики, слегка подтолкнув его внутрь.
• Вывинчивание саморезов, на которых удерживается щиток, является ответственным мероприятием. Они помогают соединить щиток с корпусом авто, удерживая все вместе с парой шпилек. Последние располагаются на боковых стеклах, скрытые туннельной крышкой подачи воздуха.
• После выполнения обязательных процедур щиток окажется удерживаемым лишь рулевым валом и нижним воздуховодом. Устранив оставшиеся препятствия, демонтируем панель приборов.

После освобождения от крепежа панель окажется связанной пучком проводов с электросистемой автомобиля. Необходимо грамотно от этого освободиться.

Работа с проводами

Мастера, занимающиеся ремонтом ВАЗ 2110, знают, что за панелью имеется обилие проводки. Хотя данную модель уже не относят к самым современным автомобилям, но в ней предусмотрено большое количество всевозможной электроники. Разъединять хаотично все контакты не стоит, ведь позже с такой охапкой будет проблематично разобраться.

Когда замена электропроводки не предусматривается, бывалые автомобилисты поступают иным способом. Откидываются лишь те провода, которые ведут к щитку, при этом проводится обязательная парная маркировка разъединяемых контактов самоклеящимися стикерами. Вся информация может дублироваться на листочке бумаги. Это поможет в процессе сборки не ошибиться с восстановлением электросети.

Если нет уверенности в собственных силах, то рекомендуем взять в помощники профессионалов или обратиться на станцию техобслуживания. Работы рекомендуем проводить в крытом гараже с хорошим освещением.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как разобрать щиток приборов ваз 2110

Подсветка приборной панели ваз 2110 нового образца

Очень часто у автомобиля 2110 ваз приборная панель выходит из строя. При этом иногда наблюдаются проблемы с ее подсветкой.
Некоторым же просто не нравится то, как именно она светит в темное время суток. В таком случае желательно, чтобы подсветка была заменена.
В этой статье пойдет речь о самостоятельной замене подсветки нового образца на панели приборов, работу которой можно увидеть в соответствующем видео – обзоре в сети Интернет.

Замена подсветки на приборной панели

Знак приборной панели на ваз 2110

Для этого необходимо использовать следующий алгоритм:

• Следует вынуть панель.
• Обозначение подсветки обуславливается специальными светодиодными лампочками. Чтобы заменить подсветку, эти лампочки надо снять.

Примечание: делать это необходимо предельно аккуратно, ведь они довольно маленькие. Кроме того, есть возможность навредить самой панели.

• Но перед этим следует ее разобрать. Это несложная задача, так как для ее разборки необходимо всего лишь нажать на защелки, благодаря чему можно будет вынуть лампочки.
• Все видели, что сверху приборной панели есть «наклейка» и обозначения (скорости, количества бензина). Держится она на клее, поэтому чтобы ее снять, придется немного «поковыряться».
  Остатки клея необходимо убрать.

• Можно приступать к замене подсветки.

Примечание: желательно выбрать не очень яркие цвета, напрягающие глаза. Идеально подойдут цвета белого или синего цветового ряда.

• Чтобы снять светофильтр, расположенный с обратной стороны «наклейки», надо взять канцелярский нож. Светофильтр находится под защитным слоем. Сначала нужно снять его. Не следует слишком сильно давить ножом, так как могут быть повреждены необходимые детали.

Описание тюнинга приборной панели

Примечание: легче его снять, если потереть ножом то в одном направлении, то в другом.

• Чтобы вставить светодиодные лампочки, следует вынуть плату, расположенную в пластиковом корпусе. Здесь будут специальные отверстия для них.

Распиновка приборов панели

Примечание: но это еще не все — нужно будет запаять проводки лампочек к плате, чтобы они работали.

• Теперь надо все собрать обратно и правильно установить.

Отдельная подсветка стрелок

Светодиодная панель приборов ваз 2110

Желая, чтобы стрелки светились другим цветом, можно сделать следующее:

• Вынуть приборную панель.
• Разобрать ее.
• Установить под стрелки отдельные светодиоды.

Примечание: при этом стрелки будут гореть другим цветом только при зажигании.

Как поменять подсветку с использованием цветной пленки

Старая панель приборов ваз 2110

Для того, чтобы поменять цвет подсветки приборной панели, не обязательно менять светодиодные лампочки.
Для этого можно просто:

• Взять 12 светодиодов и светодиодную ленту.
• Вынуть из цоколя лампочки, на место которых вставлять по одному светодиоду.
• Нужно взять необходимое количество светодиодной ленты.

Схема панели приборов

Примечание: ее длина отмеряется по величине панели.

• Цоколь и светодиоды необходимо вернуть в первоначальное место.
• Следует приклеить ленту к пластику панели (должна поддерживаться соответствующая температура).
• Хорошо закрутить колодку.

Проверка панели

Если приборная панель была разобрана, то ее нужно проверить.
Для этого:

• Надо нажать на кнопку сброса и удерживать.
• Включить зажигание.
• Все стрелки должны подняться вверх. Это должно произойти три раза.

Примечание: если все стрелки правильно работают, то все они поднимутся. В противном случае, нужно их разбирать.

Как снять стрелки с панели

Если стрелки не работают, то надо их снять и поставить обратно, так как возможно они неправильно установлены:

• Следует взяться за стрелку.
• Начать крутить ее против часовой стрелки.
• При этом необходимо слегка потянуть ее вверх.
• Поставить на место и проверить, работают ли они.

Как собрать и разобрать панель

Чтобы сбросить показания спидометра или исправить проблему, из-за которой не мигает лампочка указателя поворота на панели, то ее необходимо снять.
С этой целью следует выполнить такие действия:

• Можно снять кожух, но при этом плата все равно будет заблокирована.
• Надо взять крестовую отвертку и с ее помощью снять еще несколько болтов.
• Теперь нужно отщелкнуть защелки на панели. Начинать следует с нижней части. Если с нижней стороны они были отсоединены, то можно выталкивать их вверх. Так плата быстро снимется.
• Стрелки по любому надо будет снять.

Примечание: некоторые стрелки снимаются легко, а вот стрелки указателя количества бензина снимается намного сложнее. Чтобы снять стрелки, нужно аккуратно потянуть за них.

• Панель разобрана, теперь нужно попытаться решить проблему.

Примечание: На плате есть очень маленькие светодиоды, которые тоже могут сгореть. Из-за них может не мигать лампочка указателя поворота, поэтому их нужно заменить.
Для этого необходима работа с паяльником.

• На плате найти черную кнопку суточного пробега.
• Щелкнуть по ней.

Теперь желательно как-то собрать панель обратно.
Делается это еще легче:

• Поставить плату в пластиковый корпус.

Примечание: желательно, чтобы под ней была чистая тряпочка,чтобы ее поверхность не была поцарапана.

• Теперь нужно вкрутить болтики на самой панели. Их пока не надо полностью закручивать, так как следует сначала поставить на место стрелки.
• Прежде чем поставить стрелки на место, их нужно тщательно протереть, так как под воздействием света будут видны отпечатки, грязь и т.д.

Примечание: стрелки нужно выставить примерно на 3-4 мм ниже нуля. Также важно, чтобы между стрелками и спидометром был небольшой зазор, иначе они будут заедать.
Намного легче установить, впрочем как и снять, длинные стрелки. Чтобы установить короткие стрелки, нужно действовать очень аккуратно, так как они более нежные по сравнению с длинными.

• Прежде чем поставить стекло, его также нужно протереть. Теперь защелкнуть на защелки.
• Плату крепить на болтики.
• В последнюю очередь – вкрутить шурупы на чехле, после чего вставить на место все лампочки.

Работа с панелью в автомобиле – это наверное самое простое, что может быть. Поэтому нет смысла ехать в автосервис, где цена даже на такую пустяковую работу будет высокой.
Лучше пересмотреть кучу фото и видео, прежде чем решиться делать ремонт и тюнинг салона машины своими руками, чтобы не навредить автомобилю. Любая инструкция поможет быстро и качественно произвести работу.

На автомобилях семейства ВАЗ 2110-2112 приборная панель включает в себя контрольные лампочки и бортовые приборы, с помощью которых водитель с легкостью может вести наблюдение за состоянием машины. На панель приборов выводятся следующие лампочки индикации: температура охлаждающей жидкости, поворотники, тахометр, уровень топлива, спидометр, изображение в виде бензоколонки, означающее что необходимо заправиться, лампочки включения габаритов и дальнего света, низкий уровень тормозной жидкости, экран, отражающий пробег автомобиля, аварийная сигнализация, Check Engine, которая сигнализирует о неисправностях двигателя, дисплей с часами, индикация неисправности генератора или подзарядки аккумуляторной батареи, индикация включения ручника, лампочка низкого давления масла в двигателе и на карбюраторных моторах лампочка воздушной заслонки).

Разборка и замена приборов

Для замены (ремонта) приборов необходимо произвести следующие действия в строго установленном порядке:

1. Следует снять полностью в сборе всю комбинацию приборов.

2. Открутите винты (2 шт.), которыми крепится шина. После этого саму шину необходимо отсоединить от платы системы приборов.

3. Открутите винты (7 шт.), с помощью которых крепится рамка со стеклом.

4. Необходимо снять рамку, разъединив её с системой приборов.

5. Открутите винты в количестве 2-х штук, которыми крепится плата комбинации приборов.

6. Отсоедините левый световой фильтр, на котором обозначены символы контрольных ламп.

7. Отсоедините правый световой фильтр, на котором обозначены символы контрольных ламп.

9. Открутите гайки крепления датчика уровня топлива, датчика температуры охлаждающей жидкости и тахометра. Каждый прибор крепится 3-мя гайками.

10. Отсоедините плату от корпуса системы приборов.

11. Открутите винты крепления шкалы приборов к корпусу (5шт.).

12. Из корпуса системы выньте шкалу с приборами.

13. Очень осторожно, поддев отверткой стрелку указателя уровня топлива, необходимо снять её с оси.

14. Открутите винты (2шт.), которыми указатель уровня топлива крепится к шкале.

15. Отсоедините указатель уровня топлива. На его место установите новый. При установке датчика произведите все действия в порядке обратном снятию.

16. Подобно описанному порядку замените остальные приборы. В этом и заключается весь ремонт панели приборов ВАЗ 2110. Как видите ничего сложно нет и нет надобности ехать в специализированный сервис, и платить деньги.

17. Сборка системы приборов должна проходить в порядке, обратном процедуре разборки. При проведении данных работ необходимо учесть, что гайки, которыми крепится тахометр, имеют другую резьбу.

Замена контрольных ламп в панели приборов

Во многих автомобилях, в том числе и на ВАЗ 2110, в комбинации приборов нашли применение контрольные лампы А12?1,2. При замене лампы необходимо выполнить следующие действия:

2. Патрон вместе с перегоревшей лампой, следует повернуть до упора против часовой стрелки.

3. Извлечь патрон с лампой из системы приборов.

4. Новая лампа устанавливается на место перегоревшей в обратном порядке. Этим же способом заменяются все остальные лампы комбинации приборов.

Здравствуйте. Покажем как снять щиток приборов на Ваз 2110, а так же заменить лампочки подвески.

Инструменты:

• крестообразная отвертка (короткая)

Снятие и установка щитка

1. Снизу панели откручиваем два винта под крестообразную отвертку.

2. Сверху панели откручиваем два винта так же под крестообразную отвертку.

3. После откручивания винтов отводим пластиковую накладку щитка приборов.

4. Отключаем с двух сторон разъемы которые идут на кнопки пластиковой накладки и убираем ее в сторону.

5. Откручиваем два винта крепежа щитка по краям.

6. Разъединяем две защелки щитка и вытягиваем его немного на себя.

7. Отключаем два разъема.

8. После отключения разъемов, вынимаем щиток приборов.

[note]При обратной установке трудностей возникнуть не должно. Все делается в обратном порядке.[/note]

Замена ламп подсветки

1. Беремся за пластиковый ободок лампы и поворачиваем влево. При повороте вы почувствуете что лампа освободилась.

2. Берем новую лампу, вставляем, и поворачиваем вправо до фиксации.

[note]Все лампы на щитке приборов Ваз 2110 меняются по такой схеме.[/note]

Если вам что-то непонятно по снятию щитка или замене ламп, смотрите видео ниже.

Видео урок

Как снять и установить панель приборов на ваз 2110 — Ремонт Авто

Большая фото и видеоинструкция по самостоятельной разборке щитка приборов на автомобилях ВАЗ 2110, 2111, 2112.

---

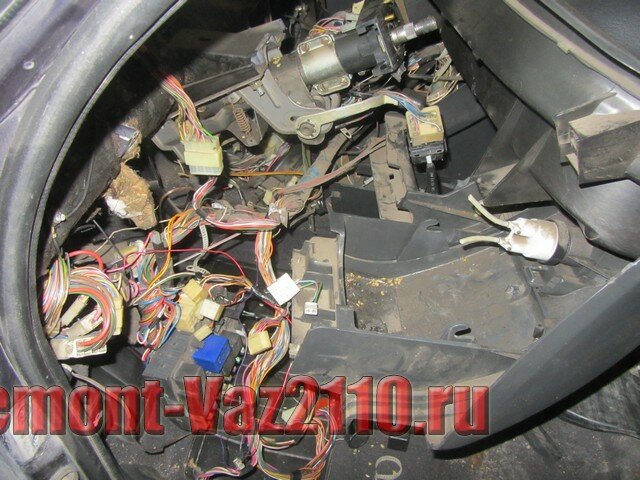

1. Первым делом отсоедините минусовой провод от аккумулятора.

2. Во-вторых, придется снять рулевое колесо и подрулевые переключатели.

3. Снимаем верхнюю облицовку туннеля пола.

4. Теперь нужно открыть бардачок и открутить снизу 2 винта крепления. После этого нужно отсоединить провода от освещения бардачка и снять сам бардачок.

5. Снимаем монтажный блок с крышкой.

6. Потянув на себя, снимаем ручку переключателя гидрокорректора.

7. Открутите гайку крепления переключателя и достаньте его с другой стороны так, чтобы он висел на штангах.

8. Отверткой утопите пластмассовую защелку и поверните верхнее боковое сопло и снимите его. Таким же образом нужно снять сопло с противоположной стороны.

9. Откручиваем гайки под верхними боковыми соплами с обеих сторон.

10. Открутите винт крепления снизу слева.

11. Открутите винт крепления в нише монтажного блока.

12. Открутите винт крепления с левой стороны консоли.

13. Открутите винт крепления с правой стороны консоли.

14. Открутите винт в нише вещевого ящика.

15. Открутите винт снизу справа.
16. Снимаем с передней стойки часть уплотнителя.

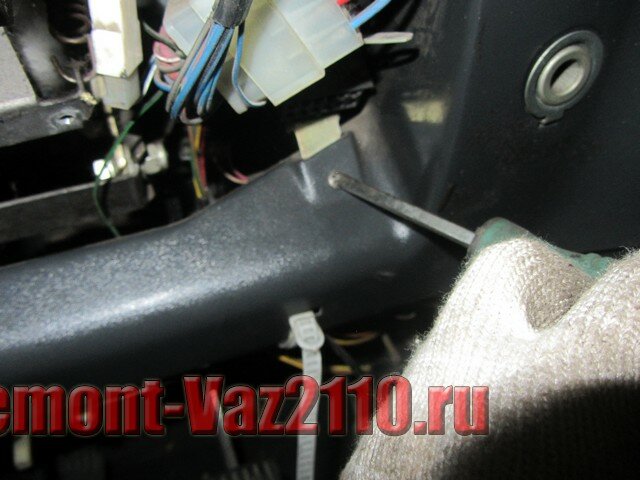

17. Теперь подцепите декоративную накладку в трех местах таким образом, чтобы пистоны крепления вышли из отверстий и снимите ее. Таким же образом снимается накладка с противоположной стороны.

18. Срежьте хомут крепления пучков проводов рядом с замком зажигания и разъедините колодку с проводами замка зажигания.

19. Разъедините колодку с проводами под панелью приборов.

20.  Теперь в обратной колодке выключателя зажигания протолкните клемму черно-зеленого провода и достаньте ее из колодки.

21. Откручиваем гайку крепления кронштейна колодки контроллера к усилителю панели.

22. Отсоедините три провода “массы” от кронштейна.

23. Рядом с педалью газа разъедините колодки с проводами.

24. С помощью отвертки разъедините черную колодку иммобилизатора. Так же разъедините зеленую колодку иммобилизатора.

25. Теперь отсоедините 2 колодки с проводами от контактов сигналов торможения.

26. Разъедините хомут который стягивает пучки проводов в нише блока реле и предохранителей.

27.Слева под панелью приборов разъедините колодки с проводами на жгуте. Теперь можно снять панель приборов со шпилек и достать ее из салона.

Установка панели приборов на автомобиль

1. Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.

2. Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.

3. С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.

4. Установите воздуховод обогрева ног таким образом, чтобы..

4…. воздуховод вошел в отверстие корпуса воздухораспределителя.

5. Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.

Видео по снятию щитка приборов:

Панель ВАЗ 2110, снятие установка торпедо, шумоизоляция панели ВАЗ 2110

Панель ВАЗ 2110 или торпедо «десятки» стало новым словом в дизайне интерьеров автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать массу лишних звуков при движении автомобиля. Особенно это заметно на машинах с большим пробегом. Поэтому очень часто торпеду «десятки» полностью разбирают, что бы провести тотальную шумоизоляцию и устранить скрипы.

Сразу скажем, что разобрать панель ВАЗ 2110 в принципе не сложно, но это очень трудоемкая работа, требующая времени и внимания. Дело в том, что для снятия панели придется полностью открутить рулевое колесо и отсоединить массу электрических колодок. Что бы не испортить электрику перед разборкой торпедо ВАЗ 2110 обязательно отсоедините аккумуляторную батарею (АКБ). Вот так панель «десятки» выглядит схематично.

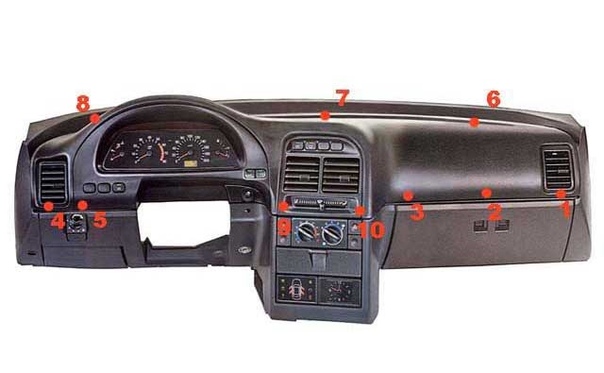

На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.

• 1 — панель
• 2 — боковое сопло вентиляции и отопления салона
• 3 — накладка панели приборов
• 4 — винты крепления накладки
• 5 — винты крепления панели
• 6 — коробка
• 7 — накладка консоли
• 8 — крышка
• 9 — щиток панели приборов
• 10 — крышка монтажного блока

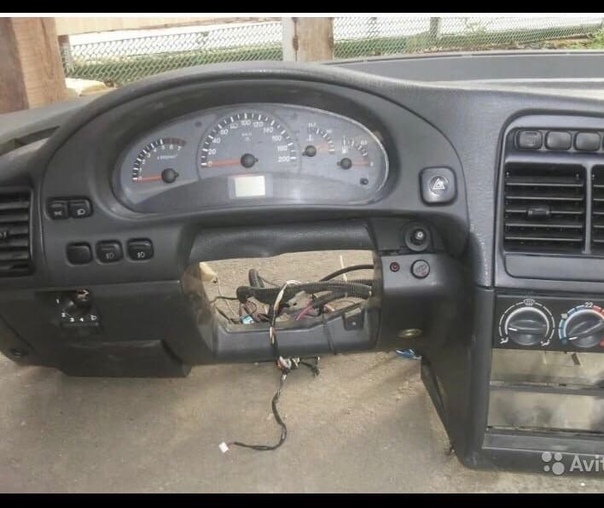

Если снять панель полностью, то должно остаться только это, смотрим фото —

Красными стрелками указаны места креплений гаек и винтовых шурупов, а две большие белые стрелки указывают на специальные установочные штыри. При установке панели она должна быть установлена именно на них, они служат для центрирования торпедо относительно кузова.

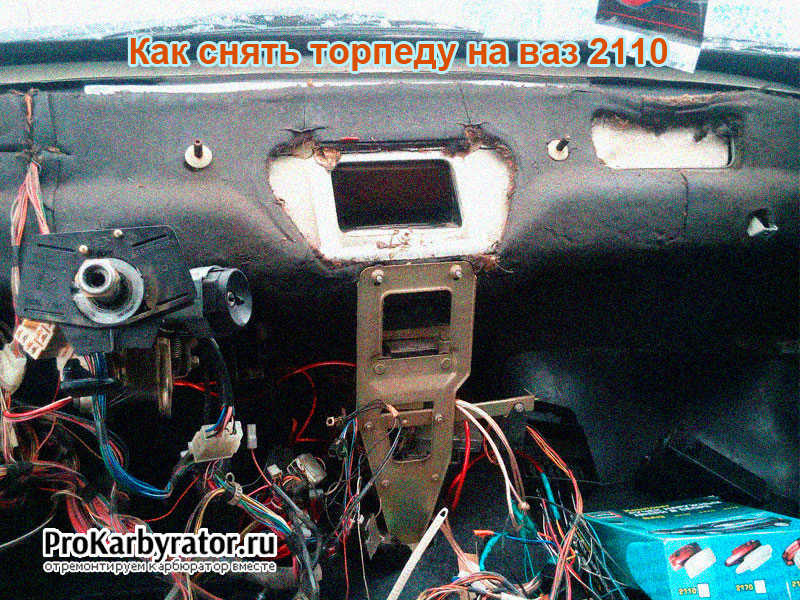

Снятие установка панели ВАЗ 2110

Далее пошаговая инструкция по снятию торпедо «десятки».

• Отсоединяем аккумуляторную батарею
• Снимаем рулевое колесо и подрулевые переключатели
• Обязательно снимаем верхнюю облицовку туннеля пола
• Снимаем бардачок и отвинчиваем винты крепления
• Снимаем ручку гидрокорректора фар потянув на себя
• Откручиваем гайку гидрокорректора и вынимаем его
• Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой
• Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их
• Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т.д.
• Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
• Отсоединяем колодки электропроводки
• Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении

Полностью открученная панель ВАЗ 2110 держится на двух направляющих штырях, (смотри на фото выше) на них указывают белые стрелки. Сборку панели проводим в обратном порядке.

Шумоизоляция панели ВАЗ 2110

Для шумоизоляции торпедо «десятки» в основном используют битопласт, моделин, герметик и даже монтажную пену.
Битопластом и моделином оклеивают пластиковые панели на разобранной торпеде, что устраняет скрипы и улучшает шумоизоляцию. Примерно вот так ка на фото далее —

Битопласт приклеивают на специальный клей, при установке на место в нужных местах этот материал, где нужно ужимается. Оклеивать рекомендуется панель естественно с внутренней стороны.

Некоторые умельцы превращают переднюю панель в неприступную крепость для вибраций и скрипов используя обычную монтажную пену. Однако использовать такой радикальный способ без некоторого опыта не рекомендуется. В итоге из под торпеды торчит вот это —

Кроме шумоизоляции панели ВАЗ 2110 необходимо провести подобную процедуру с полом, крышей, дверьми. Такая комплексная шумоизоляция обеспечит максимальный акустический комфорт в салоне.

В заключении хотелось бы сказать, что панелей устанавливаемых на «десятку» две, старого и нового образца. Фото старой версии можно найти в начале нашей статьи. Фотография новой версии панели прилагается далее.

Самое интересное, что панель нового образца или европанель на «десятку» можно поставить взамен панели старого образца. В принципе они взаимозаменяемы, однако стоит учитывать, что вместе с установкой новой панели придется ставить и новый щиток приборов в сборе, другой блок САУО (система автоматического управления отоплением салона) и добавить электропривод заслонки отопителя. Сами места крепления панели старого и нового образца совпадают, так что с монтажом проблем не возникает.

Как улучшить приборную панель ваз 2110

Всегда наступает момент, когда автомобилисту уже не хочется видеть заводскую панель приборов ВАЗ 2110, а что-то более интересное и современное. Поэтому просто предлагает замену панели приборов ВАЗ 2110. В этом случае нужно начинать бизнес по поиску панелей, которые можно установить самостоятельно, не используя специальных инструментов.На фото панель приборов ВАЗ 2110 более новая и красивая:

Единственное, что вам нужно, это внимание, плоскогубцы и отвертка Phillips. И надо сказать, что цена панели приборов ВАЗ 2110 не всегда заоблачна, что допускает ее замену. В целом, панель приборов ВАЗ 2110, средняя цена которой в районе 10-15 тысяч рублей, вещь необходимая для каждой машины, поэтому при желании можно найти панель на любой вкус, даже современные модели с цифровые спидометры от производителя Gamma, цена на них конечно будет выше, но смотреться будет очень круто и современно.

Купить панель приборов ВАЗ 2110 можно на сносах, базарах, автомагазинах, интернет-магазинах, а также поискать на досках объявлений, на сландах, молотках и т. Д.

Снятие панели приборов ВАЗ 2110

Естественно, без этого не обойтись, если вы хотите сделать машину более современной и установить на нее, например, евро-приборную панель ВАЗ 2110. Подробно рассмотрим каждый этап снятия старой приборной панели ВАЗ 2110. разбирая его на отдельные части, что сделает процесс удобнее и быстрее.К тому же весь процесс такой же, как и в тюнингованной десятке, так как панель приборов ВАЗ 2110 (тюнинг) особо не отличается от штатной панели приборов десятки.

Рекомендуемая статья: Расход топлива Mazda CX 7 не такой уж и большой и не превышает 15 литров.

Перед началом работ можно ознакомиться с описанием панели приборов ВАЗ 2110 и, конечно же, изучить компоновку панели приборов ВАЗ 2110. Для начала отсоедините клемму АКБ от минусовой клеммы, затем снимите декоративные крышки рулевой колонки, место), правый и левый подрулевые переключатели (их разъем не трогать).После этого — отсоедините концы двух проводов от разъема под подрулевыми переключателями.

Шлицевой отверткой снимите ручку управления гидрокорректирующими фарами, возьмите гаечный ключ глубиной 21 мм и открутите гайку его крепления, утопив шток в проеме панели приборной панели ВАЗ 2110.

Теперь вы можете открыть крышку монтажного блока. В нише блока реле и предохранителей крестовой отверткой открутите саморез, которым крепится левый внутренний кронштейн панели приборов ВАЗ 2110.Отсоедините жгут замка зажигания и открутите саморез кронштейна диагностического разъема.

Теперь вы можете отсоединить концы двух проводов, идущих от выключателя стоп-сигнала. Откручиваем два самореза крепления левой накладки консоли. Сдвинув назад, выведите переднюю часть из зацепления с кронштейном и снимите крышку. Возьмите шестигранный ключ на 10 мм и открутите гайку крепления панели к кронштейну консоли. Выкрутите винт крепления панели приборов ВАЗ 2110 и воздуховода.

Для продолжения работ по снятию панели приборов ВАЗ 2110 отсоедините колодки жгута под панелью приборов. При этом можно открутить три самореза, которые крепят правую накладку консоли, затем отвернуть правую гайку, которой панель приборов крепится к кронштейну консоли, и разъединить колодки проводов прикуривателя.

Отсоединить разъем жгута от реле противотуманных фар. Откручиваем саморез правого внутреннего кронштейна панели приборов, а затем правый и левый саморезы нижнего крепления панели приборов ВАЗ 2110.Теперь вы можете снять прокладку с фланца передней левой стойки и снять пластиковые держатели накладки, как и правую накладку.

Рекомендуемая артикул: Панель приборов ВАЗ 2114 (цена) 15000 рублей

Подденьте тонкой шлицевой отверткой с двух сторон панель приборов, снимите вентиляционные решетки для обдувания стекла передней двери, а затем открутите две гайки верхнего крепления панели приборов, расположенные под вентиляционными решетками.

Поднимите панель на пятнадцать-двадцать сантиметров внутри кабины. После этого отсоедините девять соединительных колодок жгутов проводов и выньте панель приборов из салона через проем левой передней двери. Установите новую панель в обратном порядке. По окончании дайте подробную инструкцию ВАЗ 2110, панель приборов по ее снятию. Теперь вы знаете, как быстро и легко снять панель приборов ВАЗ 2110.

Яркие детали на панели приборов ВАЗ 2110

В промежутке между снятием старой панели приборов ВАЗ 2110 и установкой новой можно подумать о том, как вы хотите его украсить.Или можно отремонтировать панель приборов ВАЗ 2110 под старую панель, если повезет, можно даже продать эту отремонтированную панель за несколько тысяч, то есть при желании можно немного окупить.

Можно использовать неоновую подсветку или внутреннюю светодиодную подсветку, сделав монохромную заводскую подсветку панели приборов ВАЗ 2110 разноцветной. Вы можете выделить не только шкалу и стрелки приборов, но и аккуратные кнопки, используя все те же светодиоды и светофильтры.Правда, здесь главное не переборщить, чтобы красочные обозначения приборной панели ВАЗ 2110 не отвлекали при движении по ночной дороге.

Кроме того, можно сделать еще и улучшенную шумоизоляцию панели приборов ВАЗ 2110, используя специальные материалы. Но для этого снова потребуется демонтаж панели приборов ВАЗ 2110.

Рекомендуемый артикул: Тюнинг салона ВАЗ 21213 — новый тип «Нива тайга»

Напоследок хотим привести распиновку панели приборов. ВАЗ 2110.Необходимо не растеряться при установке новой «приборки» и сделать все правильно с первого раза. Вообще распиновка панели приборов ВАЗ 2110 — это важная и нужная вещь. А дальше инструкция щитка приборов ВАЗ 2110, из которой видно, что устройство щитка приборов ВАЗ 2110 достаточно простое и разобраться в нем несложно:

Знаков на панели приборов ВАЗ 2110.Основные обозначения значков на панели приборов ВАЗ

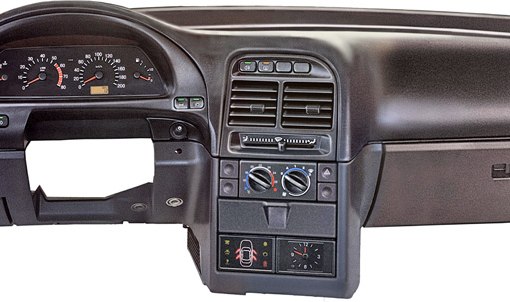

Приборная панель ВАЗ 2110 или комбинация приборов позволяют водителю получать оперативную информацию о скорости машины, частоте вращения двигателя, работе световых приборов, уровне уровня топлива в баке и следить за контрольными лампами. В общем незаменимая вещь для любой машины. За долгие годы производства «десятки» комбинаций приборов были нескольких типов, которые условно можно разделить на две группы — приборные панели старого и нового дизайна.

Так называемая «Европанель» получила новую комбинацию приборов. Панели мониторинга старого и нового типов не являются взаимозаменяемыми из-за особенностей конструкции старой и новой панелей мониторинга. Кроме того, комбинации приборов имеют другую форму. Но содержание практически идентично. Вид на старую приборную панель внизу.

• 1 — Температура охлаждающей жидкости в градусах Цельсия
• 2 — Тахометр, частота вращения коленчатого вала
• 3.4 — Повторители поворота
• 5 — Спидометр, скорость автомобиля в км / ч
• 6 — Уровень топлива в баке.Когда остается 5-7 литров, загорается желтая лампочка — предупреждение или значок с изображением АЗС
• 7 — Собственно, это изображение заправки, сигнализирующее о необходимости заправки
• 8 — Контрольная лампа включения габаритов
• 9 — Низкий уровень тормозной жидкости
• 10 — Включение дальнего света
• 11 — Ручка подводки часов, иногда эта ручка выполняет функцию переключения общего пробега / суточного пробега
• 12 — Дисплей, показывающий общий пробег / суточный пробег (одометр), на некоторых моделях он может быть узким
• 13 — Контрольная лампа аварийной сигнализации
• 14 — Check Engine — это означает неисправность в двигателе, рекомендуется остановить двигатель
• 15 — Дисплей с часами (может показывать температуру воздуха на улице, если есть датчик температуры)
• 16 — Неисправность в системе подзарядки АКБ
• 17 — индикатор включения стояночного тормоза
• 18 — Недостаточное давление масла в двигателе
• 19 — Лампа воздушной заслонки (на карбюраторных двигателях)

Самое интересное, что на первых комбинациях приборов не было цифровых одометров, был обычный механический.

Вы можете увидеть приборную панель старого образца в начале нашей статьи, а вот новая панель ВАЗ 2110 на фото ниже .

ВАЗ 2110 панель приборов видео разборка комбинации приборов

Короткое и очень подробное видео снятия комбинации приборов с приборной панели «Десятки».

Электрическая схема панели приборов ВАЗ 2110

Схема подключения комбинации приборов может пригодиться, если вы собираетесь попробовать отремонтировать электрику панели приборов самостоятельно.

• 1 — Контрольная лампа резерва топлива
• 2 — Лампы освещения комбинации приборов
• 3 — Контрольная лампа правого поворота
• 4 — Контрольная лампа левого поворота
• 5 — Контрольная лампа заднего хода
• 6 — Указатель температуры хладагента
• 7 — Контрольная лампа внешнего освещения
• 8 — Контрольная лампа воздушной заслонки карбюратора
• 9 — Контрольная лампа давления масла
• 10 — Контрольная лампа стояночного тормоза
• 11 — Контрольная лампа заряда АКБ
• 12 — Тахометр
• 13 — Контрольная лампа «CHECK ENGINE»
• 14 — Спидометр
• 15 — Контрольная лампа уровня тормозной жидкости
• 16 — Контрольная лампа аварийной сигнализации
• 17 — Контрольная лампа дальнего света фар
• 18 — Указатель уровня топлива

Вилки 2, 3, 8, 9 в блоке Х2 являются выводами спидометра 14.

В заключение хотелось бы сказать о тюнинге приборной панели «десятки». Мастера устанавливают светодиодную подсветку, цифровые спидометры и даже встраивают в комбинацию цветные мониторы бортовых компьютеров.

В рамках одного завода интересно проследить, как развивалась приборная панель ВАЗ 2107, 2109, 2110, 2114; а ВАЗ 2115 уже оснащался электронной приборной панелью. А чем они могут похвастаться в современных моделях этого завода?

Панель приборов ВАЗ 2110 и другие модели — эволюция автомобилей

Один из первых отечественных автомобилей — ВАЗ.Для этой модели автомобиля самым первым вариантом с электроникой была «десятка», после чего компания стала использовать подобные разработки на всех остальных модификациях автомобилей. Панель приборов ВАЗ уникальна в своем роде. К тому же такое устройство обладает уникальными характеристиками … На первых моделях ВАЗа плата с приборами была организована снаружи, что затрудняло доступ к ней, но в Ладе 14-й модели этот нюанс учтен — по крайней мере, он был освещен изнутри лампами. Именно в этой машине есть много других функций.

Панель приборов на автомобилях ВАЗ включает около 19 символов, из которых тахометр и датчик уровня топлива считаются наиболее важными и основными. На панели ВАЗ также есть стрелка указателя температуры, показывающая, насколько эффективно жидкость охлаждает двигатель. Красная шкала начинается от отметки 105 градусов и заканчивается отметкой 113, но до красной лучше не доходить, так как двигатель желательно не выходить за отметку 100 градусов. Тахометр — это самый большой циферблат на приборной панели, после спидометра, конечно.

Как правило, необходимо, чтобы нормальная частота вращения двигателя находилась в районе до 5,5 тысяч в минуту. Далее идет красная шкала. Здесь попадание стрелки в этом диапазоне не так опасно, как с датчиком температуры мотора.

Панель приборов — прибор Приора

При выборе наиболее подходящей модели автомобиля следует не только обращать внимание на наличие различных дополнительных опций, но и оценивать заслонку с основными показателями состояния автомобиля.Это особенно привлекательно для любителей ВАЗа, испытавших не одно поколение этого продукта. Если посмотреть на приборную панель, то Приора , например, ожидаемо похожа, но также существенно отличается от ранних версий ВАЗ. Например, у Priora совсем другая торпеда, и ключей на ее козырьке нет. Говоря об аналогичном устройстве на ВАЗе, стоит отметить наличие больших клавиш приборной панели, которые особенно популярны у моделей Audi , Land rover и Citroen.

Если смотреть с точки зрения эргономики, то идея неплохая, однако такой вариант довольно неудобен, так как руль перекрывает индикаторы на клавишах … У Priora есть На панели расположены следующие элементы управления: переключатель (предназначен для наружного освещения, может занимать 3 положения), диммер для устройств, изменяющих их яркость при включенном внешнем освещении, ручка регулировки угла наклона фар и переключатель задних противотуманных фар.Для включения звукового сигнала необходимо нажать правую или левую кнопку руля, где обязательно есть соответствующий символ.

Приборная панель: Калина — пример «умной» электроники

Для того, чтобы понять, как устроена современная приборная панель ВАЗа, Калина , как один из последних представителей продукции этого завода, послужит для нас экспериментальной моделью. Для того, чтобы запустить процесс диагностики этого элемента автомобиля, необходимо нажать кнопку сброса суточного пробега и повернуть ключ зажигания.В этом случае, если все сделано правильно, следует следовать стрелкам. Из исходного положения стрелки тахометра, спидометра и датчиков начнут двигаться к конечному значению. Информационные экраны можно переключать с помощью кнопки на щетках стеклоочистителя. Затем проверят работоспособность тахометра, спидометра и датчиков.

Тогда будет отображаться версия программного обеспечения, а если есть ошибки, то будут видны все коды. Для этого нужно узнать, что означают цифры на приборной панели.Обратите внимание, что на Калине приборная панель похожа на такое же устройство в Гранте. Ведь у них есть не только похожие индикаторы, но и сигнальные устройства. Если сравнивать заслонку Калины с аналогом ранних моделей ВАЗ или Приора, то прибор Калина имеет с ними довольно много отличий. Однако все варианты этих панелей представляют собой электрическое устройство, и в зависимости от конфигурации транспортного средства на них просто отображается разное количество информации.

Если на ВАЗ 2110 не работает панель приборов, необходимо разобраться в причине неисправности. Это может быть серьезное или незначительное. Часто для устранения поломки панель приходится демонтировать, иногда достаточно заменить предохранитель или закрепить провод массы.

Характеристики типов панелей

Панель перед водителем, содержащая набор сигнальных ламп, называется панелью.

Также имеет другое название — торпеда и состоит из следующих компонентов:

1. Узлы, фиксирующие значение скорости автомобиля — спидометр.
2. Устройство, отслеживающее количество оборотов, — это тахометр.
3. Два индикатора: температура охлаждающей жидкости и уровень топлива.
4. Индикаторы разных цветов.
5. Шесть отдельных ламп для подсветки.
6. Количество запасных розеток для включения ламп.
7. Один красный блок. На электрической схеме у нее X
8. Еще один белый блок, помеченный X

.

На ВАЗ 2110 есть 2 типа панелей приборов: старая модель и европанель.

Различия между ними следующие:

• старые приборные панели имеют симметричное расположение инструментов;
• в евроустройстве указатель уровня топлива и показатель нагрева охлаждающей жидкости смещены вправо.

Панель управления Причины и устранение неисправностей

Когда на ВАЗ 2110 не работает панель приборов, то это может быть в ее полном выходе из строя или неисправности отдельных индикаторов. В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и фонарь заднего номерного знака.Причина кроется в выходе из строя плавкого элемента.

Неисправности предохранителей

Отказ приборной панели происходит, если перегорел предохранитель. Он занимает 15 место в монтажном блоке и имеет маркировку F6. Если это произошло, необходимо искать причину его выхода из строя. Простая замена элемента на новый не решит проблемы. Можно с уверенностью сказать, что он тоже сразу перегорит. Причина — короткое замыкание в цепи. Необходимо заняться его поиском и устранением.

Бывает, что на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают максимальное или минимальное значение. Следовательно, необходимо проверить контакт с массой. Это касается тахометра и указателя уровня топлива. Крепление заземляющего провода соединяет приборную панель с перегородкой, отделяющей моторный отсек от салона. Чтобы найти это место, выньте магнитолу.

В случае установки сигнализации такие крепления переносятся на обшивку салона, то место, где находится левая нога водителя. При покупке автомобиля такая информация доводится до сведения водителя.

Иногда стрелки начинают прыгать после установки магнитолы. Это происходит из-за того, что аккуратный провод не был надежно закреплен. Когда автомобиль движется, контакт теряется. Чтобы исключить такую ​​поломку, нужно просто более надежно ее исправить. После этого стрелки дадут правильную информацию и перестанут прыгать.

Неисправность прикуривателя

Бывает, что панель приборов ВАЗ 2110 не работает из-за прикуривателя. Часто его розетка используется для подключения различных устройств большей мощности. Здесь заряжаются телефоны, включаются планшеты или другое оборудование. Существует значительное потребление тока. В результате перегорает предохранитель f6.

Если предохранитель исправен, вам следует поискать другую причину. Для этого нужно открутить крепление щита, вытащить его.Провода, ведущие к нему, остаются на месте. Проверяется напряжение на контактах, которые идут под цифрами на схеме: 6,9,10. Значение напряжения везде должно быть равным 12 вольт. Проверяется провод, идущий на массу, который находится на клемме X1. Его цвет белый.

Проблемы со спидометром

Если на ВАЗ 2110 не работает панель приборов, это может быть связано с поломкой спидометра.

Это выражается в следующих проявлениях:

• стрелка полностью неподвижна;
• раскачивание стрелы с последующей ее остановкой;
• работа спидометра происходит только до полного прогрева двигателя.

На ВАЗ 2110 с форсунками расположен электронный спидометр … Если прибор вышел из строя, то, попросту, его нужно заменить.

Однако чаще причина иная:

1. Сигнал на спидометр идет от датчика. Возможная причина его отсутствия — загрязнение прибора. Затем его снимают, промывают и сушат.
2. Отсутствие хорошего контакта. Проводка видна повсюду.
3. При выходе из строя самого датчика его заменяют.

Как диагностировать и устранять проблемы

При неработающей панели приборов на ВАЗ 2110 следует на первом этапе провести диагностику.

Состоит в следующем:

• проверяются все лампы и заменяются перегоревшие на новые элементы;
• с помощью прибора мультиметра вся проводка проверяется на обрывы или плохие контакты;
• при обнаружении окисленных участков их очищают;
• осмотрены все предохранители и заменены перегоревшие детали на новые;
• все существующие устройства протестированы.

Проверка датчиков уровня и температуры топлива

Чтобы проверить правильность показаний уровня топлива и температуры, выполните следующие действия:

1. Зажигание включено.
2. Отдельный кусок провода соединяет положительную клемму устройства с массой. Если стрелка начинает двигаться, следует осмотреть проводку в секции датчика-индикатора.
3. Если индикатор температуры определяет перегрев, он отключается от датчика.Падающая стрелка указывает на необходимость замены датчика. Если прибор продолжает зашкаливать, значит неисправна проводка или сам индикатор.
4. Чтобы проверить прибор, его снимают. Его положительный вывод соединен с плюсом аккумуляторной батареи, а отрицательный вывод — с минусом. Стрелка должна показывать ноль. В случае отклонения индикатор требует замены.

Следует знать, что процесс тестирования проводится на специально оборудованном стенде.Затем результаты сравниваются с эталоном. Затем исследуются пути. В случае обрывов контакт восстанавливается припоем. Если этот процесс невозможен, устройство необходимо заменить.

Меры предосторожности при работе

При выполнении работ необходимо соблюдать следующие рекомендации:

• при замене предохранителя зажигание выключают;
• точность при испытании, чтобы не было замыкания проводов;
• если пайка осуществляется, то используется маломощный паяльник с тонким наконечником;
• не прилагайте больших усилий при обращении с разъемами.

приглашение высококвалифицированных мастеров.

Сопровождается предварительной подготовкой:

• отключено питание от аккумулятора;
• рулевое колесо и облицовочная часть колонки снимаются;
• иногда снимают сиденья.

Удаление старой панели

Инструкции по демонтажу:

1. Демонтируются щиты, расположенные у ног сидящих впереди людей.
2. Из-под ручника вынимается заглушка изогнутая;
3. Крышка окна снимается и разъем прикуривателя вынимается.
4. Крышка снимается с рычага коробки передач. Воздуховоды к задним сиденьям сняты.
5. Съемные пластиковые стойки крыши. Вытащена магнитола.
6. Заглушки снимаются с верхней части панели. Появившиеся гайки откручиваются.
7. Затем откручиваются болты, расположенные по контуру нижнего края, а также у ног водителя и пассажира;
8. Демонтирован монтажный блок и снята пластиковая крышка.

Установка нового образца панели

Обе панели имеют разные размеры, поэтому установка осуществляется тремя способами:

• новая комбинация приборов подогнана под существующие размеры панели;
• идет полная замена панелей на новый образец;
• Еврофлайи устанавливаются.

Последний метод используется редко. Это связано с тем, что при установке требуется выравнивание проводки. Работы ведутся над панелью, снятой с автомобиля.

Если не работает панель на ВАЗ 2110, необходимо проверить состояние каждого индикатора. Убедитесь, что элементы безопасности надежно закреплены. Затем приступайте к проверке датчиков. Если обнаружена поломка, устраните ее. Если блок не подлежит ремонту, замените его.

Все бортовые приборы управления автомобилей, представителей «семейства» ВАЗ 2110, объединены в комбинацию (систему) приборов.Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровень топлива и контрольные лампы (их в количестве 12 штук).

Вся комбинация приборов крепится в соответствующем слоте приборной панели двумя винтами. Подключения приборной панели ВАЗ 2110 производятся с помощью печатной платы с использованием фольгированного гетинакса. Плата надежно крепится к задней части корпуса. На спидометре есть два счетчика, показывающих пройденное расстояние: первый из них — последний, второй можно назвать «дневным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сброс показаний возможен только на неподвижном автомобиле. На некоторые автомобили из модельного ряда может быть установлена ​​ВАЗ 2110, содержащая все компоненты и необходимые контрольные индикаторы, лампы и значки.

Общие сведения об автомобиле

ВАЗ-2110 — легковой автомобиль с передним приводом, силовой агрегат которого расположен в поперечном состоянии. Автомобиль предназначен для использования на дорогах, «оборудованных» твердым покрытием.Кузов автомобиля цельнометаллический, четырехдверный, несущий, тип — седан. Для перевозки длинномерных и крупногабаритных грузов сиденья в задней части салона можно сложить.

Таким образом, объем багажника увеличивается. Двигатели — карбюраторные или с различными системами впрыска топлива — состоят из четырех цилиндров. Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

Это особенно заметно на небезопасной, скользкой дороге или в сложных поворотах. Возможна машина, сиденья с электроподогревом, практичные электрические стеклоподъемники, современный бортовой компьютер, полезный каталитический нейтрализатор газов, «отработавших» в выхлопной системе, а также электропривод наружных зеркал заднего вида, обеспечивающих обзор сзади.

Также автомобиль можно закрепить подушкой безопасности, дополнить кондиционером, антиблокировочной системой тормозов и освещением с помощью люка в крыше.

Блок индикации системы управления автомобилем модели ВАЗ 2110

Блок индикации машины ВАЗ 2110 содержит подробную электронную схему системы управления, дополненную звуковым сигнализатором, а также десять светодиодных сигнализаторов, информирующих водителя. о следующих условиях:

• недостаточный уровень масла;
• недостаточная охлаждающая жидкость;
• Недостаточно омывающей жидкости;
• возможная неисправность ламп внешнего освещения;
• состояние, когда ремни безопасности не пристегнуты;
• износ тормозных колодок, которыми оснащены передние тормоза;
• четыре сигнальных устройства на каждую дверь.

Подробная схема блока дисплея системы автомобильного мониторинга ВАЗ 2110 представлена ​​ниже.

Тюнинг приборной панели ВАЗ 2110

Скучная и невзрачная заводская приборная панель автомобиля ВАЗ 2110 быстро надоедает, и покупать альтернативную, оснащенную компьютером, не хочется, ведь придется платить большие деньги для этого. Процесс доработки «панели» — популярная тема. Один из самых простых вариантов — купить специальный коврик. Найти ее сегодня не составит труда.

Для его установки необходимо снять всю панель приборов. Далее следует осторожно вытащить из него стрелки. Устанавливая стрелки на свои места, нужно следить, чтобы ничего не мешало движению транспорта и не отвлекало водителя, в противном случае все придется разобрать заново. Правильно подобранная, красивая и стильная отделка гармонично впишется в общую обстановку интерьера и отлично дополнит весь его дизайн.

И сегодня сделать дашборды своими руками совсем не проблема.Просто нужно иметь необходимый материал и «вагон» желания. Самый простой вариант — настроить «приборку» в несколько этапов. Сначала, конечно, вы должны его снять. Затем следует заменить лампы накаливания на светодиоды. Их следует устанавливать в одинаковые картриджи. Есть несколько способов изменить его цвет:

Изменить цвет на один метр. Если ножом очистить метр от клея, перевернуть и поставить обратно, то подсветка циферблата изменится с зеленой на синюю;

Подсветка панели приборов ВАЗ 2110.Измените цвет с помощью светодиодной ленты. Для начала нужно соскрести ножом слой цветного светофильтра. Если что-то осталось, вы можете стереть его растворителем. Далее следует зеленая светодиодная лента, которую нужно закрепить внутри «приборки». Подключить его нужно напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую подсветку «приборки»;

Автоматическая смена подсветки. Смена семи разных цветов происходит за счет использования автомобильной электроники.

Ремонт панели приборов

Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо выполнить следующие действия:

• отсоединить провод от минусовой клеммы АКБ;
• откручиваем винты и снимаем щиток;
• открутите крепежные винты, которыми комбинация приборов крепится к крышке и, потянув ее на себя, выньте комбинацию приборов из гнезда;
• колодку проводку нужно отсоединить от «приборки».

Установка должна производиться в порядке, обратном снятию. Для разборки отверните крепежные винты и снимите маску со стеклом с корпуса комбинации приборов. Необходимо открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в порядке, обратном снятию.

Также существует современный способ стилизовать собственный автомобиль в духе 21 века. Когда старая «панелька» немного приедается, приходит идея купить и установить более новую европанель, которая выглядит очень элегантно и красиво.Многие согласятся, что тогда машина станет намного солиднее.

Единственный его недостаток — такой нюанс: для снятия старых панельных устройств необходимо снять крышку. В результате на этапе сборки лучше заменить существующие лампочки на существенно более качественные (Philips, Osram и другие). Это поможет вам надолго забыть о их замене. Вы обязательно найдете больше полезной информации, прочитав другие наши статьи.

На автомобилях семейства ВАЗ 2110-2112 на приборной панели имеются контрольные лампы и бортовые приборы, с помощью которых водитель может легко следить за состоянием автомобиля.На приборной панели отображаются следующие сигнальные лампы: температура охлаждающей жидкости, поворотники, тахометр, уровень топлива, спидометр, изображение в виде заправки, означающее, что нужно заправиться, лампы включения габаритов и дальнего света, ближнего света уровень тормозной жидкости, экран, показывающий пробег автомобиля, сигнализация, проверка двигателя, которая сигнализирует о неисправностях двигателя, дисплей с часами, индикация неисправности генератора или перезарядки аккумулятора, индикация включения ручного тормоза, легкое масло под низким давлением в двигателе и карбюраторе лампа воздушной заслонки двигателей).

Разборка и замена устройств

Для замены (ремонта) устройств необходимо в строго установленном порядке выполнить следующие действия:

1. Полностью снять всю сборку.

2. Выкрутите винты (2 шт.), Фиксирующие направляющую. После этого саму шину необходимо отключить от системной платы прибора.

3. Открутите винты (7 шт.), Фиксирующие рамку со стеклом.

4. Необходимо снять раму, отсоединив ее от приборной системы.

5. Выкрутите винты (2 шт.), Которыми крепится плата комбинации приборов.

6. Отсоедините левый светофильтр, помеченный символами контрольной лампы.

7. Отсоедините правый светофильтр, помеченный символами контрольной лампы.

8. Открутите винты (2 шт.), Которыми крепятся красные и белые колодки. Затем снимите эти накладки.

9. Открутите гайки крепления датчика уровня топлива, датчика температуры охлаждающей жидкости и тахометра. Каждое устройство фиксируется 3 гайками.

10. Отсоедините плату от корпуса приборной системы.

11. Выкрутите винты крепления шкалы прибора к корпусу (5 шт.).

12. Извлеките шкалу с инструментами из системного корпуса.

13. Очень осторожно, поддев отверткой стрелку указателя уровня топлива, снимаем ее с оси.

14. Выкрутите винты (2 шт.), Которыми указатель уровня топлива крепится к шкале.

15. Отсоедините указатель уровня топлива.Установите на его место новый. При установке датчика выполните все действия в порядке, обратном снятию.

16. Замените остальные приспособления таким же образом, как описано. В этом весь ремонт панели приборов ВАЗ 2110. Как видите, в этом нет ничего сложного и нет необходимости идти в специализированный сервис и платить деньги.

17. Сборку приборной системы следует производить в порядке, обратном разборке. При проведении этих работ необходимо учитывать, что гайки крепления тахометра имеют другую резьбу.

Во многих машинах, в том числе ВАЗ 2110, контрольные лампы А12? 1.2 используются в комбинации приборов. При замене лампы выполните следующие действия:

2. Патрон вместе с перегоревшей лампой следует повернуть против часовой стрелки до упора.

3. Снимите патрон лампы с приборной системы.

4. Новая лампа устанавливается на место перегоревшей в обратном порядке … Аналогично заменяются все остальные лампы комбинации приборов.

Ремонт комбинации приборов ВАЗ 2110

Вам понадобится крестовая отвертка.

1. Отсоедините провод от «-» вывода аккумуляторной батареи.

2. Опустите рулевую колонку.

3. Ослабьте два винта верхнего крепления комбинированной заслонки.

4. Отвинтите по одному винту внизу экрана с обеих сторон.

5. Потяните заслонку на себя и поместите ее на приборную панель (если длины проводов недостаточно, отсоедините колодки от переключателей на панели).

6. Выверните два винта, которыми крепится комбинация приборов.

7. Выровняйте выступы двух верхних точек крепления комбинации приборов.

8. Потяните комбинацию приборов на себя и отсоедините две колодки с проводами от комбинации приборов.

В комбинации приборов контрольные лампочки А12-1.2

9. Для замены лампочки поверните патрон с перегоревшей лампой против часовой стрелки до упора и выньте его из комбинации.

10. Установите новую лампу в обратном порядке. Остальные ламлы заменяются таким же образом.

11. Установите комбинацию приборов в перевернутом виде.

Ищите и находите другие вопросы в разделе:

Благодаря этому водитель всегда может знать состояние узлов и агрегатов своего автомобиля. Но чтобы точно знать, о чем идет речь, необходимо учитывать распиновку панели. Подробнее об этом мы расскажем ниже.

Устройство панели приборов

Что делать, если он не загорается и не работает? Как это производится и как с этим бороться в случае необходимости? Прежде всего, давайте посмотрим на его структуру.

Комбинация приборов автомобиля состоит из следующих элементов:

• тахометр, позволяющий контролировать количество оборотов ДВС;
• спидометр, показывающий скорость движения;
• регулятор уровня топлива в баке;
• регулятор температуры силового агрегата, а именно антифриза в системе охлаждения;
• контрольных показателей, которых должно быть 12;
• светодиодные индикаторы подвески 2110;
• резервный разъем, в котором горит контрольная лампа;
• несколько площадок для подключения кабелей.

Следует отметить, что красный блок на схеме подключения помечен X2, а белый блок — X1, поэтому перепутать эти элементы не удастся. Если говорить напрямую о пульте управления «десятки», то в этих машинах используются несколько типов панелей приборов, расположенных на торпеде. В этом случае большая часть зависит от года выпуска. автомобиль — машина может быть укомплектована приборкой как старой, так и новой версии.

1. Одной из особенностей старой приборной панели является то, что все устройства в ней установлены симметрично.
2. В панели управления нового образца несколько индикаторов — температура силового агрегата и уровень бензина — расположены с небольшим смещением вправо.

Если приборы не работают, лампочки перестают гореть, зачастую единственный выход — разобрать панели. На практике некоторые компоненты вполне могут выйти из строя, процедура разборки и диагностики, как правило, помогает решить проблему. Однако перед тем, как делать ВАЗ 2110, рекомендуем ознакомиться с распиновкой щита.Это делается для того, чтобы понимать, куда ведет тот или иной провод и какую функцию он выполняет, какие элементы безопасности используются и т. Д.

В принципе, «прочитать» разобранную заслонку не проблема, тем более что всю необходимую информацию можно найти в сервисной инструкции по эксплуатации автомобиля. Если у вас есть под рукой такая книга и машинка, а также желание, любые проблемы в работе пульта управления можно решить без помощи электрика.

Распространенные неисправности и способы их устранения

Панель управления может перестать работать по нескольким причинам.

Как правило, снятие панели приборов проводится при таких неисправностях:

1. Перестала работать подсветка на панели управления «десятки». В этом случае необходимо провести диагностику состояния контактов, а также состояния проводки, отвечающей за подвеску. Щиток мог перестать работать просто из-за сгорания элементов безопасности, либо лампы могли выйти из строя из-за износа, часто причиной является короткое замыкание. В принципе, как показывает практика, причин более чем достаточно, поэтому иногда очень проблематично выявить и решить проблему без тестера.
2. Одна из самых серьезных проблем, для решения которой может потребоваться замена разобранного устройства, — это полный выход из строя. Если происходит сбой системы, и на приборной панели перестают работать все без исключения датчики и индикаторы, стрелки контроллеров падают вниз, а лампочки просто не загораются. Для устранения проблемы необходимо в первую очередь провести диагностику узла безопасности № 15, он имеет маркировку F6 и находится в блоке предохранителей. Если этот компонент перегорел, то эта неисправность решается просто — заменой на новый.Однако для начала нужно точно выяснить, в чем причина его выгорания. Сначала следует найти и устранить причину, только потом установить новый элемент. Как правило, причина сгорания предохранителя — короткое замыкание в бортовой сети.
3. Стрелки начали самопроизвольно двигаться вверх и вниз. Такая проблема довольно часто встречается в отечественных десятках, как правило, основной причиной является проблема плохого массового контакта. Сначала насыпная проволока подается к перегородке, предназначенной для разделения салона и моторного отсека.При необходимости добраться до него потребуется демонтировать аудиосистему с места установки, необходимо проверить качество ее фиксации.
   Во-вторых, довольно часто при установке массу выносят в другое место, чтобы было удобнее добраться. Так что если у вас есть противоугонная система, а под автомагнитолой нет провода, попробуйте поискать его под обшивкой салона, в частности, возле левой ноги автомобилиста.
   В-третьих, заземляющий провод мог быть поврежден при установке новой автомагнитолы.При подключении отрицательного провода заземляющий провод необходимо открутить. Далее проводится его обратная установка, однако, как показывает практика, зачастую она менее надежна, чем была изначально. В результате вибраций, возникающих при движении, движении по неровным дорогам, включая ямы и неровности, крепление со временем начинает ослабевать. Соответственно, это приводит к тому, что контакт пропадает, а это, в свою очередь, приводит к неработоспособности панели управления. Итак, в первую очередь нужно надежно закрепить публикации, так как это может принести определенные трудности в будущем.
4. Неисправности, связанные с работой самого устройства. Если нужно качественно проверить, все ли с этим устройством в норме, по возможности демонтируйте его с места установки, но для этого не отсоединяйте провода, питающие его. Сначала диагностируется белый провод с маркировкой Х2, который подключается к первому контакту. Кроме того, с помощью мультиметра также следует диагностировать наличие напряжения на 9 и 10 контактах. Если система исправна, то при диагностике вы заметите, что напряжение в системе составляет 12 вольт.Также рекомендуем проверить заднюю часть панели приборов — все токопроводящие дорожки на ней должны быть целы.
5. Как показывает практика, проблема неработоспособности панели управления часто бывает вызвана выходом из строя самого прикуривателя. Это связано с тем, что многие автомобилисты практикуют подключение к этой розетке различных электронных устройств и гаджетов для выполнения различных функций. Например, это может быть зарядное устройство для мобильного телефона, планшета и видеорегистратора, антирадар, GPS-навигатор и другие устройства, которые могут питаться от прикуривателя.Поскольку устройства этого типа потребляют большой ток, они часто повреждают сам прикуриватель, а также нередко может возникать проблема перегорания предохранительного элемента F19. Соответственно, ПКП либо полностью выключается, либо продолжает работать, только некорректно. В том случае, если предохранитель исправен, можно попробовать отключить блок розетки прикуривателя. Если эти действия не дали результатов, просто замените предохранитель.
6. Тюнинг приборной панели ВАЗ 2110 часто бывает причиной его выхода из строя.Новый щит мог быть установлен неправильно, поэтому теперь он не работает. Или при установке не все провода были подключены к приборке, тоже могли просто гнуться. Если проблема кроется в проводах, то их замена решит проблему (видео от LedStyle70).

На самом деле большинство неисправностей, связанных с функционированием панели управления, часто решаются самостоятельно в домашних условиях. Особенно, если речь идет о первой десятке продукции отечественного автопрома.Но здесь нужно учесть несколько моментов. Если у вас нет опыта или знаний в плане работы с электротехникой и электроникой, то заниматься самостоятельным ремонтом не стоит. Лучше обратитесь к квалифицированному специалисту. Пусть деньги заплатят, но будьте уверены, что все будет сделано правильно.

Очень часто владельцы ВАЗ решают поменять цветовую схему приборной панели. Во-первых, потому что не требует специальных знаний и навыков, во-вторых, не требует больших вложений.В этой статье мы рассмотрим несколько способов настройки вашей панели инструментов. Сделаем доработки на приборке ВАЗ 2110 старого типа. Но это не значит, что эти улучшения нельзя сделать на новой панели приборов. Все сделано так же.

светодиодов в приборной панели.

Самый первый и простой способ настроить приборную панель ВАЗ 2110 — это заменить штатные лампочки на светодиоды, которые можно купить в любом автомагазине. Снимаем приборную панель ВАЗ 2110 и вынимаем из патронов лампы накаливания и на их место вставляем светодиоды.Лучше брать диоды просто белые. Когда вы их наденете, они немного посинят. Честно говоря, смотрится эффектнее родной желтоватой подсветки. Недостаток здесь действительно один, яркость подсветки регулировать больше не будет.

Изменение цвета одометра.

Стандартный цвет одометра не внушает доверия, он какой-то зеленый, как экран калькулятора. Но это легко исправить. Вам просто нужно снять его и аккуратно снять пленку с его экрана (лучше поддеть канцелярским ножом).Все на этом одометре смена цвета закончилась. Мы можем вернуть это обратно. Но на фото видно, как он начал показывать белые цифры на темно-синем экране.

Светодиодная лента в панели приборов.

Снимаем сам «циферблат» и стираем цветовой фильтр на цифрах с обратной стороны.

Вы также можете убрать стрелки с красного, как мы это сделали. Покройте их лаком белого цвета.

Теперь подключаем светодиодную ленту … Ее можно закинуть прямо в штатную розетку подсветки.В нашем случае мы взяли зеленую светодиодную ленту. Также неплохо смотрятся красный и синий, вот он на любителя.

Кстати, на ночь не слепит. А днем ​​все хорошо видно!

Две фары приборки.

Одновременно можно реализовать два способа освещения приборной панели. В нашем случае при включении габаритных огней загорается синяя подсветка приборной панели, если через реостат уменьшить яркость, то останется только штатная.Как этого добиться, смотрите на фото:

Вы также можете сделать до 7 видов различных комбинаций подсветки, но это уже не так просто. Здесь нужна управляющая электроника.

Панель приборов автомобиля ВАЗ 2110 предназначена для отображения информации о текущем состоянии автомобиля. Изготовлен из пластика нормального качества.
Наличие большого количества лампочек приводит к тому, что иногда их нужно менять. Многие водители хотят поменять невзрачную заводскую панель ВАЗ 2110 на более современную.
В статье предлагается узнать, как заменяются лампочки приборной панели ВАЗ 2110 и как сделать ее более эстетичной.

Особенности приборной панели автомобиля ВАЗ 2110

Комбинация на панели приборов автомобиля ВАЗ 2110 включает:

• 1 — показывает температуру. Если стрелка этого указателя переходит в красную зону шкалы, это свидетельствует о перегреве двигателя.
  Необходимо обратить внимание на работу электровентилятора и термостата системы охлаждения.

Совет: Не запускайте двигатель в режиме перегрева. Температура жидкости более 110 ° C.

• 2 — тахометр. Показывает приблизительную частоту вращения коленчатого вала двигателя.
  Для получения истинного значения скорость вращения агрегата необходимо умножить на 100. Показание стрелки в красной зоне означает, что двигатель работает с повышенной частотой, что опасно для продолжения движения транспортного средства.
• 3 — спидометр.Положение стрелки указывает приблизительную скорость автомобиля в км / ч.
• 4 — показывает уровень топлива.
• 5 — кнопка обнуления счетчика суточного пробега.
• 6 — дисплей для счетчика суточного пробега и одометра.
• 7 — дисплей для индикации времени.

На фото установка лампочек на панель:

• Позиции 1 — используются для подсветки стрелок приборов и весов.
• Positions 2 — самые маленькие по размеру используются в желтых индикаторах и красных сигнальных индикаторах.Эти лампочки устанавливаются без резиновых колпачков. Светофильтры нужных цветов уже встроены в приборку.
• Позиция 3 — имеет средний размер, используется для индикации низкого уровня бензина в момент, когда стрелка находится на нуле. Сгорает очень редко.

Вся комбинация приборов удерживается на месте двумя винтами. Его подключения выполняются с помощью печатной разводки на плате с использованием фольгированного гетинакса. Плата хорошо крепится к задней части корпуса.
Спидометр оснащен двумя счетчиками, показывающими пройденное расстояние: один — общий, другой — «дневной». Соответствующая кнопка позволяет легко сбросить последний.

Совет: показания можно сбросить только на неподвижном автомобиле.

Последние модели ВАЗ 2110 оснащены электронной панелью приборов. Он содержит все компоненты и контрольные индикаторы, значки и лампы.

Как заменить подсветку приборной панели

Итак:

• Рулевое колесо опущено в нижнее положение.
• Откручены два верхних самореза, вытащена декоративная планка.
• Откручены три самореза для крепления панели приборов.

Совет: трос спидометра не позволяет вытащить приборку. Для того, чтобы выключить его, это первое расстегивает из коробки, потянув за стопорное кольцо в сторону и подтягивание кабеля чипа, который затем проталкивается в кабину. Часть приборки притягивается к себе, а тросик удобно отсоединяется от спидометра.

• Кабель остается на месте, приборка вытащена, все электрические разъемы отключены.
• Патрон вращается против часовой стрелки и снимается вместе с лампой. Луковицы без основания.
• После доработки в панели приборов ВАЗ 2110 сборка агрегата производится в обратной последовательности.

Как заменить лампочки в центральной консоли

При эксплуатации автомобиля могут выйти из строя лампы, расположенные на центральной консоли автомобиля ВАЗ 2110.В этом случае заменить лампочки на панели приборов ВАЗ 2110 своими руками несложно. Цена работы небольшая.
Для этого вам понадобится:

• Отвертка плоская.

Отвертка крестовая

• .
• Новая лампочка.

Рабочие инструкции:

• Отсоедините «минусовые» клеммы от АКБ и от привода к коробке передач троса спидометра.
• Вытянут выключатель наружного освещения.Для этого подденьте элемент плоской отверткой.
  Отсоедините разъем от переключателя и вставьте внутрь облицовки приборной панели.
• Замена лампочки на приборной панели ВАЗ 2110 на ее подсветку производится нажатием отвертки патронной антенны, которую затем снимают с переключателя. Лампа вытаскивается из патрона и заменяется новой.
• Подденьте аварийный выключатель с помощью плоской отвертки, которую затем вытащите. Разъем отсоединяется от переключателя и вставляется внутрь обшивки панели.
• Отверткой Phillips откручиваются два самореза, которыми фиксируется крышка консоли панели приборов и крышка снимается. ТЭН и пепельница вытаскиваются из гнезда.
• Автомагнитола вытаскивается из розетки. Пружинные скобы для крепления панели к накладке выдавливаются отверткой, а заслонка притягивается к себе.
  Отверткой освобождаются два пластиковых усика от нижнего крепления щита к панели приборов.Поднимается щиток, выдавливается третья пружинная скоба его крепления.

• Отсоединить разъемы подключения прикуривателя (см.), Фонарей для него, ламп для выключателя аварийки. Щит приборной панели снимается.
• Замена лампы подсветки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны панели приборов производится после ее вытаскивания патроном. Для этого они поворачиваются в держателе.
• Усики картриджодержателя сжаты, элемент вынут из прикуривателя. Лепестки прикуривателя сжимаются, деталь выталкивается, лампочка вынимается из накладки панели приборов и при необходимости заменяется.
• Крестовой отверткой откручиваются два самореза, фиксирующие комбинацию приборов на панели. Комбинация приборов отодвигается в сторону.
  Накидная гайка троса спидометра откручена от датчика скорости.Кабель отсоединяется от спидометра, затем снимается и выводится через отверстие в передней панели.
• Разъёмы отсоединены, комбинация приборов снята. Для замены лампочек панели приборов ВАЗ 2110 патрон необходимо повернуть против часовой стрелки, а комбинацию приборов необходимо снять с устройства.
  Устанавливаются новые лампы. Сборка и установка комбинации производится в обратной последовательности.
• Батарея подключена.
• Проверена работа ламп на панели приборов.

Как заменить лампочки в кнопках

Итак:

• Для замены лампы подсветки аварийной кнопки снимается панель с дефлекторами, после чего из нее вытягивается аварийная кнопка.
• Дефлекторы направлены максимально вверх.
• Слева и справа внизу находятся монтажные проушины. С помощью шлицевой отвертки они стягиваются вниз, а панель притягивается к себе.
• Вытащена тревожная кнопка.
• Патрон с лампой находится сбоку. Его нужно повернуть пинцетом против часовой стрелки и вытащить.
• Контакты на лампочках закручены вокруг патрона по бокам. Размер лампочек такой же, как у спичечного коробка.
• Для того, чтобы заменить лампы в панели приборов противотуманной фары ВАЗ 2110, нужно аккуратно поддеть панель кнопкой с отверткой и потянуть на себя.
• Остальные операции производятся аналогично замене лампочек панели приборов ВАЗ 2110 аварийной системы.

Аналогично меняет лампу колеса корректора фар:

• Подденьте отверткой и вытащите колесо.
• С помощью небольшой отвертки патрон вращается вместе с лампой и вытаскивается.
• Свет меняется.

Подробно, как заменяются лампы, приборная панель ВАЗ 2110 хорошо показана на видео.

На автомобилях семейства ВАЗ 2110-2112 на приборной панели расположены контрольные лампы и бортовые приборы, с помощью которых водитель может легко контролировать состояние автомобиля.На приборной панели отображаются следующие световые индикаторы: температура охлаждающей жидкости, поворотники, тахометр, уровень топлива, спидометр, изображение в виде заправки, что означает необходимость заправки, лампочки габаритов и дальний свет, ближний свет уровень тормозной жидкости, экран, отражающий пробег автомобиля, аварийная сигнализация, Check Engine, сигнализирующая о неисправностях двигателя, дисплей с часами, индикация неисправности генератора или подзарядки аккумулятора, индикация включенного ручного тормоза, лампа низкого давления масла в двигателе и на карбюраторных моторах лампа воздушной заслонки).

Разборка и замена устройств

Для замены (ремонта) устройств необходимо в строго установленном порядке выполнить следующие действия:

1. Полностью снять всю сборку.

2. Выкрутите винты (2 шт.), Фиксирующие направляющую. После этого саму шину необходимо отключить от системной платы прибора.

3. Открутите винты (7 шт.), Фиксирующие рамку со стеклом.

4. Необходимо снять раму, отсоединив ее от приборной системы.

5. Выкрутите винты (2 шт.), Которыми крепится плата комбинации приборов.

6. Отсоедините левый светофильтр, помеченный символами контрольной лампы.

7. Отсоедините правый светофильтр, помеченный символами контрольной лампы.

8. Открутите винты (2 шт.), Которыми крепятся красные и белые накладки. Затем снимите эти накладки.

9. Открутите гайки крепления датчика уровня топлива, датчика температуры охлаждающей жидкости и тахометра.Каждое устройство фиксируется 3 гайками.

10. Отсоедините плату от корпуса приборной системы.

11. Выкрутите винты крепления шкалы прибора к корпусу (5 шт.).

12. Извлеките шкалу с инструментами из корпуса системы.

13. Очень осторожно, поддев отверткой стрелку указателя уровня топлива, снимаем ее с оси.

14. Выкрутите винты (2 шт.), Которыми указатель уровня топлива крепится к шкале.

15. Отсоедините указатель уровня топлива. Установите на его место новый. При установке датчика выполните все действия в порядке, обратном снятию.

16. Замените остальные приспособления таким же образом, как описано. В этом весь ремонт панели приборов ВАЗ 2110. Как видите, в этом нет ничего сложного и нет необходимости идти в специализированный сервис и платить деньги.

17. Сборку приборной системы следует производить в порядке, обратном разборке.При проведении этих работ необходимо учитывать, что гайки крепления тахометра имеют другую резьбу.

Во многих машинах, в том числе ВАЗ 2110, контрольные лампы А12? 1.2 используются в комбинации приборов. При замене лампы выполните следующие действия:

2. Патрон вместе с перегоревшей лампой следует повернуть против часовой стрелки до упора.

3. Снимите патрон лампы с приборной системы.

4.На место перегоревшей лампы устанавливают новую лампу в обратном порядке. Аналогично заменяются все остальные лампы комбинации приборов.

Передняя панель обозначения ВАЗ 2110. Основные обозначения иконок на приборной панели ваз. Как расшифровываются значки на установленной приборной панели

В рамках одного завода интересно проследить, как развивалась приборная панель ВАЗ 2107, 2109, 2110, 2114; а ВАЗ 2115 уже оснащался электронной приборной панелью.А чем могут похвастаться современные модели этого завода?

Панель приборов ВАЗ 2110 и другие модели — эволюция автомобилей

Одним из первых отечественных автомобилей является ВАЗ. Для этой модели автомобиля самым первым вариантом с электроникой была «десятка», после чего компания стала использовать подобные разработки на всех остальных модификациях автомобиля. Панель приборов ВАЗ по-своему уникальна. К тому же такое устройство обладает уникальными характеристиками. На первых моделях ВАЗ снаружи был организован щит с приборами, что затрудняло доступ к нему, но в Ладе 14-й модели этот нюанс учли — хотя бы изнутри освещали лампами.Именно в этой машине есть много других функций.

Панель приборов на автомобилях ВАЗ включает около 19 обозначений, из которых, безусловно, наиболее важными и основными считаются тахометр и датчик уровня топлива. На панели ВАЗ также есть стрелочный датчик температуры, который показывает, насколько эффективно жидкость охлаждает мотор. От отметки ровно 105 градусов красная шкала начинается и заканчивается 113, до красной, правда, до нее лучше не доходить, так как двигатель желательно не выходить за отметку 100 градусов.Тахометр — это, конечно, самый большой циферблат на приборной панели после спидометра.

Как правило, необходимо, чтобы нормальная частота вращения двигателя была в районе до 5,5 тысяч в минуту. Далее следует красная полоса. Здесь попадание в диапазон не так опасно, как с датчиком температуры мотора.

Приборная панель — прибор Приоры

При выборе наиболее подходящей модели автомобиля следует не только обращать внимание на наличие различных дополнительных опций, но и оценивать приборную панель с основными показателями состояния автомобиля.Это особенно привлекательно для любителей ВАЗа, которые уже опробовали не одно поколение этого продукта. Если вы рассматриваете приборную панель, например, Priora , она ожидаемо похожа, но также существенно отличается от ранних версий ВАЗ. Например, у Priora совсем другая торпеда, к тому же на ее пике ключей нет. Говоря об этом же устройстве на ВАЗе, стоит отметить наличие больших клавиш по краям приборной панели, которые особенно популярны у моделей Audi , Land Rover и Citroen.

Если смотреть с точки зрения эргономики, то идея неплохая, однако такой вариант скорее не удобен, так как руль перекрывает индикаторы на клавишах . На панели Priora расположены следующие элементы управления: выключатель (предназначен для наружного освещения, может занимать 3 положения), регулятор подсветки приборов, изменяющий их яркость при включении наружного освещения, регулятор коррекции фар и задний противотуманный фонарь. выключатель. Чтобы включить звуковой сигнал, необходимо нажать правую или левую кнопку руля, где всегда есть соответствующий символ.

Приборная панель: Калина — пример «умной» электроники

Для того, чтобы понять, как устроена современная приборная панель ВАЗа, нам послужит Калина , как один из последних представителей продукции этого завода. экспериментальная модель. Чтобы запустить процесс диагностики этого автоэлемента, необходимо нажать кнопку сброса суточного пробега и повернуть ключ зажигания. В этом случае, если все сделано правильно, следует следовать стрелкам. Из исходного положения стрелки тахометра, спидометра и датчиков начнут двигаться к конечному значению.Информационные экраны можно переключать с помощью кнопки на дворниках. Затем проверят работоспособность тахометра, спидометра и датчиков.

Тогда будет отображаться версия программного обеспечения, а если есть ошибки, то будут видны все коды. Для этого нужно узнать, что означают цифры на приборной панели. Обратите внимание, что на Калине приборная панель похожа на то же устройство в Гранте. Ведь у них есть не только похожие индикаторы, но и сигнальные устройства. Если сравнить щиток Калина с аналогом ранних моделей ВАЗ или Приоры, то прибор Калина имеет с ними массу отличий.Однако все разновидности этих панелей представляют собой электрические устройства, и в зависимости от оборудования транспортного средства на них просто отображается разный объем информации.

На начальном этапе переделки собственного автомобиля большое внимание стоит уделить тюнингу панели ВАЗ 2110. Многие десятки владельцев придерживаются позиции, что их машина не должна отставать от современных модных тенденций в мире четырехколесных скоростных «железных коней».

Конечно, каждому хочется, чтобы его машина, несмотря на определенный износ и уже достаточно богатую историю марки ВАЗ 2110, красиво смотрелась, мощно «чувствовалась» и обеспечивала высокий комфорт в салоне всем пассажирам.В процессе передвижения на автомобиле многие пассажиры обращают внимание на устройства.

Конечно, оригинальные устройства с эксклюзивными дизайнерскими решениями им всегда будут интереснее, что буквально восхищает и восхищает. Тюнинг следует начинать с поиска панелей. Чтобы установить такую ​​деталь, вам придется проявить собственные навыки и сноровку, если вы не хотите отдавать свои кровно заработанные деньги в различные автосалоны.

Более того, эта работа не требует использования специальных инструментов.Достаточно будет использовать плоскогубцы и отвертку Phillips.

Как создать новый дизайн панели приборов ВАЗ 2110

Весь процесс обновления панели приборов своими руками не займет много времени. Все, что нужно сделать, — это демонтировать устаревшую «деталь» и установить модернизированную модель. О том, как снять панель ВАЗ, читайте в руководстве по ремонту и эксплуатации автомобиля. Но следует вспомнить основные этапы:

• сначала отсоедините клеммы АКБ.Рулевое колесо следует опустить в нижнее положение.
• необходимо открутить саморезы крепления крышки панели.
• , затем отсоедините разъем слева, в этой ситуации мы говорим о выключателе машины для внешнего освежения. Затем с помощью плоскогубцев необходимо отстегнуть комбинацию приспособлений.
• Далее — снимаем. Некоторые модели крепятся винтами M5. Наконец, отсоедините разъемы.

После этого можно установить новую панель в обратном порядке.Это всегда будет вызывать восхищение пассажиров и чувство гордости.

Яркое разнообразие цветов

Сегодня мода на изменение подсветки приборной панели набирает фантастические обороты. Практически везде в автомобилях есть неоновая подсветка или внутренняя светодиодная подсветка. Однако все эти нововведения — дорогое удовольствие, которое может себе позволить далеко не каждый. Иная ситуация с заменой заводского освещения на разноцветное.

Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но это будет стоить недешево.Лучше делать самому. В этой ситуации главное запастись необходимыми материалами и терпением. Для начала нужно разобрать «приборку». Необходимо снять защитное стекло. Далее стреляйте стрелами. Для этого понадобится отвертка и жесткий картон.

Его следует поместить под стрелку, а затем поддеть отверткой. Затем осторожно и медленно поднимите его наверх. Далее снимаем подложку. Для этого пригодится канцелярский нож. Его необходимо вставить между панелью и основанием и вырезать по кругу слой герметика.После снимаем субстрат. Разбираем панель и приступаем.

1. Удалите фильтрующий слой канцелярским ножом. Светофильтр — это цветной слой краски. Он наносится с обратной стороны подложки и дает цветную подсветку номерам спидометра и остальным. Чтобы полностью избавиться от светофильтра, можно использовать ацетон или другую жидкость, содержащую спирт.

2. Затем измените цвет подсветки. Вы можете сначала изменить подсветку одометра.Для этого вам потребуется демонтировать экран одометра, а затем снять синюю пленку и убрать подсветку. Его следует заменить на многоцветный универсальный светодиод. Он может менять цвета. Подключаем светодиод к патрону лампы. Установите экран одометра на место.

3. Теперь можно приступить к полной замене подсветки. Прикрепляем светодиоды к рамке «приборки». Такие светодиоды можно приобрести в комплекте с переключателем цвета. Устанавливаем их на место и прикрепляем к штатным контактам подсветки приборки.

4. Вперед. Теперь нужно убедиться, что у стрелок есть возможность менять подсветку. Для этого снимаем со стрелок слой красной краски. Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно будет покрасить белым лаком для ногтей. Главное, чтобы стрелка была белой, потому что этот цвет передает цветовую гамму светодиодов.

5. Перед завершающим этапом необходимо закрепить переключатель цвета светодиодов на панели.Такой выключатель можно установить, например, в правом нижнем углу «приборки». После этого можно будет установить все на место. Сначала монтируется подложка. Для большей надежности можно использовать герметик. После этого установите стрелки на место. Вставляем защитное стекло. После этого любуемся результатом.

Как красиво подсвечивать кнопки панели ВАЗ 2110

Осуществляя тюнинг панели представленного автомобиля, помимо прочего, можно красиво выделить кнопки «приборки» .Возьмем, к примеру, кнопку включения. Для начала нужно его разобрать и разобрать. Для этого потяните его подвижную часть и корпус в разные стороны.

После того, как кнопка будет выдвинута, можно получить доступ к лампе накаливания. Если есть желание, то можно и убирать. Если вытащить лампочку не получается, то продолжайте дальше. Подденьте защелки с обеих сторон отверткой или ножом. Перед нами появляется механизм переключения. Здесь нам понадобится черная скобка. Поддев, спокойно раскидываем весь механизм.

Теперь легко снимаем лампу, для этого подходят пинцеты. Теперь можно подключить фантазию. Вы можете приобрести светодиодную лампу любого цвета. При этом следует учитывать, что плюс — это контактная цифра 6, а минус — цифра 7. Узнать полярность можно, посмотрев на заднюю часть корпуса. Сюда вставляется колодка с проводами. Далее проверяем, как работает подсветка. Если все в порядке, переходите к следующей части.

Избавьтесь от зеленого фильтра. Его можно просверлить, делать это нужно аккуратно, чтобы сверло не прошло через всю конструкцию.В итоге снимаем фильтр с конструкции и тестируем на работоспособность.

Следует отметить, что практически все кнопки при желании можно доработать таким образом. Исключение составляет только положение отрицательного и положительного контактов, их нужно учитывать на схеме подключения. Если схемы нет, то ее фото можно легко найти в Интернете. Отрицательный контакт обычно обозначается черным проводом, плюс — любым цветом.

Чаще всего — белого цвета. Можно вспомнить, но контактные соединения лучше набросать или сфотографировать, тогда в процессе сборки не будет путаницы.Процесс сборки нужно проводить в обратной последовательности.

Установка твитеров в приборную панель ВАЗ 2110

Красиво дополнить панель можно, установив твитер (твитер). Один из самых проблемных шагов — это сверление отверстий. Лобовое стекло затрудняет сверление под прямым углом. Но без дрели не обойтись, ведь под пластиковым корпусом есть металлическая полоса. В этой ситуации подобие шаблона или трафарета следует сделать из бумаги.

Ножом можно удалить мягкий участок панели (снаружи — пластик, внутри — своего рода поролон). Затем берем дрель и просверливаем ранее отмеченный участок. Лучше использовать компактные сверла. Когда отверстие просверлено, следует зафиксировать неровные края. Для этого можно использовать специальные насадки для сверл.

Просверлить нужно на расстоянии от приборов и датчиков. Обратите внимание, что провода или скобы могут попасть под металлическую полосу. Установленный элемент твитера должен плотно входить в отверстие.Если есть определенная свобода, то необходимо заделать этот участок герметиком. Провода от твитера можно зацепить по краям воздуховодов.

Этот твитер является важным компонентом акустической системы, встроенной в автомобиль. Без такой детали звук и громкость звука не были бы полноценными.

Отечественная машина 2110 не может похвастаться качественным панно. В сильный мороз или летнюю жару пластик часто начинает трескаться. Кроме того, его угол иногда отклеивается.«Приборка» этой машины состоит из трех частей: центральной, верхней и нижней пластиковой. Угол чаще всего снимается: ослаблением винтов, притягивающих верхнюю пластину, или тем, что ее мягкая часть отошла от металлической части верхней пластины.

В первом варианте нужно снять панель, иначе затянуть верхнюю накладку не получится. Если отошла только мягкая часть, то решений может быть несколько. Можно приклеить, но на пластиковом дефлекторе воздуха он не будет крепко держаться.Другой вариант — замаскировать зазор, который образуется при отслаивании угла панели.

Зазор можно, без сомнения, прикрыть проводом. Укладывается внутрь с помощью отвертки. Вместо провода можно использовать уплотнитель фары. В этом случае можно вернуть уголок на место. Для приклеивания уголка используйте пенопласт. Накладка благодаря поролону будет держаться именно на металлическом корпусе, но для начала ее нужно очистить и обезжирить.

Затем наносим пену внутрь, влажной тряпкой убираем излишки пенки.Углы зажимаем скрепками. Сразу снимаем пену. Следует подождать, пока он высохнет. После высыхания пены нужно закрасить ее маркером. Может показаться, что поролон лопается, но на самом деле углы панели не вылезут.

Теперь можно приступить к ремонту трещины на панели. Для этого либо используется средство для ремонта пластика, либо накладка натягивается материалом. Что касается первого варианта, то он самый простой, потому что при ремонте снимать накладку не нужно.Убрать трещину можно с помощью специальной эпоксидной смолы.

Также подходят космофен и холодная сварка. Во избежание появления трещин перекрашиваем приборную панель. Во втором способе при транспортировке этой автомобильной детали используется кожа или кожа. Сначала трещину необходимо зашпаклевать. Если проблема в отклеившемся углу панели, то отремонтировать ее не составит труда.

Если «приборка» треснула, то полностью скрыть трещину и при этом не удалить ее очень сложно.Если дело касалось ремонта, то лучше сразу заменить евровагонку. Вы можете подробно посмотреть, как паять пластик.

Стильная и современная накладка

Скучная штатная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативу, которая оснащена компьютером и стоит больших денег, не хочется. Что делать в такой ситуации? Есть отличный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов — купить подушечку.

Их без проблем можно найти в интернет-магазинах (представленные там фото дают общее представление о таких деталях). Для его установки нужно снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедиться, что их движению ничто не мешает. В противном случае придется заново все разбирать.

Если добавить к этому варианту тюнинга подсветку шкалы и стрелок, то можно практически мгновенно преобразить собственный автомобиль до неузнаваемости.

Как провести качественную звукоизоляцию панели ВАЗ 2110

Ни для кого не секрет, что ВАЗ 2110 часто скрипит панель. Устранение скрипа еще называют звукоизоляцией. Этот процесс начинается с разборки «приборки» на три части, которые скрепляются между собой болтами. Моделин можно использовать как «антискользящий», а битопласт будет действовать как звукопоглотитель.

В местах соприкосновения частей панели следует использовать модели. Все отверстия от болтов необходимо прикрыть макетом, чтобы исключить потерю воздушного потока от печки.Задняя часть панели должна быть покрыта битопластом.

Остатки можно вклеивать внутрь. Более подробно как приклеить звукоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последнего необходимо уложить битопласт, а бока оклеить моделином. Стороны черного ящика, которые соприкасаются с панелью, следует проклеить моделином. Стоит отметить, что битопласт убивает при посадке и проблем с установкой «приборки» быть не должно.

Ничто так не может радовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, возникающий после утепления панели, вызывает только приятные ощущения.

Связаться с

Одноклассники

Нашли ошибку? Выделите текст мышью и нажмите Ctrl + Enter

С любым механизмом нужно как-то общаться, чтобы контролировать его состояние и следить за производительностью.Поэтому панель приборов в автомобилях несет не только эстетическую нагрузку и служит не только объектом тюнинга. Назначение щитка приборов ВАЗ 2110 и всех автомобилей этого семейства сегодня разберу воедино и попробуем разобраться, как его отремонтировать и на что обратить внимание.

Схема панели приборов ВАЗ 2110

Панель приборов ВАЗ 2110 выполнена в виде комбинации приборов, сигнальных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера.Традиционно пластик, из которого изготовлена ​​панель, не самого высокого качества, поэтому при эксплуатации и перегреве не исключена его деформация, влияющая не только на внешний вид, но и на работоспособность устройств.

Стандартная приборка включает в себя четыре индикатора часового типа, дисплей бортового компьютера, кнопку сброса одометра и набор сигнальных ламп. Первое в списке, крайнее левое устройство — это датчик температуры охлаждающей жидкости, он показан на схеме под первым номером. Цена деления индикатора часового типа составляет около 50 градусов.Красной полосой выделена зона критически высокой температуры, при которой возможно закипание охлаждающей жидкости. На дополнительной панели расположены контрольные лампы и индикация климатической системы.

Спидометр на панели приборов (2) — стрелочный, но не с механическим приводом, как в старых автомобилях, а с электрическим. По сути, это вольтметр, который реагирует на генерируемый в датчике спидометра импульс, и он установлен в коробке передач.Чем выше напряжение на выходе датчика, тем большую скорость показывает устройство. Заводская погрешность составляет примерно 5 км / ч, однако необходимо учитывать диаметр колес, который сильно влияет на точность электрического спидометра.

Тахометр на приборной панели обозначен цифрой 5 и также представляет собой электрическое устройство, которое реагирует на импульс, генерируемый датчиком частоты вращения коленчатого вала. Датчик сначала передает показания в электронный блок управления двигателем для анализа и корректировки, после чего импульс поступает в цепь управления тахометра.Красная зона шкалы тахометра указывает на недопустимо высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости. Крайне недопустимо длительная работа мотора в красной зоне тахометра.

Циферблаты на панели ВАЗ 2110

Цифра 6 указывает на указатель уровня топлива в бензобаке. Показания прибора не особо точны, но логически понятно, что при 0 бак почти пустой, осталось несколько резервных литров топлива, на ½ бак наполовину полный или пустой, как хотите, а при 1 топливный бак полон.Световой индикацией уровня топлива предписано разбираться с контрольной лампой 7, которая начинает мигать, когда запас хода на оставшемся топливе составляет около 100 км, то есть около 9-9,6 литров. Чтобы топливный насос не вышел из строя, нельзя полностью выдавать топливо из бака.

Сигнальные лампы приборки 2110

Лампы 3 и 4 показывают, что указатели поворота включены вне автомобиля, и они загораются и мигают сразу после включения правого или левого указателей поворота.В конце маневра клавиша включения возвращается в исходное положение, и указатель должен автоматически выключиться. Если этого не произошло, следует поискать причину в механизме возврата ключа включения.

Особого внимания заслуживает лампа, которая размещена в центре приборки и обозначена на нашей схеме цифрой 14. Это контрольная лампа, сигнализирующая о неисправностях и некорректной работе электронной системы управления двигателем, а также назвал лампу Check Engine по аналогии с импортными авто.Включив эту сигнальную лампу, проведите компьютерную диагностику двигателя и определите коды ошибок. Некоторые ошибки устраняются программным обеспечением, а некоторые требуют вмешательства в системы управления двигателем: в систему питания, зажигание и другие системы, которые могут привести к ошибкам.

Цифра 12 на схеме показывает цифровой дисплей одометра и индикатор суточного пробега, который сбрасывается кнопкой, расположенной непосредственно на панели приборов. В верхней строке отображается общий пробег автомобиля, а в нижней, обнуленный, пробег за определенный период.

Панель приборов ВАЗ 2110, описание ламп и указателей поворота которой мы дополним простыми и привычными сигнальными лампами для любого автомобиля:

Остальные сигнальные лампы: ручного тормоза, аварийного давления масла в системе смазки и критического разряда АКБ расположены в нижнем ряду по порядку. Пусть аварийные лампы меньше горят на вашей приборке, в хорошем и чистом виде!

Благодаря значкам на приборной панели водитель всегда может знать, в каком состоянии находятся узлы и агрегаты его автомобиля.Но чтобы точно знать, о чем идет речь, необходимо учитывать, какая распиновка панели приборов автомобиля ВАЗ 2110. Подробнее об этом мы поговорим ниже.

[Скрыть]

Приборная панель

Что делать, если приборная панель не горит и не работает? Как настраивается приборная панель и как ее разобрать при необходимости? Прежде всего, давайте взглянем на ее устройство.

Комбинация приборов автомобиля включает в себя следующие элементы:

• тахометр, позволяющий контролировать количество оборотов двигателя;
• спидометр, показывающий скорость движения;
• Регулятор уровня топлива в баке;
• регулятор температуры силового агрегата, а именно антифриза в системе охлаждения;
• контрольных показателей, которых должно быть 12;
• диодные указатели подвески панели приборов ВАЗ 2110;
• разъем резервного питания, в котором горит контрольная лампа;
• несколько блоков для подключения кабелей.

Следует отметить, что красный блок на схеме подключения отмечен символами X2, а белый — символами X1, чтобы эти элементы нельзя было перепутать. Если говорить непосредственно о пульте управления «десятки», то в этих автомобилях существует несколько типов панелей, расположенных на приборной панели. В этом случае большая часть зависит от года выпуска автомобиля — машина может быть укомплектована как старой, так и новой версией приборки.

1. Одной из особенностей старого щита является то, что в нем симметрично установлены все приборы.
2. В панели управления нового образца несколько индикаторов — температуры силового агрегата и уровня бензина — расположены с небольшим смещением вправо.

Если приборы не работают, лампы перестают гореть, зачастую единственный выход — разобрать панели. На практике некоторые компоненты вполне могут отказать в работе, процедура разборки и диагностики, как правило, помогает решить проблему. Однако перед ремонтом щитка приборов ВАЗ 2110 рекомендуем ознакомиться с распиновкой щита.Это делается для того, чтобы понять, куда ведет тот или иной провод и какую функцию он выполняет, какие элементы безопасности используются и т.д.

В принципе, «прочитать» разобранный экран не проблема, тем более что вся необходимая информация есть. показано в сервисном руководстве по эксплуатации автомобиля. Если у вас есть под рукой такая книга и машинка, а также желание, любые проблемы в работе пульта управления можно решить без помощи электрика.

Распространенные неисправности и способы их устранения

Контрольная панель может перестать работать по нескольким причинам.

Как правило, снятие панели приборов происходит при следующих неисправностях:

1. Перестала работать подсветка на панели управления «десятки». В этом случае необходимо провести диагностику состояния контактов, а также состояния проводки, отвечающей за подвеску. Щиток мог перестать работать просто из-за сгорания элементов безопасности, либо лампы могли выйти из строя из-за износа, часто причина — короткое замыкание. В принципе, как показывает практика, причин более чем достаточно, поэтому иногда очень проблематично выявить и решить проблему без тестера.
2. Одна из самых серьезных проблем, при которой разобранное устройство может нуждаться в замене, — это полный выход из строя. Если происходит сбой системы, и без исключения перестают работать датчики и индикаторы, стрелки контроллеров падают вниз, а лампочки просто не загораются. Для устранения проблемы необходимо в первую очередь провести диагностику узла безопасности под номером 15, он имеет маркировку F6 и эта деталь находится в блоке предохранителей. Если этот компонент перегорел, то эта неисправность решается просто — заменой на новый.Однако для начала нужно точно выяснить, в чем причина его выгорания. Сначала нужно найти и устранить причину, только потом установить новый элемент. Как правило, причина сгорания предохранителя — короткое замыкание бортовой сети.
3. Стрелки начали самопроизвольно двигаться вниз и вверх. Эта проблема довольно часто встречается у отечественных десятков, как правило, основная причина — проблема плохого массового контакта. Сначала массовый провод выводится на перегородку, предназначенную для разделения салона и моторного отсека.При необходимости добраться до него потребуется демонтировать аудиосистему с места установки, необходимо проверить качество крепления.
   Во-вторых, довольно часто при установке массу переносят в другое место, чтобы к ней было удобнее доступ. Так что если у вас есть противоугонная система, а под автомобильной магнитолой нет провода, попробуйте поискать его под кожей, в частности, рядом с левой ногой автомобилиста.
   В-третьих, массовый провод мог быть поврежден при установке новой автомагнитолы.При подключении отрицательного провода массовый провод необходимо открутить. Далее проводится его обратная установка, однако, как показывает практика, зачастую она менее надежна, чем была изначально. В результате вибраций, возникающих при езде, движении по неровным дорогам, включая ямы и неровности, крепление со временем начинает ослабевать. Соответственно, это приводит к тому, что контакт пропадает, а это, в свою очередь, приводит к неработоспособности панели управления. Итак, в первую очередь, вам необходимо надежно закрепить публикации, так как это может принести некоторые трудности в будущем.
4. Неисправности связанные с работой самой приборки. Если нужно качественно проверить, все ли с этим устройством в норме, по возможности демонтируйте его с места установки, но для этого не отсоединяйте провода, которые его питают. Сначала диагностируется белый провод с маркировкой Х2, который подключается к первому контакту. Кроме того, с помощью мультиметра следует также диагностировать наличие напряжения на 9 и 10 контактах. Если система работает исправно, то при диагностике вы заметите, что напряжение в системе 12 вольт.Также рекомендуем проверить заднюю часть приборной панели — все токопроводящие дорожки на ней должны быть целы.
5. Как показывает практика, проблема неработоспособности пульта управления часто возникает из-за выхода из строя самого прикуривателя. Это связано с тем, что многие автомобилисты практикуют подключение к этому слоту различных электронных устройств и гаджетов для выполнения различных функций. Например, это может быть зарядка для мобильного телефона, планшета и видеорегистратора, радар-детектор, GPS-навигатор и другие устройства также могут питаться от проектора.Поскольку устройства этого типа потребляют большой ток, они часто повреждают сам прикуриватель, и часто может произойти выгорание предохранительного элемента F19. Соответственно, ПКП либо полностью выключается, либо продолжает работать, только некорректно. В том случае, если предохранитель исправен, можно попробовать отключить колодку штекера штекера. Если эти действия не дали результатов, просто замените предохранительное устройство.
6. Тюнинг приборной панели ВАЗ 2110 часто бывает причиной его наркомании.Возможно, новый щит был установлен неправильно, поэтому теперь он не работает. Или при установке приборки были подключены не все провода, также они могли просто гнуться. Если проблема с проводами, то заменить проблему позволит их (автор видео — LedStyle70).

На самом деле большинство неисправностей, которые связаны с работой панели управления, часто решаются самостоятельно в домашних условиях. Особенно если речь идет о продукте отечественного автопрома — «десятке».«Но есть что учесть. Если у вас нет опыта или знаний в плане работы с электрикой и электроникой, то не делайте этого самостоятельно. Лучше проконсультироваться с квалифицированным специалистом. Пусть деньги заплатят, но вы будете будьте уверены, что все будет сделано правильно.

Извините, на данный момент нет доступных опросов.

Видео «Как установить светодиодные лампы в приборку»

Подробнее о том, как самостоятельно установить диодные лампы в панели управления, узнайте из видео ниже (видеоролик — Алексей Липатов).

Основным ориентиром для управления автомобилем является приборная панель. Исправная приборка ВАЗ 2110 информирует водителя обо всех основных характеристиках приборов, позволяет оптимизировать управление. У каждой машины своя комбинация приборов, они могут располагаться на приборной панели совершенно по-разному.

Эта комбинация закрепляется на специальной плате, отдельной розетке двумя винтами. Снятие панелей осуществляется после их откручивания. Точность платы обеспечивается печатным способом изготовления и установки данной распиновки, для печати используется фольга гетинакс.

* — на панелях ВДО и Счетмаш с двумя окнами используется внешний датчик температуры VDO, устанавливаемый под бампером. На панелях с одним окном не используется. Для панелей с механическим одометром сигнал с клеммы «W» датчика уровня топлива (ДУТ) поступает на этот контакт.

Цветовой код для проводки панелей старого образца:

Приборная панель надежно прикреплена к задней части корпуса панели, и все устройства работают эффективно. Если одно из устройств считывает некорректно, необходимо отремонтировать или заменить детали.

Спидометр

Ведущая роль в управлении автомобилем отводится спидометру, контролирующему скорость. Удаление спидометра приведет к сбросу всех данных на плате на ноль.

В автомобиле ВАЗ 2110 установлен спидометр, имеющий два типа счетчиков (одометров):

• Первый показывает окончательное пройденное расстояние;
• Второй показывает путь, пройденный за день.

Чтобы проанализировать расход топлива, пройденный путь за день и вычислить среднее значение, а также определить, нуждается ли автомобиль в ремонте, можно полностью сбросить результаты второго счетчика.Водитель может ежедневно сбрасывать показания спидометра и сравнивать результаты работы узлов.

Для сброса значений платы используйте соответствующую кнопку. Счетчик можно сбросить только после полной остановки, когда компоненты машины работают, этого сделать нельзя. Если кнопка не сбрасывает номер, то требуется ее замена.

Состав прибора

Вся распиновка экрана «десятки» состоит из устройств, соединенных единой схемой, узлы рабочие, у каждого устройства свой индикатор.Если одна из ламп не горит, то требуется срочный ремонт или замена освещения приборов.

При снятии щита необходимо отключить все фонари. Все характеристики различных устройств контролируются специальными лампами, на этой плате их двенадцать:

1. Контрольная лампа запаса топлива;
2. Световые комбинации ламп подсветки;
3. Контрольная лампа правого поворотного фонаря;
4. Контрольная лампа левого поворотного фонаря;
5. Лампа контрольного резерва;
6. Индикатор температурного уровня жидкости охлаждающего типа;
7. Лампочка состояния внешнего освещения;
8. Световой датчик состояния воздушной заслонки карбюратора;
9. Контрольная лампа давления масла;
10. Световой индикатор состояния тормоза при полной остановке;
11. Результат состояния зарядного устройства;
12. Лампа контроля дальнего света фар.

Индикатор температуры охлаждающей жидкости

Устройство работает совместно с датчиком температуры охлаждающей жидкости; он установлен в цилиндрических головках. Когда индикатор температуры показывает на плате сопротивление примерно 650-1340 Ом, стрелка должна располагаться на начальных отметках шкалы.

Если результаты сопротивления на щите достигли 76-88 ОМ, то стрелка должна дойти до участка шкалы, отмеченного красным. Стрелка доходит до конца красной шкалы, когда сопротивление датчика составляет 41-51 Ом.

Если данные сопротивления и уровень стрелки не совпадают, значит, машина требует ремонта или замены деталей.

Указатель уровня топлива

Устройство, показывающее уровень топлива в баке, работает совместно с контрольным датчиком, он установлен в топливном баке. Если лампа показывает на плате сопротивление, равное 284-334 ОМ, то стрелка индикатора будет располагаться около начала шкалы.

Если датчик сообщает о сопротивлении, равном уровню 102–136 ОМ, то стрелка переместится в середину шкалы.При значении датчика 8-26 ОМ стрелка переместится в самый конец шкалы. Если сопротивление и уровень стрелки на шкале не совпадают, то ремонт станка неизбежен.

светодиодов в панели ваз 2110

В этой статье я поделюсь опытом изменения цвета подсветки клавиш на панели приборов ВАЗ-2110. Рассмотрю принцип на выключателе задних противотуманных фар.

В первую очередь снимаем сам ключ и разбираем его.

Для этого потяните корпус и подвижную часть в стороны. Тогда мы увидим в корпусе лампу накаливания.

Тут все зависит от вашей ловкости: вытащить оттуда можно (у меня не получилось). Если усилия не дали результата, анализируем дальше. Для этого с помощью отвертки или ножа подденьте защелки с одной и второй стороны.

Перед нами раскрылся кнопочный механизм.

Наша цель — темный кронштейн, поддеваем отверткой и механизм рассыпается.

Так мы получаем возможность свободно вытаскивать лампу, например пинцетом с изолентой на концах для лучшего прилегания к лампе. Или между 6-м и 7-м контактами есть крохотное отверстие, в которое будет ползать игла, чтобы выдавить лампу

Все зависит от вашей фантазии и средств. Например, вы можете купить готовую светодиодную лампу любого цвета. Применил свой дизайн (первый опыт пайки smd компонента).

Если светодиоды, обратите внимание, что «+» — это пин №6, а «-» — №7 соответственно (смотрим на заднюю часть корпуса, куда вставляется колодка с проводами).

Проверяем работоспособность, все ли в порядке — переходим ко 2-й части, которая на тот момент заняла немного больше, чем первая.

(В целом, процесс аналогичен для других клавиш, исключением может быть только положение контактов + и -, которые необходимо проверять в соответствии со схемой электрического оборудования.Эти схемы имеются в сети, отрицательный контакт обычно маркируется черным проводом, а положительный возможен любым цветом, но обычно он маркируется белым).

Теперь нам нужно избавиться от зеленоватого фильтра в пластике со значком противотуманной фары. Вначале пробовал орудовать паяльником, но потом отказался от этой идеи. На мой взгляд, наиболее разумно просверлить его очень узким сверлом диаметром 1 мм.

Отверстие нужно делать осторожно, чтобы сверло не пробило всю конструкцию.Для определения толщины просверлил первое отверстие тонкими слоями, пока не увидел белоснежный пластик. В итоге, сняв фильтр с конструкции, произведем сборку и проверим работоспособность.

ВАЗ «Десятка» за время своего существования успела покорить сердца многих автолюбителей, среди которых есть любители хорошего тюнинга. Эта статья также посвящена нюансам и основным моментам преображения салона автомобиля, а в частности — тюнингу приборной панели ВАЗ 2110 (ВАЗ 2112, ВАЗ 21111) своими руками.Этот вопрос интересует многих автовладельцев, ведь приборная панель, во-первых, всегда на виду, а, во-вторых, «десятки» функциональной торпеды заслуживают особого внимания с точки зрения дизайна.

Возможные способы изменить внешний вид панели приборов ВАЗ 2110 своими руками
О вкусах, конечно, не спорят, это всем известно. Каждый обустраивает свою машину в соответствии со своими представлениями о комфорте, комфорте, функциональности и красоте. Однако любой дизайн влияет на эмоции, даже внешний вид такого небольшого элемента, как приборная панель.Например, многие водители предпочитают иметь свободный и просторный салон вместе с массивными и надежными элементами управления. И салон должен полностью отражать простор личного пространства, быть уникальным и универсальным одновременно.

Правильная организация конструкции торпеды предполагает разделение на функциональные зоны всей поверхности, имеющие отличия по назначению. Рассмотрим интерьер открытого типа, не разделяющий функциональные зоны водителя и пассажиров.Как и на любой другой машине, можно покрасить приборную панель и отдельные ее элементы, обтяжку кожей и использовать рельефную накладку.
Сегодня существует множество различных накладных элементов для панели, большинство из которых можно найти в любом автомагазине. Панели делятся на марки — Евро1, Евро 2, (отличаются наличием полки, а на Евро 3 есть модуль климат-контроля), а также есть специфические модели.

Лучше всего использовать верхнюю и боковую крышки, в комплекте с которыми всегда продаются воздуховоды.Из оригиналов можно посоветовать обшивку со вставками «под» деревом, придающими панели респектабельности, а также замечательную двухпанельную накладку на панели приборов, которая сближает приборную панель ВАЗ 2110 с панелью Nissan Primera. Использование эксклюзивных накладок делает конструкцию «открытой», поскольку их использование предполагает вынос консоли с датчиками к центру. Известны два варианта таких накладок — «Примера» и унифицированный вариант с низкими открытыми полками. Все они оснащены механизмами крепления, воздуховодами и дополнительными деталями для подключения датчиков, не считая стилизованных кнопок и переключателей.

В процессе крепления колодок нет ничего оригинального, сначала нужно открутить 9 винтов, при этом два из них останутся — без возможности их снять. Оба вверху, на горизонтальной части панели со стороны водителя. Избавиться от них можно двумя способами — сломать или, приподняв старую колодку, аккуратно отрезать ее. При этом волноваться не стоит, так как новая крышка закроет всю панель до стекла.

После снятия старой обшивки осталось подготовить новую к установке.Для начала необходимо аккуратно срезать остатки заводского материала, кроме боковых наростов, до приобретения ровной формы. Боковые стороны регулируются позже при установке. В месте стыка с рулевой колонкой лучше сделать 2 надреза, чтобы материал мог загнуться внутрь — так можно избежать трещин. При установке обшивки следует использовать звукоизоляцию, чтобы обезопасить себя в будущем от царапин в салоне. Любую площадку фиксируют в соответствии с инструкциями (прилагаемыми), используя новые крепления или крепления из старой панели.

Способы обшивки панели ВАЗ 2110 кожей или другими материалами ничем не отличаются от аналогичных процедур с другими моделями, все проводится в теплом помещении с разборкой и снятием панели приборов. Подробно процесс можно найти в статье «Тюнинг приборной панели ВАЗ 2114». Стоит отметить, что при первой разборке торпеды 2110 уходит около 5-6 часов, а опять же — вдвое меньше.

Смена элементов. Очень часто прибегают к замене некоторых функциональных деталей салона автомобиля, например, консоли датчиков скорости и скорости.Сегодня существует множество альтернативных видов таких приставок со стандартными разъемами для подключения датчиков.

Рассмотрим один пример тюнинга комбинации приборов ВАЗ 2110
Данный вид тюнинга не предполагает самостоятельного изменения принципов работы агрегатов и изобретения чего-то нового. За качество базы берется комбинация устройств, которые можно приобрести в магазине, эффект потрясающий.

Выбранная консоль с датчиками (электронный спидометр и тахометр, а также цифровые указатели + ЖК-монитор) имеет хороший агрессивный дизайн, приглушенную и равномерную подсветку.
Устройство датчиков несколько отличается от стандартных образцов АвтоВАЗа. Для обработки и отображения информации используют эффект Холла. Он заключается в том, что движение элемента с переменной скоростью генерирует электрический импульс с частотой, пропорциональной скорости. В датчике скорость оси колес (вращение троса) преобразуется в энергию соответствующей частоты и передается на контроллер, который показывает «оцифрованную» информацию.
Смена пульта, как всегда, начинается с обесточивания цепи путем отсоединения клеммы аккумуляторной батареи и снятия старой консоли. Перед отсоединением троса привода спидометра проверьте положение датчика (отделяющего привод спидометра от конца гибкого вала) на коробке передач. Затем прикрепляется новый датчик со стержнем посередине троса (привода) и выполняется сборка.
Подсветка. Заводской способ сборки приборной панели ВАЗ 2110, а именно соединение деталей панели, имеет потенциал для создания неоновых огней по ее контурам.Неоновая лента также продается в автосалонах, для работы ей требуется 12 вольт.
Так же приводим пример смены подсветки в блоке САУО. Цвет лучше выбирать в зависимости от оттенка подсветки датчиков или магнитолы. Демонтаж агрегата ни для кого не представляет особой сложности, цель — извлечь стандартное волокно. Ее следует заменить пластиковой пластиной той же формы, в которой просверливаются отверстия в точках крепления светодиодов.

В примере использовались 8 синих и три красных светодиода, предварительно припаяв к ним сопротивление 1.1 и 1,5 Ом соответственно. Расположение выбирается по аналогии с декоративным светофильтром светофильтром, вставляя красный свет в соответствующие места, как показано на рисунке.

Можно предварительно наклеить фольгу на поверхность пластикового волокна для равномерного распределения света, дополнительно приклеив перегородки для красных ламп.

После того, как светодиоды вставлены и закреплены (например, клеем), дорожки припаиваются и следует подключение к электрической цепи — к розетке штатной лампы.Затем осталось закрепить волокно, проверить, собрать блок.

Также есть возможность заменить подсветку в окнах и других элементах, а также перенести элементы управления в другие, более удобные места. Еще горизонтальное пространство на крышке (без открытых полок) есть возможность установки компонентных динамиков. Также возможно создание подиумов для колонок из пенополиуретана.

Устройство панели — неотъемлемая часть любого автомобиля. Благодаря ему автомобилист может быстро ориентироваться в дороге.

Приборы на панели указывают важные характеристики движения автомобиля, от которых зависит безопасность водителя и его комфорт во время движения.

Устройства должны иметь хорошую подсветку

Внешний вид панели играет важную роль, так как она всегда находится перед водителем. Ей нужен постоянный уход, независимо от того, новая машина или нет.

Штатная панель приборов ВАЗ 2110 довольно проста и лаконична, но большинство автовладельцев предпочитают что-то ультрасовременное и привлекательное.Единственный выход из этой ситуации — замена панели приборов. Для этого нужно найти устройство, которое можно установить самостоятельно, без использования специальных инструментов.

Основные инструменты, которые должны быть под рукой при замене панели:

плоскогубцы
• ;

Отвертка крестовая

• ;
• внимание, терпение и умелые руки.

Следует отметить, что выбор приборных панелей для ВАЗ 2110 достаточно широк. По ценовому фактору каждый также сможет найти подходящий вариант.Даже современные панельные устройства с цифровыми приборами можно приобрести по доступным ценам. Приобрести данное устройство на рынке автозапчастей, в интернет-магазинах вполне возможно, а также есть вероятность найти хороший вариант на досках объявлений.

Модернизация не займет много времени

Процесс обновления панельного устройства не занимает много времени. Все, что нужно сделать, это разобрать и установить. Перед запуском обновления устройство необходимо удалить.Основные этапы указаны в инструкции по ремонту и обслуживанию авто.

Яркое разнообразие цветов

Набирают популярность современные тенденции в области замены панельных устройств . Практически в каждой машине есть неоновая лампа или внутренняя светодиодная подсветка. Стоит отметить, что подобные нововведения — удовольствие дорогое и доступны далеко не каждому.

Что касается замены заводской подсветки на разноцветный вариант, то здесь явных преград нет и это можно сделать своими руками.Первое, что нужно для начала — это разобрать панель приборов. Затем снимаем защитное стекло и стрелки. После этого необходимо удалить красочный слой с обратной стороны подложки, который служит светофильтром и обеспечивает цветовое оформление номеров устройств. Для этого отлично подойдет ацетон или любая другая жидкость, содержащая спирт.

Подсветку можно поменять самостоятельно

Далее обратите внимание на цвет подсветки. Начнем с одометра.В первую очередь необходимо разобрать экран устройства, а затем снять пленку и подсветку. Его можно заменить универсальным светодиодом, меняющим цвет. Прикрепляем его к патрону штатной лампочки, а затем обратно прикрепляем экран одометра.

Для того, чтобы приступить к полноценной замене подсветки, необходимо вывести светодиоды на рамку панели приборов.

Их можно приобрести в комплекте со специальным переключателем цвета.

Теперь осталось только установить световые элементы на место и подключить к штатным контактам подсветки приборной панели.

На следующем этапе стрелки тоже должны иметь разноцветную подсветку. В этом случае требуется удалить с них краску, а затем покрыть обычным белым лаком для ногтей. Этот цвет лучше передает цветовую насыщенность светодиодов.

На завершающем этапе необходимо закрепить переключатель цвета светодиодов, лучше всего в правой нижней части панели прибора. В итоге осталось установить все на свои места. Сначала монтируется подложка, а затем стрелки и защитное стекло.

Подсветка кнопок панели ВАЗ 2110

При модернизации щитового устройства ВАЗ 2110 помимо подсветки приборов можно придать элегантный вид кнопкам панели. Например, рассмотрите вариант настройки подсветки кнопки, предназначенной для включения заднего противотуманного фонаря. Для этого нам нужно его снять и разобрать. Имея доступ к лампе накаливания, ее необходимо снять и полностью удалить пинцетом. Далее все зависит от фантазии.Например, вы можете установить светодиодную лампу абсолютно любого цвета.

Для его установки важно знать, что контакт №6 — плюс, а №7 — минус. Полярность указана на обратной стороне корпуса кнопки.

Теперь вставляем колодку с проводами и проверяем работу подсветки. Если все работает правильно, можно переходить к этапу сборки.

Кнопки с подсветкой выглядят более изысканно

Установка пищалки в приборную панель ВАЗ 2110

Прекрасным дополнением к панели устройства является твиттер (твитер).Во время его установки основная проблема, которая может возникнуть, связана с просверливанием отверстий, так как лобовое стекло не позволяет это делать под прямым углом. Учитывая, что под пластиковой оболочкой расположена прочная металлическая пластина, в этом случае без дрели не обойтись. Поэтому необходимо заранее подготовить бумажный шаблон или трафарет. Теперь берем дрель и сверлим на отмеченном участке. Неровные края отверстий мы можем исправить с помощью специальной насадки для сверла .

Важно отметить, что отверстие необходимо делать на достаточном расстоянии от панельных устройств.Также важно отметить, что под металлической пластиной находятся провода и скобы.

Установите твиттер, он должен плотно входить в получившееся отверстие. Если он немного больше, свободное место можно заделать герметиком. Провода от устанавливаемого устройства закрепляют по краям воздуховода. Такой элемент акустической системы обеспечит качественное и полноценное звучание.

Стильная и современная подушка

Часто стандартная панель быстро надоедает. Поэтому многие автовладельцы решаются на приобретение нового панельного устройства.Однако стоит такой вариант довольно дорого. Прекрасная альтернатива — экономичный вариант настройки панели своими руками за счет покупки накладок.

В специализированных интернет-магазинах большой выбор накладок, среди которых можно найти подходящий вариант по очень приемлемым ценам.

Стильный чехол освежит вашу приборную панель без дополнительных затрат

Шумоизоляция панели ВАЗ 2110

Каждому владельцу ВАЗ 2110 знакома такая проблема, как скрип панельного устройства при управлении автомобилем.Единственный выход в этой ситуации — шумоизоляция.

Чтобы начать процесс модернизации панели, ее необходимо разобрать на три части, которые крепятся друг к другу с помощью крепежных болтов.

Modelin может использоваться как «антискрип», а битопласт будет служить материалом-поглотителем шума.

В тех местах, где части панели соприкасаются, нужны модели, им нужно закрыть все отверстия от болтов, чтобы уменьшить потери воздушного потока в печке.Тыльную сторону торпеды приклеиваем битопластом.

Часто черный ящик с предохранителем и перчаточный ящик подвержены скрипу. При этом под бортами ящика, а также в тех местах, где он плотно соприкасается с панелью, помещаем модель, а на дно бардачка — битопласт. Главное достоинство битопласта в том, что он хорошо измельчается, поэтому при повторной установке панели проблем возникнуть не должно.

Благодаря таким простым действиям можно легко устранить все раздражающие шумы и скрипы в салоне и обеспечить тишину в автомобиле.

Достаточно важные элементы салона автомобиля можно назвать панельным устройством. Этот элемент кабины необходим для отображения основной информации: скорости, количества оборотов, уровня заполнения бака и так далее. Именно поэтому довольно часто проводится тюнинг панели приборов.

Как и многие другие элементы салона автомобиля ВАЗ, существенно сохранилась панель приборов: информация отображается нечетко, подсветка не имеет нужной яркости, шкала имеет неприятный дизайн.Во многих случаях ВАЗ 2110 проводят именно для того, чтобы существенно изменить дизайн приборной панели.

Рассмотрим все самые популярные способы доработки рассматриваемого элемента интерьера отечественного авто.

Установка диодных лампочек

Нередко обычные лампы заменяют на светодиодные. Это связано с пунктами ниже:

• Диоды служат намного дольше обычных лампочек. Поэтому, всего лишь однажды внося изменения, вероятность нарушения целостности конструкции может быть исключена.
• Диоды, как правило, меньше по большой степени освещенности. Диоды, как правило, ярче при небольших размерах.
• Значительно снижено потребление электроэнергии. Заменив все обычные лампы, можно значительно снизить нагрузку на электрический кабель, генератор и установленный аккумулятор.

В целом можно сказать, что установка светодиодов приводит к существенному изменению внешнего вида приборной панели. Работа довольно простая:

• Демонтируется панель приборов.
• Вместо обычных ламп ставятся избранные светодиоды.

В целом можно сказать, что в этом случае он существенно изменит свой дизайн. Работа не требует много времени и денег.

Изменение цвета одометра

Вы можете существенно доработать приборную панель, сняв защитную пленку с поверхности экрана. Это связано с тем, что такая пленка имеет зеленый цвет. Работа состоит из следующих этапов:

1.Установка будет производиться для того, чтобы попасть на экран.
2. Следующим шагом будет снятие пленки. Как правило, он крепится к поверхности экрана с помощью специального клея.
3. После удаления пленки следует потратить много времени на очистку клея. Для этого воспользуйтесь ножом.

В стандартном исполнении панель приборов имеет зеленоватый оттенок, после проведения рассматриваемых работ приобретает голубоватый оттенок. Выполнять такую ​​работу или нет — выбор за каждым.

Изменение цвета шкалы приборной панели

При желании можно также поменять щиток приборов, изменив цвет шкалы. Такая доработка также не требует много времени и сил. Рассмотрим следующие особенности такой работы:

• Для начала, как и в предыдущих случаях, необходимо произвести демонтаж конструкции. Полностью разобрав конструкцию, можно ее существенно изменить.
• Вы можете изменить циферблат, удалив ранее примененную шкалу.Сделать это можно ножом. Однако удалить все механическим способом невозможно — нужно использовать растворитель. При внимательном подходе к решению проблемы можно полностью удалить старую накипь без значительного повреждения основания.
• После замены цоколя крепится светодиодная лента. В нашем случае была выбрана зеленая лента. Лента крепится и подключается непосредственно к патрону лампы.
• Белый хорошо сочетается с зеленым. Поэтому необходимо разобрать стрелки, очистить их от зеленого и нанести белый лак.Если специального лака нет, то можно использовать тот, которым наносят на ногти.

Боковая панель: Важно: Рассматриваемый тюнинг позволяет значительно повысить читаемость приборной панели: днем ​​все значения достаточно четко различимы, ночью подсветка глаз не режет. Именно поэтому сочетание белого и зеленого можно выбрать при обновлении панели приборов.

Регулируемая подсветка

В современных иномарках практически всегда устанавливается регулируемая подсветка приборной панели.Этот вариант позволяет регулировать яркость в зависимости от ваших предпочтений. Также позволяет видоизменить дизайн, сделать подсветку регулируемой. При желании можно изменить дизайн подсветки следующим образом:

1. Можно оставить стандартную и создать подсветку синего цвета, чтобы разнообразить дизайн.
2. Эта функция работает следующим образом: при включении подсветки она горит синим цветом, при уменьшении яркости цвет меняется на стандартный зеленый. Синий цвет довольно привлекателен, а когда устанете, можно сменить на стандартный цвет.

Такое изменение можно произвести установкой дополнительных синих диодов, а также электронного контроллера.

Установить приборную панель от другого автомобиля

С каждым годом создавались все более совершенные дашборды. Примером может служить модель с Приорс, у которой довольно привлекательный дизайн и экран навигации. При необходимости вы можете подогнать приборную доску под интересующий автомобиль. В целом можно сказать, что установить приборную панель от Приоры можно практически не меняя ее.Единственное, что следует учитывать:

• Вам нужно выбрать питание для экрана навигации.
• Для управления активным блоком установлен специальный джойстик, который установлен под рулевым колесом с правой стороны.
• Для работы навигации установите антенну и подключите ее к устройству.

Все сложности заключаются в подключении питания. В ВАЗ 2110 не предусмотрена установка экрана, что определяет отсутствие сколов.Поэтому следует разбираться в особенностях работы электриков автомобиля, подбирать необходимые кабели с фишками.

Видео тюнинга панели приборов ВАЗ 2110

на заметку для начинающего автолюбителя

Отечественный автопром всегда несколько отставал от своих западных соседей, но это, конечно, нельзя отнять от его фундаментальности и солидности. «Восьмерка», вышедшая в 84-м году прошлого века, была заменена своим пятидверным «родственником» «Девяткой» всего через три года, то есть в 1987 году.Он отличался не только наличием дополнительной пары дверей, но и другими дизайнерскими решениями. Панель приборов автомобиля ВАЗ 2109 также была значительно доработана инженерами-разработчиками КБ АвтоВАЗ, что сразу бросается в глаза искушенному отечественному автомобилисту.

Конструкторы решили, что все же далеко ходить не стоит, и не пошли по пути своих зарубежных коллег. Тем более, что сам автомобиль ВАЗ 2109 вовсе не должен был стать чем-то выдающимся.Как и почти все разработки АвтоВАЗа, девятая модель должна была занять нишу «рабочих лошадок», поэтому особого шика от нее никто не ожидал. Из-за этого дашборд был разработан достаточно просто и незамысловато. Но с этим справился даже ребенок, и это, несомненно, обрадовало потребителей.

Панель приборов «Девятка» имела прямоугольную, стандартную форму, сглаженные углы, а также стильные козырьки, Волжский автозавод появится чуть позже, а пока все имело классический вид, безупречную компоновку и удобное расположение приборов.Сразу видно, что надо было серьезно поработать над расположением приборов на панели, ведь они должны располагаться в оптимальном сочетании, не мешать считыванию индикаторов друг друга, не перекрывать друг друга.

Нижняя и верхняя планки

Изначально ВАЗ 2109 выпускался с приборной панелью, которую условно называли «низкой», а модели с установленной «высокой» панелью появились гораздо позже, и по ряду причин были менее удачными.Они также различались, начиная с выпуска 87 и последующих модификаций. Основным отличием стал переход с карбюраторного типа на инжекторный, однако внешний дизайн также претерпел незначительные изменения, в основном спереди.

На нижней панели приборов была только одна циферблата, на классической — спидометр, а на высокой — два основных, больших стрелочных индикатора (такой же спидометр, как и тахометр). Кроме того, указатель уровня бензина в баке, а также температуры охлаждающей жидкости также имел стрелки-указатели, как в той, так и в другой версии.

Еще был вольтметр на «низкой» панели, который потом убрали за ненадобностью. Спидометр был размечен до скорости 180 километров в час, что неплохо, как для «народной» машины, однако «девятка» таковой не стала.

Сразу над стрелкой спидометра находился показатель суточного пробега автомобиля, а под ним — общий пробег автомобиля. Все предельно просто и понятно. На «высокой» панели спидометр располагался слева, а на нижней — по центру.

Все остальные индикаторы систем автомобиля на «нижнем» табло собраны в специальном блоке с левой стороны в виде специальных контрольных ламп.

Например, датчик давления масла, регулировка заслонки карбюратора, знак функции «СТОП», габариты включения-выключения и т. Д. По-другому устроили высокую панель, по бокам разместили спидометр и тахометр, а в средней части — все остальные датчики и контрольные лампы, выполняющие свои функции.

Также в нижней части панели приборов расположена дополнительная индикаторная полоска.Однако автомобилистам «высокая» панель не очень понравилась, так как в холодную погоду она начинала дребезжать, и печка с ней работала намного хуже, чем с «низкой».

«Европанель» для ВАЗ 2109

Кроме того, с 1996 года специально для модели ВАЗ 2108 была разработана более современная панель приборов, которая получила название «европанель». Естественно, для установки его, хотя бы как вариант, стали и по. Этот вариант панели имел трапециевидную форму с закругленными краями, выглядел более эргономичным и обтекаемым, а значит, более привлекательным.

Доминирующее место на «европанели» заняли тахометр и спидометр, а все остальные индикаторы и индикаторы были размещены по кругу, играя второстепенную роль, однако, не мешая водителю, считывать информацию друг от друга. Более того, датчики пройденного расстояния, за сутки, и вообще в этой версии, были уже цифровыми, как дань все более развивающемуся научно-техническому прогрессу.

Пластиковая панель ВАЗ 2109 оснащена приборным блоком, рычагами и решетками регулировки обдува, розеткой для прикуривания сигарет и другими необходимыми кнопками.Для улучшения тюнинга панели приборов ВАЗ 2109 некоторые автолюбители устанавливают светодиодную подсветку … Это не требует серьезного вмешательства в комбинацию приборов … Просто меняется комбинация приборов ВАЗ 2109, которая идет с высокой панелью.

Улучшение работы подсветки

Заводская настройка торпеды ВАЗ 2109 сделана так, чтобы лампы могли освещать все вывески снаружи. Качество такого освещения оставляет желать лучшего. Чтобы приборная панель автомобиля ВАЗ 2109 имела внутреннюю подсветку, необходимо произвести определенную доработку.Обычно здесь используется прозрачная накладка. Схема выполнения такой операции довольно проста.

Сначала полностью разбирается высокая приборная панель автомобиля ВАЗ 2109. Индикаторные стрелки и родные накладки сняты. Для подсветки новой площадки изнутри сделаны специальные прорези. Сделать это несложно нагретым ножом или паяльником. Для новой подсветки пульта ВАЗ 2109 необходимо использовать ленту со светодиодами. Его следует разрезать на отдельные части, состоящие из трех диодов.Чтобы свечение было более равномерным, устанавливается световозвращающий лист из гладкой фольги.

Схема установки диода следующая.

По окончании приклеивания диодной ленты выполняется схема ее подключения к контактным пластинам штатной подсветки. При проведении этого ремонта необходимо соблюдать правильную полярность диодов.

Доработка торпеды на отечественную «Жигули»

Многие автолюбители, модернизируя ВАЗ 2109 своими руками, тюнингуют переднюю панель.Чаще всего пластик покрывают кожей или красят. Для этого сначала снимается штатная торпеда, после чего производятся дополнительные работы. Хотя такой ремонт доставляет много хлопот, на результат стоит потратить время. После ремонта передняя часть салона будет выглядеть более эффектно и привлекательно.

Если во время движения автомобиля торпеда начинает издавать неприятные скрипы, необходимо приклеить панель. Чтобы быстро и качественно провести такой ремонт, вам понадобятся следующие инструменты и материалы: отвертка универсальная

• ;
• рожковые ключи;
• комплект торцовых головок;
• плоскогубцы;

ножницы

• ; Поролон
• ;
• плотный материал на липучке (Guerlain).

Перед снятием панели необходимо отсоединить кабели от аккумулятора. Далее снимаются рычаги регулировки нагрева, а также откручиваются консоли. Для этого воспользуйтесь крестообразной головкой универсальной отвертки. В разобранном агрегате отсоединены все жгуты проводов. Перед снятием кожуха рулевого механизма отверните шесть крепежных винтов.

Чтобы добраться до привода спидометра на ВАЗ 2109, необходимо отсоединить трос от трансмиссии.Для этого сначала нужно разобрать крепление корпуса. Затем со спидометра откручивается крепежная гайка. Затем удерживающий кронштейн отворачивается, и трос спокойно снимается. На следующем этапе работы снимается крепление замка зажигания, после чего устройство снимается.

Дальнейшая схема разборки касается рулевого управления. Сигнальная табличка снимается с руля. Затем с помощью набора торцевых головок демонтируется узел соединения руля с валом и снимается штурвал.Затем откручиваются остальные винты крепления, после чего освобожденная торпеда снимается. На данном этапе можно считать, что схема демонтажа высоких панелей успешно реализована.

В разобранной торпеде есть доступ к отражателям системы вентиляции, на которые можно установить дополнительную светодиодную подсветку.

Если у некоторых автомобилей ВАЗ 2109 панель высокая, то у другой — низкая. При этом схемы несколько отличаются, поэтому предлагаем вашему вниманию подробное описание дашбордов и дашборда для девяток с низкой панелью.

Ознакомимся со схемой приборной панели и ее составными частями на основе изображения ниже.

Эта диаграмма содержит следующие элементы.

Комбинация приборов

Что касается комбинации приборов в ВАЗ 2109 с невысокой панелью, то она имеет следующую схему.

Как показано на рисунке, компоненты комбинации приборов следующие.

Разборка

Причин демонтажа нижней панели ВАЗ 2109 может быть несколько:

• Кузовной ремонт;
• Ремонт панельных элементов;
• Звукоизоляция автомобиля;
• Желание поменять старую торпеду на новую и т. Д.

Независимо от причин, которые заставили вас снять панель своими руками, работа должна производиться строго по инструкции.

Предлагаем вам пошаговую инструкцию, которая позволит вам самостоятельно снять нижний тип панели, установленной на ВАЗ 2109.

1. Снимите ручки управления печкой. Всего три.
2. Снимите ручку переключателя вентилятора печки. Для этого нужно потянуть ее на себя.
3. Открутите 2 крепления накладок панели приборов с обеих сторон консоли. Крышку нужно придвинуть к вам.
4. Отсоедините колодку проводов от выключателя задней противотуманной оптики.
5. Отсоедините пару силовых блоков и один провод питания от переключателя обогрева заднего стекла.
6. Отсоедините колодку проводов от выключателя аварийки.
7. Снимите колодку с проводкой с выключателя наружного освещения.
8. Отсоедините розетку от прикуривателя.
9. Отсоедините разъем проводки от прикуривателя и снимите облицовку панели.
10. Снимите 4 фиксатора панели управления термоэлемента.
11. Отвинтите 2 крепления козырька панели приборов.
12. Снимите непосредственно козырек самой комбинации приборов.
13. Пружинные зажимы должны быть сжаты.
14. Снимите корпус комбинации приборов с панели.
15. Открутите гайку крепления спидометра, затем отсоедините его трос.
16. Отсоедините колодку с проводами (он белый) от панели приборов.
17. Снимите шланг с эконометрического фитинга и снимите шплинт.
18. Отсоедините трос от спидометра, который сбрасывает счетчик пробега за сутки.
19. Теперь необходимо отсоединить красный блок от комбинации приборов.
20. Снимите ручку выключателя освещения панели приборов и ручку гидрокорректора фар. Их нужно тянуть к себе.
21. Отверните фиксирующую гайку выключателя освещения приборов.
22. Отверните гайку крепления патрубка гидрокорректора фары.
23. Снимите рулевое колесо и его переключатели на рулевой колонке.
24. Вставьте ключ в замок зажигания, поверните его в положение 1. Это отключит противоугонное устройство. Только после этого можно отключить блок питания замка зажигания.
25. Снимите 2 болта крепления и 2 гайки трубки рулевой колонки.
26. Демонтируйте эту трубку, взяв с собой выключатель зажигания.
27. Потяните ручку воздушной заслонки на себя (это всасывание карбюратора).Должно появиться тяга. После этого ручка снимается со стержня.
28. Открутите 2 фиксатора направляющей штанги воздушной заслонки, которые крепят ее к приборной панели.
29. Выкрутите крепежный винт с левой стороны панели приборов.
30. Выкрутить крепления левой нижней панели крепления.
31. Таким же образом снимите крепления сбоку и снизу с правой стороны приборной панели.
32. Выкрутите винт крепления панели, который находится внутри перчаточного ящика.
33. С обеих сторон панели остается по одному крепежу, который следует открутить, чтобы в результате снять приборку.

Сборка нижней панели осуществляется в обратном порядке, если не планируется ее замена на более современную или модифицированную конструкцию. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не проще разборки. Поэтому не стоит расслабляться, выполнив только половину задания.

Панель приборов на автомобилях ВАЗ 2109 оснащена множеством значков и индикаторов, отображающих состояние различных автосистем. Но владельцы «девяток» не всегда знают, как расшифровываются все эти индикаторы и какие функции они выполняют. В этом материале мы расскажем все, что нужно знать автовладельцу 2109 о приборной панели своего автомобиля.

Комбинация приборов

На сегодняшний день автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, будь то карбюраторы или инжекторы, оснащены тремя видами электронных «устройств».Это может быть низкая панель, высокая или европанель. Рассмотрим описание каждого вида отдельно.

Панель «Низкая»

Начнем с нижнего варианта. Подробное объяснение схемы дано в таблице.

Панель «Высокая»

Ниже представлена ​​высококлассная панель приборов ВАЗ 2109 с электронной подсветкой.Актуально как для форсунок, так и для карбюраторов. Вы найдете расшифровку схемы и комбинации по инструкции ниже.

«Европанель»

А теперь перейдем к комбинации с подсветкой.Сразу отметим, что описание компонентов ниже практически не отличается от низкопрофильного электронного корпуса.

Возможные неисправности

Какие неисправности характерны для приборных панелей автомобилей ВАЗ? Ознакомьтесь с основным списком после просмотра видео по подключению щита от ВАЗ 2110 к «девятке» (видео Garage B.F.S).

1. Не работает спидометр. Причин этому может быть несколько — обрыв кабеля, неправильная его установка или износ розетки.Вы должны попытаться отключить кабель и снова подключить.
2. Не фиксирует пробег автомобиля. Обычно эта проблема решается заменой устройства.
3. Не загорается тот или иной индикатор. Возможно, вышел из строя сам датчик или перегорела лампочка.
4. Не работает подсветка панели приборов. Обычно это происходит из-за перегоревших лампочек или плохих контактов. Также могут быть проблемы в электрической цепи, но это случается редко.
5. Датчик уровня охлаждающей жидкости или масла выдает неверную информацию.Например, водителя предупреждают о недостаточном уровне моторной жидкости или закипании хладагента в расширительном бачке, но на самом деле с этими параметрами все в норме. Проблема обычно решается заменой датчиков.

Инструкция по установке и ремонту

Если вы столкнулись с проблемой выхода из строя приборной панели автомобиля ВАЗ 2109, то самым оптимальным вариантом будет замена щита своими руками. Для правильной замены вам потребуются инструкции по демонтажу и установке щита, которые приведены ниже.Для выполнения этих действий вам потребуются только плоская отвертка и отвертка Phillips. Инструкции даны на примере нижней приборной панели, но в целом она идентична для остальных приборных панелей. H не забудьте отключить аккумулятор!

1. Прежде всего необходимо обесточить систему; для этого отсоедините клеммы от АКБ.
2. С помощью отвертки Phillips открутите пластиковую накладку вокруг рулевого колеса.Возможно, вам не потребуется его удалять, но желательно сделать это для большего удобства.
3. Также можно отключить переключатели на рулевой колонке, просто отсоединив жгут проводов.
4. Отверткой Phillips откручиваем два маленьких винта крепления козырька приборной панели, снимаем этот элемент.
5. После этих действий вы можете сжать пружины и снять электронный щиток с центральной консоли.
6. Следующий шаг — отключение. При демонтаже нужно быть максимально осторожным, чтобы не повредить кабель, особенно если он старый.В противном случае его потребуется заменить.
7. Затем выключите белый выход и снимите эконометрический шланг.
8. Затем следует отсоединить кабель сброса данных суточного пробега от спидометра.
9. Последним шагом будет отключение красного разъема и демонтаж самого экрана. Заменяется и устанавливается новая панель, после чего дальнейшая сборка проводится в обратной последовательности.

Как видите, процедура не особо сложная — достаточно сделать все по инструкции и проблем в дальнейшей эксплуатации устройства не возникнет.

Видео «Как демонтировать панель приборов на ВАЗ 2109 своими руками»

Узнайте, как заменяются дашборды на девятку, из видео ниже (автор видео — Sdelaj Sam! Плюс интересное!).

Снятие невысокой приборной панели на автомобиле ВАЗ 2109 проводится с целью ее замены или проведения различных ремонтов, при которых ее наличие будет мешать работе. Для демонтажа подготовьте стандартный набор инструментов, снимите руль и можно приступать.

Порядок работы следующий:

• В первую очередь снимаем декоративные ручки управления отопителем салона и переключатель режимов работы электродвигателя обогрева.

• Далее необходимо открутить винты крепления декоративной крышки консоли. Винты расположены по бокам. После этого отодвиньте крышку немного назад, насколько позволяет внутренняя проводка.

• Теперь отсоединяем от крышки все пакеты с проводами.Их следует предварительно промаркировать, чтобы они не перепутались местами при последующей сборке. Сюда входят — выключатель наружного освещения, противотуманные фары, аварийная сигнализация, обогрев заднего стекла.

• Сразу отключаем провода питания от прикуривателя и его подсветки.

• Далее откручиваем винты крепления панели управления отоплением салона, всего четыре винта.
• Выверните винты, которыми крепится козырек комбинации приборов.

• Сняв козырек, отожмите пружинные фиксаторы и снимите саму комбинацию приборов с панели.

• Теперь отверните стопорную гайку привода спидометра и отсоедините трос.

• Немедленно снимите шланг экономайзера с штуцера, снимите блок с проводами питания (белый и красный) и отсоедините трос сброса суточного пробега спидометра. Отложите комбинацию в сторону, чтобы она не мешала.

• Далее снимаем пластиковые ручки включения и регулировки яркости комбинированной подсветки и гидрокорректора фар. После этого торцевым ключом отверните гайки крепления регуляторов к корпусу панели и, сняв гайки, протолкните их внутрь.

• Переходим к замку зажигания. Отсоедините сумку с проводами питания, затем вставьте ключ в замок и поверните его в нулевое положение, чтобы защелка замка рулевого колеса разблокировалась.
• Снимите трубку рулевой колонки с фиксатором.

• Слегка вытяните тягу привода воздушной заслонки на себя и снимите декоративную ручку. Затем откручиваем два винта и снимаем направляющую штанги.

• И на завершающем этапе осталось открутить все винты крепления панели к кузову. А именно — два боковых, нижних, винтовые, расположенные в перчаточном ящике, откручиваем винты крепления консоли снизу.
• Снимите панель.

На этом ремонтные работы завершены. Устанавливать в обратном порядке.

на заметку начинающему автолюбителю

Причин, по которым может потребоваться снятие высокой приборной панели на автомобиле ВАЗ 2109, очень много — это замена самой панели, разборка системы отопления салона, различные кузовные ремонтные работы, в том числе работы, связанные с покраской автомобиля. . Прежде чем мы сможем без проблем снять панель, необходимо полностью демонтировать различные насадки, приспособления, декоративные накладки и т. Д.

Для выполнения работ подготовьте стандартный набор инструментов и можете приступить к:

• В первую очередь необходимо снять сам руль, он нам будет очень мешать. О процессе его снятия смотрите в соответствующей статье — Как снять руль.
• Далее вытаскиваем всасывающий патрубок карбюратора (в случае инжекторного двигателя его не будет) и снимаем пластиковую ручку с тяги привода.

• Снимите крышку облицовки консоли, открутив два винта по бокам.

• Снимите прикуриватель и пепельницу.

• Снимите ручку управления скоростью двигателя вентилятора.
• Далее поддев отверткой снимаем декоративные рычаги привода отопителя салона.

• Отсоедините колодку с проводами питания от переключателя режимов работы вентилятора печки, а также снимите с контактов два провода питания лампы подсветки панели управления обогревом.

• Продолжаем снимать декоративные ручки управления — гидрокорректор фар и ручку регулировки мощности подсветки приборов на панели.

• Теперь нам нужно снять гидрокорректор и диммер, для этого откручиваем гайки их крепления подходящей по диаметру торцевой головкой. Затем протолкните их внутрь панели, потом мы их вытащим.

• С левой и правой стороны снимите воздушные дефлекторы для обогрева боковых окон и немедленно отверткой Phillips открутите по одному винту, фиксирующему верхнюю облицовку панели.

• Снимите выключатель наружного освещения на приборной панели, осторожно поддев его плоской отверткой и потянув, насколько позволяют провода. Отсоедините блок с проводами питания от переключателя, отодвиньте его в сторону и вставьте блок обратно в панель.

• Снимите радиоприемник, если он у вас есть, а затем снимите стандартный разъем радиоприемника, если он у вас есть.
• Удалите центральный винт, фиксирующий накладку панели.

• Теперь нам нужно снять облицовку панели приборов. Перед его снятием нужно отщелкнуть защелки, расположенные под панелью приборов, с помощью двух плоских отверток, которые вставляются по краям и слегка прижав их, двигаясь вверх, приподнять панель. Затем снимаем полностью.

• Теперь, когда крышка снята, вы можете легко отсоединить провода питания от прикуривателя и его подсветки.
• Отсоедините провода от разъема включения сигнализации и подсветки.

• Далее снимаем декоративную накладку переднего динамика и переключатели обогрева стекол и задних противотуманных фар. Если динамик установлен, его тоже нужно снять.
• Затем просовываем руку в отверстие для динамика и отсоединяем колодки с проводами питания от выключателя противотуманных фар и заднего обогрева лобового стекла.

• Снимите комбинацию приборов, открутив два винта, которыми она крепится к панели.Затем, слегка потянув на себя, откручиваем гайку крепления и вытаскиваем гибкий приводной трос со спидометром.

• Отсоединяем от комбинации колодки с проводами питания и убираем в сторону.

• Действуем аналогично с выключателем зажигания, а именно отсоединяем колодку с проводами питания и снимаем с разъема провод массы реле зажигания.
• Также рядом будет расположен провод контрольной лампы открытия воздушной заслонки.На форсунке такого провода нет.

• С каждой стороны открутить по одному винту крепления нижней панели.
• Отсоединить провода питания освещения вещевого ящика.

• Откручиваем винты крепления панели отопителя и снимаем, чтобы не мешала.
• Затем выкручиваем винты крепления направляющей штанги отопителя салона.

• И на завершающем этапе демонтажных работ откручиваем оставшиеся винты крепления панели — верхний боковой и центральный.Снимите панель.

На этом ремонтные работы завершены.

Панель приборов на автомобилях ВАЗ 2109 оснащена множеством значков и индикаторов, отображающих состояние различных автосистем. Но владельцы «девяток» не всегда знают, как расшифровываются все эти индикаторы и какие функции они выполняют. В этой статье мы расскажем все, что нужно знать автовладельцу 2109 о приборной панели своего автомобиля.

Комбинация приборов

На сегодняшний день автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, будь то карбюраторы или инжекторы, оснащены тремя видами электронных «устройств».Это может быть низкая панель, высокая или европанель. Рассмотрим описание каждого вида отдельно.

Панель «Низкая»

Начнем с нижнего варианта. Подробное объяснение схемы дано в таблице.

Панель «Высокая»

Ниже представлена ​​высококлассная панель приборов ВАЗ 2109 с электронной подсветкой.Актуально как для форсунок, так и для карбюраторов. Вы найдете расшифровку схемы и комбинации по инструкции ниже.

«Европанель»

А теперь перейдем к комбинации с подсветкой.Сразу отметим, что описание компонентов ниже практически не отличается от низкопрофильного электронного корпуса.

Возможные неисправности

Какие неисправности характерны для приборных панелей автомобилей ВАЗ? Ознакомьтесь с основным списком после просмотра видео о подключении щита от ВАЗ 2110 к «девятке» (видео Garage B.F.S).

1. Не работает спидометр. Причин этому может быть несколько — обрыв кабеля, неправильная его установка или износ розетки.Вы должны попытаться отключить кабель и снова подключить.
2. Не фиксирует пробег автомобиля. Обычно эта проблема решается заменой устройства.
3. Не загорается тот или иной индикатор. Возможно, вышел из строя сам датчик или перегорела лампочка.
4. Не работает подсветка панели приборов. Обычно это происходит из-за перегоревших лампочек или плохих контактов. Также могут быть проблемы в электрической цепи, но это случается редко.
5. Датчик уровня охлаждающей жидкости или масла выдает неверную информацию.Например, водителя предупреждают о недостаточном уровне моторной жидкости или закипании хладагента в расширительном бачке, но на самом деле с этими параметрами все в норме. Проблема обычно решается заменой датчиков.

Инструкция по установке и ремонту

Если вы столкнулись с проблемой выхода из строя приборной панели автомобиля ВАЗ 2109, то самым оптимальным вариантом будет замена щита своими руками. Для правильной замены вам потребуются инструкции по демонтажу и установке щита, которые приведены ниже.Для выполнения этих шагов вам понадобится только плоская отвертка и крестообразная отвертка. Инструкции приведены на примере нижней панели инструментов, но в целом они идентичны для остальных параметров панели инструментов. H не забудьте отключить аккумулятор!

1. Прежде всего необходимо обесточить систему; для этого отсоедините клеммы от АКБ.
2. С помощью отвертки Phillips открутите пластиковую накладку вокруг рулевого колеса.Возможно, вам не потребуется его снимать, но желательно это сделать для большего удобства.
3. Вы также можете отключить переключатели на рулевой колонке, просто отсоединив жгут проводов.
4. Крестовой отверткой откручиваем два маленьких винта крепления козырька приборной панели, демонтируем этот элемент.
5. После этих действий вы можете сжать пружины и снять электронный щиток с центральной консоли.
6. Следующий шаг — отключение. При демонтаже нужно быть максимально осторожным, чтобы не повредить кабель, особенно если он старый.В противном случае его потребуется заменить.
7. Затем отключите белый выход и снимите шланг экономометра.
8. Затем следует отсоединить от спидометра тросик сброса данных суточного пробега автомобиля.
9. Последним шагом будет отключение красного разъема и демонтаж самого экрана. Заменяется и устанавливается новая панель, после чего дальнейшая сборка проводится в обратной последовательности.

Как видите, процедура не особо сложная — достаточно сделать все по инструкции и проблем в дальнейшей эксплуатации устройства не возникнет.

Видео «Как демонтировать панель приборов на ВАЗ 2109 своими руками»

Узнайте, как заменяются дашборды на девятку, из видео ниже (автор видео — Sdelaj Sam! Плюс интересное!).

Снятие невысокой приборной панели на автомобиле ВАЗ 2109 проводится с целью ее замены или проведения различных ремонтов, при которых ее наличие будет мешать работе. Для демонтажа подготовьте стандартный набор инструментов, снимите руль и можно приступать.

Порядок работы следующий:

• В первую очередь снимаем декоративные ручки управления отопителем салона и переключатель режимов работы электродвигателя обогрева.

• Далее необходимо открутить винты крепления декоративной крышки консоли. Винты расположены по бокам. После этого отодвиньте крышку немного назад, насколько позволяет внутренняя проводка.

• Теперь отсоединяем от крышки все пакеты с проводами.Их следует предварительно промаркировать, чтобы они не перепутались местами при последующей сборке. Сюда входят — выключатель наружного освещения, противотуманные фары, аварийная сигнализация, обогрев заднего стекла.

• Сразу отключаем провода питания от прикуривателя и его подсветки.

• Далее откручиваем винты крепления панели управления отоплением салона, всего четыре винта.
• Выверните винты, которыми крепится козырек комбинации приборов.

• После снятия козырька отожмите пружинные фиксаторы и снимите саму комбинацию приборов с панели.

• Теперь отверните стопорную гайку привода спидометра и отсоедините трос.

• Немедленно снимите шланг экономайзера с штуцера, снимите колодку с проводами питания (белый и красный) и отсоедините трос сброса суточного пробега спидометра.Отложите комбинацию в сторону, чтобы она не мешала.

• Далее снимаем пластиковые ручки включения и регулировки яркости комбинированной подсветки и гидрокорректора фар. После этого торцевым ключом откручиваем гайки крепления регуляторов к корпусу панели и, сняв гайки, проталкиваем их внутрь.

• Переходим к замку зажигания. Отсоедините сумку с проводами питания, затем вставьте ключ в замок и поверните его в нулевое положение, чтобы защелка замка рулевого колеса разблокировалась.
• Снимите трубку рулевой колонки с фиксатором.

• Слегка потяните шток воздушной заслонки на себя и снимите декоративную ручку. Затем откручиваем два винта и снимаем направляющую штанги.

• И на завершающем этапе осталось открутить все винты крепления панели к кузову. А именно — два боковых, нижних, винтовые, расположенные в перчаточном ящике, откручиваем винты, которыми консоль крепится снизу.
• Снимите панель.

На этом ремонтные работы завершены. Устанавливать в обратном порядке.

Если часть автомобилей ВАЗ 2109 имеет высокий щит, то другая часть — низкая. При этом схемы несколько отличаются, поэтому предлагаем вам подробное описание дашбордов и дашборда для девяток с низкой панелью.

Ознакомимся со схемой приборной панели и ее составными частями на основе изображения ниже.

Эта диаграмма содержит следующие элементы.

Комбинация приборов

Что касается комбинации приборов в ВАЗ 2109 с невысокой панелью, то она имеет следующую схему.

Как показано на рисунке, компоненты комбинации приборов следующие.

Разборка

Причин демонтажа нижней панели ВАЗ 2109 может быть несколько:

• Кузовной ремонт;
• Ремонт панельных элементов;
• Звукоизоляция автомобиля;
• Желание поменять старую торпеду на новую и т. Д.

Независимо от причин, которые заставили вас снять панель своими руками, работа должна производиться строго по инструкции.

Предлагаем вам пошаговую инструкцию, которая позволит вам самостоятельно снять нижний тип панели, установленной на ВАЗ 2109.

1. Снимите ручки управления печкой. Всего три.
2. Снимите ручку переключателя вентилятора печки. Для этого нужно потянуть ее на себя.
3. Открутите 2 крепления накладок панели приборов с обеих сторон консоли. Крышку нужно придвинуть к вам.
4. Отсоедините колодку проводов от выключателя задней противотуманной оптики.
5. Отсоедините пару силовых блоков и один провод питания от переключателя обогрева заднего стекла.
6. Отсоедините колодку проводов от выключателя аварийки.
7. Снимите колодку с проводкой с выключателя наружного освещения.
8. Отсоедините розетку от прикуривателя.
9. Отсоедините разъем проводки от прикуривателя и снимите облицовку панели.
10. Снимите 4 фиксатора панели управления термоэлемента.
11. Отвинтите 2 крепления козырька панели приборов.
12. Снимите непосредственно козырек самой комбинации приборов.
13. Пружинные зажимы должны быть сжаты.
14. Снимите корпус комбинации приборов с панели.
15. Открутите гайку крепления спидометра, затем отсоедините его трос.
16. Отсоедините колодку с проводами (он белый) от панели приборов.
17. Снимите шланг с эконометрического фитинга и снимите шплинт.
18. Отсоедините трос от спидометра, который сбрасывает счетчик суточного пробега.
19. Теперь необходимо отсоединить красный блок от комбинации приборов.
20. Снимите ручку выключателя освещения панели приборов и ручку гидрокорректора фар. Их нужно тянуть к себе.
21. Отверните фиксирующую гайку выключателя освещения приборов.
22. Отверните гайку крепления патрубка гидрокорректора фары.
23. Снимите рулевое колесо и его переключатели на рулевой колонке.

    Share :

    Leave a Reply Cancel Reply

    Your email address will not be published.Required fields are marked *

    Comment

    Name*

    Email*

    Website
