Как соединить выхлопную трубу без сварки

Система выхлопа у автомобилей является довольно сложной и состоит из нескольких элементов, из которых самым проблемным считается глушитель. Он больше всего подвергается различным агрессивным воздействиям. С наружной стороны на него воздействуют вызывающие коррозию соли (в зимнее время), влага, снег и дорожные камни различной величины. С внутренней стороны на него воздействуют выхлопные газы, которые имеют высокую температуру, а также множество химических веществ. Все это в совокупности способствует его разрушению.

Следует заметить, что неисправность этого элемента всегда сопровождается повышенным шумом при работе автомобильного двигателя.

Система выхлопа

Перед тем как приступить к ремонту глушителя, желательно ознакомиться с его конструкцией. Следует знать, что система выхлопа постоянно совершенствуется, но принцип строения глушителя и его работы практически не отличаются.

Глушитель и все элементы газовыхлопной системы изготавливаются из стали или ее сплавов, которые хорошо переносят высокую температуру. Сама система состоит из трех частей:

1. Передняя часть часто называется «штанами». Она соединена непосредственно с двигателем через коллекторы.
2. Средняя часть. Это трубы, идущие от так называемых «штанов» к самому глушителю. К этой же части относится и резонатор.
3. Задняя часть – это сам глушитель.

Чаще всего из строя выходят резонатор с глушителем – именно эти детали выхлопной системы глушат издаваемый автомобилем звук.

В выхлопной системе имеются прямые и изогнутые трубы, и чаще всего они прогорают именно в местах изгиба.

Так как в момент загибания трубы в месте изгиба толщина ее стенки уменьшается, самое сильное воздействие выхлопных газов приходится именно на этот участок.

Работа выхлопной системы

Система прохождения выхлопных газов работает таким образом. Из выпускного коллектора автомобильного двигателя выхлопные газы поступают в приемную трубу и через нее попадают в катализатор, который снабжен компенсатором вибрации (автомобилисты чаще называют его «гофрой»).

Гофра гасит вибрацию двигателя, таким образом защищая систему выхлопа. Там же, в катализаторе, могут догорать не сгоревшие частички топлива, а окислы углерода становятся менее ядовитыми. Камера катализатора состоит из металлических или керамических сот. Проходя через них, выхлопные газы после определенной химической реакции очищаются от вредных примесей.

После катализатора устанавливается резонатор. Этот элемент визуально напоминает небольшой глушитель, но у него другая роль. Он не понижает шум двигателя, а преобразует выхлопы в ровный с одинаковым давлением поток газов и представляет собой пустотелый бак с перфорированной трубой.

И самой главной деталью всей системы является глушитель. Для снижения шумового эффекта двигателя в нем могут применяться различные технологии. Например:

1. Сужение или расширение газового потока.
2. Использование специальных шумопоглощающих наполнителей.
3. Смена направления газового потока.
4. Интерференция звука.

Неисправности глушителя

Глушитель предназначен для снижения шумов двигателя при работе и вывода выхлопных газов в атмосферу. Он изготовлен из металла, который со временем под воздействием высоких температур и коррозии разрушается. Основными причинами, ускоряющими его разрушение, являются:

1. Наружное воздействие влажной среды.
2. Наличие в днище зон, где происходит концентрация влаги после того как двигатель перестает работать. В связи с этим возникает коррозия, разъедающая металл.
3. Высокая температура и давление выходящих выхлопных газов.
4. Резкие температурные перепады и повышенная вибрация при движении довольно негативно воздействуют на сварные швы и стыковочные узлы всей выхлопной системы.

Кроме этих причин повредить глушитель, который находится под днищем автомобиля, могут и наружные механические воздействия. Например, переезд через высокий бордюр, камень либо иное твердое препятствие при движении по пересеченной местности. В этом случае может пострадать не только сам глушитель, но и резонатор с выхлопной трубой.

Система выхлопа газов двигателя состоит из нескольких соединенных между собой элементов. В соединительных узлах для их герметичности используются уплотнительные жаростойкие прокладки, которые под действием высокой температуры со временем прогорают. При этом появляется громкий пульсирующий звук выхлопов двигателя, про который автомобилисты часто говорят – глушитель «сечет».

Устранение неполадок

Обладая знаниями и некоторой сноровкой, соблюдая некоторую последовательность, можно быстро произвести самостоятельный ремонт газовыхлопной системы, разделив все работы на определенные этапы:

Сначала на смотровой яме или эстакаде произвести визуальный осмотр всей газовыхлопной системы на выявление неисправности.

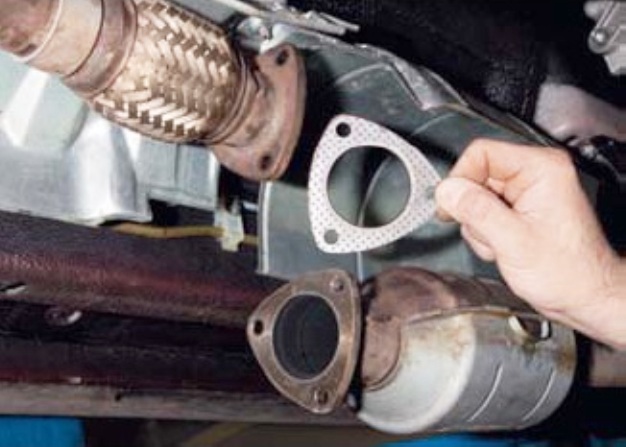

Затем произвести демонтажные работы. Но перед демонтажем рекомендуется все резьбовые соединения обработать проникающей жидкостью, многие из которых практически всегда имеются под рукой – это:

После демонтажа глушителя произвести его ремонт и установить на место. Его ремонт и других деталей газовыхлопной системы можно осуществить одним из вариантов, описанных дальше.

Альтернатива сварочным работам

Часто для осуществления ремонтных работ глушителя и остальной газовыхлопной системы можно обойтись без сварочных работ. Но, правда, этот вариант во многих случаях может нести только

временный характер и обычно осуществляется, когда нет времени обратиться в автосервис или в продаже временно нет именно такого глушителя.

Найти повреждение не составляет особого труда даже для малоопытного новичка. Например, места, где на трубах или других деталях выхлопной системы имеются трещины или сквозные прогары, всегда темнеют, а вокруг них образуются маслянистые пятна.

Альтернативой сварке может быть:

1. Холодная сварка.
2. Наложение бандажа из стеклоткани, жестяной полосы, асбестовых или силиконовых тканей.
3. Жаростойкие герметики.

Внимание. Следует помнить, что такие ремонтные работы относятся к временным мерам, рано или поздно глушитель все равно придется менять.

Холодная сварка

Имеет довольно универсальные свойства. Она быстро твердеет и отлично противостоит воздействиям бензина, моторных масел и многим другим агрессивным веществам. Ее основные достоинства:

1. Холодная сварка для глушителя отличается небольшой стоимостью, при этом имеет высокую прочность и температурную стойкость. Она рассчитана на работу в самых агрессивных условиях. Поэтому является самым востребованным ремонтным материалом.
2. Время проведения ремонтных работ довольно короткое и может занять несколько минут, а время ее затвердевания может продлиться всего около одного часа.
3. Так как для работы по наложению холодной сварки не требуется специальная подготовка поверхности, ее можно использовать в «полевых условиях», если какая-либо деталь газовыхлопной системы вдруг вышла из строя непосредственно при движении на дороге.

Чтобы качественно произвести ремонтные работы с ее помощью, требуется соблюдать следующую последовательность:

1. Первым делом поврежденный участок очищается от грязи и окалины металлической щеткой, после чего дополнительно зачищается наждачным полотном.
2. Зачищенный наждачной бумагой участок обезжиривается спиртом, растворителем или бензином.
3. Согласно инструкции по пользованию холодной сваркой приготовить клеевую смесь.
4. Приготовленную смесь нанести на подготовленный к ремонту участок и разровнять. Так как холодная сварка начинает твердеть довольно быстро (в течение нескольких минут), работу по приготовлению смеси и ее укладки следует произвести как можно быстрее.
5. Чтобы наложенная на поврежденное место смесь хорошо затвердела, нужно дать сварке некоторое время для просушки.

Внимание. Использование холодной сварки для ремонта является надежным и быстрым вариантом (в зависимости от повреждения). Но если повреждение серьезное, лучше использовать более надежный способ – обратиться в автосервис или приобрести новое изделие.

Накладка металлического бандажа

Для бандажа можно использовать лист из тонкой жести, который накладывается на поврежденный участок . Сама жесть длительное время может выдерживать высокую температуру, поэтому после ее накладки о возникшей проблеме на некоторое время можно забыть. Работа выполняется за несколько этапов. Проблемное место тщательно зачищается металлической щеткой, а затем дополнительно наждачной бумагой. После чего очищенный участок желательно обезжирить.

Затем на поврежденный участок наносится специальный керамический жаростойкий герметик и накладывается лента из жести. Лента должна быть примерно на 60 мм длиннее окружности глушителя.

После того как он будет обвернут металлической лентой, кончики металла при помощи плоскогубцев загибаются под угол 90 градусов. При этом один конец должен быть 20 мм, другой примерно 40 мм. Затем плоскогубцами длинный конец загибается еще раз в сторону короткого конца так, чтобы он перехлестнул короткий и полностью перекрыл его плоскость. Загиб подбивается молотком в сторону короткой стороны, и в итоге получится соединительный замок, а бандаж плотно обожмет поврежденную деталь.

Глушитель перед накладкой бандажа можно дополнительно обернуть мокрой минеральной ватой, которая выдерживает большую температуру.

С помощью герметика

Неопытные автолюбители часто ошибаются, думая, что с помощью герметика возможно починить любые повреждения. Но, к их сведению, герметик используется в основном для дополнительной защиты стыковочных узлов газовыхлопной системы или заделки небольших повреждений глушителя, а также при наложении бандажа.

Также он используется в случаях когда стыкующиеся детали не соответствуют друг другу по размерам или для временной замены прогоревших прокладок. Сама герметизация в дальнейшем намного упрощает разборку газовыхлопной системы.

Ремонт глушителя производится таким образом. Сперва поврежденный участок зачищается и обезжиривается, после чего слегка смачивается водой, и затем на него наносится герметик, который после нанесения должен подсохнуть. Через 30-40 минут следует завести двигатель и дать ему поработать на холостом ходу 15 минут. Это нужно для того чтобы удалить оставшуюся в герметике влагу.

После этого двигатель глушится, а нанесенный герметик должен в течение 12 часов набирать свою прочность. Но время его полного затвердевания выбирать лучше по рекомендации производителя этого материала. Следует помнить, что время высыхания у каждого состава может быть разным.

Другие варианты

Кроме холодной сварки и различных бандажных накладок для ремонта используются и заплатки из металла, которые фиксируются при помощи обтяжных хомутов и плотно прижимаются к глушителю.

Внимание. Независимо от того, какой вариант ремонта был произведен, следует помнить, что это только временное решение. Накладные заплатки с хомутами, бандажи и герметик устраняют проблему, но только не причину.

Меры профилактики

Необходимость для ремонта глушителя практически не может возникнуть сразу. Обычно сперва появляются некоторые предпосылки, которые можно предупредить грамотной профилактикой, использованием качественного топлива и сбалансированным режимом езды.

Глушитель должен крепиться только на штатных подвесках. В случае если подвесы изготавливаются своими силами, они должны соответствовать определенным стандартам, предусмотренным для данного автомобиля и глушителя.

Некоторые автолюбители для профилактики заливают в глушитель антикоррозийную жидкость, которая оттесняет влагу и предотвращает внутреннюю коррозию.

Шаг 1 : Материалы и инструменты .

Починить глушитель это довольно простая работа ( ремонт может занять всего полчаса ), но вам понядобится несколько специализированных материалов :
Колесные пандусы или подставки . НЕ лезьте под машину, не подставив под неё шины или чурбан, так как вес машины может не выдержать даже самый хороший домкрат . Люди умирают , так что обязательно подставьте что нибудь под автомобиль .

Вам понадобятся защитные очки ( если вам не нравится, когда ржавчина , грязь и токсичные и химические вещества попадают глаза )

Также понадобится следующее:

Металлические ножницы .
Хомуты .
Отвертка ( плоская голова , чтобы работать с хомутами ).
Различные плоскогубцы , гаечные ключи .
Холодная сварка ( продаётся в любом магазине автозапчастей ).
Пустая консервная банка .

Вы также должны надеть соответствующую одежду – можно хорошо замараться. Старая шляпа также может помочь .

Шаг 2 : Найти вашу проблему .

Если ваш глушитель не отрезан до конца , но по – прежнему пропускает выхлоп , то вы сможете услышать это – ваш автомобиль будет звучать так , как будто двигатель получил дополнительные пару литров .

Если вы не можете у видеть дырку в глушителе , просто водите рукой по выхлопной трубе , пока не почувствуете дуновение выходящих газов , но будьте осторожны , выхлопная труба может быть на много горячее , чем вы думаете .

Шаг 3 : Внутри или снаружи ?

К сожалению , некоторые глушители имеют странную форму дырки , которая означает , что её нужно исправить изнутри .

Я использовал ножницы , чтобы превратить банку в лист стали , а затем свернул его , чтобы он был достаточно мал , чтобы поместиться в глушитель ( будьте осторожны с острыми краями , так как при порезе придётся получить уколы от столбняка – это довольно больно ).

Далее я прикрепил лист к повреждённому месту.

Затем я з ажал другую стальной лист к другой стороне глушителя .

Если бы повреждение было в прямом участке , я мог бы просто завернуть лист стали вокруг внешнего пробоя , закрепив его на месте с помощью пары хомутов .

Шаг 4 : Крепление .

Теперь нужно было наглухо прикрепить лист стали к неподвижной секции глушителя .

Я использовал один хомут вокруг свободной части глушителя , а также резьбовой зажим над ним .

Усилив первую клипсу, заложил прочную опорную точку , а затем затянул вторую клипсу, таким образом они были крепко закреплены .

Затем я смазал место ремонта большим количеством холодной сварки и оставил её засыхать .

К сожалению , я не нашел какого – либо инструмента для более эффективного нанесения сварки, чем человеческий палец . Если у вас чувствительная кожа или порез , используйте небольшой шпатель или наденьте перчатки .

После того , как я был доволен тем, как всё это было зафиксировано , я отрезал концы хомутов .

Шаг 5 : Предупреждение

Этот ремонт недолговечен . Всё равно придётся обращаться в специализированный сервис для ремонта глушителя. Чтобы осуществить ремонт глушителя в Санкт-Петербурге, советую обратиться в фирму «Мастер Глушителей».

Этот небольшой ремонт стоил около $ 10 , так что Вам решать, делать недолговечный ремонт или обратиться в ремонт глушителей. Но если денег нет, это неплохой вариант.

Было бы конечно идеально поставить совершенно новый глушителей .

Гофра (сильфон, виброкомпенсатор, виброгаситель) устанавливается практически на всех современных автомобилях. Ее основная функция – предотвратить вибрацию выхлопной системы авто. Также деталь помогает избежать перегрева автомобиля. Она соединяет впускной коллектор с трубами глушителя. Выглядит она как трубка из многослойной металлической сетки. Замена гофры глушителя своими руками без сварки возможна во всех случаях, когда это позволяет марка ремонтируемого автомобиля.

Деталь берет на себя основные вибронагрузки и поэтому часто приходит в негодность. Но использование этой запчасти в конструкции выхлопной системы автомобиля помогает дольше эксплуатировать другие детали. Также замена гофры глушителя обходится намного дешевле, чем ремонт всего участка авто. Многих интересует, как заменить ее самостоятельно, без использования сварки. Ведь эта деталь довольно часто прогорает, а сварочного аппарата в гараже может не оказаться.

Причины повреждения

Гофра может пробиться от внешнего механического воздействия. Причиной неисправности могут стать удары о твердые предметы, выступающие относительно проезжей части – камни, кочки и пр. Также она становится менее прочной от естественного износа.

Еще одна возможная причина повреждения – неудовлетворительное техническое состояние трансмиссии. Негативно влияет на состояние детали повреждения подушки двигателя и износ резины в крепежах глушителя. Также запчасть может быстро прийти в негодность из-за неправильного монтажа или демонтажа глушителя.

Разрушающим металл детали воздействием обладают химические реагенты, используемые для очищения дорог от снега в зимнее время. Также может вывести запчасть из строя засорение катализатора. Целостность детали может нарушаться от наличия присадок, повышающих октановое число, в потребляемом автомобилем топливе.

Признаки повреждения

• «чихание» авто, хлопки;
• снижается мощность двигателя;
• ритм работы двигателя становится неустойчивым;
• выхлопные газы проникают в салон автомобиля;
• появляется копоть на металлических деталях.

Есть три варианта замены гофры глушителя без сварки.
Первые два способа подразумевают качественный ремонт с дальнейшей длительной эксплуатацией детали. Третий – временную замену, для того чтобы доехать до ближайшего СТО. Мы увидим, что сварка глушителей и гофр хоть и желательна, но вовсе не необходима.

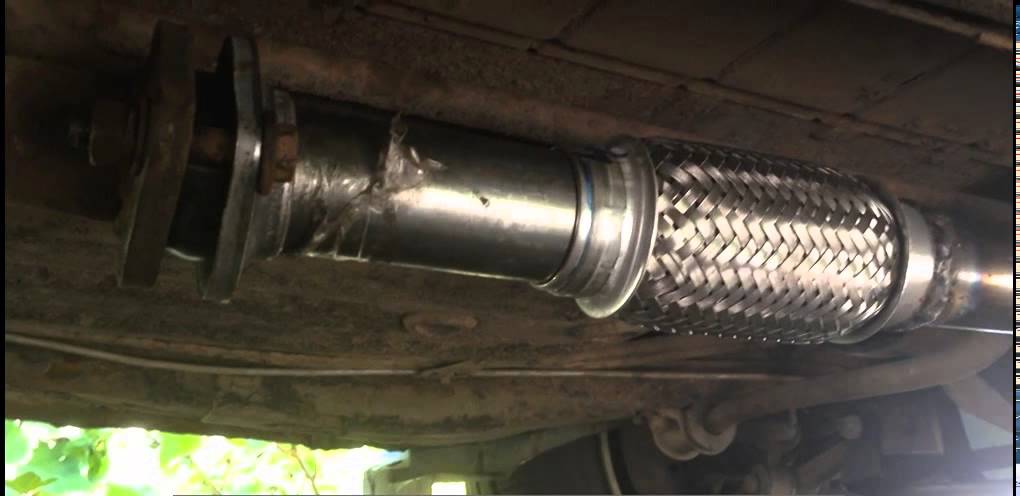

Первый способ – гофра на хомутах

Для того чтобы починить гофру ее можно установить на металлические хомуты.

Подойдут детали для жигулей на 48 мм.

Для замены нужно выполнить такие действия:

• Поддомкратить машину сзади справа;
• Снять защиту картера ДВС;
• Снять выпускной коллектор;
• Старую деталь отпилить болгаркой;
• На новой гофре сделать короткие продольные надпилы вдоль приваренных к ней труб, это обеспечит плотное прилегание детали к выхлопной трубе;
• Заделываем гофру и обжимаем ее края хомутами;
• Устанавливаем деталь на штатное место.

После такого ремонта гофра не будет нуждаться в починке год – полтора.

Резьбовое соединение

Старая запчасть все так же срезается болгаркой. Для того чтобы установить новую деталь необходимо сделать следующее:

• На кольцах и выхлопной трубе просверлить восемь отверстий диаметром 4-6 мм по окружности в местах контакта;
• При помощи метчика на М5 нарезать резьбу в просверленных отверстиях;
• Все детали конструкции обработать герметиком;
• Болты завернуть в отверстия;
• Установить гофру.

Использование высокотемпературного герметика позволит обеспечить надежность выполненного соединения. После выполнения указанных действий вы получите довольно качественный и герметичный узел выхлопной системы авто.

Временная замена гофры глушителя

Для временной замены гофры понадобится обычный бинт.

Перед началом работ бинт нужно пропить эпоксидкой. Полученным материалом необходимо обмотать поврежденную деталь. Такого ремонта хватит не более чем на месяц.

Некоторые умельцы решают заделать место деформации гофры высокотемпературным герметиком. Но такого ремонта хватит максимум на два дня эксплуатации авто.

Важные нюансы

Как мы увидели, сварка глушителя и гофры для ремонта вовсе не обязательна. Но в вышеперечисленных видах ремонта есть некоторые нюансы.

Гофру нужно устанавливать ровно, без перекосов. По окончании работы убедитесь в том, что все кронштейны, подвесы для крепления глушителя целы и обеспечивают его устойчивость и неподвижность.

Все три варианта замены гофры по своей длительности займут не более часа. Отремонтировать деталь нужно при первых же признаках ее неисправности. Не забывайте, что своевременная замена детали необходима для дальнейшей безопасной эксплуатации автомобиля.
