Как установить бесконтактную систему зажигания на Классику (ВАЗ 2101

Из-за частых неполадок обычного контактного зажигания на Классических автомобилях ВАЗ 2101 — 2107 их владельцы отдают предпочтение бесконтактному электронному зажиганию (БСЗ). Оно имеет очевидные и проверенные на практике преимущества — простота и легкость настройки.

Установка БСЗ

Бесконтактное зажигание, установленное на ВАЗ, позволит забыть о таких проблемах как окисление и вибрация контактов, износ контактов и кулачка прерывателя и других.
Подробнее

Теперь, перейдем к самому главному — выбор и установка БСЗ на ВАЗ Классику. Лучше всего остановить свой выбор на комплекте бесконтактного зажигания, произведенного в России, а именно город Старый Оскол. В коробке находится катушка, коммутатор, жгут проводов и распределитель.

Внешний вид упаковки БСЗ

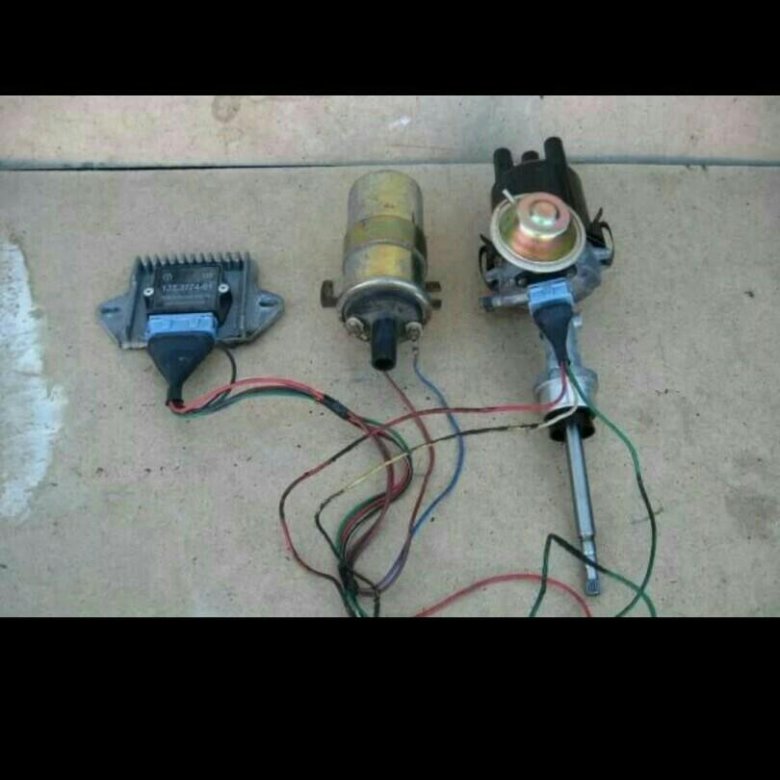

Комплект БСЗ на автомобили ВАЗ 2101 — 07

Согласно многим отзывам в интернете этот комплект для ВАЗ 2101, 2106, 2105 и 2107 признан одним из лучших. Единственный минус — высокая цена. Также, перед покупкой нужно посмотреть, какой блок двигателя у Вас. Для моторов 1.6 и 1.5 нужен трамблер с номером 38.3706, для 1.2 и 1.3 (высота блока этих двигателей ниже, и вал самого распределителя короче) — 38.3706–01.

Для установки нам понадобится:

сверло;
дрель;
пара саморезов;
рожковый ключ на «13»;
торцовые или накидные ключи на «8» и «10»;
ключ на «38».

На некоторых двигателях предусмотрено стандартное место для крепежа, а вот коммутатор придется прикрепить самостоятельно.

Замена бесконтактного электронного зажигания на ВАЗ 2101-2107

Ключом на 38 откручиваем гайку храповика пока не совпадут метки на шкиве коленвала и крышки двигателя, то есть нужно установить двигатель на метку «ВМТ».
Обязательно нужно запомнить расположение распределителя и самого бегунка, в это же положение должен ставиться новый распределитель.
Необходимо запомнить провода которые крепятся к катушке с меткой Б+. После чего её можно раскрутить и снять.
После нам понадобится ключ на 13, им откручивается гайка замка распределителя, после снимаем его. Нужно быть внимательным, чтобы не потерять прокладку.
После нужно закрепить коммутатор, и прикрепить черный провод «на массу».
Устанавливаем и прикрепляем катушку к кузову. Стандартные провода подключаются на соответственные клеммы.
Провода с коммутатора, на которых показана метка «+» на соответствующую клемму, второй провод соответственно на клемму со знаком «-».
После ставится распределитель, гайку замка полностью не затягивается.
Провода от коммутатора должны подключаться к распределителю.
После чего, проверяется положение распределителя и бегунка, надевается крышка и подключаются провода в последовательности 1-3-4-2.
Также при установке БСЗ новички в этом деле могут делать элементарные ошибки, такие как, например: подключения катушки с перепутанные местами провода. Поэтому перед запуском все проверьте.
После, того как все закреплено, можно запустить двигатель и приступить к регулировке зажигания, можно регулировать «на слух». Но конечно лучше воспользоваться стробоскопом.

Установка бесконтактного зажигания на ВАЗ Класика

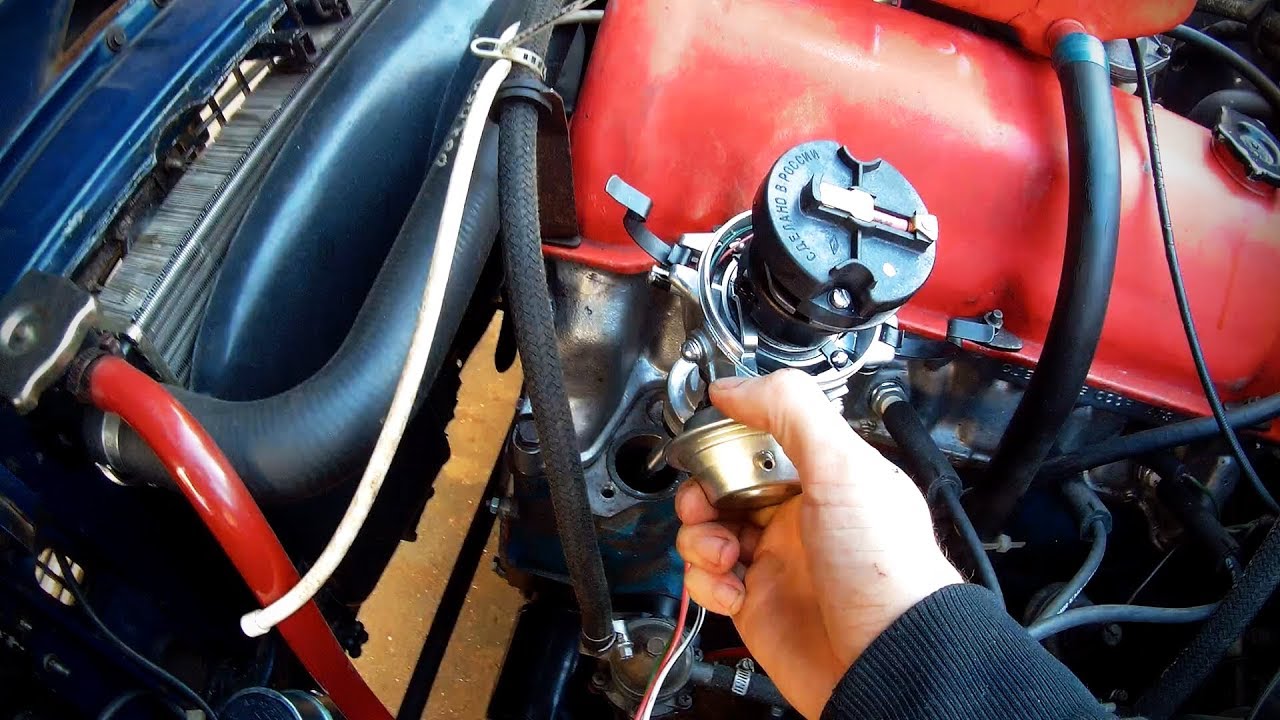

Сначала надо снять с трамблера крышку с ВП-проводами и отключить их от катушки. Затем выставить бегунок трам
Подробнее

Если после установки электронного зажигания автомобиль не заводится, нужно сделать проверки правильности подвода вв проводов к цилиндрам и установку привода трамблера.

Спрашивайте в комментариях. Ответим обязательно!

Установка электронного зажигания ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

Бесконтактное электронное зажигание на автомобилях ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 решает очень много проблем. Сегодня мы поговорим о том, как установить бесконтактное электронное зажигание на автомобиль ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107.

Преимущества электронного зажигания

— надежность электронного зажигания;

— удобная эксплуатация электронного зажигания;

— улучшение пуска двигателя зимой.

Преимущества электронного зажигания полностью обоснованы. И существует только один шаг, который надо преодолеть, купить электронное зажигание. Да, загвоздка именно в этом, так как придется выложить не малые деньги на покупку электронного зажигания.

Как выбрать электронное зажигание?

Если вы покупаете бесконтактное электронное зажигание в комплекте, то советую обратить свое внимание на образце российского производства (комплект БЗС для автомобилей ВАЗ БСЗВ-625-01 – предназначен для работы в системе электрооборудования 4-х цилиндровых карбюраторных двигателей ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ2105). Этот комплект электронного зажигания зарекомендовал себя положительно. При выборе комплекта электронного зажигания обязательно следует учесть отличие длины вала распределителя. Для двигателей ВАЗ 2101-ВАЗ 2105 они несколько отличаются от двигателей ВАЗ 2103, ВАЗ 2106, ВАЗ 2107.

Комплект электронного зажигания ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 состоит из:катушки зажигания, распределителя зажигания и проводов.

Инструменты для установки электронного зажигания:

— дрель;

— сверла;

— саморезы;

— рожковые, торцовые и накидные ключи на 8, 10, 13 и 38 для установки ВМТ двигателя.

Как установить электронное зажигание ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

Установить коленчатый вал двигателя по метке верхней мертвой точки (ВМТ). Положительным результатом установки можно считать совпадение меток на передней крышке двигателя и шкиве коленчатого вала. Установка меток проводится поворотом гайки храповика с помощью гаечного ключа на 38.

2. Запомните правильное положение бегунка и распределителя. Именно в таком положении вы будете устанавливать новый распределитель электронного зажигания. На моем автомобиле правильное положение, когда бегунок повернут на 4 цилиндр относительно крышки распределителя.

3. Прежде, чем снять катушку зажигания, запомните, какие провода крепятся к метке (Б+). После чего приступаем к снятию катушки зажигания.

4. Снять замок распределителя вместе с прокладкой.

5. Устанавливаем и закрепляем коммутатор на свое место и присоединяем «минус» на «массу».

6. Установить катушку зажигания и закрепить к кузову. Обратите внимание на различное расположение клемм «Б» и «К» на новой катушке электронного зажигания.

7. Присоединяем провод с коммутатора к клемме «К», а провод «плюс» на клемму «Б».

8. Установить распределитель, а затем подключить коммутатор к распределителю с помощью проводов. Еще раз проверьте положение бегунка и распределителя, наденьте крышку и подключите провода к распределителю в порядке «1-3-4-2».

9. После всех проделанных работ можно запустить двигатель и отрегулировать зажигания. Регулировка электронного зажигания проводится на слух, покручиванием распределителя «в одну и обратную сторону», находим оптимальное положение, при котором работа двигателя будет устойчивой.

Поэтапная инструкция, как выставить зажигание на ВАЗ 2106 своими руками

От того, правильно ли выполнена регулировка зажигания, зависит эффективность работы двигателя и его успешный запуск, а также динамика автомобиля при движении и расход топлива. В статье дана инструкция и рекомендации, как правильно выставить электронное зажигание на автомобиле ВАЗ 2106, а также обучающее видео по регулировке зажигания.

Содержание

[ Раскрыть]

[ Скрыть]

Подробное руководство по настройке зажигания

Автомобилисты давно убедились в преимуществах электронного (бесконтактного) зажигания, которое лишено недостатков контактного, например, не нужно регулировать зазор в контактной группе. В данной статье мы рассмотрим, как отрегулировать зажигание на ВАЗ 2106 по 1-му цилиндру.

На крышке ГБЦ и шкиве коленвала есть метки и отливы.

По меткам можно настроить угол опережения зажигания:

первая метка, расположенная по ходу часовой стрелки, означает, что угол опережения зажигания 10°;
средняя метка предназначена для установки угла опережения равным 5°;
по самой короткой, последней метке, устанавливается угол опережения 0°: в этом случае смесь будет возгораться, когда поршень достигает верхней мертвой точки.

Метки на крышке ГБЦ

Совмещаются метки путем вращения коленчатого вала, либо за храповик, либо с помощью спецключа за гайку.

Инструменты и материалы

Для того, чтобы выполнить регулировку зажигания на ВАЗ 2106, необходимо приготовить следующие инструменты:

ключ для выкручивания свечей;
спецключ для вращения коленвала;
ключ на «13»;
прибор для контроля: индикаторная лампочка на 12 В или вольтметр.

Можно выставлять еще с помощью страбоскопа.

Этапы

Выставляется зажигание пошагово:

Отключаем автомобиль от питания, сняв минусовую клемму с аккумулятора.
Свечным ключом выкручиваем свечу 1-го цилиндра. После этого отверстие от свечи закрываем пальцем или резиновой пробкой.
Закрываем отверстие пальцем
Далее с помощью спецключа крутим коленвал слева направо до того момента, пока в 1-м цилиндре поршень не начнет свое движение вверх, то есть начнется такт сжатия. В этот момент либо выскочит пробка, либо палец, закрывающий отверстие, почувствует, как его выдавливает воздух с большой силой.
Коленчатый вал необходимо поворачивать до совмещения меток на его шкиве и крышке газораспределительного механизма. Если вы заливаете в свой автомобиль 92 или 95 бензин, то метку на шкиве нужно совмещать со средней насечкой, если 76 и ниже, то с длиной, означающей нулевой угол опережения зажигания.
Отщелкнув защелки, снимаем крышку распределителя.
Когда коленчатый вал больше не будет проворачиваться, распределитель должен наружным контактом быть повернут к первому цилиндру.
Положение внешнего контакта
После совмещения меток, если все правильно сделать, линия, мысленно соединяющая защелки распределителя, должна быть параллельна оси силового агрегата. В противном случае следует чуть открутить крепежную гайку распределителя и повернуть трамблер вверх. Путем вращения оси ротора, необходимо ее поставить параллельно оси силового агрегата.
Далее необходимо установить момент зажигания. Для проведения этой процедуры необходимо подключить питание, присоединить отрицательную клемму к аккумуляторной батарее.
Затем с помощью ключа на «13» ослабляем гайку, которая удерживает распределитель зажигания.
Далее воспользуемся индикаторной лампочкой, от которой идут два провода. Один из них следует соединить с клеммой «масса», второй – к низковольтному выходу катушки.
Провернув ключ в положение «I», включаем зажигание. Затем, не торопясь, поворачивать распределитель слева направо пока не погаснет «контролька». Если лампочка не светилась сразу, то никаких действий совершать не надо.
Далее проворачиваем распределитель в левую сторону. В тот момент, когда лампочка загорится, нужно затянуть крепежную гайку, чтобы зафиксировать положение, в каком находится распределитель.
Теперь можно выключить двигатель и вернуть на место крышку распределителя (автор видео Наиль Порошин).

Мы выставили зажигание, теперь необходимо проверить, правильно ли выполнена настройка, выполнив следующие действия:

Проверку можно выполнить при движении машины. Сначала следует прогреть двигатель, а затем разогнать ее до скорости 40-50 км/ч. По достижении этой скорости переключаемся на четвертую скорость и проехать некоторое расстояние без ускорения.
Затем нужно резко нажать на педаль газа. Спустя 2-3 секунды после этого должна появиться детонация и звуки, напоминающие щелки пальцами. Звуки должны прекратиться по мере разгона автомобиля примерно через 5 км.
Если детонация не прошла, необходимо подкорректировать положение трамблера. Причина может быть в «раннем» зажигании. Если детонация не возникала, то причина может быть в «позднем» зажигании. Если «раннее», нужно повернуть распределитель вправо на один градус. При «позднем» — на один градус влево. Выполнять процедуру следует до тех пор, пока детонация не будет длиться 1-1,5 секунды.
Закончив регулировку, нужно на распределителе поставить краской черточку, показывающую положение метки со средней длиной по отношению к блоку цилиндров.
Далее необходимо поставить правильно трамблер. Сначала следует снова с помощью выкрученной свечи и закрытия пальцем отверстия установить первый цилиндр в ВМТ.
Далее, нужно совместить метку на коленвале с меткой на крышке привода ГРМ. Для этого следует поворачивать коленчатый вал по направлению часовой стрелки.
Демонтировав крышку с распределителя, необходимо установить бегунок. Его положение должно совпадать с воображаемой прямой от контакта на крышке первого цилиндра.
После всех действий ставим на место корпус трамблера. На этом настройка зажигания на автомобиле ВАЗ 2106 завершена.

Регулировка положения бегунка

Видео «Устройство и настройка электронной системы зажигания на ВАЗ 2106»

В этом видео Альберт Срослов рассказывает о бесконтактном (электронном) зажигании и демонстрирует, как выставить зажигание на ВАЗ 2106.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (77.78%)

Нет (22.22%)

Установка бесконтактного электронного зажигания на автомобили Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика – электронное зажигание на ваз, бесконтактное зажигание на ваз | Школа авторемонта

Апр 15, 2016
ВАЗ 2101, ВАЗ 2102, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, Жигули, Классика автором admin

На сегодняшний день, уже многие владельцы Классики ( Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107 ) установили на свои авто бесконтактное электронное зажигание. И это естественно. Преимущества бесконтактного зажигания очевидны и проверены на практике. Например: простота установки и настройки, надежность и точность работы, значительное улучшение запуска двигателя в холодное время года. Как мне кажется, не плохой получается список «плюсов»!? И если Вы не консерватор, Вас порядком достали «причуды» контактной пары и по определенным причинам, Вы еще не решились на покупку комплекта бесконтактного зажигания, то эта статья ( я надеюсь ) поможет Вам сделать последний шаг. Так как, на самом деле, больших сложностей и проблем при установке «обновки» у Вас не должно появиться. Как мне, например, кажется, самая большая проблема – это сама покупка комплекта. Ведь, надо себя заставить расстаться с кругленькой суммой ;)))

Теперь от вступления, перейдем к главному. Выбор, покупка и установка на любимую и непобедимую Классику ( Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107 ) комплекта бесконтактного электронного зажигания.

Выбор и покупка: от себя могу посоветовать остановиться на комплекте бесконтактного зажигания российского производства город Старый Оскол – смотрим фото 1. В коробке находим – катушку, коммутатор, распределитель и жгут проводов ( фото 2 ). По качеству, этот комплект считается одним из самых лучших. Правда и цена, «кусается»))) Так же, посмотрите, какой блок двигателя у Вас стоит, так как распределители идут двух видов ( отличаются длинной вала ) – для двигателя Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105 и Ваз-2103, Ваз-2106, Ваз-2107.

Готовимся к установке – дрель, сверло и пара саморезов ( для катушки в моторном отсеке предусмотрены стандартное место крепежа, а вот коммутатор придется крепить самостоятельно ), рожковый ключ на 13, накидные или торцовые ключи на 8 и 10. Для того, чтобы поставить двигатель на метку «ВМТ» понадобиться ключ на 38.

Можем приступать к замене:

Берем ключ на 38 и крутим гайку храповика до совпадения меток на шкиве коленвала и передней крышки двигателя, то есть устанавливаем двигатель на метку «ВМТ» ( фото 3 ).

Запоминаем расположение распределителя и бегунка, в такое положение будет ставиться новый распределитель. В моем случае, бегунок повернут к клапанной крышке и «стоит на четвертый цилиндр» по крышке распределителя ( фото 4 ). Это его правильное положение.

Так же, находим на катушке, метку Б+ и запоминаем какие провода к ней прикручиваются ( фото 5 ). После чего откручиваем и снимаем катушку.

Ключом на 13 откручиваем гайку замка распределителя и снимаем его. Стараемся не потерять прокладку – фото 6.

Закрепляем коммутатор, прикручиваем черный провод «на массу» ( фото 7 ). Устанавливаем и закрепляем к кузову катушку. Стандартные провода подключаем на соответственные клеммы ( обращаем внимание на расположение клемм Б и К на новой катушке – фото 8). Провода с коммутатора – с меткой + на клемму Б, второй провод на клемму К – фото 9.

Устанавливаем распределитель, гайку замка полностью не затягиваем. Подключаем провода от коммутатора к распределителю ( фото 10 ). Проверяем положение распределителя и бегунка ( фото 11 ), надеваем крышку и подключаем провода в порядке 1-3-4-2 ( фото 12 ).

После, того как все закрепили, можем запускать двигатель и приступать к регулировке зажигания «на слух». Но если у Вас есть стробоскоп, можете им воспользоваться))) . Для этого, на работающем двигателе, медленно крутим распределитель ( гайку замка, мы для этого и не затягивали ) «вперед-назад» ( фото 13 ) и ищем среднее положение, в котором обороты двигателя будут самыми высокими и ровными.

При использование статьи или фотографий активная прямая гиперссылка на сайт www. avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Электронное зажигание на Ваз 2106: как установить

Целое тридцатилетие Волжский Автомобильный Завод производил легендарную модель автомобиля Ваз 2106. Последний экземпляр был выпущен в далеком 2006 году. Сегодня этот авто можно по праву считать устаревшим. Однако на просторах бывшего СНГ он по-прежнему эксплуатируется в огромных количествах.

Лишь немногие модели «шестерки» были оборудованы бесконтактной системой зажигания. Ваз 2106 в основном укомплектовывался контактной системой. Однако установка бесконтактного зажигания не составит особого труда. Особенно если вооружиться знаниями из этой статьи.

Что такое БСЗ и каков принцип ее работы

Система состоит из следующих компонентов:

Датчик-распределитель зажигания. В народе его называют трамблером. В отличие от контактной системы, этот механизм снабжен датчиком Холла.
Коммутатор. Создает импульсный ток, который передается на катушку зажигания.
Катушка зажигания. Принимает импульсный ток в низком напряжении и преобразует его в ток с высоким напряжением. В алюминиевом корпусе установлены две обмотки: первичная и вторичная.
Свечи.
Свечные провода.

Cхема, которая поможет понять принцип действия и установки бесконтактного зажигания на Ваз 2106:

Первичный контакт на катушке соединен с генератором, а вторичный – с управляющим блоком. С трамблером катушка соединяется проводом высокого напряжения. Трамблер, в свою очередь, с помощью проводов соединяется со свечами и с коммутатором. Принцип действия системы следующий:

После того как водитель проворачивает ключ зажигания, на катушку поступает низкое напряжение.
После выхода в мертвую точку одного из поршней коммутатор получает сигнал и прекращает подачу напряжения к катушке от генератора или аккумулятора.
В этот момент в катушке образуется ток высокого напряжения, который поступает на бегунок распределителя.
Импульс передается к свече, которая связана с поршнем, находящимся в мертвой точке. Возникает искра, которая зажигает топливную смесь в цилиндре.

Отличие контактной системы от бесконтактной заключается в том, что подача энергии от источника напряжения к катушке прекращается механическим способом. На распределителе имеется кулачек вала, который нажимает физически на контактную группу.

В чем преимущество электронной системы

От контактной системы ведущие мировые производители отказались еще в восьмидесятых годах XX века. Компания Автоваз устанавливала эти механизмы до девяностых годов. Сегодня их уже не ставят ни на один современный автомобиль. И на это есть четыре веские причины:

Контакты нуждались в регулярном обслуживании. В результате действия искры они подгорали, и их нужно было тщательно зачищать.
Классическая система была подвержена износу. Приходилось производить замену на новые детали каждые 15 тысяч километров.
Из за износа подшипника двигатель работал нестабильно.
Контактная система приводила к растягиванию пружин балансиров.

Эти проблемы возникали одна за другой, не давая продуху автовладельцу. Регулярно снижалась мощность искры, мотор начинал работать хуже, а расход значительно увеличивался. Современные системы электронного зажигания ваз 2106 работают значительно стабильнее и долговечнее. Искра получается мощная, топливная смесь лучше воспламеняется.

Заметка: выбирая конкретный комплект БСЗ, внимательно читайте на коробке для какого автомобиля он предназначен. А также нужно следить за тем, чтобы трамблер мог обеспечить работу именно вашего мотора. Разные модели распределителя могут быть очень похожи друг на друга внешне. Но ни в коем случае нельзя ставить трамблер, предназначенный для другого движка.

Опытные автолюбители считают, что наиболее надежными для Жигулей являются комплекты бесконтактной системы зажигания на ваз 2106 от фирмы СОАТЭ. Подробнее о выборе конкретного комплекта вы можете узнать в следующем видео:

Процесс замены и настройка

Обязательно приготовьте следующий набор инструментов для монтажа:

Пассатижи
Два вида отверток
Дрель и сверло, диаметр которого совпадает с диаметром саморезов для фиксации коммутатора
Ключи на 8 и на 10
Рожковый ключ на 13 миллиметров.

Кстати, гораздо удобнее будет вращать коленчатый вал с помощью вот такого ключа с длинной ручкой:

Сначала производим разборку:

Снимаем с аккумулятора клемму «на минус»
Отсоединяем все высоковольтные провода со свечей и с крышки трамблера
Выкручиваем свечи
В свечном отверстии первого цилиндра отверткой проворачиваем коленвал до положения поршня в верхней мертвой точке. Метка на вале должна встать напротив длинной метки.

Что делать тем, кто не смог найти специальный ключ для прокрутки вала? Из положения можно выйти, вывесив заднее колесо автомобиля. Вращайте это колесо, и коленчатый вал также будет крутиться.

Теперь демонтируем старую систему:

Постарайтесь сохранить прокладку, которая находится в посадочном месте распределителя на блоке.

Процесс установки электронного зажигания на Ваз 2106:

Поставьте прокладку на новый трамблер. Уберите крышку. Бегунок разверните в то направление, которое отметили с помощью мела. Поместите распределитель на место и закрепите его с помощью гайки. Не закручивайте ее до упора пока что.
Зафиксируйте на место свечи с правильно выставленным зазором. Установите крышку трамблера, подсоедините провода высокого напряжения в соответствии с номерами цилиндров.
Установите катушку зажигания. Если на ней неправильно установлены контакты, ослабив крепление разверните корпус на пол оборота.
Поставьте на место коммутатор. Придется повозиться с дрелью. Нужно снять бак омывателя, проделать два отверстия в лонжероне для крепления коммутатора. Некоторые модели, кстати, уже имеют проделанные отверстия. Так что перед тем, как начать сверлить, просмотрите внимательно левую сторону лонжерона. Электронный элемент ставьте не ниже бачка, чтобы случайно не намочить жидкостью в случае протекания.
Присоедините все провода на свои места. Для этого нужно воспользоваться схемой, которая помещена в упаковку комплекта электронного зажигания.
Соедините вакуумной трубкой штуцер распределителя с карбюратором.

Первый запуск

Иногда после установки электронного зажигания на Ваз 2106 автомобиль отказывается завестись. Это говорит о том, что нужно проверить, все ли правильно было поставлено. Обратите внимание на подключение проводов высокого напряжения. Проблема может возникнуть и из-за того, что бегунок в результате поворота крышки распределителя начал подавать импульс не в первый, а в четвертый цилиндр.

Отрегулировать систему лучше всего с помощью стробоскопа. Не у каждого он имеется в наличии. А покупать в магазине ради одного раза не стоит. Лучше всего съездить в автосервис и заказать услугу первичной регулировки там.

Как только бесконтактное зажигание установлено, вы почувствуете значительный прирост динамики в процессе езды. Мотор будет работать ровно и стабильно, расход топлива понизится. Заниматься починкой системы зажигания придется реже. Однако будет нелишним на всякий случай возить с собой резервный датчик Холла.

Бесконтактное зажигание на ВАЗ 2106

20.06.2017,
Просмотров: 1512

Большинство автовладельцев семейства ВАЗ 2101 – 2106 не раз сталкивались с проблемами штатной контактной системы зажигания. Наиболее частые из них:

изменение угла зажигания вследствие нестабильной величины зазора контактов прерывателя;

плавание оборотов двигателя;

нарушения качества искры по причине подгорания контактов, в отдельных случаях полное пропадание зажигания;

высокая степень износа механических контактов прерывателя;

большая механическая нагрузка на подшипники трамблера, соответственно, меньший срок службы.

Как правило, через годик-другой ежедневной эксплуатации автомобиля с контактной системой зажигания автовладелец становится профи в вопросах ремонта и регулировки зазора, угла зажигания. Но это не ограждает его от проблем, связанных с материальными затратами, надежности.

Рано или поздно автолюбитель всерьез задумывается об установке бесконтактной системы зажигания (БСЖ), все-таки, в 21-м веке живем.

Преимущества и недостатки БСЖ

Бесконтактная система зажигания, разумеется, заимствована из разработок неотечественных производителей, которые начали ее устанавливать в бензиновые авто в далеком 78-м. К нам эта система пришла вместе с отечественной «восьмеркой».

БСЖ имеет неоспоримые преимущества:

система проста, как веник;

на некоторое время (и довольно длительное) после установки можно забыть о проблемах с ремонтом и обслуживанием;

неожиданный эффект – перестала трещать магнитола;

раза в два-три реже приходится менять трамблер и катушку зажигания;

двигатель равномерно работает на холостых, реже «троит»;

налицо эффект уменьшения расхода топлива;

высоковольтные импульсы еще высоковольтнее (25 киловольт вместо 15-ти), искра лучше, запуск проще.

У всего есть свои недостатки:

Коммутатор (импульсный усилитель), который является наиболее слабым звеном БСЖ, иногда выходит из строя, причем, ремонту не подлежит. Опытные автолюбители на всякий случай покупают сразу запасной. И правильно – он недорогой, а вдруг беда случится на даче. Я не раз встречал случай, когда запасной коммутатор устанавливался рядом с основным. Рационально: если что, заморачиваться не надо – перекинул разъем, и вперед. Так, правда, можно и всю электронику рядом установить. В военной технике и такое случается.

Кстати, о военной технике. До недавнего времени электронное зажигание на боевые машины не устанавливалось. В случае ядерного удара формируется мощнейший электромагнитный импульс, который выводит из строя всю подключенную к питанию электронику. Я ремонтировал конверсионный Урал, так у него вся электроника помещена в экранированный водонепроницаемый скафандр. Включая высоковольтные провода. Но это, скорее, чтобы он мог под водой ездить, как заявлено в его тактико-технических характеристиках. Во военные дают!

Вся электроника чувствительна к перепадам напряжения. Если у вас плохой генератор, коммутатор может выйти из строя. А если произойдет переполюсовка (неправильное включение полярности аккумуляторной батареи), то подавно. Контактной системе зажигания переполюсовка не страшна. Страдает от нее только генератор.

Ну и опять же, любая реконструкция авто стоит денег. А если нет навыков самостоятельной установки оборудования, то двойных.

Принцип работы бесконтактной системы зажигания

В контактной системе источником сигналов формирования искры служит контакт прерывателя. Его ритм замыкания-размыкания синхронизируется кулачковым механизмом, который вращается в такт с частотой вращения двигателя. Импульсы размыкания управляют катушкой зажигания. Она формирует высоковольтный импульс, который через систему бегунок-распределитель зажигания поступает на соответствующую свечу. Просто и непонятно.

Бесконтактная система зажигания подменяет узлы, которые связаны с контактом прерывателя. Сам контакт прерывателя заменяет датчик Холла. Он управляется не кулачком, а электромагнитной пластиной с выступами, которая устанавливается на вал трамблера. Импульсы датчика Холла невелики, они не могут непосредственно управлять катушкой индуктивности. Их усиливает коммутатор.

Пару слов о датчике Холла. Этот магический датчик знает половина автолюбителей. Сам эффект Холла представляет формирование разности потенциалов в полупроводнике под действием магнитного поля. Вот здесь, уж скажите, совсем все понятно. Но это и не важно. Он либо рабочий, либо нет. В большинстве современных датчиков Холла есть встроенный электронный усилитель, он-то быстрее выходит из строя, чем полупроводник. В последнее время датчики Холла заменяют электромагнитными датчиками, они надежнее и проще. Именно они применяются в датчиках коленвала и распредвала современных авто. Хотя многие по старинке и их называют датчиками Холла.

Коммутатор, или импульсный усилитель, обычно представляет неразборный блок, на выходе которого стоит мощный транзистор (тоже внутри). Он управляет электронной катушкой зажигания. Старую катушку для контактной системы придется заменить на электронную, она обычно входит в комплект. Поменять также следует и свечи зажигания, хотя на первый случай старые тоже будут неплохо работать.

Комплектация БСЖ

В комплектацию БСЖ входят:

трамблер в полной комплектации, включая датчик Холла, искрогасящий конденсатор, вакуумный регулятор опережения;

электронный коммутатор;

катушка;

комплект свечей;

набор проводов;

инструкция.

Самостоятельная установка и настройка системы бесконтактного зажигания

Для самостоятельной установки БСЖ необходимо:

немного разбираться в электрике на уровне лабораторных работ по физике 9 класса;

уметь устанавливать угол зажигания;

наличие инструмента (ключи –8, 10 и 13, желательно дрель, отвертки, пассатижи,, тестер, изолента, бокорезы).

Рекомендуемая последовательность работ:

Отключить клеммы аккумулятора.

Заменить катушку зажигания. Здесь мудрить ничего не надо, просто снять старую и на ее место установить новую. Подключаемые проводники идут цвет — в цвет. Только надо проконтролировать, с какой стороны находятся выводы катушки К и «плюс», иногда они относительно крепления расположены наоборот.

Заменить свечи зажигания.

Установить коммутатор. Для этого придется воспользоваться дрелью и саморезами. Место лучше выбрать подоступнее и проветриваемое. Оптимальное место на перегородке двигателя.

Стартером или методом толкача на передаче добиваются установки бегунка в контрольное место, например, перпендикулярно двигателю. Ни в коем случае далее крутить коленвал нельзя, иначе придется устанавливать зажигание «с нуля». Далее следует сделать засечку на метках трамблера.

Снять старый трамблер, установить новый «точь в точь», учитывая расположение бегунка.

Установить крышку трамблера, высоковольтные провода, набор проводников из комплекта.

Еще раз все проверить.

Подключить клеммы аккумулятора.

Запустить двигатель.

В 90% случае двигатель начинает сразу работать «лучше прежнего». Если нет даже попыток схватиться, скорее всего, отсутствует искра. Это легко проверить. В таком случае следует искать «косяки» в электрическом подключении.

Самый неприятный вариант – искра есть, двигатель дергается, ругается, троит, стучит, не набирает мощности, нормально не работает. Здесь налицо неправильная установка зажигания. Если нет навыков самостоятельной установки угла зажигания, попытайтесь осилить следующую статью.

Установка электронного или бесконтактного зажигания на ВАЗ 2106: подключение и настройка

Несмотря на то что «классика» ВАЗ 2106 давно снята с производства, на российских просторах эксплуатируется немалое количество этих машин. Поскольку их конструкция устарела, то желание владельцев шестой модели Жигулей усовершенствовать её любыми способами вполне понятно. Один из эффективных вариантов — поставить вместо штатной системы зажигания бесконтактную (сокращённо — БСЗ), где искрообразованием ведает электроника. Процедура замены довольно проста и доступна каждому, кто пожелает улучшить работу двигателя своей «шестёрки».

Что собой представляет БСЗ и как она работает?

Чтобы успешно установить и настроить бесконтактное зажигание, желательно понять принцип действия системы, состоящей из следующих элементов:

Главный распределитель зажигания (иначе — трамблёр). Внутри него установлен фотоэлектрический датчик Холла, вакуумный привод корректировки угла опережения и так называемый бегунок с подвижным контактом.
Катушка, создающая импульс высокого напряжения. Имеет 2 обмотки: первичную, состоящую из малого числа витков толстого провода, и вторичную, намотанную тонкой проволокой с большим количеством витков.
Электронный блок — коммутатор, оборудованный алюминиевым радиатором охлаждения. Последний играет роль крепёжного элемента.
Свечи зажигания, соединённые высоковольтными проводами с трамблёром.
Провода для соединения элементов между собой.

Так выглядит система зажигания классики Жигулей

Для справки. В штатных устаревших системах ВАЗ 2106 внутри распределителя вместо датчика Холла стояла контактная группа, а коммутатора не было вовсе.

Схема работы БСЗ

Первый контакт катушки соединяется через реле замка зажигания с генератором, а второй — с блоком управления. Также от неё к трамблёру идёт высоковольтный провод большого сечения. Из распределителя выходит 2 пучка проводов, соединяющих его с коммутатором и свечами зажигания. Система функционирует по такому алгоритму:

После включения зажигания поворотом ключа в замке на первичную обмотку катушки подаётся напряжение 12 В, отчего возникает электромагнитное поле.
Когда происходит вращение коленчатого вала и один из поршней выходит в верхнюю мёртвую точку (ВМТ), фотоэлектрический датчик посылает сигнал коммутатору, а тот кратковременно разрывает связь катушки с источником напряжения — генератором либо аккумуляторной батареей.
Во время разрыва цепи во вторичной обмотке катушки образуется импульс напряжением от 20 до 24 кВ, передаваемый по проводу большого сечения на бегунок трамблёра.
Подвижный контакт бегунка направляет импульс к той свече зажигания, где поршень вышел в ВМТ. Между её контактами проскакивает мощная искра, воспламеняющая смесь топлива с воздухом в камере сгорания.
Вал распределителя приводится в действие шестерёнчатой передачей, связанной с коленчатым валом. Когда очередной поршень движется к ВМТ, вал поворачивается и подвижный контакт соединяется с другой свечой, а датчик Холла посылает следующий сигнал и цикл искрообразования повторяется.

Справка. В старых системах разрыв цепи производился механическим способом с помощью кулачка на валу трамблёра, нажимающего на контактную группу.

Преимущества бесконтактных систем

Для несведущего автолюбителя главным аргументом в пользу БСЗ является тот факт, что на данный момент ни один производитель не выпускает автомобилей с контактно-кулачковой системой искрообразования. Зарубежные бренды отказались от неё в далёких 80-х годах прошлого столетия, а в Российской Федерации механическое зажигание продержалось вплоть до 90-х. Причины отказа вполне понятны:

на контактах постоянно проскакивала искра, отчего они подгорали и требовали частой зачистки;
контактная группа изнашивалась достаточно быстро, в среднем её хватало на 15—20 тыс. км пробега, после чего элемент приходилось менять;
давал о себе знать износ подшипника, на котором размещались контакты, что вызывало нестабильную работу силового агрегата;
растягивались пружины грузиков — балансиров.

Бесконтактное зажигание дает мощную искру, отчего топливо сгорает лучше

Все перечисленные неисправности проявлялись поочерёдно, не давая покоя хозяину «классики» Жигулей. Из-за несовершенной конструкции мощность искры на свечах постоянно снижалась, работа двигателя ухудшалась, а расход топлива увеличивался. Новые системы БСЗ лишены подобных недостатков, они отличаются долговечностью и стабильным искрообразованием. Повысилась и мощность искры, поскольку напряжение выходного импульса возросло от 16—18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

Примечание. В первое время слабым местом отечественных бесконтактных систем считался коммутатор, быстро выходящий из строя и не подлежащий ремонту. Но позже он был усовершенствован и надёжность работы БСЗ повысилась.

Выбор комплекта электронного зажигания

Поскольку «шестёрки» комплектовались тремя разновидностями двигателей (объёмом 1,3, 1,5 и 1,6 л. ), то и комплекты БСЗ для них отличаются по конструкции трамблёра. В моторе 1,3 л. (модель ВАЗ 21063) стоит распределитель с укороченным валом, а в двигателях 1,5 и 1,6 л. (ВАЗ 21061 и 2106 соответственно) этот вал одинаково длинный. Состав комплекта электронного зажигания такой:

трамблёр с каталожным номером 38.3706–01 для силового агрегата объёмом 1,3 л. либо 38.37061 — для двигателей 1,5 и 1,6 л.;
катушка высокого напряжения с маркировкой 27.3705;
электронный блок управления, маркировка — 36.3734 или 3620.3734;
провода соединительные.

Внимание! Покупая бесконтактный комплект на «классику» Жигулей, не перепутайте его с изделиями, предназначенными для Нивы ВАЗ 2121, трамблёры внешне очень похожи. Но «нивовская» деталь отличается по техническим характеристикам и маркируется так: 3810.3706, 38.3706–10 или 038.3706–10. Ставить её на «шестёрку» категорически не рекомендуется.

Набор для установки бесконтактного зажигания

Из производителей, продающих свои комплекты зажигания на территории Российской Федерации, наибольшую популярность среди автомобилистов снискали запчасти от фирмы СОАТЭ из г. Старый Оскол. Стоит отметить, что новые свечи марки А-17ДВР, устанавливающиеся на классические ВАЗы с электроникой, в комплект поставки не входят, их придётся приобрести отдельно. Чтобы ощутить результаты замены в полной мере, также рекомендуется поставить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.

Несмотря на то, что масляный насос является одним из самых надёжных узлов в автомобилях ВАЗ 2106-2107, иногда и он выходит из строя. Для того чтобы произвести его замену, рекомендуется изучить данный материал: https://vazweb.ru/desyatka/dvigatel/zamena-maslyanogo-nasosa-vaz-2107.html

Подготовка к замене БСЗ

Работа по снятию старого зажигания и монтажу нового не требует никаких специальных инструментов, приспособлений или приборов. Не нужна и смотровая канава, а всю операцию можно провести на улице при хорошем дневном освещении. Достаточно располагать таким инструментарием:

рожковый ключ размером 13 мм для откручивания гайки крепления распределителя;
с помощью ключей на 10 и 8 мм снимается катушка;
отвёртка плоская и крестообразная;
пассатижи;
дрель электрическая или ручная со сверлом под диаметры саморезов крепления коммутатора.

Совет. Для удобства выполнения работ возьмите напрокат или у знакомых накидной ключ с длинной рукояткой, надевающийся на гайку храповика и применяющийся для вращения коленчатого вала вручную.

Поворачивать коленвал таким ключом гораздо удобнее

Для начала выполните несколько этапов предварительной разборки:

Откройте капот и отсоедините минусовую клемму аккумулятора.
Снимите со свечей и крышки распределителя высоковольтные провода.
Выкрутите свечи.
Опустите отвёртку в свечное отверстие 1 цилиндра и поворачивайте коленвал до тех пор, пока поршень в нём не достигнет ВМТ. При этом метка на шкиве вала встанет напротив самой длинной риски, нанесённой на блоке цилиндров.

Первым делом надо отключить аккумулятор

Совет. Если ключа под гайку храповика у вас не нашлось, коленчатый вал можно поворачивать, вращая вывешенное заднее колесо автомобиля. Не забудьте зафиксировать машину противооткатными средствами, снять с ручного тормоза и включить 4 или 5 передачу.

Когда 1-й поршень находится в ВМТ, метки на шкиве и блоке должны совпадать

Сопоставив метки и приготовив новые детали, можно приступать к основному этапу работ.

Подробности настройки системы зажигания на ВАЗ 2107 представлены здесь: https://vazweb.ru/desyatka/elektrooborudovanie/instruktsiya-po-nastroyke-sistemyi-zazhiganiya-vaz-2107-svoimi-rukami.html

Порядок установки электронного зажигания

Первым делом необходимо демонтировать старую систему, выполняя операции в такой последовательности:

Отключите высоковольтный провод, идущий от катушки, снимите крышку трамблёра и запомните положение бегунка. Для удобства направление можно отметить мелом на клапанной крышке двигателя.
Отсоедините от распределителя провода и вакуумную трубку, идущую от карбюратора. Открутите гайку крепления ключом на 13 мм и снимите элемент с блока цилиндров.
Отверните гайки контактов высоковольтной катушки и снимите провода, запомнив, куда были подключены жилы от реле замка зажигания и тахометра.
Демонтируйте катушку и уберите её в сторону.

Совет. Между трамблёром и посадочным местом блока цилиндров стоит прокладка, не потеряйте её при снятии детали с авто.

Схема подключения элементов электронного зажигания

Выполнив разборку, приступайте к монтажу БСЗ, соблюдая следующий порядок действий:

Переставьте прокладку со старого распределителя на новый и снимите с него крышку. Повернув бегунок в нужном направлении, которое вы наметили мелом, вставьте вал трамблёра в гнездо и зафиксируйте его положение гайкой. Сильно её затягивать не стоит, поскольку ещё придётся регулировать зажигание и отпускать гайку снова.
Вкрутите свечи зажигания, предварительно установив зазор между электродами 0,8—0,9 мм. Поставьте крышку распределителя на место и присоедините высоковольтные провода, соблюдая номера цилиндров (выбиты сверху на крышке).
На место старой катушки закрепите новую. Если контакты на ней расположены наоборот, то сначала ослабьте крепёжный хомут, проверните корпус на 180° и установите деталь на авто.
Прикрепите неподалёку от катушки коммутатор. Сняв бачок омывателя, предварительно просверлите в лонжероне кузова 2 отверстия и прикрутите блок саморезами. Обратите внимание: электронный элемент не должен стоять ниже бачка, чтоб его не залило водой в случае протечки.
Возьмите соединительные провода и подключите электронный блок, трамблёр и катушку согласно схеме (прилагается к комплекту БСЗ). Разобраться в ней несложно: разъем от коммутатора подключается к колодке распределителя, а провода — к контактам «Б» и «К» высоковольтной катушки. Не забывайте о жилах, подключённых ранее к старой катушке (в том числе от тахометра), их нужно присоединить к новому элементу таким же образом.
Наденьте на штуцер мембранного узла трамблёра вакуумную трубку, идущую от карбюратора. На этом установка бесконтактной системы закончена.

Справка. В моделях ВАЗ 2106 последних выпусков уже сделаны отверстия, рассчитанные на монтаж коммутатора. Посмотрите внимательно на лонжероне с левой стороны (по ходу движения машины).

Инструкция по монтажу в фотографиях

Видеоролик о монтаже электронной системы на «классику»

Запуск двигателя и настройка зажигания

Если в процессе замены элементов вы не сдвинули метки, а проводку подключили правильно, то «шестёрка» заведётся сразу же. Дайте ей прогреться минуту-другую, манипулируя педалью акселератора, после чего переходите к настройке зажигания. Её выполняют двумя способами:

наиболее распространённая методика – «на слух»;
с помощью специального прибора — стробоскопа.

Совет. Если двигатель автомобиля не завёлся и при вращении стартера не подаёт признаков жизни, то следует проверить правильность подключения высоковольтных проводов. Причина вторая: во время монтажа вы повернули крышку распределителя на 180°, отчего бегунок стал передавать импульс на 4-й цилиндр вместо первого и наоборот.

Угол опережения зажигания регулируется поворотом корпуса распределителя

Регулировка зажигания «на слух» производится так:

При работающем двигателе ослабьте гайку крепления трамблёра.
Потихоньку поворачивайте его за и против часовой стрелки, добиваясь наиболее стабильной работы силового агрегата. Угол поворота не должен превышать 15°.
Уловив положение чёткой работы двигателя, окончательно затяните гайку распределителя.

С помощью стробоскопа угол опережения зажигания устанавливается не в пример точнее. Если вам удалось раздобыть этот прибор или взять где-то на время, то подключите его к клеммам аккумулятора и высоковольтному проводу первого цилиндра. Запустите мотор и аккуратно поднесите мигающую лампу к меткам на блоке. Стробоскоп поможет увидеть положение риски, выбитой на шкиве, при работающем двигателе. Теперь вы можете ослабить гайку трамблёра и поворотом корпуса добиться совмещения этой риски с последней, самой короткой меткой.

Произвести ремонт карбюратора не сложно, если знать все тонкости проведения процедуры: https://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html

Так выглядит стробоскоп для регулировки угла опережения

После регулировки прогрейте машину до рабочей температуры и попробуйте проехать на ней в разных режимах. Если при резком нажатии на педаль газа слышен стук поршневых пальцев, то вы имеете дело с детонацией, вызванной слишком ранним зажиганием. Ослабьте крепление трамблёра и поверните его по часовой стрелке на 1—2°, не более. Стук должен исчезнуть.

Совет. После монтажа БСЗ нередко случается, что обороты двигателя на холостом ходу возрастают из-за лучшего искрообразования. Частота оборотов уменьшается до значения 850—900 об/мин винтом количества топлива. В карбюраторах типа «Озон» это винт больших размеров, находящийся справа (по ходу движения) в нижней части агрегата. В карбюраторах «Солекс» это пластиковая рукоятка, выглядывающая из задней части и упирающаяся в ось заслонки. Винт «качества» без знания дела трогать не допускается!

Видео о настройке бесконтактного зажигания

Если вы сняли распределитель и высоковольтные провода с крышкой без совмещения меток, то правильно выставить зажигание по новой вам поможет представленный видеоматериал:

Эксплуатация автомобиля с электронной системой разительно отличается от езды на старом зажигании. Двигатель работает гораздо ровнее и стабильнее, а очистка контактной группы уходит в прошлое. Но владельцу ВАЗ 2106 не помешает возить в запасе датчик Холла на случай поломки штатного. Эта деталь ремонту не поддаётся, хотя и ломается достаточно редко.

Оцените статью: Поделитесь с друзьями!

Установка зажигания ВАЗ 2106 Карбюратор. Определение раннего или позднего зажигания

Как отрегулировать угол поворота зажигания на ВАЗ 2106?

Момент зажигания, как и Узб (угол замкнутого состояния контактов), является очень важным параметром, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохим, он будет нестабильно работать на холостом ходу, не будет развивать полную мощность, будет перегреваться и чрезмерно расходовать бензин.Кроме того, при слишком большом угле зажигания («раннее зажигание») возможна детонация — очень опасное явление, которое часто приводит к аварийному повреждению двигателя.
Установите момент зажигания (угол опережения зажигания) со стробоскопом в соответствии с с прилагаемой к нему инструкцией.
Предлагаемая методика регулировки угла опережения зажигания может быть использована для аварийной проверки при самостоятельном устранении неисправностей.
Для установки момента зажигания на автомобиле ВАЗ 2106 вам потребуются: ключ «на 13», контрольная лампа на 12 В (можно использовать переносную лампу, прилагаемую к автомобилю) или вольтметр.

ПРИМЕЧАНИЕ
Момент зажигания может быть установлен как для 1-го, так и для 4-го цилиндра двигателя. Показано установить точку зажигания для 1-го цилиндра как более удобную.

На крышке газораспределительного механизма три метки выполнены литьем.
Первая, при вращении шкива коленчатого вала, метка , но соответствует опережения зажигания 10 ° \, вторая б. — 5 ° и третья в (длинная) — 0 °.Этикетка выбита на ободке гр. Нм. На ступице шкива напротив этой метки есть прилив.

1. Снимите первую цилиндрическую свечу и закройте отверстие для свечи пальцем.

2. Проверните коленчатый вал специальным ключом (см. «Установка поршня четвертого цилиндра в положение такта сжатия») до такта сжатия в 1-м цилиндре (воздух будет пущен через свечное отверстие). Затем, продолжая вращать коленчатый вал, совместите метку г. на шкиве (выделено мелом) с меткой b. (при применении бензина с октановым числом 92 или 95).

ПРИМЕЧАНИЕ
Если вы применяете бензин с октановым числом ниже 92, метка на шкиве совмещается с меткой в .

3. При этом ротор распределителя зажигания должен быть установлен в положение, при котором его внешний контакт , но направлен в сторону контакта 1-го цилиндра на крышке распределителя. Сам распределитель должен располагаться так, чтобы линия, проходящая через пружинные защелки б., она была примерно параллельна осевой линии двигателя. Если это не так …

4. … Отвинтите гайку крепления распределителя зажигания почти до конца шпильки, приподнимите распределитель и, повернув его к ролику, установите ротор на нужный должность. Закрепите распределитель в этом положении на блоке цилиндров, не затягивая окончательную гайку.
5. Подключите один вывод контрольной лампы или вольтметра к выводу катушки зажигания, подключенной к низковольтному выводу трамблера, а второй вывод к «массе».Включите зажигание.

6. Загрузив ротор распределителя по часовой стрелке, немного поверните корпус прерывателя в том же направлении, пока контрольная лампа не перестанет гореть. Затем медленно поверните корпус против часовой стрелки. В момент размыкания контактов прерывателя загорится контрольная лампа (вольтметр покажет наличие напряжения). Остановите корпус в этом положении и окончательно затяните крепежную гайку.
7. Выключите зажигание, снимите детали в обратной последовательности.
8. Проверить место установки двигателя при работе двигателя при движении автомобиля ВАЗ 2106. Для этого выключить автомобиль на ровном горизонтальном участке дороги до скорости около 45 км / ч, включить IV передачу. и нажмите на педаль акселератора до упора. В момент нажатия на 2-3 с детонация исчезает при разгоне автомобиля. Если детонация не пропадает при разгоне — зажигание слишком «раннее», если детонации совсем нет — слишком «позже».При сильном детонации ослабьте гайку и поверните корпус триммера на 0,5-1 деление по часовой стрелке на «-». При отсутствии детонации поверните корпус триммера на 0,5-1 деление против часовой стрелки до «+». Повторите проверку.

9. После завершения регулировки отметьте краской положение шкалы среднего риска на корпусе траверса относительно блока цилиндров.

Современный автомобиль Мир, полный новых систем и технологий. Но больше любители тольяттинской классики не передались, что доставляет удовольствие «копаться».Эти автомобили привлекают тем, что его можно самостоятельно регулировать, настраивая и доводя двигатель, а также другие агрегаты. Для опытных автовладельцев тольяттинские творения не составят проблем в решении вопроса, как поставить зажигание на ВАЗ-2107 или другую модель.

Почему стоит регулировка зажигания

Если автомобиль настроен правильно, это только положительно влияет на работу большого количества двигателей. Бывает, что некоторые водители долго бегают со сбитым зажиганием, не подозревая об этом.И это причина увеличения расхода топлива, снижения динамики железного коня. Поэтому и разговоры о качестве и долговечности двигателей Фиатовского, которые морально устарели и не могут нормально работать. Естественно, это не во всех случаях отражает действительность.

Конечно, использование бесконтактного зажигания в автомобиле намного надежнее и точнее, а современные автомобили сконструированы таким образом, что требуют минимальной регулировки. А если и производятся, то только с помощью компьютера. Именно поэтому сегодня далеко не каждый может справиться с таким очень несложным процессом, как регулировка зажигания.

Как работает трамблер

Чтобы провести правильную регулировку зажигания, необходим специальный набор инструментов:

плоская накипь;
ключ звукового сигнала с 12 на 13;
комплект регулировочных щупов;
кривой стартера;
свечной ключ.

Если сделать все разумно, это займет не более пятнадцати — двадцати минут.Вся суть настройки заключается в изменении времени написания искры. Это нужно делать не тогда, когда поршень «стоит» в мертвой верхней точке и заявленная искра не дает должного результата, а на несколько мгновений раньше. Конечно, это образное значение в «несколько мгновений» каждого владельца «ласточки» и определяется им по заводским параметрам. Для моделей 2016 года угол опережения установлен в один градус, а у ВАЗ-2101 — три градуса. Именно при таких настройках происходит топливная смесь и ее полное сгорание.

Для регулировки в каждом цилиндре используется распределитель зажигания (трамблер), который подает искру в свечу в том порядке, в котором срабатывают цилиндры. Схема срабатывания цилиндров должна быть известна точно — это один, три, четыре, два. Основными рабочими элементами таймлайна являются бегунок и контакты. Напряжение на ползунке распределяется с помощью крышки по цилиндрам, и с помощью контактов в момент их размыкания и замыкания определяется момент искры.

Что необходимо предусмотреть, чтобы произвести правильную настройку

Можно один раз в течение длительного времени, например, год или два, и можно делать это ежемесячно, но в некоторых случаях чаще. Все это зависит от того, соблюдены ли условия, которые необходимы для успешного завершения начатого:

Перед регулировкой нужно убедиться, что весь комплект свечей находится в рабочем состоянии.
Снимите контакты прерывателя, проверьте его состояние и зазоры.
Должен быть Б. в хорошем состоянии BB Провода. У них не должно быть повреждений, цоколи свечей, катушки зажигания и контакты с боевым тросом должны быть в полном порядке.
Должен быть подключен вакуумный привод зажигания, он должен иметь свободный ход.

Только выполняя все эти инструкции, вы можете регулировать.

Настраивайте заранее

Для начала нужно определить такт сжатия на четвертом цилиндре. В головке блока, перекрыв палец или что-то еще, производим кривую стартера и проверяем коленвал.Когда фиксирующий объект выскочит, наступит момент сжатия четвертого цилиндра.
Далее нужно совместить метки, которые наклеены на крышку двигателя и на.
Далее вам нужно установить трамблер так, чтобы GBC располагался перпендикулярно бегуну. После этого следует очень важная манипуляция — нужно поднять корпус бедра и скрестить ползун с валом по часовой стрелке на один зуб. Затем нужно выставить угол зажигания в искре.Для этого вставьте запальный элемент в колпачок, обеспечив плотный контакт с массой. Затем поверните коленчатый вал на четверть против часовой стрелки. Далее при включении зажигания провернуть коленчатый вал до образования искры. Также желательно проверить положение, в котором находится шкив. Если он есть на этикетках — все нормально, есть небольшая нестыковка — произведите простую регулировку, подгоняя положение часов к среднему положению метки.

Аналогично можно отрегулировать лампочку.

Регулировка с помощью стробоскопа

Если есть стробоскоп, процесс настройки будет выглядеть намного проще и быстрее. Просто нужно подключить прибор к цоколю одной из свечей и подключить питание. Настройка производится на холостом ходу. Для определения момента зажигания прибор требуется направить на коленчатый вал, а его лампочка будет дублировать внешний вид искры, а также отображает момент, в который метки крышки и шкива совпадут. При совпадении необходимо немедленно исправить трамблер.

Подведем итоги

Самостоятельная регулировка зажигания не только сэкономит какую-то копейку в бюджете, но и поможет «сблизиться» с вашим автомобилем. Правильно регулируемое зажигание — залог правильной работы двигателя.

Операция по зажиганию относится к одной из самых важных, как и все, что касается двигателя в целом. Запуск двигателя зависит от правильности зажигания, а также от самой его работы. А значит — и расход топлива, и безопасность, и ходовые качества.

Большинство автомобилистов, когда дело касается двигателя, предпочитают делегировать полномочия специалистам автосервиса. Это достойное решение, хотя научиться выставлять зажигание (а также проводить другие диагностические, ремонтные и другие операции) может абсолютно любой человек. Для этого всего пару раз проделайте это на своем ВАЗе.

Инструменты, необходимые для размещения розжига в условиях дома-гаража:

ключ свечной;
ключ на 13;

Вольтметр

(или лампочка на 12 вольт).

При работе с ВАЗ 2106 зажигание можно настроить двумя способами — по 1-му или 4-му цилиндру. Самый распространенный — это первый вариант, мы его и рассмотрим.

На крышке ГРМ три метки — длинная, средняя и короткая. Эти метки имеют принципиальное значение для размещения зажигания. Длинный соответствует углу опережения, равному нулю градусов, средний — 5 градусов, короткий — 10 градусов. В дополнение к этим меткам есть также верхняя мертвая точка, обозначенная на шкиве обода и дублированная напротив притока на ступице шкива.

Работа по зажиганию на ВАЗ 2106 проходит в несколько этапов:

Можно собрать все разобранные детали и элементы на место и гордиться собой.

Плохая динамика, а также перегрев двигателя ВАЗ 2106 могут быть признаками не только проблем с узлами двигателя или свечей, но и указывать на неправильное зажигание. Иногда эта проблема сопровождается звоном в двигателе, который слышен как на малых, так и на средних оборотах. Начинающие водители, как правило, не имеют представления о том, как выставить зажигание ВАЗ 2106, поэтому большинство из них сразу обращается за помощью к специалистам.Сегодня в этом нет необходимости и сегодня вы убедитесь, что легко сможете настроить зажигание своими руками. Для работы вам не потребуются специальные приспособления.

Как выставить зажигание на ВАЗ 2106 — Пошаговая инструкция

Перед тем, как продолжить, нужно прогреть мотор до рабочей температуры, она примерно 80-90 °.
После, не швартовка мотора, откройте капот и ключом на «13» ослабьте гайку крепления зажимной цепи. Проверните резину и следите за увеличением оборотов двигателя, когда они станут наиболее устойчивыми, и зацепите гайку высоко.
После того как сядете и выключите машину до 60 км / ч, проехав несколько километров в пути, по достижении необходимой скорости включите 4-ю скорость, затем резко нажмите на педаль газа. Если при этом мотор будет набирать обороты, можно сделать вывод, что зажигание выставлено правильно. Если слышен стук или ватный нож (), у вас неправильное зажигание, это еще называют ранним. Если чувствуете, что у мотора очень медленно развиваются обороты — у вас более позднее зажигание.

Определившись с видом зажигания, просто поставьте, остановитесь и снова откройте капот.
Отпустите гайку датчика температуры и поверните ее в зависимости от того, какое зажигание у вас. Если у вас раннее зажигание — поверните резину против часовой стрелки на несколько градусов, а позже — по часовой.
Снова сядьте и проверьте машину в движении. Регулировку проводить до получения требуемого результата, правильно выставленного, возгорание можно считать, если на скорости 60 км / час пальцы выбьют не более двух раз.

Теперь, когда вы знаете, как настроить зажигание ВАЗ 2106, надеюсь, вы легко сможете настроить его в своей машине.Спасибо за внимание, заходите почаще.

Фактическое:

Несмотря на то, что «Классика» ВАЗ 2106 давно снята с производства, значительное количество этих машин эксплуатируется по российским подвигам. Поскольку их конструкция устарела, вполне понятно желание владельцев шестой модели Жигулей улучшить ее любыми способами. Один из эффективных вариантов — поставить бесконтактную (сокращенно БСЗ) вместо штатной системы зажигания, где электроника находится в покраске.Процедура замены довольно проста и доступна каждому желающему улучшить работу своей «шестерки».

Что такое БСЗ и как он работает?

Для успешной установки и настройки бесконтактного зажигания желательно понимать принцип работы системы, состоящей из следующих элементов:

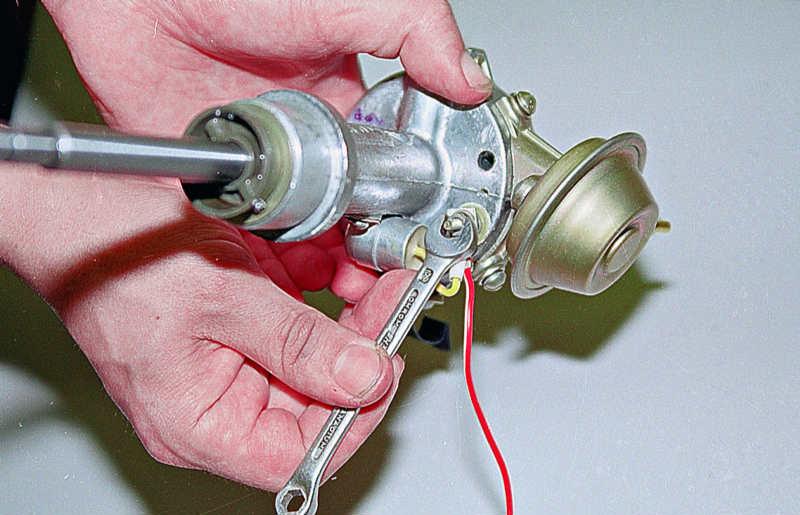

Главный распределитель зажигания (иначе — трамблер). Внутри находится фотоэлектрический датчик Холла, регулировка угла регулировки вакуумного привода и так называемый подвижный контактный ползун.
Катушка, создающая импульс высокого напряжения. Он имеет 2 обмотки: первичную, состоящую из небольшого количества витков толстого провода, и вторичную, намотанную тонким проводом с большим количеством витков.
Электронный блок — выключатель с алюминиевым радиатором охлаждения. Последний играет роль элемента застежки.
Свечи зажигания, соединенные высоковольтными проводами с боевым тросом.
Провода для соединения элементов между собой.

Для справки.В штатных устаревших системах ВАЗ 2106 внутри трамблера вместо датчика Холла стояла контактная группа, а переключателя не было вообще.

Первый контакт катушки соединен через реле замка зажигания с генератором, а второй — с блоком управления. Также от нее на трамбл идет высоковольтный провод большого сечения. От трамблера 2 пучка проводов, соединяющих его с выключателем и свечами зажигания. Система работает по такому алгоритму:

После включения зажигания поворотом ключа в замке на первичной обмотке катушки подается напряжение 12 В, в котором возникает электромагнитное поле.
Когда происходит вращение коленчатого вала и один из поршней переходит в верхнюю мертвую точку (NTT), фотоэлектрический датчик посылает сигнал на выключатель, который на короткое время прерывает связь катушки с источником напряжения — генератором или аккумулятор.
При разрыве цепи во вторичной обмотке катушки формируется импульс напряжением от 20 до 24 кВ, передаваемый по большому сечению на бегунок искажателя.
Подвижный контактный бегунок направляет импульс на свечу зажигания, где поршень вышел в ВМТ.Между его контактами разлетается мощная искра, воспламеняющая смесь топлива с воздухом в камере сгорания.
Вал распределителя приводится в действие зубчатой передачей, связанной с коленчатым валом. Когда следующий поршень движется к NTC, вал поворачивается и подвижный контакт соединяется с другой свечой, и датчик Холла посылает следующий сигнал, и цикл искрения повторяется.

Ссылка. В старых системах разрыв цепи производился механическим способом с помощью кулачка на валу TRAMBLOR, прижимающего контактную группу.
