Как узнать разболтовку дисков: Как узнать разболтовку на дисках с 4 отверстиями, на 5 болтов

определяем расположение крепежных отверстий диска

При покупке новых колесных дисков необходимо обращать внимание не только на диаметр, но и на другие его параметры, в том числе на разболтовку. Скрывается этот параметр за аббревиатурой PCD, рядом с которой указывается два числа. Они указывают на число болтовых соединений и диаметр окружности, которая вписана в их центр. Итак, как узнать разболтовку диска самостоятельно и чем грозит установка неверно подобранной детали.

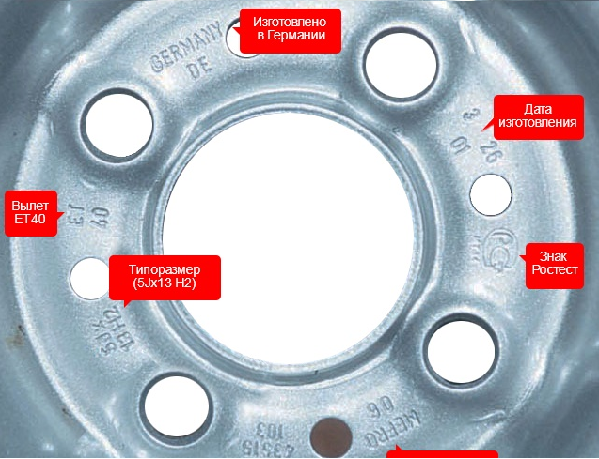

Маркировка

Как определить разболтовку диска. Если сохранилась маркировка, проще всего расшифровать ее. Сделать это несложно. К примеру, на диске указаны следующие данные R14 5.5J 4×100 DIA54.1 ET45, где:

• R14 – указывает на диаметр диска в дюймах;

• 5.5J – ширина диска, буква J указывает на то, что данный диск может использоваться только на машинах с моноприводом, то есть передне- и заднеприводных автомобилей. Диски для авто с полным приводом помечаются маркировкой JJ. Дополнительно для обозначения литых или кованых моделей используется буква X.

• 4×100 – показатель разболтовки, в легковых автомобилях диски могут крепиться на 3 -6 шпилек. Наиболее распространены следующие значения вписанной окружности: 98, 100, 108, 112, 114.3, 120, 139.7.

• DIA54.1 – диаметр центрального входного отверстия;

• ET45 – вылет диска. В этом случае у диска положительный вылет. Если этот параметр отрицательный, перед численным значением ставится знак «-». При нулевом вылете производители указывают «0». Вылет оказывает воздействие на положение привалочной плоскости, если установить диски с другим параметром, это приведет к смене значения и направления сил, которые воздействуют на подвеску автомобиля.

Таким образом, на данных дисках стоит разболтовка на 4 диска с диаметром окружности проведенной края крепежных отверстий равной 100 мм.
Кроме того, PCD всегда указан в техпаспорте транспортного средства. Например, в модели ВАЗ-2106 этот параметр вписан в характеристиках, как «Диаметр расположения отверстий под колесные болты». Указано значение 98, остается лишь сосчитать количество отверстий под болты. Для этой отечественной модели подходят диски с разболтовкой 4×98.

Наиболее распространенные значения

Показатель PCD колеблется не только в зависимости от производителя, но также от модели и года выпуска. Приведем самые распространенные значения:

Указаны только самые распространенные варианты разболтовки. Прежде чем приобретать диск, необходимо установить этот параметр именно для вашего автомобиля.

Как узнать какая разболтовка на дисках без маркировки

Как узнать разболтовку диска автомобиля? На глаз это сделать не получится, отличить PCD 4 x 98 от 4×100 визуально практически невозможно. Если под рукой нет ни техпаспорта, а маркировка стерлась, придется запастись штангенциркулем. Прежде всего, необходимо определить количество болтов. Это банальный подсчет их количества. Далее нужно определить диаметр окружности описанной вокруг крепежных отверстий. Это уже сделать немного сложнее.
PCD для дисков может быть для 3, 4 или 5 болтов. Как понять разболтовка диска, исходя из числа крепежных отверстий, процедура несколько меняется.

Как понять какая разболтовка на дисках с нечетным числом отверстий

Как узнать разболтовку диска 5 болтов? Этот метод является универсальным и подходит для измерения PCD с любым количеством болтов, при проведении расчетов заменяется лишь формула. Для проведения измерения понадобится штангенциркуль. Если использовать линейку, погрешность в проводимых измерениях будет слишком велика.
Следуйте инструкции приведенной ниже:

• Для проведения измерений берут два соседних отверстия, замеряется расстояние от ближайших краев;

• Измеряется диаметр отверстия;

• Складывается значение расстояния и диаметра;

• Далее для вычисления диаметра окружности центров крепежных отверстий необходимо использовать формулу.

Как узнать разболтовку диска с 5 отверстиями, для этого используется формула:
X*1,701, где x – вычисленное расстояние между центрами двух отверстий.
Для трех болтов применяется формула: X*1,155.
Для диска с четырьмя болтами параметр PCD можно узнать, умножив расстояние между центрами крепежных отверстий на коэффициент x1,414, то есть используется формула: X*1,414.
К примеру, у диска пять отверстий для крепления. В ходе вычисления выявлено, что расстояние между центральными точками соседних крепежных отверстий, равно 63,5 мм. Для вычисления диаметра это значение умножается на 1,701. В итоге, показатель PCD для диска равен 108.

Как узнать разболтовку диска на 4 болта

Как узнать разболтовку диска на 4 или 6 болтов. Этот способ подходит только для дисков с четным числом отверстий. Для этого необходимо измерить расстояние от крайней точки двух противоположных отверстий. К примеру, у ВАЗ 2104 этот параметр составляет 85 мм. Далее измеряем диаметр посадочного отверстия, у данной модели — он равен 13 мм. Складываем оба полученных значения – получаем 98 мм. Итого, PCD ВАЗ 2104 равен 4×98 мм. Можно упростить проведение измерение, проведя измерения сразу от краев крепежных отверстий. Однако этот метод не отличается особой точностью.

Особенности разболтовки дисков разного типа

На рынке встречаются колесные диски следующих разновидностей:

Как узнать разболтовку штампованных дисков? Стальные диски – наиболее распространенный вариант, это связано со стоимостью подобных моделей, а также возможностью проведения рихтовочных работ. Разболтовка такого диска должна точно соответствовать установленным производителем нормативам.

Литые диски считаются не такими долговечными. Поскольку легкосплавные металлы характеризуются меньшей прочностью, к подбору комплектующих необходимо подходить особенно тщательно. Как узнать разболтовку литого диска? Для этого используется тот же метод, что и для других разновидностей.

Кованые диски считаются самыми прочными и тяжелыми. Изготавливают их в специальных цехах по технологиям схожим с теми, что применяются в авиастроении. Они хорошо переносят прямые удары. Автомобилисты часто их ставят для езды в экстремальных условиях.

Важность разболтовки

К сожалению, при покупке далеко не все автолюбители задаются вопросом, как узнать разболтовку колесных дисков. Игнорирование данного параметра может привести к печальным последствиям. Установить наличие проблемы визуально довольно проблематично.
При тюнинге своего автомобиля многие автомобилисты стараются подобрать диски не по техническим параметрам, а исходя из внешнего вида. Часто возникает ситуация, при которой диски по разболтовке подходят лишь примерно.
В интернете можно найти таблицы совместимости моделей дисков различных производителей, однако этим данным доверять прямым образом не стоит.
Некоторые мастера предлагают «подогнать» параметры авто к новым колесным дискам, у которых значение PCD от штатного отличается в большую сторону. При установке обычно применяются центровочные кольца. Однако эффективность и безопасность данного метода неоднозначна. Кольца могут изготавливаться из алюминия или пластика. Хоть производители утверждают, что материалы используются специально рассчитанные на нагрузки, но наличие дополнительного элемента в системе крепления колес дает дополнительную вероятность ослабления конструкции и при раскалывании кольца может привести к аварии.

Установка колесных дисков с неверным показателем PCD может стать причиной:

• Усиления биения колес;

• Повреждения подвески или рулевого механизма;

• Откручивания колеса в процессе езды.

Даже если колесо удалось отцентровать, фаски болтовых шпилек не будут плотно прилегать к гнездам диска. По этой причине напряжение в металле растет, что ускоряет износ отверстий. Кроме того, всегда есть риск «потерять» колесо прямо по ходу движения.

Как измерить разболтовку колесных дисков автомобиля | АВТО ПОЧЕМУЧКА ???

Один из основных параметров колёсных дисков – это количество крепёжных отверстий и их расположение относительно оси колеса.

Англоязычный термин PCD, именуемый разболтовкой, содержит информацию о числе шпилек или болтов, а также диаметре окружности, в которую вписаны их центры.

шпильки колесного диска

Например, типичный размер для автомобилей ВАЗ будет обозначаться как PCD 4х98.

5 размеров дисков

Чаще всего встречаются диски, если не считать пришедший от старых моделей FIAT и некоторых других машин, вазовский PCD 4х98, на 4 и 5 болтов (шпилек).

Самые популярные разболтовки:

— 4×100;

— 4×108;

— 5×100;

— 5×108;

— 5×112.

Хотя трудно судить о реальной распространённости конкретных размеров, существует и много других, используемых на достаточно известных массовых автомобилях.

разболтовка

Естественно, размером разболтовки параметры диска не ограничиваются.

Существуют другие, не менее важные:

— диаметр центрального отверстия;

— ширина;

— вылет колеса;

— параметры закраин диска и многое другое.

Как самому измерить разболтовку колесного диска

На самом деле, необходимость в измерительных процедурах возникает редко.

Нужный параметр легко узнать из характеристик конкретной машины, а для любого диска он указан на маркировке изделия.

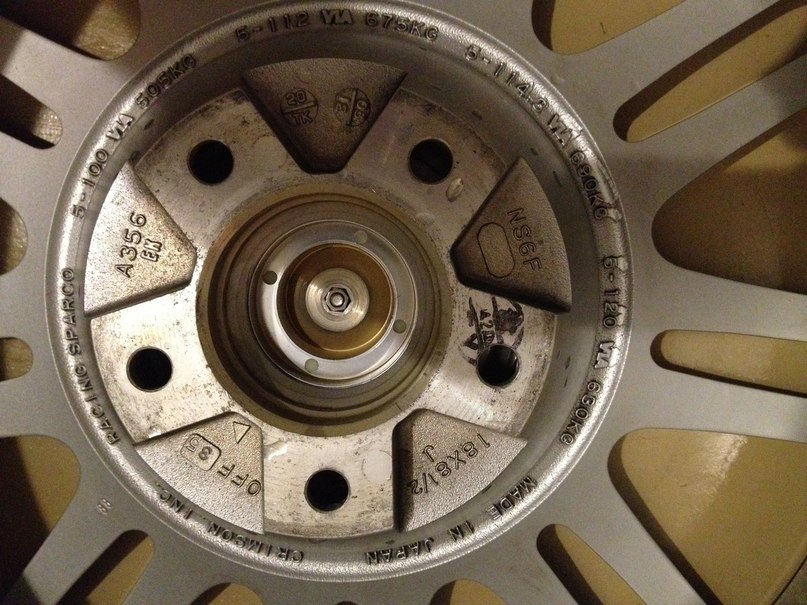

пример разболтовки на диске

Но обозначение бывшей в употреблении детали могло быть уничтожено, поэтому определять разболтовку придётся с помощью линейки.

Измерять следует с максимально возможной точностью. Очень трудно, например, отличить диск 4×98 от 4×100. Часто бывает, что машины ВАЗ ездят с увеличенным PCD дисков, что неправильно и очень опасно.

Даже если колесо отцентрировано более-менее нормально и не бьёт на ходу, отсутствие полного прилегания фасок болтов крепления к гнёздам диска вызывает большие напряжения в металле, износ отверстий, усталостные явления в колёсных болтах и большую вероятность потерять колесо при езде.

Существуют два способа измерения – для чётного количества шпилек и универсальный.

При чётном числе достаточно наметить центры отверстий с максимально возможной точностью и определить расстояние между этими центрами для диаметрально противоположных болтов.

Придётся использовать штангенциркуль, обычная линейка даст слишком большую погрешность.

Например, на диске надо взять размер между краями отверстий, у одного изнутри, у другого снаружи. Поскольку диаметры гнёзд под болты выполнены с высокой точностью, то это и будет искомым PCD.

Формула расчета

При нечётном количестве отверстий одним измерением обойтись не получится.

В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.

формула

Допустим, расстояние равно какому-то числу X.

Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:

• 3 болта. PCD=1,155*X
• 4 болта. PCD=1,414*X
• 5 болтов. PCD=1,701*X

Формулы получены в результате простых геометрических манипуляций, каждый может лично проверить и получить более точные коэффициенты.

В качестве примерной справочной информации можно использовать таблицу совместимости моделей автомобилей по признаку одинакового PCD.

Посмотреть таблицу можно на сайте AUTOvogdenie

Разболтовка колесных дисков, таблица маркировок – что это такое?

Разболтовка — крепеж колесного диска к ступице посредством специальных болтов. В сокращенном варианте разболтовку обозначают аббревиатурой « PCD » —«PitchCircleDiameter».

Отверстия для крепления расположены на строго выверенном расстоянии друг от друга, стандарт которого задается на заводе-изготовителе. При выборе нового колесного диска необходимо учитывать все основные показатели, влияющие на установку — вылет, ширину и разболтовку. Неправильная разболтовка колесного диска может привести к выходу из строя компонентов рулевого управления и подвески. Поэтому при установке новых литых дисков необходимо следовать рекомендации производителя.

Маркировка дисков

Производители штампованных и литых дисков осуществляют маркировку по собственным стандартам, которые имеют сходные параметры. В качестве примера рассмотрим маркировку диска автомобиля FordFocusII— 6,5Jx17h3 ET50 PCD: 5/108 d 63.3

6,5J—посадочный размер покрышки, измеряемый в дюймах;

h3 — информация о кольцевых выступах (хампах) вдоль закраин колесного диска;

17 — диаметр диска в дюймах;

PCD — стандартизированное расстояние от центра к крепежным отверстиям;

5/108 — количество отверстий под крепеж и диаметр их центров;

ET50— значение «вылета» диска в миллиметрах;

63.3 — диаметр центрального отверстия.

Как измерить разболтовку дисков?

Чтобы измерить разболтовку литого диска, нужно узнать точное количество крепежных отверстий под болты или гайки. У дисков с четным количеством крепежных отверстий значение PCD равняется расстоянию между центрами дальних болтов. У дисков с пятью крепежными отверстиями PCD равно расстоянию между центром и самым дальним болтом умноженное на коэффициент 1,051. Диаметр отверстия задается на заводе-изготовителе — для большинства марок автомобилей указывается собственная разболтовка колесных дисков. Таблица   разболтовки позволяет определить вылет и диаметр у конкретной модели.

Купить диски подходящего размера вы можете в нашем интернет-магазине «Spbkoleso». Мы предлагаем приобрести литые диски и диски Реплика по отличным ценам.

что это такое и как подобрать диски по разболтовке

В автомобиле относительно простым, однако важнейшим элементом является колесный диск. Фактически, именно благодаря диску шина автомобиля связана с дорожным покрытием. Сегодня автолюбителям доступны несколько типов дисков для автомобиля: штампованные диски, литые диски или кованые. При этом независимо от типа, также нужно отдельно учитывать целый ряд различных параметров диска.

Как правило, при подборе рядовые автовладельцы ориентируются исключительно на диаметр диска (R14, R15 диски, диск на 16 дюймов) и ЦО (DIA). Однако такой подход является неправильным, так как необходимо в обязательном порядке подбирать диски по вылету (ET) и по разболтовке (PCD).

Далее мы рассмотрим, что такое разболтовка дисков, допускаются ли отклонения по данному параметру при подборе, а так же почему важна правильно подобранная разболтовка колес автомобиля применительно к той или иной модели автомобиля.

Содержание статьи

Сверловка диска и разболтовка диска: что нужно знать

Итак, если диаметр диска и его вылет являются параметрами, которые прямо указывают на возможность установки диска на машину, то ЦО и разболтовка определяют возможность крепления такого диска к ступице.  Другими словами, колесный диск может подходить по вылету, диаметру, ширине и т. д, однако правильно закрепить такой диск на ступице может не получиться.

Как правило, явные проблемы с креплением на ступицу возникают по одной причине — DIA того или иного диска меньше, чем нужно. Если же ЦО диска больше, тогда проблему решают переходными кольцами. Если же диск не становится по причине не совсем подходящего вылета ET, этот параметр также корректируют проставками для диска.

К сожалению, решив проблему с DIA и ET, то есть убедившись в том, подойдут ли диски, далеко не все автолюбители уделяют должное внимание еще одному  важнейшему параметру — сверловке или разболтовке диска.

• Давайте разберемся, что такое сверловка дисков. Итак, сверловка выполняется еще на этапе изготовления колесного диска и предполагает высверливание отверстий определенного диаметра. Не трудно догадаться, что эти отверстия нужны для последующей установки крепежа (болтов или шпилек) при креплении диска к ступице.

Так вот, сверловка автомобильных дисков обозначается PCD (Pitch Circle Diameter) и представляет собой диаметр окружности  в миллиметрах, на которой располагаются центры крепежных отверстий колеса. Данный параметр также называется разболтовкой.

Обратите внимание, на разных авто существует большое количество вариантов сверловки колесного диска. Если иначе, разболтовка на разных авто отличается.  Например, можно встретить обозначение PCD 4х100, 5х112, 5х100, 5х114,3 и т.д.

Для немецкого автопрома характерен один тип разболтовки, тогда как японские, корейские или американские производители используют другую сверловку. Более того, даже японские и европейские производители  используют разную сверловку. Это значит, что разболтовка Ауди или разболтовка Ниссан может быть не такой, как, например, разболтовка на ВАЗ или разболтовка Форд, Хонда, БМВ и т.д.

• При этом не все автовладельцы точно знают, какая разболтовка должна быть на автомобиле. Также есть и те, которые попросту игнорируют данный параметр, устанавливая диски с другой сверловкой, например, 5х100 вместо 5х114.3. Сразу отметим, это большая ошибка по целому ряду причин, основной из которых является безопасность!

Следует понимать, что сверловка отверстий диска – параметр, который производитель колесных дисков должен рассчитывать с высокой точностью. В свою очередь, изготовитель авто также учитывает особенности фиксации колеса на ступице. При этом даже небольшое несовпадение центра диска и ступицы становится причиной биения.

Естественно, в лучшем случае биение приводит к повреждениям крепежа и самих отверстий, а также деталей автомобиля (ступичные подшипники, элементы рулевого управления и т.д.). В худшем случае происходит отрыв колеса.

Примечательно то, что диаметр сверловки на глаз определить сложно, а также PCD может отличаться совсем незначительно (например, 5×120 и 5×120.6). С учетом таких особенностей при выборе колесных дисков нужно точно знать, какая разболтовка дисков должна быть на том или ином авто.

Как узнать разболтовку диска

Учитывая рассмотренные выше особенности, становится понятно, что при подборе дисков важно учитывать параметры их сверловки. Другим словами, следует сначала заранее уточнить, какая разболтовка на ВАЗ или той или иной иномарке независимо от года выпуска, страны производства и класса авто. Для этого достаточно изучить техническую литературу. Также нужно проверить, чтобы этот параметр в точности совпадал с параметром на самом диске.

Так вот, сам параметр PCD изготовители дисков указывают на обратной стороне в виде цифр (например, 4х100). Первая цифра – общее количество крепежных отверстий, тогда как вторая – диаметр расположения крепежных отверстий PCD.

• Кстати, если по той или иной причине не удается точно определить сверловку дисков, параметр можно высчитать самому. При помощи простой линейки, не снимая колеса с машины, следует измерить расстояние между центрами соседних отверстий S.

Далее, если диск с тремя отверстиями, тогда полученное расстояние S делят на коэффициент 0.8658. Если отверстий 4, тогда S делят на 0,7071. Если же отверстий 5, параметр сверловки получают путем деления расстояния S на 0,5878. В свою очередь, 6 отверстий предполагают использование формулы, где S делят на 0,5.

Полезные советы

Прежде всего, если использовать оригинальные «штатные» диски, все параметры (DIA, PCD, ET) будут именно такими, как и предусмотрено производителем авто. По этой причине стоимость оригинальных литых или кованых дисков достаточно высокая, при этом выбор моделей достаточно ограничен. К сожалению, наиболее подходящим вариантом по цене при выборе стандартных дисков остается обычный стальной штампованный диск.

• Если же выбирать из не оригинальных дисков, тогда на все без исключения параметры следует обращать внимание. Дело в том, что найти диск, который будет полностью соответствовать заводским параметрам, сложно. Причина — изготовители стараются сделать диски максимально универсальными, то есть реализовать возможность их установки на как можно большее количество разных авто.

В результате центральное отверстие DIA зачастую больше, чем необходимо. Для подгонки следует использовать набор переходных колец. Что касается PCD, центровку колеса реализуют по сверловке. Для дисков с неподходящим вылетом, но подходящей сверловкой, используют проставки между привалочной плоскостью диска и ступицей. Так удается откорректировать вылет диска.

Еще добавим, диаметр ЦО диска измеряют со стороны привалочной плоскости. В норме параметр должен полностью соответствовать диаметру посадочного цилиндра на ступице. Это позволяет предварительно отцентровать  колесо на ступице до начала установки болтов или перед затягиванием гаек.

При этом полное центрирование осуществляется по коническим или сферическим поверхностям во время крепления диска болтами или гайками. Однако с учетом того, что производители не оригинальных дисков выполняют сверловку с определенными допусками диаметра в большую сторону, подобрать диск по PCD может быть затруднительно.

При этом отличия даже на 2 мм (например, вместо 4х100 поставить диск 4х98) могут привести к печальным последствиям. Дело в том, что в таком случае из всех 4 гаек или болтов только одна будет нормально затянута, тогда как остальные три  займут не то положение, которое нужно. Результат- крепеж не будет затянут или будет затягиваться с перекосами. Так или иначе, колесо не будет полностью «сидеть» на ступице.

Естественно, при езде, даже с учетом нормальной балансировки колес, возникнут вибрации, крепеж будет испытывать большие нагрузки, колесные гайки могут открутиться и т.д. Получается, даже незначительное отклонение по разболтовке является недопустимым, так как для фиксации колеса болты нужно затягивать очень сильно, при этом гайки все равно будут не дотянуты.

• Выходом в сложившейся ситуации, когда параметр сверловки диска не совпадает со штатным, является использование особого крепежа. На машинах с креплением диска болтами следует использовать особый болт-эксцентрик со смещаемым конусом.

Такой болт может занять точное положение в крепежных отверстиях диска, причем его резьбовая часть точно попадает в резьбовые отверстия ступицы. Это позволяет избежать неровного размещения крепежа. Для авто, где диск крепится гайкой, используют гайку-эксцентрик.

Данный крепеж встречается редко по сравнению с болтами, однако при необходимости можно поискать именно такой вариант. Кстати, вместе с таким типом крепежа важно использовать центровочные кольца, так как предполагается параллельное использование данных решений.

Также отметим, что в продаже можно встретить диски с двойной сверловкой (например, сверловка 5×100/114.3). На таком диске будет выполнено сразу 10 отверстий, при этом первые 5 под сверловку 100, а оставшиеся под 114.3. Решение позволяет использовать такие диски на автомобилях, разболтовка дисков которых должна быть 5×100 или 5х114.3.

Подведем итоги

Как видно, разболтовка колес ВАЗ или любого другого автомобиля является важным параметром, которому по тем или иным причинам некоторые автовладельцы не уделяют должного внимания. При этом ошибочно полагать, что за PCD следует следить только на скоростных иномарках, тогда как на простые модели ВАЗ, ГАЗ, ЗАЗ и т. д. можно ставить диски, только приблизительно подходящие по разболтовке.

На самом деле, данный параметр должен в точности соответствовать штатному. В противном случае никак нельзя исключать ситуации и поломки, рассмотренные выше. Само собой, в процессе изучения материала многие автолюбители могут задаться вопросом, почему производители дисков и автомобилей не могут стандартизировать PCD, сделав параметр одинаковым на разных авто.

Ответ очевиден — для разных машин, имеющих разную массу и другие характеристики, а также рассчитанных на разные нагрузки, крепеж дисков также рассчитывается индивидуально.

Рекомендуем также прочитать статью о том, что такое балансировка колес автомобиля. Из этой статьи вы узнаете, на что влияет балансировка дисков и колес на машине, как правильно выполнять балансировку, а также как определить, что колеса нужно балансировать и т.д.

Для одного авто (например, легкового) вполне достаточно 4 болтов, тогда как для другого необходимо использовать 6 (тяжелый внедорожник). Естественно, нагрузка на крепления диска на этих автомобилях разная, что и отразится на PCD.

Конечно, можно сделать крепеж универсальным, однако это потребует доработок, а также станет причиной удорожания конструкции. Проще добавить крепежных отверстий на машинах, где есть нагрузка, а также свести к  минимуму количество крепежей там, где нагрузки не высокие.

Еще разные PCD и DIA для различных марок авто вполне можно объяснить тем, что эти параметры используются по причине нежелания производителей дисков и других деталей на конвейеры разных производителей унифицировать производство.

Не трудно догадаться, что это потребует установки нового оборудования, остановки или модернизации уже имеющихся производственных линий и т.д. Именно по этим причинам различия по таким важным параметрам остаются, а самим автолюбителям остается учитывать все нюансы и подходить к вопросу подбора дисков на автомобиль с максимальной ответственностью.

Разболтовка колесных дисков, таблица совместимости для разных марок автомобилей

Наверняка многие автолюбители замечали, насколько эффектнее выглядит авто, на котором установлены колесные диски с необычным оригинальным дизайном. Внутренний голос сразу посылает сигнал: «Надо бы и тебе такие прикупить!». Конечно, здорово, когда у человека есть стремление модернизировать внешний вид своего автомобиля. Главное, чтобы это было не в ущерб технической части и безопасности.

Поэтому «крутизну» диска мы можем принять во внимание только после того, как убедимся в его соответствии нашим техническим характеристикам. Главным из параметров является разболтовка колесных дисков. К ней мы обязательно вернёмся, когда разберем его маркировку.

Маркировка колесных дисков

Маркировка всех колесных дисков стандартна в соответствии с параметрами. Эти стандарты одинаковы как для литых, так и для штампованных дисков.

Рассмотрим на примере такую расшифровку маркировки колесного диска: 5,5Jx16h3 ET30 PCD: 5/112 d 66.6

В данном примере:

• 5.5 — ширина диска, указанная в дюймах (B)

• 16 — его диаметр в дюймах (D)

• 5/112 — этот параметр и есть разболтовка диска. Он указывает количество крепёжных болтов (в данном случае их 5), а также диаметр окружности их расположения. Этот диаметр по международному стандарту называется «Pitch Circle Diameter«, поэтому обозначается аббревиатурой PCD. В нашем примере он равен 112 мм.

• ET 30 — «вылет» или «вынос» диска в миллиметрах. Он равен тридцати миллиметрам в нашем примере. Это зазор между плоскостью, которой диск прижимается к ступице (привалочной плоскостью) и центром ширины диска. Когда эти плоскости совпадают, вылет считается нулевым. Когда первая плоскость не переходит за вторую — вылет положительный. Отрицательный вылет, соответственно, если привалочная плоскость пересекает пределы воображаемой плоскости центра ширины диска. Немецкие производители обозначают вылет ET. В нашем примере его величина положительная и обозначается ЕТ30. В случае отрицательного вылета, он обозначился бы ET-30. DEPORT — обозначение вылета у французских производителей. В других странах используют английское OFFSET.

Вылет диска (ET)

Вылет колеса, также как и разболтовка колесных дисков, весомый фактор, который необходимо учитывать при установке. При отрицательном его значении, большая часть диска, выступая наружу, может упираться в колесную арку на повороте. При положительном вылете диск в большей степени внутри. Поэтому, если вы подобрали диск без соответствия с вылетом, вы просто не сумеете его установить, поскольку детали подвески не допустят этого.

Видео — почему при покупке дисков следует проверять как разболтовку колесных дисков, так и их вылет ET (вынос / смещение):

Видео — для коррекции вылета колесных дисков могут быть использованы колесные проставки:

Разболтовка колесных дисков, таблица совместимости

Довольно часто перед автолюбителями встаёт задача самостоятельного определения разболтовки колесных дисков. Если первый параметр, т.е. количество крепежных болтов, вы без труда определите невооруженным глазом, то диаметр окружности их размещения (PCD) определить будет немного сложнее. Среди массовых автолюбительских расчетов, мы предпочли один способ, который является самым понятным на наш взгляд.

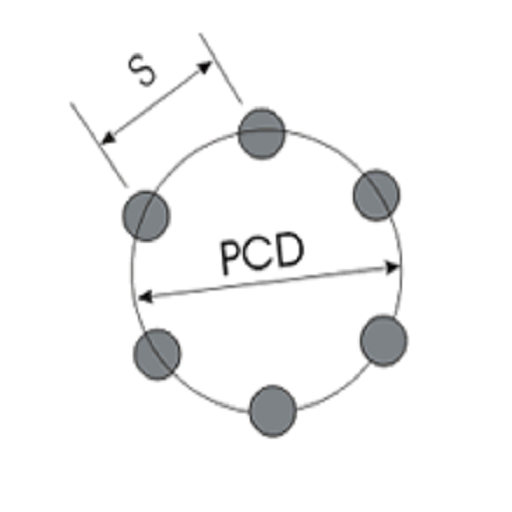

Для наглядности рассмотрим рисунок. Вам нужно определить величину А, сделав замер штангенциркулем между стенками соседних отверстий и, прибавив к полученной величине диаметр самого крепёжного отверстия. Таким образом, вы получаете расстояние между центрами соседних отверстий. В зависимости от количества отверстий на диске, используете первую, вторую или третью формулу. Конечная величина В и есть ваш PCD.

Разболтовка колесных дисков — это фактор, прямо или косвенно влияющий на безопасность движения, поэтому не стоит им пренебрегать. Если отклоняться от полного соответствия с ним, колесо будет неточно установлено по оси, и мы не получим нужного момента затяжки. При этом, визуально вы можете не заметить отклонений от нормы, но во время езды такое колесо будет иметь повышенное биение. Это, со временем, повредит детали подвески и рулевого механизма. Возможно также и полное откручивание колеса во время езды.

Некоторые автолюбители подгоняют свою разболтовку под диски, у которых диаметр (PCD) немного более исходного. Используют для установки специальные центровочные кольца. У этого метода есть как свои сторонники, так и противники. Мы считаем, что если мнение не единогласно в вопросах, связанных с безопасностью движения, то экспериментировать не стоит. В конце концов, никакой «шик» внешнего вида не окупит потерь в случае неудачи.

Ко всему сказанному выше хочется добавить, что колесные диски должны быть легкими и прочными, ведь они воспринимают переменные нагрузки. Они должны быть достаточно жёсткими, так как несут нагрузку от массы автомобиля. Необходимая балансировка — важный гарант для избежания их биения в движении.

Приводим таблицы совместимости (PCD, ET  и DIA) дисков для некоторых марок автомобилей. Эти данные можно использовать лишь для общей информации. Непосредственно перед покупкой колесных дисков уточняйте информацию у специалистов и продавцов.

Ауди

БМВ

Daewoo

Форд

Hyndai

Для продукции отечественного автопрома

По способу изготовления диски делятся на стальные, литые и кованные. Стальные диски пользуются большой популярностью. Это связано с их сравнительно невысокой стоимостью, а также с возможностью рихтовки. Такую возможность обеспечивает их стойкость к ударам, во время которых они не лопаются. Литые диски довольно легки. В этом их преимущество. Однако есть и весомый недостаток. Это подверженность коррозии. Даже специальные покрытия едва ли спасут вас от этой напасти. Кованые диски весьма жёсткие и прочные. Они не лопаются, не нуждаются средствах дополнительной защиты. В случае деформации их можно отремонтировать.

Видео — о производстве колесных дисков:

Мы от всей души хотим пожелать вам удачи в деле создания своего уникального автомобиля. Желаем вам найти свой стиль при подборе дисков. Надеемся, что эта статья во многом поможет вам, но хотим напомнить, что, на «чаше весов», правильная разболтовка колёсных дисков, гарантирующая безопасность для вас и ваших близких, весомее, чем классный дизайн с её нарушениями.

Каждый решает сам: имеет ли смысл ремонтировать колесные диски или лучше сразу купить новые.

Как расшифровать индексы шин можно прочитать здесь. Следует отметить, что от правильного подбора шин, также как и дисков, зависит безопасность управления автомобилем.

Как правильно поменять колесо на автомобиле — https://voditeliauto.ru/poleznaya-informaciya/voditelyam-novichkam/kak-pravilno-pomenyat-koleso-na-avtomobile.html

Видео — как правильно подобрать колесные диски для автомобиля:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Сравнить стоимость ОСАГО для своего авто

Добавить свою рекламу

Выбрать видеорегистратор: незаменимый гаджет для водителя

Добавить свою рекламу

Некоторые водители предпочитают видеорегистратор в виде зеркала

Добавить свою рекламу

что это, как её узнать и таблицы совместимости

Один из основных параметров колёсных дисков – это количество крепёжных отверстий и их расположение относительно оси колеса. Англоязычный термин PCD, в отечественном автосленге именуемый разболтовкой, содержит информацию о числе шпилек или болтов, а также диаметре окружности, в которую вписаны их центры.

Например, типичный размер для автомобилей ВАЗ будет обозначаться как PCD 4х98.

5 основных размеров дисков

Чаще всего встречаются диски, если не считать пришедший от старых моделей FIAT и некоторых других машин, вазовский PCD 4х98, на 4 и 5 болтов (шпилек).

Статья  по теме: Шипы или Липучка: какие шины лучше использовать зимой

Самые популярные разболтовки:

• 4×100;
• 4×108;
• 5×100;
• 5×108;
• 5×112.

Хотя трудно судить о реальной распространённости конкретных размеров, существует и много других, используемых на достаточно известных массовых автомобилях.

Естественно, размером разболтовки параметры диска не ограничиваются.

Существуют другие, не менее важные:

• диаметр центрального отверстия;
• ширина;
• вылет;
• параметры закраин диска и многое другое.

Как самостоятельно измерить разболтовку диска

На самом деле, необходимость в измерительных процедурах возникает редко. Нужный параметр легко узнать из характеристик конкретной машины, а для любого диска он указан на маркировке изделия.

Но обозначение бывшей в употреблении детали могло быть уничтожено, поэтому определять разболтовку придётся с помощью линейки.

Измерять следует с максимально возможной точностью. Очень трудно, например, отличить диск 4×98 от 4×100. Часто бывает, что машины ВАЗ ездят с увеличенным PCD дисков, что неправильно и очень опасно.

Даже если колесо отцентрировано более-менее нормально и не бьёт на ходу, отсутствие полного прилегания фасок болтов крепления к гнёздам диска вызывает большие напряжения в металле, износ отверстий, усталостные явления в колёсных болтах и большую вероятность потерять колесо при езде.

Существуют два способа измерения – для чётного количества шпилек и универсальный.

При чётном числе достаточно наметить центры отверстий с максимально возможной точностью и определить расстояние между этими центрами для диаметрально противоположных болтов.

Придётся использовать штангенциркуль, обычная линейка даст слишком большую погрешность. Например, на диске надо взять размер между краями отверстий, у одного изнутри, у другого снаружи. Поскольку диаметры гнёзд под болты выполнены с высокой точностью, то это и будет искомым PCD.

Формула для расчета и таблицы совместимости

При нечётном количестве отверстий одним измерением обойтись не получится.  В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.

Допустим, расстояние равно какому-то числу X. Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:

• 3 болта. PCD=1,155*X
• 4 болта. PCD=1,414*X
• 5 болтов. PCD=1,701*X

Формулы получены в результате простых геометрических манипуляций, каждый может лично проверить и получить более точные коэффициенты.

Читайте также: Чем и как приклеить молдинг на дверь автомобиля

В качестве примерной справочной информации можно использовать таблицу совместимости моделей автомобилей по признаку одинакового PCD.

Как уже упоминалось выше, это никак не может означать полную взаимозаменяемость дисков, так как все прочие их параметры редко когда совпадают.

Следует иметь в виду, что диски, которыми комплектовались автомобили, могли сильно отличаться в зависимости от конкретной модификации модели и заказанной комплектации.

Как измерить разболтовку диска

Расположение болтов на колесах

Когда дело доходит до подбора подходящего приспособления для установки вторичных или других новых колес на ваш автомобиль, разболтовка, возможно, является самым важным соображением, даже в большей степени, чем смещение. Для этого есть совершенно очевидная причина, поскольку «разболтовка» относится к количеству отверстий для выступов в колесе и расстоянию между ними. Расположение болтов на колесе должно совпадать с разболтовкой на автомобиле, иначе колесо не подойдет! Наборы болтов бывают самых разных размеров и могут быть выражены как в дюймах, так и в миллиметрах.

Большинство розничных продавцов, как обычных, так и сетевых, будут знать правильную схему расположения болтов для вашего автомобиля и представят вам только колеса, которые могут поместиться на автомобиле. Интернет-магазины, такие как Tire Rack, Discount Tire Direct и 1010 Tyres, сделают это автоматически, как только вы укажете год, марку и модель своего автомобиля, поэтому большинству покупателей не всегда нужна эта информация. Тем не менее, по-прежнему существует множество ситуаций, когда нужно знать, что такое разболтовка и как узнать, какая у вас.

Диаметр окружности болта

Первая концепция, с которой необходимо ознакомиться, чтобы понять схему расположения болтов, называется BCD, что означает диаметр окружности болта. Если вы положите одно из колес на землю и нарисуете круг, проходящий через центр каждого из отверстий для проушины, это будет круг для болтов, и останется только измерить диаметр указанного круга. Возможно, это легче сказать, чем сделать. Поскольку значения BCD могут отличаться друг от друга всего на полмиллиметра, (см. Ниже) измерения должны проводиться с некоторой осторожностью.

Легче всего измерить BCD с помощью прибора для измерения размеров болтов, который продается во многих магазинах автозапчастей, однако немногие владельцы автомобилей обнаруживают, что им нужен прибор, если они не измеряют несколько разных колес. Вы также можете измерить BCD, сняв колесо и с помощью ленты измерить выступы на роторе автомобиля. Если вы не знаете, в дюймах или миллиметрах отображается BCD, лучше всего иметь рулетку с обеими шкалами. Протяните ленту от центра одной шпильки к центру шпильки, которая проходит поперек колеса от первой — для колеса с 4 или 5 болтами это означает, что вторая шпилька перевернута, с колесом с 6 болтами это третья шпилька. .

Как только вы узнаете BCD, второй шаг будет простым — добавьте количество болтов. Так что, если ваш BCD имеет размер 4,5 дюйма и у вас 5 шпилек, размер болта составляет 5 x 4,5 дюйма. Если у вас есть 4 болта на 100 мм BCD, это 4 x 100 мм.

Предупреждение: схемы расположения болтов 5 x 4,5 дюйма и 5 x 115 мм фактически находятся в пределах примерно полмиллиметра друг от друга. (4,5 дюйма — 114,3 мм). Таким образом, можно установить колесо 5 x 4,5 дюйма на автомобиль 5 x 115 мм, но подгонка будет не такой правильной, как может показаться.Даже эта разница в полмиллиметра означает, что шпильки выступов не будут отцентрированы в отверстиях выступов колеса, а когда гайки зажимов затянуты, это отсутствие центрирования приведет к изгибу шпилек выступов и вызову вибрации колес. Если у вас есть одна из этих двух схем расположения болтов, будьте особенно внимательны — например, обратитесь к продавцу шин или колес или поищите в Интернете — чтобы убедиться, что у вас есть правильная схема расположения болтов как на колесах, так и на автомобиле!

Некоторые общие схемы расположения болтов для различных автомобилей

Напечатайте свое собственное руководство по расположению болтов

Вы когда-нибудь задавали себе этот вопрос: «Какое расположение болтов у моих колес?» Недавно мы задали себе тот же вопрос, и это заставило нас понять, что клиенты на самом деле могут не понимать, как измерять растяжку болта с 5 выступами.Поэтому мы подумали, что это может быть отличной идеей как объяснить, как проводить измерения шпилек колеса, так и предоставить простой инструмент, чтобы клиентам не нужно было беспокоиться о правильности измерений в будущем.

Схема расположения болтов на вашем автомобиле

Схема расположения болтов показывает, сколько отверстий для болтов или шпилек имеется на вашем автомобиле и как далеко они расположены друг от друга. Когда кто-то ссылается, например, на разболтовку 5 x 4-3 / 4 ”, цифры дают два очень важных лакомых кусочка информации.Первым в этом примере является « 5 ». Это точно скажет вам, сколько шпилек на роторе или сколько отверстий в колесах. Вторая часть информации — это 4-3 / 4 ». Это диаметр круга, образованного шпильками проушины. Примечание. в некоторых случаях это число также может быть выражено в метрическом формате.

При измерении 4-х, 6-ти или даже 8-го выступа процесс очень прост. Измерьте расстояние от центра одного отверстия до центра противоположного отверстия.

Как измерить расстояние между болтами с 5 ушками

Пропустить одно отверстие! Измерьте расстояние от центра первого отверстия
до внешнего края второго отверстия.

Модель с 5 ушками — вот где все может запутаться. Если у вас нет под рукой шаблона, вы измеряете от центра любого отверстия, пропускаете отверстие в любом направлении, и затем измеряете до внешнего края этого отверстия.

Теперь, когда вы знаете, как измерить расположение болтов с проушинами, вот вам небольшой простой инструмент, который можно оставить в вашем магазине. Некоторые компании продают их в пластике, но бумажный подойдет.

Распечатайте на 100%!

Для использования выполните следующие действия:

1. Распечатайте шаблон. Убедитесь, что в настройках принтера установлено значение «100%» или «Фактический размер».

2. Имея представление о шаблоне, вырежьте отверстия того же цвета. Каждый цвет представляет собой общую схему расположения болтов.

3. Поместите шаблон на шпильки или совместите отверстия с колесом.

4. Готово!

Имея этот шаблон в вашем распоряжении, у вас никогда больше не будет вопросов о том, какой у меня шаг между болтами.Пожалуйста!

UP NEXT: Как: диагностировать педаль жесткого тормоза

Как найти расположение болтов вашего колеса — Blackburn

Если вы хотите установить новый комплект колес на свой автомобиль, одна из первых и наиболее важных вещей, которые вы должны знать, — это разболтовка колеса, которое в настоящее время находится на вашем автомобиле. Под разболтовкой подразумевается количество выступов на колесе и расстояние между ними. Вы не можете поставить на свой автомобиль колесо, которое не соответствует разболтовке на вашем автомобиле.Схема расположения болтов может быть измерена в дюймах или миллиметрах и бывает разных размеров.

Blackburn’s подберет правильное расположение болтов для вашего автомобиля и расскажет о вариантах колес, доступных для вашего автомобиля. Blackburnswheelfinder.com автоматически отобразит все доступные варианты, как только вы укажете марку, модель и год своего автомобиля. Если вы не уверены, свяжитесь с нами, и мы будем рады помочь. Если вам необходимо определить правильную схему расположения болтов для вашего автомобиля, следуйте приведенным ниже инструкциям.

Диаметр окружности болта (BCD) является важной частью понимания схемы расположения болтов. Чтобы выяснить BCD, положите одно из колес на землю и нарисуйте круг, проходящий через центр каждого из отверстий для проушин. Этот круг и есть «круг болта». Затем вам нужно будет измерить диаметр этого круга. Вы также можете определить BCD, используя рулетку на шпильках крепления автомобиля на роторе. Вам нужно будет провести рулетку от центра шпильки до центра шпильки, которая проходит поперек колеса, начиная с первой, которую вы только что измерили.На колесе с 4 или 5 болтами это вторая шпилька из того, что вы выбрали для начала. На колесе с шестью ушками это уже третья шпилька. Поскольку расположение болтов измеряется в дюймах и миллиметрах, лучше всего использовать рулетку с обеими единицами измерения.

Вторая часть разболтовки несложная. Вам нужно только посчитать свои ушки. Если у вас 5 проушин и BCD 4,5 дюйма, размер разболтовки будет 5 × 4,5 дюйма. Если у вас 4 проушины и BCD 100 мм, ваша разболтовка будет 4×100 мм.

Новые колеса OEM и старинные колпаки могут быть дорогими, поэтому будьте очень осторожны при измерении BCD, поскольку многие разболтовки находятся в пределах долей дюйма или миллиметра друг от друга.Несмотря на то, что числа могут быть близкими, колесо все равно может не соответствовать или не подходить так, как вы хотели бы. Если измерения ошибочны и выступы не отцентрированы на колесе, это вызовет вибрацию колес и, в конечном итоге, приведет к разрушению колеса (колес) без возможности ремонта.

Ниже приведены некоторые из наиболее распространенных схем крепления болтов для различных транспортных средств. (Обратите внимание, что это наиболее распространенные разболтовки. Расположение болтов зависит от марки, модели и года выпуска вашего автомобиля.)

Проверка установки колес | Тормозной магазин.com

Очень важно проверить автомобиль и его детали, чтобы убедиться, что тормоза подходят.

Тормоза размещаются в очень ограниченном пространстве, а большие тормозные комплекты существуют в местах, которые ранее не были заняты деталями. В отличие от тормозов, аэродинамические элементы, такие как спойлеры и сплиттеры, могут расширяться настолько, насколько позволяют санкционированные правила лиги или хороший вкус. Нет ничего, что физически ограничивало бы размер модификации. Тормоза находятся в пространстве между колесами и ступицей транспортного средства.

С внутренней стороны — детали подвески. Диаметр тормозов не может превышать внутренний диаметр используемого колеса, а внутренние спицы колес ограничивают ширину тормозных суппортов. В этом ограниченном пространстве StopTech производит тормоза, которые больше стандартных тормозов, чтобы обеспечить большую производительность.

Место для суппортов зависит от конструкции колес. Два колеса с одинаковым вылетом, одинаковым диаметром и одинаковой шириной подойдут для двух разных посадок. Один, который подходит к тормозам, а другой — нет.По этой причине крайне важно использовать шаблоны подгонки колес, чтобы проверить, подходит ли колесо к тормозам для вашего конкретного применения.

Для начала, общее правило состоит в том, что для комплектов StopTech® обычно требуется следующее:

• Ротор 328 мм (12,9 дюйма) — колесо не менее 17 дюймов
• Ротор 332 мм (13,1 дюйма) — колесо не менее 17 дюймов
• Ротор 355 мм (14 дюймов) — колесо не менее 18 дюймов
• Ротор 380 мм (15 дюймов) — колесо не менее 19 дюймов

Инструкции по установке колес

Шаг 1

Распечатайте копию чертежа и проверьте размеры по вертикали и горизонтали, чтобы убедиться, что он распечатан в масштабе.
Вырежьте рисунок сразу за пунктирной линией.

Шаг 2

Приклеивание рисунка к более жесткому материалу, например, к манильской папке, упростит использование шаблона.
Закончите резку прямо по пунктирной линии.

Шаг 3

Положите шаблон внутрь колеса, как показано.

Шаг 4

Убедитесь, что край суппорта не касается обода или спицы.
Минимум 2 мм (0.080 «) рекомендуется.

Если есть помехи, потребуются другие колеса или проставки. Использование проставки колеса остается на усмотрение владельца транспортного средства. Обычно правильно изготовленная распорка толщиной 2-3 мм не оказывает негативного воздействия на автомобиль.
Проблемы, которые необходимо решить перед использованием проставки колеса, включают, помимо прочего, зазор крыла, правильную длину болта или шпильки колеса, влияние на управляемость автомобиля и центрирование колеса. За установку колес и использование колесных проставок с нашими крупными модернизированными тормозами отвечает заказчик.

Обратите внимание, что из-за общности характеристик головок, роторов и суппортов в разных приложениях таблица посадки колес, используемая для вашего автомобиля, может быть помечена для другого автомобиля, то есть для заднего Nissan 300ZX используется та же таблица соответствия, что и для заднего Nissan 350Z.
Это не означает, что комплекты одинаковые, только то, что диск и суппорт расположены одинаково относительно монтажной поверхности колеса.

Дисковые тормоза

Дисковые тормоза

Тарифы на обслуживание гидравлических тормозов

С момента появления первых велосипедных гидравлических дисковых тормозов примерно в 1995 году.Произошло много изменений, как хороших, так и плохих. В отрасли существует тенденция устанавливать несколько стандартов, которые облегчают нашу работу и дают вам более высокую ценность. Но эти стандарты часто меняются! Такие вещи, как стандартный размер ротора, расположение болтов, крепления на раме и т. Д.

Современные тормоза с тросовым приводом работают нормально в большинстве условий, но на самом деле требуют более частого обслуживания, чем гидравлические. Если вы едете по грязи или перевозите груз, подумайте о гидравлике. Гидравлические и механические дисковые тормоза, как и все производительное оборудование, по-прежнему требуют регулярного обслуживания.Жидкость в гидравлической системе, например, следует менять не реже одного раза в год, чаще, если вы едете в экстремальных условиях: много длинных спусков, грязь и т. Д. Большинство механических систем требуют постоянного внимания к неподвижным тормозным колодкам. Обычно это делается с помощью красной ручки, шестигранника на 5 мм или ключа Torx T-25. Тормоза с тросовым приводом не следует регулировать с помощью регуляторов тросового барабана.

Чтобы перейти на дисковые тормоза, посетите нас для оценки и оценки. Сначала сделайте переднее колесо.
На все наши колеса ручной сборки предоставляется пожизненная гарантия.

Если у вас механические дисковые тормоза какой-либо марки, убедитесь, что конец троса не может попасть в ротор!

Предупреждение Avid

Обратите внимание, что кабель на картинке с веб-сайта Avid даже слишком длинный!

Некоторые распространенные марки дисковых тормозов

Avid

Dia-Tech

Формула

Grimeca

Hayes

Надежда

IRD

Magura

Shimano

SRAM

Sun Race (Солнечная гонка)

SunTour

Мы используем тормозную жидкость Valvoline SynPower на всех Hayes, Grimeca, Hope, ProMax, Sram и любых других, которые используют DOT 3 или 4. Она превышает правительственные спецификации и, если полностью смешивается с жидкостью, которая в настоящее время находится в вашей системе.Мы даже не берем с вас плату. В магазине автозапчастей целая кварта обошлась нам в 5 долларов! Если вам действительно нужна жидкость Hayes, мы можем продать ее вам, 4 унции за 8 долларов. Гидравлические системы следует удалять один раз в год. К сожалению, велосипедная индустрия не остановилась на одной тормозной жидкости. Некоторые системы, такие как Cannondale, Shimano и Magura, используют специальную жидкость или минеральное масло специального состава. У нас есть все эти специальные жидкости.

На двух изображениях ниже показан специальный инструмент, необходимый для правильной установки выступов дискового тормоза.
Это очень дорогое изделие, изготовленное немецкой фирмой Cyclus Tool.

Как установить узор для больших болтов

Одной из странностей в кузовах Mopar A-B до 72-х годов было использование пяти легких 716-дюймовых колесных шпилек на маленьком 4-дюймовом круге под болты. В то время как Chrysler использовал обычные 4 12-дюймовые болты и массивные 12-дюймовые шипы практически на всех остальных моделях автомобилей (заметным исключением был ранний Imperial 5 12-дюймовый узор), ранние кузова A были оснащены экономичной коробкой. рисунок колеса.Возвращаясь к генеалогии к истокам A-Body, поскольку модель Chrysler в экономичном классе начала 60-х годов, модель пять на четыре выглядела не так уж плохо по сравнению с компактными автомобилями конкурентов, которые обычно обладали еще более скупыми четырехугольниками. разболтовка.

С точки зрения функциональности и долговечности в серийном автомобиле небольшая разболтовка не представляет никаких проблем. Зависание начинается, когда вносятся изменения в заводскую упаковку. Хотите перейти с тонких заводских 13- или 14-дюймовых колес? Извини, чувак, странный узор «пять на четыре» был почти забыт вторичным рынком.Если большая современная резина или серьезный набор тормозных сликов являются частью плана, то единственный вариант, если будет сохранен стандартный малый рисунок, — раскошелиться по специальному заказу или одноразовые модифицированные колеса. Даже тогда, если фитиль повернут достаточно, чтобы произвести серьезный откоп на линии, вы должны спросить себя: «Эти маленькие шпильки колеса справятся с этой задачей?»

В 1973 году, наконец, стали доступны конструкции А-образных кузовов с дисковыми тормозами. Ранее вариант дискового тормоза состоял из четырехпоршневой тормозной системы Kelsey Hayes с фиксированным суппортом, уникальной для линейки автомобилей A-Body.«Новая» тормозная система, представленная в 1973 году, была в основном адаптацией существующих компонентов больших автомобилей к миниатюрной линейке A-Body. Вместе с дисковыми тормозами больших автомобилей также поставлялись «большие автомобили» с пятью проушинами на 4 12-дюймовых болтах и ​​крепкими 12-дюймовыми колесными шпильками. Конечно, чтобы пойти с большим рисунком спереди, задняя часть также была переработана, чтобы включить такую ​​же большую разболтовку, а также стандартные барабанные тормоза для больших автомобилей, заменив тонкие задние крепления, ранее использовавшиеся исключительно в A -Приложения тела.

Новые задние тормоза A-Body с крупноформатным узором 73 и выше, B-, C-, E-, F-, J-, M- и R-Body, а также 12-тонный легкий грузовик Задние тормоза, установленные на 8 14-, 8 34- и 9 14-дюймовых осях, взаимозаменяемы. Наиболее распространенными размерами тормозов для больших автомобилей были 10×2 12 дюймов и 11×2 12 дюймов, и, за исключением разной длины троса стояночного тормоза, они крепятся на болтах к любому из вышеупомянутых задних колес. Из А-кузовов, произведенных после замены в 1973 году, подавляющее большинство было оснащено дисковыми тормозами, что сделало тормозное оборудование позднего стиля очень популярным заменой в более ранних А-образных кузовах.

Посмотреть все 7 фотографий Второе несоответствие, уникальное для A-Body, было связано с центральным регистром малого диаметра, обнаруженным на торце полуоси (A). Для всех других валов с фланцем диаметром 8 3⁄4 дюйма использовался такой же большой регистр спецификаций (B) для размещения барабана соосно валу. Обратите внимание, что поверхность фланца на большом валу с расположением болтов (слева) намного больше, чем на стандартной детали A-Body (справа). Маленькая поверхность стандартного вала A-Body дает достаточно материала для повторного просверливания большого рисунка.

8 34 A-Body Blues
К сожалению, введение тормозов с большой разболтовкой для A-Body совпало с уходом легендарной 8-дюймовой задней оси в сборе из линейки A-Body.Задняя ось 8 14 дюймов в сборе осталась самой крепкой задней частью A-Body из доступных. Желательная 8 34-дюймовая задняя часть никогда не предлагалась для A-Body в форме большого рисунка, что создавало двойную проблему для поклонников A-Body. Если в более ранних версиях использовалась популярная замена дисковых тормозов 73-го и выше, либо для замены барабанов, либо для того, чтобы воспользоваться более многочисленными запасными частями с более поздними дисками, серийных полуосей не было. чтобы довести 8 34-дюймовую заднюю часть до состояния большого рисунка.С другой стороны, если вы хотите перейти с 8 14- или 7 14-дюймовых задних колес, которые использовались в качестве оригинального оборудования на более поздних A-образных кузовах с большим узором, на более ориентированные на производительность 8 34-дюймовые задние части, возникнет та же проблема несоответствия с мелким рисунком всплывает. Единственный выход — переделать заднюю часть A-Body 8 34 на более полезную спецификацию болтов 5-на-4 на 12 дюймов.

Существует ряд методов преобразования задней 34-дюймовой A-Body 8 в систему с большой разбивкой, но есть некоторые соображения, которые необходимо взвесить, прежде чем выбирать наиболее выгодный подход.Самым очевидным и простым решением было бы вытащить стандартные полуоси и просверлить их под большие болты. Камнем преткновения является то, что заводские тормозные барабаны A-Body также необходимо переточить, чтобы они соответствовали валам. Сверление полуосей и барабанов — операция с высокой точностью, поэтому забудьте о том, чтобы вынимать свой верный Black and Decker ™ и кернер; Вам нужно будет найти механический цех, имеющий опыт модификации заднего моста. Такой подход к изменению схемы расположения болтов использовался поклонниками Mopar в течение многих лет.В то время как фланец полуоси имеет достаточно мяса по окружности (едва), чтобы принять большой рисунок, повторное просверливание тормозных барабанов означает, что теперь у вас есть изнашиваемая деталь, которая требует специальной обработки — не очень хорошая ситуация. Выбрав этот путь, вы столкнетесь с перспективой проходить специальную операцию обработки каждый раз, когда потребуется замена задних тормозных барабанов.

Почему бы просто не вытащить комплект тормозов из 8 34-дюймовых крупногабаритных тормозов, которые устанавливаются на другие линейки автомобилей Mopar? Было бы неплохо, если бы оно работало; К сожалению, тормоза A-Body, используемые с 34-дюймовым задним колесом A-Body 8 с маленьким узором, имели уникальное узкое расположение колодок и барабанов.Чтобы соответствовать узким тормозам с A-образным кузовом, расстояние между задними частями полуоси от фланца до корпуса на A-Body 8 34 было намного меньше, чем с любыми задними колесами с большим корпусом. Тормоза от более крупного автомобиля будут прикреплены болтами к корпусу, но барабаны будут задевать опорные пластины задолго до того, как они сядут на фланцы полуоси. Что еще хуже, центральный регистр, который центрирует тормозной барабан на поверхности фланца оси, также был намного больше с тормозами с большим размером профиля, чем с полуосями с узким профилем, что делало эту замену двойной запретной.

Другой подход с низким уровнем затрат к A-Body 8 34 дюйма с большим узором заключается в том, чтобы захватить набор валов большого размера с задней части большого автомобиля (или грузовика) 8 34 дюйма, разрезать и повторно нарезать валы до длины A-Body, и вставьте их, используя большие автомобильные тормоза и барабаны. Обратное расстояние на валах теперь будет правильным для тормозов, и центральный регистр также будет правильно согласован. Имейте в виду, что больший задний ход и большие тормоза делают сборку шире, чем стандартные тормоза с узким корпусом A (около 0.8 дюймов в целом). Зазор шины до внешней кромки крыла будет здесь критической проблемой, поскольку шины перемещаются примерно на 0,4 дюйма с каждой стороны по сравнению с узким тормозным механизмом со стандартным A-Body. Помимо увеличения ширины, единственная ошибка при замене вала заключается в том, что во многих случаях валы сужаются к концу шлицевого вала, не оставляя достаточно мяса для обработки новых шлицев на длине A-Body. Было много применений, в которых сужение конусности происходит в точке, где остается достаточно мяса для работы по замене шлицев, а C-Body и ранние грузовые автомобили являются лучшим местом для поиска.Чтобы быть уверенным, измерьте перед обточкой для набора валов для повторной шлифовки. Последним недостатком метода разрезания и повторного шлифования является то, что новые шлицы будут прорезать заводскую термообработку, открывая путь к потенциальному выходу из строя полуоси при тяжелых условиях эксплуатации. Получение вала

Наш собственный автомобиль проекта ’69 Dart давно был модернизирован с заводских дисков Kelsey Hayes с малым рисунком до 12-дюймовых одноадресных роторов R-Body и скользящих суппортов, запущенных на заводе поздно (73 года и новее) A -Шпиндели корпуса.Поскольку при замене тормозов передняя часть была заменена на большую разболтовку, задняя часть должна была быть заменена, чтобы соответствовать. Тогда мы пошли простым и дешевым выходом, просто прикрутив болтами поздний A-Body 8 14 дюймов сзади, чтобы заменить заводской маленький 7 14 дюймов. Два года спустя 8 14-дюймовый ноутбук по-прежнему хорошо нам служил, принимая на себя все наказания, которые мог бы выдержать наш мягкий маленький блок. Несмотря на то, что 8 14 дюймов все еще функционировал безупречно, для облегчения переключения передач и добавления ограниченного скольжения Sure Grip мы намеревались заменить заднюю часть на пуленепробиваемую 8 34 дюйма.

Первым делом нужно было найти заднюю часть 8 34 дюйма, подходящую для нашего переоборудования. Будучи очень востребованными, rearends A-Body 8 34, как правило, дороги на свопах и всегда тонки на кладовых. В поисках низкой оценки мы проверили комплектации у наших местных вредителей и нашли ранний Valiant с 8 34-дюймовыми пружинами. В 8 34-дюймовых задних колесах до 65-го использовался конический выходной вал старого образца с отдельной ступицей, закрепленной большой гайкой, в отличие от современных фланцевых выходных валов, используемых с 1965-го и новее.Задняя часть, очевидно, сидела там довольно долгое время, и все не обращали на нее внимания из-за необычного конического вала и ступицы. Поскольку мы знали, что нам все равно придется менять валы и тормоза, мы убрали стандартные валы старого образца и низкоэффективный дифференциал. Мы привезли домой голое жилье по выгодной цене в подвале 19 долларов. Эти старые задние конические валы могут быть заменены на современные фланцевые выходные оси, просто используя соответствующие уплотнения полуоси позднего типа и болты в современных полуосях.Сами корпуса по сути такие же.

Хотя любой из описанных выше подходов к преобразованию разболтовки позволит выполнить свою работу, когда мы были готовы к работе по замене наших 8 34 дюймов, мы взяли телефон и заказали набор нестандартных полуосей у Moser Engineering. Валы Moser изготовлены из стали 4340 поковок, что гарантирует, что они выдержат любое наказание за драгстрип, которому мы их подвергнем. Поскольку это ось, изготовленная по индивидуальному заказу, Moser может изготовить валы в соответствии с любыми требованиями.Хотите сохранить оригинальные узкие тормоза A-Body при переходе на более мощный вал с большим фланцем? Просто закажите нестандартные валы с обратным зазором ложи (вам все равно придется сверлить барабаны, чтобы они соответствовали). Наш выбор заключался в том, чтобы валы были изготовлены с более широким зазором для больших автомобилей, что позволяет нам использовать гораздо более распространенные и мощные тормоза для больших автомобилей (мы выбрали 12-дюймовые блоки mondo 11×2). Для тех, кто хочет пойти по пути снижения стоимости замены, Moser может повторно просверлить стандартные 34-дюймовые валы A-Body 8 или выполнить нарезку и восстановление шлицев на подходящем наборе использованных запасных полуосей.

С новыми полуосями преобразование стало настоящей задачей с болтовым креплением, без специальной обработки или разовых компонентов. Единственная уловка заключалась в том, чтобы найти комплект тросов стояночного тормоза правильной длины, чтобы соответствовать нашему шасси A-Body. Копали и измеряли кладбище, и мы смогли найти кабели, подходящие для нашего применения (взяты из дротика 76-го года с тормозами 11×2 дюйма). Тросы должны выходить из тормозной системы того же диаметра (но не обязательно ширины), что и барабаны, которые вы собираетесь использовать, поскольку длина на конце подачи должна соответствовать диаметру барабанов (например.грамм. тросы от 10-дюймовых тормозов при работе 10 с или от 11-дюймовых тормозов при работе 11 с). Со всеми компонентами в руках и новым высокопроизводительным набором передач (см. «Pig Hunt», Mopar Muscle, июль ’99), сборка нашего модифицированного 34-дюймового A-Body 8 была уменьшена до простых гаек и болтов. задача. Подписи к фотографиям описывают основные работы.

A Кузовной дисковый тормоз Anomlie с разболтовкой 4,5 дюйма ??
