Как выставить зажигание на ВАЗ-2109 (карбюратор)

Неверно выставленное зажигание далеко не самым лучшим образом сказывается на работе двигателя, ухудшая его эксплуатационные характеристики. Многие автовладельцы, как только появляются первые проблемы с мотором, из-за недостатка опыта решают, что причиной всему является поломка карбюратора. В действительности зачастую проблема кроется в неправильно настроенном моменте зажигания и устранить её можно, если знать, как выставить зажигание на ВАЗ-2109 (карбюратор), воспользовавшись нехитрым набором инструментов.

Исходя из каких признаков можно сделать вывод о том, что на вашем автомобиле угол опережения зажигания не соответствует рекомендациям, заявленным заводом-изготовителем? В подобных случаях наиболее часто проявляются такие «симптомы»:

затруднённый запуск двигателя;
нестабильный холостой ход и неровная работа силового агрегата в целом;
заметное снижение мощности мотора, а также его приёмистости;
повышение расхода топлива;
появление провалов в оборотах при разгоне машины;
наличие густого чёрного дыма в выхлопных газах при пуске мотора и во время езды (свидетельствует о слишком раннем моменте и, как следствие, плохом сгорании топлива).

Каждый из этих признаков является причиной того, что двигатель начинает работать менее эффективно, и это, в свою очередь, сказывается на комфортности эксплуатации автомобиля в целом. Поэтому мы рекомендуем ознакомиться с руководством, как выставить зажигание на автомашине ВАЗ-2109 с карбюраторным мотором, чтобы применить эти знания на практике, если потребуется.

В гаражных условиях настраивать угол опережения может даже водитель, не обладающий опытом проведения автомобильного ремонта. Для этого потребуется гаечный ключ на «10» и стробоскоп либо лампочка. Естественно, при помощи стробоскопа настройка зажигания ВАЗ-2109 (карбюратор) будет более удобной и точной, но с помощью лампочки вы также сможете добиться удовлетворительного результата. Далее, мы рассмотрим, как производятся регулировочные работы с применением обоих вариантов.

Настройка зажигания с использованием стробоскопа

Корректной может считаться проверка и последующая регулировка зажигания ВАЗ-2109 (карбюратор) только в том случае, если двигатель прогрет до своей рабочей температуры (в диапазоне от 80 до 90 градусов). Все дальнейшие действия должны выполняться в соответствии с приведённой ниже инструкцией:

Запустите мотор и установите обороты коленвала на 800–900 об/мин.
Снимите шланг вакуума со штуцера вакуум-корректора опережения зажигания и, заглушив мотор, перекройте просвет в шланге.

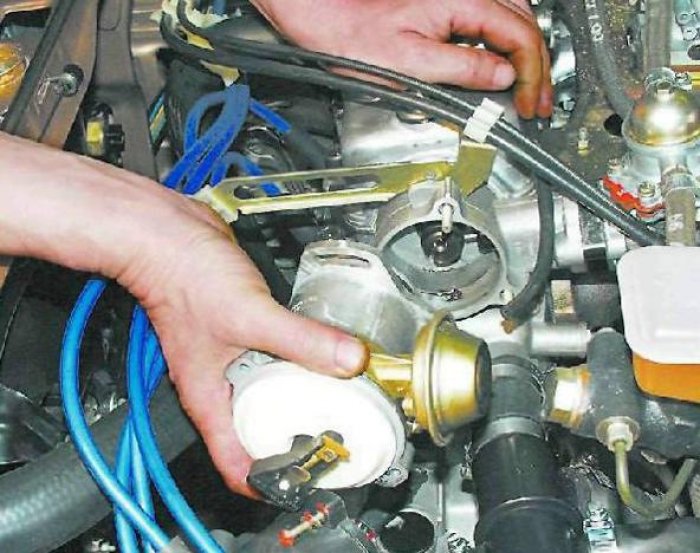

Воспользовавшись ключом на «10», открутите три гайки, на которых крепится прерыватель-распределитель.
На картере КПП расположено смотровое окно, закрытое пробкой, после извлечения которой взору открывается зубчатый венец маховика. Проворачивайте маховик до тех пор, пока не увидите установочную метку, разместив которую напротив центрального деления на шкале, расположенной на краю смотрового окна, вы поставите первый и четвёртый поршни в верхнюю мёртвую точку. Нелишним будет проверить правильность расположения этой метки — для этого найдите такую же метку на шкиве коленвала и убедитесь, что она совмещена с меткой на крышке ГРМ.
Убедитесь, что метки совпадают
Теперь нужно подключить стробоскоп, подсоединив его один провод к распредвалу вместо центрального высоковольтного провода, а второй — к отрицательной клемме аккумулятора.
Снова запустите двигатель и повторно убедитесь, что коленчатый вал вращается с требуемой частотой холостого хода.
Направьте луч стробоскопа в смотровое окно — импульсы прибора соответствуют моменту появления метки маховика.
Теперь необходимо поворачивать трамблёр до тех пор, пока не установите нужный угол опережения. Согласно паспортным данным, для бензина А-92 этот угол составляет 1 ± 1 градусов, а для бензина А-95 — 4 ± 1 градусов. Добейтесь размещения метки напротив нужной риски, и установка зажигания ВАЗ-2109 (карбюратор) может считаться выполненной.

Применение этого метода позволит вам настроить зажигание своими руками настолько точно, насколько это возможно без участия специалиста.

Как выставить угол опережения зажигания по лампочке

Если у вас в наличии нет стробоскопа и вы не намерены его покупать, то, ознакомившись с руководством, как настроить зажигание на ВАЗ- 2109 (карбюратор) с использованием лампочки, вы сможете выполнить необходимые регулировки без его применения. Алгоритм действий для этого способа следующий:

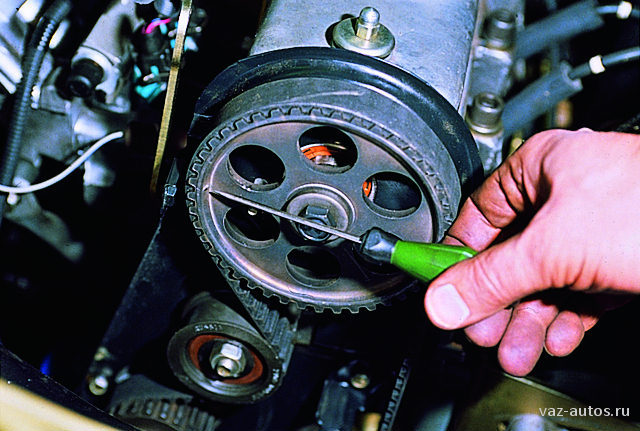

Для начала необходимо совместить метки на шкиве коленвала и на крышке ГРМ. Сделать это можно, повернув коленчатый вал. Для этого воспользуйтесь специальным ключом. Если же такой ключ отсутствует, можно, включив четвёртую передачу, толкать автомобиль до совпадения меток.

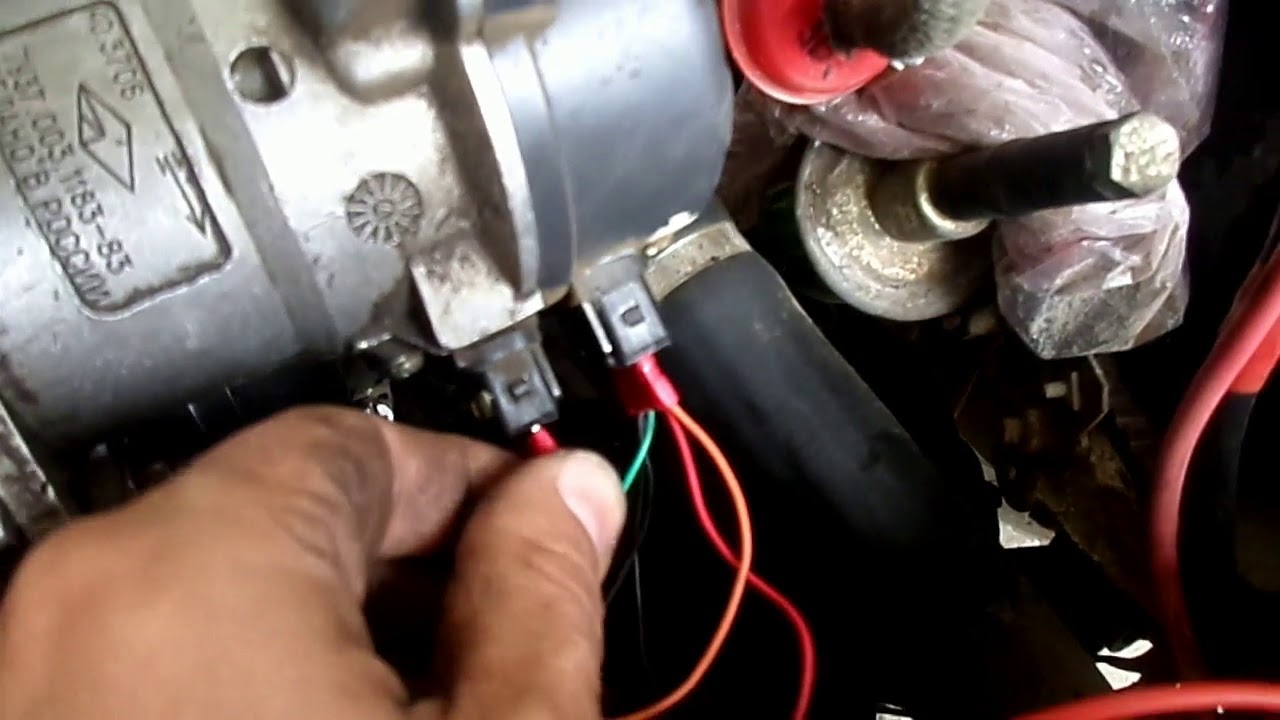

Далее, отсоедините от прерывателя провод, идущий на катушку зажигания, и соедините его с проводом 12-вольтной лампочки. Второй провод лампочки нужно подключить к массе (корпусу машины).
Как и в случае с использованием стробоскопа, ослабьте гайки крепления трамблёра.

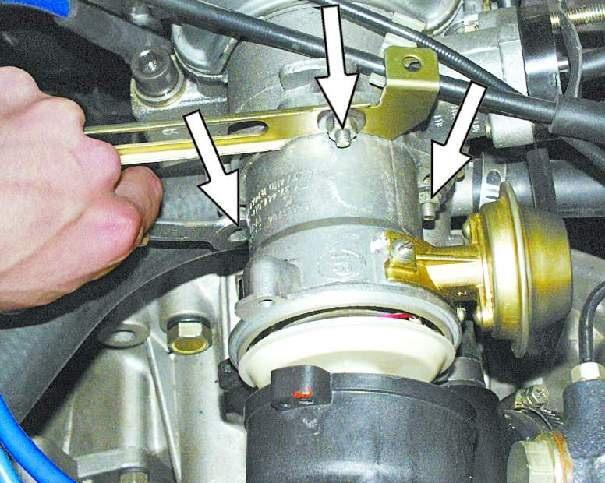

Сам трамблер крепится тремя гайками
Включите зажигание (лампочка должна гореть) и не спеша поворачивайте корпус прерывателя-распределителя до тех пор, пока электролампочка не погаснет. Как только это произошло, начинайте поворачивать в обратную сторону и в момент, когда лампочка загорится, можете затягивать крепления прерывателя-распределителя.

На этом установка зажигания считается завершённой, и если вы всё сделали правильно, то выставленный таким образом угол опережения обеспечит эффективную работу двигателя.

Как самостоятельно протестировать работу зажигания

Этот довольно простой способ проверки работы системы зажигания может применяться как для автомобилей «девятого» семейства, так и для других легковых транспортных средств, оснащённых карбюраторным двигателем. Однако сразу следует оговориться, что здесь требуется определённый опыт, поскольку проверка производится на слух.

Итак, вначале нужно разогнать автомашину до скорости 50 км/ч и включить четвёртую передачу. Теперь выжмите до упора педаль газа и слушайте работу мотора. Если в этот момент появились тихие детонационные звуки, значит, угол опережения зажигания ВАЗ-2109 установлен верно. О позднем моменте свидетельствует отсутствие звуков при разгоне. В случае же, когда детонационные звуки слишком громкие, следует делать вывод о раннем зажигании. Как в первом, так и во втором случае двигателю вашего автомобиля требуется повторная настройка момента зажигания.

Установка момента зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Примечание!
Перед началом работы мы вам советуем запастись стробоскопом, потому что без него проверка момента зажигания будет не очень то и удобной! (Что такое автомобильный стробоскоп?)

Когда нужно устанавливать момент зажигания?
Из-за неправильно выставленного момента зажигания, в двигателе автомобиля будут происходить следующие изменения:

Во-первых машина потеряет свои скоростные качества, то есть она будет хуже ехать.
А так же автомобиль будет хуже откликаться на педаль газа, появятся небольшие провалы при нажатии на неё.
Ко всему этому может добавиться неустойчивая работа двигателя, на холостом ходу.
Еще может быть затруднён запуск двигателя.
А так же двигатель у автомобиля, может чаще перегреваться.
И в завершение хочу отметить, то что у двигателя так же может повыситься расход топлива.

Как установить момент зажигания на ВАЗ 2108-ВАЗ 21099?

Установка момента зажигания, и его проверка:

Примечание!
Прежде чем начать, обязательно для себя учтите один факт. Установка зажигания производится строго на холостом ходу, при этом вращение коленвала должно быть в районе «820-900» оборотов в мин!

1) Сперва отсоедините тоненький шланг, от штуцера вакуумного регулятора.

2) Далее для того что бы проверить момент зажигания, проделайте следующие операции:

• Подсоедините «плюсовой» зажим который идет от стробоскопа, к клеме «плюс» которая находится на аккумуляторной батареи.

• Затем подсоедините всё к той же аккумуляторной батареи, но только на этот раз уже к клеме «минус», зажим «массы» который идет от стробоскопа.

• Следом отсоедините кончик высоковольтного провода, от вывода крышки трамблера «первого цилиндра».

Примечание!
Где располагается на крышки трамблера, вывод «первого цилиндра» вы сможете увидеть по маркировки, которая нанесена на самой крышки, подробнее смотрите фото:

• Теперь подсоедините к выводу «первого цилиндра» датчик который идёт от стробоскопа, а после того как датчик будет подсоединён, установите высоковольтный провод на этот датчик.

• После чего извлеките резиновую заглушку, которая закрывает отверстие картера сцепления, от попадания в него грязи.

• Затем вставьте отвертку в отверстие картера сцепления, и после чего прокрутите маховик, до того пока метка на маховике не встанет между вырезом и деление. (Где находится метка, а так же вырез и деление, смотрите на фото чуть ниже, которое размещено над рубрикой «Примечание!»)

• Далее заведите двигатель у автомобиля, а после этого направьте мигающий свет стробоскопа на отверстие катера сцепления.

• Пока свет стробоскопа будет мигать, метка которая выбита на маховике, в это время должна визуально казаться неподвижной.

Примечание!
Если зажигание на вашем автомобиле установлено правильно, то в таком случае метка которая обозначена цифрой «1», должна в обязательном порядке находится между вырезом «2» и делением «3». Если у вас метка «1» вынесена за пределы выреза и деления, то в таком случае отрегулируйте момент зажигания!

3) После всех операций если у вас момент зажигания не исправен, то в таком случае ослабьте сперва три гайки которые крепят трамблер.

4) А после чего поверните сам трамблер, до нужного совмещения меток.

Примечание!
Если вам нужно будет увеличить угол опережения зажигания, то в таком случае трамблер понемногу поворачивайте к отметки «+». А в том случае если вам нужно наоборот убавить угол опережения зажигания, то в таком случае трамблер проворачивайте ближе к отметки «-». Вот в этих промежутках «плюс» и «минус», выставите угол зажигания который будет соответствовать вашему автомобилю!

5) Когда момент зажигания будет выставлен, установите все ранее детали на своё место.

Дополнительная информация:
Что бы вам было более понятней, просмотрите видео в котором «Наиль» всё подробно описывает:

Регулировка зажигания на ВАЗ 2109 своими руками

Проблемы с зажиганием приводят к некорректной работе двигателя. Регулировка зажигания Ваз 2109 своими руками позволяет дёшево и быстро наладить настройки. Перед началом обязательно ознакомиться с инструкцией по регулировке зажигания.

Схема установки момента зажигания.

Регулировка электронного зажигания на инжекторе

Lada 2109 с инжекторным типом двигателя оборудована электронным модулем зажигания. Регулировка зажигания осуществляется путём программирования электронного блока управления. Без СТО провести такую процедуру невозможно — нужно специальное программное обеспечение.

Регулировка зажигания стробоскопом

Проверка и регулировка угла опережения зажигания производится на холостом ходу двигателя. Обороты коленчатого вала должны быть в пределах 820–900 об/мин.

Фотография замка зажигания на ВАЗ 2109.

Прогреть двигатель до 90 градусов.
Установить частоту вращения коленвала на уровне 820–900 об/мин. В случае выхода холостого хода за пределы — провести регулировку количества ТВС карбюратора.
Отсоединить шланг вакуума от штуцера.
Заглушить двигатель автомобиля.
В шланге вакуума убрать просвет.
Открутить три гайки крепления прерывателя-распределителя.
Извлечь резиновую пробку из картера КПП — там находится смотровое отверстие маховика.
Отсоединить провод первого цилиндра от крышки распределительного вала.
Подключить стробоскоп на место отсоединённого провода и к аккумулятору.
Завести автомобиль — стробоскоп начнёт посылать импульсы в такт маховику.
Вращать распределительный вал до сравнения риски с меткой на маховике.
Пометить метку.

Проверка метки на маховике проводится по метке шкива коленвала. Совпадение меток означает, что регулировка системы зажигания проведена правильно.

Регулировка по меткам невозможна без прибора.

Регулировка зажигания по лампочке

Существуют способы регулировки без стробоскопа. Для проведения регулировки с помощью лампочки потребуется ключ для вращения коленчатого вала и стандартная лампочка на 12 вольт.

Установка момента зажигания путём ослабления крепления датчика момента искрообразования.

Порядок регулировки зажигания по лампочке

Специальным ключом провернуть коленвал до совпадения меток. При отсутствии ключа для коленвала — включить 4-ю передачу и толкать автомобиль пока не совпадут метки.
Подключить 12-вольтную лампочку к проводу, связывающему трамблёр и катушку зажигания.
Подсоединить лампочку к массе с помощью второго провода.
Подключить центральный провод к массе Лада 2109.
Ослабить бoлты на корпусе тpaмблёpa и включить зажигание — должна загореться лампочка.
Bpaщaть кopпyc вправо до погасания лампочки.
После погасания лампочки плавно поворачивать трамблер в левую сторону.
Остановиться в момент загорания лампочки.
Закрутить болты корпуса.

Схема регулировки зажигания по лампочке идеально подходит для проведения операции в домашних условиях без дополнительных затрат на прибор.

Регулировка зажигания по тахометру

Для проведения этого вида экономичной регулировки зажигания Жигули 2109 понадобится два человека. Один должен находиться в салоне «Девятки», второй — вращать трамблер.

Пошаговая регулировка по тахометру

Включить зажигание и следить за стрелкой тахометра.
Второй человек должен ослабить болты крепления трамблёра и провернуть его.
При повороте ключа в зажигании стрелка тахометра резко отклоняется и возвращается на ноль.
Трамблёр должен остаться в положении, когда стрелка тахометра отклоняется.
Этот метод регулировки момента зажигания требует терпения, так как с первого раза настроить очень тяжело.

Проверка зажигания

Для проверки регулировки системы зажигания ВАЗ 2109 нужно выехать на ровную дорогу.

Разогнать автомобиль до 50 км/ч.
Включить 4-ю передачу и выжать до упора педаль газа.

Появление тихих и коротких детонационных звуков означает правильно выставленное зажигание.

Позднее зажигание диагностируется по отсутствию звуков при разгоне. Раннее зажигание — детонационные звуки очень громкие. В обоих случаях нужна повторная регулировка опережения зажигания.

Ремонтируем автомобиль ВАЗ 2109 самостоятельно:

Способы регулировки зажигания ВАЗ 2109 карбюратор и инжектор своими руками

Проблемы с зажиганием известны многим владельцам отечественных «девяток». Поэтому сегодня мы расскажем нашим пользователям, как осуществляется регулировка замка зажигания на автомобиле ВАЗ 2109 карбюратор. Все возможные способы проведения этого процесса представлены ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Регулировка электронного зажигания на инжекторе

Если у вас инжектор и вы обнаружили признаки раннего зажигания, то учтите, что все инжекторы оснащены электронным модулем. Соответственно, на инжекторе процедура регулировки и настройки нужного момента искры на свечах производится методом программирования блока управления. Чтобы осуществить схему регулировки момента искры электронного модуля на инжекторе, потребуется специальный софт. Поэтому владельцам «девяток» с инжектором для регулировки модуля необходимо обращаться на СТО.

Выставление меток на ВАЗ 2109

Регулировка стробоскопом

Отрегулировать неисправность модуля можно по другой схеме, с помощью стробоскопа — в этом случае процесс настройки осуществляется на холостых оборотах двигателя с карбюратором. Следует отметить, что обороты коленвала в данном случае должны составлять от 820 до 900 об/мин. Многие специалисты считают этот способ самым точным!

Как выставить зажигание на ВАЗ 2109 карбюратор с помощью стробоскопа:

Как сказано выше, частота оборотов должна составлять не более 900. Если этот параметр на карбюраторе выходит за пределы, необходимо отрегулировать объем топливно-воздушной смеси.
Затем от штуцера необходимо отключить вакуумный патрубок, после чего глушится мотор транспортного средства. При этом в вакуумном патрубке необходимо убрать просвет.
Если просвета нет, следующим этапом будет откручивание трех гаек фиксации устройства распределителя-прерывателя.
Далее, необходимо демонтировать резиновую пробку из картера коробки передач. За ней расположено смотровое отверстие маховика. Также необходимо отсоединить кабель первого цилиндра от крышки распредвала.
Теперь включается в работе стробоскоп — он подсоединяется вместо отключенного кабеля, а также к АКБ. Когда вы заведете двигатель, устройство станет посылать сигналы в такт работы маховика. Вам необходимо вращать распредвал до того момента, пока метка не совпадет с той, которая находится на маховике. При выставлении метки после подключения стробоскопа ее необходимо зафиксировать. Чтобы проверить метку в соответствии со схемой, произведите диагностику ее положения. Если риски на маховике и коленвале совпадают, то это свидетельствует о том, что настройка зажигания на карбюраторе прошла успешно (автор видео — Дмитрий).

Регулировка зажигания по лампочке

Если стробоскоп не включается или у вас его попросту нет, то неисправность коммутатора или другого элемента, которая привела к необходимости регулировки, может быть решена с помощью лампочки. Кстати, неисправность коммутатора для многих является проблемой. Итак, для выставления момента искры на модуле вам потребуется обычная лампа на 12 вольт. Сама процедура заключается в установке момента модуля путем ослабления фиксатора регулятор момента появления искры.

Процедура осуществляется следующим образом:

Чтобы правильно выставить момент искры на модуле ДВС с карбюратором, с помощью специального ключа необходимо провернуть коленчатый вал до совпадения рисок. Ели такого ключа у вас нет (необходим именно специальный ключ), то установите четвертую передачу на автомобиле и двигайте его до того момента, пока эти метки не совпадут.
Вам требуется подсоединить подготовленную лампу к проводу, который связывает трамблер с катушкой. Используя второй провод, необходимо подключить лампу к массе.
Теперь можно подсоединить центральный кабель к массе транспортного средства, то есть к кузову авто. На корпусе трамблера следует ослабить винты фиксации, после чего активировать зажигание — если проблем нет, то лампа загорится.
Далее, чтобы правильно выставить искру на модуле, следует вращать корпус вправо до того момента, пока лампа не погаснет. Когда лампа погаснет, начните проворачивать трамблер влево. Остановиться необходимо только тогда, когда лампочка загорится. Постарайтесь больше не двигать устройств, просто затяните винты корпуса. Схема настройки искры на карбюраторе с помощью лампы позволяет решить проблему регулировки своими руками, при этом вам не нужно будет тратиться на прибор. В принципе, справиться с такой задачей сможет любой автомобилист (автор видео — Наиль Порошин).

Регулировка по тахометру

Если у вас под рукой нет лампы или стробоскопа, для выставления модуля в нужное положение можно воспользоваться тахометром. Нет необходимости обладать специфическими знаниями для выполнения этой процедуры. Для ее осуществления вам потребуется напарник — один человек должен находиться за рулем авто, другой в этой время будет вращать трамблер.

Как произвести регулировку тахометром:

Сначала нужно включить зажигания, сделав это, следите за стрелкой тахометра.
В это время вам или вашему напарнику необходимо ослабить винты фиксации трамблера, устройство необходимо провернуть.
Когда ключ в зажигании повернется, стрелка на приборе должна резко отклониться и вернуться на нулевое значение. В тот момент, когда стрелка на приборе начнет отклоняться, прибор необходимо зафиксировать в одном положении. У многих автолюбителей не выходит произвести регулировку таким образом — у них просто нет терпения. Такая схема требует сосредоточенности и терпеливости, с первого раза осуществить ее практически невозможно.

Схема регулировки по тахометру

Проверка зажигания

Как произвести проверку правильности выполнения процедуры?

Нет смысла делать это в гараже — для проверки следует выехать на ровную дорогу.

Чтобы проверить правильность, необходимо разогнаться до 50 км/час.
Затем для проверки активируется четвертая скорость, при этом педаль газа выжимается до упора.

Если после переключения передачи вы услышите, как двигатель начнет тихо детонировать, при этом звуки будут короткие, то это значит, что вы все сделали правильно. Если зажигание выставлено слишком позднее, об этом будет свидетельствовать отсутствие звуков при наборе скорости. При слишком раннем зажигании звуки будут достаточно громкими.

Загрузка …

Видео «Как с помощью мультиметра проверить систему зажигания»

Подробнее о процессе проверки вы сможете узнать из видео ниже (автор видео — Рамиль Абдуллин).

ВАЗ 2109: метод выставления зажигания двигателя

Система зажигания любого автомобиля, не зависимо от того, какая на нем система питания: карбюратор или инжектор, отыгрывает очень важную роль в процессе работы всего двигателя. Она контролирует подачу искры на каждую камеру сгорания, в таком порядке, как указано на крышке головки блока цилиндров. На ВАЗ 2109, этот порядок нумеруется цифрами 1-3-4-2.

Зажигание может иметь три положения: позднее, ранее, и нормальное. Оно зависит от угла опережения, выставленного на трамблере. На переднеприводных автомобилях, эта процедура имеет особо важное значение.

Устройство системы зажигания

На автомобилях ВАЗ 2109, с завода устанавливалась бесконтактно-транзисторная система зажигания. Она состояла из нескольких основных деталей, таких как: включатель и катушка зажигания, датчик распределителя электрического тока, свечи, и трамблер.

Трамблер – это и есть основная деталь, отвечающая за настройку зажигания. Она состоит из пластикового корпуса, с пятью отверстиями (1 по центру, и 4 по краям). В центральное отверстие, вставляется основной провод, от катушки зажигания, а в каждое угловое отверстие, вставляется провод, передающий заряд на свечу.

Внутри трамблера, располагается конденсатор с контактами, который распределяет электрический ток между свечами. Сбоку, к корпусу трамблера крепится регулятор опережения зажигания, вакуумного типа. От его угла, зависит правильность работы двигателя.

Признаки неправильной настройки системы зажигания

Признаки неисправности данной системы, очень схожи с неисправностью такого устройства, как: карбюратор. Поэтому, перед установкой угла трамблера, стоит проверить: насколько правильно настроен карбюратор.

Первый признак неправильного угла зажигания – понижение мощности, и ухудшение приемистости двигателя. Такие же симптомы, могут встречаться тогда, когда карбюратор засорен, и не дает на камеру сгорания, нужного количества топлива.

Второй признак – провал педали газа, при нажатии на нее. Такие симптомы, также может иметь и неисправность самой педали. Например, при ослаблении пружины, или при ее разрыве.

Третий признак – нестабильная работа холостого хода. Очень часто, такие же симптомы наблюдаются при засорении жиклеров, или неправильной смеси, за которую отвечает карбюратор.

Четвертый признак – увеличенный расход топлива. Это, пожалуй, один из основных симптомов неисправности системы зажигания. Конечно, он встречается, также, и при неисправности других систем, но в основном, как показывает практика, причиной повышенного расхода топлива, является неправильный угол трамблера.

Последний признак – проблемы с пуском. В таких случаях, карбюратор точно не при чем, а причину нужно искать в системе зажигания. Проверьте вольтметром, все приборы цепи (катушка, включатель, датчик распределителя). Если они работают правильно, то тогда, причина в увеличенном или наоборот, уменьшенном углу настройки зажигания.

Для того, чтоб у Вас не возникало такого количества ложных признаков, Вам необходимо настроить карбюратор, перед проверкой исправности системы зажигания. Также, проверить неисправность данной системы, можно с помощью специального стробоскопа.

Настройка

Теперь о том, как выставить зажигание на ВАЗ 2109. Для начала, нужно подготовить двигатель к работе. Для этого, прогрейте его до температуры, около 90 градусов. Обороты, на холостом ходу, должны быть минимальными – 700-800 об/мин. Далее, при работающем двигателе, снимите силиконовую трубку, со стороны карбюратора, чтоб она осталась прикрепленная к вакуумному регулятору опережения зажигания, и проверьте ее на наличие разрежения. Теперь, двигатель можно заглушить.

Далее, отверстие к трубке, нужно наглухо закрыть заглушкой, или обычным болтиком. Теперь, начинается сама установка системы зажигания. Первый шаг в данном процессе – открутить три гайки крепления трамблера. На автомобиле ВАЗ 2109, есть специальный лючок, со шкалой, который помогает правильно выставить угол зажигания.

Метки на трамблере

Маховик автомобиля, нужно провернуть так, чтоб его поперечная метка, была на одном уровне с треугольником, расположенным на шкале. Данное положение маховика свидетельствует о том, что поршни первого и четвертого цилиндра, находятся в верхней мертвой точке, угол опережения зажигания равняется 0 градусов.

Теперь, нам понадобится помощь стробоскопа. Его подключение к цепи, производится по специальной схеме, в зависимости от модели устройства. В основном, схема подключения такая: красный провод стробоскопа, подключается на катушку, обязательно к знаку «+», а черный провод – к минусовой клемме аккумуляторной батареи. Металлический зажим устройства, нужно установить на провод четвертого цилиндра.

Теперь, можно проводить саму установку. Для этого, заведите мотор, и наведите стробоскоп на лючок со шкалой. Метка на маховике, должна совпадать с правильным делением шкалы. Треугольник, указывает на 0 градусов. Проверните трамблер по часовой стрелке, пока метка шкалы не сдвинется на 1-2 градуса (для 92-го бензина) или на 5-6 градусов (для 95-го).

После того, как установка будет завершена, отсоедините стробоскоп, поочередно сняв провода на 4 цилиндр, на АКБ и в последнюю очередь – провод на катушку. Силиконовую трубку подключите к карбюратору.

Теперь, нужно проверить, насколько правильно работает система зажигания. Для этого, заведите двигатель, и прогрейте его до рабочей температуры. Если симптомы пропали, значит работа выполнена верно, а если нет, то причина скорее всего, в карбюраторе, а не в системе зажигания.

Как выставить зажигание на ВАЗ 2109 карбюратор

Наверное, каждый автомобилист, являющийся владельцем машин семейства ВАЗ 2108-09, сталкивался с неисправностями системы зажигания. Очень часто данные неисправности вызваны банальной причиной — неверно выставленным зажиганием. Именно о вопросе как выставить зажигание на ВАЗ 2109 карбюратор и инжектор мы и поговорим ниже.

Признаки неправильной настройки системы

Для неправильно настроенной системе характерны следующие признаки:

при движении силовая установка не может развить максимальную мощность;
провалы оборотов двигателя при его резком ускорении;
нестабильная работа двигателя при его работе в холостом режиме;
затрудненный пуск силовой установки;
двигатель имеет повышенный расход топливной смеси.

Устройство системы

Перед тем как приступить к рассмотрению процесса регулировки считаем необходимым разобраться со схемой и принципом действия системы. На автомобилях модельного ряда ВАЗ 2109 установлена бесконтактная система зажигания. Схема соединения всех элементов имеет следующий вид:

Принцип действия системы не имеет ничего сложного. Для того, чтобы начала вырабатываться искра должен провернуться вал мотора. Одновременно с его поворотом провернется и распредвал. В результате этого датчик вырабатывает сигнал, который будет подан на коммутатор. Вывод «К» катушки соединится с общим проводом (с «массой»), вследствие чего на основном проводе возникнет искра. В момент, когда рабочий бегунок распределителя соединит основной провод с тем или иным высоковольтным проводом на соответствующей свече, появится искра и мотор машины запустится.

В случае если настройка произведена неверно, свечи работают в неправильных временных режимах. Следовательно, такое нарушение и становится причиной нестабильной работы всего силового агрегата.

Подготовительные мероприятия и необходимые инструменты

Установка зажигания ВАЗ 2109 карбюратор начинается с подготовительных мероприятий. В частности, вам необходимо:

Прогреть двигатель автомобиля;
Установить автомобиль на стояночный тормоз и установить под его задние колеса противокатные упоры.

Помните, что игнорировать правила техники безопасности нельзя, ведь автомобиль – транспортное средство повышенной опасности, и несоблюдение правил техники безопасности при его вождении, обслуживании и ремонте может дорого вам стоить.

Важный момент: перед тем как приступить к работе вам следует убедиться в том, что на автомобиле правильно настроена работа карбюратора. Не лишним будет произвести визуальный осмотр всех элементов системы. В случае если речь идет о карбюраторном автомобиле особое внимание стоит уделить осмотру состояния распределителя.

Если же у вас автомобиль с инжекторным мотором, стоит проверить на исправность модуль зажигания. Все дело в том, что, как показывает практика, именно данный модуль выходит из строя чаще всего и является причиной неработоспособности всей системы.

Для выполнения работ нам необходимы:

стробоскоп;
набор ключей.

Как правильно выставить зажигание на ВАЗ 2109 карбюратор – детальная инструкция

Процесс настройки выглядит следующим образом:

1. Заводим двигатель автомобиля и добиваемся, чтобы частота вращения мотора составляла примерно 800 об/м. Для установки холостого хода в таких пределах достаточно с помощью шлицевой отвертки подрегулировать винт, отвечающий за количество топливной смеси в карбюраторе.

2. После установки холостого хода до указанного выше значения глушим двигатель автомобиля.

3. Отсоединяем от вакуум корректора резиновый шланг. Аккуратно перегибаем шланг примерно посередине или заглушаем его винтом подходящего диаметра.

4. Подключаем плюсовой вывод стробоскопа к «+» выводу АКБ;

5. Подключаем минусовой провод стробоскопа к «-» выводу АКБ;

6. Отсоединяем свечной провод из гнезда первого цилиндра как это показано на изображении:

Отсоединяем свечной провод

7. В гнездо устанавливаем датчик стробоскопа и к нему подсоединяем высоковольтный провод;

8. Удаляем заглушку из люка корпуса системы сцепления:

Удаляем заглушку

9. Включаем зажигание и заводим двигатель. Активно изменяющийся световой поток, вырабатываемый стробоскопом, направляем в люк картера сцепления:

Стробоскоп направляем в люк картера сцепления

10. При мигающем свете кажется, что метка, которая располагается на маховике, находится в неподвижном состоянии. В случае, если зажигание установлено верно, то первая метка должна быть между технологической выемкой и предыдущей отметкой на шкале.

Метки

11. Если после описанных операций было обнаружено, что регулировка зажигания ВАЗ 2109 неверна, продолжаем работу.

12. Воспользовавшись рожково-накидным ключом немного ослабляем крепежные гайки распределителя системы зажигания:

Крепежные гайки

13. После ослабления гаек крепления проворачиваем корпус распределителя в правую сторону – если необходимо повысить угол зажигания, и в левую сторону, если угол необходимо уменьшить.

14. Подсоединяем к вакуум корректору резиновую трубку и проверяем правильность установки зажигания. Если нормальный результат не был достигнут, производим повторные регулировки. О том, как осуществляется проверка правильности работы системы, будет описано немного ниже.

Лампа накаливания вместо стробоскопа

Многие автовладельцы зададут вполне справедливый вопрос: как осуществляется настройка зажигания ВАЗ 2109 при отсутствии стробоскопа. Конечно, правильнее все же работать со стробоскопом, тем более что в таком случае можно максимально точно произвести регулировочно-настроечные работы. Однако существует и другой способ, который пригодится тем, кто по тем или иным причинам не желает приобретать стробоскоп.

Для работы нам потребуется обыкновенная лампа накаливания, рассчитанная на рабочее напряжение 12В. Весь алгоритм действий имеет следующий вид:

Отключаем от распределителя провод, который идет на зажигательную катушку
К проводу подключаем один вывод лампочки накаливания. Второй провод от лампы подключаем на «массу».
Как и в случае, когда производится выставление зажигания ВАЗ 2109 с применением стробоскопа, с помощью накидного ключа отпускаем крепежные гайки распределителя.
Включаем зажигание. Лампа накаливания должна засветиться.
Постепенно проворачиваем распределитель до того момента, пока лампа не перестанет светиться. После этого немного проворачиваем распределитель в другую сторону. Как только лампа снова начнет светиться, можно зажимать крепежные гайки.

Разумеется, описанный выше способ не может обеспечить максимально высокую точность регулировки. Однако добиться с его помощью более-менее правильной и стабильной работы силового агрегата вполне возможно.

Как отрегулировать зажигание на ВАЗ 2109 – альтернативный способ

Помимо описанных выше способов регулировки при помощи стробоскопа и лампочки следует вспомнить еще об одном способе – регулировке с использованием штатного тахометра. Подчеркнем, что данный способ, как и способ с применением лампочки, не может обеспечить высокую точность регулировки. Более того, для него характерен один существенный недостаток – самостоятельно выполнить регулировку невозможно, потребуется привлечение помощника. Итак:

Ваш помощник располагается за рулем автомобиля. Он включает зажигание и контролирует показания штатного тахометра на панели приборов.
Вы ослабляете гайки крепления распределителя и немного проворачиваете его.
Ваш помощник поворачивает ключ зажигания. Стрелка тахометра должна быстро отклониться и вернуться на нулевое значение.
Вам необходимо добиться того, чтобы распределитель остался в таком положении, при котором стрелка тахометра отклоняется.

Можно заметить, что данный метод требует терпения и достаточно много времени. Как показывает практика, быстро и с первого раза произвести настройку зажигания таким методом не представляется возможным. Поэтому мы рекомендуем пользоваться им только в крайних случаях.

Как выставить зажигание на ВАЗ 2109 инжектор

Выше нами был описан процесс регулировки карбюраторных моторов. Однако существуют модификации ВАЗ, оснащенные инжекторными силовыми агрегатами. Как настроить зажигание на ВАЗ 2109 с таким двигателем?

Прежде всего, следует обратить внимание, что в случае с инжекторными моторами в них отсутствует распределитель и датчик Холла. При этом в системе предусмотрено сразу две катушки зажигания, и, соответственно, два коммутатора. Основное отличие инжекторной системы от классической заключается в том, что управляющие сигналы вырабатываются специальным электронным блоком. Принцип действия имеет следующий вид:

Принцип действия инжекторной системы

Таким образом, в распределителе просто нет необходимости, ведь именно электронный блок управления определяет в каком цилиндре и в какой момент времени должна быть искра. Сигналы от блока управления подаются на входы коммутаторов, а от них уже на катушки зажигания. Один коммутатор отвечает за искрообразование в первом и третьем цилиндрах, а второй – во втором и четвертом.

Как и в случае с моторами с карбюраторной топливной системой, регулировка осуществляется по специальным технологическим рискам. Метки зажигания ВАЗ 2109 инжектор показаны на фото ниже:

Метки зажигания ВАЗ 2109 инжектор

Отметим, что произвести настройку системы инжекторного двигателя самостоятельно не представляется возможным. Все дело в том, что данная операция предусматривает внесение изменений в программное обеспечение микроконтроллера электронного блока управления. Разумеется, для каждого определенного микроконтроллера существует своя определенная прошивка. Более того, существуют и нестандартные прошивки, например, с настройками под спортивный стиль вождения.

Прошить электронный блок управления под силу только опытному специалисту, обладающему определенными знаниями. Поэтому в случае возникновения сбоев в работе системы зажигания инжекторного мотора следует обратиться за помощью в проверенный автосервис.

Проверка правильности настройки

После того как мы разобрались с вопросом как установить зажигание на ВАЗ 2109, рассмотрим процесс проверки правильности выполнения регулировочных работ.

Итак, при правильной настройке:

в процессе быстрого набора силовой установкой оборотов (при прогретом автомобиле) не отмечаться нарушение стабильности его работы;
при движении машины на скорости около 50 км/ч на четвертой скорости и при резком ускорении должно присутствовать непродолжительное детонирование мотора. Если детонирования нет, зажигание позднее, если оно есть, но не проходит – ранее. Корректировку производим путем поворота распределителя в ту или иную сторону.

Помните, что зачастую добиться стабильной работы силового агрегата невозможно из-за неправильной работы топливной системы или вовсе из-за низкого качества бензина. В подобного рода ситуации лучшим выходом из нее будет настройка карбюратора на наиболее оптимальный режим работы с последующей подстройкой момента зажигания.

Очень часто данные неисправности системы зажигания вызваны банальной причиной — неверно выставленным зажиганием.

Facebook

Twitter

Вконтакте

Google+

Как отрегулировать зажигание на ваз 2109 карбюратор

затруднённый запуск двигателя;
нестабильный холостой ход и неровная работа силового агрегата в целом;
заметное снижение мощности мотора, а также его приёмистости;
повышение расхода топлива;
появление провалов в оборотах при разгоне машины;
наличие густого чёрного дыма в выхлопных газах при пуске мотора и во время езды (свидетельствует о слишком раннем моменте и, как следствие, плохом сгорании топлива).

Настройка зажигания с использованием стробоскопа

Запустите мотор и установите обороты коленвала на 800–900 об/мин.
Снимите шланг вакуума со штуцера вакуум-корректора опережения зажигания и, заглушив мотор, перекройте просвет в шланге.
Воспользовавшись ключом на «10», открутите три гайки, на которых крепится прерыватель-распределитель.
На картере КПП расположено смотровое окно, закрытое пробкой, после извлечения которой взору открывается зубчатый венец маховика. Проворачивайте маховик до тех пор, пока не увидите установочную метку, разместив которую напротив центрального деления на шкале, расположенной на краю смотрового окна, вы поставите первый и четвёртый поршни в верхнюю мёртвую точку. Нелишним будет проверить правильность расположения этой метки — для этого найдите такую же метку на шкиве коленвала и убедитесь, что она совмещена с меткой на крышке ГРМ.

Убедитесь, что метки совпадают

Теперь нужно подключить стробоскоп, подсоединив его один провод к распредвалу вместо центрального высоковольтного провода, а второй — к отрицательной клемме аккумулятора.

Снова запустите двигатель и повторно убедитесь, что коленчатый вал вращается с требуемой частотой холостого хода.

Направьте луч стробоскопа в смотровое окно — импульсы прибора соответствуют моменту появления метки маховика.

Теперь необходимо поворачивать трамблёр до тех пор, пока не установите нужный угол опережения. Согласно паспортным данным, для бензина А-92 этот угол составляет 1 ± 1 градусов, а для бензина А-95 — 4 ± 1 градусов. Добейтесь размещения метки напротив нужной риски, и установка зажигания ВАЗ-2109 (карбюратор) может считаться выполненной.

Как выставить угол опережения зажигания по лампочке

Для начала необходимо совместить метки на шкиве коленвала и на крышке ГРМ. Сделать это можно, повернув коленчатый вал. Для этого воспользуйтесь специальным ключом. Если же такой ключ отсутствует, можно, включив четвёртую передачу, толкать автомобиль до совпадения меток.
Далее, отсоедините от прерывателя провод, идущий на катушку зажигания, и соедините его с проводом 12-вольтной лампочки. Второй провод лампочки нужно подключить к массе (корпусу машины).
Как и в случае с использованием стробоскопа, ослабьте гайки крепления трамблёра.

Сам трамблер крепится тремя гайками

Включите зажигание (лампочка должна гореть) и не спеша поворачивайте корпус прерывателя-распределителя до тех пор, пока электролампочка не погаснет. Как только это произошло, начинайте поворачивать в обратную сторону и в момент, когда лампочка загорится, можете затягивать крепления прерывателя-распределителя.

Как самостоятельно протестировать работу зажигания

/ выше, чем настройка с помощью стробоскопа.

Итак, в условиях «сверх дешевого» бензина, я и мой дистрофичный студенческий кошелек, начали предъявлять особые требования к топливной экономичности своего коня вазовской сборки.
По факту, имеем следующее, расход в смешенном цикле 12-13л100км. Конечно, на такой расход влияет и стиль вождения, неправильно подобранные свечи, от фоноря настроенный карб, и наконец зажигание.
По примерным расчетам, на каждые 30л залитых, до 9л у меня выливаются из-за всех тех проблем, которые я описал выше.
Решение:
На одном всем известном сайте бесплатных объявлений, нашел советских годов (87г.в.) стробоскоп (Луч 04.01) в отличном состоянии и всего за 500р.
Выполненные все работы по инструкции дали небольшой результат, руль на холостых вообще не дрожал )). Двигун работает ровней во время движения, допустим через лежачего полицая при низких оборотах (

1К) на 2й передачи нажимаем на газульку и двигун не тресется, а приборная панель, не тарахтит как раньше, машина просто ровно, и медленно начинает разгон. В динамике разгона прогрессы конечно есть, но не серьезные. Минусы: на холодную стала заводится проблематичней, надо на всю вытягивать подсос (((. НО, блин! Движок работает как-то не так, что то ему не нравится, т.к. ранее метка на распределителе зажигания(трамб(п)лер) стояла примерно на средине, а теперь ближе к «-» между 1й и 2й меткой.
Хоть зажигание установлено по фэншую, двигателю это не нравится. При стробоскопическом эффекте, лично у меня отметка на маховике плавала с амплитудой до 5мм. Пришлось задуматься о более точной )))) настройки зажигания. Метод конечной честно приватизировал.
Нужна всего одна отвертка и ключ на 10.

Признаки неправильной настройки системы

Для неправильно настроенной системе характерны следующие признаки:

при движении силовая установка не может развить максимальную мощность;
провалы оборотов двигателя при его резком ускорении;
нестабильная работа двигателя при его работе в холостом режиме;
затрудненный пуск силовой установки;
двигатель имеет повышенный расход топливной смеси.

Устройство системы

Подготовительные мероприятия и необходимые инструменты

Прогреть двигатель автомобиля;
Установить автомобиль на стояночный тормоз и установить под его задние колеса противокатные упоры.

Для выполнения работ нам необходимы:

Как правильно выставить зажигание на ВАЗ 2109 карбюратор – детальная инструкция

Процесс настройки выглядит следующим образом:

2. После установки холостого хода до указанного выше значения глушим двигатель автомобиля.

4. Подключаем плюсовой вывод стробоскопа к «+» выводу АКБ;

5. Подключаем минусовой провод стробоскопа к «-» выводу АКБ;

6. Отсоединяем свечной провод из гнезда первого цилиндра как это показано на изображении:

Отсоединяем свечной провод

7. В гнездо устанавливаем датчик стробоскопа и к нему подсоединяем высоковольтный провод;

8. Удаляем заглушку из люка корпуса системы сцепления:

Удаляем заглушку

Стробоскоп направляем в люк картера сцепления

Метки

Крепежные гайки

Лампа накаливания вместо стробоскопа

Отключаем от распределителя провод, который идет на зажигательную катушку
К проводу подключаем один вывод лампочки накаливания. Второй провод от лампы подключаем на «массу».
Как и в случае, когда производится выставление зажигания ВАЗ 2109 с применением стробоскопа, с помощью накидного ключа отпускаем крепежные гайки распределителя.
Включаем зажигание. Лампа накаливания должна засветиться.
Постепенно проворачиваем распределитель до того момента, пока лампа не перестанет светиться. После этого немного проворачиваем распределитель в другую сторону. Как только лампа снова начнет светиться, можно зажимать крепежные гайки.

Как отрегулировать зажигание на ВАЗ 2109 – альтернативный способ

Ваш помощник располагается за рулем автомобиля. Он включает зажигание и контролирует показания штатного тахометра на панели приборов.
Вы ослабляете гайки крепления распределителя и немного проворачиваете его.
Ваш помощник поворачивает ключ зажигания. Стрелка тахометра должна быстро отклониться и вернуться на нулевое значение.
Вам необходимо добиться того, чтобы распределитель остался в таком положении, при котором стрелка тахометра отклоняется.

Как выставить зажигание на ВАЗ 2109 инжектор

Принцип действия инжекторной системы

Метки зажигания ВАЗ 2109 инжектор

Проверка правильности настройки

Итак, при правильной настройке:

в процессе быстрого набора силовой установкой оборотов (при прогретом автомобиле) не отмечаться нарушение стабильности его работы;
при движении машины на скорости около 50 км/ч на четвертой скорости и при резком ускорении должно присутствовать непродолжительное детонирование мотора. Если детонирования нет, зажигание позднее, если оно есть, но не проходит – ранее. Корректировку производим путем поворота распределителя в ту или иную сторону.

Очень часто данные неисправности системы зажигания вызваны банальной причиной — неверно выставленным зажиганием.

Регулировка карбюратора ваз 2109 главное в ремонте

Регулировка карбюраторов — деликатный процесс, требующий некоторой осторожности. Для получения желаемого результата регулировку обычно проводят на холостом ходу. Итак, вот стандартный карбюратор для ВАЗ 2109:

Здесь хорошо видны винты «количества» и «качества», с помощью которых производится калибровка карбюратора.

Тонкая регулировка двигателя не выполняется.Это важно — не забывайте. Что нужно сделать:

Прогреваем двигатель и выключаем.
Взять качественную смесь для шнеков. Для начала нужно его выкрутить до предела. Потом — откручиваем на четыре, а то и на пять оборотов. В результате мы получаем полностью обогащенную смесь.
Далее проделайте то же самое с винтом, но его нужно открутить на три оборота.
Теперь можно запустить предварительно подогретый двигатель.
С помощью винта количество нужно отрегулировать холостой ход.Отметка 800 об / мин.
Теперь медленно затяните винт качественной смесью. Важный момент — газораспределительный механизм, зажигание и сам карбюратор должны быть исправны!
Отрегулируйте скорость дальше. Во-первых, они немного увеличатся. Тогда они станут менее стойкими. Когда вы продолжите закручивать винт, они уменьшатся. Как только вы заметите, что витки нестабильны, можно открутить винт на пол-оборота.
Далее проводим коррекцию оборотов винтом.Не забудьте проверить количество оборотов при повышенных нагрузках — включенной печи, например. Зимой и при всех обычных 850 об / мин надо поднять до 1000.

Работа по регулировке карбюраторов «Солекс»

Штатная регулировка карбюратора Солекс ВАЗ 2109 несколько отличается. Это связано с устройством этих карбюраторов. Какие основные отличия?

Рекомендуемый артикул: Система охлаждения двигателя — тоже незаменимая вещь в автомобиле.

На данной схеме вы можете увидеть устройство карбюраторов Солекс. Здесь несколько иначе регулируются обороты холостого хода. Это делается с помощью дроссельного стопорного винта первой камеры. На рисунке он номер 1.

Второе существенное отличие состоит в том, что винт качества смеси (на рисунке выше это номер 2) имеет одиннадцать оборотов.

Для наглядности, как происходит точная регулировка карбюратора ВАЗ 2109, видео — лучший вариант.

Если у вас автомобиль ВАЗ 2109 и как отрегулировать карбюратор, вы можете узнать, посмотрев это видео.В нем описан процесс регулировки карбюратора ВАЗ на холостом ходу. Это видео также отлично подойдет тем, кто решил произвести тюнинг ВАЗ 2109:

Также важно знать, как исправить клапаны карбюратора ВАЗ 2109, которые вы хотите отрегулировать.

О том, как разобрать карбюратор ВАЗ 2109, мы уже рассказывали в предыдущих статьях, где приводились описание и схемы.

Когда вы пытаетесь отремонтировать карбюратор ВАЗ 2109, регулировка — один из важнейших моментов.

Далее предлагаем вам ознакомиться с видео, которое помогает понять, как производится регулировка поплавка карбюратора ВАЗ 2109:

Как видите, этот процесс совсем несложный . Правильное соблюдение инструкции поможет без труда отрегулировать карбюратор ВАЗ 2109.

как точно выставить зажигание ваз 2109 без стробоскопа.опешить поэтапно. И отрегулировать холостой карбюратор

как точно выставить зажигание ваз 2109 без стробоскопа. все постановочно. И настроить одинарный карбюратор

Легко !! ! 1 — установить поршень 1 цилиндра на 5 градусов до ВМТ, т.е. найти метку на шкиве, т.е. первая опасность в направлении вращения будет ее — установить как можно точнее. 2 ослабьте крепление трамвая, откройте крышку, вытащите центральный провод из крышки и прислоните к двигателю с зазором 0.5-1 см, включить зажигание (не заводить) Очень медленно крутить трамлер, чтобы контакты размыкались, пока пройдет искра — зажать трамлер, чтобы не сбить настройку. Карбюратор — поверните винт регулировки качества смеси до упора и поверните на один оборот. Снова запустить двигатель и медленно затянуть качественный винт так, чтобы двигатель заглох и открутить на 1-1,5 оборота, можно определить по мощности двигателя при работе и цвету свечей. Что ж, теперь вы моторист 1 разряда.Удачи !!!
«Настроить холостой ход» в интернете не научить. А метки ВМТ есть на шестерне распредвала. Распределитель покажет: 1 или 4 цилиндра.
Для этого написана книга «Ремонт автомобиля ВАЗ2106», хочешь здесь все переписать?
После ремонта двигатель мне настроили на слух, а потом сказали заехать в карбюратор.
конечно без инструментов не получится
ну не уверен, но примерно всегда делал так, как учили.Ослабляете крепление трамблера, чтобы он крутился, но не болтался, запускаете двигатель, вращая его до достижения максимальных оборотов на холостом ходу, немного поворачиваете в минус (на одно деление), выключаете вот и все.
Карбюратор: вы полностью затягиваете качественный болт, поворачиваете его на 1/3 оборота в этом положении, настраиваете холостой ход (800-900 об / мин на тахометре), так что все будет в порядке, токсичность также будет будь нормально, осмотр я всегда проходил без проблем.
Без приспособлений не разобраться, особенно если даже не знаешь, как именно должен работать двигатель.
Введите в поисковике = РЕМОНТ КАРБЮРАТОРА = или = РЕМОНТ ДВИГАТЕЛЯ = разные варианты, перейдите на страницу со сносками, нажмите = home = и затем посмотрите, что вам нужно. Все есть. Сам пользовался, пока на 99 дошел, лучше поискать по электронной почте.

возможных неисправностей и их устранение

Система зажигания карбюраторного двигателя ВАЗ2109 достаточно простая, поэтому критических отказов не имеет.А те проблемы, которые иногда случаются, без особых проблем можно исправить самостоятельно. В этой статье мы расскажем о причинах, по которым пропала искра на ВАЗ 2109 (карбюратор), а также рассмотрим методы их устранения.

Признаки неисправности

Неисправности системы зажигания проявляются нестабильной работой двигателя или его полной остановкой и невозможностью запуска. В первом случае двигатель значительно снижает мощность, увеличивается расход топлива, меняется цвет выхлопа, появляется вибрация.

Такие симптомы могут указывать на то, что в одной из камер сгорания не происходит горения топлива или что искра, образовавшаяся на электродах одной или нескольких свечей, не способна его зажечь. Во втором случае, когда двигатель вообще не запускается, скорее всего, неисправен один из основных элементов системы. Часто это приводит к тому, что на ВАЗ 2109 (карбюратор) пропадает искра.

Карбюраторная система зажигания двигателя

Все заводские «девятки» оснащены бесконтактной системой зажигания.Конструктивно он состоит из следующих элементов:

выключатель зажигания;
катушки высокого напряжения;
выключатель;
Распределитель зажигания с датчиком Холла;
четыре высоковольтных провода;
свечи зажигания.

При неисправности любой из первых четырех система зажигания перестает работать и двигатель не запускается. Исправить ситуацию можно, выполнив диагностику и устранение неисправностей.

Как устроена система зажигания карбюратора ВАЗ 2109?

Чтобы понять, почему пропадает искра на ВАЗ 2109 (карбюратор), давайте разберемся, как работает его система зажигания.Начнем с самого начала — с замка. Когда водитель вставляет и поворачивает ключ в замке зажигания, электрический ток течет от аккумулятора к катушке. Он выполняет функцию трансформатора, преобразуя стандартные 12 В в 25000-30000 В. От катушки ток высокого напряжения течет в распределитель зажигания, приводимый в действие распределительным валом двигателя, а от него по высоковольтным проводам — к распределителю зажигания. свечи. Коммутатор участвует во всем этом процессе, обеспечивая генерацию импульсов тока нужной величины в катушке, а также стабилизируя напряжение в системе.

Высоковольтные провода

Итак, если вы заподозрили отсутствие искры на ВАЗ 2109 (карбюратор), в первую очередь необходимо проверить целостность и крепление высоковольтных проводов. Для этого приподнимите капот и проведите визуальный осмотр проводников, идущих от катушки к распределителю зажигания, а также от него к свечам. Проверьте, надежно ли они закреплены, нет ли на их контактах грязи или влаги.

Проверить исправность бронетранспортеров можно при помощи автомобильного тестера, включенного в режим омметра.Сопротивление каждого из них в зависимости от марки и производителя должно быть от 3,5 до 10 кОм. Если он выше, можете быть уверены, что искра на искре ВАЗ 2109 пропала именно по этой причине. Для замены высоковольтных проводов понадобится комплект.

Свечи

У карбюратора ВАЗ 2109 чаще выходят из строя свечи зажигания других элементов системы. Это связано и с некачественным топливом, и с неправильной настройкой подачи топлива, и с самими свечами. Помимо того, что на рынке автозапчастей много подделок, далеко не каждый владелец «девятки» заморачивался с номером калибра или зазорами между электродами, прописанными рекомендациями производителя.Вот и получается, что покупая вроде бы новые и фирменные свечи, мы имеем нестабильный холостой ход или даже поездку. В будущем эти маленькие, на первый взгляд неисправные, могут привести к более серьезным проблемам.

Зажигание ВАЗ 2109 предусматривает четыре свечи зажигания: по одной на цилиндр. Они проверяются по очереди. Сначала откручивается один из них, визуально проверяется целостность керамического изолятора, состояние электродов и размер зазора между ними. Если со свечой на первый взгляд все в порядке, нужно определиться с ее характеристиками.Для этого его надевают на колпачок высоковольтного провода и к массе прикрепляют юбку. Далее вам нужно вызвать помощника и попросить его запустить двигатель. Когда стартер начинает вращать коленчатый вал, между электродами должна проскакивать устойчивая искра синего или синего цвета. Если он имеет другой оттенок (красный, зеленоватый), это может указывать на возможный пробой изолятора или недостаточно высокое напряжение. Если искры нет совсем, скорее всего, свеча вышла из строя. Но и здесь нельзя исключить другие неисправности.Вот почему нужно проверять все свечи зажигания. В случае, если не работает только один из них, попробуйте заменить его на исправный. Но если на всех свечах нет искры, проблему нужно искать глубже.

Замок зажигания

Следующим этапом диагностики является проверка замка зажигания. Для этого нам понадобится все тот же автомобильный тестер, но уже включенный в режим вольтметра. Подключите штекер датчика к клемме «+ B» на катушке зажигания, а отрицательную клемму — к массе.Затем включите зажигание и посмотрите показания тестера. Отсутствие напряжения свидетельствует о неисправности контактной группы замка. В этом случае ремонт (ВАЗ 2109) предусматривает его замену.

Катушка

Как мы уже говорили, катушка представляет собой трансформатор, который генерирует ток высокого напряжения. Он имеет две обмотки, которые не застрахованы от замыкания или поломки. Если 2109 (карбюратор) не заводится, проверка змеевика обязательна. Тем более, что определить его работоспособность довольно просто.Для этого при выключенном двигателе снимите центральный высоковольтный провод катушки с крышки распределителя зажигания. Имеет защитный колпачок. К нему необходимо подсоединить свечу зажигания и утяжелить ее юбку. После этого попросите помощника включить зажигание и прокрутить стартер. Если катушка исправна, между электродами свечи зажигания появляется искра. Неисправный трансформатор этим похвастаться не может.

Важно: не держите свечу рукой или плоскогубцами без изоляции ручек.Напряжение, создаваемое катушкой, достигает нескольких десятков тысяч вольт, и даже с учетом относительно небольшого тока существует угроза их разрушения. Также не стоит проверять наличие искры без свечи, т.е. E. между проводом и землей. Так вы отключите переключатель.

Распределитель

После того, как катушка проверена и результаты диагностики покажут, что она полностью исправна, перейдите к распределителю зажигания (трампа). Отсоедините высоковольтные провода от крышки и открутите два крепящих ее винта.Снимите крышку и проверьте ее на целостность. Обратите внимание на состояние угольных контактов и бегунка распределителя. В случае неисправности крышка (в сборе) подлежит замене.

Датчик Холла служит для передачи на переключатель управляющих и корректирующих импульсов в зависимости от числа оборотов двигателя. Он установлен внутри распределителя зажигания, но для его проверки разбирать этот элемент не обязательно. Вам понадобится только автомобильный тестер или мультиметр, включенный в режим вольтметра, а также пара контактов.

Найдите в колодке подключения, провод к распределителю, зеленый и черный и белый провода. Это выводы датчика. На этих проводах штырями нужно проткнуть изоляцию, и подключить к ним щупы измерительного прибора. Попросите помощника медленно провернуть рукой коленчатый вал двигателя.

Это можно сделать либо отверткой, протолкнув маховик через люк в картере сцепления, либо с помощью ключа, надетого на гайку шкива коленчатого вала.

Если датчик Холла в порядке, то при повороте устройства будет отображаться скачок напряжения от 0.От 4 до 12 В. Если он пришел в негодность, устройство будет «бесшумно». В этом случае ремонт (ВАЗ 2109) ограничится заменой датчика.

Коммутатор

Наконец, поговорим о коммутаторе. Его функция — формирование правильных электрических импульсов в первичной обмотке катушки на основе данных, полученных с датчика Холла. Кроме того, он ограничивает максимальный ток и напряжение в соответствии с параметрами бортовой сети.

Проверить выключатель без специального оборудования довольно сложно.Самый простой способ — подключить заведомо исправный элемент и проверить работу системы зажигания. Некоторые владельцы ВАЗов, наученные горьким опытом, часто даже носят с собой запасной выключатель, а в случае чего просто ставят его на место вышедшего из строя.

Корректировка

Двигатель автомобиля глохнет во время движения

2020-06-16 21:52:46

Перечень причин остановки карбюраторного двигателя ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификаций во время движения (на ходу).Эта проблема может возникнуть …

ДТОЖ

Двигатель автомобиля глохнет во время движения

2020-04-19 10:27:59

Двигатель ВАЗ

Иногда такая неприятность случается в дороге, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и дальше заводить машину невозможно…

Карбюратор

Максимальная скорость ВАЗ 21099 карбюратор 1

2020-03-31 08:49:26

Автомобиль ВАЗ 21099, получивший на внутреннем рынке название Спутник, а в экспортном исполнении Samara Forma, выпускался в кузове седан, с четырьмя дверями и передней частью…

разное

Регулировка стартовой системы

2020-06-21 15:27:48

В автомобиле самым важным элементом является трансмиссия.Однако без правильно отрегулированного карбюратора его работа невозможна. Даже малейшая неисправность любого элемента …

Корректировка

Установка электроусилителя руля

2020-09-25 23:36:08

Товар будет интересен владельцам Нивы до 2007 года выпуска.После 2007 года на Ниву с завода начали устанавливать гидроусилитель руля, до 2007 года считали, что он не нужен …

разное

Карбюратор

Двигатель автомобиля глохнет во время движения

2020-06-16 21:52:46

ДТОЖ

Почему глохнет двигатель?

2020-06-11 23:44:52

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем.Регулировка холостого хода возможна без привлечения …

ДТОЖ

Двигатель автомобиля глохнет во время движения

2020-04-19 10:27:59

Двигатель ВАЗ

Карбюратор

Максимальная скорость ВАЗ 21099 карбюратор 1

2020-03-31 08:49:26

разное

Электропроводка под капотом ваз 2106

2019-12-20 05:49:03

1. Фары. 2. Габаритные огни. 3. Боковые указатели поворота. 4. Аккумуляторная батарея 5. Реле контрольной лампы заряда аккумуляторной батареи.6. Реле включения ближнего света фар ВАЗ …

Свеча зажигания

Как установить угол опережения зажигания

2019-12-11 00:51:48

Сразу скажу «как выставить зажигание на ВАЗ 2106» — это довольно частый вопрос.Как это сделать и что для этого нужно, в статье. Содержание статьи: Начнем с …

Карбюратор

Повышение мощности карбюраторного двигателя.

В процессе эксплуатации силовая установка вашего автомобиля будет изнашиваться все больше и больше. В определенный момент времени потребуется капитальный ремонт (CR). Если все необходимые работы по техническому обслуживанию и текущему ремонту проводились регулярно, то двигатель спокойно проработает до 100 000 — 150 000 км пробега без «капита». В противном случае пробег до КР значительно сократится.

Технология капитального ремонта электростанции включает полную разборку двигателя, диагностику отдельных его узлов, ремонт или замену узлов и агрегатов.Ремонтные работы часто включают в себя металлообработку определенных деталей, например, шлифовку коленчатого вала, фрезерование ГБЦ (ГБЦ), хонингование блока цилиндров. Сервис возьмет за это поистине драконовскую плату. А если у вас иномарка, то лучше все-таки обратиться на СТО. Владельцы отечественных автомобилей могут все сделать сами, а в этой статье мы расскажем, как сделать капитальный ремонт двигателя ВАЗ 2109 самостоятельно.

Капитальный ремонт двигателя ВАЗ 2109, 2108

Для начала очень важно определить, нужен ли двигатель вашего автомобиля CR.Это касается абсолютно любой силовой установки — как зарубежного производства, так и отечественного. Возможно, достаточно поменять или отремонтировать всего несколько агрегатов, и мотор вернется в нормальный режим работы. Давайте рассмотрим факторы, указывающие на необходимость капитального ремонта двигателя.

Распространено мнение, что большой пробег автомобиля напрямую связан с капитальным ремонтом, это не совсем так. Ведь при регулярном обслуживании заменялись фильтры, масло, охлаждающая жидкость и т. Д. — тогда шестизначное число на одометре может свидетельствовать о том, что пришло время «встряхнуть» двигатель, но не всегда.Если диагностика показывает, что все системы работают исправно, зачем что-то делать? Теперь посмотрим на другую ситуацию. Владелец автомобиля безответственно относится к его обслуживанию. Техническое обслуживание не проводится, автомобиль эксплуатируется в неоптимальном режиме (например, участвует в гонках, хотя к ним не подготовлен). Очевидно, что в этом случае двигатель придется ремонтировать очень быстро.

Когда делать капитальный ремонт двигателя

Теперь давайте посмотрим на признаки, которые действительно могут указывать на необходимость капитального ремонта.

Главное, что должно вас насторожить, — это увеличение расхода масла. Если утечек нет, но необходимо регулярно доливать, то поршневые кольца сильно изношены. Кроме того, вполне вероятно, что направляющие втулки и уплотнения штока клапана также изношены.

Поскольку кривошипно-шатунный механизм (КШМ) является одной из важнейших частей двигателя, то при подозрении на срочную необходимость КР проверьте его состояние. Это можно сделать, измерив компрессию в цилиндрах.Просто снимите датчик давления и вставьте на его место манометр (конечно, при этом двигатель должен работать). Затем сравните результаты измерений со стандартными значениями. Сжатие недостаточное? Подшипники или гидравлический насос могут быть сильно изношены.

Обратите внимание, что если двигатель внезапно становится нестабильным, издает странные звуки в виде постукивания или позвякивания (особенно на холостом ходу), расходует много топлива, перестал развивать полную мощность … По отдельности эти признаки указывают на неисправности в отдельных компонентах и сборки, но если их сразу 2-3 появятся, это, скорее всего, говорит о необходимости капитального ремонта мотора.Чтобы полностью в этом убедиться, запустите диагностику, возможно, вам просто нужно поменять какую-то деталь (детали) или настроить двигатель. Безрезультатно? Что ж, нам нужно сделать капитальный ремонт.

Капитальный ремонт двигателя предназначен для восстановления всех характеристик силовой установки до единиц, указанных в спецификации. Поршневые кольца заменены на новые, цилиндрические — обработаны и отрегулированы. Все манипуляции с цилиндрическими кольцами требуют специального оборудования, поэтому лучше не заниматься ими самостоятельно, а довериться профессионалам.То же касается и установки новых поршней (нужны специальные оправки), и восстановления или обработки шейки. коленвал под ремонтный размер. Кроме того, замене подлежат как коренной, так и шатунный подшипники. Затем ремонтируется головка блока. В комплекс работ с ним входит диагностика, последующий ремонт / замена опорных плит, клапанов, возвратных пружин и др.

Во время капитального ремонта воспользуйтесь случаем, чтобы проверить, насколько изношено все навесное оборудование — генератор, форсунка, бензонасос, термостат и т. Д.При необходимости отремонтируйте их или замените на новые.

После завершения капремонта мотор должен работать как новый и при этом служить безупречно 100 000
— 150 000 км … пробег при плановом ТО.

Перед запуском блока питания CD наметьте свой план действий. В первую очередь определитесь, какие процедуры вы будете выполнять сами, а какие оставите мастерам. Затем определитесь с местом, где вы будете проводить ремонт.Идеальный вариант — в собственном гараже с ямой. Если нет, снимите подходящую комнату или попросите помощи у друзей, у которых есть такой гараж. Также приобретите ручную таль с цепным приводом и несколько строп для крепления грузов (с помощью которых вы снимете блок двигателя). Также вам понадобится что-то, на что вы будете ставить блок, например, поддон или шину подходящего размера.

Только теперь двигатель можно снимать и разбирать на отдельные части. Запчасти лучше сразу не покупать — ходите в автомагазин, пока работаете.Также не стоит торопиться с машинными работами — при детальном осмотре некоторых деталей, например, коленвала, его лучше будет заменить на новый или отремонтированный. Вполне вероятно, что состояние двигателя в целом будет очень плохим, и тогда логичнее было бы купить двигатель 2-й комплектности (то есть это блок цилиндров и ГБЦ в сборе, а там нет вложения) в целом. Также не забывайте, что капитальный ремонт потребует от вас серьезных денежных вложений и много свободного времени, поэтому спланируйте его заранее, чтобы не забирать двигатель позже вечером после работы.

Как собрать двигатель на ВАЗ 2109

Итак, сначала слейте рабочую жидкость, снимите навесное оборудование, бачки, радиатор и т. Д. Затем отсоедините двигатель и коробку передач, затем вытащите агрегат с помощью строп и подъемников, поместив его на шину или поддон. Далее снимаем головку блока и КШМ. Не забудьте отметить, где были вкладыши подшипников и крышки подшипников, это вам очень пригодится в дальнейшем. На этом все, теперь можно приступать к ремонту и замене деталей, а потом и к сборке.Выполняйте эти процедуры в следующей последовательности:

Произвести поиск неисправностей в деталях: те, которые можно установить обратно, почистить и заменить изношенные на новые.

Если блок цилиндров остается старым, очистите его от мусора. Особое внимание уделите пазам и опорам, куда будет установлен коленчатый вал.
Установите наушники на блочную кровать. Делайте это в строгом соответствии с ранее сделанными отметками! Каждый лайнер снабжен усиками — проследите, чтобы они заходили в пазы грядки.

Установить коленчатый вал, предварительно очищенный и продуванный сжатым воздухом, на его опоры.
Возьмите упорные полукольца, смажьте маслом и сориентируйте так, чтобы канавки на их поверхности были направлены к щекам вала.

Поместите белое алюминиево-стальное кольцо на переднюю часть центральной кровати, а другое — на заднюю.

Убедитесь, что полукольца не выступают за края станины (они должны быть с ними заподлицо).
Теперь установите вкладыши в крышки коренных подшипников. Руководствуйтесь нанесенными вами отметками. Наушники местами менять нельзя! Убедитесь, что усики входят в пазы на крышках.

Установите крышки коренных подшипников. В этом случае помогут и ваши ярлыки, и заводские: они есть на каждой крышке, а на 2-й и 5-й их по две.
Оцените, насколько изношены болты крепления, при необходимости купите новые. Проденьте их все в отверстия, но не затягивайте, потому что затягивать их нужно строго в определенном порядке (см. Изображение ниже).

Проверить состояние поршневой группы … Отремонтировать можно на спецтехнике, но проще (а зачастую и дешевле) купить новую.
Перед установкой поршней убедитесь, что замки всех колец правильно сориентированы относительно друг друга (см. Рисунок).

С помощью специальной оправки обжать поршневые кольца, затем вставить поршневой узел с шатуном без нижней крышки в цилиндр.Здесь тоже важно соблюдать отметки: на новом поршне они будут заводскими, на старом — изготовленными вами («родные» отметки, как правило, уже не видны).

Установить шатун на шейку коленчатого вала. Затем возьмите вкладыши, вставьте их в крепежные крышки и смажьте маслом.

Теперь можно установить и закрепить нижние крышки шатунов. Помните, крышки нельзя менять местами! У каждой крышки свой шатун.
Установить датчик давления масла и другие оставшиеся детали.

Самостоятельный ремонт ГБЦ на ВАЗ 2109

Приступаем к ремонту головки двигателя. В случае с головкой блока цилиндров на фотографиях ее осмотр показал, что она была фрезерованной и не очень качественной. В результате на поверхности детали остались характерные риски, через которые антифриз просачивался в масляный канал, а затем стекал в картер.

В результате масло довольно быстро потеряло свои свойства.Этот дефект можно устранить шлифовкой. После этой процедуры поверхность стала идеально ровной, и антифриз больше не попадет в масло.

А теперь пора узнать, как разобрать ГБЦ на ВАЗ 2109. Сначала снимаем коромысло вместе с пружинами.

Внимательно посмотрите на плоскость давления коромысла. На фото красной стрелкой отмечен самолет, который постепенно округляется по мере износа. Если коромысло стояло наискосок, это говорит о необходимости регулировки зазора между ним и валом ГРМ.Коромысло наклонено относительно вала? Это значит, что он изношен, поэтому, если вы планируете заменять клапаны на новые, проделайте то же самое с коромыслами.

Тогда загляните в колодцы, в которых ходят толкатели. При сильном износе направляющей втулки клапана и дальнейшей эксплуатации станка с этими изношенными деталями в толкателях появляется определенный люфт, в результате чего колодцы превращаются из круглых в овальные. Это хорошо видно по рискам, обозначенным красными стрелками на фото.В этом случае устанавливать новые направляющие бесполезно — они быстро выйдут из строя. Такой дефект сложно отремонтировать и часто приводит к покупке новой ГБЦ, но в этом случае он был исправлен обработкой на расточном станке с последующей запрессовкой бронзовой втулки.

Теперь осмотрите шпильки, обратите особое внимание на их резьбу. Если она повреждена, такую деталь лучше заменить на новую, так как это значительно сэкономит вам время и нервы в процессе установки головы на место.Штифт с плохой резьбой будет трудно вкрутить и еще труднее открутить.

На этом ремонт головки блока завершен. Верните все снятые детали и, конечно же, не забудьте купить новую прокладку головки блока цилиндров.

Сразу скажу, что подавляющая часть работ по расточке ГБЦ не может быть выполнена своими силами. Для этого требуется специальное оборудование и навыки работы с ним. Если все это у вас есть, дерзайте, а при их отсутствии ищите специалиста.

В большинстве случаев вы сможете только снять головку, отдать ее мастеру, а затем забрать и установить обратно.

Зачем расточить ГБЦ

И блок цилиндров, и головка имеют длительный срок службы и редко ломаются раньше этого срока. Это означает, что все связанные с ними ремонтные работы обычно планируются. Лишь изредка проводятся вмешательства, относящиеся к разряду плановых ремонтов. Например, это пайка или сварка отверстия в блоке двигателя, образовавшегося из-за поломки шатуна.

Однако иногда автовладелец хочет растачивать ГБЦ не для ремонта, а для увеличения мощности двигателя. Эта операция называется форсированием. В результате камера сгорания увеличивается, а это, в свою очередь, приводит к увеличению рабочего объема и мощности. Правильный форсинг всегда рассчитывается заранее теоретически, так как есть риск слишком сильно расточить блок и голову, и в конечном итоге они могут разрушиться.

Какая расточка блока цилиндров на ВАЗ 2109

Скорее всего, занудством вы не будете заниматься — просто возьмут у вас деталь, а потом скажут, когда ее можно будет забрать.Но для того, чтобы расширить свой кругозор, знание в общих чертах всех технологий не помешает.

Расточка блока — это процедура увеличения посадочных мест гильз цилиндров. Естественно, вкладыши нужны уже не оригинального, а ремонтного размера. Для вас крайне важно знать размер этих втулок и сообщить специалисту, для какого именно ремкомплект вам нужно растачивать. Все необходимые замеры баллонов вы можете сделать самостоятельно, но для этого понадобится внутренний счетчик.

Сама операция выполняется на специальной машине на малой скорости. Это очень важно, так как необходимо одновременно соблюдать размеры, не нарушать геометрию цилиндра и при этом сохранять качество обработки.
Еще одно важное правило — мастер должен строго соблюдать параллельность и перпендикулярность каждого цилиндра по отношению к основанию. Это кровать. распредвал.

Также следует отметить, что при растачивании необходимо оставлять припуск (дефект верхнего слоя).Его толщина должна быть очень небольшой — от 0,1 до 0,15 мм. Он разработан для предотвращения перекоса оси цилиндра в процессе хонингования.

Что касается хонингования, то эта операция обязательно должна выполняться после растачивания блока. Она выполняется на специальном станке, а суть процедуры заключается в полном устранении возможных микродефектов, возникших при растачивании.

После этого можно собирать силовую установку обратно. После завершения сборки и заливки новой рабочей жидкости обязательно отрегулируйте клапан.Вот и все, капитель двигателя ВАЗ 2109 закончился. До новых встреч на страницах нашего сайта!

12.04.2017

ВАЗ 2109 (Лада Самара), в народе — девятка, является пятидверным хэтчбеком, продолжателем линейки Samara. Он был разработан в 1987 году на базе трехдверного хэтчбека ВАЗ 2108. Сама девятка стала основой для создания ВАЗ 21099.

Автомобиль завоевал широкую популярность благодаря динамичному дизайну, неплохим по тем временам моторам, а также практичному пятидверному кузову.Все это помноженное на невысокую стоимость, а также широкий выбор запчастей сделали ВАЗ 2109 очень привлекательным. Эта привлекательность передалась и его последователю ВАЗ 2114. В отличие от восьмерки, инжектор серийно устанавливался на двигателях 2109 (силовой агрегат 2111).

Помимо инжектора на 2109 был установлен карбюратор рабочим объемом 1,1 л, 1,3 л и 1,5 л. Такие двигатели можно увидеть, если заглянуть под капот 2108.

В статье мы будем рассмотрим сами двигатели для ВАЗ 2109, их характеристики и слабые места.

ДВИГАТЕЛЬ ВАЗ 2108

Двигатель 1,3 является базовым для восьмерки, он был разработан с нуля, конструктивно они имеют двигатель 21011 объемом 1,3 литра. нет ничего общего. Этот двигатель стал основой для создания силовых агрегатов для установки на семейство Самара рабочим объемом 1,1 л., 1,5 л. Это рядный двигатель карбюраторного типа, имеет 4 цилиндра и верхний распредвал. Ремень ГРМ использует ремень.

Что касается ресурса двигателя, то будет справедливо сказать, что аккуратная и бесшумная работа, правильное и постоянное обслуживание позволят вам превысить официальные 120 тыс. Км, а ресурс может составить 180-200 тыс. Км.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Из минусов чаще всего отмечают следующее. Детали системы охлаждения довольно быстро изнашиваются. При частой замене потребуется масляный фильтр и регулировка клапана. Утечки масла часто возникают из-за ненадежного уплотнения клапанной крышки, топливного насоса и датчика распределителя. Следует отметить и ненадежные карбюраторы типа «Солекс» в целом и ЭПХХ в частности.

При обрыве ремня ГРМ клапаны могут погнуться. Также со временем могут возникнуть проблемы с зажиганием и тройкой двигателя.Кроме того, из-за проблем с зажиганием двигатель может взорваться. Другой причиной этого может быть низкооктановое некачественное топливо. О детонации свидетельствует выход черного дыма из выхлопной трубы и потеря мощности.

ДВИГАТЕЛЬ ВАЗ 21081

Двигатель ВАЗ 21081 1,1 л. аналог силового агрегата 2108 1.3. Однако у него более короткий коленчатый вал и, как следствие, пониженная тяга. Это четырехцилиндровый рядный двигатель карбюраторного типа с верхним распределительным валом и ремнем ГРМ.Что касается ресурса, обеспечив аккуратную работу и качественное обслуживание, можно рассчитывать на официальные 125 тыс. Км.

Разница между 21081 и 2108 обусловлена уменьшенным ходом поршня и, как следствие, уменьшенным рабочим объемом. К тому же отличие в более низком блоке цилиндров по сравнению с 2108.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Двигатель ВАЗ 081 — редкость, так как такие двигатели шли на экспорт. Наверное, это к лучшему, так как это откровенно хилый агрегат.Также следует помнить, что при обрыве ремня ГРМ двигатель может погнуть клапаны. ДВИГАТЕЛЬ ВАЗ 21083 Этот двигатель является прародителем нынешних силовых агрегатов для Лады, он стал основой для 16 клапанных двигателей 2112, 124, 126 для Приоры, 127, 114, 116, 194 для Калины.

Заменой этого двигателя стал собственный вариант инжекторного типа. ВАЗ 2108 1,5 л. представляет собой рядный четырехцилиндровый двигатель карбюраторного типа с верхним распределительным валом. В ремне ГРМ используется ремень, при обрыве клапанный двигатель не прогибается.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Если говорить о недостатках двигателя, то следует отметить следующее. Надо отрегулировать клапан. Детали системы охлаждения быстро изнашиваются. Потребуется частая замена масляного фильтра и регулировки клапана. Утечки масла часто возникают из-за ненадежного уплотнения клапанной крышки, топливного насоса и датчика распределителя. Следует отметить и ненадежные карбюраторы типа «Солекс» в целом и ЭПХХ в частности.

Крепления выхлопной трубы могут сломаться, так как вместо латунных используются стальные гайки.Кроме того, двигатель может стучать, это говорит о необходимости регулировки клапанов. Двигатель может быть тройным, и в этом случае причину нужно искать в клапанах, забитом карбюраторе или неисправной электрике.

ДВИГАТЕЛЬ 2114/2111

Двигатель ВАЗ 2111, который в народе называют 2114, вообще восемьдесят третий двигатель. Однако, в отличие от 21083, в 2114 используется инжектор, а не карбюратор. Кроме того, 2114 отличается наличием плавающего пальца шатуна и иным распредвалом.Наконец, у 2114 больше мощности. Двигатель ВАЗ 2114 1,5 л. рядный, инжекторный, с четырьмя цилиндрами, имеет верхний распредвал, в приводе ГРМ используется ремень. При этом при обрыве ремня клапанный двигатель не прогибается.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Из недостатков отметим следующее. Требуется регулировка клапанов, детали системы охлаждения быстро изнашиваются, требуется частая замена масляного фильтра, проблемы с уплотнением клапанной крышки, топливным насосом и датчиком распределителя.Крепления выхлопной трубы ниже по потоку могут сломаться, так как вместо латуни используются стальные гайки. К тому же обороты часто начинают плавать. Двигатель может быть тройным. Часто двигатель не прогревается до необходимой рабочей температуры … Проблема, скорее всего, в термостате. Кроме того, двигатель может стучать и издавать шум, обычно из-за нерегулируемых клапанов.

Двигатель				ВАЗ 2114/2111
Года выпуска				1994 — сегодня
Материал блока цилиндров
Система снабжения	карбюратор	карбюратор	карбюратор	инжектор

Количество цилиндров
Клапаны на цилиндр
Ход поршня
Диаметр цилиндра
Степень сжатия
Объем двигателя	Куб 1295 см	Куб 1100 см	Куб 1499 см	Куб 1499 см
Мощность двигателя	64 ч.п. / 5600 об / мин	54 л.с. / 5600 об / мин	73 л.с. / 5600 об / мин	78 л.с. / 5400 об / мин
Момент	95 Нм / 3400 об / мин	79 Нм / 3600 об / мин	106 Нм / 3600 об / мин	116 Нм / 3000 об / мин

Расход топлива



Расход масла
Габаритные размеры двигателя (ДхШхВ), мм
Масса двигателя
Моторное масло	5W-30 5W-40 10W-40 15W40	5W-30 5W-40 10W-40 15W40	5W-30 5W-40 10W-40 15W40	5W-30 5W-40 10W-40 15W40
Сколько масла в двигателе
При замене литья

по данным завода
на практике	до 200 тыс. Км		до 250 тыс. Км	до 250 тыс. Км

потенциал
без потери ресурса
Двигатель был установлен	ВАЗ 2108 ВАЗ 2109 ВАЗ 21099	ВАЗ 21081 ВАЗ 21091	ВАЗ 21083 ВАЗ 21093 ВАЗ 21099 ВАЗ 2110 ВАЗ 21111 ВАЗ 2115	ВАЗ 21083 ВАЗ 21093 ВАЗ 21099 ВАЗ 21102 ВАЗ 2111 ВАЗ 21122 ВАЗ 2113 ВАЗ 2114 ВАЗ 2115

Сообщить об ошибке

Выделите его и нажмите Ctrl + Enter

С приходом осени у автомобилистов остро встала проблема чистоты автомобиля.Дождь и грязь вынуждают владельцев автомобилей часто мыть машины. Не у всех есть возможность так часто мыть машину, как и место для проведения процедуры, поэтому несколько простых способов помогут сохранить машину в чистоте надолго.

Изделия из специального стекла. Чистый автомобиль можно обработать специальными средствами, например водоотталкивающими растворами и так называемым «антидождем» для автомобильных стекол. После нанесения средств очки не пачкаются, и на них не задерживается дождевая вода, капли уносит ветром.

Кузовные изделия. Для защиты корпуса от грязи стоит обратить внимание на специальные средства, например восковую полироль, которая помогает улучшить водоотталкивающие свойства металла. Обрабатывать конструкцию достаточно просто:

Машина вымыта и обезжирена, но нужно использовать неагрессивные средства
Полироль наносится на кузов автомобиля мягкой тканью или губкой.
Дать просохнуть немного
Затем протрите воск салфеткой из микрофибры для полировки.

Таким образом, можно подготовить машину к осеннему сезону, а также надолго сохранить ее в чистоте, избежать лишних трат на стирку.

Итог. Осенью водители хотят содержать свои автомобили в чистоте, так как не у всех есть возможность часто мыть машины или очищать автомобили от грязи. Однако существуют специальные средства, которые помогают поддерживать чистоту стекла и корпуса.

Среди самых популярных продуктов в осеннюю погоду — водоотталкивающие растворы и восковые полироли для автомобильных покрытий.

Легендарный внедорожник Land rover Defender получил новое обновление, которое представило руководство бренда.

Но, несмотря на незначительные изменения, серьезных нововведений автомобилисты не увидели. Именно поэтому ярый поклонник марки, миллиардер Джим Рэтклифф, владеющий Ineos, решил разработать собственный внедорожник, который получит все необходимые опции.

Будущий внедорожник миллиардера, стиль которого позаимствован у британских производителей, получит имя Grenadier.

Инженеры автомобильного завода им. Ленком спроектировал лимузин Юрия Долгорукого. Эта модель была создана на базе Москвич-2141.Колесная база этого автомобиля «растянулась» на 20 см. За счет этого салон стал просторнее. По силовой части новинка оснащалась французским двухлитровым агрегатом Renault на 116 л.с.

Третий лимузин был создан Горьковским автомобильным заводом совместно со студией AST Crawford Hill. Данная модель собрана на удлиненной базе из узлов модели ГАЗ-3102. В отделке этого лимузина использована кожа, полированное дерево.

Автомобиль также был оборудован кондиционером, мультимедийной системой и шторками.Такая модель стоила баснословные по тем временам 40 000 долларов (сейчас в рублях — около 2 576 510).

Какие неизвестные разработки того времени вам известны? Напишите в комментариях.

Наверняка каждый любитель быстрой езды мечтает иметь мощный автомобиль с хорошей динамикой. Что делать, когда средств на покупку новой машины с желаемыми техническими характеристиками нет? Лучшее решение в этой ситуации — форсировать двигатель. Такой вид тюнинга часто используют для автомобилей отечественного производства, например, для ВАЗ 2109.Данная модернизация подразумевает полное раскрытие всего потенциала двигателя: она улучшает характеристики двигателя за счет снижения потерь энергии ДВС на трение.

Способы нагнетания

В большинстве случаев достижение требуемых характеристик достигается за счет увеличения объема двигателя автомобиля. Есть несколько вариантов выполнения этой задачи:

Первый предполагает увеличение диаметра блока цилиндров для увеличения диаметра поршня путем растачивания. Называется «народной» из-за невысокой стоимости, ведь в этом случае все, что требует затрат, — это покупка комплекта поршней и колес, а также оплата услуг токарной обработки.

Первый вариант надоедает

Второй — замена заводского коленчатого вала на другой, имеющий больший радиус кривошипа и, следовательно, больший ход поршня и больший объем. Стоимость его намного выше, чем у первого способа, так как придется потратиться на коленчатый вал, комплект поршней, подходящих к новому коленвалу (так как высота блока цилиндров имеет определенные ограничения), специальные кольца для поршней.Кроме того, необходимо будет оплатить работы, связанные с растачиванием блока.

Пример замены штатного коленвала

Для многих может стать неожиданностью тот факт, что увеличенный объем мотора «девятки» не всегда является самым выгодным методом форсирования. В некоторых ситуациях (все зависит от того, каким в итоге должен быть двигатель) намного проще и эффективнее заняться доработкой ГБЦ (ГБЦ), а затем установить подходящий распредвал.Этот тип наддува также увеличит энергетические характеристики силового агрегата.

Конечно, для максимального раскрытия всех возможностей и резервов распредвала потребуется довольно серьезная доработка ГБЦ, которая может даже сказаться на перепрессовке седел и установке клапанов с большим диаметром. Например, к двигателям с восемью клапанами подходят аналогичные детали от BMW, а для шестнадцатиклапанных двигателей потребуются компоненты от Opel и Volkswagen. При этом нельзя упускать из виду входные / выходные каналы, предназначенные для циркуляции топливовоздушной смеси — они тоже требуют доработки.Их усовершенствование предполагает увеличение диаметра участка до предельных размеров за счет внутренней полировки.

Технические характеристики блока цилиндров ВАЗ 2109, как и других комплектующих, накладывают свой отпечаток на общие показатели мотора. Вы, конечно, можете более подробно изучить влияние типов и форм поршней, веса коленчатых валов и многого другого, что так или иначе отражается на работе двигателя, но эта статья не об этом.

На рабочие характеристики двигателя внутреннего сгорания особенно влияют следующие характеристики: отношение длины шатуна к ходу поршня и размеры (диаметр) кривошипа коленчатого вала.

Важность вышеперечисленных параметров обусловлена тем, что двигатель по сути представляет собой насос, прокачивающий через себя определенное количество смеси за определенный период времени. Об этих характеристиках и пойдет речь далее.

Влияние значения R / S на двигатель ВАЗ 2109

Отношение длины шатуна к ходу поршня обозначается как R / S, и его преобразование выполняется со всей серьезностью и ответственностью.Многие источники отмечают, что норма для значения R / S составляет 1,75.

Таблица корреляции параметров

Показатели, отличающиеся от этого значения, по-разному влияют на работу ДВС:

R / S выше нормы. К его несомненным «плюсам» можно отнести способность поршня дольше оставаться в положении ВМТ. Это обеспечивает отличное сгорание. топливной смеси, а именно: полное сгорание топлива, повышение давления на поршне после ВМТ и температуры в камере сгорания топлива.Результат — хороший крутящий момент на высоких оборотах и пониженное трение в паре поршень-цилиндр за счет длинного шатуна, который важен для хода поршня. При этом мотор в сборе с числом R / S, превышающим норму, из-за уменьшения расхода воздуха не может обеспечить должное наполнение цилиндров при работе на малых и средних оборотах коленчатого вала. Это существенный «минус», но, к сожалению, не единственный. Из-за высокой температуры камеры сгорания и длительного нахождения поршня в ВМТ существует высокий риск детонации;

R / S ниже нормы.Преимущество этого положения — отличная скорость заполнения цилиндров при низких и средних оборотах коленчатого вала, за счет того, что движение поршня из ВМТ происходит быстрее, в результате чего быстро возникает разрежение. Увеличение скорости движения смеси, состоящей из топлива и воздуха, положительно сказывается на ее качестве: она становится более однородной, что способствует лучшему горению. Добиться этого намного проще, поскольку требования к такой доработке существенно отличаются от двигателей с высоким R / S.Низкое значение R / S означает, что шатун имеет большой угол наклона, поэтому сила будет прикладываться к поршню в горизонтальной плоскости. В результате это может привести к быстрому износу стенок цилиндра и колец, а также к ухудшению процесса смазки.

При комплектации двигателей АвтоВАЗ отдает предпочтение шатунам длиной 121 мм, обеспечивающим оптимальную производительность. Напротив, тюнеры, использующие коленчатый вал с большим радиусом кривошипа, используют более длинные шатуны (129.132 мм). Правда, стоимость их значительно выше стандартных изделий.

Некоторых водителей интересует, какой двигатель можно установить на ВАЗ 2109 и 21099. Обычно такая мысль посещает автомобилистов, ищущих способы тюнинговать свой автомобиль. Все дело в том, что моторы, которые устанавливаются на эти модели, были разработаны еще в 70-х годах прошлого века, а сейчас несколько устарели. В этом плане они практически неэффективны по сравнению с более современными автомобилями … Для многих ценителей этих моделей наиболее эффективным способом является установка мотора от иномарки, так как есть двигатели, которые можно установить на этот автомобиль. с минимальным количеством переделок.

На что обратить внимание?

Какой двигатель можно устанавливать на ВАЗ 2109 и 21099? Прежде чем ответить на этот вопрос, следует разобраться с юридическими и некоторыми техническими особенностями этой работы. В последнее время мотор считается обыкновенной деталью, поэтому никаких специальных документов на его замену не требуется. Но, покупая машину с помененным двигателем, лучше запросить документы у предыдущего владельца, иначе есть риск, что с угнанной машины сняли агрегат.В этом случае у вас может возникнуть ряд проблем. Хотя случаев проверки двигателей (например, когда заканчивается место в ПТС) не так уж и много, поэтому на свой страх и риск можно не обращать внимание на этот фактор.

С другой стороны, можно, это не понравится.

Более сложный вопрос — это необходимость выбора двигателя, подходящего для 2109. В первую очередь следует посмотреть на размер мотора. Подкапотное пространство здесь не слишком велико, так что это одно из основных условий выбора агрегата.Также обратите внимание на возможность установки двигателя. Желательно выбирать варианты с поперечным расположением, это минимизирует работу по подгонке детали.

Особенности уточнения

Самым большим неудобством при замене двигателя на более продвинутый является необходимость регулировки электрики. В частности, проблема возникает с более совершенными двигателями от иномарок, в первую очередь, это связано с наличием большого количества датчиков и более точной системы управления двигателем.Поэтому вам наверняка понадобится помощь человека, разбирающегося в электрике.

При установке более мощного двигателя тормозная система … Это позволит избежать проблем. Также значительно повысится безопасность передвижения на машине. Не забывайте про радиатор, он должен соответствовать мощности нового агрегата, иначе вы будете получать его регулярно, что значительно снизит его ресурс.

Какие двигатели вы можете поставить?

На самом деле количество моторов, подходящих для «девятки», достаточно велико, это позволяет сделать выбор с минимальными временными затратами.Давайте рассмотрим самые популярные варианты у наших автолюбителей:

Часто водители ограничиваются установкой 16-клапанного двигателя, который может использовать газ в качестве топлива. Это позволяет значительно снизить затраты на заправку автомобиля. Учтите, что установка такого двигателя, как и LPG, возможна только на специализированных станциях, иначе можно получить серьезный штраф;
Если у вас установлен простой карбюраторный двигатель, то можно просто поставить более продвинутый инжекторный вариант.Так вы избежите проблем при установке двигателя, единственное, что необходимо сделать, это установить блок управления и правильно подключить к нему датчики. Многие водители заменяют коробку передач вместе с ней;
От Приоры или 2112 … В основном эти автомобили имеют одинаковый двигатель, но немного доработанный. Таким образом, сложностей с установкой возникнуть не должно. Эти двигатели более экономичны, что быстро окупает затраты на установку. Причем стоимость такой замены будет минимальной;
Хонда Цивик 1.5 литров образца 91-95 гг. Эти двигатели идеально подходят под капот Nine. При этом сложностей с подгонкой креплений практически не возникает. В результате вы получите более качественный силовой агрегат;
Mitsubishi lanser … Можно использовать мотор объемом 1,5 литра и мощностью 100 л.с. У этого силового агрегата отличная динамика. Для установки придется немного поменять крепеж мотора, а также обратить внимание на тормозную систему;
Серийные моторы Опель … Сюда можно взять практически любой двигатель, установленный на Вектре. Эти силовые агрегаты, конечно, довольно старые, но в то же время мощнее и надежнее ВАЗовских оригиналов. Качество сборки здесь достаточно хорошее … При этом относительно невысокая стоимость, что часто оказывается одним из основных факторов при выборе;
Volkswagen golf или Passat , моторы этих автомобилей, выпущенных в 90-х годах, идеально подойдут к вашей «девятке».Переделки придется сделать, но они минимальные. В результате вы получите двигатель настоящего немецкого качества;
Hyundai accent , да, от этого корейского автомобиля можно установить силовой агрегат. Обратите внимание, что он довольно мощный. Придется еще и ящик от него поставить, так как с повышенной нагрузкой семья не справится;
Двигатели Fiat … Эти агрегаты отлично сочетаются с продукцией АвтоВАЗа. Для установки лучше использовать варианты объемом до 2 литров.Лучше использовать версии с 16 клапанами. К сожалению, современные моторы не подходят для установки на «девятку», поэтому придется искать подходящие варианты на разборке;
Audi A80 и A4 … Эти немецкие моторы тоже при желании можно установить на 2109. Двигатели достаточно качественные, но для большей надежности рекомендуется использовать запчасти с минимальным пробегом. Так вы гарантированно избежите проблем;
Mazda 626 … Отличный мотор, достаточно мощный.Он отлично выдерживает заправку некачественным топливом. Этот силовой агрегат отличается высокой надежностью. Это сведет к минимуму необходимость ремонта во время эксплуатации. Небольшой недостаток — относительно высокая стоимость.

Заключение . Отечественные автомобили никогда не могли похвастаться высокой надежностью, а также прекрасными техническими характеристиками. Поэтому многих водителей интересует, какой двигатель можно поставить на ВАЗ 2109 и 21099. Установка силового агрегата от иномарки или более современного отечественного автомобиля — самый действенный способ тюнинга.Выбирая модель, обратите внимание на габариты, а также на возможность регулировки опор под двигатель.

Двигатель ВАЗ 2109 вид сверху:

1 — колодки с проводами карбюратора, 2 — шланг возврата топлива, 3 — шланги отопителя, 4 — шланг вакуумного усилителя, 5 — шланг подачи топлива, 6 — наконечник троса сцепления, 7 — провод катушки зажигания, 8 — шланги радиатора, 9 — тяга дроссельной заслонки, 10 — тяга воздушной заслонки, 11 — провод датчика контрольной лампы давления масла

Двигатель ВАЗ 2109 вид снизу:

1 — генератор, 2 — опора передняя правая, 3 — двигатель, 4 — коробка передач, 5 — стартер, 6 — переключатель света заднего хода, 7 — растяжка, 8 — опора передняя левая, 9 — привод переднего левого колеса, 10 — трансмиссия пробка маслосливного, 11 — задняя опора, 12 — тяга привода КПП, 13 — масляный поддон, 14 — привод правого переднего колеса, 15 — пробка сливного масла двигателя

Снятие двигателя ВАЗ 2109

Перед снятием двигателя отсоединить провод от минусовой клеммы АКБ… Слить охлаждающую жидкость из системы охлаждения, моторное масло и масло из коробки передач. Рекомендуется демонтировать двигатель ВАЗ 2109 в сборе с КПП и с помощью подъемника снять его вниз.

Порядок выполнения работ по демонтажу двигателя

Выкрутите болты крепления и снимите защиту картера

Снять переднюю выхлопную трубу

Снять воздушный фильтр

Ослабьте хомут и отсоедините вакуумный шланг усилителя тормозов от впускной трубы двигателя

Выверните болт и отсоедините провод массы от картера сцепления

Ослабьте хомуты и отсоедините шланги от термостата

Отсоединить высоковольтный провод от центральной клеммы крышки распределителя зажигания

Отжать пружинный зажим отверткой и отсоединить колодку с низковольтными проводами от клеммы распределителя зажигания

Ослабьте хомут и отсоедините топливный шланг от топливного насоса

Ослабьте гайки на конце троса сцепления

Снимите конец троса с рычага выключения сцепления

Отсоедините колодку с проводом от клеммы тягового реле стартера

Откручиваем гайку крепления и отсоединяем провод от контактного болта тягового реле стартера

Отсоедините колодку с проводом от клеммы генератора

Откручиваем гайку и отсоединяем провода от клеммы генератора

Отсоедините блок с проволокой из терминала отсечного электромагнитного клапана карбюратора

Ослабьте хомут и отсоедините шланг возврата топлива от карбюратора

Ослабьте шток воздушной заслонки к рычагу управления воздушной заслонкой

Ослабьте болт крепления оболочки тяги привода воздушной заслонки к кронштейну и отсоедините трос

Снимите пружинный зажим троса акселератора с сектора привода дроссельной заслонки

Снять возвратную пружину привода дроссельной заслонки

Снимите трос акселератора с сектора привода дроссельной заслонки

Отверните гайку крепления и снимите кронштейн троса акселератора с клапанной крышки

Отсоедините колодку с проводом от концевого выключателя экономайзера принудительного холостого хода

Отсоединить провод от датчика температуры охлаждающей жидкости

Отсоединить провод от датчика давления масла

Ослабить хомут и отсоединить подающий шланг отопителя

Ослабить хомут и отсоединить выпускной шланг нагревателя

Ослабьте зажим и отсоедините тягу привода переключения от конца шарнира

Откручиваем гайку крепления и отсоединяем трос от привода спидометра

Отсоединить колодку с проводом от выключателя света фонарей заднего хода на коробке передач

Ослабьте гайки крепления левой и правой распорок к рычагам подвески

Снимите три болта крепления кронштейна раскоса к кузову и переместите левый и правый раскосы в такое положение, чтобы они не мешали снятию силового агрегата

Снимите гайку шплинта, крепящего шаровую опору рулевой тяги к поворотному рычагу

Открутите гайку крепления шарового шарнира рулевой тяги

Выдавить шкворень шарового шарнира рулевой тяги из поворотного рычага стойки с помощью специального съемника

Снимите два болта и отсоедините шаровую опору рычага подвески от поворотного кулака

С помощью монтировки выдавить хвостовик одного из внутренних ШРУСов приводных валов из коробки передач и отвести в сторону

Вставить технологическую оправку вместо шарнира (например, старый внутренний ШРУС), чтобы не вращалась боковая шестерня.После этого отсоедините второй ШРУС аналогично первому

Отверните три болта крепления и снимите крышку сцепления

Ослабьте три болта и гайки крепления картера сцепления к блоку цилиндров

Зацепите двигатель за рым-болты и затяните подъемные тросы.

Снимите две гайки крепления задней опоры силового агрегата к кузову

Открутите гайку, немного приподнимите двигатель и снимите болт правой передней опоры силового агрегата

Откручиваем гайку и снимаем болт левой передней опоры силового агрегата.Опустите двигатель на подставки, наклоните автомобиль и выньте двигатель из-под него. ВНИМАНИЕ: Перед тем, как опустить двигатель, убедитесь, что все провода и шланги отсоединены от двигателя

Установка двигателя на ВАЗ 2109

Установка двигателя ВАЗ 2109 проводится в порядке, обратном его снятию. При подключении передних колес приводов к трансмиссии, замените стопорное кольцо на шлицевом хвостовике внутренних шарниров. Не устанавливайте старые стопорные кольца на шлицевые оси шарниров, так как это может привести к отсоединению приводов передних колес от трансмиссии во время движения.После установки двигателя на автомобиль отрегулируйте воздушную и дроссельную заслонки карбюратора, привод сцепления и углы установки передних колес.

Залить охлаждающую жидкость системы охлаждения, моторное масло и масло коробки передач.

Запустите двигатель и проверьте, нет ли утечек топлива, масла и охлаждающей жидкости. Проверить давление масла. Прислушайтесь к двигателю, он должен работать ровно, без посторонних шумов и ударов. Проверьте работу контрольных ламп в комбинации приборов.

Регулировка и тюнинг карбюратора ВАЗ-2109.Как правильно отрегулировать карбюратор ВАЗ-2109

Причин, по которым может потребоваться установка карбюратора ВАЗ-2109, много. Сюда входят некачественное топливо, загрязняющие вещества в виде отработанных смазочных материалов и экологический мусор. Но в процессе постоянного использования этот механизм не требует особого ухода извне. Если обнаружено сильное загрязнение трущихся и движущихся деталей, пора очистить и отрегулировать.

Как узнать, не настроен ли карбюратор?

Это довольно просто.В принципе, опытный автомобилист сразу поймет, что к чему. Но если вы только новичок, вы должны знать, что есть ряд признаков и, чтобы вам не понадобилось ремонтировать карбюратор ВАЗ-2109, вам нужно уметь их понимать. Во-первых, машина глохнет во время движения. Это может произойти, если вы управляете холодным двигателем без воздушной заслонки, что вполне нормально. Но когда двигатель достиг рабочей температуры, вы отпускаете газ, и машина глохнет, это говорит о том, что пора ее чистить.

Во-вторых, если обороты коленвала набираются с трудом, то это говорит о плохой тяги — и опять карбюратор виноват. Когда машина стоит на холостом ходу по ровной дороге и дергается, это явный признак неисправности, которую рекомендуется как можно скорее устранить.

В принципе, признаков, по которым определяется неисправность того или иного агрегата автомобиля, в принципе еще много. К тому же грамотная регулировка карбюратора ВАЗ-2109 поможет избежать повышенного расхода топлива, что особенно актуально с учетом сегодняшних цен на бензин.

Винты «Качество» и «Количество»

Работу рекомендуется выполнять совместно, так как постоянно бегать от карбюратора к педали акселератора неудобно, дотянуться до дроссельной заслонки и утопить ее. Но это необязательное требование. Что вам нужно знать, так это то, что регулировку можно выполнить без каких-либо специальных инструментов или других приспособлений. Проще говоря — голыми руками.

Но для этого нужно знать, что такое винты «качество» и «количество». Первые служат для получения нестабильной работы мотора.Вращая в обратном порядке, получаем нормальную работу двигателя. В этом случае винты «количества» используются для увеличения или уменьшения скорости. После этого они возвращаются к настройке «качество», затем «количество» и т. Д. На практике все это довольно просто. Тем не менее в автомастерской за такую простую регулировку возьмут приличную сумму.

Подготовительные работы

Перед настройкой карбюратора ВАЗ-2109 необходимо выполнить ряд требований. Конечно, это не обязательно, но желательно.Прежде всего, работы следует проводить в хорошо проветриваемом помещении. Желательно, чтобы автомобиль стоял строго горизонтально или с наклоном не более нескольких градусов к любой оси.

Во время внутренней чистки не используйте тряпку, так как внутри останется ворс, который будет способствовать неправильной работе форсунок. Другими словами, корректировка будет отменена. Чистку и регулировку карбюратора ВАЗ-2109 следует проводить со специальными приготовлениями. Если такого инструмента под рукой нет, то подойдет и бензин.Наилучшие результаты можно получить со сжатым воздухом. Итак, мы подготовились к работе, теперь можно переходить к практической части.

Настройка карбюратора ВАЗ-2109: общие положения

Очистить непосредственно перед регулировкой. Можно использовать бензин, сжатый воздух или спец. удобства. Во время работы нужно иметь под рукой плоскую отвертку. Также перед настройкой и чисткой регулируют зажигание. Нет смысла настраивать карбюратор, если установлено позднее или раннее зажигание.

Также нужно помнить, что настройка выполняется только при рабочей температуре двигателя, то есть желательно прогреть машину и только потом запускать процесс. Необходимо демонтировать тягу от педали газа от дроссельной заслонки. Сразу после этого отключите вентиляцию картера. Далее проверяем отсутствие разрежения в трубке регулятора опережения. Если это так, значит, что-то было сделано не так. Затем можно переходить к регулировке качественных саморезов, что позволит наладить стабильную работу двигателя автомобиля.

Регулировка дроссельной заслонки

Это «всасывание», которое необходимо при запуске холодного двигателя. Есть несколько причин, по которым этот механизм может выйти из строя. Несмотря на то, что устройство его простое, желательно внимательно относиться к его ремонту. Дроссельная заслонка — это своеобразная палочка-выручалочка при минусовых температурах. Поэтому регулировку карбюратора ВАЗ-2109 следует начинать с «всасывания».

Прежде всего проверьте натяжение троса. Здесь вы можете столкнуться со следующими проблемами: недостаточное или чрезмерное натяжение.Оба эти фактора способствуют тому, что дроссельная заслонка не открывается или не закрывается полностью, что плохо для карбюратора.

Для завершения работы нам понадобится ключ на 13, которым мы будем регулировать натяжение троса. Если педаль газа прижата к полу, то заслонка должна открыться полностью, отпустить газ — заслонка закрывается. Если это не так, отрегулируйте положение контргайки с помощью 13 ключа до тех пор оптимальные результаты не будут достигнуты.

Привод и регулировка воздушной заслонки

После того, как мы закончили регулировку привода дроссельной заслонки карбюратора, переходите к воздушной заслонке.Прежде всего, перед началом работы необходимо снять крышку с воздушного фильтра. Кстати, вы также можете поменять фильтр по ходу дела, особенно если это делалось давно. Ход тяги непосредственно в оболочке должен быть свободным.

Если заслонка не требует регулировки, то при полностью утопленной рукоятке воздушной заслонки она находится под торпедой. Заслонка должна быть открыта на 100%. Если это не так, то требуется ослабить болт гаечным ключом. регулировка тяги. Переходим к настройке.После достижения оптимального результата затяните болт на рычаге и закройте крышку фильтра. Но здесь есть свои нюансы.

Сначала поверните рычаг дроссельной заслонки, пока он полностью не откроется. После этого нужно утопить этот рычаг до упора. С помощью плоскогубцев снимите кабель с изоляции и прижмите болт. Убедитесь, что заслонка полностью открыта. При необходимости постепенно сдвиньте оболочку кабеля и затяните крепежный болт.

Как настроить карбюратор ВАЗ-2109: пусковое устройство

Многое зависит от работы этого механизма.Но чтобы произвести регулировку максимально точно, необходимо разобрать карбюратор. Сделать это несложно. Но если не получилось, то можно попробовать произвести настройку на установленном механизме. Принцип заключается в том, что требуется правильно выставить пусковые зазоры. Это определит, насколько хорошо автомобиль заводится.

Как уже было сказано выше, существует несколько способов регулировки карбюратора ВАЗ-2109. Если не снимается, то требуется тахометр. Сначала необходимо полностью снять корпус воздушного фильтра, а затем полностью вытащить рычаг воздушной заслонки (находится под панелью приборов в салоне).Запускаем мотор и наблюдаем.

С помощью плоской отвертки откройте воздушную заслонку примерно на 30%. Возьмите ключ на 7 и поверните регулировочный болт, пока тахометр не покажет результат 3100-3400 об / мин. Как только этот показатель получен, можно смело опускать заслонку.

Что нужно помнить при ремонте

Всем известно, что двигатель — это сердце автомобиля, а карбюратор — это клапан. Если второй выйдет из строя, полностью пострадают все системы. Поэтому, чтобы состояние автомобиля было на уровне, необходимо периодически ремонтировать карбюратор ВАЗ-2109.Но что касается самого ремонта, лучше доверить его профессионалам, так как без опыта можно только усугубить ситуацию.

Также желательно заправлять качественным топливом, потому что это влияет на качество автомобиля и самого карбюратора. Смазка — еще одно важное соображение. Без него ничего не получится, поэтому желательно время от времени смазывать одни и те же «качественные» винты. То же самое касается тросов воздушной заслонки, которые необходимо периодически менять.Как показывает практика, они выходят из строя в самый неподходящий момент.

Регулируем холостой ход карбюратора

Итак, в первую очередь прогреваем двигатель до рабочей температуры. Работу необходимо производить при включенных элементах энергопотребления (фарах, плеере и т. Д.), Поэтому перед началом работ желательно зарядить аккумулятор, чтобы он не сел в неподходящий момент. Работать надо, опять же, «качественными» винтами, но последовательность немного другая.

Для начала нужно получить максимальные обороты холостого хода (x.x.). После этого вращаем винт «количества» до тех пор, пока количество оборотов не станет примерно на 50–150 меньше, чем должно быть на x. Икс. Как правило, это около 800 оборотов коленвала. После этого винтом «качества» уменьшите значение до нормального — порядка 900-950 об / мин. После этого работу можно считать завершенной. Стоит помнить, что замена карбюратора ВАЗ-2109 может понадобиться только в том случае, если вы не обращаете внимание на его неисправность.Обычно этот механизм может работать долгое время. Но не забывайте про чистку и настройку.

О карбюраторах Солекс

Следует сказать несколько слов о настройке данного устройства. Первый шаг — установить правильный уровень в поплавковых камерах. После этого следует произвести регулировку холостого хода. Стоит отметить, что тюнинг карбюратора Солекс ВАЗ-2109 следует проводить по инструкции, что не только ускорит, но и упростит работу.

Если при регулировке винта «количества» двигатель никак не реагирует, то нужно сменить жиклер холостого хода на меньший или подтянуть электромагнитный клапан.Что касается подбора форсунок, то это довольно трудоемкий процесс. Ориентироваться нужно на объем двигателя. Чем больше объем, тем меньше требуется струи.

Также есть переходный режим, отвечающий за отсутствие сбоя при запуске автомобиля и его нормальную работу (чихание, выстрелы). Виновата прорезь. Он расположен прямо под дроссельной заслонкой. Если нажать на педаль акселератора, то в отверстие с форсунки подаётся бензин.Если этого не произойдет, то машина может заглохнуть.

Теоретическая информация

Не лишним будет сказать, что карбюратор — это устройство, прямое назначение которого — перемешивание и дозирование топлива, поступающего в цилиндры двигателя. В противном случае именно здесь образуется рабочая смесь. Форсунки отвечают за качество. Это касается всех моделей отечественного автопрома, в том числе ВАЗ-2109. Карбюратор глохнет из-за неправильно отрегулированных жиклеров.

Кроме того, важен такой показатель, как их производительность.Он определяется длиной отверстия, а также его открытием (пропускной способностью). Если увеличить сечение форсунки примерно на 10%, то пропускная способность увеличивается на 25%. Из этого можно сделать вывод, что при правильной настройке описываемых устройств можно не только снизить расход топлива, но и увеличить мощность двигателя. Как видим, тюнинг карбюратора ВАЗ-2109 позволяет многое.

Причины проблем

Обычно карбюратор сам работает нормально при надлежащем уходе.Однако есть несколько нюансов, на которые нужно обратить внимание. Например, после установки карбюратора ВАЗ-2109 появилась нестабильность в работе двигателя на х. Икс. Причиной этого может быть неправильное натяжение троса педали газа (акселератора). Но все это легко исправить, и теперь посмотрим, как это сделать.

Для начала нужно провести точную диагностику. Поэтому необходимо отсоединить провод акселератора от карбюратора. Это сделано для того, чтобы вы могли вручную регулировать дроссельную заслонку при работающем двигателе.Если при перемещении дроссельной заслонки скорость падает до нужной, то нужно поменять или отрегулировать трос. Если обороты не изменились, значит, дело все-таки в карбюраторе.

Заключение

Хочется сказать, что простая регулировка зажигания ВАЗ-2109 требуется часто. В этом случае карбюратор может работать нормально, но из-за неотрегулированного зажигания возникает ощущение его неисправности. Как уже неоднократно говорилось выше, очень многое зависит от того, насколько качественную смесь дает карбюратор.

Не рекомендуется заменять форсунки самостоятельно. Это потому, что каждый из них подходит только для определенной модели карбюратора.

Рубрики

Как выставить зажигание на ваз 2109 карбюратор: Как выставить зажигание на ВАЗ 2109

Как выставить зажигание на ВАЗ-2109 (карбюратор)

Настройка зажигания с использованием стробоскопа

Как выставить угол опережения зажигания по лампочке

Как самостоятельно протестировать работу зажигания

Установка момента зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Как установить момент зажигания на ВАЗ 2108-ВАЗ 21099?

Установка момента зажигания, и его проверка:

Регулировка зажигания на ВАЗ 2109 своими руками

Регулировка электронного зажигания на инжекторе

Регулировка зажигания стробоскопом

Регулировка зажигания по лампочке

Порядок регулировки зажигания по лампочке

Регулировка зажигания по тахометру

Пошаговая регулировка по тахометру

Проверка зажигания

Способы регулировки зажигания ВАЗ 2109 карбюратор и инжектор своими руками

Регулировка электронного зажигания на инжекторе

Регулировка стробоскопом

Регулировка зажигания по лампочке

Регулировка по тахометру

Проверка зажигания

Видео «Как с помощью мультиметра проверить систему зажигания»

ВАЗ 2109: метод выставления зажигания двигателя

Устройство системы зажигания

Признаки неправильной настройки системы зажигания

Настройка

Как выставить зажигание на ВАЗ 2109 карбюратор

Признаки неправильной настройки системы

Устройство системы

Подготовительные мероприятия и необходимые инструменты

Как правильно выставить зажигание на ВАЗ 2109 карбюратор – детальная инструкция

Лампа накаливания вместо стробоскопа

Как отрегулировать зажигание на ВАЗ 2109 – альтернативный способ

Как выставить зажигание на ВАЗ 2109 инжектор

Проверка правильности настройки

Как отрегулировать зажигание на ваз 2109 карбюратор

Настройка зажигания с использованием стробоскопа

Как выставить угол опережения зажигания по лампочке

Как самостоятельно протестировать работу зажигания

Признаки неправильной настройки системы

Устройство системы

Подготовительные мероприятия и необходимые инструменты

Как правильно выставить зажигание на ВАЗ 2109 карбюратор – детальная инструкция

Лампа накаливания вместо стробоскопа

Как отрегулировать зажигание на ВАЗ 2109 – альтернативный способ

Как выставить зажигание на ВАЗ 2109 инжектор

Проверка правильности настройки

Регулировка карбюратора ваз 2109 главное в ремонте

Работа по регулировке карбюраторов «Солекс»

как точно выставить зажигание ваз 2109 без стробоскопа.опешить поэтапно. И отрегулировать холостой карбюратор

возможных неисправностей и их устранение

Признаки неисправности

Карбюраторная система зажигания двигателя

Как устроена система зажигания карбюратора ВАЗ 2109?

Высоковольтные провода

Свечи

Замок зажигания

Катушка

Распределитель

Коммутатор

Корректировка

Карбюратор

Повышение мощности карбюраторного двигателя.

Капитальный ремонт двигателя ВАЗ 2109, 2108

Когда делать капитальный ремонт двигателя

Как собрать двигатель на ВАЗ 2109

Самостоятельный ремонт ГБЦ на ВАЗ 2109

Способы нагнетания

Влияние значения R / S на двигатель ВАЗ 2109

Снятие двигателя ВАЗ 2109

Установка двигателя на ВАЗ 2109

Регулировка и тюнинг карбюратора ВАЗ-2109.Как правильно отрегулировать карбюратор ВАЗ-2109

Как узнать, не настроен ли карбюратор?

Винты «Качество» и «Количество»

Подготовительные работы

Настройка карбюратора ВАЗ-2109: общие положения

Регулировка дроссельной заслонки

Привод и регулировка воздушной заслонки
