Как заменить задний тормозной цилиндр на ваз 2109: Замена задних тормозных цилиндров на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Замена задних тормозных цилиндров на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Задние тормозные цилиндры толкают колодки на тормозной барабан и происходит остановка автомобиля. Работают только при нажатии на педаль тормоза. Фиксация стояночного тормоза не приводит к активизации цилиндров, а трос ручника толкает колодку на барабан. Со временем цилиндры подвергаются износу и через уплотнения начинает вытекать тормозная жидкость, в связи с чем эффективность тормозов падает. Количество жидкости постепенно уменьшается, а полное опустошение бачка грозит отказом тормозной системы.Будьте аккуратны, следите за жидкостью в бачке и доливайте в случае необходимости. А в сегодняшней статье мы разберем процесс замены цилиндров торможения.

Примечание!
Вам понадобятся следующие инструменты: гаечные ключи, накидные ключи, отвёртки, молоток с резиновой головкой, подойдет и с металлической, но понадобится проставка (например, маленькая), специальный ключ для прокачки тормозов, бутылка, короткий шланг коротким, новые цилиндры на замену старым тормозным.

Месторасположение цилиндров

Их два (по одному с каждой стороны) и находятся они под тормозными барабанами. Прикручиваются болтами к тормозному щитку.  На фото ниже цилиндр указан синей стрелкой. По краям имеются поршни (указаны красными стрелками) — рабочая часть тормозного цилиндра. Поршни двигаются при нажатии на педаль, а именно раздвигаются, тем самым толкая тормозные колодки на барабан, и в результате происходит остановка автомобиля.

Когда менять?

1. В случае подтеков тормозной жидкости, например при обнаружении ее на заднем колесе (см. фото ниже).  Это сигнал неисправности системы торможения, а причины возможны следующие: поршни, плохо затянутый прокачной штуцер  плохо прикрученная тормозная трубка. Первым делом проверяйте эти детали, и если с ними всё в норме, то скорее всего потёк цилиндр. Места, где жидкость просачивается чаще всего, указаны на фото выше жёлтыми стрелками.
2. Закисли поршни, выдвигающееся и толкающие колодки торможения. Такое случается, когда автомобиль долго стоит на месте и не эксплуатируется.

Примечание!
Зимой часто случается подобное: поставили машину на ручник на длительное время, затем собираетесь на ней ехать, а задние колодки примёрзли к барабану. Придётся идти за горячей водой и поливать тормозные барабаны, либо ехать несколько километров в ожидании разблокировки колёс.

Процедура замены на ВАЗ 2108-ВАЗ 21099

Примечание!
Перед началом работы тормозной бачок должен быть заполнен жидкостью до отметки MAX или чуть выше середины. Необходимо провести работу с тормозными трубками,отсоединять их, а значит начинает вытекать жидкость. Если в бачке её будет недостаточно, то он быстро опустошиться, а тормозная система завоздушиться и будет нуждаться в прокачке (На всякий случай ознакомьтесь со статьей о Самарах: «Прокачка тормозов на автомобилях»)

Снятие

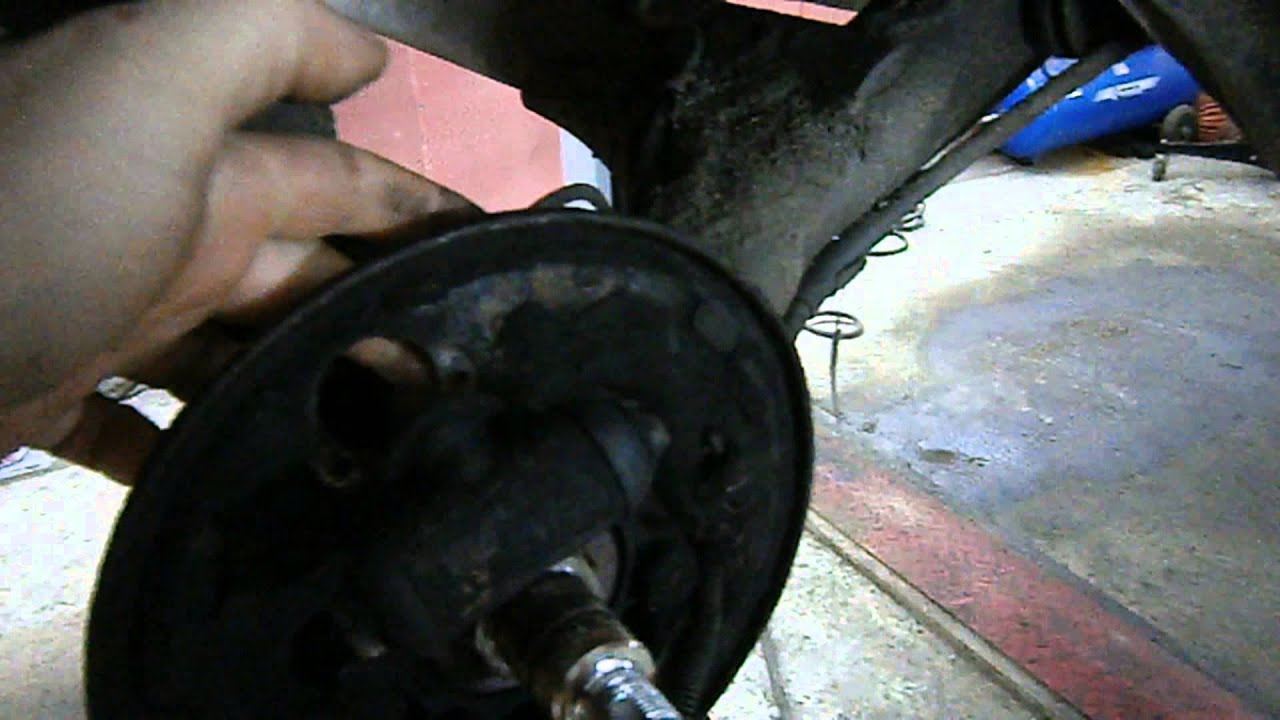

Сперва снимите тормозной барабан, чтобы добраться до цилиндра (пошаговую инструкцию читайте в статье: «Смена задних тормозных колодок на ВАЗ 2109»).   Открутите тормозную трубку, указанную синей стрелкой и отсоедините её. Сразу же заткните трубку колпачком, одевающимся на тормозной штуцер (см. маленькое фото) – так жидкость не вытечет. Теперь выкрутите два болта крепления цилиндра (указаны зелёными стрелками), придерживая рукой цилиндр, не давая ему крутиться, и снимите его.

Установка

Устанавливается цилиндр в обратной последовательности, завершив которую необходимо прокачать тормозную систему автомобиля, ведь в новом цилиндре находится воздух.  Все контуры проходить нет необходимости (только если Вы на педаль тормоза не нажимали, когда новый цилиндр был установлен, иначе контур придётся прокачивать).

Дополнительный видеоролик
Короткий  и информативный ролик по теме статьи:

Ваз 2109: замена заднего тормозного цилиндра своими руками

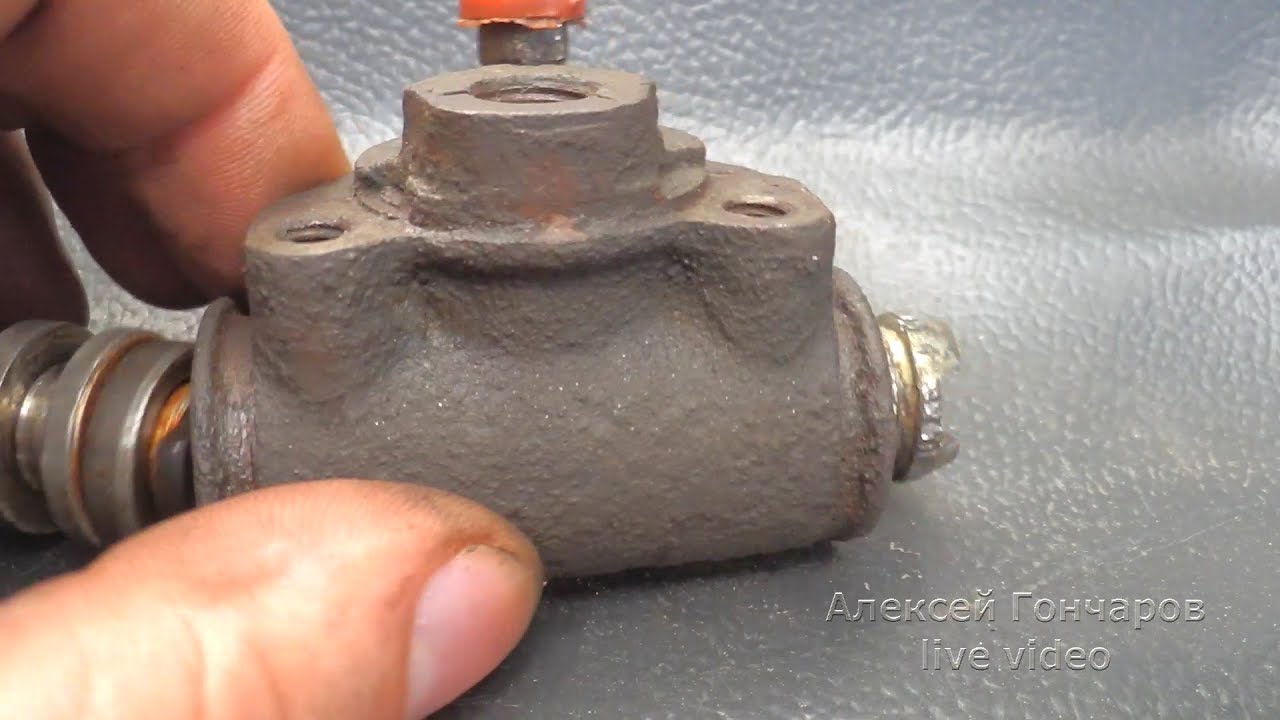

Задний тормозной цилиндр

В автомобиле ваз 2109 замена заднего тормозного цилиндра – довольно непростая задача. Перед этим необходимо знать, из чего он состоит.
Тормозная система в любой машине состоит из множества элементов. Узнаем из чего состоит задний тормозной цилиндр ваз 2109 и как проводится его замена.

Задний цилиндр конструкция

Замена заднего тормозного цилиндра ваз 2109

В свою очередь цилиндр состоит из:

  Примечание: резервуар для тормозной жидкости не обязательно должен быть установлен собственно на данном цилиндре.
Его можно установить и в другом месте, если оно более удобное. Важно, чтобы он был связан с полостью цилиндра посредством трубок.

• Корпуса, в котором сосредоточены поршни и возвратные пружины;
• Возвратных пружин, позволяющих вернуться поршням в исходное положение после нажимания на тормоз;

Замена заднего тормозного цилиндра на ваз 2109

• Уплотнительных манжет, которые создают правильное давление в резервуаре;
• Поршней с толкателями;
• Датчика перепада давления.

  Примечание: с его помощью водитель узнает о потере герметичности в одном из контуров.

Как все работает

Замена задних тормозных цилиндров ваз 2109

Как правило, в нормальном состоянии и при оптимальных условиях среды цилиндр работает так:

• Чтобы замедлить скорость, водителю необходимо нажать на тормоз. После этого усилие передается по штоку к поршню.
  Этот шток продвигается вперед, способствуя перекрытию компенсационного отверстия. Таким образом, начинается увеличение давления тормозной жидкости.

  Примечание: то же самое происходит и в переднем цилиндре, что способствует быстрому торможению машины.

• После того, как автомобиль был остановлен, водитель перестает нажимать на педаль. В результате этого поршни возвращаются в исходные позиции.
  Кроме того поршни начинают действовать сообща вместе с резервуаром. Это способствует тому, что давление во втором выравнивается и становится сходным с атмосферным.
  Помимо этого колеса также возвращаются в свое первоначальное положение.

  Примечание: если передний или задний цилиндр выйдет из строя, то второй будет работать с меньшей силой.

Ремонт

Замена задних тормозных цилиндров на ваз 2109

Если потек тормозной цилиндр, то его обязательно нужно менять. Но для этого не всегда следует покупать новый.
Можно просто отремонтировать старый. Для этого надо заранее купить манжеты. Как правило, они продаются вместе с пыльником и помпой.
Чтобы это сделать, необходимо:

• Поднять машину, используя домкрат.

  Примечание: Чтобы машина не укатилась, следует поставить с обеих сторон под колеса кирпичи.

• Снять колесо, но перед этим желательно открутить все гайки, которые его держат. Поможет в этом ключ на 19.

Примечание: снятое колесо надо поставить на его место но не вертикально, а горизонтально. Чтобы уровнять высоту колеса с высотой других колес, можно подложить какие-то предметы. Теперь можно машину опустить и домкрат убрать в сторону.

• Затем снимается диск.

Замена тормозного заднего цилиндра ваз 2109

Примечание: ни в коем случае нельзя бить сразу молотком по кромке, так как можно отбить раковины. Желательно это делать через какую-нибудь наставку (это небольшой предмет, который прилаживается к кромке, а уже по нему — бить молотком).

• Открутить все гайки, которые держат барабан. После можно будет его без труда снять.

Примечание: теперь появится доступ к тормозному цилиндру.

• Снять тормозной цилиндр.
• Прежде чем начинать его ремонт, необходимо смазать манжеты и пыльник тормозной жидкостью, чтобы они стали скользкими.

Замена тормозных задних цилиндров на ваз 2109

• Поменять старые манжеты на новые. Вставить пыльник на место.

Примечание: После этого закрутить его при помощи помпы, которая создана специально для этого (она есть в комплекте).

• Вернуть цилиндр на место.

Примечание: на него нужно слегка нажать. Чтобы он легче встал на свое место, его необходимо немножко пошатывать.

• Можно закрутить его. Для этого надо использовать ключ на 10.

Примечание: минусом заднего цилиндра является то, что нет возможности закрутить его головкой, а это было бы намного проще.

• После этого нужно взять плоскую отвертку и поставить цилиндр ровно.
• Затем нужно приступать к прикручиванию тормозных колодок.

Примечание: Концы колодок должны соединяться с отверстиями в цилиндре.

• Прикрутить колодки, чтобы они были неподвижными. Колодки нужно соединить с помощью пружин.
• Вернуть на место барабан, диск и само колесо.

Замена

Ваз 2109 задний тормозной цилиндр

Чтобы заменить цилиндр, необходимо иметь не только все стандартные инструменты, но и специальный ключ для раскручивания колодок.
Замена осуществляется следующим образом:

• Поднять машину на домкрат и снять колесо.

Примечание: желательно установить дополнительный упор, так как домкрат может не выдержать. В любом случае так будет безопаснее.

• Нужно снять тормозной барабан. Для этого следует раскрутить все гайки, которые его держат.
• С помощью большой плоской отвертки необходимо открутить тормозные колодки. Чтобы было легче их снять, надо надавить на них сверху, после этого быстрым движением опустить их вниз.
• Необходимо открутить тормозную трубку от цилиндра. Для этого будет нужен вышеупомянутый ключ для раскручивания колодок.
  Он нужен для того, чтобы сорвать затянутый штуцер. После этого можно использовать обычный ключ.

Примечание: важно, чтобы штуцер не крутился, иначе вместе с ним можно сорвать и трубку.

• После того, как трубка будет откручена, необходимо ее заткнуть защитным колпачком, чтобы предотвратить вытекание тормозной жидкости.
• Теперь можно снять и сам тормозной цилиндр. Снимается он легко: нужно только разжать его при помощи ключа на 10.
• После этого нужно установить новый цилиндр обратно и прикрутить тормозные трубки.
• Выполнить все тоже самое, но в обратном порядке.

Заменить задний тормозной цилиндр довольно сложно самостоятельно, но возможно. Поэтому не обязательно ехать в автосервис, где цена на любой ремонт будет очень высокой.
Прежде чем начинать ремонт, нужно пересмотреть множество фото и видео на эту тему. После можно будет приступить к замене цилиндра своими руками.
Любая инструкция поможет быстро и качественно произвести работу.

Ремонт тормозного цилиндра заднего колеса ВАЗ 2108, 2109

Подтекающие тормозные цилиндры задних колес автомобилей ВАЗ 2108, 2109, 21099 — весьма распространенная неисправность.

Причина – износ уплотнительных колец (манжет) на их поршнях. Приобретя дешевый ремкомплект задних тормозных цилиндров (несколько резиновых колечек) можно провести несложный ремонт и на некоторое время продлить их работоспособность. Единственное условие – хорошее состояние внутренней поверхности тормозного цилиндра (зеркала). Коррозия и риски на зеркале не дадут провести ремонт качественно. В этом случае необходимо заменить тормозной цилиндр заднего колеса новым.

Необходимые инструменты

— молоток

— накидной ключ на 10 мм

— накидной ключ на 12 мм

— накидной ключ на 13 мм

— специальный ключ для отворачивания тормозной трубки

— плоскогубцы

Подготовительные работы

— устанавливаем автомобиль на яму, ручник должен быть опущен, под колеса упоры

— ослабляем затяжку болтов заднего колеса, поддомкрачиваем его и снимаем

— ослабляем натяжение троса стояночного тормоза (ручника)

Для облегчения проведения этой операции и улучшения доступа к регулировочной гайке привода стояночного тормоза можно разъединить соединение глушителя с резонатором. Ключом на 13 мм отворачиваем гайки крепления хомута на их соединении и разъединяем.

Ключом на 13 мм отворачиваем контргайку на тяге ручника другим ключом на 13 мм придерживая регулировочную гайку. Тем же ключом отворачиваем регулировочную гайку придерживая тягу ручника плоскогубцами.

— отворачиваем направляющие штифты тормозного барабана и снимаем его

Если штифты не отворачиваются, слегка обстукиваем их молотком. Если барабан не снимается, также обстукиваем его молотком со всех сторон через деревянную проставку. Посадочное его отверстие очищаем от загрязнения и обрабатываем проникающей жидкостью.

— поочередно вынимаем упорные концы тормозных колодок из прорезей в поршнях цилиндра

— слегка нажимаем на педаль тормоза чтобы поршни по возможности максимально выдвинулись из тормозного цилиндра

— отворачиваем крепление тормозной трубки к цилиндру

Применяем для этого специальный ключ. На наконечник трубки после отсоединения надеваем резиновый колпачок, чтобы тормозная жидкость не вытекла.

— отворачиваем два болта крепления тормозного цилиндра к щиту тормозного механизма и снимаем его

Используем накидной ключ на 10.

Если наконечник тормозной трубки заржавел и при попытке его отвернуть может отломиться вместе с тормозной трубкой, то отворачиваем его после снятия тормозного цилиндра. При этом придерживаем наконечник ключом на «10» или спец ключом, и вращаем сам тормозной цилиндр.

Замена уплотнительных колец (манжет) тормозного цилиндра заднего колеса автомобилей ВАЗ 2108, 2109, 21099

— Снимаем резиновые пыльники с обеих поршней тормозного цилиндра

— Вытягиваем плоскогубцами поршни из корпуса цилиндра

Операция требует значительного усилия, так как приходится преодолевать сопротивление стальных колец устройства автоматического поддержания зазора, установленных на каждом из поршней.

Если вытянуть поршни из цилиндра не удается, то попросту выбиваем их из него. Вбиваем один из поршней во внутрь цилиндра молотком, второй выпадает. Надставляем оправку и выбиваем второй поршень.

— Снимаем старые манжеты и ставим новые

Для снятия и установки можно использовать отвертку или шило. Перед установкой резиновые манжеты, поршни и зеркало цилиндра смазываем тормозной жидкостью.

— Забиваем поршни в цилиндр и производим сборку в обратной последовательности

Примечания и дополнения

— После проведения ремонта тормозного цилиндра следует прокачать оба контура тормозной системы автомобиля чтобы удалить воздух из тормозной системы. И отрегулировать «ручник».

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

— Как открутить штуцер прокачки тормозов?

— Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Устройство суппорта автомобилей ВАЗ 2108, 2109, 21099

— Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Устройство автоматической регулировки зазора в задних тормозах ВАЗ 2108, 2109, 21099

— Замена задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

Замена заднего тормозного цилиндра ваз 2109 своими руками

Содержание статьи

ВАЗ 2109 замена заднего тормозного цилиндра – полезно знать

Задние тормозные цилиндры толкают колодки на тормозной барабан и происходит остановка автомобиля. Работают только при нажатии на педаль тормоза. Фиксация стояночного тормоза не приводит к активизации цилиндров, а трос ручника толкает колодку на барабан. Со временем цилиндры подвергаются износу и через уплотнения начинает вытекать тормозная жидкость, в связи с чем эффективность тормозов падает. Количество жидкости постепенно уменьшается, а полное опустошение бачка грозит отказом тормозной системы.Будьте аккуратны, следите за жидкостью в бачке и доливайте в случае необходимости. А в сегодняшней статье мы разберем процесс замены цилиндров торможения.

Примечание!
Вам понадобятся следующие инструменты: гаечные ключи, накидные ключи, отвёртки, молоток с резиновой головкой, подойдет и с металлической, но понадобится проставка (например, маленькая), специальный ключ для прокачки тормозов, бутылка, короткий шланг коротким, новые цилиндры на замену старым тормозным.

Месторасположение цилиндров

Их два (по одному с каждой стороны) и находятся они под тормозными барабанами. Прикручиваются болтами к тормозному щитку.  На фото ниже цилиндр указан синей стрелкой. По краям имеются поршни (указаны красными стрелками) — рабочая часть тормозного цилиндра. Поршни двигаются при нажатии на педаль, а именно раздвигаются, тем самым толкая тормозные колодки на барабан, и в результате происходит остановка автомобиля.

Когда менять?

1. В случае подтеков тормозной жидкости, например при обнаружении ее на заднем колесе (см. фото ниже).  Это сигнал неисправности системы торможения, а причины возможны следующие: поршни, плохо затянутый прокачной штуцер  плохо прикрученная тормозная трубка. Первым делом проверяйте эти детали, и если с ними всё в норме, то скорее всего потёк цилиндр. Места, где жидкость просачивается чаще всего, указаны на фото выше жёлтыми стрелками.
2. Закисли поршни, выдвигающееся и толкающие колодки торможения. Такое случается, когда автомобиль долго стоит на месте и не эксплуатируется.

Примечание!
Зимой часто случается подобное: поставили машину на ручник на длительное время, затем собираетесь на ней ехать, а задние колодки примёрзли к барабану. Придётся идти за горячей водой и поливать тормозные барабаны, либо ехать несколько километров в ожидании разблокировки колёс.

Как заменить тормозной цилиндр на ваз 2109

Подтекающие тормозные цилиндры задних колес автомобилей ВАЗ 2108, 2109, 21099 — весьма распространенная неисправность.

Причина – износ уплотнительных колец (манжет) на их поршнях. Приобретя дешевый ремкомплект задних тормозных цилиндров (несколько резиновых колечек) можно провести несложный ремонт и на некоторое время продлить их работоспособность. Единственное условие – хорошее состояние внутренней поверхности тормозного цилиндра (зеркала). Коррозия и риски на зеркале не дадут провести ремонт качественно. В этом случае необходимо заменить тормозной цилиндр заднего колеса новым.

Необходимые инструменты

— молоток

— накидной ключ на 10 мм

— накидной ключ на 12 мм

— накидной ключ на 13 мм

— специальный ключ для отворачивания тормозной трубки

— плоскогубцы

Подготовительные работы

— устанавливаем автомобиль на яму, ручник должен быть опущен, под колеса упоры

— ослабляем затяжку болтов заднего колеса, поддомкрачиваем его и снимаем

— ослабляем натяжение троса стояночного тормоза (ручника)

Для облегчения проведения этой операции и улучшения доступа к регулировочной гайке привода стояночного тормоза можно разъединить соединение глушителя с резонатором. Ключом на 13 мм отворачиваем гайки крепления хомута на их соединении и разъединяем.

Ключом на 13 мм отворачиваем контргайку на тяге ручника другим ключом на 13 мм придерживая регулировочную гайку. Тем же ключом отворачиваем регулировочную гайку придерживая тягу ручника плоскогубцами.

— отворачиваем направляющие штифты тормозного барабана и снимаем его

Если штифты не отворачиваются, слегка обстукиваем их молотком. Если барабан не снимается, также обстукиваем его молотком со всех сторон через деревянную проставку. Посадочное его отверстие очищаем от загрязнения и обрабатываем ВД-шкой.

— поочередно вынимаем упорные концы тормозных колодок из прорезей в поршнях цилиндра

— слегка нажимаем на педаль тормоза чтобы поршни по возможности максимально выдвинулись из тормозного цилиндра

— отворачиваем крепление тормозной трубки к цилиндру

Применяем для этого специальный ключ. На наконечник трубки после отсоединения надеваем резиновый колпачок, чтобы тормозная жидкость не вытекла.

— отворачиваем два болта крепления тормозного цилиндра к щиту тормозного механизма и снимаем его

Используем накидной ключ на 10.

Если наконечник тормозной трубки заржавел и при попытке его отвернуть может отломиться вместе с тормозной трубкой, то отворачиваем его после снятия тормозного цилиндра. При этом придерживаем наконечник ключом на «10» или спец ключом, и вращаем сам тормозной цилиндр.

Замена уплотнительных колец (манжет) тормозного цилиндра заднего колеса автомобилей ВАЗ 2108, 2109, 21099

— снимем резиновые пыльники с обеих поршней тормозного цилиндра

— вытягиваем плоскогубцами поршни из корпуса цилиндра

Операция требует значительного усилия, так как приходится преодолевать сопротивление стальных колец устройства автоматического поддержания зазора, установленных на каждом из поршней.

Если вытянуть поршни из цилиндра не удается, то попросту выбиваем их из него. Вбиваем один из поршней во внутрь цилиндра молотком, второй выпадает. Надставляем оправку и выбиваем второй поршень.

— снимаем старые манжеты и ставим новые

Для снятия и установки можно использовать отвертку или шило. Перед установкой резиновые манжеты, поршни и зеркало цилиндра смазываем тормозной жидкостью.

— забиваем поршни в цилиндр и производим сборку в обратной последовательности

Потек тормозной цилиндр. Что делать? Ответ здесь

Залез я как то под машину и увидел такую картину

Картина маслом 🙂

Сразу понял что течет тормозная жидкость и что цилиндры пришли в негодность.

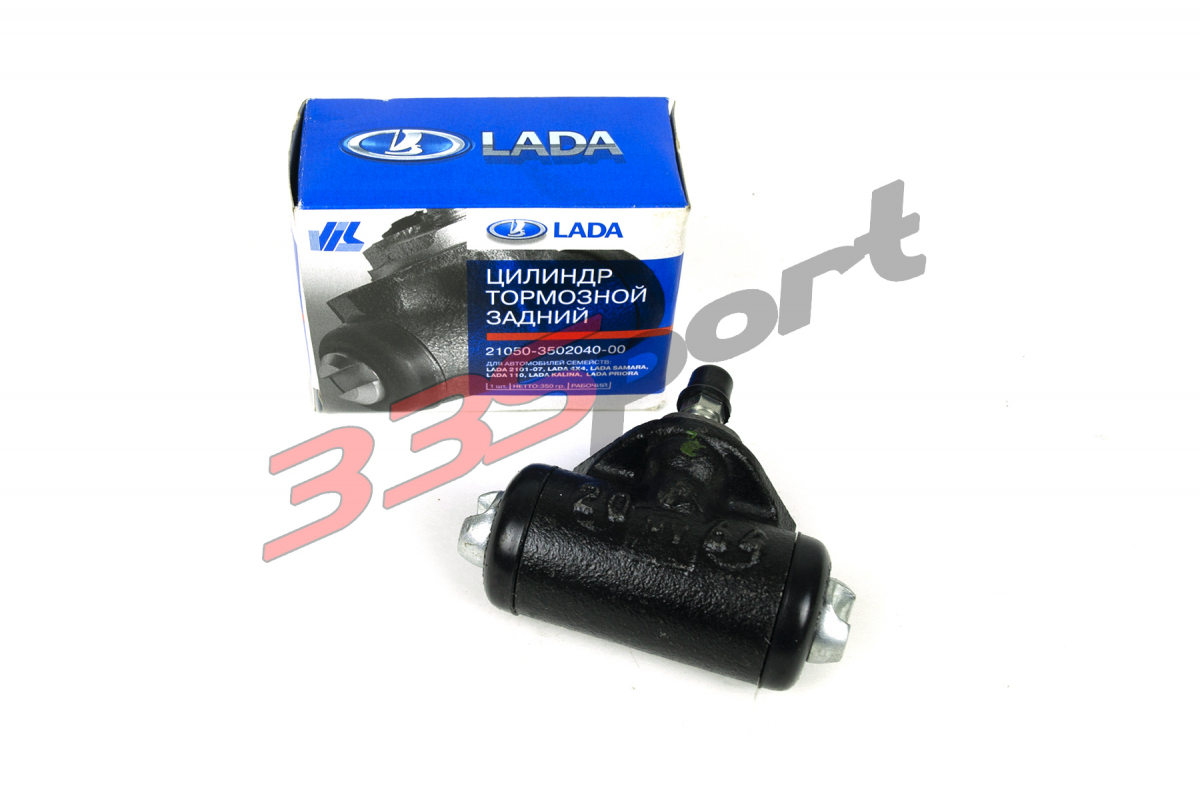

В итоге было решено их поменять, я взял 2 задних цилиндра от фирмы PILENGO

Ну и понеслось! Первым делом ослабил гайку ручного тормоза под днищем машины, что-бы беспрепятственно снять барабан с колодок!

Снял барабан (кстате кто не может открутить направляющие, дам совет, возьмите молоток и стучите по направляющим сверху и снизу не жалея сил, а потом они отвернутся без проблем)

Далее после снятия тормозного барабана снимаем направляющую пружину в колодках, и раздвигаем колодки в стороны, дабы освободить сам цилиндрик.

направляющая пружинка

Откручиваем тормозную трубку(есть спец. Ключ для тормозных трубок. Им откручивать легче и удобнее стоит он в районе 100р ) и два болта крепления цилиндра. Снимаем старый цилиндр- ставим новый.

Подсоединяем тормозную трубку и собираем все в едино. Вот и все!)

Обязательно прокачайте тормоза после того как заменили цилиндры.

Следующим моим шагом будет замена тросиков ручника и тормозных колодок.

Замена тормозного цилиндра ваз 2109

Замена задних тормозных цилиндров на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Задние тормозные цилиндры толкают колодки на тормозной барабан и происходит остановка автомобиля. Работают только при нажатии на педаль тормоза. Фиксация стояночного тормоза не приводит к активизации цилиндров, а трос ручника толкает колодку на барабан. Со временем цилиндры подвергаются износу и через уплотнения начинает вытекать тормозная жидкость, в связи с чем эффективность тормозов падает. Количество жидкости постепенно уменьшается, а полное опустошение бачка грозит отказом тормозной системы. Будьте аккуратны, следите за жидкостью в бачке и доливайте в случае необходимости. А в сегодняшней статье мы разберем процесс замены цилиндров торможения.

Примечание!

Вам понадобятся следующие инструменты: гаечные ключи, накидные ключи, отвёртки, молоток с резиновой головкой, подойдет и с металлической, но понадобится проставка (например, маленькая), специальный ключ для прокачки тормозов, бутылка, короткий шланг коротким, новые цилиндры на замену старым тормозным.

Месторасположение цилиндров

Их два (по одному с каждой стороны) и находятся они под тормозными барабанами. Прикручиваются болтами к тормозному щитку.  На фото ниже цилиндр указан синей стрелкой. По краям имеются поршни (указаны красными стрелками) — рабочая часть тормозного цилиндра. Поршни двигаются при нажатии на педаль, а именно раздвигаются, тем самым толкая тормозные колодки на барабан, и в результате происходит остановка автомобиля.

Когда менять?

1. В случае подтеков тормозной жидкости, например при обнаружении ее на заднем колесе (см. фото ниже).  Это сигнал неисправности системы торможения, а причины возможны следующие: поршни, плохо затянутый прокачной штуцер  плохо прикрученная тормозная трубка. Первым делом проверяйте эти детали, и если с ними всё в норме, то скорее всего потёк цилиндр. Места, где жидкость просачивается чаще всего, указаны на фото выше жёлтыми стрелками.
2. Закисли поршни, выдвигающееся и толкающие колодки торможения. Такое случается, когда автомобиль долго стоит на месте и не эксплуатируется.

Примечание!

Зимой часто случается подобное: поставили машину на ручник на длительное время, затем собираетесь на ней ехать, а задние колодки примёрзли к барабану. Придётся идти за горячей водой и поливать тормозные барабаны, либо ехать несколько километров в ожидании разблокировки колёс.

Процедура замены на ВАЗ 2108-ВАЗ 21099

Примечание!
Перед началом работы тормозной бачок должен быть заполнен жидкостью до отметки MAX или чуть выше середины. Необходимо провести работу с тормозными трубками,отсоединять их, а значит начинает вытекать жидкость. Если в бачке её будет недостаточно, то он быстро опустошиться, а тормозная система завоздушиться и будет нуждаться в прокачке (На всякий случай ознакомьтесь со статьей о Самарах: «Прокачка тормозов на автомобилях»)

Снятие

Сперва снимите тормозной барабан, чтобы добраться до цилиндра (пошаговую инструкцию читайте в статье: «Смена задних тормозных колодок на ВАЗ 2109»).  Открутите тормозную трубку, указанную синей стрелкой и отсоедините её. Сразу же заткните трубку колпачком, одевающимся на тормозной штуцер (см. маленькое фото) – так жидкость не вытечет. Теперь выкрутите два болта крепления цилиндра (указаны зелёными стрелками), придерживая рукой цилиндр, не давая ему крутиться, и снимите его.

Установка

Устанавливается цилиндр в обратной последовательности, завершив которую необходимо прокачать тормозную систему автомобиля, ведь в новом цилиндре находится воздух.  Все контуры проходить нет необходимости (только если Вы на педаль тормоза не нажимали, когда новый цилиндр был установлен, иначе контур придётся прокачивать).

Дополнительный видеоролик
Короткий  и информативный ролик по теме статьи:

vaz-russia. com

Потек задний тормозной цилиндр, покупка и замена. — Лада 2109, 1.5 л., 1999 года на DRIVE2

Всем привет, вот и очередное пополнение БЖ, давно не писал так как особо нечего не происходило «Красный Леес» возил мою семью исправно даже в -36С.
В конце декабря нужно было съездить в сервисный центр за мобильником, выезжая с него не предвещало ни какой беды. Дорого в 2 ряда левый стоит на поворот на лево 350-450м, мой правый ряд пустой, передомной мазда годов 2000 не всматривался, подъезжая к четырех сторонему перекрестку мазда решила финтонуть и на скорости 45-60км/ч начинает поварачивать на лево, то есть подрезая всех стоящих в левом реду и проскочить, все это было считанные секунды, скорость 50км/ч все же приличная. Так как это уже происходит на перекрестке мне остается только резко выруливать в права и обгонять эту мазду и поддавая газа. В этот момент на встречной полосе (так же из 2 ряда) на лево тоже поварачивают. Первым стоит ВАЗ 2107 видя, что мазда поварачивает с правого ряда он решает проскочить на лево, а тут я и добовляю газ. Секунды жму тормоз в пол (даже не успел отреагировать что твориться у меня сзади, есть ли там машины) «Красный Леес» встает как в копанный, 7ка тоже останавливается остатется метр, может чуть меньше. Пассажир в 7ке не престегнутый обнимает лобовое стекло)) Включаю первую и уезжаю, он так же. Как всегда бывает в этот самый момент отсутствует видеоргистратор. Вот после этого резкого торможения начал прислушиватсья к тормозной системе и понял, что сзади есть какие то проблемы. Последний месяц передвигались исключительно на Агенте 070, после того как отремонтировал сломанную пружину и порваный сайленблок, а «Красный Леес» стоял в Березовском. Вчера 23 Февраля решено проверить тормозную систему. Поддонкрачиваю заднею правую сторону, скидываю тормозной барабан и наблюдаю всю картину масло, вернее тормозухой. Так же был скинут и левый тормозной барабан, там все в порядке, сухо.

Полный размер

Вся система в тормозной жидкости

Полный размер

Течь с левого сальника

Полный размер

Тормозной барабан смазан достаточно

Выход один — замена тормозного цилиндра и прокачка всей системы тормозов. Отправляюсь в автомагазин найти задний тормозной цилиндр именно в коробке Лада 21050-3502040-82, другие ставить не буду, лучше закажу TRW или ATE. Цилиндр был куплен во втором магазине за 335р, так же прикупил 0,5 тормозной жидкости Нева М — 84р.

Полный размер

Покупки, тормозуха и тормозной цилиндр

Полный размер

Лада 21050-3502040-82

Полный размер

Полный размер

Полный размер

Полный размер

Снимаю все элементы тормозной системы со щита, оставив только цилиндр. Все пропитано тормозной жидкостью, ужас.

Полный размер

Разобрал

Полный размер

Требуеться чистка

Полный размер

Тут тоже почистить

Сживив тормозную трубку, открутил 2 болта крепления цилиндра. Заменил цилиндр, болтами закрепил цилиндр. Щит так же немного очиститл от грязи.

Полный размер

Новый тормозной цилиндр, с меткой магазина

Трубку подтянул, тормозная жидкость не бежит.

Полный размер

Закреплено, течи нет

Собираем колодки, не забывая одеть трос ручного тормоза.

Полный размер

Собрал все обратно

Ставим обратно тормозной барабан и подготавливаем емкость для прокачки тормозов. В 3х разных книга искал порядок прокачки системы, в итоге картина сложиласть только прочитав все 3 штуки.
И так порядок прокачивания:
— Задняя правое
— Переднее левое
— Заднее левое
— Переднее правое
Прокачка прошла успешна, воздух в системе выгнан полностью. Передние целиндры Fenox пока работают, шланги целые. А вот пыльники направляющих, я так и не заменил. Вот думаю купить набор болтов TRW SP7764 так как надежда на нашу резину не вызывает особого интузиазма)) Найденые в БЖ у

www.drive2.ru

Замена Переднего Тормозного Цилиндра — Лада 21099, 1.5 л., 2004 года на DRIVE2

Всем привет!)

Около 2х дней ездил с каким-то непонятным ощущением, что машина не так едет и как будто развалится на ходу. В голову полезли всякие мысли, что это сцепление сдохло, что там еще в новой подвеске умерло что-то. ЧТО МЕНЯ ТАК ВСЕ ДОСТАЛО! ХОЧУ НОВУЮ ПРИОРУ В ЛЮКСЕ! =D

Руль колбасило, тормозила так себе. Разгоняться не хотела. 1-2-3 еще как-то ехала, а 4-5 эт вообще никак. Газ в пол, а она не едет…

Позже появился скрип где-то слева у колеса. Появлялся на малых скоростях 5-15км/ч и при поворотах на той же скорости.
Осматривал тормоза, все вроде нормально… не понимал в чем дело. Думал может гранате хана, потому что пыльник порвался.

Поехал по делам до дачи. По приезде чувствую запах паленого и чего-то подожженного.Ткнул ледышкой в тормозной диск и от него пошел пар во все стороны. Пощупал с другой стороны, он холодный. Думаю, ладно, до дома доберусь и завтра разберусь.

Ехал домой, опять что то психанул, да и стали меня смущать мысли, что если от нагрева такого что-то заклинит, то мне будет неочень хорошо…
Короче, остановился на заправке, подошел к дальнобойщикам, попросил домкрат. Загнал машину на бордюр, поднял ее. По-другому он под нее не лез… И стал ломать машину. Оказалось, что цилиндр сжимает колодки и обратно почти не разжимается. Пробовали смазать-не помогло… Доэксперементировали до того, что цилиндр выдавило=D Конечно дальнобойщики молодцы, помогли. Но мы больше сломали, чем сделали. Разбили колодки АТЕ, сломали штуцер прокачки под корень, вылили бачок тормозухи.
Заблокировали колодками цилиндр, подвесили его на проволоку к размотанному крылу и в путь! Почти без тормозов… Были они только в конце…

На следующий день купил новый цилиндр, новые болты для ладошки суппорта, колодки Nippon.

Снял старого гада.
Пришлось попросить ребят из сервиса открутить болты ладошки к цилиндру. Потому что не было верстака, да и за все время болты там закисли.
Пока они отделяли, любимая сидела и держала шланг тормозной, чтобы из него не убегало =D
К ней даже 3е мужчин подошло, спросили чем ей помочь за 12минут. Я дак когда 2е суток в том же месте е*ался с тормозами задними, мне никто слова не сказал =D

Вкрутил новый цилиндр

Загнал новые колодки

прокачал колеса, у которых длинные трубки тормозные.

Затестил, все норм.
Ничего не скрипит, не терет
Тормозит. Едет.

И как будто я снова влюбился в машину=))

________________________________________________________
Колодки Nippon 400р
Цилиндр пер/л 500р
Rosdot 4 130р

www. drive2.ru

Ваз 2109: замена заднего тормозного цилиндра своими руками

Задний тормозной цилиндр

В автомобиле ваз 2109 замена заднего тормозного цилиндра – довольно непростая задача. Перед этим необходимо знать, из чего он состоит.
Тормозная система в любой машине состоит из множества элементов. Узнаем из чего состоит задний тормозной цилиндр ваз 2109 и как проводится его замена.

Задний цилиндр конструкция

Замена заднего тормозного цилиндра ваз 2109

В свою очередь цилиндр состоит из:

  Примечание: резервуар для тормозной жидкости не обязательно должен быть установлен собственно на данном цилиндре.
Его можно установить и в другом месте, если оно более удобное. Важно, чтобы он был связан с полостью цилиндра посредством трубок.

• Корпуса, в котором сосредоточены поршни и возвратные пружины;
• Возвратных пружин, позволяющих вернуться поршням в исходное положение после нажимания на тормоз;

Замена заднего тормозного цилиндра на ваз 2109

• Уплотнительных манжет, которые создают правильное давление в резервуаре;
• Поршней с толкателями;
• Датчика перепада давления.

  Примечание: с его помощью водитель узнает о потере герметичности в одном из контуров.

Как все работает

Замена задних тормозных цилиндров ваз 2109

Как правило, в нормальном состоянии и при оптимальных условиях среды цилиндр работает так:

• Чтобы замедлить скорость, водителю необходимо нажать на тормоз. После этого усилие передается по штоку к поршню.
  Этот шток продвигается вперед, способствуя перекрытию компенсационного отверстия. Таким образом, начинается увеличение давления тормозной жидкости.

  Примечание: то же самое происходит и в переднем цилиндре, что способствует быстрому торможению машины.

• После того, как автомобиль был остановлен, водитель перестает нажимать на педаль. В результате этого поршни возвращаются в исходные позиции.
  Кроме того поршни начинают действовать сообща вместе с резервуаром. Это способствует тому, что давление во втором выравнивается и становится сходным с атмосферным.
  Помимо этого колеса также возвращаются в свое первоначальное положение.

  Примечание: если передний или задний цилиндр выйдет из строя, то второй будет работать с меньшей силой.

Ремонт

Замена задних тормозных цилиндров на ваз 2109

Если потек тормозной цилиндр, то его обязательно нужно менять. Но для этого не всегда следует покупать новый.
Можно просто отремонтировать старый. Для этого надо заранее купить манжеты. Как правило, они продаются вместе с пыльником и помпой.
Чтобы это сделать, необходимо:

• Поднять машину, используя домкрат.

  Примечание: Чтобы машина не укатилась, следует поставить с обеих сторон под колеса кирпичи.

• Снять колесо, но перед этим желательно открутить все гайки, которые его держат. Поможет в этом ключ на 19.

Примечание: снятое колесо надо поставить на его место но не вертикально, а горизонтально. Чтобы уровнять высоту колеса с высотой других колес, можно подложить какие-то предметы. Теперь можно машину опустить и домкрат убрать в сторону.

• Затем снимается диск.

Замена тормозного заднего цилиндра ваз 2109

Примечание: ни в коем случае нельзя бить сразу молотком по кромке, так как можно отбить раковины. Желательно это делать через какую-нибудь наставку (это небольшой предмет, который прилаживается к кромке, а уже по нему — бить молотком).

• Открутить все гайки, которые держат барабан. После можно будет его без труда снять.

Примечание: теперь появится доступ к тормозному цилиндру.

• Снять тормозной цилиндр.
• Прежде чем начинать его ремонт, необходимо смазать манжеты и пыльник тормозной жидкостью, чтобы они стали скользкими.

Замена тормозных задних цилиндров на ваз 2109

• Поменять старые манжеты на новые. Вставить пыльник на место.

Примечание: После этого закрутить его при помощи помпы, которая создана специально для этого (она есть в комплекте).

• Вернуть цилиндр на место.

Примечание: на него нужно слегка нажать. Чтобы он легче встал на свое место, его необходимо немножко пошатывать.

• Можно закрутить его. Для этого надо использовать ключ на 10.

Примечание: минусом заднего цилиндра является то, что нет возможности закрутить его головкой, а это было бы намного проще.

• После этого нужно взять плоскую отвертку и поставить цилиндр ровно.
• Затем нужно приступать к прикручиванию тормозных колодок.

Примечание: Концы колодок должны соединяться с отверстиями в цилиндре.

• Прикрутить колодки, чтобы они были неподвижными. Колодки нужно соединить с помощью пружин.
• Вернуть на место барабан, диск и само колесо.

Замена

Ваз 2109 задний тормозной цилиндр

Чтобы заменить цилиндр, необходимо иметь не только все стандартные инструменты, но и специальный ключ для раскручивания колодок.
Замена осуществляется следующим образом:

• Поднять машину на домкрат и снять колесо.

Примечание: желательно установить дополнительный упор, так как домкрат может не выдержать. В любом случае так будет безопаснее.

• Нужно снять тормозной барабан. Для этого следует раскрутить все гайки, которые его держат.
• С помощью большой плоской отвертки необходимо открутить тормозные колодки. Чтобы было легче их снять, надо надавить на них сверху, после этого быстрым движением опустить их вниз.
• Необходимо открутить тормозную трубку от цилиндра. Для этого будет нужен вышеупомянутый ключ для раскручивания колодок.
  Он нужен для того, чтобы сорвать затянутый штуцер. После этого можно использовать обычный ключ.

Примечание: важно, чтобы штуцер не крутился, иначе вместе с ним можно сорвать и трубку.

• После того, как трубка будет откручена, необходимо ее заткнуть защитным колпачком, чтобы предотвратить вытекание тормозной жидкости.
• Теперь можно снять и сам тормозной цилиндр. Снимается он легко: нужно только разжать его при помощи ключа на 10.
• После этого нужно установить новый цилиндр обратно и прикрутить тормозные трубки.
• Выполнить все тоже самое, но в обратном порядке.

Заменить задний тормозной цилиндр довольно сложно самостоятельно, но возможно. Поэтому не обязательно ехать в автосервис, где цена на любой ремонт будет очень высокой.
Прежде чем начинать ремонт, нужно пересмотреть множество фото и видео на эту тему. После можно будет приступить к замене цилиндра своими руками.
Любая инструкция поможет быстро и качественно произвести работу.

masteravaza.ru

Ваз 2109: замена переднего тормозного цилиндра своими руками

Передний тормозной цилиндр

В автомобиле ваз 2109 замена переднего тормозного цилиндра осуществляется за быстрый промежуток времени. Однако прежде чем осуществить замену, следует разобраться с тем, из каких частей он состоит.
Из данной статьи узнаем, как проводится замена переднего тормозного цилиндра ваз 2109.

Конструкция

Замена переднего тормозного цилиндра на ваз 2109

Передний цилиндр, способствующий торможению машины, состоит из таких элементов:

• Бачок тормозной жидкости.
  Собственно, именно благодаря ей и осуществляется торможение. А благодаря специальному датчику уровень жидкости регулируется.

  Примечание: Если этот датчик выходит из строя, то цилиндр также перестанет работать. Из-за увеличения давления в нем он сломается.

• Корпус. Представляет собой самую обширную часть. Состоит из поршней и возвратных пружин.

  Примечание: он же защищает тормозную жидкость.
То есть, способствует тому, чтобы она не вытекала. Если в нем появится небольшое отверстие, то она вытечет наружу, приведя к тому, что цилиндр перестанет нормально функционировать.

• Возвратные пружины. Когда водитель нажимает на тормоз, поршни меняют свое положение. Именно данные пружины позволяют им вернуться на место.

Замена переднего цилиндра тормозного ваз 2109

• Уплотнительные манжеты. С их помощью давление в резервуаре не меняется, а остается оптимальным для автомобиля.
• Поршни.
• Датчик перепада давления.

  Примечание: он позволяет водителю следить за тем, не вышел ли цилиндр из строя.

Принцип работы

Замена передних тормозных цилиндров ваз 2109

На оси, которая крепится к балке моста на двух подшипниках будет вращаться ступица колеса. К ней крепится тормозной диск.
А к диску – колесо. При движении машины вращается колесо, а также тормозной диск.
Рассмотрим, как осуществляется торможение автомобиля:

• К тормозному диску крепятся колодки. Если зажать их, то за счет силы трения между колодкой и диском скорость вращения второго уменьшается.
• Поршни, установленные в тормозные цилиндры, прижимают колодки к диску.

  Примечание: когда в цилиндр поступает тормозная жидкость, поршни прижимают тормозные колодки и к тормозному диску. Скорость вращения диска снижается.

• Добавив к цилиндру трубопровод, – получится тормозной ступор. Он состоит из цилиндра, поршня, штока и тормозной педали.

Замена передних тормозных цилиндров на ваз 2109

• При нажатии на педаль тормоза, она толкает шток, а он в свою очередь толкает поршень, сжимая при этом тормозную жидкость.

Примечание: это давление жидкости пошло к колесному тормозному цилиндру.
Здесь оно давит на тормозные поршни. Они прижимают колодки, которые прижимаются к диску.

• Само колесо также будет снижать скорость вращения. По этому принципу работают тормозные механизмы на каждом колесе.

Примечание: когда колодки трутся по диску, за счет трения они изнашиваются.
Поэтому периодически их нужно менять. Заменить их может и сам водитель. Для этого нужно только снять колесо.

• Еще одна тонкость: над главным тормозным цилиндром установлен бачок для хранения запаса тормозной жидкости. Если она подтекает, то водитель должен контролировать ее количество, чтобы не остаться без тормозов.
• После того, как автомобиль был остановлен, водитель перестает нажимать на педаль. В результате этого поршни возвращаются в исходные позиции, что осуществляется благодаря возвратным пружинам.

Ремонт

Замена тормозного переднего цилиндра ваз 2109

В некоторых случаях передний цилиндр выходит из строя. Поэтому правильным решением будет заменить его.
Однако можно поступить иначе. Желая сэкономить, можно попытаться отремонтировать его самостоятельно.

Примечание: как правило, стоит передний цилиндр недорого, поэтому удастся сэкономить мало денег.

Если все-таки хочется выполнить ремонт, то необходимо делать следующее:

• Поднять машину на домкрат.
• Снять колесо. Его нельзя будет снять, если все гайки не будут откручены. Их немного и снимаются они очень просто. В этом деле поможет ключ на 19.

  Примечание: чтобы было безопаснее работать с автомобилем в дальнейшем, можно сделать дополнительную опору.
Для этого подойдет пень или другой предмет высотой с колесо. Желательно, чтобы этот предмет был устойчивым. После этого машину можно вовсе опустить с домкрата.

• Затем нужно снять тормозной диск. Действовать надо очень аккуратно, чтобы не навредить ему.
  Снимать лучше при помощи лома. Медленными движениями тянуть диск к себе.
  При этом нужно стараться не вырвать его.

Замена тормозного цилиндра ваз 2109 переднего

• Открутить все гайки, держащие барабан.
• Снять тормозной цилиндр.
• Его ремонт заключается в замене манжеты и пыльника. Их нужно тщательно смазать тормозной жидкостью, после чего установить на место.

  Примечание: цилиндр тоже следует смазать, чтобы он не ржавел. Однако потом будет сложнее его установить на место, так как он будет скользить.

• Вернуть цилиндр на место.

Примечание: чтобы его легко установить, нужно слегка на него нажать.

• Закручивается он ключом на 10. После этого следует взять плоскую отвертку и поставить цилиндр ровно.
• Повторить все действия в обратном порядке.

Замена переднего цилиндра

Замена цилиндра тормозного переднего ваз 2109

Инструкция:

• Поднять машину на домкрат и снять колесо.
• Надо открутить тормозной барабан. Сняв все гайки, благодаря которым он держится, можно будет без труда снять и его самого.
• Большая плоская отвертка поможет открутить тормозные колодки.

  Примечание: если этого не сделать, то доступ к цилиндру не будет получен.

• Необходимо открутить тормозную трубку от цилиндра. Для этого будет нужен ключ для раскручивания колодок.
  С его помощью можно будет оторвать штуцер. В то же время все остальные действия можно выполнять с помощью обычного ключа.

  Примечание: важно обеспечить полную неподвижность штуцеру, чтобы не оторвать вместе с ним и трубку.

• Трубку нужно закрыть защитным колпачком, чтобы предотвратить вытекание тормозной жидкости.

Ваз 2109 тормозной цилиндр передний

• Снять тормозной цилиндр.
• Установить новый цилиндр на место старого.

Заменить передний тормозной цилиндр можно без труда своими руками. Поэтому не стоит ехать в автосервис, в котором цена на такую пустяковую работу зашкаливает.
Перед началом ремонта желательно пересмотреть множество фото и видео на эту тему. Любая инструкция,написанная подобной выше,поможет быстро и качественно произвести работу.

masteravaza.ru

Ремонт тормозного цилиндра заднего колеса

Подтекающие тормозные цилиндры задних колес автомобилей ВАЗ 2108, 2109, 21099 — весьма распространенная неисправность.

Причина – износ уплотнительных колец (манжет) на их поршнях. Приобретя дешевый ремкомплект задних тормозных цилиндров (несколько резиновых колечек) можно провести несложный ремонт и на некоторое время продлить их работоспособность. Единственное условие – хорошее состояние внутренней поверхности тормозного цилиндра (зеркала). Коррозия и риски на зеркале не дадут провести ремонт качественно. В этом случае необходимо заменить тормозной цилиндр заднего колеса новым.

Необходимые инструменты

— молоток

— накидной ключ на 10 мм

— накидной ключ на 12 мм

— накидной ключ на 13 мм

— специальный ключ для отворачивания тормозной трубки

— плоскогубцы

Подготовительные работы

— устанавливаем автомобиль на яму, ручник должен быть опущен, под колеса упоры

— ослабляем затяжку болтов заднего колеса, поддомкрачиваем его и снимаем

— ослабляем натяжение троса стояночного тормоза (ручника)

Для облегчения проведения этой операции и улучшения доступа к регулировочной гайке привода стояночного тормоза можно разъединить соединение глушителя с резонатором. Ключом на 13 мм отворачиваем гайки крепления хомута на их соединении и разъединяем.

Ключом на 13 мм отворачиваем контргайку на тяге ручника другим ключом на 13 мм придерживая регулировочную гайку. Тем же ключом отворачиваем регулировочную гайку придерживая тягу ручника плоскогубцами.

— отворачиваем направляющие штифты тормозного барабана и снимаем его

Если штифты не отворачиваются, слегка обстукиваем их молотком. Если барабан не снимается, также обстукиваем его молотком со всех сторон через деревянную проставку. Посадочное его отверстие очищаем от загрязнения и обрабатываем ВД-шкой.

— поочередно вынимаем упорные концы тормозных колодок из прорезей в поршнях цилиндра

— слегка нажимаем на педаль тормоза чтобы поршни по возможности максимально выдвинулись из тормозного цилиндра

— отворачиваем крепление тормозной трубки к цилиндру

Применяем для этого специальный ключ. На наконечник трубки после отсоединения надеваем резиновый колпачок, чтобы тормозная жидкость не вытекла.

— отворачиваем два болта крепления тормозного цилиндра к щиту тормозного механизма и снимаем его

Используем накидной ключ на 10.

Если наконечник тормозной трубки заржавел и при попытке его отвернуть может отломиться вместе с тормозной трубкой, то отворачиваем его после снятия тормозного цилиндра. При этом придерживаем наконечник ключом на «10» или спец ключом, и вращаем сам тормозной цилиндр.

Замена уплотнительных колец (манжет) тормозного цилиндра заднего колеса автомобилей ВАЗ 2108, 2109, 21099

— снимем резиновые пыльники с обеих поршней тормозного цилиндра

— вытягиваем плоскогубцами поршни из корпуса цилиндра

Операция требует значительного усилия, так как приходится преодолевать сопротивление стальных колец устройства автоматического поддержания зазора, установленных на каждом из поршней.

Если вытянуть поршни из цилиндра не удается, то попросту выбиваем их из него. Вбиваем один из поршней во внутрь цилиндра молотком, второй выпадает. Надставляем оправку и выбиваем второй поршень.

— снимаем старые манжеты и ставим новые

Для снятия и установки можно использовать отвертку или шило. Перед установкой резиновые манжеты, поршни и зеркало цилиндра смазываем тормозной жидкостью.

— забиваем поршни в цилиндр и производим сборку в обратной последовательности

Примечания и дополнения

— После проведения ремонта тормозного цилиндра следует прокачать оба контура тормозной системы автомобиля чтобы удалить воздух из тормозной системы. И отрегулировать «ручник».

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

— Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Устройство суппорта автомобилей ВАЗ 2108, 2109, 21099

— Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— Устройство автоматической регулировки зазора в задних тормозах ВАЗ 2108, 2109, 21099

— Замена задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

twokarburators.ru

Как разобрать задний тормозной цилиндр ваз 2109. Цилиндр тормозной задний. Замена заднего тормозного цилиндра

На автомобилях ВАЗ «десятого» семейства устанавливается тормозная система с диагональным разделением контуров. Это значит, что 2 колеса управляются одним гидроприводом, а 2 — другим. Такая схема способствует повышению уровня безопасности. Ведь при отказе одного контура, в работу включается второй. Однако ездить с такой неисправностью категорически запрещается (хотя бы потому, что у вас будет блокироваться только левое сзади и правое спереди колесо). Поэтому сегодня мы рассмотрим, как самостоятельно заменить задний тормозной цилиндр.

ВАЗ-2110 и его тормозная система

Она работает на гидравлическом приводе от вакуумного усилителя. В системе имеется двухконтурный регулятор давления. В простонародье его называют «колдуном». Сама система состоит из следующих элементов:

• Тормозной колодки.
• Цилиндра.
• Рабочих поршней.
• Направляющей пружины (сзади их двое с каждой стороны).
• Щита заднего тормоза.

Как работает?

Принцип работы системы заключается в использовании гидравлического привода. Когда водитель нажимает на педаль, в системе производится давление. Шток давит на поршень. Тот в свою очередь передает усилия на жидкость. Последняя перемещается от начала главного цилиндра в конец. При этом из расширительного бачка забирается часть жидкости. Она воздействует на рабочие цилиндры, размещенные в передних дисковых и задних барабанных механизмах. Под силой давления, поршни давят на колодки. Они смыкаются с барабаном (или диском спереди). Когда водитель отпускает педаль, давление в системе падает. Поршень отпускает колодки. Они размыкаются, и автомобиль прекращает торможение. Дополнительно в системе используется вакуумный усилитель. Он облегчает силу нажатия на педаль. Применяется на всех современных автомобилях семейства ВАЗ. Распределение тормозных усилий производится специальным регулятором.

От исправности работы данной системы зависит безопасность движения. Поэтому нужно уметь вовремя диагностировать неисправность. Как это сделать? Рассмотрим далее.

Признаки неисправности

Как определить, что автомобилю нужно заменить задние тормозные цилиндры? 2110-й ВАЗ будет малоэффективно тормозить. Вы почувствуете, как педаль станет мягкой. При внешнем осмотре будут видны следы потеков тормозной жидкости. Если наблюдаются подобные симптомы, требуется заменить цилиндр тормозной задний.

Инструменты

Что нам нужно подготовить для работы? Замена заднего тормозного цилиндра невозможна без наличия следующих инструментов:

• Головки «на 10».
• Воротка или трещотки.
• Специального ключа для откручивания тормозной трубки.

Поскольку в системе имеется жидкость, в ходе работ она вытечет. Чтобы возобновить исправность тормозного механизма, после ремонта нужно прокачать систему, удалив с нее воздух. Для этого нам понадобится прозрачная бутылка и короткий шланг. Объем емкости должен составлять не менее 500 миллилитров.

Инструкция

Итак, как самостоятельно заменить задний тормозной цилиндр? ВАЗ нужно поставить на ровный участок и поддомкратить заднюю часть, предварительно сорвав колесные болты. Далее снимаем само колесо. Добраться до тормозного цилиндра довольно сложно. Для этого нам нужно снять барабан, а также извлечь колодки. Кроме этого, откручивается шланг с тормозной жидкостью.

Как снять барабан? Перед его демонтажем нужно тщательно зачистить его металлической щеткой, убрав всю ржавчину и грязь. После этого выкручиваем 2 направляющих штифта гаечным ключом. Далее извлекаем барабан с посадочного места. Делается это при помощи специального съемника. Если такового в наличии нет, можно использовать 2 болта М8 длиной в 6-7 сантиметров. Их мы равномерно закручиваем гаечным ключом в отверстия. Так барабан спрессуется со ступицы.

Далее приступаем к колодкам. Их нужно свести между собой. Это делается при помощи небольшого лома или специальных лопаток. При помощи плоскогубцев отгибаем пружину и снимаем ее с колодок. Важный момент — не нажимайте на педаль тормоза с целью извлечь таким образом колодки. Это приведет к выдавлению поршней из цилиндра. Установить их на место будет очень трудно. Далее аналогично извлекаем нижнюю пружину и аккуратно вынимаем колодки из посадочного места.

Теперь нам нужно снять сам задний тормозной цилиндр. Итак, снимаем пластиковый защитный колпачок и откручиваем сам штуцер прокачки. Для этого нам понадобится ключ «на 8». Чтобы снять трубку, необходимо использовать головку «на 10». Срываем затяжку на штуц

tdconti55.ru

замена колесного тормозного цилиндра на автомобиле ваз 2108, ваз 2109, ваз 21099

Если в процессе эксплуатации автомобиля ваз 2108, ваз 2109, ваз 21099 появились следы подтекания тормозной жидкости на тормозном барабане и внутренней стороне колеса, выполните замену тормозного цилиндра. Ремонт тормозного цилиндра обычно не приводит к положительным результатам, к тому же для этого нужны специальные приспособления. Поэтому рекомендуется выполнить замену тормозного цилиндра в сборе.
Для замены колесного тормозного цилиндра на автомобиле ваз 2108, ваз 2109, ваз 21099 выполните следующее:
1. Включите на автомобиле 1-ю передачу и установите упорные бруски под передние колеса. Снимите с автомобиля соответствующее колесо и тормозные колодки.
2. Очистите от грязи место крепления тормозной трубки и болты крепления колесного тормозного цилиндра с обратной стороны тормозного щита. Чтобы легче отвернуть болты крепления тормозного цилиндра и гайку крепления тормозной трубки, нанесите на резьбовые соединения жидкость типа WD-40.

3. Отверните гайку крепления тормозной трубки к колесному тормозному цилиндру.

4. Отсоедините тормозной шланг от тормозного цилиндра, заглушив отверстие тормозного шланга, например колпачком штуцера прокачки тормозов.

5. Отверните два болта крепления тормозного цилиндра, придерживая тормозной цилиндр с другой стороны.

6. Снимите тормозной цилиндр с тормозного щита.
7. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 колесный тормозной цилиндр в порядке, обратном снятию. После установки тормозного цилиндра прокачайте на автомобиле тормозную систему (можно прокачать только колесный тормозной цилиндр на заменяемом колесе). Обязательно установите защитный колпачок на штуцер прокачки тормозов.

Оцените статью:

tuningtaza.ru

Замена заднего тормозного цилиндра ВАЗ 2109

Покажем вам наглядную фото и видео инструкцию, как своими руками произвести замену заднего тормозного цилиндра на автомобилях ВАЗ 2109, ВАЗ 21099, ВАЗ 2108.

Снимаем колесо. «Отпускаем» ручник, для этого используем специальный ключ и карданчик:

Глубокой головкой на 7 отворачиваем направляющую на барабане:

Немного обстучим барабан по кругу. Если он у вас прикипел и не хочет сниматься, то можете через деревянный брусок нанести несколько ударов с тыльной части. Немного сводим колодки, затем снимаем пружинки:

Снимаем колодки. Подготавливаем заранее новый задний тормозной цилиндр, выкручиваем подкачку:

Откручиваем крепёж заднего тормозного цилиндра, используя головки на 8 и 10:

Для работы нам понадобится специальный разрезной накидной ключ для тормозных трубок. Откручиваем им тормозную трубку:

Придерживая пальцем трубку, чтобы не вытекала тормозная жидкость, ставим и закручиваем новый цилиндр:

Собираем всё в обратной последовательности. Все болты при сборку смажьте медной смазкой, на колодки лучше всего поставить комплект новых прижимных пружинок. Выполните прокачку тормозов в случае необходимости.

Видео замена заднего тормозного цилиндра ВАЗ 2109

Резервное видео как заменить задний тормозной цилиндр ВАЗ 2109:

Прочитано раз: 82; За сегодня: 1

remontautohelp.ru

Ремонт тормозного цилиндра переднего колеса Самара, Самара 2

Руководство по ремонту и эксплуатации — Тормозная система — Ремонт тормозного цилиндра переднего колеса
Для ремонта или замены тормозного суппорта переднего колеса на автомобиле ваз 2108, ваз 2109, ваз 21099 проделайте следующее:

1. Снимите с автомобиля соответствующее колесо.

2. Выньте уплотнитель тормозного шланга из кронштейна на стойке.

3. Ослабьте затяжку наконечника тормозного шланга на суппорте.

4. Отогните отверткой усики стопорных шайб и отверните два болта крепления тормозного суппорта, придерживая вторым ключом направляющие пальцы за шестигранники.

5. Выньте болты и снимите тормозной суппорт в сборе с колесным цилиндром.

6. Удерживая ключом наконечник тормозного шланга за шестигранник, отверните тормозную скобу от наконечника. Будьте осторожны, из тормозного шланга потечет тормозная жидкость. Обратите внимание, на наконечнике установлено медное уплотнительное кольцо. Замените сильно обжатое медное кольцо.

7. Зажмите тормозной суппорт в тиски и отверните два болта с внутренним шестигранником крепления тормозного цилиндра к суппорту. Снимите колесный тормозной цилиндр с суппорта.

8. Аккуратно, чтобы не порвать пыльник, снимите стопорное кольцо.

9. Снимите с тормозного цилиндра пыльник

10. Подав сжатый воздух через отверстия для подачи тормозной жидкости, извлеките поршень из тормозного цилиндра.

11. Аккуратно, чтобы не повредить зеркало тормозного цилиндра, выньте резиновое уплотнительное кольцо.

12. При необходимости замены колесного тормозного цилиндра или самого клапана выверните штуцер прокачки тормозов.

13. Внимательно осмотрите зеркало тормозного цилиндра и рабочую поверхность поршня. При обнаружении на них следов износа, повреждений или сильного корродирования необходимо выполнить замену тормозного цилиндра и поршня.

14. Замените поврежденные, разбухшие или потерявшие эластичность манжеты. Рекомендуется производить замену манжеты при каждой разборке тормозного цилиндра независимо от его состояния.

15. Установите в проточку тормозного цилиндра новую манжету, предварительно смазав манжету свежей тормозной жидкостью.

16. Вставьте кромку пыльника в проточку поршня.

17. Смажьте свежей тормозной жидкостью зеркало тормозного цилиндра и рабочую поверхность поршня. Введите поршень в тормозной цилиндр и установите наружную кромку пыльника в проточку корпуса цилиндра. Установите стопорное кольцо.

18. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 суппорт с колесным тормозным цилиндром в порядке, обратном снятию. Перед установкой направляющих пальцев смажьте их смазкой УНИОЛ-1. Прокачайте на автомобиле ваз 2108, ваз 2109, ваз 21099 тормозную систему (Прокачка тормозной системы).

Цитата

dricar.ru

Замена задних тормозных цилиндров ВАЗ

При проведении плановой чистки тормозных колодок и барабанов заметил, что левый задний тормозной цилиндр подтекает. В такой ситуации есть два варианта решения проблемы: первый — замена заднего тормозного цилиндра полностью, второй — его ремонт. Я решил начать со второго, так как он более дешевый. Ну а если же ремонт не поможет, то придется производить полную замену.

Для ремонта нам понадобится ремкомплект заднего тормозного цилиндра ВАЗ, который можно купить в любом автомагазине. На всех автомобилях ВАЗ с барабанными тормозами установлены однотипные тормозные цилиндры. Поэтому и ремкомплекты будут взаимозаменяемыми.

Что бы добраться до тормозного цилиндра необходимо снять колесо с нужной стороны и тормозной барабан.

Он прикручен двумя болтами с обратной стороны, но перед тем, как их открутить открутите трубку подачи тормозной жидкости. Будьте готовы к обильному вытеканию тормозной жидкости, запаситесь тряпочками, выполняйте работу в рукавицах, старайтесь избегать контакта с жидкостью.

Теперь, что бы легче его было извлечь и потом установить обратно можно снять одну из тормозных колодок. Для этого нужно всего лишь снять стягивающую и прижимную пружины.

Теперь, если Вы хотите просто заменить задний тормозной цилиндр, установите новый в обратной последовательно. После установки ОБЯЗАТЕЛЬНО «прокачайте» тормоза.

Ремонт заднего тормозного цилиндра ВАЗ

Ну а я же пойду более сложным путем и постараюсь произвести ремонт тормозного цилиндра. Для этого его нужно разобрать. Разбирается он довольно просто — корпус вертикально зажимается в тиски, на верхний поршень наставляем ударную отвертку и легкими постукиваниями вбиваем его внутрь. Вбиваем, пока не выпадет нижний поршень. Будьте внимательны, при ударах из отверстия подключения трубки может брызгать оставшаяся в цилиндре тормозная жидкость. Переворачиваем цилиндр и в обратную сторону аккуратно выбиваем второй поршень.

Теперь снимаем старые манжеты, хорошо протираем все детали и натягиваем новые манжеты из ремкомплекта. Перед установкой новых резинок их рекомендуется смачивать в чистой тормозной жидкости.

После того, как ремкомплект заменен, немного смачиваем поршни тормозной жидкостью и устанавливаем в цилиндр. Входят они очень туго, поэтому помогаем им это сделать быстрее при помощи молотка, легкими постукиваниями.

Вот таким простым и не хитрым способом можно выполнить ремонт задних тормозных цилиндров ВАЗ или же их замену. После установки цилиндров не забудьте «прокачать» тормоза. В тормозную систему 100% попал воздух, который необходимо удалить.

Где он находится » НаДомкрат

Задний тормозной цилиндр ВАЗ 2114

Не редко у многих автолюбителей, в том числе и отечественного автопрома, возникает проблема, связанная с тормозами. Данный тип неисправности автомобиля является самым опасным и это объясняется многим.

По своему принципу действия тормоза могут быть:

• ножные гидравлические;
• ручные, механические блокировочные.

На автомобили ВАЗ 2114 устанавливаются барабанные тормоза в колесах, в которых устанавливаются задние тормозные цилиндры. Но, в прочем, как и на всех выпускаемых автомобилях. Отличия могут быть только в типе блокировочного элемента: диска и барабана. Но и соответственно технологией изготовления самих тормозных цилиндров.

Где находится тормозной цилиндр? Задний цилиндр стоит соответственно сзади с внутренней стороны металлического кожуха. Для того, чтобы его найти достаточно заглянуть под машину и над мостом вы сразу же увидите трубки, по которым просто сложно не найти его.

Расположение заднего тормозного цилиндра на ВАЗ 2114

Ремонт тормозной системы автомобиля

При проведении ремонта тормозной системы, замена заднего тормозного цилиндра или переднего, соединительных трубок, переднего цилиндра или шлангов. Все требует последующей прокачки всей системы. Поэтому необходимо обеспечить доступ ко всем колесам одновременно. Для этого равномерно поднимите машину и установите на опоры, для большего удобства можно снять все колеса, а не только то, на котором необходимо произвести непосредственно замену цилиндра. При проведении подобных действий всегда помните о мерах предосторожности, которые требуется выполнять для своей же безопасности.

Сама же замена тормозного цилиндра не представляется сложной, но имеет достаточно много дополнительных манипуляций, которые в обязательном порядке необходимо выполнять. Для того, чтобы это осуществить можно обратиться к технической инструкции на автомобиль по обслуживанию и ремонту, а можно обойтись и без него, потому что ничего сверхъестественного ничего в этом нет.

Необходимые инструменты

Для того чтобы произвести замену тормозного цилиндра вам будут необходимы следующие инструменты:

1. баллонный ключ;
2. домкрат;
3. WD-40;
4. ключ накидной на 10;
5. приспособление для откручивания штуцеров при необходимости;
6. щетка по металлу;
7. ветошь;
8. пассатижи;
9. отвертка или штырь для натяжения пружин.

Перед началом всех видов работ обязательно предусмотрите место для раскладывания всех запчастей, при снятии которых желательно запоминать последовательность и способы их вынимания. Это намного облегчит обратный процесс. Кроме того, перед подобной процедурой желательно запастись комплектом тормозных колодок, потому что их все равно следует менять каждый год в зависимости от интенсивности езды. Да и к тому же они не так уж и много стоят. Итак, имея у себя в арсенале все перечисленное, приступаем к работе.

Процедура замены тормозного цилиндра

Замена заднего тормозного цилиндра на ваз 2114 ничем не отличается от той же процедуры, скажем, на 2106 или 21099.

• На первом этапе необходимо обеспечить доступ ко всем колесам одновременно, потому что так легче будет производить последующую прокачку всей системы. Для этого установили машину на опоры и приподняли. На винтовом подъемнике это осуществить удобнее всего, но можно обойтись и без него.
• При помощи баллонного ключа откручиваем необходимое нам колесо.
• С использованием пассатиж откручиваем шпильки, которыми прикручен барабан к ступице. И равномерно снимаем его, при этом, возможно, придется немного подстучать молотком по его задней части через деревянную прокладку. При этом будьте осторожны, потому что барабан изготовлен из весьма хрупкого материала. Дополнительно щеткой по металлу очистите цилиндрическую поверхность ступицы от ржавчины и грязи.
• Затем внимательно произведите снятие всех частей тормозной системы. Но чаще всего лучше снять все, потому что кожух, как правило, необходимо обработать и покрасить хотя бы грунтом.
• Далее приступаем к демонтажу самого цилиндра. Чтобы избавить себя от лишних хлопот обязательно тщательно зачистите соединение цилиндра с тормозной трубкой. При этом помните о том, что они могут быть как стальные, так и медные. В связи с этим требуется соблюдать аккуратность во всех действиях, чтобы их не повредить.

Как открутить задний тормозной цилиндр на ваз 2114, если соединения прикорели?

• Можно попробовать открутить штуцер ключом на 10, но, скорее всего, это сведется к срыву граней, поэтому на некоторое время обильно смочите все соединения WD-40. Она за сравнительно небольшой промежуток времени разъест и растворит всю окись металла, а благодаря своей микроскопичности она попадает даже в микро зазоры. Обычно после таких действий штуцер легко откручивается. Но если и это не помогает, а граней уже практически нет, то в продаже имеется специальный ключ, который представляет собой накидной с прорезью и с зажимным болтом. Такое нехитрое устройство позволяет открутить любые закоревшие соединение без особых усилий. Вам необходимо надежно закрепить его на гайке, зажать болтом и поворачивать.
• Итак, победив это соединение, приступайте к откручиванию самого тормозного цилиндра. Здесь все намного проще, потому что он прикручен всего двумя болтами на М6, под ключ на 10. Он, как правило, легко откручиваются и цилиндр легко вынимается из отверстия.
• После демонтажа старого цилиндра внимательно осмотрите состояние только что открученного штуцера и место установки. Все дефекты следует удалить, а заусенцы зачистить.
• Сборку тормозов осуществляйте в обратном порядке. Проверку цилиндра начинайте только после сборки всего тормозного механизма колеса. Установки колодок, планки, не забудьте обратно зацепить трос ручника. Это частая проблема в этом деле. Главное все собрать в именно так, как оно стояло.

Как заменить тормозной цилиндр мы разобрались, теперь приступим к прокачке системы.

• После установки барабана можно приступать к прокачке системы. Ее необходимо начинать с дальнего колеса по часовой стрелке. Это связано с тем, что система довольно большая и для того, чтобы из нее выкачать воздух начинать необходимо с дальних участков, постепенно заполняя всю систему.
• После прокачки внимательно осмотрите новый цилиндр и его соединение с трубкой на предмет протечек. При этом необходимо максимально сильно пару раз нажать и удерживать педаль тормоза.
• Чтобы упростить себе задачу, в случае неисправности нового приобретенного цилиндра, и не выполнять дурной работы. Можно проверить цилиндр без барабана, но здесь понадобится хорошая физическая сила и две матировки для вжатия и удержания поршней.
• При правильно отрегулированных тормозах сначала мертво схватывают при резком нажатии на педаль передние колеса, потому что они ближе находятся к главному тормозному цилиндру, а затем одновременно схватывают оба задних колеса. Если это не так, то следует прокачать систему заново или провести повторное техническое обслуживание.

Но иногда задний тормозной цилиндр можно отремонтировать, для этого продаются ремкомплекты, в который входят несколько уплотнительных колец и два пыльника. Но это целесообразно только в случае отличного состояния его внутренней поверхности.

Главный тормозной цилиндр ВАЗ-2109: конструкция. Поменять или отремонтировать?

В статье будет рассказано о таком элементе, как главный тормозной цилиндр ВАЗ-2109, а также рассмотрены его функции и особенности конструкции. Но сначала стоит рассмотреть устройство тормозной системы «Девятка». Он предельно прост и не содержит сложных элементов. Ведь в этой машине нет такой функции, как, например, антиблокировочная система тормозов. Следовательно, никаких датчиков и органов управления. Водитель оценивает равномерность износа колодок визуально.Стоит отметить, что на более новых версиях — ВАЗ-2114 и 2115 — установлены датчики, сигнализирующие об износе колодок.

Конструкция тормозной системы

В системе всего два контура, они работают относительно независимо. Другими словами, если с одним из них что-то вдруг случится, второй продолжает работать. Таким образом, главный тормозной цилиндр ВАЗ-2109 может иметь негерметичность. И если это не смертельно, то машина продолжит нормально функционировать. Конечно, при работе на одной трассе вы почувствуете некоторые неудобства — при нажатии на педаль машина обязательно уведет в сторону.

Кроме того, эффективность торможения становится чрезвычайно низкой. Поэтому нельзя ездить с неисправными и негерметичными тормозами. Основным элементом является главный тормозной цилиндр ВАЗ-2109, именно с его помощью прилагаемое к педали усилие преобразуется в давление жидкости. Приводы — это цилиндры на задних колесах и суппорты на передних колесах. С их помощью колодки и барабаны прижимаются к дискам и тормозят автомобиль. А теперь подробнее о том, какие бывают задние и передние тормоза.

передние тормоза

На ступице диск из прочного металла. Эти два элемента тесно связаны. Например, на автомобиле ВАЗ-2109 это производится, во-первых, с помощью конических шпилек, которые также являются направляющими. Во-вторых, болты крепления колеса к ступице. Следовательно, скорость вращения колеса и тормозного диска всегда одинакова. А чтобы колесо остановилось, нужно зажать диск, как в тисках.

И это делается с помощью простого механизма, называемого опорой.Он состоит из двух половинок — внутренней и внешней. С внутренней стороны есть своеобразный цилиндр, в котором находится поршень. Именно он движется и прижимает внутреннюю колодку к поверхности диска, внешнюю движется навстречу. При потере давления в системе все колодки под действием возвратных пружин перемещаются в исходное положение. Учтите, что при замене тормозного цилиндра ВАЗ-2109 необходимо прокачать систему, чтобы избавиться от воздуха.

Задние тормоза

Практически такая же конструкция и тормозная система на задней оси.Отличие только в том, что диска нет, его функции выполняет барабан. Он сделан из сплава алюминия внутри тяжелого металла. Колодки имеют металлическую основу, а снаружи накладки — фрикционный материал. Приводит в движение тормозные колодки особой конструкции (задние) ВАЗ-2109. С его помощью колодки разжимаются и упираются во внутреннюю поверхность барабана.

Благодаря этому происходит процесс торможения. Стоит отметить, что практически во всех автомобилях происходит следующее распределение усилий по передней и задней осям:

1. Большую часть процесса выполняют передние тормоза — около 70%.
2. Задние тормоза не более 30%.

Следовательно, износ передних и задних колодок будет разным. Задние служат примерно вдвое дольше. Поэтому большинство автомобилистов обращают внимание на те, что стоят на передней оси. И наступает время спинки, когда ручка перестает работать (впрочем, для многих это тоже не имеет значения), и появляются посторонние скрипы и звуки.

Главный цилиндр

Главный тормозной цилиндр ВАЗ-2109 имеет не очень сложную конструкцию, он изготовлен из сплава алюминия.Корпус неразъемный, к нему крепятся патрубки и расширительный бачок для поддержания уровня жидкости в системе. Внутренняя полость ГТЦ идеально гладкая, сделана из стали. Внутри под действием силы, передаваемой от педали, перемещаются два поршня. Они предназначены для различных контуров системы. Поршни выполнены в виде гильзы, но снаружи имеют резиновые кольца, которые призваны улучшить герметичность. Такие запчасти на ВАЗ-2109, как кольца ВТС, можно встретить в ремонтных комплектах к этим агрегатам.С их помощью получается создать максимальное давление в трубках, идущих к колодкам. Расширительный бачок выполнен из пластика, внутрь ввинчивается заглушка с датчиком уровня поплавкового типа. К нему подключен микровыключатель, который закрывает лампы низкого уровня тормозной жидкости.

Техническое обслуживание главного цилиндра

Вы прекрасно знаете, что запчасти на ВАЗ-2109 дороже, чем на классическую серию. А вот тормозная система в этих машинах очень похожа.Разница лишь в том, что на «Девятках» все элементы намного мощнее, прочнее, так как нагрузки на всю машину и систему выше. Нет необходимости обслуживать ГТЦ, если он работает в идеальном режиме. Своевременно необходимо долить жидкость и убедиться в отсутствии протечек. Но если они появятся, стоит решить, делать ремонт или устанавливать новый.

Заменить или отремонтировать?

Обратите внимание, что стоимость тормозного цилиндра ВАЗ-2109 составляет около 500 рублей.И неважно, меняете вы его или ремонтируете, вы должны его слить. И прокачки не избежать. Но при замене резиновых уплотнительных колец велика вероятность, что запчасти из ремкомплекта (обычно КНР, а тем более подземные) не подойдут. И не забывайте, что на внутренней поверхности баллона есть развертка, которая не позволит развить необходимое давление. Поэтому замена тормозного цилиндра ВАЗ-2109 — это наиболее подходящий вариант.

дизайн. Поменять или отремонтировать?

В статье рассказывается о таком элементе, как главный тормозной цилиндр ВАЗ-2109, а также его функциях и конструктивных особенностях. Но сначала следует рассмотреть устройство тормозной системы «Девятки». Он предельно прост и не содержит сложных элементов. Ведь на этой машине нет такой функции, как например, антиблокировочная система. Следовательно, никаких датчиков и органов управления. Даже износ обуви водитель оценивает визуально.Стоит отметить, что на более новых версиях — ВАЗ-2114 и 2115 — установлены датчики, сигнализирующие об износе колодок.

Конструкция тормозной системы

В системе всего два контура, они работают относительно независимо. Другими словами, если с одним из них что-то вдруг случится, второй продолжает работать. Таким образом, главный тормозной цилиндр ВАЗ-2109 может иметь негерметичность. И если это не смертельно, то машина продолжит нормально функционировать. Конечно, при работе на одной трассе вы почувствуете некоторые неудобства — при нажатии на педаль машина обязательно уведет в сторону.

Кроме того, эффективность торможения становится чрезвычайно низкой. Поэтому нельзя ездить с неисправными и негерметичными тормозами. Основным элементом является главный тормозной цилиндр ВАЗ-2109, именно с его помощью прилагаемое к педали усилие преобразуется в давление жидкости. Приводы — это цилиндры на задних колесах и суппорты на передних колесах. С их помощью колодки и барабаны прижимаются к дискам и тормозят автомобиль. А теперь подробнее о том, какие бывают задние и передние тормоза.

Передние тормоза

На ступице находится диск из прочного металла. Эти два элемента тесно связаны. Например, на автомобиле ВАЗ-2109 это делается, во-первых, с помощью конических шпилек, которые также являются направляющими. Во-вторых, болты крепления колеса к ступице. Следовательно, скорость вращения колеса и тормозного диска всегда одинакова. А чтобы колесо остановилось, нужно зажать диск, как в тисках.

И делается это с помощью простого механизма, который называется опорой.Он состоит из двух половинок — внутренней и внешней. С внутренней стороны есть своеобразный цилиндр, в котором находится поршень. Именно он движется и прижимает внутреннюю колодку к поверхности диска, внешнюю движется навстречу. При потере давления в системе все колодки под действием возвратных пружин перемещаются в исходное положение. Учтите, что при замене тормозного цилиндра ВАЗ-2109 необходимо прокачать систему, чтобы избавиться от воздуха.

Задние тормоза

Практически такая же конструкция и система тормозов на задней оси.Отличие только в том, что диска нет, его функции выполняет барабан. Он сделан из сплава алюминия внутри тяжелого металла. Колодки имеют металлическую основу, а снаружи накладки — фрикционный материал. Приводятся в движение тормозные колодки тормозного цилиндра специальной конструкции (задний) ВАЗ-2109. С его помощью колодки разжимаются и упираются во внутреннюю поверхность барабана.

Благодаря этому происходит процесс торможения. Стоит отметить, что практически во всех автомобилях происходит следующее распределение усилий по передней и задней осям:

1. Передние тормоза выполняют большую часть процесса — около 70%.
2. На задние тормоза приходится не более 30%.

Следовательно, износ передних и задних колодок будет разным. Задние служат примерно вдвое дольше. Поэтому большинство автомобилистов обращают внимание на те, что стоят на передней оси. И наступает время спинки, когда ручка перестает работать (впрочем, для многих это тоже не имеет значения), и появляются посторонние скрипы и звуки.

Главный цилиндр

Главный тормозной цилиндр ВАЗ-2109 не очень сложной конструкции, выполнен из сплава алюминия.Корпус неразъемный, к нему крепятся патрубки и расширительный бачок для поддержания уровня жидкости в системе. Внутренняя полость ГТЦ идеально гладкая, сделана из стали. Внутри под действием силы, передаваемой от педали, перемещаются два поршня. Они предназначены для различных контуров системы. Поршни выполнены в виде гильзы, но снаружи имеют резиновые кольца, которые призваны улучшить герметичность. Такие запчасти для ВАЗ-2109, как кольца СТС, можно встретить в ремонтных комплектах к этим агрегатам.С их помощью получается создать максимальное давление в трубках, идущих к колодкам. Расширительный бачок выполнен из пластика, внутрь ввинчивается заглушка с датчиком уровня поплавкового типа. К нему подключен микровыключатель, который закрывает лампы низкого уровня тормозной жидкости.

Техническое обслуживание главного цилиндра

Вы прекрасно знаете, что запчасти на ВАЗ-2109 дороже классической серии. А вот тормозная система в этих машинах очень похожа. Разница лишь в том, что на «Девятках» все элементы намного мощнее, прочнее, так как нагрузка на всю машину и систему выше.Необязательно обслуживать ГТЦ, если он работает в идеальном режиме. Своевременно необходимо долить жидкость и убедиться в отсутствии протечек. Но если они появились, необходимо решить, отремонтировать или установить новый.

Заменить или отремонтировать?

Обратите внимание, что стоимость тормозного цилиндра ВАЗ-2109 около 500 рублей. И неважно, меняете вы его или ремонтируете, вы должны его слить. И прокачки не избежать. Но при замене резиновых уплотнительных колец есть большая вероятность, что детали из ремкомплекта (обычно КНР, а еще хуже — подземные) не подойдут.И не забывайте, что на внутренней поверхности баллона есть развертка, которая не позволит развить необходимое давление. Поэтому замена тормозного цилиндра ВАЗ-2109 — наиболее подходящий вариант.

p>

Замена задних тормозных колодок на ВАЗ-2109 своими руками

Остановка любой машины происходит из-за трения. Это происходит между колодками и металлической поверхностью диска или барабана. На автомобилях ВАЗ самарской серии на передней оси устанавливались дисковые тормоза, а на заднюю — барабанные.Последние имеют высокий срок службы за счет того, что на них приходится около 30% от общей нагрузки при остановке автомобиля. Но все равно их нужно постоянно проверять и менять. О том, как произвести замену задних тормозных колодок на ВАЗ-2109, мы расскажем в нашей статье.

В каких случаях — замена

Обычно на автомобиле ВАЗ-2109 заменяют задние тормозные колодки в таких случаях:

1. При полном стирании фрикционных накладок толщина слоя меньше 1.5 мм.
2. Если на поверхности сцепления остались следы масла.
3. Колодки имеют большой люфт, очень слабо связаны с основанием.
4. На колодках есть сколы, порезы и другие признаки деформации.

Конструкция и особенности колодок

На автомобилях ВАЗ-2109, как и на большинстве бюджетных моделей, барабанные тормоза размещены сзади.

Конструкция их не очень сложная, всего можно выделить несколько компонентов:

1. Металлическая основа.
2. Фрикционная накладка. Он с помощью клеевого состава соединяется с основанием. Иногда используются заклепки.

Характеристики задних колодок:

1. Всего на задней оси размещены две пары колодок.
2. Металлические элементы покрыты антикоррозийным слоем.
3. К основанию крепится фрикционная накладка с помощью клея. Делается это при температуре 100 градусов.
4. За счет дополнительной обработки поверхности придается необходимая шероховатость.За счет этого ускоряется измельчение элементов.
5. Обратите внимание, что сила, действующая в системе, очень велика. Так, при торможении на скорости 80 км / ч актуальны следующие показатели: усилие на колодках — 320 Н * м; тормозное давление — 40 бар. Подушечки могут соскользнуть с поверхности основания. Для этого на них нужно воздействовать силой 210 ​​Н / см ² .
6. Материалы, из которых изготовлены колодки, полностью соответствуют требованиям сертификации ISO 9001.
7. За счет использования современных средств при торможении снижается уровень шума. Это, конечно, влияет на комфорт людей в салоне.
8. Элементы обладают очень высокой износостойкостью. Их ресурс в нормальных условиях составляет 70-90 тыс. Км. Но все зависит больше от того, какой стиль вождения у автомобилиста. Не последнюю роль играет качество дорожного покрытия, по которому движется машина.

Обязательно своевременно заменили задние тормозные колодки на ВАЗ-2109.Своими руками все работы можно выполнить достаточно быстро, но некоторые моменты придется учесть. Главное — придерживаться последовательности.

Как снять колодки?

Перед заменой тормозных колодок на ВАЗ-2109 необходимо их снять. Всю поверхность под ними рекомендуется тщательно очистить: там обычно скапливается грязь и металлическая стружка. Последовательность разборки:

1. Рычаг ручного тормоза должен быть опущен.
2. Включить первую передачу коробки передач.
3. Установить противооткатные упоры под передние колеса.
4. Рекомендуется поднимать всю заднюю часть машины, поместив ее на опоры.
5. Далее снимаем колесо и полностью очищаем весь механизм. Обратите внимание, что для очистки запрещается использовать бензин, дизельное топливо или минеральные растворители.
6. Если в расширительном бачке много жидкости (близко к максимальной отметке), то нужно немного откачать.В противном случае при замене жидкость может выплескиваться.
7. Отвинтите два штифта и осторожно снимите тормозной барабан.
8. С помощью плоскогубцев снимите нижнюю и верхнюю пружины. Также нужно снять направляющую пружину, которая находится на переднем блоке (по ходу движения).
9. Сначала демонтируйте передний блок, затем снимите расширительную планку и направляющую пружину. Отсоедините рычаг привода от троса ручного тормоза.
10. Выньте шплинт и снимите опорную шайбу.
11. Снимите задний башмак и снимите опорную шайбу.

Как установить новые колодки?

Перед заменой задних тормозных колодок на ВАЗ-2109 нужно убедиться, что это необходимо. Визуально осмотрите состояние элемента, при помощи линейки измерьте толщину муфты. Тормозные колодки кладут в обратном порядке. Рекомендуется нажимать на поршневые цилиндры с помощью ручных тисков. Также необходимо отшлифовать барабаны и отцентрировать их. Если толщина барабана небольшая, то нужно ставить новые.

При снятии и замене задних тормозных колодок на ВАЗ-2109 прокачивать систему не нужно. Сделать это придется, если вы заменяете баллон или магистральные трубы.

дизайн. Поменять или отремонтировать?

В этой статье вы узнаете об этом элементе как о главном тормозном цилиндре ВАЗ-2109, а также обсудите его функции и особенности конструкции. Но сначала следует рассмотреть тормозную систему «Девятки». Он очень простой и не содержит сложных элементов.Ведь в этом автомобиле нет такой функции, как, например, антиблокировочная система тормозов. Поэтому никаких датчиков и контроля. Даже износ колодок водитель оценивает визуально. Стоит отметить, что в более новых версиях — ВАЗ-2114 и 2115 — установлены датчики, указывающие на износ колодок.

Конструкция тормозной системы

В системе всего два контура, они работают относительно независимо. Другими словами, если с одним из них что-то случится, второй продолжит работу.В этом случае главный тормозной цилиндр ВАЗ-2109 может даже дать течь. И если это не приведет к летальному исходу, автомобиль продолжит нормальную работу. Конечно, при работе на одном контуре вы почувствуете некоторый дискомфорт — автомобиль обязательно будет впереди при нажатии на педаль.

Кроме того, эффективность торможения становится чрезвычайно низкой. Поэтому ехать с неисправными тормозами и протекающими невозможно. Базовый элемент — главный тормозной цилиндр ВАЗ-2109, то есть сила, которую вы прикладываете к педали, преобразуется в давление жидкости.Приводы — цилиндры на задних колесах и суппорты на передних. С их помощью колодки и барабаны прижимаются к дискам и производят торможение автомобиля. А теперь подробнее о том, что такое задние и передние тормоза.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающими колоссальные нагрузки колесами.Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Передних тормозов

На ступице находится диск из прочного металла. Эти два элемента жестко связаны. Например, на автомобиле ВАЗ-2109 выпускается, во-первых, с использованием конических шпилек, которые одновременно являются направляющими. Во-вторых, болты крепления колеса к ступице. Следовательно, скорость вращения колеса и тормозного диска всегда одинакова.А чтобы остановить колесо, держите диск как тиски.

И делается это с помощью простого механизма, называемого суппортом. Он состоит из двух половинок — внутренней и внешней. На внутренней стороне находится своего рода цилиндр, в котором находится поршень. Он перемещает и прижимает внутреннюю подушечку к поверхности диска, а внешняя — вперед. Когда система теряет давление, все колодки под действием возвратной пружины перемещаются в исходное положение. Обратите внимание, что при замене тормозного цилиндра на ВАЗ-2109 обязательно откачивающая система избавится от воздуха.

Задний тормоз

Практически такая же конструкция и есть тормозная система на задней оси. Единственное отличие в том, что диска нет, его функция играет барабан. Он изготовлен из алюминиевого сплава, внутри — тяжелый металл. Подушечки имеют металлическую основу, а снаружи — из фрикционного материала. Приводит колодку специальной конструкции к тормозному цилиндру (заднему) ВАЗ-2109. С его помощью колодки смещаются и упираются во внутреннюю поверхность барабана.

За счет этого происходит процесс торможения.Стоит отметить, что практически на всех автомобилях существует следующее распределение усилий по передней и задней осям:

1. Большую часть процесса срабатывают передние тормоза — 70%.
2. Задние тормоза не более 30%.

Следовательно, износ передних и задних тормозных колодок будет различным. Задние примерно вдвое длиннее. Поэтому большая часть автомобилистов обращает внимание на тех, кто стоит на передней оси. И возвращается время, когда перестает работать ручник (впрочем, для многих это тоже не проблема), и появляются странные скрипы и звуки.

Главный цилиндр

Главный тормозной цилиндр ВАЗ-2109 представляет собой не очень сложную конструкцию, изготовленную из алюминиевого сплава. Корпус прочный, к нему прикреплены патрубки и расширительный бачок для поддержания уровня жидкости в системе. Внутренняя полость от ГТЦ идеально гладкая, сделана из стали. Внутри движутся под действием усилия, передаваемого от педали, два поршня. Они предназначены для разных схем системы. Поршни выполнены в виде гильзы, но с внешней стороны имеют резиновые кольца, предназначенные для повышения герметичности.Такие запчасти на ВАЗ-2109, как кольца МТК, можно найти в наборах к этим узлам. С их помощью невозможно создать максимальное давление в трубках, идущих к колодкам. Расширительный бак из пластика, внутрь ввинчивается трубка и датчик уровня поплавкового типа. Он соединен с микровыключателем, который закрывает лампу низкого уровня тормозной жидкости.

Сервисный главный цилиндр

Вы прекрасно понимаете, что запчасти на ВАЗ-2109 дороже классической серии. Но что касается тормозной системы, то она в этих машинах очень похожа.Единственное отличие — на «Девятках» все элементы намного мощнее, мощнее, так как нагрузка на всю машину и систему выше. Обслуживать ГТЦ не нужно, если он работает в идеальном режиме. Своевременно необходимо вылить жидкость, чтобы не было утечки. Но если они появились, решать следует — сделать ремонт или установить новый.

Заменить или отремонтировать?

Обратите внимание, что стоимость тормозного цилиндра ВАЗ-2109 около 500 рублей. И не важно, меняете ли вы его или проводите ремонт, обязательно слейте жидкость.И прокачки не избежать. Но при замене резинового уплотнительного кольца остается немалая вероятность того, что детали из комплекта (обычно производимые в Китае, а еще хуже — подземные) окажутся неуместными. Не следует забывать, что на внутренней поверхности цилиндра имеется выход, который не позволит развить необходимое давление. Следовательно, замена тормозного цилиндра на ВАЗ-2109 — самый подходящий вариант.

Нет тормозов ваз 2109 причины

Тормозная система

Гидравлический тормозной контур

Описание конструкции

Рабочая тормозная система — гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления 10, вакуумным усилителем 5 и индикатором недостаточного уровня тормозной жидкости в баке.При выходе из строя одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Тормоза передних колес 13 — дисковые, с однопоршневой плавающей скобой. В настоящее время доступны тормозные колодки с механическим (акустическим) или электрическим индикатором износа. На заводе автомобили комплектуются накладками без индикатора износа или с электрическим индикатором (если на автомобиль установлен блок управления).

Тормозные механизмы задних колес 7 — барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном.Устройство автоматической регулировки зазора находится в колесном цилиндре.

Главный тормозной цилиндр 1 прикреплен к корпусу вакуумного усилителя 5 на двух шпильках. В отверстия в верхней части цилиндра на резиновых уплотнителях вставлен полупрозрачный полиэтиленовый бачок 4 тормоза с датчиком недостаточного уровня жидкости. На резервуаре нанесен максимальный и минимальный уровни жидкости. В нижнюю часть цилиндра ввернуты два винта, ограничивающие движение поршней. Винты уплотнены медными прокладками.В переднюю часть цилиндра (по направлению к автомобилю) ввернута заглушка, которая служит упором для возвратной пружины и уплотнена медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю активирует левый передний и правый задний тормоз, а ближайший к пробке — правый передний и левый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и цилиндров задних колес взаимозаменяемы (номинальный диаметр 20.64 мм). Кольцо уплотнительное низкого давления — с проточкой, установленной на поршне, контактирующей со штоком вакуумного усилителя.

Вакуумный усилитель 5 расположен между педальным блоком и главным тормозным цилиндром 1 и прикреплен к кронштейну, который, в свою очередь, закреплен на переднем щитке кузова на четырех приваренных шпильках. Усилитель неразборной конструкции, при выходе из строя его заменяют. Самая простая проверка исправности усилителя: на автомобиле с выключенным двигателем несколько раз нажмите педаль тормоза и, удерживая ее нажатой, запустите двигатель.При исправном усилителе после запуска двигателя педаль должна идти вперед. Отказ от работы или недостаточная эффективность вакуумного усилителя могут быть вызваны утечками во всасывающем шланге от впускного коллектора.

Педаль тормоза подвесного типа, установлена ​​на одной оси с педалью сцепления, вращается в двух пластиковых втулках, снабжена возвратной пружиной. Выключатель стоп-сигнала расположен над педалью; его контакты замыкаются при нажатии на педаль. Свободный ход педали тормоза при выключенном двигателе должен составлять 3-5 мм; он управляется перемещением выключателя стоп-сигнала, когда контргайки ослаблены.

Регулятор давления устанавливается под полом и крепится двумя болтами к кронштейну на левой задней части корпуса. Передний болт также фиксирует вилку рычага привода регулятора давления. За счет овальности отверстий для его крепления кронштейн вместе с рычагом можно перемещать относительно регулятора давления, изменяя силу, с которой рычаг действует на поршень регулятора (см. Проверка и регулировка привода заднего регулятор тормозного давления).При увеличении нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень. Когда педаль тормоза нажата, давление жидкости стремится вытолкнуть поршень, чему препятствует сила со стороны рычага. Когда система находится в равновесии, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного цилиндра, предотвращая дальнейшее увеличение тормозной силы на задней оси и предотвращая блокировку передних колес передними колесами по отношению к передним колесам.При увеличении нагрузки на заднюю ось, при улучшении сцепления задних колес с дорогой регулятор обеспечивает большее давление в колесных цилиндрах и, наоборот, при уменьшении нагрузки давление падает. В корпусе регулятора есть отверстие, закрытое заглушкой. Утечка тормозной жидкости из этого отверстия указывает на утечку уплотнительных колец регулятора.

Плавающий кронштейн переднего тормоза состоит из опоры и колесного цилиндра, которые стянуты двумя винтами. Цилиндр крепится двумя болтами к пальцам, установленным в отверстиях направляющих колодок.В эти отверстия помещается смазка. Между пальцами и направляющими подушечками установлены резиновые защитные накладки. Тормозные колодки прижимаются пружинами к пазам направляющей. В цилиндре установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. Благодаря эластичности этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.

Тормозные диски чугунные. Минимальная толщина диска при износе — 10,8 мм, максимально допустимое биение (по наибольшему радиусу) — 0.15 мм.

Тормозные цилиндры задних колес оснащены устройством автоматического поддержания зазора между колодками и барабаном. Его основным элементом является стальное пружинное разрезное кольцо, установленное на поршне с осевым зазором 1,25–1,65 мм. Упорные кольца (по 2 на цилиндр) вставляются с натягом, обеспечивающим на зеркале цилиндра усилие сдвига не менее 35 кгс, превышающее усилие пружин накладок тормозных колодок. При износе тормозных колодок поршни смещают упорные кольца на величину износа.В случае повреждения зеркала цилиндра из-за механических примесей в тормозной жидкости или коррозии (наличие воды в тормозной жидкости) кольца могут «закиснуть» в цилиндре и один поршень (или даже оба) потеряют подвижность. . В этом случае необходимо одновременно заменить цилиндры (желательно заменить и тормозную жидкость).

При износе задних тормозных барабанов (овальность, биение, задиры) допускается их растачивание. При этом внутренний диаметр после расточки не должен превышать 201 мм.5 мм.

Привод стояночной тормозной системы механический, тросовый, на задние колеса. Он состоит из рычага, регулировочной штанги, эквалайзер, два кабеля, привод рычага для пэдов и распорку. Ход рычага после регулировки должен составлять 4-5 зубцов сектора, в рабочем состоянии — не более 8.

В автомобиле ВАЗ 2109 неисправности тормозной системы могут быть разными. Как правило, каждый из них может привести к непоправимым последствиям, угрожающим жизни человека.
На ВАЗ 2109 неисправности тормозов легко устраняются собственными силами.

Причины

Причины неисправностей:

• почему то течет из баллонов.

Примечание: недостаток тормозной жидкости может вызвать множество проблем с автомобилем. Поэтому нужно регулярно следить за тем, чтобы его было достаточно.

• Педаль тормоза не подходит для ходьбы. В этом случае при нажатии на него тормоз не доходит до колес за оптимальное время, поэтому возникает задержка в торможении.
• Воздух в тормозной системе.
  При этом воздух может попасть сюда разными путями (возможно, машину недавно отремонтировали, и мастер что-то не уследил, либо пропустил какой-то клапан).

Не работает педаль тормоза

Однако педаль вовсе не обязательно работает. Работает, но не правильно.
То есть при нажатии на него нагрузка немного увеличивается. И даже если водитель не слишком сильно нажал на педаль, торможение будет слишком заметным.
При этом машина «резко тормозит»: сначала быстро идет вперед, а потом возвращается.
Вы можете решить эту проблему следующим образом:

• Сначала меняем детали цилиндров, которые уже работают не в полную силу.
• промойте и тщательно просушите (если они будут слишком покрыты маслом, они не смогут нормально работать).
• Необходимо проверить тормозную систему на наличие в ней воздуха. Если он все еще здесь, то его нужно немедленно удалить.

Примечание: воздух в тормозной системе такой же, как воздух в теле человека. И когда он достигнет точки периферии, кузов (автомобиль) перестанет нормально работать.

• Заменить кольца, шланги, а затем удалить воздух из системы.

• Диск следует тщательно отшлифовать. Необходимо измерить его толщину.
  Если он слишком мал (менее 17,8 мм), то диск нужно срочно менять, так как при торможении он не успевает сбавить скорость за необходимое время.
• Заменить уплотнительные кольца.

Длинное торможение

После того, как водитель нажал на тормоз, торможение не произошло.
Чтобы устранить эту проблему:

• Вымойте и высушите подушечки. Это необходимо для того, чтобы избавиться от ненужного количества масла.

Примечание: при необходимости тормозные колодки можно даже заменить. Это необходимо, если они уже потерпели неудачу.

• Заменить поврежденные детали. Удалите воздух из системы.Если поршни застряли, то эту проблему необходимо устранить.
• Дайте всем тормозным механизмам остыть в случае их перегрева.
• Если в машине установлены колодки с неподходящими накладками, их необходимо заменить.

Примечание: желательно использовать колодки, рекомендованные производителями ВАЗ 2109.

Не все колеса тормозят

То есть не все колеса начинают вовремя тормозить.
Эта проблема решается следующим образом:

• Вам необходимо проверить, правильно ли работает педаль тормоза.В противном случае следует отрегулировать свободный ход педали.
• Иногда бензин попадает в цилиндр, в котором находится тормозная жидкость. Это приводит к тому, что резина цилиндра немного разбухает.

Примечание: в этом случае необходима замена поврежденных деталей. Также промойте всю систему тормозной жидкостью.

• Если поршень цилиндра заедает, то его необходимо проверить и при необходимости заменить.
• Также желательно отрегулировать выступ регулировочного болта.Необходимо, чтобы он выступал не более чем на 1,25 мм.

Тянет машину в сторону

Иногда при торможении машина ведет себя не так, как должна. То есть отталкивает в сторону, быстро движется вперед и тому подобное.
Есть решение этой проблемы. Конечно, желательно провести полную диагностику автомобиля в автосалоне.
Но и дома можно исправить и эту проблему:

• Если поршень заедает, то, по крайней мере, поршень необходимо заменить.В некоторых случаях замена поршня не может полностью решить эту проблему.
  Следовательно, необходимо заменить весь цилиндр.
• Иногда забивается трубка, по которой течет тормозная жидкость. Следовательно, жидкость не имеет доступа к колесам.
  Собственно, поэтому торможение не происходит своевременно. Поэтому необходимо либо заменить вышедшую из строя трубку, либо попытаться ее очистить.
• Диски, барабаны и колодки очень часто выходят из строя из-за того, что они смазаны маслом.

Примечание: в этом случае не нужно сразу начинать их замену. Можно просто очистить их от излишков масла.

• Регулятор давления также может работать неправильно. Это приводит к перегреву машины.
  В результате давление в тормозной системе также увеличивается.

Примечание: этот регулятор необходимо отремонтировать или заменить.

• Давление в шинах также может меняться. Важно, чтобы шины накачивались одинаково, потому что именно из-за этого возникает проблема с разным давлением.

Вакуумный усилитель вышел из строя

Чтобы проверить, правильно ли работает вакуумный усилитель, вы можете сделать следующее:

• Заглушите двигатель.
• Несколько раз нажать на тормоз.
• Удерживая ногу на педалях, заведите машину.
• Если при этом упала педаль, значит работает нормально.

Примечание: в противном случае необходимо проверить целостность шланга вакуумного усилителя, поскольку при его повреждении наблюдаются проблемы в тормозной системе.

Устранить своими руками все неисправности в тормозной системе очень сложно. Поэтому вам придется обратиться за помощью в автосервис, даже если вы не хотите этого делать.
Возможно, стоимость ремонта дома была бы ниже. Конечно, просмотрев множество фото и видео в Интернете по этой теме, можно попробовать что-нибудь сделать.
А любая инструкция, написанная выше, поможет быстро и качественно выполнить работу. Однако с тормозами шутки плохи, так что лучше не шутить.

ВАЗ 2109 — еще один представитель семейства ВАЗов, которое в народе именуется: «девятка», «Спутник \ Самара». Этот автомобиль представляет собой малолитражку второй группы с кузовом хэтчбек и усовершенствованной тормозной системой ВАЗ 2109. Впервые на авторынке этот автомобиль появился в 1987 году, а в 2006 году прошел реконструкцию и вышел в обновленной версии. . В период с 2007 по 2011 год девятку собрал на территории Украины завод ЗАЗ. По наблюдениям ВАЗ 2109 — это продолжение ВАЗ 2108, только в корпусе девятка — пять дверей.

Характеристики ВАЗ 2109.

Как было сказано выше, девятка — пятидверный хэтчбек. Большинство автолюбителей склоняются к мнению, что ВАЗ 2109 выглядит намного солиднее своего предшественника ВАЗ 2108. Самые первые модели Lada Samara были переднеприводными, впрочем, как и большинство советских автомобилей. Девятку оснащали поперечно расположенным карбюраторным (в моду вошли только форсунки) четырехцилиндровым двигателем объемом 1,3 литра и мощностью 65 лошадиных сил. Благодаря этому двигателю полностью загруженный автомобиль (рекомендуется не превышать загрузку автомобиля более 425 кг) мог разогнаться до 101 км \ час за 18.5 секунд, набирая скорость 156 км \ час.

Производство ВАЗ 2109 было прервано в 1997 году в связи с остановкой выпуска маломощных двигателей ВАЗ-2108 (дело в том, что ВАЗ 2109 являлась носителем этого же типа двигателя). В связи с этим была разработана и выпущена усовершенствованная модель в виде ВАЗ-21093, где тормозная система ВАЗ 2109 была полностью доработана. Последняя, ​​в свою очередь, является единственной «девяткой», которая производится сегодня. ВАЗ 21093 комплектуется 1.5-литровый двигатель ВАЗ 21083, на основе которого скоростной результат был улучшен на несколько секунд по сравнению с ВАЗ-2109. Чуть позже свет увидели ВАЗы с инжекторными двигателями на тот же объем 1,5 л. Параллельно стала выпускаться модификация с двигателем, объем которого составлял 1,1 литра и служил поводом для радости экономных водителей.

Тормозная система ВАЗ 2109.

Девятка оснащена тормозной системой с диагональным разделением контуров, что означает наличие такой схемы: один гидравлический тормозной контур обеспечивает функционирование переднего правого и левого заднего тормозных механизмов, второй тормозной контур — левого переднего и правый задний.Такой механизм способствует безопасности пассажиров при управлении автомобилем, главное не забывать о ремонте тормозной системы ВАЗ 2109. Эта система примечательна тем, что при выходе из строя одной из цепей Из рабочей тормозной системы можно использовать второй контур, который сопровождает последовательную остановку автомобиля с достаточной эффективностью. Схема работы девяти тормозной системы состоит в следующем алгоритме: при нажатии на педаль тормоза на толкатель передается импульс, который вдавливает два чередующихся поршня в главный тормозной цилиндр, после чего поршни вытесняют тормозную жидкость.В результате последнего действия в системе создается давление, которое по шлангам проходит к тормозным цилиндрам (здесь поршни прижимают тормозные колодки к тормозным дискам), в результате автомобиль тормозит. Это устройство тормозной системы считается выгодным и безопасным, потому что при выходе из строя одной из цепей автомобиль продолжит тормозить за счет двух оставшихся колес.

Как видно из рисунка, схему тормозной системы ВАЗ можно представить как целостную систему, состоящую из следующих частей:

1. тормозной механизм переднего колеса;
2. контур трубопровода левый передний — задний правый тормоз;
3. главный тормозной цилиндр;
4. патрубок правого переднего левого заднего тормоза;
5. бачок главного тормозного цилиндра;
6. тормозной механизм заднего колеса;
7. рычаг регулятора тормозного давления;
8. регулятор тормозного давления;
9. рычаг привода регулятора тормозного давления;
10. педаль тормоза.

Ремонт тормозной системы Самара.

Как и любой другой автомобиль, ВАЗ 2109 нуждается в периодическом осмотре и ремонте. В связи с тем, что тормозная система представляет собой дополнительный набор частей, работа которых направлена ​​на остановку машины, стоит отметить, что вся система не может «сломаться» сразу. Вполне вероятно, что выйдет из строя одна-две детали, в результате чего выйдет из строя вся тормозная система. Если в автомобиле есть признаки неисправности, следует обратиться в автосервис для диагностики автомобиля.
При нарушениях в работе тормозной системы (сильная вибрация педали тормоза, выход из строя педали при нажатии, удары в рулевую колонку при торможении и т. Д.) Схема тормозной системы ВАЗ 2109 не хитрая, а Вам, скорее всего, будут предложены следующие виды ремонтных работ:

• заменить вакуумный усилитель;
• обратный клапан вакуумного усилителя;
• заменить тормозной цилиндр;
• отрегулировать привод регулятора тормозного давления;
• заменить сам регулятор, а также тормозную жидкость;
• ремонт тормозных суппортов передних колес и др.

Как прокачать тормоза ВАЗ 2109.

Если вы собираетесь делать Lada Nines самостоятельно, то у вас есть два варианта:

• Закажите алюминиевую (возможна бронза) крышку на главный тормозной цилиндр, тогда в нее нужно завернуть клапан от камеры и дополнительный шланг, а затем подсоединить к запаске. В этом случае обратите внимание на показатели давления: оно не должно превышать 0,5-0,7 кгс / см2).
• подсоедините резиновую грушу к штуцеру колесного тормозного цилиндра (постарайтесь сделать как можно плотнее), затем отожмите печаль и открутите штуцер; когда груша наполовину наполнена, следующим шагом будет обертывание фитинга.Процедуру обескровливания повторить 3–4 раза. При пробном торможении проверьте работу тормозов, желательно знать ВАЗ 2109.

Как показывает практика, стремятся отдать предпочтение первому подходу, так как именно он считается самым надежным.

После прокачки обратите внимание на ход педали тормоза: слишком свободный ход этой детали свидетельствует о заклинивании колесного тормозного цилиндра, что приводит к повышенному расходу топлива и, как следствие, к ускоренному износу тормозных колодок.Если на педаль тормоза слишком легко воздействует стопа, то это указывает на избыточные зазоры в механизме самой педали и незавершенность (или герметичность) тормозной системы автомобиля. Однако не стоит особо радоваться, если свободный ход педали уменьшается при многократном нажатии педали, это означает, что в тормозной системе скопился воздух. Бывают ситуации, когда педаль начинает вибрировать при торможении, в этом случае проблема — искать коробление тормозных дисков.Если у вас возникла эта беда, то устранить ее можно только заменой тормозных дисков.

Предупреждения

Ослабляйте и затягивайте колесные болты только на автомобиле, стоящем на земле. Момент затяжки болтов составляет 65–95 Н · м (6,5–9,5 кгс · м).

Использование для очистки тормозов бензина, дизельного топлива или других минеральных растворителей недопустимо.

Минимально допустимая толщина подкладки — 1,5 мм. Если есть сомнения, что толщина фрикционной накладки находится в допустимых пределах или ее поверхность маслянистая или есть подозрение, что фрикционная накладка не плотно соединена с основанием, обязательно снимите, проверьте и при необходимости замените колодки.Футеровка не должна иметь глубоких бороздок и сколов.

При установке старых колодок замена внутренней и внешней колодок друг на друга, а также между левым и правым колесами недопустима. Это может привести к неравномерному торможению.

Поверхность фрикционных накладок не должна быть маслянистой, иметь глубокие риски и сколы. Подушечка должна быть прочно соединена с основанием пэда. Если при очередной проверке толщина колодок приблизится к минимально допустимой, то такие колодки еще в рабочем состоянии, но срок их службы скоро закончится.Выбирайте для себя либо сразу заменять колодки, либо постоянно следить за их толщиной.

Комплекты тормозных колодок необходимо заменять одновременно с обеих сторон автомобиля.

Осторожно вдавите поршень в цилиндр, чтобы он не коробился. Для этого установите обе изношенные тормозные колодки (лучше, если с внутренней стороны останется только одно основание) и корпус кронштейна на место. Осторожно переместите поршень с помощью большой отвертки или держателя, нажимая на внутреннюю колодку и опираясь на тормозной диск.

Если уровень тормозной жидкости в бачке находится на отметке «MAX» или приближается к ней, то откачайте часть жидкости из бачка. В противном случае при установке новых колодок он выльется за край.

Суппорт тормозной

Банкноты

Притормозите автомобиль стояночным тормозом и установите упорные штанги под задние колеса. Поднимите и установите переднюю часть автомобиля на опоры. Снимаем колесо.

Вымойте и просушите тормоз.

Если вы собираетесь заменить поршень или уплотнительное кольцо, для удобства отсоедините колесный цилиндр от суппорта.

Предупреждения

При наличии вмятин, следов износа и коррозии на рабочих поверхностях поршня и цилиндра их необходимо заменить.

На направляющих пальцах не должно быть коррозии или повреждений. Они должны свободно перемещаться в отверстиях основания. В противном случае замените пальцы, а также защитные крышки направляющих пальцев, которые порваны или ослабли.
