Как застопорить шкив коленвала: Как открутить болт шкива коленвала самостоятельно

Как застопорить шкив коленвала

Правильный способ откручивать/закручивать болт шкива коленвала. — DRIVE2

Сам по-себе ремонт и обслуживание авто, в конечном итоге сводится к откручиванию закручиванию болтов и гаек. Казалось бы все просто… Но, может стать камнем преткновения для многих.

Есть много способов и описаний, как это сделать в конкретном случае, для данного автомобиля. При помощи стопоров, различных приспособ, передачи и тормозов, стопорения тормозного диска, стартером и т.п. И еще куча разных ситуаций в определённых условиях, как это будет сделать удобнее и проще.

Тем не менее, все эти способы не универсальны, и нужно соображать «на месте» что лучше подойдет, и даже пробовать разные способы. При этом остается доля вероятности повреждения болта, механизма грм, других механизмов, рук и нервов либо инструмента.

Так иногда делаю, стартером. Это верное положение домкрата, и воротка…

Могу привести вам пример на каждый из способов, когда он не сработает (за исключением спец инструмента для конкретных шкивов)

Например: на АКПП не застопорить колено включением передачи и блокировки тормозов… 🙂
Например: на двигателях 1. 4 -1.6 (малолитражках) бывает так, что момент развиваемый сцеплением (а оно не всегда новое) недостаточный, для отворачивания болта шкива, и оно просто проскальзывает.
Например: «самопальная» приспособа удерживающая шкив, потребует дополнительного места под машиной и, как правило, помощника. Так же имеется некоторое плечо, отставленное от точки приложения силы, поэтому ее будет постоянно перекашивать, и скручивать. Риск прижать помощнику пальцы, или «по лбу» если сорвется ваш вороток…

Что касается пневмоинструмента, то сразу предостерегаю Вас, что далеко не всегда он берет «нормальные» шкивы с затяжкой так 200-300, бывает и больше. А точнее помогает, примерно, 50/50 Так же после затяжки пневмоиструментом, приходится протягивать вручную в любом случае, т.к. операция ответственная, требует соблюдения регламента. Единственный «берущий» инструмент это дюймовый гайковерт (для грузового транспорта). Это настолько тяжелый и громоздкий «КОНЬ», что только и подходит для шкивов и колес от фуры, больше им никуда не подлезешь. Настолько силен, что раскачивает машину на подъемнике и трясет мастера, будто это калаш АК-47. Хотя бывали случаи, когда и он оказался слабоват.

весит примерно 20 кг

Стопорение за верхнюю часть ГРМ (звезды/шкивы распредвала) — заведомо неправильный способ, даже не буду писать почему.

—

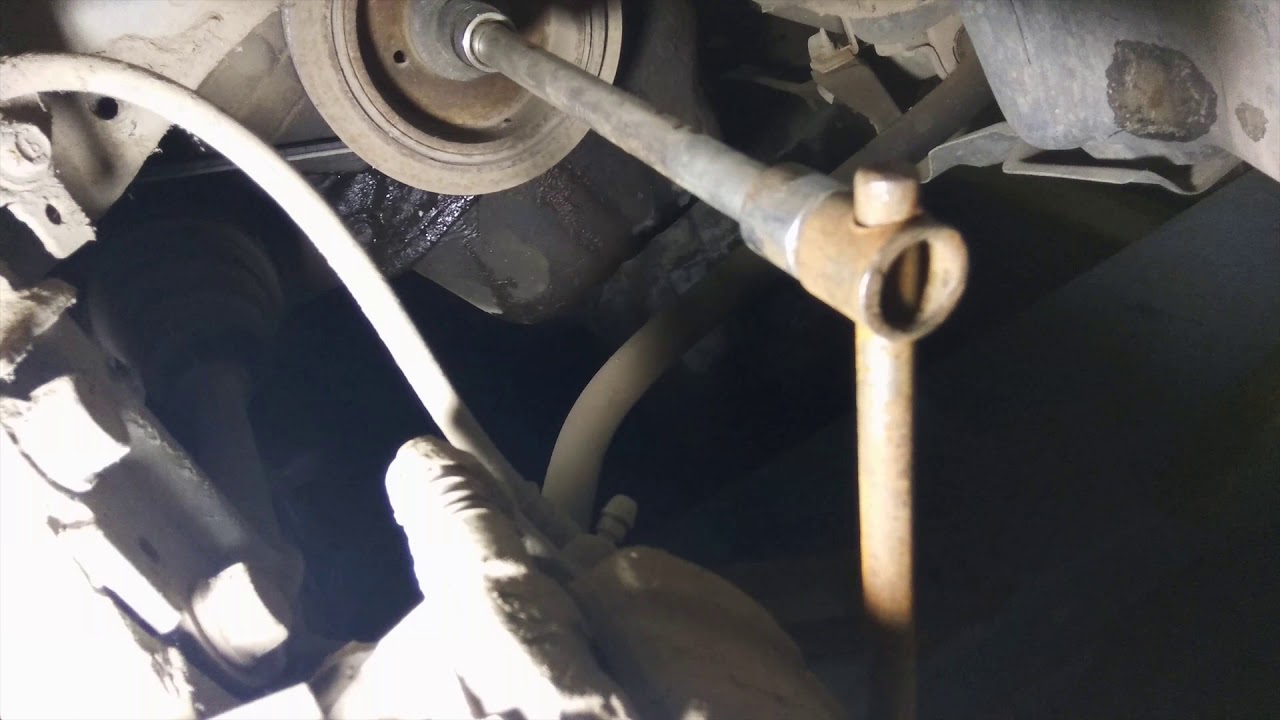

Итак, «самый верный» способ. Он не новый, и на авторство не претендую. Просто призываю взять на заметку, если вы в скором времени, намерены самостоятельно провести замену узлов ГРМ.

Оборачиваем шкив старым, поликлиновым ремнем (или родным, хотя он получит некоторые повреждения) как показано, а в свободный конец продеваем молоток, деревяшку, ключ, удлинитель, так чтобы его надежно заклинило в элементах подвески/ложерона/двигателя. По дереву ремень конечно хуже всего скользит. Ремень не порвется, его может только разрезать, если вы не плоско его установите.

Важные особенности (от себя)
— Не ставтье коленвал в ВМТ при откручивании/закручивани шкива. Рискуете погнуть клапана. Лучше выствлять 90 от ВМТ когда цилиндры будут «вровень-выпирать»

— Давить на трубу лучше вниз, раскрытой ладонью. Когда открутится или сорвется не позволит придавить пальцы.
— Удлинители (которых не мало ведь нужно одеть на вороток трубу 1.5 метровую) создают большое плечо и ведут к перекосу головки. Подставляйте домкрат к точке около шарнира воротка, как на рис. 3. Под углом перпендикулярным максимальному усилию. Таким образом будет компенсация усилия, и не будет перекоса головки. Вы сможете даже, взяться за конец трубы двумя руками, не контролируя шарнир воротка.
— Не нужен помощник, удерживающий тормоз или другой инструмент.

— Удерживать шкив самый верный способ, который избавляет от усилий другие элементы от проворачивания, нагрузки, повреждений, поломок, срезаний, не сбивается положение меток.

— Сам я не сторонник накидывать ремень, на какой-то из агрегатов, но многие так делают. Жалоб по этому поводу не припоминаю. Действительно, с учетом плеча усилие получается порядка 10 кг Тем не менее не советую так делать. Или, хотя бы выбирать «глухой» обводной ролик, который не дорого потом заменить.

Итак, в помощь вам хороший вороток, труба, ремень, домкрат ромбом. И не смотря на то, что все так выглядит просто и гладко, что то может пойти не так. 🙂 🙂 😀

Полный размер

Это моя вчерашняя кучка инструмента.

Как видите усилие развиваемое таким способом вполне достаточное, при этом все под контролем. Никаких лишних травм и резких движений.

www.drive2.ru

jack74galaxy › Блог › Как открутить болт шкива коленвала и снять сам шкив на Ford Galaxy 1(двигатель FORD 2.0 DOHC)

В принципе, сама по себе эта работа простая — всего-то открутить один болт (резьба у этого движка нормальная, «правая») да и сдёрнуть шкив… Но вся сложность здесь вылазит в том моменте, что болт затянут очень сильно (и «вэдэшка» здесь не поможет) и что-бы нам его открутить, нужно вороток с большим плечом (тут подойдёт любая подходящая труба, одетая на вороток торцового ключа), но самое проблемное — надо как-то зафиксировать от проворачивания сам коленвал. Кроме того, мотор у нашего Гэлекси установлен впоперек и так, что снятию шкива мешает лонжерон, поэтому нам ещё придётся и опускать правую сторону двигателя.

Итак, машина на домкрате, правое переднее колесо снято, мотор опущена (этот процес описан здесь), поликлиновый ремень генератора снят.

Зафиксировать коленвал можно несколькими методами.

1. Некоторым удается сорвать болт, зафиксировав коленвал через трансмиссию (коробка механическая, не «автомат»). То есть, затягиваем»ручник», втыкаем передачу (желательно «прямую», думаю 4-я в самый раз), левое колесо уже на земле, правую ступицу чем-то фиксируем (напр., помощник сильно жмёт педаль тормоза, или через вкрученные болты колеса ломом на землю) и пробуем срывать. Некоторым так удаётся. Но, во-первых, таким способом сорвать болт шансов мало, а во-вторых, и главное! — здесь есть достаточно большой риск выкрошить зубья шестерён в коробке передач. Поэтому, это не наш метод.
2. Можно снять стартер и зафиксировать маховик (напр. , подходящим кусочком уголка, или ещё как), но это немалый кусок дополнительной работы. Хотя если кому нужно, напр. поремонтировать стартер, то как-раз повод совместить работы 🙂
3. Можно открыть клапанную крышку и зафиксировать звёздочки распредвалов. Например так

(под отвёртку желательно что-то подложить, чтобы не оставить вмятины на плоскости головки). Но здесь тоже и риски сломать звёздочку, и можно прокладку клапанной крышки порвать снимая (а «букварь» говорит её сразу менять, если сняли 🙂 ), да и чтобы саму крышку снять, нужно много чего пооткручивать, короче, тоже не наш метод.
4. Зафиксировать непосредственно сам шкив. Шкивы есть разные, у меня же был с демпфером, поэтому я опишу на своём примере. Итак, на шкиве помимо самого центрального нашего болта есть ещё шесть болтиков, за которые я и цеплялся. Метод типа такого Мне удалось удежать шкив, зацепив монтажкой между болтиков и уперев её в подставленый брусок. Можно нужные болтики немножко открутить, чтобы больше торчали, но не переусердствовать, так как выкрученные легко вывернуть вообще, испортив при этом и сам болт, и резьбу шкива. Потом я сделал специальный «держатель», усовершенствовав изготовленную приспособу-съёмник. Об этом ниже.

Итак, болт шкива мы сорвали и открутили. Теперь второй нелёгкий этап — стянуть шкив с шейки коленвала.
Просто подковыривать его отвёртками или монтажками нельзя — покрошим кромку

поэтому снимать нужно аккуратно. Если у кого есть подходящий съёмник, то сделаете по «букварю», типа так я же свой перед этим поломал, пришлось выкручиваться «подручными средствами» — я сделал приспособу-съёмник, приварив к которому в последствии кронштейн под вороток в будущем смогу использовать его и для фиксации шкива при откручивании болта 🙂
Болт, которым шкив прикручивается к коленвалу, имеет достаточно большую и мощную «юбку» которую я и использовал для своего метода. В процессе «творчества» изготовления я не фоткал, но вы всё поймёте с последующих фотографий.
Я нашёл подходящую по диаметру толстую «шайбу» (от магнита динамика какого-то), которая внешним своим диаметром как-раз входила в шкив, а диаметром внутреннего отверстия подходила под торцовую головку, но в тоже время ложилась на «юбку» центрального болта (т. е. чтобы головка болт не пролезала). Разметив места под болтики (намазал солидолом шкив с открученными 6-ю болтиками просто приложил туда «шайбу» — «дырки» отпечатались), высверлил отверстия в этой шайбе нужным диаметром. Так как наш «съёмник»-шайба будет прикручиваться поверх «юбки» вкрученого центрального бота, длины «родных» болтов шкива не хватит, поэтому пришлось найти несколько болтов с такой же резьбой (естественно), но чуток подлиннее Вкручиваем большой центральный болт в коленвал до конца, поверх него ложим и прикручиваем несколькими болтами наш «съёмник», вставляем головку и, откручивая болт легко стягиваем шкив.
Не забываем, что там шпонка, поэтому не теряем её.

www.drive2.ru

Как откурить шкив коленвала. — Subaru Impreza, 2.0 л., 2007 года на DRIVE2

Полный размер

Всем доброго времени суток!
В свободное время, как и многие находящиеся тут, мониторил сайт. Наткнулся опять на статью про замену ремня ГРМ, авто мастеров, самоучек, квалифицированных мастеров, да и просто любителей поковырять гайки тут не мало. Так вот, в той статье был упомянут вопрос, «…долго не могли застопорить коленвал, чтобы открутить шкив вышеупомянутого …» не спорю, по началу, когда полез сам первый раз менять, с виду было все просто. Но вот не задача, действительно, как его открутить?.. Вариант с помощником держащим авто на скорости не помог, вал прокручивался, легался как старый мотоцикл, того и гляди воротком самого себя приголубишь… Один товарищ на тот момент подал идею (потом оказалось что это не безопасно) одеваем ключь на22 на болт коленвала, на ключ трубу, упираем ее в пол, ну или еще за что стопорим, крутим стартером, вуаля, в моем случае все прошло удачно, у кого то радиаторы пробивало, у кого то трубы те самые улетали куда угодно. Шкив снимаем, меняем что хотели, и тут встает вопрос, как болт то обратно закрутить как положено? Ведь его же надо хорошо закрутить, не мало и обратных случаев, когда шкивы в дороге жили своей жизнью, срывает шпонку, разбивает посадочное шпонки, просто отлетает и так далее.
В дальнейшем, один мастер поделился опытом, для этого надо иметь стопор. На фото «Г» образное изваяние, это отвертка, владельцы грузовиков такие знают, в частности ГАЗ-53, такой штуковиной откручивают винты крепящие тормозной барабан на упомянутом грузовике. Далее, возни чуть больше чем планировалось, но эффективнее, снимает интеркуллер или воздушный ресивер, для того чтобы было удобней(у кого получится подлезть не снимая-покажите как?), и вытаскиваем заглушку колокола сцепления.Открывается чудесный зубчатый венец маховика. Далее, берем, в моем случае, ту самую отвертку и стопорим коленвал, ставлю ее в распор колокола и цепляю за один из зубов. Откручиваем болт шкива без проблем. С АКПП думаю ситуация аналогична, там тоже есть за что цепляться. Снимаем, меняем что хотели, болт закручиваем обратно, с моментом указанным заводом изготовителем, шкив больше не теряем и не думаем что открутится. Не забываем вытащить инструмент.
Всем приятного настроения!

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Как снять шкив коленвала без спецключа — KIA Sorento, 3.

5 л., 2005 года на DRIVE2

Добрый день, коллеги!

При замене ремня ГРМ и ряде других работ с двигателем, требуется снять шкив коленчатого вала, для чего необходимо открутить болт, крепящий шкив к валу:

Полный размер

1.

Для того, чтобы открутить болт, руководство по ремонту предписывает удерживать шкив специальным ключом, под который на шкиве выполнены два отверстия:

Полный размер

2.

Полный размер

3.

Но есть и альтернативный способ, позволяющий обойтись без специального инструмента. Для этого нужно зафиксировать не шкив, а коленчатый вал двигателя. Для этого в картере маховика двигателя KIA Sorento есть очень полезный лючок, прикрытый небольшой крышкой:

Полный размер

4.

Полный размер

5.

Выкручиваем два болта и снимаем крышку, получаем доступ к маховику двигателя:

Полный размер

6.

Полный размер

7.

Вращая коленчатый вал за болт шкива, находим расположенный на маховике болт с головкой на 14 мм. Для вращения вала используем ключ с головкой на 22 мм. Доступу к болту мешает вентилятор радиатора, поэтому ключ должен быть компактной конструкции:

Полный размер

8.

Полный размер

9.

Полный размер

10.

Одеваем на болт высокую головку на 14 мм. Упираясь в картер, головка стопорит маховик и коленчатый вал, что позволяет легко открутить и закрутить болт шкива:

www.drive2.ru

Как снять шкив с коленвала, какой съемник использовать

При проведение ремонтных работ с двигателем и с околодвигательными деталями, приходится снимать шкив с коленвала, например, для замены шкива или для замены уплотнительных сальников при утечке моторного масла. Казалось бы, простая задача, но с демонтажом шкива с коленчатого вала возникают трудности и не так легко его снять. Поэтому в этой статье рассмотрим, способ, как это можно быстро сделать.

Содержание статьи:

1. Почему трудно снять шкив?
2. Как открутить шкив коленвала?
3. Снятие шкива.
4. Как правильно установить шкив?
5. Видео.

Почему трудно снять шкив

№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.

По строению шкивы тоже бывают разные, есть 2 вида:

• обычные;
• демпферные.

У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.

Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).

№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.

Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

Некоторые модели двигателей не ремонтируются, они одноразовые. Это, например: 1AZ-FSE, 3UZ-FSE. Каждый силовой агрегат было подробно рассмотрен.

№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.

Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.

Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.

Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.

Еще вариант, в отверстие шкива вставить штырь, а об штырь и второй упор установить монтировку, как на этом рисунке.

Как открутить шкив коленвала

В зависимости от конструкции коленвала, шкив крепится к нему или гайкой, или болтом. На автомобилях с задним приводом, в основном, шкив крепится гайкой.

Двигатели некоторых заднеприводных автомобилей можно завести специальной рукояткой, для которой сделаны специальные выступы для зацепления рукоятки. Эту рукоятку называют еще «кривой ключ», а зацепление для этого ключа называют храповиком.

Гайка крепления шкива устанавливается размером на 36 или 38 мм под ключ. Используют торцевой ключ. Ключ усиливают путем приваривания длинной ручки или надевают трубку для увеличения «плеча».

Как открутить гайку шкива:

1. Поставить авто на яму или эстакаду.
2. Поднять ручной стояночный тормоз.
3. Включить 4 скорость на КПП, поставить упоры под колеса.
4. Не сильно постучать по граням гайки.
5. Накинуть торцевой ключ, удлинить его трубой и сорвать прикипевшую гайку.

Если гайка шкива не откручивается:

1. Перевести ручку коробки на нейтралку.
2. Скинуть свечные провода со свеч, чтобы не завелся мотор.
3. Надеть торцовый ключ на гайку и удлинить ее трубой. Ключ накинуть таким образом, чтоб труба упиралась в землю или лонжерон машины с правой стороны для исключения поворота шкива по часовой стрелке.
4. Делаем пару коротких резких поворотов ключа замка зажигания для включения стартера. Стартер начнет вращать маховик, маховик коленвал, а шкив зафиксирован ключом. В этом случае, обычно прикипевшая гайка быстро «отходит».

Шкив коленвала автомобилей с передним приводом, в основном, крепится болтом. Для снятия шкива коленчатого вала переднеприводной машины, надо действовать в таком порядке:

1. Домкратом поднять переднюю правую сторону авто. Подложить козелок, пенек или пару колес с дисками.
2. Снять колесо.
3. Демонтировать и снять воздушный фильтр с корпусом.
4. Снять защитный кожух.
5. Ослабить натяжитель ремня и снять ремень генератора.
6. Для фиксации коленвала надо снять в картере сцепления заглушку, после чего вставить в отверстие монтировку и упереть его между зубьями маховика.
7. Теперь надо надеть торцовой ключ, удлинить его трубой и резко пытаться провернуть против часовой стрелки. Главной сорвать прикипевший болт шкива.

Если не получается сорвать с места болт, то используем метод откручивания стартером. Этот метод приведен выше.

Полезный совет от слесарей, повидавших многое: использовать растворитель или ВД-40, или подобное средства от образования ржавчин. После того, как побрызгали на резьбу (если шкив крепится гайкой), минут 15 надо подождать, потом пробовать отворачивать. Если болт, то на резьбу нанести это средство не просто, хотя вокруг болта побрызгать, возможно через микрощели жидкость пройдет и раскоксует соединение.

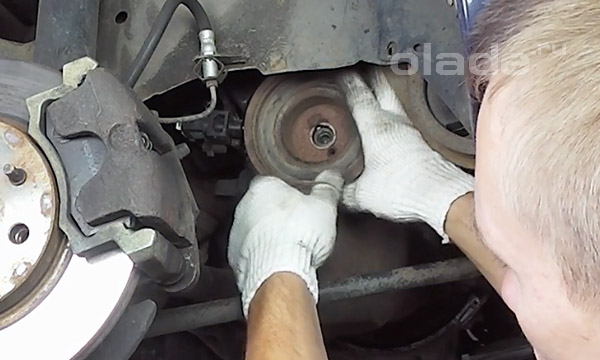

Снятие шкива

Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.

Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.

Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив.

Бывают съемники еще проще, которые можно сделать своими руками. Если нет съемного устройства для шкива, то можно использовать монтировки. Если один человек снимает, то по очереди, с каждой стороны отодвигая по чуть-чуть, чтобы не было перекоса. Если два, то одновременно с разных сторон резким движением выпрессовывают шкив с коленвала.

Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.

Установка шкива на коленвал

Для того, чтобы обратно установить шкив на коленвал ДВС, надо проверить посадочные места. Если есть заусенцы, задиры, удалить их наждачным камнем. Если старый шкив легко сажается на вал, то такой шкив не пригоден. Он должен сидеть плотно, насаживаться с определенным усилием. Перед установкой шкива, для уменьшения трения, надо смазать маслом или литолом.

Видео

В этом видео полезные советы, как открутить гайку крепления шкива к коленчатому валу автомобильного мотора.

Вариант откручивания болта шкива коленвала поликлиновым ремнем.

Как снять шкив коленвала на ВАЗ (2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115).

How to remove the crankshaft pulley bolt. Болтовое соединение.

Как затянуть шкив коленчатого вала очень быстро.

Снимает шкив коленвала на автомобиле Honda (Хонда) без спец ключа.

Автор публикации

15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

autostuk.ru

Как открутить шкив коленвала, в какую сторону откручивать (закручивать) болт

Шкив — это деталь, внешне похожая на диск, которая принимает энергию вращения от коленчатого вала и отправляет ее другим компонентам через систему ремней. Он передает крутящий момент, а также механическую мощность на генератор.

Содержание статьи:

Как только вы приняли решение заменить ремень ГРМ или сальник коленвала, знайте, что вам придется снять шкив. В этой статье мы поговорим о правильном, удобном и простом способе, как можно это сделать. Кстати, если вы удалены от ближайшего магазина автозапчастей, то рекомендуем тщательно подойти к выбору нового шкива.

Если цель вашей работы – его замена, а как известно на одной модели авто шкив может быть представлен в двух или более разновидностях, то будет весьма неприятно, разобрав узел, выяснить, что нужно возвращаться в магазин и менять запчасть.

Прислушайтесь к советам бывалых автомехаников и при обратной сборке составляющих закрутите новый болт, заменив им старый.

С какими проблемами можно столкнуться

Есть вероятность не сразу заметить под капотом автомобиля характерную дисковую деталь. Также доступ к ней может быть затруднен. Будет сложно зафиксировать вал. От длительного времени места стыков крепежных элементов “прикипят” и придется использовать специальные жидкости.

Статья по теме: Как заменить цепь ГРМ в гаражных условиях

Чтобы пошагово выполнить все необходимые действия вам потребуются следующие инструменты:

• ударный гайковерт;
• комплект съемников;
• домкрат;
• набор гаечных ключей или другие инструменты для удаления болтов;
• наличие смотровой ямы.

Основные этапы работ

Как может показаться на первый взгляд, предстоящая работа не очень сложная, главное понимать, что придется сделать.

• Первым делом находим доступ к шкиву, чтобы можно было подлезть ключом или трещеткой.
• Если ключом болт не открутится, то его можно попробовать сорвать с помощью стартера.
• Как вариант, всегда можно использовать специальные съемные устройства.

Теперь обо всем этом более подробно.

Поиск шкива

Очевидно, что самое первое ваше действие – найти месторасположение шкива коленчатого вала в двигателе. Как правило, он находится справа от вас, реже с водительской стороны. Иногда он может прятаться в нижней передней части двигателя.

Начинать его поиски нужно с осмотра места за генератором. Скорее всего в нижней части моторного отсека вы увидите, что-то напоминающее диск. Это и будет искомая деталь.

Подготовительные работы для удобного доступа к необходимым узлам

Нужно быть готовым к тому, что в зависимости от модели автомобиля, вам придется снять бачок с охлаждающей жидкостью, блок воздушного фильтра, возможно, радиатор и почти всегда колесо.

Довольно часто начинать такие работы приходиться именно снятием правого колеса. Также необходимо знать месторасположение катушки зажигания.

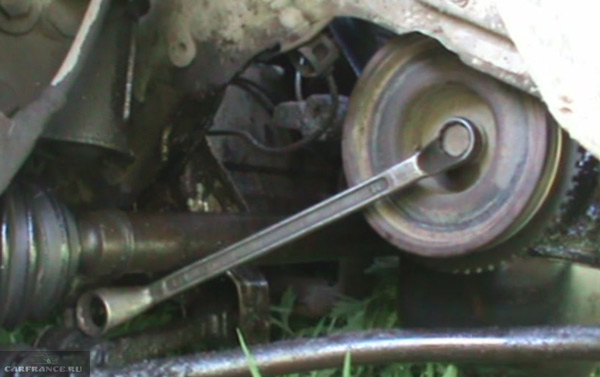

Как стартерам открутить болт шкива коленвала

Основная проблема будет в том, чтобы зафиксировать вал, так как его вращение совпадает с резьбой болта.

На заднеприводных автомобилях семейства Лада шкив фиксируется гайкой (элемент известен, как храповик, из-за уступа для кривого стартера), на переднеприводных болтом.

Если в вашем арсенале нет специального инструмента для снятия болта, то выполнить эту работу вам будет непросто. Вал придется стопорить с помощью довольно длинного гаечного ключа, который упираться в твердый пол. Размеры головки в зависимости от марки транспорта, как правило варьируются в пределах от 14 до 38.

В некоторых моделях транспортных средств эту функцию можно выполнить, закрутив в специальное гнездо предназначенный для этого болт. Отключаем провода зажигания или достаем предохранитель на бензонасос, чтобы случайно не завести двигатель. Под колеса необходимо подложить специальные башмаки, бруски или любые другие предметы, которые полностью исключат движение автомобиля.

Всех зрителей, помощников и просто друзей отводим в безопасную зону. Сами отправляем ручку коробки передач на четвертую скорость и молниеносным движение поворачиваем ключ зажигания. Не получилось с первого раза, пробуем еще. Пока болт не провернется.

После удачной попытки идем за съемником и принимаемся за сам шкив. Откручиваем его против часовой стрелки. Если вы счастливый обладатель автомобиля Honda, то для вас существует специальный ½ -дюймовый держатель, который существенно облегчит работу. Он доступен для покупки во многих интернет-магазинах.

Выполнять данную операцию ключом зажигания не рекомендуется, на некоторых автомобилях семейства Mazda, так как собрать узел обратно будет довольно сложно. Также ни в коем случае не допускайте проворачивания вала в сторону противоположную вращению.

Снимаем шкив с помощью съемников

Когда болты удалены, вы можете теперь снять шкив коленчатого вала. Для этого снимите крышку ГРМ, чтобы получить полную свободу действий, например, замена ремня ГРМ или уплотнений.

После удаления болта, можно приниматься за шкив и это будет непросто. В первую очередь придется снять ремень. Для этого нужно освободить стопорный болт генератора, после повернуть натяжной. Ремень ослабнет и можно будет его удалить. Возможно вам будет неудобно работать из-за ремня гидроусилителя руля. Тогда ослабляем и его.

Последний штрих работы это поиск болта фиксирующего шкив. Почти всегда он найдется если заглянуть под машину рядом с правым колесом. Идем за пневмогайковертом, снимаем колесо.

Ударный пистолет будет отличным инструментом для удаления упрямого болта шкива коленчатого вала. Также опытным путем было установлено, что динамометрический ключ является полезным инструментом для его правильной фиксации.

Необходимо соблюдать все меры предосторожности, прежде чем поднять и зафиксировать переднюю часть вашего автомобиля.

Далее нас ждет новый этап — снятие ступицы шкива с вала. Она плотно зафиксирована шпонкой. Для этого  необходим комплект недорогих съемников.

Возьмите шток, несколько раз вверните его в основную часть съемника и защелкните его в концевой части, чтобы он давил на него. Следующий шаг — сделать то же самое на другом конце, чтобы он давил на коленчатый вал.

В обычном автомобиле возможно вы заметите 4 маленьких отверстия с резьбой, что является преимуществом, так как в них можно вставить болты. Как только сборка съемника будет подготовлена, наденьте его, достаньте один болт с гайкой и вверните его в маленькое отверстие. После этого вверните другой болт в отверстие на противоположной стороне.

Теперь, когда у вас оба отверстия плотно прижаты, возьмите гнездо и закрепите его, используя гаечный ключ, и продолжайте поворачивать его, пока он не оторвется.

Проскальзывание может привести к смещению между центральной ступицей и приводным кольцом. Как следствие появится колебание шкива коленчатого вала. Это может привести к преждевременному износу.

Никогда не используйте съемник челюстного типа, чтобы снять шкив коленчатого вала вашего автомобиля. Использование этого инструмента даст только разрыв резинового уплотнительного кольца через натяжение внешнего края шкива коленчатого вала. Используйте только рекомендуемый инструмент для снятия шкива, чтобы устранить давление, сконцентрированное на резиновом кольце.

Что делать если болт не откручивается — советы экспертов

Для комфортной работы житель Северной Америки обработает все стыки деталей спреем Powerlube, механик с просторов СНГ воспользуется WD-40, в крайнем случае тормозной жидкостью.

Если не помогло, то осторожно попробовать его нагреть.

Видео по снятию шкива на автомобилях различных производителей

Теперь давайте поговорим о конкретных марках и методе, который способен решить проблему снятия детали.

Автомобиль ВАЗ

В данном ролике автомеханикам без проблем удалось открутить болт, а вот сам шкив снять не удалось и пришлось высверливать отверстия. Рекомендуем взять данный способ всем на вооружение.

Автомобиль Форд

Здесь эксперт рассказывает о сложности с демферном варианте. Обращает внимание на работу со съемником.

Автомобиль Рено

Автослесарь делится тонкостями фиксации коленвала. Использует ключ на 18 и старую отвертку.

Автомобиль Хонда

Запись рассказывает о вращении вала в противоположную сторону: не так, как у большинства авто. Также автор показывает нам самодельное приспособление для работы.

Автомобиль Шевроле

Узнаем об отсутствии возможности застопорить вал. Оператор нашел выход из положения, используя ремень.

Автомобиль Мазда

Как в случае с Шевроле, используется ремень. Для большего восприятия зрителем ситуация смоделирована на рабочем верстаке.

Заключение: Теперь, когда мы обсудили, как снять шкив коленчатого вала в вашем автомобиле, мы надеемся, что вы сможете сделать это самостоятельно. С проверенными инструментами вы можете разобрать все что угодно.

Просто следуйте этому пошаговому руководству, когда в следующий раз вы будете недовольны высокой стоимость ремонта машины в автосервисе. Вам больше не нужно искать механика, чтобы сделать эту работу за вас.

autovogdenie.ru

Honda Civic Fastback D14A2 › Бортжурнал › Замена ГРМ или как я боролся со шкивом коленвала все лето

Драйверного утра!
После покупки моей любимицы через месяцок решил проверить ремень ГРМ.
Когда вскрыл крышку ремня то обнаружил что есть трещины снаружи ремня. Было решено его заменить.

Полный размер

ГРМ с треснутой внешней стороной. Так же после снятия обнаружились трески внутри

Купил ремень. Цена ему 12$. Не самый дорогой и не самый дешевый. Дорогой сейчас брать особого смысла нет. У отца при покупке дорогого ремня ОРИГИНАЛА (Toyota) он проездил 80 000.Сейчас он ездит на самом дешевом ремне за 4$ и проездил 110 000+.

Полный размер

Итальянский ремень DAYCO

Полный размер

Итальянский ремень DAYCO

Итак для начало надо убедиться что можно открутить болт коленвала! Отсюда началось мое мучение на 3 месяца. Первая проблема застопорить шкив. Есть 3 вида шкива. Как сделать мега ключ на один из этих видов рассказывается вот тут.
Но у меня другой шкив.
Пытался остановить его убрав стартер и засунув туда отвертку.

Мой шкив под номером 14

Первое до чего я додумался это взять монтировку и приварить к нему болт.

Фотки у меня того ключа нет т.к. в конце он у меня превратился в другой.

Засовываем болт в дырочку и пытаемся откручивать болт. Ключ должен застопориться в землю и в сам шкив тем самым остановим его. Он сработал и усилии было немерено. Болт не поддавался.
В сто сказали бывает такое. Нужно подогреть болт до красна дождаться до остывания. И так пару раз и откручивать(якобы сдвинется шляпка при расширении и остужании). Так же не рекомендовал крутить болт когда он нагрет(есть шанс отломать голову болта). НЕ ПОМОГЛО!
Пробовал много вариантов. Сдался и понес в СТО. Там воткнули голову с Г образным воротом и говорили крутить стартер. что они мне не помнут приводной вал. Так как этот ключ стучал прямо по нему. Было больно машине и мне. Еще посадили акум. После этого я решил что в сто более не поеду. Вал остался ровным ура!
Так же моим действия мешало то что я не знал в какую сторону откручивать болт! Все говорили что болт надо откручивать против вращение коленвала. Все в СТО все кто конкретно занимаются движками. Только тут на Drive2 говорили что он откручивается так же как обычный болт. И вот к середину лета я просто тыкнул 15 элемент (см рис. выше) скопировал его код. и поиск гугл картинки. Просматривая фотки болта узнал что откручивать его надо против часовой стрелки, а не то что говорили опять же в этих сто. Все больше не доверяю этим СТОшкам.
В общем пытался я не мало 5-6 раз и каждый раз уходило по пол дня. И безрезультатно.
Подумав решил срезать болгаркой шляпу болта по вертикали ослабить силу давления и дабы не покупать новый болт обратно приварить его. Стоил он 14$ и от CRV. В разборах у нас вообще хонд нет. Болгарка не влезла даже с самым уже заточенным диском. Решил просверлить его.eee — Лада 2112, 1.6 л., 2006 года на DRIVE2

Здравствуйте, друзья!
Уже давно меня беспокоила странная вибрация справа под капотом (если сидеть на водит.месте). Если открыть капот — видно было как колбасит шкив коленчатого вала. Купил чугунный вместо родного демпферного.

Полный размер

Вот такой. Пшикнул его краской от коррозии типа. артикул 2112-1005060

Полный размер

Домкрат, снятие колеса и снятие маленького кожуха

Полный размер

Одно из креплений кожуха отгнило. После замены выкрутил саморез внахлёст с подкрылком

Полный размер

Болт шкива

Полный размер

Удивительно, но даже срывать не пришлось. Пошёл легко

Полный размер

Полный размер

Застопорили маховик небольшой отвёрткой на минус

Полный размер

Вот он болт. Немного закис

Полный размер

Слева чугун, справа демпферный

Полный размер

Полный размер

Почистил наждачной посадочное место, чтоб ровнее шкив прилегал

Наконец-то дошли руки до этого дела. Вроде всё нормально.
Прокатился утром. Ничего не свистит. Всё отлично работает.
Спустя два дня: полёт нормальный 🙂 теперь я уверен что шкив не провернёт на 100% . Советую всем!

P.S. ремень генератора просто ослабил перед этим. А после замены шкива натягивал спец ключом-вилкой.

Полный размер

фото в день покупки шкива. Кстати цена 650

Полный размер

фото в день покупки шкива.

Полный размер

фото в день покупки шкива.

Цена вопроса: 650 ₽ Пробег: 222 280 км

www.drive2.ru

Как открутить шкив коленвала самостоятельно

Работы, связанные с заменой ремня газораспределительного механизма двигателя, зубчатых шкивов коленчатого и распределительного валов, переднего сальника двигателя, а также самого привода генератора, требуют демонтажа шкива коленвала. Данный элемент есть как на отечественных авто, так и на иномарках. Собственно, у большинства автомобилистов возникает вопрос, как открутить шкив коленвала? А если быть ещё точнее, то фиксирующий болт на фланце коленвала, и в какую сторону поворачивать ключ. Давайте рассмотрим.

Неисправности шкива коленвала

К основным неисправностям относят:

• износ самого элемента;
• наличие трещин на корпусе шкива;
• люфт;
• проскальзывание ремня привода генератора.

Также помимо износа рабочей поверхности шкива, проскальзывание может возникать также из-за износа приводного ремня. Он меняется каждые 60 тысяч километров.

В какую сторону откручивать шкив коленвала

Этот вопрос задают многие автолюбители. Чтобы не допустить срыва резьбы или, ещё хуже, скручивания головки болта, не помешает водителю разобраться, в какую сторону откручивать болт шкива коленвала.

Так как на элементе фиксации шкива и фланце резьба обычная правосторонняя, то и откручивается он так же, как и остальные гайки автомобиля (против часовой стрелки).

Особенности работы

На первый взгляд нет ничего сложного в том, чтобы просто извлечь болт, крепящий шкив к фланцу коленчатого вала двигателя. Однако это не совсем так. Болт шкива коленвала очень редко откручивается и всегда прикипает. Поэтому есть риск сорвать его. Для начала нам необходимо добраться к данному шкиву. Для этого выкручивается болт фиксации генератора к натяжной планке. Последняя крепится к блоку цилиндров двигателя.

Генератор сдвигается в сторону двигателя, и со шкивов снимается приводной ремень. Он может быть ручейкового типа или зубчатый. Теперь, добравшись до нужного элемента, приступают к дальнейшим действиям.

Инструменты для работы

В случае с механической коробкой переключения передач, болт крепления шкива коленчатого вала можно открутить с помощью накидного ключа или головки. Лучше брать обычный вороток. Трещётка в большинстве случаев не выдерживает такой нагрузки (даже если она самая прочная) и в результате рассыпается на части. Не рекомендуется во время демонтажа шкива коленвала использовать рожковый или газовый ключ.

Первый инструмент может поломаться, а второй только испортит грани болта, и в следующий раз его открутить будет ещё сложнее. В случае сильной порчи граней придётся его высверливать и извлекать по частям, что будет малоприятным для владельца автомобиля. Это увеличит время на замену элемента.

Как открутить шкив коленвала ВАЗ

На отечественных машинах семейства ВАЗ «Классика», как собственно и на других автомобилях, элемент извлекается одинаково. Разница будет только в том, какая коробка передач установлена на автомобиле, у которого производят такую работу. В какую сторону откручивать болт шкива коленвала? Однозначно против часовой стрелки.

Чтобы упростить задание, можно позвать помощника, который должен включить прямую передачу (3 или же 4) и держать нажатой педаль тормоза. В это же время вы будете откручивать болт крепления шкива. Если автомобиль заднеприводный, то можно обойтись и без помощника. Просто поставьте машину на ручной тормоз и тем же способом открутите болт. Выполнять работу можно со стороны капота или внизу в смотровой канаве. Главное, чтобы было удобно работать. Ещё можно поддомкратить автомобиль и снять переднее правое колесо.

Это обеспечит хороший прямой доступ к шкиву коленчатого вала, который откручивается головкой с удлинителем. Болт механизма редко «поддается» сразу и постоянно прикипает резьбой к внутреннему отверстию фланца коленвала. Поэтому сорвать его всегда очень тяжело. Если не удаётся открутить болт крепления шкива, то на помощь может прийти длинный вороток или труба. Элемент надевается на ключ. Взявшись за самый край воротка, собрав, как говорится, все силы в кулак, следует попробовать снять его снова. Собственно, чем длиннее рычаг, тем легче работать.

Для владельцев авто с АКПП

Как открутить шкив коленвала на автомате? Если установлена автоматическая коробка переключения передач, то на машине с задним приводом выставляется передача «Паркинг». Включается ручной тормоз и далее элемент откручивается так же, как и на механической коробке. Сложнее, если автомобиль оказался переднеприводным. В таком случае снять элемент как на механике (с включённой передачей и нажатым тормозом) не выйдет.

Есть большой риск повредить коробку передач. В этом случае нужно застопорить коленвал, чтобы он не мог проворачиваться другим способом. Вставляют монтажку между зубьями зубчатого венца маховика двигателя через отверстие колокола коробки передач. Ее упирают, чтобы она не смогла соскочить и не испортить зубья на маховике. В некоторых случаях чтобы добраться до маховика, нужно откручивать стартер двигателя. Для этого потребуется смотровая яма, подъемник или эстакада.

Второй способ демонтажа

Существует ещё один хитрый способ, как открутить шкив коленвала. Он проделывается самостоятельно без наличия помощника. Предварительно сняв ремень привода генератора, на болт механизма надевается головка или накидной ключ, ручка которого упирается в какую-нибудь поверхность.

Упирать ее в кузов или другие части подкапотного пространство не стоит. При откручивании ключ может повредить агрегаты с резиновыми патрубками, поцарапать и даже повредить кузов. В дальнейшем станет понятно почему. Лучше всего упереть ручку ключа в землю или пол, положив под неё деревянную доску. Главное, чтобы была твёрдая и ровная поверхность. Если ключ не достаёт до упора, то путём перемещения головки или вращения коленчатого вала упереть его в твёрдую поверхность.

Теперь, включив зажигание, нужно стартером прокрутить двигатель. Силы его больше чем достаточно, чтобы сорвать болт фиксации шкива. Главное – не переусердствовать и правильно упереть ключ, чтобы он твёрдо стоял на месте и не шатался. Даже из-за небольшого смещения он соскочит с головки болта и повредит подкапотное пространство. Ни в коем случае нельзя заводить двигатель, а если это всё же получилось сделать, то немедленно заглушите его.

Чтобы исключить пуск мотора, можно снять топливоподводящую шлангу с бензонасоса в карбюратор, если это карбюраторный двигатель, или шлангу, входящую в топливную рампу, если мотор инжекторный.

Заключение

Теперь вы знаете, как открутить шкив коленвала самостоятельно. Владельцу автомобиля нужно подходить к этой работе с большой ответственностью. Допустив малейшую ошибку, можно обеспечить дополнительный ремонт, который будет сопровождаться большими денежными затратами. В случае срыва головки болта фиксации шкива коленвала испортится резьба или повредятся детали подкапотного пространства. Поэтому правильно выполняя вышеперечисленные рекомендации, работа будет быстрой и качественной без возникновения неблагоприятных ситуаций. На этом вопрос, как открутить болт шкива коленвала своими руками, можно считать закрытым.

fb.ru

Как снять шкив коленвала rb20e — Nissan Laurel, 2.0 л., 1989 года на DRIVE2

«Как снять шкив коленвала rb20e.» Этим вопросом я задался на днях и решил поискать в интернете информацию. Ничего пошагового и 100% понятного (по крайней мере для себя) я не нашел. Единственное что я нашел, так сказать, идею кастом съемника тут. Но толком ничего не описано.

А пользоваться таким съемником я бы даже не стал, ибо не редко они обламывают кромки шкива.

Путем собственных проб, ошибок и переделок я все таки открутил болт на коленвал и снял шкив.
Итак, для начала надо снять болт затягивающий шкив. Есть два способа либо сорвать при помощи стартера, уперев трещетку во что-нибудь крепкое поблизости, либо застопорить шкив при помощи ремня как это сделал я.

Полный размер

Суть в том что ремень затягивает сам себя и держит довольно большую нагрузку, ремень можно взять любой, лучше подлиннее им будет удобнее, я вроде брал от гура, так как все равно все ремни шли под замену, зацепить можно за любой ролик: обводной, гур, кондей, гена. С помощью ремня можно застопорить шкив как для откручивания так и для закручивания.
Эту идею я подчеркнул из этого видео.

Сам съемник имеет простую конструкцию и делается относительно быстро. Для его изготовления надо: лист металла (не менее 3мм), 2 болта м6, один большой болт и 2 гайки на него, и сварочный аппарат.
Я взял подходящий кусок металла 15х15 см, просверлил отверстия под болты, приварил гайку к металлу

Полный размер

Полный размер

Полный размер

Важно как можно лучше отцентровать отверстия под болты, ориентироваться можно по открученному шкиву.

Полный размер

у меня это не совсем получилось)

Далее гайку на болту регулируем так чтобы она была вплотную к коленвалу, прикручиваем площадку к шкиву маленькими болтами, и начинаем закручивать болт. Тут снова пригодится ремень чтобы шкив не крутился.

Полный размер

внешняя гайка на болту не нужна, фото с первых попыток

Пару тройку оборотов ключом/трещеткой и шкив снят, все готово, вы восхитительны)

Полный размер

Полный размер

Полный размер

Важно чтобы гайка не была слишком широкой и не уперлась в площадку шкива, но и не слишком маленькой чтобы не провалилась внутрь коленвала.

Полный размер

Без шкива видно как в коленвал упирается гайка.

Полный размер

На этом все, постарался объяснить как можно понятнее. Надеюсь эта статься кому-то пригодится. Мне бы, как новичку, она очень помогла)

www.drive2.ru

Как снять шкив коленвала своими руками

Каждый автолюбитель прекрасно знает, что большинство поломок и технических операций можно выполнить самостоятельно, сэкономив при этом хорошие деньги. В данной статье мы поговорим о том, как снять шкив коленвала без обращения в сервисный центр. Детально рассмотрим все нюансы, разберём основные проблемы и методы их решения.

Где находится шкив коленвала

Шкив коленвала скрывается за генератором. В нижней части моторного отсека размещён диск, который плотно зафиксирован на валу сцепления, он и является шкивом. По конструкции этот сегмент разделяется на два вида: обычные или с демпфером. Последние имеют дополнительное внешнее массивное кольцо с резиновой прокладкой, что обеспечивает улучшенное поглощение вибрации. На первый взгляд процедура может показаться абсолютно простой. Однако есть несколько нюансов.

Необходимо зафиксировать коленвал так, чтобы он не вращался. Высокая сила сжатия крепёжных элементов также доставляет немало хлопот. При установке болт шкива закручивается с достаточно большим усилием. Чтобы он самопроизвольно не откручивался, степень зажатия постепенно увеличивается в процессе работы силового агрегата. Такая система крепления обуславливается необходимостью повышенной надёжности фиксации гаек. Ведь при случайном отвинчивании может произойти серьёзная поломка, из-за которой не избежать дорогостоящего ремонта.

Как открутить гайку шкива в заднеприводных моделях

Шкив удерживается гайкой, которая размещена на конце коленчатого вала. Такое конструктивное решение представлено во всех заднеприводных автомобилях ВАЗ в моделях от 2101 до 2107, «Нива» и т. п. Этот крепёжный элемент также называют храповиком из-за наличия уступа для кривого стартера.

Для максимального удобства выполнения данной работы рекомендуется поместить машину над смотровой ямой. Для фиксации коленчатого вала нужно поставить КПП в положение 4-й передачи и включить ручной тормоз. В процессе работы нам потребуются такие инструменты:

• Торцевой или накладной ключ на 38 или 36, в зависимости от крепёжного узла.

• Удлинитель рычага. Это может быть монтировка или отрезок трубы, который позволит облегчить процесс, увеличив эффективность ваших усилий.

Если открутить гайку с помощью рычага не получается, делаем следующее:

• Снимаем насвечники, а ключ с рычагом устанавливаем так, чтобы его конец упёрся в пол, предотвращая вращательные операции.

• Затем нужно подать кратковременный импульс на деталь. Для этого поворачиваем ключ в замке зажигания.

Гайка должна сдвинуться если не с первой, так со второй попытки. После этого её легко можно будет открутить с помощью обычного ключа.

Как открутить болт шкива в переднеприводных моделях

Болт в качестве крепёжного элемента шкива коленвала используется в машинах с передним приводом. В таких моделях блок размещается перпендикулярно оси автомобиля. В отличие от демонтажа гайки в заднеприводных модификация, данный метод требует больше времени из-за необходимости снятия дополнительных деталей. Для выполнения работ нужно подготовить следующие инструменты:

• Домкрат и дополнительный опорный элемент, вполне подойдёт пенёк.

• Стандартный набор автомобильных инструментов.

• Торцовую головку, размер которой подбирается в соответствии с габаритами болта.

• Также понадобится удлинительный рычаг для облегчения работы.

Как демонтировать шкив коленвала

Вышеописанные операции являются наиболее сложными, все последующие этапы можно выполнить без особых усилий. При этом все этапы необходимо проводить максимально аккуратно, дабы не повредить важные сегменты автомобиля. Чтобы снять шкив коленвала, нужно выполнить ряд дополнительных операций. Они включают демонтаж сопутствующих узлов и деталей.

• Сначала необходимо освободить стопорный болт и ослабить натяжной. Это позволит легко демонтировать генератора.

• После выполнения этих манипуляций поднимаем переднюю часть машины и снимаем правое переднее колесо.

• В верхней моторной части нужно демонтировать воздушный фильтр и грязевой щиток мотора. Чтобы зафиксировать коленчатый вал в одном положении, откройте заглушку на боке сцепления и в образовавшийся проём вставьте монтировку. Подойдёт любой другой рычаг, способный заклинить зубья маховика.

• Теперь можно приступить к решению самой основной задачи — откручивание болта шкива. На крепёжный элемент надеваем инструмент соответствующего размера с усилительным рычагом.

Многих интересует, какая резьба на шкиве коленвала. Ответ прост, откручивается болт или гайка против часовой стрелки.

Снимаем шкив коленвала с помощью народных методов

Если резьбовое соединение не поддаётся, его можно открутить с минимальными усилиями с помощью специальных жидкостей. Существует ряд активных смесей, разъедающих коррозию и сглаживающих трущиеся поверхности. Достаточно эффективными и наиболее распространённым считаются специальные масла серии «WD». Также можно применять уксус или тормозную жидкость.

Помимо откручивания крепёжных сегментов, могут возникнуть проблемы со снятием самой детали. Демонтировать шкив можно при помощи монтировки, достаточно осторожно поддевая его поочерёдно с разных сторон. В самых безнадёжных случаях используются специальные съёмники. Они представляют собой шпильку с гайкой, имеющей несколько захватов.

Как открутить и снять шкив коленвала. Возможные проблемы.

Когда-нибудь каждый автолюбитель, привыкший делать всё своими руками, сталкивается с необходимостью демонтажа шкива коленчатого вала. Чаще всего это связано с заменой уплотнительных сальников, которые со временем стареют, трескаются и начинают пропускать масло. Для опытного моториста снять шкив коленвала не представляет особой сложности, однако, как показывают форумы в Интернете, рядовые автомобилисты, решившие сэкономить деньги, часто встречаются здесь с большими трудностями.

Так выглядит шкив коленвала

Что мешает снимать шкив коленвала?

В инструкции по эксплуатации автомобиля и руководству по ремонту процедура демонтажа коленчатого вала, включая снятие шкива, описывается красиво и немногословно, и кажется, что это легко выполнить. Но на деле всё оказывается не так просто. Причин тому несколько:

1. Неудобное для проведения работ расположение шкива в моторном отсеке. Он скрыт за генератором и подход к нему ограничен элементами конструкции кузова. Шкивы бывают обычные и демпферные, которые имеют дополнительное внешнее кольцо с резиновым уплотнителем для поглощения вибрации. Чтобы добраться до элементов крепления шкива, нужно ослабить натяжные болты и снять ремни генератора и гидроусилителя. И даже после этого при выполнении демонтажных работ следует соблюдать особую осторожность в приложении сил, чтобы случайно не повредить окружающие близкорасположенные детали и лакокрасочное кузовное покрытие.
2. При установке на заводе шкив коленвала зажимается болтом или гайкой с высокой силой сжатия, чтобы обеспечить надёжное крепление. В процессе работы двигателя правая резьба крепления способствует дальнейшему усилению зажима. Высокая температура и действие окружающей среды с течением времени усугубляют этот процесс посредством коксования масла и коррозии металла. В результате крепёжная гайка или болт прочно прилипает к корпусу шкива, и сорвать это сцепление металлов без знания специальных способов не просто.
3. При выключении сцепления коленчатый вал свободно проворачивается с посредством любого гаечного ключа. Поэтому, прежде чем как открутить шкив коленвала, следует решить вопрос надёжной фиксации его положения, чтобы исключить проворачивание при откручивании гайки. В мастерских для этого используют специальные приспособления, которые прикручиваются болтами к шкиву в технологические отверстия и создают надёжный упор против проворачивания. При отсутствии таких приспособлений данную проблему можно решить установкой надёжных упоров под колёса и постановкой 4-й скорости механической коробки передач. Можно также зафиксировать маховик коленвала, упирая в его зубья или отверстия монтировку.

Как открутить шкив коленвала?

Снятие шкива. Откручиваем гайку

Шкив может закрепляться на конце коленвала посредством силового болта или гайки. Гайка встречается у большинства заднеприводных машин. У неё могут быть специальные выступы для зацепления с ручкой «кривого стартера», так называемый «храповик». Для срыва гайки мастера на СТО применяют торцовый ключ на 36 или 38 с приваренной длинной ручкой и фиксирующее приспособление, надеваемое на шкив. А как открутить шкив коленвала, закрепленный гайкой, в домашних условиях? Для этого можно поступить следующим образом:

• поставить машину на «яму» или эстакаду;
• включить 4-ю передачу, чтобы исключить проворачивание коленчатого вала при откручивании гайки;
• поднять ручку стояночного тормоза вверх до упора, чтобы исключить проворачивание колёс и продвижение автомобиля;
• обстучать деревянным молотком грани крепёжной гайки;
• используя торцовый ключ по размеру гайки и удлинитель ручки в виде металлической трубы, попытаться резким движением против часовой стрелки сдвинуть гайку с прикипевшего положения.

Видео: Как открутить гайку на шкиве колевала и заменить сальник

В случае успеха можно, изменяя положение головки ключа, постепенно выкрутить гайку до конца. Если эта попытка оказалась безуспешной, то можно применить следующий метод:

• поставить ручку коробки передач в нейтральное положение;
• снять колпачки со свеч зажигания, чтобы исключить искрообразование и запуск двигателя;
• накинуть головку ключа на гайку и упереть конец рычага в землю или лонжерон так, чтобы шкив не мог провернуться вправо;
• кратковременным включением зажигания придать коленвалу импульс вращения. Обычно одна или две попытки запуска помогают гайке сойти с места, и далее она легко откручивается ключом.

У большинства переднеприводных машин шкив закрепляется болтом. Перед тем как снять шкив коленвала, затянутый болтом, следует выполнить следующие операции:

• приподнять правую часть машины спереди и установить её на козелок или пенёк, демонтировать колесо;
• убрать блок воздушного фильтра, защитный кожух, ослабить и удалить приводной ремень электрогенератора, устранить все детали, которые препятствуют свободному доступу к шкиву;
• чтобы застопорить коленчатый вал, нужно снять заглушку в картере сцепления и вставить в отверстие монтировку, уперев его в зубья маховика;
• накинув на болт головку ключа, с помощью удлинителя рычага приложить несколько резких усилий в направлении левого вращения, чтобы сорвать болт с начального положения. В основном попытки завершаются успешно. При неудаче можно попробовать метод, приведенный выше для откручивания гайки, с кратковременным запуском стартера.

Следует иметь в виду и опыт простого народа, который позволяет снизить сцепление гайки и болта со шкивом. Если заранее смазать болт или гайку уксусной эссенцией, тормозной жидкостью или смазкой типа WD, то они откручиваются легче. Здесь находится информация о том где находится и как проверить датчик коленвала.

Как снять шкив коленвала

После откручивания крепления нужно снять шкив. Он плотно сидит на ступице и фиксируется шпонкой, поэтому просто стянуть его с вала рукой не удастся. Лучше всего использовать для этого специальный съёмник, который имеет две лапки, захватывающие края шкива и центральный закручивающийся винтовой упор, упираемый в ось вала. При отсутствии съёмника можно использовать для этого монтировки, которыми нужно равномерно поддевать шкив с противоположных сторон, прилагая усилия в направлении от вала.

Точку приложения силы нужно стараться выбирать максимально приближённую к валу. Перед тем как снять шкив коленвала, можно аккуратно обстучать его деревянным молотком, чтобы устранить возможный перекос. Следует соблюдать особую осторожность, чтобы не деформировать фиксирующую шпонку и паз. Обратную установку шкива на вал следует производить после обработки установочных мест солидолом, чтобы не прилагать больших усилий приводящих к перекосу.

Как легко открутить болт и гайку шкива коленвала

Рано или поздно наступает такой момент, когда владельцу автомобиля приходится ремонтировать своего четырехколесного друга. Чтобы не пачкать руки, как вариант, можно отогнать машину на станцию технического обслуживания. Но можно ее отремонтировать самостоятельно.

Итак, допустим, необходимо разобраться, как снять шкив коленчатого вала. Это не простая задача, особенно когда это происходит в первый раз. Давайте разберемся, как открутить шкив коленвала, и при этом не разлюбить свой автомобиль?

Содержание статьи

Почему могут возникнуть трудности?

Снятие шкива – это само по себе затруднение даже для специалиста, что уже говорить о новичке. Трудность может возникнуть при снятии болта или гайки, соединяющего шкив и коленвал. Дело в том, что направление резьбы при его откручивании совпадает с направление работы крутящегося момента во время работы двигателя. Таким образом, в момент работы двигателя болт постоянно затягивается, что в результате при демонтаже болта представляется серьезной проблемой. Трудность также может возникнуть при отсутствии нужного инструмента.

Откручиваем гайку шкива

Гайка, которая удерживает шкив на конце коленвала, говорит о том, что имеем работу с мотором классической версии, а именно машиной типа ВАЗ. Итак, перед стартом работы необходимо приготовить нужный инструмент, а именно торцевой или накидной ключ на “36” или на “38”, также необходимо приготовить отрезок трубы примерно 30 см (позже узнаете зачем). Работу лучше выполнять над смотровой ямой. Если же нет такой возможности, то лучше использовать домкрат и обязательно пенек (лучше перестраховаться).

Рычаг коробки передач устанавливаем в положение четвертой передачи и включаем режим стояночного тормоза (ручник). Пробуем открутить гайку, используя ключ с длинным рычагом, находясь под автомобилем. Если попытка провалилась, нужно использовать другой вариант.

Рычаг коробки передач устанавливаем в нейтральное положение, снимаем насвечники. Ключ устанавливаем так, что бы он уперся (в том случае, когда длины ключа не достаточно, применяется труба) в пол или в задний лонжерон по направлению движения коленвала. Когда требования выполнены, необходимо поворотом ключа зажигания подавать кратковременные импульсы. Иногда гайка сидит так плотно, что с первого раза не получается ее сорвать. В основном она отпускается с третьей или четвертой попытки. После того, как гайка сорвана, ее можно скрутить ключом.

Как открутить болт?

• Как правило, шкив крепится к коленвалу болтом только на переднеприводных автомобилях. Что бы открутить болт, удерживающий шкив на коленчатом вале, придется изрядно потрудиться, потому что добраться до болта, не просто. Перед началом необходимо приготовить необходимый инструмент: домкрат, головку под размер болта и рычаг с удлинителем, набор инструмента для автомобилиста и «козелок» (в роли козелка можно использовать пенек). Этап снятия выглядит примерно так:
• С правой стороны автомобиля в районе переднего колеса устанавливаем домкрат. Поднимает домкратом машину, и снимаем колесо;
• Под машину, возле домкрата подсовываем козелок или пенек (что есть под рукой). Это обеспечит надежность и безопасность выполнения снятия болта;
• В процессе работы уже будет понятно, что к болту не добраться. Открываем капот машины и снимаем все детали, которые препятствуют полноценному доступу. Снимаются, обычно, воздушный фильтр, защитный щеток мотора автомобиля и ремень генератора;
• Что бы открутить болт нужно зафиксировать коленвал. Для этого нужно застопорить зубья маховика. На блоке сцепления открываем заглушку и в образовавшееся отверстие вставляем монтировку или отвертку. Выполнять действия по удержанию блокировки маховика и при этом откручивать болт не совсем удобно одному. Можно попросить у кого-то помощи;
• Берем головку, подобранную под размеры болта, с удлинителем и дополнительным рычагом, просовываем ее под колесную арку и одеваем на болт;
• Поворачиваем рычаг против стрелки часов.

Кстати, не на всех автомобилях коленчатый вал движется по направлению стрелки часов. В некоторых моделях Хонда он имеет обратное направлении, а это значит, что болт нужно откручивать вправо.

В общей массе случаев болт поддается сразу, но если он еще на месте, то можно использовать рычаг немного длиннее, тогда точно получится.

Народные хитрости

Рассмотрим несколько народных автомобильных хитростей, которые помогли не одному водителю.

1. Каждое резьбовое соединение, кстати, не только по части автомобиля, можно раскрутить, предварительно смазав его специальным маслом, к примеру: ВД, подсолнечное масло, уксус тормозная жидкость.
2. В редких случаях помогают легкие постукивания по граням болта и гайки молотком или ключом.
3. Снятие болта или гайки – это еще не значит снятие шкива.  Как открутить шкив коленвала без специального ключа? Шкив очень прочно сидит на валу, его можно снять при помощи монтировки или отвертки, аккуратно поддеть его в нескольких местах.

Видео “Как открутить шкив коленвала на Toyota”

Показано, как просто можно открутить гайку со шкива коленвала и заменить сальник на
Toyota Town Ace Noah 3S-FE / Crankshaft Pulley Removal

Как снять шкив коленвала ВАЗ 2114 самостоятельно: инструкции, фото и видео

Часто при ремонте автомобиля необходимо снять шкив коленвала ВАЗ 2114. Опытный автомобилист выполняет эту операцию за четверть часа, а вот начинающий сталкивается порой со множеством проблем при снятии. В статье дана подробная инструкция, как снять шкив коленчатого вала ВАЗ 2114, а также видео, в котором можно увидеть процесс снятия.

Содержание

[ Раскрыть]

[ Скрыть]

Зачем нужно скручивать шкив коленвала?

Демонтаж шкива коленвала выполняется по разным причинам.

Шкив коленчатого вала

Чаще всего его приходится снимать при замене ремня ГРМ или замене уплотнительных сальников коленвала. Обычно ремень меняется либо согласно регламенту, либо с выявлением дефектов, требующих его замены. Сальники меняются при возникновении масляных подтеков из-за износа изделий.

На ВАЗ 2114 шкив коленвала крепится с помощью болта. Во время снятия возникает проблема при откручивании крепежного болта. Во-первых, к нему неудобно добираться. Во-вторых, на заводе его всегда очень сильно закручивают, чтобы он не открутился в дороге. Если крепежный элемент открутится во время движения, это может привести к дорогостоящему ремонту. Во время эксплуатации благодаря правой резьбе затяжка усиливается. Кроме того, имеет место коксование и прикипание детали. Таким образом, иногда болт очень тяжело сорвать.

Инструменты

Для успешного выполнения демонтажа шкива коленвала ВАЗ 2114 и замены расходников следует приготовить следующие инструменты:

• стандартный набор ключей;
• домкрат;
• опору или пенек;
• торцевую головку;
• удлинитель;
• съемник для шкива;
• монтировку, отвертки.

Работы удобнее проводить на подъемнике или канаве для осмотра.

Этапы работы

Для того чтобы снять шкив коленвала на ВАЗ 2114, нужно демонтировать некоторые детали и узлы. Весь процесс снятия диска коленчатого вала состоит из следующих шагов:

1. Сначала для демонтажа ремня генератора нужно выкрутить стопорный болт и ослабить болт натяжения.
2. Далее необходимо поднять перед машины и демонтировать правое переднее колесо.
3. В верхней части моторного отсека ВАЗ 2114 следует снять воздушный фильтр, грязевой щиток мотора.
4. Далее снимаем ремень генератора.
5. Чтобы зафиксировать маховик от проворачивания, нужно открыть заглушку с боковой стороны сцепления ВАЗ 2114. Затем вставить отвертку или монтировку в открывшийся проем между зубьями маховика.

   Фиксируем маховик и откручиваем болт

6. Далее переходим к откручиванию крепления. Чтобы легче было открутить, нужно на резьбовое соединение нанести специальные жидкости, которые разъедают коррозию. Для этого подойдет специальная смазка WD, тормозная жидкость, уксусная эссенция.
7. Затем накидывается головка ключа и с помощью рычага проворачивается против  хода часовой стрелки так, чтобы сорвать болт со своего первоначального положения.

   Надеваем головку на болт

8. Если открутить крепежный элемент руками не удалось, можно воспользоваться стартером.

   Откручиваем болт крепления

9. Упереть рычаг, идущий от головки, в лонжерон или в пол по ходу движения вала, а затем провернуть стартер несколько раз, придав коленчатому валу импульс вращения.
10. Открутив крепежный элемент, нужно снять шкив коленвала. Он удерживается шпонкой и так просто его трудно снять. Можно воспользоваться специальным приспособлением с лапками, которые охватывают края диска.
11. При отсутствии съемника можно воспользоваться монтировками или отвертками, вставив их между коленвалом и шкивом с каждой стороны, постепенно сдвигая снимаемую деталь от вала. Точку прикосновения следует выбирать ближе к коленчатому валу.
12. Перед снятием диска желательно обстучать деревянным молотком, чтобы избежать возможного перекоса. Демонтировать деталь следует аккуратно, чтобы не повредить шпонку и паз.

После выполнения необходимой замены при обратной установке шкива коленвала посадочные места следует обработать солидолом, чтобы детали надевались без усилий. Таким образом, можно избежать перекосов.

 Загрузка …

Видео «Замена сальника коленчатого вала на автомобиле ВАЗ»

В этом видео можно видеть, как открутить гайку крепления и демонтировать шкив коленвала.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (50.00%)

Нет (50.00%)

Как открутить болт шкива коленвала на автомобилях Daewoo Lanos, Daewoo Nexia, Chevrolet Lanos? | Школа авторемонта

Янв 19, 2017
Daewoo Lanos, Nexia, Matiz, Sens автором admin

Для замены ремня ГРМ на автомобилях Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Chevrolet Lanos (Шевроле Ланос) необходимо снять шкив коленвала. А, чтобы это сделать, придется открутить крепежный болт этого самого шкива. Вроде как и нет ничего сложного, но на самом деле это не так. И многие начинающие автомобилисты сталкиваются с фактом, что действуя по стандартной схеме, описанной в книге – “Фиксируем коленвал от проворачивания – включаем 4 передачу и тормозим автомобиль стояночным тормозом” или “Коленвал от проворачивания удерживаем, включив 1 передачу и нажав педаль тормоза”, сорвать с места болт не получается. Я так же, в статье по замене ремня ГРМ на Дэу Ланос и Дэу Нексия с двигателем объёмом 1.5 описывал процесс откручивания данного болта (можете прочитать в разделе “Описание замены” пункт №4). В идеале, конечно же все должно получаться. Но, на практике так получается не всегда. Возможные причины, почему болт коленвала стал таким “упрямым” – он мог прикипеть (приржаветь) или во время предыдущей замены ремня были значительно нарушены нормы его затяжки. То есть, вполне возможно, что человек, который перед Вами крутил этот болт, просто не знал, с каким усилием его следует затягивать и тянул его, что есть силы. Про динамометрический ключ он тоже скорее всего не слышал…. И вот, после деятельности такого богатыря, Вы и не сможете открутить болт шкива коленвала, используя описанные выше способы. А это, я уверен, заставит Вас сильно понервничать и вспомнить, насколько богат и прекрасен русский язык))). Думаю, что те, кто прошли через это, со мной согласятся. А те, кто только собирается приступить к работе или же уже

Рассказываю, как:

Берем большую отвертку, ключ на 14 и лезем под автомобиль. Если работаете на смотровой яме, то забраться под машину Вам будет не сложно. А вот, если решили сделать все “на земле”, то придется немного поползать, но перед этим постарайтесь всеми доступными средствами (снятое колесо, кирпичи, деревянные бруски и тд.) застраховать автомобиль от падения.

Дальше, если видите, что поддон двигателя Вашего авто металлический (стальной), то придется ключом на 14 открутить три крепежных болт защитного кожуха маховика (фото 1 и 2). После того, как кожух будет снят, вставляем отвертку между зубьев маховика, вплотную к блоку двигателя (фото 3). И, после этого, пробуем сорвать с места болт шкива коленвала. Если работаете в одиночку, то тогда следует отвертку подобрать подходящего размера, чтобы становилась плотно и не выпадала. Если есть помощник, то тогда все значительно проще))).

Владельцы автомобилей, где на двигателе стоит алюминиевый поддон (картер), смотрят фотографию номер 4. На ней хорошо видно куда Вы должны вставлять отвертку для фиксации коленвала.

Это все! Теперь я думаю, Вы сможете открутить крепежный болт шкива коленвала на автомобилях Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Chevrolet Lanos (Шевроле Ланос) без лишних усилий и нервотрепки.

Напомню, что момент затяжки болта шкива коленвала автомобилей Дэу Ланос и Дэу Нексия – 95 Н·м с последующей, поэтапной дотяжкой болта на 30 и 15 градусов.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

Простейший способ открутить болт шкива коленвала на любом авто. | Философия техники

Здравствуйте, хочу рассказать о простейшем способе открутить злосчастный болт который держит шкив коленвала.

Так получилось что в этом году мне пришлось менять ремень ГРМ на автомобиле жены — Тойота Краун с двигателем 1JZ и на своем Тойоте Ипсуме второго поколения. На Ипсуме мотор цепной 2 AZ и там конечно работы побольше, на нем я открутил болт на шкиву застопорив маховик через лючок на автомате.

А вот на Крауне так не получилось застопорить двигатель. Пришлось искать альтернативные способы съема. Полез в интернет к бывалым советчикам. Советы были такие: пневмопистолет-но где ж взять его да еще и компрессор? Застопорить маховик через люк в автомате -отпал потому что был риск что нибудь там отломать или погнуть-болт сидел мертво. Еще советовали снять стартер и застопорить двигатель через отверстие для стартера-там алюминиевые стенки были толще и ничего не отломалось бы.

Я полез снимать стартер -всего то два болта -хех это я мигом. Залез под машину и хрена лысого я там открутил-болты находились просто в самых неудобных местах какие можно было придумать. Наверное пришлось бы приопускать автомат чтобы их открутить. Способ отпадает.

Следующий совет открутить непосредственно стартером уперев вороток в землю-способ действенный, но я стараюсь не прибегать к таким мерам. Мало ли че нить оторвет.

Следующий способ который я нашел наверное давал бывалый камазист потому что он советовал открутить болт зубилом и молотком.

В общем ничего не подходило. А надо сказать что ремень ГРМ был установлен тысяч 150 назад и болт сидел насмерть.

Решение пришло само собой-что если использовать принцип пневмопистолета? Я одел головку с SATAвской трещеткой и стал просто бить по концу воротка тяжелой монтажкой создавая рывок на болту. И вуаля удара с десятого болт открутился ! Болт сидел еще и на клею как оказалось но все равно я его легко открутил!

В общем этот способ работает 100 процентов. Затянул болт я точно также и Краун ездит уже пару месяцев без проблем.

Повторная установка шкива коленчатого вала

В то время как упрощенное представление состоит в том, что вам просто нужно надеть шкив и затянуть болт, это более сложно, потому что вам нужно получить болт с определенным крутящим моментом, а поскольку это число довольно велико, вы не можете этого сделать. это без предварительной блокировки коленчатого вала, потому что, если вы этого не сделаете, коленчатый вал просто будет вращаться задолго до того, как вы достигнете требуемого крутящего момента. Один из вариантов — прикрепить пневматический пистолет к болту и подождать, пока он перестанет вращаться (кривошип не будет вращаться с пневматическим пистолетом из-за того, как он прикладывает крутящий момент — вы можете просто удерживать его рукой).Однако это очень ненаучно, и вы не будете знать, какой крутящий момент вы использовали, поэтому не рекомендуется.

Итак, что вам нужно сделать, это придумать способ блокировки кривошипа. Часто говорят: «воткните отвертку в отверстие X в маховике». Я посмотрел на этот вариант, и, честно говоря, он мне не понравился, поэтому я решил создать инструмент специально для этой работы. Идея заключалась в том, чтобы создать что-то, что будет сцепляться с зубьями маховика, чтобы удерживать его на месте. Потребуется использовать несколько зубов, чтобы убедиться в отсутствии повреждений.

Сначала снял стартер:

Это показал маховик. Это зубы, с которыми я хочу поработать;

Затем я взял кусок алюминия толщиной около 4 мм и грубо напилил на него несколько зубов. Профиль зубов я получил с помощью механизма «шаблон грязных рук». Здесь вы берете кусок бумаги, кладете его поверх того, что хотите скопировать, а затем потираете по нему грязными пальцами. В результате получается изображение, которое затем можно использовать в качестве шаблона.На этом этапе перестройки вокруг еще было много грязи, чтобы это стало возможным!

Я собирался построить что-то, что будет скреплено болтами, но вместо этого я решил перейти на сталь, чтобы я мог использовать свой сварочный аппарат Mig Welder для его сборки. Я измерил расстояние от маховика до монтажной поверхности стартера и просверлил отверстия под болты (здесь перешел на сталь):

Затем я отрезал кусок стали коробчатого сечения и приварил переделанный зубчатый элемент к плоской пластине:

Затем я обработал деталь пескоструйной очисткой, чтобы удалить весь этот серебряный хаммерит (это была деталь из какого-то другого проекта после разборки — не помню, что именно), а затем я покрыл ее порошковой краской, используя какое-то текстурированное покрытие, которое у меня было.Да, у меня есть собственный пистолет для порошкового покрытия, который отлично подходит для небольших проектов (вы увидите, что он используется в некоторых других вещах позже, при ремонте), но у меня нет достаточно большой печи для таких вещей, как компоненты подвески или ARB или даже раму, так что я бы передал их профессионалу, который мог бы сделать эту работу должным образом.

Вот это после порошковой окраски;

И установил на маховик. Он заперт полностью прочно.

Теперь, когда инструмент изготовлен и установлен, я смог установить шкив коленчатого вала;

Я поставил резьбовой фиксатор на шкив жирным шрифтом — здесь ремень и подтяжки;

А потом закрутил до рекомендованной настройки.

Как только это было сделано, инструмент, который я сделал, можно было снять, чтобы больше не использовать в течение 5 лет, и установили стартер на место. Будем надеяться, что моя порошковая покраска продлится долго 😉

% PDF-1.4
%
885 0 объект
> / Метаданные 1164 0 R / Страницы 145 0 R / Тип / Каталог / Viewer Настройки >>>
эндобдж
1140 0 объект
> / Шрифт >>> / Поля [] >>
эндобдж
1164 0 объект
> поток
2020-06-12T17: 56: 25 + 01: 002020-06-12T17: 56: 25 + 01: 002020-06-12T17: 56: 25 + 01: 00application / pdfuuid: 3f497e4e-45a4-43e4-9257-7b92a5caffb3uuid: 7f8240e9-ea78-4abe-9063-9e27715a3b99

конечный поток
эндобдж
145 0 объект
>
эндобдж
989 0 объект
> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >>
эндобдж
993 0 объект
> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >>
эндобдж
997 0 объект
> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >>
эндобдж
1001 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >>
эндобдж
1006 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject >>> / Rotate 0 / TrimBox [0.Z ueYW4UL ڌ- = | g ر R> 4Q8G | lO \ wFR8

Пластина стопора кривошипа

Пластина стопора кривошипа

MARUHA SST (специальный инструмент для обслуживания): стопорная пластина кривошипа

Для MAZDA Roadster доступны различные специальные инструменты; однако инструмент Lock Tool, который ослабляет центральный болт коленчатого вала, не был легко доступен.
В профессиональных мастерских и на предприятиях по модернизации есть ударный гаечный ключ, который используется для ослабления центрального болта.
Трудно ослабить центральный болт без инструментов.
К тому же установка коленчатого вала — еще одна сложная работа. Хотя есть способ исправить это с помощью зубчатого венца маховика, кажется, что даже это сломает важную шестерню.
Принимая во внимание спрос, Maruha представила пластину блокировки кривошипа, которая является исключительно полезным предметом даже для непрофессионалов.
Maruha SST Crank Lock Plate используется даже в гаражах, потому что стопорный болт можно снять в узком или небольшом пространстве.

1. Почему нужно снимать центральный стопорный болт?

В случае замены ремня газораспределительного механизма и водяного насоса во время общего обслуживания необходимо удалить все болты и гайки.Ремень ГРМ нельзя снять, пока не будут сняты выступ шкива и центральный стопорный ремень.
Следовательно, необходимо удалить центральный стопорный болт.

2. Обращение

Эксклюзивный инструмент Maruha, который мы представляем на этот раз, может легко исправить коленчатый вал.
Прежде всего, снимается шкив кривошипа. (Снимаются только 4 болта М6)

Затем стопорная пластина прикрепляется к бобышке шкива с помощью болта, входящего в комплект.

Убедитесь, что вы используете этот болт, потому что он рассчитан на большие нагрузки.
Используйте стиральную машину TAIRA одновременно.

Ослабьте центральный болт и зафиксируйте кривошип с помощью стеклянного гаечного ключа и т. Д.

Центральный болт может стать очень твердым из-за налипания ржавчины и т. Д. Тщательно закрепите его, уделяя достаточно внимания предотвращению повреждения детали.

3. Достоинство: коленчатый вал легко фиксируется.

В узком пространстве можно работать даже не снимая радиатор.
Также легко можно ослабить и затянуть центральный болт.

4. Важно

• Подходит для более поздних моделей NA6, NA8 и всех автомобилей NB.
• Не соответствует ранней модели NA6.
• Гайка, приваренная к пластине, 20,8 мм.
• Инструмент для фиксации бывает 21 мм и 13/16 дюйма.

[дом]

Маруха Моторс Ко., Лтд.
Ушизума 2095-6, Аой-Вард
421-2106 город Сидзуока, префектура Сидзуока
Япония
ТЕЛ: 0081-54-294-0076
ФАКС: 0081-54-294-1312
Эл. Почта: info @ maruhamotors.co.jp

Mazda 3 Service Manual — Снятие / установка цепи привода ГРМ [Mzr 2.0, Mzr 2.5]

1. Снимите крышку аккумуляторного отсека.

2. Отсоедините отрицательный провод аккумуляторной батареи.

3. Снимите пластину отверстия для заглушки.

4. Отсоедините жгут проводов.

5. Снимите катушки зажигания.

6. Снимите свечи зажигания.

7. Снимите вентиляционный шланг.

8. Снимите резервный бачок охлаждающей жидкости с подсоединенным шлангом и выньте его.
пути..

9. Снимите переднее колесо и шину. (RH).

10. Снимите аэродинамический кожух № 2 и брызговик как единое целое.

11. Снимите гайку, показанную на рисунке, и установите компонент трубы гидроусилителя рулевого управления.
с дороги.

МЗР 2.0

MZR 2.5

12. Снимите приводной ремень.

13. Снимите датчик положения коленчатого вала (CKP).

14. Снимите компрессор кондиционера с подсоединенным шлангом охладителя и закрепите.
используйте проволоку или веревку, чтобы не мешать.(МЗР 2.0).

15. Отсоедините приводной вал (правый) от карданного вала, установите приводной вал (правый).
с дороги. (MTX).

16. Снимайте в порядке, указанном в таблице.

17. Устанавливать в порядке, обратном снятию.

18. Запустите двигатель, проверьте и отрегулируйте следующее:

• Утечка моторного масла ..

• Биение и контакт шкива и ремня.

• Установка угла опережения зажигания, частота вращения холостого хода и смесь холостого хода..

МЗР 2.0

МЗР 2.5

Примечание о снятии крышки головки цилиндров

1.Снимите монтажный кронштейн электромагнитного клапана продувки с испарительной
шланг все еще подключен и убираем его в сторону.

2. Ослабьте болты крышки головки цилиндров в порядке, показанном на рисунке.

коленвала Шкив замок Болт Снятие Примечание

1. Проверните коленчатый вал в направлении вращения двигателя и снимите
заглушка нижней заглушки блока цилиндров, когда цилиндр № 1 находится в точке перед
ВМТ сжатия, затем установите SST

.

2. Проверните коленчатый вал в направлении вращения двигателя так, чтобы
Поршень №1 находится в ВМТ такта сжатия. (Пока противовес не коснется
SST

и упор.)

3. Удерживайте шкив коленчатого вала с помощью SST

.

Позиция по снятию подвески двигателя № 3

1. Снимите воздушный фильтр.

2. Установите SST

, используя следующие процедуры.

ВНИМАНИЕ:

а. Отверните установочный болт кронштейна нижнего шланга радиатора.

г. Отложите кронштейн, фиксирующий нижний шланг радиатора, в сторону, чтобы он не
задевает передний вал SST

(правая сторона).

г. Как показано на рисунке, установите задние валы SST

влево.
и болты правого амортизатора.

г. Установите переднюю опору № 2 на левый / правый передний вал SST

, затем
совместите паз переднего вала SST

с загнутой вверх частью
автомобиль, как показано на рисунке.

e. Отрегулируйте положение боковых планок SST

так, чтобы они совпадали
по высоте (слева и справа) и по горизонтали. Убедитесь, что каждое соединение надежно затянуто.

Примечание по снятию натяжителя цепи

1. С помощью тонкой отвертки удерживайте храповой механизм натяжителя цепи.
от стержня храповика.

2. Медленно сожмите поршень натяжителя.

3. Удерживайте поршень натяжителя с помощью проволоки 1,5 мм {0,059 дюйма}

или канцелярской скрепки.

Замечание по снятию / установке звездочки масляного насоса

1. Временно установить шкив коленчатого вала и стопорный болт шкива коленчатого вала.
к коленчатому валу и заблокируйте масляный насос от вращения, как показано на рисунке.

2. Снимите / установите звездочку масляного насоса, затем снимите шкив коленчатого вала.
и стопорный болт шкива коленчатого вала.

Указание по установке цепи привода ГРМ

1. Установите SST

на распределительный вал, как показано.

2. Установите цепь привода ГРМ.

3. Снимите удерживающую проволоку или скрепку с автоматического натяжителя, чтобы усилить натяжение.
к цепи привода ГРМ.

Примечание по установке передней крышки двигателя

1.Нанесите силиконовый герметик на переднюю крышку двигателя, как показано.

ВНИМАНИЕ:

• Установите переднюю крышку двигателя до начала нанесения силиконового герметика.
  затвердеть.

• Полностью удалите масло, грязь, герметик или другие приставшие посторонние предметы.
  к передней крышке двигателя и установочной поверхности передней крышки двигателя. Если есть
  масло, грязь, герметик или другие посторонние предметы не удаляются из пространства между
  переднюю крышку двигателя и установочную поверхность передней крышки двигателя, это может вызвать
  неисправность уплотнения.

МЗР 2.0

MZR 2.5

Толщина

• A: 2,23,2 мм {0,090,12 дюйма}

• B: 1,52,5 мм {0,060,098 дюйма}

• C: 2,24,3 мм {0,090,16 дюйма}

• D: 3,34,3 мм {0,130,16 дюйма}

2. Установите болты передней крышки двигателя в указанном порядке.

Примечание по установке подвески двигателя № 3

ПРИМЕЧАНИЕ:

1. Затяните шпильки № 3 опоры двигателя.

2. Временно затяните установочные болты и гайки крепления опоры двигателя № 3.

3. Затяните установочные болты и гайки опоры двигателя № 3 в указанном порядке.
на рисунке.

коленвала Шкив замок Болт Установка Примечание

1.Установите SST

на распределительный вал, как показано.

2. Убедитесь, что цилиндр № 1 находится в ВМТ такта сжатия. (Установить противовес
контакты SST

.)

3. Чтобы установить шкив коленчатого вала, временно затяните его и с помощью подходящего
болтом (M6 X 1.0)

, прикрепите шкив коленчатого вала к передней крышке двигателя.

4. Удерживайте шкив коленчатого вала с помощью SST

.

5. Затяните стопорный болт шкива коленчатого вала в порядке, указанном ниже.
два шага с использованием SST

(49 D032 316).

6. Отверните болт (M6 X 1.0)

, установленный на шкиве коленчатого вала.

7. Снимите SST

с распределительного вала.

8. Извлеките SST

из отверстия нижней заглушки блока цилиндров.

9.Проверните коленчатый вал по часовой стрелке на два оборота и проверьте фазы газораспределения.

10. Установить нижнюю заглушку блока цилиндров.

Указание по установке крышки головки цилиндров

1. Нанесите силиконовый герметик на сопрягаемые поверхности, как показано.

ВНИМАНИЕ:

Толщина

• 4,07,0 мм {0,160,27 дюйма}

2. Установите крышку головки блока цилиндров с новой прокладкой.

3. Затяните болты в указанном порядке.

4. Установите монтажный кронштейн электромагнитного клапана продувки.

Снятие / установка заднего центрального ремня безопасности

ОСТОРОЖНОСТЬ:

ELR (втягивающее устройство с аварийной блокировкой) имеет пружину, которая разматывается, если
крышка ретрактора снимается. Пружину нельзя перемотать вручную. Если это произойдет,
ELR не будет …

Другие материалы:

Проверка часовой пружины [Стандартная система управления развертыванием]
1.Отсоедините отрицательный провод аккумуляторной батареи.
2. Снимите модуль подушки безопасности со стороны водителя.
3. Снимите рулевое колесо.
4. Снимите крышку колонки.
5. Снимите часовую пружину.
6. Убедитесь, что целостность цепи соответствует значениям, указанным в таблице.

Если не так, как указано в таблице, замените кл …

Функция автоматической блокировки / разблокировки

ПРЕДУПРЕЖДЕНИЕ
Не тяните за внутреннюю ручку спереди.
дверь:
Потянув за внутреннюю ручку спереди
дверь во время движения автомобиля
опасный.Пассажиры могут упасть
выйти из автомобиля, если дверь открывается
случайно, что может привести к
смерть или серьезная травма.

Когда …

Камера переднего зондирования
(FSC)
Ваш автомобиль оборудован камерой с передним зондированием (FSC). Нападающий
Зондирование
Камера (FSC) расположена рядом с зеркалом заднего вида и используется следующими
системы.

Система управления дальним светом (HBC)
Система предупреждения о выезде с полосы движения (LDWS)

Камера переднего зондирования (FSC) определяет t.
