Содержание

Замена реактивных тяг на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Реактивные тяги – это неотъемлемая часть в подвески автомобилей, они только вступают в работу при наезде на кочку или при трогании с места, всего тяг пять в классическом автомобиле, все располагаются в задней части авто, две по бокам, две в центре (Ближе к центру) и одна длинная, но называется она не реактивная тяга, а поперечная штанга, как всё это меняется, мы подробно описали в этой статье, принцип замены всех тяг один и тот же, поэтому проблем с их заменой у Вас не должно будет возникнуть.

Примечание!
Тяги крепятся при помощи болтов на конце которых гайки завёрнуты и тому подобного, поэтому сразу думайте что для замены тяг нужно взять будет и кстати, рекомендуем всю работу на яме осуществлять с ней гораздо удобней тяги менять и про домкрат с баллонным ключом не забудьте!

Краткое содержание:

Где находятся реактивные тяги?
Увидеть их на автомобиле сложно (Посредством фото), если своими глазами посмотреть, то всё до мельчайшего разглядеть можно будет, поэтому фото мы не стали выкладывать, а выложили подробную схему задней подвески классического авто, посмотрев на неё можно увидеть как каждая тяга стрелкой указана, разберём по подробней: На фото всего приведено пять стрелок, красная обозначает ту самую длинную тягу под названием «Поперечная штанга», две синих стрелки указывают на продольные штанги и две зелёных на продольные тяги, благодаря этому всему, задняя подвеска получается более менее устойчивой к завалу задних колёс при езде на кочки, приведём пример, если все тяги снять то при наезде на кочки задние колёса и поперёк будут ходить и заваливаться (Вместе с ними и мост будет перемещаться и он выскочить даже может), из-за этого будет плохая устойчивость автомобиля на высокой скорости и большая вероятность того, что автомобиль при резком повороте руля перевернётся, с тягами же мост держится крепко в одном положении, а при наезде на кочке происходит их скручивание и даже если мост уйдёт вперёд, то он сразу же вернётся в своё изначальное положение, в связи с чем развал колёс не измениться и машина будет ехать точно так же ровно как и до этого ехала.

Когда нужно менять реактивные тяги?
Лучше всего конечно же тяги менять все вместе комплектом, потому что очень неприятно постоянно лазить в подвеску, лучше один раз залезть и всё сделать как надо и забыть об этом на довольно долгое время (Тяги живут года долгое время, но это зависит от дорог и от качества их исполнения, хорошие тяги как мы уже сказали довольно долгую жизнь прослужат), меняются они в том случае, если тяги погнулись, если сайлентблоки потрескались у них и при тому подобных случаях.

Как заменить реактивные тяги на ВАЗ 2101-ВАЗ 2107?

Примечание!
Если Вы решили произвести замену всех тяг, то и по поводу замены болтов подумайте, что Вам это даст, во-первых с новыми болтами будет по приятней работать, во-вторых гайки будут заворачиваться гораздо легче по резьбе чем это будет происходить со старыми заржавевшими болтами, ну и в-третьих в будущем если придётся повторно работать с тягами, новые болты будет гораздо легче отвернуть и выбить (Ничего не заржавеет потому что за небольшое время), но производить замену болтов, мы рекомендуем только в случае, когда старые болты уже испортились и все поржавели!

1. Абсолютно все тяги которые присутствуют в задней подвески классического авто, снимаются идентично, поэтому показывать про каждую тягу отдельно фото и объяснять как она меняется мы не будем, возьмём в пример центральную тягу (Другие снимаются аналогично, но есть кой какие нюансы, мы их все укажем), в общем приступим, первым делом смажьте болты и гайки крепления реактивных тяг проникающей смазкой (Таковой может выступать WD-40), после чего дайте смазки хорошенько пропитаться (5 минут достаточно) и дождавшись чего, можете приступать к работе.

2. Первом делом возьмите два ключа (Один из которых должен быть накидной, а другой вороток и головка, так гораздо удобней) и удерживая одним болт от проворачивания, другим открутите гайку, как только операция будет проведена, выбейте болт с помощью рукоятки молотка или при помощи чего ни будь подобного (Полностью болт можно выбить выколоткой или же другим болтом, подходящего размера), затем приподнимите тягу на верх и зачистите всё посадочное место от грязи, если на металлических проушинах (Это куда болт просовывается который тягу крепит, всего проушины две, на одном конце головка болта торчит, а на другом гайка) обнаружены следы ржавчины, то в таком случае возьмите наждачную бумагу и от этого её зачистите, с другой стороны центральная тяга (Где она к кузову крепится) отсоединяется точно так же, после отсоединения, снимите полностью тягу с автомобиля.

3. С центральными тягами разобрались, если решите снять поперечную штангу то откручивать её нужно точно так же (Она по бокам крепиться), но есть одна проблема в установке, при снятии штанги углы у задних колёс изменяются (Они заваливаются) и поэтому когда новую тягу поднесёте у Вас окажется то, что отверстие под болт совпадать не будет (см. фото ниже), по бороть это можно вставив в отверстие мощную отвёртку и силой, совместить эти оба отверстия и вытаскивая её, с другой стороны вставить сразу же болт который позже забить придётся и завернуть гайку этого болта, на этом штанга будет полностью установлена.

4. И про последние тяги пару слов скажем, их менять сложнее всего, потому что там ещё и нижнюю часть заднего амортизатора отворачивать будет нужно (Как отвернуть задний амортизатор снизу, читайте в статье под названием: «Замена задних амортизаторов на ВАЗ», пункт 2-5), после этого откиньте нижнюю часть амортизатора чтобы она не мешала и проделайте точно те же действия, как и с другими тягами, то есть одним ключом удерживайте болт от проворачивания, а другим выверните гайку, выбив болт, отсоедините тягу от одного конца, от кузова отсоединяется она абсолютно идентично.

5. За время всех операций по замене, у Вас возникнут проблемы только с болтами, а именно их будет очень сложно засовывать обратно, особенно Вы их не засунете если будете работать с вывешенными задними колёсами, дадим совет, почти всегда во время замены реактивных тяг подвеска должна быть нагруженной, иногда сильно нагружена быть должна, иногда даже колёса чуть чуть земли касаться должны будут, Вы это всё учитывайте и в связи с этими особенностями, регулируйте высоту и степень нагруженности задний подвески у автомобиля.

Примечание!
И кстати, чтобы болты в будущем легко можно было вынуть и резьба не закисала, по рекомендуем смазать их перед установкой солидолом и тогда в будущем они легко отвернуться, если даже не захотите через некоторое время менять тяги сами а будете отдавать машину на СТО, то за смазанные болты они Вам только спасибо скажут, поэтому учитывайте это и проблем с болтами будет куда меньше!

Дополнительный видео-ролик:
Подробный видео-ролик в котором объясняется процесс замены всех реактивных тяг на классическом автомобиле, закреплён чуть ниже:

http://www. youtube.com/watch?v=zHZcwe97_wI

Замена втулок реактивных тяг (штанг) автомобилей ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 | Школа авторемонта

Авг 2, 2016
ВАЗ 2101, ВАЗ 2102, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, Жигули, Классика автором admin

Если на Вашей копейке, шестерке или семерке при трогании с места, движении по неровной дороге появился стук в районе заднего моста и вместе с ним задняя ось автомобиля потеряла устойчивость, то значит пора проверить состояние и в случае необходимости заменить, втулки задних штанг (реактивных штанг). Конечно же, можно пойти и более легким путем. И заменить реактивные тяги целиком. Но это путь хоть и легкий, но недешевый. Можете сами сравнить цену на ремкомплект (металлические и резиновые втулки) реактивных штанг и цену на комплект реактивных тяг в сборе. Думаю разницу, Вы заметите. Да и зачем платить больше, если в этом нет необходимости? Если реактивные тяги в норме (не поломаны, не согнуты, проушины не разбиты), то значит можно просто заменить резиновые втулки. Да, и если разобраться, сделать это Вам будет несложно. Все, что от Вас потребуется, это желание сделать работу самому и подготовить инструмент и приспособления, которые необходимы для работы.

В первую очередь – о запчастях. Можно сразу купить комплект резиновых и металлических втулок. Стандартный набор резиновых втулок на автомобили ВАЗ-2101, ВАЗ-21011, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 состоит из 10 штук, четырех больших и шести малых. Но можно посоветовать, купить комплект резиновых втулок на ВАЗ-2121 (Нива), в этом наборе все втулки, одинаково, большие. Запрессовывать их не намного сложнее, а вот нагрузку они выдерживают лучше, стандартных. Также обязательно покупаем комплект (10 штук) металлических втулок (старые зачастую сильно выработаны) – четыре большие и шесть малых. Как выглядят резиновые и металлические втулки (обращаем внимание на цвет металлических втулок, такого цвета и покупаем) смотрим на фотографии № 2. Новый крепеж (болты и гайки) конечно же, лучше тоже купить (тем более, если реактивными тягами давно ни кто не занимался), но здесь на Ваше усмотрение или на усмотрение Вашего кошелька. Плюс, следует купить набор резиновых втулок на задние амортизаторы.

Что касается инструмента…. Здесь будет необходимо иметь, как минимум: два накидных ключа на «19», молоток, металлический стержень (пригодится для выбивания болтов при снятии тяг). А вот о приспособлениях для выпрессовки и запрессовки втулок придется подумать заранее (так как работа без них значительно усложнится). Их можно, как сделать самому (взять болт соответственного диаметра, накрутить гайку и обточить ее до размера наружного диаметра металлической втулки) так и купить (или заказать токарю) готовый инструмент (как он выглядит, смотрим фото №3). Также, наличие тисков, значительно облегчит работу.

Дальше по пунктам (например, рассматриваем снятие и ремонт короткой реактивной тяги. Чтобы снять длинную тягу, придется еще открутить нижний крепеж заднего амортизатора):

1. Откручиваем гайки и вынимаем (или выбиваем) крепежные болты (фото №1). Снимаем тягу.

2. Если с одного конца штанги металлическая втулка может вывалиться и сама (фото № 4), то с другого, втулку придется выбить, нашим заранее приготовленным приспособлением. ( Фото № 5). И, например, отверткой выковыриваем резиновую втулку (фото №6).

3. Ножом зачищаем внутреннюю часть проушины тяги (фото №7).

4. При помощи тисков запрессовываем резиновую втулку в штангу, смазав предварительно ее и проушину тяги мыльным раствором (фото №8). Именно мыльным раствором и ни в коем случае не используя масло, так как втулки изготавливаются НЕ из масло-бензо стойкой резины. И смазав их маслом, Вы сократите срок их службы.

5. После этого, используя «спец инструмент» запрессовываем металлическую втулку, также смазав ее мыльным раствором, смотрим фото №9 и №10. При отсутствии «спец инструмента», металлическую втулку также как и резиновую, можно запрессовать в тисках.

И все! Такую же процедуру проводим с другими задними тягам. При установке реактивных тяг на автомобиль, крепежные болты, лучше смазать, например, нигролом. В противном случае, следующий ремонт реактивных тяг, превратится в экзамен по – мастерству владения болгаркой!))

UPD 05.01.2016

Прошу любить и жаловать – втулки реактивных тяг (штанг) СЭВИ-Экстрим для автомобилей Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107 производства фирмы СЭВИ. Не побоюсь громких слов и скажу, что эти втулки, лучшие из всех возможных вариантов втулок реактивных тяг для Классики. Могу так уверенно говорить, потому что, как только эти втулки появились на авторынке, я их купил и сразу установил на свою копейку. Можно, это назвать экспериментом первопроходца. На фотографиях ниже Вы можете увидеть в какой упаковке они продавались сначала (изначально втулки назывались СЭВИ-Спайк) и в какой коробке эти втулки можно найти сегодня. Плюс, фото комплекта. И сказать, что я был удивлён результатом эксперимента, будет не правильно. Правильно будет – я был шокирован! Да, пришлось повозиться с запрессовкой втулок, но результат был просто потрясающий. Комфорт, который появился в задней оси автомобиля трудно передать словами. Задняя часть автомобиля стала более цельной и устойчивой. Значительно снизилось количество шума, передаваемое от подвески автомобиля на кузов. Плюс к этому можно добавить высокую износостойкость этих втулок – например, на моём автомобиле они стойко отработали почти 30000 км пробега. И ни одна из втулок не вышла из строя. Сколько они ещё прослужили точно сказать не смогу, так как машина была продана.

После тестов, на своём авто, пришла очередь клиентов. Не все, правда, соглашались на установку резино-металлических втулок реактивных тяг СЭВИ-Экстрим. Так как цена комплекта этих втулок расстраивала даже самого фанатичного автолюбителя, который души не чаял в своём железном друге и никогда не жалел денег на его техническое обслуживание и ремонт. Чтобы было понятней: цена комплекта этих супер втулок приравнивалась (да и приравнивается) к цене полного комплекта реактивных тяг китайского производства. Или -60% от стоимости заводских реактивных тяг (штанг) Балаковского производства. Есть над чем задуматься…

Но, несмотря на ценовой вопрос, мне уже удалось установить эти втулки примерно на дюжину машин. Все автовладельцы довольны и не жалеют о потраченных дензнаках.

Поэтому и Вам рекомендую! Ничего сложного в установке втулок реактивных тяг СЭВИ-Экстрим нет. Всё так же, как и в работе со стандартными втулками. Но, есть небольшие особенности: проушины реактивных тяг Вашего авто должны быть в хорошем состоянии – не разбитые и не разрушенные ржавчиной. Перед запрессовкой втулок, проушины тяг (штанг) следует основательно почистить. И только после этого можно приниматься за установку. Слесарные тиски должны быть в обязательном порядке! Мыльным раствором обрабатываем проушину и втулку. И не спеша начинаем запрессовывать.

Вот так было:

Вот стало:

Сложного, как я и говорил, ничего нет. Главное, чтобы проушины были зачищены и от ржавчины не разваливались в руках. А результат, Вас должен обрадовать. Буду рад, если в комментариях Вы поделитесь своими впечатлениями или своим мнением о втулках СЭВИ-Экстрим.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Автоклуб ВАЗ 2101

ycijax (31),

артёма (39),

jamanakamana (31),

Mesut (33),

Oleksandr0054 (24),

KALASH (40),

Djon1306 (40),

_TIGER_ (34),

Taruk (33),

Sanya130691 (30),

DramExtazy (28),

valicheg (39),

kesha (32),

Артём 777 (36),

ALCaTRaZ (32),

Mr-Rusya (32),

w-m (40),

Запорожец (41),

vladimir_nua (32),

said13 (37),

Best. (26),

magnum1306 (34),

Андрей4379 (31),

Buzskiy (31),

Magnum9977 (34),

в13 (49),

AlexZp (33),

геша (46),

Крокодил (30),

Alex_R13 (37),

davil (32),

Dagai (44),

MadCup (36),

nickk_1 (36),

Knjaaz (46),

VetalyDamage (29),

RRR (45),

Kpolik (33),

Recrut34 (28),

vetaly (29),

Hydrofon (37),

volodzik (32),

vazik2106 (29),

Фантазёр (38),

freeridesoul (27),

HORSE (33),

Егоровна (30),

Славун (43),

mishanja_86 (52),

Валера13 (37)

Запрашиваемая страница не найдена!

	Модуль передней подвески 1117, 1118, 1119 со стойками SS20 комфорт и опорой SS20 GOLD (к-т 2 шт. ) (SS99135) 15,500.00 р. 14,900.00 р.
	Модуль передней подвески 1117-1119, 2190-2194 со стойками SS20 комфорт и опорой SS20 мастер (к-т 2 шт.) (SS99137) 14,110.00 р. 13,930.00 р.
	Модуль передней подвески 2170, 2171, 2172 со стойками SS20 комфорт и опорой SS20 GOLD (к-т 2 шт.) (SS99133) 15,500.00 р. 14,900.00 р.
	Модуль передней подвески 2170, 2171, 2172 со стойками SS20 комфорт и опорой SS20 мастер (к-т 2 шт.) (SS99133) 14,110.00 р. 13,930.00 р.
	Модуль передней подвески 2190, 2191, 2192, 2194, Datsun on-DO, Datsun mi-DO со стойками SS20 комфорт и опорой SS20 GOLD (к-т 2 шт. ) (SS99137) 15,500.00 р. 14,900.00 р.
	Амортизатор задний SS20 2110,1119,2170 комфорт (2 шт.)(SS20126) 4,650.00 р. 4,310.00 р.
	Амортизаторная стойка для кресла лодочного катера, лодки, яхты «СИТЕК Лидер» низкое для Волжанки. 13,500.00 р. 12,500.00 р.
	Амортизаторная стойка для кресла лодочного катера, лодки, яхты «СИТЕК» Престиж стандартное 13,500.00 р. 12,500.00 р.
	Модуль задней подвески 1117,1118, 1119,2108,2109, 21099,2110, 2111,2112, 2113,2114, 2115,2170, 2171,2172, 2190,2191, 2192,2194, Datsun on-DO , Datsun mi-DO SS20 RACING РЕЙСИНГ ( к-т 2 шт. ) 12,400.00 р. 11,950.00 р.
	Модуль Передней подвески 1117, 1118, 1119, Калина SS20 RACING РЕЙСИНГ ( к-т 2 шт.) 17,650.00 р. 17,350.00 р.
	Модуль Передней подвески 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115 SS20 RACING РЕЙСИНГ ( к-т 2 шт.) 15,920.00 р. 15,600.00 р.
	Модуль Передней подвески 2170,2171,2172,Приора SS20 RACING РЕЙСИНГ ( к-т 2 шт.) 17,650.00 р. 17,350.00 р.
	Модуль Передней подвески 2190, 2191, 2192, 2194, Гранта, Калина-2, Datsun on-DO , Datsun mi-DO SS20 RACING РЕЙСИНГ ( к-т 2 шт. ) 17,650.00 р. 17,350.00 р.
	Опора передней стойки SS20 2108 Стандарт ( 2 шт.) (SS10101) 3,500.00 р. 3,340.00 р.
	Опора передней стойки SS20 2170 Приора мастер (с фирменным подшипником SS20 ) ( 2 шт.) (SS10110) 3,850.00 р. 3,670.00 р.
	Опора передней стойки SS20 2190 мастер Гранта с ЭУР (с фирменным подшипником SS20 ) ( 2 шт.) (SS10123) 3,670.00 р. 3,390.00 р.

Замена втулок задних реактивных тяг на ВАЗ классике | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Сегодня мы расскажем вам про нюансы, советы и секреты, которые используются владельцами ВАЗ классики при замене реактивных тяг, резиновых втулок штанг задней подвески. Вся эта статья основана на опыте как и моем личном, так и на опыте форумчан. Мы просто объединили основные моменты по замене и проблемам с которыми вам возможно придется столкнуться в одну статью и представляем ее вам. Вопросы, если они у вас останутся, вы можете задать у нас на форуме в соответствующей теме в разделе «Ходовая». Итак — диагностика. Что же может заставить нас залезть в заднюю подвеску? Посторонние стуки, странное поведени автомобиля, выраженное в вихлянии оного по дороге. Внимательно осмотрите состояние резиновых втулок — они не должны быть порепаны, порваны и т.д.

Итак скажу сразу — замена втулок дело не 5-ти минутное. Вобщем при замене втулок я по очереди откручивал каждую тягу и сразу после замены прикручивал на место, затем снимал следующую. Если все сразу снять — с установкой могут возникнуть сложности, так как мост будет смещаться. Теперь опишу сам процесс — сначала я выбивал металлические втулки, некоторые вследствие высокого износа резинок сами выпадали в руки. Далее резинка — дабы не парится с ее выпрессовыванием я брал ножовку по металлу, снимал полотно, продевал его в дырку где была металлическая втулка, прикручивал к ножовке и делал два распила, дабы небольшой кусок втулки вывалился сам, а затем оставшаяся ее часть вытаскивается руками. С запресовкой сложнее…

Можно использовать вот такой вот запрессовщик:

А можной пойти другим путем. Изначально смазывается резиновая втулка мыльным раствором, дабы «проскочила» а затем: первый способ — запрессовывается в БОЛЬШИХ тисках, не с первого раза иногда, но запрессовывается, руками или молотком запрессовывать бесполезно. И если тисков нет — я использовал тяжесть машины и домкарат, то есть ложил тягу, приставлял к ней смоченную в растворе втулку, далее сверху домкрат на них ставлю и поднимаю им машину. Машина своим весом запрессовывает резиновую втулку в тягу. Такие же манипуляции проделываем с металлическими втулками.

Возвращаясь к вопросу о приспособлениях для запрессовки втулок, очень удобен шарик от подшипника диаметром чуть больше диаметра втулки, ставим шарик на втулку и запресовываем ее в больших тисках, шарик акуратно раздвигает резинку и вся запресовка происходит быстро и без всяких усилий. Дожал до упора, раздвинул тиски, подставил чтонибудь пошире диаметром чем подшипник, я раздвинутые пасатижи использовал, дожал и опаньки шарик готов к новым испытаниям.

При разборке (откручивании) тяг бывют случаи, когда болт приржавел к металлической втулке, и достать его от туда ни как не получается… Если выбивать, то там надо пол моста раскидать. Тут выход только один —

болгаркой. Резать именно по втулке. Сначала срезать со стороны гайки, постепенно поворачивая болт, так как болгарка не сможет весь болт за один заход отрезать, затем резать со стороны шляпки, так же поворачивая болт за шляпку. Для удобства работы отрезать саму штангу, чтоб не мешала.

При сборке болты рекомендуется смазать солидолом. Литол тоже подойдет. При следующей замене втулок сами себе спасибо скажете, когда удастся избежать работ с болгаркой.

Менять реактивные тяги ваз 2107. Замена втулок задних реактивных тяг на ваз классике

Но очень часто приходится попотеть — главная трудность в демонтаже старых тяг.

Как снять старую реактивную тягу ВАЗ 2107

Очень часто меняют не всю тягу, а только резиновые и металлические втулки, но эти работы немного сложнее — поменять старую тягу на новую в сборе проще.
Ставят автомобиль на яму или эстакаду, фиксируют его. Очищают от грязи места крепления и сами тяги (обычная щетка по металлу плюс ветошь). Заливают все резьбовые соединения WD-40 и дают им «откиснуть» (иногда помогает).
Открутить штангу со стороны кузова можно используя два ключа на 19. Для облегчения процесса иногда применяют трубу надетую на ключ, чтобы увеличить рычаг. Некоторые пользуются молотком и зубилом, что бы сдвинуть гайку с места — все зависит от ситуации. Но чаще всего соединение прикипает намертво и используют именно эти «грубые», но действенные методы. Затем выбивают болт, снимают тягу вместе с резиновыми и металлическими втулками.
Снять тягу со стороны моста сложнее. Открутить болт со стороны моста часто не удается и его приходится срезать болгаркой. Причем срезать надо в двух местах между кронштейном и сайлентблоком. Только после того, как болт разрезан, тягу можно вынуть из кронштейна, а оставшиеся головку болта и гайку выбить.

Монтаж реактивной тяги ВАЗ 2107

Второй этап замены реактивной тяги ВАЗ 2107 — это установка новой. В проушины тяги запрессовывают вначале резиновые втулки, смазанные мыльным раствором. Затем в них вставляют металлические втулки. Вставляют тягу в кронштейны и прикручивают ее новыми болтами и гайками. Если резиновые и металлические втулки смазывают мыльным раствором, то резьбовые соединения лучше обработать литолом. В следующий раз это облегчит демонтаж тяги.

В данной статье речь пойдет о замене рулевых тяг на ВАЗ 2107, к чему приводит несвоевременная их замена и как определить, что тяги пора менять.
Замена рулевых тяг на ВАЗ 2107 – это процесс, который можно не обращаясь в автосервис выполнить самостоятельно. Хотя эта процедура не является элементарной, с которой справится даже ребенок, все же, имея некоторые навыки по ремонту авто, справиться с ней самостоятельно вполне возможно.

Как определить, что рулевые тяги пришли в негодность

Во время эксплуатации транспортного средства детали подвески подвергаются чрезмерным нагрузкам, в результате чего впоследствии приходят в негодность и становятся не в состоянии обеспечить безопасную и комфортную езду.

Определить, что некоторые детали подвески пришли в негодность можно по следующим признакам:

Подвеска издает странные стуки при движении;
Во время движения по трассе ощущается дрожание руля;
Увеличение люфта руля;
Неравномерное изнашивание резины;
Автомобиль уводит в сторону при движении по прямой траектории.

Если во время эксплуатации автомобиля вы стали замечать какие-либо признаки из перечисленных выше, то необходимо незамедлительно произвести диагностику ходовой системы автомобиля, либо самостоятельно, либо обратившись в специализированный сервис.

Диагностика рулевой трапеции

Если вам необходимо произвести диагностику подвески самостоятельно, то для этого нам понадобится смотровая яма или эстакада. Самым идеальным вариантом является подъемник, но такая роскошь есть не у каждого автолюбителя. Мы же рассмотрим диагностику подвески на примере смотровой ямы.

Итак, устанавливаем автомобиль на смотровую яму. Чтобы определить неисправность рулевых тяг, нужно знать их устройство. Некоторые автолюбители проверяют ее на биение путем кручения и ошибочно думают, что она не исправна. Проверять ее на биение нужно движением вверх-вниз. Она не должна болтаться и издавать стуки.

Также при диагностике рулевых тяг обратите внимание на сошку маятника рулевой колонки. Так как если она будет болтаться, а вы, не обратив на нее внимания, ошибочно сочтете неисправными рулевые наконечники. Также обращаем внимание на сошку рулевого редуктора.
Если в процессе диагностирования выяснилось, что элементы подвески пришли в негодность, их необходимо заменить.

Как поменять рулевые тяги самостоятельно

Если вашему автомобилю требуется незамедлительная замена рулевых тяг, то менять можно как одну, так и обе тяги, в случае равномерного износа. Но все же рекомендуется менять сразу всю трапецию, чтобы в дальнейшем не возвращается к этому вопросу.

Для замены трапеции нам понадобится следующее:

Набор необходимых инструментов;
Съемник для шаровых опор;
Новые запасные части;
Немного терпения и свободного времени.

Демонтаж. Для лучшего удобства можно снять переднее колесо автомобиля с той стороны, где вы собираетесь менять тягу.

Прежде чем приступить к демонтажу рулевой тяги, нужно тщательно почистить ее от грязи и при необходимости нанести WD-40 на резьбовые соединения, чтобы в дальнейшем облегчить себе работу. Затем рулеткой отмерьте и зафиксируйте на листке бумаги длину боковой тяги, чтобы не нарушить схождение колес. Аккуратно пассатижами выньте шплинт и скрутите гайку. Отверните гайку крепления с пальца, который крепится к сошке маятника либо рулевого редуктора.

Затем с помощью специального съемника выпрессовываем пальцы. Если в наличии нужный нам съемник отсутствует, можно воспользоваться подручными средствами. Для этого берем молоток и аккуратно четкими и резкими движениями наносим удары в проушину рычага поворотного кулака (место соединения пальца рулевой тяги). Выбив палец из проушины, то же проделываем и с другой стороны тяги. Выпресовав пальцы, тяга свободно снимается.

Перед тем как начать обратную сборку деталей подвески, убедитесь в правильности их установки. Тяги различаются между собой: левая и правая. Не забудьте перед установкой тяги отрегулировать ее длину. Она должна быть такой же, как у демонтированной.

Откручиваем хомуты и в зависимости от того, какой длины она нам нужна, закручиваем или выворачиваем наконечник. Выставив нужную нам длину, устанавливаем ее на место и производим сборку в обратном порядке.

При сборке желательно все резьбовые соединения смазать. Для смазки резьбовых соединений используйте нигрол. Не нужно смазывать соединения литолом, так как он используется только в закрытых соединениях. Нигрол же идеально подходит для открытых соединений, так как хорошо отталкивает воду.

После замены рулевых тяг на ВАЗ 2107 лучше всего обратится в ближайший автосервис для проверки схода-развала колес. Как ни старайтесь замерять тяги, установив новые, некоторый перекос колес на автомобиле все же появится.

Использование реактивных тяг в подвеске автомобиля улучшает устойчивость и управляемость машины при движении, особенно по неровной дороге. На ходу задний мост испытывает сильные нагрузки с разными векторами направленности. Без реактивных тяг или с поврежденными тягами автомобиль при больших нагрузках на подвеску начинает вести себя опасно. Именно реактивные тяги предотвращают раскачивание автомобиля и не дают ему опрокинуться при резком маневре. Их состояние критично влияет на безопасность вождения.

Поэтому следует периодически контролировать состояние реактивных тяг и проводить своевременный ремонт или замену этих деталей.

Неисправности реактивных тяг

Реактивная тяга ВАЗ 2107, как любого другого автомобиля, принимает на себя нагрузки, направленные на смещение или раскачивание задней оси. Если эти детали выходят из строя, поведение автомобиля на дороге меняется: ухудшается управляемость, увеличивается тормозной путь и даже возникает угроза внезапного изменения траектории или опрокидывания авто. Какие факторы становятся причиной поломки или износа рулевых тяг?

Статические нагрузки. Избежать этого фактора невозможно, но можно уменьшить его, не перегружая автомобиль.
Скручивающие нагрузки. Они чаще всего возникают при наезде на препятствие. Уменьшить их можно, снижая скорость перед препятствием.
Химическое воздействие воды химикатов, которыми посыпают дороги в зимний период.

Поэтому важно регулярно проверять состояние тяг и своевременно выявлять деформацию, сколы и трещины. Появление таких признаков свидетельствует о необходимости замены детали.

Задние тяги ВАЗ 2107 имеют слабые места – сварочные швы, которыми проушины крепятся к тяге и сайлентблоки. Последние сделаны из резины, которая изнашивается намного быстрее, чем металлические детали тяги. Износ сайлентблоков способствует появлению люфтов, которые мешают тягам выполнять стабилизирующую функцию. Что касается поломки сварного соединения, то она может привести к самым плачевным результатам, вплоть до аварии.

Неисправность реактивных тяг проявляется в характерном стуке в задней подвеске во время движения. Такой стук говорит о необходимости немедленной проверки состояния задней подвески.

Для устранения дефектов рулевых тяг, как, собственно, для диагностики подвески, можно обратиться на СТО. Но следует знать, что ремонт и замена этих деталей – достаточно простая операция, которую можно проделать самостоятельно, даже не имея большого опыта авторемонтных работ.

Последствия неисправности реактивных тяг

Как сказано выше, поломка реактивной тяги плохо сказывается на управляемости и безопасности автомобиля. Корпус автомобиля теряет стабильность, траектория движение становится нестабильной.

Не слишком хорошая аэродинамика “семерки” дополняет нестабильное поведение кузова, на большой скорости превращая автомобиль в тяжело управляемый болид. Поэтому нужно устранять проблемы при первых их признаках, не дожидаясь поломки деталей.

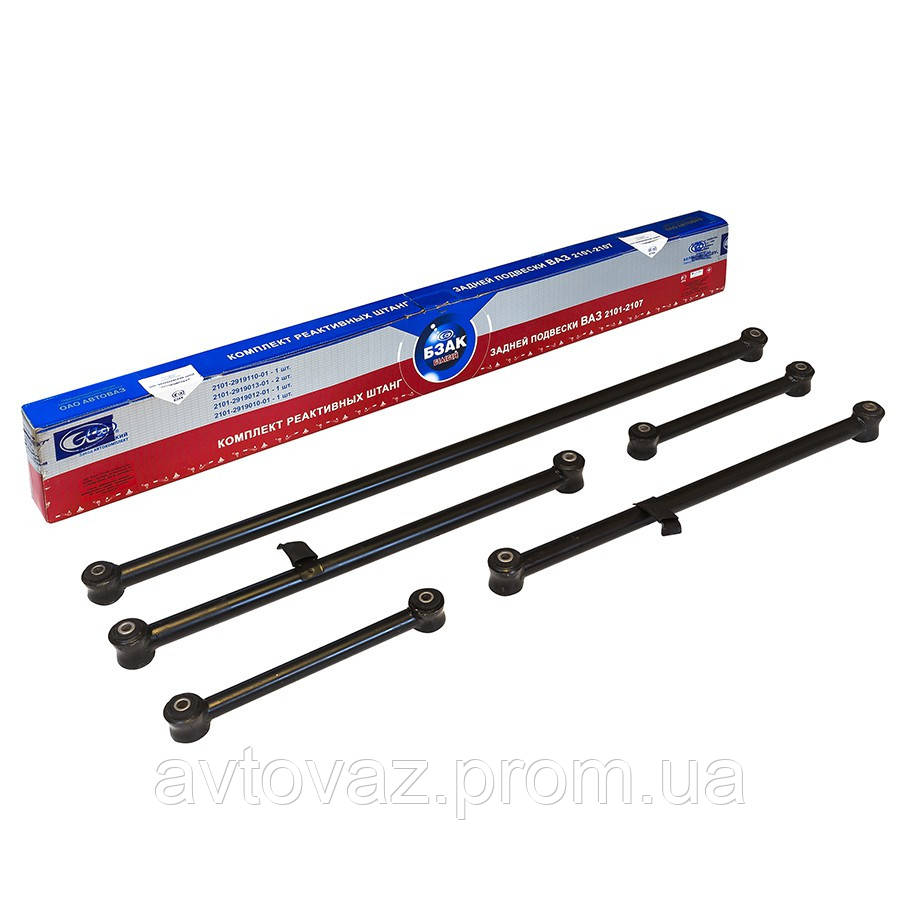

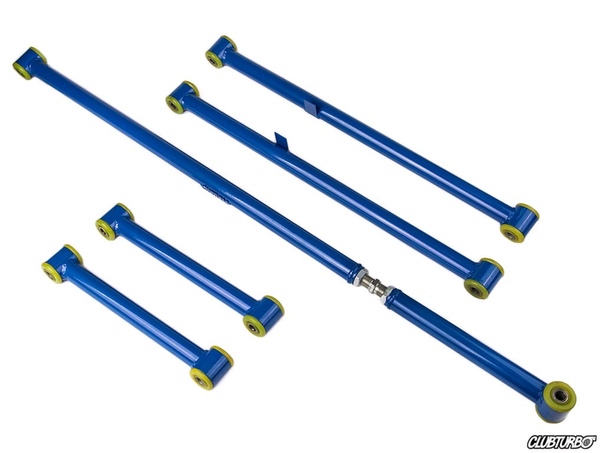

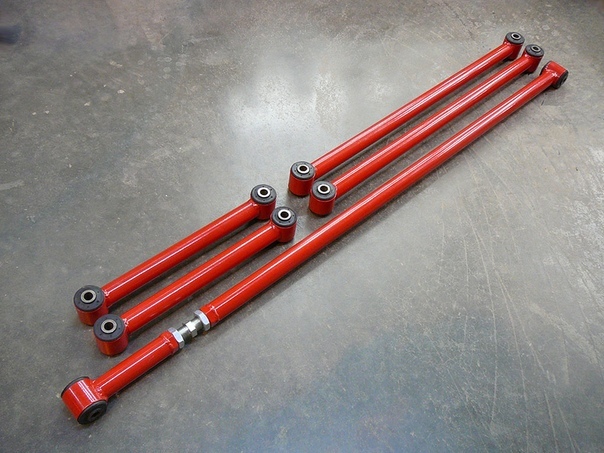

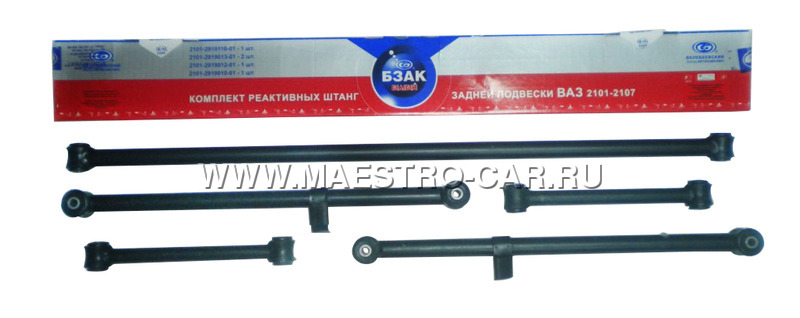

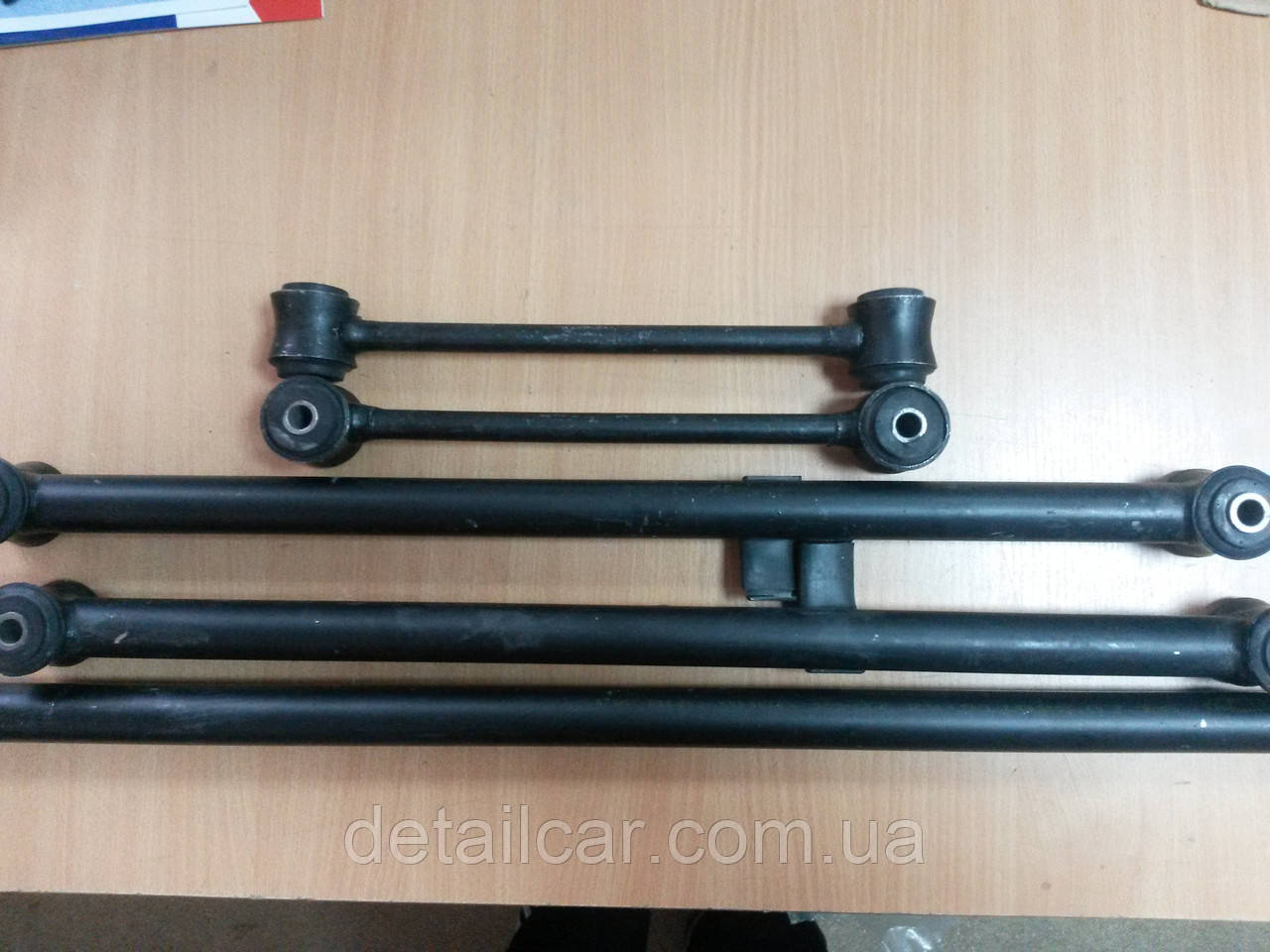

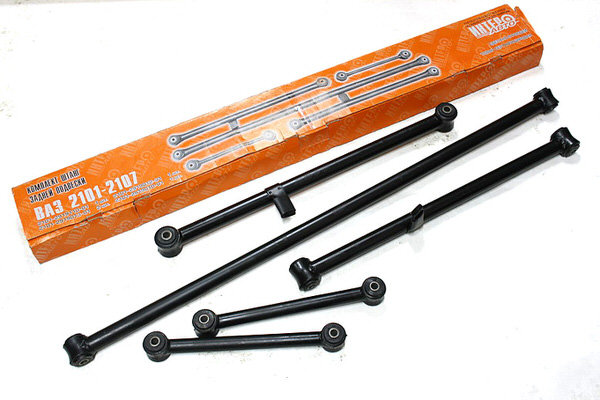

Выбор реактивных тяг

В зависимости от производителя, цены на реактивные тяги ВАЗ 2107 отличаются в несколько раз. Независимо от производителя, эти детали изготавливаются из пружинящих сортов стали. Обычно брак можно выявить еще при покупке. Перед приобретением тяги надо осмотреть на наличие сколов и трещин, особенно в местах сварки. Покупать их лучше у проверенном магазине, при этом не стоит забывать брать товарный чек, дающий возможность вернуть товар, если брак проявится не сразу.

Что необходимо для замены реактивных тяг Ваз 2107

Если вы решили произвести ремонт реактивных тяг ВАЗ 2107, вам понадобятся:

набор гаечных ключей;
щетка по металлу;
монтажная лопатка;
средство WD-40, помогающее открутить заржавевшие резьбовые соединения.

Снятие реактивных тяг

Замена реактивных тяг ВАЗ 2107 состоит из двух этапов: снятие старых и монтаж новых. Снимаются тяги следующим образом:

Примечание: если гайку открутить не получается, болт необходимо срезать.

Используя монтажную лопатку, снимите реактивную тягу.
Если болт был срезан, извлеките остатки крепления тяги.

Примечание: недопустимо пытаться заваривать трещины на треснувшей тяге – шов не выдержит нагрузок. Поэтому треснувшие тяги подлежат обязательной замене.

Ремонт и установка реактивных тяг

Если металлическая часть тяги находится в хорошем состоянии, их можно использовать повторно. Необходимо только заменить резиновые сайлентблоки. Для этого надо извлечь из проушин старые детали и запрессовать новые. Облегчить запрессовку можно, смазав поверхность моющим средством для посуды (оно не разъедает резину).

Установка новых тяг проводится так:

установить проушину тяги в передний кронштейн;
смазать болт крепления нигролом или литолом, вставить в кронштейн и затянуть гайкой;
установить проушину тяги задний кронштейн;
вставить болт крепления, смазанный нигролом или литолом, и затянуть гайку.

По причине смещения заднего моста отверстия в кронштейне и проушине тяги могут не совпадать. В этом случае необходимо подправить положение тяги при помощи монтажной лопатки.

После установки тяг необходимо закрепить нижнюю часть заднего амортизатора.

Снятие рулевых тяг с автомобиля ваз 2107

1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).
2. Очищаем от грязи гайки и чехлы рулевой тяги.
3. Наносим проникающую смазку на резьбу шаровых шарниров рулевых тяг.

4. Плоскогубцами вынимаем шплинт гайки крепления рулевого пальца к рычагу поворотного кулака.

5. Рожковым ключом на 22 мм отворачиваем гайку крепления рулевого пальца шарового шарнира к рычагу поворотного кулака.

6. Сверху из моторного отсека автомобиля ваз 2107 торцовым ключом на 22 мм с удлинителем отворачиваем гайки (предварительно вынув шплинты) крепления рулевых пальцев боковых тяг к маятниковому рычагу (для правой рулевой тяги) и к сошке рулевого механизма (для левой рулевой тяги).

7. Съемником выпрессовываем пальцы рулевых наконечников и снимаем боковые рулевые тяги.

8. Перед разборкой боковой рулевой тяги измеряем и записываем ее длину. Это необходимо для того, чтобы при сборке не изменить имеющуюся величину схождения колес на автомобиле ваз 2107. Ослабляем болты стяжных хомутов соединительной муфты и вывинчиваем рулевые наконечники.
Аналогично снимаем и разбираем другую боковую рулевую тягу.
9. Для снятия средней рулевой тяги расшплинтовываем и торцовым ключом на 22 мм с удлинителем из моторного отсека ваз 2107 отворачиваем гайки.
10. Если пальцы шарниров боковых рулевых тяг отсоединены от маятникового рычага и сошки редуктора рулевого механизма, то при помощи съемника выпрессовываем пальцы шаровых шарниров рулевой тяги и снимаем тягу.

Внимание
При выполнении следующей операции (чтобы не повредить резьбу) гайки отворачиваем до совпадения их торцов с торцами рулевых пальцев.

11. Если боковые рулевые тяги не отсоединены от проушин сошки и маятникового рычага, то пальцы шаровых шарниров средней рулевой тяги можно выпрессовать, выбивая их с помощью подходящего стержня А. Предварительно подставляем упор Б под внутренний наконечник боковой рулевой тяги.

12. После выпрессовки рулевых пальцев отворачиваем гайки и снимаем среднюю рулевую тягу.

Установка рулевых тяг на автомобиль ваз 2107

1. Устанавливаем рулевые тяги на автомобиль ваз 2107 в обратной последовательности. После сборки и регулировки боковой рулевой тяги по длине затягиваем стяжные хомуты.
2. После установки рулевых тяг на автомобиль ваз 2107 необходимо проверить и в случае необходимости отрегулировать углы схождения колес самостоятельно (см. «Углы установки колес на автомобиле ваз 2107 — развал, схождение — регулировка») или в специализированной мастерской.

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Реактивные тяги – важные конструктивные элементы подвески автомобиля. Их задача — обеспечить общую жесткость, надежность конструкции и фиксацию заднего моста.

Такие изделия всегда выполняются из качественного и высокопрочного металла. Но из-за постоянных продольных или поперечных нагрузок, воздействия воды или химии с дороги, а также действия сил скручивания изделие может не выдержать.

При этом чаще всего из строя выходят втулки реактивных тяг, которые время от времени требуют замены.

Когда менять реактивные тяги на ВАЗ 2107?

Как мы упомянули, при изготовлении тяг применяется только качественный металл (как правило, это сталь). Последняя способна выдерживать огромную нагрузку в течение долгих лет эксплуатация.

«Слабое звено» детали – проушины, которые не являются продолжением стержней, а лишь привариваются к ним. При этом не секрет, что сварка имеет свой срок службы. Со временем места соединений могут повредиться или же и вовсе разрушиться.

Чтобы исключить проблемы в движении и не допустить поломки тяг, необходимо время от времени осматривать состояние детали.

При появлении следов разрушения, трещин, деформации и прочих неисправностей требуется замена реактивных тяг ВАЗ 2107.

При этом особое внимание уделяйте сайлентблокам – они часто не выдерживают нагрузок и рвутся. В итоге фиксация тяг ухудшается, они двигаются относительно основания и перестают выполнять свои функции.

При этом не стоит ждать, пока резинки выйдут из строя. При появлении стуков во время движения, осмотра и выявления трещин на тягах незамедлительно их меняйте. Для этого не нужно ехать на СТО – вы все сделаете сами, так как это совсем не сложно.

Особенности замены реактивных тяг: шаг за шагом

Перед тем как поменять реактивные тяги на ВАЗ 2107, отыщите подходящее место. Работу нужно выполнять на яме или эстакаде. В крайнем случае, найдите ровную площадку, поднимите и зафиксируйте нужную часть автомобиля.

Для работы подготовьте:

необходимый набор ключей;
щетку по металлу;
WD-40.

Алгоритм замены реактивных тяг следующий:

1. Вычищайте места соединения реактивных тяг с помощью специальной щетки. После обработки обязательно побрызгайте болтовое соединение WD-40 и дайте время отмокнуть.

Обратите внимание! Что процесс замены тяг идентичен поэтому описывать, как меняется каждая тяга в отдельности нет смысла.

2. Бывает что с первого раза открутить не получится. Проведите повторную обработку вэдэшкой и выждите еще немного времени.

Для большей эффективности можно взять ключ с большим «плечом» и отворачивайте гайку (конечно, если вы работаете лежа под машиной, то такой вариант вряд ли подойдет).

3. Как только гайка поравняется с краем болта, нанесите несколько ударов молотком, чтобы сместить болт с «насиженного» места, так как он обычно сильно прикипает во втулке.

4. С помощью ключа выкручивайте гайку полностью и доставайте болт, ели он не поддается воспользуйтесь выколоткой.

5. Если тяга была вырвана «живьем», то вам придется достать остатки крепления. Сделать это можно с помощью небольшой монтажной лопатки.

6. Теперь переходите ко второй части крепления. Здесь еще придется отвернуть нижнюю часть амортизатора, вытащить распорную втулку и отвести его в сторону, делается это для того что бы получить доступ к болту реактивной тяги фото 1.

8. Гайки могут идти слишком туго–это нормально. Объясняется это тем, что для крепления используется самоконтрящаяся гайка. Ее особенность – наличие капронового «бортика» по краю, который делает соединение более плотным.

11. Дальше – сложнее. Особенность конструкции такова, что болт устанавливается со стороны редуктора. Как следствие, бить по болту не очень удобно – для этого нужно раскрутить все лишнее с левой стороны (снять тормозной диск, достать полуось и так далее).

Конечно, выполнять такие работы – это серьезная затрата сил и времени, поэтому такой работой заниматься нет смысла. Попробуйте зачистить соединение щеткой, обработать WD-40 и после этого сделайте попытку выкручивания фото 2.

Если снова ничего не выходит, то без болгарки уже не обойтись. Срезайте головку болта на промежутке между сайлентблоком и кронштейном. Аналогичную манипуляцию выполняйте и с другой стороны.

12. С помощью монтажной лопатки доставайте тягу из кронштейна.

Обратите внимание, что в случае трещины или поломки реактивной тяги не стоит ее заваривать или пытаться восстанавливать другим способом – это опасно.

Лучше установить новую тягу и больше не переживать за возможный выход из строя узла.

Установка тяги производится по такому алгоритму

1. Устанавливайте тягу сначала в передний кронштейн. Перед тем как вставлять болт в подготовленное место, обязательно смазывайте его с помощью нигрола.

2. Вставляйте реактивную тягу в задний кронштейн. При этом не удивляйтесь, если отверстия совпадать не будут.

Если тяга была сломана, то под воздействием нагрузок мост постоянно перемещался. Это, в свою очередь, привело к смещению крепления.

Чтобы совместить отверстия, необходимо взять монтажную лопатку, упереть ее за кронштейн и выкручивать мост до совмещения отверстий. Как только отверстия проемы станут на один уровень, вставляйте болт и закручивайте гайку.

Путем простых манипуляций, вы сможете самостоятельно заменить реактивную тягу и сэкономить немного средств на посещении СТО.

Главное – не пропустить момент выхода тяги или втулки из строя. Удачи на дорогах и конечно же без поломок.

Двойные реактивные тяги на классику

ВАЗ (классика) Тюнинг подвески своими руками. Правильная установка двойных реактивных штанг (тяг) на задний мост ВАЗ 2101-07 (классика). Проверенно и 100% эффективно. Диски и шины по привлекательной цене для вашего автомобиля, доставка по всей России –
Запчасти для тюнинга

на днях лазил по одному сайту и нашел один девайс который меня очень заинтересовал.
http://amag.com.ua/tuning/kronshtein-dlya-reaktivnyk.
кто слышал пр установку дополнительных тяг ?
очень интересует Плюсы и Минусы этой доработки)

Ildar_Kulikov
02 ноября 2011, 13:11

Karpin_Kirienko
02 ноября 2011, 13:16
v

Vitk_Shpak
03 ноября 2011, 15:03
v

ДУмаю если ставить двойные реактивные тяги,но и резинки в них должны не обычные стоят,а эти модные как они называються все забывают полуференовые чи как,вообщем кто знает поправит меня!
Крепления тяг к кузову должно быть усиленно,ну и само старое крепление куда тяга крепиться должно быть уже из толстого Ме,тогда будет норм и мост у тебя от кузова не оторвет!

НУ не мегоустойчивой она будет,но будет по устойчивей!А вообще хочеш устойчивости ставь аморы хорошие,задний и двойной стаб на перед и будеш как «картинг»на поворотах без кринов:)
свернуть ветку

Тюнинг подвески ВАЗ 2107 – модернизируем автомобиль

Автомобиль ВАЗ 2107 – это классика советского и российского автопрома. Миллионы таких машин колесят по просторам нашей страны и ближнего зарубежья. Владельцы стараются улучшить их характеристики, для чего делают тюнинг различных частей. Но качественный тюнинг без модернизации подвески невозможен, а подвеска на модели ВАЗ 2107 не отличается ни надежностью, ни практичностью.

Содержание

Тюнинг подвески на автомобиле ВАЗ 2107
Особенности модернизации передней и задней подвески
Дополнительные изменения для улучшения управляемости

1 Тюнинг подвески на автомобиле ВАЗ 2107

Заводская подвеска ВАЗ 2107 слишком мягкая и несовершенная. Как правило, при определенной загрузке багажника и перевозке нескольких пассажиров машина ощутимо просаживается, ощущается перегруз, а в некоторых случаях колеса начинают задевать арки. Именно поэтому после увеличения жесткости и замены некоторых узлов подвески существенно улучшается управляемость автомобиля и общий уровень комфортабельности.

Рекомендуем ознакомиться

Модуль зажигания ВАЗ 2107 инжектор
Чип-тюнинг ВАЗ 2107 инжектор
Тюнинг двигателя Приоры – для тех, кто хочет всё и сразу!
Автосканер для самостоятельной диагностики любой машины

Количество вариантов для тюнинга подвески ВАЗ 2107 зависит от финансовых возможностей и желаний конкретного владельца автомобиля. При солидном бюджете и обращении в тюнинг-мастерскую можно серьезно «прокачать» переднюю и заднюю подвеску и получить на выходе спортивный автомобиль с улучшенными характеристиками. Однако, многие стараются своими руками модернизировать подвеску на ВАЗ 2107, затратив минимальное количество финансов и получив максимальный эффект от проделанной работы.

2 Особенности модернизации передней и задней подвески

Чтобы увеличить жесткость передней подвески, многие прибегают к установке пружин от отечественного внедорожника Нива 2121. Они идеально вписываются в техническую схему подвески «семерки» и обеспечивают большую жесткость. Пружины от Нивы подойдут и для задней подвески, при этом их можно установить с обрезкой или без (некоторые обрезают один-два витка для занижения клиренса) и обязательно произвести замену резиновых отбойников.

Далее необходимо заменить заводские амортизаторы. Какие именно выбрать, также зависит от финансовых возможностей. Можно поставить более дешевые варианты, типа Ikon, а можно установить спортивные амортизаторы Bilstein, правда во втором случае цена будет существенно выше. Лучше всего при переделке подвески устанавливать амортизаторы газомаслянного типа. Они обладают неподвижным штоком и придадут большей упругости передней части автомобиля.

С новыми пружинами и амортизаторами автомобиль будет больше крениться на поворотах. Чтобы снизить крены до минимального уровня, следует установить новые стабилизаторы поперечной устойчивости с увеличенной степенью жесткости. При этом можно установить дополнительные стабилизаторы или спарить по два заводских с каждой стороны.

3 Дополнительные изменения для улучшения управляемости

У каждого автомобилиста должно быть универсальное устройство для диагностики своего автомобиля.

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера.

После изменений в передней и задней подвеске есть смысл задуматься об улучшении рулевого управления. Самый простой вариант – это установка рулевой колонки от той же Нивы. В данном случае можно установить электроусилитель руля, который необходимо будет правильно «подогнать» к новой колонке. Лучше доверить эти изменения профессионалам, при этом они не обязательны, это может служить лишь дополнительной «опцией» для улучшения ходовых качеств автомобиля с усиленной подвеской.

Не лишним будет позаботиться об усилении тормозов, рекомендуется заменить штатные тормоза на дисковые аналоги.

Кроме того, стоит поменять и заводскую резину, особенно если на вашем автомобиле стоят покрышки отечественного производства. Резину лучше выбирать «классическую», хотя все зависит от ваших предпочтений – низкопрофильные и широкие покрышки способны добавить управляемости, но снижают комфорт.

Какую именно резину выбрать, зависит и от бюджета, но лучше, чтобы она была иностранного производства. После проведения всех вышеописанных изменений в обязательном порядке следует сделать развал-схождение колес. При соблюдении всех правил и наличии необходимого оборудования тюнинг подвески можно сделать своими руками.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

СТО ломят большие деньги за простую компьютерную диагностику
Чтобы узнать ошибку надо ехать к специалистам
В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.

Замена реактивных тяг на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Реактивные тяги — это неотъемлемая часть в подвески автомобилей, они только вступают в работу при наезде на кочку или при трогании с места, всего тяг пять в классическом автомобиле, все располагаются в задней части авто, две по бокам, две в центре (Ближе к центру) и одна длинная, но называется она не реактивная тяга, а поперечная штанга, как всё это меняется, мы подробно описали в этой статье, принцип замены всех тяг один и тот же, поэтому проблем с их заменой у Вас не должно будет возникнуть.

Примечание! Тяги крепятся при помощи болтов на конце которых гайки завёрнуты и тому подобного, поэтому сразу думайте что для замены тяг нужно взять будет и кстати, рекомендуем всю работу на яме осуществлять с ней гораздо удобней тяги менять и про домкрат с баллонным ключом не забудьте!

Замена реактивных тяг
Дополнительный видео-ролик

Где находятся реактивные тяги? Увидеть их на автомобиле сложно (Посредством фото), если своими глазами посмотреть, то всё до мельчайшего разглядеть можно будет, поэтому фото мы не стали выкладывать, а выложили подробную схему задней подвески классического авто, посмотрев на неё можно увидеть как каждая тяга стрелкой указана, разберём по подробней: На фото всего приведено пять стрелок, красная обозначает ту самую длинную тягу под названием «Поперечная штанга», две синих стрелки указывают на продольные штанги и две зелёных на продольные тяги, благодаря этому всему, задняя подвеска получается более менее устойчивой к завалу задних колёс при езде на кочки, приведём пример, если все тяги снять то при наезде на кочки задние колёса и поперёк будут ходить и заваливаться (Вместе с ними и мост будет перемещаться и он выскочить даже может), из-за этого будет плохая устойчивость автомобиля на высокой скорости и большая вероятность того, что автомобиль при резком повороте руля перевернётся, с тягами же мост держится крепко в одном положении, а при наезде на кочке происходит их скручивание и даже если мост уйдёт вперёд, то он сразу же вернётся в своё изначальное положение, в связи с чем развал колёс не измениться и машина будет ехать точно так же ровно как и до этого ехала.

Когда нужно менять реактивные тяги? Лучше всего конечно же тяги менять все вместе комплектом, потому что очень неприятно постоянно лазить в подвеску, лучше один раз залезть и всё сделать как надо и забыть об этом на довольно долгое время (Тяги живут года долгое время, но это зависит от дорог и от качества их исполнения, хорошие тяги как мы уже сказали довольно долгую жизнь прослужат), меняются они в том случае, если тяги погнулись, если сайлентблоки потрескались у них и при тому подобных случаях.

Как заменить реактивные тяги на ВАЗ 2101-ВАЗ 2107?

Примечание! Если Вы решили произвести замену всех тяг, то и по поводу замены болтов подумайте, что Вам это даст, во-первых с новыми болтами будет по приятней работать, во-вторых гайки будут заворачиваться гораздо легче по резьбе чем это будет происходить со старыми заржавевшими болтами, ну и в-третьих в будущем если придётся повторно работать с тягами, новые болты будет гораздо легче отвернуть и выбить (Ничего не заржавеет потому что за небольшое время), но производить замену болтов, мы рекомендуем только в случае, когда старые болты уже испортились и все поржавели!

Примечание! И кстати, чтобы болты в будущем легко можно было вынуть и резьба не закисала, по рекомендуем смазать их перед установкой солидолом и тогда в будущем они легко отвернуться, если даже не захотите через некоторое время менять тяги сами а будете отдавать машину на СТО, то за смазанные болты они Вам только спасибо скажут, поэтому учитывайте это и проблем с болтами будет куда меньше!

Дополнительный видео-ролик: Подробный видео-ролик в котором объясняется процесс замены всех реактивных тяг на классическом автомобиле, закреплён чуть ниже:

Какая польза от реактивных тяг на ВАЗ 2107. Как заменить сайлентблоки на задних реактивных тягачах в автомобилях ВАЗ (классика)

Такие детали всегда производятся из высокопрочного и качественного сырья. Но из-за поперечных и продольных нагрузок, действия химии от дороги и воды изделие постепенно изнашивается. Чаще всего при этом ломаются тяги втулок, которые нужно время от времени менять.

При необходимости замены ВАЗ-2107 реактивной тяги

Как уже было сказано ранее, упор выполнен из качественного металла (в основном из стали).Это сырье выдерживает большие нагрузки на протяжении многих лет эксплуатации.

Слабые места тяги — глаза. Эти детали привариваются к стержням и не являются их продолжением, а сварка имеет определенный срок службы. Со временем точки пайки могут быть повреждены или разрушены.

Чтобы не было проблем при движении и чтобы не допустить неисправности тяг, необходимо периодически проверять состояние запчастей. При деформации, трещинах, следах разрушения необходима замена струйных стержней.

Особо нужно следить за пригодностью сайлентблоков, которые часто ломаются, не выдерживая нагрузок. В результате ослабевает фиксация стержней, они начинают двигаться относительно основания, перестая выполнять свои непосредственные функции.

В этом случае не нужно ждать освобождения резинки. Если в момент движения машины есть стуки, осмотрите и выявите повреждения на тягах, немедленно замените их. Для этого не обязательно идти на СТО, можно сделать самому.

Пошаговая замена жиклеров

Работы ведутся на эстакаде или приямке. Если такой возможности нет, то есть ровная площадка, нужная часть машины поднимается и фиксируется.

Для работы вам понадобится:

комплект ключей;
WD-40;
щетка по металлу.

Замена тяги тяги осуществляется в следующем порядке:

Очищаются специальной щеткой места соединения стержней. После этой процедуры необходимо обработать болтовое соединение WD-40 и дать время намокнуть.
Бывает, что с первого раза открутить не получается, потом обработка повторяется и ждёт какое-то время.

Для максимальной эффективности берется ключ с большим «плечом» и откручивается гайка, но этот вариант не подходит, если вы работаете без ямы и лежа под станком.

Когда гайка достигает края болта, к молотку прикладывают несколько ударов, чтобы вывести его из «твердой» зоны, так как этот элемент обычно сильно закипает во втулке.
Ключ полностью откручивает гайку и достает болт, если не выходит, наносится выбивка.
Если тяга растянута живьем, оставшиеся части механизма остаются. Сделать это можно с помощью монтажного полотна.
Затем перейдите ко второму навесному устройству. На этом этапе отворачивается нижняя часть амортизатора, вытаскивается распорная втулка и отодвигается в сторону, чтобы можно было получить доступ к болту.
Гайки можно очень плотно закручивать, но это нормально.Сложность процесса объясняется использованием контргаек для фиксации. Его отличительной особенностью является наличие по краю капроновой кромки, что делает соединение очень плотным.
Дальше будет сложнее. Конструкция конструкции такова, что болт крепится сбоку редуктора. Чтобы добраться до него, нужно удалить лишние детали с левой стороны (достать полуось, демонтировать тормозной диск и т. Д.). На реализацию этих мероприятий уходит много времени и усилий.Поэтому рекомендуется почистить соединение щеткой, обработать WD-40, а потом попробовать открутить
Если ничего не происходит, то используется болгарка. Головка болта прорезается в области между кронштейном и сайлентблоком. Аналогичная процедура проделывается и с другой стороны.
Монтажная лопата получает тягу от кронштейна.

Установка тяги производится по следующей схеме:

Сначала устанавливаем тягу в передний кронштейн. Перед тем, как вставить болт в нужное отверстие, его обрабатывают нигролом;

В заднем кронштейне размещена реактивная тяга

. Не удивляйтесь, если отверстия в точке крепления не совпадут.

Если реактивная тяга была нарушена, то под нагрузкой мост все время двигался. Это привело к сдвигу.

Для регулировки отверстий понадобится монтажная лопата, упирая ее в кронштейн, скручивая мост, чтобы совместить крепеж. Когда они совпадут, нужно вставить болт и зафиксировать гайкой.

С помощью таких манипуляций у вас появится возможность своими руками заменить струйные звенья и сэкономить на посещении СТО.

Довольно часто причиной стука в районе задних колес ВАЗ является износ втулок реактивных звеньев. Многие меняют тягу полностью, так как это намного проще, чем замена сайлентблоков. Но практика показывает, что ресурс реактивной тяги в несколько раз больше ресурса втулок, поэтому имеет смысл менять только втулки.Сделать самому несложно, главное знать технологию.

Все работы по замене задних реактивных звеньев на ВАЗ 2101-2107 удобнее производить на смотровой яме или эстакаде. В первую очередь нужно удалить старую реактивную тягу. С одной стороны он прикреплен к корпусу, а с другой — к мосту.

Откручиваем гайки на болтах, снимаем или выбиваем болты металлической проставкой и отпускаем реактивную тягу. Затем необходимо выпрессовать старую металлическую втулку.Для этого необходимо зажать проушину реактивной тяги в тисках и выбить металлическую втулку с проставкой.

После того, как она выбита, снять резиновую втулку несложно — достаточно прикрутить ее отверткой. Внутреннюю часть проушины лучше всего очистить напильником.

Для установки новых сайлентблоков на ВАЗ нужны тиски. Сначала устанавливаем резиновую втулку — смаживаем внутреннюю часть проушины дышла и втулку мыльной водой, а затем с помощью тисков вдавливаем втулку в проушину.Аналогично нужно поступить с металлической втулкой. Повторяем процедуру для второй петельки.

При установке упорной тяги лучше всего использовать новые болты и гайки. Перед тем, как вставить болт во втулку тяги, лучше всего смазать его литолом или. Поскольку реактивная тяга во время работы изменяет угол своего положения, смазка защитит болт от стирания резьбы. Впоследствии этот болт будет намного легче удалить.

Рад приветствовать вас, друзья, в блоге «»

Стук в задних колесах копейки, двойки и очередной серии классических моделей отечественного автопрома появляется от износа втулок шин или как их еще называют — тяги.Практически все классические ВАЗы в своей комплектации содержат эти необходимые для заднего моста элементы.

Некоторые автовладельцы меняют штанги и вовсе, но для устранения стука или других неисправностей достаточно поменять только втулки, которые очень быстро изнашиваются, если только сама тяга не погнута или деформирована. Естественно полностью поменять тягу намного проще, чем выбить изношенную «резинку», а потом снова прижать новую, но этот процесс более экономичный и не такой сложный.

Сегодня на рынке можно найти множество разных ремкомплектов, как и штангу целиком, так и сайлентблоки по отдельности. При покупке стоит обратить внимание на комплектацию, а точнее на количество крупных и мелких резиновых деталей. Большинство предоставляет комплекты с 4 большими и 6 маленькими втулками. Лучше взять ремкомплект на ВАЗ-2121, в котором есть все элементы одинаково большого размера. Конечно, с ними придется повозиться, но результат оправдает все ожидания.Помимо резиновых втулок необходимо будет приобрести металлические, которые в любом случае тоже нужно будет заменить.

Процедуру замены задних упорных втулок необходимо проводить на смотровой яме. В первую очередь необходимо открутить гайки на болтах, которые соединяют штангу с кузовом автомобиля и мостом. Затем снимите болты и отпустите саму тягу.

При длительной эксплуатации станка для выполнения этой операции могут потребоваться специальные инструменты, например, металлическая распорка, с помощью которой можно вырезать ржавый болт. После снятия тяги можно приступать к выбиванию изношенных втулок. Для этого лучше закрепить шток в тисках, а резиновую ленту разорвать той же проставкой и молотком. После того, как втулка покинула свое место, ее можно легко снять, потянув за нее отверткой. В крайнем случае, если она уже приросла к металлу, втулку можно вытащить плоскогубцами. Высвободив язычок стержня из резиновой втулки, его внутреннюю поверхность необходимо очистить наждачной бумагой и протереть поверхность сухой тканью.

При установке новой втулки необходимо следить за тем, чтобы внутренняя поверхность проушины была гладкой и без шероховатостей. Затем планку и новую резину обрабатывают мыльной водой, чтобы избежать сильного трения. Сменная втулка надевается на проушину дышла и с помощью тисков аккуратно и медленно прижимается. После этого металлическая деталь устанавливается аналогично. Такие же действия необходимо произвести и со второй частью тяги.

Помимо замены втулок нужно еще позаботиться о болтах и гайках. Их тоже желательно поменять, потому что реактивная тяга — подвижный элемент автомобиля. Посадочные места корпуса и моста станка предварительно очищены и смазаны специальным маслом. После этого шток с замененными втулками прикручивается к корпусу. Также можно смазать сами болты, тем самым защитив их от коррозии.

Стук и тряска в автомобилях ВАЗ во многом зависят от обратной реактивной тяги, поэтому стоит обратить на них внимание, тем более, что решение проблемы не влияет на большие финансовые вливания и не требует дополнительных навыков и опыта.Были даже случаи, когда задняя штанга просто лопалась в районе ушей и задний мост «вел» по дороге, но отечественная машина все равно держала курс.

Интересный способ замены втулки ⇓

Поменять тягу ВАЗ 2107. Замена задних упорных втулок на ВАЗ классик

Но очень часто приходится попотеть — основная сложность демонтажа старых стержней.

Как снять старую реактивную тягу ВАЗ 2107

Очень часто меняют не всю тягу, а только резиновые и металлические втулки, но эта работа немного сложнее — легче старую тягу поменять на новую .
Машину ставят в яму или эстакаду, ремонтируют. Сами точки крепления тоже очищаются от грязи (обычная металлическая щетка плюс тряпка). Заполните все резьбовые соединения WD-40 и дайте им «подкормку» (иногда помогает).
Отвинтить планку со стороны корпуса можно двумя ключами на 19. Для облегчения процесса иногда для увеличения рычага используют трубу, надетую на ключ. Некоторые используют молоток и зубило, чтобы сдвинуть гайку с места — все зависит от ситуации.Но чаще всего соединение прилипает плотно и используют именно эти «грубые», но эффективные методы. Затем выбивается болт, снимается тяга вместе с резиновыми и металлическими втулками.
Сложнее снять тягу со стороны моста. Часто не получается открутить болт со стороны моста и приходится его отрезать болгаркой. Причем необходимо прорезать в двух местах между кронштейном и сайлентблоком. Только после того, как болт будет отрезан, стержень можно вынуть из кронштейна, а оставшуюся головку болта и гайку выбить.

Установка реактивной тяги ВАЗ 2107

Второй этап замены реактивной тяги ВАЗ 2107 — установка новой. Сначала в упорные проушины вдавливаются резиновые втулки, смазанные мыльным раствором. Затем вставляют металлические втулки. Вставьте тягу в кронштейны и закрепите новыми болтами и гайками. Если резиновые и металлические втулки смазываются водой с мылом, то резьбовые соединения лучше обработать литолом. В следующий раз облегчит демонтаж тяги.

В этой статье речь пойдет о замене рулевых тяг на ВАЗ 2107, что приводит к их несвоевременной замене и как определить, что пора менять тягу.
Замена рулевых тяг на ВАЗ 2107 — процесс, который можно выполнить самостоятельно, не обращаясь в автосервис. Хоть эта процедура и не элементарная, с которой справится даже ребенок, но вполне реально справиться с ней самостоятельно, обладая некоторыми навыками ремонта авто.

Как определить, что рулевые тяги никуда не годятся

В процессе эксплуатации автомобиля детали подвески подвергаются чрезмерным нагрузкам, в результате чего они впоследствии приходят в негодность и становятся неспособными обеспечить безопасную и комфортную езду.

Определить, что некоторые детали подвески пришли в негодность, можно по следующим признакам:

Кулон при движении издает странные удары;
При движении по трассе подрагивает руль;
Увеличить люфт рулевого управления;
Неравномерный износ резины;
Автомобиль уводит в сторону при движении по прямой.

Если в процессе эксплуатации автомобиля вы начали замечать какой-либо из вышеперечисленных признаков, необходимо немедленно провести диагностику ходовой системы автомобиля самостоятельно или обратившись в специализированную службу.

Диагностика трапеции рулевого управления

Если вам необходимо провести диагностику подвески самостоятельно, то для этого нам понадобится смотровая яма или эстакада. Самый идеальный вариант — лифт, но такая роскошь есть не у каждого автомобилиста. Рассмотрим диагностику подвески на примере смотровой ямы.

Итак, устанавливаем машину на смотровую яму. Чтобы определить неисправность рулевых тяг, нужно знать их устройство. Некоторые автомобилисты проверяют его на биение на кручение и ошибочно думают, что он не работает.Проверьте его на сердцебиение, перемещая его вверх и вниз. Она не должна болтаться и стучать.

Также при диагностике рулевых тяг обращайте внимание на сошки маятника рулевой колонки. Так как если он зависает, а вы, не обращая на это внимания, ошибочно считаете рулевые наконечники неисправными. Также обратите внимание на сошки рулевого механизма.
Если в процессе диагностики выяснилось, что элементы подвески пришли в негодность, их необходимо заменить.

Как самому поменять рулевые тяги

Если вашему автомобилю требуется немедленная замена рулевых тяг, то в случае равномерного износа вы можете заменить как одну, так и обе тяги.Но все же рекомендуется сразу поменять всю трапецию, чтобы в дальнейшем не возвращаться к этому вопросу.

Для замены трапеции понадобится:

Набор необходимого инструмента;
Съемник шариковых подшипников;
Запасные части новые;
Немного терпения и свободного времени.

Демонтаж. Для большего удобства можно снять переднее колесо автомобиля с той стороны, где вы собираетесь менять тягу.

Перед тем, как приступить к демонтажу рулевой тяги, тщательно очистите ее от грязи и при необходимости нанесите WD-40 на резьбовые соединения, чтобы еще больше облегчить ее работу. Затем измерьте рулеткой и зафиксируйте длину поперечного звена на листе бумаги, чтобы не нарушить схождение. Осторожно извлеките шплинт плоскогубцами и закрутите гайку. Отверните гайку крепления от пальца, который крепится к сошке маятника или рулевого механизма.

Затем специальным съемником выдавливаем пальцы.Если нужного нам съемника нет в наличии, можно воспользоваться подручными средствами. Для этого возьмите молоток и аккуратно четкими и резкими движениями нанесите удары по ушку рычага поворотного кулака (место соединения пальца рулевой тяги). Выбив палец из глаза, делаем то же самое с другой стороны тяги. Вытолкнув пальцы, тяга свободно снимается.

Перед началом сборки деталей подвески убедитесь, что они установлены правильно. Шашки различаются между собой: левый и правый. Не забудьте перед установкой отрегулировать длину штанги. Он должен быть таким же, как в разобранном виде.

Откручиваем хомуты и в зависимости от того, сколько нам нужно, закручиваем или закручиваем наконечник. Установив нужную нам длину, ставим на место и собираем в обратном порядке.

При сборке желательно смазать все резьбовые соединения. Для смазки резьбовых соединений используйте нигрол. Смазывать составы литолом не нужно, так как он используется только в закрытых составах.Нигрол идеален для открытых соединений, так как хорошо отталкивает воду.

После замены рулевых тяг на ВАЗ 2107 лучше всего обратиться в ближайший автосервис для проверки углов установки колес. Как ни пытайтесь замерить тягу, устанавливая новые, некоторый перекос колес на машине все равно появится.

Использование реактивных штанг в подвеске автомобиля улучшает устойчивость и управляемость автомобиля при движении, особенно по неровным дорогам. На ходу задний мост испытывает сильные нагрузки с разными векторами направленности.Без реактивных штанг или с поврежденными штангами автомобиль начинает вести себя опасно при больших нагрузках на подвеску. Именно реактивная тяга предотвращает раскачивание машины и не дает ей опрокинуться при резком маневре. Их состояние имеет решающее значение для безопасности вождения.

Поэтому необходимо периодически контролировать состояние реактивных штанг и проводить своевременный ремонт или замену этих деталей.

Отказ реактивных штанг

Реактивная тяга ВАЗ 2107, как и любого другого автомобиля, принимает на себя нагрузку, направленную на смещение или раскачивание заднего моста.Если эти детали выходят из строя, поведение автомобиля на дороге меняется: ухудшается управляемость, увеличивается тормозной путь и даже возникает угроза резкого изменения траектории или опрокидывания автомобиля. Какие факторы вызывают поломку или износ рулевых тяг?

Статические нагрузки. Избежать этого фактора невозможно, но можно уменьшить, не перегружая машину.
Крутильные нагрузки. Чаще всего они возникают при наезде на препятствие. Вы можете уменьшить их, снизив скорость перед препятствием.
Химическое воздействие воды связано с химическими веществами, которые разбрызгиваются на дороги зимой.

Поэтому важно регулярно проверять состояние стержней и своевременно обнаруживать деформации, сколы и трещины. Появление таких знаков свидетельствует о необходимости замены деталей.

Задние тяги ВАЗ 2107 имеют слабые места — сварные швы, которыми крепятся проушины к упорам и сайлентблокам. Последние сделаны из резины, которая изнашивается намного быстрее, чем металлические детали тяги.Износ сайлентблоков способствует появлению люфта, который не позволяет стержням выполнять стабилизирующую функцию. Что касается пробоя сварного шва, то это может привести к самым плачевным результатам, вплоть до аварии.

Неисправность реактивных штанг проявляется характерным стуком в задней подвеске при движении. Такой стук свидетельствует о необходимости немедленно проверить состояние задней подвески.

Для устранения дефектов рулевых тяг, как, собственно, и для диагностики подвески, можно обратиться на СТО.Но следует знать, что ремонт и замена этих деталей — довольно простая операция, которую можно выполнить самостоятельно, даже не имея большого опыта ремонтных работ.

Последствия неисправности реактивных штанг

Как упоминалось выше, выход из строя реактивной тяги плохо сказывается на управляемости и безопасности автомобиля. Кузов автомобиля теряет устойчивость, траектория движения становится неустойчивой.

Не слишком хорошая аэродинамика «семерки» дополняет нестабильное поведение кузова, превращая машину на большой скорости в жестко управляемую машину.Поэтому необходимо устранять проблемы при первых их признаках, не дожидаясь поломки деталей.

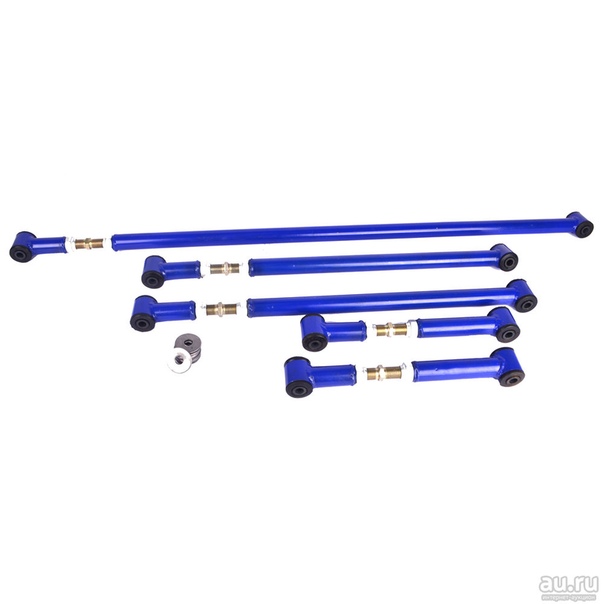

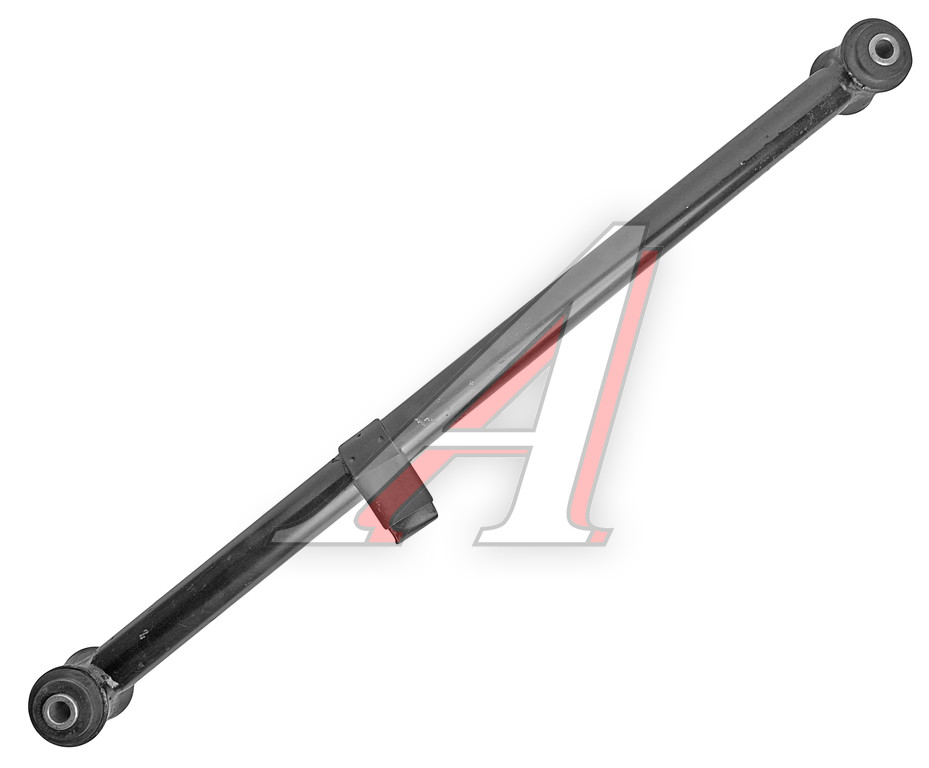

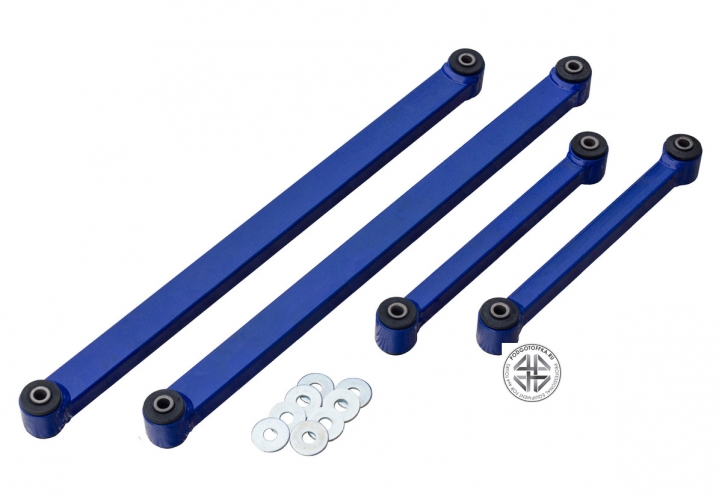

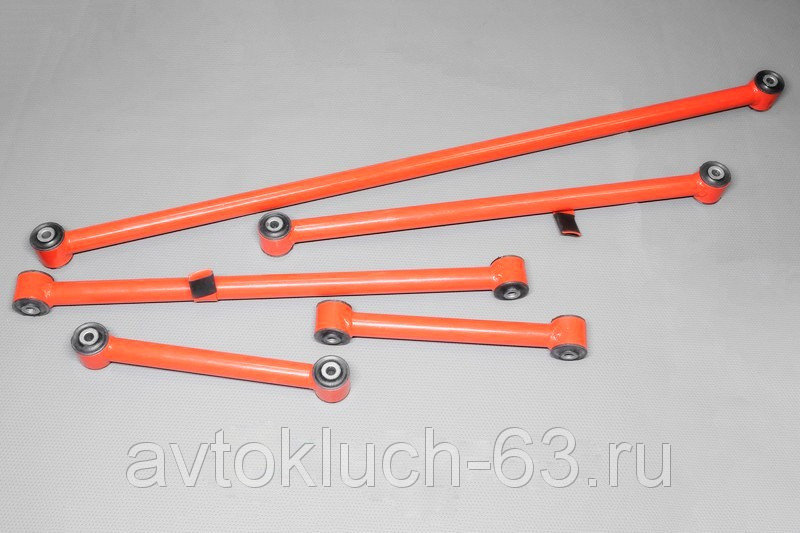

Выбор реактивной тяги

В зависимости от производителя цены на реактивную тягу ВАЗ 2107 различаются в несколько раз. Независимо от производителя, эти детали изготовлены из пружинной стали. Обычно брак можно обнаружить даже при покупке. Перед приобретением тяги необходимо осмотреть на предмет сколов и трещин, особенно в местах сварки. Лучше покупать их в проверенном магазине, но не забывайте брать товарный чек, дающий возможность вернуть товар, если брак не появится сразу.

Что необходимо для замены жиклеров ВАЗ 2107

Если вы решили отремонтировать жиклеры ВАЗ 2107, вам потребуются:

комплект гаечных ключей;
металлическая щетка;
лопатка монтажная;
WD-40 Инструмент для отвинчивания ржавых резьбовых соединений.

Снятие жиклеров

Замена жиклеров ВАЗ 2107 состоит из двух этапов: снятие старых и установка новых. Снятие тяги происходит следующим образом:

Примечание: если гайка не откручивается, необходимо срезать болт.

Используя монтажную площадку, снимите жиклер.
Если болт порезан, снимите оставшуюся часть рулевой тяги.

№

Примечание: на трещинной тяге пытаться заваривать трещины недопустимо — шов не выдержит нагрузок. Поэтому треснувшие стержни необходимо заменить.

Ремонт и установка струйных стержней

Если металлическая часть стержня в хорошем состоянии, их можно использовать повторно. Необходимо только заменить резиновые сайлентблоки. Для этого снимаем с глаз старые детали и вдавливаем новые.Для облегчения запрессовки смазать поверхность средством для мытья посуды (не разъедает резину).

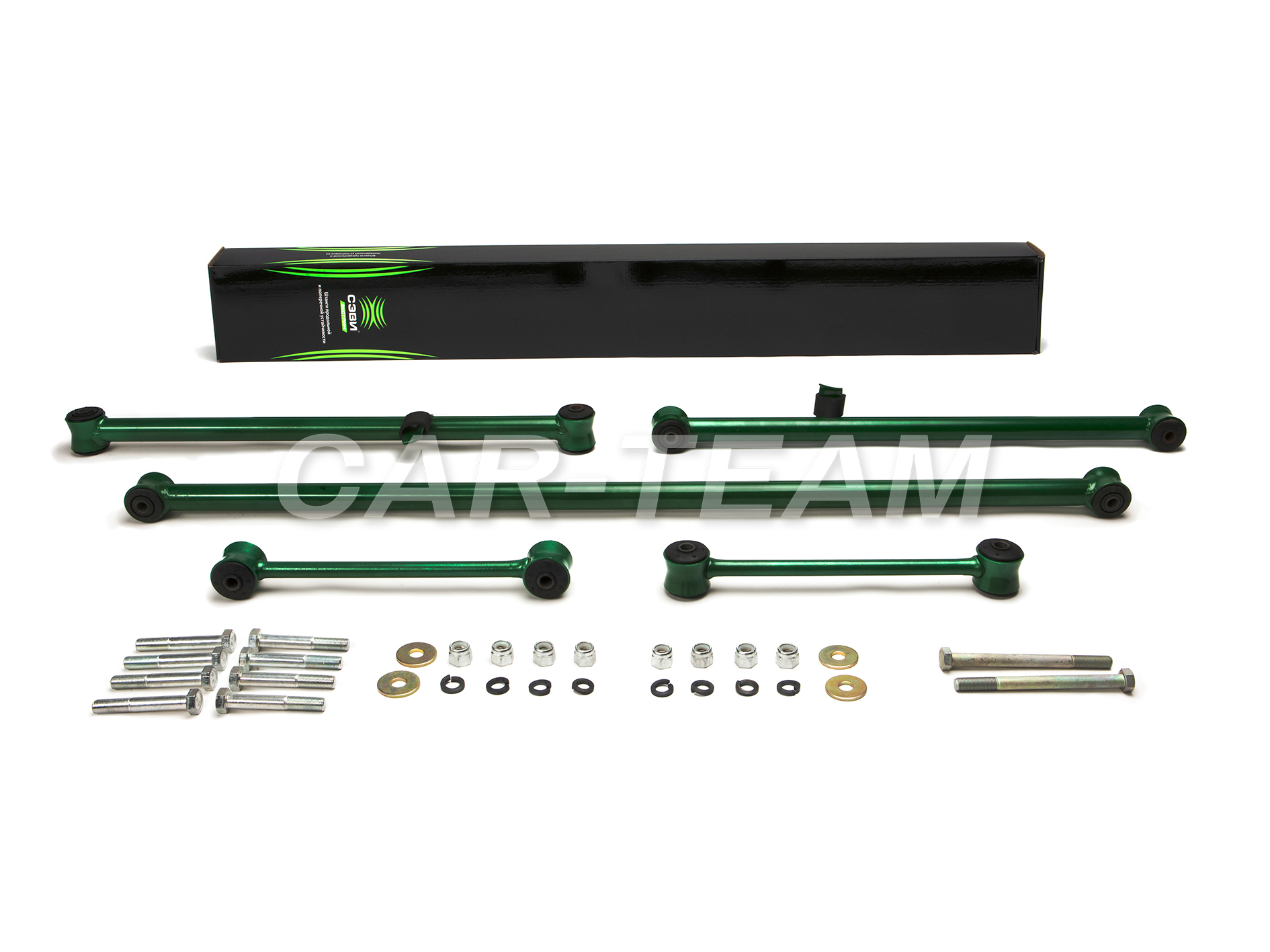

Установка новых тяг осуществляется следующим образом:

установить тяговую проушину в передний кронштейн;
смажьте крепежный болт нигролом или литолом, вставьте в кронштейн и затяните гайкой;
установить тяговую проушину заднего кронштейна;
вставить крепежный болт, смазанный нигролом или литолом, и затянуть гайку.

Из-за смещения задней оси отверстия в кронштейне и ушке тяги могут не совпадать.В этом случае необходимо откорректировать положение штанги с помощью монтажного ножа.

После установки тяг необходимо закрепить нижнюю часть заднего амортизатора.

Снятие рулевых тяг с автомобиля ВАЗ 2107
1. Установить автомобиль ВАЗ 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ВАЗ 2107 к обслуживанию и ремонту»).
2. Очищаем гайки и крышки рулевой тяги от грязи.
3. Нанесите проникающую смазку на резьбу шаровых шарниров рулевых тяг.

4. С помощью плоскогубцев снимаем шплинт с гайки, крепящей рулевой палец к рычагу поворотного кулака.

5. Рожковым ключом на 22 мм откручиваем гайку крепления рулевого пальца шарового шарнира к поворотному кулаку.

6. Сверху из моторного отсека автомобиля ВАЗ 2107 торцевым ключом на 22 мм с удлинителем откручиваем гайки (предварительно сняв шплинты) крепления рулевых штифтов боковых тяг к маятниковому рычагу (для правая рулевая тяга) и рулевой тяги (левой рулевой тяги).

7. Съемником выдавливаем пальцы рулевых наконечников и снимаем боковые рулевые тяги.

8. Перед разборкой рулевой тяги измерьте и запишите ее длину. Это нужно для того, чтобы при сборке не изменить имеющийся размер схождения колес на ВАЗ 2107. Откручиваем болты стяжных хомутов муфты и откручиваем рулевые наконечники.
Аналогичным образом снимите и разберите поперечную рулевую тягу.
9. Для снятия средней рулевой тяги отстегиваем и торцевым ключом на 22 мм с насадкой из моторного отсека ВАЗ 2107 откручиваем гайки.
10. Если пальцы шарниров боковых рулевых тяг отсоединены от маятникового рычага и сошки редуктора рулевого механизма, то съемником выдавливаем пальцы шаровых опор рулевой тяги и снимаем стержень.

Внимание
При выполнении следующей операции (чтобы не повредить резьбу) отворачиваем гайки до совпадения их концов с концами рулевых пальцев.

11. Если боковые поперечные рулевые тяги не отсоединены от проушин сошки и маятникового рычага, то пальцы шаровых опор средней рулевой тяги можно выдавить, выбив их с помощью подходящей тяги A. Предварительно поместите упор B под внутренний конец поперечной рулевой тяги.

12. Выжав рулевые пальцы, отверните гайки и снимите среднюю тягу рулевого управления.

Установка рулевых тяг на автомобиль ВАЗ 2107
1. Установите рулевые тяги на автомобиль ВАЗ 2107 в обратной последовательности. После сборки и регулировки рулевой тяги по длине затяните стяжные тяги.
2. После установки рулевых тяг на автомобиль ВАЗ 2107 необходимо самостоятельно проверить и при необходимости отрегулировать углы схождения (см. «Углы схождения на автомобиле ВАЗ-2107 — регулировка развала, схождения» «) или в специализированной мастерской.

Приветствую вас друзья на сайте по ремонту автомобилей своими руками. Реактивные тяги — важные элементы конструкции подвески автомобиля. Их задача — обеспечить общую жесткость, надежность конструкции и фиксацию заднего моста.

Такие изделия всегда изготавливаются из качественного и высокопрочного металла. Но из-за постоянных продольных или поперечных нагрузок, воздействия воды или химикатов с дороги, а также действия скручивающих сил изделие может не выдержать.

В этом случае чаще всего выходят из строя втулки реактивного звена, которые время от времени требуют замены.

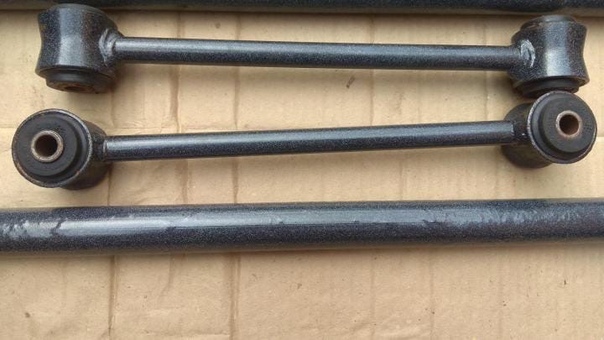

Когда менять тяги на ВАЗ 2107?

Как мы уже говорили, при изготовлении стержней используется только качественный металл (как правило, это сталь). Последний способен выдерживать огромную нагрузку на протяжении многих лет эксплуатации.

«Слабым звеном» детали являются проушины, которые не являются продолжением стержней, а только приварены к ним. Не секрет, что сварка имеет свой срок службы. Со временем суставы могут быть повреждены или даже полностью разрушены.

Для исключения проблем с перемещением и предотвращения поломки стержней необходимо время от времени проверять состояние детали.

При появлении следов разрушения, трещин, деформации и других неисправностей требуется замена жиклеров ВАЗ 2107.

При этом особое внимание уделите сайлентблокам — они часто не выдерживают нагрузки и ломаются. В результате ухудшается фиксация стержней, они перемещаются относительно основания и перестают выполнять свои функции.

При этом не стоит ждать, пока выйдут из строя резинки. Если стук происходит во время движения, осмотра и обнаружения трещин в стержнях, немедленно замените их.Вам не нужно для этого ехать на СТО — вы все сделаете сами, так как это совсем не сложно.

Особенности замены жиклеров: пошагово

Перед тем, как менять реактивную тягу на ВАЗ 2107, найдите подходящее место. Работы необходимо производить на яме или эстакаде. В крайнем случае найдите ровный участок, приподнимите и заблокируйте нужную часть автомобиля.

Для работы подготовьте:

необходимый набор ключей;
щетка по металлу;
WD-40.

Алгоритм замены реактивного звена следующий:

1. Очистите места соединения струйных стержней специальной щеткой. После обработки обязательно опрыскайте болтовое соединение WD-40 и дайте ему пропитаться.

Примечание! То, что процесс замены стержней идентичен; поэтому нет смысла описывать, как меняется каждая тяга в отдельности.

2. Бывает, что с первого раза не откручивается. Повторите процесс с клинком и подождите еще немного.

Для большей эффективности можно взять ключ с большим «плечом» и открутить гайку (конечно, если вы работаете лежа под станком, то такой вариант вряд ли сработает).

3. Как только гайка совместится с краем болта, нанесите несколько ударов молотком, чтобы сдвинуть болт с «затвердевшего» места, так как он обычно плотно входит в втулку.

4. Гаечным ключом полностью открутите гайку и снимите болт, если он не поддается, воспользуйтесь пробойником.

5. Если стержень вытащили «живьем», то нужно достать остальную часть крепления. Это можно сделать с помощью небольшой монтажной лопасти.

6. Теперь переходим ко второй части крепления. Здесь еще нужно открутить нижнюю часть амортизатора, вытащить распорную втулку и отвести в сторону, это делается для того, чтобы получить доступ к болту реактивной тяги фото 1.

8. Гайки могут затянуться слишком сильно — это нормально. Объясняется это тем, что для крепления используется самоконтрящаяся гайка.Его особенность — наличие капроновой «бортики» по краю, что делает соединение более плотным.

11. Дальше — посложнее. Особенность конструкции в том, что болт крепится со стороны коробки передач. В итоге бить по болту не очень удобно — для этого нужно раскрутить все лишнее с левой стороны (снять тормозной диск, достать полуось и так далее).

Конечно, проводить такую работу — серьезная трата времени и сил, поэтому нет смысла заниматься такой работой.Попробуйте почистить стык, обработав WD-40, а потом попробуйте открутить фото 2.

Если опять ничего не выходит, значит без болгарки не обойтись. Вырезать головку болта в зазоре между сайлентблоком и кронштейном. Проделайте ту же манипуляцию с другой стороной.

12. Используя монтажную лопатку, вытяните стержень из кронштейна.

Обратите внимание, что в случае трещины или поломки реактивной тяги не заваривайте и не пытайтесь отремонтировать другим способом — это опасно.

Лучше установить новую тягу и больше не беспокоиться о возможном выходе из строя узла.

Установка тяги осуществляется по этому алгоритму

1. Сначала установите тягу в передний кронштейн. Перед тем, как вставить болт в подготовленное место, обязательно смажьте его нигролом.

2. Вставьте реактивный стержень в задний кронштейн. В этом случае не удивляйтесь, если отверстия не совпадают.

Если штанга сломалась, то под действием нагрузок мост постоянно перемещался.Это, в свою очередь, привело к смещению крепления.

Для совмещения отверстий нужно взять монтажный нож, положить его на кронштейн и откручивать мост до совмещения отверстий. Как только отверстия отверстий станут на один уровень, вставьте болт и затяните гайку.

Путем несложных манипуляций можно самостоятельно заменить реактивную тягу и немного сэкономить на посещении СТО.

Главное не упустить момент выхода из строя тяги или гильзы.Удачи на дорогах и конечно же без поломок.

Чебурек | GTA Wiki | Фэндом

Эта статья или раздел относится к «расширенной версии» контента в версиях Grand Theft Auto V и / или Grand Theft Auto Online для Xbox One, PlayStation 4 и ПК, которые отсутствуют на Xbox 360 или версии для PlayStation 3.
Полный список функций «улучшенной» версии Grand Theft Auto V можно найти здесь.

Чебурек

Класс автомобиля

( GTA V / GTA Online )

Тип автомобиля

Автомобиль гражданский

Вместимость

4 (водитель и три пассажира)

Тип панели приборов

( GTA V / GTA Online )

Dukes (игла)

Dominator (циферблаты)

Тип колеса по умолчанию

( GTA V / GTA Online )

Мышца

Флаг (ы)

• Sports

• Появление на трейлере
• Rich Car
• Сценарий без поломки
• Может быть неоновый
• Увеличьте развал с помощью модификации подвески

Имя (а) управляющего

ЧЕБУРЕК

Текстовая метка Имя (я)

ЧЕБУРЕК

Максимальное количество одного цвета

( GTA V / GTA Online )

Расстояние между идентичными моделями

( GTA V / GTA Online )

Номерные знаки

( GTA V / GTA Online )

Стандартный белый — 100%

« Не дайте себя обмануть лаком и лаком: под отделкой выставочного зала Чебурек — не что иное, как кусок железного занавеса, переплавленный и поспешно переделанный во славу свободного рынка. Что касается слухов о том, что внешний дизайн был передан на аутсорсинг пятилетнему ребенку, у которого не было ничего, кроме карандаша и ужасного похмелья, мы можем только сказать вам, что дерегулированное предпринимательство — прекрасная вещь, и мы поддерживаем это на 100%. «

— Описание Southern San Andreas Super Autos.

RUNE Cheburek — бюджетный седан, представленный в Grand Theft Auto Online как часть продолжения обновления Southern San Andreas Super Sport Series, выпущенного 29 мая 2018 года во время мероприятия Madrazo Dispatch Services Week.^[1]

Проект

Grand Theft Auto Online

Cheburek — это смесь различных моделей модельного ряда Lada Classic. Его борта напоминают безрамочные борта ВАЗ-2101, а передок позаимствован у ВАЗ-2106. Задняя часть очень похожа на Datsun 510, но относится к линейке автомобилей Lada, ближе к ВАЗ-2101, но с небольшими изменениями, такими как более детализированные задние фонари и задний фонарь освещения номерного знака вместо установленного на бампере фонаря. .Базовые бамперы могли быть основаны на бамперах ВАЗ-2107, но с более низким профилем.

Дизайн автомобиля очень упрощен: слегка наклоненная передняя часть, набор круглых фонарей в пластиковых корпусах и большая решетка радиатора с эмблемой производителя по центру, а также хромированная окантовка вокруг нее. В салоне есть хромированные вставки вокруг окон и набор зеркал заднего вида квадратной формы, отделанных хромом, а также пластиковые вставки на нижних сторонах.Задняя часть в основном состоит из прямоугольных задних фонарей, окруженных хромированной окантовкой, а также номерного знака по центру и значка «RUNE 1200» на стороне пассажира. Как и во многих других транспортных средствах в игре, стеклоподъемники задних пассажирских дверей у Чебурека не кажутся физически доступными для скатывания. Интерьер и циферблаты автомобиля в основном унаследованы от Faction и ее вариантов, но на приборной панели установлен видеорегистратор, который является уникальным для автомобиля.

Основной цвет автомобиля применяется к кузову и центральным стойкам, а второстепенный цвет — к крыше и остальным стойкам. Это также позволяет использовать цвет отделки, который применяется к части приборной панели, дверных панелей и сидений.

Галерея современного дизайна

Производительность

Grand Theft Auto Online

Автомобиль оснащен небольшим двигателем Inline-4 с таким же звуком, что и Issi Classic, который является высокооборотистым, ноющим двигателем. Автомобиль обладает большим крутящим моментом, который вызывает пробуксовку колес при резком ускорении. Как и ожидалось для небольшого, менее мощного автомобиля, максимальная скорость Cheburek средняя, но компенсирует его быстрое и отзывчивое управление с незначительной избыточной поворачиваемостью на низких скоростях.Благодаря оригинальному дизайну подвеска кажется твердой и устойчивой к земле. Автомобиль может легко проскальзывать по углам даже без каких-либо изменений в характеристиках. Торможение приемлемое. Деформация при столкновении приемлема, хотя небольшая масса автомобиля позволяет легко разбрасывать его при столкновении с небольшой эффективностью при таране других транспортных средств.

Двигатель может иногда издавать дребезжащий звук, а трансмиссия звучит неуклюже при переключении передач, даже если автомобиль полностью отремонтирован.Однако это не влияет на характеристики автомобиля, это всего лишь звуковые эффекты, которые заставляют автомобиль чувствовать себя плохо построенным.

У Cheburek включены все четыре расширенных флага ^[2]:

Первый приводит к тому, что переключение на более высокую передачу происходит намного раньше и при более низких оборотах двигателя, что эффективно снижает скорость переключения.
Второй приводит к тому, что двигатель транспортного средства сильно разгоняется и остается на красной линии двигателя в течение гораздо более длительного периода времени перед переключением, что приводит к колебаниям оборотов.
Третий увеличивает «упругость» подвески автомобиля, заставляя ее чрезмерно подпрыгивать во время движения.

Обзор GTA Online

Статистика транспортных средств — Grand Theft Auto Online
Разгон (0-60 миль / ч в секундах)	Максимальная скорость (миль / км / ч)	Шестерни	Двигатель	Трансмиссия (FWD / RWD / AWD)	Масса (кг / фунты)	Топливный бак Размер (литры)
Погрузочно-разгрузочные работы. мета [?]
НЕТ	87/140	5	НЕТ	задний привод	1100/2425	65
Заявления на веб-сайте [?] / Значки
НЕТ	НЕТ	НЕТ	1,2 л	НЕТ	НЕТ	НЕТ
Соблюдается
НЕТ	110/177	5	FR Inline-4 (игровая модель)	задний привод	Не наблюдается	Не наблюдается
Социальный клуб Rockstar Games
			Скорость
			Разгон
			Торможение
			Тяга

Модификации

Grand Theft Auto Online

Категория		Модификация	Стоимость	Изображение
Броня		Без брони	1 000 долл. США
		Улучшение брони 20%	7 500 долл. США
		Улучшение брони 40%	12 000 долл. США
		Улучшение брони 60%	20 000 долл. США
		Улучшение брони 80%	35 000 долл. США
		Обновление брони 100%	50 000 долл. США
Тормоза		Стандартные тормоза	1 000 долл. США
		Уличные тормоза	20 000 долл. США
		Спортивные тормоза	27 000 долл. США
		Race Brakes	35 000 долл. США
Бамперы	Передние бамперы	Stock Передний Бампер	2200 долларов США
		Картонный бампер	100 $
		Снять бампер.	7 400 долл. США
		Классический бампер	$ 11 700
		Ретро бампер	14 500 долл. США
		Ретро бампер с сплиттером	14 700 долл. США
		Race Bumper	14 900 долл. США
		Race Bumper с масляным радиатором	15 100 долл. США
		Тюнер Бампер	$ 15 300
	Задний бампер	Stock задний бампер	2200 долларов США
		Картонный бампер	100 $
		Снять бампер.	7 400 долл. США
		Классический бампер	$ 11 700
		Ретро бампер	14 500 долл. США
Двигатель		Обновление EMS, уровень 1	9 000 долл. США
		Обновление EMS, уровень 2	12 500 долларов США
		Обновление EMS, уровень 3	18 000 долл. США
		Обновление EMS, уровень 4	33 500 долл. США
Взрывчатые вещества		Зажигательная бомба	5 000 долл. США
Взрывчатые вещества		Дистанционная бомба	7 500 долл. США
Фары		Фары стоковые	200 долл. США
		Частичное покрытие	750 долл. США
		Полное покрытие	$ 1340
Вытяжки		Стандартный капюшон	1600 долл. США
		Картонные вентиляционные отверстия	100 $
		Карбоновый капот	5 000 долл. США
		Спортивный капюшон	8 000 долл. США
		Карбоновый спортивный капот	9600 долларов США
		Гоночный капюшон	11 000 долл. США
		Карбон Race Hood	11 600 долларов США
		Капюшон тюнера	12 000 долл. США
		Карбоновый капот тюнера	12 400 долл. США
Рога		Основная статья: Los Santos Customs / Horns	—
Фары	Фары	Stock Lights	600 долларов
	Фары	Ксеноновые фары	7 500 долл. США
	Неоновые комплекты	Основная статья: Los Santos Customs / Lights	—
Ливрея		Нет	11 400 долл. США
		Классические полосы	$ 18 240
		Багровая звезда	$ 19 380
		Hardbass	$ 20 520
		ProLaps	$ 21 660
		Атомные шины Спонсоры: Augury Insurance, Debonaire, Flint, Pißwasser, Power Metal, Whiz и Xero.	22 800 долл. США	Шины
		Fukaru Спонсоры: Device, Fixup, Flint, Hardstand и Scooter Brothers.	$ 23 370
		Tinkle Mobile Спонсоры: Atomic, Augury Insurance, Blick, Dense, Fixup, MTL и Power Metal.	$ 23 939
		Черенковская водка Спонсоры: Dense, сталелитейный завод Grand Banks Steel Foundry, Secure Unit и Xero.	24 510 долл. США
		Расти ProLaps	$ 25 080
		ржавый	$ 25 650
Предотвращение утери / кражи		Трекер
Предотвращение утери / кражи		Полное покрытие
Зеркала		Стандартные зеркала	300 долл. США
		Пластиковые зеркала заднего вида	$ 900
		Зеркала основных крыльев	1500 долл. США
тарелки		Синий на белом 1	200 долларов
		Синий на белом 2	200 долларов
		Синий на белом 3	200 долларов
		желтый на синем	300 долл. США
		желтый на черном	600 долларов
Respray		Основная статья: Los Santos Customs / Respray Colors	—
Крыши		Стандартная крыша	200 долл. США
		Картонное вентиляционное отверстие	100 $
		Багажник на крышу	$ 1,150
		Маленький чемодан	1600 долл. США
		Load’a Багаж	1 950 долл. США
		Генераторы вихрей	2400 долларов США
		Оконные жалюзи	2500 долл. США
		Главный спойлер крыши	2 850 долл. США
Продать		Продать Автомобиль
Юбки		Stock Юбки	2 500 долл. США
		Картонные юбки	100 $
		Юбки тюнера	8 000 долл. США
Спойлеры		Нет	6000 долларов
		Картонный спойлер	100 $
		Спойлер задней двери	10 000 долл. США
		Средний спойлер задней двери	13 000 долл. США
		Наклейка спойлер задней двери	14 000 долл. США
		Задний спойлер задней двери	16 000 долл. США
		тюнер спойлер	16 500 долл. США
		Гоночный спойлер	17 000 долл. США
		Спойлер Primary Rally	17 500 долл. США
		Спойлер вторичного ралли	18 000 долл. США
Подвеска		стоковая подвеска	200 долларов
		Пониженная подвеска	1 000 долл. США
		Street Suspension	2000 долларов
		Спортивная подвеска	3 400 долл. США
		Приостановка соревнований	4 400 долл. США
		Подвеска Race	4600 долл. США
Трансмиссия		Стандартная трансмиссия	1 000 долл. США
		Уличная трансмиссия	29 500 долл. США
		Спортивная трансмиссия	32 500 долл. США
		Гоночная трансмиссия	40 000 долл. США
Турбина		Нет	5 000 долл. США
Турбина		Турбо-тюнинг	50 000 долл. США
Колеса		Основная статья: Los Santos Customs / Wheels	—
Окна		Нет	500 долл. США
		Легкий дым	1500 долларов США
		Темный дым	3500 долларов США
		Лимузин	5 000 долл. США

Галерея изображений

Grand Theft Auto Online

Видео

Выдающиеся появления в миссиях

Grand Theft Auto Online

Пункты

Grand Theft Auto Online

Общая информация

Общие

Название происходит от Чебурек / Чебурек, жареный во фритюре оборот с начинкой из рубленого или рубленого мяса и лука.Среди различных восточнославянских стран это популярный фаст-фуд в России, откуда и родились настоящие автомобили.
Уникальная модель видеорегистратора в интерьере является культурным эталоном, отражающим, что видеорегистраторы широко распространены в России в качестве защиты от коррупции в полиции и мошенничества со страховкой, а также служат дополнительными доказательствами. Это также стало онлайн-явлением в виде компиляций сбоев видеорегистраторов ^[3].
Cheburek может быть настроен как «картонный рисер», что является тенденцией оснащения автомобиля различными деталями из картона, обычно имеющими форму настоящих обвесов (боковые юбки, спойлеры, воздухозаборники и т. Д.).
- Кроме того, все доступные варианты стоят 100 долларов и имеют приоритет над стандартной ценой заказа (т. Е. Картонные юбки заменяют обычные 5500 долларов от любой второй юбки или аналогичной модификации).
Ливрея «Hardbass» является отсылкой к русской музыкальной культуре Hardbass.
- Кроме того, при его выборе внутри багажника будет добавлен динамик, который по своим функциям аналогичен тем, которые доступны для лоурайдеров от Benny’s Original Motor Works.
Ливреи «ProLaps» и «Rusty ProLaps» — это отсылка к гопникам, модифицирующим свои автомобили с помощью ливрей Adidas.
- Обе ливреи также добавят динамик при покупке, как и ливрея «Hardbass».
- Две полосы — это отсылка к форме, которую Adidas предоставил советской олимпийской сборной в 1980 году, у которой было только две полосы в качестве условия контракта.
Радиостанциями по умолчанию для Чебурека являются FlyLo FM, Los Santos Underground Radio и Soulwax FM.

Ошибки / сбои

Grand Theft Auto Online

Опция Carbon Tuner Hood имеет небольшую вмятину на модели.Этого нет в стандартном тюнерном капоте.

Список литературы

Принцип работы карбюратора ВАЗ 2107 ДААЗ

1 — винт регулировки впускного клапана акппеляционного насоса; 2 — крышка карбюратора; 3 — отсадочная камера второй камеры переходной системы; 4 — воздушный жиклер переходной системы; 5 — воздушный жиклер экологического статута; 6 — мазут эко-пивной; 7 — основная воздушная губка второй камеры; 8 — Эко-эмульсионный котел; 9 — пневмопривод дросселя второй камеры; 10 — малый диффузор; 11 — куртки; 12 — нагнетательный клапан ускорительного насоса; 13 — ускорительный насос опрыскивателя; 14 — воздушная заслонка; 15 — главный воздушный кулачок первой камеры; 16 — отсадочная машина пускового устройства; 17 — воздушный жиклер холостого хода; 18 — устройство автоматического пуска; девятнадцать — электромагнитный клапан с топливным краном холостого хода; 20 — игольчатый клапан подачи топлива; 21 — топливный фильтр; 22 — штуцер подачи топлива; 23 — поплавок; 24 — винт заводской регулировки системы холостого хода; 25 — главный топливный бункер первой камеры; 26 — регулировочный винт качества рабочей смеси; 27 — регулировочный винт состава рабочей смеси; 28 — дроссель первой камеры; 29 — Корпус поплавковой камеры; 30 — дроссель второй камеры; 31 — корпус дроссельной заслонки; 32 — эмульсионная трубка; 33 — главный топливный домкрат второй камеры; 34 — клапан ускорительного насоса; 35 — впускной клапан ускорительного насоса; 36 — Рычаг привода нагнетательного насоса.

ВАЗ 2106 карбюратор ДААЗ 2107-1107010-20 устройство

На автомобиле ВАЗ-2106 карбюратор Озон на данный момент установлен ДААЗ модели 2107-1107010-20. Карбюратор ДААЗ 21053-1107010 применяется на автомобиле ВАЗ-21065 (модель на базе семейства карбюраторов Солекс).

Карбюратор Озон эмульсионный, двухкамерный, с падающим потоком. Имеет одну сбалансированную поплавковую камеру, две основные системы дозирования, устройство обработки (эко-статут) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой. камера, электромагнитный запорный клапан одноходовой системы, золотник Устройство устройства картера газов В пазовом пространстве пневмопривод дроссельной заслонки второй камеры.Управление воздушной заслонкой первой камеры — ручное, с тросовым приводом. После запуска двигателя заслонка автоматически завинчивается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор оснащен вакуумной арматурой для управления регулятором угла опережения зажигания.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо проходит через основные топливные жиклеры (первую и вторую камеры) в эмульсионные колодцы и эмульсионные трубки, где оно смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливно-воздушная эмульсия через распылители попадает в малый и большой диффузоры карбюратора.

Топливный канал системы холостого хода перекрывается клапаном электромагнитной блокировки после выключения зажигания. Нормальное состояние клапана напряжения — открытый.

Система холостого хода отбирает топливо из эмульсионного колодца первой камеры.Топливо проходит через форсунку, конструктивно объединенную с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через воздушную струю холостого хода и открывающиеся отверстия первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие — более жирное, а другой — регулировочный винт, иначе называемый качественным винтом) подается в отверстие, перекрывая иглу винтового винта, где дополнительно смешивается с воздухом. а затем через эмульсионное отверстие попадает во входной трубопровод.Состав смеси регулируется качественным шнеком.

При частичном открытии дроссельных заслонок (до включения в работу основной системы дозирования) топливно-воздушная смесь поступает в камеры через переходные отверстия — по два в каждой камере.

Eco-statute обеспечивает подачу топлива непосредственно из поплавковой камеры в распылитель Eco-status, который расположен в диффузоре второй камеры. Эко-статут включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Насос ускорительный — диафрагменный, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки топливная порция впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос оборудован шаровыми кранами. Один клапан реверсивный — расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при впрыске топлива через диафрагму.Другой клапан находится в опрыскивателе. Он открывается под давлением впрыскиваемого топлива и закрывается под действием веса шара, как только прекращается подача топлива. Избыточное топливо при впрыске проходит через байпасный отсек обратно в поплавковую камеру.

Производительность насоса зависит от профиля кулачка, диаметра отверстия байпасного гиббера, профиля и длины регулировочной иглы в байпасном канале качания. Регулировка в процессе работы Ускорительный насос не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой. При вытягивании рукоятки привода («SUPPACE») с места водителя воздушная заслонка закрывается, а дроссельная заслонка первой камеры открывается на 0,7-0,8 мм (пусковая установка). При первых пробоях в цилиндрах дроссельная заслонка передается на диафрагму, которая через шток и тягу открывает воздушную заслонку. Максимальное значение открытия заслонки регулируется упорным винтом диафрагмы, расположенным под завинчивающейся крышкой.

Регулировка и ремонт карбюратора ДААЗ 2107-1107010-20

ВНИМАНИЕ! Все работы по ремонту и регулировке карбюратора ВАЗ 2106, связанные с его частичной разборкой, а потому требующие чистоты и аккуратности, мы рекомендуем на снятом карбюраторе. Перед разборкой карбюратора небольшой жесткой щеткой с беспыльным ворсом, смоченной бензином или керосином, удалите загрязнения с его внешней поверхности. Для этого удобно использовать аэрозольный баллончик «для промывки карбюратора» со специальным составом.Использованная тряпка должна быть чистой, не оставлять волокон и ниток.

Целевые данные карбюратора на ВАЗ 2106

Параметры	Первая камера	Вторая камера
Диаметр, мм:
диффузор	22	25
смесительная камера	28	36
Глоток топлива основной	1,12	1,5
главный воздухозаборник	1,5	1,5
ползун на холостом ходу	0,5	0,6
наружный воздушный стабилизатор	1,7	0,7
топливная балка Econostata	—	1,5
эко-статус воздушной подушки	—	1,2
эмульсионный гиббер Economist	—	1,5
панк Air Gibrel	0,7	—
gykler Пневматический дроссель	1,5	1,2
Отверстия для опрыскивателя для насоса	0,4	—
Экспозиция Jicker Accelerator Pump	0,4	—
Подача ускорительного насоса на 10 полных ходов, см. 3	7 ± 25%	—
Номер испытания распылением смеси	3,5	4,5
Калибровочный номер эмульсионной трубки	F15	F15
Расстояние поплавка от крышки карбюратора с прокладкой, мм	6.5 ± 0,25.
Зажимы демпферов для регулировки пускового устройства, мм:
воздух	5,5 ± 0,25.
дроссельная заслонка	0,9–1,0

Подъемник — это устройство для точного дозирования топлива, воздуха или их смесей (эмульсий). Дозировка происходит через калиброванное отверстие в челюсти. На карбюраторах 2105, озон 2107 в разных системах 13 заедов. Учитывайте их целевые данные и расположение на карбюраторе.Эта информация может быть полезна при проверке соответствия займов ставкам, настройке карбюратора на минимальный расход топлива или, наоборот, настройке увеличения мощностных характеристик двигателя подбором джеков.

Какой ты стоишь (размеры)

Параметры и тарифные данные карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон
Основные системы дозирования
Диаметр камеры смешения
1-я камера — 28 мм
2-я камера — 32 мм
Диаметр узкой части большого диффузора
1-я камера — 22 мм
2-я камера — 25 мм
Маркировка малого диффузора
1-я камера — 3.5
2-я камера — 4,5
Диаметр основных топливных узлов
1-я камера — 1,12 мм
2-я камера — 1,50 мм
Диаметр главных воздуховодов
1-я камера — 1,50 мм
2-я камера — 1,50 мм
Система холостого хода и переходные системы
Диаметр топливного бикера на холостом ходу
1-я камера — 0,50 мм
Диаметр воздушного гибера холостого хода
1-я камера — 1,50 мм
Диаметр топливного крана переходной системы 2-й камеры — 0. 6 мм
Диаметр воздушного гибера переходной системы 2-й камеры — 0,7 мм
Насос акцепторный
Диаметр распылительного отверстия — 0,4 мм
Производительность за 10 нажатий — 7,0 ± 1,75 см3
EcoPostat (2-я камера)
Диаметр мазута — 1,50 мм
Диаметр воздушного гиббера — 1,20 мм
Диаметр эмульсии гиблера — 1,50 мм
Пневматический карбюратор камеры дрейфа
Диаметр воздухозаборника
1-я камера — 1.50 мм
2-я камера — 1,20 мм

Регулировка

В первую очередь следует провести детальный осмотр, при этом все должно быть вымыто и очищено от грязи и других недостатков.
После необходимо очистить сетчатый фильтр и промыть поплавковую камеру.
И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).
Внимание! Выполнение данных работ не требует демонтажа карбюратора.
Проверка сетчатого фильтра, который находится перед входом в поплавковую камеру, проводится не реже одного раза в 60 000 км пробега.

Замена

Основная проблема, которая периодически возникает в работе карбюратора ВАЗ 2107 — засоряются куртки, вследствие чего происходит их проходимость. Для обслуживания рекомендуется продуть или промыть их специальной жидкостью, которой промывается карбюратор. Согласно инструкции по применению этих жидкостей, жиклеры можно обрабатывать поверхностно, не разбирая карбюратор.Аналогичным образом можно выполнить и продувку.
Часто этих мер бывает достаточно для восстановления работоспособности топливной системы ВАЗ 2107. Но при значительном засорении все же требуется разборка карбюратора с попеременным закручиванием и промывкой жиклеров. Лучше делать это на ровной поверхности, застеленной газетой или чистым порогом, чтобы большое количество мелких деталей, из которых состоит карбюратор, не потерялись и не перепутались.
После очистки и сборки рекомендуется регулировка на холостом ходу и под нагрузкой.Для этого используются специальные регулировочные винты. Сначала регулируют обороты в режиме холостого хода, добиваясь стабильной работы двигателя на оборотах 800-1000 об / мин. После этого проверяется работоспособность двигателя под нагрузкой, отсутствие отказов при переходе с холостого хода на максимальные обороты. При их появлении винт качества увеличивает количество топлива в смеси, одновременно доводя количество количества для установки холостого хода до заданного ранее значения.

Как правило, карбюраторы марки: Solex, Weber и Ozone, их популярность за долгие годы работы не уменьшилась, а наоборот, увеличилась.Однако, как и все в этом мире, со временем карбюраторы выходят из строя и нуждаются в ремонте, чистке, а также настройке, что, в свою очередь, «загружает» автовладельцев, требуя от них определенных знаний и свободного времени.

В целях экономии времени и денег предлагаю вашему вниманию подробное руководство, как почистить карбюратор, произвести его обслуживание, а также как отрегулировать карбюратор ВАЗ 2107.

Что такое карбюратор И «что такое» это ест? »

Принцип работы карбюратора разных производителей По сути, одинаков, его задача — создать топливную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит возгорание… ну думаю, тогда поймете !?

Карбюраторы бывают трех видов: поплавок — это, наверное, самый распространенный среди всех, хвоя и барбарис — довольно редкое явление.

В сегодняшней статье поговорим о карбюраторе Озон, который устанавливается на ВАЗ 2107. После этого вы узнаете, как чистить карбюратор и как настраивается карбюратор ВАЗ 2107. Прежде чем начать что-то понимать, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от установленных на аналогичную модель автомобиля.

ДААЗ 2107-1107010 — устанавливались на ВАЗ 2105, а также ВАЗ 2107.
ДААЗ 2107-1107010-20 — устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.
ДААЗ 2107-1107010- 10 — устанавливается на моторы ВАЗ 2103 или без вакуумного корректора с распределителем зажигания.

Рассмотрим основную часть карбюратора ВАЗ 2107

Автономная система холостого хода.
Поплавковая камера.
Распределительный клапан холостого хода.
Эконостат.
Система дозирования.
Дроссельная заслонка.
Отсек отвода режущего газа.
Переходная система обеих камер.

Этих знаний достаточно, чтобы почистить и отрегулировать карбюратор ВАЗ 2107. Больше знать — нет необходимости, хотя это не мешает общему развитию.

Теперь рассмотрим, как устроен карбюратор, обеспечивающий распределение топливовоздушной смеси:

Регулировка карбюратора Производится после чистки и сборки.Перед тем, как приступить к разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика — «Не будь лихо, пока тихо», нужно не лазить там, где все в порядке, или разбирать то, что не в порядке. связанные с поломкой.

Как правильно отрегулировать карбюратор ВАЗ 2107

В первую очередь следует произвести детальный осмотр, при этом все должно быть отмыто и очищено от грязи и других недостатков.
После необходимо очистить сетчатый фильтр и промыть поплавковую камеру.
Далее необходимо прочистить воздушные жиклеры.
И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение данных работ не требует демонтажа карбюратора.

Проверка сетчатого фильтра, расположенного перед входом в поплавковую камеру, проводится не реже одного раза в 60 000 км пробега.

Как проверить сетчатый фильтр

Это делается следующим образом.Воспользуйтесь возможностью ручной замены топлива и залейте в поплавковую камеру горючее, тогда вы сможете увидеть, как закрывается запорный клапан. Отодвинув верхнюю крышку фильтра, снимите вентиль. Его необходимо тщательно обработать в растворителе, а затем высушить сжатым воздухом.

Когда двигатель некорректно ведет себя при нагрузках, сбоях или потере мощности, либо авто «плохо реагирует на педаль», скорее всего, у вас проблемы с подачей топлива. К тому же часто причиной того, что становится неисправный сетчатый фильтр.

Важно! Подложите дно поплавковой камеры с помощью пластичной или другой тряпки — это категорически запрещено, так как после такой очистки на дне камеры может остаться незаметное для глаза волокно, которое во время работа будет освещена вашими струями.

Очистка поплавковой камеры производится резиновой грушей с последующей сушкой аналогично сжатым воздухом.

Проверка герметичности запорной иглы производится грушей, так как сила давления, возникающая при ее сдавливании, равна давлению в топливном насосе.Устанавливая крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. При установке вы должны почувствовать сильное давление, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха. В случае хотя бы малейшей протечки необходимо заменить иглу и корпус клапана.

Регулировка карбюратора ВАЗ 2107: Поплавковая система

Для регулировки поплавковой системы необходимо сделать следующее:

Проверить положение поплавка, при необходимости выровнять кронштейн держателя.Это необходимо для правильного равномерного опускания поплавка в камеру.
Далее — регулировка при закрытом игольчатом клапане. Откройте крышку камеры, затем отодвиньте поплавок и медленно потяните язычок кронштейна. Задача — добиться необходимого значения между крышкой крышки и поплавком, оно должно быть в пределах 6-7 мм, ни в коем случае уже не меньше. В состоянии пикирования более 1-2 мм, если больше, то иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно быть 15 мм.

Эту процедуру можно проводить на разобранном карбюраторе или непосредственно на двигателе.

Регулировка карбюратора ВАЗ 2107: Система запуска

Для того, чтобы отрегулировать систему запуска, необходимо снять воздушный фильтр, после чего нужно запустить двигатель и вытащить саблики на себя.

Откройте воздушную заслонку принудительно на 1/3, затем установите скорость 3200-3600 в минуту.

После этого отпустите воздушную заслонку и установите скорость вращения на 300 меньше начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107

Для регулировки холостого хода Вам необходимо прогреть двигатель до рабочей температуры, после этого качественным винтом выставить максимальное количество оборотов, с помощью номера регулировочного винта выставить значение до 100 об / мин. выше нормы. Запустите двигатель с помощью качественного винта, отрегулируйте скорость.

& nbsp.

Работа двигателя вашего автомобиля, в первую очередь, зависит от того, на каком двигателе установлен двигатель. А если быть более точным, то что такое топливно-воздушная смесь. И очень важно, чтобы правильное количество воздуха смешивалось с определенным количеством топлива. Ведь при соблюдении пропорций двигатель будет выдавать максимальную мощность при относительном КПД. А это зависит от того, как отрегулировать карбюратор на ВАЗ 2107. Ведь именно за воздух отвечает карбюратор.

Это можно сделать несколькими способами, в зависимости от разновидности карбюратора. Они мембранные, поплавковые, игольчатые. Что касается карбюраторов автомобилей ВАЗ 2107, то они относятся к поплавковому типу.

Если вы желаете увеличить срок службы мотора, а также его КПД, следует обратить должное внимание на состояние и настройку такого агрегатного узла, как карбюратор.

Модификация карбюратора

Первое, что вам нужно сделать перед тем, как приступить к регулировке карбюратора на вашем автомобиле — выяснить, какая модель на нем стоит:

Наличие вакуумного корректора зажигания говорит о том, что перед вами двигатель ВАЗ 2103/2106 и карбюраторная модификация 2107-1107010-20.
Если у вас двигатель «шестерка», но нет корректора, то перед вами карбюраторная модификация 2107-1107010-10.

Признаки неисправности

Для решения проблемы необходимо знать признаки и причины ее возникновения. Учитывая, что работа карбюратора напрямую влияет на динамические качества автомобиля, можно отметить следующие признаки неисправности:

Двигатель жесткий, долго может «чихнуть».
Во время прессования могут наблюдаться рывки, провалы в работе двигателя, машина может дергаться.
Тяжелый и долгий разгон, как ни давили на газ.
Аномальный «воравьё» двигателя (с).

Если вы начали следить за одним или несколькими признаками этого списка, значит, вы должны были сделать регулировку карбюратора.

Наилучшее качество регулировки вы получите, если снимете карбюратор с машины. Во время работы его нельзя использовать для чистки форсунок из шерсти, тканей и других видов проволоки.

Регулировка поплавковой системы

После того, как вы сняли карбюратор, лучше всего сначала отрегулировать систему поплавка.

Если поплавок правильно отрегулирован, его ход будет в пределах 6,5 мм с одной стороны и 14 мм с другой. Вам не составит труда отрегулировать его, вы можете воспользоваться шаблоном проверки, установив камеру вертикально. Таким образом, поплавок будет немного соприкасаться с шариком клапана, но не будет оказывать на него давления.

Если вы заметили, что не соответствует 6.5 мм, затем следует немного согнуть игольчатый клапан, чтобы получить необходимое значение.

Затем отрегулируйте уровень открытия игольчатого клапана, именно он отвечает за подачу топлива в камеру. Когда в камере достаточно бензина, поплавок поднимается, уменьшая расход бензина, но если резко ударить по газу, он откроется, топливо начнет расходиться более интенсивно, и поплавок опускается, открывая клапан.

После этого нужно отрегулировать расход поплавка с другой стороны.Проверить на отклонения, сняв крышку до упора, расстояние должно быть 14 мм. В случае несоответствия этому значению отрегулируйте крепление кронштейна так, чтобы расстояние не превышало 14 мм.

После того, как вы проведете описанное выше действие, поплавок будет иметь около 8 мм.

Регулировка стартера

Необходимым этапом регулировки карбюратора является регулировка пускового устройства, так как он запускается при холодном двигателе. При этом топливовоздушной смеси можно подавать в несколько раз больше, чем бензина, чем в рабочем режиме работы.

Частота пускового устройства на карбюраторе ВАЗ 2107 — 1500 об / мин, что соответствует работе двигателя на холостом ходу.

Ниже приводится схема пускового устройства:

Принцип работы пускового устройства таков, что когда вы тянете за сцену, вы одновременно активируете его:

трос тянет за трехпозиционный рычаг и при повороте против часовой стрелки снимает его;

Телескопическая тяга

также движется, поворачивая рычагом демпфер самолета;
другое плечо трехсекционного рычага действует на ось дроссельной заслонки первой камеры;
воздушная заслонка оказывается в закрытом положении, а дроссельная заслонка немного расчленена и имеет пусковой зазор.

Решив отрегулировать пусковое устройство, сначала снимаем карбюратор, потом:

Поверните рычаг заслонки воздушного потока так, чтобы она полностью закрылась. В этом положении создается устройство.
Провернуть карбюратор. Измерьте зазор между стенкой канала и краем дроссельной заслонки. У правильно отрегулированного карбюратора он находится в пределах 0,85-0,9 мм. Чтобы проверить это, вы можете использовать зонд.
Если зазор не соответствует норме, исправьте его, загибая тягу рычага дроссельной заслонки.

После регулировки этого зазора перейдите к зазору «А». Это расстояние между воздушной заслонкой и стеной:

Закройте заслонку, прогнув пусковое устройство.
Для создания условий нагнетаемого воздуха сплетем стержень.
Шток натягивает тягу паза, в результате чего между стенкой и краем заслонки появляется щель.
В правильно отрегулированном пусковом устройстве зазор «А» находится в пределах 5-5.4 мм.
Если он не входит в этот диапазон, его необходимо отрегулировать. Для этого поверните регулировочный винт.

Как отрегулировать холостой ход на ВАЗ 2107

Перед тем как приступить к регулировке холостого хода, необходимо позаботиться о том, чтобы двигатель прогрелся до рабочей температуры, это должно быть правильно:

Увеличьте скорость до максимальной частоты. Для этого откручиваем качественный винт. Смесь становится «богатой».
Увеличьте скорость еще больше, затянув винт количества смеси против часовой стрелки.
Проверить, поднимаются ли обороты еще выше, повернуть в разные стороны винта качества, не меняя положение числа числа числа количества. Если обороты выросли, то повторите два предыдущих пункта еще раз;
Найдя нужную позицию числа числа числа, не касаясь его, выставить качество оборота в диапазоне 850-900 об / мин.

Это очень простой, но удобный способ настройки.Можно ориентироваться на показатели электронного тахометра, слуховые ощущения, а также показания на приборной панели.

Для регулировки:

До остановки стекания.
В этом случае воздушная заслонка вторичной камеры будет находиться в вертикальном положении.
В случае, если заслонка открыта не полностью, ее необходимо отрегулировать.
Для этого ослабьте винт крепления привода клапана, он поднимется вертикально, затем затяните его.

Регулировка привода дроссельной заслонки

Следует правильно настроить этот привод, иначе у автомобиля будет худшая динамика скорости.Для того, чтобы его настроить, вам понадобится напарник, ключ на 8, простая отвертка, штангенциркуль и фонарик.

Как регулировать:

Первым делом топим до остановки «Sandage».
Партнер должен выжать газ до пола. Дроссель в этом случае при правильной регулировке поднимется по вертикали. Приложите фонарик, чтобы убедиться в этом.
Дайте напарнику отпустить педаль газа, при этом демпфер без зазоров закроет первичную камеру.
Если заслонка не полностью открывается или закрывается, необходимо отрегулировать длину тяги привода.
Убрать тягу, измерить ее длину. Оно должно быть ровно 80 мм. Если есть несоответствие, затяните контргайки, чтобы установить желаемую длину.

Стоит отметить, что еще есть ряд операций с карбюратором, но проведя описанные выше действия, вы избавляетесь от большинства проблем с топливовоздушной смесью.В случае, если у вас возникнут более серьезные проблемы, лучше обратиться к специалисту по этому вопросу. Как правило, выполнения предложенной инструкции достаточно для качественной регулировки карбюратора.

Видео

Полезные советы по регулировке карбюратора ниже:

Автомобили Волжского автозавода седьмой модели оснащены бензиновыми двигателями различных модификаций. Карбюратор 2107 1107010 устанавливался на силовые агрегаты рабочим объемом 1500 куб. см и обеспечил его достаточно высокими техническими характеристиками.ПОДРОБНОЕ ОПИСАНИЕ, ХАРАКТЕРИСТИКИ КАРТОЧКИ приведены в руководстве по эксплуатации автомобиля. Здесь вы можете найти порядок настройки работы устройства в разных режимах.

Указанная модель карбюратора разработана специалистами Димитровградского автоагентского завода по техническому заданию АвтоВАЗ. Позже выпуск этого устройства был налажен на Ленинградском заводе, где получил собственное имя пекаря. Под этим брендом устройство поставляется на рынок запчастей к автомобилям ВАЗ различных модификаций.

По устройству данное устройство абсолютно идентично продукции ДААЗ, при этом специалисты и автовладельцы отмечают высокое качество комплектующих и сборки. При этом стоимость карбюратора пекаря значительно ниже аналогов. Этим обстоятельством и объясняется тот факт, что данный агрегат все чаще используется на автомобилях ВАЗ разных моделей А в том числе и знаменитой семерки.

Устройство карбюраторное

Устройство предназначено для создания топливовоздушной смеси определенного состава на двигателях ВАЗ различных моделей.Карбюратор бакера имеет следующее устройство:

поплавковая камера;
основные системы дозирования — два контура;
пусковое устройство мембранного типа;
двигатель и привод от пневмоустройства;
диафрагма ускорительного насоса;
система холостого хода с отключением электроклапана;
Система перехода на включение вторичной камеры.

На карбюраторах типа пекаря, который предназначен для установки на автомобили ВАЗ, имеется специальное устройство для обеспечения вентиляции картера двигателя.Газы, которые пробиваются в корпус силового агрегата по трубке, через карбюратор попадают в камеру сгорания автомобиля. Это снижает токсичность двигателя автомобиля ВАЗ до приемлемого уровня. Карбюраторная модель Бакерд отличается более высокой надежностью, чем аналоги.

Технические характеристики карбюратора

Продукция марки Bakers, предназначенная для использования на силовых агрегатах ВАЗ, не отличается от подобных устройств ДААЗ. Основные параметры карбюраторов этого типа:

Дозирующие системы: диаметр камеры первичной — 28 мм, вторичной — 32 мм.
Геометрия диффузора: камеры №1 — диаметр 22 мм и №.2-25 мм;
Jetgers системы дозирования топлива основной, для первичной камеры — 1,12 мм, для вторичной — 1, 50 мм.
Размеры форсунок данной системы для обеих частей устройства и составляют 1,5 мм.

Основными показателями агрегата переходной системы карбюратора, обеспечивающими ему достаточно высокий подхват, являются габариты и характеристики. Диаметр отверстия предназначен для обеспечения подготовительных процессов при подключении вторичной камеры устройства.При последовательном нажатии на рычаг происходит десятикратный впрыск до 7 мл топлива в камеру. Это позволяет добиться резкого разгона автомобиля ВАЗ в карбюраторе пекаря.

Регулировка холостого хода

Настройка исправного устройства, предназначенного для перемешивания, производится с помощью следующих инструментов и инструментов:

тахометр встроенный или подключаемый;
прибор для определения токсичности выхлопных газов по содержанию окиси углерода;
отвертки с плоским шлицем.

Порядок выполнения регулировки карбюраторного типа пекарни на двигателях ВАЗ:

Проверка уровня производится в поплавковой камере с помощью специального шаблона.
Проверить зазоры между контактами в распределителе зажигания и состояние свечей. Они должны соответствовать двигателю по калибровочному номеру.
Силовой агрегат запускается и не работает без нагрузки, пока не будет достигнута рабочая температура.
Поворачивая винт количества смеси, установите частоту вращения коленчатого вала в пределах от 820 до 900 оборотов в минуту.
Вращая винт качества смеси, одновременно контролируйте концентрацию CO в выхлопе. При температуре воздуха 20 ° С и нормальном атмосферном давлении этот показатель должен составлять от 0,5 до 1,2%.
Винт количества смеси карбюратора пекарен снова добивается восстановления параметров холостого хода двигателя ВАЗ.

тегов жизни — фотографии, классифицированные машинным обучением

О ПРО

LIFE Tags объединяет более 4 миллионов изображений из журнала LIFE.
архивы в интерактивную энциклопедию с помощью машинного обучения.
Публикуется еженедельно с 1936 по 1972 г. и ежемесячно с 1978 по 1972 г.
2000, журнал LIFE был самым популярным журналом фотожурналистики.
В Соединенных Штатах.Наш эксперимент приносит этот культовый журнал
к жизни.

С помощью машинного обучения мы классифицировали миллионы изображений
автоматически в формат каталога на основе тысяч
этикетки. В этом проекте мы использовали Google Image Content-based
Алгоритм аннотации (ICA) для создания этикеток на основе изображения
пикселей. Он основан на глубокой нейронной сети, используемой в Google Photo.
поиск, который был обучен миллионам изображений и этикеток, чтобы
распознавать категории для этикеток и изображений.

Вы можете легко перемещаться по фотоархиву журнала LIFE с помощью
просмотр категорий изображений и ярлыков. Новый случайный
макет создается при каждом посещении, с различным выбором ключа
изображения и заголовки. Мы сгруппировали ярлыки по категориям с помощью
алгоритм ближайшего соседа, который находит связанные метки на основе
векторы функций изображения. Алгоритм ICA обеспечивает цифровую
информация для каждого изображения, которую мы перевели в ключевые слова,
сравнил и сгруппировал вместе.

Каждое изображение имеет несколько ярлыков, связанных с элементами, которые
признал. Нажмите, чтобы просмотреть полноразмерное изображение и пунктирные линии
покажет вам, где расположены соответствующие элементы.

Все лейблы были автоматически связаны с их ВИКИПЕДИАМИ.
определение, чтобы предоставить дополнительный контекст.

Задние пружины

на ваз 2107 какие лучше

ВАЗ 2107 — автомобиль, который отличается технической простотой.Создан специально для езды по дорогам России, для ее климата. Но, несмотря на высокую выносливость этого автомобиля, плохое качество дорожного покрытия часто вызывает проблемы в задней подвеске. Первыми сигналами о том, что водителю пора заглянуть под днище автомобиля, являются:

Частые поломки в карьерах;
Появление нехарактерных шумов и ударов;
Отклонение автомобиля от прямой.

На ВАЗ 2107 на заводе установлена задняя зависимая подвеска, имеющая цилиндрические винтовые пружины и гидроамортизаторы.Четыре продольных стержня и один поперечный стержень на резинометаллических сайлентблоках удерживают балку заднего моста на кузове. Все сайлентблоки, устанавливаемые на подвеску, имеют одинаковую конструкцию и могут заменять друг друга, что в несколько раз упрощает их замену и ремонт.

Пружины в конструкции задней подвески упираются в верхние концы резиновых прокладок, которые изолируют вибрацию и, в свою очередь, упираются в корпус, а пластиковые прокладки надеваются на нижние концы пружины, которые упираются в чашки, которые приварены к балке заднего моста.Возможность сжатия пружин регулируется специальными цилиндрическими упорами, которые штампуются в корпусе. Концы упоров снабжены резиновыми буферами. Еще один дополнительный буфер, контролирующий сжатие, находится на кронштейне над картером. Амортизаторы закреплены на сайлентблоках.

Замена рессор ВАЗ 2107 очень часто является способом устранения неисправности в задней подвеске. Осмотр в этом случае всегда проводится на подъемнике или специальной смотровой яме.Иногда используются домкраты, но их мощности не хватает для проведения полного осмотра и диагностики. Амортизаторы и втулки шарниров также очень частые причины поломки. Они быстро изнашиваются и выходят из строя, как пружины. Трещины и сколы на резине внутренних втулок также приведут к неисправности устройства. Некоторые виды неисправностей можно определить, разобрав автомобиль. Например, о повреждении амортизатора сигнализируют следы масла на стенках его корпуса.

Замена рессор задней подвески требует определенных знаний и навыков от мастера, хотя это не самые сложные из существующих видов ремонтных работ.Несколько простых советов помогут упростить процесс:

Перед ремонтом задней подвески обязательно закрепите автомобиль устройствами предотвращения отката.
Отвинтите заржавевший болт, гайку или крепеж, сначала очистите проволочной щеткой, затем смочите специальной жидкостью, например керосином.
Полностью разбирать задний мост для ремонта не требуется. Вы можете заменять детали одну за другой. Но демонтажа продольной планки не избежать.Для этого вам понадобится ключ «19».
Чтобы вам не приходилось выполнять одну и ту же работу несколько раз, замените сразу все те детали, которые выглядят подозрительно.
Пружины заменяются только после снятия амортизатора. Меняйте их по очереди. Если опорное кольцо потеряло форму, то его тоже нужно заменить.

Разбор подвески хоть и не требует от мастера высокого мастерства, например, ремонт электрооборудования для ваз, но все же является ответственной процедурой.Поэтому, если у вас нет опыта работы с сантехникой, лучше довериться мастерам СТО.

а) Установил
б) от четырех
в) с нивы
Посоветуйте кто знает что.

Сколько лет пружинам? Если их много, то лучше купить и поставить пружины от 2107 или подложить подушки под пружины. Если дисков 14 или 15, то между барабаном и диском можно поставить гайку, не повредит.

В общем такая проблема — 2 человека сидят сложа руки и хвост падает на рундуки — шорты КПП.И тут я решил поставить газ, а это еще 50 кг. В общем, пружины заменить, а какие? Есть несколько вариантов:
а) Установил
б) от четырех
в) от нивы
г) поставить какие-то проставки
Посоветуйте кто знает что.
А фара начала запотевать, что мне было делать?
а) с штанами думаю такая же беда будет
б) если поставить из 4 то жопа «зедерца» вверху, но прямо при практически любой нагрузке
в) даже не думай
г)

Я бы посоветовал поставить пружины с переменным шагом витка, т.е.е. при увеличении нагрузки они становятся жестче, можно от 4 … хотя вариант «а)» тоже ниша

пружины с переменным шагом, т.е. при увеличении нагрузки они становятся жестче ставлю на пятерку с переменным шагом, купил на искре, зад до низа залез, аморты полностью растянулись и если по калдобам ехать без пассажиров в спине, такое ощущение, что пружин нет, амортов нет, а пассажиры в кузове после поездок жалуются на битую задницу.Но я пару раз ездил в кузове вчетвером, даже почти ничего не шкрябало + у меня ГБО.

В общем такая проблема — 2 человека сидят сложа руки и хвост падает на рундуки — шорты КПП. И тут я решил поставить газ, а это еще 50 кг. В общем, пружины заменить, а какие? Есть несколько вариантов:
а) Установил
б) от четырех
в) от нивы
г) поставить какие-то проставки
Посоветуйте кто знает что.
А фара начала запотевать, что мне было делать?

Ставлю на пятерку с переменным шагом, купил на искру, задница до дна полезла, аморты полностью растянулись и если пройти калдобы без пассажиров в спине, такое ощущение, что нету рессоры или амортизаторы, а пассажиры сзади после поездки жалуются на сломанную спину… Но я пару раз ездил в кузове вчетвером, даже почти ничего не шкрябало + у меня ГБО.
У меня есть «Фобос» с переменным шагом вперед и сзади, покупал в проверенном магазине, там дают гарантию на товар + аммортики Плаза. Итог: стало немного тяжелее, мелкие неровности не ощущаются, рельсы теперь проходят мягко и меньше крен кузова при поворотах …
один минус: машина просела чуть ниже сзади, буквально на пару сантиметров.
auto 4

можно поставить дополнительные пружины только будет завышена)

один вопрос: куда их поставить?

А еще про гайку между барабаном и диском

Я тоже не понял что к чему

Слышу про дополнительные пружины 1 раз
один вопрос: куда их ставить?

может дополнительные аммортиды?

Вы берете две мертвые пружины и вставляете одну в другую и можете ездить на всем, если у вас нет денег или жалко их тратить, а они также готовятся к базару

При сильном «проседании» задней части автомобиля возникает вопрос, какие пружины лучше всего поставить на ВАЗ 2107.«Уставшие» пружины создают не только неудобства при вождении, но и проблемы для водителей. Они выражаются в значительном уменьшении клиренса автомобиля, а это приводит к тому, что глушитель и задняя часть кузова могут цепляться за неровности дороги. Также будет трение резины в задних колесных арках.

Какие пружины лучше поставить на ВАЗ 2107 мы рассмотрим вместе с вами. Эта статья может быть полезна владельцам других ранних моделей ВАЗовской классики.Замена задних пружин может служить разным целям. Некоторые владельцы хотят перевозить грузы большего веса, в то время как другие любители тюнинга хотят повысить скоростные характеристики своего автомобиля. Обо всем этом мы поговорим в этой статье.

Зачем они нужны на машине?

Появление устройства для придания комфорта при вождении началось задолго до появления первых самоходных инвалидных колясок, которые позже стали называть автомобилями. Одним из первых была рессорная подвеска на задних осях грузовиков, которые постепенно перешли на легковые автомобили.В 50-х годах прошлого века вместо рессор стали устанавливать торсионы, которые представляют собой «крутящие» стержни.

Однако конструктивная идея не остановилась на одном месте, что привело к замене торсионов на винтовые пружины. Сделано повышение эластичности, улучшена управляемость, подвеска стала удобнее в обслуживании. Основная характеристика пружины — это степень сжатия или, как ее еще называют, жесткость пружины. Основная цель установки пружин в подвеске — сохранить дорожный просвет автомобиля, чтобы значительно снизить вибрации и удары во время движения.

Для обеспечения должного комфорта необходимо правильно подобрать характеристики этих товаров. Неправильная деталь сводит на нет все положительные качества, которые можно получить от ее установки. Пружины и их жесткость зависят от следующих параметров:

Диаметр пружины играет важную роль. Чем больше диаметр, тем выше его жесткость;
Увеличение его наружного диаметра приводит к снижению индекса жесткости;
Увеличение количества витков приводит к снижению жесткости;
Формовка также играет важную роль в определении характеристик продукта.

Виды

Сегодня можно встретить несколько разновидностей таких деталей. Они могут быть такими:

Стандартные виды, предназначенные для использования в городских условиях;
Детали с армированием. Для изготовления используются стержни с увеличенным диаметром. Разработан для транспортных средств, которые предназначены для перевозки больших грузов по сравнению с обычными транспортными средствами;
Детали с увеличением используются, когда нужно несколько;
Заниженные изделия используются для уменьшения дорожного просвета, это может повысить динамические характеристики машины;
Переменная жесткость деталей используется для обеспечения плавности хода и комфорта в любых дорожных условиях.

Что выбрать?

7 очень хорошо поддается настройке, относительно дешево, просто и интересно. Даже самые незначительные изменения могут сделать автомобиль намного лучше и привлекательнее машин, выпускаемых заводом. Один из видов таких переделок — замена деталей задней подвески.

Многие владельцы пытаются втиснуть в подвеску более жесткие детали. Попробуем разобраться, что это дает машине и владельцу.Эта модификация резко увеличивает чувствительность руля к движениям водителя. Аэродинамика становится такой, что при резком повороте колеса на противоположной стороне крена могут даже съехать с дороги, что сильно ухудшает их сцепление с дорогой.

Чаще всего в заднюю подвеску устанавливают рессоры от ВАЗ 2104. Такая замена может быть рекомендована не во всех случаях. Специалисты рекомендуют такую замену автомобилям, которые перестраиваются на использование газа, особенно метана. Цилиндры для этого топлива тяжелые, поэтому установка таких деталей будет очень кстати.На такие изделия рекомендуется устанавливать амортизаторы от Нивы, ход которых больше штатных.

АвтоВАЗ начал выпуск ВАЗ 2101 в 1972 году. С тех пор прошло более трех десятилетий, но концепция «Классики» была снята с производства совсем недавно, менее года назад. За 300 лет у автомобиля появилось огромное количество сторонников, столько же врагов, ненавидящих отечественный автопром. Мы не будем стоять ни на одной стороне. Давайте лучше поговорим о том, как можно улучшить эту линейку, а точнее ВАЗ 2107.
Надо сказать, что этот автомобиль хорошо поддается тюнингу, хотя многие считают это занятие бесполезным и неблагодарным делом.
Но на самом деле тюнинг ВАЗа довольно простой, относительно дешевый и довольно интересный. Таким образом, даже минимальные переделки делают машину намного лучше, чем она есть на самом деле. Нельзя сказать, что «хуже не станет», но факт остается фактом. Так вот, внешний тюнинг, который в основном применяется для отечественных автомобилей, всегда способен изменить ВАЗ в лучшую сторону. Но, как правило, дальше него дело редко выходит.Но чтобы сделать свой автомобиль уникальным, нужно подойти к этому занятию с творческой составляющей, так сказать разносторонне. Ведь аэродинамический обвес ВАЗ 2107, каким бы эффективным он ни был, не способен разогнать его со скоростью 200 км / ч, это требует совсем других переделок. Мы не будем вдаваться в подробности увеличения мощности, мы обратимся к повышению маневренности.

Теория

Сразу стоит сказать, что рассматриваемый нами объект должен использоваться исключительно для путешествий, а не для передвижения.Если его использовать как второй вариант, то переделки будут нецелесообразны. Поговорим о том, как поставить более жесткие пружины на ВАЗ 2107. Прежде всего нужно разобраться, для чего он нужен? Ответ одновременно чрезвычайно сложен и прост. Дело в том, что более жесткие пружины могут резко повысить чувствительность к движениям рулевого колеса. В поворотах серьезно снижается крен, а это значит, что аэродинамика автомобиля остается неизменной, несмотря на движение в пространстве. Аэродинамический мешок, если его конфигурация остается неизменной, начинает немного «подгонять» машину, а если она, так сказать, деформируется за счет наклона кузова, то она будет играть совершенно противоположную роль.

Двигайтесь дальше. Так как же усиленные рессоры ВАЗ 2107 способны поднять чувствительность рулевого управления? Очень простой. Пока машина наклонена в одну сторону, вторая очень сильно разгружена, а это значит, что колесо частично, а может и полностью теряет сцепление с дорогой. Пружины повышенной жесткости исправляют этот недостаток и делают распределение веса по бокам более равномерным и равномерным.
Как известно, спортивная подвеска отличается не только жесткостью, но и высотой. К тюнеру, как правило, отрезают одну катушку, потому что найти аналогичные пружины меньшей длины практически невозможно.Если это все же произошло, то они, скорее всего, будут немного мягче, а значит, смысл теряется.

Практика

На практике все выглядит не так сложно, как в теории. Все сводится к точности и аккуратности. Для начала нужно разобрать подвеску, вытащить приклад и выбросить их. Конечно, есть вероятность, что их можно будет оставить, но только в случае реэкспорта машины из Германии. Их не так много, потому что за границу перевезено всего 6000 машин.Предположим, что это обыкновенная ВАЗ 2107. тогда вам нужно приобрести пружины от ВАЗ 2104, а потом вырезать ровно один виток. Если отрезать чуть меньше, то он не поместится в сиденье, а если много, может выскочить, потому что будет болтаться.

Как видите, это не так уж и сложно. Еще один момент, на который следует обратить внимание при установке усиленных пружин, — это более мощные амортизаторы с более жестким ходом. Если оставить стандартные, то ложи просто вырвутся.Также стоит обратить внимание на остальные элементы подвески, как спереди, так и сзади. Стоит немного усилить поперечные стабилизаторы, тягу Панара, а еще нужно для достижения максимального эффекта дублировать продольную реактивную тягу. Ну а если очень хочется очень жесткую подвеску, то лучше будет установить изделия из полиуретана.

Что делать, если на любимой «классике» вышли из строя задние пружины? Вы заметили, что при небольшой загрузке автомобиля клиренс? В таком случае необходимо заменить задние пружины.В этой статье рассказывается, как и как заменяются задние пружины на Classic.

Давайте наглядно разберемся со всем процессом установки штатных пружин со средними проставками. Можно конечно немного поэкспериментировать и поставить пружины с высокими проставками, но это допустимо при установке простых рессор (2101), а не усиленных от 2102.

Пружины от 2102 намного выше стандартных пружин, если использовать их в комбинации. с высокими или средними проставками они, скорее всего, очень сильно поднимут машину.Следовательно, хода штатных амортизаторов «ВАЗ» не хватит, а значит, придется еще наведаться к сварщику на более длинные, например (Москвичевский), он вам на сам амортизатор приварит дополнительные кольца. Но замена обычных рессор на грузовые рессоры необходима, если вы каждый день загружаете свою «классику».

Инструмент, который нам понадобится для проведения работ:

два домкрата, например «трапеция» и «лягушка», большая отвертка
, два ключа
на 19 и гаечный ключ колесный.

Замена задних рессор

Работы по замене рессор обычно проводят на эстакаде.

Колесные болты откручиваются и откручиваются снизу.

Снимается нижний болт заднего амортизатора, затем откручивается и снимается болт короткого реактивного упора.

После этого поднимаем домкратом, колесо останется на земле, так как амортизатор убран, то трапеция домкрата ставится под чулок заднего моста, колесо поднимается.

Как только колесо снято, нужно его опустить с помощью «трапеции», при этом нужно внимательно следить за состоянием пружины, сразу видно, когда она выйдет из сиденья, не забываем про тормозной шланг, можно его порвать.

После этого снимается пружина и вытаскиваются старые проставки.

Перед тем, как приступить к установке пружин, желательно привязать проставки к самим пружинам изолентой или лентой.

При установке пружины нижний конец вводится точно в выемку чашки заднего моста.

После установки пружины можно ставить колесо.

После этого автомобиль опускается на землю и фиксируется задний амортизатор и короткая реактивная тяга. Замерить результат проделанной работы можно рулеткой.

Глобализация или регионализация американской и азиатской автомобильной промышленности?

Об этой книге

Введение

Автомобильный сектор — одна из наиболее типичных глобальных отраслей, и многие считают, что это одна из основных движущих сил гомогенизации мировых рынков из-за стратегий интернационализации фирм и социальных практик, которые компании навязывают.В этой книге утверждается, что это не совсем так из-за неоднородности фирм и разнообразия применяемых стратегий. Он подчеркивает разнообразие и формы интернационализации и предпочтение регионализации, а не глобализации, которое произошло за последнее десятилетие. В этой книге конкретно рассматривается американская и азиатская автомобильная промышленность.

Ключевые слова

Распределение Разнообразие глобализация интернационализация слияние регионализация

Редакторы и филиалы

Michel Freyssenet
Koichi Shimizu
Giuseppe Volpato

1.Департамент социологии Национальный научный исследовательский центр (CNRS) Париж, Франция,
2. Факультет экономики, Университет Окаямы, Япония,
, 3. Факультет экономики, Университет Ка’Фоскари, Венеция, Италия,

О редакторах

ХОСЕ РИКАРДО РАМАЛЬО Профессор социологии Федерального университета Рио-де-Жанейро
МАРКО АУРЕЛИО САНТАНА Доцент социологии Университета Рио-де-Жанейро
ЛУИС ПАОЛО БРЕСЧАНИ Директор по экономическому развитию, мэрия города Санто-Андре
РУЙ КВАДРОС Доцент, Департамент науки и технологий, Unicamp
ЛУИС АНТОНИО КАРДОЗО
ЛЮДЖЕР ПРИЗ Кафедра социологии организаций и исследований участия, Рурский университет Бохума
МЁНГ-КИ ЧУН, профессор экономики, Ханнамский университет
ЭНДИ ДЭНФОРД Исследовательский отдел исследований в сфере занятости, Университет Западной Англии
ВАЛЕРИЯ ПУЛИНЬЯНО Преподаватель производственных отношений, Бизнес-школа Уорикского университета
UDO REHFELDT Научный сотрудник Института экономических исследований и социальных исследований
ИОЛАНДА МОНЬЕЛЬ СИЗАС, Мексика
Центр трудовых исследований СТИВА БАБСОНА, Государственный университет Уэйна
УЭЙН ЛЕЧУК Программа трудовых исследований, Университет Макмастера
ШАРЛОТТА ЯТС Программа трудовых исследований, Университет Макмастера
МАСАКИ САРУТА Университет Чукё, Нагоя

Рубрики

Какие реактивные тяги поставить на ваз 2107: какие лучше, ремонт, замена резиновых втулок, инструкции с фото и видео

Замена реактивных тяг на ВАЗ 2101-ВАЗ 2107

Как заменить реактивные тяги на ВАЗ 2101-ВАЗ 2107?

Замена втулок реактивных тяг (штанг) автомобилей ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 | Школа авторемонта

Читайте также:

Автоклуб ВАЗ 2101

Запрашиваемая страница не найдена!

Замена втулок задних реактивных тяг на ВАЗ классике | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Менять реактивные тяги ваз 2107. Замена втулок задних реактивных тяг на ваз классике

Как снять старую реактивную тягу ВАЗ 2107

Монтаж реактивной тяги ВАЗ 2107

Неисправности реактивных тяг

Последствия неисправности реактивных тяг

Выбор реактивных тяг

Что необходимо для замены реактивных тяг Ваз 2107

Снятие реактивных тяг

Ремонт и установка реактивных тяг

Когда менять реактивные тяги на ВАЗ 2107?

Особенности замены реактивных тяг: шаг за шагом

Установка тяги производится по такому алгоритму

Двойные реактивные тяги на классику

Тюнинг подвески ВАЗ 2107 – модернизируем автомобиль

1 Тюнинг подвески на автомобиле ВАЗ 2107

2 Особенности модернизации передней и задней подвески

3 Дополнительные изменения для улучшения управляемости

Замена реактивных тяг на ВАЗ 2101-ВАЗ 2107

Как заменить реактивные тяги на ВАЗ 2101-ВАЗ 2107?

Какая польза от реактивных тяг на ВАЗ 2107. Как заменить сайлентблоки на задних реактивных тягачах в автомобилях ВАЗ (классика)

При необходимости замены ВАЗ-2107 реактивной тяги

Пошаговая замена жиклеров

Установка тяги производится по следующей схеме:

Интересный способ замены втулки ⇓

Поменять тягу ВАЗ 2107. Замена задних упорных втулок на ВАЗ классик

Как снять старую реактивную тягу ВАЗ 2107

Установка реактивной тяги ВАЗ 2107

Отказ реактивных штанг

Последствия неисправности реактивных штанг

Выбор реактивной тяги

Что необходимо для замены жиклеров ВАЗ 2107

Снятие жиклеров

Ремонт и установка струйных стержней

Когда менять тяги на ВАЗ 2107?

Особенности замены жиклеров: пошагово

Установка тяги осуществляется по этому алгоритму

Чебурек | GTA Wiki | Фэндом

Чебурек

Класс автомобиля

Тип автомобиля

Вместимость

Тип панели приборов

Тип колеса по умолчанию

Флаг (ы)

Имя (а) управляющего

Текстовая метка Имя (я)

Максимальное количество одного цвета

Расстояние между идентичными моделями

Номерные знаки

Проект

Галерея современного дизайна

Производительность

Обзор GTA Online

Модификации

Галерея изображений

Видео

Выдающиеся появления в миссиях

Пункты

Общая информация

Общие

Ошибки / сбои

Список литературы

Навигация

Принцип работы карбюратора ВАЗ 2107 ДААЗ

ВАЗ 2106 карбюратор ДААЗ 2107-1107010-20 устройство

Регулировка и ремонт карбюратора ДААЗ 2107-1107010-20

Какой ты стоишь (размеры)

Регулировка

Замена

Рассмотрим основную часть карбюратора ВАЗ 2107

Теперь рассмотрим, как устроен карбюратор, обеспечивающий распределение топливовоздушной смеси:
