ВАЗ-2108 — первый переднеприводной автомобиль советско-российского автопрома. Установленный на эту машину карбюратор стал родоначальником обширного семейства, представители которого успешно эксплуатируются на множестве моделей легковушек. Модификация 2109, по сути, ничем не отлична от «восьмёрки». С течением времени любая деталь требует ремонта.

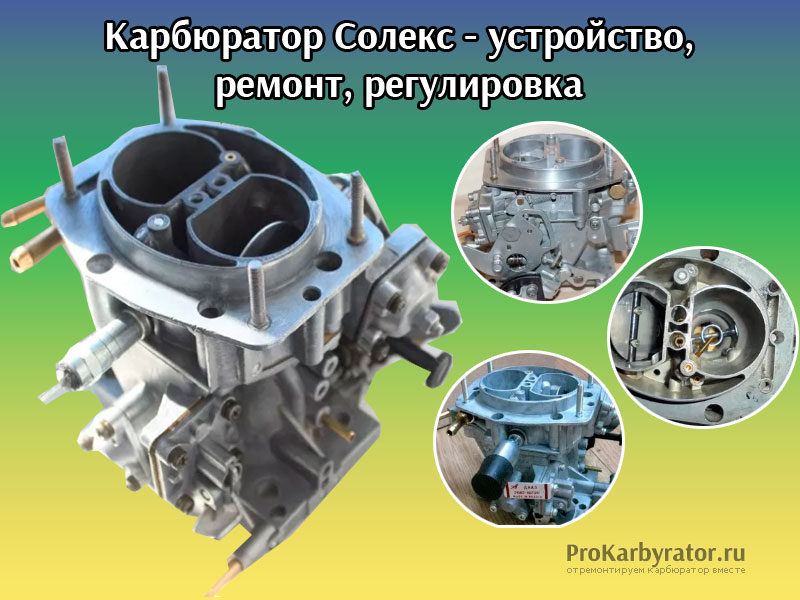

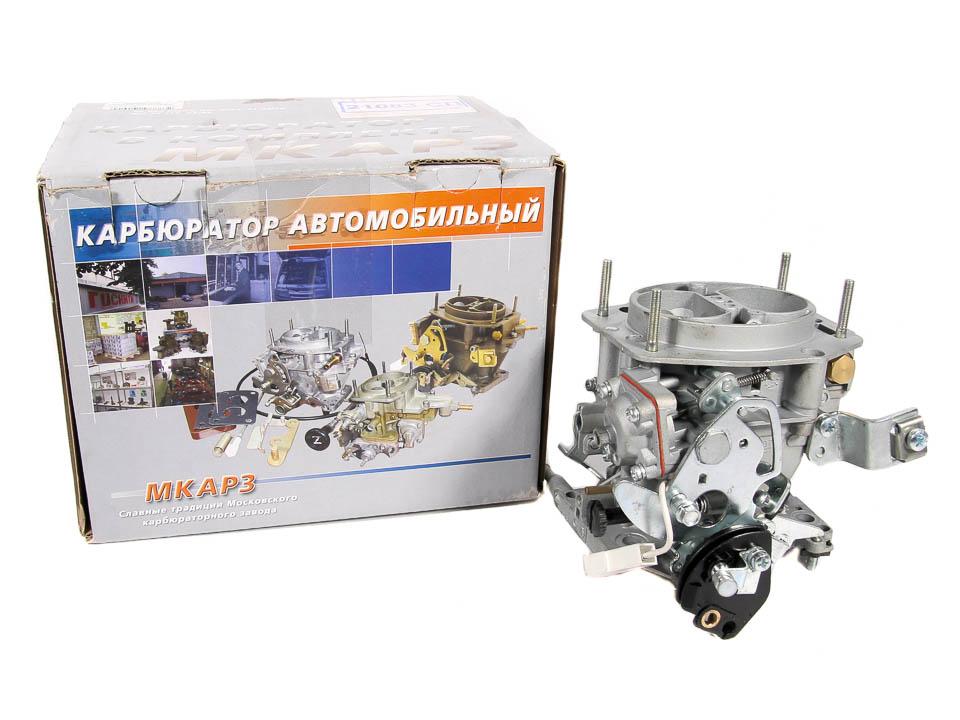

Модели карбюраторов автомобилей ВАЗ-2108 (2109)

Вазовские «восьмёрки» и «девятки» комплектовались лицензионными карбюраторами «Солекс» Димитровградского автоагрегатного завода. В зависимости от объёма и других особенностей двигателя изготовитель устанавливал одну из семи моделей, перечисленных в таблице ниже.

Вазовские «восьмёрки» и «девятки» комплектовались лицензионными карбюраторами «Солекс»

Между моделями нет принципиальных отличий. У всех единая конструкция, но различаются размеры дозирующих элементов (жиклёров, диффузоров), есть особенности некоторых узлов.

Таблица: модели и их описание

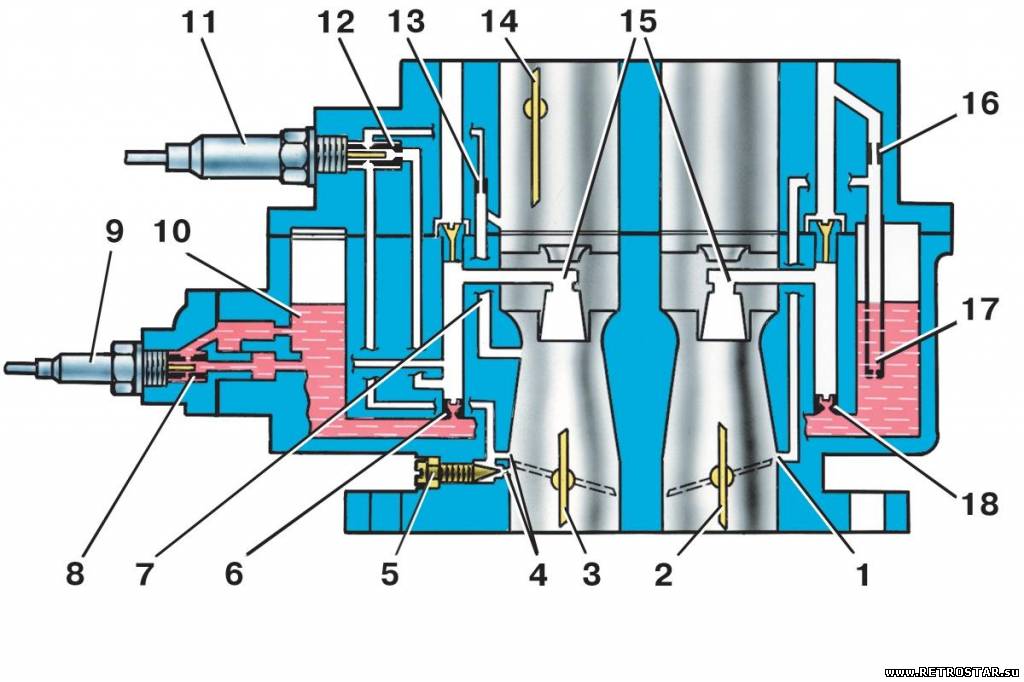

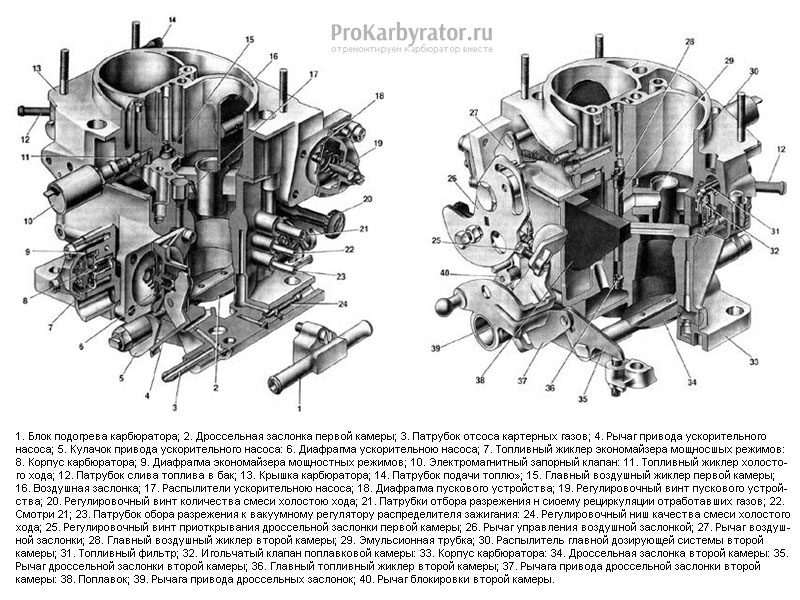

Устройство

Все перечисленные выше карбюраторы поплавкового типа, то есть такие, в которых для поддержания стабильного притока топлива в смеситель используется поплавковая камера. Она состоит из ёмкости для топлива, плавающего на поверхности жидкости поплавка и управляемого им клапана, чья задача — ограничение притока лишнего топлива.

Бензин перемешивается с атмосферным воздухом в двух смесительных камерах

Бензин перемешивается с воздухом в двух смесительных камерах. Первая используется постоянно, вторая подключается, когда от мотора требуется максимальная отдача.

Работающая под нагрузкой (в движении) главная дозирующая система обеспечивает стабильность пропорции смеси и включает в себя жиклёры, ограничивающие приток, и эмульсионные трубки, замедляющие движение топлива.

Дозировку смеси на малых оборотах осуществляет система холостого хода. В ней задействованы собственные жиклёры и эмульсионные трубки, доставляющие топливо в пространство за дросселем.

Кроме перечисленных компонентов, в системе холостого хода есть регулировочные элементы: винт качества изменяет пропорцию смеси, винт количества приоткрывает дроссельную заслонку. Старту мотора помогает система пуска.

Кратковременный приток дополнительного топлива при резком педалировании газа обеспечивает ускорительный насос, состоящий из диафрагмы, двух клапанов (всасывающего и нагнетательного) и распылителя.

Обогащение смеси в нужной нагруженному двигателю степени обеспечивает экономайзер мощностных режимов и эконостат. Экономия бензина возложена на экономайзер принудительного холостого хода.

Говорят, что амбициозный проект «зубила», как будут называть ВАЗ-2108 за характерные рубленые формы, одобрил лично Леонид Брежнев — к новинкам отечественного автопрома генеральный секретарь питал особую слабость.

Алексей Кованов

Авто@mail.ru

Ремонт карбюратора ВАЗ-2108 (2109)

Ремонт — это определение поломки, основываясь на её проявлении, и устранение повреждений заменой вышедших из строя деталей или иным способом.

Состав ремкомплекта

Запасные части и детали, которые выходят из строя чаще всего, продаются как отдельно, так и в составе ремонтных комплектов. Обычно в них входят:

• прокладки,
• уплотнители,
• пружины,
• шпильки,
• клапаны и их составляющие,
• оси поплавков,
• винты,
• диафрагмы,
• жиклёры,
• эмульсионные трубки.Запасные части и детали продаются в составе ремонтных комплектов

Проявления и причины поломок

Карбюратор — важный компонент топливной системы. Его неисправности сразу отражаются на характере движения автомобиля.

Типичные проявления неисправностей:

• провал — замедление или отсутствие реакции автомобиля на нажатие педали газа в течение нескольких секунд;
• рывок — короткий по времени провал;
• подёргивание — серия рывков;
• раскачивание — несколько провалов подряд;
• вялый разгон — замедленное нарастание скорости;
• затруднённый пуск мотора или невозможность пуска;
• нестабильный холостой ход;
• высокий расход топлива.

Двигатель не запускается

Причин трудного пуска две: либо изменены пропорции смеси (чересчур богатая или бедная), либо до карбюратора по какой-то причине не доходит топливо.

1. Откройте доступ к карбюратору. Нажмите 2–3 раза на рычаг дроссельной заслонки. Ускорительный насос при этом впрыскивает в камеру бензин, который можно увидеть. Если он есть, причина трудного запуска, скорее всего, в нарушении смесеобразования.Ускорительный насос впрыскивает в камеру бензин, который можно увидеть
2. При отсутствии бензина в смесительной камере проверьте его поступление из бака. Попробуйте подкачать топливо бензонасосом вручную, отсоединив подводящий шланг от штуцера карбюратора.
3. Если из шланга выливается бензин пульсирующей в такт качкам струёй, насос, вероятно, работоспособен. Проверьте чистоту сетчатого фильтра и игольчатый клапан на входе карбюратора.
4. Нелишне убедиться, что бензонасос качает не только вручную, но и от привода двигателя. Для проверки опустите свободный конец шланга в бутылку, проверните коленвал с помощью стартера. Если бензин не поступает, тогда как вручную насос качает его нормально, значит, проблема в приводе. Убедитесь, что бензонасос качает не только вручную, но и от привода двигателя

Кроме проблемного бензонасоса, причиной отсутствия топлива могут быть забитые шланги, засорившийся фильтр топливозаборника и тонкой очистки, нарушение вентиляции бензобака.

Для проверки вентиляции откройте крышку бензобака, попробуйте подкачать топливо. Если оно появилось на выходе бензонасоса, следует устранить засорение вентиляционных отверстий.

Проходимость шлангов проверяют продуванием с помощью насоса или ртом.

Для восстановления работоспособности сетчатого фильтра промойте его в бензине или ацетоне, продуйте воздухом.

Работоспособность застрявшего игольчатого клапана иногда восстанавливается после лёгкого постукивания по корпусу карбюратора. Даже если постукивание помогло, замените клапан, как только представится возможность.

Пропорцию смесеобразования способна нарушить неверная (из-за заедания) позиция воздушной заслонки либо повреждение диафрагмы устройства пуска. Эти проблемы чаще проявляют себя при холодном старте мотора.

Кроме них, надо посмотреть уровень в поплавковой камере, герметичность прокладок и шлангов. Через повреждения и неплотные примыкания в карбюратор может поступать посторонний воздух, изменяя оптимальную пропорцию смеси.

На первых прототипах ВАЗ-2108 передние крылья, капот, двери и крышка багажника были изготовлены из алюминия! Из «крылатых» сплавов также отлили петли, усилители, брусья безопасности и другие детали. Даже колёсные диски планировали использовать необычные — из полипропилена и поликарбоната, а бензобаки — «выдувать» из полиэтилена.

Алексей Кованов

Авто@mail.ru

Карбюратор «переливает»

Высокий уровень бензина в поплавковой камере — карбюратор «переливает» — обычно сказывается на пуске горячего двигателя.

Кроме этого, «перелив» проявляет себя нестабильными холостыми оборотами, чёрным дымом из выхлопной трубы, нагаром на свечах, провалами и запахом бензина под капотом.

Среди причин «перелива» проблемы дроссельной заслонки, электромагнитного клапана, жиклёров и бензонасоса. Но чаще всего «виноваты» поплавки или игольчатый клапан.

Когда игла заедает в открытом положении, ничто не препятствует поступлению бензина, тогда как его уровень в поплавковой камере должен быть стабильным.

Аналогичная картина складывается, когда разгерметизированный поплавок теряет плавучесть и не управляет клапаном, или нарушается регулировка поплавкового механизма.

Для проверки уровня в поплавковой камере, исправности игольчатого клапана и поплавков, для регулировки поплавкового механизма снимите крышку карбюратора.

Для проверки уровня в поплавковой камере, исправности игольчатого клапана и поплавков, для регулировки поплавкового механизма снимите крышку карбюратора

Требуемый уровень бензина — 25–26 мм от верхнего края камеры. Если меньше или больше, необходима регулировка.

Проверьте исправность игольчатого клапана, создав разряжение во входном штуцере с помощью резиновой груши или ртом. Если клапан пропускает воздух, единственный способ ремонта — замена.

Положите крышку на ровную поверхность поплавками вверх. Осмотрите её. Правильное положение поплавков — параллельно следам нижней части карбюратора на прокладке. Язычок рычага должен находиться по центру шарика клапана. Расстояние от нижнего среза поплавков до прокладки 2 мм.

Расстояние от нижнего среза поплавков до прокладки 2 мм

Изгибая тяги рычага, добейтесь положения, когда верхний срез поплавков находится выше крышки на 34 мм. Свободный ход нижнего края регулируется изгибом язычка. Его норма — 15 мм.

Изгибая тяги рычага, добейтесь положения, когда верхний срез поплавков находится выше крышки на 34 мм

В повёрнутой вертикально крышке язычок давит на шарик, закрывая клапан. Следы от штампа на боковых гранях поплавков должны быть параллельны крышке.

Целостность поплавков определяют наружным осмотром. Для более точной оценки их снимают и помещают в ёмкость с бензином, прижав грузом.

Не работает первая камера

Первая (основная) камера карбюратора ВАЗ-2108 (2109) готовит смесь на холостом ходу, малой и средней нагрузке. Вторая подключается в помощь, когда нагрузка возрастает.

Проблемы первой камеры проявляются в нарушениях холостого хода, провалах и рывках. Когда камера полностью неработоспособна, двигатель глохнет, стоит отпустить педаль газа.

Работоспособность камеры зависит от исправности и регулировки дроссельной заслонки. Но чаще всего причина нарушений в загрязнении жиклёров, трубок и каналов.

Многие автолюбители, отчаявшись восстановить работоспособность, тратятся на новый карбюратор. Лишних трат можно избежать, если тщательно прочистить карбюратор.

Для чистки выкручивают и снимают жиклёры и эмульсионные трубки и помечают, чтобы не перепутать при сборке.

Вначале промывают поплавковую камеру, пользуясь исключительно резиновой грушей, но ни в коем случае не ветошью, которая может оставить в карбюраторе незаметные ворсинки.

Каналы, жиклёры и трубки продувают сильной воздушной струёй, промывают бензином, ацетоном, растворителем или средством для чистки карбюраторов. Бензин используют для чистки чаще всего. Он не вредит диафрагмам и уплотнителям, но отложения вымывает хуже, чем другие растворители.

Значительно засорённые жиклёры чистят деревянной зубочисткой или медной проволокой диаметром 0,8 мм. Промывку и продувку повторяют до полной чистоты.

Почему замерзает карбюратор

Карбюратор может замёрзнуть во время длительной езды с постоянной скоростью в сырую холодную погоду. В местах наибольшей скорости движения воздуха появляется наледь, закупоривающая воздушные каналы до такой степени, что двигатель глохнет. Лёд можно увидеть, если быстро снять крышку воздушного фильтра. Но на тёплом двигателе он быстро тает.

Чтобы предотвратить обледенение, в воздушный фильтр при низкой температуре вместе с холодным подаётся и подогретый воздух. Некоторые водители по неведению избавляются от «лишних» деталей, создавая предпосылки для образования льда.

Чтобы предотвратить обледенение, в воздушный фильтр при низкой температуре вместе с холодным подаётся и подогретый воздух

Обмерзание карбюратора не очень большая проблема. Стоит заглушить двигатель, как лёд тает за несколько минут.

Снятие и разборка карбюратора

Обычно карбюратор обслуживают и регулируют прямо на двигателе. Снятие и разборка требуется, когда обычные методы устранения нарушений в работе не помогают.

Для работы с карбюратором понадобится следующий инструмент и принадлежности.

Таблица: инструменты для обслуживания карбюратора

Инструмент			Применение
Тип	Размер (мм)
рожковый ключ	13	крепление карбюратора, электромагнитные клапаны
	11	корпус запорной иглы поплавкового механизма
	8	контргайка регулировочного винта пускового устройства, трос воздушной заслонки
	7	винт регулировки зазора заслонки при запуске
торцевой ключ	13	пробка топливного фильтра
	8	трос воздушной заслонки
шлицевая отвёртка	ширина шлица 7	крышка корпуса, крышка ускорительного насоса, воздушные жиклёры
	ширина шлица 4, длина отвёртки 65	главные топливные жиклёры, регулировка состава смеси на холостом ходу, регулировка диафрагмы пускового устройства.
	ширина шлица 4–5, длина отвёртки 50–70	упорные винты пусковой системы
заточенная палочка	диаметр 3,5–4, длина 80–100	извлечение главных топливных жиклёров
свёрла или калибры	1,1, 2,5, 6,5	регулировка зазора заслонок при пуске
бронзовая оправка	диаметр 3,5–3,9, длина 35–45	снятие поплавка
медная проволока	диаметр 0,8–0,9, длина 100	прочистка главных топливных жиклёров
	диаметр 0,3	прочистка жиклёров холостого хода и эконостата
стальная проволока	диаметр 0,2–0,25	прочистка распылителей ускорительного насоса
лёгкий молоток
резиновая груша			контроль герметичности запорного клапана поплавкового механизма
насос			продувка каналов
плоскогубцы			разборка корпуса
пинцет			разборка корпуса
автомобильный мультиметр			регулировка

Порядок снятия

1. Отсоедините провода. Отсоедините провода от электромагнитного клапана и винта количества
2. Снимите возвратную и стопорную пружину.Снимите возвратную и стопорную пружину
3. Ослабьте тросик рычага заслонки, освободите и вытащите наконечник.Ослабьте тросик рычага заслонки, освободите и вытащите наконечник
4. Ослабьте крепление тяги рычага, выкрутите болт, снимите тягу.
5. Отсоедините все шланги, кроме шлангов подогревателя.Отсоедините все шланги, кроме шлангов подогревателя
6. Открутите подогреватель с двумя шлангами. Отведите его в сторону и закрепите проволокой или верёвкой.Открутите подогреватель с двумя шлангами. Отведите его в сторону и закрепите проволокой или верёвкой
7. Открутите крепления фланца. Снимите карбюратор со шпилек. Снимите прокладки и подставку.

Карбюратор прикипел

Пытаясь снять карбюратор, владельцы иногда сталкиваются с необъяснимой проблемой: все четыре гайки крепления сняты, а карбюратор — как приваренный, ни с места.

Скорее всего, когда-то карбюратор установили с небольшим перекосом, неравномерно затянув крепления. В результате отверстия деформировались и сцепились с резьбой шпилек.

Некоторые пытаются забить под карбюратор отвёртку или зубило, чтобы использовать их как рычаг. Этого делать не следует.

Во-первых, можно оставить на фланце карбюратора или впускного коллектора глубокие царапины и задиры, которые придётся устранять, стачивая и шлифуя основание. Во-вторых, весь мусор от такой операции (части прокладки) попадёт в коллектор.

«Прикипевший» карбюратор снимают руками, раскачивая из стороны в сторону. После снятия крепёжные отверстия расширяют круглым напильником.

Даже по современным меркам график создания ВАЗ-2108 выглядит стремительным. В 1978-м создан первый прототип, а под занавес 1984-го выпущена партия из 2000 товарных автомобилей. По меркам нерасторопного советского автопрома — ненаучная фантастика. Особенно учитывая следующий факт: из 3500 узлов и деталей от классических Жигулей «восьмёрка» получила всего одну — поршневой палец двигателя. И то, укороченный.

Алексей Кованов

Авто@mail.ru

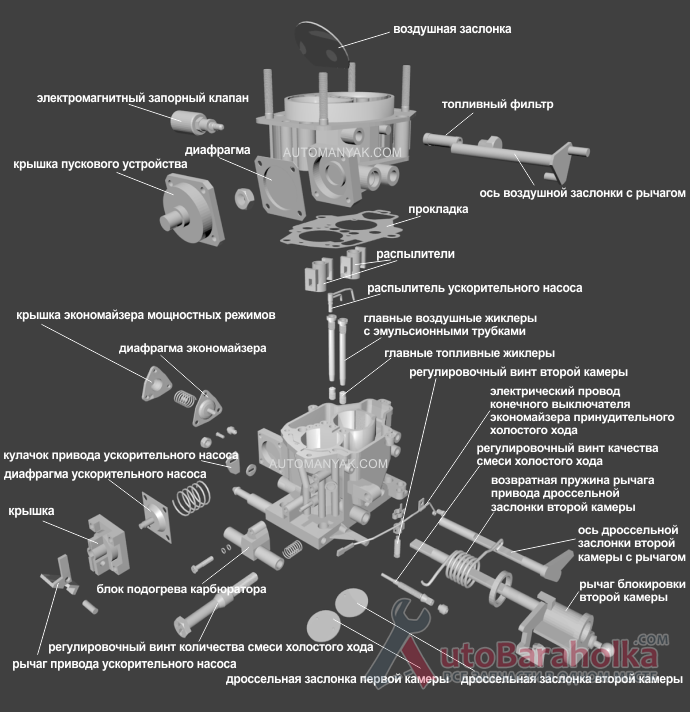

Разборка устройства

Разбирая карбюратор, обязательно помечайте или записывайте положение и маркировку жиклёров, чтобы при сборке не перепутать места их установки.

Внимательно следите за пружинами. При демонтаже они «любят» разлетаться и «прятаться» в самых неожиданных местах. Разбирая детали, не теряйте уплотнители.

1. Выкрутите электромагнитный клапан, снимите уплотнитель, чашку и жиклёр.Выкрутите электромагнитный клапан, снимите уплотнитель, чашку и жиклёр
2. Освободите винт тяги привода, снимите кронштейн. Отверните ось, отделите рычаг воздушной заслонки. Достаньте из-под него шарик с пружинкой.Освободите винт тяги привода, снимите кронштейн. Отверните ось, отделите рычаг воздушной заслонки
3. Отверните крепёж, отсоедините провод, выкрутите винт количества, освободите пружинку.Отверните крепёж, отсоедините провод, выкрутите винт количества, освободите пружинку
4. Отверните пробку, достаньте сетчатый фильтр.
5. Выкрутите штуцеры бензиновых шлангов.

Разборка крышки

1. Открутите крепёж, отделите крышку. Уложите её вверх поплавками. Отделите их, выбив ось.
2. Удалите прокладку.Открутите крепёж, отделите крышку. Уложите её вверх поплавками. Отделите их, выбив ось
3. Открутите входной клапан.
4. Открутив крепёж, отделите крышку устройства пуска, освободите шток, вытащите мембрану.
5. Удалите пружину воздушной заслонки.

Разборка корпуса

1. Выверните компенсационные (воздушные) жиклёры обеих камер. Вытащите трубки. Выверните топливные жиклёры.
2. Подцепив отвёрткой, достаньте распылитель, удалите уплотнитель.Выверните воздушные жиклёры обеих камер. Вытащите трубки. Выверните топливные жиклёры
3. Выкрутите винт качества, вытащите из канала, снимите уплотнитель.
4. Захватив, извлеките малые диффузоры.
5. Сняв пластиковый колпачок, открутите винт, снимите упор и сектор с рычага привода заслонок.Сняв пластиковый колпачок, открутите винт, снимите упор и сектор с рычага привода заслонок
6. Если он требует замены, захватите пассатижами и, не поворачивая, вытащите клапан экономайзера.
7. Отвернув гайку, снимите кулачок привода ускорителя.
8. Отверните крепёж заслонки главной камеры. Если не удаётся, предварительно спилите напильником развальцованные концы винтов.
9. Снимите заслонку, вытащите ось, удалите пружину.Снимите заслонку, вытащите ось, удалите пружину
10. Тем же способом снимите вторую заслонку.
11. Если есть необходимость в восстановлении поверхности фланца, предварительно снимите трубку канала холостого хода. Для этого вставьте внутрь сверло диаметром 2 мм. Оберните корпус трубки наждачной бумагой, захватите плоскогубцами и вытащите из корпуса.

Промывка карбюратора

Промойте входной фильтр бензином, продуйте воздушной струёй. Для чистки посадочного места фильтра используйте тонкую кисть с жёстким прочным ворсом.

Перед установкой фильтра прокачайте топливо, чтобы промыть внутренние полости. Бензин смоет остатки грязи, и они не попадут в поплавковую камеру.

Критерий необходимости чистки поплавковой камеры — нарушения работы мотора под нагрузкой. Обязательно промойте камеру, если входной топливный фильтр загрязнён плотными отложениями более чем на 20%.

Для чистки камеры не пользуйтесь ветошью. От неё остаются незаметные ворсинки, которые способны засорить жиклёры. Соберите загрязнения резиновой грушей. Если топливо выбрано, а загрязнения остались, долейте в ёмкость чистого бензина и повторите чистку.

После камеры займитесь жиклёрами, если это необходимо. Выкрутите главные компенсационные жиклёры, вытащите эмульсионные трубки. Продуйте каналы мощной воздушной струёй.

Если этого недостаточно, выкрутите топливные жиклёры, достаньте их тонкой палочкой. Прочистите жиклёры медной проволокой сечением менее диаметра отверстия жиклёра. Повторите продувку каналов.

Прочистите подобным способом жиклёры холостого хода и ускорительного насоса.

Если после очистки каналов в поплавковой камере вновь появилась грязь, повторите промывку камеры резиновой грушей.

Снятый и разобранный карбюратор вместе с нуждающимися в чистке металлическими деталями целесообразно перед промывкой поместить в растворитель или ацетон не менее чем на сутки, чтобы загрязнения и отложения отмокли.

Не следует чистить резиновые уплотнители и мембраны иными жидкостями, кроме бензина.

В 1987 году британский журнал Motor признал машину средненькой, а вывод журналисты сделали и вовсе разгромный: «Самара стала бы шагом назад для любой западной компании, но это огромный скачок вперёд для марки Лада».

Алексей Кованов

Авто@mail.ru

Видео: чистка и регулировка карбюратора

https://youtube.com/watch?v=-iYxxRFBWUo

Регулировка карбюратора

В процессе эксплуатации и после замены некоторые детали и системы требуют регулировки.

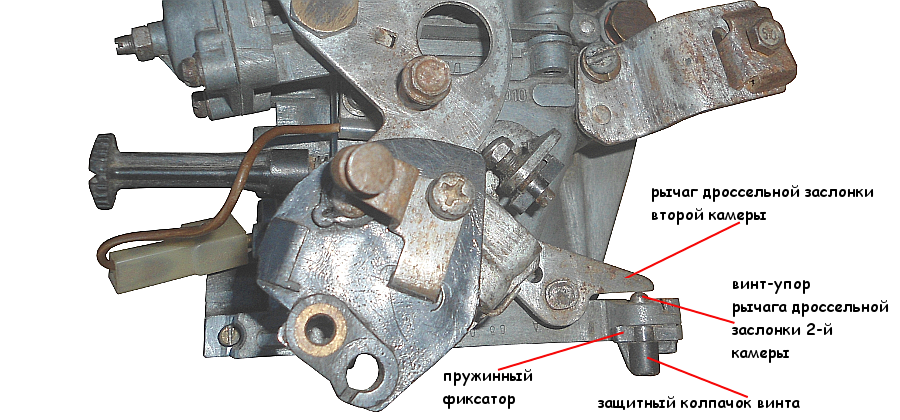

Привод дроссельных заслонок

Из-за провисшего или перетянутого тросика заслонки открываются или закрываются не полностью.

Для регулировки:

1. Ослабьте контргайку наконечника троса.
2. Регулировочной гайкой установите натяжение.
3. При свободной педали газа заслонка должна закрываться до упора и открываться до противоположного упора при полностью нажатой педали. При свободной педали газа заслонка должна закрываться до упора и открываться до противоположного упора при полностью нажатой педали

Привод воздушной заслонки

Воздушная заслонка обеспечивает нужное для успешного пуска мотора обогащение смеси. Её открытое положение вертикальное, закрытое — горизонтальное.

Для регулировки:

1. Полностью утопите ручку управления заслонкой («подсос»).
2. Ослабьте стопорный болт и болт крепления тросика.
3. Закройте заслонку рычагом.
4. Подвиньте оболочку тросика к рычагу на расстояние 10 мм. Зафиксируйте положение болтом крепления.
5. Откройте заслонку, зафиксируйте тягу стопорным болтом.Откройте заслонку, зафиксируйте тягу стопорным болтом

Пусковое устройство

Регулировка выполняется на работающем моторе по частоте вращения коленвала.

1. Освободите доступ к заслонке.
2. Вытащите ручку «подсоса», пустите двигатель.
3. Отвёрткой или ключом приоткройте воздушную заслонку на треть.
4. Винтом регулировки установите частоту примерно 3300 об/мин.
5. Отпустите заслонку.
6. Ослабьте контргайку на крышке пускового устройства.
7. Вращая винт на крышке, снизьте частоту до 2900 об/мин.
8. Затяните контргайку.Регулировка выполняется на работающем моторе по частоте вращения коленвала

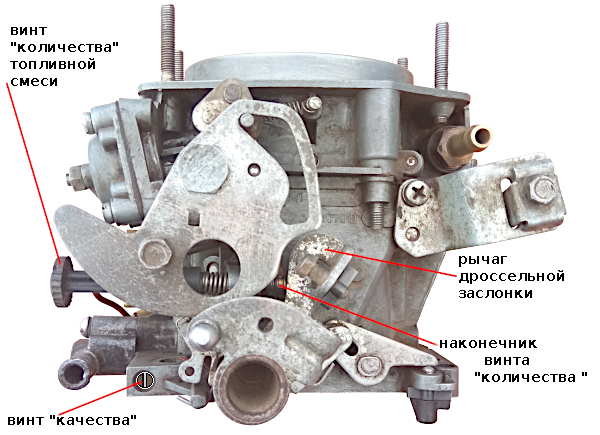

Холостой ход

Холостой ход регулируют по оборотам коленвала на прогретом моторе с открытой воздушной заслонкой, максимально нагрузив его потребителями электрического тока (фары, обогрев стекла, печка).

1. Заведите и прогрейте мотор. Включите максимально возможное число потребителей энергии.
2. Винтом количества доведите частоту вращения коленвала до 750–800 об/мин.
3. Если не получается, увеличьте винтом качества обороты до максимальных.
4. Винтом количества опустите частоту до 900 об/мин.
5. Винтом качества установите номинальное значение оборотов.

Сборка карбюратора

Карбюратор разбирают редко, поэтому при сборке целесообразно заменить исправными все детали, вызывающие минимальные сомнения.

Как правило, заменяют все прокладки, уплотнители и мембраны. При необходимости — игольчатый клапан, ось поплавка, винт качества, жиклёры, трубки и распылители, рычаги, винты и пружины.

Перед установкой новых прокладок очистите от следов старых все соприкасающиеся поверхности. Проверьте совпадение отверстий.

Прокладки, уплотнители и диафрагмы, если только изготовитель не рекомендует противоположное, устанавливают насухо без герметиков, которые могут стать источником мусора и вызвать нарушения в работе.

Детали карбюратора устанавливают и крепят в порядке, обратном разборке.

Регулировки при сборке

1. Установите ось второй дроссельной заслонки. Зафиксируйте положение шайбой.
2. Установите заслонку, наживите винтами.
3. Поверните ось. Закройте заслонку. Проверьте совпадение торцевых срезов стенкам камеры. Затяните крепёж.
4. Похожим способом установите заслонку первой камеры.
5. Подставьте упор, зафиксируйте крепления заслонок, развальцевав винты.
6. Лёгким постукиванием рукоятки отвёртки запрессуйте трубку холостого хода.
7. Проверьте маркировку жиклёров. Установите эмульсионные трубки, вкрутите жиклёры.
8. Упорным винтом отрегулируйте минимальный зазор заслонки второй камеры со стенками.
9. Установите распылитель.
10. Налейте в поплавковую камеру немного бензина. Поверните рычаг дроссельных заслонок.
11. Подогните распылительные трубки, чтобы струи из распылительного насоса не падали точно в зазор, а не на заслонки и диффузоры.
12. Закройте заслонки. Сверлом или калибром измерьте и сверьте величину пускового зазора первой заслонки с техническими характеристиками (0,85; 1 или 1,1 мм). Установите нужное значение регулировочным винтом.
13. Проверьте зазор воздушной заслонки (2,5; 2,7 или 3 мм). При необходимости отрегулируйте его винтом на крышке устройства пуска.

Фотогалерея: регулировка дроссельных заслонок

Доработка карбюратора ВАЗ-2108 (2109)

Владельцы автомобилей дорабатывают карбюратор, пытаясь решить ту или иную проблему с эксплуатацией. Самые распространённые — высокий расход топлива и плохая динамика разгона.

Снижение расхода топлива

На расход топлива влияет не только карбюратор. Во многом он зависит от стиля езды.

Прежде чем что-то модернизировать, необходимо проверить и отрегулировать свечи и другие элементы зажигания, отрегулировать клапана и установить чистый воздушный фильтр.

Значительное превышение расхода над паспортным обычно говорит о неисправности, которую надо устранить, а уж потом улучшать конструкцию. Бесполезно крутить карбюратор, если в цилиндрах низкая компрессия.

Уменьшая соизмеримый с паспортными данными расход, следует помнить, что, скорее всего, пострадает динамика разгона. Автомобиль станет менее резвым. Не исключено появление провалов и других неприятных явлений. Не придётся ли выполнять работу повторно, устраняя последствия вмешательства?

Уменьшить расход топлива на 0,3–1 л/100 км можно, подобрав жиклёры первой камеры.

1. Установите жиклёр с меньшим сечением отверстия (индексом) ближайшим к имеющемуся. Отрегулируйте холостые обороты, оцените динамику в движении.
2. Если двигатель работает по субъективной оценке нормально, пробуйте следующий индекс. Продолжайте до тех пор, пока не столкнётесь с неустранимыми регулировкой проблемами.
3. Возвращайтесь к последнему устойчивому варианту замены и пробуйте по аналогичной методике менять воздушные жиклёры. Но не на меньший, а на больший индекс, чем установлен.

Подбирая жиклёр по такой методике, можно добиться уменьшения расхода почти на 1 л/100 км. Динамика ухудшится неизбежно. Насколько — можно судить лишь по результатам стендовых испытаний двигателя. Обычному владельцу они недоступны.

Расточка диффузоров

Диффузоры растачивают с противоположной целью. Экономия бензина для любителей шустрых машин неважна.

За счёт увеличения диаметра диффузоров увеличивается воздушный поток и разряжение, высасывающее топливо из каналов карбюратора в смесительную камеру.

Берясь за расточку, следует учесть, что лишь увеличение воздушного потока проблемы не решит, так как сделает смесь беднее. Дополнительно потребуется подобрать соответствующие жиклёры.

Кроме того, эксперимент не только необратимый, но и довольно опасный, можно насмерть «убить» карбюратор, испортив смесительные камеры.

Безопасная расточка — устранение препятствий воздушному потоку. Движению мешают неровности и следы отливок на малых диффузорах, а также выступающие винты крепления дроссельных заслонок.

1. Снимите малые диффузоры. Зажав в тиски, напильником уберите неровности, скруглите поперечины. Отполируйте поверхности.Снимите малые диффузоры. Зажав в тиски, напильником уберите неровности, скруглите поперечины. Отполируйте поверхности
2. Не откручивая, сточите выступающие головки винтов крепления заслонок.
3. Перед установкой продуйте и промойте карбюратор.

При такой расточке малых диффузоров жиклёры менять не требуется. Смесь слегка обедняется, но на динамику это влияет мало.

Растачивать вручную большие диффузоры — дело малоперспективное. Во-первых, очень трудоёмкое, во-вторых, используя напильник, трудно выдержать форму. Лучше поискать знакомого токаря.

Расточка положительно сказывается на динамике при высоких оборотах двигателя. На малых и холостых оборотах увеличение диаметра диффузоров вызывает обеднение смеси, вследствие чего ухудшается стабильность, появляются провалы, падает мощность.

Недостатки устраняют увеличением размера жиклёра холостого хода, распылителя первой камеры и кулачка ускорительного насоса.

Всех хлопот можно избежать, если заменить штатный карбюратор на модель, предназначенную для двигателя большего объёма.

После расточки больших диффузоров или замены карбюратора более производительным об экономии топлива лучше не вспоминать.

Видео: доработка карбюратора ДААЗ-21083

https://youtube.com/watch?v=8DapaNbs2lc

Карбюраторы «Солекс», которыми комплектуются автомобили ВАЗ-2108 и ВАЗ-2109, зарекомендовали себя очень хорошо. Устранение их неисправностей по силам большинству автолюбителей. Главное — не теряться и немного подумать, приступая к ремонту.

Устройство и настройка карбюратора ВАЗ 2110

Из статьи Вы узнаете, как устроен карбюратор с автоподсосом ВАЗ 2110, и как осуществляется его регулировка. Ниже можно найти информацию как взаимодействуют элементы карбюратора, происходит формирование топливной смеси на разных режимах работы двигателя автомобиля.

Несколько слов об автомобиле. Проектирование ВАЗ 2110 началось в далеком 1983 году на базе автомобиля ВАЗ 2108. Но в результате внесения огромного числа изменений, благодаря которым, по сути, получился другой автомобиль, руководством завода было принято решение выделить разработку в отдельный проект.

Двигатели объемом 1500 куб. см. ВАЗ 2110 оборудовались карбюраторами Солекс 21083-1107010-31 и  21083-1107010-35. Различие между ними заключается в одноступенчатом устройстве открытия воздушной заслонки у модели 21083-1107010-31 и двухступенчатом у модели 21083-1107010-35.

С внешним видом и расположением узлов карбюратора можно ознакомиться по рисунку ниже:

Карбюратора ВАЗ 2110

Карбюраторы 21083-1107010-31 и 21083-1107010-35  имеют устройство схожее с карбюраторами семейства «Солекс» отечественных автомобилей, являются двухкамерными. Дроссельные заслонки открываются последовательно и имеют механическую связь.

Карбюратор ваз 2110 с автоподсосом включают следующие системы:

• Система холостого хода объединенная с переходной системой первой камеры;
• Переходная система второй камеры;
• Две главные дозирующие системы – первичной и вторичной камер;
• Экономайзер мощностных режимов;
• Эконостат;
• Ускорительный насос;
• Полуавтоматическое пусковое устройство;
• Система отвода картерных газов за дроссельную заслонку;
• Подогрев дроссельной заслонки первой камеры.

На рисунке ниже схематично показано, как устроен карбюратор ВАЗ 2110. В дальнейшем по тексту будем цифрами ссылаться на этот рисунок (красными стрелками обозначено топливо, белыми воздух).

Схема карбюратора ВАЗ 2110

От бензонасоса топливо поступает через штуцер (21), топливный фильтр в виде мелкой сетки (20) и игольчатый клапан (18) в поплавковую камеру. При достижении установленного уровня топлива в поплавковой камере игольчатый клапан под воздействием поплавка перекрывает подачу топлива в карбюратор. Таким образом достигается постоянный уровень топлива в карбюраторе, что обеспечивает его стабильную работу на разных режимах двигателя. Штуцер (19) предназначен для перепуска излишков топлива обратно в бак автомобиля.

Система холостого хода (СХХ)

Система холостого хода карбюратора состоит из топливного (6) и воздушного (8) жиклеров, электромагнитного клапана (5) и каналов. Система обеспечивает работу двигателя на минимальных оборотах (800±50 об/мин) без нагрузки. Топливо в систему холостого хода поступает из поплавковой камеры по каналу через главный топливный жиклер первой камеры (39). Далее через топливный жиклер СХХ (6) в области электромагнитного клапана топливо смешивается с воздухом, поступающим через воздушный жиклер СХХ (8). Воздух в СХХ забирается из большого диффузора первой камеры, это обеспечивает устойчивую работу двигателя при переходе в режим холостого хода. После топливная смесь через выходное отверстие (34) (количество истекающей смеси регулируется винтом (36)) попадает в пространство под дроссельной заслонкой первой камеры.

Отверстия холостого хода и переходной системы первой камеры карбюратора ВАЗ 2110

Электромагнитный клапан (ЭМК) (5) в рабочем режиме открыт. ЭМК является частью экономайзера принудительного холостого хода, в режиме принудительного холостого хода (торможения двигателем), он перекрывает подачу топлива, за счет чего достигается некоторая экономия горючего. Также он служит для предотвращения работы двигателя после его выключения под действием калильного зажигания.

Переходная система первой камеры

Плавный переход из режима холостого хода к основным рабочим режимам обеспечивает переходная система. Как видно из схемы, во время открытия дроссельной заслонки дополнительное количество топливной смеси начинает поступать в обход винта качества через переходную щель первой камеры (32) (можно увидеть на фото выше).

Главная дозирующая система (ГДС)

Главная дозирующая система состоит из топливных и воздушных жиклеров, эмульсионных трубок, распылителей, малых и больших диффузоров обеих камер. Топливо через жиклер (39) и воздух через жиклер (7) поступаю и смешиваются в эмульсионной трубке первой камеры (40). Образовавшаяся топливная смесь через распылитель ГДС первой камеры (10) попадает в малый а затем в большой диффузоры первой камеры.

Дроссельная заслонка второй камеры имеет механическую связь с дроссельной заслонкой первой камеры,  и начинает открываться после открытия первой на 2/3.

Аналогично работает и ГДС второй камеры, с той лишь разницей, что задействуются свои жиклеры, топливный (29), воздушный (14), эмульсионная трубка (28), распылитель (12).

Как и первая камера, вторая имеет переходную систему. В отличие от переходной системы первой камеры она автономная и состоит из топливного жиклера (27), воздушного (15), каналов и выходного отверстия (30) над дроссельной заслонкой второй камеры. Переходная система второй камеры служит для плавного включения в работу ГДС второй камеры.

Экономайзер мощностных режимов

Экономайзер карбюратора ВАЗ2110

Как следует из названия, эта система служит для обогащения топливной смеси в режимах работы двигателя на повышенной мощности и включается в работу при достаточно большом открытии дроссельных заслонок. Под действием разрежения из задроссельного пространства первой камеры (изображен пунктирными линиями) диафрагма (22) преодолевает сопротивление пружины и закрывает шариковый клапан (24), топливо не подается. Но при большом открытии дроссельной заслонки разрежение падает, пружина открывает клапан (24) и дополнительное топливо через топливный жиклер экономайзера поступает в эмульсионный колодец ГДС первой камеры, обогащая топливную смесь.

Эконостат

Эконостат – система, подключающаяся в работу карбюратора на режимах максимальной мощности двигателя. Дополнительно обогащает смесь, подавая топливо во вторую смесительную камеру (II) непосредственно из поплавковой камеры. Топливо забирается трубкой с жиклером эконостата (26) и по каналу поступает к распылителю (13).

Эконостат карбюратора ВАЗ2110

Ускорительный насос

Ускорительный насос работает при нажатии на педаль газа, подавая порцию топлива в первую (I) и вторую (II) камеры. Служит для обогащения топливной смеси почти на всех режимах работы двигателя и обеспечивает необходимое прибавление мощности при ускорении или начале движения.

Ускорительный насос ВАЗ 2110

Во время нажатия на педаль газа, кулачок ускорительного насоса насаженный на ось дроссельной заслонки первой камеры воздействует на рычаг ускорительного насоса, а тот в свое время на мембрану насоса через толкатель. Пространство в корпусе ускорительного насоса под диафрагмой заполнено топливом, под сжимающим действием мембраны топливо по каналу подается к распылителю ускорительного насоса, и затем в диффузоры ГДС первой и второй камер.

Распылитель ускорительного насоса

При отпускании педали газа пружина возвращает диафрагму в исходное состояние, и полость насоса вновь наполняется топливом из поплавковой камеры через запорный шариковый клапан в корпусе ускорительно насоса. Шариковый клапан при нажатии на педаль газа закрывается, предотвращая обратное поступление топлива в поплавковую камеру. Второй шариковый клапан находится в распылителе. Шарик клапана закрывает отверстие под собственным весом при наполнении камеры ускорительного насоса топливом и открывается под давлением топлива. Этот клапан предотвращает самопризвольное вытекание топлива из распылителя, а также подсос воздуха. Зачастую такие проблемы с двигателем как рывки и провалы бывают связаны именно с ускорительным насосом, как избавиться от этой проблемы можно узнать из статьи «Провалы при нажатии на «газ» карбюратора «Солекс».

Производительность ускорительного насоса карбюратора 21083-1107010 определяется профилем кулачка и не регулируется.

Кулачки ускорительного насоса

Пусковое устройство

Отличительной особенностью карбюраторов Солекс 21083-1107010-31 и  21083-1107010-35 является наличие полуавтоматического пускового устройства – «автоподсоса», благодаря которому исчезла необходимость управления дроссельной заслонкой из салона автомобиля ручкой «подсоса». Также с помощью пускового устройства карбюратора ВАЗ 2110 достигается снижение токсичности отработавших газов во время пуска и прогрева двигателя.

Пусковое устройство карбюратора ВАЗ2110

Работа полуавтоматического пускового устройства карбюратора ВАЗ 2110 построена на действии биметаллической пружины. Пружина действует с помощью системы рычагов на тягу (7) (смотри рисунок ниже). В холодном состоянии закрывает воздушную заслонку.

Схема пускового устройства ВАЗ 2110

При пуске двигателя диафрагма (5) пускового устройства приоткрывает воздушную заслонку (6) на пусковой зазор «A», регулируется винтом (10). Биметаллическая пружина помещена в жидкостную камеру, сообщающуюся с системой охлаждения двигателя. При нагревании пружина раскручивается и открывает воздушную заслонку. Одновременно с этим пружина определят положение зубчатого кулачка (9) (одноступенчатый у модели 21083-1107010-31 и двухступенчатым у модели 21083-1107010-35), от которого зависит зазор дроссельной заслонки. Благодаря постепенному открыванию воздушной заслонки и ступенчатому закрыванию дроссельной, обеспечивается оптимальный состав топливной смеси при прогреве двигателя без ручного управления подсосом.

Регулировка карбюратора ВАЗ 2110

После снятия, частичной или полной разборки карбюратора ВАЗ 2110 необходимо правильно его отрегулировать.

• Регулировка троса газа. При отпущенной педали газа заслонки должны быть закрыты, при нажатой полностью открыты (проверку проводите на холодном двигателе).

Регулировка троса газа ВАЗ 2110

• Регулировка уровня топлива. Необходимо снять крышку карбюратора и перевернуть ее вверх поплавком. Проверяем симметричность обоих поплавков и параллельность их расположения стенкам поплавковой камеры по отпечаткам на прокладке, при необходимости ровняем. Проверяем зазор между поплавком и прокладкой, должен быть 1±0,25 мм. под обоими поплавками. Если требуется, регулируем подгибанием язычка или рычагов поплавка.

Регулировка поплавка ВАЗ 2110

• Регулировка пускового устройства. Регулировка биметаллической пружины при эксплуатации не требуется, она задается один раз на заводе изготовителе.

Регулировка биметаллической пружины ВАЗ 2110

Необходимо проверить положение меток на корпусе жидкостной камеры. Если не совпадают регулируем, предварительно ослабив болт крепления жидкостной камеры или винты крепления корпуса биметаллической пружины.

На холодном двигателе (+5°С градусов и ниже) воздушная заслонка должна быть полностью закрыта. Запускаем двигатель, воздушная заслонка должна приоткрыться на пусковой зазор «A» 2,5±0,2 мм. При необходимости регулируем винтом (10) (смотри схему пускового устройства выше). На полностью прогретом двигателе воздушная заслонка полностью открыта!

На снятом карбюраторе закрываем дроссельную заслонку и начинаем вращать винт (14) против часовой стрелки, при этом упор (13) должен встать на наименьшую ступень кулачка (9).  Проверяем пусковой зазор «B» 1,1±0,05 мм., при несоответствии регулируем винтом (14).

После установки карбюратора на двигатель проверяем частоту вращения коленчатого вала через 15-20 секунд после пуска, она должна составлять 2400±200 оборотов в минуту. Если отличается, необходимо снова провести регулировку пускового зазора «B».

• Регулируем холостые обороты двигателя в пределах 800±50 об/мин с помощью винта количества:

Винт количетсва ВАЗ 2110

и винта качества:

Винт качества ВАЗ 2110

Увеличив немного больше чем необходимо частоту вращения винтом количества, заворачиваем винт качества до момента когда в работе двигателя появляются перебои (слишком бедная смесь) и отворачиваем до момента стабильно работы. Устанавливаем винтом количества частоту вращения 800±50 об/мин.

Операцию можно проделать несколько раз для более точного результата.

Если правильно отрегулировали холостой ход,  двигатель должен плавно увеличивать обороты при нажатии на педаль газа, и не глохнуть при отпускании педали, возвращаясь к установленным оборотам холостого хода.

В таблице ниже Вы приведены тарировочные данные карбюратора ВАЗ 2110, Солекс 21083-1107010-31:

Тарировочные данные карбюратора ВАЗ 2110 21083-1107010-31

Полезное видео от Наиля Порошина.

Карбюратор ВАЗ 21083 – замена жиклеров, регулировка поплавка + Видео » АвтоНоватор

Карбюраторные модели ВАЗ – это классика отечественного автопрома, от которой никуда не деться. При всех недостатках таких автомобилей, они обладают одним достоинством, делающим их популярными среди водителей – низкая цена. Многие покупают ВАЗ 21083 с карбюратором в качестве первого автомобиля.

История и устройство – чем примечателен ВАЗ 21083?

В конце 80-х, когда с конвейера сошел первый ВАЗ 21083, карбюраторный тип двигателя был монополистом – об инжекторах на ВАЗ тогда еще даже не мечтали. Эта модель с первых дней получила высокие оценки водителей как одна из лучших в серии ВАЗ. Однако тогда мало задумывались о цене бензина, чего не скажешь сейчас.

Автомобиль ВАЗ 21083 имеет 2 двери, очень хорошую обтекаемую форму, что важно при движении, а также отлично держится на дороге. Основными характеристиками данной модели является четырехцилиндровый двигатель объемом 1,3 л. Некоторые модели выпускались объемом 1,1 л, однако они не очень хорошо себя зарекомендовали. Производство таких авто носило скорее тестовый характер, и всего машин было выпущено немного.

ВАЗ 21083 имеет порядка 70 л/с в своем двигателе, способен набирать скорость до 160 км/час. За счет своего карбюратора Солекс эта модель автомобиля достаточно экономична. Средний расход достигает 5,5–6 литров на 100 км. Карбюратор автомобиля очень хорошо технически продуман и непривередлив к качеству топлива.

Впервые карбюраторы Солекс были применены во Франции, там же они и получили свое название. На заводах отечественного рынка переделали данный вид устройства и внесли некоторые изменения и доработки. Карбюратор типа Солекс начали устанавливать на автомобили практически сразу с первыми выпусками этой модели ВАЗ.

Самым заметным изменением в конструкции двигателя стала установка карбюратора не вдоль, как в предыдущих моделях ВАЗ, а поперек. Изменить конструкцию двигателя под капотом пришлось из-за того, что необходимо было улучшить и сделать более устойчивой работу двигателя в автомобиле при большом подъеме и резком спуске. Позже этот тип карбюратора стали применять и устанавливать на всех автомобилях ВАЗ.

Устройство карбюратора – что за что отвечает?

Карбюратор Солекс в автомобиле служит для подачи топливной смеси в двигатель, где происходит ее дальнейшее возгорание. Он смешивает в необходимом количестве топливо с воздухом, соотношение которых меняется в зависимости от скорости движения. Карбюратор ВАЗ 21083 состоит из двух камер. Именно в них происходит подача и смешивание топлива для дальнейшей работы. Весь основной процесс происходит во второй камере.

Основным механизмом в работе устройства является эконостат, расположен он во второй камере карбюратора. За счет его работы при движении на большой скорости топливная смесь обогащается кислородом. Топливо в карбюраторе поднимается по трубкам. За правильную и равномерную подачу топлива отвечают жиклеры карбюратора. Поэтому очень важно, чтобы они были правильно настроены.

Подача воздуха в карбюратор происходит по специальным каналам в камере и контролируется дроссельной заслонкой. В первой камере дроссельная заслонка регулируется при помощи акселератора. Во второй же камере она открывается и закрывается автоматически.

В холодную пору года двигатель ВАЗ 21083 завести значительно труднее, чем в теплый период, и поэтому требуется более насыщенная горючая смесь. За приготовление такой смеси отвечает пусковое устройство в автомобиле. Пусковое устройство выполняет процесс оттягивания пружины дроссельной заслонки, далее под потоком воздуха открывается воздушная заслонка, вследствие чего происходит равномерное смешивание топливной смеси.

За работу автомобиля на холостом ходу в карбюраторе Солекс отвечает экономайзер. Состоит он из таких элементов, как коммутатор, блок управления и электромагнитный клапан. При долгой и принудительной работе двигателя на холостом ходу количество оборотов может достигать до 2000 об/мин. При нормальной работе это значение не должно превышать 900-1000 об/мин. Во время этого срабатывает экономайзер, который при помощи блока управления и своего клапана перекрывает подачу топлива в систему работы на холостом ходу. Также он выполняет отключение подачи топлива при резком торможении двигателя и во время его работы при движении под уклоном. Данный тип устройства также служит для предотвращения большого выброса углекислого газа в атмосферу.

Поломки и их устранение – ремонтируем карбюратор

Довольно часто владельцы авто сталкиваются с проблемой в работе карбюратора Солекс. Происходит это во время движения автомобиля, а также при работе двигателя на холостом ходу. Выявить проблемы в работе карбюратора достаточно просто.

• При попытке завести автомобиль он может глохнуть, обороты тахометра на панели приборов плавают.
• При работе на холостом ходу могут появляться выхлопы из трубы автомобиля.
• Во время движения и переключения передач могут быть провалы в педали газа.

Основным признаком поломки этого устройства является заметное увеличение расхода топлива и уменьшение тяги в автомобиле. Проблемы в работе карбюратора автомобиля могут возникать независимо от поры года. Поэтому стоит отнестись с вниманием к его работе и устранять неисправности  на раннем этапе, чтобы не допустить значительной поломки и полного выхода из строя.

Настройка и регулировка поплавков и жиклеров в камере карбюратора – работа очень тонкая и требует некоторых технических навыков и знаний, особенно если вы делаете это в первый раз.

Если нужна полная замена устройства, то тут дело гораздо проще и под силу любому автолюбителю, потому как на этом этапе не нужно разбирать и регулировать устройство – с завода оно уже настроено правильно. Купить новый карбюратор или детали его ремкомплекта можно в любом автомагазине. В наше время данный вид устройства все еще очень хорошо распространен, поэтому вам не составит труда найти необходимые материалы.

Этапы ремонта – что крутить и где настроить?

Карбюратор в автомобиле ВАЗ 21083 находится под крышкой воздушного фильтра. Чтобы ее снять, необходимо несколько ключей. Перед этим необходимо открыть 4 защелки. После этого послабьте все хомуты, которые идут к карбюратору. Далее отсоедините контактный провод с электромагнитного клапана и открутите крышку карбюратора. Снимать ее нужно так, чтобы не зацепить стенки поплавков в камере, потому что можно их нарушить.

Поплавки в камере карбюратора должны быть параллельны друг другу. Если будут какие-то отклонения и неточности в работе поплавков, то топливо будет неравномерно распространяться по камерам. В камерах есть красные отметки на корпусе, которые отмечают допустимый уровень топлива.

Жиклеры выполняют впрыск топлива в двигатель. Нормальные рабочие жиклеры имеют три отверстия. При очень долгой работе и некачественном топливе они изнашиваются, вследствие чего топливо поступает в неправильном количестве. Регулировку жиклеров нужно выполнять постепенно. При замене закручивать их нужно с упором без применения значительной силы.

При регулярной эксплуатации автомобиля очень важной является своевременная чистка карбюратора Солекс. Настоятельно рекомендуется проводить ее хотя бы один раз в полгода. Это существенно продлит работу вашего карбюратора и обеспечит более комфортный ход вашего автомобиля.

Оцените статью:

Поделитесь с друзьями!

Ваз 21083 регулировка карбюратор

Устройство и регулировка карбюратора ВАЗ 21083

Устройство карбюратора Солекс 21083

Регулировка карбюратора Солекс 21083 — основные нюансы

Процедура настройки карбюратора Солекс начинается с выставления требуемого уровня в поплавковых камерах. Рекомендуется выставлять уровень по отношению к крышке Солекса. Для этого нужно применять шаблон, который есть в инструкции по регулировке выбранного карбюратора.

Далее необходимо настроить обороты холостого хода. Нужно выполнить следующие действия:

1. Установить винт качества в позицию 5-6 оборотов, причем его надо выкрутить из завернутого крайнего положения.
2. Выкручиваем винт количества оборотов до тех пор, пока в вакуумной трубке, которая соединена с распределителем зажигания, не исчезнет разряжение. Затем проверяем, может ли прогретый мотор держать холостые обороты в пределах 5-1,5 тыс. об/мин.
3. Если стрелка тахометра превышает 800 об/мин, выкручиваем винт количества до тех пор, пока она не опустится до этой отметки. Если обороты более низкие, на данном этапе делать ничего не нужно.
4. Медленно закручиваем винт качества смеси до тех пор, пока мотор не начнет работать стабильно и равномерно. Постарайтесь по максимуму обеднить смесь, поскольку чем сильнее вы закрутите винт, тем беднее будет смесь, что сказывается на уровне СО.
5. Используем винт количества для того, чтобы выставить обороты на холостом ходу. В летний период нужно добиться результата 800-900 оборотов в минуту, а зимой данный показатель должен составлять около 900-1000 оборотов в минуту.

Подбор жиклеров на карбюратор Солекс

Тюнинг карбюратора Солекс 21083

Нередко доработка карбюратора Солекс приводит к существенному повышению эффективности его использования. Как правило, автолюбители применяют следующие варианты тюнинга карбюратора Coлeкc 21083:

• Удаление ЭПXX приводит к повышению производительности силового агрегата, но и потребление топлива возрастает примерно на 5-7 процентов.
• Установка другого уровня топлива в поплавковой камене и использование иной иглы клапана. Такие действия приводят к более стабильному уровню и уменьшают вероятность слишком сильного обеднения смеси на переходных и самых мощных режимах. Применение запорной иглы из резины обеспечивает возможность держать уровень максимально ровно.
• Дроссельное распиливание – еще один вариант тюнинга карбюратора Солекс. Суть данного метода заключается в том, что в дроссельной заслонке делают отверстия меньшего размера, в результате чего уровень СО падает, хотя на холостом воду количество СН не меняется. Помимо этого, состав смеси распределяется максимально равномерно, а потребление горючего уменьшается на 1-2%.
• Некоторые мастера полируют диффузоры, в результате чего снижаются аэродинамические потери. Для получения желаемого результата полировать их нужно почти до зеркального вида.

Кстати, не забудьте изучить статью о том, как работает карбюратор!

Рекомендуем также обратить внимание на видео про карбюратор Солекс:

Лада 2108 с миру по нитке в 13ку › Бортжурнал › Чистка, перебор и настройка карбюратора Солекс 21083

Первая запись в БЖ — все записи по мере выполнения работ и состоянию здоровья

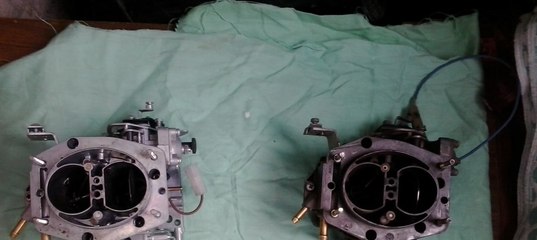

На фотографии представлено два карбюратора Солекс 21083, слева производство хытай, справа производство USSR.

Итак, начнем чистку и разборку

1. Нужно произвести поверхностную очистку карбюратора, для того что бы в дальнейшем грязь не попала во внутрь.
2. откручиваем 2 болтов соединяющий крышку карбюратора с корпусом
Короче разбираем все что можно раскрутить отверткой, не забываем снять топливные жиклеры под воздушными, вытащить слоник и снять распылители.
3. производим тщательную чистку карбюратора с помощью баллончика
далее я разделю действия так как у меня карбюраторы себя повели по разному!))
Карбюратор маде ин СССР
после чистки, поставил новый рем комплект, поставил топливные жиклеры 97,5 в обе камеры, в первичку поставил воздушный 155, во вторичку 125.
при сборке ускорительного и холостого нужно притереть повехность на старых карбах, да и на новых тоже, так как качество отставляет желать лучшего

Вращаем его или рожковым ключом на 7мм, или шлицевой отверткой (3мм).

Замеряем его щупом или проволокой.

Регулируем зазор вращая шлицевой отверткой винт в крышке пускового устройства,
предварительно ослабив его контргайку рожковым ключом на 8 мм.
Винт заворачиваем (по часовой стрелке) — зазор уменьшается, отворачиваем (против часовой стрелки) — зазор увеличивается.

спасибо тому кто дочитал до конца

ну и результаты всего проделанного: подведение итогов
на деле в моем случае завдские настройки проявили себя лучше чем настройки господина Травникова.

Настройка карбюратора 2108, 21081, 21083 Солекс

Возможны два варианта настройки карбюратора.

Первый – настройка «не снимая карбюратор с двигателя автомобиля».

Второй – настройка «снятого карбюратора».

Рассмотрим подробнее второй вариант так как он является наиболее полным и позволяет настроить работу тех систем и механизмов к которым нет доступа напрямую.

Для проведения настройки карбюратора нам понадобится практически весь набор инструментов, используемых для его ремонта и обслуживания. Подробный перечень можно посмотреть на странице «Инструменты для ремонта карбюратора». А также, не будет лишним, заранее приобрести и иметь в запасе ремкомплект для своей модели карбюратора.

Порядок выполнения работ

— Cнимаем карбюратор с двигателя автомобиля.

Снимаем корпус воздушного фильтра. Отсоединяем все шланги и трубки, ведущие к карбюратору. Отсоединяем тяги приводов (дроссельной заслонки, воздушной заслонки), снимаем наконечники проводов с вывода электромагнитного клапана и датчика на винте «количества». Отворачиваем четыре гайки крепления карбюратора к впускному коллектору и приподнимаем его. Отворачиваем винт крепления блока подогрева зоны холостого хода и снимаем карбюратор окончательно. Более подробно процедура снятия описана на странице «Снятие карбюратора Солекс с двигателя».

— Полностью разбираем карбюратор.

— Промываем и очищаем детали карбюратора.

Следует разделить их на две части — металлические и неметаллические. Металлические промываем ацетоном (или аналогичной чистящей жидкостью), прочищаем, продуваем сжатым воздухом, неметаллические (мембраны, прокладки, уплотнительные кольца…) мыть не надо. Проводим осмотр и выбраковку дефектных деталей (порванных мембран, прокладок, уплотнительных колечек и т. д.). Сверяем маркировку жиклеров с параметрами указанными для каждой модификации. Все, что связано с прочисткой и очисткой карбюратора смотрим здесь «Очистка, прочистка карбюраторов Солекс и Озон».

— Собираем карбюратор.

— Регулируем уровень топлива в поплавковой камере.

Перед проведением регулировки следует проверить исправность игольчатого клапана и целостность поплавков. Регулировка уровня топлива на карбюраторах Солекс заключается в установке необходимого положения поплавков относительно верхней части (крышки) карбюратора. По заводской технологии установка поплавков проводится по специальному калибру. Но можно обойтись и без него. Все подробности регулировки уровня топлива описаны на странице «Регулировка уровня в поплавковой камере карбюратора Солекс».

— Устанавливаем зазоры в системе пуска.

Выставляем пусковые зазоры между кромкой воздушной заслонки, кромкой дроссельной заслонки и стенкой первой камеры. Проверяем лёгкость их открытия и закрытия. Убеждаемся, что механизм приоткрывателя воздушной заслонки работает четко и без заеданий. Подробнее о настройке системы пуска карбюратора читайте на странице «Регулировка пускового устройства карбюраторора Солекс».

— Проверяем правильность работы привода дроссельной заслонки второй камеры и механизма блокировки её открытия.

Она должна начинать приоткрываться, когда дроссельная заслонка первой камеры уже открыта на одну треть. «Регулировка привода дроссельной заслонки второй камеры карбюратора Солекс».

— Проверяем работу ускорительного насоса.

Пока карбюратор снят с двигателя, есть возможность точно настроить падение струй топлива из распылителя ускорительного насоса. В идеале струи не должны задевать за заслонку, стенки камеры и т. д., падать четко вниз. Наливаем в поплавковую камеру воды и резко нажимаем на рычаг привода дроссельной заслонки первой камеры, держа карбюратор перед собой. Если падение струй не соответствует требуемому подгибаем трубки распылителя. Проделав такую операцию несколько раз можно добиться практически идеальной работы ускорительного насоса. Другие важные моменты проверки ускорительного насоса изложены на странице «Проверка и ремонт ускорительного насоса карбюратора Солекс».

— Проверяем работу экономайзера мощностных режимов и эконостата.

Основной неисправностью экономайзера является повреждение его диафрагмы. По этой причине возрастает расход топлива, обороты холостого хода перестают поддаваться регулировке. Что еще следует проверить в этом устройстве смотрите на странице «Ремонт экономайзера мощностных режимов карбюратора Солекс».

На нормальную работу эконостата могут повлиять лишь засорения в его каналах, поэтому обращаем отдельное внимание на их чистоту.

— Устанавливаем карбюратор на двигатель.

Желательно заменить прокладки под карбюратором на новые и проверить на отсутствие деформации нижнюю плоскость карбюратора. Ставим его на заведомо ровную поверхность (например, лист толстого стекла) и убеждаемся, что нижняя поверхность карбюратора плотно и без зазоров к ней прилегает. Максимально допустимый зазор 1 мм. Деформацию устраняем шлифовкой или добавлением лишней прокладки.

— Проводим регулировку приводов воздушной и дроссельной заслонок.

— Запускаем двигатель и настраиваем обороты холостого хода.

Если настройка проведена правильно, обороты холостого хода должны регулироваться без затруднения.

Устанавливаем на место корпус воздушного фильтра.

Проверяем динамику и расход топлива автомобиля в движении.

Карбюратор ВАЗ 21083 – устройство и ремонт

История и устройство – чем примечателен ВАЗ 21083?

В конце 80-х, когда с конвейера сошел первый ВАЗ 21083, карбюраторный тип двигателя был монополистом – об инжекторах на ВАЗ тогда еще даже не мечтали. Эта модель с первых дней получила высокие оценки водителей как одна из лучших в серии ВАЗ. Однако тогда мало задумывались о цене бензина, чего не скажешь сейчас.

Впервые карбюраторы Солекс были применены во Франции, там же они и получили свое название. На заводах отечественного рынка переделали данный вид устройства и внесли некоторые изменения и доработки. Карбюратор типа Солекс начали устанавливать на автомобили практически сразу с первыми выпусками этой модели ВАЗ.

Самым заметным изменением в конструкции двигателя стала установка карбюратора не вдоль, как в предыдущих моделях ВАЗ, а поперек. Изменить конструкцию двигателя под капотом пришлось из-за того, что необходимо было улучшить и сделать более устойчивой работу двигателя в автомобиле при большом подъеме и резком спуске. Позже этот тип карбюратора стали применять и устанавливать на всех автомобилях ВАЗ.

Устройство карбюратора – что за что отвечает?

Основным механизмом в работе устройства является эконостат, расположен он во второй камере карбюратора. За счет его работы при движении на большой скорости топливная смесь обогащается кислородом. Топливо в карбюраторе поднимается по трубкам. За правильную и равномерную подачу топлива отвечают жиклеры карбюратора. Поэтому очень важно, чтобы они были правильно настроены.

Подача воздуха в карбюратор происходит по специальным каналам в камере и контролируется дроссельной заслонкой. В первой камере дроссельная заслонка регулируется при помощи акселератора. Во второй же камере она открывается и закрывается автоматически.

Поломки и их устранение – ремонтируем карбюратор

Довольно часто владельцы авто сталкиваются с проблемой в работе карбюратора Солекс. Происходит это во время движения автомобиля, а также при работе двигателя на холостом ходу. Выявить проблемы в работе карбюратора достаточно просто.

• При попытке завести автомобиль он может глохнуть, обороты тахометра на панели приборов плавают.
• При работе на холостом ходу могут появляться выхлопы из трубы автомобиля.
• Во время движения и переключения передач могут быть провалы в педали газа.

Основным признаком поломки этого устройства является заметное увеличение расхода топлива и уменьшение тяги в автомобиле. Проблемы в работе карбюратора автомобиля могут возникать независимо от поры года. Поэтому стоит отнестись с вниманием к его работе и устранять неисправности на раннем этапе, чтобы не допустить значительной поломки и полного выхода из строя.

Настройка и регулировка поплавков и жиклеров в камере карбюратора – работа очень тонкая и требует некоторых технических навыков и знаний, особенно если вы делаете это в первый раз.

Если нужна полная замена устройства, то тут дело гораздо проще и под силу любому автолюбителю, потому как на этом этапе не нужно разбирать и регулировать устройство – с завода оно уже настроено правильно. Купить новый карбюратор или детали его ремкомплекта можно в любом автомагазине. В наше время данный вид устройства все еще очень хорошо распространен, поэтому вам не составит труда найти необходимые материалы.

Этапы ремонта – что крутить и где настроить?

Поплавки в камере карбюратора должны быть параллельны друг другу. Если будут какие-то отклонения и неточности в работе поплавков, то топливо будет неравномерно распространяться по камерам. В камерах есть красные отметки на корпусе, которые отмечают допустимый уровень топлива.

Жиклеры выполняют впрыск топлива в двигатель. Нормальные рабочие жиклеры имеют три отверстия. При очень долгой работе и некачественном топливе они изнашиваются, вследствие чего топливо поступает в неправильном количестве. Регулировку жиклеров нужно выполнять постепенно. При замене закручивать их нужно с упором без применения значительной силы.

При регулярной эксплуатации автомобиля очень важной является своевременная чистка карбюратора Солекс. Настоятельно рекомендуется проводить ее хотя бы один раз в полгода. Это существенно продлит работу вашего карбюратора и обеспечит более комфортный ход вашего автомобиля.

Настройка карбюратора Солекс на Ладе 21083

Устройство было разработано в конце прошлого столетия. У нас механизмы сначала ставились на модель 2108, которая имела объем 1,3 кубика. Позже карбюратор Солекс усовершенствовался и стал устанавливаться на Ладу 21083. Действующая схема, по которой работает устройство, состоит в том, чтобы уровень топлива поплавковой камеры соотносился с подачей воздуха.

Правильная настройка устройства

Чтобы правильно настроить Солекс 21083, выпускаемый ДААЗ, необходимо использовать регулировочные винты. При их вращении устанавливаются необходимые обороты холостого хода. Если брать конкретную марку авто, то настройка карбюратора ВАЗ 2108 производится на 650 оборотах за минуту.

Подача горючей смеси регулируется двумя винтами: количества и качества. Первый винт вкручивается в средней части карбюраторного устройства. Своим наконечником он нажимает на дроссельную заслонку первой камеры. Благодаря этому увеличивается объём топливной смеси, которая поступает в цилиндры двигателя. Обороты мотора при этом увеличиваются. При выкручивании данного винта число оборотов уменьшается.

Винт качества закручивается снизу. Его конус перекрывает выходное отверстие для горючего, наполняющего систему холостого хода. Изменение диаметра отверстия позволяет регулировать дозировку топливной смеси.

• камера холостого хода;
• дозирующая система;
• экономайзер мощностных режимов;
• насос диафрагменного типа;
• топливный фильтр.

Чтобы система обогащения устройства ДААЗ не забивалась, необходимо вовремя делать соответствующий ремонт, который состоит из промывки и продувки топливного канала.

Самостоятельная регулировка механизма

Вследствие того, что Солекс относится к механизму эмульсионного типа, состоящему из двух камер, его можно использовать практически во всех моделях автомобилей. Данная продукция ДААЗ оснащена дроссельными заслонками, открывающимися по очереди. Это обеспечивает необходимую надежность и высокий уровень качества работы устройства. Благодаря удачно подобранному сечению диффузоров механизм ДААЗ не требует дополнительной доработки.

Самостоятельная регулировка карбюратора ВАЗ 2108 производится следующим образом.

На концах магнитных клапанов Солекс имеются жиклёры холостого хода. Работоспособность каналов жиклёров проверяется струей сжатого воздуха. Обычно это делается таким образом. Когда производится ремонт устройства, снимается его верхняя крышка. На открывшейся плоскости имеется три канальных отверстия. Откручивается магнитный клапан с наконечником для жиклёров. Дальше запускается воздушный компрессор. Шланг со сжатым воздухом вставляется в открывшееся седло жиклёров. Струи воздуха, выходящего из каналов, проверяются кончиками пальцев сверху плоскости на ощупь.

Если над каким-то каналом жиклёров давление воздушной струйки не ощущается, то данный канал необходимо прочистить.

Работа экономайзера

Экономайзеру мощностных режимов ремонт требуется тогда, когда двигатель начинает плохо работать при больших нагрузках. Чтобы добраться до него, необходимо открутить три винта, прижимающие крышку. Принцип его работы следующий. Через соответствующую полость подается разрежение, вытягивающее диафрагму. Благодаря этому штырёк диафрагмы не давит на клапан режима холостого хода. Одновременно с этим топливо не поступает в камеру дозирующей системы. Когда разрежение падает, дроссель начинает открываться.

При этом пружина диафрагмы, преодолевая разрежение, начинает давить на клапан. Открывается доступ бензина к жиклёру, подающему дополнительное топливо в главную дозирующую систему мощностных режимов. Здесь ремонт заключается в том, что необходимо прочистить канал подачи разрежения. Вследствие доработки карбюраторов Солекс у работающих с ними автомобилей существенно улучшены динамические показатели. Если горючая смесь подается обеднённая, необходимо осуществить подбор соответствующих жиклёров. Обычно их устанавливают большего сечения.

Конструкция устройства достаточно надежная, не требующая доработки. Пусковой механизм оснащен дополнительным ручным управлением. Первый канал камеры воздушной заслонки расположен сверху диффузора. При запуске мотора его прогреву способствует подбор расположения заслонок рычагом управления. Если рычаг потянуть на себя, то синхронно открывается одна заслонка и закрывается другая. Вытягивание диафрагмы осуществляется преодолением сопротивления пружины благодаря поступлению разрежения.

Обычно карбюратор работает плохо либо вообще выходит из строя, когда подбор топлива для автомобиля осуществляется владельцем неаккуратно. В этом случае топливная система становится разбалансированной. Машина плохо разгоняется, возникают характерные рывки.

Авто также может барахлить из-за неправильного уровня бензина в поплавковой камере. Здесь нужно снять крышку и замерить расстояние от начала открывшейся плоскости до топлива. Если размер не соответствует норме, корректировка производится подгибанием поплавков.

«

Отличная статья 0

smotri-dtp.ru

Настройка карбюратора Солекс 21083

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс

Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

• Осторожно отсоединяем шланг подачи топлива.
• Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
• Отсоединяем трос системы подсоса.
• Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
• С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

• В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
• Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
• Запускаем мотор и убираем полностью подсос.

• Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
• Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
• Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

В результате настройки ХХ необходимо добиться оптимально соотношения, при котором мотор будет работать устойчиво с минимальным разряжением в трубке вакуумного опережения.

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

• установлен жиклёр ХХ большего размера, чем необходимо;
• плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
• деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Как подобрать жиклёры?

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Карбюраторы Солекс 21083 и других модификаций

Карбюраторы типа «Солекс» используются на отечественных автомобилях с середины 80-х годов. За это время с ними успели познакомиться многие автомобилисты. Посмотрим же, что собой представляет эта часть автомобиля, каковы её возможности – и как её обслуживать.

Устройство карбюратора солекс 21083 для автомобилей ВАЗ

За время производства этой марки сменилось несколько модификаций. Базовой моделью сейчас является Солекс 21083, поэтому рассматривать устройство карбюратора этого типа имеет смысл рассматривать именно на её примере.

• основной корпус, соединяющий в себе диффузоры, ГДС, систему для обеспечения хода в холостом режиме, насос и экономайзер;
• крышка, в которой имеются заслонка для воздуха, поплавки, ЭМ-клапан и пусковая часть для запуска холодного ДВС.

А теперь разберём устройство карбюратора Солекс подробнее.

Пусковое устройство и заслонка для воздуха

Задача пусковой системы двоякая:

1. Она должна готовить богатую топливную смесь в момент запуска «холодного» двигателя.
2. Но сразу после этого она должна обеднить смесь, чтобы свечи не намокали от паров топлива (явление, известное всем автомобилистам как «заливание свечей»).

Устройство, которое содержит Солекс карбюратор 21083, действует следующим образом:

• Водитель, заводя остывший двигатель после долгой стоянки, вытягивает на себя рукоятку «подсоса» — ручного управления пусковым устройством.
• Пусковое устройство под действием тяги взводится, проворачиваясь против часовой стрелки.
• Паз особой формы освобождает штифт управляющего рычага, и воздушная заслонка полностью закрывается, отсекая первую камеру.
• Открывается на необходимый угол (пусковой зазор) дроссельная заслонка Солекс.
• Начинается работа пусковой системы. Под напором воздуха после запуска двигателя заслонка начинает смещаться, обедняя топливную смесь и спасая свечи от заливания.

Схема поплавкового механизма и уровень топлива

Другой важной частью, которую содержит карбюратор, является поплавковый механизм. Его задача – поддерживать необходимый уровень топлива в карбюраторе Солекс 21083. Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой. Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива.

Жиклеры, диффузоры и другие сменные детали

С точки зрения пользователя важной частью любого карбюратора являются детали, которые полагается регулярно менять. В карбюраторах марки Солекс к ним относятся:

• Жиклеры – «пробки» с калиброванными отверстиями, пропускающие строго дозированные порции топлива в единицу времени. От их пропускной способности зависит, будет ли карбюратор обеспечивать двигатель должным количеством топливной смеси. При этом жиклёры топлива должны иметь небольшое сечение, а воздушные – напротив, значительно большее. Заводской комплект жиклеров рассчитан на экономный расход топлива, и потому их сечение мало. В том случае, если требуется повысить мощность двигателя, пусть даже и ценой перерасхода бензина, можно приобрести другой комплект, увеличив пропускную способность узлов. Кроме того, замена и новый подбор жиклеров требуется, если карбюратор Солекс используется не на «родном» двигателе ВАС, а на автомобилях марок ГАЗ, УАЗ и т. д.
• Диффузоры – это сужения в патрубках каналов у карбюратора. Если большие диффузоры у Солекса обычно являются непосредственной частью корпуса смесительных камер, то малые – это сменные детали ГДС карбюратора. Особенностью работы диффузоров является следующее: чем больше их сечение, тем выше мощность двигателя – но при этом менее эффективно распыляется топливная смесь. Поэтом подбор диффузора должен исходить из этих взаимоисключающих правил, и настройка карбюратора Солекс 21083 предусматривает подбор сечения исходя из ожидаемого режима работы. В частности, правильно подобрав сечение, можно повысить мощность двигателя на высоких оборотах и высоких скоростях автомобиля. Поэтому смена малых диффузоров – один из важных элементов тюнинга автомобиля.
• Распылители УН. Это не только сменная деталь, но ещё и один из элементов, подлежащих замене при тюнинге. В частности, любители быстрой езды заменяют штатные распылители теми, которые входят в ремкомплект от карбюратора 21073-1107010. С минимальными доработками удаётся добиться того, что ценой повышенного расхода топлива заметно растёт и ускорение.
• Нажимной кулачок УН. В карбюраторах Солекс используются два основных типа этой детали с маркировками «4» и «7». Для повышения динамики и ускорения автомобиля, приемистости на высоких оборотах обычно меняют «седьмой» на «четвёртый». Там же, где «4» стоит штатно, ничего трогать не надо.

Как настроить карбюратор Солекс 21083

Карбюратор Солекс – это одна из основных составляющих в системе подачи топлива, от которой зависит эффективность работы всего автомобиля. Эти карбюраторы на сегодняшний день очень популярны.

Основными причинами их популярности является экономичность расхода топлива и высокая эффективность работы Вашего силового агрегата. Однако чтобы добиться таких показателей необходимо проводить его настройку.

Установка уровня поплавковой камеры

В первую очередь, необходимо обратить внимание на уровень топлива в поплавковой камере.

Процедура регулировки следующая:

1. Необходимо завести двигатель и аккуратно подавать газ, чтобы проверить эффективность работы карбюратора;
2. Снимаем воздушный фильтр с карбюратора и топливный шланг.
3. Отвинчиваем 5 болтов и снимаем крышку карбюратора. Обязательно вертикально, дабы не повредить его поплавки. Размещаем данную крышка на какой-либо ровной поверхности.
4. При снятии крышки карбюратора уровень топлива должен быть на отметке красных линий. Необходимо измерить глубину топлива. Этот показатель должен составлять около 29 мм. Процедуру следует проводить сразу после снятия крышки карбюратора, поскольку бензин имеет свойства испаряться.
5. Необходимо отрегулировать высоту поплавков. Измеряем расстояние от картонной прокладки крышки карбюратора до верхней части каждого поплавка.
6. Рекомендуемый показатель составляет 34 мм. При необходимости нужно подгибать рычаги и язычок поплавка.
7. Приступаем к регулировке полного хода поплавков. Допустимый подъем нижнего угла поплавка составляет 15 мм, а полный ход поплавка – 25 мм.
   Обратите внимание, чтобы кромки поплавков находились параллельно привалочной поверхности крышки.

Установка холостого хода

После установки уровня в поплавковой камере собираем карбюратор и прогреваем двигатель автомобиля до рабочей температуры. В данном видео, вам расскажут и покажут как устанавливается холостой ход в карбюраторе Солекс, а так же основные причины его отсутствия.

Далее глушим его и проводим следующие операции:

• • При помощи плоской отвертки необходимо закрутить винт качества смеси до упора (позиция 7).
  • Отворачиваем его с этого положения на 4 – 5 оборотов назад.

• • Запускаем двигатель, при этом не забудьте полностью убрать подсос, и при помощи винта количества смеси (позиция 6) устанавливаем минимальные обороты двигателя около 800 в минуту, чтобы двигатель работал устойчиво.

• • Закручиваем винт качества смеси, пока двигатель не начнет работать неустойчиво. После отворачиваем его назад на 0,5 – 1 оборот, что должно привести работу двигателя в относительно устойчивое положение.

• • Винтом количество смеси устанавливаем обороты двигателя около 800 – 900 в минуту. Если двигатель начинает глохнуть, то открутите еще немного винт качество смеси.

При установке холостого хода могут возникнуть некоторые проблемы:

Двигатель не сбрасывает обороты при закручивании винта количество смеси (в канал холостого хода попадает очень много топливо и данный винт не может его перекрыть).

Причины:

• установлены большие жиклеры;
• плохо закручен электромагнитный клапан, и топливо подсасывает мимо жиклера;
• деформация посадочного места жиклера или его самого.

Так, к примеру, если при снятии провода с электромагнитного клапана двигатель глохнет, то это означает, что установлен слишком большой жиклер.

Подбор жиклеров

Некоторые параметры серийных карбюраторов далеки от эталонных, поскольку размеры некоторых деталей имеют производственные отклонения. Интересное и очень полезное видео, из которого вы узнаете, как можно доработать карбюратор Солекс 21083.

Так, разброс параметров некоторых серийных деталей карбюратора может достигать до 5%. Поэтому в процессе настройки карбюратора убедитесь в исправности жиклеров. Подбор жиклеров осуществляется с учетом рабочего объема автомобиля.

Если у двигателя большой объем двигателя, то необходимо устанавливать маленькие жиклеры, так как увеличение объема требует больше воздуха, проходящего через диффузор, что отражается на расходе бензина. Их настройку следует начинать с топливного жиклера, после, при необходимости, переходить к воздушному.

В наличии нужно иметь несколько жиклеров с большей и меньшей производительностью, чем установленный.

Наши действия:

• • С помощью проволоки зафиксируйте дроссельную заслонку второй камеры, чтобы исключить ее влияние.
  • Далее подбираем жиклеры, например, жиклер маркировки «107,5», который у нас базовый, меняем на «105», а потом «97,5». Пропускная способность жиклеров уменьшаем до тех пор, пока не появиться провалы при отрытой дроссельной заслонке или подергивании при движении. При появлении этих признаков, следует выкрутить этот жиклер, и поменять его на предыдущий, у которого производительность была немного больше.
  • При появлении провалов при трогании машины следует немного обогатить смесь с помощью регулировки системы холостого хода.

Если Вы стремитесь повысить экономичность Вашего автомобиля, то не рекомендуется уменьшать проходное сечение главного топливного жиклера второй камеры, так как процесс разгона будет значительно длиннее, и вся экономия свидеться к нулю.

Регулировка ускорительного насоса

Дозирующие системы ускорительного насоса

Основная задача ускорительного насоса – это подача ровной и мощной струи бензина через открытую дроссельную заслонку карбюратора (капание и вялая струя не допускается). Струя бензина должна попадать напрямую в коллектор, не касаясь стенок диффузора и дроссельной заслонки.

Стекание бензина по стеке диффузора или дроссельной заслонки не допускается, так как автомобиль при резком нажатии на газ будет сильно тупить и дергаться.

Устанавливать ускорительный насос с двумя носиками необходимо в разные камеры. Можно завести два носика в первичную камеру – это может повысит резвость автомобиля, но и также привести к чрезмерному «переливу».

Настройка переходного режима работы карбюратора

На холостых оборотах дроссельные заслонки карбюратора закрываются и под ними создается область высокого разряжения, что позволяет «высосать» бензин из канала холостого хода через жиклер. Если заслонку резко открыть, то разряжение резко снижается, что нарушает нормальную работу главной дозирующей системы первой камеры и появляется провал.

Чтобы устранить эти признаки, проводят настройку жиклера холостого хода или носиков ускорительного насоса. Регулировку необходимо осуществлять на прогретом двигателе автомобиля.

Поочередно меняются жиклеры холостого хода или ускорительный насос, чтобы предотвратить наличие провалов и задержек при резком нажатии на газ.

Возможно, немного понадобиться отрегулировать обороты холостого хода. Переобогащение не переходном режиме отображается в виде черного дыма, идущего из выхлопной трубы.

Тюнинг салона своими руками. Как это сделать и что для этого нужно, можно узнать из нашего уникального сайта.

Отсюда, можно узнать, как сделать тюнинг Нивы Шевроле своими руками.

В этой познавательной статье, вы узнаете, как можно выполнить полировку лобового стекла, своими руками.

Рекомендуется устанавливать ускорительный насос с носиками 40х40, а жиклер холостого хода от с параметрами от 35 до 40. Если есть провалы от бедной смеси и не удается настроить холостой ход по причине слишком большого жиклера холостого хода, то тогда оба носика ускорительного насоса можно занести в первую камеру, как изображено на картинке.

Настройка второй камеры

Как правило, вторая камера карбюратора не регулируется, поскольку все недостатки заводских жиклеров компенсируются эконостатом. Дело в том, что при высоких оборотах, когда возникает разряжение в карбюраторе, через эконостат поставляется дополнительный бензин, что дает возможность обогатить смесь.

Регулировке может подвергнуться только носик ускорительного насоса, в случае если его струя не попадает между стенкой диффузора и дроссельной заслонкой.

Все вышеизложенные приемы настройки карбюратора являются основными в его регулировании, однако некоторые умельцы могут делать дополнительно засверливание каналов и дроссельных заслонок, запаивать эпульсионные трубки.

Мастер на все руки: настройка карбюратора Солекс 21083

На фото — карбюратор Солекс 21083, имеющий минимальное сечение диффузоров

Регулировку карбюратора используют в нескольких случаях. Например, после прочистки воздушных фильтров, при наступлении холодов или после того, как был проведён ремонт этого механизма.

Регулировка уровня топлива

• Отсоединить шланг подачи бензина.
• Открыть крышку карбюратора (для этого придётся отвинтить пять винтов).
• Отсоединить трос системы подсоса.
• Замерить уровень жидкости в камере с помощью любого измерительного прибора, например, линейки. Жидкость может находиться на разном уровне, так как коллектор не находится на одной горизонтали. Поэтому рекомендуется замерить уровень во всех камерах и выбрать среднее значение. Топливо должно быть на расстоянии 23-24 миллиметра от привалочной кромки крышки, если в какой-либо камере жидкость находится не на нормальном уровне, необходимо осторожно немного загнуть держатели поплавков.

Поднимать и опускать крышку следует аккуратно, чтобы не повредить поплавки.

Стоит отметить, что перед началом настройки рекомендуется прогреть двигатель в течение пяти-семи минут и выключить его.

Видеорекомендации по настройке карбюратора Солекс 21083

После всех этих мероприятий нужно слить из механизма часть бензина и начать собирать карбюратор в обратном порядке. По окончании регулировки уровня жидкости необходимо провести тест работы карбюратора. Для этого нужно завести двигатель и понаблюдать за камерами. Если в течение тридцати-сорока секунд не происходило подачи топлива с малых диффузоров, то регулировка прошла успешно. В противном случае нужно повторно измерить уровень топлива и принять необходимые меры.

Настройка холостого хода

К регулировке холостого хода рекомендуется приступать только тогда, когда предыдущий этап настройки уже закончен. Для настройки этого параметра необходимо:

• Закрутить винт качества против часовой стрелки до упора. Эта деталь находится в отверстии подошвы карбюратора.
• Вкрутить винт качества на шесть оборотов вправо.
• Запустить мотор и убрать весь подсос бензина.
• Найти винт количества, с его помощью настроить минимальную частоту вращения для двигателя. Лучше всего, если механизм будет работать в режиме 900-1200 оборотов.
• Медленно и аккуратно закручивать винт качества до тех пор, пока мотор не станет работать в неустойчивом режиме. После этого необходимо восстановить устойчивую работу путём закручивания винта в противоположную сторону на один-полтора оборота.
• Вращением винта контроля количества установить холостой ход на 850-900 оборотов в минуту, при необходимости можно докрутить винт качества.

Регулировка разных типов карбюратора осуществляется по одной схеме

Проблемы с настройкой холостого хода могут возникнуть из-за дефекта жиклёра, «стороннего» подсоса бензина, например, при неплотном закрытии электромагнитного клапана или заглушки, или неправильно подобранного жиклёра по размеру.

Стоит отметить, что этот механизм не рекомендуется ставить на двигатели с объёмом более полутора литров, так как это может привести к нарушению работы мотора на больших оборотах. Также для увеличения мощности базового карбюратора лучше всего заменить оригинальные жиклёры.

И ещё один важный момент – настройку карбюратора необходимо производить только при прогретом двигателе.

Регулировка многих разновидностей карбюраторов выполняется примерно по таким же принципам. В зависимости от производителя похожая схема может быть актуальна также для регулировки этого механизма на скутере, может применяться и для мотоцикла. Но если транспортное средство находится на гарантии, производить самостоятельную настройку карбюратора не рекомендуется. В этом случае при необходимости воспользоваться правом на гарантийный ремонт в официальном сервисном центре компании-производителя специалисты могут отказать в оказании этих услуг. К отечественным транспортным средствам это почти не относится, но на большинстве иномарок должна сохраняться заводская комплектация до конца гарантийного срока, тогда автовладелец сможет при необходимости совершенно спокойно обратиться в сервисный центр.

Таким образом, провести регулировку карбюратора автомобиля ВАЗ 2105, 2106 и других довольно просто, для этого не обязательно обращаться к специалистам, можно выполнить настройку этого механизма своими руками.

Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.

Устройство карбюратора Солекс ВАЗ 21083

1. Поплавковая камера.
2. Система пуска.
3. Система холостого хода с электромагнитным клапаном.
4. Главная дозирующая система.
5. Переходная система.
6. Экономайзер с ускорительным насосом.
7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Маркировка жиклёров

Для каждой системы карбюратора, предусмотрены жиклёры разного сечения, поэтому во время ремонта важно знать, какого сечения нужен топливный или воздушный жиклёр. Приобретая автомобиль, с ним идёт сервисная книга, в которой отмечены основные характеристики и его устройство, а также схема маркировки жиклёров в зависимости от модели карбюратора.

Регулировка карбюратора Солекс ВАЗ 21083

Чтобы карбюратор исправно работал, его необходимо правильно отрегулировать и настроить. Такую работу довольно не сложно сделать своими руками, просто нужно быть внимательным и не боятся осуществлять регулировку самому.

Бывают случаи, когда при такой регулировке, работа двигателя остаётся прежней и не меняется. Это возможно по нескольким причинам:

• загрязнение канала винта качества;
• загрязнение топливного жиклёра электромагнитного клапана;
• неисправность электромагнитного клапана.

Электромагнитный клапан может не работать из-за обрыва фишки либо проводов, идущим к клапану либо из-за неисправности самого сердечника. В таком случае клапан заменяется на новый, загрязнённые каналы и жиклёры прочищаются сжатым воздухом.

Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, путём подгибания пластины, которая держит поплавки. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная настройка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу. Помимо этого стоит отрегулировать натяжение троса воздушной и дроссельной заслонки, чтобы двигатель смог запуститься зимой и работал без перебоев.

Регулировка натяжения троса воздушной заслонки осуществляется при вытянутом подсосе из салона автомобиля, натяжение и фиксации положения троса на приводе заслонки. Так же регулируется натяжение троса дроссельной заслонки, то есть при отпущенной педали газа, она должна быть закрыта.

Правильная настройка карбюратора Солекс ВАЗ 21083, обеспечит рациональную дозировку горючей смеси на любых оборотах двигателя, без чрезмерного расхода топлива.

«

Отличная статья 0

smotri-dtp.ru

Регулировка ПУ Солекс 21083 (со снятием)

Для точной и четкой регулировки пускового устройства (ПУ) карбюратора Солекс 21083 (2108, 21081) необходимо снять карбюратор с двигателя автомобиля.

В таком случае можно добиться практически идеального выставления пусковых зазоров, что обеспечит надежный и без проблемный пуск холодного двигателя при максимально низких температурах окружающей среды.

Цель регулировки пускового устройства

Необходимо выставить максимально точные значения пусковых зазоров у кромок воздушной заслонки и дроссельной заслонки первой камеры карбюратора. А так же добиться слаженности и синхронности в работе деталей пускового устройства.

Необходимые инструменты, запчасти и приспособления

Шлицевая отвертка с тонким лезвием

Рожковые ключи на «7» и на «8»

Круглый щуп, сверло или проволока диаметром 1 мм и 2,5 мм

Подготовительные работы

Снимаем корпус воздушного фильтра с карбюратора

Снимаем карбюратор Солекс 21083 с двигателя автомобиля

Схема величин пусковых зазоров карбюратора Солекс 21083

Проверка и регулировка пускового зазора «Б» (у кромки дроссельной заслонки)

Проверка. Полностью закрываем воздушную заслонку, вращая ее рычаг управления против часовой стрелки. Дроссельная заслонка первой камеры  при этом должна слегка приоткрыться так как на регулировочный винт, установленный на ее рычаге, воздействует нижний профиль рычага управления воздушной заслонкой.

Сверлом или щупом диаметром 1 мм замеряем величину появившегося зазора между ее кромкой и стенкой смесительной камеры. Сверло должно входить свободно, с легким защемлением.

Регулировка. В случае если зазор не соответствует норме, увеличиваем или уменьшаем его, вращая регулировочный винт. Винт упирается в нижний профиль рычага управления воздушной заслонкой. Вращаем его либо шлицевой отверткой, либо ключом на «7». При этом дроссельная заслонка будет либо открываться. либо наоборот, закрываться.

В случае если регулировочный винт «закис» очищаем его от загрязнения и обрабатываем проникающей жидкостью. Снова проверяем величину пускового зазора и при необходимости повторно проводим регулировку.

Проверка и регулировка пускового зазора «А» (у кромки воздушной заслонки)

Проверка. При полностью закрытой воздушной заслонке отверткой утапливаем шток вовнутрь корпуса механизма приоткрывателя. Воздушная заслонка при этом немного приоткроется. Удерживая шток, вставляем сверло диаметром 3 мм между кромкой приоткрытой воздушной заслонки и стенкой смесительной камеры. Сверло должно входить свободно без защемления.

Регулировка. Если величина зазора не соответствует норме, регулируем перемещение штока приоткрывателя. Для этого ключом на «8» ослабляем затяжку контргайки регулировочного винта в крышке приоткрывателя. Шлицевой отверткой вращаем регулировочный винт. Отворачиваем его для увеличения пускового зазора. Заворачиваем для уменьшения. Проводим еще раз проверку величины зазора и при необходимости еще раз регулировку.

Примечания и дополнения

Регулировка пускового устройства приведенная выше подходит для всех модификаций карбюраторов Солекс, но следует учитывать, что пусковые зазоры у разных моделей карбюраторов несколько различаются. Поэтому перед проведением регулировки следует ознакомиться с таблицей величин пусковых зазоров Солекс.

Помимо установки пусковых зазоров следует иметь ввиду, что на нормальную работу ПУ так же влияет целостность диафрагмы в ее корпусе, загрязненность штока перемещения воздушной заслонки, подвижность рычага управления воздушной заслонкой и всего ее привода.

Запуск холодного двигателя автомобиля при низких температурах всецело возложен на пусковое устройство карбюратора Солекс. Оно отвечает за приготовление богатой топливной смеси для обеспечения уверенного пуска, а так же за некоторое ее обеднение сразу после пуска. Все это достигается путем полного закрытия воздушной и некоторого приоткрытия дроссельной заслонки 1-й камеры, при вытянутой на себя рукоятке «подсоса» (пусковое устройство взводится), а так же возможности небольшого приоткрытия воздушной заслонки после пуска двигателя.

Зазор «Б» появляется при полностью закрытой воздушной заслонке. Он необходим для увеличения разрежения в смесительной камере (чтобы топливо истекало из распылителя диффузора даже при малой частоте вращения коленчатого вала) и обеспечения попадания топливной смеси из распылителя диффузора во впускной коллектор и далее в цилиндры двигателя при его пуске.

Зазор «А». Этот зазор возникает при пуске двигателя – воздушная заслонка приоткрывается на его величину, чтобы обеспечить приток лишнего воздуха призванного несколько обеднить топливную смесь (чтобы не «залило» свечи зажигания).

Еще статьи по регулировке карбюратора Солекс 21083 (2108, 21081)

twokarburators.ru

Настройка карбюратора 083 всё-таки своими руками ) — Лада 2108, 1.6 л., 1998 года на DRIVE2

В первый месяц езды карбюратор стал привлекать внимание, симптомы в основном как у всех прыгает холостой ход, вялая динамика, провалы при нажатии педали «газа» — приступаем к работе, снял почистил и продул — результат не порадовал — карб переливал бензин, машинка глохла, обороты ниже 1500 не держал (
Попытка 2: Ставим всё по стандарту ДАЗ 21083, используем ремкомплект. Результат хх прыгает, но несильно, повышанный расход топлива.

Не сдаемся, изучаем теорию и практику…Обязательно почитайте книгу «Карбюраторы «Солекс» обслуживание и ремонт «, редакция «Своими силами» (www.uazbuka.ru/lib/carb/SOLEX.pdf) и смотри видео:

Матч-реванш !

Собираем нужный инструмент:

Подготовка рабочего места

Чистка карбюратора подробно показана в видео №4, добавлю только одно — не торопитесь, все каналы прочищайте многократно, прямо и обратно)
По прокладке можно увидеть подсос воздуха или выход воздуха

прокладка

Положение воздушной заслонки удерживает не только рукоятка «подсоса», но и шарик с пружинкой, если его нет настройка будет сбиваться, смесь будет обогащенной.

шарик отсутствует (

Жиклер ХХ должен быть без деформаций, электромагнитный клапан проверяем 12В, + к клемме на конце, — к корпусу клапана. Звук должен быть четкий — без заеданий, при подозрении меняем его.

На фото не видно, но жиклер ХХ жутко забит чем-то похожим на герметик

Убираем неровности

Провал при нажатии «газа» возникает из-за того что струйки от распылителя УН попадает на стенку диффузора, стекает и только тогда передает топливо в впускной коллектор -заводим распылители в первую камеру и подгибаем так чтобы струйки не пересекались между собой и лились чётко между стенкой и заслонкой.

Распылители сток в первую камеру

Есть второй вариант: купить распылитель УН от Нивы и купить кулачёк №4, но по мне вариант №1 лучше т.к. иметь запас разгона всегда полезно )

Камеры внутри полировать при стоковом впускном коллекторы и сток ГБЦ не стоит, но тщательно почистить обязательно )

Небольшие доработки

Доработка воздушных каналов

Теперь менять топливные и воздушные жиклеры намного проще

Дорабатываем подход к винту

Убираем недостатки завода

Регулировка устанавливаем по табл. (табл.), дрос.заслонка второй камеры должна быть почти закрыта.

В будущем можно поиграться с жиклерами, а в целом получил достойный неплавающий ХХ, хорошую динамику, отсутствие провалов и экономичность.

www.drive2.ru

Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.

Устройство карбюратора Солекс ВАЗ 21083

Двухкамерный карбюратор Солекс ВАЗ 21083 устанавливается на атмосферных двигателях автомобилей ВАЗ 21083. Он состоит из крышки и основного корпуса, в которые входят:

1. Поплавковая камера.
2. Система пуска.
3. Система холостого хода с электромагнитным клапаном.
4. Главная дозирующая система.
5. Переходная система.
6. Экономайзер с ускорительным насосом.
7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Маркировка жиклёров

Для каждой системы карбюратора, предусмотрены жиклёры разного сечения, поэтому во время ремонта важно знать, какого сечения нужен топливный или воздушный жиклёр. Приобретая автомобиль, с ним идёт сервисная книга, в которой отмечены основные характеристики и его устройство, а также схема маркировки жиклёров в зависимости от модели карбюратора.

В главной дозирующей системе предусмотрены топливные жиклёры с маркировкой 80 или 95 для первичной камеры и 100 для вторичной. Также имеются воздушные жиклёры 150, 155, 165 для первичной камеры и жиклёр 125 для вторичной. В систему холостого хода входят топливные жиклёры маркировки 38-44 и 50, а воздушные 170 и 160. Во вторичной камере переходной системы топливные жиклёры 50 и 80, а воздушные 120 и 150. Для главной дозирующей системы, предусмотрен топливный жиклёр 85.

Регулировка карбюратора Солекс ВАЗ 21083

Чтобы карбюратор исправно работал, его необходимо правильно отрегулировать и настроить. Такую работу довольно не сложно сделать своими руками, просто нужно быть внимательным и не боятся осуществлять регулировку самому.

Чтобы отрегулировать качество горючей смеси, нужно предварительно прогреть двигатель до своей рабочей температуры, затем поворачивая винт количества топливной смеси выставить 800-900 об/мин. Теперь плоской отвёрткой нужно постепенно откручивать винт качества, пока мотор не затроит. После, винт качества очень аккуратно закручивается, пока двигатель не станет работать ровно.

Бывают случаи, когда при такой регулировке, работа двигателя остаётся прежней и не меняется. Это возможно по нескольким причинам:

• загрязнение канала винта качества;
• загрязнение топливного жиклёра электромагнитного клапана;
• неисправность электромагнитного клапана.

Электромагнитный клапан может не работать из-за обрыва фишки либо проводов, идущим к клапану либо из-за неисправности самого сердечника. В таком случае клапан заменяется на новый, загрязнённые каналы и жиклёры прочищаются сжатым воздухом.

Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, путём подгибания пластины, которая держит поплавки. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная настройка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу. Помимо этого стоит отрегулировать натяжение троса воздушной и дроссельной заслонки, чтобы двигатель смог запуститься зимой и работал без перебоев.

Регулировка натяжения троса воздушной заслонки осуществляется при вытянутом подсосе из салона автомобиля, натяжение и фиксации положения троса на приводе заслонки. Так же регулируется натяжение троса дроссельной заслонки, то есть при отпущенной педали газа, она должна быть закрыта.

Правильная настройка карбюратора Солекс ВАЗ 21083, обеспечит рациональную дозировку горючей смеси на любых оборотах двигателя, без чрезмерного расхода топлива.

avtooverview.ru

Ремонт и Доработка» на DRIVE2

В обшем выложив тему я удивил много споров и разногласий в комментариях кто то был против кто то за. Вот ета тема: www.drive2.ru/communities…VAZ/blog/529838#a27428147, я думаю сперва надо прочесть ту темку и коментарии, чтоб делать какие то первоначальные выводы, а потом прочесть ету, так сказать закрепляющую мысли и выводы, а так же подкрепленную фактами личных испытаний.
Но скажу сразу что в обоих случаях я менял только носик ( слоник) ускорительного насоса, жиклеры топливные и воздушные в обоих случаях были одинаковы, в первичке топливный 97,5 воздушный 155, во вторичке топливный 97,5 воздушный 125.
Итак приступим: вот табличка показаний расхода топлива в городском режиме ( 60-80 км/ч) и режиме по трассе ( 20-120 км/ч)

итак разбор полетов)))
При стоковом носике расход получился меньше, по причине то что на открытой первой зослонке не идет подсос воздуха из первого носика слоника, по причине компенсации давлений в слонике, за счет подсоса воздуха из второй камеры через второй носик, тем самым не происходит подсос топлива, о котором будем говорить далее.
Но для корректной работы карбюратора надо настроить полностью всю систему зажигания, выставить все углы опережения зажигания, а так же чтоб исправно работала вакуумная система. Все данные действия приводят к правильной работе карбюратора без провалов, экономичного использования топлива, ну и к внутренниму спокойствию и удовлетворенности от того что все исправно
При загнутом слонике идет увеличении расхода топива, по причине того что не зависимо от оборотов двигателя начиная от 1500 об/мин идет подсос топлива через носики слоника, за счет того что нет компенсации давления, т к второй носик загнут в первую камеру.
Плюсом данного хенд мейд является то что пропадут провалы при разгоне даже если карбюратор не настроен или имеются какие то другие не значительные огрехи в вакуумной системе или в системе зажигания, за счет того что одновременно вливается более большее количество топлива. Уменьшается время разгона до 100 км/ч за счет переобогащенной смеси и большего кол-ва подачи топлива. Отличная реакция на педаль газа
Минусы: повышенный расход топлива, за счет того что на низких и средних оборотах носики подсасывают топливо в впускной коллектор за счет разницы давлений.

Кстате у меня спрашивали как себя ведет машина при высоких оборотах на загнутом носике, скажу так что отличий от стокового носика нет ни каких, т к что в первои случае что во втором топливо подается с той же самой скоростью и что на стоковом носике что на загнутом идет подсос топлива в коллектор, ето просчет, точнее специальная разработка итальянских конструкторов, с целью компенсации состава топливо воздушной смеси при высоких оборотах

Итак, дело остается за вами гнуть или не гнуть носик.

www.drive2.ru

Регулировки и проверки карбюратора 21083

Герметичность игольчатого клапана проверяется на стенде, который обеспечивает подачу топлива к карбюратору под давлением 30 кПа (3 м вод. ст.)

После установки уровня топлива в контрольной пробирке стенда падение его не допускается в течение 10–15 с.

Если уровень топлива в пробирке понижается, то это указывает на утечку топлива через игольчатый клапан.

В случае утечки топлива замените игольчатый клапан.

Установка уровня топлива в поплавковой камере

Необходимый для нормальной работы карбюратора уровень топлива обеспечивается правильной установкой исправных элементов запорного устройства.

Рис. 1. Установка уровня топлива в поплавковой камере

Правильность установки поплавка 1 (рис. 1) проверьте калибром 4, для чего установите его перпендикулярно крышке 2, которую держите горизонтально поплавками вверх.

Между калибром по контуру и поплавками должен быть зазор не более 1 мм.

При необходимости отрегулируйте подгибанием язычка и рычагов поплавка.

Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин

Регулировка привода карбюратора

Рис. 2. Привод управления карбюратором

При полностью нажатой педали 1 (см. рис. 2) управления дроссельными заслонками дроссельная заслонка второй камеры должна быть полностью открыта и сектор 11 не должен иметь дополнительного хода.

При отпущенной педали дроссельные заслонки обеих камер должны быть полностью закрыты.

Если этого нет, отрегулируйте положение педали и дроссельной заслонки регулировочными гайками 10 на переднем наконечнике троса привода.

Проверка работы полуавтоматического пускового устройства карбюратора

Рис. 3. Проверка установки биметаллической пружины полуавтоматического пускового устройства карбюратора

Проверьте правильность установки биметаллической пружины пускового устройства, для чего визуально определите совмещение трех меток (на рис. 3 метки показаны стрелками): на корпусе 1 пускового устройства, корпусе 2 биметаллической пружины и корпусе 3 жидкостной камеры.

При несовпадении меток ослабьте винты 4 крепления корпуса 2, поверните его до совмещения с меткой на корпусе 1 и заверните винты.

Ослабьте болт 5, поверните корпус 3 до совмещения меток и закрепите болт.

Запустите холодный (температура охлаждающей жидкости 15–25°С) двигатель и проверьте через 15–20 с частоту вращения коленчатого вала двигателя, которая должна быть (2400±200) мин ^-1 .

Если частота вращения не соответствует данной, отрегулируйте пусковой зазор Б у дроссельной заслонки первой камеры до величины (1,1±0,05) мм.

Регулировки пусковых зазоров

Рис. 4. Схема полуавтоматического пускового устройства карбюратора 21083–1107010-31

Регулировку выполняйте на холодном двигателе, когда воздушная заслонка прикрыта пусковым устройством.

Снимите воздушный фильтр и проверьте пусковой зазор А (рис. 4) воздушной заслонки 7.

Если зазор А не соответствует величине (2,5 ±0,2 мм), снимите стопор регулировочного винта 11 и отрегулируйте данный зазор этим винтом.

Регулировку пускового зазора Б у дроссельной заслонки первой камеры необходимо выполнять на снятом карбюраторе.

Закройте дроссельную заслонку 1 первой камеры.

Отверткой поверните кулачок 10 против часовой стрелки и установите упор рычага 14 на наибольшую по радиусу ступень.

Винтом 15 отрегулируйте зазор Б у дроссельной заслонки, равным (1,1±0,05) мм.

Поставьте снятые узлы и детали, запустите двигатель, проверьте через 15–20 с после запуска частоту вращения коленчатого вала холодного двигателя, которая должна быть равной 2400 ±200 мин ^-1 .

Частота вращения коленчатого вала прогретого двигателя на холостом ходу должна быть равной 750–800 мин ^-1 .

Регулировка холостого хода двигателя

Рис. 5. Винты регулировки холостого хода двигателя

Регулировка обеспечивается регулировочным винтом 2 (рис. 5) качества (состава) смеси и регулировочным винтом 1 количества смеси.

Регулировочный винт 2 закрыт заглушкой 4. Для доступа к винту необходимо штопором вынуть заглушку.

Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90–95°С), с отрегулированными зазорами в механизме газораспределения, с правильно отрегулированным углом опережения зажигания.

Регулировочным винтом 1 количества смеси установите по тахометру стенда частоту вращения коленчатого вала двигателя в пределах 750–800 мин ^-1 .

Регулировочным винтом 2 качества (состава) смеси добейтесь содержания окиси углерода (СО) в отработавших газах в пределах (1±0,3)% при данном положении винта 1 [содержание СО приводится к 20°С и 101,3 кПа (760 мм рт. ст.)].

По окончании регулировки резко нажмите на педаль привода дроссельных заслонок и отпустите ее, двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а при уменьшение ее — не заглохнуть.

В случае остановки двигателя винтом 1 увеличьте частоту вращения коленчатого вала в пределах 750–800 мин ^-1 .

Установите в отверстие для регулировочного винта 2 качества смеси новую пластмассовую заглушку 4.

avtomechanic.ru

Самостоятельная регулировка карбюратора ВАЗ 2108

Некоторые узлы автомобиля нуждаются в очень точной настройке. К числу таких узлов относится и карбюратор. Достаточно самого незначительного загрязнения или нарушения настроек — и в работе двигателя начинаются проблемы. О том, как произвести регулировку карбюратора на ВАЗ 2108, мы и расскажем читателям в данной статье.

Содержание статьи

Когда регулировать: основные признаки неисправности

Главная проблема для любого карбюратора — некачественный бензин. Именно из-за него в этом узле возникают загрязнения, нарушающие работу всего двигателя. Убедиться в низком качестве бензина просто: достаточно выкрутить свечи. Если они покрыты белым налётом, значит, бензоколонку пора менять, а карбюратор — чистить и настраивать. Есть ещё несколько характерных признаков неисправного карбюратора.

• Двигатель начинает троить (то есть работают только три цилиндра из четырёх).
• Машина трогается с места рывками, которые могут возникать и в процессе движения.
• Даже на холостом ходу двигатель работает нестабильно.
• Расход топлива значительно увеличился.
• Двигатель реагирует на нажатие педали газа с ощутимой задержкой.

Необходимые инструменты

1. Средство для очистки карбюратора.
2. Комплект рожковых ключей.
3. Отвёртка с плоским жалом (средних размеров).
4. Плоскогубцы.
5. Тахометр.

Как отрегулировать карбюратор ВАЗ 2108 своими руками

1. Открывается капот автомобиля, с поверхности карбюратора удаляются все загрязнения, снимается воздушный фильтр.
   Воздушный фильтр ВАЗ 2108 и датчик снимаются
2. После очистки проверяется натяжение троса дроссельной заслонки. Натяжение не должно быть слишком сильным. Вместе с тем провисания тоже наблюдаться не должно. Для регулировки натяжения гайка наконечника, находящаяся на защитной рубашке троса, зажимается рожковым ключом на 13, а контргайка при этом ослабляется другим ключом.
3. После ослабления троса устанавливается нужное расстояние между наконечником и гайкой. Правило таково: когда педаль газа не нажимается, заслонка полностью закрывается. Когда педаль полностью нажимается — заслонка полностью открывается.
   Регулировка троса дроссельной заслонки карбюратора ВАЗ 2108
4. После выставления нужного расстояния контргайка затягивается, длина троса заслонки надёжно фиксируется.
5. Теперь проверяется длина свободного хода тяги воздушной заслонки. Когда рукоятка привода нажимается полностью, заслонка находится в положении «открыто». Если этого не наблюдается, требуется регулировка.
6. Болт, которым тяга крепится к рычагу, ослабляется рожковым ключом на 10.
7. Далее рычаг заслонки поворачивается, после чего рукоятка привода утапливается в корпус.
8. Трос тяги воздушной заслонки зажимается плоскогубцами, вытаскивается из защитной рубашки на необходимую длину, после чего крепёжный болт затягивается.
9. Рукоятка привода вытягивается, при этом контролируется угол закрытия воздушной заслонки. Если оказывается, что закрытие неполное, крепёжный болт снова отворачивается и защитная рубашка на тросе немного сдвигается. Эти манипуляции производятся до тех пор, пока закрытие заслонки при вытянутом рычаге привода не будет полным.
   Длина троса воздушной заслонки регулируется двумя рожковыми ключами
10. Теперь регулируется пусковое устройство карбюратора. Для этого рукоятка привода воздушной заслонки полностью вытягивается из корпуса.
11. Двигатель автомобиля запускается.
12. Заслонка с помощью отвёртки открывается приблизительно на треть.
    Дроссельная заслонка отвёрткой открывается на треть
13. После этого рожковым ключом на 7 подтягивается винт, регулирующий объём подаваемой топливной смеси. Он затягивается до тех пор, пока скорость вращения двигателя не достигнет 3300 об/мин (показания в ходе регулировки снимаются с помощью тахометра).
14. Как только вышеуказанная цифра достигнута, заслонка аккуратно закрывается, после чего начинается постепенное ослабление контргайки. Ослаблять её нужно до тех пор, пока скорость не достигнет 2900 об/мин.
15. Как только эта цифра достигается, гайка фиксируется, а воздушный фильтр ставится на место.
16. Для регулирования режима холостого хода количество оборотов коленвала доводится до максимума. Делается это с помощью винта, регулирующего качество топливной смеси.
    Винты реуглировки системы холостого хода карбюратора ВАЗ 2108–2109: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта
17. Затем с помощью винта, регулирующего объём подаваемой смеси, количество оборотов коленвала снижается до тех пор, пока не достигается уровень, который превышает оптимальный уровень холостого хода на 100 об/мин.
18. После этого с помощью винта для регулировки качества смеси обороты коленвала вновь снижаются до нормального значения (оно указывается в инструкции по эксплуатации автомобиля). На этом регулировка холостого хода заканчивается.

Видео по регулировке

Важные моменты

• Перед тем как регулировать карбюратор, рекомендуется провести его самоочистку. Для этого в бензобак заливается специальная жидкость для чистки карбюраторов, двигатель запускается и работает (объём заливаемой жидкости и время работы двигателя всегда указываются на ёмкости с чистящей жидкостью и зависят от конкретной марки). Иногда этой меры бывает достаточно, чтобы избавиться от вышеуказанных признаков неисправности карбюратора и обойтись без его тонкой регулировки.
• Если самоочистка не помогла, выход один: необходимо снять и промыть карбюратор. Для промывки используются как специальные жидкости, так и обычный керосин. Категорически не рекомендуется для удаления загрязнений использовать кисточки или ворсистую ветошь. Волоски и ворсинки, оставшись в мелких отверстиях карбюратора, могут свести на нет все усилия по его очистке. Оптимальный вариант: тщательная промывка в специальной жидкости, а затем продувка всех мелких отверстий сжатым воздухом.
• Перед тем как снимать карбюратор и чистить его внутри, рекомендуется тщательно очистить его снаружи. Причём очищать нужно не только сам карбюратор, но и все детали, находящиеся рядом с ним. Необходимо помнить: любая грязь, оставшаяся на прилегающих деталях, может попасть в чистый карбюратор, когда он будет устанавливаться обратно в двигатель. И если это произойдёт, всю процедуру очистки придётся начинать заново.

Для того чтобы карбюратор работал правильно, следует уделять внимание не только его настройке, но и очистке. Если какой-то из этих процедур пренебречь, то карбюратор вскоре вновь выйдет из строя. Кроме того, внимание следует обратить не только на качество бензина, но и на состояние воздушного фильтра автомобиля, так как в некоторых случаях именно изношенный фильтр оказывается причиной быстрого загрязнения карбюратора.

Копирайтер с пятилетним стажем. (1 голос, среднее: 5 из 5)

auto-gl.ru

Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюраторами Солекс

На карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099 рекомендуемые обороты холостого хода 750-800 оборотов в минуту. При этом они должны быть стабильны (без частых пропусков зажигания и «троения»). Регулировку оборотов холостого хода двигателей с карбюраторами 2108, 21081, 21083 Солекс рекомендуется проводить раз в полгода или при возникновении проблем с работой двигателя.

Подготовительные работы

Перед проведением регулировки как минимум необходимо удостоверится в исправности свечей зажигания, высоковольтных проводов, крышки трамблера, «бегунка», правильности установки момента зажигания, отсутствия подсасывания постороннего воздуха в карбюратор, исправности бензонасоса.

Помимо этого следует прогреть двигатель до рабочей температуры (80-90 гр) и полностью открыть воздушную заслонку карбюратора, утопив рукоятку «подсоса» до упора.

Отключать и глушить трубку подающую разрежение от карбюратора к вакуумному регулятору опережения зажигания не обязательно. Хотя после регулировки оборотов холостого хода можно снять ее со штуцера на корпусе вакуумного регулятора и проверить есть ли в ней разрежение при работе двигателя на холостых. При правильно отрегулированных оборотах разрежения там быть не должно или должно ощущаться очень легкое.

Необходимые для регулировки оборотов холостого хода инструменты

Точную настройку оборотов холостого хода проводят с использованием газоанализатора, но не у каждого он есть. Поэтому желательно иметь отдельный прибор — тахометр. При его отсутствии можно использовать тахометр, встроенный в щиток приборов (есть на всех ВАЗ 2108, 2109, 21099). Также понадобится тонкая шлицевая отвертка.

Регулировка холостого хода двигателя

Пускаем двигатель. Включаем дальний свет фар и печку.

— Самым простым способом регулировки оборотов холостого хода двигателя с карбюратором Солекс (2108, 21081, 21083) является вращение винта «количества» топливной смеси.

Против часовой стрелки обороты уменьшаются, по – увеличиваются. При вращении винта, его наконечник  воздействует на рычаг оси дроссельной заслонки первой камеры карбюратора и тем самым либо приоткрывает дроссельную заслонку первой камеры карбюратора, либо, наоборот прикрывает ее. Из-за этого увеличивается или наоборот уменьшается поток воздуха, проходящий через первую камеру и разрежение в канале СХХ. Таким образом винтом «количества» регулируется объем топлива, поступающего в цилиндры двигателя. Соответственно обороты холостого хода двигателя будут, то расти, то уменьшаться.

На изображении винт регулировки «количества» топливной смеси карбюраторов Солекс (2108, 21081, 21083). Рычаг привода воздушной заслонки карбюратора для наглядности снят.

Более точная настройка предполагает дополнительную регулировку состава топливной смеси, поступающей в цилиндры двигателя.

За это в карбюраторах 2108, 21081, 21083 Солекс отвечает винт «качества» топливной смеси.

Для начала можно выставить изначальное положение винтов «качества» и «количества» карбюратора. Это 3 полных оборота от упора винта «качества», винтом «количества» следует выставить минимальные обороты коленчатого вала – 600-700 об/мин.

— На следующем этапе необходимо выставить максимальные обороты холостого хода, используя только винт «качества» топливной смеси.

Шлицевой отверткой постепенно выворачиваем его из гнезда, пока обороты холостого хода не достигнут своего максимума. Это может быть и 1000 об/мин и несколько выше.

— Далее винтом «количества» устанавливаем обороты до 900 об/мин.

Добиваемся этого медленным вращением его против часовой стрелки.

— При помощи винта «качества» выставляем обороты холостого хода на уровне требуемых 750-800 об/мин.

Для этого, опять же медленно, заворачиваем его по часовой стрелке.

Если не удается сразу добиться нужной частоты вращения коленчатого вала, проводим регулировку еще раз.

Регулировка оборотов холостого хода двигателя с карбюратором Солекс выполнена.

Примечания и дополнения

— Вторая более точная регулировка при помощи обоих подстроечных винтов карбюратора приведет не только к стабильному и устойчивому холостому ходу двигателя, но и понижению токсичности выхлопа отработанных газов.

— При возникновении «провалов» при нажатии на педаль «газа» после такой регулировки оборотов холостого хода следует немного довернуть винт «количества» топливной смеси по часовой стрелке тем самым немного добавив топливной смеси поступающей в цилиндры двигателя из системы холостого хода. Обороты двигателя после этого немного возрастут, предельная величина для двигателей автомобилей ВАЗ 2108, 2109, 21099 – 900 об/мин.

— В ряде случаев имеет смысл доработать систему холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей по регулировке и настройке карбюратора Солекс

— Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083)

— Регулировка привода воздушной заслонки карбюратора Солекс (2108, 21081, 21083)

— Регулировка оборотов холостого хода двигателя с карбюраторами 2108, 21081, 21083 Солекс (еще одна статья по настройке ХХ)

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка тросового привода дроссельных заслонок карбюратора Солекс

Сравнительный тест-ремонт автомобиля

— Проверка и регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

twokarburators.ru

Доработка винта «качества» топливной смеси карбюратора 2108, 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099

Винт «качества» топливной смеси карбюратора 2108, 21081, 21083 Солекс установлен в глубоком колодце в нижней части корпуса карбюратора. При разборке, прочистке карбюратора, проведении его регулировки приходится извлекать винт из этого колодца. Это не очень удобно, так как винт спрятан глубоко, на нем установлено резиновое уплотнительное кольцо, которое мешает извлечению. Со временем колодец винта забивается грязью, что так же не способствует простоте проводимых с ним операций. Можно вывернув винт извлечь его пинцетом, но это также не очень удобно, да и не у каждого есть пинцет.

Поэтому лучше один раз немного доработать карбюратор и потом иметь прямой доступ к винту «качества».
Суть доработки заключается в отпиливании ножовочным полотном угла карбюратора вместе с колодцем под винт.

Доработка винта регулировки «качества» топливной смеси карбюратора 2108 Солекс

1. Заворачиваем винт «качества» до отказа.
Считаем число оборотов, чтобы потом отвернуть его как надо и не сбить настройки холостого хода.

2. Замеряем глубину колодца до винта.
Это можно сделать при помощи деревянной палочки (например, спички). Уменьшаем это расстояние на 3 мм и отмеряем на боковой стенке колодца.

3. Делаем поперечный пропил, а затем продольный, вдоль колодца.
Выворачиваем винт на требуемое число оборотов.
Получаем полный доступ к винту «качества» топливной смеси карбюратора.
Теперь процедура извлечения винта, да и просто вращения его отверткой при регулировке холостого хода не представляет особого труда.

канал винта регулировки «качества» топливной смеси карбюратора Солекс до доработкиканал винта «качества» топливной смеси карбюратора Солекс после доработки

Примечания и дополнения

— Можно увеличить длину винта, чтобы еще больше упростить его выворачивание или проведение регулировки холостого хода. Для этого необходимо насадить небольшую трубочку подходящего диаметра на ту его часть, где пропил под шлицевую отвертку. Посадка должна быть очень плотной.

Еще пять статей по тюнингу и доработке карбюратора 2108, 21081, 21083 Солекс

— Доработка смесительных камер карбюратора 2108, 21081, 21083 Солекс

— Быстрый старт автомобиля с карбюратором 2108, 21081, 21083 Солекс

— Уменьшение расхода топлива автомобиля с карбюратором 2108, 21081, 21083 Солекс

— Доработка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Устранение деформации нижней части (фланца) карбюратора 2108, 21081, 21083 Солекс

twokarburators.ru

Устройство и регулировка карбюратора ВАЗ 21083

Устройство карбюратора Солекс 21083

Регулировка карбюратора Солекс 21083 — основные нюансы

Процедура настройки карбюратора Солекс начинается с выставления требуемого уровня в поплавковых камерах. Рекомендуется выставлять уровень по отношению к крышке Солекса. Для этого нужно применять шаблон, который есть в инструкции по регулировке выбранного карбюратора.

Далее необходимо настроить обороты холостого хода. Нужно выполнить следующие действия:

1. Установить винт качества в позицию 5-6 оборотов, причем его надо выкрутить из завернутого крайнего положения.
2. Выкручиваем винт количества оборотов до тех пор, пока в вакуумной трубке, которая соединена с распределителем зажигания, не исчезнет разряжение. Затем проверяем, может ли прогретый мотор держать холостые обороты в пределах 5-1,5 тыс. об/мин.
3. Если стрелка тахометра превышает 800 об/мин, выкручиваем винт количества до тех пор, пока она не опустится до этой отметки. Если обороты более низкие, на данном этапе делать ничего не нужно.
4. Медленно закручиваем винт качества смеси до тех пор, пока мотор не начнет работать стабильно и равномерно. Постарайтесь по максимуму обеднить смесь, поскольку чем сильнее вы закрутите винт, тем беднее будет смесь, что сказывается на уровне СО.
5. Используем винт количества для того, чтобы выставить обороты на холостом ходу. В летний период нужно добиться результата 800-900 оборотов в минуту, а зимой данный показатель должен составлять около 900-1000 оборотов в минуту.

Подбор жиклеров на карбюратор Солекс

Тюнинг карбюратора Солекс 21083

Нередко доработка карбюратора Солекс приводит к существенному повышению эффективности его использования. Как правило, автолюбители применяют следующие варианты тюнинга карбюратора Coлeкc 21083:

• Удаление ЭПXX приводит к повышению производительности силового агрегата, но и потребление топлива возрастает примерно на 5-7 процентов.
• Установка другого уровня топлива в поплавковой камене и использование иной иглы клапана. Такие действия приводят к более стабильному уровню и уменьшают вероятность слишком сильного обеднения смеси на переходных и самых мощных режимах. Применение запорной иглы из резины обеспечивает возможность держать уровень максимально ровно.
• Дроссельное распиливание – еще один вариант тюнинга карбюратора Солекс. Суть данного метода заключается в том, что в дроссельной заслонке делают отверстия меньшего размера, в результате чего уровень СО падает, хотя на холостом воду количество СН не меняется. Помимо этого, состав смеси распределяется максимально равномерно, а потребление горючего уменьшается на 1-2%.
• Некоторые мастера полируют диффузоры, в результате чего снижаются аэродинамические потери. Для получения желаемого результата полировать их нужно почти до зеркального вида.

Кстати, не забудьте изучить статью о том, как работает карбюратор!

Рекомендуем также обратить внимание на видео про карбюратор Солекс:

Лада 2108 с миру по нитке в 13ку › Бортжурнал › Чистка, перебор и настройка карбюратора Солекс 21083

Первая запись в БЖ — все записи по мере выполнения работ и состоянию здоровья
На фотографии представлено два карбюратора Солекс 21083, слева производство хытай, справа производство USSR.

Итак, начнем чистку и разборку

1. Нужно произвести поверхностную очистку карбюратора, для того что бы в дальнейшем грязь не попала во внутрь.
2. откручиваем 2 болтов соединяющий крышку карбюратора с корпусом
Короче разбираем все что можно раскрутить отверткой, не забываем снять топливные жиклеры под воздушными, вытащить слоник и снять распылители.
3. производим тщательную чистку карбюратора с помощью баллончика
далее я разделю действия так как у меня карбюраторы себя повели по разному!))
Карбюратор маде ин СССР
после чистки, поставил новый рем комплект, поставил топливные жиклеры 97,5 в обе камеры, в первичку поставил воздушный 155, во вторичку 125.
при сборке ускорительного и холостого нужно притереть повехность на старых карбах, да и на новых тоже, так как качество отставляет желать лучшего

Вращаем его или рожковым ключом на 7мм, или шлицевой отверткой (3мм).

Замеряем его щупом или проволокой.

Регулируем зазор вращая шлицевой отверткой винт в крышке пускового устройства,
предварительно ослабив его контргайку рожковым ключом на 8 мм.
Винт заворачиваем (по часовой стрелке) — зазор уменьшается, отворачиваем (против часовой стрелки) — зазор увеличивается.

спасибо тому кто дочитал до конца

ну и результаты всего проделанного: подведение итогов
на деле в моем случае завдские настройки проявили себя лучше чем настройки господина Травникова.

Настройка карбюратора 2108, 21081, 21083 Солекс

Возможны два варианта настройки карбюратора.

Первый – настройка «не снимая карбюратор с двигателя автомобиля».

Второй – настройка «снятого карбюратора».

Рассмотрим подробнее второй вариант так как он является наиболее полным и позволяет настроить работу тех систем и механизмов к которым нет доступа напрямую.

Для проведения настройки карбюратора нам понадобится практически весь набор инструментов, используемых для его ремонта и обслуживания. Подробный перечень можно посмотреть на странице «Инструменты для ремонта карбюратора». А также, не будет лишним, заранее приобрести и иметь в запасе ремкомплект для своей модели карбюратора.

Порядок выполнения работ

— Cнимаем карбюратор с двигателя автомобиля.

Снимаем корпус воздушного фильтра. Отсоединяем все шланги и трубки, ведущие к карбюратору. Отсоединяем тяги приводов (дроссельной заслонки, воздушной заслонки), снимаем наконечники проводов с вывода электромагнитного клапана и датчика на винте «количества». Отворачиваем четыре гайки крепления карбюратора к впускному коллектору и приподнимаем его. Отворачиваем винт крепления блока подогрева зоны холостого хода и снимаем карбюратор окончательно. Более подробно процедура снятия описана на странице «Снятие карбюратора Солекс с двигателя».

— Полностью разбираем карбюратор.

— Промываем и очищаем детали карбюратора.

Следует разделить их на две части — металлические и неметаллические. Металлические промываем ацетоном (или аналогичной чистящей жидкостью), прочищаем, продуваем сжатым воздухом, неметаллические (мембраны, прокладки, уплотнительные кольца…) мыть не надо. Проводим осмотр и выбраковку дефектных деталей (порванных мембран, прокладок, уплотнительных колечек и т. д.). Сверяем маркировку жиклеров с параметрами указанными для каждой модификации. Все, что связано с прочисткой и очисткой карбюратора смотрим здесь «Очистка, прочистка карбюраторов Солекс и Озон».

— Собираем карбюратор.

— Регулируем уровень топлива в поплавковой камере.

Перед проведением регулировки следует проверить исправность игольчатого клапана и целостность поплавков. Регулировка уровня топлива на карбюраторах Солекс заключается в установке необходимого положения поплавков относительно верхней части (крышки) карбюратора. По заводской технологии установка поплавков проводится по специальному калибру. Но можно обойтись и без него. Все подробности регулировки уровня топлива описаны на странице «Регулировка уровня в поплавковой камере карбюратора Солекс».

— Устанавливаем зазоры в системе пуска.

Выставляем пусковые зазоры между кромкой воздушной заслонки, кромкой дроссельной заслонки и стенкой первой камеры. Проверяем лёгкость их открытия и закрытия. Убеждаемся, что механизм приоткрывателя воздушной заслонки работает четко и без заеданий. Подробнее о настройке системы пуска карбюратора читайте на странице «Регулировка пускового устройства карбюраторора Солекс».

— Проверяем правильность работы привода дроссельной заслонки второй камеры и механизма блокировки её открытия.

Она должна начинать приоткрываться, когда дроссельная заслонка первой камеры уже открыта на одну треть. «Регулировка привода дроссельной заслонки второй камеры карбюратора Солекс».

— Проверяем работу ускорительного насоса.

Пока карбюратор снят с двигателя, есть возможность точно настроить падение струй топлива из распылителя ускорительного насоса. В идеале струи не должны задевать за заслонку, стенки камеры и т. д., падать четко вниз. Наливаем в поплавковую камеру воды и резко нажимаем на рычаг привода дроссельной заслонки первой камеры, держа карбюратор перед собой. Если падение струй не соответствует требуемому подгибаем трубки распылителя. Проделав такую операцию несколько раз можно добиться практически идеальной работы ускорительного насоса. Другие важные моменты проверки ускорительного насоса изложены на странице «Проверка и ремонт ускорительного насоса карбюратора Солекс».

— Проверяем работу экономайзера мощностных режимов и эконостата.

Основной неисправностью экономайзера является повреждение его диафрагмы. По этой причине возрастает расход топлива, обороты холостого хода перестают поддаваться регулировке. Что еще следует проверить в этом устройстве смотрите на странице «Ремонт экономайзера мощностных режимов карбюратора Солекс».

На нормальную работу эконостата могут повлиять лишь засорения в его каналах, поэтому обращаем отдельное внимание на их чистоту.

— Устанавливаем карбюратор на двигатель.

Желательно заменить прокладки под карбюратором на новые и проверить на отсутствие деформации нижнюю плоскость карбюратора. Ставим его на заведомо ровную поверхность (например, лист толстого стекла) и убеждаемся, что нижняя поверхность карбюратора плотно и без зазоров к ней прилегает. Максимально допустимый зазор 1 мм. Деформацию устраняем шлифовкой или добавлением лишней прокладки.

— Проводим регулировку приводов воздушной и дроссельной заслонок.

— Запускаем двигатель и настраиваем обороты холостого хода.

Если настройка проведена правильно, обороты холостого хода должны регулироваться без затруднения.

Устанавливаем на место корпус воздушного фильтра.

Проверяем динамику и расход топлива автомобиля в движении.

Карбюратор ВАЗ 21083 – устройство и ремонт

История и устройство – чем примечателен ВАЗ 21083?

В конце 80-х, когда с конвейера сошел первый ВАЗ 21083, карбюраторный тип двигателя был монополистом – об инжекторах на ВАЗ тогда еще даже не мечтали. Эта модель с первых дней получила высокие оценки водителей как одна из лучших в серии ВАЗ. Однако тогда мало задумывались о цене бензина, чего не скажешь сейчас.

Впервые карбюраторы Солекс были применены во Франции, там же они и получили свое название. На заводах отечественного рынка переделали данный вид устройства и внесли некоторые изменения и доработки. Карбюратор типа Солекс начали устанавливать на автомобили практически сразу с первыми выпусками этой модели ВАЗ.

Самым заметным изменением в конструкции двигателя стала установка карбюратора не вдоль, как в предыдущих моделях ВАЗ, а поперек. Изменить конструкцию двигателя под капотом пришлось из-за того, что необходимо было улучшить и сделать более устойчивой работу двигателя в автомобиле при большом подъеме и резком спуске. Позже этот тип карбюратора стали применять и устанавливать на всех автомобилях ВАЗ.

Устройство карбюратора – что за что отвечает?

Основным механизмом в работе устройства является эконостат, расположен он во второй камере карбюратора. За счет его работы при движении на большой скорости топливная смесь обогащается кислородом. Топливо в карбюраторе поднимается по трубкам. За правильную и равномерную подачу топлива отвечают жиклеры карбюратора. Поэтому очень важно, чтобы они были правильно настроены.

Подача воздуха в карбюратор происходит по специальным каналам в камере и контролируется дроссельной заслонкой. В первой камере дроссельная заслонка регулируется при помощи акселератора. Во второй же камере она открывается и закрывается автоматически.

Поломки и их устранение – ремонтируем карбюратор

Довольно часто владельцы авто сталкиваются с проблемой в работе карбюратора Солекс. Происходит это во время движения автомобиля, а также при работе двигателя на холостом ходу. Выявить проблемы в работе карбюратора достаточно просто.

• При попытке завести автомобиль он может глохнуть, обороты тахометра на панели приборов плавают.
• При работе на холостом ходу могут появляться выхлопы из трубы автомобиля.
• Во время движения и переключения передач могут быть провалы в педали газа.

Основным признаком поломки этого устройства является заметное увеличение расхода топлива и уменьшение тяги в автомобиле. Проблемы в работе карбюратора автомобиля могут возникать независимо от поры года. Поэтому стоит отнестись с вниманием к его работе и устранять неисправности на раннем этапе, чтобы не допустить значительной поломки и полного выхода из строя.

Настройка и регулировка поплавков и жиклеров в камере карбюратора – работа очень тонкая и требует некоторых технических навыков и знаний, особенно если вы делаете это в первый раз.

Если нужна полная замена устройства, то тут дело гораздо проще и под силу любому автолюбителю, потому как на этом этапе не нужно разбирать и регулировать устройство – с завода оно уже настроено правильно. Купить новый карбюратор или детали его ремкомплекта можно в любом автомагазине. В наше время данный вид устройства все еще очень хорошо распространен, поэтому вам не составит труда найти необходимые материалы.

Этапы ремонта – что крутить и где настроить?

Поплавки в камере карбюратора должны быть параллельны друг другу. Если будут какие-то отклонения и неточности в работе поплавков, то топливо будет неравномерно распространяться по камерам. В камерах есть красные отметки на корпусе, которые отмечают допустимый уровень топлива.

Жиклеры выполняют впрыск топлива в двигатель. Нормальные рабочие жиклеры имеют три отверстия. При очень долгой работе и некачественном топливе они изнашиваются, вследствие чего топливо поступает в неправильном количестве. Регулировку жиклеров нужно выполнять постепенно. При замене закручивать их нужно с упором без применения значительной силы.

При регулярной эксплуатации автомобиля очень важной является своевременная чистка карбюратора Солекс. Настоятельно рекомендуется проводить ее хотя бы один раз в полгода. Это существенно продлит работу вашего карбюратора и обеспечит более комфортный ход вашего автомобиля.

Настройка карбюратора Солекс на Ладе 21083

Устройство было разработано в конце прошлого столетия. У нас механизмы сначала ставились на модель 2108, которая имела объем 1,3 кубика. Позже карбюратор Солекс усовершенствовался и стал устанавливаться на Ладу 21083. Действующая схема, по которой работает устройство, состоит в том, чтобы уровень топлива поплавковой камеры соотносился с подачей воздуха.

Правильная настройка устройства

Чтобы правильно настроить Солекс 21083, выпускаемый ДААЗ, необходимо использовать регулировочные винты. При их вращении устанавливаются необходимые обороты холостого хода. Если брать конкретную марку авто, то настройка карбюратора ВАЗ 2108 производится на 650 оборотах за минуту.

Подача горючей смеси регулируется двумя винтами: количества и качества. Первый винт вкручивается в средней части карбюраторного устройства. Своим наконечником он нажимает на дроссельную заслонку первой камеры. Благодаря этому увеличивается объём топливной смеси, которая поступает в цилиндры двигателя. Обороты мотора при этом увеличиваются. При выкручивании данного винта число оборотов уменьшается.

Винт качества закручивается снизу. Его конус перекрывает выходное отверстие для горючего, наполняющего систему холостого хода. Изменение диаметра отверстия позволяет регулировать дозировку топливной смеси.

• камера холостого хода;
• дозирующая система;
• экономайзер мощностных режимов;
• насос диафрагменного типа;
• топливный фильтр.

Чтобы система обогащения устройства ДААЗ не забивалась, необходимо вовремя делать соответствующий ремонт, который состоит из промывки и продувки топливного канала.

Самостоятельная регулировка механизма

Вследствие того, что Солекс относится к механизму эмульсионного типа, состоящему из двух камер, его можно использовать практически во всех моделях автомобилей. Данная продукция ДААЗ оснащена дроссельными заслонками, открывающимися по очереди. Это обеспечивает необходимую надежность и высокий уровень качества работы устройства. Благодаря удачно подобранному сечению диффузоров механизм ДААЗ не требует дополнительной доработки.

Самостоятельная регулировка карбюратора ВАЗ 2108 производится следующим образом.

На концах магнитных клапанов Солекс имеются жиклёры холостого хода. Работоспособность каналов жиклёров проверяется струей сжатого воздуха. Обычно это делается таким образом. Когда производится ремонт устройства, снимается его верхняя крышка. На открывшейся плоскости имеется три канальных отверстия. Откручивается магнитный клапан с наконечником для жиклёров. Дальше запускается воздушный компрессор. Шланг со сжатым воздухом вставляется в открывшееся седло жиклёров. Струи воздуха, выходящего из каналов, проверяются кончиками пальцев сверху плоскости на ощупь.

Если над каким-то каналом жиклёров давление воздушной струйки не ощущается, то данный канал необходимо прочистить.

Работа экономайзера

Экономайзеру мощностных режимов ремонт требуется тогда, когда двигатель начинает плохо работать при больших нагрузках. Чтобы добраться до него, необходимо открутить три винта, прижимающие крышку. Принцип его работы следующий. Через соответствующую полость подается разрежение, вытягивающее диафрагму. Благодаря этому штырёк диафрагмы не давит на клапан режима холостого хода. Одновременно с этим топливо не поступает в камеру дозирующей системы. Когда разрежение падает, дроссель начинает открываться.

При этом пружина диафрагмы, преодолевая разрежение, начинает давить на клапан. Открывается доступ бензина к жиклёру, подающему дополнительное топливо в главную дозирующую систему мощностных режимов. Здесь ремонт заключается в том, что необходимо прочистить канал подачи разрежения. Вследствие доработки карбюраторов Солекс у работающих с ними автомобилей существенно улучшены динамические показатели. Если горючая смесь подается обеднённая, необходимо осуществить подбор соответствующих жиклёров. Обычно их устанавливают большего сечения.

Конструкция устройства достаточно надежная, не требующая доработки. Пусковой механизм оснащен дополнительным ручным управлением. Первый канал камеры воздушной заслонки расположен сверху диффузора. При запуске мотора его прогреву способствует подбор расположения заслонок рычагом управления. Если рычаг потянуть на себя, то синхронно открывается одна заслонка и закрывается другая. Вытягивание диафрагмы осуществляется преодолением сопротивления пружины благодаря поступлению разрежения.

Обычно карбюратор работает плохо либо вообще выходит из строя, когда подбор топлива для автомобиля осуществляется владельцем неаккуратно. В этом случае топливная система становится разбалансированной. Машина плохо разгоняется, возникают характерные рывки.

Авто также может барахлить из-за неправильного уровня бензина в поплавковой камере. Здесь нужно снять крышку и замерить расстояние от начала открывшейся плоскости до топлива. Если размер не соответствует норме, корректировка производится подгибанием поплавков.

«

Отличная статья 0

Ваз 2108 уровень топлива в карбюраторе

Регулировка уровня топлива в поплавковой камере карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Регулировка уровня топлива в поплавковой камере карбюратора одна из самых важных регулировочных работ. Перед началом регулировки карбюратора на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099»). Отсоедините тягу воздушной заслонки, провод от электромагнитного клапана и топливопроводы подачи и слива топлива (см. «Снятие и установка карбюратора»).

ПОЛЕЗНЫЙ СОВЕТ
Рис. 4.13. Шаблон для регулировки положения поплавков карбюратора

Рекомендуется для регулировки уровня топлива изготовить шаблон (рис. 4.13). Расположив крышку карбюратора в горизонтальном положении поплавками вверх, установите на крышку карбюратора шаблон. Между шаблоном и поплавками по контуру должен быть зазор не более 1,0 мм. Если зазор неравномерный или отличается от указанного, отрегулируйте его подгибанием язычка или рычагов поплавков.

1. Отверните пять винтов крепления крышки карбюратора.

2. Снимите крышку.

3. Переверните крышку карбюратора, и установите крышку горизонтально (поплавками вверх). Зазоры между выступами на нижних поверхностях поплавков и прокладкой, плотно прижатой к привалочной поверхности крышки карбюратора, должны быть одинаковы у обоих поплавков и составлять 0,5-1 мм. При этом на повернутой вертикально крышке карбюратора линии разъемов пресс-формы на поплавках должны быть параллельны поверхности крышки карбюратора.

4. Если линии от разъемов пресс-формы не параллельны поверхности крышки карбюратора, а зазоры между поплавками и прокладкой не соответствуют норме или неодинаковы, отрегулируйте их подгибанием рычагов поплавков и…

5.… язычка, упирающегося в хвостовик иглы запорного клапана.

ПОЛЕЗНЫЙ СОВЕТ
После регулировки положения поплавков карбюратора проверьте уровень топлива визуально. Для этого установите крышку на карбюратор и закрепите крышку двумя винтами крест-накрест, подсоедините шланги подачи и слива топлива и заведите на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 двигатель. Дайте поработать двигателю 1-2 мин на холостом ходу, остановите двигатель, отсоедините шланги от карбюратора и после этого снимите крышку. Хвостовиком штангенциркуля или линейкой измерьте расстояние от уровня топлива до плоскости разъема корпуса карбюратора. Оно должно составлять 25,5 мм. Если расстояние не равно указанному, подогните в нужную сторону язычок рычагов поплавков и повторите проверку.

Уровень топлива в карбюраторе Солекс

Выяснять какой уровень топлива в поплавковой камере карбюратора Солекс придется при возникновении таких неисправностей, как провал при нажатии на педаль газа, большой расход топлива, двигатель «троит» и пр.

Уровень топлива в карбюраторе Солекс

Определенный уровень топлива в поплавковой камере и эмульсионных колодцах позволяет дозировать подачу бензина через главные дозирующие системы карбюратора (ГДС) в цилиндры двигателя на всех режимах его работы кроме холостого хода.

Уровень выше нормы — бензина поступает больше, он активней истекает через распылители диффузоров, топливная смесь переобогащается. Как следствие «заливает» свечи зажигания (они чернеют), нарушается процесс горения топлива в камерах сгорания (смесь не сгорает полностью и выбрасывается в выпускной тракт, где взрывается — стреляет в глушитель).

Уровень ниже нормы — бензина поступает меньше, топливная смесь обедняется. Двигатель глохнет или дергается при нажатии на педаль газа. Падает мощность и приемистость.

Чтобы определить соответствует ли уровень топлива в поплавковой камере карбюратора Солекс требуемому необходимо снять его верхнюю часть («крышку») и провести проверку положения поплавков.

Проверка уровня топлива в поплавковой камере карбюратора Солекс

Проверка уровня аналогична для всех модификаций карбюратора Солекс автомобилей ВАЗ 2108, 2109, 2109, Нива 21213, Москвич 2141 и пр.

Проще всего для проверки необходимо измерить расстояние от углов поплавков до картонной прокладки крышки карбюратора. Крышка при этом должна стоять на своих шпильках на горизонтальной поверхности. Это расстояние равняется 2 мм. Измерить его можно при помощи круглого щупа или сверла диаметром 2 мм. При таком расстоянии от поплавков до крышки уровень топлива в поплавковой камере будет находиться в нужных пределах и топливная смесь не будет переобогащаться или переобедняться.

Например, измерение уровня топлива на карбюраторе 21073 Солекс.

Если установлено, что уровень не соответствует норме, проводим его регулировку (см. статьи в нижнем информационном блоке «Еще статьи по уровню топлива Солекс»).

Примечания и дополнения

— Как вариант — измерение уровня топлива в поплавковой камере при помощи линейки. После пары минут работы двигателя на холостых оборотах снимаем крышку и измеряем линейкой расстояние от зеркала бензина до края поплавковой камеры. Должно быть 25-26 мм. Либо можно выставить поплавки при помощи специального специального шаблона.

— Неисправности в работе двигателя автомобиля вызванные нарушением уровня топлива в поплавковой камере карбюратора Солекс могут иметь другие причины. Например. неверно отрегулированный угол опережения зажигания. Угол ранний свечи забиваются нагаром от не сгоревшего топлива. Угол поздний — свечи белеют, двигатель глохнет как при низком уровне топлива.

Еще статьи по уровню топлива в карбюраторе Солекс

Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083 и их модификации)

Неправильно выставленный уровень топлива в поплавковой камере карбюратора может послужить причиной многих проблем в работе двигателя автомобиля. Карбюраторы 2108, 21081, 21083 Солекс особенно требовательны к точности проведения этой настройки. При этом правильно выставить уровень топлива в поплавковой камере карбюратора Солекс несложно, при определенной сноровке на все про все уходит не более пяти минут.

Каких-либо хитрых инструментов, кроме линейки и тонкого сверла на 2 мм не потребуется.

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Измеряем расстояние от верхнего края поплавковой камеры до поверхности бензина

Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется.

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое заводом изготовителем – 25 — 26 мм от верхнего края поплавковой камеры карбюратора до поверхности бензина.

Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

измерение уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

На изображении уровень топлива отмечен красной линией.

Регулировка положения поплавков

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

установка правильного положения поплавков на карбюраторе 2108, 21081, 21083 Солекс

Оно должно составлять 1-2 мм , что позволит добиться названных выше 25 — 26 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (его схема дана в другой статье по регулировке уровня топлива на нашем сайте).

Так же для установки этого расстояния между поплавками и картонной прокладкой можно использовать глубиномер штангенциркуля или линейку. Приложив их к поплавку, замеряем расстояние от самой верхней его точки до картонной прокладки. Должно быть 34 мм . Так же и для другого поплавка.

установка высоты поплавков на карбюраторе 2108, 21081, 21083 Солекс

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

проверка правильности положения поплавков на карбюраторе Солекс

— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

установка параллельности поплавков на карбюраторе Солекс

— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла каждого из поплавков.

измерение расстояния до нижнего угла поплавков

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм . Это и есть свободный ход поплавков.

установка полного хода поплавка на карбюраторе Солекс

Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

Еще пять статей на сайте по регулировке карбюратора Солекс

Регулировка пускового устройства Солекс 21083 (на снятом карбюраторе)

Для точной и четкой регулировки пускового устройства (ПУ) карбюратора Солекс 21083 (2108, 21081) необходимо снять карбюратор с двигателя автомобиля.

Цель регулировки пускового устройства

Необходимо выставить максимально точные значения пусковых зазоров у кромок воздушной заслонки и дроссельной заслонки первой камеры карбюратора. А так же добиться слаженности и синхронности в работе деталей пускового устройства.

Необходимые инструменты, запчасти и приспособления

Шлицевая отвертка с тонким лезвием

Рожковые ключи на «7» и на «8»

Круглый щуп, сверло или проволока диаметром 1 мм и 2,5 мм

Схема величин пусковых зазоров карбюратора Солекс 21083

Проверка и регулировка пускового зазора «Б» (у кромки дроссельной заслонки)

Проверка. Полностью закрываем воздушную заслонку, вращая ее рычаг управления против часовой стрелки. Дроссельная заслонка первой камеры при этом должна слегка приоткрыться так как на регулировочный винт, установленный на ее рычаге, воздействует нижний профиль рычага управления воздушной заслонкой.

Сверлом или щупом диаметром 1 мм замеряем величину появившегося зазора между ее кромкой и стенкой смесительной камеры. Сверло должно входить свободно, с легким защемлением.

Регулировка. В случае если зазор не соответствует норме, увеличиваем или уменьшаем его, вращая регулировочный винт. Винт упирается в нижний профиль рычага управления воздушной заслонкой. Вращаем его либо шлицевой отверткой, либо ключом на «7». При этом дроссельная заслонка будет либо открываться. либо наоборот, закрываться.

В случае если регулировочный винт «закис» очищаем его от загрязнения и обрабатываем проникающей жидкостью. Снова проверяем величину пускового зазора и при необходимости повторно проводим регулировку.

Проверка и регулировка пускового зазора «А» (у кромки воздушной заслонки)

Проверка. При полностью закрытой воздушной заслонке отверткой утапливаем шток вовнутрь корпуса механизма приоткрывателя. Воздушная заслонка при этом немного приоткроется. Удерживая шток, вставляем сверло диаметром 3 мм между кромкой приоткрытой воздушной заслонки и стенкой смесительной камеры. Сверло должно входить свободно без защемления.

Регулировка. Если величина зазора не соответствует норме, регулируем перемещение штока приоткрывателя. Для этого ключом на «8» ослабляем затяжку контргайки регулировочного винта в крышке приоткрывателя. Шлицевой отверткой вращаем регулировочный винт. Отворачиваем его для увеличения пускового зазора. Заворачиваем для уменьшения. Проводим еще раз проверку величины зазора и при необходимости еще раз регулировку.

Примечания и дополнения

Регулировка пускового устройства приведенная выше подходит для всех модификаций карбюраторов Солекс, но следует учитывать, что пусковые зазоры у разных моделей карбюраторов несколько различаются. Поэтому перед проведением регулировки следует ознакомиться с таблицей величин пусковых зазоров Солекс.

Помимо установки пусковых зазоров следует иметь ввиду, что на нормальную работу ПУ так же влияет целостность диафрагмы в ее корпусе, загрязненность штока перемещения воздушной заслонки, подвижность рычага управления воздушной заслонкой и всего ее привода.

Запуск холодного двигателя автомобиля при низких температурах всецело возложен на пусковое устройство карбюратора Солекс. Оно отвечает за приготовление богатой топливной смеси для обеспечения уверенного пуска, а так же за некоторое ее обеднение сразу после пуска. Все это достигается путем полного закрытия воздушной и некоторого приоткрытия дроссельной заслонки 1-й камеры, при вытянутой на себя рукоятке «подсоса» (пусковое устройство взводится), а так же возможности небольшого приоткрытия воздушной заслонки после пуска двигателя.

Зазор «Б» появляется при полностью закрытой воздушной заслонке. Он необходим для увеличения разрежения в смесительной камере (чтобы топливо истекало из распылителя диффузора даже при малой частоте вращения коленчатого вала) и обеспечения попадания топливной смеси из распылителя диффузора во впускной коллектор и далее в цилиндры двигателя при его пуске.

Зазор «А». Этот зазор возникает при пуске двигателя – воздушная заслонка приоткрывается на его величину, чтобы обеспечить приток лишнего воздуха призванного несколько обеднить топливную смесь (чтобы не «залило» свечи зажигания).

Еще статьи по регулировке карбюратора Солекс 21083 (2108, 21081)

0 0 голос

Рейтинг статьи

Настройка карбюратора ваз 21083

Карбюратор Солекс ВАЗ 21083 – устройство, настройка и регулировка

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.

Устройство карбюратора Солекс ВАЗ 21083

Двухкамерный карбюратор Солекс ВАЗ 21083 устанавливается на атмосферных двигателях автомобилей ВАЗ 21083. Он состоит из крышки и основного корпуса, в которые входят:

1. Поплавковая камера.
2. Система пуска.
3. Система холостого хода с электромагнитным клапаном.
4. Главная дозирующая система.
5. Переходная система.
6. Экономайзер с ускорительным насосом.
7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Маркировка жиклёров

Для каждой системы карбюратора, предусмотрены жиклёры разного сечения, поэтому во время ремонта важно знать, какого сечения нужен топливный или воздушный жиклёр. Приобретая автомобиль, с ним идёт сервисная книга, в которой отмечены основные характеристики и его устройство, а также схема маркировки жиклёров в зависимости от модели карбюратора.

В главной дозирующей системе предусмотрены топливные жиклёры с маркировкой 80 или 95 для первичной камеры и 100 для вторичной. Также имеются воздушные жиклёры 150, 155, 165 для первичной камеры и жиклёр 125 для вторичной. В систему холостого хода входят топливные жиклёры маркировки 38-44 и 50, а воздушные 170 и 160. Во вторичной камере переходной системы топливные жиклёры 50 и 80, а воздушные 120 и 150. Для главной дозирующей системы, предусмотрен топливный жиклёр 85.

Регулировка карбюратора Солекс ВАЗ 21083

Чтобы карбюратор исправно работал, его необходимо правильно отрегулировать и настроить. Такую работу довольно не сложно сделать своими руками, просто нужно быть внимательным и не боятся осуществлять регулировку самому.

Чтобы отрегулировать качество горючей смеси, нужно предварительно прогреть двигатель до своей рабочей температуры, затем поворачивая винт количества топливной смеси выставить 800-900 об/мин. Теперь плоской отвёрткой нужно постепенно откручивать винт качества, пока мотор не затроит. После, винт качества очень аккуратно закручивается, пока двигатель не станет работать ровно.

Бывают случаи, когда при такой регулировке, работа двигателя остаётся прежней и не меняется. Это возможно по нескольким причинам:

• загрязнение канала винта качества;
• загрязнение топливного жиклёра электромагнитного клапана;
• неисправность электромагнитного клапана.

Электромагнитный клапан может не работать из-за обрыва фишки либо проводов, идущим к клапану либо из-за неисправности самого сердечника. В таком случае клапан заменяется на новый, загрязнённые каналы и жиклёры прочищаются сжатым воздухом.

Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, путём подгибания пластины, которая держит поплавки. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная настройка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу. Помимо этого стоит отрегулировать натяжение троса воздушной и дроссельной заслонки, чтобы двигатель смог запуститься зимой и работал без перебоев.

Регулировка натяжения троса воздушной заслонки осуществляется при вытянутом подсосе из салона автомобиля, натяжение и фиксации положения троса на приводе заслонки. Так же регулируется натяжение троса дроссельной заслонки, то есть при отпущенной педали газа, она должна быть закрыта.

Правильная настройка карбюратора Солекс ВАЗ 21083, обеспечит рациональную дозировку горючей смеси на любых оборотах двигателя, без чрезмерного расхода топлива.

Регулировка оборотов холостого хода двигателя автомобиля с карбюратором 2108, 21081, 21083 Солекс

При возникновении некоторых неисправностей в работе двигателя ( горячий двигатель не запускается , двигатель запускается и глохнет ,неустойчивые обороты холостого хода и пр.), при замене карбюратора, после его ремонта необходимо провести регулировку холостого хода.

Ее цель — добиться устойчивой работы двигателя автомобиля на холостом ходу с минимальной частотой вращения коленчатого вала).

Необходимые инструменты

— тахометр Для определения частоты вращения коленчатого вала.

Можно использовать встроенный в щиток приборов панели (на автомобилях оборудованных тахометром). Можно подключать отдельный прибор (тахометр, автотестер или мультиметр, работающие в режиме тахометра). Лучше использовать отдельно подключаемый прибор так как более точно будет определена частота вращения коленчатого вала двигателя, а следовательно регулировка холостого хода будет выполнена более качественно.

Возможна также регулировка на слух, но для ее проведения необходим некоторый опыт в ремонте автомобилей.

— отвертка шлицевая Для вращения винта «качества» топливной смеси. Ширина лезвия 3 мм.

Подготовительные работы

1. Прогреваем двигатель до рабочей температуры (85-90°).

2. Утапливаем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).

Воздушная заслонка должна быть полностью открыта.

воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью открыта

3. На заглушенном двигателе подключаем тахометр (мультиметр, автотестер).

Если прибора нет, то этот пункт пропускаем. Плюсовой вывод прибора к выводу «К» катушки зажигания, минус к «массе» автомобиля (кузов, двигатель, минус АКБ).

порядок подключения тахометра (автотестера)

Перед подключением прочитайте инструкцию к своему прибору и следуйте ей.

4. Запускаем двигатель, включаем дальний свет фар и печку.

Регулировка оборотов холостого хода двигателя

Рекомендуемые обороты холостого хода для двигателей оборудованных карбюраторами 2108, 21081, 21083 «Солекс» 750 — 800 об/мин. Добиваемся устойчивой работы двигателя в указанном промежутке. Попросту вращаем вращаем винт «количества» топливной смеси и выставляем частоту вращения коленчатого вала 750 — 800 оборотов в минуту.

регулировочный винт «количества» топливной смеси карбюратора 2108, 21081, 21083 Солекс

Если установить требуемую частоту вращения при помощи одного только винта «количества» не удается, то придется проводить регулировку с подстройкой винта «качества» топливной смеси. Возможно на нем еще стоит пластмассовая заводская заглушка, ее нужно удалить. Прокалываем ее шилом и вытаскиваем при помощи металлического крючка или вворачиваем в нее саморез и извлекаем. Регулировку проводим в три приема, если не добиваемся нужного результата повторяем ее еще раз или два. Перед ее проведением желательно проверить правильность установки момента зажигания и исправность высоковольтных проводов. свечей зажигания, отсутствие «подсоса» постороннего воздуха в карбюратор.

1. Шлицевой отверткой вращаем винт «качества» топливной смеси и добиваемся максимальной частоты вращения коленчатого вала двигателя.

Вращаем и вправо, и влево пока не найдем нужное положение винта с максимальной частотой. Определяем его по тахометру или на слух.

винт «качества» топливной смеси карбюратора 2108 Солекс

2. Вращаем винт «количества» топливной смеси, выставляем 900 оборотов в минуту.

Заворачивая винт (по часовой стрелке) мы тем самым приоткрываем дроссельную заслонку первой камеры и обороты возрастают, выворачивая винт (против часовой стрелки) мы прикрываем дроссельную заслонку и обороты падают. Поэтому, опять же, ищем нужное положение винта «количества» при котором обороты будут соответствовать этому значению (900 об/мин).

3. Заворачиваем винт «качества» и устанавливаем искомые 800 оборотов в минуту.

При необходимости регулировку повторяем.

Если устанавливается другой карбюратор вместо старого или менялся винт «качества», или карбюратор разбирался и собирался в связи с ремонтом, то перед регулировкой заворачиваем винт «качества» до упора (по часовой стрелке), а затем выворачиваем его на 3 — 4 оборота и начинаем регулировку. Примечания и дополнения

— После окончания регулировки понажимайте на педаль «газа», двигатель должен без перебоев увеличивать частоту вращения коленчатого вала и не глохнуть при ее отпускании. Если есть «провал», проведите регулировку еще раз или слегка обогатите смесь вращением винта «качества» смеси. Допускается поднять обороты холостого хода до 900 об/мин.

— При вращении винта «качества» смеси по часовой стрелке содержание СО в выхлопе двигателя уменьшается. Вообще данная регулировка на исправном двигателе с исправной системой зажигания позволяет добиться содержания СО в выхлопе не более 1.5 %.

— Если вращением винтов не удается установить нормальные обороты холостого хода и двигатель вяло или совсем не реагирует на их вращение, то значит топливо поступает в смесительную камеру в обход системы холостого хода. Это возможно из-за того, что не до конца завернут электромагнитный клапан карбюратора (или заглушка установленная вместо него) и топливо идет мимо топливного жиклера системы холостого хода установленного в клапане или заглушке. Да и сам жиклер может быть с отверстием большего чем необходимо диаметра. Дли проверки снимаем на работающем двигателе с клапана провод — двигатель должен заглохнуть. Не заглох — проверяем электромагнитный клапан.

Клапан исправен, тогда регулируем уровень топлива в поплавковой камере и проверяем игольчатый клапан. После всего регулировку холостого хода повторяем.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей на сайте по регулировке карбюратора Солекс

— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюратором Солекс

Сравнительный тест-ремонт автомобилей

— Проверка и регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

Особенности карбюратора Солекс 21083 – настройка и схема

Карбюратор Солекс 21083 пользуется немалой популярностью. Его используют на машинах с системой зажигания бесконтактного типа. Это один из эмульсионных карбюраторов, который состоит из двух камер, в которых дроссельные заслонки открываются последовательно.

Устройство карбюратора Солекс 21083

Существуют различные версии карбюратора Солекс, однако 21083 – это базовый вариант устройства, сечение диффузоров которого является минимальным. Этот карбюратор предназначен для установки на 1,5-литровый движок автомобиля ВАЗ. Именно Солекс 21083 пользуется огромным спросом, так как из этой модели можно сделать Солекс различных модификаций. Помимо этого, имеется возможность проточки карбюратора под требуемый размер диффузоров.

Согласно официальным данным, установка карбюратора Coлeкc 21083 нежелательна на силовые агрегаты, рабочий объем которых является гораздо большим 1,5 л, поскольку на высоких оборотах двигатель будет «душиться». Также необходимо брать во внимание тот факт, что рассматриваемая модель обеспечивает подачу обедненной смеси, в связи с чем для получения нормальных скоростных показателей на моторе УЗАМ придется произвести замену жиклеров. Рассмотрим пример настройки этого карбюратора на вышеупомянутом силовом агрегате.

Регулировка карбюратора Солекс 21083 – основные нюансы

Процедура настройки карбюратора Солекс начинается с выставления требуемого уровня в поплавковых камерах. Рекомендуется выставлять уровень по отношению к крышке Солекса. Для этого нужно применять шаблон, который есть в инструкции по регулировке выбранного карбюратора.

Далее необходимо настроить обороты холостого хода. Нужно выполнить следующие действия:

1. Установить винт качества в позицию 5-6 оборотов, причем его надо выкрутить из завернутого крайнего положения.
2. Выкручиваем винт количества оборотов до тех пор, пока в вакуумной трубке, которая соединена с распределителем зажигания, не исчезнет разряжение. Затем проверяем, может ли прогретый мотор держать холостые обороты в пределах 5-1,5 тыс. об/мин.
3. Если стрелка тахометра превышает 800 об/мин, выкручиваем винт количества до тех пор, пока она не опустится до этой отметки. Если обороты более низкие, на данном этапе делать ничего не нужно.
4. Медленно закручиваем винт качества смеси до тех пор, пока мотор не начнет работать стабильно и равномерно. Постарайтесь по максимуму обеднить смесь, поскольку чем сильнее вы закрутите винт, тем беднее будет смесь, что сказывается на уровне СО.
5. Используем винт количества для того, чтобы выставить обороты на холостом ходу. В летний период нужно добиться результата 800-900 оборотов в минуту, а зимой данный показатель должен составлять около 900-1000 оборотов в минуту.

Подбор жиклеров на карбюратор Солекс

Подбирать жиклеры на 21083 необходимо с учетом рабочего объема силового агрегата. К примеру, для двигателей большого объема лучшим выбором станут маленькие жиклеры, поскольку увеличение объема приводит к увеличению количества воздуха, которое проходит через диффyзop, что сразу же сказывается на расходе топлива.

Для карбюратора Солекс 21083 жиклеры нужно подбирать в следующем порядке – сначала топливный, а потом – воздушный. Сначала надо осуществить подбор жиклеров для первой камеры, а уже потом – для второй. Специалисты утверждают, что сначала лучше найти оригинальный вариант карбюратора, предназначенный для конкретного двигателя (объем должен быть таким же, как у вас), и протестировать заводские жиклеры.

Тюнинг карбюратора Солекс 21083

Нередко доработка карбюратора Солекс приводит к существенному повышению эффективности его использования. Как правило, автолюбители применяют следующие варианты тюнинга карбюратора Coлeкc 21083:

• Удаление ЭПXX приводит к повышению производительности силового агрегата, но и потребление топлива возрастает примерно на 5-7 процентов.
• Установка другого уровня топлива в поплавковой камене и использование иной иглы клапана. Такие действия приводят к более стабильному уровню и уменьшают вероятность слишком сильного обеднения смеси на переходных и самых мощных режимах. Применение запорной иглы из резины обеспечивает возможность держать уровень максимально ровно.
• Дроссельное распиливание – еще один вариант тюнинга карбюратора Солекс. Суть данного метода заключается в том, что в дроссельной заслонке делают отверстия меньшего размера, в результате чего уровень СО падает, хотя на холостом воду количество СН не меняется. Помимо этого, состав смеси распределяется максимально равномерно, а потребление горючего уменьшается на 1-2%.
• Некоторые мастера полируют диффузоры, в результате чего снижаются аэродинамические потери. Для получения желаемого результата полировать их нужно почти до зеркального вида.

Опыт многих автовладельцев показывает, что карбюратор Coлeкc 21083 – это очень надежная разработка, которая отлично справляется со своими задачами даже без различных модернизаций. В связи с этим Автопаб советует применять разные варианты тюнинга карбюратора Солекс только в тех ситуациях, когда его работа вам не нравится.

Кстати, не забудьте изучить статью о том, как работает карбюратор!

Рекомендуем также обратить внимание на видео про карбюратор Солекс:

Тюнинг карбюратора Солекс 21083 для улучшения технических характеристик

Многие автолюбители предпочитают увеличить эффективность работы заводского карбюратора, тем самым делая ряд доработок.

Тюнинг карбюратора Солекс 21083 – отличная возможность наиболее оптимально настроить под свои предпочтения и стиль вождения систему подачи топлива. Делая тем самым свое авто более приемистым и резвым, технические характеристики в этом случае улучшаются, но, как правило, приходится жертвовать экономичностью.

Данный карбюратор можно внедрить и на девятку, поэтому делая тюнинг двигателя ВАЗ 2109, заодно можно и позаботиться о тюнинге карбюратора, ведь одно другое дополняет. И в итоге получится очень резвая машины, которая сможет потягаться с иномарками. И вообще, тюнинг своими руками — дело хорошее и очень полезное для автомобиля и его хозяина.

Доработка карбюратора Солекс ВАЗ 21083

Рассмотрим, в чем заключается главная доработка карбюратора Солекс ВАЗ 21083:

• установка нового уровня топлива в поплавковой камере с заменой иглы клапана. Благодаря этому удается достичь высокой стабильности показания уровня, а также исключить переобеднение подающейся топливной смеси на переходных и мощностных режимах;

• установка резиновой запорной иглы позволит стабильно держать уровень, что также способствует лучшим демпферирущим свойствам и отличается высокой надежностью;
• удаление системы ЭПХХ, что позволит значительно увеличить надежность работы мотора, но такая операция может привести к увеличению расхода топливной смеси на 5-7%;
• при помощи дроссельного распиливания дорабатывают карбюратор Солекс 21083. Для этого в дроссельной заслонке выбирают, таким образом, диаметры отверстий, чтобы они несколько меньше были оптимальных. Такая регулировка карбюратора Солекс 21083 позволяет снизить содержание СО в отводящих (отработанных) газах, также при этом выброс СН не увеличивается в режиме холостого хода. Кроме этого, существенно улучшается плавное и ровное распределение состава подающей смеси по всем цилиндрам при работе в режиме холостого хода. Благодаря этому удается снизить расход топлива в среднем на 1-2% даже на ВАЗ 2106;

• благодаря полировке диффузоров удается значительно уменьшить аэродинамические потери и увеличить скорость потока. Как правило, полировать рекомендуется до идеального зеркального состояния. Делая тюнинг ВАЗ 2109 можно также отполировать карбюратор.

В общем, доработка карбюратора Солекс 21083 позволяет добиться более стабильной работы устройства и лучших тяговых характеристик авто. Данный тип карбюратора и его модификация — карбюратор Солекс 21083 1107010 отличаются своей простой конструкцией, отличными техническими данными, экономичностью и надежностью.

Даже без проведения различных доработок карбюратор Солекс 21083 позволяет добиться отличных технических показателей и экономии топлива в сравнении со своими аналогами, такими как «Вебер» и «Озон».

Карбюратор Солекс 21083, настройка которого позволяет добиться оптимальной работы топливной системы и двигателя для каждого водителя индивидуально. Рассмотрим более подробно, с чего следует начинать настройку карбюратора.

Для начала выставляют уровень в поплавковых камерах. Стоит отметить, что уровень необходимо выставлять строго относительно крышки карбюратора. Такую операцию правильнее всего проводить по специальному заготовленному шаблону, который можно найти чаще всего в руководстве пользователя для конкретного типа карбюратора.

Далее начинается следующий этап регулировки карбюратора ВАЗ 21083 Солекс, а именно настройка оборотов холостого хода. В таком порядке:

• предварительно винт регулирования качества смеси устанавливают в положение примерно 5-6 оборотов, и при этом его необходимо вывернуть из завернутого крайнего состояния;
• следует вывернуть винт регулировки оборотов до состояния исчезновения в вакуумной трубке разряжения, которая идет непосредственно к распределителю зажигания. Далее необходимо проверить, как держит прогретый двигатель авто холостые обороты на уровне 500-1500 об/мин;

• в случаях если обороты на холостом ходу превышают значение 800, то необходимо снизить их до уровня 800 (при помощи выкручивания винта количества подающей топливной смеси). Если же обороты значительно меньше, то пока оставляем все без изменений;
• после этого заворачивается постепенно винт «качества смеси» до того момента, пока не появится устойчивая и равномерная работа двигателя. Также при этом необходимо добиться максимально допустимого «забеднения» топливной смеси, чем глубже будет завернут винт, тем беднее будет смесь, а значит меньше будет содержание СО;
• при помощи винта «количества подаваемой смеси» выставляются холостые обороты. Оптимальные показатели для летнего сезона составляют 800-900 об/мин, а для сезона зимнего на уровне 900-1000 об/мин.

Рекомендуемая статья:  Как быстро продать автомобиль по выгодной цене

Доработка карбюратора Солекс 21083 может осуществляться при помощи замены жиклеров, в зависимости от объема установленного двигателя. Таким образом, под объемы 1.5-1.7 куб. лучше всего ставить жиклеры маленькие. Чем больше объем двигателя, тем больше будет проходить воздуха в единицу времени через диффузор, и как следствие буде потребляться большое количество топлива.

Правильнее всего начинать подбор жиклеров с топливного, а после переходить к воздушному жиклеру. Также следует учесть, что сначала выполняется подбор для первой камеры, а затем уже после установки жиклеров на нее переходят ко второй.

Ремонт карбюратора Солекс 21083

Ремонт карбюратора ВАЗ 21083 Солекс может потребоваться в случаях нестабильной работы топливной системы, когда с помощью простой регулировки не удается ничего сделать. Наиболее часто требует замены ремкомплект, а также необходима чистка жиклеров, которые могут забиваться от качества топлива, которое оставляет желать лучшего.

Карбюратор Солекс 21083, ремонт которого не всегда можно выполнить в домашних условиях, требует особого подхода. Ведь неправильный подход к решению данного вопроса может только навредить карбюратору, и даже всей топливной системе.

Квалифицированные специалисты на СТО быстро и точно определят причину неисправности карбюратора Солекс 21083 и устранят ее максимально быстро. После чего проведут правильную настройку холостого хода, качества и количества подающей смеси.

Но задача облегчается благодаря огромному количеству полезного видео о ремонте карбюратора Солекс 21083, именно на видеозаписях пошагово показано что и когда нужно делать во время тюнинга карбюратора Солекс:

Alex S Ноябрь 12th, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль, Советы автомобилистам, Тюнинг ВАЗ

Тюнинг карбюратора солекс 21083 до улучшения технического

Многие автолюбители предпочитают повышать КПД заводского карбюратора, внося тем самым ряд доработок.

Тюнинг карбюратора Solex 21083 — прекрасная возможность максимально оптимально настроить систему подачи топлива под свои предпочтения и стиль вождения. Тем самым ваша машина становится более приемистой и быстрой, технические характеристики в этом случае улучшаются, но, как правило, приходится жертвовать экономичностью.

Этот карбюратор тоже можно ввести в девятку, поэтому при тюнинге двигателя для ВАЗ 2109 можно одновременно позаботиться и о настройке карбюратора, ведь одно дополняет другое. И в итоге вы получите очень резвую машину, которая сможет составить конкуренцию иномаркам. А в целом тюнинг своими руками — дело хорошее и очень полезное как для машины, так и для ее владельца.

Доработка карбюратора Солекс ВАЗ 21083

Рассмотрим, какая основная доработка карбюратора Солекс ВАЗ 21083:

• установка нового уровня топлива в поплавковой камере с заменой иглы клапана.За счет этого можно добиться высокой стабильности показания уровня, а также исключить повторное ухудшение подаваемой топливной смеси на переходном и мощностном режимах;

• установка резиновой стопорной иглы позволит стабильно удерживать уровень, что также способствует лучшим демпфирующим свойствам и отличается высокой надежностью;
• снятие системы EPHH, что значительно повысит надежность двигателя, но такая операция может привести к увеличению расхода топливной смеси на 5-7%.
• с помощью дроссельной пилы дорабатывают карбюратор Солекс 21083.Для этого выбирайте диаметры отверстий в дроссельной заслонке так, чтобы они были немного меньше оптимальных. Такая регулировка карбюратора Solex 21083 позволяет снизить содержание СО в выхлопных (выхлопных) газах, при этом выброс СН не увеличивается на холостом ходу. Кроме того, значительно улучшается плавное и равномерное распределение состава кормовой смеси по всем цилиндрам при работе на холостом ходу. Благодаря этому можно снизить расход топлива в среднем на 1-2% даже на ВАЗ 2106;

• за счет полировки диффузоров можно значительно снизить аэродинамические потери и увеличить расход.Как правило, рекомендуется отполировать до идеального зеркального состояния. Занимаясь тюнингом ВАЗ 2109, также можно отполировать карбюратор.

Рекомендуемая статья: Зачем тюнинг Skoda Octavia A5?

В целом доработка карбюратора Солекс 21083 позволяет добиться более стабильной работы устройства и лучших тяговых характеристик автомобиля. Этот тип карбюратора и его модификация — карбюратор Солекс 21083 1107010 отличаются простой конструкцией, прекрасными техническими данными, экономичностью и надежностью.

Карбюратор Solex 21083 даже без различных доработок позволяет добиться отличных технических характеристик и экономии топлива по сравнению с его аналогами, такими как Weber и Ozone.

Установка и регулировка карбюратора ВАЗ 21083 Солекс

Карбюратор Солекс 21083, настройка которого позволяет добиться оптимальной работы топливной системы и двигателя для каждого водителя индивидуально. Рассмотрим подробнее, с чего начать тюнинг карбюратора.

Для начала выставляем уровень в поплавковых камерах.Стоит отметить, что уровень нужно устанавливать строго относительно крышки карбюратора. Такую операцию лучше всего проводить с помощью специально подготовленного шаблона, который чаще всего можно встретить в инструкции пользователя к конкретному типу карбюратора.

Далее начинается следующий этап регулировки карбюратора ВАЗ 21083 Солекс, а именно установка оборотов холостого хода. В таком порядке:

• регулировочный винт контроля качества установить примерно на 5-6 оборотов, при этом он должен быть вывернут из конечного состояния намотки;
• Необходимо вывернуть винт регулировки оборотов до состояния исчезновения в вакуумной трубке разрежения, идущего непосредственно к распределителю зажигания.Далее нужно проверить, как двигатель держится в тепле на холостом ходу при 500-1500 об / мин;

• В случаях, когда обороты холостого хода превышают значение 800, то необходимо снизить их до уровня 800 (открутив винт количества подаваемой топливной смеси). Если оборот намного меньше, то пока оставляем все без изменений;
• после этого винт «качества смеси» постепенно заворачивают до появления устойчивой и ровной работы двигателя. Также необходимо добиться максимально допустимой «деградации» топливной смеси; чем глубже закручен винт, тем беднее будет смесь, а значит, меньше CO;
• с помощью винта задают «количество подаваемой смеси» холостые обороты.Оптимальные показатели для летнего сезона — 800-900 об / мин, а для зимнего сезона на уровне 900-1000 об / мин.

Рекомендуемый артикул: Особенности покупки Hummer h3 с пробегом

Доработка карбюратора Солекс 21083 может осуществляться заменой форсунок в зависимости от объема установленного двигателя. Таким образом, при объемах 1,5–1,7 куб. Лучше всего ставить жиклеры небольшого размера. Чем больше объем двигателя, тем больше воздуха за единицу времени пройдет через диффузор и, как следствие, будет израсходовано большое количество топлива.

Подбор жиклеров правильнее всего начинать с топливной, а затем переходить к воздушной жиклеру. Также обратите внимание, что первый выбор выполняется для первой камеры, а затем после установки на нее форсунок они переносятся во вторую.

Ремонт карбюратора Солекс 21083

Ремонт карбюратора ВАЗ 21083 Солекс может потребоваться в случаях нестабильной работы топливной системы, при использовании простой регулировки ничего не поделаешь. Чаще всего требуется замена ремкомплекта, а также чистка форсунок, которые могут забиваться с качеством топлива, что оставляет желать лучшего.

Карбюратор Solex 21083, ремонт которого не всегда удается выполнить в домашних условиях, требует особого подхода. Ведь неправильный подход к решению этого вопроса может навредить только карбюратору, да еще и всей топливной системе.

Квалифицированные специалисты на СТО быстро и точно определяют причину выхода из строя карбюратора Солекс 21083 и устраняют ее в кратчайшие сроки. После этого проведут правильную настройку холостого хода, качества и количества кормовой смеси.

Но задача упрощается благодаря огромному количеству полезного видео о ремонте карбюратора Солекс 21083, пошагово на видео, где показано, что делать при настройке карбюратора Солекс:

ВАЗ Лада Самара 21083 группа А (1988)

Шасси стальное монокок

Заводится и сразу глохнет карбюратор ВАЗ 2107.Двигатель автомобиля карбюратора запускается и глохнет. Нестабильная работа инжекторного двигателя

В данной статье расскажут, почему машина глохнет на ходу. Причина такого явления может быть самая банальная, но неприятностей от такого «поведения автомобиля» вы получите немало. К тому же двигатель может споткнуться на холостом ходу. Немного приятного в этом, мотор вроде заводится, но через некоторое время перестает работать Возможен такой вариант, при котором двигатель не хочет запускаться, если его температура приближается к рабочей.Температура эксплуатации двигателя около 90 градусов. И причин может быть много, но нужно учитывать основные.

Самая частая причина

Стоит обратить внимание на то, что все причины можно разделить на несколько категорий. Почему машина глохнет на ходу? Причина может быть как банальной, так и сложной. Если мы говорим о инжекторных двигателях, то регулятор очень часто выходит из строя по обороту, он подает необходимое количество воздуха на топливную рампу. Регулятор холостого хода представляет собой шаговый электродвигатель, с его помощью открывается и закрывается канал, пропускающий чистый воздух в рампу для перемешивания.Итак, первым делом нужно убедиться в исправности регулятора холостого хода. Для этого прокручиваем коленвал стартером, одновременно выжимаем педаль газа. Мотор заводится, но количество оборотов постоянно меняется. Идет поломка RXX — глохнет двигатель при нажатии на газ. И самый действенный способ избавиться от такой неприятности — это полная замена элемента. Устанавливать новую машину ВАЗ нужно буквально за считанные минуты.

Проблемы с дроссельной заслонкой

Довольно часто причиной того, что двигатель начинает работать, является сам дроссель.Возможно, воздушный фильтр изношен, поэтому внутри была загрязнена вся поверхность заслонки. Чтобы исправить эту поломку, достаточно полностью очистить демпфер изнутри. Учтите, что после тщательной очистки проблема может сохраниться, двигатель все равно глохнет при нажатии на газ. В этом случае необходимо убедиться в исправности датчика положения. Этот датчик представляет собой переменный резистор. Устанавливается на оси клапана. Причем максимальный износ наблюдается в крайнем положении (соответствующем холостому ходу).Если он вышел из строя, то необходимо его полностью заменить. Стоимость детали довольно низкая, а замена происходит буквально за считанные минуты. Но не исключено, что двигатель начинает топать, несмотря на то, что все датчики в идеальном состоянии.

Качество топлива

Всегда следите за тем, какой бензин вы заливаете в свой автомобиль. В большинстве случаев все вышеперечисленные симптомы проявляются тогда, когда вы заправляете топливный бак. Конечно, мотор может споткнуться и через некоторое время.Поэтому сразу определить поломку оказывается сложно. Также стоит обратить внимание: причина того, что двигатель начинает балансировать, должна быть раздроблена, она всегда в самом бензине. Чтобы вылечить такую ​​«болезнь», вам потребуется полностью слить бензин из бака, а также заменить топливный фильтр. К сожалению, при заправке не всегда можно купить качественное топливо. Поэтому стоит выбирать одну марку производителя, который продает бензин максимально качественный.Конечно, бывают случаи, когда машина глохнет на ходу (причина этого не в бензине). Учтите, что чрезмерно низкая стоимость — первый признак сомнительного происхождения бензина. И вылить его в бак равносильно тому, что отправить машину на полный ход в колонне.

Свечи зажигания

Чтобы убедиться, что нужно их все открутить, проверьте размер зазора, а также наличие автомобиля. И у вас на ходу есть автомобильные киоски. Причина может скрываться в свечах.В том случае, если есть сильный нагар, но зазор находится в пределах допустимых значений, необходимо очистить электроды свечей. Но лучший выход — установить новые свечи. В том же случае, если зазор очень большой, наблюдается чрезмерный износ электрода, чистка не поможет, необходимо полностью заменить комплект свечей.

Топливный фильтр

Но еще одна очень частая причина, по которой машина глохнет на ходу. ВАЗ или иномарка — значения не имеет.Но особенно это актуально для старых автомобилей. Некоторые водители просто забывают, что в машине есть фильтр для очистки бензина. Он расположен внизу топливного насоса. Конечно, при наличии грязи в фильтре бензин попадет в топливную рампу и камеры сгорания просто не будет. Должны появиться перебои в подаче топлива. При этом вы, нажимая на педаль газа, перетасовываете двигатель. Чтобы избавиться от этой неисправности, необходимо снять бензонасос, заменить фильтр.Также стоит учесть, что сама емкость может стать причиной быстрого засорения фильтра. Следовательно, сможет помочь либо замена тары, либо тщательная очистка.

Воздушный фильтр

Аналогичная ситуация, как и в случае с фильтрующим элементом бензина. Обратите внимание, что эксплуатация и ремонт автомобиля должны производиться в соответствии с требованиями производителя. Ведь вы знаете, что в камеру сгорания подают смесь бензина и воздуха.Следовательно, если какой-либо компонент этой смеси не потечет в топливную рампу, двигатель застрянет. Рассмотрим на примере, как мотор работает при недостатке воздуха. Камера сгорания слишком сильно вываливается, так как свечи залиты. При этом есть ощущение, что задыхается двигатель. Помимо прочего, некоторые автомобилисты, не знающие принципа работы двигателя внутреннего сгорания, могут закрыть впускное сопло тряпкой, чтобы в него не попала вода. Забавно, но бывает.

Топливный насос

Если то конечно машина глохнет. Карбюратор будет работать отлично, вот только бензин никто не дает. На инжекторных автомобилях топливный насос расположен под задним сиденьем. На карбюраторе — возле распредвала (так как у него есть привод). Если он перестанет работать, двигатель может нормально работать на холостом ходу, но при увеличении оборотов обязательно заглохнет. Однако при полном износе бензонасоса мотор вообще не заводится. Чтобы избавиться от этой неисправности, необходимо либо провести ремонт помпы, либо полностью заменить, что наиболее эффективно.Что касается карбюраторных моторов, то они могут сильно изнашивать шток привода диафрагмы насоса.

Электрооборудование

Проблема остановки двигателя способна улучшить электрооборудование. В частности, может произойти появление окисления на аккумуляторе. Хоть машины старые, хоть новые — все нуждаются в уходе и бережном уходе. Следовательно, контакт ухудшается по мере увеличения сопротивления, и это приводит к тому, что двигатель глохнет. Также может вылететь сам аккумулятор.В том же случае, если генератор не дает необходимого тока, вся электросеть автомобиля переходит на питание от аккумулятора. Если вы сразу не увидели горячую лампу, подписав, что зарядки нет, машина продолжит движение. При том, что свет будет включен, а система зажигания сработает, через некоторое время аккумулятор полностью разрядится и двигатель остановится. Придется зарядить аккумулятор, а также полностью отремонтировать генератор.

В этой статье мы более подробно остановимся на рассмотрении ситуации, когда карбюраторный двигатель легкового автомобиля (ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификации) запускается и глохнет из-за неисправности карбюратора.Будут рассмотрены неисправности карбюраторов 2105, 2107 озон, 2108, 21081, 21083 Салекси их модификаций.

Признаки неисправности

—
Двигатель заводится, несколько секунд работает и глохнет, повторные запуски безрезультатно.

— Двигатель запускается с трудом, недолго поработав глохнет, после повторного запуска заводится и работает.

— Двигатель запускается и сразу глохнет, перезапускается и снова глохнет и так несколько раз, но потом все равно начинает работать.

Причины неисправности

Отсутствие топлива в поплавковой камере

Прокачайте его ручным поворотным рычагом на топливном насосе.

Повреждено отверстие стартера или не отрегулировано

Разберите корпус спускового крючка, замените диафрагму на новую. Настройка запуска.

Пусковые устройства карбюраторов 2108, 21081. 21083 Солекс, 2105, 2107 озон

Наклонное топливо I. Воздушные жиклеры, эмульсионные колодцы и трубки основной системы дозирования

Необходимо снять крышку карбюратора, вывернуть жиклеры, снять трубки, промыть и прочистить их, прочистить колодцы, продуть весь сжатый воздух и поставить обратно.На изображении показано, что стоит чистка на карбюраторе 2105, озоном 2107.

На карбюраторе солекс крутить жиклеры, вынимать их вместе с эмульсионными трубками. На дне открытых колодцев расположены топливные жиклеры. Смочите их тонкой отверткой с длинным шлицем. Рестораны ополоснуть ацетоном и продуть сжатым воздухом.

Топливные и воздушные жиклеры, эмульсионные трубки и эмульсионные колодцы Карбюраторы ГДС 2108, 21081, 21083 Солекс, 2105, 2107 озон

Топливные и воздушные рубашки и каналы систем холостого хода

Вынуть форсунки, промыть и очистить их, продуть сжатым воздухом.

Воздушные и топливные жиклеры CAX CXH 2108 Solex и 2105, озон 2107

Нарушен уровень топлива в поплавковой камере карбюратора

Топливная смесь либо сильно обеднена, либо сильно обогащена вследствие неправильной регулировки.

Примерный уровень топлива в поплавковых камерах карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 озон

Статьи на сайте о регулировке уровня топлива:

Привод воздушной заслонки карбюратора не отрегулирован («SUPPLC»)

В этой статье мы поговорим о такой неприятной проблеме, как остановка двигателя, а также о плохом запуске.Рассмотрим основные причины, по которым двигатель глохнет на холостых оборотах и ​​на ходу. Кроме того, поговорим о том, почему мотор не запускается на горячем, а также о решении каждой из описанных выше проблем.

Распространенные причины кражи холостого хода:

1. Самая распространенная — это регулятор (датчик) отсутствия мощности, который напрямую связан с частотой вращения двигателя на холостом ходу. Проверьте в нем, достаточно ли проста поломка. Если машина не заводится, когда крутишь стартер, нажимаешь педаль газа, двигатель должен запуститься.Если повороты начинают плыть сразу после снятия ноги с педали — 99% в чем причина в регуляторе холостого хода. Решение — для этого у владельцев ваз потребуется как минимум время.

2. Вторая вероятная причина, по которой двигатель глохнет на холостом ходу — проблемы с дроссельной заслонкой. Лечится эта беда — банально.

3. Если после очистки проблема не исчезла, делаем предположение, что причиной глохнувшего двигателя на холостых оборотах может быть ДПДЗ (датчик положения дроссельной заслонки).Проблема решена, процедура не сложная и выполняется собственноручно.

Не бывает случаев, когда двигатель глохнет на ходу, как говорится так много. Ниже будут перечислены наиболее вероятные и наиболее часто встречающиеся причины, по которым это может происходить.

Мотор останавливается на ходу — причины

1. Тисненое топливо — это первое, что приходит в голову большинству из нас, к тому же надо начинать искать причину остановки двигателя на ходу.Вам «повезло», если это произойдет сразу после заправки, в этом случае можно с уверенностью сказать, что проблема в топливе. Лечится горючим и горючим.

2. Свечи. Как правило, подозрение возникает чаще всего после некачественного топлива. Здесь все просто — откручиваем свечи и при необходимости проверяем их состояние.

3. Топливный фильтр. Порядок забитого фильтра может вызвать перебои в подаче топлива, в результате чего газут, и двигатель глохнет на ходу.Для устранения неисправности достаточно.

4. Воздушный фильтр. Все так же, как и с топливом, если забито, то воздух не поступает, поэтому топливно-воздушная смесь выходит выпуклой и свечу просто переливают. Кроме того, мотору будет задана нехватка воздуха, то есть мощность упадет, и процесс сгорания смеси в цилиндрах осуществить не удастся, в итоге мотор застрянет. Чтобы устранить эту неисправность, достаточно заменить воздушный фильтр.

5. Неисправная АЗС — второй «подозреваемый». Если с вашим топливным насосом не все в порядке, то автомобиль будет вести себя так: он застрянет на ходу или двигатель вообще не запустится. Проблема решается проверкой помпы, ее ремонтом или.

6. Аккумулятор. Окисление клемм аккумулятора или плохой контакт могут привести к остановке двигателя. Проверить клеммы, при необходимости почистить или заменить аккумулятор.

7. Если двигатель работает на ходу и генератор тоже может стать причиной причины.Вышедший из строя генератор не заряжается, в результате боковая сеть автомобиля питается исключительно от аккумулятора, и его не хватает надолго. В результате вы не подозреваете, что машина работает от аккумулятора, продолжайте движение, пока он полностью не разрядится. Лечится — а.

6. В продвинутом авто причины тоже могут быть в электронике и различных датчиках. Если не силен в этом и все вышеперечисленные узлы и детали в норме, то лучше обратиться к специальностям, и тогда можно будет заменить пол на пол пресса…

Почему

глохнет двигатель на горячем, Заводит ли хорошо горячий двигатель?

1. Первая возможная причина -. Во время движения по нему проходит большое количество воздуха, из-за которого карбюратор серьезно охлаждается, заодно охлаждает и топливо, проходящее через него. В результате температура карбюратора в несколько раз ниже температуры мотора. Из-за этой особенности возникают проблемы, после долгой поездки вы заклиниваете двигатель и делаете короткую остановку, в это время карбюратор начинает нагревать горячий кожух двигателя.Остатки бензина в поплавковой камере от высоких температур начинают испаряться, заполняя пустоты — воздушный фильтр, впускной коллектор и собственно сам карбюратор. Образуют воздушные пробки, а в поплавковой камере нет капли топлива.

Решение проблемы довольно простое — несколько раз нажмите педаль газа до половины и попробуйте запустить двигатель. Этим вы обедняете смесь и высвобождаете избыточное испарение. Следует отметить, что проблемы с запуском горячего также могут быть связаны с аналогичной проблемой, только неисправностью бензонасоса или топливопровода.Это, как правило, происходит в жару, когда из-за испарения в топливной системе или в насосе образуются воздушные пробки, препятствующие поступлению топлива в карбюратор.

2. Вторая возможная причина странного поведения прогретого двигателя — проблемы со стартером. Убедитесь, что при попытке запустить двигатель стартер крутится, а не просто щелкает или вообще не реагирует. Если это так и был подтвержден один из вышеперечисленных вариантов. Вам нужно проверить стартер. Если вы в дороге, то проверку можно свести к элементарной проверке подачи проволоки стартера или другим визуальным операциям.Если добрались до дома, подробно опишите. В случае неисправности или замены.

3. Как вариант причина, когда двигатель не запускается на горячем может быть земной аккумулятор из-за вышесказанного, когда генератор не давал зарядку и аккумулятор полностью сел.

Ну вроде что-то пропустил !? Сегодня всем, надеемся, статья поможет, расскажет о причине поломки и поможет в решении вашей проблемы, если вы знаете другие причины, а также как их решить, вы можете добавить статью, используя форму для комментариев.Спасибо за внимание.

Знаете ли вы, дорогие друзья, ситуация, когда машина нестабильно работает на холостых оборотах? Многие скажут — «Что-то с карбюратором». Я согласен, но что именно? Не буду отвлекаться, в большинстве случаев надо настроить холостой ход. Конечно, если в наличии современный автомобиль, то тогда его хозяин на салон не смотрит, другое дело старая разновидность «классики». Каждый ее владелец старается максимально использовать все устройство агрегата, ведь простор Матери России урезан просторами, всякое бывает и нужно быть готовым как теоретически, так и практически.

Настройка карбюратора не из легких и лучше всего доверить его профессионалам, но я не говорю вам о русском менталитете. Мы не хотим платить какому-то дяде, когда мы все можем делать сами, делать, но делать! Саморегуляция холостого хода ВАЗ 2107 сэкономит время и деньги, которые вы потратите в автосервисе. Тем более, что такой навык особенно пригодится в нестандартных ситуациях вдали от дома. Докажу этой публикацией всем пессимистам, что каждый может регулировать холостой ход, каждый.

Вышеупомянутая регулировка

Перед нажатием на операцию необходимо убедиться, что нестабильная работа двигателя вызвана неправильным кулачком.Проверять нужно по следующим точкам:

• Застежки-молнии на засорение;
• Правильно выставленный угол зажигания;
• Качество бензина;
• Уровень топлива в поплавковой камере;
• Плотность регулировки датчика запуска;
• Выполнение накаливания свечей.

Если все указанные пункты в норме, и с машиной ничего не изменилось, значит Вы оказались правы, причина в холостом ходу. Однако начинать ее настройку необходимо только в рабочем состоянии описываемых механизмов.Нагрев двигатель до рабочих температур (обратите внимание на воздушную заслонку, она должна быть в открытом положении), можно переходить к процедуре.

Настройка с дополнительными приборами

Подсказки мультиметра и газоанализатора, результаты настройки будут аналогичны тем, которые достигаются специалистами автосервиса.

1. Отрегулировать правый угол зажигания с помощью мультиметра (подключенного к катушке распределительного устройства) и зафиксировать перемычку.
2. Вставка газоанализатора B.выхлопная труба и ручей автомобиля.
3. Винт количества смеси (обозначен на рисунке 1) устанавливается в это положение так, чтобы вращение коленчатого вала было в пределах 840-960 об / мин.
4. Смотрим газоанализатор, если значение превышено, корректируем качество смеси (цифра 2 на рисунке).
5. После этого вращение коленчатого вала немного уменьшится, повторяем пункт 3.
   Последние пункты повторяются до тех пор, пока значения не будут хотя бы напоминать заводские показатели.Для проверки нужно несколько раз резко нажать на педаль газа и отпустить. Для правильной настройки Обороты набираются плавно и быстро, а падают автоматически и без перерывов.

Регулировка без дополнительных устройств

Если вы не смогли найти специальных приспособлений, можно произвести регулировку без газоанализатора, но только при наличии тахометра. Процедура в основном такая же, только винты чу-чу-то поворачиваются немного по-другому.

1. Винт количества смеси устанавливается в положение номинального вращения коленчатого вала (820/900 об / мин).
2. Качественные винты ловим максималку.
3. Увеличить частоту вращения коленчатого вала до 950-1035 об / мин (15%) с помощью винта.
4. Проверьте качество винта, он должен быть в максимально возможном положении об. Для текущего положения количественного винта.
5. Повторяем пункты 3 и 4 до тех пор, пока после выполнения третьего пункта регулировка винта качества приведет только к уменьшению оборотов.
6. Качественно закрутите винт до номинальных оборотов.

Правильность выполненной процедуры можно проверить, сняв клемму с электромагнитного клапана, двигатель должен заглохнуть. Если этого не произошло, вероятна дроссельная заслонка, которая регулируется спорными винтами. Обратите внимание на холод, рекомендуется устанавливать обороты холостого хода в пределах 900-1000 об / мин, а на теплом — 800-900 об / мин.

Мощность

Как вы убедились, что карбюратор — штука сложная, а холостой ход регулировать не нужно.Не пытайтесь повторить процедуру, если ваша «семерка» работает на газе, процесс будет бессмысленным, потому что карбюратор не работает с таким видом топлива. Можно настроить инжектор на пробу, но велика вероятность просто навредить устройству, так как описанные действия там малоэффективны, поэтому лучше обратиться к профессионалам. Все описанные, а не только процедуры, наглядно демонстрируются на видео, где забавные спецэффекты легко и просто находят общий язык с карбюратором. Чего и вам желаю всего наилучшего!

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем.Регулировка холостого режима возможна и без привлечения специалистов при соблюдении всех рекомендаций инструкции по эксплуатации. Конкурентный карбюратор с правильно выставленным зажиганием и зазорами и зазорами между контактами траверса.

Регулировку режима согласно технической документации производить с помощью прибора, определяющего уровень СО в выхлопных газах. В гаражных условиях карбюратор обычно настраивают на глаз и по встроенному тахометру. В описании указана частота вращения коленчатого вала от 700 до 900 оборотов в минуту.При меньших значениях карбюраторной системы не удается обеспечить стабильную работу двигателя, при больших — увеличивается расход топлива.

Диагностика систем двигателя

Силовой агрегат ВАЗ 2107 работает на бензине, качество и состав топлива не всегда соответствуют требованиям стандарта. Засорение карбюратора, в частности системы, обеспечивающей работу на холостом ходу, может привести к нестабильной работе. В зависимости от степени загрязнения проявления могут быть разными до тех пор, пока не будет показана остановка мотора.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 при работе в боевых условиях:

1. неправильный уровень топлива в поплавковой камере;
2. засорение сетчатого фильтра, ящиков и каналов;
3. ограничение или затруднение хода клапана в ЭПХХ;
4. суспензия воздуха через поврежденные прокладки, мембраны или трубки;
5. засорение воздушного фильтра;
6. подходят контакты или неправильный зазор между ними;
7. некачественные свечи;
8. неправильная регулировка угла опережения зажигания.

Раньше его нужно восстановить для регулировки карбюратора, необходимо восстановить его работоспособность, иначе добиться устойчивого результата невозможно.

Техническое обслуживание и устранение неисправностей

Положение о системах, обеспечивающих работу двигателя, следует начинать с его полной проверки. Для удобства корпус воздушного фильтра снимается с карбюратора и осматриваются все воздуховоды. На них не должно быть трещин, а материал должен сохранять эластичность.При необходимости производится разборка карбюратора и его полная разборка с дефектом и заменой неисправных деталей.

На следующем этапе производится диагностика, устранение неисправностей и регулировка системы зажигания. Рекомендуется очистить контакты от завалов, заменить свечи и правильно установить угол опережения. Сделать это можно с помощью тестера или примитивной контрольной лампы. Переходить непосредственно к управлению двигателем ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка силового агрегата

Регулировка режима холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо следить за тем, чтобы воздушная заслонка была полностью открыта, для чего ручка направлена ​​вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность работы мастера следующая:

1. В выхлопную трубу вводится датчик устройства, который определяет концентрацию окиси углерода в выхлопе. Включается прибор, и с него снимаются показания, характеризующие работу карбюратора.
2. При превышении установленных параметров качественный винт смеси закручивается с помощью отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
3. Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 настроен на винт количества смеси.

Процедура продолжается до тех пор, пока двигатель не станет устойчиво работать в этом режиме. При отсутствии инструмента регулировку исправного карбюратора на ВАЗ 2107 можно произвести и без него.При определенном навыке эта операция не займет много времени.

Регулировка холостого хода без прибора

Самые опытные мастера и водители производят настройку силового агрегата ВАЗ 2107 следующим образом:

1. Винт качества смеси карбюратора выставлен на минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
2. Частота вращения увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор не обеспечит стабильную работу двигателя.

На практике этот метод применяется довольно часто и при достаточном водительском опыте положительный результат гарантирован.

ВАЗ (LADA) 2107 1982-2013

ВАЗ 2107 карбюратор. В последнее время машина начала сначала крутить при езде, потом стала глохнуть. Поменял бензонасос, поставил пекарь, все равно машина глохнет. Заменил штангу, старая была с разработкой, такая же. Топливный фильтр поставил новый, без изменений, продолжает колоть.Запускается подача руководства.

Мне кажется, что дело все-таки в топливной системе, потому что при ручной подачке сразу заводится, но заметил, когда жму руку, вроде бензин в фильтре. Может такое, что где-то видит воздух и поэтому при загрузке насос топливо всасывает воздух и поэтому глохнет?

Следует провести ревизию карбюратора. Подождите несколько минут, заглушите, отключите фильтр. И обязательно отсоедините бензиновый шланг. Только после этого аккуратно откручиваем и аккуратно снимаем верх карбюратора.Для этого вы будете точно знать, какой уровень в поплавковой камере, он должен быть на 7-10 мм выше нижних топливных жиклеров. Не выше и не ниже. По вопросу и в комментариях я понял, что у вас либо плохая силовая смесь, либо переливается. Нагар на свечах, на изоляторах электродов какого цвета?

Может быть. Машина не новая, вполне возможно, что трасса где-то заржавела. Да и шланг между магистралью и бачком не новый, между помпой и магистралью тоже.Склад. Шток не просто меняют, его еще нужно регулировать.

Я это уже сделал. Сегодня днем ​​специально проехался, пока не встал. Разобрал карбюратор, в поплавковой камере уровень был ниже каналов на джибеле. То есть топливо из карбюратора засосало, а новая порция не поступила. Снял шланг, двигатель закрутился, бензин не пошел. Снял одну прокладку, машина вроде ехала, но провалы все равно чувствую. Постараюсь отрегулировать ход штока.Все заменено, размыто, отрегулировано, претензий к топливной системе быть не должно.

Добро пожаловать!
Холостой ход — со временем человек, который использует автомобиль с нарушенным холостым ходом, принимает решение о его регулировке, потому что все мы знаем, что если холостой ход будет слишком мал, то двигатель время от времени будет заклинивать, и если он слишком высок, расход топлива слишком высок. Двигатель увеличивается и здесь нужно искать, как гласит золотая середина.

Но чтобы найти эту середину, нужно сначала научиться регулировать холостой ход на машине, а как регулировать холостой ход, знают далеко не все.Поэтому сегодня разберем вопрос касательно регулировки холостого хода на автомобилях «классического» семейства.

Примечание!
Для регулировки вам понадобится всего одна отвертка!

Резюме:

Офицер Советы по регулировке:
Во-первых, регулировка должна выполняться при рабочей температуре двигателя (90-95 ° C), а также при регулировке воздушный фильтр должен быть установлен на автомобиле.

Во-вторых, при регулировке холостого хода необходимо регулировать уровень топлива, который находится в поплавковой камере карбюратора.

В-третьих, следует также отрегулировать зазоры клапанов и настроить момент зажигания.

Четвертая воздушная заслонка при регулировке холостого хода должна быть полностью открыта, она может быть снята с крыши из корпуса воздушного фильтра и в результате чего заслонка смотрится.

В-пятых, регулировку холостого хода в автомобиле не всегда легко начинать, потому что регулировку вращения коленчатого вала и регулировку содержания оксида углерода (СО) необходимо выполнять совместно.

Примечание!
Для более точной регулировки холостого хода необходимо использовать «газоанализатор», которого у большинства владельцев нет вообще. Но настройку можно произвести и без этого устройства, но только это будет сложнее! (Как настроить без этого устройства, см. В рубрике: «»)

Как регулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Перед тем, как перейти к регулировке, прочтите фото ниже:

Примечание!
Начнем с того, что на фото выше показаны винты, благодаря которым осуществляется регулировка холостого хода.Как видите, винты находятся глубоко в корпусе дроссельной заслонки карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта запрессованы втулки, благодаря чему винты можно вращать только на полу оборота. Если из-за этих втулок нет возможности правильно повернуть винт для регулировки холостого хода, то в этом случае поверните винты и следующим образом сломайте головки втулок. Когда саморезы будут закручены, прокручиваем с них остатки сломанных гильз и потом заворачиваем саморезы на место!

Настройка опции с помощью газоанализатора:

1) Сначала заведите автомобиль и дайте ему прогреться до рабочей температуры «90-95 ° C».После того, как машина прогреется, с опрокидыванием начните вращать винт, указанный на фото под цифрой «2», вращайте этот винт до тех пор, пока частота вращения коленчатого вала не достигнет «750-800 мин».

Примечание!
Чтобы вы разобрались подробнее, то при заворачивании винта в винт частота вращения коленчатого вала будет постепенно уменьшаться, а с обратным эффектом, то есть при его повороте частота оборотов будет постепенно увеличиваться!

2) Теперь плавно переходим к регулировке содержания «СО» в выхлопных газах, для этого вращаем винт, указанный под цифрой «1» на фото выше.Когда винт заворачивается под цифрой «1», содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при повороте — соответственно увеличиваться.

Примечание!
Регулировать содержание «СО» в выхлопных газах необходимо по ГОСТу на сегодняшний день. Ниже нормы исключать содержание «СО» не обязательно, поскольку в этой связи содержание несгоревших углеводородов «СН» может резко возрасти. Кстати, при регулировке винта «1» частота вращения коленвала может измениться!

3) и завершая закручивание винта под цифру «2», доведя тем самым частоту вращения коленчатого вала до нормы.После этого также рекомендуется с помощью прибора проверить содержание «СО» в выхлопных газах. Если вам необходимо повторно отрегулировать оба винта, регулируйте их так, чтобы работа двигателя и выбросы не достигли атмосферы.

Примечание!
После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите, чтобы двигатель при нажатии на педаль работал без перебоев, а при отпускании двигателя не приходилось спотыкаться. В том случае, если после отпускания педали газа двигатель глохнет, увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту».Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

Регулировка холостого хода без газоанализатора:

1) Для начала плавно начинаем вращать состав смеси, указанный под номером 1. Вращать ее до тех пор, пока не будет достигнуто максимальное вращение коленчатого вала. (Частоту вращения коленчатого вала очень легко узнать по показаниям тахометра)

Примечание!
При вращении винта в выхлопе выделяются вредные вещества в атмосфере.Когда этот винт заворачивается в винт, количество «СО» в атмосферу будет уменьшаться, а при повороте, наоборот, увеличиваться!

2) Затем винтом под цифрой «2» установите частоту вращения коленчатого вала «1100 оборотов в минуту».

Примечание!
Винтом под цифрой «2» регулируется частота вращения коленчатого вала, поэтому при заворачивании винта в этот винт скорость вращения будет постепенно уменьшаться, соответственно при его повороте постепенно увеличиваться!

Если у вашего автомобиля ВАЗ-2107 возникла неисправность, в результате которой глохнет двигатель, то дальнейшее движение становится проблематичным.Но найти причину этой неисправности для инжекторного двигателя «Семерка» без диагностического оборудования довольно сложно, поскольку причин, по которым следует проворачивать коленчатый вал, к сожалению много.

Чаще всего двигатель инжекторный, глохнет в режиме работы , холостой ход . В данной неисправности может быть задействован дроссельный узел с регулятором холостого хода (RCX), так как в процессе работы двигателя дроссельный узел может сильно загрязниться, что приводит к кодированию штока RCH.Чтобы проверить это предположение, его придется удалить, а при наличии загрязнений осторожно промыть хорошо промывающим маслом, смешанным с грязью.

Если на вашем автомобиле стоит сигнализация ВАЗ-2107 , которая работает с электрической цепью бензонасоса, причиной глохнувшего двигателя может стать некачественная работа тех, кто его устанавливал. Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабнет и контакт потеряется. В результате электрический топливный насос перестает работать.

Возможной причиной остановки двигателя может стать реализация горючей смеси . Проверить это можно, повернув свечи зажигания. Если они покрыты черным наигаром, значит смесь богатая. Количество подаваемого в цилиндр двигателя бензина зависит от положения дроссельной заслонки и правильности показания датчика температуры, который накрыт слева в задней части ГБЦ. При замене придется частично слить антифриз из системы охлаждения.

К сильному обогащению смеси приводит и выход из строя датчика массового расхода воздуха (ДМРВ). Проверить его состояние можно с помощью мультиметра. Измерение производится между зеленым и красным проводом (2-я и 4-я клеммы, если считать слева) при включении зажигания. Если напряжение больше 1002 вольт, его придется заменить.

При сильном обеднении горючей смеси заглохнет и двигатель. А его истощение происходит за счет подачи воздуха за дроссельным узлом.Возможными местами подачи воздуха обычно становятся приточные системы либо в результате ослабления деталей частей, между которыми они стоят, либо из-за их поломки. Место всасывания воздуха можно найти с кучей, в которой используются пчеловоды. Закрыв ими моторный отсек, сразу будет видно, в каком месте втягивается дым. А в приличном обслуживании станций вместо пимера используйте прибор под названием дымогенератор.

Карбюратор «Солекс 21083». «Солекс 21083»: устройство, наладка, цена

Самая популярная модель карбюратора на автомобилях ВАЗ-21083 — «Солекс».Большинство автомобилей 8-го и 9-го семейств выпускались с двигателями, имеющими систему впрыска карбюратора. В начале 2000-х годов впервые был введен инжекторный впрыск. Карбюраторы этой модели очень легко настраиваются, тонкой настройки практически нет, в конструкции нет сложных узлов и механизмов. В статье мы рассмотрим все детали, которые есть у карбюратора «Солекс 21083».

Карбюраторная конструкция

Карбюраторы ДААЗ-2108 начали использовать автомобили ВАЗ в середине восьмидесятых годов.Самой первой машиной, на которую их установили, была модель ВАЗ-2108. Работали с моторами объемом 1,1 и 1,3 л. После запуска в производство автомобилей с двигателями 1,5 л появились карбюраторы «Солекс 21083». Цифровое обозначение говорит о том, что устройство устанавливается на двигателях ВАЗ-21083, объем которых составляет полтора литра.

Основное назначение карбюратора — приготовление горючей смеси бензина и воздуха, обеспечивающей нормальную работу двигателя вне зависимости от нагрузок и количества оборотов.

Конструктивно карбюратор состоит из нескольких элементов:

1. Основной корпус, в котором расположены экономайзер, система ХХ, главный дозатор, различные диффузоры, ускорительный насос.
2. Крышка, в которой находятся поплавки, клапан холостого хода, пусковое устройство, воздушная заслонка.

Карбюратор — устройство двухкамерное, в основной системе дозирования расположены жиклеры. Устанавливаются в ячейках посередине, внутри корпуса. В верхней части были установлены воздушные форсунки системы дозирования.В конструкции предусмотрен небольшой агрегат, нагревающий топливную смесь. К нему подключаются шланги, идущие от форсунок системы охлаждения. В нижней части корпуса расположены две дроссельные заслонки, которые поочередно открываются. Открытие заслонок происходит последовательно с помощью рычагов. На крышке есть два патрубка, которые предназначены для подачи бензина и слива излишков масла обратно в бак.

Подбор жиклеров карбюратора «Солекс»

В продаже есть комплекты для ремонта.Они состоят из воздушных и топливных форсунок вторичной и первичной камер. Есть несколько видов ремкомплектов, которые могут работать с разными двигателями. Все зависит от сечения диффузоров. В некоторых случаях будет намного лучше купить карбюратор ВАЗ. Цена новинки около 4000 руб.

Поскольку этот тип карбюратора может устанавливаться на двигателях других автомобилей, то при использовании стандартных форсунок их сечения недостаточно. У двигателя требование к топливно-воздушной смеси одно, а карбюратор делает это совершенно с другой пропорцией.Для улучшения разгона и динамики можно установить жиклер с большим поперечным сечением.

Но при этом значительно увеличивается расход бензина. Также необходимо знать, что установка таких форсунок не гарантирует 100% положительного результата. Вы поступите правильно, если не будете экспериментировать, а просто установите комплект на карбюратор, предназначенный для этого двигателя.

Недостаточная мощность двигателя: причины

Если на двигателе ВАЗ-21083 установлен карбюратор, лучше использовать жиклеры, предназначенные для него.Даже если установить жиклер с большим диаметром, разгон машины слабый, причин может быть несколько:

1. Недостаточная степень сжатия в цилиндрах двигателя.
2. Опережение зажигания слишком рано или слишком поздно.
3. Некачественные свечи зажигания или их выход из строя.
4. Повреждение высоковольтных проводов.
5. Неисправность распределителя зажигания.

Есть много причин, по которым двигатель не развивает необходимую мощность.Для их выявления потребуется провести тщательный осмотр автомобиля и диагностику всех узлов.

Можно ли установить карбюратор Solex на другие двигатели?

Целесообразность установки карбюратора «Солекс21083» на другие модели автомобилей весьма сомнительна, так как экономия небольшая, да и то только при аккуратном вождении и не резких ускорениях. Поэтому лучше всего устанавливать карбюратор. на двигатель, с которым он будет работать максимально безупречно.На карбюраторе «Солекс 21083» регулировка проста, но добиться идеальной работы на двигателях с большим объемом проблематично.

Перед покупкой обратите внимание на производителя ремкомплекта. Очень часто попадаются китайские дешевые товары, не отличающиеся по качеству. Диаметр сечения форсунок может отличаться от заявленного значения, поэтому работа карбюратора будет некорректной. Приобретайте форсунки карбюратора «Солекс 21083», входящие в ремкомплекты, только у проверенного производителя, зарекомендовавшего себя с хорошей стороны.

Как отрегулировать

На карбюраторах «Солекс 21083» можно произвести только три регулировки:

1. Установите уровень топлива в поплавковой камере на необходимое значение.
2. Установить частоту вращения коленчатого вала на холостом ходу.
3. Измените состав топливовоздушной смеси с помощью качественного винта.

Последняя настройка довольно проста, каждый может сделать это самостоятельно. Для этого двигатель прогревается до рабочей температуры, а частота вращения двигателя устанавливается на 800 об / мин с помощью винта количества смеси.Следующие действия:

1. Закручивающий винт ввинчивается до тех пор, пока частота вращения коленчатого вала значительно не уменьшится. Двигатель будет работать с перебоями.
2. Затем поверните винт на один оборот, чтобы запустить двигатель в нормальном режиме. Если сильно открутить этот винт, то резко возрастет расход бензина.

В противном случае необходимо стабилизировать двигатель с помощью регулировочного винта.

Неисправности системы холостого хода

У карбюратора «Солекс 21083», регулировка которого обсуждается в статье, иногда возникает одна проблема.Это невозможность регулировки холостого хода винтом качества смеси. Причины такого поведения:

1. В соленоидном клапане засорена жиклер.
2. В каналы холостого хода бензин не поступает.
3. Неисправность электромагнитного клапана.

Для проверки работы электроклапана необходимо выполнить ряд действий:

1. Заглушить двигатель и отсоединить провод от клапана.
2. Выкрутить электроклапан.
3. Снимите насадку, при необходимости воспользуйтесь плоскогубцами.
4. Зажигание включено.
5. Подключите провод к контакту на клапане, прикрепите корпус к массе.

Если был щелчок, и шток клапана утонул, освободив отверстия в жиклере, то с прибором проблем нет. Если нет, установите новый электромагнитный клапан. Очень часто падают мелкие частицы, поэтому необходимо продуть струю. Работу электромагнитного клапана на холостом ходу можно проверить, если при работающем двигателе снять провод с жала.Двигатель должен практически мгновенно заглохнуть, это говорит о том, что механизм исправен.

Установка уровня бензина в поплавковой камере

Чтобы прием и расход бензина топливной системой был сбалансирован, необходимо установить уровень поплавка. Для этого:

1. Снимите верхнюю часть карбюратора, снимите корпус фильтра, отсоедините кабели.
2. Снимите шланги топливной системы.
3. Выверните винты, которыми крышка крепится к основному корпусу, с помощью отвертки Phillips.
4. Между поплавком и горизонталью крышки должен быть зазор не более 1-1,5 мм. В противном случае потребуется внести коррективы, согнув пластины.

При настройке нужно учесть, что поплавки должны быть на одном уровне. Все работы относительно несложные, поменять форсунки на «Солекс 21083» и провести регулировку — это обслуживание системы впрыска.

p>

C карбюратора «Солекс 21083». «Солекс 21083»: cuntrollu dispusitivu, цена

Укомплектован карбюраторным двигателем ВАЗ-21083 — «Солекс».Большинство машин с 8 и 9 состояниями имеют семейную культуру, а также систему создания карбюратора. À u Principiu di i dui millennial l’prima accuminciò a èssiri usatu inieziuna Injection. Карбюраторы, изготовленные из различных материалов, изготовлены из высококачественного материала, используются в обычном режиме и используются в сочетании с микроконтроллерами. L’articulu di обсуждает эякуляцию è eccelsi, chì hà una карбюратор «Solex 21083».

disignu карбюратор

Карбюраторы ДААЗ-2108 после установки в автомобили Ваз в городе Митя ди-Куменсия.Я начал с калькулятора, чтобы узнать, как это сделать, он сейчас — ВАЗ-2108. Si travaglia cù pasqua vulume di 1,1 и 1,3 литра. Принципиальная схема производства автомобилей с культурой 1,5 литра карбюраторов «Solex 21083». appillazioni numericu ìnnica ca lu dispusitivu hè muntatu una Vaz-21083 cultura, u vulume di u quali litri unu è una mità.

U scopu принципиальная ди l’carburetor — s’appronta un mischiu calc di benzina e aria, chi cura la nurmali funziunamentu di u mutore, priscinniri di unità è battutu.

IMPUSCATURA, карбюратор с дополнительными элементами:

1. U corpu Principali, ca di campagna lu XX sistemuconomizer, i distributori Principale, parechji decoration, un béton acciliraturu.
2. Крышка, chì cuntene u Populu Corsu, u francese valve lazzaruni, griddu, u damper aria.

Карбюратор — типовой доппия-каммара диспузитиву, в u-образных форсунках, система измерения принципиального положения. Iddi sò stallati in u mezu di i càmmari dintra lu vulìanu.A cima di u stallamentu in svorgi di nozzles aria sistemu dispensing. U generu dà per un picculu pezzu ca caluri lu mischiu di carburante. А выпуск его culligatu i casi veni da cundutti capelli. Dui клапаны отверстие si trovanu in li frazzioni di u corpu, ca in canciu apre. Crea u Diaspora mangianu последовательно da i mezi di Démonte. U ochju ci sò dui cunduttu, ca sunnu usati a faci Yelp è purtata la накопленное дарету в французском танке.

Жиклер селезионе ди карбюратора «Солекс»

В наборах riparà aciti.Есть ария и бензина форсунок, которые используются в первую очередь. Ci sò parechji tippi di kits riparà chì ponu travaglià cun pasqua different. Tuttu dipende di u Meaningatu di Rbbrica Croce, da u орнамент. В Certi casi, luntana megliu saria di cumprà l ‘карбюратор ВАЗ. Prezzu di novu hè около 4000 руб.

Dapoi stu typeu di carburetor pò esse muntatu cultura di lucca veìculi, tandu cù форсунки mudellu di a so rùbbrica ùn hè micca abbastanza. U mutore di un mischiu di carburante-aria hè una cosa, è u карбюратор tenga un idea assai different.Лучшая капиталистическая и динамичная, пухлая пура в стойле lu Jet incù un grande rùbbrica cruci.

Mentre chì u cunsumu Yelp hè assai cresce. T dinù bisognu à sapèchì stallazione di tali сопла в pò Guaranzia centu centu versi pusitivi. Вы можете быть уверены, что вам нужен спирт, и вам нужен комплект карбюратора, необходимый для поисковой системы.

lu putiri moteur Недостаточно: Cuntata

Карбюратор с многослойным двигателем ВАЗ-21083, с большим впрыском и жиклером, жирный.Sì ancu quandu u сопла cù una capitalist machine à diamitru più hè debuli, ci pò esse parechji ragioni:

1. livellu Недостаточное давление газа.
2. L’appressu lock hè troppu prestu o tardi.
3. Poviru-di qualità tappi étincelle o di u so trouble.
4. Данну заземления высокого напряжения.
5. Неисправность замка распределителя.

Ci sò manera di raghjone per quessa u mutore ùn sviluppà u putere nicissariu.А идентификация элли, точная информация об оказании помощи в использовании и диагностике всего корси.

Pò I stallà i carburetor «Solex» nant’à l ‘àutri pasqua?

Fs с карбюратором «Solex 21083» на все остальные модели, заданные на заднем плане, на заднем плане, на заднем плане. Tandu решение в lu casu вызвать u cunduttore rutazioni attute è ùn ускорять antu. Per stu mutivu hè megliu à stallà u carburetor u mutore, cu lu quali sarà u travagliu nzerita pussibuli.Форсунки dinù deve esse sceltu da i fabbrica pruposta. U карбюратор «Solex 21083» резак, который легко, ма à ghjunghje ne à u travagliu perfetta su pasqua incù un grande vulume hè prubbrimàticu.

Davanti à voi cumprà, pagà, à i joca ремонтный комплект. Assai spessu vene bè Chinese chambre, chì ùn различаются по качеству. Форсунки diamitru rùbbrica pò esse Difference da u valori indettu, accussì lu travagghiu карбюратор sarà sgarratu. Купить форсунки карбюратора «Solex 21083» входят в комплекты для ремонта, изготовленные производителями fede chì schiarisci a esse un bon latu.

Как приготовить фрезерный станок

Все настройки карбюраторов «Solex 21083»:

1. Piazzà in lu жиледу ди каммара Suebi di carburante à u valore nicissarii.
2. Выровняйте vilucità mutore à ghjurnata.
3. mischiu Cambia-carburante par via di a qualità chioda.

L’urtimu cutter a fari quasi sèmplice, indipindente curriri si pudia esse qualchissia. В зависимости от того, насколько рискованной является система температуры, вы можете рассчитывать на самые разные показатели и скорость до 800 ап / мин.Площадь номера:

1. Puritani a qualità hè Waking nzinu a cumincia a favuritu sviluppa u numeru di e Rivuluzioni di u CRANKSHAFT. Operatu mutore он прерывистый.
2. Аллора, в пуританском стиле, у меня есть куминциару в упирари в вашем модусе. Чтобы открутить пуритан, tandu assai cresce cunsumazione Yelp.

Altrimenti, nicissariu a Quantità di i Puritani для стабилизации u funziunamentu moteur.

Ecc di sistemu di fari lu lazzaruni

В карбюраторе «Solex 21083», резак, который работает в артикуле, квалифицируется как напряжение.Stu incapaci à aghjustà a vitezza truvava cù mischju di qualità AM. Расстояние до станции метро:

1. U французский клапан ilettricu он спутник забитых пор.
2. У каналов фари лу лаццаруни ùn Yelp arriva.
3. Ci hè un Difettu in u francese valve solenoid.

À assicurà u spettaculu energia elettrica di u francese valve, он необходим для того, чтобы получить номер azzione:

1. Passà Murat mutore è caccià la via da u cuntattu cù u francese valve.
2. Cacciate u francese клапан ilettricu.
3. Форсунки Cacciate, s’edda casca, aduprà аренда.
4. Passà u lock.
5. Cunnette vi la via di l ‘Пиновый корпус клапана для защиты от пользователя.

Sì ci era una cliccate, l ‘gambu francese valve affucati, libirari a stampus in u jet, tandu ci hè un prublema dispusitivu. Альтернативные варианты, в том числе после установки электромагнитного клапана нового французского типа. Assai spessu arrivare picculu Shilling, accussì vi tuccherà à sguassà i nozzles.французский клапан lazzaruni соленоид travagghiu pò Verificà s’è u mutore hè corsa cù una punta sughjornu ром. U mutore ùn more guasi needità, stu capiri chi u meccanisimu hè serviceable.

Scinni lu livingdu di Yelp in la càmmara Suebi

A purtata — это необходимая система бензина для cunsumazione di Yelp для Guigard à криа у Suebi. Для номера:

1. Дезассемблер для верхней части карбюратора и фильтра, отсоединяющего Francia +.
2. Cacciate i casi sistemu di carburante.
3. Phillips cacciavite, caccià u chioda chì uttèniri lu Cover à u принципиальной части.
4. Trà l ‘Suebi è l’ ochju Horizontale deve esse un ejaculation di micca di più cà 1-1,5 мм. Altrimenti, vi tuccherà à fà i cutter abbassannu lu piastra.

Quandu l ‘installazione rum, vi tocca à piglià in contu chì u Populu Corsu hannu a essiri u listessu livellu. Здесь вы можете найти простую простую форсунку, которую можно использовать без сопел «Solex 21083», а также резак — чистую и удобную систему инициализации.

Карбюратор «Солекс 21073»: характеристики, регулировка

Системы питания современных автомобилей с каждым годом усложняются, но простой, доступный и надежный карбюратор прослужит владельцам старых автомобилей долгое время. Сейчас карбюраторные автомобили давно не выпускают. Но это не отменяет необходимости обслуживания таких машин. Например, карбюратор «Солекс» 21073 производства Димитровского автоагрегатного завода до сих пор выпускается и успешно работает в системах питания классических двигателей ВАЗ, а также переднеприводных ВАЗ 2108, 2109.Также его можно встретить на ранних моделях «десятого семейства».

Несмотря на простоту, этот элемент пользуется спросом и популярностью у автомобилистов. Не только на «Ниву» был установлен «Солекс» 21073. Отзывы о нем положительные, а значит, о нем нужно больше узнать и научиться его настраивать.

Карбюратор Solex: модификации

Базовую конструкцию этих устройств разработали инженеры французской компании Soleks.

На заводе в Димитровграде мы потом получили лицензию на производство, а все остальные модификации делали здесь специалисты.На ДААЗе разработан популярный Solex 21073. Отзывы о нем только положительные. Механизм прост в настройке и отличается высокой надежностью. ДААЗ-2108 рассчитан на работу с двигателем объемом 1,3 л на ВАЗ 2108 и 2109. Солекс 21083 был модифицирован под силовые агрегаты объемом 1,5 л. Такими же механизмами оснащались модели из первых частей ВАЗ 2110 с системой зажигания на базе микропроцессора. На классические модели ВАЗ устанавливались «Солекс» 21053-1107010. Модели ВАЗ «Нива» оснащались механизмом «Солекс» 21073-1107010.Теперь его заменили на инжектор.

Прибор

Карбюратор «Солекс» 21073 относится к типу эмульсии. Модификации к нему изначально устанавливались на моторы с бесконтактным зажиганием. Устройство отличается наличием двух камер, оборудованных дроссельными заслонками, а также системами дозирования. Также в устройстве есть переходные системы для первой и второй камер. Есть система холостого хода, но только для первой камеры.

Механизм двух половинный. Нижний — более массивный — и верхний.Данная половина является непосредственно корпусом устройства, а верхняя часть — крышкой карбюратора. Внизу каждой камеры расположены заслонки поворотного типа с механическим приводом. Вверху в первой камере карбюратора находится заслонка для подачи воздуха. Это необходимо для запуска неотапливаемого энергоблока. Эта часть управляется кабелем, который идет внутрь и соединен с рычагом, отвечающим за всасывание, и с пусковой вакуумной системой.

Принцип действия

«Солекс 21073» работает следующим образом.Бензин попадет в поплавковую камеру с помощью входного патрубка — топливо также проходит через сетку фильтра, где очищается, и проходит через игольчатый клапан. Камера с поплавком двухсекционная, секции соединены между собой. У них будет одинаковое количество бензина. Такая конструкция значительно снижает влияние наклона корпуса на уровень топлива в этой камере.

Это обеспечивает более стабильную работу двигателя. По мере заполнения камеры поплавок, нажимая на часть игольчатого клапана, перекрывает доступ топлива в камеру.Так поддерживается постоянный уровень бензина в механизме. Затем из поплавковой камеры бензин через форсунки попадает в смесительные колодцы. Воздух попадает в эти колодцы через специальные отверстия в эмульсионных трубках или воздушные форсунки. Затем смешивают бензин и воздух. В результате образуется топливная смесь. Он попадет как в маленькие, так и в большие диффузоры устройства. Это основная дозирующая камера. В зависимости от режима работы двигателя в карбюраторе могут запускаться различные механизмы и системы.Когда владелец пытается запустить двигатель «на холоде» с целью обогащения топливной смеси, в корпус входит пусковое устройство. Его водитель заводит из салона — это присоска.

При максимально выдвинутой рукоятке воздушная заслонка первой камеры полностью закрывается. При этом дроссельная заслонка в первой камере открывается на расстояние пускового зазора. Регулируется с помощью регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит вам регулировать обороты холостого хода.

Система запуска

Этот механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, который соединен с воздушной заслонкой. После запуска мотора во впускном коллекторе возникает разрежение. Он воздействует на шток диафрагмы, открывая воздушную заслонку. Если рукоятку всасывания вернуть в нормальное положение, это приведет к уменьшению пусковых зазоров.

Параметры зазоров зависят от геометрических характеристик рычага и никак не регулируются.Что касается дроссельной заслонки второй камеры, то при вытягивании всасывания она находится в заблокированном состоянии.

Система холостого хода

Этот узел необходим для обеспечения камеры сгорания горючей смесью на минимально возможной скорости. Благодаря этой системе силовой агрегат не заглохнет при отсутствии нагрузки. Топливо в системе будет попадать на главный жиклер в первой камере. Через сопло XX, где оно затем смешивается с кислородом, топливо поступает в систему через воздушный клапан.Этот механизм позволяет обеспечить стабильную работу двигателя на холостом ходу без нагрузки.

Далее горючая смесь будет поступать в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выпускному отверстию ХХ, закрыт качественным винтом. Это регулировочный винт, которым можно регулировать и изменять характеристики карбюратора. Этим элементом также регулируется работа двигателя в режиме холостого хода на механизме «Солекс 21073».По нему определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Другие узлы карбюратора

Также в механизме механизма есть ускорительный насос и экономайзер. Эти агрегаты предназначены для топливной смеси двигателя, когда он работает в нагруженных условиях.

Регулировка уровня в поплавковой камере

Итак, мы рассмотрели прибор Solex. Регулировка карбюратора поможет установить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком большим.Для начала нужно завести и немного прогреть мотор. Затем снимите топливный шланг и крышку карбюратора. После отсоедините всасывающий кабель и открутите крышку устройства.

Снимать нужно максимально аккуратно и аккуратно, чтобы не повредить поплавок. Затем линейкой или штангенциркулем измеряют расстояние в каждой камере. Измерять надо от плоскостей посадки до края бензина. Этот размер должен быть около 24 мм. Если он больше или меньше, то параметр регулируется путем изгиба поплавка.Затем устройство собирают, заводят двигатель и прогревают.

Регулировка холостого хода

Многие автовладельцы, а именно новички, чаще просто покупают старые автомобили и не знают, как правильно отрегулировать карбюратор. Как следствие — потери мощности, большой расход топлива, плавающая скорость и другие проблемы. После успешного завершения регулировки уровня устанавливается настройка холостого хода. Перед этим рекомендуется заглушить двигатель. Для работы вам понадобится отвертка с плоским жалом и время.На подошве механизма есть отверстие. В нем есть винт, отвечающий за качество смеси. Он ввинчен до упора. Однако не стоит сильно усердствовать.

Затем из крайнего крайнего положения открутите его на пять оборотов. Затем двигатель запускается без всасывания. Откручиваем качественный винт — карбюратор 21073 будет регулировать обороты двигателя. Затем элемент снова вкручивается. Вращать необходимо до тех пор, пока силовой агрегат не станет максимально устойчивым.Медленно вращайте винт. Когда работа мотора становится тише, его закручивают не более чем на один оборот. В итоге холостой ход около 900. Но если глохнет двигатель, они немного увеличиваются.

Вывод

Это важнейшие правила настройки карбюратора «Солекс» (на «Ниве» он идет или на «семерке», не важно). Регулировка позволяет улучшить работу мотора, стабилизировать холостой ход. Этот карбюратор хорош тем, что его можно отрегулировать с помощью минимального набора инструментов в любых условиях.Но время идет, а машин с таким типом энергосистемы становится все меньше.

Карбюратор «Солекс 21073» на «Ниве»: устройство, ремонт, регулировка, отзывы

Несмотря на то, что внедорожник ВАЗ-2121 разработан давно, этот автомобиль до сих пор пользуется большой популярностью. В 1994 году на смену модели пришел ВАЗ-21213. Многие покупают эти машины из-за их высокой проходимости, чему могут позавидовать некоторые джипы известных брендов. Другим нравится надежность, неприхотливость и высокая ремонтопригодность. Простая конструкция и отличные внедорожные характеристики сделали его автовозом для любителей путешествий, охоты, рыбалки и туризма.

Автомобили «Нива» 211213 комплектуются двигателем 1,7л. Он карбюраторный, на базе мотора ВАЗ-2106. Также есть пятиступенчатая механическая коробка передач и бесконтактная система зажигания. В системе питания на «Ниве» установлен карбюратор «Солекс» 21073. Многих автовладельцев пугают карбюраторы и все, что с ними связано. Но карбюратор — это не приговор. Просто нужно разобраться в его основном устройстве, способах настройки и научиться ремонтировать.

Устройство

Карбюратор Солекс 21073, на Ниве 1.7 установленных, можно отнести к группе эмульсионных устройств.

Механизм предназначен для приготовления рабочей топливовоздушной смеси. Устройство состоит из двух частей — корпуса и крышки. Также устройство состоит из поплавковой камеры с возможностью балансировки уровня. Есть ускорительный насос, экономайзер, экономостат. В конструкции две топливные камеры и диффузоры. Готовят горючую смесь. В крышке есть штуцеры, через которые бензин подается в карбюратор, а излишки топлива возвращаются в бак.Также в крышке есть шпильки. Они служат для крепления воздушного фильтра. Другая крышка оснащена игольчатым клапаном для поплавковой камеры, в которой уровень топлива регулируется напрямую. В карбюраторе установлена ​​воздушная заслонка механического типа. Позволяет запустить двигатель «на холоде». В этой модификации карбюратор «Солекс» 21073 на «Ниве» 21213 показывает очень высокий КПД. Инструмент при правильной настройке может обеспечить очень высокие технические характеристики для автомобилей с передним приводом.

Принцип работы

Установлен карбюратор «Солекс» 21073 на «Ниву» Предназначен для приготовления смеси топлива и воздуха, а также подачи ее в камеры сгорания двигателя. После запуска силового агрегата водитель закрывает заслонку. Это обеспечивает подачу в цилиндры богатой смеси.

Использование автоматической системы регулировки обеспечивает увеличение расхода воздуха за счет вращения дроссельной заслонки. По мере прогрева двигателя всасывание снимается. Карбюратор начинает работать в основном рабочем режиме.Бензин из топливного бака подается в поплавковую камеру с помощью диафрагменного насоса. Количество топлива зависит от положения игольчатого клапана. Далее жидкое топливо по специальным каналам, которые расположены в корпусе устройства, попадает в главный жиклер. Затем — в первую камеру смешения. Вторая камера устройства будет задействована, когда мотор начнет работать под большой нагрузкой — если водитель резко нажмет на педаль акселератора. Когда двигатель работает на холостом ходу, электромагнитный клапан запускается.Благодаря этому мотор может работать стабильно. Уменьшен расход топлива.

Поплавковый механизм

Карбюратор Solex 21073, установленный на Nivain, имеет двухсекционную поплавковую камеру. Они находятся по обе стороны от основных камер устройства. Система состоит из двух поплавков из эбонита, которые закреплены на рычаге.

Последний качается на оси, вдавливается в отливы крышки устройства. Кронштейн имеет язычок. Элемент через специальный шарик давит на иглу игольчатого клапана.Поплавковый механизм служит для регулировки уровня топлива, необходимого для нормальной работы карбюратора. Игольчатый клапан — неразборного типа. Не ремонтируется. Корпус клапана закреплен на резьбе в крышке карбюратора. Мяч предохраняет иглу от ударов при движении машины. Если камера пустая (например, если драйвер использует ГБО), то поплавки будут стучать.

Основные системы дозирования

Первая и вторая камеры оснащены диффузорами. Есть один большой и один маленький элемент.Вместе с небольшими диффузорами изготавливаются и распылительные устройства. Последние соединены каналами с эмульсионными колодцами, а те — через один канал с поплавковой камерой. Чтобы обеспечить поступление бензина определенными порциями, на дне эмульсионных колодцев находятся основные топливные жиклеры. В этих колодцах есть специальные трубки. Каждый из них наверху оборудован воздушной форсункой. Воздух к ним подается с шейки устройства.

Принцип действия основной дозирующей камеры

Воздух под действием разрежения, возникающего в цилиндрах двигателя, всасывается через фильтр.Затем кислород подается в первую камеру. Он проходит через диффузоры. За счет увеличения расхода воздуха в зоне распыления создается еще больший вакуум.

Под его действием топливо поднимается из эмульсии с помощью распылителя. В то же время воздух проходит через воздушную струю в эмульсионную трубку, а затем смешивается с топливом. В результате образуется эмульсия, которая с высокой скоростью всасывается в каналы карбюратора, где соединяется с воздушным потоком.По такому принципу работает карбюратор «Солекс» 21073 на «Ниве». Устройство может отличаться в зависимости от модификации. Но принцип работы систем примерно одинаков для всех устройств.

Система холостого хода

Устройство оборудовано системой холостого хода. Он предназначен для работы двигателя на низкой скорости. На этом этапе разрежение в диффузорах очень мало. Топливо не может попасть в основную систему дозирования. На холостом ходу двигателя топливо подается под дроссельную заслонку первой камеры карбюратора.Там разрежение достаточно сильное, чтобы образовалась устойчивая горючая смесь.

Воздух подается через колодец основной струи и деэмульсию первой камеры. Затем топливо пойдет в жиклеры холостого хода. После этого — смешивается с воздухом, который подается из воздушной форсунки ХХ. К этому элементу по специальному каналу подводится кислород. Такая схема работы позволяет двигателю плавно переходить с нагрузки на холостой ход и не дает топливу вытекать из поплавковой камеры.

Econostat

Карбюратор Solex 20173 на Ниве оборудован эконостатом.Это устройство необходимо для обогащения топливной смеси, которая готовится во второй камере при полностью открытом дросселе.

Устранение неисправностей

Узлы автомобиля не вечные и иногда выходят из сборки установленного карбюратора «Солекс» 21073 на «Ниве». Ремонт его нужно начинать с диагностики. Возможно, вам удастся обойтись простой регулировкой. Так, в процессе работы в карбюраторе могут попадать твердые частицы, что в результате является причиной засорения жиклеров.Некачественный бензин приводит к образованию отложений на стенках каналов в устройстве. Это значительно уменьшает их поперечное сечение. Неисправность карбюраторных систем можно диагностировать по следующим признакам:

• Повышенный расход топлива.
• Затруднения в процессе запуска двигателя. Пониженные силовые и динамические характеристики.
• Нестабильная работа на холостом ходу.

В этом случае необходимо произвести чистку установленного карбюратора «Солекс» 21073 на «Ниве».Регулировка, которая будет проведена после этого, позволит прибору снова заработать должным образом.

Как восстановить карбюратор?

Для ремонта чаще всего приходится снимать прибор с двигателем. Сначала снимается воздушный фильтр. Затем снимаются топливные трубы, воздуховоды, провода и кабели. затем откручиваем гайки крепления.

Разбирать карбюратор лучше всего на столе или на другой удобной поверхности. Детали должны быть выложены в определенном порядке. Это поможет их не потерять.Процесс регулировки игольчатого клапана осуществляется с помощью специального шаблона. Для промывки устройства необходимо использовать специальные жидкости. Джиггеры для замены можно приобрести в любых автомагазинах. Часто разборка и промывка карбюратора помогает решить массу проблем.

Регулировка

При выходе из строя установленного карбюратора «Солекс» 21073 на «Ниве» ремонт и регулировка помогают привести устройство в чувство. Настройки позволяют восстановить оптимальные режимы, в которых мотор будет работать максимально эффективно.Расход топлива на среднем уровне. Первым делом заводят и немного прогревают двигатель. Затем необходимо демонтировать топливный шланг и крышку устройства. Последний рекомендуется снимать с особой осторожностью, чтобы не повредить поплавок. Затем с помощью измерительного инструмента измерьте расстояние в каждой из камер карбюратора. Они измеряют расстояние от посадочных плоскостей до края горючего. Этот размер должен быть около 24 мм. Если это расстояние меньше или больше, то оно регулируется изгибом поплавка.Затем нужно запустить и снова прогреть мотор. После успешного завершения регулировки уровня можно переходить к настройке холостого хода.

Двигатель заглушен. Вам понадобится отвертка с плоским лезвием и немного времени на настройку. На подошве устройства есть отверстие, в котором находится винт, регулирующий качество топливной смеси. Он закручен до предела. Далее от конечного положения этот же винт закручиваем примерно на пять оборотов. Затем включается мотор.Вам не нужно использовать помпу. Если открутить винт «качество», то карбюратор изменит обороты двигателя. Потом снова скручивают. Вращать необходимо до тех пор, пока двигатель не станет стабильным и стабильным. Когда двигатель начинает тихонько работать, то откручивается элемент не более, чем на один оборот. В результате обороты холостого хода будут установлены на отметке 900.
