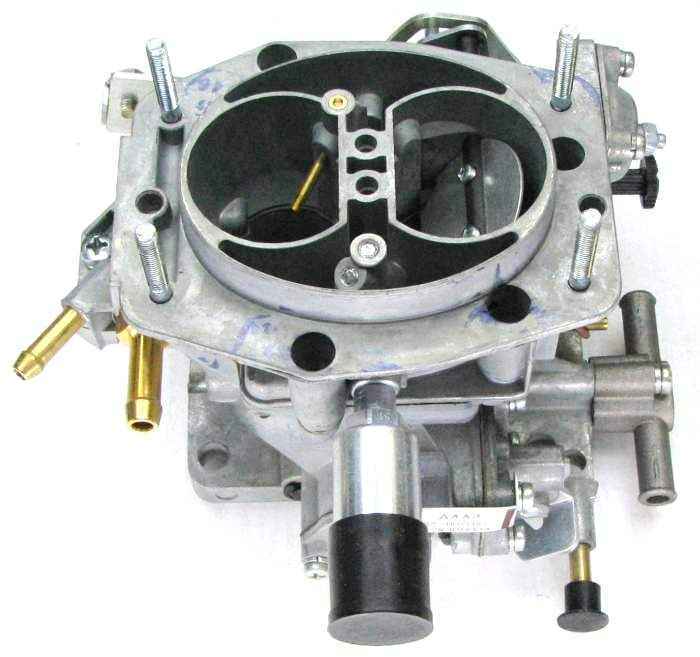

Карбюратор Солекс 21083-1107010 (1,5 л.) ВАЗ 2108, 2109, 21099 ДААЗ оригинал

Карбюратор СОЛЕКС 21083-1107010-00

ВАЗ 2108, 2109, 21099

с двигателем 1,5 л.

21083-1107010-00

Перед отправкой карбюратор распечатывается, осматривается, подписывается и надежно упаковывается.

Ниже есть видео про упаковку и внешний вид карбюратора

Распаковка карбюраторов Солекс производства ДААЗ (2019год)

Про упаковку и внешний вид карбюраторов ДААЗ (лето 2018)

Илья |
2017-12-21

карбюратор приехал надежно запечатан… в оригинальной коробе как на фото с целыми пломбами
качеством доволен

AndreySerkin666 |
2014-12-21

Достоинства:
Плюсов очень много по сравнению с другими отечественными карбюраторами.
Недостатки:
Пришлось устранять провал на средних оборотах.

Не так давно присоединился в ряды автолюбителей. Первым моим автомобилем стал замечательный экземпляр 1996 года выпуска марки ваз 21070 со стандартным 03 двигателем. Поездив так пару месяцев двигатель я хорошенько угробил. В скором времени приобрёл двигатель 21213 после кап ремонта объёмом 1.7 литра. После установки передо мной встал вопрос о выборе карбюратора. Долго обдумывал все за и против. Читал информацию в интернете разговаривал со знакомыми карбюраторщиками и мой выбор пал именно на Солекс 21083. Почему именно на него? Недорогой, экономичный, не сложен в установке и прост в эксплуатации, единственное пришлось регулировать «слоники ускорительного насоса», так как на средних оборотах был очень большой провал. Всё это было устранено и установлено. Сейчас катаюсь и наслаждаюсь динамикой разгона и ровной работой на холостом ходу. Очень доволен

avto-218 |
2014-12-21

Достоинства:
Расход меньше,более резвее
Недостатки:
Боится очень плохого бензина,очень быстро рвуться диафрагмы

Во первых, если ставить его на семейство автомобилей «Жигули», то в первую очередь надо обзавестись ЭЛЕКТРОННЫМ ЗАЖИГАНИЕМ, и когда позволяющая искра наконец выдаст долгожданный результат можно приступить к установке Солекса!

После чего он должен дать долгожданную экономию свои около 8 литров по городу(правда если двигатель в нормальном состоянии и за рулём нет Шумахера)! В первую очередь экономию заметят люди, у которых еще стоял еще тот старенький механический «ВЕБЕР».
Желательно устанавливать карбюратор Солекс исходя из обЪёма автомобиля, чтобы не вырос расход:
Автомобили ТАВРИЯ с Солексом
Автомобили с объёмом двигателя 1200-1300 желательно ставить Солекс с номером на табличке 2108
Автомобили с объёмом двигателя 1500-1600 желательно ставить Солекс с номером на табличке 21083

Написать отзыв

Ваше Имя:

Ваш отзыв:
Внимание: HTML не поддерживается! Используйте обычный текст.

Оценка: Плохо

 Хорошо

Введите код, указанный на картинке:

Вопрос: Это оригинальный ДААЗовский карбюратор, не подделка ?

Ответ: Карбюраторы оригинальные.

Часто принимают за подделку карбюраторы других производителей: AT, LSA, Дорожная Карта, ПЕКАР

У этих производителей своя маркировка и внешний вид.

Информации о случаях подделки карбюраторов основных моделей производства ОАО «ДААЗ» у нас нет. Какой либо защиты на карбюраторах тоже нет. Покупку лучше сделать в присутствии опытного автомобилиста, который по внешнему виду сможет определить, что товар подлинный. Начните покупку с осмотра упаковки карбюратора.

Коробки для упаковки карбюраторов универсальные, с обозначениями карбюраторов, которые могут быть в них упакованы. Против обозначения фактически упакованного в коробку карбюратора делают отметку, как правило ввиде галочки.

Все отличительные особенности, маркировки, внешний вид и т.д. можно посмотреть в видеообзоре на странице с товаром

Вопрос: Какого цвета коробка?

Ответ: Карбюраторы поступают в коробках от АО «ЛАДА Имидж» и «Группа ОАТ»

Дизайн упаковки АО «ЛАДА Имидж»:

Дизайн упаковки «Группа ОАТ»:

Вопрос: Есть версия, что оригиниальная продукция ДААЗ упаковывается только в коробку красно-белого цвета, а все остальное — подделка.

Ответ: На официальном сайте производителя в разделе «Задать вопрос» уже есть ответы на подобные вопросы. Также там можно найти советы и рекомендации по настройке карбюраторов.

Вопрос: Настроен ли новый карбюратор или он требует регулировки после покупки?

Ответ: Регулировка хх на автомобиле обязательна. Ввиду того, что двигатели имеют разные степени износа во время эксплуатации, для каждого двигателя требуется индивидуальная регулировка.

Вопрос:

1. Вы рекомендуете при установке карбюратора 21083 на ВАЗ-2106 с двигателем 1,6 электронный клапан холостого хода подключать к катушке зажигания в результате чего возрастет расход топлива. А можно ли на ВАЗ-2106 поставить электронный блок, который регулирует работу этого клапана?

2. И как поведет себя двигатель 1,6 с карбюратором 21083, — мне посоветовали его поставить?

Ответ:

Использование электромагнитного клапана в качестве исполнительного элемента системы ЭПХХ снижает расход топлива на 0,2…0,3 л/100 км. В то же время, установка карбюратора 21083 на двигатель 1,6 л вместо карбюратора 21053 вызовет заметное увеличение расхода топлива из-за малого диаметра диффузора 1-ой камеры (диаметр 21 вместо диаметра 23).

Вопрос:

Я установил карбюратор солекс 21083 на ВАЗ 21053.Машина стала резвее, но скорость 120км/ч. и все предел, ревет при открытии 2-й заслонки. На старом карбюраторе такого не было и машина ехала быстрее.(ВЖ 1к.-155, 2к-125;ТЖ 1к-97 и 2к-97). Что можно сделать?

Ответ:

Для двигателей ВАЗ 2103 с рабочим объемом Vh=1,45 л, ОАО «ДААЗ» выпускает в запчасти карбюраторы типа «Озон» 2107-1107010 и типа «Солекс» 21053-1107010-20.

Карбюратор 21083-1107010 предназначен для переднеприводных автомобилей ВАЗ и, несмотря на одинаковый с «классикой» объем двигателей, для двигателя ВАЗ 2103 не пригоден.

Для сравнения, размеры диффузоров карбюраторов (диаметр в мм):

история, модификации, достоинства и недостатки

На вопрос, что такое карбюратор, любой закаленный автослесарь, да и начинающий автолюбитель, скажет, что это часть двигателя, отвечающая за приготовления смеси бензина с воздухом. Но при этом ещё добавит, что сегодня карбюратор это прошлый век, и что инжектор теперь, это наше всё, а карбюратору место в музее.

Карбюратор Solex

Отчасти так оно и есть. Ведь в Америке, Европе, Японии карбюратор канул в небытиё уже в начале восьмидесятых. Но это не значит, что карбюраторных машин уже не осталось, а карбюратор это какой-то динозавр. Таких машин ещё предостаточно, и тем более их предостаточно на территории бывшего СССР. Ведь вазовский инжектор появился только к 95-му году, а распространённым стал вообще к 2000-му.

Поэтому, тот, кто считает, что карбюратор это дело прошлое, наивно ошибается. Не стоит забывать также, что и по сей день двухтактные двигатели бензокосилок, пил, генераторов, мопедов и мотоциклов (даже не обязательно двухтактных) оснащаются карбюратором, ввиду его надёжности, простоты конструкции и неприхотливости.

В СССР, а теперь в РФ, существовало и существует до сих пор два основных завода по производству карбюраторов. Это Пекар (бывший до переименования Ленинграда Ленкарзом) и ДААЗ. Первый находится в Санкт-Петербурге, а второй в Димитровграде. Первый завод это своего рода динозавр карбюраторной промышленности. Все советские карбюраторы москвичей, волг, уазиков, запорожцов и всего, что не относится к Автовазу, были сделаны там.

Карбюратор Пекар

А вот на ДААЗе делались в основном карбюраторы жигулей: классики и переднего привода – восьмёрка/девятка.

Карбюратор Солекс. Произведено в России. Фото — drive2

И если карбюратор классики это полностью заслуга советских инженеров, то карбюратор переднего привода, был разработан французской компанией Solex совместно с ДААЗом.

Необходимость такой разработки связана с поперечным расположением двигателя на переднеприводных восьмёрках/девятках. Ведь почему было просто не подогнать жигулевский «ОЗОН» к восьмерочному двигателю? Это было бы намного проще и дешевле. Но проблема в том, что сориентировать этот карбюратор на восьмом движке так, чтобы в поворотах, при торможении и разгоне, а также на крутых подъёмах, топливо в поплавковой камере оставалось в допустимых пределах, оказалось невозможно.

Ориентация поплавковой камеры на ОЗОНе приводит к отливу топлива от ГТЖ при разгоне, и приливу при торможении переднеприводного автомобиля

Поэтому, на Димитровградском заводе было запущено производство совершенно нового карбюратора, на новом французском оборудовании, по лицензии фирмы Solex. Причем, благодаря конструктивным особенностям, этот карбюратор можно было устанавливать как на двигатели поперечного расположения, так и продольного.

Поплавковая камера Солекса спроектирована совершенно иначе

Это заложило потенциал для последующего создания различных модификаций карбюратора «Солекс».

Если собрать все модификации даже для одной лишь восьмёрки, то их наберётся штук шесть. Но дело в том, что все они, по сути, являются базовым карбюратором 2108 с изменёнными жиклерами, только и всего. Базовый 2108 шёл на двигатели объёмом 1,3. Модификация 21081 была разработана для восьмёрочного двигателя 1,1 литра, но ставился данный карбюратор и на таврический движок такого же объёма. Самым популярным является Солекс 21083. Предназначен он для двигателя 1,5, который стал самым распространённым в силу множества положительных обстоятельств. Отдельно можно выделить модификацию 21083-31 с автоматическим управлением подсосом, которая предназначалась для автомобиля ВАЗ 2110. И экспортный карбюратор 21083-62 с электронным управлением составом смеси, который ставится на систему с катализатором, и найти который по факту уже нереально.

Модификация 21083-31 вместо сектора управления воздушной заслонкой стоит так называемая лягушка

Начать перечислять карбюраторы, предназначенные не для переднего привода, правильнее, пожалуй, с самой известной модификации 21073, которая ставится на 213-ю ниву с тайговским двигателем 1,7 л. Особенность этого карбюратора в дополнительно просверленных каналах для системы рециркуляции отработавших газов. Большие диффузоры 24х24 толкают многих поставить этот карбюратор на ауди 80/100, с двигателями от 2,0 до 2,3. Но по факту, они оказываются не слишком хороши для такого объёма.

Солекс 21073. Два верхних штуцера предназначены для системы рециркуляции

Менее известна модификация 21053, разработанная для классики объёмом 1,45 – 1,6 литра. Её можно перепутать с 21073, так как в этом карбюраторе так же присутствуют штуцеры для рециркуляции, но диффузоры в первой камере здесь меньше на миллиметр. Модификация 21051 для двигателей 1,2 и 1,3 литра сейчас не производится и в продаже не встречается.

Солекс 21053

И, наконец, имеется модификация 21041, для двигателя автомобиля москвич объёмом 1,5 литра и 21041-10 для объёма 1,8 литра. Первый найти сейчас довольно сложно. А вот второй более распространён. И более того, его позиционируют, как карбюратор для волги. И по факту, его можно прекрасно перенастроить как под волгу с 402-м двигателем, так и под уазик с 417-м либо так же с 402-м.

Одно из главных достоинств карбюраторов семейства Солекс перед ОЗОНами, это качество литья, качество деталей, внимание к мелочам. Оно и понятно, ведь делают его на новых французских станках, объединёнными усилиями советских и французских инженеров. Например, самая распространённая болезнь ОЗОНа это воздушная заслонка, а точнее телескопическая тяга. Из-за неё появляются проблемы с холодным запуском и прогревом автомобиля. На карбюраторе Солекс устройство воздушной заслонки спроектировано так, что сбить пусковые зазоры практически невозможно. А сам привод заслонки сделан очень продуманно, и в отличие от ОЗОНа, заслонка не болтается в открытом положении. Конечно, если долго не пользоваться подсосом, то возникает самая распространённая проблема Солекса, когда заслонка не открывается до конца. В этом плане ОЗОН более привлекателен.

Почему Солекс сравнивают обычно именно с ОЗОНом? Потому что ставят его чаще всего на классику. Реже на волгу или уазик. Перед старыми карбюраторами серии К (К126, 131, 135, 133) его преимущество очевидно. Достаточно хотя бы сравнить малые диффузоры Солекса и скажем К126.

Малые диффузоры СолексМалые диффузоры К126

Топливная дисперсия у Солекса, благодаря грамотному исполнению выходного отверстия, значительно лучше. Меньше больших капель бензина, а следовательно, лучшее смесеобразование и более стабильный состав смеси. Что всё вместе даёт меньший расход топлива и большую мощность.

Сравнивая Солекс и ОЗОН можно заметить, что мнения о преимуществе одного перед другим делятся примерно 50/50. Связано это в первую очередь с непониманием принципа работы карбюратора. Почему то многие считают, что Солекс 21083 является универсальным и его можно поставить на двигатель классики начиная от 1,2 и заканчивая 1,6 литра. Но это далеко не так. Отсюда и появляются негативные отзывы о Солексе. Для классики специально разработана модификация 21053, имеющая большие диффузоры, чем стандартный карбюратор. Это обусловлено всей впускной системой, начиная с коллектора и заканчивая каналами и камерой сгорания. Двигатель 2108 имеет совершенно иную конструкцию. Поэтому ставить на классику карбюратор 21083 нерентабельно. Будет трудно добиться приемлемого расхода и нормальных динамических показателей. Хотя вполне возможно, если использовать широкополосный датчик кислорода для настройки, но так как есть он не у всех, то Солекс несправедливо заслуживает негативные отзывы.

Что касается расхода на Солексе, то часто можно услышать, что он более экономичный, чем тот же ОЗОН или какой-нибудь К133. Как уже говорилось раньше, ставить что-то взамен чего-то это неправильный подход. И для любого двигателя есть свой карбюратор. И если просто поставить Солекс 21083 на какой-то двигатель, скажем, москвича или запорожца, то нет никакой гарантии, что расход будет меньше на Солексе, а не на родном карбюраторе. Но если Солекс настроить под этот двигатель и желательно, используя широкополосный датчик кислорода, то расход будет действительно меньше. Так же, допустим, на классике с объёмом 1,45 расход будет меньше на Солексе 21053, а не на ОЗОНе.

Связано это в первую очередь с особой конструкцией главного воздушного канала Солекса, который имеет в окончании большого диффузора расширение со ступенькой. Благодаря этому происходит срыв воздушного потока и возникает дополнительная турбулентность, вследствие чего бензин лучше дробится на мелкие капли воздухом. И соответственно топливовоздушная смесь получается однородной и имеет более стабильное соотношение воздух/топливо.

Ступенька карбюратора Солекс в разрезе

Немалую роль здесь играет и малый диффузор, выполненный у Солекса, как уже говорилось ранее, грамотнее, чем на любом другом карбюраторе ОЗОН или К***.

Так же Солекс имеет простую и надёжную систему ЭПХХ, что тоже влияет на уменьшение расхода, но так как это больше зависит от стиля вождения, то этот показатель не образцовый. К тому же, непонимание работы этой системы и незнание её устройства, ведёт к тому, что после ремонта карбюратора, она оказывается неработоспособна.

К одному из самых распространённых недостатков этого карбюратора относится система холостого хода, а точнее её засорение. Но с другой стороны, этот недостаток является в то же время и плюсом, так как благодаря своей конструкции, прочистить холостой можно буквально за пару минут, открутив клапан и продув жиклер.

Любой минус Солекса можно сделать плюсом, если его модернизировать. А самый главный его минус – это засорение. Засорению подвержена не только система холостого хода, но и главная дозирующая. Грязь попадает в карбюратор из-за особенности строения поплавковой камеры и её связи с атмосферой, через два отверстия.

Одно из балансировачных отверстий

Модернизация заключается в том, чтобы сделать эти отверстия защищёнными от грязи. После этого, многие называют его «вечный карбюратор Солекс», как бы подчеркивая, что после этого, вы забудете про то, что такое карбюратор.

Подводя итоги, можно сказать, что карбюратор Солекс это один из самых достойных карбюраторов, выпускавшихся в нашей стране. И пусть начало его было заложено французами, но дальнейшее развитие, это заслуга наших инженеров. Этот карбюратор дал толчок к созданию новой ветки карбюраторов для автомобиля «Ока», которые являются соединением Солекса и ОЗОНа в одном. А также карбюраторов серии 4178 для двигателей ЗМЗ и УМЗ волг, уазиков и газелей, который в настоящее время является лучшим, для этих автомобилей.

Конечно, многие ругают Солекс за его склонность к засорению и считают, что ОЗОН или К151 это пусть и менее экономичные, более «тупые», однако надёжные карбюраторы. Но стоит в Солексе просто произвести небольшую модернизацию, и он становится на порядок выше этих карбюраторов.

Автор — Александр Шуенков

Карбюратор «Солекс 21083»: как правильно выбрать

На протяжении почти столетия бензиновые двигатели почти на всех автомобилях не могли работать без карбюраторов. Только в начале 80-х годов прошлого века эти хитроумные изобретения начали вытеснять более современные впрысковые системы питания. Так как сильно возрасли экологические требования к машинам, а технологии непрерывно развивались и развиваются, совершенствование классического карбюратора почти остановилось.

Но очень многие отечественные производители не смогли отказаться от подобной системы. Хотя строение у карбюраторов, например, семейства «Солекс» крайне сложное, а сами приспособления проигрывают современных системам впрыска горючего, именно карбюраторы живут дольше. Именно благодаря своей долговечности от карбюраторных систем питания до сих пор не отказались.

Современные технологии стали внедряться в сферу автомобилестроения относительно недавно. Например, системы питания двигателя начали обновляться только с начала 80х годов ХХ столетия, когда специалисты разработали системы питания, которые работают на впрыскивании горючего. В этот момент эра карбюраторов начала заканчиваться. Но это не мешает отечественным производителям все так же ставить в свои изделия карбюраторы, например, семейства «Солекс».

«Солексов» в семействе несколько, все они разработаны под конкретный объем двигателя. Наиболее популярными являются «Солексы» модификации 21053, 21083, 21073, 21041. Между этими видами существует ряд отличий. Два «Солеска» разной модификации будут иметь разные тарировочные данные, то есть у них будут разные сечения больших диффузоров, разный тип и значение жиклеров и так далее. Самое главное – это то, что каждая модификация карбюратора рассчитана под конкретный тип двигателя и его объем.

Например:

— «Солекс» 21083 – базовая модификация. У этого карбюратора сечение диффузоров самое маленькое (21х23). Рассчитан этот карбюратор на поперечно расположенный двигатель «зубильного» типа с объемом 1,5 л. Эта модификация самая популярная, так как ее можно переделать в любой другой «Солекс». Уникальность модификации 21083 состоит в том, что этот карбюратор можно проточить под любые диффузоры. Специалисты все же не рекомендуют устанавливать «Солекс» 21083 на двигатели, объем которых превышает 1,5 л, так как на высоких оборотах карбюратор будет душить двигатель по причине маленького сечения диффузоров.

— «Солекс» 21053 – карбюратор, который предназначен под двигатель продольного типа с объемом 1,5 л. У модификации 21053 диффузоры 23х24, поэтому он лучше всего подходит для 1,5литровых двигателей, так как требует минимальных настроек.

— «Солекс» 21073 – карбюратор под ниву, диффузоры 24х24, объем двигателя 1,7 л. Требует минимальных настроек. Имеет два дополнительных штуцера, которые отвечают за рециркуляцию отработанных газов, чего в других модификациях нет.

— «Солекс» 21041 – карбюратор под двигатель 1,8 л с самым большим сечением диффузоров – 24х26.

Так как все модификации данного семейства карбюраторов выглядят одинаково, а также устроены аналогично друг другу, то и устанавливаются они тоже аналогичным образом.

Чтобы установить «Солекс» 21023 на ВАЗ 2104/2109, нужно выполнить определенную последовательность действий.

1) Перед установкой карбюратора нужно почистить моторный отсек, чтобы грязь не попадала ни в сам карбюратор, ни во впускной коллектор;

2) Нужно отсоединить установленный карбюратор, то есть его тросы и тяги, а также отключить шланги, через которые подается топливо, и шланги системы подогрева;

3) Чтобы отсоединить кожух троса привода воздушной заслонки, нужно вытащить упругую скобу с внешней стороны панели «подсоса»;

4) Посадочную плоскость коллектора нужно хорошенько очистить, но так, чтобы в двигатель не попала пыль и грязь;

5) Дабы не было подсоса воздуха, нужно нанести герметик, если на посадочной площадке есть маленькие раковины;

6) Прокладки нужно устанавливать последовательно – от тонкой к толстой и наоборот. Толстая прокладка отвечает за теплоизоляцию. Паронитовые тонкие прокладки нужно конкретно под «Солекс». Лучше взять одну прокладку, в которой два отверстия, которую нужно устанавливать между гетинаксовой прокладкой и карбюратором, и одну с овальным отверстием, которую нужно ставить между коллектором и гетинаксовой прокладкой;

7) Чтобы установка была удобной, карбюратор нужно ставить таким образом, предварительно сняв верхнюю крышку, чтобы привод дроссельной заслонки был спереди машины;

8) Далее следует монтаж кулисы тяг привода дроссельной заслонки со стороны крышки головки блока. Может быть так, что кулису карбюратора придется поместить приблизительно по центру, между отверстиями, так как на карбюратор она ровно не ляжет. Чтобы кулиса не прилипала, ее нужно расположить на своем месте перед тем, как одеть карбюратор на шпильки;

9) Чтобы не было подклинивания заслонки при штатной пружине, лучше установить на тяги наконечники из пластмассы, который точно сядет;

10) Далее нужно притянуть трос привода воздушной заслонки над крышкой головки цилиндров. Трос нужно подогнать по длине, обрезав при этом кожух, а уже потом подключить к карбюратору;

11) Можно монтировать верхнюю крышку карбюратора, но с использованием новой прокладки;

12) Нужно подключить к карбюратору через тройник шланги от системы подогрева и вакуумного регулятора разделителя зажигания;

13) Тройник нужно врезать в топливопровод к фильтру тонкой очистки. Далее нужно подсоединить топливный шланг обратки карбюратора;

14) Потом нужно врезать шланг в шланг обратки обратный клапан и подсоединить к карбюратору;

15) Возвратную пружину нужно закрепить на старой оси кулисы на крышке головки блока;

16) Нужно установить дополнительную пружину на время обкатки для того, чтобы новые шаровые наконечники тяг привода дроссельной заслонки приработались;

17) Далее нужно подключить электроклапан ЭПХХ к контакту «плюс» на реле света;

18) Потом нужно установить воздушный фильтр, фильтрующий элемент и крышку, подключив к ним шланги отвода картерных газов.

Чтобы отрегулировать работу карбюратора «Солекс», не нужно знать чего-то сверхъестественного. Начать настройку работы карбюратора можно с поплавковой камеры. Тут можно провести проверку уровня горючего. Чтобы это сделать, нужно:

1) Дать двигателю поработать 2 – 3 минуты;

2) Убрать с карбюратора воздушный фильтр;

3) Отсоединить шланг подачи горючего;

4) Аккуратно убрать крышку карбюратора;

5) Используя штангенциркуль, померять расстояние между кромкой корпуса поплавковых минукамер и уровнем горючего в них. Этот интервал должен быть равен 25,5 мм. Если есть отклонения, то нужно подогнуть язычок кронштейна поплавков, чтобы привести все в норму.

Далее нужно отрегулировать работу пускового устройства, причем карбюратор для этого нужно снимать. Перед тем, как перейти к регулировке, нужно проверить диафрагму пускового устройства. Чтобы это сделать, нужно открутить 4 винта и снять крышку устройства. Если диафрагма повреждена, ее нужно заменить. Сама регулировка заключается в ряде процедур:

1) Нужно закрыть воздушную заслонку, повернув рычаг привода;

2) Опустить вниз шток пускового устройства с помощью отвертки;

3) Произвести замеры зазоров между стенкой камеры и открывшейся заслонкой. Если полученные данные не совпадают с тарировочными, которые указываются на карбюраторе, нужно все отрегулировать;

4) Для регулировки нужно ослабить контргайку, которая размещена на ускорительном насосе, а регулировочный винт нужно провернуть отверткой. Зазор будет увеличиваться при выкручивании, а при закручивании он будет уменьшаться.

5) Потом нужно измерить зазор дроссельной заслонки в первой камере. Перед этим нужно закрыть воздушную заслонку. Пусковой зазор не должен отличаться от показателей, которые установлены тарировочной таблицей. Если же несоответствие есть, то нужно вращать регулировочный винт дроссельной заслонки.

Последнее, что нужно отрегулировать, так это холостой ход. Проводить эту операцию нужно тогда, когда карбюратор и воздушный фильтр установлены, а двигатель хорошо прогрелся. Желательно иметь под рукой тахометр и газоанализатор. Если же последнего устройства нет, то действовать нужно по схеме:

1) При выключенном двигателе нужно до упора завернуть винт качества смеси, а потом 3 — 4 оборотами его отвернуть. Если же установлена заглушка из пластмассы, то ее нужно вовсе снять;

2) Потом нужно запустить двигатель, убрать подсос и включить вентилятор вместе с дальним светом фар;

3) Довести движок до 750 – 800 оборотов в минуту с помощью винта качества смеси;

4) Установить максимально возможное количество оборотов;

5) Установить 900 оборотов в минуту;

6) Установить 800 оборотов в минуту;

7) Закручивать винт, пока двигатель не станет работать неустойчиво, а потом открутить на 0,5 – 1 оборот;

8) Винтом нужно установить необходимые обороты на сезон: на зиму – 900-1000 оборотов, на лето – 800-900 оборотов.

Самое главное, чего нужно добиться при настройке режима холостого хода, так это того, чтобы двигатель работал стабильно в пределах рекомендованных оборотов, но при этом горючая смесь должна обогащаться в минимальной степени.

Основные проблемы карбюратора «Солекс»

1) Работа двигателя неустойчива в режиме холостого хода

Причины и ремонт:

— могли засориться жиклеры холостого хода; чтобы исправить это нужно выкрутить электромагнитный клапан и жиклер, после чего прочистить их;

— поломки электромагнитного клапана; подлежит замене;

— есть подсос воздуха; нужно поменять прокладку и промазать герметиком.

2) Если резко нажать на педаль акселератора, то в работе двигателя будет кратковременный перебой, нет динамики

Причины и ремонт:

— неисправен ускорительный насос; нужно прочистить шариковые клапаны и распылили, поменять пружину, диафрагму, кулачок;

— распылители ускорительного насоса неправильно настроены; или заменить сами распылители, или настроить их так, чтобы потоки топливной смеси не пересекали и попадали точно в отверстие, которое образуется во время открытия дроссельной заслонки;

— подсос воздуха.

3) Машина подергивается во время движения

Причины и ремонт:

— засорились главные топливные и воздушный жиклеры; очистка;

— неправильная работа электромагнитного клапана; замена;

— подача горючего неправильно регулируется; отрегулировать с помощью винтов качества и количества топливной смеси.

Кроме этих «звоночков», о том, что с «Солексом» проблемы может говорить и слишком большой «аппетит» машины, то есть увеличенный объем потребляемого горючего, а также трудности в запуске прогретого/холодного двигателя.
Если все же есть поломки, то лучше прибегнуть к помощи механика, который их точно устранит. Так можно сохранить свои нервы и время, а иногда – и машину.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

Карбюратор солекс 21083 устройство и регулировка

Устройство и регулировка карбюратора ВАЗ 21083

Устройство карбюратора Солекс 21083

Регулировка карбюратора Солекс 21083 — основные нюансы

Процедура настройки карбюратора Солекс начинается с выставления требуемого уровня в поплавковых камерах. Рекомендуется выставлять уровень по отношению к крышке Солекса. Для этого нужно применять шаблон, который есть в инструкции по регулировке выбранного карбюратора.

Далее необходимо настроить обороты холостого хода. Нужно выполнить следующие действия:

1. Установить винт качества в позицию 5-6 оборотов, причем его надо выкрутить из завернутого крайнего положения.
2. Выкручиваем винт количества оборотов до тех пор, пока в вакуумной трубке, которая соединена с распределителем зажигания, не исчезнет разряжение. Затем проверяем, может ли прогретый мотор держать холостые обороты в пределах 5-1,5 тыс. об/мин.
3. Если стрелка тахометра превышает 800 об/мин, выкручиваем винт количества до тех пор, пока она не опустится до этой отметки. Если обороты более низкие, на данном этапе делать ничего не нужно.
4. Медленно закручиваем винт качества смеси до тех пор, пока мотор не начнет работать стабильно и равномерно. Постарайтесь по максимуму обеднить смесь, поскольку чем сильнее вы закрутите винт, тем беднее будет смесь, что сказывается на уровне СО.
5. Используем винт количества для того, чтобы выставить обороты на холостом ходу. В летний период нужно добиться результата 800-900 оборотов в минуту, а зимой данный показатель должен составлять около 900-1000 оборотов в минуту.

Подбор жиклеров на карбюратор Солекс

Тюнинг карбюратора Солекс 21083

Нередко доработка карбюратора Солекс приводит к существенному повышению эффективности его использования. Как правило, автолюбители применяют следующие варианты тюнинга карбюратора Coлeкc 21083:

• Удаление ЭПXX приводит к повышению производительности силового агрегата, но и потребление топлива возрастает примерно на 5-7 процентов.
• Установка другого уровня топлива в поплавковой камене и использование иной иглы клапана. Такие действия приводят к более стабильному уровню и уменьшают вероятность слишком сильного обеднения смеси на переходных и самых мощных режимах. Применение запорной иглы из резины обеспечивает возможность держать уровень максимально ровно.
• Дроссельное распиливание – еще один вариант тюнинга карбюратора Солекс. Суть данного метода заключается в том, что в дроссельной заслонке делают отверстия меньшего размера, в результате чего уровень СО падает, хотя на холостом воду количество СН не меняется. Помимо этого, состав смеси распределяется максимально равномерно, а потребление горючего уменьшается на 1-2%.
• Некоторые мастера полируют диффузоры, в результате чего снижаются аэродинамические потери. Для получения желаемого результата полировать их нужно почти до зеркального вида.

Кстати, не забудьте изучить статью о том, как работает карбюратор!

Рекомендуем также обратить внимание на видео про карбюратор Солекс:

Лада 2108 с миру по нитке в 13ку › Бортжурнал › Чистка, перебор и настройка карбюратора Солекс 21083

Первая запись в БЖ — все записи по мере выполнения работ и состоянию здоровья

На фотографии представлено два карбюратора Солекс 21083, слева производство хытай, справа производство USSR.

Итак, начнем чистку и разборку

1. Нужно произвести поверхностную очистку карбюратора, для того что бы в дальнейшем грязь не попала во внутрь.
2. откручиваем 2 болтов соединяющий крышку карбюратора с корпусом
Короче разбираем все что можно раскрутить отверткой, не забываем снять топливные жиклеры под воздушными, вытащить слоник и снять распылители.
3. производим тщательную чистку карбюратора с помощью баллончика
далее я разделю действия так как у меня карбюраторы себя повели по разному!))
Карбюратор маде ин СССР
после чистки, поставил новый рем комплект, поставил топливные жиклеры 97,5 в обе камеры, в первичку поставил воздушный 155, во вторичку 125.
при сборке ускорительного и холостого нужно притереть повехность на старых карбах, да и на новых тоже, так как качество отставляет желать лучшего

Вращаем его или рожковым ключом на 7мм, или шлицевой отверткой (3мм).

Замеряем его щупом или проволокой.

Регулируем зазор вращая шлицевой отверткой винт в крышке пускового устройства,
предварительно ослабив его контргайку рожковым ключом на 8 мм.
Винт заворачиваем (по часовой стрелке) — зазор уменьшается, отворачиваем (против часовой стрелки) — зазор увеличивается.

спасибо тому кто дочитал до конца

ну и результаты всего проделанного: подведение итогов
на деле в моем случае завдские настройки проявили себя лучше чем настройки господина Травникова.

Настройка карбюратора 2108, 21081, 21083 Солекс

Возможны два варианта настройки карбюратора.

Первый – настройка «не снимая карбюратор с двигателя автомобиля».

Второй – настройка «снятого карбюратора».

Рассмотрим подробнее второй вариант так как он является наиболее полным и позволяет настроить работу тех систем и механизмов к которым нет доступа напрямую.

Для проведения настройки карбюратора нам понадобится практически весь набор инструментов, используемых для его ремонта и обслуживания. Подробный перечень можно посмотреть на странице «Инструменты для ремонта карбюратора». А также, не будет лишним, заранее приобрести и иметь в запасе ремкомплект для своей модели карбюратора.

Порядок выполнения работ

— Cнимаем карбюратор с двигателя автомобиля.

Снимаем корпус воздушного фильтра. Отсоединяем все шланги и трубки, ведущие к карбюратору. Отсоединяем тяги приводов (дроссельной заслонки, воздушной заслонки), снимаем наконечники проводов с вывода электромагнитного клапана и датчика на винте «количества». Отворачиваем четыре гайки крепления карбюратора к впускному коллектору и приподнимаем его. Отворачиваем винт крепления блока подогрева зоны холостого хода и снимаем карбюратор окончательно. Более подробно процедура снятия описана на странице «Снятие карбюратора Солекс с двигателя».

— Полностью разбираем карбюратор.

— Промываем и очищаем детали карбюратора.

Следует разделить их на две части — металлические и неметаллические. Металлические промываем ацетоном (или аналогичной чистящей жидкостью), прочищаем, продуваем сжатым воздухом, неметаллические (мембраны, прокладки, уплотнительные кольца…) мыть не надо. Проводим осмотр и выбраковку дефектных деталей (порванных мембран, прокладок, уплотнительных колечек и т. д.). Сверяем маркировку жиклеров с параметрами указанными для каждой модификации. Все, что связано с прочисткой и очисткой карбюратора смотрим здесь «Очистка, прочистка карбюраторов Солекс и Озон».

— Собираем карбюратор.

— Регулируем уровень топлива в поплавковой камере.

Перед проведением регулировки следует проверить исправность игольчатого клапана и целостность поплавков. Регулировка уровня топлива на карбюраторах Солекс заключается в установке необходимого положения поплавков относительно верхней части (крышки) карбюратора. По заводской технологии установка поплавков проводится по специальному калибру. Но можно обойтись и без него. Все подробности регулировки уровня топлива описаны на странице «Регулировка уровня в поплавковой камере карбюратора Солекс».

— Устанавливаем зазоры в системе пуска.

Выставляем пусковые зазоры между кромкой воздушной заслонки, кромкой дроссельной заслонки и стенкой первой камеры. Проверяем лёгкость их открытия и закрытия. Убеждаемся, что механизм приоткрывателя воздушной заслонки работает четко и без заеданий. Подробнее о настройке системы пуска карбюратора читайте на странице «Регулировка пускового устройства карбюраторора Солекс».

— Проверяем правильность работы привода дроссельной заслонки второй камеры и механизма блокировки её открытия.

Она должна начинать приоткрываться, когда дроссельная заслонка первой камеры уже открыта на одну треть. «Регулировка привода дроссельной заслонки второй камеры карбюратора Солекс».

— Проверяем работу ускорительного насоса.

Пока карбюратор снят с двигателя, есть возможность точно настроить падение струй топлива из распылителя ускорительного насоса. В идеале струи не должны задевать за заслонку, стенки камеры и т. д., падать четко вниз. Наливаем в поплавковую камеру воды и резко нажимаем на рычаг привода дроссельной заслонки первой камеры, держа карбюратор перед собой. Если падение струй не соответствует требуемому подгибаем трубки распылителя. Проделав такую операцию несколько раз можно добиться практически идеальной работы ускорительного насоса. Другие важные моменты проверки ускорительного насоса изложены на странице «Проверка и ремонт ускорительного насоса карбюратора Солекс».

— Проверяем работу экономайзера мощностных режимов и эконостата.

Основной неисправностью экономайзера является повреждение его диафрагмы. По этой причине возрастает расход топлива, обороты холостого хода перестают поддаваться регулировке. Что еще следует проверить в этом устройстве смотрите на странице «Ремонт экономайзера мощностных режимов карбюратора Солекс».

На нормальную работу эконостата могут повлиять лишь засорения в его каналах, поэтому обращаем отдельное внимание на их чистоту.

— Устанавливаем карбюратор на двигатель.

Желательно заменить прокладки под карбюратором на новые и проверить на отсутствие деформации нижнюю плоскость карбюратора. Ставим его на заведомо ровную поверхность (например, лист толстого стекла) и убеждаемся, что нижняя поверхность карбюратора плотно и без зазоров к ней прилегает. Максимально допустимый зазор 1 мм. Деформацию устраняем шлифовкой или добавлением лишней прокладки.

— Проводим регулировку приводов воздушной и дроссельной заслонок.

— Запускаем двигатель и настраиваем обороты холостого хода.

Если настройка проведена правильно, обороты холостого хода должны регулироваться без затруднения.

Устанавливаем на место корпус воздушного фильтра.

Проверяем динамику и расход топлива автомобиля в движении.

Карбюратор ВАЗ 21083 – устройство и ремонт

История и устройство – чем примечателен ВАЗ 21083?

В конце 80-х, когда с конвейера сошел первый ВАЗ 21083, карбюраторный тип двигателя был монополистом – об инжекторах на ВАЗ тогда еще даже не мечтали. Эта модель с первых дней получила высокие оценки водителей как одна из лучших в серии ВАЗ. Однако тогда мало задумывались о цене бензина, чего не скажешь сейчас.

Впервые карбюраторы Солекс были применены во Франции, там же они и получили свое название. На заводах отечественного рынка переделали данный вид устройства и внесли некоторые изменения и доработки. Карбюратор типа Солекс начали устанавливать на автомобили практически сразу с первыми выпусками этой модели ВАЗ.

Самым заметным изменением в конструкции двигателя стала установка карбюратора не вдоль, как в предыдущих моделях ВАЗ, а поперек. Изменить конструкцию двигателя под капотом пришлось из-за того, что необходимо было улучшить и сделать более устойчивой работу двигателя в автомобиле при большом подъеме и резком спуске. Позже этот тип карбюратора стали применять и устанавливать на всех автомобилях ВАЗ.

Устройство карбюратора – что за что отвечает?

Основным механизмом в работе устройства является эконостат, расположен он во второй камере карбюратора. За счет его работы при движении на большой скорости топливная смесь обогащается кислородом. Топливо в карбюраторе поднимается по трубкам. За правильную и равномерную подачу топлива отвечают жиклеры карбюратора. Поэтому очень важно, чтобы они были правильно настроены.

Подача воздуха в карбюратор происходит по специальным каналам в камере и контролируется дроссельной заслонкой. В первой камере дроссельная заслонка регулируется при помощи акселератора. Во второй же камере она открывается и закрывается автоматически.

Поломки и их устранение – ремонтируем карбюратор

Довольно часто владельцы авто сталкиваются с проблемой в работе карбюратора Солекс. Происходит это во время движения автомобиля, а также при работе двигателя на холостом ходу. Выявить проблемы в работе карбюратора достаточно просто.

• При попытке завести автомобиль он может глохнуть, обороты тахометра на панели приборов плавают.
• При работе на холостом ходу могут появляться выхлопы из трубы автомобиля.
• Во время движения и переключения передач могут быть провалы в педали газа.

Основным признаком поломки этого устройства является заметное увеличение расхода топлива и уменьшение тяги в автомобиле. Проблемы в работе карбюратора автомобиля могут возникать независимо от поры года. Поэтому стоит отнестись с вниманием к его работе и устранять неисправности на раннем этапе, чтобы не допустить значительной поломки и полного выхода из строя.

Настройка и регулировка поплавков и жиклеров в камере карбюратора – работа очень тонкая и требует некоторых технических навыков и знаний, особенно если вы делаете это в первый раз.

Если нужна полная замена устройства, то тут дело гораздо проще и под силу любому автолюбителю, потому как на этом этапе не нужно разбирать и регулировать устройство – с завода оно уже настроено правильно. Купить новый карбюратор или детали его ремкомплекта можно в любом автомагазине. В наше время данный вид устройства все еще очень хорошо распространен, поэтому вам не составит труда найти необходимые материалы.

Этапы ремонта – что крутить и где настроить?

Поплавки в камере карбюратора должны быть параллельны друг другу. Если будут какие-то отклонения и неточности в работе поплавков, то топливо будет неравномерно распространяться по камерам. В камерах есть красные отметки на корпусе, которые отмечают допустимый уровень топлива.

Жиклеры выполняют впрыск топлива в двигатель. Нормальные рабочие жиклеры имеют три отверстия. При очень долгой работе и некачественном топливе они изнашиваются, вследствие чего топливо поступает в неправильном количестве. Регулировку жиклеров нужно выполнять постепенно. При замене закручивать их нужно с упором без применения значительной силы.

При регулярной эксплуатации автомобиля очень важной является своевременная чистка карбюратора Солекс. Настоятельно рекомендуется проводить ее хотя бы один раз в полгода. Это существенно продлит работу вашего карбюратора и обеспечит более комфортный ход вашего автомобиля.

Настройка карбюратора Солекс на Ладе 21083

Устройство было разработано в конце прошлого столетия. У нас механизмы сначала ставились на модель 2108, которая имела объем 1,3 кубика. Позже карбюратор Солекс усовершенствовался и стал устанавливаться на Ладу 21083. Действующая схема, по которой работает устройство, состоит в том, чтобы уровень топлива поплавковой камеры соотносился с подачей воздуха.

Правильная настройка устройства

Чтобы правильно настроить Солекс 21083, выпускаемый ДААЗ, необходимо использовать регулировочные винты. При их вращении устанавливаются необходимые обороты холостого хода. Если брать конкретную марку авто, то настройка карбюратора ВАЗ 2108 производится на 650 оборотах за минуту.

Подача горючей смеси регулируется двумя винтами: количества и качества. Первый винт вкручивается в средней части карбюраторного устройства. Своим наконечником он нажимает на дроссельную заслонку первой камеры. Благодаря этому увеличивается объём топливной смеси, которая поступает в цилиндры двигателя. Обороты мотора при этом увеличиваются. При выкручивании данного винта число оборотов уменьшается.

Винт качества закручивается снизу. Его конус перекрывает выходное отверстие для горючего, наполняющего систему холостого хода. Изменение диаметра отверстия позволяет регулировать дозировку топливной смеси.

• камера холостого хода;
• дозирующая система;
• экономайзер мощностных режимов;
• насос диафрагменного типа;
• топливный фильтр.

Чтобы система обогащения устройства ДААЗ не забивалась, необходимо вовремя делать соответствующий ремонт, который состоит из промывки и продувки топливного канала.

Самостоятельная регулировка механизма

Вследствие того, что Солекс относится к механизму эмульсионного типа, состоящему из двух камер, его можно использовать практически во всех моделях автомобилей. Данная продукция ДААЗ оснащена дроссельными заслонками, открывающимися по очереди. Это обеспечивает необходимую надежность и высокий уровень качества работы устройства. Благодаря удачно подобранному сечению диффузоров механизм ДААЗ не требует дополнительной доработки.

Самостоятельная регулировка карбюратора ВАЗ 2108 производится следующим образом.

На концах магнитных клапанов Солекс имеются жиклёры холостого хода. Работоспособность каналов жиклёров проверяется струей сжатого воздуха. Обычно это делается таким образом. Когда производится ремонт устройства, снимается его верхняя крышка. На открывшейся плоскости имеется три канальных отверстия. Откручивается магнитный клапан с наконечником для жиклёров. Дальше запускается воздушный компрессор. Шланг со сжатым воздухом вставляется в открывшееся седло жиклёров. Струи воздуха, выходящего из каналов, проверяются кончиками пальцев сверху плоскости на ощупь.

Если над каким-то каналом жиклёров давление воздушной струйки не ощущается, то данный канал необходимо прочистить.

Работа экономайзера

Экономайзеру мощностных режимов ремонт требуется тогда, когда двигатель начинает плохо работать при больших нагрузках. Чтобы добраться до него, необходимо открутить три винта, прижимающие крышку. Принцип его работы следующий. Через соответствующую полость подается разрежение, вытягивающее диафрагму. Благодаря этому штырёк диафрагмы не давит на клапан режима холостого хода. Одновременно с этим топливо не поступает в камеру дозирующей системы. Когда разрежение падает, дроссель начинает открываться.

При этом пружина диафрагмы, преодолевая разрежение, начинает давить на клапан. Открывается доступ бензина к жиклёру, подающему дополнительное топливо в главную дозирующую систему мощностных режимов. Здесь ремонт заключается в том, что необходимо прочистить канал подачи разрежения. Вследствие доработки карбюраторов Солекс у работающих с ними автомобилей существенно улучшены динамические показатели. Если горючая смесь подается обеднённая, необходимо осуществить подбор соответствующих жиклёров. Обычно их устанавливают большего сечения.

Конструкция устройства достаточно надежная, не требующая доработки. Пусковой механизм оснащен дополнительным ручным управлением. Первый канал камеры воздушной заслонки расположен сверху диффузора. При запуске мотора его прогреву способствует подбор расположения заслонок рычагом управления. Если рычаг потянуть на себя, то синхронно открывается одна заслонка и закрывается другая. Вытягивание диафрагмы осуществляется преодолением сопротивления пружины благодаря поступлению разрежения.

Обычно карбюратор работает плохо либо вообще выходит из строя, когда подбор топлива для автомобиля осуществляется владельцем неаккуратно. В этом случае топливная система становится разбалансированной. Машина плохо разгоняется, возникают характерные рывки.

Авто также может барахлить из-за неправильного уровня бензина в поплавковой камере. Здесь нужно снять крышку и замерить расстояние от начала открывшейся плоскости до топлива. Если размер не соответствует норме, корректировка производится подгибанием поплавков.

«

Отличная статья 0

smotri-dtp.ru

Карбюратор Solex, мои настройки и мой расход. — Лада 2108, 1.5 л., 1997 года на DRIVE2

Всем привет, меня спрашивали мои знакомые и здесь на драйве, в чем секрет низкого расхода и какие настройки моего карбюратора Solex 83.

макет, 73 солекс, спасибо Андрею Черному.

Я расскажу по порядку, что и как я делал и пробывал, опишу свои мысли по поводу настройки.

Есть 3 варианта слонов ускорительного насоса и именно это является первым вопросом о моем карбюраторе.

загнул, не?

ну, так вот виды слонов:

стандартный

Стандартный слон бил хрен пойми куда, и при открытии заслонки капали капли оставшиеся на стенке.
Я его настроил так, что при открытии струи бьют так, не касаясь друг друга.

вот так

что это все мне дало, у солекса 2 режима я называю их до 100 км в час, и после 100 км в час.

ну, так вот если в городском цикле я ездил, не пользуясь нажатием педали в пол, машина ехала довольно вяло! и при резком нажатии педали, появлялся ну просто неописуемый провал. Почему? как я заметил, что притом, что мы ездим спокойно и у нас работает 1 камера, подача идет на 2 камеры и во второй камере идет застой топлива, я проверял дома и застой был около 6мм топлива. Решено было отказаться от данного слона.

расход примерно 11 литров на 100 км в городе + провалы.

тюнинг 90х, мне его отец дал.

тюнинг 90 как выглядит в карбе

Слон из 90 избавил от провала, машина просто перла до 100км/ч, но машина после 100 км в час тупила. Расход увеличился до 12-13 литров.

пытался настроить слон, но один хрен в начале получались капли, а затем струя.

настройка слона

ну, так почему же расход повысился? вроде как бы слон 1 и тот же 35 на 40, а расход вырос.

ответ в разряжении. Как я понял из-за того что 1 слоник и 2ой на одном уровне, воздух начинает как бы тянуть со слоника топливо, даже если вы не жмете на педаль газа.

Слон

тут слоны на разных уровнях и топливо не тянет, так же это дает возможность настроить слон так, что бы струйки при легком нажатии на педаль газа, выходили сразу, не задевая стенок и не образуя капель. Тем самым воздух и смесь лучше смешиваются, образуя «туман».

настройка струй

при настройке не допускайте скрещивания струй, это приведет к капле образованию.

мой выбор пал на слон «Травникова» при нем расход уменьшился до 10 литров, а машина перла что до 100км/ч что после 100км/ч слон стоит 35 на 40.

Следующим этапом стала прочистка карбюратора и каналов, с продувкой.

На счет холостого хода и клапана холостого хода.

тут есть маленькая подковырка с этим жиклером на клапане.

жиклер и клапан

подковырка, следующая у меня жиклер стоял 35 и холостой ход как не выставляй машина как бы его не принимала, постоянно скакал холостой ход, вылечил заменой на 52 жиклер, обороты выровнялись.

есть еще 1 беда с этим клапаном, ох намаялся я… ппц…

сильно затянешь холостой пропадет, слабо затянешь либо воздух подсосешь, либо игла будет не до закрывать и будет топливо в пустую идти.

соотношение топливных и воздушных жиклеров в моей машине… самое сладкое…

в первичной камере стоят следующие 92,5 топливного на 135 воздушного. (по лит-ре 15 литров воздуха на 1 литр топлива)

во вторичной стоят 92,5 топливного на 125 воздушного. ( по лит-ре 13 литров воздуха на 1 литр топлива, происходит переобогощение смеси, не значительное, по этому машина продолжает набирать скорость после 100 км в час, а не тупит)

таблица настройки жиклеров для Solex

таблица

жиклер воздушный (длинный) и рядом топливный (короткий)

на счет поплавков, у меня настроены так

от прокладки до верхней точки поплавка 3.5см ОЧЕНЬ ВАЖНО ЗАМЕРИТЬ НЕ ВОТ ТАКОЙ ЛИНЕЙКОЙ, А ШТАНГЕЛЁМ

Хочу заметить Машина начала переть и стала жрать 5 литров на 100 км, вот щас в ноябре стала 6.4 по городу есть, за городом стабильно 4.5 жрет на скорости 100км/ч

я добился максимального эффекта благодаря тому что:

Езжу я как дед плавно, без «спорт режима» и средняя скорость 60-70 км в час в городе, пробывал «гонять» понял ну выйграю 5 минут времени, а бензина с тормозами пожгу, рещил ездить с такой оптимальной скоростью.

По трассе езжу 90 — 100 км в час.

и замеры производились на этих скоростях.

Свечной зазор у меня 0,7, зажигание по страбоскопу, давление в шинах 1.9, балансировка присутвует.

www.drive2.ru

Ремонт и Доработка» на DRIVE2

В обшем выложив тему я удивил много споров и разногласий в комментариях кто то был против кто то за. Вот ета тема: www.drive2.ru/communities…VAZ/blog/529838#a27428147, я думаю сперва надо прочесть ту темку и коментарии, чтоб делать какие то первоначальные выводы, а потом прочесть ету, так сказать закрепляющую мысли и выводы, а так же подкрепленную фактами личных испытаний.
Но скажу сразу что в обоих случаях я менял только носик ( слоник) ускорительного насоса, жиклеры топливные и воздушные в обоих случаях были одинаковы, в первичке топливный 97,5 воздушный 155, во вторичке топливный 97,5 воздушный 125.
Итак приступим: вот табличка показаний расхода топлива в городском режиме ( 60-80 км/ч) и режиме по трассе ( 20-120 км/ч)

итак разбор полетов)))
При стоковом носике расход получился меньше, по причине то что на открытой первой зослонке не идет подсос воздуха из первого носика слоника, по причине компенсации давлений в слонике, за счет подсоса воздуха из второй камеры через второй носик, тем самым не происходит подсос топлива, о котором будем говорить далее.
Но для корректной работы карбюратора надо настроить полностью всю систему зажигания, выставить все углы опережения зажигания, а так же чтоб исправно работала вакуумная система. Все данные действия приводят к правильной работе карбюратора без провалов, экономичного использования топлива, ну и к внутренниму спокойствию и удовлетворенности от того что все исправно
При загнутом слонике идет увеличении расхода топива, по причине того что не зависимо от оборотов двигателя начиная от 1500 об/мин идет подсос топлива через носики слоника, за счет того что нет компенсации давления, т к второй носик загнут в первую камеру.
Плюсом данного хенд мейд является то что пропадут провалы при разгоне даже если карбюратор не настроен или имеются какие то другие не значительные огрехи в вакуумной системе или в системе зажигания, за счет того что одновременно вливается более большее количество топлива. Уменьшается время разгона до 100 км/ч за счет переобогащенной смеси и большего кол-ва подачи топлива. Отличная реакция на педаль газа
Минусы: повышенный расход топлива, за счет того что на низких и средних оборотах носики подсасывают топливо в впускной коллектор за счет разницы давлений.

Кстате у меня спрашивали как себя ведет машина при высоких оборотах на загнутом носике, скажу так что отличий от стокового носика нет ни каких, т к что в первои случае что во втором топливо подается с той же самой скоростью и что на стоковом носике что на загнутом идет подсос топлива в коллектор, ето просчет, точнее специальная разработка итальянских конструкторов, с целью компенсации состава топливо воздушной смеси при высоких оборотах

Итак, дело остается за вами гнуть или не гнуть носик.

www.drive2.ru

Настройка карбюратора 083 всё-таки своими руками ) — Лада 2108, 1.6 л., 1998 года на DRIVE2

В первый месяц езды карбюратор стал привлекать внимание, симптомы в основном как у всех прыгает холостой ход, вялая динамика, провалы при нажатии педали «газа» — приступаем к работе, снял почистил и продул — результат не порадовал — карб переливал бензин, машинка глохла, обороты ниже 1500 не держал (
Попытка 2: Ставим всё по стандарту ДАЗ 21083, используем ремкомплект. Результат хх прыгает, но несильно, повышанный расход топлива.

Не сдаемся, изучаем теорию и практику…Обязательно почитайте книгу «Карбюраторы «Солекс» обслуживание и ремонт «, редакция «Своими силами» (www.uazbuka.ru/lib/carb/SOLEX.pdf) и смотри видео:

Матч-реванш !

Собираем нужный инструмент:

Подготовка рабочего места

Чистка карбюратора подробно показана в видео №4, добавлю только одно — не торопитесь, все каналы прочищайте многократно, прямо и обратно)
По прокладке можно увидеть подсос воздуха или выход воздуха

прокладка

Положение воздушной заслонки удерживает не только рукоятка «подсоса», но и шарик с пружинкой, если его нет настройка будет сбиваться, смесь будет обогащенной.

шарик отсутствует (

Жиклер ХХ должен быть без деформаций, электромагнитный клапан проверяем 12В, + к клемме на конце, — к корпусу клапана. Звук должен быть четкий — без заеданий, при подозрении меняем его.

На фото не видно, но жиклер ХХ жутко забит чем-то похожим на герметик

Убираем неровности

Провал при нажатии «газа» возникает из-за того что струйки от распылителя УН попадает на стенку диффузора, стекает и только тогда переда

www.drive2.ru

Ремонт и Доработка» на DRIVE2

На фотографии представлено два карбюратора Солекс 21083, слева производство хытай, справа производство USSR.

В таком виде я их принес на ремонт, т к на первом я от ездил неделю и при 150 на мосту он сдох, естественно я сразу не стал его делать так как был еще один маде ин у нас) Итак, поставил его, отрегулировал и откатал на нем почти 2 года без проблем, но вконце у него пропал ХХ, наверное требовал к себе внимания)))
Но по некоторым истечениям обстоятельств уже год машина стоит в гараже, и ждет своего часа. И вот он пробил ее час теперь будет проходить изменения доработки, да и просто ремонт, до тех пор пока не смогу сесть за руль, а ето будет еще не скоро((((
покупри для реанимирования:
1. ремкомплект для солекс 21083 — 1шт
2. Распылители ускорительного насоса с клапаном подачи топлива (слоник) — 2 шт
прокладка — 2 шт
топливный жиклер — 4 шт. 97,5
воздушный жиклер — 2 шт. 125
воздушный жиклер — 2 шт. 155
баллончик для чистки карбюраторов Carb Cleaner — 1 шт
прокладки карбюратора на впускной коллектор — 2 шт
эбонитовая проставка под карбюратор — 1 шт
Итак, начнем чистку и разборку

1. Нужно произвести поверхностную очистку карбюратора, для того что бы в дальнейшем грязь не попала во внутрь.
2. откручиваем 2 болтов соединяющий крышку карбюратора с корпусом
Короче разбираем все что можно раскрутить отверткой, не забываем снять топливные жиклеры под воздушными, вытащить слоник и снять распылители.
3. производим тщательную чистку карбюратора с помощью баллончика
далее я разделю действия так как у меня карбюраторы себя повели по разному!))
Карбюратор маде ин СССР
после чистки, поставил новый рем комплект, поставил топливные жиклеры 97,5 в обе камеры, в первичку поставил воздушный 155, во вторичку 125.
при сборке ускорительного и холостого нужно притереть повехность на старых карбах, да и на новых тоже, так как качество отставляет желать лучшего

далее произвел настройку слоников в первую камеру, а именно: опустил второй слоник в первичку из вторички, так как при средних оборотах топливо во второй камере не используется по назначению, тем самым просто так испаряется( а оно должно работать), настройку произвел следуюшим образом:

хоботки слоника должны быть опушены в первую камеру и настроены так что бы при нажатии на акселератор струйка била точно в шель между диффузором и дросельной заслонко, при етом струйки не должны пересекатся, тем самым я избавляюсь от токого как провалы при наборе скорости, и еше флажок на ускорительном насосе должен стоять №7
отрегулировав ускорительный насос переходим к регулировке уровня топлива, но перед этим надо проверить держит ли топливо игла, при снятом карбюраторе переварачиваем крышку так чтобы поплавки были сверху и смотрим чтоб поплавок был параллелен крышке и находился на высоте от нее 0,75 — 1 см
я поставил 2е прокладки, так как карб старенький и самое главное при установке 2х прокладок необходимо поставить дополнительную резинку на переходную трубку ХХ которая находится рядом с воздушными жиклерами.
все собираем прикручиваем и не чего не забываем
далее производим настройку предпускового устройства:
Поворачиваем рычаг управления воздушной заслонкой против часовой стрелки до упора(воздушная заслонка полностью закрыта).

Переворачиваем карбюратор. Дроссельная заслонка первой камеры карбюратора должна быть приоткрыта на пусковой зазор
(измеряем его щупом или проволокой). Дроссельная заслонка второй камеры полностью закрыта.

Пусковой зазор «В». Карбюратор 2108 — 0.85 мм, 21081 — 1.0 мм, 21083 — 1.1 мм.
Регулируем пусковой зазор регулировочным винтом.
Вращаем его или рожковым ключом на 7мм, или шлицевой отверткой (3мм).

Нажимаем отверткой на шток пускового устройства утопив его во внутрь корпуса, при этом полностью закрытая воздушная заслонка должна приоткрыться на определенный зазор.
Замеряем его щупом или проволокой.

На изображении — карбюратор 21083 «Солекс» перед нажатием на шток пускового устройства.

www.drive2.ru

Лада 2106 …. › Бортжурнал › Карбюратор солекс 083(Пекар) много литературы. И Фото работ.

Решил сделать многобуквие.
В этот раз будет много текста про сам карбюратор СОЛЕКС 21083 и много фотографий. По поводу ЭПХХ будет отдельный раздел. Я пока сам не настроил. Времени не было.

На рисунке показан карбюратор ВАЗ Солекс 21083.

Карбюратор ВАЗ Солекс 21083 эмульсионного типа с падающим потоком, двухкамерный с последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, подогрев зоны дроссельной заслонки первой камеры на выходе эмульсии топлива с воздухом из системы холостого хода, блокировку второй камеры при не полностью открытой воздушной заслонке. В карбюраторе имеются две главные дозирующие системы, переходная система и система холостого хода с электромагнитным запорным клапаном первой камеры, переходная система второй камеры, эконостат, экономайзер мощностных режимов, диафрагменный ускорительный насос, диафрагменное пусковое устройство. Кроме того, электромагнитный запорный клапан и концевой выключатель регулировочного винта количества смеси холостого хода карбюратора в комплекте с электронным блоком управления и соединяющими их электрическими проводами составляют экономайзер принудительного холостого хода.

Устройство карбюратора ВАЗ Солекс 21083.

Рис 1

1. Блок подогрева карбюратора
2. Дроссельная заслонка первой камеры
3. Патрубок для отсоса картерных газов
4. Рычаг привода ускорительного насоса
5. Кулачок привода ускорительного насоса
6. Диафрагма ускорительного насоса
7. Топливный жиклер экономайзера мощностных режимов
8. Корпус насоса
9. Диафрагма экономайзера мощностных режимов
10. Запорный электромагнитный клапан
11. Топливный жиклер холостого хода
12. Крышка карбюратора
13. Главный воздушный жиклер первой камеры
14. Воздушная заслонка
15. Распылители ускорительного насоса с клапаном подачи топлива
16. Диафрагма пускового устройства
17. Регулировочный винт пускового устройства
18. Регулировочный винт количества смеси холостого хода
19. Рычаг блокировки второй камеры
20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания
21. Регулировочный винт качества смеси холостого хода
22. Сектор управления дроссельными заслонками
23. Рычаг привода дроссельных заслонок
24. Регулировочный винт при открывания дроссельной заслонки первой камеры
25. Рычаг управления воздушной заслонкой
26. Шток пускового устройства
27. Электрический провод концевого выключателя экономайзера принудительного холостого хода
28. Рычаг воздушной заслонки
29. Главный воздушный жиклер второй камеры
30. Эмульсионная трубка
31. Распылитель главной дозирующей системы второй камеры
32. Патрубок подачи топлива
33. Патрубок слива топлива в бак
34. Топливный фильтр
35. Игольчатый клапан
36. Дроссельная заслонка второй камеры
37. Рычаг дроссельной заслонки второй камеры
38. Главный топливный жиклер второй камеры
39. Рычаг привода дроссельной заслонки второй камеры
40. Поплавок

Приступаем к установке.

Монтажный комплект. Советую добавить еще и шланчик тосола 15-20 сантиметров для подогрева карбюратора.

www.drive2.ru

Регулировка оборотов холостого хода карбюратор Солекс

При возникновении некоторых неисправностей в работе двигателя ( горячий двигатель не запускается , двигатель запускается и глохнет ,неустойчивые обороты холостого хода и пр.), при замене карбюратора, после его ремонта необходимо провести регулировку холостого хода.

Ее цель — добиться устойчивой работы двигателя автомобиля на холостом ходу с минимальной частотой вращения коленчатого вала).

Необходимые для регулировки холостого хода инструменты

— Тахометр
Для определения частоты вращения коленчатого вала.

Можно использовать встроенный в щиток приборов панели (на автомобилях оборудованных тахометром). Можно подключать отдельный прибор (тахометр, автотестер или мультиметр, работающие в режиме тахометра). Лучше использовать отдельно подключаемый прибор так как более точно будет определена частота вращения коленчатого вала двигателя, а следовательно регулировка холостого хода будет выполнена более качественно.

Возможна также регулировка на слух, но для ее проведения необходим некоторый опыт в ремонте автомобилей.

— Отвертка шлицевая
Для вращения винта «качества» топливной смеси. Ширина лезвия 3 мм.

Подготовительные работы

1. Прогреваем двигатель до рабочей температуры (85-90°).

2. Утапливаем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).

Воздушная заслонка должна быть полностью открыта.

Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью открыта

3. На заглушенном двигателе подключаем тахометр (мультиметр, автотестер).

Если прибора нет, то этот пункт пропускаем.
Плюсовой вывод прибора к выводу «К» катушки зажигания, минус к «массе» автомобиля (кузов, двигатель, минус АКБ).

Порядок подключения тахометра (автотестера) к катушке зажигания автомобиля

Перед подключением прочитайте инструкцию к своему прибору и следуйте ей.

4. Запускаем двигатель, включаем дальний свет фар и печку.

Чтобы создать нагрузку в сети.
Регулировка оборотов холостого хода двигателя с карбюратором Солекс

Рекомендуемые обороты холостого хода для двигателей оборудованных карбюраторами 2108, 21081, 21083 «Солекс» 750 — 800 об/мин. Добиваемся устойчивой работы двигателя в указанном промежутке. Попросту вращаем вращаем винт «количества» топливной смеси и выставляем частоту вращения коленчатого вала 750 — 800 оборотов в минуту.

Регулировочный винт «количества» топливной смеси карбюратора 2108, 21081, 21083 Солекс

Если установить требуемую частоту вращения при помощи одного только винта «количества» не удается, то придется проводить регулировку с подстройкой винта «качества» топливной смеси. Возможно на нем еще стоит пластмассовая заводская заглушка, ее нужно удалить. Прокалываем ее шилом и вытаскиваем при помощи металлического крючка или вворачиваем в нее саморез и извлекаем.
Регулировку проводим в три приема, если не добиваемся нужного результата повторяем ее еще раз или два. Перед ее проведением желательно проверить правильность установки момента зажигания и исправность высоковольтных проводов. свечей зажигания, отсутствие «подсоса» постороннего воздуха в карбюратор.

1. Шлицевой отверткой вращаем винт «качества» топливной смеси и добиваемся максимальной частоты вращения коленчатого вала двигателя.

Вращаем и вправо, и влево пока не найдем нужное положение винта с максимальной частотой. Определяем его по тахометру или на слух.

Винт «качества» топливной смеси карбюратора 2108 Солекс

2. Вращаем винт «количества» топливной смеси, выставляем 900 оборотов в минуту.

Заворачивая винт (по часовой стрелке) мы тем самым приоткрываем дроссельную заслонку первой камеры и обороты возрастают, выворачивая винт (против часовой стрелки) мы прикрываем дроссельную заслонку и обороты падают. Поэтому, опять же, ищем нужное положение винта «количества» при котором обороты будут соответствовать этому значению (900 об/мин).

3. Заворачиваем винт «качества» и устанавливаем искомые 800 оборотов в минуту.

При необходимости регулировку повторяем.

Если устанавливается другой карбюратор вместо старого или менялся винт «качества», или карбюратор разбирался и собирался в связи с ремонтом, то перед регулировкой заворачиваем винт «качества» до упора (по часовой стрелке), а затем выворачиваем его на 3 — 4 оборота и начинаем регулировку.

Примечания и дополнения

— После окончания регулировки понажимайте на педаль «газа», двигатель должен без перебоев увеличивать частоту вращения коленчатого вала и не глохнуть при ее отпускании. Если есть «провал», проведите регулировку еще раз или слегка обогатите смесь вращением винта «качества» смеси. Допускается поднять обороты холостого хода до 900 об/мин.

— При вращении винта «качества» смеси по часовой стрелке содержание СО в выхлопе двигателя уменьшается.
Вообще данная регулировка на исправном двигателе с исправной системой зажигания позволяет добиться содержания СО в выхлопе не более 1.5 %.

— Если вращением винтов не удается установить нормальные обороты холостого хода и двигатель вяло или совсем не реагирует на их вращение, то значит топливо поступает в смесительную камеру в обход системы холостого хода. Это возможно из-за того, что не до конца завернут электромагнитный клапан карбюратора (или заглушка установленная вместо него) и топливо идет мимо топливного жиклера системы холостого хода установленного в клапане или заглушке. Да и сам жиклер может быть с отверстием большего чем необходимо диаметра.
Дли проверки снимаем на работающем двигателе с клапана провод — двигатель должен заглохнуть. Не заглох — проверяем электромагнитный клапан.
Клапан исправен, тогда регулируем уровень топлива в поплавковой камере и проверяем игольчатый клапан. После всего регулировку холостого хода повторяем.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще статьи по регулировке карбюратора Солекс

— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюратором Солекс

Сравнительный тест-ремонт автомобилей

— Проверка и регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

twokarburators.ru

Настройка карбюратора Солекс 21083 своими руками

Существует много различных модификаций карбюраторов Солекс, в то же время серия 21083 является базовым вариантом с минимальным сечением диффузоров. Эта модель, как правило, устанавливается на 1,5-литровые двигатели автомобилей ВАЗ. Ранее мы уже писали о настройке «Озон» на моделях 2106 и 2107.

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс

Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

• Осторожно отсоединяем шланг подачи топлива.
• Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
• Отсоединяем трос системы подсоса.
• Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
• С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Если параметры в пределах допустимой нормы, настройка карбюратора Солекс 21083 на первом этапе завершёна, можно приступать к настройке режима холостого хода.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

• В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
• Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
• Запускаем мотор и убираем полностью подсос.

• Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
• Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
• Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

В результате настройки ХХ необходимо добиться оптимально соотношения, при котором мотор будет работать устойчиво с минимальным разряжением в трубке вакуумного опережения.

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

• установлен жиклёр ХХ большего размера, чем необходимо;
• плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
• деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Как подобрать жиклёры?

Подбор жиклёров для Солекс 21083 производится с учётом объёма мотора. Специалисты рекомендуют начинать подбор с топливного жиклёра для первой камеры. Выбрав нужный образец, подбираем к нему соответствующий воздушный аналог. А затем в таком же порядке выбираем жиклёры для второй камеры. Предварительно нужно поискать заводской карбюратор, рассчитанный на объём вашего двигателя, снять с него жиклёры и взять их в качестве точки отсчёта. Дальнейший подбор жиклёров производится по такому принципу. Если вам нужно немного обеднить смесь, выбирайте больший жиклёр на один шаг. Если хотите обогатить, меньший жиклёр.

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

vipwash.ru

Регулировка качества смеси карбюратора «Солекс»

Карбюратор Солекс (ДААЗ) является одним из самых популярных устройств в списке карбюраторных дозирующих систем, так как при правильном подходе реализована возможность достаточно гибкой настройки карбюраторов данного типа. По этой причине карбюраторы Solex автолюбители устанавливают на разные двигатели, после чего дополнительно подстраивают, добиваясь необходимых показателей топливной экономичности, качества смесеобразования на мощностных и других режимах работы ДВС.

Рекомендуем также прочитать статью о том, как можно сделать тюнинг карбюратора своими руками. Из этой статьи вы узнаете о различных способах самостоятельной доработки карбюраторных дозирующих систем.

После установки Солекс на двигатель зачастую необходима настройка данного устройства. Для решения задачи можно обратиться в сервис, где специалист по настройке карбюратора выполнит все необходимые операции. Также можно настроить карбюратор самому. В этой статье мы поговорим о том, как отрегулировать качество смеси на карбюраторе Солекс, каким образом производится регулировка уровня топлива и регулировка поплавковой камеры карбюратора Солекс, настраивается холостой ход и т.д.

Содержание статьи

Карбюратор Солекс: настройка и регулировка

Перед началом работ по настройке, если необходима регулировка воздушной заслонки карбюратора, уровня топлива в камерах, выставление холостого хода и другие манипуляции, необходимо отдельно изучить схему устройства карбюраторной системы, место расположения жиклеров и других базовых элементов (эконостат, экономайзер, поплавок, первая и вторая камера, заслонки и т.д.) Также следует уделить внимание тому, как снимается крышка и разбирается карбюратор.

Начинать настройку необходимо с того, что в поплавковых камерах выставляется уровень топлива. Рекомендованным способом является выставление указанного уровня по тому положению, которое поплавки имеют по отношению к крышке карбюратора. Все манипуляции осуществляются путем использования отдельного шаблона. Отметим, что как показывает практика, данный метод никак нельзя считать оптимальным, так как при установке Солекс на автомобиль следует учесть, что бензонасос на одном конкретном ТС может отличаться от топливного насоса на другой машине. Также могут быть и другие отличия в системе питания. Результатом становится то, что давление на иглу карбюратора (запорный клапан карбюратора) тоже оказывается разное. Чаще всего после настройки по шаблону топливо попадает в карбюратор в большом избытке. Чтобы точно выставить уровень бензина в карбюраторе и регулировка поплавка карбюратора Солекс была успешной, необходимо выполнять описанные ниже действия.

1. Обычно сразу после установки Солекса на разные ДВС с различным рабочим объемом даже без предварительных регулировок двигатель все равно должен запускаться. Мотор необходимо завести, после чего силовой агрегат должен работать около 10 минут. Во время работы на ХХ можно слегка нажимать на газ и повышать обороты, чтобы избежать того, что двигатель стреляет в карбюратор или в систему выхлопа.
2. Затем силовую установку можно заглушить, после чего необходимо снять шланг для подачи топлива. Рекомендуется заготовить ветошь, чтобы удалить остатки бензина, который разбрызгивается после снятия указанного шланга. Шланг снимают для того, чтобы после снятия крышки карбюратора бензин, который находится в шланге под давлением, не проливался в камеру карбюратора. Другими словами, излишки топлива, попадающие в камеру, могут нарушить точность замеров.
3. Теперь можно выкрутить винты крепления крышки карбюратора, затем нужно снять трос, управляющий  «подсосом». Следующим шагом становится аккуратный подъем крышки карбюратора. Указанную крышку следует поднимать в строго горизонтальном положении, чтобы не причинить повреждений самим поплавкам.
4. Далее следует приготовить линейку или штангенциркуль. Данными инструментами нужно произвести замер расстояния, которое получается от самого горючего в камере до прилегающей поверхности крышки карбюратора. Указанное расстояние от поверхности крышки до поверхности топлива должно быть около 2.5 см. Добавим, что промерять расстояние нужно в обеих камерах. Это расстояние может быть разным с учетом того, что коллектор не находится в строго горизонтальном положении. Исходя из разницы расстояний в обеих камерах выбирается усредненное значение.

   В том случае, если уровень горючего недостаточен или превысит необходимый показатель, тогда язычок поплавков необходимо очень деликатно подгибать для меньшего или большего наполнения. Затем излишки бензина нужно убрать из камер для более точного определения полученного после регулировок уровня при очередном замере. Карбюратор следует собрать, после чего запуск мотора повторяется.

5. После того, как двигатель был заведен, необходимо подсветить камеры карбюратора контрольной лампой или фонарем, наблюдая за малыми диффузорами. За время от 30 секунд до 1 минуты горючее не должно капать с диффузоров. Если вы заметили даже небольшую каплю, тогда это говорит о том, что в камере имеет место перелив. Отметим, что газовать во время наблюдения за диффузорами нельзя, мотор должен работать только на холостых. Дело в том, что неожиданный прострел или чихание в карбюратор при подгазовках может привести к травме глаз.

Если капель топлива не было замечено, тогда остается повторно промерить уровень горючего в камере уже известным способом. В случае положительного результата эту часть настройки можно считать завершенной. Если же уровень снова отличается от нормы, тогда следует настраивать уровень повторно. Отметим, что настройка уровня на заглушенном двигателе при ручной подкачке не является правильной, так как после запуска ДВС карбюратор все равно будет переливать, особенно на моторах, где «обратка» была перекрыта.

Карбюратор Солекс: регулировка холостого хода

Следующим шагом после настройки уровня топлива в поплавковой камере карбюратора является регулировка оборотов ХХ. Для настройки необходимо сначала прогреть мотор до выхода на рабочую температуру. После прогрева агрегат следует заглушить.

В самом начале необходимо найти винт качества топливно-воздушной смеси, который вращается при помощи плоской отвертки. Указанный винт находится в отверстии, которое выполнено в нижней части карбюратора.

1. Винт качества нужно закрутить до упора. Заворачивание осуществляется по часовой стрелке, при этом усилия применять не нужно, так как можно повредить резьбу. После того, как винт уперся, следует отвернуть его назад от положения упора на 4-6 оборотов.
2. Теперь двигатель следует завести, подсос должен быть убран. Затем следует выставить минимально допустимые обороты при помощи вращения винта количества. Такими минимальными оборотами можно считать показатель, когда двигатель работает стабильно и устойчиво. Также в штуцере вакуумного опережения разряжение должно быть минимальным. Достаточно простым способом для определение разряжения является перекрытие языком трубки, которая идет в так называемый вакуумный опередитель. Если обороты ХХ находятся в диапазоне от 600-1200, карбюратор в порядке.
3. Далее винт качества нужно медленно закручивать до того момента, пока работа агрегата не начнет терять устойчивость. Как только двигатель начнет нестабильно работать, следует отвернуть винт обратно на один или полтора оборота, улавливая положение, когда мотор снова работает стабильно
4. Снова возвращаемся к винту количества, которым обороты холостого хода следует выставить до отметки 800-950 об/мин. Выставляем винтом количества обороты ХХ около 850-900. Если при выставлении таких оборотов двигатель глохнет, тогда нужно выкручивать винт качества.
5. Настройка винтов качества и количества производится до того момента, пока не удастся выставить нужные обороты ХХ, разрежение в трубке опередителя при этом будет минимальным, а сам ДВС будет способен работать стабильно.

Отметим, что в процессе настройки можно столкнуться с определенными сложностями. Например, работа двигателя может никак не меняться при попытках закрутить винт количества (в норме обороты должны падать, двигатель начинает работать неровно, затем глохнет по мере закручивания винта). Если этого не происходит, тогда в канал холостого хода происходит поступление большого количества топлива, которое не удается перекрыть винтом качества.

Возникает такая проблема по ряду причин. Прежде всего, может быть установлен большой жиклер холостого хода. Также следует обратить внимание на то, насколько плотно закручен электромагнитный клапан или заглушка. При неплотной посадке лишний бензин может подсасывать в обход жиклера холостого хода. Также не следует исключать и возможные неполадки с самим жиклером, а также с его посадочным местом. Чтобы точнее понять причину, понадобится на заведенном моторе, который работает на холостых, снять провод электромагнитного клапана. В этом случае после снятия агрегат должен быстро глохнуть. Если происходит именно так, тогда причиной, вероятнее всего, является большой жиклер холостого хода. Для решения потребуется установка жиклера меньшего размера.

Если же двигатель после снятия провода с клапана не глохнет, тогда эта проблема может возникать в результате перелива бензина в поплавковую камеру. Также возможно, что на работающем ДВС горючее идет в обход жиклера или даже всей системы холостого хода. Прежде всего, снова проверяем правильность выставленного уровня в поплавковой камере. Если с уровнем все в норме, тогда электромагнитный клапан/заглушку следует открутить, после чего нужно осмотреть жиклер и место его установки. Никаких дефектов быть не должно. Если таковые имеются, тогда может понадобиться замена крышки карбюратора. В том случае, если дефектов не обнаружено, тогда жиклер надевается на клапан, уплотнительное кольцо смазывается моторным маслом, после чего производится закручивание ключом без усилий.

Жиклеры и ускорительный насос

Владельцы карбюраторных авто знают, что жиклеры меняются, но далеко не всегда понимают, для чего необходимы жиклеры и как их размер влияет на работу карбюратора. Начнем с того, что двигатель засасывает воздух через специальное отверстие, выполненное в большом диффузоре. Параллельно с этим через топливный жиклер затягивается некоторое количество горючего. Рабочий объем двигателя напрямую влияет на то, сколько воздуха через диффузор затянет двигатель за определенное время, а также на количество бензина, засасываемое параллельно с воздухом.

Именно по этой причине на двигателях с большим объемом стоят карбюраторы, в которых жиклеры маленькие. Установка такого карбюратора на мотор с меньшим объемом будет означать, что «родные» жиклеры в этом карбюраторе будут давать слишком обедненную смесь для нормальной работы мотора. Для решения указанной задачи следует найти жиклеры от карбюратора, который изначально рассчитан на конкретный объем ДВС или максимально близкий к нему. Подбирать жиклеры нужно начиная с топливного, под топливный затем подбирается воздушный. Подбор производится с группы жиклеров для первой камеры, вторую камеру настраивают только после первой.

Теперь поговорим об ускорительном насосе. Насос-ускоритель обеспечивает подачу дополнительного количества топлива в момент открытия дроссельной заслонки, что позволяет более эффективно ускориться. Задействуется насос при помощи специального кулачка. На моторах с установленным карбюратором Солекс указанный кулачек ускорительного насоса необходимо ставить самый большой.

Также следует уделить внимание и так называемому «носику» ускорительного насоса. Во время открытия заслонок топливо должно подаваться явной струей, а не капать даже при небольшом открытии дросселя. Важно и то, какое положение занимает носик. Струя бензина должна попадать точно в область между стенкой диффузора и дроссельной заслонкой, то есть горючее струей подается напрямую в коллектор. Не допускается попадание струи на диффузор или заслонку. Если так происходит, тогда после резкого нажатия на педаль акселератора автомобиль не будет сразу разгоняться, возникнет провал. Самостоятельная доработка карбюратора предполагает установку двух носиков в камеры для получения лучшей отдачи от мотора или только одного носика в первую камеру карбюратора для более экономичного режима.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса.  Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко. Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры. Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Регулировка второй камеры карбюратора Солекс

Начнем с того, что во время настройки карбюратора вторая камера обычно не затрагивается, так как зачастую стандартных жиклеров будет достаточно.  Также в устройстве карбюратора имеется эконостат, который способен корректировать возможные нюансы.  Эконостат представляет собой трубку, которая находится во второй камере под небольшим наклоном.

Задачей эконостата является то, что при полном открытии дросселя разряжение в карбюраторе позволяет засосать через эконостат горючее.  Эконостат задействуется тогда, когда двигатель работает на повышенных оборотах и позволяет обогатить топливно-воздушную смесь. Для доработки второй камеры, которая позволяет реализовать «подхват», устанавливают жиклеры для обогащения смеси. Подбор жиклеров в этом случае ничем не отличается от подбора для первой камеры.

Подведем итоги

Описанные выше шаги по настройке и регулировке карбюратора Солекс являются базовыми. Другими словами, при желании вы можете настроить карбюратор своими руками, опираясь на данную информацию. Отметим, что точность настроек можно далее проверить на газоанализаторе, после чего самому внести необходимые коррективы вместо постоянного обращения к специалистам. Напоследок добавим, что дозирующее устройство данного типа поддается различным видам тюнинга, всевозможных доработок и улучшений. По этой причине при выборе карбюратора на ВАЗ многие автолюбители не зря отдают предпочтение Солекс.

Читайте также

krutimotor.ru

Регулировка карбюратора Солекс | АВТОСТУК.РУ

До автомобилей с двигателями, работающими под управлением компьютера, использовались двигатели с карбюратором. Карбюратор — это устройство, которое обеспечивает подачу топливно-воздушной смеси в цилиндры в ДВС.

Содержание статьи:

1. Устройство карбюратора Солекс.
2. Как настроить карбюратор Солекс?
3. Как проверить Солекс?
4. Тюнинг карбюратора Солекс.
5. Видео.

Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

• 21053;
• 21083;
• 21073;
• 21041.

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:

• две камеры с дроссельными заслонками;
• дозировочная система камер;
• переходные системы для обоих камер;
• система холостых оборотов только для первой камеры.

Классификация Солекс карбюраторов по комплектации:

1. Система пускового устройства типа полуавтомат.
2. Ускорительный насос карбюратора.
3. Экономайзер режимов по мощности.

Слышали об автомобильном устройстве, которое может уменьшать расход топлива, экономитель топлива FuelFree?

Как настроить карбюратор Солекс

Самый лучший карбюратор — это СОЛЕКС. Поэтому многие водители меняют свои штатные карбюраторы на устройства этого типа. Солекс четко работает даже, если был сильный перелив топлива.Как оказалось, у многих возникают трудности по правильной настройке карбюратора СОЛЕКС. Он должен быть настроен так, чтобы расход топлива был минимальным, а мощность максимальной, поэтому надо искать «золотую середину». Поэтому, кто не желает познавать тонкости и нюансы по настройке, отдают эту работу профессионалу.

Но, для тех, кто хочет научиться регулировать и настраивать карбюратор Солекс, распишем правильный порядок действий:

1. Надо выставить уровень в поплавковых камерах. В мануале (инструкции) указано, что уровень можно выставить при помощи спецшаблона. В этом есть трудность, если заводской настройки нет. При отсутствии заводской настройки, надо сделать ее самому. Как это сделать? Для это запускаем мотор ДВС и прогреваем минут 10. Далее, выключаем двигатель и отсоединяем шланг подачи топлива. При отсоединении шланчика, бензина нормально выливается, при этом нельзя, чтобы топливо залилось в камеру, иначе показания будут испорчены. Далее, откручиваем болтики крышки карбюратора и снимаем трос подсоса. После отсоединения тросика, надо очень аккуратно и горизонтально снять крышку карбюратора Солекс. Если сделать это неаккуратно, то, возможно, повредятся поплавки. Теперь надо измерить расстояние от крышки Солекса до поверхности бензина. Измерять надо в каждых камерах, уровень топлива в них может быть разным. Чтобы определить нормальный уровень или нет, надо сложить два полученных расстояния и поделить на 2, то есть (расстояние 1 камеры + расстояние 2 камеры)/2. Если замеренное расстояние в пределах от 25 до 35 мм, то все в норме. Если уровень выходи за пределы вверх либо вниз, то надо отрегулировать уровень. Для этого отгибаем поплавок в нужную сторону и сливаем часть топлива.
2. Настраиваем холостой ход ДВС. Часто бывает, что при нажатии на педаль сцепления, обороты двигателя сразу падает — это говорит о том, что пропал холостой ход. Для этого прогреваем двигатель автомобиля до нормальной рабочей температуры. Далее, заглушаем мотор. В отверстии подошвы Солекса ищем винт качества смеси и поворачиваем его направо до упора. Теперь надо запустить ДВС и задвинуть (убрать) подсос. Этим винтом делают установку допустимого минимального числа оборотов. Такое количество оборотов должно обеспечивать стабильную, устойчивую работу мотора, при этом разряжение должно быть минимальным. Хорошо настроенный карбюратор Солекс должен обеспечивать работу двигателя на холостом ходу с оборотами от 500 до 1200 об/мин. После того, как двигатель начал работать стабильно, продолжаем вращать винт качества смеси до тех пор, пока ДВС начнет работать не стабильно, после этого вращаем обратно на 1-2 оборота. Далее приступаем к выставлению нормально числа оборотов двигателя, надо сделать так, чтобы обороты были в пределах от 800 до 900 об/мин. Крутим винт до того, пока двигатель не начнет работать стабильно.
3. Во время настройки холостого хода, у новичков часто возникают трудности. Бывает такое, когда вращаешь винт качества, работа двигателя не изменяется, но качество работы ДВС должно изменяться. Когда двигатель работает нестабильно, винтом качества смеси можно отрегулировать. Если двигатель не реагирует на изменение регулировки этого винта, значит продолжает поступать топливо в канал холостого хода, винт не может перекрыть его. Это может быть из-за увеличенного жиклера (отверстия для дозированной подачи топлива) или из-за плохо завернутой заглушки, а также при деформированном жиклере. Это можно провести путем проведения простой диагностической процедуры: при работающем двигателе надо открутить клапан — здесь мотор должен заглохнуть. Если проблема в увеличенном жиклере, то ДВС резко выключится, а, если ДВС вообще не глохнет, значит бензин поступает не через жиклер. При таком исходе дел, когда мотор не глохнет со снятым клапаном карбюратора, то проверяем винт стопора второй камеры. Стопорный винт служит для плавного открытия дроссельной заслонки.

Как проверить Солекс

Для качественного проведения работ по регулировке и настройке карбюратора, следует следить, чтобы на дроссельные заслонки не попали частицы песка и т.д. При попадании твердых частичек в карбюратор, это может привести к дорогостоящему капитальному ремонту ДВС (из-за какой-то мелочи).

После того, как правильно настроили карбюратор, надо проверить ускорительный насос. Когда приоткрывается дроссельная заслонка распылитель должен разбрызгивать бензин. Вот здесь ответ на вопрос: почему автомобиль дергается при движении? Если струя бензина из распылителя появляется с опозданием, то это, как раз, и приводит к торможению когда давишь на газ и дерганию машины.

Для очистки карбюратора, его требуется разобрать. Сначала выкручиваем топливные и воздушные жиклеры, также эмульсионные трубки. Если трудно запомнить, что где находится в устройстве карбюратора, то удобнее всего фотографировать каждый шаг.

Чтобы определить цела ли диафрагма, откручиваем крышку экономайзера мощностных режимов.

Признаки сломанной диафрагмы карбюратора:

1. ДВС не глохнет при завернутом винте.
2. Если выключить зажигание, двигатель продолжает работать еще некоторое время, то есть происходит самовоспламенение.
3. Нестабильная работа ДВС.
4. Увеличенный расход бензина при нормальном, умеренном вождении.

ЭКТО или ЕВРО? Топливо какой маркировки лучше заливать? Топливо ЭКТО не рекомендуется использовать для автомобилей с большим пробегом.

После того, как проверили целостность диафрагмы, делаем чистку СОЛЕКС. Для очистки применяем напор воздуха (нужен компрессор или насос). Если грязь твердая и не отлетает струей воздуха, то аккуратно медной проволокой очищаем прилипшую грязь. Использую очистку напором воздуха, не повреждаются поверхности деталей карбюратора. После этого, закрываем крышку и, теперь надо смазать все трущиеся поверхности деталей карбюратора. Следует смазывать после промывки внешней части.

Тюнинг карбюратора Солекс

Тюнинг, то есть улучшение, доработку карбюратора осуществляют для повышения мощности двигателя и улучшение динамики движения.

Важно! Для того, чтобы добиться мощности по максимуму, на впуске карбюратора должно быть минимум сопротивления. При высоком сопротивлении, качество смеси не всегда «на высоте» (иногда «бедная», иногда «богатая»).

Если резко открыть дроссельную заслонку при настроенном заводом карбюратора Солекс, скорость воздушного потока уменьшается, в следствие чего, бензина подается в карбюратор меньше. Из-за этого значительно падает мощность на низких оборотах.

Порядок действий по повышению мощности двигателя путем тюнингования карбюратора Солекс:

1. Делаем осторожную разборку карбюратора.
2. Промываем и продуваем, и разделяем на две половинки.
3. Обращаем внимание на ось воздушной заслонки. На этой оси есть выступающие винтики из-за которых появляется дополнительное сопротивление во время движения авто. Любые мелочи при тюнинге важны, поэтому эти выступающие винты надо сгладить.
4. Достать в верхней части ось и воздушную заслонку. Ось надо заточить.
5. Из нижней части надо вытащить дроссельные заслонки с их осями. На этом этапе, с помощью напильника делаем заслонки больше. Шляпки винтов прячем внутрь оси. Существую винтики с конусными шляпками, можно использовать их. Дроссельную заслонку надо собрать.
6. Теперь делаем тюнинг диффузоров. Чтобы улучшить аэродинамику диффузоров, надо сделать ножки в форме крыльев. Проверяем еще выступы заводской отливки, если они есть, их надо сточить.
7. На ускорительный насос надо устанавливать 2 трубочки в одну камеру. Есть мнение некоторых, что использую по две трубке на каждую камеру, могут появиться «провалы», то есть давишь на газ, а авто не едет.

В общем, основой тюнинга — это сглаживание, стирание выступов, неровностей. Любая неровность камеры смешивания топлива и воздуха, создает сопротивление.

Видео

В этом видео показывается, как нужно чистить Солекс карбюратор

Это видео о тюнинге малого диффузора карбюратора Солекс

Это общее видео по усовершенствованию карбюратора SOLEX.

Автор публикации

15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

autostuk.ru

Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.

Устройство карбюратора Солекс ВАЗ 21083

Двухкамерный карбюратор Солекс ВАЗ 21083 устанавливается на атмосферных двигателях автомобилей ВАЗ 21083. Он состоит из крышки и основного корпуса, в которые входят:

1. Поплавковая камера.
2. Система пуска.
3. Система холостого хода с электромагнитным клапаном.
4. Главная дозирующая система.
5. Переходная система.
6. Экономайзер с ускорительным насосом.
7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Маркировка жиклёров

Для каждой системы карбюратора, предусмотрены жиклёры разного сечения, поэтому во время ремонта важно знать, какого сечения нужен топливный или воздушный жиклёр. Приобретая автомобиль, с ним идёт сервисная книга, в которой отмечены основные характеристики и его устройство, а также схема маркировки жиклёров в зависимости от модели карбюратора.

В главной дозирующей системе предусмотрены топливные жиклёры с маркировкой 80 или 95 для первичной камеры и 100 для вторичной. Также имеются воздушные жиклёры 150, 155, 165 для первичной камеры и жиклёр 125 для вторичной. В систему холостого хода входят топливные жиклёры маркировки 38-44 и 50, а воздушные 170 и 160. Во вторичной камере переходной системы топливные жиклёры 50 и 80, а воздушные 120 и 150. Для главной дозирующей системы, предусмотрен топливный жиклёр 85.

Регулировка карбюратора Солекс ВАЗ 21083

Чтобы карбюратор исправно работал, его необходимо правильно отрегулировать и настроить. Такую работу довольно не сложно сделать своими руками, просто нужно быть внимательным и не боятся осуществлять регулировку самому.

Чтобы отрегулировать качество горючей смеси, нужно предварительно прогреть двигатель до своей рабочей температуры, затем поворачивая винт количества топливной смеси выставить 800-900 об/мин. Теперь плоской отвёрткой нужно постепенно откручивать винт качества, пока мотор не затроит. После, винт качества очень аккуратно закручивается, пока двигатель не станет работать ровно.

Бывают случаи, когда при такой регулировке, работа двигателя остаётся прежней и не меняется. Это возможно по нескольким причинам:

• загрязнение канала винта качества;
• загрязнение топливного жиклёра электромагнитного клапана;
• неисправность электромагнитного клапана.

Электромагнитный клапан может не работать из-за обрыва фишки либо проводов, идущим к клапану либо из-за неисправности самого сердечника. В таком случае клапан заменяется на новый, загрязнённые каналы и жиклёры прочищаются сжатым воздухом.

Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, путём подгибания пластины, которая держит поплавки. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная настройка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу. Помимо этого стоит отрегулировать натяжение троса воздушной и дроссельной заслонки, чтобы двигатель смог запуститься зимой и работал без перебоев.

Регулировка натяжения троса воздушной заслонки осуществляется при вытянутом подсосе из салона автомобиля, натяжение и фиксации положения троса на приводе заслонки. Так же регулируется натяжение троса дроссельной заслонки, то есть при отпущенной педали газа, она должна быть закрыта.

Правильная настройка карбюратора Солекс ВАЗ 21083, обеспечит рациональную дозировку горючей смеси на любых оборотах двигателя, без чрезмерного расхода топлива.

avtooverview.ru

Жиклеры карбюратора солекс 21083

И так, приобрел рабочий полностью укомплектованный Солекс 083, с блоком подогрева, исправно рабочими заслонками, полный сток 2123. «Слоник» для первичной и вторичной камер отрегулирован нормально, в первичную длинный носик пока заводить не хочу, может, позже. Меня пока мучает вопрос при подборе жиклеров для рабочего объема 1.6 при компрессии примерно в 10-11 единиц где-то.

Распылитель 3540 стоит

Думаю, поставить такие:

1-я камера- ТЖ 97.5, ВЖ 155 (от стока сдвинулся ближе к обогащению, но остаюсь на обеднении)
2-я камера- ТЖ 100, ВЖ 135

Желаемый результат: расход по городу 10-11 л максимум при обычной повседневной езде, чтобы была тяга хорошая, при открытии заслонки вторичной камеры машина идет на взлет(ясно, кушать побольше начнет, но чтоб не было провалов и не тупила, не дергалась). Привод ускорительного насоса (кулачок) стоит под маркировкой 7. Советуют с маркировкой 4 поставить, т.к. больше.

Каждый владелец автомобиля должен иметь хотя бы общее представление о его устройстве. Ни один ремонт не обходится без таких знаний, а уж если речь заходит о тюнинге производительности автомобиля, то знать его устройство нужно обязательно.

Немаловажной деталью двигателя внутреннего сгорания является карбюратор – устройство, в котором происходит смешивание воздуха и топлива. В результате получается горючая смесь необходимой для работы силового агрегата консистенции.

Если речь заходит об отечественных карбюраторах, то нельзя не упомянуть Солекс 21083 – одно из лучших устройств в своем классе, с отличными характеристиками и высокой надежностью. Данная модель имеет в своем арсенале одно неоспоримое достоинство – ее можно модифицировать самыми разнообразными способами, тем самым «подогнав» карбюратор под конкретные условия работы.

Что такое жиклеры

Как правило, доработка карбюратора заключается в замене жиклеров. Жиклеры – это небольшие дозирующие элементы с отверстиями, имеющими определенную величину сечения, через которые проходят компоненты горючей смеси. В этой статье пойдет речь о жиклерах карбюратора Солекс 21083.

Виды и классификация жиклеров

Для создания хорошей обедненной смеси в карбюраторе должны устанавливаться топливные жиклеры с небольшим сечением отверстия, а воздушные – с повышенным. Использование такой схемы позволяет двигателю стабильно работать даже при резком изменении режима езды.

В карбюраторе Солекс 21083 устанавливается два вида жиклеров:

1. Топливные. Обеспечивают равномерное поступление топлива в камеру карбюратора.
2. Воздушные. Дозируют подачу воздуха в карбюратор.

Владельцы автомобилей в большинстве своем предпочитают уменьшать аппетит силового агрегата, поэтому оптимальным решением будет установка комбинации жиклеров, позволяющей снизить расход топлива (иногда получается улучшить этот показатель на треть). Чтобы выбрать подходящие жиклеры, нужно разобраться с их маркировкой, которая не так сложна, как может показаться на первый взгляд.

Маркировка жиклеров

Выбирая жиклеры для карбюратора, неопытные автолюбители часто приходят в недоумение из-за наличия нескольких чисел в маркировке жиклера. Расшифровка этих символов происходит следующим образом:

1. Карбюратор Солекс 21083 в базовой комплектации оборудуется жиклерами с маркировкой 21 (для первой камеры) и 23 (для второй камеры). Числа отображают диаметр дозирующих элементов.
2. На нижней части «родных» топливных жиклеров есть цифры 95 и 97,5 (первая и вторая камеры соответственно). Эти данные отображают пропускную способность жиклеров.
3. Точно так же, как и в предыдущем примере, осуществляется маркировка воздушных жиклеров, только в этом случае на них будет маркировка 155 и 125, отображающая производительность деталей. Естественно, эти цифры на жиклерах с разной пропускной способностью будут меняться.

Маркировка жиклеров карбюратора достаточно проста, но простого распознавания числовых значений недостаточно – нужно ведь еще понимать, как и на что влияют эти показатели.

Как делается замена подшипника ступицы заднего колеса можно узнать в нашем материале.

Смотрите, как самостоятельно отрегулировать поток света фар автомобиля. Подробнее — тут.

Заводские топливные жиклеры карбюратора Солекс 21083 рассчитаны на экономичную езду и имеют достаточно малое сечение. Родные жиклеры можно и не менять, если нет особой необходимости в увеличении мощности двигателя. Кроме того, в результате замены жиклеров смесь может получиться слишком обедненной, и двигателю попросту будет не хватать горючей смеси для нормальной работы.

Если двигатель «не тянет», и проблема явным образом кроется в составе горючей смеси, можно подумать над вариантами: различные конфигурации топливных и воздушных жиклеров дают возможность выбрать самую эффективную схему и задействовать ее в своем автомобиле, чтобы добиться подходящих результатов.

Выбор жиклеров

Подбирая набор новых жиклеров для модификации карбюратора, стоит всесторонне изучить этот вопрос: Солекс 21083 дорабатывают очень часто, и пара дополнительных советов от опытных водителей не помешает. Рекомендации по выбору чаще всего звучат подобным образом:

• очень важно учитывать объем двигателя: при большом рабочем объеме лучше подобрать воздушные жиклеры с небольшим сечением, чтобы улучшить горючую смесь;
• в первую очередь стоит выбирать именно топливные жиклеры, а уже потом искать воздушные;
• последовательность важна и при установке жиклеров: сначала они устанавливаются в первую камеру, а уже потом во вторую – такой поэтапный подход позволит выбрать наиболее подходящую схему.

В качестве примера подбора жиклеров для 1,5-литрового двигателя можно рассмотреть такую комбинацию:

• в первой камере устанавливается топливный жиклер 102,5, а воздушный имеет сечение 155;
• для второй камеры выбирается топливный жиклер 110, а воздушный – с маркировкой 125 или 135.

Стоит обратить внимание на тот факт, что Солекс 21083 изначально рассчитан на 1,5-литровые двигатели, и его установка на силовой агрегат с большим рабочим объемом не рекомендуется: из-за особенностей конструкции данного карбюратора слишком «объемистый» двигатель не будет получать достаточно качественную горючую смесь.

Также стоит помнить о том, что все карбюраторы Солекс имеют сходное устройство, за счет чего обеспечивается взаимозаменяемость их элементов. Это правило относится и к жиклерам: при необходимости можно подобрать для своего варианта жиклеры с другого карбюратора, имеющие иное сечение.

И последняя рекомендация: при подборе жиклеров с большим сечением иногда возникает желание расточить их самостоятельно. Делать этого не стоит, поскольку для работы жиклеров требуется правильное соотношение, достичь которого в «гаражных» условиях не получится даже при наличии подходящего оборудования.

Видео жиклеры на карбюратор ВАЗ 21083 солекс

Видео расскажет про карбюратор солекс 21083

Заключение

Карбюратор Солекс 21083 славится своей надежностью и простотой не из-за возможностей модификации, а по причине хорошей базовой конфигурации, рассчитанной на спокойный и размеренный стиль езды. Конечно, замена топливного и воздушного жиклеров карбюратора может повысить мощность силового агрегата или снизить расход топлива, но если эти показатели и без того хороши, то и менять их не стоит.

Карбюраторы семейства Солекс имеют практически одинаковое устройство (корпус, крышка). Но жиклеры у них разные (с разной производительностью), так как применяются они на двигателях различного объема. Сравним производительность топливных и воздушных жиклеров основных систем карбюраторов семейства Солекс. Данная информация может помочь при проверке соответствия маркировки жиклеров установленных на том или ином карбюраторе номиналу или при настройке карбюратора на экономичный режим работы путем подбора жиклеров, либо более мощностной режим.

Топливные жиклеры ГДС карбюраторов Солекс

Расположение на карбюраторе

Воздушные жиклеры ГДС карбюраторов Солекс

Расположение на карбюраторе

Топливные жиклеры системы холостого хода карбюраторов Солекс

Расположение на карбюраторе

электромагнитный клапан ЭПХХ карбюратора Солекс с топливным жиклером СХХ

Воздушные жиклеры системы холостого хода карбюраторов Солекс

Расположение на карбюраторе

видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс при снятой крышке

Топливные жиклеры переходной системы 2-й камеры карбюратора Солекс

Воздушные жиклеры переходной системы 2-й камеры карбюратора Солекс

Топливный жиклер актюатора ГДС карбюратора 21083-1107010-62 Солекс

Примечания и дополнения

— Жиклеры карбюраторов Солекс взаимозаменяемые. То есть на свой карбюратор можно без особых проблем установить жиклеры с другого карбюратора Солекс, но, например, большей или меньшей производительности.

— Переходная система первой камеры карбюратора не имеет своих жиклеров, она конструктивно объединена с системой холостого хода карбюратора.

— Топливные и воздушные жиклеры ГДС, топливный жиклер системы холостого хода можно вывернуть и заменить, остальные нет.

Еще статьи по карбюратору Солекс

Регулировка карбюратора Солекс 21083 своими руками

Опубликовано:

29.11.2016

На рынке существует большое количество разновидностей карбюраторов Солекс. Карбюратор — одна из наиважнейших частей в процессе подачи топлива, обеспечивающая качество работы автомобиля.

Карбюратор Солекс 21083 – это очень популярная модель, которую можно встретить на большом количестве отечественных автомобилей

Карбюратор Солекс 21083 — базовый вариант, оснащённый диффузорами минимального сечения, благодаря которым эта серия и заполучила огромную популярность, так как позволяет осуществлять разного рода модификации, например проточку.

С чего начать

Начать настройку карбюратора Солекс 21083 следует с регулировки топливного уровня в поплавковой камере. Это подразумевает непосредственный запуск двигателя и его прогрев на протяжении пяти минут. Затем мотор отключается и выполняются дальнейшие действия:

1. Аккуратно отделяется шланг, подающий топливо, чтобы избежать попадание бензина в камеру при дальнейшей работе.
2. Убираются винты, фиксирующие крышку, в количестве пяти штук.
3. Удаляется трос системы подсоса.
4. С особой осторожностью приподнимается крышка в горизонтальном направлении, дабы не повредились поплавки.
5. В самой камере производится замер уровня топлива линейкой или штангенциркулем.

Расстояние от верхнего уровня бензина до края привалочной плоскости крышки должно составлять от двадцати трёх до двадцати пяти миллиметров. Необходимо подобрать значение среднего характера, так как топливный уровень не способен находиться в постоянном состоянии из-за коллектора, который сам по себе не имеет возможности всё время быть в горизонтальном положении. Если же случился отход от нормы параметров, заданных ранее, то достаточно сделать подгибы поплавковых держателей, чтобы исправить ситуацию.

Затем некоторое количество бензина удаляется, и начинается обратный сборочный процесс карбюратора. Ключевое слово здесь обратный, которое подразумевает под собой выполнение того же самого процесса, но начиная с конца.

На этапе контрольной проверки двигателя необходимо, естественно, его запустить, а потом около тридцати секунд наблюдать за поступлением топлива в камеры со стороны малых диффузоров, используя небольшой фонарь для лучшего обозрения. Если бензин прибывает, то случился перелив и требуется очередная регулировка уровня топлива. Чтобы её провести, необходимо отключить двигатель и в камерах заново осуществить топливные замеры.

Если параметры находятся в районе дозволенных норм, то регулировка карбюратора Солекс на этом заканчивается. Затем осуществляется переход на следующий этап.

Режим холостого хода — второй этап

Завершив настройку уровня топлива в поплавковых камерах, двигатель снова подвергается прогреву, приходя в рабочее состояние. Дальнейшая работа происходит таким образом:

1. Обнаруживается винт качества смеси, располагающийся в углублении нижней части карбюратора, а затем заворачивается до самого упора против часовой стрелки.
2. Во время закрутки указанной детали очень важно контролировать собственную силу, так как чрезмерное упорство способно привести к резьбовому срыву.
3. Делается пять или шесть оборотов по часовой стрелке, чтобы выкрутить винт.
4. Двигатель снова заводится, а подсос убирается.
5. Винт количества позволяет задать минимальную частоту для работы мотора без помех.
6. Если прибор работает исправно, то обороты совершаются в количестве от пятисот штук в минуту до одной тысячи двухсот.
7. Винт качества заворачивается в достаточно медленном темпе до начала неустойчивой моторной работы.
8. Затем за один или полтора оборота он вновь отворачивается назад для стабильной частотной деятельности.
9. Обороты холостого хода регулируются винтом количества в пределах от восьмисот пятидесяти до девятисот штук в минуту, если не удаётся наладить процесс, то на помощь приходит винт качества.

Итогом настройки холостого хода является грамотное соотношение, где работа мотора выполняется предельно устойчиво и с разрежением, носящим минимальный характер.

Неполадки, возникающие при настройке холостого хода

При правильном стечении обстоятельств двигатель должен уменьшать количество оборотов, а в конце и вовсе заглохнуть. Но если винт количества не вызывает у двигателя никакой отдачи, то это прямиком указывает на наличие проблемы. А заключается она в чрезмерном поступлении топлива в канал холостого хода, что не позволяет винту качества его перегородить.

Факторы, вызвавшие проблему:

1. Установленный жиклёр холостого хода обладает бо́льшим размером, нежели необходимо.
2. Заглушка недостаточно хорошо завинчена или электромагнитный клапан плохо закреплён, что и вызывает подсос бензина мимо отверстия для дозировки топлива.
3. Деформирован сам жиклёр или место под него.

Чтобы найти неполадку, нужно отсоединить от клапана провод во время работы двигателя и посмотреть на результат. Если мотор заглох, то реальная проблема кроется в неправильно подобранном размере жиклёра. При работающем же двигателе недочёт заключён в обходе топливом системы холостого хода.

Чтобы преодолеть эти трудности, избавляемся от клапана с заглушкой и смотрим на состояние жиклёра, а также место, где он должен сидеть, для нахождения различных локальных искажений.

Крышка карбюратора подлежит замене, если удалось обнаружить места деформации в районе посадочного места. В случае если повреждения не удалось обнаружить, жиклёр помещается на клапан, а уплотнительное кольцо покрывается маслом.

После этого жиклёр завинчивается ключом без применения силы.

Правильный жиклёр для Солекс 21083

На подборку уместного жиклёра для регулировки карбюратора Солекс 21083 влияет объём самого мотора. Для первичной камеры следует приобретать топливные образцы, только затем к найденной модели подбирается необходимый воздушный аналог. И под конец рекомендуется заняться поиском прибора для вторичной камеры.

Жиклёры, идущие в комплекте с родным карбюратором, считаются образцовыми моделями для дальнейших приобретений. Их опытные мастера и советуют взять с собой на поиски новых деталей.

Надо принять во внимание тот факт, что для обеднения смеси берётся жиклёр большего диаметра на одну позицию, а для обогащения — на такую же позицию меньше.

Для контроля состава топливной смеси в отношении двигательных оборотов используются эмульсионные шланги. Их существует три вида:

Необходимо заметить, что подобный механизм не устанавливается на двигатели с объёмами от 1,5 литра. Это вызывает нарушения в работе при чрезмерных оборотах.

Проблемы с ускорительным насосом

Ускорительный насос служит для стойкой и своевременной подачи топливной струи сквозь неприкрытую карбюраторную заслонку. Лишённый силы поток или капание не считаются нормой. Растёкшееся топливо по стенкам диффузора также принимается за отклонение.

Носы насоса ускорения вставляются в разные камерные отсеки. Однако для резвости их можно установить только в первичную, что в исключительных случаях будет сулить чрезмерным переливом.

Проблемы в применении переходного режима

В особых условиях область высокого разрежения образовывается под закрытыми заслонками карбюратора. При их резком открытии разрежение способно моментально снизиться, что вызывает нарушения в работе первичной камеры, образуя провал, так как на холостых оборотах бензин был высосан через жиклёры из канала.

Для устранения последствий настраивается жиклёр холостого хода или носики насоса, меняющиеся в порядке очереди, дабы убрать образовавшиеся трудности с провалами и задержками при скором и отрывистом нажатии на педаль газа.

Стоит всегда помнить, что подобного рода манипуляции проводятся исключительно при предварительно нагретом двигателе.

Какие неприятности могут случиться со второй камерой

Вторичная камерная система не поддаётся регулированию из-за родных жиклёров, произведённых на заводе, а также эконостата, расположившегося в её плоскостях, так как именно он поставляет дополнительное количество топлива для обогащения смеси при образовании в карбюраторе разрежения, вызванного высокими оборотами.

Носик насоса ускорения является, пожалуй, единственным элементом, способным подвергнуться небольшим изменениям в случаях, когда поток бензина не попадает в предназначенное для него место.

Дальнейшее поддержание карбюратора

Чтобы карбюратор в дальнейшем серьёзно не барахлил, необходимо тщательно следить за его работой и не запускать до критического состояния, которое исключает самостоятельный ремонт.

Будет уместно приобрести необходимые детали аналогичной модели карбюратора, разобранной на части специально для этих целей.

Для лучшей моторной производительности рекомендуется избавиться от экономайзера принудительного холостого хода. А своевременная профилактика и точно подобранные жиклёры обеспечат максимально надёжную работу агрегата.

Статья полностью отражает главную цель регулировки пускового устройства карбюратора Солекс, основанную на многолетней практике и заключающуюся в устойчивом старте двигателя на холостом ходу, который обеспечивает стандартную работу пусковой системы.

Mikuni 40 PHH, 44 PHH, 50 PHH Запасные части и форсунки для высокопроизводительных карбюраторов в продаже на UpgradeMotoring.com!

Заказной ассортимент Дозирующие форсунки Carter

• Резьба: 5/16 x 24
• Отверстие: выберите размер из раскрывающегося меню выше

СРЕДИ ДРУГИХ МОГУТ ПОДХОДИТЬ:

• AFB — характеристики стержня и форсунки
• AVS — короткая струя.Некоторые углеводы AVS используют более длинный жиклер.
• Edelbrock
• BB — характеристики струи
• BBD — короткие струи. Некоторые из первых карбюраторов BBD использовали длинный жиклер 1/2 дюйма или около того, он недоступен.
• WCD
• YF, YFA — характеристики жиклера
• YH
• WD-0 — прокладка не требуется
• WCFB — WCFB Размеры жиклеров
• Weber — размеры жиклеров

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

AFB / AVS

Большинство карбюраторов AFB и AVS будут иметь соответствующие жиклеры в первичном, а затем соответствующие жиклеры во вторичном.Модель Weber marine с 4 стволами является исключением из этого правила. Форсунки могут быть разного размера с каждой стороны карбюратора.

ВЫСОТА:
Чтобы компенсировать большую высоту, смените свой реактивный самолет на 0,002 на высоту более 5000 футов. Это приблизительно, потому что из-за того паршивого топлива, которое у нас есть в наши дни, старые способы расчета размеров уже не те. Лучший способ убедиться в этом — использовать описанный выше метод тестирования. Компания Carter использовала трехзначную систему при маркировке форсунок. Когда 1-е число равно 3, размер жиклера меньше.100 дюймов. 365 означает 0,065. Когда 1-е число равно 4, размер жиклера составляет 0,100 дюйма или больше. 410 означало бы 0,110. Размеры жиклеров карбюратора Carter иногда могут быть трудно, если вообще возможно, прочитать. В таких случаях используйте сверла для измерения отверстия, а затем преобразуйте сверло в десятичное.

НУМЕРАЦИЯ
На некоторых форсунках Carter для обозначения размера используется трехзначное число. Пример 630 будет = 0,063 в нашем списке.

ИСПЫТАНИЕ РЕЖИМОВ
Чтобы определить, установлены ли в карбюраторе правильные жиклеры, поработайте на автомобиле в течение 20 минут на постоянной скорости.Остановитесь и вытащите вилку.

• Серый — Хорошо
• Черный — переместите на один размер струи вниз
• Белый — переместите на один размер вверх

Повторите все сначала, пока не получите серую пробку.

Это предполагает, что ваш двигатель и электрическая система находятся в хорошем рабочем состоянии.

Карбюратор Солекс | Нежелательная почта

Secure Trade — это служба условного депонирования нежелательной почты, предоставляемая третьей стороной под названием Truzo. Использование Secure Trade в нежелательной почте означает, что вы можете безопасно совершать транзакции, поскольку все зарегистрированные пользователи Truzo проходят полную проверку и проверку.Вам также не нужно гнаться за платежами, и получать платежи с помощью кредитной карты / дебетовой карты / мгновенного электронного перевода денег или электронного перевода денег очень просто. У вас будет своя личная или деловая зона доверия каждый раз, когда вы покупаете или продаете через нежелательную почту.

Что такое условное депонирование?

Согласно Investopedia, «условное депонирование — это юридическая концепция, описывающая финансовый инструмент, посредством которого актив или условное депонирование удерживаются третьей стороной от имени двух других сторон, которые находятся в процессе завершения транзакции.Деньги, ценные бумаги, фонды и другие активы могут храниться на условном депонировании ».

Обратите внимание:

• Регистрация на Truzo совершенно бесплатна.
• Любое частное лицо или предприятие может зарегистрироваться для использования Secure Trade.
• При покупке и продаже через Secure Trade взимается комиссия за транзакцию.
• Вы можете отключить и включить безопасную торговлю на панели объявлений.
• Некоторые категории исключены из Secure Trade.
• Только объявления с намерением продать, которые оцениваются в R100 или более, будут иметь право на безопасную торговлю.
• Вы должны быть зарегистрированы и проверены Truzo для настройки транзакций Secure Trade.

Для получения дополнительной информации о безопасной торговле щелкните здесь.

Заявление об отказе от ответственности:

Secure Trade — это сторонняя платформа Escrow Services, созданная Truzo. Truzo регулируется Управлением по надзору за финансовым сектором (FSCA) и проводит строгие проверки соответствия для каждого пользователя Truzo, чтобы обеспечить безопасную и надежную среду.Truzo (Pty) Ltd (2016/3/07) является юридическим представителем Envisionit Capital Solutions (2010/004986/07) FSP 43556.

Форд
