Настройка карбюратора квадроцикла

Как отрегулировать карбюратор на квадроцикле? На что обратить внимание? Каковы признаки неправильной эксплуатации устройства? Об этом сегодня в нашей статье. Воспользовавшись предложенной инструкцией, вы шаг за шагом сможете настроить карбюратор без помощи специалистов.

Зачем вообще нужна настройка карбюратора

Для стабильной работы квадроцикла необходимо, чтобы двигатель получал оптимальное количество горючей смеси, соответствующей его диапазону оборотов. В противном случае могут возникнуть следующие проблемы:

• Сложности с заводом, постоянно глохнущий двигатель.
• Слабые характеристики мощности, вялый отклик на курок газа.
• Плохая динамика при разгоне с «низов», сопровождающаяся самопроизвольными рывками при движении.
• Провалы, наблюдающиеся преимущественно при совершении разгона.
• Большой расход топлива.
• Чрезмерное образование нагара на стенках камеры сгорания и, как следствие, перегрев мотора.

Что необходимо применить в таком случае:

1. Отрегулировать холостые обороты с помощью винта качества смеси и количества оборотов.
2. Настроить качество смеси при помощи иглы.
3. Произвести регулировку уровня топлива.

Важно! Осуществляйте настройку только при очищенном снаружи и внутри карбюраторе, а также при прогретом до рабочей температуры двигателе.

Как отрегулировать на квадроцикле холостые обороты карбюратора

1. Чтобы избавиться от конденсата, регулярно появляющегося в карбюраторе, слейте горючее из поплавковой камеры – прикройте топливный кран и до упора открутите винт №1. Дождитесь, когда бензин сольется полностью, и закрутите винт №1 назад.

2.
   Заведите транспортное средство и дайте ему прогреться в течение нескольких минут.
3.
   Закрутите болт качества смеси №2 до отказа. Движок на данном этапе заглохнет. Если такого не случилось, скорее всего, нарушена герметичность патрубков системы подачи воздуха. Проверьте. Затем проверните болт №2 на один оборот. Обогащение смеси происходит в направлении по часовой стрелке, обеднение – против.
4.
   Прибавьте холостых ходов при помощи винта №3 и заведите квадроцикл. Количество оборотов должно быть немногим выше обычного (в некоторых моделях болт регулировки холостых ходов расположен с правой стороны четырехколесника).

5.
   Открутите винт качества топливной смеси №2 так, чтобы силовой агрегат достиг максимальных оборотов – примерно 2-2,5 оборота.
6.
   Начните выравнивать количество холостых оборотов с помощью болта №3, пока не услышите ровный, без надрыва звук работы мотора.
7.
   Нажмите несколько раз на курок газа, чтобы проверить устойчивость оборотов на холостом ходу.

Примечание. Расположение болтов на каждой модели карбюратора может отличаться, поэтому изучите инструкцию, прилагающуюся к вашему аппарату.

Настройка качества смеси карбюратора квадроцикла на ходу

1. Заведите квадроцикл и совершите пробный заезд. Подождите, пока двигатель полностью остынет.

2. Проверьте состояние свечи. Для этого выкрутите колпачок и осмотрите свечу.

На что обратить внимание:

• Легкий коричневый налет по всей окружности изолятора – признак оптимальной работы карбюратора.
• Коричневый цвет с одной стороны изолятора – бедная смесь двигателя.
• Плотный черный нагар на изоляторе свечи – показатель того, что карбюратор подает слишком много топливной смеси во время движения квадроцикла.
• Абсолютно черная свеча, изолятор и электрод – слишком богатая смесь, которая дает чрезмерно высокий расход топлива и уменьшение мощности, а также загазованность камеры.
• Белый изолятор – недостаток подачи воздуха и бензина. Приводит к перегреву и повышенному расходу бензина.
• Полностью белая свеча – чересчур обедненная смесь.
• Кирпичный цвет – большой объем присадок с высоким содержанием металла в составе.
• Отсутствие нагара и одновременное плавление электрода – сильно обедненная смесь на высоких оборотах.
• Свеча с разрушенным наконечником – поломка центрального электрода с керамической юбкой.
• Свеча с масляным отложением внутри электрода – признак отработанных колец и маслосъемных колпачков.
• Блестящие вкрапления и стружка – разрушение двигателя вследствие езды на больших оборотах.
• Окисление – проблемы с поршневыми кольцами.

3. Открутите крышку иглы в верхней части карбюратора. Потяните иглу. Это главный элемент, регулирующий подачу топлива в камеру сгорания, так как игла соединена с курком газа. При нажатии на курок игла поднимается вверх, приоткрывая отверстие для подачи смеси горючего. Это напрямую влияет на рост мощности и скорости квадроцикла.

4. Достаньте тросик, затем нажмите на иглу, чтобы вытащить ее наружу. На игле размещено 5 пазов и стопорное кольцо. По умолчанию оно установлено в среднем значении. Чем ниже расположено стопорное кольцо, тем выше поднята игла, а, значит, подается много бензина и мало воздуха. Соответственно, чем выше кольцо – тем меньше бензина и больше воздуха.

5. Переставьте стопорное кольцо в нужном направлении, чтобы оптимизировать работу карбюратора. Вставьте иглу на свое место.

6. Заведите двигатель и нажмите на курок газа. При правильной регулировке двигатель не должен глохнуть от резкого нажатия.

И помните, прибегать к настройке иглы следует только в крайнем случае, когда регулировка винта качества и количества не приносит своих результатов.

Регулировка уровня топлива в поплавковой камере квадроциклов

Качество работы четырехколесника зависит от правильного уровня бензина в карбюраторе. Чрезмерное количество зальет свечи, прольется на землю и приведет к лишним расходам. Если же горючего поступает слишком мало, мотор попросту не заведется.

Как оптимально настроить подачу топлива

• 4-хтактные квадроциклы оснащены карбюраторами с непрозрачной трубкой дренажного шланга, свисающего вниз. Поэтому первым делом замените его на прозрачный.
• Свободный конец шланга поднимите вверх.
• Открутите дренажный винт слива рядом с трубкой, чтобы избавиться от лишнего топлива. По количеству жидкости, поступающей в трубку, определите уровень бензина в карбюраторе. Норма – это линия (допускается 1-1,5 мм ниже) соединения корпуса и поплавковой камеры.
• Чтобы отрегулировать уровень подачи горючего состава, откройте поплавковую камеру и найдите язычок, закрывающий запорную иглу.
• Подогнув язычок вниз, вы повысите интенсивность подачи топлива. Отогнув вверх – наоборот, понизите. Совершайте все манипуляции с осторожностью, так как конструкция довольно хрупкая.

Ремонт, чистка, синхронизация, настройка и регулировка карбюраторов мотоцикла

Типичные симптомы, указывающие на неисправность в работе карбюратора

1. Выработка богатой (переобогащенной) смеси — ведет к повышенному топливному расходу и падению динамики ускорения. Диагностировать богатую смесь можно по закопченным свечам зажигания, цвет изоляторов которых приобретает черный или темно-коричневый оттенок. Иногда переобогащенную смесь можно определить по наличию сильного запаха бензина.
2. Выработка бедной смеси — ведет к падению скорости и появлению обратных вспышек, опасных для поршневой группы двигателя. Выявить обедненную смесь можно по белесому, серому или светло-коричневому цвету изоляторов свечей. Кроме того, белесый налет может появляться на конце выхлопной трубы.

Зачастую причины возникновения проблем с карбюраторами мотоциклов кроются в использовании некачественного бензина или неподходящих (забившихся) топливных фильтров. Длительный простой мотоцикла с остатками топлива в бензобаке также может стать причиной сбоя настроек карбюратора.

Обслуживание карбюратора – важная и обязательная процедура

Поскольку от правильной работы карбюратора зависит полноценная эксплуатация мотоцикла, доверять обслуживание и ремонт этого узла следует профессионалам. Регулировка карбюратора на мотоцикле обладает определенными особенностями и тонкостями, знать о которых может только квалифицированный специалист.

Наш сервис осуществляет ремонт карбюраторов мотоциклов с использованием передовых технологий и современного оборудования. Для настройки мотокарбюраторов наши мастера прибегают к обязательному прогреву двигателя мотоцикла, ведь первичная диагностика производится именно по внешним признакам работы мотора в различных режимах.

Закончив диагностику, специалисты полностью разбирают карбюратор, промывают и проверяют целостность уплотнительных соединений. После сборки мотокарбюратор необходимо «пролить». При обнаружении течи потребуется замена запорных игл.

После установки карбюратора осуществляется процесс синхронизации. Синхронизация карбюратора мотоцикла представляет собой одну из наиболее ответственных процедур при настройке данного узла.

Как правило, синхронизация мотокарбюраторов требует от мастера не только высокой квалификации, но и определенного чутья!

Данный процесс индивидуален для каждого отдельно взятого двигателя. В связи с этим, обращаться за настройкой карбюратора мотоцикла следует в профессиональный сервис, мастера которого и в дальнейшем будут осуществлять качественное плановое обслуживание транспортного средства.

Регулировка карбюратора на мотоцикле является одной из основных услуг компании «ПрофМото». Идя навстречу клиентам, мы нередко предоставляем данную услугу в рамках различных акций и с хорошими скидками.

Обращайтесь в нашу компанию – приятные бонусы ждут вас!

Ремонт карбюраторов (в т.

ч. иномарок)

Стоимость основных работ по ремонту карбюраторов:

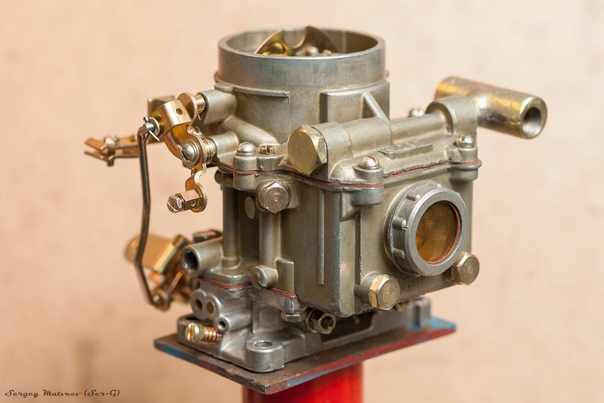

До появления инжекторов одним из важнейшей компонентов топливной системы любого автомобиля был карбюратор, предназначенный для смешивания топлива с воздухом и доставки этой смеси в двигатель внутреннего сгорания. При правильной регулировке карбюратора состав такой смеси отличается оптимальным соотношением бензина и воздуха, обеспечивающим наиболее эффективное сжигание топлива.

Признаки неисправности карбюратора

О необходимости ремонта карбюратора могут свидетельствовать следующие признаки:

протечка бензина;

появление нагара на свечах зажигания;

нестабильность работы двигателя авто на холостом ходу;

слишком высокий расход топлива.

Основные виды поломок карбюратора

Чаще всего работа карбюратора нарушается при таких повреждениях, как:

поломка или засорение сетчатого фильтра;

загрязнение пускового устройства;

негерметичность соединений отдельных деталей, корпуса дроссельных заслонок, впускного и выпускного трубопровода;

поломка ускорительного насоса;

повреждение диафрагмы экономайзера.

Точную причину некорректной работы агрегата может определить только квалифицированный специалист, а поскольку большинство деталей карбюратора являются достаточно «нежными», его обслуживание лучше всего поручить опытному мастеру.

Компания «Уральский двор» предоставляет полный комплекс услуг по чистке, настройке и ремонту карбюраторов иномарок и отечественных автомобилей.

Благодаря своевременному устранению неполадок, профилактической чистке и точной регулировке оборудования можно не только повысить комфорт вождения, но и существенно сократить расходы топлива.

Мы выполняем обслуживание и ремонт карбюраторов в Екатеринбурге по выгодной цене!

Настройка карбюратора на двухтактном мотоцикле

Здорова народ! С вами ТурбоТёма в этом видео и статье расскажу как правильно настроить карбюратор на двухтактном мотоцикле!

Итак, первым  делом разбираем карбюратор, чистим моем,  продуваем все каналы, продуваем все  жиклёры — убеждаемся в том что карбюратор абсолютно чист.

Уровень топлива в поплавковой камере

Следующим шагом является установка правильного уровня топлива в поплавковой камере. Я делаю это  следующим образом. (Карбюратор в вертикальном положении.) У нас есть шланг  подачи топлива,  я начинаю в него дуть  и начинаю закрывать поплавок. В тот  момент когда я чувствую, что воздух  больше не проходит в поплавковую камеру — это момент закрытия  подачи топлива в камеру. В этот момент поплавок должен быть в строго горизонтальном положении (карбюратор вертикально) Если это условие не выполняется – подгибаем язычок поплавка. Также убеждаемся что запорная игла не пропускает топливо в закрытом состоянии и на ней нет выработки.

Основные системы карбюратора

Идём дальше. У нас есть три основные системы, которые влияют на работу нашего карбюратора:

• Система холостого хода и жиклёр холостого хода
• Игла
• Главный топливный жиклер

Все эти вещи влияют на свой диапазон открытия ручки газа, но, тем не менее, пересекаются между собой. Система холостого хода состоит из жиклера холостого хода и винта качества. Влияет на открытие газа от 0 до первой  четверти. Далее у нас идет игла. Она влияет на открытие газа от одной четверти до трех четвертей. И, в конце концов, главный  топливный жиклер. Он отвечает за открытие газа от трех  четвертей до полного открытия.

Холостой ход

Итак, предлагаю начать с настройки системы холостого хода, потому что мотоцикл, который не работает на холостых будет сложно настраивать далее. (Мотоцикл необходимо прогреть до рабочей температуры!) Что для этого нужно сделать?  Заглядываем в мануал — смотрим  стандартное количество оборотов винта  качества  и откручиваем винт на данное значение. Если у вас нет мануала откручивайте на величину  от полутора до двух с половиной оборотов от полностью закрученного состояния. Далее у нас есть несколько вариантов развития  событий. Сначала на  месте, а потом на ходу резко откручиваем ручку газа. Если обороты практически сразу начинают расти – замечательно. Если возникает провал (обороты не растут и мотоцикл начинает глохнуть) – нужно забогатить смесь. Если винт качества расположен ближе к выходу из карбюратора (отвечает за воздух) — закручиваем винт качества на пол оборота и повторяем тест. Если ближе ко входу (пример KTM sx 50) – откручиваем винт. Чаще всего удается исправить этот провал.

Второй тест можно провести на месте. Снова откручиваем ручку газа и закрываем. Если обороты быстро возвращаются к холостым – хорошо. Если обороты долго падают и не хотят возвращаться к холостым – это бедная смесь. Закручивайте винт качества по половине оборота пока не устраните данный симптом. (На sx50 откручивайте)

Средние режимы (Игла)

Ну что, разобрались с холостым ходом? Замечательно! Переходим к средним режимам. За средний режим а у нас отвечает игла. Она имеет конусную форму отвечает за количество топлива в среднем диапазоне открытия ручки  газа от первой четверти  до трех четвертей. Соответственно, на игле у нас есть вот такие вот пазы и мы можем  ее выставлять либо выше — тем самым  обогащая смесь, либо ниже — тем самым забедняя.  Изначально игла стоит в центральном положении. К примеру, вы имеете следующий  симптом: вы едете на среднем открытии ручки газа и звук двигателя не чистый, я бы сказал хрипящий или ворчащий, либо мотоцикл начинает дергаться и идут пропуски зажигания. Это богатая смесь. Что нужно  сделать?  Переставить иглу  вниз (клипсу на игле вверх). Ну что,  стало лучше? Замечательно!

Главный топливный жиклер

Итак, середину мы настроили — переходим к верхам. За верхний диапазон (от ¾ до полного открытия газа) у  нас отвечает главный топливный жиклер. От чего мы будем плясать? Заглядываем в мануал и  смотрим размер главного топливного  жиклера. Выбираем чуть больше, чем в мануале, (особенно если на дворе зима)  потому что начиная с маленьких размеров жиклёра вы рискуете сжечь  двигатель из-за переобеднения смеси. Вкручиваем его  и начинаем ездить на полном открытии ручки газа. По мере того как вы будете уменьшать главный жиклёр вы  почувствуете что мотоцикл начинает ехать как как он должен. А он должен звенеть как двухтактник и не ворчать) (богатая смесь). Смотрим на цвет свечи (он должен быть коричневатым и не в коем случае не белым! Удачи в настройке!

Регулировка карбюратора мотоцикла, его синхронизация, параметры карбюраторов, видео регулировки

Возможные неисправности карбюраторов мотоцикла

Мощность и другие качества мотоциклов зависят от того, как работают карбюраторы. Именно от правильной регулировки карбюраторов зависит, как будет заводиться мотоцикл, его скорость и управление.

Многие ошибочно считают, что карбюратор довольно простое устройство. Но он является достаточно сложным устройством. Именно в нем проходят различные процессы смесеобразования. Их сложно оценить даже лабораторно. И если дозирующие системы или какой-либо узел карбюратора неисправны, определить причину бывает очень сложно. Поэтому работа карбюратора оценивается по косвенным признакам. По ним оценивается качество горючей смеси, которое готовится в карбюраторе. Распознавать это можно, но с опытом. А в первое время перед регулировкой карбюраторов проверяется система зажигания и правильность ее установки.

Горючая смесь, чтобы процесс сгорания был нормальным, может менять свой состав. Это зависит от многих факторов – время года, режим работы двигателя и другие факторы. Но для конкретного случая ее состав должен быть определенным. И самые маленькие погрешности приводят к повышенному расходу топлива, а двигатель будет работать недостаточно хорошо.

Образуемая смесь разного состава одинаково замедляет разгон, снижает скорость, перегревает двигатель. Каким способом определяется качество получаемой смеси? Для этого вам нужно прокатиться по дороге и заранее приготовить пластину. Двигаясь с небольшой скоростью, перекройте этой пластиной четвертую часть размера входного патрубка. И наблюдайте за изменением скорости вашего мотоцикла.

Возможные варианты:

• Богатая. При таком составе снизится скорость мотоцикла достаточно заметно, и также у двигателя снизятся обороты.
• Обогащенная. Эти показатели снизятся ненамного.
• Обедненная. Незначительно повышается скорость.
• Бедная. Эта смесь значительно увеличит скорость.

В каком случае состав смеси нарушается? Когда воздуха подается мало, или топлива, наоборот, много, смесь получается богатая. Значит, регулировка карбюратора произведена неверно или засорился воздушный фильтр. Горит такая смесь с меньшей скоростью. Не успевая полностью сгорать в цилиндре, она догорает уже в выпускной системе. Отсюда появление нагара. А он в виде смолистых отложений может уменьшить мощность двигателя, а цилиндр перегревается. В результате, перерасход горючего.

Если в горючую смесь поступило большое количество воздуха, а топлива, наоборот, меньше, она получается бедной. Причин этому может быть много. Неплотно соединены части карбюратора, поэтому поступает посторонний воздух. Могут засориться топливные жиклеры, причин может быть несколько. Прогорает такая смесь с еще меньшей скоростью, чем богатая. Результат использования бедной смеси – увеличенный расход топлива, перегрев двигателя, уменьшение его мощности. Возникновение хлопков в карбюраторе.

Как определить, в которой системе готовится та или иная смесь? Если двигаясь на спуске или при ускорении, вы слышите хлопки, значит, неисправна система холостого хода. В случае если хлопки возникают, когда двигатель набирает большие обороты, у вас появились неисправности в главной дозирующей системе. Можно поменять износившиеся детали карбюратора или его самого.

Синхронизация карбюраторов на мотоцикле

Синхронизация карбюраторов мотоцикла является точной процедурой, но не очень сложной. Для проведения этого действия понадобится синхронизатор. Это набор измерителей, которые проверяют разреженность. А сам измеритель – это датчик вакуумный, имеющий клапан, который сглаживает колебания стрелки. Используются наборы, имеющие две или четыре головки. Лучше всего подойдет четырехголовочный прибор.

Порядок проведения синхронизации:

• Мотоцикл разогревается до необходимой температуры.
• Снимается бак, после этого — фильтр.
• Теперь нужно подобрать места, где подключить головки прибора. В чем суть синхронизации? Нужно выставить одинаковую разреженность, образующуюся в коллекторе. Потому что через него горючая смесь попадает на входные цилиндры из карбюратора. Поэтому места для подключения нужно подбирать в коллекторах.
• Устройство подключается к найденным точкам съема. Бывает, что попасть на эти точки трудно, и тогда карбюраторы можно приподнять. Для этого они вытаскиваются из патрубков, а после подключения прибора, усаживаются на место.
• Запускается мотоцикл. Клапаны всех датчиков нужно отрегулировать. Нужно, чтобы они реагировали на любые изменения разреженности, но колебались не сильно. Клапан отпускается в том случае, если стрелка не реагирует на любые изменения.
• На карбюраторе можно увидеть три винта. Именно с их помощью проводят синхронизацию. Один из них, первый, расположился между первыми двумя карбюраторами. Проводим их синхронизацию. Для синхронизации второй пары карбюраторов, третьего и четвертого, используют третий винт. Он находится между ними. Центральный винт синхронизирует между собой все карбюраторы.

В первую очередь левый винт и правый, а только после этого центральный.

• Синхронизируется первая пара карбюраторов.
• Синхронизируется вторая пара карбюраторов.
• Теперь выравниваются все показания с использованием центрального винта.
• После окончания синхронизации поддаем газ, резко поднимаем обороты и опять сбрасываем. Все показания синхронные.
• Если это не так, процедура, начиная с седьмого шага, нужно повторяется.

Заменить масло или провести процедуру синхронизации можно сделать самостоятельно. Но регулировка карбюратора мотоцикла является более сложной частью ремонта. И если навыков такой работы у вас нет, лучше всего обратиться к профессионалам.

Как отрегулировать карбюратор на мотоцикле

Если синхронизация карбюраторов проводится для того, чтобы было отрегулировано количество горючей смеси, то регулировка их проводится для повышения качества этой смеси, подаваемой в цилиндры из карбюраторов.

Карбюратор Keihin для мотоцикла регулируется одинаково для разных его моделей и марки мотоцикла. Регулировку карбюраторов лучше всего проводить одновременно с чисткой карбюраторов. Потому что чаще всего некачественная горючая смесь образуется при недостаточно чистых жиклерах.

Карбюратор для мотоцикла Урал и других отечественных мотоциклов с древних времен использовался санкт-петербургский. Его постоянно модернизировали, меняли. И сегодня это совершенно новый прибор, который получил название К-68. На сегодня Урал является единственным мотоциклом в мире, где используют карбюраторы с переменным разрежением.

Чтобы ваш мотоцикл вел себя правильно, нужно знать, как отрегулировать карбюратор. А это нужно делать под определенную погоду и конкретную дорогу. Карбюраторы, установленные на мотоциклы, отличаются между собой незначительно.

Внимание Карбюраторы мотоцикла устроены специфически, и все его системы должны работать параллельно. Самая незначительная ошибка при такой работе приведет к тому, что возникнут другие ошибки. Тщательность здесь обязательна.

На вопрос, как правильно настроить карбюратор, ответим так, только в строгой последовательности.

• В поплавковой камере находится топливо. Его уровень нужно отрегулировать. Внимательно изучите инструкцию. Там указывается нужная высота поплавка. Для регулировки подгибается язычок. Данная регулировка обязательно только точная.
• Холостой ход. В этом случае работа карбюратора происходит, когда дроссельная заслонка закрыта. Регулируется холостой ход. Для этого нужно использовать жиклер системы холостого хода и винты, которыми регулируется количество и качество образуемой смеси.
• Режим переходный. Здесь дроссельная заслонка открывается на четверть. Очень важно правильно подобрать жиклер, провести регулировку системы холостого хода.
• Дроссельная заслонка открыта частично, до семидесяти пяти процентов. Здесь нужно обратить особое внимание на зазор, который образуется между иглой и тоннелем, где перемещается игла. От диаметра иглы зависит состав смеси. Чтобы иметь доступ к этой игле, на большей части мотоциклов карбюраторы нужно будет снять.
• Дроссельная заслонка открыта полностью. Здесь важны размеры используемого топливного жиклера. Узнать, правильно или нет вы отрегулировали карбюраторы вам поможет изолятор свечи, вернее, его цвет. При правильной регулировке его цвет темно-коричневый.

Работа эта сложная и мелкая. Но надежная работа двигателя вашего мотоцикла полностью зависит от этой работы. Постоянная практика и опыт приведут вас к успеху.

Регулировка карбюратора мотоцикла видео

Параметры карбюраторов отечественных мотоциклов

Таблица. Параметры карбюраторов, применяемых на отечественных мотоциклах и мотороллерах.

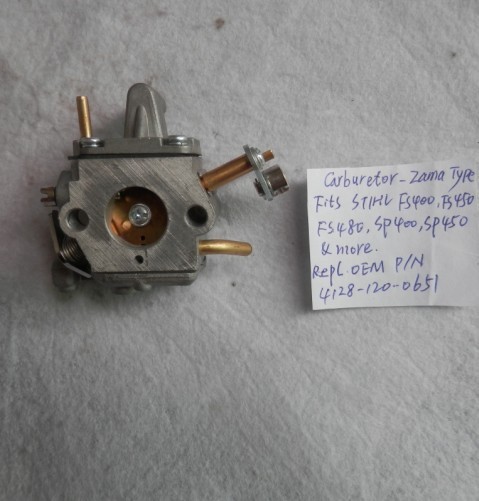

Регулировка карбюратора бензопилы

Настройку и ремонт бензопилы, лучше проводить  в официальных сервисных центрах, имеющих сертификат от производителя. «Прямые руки —  официальный сервисный центр таких  брендов, как Stihl, Partner, Husqvarna, Echo, Champion. Это гарантирует чёткое соблюдение технологий и постоянное наличие оригинальных запчастей на собственном складе. Обратившись к нам, вы сможете восстановить оборудование в кратчайшие сроки и без переплат.

Когда необходима регулировка карбюратора бензопилы

• После запуска двигатель не держит обороты на холостом ходу, при этом после увеличения оборотов, их уровень падает ниже 2800 об/мин, и инструмент глохнет.
• Бензопила глохнет при наборе оборотов и не может выйти на необходимую для работы мощность. Двигатель заводится, но при нажатии на рычаг газа, глохнет (захлебывается).
• Двигатель пилы заводится и набирает обороты, но не развивает полной мощности, к примеру, обороты не поднимаются выше 8000 об/мин.

Что касается возможных причин такой работы карбюратора, то, с одной стороны это может быть топливная смесь, а с другой — чисто механическая причина, регулировки перидически сбиваются из-за вибрации при работе инструмента. Большинство пил основных производителей оборудованы механизмом регулировки карбюратора.

Необходимый инструмент для регулировки:

• тахометр, для точного определения рабочих и холостых оборотов двигателя;
• шлицевая отвертка;
• специальный регулировочный ключ для некоторых моделей, как правило он не входит в комплект поставки.

Что важно знать перед тем, как регулировать карбюратор?

Перед настройкой необходимо убедиться, что неисправность именно в карбюраторе, для этого следует по порядку проверить и исключить другие возможные причины такой работы бензопилы.

1. Проверить качество топливной смеси, она не должна быть старой, а приготовлена должна быть в соответствии с требованиями завода-изготовителя инструмента.
2. Проверить топливный фильтр, который, как правило, находится в топливном баке. Он должен свободно пропускать топливную смесь, в случае засорения его следует поменять.
3. Проверить воздушный фильтр, также на предмет загрязнения. На момент настройки карбюратора на пиле должен стоять чистый фильтр.
4. Проверить не забит ли глушитель и выхлопное окно цилиндра, в случае большого количества нагара, их необходимо почистить.
5. В целом на работу карбюратора влияет состояние ЦПГ и сальников, перед регулировкой следует убедиться в их работоспособности.
6. На некоторых моделях бензопил между карбюратором и цилиндром используется инсуляторный шланг, неисправность которого может также отразиться на работе карбюратора.

Этапы настройки карбюратора бензопилы:

Почти все модели карбюраторов имеют три регулировочных винта. Винт Т —  точная настройка в режиме холостого хода.  Винт H —  настройка работы на максимальных оборотах. Винт L   — образование смеси на низких оборотах.

1. Регулировка двигателя на бесперебойную работу на низких оборотах  обеспечивается регулировкой винта L и холостого хода T.  Винт L закручивается до получения максимальных оборотов двигателя, после этого отпускается на 1/4, а винтом T приводится в норму холостой ход. Число оборотов холостого хода должно быть таким, чтобы бензопила не глохла, а цепь при этом не вращалась. Рекомендуемые обороты холостого хода каждый производитель указывает в инструкции по эксплуатации, измерить точные обороты двигателя достаточно просто при помощи тахометра.
2. Настройка карбюратора на правильную подачу топливной смеси в режиме максимальных оборотов. Плавно закручиваем винт H и по показаниям электронного тахометра проверяем обороты. Настройка производится на работающей бензопиле. На многих моделях цепных пил Echo и Husqvarna для винтов L и Н используется специнструмент, а для винта T подходит обычная крестообразная отвертка
3. Проверка бензопилы во всех режимах после проведения настройки.

Специалисты компании «Прямые руки» в Санкт-Петербурге на ул. Димитрова, д.3 выполнят диагностику, сервисное обслуживание и ремонт бензопил Stihl, Echo, Champion, Husqvarna, Partner, DDE, MTD.

Читайте также:

Как подобрать шину и цепь для бензопилы

Ремонт стартера бензопилы

Сцепление бензопилы: ремонт и замена сцепления

Не заводится бензопила. Причины и способы их устранения

Лучшая цена! Регулировка и настройка карбюратора в Новосибирске

Для максимально эффективного и экономичного использования двигателя вашего автомобиля, очень важна правильная работа карбюратора.
Карбюратор предназначен для создания горючей смеси жидкого топлива с воздухом и подачи её в цилиндры двигателя. Правильная настройка карбюратора, при исправности других систем обеспечивает эффективное использование топлива. Водители автомобилей, с карбюраторной системой, рано или поздно сталкиваются с необходимостью регулировки или ремонта карбюратора. На сегодняшний день всё больше автомобилей производят с инжекторными двигателями, что осложняет поиск СТО где вам окажут качественную помощь по регулировке и ремонту карбюратора.

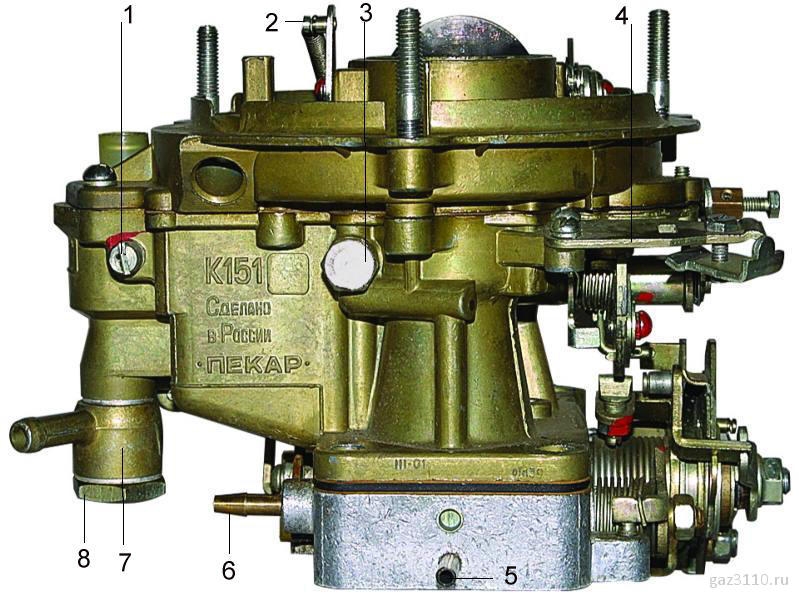

Регулировка карбюратора

От правильной регулировки зависит очень многое: расход топлива, износ двигателя, его равномерная и эффективная работа. Чтобы добиться максимально эффективного результата, необходимо отрегулировать: работу основных механизмов карбюратора, уровень топлива в поплавковой камере, калибровка(пропускная способность) жиклёров , обороты холостого хода. Регулировка карбюратора, наиболее точно, производится с использованием газоанализатора. К сожалению далеко не везде, обращаясь за помощью на СТО, вам отрегулируют карбюратор с использованием этого прибора. И даже при наличии газоанализатора на СТО, многие мастера проверяют лишь состав смеси холостого хода и при этом берут немалые деньги за работу.

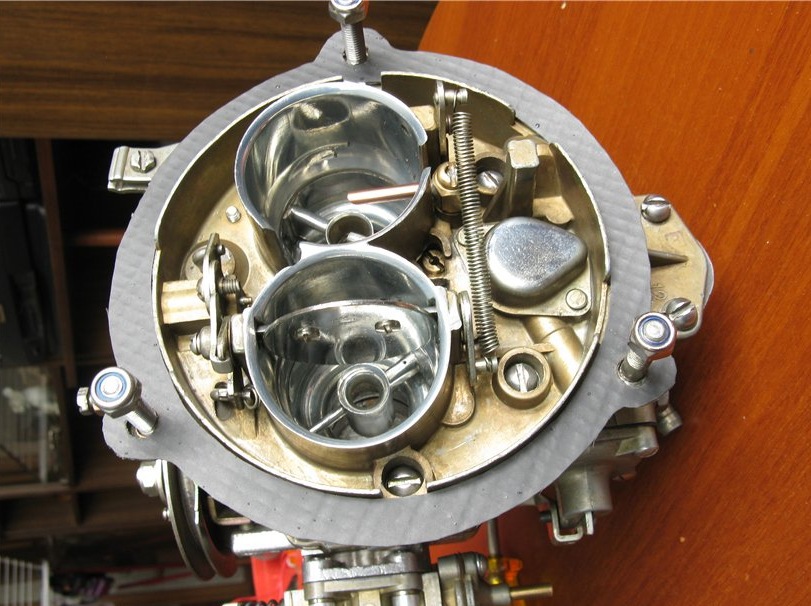

Пропускная способность жиклёров

Бывают случаи, когда при исправном карбюраторе автомобиль всё равно не заводится. Очень часто причина заключается именно в том, что жиклёры карбюратора и его каналы засорены.
Жиклёры – это отверстия для дозированной подачи топлива или газа. Они очищаются механическим способом и продуваются, не снимая жиклёров. Если же возникнет такая необходимость, то специальным способом их можно всё таки снять и тщательно прочистить.
Регулировка поплавкового механизма
Это одна из важнейших процедур в обслуживании карбюратора. Если поплавковые механизм не обеспечивает необходимый уровень топлива, то добиться оптимальной работы карбюратора невозможно, даже при исправности других систем. Нужно установить правильное взаимное расположение поплавков и отрегулировать реакцию поплавкового механизма как при открытом так и при закрытом игольчатом клапане.

Регулировка холостого хода карбюратора

Целью регулировки холостого хода является устойчивая работа двигателя на холостом ходу.
Регулировка холостого хода вам понадобится при возникновении таких неисправностей как:
-не запускается горячий двигатель
-запускается двигатель но глохнет
-обороты холостого хода неустойчивы
Также при замене чистке и ремонте карбюратора вам потребуется отрегулировать обороты холостого хода.

Сам по себе ремонт карбюратора весьма сложная процедура, а ко всему прочему добавляется и то, что как правило необходимо провести дополнительную обширную диагностику, по причине того что ремонт карбюратора обычно требуется подержанным автомобилям. Поэтому самостоятельная регулировка, настройка, ремонт карбюратора, человеком который не является специалистом, крайне нежелательна. Обращаясь к профессионалам, вы экономите силы, время и деньги.

Бывают случаи, когда вместо ремонта целесообразнее полная замена карбюратора. В этом случае мы придём к вам на помощь.

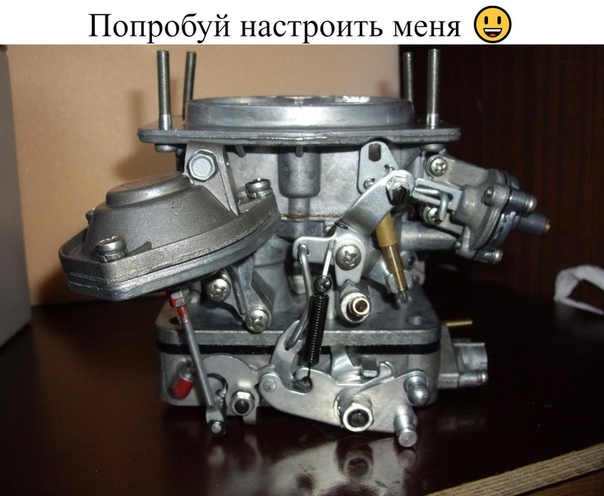

Как настроить и отрегулировать карбюратор

Хотя все современные автомобили используют системы распределения топлива с компьютерным управлением, на дорогах все еще есть много автомобилей, которые используют традиционный карбюраторный метод подачи топлива. До того, как были разработаны топливные системы с электронным управлением, транспортные средства полагались на системы подачи топлива с механическим приводом, часто в виде карбюраторов для подачи топлива в двигатель.

Хотя карбюраторы больше не считаются обычным явлением, на протяжении многих десятилетий они были предпочтительным методом подачи топлива, и работа с ними была гораздо более распространенным явлением.Хотя на дороге остается не так много автомобилей с карбюраторами, совершенно необходимо, чтобы те, которые есть, были правильно настроены и отрегулированы для достижения оптимальных характеристик.

Карбюраторы могут выйти из строя по нескольким причинам. Однако регулировка карбюратора — относительно простая работа, которую можно выполнить с помощью базового набора ручных инструментов и небольших технических знаний. В этой статье показано, как регулировать воздушно-топливную смесь и скорость холостого хода — две наиболее распространенные корректировки, вносимые при настройке карбюратора.

Часть 1 из 1: Регулировка карбюратора

Необходимые материалы

Шаг 1: Снимите воздушный фильтр двигателя . Найдите и снимите воздушный фильтр двигателя и корпус, чтобы получить доступ к карбюратору.

Для этого может потребоваться использование ручных инструментов, однако во многих случаях воздушный фильтр и корпус крепятся только барашковой гайкой, которую часто можно снять без использования каких-либо инструментов.

Шаг 2: Отрегулируйте топливовоздушную смесь .Отрегулируйте топливовоздушную смесь с помощью отвертки с плоским жалом.

После снятия воздушного фильтра и обнажения карбюратора найдите винты регулировки топливовоздушной смеси, часто это простые винты с плоской головкой.

В зависимости от марки и модели автомобиля разные карбюраторы могут иметь несколько, иногда до четырех, регулировочных винтов воздушно-топливной смеси.

Эти винты отвечают за регулирование количества топлива, поступающего в двигатель, и неправильная регулировка приведет к снижению производительности двигателя.

• Совет : Карбюраторы могут иметь несколько винтов, поэтому обратитесь к руководству по обслуживанию, чтобы убедиться, что вы правильно расположили винты, чтобы избежать неправильной регулировки.

Шаг 3. Наблюдайте за состоянием двигателя . Запустите автомобиль и дайте ему прогреться до рабочей температуры.

Обратите внимание на рабочее состояние двигателя. Используйте приведенную ниже таблицу, чтобы определить, работает ли двигатель на обедненной или богатой смеси.

Определение того, работает ли двигатель на обедненной или богатой смеси, поможет вам выполнить правильные настройки для достижения наилучших характеристик двигателя.Это даст вам знать, если он не хватает топлива или использует его слишком много.

• Совет : Если вы все еще не уверены в состоянии вашего двигателя, вы можете обратиться за помощью к сертифицированному механику для осмотра двигателя, чтобы избежать неправильной регулировки карбюратора.

Шаг 4: Отрегулируйте винты топливовоздушной смеси . Как только двигатель достигнет рабочей температуры, вернитесь к карбюратору и отрегулируйте винт или винты воздушно-топливной смеси.

Затягивание винта увеличивает количество топлива, а ослабление уменьшает количество топлива.

При любых регулировках также важно делать их небольшими шагами в четверть оборота.

Это предотвратит любые серьезные изменения топлива, которые могут резко повлиять на производительность двигателя.

Открутите регулировочные винты до тех пор, пока двигатель не станет немного наклонным.

• Совет : Когда двигатель работает на небольшой обедненной смеси, обороты будут падать, двигатель начнет работать грубо, с треском и брызгами, пока не заглохнет.

Открутите винт смеси до тех пор, пока двигатель не начнет проявлять признаки обедненной смеси, а затем затяните их с шагом в четверть оборота, пока двигатель не будет работать плавно.

• Совет : Когда двигатель работает плавно, частота вращения холостого хода будет стабильной, а двигатель будет работать плавно и сбалансировано, без пропусков зажигания или тряски. Он также должен плавно вращаться во всем диапазоне оборотов без пропусков зажигания или тряски при нажатии на педаль газа.

Шаг 5: Проверить двигатель на холостом ходу и на оборотов. Увеличивайте обороты двигателя после каждой регулировки, чтобы убедиться, что он продолжает плавно работать на более высоких оборотах.

Если вы заметили какую-либо вибрацию или тряску, продолжайте регулировку до тех пор, пока двигатель не будет работать плавно как на холостом ходу, так и на оборотах во всем диапазоне оборотов.

Отклик дроссельной заслонки также должен быть четким и отзывчивым. Двигатель должен вращаться плавно и быстро, как только вы нажимаете дроссель.

Если автомобиль демонстрирует какие-либо вялые ходовые качества или пропуски зажигания при нажатии на дроссельную заслонку, то требуются дополнительные регулировки.

• Предупреждение : Если имеется несколько винтов, важно попытаться отрегулировать их все с одинаковым шагом. Если все отрегулированные винты настроены как можно ближе друг к другу, это гарантирует, что топливо распределяется в двигателе как можно более равномерно, обеспечивая максимальную плавность работы и работу на всех оборотах двигателя.

Шаг 6: Найдите винт смеси холостого хода . После того, как винты воздушно-топливной смеси отрегулированы должным образом и двигатель работает плавно как на холостом ходу, так и на оборотах, пора найти винт смеси холостого хода.

Винт холостого хода регулирует подачу воздушно-топливной смеси на холостом ходу и часто находится рядом с дроссельной заслонкой.

• Совет : Точное расположение винта смеси холостого хода может сильно различаться в зависимости от производителя и модели, поэтому обратитесь к руководству пользователя, если вы не уверены, где находится винт смеси холостого хода.Это гарантирует, что не будут внесены неправильные настройки, которые могут отрицательно повлиять на работу двигателя.

Шаг 7: Отрегулируйте винт смеси холостого хода, пока не добьетесь плавного холостого хода . После определения винта смеси холостого хода отрегулируйте его до тех пор, пока двигатель не будет работать на холостом ходу плавно, без пропусков зажигания или тряски и с надлежащей скоростью.

Во многом так же, как при регулировке воздушно-топливной смеси, верните винт смеси холостого хода в обедненное состояние, а затем отрегулируйте его с шагом в четверть оборота, пока не будет достигнута желаемая частота вращения холостого хода.

• Совет : Если вы не уверены, какой должна быть скорость холостого хода, обратитесь к руководству пользователя за направлением или просто отрегулируйте винт до тех пор, пока двигатель не станет плавно работать на холостом ходу и не будет резко падать в оборотах в минуту или глохнуть. гаснет при выходе из холостого хода. Подумайте о том, чтобы профессионал проверил холостой ход вашего двигателя, если у вас все еще есть проблемы.

Шаг 8: Установите воздушный фильтр на место и проведите тест-драйв автомобиля . После того, как все регулировки выполнены и двигатель работает плавно на всех оборотах, установите воздушный фильтр и корпус на карбюратор и выполните тест-драйв автомобиля.

Обратите внимание на любые изменения выходной мощности автомобиля, реакции дроссельной заслонки и расхода топлива. При необходимости вернитесь и сделайте все необходимые регулировки, пока автомобиль не будет работать плавно.

Учитывая все обстоятельства, регулировка карбюратора — относительно простая задача, которую можно выполнить самостоятельно. Однако, если вам неудобно вносить изменения, которые имеют решающее значение для производительности вашего двигателя, это задача, которую может выполнить любой профессиональный техник, например, из YourMechanic.Наши механики смогут проверить и отрегулировать ваш карбюратор или даже заменить карбюратор в случае обнаружения серьезных неисправностей.

Carb Краткое руководство | S&S Cycle

Краткое руководство по углеводам | Цикл S&S

Загрузить руководство по настройке карбюратора

Посмотрите видео о базовой настройке Super E&G Carb.

1. Убедитесь, что карбюратор установлен на заводские настройки:

• Винт смеси холостого хода, 11/4 оборота от легкого положения.
• Винт холостого хода, ½ оборота по часовой стрелке от точки зацепления.
• Регулировочный винт акселератора, два оборота против часовой стрелки от седла.

Настройка вашего Holley Carb стала проще

Мы написали первую из многих историй об электронном впрыске топлива еще в 1988 году, в которой провозгласили, что карбюратор, если и не мертв, находится на прямом пути к древности. Это было 30 лет назад.Сегодня легендарный четырехствольный ствол Holley жив и процветает благодаря постоянным инновациям. Теперь это далеко от списка исчезающих видов.

Популярность также порождает неправильное использование карбюратора, разочарование и периодические приступы дезинформации. Традиционный четырехствольный ствол Holley невероятно прочен, и неизбежные проблемы часто связаны скорее с плохой настройкой, чем с чем-либо еще. Мы думали, что решим несколько распространенных проблем с управляемостью, которые, кажется, никогда не исчезнут.

На протяжении десятилетий племенные знания определили, что многие проблемы, связанные с карбюратором, сводятся к утечкам вакуума, зажиганию или проблемам с подачей топлива, не связанным с карбюратором.И все же чаще всего винят карбюратор. Итак, первый совет при поиске основных проблем — убедиться, что система зажигания находится в хорошем состоянии, двигатель физически в хорошем состоянии, есть приличное давление топлива и нет утечек вакуума.

Мы также взяли интервью у мастера / реставратора карбюраторов Холли Шона Мерфи из Sean Murphy Induction (SMI), чтобы задокументировать некоторые из его секретов настройки и сборки. Чтобы уложиться в отведенное нам пространство, каждый из этих советов будет быстрым, что, к сожалению, оставит некоторую информацию на столе.Но переваривайте каждый из них, и они сгенерируют энергию, чтобы начать путь к чистому пониманию Холли. База знаний для настройки Holley вряд ли скоро станет утерянным искусством, и если вы станете профессионалом, вы просто можете стать экспертом по району. SRM

Просмотреть все 20 фотографий

1. Правильно установите холостой ход
Это может показаться слишком простым, но для карбюраторного уличного двигателя это самый важный шаг настройки, который вы можете сделать, потому что уличные двигатели проводят большую часть своего времени или просто выше холостого хода.Первый шаг — получить низкоскоростной тахометр, который будет показывать незначительные изменения оборотов в минуту вместе с вакуумметром. Для этой процедуры мы возьмем Holley только с двумя винтами холостого хода. Многие производительные карбюраторы теперь предлагают четыре винта, но процедура останется прежней.

Перед запуском двигателя проверьте положение винтов смеси холостого хода (расположенные по обе стороны от дозирующего блока), подсчитывая количество оборотов на каждом из них, пока они не встанут на место. Допустим, левая сторона — это три четверти поворота, а правая — полуторный.Лучший способ здесь — разделить разницу и сделать так, чтобы они оба оказались в одном месте.

Когда двигатель работает на холостом ходу при нормальной температуре, попробуйте обеднить смесь, слегка повернув оба винта смеси холостого хода по часовой стрелке. Сделайте эти изменения очень незначительными и обратите внимание на их влияние на двигатель. Если частота вращения холостого хода и вакуум увеличиваются, продолжайте аналогичные изменения с небольшими приращениями, пока частота вращения холостого хода или вакуум не ухудшатся. Если первоначальное изменение приводит к потере оборотов или вакуума, вернитесь к исходному уровню, а затем поверните винты смеси холостого хода в обратном направлении или против часовой стрелки.

При каждом небольшом изменении подождите некоторое время, чтобы двигатель стабилизировался. Вот где действительно могут помочь вакуумметр и тахометр. Внесите изменения, стабилизирующие стрелку вакуумметра. Если холостой ход увеличивается, уменьшите его, закрыв регулятор холостого хода. Измеритель соотношения воздух / топливо также может помочь, но не попадайтесь в ловушку стрельбы по заданному числу. Установите смесь холостого хода для наилучшего качества холостого хода с наименьшим соотношением воздух / топливо. Если двигатель будет работать на холостом ходу с соотношением воздух / топливо 14: 1, это действительно хорошо.Большинство двигателей должны быть богаче — обычно около 13,5: 1. Существует точка перехода между богатой и обедненной смесью, где сгорание является идеальным. Это почти обедненная смесь, пока холостой ход остается стабильным.

Автомобили с автоматической коробкой передач могут нуждаться в немного более богатой настройке смеси холостого хода, чтобы позволить двигателю плавно работать на холостом ходу на передаче. Для плотных преобразователей нам пришлось добавить полубогатую смесь, чтобы двигатель работал на передаче. Во многом это определяется герметичностью преобразователя.

Посмотреть все 20 фотографий Точная настройка смеси на холостом ходу с комбинацией вакуумметра и чувствительного тахометра может дать отличные результаты — и самое главное, эти усилия по настройке ничего не стоят.

2. Регулировка рычажного механизма ускорительного насоса
Если на холостом ходу в вашем двигателе возникает неприятная спотыкание, которое вы, кажется, не можете исправить, проверьте сцепление ускорительного насоса. Слегка откройте рычаг дроссельной заслонки и посмотрите, как работает ускорительный насос в первичной трубке Вентури. В момент движения рычага дроссельной заслонки топливо должно выйти из форсунки.Если это не так, сначала обратите внимание на провисание или зазор между рычажным рычагом вертикального ускорительного насоса и рычагом, который перемещает реальную диафрагму ускорительного насоса.

Здесь есть некоторая путаница, поскольку в старых рассказах о настройке упоминается, что здесь требуется разрешение, но только с рычажным механизмом при полностью открытом дросселе (WOT). На холостом ходу между рычажным механизмом и реальной мембраной должен быть нулевой зазор или даже небольшая предварительная нагрузка. Если есть зазор, просто отрегулируйте рычажный механизм насоса с помощью пары гаечных ключей 3/8 дюйма.После того, как это будет правильно отрегулировано, также возможно, что размер сопла ускорительного насоса может быть уменьшен. Слишком много топлива из-за чрезмерного подхода к настройке может быть столь же вредным для хорошего отклика дроссельной заслонки и слишком маленького размера форсунки, хотя симптомы управляемости будут другими.

Посмотреть все 20 фотографий Отрегулируйте тягу на ускорительном насосе так, чтобы в момент поворота дроссельной заслонки форсунка акселератора выдавала топливо. В противном случае связь установлена ​​неправильно. На рычаге тяги к рычагу ускорительного насоса должен быть нулевой зазор или небольшая предварительная нагрузка.Посмотреть все 20 фотографийМы видели, как стандартная диафрагма ускорительного насоса становится хрупкой с возрастом. Holley продает зеленую резиновую диафрагму Viton, предназначенную для углеводов, содержащих спирт, но отлично работает с 10-процентным этанолом в сегодняшнем насосном газе.

3. Преобразуйте этот 4160 в 4150
Итак, вы купили более новую вакуумную вторичную заслонку 750 Holley 0-3310 по отличной цене, но позже вы понимаете, что это модель 4160 со вторичной дозирующей пластиной. Это по-прежнему отличные карбюраторы, но вы бы предпочли иметь более гоночный вид Holley в стиле 4150 с дополнительными дозирующими блоками.Не беспокойтесь — для этого есть комплект для переоборудования.

Holley делает несколько наборов — в основном для карбюраторов 0-3310 750 куб. Футов в минуту или 0-1850 600 куб. Футов в минуту. В комплект для переоборудования добавляется задний дозирующий блок вместе с необходимой другой прокладкой дозирующего блока. В комплект также входят форсунки, подходящие для сохранения форсунки. Например, карбюратор 0-3310-5 4160 750 поставляется со вторичной дозирующей пластиной PN 134-21, которая эквивалентна жиклеру 75, входящему в комплект.

Топливные баки с двойным впуском не входят в комплект, но вы можете добавить их одновременно.Это может стать немного дороже, и может быть дешевле просто купить более старый Holley, чтобы получить запчасти. Конечно, вы также можете просто преобразовать карбюратор в стиль 4150 с дозирующим блоком и сохранить стандартную конфигурацию с одним впуском.

Посмотреть все 20 фотографий Комплект для переоборудования (на переднем плане) заменяет дозирующую пластину, как на карбюраторе типа 4160 слева, и заменяет ее дозирующим блоком, как карбюратор типа 4150 справа. Если вы делаете заметки, вторичный дозирующий блок является основным отличием карбюраторов 4160 от 4150.

4. Путешествие вниз по слоту
Вот где небольшие знания могут сделать вас мастером настройки карбюратора. Постоянной проблемой уличных двигателей с большими распределительными валами и большим перекрытием является низкий вакуум холостого хода. При минимальном вакууме эти двигатели требуют увеличенного открытия дроссельной заслонки, чтобы работать на холостом ходу с приемлемой скоростью. К сожалению, когда регулировка холостого хода на бордюре открывается после установки запаса, дроссельные заслонки открывают прорези передачи. Эти прорези предназначены для отвода дополнительного топлива из контура холостого хода карбюратора, который управляется ограничителем подачи холостого хода.В прорезь для переноса добавляется топливо, чтобы компенсировать увеличенное открытие дроссельной заслонки до того, как сработает основная система дозирования. Это предотвращает спотыкание при небольшом ускорении.

Когда дроссельные заслонки открываются достаточно далеко на холостом ходу, чтобы открыть щели передачи, это добавляет холостого топлива, которое не регулируется винтами смеси холостого хода. Это увеличивает расход топлива, что делает соотношение воздух / топливо на холостом ходу чрезвычайно богатым. Тем не менее, когда добавляется дополнительный дроссель для небольшого ускорения, двигатель спотыкается.

Традиционное решение (которое работает очень хорошо) состоит в том, чтобы закрыть бордюр на холостом ходу до того места, где он просто касается щели передачи, а затем просверлить небольшое начальное отверстие; обычно 3/32 дюйма (0.093 дюйма) в каждой основной дроссельной заслонке. Если частота вращения холостого хода все еще слишком низкая, можно просверлить отверстия большего размера или еще два во вторичных лопастях дроссельной заслонки. Также можно немного увеличить вторичный упор дроссельной заслонки, чтобы немного увеличить поток воздуха, но, опять же, достаточно, чтобы избежать открытия в слот вторичного переноса. Идеальное размещение закрытых первичного и второго дросселей должно быть таким, чтобы лопасти открывали от 0,030 до 0,040 дюйма прорези для переноса.

Единственная проблема с просверливанием этих отверстий в лопатках дроссельной заслонки заключается в том, что это становится полупостоянной модификацией.Если карбюратор будет впоследствии использоваться на двигателе с более мягким расположением кулачков, вероятно, не удастся вернуть достаточно низкие обороты холостого хода на обочине из-за постоянных отверстий. Это можно отремонтировать, но для этого потребуются новые дроссельные заслонки.

Когда Холли модернизировал линейку карбюраторов Ultra XP, они добавили регулируемую функцию перепуска воздуха, расположенную под шпилькой воздухоочистителя. С этим карбюратором регулировку холостого хода следует производить с помощью регулировки байпаса, а не с помощью винта скорости дроссельной заслонки на рычаге.

См. Все 20 фотографий При правильно отрегулированной настройке холостого хода на бордюре кончик дроссельной заслонки должен просто открывать конец прорези передачи (как показано здесь). См. Все 20 фотографий На ней показан режим холостого хода бордюра с большой открытой частью передачи слот — это плохо и приведет не только к чрезмерно богатой смеси на холостом ходу, но и к спотыканию на холостом ходу. См. все 20 фото. Обычное решение для карбюраторных двигателей с большим кулачком — просверливание отверстий в первичных, а иногда и во вторичных лопастях дроссельной заслонки рядом с прорезь для переноса с достаточным размером, чтобы можно было закрыть регулятор холостого хода бордюра обратно в идеальное положение.Посмотреть все 20 фотоЭто регулировка холостого хода для большинства карбюраторов Holley. Для доступа карбюратор необходимо перевернуть. Внесите здесь очень небольшие изменения, так как заводские настройки очень близки к идеальным. См. Все 20 фотографий В этом Holley Ultra XP и некоторых более старых моделях HP используется байпасный контур холостого хода с регулировочным винтом, расположенным под монтажной втулкой шпильки воздухоочистителя. Вы можете идентифицировать эти карбюраторы по четырем вертикальным отверстиям рядом со шпилькой воздухоочистителя, которые позволяют воздуху (контролируемому регулировочным винтом) обходить воздух мимо лопастей дроссельной заслонки.

5. Уловки вторичного вакуума
Если вы когда-либо пытались заменить вторичную пружину вакуума в модуле диафрагмы Холли, вы знаете, что это требует сноровки и терпения. Шон Мерфи показал нам, как это сделать, не порвав хрупкую резину. Поместите резиновую диафрагму в нижний корпус, а затем установите основание на тиски так, чтобы стальной вал проходил через губки. Правильно расположите резиновую диафрагму на основании. Убедитесь, что отверстие, закрывающее щель для переноса диафрагмы, не закрыто.Слегка зажмите стальной вал диафрагмы в тисках.

Теперь нанесите немного WD-40 или другой смазки на резьбу четырех винтов. Поместите вторичную пружину вакуума в выступ на нижней стороне крышки. Для большинства уличных работ Мерфи любит использовать пурпурную пружину. Удерживая диафрагму в тисках, слегка сожмите пружину над диафрагмой и совместите отверстия между основанием и крышкой. Заворачивайте каждый винт вручную, так как крышка удерживается на месте на диафрагме. Будьте осторожны, чтобы не зацепить резину резьбой винтов.

Мерфи также предпочитает отказаться от стандартного стального шарика, который Холли использует для уменьшения скорости открытия. Вместо этого он вбивает свинцовый шар и пробуривает его до 0,040 дюйма, чтобы действовать как ограничитель, чтобы вторичная обмотка открывалась достаточно медленно, чтобы предотвратить заболачивание или колебания.

Посмотреть все 20 фотографий Вот трюк, чтобы собрать этот хитрый баллон с вакуумной диафрагмой. Поместите основание поверх тисков и продвиньте диафрагму через нижнюю половину, пока она не встанет на одном уровне. Зажмите вал в тисках, а затем осторожно опустите крышку на место.Слегка заворачивайте винты, чтобы избежать скручивания диафрагмы, что могло бы повредить резину. Смотрите все 20 фотографий. Поместите основание поверх тисков и продвиньте диафрагму через нижнюю половину, пока она не встанет на одном уровне. Зажмите вал в тисках, а затем осторожно опустите крышку на место. Слегка заворачивайте винты, чтобы избежать скручивания диафрагмы, что может привести к разрыву резины.

6. Преобразование TPS
Все более популярной заменой является использование автоматических повышающих передач 4L60E или 4L80E с электронным управлением в старых маслкарах.Одним из требований для этого преобразования является то, что для правильной работы требуется сигнал датчика положения дроссельной заслонки (TPS). Все системы EFI включают датчик TPS, поэтому вашему карбюраторному двигателю потребуется этот датчик. К счастью, несколько компаний предлагают простую замену, которая будет работать с любым карбюратором 4160 или 4150 Holley, оснащенным электрической дроссельной заслонкой.

Комплект Холли прост в установке с использованием стандартного датчика TPS, адаптированного для отслеживания движения первичной тяги дроссельной заслонки, но для этого комплекта требуется карбюратор с электрической дроссельной заслонкой.Если у вас есть Холли без дросселя, вам все равно повезло. Innovate Motorsports и HGM Electronics создают хорошие комплекты для переоборудования, которые подходят для Holley. HGM — компания, которая делает очень хороший контроллер CompuShift для овердрайвов с электронным управлением. Фактически, HGM AccuLink разработан для работы с карбюраторами Holley, Q-jet и Edelbrock.

Этот TPS также может использоваться для регистрации данных для гонщиков автокросса, которые хотят следить за положением дроссельной заслонки на трассе во время трассы.Но большинству пользователей понадобится один из этих комплектов только для простоты установки положения дроссельной заслонки для электронного овердрайва.

Посмотреть все 20 фотографий Это преобразование TPS Холли, прикрученное к 4160 Holley с помощью электрического дросселя. Holley также имеет набор для Gen 3 Dominator углеводов, что является очень компактным и крепятся болтами непосредственно к основанию plate.See всем 20 AccuLink photosHGM является конверсионным комплектом очень гладким нержавеющей стали, которая добавляет GM-стиль TPS датчика всех популярного Holley, Q- Джет и углеводы Эдельброка.

7.Не деформируйтесь
По словам Мерфи, обычная проблема Холли с управляемостью или проблемами — это чрезмерная затяжка винтов барабана. Это деформирует основной корпус карбюратора, особенно в верхней части основного корпуса, где основные усилители подаются от дозирующих блоков к основному корпусу. Хотя прокладки толстые, это все же вызывает проблемы с уплотнением, которые могут привести к нестабильной работе. Лучшее решение — иметь магазин, подобный SMI, фрезеровать тело. Мерфи изготовил собственное приспособление для удержания основного корпуса, поэтому он может фрезеровать не только первичную и вторичную поверхности дозирующего блока, но и поверхность дроссельной заслонки.

У Мерфи есть еще одна подсказка. Холли не обрабатывает эту поверхность на всех карбюраторах, поэтому, когда вы разбираете карбюратор, ищите выступ в верхней части монтажной поверхности первичного или вторичного дозирующего блока. Если в этой области есть ступенька, значит, поверхность обработана. Если ступеньки нет — ее нет, и это хороший кандидат для этой процедуры.

Посмотреть все 20 фотографий Мерфи использует все эти карбюраторные корпуса, чтобы убедиться, что они плоские. Чтобы предотвратить коробление, осторожно затягивайте винты чаши. Спецификация составляет от 120 до 144 дюймов фунтов.Посмотреть все 20 фотографий На этой фотографии обратите внимание на то, что у Holley на переднем плане нет выступа по сравнению с основным корпусом в дальнем правом углу с небольшим выступом чуть выше монтажной поверхности основного дозирующего блока (стрелка). Выступ означает, что монтажная поверхность дозирующего блока обработана.

8. Преимущества бустера
Для тех, кто знает карбюраторы Holley, если у вас есть выбор, какой карбюратор купить, рекомендуется всегда выбирать карбюратор с пониженным, а не прямым усилителем.Сниженные усилители используются во всех карбюраторах Holley 4150, в то время как стандартные карбюраторы оснащены прямыми усилителями. Бустеры версии с пониженной опорой, как правило, немного более отзывчивы на частичном открытии дроссельной заслонки и, следовательно, немного лучше, чем их прямые собратья-бустеры.

Но не отчаивайтесь, если у вас есть Holley с прямыми усилителями. Мерфи может легко преобразовать их в более выгодный стиль. Однако это не то, что можно сделать на домашнем верстаке, поскольку для этого требуется специальный инструмент для установки ускорителя.Мерфи построил собственное приспособление, которое точно позиционирует бустер в трубке Вентури.

Посмотреть все 20 фотоЭто пониженные бустеры, которые использовались на Performance Holleys на протяжении десятилетий. Ракета-носитель на заднем плане — оригинальная нога раннего Холли. Мерфи предпочитает бустеры более поздних моделей с более мягким радиусом на изгибе, что улучшает поток, а его внутренний диаметр немного больше — 0,160 дюйма по сравнению со стандартным — 0,140 дюйма. См. Все 20 фото Это специальный инструмент для установки бустера Мерфи, который точно устанавливает бустер и расширяет вход во фланец основного корпуса.

9.In Living Color
Некоторые уловки Холли не обязательно связаны с производительностью. В романе с карбюраторами Холли многое связано с олдскульным стилем, который включает в себя внешний вид хромата цинка в ретро-стиле. Но со временем карбюраторы теряют красивый блестящий вид, в конечном итоге тускнеют и выглядят немного изможденными. Но хорошая новость в том, что первоначальный вид легко восстановить. Хотя это можно сделать самостоятельно, это требует покупки химикатов и знания техники.Это, вероятно, того стоит, если вы собираетесь заниматься бизнесом, но в противном случае проще просто отправить ваш карбюратор в SMI и попросить его быстро и легко перекрасить вашу кабину. Конечно, это также идеальное время для, возможно, одного или двух обновлений, чтобы карбюратор работал так хорошо, как сейчас.

Просмотреть все 20 фотографийНаша фабрика Холли 60-х выглядела изможденной. Мерфи вернул его к жизни, перестроив и погрузив в процесс кислотного травления, благодаря чему он стал выглядеть как новый. Обратите внимание, что это более старый заводской карбюратор с вентиляционным штуцером на первичном топливном баке.

10. Настройка силового клапана
Для настройки силового клапана Holley на первичной стороне требуется больше, чем просто выбор момента открытия клапана. Допустим, у вас есть двойной насос Holley 0-4779 750 пробы. Предположим, что на вашем двигателе кто-то (не вы, конечно) испортил карбюратор, и теперь у него 75 первичных жиклеров и 85 силовых клапанов (71 жиклер — запасной). Это означает, что силовой клапан открывается при вакууме 8,5 дюймов. На всех Holleys есть два ограничителя канала силового клапана (PVCR), которые определяют количество топлива, подаваемого в ускорители сверх количества топлива, измеряемого форсунками, при открытии силового клапана.Обычно эти ограничители представляют собой постоянно просверленные проходы в дозирующем блоке. Новые карбюраторы HP и Ultra XP поставляются с ввинчиваемыми ограничителями.

Есть несколько уловок, которые можно попробовать улучшить при частичном открытии дроссельной заслонки. Первый — это понизить точку открытия силового клапана до 65 (что соответствует запасу при 6-1 / 2 дюйма ртутного столба), что позволит открыть силовой клапан позже, когда вакуум в двигателе будет ниже, с большей нагрузкой. Если вы думаете, что при небольшом открытии дроссельной заслонки струя может быть немного обильной, вы можете попробовать запустить более бедные основные струи.Уменьшение количества первичных форсунок приведет к обеднению струи WOT, поэтому вам потребуется компенсация. Один из способов сделать это — увеличить размер ограничителей канала силового клапана. Итак, предположим, мы хотим уменьшить нашу первичную струю с 75 до 70, а размер PVCR в настоящее время составляет 0,060 дюйма.

Нам нужно определить площади жиклеров и ограничителей силового клапана. Мы избавим вас от мучений, связанных с математикой. Уменьшение количества основных форсунок с 75 до 70 равно уменьшению проходного сечения на 13 процентов.Это означает, что мы должны увеличить PVCR на ту же площадь, которая оказалась очень близкой к 0,062-дюймовому ограничителю. При WOT, когда силовой клапан открывается, общий расход топлива будет почти идентичным, но с этой комбинацией соотношение воздух / топливо с частичным дросселем (до открытия силового клапана) будет меньше на четыре размера жиклеров. Конечно, если двигателю нужна противоположная комбинация, вы можете легко изменить систему PVCR, чтобы настроиться в этом направлении. Лучше всего начать со стандартного жиклера и комбинации PVCR, прежде чем начинать настройку, но это способ настроить карбюрацию для того, что действительно нужно вашему двигателю.

Посмотреть все 20 фотоНабор калиброванных тисков действительно помогает выбирать размеры ограничителя. Эти комплекты недороги и невероятно полезны при настройке PVCR. В этом блоке дозирования заготовок диаметр PVCR составляет 0,051 дюйма. Некоторые блоки поставляются с ввинчиваемым PVCR — в этом блоке просто используется просверленный проход.

Показать всеПоказать все 20 фото

Вот правильная процедура для настройки оптимальной смеси и скорости холостого хода

Это простые вещи, о которых чаще всего забывают.Никто много не говорит о том, как установить смесь на холостом ходу на карбюраторном двигателе, потому что — честно говоря, это просто не очень привлекательно. Хотя это может показаться незначительной деталью на пути к достижению максимальной мощности, правда в том, что типичный уличный двигатель будет проводить больше времени работы при закрытой дроссельной заслонке, чем при любой другой частоте вращения двигателя. Поэтому важно правильно отрегулировать этот параметр. Выгоды более чем перевешивают усилия, необходимые для правильного выполнения этой задачи.

Мы подойдем к этой истории, используя типичный четырехцилиндровый вакуумный вторичный карбюратор Holley 750 кубических футов в минуту с двумя винтами смеси холостого хода.Если ваш карбюратор Holley оснащен четырьмя винтами холостого хода, процедура будет точно такой же, за исключением того, что дополнительные два винта получат такое же внимание.

Это карбюратор Holley 750 кубических футов в минуту, который мы будем использовать для настройки качества холостого хода на малоблочном Chevy на испытательном стенде. Это вакуумный вторичный карбюратор типа 4150 с двумя винтами холостого хода.

Чтобы начать этот процесс, предположим, что рассматриваемый двигатель находится в хорошем физическом состоянии, без мертвых цилиндров, пропусков зажигания, утечек вакуума или других неисправностей, которые могут повлиять на качество холостого хода.Это также предполагает разумное начальное значение времени не менее 8 градусов до верхней мертвой точки (BTDC). Двигатели даже с распредвалами с умеренными рабочими характеристиками часто выигрывают от начального значения времени от 10 до 12 градусов до ВМТ.

Мы также будем предполагать, что двигатель достиг полной рабочей температуры, а воздушная заслонка полностью открыта. Это единственный способ добиться правильной настройки смеси на холостом ходу. Не пытайтесь установить смесь холостого хода, если воздушная заслонка задействована частично. Убедитесь, что винт холостого хода на воздушной заслонке не касается кулачка быстрого холостого хода на воздушной заслонке.К вакуумному коллектору также необходимо подключить вакуумметр.

Перед тем, как двигаться дальше, неплохо также изучить основы измерения качества холостого хода. Все двигатели внутреннего сгорания работают с определенным вакуумом в коллекторе холостого хода. Это создается в результате того, что цилиндры работают против закрытого дросселя. Вакуум в двигателе можно измерить несколькими разными способами, но наиболее распространенным является разрежение (отрицательное давление), выражаемое в дюймах ртутного столба («Hg»).Манометры вакуума / давления двигателя обычно отображаются в формате «Hg» или в сантиметрах ртутного столба (cmHg).

Промышленные двигатели и двигатели с умеренными рабочими характеристиками, как правило, будут работать на холостом ходу в диапазоне от 12 до 18 дюймов ртутного столба, и стрелка манометра, как правило, будет стабильной и не будет дергаться. Очень неустойчивые показания вакуума на холостом ходу часто указывают на проблему, такую ​​как протекающий впускной клапан или отказавший выпускной патрубок, когда давление цилиндра нагнетается в коллектор, вызывая неустойчивое движение иглы. Это основная причина, по которой важно убедиться, что двигатель механически исправен, прежде чем пытаться окончательно отрегулировать смесь холостого хода.

Перед запуском двигателя с помощью небольшой отвертки проверьте положение каждого винта смеси холостого хода. Медленно поверните каждый винт смеси холостого хода по часовой стрелке (дюймы) и подсчитайте количество оборотов, пока он не встанет на место. Как правило, это от 1 до 2 оборотов от полного положения. Устанавливая эти винты, делайте это осторожно, чтобы не повредить посадочные места в дозирующем блоке. Сделайте это для обоих (или всех четырех) винтов смеси холостого хода и установите их в одинаковое положение. Важно, чтобы все винты смеси холостого хода были отрегулированы одинаково, чтобы выходной сигнал контура холостого хода карбюратора был сбалансирован на обоих выходах смеси холостого хода.От 1 до 1 1/2 — типичное место для начала.

Когда двигатель работает на холостом ходу в режиме «Парковка» с включенным аварийным тормозом, первым делом необходимо установить желаемые обороты холостого хода. Выберем для этого приложения 850 об / мин. Бордюрный холостой ход устанавливается с помощью регулировочного винта холостого хода на первичном рычаге дроссельной заслонки на стороне водителя карбюратора.

Начните с регулировки винта смеси холостого хода со стороны водителя (по часовой стрелке) примерно на 1/8 оборота, следя за показаниями вакуумметра.Если разрежение двигателя и / или частота вращения коленчатого вала двигателя увеличиваются, отрегулируйте винт смеси холостого хода на стороне пассажира на такое же значение и проверьте показания разрежения. Повторите этот процесс и оцените результат. Если после регулировки первого винта холостого хода вакуум в двигателе падает, вернитесь к базовой настройке и поверните винт смеси наружу примерно на 1/8 оборота.

Эта первая последовательность регулировки заключается в установке винтов смеси холостого хода с обеих сторон карбюратора для достижения максимально возможного значения вакуума холостого хода.Если после первоначальной регулировки частота вращения холостого хода превышает желаемую, поверните винт частоты вращения холостого хода против часовой стрелки, чтобы вернуть скорость к исходной частоте вращения двигателя. Это, вероятно, снизит показания вакуума в режиме холостого хода, что является нормальным явлением.

Если первоначальная регулировка винтов смеси холостого хода привела к более высокому показанию вакуума, сделайте еще одно небольшое движение винта смеси холостого хода не более чем на 1/8 оборота. Проделайте это с обеих сторон карбюратора и оцените результат.Если вакуум падает, вернитесь к максимальному значению и посмотрите, увеличиваются ли показания вакуума. Это означает, что вы близки к окончательной настройке. Продолжайте вносить очень небольшие изменения в винты смеси холостого хода с обеих сторон.

Винт холостого хода (стрелка 1) находится на первичном рычаге. Винты регулировки дозатора холостого хода (стрелка 2) расположены на основном дозирующем блоке на большинстве карбюраторов Holley. Типичное начальное положение для этих винтов смеси холостого хода составляет от 1 до 1 ½ оборота от полной посадки.

Мы обнаружили, что незаметная корректировка с очень маленькими шагами к окончательной корректировке полезна. Эти регулировки не будут превышать буквально ширину прорези регулировочного винта. Это очень небольшие изменения, но они влияют на качество холостого хода.

Перемещение назад и вперед, регулируя оба винта смеси холостого хода одинаково для каждого изменения, в конечном итоге создаст самый высокий уровень вакуума холостого хода. Это должно быть достигнуто с помощью винтов смеси холостого хода, настроенных с акцентом на настройки обедненной смеси.Если выкручивание винтов смеси холостого хода (более богатое) не улучшает разрежение холостого хода или частоту вращения двигателя, то предпочтительным выбором всегда является установка более бедной смеси.

На этом этапе попросите друга сесть за руль и переведите трансмиссию в режим Drive, твердо поставив ногу на тормоза. Следите за показаниями манометра и убедитесь, что холостой ход стабильный. Установка двигателя на передачу приведет к несколько более низкому показанию вакуумметра. Это нормально, потому что на двигатель была приложена нагрузка.

Установите трансмиссию обратно в положение «Парковка» и дайте стабилизироваться холостым оборотам.Теперь двигатель должен работать на холостом ходу с желаемой частотой вращения холостого хода с максимальным разрежением в коллекторе. Обычно на этом большинство рекомендаций по регулировке заканчиваются. Но для идеальной настройки смеси холостого хода полезна немного более бедная смесь холостого хода — примерно равная ширине паза винта смеси холостого хода.

Это делает смесь холостого хода немного обедненной, что снижает количество излишков углеводородов (несгоревшего бензина) в выхлопе. Это немного настроит ваш двигатель на холостой ход. Теперь необходимо перепроверить качество холостого хода двигателя на передаче.Если холостой ход неприемлем, верните винты смеси холостого хода на максимальное значение вакуума, но в большинстве случаев эта настройка небольшой обедненной смеси по-прежнему будет поддерживать качественные характеристики холостого хода.

Некоторые двигатели с высокими рабочими характеристиками, особенно с вакуумом на холостом ходу 10 “рт. Это особенно актуально, если двигатель соединен с несколько герметичным гидротрансформатором. Более богатая смесь холостого хода может потребоваться для того, чтобы двигатель работал на холостом ходу против герметичного преобразователя.Конечно, это не идеальная ситуация. Идеальное решение — соединить этот двигатель с более слабым гидротрансформатором, чтобы снизить нагрузку.

Еще одна возможная ситуация на обедненном холостом ходу — это небольшие колебания при выключении на холостом ходу. В некоторых случаях это не может быть исправлено с помощью увеличенного числа оборотов ускорительного насоса. Одно из решений могло бы состоять в том, чтобы попробовать немного более богатую смесь холостого хода. Это прискорбная, но довольно распространенная ситуация, когда у уличных двигателей с долговечными распределительными валами со значительным перекрытием возникают колебания на холостом ходу, и часто единственный способ исправить это — использовать более богатую смесь холостого хода.

Стоит еще раз отметить, что идеальная настройка смеси холостого хода может быть достигнута путем медленной и сознательной работы в поисках максимального значения вакуума в коллекторе с очень небольшими изменениями винтов смеси холостого хода и оценки изменения. Мы выполнили несколько из этих процессов с использованием сложного анализатора выхлопных газов на 5 газов, чтобы получить мгновенные результаты, и добились ощутимо более чистого качества холостого хода с пониженным уровнем углеводородов благодаря очень незначительным изменениям в винтах смеси холостого хода.

Установка правильной смеси холостого хода не даст больше лошадиных сил и может не привести к вашему порогу команду телевизионных новостей, чтобы показать миру, насколько вы компетентны в обращении с отверткой. Что этот процесс будет делать, так это производить качественную настройку смеси холостого хода, которая позволит вашему двигателю работать гладко, чисто и правильно. Вы можете сохранить костюм Супермена для дальнейших технических приключений.

Большинство карбюраторов Street Holley размещают вакуумный порт коллектора в этом месте (стрелка) на монтажном основании карбюратора.Снимите заглушку и прикрепите сюда вакуумметр.

После снятия винта смеси холостого хода коническая часть регулирует объем топлива, попадающего в двигатель. Поворот этого регулировочного винта по часовой стрелке (дюйм) уменьшает количество топлива. При повороте винта против часовой стрелки (наружу) количество топлива, подаваемого в двигатель, увеличивается.

Здесь мы сняли первичный дозирующий блок с карбюратора, чтобы показать цепь холостого хода. Область винта смеси холостого хода (A) забирает топливо из ограничителя подачи холостого хода, расположенного на этом дозирующем блоке у стрелки B.

Многие карбюраторы Holley оснащены так называемой системой управления смесью холостого хода с четырьмя отверстиями или четырьмя отверстиями. Эти карбюраторы используют еще два винта холостого хода на вторичной стороне карбюратора. Процедура регулировки точно такая же, за исключением того, что регулируются все четыре винта смеси холостого хода вместо двух.

На карбюраторах с ручным или электрическим дросселем убедитесь, что дроссельная заслонка находится в полностью выключенном положении. Убедитесь, что винт быстрого холостого хода не касается кулачка быстрого холостого хода, чтобы увеличить скорость холостого хода.

Советы по настройке

СОВЕТЫ ПО НАСТРОЙКЕ КАРБЮРАТОРА

Распечатать или сохранить советы по настройке

Поздравляем с покупкой нового карбюратора AED. Ваш карбюратор AED собран вручную, прошел тестовый запуск и дважды проверил работоспособность прямо из коробки. Обычно требуется регулировка только на холостом ходу, однако это краткое справочное руководство предназначено для объяснения правильного метода настройки вашего нового карбюратора AED. Он будет охватывать все основные настройки, с которыми вы можете столкнуться в пошаговом руководстве, чтобы гарантировать, что и ваш автомобиль, и ваш новый карбюратор AED будут работать с максимальной отдачей.

СПРАВОЧНАЯ СХЕМА НАИМЕНОВАНИЙ И РАСПОЛОЖЕНИЯ ДЕТАЛЕЙ

Первичная настройка карбюратора

• Обязательно используйте новую прокладку карбюратора к коллектору
• Убедитесь, что все линии подачи топлива надежны и не имеют утечек
• Убедитесь, что вы используете свежее топливо без мусора.
• Давление топлива должно быть установлено от 6 до 7 фунтов на кв. Дюйм. Макс (газовые модели)

Запустите двигатель и проверьте регулировку уровня поплавка — Уровень должен составлять ½ — ¾ высоты в смотровом окошке.Уровень может быть отрегулирован с помощью гайки и lockscrew на вершине каждой чаши.

Если вы хотите, чтобы поднять уровень , осторожно ослабьте гайку примерно на ½ оборота и снова затяните стопорный винт. Еще раз проверьте уровень и повторите при необходимости. Если вы хотите, чтобы опустил уровень, вам нужно будет немного ослабить гайку, чтобы ослабить стопорный винт, затем затяните гайку на ½ оборота и снова затяните стопорный винт и повторите, если необходимо. Убедитесь, что вы удерживаете стопорный винт неподвижно, когда затягиваете гайку, чтобы высота поплавка изменилась соответствующим образом.

Проверить обороты холостого хода двигателя. Если вы хотите поднять холостые обороты, просто затяните основной винт холостого хода. Чтобы снизить холостой ход, ослабьте винт холостого хода.

Винты смеси холостого хода будут следующей проверкой. Эти 4 винта регулируют количество топлива, подаваемого в двигатель на холостом ходу. Самый простой способ запомнить, как они работают, — представить их как водопроводный кран на стене вашего дома. Чем больше вы ослабите ручку, тем быстрее будет выходить вода.С другой стороны, чем сильнее затягивается ручка, тем отключается вода. Эти смесительные шнеки работают точно так же. Самое главное — быть уверенным, что какие бы изменения вы ни вносили в угол карбюратора 1 , остальные 3 должны будут последовать их примеру. Это обеспечит равномерное распределение и поможет устранить проблемы с управляемостью.

• К richen холостой ход, ослабьте все 4 винта одинаково примерно на ¼ — ½ оборота каждый.Еще раз проверьте качество холостого хода и повторите при необходимости.
• Если вначале холостой ход слишком богат, вам нужно будет наклонить холостой ход, затянув 4 винта одинаково примерно на ¼ — ½ оборота каждый. Еще раз проверьте качество холостого хода и повторите при необходимости.
• БУДЬТЕ ОСТОРОЖНЫ, ЧТОБЫ НЕ ЗАТЯНИТЬ ВИНТЫ СМЕСИ ХОЛОСТОГО ХОДА, ЭТО МОЖЕТ ПОВРЕДИТЬ НАКОНЕЧНИК ИГЛЫ.
• Совершенно нормально, что обороты холостого хода меняются при изменении регулировки винта смеси холостого хода. Если частота вращения холостого хода сильно отличается от желаемой частоты вращения холостого хода при регулировке, отрегулируйте винт холостого хода, как необходимо, после установки всех 4 винтов одинаково.

Форсунки ускорительного насоса или «сквиртеры» имеют размер в соответствии с размером карбюратора. Различные комбинации впуска и головки блока цилиндров могут потребовать большего или меньшего количества выстрела насоса. Если кажется, что двигатель спотыкается на холостом ходу, изменение размера самого сквиртера может решить эту проблему. Первое, что нужно сделать, это определить, спотыкается ли это худой или богатый .

• Если кажется, что двигатель делает глубокий вдох, а затем быстро разгоняется (почти как зажигание отключается на долю секунды), обычно это бедная смесь .Проверьте размер сквиртера на первичной стороне и установите следующий по величине размер. Если кажется, что это помогает, но не устраняет полностью, попробуйте увеличить размер вторичного сквиртера.
• Если кажется, что двигатель «трясется» или ему лень разгоняться, а затем очищается по мере увеличения оборотов, это обычно богатый спотыкание. Проверьте размер сквиртера на первичной стороне и установите следующий наименьший размер. Если кажется, что это помогает, но не устраняет полностью, попробуйте уменьшить размер вторичного сквиртера.

Если эти первые несколько начальных настроек не помогли решить какие-либо проблемы, которые могут у вас возникнуть, позвоните или напишите нам по электронной почте здесь, в магазине, и один из наших специалистов будет рад помочь вам с любыми дальнейшими настройками. Еще раз благодарим вас за покупку нашей продукции, и мы будем рады помочь вам сделать ваш проект как можно лучше!

ДЛЯ ДОПОЛНИТЕЛЬНОЙ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ С ПРОДУКТАМИ AED
Джефф: (804) 271-9107 доб 17
Этот адрес электронной почты защищен от спам-ботов.У вас должен быть включен JavaScript для просмотра.

Серия

Carb Science — Настройка ускорительного насоса для карбюраторов Holley

Ранний июльский вечер, и вы в магазине с приятелем, работающим над вашей машиной. Все двери и окна открываются, когда вы слышите звук далекого маленького блока, проигрывающего битву на ускорение. Двигатель спотыкается, кашляет, а затем разгоняется. Вы оба смотрите друг на друга и понимающе киваете …

Мы все были там.Классическое спотыкание на холостом ходу вызывает колебания двигателя или, что еще хуже, чихание в воздухоочиститель. Это неловко, особенно если рядом находятся ваши друзья, вроде фола на вечеринке, который никто не хочет устраивать. Вы сами по себе делаете социальные ошибки, но мы можем помочь с решением этих проблем с ускорительной помпой.

Эта история будет посвящена тому, как избежать этих проблем с чиханием карбюратора Холли. Что делает это еще проще, так это то, что Холли предлагает фалангу деталей, чтобы помочь в процессе настройки. Мы рассмотрим базовую настройку, чтобы вы могли хотя бы начать с чего-то близкого к тому, что нужно вашему карбюратору, а затем приступить к более обширным упражнениям по настройке.Раздави эти пальцы, вертящие гаечный ключ, и приступим.

Рекомендации в этой статье применимы как к вакуумным вторичным карбюраторам (слева), так и к механическим вторичным карбюраторам, в которых используются цепи ускорительного насоса как на первичной, так и на вторичной стороне.

Детектив карбюратора

Предположим, у нас есть средний малоблочный Chevy 350ci мощностью около 450 лошадиных сил со старым вакуумным вторичным карбюратором Holley 750, мягким кулачком, двухплоскостным впуском и коллектором.Двигатель работает на холостом ходу при 13 дюймах вакуума, нет утечек вакуума, и двигатель оснащен отличной системой зажигания с 14 градусами начальной синхронизации и хорошей кривой опережения.

При всем при этом двигатель спотыкается только на холостом ходу. Наши первые усилия по настройке должны заключаться в том, чтобы убедиться, что и первичный, и вторичный уровни поплавка установлены правильно, а сопло ускорительного насоса близко к размеру запаса. В данном случае это будет сопло диаметром 31 дюйм (0,031 дюйма).

Этот вид снизу показывает всю систему ускорительного насоса, включая рычаг дроссельной заслонки (1), кулачок ускорительного насоса (2), рычажный механизм насоса (3) и крышку ускорительного насоса (4).

Постановка правильного диагноза немного похожа на детективную работу по поиску улик. Старые Холли, которые существуют уже долгое время, как правило, страдают от злоупотреблений со стороны «тюнеров», которые любят возиться с карбюратором, не осознавая последствий. Преобладающей проблемой Holleys является чрезмерный зазор между рычажным механизмом ускорительного насоса и рычагом, выходящим из крышки ускорительного насоса.

Быстрый тест для определения этого заключается в том, чтобы снять воздушный фильтр и медленно переместить рычаг дроссельной заслонки, наблюдая за рычагом ускорительного насоса.В тот момент, когда рычаг дроссельной заслонки перемещается, рычаг ускорительного насоса к крышке также должен двигаться.

Обычно рычаг дроссельной заслонки перемещается на 10–15 градусов до того, как рычаг ускорительного насоса начинает двигаться. Это ваша главная подсказка. Более того, исправить это быстро и легко. Это означает, что по какой-то причине кто-то затянул регулировку рычажного механизма. Правильная регулировка состоит в том, чтобы установить подпружиненный рычажный механизм таким образом, чтобы между рычагом и рычажным механизмом дроссельной заслонки был минимальный зазор на холостом ходу.

Здесь могут быть решены многие простые проблемы с управляемостью и частичной нерешительностью. Отрегулируйте рычажный механизм таким образом, чтобы при перемещении рычага дроссельной заслонки он также передавал движение цепи ускорительного насоса. Это должно потребовать лишь незначительного изменения длины, и его следует проверять каждый раз при снятии топливного бака. Аналогичным образом следует отрегулировать ускорительный насос вторичной стороны.

Одна из причин, по которой требуется регулировка, заключается в том, что выравнивание рычага насоса может измениться, когда поплавок снимается для настройки или изменяется кулачок ускорительного насоса.Каждый раз, когда поплавок снимается и заменяется, необходимо проверять настройку ускорительного насоса.

Когда рычажный механизм установлен точно, цепь начнет впрыскивать топливо из ускорительного насоса очень скоро после открытия дроссельной заслонки даже на небольшое количество. Допускается небольшой зазор на холостом ходу между рычагом и регулятором.

Одна из причин использования высокой пружины и регулировочного болта — предотвратить повреждение рычажного механизма, если что-то будет препятствовать или мешать этой гидравлической системе перекачивать топливо.В этом случае длинная пружина сжимается, позволяя дроссельной заслонке двигаться, но не сгибая рычажный механизм.

Пара форсунок ускорителя разных размеров, а также комплект кулачков насоса, вероятно, удовлетворит большинство требований по настройке. В наборе кулачков ускорительного насоса Holley девять различных кулачков, и их можно быстро заменить для тестирования.

Далее в контрольном списке устранения неполадок

Допустим, мы правильно отрегулировали сцепление и легкое ускорение улучшилось, но когда дроссельная заслонка нажата, колебания все еще существуют.В этой ситуации, скажем, сопло ускорительного насоса, которое часто называют сквиртером, имеет гораздо больший размер «48». Помните, мы смотрим на карбюратор, который несколько раз был вокруг блока — возможно, несколько ревностных настройщиков совершили свое «волшебство» — и теперь мы находим более крупное сопло по сравнению со стандартным размером 0,031 дюйма.

Мы вернем его к стандартному размеру и посмотрим, что произойдет. В этом случае план работает, и мы обнаруживаем, что можем установить сопло меньшего размера, чем штатное, до «28».Урок здесь в том, что слишком большая насадка может вызвать колебания, которые будут ощущаться так же, как и слишком маленькая.

Holley предлагает широкий диапазон размеров форсунок ускорительных насосов. Это 31 — обратите внимание на полый винт, который можно использовать где угодно, но он важен для сопел размером более 0,040 дюйма. Большинство уличных карбюраторов будут работать с соплами размером от 0,028 до 0,037 дюйма. Обязательно установите маленькие круглые прокладки с обеих сторон сопла.

Еще один важный момент — тюнер всегда должен выбирать самое маленькое сопло, которое может принять двигатель.Размер сопла определяет не только начальный объем топлива, но и продолжительность выстрела. При широко открытой дроссельной заслонке (WOT) меньший размер сопла увеличивает продолжительность выстрела насоса по сравнению с соплом большего размера. Это может стать важным в разных приложениях.

Например, с механической коробкой передач полное включение сцепления при повседневной уличной езде сильно нагружает двигатель. Для компенсации может потребоваться сопло немного большего размера, особенно если двигатель оборудован большим одноплоскостным коллектором.И наоборот, автомат с незакрепленным преобразователем не нагружает двигатель столь же агрессивно, возможно, допуская чуть меньшую дозу насоса.

Почти все цепи ускорительного насоса Holley используют эту иглу непосредственно под выпускным соплом. Он действует как обратный дренажный клапан, удерживая топливо в контуре выше уровня поплавка. Иногда эти клапаны могут заедать. Если это так, снимите насадку и осторожно подденьте верхнюю часть крошечной отверткой. Затем замените форсунку и задействуйте рычажный механизм.Не нажимайте на дроссельную заслонку со снятой форсункой. Если вы сделаете это, топливо вылетит иглой вверх и, скорее всего, упадет мимо дроссельных заслонок прямо во впускной коллектор. Спросите нас, откуда мы узнали, что…

Замена кулачка

Другой вариант, доступный для тюнера, — кулачок ускорительного насоса. Это пластиковый эксцентрик, расположенный на валу дроссельной заслонки. Holley предлагает запасной комплект с восемью кулачками помпы с разной цветовой кодировкой. Чаще всего используется профиль кулачка ускорительного насоса белого цвета.

Holley включает график в каталог, который мы воспроизвели для этой статьи, который показывает, как каждый из кулачков изменяет кривую подъема. Большинство кулачков начинают резко меняться только после 20 градусов открытия дроссельной заслонки. Однако некоторые кулачки более агрессивны, с фиолетовым и желтым кулачками, обеспечивающими наибольшую подъемную силу.

Другой простой и быстрый вариант изменения кривой подъема — это варианты положения на валу дроссельной заслонки. Если внимательно присмотреться к рычагу дроссельной заслонки, можно увидеть два положения, в которых можно установить кулачок насоса.При перемещении из исходного положения (номер 1) в положение номер 2 кулачок немного продвигается, что делает тот же самый кулачок более агрессивным, изменяя его начальную точку. Это небольшое изменение, но его можно использовать для небольших улучшений в настройке.

Это репродукция кривой подъема кулачка ускорительного насоса Холли. Положение дроссельной заслонки указано в нижней части (ось X), а высота подъема кулачка насоса указана по вертикали (ось Y). Белая кривая — это наиболее часто используемый кулачок. Желтый кулачок насоса — это отдельный номер детали (20-81), предназначенный для карбюраторов Dominator.

Хотя настройка цепи акселератора, безусловно, может помочь дозвониться до любого Холли, также важно отметить, что все эти изменения мало помогают, если двигатель не настроен должным образом. Мастер настройки карбюратора, имя которого потеряно для истории, однажды сказал: «Девяносто процентов проблем с карбюратором связаны с зажиганием».

Это число может быть немного завышено. Тем не менее, во многих случаях проблема, которая, по-видимому, связана с карбюратором, в конечном итоге связана с проблемами зажигания, такими как недостаточное или отсутствие механического опережения, слишком малое время, слишком большое время, загрязненные свечи зажигания, плохие провода свечей зажигания и хост. других болезней зажигания.

Популярный метод при решении проблемы, связанной с карбюратором, — сначала вернуть карбюратор к характеристикам стандартной струи, уровня поплавка и ускорительного насоса. Холли перечисляет заводские спецификации для всех этих систем и многое другое в каталоге.

За прошедшие годы мы обнаружили десятки карбюраторов, которые работали некорректно, потому что они были «настроены» до такой степени, что их нельзя было эксплуатировать. Много раз просто возвращение карбюратора к стоковым характеристикам улучшало ситуацию. По крайней мере, со стандартными характеристиками, мы можем предположить, что карбюратор почти исправен, а затем отрегулировать его.

Быстрый способ улучшить кривую подъема любого кулачка — переместить опору кулачка из положения №1 в положение №2. Таким образом, подъемная кривая начинается раньше.

Как отрегулировать карбюратор?

Если вы присматривались к классическому автомобилю или мотоциклу, знайте, что их графики технического обслуживания обычно короче, чем у их современных аналогов. Например, замена масла происходит чаще. Кроме того, даже самые хорошо сохранившиеся старинные автомобили являются, ну, в общем, старинными — и время в конечном итоге летит.И одно из самых больших изменений — это научиться жить с карбюратором и настраивать его. Но что это влечет за собой?

Зачем нужно регулировать карбюратор?

Сегодня каждая новая легковая и грузовая машина оснащена двигателем с впрыском топлива. И помимо некоторых мотоциклов для бездорожья, нескольких парных спортивных мотоциклов и моделей Януса, в значительной степени последовали их примеру мотоциклы. Частично это связано с большей эффективностью двигателей с впрыском топлива и меньшими выбросами, сообщают Autoblog и RevZilla .Но это также связано с тем, почему мы в первую очередь должны настраивать карбюраторы.

Вообще говоря, карбюраторы и топливные форсунки выполняют схожие функции: подавать отмеренное количество топлива в камеру сгорания. Электронные системы впрыска топлива достигают этого с помощью взаимосвязанных датчиков и насосов.

Схема карбюратора | Encyclopaedia Britannica / UIG Via Getty Images

Карбюраторы, с другой стороны, используют эффект Вентури, когда воздух, проходящий в сужающееся отверстие, ускоряется и падает в давлении.Это всасывает топливо из небольшого подсоединенного бака («поплавковая чаша») в форсунку и распыляет ее, поясняет The Drive . Как только дроссельная заслонка открывается, топливовоздушная смесь попадает в камеру сгорания, поясняет Hagerty . Как сообщает Motorcyclist , это чисто механическая установка.

У этой механической природы есть свои плюсы. Карбюраторы проще ремонтировать, чем системы EFI, и часто дешевле, сообщает NAPA . Однако они не могут реагировать на изменения в окружающей среде, такие как низкие температуры или падение давления, связанное с высотой.Углеводы работают только в определенном диапазоне условий, сообщает Road & Track . Когда эти условия меняются, двигатель перестает работать — или вообще перестает работать. Вот почему карбюратор нужно настраивать: он не может сделать это самостоятельно.

Что нужно для регулировки карбюратора?

Официальный представитель гонки осматривает карбюратор NASCAR | Дуг Джеймс / Icon SMI / Icon Sport Media через Getty Images

Попытка отрегулировать карбюратор не требует специальных инструментов, сообщает Autoblog .Все, что вам действительно нужно для повседневной работы, — это несколько отверток.

Как сообщает Motorcyclist , в вашем карбюраторе есть винт для смешивания смеси, автомобиль или мотоцикл. Он расположен сбоку от карбюратора и регулирует расход воздуха или топлива в зависимости от его положения. Это регулирует воздушно-топливную смесь, поступающую в ваш двигатель. Более богатая смесь имеет более низкое соотношение воздух: топливо, а более бедная — более высокое.

СВЯЗАННЫЙ: Вам действительно нужно прогреть свой автомобиль?

Включите двигатель и дайте ему прогреться до рабочей температуры, что означает использование дроссельной заслонки, которая обогащает топливно-воздушную смесь, до тех пор, пока она этого не сделает, поясняет R&T .Как только это произойдет, выключите воздушную заслонку и поворачивайте винт смеси, пока двигатель не начнет работать на обедненной смеси, объясняет YourMechanic . Вы заметите падение оборотов, и двигатель может начать шипеть.

Как только это произойдет, отрегулируйте винт до тех пор, пока двигатель снова не начнет сглаживаться. Если у вас есть руководство по эксплуатации вашего велосипеда или автомобиля, в нем должны быть стандартные положения для винтов смеси. Убедитесь, что двигатель работает плавно даже на высоких оборотах.

СВЯЗАННЫЙ: Можете ли вы ездить на классическом мотоцикле ежедневно?

Но есть еще один шаг в попытке отрегулировать карбюратор.Это обеспечивает плавную работу на холостом ходу с помощью винта холостого хода. «Плавный холостой ход не только приятно звучит, но и является признаком отличной производительности», — поясняет Motorcyclist . Двигатель с неровным холостым ходом не будет должным образом реагировать на нажатие педали газа или может зависнуть на более высоких оборотах в течение длительного периода. А если вы не можете добиться плавного холостого хода, возможно, вам придется заменить пилотные жиклеры карбюратора.

Стоит ли вместо этого переключить свой классический автомобиль на впрыск топлива?

Хотя это самые простые способы регулировки карбюратора, есть и другие аспекты, которые следует учитывать при его восстановлении или ремонте, сообщает Cycle World .

СВЯЗАННЫЙ: Ваши топливные форсунки действительно нуждаются в чистке

Поплавковые чаши должны иметь правильный уровень топлива для поддержания соотношения воздух: топливо, сообщает Motorcyclist . Есть также игольчатый жиклер и главный жиклер, которые необходимо менять в зависимости от температуры и высоты, сообщает Motorcyclist . Кроме того, если вы устанавливаете выхлопную систему послепродажного обслуживания, вам часто придется повторно впрыскивать карбюратор для компенсации, сообщает Cycle World .Некоторые карбюраторы даже позволяют заменить главную трубку Вентури, сообщает R&T . И это все для одного карбюратора; у некоторых автомобилей их несколько.

Конечно, вы можете найти стандартные положения, размеры и т. Д. Для вашего карбюратора в руководстве по обслуживанию вашего автомобиля или велосипеда. Тем не менее, некоторые владельцы могут быть по понятным причинам ошеломлены мыслью о том, что им приходится делать все это только для регулировки карбюратора. Таким образом, вместо того, чтобы проходить через это, они могут попытаться оснастить свой автомобиль системой EFI.

СВЯЗАННЫЙ: Почему автомобильные двигатели со временем теряют мощность?

Замена карбюратора на систему EFI стала проще с помощью комплектов для вторичного рынка, сообщает The Drive .
