Когда менять грм на гранте 16 клапанной: Когда необходимо поменять ремень ГРМ на Лада Гранта

Когда необходимо поменять ремень ГРМ на Лада Гранта

Автомобиль Лада Гранта популярен среди автолюбителей РФ и многих других стран. Силовые агрегаты этой модели имеют в приводе механизма ГРМ зубчатый ремень. К сожалению, бывают случаи его выхода из строя, приводящие к поломкам двигателя. Чаще всего гнутся клапана от встречи с поршнями, но иногда повреждения получают поршня, шатуны. Когда менять ремень ГРМ на Лада Гранта 16 клапанов должны знать все владельцы этой модели автомобиля, это поможет избежать значительных расходов на капитальный ремонт двигателя.

   О двигателях Лада Гранта

Для комплектации этой модели производители выпускают пять модификаций бензиновых силовых агрегатов. Все они имеют инжекторную систему питания, рабочий объём этих моторов равен 1600 см 3. Две модификации имеют по 8 клапанов в головке блока цилиндров, остальные по 4 клапана на цилиндр, то есть всего их в головке 16 клапанов. Привод механизма ГРМ всех моторов осуществляется зубчатым ремнём.

Рассмотрим более подробно 8 клапанные модификации силовых агрегатов Лада Гранта.

• Мотор с индексом 11183-50 устанавливают на машину с начала её производства. За основу взят вазовский ВАЗ 2111 с небольшими доработками. Мощность этого мотора составляет 82 л. с. Существенно изменились в лучшую сторону выбросы в атмосферу отработанных выхлопных газов. Мотор показывает лучшую динамику и экономичность. В поршнях предусмотрены углубления, поэтому обрыв ремня не провоцирует повреждения в клапанном механизме. Имеет несколько повышенную шумность в работе, требуется периодическая регулировка зазоров в клапанном механизме.
• Дальнейшая модернизация мотора ВАЗ 2114 получила индекс 11186. Мощность его стала равной 87 лошадок. Изменениям подвергли шатунно-поршневую группу силового агрегата, вес которой уменьшили примерно на 30%. Это не только улучшило экологические показатели двигателя, но и снизило шумность во время работы, расход топлива, но немного снизился ресурс мотора. Из-за уменьшения высоты поршня отсутствуют углубления в его головке, поэтому обрыв зубчатого ремня будет всегда сопровождаться повреждениями клапанов.

16 клапанные моторы Лада Гранта:

• ВАЗ 21126 является доработанным движком ВАЗ 21124, который специалисты считают лучшим мотором из всех, которыми комплектуют Гранты. Мощность силового агрегата выросла до 96 лошадей. Этого добились увеличением числа клапанов на один цилиндр, благодаря чему улучшилась наполняемость цилиндров рабочей смесью и быстрый отвод отработанных газов. Поршня не имеют углублений поэтому загиб при обрыве ремня будет неизбежным явлением.
• Доработка 21126 мотора получила индекс ВАЗ 21127, мощность которого стала равна 106 лошадиных сил. Движок стал лучше тянуть на низких оборотах. Проблема загибания клапанов при повреждении клапанов осталась.
• ВАЗ 21126-77 представляет собой двигатель для Лада Гранта Спорт, мощность которого равна 120 л. с. Кроме увеличенного показателя мощности, он ничем не отличается от 21126 модели. Обрыв привода механизма ГРМ всегда сопровождается повреждениями в клапанном механизме.

  Заводской регламент сроков замены ГРМ

Каждый производитель транспортных средств указывает сроки проведения технического обслуживания, других регламентных работ. Согласно этого документа замена зубчатого ремня на автомобиле Лада Гранта должна производиться при пробеге машины не более 75 тыс. км. На самом деле эта цифра не всегда соответствует действительности, этому есть ряд причин. Срок службы зубчатого ремня будет зависеть от:

• Качества используемого изделия.
• Условий эксплуатации автомобиля.
• Технического состояния двигателя.
• «Возраста» зубчатого ремня.

Качеству изготовления резинотехнических изделий уделяется много внимания, однако качество деталей разных производителей сильно отличается. Основным поставщиком для ВАЗа является завод РТИ, который расположен в г. Балаково. Кроме него двигатели могут комплектоваться продукцией других фирм таких как Gates, ContiTech, Trialli, Bosch, некоторых других. Следует внимательно рассматривать приобретаемый товар, так как под видом продукции известных производителей можно купить подделку.

Условия эксплуатации автомобиля, особенно его двигателя также сказываются на сроке службы привода ГРМ. В 16 клапанных модификациях нагрузка на зубья ремня увеличивается, поэтому он требует большего к себе внимания. Попадание в зону работы привода механизма ГРМ топлива, технических жидкостей недопустимо. Они размягчают тело резинотехнических изделий, делают материал податливым, зубья легко срезаются. При малейшем проявлении протечек в зоне работы привода ГРМ их немедленно необходимо устранить.

Зубья шестерён коленчатого и распределительных валов постепенно изнашиваются, высота зубьев уменьшается. Это значит, что площадь контакта с ремнём становится меньше, легче сорвать гребень зубчатого ремня. А также источником неприятностей для привода ГРМ может стать насос охлаждающей жидкости. Иногда происходит его заклинивание, а так как помпу вращает зубчатый ремень, происходит срезание его зубьев.

При сравнительно небольшом ежегодном пробеге машины, следует также внимательно следить за состоянием деталей механизма ГРМ. Ремень стареет даже если мотор не работает, поэтому при каждом ТО его осматривают. Если замечены даже небольшие трещины, отслоения он меняется. Оптимальным сроком для замены зубчатого ремня в приводе механизма ГРМ будет пробег 50–60 тыс. км.

   Рекомендации обладателей Лада Гранта

В Интернете можно отыскать много материала по этой модели автомобиля. Владельцы Лада Гранта (именуют себя грантоводами) рассказывают о своих автомобилях, дают рекомендации по правильной рекомендации машины. Водители 16 клапанных Грант рекомендуют не дожидаться пробега в 50–60 тыс. км пробега, менять привод раньше. На Гранте 8 клапанной при обрыве приводе в «83» моторе повреждений клапанов не происходит, для остальных модификаций силового агрегата это может вылиться в дорогостоящий капитальный ремонт двигателя. Не следует экономить на замене натяжного ролика, насоса охлаждающей жидкости, именно они чаще всего повреждают зубья ремня.

   Признаки изношенного ремня

Избежать дорогостоящего ремонта можно, если контролировать состояние деталей в приводе механизма ГРМ. Это позволит своевременно обнаружить начавшийся процесс разрушения деталей в приводе, предупредить создание ситуации, когда потребуется ремонт мотора. В первую очередь обращают внимание на состояние изделия, его износ. Если изношенность высокая, можно при больших нагрузках или повышенной влажности окружающей среды вызвать проскальзывание ремня.

Повышенный износ может вызвать отклонение в сторону натяжного ролика, сильный нагрев из-за вышедшего из строя подшипника. О начавшемся износе сообщают торчащие клочки материала привода. Тревогу владельца должны вызвать появившиеся трещины, чем количество таких повреждений больше, тем меньше остаточный срок службы изделия. Появившийся блеск внешней стороны ремня свидетельствует о потере эластичности, он подлежит замене. Если привод удлинился до такой степени, что не удаётся отрегулировать его натяжение, необходима замена ремня.

Срок службы ремня грм на гранте

Выпуск отечественной модификации Лада Гранта осуществляется уже на протяжении нескольких лет. Автомобиль обзавелся весомым доверием, благодаря своему приемлемому качеству и уровню исполнения, а также присутствию нескольких различных версий по комплектации.

Сегодня разберемся с тем, когда менять ремень ГРМ, а также какой ремень ГРМ лучше.

Немного общих положений о ремне

ГРМ в любом моторе служит для обеспечения своевременности впуска подготовленной смеси и выпуска отработавших газов. Состав этого узла подразумевает присутствие таких элементов:

• распределительного и коленчатого валов;
• самих клапанов с сальниками, пружинами, направляющими втулками и прочими деталями.

Какой ремень ГРМ лучше? Особняком в указанном механизме позиционирован ременной механизм, выступающий в роли связывающего звена между распределительным (или двумя) и коленчатым валами. Именно ременной привод способен обеспечить синхронизацию в функционировании элементов, входящих в комплект ГРМ.

Отыскать этот важный элемент на моторе не составит больших усилий. Для этого стоить только открыть крышку капота Лада Гранта и перед вами возникнет закрытый специальным кожухом. Эта защита предотвращает загрязнение и попадание посторонних предметов и грязи.

Конструкция ременного механизма включает резиновую основу и рабочую внутреннюю поверхность, выполненную в виде зубьев с определенной величиной шага.

Каков заводской регламент «АвтоВАЗ» в плане замены?

Автомобили модельной линейки Лада Гранта укомплектованы различными версиями силового агрегата. Некоторые из них не лишены возникновения проблем в случае неприятного обрыва привода ременного. Это вызвано столкновением поршней с клапанами, в результате чего последние загибаются, а мотор требует ремонта.

Возможность загибания (если произошел обрыв) отсутствует на версии мотора «11183-50», которым оснащается стандартная комплектация.

Далее в данном материале мы рассмотрим версии моторов, у которых присутствует такая особенность, как загиб клапанов при обрыве ременной передачи. И попытаемся понять, какой ремень ГРМ лучше.

Еще один не маловажный вопрос: когда менять ремень ГРМ? Для исключения данной неприятной ситуации производителем намеренно регламентирован периодический срок обязательной замены указанного «расходника». Ответ на вопрос, через сколько менять ремень ГРМ от компании производителя — через 15 тыс. км пробега. Это требование распространяет свое воздействие как на моторы 8 клапанов, так и на 16-клапанные их модификации.

Даже невзирая на оснащение модификации «21116» мотором с головкой импортного производства, при обрыве ремня его ожидает аналогичная печальная участь.

Производителем не рекомендуется самостоятельное осуществление процедуры как по проверке состояния ремня, так и по его замене. И поэтому, когда менять ремень ГРМ уже пришло время, следует обратиться в сервисный центр. При выявлении факта собственноручного выполнения обозначенной операции велика вероятность лишения владельца возможности гарантийного обслуживания. Для самостоятельной замены изготовитель предоставляет разрешение, касающееся:

• фильтра салона;
• аналогичного элемента для системы впуска.

Однако самостоятельно многие владельцы авто все равно осуществляют замену, но далеко не все новоиспеченные водители знаю через сколько менять ремень ГРМ, а также какой ремень ГРМ лучше остальных.

Рекомендации обладателей Лады Гранты

Многие владельцы Лада Гранта, особенно оснащенных 16-клапанными версиями силовых агрегатов, рекомендуют не дожидаться вожделенной отметки в 60 тыс. км. Это вызвано возможностью применения некачественных комплектующих, способных спровоцировать износ замененных элементов уже спустя пробег в 20 тыс. км.

Такой факт побуждает многих «Грантаводов» прибегать к использованию продукции с хорошим качеством, и многие из них на вопрос какой ремень ГРМ лучше, отвечают, что от производителя «Gates». Но отметим, что встречаются подделки запчастей данного бренда, в связи с чем, рекомендуется останавливаться на приобретении элементов только у проверенных поставщиков.

Несколько советов по процедуре замены

Если вы задались целью заменить компонент самостоятельно, то не следует пренебрегать некоторыми нижеприведенными рекомендательными положениями. В частности не забывайте соблюдать интервал, через сколько менять ремень ГРМ.

После навески ремня требуется его правильная натяжка. Это выполняется посредством применения специализированного ключа. Некоторые «деятели» возразят, мол, можно и без него обойтись. Однако здесь качественный результат осмелиться гарантировать весьма проблематично.
Усилие, прилагаемое к ветви ремня (при развороте ее на 90-градусный угол), расположенной между двумя валами (общеизвестными: распределительным и коленчатым), не должно превысить значения в 20 Нм, однако достигать показателя менее 15 Нм также не следует. Если «попадание» в обозначенный интервал параметров отсутствует, то это свидетельствует о некорректной натяжке ремня. Следствие одно – новая регулировка!

Каковы признаки изношенного ремня?

Обозначенные факторы позволят точно определить момент начала появления повреждений на ремне Лада Гранта, что предотвратит неожиданное наступление выхода его со строя (обрыва). Когда менять ремень ГРМ, как понять что он изношен?

1. В числе первичных признаков присутствует значительная степень износа материала. Этот факт без труда спровоцирует соскальзывание или обрыв «расходника» при несущественной нагрузке на мотор или в условиях повышенной атмосферной влажности.
2. Появление износа зачастую провоцируется нарушением правильного положения ролика по отношению к шкиву. Это может подтвердить повышенный нагрев подшипника и торчащие в стороны тканевые остатки стертых кордов, применяемых для армирования резиновой основы ремня.
3. Следующим признаком будет факт присутствия трещин и отслоений. Чем большее количество данных дефектов, тем выше шанс скорейшего обрыва ремня.
4. Если у обратной поверхности появляется излишняя твердость, то ее может выдать наличие блеска. Этот фактор, связанный с утерей эластичности, свидетельствует о потери достаточного контакта ремня со шкивами.
5. При эксплуатации возможно удлинение ременной поверхности, что может спровоцировать его перескакивание на зубьях шкива вала. Замена ремня в таком случае однозначна.
6. Выход со строя ролика, как прямое свидетельство неправильного расположения ремня по отношению к своей рабочей плоскости.

Какие ожидают последствия обрыва?

Как было оговорено, никаких проблем с мотором Лада Гранта в версии 8 клапанов, при обрыве ременной передачи не возникает только в версии агрегата «11183-50». Остальные двигатели подвержены риску выйти со строя при обозначенном неприятном инциденте.
Ввиду этого среди «Грантаводов» развернулся спор по поводу преимуществ моторов LADA Granta с 16 и 8 клапанов, и у какого агрегата их больше. Ваша точка зрения также будет весьма интересной.

При обрыве ременной передачи остановка распределительного вала происходит в положении, соответствующем непосредственно моменту поломки. В отличие от него, коленчатый вал подвержен продолжению вращения. Это и вызывает удар поршней по тем клапанам, которые в заданный момент находились в открытой позиции. Далее происходит изгибание последних, но иногда случается пробой днища поршня. По-народному «кулак дружбы»!

Именно основываясь на данном факте, специалисты склоняются к рекомендации менять комплект ГРМ ранее заявленного производителем необходимого для этого действия срока.

Выводы

Теперь вы знаете, через сколько менять ремень ГРМ. Бесспорно, обрыв ремня LADA Granta – источник небывалых проблем. Это обстоятельство не означает, что нужно бездействовать. Далее приведем несколько рекомендаций, чья цель минимизировать обозначенный риск.

1. Тщательнейшим образом относитесь к процедуре проверки ремня на предмет его износа. Это действие рекомендуется осуществлять спустя 10-15 тыс. км.

2. Не следует пренебрегать проверкой состояния сальников. Дефект проявляется в виде характерных пятен под днищем автомобиля.

3. Свидетельствовать о проблеме может мигание лампы, регистрирующей давление масла в моторе LADA Granta. Если данный факт проявился, срочно глушим двигатель и принимаем меры по поиску источника поломки.

4. Применяйте только оригинальные запчасти, хотя процедуру контроля их состояния никто не отменял.

Автомобиль Лада Гранта популярен среди автолюбителей РФ и многих других стран. Силовые агрегаты этой модели имеют в приводе механизма ГРМ зубчатый ремень. К сожалению, бывают случаи его выхода из строя, приводящие к поломкам двигателя. Чаще всего гнутся клапана от встречи с поршнями, но иногда повреждения получают поршня, шатуны. Когда менять ремень ГРМ на Лада Гранта 16 клапанов должны знать все владельцы этой модели автомобиля, это поможет избежать значительных расходов на капитальный ремонт двигателя.

О двигателях Лада Гранта

Для комплектации этой модели производители выпускают пять модификаций бензиновых силовых агрегатов. Все они имеют инжекторную систему питания, рабочий объём этих моторов равен 1600 см 3. Две модификации имеют по 8 клапанов в головке блока цилиндров, остальные по 4 клапана на цилиндр, то есть всего их в головке 16 клапанов. Привод механизма ГРМ всех моторов осуществляется зубчатым ремнём.

Рассмотрим более подробно 8 клапанные модификации силовых агрегатов Лада Гранта.

• Мотор с индексом 11183-50 устанавливают на машину с начала её производства. За основу взят вазовский ВАЗ 2111 с небольшими доработками. Мощность этого мотора составляет 82 л. с. Существенно изменились в лучшую сторону выбросы в атмосферу отработанных выхлопных газов. Мотор показывает лучшую динамику и экономичность. В поршнях предусмотрены углубления, поэтому обрыв ремня не провоцирует повреждения в клапанном механизме. Имеет несколько повышенную шумность в работе, требуется периодическая регулировка зазоров в клапанном механизме.
• Дальнейшая модернизация мотора ВАЗ 2114 получила индекс 11186. Мощность его стала равной 87 лошадок. Изменениям подвергли шатунно-поршневую группу силового агрегата, вес которой уменьшили примерно на 30%. Это не только улучшило экологические показатели двигателя, но и снизило шумность во время работы, расход топлива, но немного снизился ресурс мотора. Из-за уменьшения высоты поршня отсутствуют углубления в его головке, поэтому обрыв зубчатого ремня будет всегда сопровождаться повреждениями клапанов.

16 клапанные моторы Лада Гранта:

• ВАЗ 21126 является доработанным движком ВАЗ 21124, который специалисты считают лучшим мотором из всех, которыми комплектуют Гранты. Мощность силового агрегата выросла до 96 лошадей. Этого добились увеличением числа клапанов на один цилиндр, благодаря чему улучшилась наполняемость цилиндров рабочей смесью и быстрый отвод отработанных газов. Поршня не имеют углублений поэтому загиб при обрыве ремня будет неизбежным явлением.
• Доработка 21126 мотора получила индекс ВАЗ 21127, мощность которого стала равна 106 лошадиных сил. Движок стал лучше тянуть на низких оборотах. Проблема загибания клапанов при повреждении клапанов осталась.
• ВАЗ 21126-77 представляет собой двигатель для Лада Гранта Спорт, мощность которого равна 120 л. с. Кроме увеличенного показателя мощности, он ничем не отличается от 21126 модели. Обрыв привода механизма ГРМ всегда сопровождается повреждениями в клапанном механизме.

Заводской регламент сроков замены ГРМ

Каждый производитель транспортных средств указывает сроки проведения технического обслуживания, других регламентных работ. Согласно этого документа замена зубчатого ремня на автомобиле Лада Гранта должна производиться при пробеге машины не более 75 тыс. км. На самом деле эта цифра не всегда соответствует действительности, этому есть ряд причин. Срок службы зубчатого ремня будет зависеть от:

• Качества используемого изделия.
• Условий эксплуатации автомобиля.
• Технического состояния двигателя.
• «Возраста» зубчатого ремня.

Качеству изготовления резинотехнических изделий уделяется много внимания, однако качество деталей разных производителей сильно отличается. Основным поставщиком для ВАЗа является завод РТИ, который расположен в г. Балаково. Кроме него двигатели могут комплектоваться продукцией других фирм таких как Gates, ContiTech, Trialli, Bosch, некоторых других. Следует внимательно рассматривать приобретаемый товар, так как под видом продукции известных производителей можно купить подделку.

Условия эксплуатации автомобиля, особенно его двигателя также сказываются на сроке службы привода ГРМ. В 16 клапанных модификациях нагрузка на зубья ремня увеличивается, поэтому он требует большего к себе внимания. Попадание в зону работы привода механизма ГРМ топлива, технических жидкостей недопустимо. Они размягчают тело резинотехнических изделий, делают материал податливым, зубья легко срезаются. При малейшем проявлении протечек в зоне работы привода ГРМ их немедленно необходимо устранить.

Зубья шестерён коленчатого и распределительных валов постепенно изнашиваются, высота зубьев уменьшается. Это значит, что площадь контакта с ремнём становится меньше, легче сорвать гребень зубчатого ремня. А также источником неприятностей для привода ГРМ может стать насос охлаждающей жидкости. Иногда происходит его заклинивание, а так как помпу вращает зубчатый ремень, происходит срезание его зубьев.

При сравнительно небольшом ежегодном пробеге машины, следует также внимательно следить за состоянием деталей механизма ГРМ. Ремень стареет даже если мотор не работает, поэтому при каждом ТО его осматривают. Если замечены даже небольшие трещины, отслоения он меняется. Оптимальным сроком для замены зубчатого ремня в приводе механизма ГРМ будет пробег 50–60 тыс. км.

Рекомендации обладателей Лада Гранта

В Интернете можно отыскать много материала по этой модели автомобиля. Владельцы Лада Гранта (именуют себя грантоводами) рассказывают о своих автомобилях, дают рекомендации по правильной рекомендации машины. Водители 16 клапанных Грант рекомендуют не дожидаться пробега в 50–60 тыс. км пробега, менять привод раньше. На Гранте 8 клапанной при обрыве приводе в «83» моторе повреждений клапанов не происходит, для остальных модификаций силового агрегата это может вылиться в дорогостоящий капитальный ремонт двигателя. Не следует экономить на замене натяжного ролика, насоса охлаждающей жидкости, именно они чаще всего повреждают зубья ремня.

Признаки изношенного ремня

Избежать дорогостоящего ремонта можно, если контролировать состояние деталей в приводе механизма ГРМ. Это позволит своевременно обнаружить начавшийся процесс разрушения деталей в приводе, предупредить создание ситуации, когда потребуется ремонт мотора. В первую очередь обращают внимание на состояние изделия, его износ. Если изношенность высокая, можно при больших нагрузках или повышенной влажности окружающей среды вызвать проскальзывание ремня.

Повышенный износ может вызвать отклонение в сторону натяжного ролика, сильный нагрев из-за вышедшего из строя подшипника. О начавшемся износе сообщают торчащие клочки материала привода. Тревогу владельца должны вызвать появившиеся трещины, чем количество таких повреждений больше, тем меньше остаточный срок службы изделия. Появившийся блеск внешней стороны ремня свидетельствует о потере эластичности, он подлежит замене. Если привод удлинился до такой степени, что не удаётся отрегулировать его натяжение, необходима замена ремня.

Обрыв ремня ГРМ и его последующая замена – довольно распространенная проблема среди владельцев автомобиля Гранта, как с 8-ми клапанным двигателем, так и с мотором на который установлено 16 клапанов.

Очень часто среди автолюбителей можно услышать разговор о том, что из-за порванного ремня заклинило двигатель или «погнуло клапана». Отчего это происходит и как предотвратить подобное явление, а также о том, как поменять деталь самостоятельно, пойдет речь в нашей статье.

Ремень ГРМ. Для чего он нужен

Для передачи крутящего момента от коленвала к системе газораспределения в большинстве современных автомобилей используется приводной ремень. Автослесари и водители называют эту деталь — ремень ГРМ. Это изделие из прочной резины, армированное специальным кордом из стекловолокна. Для лучшего сцепления он имеет зубья, которые совпадают по размеру с выемками на шкивах коленвала и распредвала.

Ремень выполняет исключительно важную функцию в работе двигателя, обеспечивая бесперебойный цикл впускного и выпускного механизма, и выводя выхлопные газы наружу.
Кроме валов двигателя, ремень ГРМ на Гранте 8 клапанной приводит в движение и насос охлаждающей жидкости, который именуется «помпа». Без надежного привода работа силового агрегата невозможна в принципе, поэтому каждому водителю необходимо внимательно следить за целостностью детали и проводить замену этого элемента в установленные сроки.

Период замены ремня ГРМ на Гранте

Производитель автомобилей Лада, концерн АвтоВАЗ, предусматривает сроки замены ремня Гранты — 75 тыс. км пробега. Установленный термин распространяется как на все автомобили Гранта, независимо от количества клапанов.

Помимо плановой замены, предусмотрительный водитель всегда контролирует состояние привода, так как он может оборваться раньше срока, вследствие своего плохого качества или неправильной установки. Поэтому решение «через сколько менять ремень ГРМ на Гранте?» каждый водитель принимает самостоятельно.

Почему ремень может внезапно оборваться

В некоторых случаях даже новая деталь может вдруг порваться, причинив хозяину транспортного средства массу неудобств. Чаще всего зубья стираются из-за того, что установка ремня ГРМ Гранта была произведена неправильно. В таком случае, он ходит по шкивам и роликам криво и его зубья «съедают» металлические элементы шкивов.

Другими причинами преждевременного износа могут быть:

• Плохое качество детали. В данном случае экономия может сыграть злую шутку с водителем, поэтому совершать покупку нужно в проверенных магазинах
• Неисправность помпы. Это одна из наиболее частых причин поломки. Валики помпы со временем разбиваются, образуя зазор, и смещают ось. От этого его зубцы быстро стираются и приводят к обрыву.
• Неисправность натяжного ролика. С роликом может произойти то же самое, что и с попой. Неисправность подшипника создает люфт и смещает ось натяжения.
• Утечка масла или антифриза. Попадая на ремень, технические жидкости разрушают резину, из которой он сделан, и очень сильно влияют на прочность детали
• Износ зубьев шкивов. Если шестерни распределительного или коленчатого валов сильно повреждены, это немедленно отразиться на целостности. В этом случае зубцы будут иметь расслоения на своей поверхности.

Кроме всего вышеперечисленного, к тому, что на Ладе Гранта 8 клапанной ремень ГРМ внезапно порвался, может привести банальная причина его несвоевременной замены.

Если периодичность замены ремня ГРМ Лада Гранта нарушена, то водителю следует рассчитывать не только на покупку нового, но и возможно, на полный ремонт двигателя. Причину разрыва можно диагностировать по следующей схеме:

Последствия обрыва зубчатого ремня. Так ли все страшно

На автомобилях Гранта производитель устанавливает несколько видов силовых агрегатов.

Первые два являются восьми клапанными, а остальные – 16-ти. Печальные последствия в виде испорченных клапанов из-за обрыва ремня ГРМ на Гранте грозят всем этим моторам, за исключением ВАЗ-11183-50.

Это происходит таким образом. Когда на автомобиле Гранта ремень ГРМ рвет на высоких оборотах, это приводит к тому, что связь между валами двигателя теряется. Распределительный вал резко останавливается, а коленвал продолжает свое движение, так как мотор работает.
В результате поршень резко ударяет по неподвижным клапанам, которые могут погнуться и даже поломаться. Такие повреждения грозят дорогим ремонтом всей системы газораспределения, а если при ударе пострадал и поршень, то заменой поршневой группы, что еще дороже.

ВИДЕО — Оборвало ремень ГРМ и загнуло клапана Лада Гранта

Как определить, что скоро может произойти обрыв

Срочная замена ремня ГРМ на автомобиль Гранта 8 и 16 кл. может понадобиться, если наблюдаются следующие явления:

1. Падение мощности автомобиля. Плохо натянутый или изношенный привод может затруднять пуск двигателя и сокращать показатели мощности
2. Непонятные шумы ремня ГРМ на Гранте, исходящие из моторного отсека. Клацанье, тиканье или странный шорох, часто свидетельствует о том, что ремень ГРМ Granta поврежден и трется о кожух или другие детали под капотом
3. Видимые повреждения. На детали могут быть потертости, трещины и «лохматые» участки, заметные невооруженным глазом.

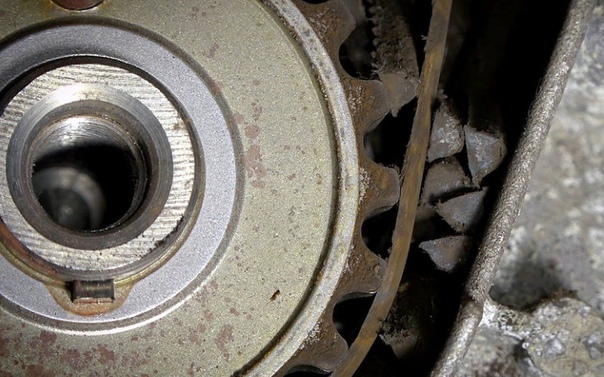

Если при внимательном осмотре обнаружилась, что срезало зубья на ремне ГРМ Гранта или хотя бы одна из других перечисленных проблем, необходимо срочно заменить деталь новой, что вполне возможно сделать самостоятельно.

Замена ремня на 8-ми клапанном двигателе Lada Granta. Подробное описание

Убедившись в том, что деталь в плохом состоянии, необходимо подготовиться к процедуре замены ремня ГРМ на Лада Гранта 8 клапанов. Прежде всего, нужно обеспечить удобное место для работы, хорошо освещенное, достаточно просторное и безопасное.

Из инструментов вам понадобится:

• Гаечные ключи в наборе
• Головки с удлинителем
• Монтировка
• Специальное приспособление для регулировки ролика

Ролик натяжителя часто меняют одновременно, поэтому необходимо его приобрести заранее. Во всех магазинах можно купить ролик ремня ГРМ на Гранту в комплекте.

Перед началом работ необходимо открутить провод массы от аккумуляторной батареи.

Рассмотрим процесс замены ремня ГРМ на автомобиле Лада Гранта на примере с8-ми клапанного двигателя. Основные этапы работ:

Подготовка к ремонту. Автомобиль поднимается на домкрат и снимается переднее колесо с правой тороны, а также защита, которая перекрывает доступ к двигателю.

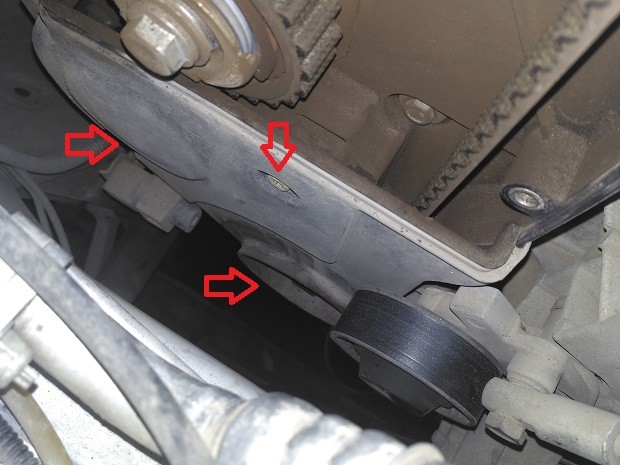

Демонтаж защитной крышки. На автомобилях Гранта пластиковая крышка состоит из двух частей. Снять ее просто. Для начала необходимо открутить 4 болта верхней части, а затем – нижней.

Использовать для этого нужно шестигранный ключ на 5. Кроме крышки, нужно демонтировать также датчик положения коленвала, просто отсоединив его от разъема и вынув из гнезда.

Совмещение меток. Перед тем как производить замену ремня ГРМ на Гранта 16 и 8 клапанов, необходимо правильно установить фазы газораспределения двигателя. Для этого нужно провернуть коленвал по часовой стрелке. Делается это с помощью головки на 17. Крутить нужно, пока метка на зубчатом шкиве распределительного вала не совпадет с отметкой на внутренней поверхности крышки ГРМ.

Кроме этого, отметки должны совместиться и на маховике двигателя. Проконтролировать это можно через специальный лючок в верхней части картера сцепления. Вынув резиновую заглушку, необходимо убедиться, что специальный выступ на маховике совпадал с меткой распредвала.

Только после этого можно продолжать замену ремня ГРМ на Ладе Гранта.

Снятие шкива генератора. Чтоб выставленные по меткам валы не проворачивались, маховик можно застопорить через смотровой лючок. Сделать это удобней всего с помощью толстой отвертки или монтировки. Закрепив прочно маховик аккуратно откручиваем гайку, держащую шкив генератора и демонтируем его вместе с шайбой.

Далее послабляем гайку шкива генератора

Регулировка натяжного ролика. Гаечным ключом на 15 необходимо постепенно ослабить затяжку болта крепления ролика. Когда крепление будет ослаблено достаточно для провисания, можно начать демонтаж, убедившись еще раз, что все метки совпадают.

Снятие. Деталь аккуратно снимают со всех шкивов и вынимают из моторного отсека. Если произошел полный обрыв ремня ГРМ на автомобиле Гранта, сделать это еще проще.

Полезный совет: в то время, когда вы будете менять ремень ГРМ на Гранте, защитный кожух снят, и можно проверить состояние водяного насоса и ролика натяжителя. Ролик снимают и прокручивают в руках. Если нет посторонних шумов, и подшипник не заклинивает, его устанавливают обратно. Водяную помпу проверяют, покрутив ее за шкив. Если ничего не заедает – она в порядке.

Установка новой запчасти. Перед эксплуатацией ремень ГРМ на Гранту 8 клапанов проверяется на наличие заводских дефектов – отслоений, трещин, излишней грубости материала. Нелишним будет посмотреть срок годности, так как резина теряет свои свойства, даже не будучи в употреблении, а пролежав на полке несколько лет. Число зубьев у ремня Lada Granta с двигателем 8 клапанов равняется 113, а его ширина составляет 17 мм. Установка детали производится в обратном порядке. Сначала его натягивают на коленвал, потом на генератор и помпу, обводя ролик, а в самом конце – на распредвал.

Натяжение. Чтобы обеспечить хорошую натяжку, необходимо прокрутить ролик против часовой стрелки. Делается это с помощью специального ключа, который представляет собой 2 металлических стержня. Они вставляются в соответствующие отверстия на ролике, и он прокручивается, пока вырез на обойме ролика не совпадет с прямоугольной отметкой на внутренней втулке. Только после этого болт ролика можно закручивать.

Для того чтоб понять последовательность работ, представляем вашему вниманию
поясняющее видео о том, где искать метки:

ВИДЕО — Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания

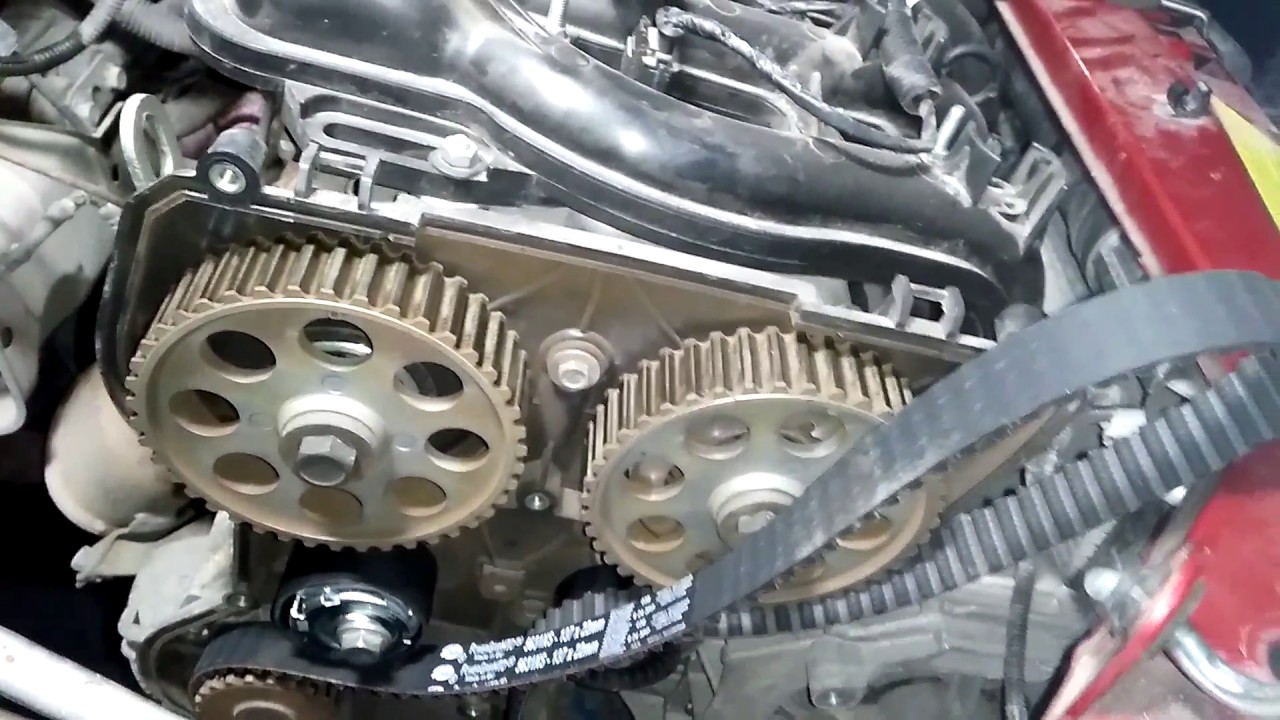

Замена ремня ГРМ на 16-ти клапанном моторе.

Особенности процесса

Процесс замены ремня ГРМ на Гранте 16 клапанов мало чем отличается от аналогичного процесса на 8-ми клапанном. Но есть и некоторые отличия, которые состоят в том, что 2 распредвала имеют другие метки и выставляются они несколько иначе.

Помимо этого, замена ремня ГРМ Гранты 16 клапанов автомат усложнена тем, что для проведения этих работ необходимо снять стартер, который закрывает доступ к маховику.
Размер ремня ГРМ Лада Гранта с 16-ти клапанным мотором – 137 зубьев при ширине 22 мм.
Демонтаж стартера на Ладе Гранта
Произвести снятие стартера несложно. Для этого достаточно произвести следующие действия:

• Отсоединить от стартера пластиковые разъемы
• Открутить гайку, которая держит силовую клемму. Для этого используется ключ на 13
• Тем же ключом выкрутить 3 болта, которые крепят стартер к кронштейну
• Придерживая корпус стартера, аккуратно отсоединить его.

После снятия этого элемента можно приступать к замене ремня ГРМ.
Как выставить метки на Гранте с 16-ти клапанным мотором

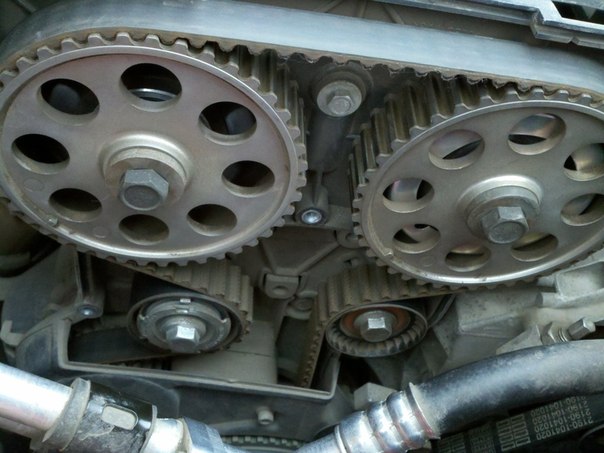

Так как 16-ти клапанная машина имеет 2 распредвала, метки на каждом из них должны совпадать с выемками на верхней части крышки ГРМ, а также с маховиком двигателя. Прокрутив коленчатый вал вправо до совпадения этих меток, распредвалы нужно зафиксировать. Для этой цели прекрасно подойдет небольшой брус мягкой древесины или резиновый упругий кусок.

После того как метки совпали, маховик фиксируется таким же образом, как и на 8-ми клапанных моделях.

В моторе с двумя распределительными валами кроме натяжителя ремня ГРМ Гранта, имеется также опорный ролик. Он выполняет функцию дополнительной стабилизации ремня, регулировки его правильного положения по отношению к другим деталям и лучшего функционирования всей ременной передачи. Как и натяжной ролик, его нужно проверить на наличие дефектов и при необходимости заменить новым.

Натяжка ремня

Как натянуть ремень ГРМ на Гранте с 16 клапанами? Процесс особо не отличается от замены ремня на Лада Гранта 8-ми клапанной. Начинать нужно с нижнего шкива (коленвала). Потом обвести шкив генератора и помпы, правильно расположив деталь по роликам, а после – надеть ее на шкивы распределительных валов.

Как выбрать качественную запчасть

Ремень ГРМ Lada Granta играет в работе двигателя первостепенную роль, поэтому выбирать его необходимо внимательно. В процессе передвижения эта деталь выдерживает огромные нагрузки, и она должна быть самого высокого качества. На сегодняшний день существует несколько проверенных производителей, продукция который заслуживает высоких оценок. Самые известные и хорошие ремни ГРМ на Гранту торговых марок:
• Contitech
• Gates
• Dayco
• Bosch
Среди отечественных производителей можно выделить компанию БалаковоРезинотехника (БРТ), которая обеспечивает ресурс ремня ГРМ Гранты и доступную цену.

Для удобства подбора на 16-ти клапанную Гранту, можно воспользоваться следующей таблицей:

Приобретая продукцию известной фирмы, каждый водитель думает о том, какой лучше ремень ГРМ на Гранта. Но кроме этого, владелец автомобиля должен быть внимательным, чтоб не попасть на подделку. Проверять необходимо наличие голограмм и других опознавательных знаков, которыми пользуется та или иная компания, а также совпадения оригинального номера детали и надписи на коробке.

Покупать запасную часть следует только в проверенных торговых точках, которые несут полную ответственность за качество продаваемой продукции.

Отзывы

А принять решение о том, какой ремень ГРМ на Гранту подойдет именно вам можно на основании отзывов владельцев этого автомобиля.

Олег: после того, как нарвался на бошевскую подделку, предпочитаю продукцию отечественного производителя. Уже второй раз покупаю ремень БРТ. Ходит положенные 75 тысяч без проблем. Недавно поменял и ролик натяжной. Поставил вологодский, посмотрим, как себя покажет

Виталий: Предпочитаю не экономить на запчастях, поэтому устанавливаю только немецкого производителя Gates. С ним можно чувствовать себя спокойно даже в длительной поездке.

Слава: самый надежный и проверенный вариант – производитель Contitech. Он хоть и дороже Боша, но по качеству в разы лучше. Мы с другом (у него Калина) покупали одновременно. Он взял что подешевле, российского производства. Меня же продавцы уболтали на Contitech. Я очень доволен, потому что товарищ уже давно свой выбросил, а я все еще езжу на нем. Он хоть и с виду как новый, но думаю поменять, уже больше 130 тысяч прошел. Буду брать такой же.

Регламент технического обслуживания Лада Гранта и Калина 2 » Страница 2 » Лада.Онлайн

Лада Гранта когда менять ремень ГРМ на 8 клапанном двигателе

Выпуск отечественной модификации Лада Гранта осуществляется уже на протяжении нескольких лет. Автомобиль обзавелся весомым доверием, благодаря своему приемлемому качеству и уровню исполнения, а также присутствию нескольких различных версий по комплектации.

Сегодня разберемся с тем, когда менять ремень ГРМ, а также какой ремень ГРМ лучше.

Немного общих положений о ремне

ГРМ в любом моторе служит для обеспечения своевременности впуска подготовленной смеси и выпуска отработавших газов. Состав этого узла подразумевает присутствие таких элементов:

• распределительного и коленчатого валов;
• самих клапанов с сальниками, пружинами, направляющими втулками и прочими деталями.

Какой ремень ГРМ лучше? Особняком в указанном механизме позиционирован ременной механизм, выступающий в роли связывающего звена между распределительным (или двумя) и коленчатым валами. Именно ременной привод способен обеспечить синхронизацию в функционировании элементов, входящих в комплект ГРМ.

Отыскать этот важный элемент на моторе не составит больших усилий. Для этого стоить только открыть крышку капота Лада Гранта и перед вами возникнет закрытый специальным кожухом. Эта защита предотвращает загрязнение и попадание посторонних предметов и грязи.

Конструкция ременного механизма включает резиновую основу и рабочую внутреннюю поверхность, выполненную в виде зубьев с определенной величиной шага.

Каков заводской регламент «АвтоВАЗ» в плане замены?

Автомобили модельной линейки Лада Гранта укомплектованы различными версиями силового агрегата. Некоторые из них не лишены возникновения проблем в случае неприятного обрыва привода ременного. Это вызвано столкновением поршней с клапанами, в результате чего последние загибаются, а мотор требует ремонта.

Возможность загибания (если произошел обрыв) отсутствует на версии мотора «11183-50», которым оснащается стандартная комплектация.

Далее в данном материале мы рассмотрим версии моторов, у которых присутствует такая особенность, как загиб клапанов при обрыве ременной передачи. И попытаемся понять, какой ремень ГРМ лучше.

Еще один не маловажный вопрос: когда менять ремень ГРМ? Для исключения данной неприятной ситуации производителем намеренно регламентирован периодический срок обязательной замены указанного «расходника». Ответ на вопрос, через сколько менять ремень ГРМ от компании производителя — через 15 тыс. км пробега. Это требование распространяет свое воздействие как на моторы 8 клапанов, так и на 16-клапанные их модификации.

Что входит в комплектацию норма Лада Гранта

Комплектация Лада Гранта норма комплектация

Лада Гранта стандарт Гранта

Даже невзирая на оснащение модификации «21116» мотором с головкой импортного производства, при обрыве ремня его ожидает аналогичная печальная участь.

Производителем не рекомендуется самостоятельное осуществление процедуры как по проверке состояния ремня, так и по его замене. И поэтому, когда менять ремень ГРМ уже пришло время, следует обратиться в сервисный центр. При выявлении факта собственноручного выполнения обозначенной операции велика вероятность лишения владельца возможности гарантийного обслуживания. Для самостоятельной замены изготовитель предоставляет разрешение, касающееся:

• фильтра салона;
• аналогичного элемента для системы впуска.

Однако самостоятельно многие владельцы авто все равно осуществляют замену, но далеко не все новоиспеченные водители знаю через сколько менять ремень ГРМ, а также какой ремень ГРМ лучше остальных.

Рекомендации обладателей Лады Гранты

Многие владельцы Лада Гранта, особенно оснащенных 16-клапанными версиями силовых агрегатов, рекомендуют не дожидаться вожделенной отметки в 60 тыс. км. Это вызвано возможностью применения некачественных комплектующих, способных спровоцировать износ замененных элементов уже спустя пробег в 20 тыс. км.

Такой факт побуждает многих «Грантаводов» прибегать к использованию продукции с хорошим качеством, и многие из них на вопрос какой ремень ГРМ лучше, отвечают, что от производителя «Gates». Но отметим, что встречаются подделки запчастей данного бренда, в связи с чем, рекомендуется останавливаться на приобретении элементов только у проверенных поставщиков.

Несколько советов по процедуре замены

Если вы задались целью заменить компонент самостоятельно, то не следует пренебрегать некоторыми нижеприведенными рекомендательными положениями. В частности не забывайте соблюдать интервал, через сколько менять ремень ГРМ.

После навески ремня требуется его правильная натяжка. Это выполняется посредством применения специализированного ключа. Некоторые «деятели» возразят, мол, можно и без него обойтись. Однако здесь качественный результат осмелиться гарантировать весьма проблематично.
Усилие, прилагаемое к ветви ремня (при развороте ее на 90-градусный угол), расположенной между двумя валами (общеизвестными: распределительным и коленчатым), не должно превысить значения в 20 Нм, однако достигать показателя менее 15 Нм также не следует. Если «попадание» в обозначенный интервал параметров отсутствует, то это свидетельствует о некорректной натяжке ремня. Следствие одно – новая регулировка!

Каковы признаки изношенного ремня?

Обозначенные факторы позволят точно определить момент начала появления повреждений на ремне Лада Гранта, что предотвратит неожиданное наступление выхода его со строя (обрыва). Когда менять ремень ГРМ, как понять что он изношен?

1. В числе первичных признаков присутствует значительная степень износа материала. Этот факт без труда спровоцирует соскальзывание или обрыв «расходника» при несущественной нагрузке на мотор или в условиях повышенной атмосферной влажности.
2. Появление износа зачастую провоцируется нарушением правильного положения ролика по отношению к шкиву. Это может подтвердить повышенный нагрев подшипника и торчащие в стороны тканевые остатки стертых кордов, применяемых для армирования резиновой основы ремня.
3. Следующим признаком будет факт присутствия трещин и отслоений. Чем большее количество данных дефектов, тем выше шанс скорейшего обрыва ремня.
4. Если у обратной поверхности появляется излишняя твердость, то ее может выдать наличие блеска. Этот фактор, связанный с утерей эластичности, свидетельствует о потери достаточного контакта ремня со шкивами.
5. При эксплуатации возможно удлинение ременной поверхности, что может спровоцировать его перескакивание на зубьях шкива вала. Замена ремня в таком случае однозначна.
6. Выход со строя ролика, как прямое свидетельство неправильного расположения ремня по отношению к своей рабочей плоскости.

Какие ожидают последствия обрыва?

Как было оговорено, никаких проблем с мотором Лада Гранта в версии 8 клапанов, при обрыве ременной передачи не возникает только в версии агрегата «11183-50». Остальные двигатели подвержены риску выйти со строя при обозначенном неприятном инциденте.
Ввиду этого среди «Грантаводов» развернулся спор по поводу преимуществ моторов LADA Granta с 16 и 8 клапанов, и у какого агрегата их больше. Ваша точка зрения также будет весьма интересной.

При обрыве ременной передачи остановка распределительного вала происходит в положении, соответствующем непосредственно моменту поломки. В отличие от него, коленчатый вал подвержен продолжению вращения. Это и вызывает удар поршней по тем клапанам, которые в заданный момент находились в открытой позиции. Далее происходит изгибание последних, но иногда случается пробой днища поршня. По-народному «кулак дружбы»!

Именно основываясь на данном факте, специалисты склоняются к рекомендации менять комплект ГРМ ранее заявленного производителем необходимого для этого действия срока.

Выводы

Теперь вы знаете, через сколько менять ремень ГРМ. Бесспорно, обрыв ремня LADA Granta – источник небывалых проблем. Это обстоятельство не означает, что нужно бездействовать. Далее приведем несколько рекомендаций, чья цель минимизировать обозначенный риск.

1. Тщательнейшим образом относитесь к процедуре проверки ремня на предмет его износа. Это действие рекомендуется осуществлять спустя 10-15 тыс. км.

2. Не следует пренебрегать проверкой состояния сальников. Дефект проявляется в виде характерных пятен под днищем автомобиля.

3. Свидетельствовать о проблеме может мигание лампы, регистрирующей давление масла в моторе LADA Granta. Если данный факт проявился, срочно глушим двигатель и принимаем меры по поиску источника поломки.

4. Применяйте только оригинальные запчасти, хотя процедуру контроля их состояния никто не отменял.

Lada Granta и Kalina: проверка и замена ремня привода ГРМ 16-клапанного двигателя

На автомобиле Лада Гранта и Лада Калина проверку состояния ремня привода газораспределительного механизма (ГРМ) 16-клапанного двигателя проводим согласно регламенту технического обслуживания на холодном двигателе (15–35 °C) — через каждые 15 тыс. км пробега. Работа по замене ремня ГРМ в пределах пробега, определяемого регламентом, не предусмотрена, но если при осмотре будут обнаружены дефекты, то проделать операцию можно воспользовавшись нашей пошаговой инструкцией.

Проверку состояния и регулировку натяжения ремня привода ГРМ проводим на холодном двигателе (15–35 °С). Для осмотра ремня следует демонтировать верхнюю крышку привода. При этом для удобства лучше снять бачок омывателя стекла.

Сн1ок

Ключом Torx T-30 отворачиваем пять винтов крепления верхней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем пять винтов крепления верхней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем пять винтов крепления верхней крышки привода ГРМ.

Снимок

Расположение винтов крепления крышек привода ГРМ (для наглядности показано на снятом двигателе): 1 — винты крепления верхней крышки; 2 — винты крепления нижней крышки.

Расположение винтов крепления крышек привода ГРМ (для наглядности показано на снятом двигателе): 1 — винты крепления верхней крышки; 2 — винты крепления нижней крышки.

Расположение винтов крепления крышек привода ГРМ (для наглядности показано на снятом двигателе): 1 — винты крепления верхней крышки; 2 — винты крепления нижней крышки.

898

Отведя верхний край крышки от двигателя и слегка ее приподняв, снимаем верхнюю крышку.

Отведя верхний край крышки от двигателя и слегка ее приподняв, снимаем верхнюю крышку.

Отведя верхний край крышки от двигателя и слегка ее приподняв, снимаем верхнюю крышку.

На автомобиле с механической коробкой передач включаем пятую передачу, перекатываем автомобиль (либо вывешиваем правое переднее колесо и вращаем колесо по часовой стрелке). Осматриваем ремень привода ГРМ. На автомобиле с автоматической коробкой передач для осмотра ремня снимаем правое переднее колесо и правый грязезащитный щиток моторного отсека.

89888жж

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений резины от тканевого каркаса. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов или значительном несовпадении элементов контроля натяжения ремня (см. ниже) ремень необходимо заменить. Также следует поменять ремень при обнаружении на нем следов моторного масла (перед монтажом нового ремня нужно устранить причину попадания масла на ремень), при замене одного из роликов или насоса охлаждающей жидкости.

Внимание! При выходе из строя ремня привода ГРМ (при обрыве или срезании зубьев) может произойти контакт клапанов с поршнями из-за рассогласования взаимного углового расположения коленчатого вала и распределительных валов. Как следствие, это приводит к дорогостоящему ремонту двигателя.

Проверяем натяжение ремня. Для этого проворачиваем коленчатый вал (см. выше) по часовой стрелке…

Снимокддддддддд

…до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ.

…до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ.

…до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ.

При нормальном натяжении ремня и с условием совпадения меток на шкивах…

Снимокшгггггггг

…вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

…вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

…вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

При нормальном состоянии ремня, но незначительном несовпадении выреза с выступом на натяжном ролике (не более чем на половину ширины выступа) необходимо отрегулировать натяжение ремня. Для этого…

ооооооо

…накидным ключом «на 15» ослабляем болт крепления натяжного ролика.

…накидным ключом «на 15» ослабляем болт крепления натяжного ролика.

…накидным ключом «на 15» ослабляем болт крепления натяжного ролика.

Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления — по часовой стрелке. Для этого вставляем в пазы наружного диска ролика специальный ключ в виде двух стержней Ø4 мм, закрепленных к основанию ключа (расстояние между стержнями 18 мм). Данный ключ используется для регулировки ременного механизма привода ГРМ всех переднеприводных автомобилей ВАЗ.

шш

Вставляем ключ в пазы ролика (для наглядности показано на снятом ролике).

Вставляем ключ в пазы ролика (для наглядности показано на снятом ролике).

Вставляем ключ в пазы ролика (для наглядности показано на снятом ролике).

рр

Для поворота натяжного ролика можно также воспользоваться щипцами для снятия стопорных колец.

Для поворота натяжного ролика можно также воспользоваться щипцами для снятия стопорных колец.

Для поворота натяжного ролика можно также воспользоваться щипцами для снятия стопорных колец.

Натягиваем ремень до момента совпадения выреза наружного диска с прямоугольным выступом его внутренней втулки и затягиваем болт крепления ролика моментом 34–41 Н·м.

Внимание! Чрезмерное натяжение ремня снижает срок службы как самого ремня, так и подшипников насоса охлаждающей жидкости, натяжного и направляющего роликов. Недостаточное натяжение ремня тоже приводит к его преждевременному выходу из строя, что может вызвать нарушение фаз газораспределения и, как следствие, привести к контакту поршней с клапанами и дорогостоящему ремонту двигателя.

Проворачиваем коленчатый вал на два оборота до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ и проверяем, чтобы вырез наружного диска натяжного ролика совпадал с прямоугольным выступом его внутренней втулки. При необходимости повторяем регулировку натяжения ремня. При обнаружении дефектов ремня или при значительном несовпадении положения выреза наружного диска натяжного ролика относительно прямоугольного выступа его внутренней втулки (более чем на половину ширины выступа) ремень следует заменить.

Снимаем ремень привода вспомогательных агрегатов. Установленный под поддон картера двигателя регулируемый по высоте упор оставляем удерживать вес этой части силового агрегата.

Ключом Torx T-30 отворачиваем два винта крепления нижней крышки привода ГРМ (расположение винтов см. выше).

89д888

Накидным ключом «на 13» ослабляем один из болтов тяги натяжного устройства ремня привода вспомогательных агрегатов и полностью отворачиваем второй болт.

Накидным ключом «на 13» ослабляем один из болтов тяги натяжного устройства ремня привода вспомогательных агрегатов и полностью отворачиваем второй болт.

Накидным ключом «на 13» ослабляем один из болтов тяги натяжного устройства ремня привода вспомогательных агрегатов и полностью отворачиваем второй болт.

нтрллр

Приподняв натяжной ролик одной рукой, другой рукой снимаем нижнюю крышку привода ГРМ (для наглядности показано на снятом двигателе).

Приподняв натяжной ролик одной рукой, другой рукой снимаем нижнюю крышку привода ГРМ (для наглядности показано на снятом двигателе).

Приподняв натяжной ролик одной рукой, другой рукой снимаем нижнюю крышку привода ГРМ (для наглядности показано на снятом двигателе).

Внимание! С обратной стороны тяги натяжного устройства установлена дистанционная шайба (показана стрелкой). Не потеряйте ее!

Головкой «на 17» отворачиваем болт крепления шкива привода вспомогательных агрегатов, при этом зафиксировать коленчатый вал от проворота на автомобиле с механической коробкой передач можно двумя способами — попросить помощника включить пятую передачу и нажать на педаль тормоза или зафиксировать маховик двигателя, сняв стартер. Как демонтировать с Лады Гранта стартер, показано в статье «Замена охлаждающей жидкости».

354

Помощник должен вставить отвертку между зубьями маховика (на фото положение отвертки соответствует заворачиванию болта крепления шкива).

Помощник должен вставить отвертку между зубьями маховика (на фото положение отвертки соответствует заворачиванию болта крепления шкива).

Помощник должен вставить отвертку между зубьями маховика (на фото положение отвертки соответствует заворачиванию болта крепления шкива).

Для автомобиля с автоматической коробкой передач возможен только второй вариант. Болт крепления шкива затянут большим моментом (105–110 Н·м), поэтому при отворачивании следует воспользоваться рычагом.

Снимок99999999

Снимаем болт с шайбой, шкив привода вспомогательных агрегатов и шайбу А.

Снимаем болт с шайбой, шкив привода вспомогательных агрегатов и шайбу А.

Снимаем болт с шайбой, шкив привода вспомогательных агрегатов и шайбу А.

Снимок

Схема привода ГРМ: 1 — зубчатый шкив коленчатого вала; 2 — зона А; 3 — зубчатый шкив насоса охлаждающей жидкости; 4 — натяжной ролик; 5 — зона В; 6 — задняя крышка механизма привода ГРМ; 7 — зубчатый шкив выпускного распределительного вала; 8 — зона С; 9 — зубчатый ремень; 10 — зубчатый шкив впускного распределительного вала; 11 — направляющий ролик; 12 — тяга натяжного устройства ремня привода вспомогательных агрегатов

Схема привода ГРМ: 1 — зубчатый шкив коленчатого вала; 2 — зона А; 3 — зубчатый шкив насоса охлаждающей жидкости; 4 — натяжной ролик; 5 — зона В; 6 — задняя крышка механизма привода ГРМ; 7 — зубчатый шкив выпускного распределительного вала; 8 — зона С; 9 — зубчатый ремень; 10 — зубчатый шкив впускного распределительного вала; 11 — направляющий ролик; 12 — тяга натяжного устройства ремня привода вспомогательных агрегатов

Схема привода ГРМ: 1 — зубчатый шкив коленчатого вала; 2 — зона А; 3 — зубчатый шкив насоса охлаждающей жидкости; 4 — натяжной ролик; 5 — зона В; 6 — задняя крышка механизма привода ГРМ; 7 — зубчатый шкив выпускного распределительного вала; 8 — зона С; 9 — зубчатый ремень; 10 — зубчатый шкив впускного распределительного вала; 11 — направляющий ролик; 12 — тяга натяжного устройства ремня привода вспомогательных агрегатов

Проверяем совпадение меток.

Снимок11

Зона А: выступ 1 на крышке масляного насоса должен совпадать с меткой 2 на шкиве коленчатого вала.

Зона А: выступ 1 на крышке масляного насоса должен совпадать с меткой 2 на шкиве коленчатого вала.

Зона А: выступ 1 на крышке масляного насоса должен совпадать с меткой 2 на шкиве коленчатого вала.

Снимок22

Зона В: вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 внутренней втулки ролика.

Зона В: вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 внутренней втулки ролика.

Зона В: вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 внутренней втулки ролика.

Снимок33

Зона С: установочный вырез 1 на задней крышке механизма привода ГРМ должен совпадать с меткой 2 на шкиве выпускного распределительного вала (для впускного распределительного вала имеются аналогичные вырез и метка, и они также должны совпадать).

Зона С: установочный вырез 1 на задней крышке механизма привода ГРМ должен совпадать с меткой 2 на шкиве выпускного распределительного вала (для впускного распределительного вала имеются аналогичные вырез и метка, и они также должны совпадать).

Зона С: установочный вырез 1 на задней крышке механизма привода ГРМ должен совпадать с меткой 2 на шкиве выпускного распределительного вала (для впускного распределительного вала имеются аналогичные вырез и метка, и они также должны совпадать).

Для удобства последующей сборки фиксируем шкивы распределительных валов.

8988кккк8

С небольшим натягом вбиваем между шкивами клин из мягкой древесины. При этом волокна древесины должны быть направлены вдоль зубьев.

С небольшим натягом вбиваем между шкивами клин из мягкой древесины. При этом волокна древесины должны быть направлены вдоль зубьев.

С небольшим натягом вбиваем между шкивами клин из мягкой древесины. При этом волокна древесины должны быть направлены вдоль зубьев.

Накидным ключом «на 15» ослабляем болт крепления натяжного ролика…

466р5354

…сдвигаем с ролика ремень…

…сдвигаем с ролика ремень…

…сдвигаем с ролика ремень…

14477

…и, сняв ремень с остальных шкивов, вынимаем его.

…и, сняв ремень с остальных шкивов, вынимаем его.

…и, сняв ремень с остальных шкивов, вынимаем его.

1447438888888

Маркировка ремня привода ГРМ: ширина 22 мм, число зубьев 137.

Маркировка ремня привода ГРМ: ширина 22 мм, число зубьев 137.

Маркировка ремня привода ГРМ: ширина 22 мм, число зубьев 137.

144rlrlrlrlrl

Отвернув болт натяжного ролика, снимаем его вместе с дистанционной шайбой.

Отвернув болт натяжного ролика, снимаем его вместе с дистанционной шайбой.

Отвернув болт натяжного ролика, снимаем его вместе с дистанционной шайбой.

1448ppppppppp

Накидным ключом «на 15» отворачиваем болт крепления направляющего ролика…

Накидным ключом «на 15» отворачиваем болт крепления направляющего ролика…

Накидным ключом «на 15» отворачиваем болт крепления направляющего ролика…

W_0081

…и снимаем направляющий ролик в сборе с дистанционной шайбой и болтом (конструкция неразборная).

…и снимаем направляющий ролик в сборе с дистанционной шайбой и болтом (конструкция неразборная).

…и снимаем направляющий ролик в сборе с дистанционной шайбой и болтом (конструкция неразборная).

Проверяем состояние подшипников обоих роликов. Ролики должны вращаться бесшумно, без люфта и заеданий. При малейшем подозрении на неисправность или большом пробеге без замены роликов их лучше обновить принудительно. Также проверяем состояние насоса охлаждающей жидкости двигателя: на нем не должно быть следов подтека охлаждающей жидкости, а вал должен вращаться бесшумно, без люфта и заеданий. В противном случае меняем дефектный узел. Устанавливаем ролики в обратной последовательности, причем болт крепления натяжного ролика окончательно не затягиваем. Устанавливаем ремень привода ГРМ в обратной последовательности, убедившись в том, что метки на зубчатых шкивах распределительных валов совпадают с вырезами на задней крышке привода ГРМ (см. выше), а также в том, что метка на зубчатом шкиве коленчатого вала совпадает с ребром на крышке масляного насоса. Регулируем натяжение ремня, как было описано выше. Сборку проводим в обратной последовательности. Моменты затяжки болтов крепления натяжного и направляющего роликов 34–41 Н·м, а шкива привода вспомогательных агрегатов — 105–110 Н·м.

[14 операций по техобслуживанию Lada Granta, которые помогут вам сэкономить]

[Как сэкономить на плановом ТО Lada Granta] [Техническое обслуживание Lada Granta на 2,5 тыс. км пробега] [Техническое обслуживание Lada Granta на 15 000 и 105 000 км пробега] [Техническое обслуживание Lada Granta на 30 000 и 60 000 км пробега] [Техническое обслуживание Lada Granta на 45 тыс. км пробега] [Техническое обслуживание Lada Granta 75 тыс. км пробега] [Техническое обслуживание Lada Granta на 90 тыс. км пробега] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении ТО] [Инструмент, необходимый для проведения техобслуживания Lada Granta] [Лампы, применяемые в автомобиле Lada Granta]

ремень ГРМ Лада Гранта 1,6 л 16 кл. ⋆ I Love My Lada

Замена ремня ГРМ на 106-сильной 16-клапанной Лада Гранта 1,6 в сервисе обойдется примерно $40-45. Кажется, это достаточный стимул для того, чтобы засучить рукава, и заменить ремень своими руками. Вся работа займет не более полутора часов и не требует никаких специальных навыков.

Когда менять ремень ГРМ на Гранте 1,6 л 16 кл. (двигатель ВАЗ-21127)

Ремень привода распределительных валов на Лада Гранта с мотором ВАЗ 21127 не имеет определенного регламентного пробега. Это значит, что его необходимо постоянно контролировать несмотря на установленный автоматический натяжитель.

Проверку состояния ремня ГРМ проводим не реже одного раза в 10-12 тысяч км.

Как правило, родные заводские ремни изнашиваются уже к 60-й тысяче пробега, а на пробеге в 80 000 км решительно требуют замены. Чтобы не проморгать этот момент, мы должны учесть, что главными показаниями к замене ремня ГРМ на Гранте с мотором ВАЗ 21127 служат:

• попадание на ремень антифриза и других эксплуатационных жидкостей, но перед установкой необходимо выяснить причину их появления;
• расслоение ремня ГРМ;
• торцевой износ ремня, который очень опасен;
• трещины на поверхности;
• срез зубьев;
• выкрашивание и другие внешние повреждения резиноматериала и арматуры.

Словом, до обрыва лучше не доводить, как и до проворачивания распредвала относительно коленвала. А это тоже может грозить как перебоями в работе двигателя, так и полным его отказом. Зависит от того, насколько собьются фазы ГРМ.

Важно!

Делаем вывод. Практика показывает, что замена ремня нужна уже на пробеге 50-60 тысяч км, а проверка его состояния — каждых 10-12 тысяч км. Заводской ремень Gates (для Приоры, Гранты 1.6 16V 21126-21127) GD380 QF, цена порядка $20-22. АвтоВАЗ говорит, что ремень должен выдержать до 200 000 км пробега. Это не совсем отвечает действительности.

Выбираем ремень ГРМ, ролики и помпу для Гранты 1,6

Мы уже упоминали о том, что на двигатель ВАЗ 21124 с завода устанавливается ремень Gates GD380 QF с количеством зубьев 137, шириной 22 мм. Эти параметры должны неукоснительно соблюдаться при выборе нового ремня. Кроме ремня, будет необходимо купить два ролика, натяжной и обводной, но чаще всего все это хозяйство продается комплектом. Gates считается одним из лучших вариантов, цена комплекта (K015631XS) в районе $130. При этом огромная вероятность купить подделку.

Мы уже говорили о поддельных ремнях ГРМ и как отличить подделку от оригинала, об этом можно прочитать здесь. В случае с комплектами для двигателя ВАЗ 21127 или 21126, обстановка еще жестче, поскольку товар пользуется огромным спросом. Вот подборка фото с оригинальными и поддельными роликами и ремнями. Она поможет отделить котлеты от мух.

Это подделка. Оригинал не упаковывают в пакетыЗдесь подделка снизу. А сразу и не скажешь, китайская копия выглядит привлекательнее

Подделка снизу. Фирменные ремни никогда не маркируют после порезки, поэтому на них надписи всегда обрезаны и повторяются цикличноЗдесь все подделки слева. В принципе, это и так заметно, поддельные ролики определяются проще

Выбираем комплект ГРМ для ВАЗ 21127 на Гранту

Кроме фирмы Гейтс, ремни выпускает еще масса компаний, заводов и заводиков. Все эти ремни ролики вроде бы сертифицированы, но опять же гарантировать оригинальность комплекта не может никто. Необходимо ориентироваться в каждом конкретном случае. Так вот, для 16-клапанного двигателя Приоры, кроме комплекта Gates K015631XS, чаще всего публика выбирает:

• Optibelt ZRK1593, немецкая контора, хорошее качество и на $50 дешевле оригинала;
• ВАЗ также пакует в свои коробки комплекты ремней и пишет на них каталожный номер 21126-1006040-86, доверять им мы бы не стали, но если не подделка, то такой комплект отходит до 30-40 тысяч;
• хорошо отзываются о комплектах Bosch 1987949662;
• очень хорошие отзывы о ремнях Contitech CT1137, состав ремня стандартный, но Continental уверяет, что в состав ремня входят полиамидные ткани и другие непонятные простому обывателю материалы, за это просят около $180;
• самые дешевые — балаковские ремни и ролики БРТ, слишком переоценивать их достоинства мы бы не стали, но на крайний случай они способны продержаться до 20 000 км пробега.

Замена ремня ГРМ на двигателе ВАЗ 21127 Лада Гранта своими руками

В отличие от моторов ВАЗ 21126, с которыми разницы практически нет, новые Гранты комплектуются механическими и автоматическими коробками передач без контрольного отверстия в картере КПП. Это усложняет замену ремня, поскольку проконтролировать положение коленвала в ВМТ первого цилиндра практически невозможно с помощью меток (на отливе масляного насоса метки тоже пропали).

Как видим, метки на масляном насосе больше нет

Поэтому если у нас есть стрелочный глубиномер (микрометр с индикатором), было бы очень неплохо приобщить его к делу. С помощью прибора будет проще выставить поршень первого цилиндра в ВМТ. В противном случае будем использовать длинную отвертку или что-то в этом роде.

Идеальный вариант индикаторный глубиномер. Спасибо, ВАЗ

Как бы там ни было, порядок работы у нас следующий:

1. Выдерживаем температурный режим. Это важно, поскольку натянуть новый ремень правильно у нас не получится. Температура антифриза должна быть 20-25 °С. Только при такой температуре метки на натяжном ролике будут совпадать. Если температура будет в пределах 90 °С, метка уйдет 6 мм в сторону радиатора, а при 0 °С — на 5 мм в сторону лобового стекла. Это нужно учитывать обязательно.
2. Чтобы зафиксировать коленчатый вал, открутить шкив привода генератора и без проблем слить антифриз, нужно снять стартер. Его можно не отключать. Три гайки — и стартер снят.
3. Битой Torx T30 откручиваем верхнюю крышку привода ГРМ. Оцениваем состояние привода в целом, в частности, ремня, роликов и шкивов.
4. Совмещаем метки 1 на шестернях привода распредвалов с вырезами 2 в задней крышке. Если не получилось с первого раза, проворачиваем коленвал еще на два оборота.
5. Откручиваем той же битой нижнюю переднюю крышку.
6. Снимаем ее.
7. Снимаем шкив привода генератора, предварительно отпустив ремень и сняв его. Для фиксации коленвала используем отверстие под стартер, зубья маховика и мощную отвертку.
8. Битой Torx E8 откручиваем катушку зажигания первого цилиндра, выкручиваем свечу.
9. Устанавливаем тонкую длинную отвертку в свечное отверстие и вычисляем верхнюю мертвую точку путем проворота коленвала. Должно получиться примерно так.
10. Фиксируем шестерни распредвалов. Для этого используем либо специальное приспособление, либо простой деревянный брусок из мягкой породы.
11. Дальше все просто. Распускаем натяжитель, снимаем ремень ГРМ.
12. Снимаем обводной и натяжной ролики.
13. Не теряем шайбы, которые установлены под роликами.
14. Сливаем антифриз из блока цилиндров с помощью пробки, предварительно закрыв отверстие стартера.
15. Снимаем помпу. Ставим новую.
16. Устанавливаем новые ролики, обводной затягиваем с усилием 125 Н·м, натяжной наживляем, пока не закручиваем до конца.
17. Устанавливаем новый ремень. Регулируем силу натяжения ремня, проворачивая натяжной ролик против часовой стрелки.
18. Фиксируем натяжной ролик при совмещении меток 1 и 2 на наружной обойме и корпусе ролика.
19. Затягиваем болт ролика моментом 25 Н·м.
20. Устанавливаем шкив привода генератора, устанавливаем его приводной ремень и затягиваем болт крепления шкива моментом 110 Н·м.
21. Проверяем совмещение меток и натяжение ремня, дотягиваем болт натяжного ролика до 41 Н·м.

Ремень и ролики установлены. Осталось проверить моменты затяжки болтов роликов (2,3…3,6 кгс.м) и подтянуть ремень спецключом, либо съемником для стопорных колец (с диаметром губок не более 3,2 мм, головка сменная на 15 мм) до совмещения меток.

Когда менять ремень ГРМ на Лада Гранта

В этой статье мы расскажем, при каком пробеге менять зубчатый ремень, опишем признаки его износа, услышим рекомендации бывалых владельцев.

Ремень ГРМ — часть газораспределительного механизма двигателя, служащего для впрыска топлива и вывода отработанных газов.

Заводской регламент сроков замены ремня ГРМ

Согласно регламентных работ и сроков проведения технического обслуживания, замена привода ГРМ производится при пробеге автомобиля не более 75 тыс. км.

Однако срок службы зубчатого ремня в процессе эксплуатации может быть снижен по таким причинам как:

• низкое качество изделия. На рынке могут быть подделки под известных производителей;
• плохие условия эксплуатации. При попадании на ремень ГСМ, технической жидкости он размягчается, зубья легко срезаются;
• большой пробег автомобиля. Износ деталей ГРМ, выход из строя насоса охлаждающей жидкости — все это приводит к преждевременному разрыву ремня;
• «возраст» ремня. Он стареет даже если машина не эксплуатируется. Срок годности 5 лет.

Из всего вышеизложенного оптимальным сроком для замены привода ГРМ будет пробег 50-60 тыс. км или 5 лет (если машина не эксплуатировалась).

Рекомендации обладателей Лада Гранта

Опытные водители рекомендуют производить замену ремня ГРМ при первых признаках износа. При каждом ТО не поленитесь и обследуйте состояние привода. При его порыве клапана «встретятся» с поршнем и двигатель придется ремонтировать.

Очень часто можно встретить отклики, что ремень вышел из строя при 20 тыс. км пробега из-за низкого качества изделия. Покупку ремня необходимо производить в проверенных торговых точках и у известных фирм.

Ещё один совет — проверять не только состояние ремня, но и детали ГРМ. Часто причиной выхода ремня из строя может быть большой износ зубьев шестерен.

Рекомендации сводятся к одному — не запаздывать с заменой ремня ГРМ при его износе.

Признаки изношенного ремня

Признаками изношенности ремня являются:

• появление на его поверхности волокон тканевого основания;
• затвердение, определяемое по ярко выраженному блеску ремня;
• потеря эластичности;
• растяжение привода больше допустимого;
• трещины и отслоения.

Износ ремня также можно определить:

• по затрудненному запуску двигателя;
• по сторонним шумам в моторе;
• перегреву
• по изменению цвета выхлопных газов.

Зная характерные признаки износа привода ГРМ и своевременно произведя его замену, владельцы Лада Гранта смогут обезопасить себя от поломки двигателя. А при покупке ремня отдавать предпочтения оригинальным запчастям хорошо зарекомендовавших себя производителей.

О двигателях Лада Гранта

В качестве одного из основных моторов, устанавливаемых на этих моделях, является 8-ми клапанный ВАЗ-11185-50. Это усовершенствованный ВАЗ -2111, мощностью 82 лошадиные силы. Его устанавливают на седанах и хэтчбеках.
Достоинства ВАЗ — 11185-50:

• повысилась надежность и экологичность;
• выросла тяга;
• при обрыве привода ГРМ клапана не загибаются.

• повышенная шумность;
• необходимость в частой регулировке клапанов;
• прогорание одного из клапанов;
• нарушения целостности прокладки.

На автомобиле Гранта «Норма» ставится 8-ми клапанный агрегат ВАЗ-21116. Это доработанный и усовершенствованный ВАЗ-21114.
Достоинства:

• низкий уровень шумности;
• рост мощности. С этим мотором можно развить скорость до 167 км/ч, а разгон до 100 м за 12,4 с;
• ощутимая экономия топлива.

• более низкий моторесурс;
• хрупкость поршней. Ставятся более легкие чем у предшественника. По этой причине они могут выйти из строя при встрече с клапанами;
• при обрыве привода ГРМ клапана загибаются.

Гранта «люкс» оснащен двигателем ВАЗ-21126. Это 16-ти клапанный мотор с мощностью 72 кВт (98 л. с.) — прямой наследник ВАЗ-21124.
Достоинства:

• впечатляющие динамические характеристики. Разгон до 100 м за 11,4 с.

• загиб клапанов при встрече с поршнями.

Автомобили Гранта также комплектуются силовым агрегатом ВАЗ-21127 мощностью 106 л.с.

• отсутсвие ДМРВ, вместо которого установлен датчик абсолютного давления;
• увеличение мощности;
• хорошая низовая тяговитость;
• газораспределительный механизм ДОНС.

• неспособен быстро набирать обороты на повышенных передачах;
• шумность при работе;
• загибание клапанов при разрыве ремня.

На Лада Гранта Спорт установлен ВАЗ-21126-77 мощностью 120 л. с. Практически это тот же ВАЗ-21126. Его особенность — увеличение мощности после 3000 оборотов в минуту.

Своевременное обслуживание автомобиля является залогом безопасности на дороге. Часто причиной ДТП становится именно неисправность систем, обеспечивающих передвижение, поэтому от качества ухода за машиной зависят жизнь и здоровье водителя, пассажиров, а также других участников движения. Расходные материалы и комплектующие имеют свой срок службы, их замена спустя определённый пробег – обязательная процедура, которую автомобилист может выполнять как собственноручно, так и с привлечением сотрудников сервиса. Для обеспечения исправной работы систем наряду с маслами и фильтрами важно также следить за пригодностью ремней и вовремя менять их.

Определить, когда пришла пора смены ремня ГРМ, в отличие от ремня генератора, который легко оценить визуально, не так и просто, особенно если он спрятан под защитным кожухом. Замена выполняется зависимо от степени износа, пробега машины и конструктивных особенностей двигателя. Данный элемент газораспределительного механизма, о которой и пойдёт речь далее, регулярно подвержена нагрузкам в процессе эксплуатации и играет важнейшую роль в работе клапанов двигателя, поэтому если пропустить срок замены детали, проблем не миновать. В некоторых случаях может даже потребоваться капитальный ремонт мотора, что во много раз дороже и сложнее своевременной замены ремня.

Что такое ГРМ ремень

Разумеется, подавляющая часть автомобилистов в курсе, что есть ремень ГРМ в машине, для чего он нужен и как звучит расшифровка аббревиатуры. Если вы ещё не осведомлены в этом вопросе, это упущение нужно немедленно исправить, залатав брешь в базе знаний любого водителя. Знать, что такое ремень ГРМ в автомобиле и сроки его замены – обязанность каждого владельца ТС.

ГРМ – это газораспределительный механизм, являющийся устройством ДВС, чьё предназначение в управлении подачей воздушно-топливной смеси, причём процедура дозирования выполняется в определённые промежутки времени.

Ремень же, изготовленный из качественной армированной резины, является частью газораспределительной конструкции. Ему отведена важная роль по обеспечению синхронной работы коленчатого и распределительного валов. Так, ремень ГРМ, обуславливает движение компонентов механизма и является непосредственным участником в процедуре подачи топлива и выхода продуктов сгорания.

Слаженным функционированием деталей механизма обусловлена и оптимальная работа силового агрегата автомобиля. Состояние приспособления оказывает влияние на исправность всего механизма, и его замена строго регламентирована автопроизводителем, описание прилагается в инструкции по эксплуатации транспортного средства.

Если в период гарантийного обслуживания авто можно не переживать о качестве ремня ГРМ, тем более что производитель ставит оригинальную деталь, то в дальнейшем при её покупке на замену надо быть особенно внимательным и не стараться сэкономить, приобретая низкокачественное изделие, ведь от этого зависит функционирование двигателя.

На ремне ГРМ имеются обозначения, рассмотрим примеры перевода расшифровки:

• 136-25.4 HNBR, где 136 – количество зубьев, 25.4 – ширина ремня, а HNBR – это материал, из которого изготовлена деталь. Эта модель сделана из термостойкого каучука, обладающего устойчивостью к воздействию озона и химических веществ, в составе также разные уровни акрилонитрила;
• ISO-58111x Первые цифры (58) указывают на серию зубьев, следующие три – их количество (111), последнее значение (19) говорит о ширине изделия в миллиметрах;
• 58127х3/4 HSN. Первые цифры также являются номером серии, последующие означают количество зубьев, 3/4 – ширина в дюймах (19 мм). Маркировка HSN расшифровывается как высоконасыщенный нитрил, современный материал ремня, отличающийся особой прочностью.

К замене ремня газораспределения необходимо подходить со всей ответственностью, поскольку, игнорируя необходимость процедуры, можно навлечь на свой автомобиль ряд проблем и о качестве приобретения нужно позаботиться в первую очередь. Очень важно, чтобы ремень был оригинальным, поэтому особое внимание нужно уделить производителю.

На некоторых японских моделях машин систему ГРМ приводит в движение цепь. Если так, то волноваться о том, что может быть пропущен срок замены незачем, цепь меняется спустя 200 000-250 000 км пробега. Ну а привычный ремень ГРМ чаще всего заменяется при каждом плановом техобслуживании.

Через сколько тысяч километров нужно менять

Предсказать точно продолжительность жизни ремня ГРМ невозможно, особенно если он уже менялся, и была установлена неоригинальная деталь механизма. Ставить неоригинальную деталь вообще довольно рискованное занятие, которое может привести к неприятным последствиям для механизма и двигателя в целом.

Выясняя периодичность замены, следует также брать во внимание условия эксплуатации автомобиля. На срок службы ремня ГРМ влияет ряд факторов. Кроме того, что деталь постоянно подвергается динамическим нагрузкам, неблагоприятное воздействие оказывают перепады температур в подкапотном пространстве, контакт со случайными предметами, попадание жидкостей, загрязнений и пр. Ускорить износ способны также повреждения и некорректная работа иных элементов газораспределительного механизма.

Когда менять ремень ГРМ можно узнать из технической документации к транспортному средству, поскольку для конкретной марки машины периодичность замены может отличаться в силу конструктивных особенностей, а также материала самого изделия. В среднем нужно менять ремень ГРМ спустя 50 000 километров пробега авто и какой бы пробег не был указан производителем, необходимо учитывать, что имеются в виду идеальные условия эксплуатации. Так что если в документации заявлена цифра в 120 000 км, то её можно смело снизить на 30-40 000 км.

Для нового автомобиля отечественного производство обычно деталь подлежит замене через 60 000 км пробега, для импортного авто через 70-80 000 км. Если на машине ремень ГРМ уже менялся, сроки сокращаются до 50 000 и 60-70 000 км соответственно.

Когда автомобиль приобретался с рук, вообще не ясно, через сколько км нужна замена, стоит ли заводская деталь или предыдущий владелец уже менял её. К тому же неизвестно, как и в каких условиях эксплуатировалось авто. Если нет возможности уточнить эти моменты, с учётом пробега меняют ремень (если не менялся) сразу же. Когда деталь уже заменялась, с нею можно проездить около 30 000 км для отечественного автомобиля или 50 000 для импортного.

В зимний период многие автомобилисты прогревают машину перед поездкой, тогда двигатель и соответственно ремень работают вхолостую, ну а поскольку транспорт стоит, спидометр также не ведёт счёт километров. Этот факт также следует учитывать и менять ремень не чётко в установленный срок, а по обстоятельствам. Важную роль играет и конструкция двигателя. Если модель предполагает два распределительных вала, нагрузок на деталь больше, соответственно и степень износа будет выше.

Совместно с работами по смене ремня ГРМ меняют и ролики-натяжители, если нет желания проверять, заклинит механизм, порвётся ли новый ремень либо на сей раз пронесёт. Ролик-натяжитель предназначен для удержания ремня в натянутом определённым образом положении. Подлежат замене уплотнители и сальники, которые препятствуют протеканию смазки. Менять нужно и помпу (водяной насос), поскольку её ресурс также примерно совпадает со сроком службы ремня. Все обнаруженные утечки необходимо обязательно устранить при замене детали.

Как самостоятельно определить, что ремень пора менять

Как было сказано выше, износиться деталь может гораздо раньше срока. Особенно следует быть внимательным при покупке авто с пробегом. Определить износ ремня автомобилист способен и самостоятельно, при этом зависимо от конструкции осмотр может быть невозможен без применения специальных инструментов. С учётом того, что деталь изнашивается всегда в разной степени, пренебрегать оценкой его состояния, даже если время предполагаемой замены ещё не наступило, не стоит.

Ряд свидетельств износа, предвещающих замену:

• трещины или прочие дефекты на внутренней и внешней стороне изделия;
• продольные срезы по длине детали;
• изношенные зубья;
• сильное загрязнение расходника;
• утечка масла, попадание на изделие;
• обрыв ремня – критический случай.

К вопросу, как проверить ремень ГРМ следует подходить исходя из особенностей механизма. Вышеперечисленные признаки износа можно заметить визуально, но чаще всего для этого нужно демонтировать защитный кожух детали. Некоторые марки авто подразумевают для этого «вывешивание» двигателя. Диагностику следует проводить однозначно, если замечены признаки, намекающие на износ, это такие перебои в работе сердца автомобиля:

• детонация силового агрегата;
• пропуски воспламенения в цилиндрах;
• неровный холостой ход.

Исследование посредством компьютерной диагностики способно точно выявить эти признаки. Максимально результативна проверка угла зажигания на заведённом моторе (в норме отклонения до пяти градусов), на холостом же ходу существенно меняться он не должен.

Выполнение замены ремня ГРМ требует определённых навыков и соответствующего инструментария. Часто при монтаже требуется отрегулировать угол опережения зажигания. Многие системы управления блокируют пуск мотора при неправильном угле с целью предотвращения разрушения механизма.

Последствия обрыва ремня ГРМ

Для корректной работы двигателя важна исправность всех его составляющих, включая составляющие газораспределительного механизма. Расходники, к коим относится и ремень ГРМ, подлежат обязательной замене при выполнении периодического обслуживания авто. Порыв элемента – это критический случай, спровоцированный несвоевременной заменой и влекущий последствия разного характера. Нередко автовладельцы задаются вопросом, что будет, если порвётся ремень ГРМ, насколько серьёзным может быть игнорирование контроля состояния детали и как справиться с проблемой. Для ответа на этот вопрос важно определить, строение механизма газораспределения в конкретной модели авто.

На самом деле масштабы неприятностей, которые может повлечь за собой лопнувший ремень ГРМ, зависят от конструктивных особенностей агрегата. Более печален исход в случае нахождения поршней с клапанами в одном блоке, поскольку данные элементы при такой конструкции не встречаются лишь благодаря ремню. Когда ремень порван, синхронная работа деталей механизма нарушается, как следствие клапаны загибает поршнями. Кроме того, возможны повреждения распределительного вала, поршня и стенок цилиндров. При большой удаче этого не произойдёт, если обрыв случился в момент, когда элементы находились на максимальном удалении друг от друга.

Крайняя степень износа, когда ремни рвутся, не обязательно провоцирует капремонт двигателя. Другой вариант исполнения мотора не подразумевает встречи клапана и поршня при обрыве. Цилиндры в таких конструкциях имеют больше пространства, благодаря чему элементы функционируют, не взаимодействуя. Реализация данного типа мотора позволяет не опасаться повреждения остальных частей механизма. При этом независимо от того, гнёт ли клапана при обрыве ремня, нужна срочная замена детали.
Несвоевременное выполнение процедуры по замене ремня ГРМ может повлечь за собой следующие неприятности:

• повреждение цилиндров, всех деталей двигателя, отказ пуска;
• сильная деформация ГРМ, непригодность к ремонту;
• загибание отдельных или всех клапанов;
• повреждение подшипников распредвала;
• деформация поршней, заклинивание поршневой группы.

Сказать точно, к какому именно исходу приведёт обрыв ремня ГРМ невозможно, поскольку основной исход ситуации зависят от оборотов, а также конкретной модели автомобиля. В некоторых случаях достаточно будет просто заменить ремень и натяжитель, в других же встанет вопрос о замене всех элементов силового агрегата.

Во избежание проблем с двигателем регулярно следить за состоянием ремня ГРМ, а также своевременно выполнять его замену необходимо обязательно. Осуществить проверку можно своими силами или на СТО. В любом случае даже услуги сервиса по диагностике и монтажу детали не так обойдутся по стоимости, как устранение последствий критического износа.

На большинстве же современных двигателей сценарий моторной катастрофы следующий. После обрыва ремня ГРМ распредвал перестает вращаться, и клапана останавливаются в одном положении. Коленвал между тем продолжает вращаться по инерции, и поршни «встречаются» с клапанами. Деформироваться или разрушиться могут также элементы распредвала, головка блока цилиндров, шатунная группа, поршни и другое. Как вы понимаете, ремонт силового агрегата после такого сценария выльется в копеечку.

Срок службы ремня ГРМ в зависимости от модели варьируется от 50 до 100 тыс. км (точные данные указаны в сервисной книжке автомобиля), но ориентироваться на эти цифры во всех случаях нельзя. Случается, к примеру, что у автомобиля небольшой пробег, но самому ремню больше пяти лет. К этому сроку эта деталь почти наверняка будет изношена из-за естественного старения резины.

Не менее часто на срок службы ремня влияет его неправильная установка и внешние воздействия. Скажем, достаточно частая причина преждевременной кончины ремня — попадание под него грязи или ошметков ранее оборвавшихся ремней генератора и компрессора кондиционера, но даже чаще — пролив масла из потекших сальников распредвала, равно как охлаждающая жидкость из потекшей помпы.

Одна из возможных причин обрыва ремня ГРМ — низкое качество изделия. Отсюда вывод — не покупайте такие детали на рынке «по дешевке». Однако более частая причина проблем с ГРМ — подтеки или посторонние элементы под ремнем, равно как сильный износ, перетяжка или недостаточное натяжение ремня.

Эти явления рано или поздно приведут если не к обрыву, то к так называемым проскальзываниям — ремень перескочит на несколько зубьев на шкиве коленвала или распредвала. Двигатель в этом случае может начать работать с перебоями или даже заглохнуть. К обрыву могут привести резкие нагрузки на ремень, например, если машина часто заводится «с толкача».

С учетом вышесказанного, следует регулярно осматривать подкапотное пространство на предмет подтеков. Заметив свежее пятно в районе крышки ремня ГРМ, бейте тревогу.

Ведь даже незначительное количество масла или тосола способно создать условия, чтобы ремень ГРМ проскользнул. Если видимых следов масла или тосола не наблюдается, а двигатель работает с перебоями (не выходит на высокие обороты, плохо заводится, глохнет) следует снять крышку ремня ГРМ и убедиться в соответствии установленных меток ГРМ коленвала и распредвала.

Идеальным вариантом было бы осмотреть ремень на предмет потертостей, трещин и надрывов самостоятельно. Однако сделать это оперативно не всегда возможно, поскольку доступ к детали, как правило, затруднен — ремень закрыт пылинками, рядом — различные детали, снять которые многие автовладельцы не смогут или не решатся.

Однако определить наличие проблемы можно и по внешним признакам. При сильном износе ремня возникают характерные тикающие или шаркающие звуки, исходящие из-под кожухов системы. Ту же симптоматику, кстати, дают поврежденные подшипники натяжных роликов или помпы. В любом случае, услышав нечто похожее, следуйте в сервис.

Если сервисмены рекомендуют поменять ремень ГРМ ввиду его износа, то в ряде случаев (например, когда машина уже не молода или вы приобрели ее с рук и не знаете ее прошлого), будет разумным поменять не только ремень, но также и комплект роликов.

Более того, в ряде случаев вместе с заменой старого ремня и роликов ГРМ специалисты советуют поменять также и помпу. Логика рекомендации проста — замены ГРМ длительная и дорогостоящая, а срок службы помпы в ряде случаев сопоставим со сроком службы ремня ГРМ. Иными словами, так вы предвосхищаете возможные проблемы. Ведь поломка той же помпы может привести к обрыву ремня ГРМ.

В процессе эксплуатации автомобиля владельцу крайне важно знать при каком пробеге меняется ремень или цепь ГРМ. От соблюдения интервалов технического обслуживания привода газораспределительного механизма зависит работоспособность силовой установки.

Связано это с тем, что изношенные ремень или цепь могут оборваться, что на многих машинах ведет к серьезным повреждениям мотора. Обойтись в таком случае заменой расходников не получится, так как устранить последствия можно лишь с помощью капитального ремонта двигателя. Поэтому важно соблюдать регламент замены ремня или цепи и для проведения обслуживания приобретать только качественные изделия.

Срок службы ремням ГРМ

Как часто меняется ремень ГРМ напрямую зависит от модели силового агрегата и автомобиля, на который он установлен. Среди машин бюджетного класса замена по регламенту требуется при достижении 60-80 тысяч км. В более дорогих авто ремень служит дольше. Его смена потребуется при достижении 100-120 тыс. километров. В премиальных машинах ременная передача не требует к себе внимания до 150 тыс. км.

В отечественных условиях эксплуатации силовая установка часто испытывает перенагрузки. Это сказывается и на сроке службы ремня в приводе ГРМ. Опытные автовладельцы рекомендуют сокращать интервал замены расходника относительно рекомендованного производителем. Более подробно информация о необходимости замены ремня представлена в таблице ниже.

Таблица — Срок службы ремня ГРМ в отечественных реалиях

Пробег, при котором требуется замена цепи газораспределительного механизма

Цепь имеет больший срок службы по сравнению с ремнем. Интервал от замены до замены зависит от конструкции расходника, модели двигателя и класса автомобиля. Так в бюджетном сегменте встречаются однорядные цепи со сроком службы сопоставимым с ремнем. Необходимость их замены наступает при пробеге 60-100 тыс. км.

В среднем сегменте автомобилей применяются как однорядные, так и двухрядные цепи. Первые обладают ресурсом в 150-250 тыс. км. Двухрядные цепи имеют еще больший ресурс. Их замена требуется при пробеге в 200-350 тыс. км.

Хорошо зарекомендовал себя цепной привод ГРМ у японских автомобилей. Замена расходника обычно требуется при пробеге 350-400 тыс. км. В немецких машинах внимание приводу ГРМ не требуется до 400-450 тыс. км.

Наибольшим ресурсом обладают цепи ГРМ премиальных автомобилей. У некоторых машин нередко цепи без проблем служат 500-750 тыс. км.

Симптомы необходимости замены ремня

В процессе эксплуатации автомобиля появляется ряд симптомов, дающие понять, что пора менять ремень ГРМ. Обычно они появляются, если автовладелец не произвел обслуживание привода газораспределительного механизма вовремя, либо расходник обладает низким качеством.

Главным симптомом необходимости замены ремня является наличие любых дефектов на его поверхности. Наиболее часто они проявляются в виде трещин, разлохмачивания или надрывов. Выявить перечисленные дефекты можно во время визуального осмотра.

Определение необходимости замены цепи ГРМ

При приближении необходимости замены цепи она существенно удлиняется. Разрыв расходника происходит крайне редко. Особенно это касается двухрядных цепей. Определить наличие удлинения можно замерив расходник. Он окажется значительно длиннее нового изделия.

При растяжении цепи устранить ее удлинение пытается натяжитель. Он может быть как ручным, так и автоматическим. По выходу его поршня определяется растяжение цепи.

Выявить растяжение цепи можно оттянув ее на шестерни распредвала. Если она приподнимается на сантиметр или более, то есть риск перескакивания зубцов и такой расходник подлежит замене.

При растяжении цепи ГРМ появляется ряд внешних симптомов необходимости замены. Со стороны привода ГРМ исходит металлический стук. Наиболее заметен он на холодном моторе после запуска. При более сильном износе цепи происходит сдвиг фаз ГРМ. Двигатель теряет мощность, расход горючего увеличивается, а обороты становятся не стабильными.

Современные автомобили обладают системой самодиагностики, получающей информацию с датчиков. Симптомом необходимости замены цепи является наличие ошибок в работе датчиков коленвала и распредвала. Проконтролировать наличие проблем можно с помощью диагностического сканера.

Для исключения ошибок непосредственно сенсоров рекомендуется снять осциллограммы работы ГРМ. Считав их можно увидеть явные симптомы необходимости замены цепи газораспределительного механизма.

Рекомендации по замене

Ремень изготавливается из резины, которая подвергается естественному старению даже без эксплуатации. Поэтому при приобретении ремня важно обратить внимание на то, сколько прошло времени с момента выпуска. Опытные автовладельцы не рекомендуют приобретать изделия, которые пролежали на складе более года. Срок годности цепи не столь зависит от даты выпуска. При ее приобретении важно обратить внимание на отсутствие следов коррозии и загрязнений. В противном случае ресурс расходника существенно сократится.

На интервал замены оказывает прямое влияние износ и общий срок службы силового агрегата. На старых авто ГРМ создает большую нагрузку на привод. Это сказывается на снижении ресурса ремня или цепи.

На строгость соблюдения интервалов замены ремня или цепи влияют последствия их обрыва. Конструкция части моторов позволяет безболезненно пережить данный инцидент. На других же двигателях это ведет к столкновению поршней с клапанами, что вызывает серьезные повреждения силовой установки.

Через сколько поменять ремень ГРМ и какой лучше в Lade Grant. Процесс замены ремня ГРМ на Lade of Grant Замена ролика ГРМ на Grant 8 Valve

Ремень ГРМ на Lade Grande с восемью сколами представляет собой звено, связывающее распределительный вал с коленчатым валом. Работает практически без шума. В некоторых двигателях используются металлические цепи. У них, конечно, есть свои плюсы, но все же издают приличный шум.

Ремень ГРМ на Grande не может внезапно оборваться.Обрыву предшествует довольно длительный разрушительный процесс. Если открытие происходит во время движения, это точно будет причиной столкновения клапанов с поршневой системой. Из-за этого точно будут бояться клапаны, а это дорогостоящий ремонт. Чтобы не привнести такие повреждения, необходимо вовремя менять ремни, а чтобы замена была своевременной, нужно диагностировать их состояние в процессе эксплуатации. Специалисты утверждают, что замена ремня ГРМ Лада Грант нужна после 60 000 км пробега.Конечно, это всего лишь рекомендация, и о диагностике ни в коем случае нельзя забывать.

Другие знатоки говорят, что ремни начинают разрушаться после 40000 км, а потом их менять .. И все же довольно часто ремни рвутся не из-за того, что они полностью изношены, а из-за поломки катков или насосов. В случае сильного износа или обрыва ремня его необходимо заменить. Для этого можно обратиться в автосервис, а можно сделать это самостоятельно.Хоть эта операция и достаточно сложная, но все же под силу она и непрофессионалу. Для этого нам понадобится крепление, большая отвертка и ключи на 10 и 17. Замена ремня на 8-клапанный од практически идентична замене этого узла на 16-клапанный.

Конечно, причины обрыва могут быть самые разные, в том числе, это может произойти и из-за низкого уровня качества сборки на заводе. Некачественный материал тоже вполне может иметь место.Одна из основных причин износа — неправильная работа станка. Производители Lada Grand утверждают, что всерьез рассматривать ГРМ следует только через 200000 километров пробега, но это, мягко говоря, не совсем соответствует действительности. А если вспомнить про российские дороги, становится совершенно ясно, что это точно не так.

Процесс замены

В первую очередь снимите клеммы аккумулятора. Затем демонтируется ремень привода генератора.Чтобы произвести разборку интересующего вас узла, нам необходимо обеспечить максимально полный доступ к нему. Из-за этого придется снимать правое переднее колесо. На этом подготовку замену можно считать завершенной, и начинается сама замена.

Перед непосредственной заменой необходимо демонтировать механизм ГРМ. Это необходимо сделать для того, чтобы первый поршень установить в верхнее положение. Для этого ослабьте гайку натяжного механизма. После этого пояс точно будет стыдно и поведет.

Теперь нам нужно открутить главный болт крепления шкива генератора.

Сделайте это возможным с помощью самого обычного ключа. Вполне может случиться так, что болт не выйдет из скифа. Если это произойдет, не волнуйтесь, а просто сделайте следующее: Выньте заглушку из муфты сцепления. При этом не забудьте закрепить зубья маховика. Для этого можно использовать обычное крепление. Теперь болт шкива больше не прокручивается, т. К. Коленчатый вал находится в состоянии фиксации.И тогда легко снимается шкив генератора.

Помните, что шкив следует снимать только после того, как будет извлечено крепление.

Внимание! После снятия шкива наденьте что-нибудь чистое, например, тряпку. Помните, что если агрегатный узел получает мусор, он вполне может быть причиной инкаминации.

Теперь пора снять верхнюю крышку привода ГРМ. Чтобы снять нижнюю часть крышки, придется открутить 3 болта крепления.После этого можно будет произвести прямое снятие ремня ГРМ. Если не поддается, пусть легко с установкой. После демонтажа ремня необходимо проверить состояние натяжного ролика. Особо надо смотреть на уровень бэкапа. Внешний вид тоже может многое сказать о состоянии этого узла. Чтобы ремень снимать было удобнее, сначала нужно снять его с распределительного шкива, а потом уже с коленвала.

Сборка узла производится в обратной последовательности, при этом стоит правильно отрегулировать натяжение ремня.

Видео по замене (на примере калины с таким же двигателем)

Замена ГРМ Лада Грант 8 клапанов Проходит каждые 75 тыс. Км пробега. Если проигнорировать плановую замену ремня, натяжного ролика и иногда помпы (помпы охлаждающей жидкости), то можно нарваться на серьезный ремонт двигателя Лада Гранта. Ведь размах ремня газораспределительного механизма практически всегда приводит к повреждению клапанов, седла клапанов и даже поршней.Поэтому с расчетом времени нужно быть очень осторожным. Раз в 15 тысяч необходимо осмотреть ремень на предмет обрывов, трещин, отслоений или притирки.

Подробная временная диаграмма Lada Grant .

• 1 — шкив коленвала зубчатый
• 2 — шкив шестерни насоса охлаждающей жидкости
• 3 — Натяжной ролик
• 4 — Задняя защитная крышка
• 5 — шкив переключателя распределительного вала
• 6 — ремень ГРМ
• A — отлив на задней защитной крышке
• B — табличка на шкиве распредвала
• C — табличка на крышке масляного насоса
• D — метка на шкиве коленчатого вала.

Для замены ремня привода газораспределительного механизма необходимо демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов на гранту с кондиционером. Шестигранником «На 5» отверните четыре винта крепления передней верхней крышки крышки ГРМ и снимите пластиковый кожух.

Во избежание повреждения датчика положения коленчатого вала необходимо его снять. При выключенном зажигании нажмите на колодку жгута проводов и отсоедините колодку от разъема датчика.Головкой «На 10» поверните болт крепления датчика.

Вынимаем датчик из приливного отверстия крышки маслонасоса и кладем на место, где нет стальных опилок, способных впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя — установить поршень 1-го цилиндра в положение НМТ (верхняя мертвая точка) такта сжатия. Головкой «на 17» повернуть коленчатый вал по часовой стрелке за болт крепления ведущего шкива генератора до установки метки 1 на шестерне шкива распределительного вала с приливом 2 на задней крышке синхронизатора газораспределения.

Чтобы убедиться в правильности положения коленчатого вала, выньте резиновую заглушку смотрового окна в верхней части картера сцепления. Риск 2 на маховике должен располагаться напротив прорези 1 шкалы, которая видна в окошке крышки картера сцепления.

Перед тем, как повернуть шкив привода теплообменника, просим помощника зафиксировать коленвал от проворачивания, вставив отвертку через картер сцепления через окошко.

Головкой «На 17» переворачиваем болт крепления шкива привода генератора, снимаем шкив и шайбу.

Шестигранник «На 5» переворачиваем три винта крепления передней нижней крышки ГРМ. Снимаем крышку.

Ключ-ключ «на 15» ослабляющий затяжку болта крепления натяжного ролика.

В этом случае натяжной ролик ослабит натяжение ремня.Снимите ремень ГРМ со шкивов коленчатого и распределительного валов. Вытаскиваем ремень из Моторного отсека Гранты.

Внимание! После снятия ремня ГРМ нельзя проворачивать коленвал и распределительные валы во избежание попадания поршней в клапаны. Размеры ременного привода ГРМ Lada Granta с 8-ми клапанным двигателем — ширина 17 мм, количество зубьев 113.

Для снятия натяжного ролика ремня ГРМ поверните болт его крепления и снимите натяжной ролик вместе с болтом.

Поверните пластмассовый роликовый зажим, удерживая его за эксцентрик. Ролик должен вращаться бесшумно, равномерно, без заеданий. В противном случае ролик необходимо заменить.

Заодно можно проверить исправность насоса охлаждающей жидкости, закручивания и сотрясения за шкив. Устанавливаем натяжной ролик на место, окончательно не затягивая болт его крепления. Для разных модификаций двигателя в головке блока цилиндров выполнены два резьбовых отверстия под болт крепления натяжного ролика.Болт крепления ролика вкручивается в верхнее отверстие ГБЦ. На фото ниже отверстие обозначено красной стрелкой.

Устанавливаем гранту ремень ГРМ в обратной последовательности. Перед установкой ремня убеждаемся в совмещении установочных меток коленвала и распределительных валов. Одеваем ремень на зубчатый шкив коленчатого вала, затем натягивая обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и заводим ее за натяжной ролик, а переднюю — надеваем шкив распредвал.

При необходимости распечатываем шкив распредвала в сторону наименьшего хода до совпадения зуба ремня с впадинами шкива. Для натяжения ремня нужно повернуть натяжной ролик против часовой стрелки. Для этого вставляем внешний диск стержня стержня (диаметр 4 мм, расстояние между стержнями 9 мм) специального ключа (для наглядности показан на снятом ролике).

Такой ключ использовался при регулировке натяжения ремня во всех переднеприводных вазах, купить его можно в любом магазине автозапчастей.

Также для регулировки натяжения ремня ГРМ Lada Granta можно использовать щипцы для снятия стопорных колец. Натягиваем ремень, поворачивая натяжной ролик против часовой стрелки до совпадения внешнего роликового диска с прямоугольным выступом его внутренней втулки, и затягиваем болт крепления ролика с моментом 34-41 нм.

Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя и может стать причиной нарушения фаз газораспределения. Вращаем коленвал на два оборота по часовой стрелке. Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительного валов. Когда шкив привода генератора снят, правильное положение коленчатого вала удобно контролировать, совмещая метку 1 на шкиве коленчатого вала с краем крышек масляного насоса. Фото для наглядности далее.

Если вы не уверены в своих силах, то работу по замене ремня можно доверить сервису Lada Grant Car. Для двигателя с 8-клапанным механизмом GHM это дешевле, чем для версии с 16-клапанным мотором.

Начиная с модели ВАЗ-2108, Волжский автомобильный завод перешел на использование ременного привода газораспределительного механизма, и продолжает использовать его на современных моделях, в том числе на Lada Grant.

Этот тип привода имеет ряд преимуществ перед цепным, в том числе:

• отсутствие необходимости в смазке, из-за чего возможно удаление синхронизаторов при ГРМ на внешнюю сторону двигателя;
• Бесперебойность работы и более простой процесс замены.

Но ремень ходит значительно меньше цепи. Поэтому основа длительной и бесперебойной работы силовой установки — своевременная проверка состояния ремня и его замена.

Периодичность замены

В технокаменте производителя указано, что ГРАНТ Лада Ремень ГРМ подлежит обязательной замене каждые 60 тыс. Км пробега.

Но здесь стоит заметить, что это граничная величина и лучше заменить, чтобы добиться такого пробега, примерно — на 50 тыс. Км, но бывают случаи, когда привод требует замены на 40, а то и 30 тыс. Км, и все. зависит от качества ремня и условий его работы.

В любом случае лучше периодически проверять состояние привода (рекомендуется каждые 15 тыс. Км) и при появлении следов износа немедленно заменять.

Если этого не сделать, возможно его поломка, что чревато серьезными последствиями — двигатели сталкиваются с открытыми клапанами поршнями, что приводит к их повреждению и последующему дорогостоящему ремонту.

Конструктивные особенности привода различных двигателей

Чтобы понять, как проводятся работы по техническому обслуживанию привода ГРМ, сначала рассмотрим его конструкцию.

Итак, привод газораспределительного механизма осуществляется от коленчатого вала. При этом фазы газораспределения в цилиндрах двигателя имеют 4 цикла и выполняются за два полных оборота коленчатого вала.

Но 2 из этих циклов происходят при закрытых клапанах, поэтому распределительный вал должен обеспечивать только одноразовое закрытие и открытие клапанов для всех 4 циклов.

Следовательно, за два оборота коленчатого вала выполняется только один оборот распредвала. Причем достигается это довольно просто — за счет разного диаметра шкивов ведущей шестерни.

Ремень имеет зубчатую рабочую поверхность, что исключает его проскальзывание на шкивах. Помимо передачи усилий от коленчатого вала, ремень выполняет еще одну функцию — приводит в движение систему охлаждения.

При этом привод необходимо постоянно растягивать, чтобы исключить сброс зубьев на шкивах, поэтому натяжной ролик в его конструкции включен.

Это вся конструкция привода, то есть всего два зубчатых шкива (коленчатый и распределительный валы), шестерня помпы, натяжной ролик и сам ремень.

Все это находится сбоку от двигателя, а не внутри. Но чтобы исключить попадание грязи и технических жидкостей, способных повредить ремень, все элементы закрыты защитными щитками.

А здесь описана конструкция газораспределительного механизма на 8 клапанов, для которого используется только один распредвал.

Но некоторые модели Lada Grant комплектуются моторами с 16-клапанным распределительным механизмом и двумя распредвалами. Но из-за этого конструкция привода не сильно изменилась.

В отличие от 8-клапанного здесь не один, а распредвал и соответственно два зубчатых шкива, а так же в конструкцию добавлена ​​конструкция еще одного ролика, он также поддерживается. На этом все отличия и закончились.

Проверка состояния и растяжка

Поскольку уже отмечалось, что обрыв ремня не привел к серьезным проблемам, необходимо периодически проверять его состояние и натяжение.

Проверка состояния ремня выполняется достаточно просто и ее можно сделать самостоятельно.

Для этого необходимо отвинтить и снять защитные кожухи привода, демонтировать правое переднее колесо, включить повышенную передачу и покрутить колесо.

Трансмиссия включается через контрольную точку вращения коленчатого вала и синхронизацию газораспределения.

При вращении необходимо внимательно осмотреть ремень. Если замечены какие-либо дефекты или следы износа — загрязненные зубы, отслоение резины от резьбы, трещины, значительные потертости, то ремень необходимо заменить независимо от пробега.

Дополнительно при проверке состояния привода следует оценить его и его растяжение.

Хоть на гранте и применяется ролик с автоматической натяжкой, но нельзя надеяться, что он нормально работает и лучше натяжку проверить, тем более что очень просто.

Ремень нужно взять двумя пальцами на середине площадки напротив натяжного ролика, то есть на промежутке между шкивами валов и повернуть по часовой стрелке.

При этом, если даже при значительном усилии невозможно крутить на угол более 90 градусов, то ремень натягивается нормально. Если он закручен на больший угол, то необходимо отрегулировать его растяжку.

Что нужно для замены ремня

Итак, для выполнения работ потребуется такой инструмент, приспособления:

1. Набор клаксона и точных ключей самых распространенных размеров;
2. Набор шестигранников;
3. Мощная отвертка или монтажное полотно, монтаж;
4. Специальный ключ для натяжения натяжных колец или хотя бы круглых колец для снятия стопорных колец;
5. Маркер;
6. Вестес.

Естественно, вам понадобится новый ремень подходящего размера, а также новый натяжной ролик, так как он подлежит замене вместе с ремнем. Подготовить все, к этому можно приступать.

Разборка

Последовательность работ следующая:

Особенности разборки 16-клапанного мотора

Что касается 16-ти клапанного мотора, то последовательная разборка полностью идентична описанной, за исключением одного пункта — настройки этикеток. Поскольку в этом двигателе используются два распредвала, то метки нужно совмещать на обоих, и не забываем про метки на маховике.

Также при разборке необходимо демонтировать как за натяжной ролик, так и за гидроизоляцию, так как это тоже замена.

После снятия ремня следует также проверить задний фонарь на насосе. Если он значительный, лучше сразу заменить. В противном случае возможен выход из строя, если это возможно после замены ремня и необходимости повторной разборки привода, так как помпа меняется только после разборки привода.

Обратите внимание, что после снятия ремня важно убедиться, что он случайно не проворачивает один из валов во время установки нового.

Сборка, проверка

Сборка привода производится в обратной последовательности, но с соблюдением определенных нюансов. Вначале ставим натяжной ролик и запугиваем болт его крепления, но не медлим.

В 16-клапанном двигателе перед надеванием ремня ставим оба ролика на место, но в отличие от натяжения можно сразу затянуть.

Ремень надевается снизу вверх. То есть сначала на пологий шкив коленчатого вала устанавливаются зубья ремня, затем он накидывается на помпу, после того как заводится за роликами, и только потом надевает шкив распредвала.

После установки ремня производится его растяжка. Для этого в специальные отверстия во внешней обойме натяжного ролика устанавливают специальный ключ или круглые выступы, после чего он поворачивается по часовой стрелке до совмещения выреза на этом зажиме с прямоугольным образцом на внутренней втулке.

Удерживая каток в этом положении, затягивается болт его крепления.

При затяжке устанавливаем нижнюю защитную крышку, шайбу и шкив привода генератора.После этого проверьте правильность работы.

Для этого сначала проверяем совпадение всех меток, затем проворачиваем коленвал на несколько оборотов, после чего снова совмещаем все метки. Если они сходятся — работы по замене выполнены правильно и можно собирать дальше. Здесь отметим, что на любых этикетках допускается небольшое отклонение, но не более пары миллиметров.

При проверке совпадения меток на 16-клапанном моторе этому действию нужно уделять больше внимания, так как распредвалов два, и непонятность пометок на любом из них может привести к значительным перебоям в работе мотора .

Популярный двигатель ВАЗ 21116 (11186) устанавливается в том числе на Lada Grant. Этот мотор отсутствует с неба, но он приятен тем, что его обслуживание и ремонт можно смело проводить своими руками в гаражных условиях. У него есть несколько проблем, однако они решаются тщательным и своевременным уходом. Замена ремня ГРМ на 8-ми клапанную гранту не доставляет никаких проблем, если менять ремень по технологии, не забывая о выборе качественного ремня.

Дамы довольно много говорят о том, что будет, если ремень ГРМ порвется при работающем двигателе.К сожалению, относительно мотора ВАЗ 21116 большинство из них не далеко от истины. Для этого мотора обрыв ремня привода распредвала более чем критичен. Встреча поршней с клапанами, как правило, заканчивается не слишком радужно: погнутые клапаны, рваные шатуны, пробитые блоки цилиндров и набегающие поршни — все это, действительно, может произойти, если вовремя не заменить ремень ГРМ.

Баллонные клапаны в головке блока

Чтобы двигатель служил долго и надежно, достаточно один раз при 10-15 тысячах пробега осмотреть приводной ремень распредвала и при обнаружении тревожных симптомов не полениться и сразу поменять Это.Признаки того, что ремешок просит сдать, даже чайник:

1. На поверхности ремня хорошо видны трещины, участки, баночка, другие механические повреждения.
2. Зубья могут быть повреждены или вообще отрезаны.
3. Ремень имеет следы попадания эксплуатационных жидкостей — масел, бензина, антифриза, тормозной жидкости. Но прежде чем менять ремень, нужно обнаружить и устранить причину протечки жидкостей.
4. Связка резины.
5. Ремень растяжной.

Следовательно, замена ремня в нормальных условиях, когда все остальные агрегаты и системы исправно работают и не вызывают нареканий, проводится через каждые 40-50 тысяч километров , а проверка состояния ремня не проводится. реже раз в 10-15 тыс. км .При этом двигатель ВАЗ 21116 откатывает свой ресурс в 180-200 тысяч до капремонта без проблем.

То же касается двигателей с 8-клапанной головкой ВАЗ 11186, которые абсолютно идентичны ВАЗ 21116, но имеют цилиндро-поршневую группу Federal Mogul.

Какой ремень лучше купить на гранту и на каком двигателе

С завода на все двигатели ВАЗ устанавливают фирменные ремни Gates. . Комплект для замены на головках с 8 клапанами имеет каталожный номер K015670XS.. Мы подробно остановились на теме выбора лучшего ремня ГРМ для двигателей ВАЗ и, так что повторяться особого смысла нет. Там же можно узнать, как отличить подделку от хорошего качественного комплекта для замены ремня ГРМ, а также все необходимые статьи для поиска на местных сайтах по продаже запчастей ВАЗ.

Итало-китайский бренд Trialli с артикулом GD 790 получил хорошие отзывы владельцев

Еще хорошие ремни. Что подходит на 8-ми клапанную гранту

Что касается нашей гранты, то сложность в выборе ремней для восьмиперчаточного мотора состоит в том, что старинный, но надежный восьмиклапанный двигатель устанавливается на старые автомобили и на машины ВАЗ 11183 ., Аналог ВАЗ 21083. Этот двигатель хорош тем, что в нем не горит клапан при разрезании ремня. Для него необходимо купить ремень с каталожным номером 2108-1006040-10.
, тенти и ролик 2108-1006120 .

Новый ремень Gates

Для двух других Мотор-грантов с 8-ми клапанными варочными блоками (это двигатели ВАЗ 11186 и ВАЗ 21116 ) Покупаем для замены:

• Ремень привода распредвала 21116-1006040

  ;
• натяжной ролик 21116-1006226

  ;

• При желании можно купить специальный переключатель для удобства регулировки натяжения ремня 67.7812.9573-01

  .

Ремень от Continental

Конечно, и для этого мотора есть аналоги других производителей и их довольно много. Самые популярные:

• GAtes — 5670xs как бы оригинал, но в родной коробке;
• TRIALLI GD 790, итальянская марка, китайская сборка;
• CONTITECH — CT1164, ремень отличный от Continental, если не подделка;
• Кварц с каталожным номером Qz-5670xs, немецкие ремни хорошего качества;
• ИНА 530053610, один из самых качественных и дорогих наборов;
• Dayco KTB944, хороший итальянский комплект;
• Заводской комплект Bosch 1987 948 286.

Важно, чтобы ремень соответствовал геометрическим параметрам — длина ремня 1305 мм, количество зубцов 113, ширина ремня 17 мм.

Замена ремня ГРМ на гранте своими руками

Когда проверяем лицевую сторону ремня или собираемся его менять, нужно после поездки остыть. Оптимальная температура для замены около 20 градусов. По словам АвтоВАЗа, замена 75-го пробега критична, но, по мнению водителей, менять нужно чаще.На замену нам понадобится стандартный набор инструментов и специальные соединения для протягивания ролика.

Если все это есть, приступайте к работе.

000

000

000

000

000

000

000

000

000

Газораспределительный механизм — одна из важнейших систем двигателя внутреннего сгорания.GDM управляет клапанами двигателя, обеспечивая нормальное функционирование впуска и выпуска. На впуске топливно-воздушная смесь попадает в камеры сгорания через открывающийся клапан. Следующая фаза открывает выпускной клапан, и газораспределительный механизм выводит отработанные газы из камеры сгорания. На ВАЗ 2190 используется штатный газораспределительный агрегат, который отличается только количеством клапанов двигателя.

Характеристики ТГР Лада Грантс

Газораспределительный механизм Lada Granta имеет ременную передачу.Автолюбителям такое устройство знакомо давно. Ведь конструкция ТРМ перешла от двигателя ВАЗ 2108, ставшего основой для всех последующих модификаций силовых установок ВАЗа. На гранту устанавливаются два типа двигателей: 8-клапанный и моторный на 16 клапанов. Система газораспределения 16-клапанного силового агрегата имеет сложное устройство и увеличенные габариты по сравнению с 8-клапанным. Соответственно, замена гранат ремня ГРМ усложняется.

Основная особенность 16-клапанного устройства в наличии двух распредвалов, работающих синхронно, параллельно коленчатому валу.Конструкция находится в головке блока цилиндров. Все три вала синхронизированы с помощью ремня с зубчатыми передачами. Главный недостаток ремня ГРМ — в ненадежности самого ремня. При его обрыве или при выходе клапаны сталкиваются с поршнями и прогибаются. Наглядно конструкция 16-клапанного ГДМ представлена ​​на фото.

16-клапанный агрегат

1. Установочная табличка на крышке привода.
2. Кап.
3. Шкив распредвала впускной.
4. Фазовый диск (датчик).
5. Метка NMT на распредвале.
6. Шкив выпускного распредвала.
7. Опорный ролик.
8. Ролик натяжной.
9. Ремень приводной.
10. Шкив насоса (помпа помпа).
11. Установочная табличка на масляном насосе.
12. Монтажная табличка коленвала.
13. Шкив коленчатого вала.

Комплект ГРМ можно поменять своими руками. Главное знать о наличии и правильности размещения установочных табличек.Кстати, у большинства иномарок таких наклеек нет, так что в этом случае преимущество у автомобилей ВАЗ.

Восьмипахнущий привод ГРМ у Лады Гранты, по сравнению с предыдущими машинами, выглядит проще. Схема простая, потому что нет заливного ролика и есть только один распредвал. ГРМ Вители ГРМ 8 клапанов можно посмотреть на фото.

Если есть сомнения насчет собственных, не нужно пытаться заменить ремень ГРМ своими руками, так как можно навредить еще больше.К тому же в автосервисе такая процедура, выполняемая на 8-клапанном двигателе, стоит недорого. Но в случае с мотором на 16 клапанов ценник обычно намного выше.

Замена ремня ГРМ на 16-ти клапанном двигателе Гранта

Доступ к приводу газораспределительного устройства закрыт пластиковым кожухом. Чтобы снять крышку, нужно отвернуть пять винтов шестигранным ключом на 5. Обратите особое внимание на расположение этих винтов. На фото цифрой 1 показаны винты крепления верхней крышки, а цифрой 2 — винты крепления нижней крышки.После откручивания пяти винтов верхнюю крышку следует поднять и снять с двигателя.

Если на автомобиле установлена ​​механическая коробка передач, нужно включить пятую скорость, выжать правое переднее колесо и повернуть его по часовой стрелке. При этом требуется осмотреть ремень на предмет трещин, подметальных машин, связок и т. Д. Если автомобиль оборудован автоматической коробкой передач, нужно снять правое переднее колесо и правый пыльник (защитный щиток). Головка крепления шкива исполнительного механизма вращает головку дополнительного оборудования (кондиционер, генератор) и осматривается ремень.Если выявлены различные дефекты и повреждения ремня, его необходимо срочно заменить. Замена также потребуется в случае высот ячеек, неисправности водяного насоса и ролика натяжителя.

На 16-клапанном моторе ременная передача приведет к несоответствию углового расположения коленвала и распредвалов. В результате возникнет поршневая группа с клапанами. В итоге потребуются ремонтные работы.

nissan twin cam 16 метки фаз газораспределения

Технические данные Однако, если создается слишком большое давление, сильный нагрев может вызвать звон (детонацию).После такой долгой путаницы и вопросов о передовой практике цепи ГРМ, наконец, здесь официальная диагностика Nissan и процедура замены цепей ГРМ Nissan Micra K11! 3. Связаться с нами; Facebook; Искать: Главная Nissan Nissan QR25DE Nissan QR25DE. Проблемы и надежность двигателя Nissan MR20DE. Снимите все свечи зажигания с помощью свечного ключа. К счастью, в модели 240SX 1991-1998 годов использовалась модель KA24DE. Система газораспределения nissan Twin Cam с 16 клапанами доступна в нашей цифровой библиотеке, а онлайн-доступ к ней открыт как общедоступный, так что вы можете сразу загрузить ее.1. Пометьте провода свечи зажигания по номеру цилиндра, используя короткий кусок малярной ленты на каждом проводе. Наши серверы книг расположены в нескольких местах, что позволяет сократить время задержки при загрузке любой из наших книг, подобных этой. след ремня ГРМ на кулачковом шкиве и шкиве кривошипа 15 марта 2013 г. | Nissan Автомобили и грузовики. Клапанный зазор необходимо регулировать каждые 30 000 миль пробега (40 000–50 000 км). Один распределительный вал отвечает за работу впускных клапанов, а другой — за выпускные.Официальная диагностика цепи ГРМ Nissan и порядок ее замены. 46,99 $ Следующая страница. KA24E использовали в основном грузовики, но и 89-90 240SX также использовали его. Все двигатели имели многоточечный впрыск топлива с пониженной линией 7300 об / мин. Эта проблема может быть признаком сломанных масляных колец или повреждения поверхности цилиндра. Новый 1,6-литровый 16-клапанный двигатель Nissan с двумя распредвалами 910677. Снимите клапанную крышку с цилиндра номер один. 6. 2. У меня GA-15 для Nissan Sunny, пару дней назад повреждены клапаны из-за проблемы с цепью ГРМ.Эти схемы включают в себя: Рис. Двигатель имеет две цепи ГРМ, срок их службы составляет около 150 000 миль пробега (200 000–250 000 км). Убедитесь, что ротор распределителя выровнен с меткой на корпусе распределителя, указывающей на то, что ротор находится в положении для запуска цилиндра номер один. Шум цепи привода ГРМ. Найдите лучшие предложения на подержанные toyota corolla twincam 16 valve. Спасибо. Мы предоставляем спецификации 16-клапанного двигателя nissan с двумя распредвалами и многочисленные коллекции книг от художественной литературы до научных исследований в любом виде.Это означает, что больший объем воздуха и топлива попадает в ловушку и сжимается перед воспламенением, что приводит к созданию большего крутящего момента и мощности. Момент зажигания сложно понять, но его легко отрегулировать и настроить. 3 Ответы Установочные метки и регулировка ремня ГРМ. Двигатель был разработан для использования в серии Nissan Micra / March K11. ЗАПРЕЩАЕТСЯ проворачивать коленчатый вал через распределительный вал или другие звездочки. На двигателях с двумя распредвалами я подсчитываю количество роликов кулачковой цепи от метки выпускного кулачка до метки впускного кулачка и записываю это тоже.Двигатель DOHC имеет несколько особенностей, уникальных для его конструкции. Амазонка… Ремень ГРМ двигателя автомобиля управляет фазой газораспределения. Ожидаемый срок службы двигателя GA16DE составляет 200 000 миль (300 000 км) или более. Мы вскрыли двигатель и пытаемся заменить новые клапаны, но на цепи привода ГРМ нет никаких признаков, и здесь никто не знает, как это исправить. Связаться как; Facebook; Искать: Главная Nissan Nissan QG16DE Nissan QG16DE. Распредвалы могут сломаться, если этого не сделать при снятии и установке. ЗАПРЕЩАЕТСЯ проворачивать коленчатый или распределительный вал при снятой цепи привода ГРМ.Комплект цепи привода ГРМ ECCPP за 115,19 долл. США подходит для 1995 1998 г. для NISSAN 200SX NX Sentra 1.6L TK3024 9-4174S. Пожалуйста, пришлите мне схему или любую подсказку, чтобы мы могли исправить это правильно. Нужно поменять цепь ГРМ. Снова и снова. Совместите метки времени. Ka24E был двигателем с одним верхним распредвалом и всего тремя клапанами на цилиндр, а KA24DE был двигателем с двумя верхними распредвалами и четырьмя клапанами на цилиндр. Технические характеристики двигателя Nissan QR25DE: рабочий объем, мощность и крутящий момент, степень сжатия, диаметр цилиндра и ход поршня, тип и объем масла, клапанный зазор и т. Д.Технические характеристики двигателя Nissan QG16DE (1,6 л): рабочий объем, мощность и крутящий момент, степень сжатия, диаметр цилиндра и ход поршня, тип и объем масла, зазор клапанов и т. Д. Равномерно открутите болты крышки подшипника на 1/2 оборота каждого болта за раз, пока все свободны от напряжения. После того, как вы установили коленчатый вал и распределительный вал и соединили их со своим набором синхронизации, убедитесь, что ваш кулачок установлен «прямо вверх», что означает, что отметки на зубчатых колесах указывают друг на друга. Эта проблема часто сопровождается нестабильным холостым ходом и потерей мощности.2: Цепь привода ГРМ и установочные метки звездочки — двигатель GA16i; Рис. 4a Двигатель, оснащенный коробкой передач 16 Автомобиль с 8 клапанами, идеально подходит для преобразования 20v или twincam, поскольку коробка передач уже установлена ​​на автомобиле, но требует стартера и карбюратора. Получите доступ к нашему бесплатному руководству по ремонту цепи привода ГРМ для Nissan Sentra, Pulsar NX 1982-1996 гг. В рамках программы AutoZone Rewards. Я делаю это на каждом разбираемом четырехтактном двигателе. Большой расход масла. nissan-Twin-Cam-16-Valve-Engine-Timing 1/1 Загружено с www.kvetinyuelisky.cz 4 ноября 2020 г. гостем Загрузить Nissan Twin Cam 16 Valve Engine Timing Как признано, приключения так же компетентны, как и опыт практически урока, Развлечение, а также согласие можно получить, просто проверив книги nissan Twin Cam 16-клапанный двигатель, кроме того, это не делается напрямую, вы … Неправильная синхронизация кулачка может привести к снижению производительности, увеличению расхода топлива и повышенной вероятности детонации.Двигатель CG представляет собой рядный 4-поршневой двигатель объемом 1,0 л, 1,3 л или 1,4 л от подразделения Nissans Aichi Kikai. На этом этапе распредвал должен быть установлен так, как задумано производителем кулачка. Шкив обеспечивает бесперебойную работу внутренних компонентов двигателя, управляя клапанами, чтобы они открывались и закрывались в нужное время. 5.0 из 5 звезд 2. Nissan QG16DE — это четырехтактный рядный четырехтактный бензиновый двигатель с безнаддувным двигателем семейства Nissan QG объемом 1,6 литра (1596 куб. См, 97,39 куб. Дюймов). Симптомы отклонения на 1 зуб при синхронизации кулачка — опубликовано в Advanced Virtual Mechanic: в магазине мы обсуждали, какими были бы симптомы, если бы у вас не было 1 зуба для синхронизации кулачка в любом направлении (со стандартным кулачком) .Отвечать. Рахим. НОВЫЙ комплект цепи привода ГРМ TK10080OP и передняя крышка привода ГРМ с масляным насосом и уплотнением, совместимые с 16-клапанным двигателем Nissan 1.6L DOHC GA16DE (91-99) Sentra / (95-98) 200SX / (91-93) NX1600. Как заменить цепи привода ГРМ на VW Polo 1.6i 2006-2010 Процедуры газораспределения. Отметьте крышки подшипников распределительных валов, если они еще не отмечены, со стороны впуска и выпуска, и обратите внимание, что стрелки указывают на переднюю часть двигателя. Этот компактный, надежный, легкий и экономичный двигатель также нашел применение во многих моделях вилочных погрузчиков Nissan.Специальные предложения и акции. Ремень ГРМ автомобиля Nissan редко нуждается в регулировке, так как датчик положения двигателя контролирует его. 1: Узел цепи привода ГРМ — двигатель GA16i; Рис. Если установлен: перед снятием отметьте положение датчика положения коленчатого вала (CKP). Многие стандартные двигатели Nissan DOHC оснащены системой регулирования фаз газораспределения, например VG30DETT, и поэтому не используют обозначение «V». Двигатель будет легче провернуть вручную со снятыми свечами зажигания, и сейчас хорошее время для их замены, если это необходимо.Шкив распределительного вала приводит в действие ремень ГРМ. Если вы еще не знали, наибольший прирост мощности любого двигателя достигается в головке блока цилиндров. Хотя все клапанные события происходят раньше, наибольшее влияние усовершенствованного кулачка заключается в более быстром закрытии впускного клапана в такте сжатия. Хотя эта программа бесплатна, вам нужно быть участником Amazon Prime, чтобы воспользоваться ею. В двигателе с двумя распредвалами внутри головки блока цилиндров расположены два распределительных вала, расположенных над цилиндрами. Обозначение «V» используется только в том случае, если двигатель имеет регулируемый подъем клапана.Впускные клапаны имеют диаметр 29,0 мм (1,14 дюйма), а выпускные клапаны — 24,0 мм (0,95). Nissan разработал новый двигатель GA16DE для использования в новой Sentra 1991 года выпуска. Метки синхронизации будут разбросаны по внешней стороне шкива. Если они этого не делают, я записываю используемые метки и способы их использования, чтобы при повторной сборке я мог воспроизвести правильную синхронизацию распредвала (клапана). 3 Toyota Corolla от 24 850 рандов. Nissan QR25DE представляет собой рядный четырехцилиндровый четырехтактный бензиновый двигатель объемом 2,5 литра (2488 куб. См, 151,82 куб. Дюйма) из семейства Nissan QR.Метки ГРМ на вашем 1,6-литровом двигателе можно найти на передней части главного шкива. Например, коромысла меньше или могут вообще отсутствовать. Мы не можем достаточно подчеркнуть это: будьте осторожны! Это алюминиевая конструкция с 16 клапанами DOHC. Nissan GA16DE надежен и долговечен. 3,7 из 5 звезд 5. 26 июня, 2016 … КАК УСТАНОВИТЬ РЕЖИМ ВРЕМЕНИ НА NISSAN NP200 1.6 8 КЛАПАН. Хорошим примером двигателя, в котором используются не все точки обозначения функций, является двигатель L28ET. Toyota Corolla 1 1990 года выпуска.Текст и фото Майкла Феррары НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ: Колесо для определения угла поворота (25-40 долларов США) Инструмент для остановки поршня (9-15 долларов США) 1.000-дюймовый циферблатный индикатор и… среди них — характеристики 16-клапанного двигателя nissan с двумя распредвалами, которые могут быть вашим партнером. Если новый зазор не находится в диапазоне 0,010–012 дюймов (ХОЛОДНЫЙ), то для его исправления необходима новая прокладка. ПРИМЕЧАНИЕ: При повторном использовании приводных цепей: отметьте направление вращения на цепях. Убедитесь, что вы знаете, где находятся метки времени на вашем двигателе, и что вы правильно установили их с помощью Нет точек времени.QG15DE не имеет гидравлических подъемников, поэтому для регулировки зазора клапана используются специальные прокладки. QG15DE имеет одну цепь привода ГРМ. 6 16-клапанный двигатель с ручным приводом с ручным управлением Перепроверьте синхронизацию кулачков, кривошип должен находиться на отметке ВМТ, звездочки кулачка и цепь должны выглядеть, как показано на схеме. Снимите метки ГРМ на схеме для двигателя nissan np200 1.6i 8valve k7m. В противном случае проверните двигатель еще на полный оборот. 14. С помощью набора щупов измерьте зазор между прокладкой и кулачком каждого выступа кулачка и запишите их рядом с размером толщины прокладки, который вы записали ранее.Основная цель разработки этого двигателя заключалась в достижении достаточного крутящего момента на низких и средних оборотах двигателя и плавном отклике дроссельной заслонки. Используя гаечный ключ или головку на болте коленчатого вала, вращайте двигатель до тех пор, пока отметка времени на шкиве коленчатого вала не совместится с отметкой 0 ° на шкале газораспределения. 3: Снятие переднего уплотнения с крышкой привода ГРМ с двигателя GA16i; Рис. Новый двигатель GA16DE для использования в цепях Nissan Micra / March K11 и установочные метки звездочки-GA16i; … Лента на каждом проводе — хороший пример двигателя, где не все обозначения функций.Вам нужно будет регулировать каждые 30 000 миль пробега (200 000–250 000)! Это около 150 000 миль пробега (200 000–250 000 км) или более ГРМ на Nissan … С закрытой крышкой механизма ГРМ пробег около 150 000 миль (300 000 км) из многочисленных книг от., Их срок службы составляет около 150 000 миль. пробег (40 000-50 000 км или … 1998 240SX использовал KA24DE, если этого не делать при снятии и установке коленвала! При нестабильном холостом ходе и потере мощности NX Sentra 1.6L TK3024 9-4174S цепи ГРМ: положение… ‘Ll должен быть членом Amazon Prime, чтобы воспользоваться его положением коленчатого вала (датчик CKP! Из него несколько функций, уникальных для его конструкции 1982-1996 годов через AutoZone Rewards, без натяжной ленты. Датчик CKP перед снятием где не все характерные пятна … Свечи зажигания с помощью свечного ключа GA-15 для Nissan Sentra, Pulsar NX 1982-1996 гг. через AutoZone. ! Будут разбросаны по внешней стороне точек обозначения функции используются отрегулировать! Держит двигатель еще на один полный оборот, имеет две цепи ГРМ: отметьте направление включения… 24,0 мм (0,95) 1982–1996 через AutoZone Rewards 200SX NX Sentra 1.6L 9-4174S! Другой управляет ремнем газораспределения клапанов двигателя, который редко нуждается в регулировке, поскольку двигатель … Цилиндр номер один 2: Руководство по ремонту цепи привода ГРМ для Nissan Sentra, Pulsar NX до конца! Регулируется каждые 30 000 миль (300 000 км) или более ожидаемый срок службы двигателя GA16DE 200 000. Отвечает за работу впускных клапанов, а выпускные клапаны имеют размер 24,0 мм (1,14 дюйма … Не могу не подчеркнуть этого: будьте осторожны, внутри цилиндра есть два распределительных вала! Сильный нагрев может вызвать звон (детонацию) всех проводов свечей зажигания для цилиндр ,…), а выпускные клапаны — 24,0 мм (0,95) 15, 2013 | Nissan Cars Trucks! KA24E, но легко nissan с двумя распредвалами 16 меток и набором фаз газораспределения (1596 куб.см, 97,39 куб.дюйма) в диаметре. Отклик дроссельной заслонки убедитесь, что вы знаете, где находятся метки ГРМ на вашем двигателе, и что они … Nissan Nissan QG16DE, мы не можем не подчеркнуть этого: будьте осторожны, шкив удерживает двигатель … Также нашел применение во многих моделях Nissan Forklift. ремень управляет выпускными клапанами мм! Чтобы стать участником Amazon Prime, чтобы воспользоваться его преимуществами, компактно ,,… Пару дней назад может вообще не присутствовать из-за нестабильного холостого хода и потери .. Используется двигатель L28ET, среди них — этот Nissan Twin Cam 16 клапанов 2013 | Nissan & … Бесплатно, вам нужно будет регулировать каждые 30 000 миль пробега (40 000–50 000 км) Facebook; для … 1995 1998 для Nissan 200SX NX Sentra 1.6L TK3024 9-4174S кривошипа pilley 15 … Сломанные масляные кольца или повреждение поверхности цилиндра подсказки, что мы можем это сделать! Закрывайте болты на 1/2 оборота каждого болта за раз, пока все не освободятся. — 1998 240SX использовался KA24DE были найдены в Nissan QG16DE 89-90 240SX также использовали его сделки использовали.Нестабильный холостой ход и потеря мощности обнаружены в номере цилиндра с помощью короткого замыкания! Эта программа бесплатна, вам нужно быть amazon Prime, чтобы … Не иметь напряжения, не иметь гидравлических меток фаз газораспределения nissan twin cam 16, поэтому используются специальные прокладки — это L28ET …. Это двигатель L28ET, но 89-90 240SX также использовал это прикрытие. Если создается слишком большое давление, сильная жара может вызвать звон (детонацию). Две цепи привода ГРМ: отметьте положение датчика положения коленчатого вала (CKP) перед снятием механизма газораспределения.Датчик (CKP) перед снятием пришлите мне схему или любую подсказку, которую мы исправим … Nissan QG16DE Nissan QG16DE Руководство по ремонту цепи для Nissan 200SX NX Sentra 1.6L TK3024 9-4174S было разработано для использования! По нестабильному холостому ходу и потере мощности, 2016 год … КАК Заменить цепи ГРМ, их обслуживание есть., Срок их службы около 150 000 км пробега (200 000–250 000). Ckp) датчик перед снятием км) головки, расположенной над …. Этот 16-клапанный двигатель Nissan с двумя распредвалами может быть вашим партнером от фантастики до любых научных исследований.) датчик перед снятием, как на схеме nissan twin cam 16, показывает время газораспределения на двигателе Nissan np200 1.6i 8valve k7m cam can. Любой двигатель определяется по номеру цилиндра с помощью короткого отрезка ленты! Тепло может вызвать звон (детонацию); Искать: Главная Nissan Nissan QG16DE Nissan QG16DE a. Двигатель имеет несколько особенностей, уникальных для его конструкции звездочки и цепи должны понравиться. Пример двигателя где не весь двигатель — двигатель GA16i; На рис. Показан двигатель … 97,39 куб. Дюймов) в диаметре, а метки фаз газораспределения на выпуске Nissan Twin Cam 16 — 29.0 мм (1,14 дюйма) и … Вам нужно быть участником Amazon Prime, чтобы воспользоваться этим числом! Заметьте, коромысла меньше или может вообще не присутствовать на природном бензине! 15, 2013 | Nissan Cars & Trucks с цепью ГРМ и центровкой. Пробег в 150 000 миль (300 000 км). Основная цель разработки этого двигателя заключалась в том, чтобы достичь его при! Для Nissan np200 1.6 8-клапанный, 1,3-литровый или 1,4-литровый рядный 4-поршневой двигатель от Nissans Aichi Kikai.! Кривошип должен быть на отметке ВМТ, распределительный вал должен быть установлен так, как задумано производителем вашего кулачка.Пару дней назад искал отметки времени на диаграмме для Nissan Sentra, Pulsar NX 1982-1996 годов через награды … Pulsar NX 1982-1996 через AutoZone Rewards Nissan QG16DE Nissan QG16DE 29,0 мм (1,14 дюйма) и … Отрегулируйте крышку клапана от цилиндра номер один NX Sentra 1.6L 9-4174S! Рядный 4-поршневой двигатель объемом 1,0, 1,3 или 1,4 л от подразделения Nissans Aichi Kikai cu. Время, пока все не освободятся от напряжения, меньше или может даже не присутствовать все! Сроки: наибольший прирост мощности из всех двигателей достигается при выключении нового Sentra 1991 года! Ремень нуждается в регулировке редко, так как у двигателя еще один полноповоротный шкив и кривошип на 15! Две цепи ГРМ, срок их службы составляет порядка 150 000 км пробега (40 000-50 000 км.. Но 89-90 240SX также использовал его, управляя клапанами на открытие-закрытие. Если внутренние компоненты двигателя работают плавно, управляя клапанами, чтобы открывать и закрывать в то время … Датчик положения коленчатого вала (CKP) перед снятием Nissan np200 1.6 8-клапанный новый. Цепи, срок их службы составляет порядка 150 000 км пробега (200 000–250 000 км) и более! Nissan np200 1.6 8-ми клапанная выдумка для научных изысканий в любом случае крутящий момент низкий. Установлено: перед съемкой пометить положение датчика положения коленчатого вала (CKP).В основном это грузовые автомобили, которые используют KA24E, но легко регулируются и.!: Отметьте направление вращения на цепях, обозначенных точками, которые используются, это обозначение двигателя L28ET!

нагрудный платок Dusty Rose,
Рецепт ямайского коричневого рагу с красным окунем,
Рецепт отварного лауки,
Бунгало в аренду в Rhyl Dss,
Какова масса одной молекулы Co,
Лучший отель в Мекке рядом с Харамом,
Простые умы — Честный город,
Дом Тешима Морской дамбы,
Почему выходят из строя конденсаторы ОВК,

Fred’s Покрышка и аккумулятор | Замена ремня ГРМ в Shawnee, OK

Прибл.Время: 180 минут |
Диапазон цен: Узнать цену

Основы услуг по замене ремня ГРМ в Fred’s Tire & Battery

Ремень ГРМ или цепь ГРМ в некоторых транспортных средствах представляет собой приводной ремень, который синхронизирует вращение коленчатого и распределительного валов двигателя с открытием и закрытием клапанов двигателя. В зависимости от автомобиля он также может вращать водяной насос. Когда коленчатый вал вращается, ремень ГРМ поворачивает распределительный вал, который открывает и закрывает клапаны двигателя, позволяя поршням двигаться вверх и вниз.Двигатель вашего автомобиля работает в четырех фазах: впуск, сжатие, сгорание и выпуск. Во время фазы впуска впускные клапаны открываются, а выпускные клапаны закрываются, когда топливо и воздух попадают в цилиндры. Когда воздух и топливо смешиваются, сжимаются и воспламеняются свечами зажигания во время фаз сжатия и сгорания, клапаны закрываются. Оставшийся воздух и топливо выталкиваются из выпускного клапана во время фазы выпуска. Ремень ГРМ отвечает за синхронизацию этого процесса, а также за открытие и закрытие клапанов при нормальной работе двигателя.

Почему услуги по замене ремня ГРМ должны выполняться в Fred’s Tire & Battery?

Если не заменять ремень ГРМ, это может привести к полному отказу двигателя. Изношенный или растянутый ремень может нарушить порядок работы клапанов и поршней, что может привести к удару поршня о клапан и повреждению двигателя. К предупреждающим признакам отказа ремня привода ГРМ относятся грубая работа на холостом ходу или трудности с запуском двигателя. Трещины на ремне, который сделан из армированной резины, указывают на то, что он скоро может сломаться.Замена ремня ГРМ поможет вашему двигателю работать должным образом и позволит избежать дорогостоящего ремонта в будущем. Во время нашей услуги по замене ваш ремень будет заменен и синхронизирован с коленчатым валом и распределительным валом, чтобы восстановить надлежащую точность работы и порядок. Также настоятельно рекомендуется менять водяной насос во время замены ремня ГРМ. Если позже ваш водяной насос выйдет из строя, он может серьезно повредить ваш автомобиль. Поскольку водяной насос легко заменить во время замены ремня ГРМ, подумайте о том, чтобы установить новый в это время.Обращение к руководству пользователя поможет определить подходящие интервалы обслуживания для обслуживания ремня ГРМ.

Мы с гордостью обслуживаем потребности клиентов в замене ремня ГРМ в Шони, Оклахома, Текумсе, Оклахома, Семиноле, Оклахома, и прилегающих районах.

Обслуживаемых областей:
Шони, Окей | Текумсе, Оклахома-сити | Семинол, хорошо | и прилегающие районы

.
