Корректор фар ваз 2114: 21143718010 Гидрокорректор фар ВАЗ-2114 ДААЗ — 2114-3718010 21140371801000

Date: 06.07.2021

Author: admin

Содержание

21143718010 Гидрокорректор фар ВАЗ-2114 ДААЗ — 2114-3718010 21140371801000

21143718010 Гидрокорректор фар ВАЗ-2114 ДААЗ — 2114-3718010 21140371801000 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru

Распечатать

Применяется: ВАЗ

Артикул:
2114-3718010еще, артикулы доп.: 21140371801000скрыть

Код для заказа: 094520

Есть в наличии

Доступно для заказа — 7 шт.Данные обновлены: 30.05.2021 в 22:30

Код для заказа
094520

Артикулы
2114-3718010, 21140371801000

Производитель
ДААЗ

Каталожная группа:

. .Электрооборудование
Электрооборудование

Ширина, м:

0.23

Высота, м:

0.08

Длина, м:

0.23

Вес, кг:

0.205

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре

Виды корректоров фар
24 Февраля 2014
Как уже было сказано в предыдущей статье про корректоры фар, наличие данного устройства является крайне рекомендуемым, т. к. подобные приборы влияют на безопасность дорожного движения. Использование корректоров фар дает возможность в автоматическом режиме подстраивать угол положения фар под любой угол наклона автомобиля, когда у него перегружена задняя (что чаще всего) или же передняя часть.

Наличие товара на складах и в магазинах, а также цена товара указана на 30.05.2021 22:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час.
При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону
8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

bfc519b48a7f3a6ff1de915139136cc6

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

В вашей корзине
на сумму

Закрыть

Оформить заказ

Устройство и ремонт гидрокорректора фар на Lada Samara

Направление светового потока фар транспортного средства изменяется в зависимости от того, насколько машина нагружена. Если она везет много груза, кузов немного проседает и свет от фар освещает дорогу под неудобным углом. Чтобы отрегулировать этот угол, в автомобиль вмонтированы гидрокорректоры фар. Если они функционируют неправильно или вовсе сломаны, это создает много неудобств на дороге. Давайте разберемся, как исправить эту неприятность.

Как устроен корректор фар ВАЗ 2114

Вначале уточним, из чего состоит эта деталь и как работает корректор фар.

Интересно! Эта деталь не разбирается. Если она сломалась, ее надо заменить на новую. В процессе замены важно снять ее полностью, не отрезая, как делают некоторые автомобилисты. Иначе возникнут сложности с установкой новой детали.

Хотя сам гидрокорректор неразборной, состоит он из нескольких деталей. В состав комплекта входят:

рабочий цилиндр гидрокорректора;
исполнительные цилиндры на блок-фарах;
зафиксированные хомутами соединительные трубопроводы;
рабочая жидкость, устойчивая к замерзанию.

Когда гидрокорректор находится в нормальном положении, его система находится под максимальным давлением. Когда давление снижается, фары опускаются вниз. Тогда втягивается шток исполнительного цилиндра и оптика принимает опущенное положение.

Что касается собственно конструкции и принципа работы гидрокорректора фар ВАЗ 2114, то шток его основного цилиндра соединен с рычагом, который соединен с другим штоком, закрепленном на фаре. В качестве опорной точки используется проходящий через регулировочный болт рычаг. Соответственно, весь механизм функционирует по принципу работы качелей.

Поднимать или опускать опорную точку конструкции помогает регулировочный болт, а сам корректор раскачивает плафон. Когда болт установлен в крайнее положение, большая вероятность того, что обратный конец рычага выскочит из места крепления. Используя корректор фар, надо учитывать этот принцип его работы, чтобы не доводить дело до ремонта.

Когда требуется замена или ремонт детали

Эта деталь машины легко поддается диагностике. Если вы стали замечать, что пучок света не меняет своего положения, в то время как вы пытаетесь его поменять специальной ручкой, или он все время направлен в одно положение (только вниз или только вверх), стоит осмотреть эту деталь машины.

Бывает, что одна фара регулируется, а вторая не поддается никакому управлению. В этом случае необходима замена корректора фар только с проблемной стороны.

Однако прежде чем решаться на замену, надо убедиться в том, что соединение рычага и штока находится в рабочем положении. О замене стоит подумать и во время холодов, когда из-за резкого изменения температур на уплотнителе трескается некачественная резина. Тогда жидкость из гидрокорректора просачивается на поршни цилиндров при определенном его положении.

Причины поломок корректора и способы их устранения на ВАЗ 2114

Итак, самой распространенной причиной выхода из строя этой детали можно назвать попадание жидкости, вытекшей из цилиндра при треснувшей резине уплотнителя. В этом случае поршни периодически заклинивает, угол фар меняется и не регулируется рычагами.
Иногда проблема оказывается в поломке самого регулировочного рычага. Соответственно, устранить эти проблемы можно заменой сломанных деталей.

Обратите внимание! Если на машине стоит корректор электронного типа, то поломка может заключаться в контактном соединении. Часто сбои в работе спровоцированы разрешением крепления кронштейна устройства.

Замена гидрокорректора фар на ВАЗ 2114

Провести смену данной детали машины довольно просто и ехать на СТО ради этого не всегда надо. Тем более что для проведения работ понадобятся всего лишь удлинитель с накидной головкой и плоская отвертка.

Как выбрать гидрокорректор

В целом на рынке представлены такие корректоры:

гидравлические, которые функционируют за счет давления в них жидкостей и поршней;
электрические;
автоматические, которые сами регулируют уровень фар в зависимости от загруженности автомобиля.

Первые — самые дешевые и чаще всего выходят из строя, вторые более надежные, а третьи — самые дорогие.

Выбор гидрокоректорра не составит особого труда, поскольку все разнообразие этой детали выполнено по одной схеме. Наблюдаются лишь некоторые различия в составе креплений цилиндров, габаритах и трубопроводах. Однако на каждой детали указано, для какой модели машины она подходит. Поэтому достаточно ориентироваться на информацию на упаковке.
На рынке представлены такие гидрокорректоры:

21213-3718010 для 21213 «Нива»;
2114-3718010 для ВАЗ 2113-2115;
2110-3718010 и 2110-3718010-10 для ВАЗ 2110-2112
2108-3718010 для ВАЗ 2108-21099;
2105-3718010 для ВАЗ 2105-2107.

Также сегодня рынок предлагает деталь электрического типа. Считается, что он имеет повышенную эффективность по сравнению с гидравлическим. Но последний обычно входит в заводскую комплектацию ВАЗа. Главное его отличие — функции привода в нем выполняют электрические моторы. Он также легко вставляется в гнездо гидравлического механизма и монтируется точно таким же образом.

Интересно! В некоторых моделях ВАЗа предусмотрен штатный электрический корректор типа СиличЪ-Зенит.

Снятие гидрокорректора

Ремонт гидрокорректора фар ВАЗ 2114 начинается с того, что надо демонтировать вышедшую из строя деталь. Это вполне можно сделать самостоятельно, если придерживаться такой последовательности действий:

отвернуть винты крепления хомутов трубопроводов к скобам крепления;
снять ручку с основного цилиндра;
открутить гайку, которой рабочий цилиндр крепится к панели приборов;
отсоединить рабочий цилиндр от блок-фары;
протолкнуть исполнительный цилиндр вместе с уплотнителями в салон.

Установка новой детали

После всех действий по удалению отработавшей детали, необходимо установить новую. Эти действия надо провести в обратном порядке относительно указанного выше. Но перед тем, как поставить новый, не забудьте заменить уплотнительное кольцо. Закончив установку новой детали, обязательно проверьте всю систему на работоспособность.

Во время замены или ремонта можно провести некоторые действия по улучшению работы этой системы машины. К ним относятся:

Если вы заметили, что на фаре образовывается конденсат, лучше ее замените, так как это влияет на степень освещения дороги в темное время.
Замените лампу в фаре, если заметили, что на фаре образовывается черный налет
Замените лампы на те, у которой больший угол светоотдачи.
Очищайте колпаки фар от грязи или нанесите на них очищающую пленку.
Если вы заметили, что отражающая поверхность фары отслаивается от ее металлического корпуса, то лучше замените ее на новую блок-фару.

Как видим, заменить гидрокорректор фар на ВАЗе несложно. Ремонтировать эту деталь не стоит и пытаться по причине цельности конструкции, поэтому если вы заметили, что система регулирования фар барахлит, покупайте новый комплект корректора. Во время его замены стоит провести ряд профилактических работ по улучшению работы системы освещения.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

Принцип работы и устройство » НаДомкрат

Для чего служит это устройство? Гидрокорректор фар ВАЗ 2114 используется для фиксации изменения уровня наклона светового пучка фар. Этот прибор помогает избежать негативных последствий при движении авто, которое может быть нарушено вследствие неправильного свечения фар, например, не на дорогу, а в глаза водителю встречной машины. Чтобы этого не допустить, нужно вовремя следить за техническим состоянием агрегата и проводить профилактические процедуры.

Гидрокорректор фар ВАЗ 2114

Корректор фар на ВАЗ 2114 содержит:

основной цилиндр, датчик которого размещен на приборной панели;
ведущие регуляторы, расположены на блоках-фар и соединительных трубках.

Внутри них заливается универсальная жидкость, которая не нагревается и не замерзает при перепадах температуры.

Существует три вида корректоров:

Гидравлические, за счет давления жидкостей и поршней.
С электрическим приводом.
Автоматические, угол наклона света фар регулируется самостоятельно, вне загруженности автомобиля.

Последние – самые дорогие, но вот по качеству множество автовладельцев предпочитают ставить электрические корректоры, которые по функциональным возможностям более надежные, чем гидравлические. Эти корректоры боле дешевые, но и требуют более частой проверки и замены изделия.

Как работает корректор фар на ВАЗ 2114? При ручной регулировке положение фар устанавливается регулятором, который размещен в салоне на панели приборов. Водитель путем вращения ручки гидрокорректора изменяет степень наклона оптики.

Если установлен электрокорректор, то электроника сама определяет уровень регулировки в зависимости от нагрузки авто.

Обслуживание и эксплуатация изделия

Конструкция гидрокорректора фар неразборная, в случае неисправности меняется целиком. Главное, его снять полностью, а не отрезать, чтобы легче было вмонтировать новый прибор.

При увеличении угла наклона света фар можно попробовать отрегулировать механизм. Что нужно сделать?

Когда машина загружена – фары нужно повернуть вниз так, чтобы световой луч был направлен на проезжую часть.
Если загрузка авто минимальная и задняя часть рамы находится в приподнятом состоянии – фары следует спроектировать вверх.

Если агрегат не возобновил правильную работу, то нужно проверить наличие жидкости в цилиндрах и трубках. Для этого снимаются изделия и замеряется рабочий ход штоков, он должен быть около 7 мм.

Так производителями задумано, что большую часть времени гидрокорректор находится под давлением, в результате которого шток рабочего цилиндра втягивается, а оптика вращается вниз.

Причины неисправности механизма

Причиной поломки изделия может стать вытечка жидкости из цилиндра или трубок, что вызывает нарушения в структуре уплотнителей. Плохое качество резины вызывает потери рабочей жидкости, что приводи к заклиниванию поршней агрегата в одном положении. Соответственно меняется угол освещения фар, который устранить без замены всего механизма просто невозможно.

Если установлен на машине электронный корректор, то очень часто начинает барахлить датчик системы, по причине разрушения крепления кронштейна агрегата. Иногда может быть проблема в контактном соединении.

Правильная работа корректора фар напрямую зависит от безопасности автомобилистов и пешеходов. Вот для чего нужен гидрокорректор фар, исправный и полнофункциональный!

Устранение неисправности

Как поменять корректор фар на ВАЗ 2114? Чтобы его снять, нужно от фиксаторов крепления проводов отсоединить хомуты, перед эти рекомендуется убрать клеммы с аккумуляторной батареи. Дальше:

Снять ручку цилиндра (регулятора), потянув ее немного на себя.
Отвинтить гайку цилиндра на панели.
Снять облицовку рычага.
Вывести из-под панели механизм.
Вынуть цилиндры корректора из корпусов, нажимая на их фиксаторы.
Далее нужно вывести шланги крепления с хомутами на кузове авто.
Задвинуть резиновый уплотнитель в середину салона и туда же провести еще два цилиндра с трубками.

Снятие гидрокорректора на ВАЗ 2114

Продолжая ремонт гидрокорректора фар внимательно помещаем новый проверенный агрегат на ВАЗ 2114 в гнездо механизма, только в обратной последовательности.

Какой гидрокорректор выбрать?

Часто автолюбители вместо штатного агрегата предпочитают более практичный и эффективный электрокорректор, который не предусмотренный производителем, но легко вмещается в гнездо старого механизма. Его отличие заключается в электромоторах, которые обеспечивают функционирование привода изделия. Такой корректор монтируется так же, как и обычный.

Электрическое устройство гидрокорректора фар ВАЗ 2114 устанавливается следующим образом:

убирается минусовая клемма с батареи;
главный цилиндр поворачивается против часовой стрелки и демонтируется;
меняется уплотнительный фиксатор, кольцо;
устанавливает корректор на место главного цилиндра;
снимается рычаг устройства в салоне авто;
плюсовая клемма электрокорректора соединяется с гнездом колодки №20 и фиксируется под панелью приборов на одной из шпилек кузова;
вместо трубопроводов прокладывается проводка;
прибор подключается к исполнительному механизму;
подсоединяется клемма к батарее;
проверяется функциональность агрегата.

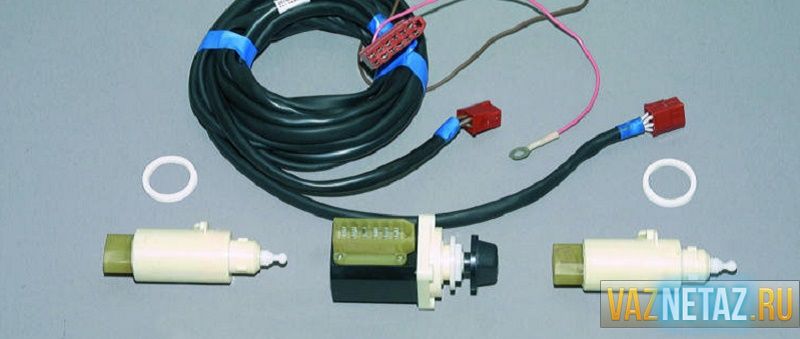

Гидрокорректора фар на ВАЗ 2114 с электрическим приводом

Вот так выполняется замена гидрокорректора фар на ВАЗ 2114 с электрическим приводом!

Что же еще можно сделать для более эффективного освещения дороги при движении автомобиля?

Другими словами, как улучшить свет фар на ВАЗ 2114? Что нужно сделать?

Заменить существующие лампы на улучшенные, которые имеют больше угол светоотдачи. Можно установить ксенон.
Если у машины происходит отслаивание отражающей поверхности от металлического корпуса, то будет правильным установить новую блок-фару, вместо старой, нефункциональной.
Регулярная очистка колпаков фар от загрязнения, в качестве профилактических средств можно использовать защитную пленку.
При возникновении черного налета на колбе фары качество освещения снижается. Поэтому нужно вовремя заменить лампу.
При попадании внутрь лампы конденсата снижается уровень эффективности освещения дороги. Во избежание несчастного случая верным решением будет замена дефектной фары.

Дорогие автомобилисты, вовремя проверяйте качество функционирования автомобильных фар, предъявляйте повышенные требования к работе этих агрегатов. Устраняйте всевозможные причины и помните, что безопасность движения гарантирует все участникам движения покой и порядок.

Удачного Вам пути и легкого ремонта!

Гидрокорректор фар ВАЗ 2114 как заменить и отрегулировать

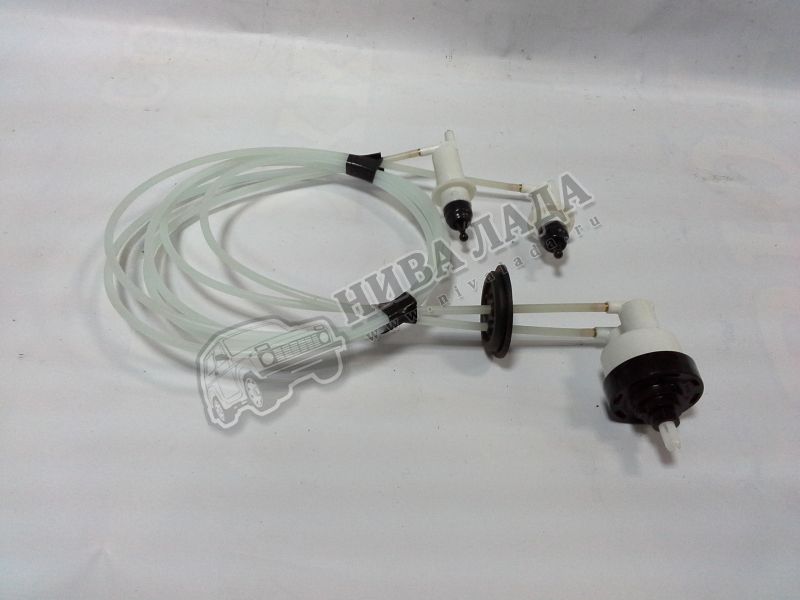

Гидрокорректор фар ВАЗ 2114

В зависимости от загруженности автомобиля свет фар может направляться ниже или выше. Для регулировки светового потока используются особые устройства, называемые гидрокорректорами. Если автомобиль загружен, фары лучше опустить ниже, чтобы световой поток был направлен на дорогу, а не вверх. Таким образом вы обеспечите необходимое освещение дорожного полотна и предотвратите ослепление водителя движущимся навстречу транспортом. При минимальной загрузке машины, когда задняя часть авто приподнята, фары можно слегка поднять.

Как устроен гидрокорректор фар ВАЗ 2114

Видео:

Как правило, система гидрокорректора фар состоит из следующих частей и компонентов:

основной цилиндр, закрепленный на панели приборов;
соединительные трубопроводы, зафиксированные хомутами;
исполнительные цилиндры на блок-фарах;
морозостойкая рабочая жидкость.

Гидрокорректоры обычно имеют вид неразборных конструкций, которые не подлежат ремонту. Таким образом, при выходе из строя гидрокорректора фар ВАЗ 2114 его ремонт производят путем замены на новый комплект.

В нормальном состоянии корректора производитель предусматривает максимальное рабочее давление. Для направления светового потока фары вниз давление в системе снижается, а шток исполнительного цилиндра втягивается и оптика опускается. Таким образом, устройство много времени находится под высоким давлением.

Видео:

Нередко при возникновении перепадов температур, особенно в зимнее время, структура уплотнителей нарушается из-за плохого качества резины. Это становится причиной утечки рабочей жидкости и подклинивания поршней цилиндров в определенном положении.

Все гидрокорректоры, которые устанавливают на отечественные машины ВАЗ, конструктивно выполнены по одной аналогичной схеме, не считая определенных отличий в габаритах, компоновке крепления цилиндров, а также трубопроводов. В наши дни на рынке вы можете найти несколько модификаций гидрокорректоров:

«2105-3718010» — для ВАЗ 2105—2107;
«2108-3718010» — для ВАЗ 2108—21099;
«2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
«2114-3718010» — для ВАЗ 2113—2115;
«21213-3718010» — для 21213 «Нива».

к содержанию ↑

Ремонт гидрокорректора ВАЗ 2114

Разборка панели

Ремонт устройства завод-производитель не предусматривает, поэтому при его поломке производят замену устройства в сборе вместе с цилиндрами и трубопроводами.

Если угол наклона фар при изменении степени загруженности авто не регулируется, и даже при помощи регулировочных винтов на блок фарах вам не удается получить оптимальный световой поток, проверьте работоспособность таким способом:

Прежде всего, осмотрите устройство на предмет целостности трубопроводов, а также отсутствия утечек жидкости.
Если после мероприятий неисправность вы не найдете, перейдите к проверке работоспособности рабочих цилиндров. Для этого нужно снять их с блок-фары и замерить ход штоков. Нормальное функционирование цилиндров обуславливается при ходе штоков 6,5-7,5 миллиметров.
По причине того, что ремонт корректора фар ВАЗ не предусмотрен, сломанный прибор лучше заменить новым в сборе.

к содержанию ↑

Регулировка штока

Регулировка штока

В некоторых случаях регулятор фар выходит из строя из-за нарушения зацепления регулировочного рычага. Таким образом, если гидрокорректор фар ВАЗ 2114 не работает, не спешите его менять. Для начала удостоверьтесь в том, что соединение штока и рычага соответствует рабочему положению.

Шток основного цилиндра корректора упирается в рычаг, воздействующий на такой же шток, который жестко закреплен на плафоне фары. Через регулировочный болт проходит рычаг, выступающий в качестве точки опоры. Механизм регулировки функционирует подобно качелям. Корректор раскачивает плафон, а регулировочный болт дает возможность поднимать/опускать опорную точку качелей. Если болт выкручен в крайнее положение, обратный конец рычага в виде шарика может выскользнуть из места крепления со штоком плафона.

Чтобы гидрокорректор фар ВАЗ 2114 вновь заработал, ремонт устройства следует производить путем возврата рычага в выемку на штоке. Для этого надо закрутить до упора регулировочный болт, а потом нажать на плафон вниз и вставить шарик рычага в необходимое положение.

к содержанию ↑

Замена устройства

Своими руками заменить сломанный корректор фар несложно. Последовательность работ следующая:

отворачиваем винты крепления хомутов трубопроводов к скобам крепления;
с основного цилиндра снимаем ручку;
откручиваем гайку крепления основного цилиндра к панели приборов;
отсоединяем от блок-фары основные цилиндры;
проталкиваем исполнительные цилиндры в салон вместе с уплотнителями;
устанавливаем новый агрегат в последовательности, обратной сборке.

Замена

Многие автомобилисты вместо штатного гидрокорректора фар, который предусмотрен производителем, устанавливают более эффективный и практичный электрический корректор. От гидравлического он отличается тем, что в качестве привода здесь выступают электрические моторы. Для машин марки ВАЗ предусмотрен штатный электрокорректор типа СиличЪ-Зенит. Он без проблем устанавливается в те же места, где стоит гидрокорректор. Процесс установки такой:

отключаем минусовую клемму от аккумулятора;
поворачиваем основной цилиндр против часовой стрелки и демонтируем его;
меняем уплотнительное кольцо;
устанавливаем электрический корректор на место основного цилиндра;
демонтируем рычаг основного цилиндра в салоне;
плюсовую клемму соединяем с гнездом колодки 20;
минусовую клемму фиксируем на одной из шпилек кузова под панелью приборов;
вместо трубопроводов прокладываем проводку корректора или вдоль жгута электрического питания;
подключаем к АКБ минусовую клемму.

После всего этого вам нужно лишь проверить работоспособность устройства.

Установка корректора фар Ваз 2114, Ваз 2115, Ваз 2113

Тюнинг салона ваз 2115 своими руками, внутренний тюнинг ваз 2114, советы по доработке салона ваз 2113, ваз 2115, ваз 2114.

Тюнинг — это улучшение заводских характеристик. Несмотря на то что автомобили Лада Самара 2 являются удачными, в этих машинах все равно присутствуют недостатки, поэтому автовладельцы очень часто прибегают к тюнингу ваз своими руками. В наших разделах вы можете ознакомится с некоторыми доработками своими силами. Все материалы разбиты по категориям и содержат развернутые инструкции по доработке основных узлов автомобиля ваз 2115: тюнинг двигателя, тюнинг кузова, тюнинг салона, тюнинг коробки передач, тюнинг подвески и тормозов, а также найдете разделы по тюнингу ваз с фото. Добро пожаловать в разделы тюнинга и доработок ваз 2113.

Для изменения угла наклона пучка света фар в зависимости от загрузки на автомобиле применяется гидрокорректор фар, состоящий из главного цилиндра, закрепленного на панели приборов, и рабочих цилиндров, установленных на корпусах фар и связанных с главным соединительными трубками. Цилиндры и трубки заполнены специальной жидкостью с низкой температурой замерзания и не сообщаются с атмосферой. Гидрокорректор выполнен неразборным и ремонту не подлежит. При эксплуатации автомобиля могут произойти заклинивание поршней в цилиндрах или утечка жидкости из цилиндров или трубок.

Гидрокорректор, вышедший из строя, целесообразно заменить на более высокотехнологичный электромеханический корректор фар (электрокорректор фар).

Установочный комплект электрокорректора состоит из регулятора положения фар, двух исполнительных механизмов с уплотнительными кольцами и жгута соединительных проводов.

Работу выполняем на автомобиле с панелью приборов ВАЗ-2114.

В салоне автомобиля…

…снимаем рукоятку выключателя освещения панели приборов…

…и рукоятку гидрокорректора.

Поддев отверткой,…

…снимаем облицовку со шкалой корректора.

Крестообразной отверткой отворачиваем саморез крепления световода подсветки шкалы корректора ваз 2113…

…и снимаем световод.

Головкой «на 21» отворачиваем гайку крепления главного цилиндра гидрокорректора.

Надавив на стержень цилиндра, утапливаем его в отверстие панели приборов…

и выводим главный цилиндр из-под панели.

В моторном отсеке отсоединяем от корпусов фар рабочие цилиндры гидрокорректора ваз 2114 (показано на правой фаре).

Нажимая на фиксатор, поворачиваем рабочий цилиндр гидрокорректора против часовой стрелки…

…и вынимаем его из корпуса фары.

Бокорезами перекусываем трубки…

…и снимаем правый цилиндр.

Аналогично отсоединяем рабочий цилиндр гидрокорректора от левой фары (для удобства можно снять аккумуляторную батарею).

Поддев отверткой,…

…вынимаем резиновый уплотнитель трубок гидрокорректора из отверстия в щитке передка.

Продеваем в уплотнитель колодки жгута проводов электрокорректора фар ваз 2115. Прокладываем жгуты проводов электрокорректора фар вдоль заводских жгутов проводов.

Вставляем электрокорректор в отверстие корпуса фары.

Подсоединяем к правому электрокорректору колодку жгута проводов.

Аналогично подключаем электрокорректор к левой фаре.

В салоне подсоединяем «минусовый» провод электрокорректора к «массе», а провод питания к проводу, подающему напряжение на нить ближнего света лампы фары (после предохранителя).

Подсоединяем колодку жгута проводов электрокорректора к регулятору. Устанавливаем регулятор в последовательности, обратной снятию главного цилиндра гидрокорректора.

Не работает регулировка фар ВАЗ-2114: не регулируется вообще

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 не регулируется фара, но не все понимают, с чем это может быть связано. В данной статье, рассмотрим, причины возникновения такого эффекта, а также возможные варианты решения проблемы.

На видео ремонт гидрокорректора фары

На видео показано, как в полевых условиях отремонтировать гидрокооректор фары. Если гидрокорректор неисправен, то свет лампы «падает» в самый низ — на землю. Ехать с такой фарой ночью- опасно!

Основные причины

Свет отрегулированных фар автомобиля

Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:

Поломка гидрокорректора.
Выпала линза с фары.
Разбитая фара.

Демонтаж фары

Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:

Проводим демонтаж решетки радиатора.
Схема расположения болтов решётки радиатора
Долой решётку
Демонтируем аккумуляторную батарею.
Отсоединяем разъемы проводов питания фары.
Демонтируем противотуманные фары.
Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.
Откручиваем крепления фары и проводим ее демонтаж.
В кружке болт крепления фары
Готово — мы без фары!
Фару демонтировали

Сборка проводится в обратном порядке.

Замена гидрокорректора

Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:

На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.
Демонтаж гидрокорректора
Смотрим на стрелки направления
Снимаем рукоятку управления корректором.
Демонтируем регулятор гидрокорректора салона
Демонтируем рукоятку управления регулятора освещения приборной панели.
Снимаем рукоятку управления светом
Демонтируем пластиковую накладку.
Снимаем пластиковую накладку с ручки управления гидрокорректора фар
Демонтируем световод с панели приборов.
Снимаем световод
Откручиваем гайку крепления.
Демонтируем крепежную гайку управления гидрокорректором
Демонтируем гидрокорректор.
Регулятор гидрокорректора фары
Снимаем гидрокорректор
С переднего щита выводим резиновый уплотнитель.
Демонтируем уплотнитель на щите
Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.
Вынимаем гидрокорректор в сборе
Сборка проводится в обратном порядке.

Регулировка света фар на ВАЗ-2114

После того как всё отремонтировано и работает, необходимо провести регулировку фар по схеме рекомендованной заводом изготовителем. Итак, рассмотрим, последовательность действий:

Устанавливаем автомобиль в 5м от гладкой стены.
Размечаем стену, согласно технической схемы указанной ниже.
Схема для регулировки фар
При помощи ручки гидрокорректора выставляем свет.
Регулируются световые пучки на каждую фару отдельно.
Для точной регулировки проводить ее необходимо на каждую фару отдельно
Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.
Механические рычаги регулировки фары

Выводы

Найти причину того, что свет не регулируется на ВАЗ-2114 достаточно легко, а вот устранить неисправность под силу далеко не каждому автомобилисту. Так, если автомобилист не уверен в своих силах необходимо обратиться в автосервис для устранения неполадок.

Руководство по регулировке фар на ваз 2114, работа гидрокорректора, его ремонт и замена

Гидрокорректор фар ВАЗ 2114: принцип работы и замена

Любой современный автомобиль нуждается в диагностике и ремонте. Состояние подвески, загруженность автомобиля и некоторые другие факторы оказывают значительное влияние на направление и наклон светового потока. Гидрокорректор фар ваз 2114 поможет исправить негативные последствия, связанные с нарушениями свечения фар.

Гидрокорректор фар ваз 2114

Это особенно важно на шоссе, ведь неправильно настроенные фары могут светить не на дорогу, а прямо в глаза водителей встречных автомобилей, что может привести к аварии. Для того, чтобы недопустить подобного сценария развития событий, следует следить за техническим состоянием световых приборов и вовремя проводить все необходимые профилактические процедуры.

Важность грамотной установки фар

Не меньшее значение занимает и грамотная установка и регулировка световых приборов. К примеру, фары загруженного автомобиля лучше опустить несколько ниже, чем обычно. Подобным способом можно направить световой поток не в небо, а на дорогу. Данный метод позволит избежать ослепления встречных автомобилей и обеспечит надлежащее освещение дороги.

Если же машина ничем не загружена, то фары следует немного приподнять. Световое оборудование является достаточно чувствительным и сложным в настройке, поэтому эту работу лучше всего поручить квалифицированным специалистам, которые обладают большим опытом настройки фар.

Как работает гидрокорректор

Что представляет собой данное устройство, для чего оно нужно и каков его принцип работы?

Гидрокорректор фар — это цельное устройство, предназначенное для того, чтобы менять положение луча света путём уменьшения или увеличения давления жидкости, находящейся внутри патрубков. Корректор фар Ваз 2114 имеет особую конструкцию.

В этой модели Ваз корректор обладает неразъёмным видом, а это значит, что отремонтировать его практически невозможно. Если он сломается, то придётся приобрести новые элементы и как можно точнее отрегулировать световые приборы по норме.

Устройство фары ваз 2114

Конструкция гидрокорректора на данной модели выглядит следующим образом:

Главный цилиндр находится под панелью приборов.

Рабочие цилиндры небольших размеров крепятся прямо под фарами. Именно эти устройства используются для поднятия фар на ВАЗ 2114.

Рабочая жидкость, используемая в автомобиле, имеет стойкость как к высоким температурам, так и к низким.

Ещё один элемент конструкции гидрокорректора — это трубопроводы. Они содержат рабочую жидкость, а закрепляются специальными хомутами.

Устройство гидрокорректора фар

Принцип действия

Для того, чтобы настроить положение фар, водителю следует повернуть специальную рукоять, находящуюся в салоне. Именно она позволяет управлять давлением в трубопроводах корректора. Для того, чтобы опустить фары, следует повернуть ручку вниз. Это простая система управления, однако даже она может сломаться. Что же делать, если корректор оказался неисправен?

Ручка управления гидрокорректором фар

Ремонт или замена гидрокорректора ваз 2114 собственными силами

Если гидрокорректор фар вышел из строя, то необходимо как можно скорее установить причину неисправности. Возможно, что получится починить устройство собственными силами.

Для того, чтобы проверить работоспособность гидрокорректора фар, следует:

Осмотреть состояние трубок и резинок. Даже небольших подтёков быть не должно.

Если никаких подтёков обнаружено не было, то следует обратить внимание на состояние рабочих цилиндров. Для этого необходимо измерить ход каждого штока. В обычных условиях он составляет от 6.5 до 7.5 мм.

В случае, если подобные диагностические мероприятия не помогли восстановить работоспособность гидрокорректора фар, то придётся заменить целый механизм. Дело в том, что ремонт фары ваз 2114 не предусмотрен производителем, поэтому сломанный прибор проще всего заменить новым.

Причины неисправности гидрокорректора

Одна из самых вероятных причин поломки кроется в попадании жидкости, которая вытекает из цилиндра при появлении трещины на резине уплотнителя.

В подобной ситуации часто заклинивает поршни, а угол фар меняется и отрегулировать его с помощью рычагов становится невозможно. В некоторых случаях всё дело в неисправности непосредственно самого регулировочного рычага.

Для того, чтобы избавиться от этих проблем, придётся заменить все сломанные детали.

Монтаж нового устройства

Для того, чтобы установить новый гидрокорректор фар, нет необходимости ехать на СТО. Сделать это достаточно просто, поэтому можно сэкономить время и деньги, если провести монтаж своими руками. Для того, чтобы начать, потребуется наличие плоской отвёртки и удлинителя, имеющего накидную головку.

Замена гидрокорректора фар

После того, как эти инструменты найдены, следует перейти к выбору гидрокорректора.

Сегодня на рынке можно найти множество самых разнообразных моделей:

гидравлические, функционирующие из-за давления поршней и жидкости;
электрические;
автоматические, способные самостоятельно регулировать уровень фар.

Самые дешёвые из них — это гидрокорректоры. Единственный их недостаток заключается в частых поломках.

Итак, для того, чтобы постановить новый гидрокорректор, следует снять старый. Сделать это может каждый, если руководствоваться простейшей инструкцией, которая представлена ниже по тексту.

Инструкция:

Для начала необходимо найти все хомуты, закрепляющие трубопроводы с жидкостью. Их потребуется снять. Для этого нужно отвернуть все болты.

После этого следует вернуться в кабину и аккуратнейшим образом снять вращающуюся ручку с посадочного места. В данном случае вращающаяся ручка располагается на основном цилиндре.

Теперь пришло время снять и основной цилиндр. Сделать это можно с помощью болтов. Все болты (на которые крепится цилиндр) необходимо открутить и снять.

Когда болтов больше не осталось, можно начать снимать цилиндры с фар. Вытащить их проще всего прямо через салон автомобиля. На этом всё!

Поставить новый гидрокорректор так же просто, как и снять старый. Для этого все перечисленные действия следует провести в обратном порядке, однако перед этим надо заменить уплотнительное кольцо. Когда новое устройство будет успешно установлено, следует проверить всю систему.

Гидрокорректор фар ВАЗ 2114 как заменить и отрегулировать

Гидрокорректор фар ВАЗ 2114

Если автомобиль загружен, фары лучше опустить ниже, чтобы световой поток был направлен на дорогу, а не вверх. Таким образом вы обеспечите необходимое освещение дорожного полотна и предотвратите ослепление водителя движущимся навстречу транспортом.

При минимальной загрузке машины, когда задняя часть авто приподнята, фары можно слегка поднять.

Как устроен гидрокорректор фар ВАЗ 2114

Видео: Замена корректора фар ВАЗ 2110, 2111, 2112

Как правило, система гидрокорректора фар состоит из следующих частей и компонентов:

основной цилиндр, закрепленный на панели приборов;
соединительные трубопроводы, зафиксированные хомутами;
исполнительные цилиндры на блок-фарах;
морозостойкая рабочая жидкость.

Видео: Гидрокорректор фар. Главный цилиндр. ВАЗ 2110-2112

«2105-3718010» — для ВАЗ 2105—2107;
«2108-3718010» — для ВАЗ 2108—21099;
«2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
«2114-3718010» — для ВАЗ 2113—2115;
«21213-3718010» — для 21213 «Нива».

к содержанию ↑

Ремонт гидрокорректора ВАЗ 2114

Разборка панели

Прежде всего, осмотрите устройство на предмет целостности трубопроводов, а также отсутствия утечек жидкости.

Если после мероприятий неисправность вы не найдете, перейдите к проверке работоспособности рабочих цилиндров. Для этого нужно снять их с блок-фары и замерить ход штоков. Нормальное функционирование цилиндров обуславливается при ходе штоков 6,5-7,5 миллиметров.

По причине того, что ремонт корректора фар ВАЗ не предусмотрен, сломанный прибор лучше заменить новым в сборе.

к содержанию ↑

Регулировка штока

Регулировка штока

https://www.youtube.com/watch?v=vgdTgVy2R6c

Механизм регулировки функционирует подобно качелям. Корректор раскачивает плафон, а регулировочный болт дает возможность поднимать/опускать опорную точку качелей.

Если болт выкручен в крайнее положение, обратный конец рычага в виде шарика может выскользнуть из места крепления со штоком плафона.

к содержанию ↑

Замена устройства

Своими руками заменить сломанный корректор фар несложно. Последовательность работ следующая:

отворачиваем винты крепления хомутов трубопроводов к скобам крепления;
с основного цилиндра снимаем ручку;
откручиваем гайку крепления основного цилиндра к панели приборов;
отсоединяем от блок-фары основные цилиндры;
проталкиваем исполнительные цилиндры в салон вместе с уплотнителями;
устанавливаем новый агрегат в последовательности, обратной сборке.

Замена

Многие автомобилисты вместо штатного гидрокорректора фар, который предусмотрен производителем, устанавливают более эффективный и практичный электрический корректор.

От гидравлического он отличается тем, что в качестве привода здесь выступают электрические моторы. Для машин марки ВАЗ предусмотрен штатный электрокорректор типа СиличЪ-Зенит.

Он без проблем устанавливается в те же места, где стоит гидрокорректор. Процесс установки такой:

отключаем минусовую клемму от аккумулятора;
поворачиваем основной цилиндр против часовой стрелки и демонтируем его;
меняем уплотнительное кольцо;
устанавливаем электрический корректор на место основного цилиндра;
демонтируем рычаг основного цилиндра в салоне;
плюсовую клемму соединяем с гнездом колодки 20;
минусовую клемму фиксируем на одной из шпилек кузова под панелью приборов;
вместо трубопроводов прокладываем проводку корректора или вдоль жгута электрического питания;
подключаем к АКБ минусовую клемму.

После всего этого вам нужно лишь проверить работоспособность устройства.

Устройство и ремонт гидрокорректора фар на Lada Samara

Чтобы отрегулировать этот угол, в автомобиль вмонтированы гидрокорректоры фар. Если они функционируют неправильно или вовсе сломаны, это создает много неудобств на дороге.

Давайте разберемся, как исправить эту неприятность.

Как устроен корректор фар ВАЗ 2114

Вначале уточним, из чего состоит эта деталь и как работает корректор фар.

Хотя сам гидрокорректор неразборной, состоит он из нескольких деталей.

В состав комплекта входят:

рабочий цилиндр гидрокорректора;
исполнительные цилиндры на блок-фарах;
зафиксированные хомутами соединительные трубопроводы;
рабочая жидкость, устойчивая к замерзанию.

Когда требуется замена или ремонт детали

Причины поломок корректора и способы их устранения на ВАЗ 2114

Итак, самой распространенной причиной выхода из строя этой детали можно назвать попадание жидкости, вытекшей из цилиндра при треснувшей резине уплотнителя.

В этом случае поршни периодически заклинивает, угол фар меняется и не регулируется рычагами. Иногда проблема оказывается в поломке самого регулировочного рычага.

Соответственно, устранить эти проблемы можно заменой сломанных деталей.

Замена гидрокорректора фар на ВАЗ 2114

Как выбрать гидрокорректор

В целом на рынке представлены такие корректоры:

гидравлические, которые функционируют за счет давления в них жидкостей и поршней;
электрические;
автоматические, которые сами регулируют уровень фар в зависимости от загруженности автомобиля.

Первые — самые дешевые и чаще всего выходят из строя, вторые более надежные, а третьи — самые дорогие.

На рынке представлены такие гидрокорректоры:

21213-3718010 для 21213 «Нива»;
2114-3718010 для ВАЗ 2113-2115;
2110-3718010 и 2110-3718010-10 для ВАЗ 2110-2112
2108-3718010 для ВАЗ 2108-21099;
2105-3718010 для ВАЗ 2105-2107.

Также сегодня рынок предлагает деталь электрического типа.

Считается, что он имеет повышенную эффективность по сравнению с гидравлическим. Но последний обычно входит в заводскую комплектацию ВАЗа. Главное его отличие — функции привода в нем выполняют электрические моторы. Он также легко вставляется в гнездо гидравлического механизма и монтируется точно таким же образом.

Снятие гидрокорректора

Ремонт гидрокорректора фар ВАЗ 2114 начинается с того, что надо демонтировать вышедшую из строя деталь.

Это вполне можно сделать самостоятельно, если придерживаться такой последовательности действий:

отвернуть винты крепления хомутов трубопроводов к скобам крепления;

снять ручку с основного цилиндра;

открутить гайку, которой рабочий цилиндр крепится к панели приборов;

отсоединить рабочий цилиндр от блок-фары;

протолкнуть исполнительный цилиндр вместе с уплотнителями в салон.

Установка новой детали

Обратите внимание! Не отрегулированная система может стать причиной ДТП, когда лучи света направлены не на дорогу, а например, прямо в глаза водителю автомобиля, который едет навстречу. Таким образом вы ослепляете его.Во время замены или ремонта можно провести некоторые действия по улучшению работы этой системы машины. К ним относятся:

Если вы заметили, что на фаре образовывается конденсат, лучше ее замените, так как это влияет на степень освещения дороги в темное время.
Замените лампу в фаре, если заметили, что на фаре образовывается черный налет
Замените лампы на те, у которой больший угол светоотдачи.
Очищайте колпаки фар от грязи или нанесите на них очищающую пленку.
Если вы заметили, что отражающая поверхность фары отслаивается от ее металлического корпуса, то лучше замените ее на новую блок-фару.

Устройство и ремонт гидрокорректора фар на Lada Samara

Направление светового потока фар транспортного средства изменяется в зависимости от того, насколько машина нагружена. Если она везет много груза, кузов немного проседает и свет от фар освещает дорогу под неудобным углом.

Чтобы отрегулировать этот угол, в автомобиль вмонтированы гидрокорректоры фар. Если они функционируют неправильно или вовсе сломаны, это создает много неудобств на дороге. Давайте разберемся, как исправить эту неприятность.

Как устроен корректор фар ВАЗ 2114 Когда требуется замена или ремонт детали Причины поломок корректора и способы их устранения на ВАЗ 2114 Замена гидрокорректора фар на ВАЗ 2114 Как выбрать гидрокорректор Снятие гидрокорректораУстановка новой детали

Как устроен корректор фар ВАЗ 2114

Вначале уточним, из чего состоит эта деталь и как работает корректор фар.

Интересно! Эта деталь не разбирается. Если она сломалась, ее надо заменить на новую. В процессе замены важно снять ее полностью, не отрезая, как делают некоторые автомобилисты. Иначе возникнут сложности с установкой новой детали.

Хотя сам гидрокорректор неразборной, состоит он из нескольких деталей. В состав комплекта входят:

рабочий цилиндр гидрокорректора;

исполнительные цилиндры на блок-фарах;

зафиксированные хомутами соединительные трубопроводы;

рабочая жидкость, устойчивая к замерзанию.

Что касается собственно конструкции и принципа работы гидрокорректора фар ВАЗ 2114, то шток его основного цилиндра соединен с рычагом, который соединен с другим штоком, закрепленном на фаре. В качестве опорной точки используется проходящий через регулировочный болт рычаг. Соответственно, весь механизм функционирует по принципу работы качелей.

Когда требуется замена или ремонт детали

Однако прежде чем решаться на замену, надо убедиться в том, что соединение рычага и штока находится в рабочем положении. О замене стоит подумать и во время холодов, когда из-за резкого изменения температур на уплотнителе трескается некачественная резина. Тогда жидкость из гидрокорректора просачивается на поршни цилиндров при определенном его положении.

Причины поломок корректора и способы их устранения на ВАЗ 2114

Итак, самой распространенной причиной выхода из строя этой детали можно назвать попадание жидкости, вытекшей из цилиндра при треснувшей резине уплотнителя. В этом случае поршни периодически заклинивает, угол фар меняется и не регулируется рычагами.

Иногда проблема оказывается в поломке самого регулировочного рычага. Соответственно, устранить эти проблемы можно заменой сломанных деталей.

Обратите внимание! Если на машине стоит корректор электронного типа, то поломка может заключаться в контактном соединении. Часто сбои в работе спровоцированы разрешением крепления кронштейна устройства.

Замена гидрокорректора фар на ВАЗ 2114

Провести смену данной детали машины довольно просто и ехать на СТО ради этого не всегда надо. Тем более что для проведения работ понадобятся всего лишь удлинитель с накидной головкой и плоская отвертка.

Как выбрать гидрокорректор

В целом на рынке представлены такие корректоры:

гидравлические, которые функционируют за счет давления в них жидкостей и поршней;

электрические;

автоматические, которые сами регулируют уровень фар в зависимости от загруженности автомобиля.

Первые — самые дешевые и чаще всего выходят из строя, вторые более надежные, а третьи — самые дорогие.

Выбор гидрокоректорра не составит особого труда, поскольку все разнообразие этой детали выполнено по одной схеме. Наблюдаются лишь некоторые различия в составе креплений цилиндров, габаритах и трубопроводах. Однако на каждой детали указано, для какой модели машины она подходит. Поэтому достаточно ориентироваться на информацию на упаковке.

На рынке представлены такие гидрокорректоры:

21213-3718010 для 21213 «Нива»;

2114-3718010 для ВАЗ 2113-2115;

2110-3718010 и 2110-3718010-10 для ВАЗ 2110-2112

2108-3718010 для ВАЗ 2108-21099;

2105-3718010 для ВАЗ 2105-2107.

Также сегодня рынок предлагает деталь электрического типа. Считается, что он имеет повышенную эффективность по сравнению с гидравлическим. Но последний обычно входит в заводскую комплектацию ВАЗа. Главное его отличие — функции привода в нем выполняют электрические моторы. Он также легко вставляется в гнездо гидравлического механизма и монтируется точно таким же образом.

Интересно! В некоторых моделях ВАЗа предусмотрен штатный электрический корректор типа СиличЪ-Зенит.

Снятие гидрокорректора

отвернуть винты крепления хомутов трубопроводов к скобам крепления;

снять ручку с основного цилиндра;

открутить гайку, которой рабочий цилиндр крепится к панели приборов;

отсоединить рабочий цилиндр от блок-фары;

протолкнуть исполнительный цилиндр вместе с уплотнителями в салон.

Установка новой детали

После всех действий по удалению отработавшей детали, необходимо установить новую. Эти действия надо провести в обратном порядке относительно указанного выше. Но перед тем, как поставить новый, не забудьте заменить уплотнительное кольцо. Закончив установку новой детали, обязательно проверьте всю систему на работоспособность.

Обратите внимание! Не отрегулированная система может стать причиной ДТП, когда лучи света направлены не на дорогу, а например, прямо в глаза водителю автомобиля, который едет навстречу. Таким образом вы ослепляете его.

Если вы заметили, что на фаре образовывается конденсат, лучше ее замените, так как это влияет на степень освещения дороги в темное время.

Замените лампу в фаре, если заметили, что на фаре образовывается черный налет

Замените лампы на те, у которой больший угол светоотдачи.

Очищайте колпаки фар от грязи или нанесите на них очищающую пленку.

Если вы заметили, что отражающая поверхность фары отслаивается от ее металлического корпуса, то лучше замените ее на новую блок-фару.

Не работает регулировка фар ВАЗ-2114: не регулируется вообще

На видео ремонт гидрокорректора фары

Основные причины

Свет отрегулированных фар автомобиля

Поломка гидрокорректора.
Выпала линза с фары.
Разбитая фара.

Демонтаж фары

Проводим демонтаж решетки радиатора.Схема расположения болтов решётки радиатора

Демонтируем аккумуляторную батарею.

Отсоединяем разъемы проводов питания фары.

Демонтируем противотуманные фары.

Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.

Откручиваем крепления фары и проводим ее демонтаж.
В кружке болт крепления фары

Готово — мы без фары!
Фару демонтировали

Замена гидрокорректора

На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.Смотрим на стрелки направления

Снимаем рукоятку управления корректором.
Демонтируем регулятор гидрокорректора салона

Демонтируем рукоятку управления регулятора освещения приборной панели.
Снимаем рукоятку управления светом

Демонтируем пластиковую накладку.
Снимаем пластиковую накладку с ручки управления гидрокорректора фар

Демонтируем световод с панели приборов.
Снимаем световод

Откручиваем гайку крепления.Демонтируем крепежную гайку управления гидрокорректором

Демонтируем гидрокорректор.Регулятор гидрокорректора фары

С переднего щита выводим резиновый уплотнитель.
Демонтируем уплотнитель на щите

Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.
Вынимаем гидрокорректор в сборе

Сборка проводится в обратном порядке.

Регулировка света фар на ВАЗ-2114

Устанавливаем автомобиль в 5м от гладкой стены.

Размечаем стену, согласно технической схемы указанной ниже.
Схема для регулировки фар

При помощи ручки гидрокорректора выставляем свет.

Регулируются световые пучки на каждую фару отдельно.
Для точной регулировки проводить ее необходимо на каждую фару отдельно

Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.
Механические рычаги регулировки фары

Выводы

Не работает корректор фар ваз 2114

Гидрокорректор фар представляет собой цельное неразъёмное устройство, которое предназначено для изменения положения светового луча путем изменения давления жидкости внутри патрубков.

Для автомобилей этого семейства блок корректора имеет неразъёмный вид, поэтому он даже не подлежит ремонту. тем более самостоятельному.

При выходе его из строя нужно заменить поломавшиеся элементы на новые и отрегулировать свет фар по норме.

Большинство конструкций гидрокорректоров на ВАЗ 2114 имеют следующий вид:

Главный цилиндр. который крепится под приборной панелью;

Небольшие рабочие цилиндры, которые крепится под фарами, они нужны чтобы поднять фары на ВАЗ 2114;

Рабочая жидкость, которая стойка к низким и очень высоким температурам;

Трубопроводы, которые эту жидкость содержат. Всегда закрепляются хомутами.

Принцип действия

Когда водитель решает, что нужна настройка фар он для этого поворачивает специальную рукоять в салоне автомобиля. Она управляет давлением в системе трубопроводов корректора. Соответственно, когда нужно чтобы фары опустились вниз происходит все следующим образом:

Ручка поворачивается вниз;

Переключатель в салоне выглядит так

Исходя из этого, можно сказать, что основную часть времени в рабочих механизмах поддерживается высокое давление, это нужно для поддержания горизонтального положения фары.

Зимой, или в переходной период, когда температура на улице и в под капотном пространстве сильно отличаются друг от друга трубопроводы и уплотнительные резинки могут расслаиваться, и рабочая жидкость может вытекать. Корректор фар при этом, скорее всего, выйдет из строя, а рабочие цилиндры заклинят и будут требовать полной замены.

В плане калибровки устройства, то подойдет инструкция от любого отечественного гидрокорректора. Это связано с тем, что конструктивно все они выполнены очень схоже и разобраться самостоятельно можно в любом из них.

Самостоятельный ремонт

При полном выходе из строя гидрокорректора все, что можно сделать – поменять его полностью на новый и все. Но если не работает гидрокорректор фар, то можно провести определенные манипуляции и точно выяснить в чем причина поломки, возможно, удастся вернуть им работоспособность не растрачиваясь на новые комплектующие.

Итак, если машина изменила свой угол наклона, а поменять направление светового пучка не получается, то работоспособность проверяется таким образом:

В первую очередь нужно внимательно осмотреть состояние всех трубочек и резинок. Даже малейшие подтеки недопустимы;

Если подтеканий не было найдено или их устранение не принесло результатов, то нужно изучить состояние каждого рабочего цилиндра. Чтобы настроить фары было удобнее нужно снять рабочие цилиндры с каждой фары. Потом замеряется ход каждого штока – в нормальных условиях он равен 6.5 – 7.5 мм;

Если и эти диагностические мероприятия не заставили гидрокорректор фар ВАЗ 2114 нормально работать, то поломка кроется в главном блоке, а тогда лучше просто заменить весь механизм на новый.

Монтаж нового устройства

Если решено ставить новый корректор фар, то и на этот счет есть подробная инструкция. Мы рассмотрим в какой последовательности снять старый гидрокорректор и как настроить фары на ВАЗ 2114. а новый просто ставиться в точности наоборот. Итак, пошагово инструкция выглядит так:

Находим все хомуты, которые закрепляют трубопроводы с рабочей жидкостью и снимаем их, отвернув болты;
Возвращаемся в кабину, где аккуратно снимаем вращающуюся ручку с посадочного места на основном цилиндре;
Откручиваем все болты, на которых держится основной цилиндр и снимаем его;
Снимаем рабочие цилиндры с фар и вытаскиваем их через салон;

Доработка корректора своими руками

При плановом техническом обслуживании также может потребоваться регулировка фар ваз 2114 своими руками. Чаще всего такое бывает, когда гидрокорректор перестал работать исправно, но не вышел из строя полностью.

Самая распространённая причина такого частичного выхода из строя – отсутствие нормального зацепления рычага и штока в рабочем цилиндре.

В нормальных условиях конец штока должен быть зацеплен с рычагом, другой конец которого упирается в еще один шток. Последний же воздействует с самой фарой, подвигает ее в нужном направлении.

Проще говоря, этот механизм напоминает своеобразные качели, точка опоры которых находится на регулировочному болту.

Регулировка фар ВАЗ своими руками заключается как раз в проверке положения этого болта. Если он был закручен до конца, то конец рычага с одной или другой стороны просто может выскочить. Также болт необходимо выставить так, чтобы опускались и поднимались с минимальным усилием для водителя.

Замена корректора на более совершенный

На автомобилях серии ВАЗ 2114 установлен штатный гидравлический корректор положения световых приборов. А на новых машинах уже применяется электрический корректор. Многие водители заменяют штатный на новый, чтобы улучшить свет фар на ВАЗ 2114.

Основное отличие от гидравлического здесь заключается в полном отсутствии шланг с рабочей жидкостью – всю работу здесь делают электромоторы.

Замена гидрокорректора фар ВАЗ 2114 производится очень легко, так как он занимает положенное место гидрокорректора.

Замена происходит по таком алгоритму:

Снимаем клемму АКБ, чтобы нас не ударило током;

Открутив основной цилиндр под панелью, вращая его против часовой стрелки снимаем устройство и его рычаг;

Заменяем уплотнительное кольцо перехода кабины в подкапотное пространство;

Прикручиваем на освободившееся место электрический корректор;

От главного устройства минусовой провод крепим к кузову, а плюсовой закрепляем на выводе под номером 20 колодки кабелей под панелью машины;

Вдоль кабелей прокладываем проводку к исполнительным моторам на фарах;

Подключаем минусовую клемму АКБ обратно и проверяем, что у нас получилось.

Теперь мы знаем, как самостоятельно настроить фары на ВАЗ 2114 и впредь трудностей возникать не должно.

Гидрокорректоры фар на ВАЗ 2114: особенности, замена и самообслуживание

Для чего служит это устройство? Гидрокорректор фар ВАЗ 2114 используется для фиксации изменения уровня наклона светового пучка фар.

Этот прибор помогает избежать негативных последствий при движении авто, которое может быть нарушено вследствие неправильного свечения фар, например, не на дорогу, а в глаза водителю встречной машины.

Чтобы этого не допустить, нужно вовремя следить за техническим состоянием агрегата и проводить профилактические процедуры.

Гидрокорректор фар ВАЗ 2114

Корректор фар на ВАЗ 2114 содержит:

основной цилиндр, датчик которого размещен на приборной панели;
ведущие регуляторы, расположены на блоках-фар и соединительных трубках.

Существует три вида корректоров:

Гидравлические, за счет давления жидкостей и поршней.

С электрическим приводом.

Автоматические, угол наклона света фар регулируется самостоятельно, вне загруженности автомобиля.

Обслуживание и эксплуатация изделия

Конструкция гидрокорректора фар неразборная, в случае неисправности меняется целиком. Главное, его снять полностью, а не отрезать, чтобы легче было вмонтировать новый прибор.

При увеличении угла наклона света фар можно попробовать отрегулировать механизм. Что нужно сделать?

Когда машина загружена – фары нужно повернуть вниз так, чтобы световой луч был направлен на проезжую часть.
Если загрузка авто минимальная и задняя часть рамы находится в приподнятом состоянии – фары следует спроектировать вверх.

Причины неисправности механизма

Устранение неисправности

Снять ручку цилиндра (регулятора), потянув ее немного на себя.

Отвинтить гайку цилиндра на панели.

Снять облицовку рычага.

Вывести из-под панели механизм.

Вынуть цилиндры корректора из корпусов, нажимая на их фиксаторы.

Далее нужно вывести шланги крепления с хомутами на кузове авто.

Задвинуть резиновый уплотнитель в середину салона и туда же провести еще два цилиндра с трубками.

Снятие гидрокорректора на ВАЗ 2114

Продолжая ремонт гидрокорректора фар внимательно помещаем новый проверенный агрегат на ВАЗ 2114 в гнездо механизма, только в обратной последовательности.

Какой гидрокорректор выбрать?

Электрическое устройство гидрокорректора фар ВАЗ 2114 устанавливается следующим образом:

убирается минусовая клемма с батареи;
главный цилиндр поворачивается против часовой стрелки и демонтируется;
меняется уплотнительный фиксатор, кольцо;
устанавливает корректор на место главного цилиндра;
снимается рычаг устройства в салоне авто;
плюсовая клемма электрокорректора соединяется с гнездом колодки №20 и фиксируется под панелью приборов на одной из шпилек кузова;
вместо трубопроводов прокладывается проводка;
прибор подключается к исполнительному механизму;
подсоединяется клемма к батарее;
проверяется функциональность агрегата.

Гидрокорректора фар на ВАЗ 2114 с электрическим приводом

Вот так выполняется замена гидрокорректора фар на ВАЗ 2114 с электрическим приводом!

Что же еще можно сделать для более эффективного освещения дороги при движении автомобиля?

Другими словами, как улучшить свет фар на ВАЗ 2114? Что нужно сделать?

Заменить существующие лампы на улучшенные, которые имеют больше угол светоотдачи. Можно установить ксенон.

Если у машины происходит отслаивание отражающей поверхности от металлического корпуса, то будет правильным установить новую блок-фару, вместо старой, нефункциональной.

Регулярная очистка колпаков фар от загрязнения, в качестве профилактических средств можно использовать защитную пленку.

При возникновении черного налета на колбе фары качество освещения снижается. Поэтому нужно вовремя заменить лампу.

При попадании внутрь лампы конденсата снижается уровень эффективности освещения дороги. Во избежание несчастного случая верным решением будет замена дефектной фары.

Удачного Вам пути и легкого ремонта!

Лада 2114 Аннет › Бортжурнал › Ремонт гидрокорректоров фар

44 года Я езжу на Лада 2114 Аннет

Славянск, Украина

Полгода назад перестала регулироваться правая фара, в общем стандартная болячка, накрылся гидрокорректор. Как накрылся, да просто соединение шлангочки и самого корректора прослабло, он потерял давление и наглотался воздуха. На прошлых выходных “дошли” руки до этой болячки, так как уже рано темнеет и фары нужны.

В инете, и здесь на драйве много информации по устранению данной неисправности. Вариантов ее устранения — 5.1. Поменять на новый. Я насчитал два минуса; не факт что будет долго работать и установить, как я понял, еще тот геморой Замена гидрокорректора фар ;2. Выкинуть и поставить электрокорректор.

Минус один — цена ЭЛЕКТРОКОРРЕКТОР ФАР ДЛЯ ВАЗ 2108-15 ;3. Отрезать “гидравлику” и поставить “механику”, то есть вкрутить винт, саморез и т.п. Механический корректор фар. Еще один метод ;4.

Первый способ ремонта, заключается в вынимании латунных заглушек в корректорах и в регуляторе и прокачка системы на манер тормозной Ремонт гидрокорректора ;

5. Второй способ ремонта, заключается в отрезании корректора от шланги, прокачка самого корректора и последующая сборка Ремонт гидрокорректора фар .

Так как способ с выниманием заглушек подразумевает и нагрев, а с нагревом у меня вечно косяки получаются, то решил сперва попробовать второй способ.

Что нам нужно:1. шприц, в принципе пойдет любой, я использовал 10мл;2. тисочки маленькие или зажимные клещи;

3. тосол или антифриз, мне хватило 10мл.

Приступим, сперва выводим регулятор до упора против часовой стрелки,

таким способом бы уменьшаем давление в “системе” и “прячем” шток чтобы проще было вынять корректор. Вынимаем сам корректор с фары. Немного неудобно, но можно добраться до левой фары не снимая аккумулятор. С правой фарой проще, там просто снимаем и отодвигаем бачок омывателя.

“Больная” у меня была правая фара, с нее и начал. Симптомы были выражены во вращении корректора на шланге как флюгера, то есть почти без усилий, то есть прослабло соединение шланги подводящей и елочки из-за чего и проник в систему воздух.

Отрезаем шлангу рядом с корректором, так как снять не представляется возможным, да и запас позволяет.

Теперь самое интересное, регулировка фар. Подробно на ней останавливаться не буду, так как эта процедура описана в “мурзилке”. Выставил машину напротив “белой стены” и начал опускать винтами фары.

Но не тут то было, фары опустились, но не совсем — не хватило винта, дальше опустил их к разметке на стене с помощью регулятора в салоне. Крутить регулятор пришлось аж до “3”. Вот тут как раз и “вылезла” “щедрость” в заправке.

Придумал в принципе простое решение, но в будущем нужно сделать дистанционные прокладки для определения нужного вылета, как тут

Решение избыточного вылета штока: Выставляем винтами минимально возможное опускание фар и затем салонным регулятором доопускаем фары до разметки на стене, но не доходим до нее примерно на 6 — 7 см (это своего рода запас на сброс давление).

Затем вынимаем корректор из фары и зажимаем его за выдвинутый шток тисочками таким образом, чтобы воспрепятствовать задвиганию штока после отрезания шлангочки. Берем нож и режем ее возле корректора, только осторожно, так как она будет под давлением и может “прыснуть”.

Затем добавляем в шлангочку тосольчику, если уровень ниже среза, счищаем с елочки остатки шлангочки и надеваем шланг по новой на корректор. Снимаем тисочки, выводим салонный регулятор против часовой стрелки до минимуму и вставляем корректор в фару.

Пробуем регулировать, и вот теперь фара регулируется как надо.
Вот и все
На последок фото “контроллера”, который внимательно следил за работой.

Устанавливаем и регулируем гидрокорректор фар на ВАЗ 2114: инструкция для новичков

В зависимости от состояния автомобиля и его подвески, загруженности машины может изменяться правильность установки фар и направление светового потока.

Фары на ВАЗ 2114 можно регулировать учитывая разные факторы, для этого используется специальный прибор, который называется гидрокорректор. Так, если багажник автомобиля загружен под завязку, то передняя часть машины поднимается и луч света лучше опустить.

Таким образом, будет удобно освещена дорога, а не все вокруг машины. И встречные водители не будут ослепляться при корректировке светового потока.

Устройство корректора

Для автомобилей этого семейства блок корректора имеет неразъёмный вид, поэтому он даже не подлежит ремонту, тем более самостоятельному.

При выходе его из строя нужно заменить поломавшиеся элементы на новые и отрегулировать свет фар по норме.

Большинство конструкций гидрокорректоров на ВАЗ 2114 имеют следующий вид:

Главный цилиндр, который крепится под приборной панелью;

Небольшие рабочие цилиндры, которые крепится под фарами, они нужны чтобы поднять фары на ВАЗ 2114;

Рабочая жидкость, которая стойка к низким и очень высоким температурам;

Трубопроводы, которые эту жидкость содержат. Всегда закрепляются хомутами.

Принцип действия

Когда водитель решает, что нужна настройка фар он для этого поворачивает специальную рукоять в салоне автомобиля. Она управляет давлением в системе трубопроводов корректора.Соответственно, когда нужно чтобы фары опустились вниз происходит все следующим образом:

Ручка поворачивается вниз;Переключатель в салоне выглядит так
Давление в системе падает;
Рабочий шток входит в корпус;
Фара опускается.

Зимой, или в переходной период, когда температура на улице и в подкапотном пространстве сильно отличаются друг от друга трубопроводы и уплотнительные резинки могут расслаиваться, и рабочая жидкость может вытекать. Корректор фар при этом, скорее всего, выйдет из строя, а рабочие цилиндры заклинят и будут требовать полной замены.

Самостоятельный ремонт

Если подтеканий не было найдено или их устранение не принесло результатов, то нужно изучить состояние каждого рабочего цилиндра. Чтобы настроить фары было удобнее нужно снять рабочие цилиндры с каждой фары. Потом замеряется ход каждого штока – в нормальных условиях он равен 6.5 – 7.5 мм;

Монтаж нового устройства

Если решено ставить новый корректор фар, то и на этот счет есть подробная инструкция. Мы рассмотрим в какой последовательности снять старый гидрокорректор и как настроить фары на ВАЗ 2114, а новый просто ставиться в точности наоборот. Итак, пошагово инструкция выглядит так:

Находим все хомуты, которые закрепляют трубопроводы с рабочей жидкостью и снимаем их, отвернув болты;
Возвращаемся в кабину, где аккуратно снимаем вращающуюся ручку с посадочного места на основном цилиндре;
Откручиваем все болты, на которых держится основной цилиндр и снимаем его;
Снимаем рабочие цилиндры с фар и вытаскиваем их через салон;

Доработка корректора своими руками

Проще говоря, этот механизм напоминает своеобразные качели, точка опоры которых находится на регулировочному болту.

Замена корректора на более совершенный

Замена происходит по таком алгоритму:

Снимаем клемму АКБ, чтобы нас не ударило током;

Открутив основной цилиндр под панелью, вращая его против часовой стрелки снимаем устройство и его рычаг;

Заменяем уплотнительное кольцо перехода кабины в подкапотное пространство;

Прикручиваем на освободившееся место электрический корректор;

Вдоль кабелей прокладываем проводку к исполнительным моторам на фарах;

Подключаем минусовую клемму АКБ обратно и проверяем, что у нас получилось.

Теперь мы знаем, как самостоятельно настроить фары на ВАЗ 2114 и впредь трудностей возникать не должно.

Как заменить ВАЗ 2114 Фаро

Передние фары постоянно подвержены риску поломки, мелкие камешки, падающие в воздух впереди движущихся машин, превращаются во что-то вроде пуль, которые безжалостно стреляют в задние машины, доставляя немало хлопот автолюбителям.

Одна из таких бед — сломанная оптика головного света. Сегодня я расскажу, как заменить ярмарочную ВАЗ 2114 при его неисправности, или в моем случае — при повреждении стекол фары.

Как снять ваз ярмарку своими руками — подробный фотоотчет

2. Внизу бампера расположен винт под крестовую отвертку, он удерживает нижнюю инфузорку фар, как и сама фара, к фаре на два зажима крепятся и сами ресницы.

3. Теперь со стороны радиатора откручиваем болт, с ним связано — фара и средняя рамка над бампером, плавно переходящие в нижние ресницы по бокам.

4. Отсоединить вилки от поворота, фары и гидрокорректора. Снимать гидрокормер будет относительно просто — зажать изогнутые фиксаторы, затем проверить вилку корректора, затем достать из розетки.

5. Отвести головку на «10» и с ее помощью открутить четыре болта, расположенные в задней части фары.

6. Осторожно, чтобы не повредить лакокрасочное покрытие, вынуть аптеку из посадочного гнезда, предварительно сняв крепление средней рамы с общего крепления.

7. Снимаем саму среднюю рамку и достаем фары с нижними ресничками.

Перед заменой ВАЗ 2114 Фаро убедитесь, что ремонту не подлежит, есть возможность восстановить. После такой работы вам обязательно понадобится.

Как установить фары на ВАЗ-2114

Отечественные автомобили марки ВАЗ всегда пользуются большим спросом у наших водителей.И на то есть веские причины — эти машины имеют довольно приемлемую стоимость, а также низкие затраты на обслуживание. Однако рано или поздно автомобилисты сталкиваются с ситуацией, когда железному другу требуется мелкий ремонт. К таким случаям можно отнести и замену фары на ВАЗ-2114.

Конечно, можно воспользоваться СТО, заплатив за услугу несколько сотен рублей, но зачем переплачивать, если то же самое можно сделать самостоятельно? Итак, давайте разберемся, как выбрать и установить фары на ВАЗ-2114.

Краткая инструкция по выбору фар

Не спешите сразу приобретать стандартные фары, ведь у вас есть возможность улучшить световые характеристики автомобиля. Но владельцы отечественных ВАЗов не понаслышке знают, насколько сильно светят их ближний свет. Поэтому многие автолюбители советуют вместо обычных галогенных ламп устанавливать ксенон. Здесь следует помнить, что не всегда ксенон может попасть прямо в вашу машину. Лучше всего устанавливать только те лампы, на которых производитель указал вашу марку и модель автомобиля.Также для улучшения ближнего света на ВАЗ-2114 можно дополнительно установить противотуманные фары.

Процесс установки

Итак, для начала нужно выбрать место, где будет произведена замена. Оптимальный вариант — гараж, а если его нет, можно заменить фары на ВАЗ-2114 и на улице. Главное, чтобы ваша машина не мешала движению других машин. Также стоит помнить, что процесс монтажа следует проводить исключительно в сухую погоду.

Поставьте автомобиль на ручной тормоз, выключите и отсоедините клемму аккумулятора от аккумулятора. Это необходимо для того, чтобы вас не ударило током при подключении проводов. Затем снимите декоративную крышку, закрывающую радиатор. Эта деталь часто крепится на 4 болта. Далее найдите специальный винт, который находится под пластиковым бампером и также открутите его. После этого откручиваем винт, который находится возле радиатора (он соединяет нашу запчасть с планкой). После этого вы заметите, что фары на ВАЗ-2114 немного начнут двигаться — это признак того, что запчасть полностью освободилась от креплений.

Теперь вы можете безопасно снять световое устройство. Но не забывайте, что поворотники и фары на ВАЗ-2114 тесно взаимосвязаны, поэтому разделять их категорически запрещено.

Итак, переходим к завершающему этапу — снимаем все провода. Для этого нужно снять 2 заглушки, идущие к поворотникам и фарам головного света, и снять гидрокорректор. На обратной стороне запчасти вы увидите еще 4 винта — их тоже нужно открутить. Все, на данном этапе разборку фар на ВАЗ-2114 можно считать завершенной.Сборка производится в обратном порядке.

Полезный совет: при выполнении всех процедур сборки / разборки желательно отмечать все раскрученные болты. Это значительно сэкономит время на установку.

Можете ли вы остановиться из-за отсутствия одной фары?

Отправлено 10 января 2017 г. автором Defensive Driving | in Советы по безопасному вождению

Даже если одна фара перегорела, все еще можно видеть и даже водить машину, но любой курс по безопасности вождения скажет вам, что это не только не рекомендуется, но и незаконно.Поэтому, хотя вы можете чувствовать себя способным двигаться по дорогам только с одной работающей фарой, помните, что это не только опасно, но и может вас остановить. Что может случиться, если вас остановят из-за выключенной фары? И как вы можете избежать того, чтобы это случилось с вами? В этой статье мы ответим на оба эти вопроса.

Остановка из-за отсутствия одной фары

В большинстве штатов по закону требуется, чтобы фары использовались от заката до восхода солнца.В некоторых штатах есть даже более конкретные правила, требующие включения фар от 30 минут после захода солнца до 30 минут до восхода солнца. Также по закону автомобиль (кроме мотоцикла) должен иметь две фары. Поэтому, если у вас перегорела фара, вполне возможно (и даже вероятно), что вас остановят.

Что произойдет, если вас остановят?

Если вас остановили из-за выключенной фары, и вы, как водитель, не знали, офицер, скорее всего, даст вам простое уведомление, чтобы исправить нарушение.Если вы исправите это быстро, с вами все будет в порядке, если вы предъявите доказательства исправления и заплатите суду около десяти долларов. С другой стороны, если вы в течение длительного периода времени вели машину с выключенной фарой, не удосужившись ее починить, вам может быть отправлено уведомление не только о том, чтобы исправить это, но и о том, чтобы появиться. Это означает, что помимо исправления нарушения вы также заплатите более крупный штраф, и нарушение может быть отражено в вашей записи.

Как избежать остановки из-за выключенной фары?

Лучший способ избежать остановки из-за выключенной фары — просто никогда не выезжать на дорогу с неисправной или неработающей фарой.Звучит легко, но вы будете удивлены, узнав, как много людей это делают. Прежде чем отправиться к следующему пункту назначения, потратьте несколько секунд, чтобы включить фары и убедиться, что ни одна из них не перегорела. Замена лампочки может быть относительно недорогой, иногда до пятнадцати долларов.

Если вас остановят, лучше быть честным с офицером. Если вы будете добры и честны, скорее всего, офицер ответит вам взаимностью. И если вы проверили свои фары перед поездкой, вы можете быть честными, когда скажете им, что не знали, что одна из них перегорела.

Drive Smart

Прежде всего, убедитесь, что вы всегда следите за уровнем безопасности вашего автомобиля. Заботьтесь о нем как на дороге, так и вне ее. Не забывайте вести машину в обороне, чтобы оставаться в безопасности. Немного согласованных усилий может иметь большое значение.

← Наиболее распространенные дорожно-транспортные происшествия в зимнее время и как их избежать | Что делать после ДТП →

Лампы в фарах ВАЗ 2114. Какие фары лучше? Бош против Киржач

26.03.2013

К сожалению, конструкторы АвтоВАЗа не снабдили наши машины качественными фарами, а наоборот, ухудшили качество. Даже у предшественника 9-го была фара намного лучше, чем у 2114. Поэтому выбор головного света фар — острый вопрос для каждого владельца САМАРА-2.

На рынке автозапчастей нам представлены фары Бош и Киржач. Правда, в продаже тоже есть оптика Hella, но это уже другая история и другая ценовая категория, поэтому в этой статье мы рассмотрим и сравним только Бош и Киржач.

В чем разница между Бошем и Киржачем?

Несведущему человеку будет сложно отличить Бош от Кержика, поэтому разберем эту ситуацию подробно.

Первое заметное отличие можно обнаружить, когда открываем капот и пытаемся заменить лампу в фаре. Чтобы получить доступ к замене лампы, на фаре Бош нужно открутить черный круглый кожух. На фаре Киржач этот кожух уже имеет прямоугольную форму и держится на двух винтовых креплениях.Эта разница хорошо видна на фотографиях (справа Bosch, слева Киржач).

Следующее видимое отличие — изображение стеклянных фар.

Помимо разного рисунка, на каждой фаре есть значок производителя. Фара Bosch также включает рамку для стекла фары, которую можно увидеть, не разбирая фару.

Различаются и крепления для поворотников: на фаре Киржач указатель поворота имеет два крепления, центральную защелку и пружинный натяжитель.В поворотниках Бошевского тоже есть два крепления и натяжитель, но защелка уже отсутствует.

Из этого следует, что поворотники разных производителей не взаимозаменяемы.

Но, пожалуй, самое основное и самое важное различие между фарами заключается в конструкции отражателя. Киржач имеет узкий и длинный отражатель, внутри которого установлена перегородка, разделяющая световой луч на 2 части. Также важным отличием является отсутствие верхней стенки отражателя фары Киржач.Рефлектор Бошевского, в отличие от Киржача, имеет более широкий и более короткий рефлектор, также присутствуют все четыре стенки рефлектора.

Киржач Стекольная компания Bosch Киржач
Рамка на стекле Bosch Reflector company Киржач Рефлекторная компания Bosch

и 2113 остаются просто недовольны светом своих фар, больше всего страдают те, кто много ездит ночью и для них этот вопрос стоит очень остро. А когда необходимо сделать выбор, то человека может просто запутать в огромном разнообразии вариантов, предлагаемых рынком.Сегодня нам предстоит разобраться с вопросом: что лучше, Киржач или Бош? Это два основных и наиболее часто встречающихся варианта, в основном человеку нужно выбирать между ними.

Типичные отличия

Если подобрать на одну машину две фары, но от разных производителей, то разницу в общем мало кто заметит. Только если производитель написан заглавными буквами. Но если не написано, то всегда есть риск приобрести некую подделку.Однако даже оригиналы могут отличаться разными нюансами. Вот основные отличия в работе рассматриваемых сегодня опций:

Разница между отражателями сразу бросается в глаза. Киржач имеет более вытянутую форму, а луч света намеренно разделен пополам специальной перегородкой, верхний кожух полностью отсутствует. Отражатель bosch шире по форме и луч здесь полностью одинарный.
Поскольку указатель поворота и фара расположены в одном корпусе, компании подошли к его креплению по-разному.Желтый сегмент Киржача крепится на две стяжки, а между ними специальная защелка. Пока у Bosch нет защелки, здесь все удерживается пружинным натяжителем. К сожалению, этот вариант плохо сказался на унификации: заменить поворотник с одной модели на другую не получится.
Фактура стекла и материала очень разные, несмотря на то, что оба варианта достаточно качественные.
Еще одно отличие заключается в способах замены лампочки: Киржачу нужно открутить кожух, так как он прикручен, а Бош на холостом ходу снимает, он круглый.

По ценам все достаточно неоднозначно. Модель от Bosch для серии автомобилей ВАЗ 2114-13-15 стоит около 3000 рублей. Пока модель из Киржача несколько дешевле, около 2000 рублей, но желательно сразу заменить лампы на более качественные и провести их правильную настройку. Исходя из этого, сложно сказать, какие фары лучше сказать Киржач или Бош. Но лучше любые фары после установки, в общем, на любой машине.

Фары самодельные

Исходя из своего опыта, некоторые водители считают правильным выполнять определенные обновления даже после установки новых компонентов. Самостоятельная настройка фар — дело непростое, но при правильном подходе всегда можно добиться результата. В плане настройки платформа от Киржача более универсальна и позволяет успешно и уверенно расширять рабочее пространство для светового луча и проводить другие манипуляции. Если вы поставили фары в сервисном центре, и решили что-то доделать самостоятельно, то сначала необходимо их снять.Это довольно просто:

Сначала отсоедините стекло, делать это нужно аккуратно, чтобы не повредить его. Он садится на герметик и удалить его будет сложно, но и никаких усилий приложить нельзя.
Снимите накладку рефлектора, для этого необходимо открутить несколько крепежных болтов.
Осматриваем модули и выбираем необходимый для доработки.

Самым распространенным является перенос линзы ближе к поверхности рефлектора.Эта процедура позволяет существенно изменить угол отражения светового луча от дороги. Но делая такое движение, необходимо помнить, что шторка независимо от положения всегда должна оставаться на расстоянии 50 мм от рефлектора.

Саму линзу нужно фиксировать аккуратно, чтобы было даже незаметно внесение каких-либо изменений. Однако при значительном сносе линзы может случиться так, что она перегреется, поэтому все доработки желательно производить в диапазоне не более 10 мм, а от этого уже выбирать ширину светового луча.

Переделка шторки

Если хозяин недоволен положением шторки, то ее можно сдвинуть. Но сначала нужно сделать правильную заготовку и только потом делать металлический оригинал, причем максимально аккуратно. Надо постараться, чтобы поверхность получилась как можно более гладкой. Готовый вариант шторки нужно закрепить только на рефлектор и больше ничего, а потом собрать все в обратном порядке и только потом смотреть, как в готовом виде фокусируется луч и что из него выходит.

Возможные проблемы при установке

Фары на ВАЗ 2114 Бош до сих пор имеют определенные технические отличия как от оригинальных комплектующих, так и от Киржач. Например, из-за того, что световой модуль немного короче, покрытие, закрывающее стекло, может мешать равномерному рассеиванию света. Поэтому лучше крепить фару к кузову автомобиля болтами, чтобы отражатель тоже вкручивался внутрь фары. Чтобы вкрутить фару равномерно, нужно постепенно затягивать оба болта, распределяя усилия.Если поставить неровно, то фара может начать светить не прямо а вниз, но неизвестно где и по дороге от этого толку не будет.

Также при установке всегда необходимо выровнять края каждого корпуса, чтобы не было заусенцев. Если сделать края ровными, то они не будут мешать прохождению света, а один миллиметр металла не повлияет на надежность монтажа. А если вас не устраивает ширина светового луча, освещающего дорогу, то можно попробовать найти другой отражатель .Любой из вышеперечисленных способов поможет исправить ситуацию и сделать фары Киржач лучше и производительнее. Кстати, Киржач действительно лучше модернизировать самостоятельно, так как Бош конструктивно немного сложнее своего конкурента.

Обобщить

Итак, мы разобрались с ценовой политикой, дизайном и модернизацией фар для автомобилей ВАЗ 2113 и их серий. Подводя итог, чтобы каждый мог осознанно сделать выбор, какие фары лучше на ВАЗ 2114:

Комплектующие от Киржач немного проще по техническому устройству и их проще доработать самостоятельно любым из указанных способов и действий. .Однако не все хотят заниматься ручными переделками, даже если они помогают изменить машину в лучшую сторону. Поэтому для кого-то это будет находкой более дорогой вариант, который нужно просто ставить и больше ничего не делать.
Фары от Bosch ярче, а свет — более насыщенным лучом.
По цене Киржач оказался немного дешевле с относительно хорошими показателями и вполне может составить конкуренцию оппоненту.

Фары — важный элемент каждого автомобиля.Особенно если речь идет о движении вечером и ночью. Сегодня на ВАЗ 2114 предлагается отличный ксенон, а также ряд других привлекательных вариантов. Хотя некоторые останавливают свой выбор на обычных заводских приборах, и им просто необходимо выполнить регулировку фар для ВАЗ 2114.

Виды

Если мы говорим о «четырнадцатой» модели, то вы должны знать, что на сегодняшний день для этого автомобиля производства отечественного автогиганта АвтоВАЗ насчитывается около 20 уникальных фар, разработанных и разработанных специально для 2114.

Но особую популярность почему-то завоевал тайваньский производитель Pro Sport. . Две серии его фар имеют светодиодные поворотники или отражатели классических размеров и форм. Первый вариант позволяет добиться определенного сходства 2114 с немецкой красавицей Audi A5.

Конечно, рынок предлагает гораздо более широкий ассортимент, чем эти два варианта. Поэтому первое, с чего стоит начать, это определиться, какие лампочки поставить в фары своего ВАЗ 2114.Это могут быть обычные лампы, ксеноновые, галогенные лампы или даже современные светодиоды.
Хотя с последним могут возникнуть проблемы, ведь сейчас только самые дорогие автомобили имеют светодиоды в качестве основного источника головного света.

Так или иначе, выбирать вам. Думайте, анализируйте рынок, выбирайте из доступных вариантов наиболее привлекательный для вас.

Противотуманные фары

Задумываясь об установке головного света, не забываем про противотуманные фары. Если реснички на фарах ВАЗ 2114 играют более декоративную роль, то в наших условиях и даже с нашим автомобильным законодательством ездить без противотуманных фар как минимум небезопасно.

Фары производители особых изысков по поводу них не придумывали, поэтому в общий блок фар на ВАЗ 2114 они не вошли. Поэтому их придется монтировать на бампере, отдельно от основной системы освещения дороги.

Особенностью противотуманных фар на автомобиль является то, что их луч имеет плоскую и широкую форму свечения, что позволяет пробивать снег, туман и обеспечивать качественное освещение дороги. Обычные фары с этим не справляются, потому что буквально врезаются в световую стену.Это процесс отражения света от снега или туманной занавески.

Автомобили ВАЗ 2114 с завода оснащены противотуманками спереди, но качество их не всегда на достойном уровне. Плюс внешне хотелось бы большего. Поэтому при замене фар рекомендуем одновременно подумать об установке более эффективных и действенных противотуманных фар.

Замена фар

Если состояние старых фар оставляет желать лучшего, или вы просто хотите добавить что-то новенькое во внешний вид своего автомобиля, то замена фар на ВАЗ 2114 может стать отличным решением.

Делать это на СТО необязательно. Многие автовладельцы делают подобные вещи в гараже, без лишней помощи и финансовых затрат. Вам не придется тратить на это много времени, но очень скоро ваш железный конь обзаведется новыми яркими оптическими приборами.

Для начала, как снять фару на ВАЗ 2114. Для начала нужно демонтировать переднюю решетку, а также снять заднюю обшивку.
Теперь покровные стекла сняты и цилиндры гидрокорректора для фар ВАЗ 2114 сняты.
Бачок стеклоочистителя также можно снять, чтобы он не мешал работе.
Отсоедините клеммы от клемм аккумулятора.
Отсоедините провода питания от фар.
С помощью обычной отвертки Phillips демонтируется корпус фары. Он держится на корпусе с помощью винта.
Со стороны моторного отсека откручиваются еще три гайки, удерживающие корпус фары.
Теперь все крепления демонтированы, что позволяет просто натянуть старую фару и тем самым снять ее.
Теперь откройте специальные защелки на фарах и снимите защитное стекло.
Установка нового комплекта производится в обратной последовательности. Трудностей возникнуть не должно.

Важно проверить состояние элементов системы головного освещения. Может потребоваться замена стекла фары на ВАЗ 2114, либо полная смена всего агрегата. Это напрямую зависит от того, к чему именно вы стремитесь.

Гидрокорректор фар на ВАЗ 2114

Использование электрокорректора фар на ВАЗ 2114 возможно, хотя гидрокорректор там выполняет вполне аналогичные функции.

Не секрет, что в зависимости от загруженности автомобиля клиренс несколько меняется. Из-за этого меняется положение уровня фар. Если вы едете по шоссе, шоссе, нарушение правильного уровня освещенности может привести к печальным последствиям для встречного транспорта. Ведь если свет будет выше необходимого, он просто начнет светить встречным водителям прямо в глаза, мешать и отвлекать их от дороги.

Гидравлический корректор служит для изменения этого угла в зависимости от изменений подвески машины. Он адаптируется к текущему состоянию автомобиля и отображает фары на желаемом уровне освещенности. Конструкция гидрокорректора представляет собой цилиндр, соединенный между собой трубками. Главный цилиндр установлен на панели приборов внутри кабины, а все остальное — в блоке фары.

Антифриз растекается по трубкам. Это исключает его подмерзание в холодное время года. Вся система герметично закрыта, поэтому воздух не проникает. Увы, заменить отдельные элементы конструкции не получится, ведь вышедший из строя гидрокорректор придется полностью менять.

Процесс регулировки фар

Автовладелец несет персональную ответственность за собственную безопасность и уровень комфорта при вождении. Поэтому именно ему в первую очередь стоит подумать о регулировке фар.

В дороге может случиться что угодно, поэтому наличие опыта настройки осветительных приборов никогда не навредит. Сделать это несложно, и теперь вы убедитесь в этом сами.

Установите автомобиль на идеально ровной поверхности. Ну или хотя бы как можно более плоский.
Убедитесь, что все шины накачаны равномерно. При необходимости подкачать.
Метрах в пяти перед машиной ставят специальный экран. Также убедитесь, что он ровный.
Экран предпочтительно из гипсокартона, фанеры или ДВП. То есть поверхность должна быть матовой.
На этом материале проведите две вертикальные линии, которые будут соответствовать оси симметрии осветительных приборов автомобиля.
Между центрами фар расстояние 1180 миллиметров.Это если говорить о модели ВАЗ 2114.
Сделайте такое расстояние между двумя отметками на подготовленном экране.
Проведите горизонтальную линию от пола к центру.
Теперь переместитесь на 10 сантиметров вниз по этой линии, где будет проведена еще одна горизонтальная линия.
В точках пересечения линий двух типов (горизонтальной и вертикальной) нужно провести еще две линии, направленные влево и вправо, придерживаясь угла в 150 градусов.
Сначала необходимо снять фары и включить ближний свет.
Теперь воспользуйтесь возможностями винта регулировки угла освещения. Поворачивайте его до тех пор, пока световая полоса ближних фар не совпадет с горизонтальной линией, а линия, проведенная под углом, не окажется в центре прожектора фар.

Не бойтесь, в процессе юстировки может быть допущена небольшая ошибка, так как найти идеально ровную поверхность довольно проблематично.

Регулировка или замена фар — это довольно интересный процесс со своими сложностями.Однако сделать это самому не так уж и проблемно, как может показаться на первый взгляд. Но если вы не уверены, лучше доверить установку и настройку специалистам.

Обновлено: 29.08.2019

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

основных предупреждающих знаков о необходимости замены фар

Основные предупреждающие знаки о необходимости замены фар

19 июня 2019 г.

Автор: Sanel NAPA

Легко упустить из виду важность фар вашего автомобиля в ясный летний полдень, но, как и огни в вашем доме, фары вашего автомобиля необходимо регулярно заменять для эффективного функционирования.Вождение без исправных фар ночью или в условиях плохой видимости может представлять опасность для вас и других на дороге. Чтобы ваши фары оставались яркими и обеспечивали безопасное вождение, вот некоторые из предупреждающих знаков, на которые вы должны обратить внимание, чтобы узнать, нужен ли вашему автомобилю новый комплект ламп для фар.

Тусклый свет фар

Если вы заметили, что свет от ваших фар тусклее, чем обычно, есть две возможные причины. Первый зависит от того, как часто вы чистите свой автомобиль.На крышках фар вашего автомобиля может образоваться слой налипания или грязи, что может снизить их общую эффективность. Если вы заметили, что ваши фары потускнели, обязательно тщательно очистите область фар вашего автомобиля и проверьте, улучшилось ли качество света.

Если затемнение не исчезнет после тщательной очистки, проблема может заключаться в том, что срок службы лампы приближается к концу. В этой ситуации следует начать поиск лампочек для замены.

Мерцающие фары

Если фары вашего автомобиля мигают, это может быть очень серьезной опасностью, и ее необходимо немедленно устранить. Мерцание может быть признаком того, что нить накала лампы фары повреждена или чрезмерно изношена, точно так же, как свет в вашем доме может мигать к концу своего срока службы. Это может быть признаком того, что лампочка очень близка к тому, чтобы полностью перегореть.

Мигание также может указывать на неисправное соединение ламп фар вашего автомобиля.Независимо от причины, поиск замены или исправление соединения до того, как фары погаснут навсегда, имеет важное значение для безопасного вождения.

Выход одной фары

Иногда бывает трудно заметить перегорание одной лампы фары, но это серьезный предупреждающий знак того, что срок службы фар вашего автомобиля подошел к концу. Поскольку фары чаще всего заменяются парами, после того, как одна фара погаснет, вполне вероятно, что другая уже начала тускнеть и вскоре может перегореть.Если одна из лампочек в ваших фарах перегорела, вам следует как можно скорее поискать пару для замены.

Типы ламп головного света

Обычная автомобильная фара может прослужить от 500 до 1000 часов, но есть много факторов, которые могут это изменить. Фактически, некоторые лампы фар достаточно эффективны, чтобы прослужить более 30 000 часов. Это означает, что лучший способ узнать, когда начинать искать предупреждающие знаки о том, что срок службы вашей лампы приближается к концу, — это узнать, какие лампы для фар использует ваш автомобиль.

Галоген: срок службы 500-1000 часов

HID: срок службы 2000 часов

Ксенон: срок службы 10 000 часов

Светодиод: срок службы 30 000 часов

Размышляя о сроке службы лампы накаливания, также важно помнить, что, хотя лампы для фар могут рассчитывать на работу в течение сотен или тысяч часов, существует множество реальных факторов, которые влияют на их общий срок службы. Продолжительное использование и другие факторы могут иметь влияние. Также возможно, что ваша лампа имеет заводской дефект или со временем выйдет из строя, в результате чего лампа фары перегорит быстрее, чем ожидалось.Чтобы оставаться в безопасности на дороге, важно следить за любыми признаками того, что ваши фары, возможно, необходимо заменить, и проверять или заменять их, когда вы впервые начинаете замечать эти предупреждающие знаки.

Для получения дополнительной информации обо всем, что касается автомобильной промышленности, свяжитесь или посетите компетентных специалистов в ближайшем к вам офисе Sanel NAPA.

О компании Sanel NAPA

С 1920 года Sanel NAPA является ведущим дистрибьютором автозапчастей, запчастей для тяжелых грузовиков и кузовных товаров с более чем 42 магазинами в Нью-Гэмпшире, Вермонте, Мэне и Массачусетсе.Мы поставляем качественные автомобильные запчасти, запчасти для тяжелых грузовиков, автомобильную краску и материалы для кузова, а также инструменты и оборудование, которые являются прочными, надежными и долговечными, чтобы предоставить нашим клиентам лучшие продукты и услуги. Для получения дополнительной информации позвоните по телефону (603) 225-4000 или нажмите, чтобы найти ближайший к вам магазин.

Как работают лазерные фары | Hackaday

Когда мы думаем о поступательном развитии автомобильных технологий, обычно на ум приходят не фары.Все больше внимания уделяется двигателям, топливной экономичности и переходу на электроэнергию. Однако это не означает, что тысячи инженеров по всему миру изо дня в день работают над улучшением состояния автомобильного освещения.

Фары с герметичным светом уступили место более современным конструкциям после ослабления нормативных требований, в то время как лампы накаливания перешли от простых галогенных к ксеноновым HID, а в последнее время и светодиодам. Теперь на сцену выходит новая технология — лазеры!

Лазерные фары ?!

Испытания прототипа лазерных фар BWM.

Первое изображение, которое приходит на ум при слове «лазерные фары», — это изображение лазерных лучей, падающих в переднюю часть автомобиля. Очевидно, когерентные пучки монохроматического света будут приводить к плохому освещению за пределами очень специфической точки на некотором расстоянии. К счастью для наших глаз, лазерные фары совсем не работают.

Вместо этого лазерные фары состоят из одного или нескольких твердотельных лазерных диодов, установленных внутри фары. Эти синие лазеры излучают желтый люминофор, аналогичный тому, который используется в белых светодиодах.Это дает мощный, яркий белый свет, который затем может отражаться от отражателей и от фар по направлению к дороге. Построенные таким образом лазерные фары имеют несколько преимуществ. Они более энергоэффективны, чем светодиоды, которые излучают такое же количество света, но при этом занимают меньше места.

Футуристический i8 от BWM был одним из первых автомобилей с технологией лазерных фар.

Лазерные фары все еще являются новой технологией и пока используются только в некоторых автомобилях BMW, Audi и других избранных автомобилях.Технология BMW была разработана в сотрудничестве со специалистами по освещению OSRAM. На практике используется обычная светодиодная лампа ближнего света, а лазер используется для создания невероятно яркого и сфокусированного пятна, используемого для дальнего света. Это может обеспечить освещение на расстоянии до 600 метров перед автомобилем, вдвое больше, чем у обычных светодиодных лучей дальнего света. В светильниках используются диодные лазеры на нитриде индия-галлия, которые изначально использовались в проекторах, с уровнями мощности более 1 Вт. Одна из проблем при внедрении такой технологии в автомобильную среду — необходимость ее работы при экстремальных температурах.В то время как исследовательские лазеры и лазерные указки могут в основном использоваться при типичных комнатных температурах, автомобильные фары должны выдерживать все температуры от 40 градусов ниже нуля до 50 градусов C. К счастью, высокая эффективность лазера означает, что он не имеет большого тепловыделения. свое собственное, чтобы еще больше усложнить ситуацию. Другие инженерные задачи связаны с адаптацией корпуса оптики к суровым условиям и высоким уровням вибрации, характерным для автомобильной промышленности. Также важно гарантировать, что, как и в случае с любым таким устройством, конечный пользователь не может подвергнуться воздействию вредного лазерного излучения в случае аварии или неисправности.

Разборка лазерной фары

Маркетинговое изображение, показывающее конструкцию послепродажной светодиодной / лазерной фары. Мы бы отнеслись к мощности лазера с недоверием — трудно представить, как лазер мощностью 10 Вт светит прямо на некоторые маленькие светодиоды, не проплавив отверстие в плате за короткое время.

Возник и рынок запасных частей с восхитительно инновационным дизайном. Комбинированные лазерные / светодиодные фары легко доступны на Alibaba, они разработаны как капля замены ламп для проекторов на существующих автомобилях.В них часто используется светодиодный луч ближнего света и комбинированный светодиодный / лазерный дальний свет, когда лазерный диод стреляет прямо в светодиодный люминофор, чтобы возбудить его еще больше, а не использует свой собственный. Эти устройства часто также имеют вентиляторное охлаждение, чтобы поддерживать температуру лазера и светодиодов ниже максимальной рабочей температуры. Такие разработки впечатляют, хотя важно опасаться характеристик неизвестных фар вторичного рынка. Многие «апгрейды» светодиодных фар на вторичном рынке не проходят проверку, когда речь идет о реальных характеристиках, и нет оснований полагать, что гибридные светодиодные / лазерные конструкции будут отличаться.Мы хотели бы пройти некоторые из этих компонентов через полный протокол тестирования IIHS, но, к сожалению, это выходит за рамки (и бюджет!) Данной статьи.

Однако [mikeselectricstuff] случайно попал в руки и к BMW, и к запасным частям, разрывая их все в своей мастерской, чтобы посмотреть, что ими движет. Различия многочисленны, когда они обнажены на скамейке запасных. Часть AliExpress относительно проста, разводка ничем не отличается от обычной фары. Интересно, однако, что в этих частях постоянно работает схема дальнего света лазера.Чтобы не ослепить других участников дорожного движения, установлена заслонка, блокирующая свет, который смещается в сторону с помощью соленоида, когда водитель включает переключатель дальнего света.

В то время как запасные части немного необычны, дизайн BMW — совсем другое дело. Ультрасовременные фары подключаются с помощью нескольких разъемов и более 30 проводников, при этом большая часть электроники драйвера находится во внешнем контроллере. Во многом это связано с управлением различными светодиодами и шаговыми двигателями для поворота фар при рулевом управлении.Однако лазерная сборка сопряжена со своими сложностями. Внутри встроены двойные световые датчики для отслеживания лазерного луча, а специальный металлический блокирующий рычаг находится прямо перед диодом, предположительно, чтобы остановить лазерный свет, покидающий фару, в случае прогорания люминофорного покрытия. Это действительно дико — заглянуть внутрь фары современного роскошного автомобиля и увидеть, как далеко мы ушли от старых времен простых герметичных балок.

Стоимость против производительности

Несмотря на имеющийся прирост эффективности, технология остается дорогой.В конце концов, мощные лазерные диоды недешевы. Однако по мере того, как технология переходит в модели более низкого уровня, вполне вероятно, что мы увидим, что эффект масштаба изменится к лучшему. Действительно, если национальные власти начнут требовать в стандартной комплектации фары с более высокими характеристиками, мы можем увидеть, что лазерные фары станут нормой, а не дорогой роскошью.

Рубрики

Корректор фар ваз 2114: 21143718010 Гидрокорректор фар ВАЗ-2114 ДААЗ — 2114-3718010 21140371801000

21143718010 Гидрокорректор фар ВАЗ-2114 ДААЗ — 2114-3718010 21140371801000

Артикул: 2114-3718010еще, артикулы доп.: 21140371801000скрыть

Код для заказа: 094520

Устройство и ремонт гидрокорректора фар на Lada Samara

Как устроен корректор фар ВАЗ 2114

Когда требуется замена или ремонт детали

Причины поломок корректора и способы их устранения на ВАЗ 2114

Замена гидрокорректора фар на ВАЗ 2114

Как выбрать гидрокорректор

Снятие гидрокорректора

Установка новой детали

Принцип работы и устройство » НаДомкрат

Обслуживание и эксплуатация изделия

Причины неисправности механизма

Устранение неисправности

Какой гидрокорректор выбрать?

Что же еще можно сделать для более эффективного освещения дороги при движении автомобиля?

Гидрокорректор фар ВАЗ 2114 как заменить и отрегулировать

Как устроен гидрокорректор фар ВАЗ 2114

Ремонт гидрокорректора ВАЗ 2114

Регулировка штока

Замена устройства

Установка корректора фар Ваз 2114, Ваз 2115, Ваз 2113

Не работает регулировка фар ВАЗ-2114: не регулируется вообще

На видео ремонт гидрокорректора фары

Основные причины

Демонтаж фары

Замена гидрокорректора

Регулировка света фар на ВАЗ-2114

Выводы

Руководство по регулировке фар на ваз 2114, работа гидрокорректора, его ремонт и замена

Гидрокорректор фар ВАЗ 2114: принцип работы и замена

Важность грамотной установки фар

Как работает гидрокорректор

Устройство фары ваз 2114

Принцип действия

Ремонт или замена гидрокорректора ваз 2114 собственными силами

Причины неисправности гидрокорректора

Монтаж нового устройства

Гидрокорректор фар ВАЗ 2114 как заменить и отрегулировать

Как устроен гидрокорректор фар ВАЗ 2114

Ремонт гидрокорректора ВАЗ 2114

Регулировка штока

Замена устройства

Устройство и ремонт гидрокорректора фар на Lada Samara

Как устроен корректор фар ВАЗ 2114

Когда требуется замена или ремонт детали

Причины поломок корректора и способы их устранения на ВАЗ 2114

Замена гидрокорректора фар на ВАЗ 2114

Как выбрать гидрокорректор

Снятие гидрокорректора

Установка новой детали

Устройство и ремонт гидрокорректора фар на Lada Samara

Не работает регулировка фар ВАЗ-2114: не регулируется вообще

На видео ремонт гидрокорректора фары

Основные причины

Демонтаж фары

Замена гидрокорректора

Регулировка света фар на ВАЗ-2114

Выводы

Не работает корректор фар ваз 2114

Принцип действия

Самостоятельный ремонт

Монтаж нового устройства

Доработка корректора своими руками

Замена корректора на более совершенный

Гидрокорректоры фар на ВАЗ 2114: особенности, замена и самообслуживание

Обслуживание и эксплуатация изделия

Причины неисправности механизма

Устранение неисправности

Какой гидрокорректор выбрать?

Что же еще можно сделать для более эффективного освещения дороги при движении автомобиля?

Лада 2114 Аннет › Бортжурнал › Ремонт гидрокорректоров фар

Устанавливаем и регулируем гидрокорректор фар на ВАЗ 2114: инструкция для новичков

Устройство корректора

Принцип действия

Самостоятельный ремонт

Монтаж нового устройства

Артикул:
2114-3718010еще, артикулы доп.: 21140371801000скрыть
