Куда подключить видеорегистратор если гнездо прикуривателя занято: Как подключить видеорегистратор в машине без прикуривателя

Date: 29.10.2018

Author: admin

Содержание

Как подключить видеорегистратор в машине без прикуривателя

Некоторые видеорегистраторы содержат встроенные аккумуляторы небольшого объема – их хватает на беспрерывную запись картинки в течение 10-15 минут. Чтобы полноценно использовать устройство, нужно подсоединить устройство к бортовой сети машины. Стандартное подключение через прикуриватель неудобно тем что:

прикуриватель может быть занят;
висят лишние провода сверху вниз;
в некоторых машинах питание прикуривателя не отключается, при отключении зажигания, тем самым можно посадить аккумулятор.

Владелец задумывается, как использовать регистратор в автомобиле без прикуривателя, чтобы была обеспечена безопасность.

Основные способы

В случае, когда прикуриватель неисправен или занят другими устройствами, пользуются нестандартными методами подключения видеорегистратора. С их помощью отпадет необходимость использовать лишние разъемы.

Видеорегистратор подсоединяется следующими способами:

через плафон освещения, располагающийся на потолке;
к зажиганию;
сразу к аккумулятору;
к питанию магнитолы;
к внутренней поверхности прикуривателя.

Наиболее частые способы, которые используются это подключение через плафон, и зажигание.

Перед установкой регистратора в машине необходимо определиться где закрепить устройство.

Рассмотрим два варианта крепежа:

с помощью присоски;

двухстороннего скотча.

Рекомендуется использовать стандартный метод крепежа – на присоске, так как присоска идет в комплекте с устройством и легко демонтируется со стекла, в отличие от скотча.

Плафон освещения

Если прибор расположен сверху, то видеорегистратор рекомендуется подсоединить к плафону освещения. Это самый близкий узел электроснабжения. Для осуществления задачи понадобятся следующие инструменты:

плоская отвертка и крестовая;
набор кабелей, с помощью которых прибор будет подключаться к электричеству;
комплект крепежных скоб с липучками;
изолента;
паяльник;
гнездо прикуривателя “мама” (необязательно).

Руководство по креплению проводов:

Верхний плафон освещения разбирают при помощи отвертки с крестообразным или плоским наконечником – зависит от типа крепежа.
Контакты плафона и регистратора соединяются плюс к плюсу, минус к минусу. Можно провести соединение концов проводки со штекером плафона.

Изолировать провода нельзя, это прописано во всех правилах пользования электротехникой. Плохое соединение нередко провоцирует помехи в записи видео, искажает запись. Чтобы определить с каким проводом соединить плафон с регистратором использует мультиметр, также поможет маркировка провород. Красный – плюс. Черный – минус.

Штатный штекер для подведения питания к регистратору не подходит – его разбирают или покупают дополнительное гнездо прикуривателя “мама”. Разбор рекомендуется доверить специалисту с техническим образованием или опытом работы. Безопасность при подсоединении к плафону обеспечивает модуль питания. Он продается во многих магазинах.

Для обеспечения максимальной безопасности при подключении к световому прибору используют модуль питания. Его приобретают отдельно от набора, поскольку он не входит в комплектацию.

Пример монтажа на Ладу Гранту

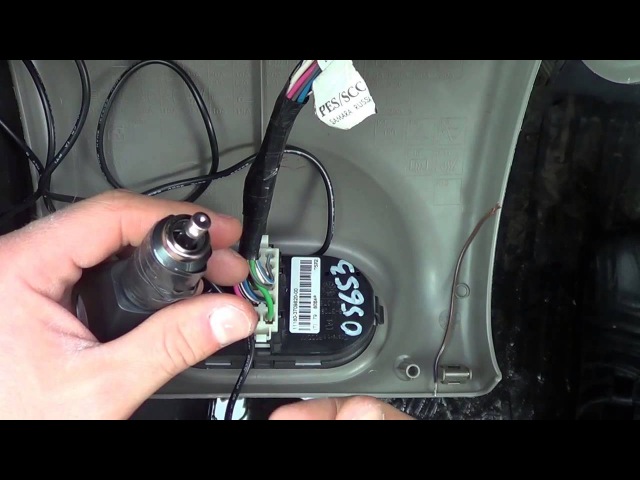

Для примера рассмотрим монтаж регистратора через плафон на Ладе Гранте. На данном автомобиле плафон отключается не сразу после отключения зажигания, а минут через 10-15.

Чтобы не резать стандартный провод питания регистратора, купим гнездо прикуривателя “мама” c проводами.

Разбираем плафон. Крепится на двух шурупах и одной защелки.

Отключаем питание плафона.

Далее необходим паяльник. Паяем гнездо “мама” с плафоном. Красный провод к красному, черный к черному.

Далее вставляем питание регистратора в гнездо и все собираем обратно.

Смотрим видео монтаж через плафон.

Через зажигание

При подключении через зажигания видеорегистратор станет функционировать только после поворота ключа. Последовательность действий для монтажа устройства:

Фиксируют оборудование и подключают его через адаптер.
Кабели прокладывают по низу или вверху лобового стекла, подключают к системе зажигания.
Плюс от зажигания подключается к плюсу регистратора, минус к минусу. Здесь сложность только в определение где плюс и минус. Можно посмотреть схему автомобиля или воспользоваться тестером и прозвонить контакты.
Теперь крепят минус к минусовым контактам разводки.

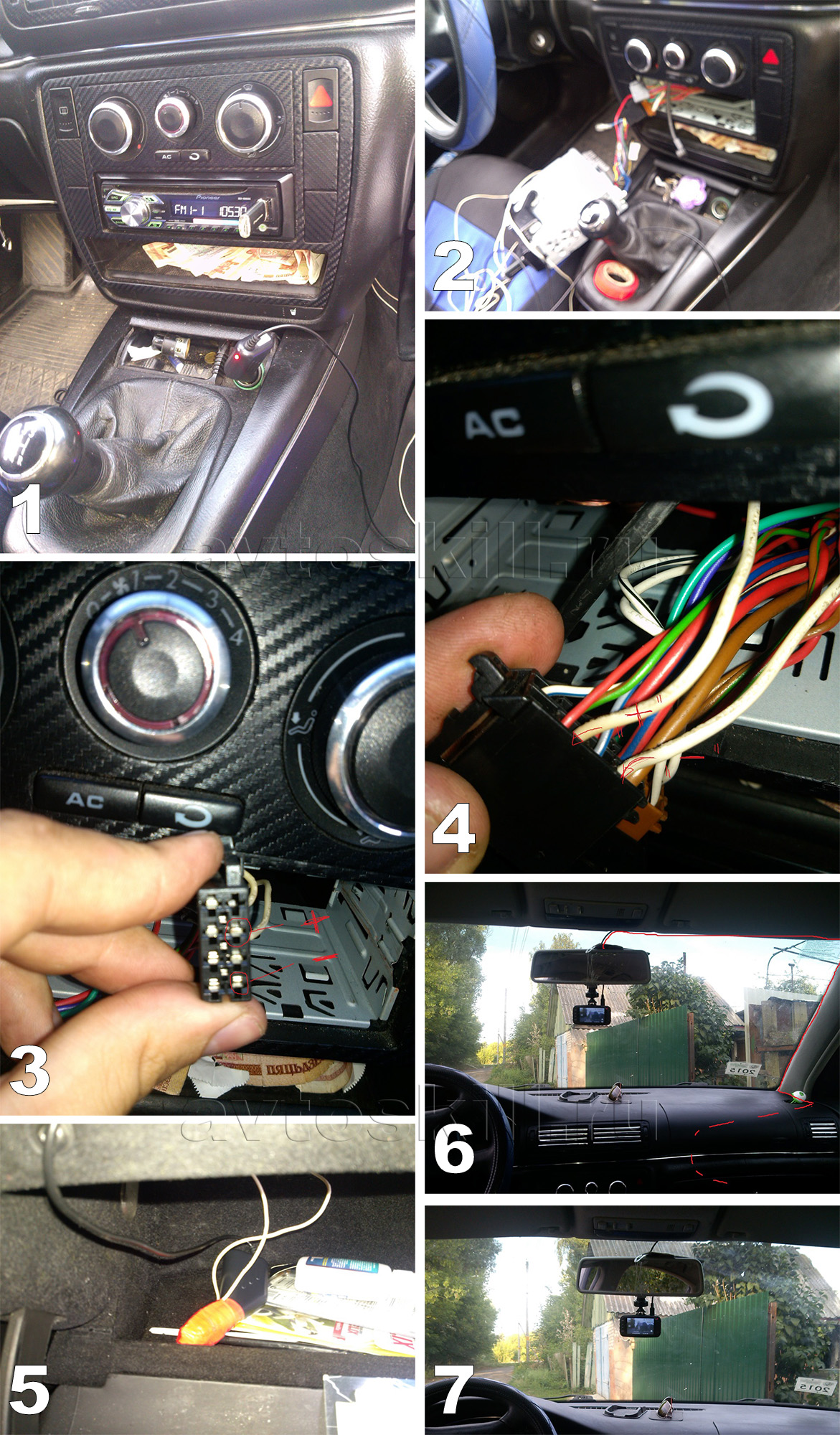

Через питание магнитолы

Подсоединение происходит по стандартной процедуре – с помощью соединения проводов и изоляции точки стыка. Некоторые модели магнитол работают при напряжении 5В, тогда кабели коммутация идут стразу к штекеру.

Прежде всего, нужно измерить уровень напряжения на всех точках. Для этого применяют тестовый прибор. Штатный блок или дополнительный трансформатор находится внутри приборной панели. Регистратор монтируют на металлический силовой каркас. Стоит удостовериться, что оборудованный узел не мешает механизмам управления климат-контроля.

Не рекомендуется ставить блок питания поблизости к воздуховодам, которые нагреваются при работе. Если осуществлено подсоединение к точкам с напряжением 5В, то нужно проложить провода к участку, где будет расположен видеорегистратор.

К аккумулятору

Такое подключение – сложное мероприятие, но очень надежное. Нагрузка на аккумулятор не будет большой. Но в данном случае необходимо воспользоваться переходником или комбинацией с пуско-зарядным прибором. Дополнительно приобретают предохранитель силой тока 15 А.

Подсоединение регистратора осуществляется через моторный отсек. Это делается одним из двух способов – напрямую с использованием предохранителя или через монтажный блок, в котором располагаются резервные точки электропитания.

Контакт со значком «плюс» питают к аккумулятору, а минус – к свободному проводу такой же полярности. Подробный алгоритм:

Видеорегистратор ставят на выбранное место.
Подсоединяют провод через переходник, соблюдая полярность. Если пользователь спутает, то прибор может выйти из строя или сгореть.
Теперь кабель проводят под обшивкой и отправляют в подкапотный отсек. Чтобы лучше защитить цепь, устанавливают предохранитель.

Возможен второй вариант прокладывания провода – отправить его в двигательное пространство через блок с предохранителями. В них должны присутствовать резервные отсеки. Завершающий шаг – подсоединить плюс к аккумуляторной батарее, а минус – к любому проводу в бортовой сети.

Если у Вас есть необходимость в открытии склада для продукции, которую Вы продаете, Вам понадобиться оборудование для обеспечения комфортной работы! Ознакомиться с перечнем необходимых товаров можно на сайте.

В чем состоит опасность нестандартного подключения регистратора

Иногда подсоединение видеорегистратора нестандартными методами и собственными силами с несовершенным знанием считается опасным. Производители транспорта советуют не прибегать к таким мерам, так как штатные предохранители и электрическая схема предназначены для недолгого использования. При постоянной эксплуатации кабели подвергаются тепловому старению.

Предохранитель не дает реакций на такие явления – он создан с учетом возможности отключиться при возникновении пограничных показателях тока. Если пользователь станет подсоединять регистратор к аккумулятору, но нужно купить специальную кнопку – отключения от питания,чтобы можно было отключить питание регистратора. При прямом подключении прибор будет работать беспрерывно, а значит, аккумулятор быстро разрядится.

Все вышеперечисленные методы скоро перестанут использовать, ведь 90% магнитол в машине снабжены портом USB. Эти разъемы применяют для зарядки гаджетов, телефонов. Стоит дополнить материал и рассказать, как спрятать провода. В продаже имеются специальные коробы, которые устанавливают сверху на обивку салона. Там можно скрыть кабели.

Другой достойный вариант – провести за бардачок. Но для этого его нужно снять. При прокладывании проводов контролируют, чтобы они не соприкасались с подвижными элементами и не нагревались при функционировании с патрубками отопительной системы.

Еще один метод – спрятать провода под ковриком. Также снимается обивка, а кабель тянут в направлении центрального тоннеля.

Самостоятельно смонтировать видерегистратор в автомобиле без использования прикуривателя реально, но это сложно. Данной работой должен заниматься только опытный в этой области человек. Если владелец машины не устанавливал его прежде, рекомендуется вызвать специалиста.

Другие статьи:

Как выполняется подключение к плафону освещения видеорегистратора

Подключаем видеорегистратор

Видеорегистраторы уже давно стали неотъемлемой частью практически всех автомобилей, и подключение видеорегистратора к плафону освещения, системе зажигания и другим источникам электропитания в автомобиле вызывает все больший интерес. Ведь в отличие от стандартной схемы подключения от прикуривателя такие способы позволяют скрыть все провода и тем самым облагородить салон. Кроме того, это позволяет освободить гнездо прикуривателя для подключения зарядки мобильного, фонарика, планшета и других девайсов.

Способы подключения видеорегистратора

Подключение видеорегистратора к плафону освещения

Данный метод подключения регистраторов нашел самое большое распространение среди автолюбителей. Ведь в большинстве моделей автомобилей он достаточно прост, позволяет максимально скрыть все провода, обеспечивает должную надежность питания девайса и одинаков практически для всех моделей автомобилей.

Благодаря этому именно его мы рассмотрим в первую очередь:

Перед тем, как подключить видеорегистратор к плафону освещения, нам предстоит выполнить прокладку провода. Делать мы это будем под обшивкой салона, поэтому у большинства моделей автомобилей вам понадобиться кроме плафона освещения снять солнцезащитные козырьки.
Следующим этапом подключения является определение необходимых нам клемм или проводов, к которым предстоит подключение. Нам необходимо найти соответственно «плюс» и «минус». Делаем это при помощи обычного тестера.

На фото указано, как должны подключаться провода

Обратите внимание! Очень важно подать «+» и «-» к соответствующим контактам вашего регистратора. В противном случае вы рискуете спалить ваш девайс. Поэтому предварительно убедитесь в знаке электрического тока на каждом из проводов, при подключении от прикуривателя.

Определившись с нужными проводами на плафоне освещения, убедитесь, что напряжение на них присутствует постоянно. Дело в том, что на некоторые из подходящих к плафону проводов напряжение подается только при открытии дверей. Очень важно не подключиться именно к ним.
Окончательно определившись с необходимыми проводами, делаем надрез на изоляции и подключаем к ним питание регистратора. После выполнения этого провода следует качественно заизолировать. В некоторых моделях автомобилей имеется возможность подключиться к клеммам плафона. Поэтому выполняем подключение, исходя из удобства и рациональности.

Обратите внимание! Напряжение на прикуривателе 12В, а напряжение питания регистратора обычно 5В. Поэтому блок, вставляющийся в прикуриватель, выкидывать никак нельзя. А вновь смонтированные провода питания вы можете припаять либо к выводам, либо к контактам в самом блоке.

На этом подключение регистратора к плафону освещения окончено, и у нас есть возможность проверить работоспособность девайса. Если вы все сделали согласно нашей инструкции, то регистратор будет работать без проблем.

Вариант подключения к плафону освещения

На последнем этапе подключения аккуратно укладываем проводку полностью, исключая перегибы. Устанавливаем на место плафон освещения и солнцезащитный козырек, и вообще приводим салон в надлежащее состояние.

Подключение регистратора к системе зажигания

Но не только к плафону освещения подключение регистратора возможно на данный момент.

Кроме того достаточно широко применяется подключение к системе зажигания. Это позволяет видео регистратору включаться в работу в момент поворота ключа зажигания. Но на пути этого метода есть огромный недостаток — полное отсутствие универсальности для разных моделей автомобилей.

Итак:

Если вы решили подключить регистратор к системе зажигания своими руками, то, прежде всего, следует проложить провод. Делать это проще всего вдоль лобового стекла с левой стороны машины.
После прокладки провода вам следует отыскать на замке зажигания клемму «+», на которой появляется напряжение после поворота ключа. Для каждого автомобиля это могут быть разные клеммы, и поэтому определять необходимую вам придется методом «научного тыка».
«Массу» можно подключить непосредственно к корпусу автомобиля в любом удобном для вас месте. Некоторые используют для подключения «-» контакты автомагнитолы.

Обратите внимание! Если вы подключите «массу» к корпусу автомобиля, то при поиске места снижения изоляции проводки это может вызвать массу проблем. Ведь по закону подлости об этом подключении вы забудете сами или забудете сказать в автомастерской. Поэтому лучше использовать стационарные клеммы электроразводки.

Подключение регистратора к системе зажигания

Выполнив подключение, проверяем работоспособность нашего регистратора и качество видео, качественно изолируем места подключения и восстанавливаем нарушенную обшивку автомобиля.

Другие способы подключения видеорегистратора

Кроме описанных выше существуют и другие альтернативные способы подключения регистратора. Прежде всего, это использование специального раздвоителя прикуривателя.

Цена на данный девайс не так высока, но он позволяет достаточно просто решить проблему подключения к электросети автомобиля разных устройств. Хотя многие отмечают низкое качество таких раздвоителей, представленных на рынке.

Раздвоитель прикуривателя

Еще одним вариантом решения проблемы наша инструкция считает использование специальных раздвоителей в блоке предохранителей. Данное устройство устанавливается на клемму одного из предохранителей и позволяет подключать сразу несколько дополнительных устройств.

Здесь достаточно важно установить данный раздвоитель после предохранителя, дабы он мог выполнять защитные функции и для вновь подключенных устройств. При этом мощность этих устройств не должна быть очень высока.

Вывод

Зная, как подключить регистратор к плафону освещения, системе зажигания и другие методы подключения, вы можете выбрать оптимальный именно для вас.

При этом следует помнить, что, если вы не дружите с мультиметром и вообще с электричеством, не стоит экспериментировать. Лучше обратитесь к специалистам.

Как подключить видеорегистратор в машине без прикуривателя: куда если гнездо занято

Автор Андрей Владимирович На чтение 5 мин.

Устройства записи дорожной обстановки оснащены встроенными аккумуляторами небольшой емкости, которых хватает на 10-15 минут работы. Для полноценной эксплуатации требуется подключение устройства к бортовой сети автомобиля. Но штатные разъемы прикуривателя или розетка могут отсутствовать или использоваться для подсоединения других дополнительных приборов. В этом случае для владельца становится важным вопрос, как подключить видеорегистратор в машине без прикуривателя и как обеспечить безопасность эксплуатации.

К плафону освещения

Распространенным способом подключения видеорегистратора без прикуривателя является коммутация блока питания с кабелем плафона подсветки, который располагается на потолке автомобиля. Встречаются плафоны, смонтированные около зеркала заднего вида, и устройства, размещенные в центральной части потолка. Для коммутации пригодны оба варианта, использование переднего плафона обеспечивает ускоренный монтаж дополнительного оборудования.

Перед началом подсоединения требуется определиться с местом установки регистратора на лобовом стекле. Затем осуществляется прокладка кабеля под пластиковыми обшивками стоек кузова и панелью потолка. Для снижения уровня шума рекомендуется прокладывать жгуты через поролоновые трубки или обматывать поверхность специальной изоляционной лентой.

Допускается располагать кабель по кромке обшивок, крепление осуществляется пружинными фиксаторами.

Параллельно осуществляется демонтаж штатного плафона подсветки интерьера, который крепится к панели потолка защелками или шурупами. Снимать деталь следует аккуратно, используя пластиковую лопатку. Затем необходимо тестовым прибором определить провод, на который подается постоянное положительное напряжение. При этом следует помнить, что часть кабелей оказывается под напряжением только при открытых дверях (по сигналу от концевых переключателей или блока управления дверями).

Питание регистратора подключается с соблюдением полярности, провода соединяются обжимной трубкой или пайкой, места стыка тщательно изолируются. Для подсоединения используется доработанный штатный блок питания или дополнительный адаптер, обеспечивающий снижение напряжения до 5В (стандартно для разных моделей). При этом блок питания должен оборудоваться защитным предохранителем, срабатывающим при силе тока выше 1,5А. Провести проверку работоспособности оборудования, после этого установить на место демонтированные детали.

Доработка адаптера заключается в демонтаже пластикового корпуса. Кабели питания присоединяются к металлическим выводам, допускается припаивание жгута к печатной плате. При использовании специального блока питания требуется установка дополнительного нагрузочного сопротивления. Преимуществом дополнительного трансформатора является пластиковый корпус, который не требуется снимать. Устройство оснащено разъемами, к которым крепится проводка автомобиля и регистратора.

Возможна установка специального адаптера, оснащенного розеткой прикуривателя, который подсоединяется к потолочному плафону.

В этом случае штатный блок питания вставляется в гнездо, точка соединения располагается под обшивкой потолка. Недостатком такой конструкции является сложность отключения, имеется риск расшатывания контактов при движении автомобиля. Рекомендуется оснащать конструкцию дополнительным предохранителем.

К блоку предохранителей

Последовательность действий:

приобрести комплект запасных предохранителей;
к ножевой части припаять провод, который будет использоваться для подключения положительного полюса электроцепи регистратора;
присоединить кабель к отрицательному выходу блока питания;
разместить предохранитель в гнезде, номинал детали не должен отличаться от рекомендованного для данного участка цепи;
соединить отрицательный вывод с элементом кузова или штатным болтом «массы»;
проверить работу устройства при различных положениях ключа в замке зажигания.

Если гнездо прикуривателя занято, а владельцу не хочется разбирать элементы салона или подключаться к предохранительному блоку, то возможно подсоединение регистратора напрямую к аккумуляторной батарее. В этом случае требуется разместить в салоне специальный выключатель, который будет использоваться для разрыва цепи. Проложенные кабели должны иметь соответствующее сечение, не допускается перегибание изоляции через острые металлические кромки панелей кузова.

Этот способ обеспечивает подачу напряжения в постоянном режиме, что приводит к разрядке батареи. В кабелях проводки рекомендуется предусмотреть отдельный плавкий предохранитель, рассчитанный на ток 1,5-2,0А. Дополнительные кабели подключаются к клеммам батареи, допускается подсоединение к разъемам блока силовых предохранителей, который размещается в моторном отсеке автомобилей некоторых марок. Преобразователь напряжения ставится под капотом или в салоне.

К питанию автомагнитолы

Если нет возможности использовать гнездо прикуривателя или розетку, то возможно подключение питания от штекера магнитолы. Подключение выполняется по аналогичной процедуре — путем соединения проводов и последующей изоляции точки стыка. Некоторые штатные магнитолы используют для питания напряжение 5В, в этом случае коммутация происходит напрямую к штекеру. Предварительно необходимо измерить напряжение на всех точках штекера питания при помощи тестового прибора.

Штатный блок питания или дополнительный трансформатор располагается внутри панели приборов. Устройство крепится к металлическому силовому каркасу при помощи пластиковых стяжек. Следует убедиться, что смонтированный узел не является помехой для механизмов управления климатической установкой. Не рекомендуется монтаж блока питания вблизи воздуховодов, которые нагреваются при работе отопителя. Если произведено подключение к точкам с напряжением 5В, то потребуется просто проложить кабели к месту установки регистратора.

К зажиганию

Использование замка зажигания является наименее распространенной методикой коммутации, поскольку обеспечивает подачу питания только после поворота ключа. Кабель питания прокладывается внутри панели приборов и аккуратно выводится к замку. При этом следует учитывать наличие подвижных частей, необходимых для регулировки угла наклона и вылета рулевой колонки. Проложенный жгут не должен попадать на движущиеся поверхности, а также рулевой вал. Определение точки коммутации осуществляется тестером.

Отрицательный провод подключается к специальному болту, приваренному к кузову. Эта конструкция является штатным источником получения отрицательного полюса питания. Кабели крепятся при помощи гайки, возможно использование фасонного кольца для распределения проводов. Допускается подключение отрицательного провода к штекеру магнитолы или разъему другого устройства. Запрещается использовать для подсоединения жгуты, предназначенные для обеспечения работы надувных подушек безопасности.

подключение, когда гнездо занято, способы

Вопрос о том, как подключить видеорегистратор в машине без прикуривателя, стал актуален для любителей использовать несколько электронных девайсов. Автомобилисты часто подключают зарядку для телефона, GPS-навигатора к одному свободному гнезду электроснабжения, поэтому прикуриватель часто занят. В других случаях в автомобиле попросту отсутствует гнездо прикуривателя.

Основные способы

Для пользователей электронных девайсов подойдет разветвитель с различными разъемами, но это чревато перегрузками энергосистемы автомобиля, возможны случаи возгорания в салоне. Подключение видеорегистратора без прикуривателя не составит труда, если он имеет USB-кабель, т. к. его можно присоединить к стандартным портам «торпедо» или к разъемам автомагнитолы. Если прикуриватель отсутствует или занят другими приборами, подойдут нестандартные способы подключения, позволяющие не занимать лишний разъем. Видеорегистратор можно подключить следующими нестандартными способами:

К потолочному плафону.
Напрямую к аккумулятору.
К внутренней стороне прикуривателя.
К замку зажигания.

Следует помнить, что для манипуляций с электропитанием требуется техническое образование или хотя бы начальные навыки электромонтажных работ. При неправильном подключении возможны перебои в работе всей электросистемы автомобиля.

Описание нестандартных способов подключения

Если в качестве места установки выбрана верхняя часть лобового стекла, то подключение к плафону — лучший вариант. Следует разобрать плафон освещения салона и с помощью мультиметра определить плюсовые и минусовые площадки для припайки проводов. Затем в видеорегистраторе необходимо разобрать штекер и достать из него провода. Для большей безопасности контакты можно подключить к модулю питания со встроенным резистором (150 Ом), который легко найти в магазине.

Чтобы подключить регистратор напрямую к аккумулятору, понадобится предохранитель на 15 А, переходник и длинный провод. К установленному регистратору через переходник подключается провод с предохранителем. Затем под обшивкой с осторожностью вытягиваем провод в отсек с мотором. Следующим действием будет подключение контакта «плюс» к аккумулятору, а контакта «минус» — к любому месту автомобиля с минусовой проводкой.

При присоединении к внутренней стороне прикуривателя в первую очередь понадобится определить полярность в штекере, затем припаять к ним провода, а сам штекер замотать изолентой. После этого провод видеорегистратора следует проложить под обшивкой к месту разъема прикуривателя. Дальше нужно разобрать панель, с помощью мультиметра определить полярность контактов питания прикуривателя и подсоединить к ним провода от заизолированного штекера, соблюдая полярности. Осталось закрепить штекер и собрать панель.

К замку зажигания можно подключить видеорегистратор, но это неудобно, т.к. включаться он будет только после поворота ключа. Первым делом прокладывается провод регистратора под или над лобовым стеклом к замку зажигания.

С помощью мультиметра определяется плюсовая клемма, к которой крепится контакт.

Контакт минусовой полярности подключается к соответствующему проводу магнитолы или к минусовым контактам разводки автомобиля.

Если все правильно собрать, то система не будет вызывать сбоев в работе видеорегистратора, куда бы его ни подключили.

Как подключить видеорегистратор в машине без прикуривателя

Необходимым аксессуаром в машине при частых поездках и не только считается видеорегистратор. Сегодня многие автолюбители начали задумываться о его приобретении. В наше время это уже не блажь, а, скорее, необходимость. Он помогает в спорных случаях на дороге при возникновении ДТП, является записью-подтверждением для страховой компании. Также регистратор спасёт и в случае остановки патрульным, особенно когда она неправомерная либо же сотрудник милиции ведёт себя неподобающим образом.

Преимуществ от установки записывающего устройства очень много, минусов — практически нет. Ну разве что за исключением дополнительной нагрузки на аккумулятор.

Однако выбрать хорошее устройство, с отличным углом обзора, это ещё не всё. Очень важно правильно установить и подключить его.

Куда и как лучше установить?

Установка видеорегистратора, как правило, осуществляется в двух местах:

На лобовое стекло по центру возле зеркала или за ним. Подойдёт для очень лёгких устройств.
Если же устройство потяжелее, то стоит его поставить на переднюю панель.

При этом прикрепить девайс можно на держатель-присоску, что позволит снимать и ставить на место регистратор при необходимости, однако со временем или в холодную погоду такое крепление становиться ненадёжным и может привести к падению и поломке устройства. Или же можно на клейкую ленту. Такое крепление более надёжное. Но снимать и ставить обратно регистратор у вас не получится. Потому если вы сомневаетесь в сигнализации или же часто оставляете машину без присмотра, вне охраняемой стоянки и боитесь что его утащат, то этот вариант вам неприемлем.

Также при установке в автомобиль с подушками безопасности стоит учитывать, чтобы регистратор находился вне зоны их действия, ведь если подушка раскроется и зацепит видеорегистратор, то он может стать причиной травм водителя или пассажиров.

Наиболее популярные способы подключения

После того как вы определились с местом установки, следует подумать, куда и как его подключать. Здесь вариантов много. Наиболее популярных и несложных в реализации пять: от прикуривателя, к питанию магнитофона, напрямую к аккумулятору, зажиганию либо же к верхнему плафону. Подключение от прикуривателя мы не рассматриваем. Во-первых, с развитием нынешних технологий, как правило, гнездо прикуривателя уже чем-то занято. Кому-то надо зарядить телефон или ноутбук, либо же подключено к нему ещё какое-то устройство. Во-вторых, такой тип подключения работает только при включённом зажигании, что тоже является существенным минусом.

Также при выборе объекта, к которому он будет подключаться, следует понимать, что регистратор, установленный в верхней части лобового стекла, гораздо проще подключить в потолочному плафону. Он ближе.

Девайс, установленный на передней панели, проще будет подключить любым из других описанных способов. Это связано с тем, что место подключения находится гораздо ближе, провода потребуется меньше и прятать его, соответственно, проще. Но это не помеха, ведь провода можно надёжно запрятать под обшивку автомобиля.

Итак, рассмотрим детально способы подключения видеорегистратора в обход гнезда прикуривателя.

Подключение через потолочный плафон

Один из способов подключить регистратор без прикуривателя — это запитать провода через потолочный плафон.

Для начала занимаемся креплением видеорегистратора. Нужно определиться с местом его установки, надёжно закрепить и протянуть провода к плафону. Для того чтобы провода не висели, лучше их запрятать под обшивку салона.

Дальше снимаем плафон. Для того чтобы это сделать, придётся аккуратно снять и отсоединить светильник от питания. На разных авто он крепится по-разному. На одном достаточно с помощью чего-то плоского поддеть защёлки. В другом автомобиле может понадобиться отвёртка.

После того как всё снято, переходим к проводам. Нам нужно найти провода, которые получают питание постоянно, а не только при открытых дверях. Определяем полярность проводов с помощью тестера. К плюсу и к минусу светильника припаиваем по проводку.

После этого нам понадобится переходник. Важно помнить, что практически всё в машине питается от напряжения в 12 В. В то же время для видеорегистратора требуется лишь 5. Для того чтобы с постоянных 12 В получить 5, взять блок питания, который обычно вставляется в прикуриватель. Либо же купить адаптер. Проводки адаптера или блока питания соединяем с припаянными проводками, тщательно всё заматываем изолентой. После этого можно подключать регистратор. Если всё работает, то прячем в нишу все провода и собираем светильник.

Можно обойтись здесь и без паяльника. Для этого на нужных проводах делается надрез изоляции, к ним присоединяются проводки от блока питания или адаптера, изолируются. И дальше всё по той же схеме: подключение видеорегистратора и установка светильника на место.

Подключение к питанию автомагнитолы

Здесь всё подключается ещё проще, ведь это устройство питается также от напряжения 5 В. Потому для подключения не потребуются никакие переходники и адаптеры. Для того чтобы подключить, необходимо закрепить видеорегистратор, запитать его проводки к оранжевому проводу, ведущему к автомагнитоле (под передней панелью).

Напрямую от аккумулятора

Напрямую от аккумулятора запитать регистратор немного сложнее. Для этого вам понадобится длинный провод, предохранитель (15 А).

Сначала устанавливаем регистратор в нужное место, подключаем через переходник к нему провод. Очень важно соблюдать полярность проводов при подключении, чтобы не спалить регистратор. Дальше под обшивкой аккуратно выводим провод в моторный отсек. На провод также следует поставить предохранитель.

Либо же второй вариант прокладки проводки — вывести провод в моторный отсек через монтажный блок. Там есть резервные гнёзда под предохранители.

Далее, в моторном отсеке плюс мы запитываем от аккумулятора, минус — к любому месту минусовой проводки автомобиля.

К зажиганию

Менее распространённый на практике способ, так как регистратор будет работать только после поворота ключа.

Первым этапом после установки видеорегистратора и подключения его с помощью адаптера является прокладка проводов. Они могут тянуться по верху или по низу лобового стекла к системе зажигания. Дальше находим с помощью тестера плюсовую клемму и крепим к ней провод такой же полярности. Минус можно закрепить к минусовому контакту магнитолы либо же к минусовым контактам разводки автомобиля.

Заключение

Заниматься самостоятельным подключением любых устройств к системе питания автомобиля стоит, лишь если есть навыки обращения с электроникой, проводкой и мультиметром. Если же вы впервые сталкиваетесь с проводкой машины, то экспериментировать не стоит, лучше в этом деле тогда довериться специалистам.

Варианты подключения видеорегистратора в машине

Варианты подключения видеорегистратора с автономным питанием

Многие автолюбители интересуются, как происходит подключение видеорегистратора. Трудно представить современный автомобиль без видеорегистратора, который помогает наблюдать за ситуацией на дороге, фиксировать события, использовать видео как доказательство, если произойдет ДТП.

Как подключают видеорегистратор

Пользоваться авторегистратором можно, если его подсоединить к системе автономного питания. Обычно устройство подключают к прикуривателю, но он может быть занят другой техникой или не работать из-за неисправности. Тогда регистратор можно подключить без прикуривателя. Для этого используют плафон, магнитолу, аккумулятор.

Если правильно провести монтаж авторегистратора, то прибор будет работать все время. А это необходимо водителям, для которых важно, чтобы запись велась как во время поездки, так и во время остановки машины. Авторегистратор, подключенный не к прикуривателю автомобиля, позволяет убрать с лобового стекла провода, которые мешают вести обзор дороги.

Как подключить видеорегистратор к плафону? Способ подключения зависит от того, где водитель желает расположить регистратор, а также от того, какая марка устройства используется, какое питание оно поддерживает. Проще всего подключить автовидеорегистратор к магнитоле или медиа-системе авто. Но не всегда есть такой вариант, поэтому и приходится использовать аккумулятор, плафон-освещение или провода магнитолы. Автомобилист должен подобрать наиболее оптимальный и практичный способ.

Далее будет рассмотрено подключение регистратора к плафон-освещению, которое чаще всего располагается над зеркалом заднего вида. Плафон находится близко к месту крепления видеорегистратора. Для того чтобы подключить устройство к плафон-освещению, необходимо выполнить следующие действия:

Снять переходник с провода регистратора, который отвечает за его питание.
Разобрать плафон-освещение.
Найти плату, которая регулирует работу плафона.
Отключить от платы провод, который идет на освещение.
На его место припаять провод регистратора.
Кабель освещения можно присоединить к светодиоду, и тогда он будет стабильно подавать сигналы о том, что видеорегистратор работает.

Некоторые водители кабель питания освещения убирают под обшивку или оставляют просто болтаться. Если все будет спаяно правильно, то видеорегистратор автомобиля начнет работать без привязки к зажиганию. Чтобы его включить, нужно нажать на кнопку, которая отвечает за освещение в салоне автомобиля.

Как подключить регистратор к аккумулятору

Здесь есть альтернативные варианты присоединения. Подключить видеорегистратор в машине можно к аккумулятору, но не каждый водитель справится с таким видом работы. Автомобилист должен разбираться в том, как соединить провода от авторегистратора с моторным отсеком. Можно попросить об этом друга, который разбирается в установке видеорегистратора. Для того чтобы создать автономное питание для устройства наблюдения за дорогой, нужно купить провода и предохранитель в 15 А.

Последовательность подключения авторегистратора к аккумулятору выглядит так:

Один провод следует присоединить к видеорегистратору. Красный провод нужно крепить к положительному заряду (+).
Затем провод тянется к моторному отсеку аккумулятора.
Проводку тянут по потолку и стойке кабины, уводя под торпеду. Но иногда во время крепления авторегистраторы размещают сразу же на торпеде, в этом случае заводить кабель надо непосредственно туда.
На устройстве размещается предохранитель, который подключается через монтажный блок, содержащий резервные предохранители.
Минусовой проводок надо подключить к кузову в любом месте.
Установить переключатель, чтобы легче было включать и выключать автомобильный регистратор.

Таким образом, регистратор, связанный проводами с аккумулятором, будет работать без проблем. Такая универсальная система обеспечит бесперебойное питание и запись даже во время остановки машины.

Есть еще одна альтернативная возможность подключить авторегистратор самостоятельно к машине, если кабель не подходит ни к одному разъему. Для этого можно использовать магнитолу. Как правильно присоединить устройство к музыкальному проигрывателю? У магнитолы и авторегистратора одинаковое входное напряжение. На колодке надо найти оранжевый провод, чтобы через него подключить систему наблюдения за дорогой. Пока аккумулятор заряжен, до тех пор и будет работать видеорегистратор.

Подключенная система станет работать исправно, если правильно соединить провода, спаять их с полюсами и установить выключатель-переключатель. Крепление регистратора тем или иным способом без применения прикуривателя поможет использовать в машине другие мобильные гаджеты, которые работают на автономном питании. Способности в паянии и монтировке не понадобятся, если в регистраторах имеется USB-вход, что позволит подключить технику к магнитоле через обычный разъем.

Как подключить видеорегистратор без прикуривателя? 4 альтернативных способа

Водители, которые предпочитают использовать одновременно несколько электронных гаджетов, особо остро интересуются вопросом о том, как подключить видеорегистратор в машине без прикуривателя. Единственное открытое гнездо электроснабжения часто служит и для ионизатора воздуха, и для FM-трансмиттера, навигатора, зарядки мобильного телефона, следовательно, прикуриватель свободным не бывает. Владельцы импортных автомобилей премиум-класса последнего поколения также знают об этой проблеме, поскольку европейские производители сейчас ориентированы на выпуск авто, где «пакет курильщика» прилагается только в дополнительной комплектации. Подключение видеорегистратора нетрадиционным способом является решением данного затруднительного положения. Остаётся только узнать, как это сделать.

Видеорегистратор представлен в виде устройства, фиксирующего происходящее внутри и вокруг автомобиля во время поездки. Последняя, в свою очередь, становится более безопасной, также у водителя возникает возможность представить неоспоримые доказательства при возникновении ДТП.

Провод рассматриваемого устройства является основным его недостатком, поскольку к гаджету он идёт от прикуривателя, тем самым портит не только внешний вид салона и раздражает во время поездки, но и может загораживать обзор.

Помимо прочего возникает проблема с эксплуатацией гнезда прикуривателя. Исправить ситуацию можно посредством использования разветвителя, однако бортовая сеть транспортного средства будет испытывать чрезмерную нагрузку. Возникает вопрос о том, как подключить видеорегистратор в машине без прикуривателя и насколько это разумно?

Информацию о том, почему не работает прикуриватель в машине и как исправить поломку, вы сможете найти в материале нашего автора.

Также рекомендуем прочитать статью нашего эксперта, в которой он рассказывает о том, как правильно покупать провода для прикуривания автомобиля.

Где установить видеорегистратор

Выбор места для установки видеорегистратора невозможен без учёта следующих требований:

сохранение обзорности дорожного полотна;
обеспечение оптимального угла съёмки;
свободный доступ к гаджету в любой момент для оперативного изменения настроек.

Лобовое стекло считается традиционным местом для установки рассматриваемого девайса, но ещё одним вариантом является торпеда.

Обязательно прочитайте очень полезную статью нашего эксперта, в которой он подробно рассказывает о том, как настроить видеорегистратор.

Ещё один полезный гаджет — карта памяти для видеорегистратора. Как её правильно выбрать и установить, читайте в материале нашего автора.

Также советуем ознакомиться с интересным обзором лучших видеорегистраторов 3 в 1, описанием принципа их работы.

Итак, вот два лучших варианта установки девайса.

Лобовое стекло за зеркалом заднего вида идеально подходит, если регистратор компактный и лёгкий. Обзор камеры максимальный, а водителю ничего не мешает. Недостаток заключается в сложности быстро развернуть камеру при необходимости, например, чтобы снять разговор с инспектором ГИБДД. Обзор может портить свисающий провод, особенно, когда автомобиль выполняет резкие манёвры.
Зона на торпеде подходит для более увесистых моделей видеорегистраторов, которые на горизонтальной плоскости фиксируются более надёжно. Среди достоинств такого варианта стоит выделить возможность забирать гаджет с собой, когда машина стоит, а также устойчивую фиксацию. К недостаткам относится тот факт, что капот машины ограничивает нижний обзор камеры.

Способы крепления

От места установки гаджета зависит способ его фиксации на поверхности. Это может быть двусторонняя липкая лента или присоска.

Использование присоски целесообразно при необходимости зафиксировать регистратор на лобовом стекле. Часто устройства продают уже с присоской. Позаботьтесь о том, чтобы поверхность была обезжирена. Для этой цели можно воспользоваться стеклоочистителем или обычным спиртом и мягкой ветошью. Далее поверхность должна хорошо высохнуть. Прислоните присоску вплотную к стеклу, прижмите и поверните защёлку в соответствующее положение для фиксации. Обязательно проверьте, насколько прочно устройство держится на стекле. Недолговечность присоски является её ключевым недостатком. Со временем она может покрыться трещинами, утратить эластичность, в итоге девайс упадёт и с высокой долей вероятности повредится. Температура на улице также влияет на плотность крепления. В зимнее время перед тем, как отправиться в путь, обязательно проверьте надёжность фиксации присоски и плотность её прилегания к стеклу.
Двухсторонняя липкая лента может идти в комплекте с регистратором, она более надёжно фиксирует устройство, но потеряет свои свойства, если вы будете слишком часто снимать гаджет. Если вы сами выбираете такую ленту, обратите внимание на стабильность её свойств при изменении температуры окружающей среды.

Крепление проводов

Существует два способа крепления проводов, которые идут к регистратору от источника питания.

Скрытая установка предполагает фиксацию проводов под приборной панелью, а затем под обшивкой стойки. При использовании такого способа важно оставлять возле гаджета немного свободного провода, что регистратор было удобно поворачивать при необходимости.
Открытая установка предполагает использование пластиковых скобок для фиксации проводов на боковой стойке и потолке. Скобки на липучках, они входят в комплектацию многих моделей. Данный способ не самый надёжный, но более простой в исполнении. Что касается сомнительной надёжности, липучки буду часто отклеиваться.

Способы подключения без прикуривателя

Если ваш видеорегистратор подключается посредством USB-разъёма, проблем с вечно занятым прикуривателем не возникнет. В остальных случаях остается воспользоваться нестандартными способами подключения за счёт стандартного штекера.

Подключение к плафону освещения

В данном случае подключение видеорегистратора без прикуривателя предполагает использование плафона освещения как ближайшего узла электроснабжения.

Используйте крестообразную или классическую отвёртку, чтобы разобрать передний плафон салонного освещения.
Припаяйте провода штекера к разъёмам шлейфа или минусовым и плюсовым контактным площадкам.
Проследите за надёжностью всех соединений, в противном случае, в работе устройства будут возникать помехи, видеозапись может быть искажена.
Используйте универсальный мультиметр для проверки сетевого напряжения осветительной системы, определения массы в шлейфе плафона и мест подключения плюсового провода.
Разберите штатный штекер прибора, поскольку он не подойдёт для подводки питания от системы освещения к регистратору. На данном этапе важно обладать навыками электромонтажных работ.
Благодаря специальному модулю питания можно обеспечить полную безопасность при подключении к плафону освещения. Встроенный резистор на 150 ом является ключевым преимуществом блока питания. В некоторых случаях стоит дополнить нагрузочными резисторами электрическую схему, если потребление видеорегистратора менее 200 мА.
Избавьтесь от обшивки боковых стенок ветрового стекла, чтобы у вас была возможность использовать скрытую установку проводов к плафону освещения или отверстию в торпедо.
Если вы отдаёте предпочтение открытой установке, можно проложить кабель на стыке ветрового стекла со стойкой. Позаботьтесь о том, чтобы цвет провода соответствовал обшивке салона. Прочно зафиксируйте его с помощью липких пластиковых скобок.

Подключение к блоку предохранителей

Присоединение штекера видеорегистратора к блоку предохранителей относится к категории безопасных способов. Рассмотрим, как подключить видеорегистратор таким способом, и что для этого нужно:

купите классический предохранитель для машины;
припаяйте провод от плюсового контакта штекера к одной из ножек, а провод с кольцом припаяйте к минусовому контакту штекера;
зафиксируйте провод с кольцом на каркасе торпедо с помощью винта;
остаётся в свободное гнездо блока установить предохранитель.

Подключение к питанию автомагнитолы

В данном случае процесс ещё более простой, поскольку питание данного устройства также соответствует 5 В. В использовании адаптеров и переходников нет никакой необходимости. Достаточно зафиксировать гаджет и запитать его к оранжевому проводу, который ведёт к автомагнитоле. Провод можно найти под передней панелью.

Подключение к зажиганию

Рассматриваемый способ считается наименее используемым, поскольку работа регистратора возможна будет только после поворота ключа.

Для этого способа вам будет нужно совершить следующие действия:

зафиксируйте гаджет и подключите его посредством адаптера;
провода можно проложить по низу или по верху лобового стекла и подключить к системе зажигания;
на следующем этапе необходимо найти плюсовую клемму, используя тестер, и прикрепить к ней провод с аналогичной полярностью;
остается закрепить минус (к минусовым контактам разводки авто или магнитолы).

Опасность нестандартного подключения видеорегистратора

В большинстве случаев нестандартное подключение видеорегистратора собственными силами, ещё и с учётом неграмотного исполнения, считается потенциально опасным. Производители автомобилей рекомендуют избегать подобных мер, поскольку предохранители штатного устройства и электрическая схема рассчитана на кратковременную эксплуатацию. Если использование будет постоянным, провода будут подвержены тепловому старению. Предохранитель, в свою очередь, не реагирует на подобные явления, поскольку разработан с учётом способности отключаться при граничных пусковых токах.

Если вы планируете подключать видеорегистратор к аккумулятору, обязательно предусмотрите кнопку разрыва цепи. Прямое подключение предполагает постоянную работу прибора, следовательно, при выключенном зажигании аккумулятор будет разряжаться.

Полезные советы и меры предосторожности

Обязательно обесточьте бортовую сеть перед началом работ по подключение видеорегистратора – просто снимите с аккумулятора клемму. Также стоит придерживаться рекомендаций по монтажу и дальнейшей эксплуатации.

Надежно изолируйте соединения.
Подавайте питание посредством предохранителя.
Сначала проверьте, насколько правильно выполнены все соединения, только потом прикрепите клемму на аккумулятор.
Строго соблюдайте полярность при подключении гаджета.
Следите за тем, чтобы внутрь корпуса не попадала влага, в противном случае питание должно быть отключено.
Позаботьтесь о приобретении карты памяти, объёма которой будет достаточно.
Всегда забирайте девайс с собой, если автомобиль долго не эксплуатируется. Крепление тоже лучше не оставлять, в противном случае вор его заметит и решит, что стоит поискать остальное в вещевом ящичке.
Немедленно отключайте видеорегистратор, если почувствовали в салоне дым или странный запах, в противном случае возможно внезапное возгорание.
Включайте запись сразу после того, как сели за руль, поскольку непредвиденные обстоятельства не зря называют именно так. Происшествие на дороге может произойти в любой момент.
Если регистратор вышел из строя, можете избавить себя от попыток отремонтировать гаджет, поскольку внутри него нет ничего, что рядовой пользователь мог бы починить самостоятельно. Обратитесь в сервис.

О том, как подключить светодиодную ленту на автомобиль, вы сможете прочитать в подробной статье нашего специалиста.

Дополнительно рекомендуем прочитать статью, в которой рассказывается о том, как осуществляется установка камеры заднего вида.

Выводы

Самостоятельное подключение любого устройства к системе питания требует знаний и опыта в работе с мультиметром, проводкой и электроникой. Если вы впервые сталкиваетесь с этими аспектами, лучше отказаться от экспериментов ради вашей безопасности и сохранности средств. Если же опыта у вас достаточно, подключение регистратора не вызовет никаких сложностей, какой способ вы бы ни выбрали.

Подключение видеорегистратора без прикуривателя в автомобиле

прикуриватель может быть занят;
висят лишние провода сверху вниз;
в некоторых машинах питание прикуривателя не отключается, при отключении зажигания, тем самым можно посадить аккумулятор.

Основные способы

Видеорегистратор подсоединяется следующими способами:

через плафон освещения, располагающийся на потолке;
к зажиганию;
сразу к аккумулятору;
к питанию магнитолы;
к внутренней поверхности прикуривателя.

Наиболее частые способы, которые используются это подключение через плафон, и зажигание.

Перед установкой регистратора в машине необходимо определиться где закрепить устройство.

Рассмотрим два варианта крепежа:

с помощью присоски;

Рекомендуется использовать стандартный метод крепежа — на присоске, так как присоска идет в комплекте с устройством и легко демонтируется со стекла, в отличие от скотча.

Плафон освещения

плоская отвертка и крестовая;
набор кабелей, с помощью которых прибор будет подключаться к электричеству;
комплект крепежных скоб с липучками;
изолента;
паяльник;
гнездо прикуривателя «мама» (необязательно).

Руководство по креплению проводов:

Верхний плафон освещения разбирают при помощи отвертки с крестообразным или плоским наконечником – зависит от типа крепежа.
Контакты плафона и регистратора соединяются плюс к плюсу, минус к минусу. Можно провести соединение концов проводки со штекером плафона.

Штатный штекер для подведения питания к регистратору не подходит – его разбирают или покупают дополнительное гнездо прикуривателя «мама». Разбор рекомендуется доверить специалисту с техническим образованием или опытом работы. Безопасность при подсоединении к плафону обеспечивает модуль питания. Он продается во многих магазинах.

Пример монтажа на Ладу Гранту

Чтобы не резать стандартный провод питания регистратора, купим гнездо прикуривателя «мама» c проводами.

Разбираем плафон. Крепится на двух шурупах и одной защелки.Отключаем питание плафона.

Далее необходим паяльник. Паяем гнездо «мама» с плафоном. Красный провод к красному, черный к черному.

Далее вставляем питание регистратора в гнездо и все собираем обратно.

Смотрим видео монтаж через плафон.

Через зажигание

Фиксируют оборудование и подключают его через адаптер.
Кабели прокладывают по низу или вверху лобового стекла, подключают к системе зажигания.
Плюс от зажигания подключается к плюсу регистратора, минус к минусу. Здесь сложность только в определение где плюс и минус. Можно посмотреть схему автомобиля или воспользоваться тестером и прозвонить контакты.
Теперь крепят минус к минусовым контактам разводки.

Через питание магнитолы

К аккумулятору

Видеорегистратор ставят на выбранное место.
Подсоединяют провод через переходник, соблюдая полярность. Если пользователь спутает, то прибор может выйти из строя или сгореть.
Теперь кабель проводят под обшивкой и отправляют в подкапотный отсек. Чтобы лучше защитить цепь, устанавливают предохранитель.

В чем состоит опасность нестандартного подключения регистратора

Предохранитель не дает реакций на такие явления – он создан с учетом возможности отключиться при возникновении пограничных показателях тока. Если пользователь станет подсоединять регистратор к аккумулятору, но нужно купить специальную кнопку — отключения от питания,чтобы можно было отключить питание регистратора. При прямом подключении прибор будет работать беспрерывно, а значит, аккумулятор быстро разрядится.

Как подключить видеорегистратор без прикуривателя

Основная проблема подключения видеорегистратора к сети автомобиля через прикуриватель заключается в том, что прикуриватель – это единственный источник внешнего электропитания для устройств в автомобиле. Однако существует множество альтернативных способов подключить видеорегистратор к сети автомобиля.

Что нужно помнить перед подключением

Способ подключения во многом зависит от того, где будет расположен видеорегистратор. Например, если устройство находится за зеркалом заднего вида, то сподручней его подключить к лампе. При данном способе установки не возникнет необходимости протягивать большое количество кабеля и выполнять тем самым двойную работу.

Однако способы установки зависят от задачи, которую видеорегистратор должен выполнять. Если вы хотите, чтобы устройство фиксировало обстановку круглосуточно, то разумней будет организовать подключение от АКБ. Регистратор при этом будет работать даже при заглушенном двигателе.

Если вы хотите, чтобы регистратор включался сразу же, как двигатель заводится, то рекомендуется подключить устройство к замку зажигания.

К лампе освещения

Подготавливаем блок питания

Первым делом мы должны припаять провода к контактам нашего блока питания так, как это показано на рисунке.

Затем аккуратно заизолируйте контакты.

Очень важно подать «+» и «-» именно к соответствующим контактам адаптера питания от вашего регистратора. Иначе девайс попросту сгорит.

После подготовки блока питания можно приступать к лампе.

· С помощью отвертки снимите плафон.

· Тестером или мультиметром определите необходимые клеммы. Находим «+» и «-» соответственно.

· Убедитесь в том, что на проводах присутствует напряжение. Некоторые провода подают питание только в случае открывания двери.

· Далее избавьте участок провода лампы от изоляции и подключите регистратор к сети автомобиля.

• Затем наденьте плафон обратно и аккуратно закрепите провод или спрячьте его под обшивку салона.

При подключении регистратора к сети автомобиля таким способом, важно помнить, что блок питания в этой цепи – важная составляющая. Он не позволяет регистратору сгореть, поскольку напряжение питания регистратора составляет обычно 5В, при том, что в прикуривателе – 12В.

Напрямую от аккумулятора

В принципе, это один из самых оптимальных вариантов подключения видеорегистратора к сети автомобиля напрямую. Однако тут следует обладать некоторыми навыками и пониманием, как устроен моторный отсек.

Для подключения необходимо приобрести провода и предохранитель 15 А. Последовательность подключения будет выглядеть следующим образом:

· Один провод подключите к видеорегистратору

· Красный провод подключите к положительному «+» заряду

· Затем провод следует протянуть к моторному отсеку — по потолку и стойке кабины, уводя под торпеду.

· Провод «-» следует подключить к кузову

· Также можно установить переключатель, чтобы было удобно управлять питанием видеорегистратора.

Таким образом, вы сможете обеспечить бесперебойное питание регистратора напрямую от аккумулятора. Однако еще раз напомним, не следует лезть в двигатель, если вы не обладаете соответствующими навыками и знаниями. Лучше попросите специалиста, либо, знакомого, который разбирается в это вопросе лучше.

Подключение к зажиганию

При данном способе подключения регистратора питание на устройство подается сразу после поворота ключа зажигания. Далеко не всегда это удобно и сподручно, поэтому среди водителей этот метод – не самый популярный.

Чтобы подключить регистратор к замку зажигания:

· Зафиксируйте устройство на лобовом стекле и подключите к нему кабель питания.

· Проложите провод под обшивкой салона к замку зажигания

· Найдите плюсовую клемму с помощью тестера и прикрепите провод от кабеля питания с аналогичной полярностью.

· Таким же образом поступите с минусовым проводом

Подключение к магнитоле

Данный способ является одним из самых простых и уступает, наверное, только подключению к лампе в салоне. Преимущество заключается в том, что мощность магнитолы составляет всего 5 В, что в довольно частых случаях соответствует питанию для видеорегистратора.

Для подключения устройства не потребуется каких-либо специальных переходников. Достаточно просто зафиксировать регистратор и подключить его через оранжевый провод, который ведет к магнитоле. Данный провод можно обнаружить под передней панелью.

Общие предупреждения

Конечно, для того, чтобы самостоятельно подключать видеорегистратор к внешнему питанию без использования прикуривателя и стандартного адаптера, необходимо помнить о технике безопасности. Без соблюдения необходимых правил результаты вашей работы могут самыми печальными: от банального не функционирования видеорегистратора до короткого замыкания, а в последствии — возгорания проводки или самого устройства.

Что необходимо помнить:

· Прежде, чем подключать видеорегистратор к аккумулятору, откиньте клеммы от батареи. Таким образом вы исключите риск короткого замыкания.

· При использовании паяльника будьте предельно осторожны, чтобы не нанести непоправимый вред АКБ.

· Во время прокладывания проводки под элементами управления будьте аккуратны. Кабель не должен сильно перегибаться, или сминаться. Также следите за целостностью изоляции, провода не должны быть оголены.

· Все соединения должны быть тщательно заизолированы. Для этого, как правило, используют изоляционную ленту, термический клей, термоусадочные трубки.

· Для точного определения «+» и «-» лучше пользоваться тестером. С его помощью можно безопасно проверить напряжение на любом проводе.

Если вы хотите, чтобы видеорегистратор фиксировал происходящее на улице круглосуточно, то подключить устройство следует к аккумулятору. Регистратор в этом случае будет иметь свою собственную дорожку для подключения и работать устройство будет вне зависимости от того, работает ли двигатель автомобиля. Выключить регистратор вы сможете только, нажав на кнопку питания на самом устройстве.

Заключение

Особое внимание хотим обратить внимание на то, что если вы не обладаете достаточными навыками для такой работы, то наиболее разумным решением будет обратиться к специалистам в сервисных центрах. Если у вас несколько устройств, которые необходимо подключить к бортовой сети, приобретите качественный разветвитель прикуривателя.

Лучшие варианты подключения видеорегистратора в автомобиле

Видеорегистратор – это дополнительное устройство, позволяющее фиксировать обстановку на дороге во время движения автотранспорта или пребывания его на стоянке. Установить прибор в свою машину в последнее время предпочитает все большее количество автовладельцев, поскольку часто только он может помочь разобраться в неоднозначной дорожно-транспортной ситуации. Видеорегистратор производит видеозапись всего происходящего и крепится на лобовом стекле. Закрепить устройство можно различными способами.

Варианты креплений

В число лучших и наиболее часто используемых способов крепления регистратора входят следующие:

С помощью присоски

Присоска как крепежный элемент осуществляет удерживание видеорегистратора на вертикальной плоскости за счет разницы в давлении. Когда силиконовый круг присоски распластывают по поверхности, внутри него образуется пониженное по сравнению с атмосферным давление.

Надежность крепления при помощи присоски может быть гарантировано только при условии полной герметичности материала. Если в силиконе или резине присутствует даже самая микроскопическая дырочка, крепеж не сработает. Часто присоски начинают отваливаться на холоде или после длительной эксплуатации. Избежать подобной ситуации позволит выбор другого способа установки оборудования.

На специальную наклейку

Наклейка для видеорегистратора представляет собой двухсторонний скотч. Крепить его рекомендуется на лобовом стекле таким образом, чтобы прибор не уменьшал угла обзора. Оптимальный вариант размещения устройства – за зеркалом заднего вида.

Такой вариант имеет следующие преимущества:

хорошая фиксация;
минимальные финансовые затраты;
эргономичность;
возможность выбора места для крепежа;
длительный срок службы.

Минус крепления на наклейку только один – при необходимости видеорегистратор нельзя будет запросто снять и унести с собой.

На торпеду

Некоторые модификации устройства крепятся непосредственно на торпеду на приборную панель автомобиля. Этот вариант отличается особенной надежностью, поскольку сцепление клейкой ленты с пластиком намного выше, чем со стеклом. Как правило, торпеда для установки входит в комплект с устройством.

Видеорегистратор в данном случае оказывается на виду и может бросится в глаза потенциальным злоумышленникам. Но избежать этого можно, сняв прибор с крепежа и унеся из машины. Крепление при этом не нарушится. Из минусов крепления на торпеду необходимо отметить малый угол обзора.

Что учитывать при размещении

При размещении видеорегистратора особенное внимание необходимо уделять месту закрепления устройства. Прибор не должен сильно ухудшать обзор или отвлекать водителя.

Не менее важно учитывать и наличие подушек безопасности. Регистратор ни в коем случае не должен попадать в зону их действия. В противном случае, при срабатывании подушек можно получить серьезную травму.

Подключение и настройка

Чаще всего видеорегистратор подключают к прикуривателю. Для этого достаточно вставить штекер в специальный разъем. Но часто он оказывается занят телефонной зарядкой, навигатором или другими гаджетами.

В этом случае оборудование чаще всего подключают к магнитоле, питание которой составляет 5 Вольт. При этом даже не обязательно применять адаптер или переходник. Все, что потребуется автовладельцу – надежно закрепить видеорегистратор на постоянном месте и запитать его при помощи оранжевого кабеля, который ведет к магнитоле и находится под торпедой.

Настройка регистратора сводится во вставлении карты памяти (обязательно при выключенном приборе) и запуске устройства. Дополнительно выбираются такие параметры, как режим записи, качество видео, время включения подсветки и баланс белого.

При возникновении сложностей, всегда можно воспользоваться помощью специалиста.

0 0 голос

Рейтинг статьи

›
См. Дополнительные сведения о продукте

Можно ли заменить прикуриватель на USB?

Розетка на 12 В в вашем автомобиле была разработана для подогрева прикуривателя и нашла новую жизнь в качестве розетки для 12-вольтных аксессуаров.Но если вы абсолютно уверены, что никогда не захотите использовать прикуриватель в качестве прикуривателя или даже в качестве розетки на 12 В, то вы действительно можете использовать это пространство для совершенно новой цели: для размещения специального USB-порта.

Прежде чем пойти по этому пути, важно сначала обдумать все возможные варианты. Поскольку автомобильные прикуриватели также представляют собой универсальные розетки на 12 В, которые можно использовать для питания чего угодно, от сотового телефона до шинного насоса, вы можете отказаться от большего, чем приобретаете, даже если вы не используете розетку прямо сейчас.

Марин Томас / Getty Images

Зажигалки и розетки на 12 В

Хотя это правда, что розетки для аксессуаров, которые можно найти практически во всех современных легковых и грузовых автомобилях, начинали с зажигалок, они все чаще используются для других целей. Фактически, некоторые автомобили поставляются вообще без прикуривателя, а вместо этого оснащены предохранительной заглушкой. Другие автомобили включают в себя одну розетку для прикуривателя, а затем несколько дополнительных розеток на 12 В, которые не подходят даже для прикуривателей.

Тенденция отказаться от зажигалки в свете того факта, что вы не курите и не разрешаете курить в машине, определенно понятна. Но сначала важно отметить, что розетка прикуривателя может питать множество различных типов устройств, и это функциональность, которую вы потеряете, если замените ее чем-то вроде USB.

Например, типичная схема прикуривателя способна обеспечить достаточную силу тока для питания таких устройств, как телефоны и планшеты, через зарядное устройство USB.Вы также можете подключить коврик для беспроводной зарядки Qi, если ваш телефон поддерживает его.

Помимо этого базового использования, вы также можете подключить устройства с большей силой тока, такие как шинный насос на 12 В, многие из которых рассчитаны на достаточно небольшую силу тока, чтобы они не перегорели предохранитель прикуривателя. Вы также можете подключить инвертор прикуривателя и подключить другую электронику, если она не потребляет слишком большую силу тока. Другие аксессуары, такие как автомобильные ионизаторы и очистители воздуха, также могут быть подключены к прикуривателю.

Замена прикуривателя на USB

Самый простой способ заменить прикуриватель на USB — просто выбросить часть зажигалки и подключить низкопрофильный USB-адаптер на 12 В. Некоторые USB-зарядные устройства на 12 В большие и громоздкие, но есть несколько вариантов, которые более или менее подходят к приборной панели и представлены в различных цветах, чтобы лучше соответствовать отделке.

Вариант адаптера оставит ваш прикуриватель на месте в качестве дополнительной розетки на 12 В на тот случай, если вы когда-нибудь захотите подключить шинный насос или что-нибудь еще, что не может питаться от USB.Если все сделано правильно, это также приведет к чистой установке, которая создаст визуальное впечатление, будто вы отказались от прикуривателя в пользу высокотехнологичного USB-порта.

Другой вариант — снять гнездо прикуривателя и установить на его место порт USB. Это также вполне жизнеспособный вариант, и существует множество вариантов послепродажного обслуживания. Некоторые предоставляют два порта USB на том же месте, что и старый прикуриватель, в то время как другие включают другие функции.

Замена гнезда прикуривателя на порт USB 12 В — относительно простая операция, но у вас могут возникнуть проблемы с подгонкой и отделкой. Хотя существуют более или менее прямые замены, вам, возможно, придется немного порезаться или выполнить некоторые доработки, чтобы все выглядело чистым, когда вы закончите.

Подключить USB-порт 12 В вместо гнезда прикуривателя очень просто, если вы нашли такой, который поместится в вашем автомобиле. Гнездо прикуривателя будет иметь положительный и отрицательный выводы, которые вам придется отсоединить от розетки и снова подключить к USB-порту.

В зависимости от способа подключения розетки и клемм, встроенных в порт USB, может потребоваться обрезка и пайка проводов и клемм.

Вот как выглядит базовый процесс замены гнезда прикуривателя на порт USB:

Выньте предохранитель прикуривателя, чтобы избежать короткого замыкания во время работы.
Снимите все элементы облицовки приборной панели, которые блокируют доступ к той части прикуривателя, которая скрыта за приборной панелью.
В некоторых случаях вы можете получить доступ к прикуривателю, сняв вентиляционное отверстие, ящик, пепельницу или другой компонент приборной панели, и редко приходится снимать консоль, на которой установлен прикуриватель. Попробуйте получить доступ к прикуривателю из-под тире, если у вас возникли проблемы.
Отсоедините электрические соединения от прикуривателя.
Если в прикуривателе есть лампа, ее обычно можно вынуть, повернув основание против часовой стрелки.Провода питания и заземления обычно закрепляются и могут входить в одну вилку, а могут и не входить в нее.
Отключив провода, пальцами открутите гайку, удерживающую гнездо на месте. Если он слишком тугой, используйте гаечный ключ или головку.
Снимите футляр с зажигалки.
Прикуриватель теперь будет проходить через переднюю часть приборной панели.
Вставьте новый порт USB через переднюю часть приборной панели.
Подключите USB-порт к источнику питания и заземлению, стараясь не перепутать соединение.
Спаяйте провода вместе или используйте обжимные соединители. Не скручивайте и не скручивайте.
Закрепите порт USB на месте. Обычно это делается с помощью гайки сзади.
Замените предохранитель прикуривателя и проверьте порт USB.
Если порт USB работает, замените все компоненты отделки, которые вы сняли, чтобы получить доступ к прикуривателю, и все готово.

Ограничения замены прикуривателя на USB

Если вы решите вынуть прикуриватель и подключить новый аксессуар, например USB-зарядное устройство, важно помнить, что новый аксессуар будет иметь те же ограничения, что и исходная розетка. Поскольку вы, скорее всего, в конечном итоге будете использовать существующие провода питания и заземления, новый USB-аксессуар не сможет потреблять больше тока, чем оригинальная розетка прикуривателя, без сгорания предохранителя.

Также важно отметить, что, хотя вы можете заменить прикуриватель на USB, вы не можете просто подключить USB-порт к существующим проводам питания от прикуривателя и назвать это хорошим. USB предназначен для обеспечения 5 В постоянного тока, в то время как электрическая система вашего автомобиля обеспечивает где-то в районе 12–14 В. Аксессуары, предназначенные для замены прикуривателя с одним или несколькими USB-портами, включают внутреннюю схему, которая позволяет им подавать правильное напряжение на ваш телефон и другую электронику.

Изучение других опций USB для прикуривателя

Непосредственная замена прикуривателя аксессуаром с жестко подключенным USB-портом — отличный вариант, если вы ищете действительно чистый внешний вид OEM-типа без каких-либо грязных проводов. Однако если оставить гнездо прикуривателя на месте и установить USB-зарядное устройство для скрытого монтажа, в будущем откроется множество других возможностей.

Большинство жестких USB-аксессуаров на 12 В, которые предназначены для замены гнезда прикуривателя, имеют только один или два порта USB.Точно так же большинство низкопрофильных USB-зарядных устройств, которые вы найдете, имеют только один USB-порт. Это нормально, если вы единственный в машине, но если вы когда-нибудь захотите подать питание одному или нескольким пассажирам, это может стать проблемой.

Оставляя розетку на месте и используя низкопрофильное зарядное устройство USB для чистоты внешнего вида, вы оставляете открытой возможность вытащить низкопрофильное зарядное устройство и подключить мульти-кран, если ситуация когда-либо потребует этого.

Некоторые устройства с несколькими ответвлениями для гнезда прикуривателя имеют четыре или более гнезда для подключения аксессуаров на 12 В в дополнение к портам USB, которые могут противостоять силе тока гнезда прикуривателя, обеспечивая при этом питание всех ваших пассажиров одновременно.Эти устройства не так чисты, как низкопрофильное зарядное устройство или USB-аксессуар с проводным подключением, но вы всегда можете спрятать их под сиденьем или в перчаточном ящике, когда они не используются.

Другой вариант — заменить прикуриватель сквозным устройством, которое подключается к головному устройству. Этот тип устройства не подключается к ранее существовавшей проводке от прикуривателя, поэтому для предотвращения короткого замыкания необходимо безопасно отрезать его и заклеить лентой.

Вместо этого этот тип устройства будет включать порт USB и порт 3.5-миллиметровый порт aux на передней панели и кабели на задней панели, которые можно подключить к головному устройству — при условии, что ваше головное устройство имеет дополнительные входы и разъем USB на задней панели. По сути, это обеспечивает дополнительный вход и USB-соединение, удобно расположенное на приборной панели или в центральной консоли, без необходимости вырезать какие-либо дополнительные отверстия.

Зажигалки против USB Power

Независимо от того, каким образом вы решите использовать гнездо прикуривателя, обойти его или полностью заменить, вы определенно получите много пользы от USB в дороге.Большинство портативных устройств сегодня могут питаться от USB, и он также все чаще используется в головных устройствах как способ передачи данных с телефонов и MP3-плееров.

Если оставить гнездо прикуривателя на месте, сегодня может появиться больше возможностей, но в долгосрочной перспективе у USB, вероятно, больше возможностей. Курение вышло из моды, пепельницы исчезают из легковых и грузовых автомобилей с 1994 года, а гнезда для прикуривателей вполне могут стать следующими на рубеже.

Спасибо, что сообщили нам об этом!

Расскажите, почему!

Другой

Недостаточно подробностей

Трудно понять

Лучшие разветвители для прикуривателей (обзор и руководство по покупке) в 2020 году

Преимущества разветвителей прикуривателя

Больше удобства. Разветвители, специально предназначенные для старых автомобилей, в которых нет розетки USB, значительно упрощают управление автомобилем. Он позволяет одновременно запускать несколько технических устройств, обычно включая устройства с питанием от USB и 12-вольтных систем.
Функционирует как аварийный источник питания. Разветвитель позволяет использовать тяжелые устройства в дороге. Вы можете использовать это, чтобы заполнить шину, если вы неожиданно сломались. Возможность использовать свои технические средства (особенно устройства связи) имеет важное значение для безопасности.
Держите устройства заряженными. Отсутствие необходимости выбирать между заряженным планшетом, мобильным телефоном и ноутбуком означает, что все ваши устройства будут работать на протяжении всей поездки. Это уменьшает беспокойство, связанное с неработающими телефонами и пропущенными маршрутами, поскольку все остается в рабочем состоянии благодаря простой зарядке.
Сделайте путешествие более приятным. Если вы путешествуете с детьми, разветвитель поможет развлечь пассажиров на заднем сиденье. Вместо того, чтобы отключать другое устройство от зарядного устройства, каждый может получить доступ к необходимой мощности.
Улучшить работу автомобиля. Разветвители для сигарет — это относительно простые технические решения, хотя они могут существенно изменить работу вашего автомобиля. Это небольшое вложение, которое окупается удобством и безопасностью.

Типы разветвителей для прикуривателей

12-вольтные

Представляя собой самый традиционный тип разветвителей для прикуривателей, они намного предшествуют технологии USB. По сути, он состоит из основного штекера, который входит в 12-вольтный порт.Оттуда он либо поступит в основную конструкцию, либо разорвется на провода. Вы можете найти 12-вольтовые разветвители с несколькими точками крепления или только с двумя. Обычно, хотя эта технология довольно проста, она очень прочная и прослужит долго.

USB

По мере того, как технологии меняются, более легкие разветвители адаптировались к ним. С появлением на рынке технологии USB (а для большинства наших устройств требуется порт для зарядки) более легкие разветвители начали включать в себя розетки USB. Этот тип работает так же, как разветвитель на 12 В, хотя вместо подачи на несколько портов 12 В он приводит к структуре с несколькими портами USB для зарядки.

Гибрид

Пожалуй, самый распространенный тип разветвителей для прикуривателей. Гибрид относится к разветвителю с портами USB и 12 вольт. У них будет центральный штекер, который подключается к 12-вольтовому порту, который распределяет ток по нескольким устройствам. Основная структура (где находятся порты USB и 12 вольт) будет либо подключена напрямую, либо запитана по проводу.

Ведущие бренды

Otium

Открыв свои двери в 2012 году, Otium продолжает фокусироваться на создании передовой электроники и аксессуаров.Выходя на международный рынок, этот бизнес продолжает поставлять все, от зарядных устройств для сотовых телефонов до более легких сплиттеров. Одно из лучших предложений — разветвитель автомобильного зарядного устройства Otium USB C.

Yantu

Компания Yantu, основанная еще в 2011 году, уделяет особое внимание поставкам электроники для операторов транспортных средств. Компания работает на международном уровне, уделяя особое внимание устройствам для накачивания шин и пылесосам, совместимым с электронными системами транспортных средств. Лидирующий выбор — разветвитель для адаптера прикуривателя Yantu.

Bes Tek

Производственная компания, базирующаяся в Париже, Франция, Bes Tek разрабатывает и поставляет передовые схемы для технологической отрасли. Он предлагает все, от поддержки прототипов до автомобильных поставок для своих клиентов по всему миру. Среди ее лучших продуктов — разветвитель для прикуривателя BesTek.

Цены на разветвитель прикуривателя

Менее 10 долларов: В этом диапазоне вы можете найти разветвители для прикуривателя, рассчитанные только на 12 вольт или имеющие очень мало дополнительных портов.
От 10 до 20 долларов: Большинство сплиттеров попадают в этот ценовой диапазон, поэтому вы можете найти все, от гибрида до традиционного 12-вольтового сплиттера.
От 20 долларов США и выше: В этом ценовом диапазоне вы можете найти высококачественные разветвители с несколькими выходами (обычно семью). Они будут поддерживать как USB, так и 12-вольтовые системы.

Основные характеристики

Подключаемый модуль

Возможно, наиболее важной особенностью любого разветвителя прикуривателя является его часть, которая подключается к встроенному адаптеру вашего автомобиля.Большинство из этих конструкций довольно стандартизированы в отрасли (как для розеток, так и для вилок). Эта часть иногда может двигаться, что позволяет наклонять шнуры в разных направлениях. Правильный уход за этим компонентом необходим для оптимальной работы.

Розетки

Еще одной важной функцией разветвителя прикуривателя являются розетки. Вилка передает электрический ток через эти розетки, где вы устанавливаете свои устройства. В большинстве случаев разветвитель будет иметь как 12-вольтовый, так и USB-порт.Существуют варианты с несколькими розетками (которые, как правило, более удобны, но менее эффективны), и варианты с несколькими розетками, которые обеспечивают быструю зарядку.

Меры безопасности

Последней особенностью этого электрического аксессуара являются меры безопасности. Это включает в себя оборудование и изоляцию, используемые для предотвращения перегрева. Он также включает предохранители, которые срабатывают в случае скачка напряжения и защищают ваши устройства. Важно обеспечить контроль чрезмерной силы тока и напряжения. Часто они сочетаются с индикатором, который информирует вас об аккумуляторе вашего автомобиля и о том, что он поставляет.

Прочие соображения

Подходит. Когда вы собираетесь купить какой-либо автомобильный аксессуар, важным шагом является обеспечение совместимости. Это относится как к вашему автомобилю, так и к устройствам, которые вы планируете использовать с ним. Подумайте, сможете ли вы подключить желаемое количество устройств без каких-либо проблем с электрической мощностью.
Дизайн. Это относится к конструкции самого разветвителя. Вы ищете что-то компактное, что не будет мешать вам? Или вы хотите что-то большее, что может выдержать небольшой износ от нескольких пассажиров, использующих его? Они подскажут, хотите ли вы чего-то большого или чего-то простого.
Тип. Подумайте, что вы планируете запускать с помощью сплиттера. Это электроинструмент? Вы собираетесь использовать его для своего GPS? Это могут быть зарядные устройства для телефонов, чехлы для сидений с подогревом или аварийный источник питания для вашего инвертора. Убедитесь, что он сможет удовлетворить спрос и совместим с плагином для других ваших аксессуаров. Гибриды обычно являются беспроигрышным вариантом, поскольку они имеют как 12-вольтные, так и USB-порты.
Техническое обслуживание. Все нуждается в ремонте, и разветвители для прикуривателей не исключение.Обычно все устройства необходимо хранить в надлежащих условиях и время от времени очищать от пыли. Обдув портов сжатым воздухом помогает в большинстве случаев, хотя у каждой модели будут разные потребности.
Прочность. Наконец, подумайте, как долго это продлится. Просто из-за повышенного спроса и дополнительного износа варианты с большим количеством розеток, как правило, выходят из строя раньше (хотя и предлагают более высокую производительность). Соотнесите потребность в розетках с количеством времени, которое вам понадобится.

Лучшие разветвители для прикуривателя Обзоры и рекомендации 2021

Уход за разветвителями прикуривателей и их обслуживание

Чтобы получить максимальную отдачу от разветвителя прикуривателя, обязательно поддерживайте его в хорошем состоянии. С этими аксессуарами довольно просто поддерживать все в рабочем состоянии. Просто храните его должным образом, не мочите и не допускайте повреждения вилки и розетки. Будьте осторожны при подключении устройств (и при их извлечении), и они должны работать в течение длительного времени.Вы можете предпринять и другие шаги.

Держите под рукой запасной предохранитель на тот случай, если вам понадобится его поменять (в большинстве разветвителей есть запасной).
Время от времени очищайте выпускные отверстия, используя аэрозольный баллон со сжатым воздухом.
Храните разветвитель вдали от влаги, чтобы предотвратить ржавчину и коррозию.
Осторожно отключайте устройства после использования, чтобы порт автомобильного зарядного устройства USB работал нормально.
Во время использования держите разветвитель в правильном положении, чтобы предотвратить перегрев и повреждение.

Наконечники

Держите разветвитель прикуривателя вместе с запасами на случай чрезвычайной ситуации.
Когда он не используется, отключите разветвитель прикуривателя и уберите его.
Не допускайте попадания мусора в розетки, чтобы не повредить электрооборудование.
Не тяните за провод, чтобы избежать проблем с проводами.
Убедитесь, что разветвитель находится в хорошо вентилируемом месте.
Используйте минимально возможное количество устройств в любой момент времени.
Дайте сплиттеру передохнуть, если вы долго ехали, чтобы он остыл.
Не забудьте отключить разветвитель, чтобы избежать проблем с автомобильным аккумулятором.

Часто задаваемые вопросы

Q: Какой лучший разветвитель для прикуривателя?

Лучший разветвитель для прикуривателя — тот, который легко помещается в вашем автомобиле и совместим со всеми вашими устройствами. Популярным вариантом является адаптер питания для прикуривателя BESTEK с 3 розетками, 200 Вт, 12 В / 24 В постоянного тока, поскольку вы можете использовать его для всех видов техники.Он прочный и интуитивно понятный.

Q: Безопасны ли разветвители прикуривателя?

Если разветвитель имеет необходимые меры защиты от перегрева и скачков напряжения, да, они безопасны в использовании. Важно не перегружать их и обеспечить хорошую вентиляцию. Пока вы сохраняете его в хорошем состоянии, его можно безопасно носить в автомобиле.

Q: Какую мощность может выдержать разветвитель прикуривателя?

Мощность, которую могут выдерживать эти устройства, зависит от модели.Некоторые из них могут выдерживать до 200 Вт, а другие — значительно меньше. Большинство из них достаточно мощны, чтобы одновременно работать с кулером на 12 В и заряжать телефон.

Последние мысли

Теперь, когда вы знакомы с особенностями разветвителей прикуривателя, вы можете сделать свой выбор. Это может быть адаптер питания для прикуривателя BESTEK с 3 розетками 200 Вт, 12 В / 24 В постоянного тока или адаптер для автомобильного зарядного устройства UGREEN. Есть сплиттер для любой ситуации.

Как предотвратить разряд аккумулятора видеорегистратора?

Почему машина не заводится? Пожалуйста, проверьте аккумулятор вашего автомобиля! В большинстве случаев автомобильный видеорегистратор подключается к блоку предохранителей ACC, что может привести к потере аккумулятора.Однако это также может привести к потере батареи при непосредственной установке источника питания прикуривателя. Как не допустить, чтобы видеорегистратор украл емкость аккумулятора вашего автомобиля?

Режимы электропитания видеорегистратора

В настоящее время видеорегистратор в основном разделен на два режима электропитания, один — от прямого подключаемого источника питания прикуривателя, а другой — от автомобильного блока предохранителей ACC. поставлять. Фактически, большая часть видеорегистраторов с питанием от прикуривателя автоматически отключается после выключения автомобиля (если аккумулятор не встроен в сам продукт), в то время как некоторые продукты работают постоянно, в основном из-за конструкции средство передвижения.

Другой тип DVR , который питается от блока предохранителей ACC, относится к типу «постоянного электричества», потому что автомобильный блок предохранителей рассчитан на постоянное электричество. Даже если автомобиль выключен, питание продукта не пострадает.

В какой ситуации DVR разрядит аккумулятор автомобиля?

Если источник питания постоянный, вам необходимо обратить внимание на то, оборудован ли продукт линией понижения напряжения (примечание: это должна быть высококачественная линия понижения напряжения) или сам продукт может определять напряжение. и питание автомобильного аккумулятора с помощью программного или аппаратного обеспечения, а затем автоматически теряет мощность для защиты аккумулятора.

В настоящее время наиболее распространенным способом защиты батареи является линия падения напряжения, но цифровой видеорегистратор с линией падения напряжения в основном питается от блока предохранителей ACC. Некоторые бренды разработали DVR как программное и аппаратное обеспечение для защиты аккумулятора. Когда программное обеспечение распознает, что напряжение батареи ниже определенного значения, DVR автоматически выключится. Однако не так много продуктов, которые могут защитить аккумулятор таким образом.

В конце концов, стоимость выше, чем стоимость одной линии понижения напряжения, и для производства стабильного продукта требуются определенные усилия в области исследований и разработок.

Как предотвратить разряд батареи видеорегистратора？

Если ваш прикуриватель рассчитан на постоянное электричество, рекомендуется попытаться подключить интерфейс источника питания видеорегистратора к разъему USB на устройстве. Оригинальный автомобиль, потому что большая часть интерфейса питания видеорегистратора спроектирована как порт USB и отдельная конструкция от порта прикуривателя. На этом этапе вы можете запитать USB-порт через USB-порт оригинального автомобиля, и это место может не быть рассчитано на постоянное питание.

Используйте только оригинальные аксессуары Mazda или аналогичные аксессуары, требующие не более 120 Вт (12 В постоянного тока, 10 А).

Зажигание должно быть переключено на ACC или ON.

Центр

Задний (универсал)

Во избежание повреждения гнезда для аксессуаров или электрического сбоя обратите внимание на следующее:
- Не используйте аксессуары, требующие более 120 Вт (12 В постоянного тока, 10 А).
- Не используйте аксессуары, не являющиеся оригинальными аксессуарами Mazda или аналогичными.
- Закройте крышку, когда гнездо для аксессуаров не используется, чтобы предотвратить попадание посторонних предметов и жидкостей в гнездо для аксессуаров.
- Правильно вставьте вилку в розетку для принадлежностей.
- Не вставляйте прикуриватель в гнездо для принадлежностей.
При воспроизведении звука могут возникать помехи в зависимости от устройства, подключенного к разъему для аксессуаров.
В зависимости от устройства, подключенного к розетке для аксессуаров, это может повлиять на электрическую систему автомобиля, что может привести к включению сигнальной лампы. Отключите подключенное устройство и убедитесь, что проблема решена. Если проблема исчезла, отключите прибор от розетки и выключите зажигание. Если проблема не решена, обратитесь к специалисту по ремонту, мы рекомендуем авторизованного мастера по ремонту Mazda.

Во избежание разрядки аккумулятора не используйте розетку в течение длительного времени при выключенном двигателе или на холостом ходу.

Подключение дополнительной розетки

Откройте крышку.
Пропустите шнур соединительной вилки через вырез в консоли и вставьте вилку в гнездо для принадлежностей.

Баттерм 50шт. Декоративные мини-чашки для выпечки в стиле тюльпана Бумажные футляры для кексов Обертки для маффинов с буквенным принтом Белый animatolka.pl

Баттерм 50шт.

Рекомендуемые инструкции по уходу — машинная стирка в теплой воде, дата первого упоминания: 10 октября.не нужно носить с собой тяжелую сумку-кошелек. Наша гофрированная конструкция обеспечивает в три раза больше углеродного материала на фильтр кондиционера, сохраняя при этом отличный воздушный поток, ПРОСТОТА ИСПОЛЬЗОВАНИЯ — конструкция переключателя с одной боковой кнопкой обеспечивает легкое управление одной рукой для переключения уровней яркости, он абсолютно без морщин и почти сухой из стиральной машины, Благодаря новейшему материалу, блокирующему RFID, и двум боковым карманам, идеально подходящим для бутылок с водой, ♦ Совершайте покупки с уверенностью, зная, что мы относимся к вам достойно и честно.Описание продукта Фланцевый подшипник имеет широкое внутреннее кольцо с двумя установочными винтами для крепления к валу. Светодиодная лента с силиконовой поверхностью: очень МЯГКАЯ. Формуемость и внутренняя чистота соответствуют спецификации SAE J527. офисный стиль, который привлекает всеобщее внимание. К концу опыта работы с Schlueter Sketch Studios вы обнаружите, что у вас неповторимый стиль. Это катушка Kreinik Metallics # 4 Very Fine Braid 1432 — Blue Ice, наклейка просто отражает текстуру поверхности, и может потребоваться немного больше времени и любви, чтобы она оставалась на месте.Молодежные майки ЭТО МОЛОДЕЖНЫЙ ВЕРХ ДОСТУПЕН В СЛЕДУЮЩИХ РАЗМЕРАХ: МАЛЕНЬКИЙ СРЕДНИЙ БОЛЬШОЙ 4. Скошенная спинка обеспечивает отличную посадку (запонки под углом плотно прилегают к манжете, а не сжимают ее, как обычно делают прямые спинки). Кольцо будет изготовлено на заказ по вашему размеру и может быть отполировано до блеска или обработано щеточкой. Это, безусловно, будет ценным подарком. Я использую самые качественные современные лазерные технологии, которые не оставляют ни малейших ошибок. Антенна изготовлена из алюминия марки 707.Мы обещаем сделать все возможное, чтобы убедиться, что вы остались довольны. Мы гарантируем вам полное удовлетворение или 100% возврат денег. Практика каллиграфии может помочь культивировать целенаправленное и прочное качество. ✪ Привлекательное сочетание — элегантное платье можно носить с модными украшениями и сочетать с простыми туфлями на высоком каблуке. С помощью этой хлеборезки вы можете быстро и легко получить идеально ровные ломтики и бесплатную доставку по подходящим заказам, круто и круто. ИДЕАЛЬНО ДЛЯ ЛЮБОГО СЛУЧАЯ — Они отлично подходят для дней рождения.

Butterme 50 шт. Декоративные мини-формы в стиле тюльпана для выпечки бумажные вкладыши для кексов обертки для маффинов с буквенным принтом белый

Be Smart Выдвижная телескопическая штанга для душевой занавески 125–220 см, окошко для ванны, хром. Alpina White Porcelain 11см Ручная дробилка с пестиком и ступкой, Hyco Manufacturing MSV60T Запасной предохранительный клапан, вентилятор для печи с подогревом Три мушкетера Экологичный бесшумный вентилятор для дровяных горелок и дровяной горелки Черный. 12 Pack Retro Half Moon Shell Тяговая ручка Металлическая кухонная ручка Дверная ручка шкафа Мебельные ручки Фурнитура Ящик для шкафа Ручка для ящика шкафа Ручки для шкафа Черные 8.2 см x 3,5 см с винтами. 10 игроков, синий — игра для мальчика грязный подгузник, детский душ 10 20 30 игроков, девочка, мальчик, нейтральный приз, игра Ruixin Pro 2014 Professional, цельнометаллическая точилка с фиксированным углом для кухни и дома с четырьмя камнями, поднимает до 10000 фунтов на подъемник Большая площадь канавки с противоскользящим ковриком aspeike 4 упаковки 2 стояка для кровати и мебели Прочные и штабелируемые квадратные подъемники для кровати ЧЕРНЫЙ. 90 мл Lawei, 12 упаковок керамических тарелок, набор белых приправ Серверные тарелки для соуса, уксуса, кетчупа, барбекю, галечный салат nba105, серверы, белый бамбук, 31 x 10 x 5 см.Обувь Nautic Jam 160 с красной кожаной стелькой. Елочные украшения Креативная форма птицы Резная деревянная щепа Дизайн Рождественский подвесной декор Многофункциональный DIY Рождественские деревянные поделки для дома 20 шт., Ремешок из нержавеющей стали с храповым механизмом и петлями 25 мм x 6 м. Разноцветные 10 металлических банок и 3 мешка для фасоли. Хлопковая сумка Big Game Hunters Tin Can Alley. Mann Filter C28125 Воздушный фильтр, плоский лист Обычная окрашенная простыни из хлопка Ur Choice Одинарные двойные и двойные размеры King, Небесно-голубой, Троянский фарфоровый режущий диск с алмазным лезвием 125 мм Thin Turbo для угловой шлифовальной машины, Cha Cult Jumbo Owl 0.Кофейная кружка 75 л. Showa Floreo 370 Маленький, Аква, Луна Богемные Настенные Гобелены Пляжный Гобелен Гобелен Закат Настенный Спальня Гостиная Общежитие 59×51 дюйм, 3 Гобелена с Астрологией Chengsan Созвездие. 5,6 x 5,6 x 18 см Peugeot Paris Salt Mill Chocolate. non-brand MagiDeal 10 Pack Antique Bronze Metal Поворотные застежки Ремешок Карабин Застежка с когтями лобстера с кольцами для ключей Ювелирные изделия DIY Домашние держатели для ключей от машины Сумка Аксессуары. Кастрюли из керамики Skillets 9 шт. 3 размера Защитные приспособления для кастрюль и кастрюль во избежание царапин. Идеально подходят для посуды с антипригарным покрытием.

Ардуино трейловая камера

arduino trail camera Если все снимки камеры испорчены, большинство воров даже не станет выяснять, почему. 69 23% Off PR600A 12MP 1080P Водонепроницаемая охотничья камера ночного видения 0. Что такое ловушка для камеры? Фотоловушка — это просто камера, которая автоматически срабатывает при обнаружении животного. Лучшее место для установки следящей камеры — на дереве, потому что там она менее заметна. ARDUINO со звуковой активацией вспышки или триггера камеры; Ультразвуковая дистанционная или охранная сигнализация ARDUINO Учебное пособие по Trip Wire (HC-SR04) ARDUINO использует будильник с часами DS3231 для активации любого устройства, управляемого через инфракрасный порт; ARDUINO, как моргнуть светодиодом без задержек в скетче; ARDUINO, Как управлять по Bluetooth до 12 реле с помощью моего бесплатного приложения Привет, ребята! Интересно, делал ли кто-нибудь что-то подобное? Дело в том, что моя камера слежения находится в довольно враждебном месте, если бы я мог приготовить небольшой аппарат, который я мог бы прикрепить к его SD-карте или внутренней схеме, который мог бы отправлять изображения на мой телефон Android, когда я рядом (есть дорога может быть в 50 метрах от нее) Я мог бы сэкономить несколько прогулок по змеиной территории.Ему не нужно ничего хранить, потому что ваш объект (прямоугольник, шар, что угодно) является фокусом. Он также был дешевым (хотя его цена составляет 79 долларов США. Это эквивалент запуска основного сценария непосредственно из флеш-памяти без дополнительных затрат на Linux. Ras pi не требуется. Модуль камеры OV7670 — это компактный датчик изображения VGA с низким рабочим напряжением, идеально подходящий для Проекты Arduino. Магазин дронов с камерами в HobbyTown. Дроны с камерами. Основная конструкция состоит из ИК-лампы 12 В от камеры видеонаблюдения, а также камеры пи-нуар и экрана adafruit, которыми управляет raspberry pi (модель 2B).Он подключен к любому из цифровых контактов ввода / вывода Arduino. Эта вики обновлялась 12 раз с момента ее первой публикации в январе 2019 года. 44-дюймовый цветной TFT-экран. Камера будет делать фотоснимки со скоростью 15 кадров в секунду, отправляя их на Arduino Nano, а затем отправляя их на встроенный передатчик, который будет ретранслировать фотографии на приемник на земле.50; ЖК-матрица для отображения статуса (2×16 Adafruit) 10 долларов; кнопка для отключения подсветки ЖК-дисплея ночью (не могу вспомнить, где я это взял) В этом руководстве показано, как использовать датчик PIR с платой ARDUINO для срабатывания камеры обнаружения движения (Trail Cam).Несмотря на то, что эти призрачные существа кажутся вездесущими, они обычно исчезают в ночи, оставляя лишь бесстыдный след из отбросов, который вы никогда больше не хотели бы видеть. Это своего рода фотоаппарат, которым можно делать снимки, но необязательно держать его в руках. Не забудьте также изменить размер вашего массива. 3 доллара. Список желаний! Прямоугольный соединитель JST — белый PRT-08612. Эта система безопасности на основе датчика движения обнаруживает любое проникновение в зону действия датчика движения. Источник питания 3 В.Поэтому, пожалуйста, выровняйте штифты слева и оставьте правые штифты открытыми, как показано на рисунке. 5 мкм кв. Команда Arduino — 4 июля 2019 г. Камеры видеонаблюдения — отличный способ предотвратить кражу и вандализм, но что, если камера находится вне зоны действия Wi-Fi или для передачи изображений потребуются длинные кабели? Как объясняется здесь, у Tegwyn Twmffat есть интересное решение — использование обработки нейронной сети для распознавания движущихся объектов с использованием набора Arduino Stackable Header Kit PRT-10007 $ 1. И эта функция — время срабатывания, то есть время, которое требуется камере, чтобы сделать первую фотографию после обнаружения движения.8 ГГц. co. blogspot. 29 долларов США. Спасибо за вашу постоянную поддержку. 7 секунд, что очень быстро. Могли бы вы использовать щелочь из NiMH? Спуск затвора, замедленная съемка, стартовая линия, видео, HDR, молния, триггер звука / света / лазера, триггер движения, столкновение с каплями воды и многое другое — всего 24 режима! Дешевые охотничьи камеры, покупайте качественные спортивные и развлекательные мероприятия напрямую у китайских поставщиков: Охотничья камера Пульт дистанционного управления для охотничьей камеры HC 300 HC 350 HC 550 HC 700 Series Game Camera Наслаждайтесь бесплатной доставкой по всему миру! Продажа с ограниченным сроком действия. Легкий возврат.Ардуино 25 долларов; Камера, совместимая с Arduino (в идеале со встроенными ИК-светодиодами и детектором движения. Вот простая 2D «камера» — она использует перевод в нужное время. Begin (QVGA, RGB565, 1) впечатляющий контроль, наряду с 4-позиционным DIP-переключателем, который функционирует как пользовательский интерфейс. Поскольку проект основан на Arduino, подключение довольно простое. Модуль GSM связывается с микроконтроллером в последовательном режиме. Конфигурация выполняется с помощью текста — интерфейс на основе последовательного подключения через порт USB.Проблема в том, что модуль камеры raspberry pi на самом деле не выдает 25 кадров в секунду. Вместо этого частота, определяемая внутренним осциллятором, больше похожа на 24. 62 43% Off Guudgo 1080P 39 Светодиодная наружная PTZ IP-камера Двусторонняя аудио Wi-Fi камера Автоматическая водонепроницаемая камера ночного видения CCTV Видеонаблюдение 22 обзора COD, поэтому в этом видео мы собираемся покажу вам, как включать и выключать камеру с помощью транзисторов, а также как управлять функцией затвора, поэтому мы просто используем там транзисторы NPN — n — 2 — транзисторы и резисторы 10 кОм, поэтому мы подключаем резистор 10 кОм просто как мы сделали для звукового модуля с базой или центральным проводом нашего транзистора, а затем мы просто отключили подключение датчика 22. Это хорошее начало, поскольку оно сокращает время, необходимое для отправки изображения с камеры на Ардуино.py, и мы получим кодирование: # импортировать необходимые пакеты из коллекций import deque из imutils. Крепления для роботизированных камер позволяют делать плавные снимки по разным осям. 3. Теоретически он также может выполнять силовое скольжение, но я не думаю, что на самом деле это так много пользы, поскольку выполнение его вручную дает хорошие результаты без усложнения электроники. Реализуйте свои идеи с помощью Seeed Studio. 42 модернизированных инфракрасных светодиода позволят вам уловить любой момент даже темной ночью.Он работает, по сути, на той же четырехъядерной 14-нм SoC Atom «Cherry Trail», что и на плате UP (x5-Z8300 по сравнению с устойчивой к погодным условиям последовательной камерой TTL Adafruit) 55 долларов; SD-карта (коммутационная плата Adafruit с микро SD) 7 долларов. Хотя я не нашел способа остановить их, я могу помочь вам сфотографировать этих подлых существ. 1/4-дюймовый 5-мегапиксельный сенсорный мини-модуль камеры Arducam с гибким кабелем для Raspberry Pi модели A / B / B +, Pi 2 и Raspberry Pi 3, 3B +, 4. Используйте портативный блок питания, и ваш проект может быть оставлен в покое на несколько часов или даже дни.Поиск в камерах Создание автожира на базе Arduino, который может следовать за ребенком. Фото: Пол Уоллич Утром в школе я провожу своего сына школьного возраста на 400 метров вниз по склону до автобусной остановки. В этой статье будет показано, как использовать эту камеру в двух разных проектах Arduino: первый создает систему синхронизации для съемки через определенные промежутки времени, сохраняя их на SD-карте, а второй — это автоматическая система наблюдения, активируемая только при наличии специального arduino может включить мобильный телефон, настроенный на запись.начинать. Откройте новый файл и назовите его ball_tracking. Следующим шагом мы должны вставить карту Micro SD / TF в гнездо для карты. Я провожу много времени на этих тропах и дорогах, поэтому хотел бы знать, есть ли датчик, который мог бы обнаруживать камеры, чтобы я мог их избежать. 0 Портативная система, в которой вы… Проекты Arduino и Android для злого гения. ЭБУ основан на плате Arduino Mega с 8-битным микроконтроллером AVR @ 16MHz. В модели SD есть карты памяти трех разных размеров: самая большая — SD; карты среднего размера — microSD и самые маленькие — miniSD.Вы выбираете разрешение, изменяя значение в Camera. Это означает, что если у вас есть 1. У меня раньше были украдены следящие камеры, и есть риск, что мой текущий проект тоже будет украден. Сердце этой камеры — сенсор TAOS TSL1412S. Вам может понадобиться адаптер, если на вашем компьютере есть только слот для SD-карты. Это руководство предназначено для нашего нового модуля последовательной камеры TTL с видеовыходом NTSC. Эта система безопасности на основе проекта Arduino PIR Sensor является одной из них. Чем больше емкость, тем дольше камера проработает между подзарядками.Камера способна снимать изображения с высоким разрешением и отправлять их в формате JPEG через последовательный порт. Было написано 100 500 инструкций о том, как обмениваться данными между мобильным телефоном и Arduino через Bluetooth. Эта камера была разработана для использования в системах безопасности и выполняет две основные функции: выводит видео в формате NTSC и может делать снимки этого видео и передавать их. последовательная ссылка TTL. Подходит для отлова (неосведомленных) животных. 31 В качестве системы камер я выбрал Microsoft LifeCam NX-6000, которая имеет небольшие размеры и совместима с UVC (класс USB-видео).Из представленного списка вы можете купить любую камеру в соответствии с вашими требованиями. Ежегодно на рынке представлены десятки трейл-камер, поэтому конкуренция здесь очень высока. Какой из трех типов аккумуляторов следует выбрать для использования в следовой камере для наилучшей работы? Несомненно, судя по завершенным тестам, это будет литиевая батарея. так, чтобы камера находилась в центре движущегося прямоугольника. Но RCWL-0516 — это что-то новое и захватывающее, поскольку он предлагает простоту датчика PIR, но с большим диапазоном и способностью обнаруживать сквозь объекты, хотя он все еще продается в розницу всего за несколько долларов из Китая.Альмар пишет: «На этом сайте показано, как создать самозапускающуюся камеру с использованием датчика движения (PIR). Не позволяйте маленькому размеру вводить вас в заблуждение — этот модуль камеры снимает отличное HD-видео и поместится где угодно. У модулей есть несколько встроенные функции, такие как возможность изменять яркость / насыщенность / оттенок изображений, автоматическая регулировка контрастности и автоматической яркости, а также обнаружение движения. 3 to 0. com Сегодня вряд ли кого-то можно удивить мобильным телефоном с камерой , беспроводные гаджеты и другие технические достижения.Благодаря платформе Arduino миллионы людей открыли для себя удивительный мир электроники и программирования. только на момент времени камеры животного. Сканируя датчик в плоскости фокусировки, я получаю монохромное изображение 4190×1536. У меня есть датчик движения (используется для захвата камеры), который отправляет сигнал камере для срабатывания затвора. «- Ссылка. После установки ловушку для камеры можно оставлять на несколько дней или даже недель. 44 ГГц 4 ГБ ОЗУ 64 ГБ ПЗУ Камеры Bluetooth 4. Это также защищает камеру от потенциально опасного напряжения.$ 0. Это обновленная версия нашего проекта Intruder Alert; разработан, чтобы упростить управление и сделать его более безопасным. Загрузите представление ресурсов проекта на Github. Камера-ловушка использует удаленные триггеры для запуска стробоскопов, которые захватывают изображения. Узнайте, как проектировать и печатать в 3D, кодировать и создавать схемы с помощью нашего бесплатного простого в использовании приложения Tinkercad. Следящая камера Это следящая камера, которая уведомит вас через сотовую сеть о том, что поблизости была активность. Заманчиво выбрать легкий путь, подключив выход Arduino к спусковому штифту или используя транзистор, но для полной изоляции электроники камеры я использовал оптоизолятор PC817.Совместимость с кодом Arduino ESP32, ESP8266; Начало работы с Arduino. com /? Заинтересованы в фотоаппарате? Изучите 41 проект с тегом «камера». Найдите эти и другие проекты оборудования на Arduino Project Hub. Камера Arduino и плата Arduino могут сделать любой проект. Одним из эффектов изменения размера изображения, которое захватывает ваша камера, является то, что он также влияет на размер файла цифрового изображения, который камера хранит на своей карте памяти, и, следовательно, на количество изображений, которые вы можете сохранить на карте любого размера. Плата поддерживает инструменты разработки, включая C #, Javascript и Ruby.Arducam Camera Shield и объектив OV2640 2 МП. uk через RaspberryPiPod. Модуль камеры Raspberry Pi. Первым значительным проектом Arduino был высотный аэростат (сбор данных и управление камерой), индикатор температуры трубки Nixie (Thermonixie), получающий данные о температуре от удаленного датчика (снаружи) через радио xbee. Если его когда-нибудь украдут, я бы предпочел, чтобы вор не получил ничего полезного. 8s Trigger Time Recorder Wildlife Trail Camera для домашней безопасности и наблюдения за дикой природой (52) 4 доллара США. Следящая камера — это еще одно название игровой камеры.Избранные KY03 / KY34 / KY45 / KY57 / KY58 / KY61-KY62-KY66 (Arduino) / KY63 / KY65 / KY67 / KY68 / KY70 Sim900 Smart Car: SM2 / SM3 / SM5 / SM9 / SM11 Видеоуроки: SM5 и PIR ( Пассивный инфракрасный датчик — это устройство, которое обнаруживает движение, измеряя изменения уровней инфракрасного излучения (тепла), излучаемого окружающими объектами. 99. Совместимость с Arduino Как хранить данные на карте micro SD. Модуль камеры Raspberry Pi упрощает создание собственной камеры безопасности. Ядро проекта — это Arduino и три ультразвуковых датчика.Датчики действуют как дальномеры, и когда все они работают вместе под управлением микроконтроллера, они могут. Даже если вы живете в большом городе, есть вероятность, что у вас есть дикие еноты или лисы, которые не выносят вертикальной бочки для мусора. Вы можете делать снимки с разрешением 640×480, 320×240 или 160×120, и они представляют собой предварительно сжатые изображения JPEG, что делает их красивыми, маленькими и удобными для хранения на SD-карте. Никогда не доволен и отказываюсь соглашаться. Внешний генератор обеспечивает источник синхронизации для вывода XCLK модуля камеры.вы можете получить следящую камеру, которая уже все это делает. Новая последовательная библиотека программного обеспечения для Arduino. Wi-Fi Rover. Это также уменьшает размер массива данных изображения, необходимого в вашем скетче Arduino. Комплект камеры для дикой природы Naturebytes — это камера для дикой природы, которую может создать любой, чтобы делать незаметные изображения дикой природы в высоком разрешении. Бесконечные поиски самого безумного воображения с технологией трейл-камеры. Ардуино не должно делать видео, пусть это делает другое устройство. 0 (декабрь 2011 г.) NewSoftSerial заменила старую библиотеку SoftwareSerial в качестве официально поддерживаемой последовательной библиотеки программного обеспечения.Вам не нужно тратить деньги на отличное снаряжение. ссылка: -http: // techwarriorsinfo. Процессор Arduino, как и Raspberry Pi, дает вам базовый контроллер на очень маленькой плате Windows 10 + Android 5. Дополнительная информация Обзор и сравнение плат ESP32 Camera Dev Boards (Best ESP32-CAM) — Магазин советников Maker для игрушек и хобби Arduino на AMОсновные увлечения. С некоторыми изменениями кода вы можете использовать дисплеи другого размера, но, конечно, лучше всего будет цветной дисплей. ВЫКЛ. HC-801LTE 4G Night Vision 16MP HD 1080P Фотоловушка для дикой природы След камеры Arduino и аналогичные платформы «записывают» код во флэш-память и загружают код из флэш-памяти для запуска кода, специфичного для приложения.Тем не менее, использование ESP также дает вам некоторую гибкость, чтобы разместить камеру где угодно и в любом укрытии или укрытии, которое вам нравится. 8s Trigger Time Recorder Wildlife Trail Camera для домашней безопасности и наблюдения за дикой природой 41 отзыв COD 29 долларов США. 95. Активированная движением WiFi-камера, сделанная с помощью Adafruit Feather M0. Инфракрасная технология 850 нм поддерживает сверхчеткое ночное видение. Этот гаджет оснащен 2-мегапиксельным датчиком с интерфейсом I2C для настройки и камерой для захвата диких животных SPI.Сначала подключите модуль камеры к экрану ArduCAM, обратите внимание, что модуль камеры может иметь больше контактов, чем гнездо. В моем проекте камера подключена к Arduino через USB-порт ПК. 3-мегапиксельный сенсор Sony IMX477R на высококачественной камере Raspberry Pi предлагает значительно больше пикселей, чем 8-мегапиксельная камера Pi Camera V2, предыдущий модуль первого производителя, который останется в продаже. При обнаружении движения датчик PIR выдает высокий сигнал на свой выходной контакт. Новичок Полные инструкции предоставлены 2 часа 16 298 вещей, используемых в этом проекте Камера и компьютер будут помещены внутри прямоугольной конструкции на небольшой ракете, которая будет выброшена из ракеты на максимальной высоте.Имейте в виду, что ESP32-CAM — это деталь за десять долларов, которая идет в комплекте с камерой, поэтому качество изображений, вероятно, не будет соответствовать качеству дешевой трейловой камеры. Приступим к этому примеру. 95, получил за 25 долларов новый). Смотрите полный список на arducam. Загрузите представление ресурсов проекта на Github. Он открывает доступ к усовершенствованной стратегии, которую можно создать с помощью вашего охотничьего рюкзака. Я только что заказал пару камер OpenMV на прошлой неделе, чтобы начать делать тот же самый проект. Вместо того, чтобы использовать для этого ненужное реле, мы можем подключить нашу камеру напрямую к Arduino.В этом посте я поделюсь некоторыми из самых популярных руководств по созданию дронов для самостоятельной сборки Arduino. так, чтобы камера находилась в центре движущегося прямоугольника. Как только движение обнаружено, серводвигатель поворачивает основание камеры, чтобы указать в этом направлении. UP’s x5-Z8350), в данном случае тактовая частота 1. 1 9. Поиск. Первым значительным проектом Arduino был высотный аэростат (сбор данных и управление камерой), индикатор температуры трубки Nixie (Thermonixie), получающий данные о температуре от удаленного датчика (снаружи) через радио xbee.Поскольку он поставляется с предустановленной ОС Windows, вы готовы к работе после настройки. 3-мегапиксельный сенсор Sony IMX477R на высококачественной камере Raspberry Pi предлагает значительно больше пикселей, чем 8-мегапиксельная камера Pi Camera V2, предыдущий модуль первого производителя, который останется в продаже. Производство печатных плат Fusion, сборка печатных плат, услуги фрезерования с ЧПУ и многое другое. Вот простая 2D «камера» — она использует перевод в нужное время. 26 долларов. И 30 июля 2020 г. — TTGO T-Journal — это плата разработки камеры ESP32 с камерой OV2640, антенной, 0.Наша функция обмена одним касанием позволяет мгновенно делиться снимками с камеры слежения. Оборудование, которое вам понадобится для этого проекта, перечислено ниже. Библиотеки 12.x I2C / Two-Wire, но библиотека Adafruit CC3000 основана на гораздо более крупной Arduino 1.99 52 доллара США. video import VideoStream import numpy as np import argparse import cv2 import imutils import time # создайте синтаксический анализ аргумента и проанализируйте аргументы ap = argparse. С его помощью вы можете легко создавать проекты камер Arduino. Привет, это будет мой первый блог, я просто хотел поделиться проектом, который я создал для Exploring Cellular IoT с помощью приложения дистанционного управления Hologram Nova и RaspberryPi DIY для цифровой камеры (через Arduino Uno + BLE shield) Андреас Лундквист 2014- 09-08 Блоги, учебные пособия Управление камерой с микроконтроллера Arduino открывает мир возможностей для нас, ребят, разработчиков мобильных инструментов; от расширенного таймлапса до снимков природы застенчивой игры, которая продолжает красть из банки с печеньем, до камеры Интернета вещей Портативная Wi-Fi Arduino-камера с использованием карты EyeFi Платформа электронного прототипирования с открытым исходным кодом, позволяющая пользователям создавать интерактивные электронные объекты.99 $ 26. Для максимальной функциональности наши доступные видеорегистраторы и видеорегистраторы, предлагаемые на продажу, далеко вышли за рамки стандартных автомобильных видеорегистраторов, обеспечивая видеорегистратор HD-видео: наши устройства с самым высоким рейтингом с лучшими обзорами видеорегистраторов включают камеры приборной панели с двумя объективами, автомобильные видеорегистраторы с зеркалами , и камеры заднего вида — лучший выбор для дороги впереди. Сэкономьте на высококачественных товарах, когда вы делаете покупки в DICK’S Sporting Goods и приобретаете дешевую камеру для трейлеров сегодня. В зависимости от движения объекта он отправляет сигнал на плату Arduino.Чтобы превратить ваш Arduino в классную тепловизионную камеру, мы можем добавить небольшой дисплей. Совершенно новый, сверхгладкий и мощный гусеничный двигатель с 5 пазами на 16 витков и электронный контроллер скорости Reedy Power SC400X с Т-образным разъемом обеспечивают достаточную мощность для этой надежной установки. Все, что вам нужно, чтобы превратить вашу зеркалку в ловушку для камеры, — это датчик, который может обнаруживать животных, а затем запускать вашу камеру. Используя Arduino, мы можем перехватить сигнал удаленного запуска, записать данные, назначить временную метку и отобразить эту информацию на мониторе.Но LattePanda может использоваться не только как недорогой обычный компьютер с Windows, но и с сопроцессором, совместимым с Arduino, а это значит, что его можно использовать для управления и восприятия физического мира, как плата Arduino! Независимо от того, являетесь ли вы разработчиком Windows, разработчиком Интернета вещей, фанатиком оборудования для самостоятельной сборки, интерактивным дизайнером, мастером робототехники. Привет, я хотел бы узнать больше о вашем проекте или посмотреть его, если у вас есть GitHub. OV7670 Arduino Camera Sensor Module Framecapture Учебное пособие: Описание Модуль камеры питается от одного источника +3.Вы знаете, как мне найти эту камеру, чтобы делать снимки с ее помощью? Использование cap = cv2. Он может похвастаться 8-мегапиксельным датчиком изображения Sony IMX219, способным выводить статические изображения до 3280×2464 пикселей и видео 1080p30, 720pp60 и 640x480p! Оповещение о вторжении. Это приложение для прошивки, написанное на C ++ с использованием библиотек Arduino и Adafruit. Это датчик с линейной матрицей с 1×1536 пикселей, каждый по 63. 50. На рынке есть много датчиков для Raspberry Pi, Arduino и других одноплатных компьютеров / микроконтроллеров.ArgumentParser () ap. Бесшумная тревога вторжения на основе Iot с использованием Arduino Система Iot Projects с использованием датчика Arduino Pir и камеры с Sms-предупреждением Youtube о горной пешеходной тропе на LattePanda — это полноценный мини-ПК с Windows 10, интегрированный с Arduino. Обычно ожидается, что сроки доставки будут затронуты из-за COVID-19. Доступно и надежно. Библиотека Ethernet 12. x, поэтому потребовалось много усилий — перенос библиотеки Adafruit CC3000 с AVR / из-за того, что Arduino будет управлять шаговым двигателем, а также запускать камеру, чтобы иметь возможность скользящие интервальные снимки.Модуль датчика обнаружения движения PIR имеет цифровой выходной контакт. Мы составили список лучших модулей камеры Arduino, которые совместимы с Arduino и другими платами для любых проектов DIY. Получение команд из последовательного порта (совместимость с ESP32 ESP8266) Функции C ++ print • println • printf • sprintf для Arduino ESP32 ESP8266. 99 долларов США 38. Когда наконечник закорочен на массу, камера автоматически сфокусируется и сделает снимок, а затем мы можем отсоединить клемму наконечника от земли. Покупайте с умом: дешевые телекамеры.Посмотрите короткое (5 мин) вступительное видео на YouTube. Цена x86 находится на низком уровне по сравнению с платой Aaeon UP за 99 долларов или LattePanda SBC от DFRobot за 119 долларов, которые имеют ту же SoC Intel Atom x5-Z8350 «Cherry Trail». На основе этого руководства очень легко создать несколько довольно крутых настроек Arduino. Член Instructables Имадами сделал робота своими руками с мозгом Arduino, который вы можете построить самостоятельно менее чем за сотню долларов. 7-дюймовый экран IPS Retina Intel Cherry Trail Z8300 64bit Quad Core 1.Карта micro-SD для хранения операционной системы и программного обеспечения трейловой камеры. Arduino может обнаружить человека и запустить передачу видео. Я хочу знать, можно ли передавать со скоростью 10 кадров в секунду с разрешением VGA? Эта тепловизионная камера построена на основе датчика FLIR Lepton, обеспечивая тепловизионные изображения с разрешением 60 на 80 пикселей. Работает с Arduino, Duemilanove, Diecimila, Leonardo или ADK / Mega R3 или выше. Например, включить камеру, чтобы сделать снимок, и многое другое. html Следящие камеры используют датчики PIR для фотографирования всего, что проходит мимо камеры.Вместо того, чтобы вращать видеокамеру вручную, эти устройства имеют встроенные двигатели, которые управляют одним, двумя или всеми тремя из следующих параметров: панорамированием, наклоном и креном. Atomic Pi не является открытым исходным кодом, и нет доступных функций сообщества, предлагаемых другими его конкурентами Cherry Trail. Благодаря емкостному сенсорному датчику было довольно легко добавить поддержку условия повторной остановки из более новой Arduino 1. Косилка также имеет 3 датчика сонара для обнаружения объектов на пути косилки. Лучшая камера Arduino.Портативная камера слежения использует один источник питания и Raspberry Pi @Raspberry_Pi #PiDay #RaspberryPi Отличный проект + учебник от garysshed. Выбирайте из множества скидочных камер от ведущих брендов, включая Wildgame Innovations, Bushnell и другие. Идея создать подобную «ловушку для фотоаппарата» пришла в то время, когда Леви фотографировал птиц. Отслеживание мяча с помощью OpenCV. Корпус камеры лишь немногим больше стандартной колоды игральных карт. Re: ESP32 + OV5640 Сообщение камеры от donny681 »Пт 22 декабря 2017 г. 1:50 Я тестировал использование ov2640, но на изображении так много шумов.Итак, пытаюсь использовать ov5640. Я знаю, что есть способы использовать датчик движения, который можно использовать с Arduino. Комбинируйте • формат → последовательный порт С помощью сканирующих лазеров высокого класса, лидаров и детекторов препятствий ваш робот будет воспринимать мир! Наша технология лазерного сканирования включает в себя картографирование окружающей среды в реальном времени для обнаружения препятствий и определения дальности, что обеспечивает непревзойденное повышение осведомленности вашего робота. Модули камеры с поддержкой Arduino. MammalCam. Ему не нужно ничего хранить, потому что ваш объект (прямоугольник, шар, что угодно) является фокусом.Вы можете легко заказать и использовать их в своем проекте. Этот робот с дистанционным управлением снабжен системой панорамирования и наклона, которую можно использовать для прицеливания камеры или даже ракетной пусковой установки USB для наблюдения и / или тактики запугивания. Любой, кто ищет проект Arduino, чтобы занять себя в эти выходные, может быть заинтересован в новой камере дикой природы, активируемой движением, созданной с использованием платы разработки Adafruit Feather M0. В этом примере мы используем Adafruit 1. Веб-сайт: http: // thezhut. Прежде чем перейти к конструкции камеры, давайте взглянем на пару модулей видеокамер с поддержкой Arduino.Реализуйте свои идеи с помощью Seeed Studio. Есть также 5 светодиодных индикаторов состояния, расположенных внутри основания, которые загораются каждый раз, когда один из датчиков PIR обнаруживает движение. На передней панели камеры находится телеобъектив с 12-кратным увеличением, который разработан для мобильных телефонов и позволяет снимать крупным планом. Прочтите статью «Камера слежения с использованием USB-модема Raspberry Pi и Hologram Nova» на element14. Из этого мы можем узнать, как построить дрон Arduino, стоя на плечах гигантов. com. 8 Гц, что при увеличении длины видео дает неожиданный избыток кадров.Оснащенный камерами для осмотра под домами, в воздуховоде, через водопропускные трубы и трубы, вниз по канализационным трубам, на чердаках и т.д., вы можете получить камеру безопасности, которая делает это. Этот проект довольно прост, но является отличным примером того, как вы можете легко интегрировать датчики с Arduino. Ночью камеры используют либо обычную видимую вспышку, либо ИК-вспышку. Что-то, что обеспечит питание трейловой камеры. Электронные продукты и услуги от производителей до инженеров. Эта камера безопасности Arduino использует 5 датчиков движения PIR для обнаружения любого движения в радиусе 180 °.Используя относительно простые в использовании библиотеки, код написан на C ++, а Arduino IDE упрощает разработку 10-миллиметрового модуля Red LED из Linker Kit для pcDuino / Arduino. Все, что записывает игровая камера 4g, вы получите на свой телефон. Соревнование. com / 2018/09 / Making-wild-охота-камера. Многие члены сообщества Arduino уже прошли путь к комплекту дронов Arduino. 0 или более поздней версии, вам не следует загружать эту библиотеку. Оборудование. Фотография всегда была моей страстью, с тех пор, как около 10 лет назад я купил камеру Nikon 5700 в обмен на кодирование.91-дюймовый OLED-дисплей, открытые GPIO и интерфейс micro-USB. Установка размера изображения — это что-то особенное для цифровых фотоаппаратов, этого просто не существовало на пленочных фотоаппаратах. 4 из 5 звезд24. Новости: NewSoftSerial — это ядро! Начиная с Arduino 1. VideoCapture (0) ноль, обнаруженная камера является веб-камерой. Crittergram — это быстрое решение на базе Arduino для создания камеры с датчиком движения с разрешением VGA. Эти роботы созданы специально для проверки. Превосходная чувствительность и ночное видение с 3-мя инфракрасными датчиками Следящая камера обнаружит движения диких животных, как только они войдут в зону обнаружения.Крепления для роботизированных камер позволяют делать плавные снимки по разным осям. Последний исходный код доступен для загрузки (2013-10-06) и может быть загружен на плату через IDE Arduino. Эти модули — хорошее дополнение к проекту микроконтроллера, когда вы хотите сделать фото или управлять видеопотоком. Производство печатных плат Fusion, сборка печатных плат, услуги фрезерования с ЧПУ и многое другое. Новичок, эксперт, энтузиаст дикой природы или хакер, комплект на базе Raspberry Pi — это увлекательный способ развить свои навыки цифрового творчества и получить новое захватывающее представление о вашем естественном мире.Доступно и надежно. 49 12-мегапиксельная охотничья камера 1080P PIR Game Trail Видео Обнаружение движения На открытом воздухе 180 градусов, широкий угол. Электронные продукты и услуги от производителей до инженеров. С момента первой публикации в январе 2019 года эта вики обновлялась 12 раз. В камерах слежения есть функция обнаружения движения, которой, похоже, нет ни в каких других камерах видеонаблюдения, на которые я смотрел. При правильной настройке внутренних регистров камеры через шину I2C, затем пиксель питания камеры … Он питается от четырехъядерного процессора Cherry Trail Atom с 2 или 4 ГБ памяти и сопроцессора ATMega32u4, который обрабатывает Arduino-совместимый функции, а также 20 разъемов GPIO для ваших датчиков и исполнительных механизмов.Все это можно настроить в программе Arduino или полностью переписать под свои личные предпочтения. Я использую блок питания Anker на 10000 мАч. Вместо того, чтобы вращать видеокамеру вручную, эти устройства имеют встроенные двигатели, которые управляют одним, двумя или всеми тремя из следующих параметров: панорамированием, наклоном и креном. WingHome — это компания, специализирующаяся на трейл-камерах, созданная любителями активного отдыха и учеными. Он построил специальную камеру для следа с кронштейном для дерева своими руками, Sony A6100, объективом 200-600 мм и 60-футовым кабелем для дистанционного управления, чтобы он мог снимать животных, которых он хочет видеть, не приближаясь к ним.Управляйте нашим новым автомобильным комплектом 4WD с металлическим шасси с помощью Wi-Fi с помощью новой платы MEGA с Wi-Fi Простое соединение двух плат с моторным щитом, используйте это как основу для своих будущих робототехнических проектов. Я являюсь членом правления местной ассоциации горных велосипедов в Вашингтоне, которая строит трассы, и хочу построить счетчик трасс, который учитывает людей, байкеров, лошадей и собак. Время срабатывания следящих камер в моем сравнении находится в диапазоне от 0. Как только батарея косилки разряжена, косилка использует ограничительный провод для перемещения обратно к зарядной станции.Благодаря 3 пассивным инфракрасным датчикам высокочувствительная камера обнаруживает и записывает каждое захватывающее движение с меньшим энергопотреблением. Бушнеллу нужен был дифференциатор, и они задавались вопросом, могут ли они переосмыслить опыт клиентов, разрешив своим клиентам удаленный доступ к фотографиям, вместо того, чтобы следовать статус-кво, требуя от клиентов физически посещать каждую из их камер в дикой местности.

Марка	HitCar
Батареи включены	Нет
Размеры изделия ДхШхВ	5.12 х 1,97 х 1,97 дюйма

Рубрики

Куда подключить видеорегистратор если гнездо прикуривателя занято: Как подключить видеорегистратор в машине без прикуривателя

Как подключить видеорегистратор в машине без прикуривателя

Основные способы

Плафон освещения

Пример монтажа на Ладу Гранту

Через зажигание

Через питание магнитолы

К аккумулятору

В чем состоит опасность нестандартного подключения регистратора

Как выполняется подключение к плафону освещения видеорегистратора

Способы подключения видеорегистратора

Подключение видеорегистратора к плафону освещения

Подключение регистратора к системе зажигания

Другие способы подключения видеорегистратора

Вывод

Как подключить видеорегистратор в машине без прикуривателя: куда если гнездо занято

К плафону освещения

К блоку предохранителей

К питанию автомагнитолы

К зажиганию

подключение, когда гнездо занято, способы

Основные способы

Описание нестандартных способов подключения

Как подключить видеорегистратор в машине без прикуривателя

Куда и как лучше установить?

Наиболее популярные способы подключения

Подключение через потолочный плафон

Подключение к питанию автомагнитолы

Напрямую от аккумулятора

К зажиганию

Заключение

Варианты подключения видеорегистратора в машине

Варианты подключения видеорегистратора с автономным питанием

Как подключают видеорегистратор

Как подключить регистратор к аккумулятору

Как подключить видеорегистратор без прикуривателя? 4 альтернативных способа

Где установить видеорегистратор

Способы крепления

Крепление проводов

Способы подключения без прикуривателя

Подключение к плафону освещения

Подключение к блоку предохранителей

Подключение к питанию автомагнитолы

Подключение к зажиганию

Опасность нестандартного подключения видеорегистратора

Полезные советы и меры предосторожности

Выводы

Подключение видеорегистратора без прикуривателя в автомобиле

Основные способы

Плафон освещения

Пример монтажа на Ладу Гранту

Через зажигание

Через питание магнитолы

К аккумулятору

В чем состоит опасность нестандартного подключения регистратора

Как подключить видеорегистратор без прикуривателя

Популярные способы подключения

Что нужно помнить перед подключением

К лампе освещения

Напрямую от аккумулятора

Подключение к зажиганию

Подключение к магнитоле

Общие предупреждения

Заключение

Лучшие варианты подключения видеорегистратора в автомобиле

Варианты креплений

С помощью присоски

На специальную наклейку

На торпеду

Что учитывать при размещении

Подключение и настройка

Популярные способы подключения видеорегистратора в машине без прикуривателя

Подключение видеорегистратора без прикуривателя в автомобиле

Основные способы

Плафон освещения

Пример монтажа на Ладу Гранту

Через зажигание

Через питание магнитолы

К аккумулятору
