Не работает бензонасос Калина 1

Добрый день!

Сегодня я расскажу случай, который произошел с одним из моих автомобилей, а именно: не работает бензонасос.

Пытаясь завести машину, у меня это не получилось. Стартер крутит, но не схватывает, так же и реле работало только при первой попытке завести автомобиль. Соответственно, я понял, что причина в электрике топливной системы.

Так как же выявить неисправность, когда перестает работать бензонасос? Именно в этом мы и будем разбираться в сегодняшней статье.

Что делать если не работает бензонасос?

Для тех, кто не имеет представления что и как устроено в автомобиле, прочитайте одну из моих статей на тему «топливная система автомобиля» , чтобы понимать о чем пойдет речь.

А мы идем дальше.

Диагностика

Для того, чтобы понять что дает сбой в системе, необходимо провести диагностику. Для себя можно обозначить чек-лист возможных неисправностей:

• реле
• предохранители
• электронный блок управления (далее ЭБУ)
• топливный насос (проводка, моторчик)

Проверка ЭБУ, реле и предохранителей Калина

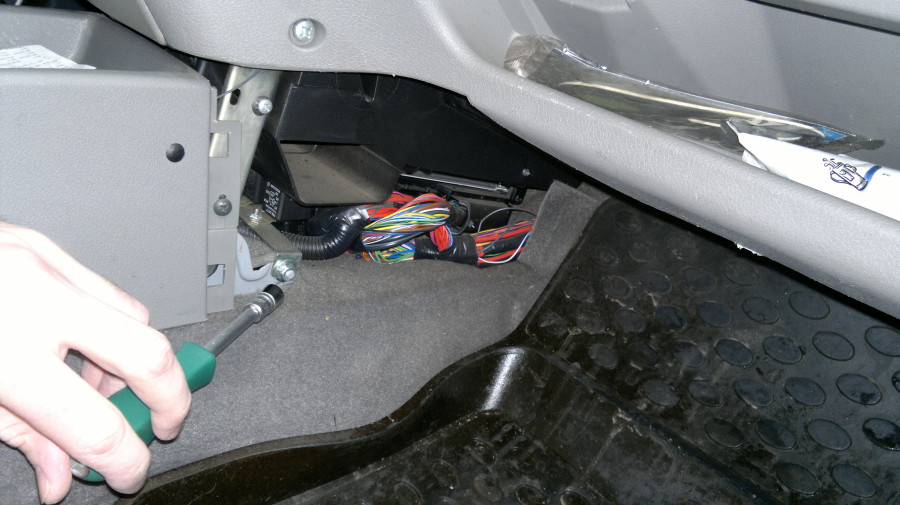

Для начала, проверяем реле бензонасоса. Он располагается слева, под ногами пассажира, где находиться воздуховод (см. фото ниже).

Откручиваем саморез и стягиваем панель, далее мы видим блок реле. Откручиваем гайку ключом на 10 или головкой, вытаскиваем блок с релюшками и находим тот, который нам нужен — реле 30А, 12В (см. фото ниже):

Реле

Для того, чтобы проверить на работоспособность, можно снять реле, расположенное ниже с  идентичными параметрами, и поставить на место предыдущего. Если двигатель не запустился, то дело не в реле, оно у нас рабочее.

Значит, ищем проблему дальше — проверяем ЭБУ.

Дело в том, что, на Лада Калина, блок ЭБУ расположен под радиатором печки и часто бывает так, что на блок попадает антифриз, вследствие чего, заливает электронный блок. Которое говоря, перестает работать корректно. Одной из причин может послужить отказ в запуске двигателя автомобиля.

Чтобы проверить ЭБУ, просто посмотрите на возможность протекания радиатора печки, когда будете диагностировать реле бензонасоса.

Проверка предохранителей

Для того, чтобы проверить целостность предохранителей, необходимо открыть панель, возле ручки переключения передач,  где находится диагностический разъем. Там мы видим третий предохранитель (считать от водителя), вынимаем  и просматриваем. Если целый, то ищем причину дальше.

Предохранитель

Диагностика топливного блока

Если все вышеперечисленное не дало положительных результатов и двигатель по-прежнему не «схватывает», то пора переходить к диагностике топливного блока.

Топливный блок

Теперь нам необходимо разобрать топливный блок и проверить сам насос, а также датчик уровня топлива с проводкой.

 Проверка топливного насоса

Достаем топливный насос и подключаем его на несколько секунд к АКБ, подаем напряжение 12В на 1-2 секунды. За это время вы успеете услышать жужжание моторчика, если жужжания нет, значит меняем насос.

Топливный насос (моторчик)

В моем случае моторчик был исправен, но бензонасос все еще не работал. Оставалось только проверить датчик уровня топлива и проводку от него, что мы, собственно,  и рассмотрим  далее.

Проверка датчика уровня топлива

Демонтируем датчик уровня топлива и проверяем проводку.

Датчик уровня топлива

Теперь мы видим, что один контакт подгорел и питание пропало. Необходимо заменить датчик вместе с проводкой. После смены бензонасос заработал как и прежде.

Подгоревший контакт бензонасоса

Заключение

Вот такими логическими и простыми способами можно выявить неисправности бензонасоса. После замены датчика уровня топлива моя машина завелась. Точно таким же способом, можно диагностировать любой бензиновый автомобиль.

Не поступает питание на бензонасос Лада Калина: что делать?

Автомобиль: Лада Калина.
Спрашивает: Игорь МММ.
Суть вопроса: не гудит бензонасос, что делать?

Добрый день.  При повороте ключа в замке зажигания перестал гудеть бензонасос. Стартер крутит. Но автомобиль не заводится.  Поднял заднюю спинку, долез до проводов насоса, там нет напряжения при включении. С чего начать диагностику?

Почему не поступает питание на бензонасос

Бензонасос необходим для подачи горючего из бензобака в топливную рампу, создавая необходимое давление.

Электрическая схема управления бензонасосом.

Бензонасос относится к электромеханическим приборам, поэтому его поломка может быть связана как с недостаточным электропитанием, так и с повреждениями механического характера. Выявить отсутствие напряжения несложно.

1. Для этого включаем зажигание и прислушиваемся.
2. При повороте ключа запускается бензонасос, который создает при работе лёгкий гул. Если же гудения не слышно, то, скорее всего, прибор обесточен. Вы уже выяснили что на него не подаётся напряжение.

Причины неисправности

1. Проблемы с проводкой. Проверяется обычной 12-вольтовой лампочкой. Подключаем ее к внешнему разъему. При повороте ключа зажигания, лампочка должна загораться. Если нет – проводка неисправна. Вы проверили этот пункт мультиметром.

   Поднять задний диван.

   Найти это место.

   Отогнуть, там внутри бензонасос.

   Винты крепления крышки.

   Сам бензонасос.

2. Окисление клемм. Со временем клеммы имеют свойство окисляться, что затрудняет подачу питания на насос. Если это произошло, необходимо зачистить контакты. При сильном окислении клеммы желательно перепаять.

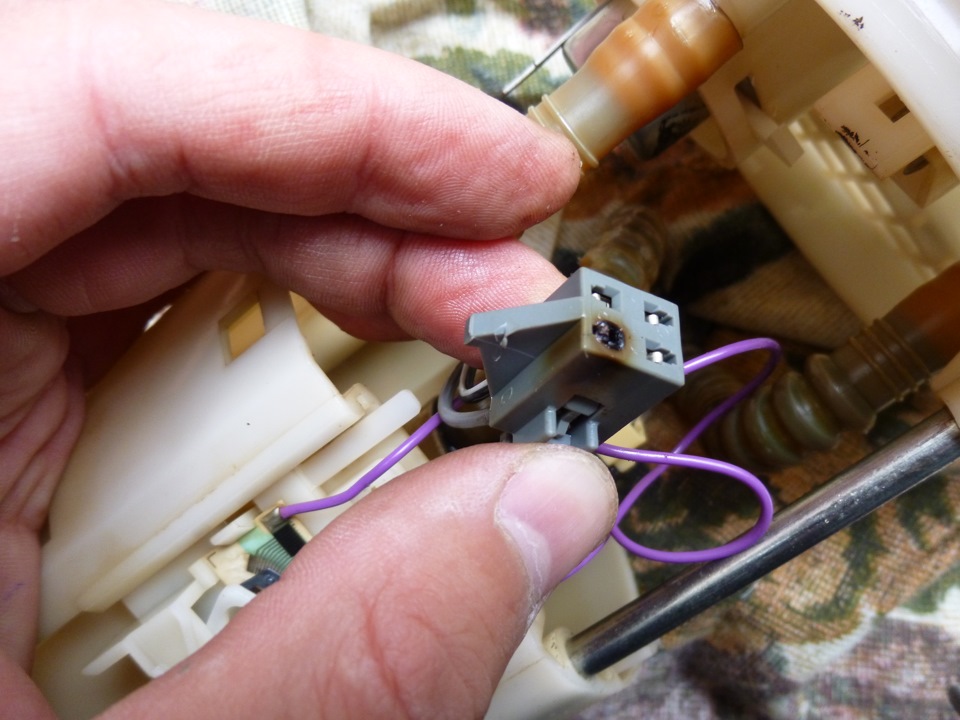

   Также может сгореть клемма на самом бензонасосе.

   Контакт также может обуглиться и на колодке крышки бензонасоса.

3. Проблемы с контактом массы. Выявить эту неисправность позволяет датчик уровня топлива, который начинает некорректно работать.
4. Неисправность реле бензонасоса. Выявить поломку несложно. В момент включения зажигания хорошо слышен щелчок включения реле, после чего оно отключается с таким же щелчком. Если этих звуков не слышно, то следует зачистить контакты реле или же заменить его.

   Реле бензонасоса находится не на основном блоке, а на дополнительном, расположенном за облицовкой центрального тоннеля, практически под печкой.

5. Замена предохранителя. Расположен рядом с коробкой включения передач в салоне в специальном блоке предохранителей. Ищем элемент на 15 А с маркировкой Fuel Pump. Извлекаем его из гнезда и осматриваем контакт. Если он поврежден, меняем предохранитель. Для надёжности его лучше прозвонить.

   Блок с отдельным предохранителем на топливный насос находится здесь.

   Защитная крышка блока предохранителей.

   Стрелочкой отмечен нужный нам предохранитель.

6. Неисправность дополнительной сигнализации. В большинстве случаев сигнализацию подключают на обрыв питания бензонасоса, или обрывают свечи. Более грамотные установщики ставят реле, которое вводит в заблуждение угонщика, включая бензонасос, но отключая его через пять секунд.

   Дополнительная сигнализация.

Как доехать до дома?

Это очень опасный совет, применять его стоит с особой осторожностью.

1. Бросьте напрямую питание на фишку бензонасоса.

   Чтобы добраться до фишки бензонасоса, нужно открыть лючок под задним сидением.

2. Минус возьмите с корпуса, плюс возьмите с фонаря подсветки.

Тем самым, при включении габаритов, включится и бензонасос. Но это временная мера, так как там большой ток, не зря стоит реле.

Алгоритм проверки бензонасоса с помощью тестера:

1 этап – проверка предохранителя и реле.

2 этап – проверка напряжения на входе реле.

3 этап – проверка напряжения на выходе реле.

4 этап – проверка напряжения на колодке бензонасоса.

Не работает бензонасос на Ладе Калине

Электрический бензонасос, расположенный в бензобаке баке легкового автомобиля Лада Калина, можно считать сердцем системы питания инжекторного двигателя. Именно он, создаёт в рампе необходимое давление, от величины которого, зависит работа электромагнитных форсунок. Включением и выключением бензонасоса управляет контролёр. При повороте водителем ключа в положение «зажигание включено», напряжение на клеммы бензонасоса, в течении 3-5 секунд, подаётся через главное реле. А как только начнёт вращаться коленчатый вал двигателя, то по сигналу датчика ДПКВ, контролёр включает в работу реле бензонасоса и напряжение на его клеммы пойдёт уже через контакты этого реле.

Как известно, все электрические цепи в электропроводке автомобиля защищены плавкими предохранителями и если бензонасос не хочет включаться, то в первую очередь проверяют именно их. Найти пятнадцати амперный предохранитель, защищающий цепь бензонасоса, можно в дополнительном монтажном блоке расположенном рядом с прикуривателем. Для того чтобы открыть его крышку, потребуется плоская отвёртка. В этом блоке имеется четыре гнезда для установки предохранителей. Если они стоят в первом, втором и третьем гнезде, то проверять нужно будет средний предохранитель, так как именно он защищает цепь бензонасоса.

Выяснив, что данный предохранитель цел, то следующим шагом станет проверка реле бензонасоса. Находится оно за крышкой воздуховода, расположенной в ногах переднего пассажира. Чтобы её снять, придётся выкрутить один саморез. Далее, отворачиваете гайку крепления Г-образной металлической пластины и вытаскиваете её вместе с закрепленными на ней четырьмя реле. Реле бензонасоса закреплено снизу пластины, а среднее из тех трёх, что стоят на верху пластины, называется главным реле. Проверку работоспособности реле осуществляем методом замены на заведомо исправное реле.

Если проверка предохранителя и реле не дала желаемых результатов, тогда путём подачи напряжения напрямую с клемм АКБ на клеммы бензонасоса (серый провод плюс, черный провод минус) проверяем, будет ли работать бензонасос. Если он включится, то неисправность нужно будет искать либо в отсутствии контакта провода, идущего на «массу», либо в обрыве провода идущего от реле бензонасоса к его колодке. Обрыв серого провода возможен ногами задних пассажиров, так как жгут из 4-х проводов к колодке бензонасоса идёт под ковриком, по середине салона.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

Не качает и не работает бензонасос Лада Калина:причины, признаки

Рано или поздно любой автолюбитель сталкивается с тем, что выходит из строя бензиновый насос Лады Калины. Некоторые сразу едут на автосервис, но находятся и те, кто пробует устранить неисправность своими руками. Эту процедуру нельзя назвать легкой, но вполне реально выполнить самому.

Видео по ремонту бензонасоса Лада Калина

На видео показан процесс ремонта и диагностики бензонасоса Лады Калины, а также некоторые рекомендации.

Основные признаки неисправности бензонасоса и диагностика

Бензиновый насос Лада Калина

Прежде чем приступить к ремонту, необходимо определить неисправность бензонасоса. Существуют прямые и косвенные факторы, которые указывают на это. Итак, рассмотрим основные признаки неисправности бензинового насоса на Калине:

1. Плохой старт мотора на холодную.
2. Автомобиль двигается рывками.
3. Мотор не запускается.
4. Недостаточное давление в трубопроводах.

Все эти причины могут послужить тому, что бензонасос нуждается в ремонте или замене.

Демонтаж бензонасоса

Прежде чем приступить к снятию бензонасоса Калины необходимо собрать инструментарий. Для проведения этой операции понадобится: пассатижи и отвертка. Итак, преступим непосредственно к процессу:

1. Отключаем «клемму минус» с АКБ.
2. Сбрасываем давление в системе.
3. Демонтируем диван заднего сиденья.
4. Под ковровым покрытием находим люк, с которого необходимо открутить 4 болта крепления.

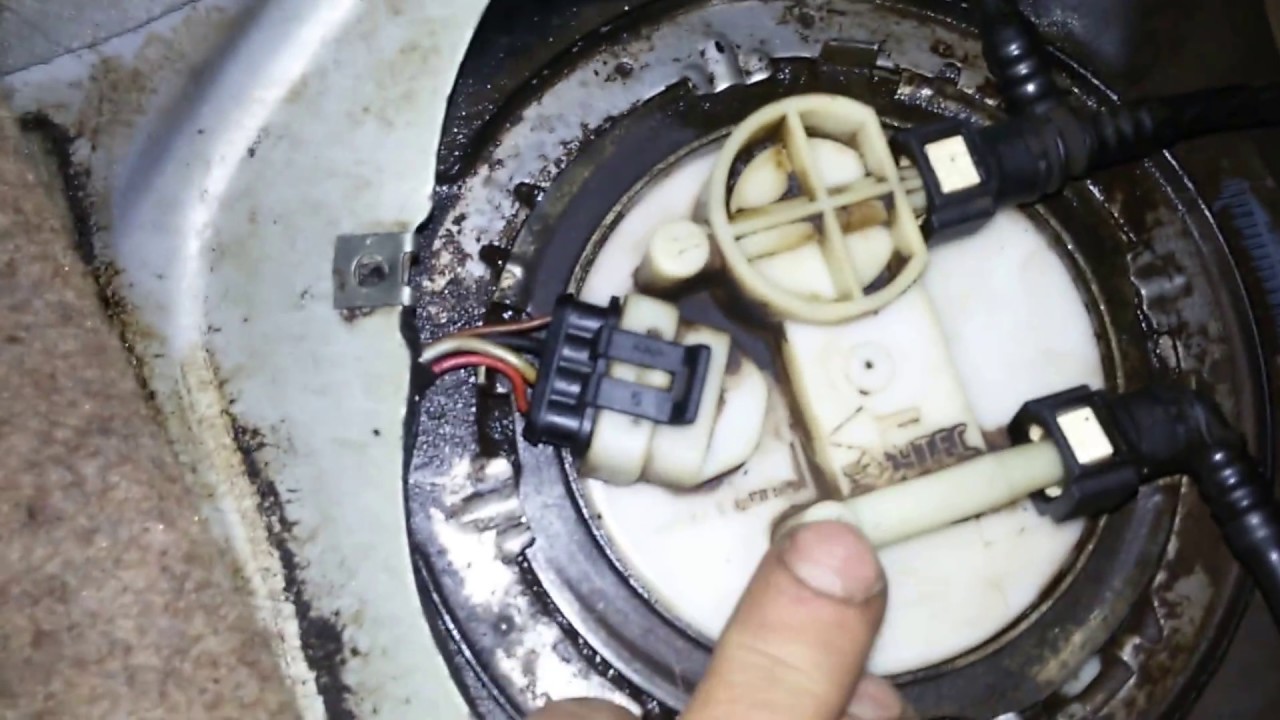

   Под задним диваном и ковровым покрытием находится панель, которая закрывает бензонасос Калины.

5. Разъединяем разъем проводок бензонасоса.
6. Отключаем топливные шланги.

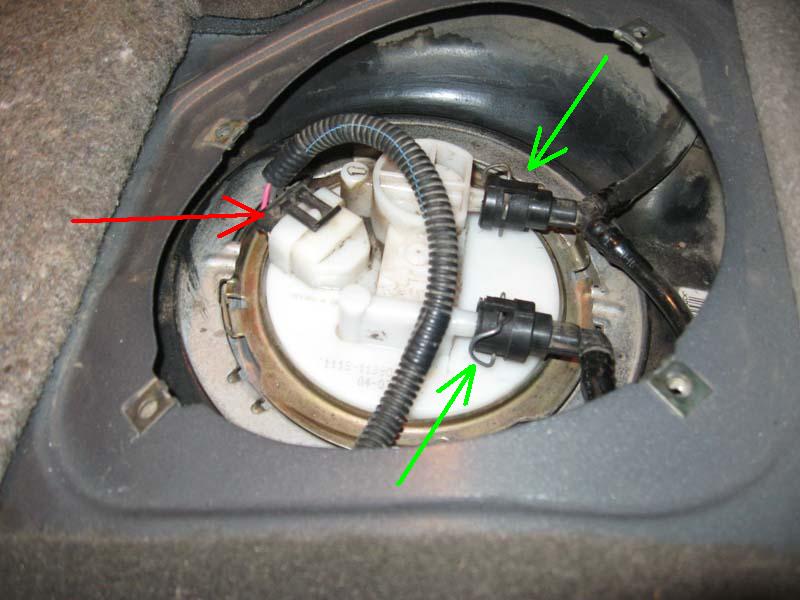

   Нажав на колодку можно отсоединить бензопроводящие шланги

   Отключаем подводящий и отводящий топливные шланги Лады Калины

7. Против часовой стрелки откручиваем пластину крепления бензонасоса.

   Место, где должно оказаться крепежное кольцо, чтобы можно было вытянуть бензонасос

8. Попав в определенный паз на кузове, можно вынуть бензиновый насос с топливного бака.
9. Установка проводится в обратном порядке.

Теперь бензонасос, демонтированный и можно приступить к диагностике неисправностей и ремонту.

Ремонтные операции

Прежде чем приступить к ремонту бензонасоса на Калине стоит отметить, что нужно быть на 100% уверенным, что проблема заключается именно в нём. Если не уверены, то стоит проверить все остальные системы, поскольку не рекомендуется его разбирать без особой надобности.

Также стоит отметить, что проводить ремонт данного узла стоит не спеша и тщательно, поскольку деталь хрупкая и неосторожное движение может только навредить. Итак, рассмотрим последовательность процессов разборки и ремонта:

1. Поддеваем отверткой сливной модуль и отсоединяем его.
2. Отключаем провод массы с насоса.
3. С внутренней стороны отключаем промежуточный разъем проводов.

   Засоренная сетка бензонасоса

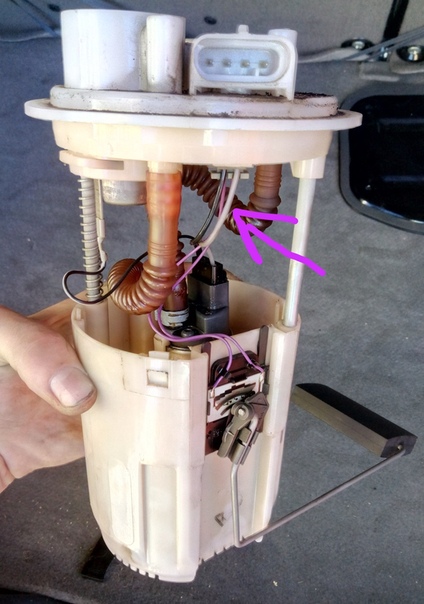

   Рабочая часть бензонасоса Калины

   Внутренний вид корпуса бензонасоса

   Поддеваем отверткой кольцо и поворачиваем за часовой стрелкой

4. Демонтируем регулятор давления.
5. Отжимаем пластиковый фиксатор и снимаем модуль топливного насоса.
6. Демонтируем сетку-фильтр с корпуса.
7. Проводим сборку в обратном порядке.

   Сетка бензонасоса для топливного насоса Калины

Если при разборке были выявлены детали, которые необходимо заменить, то заменяем их.

Выбор бензонасоса

Если топливный насос перестал подавать признаки жизни, то его необходимо заменить. Для выбора необходимо знать каталожный номер.

Оригинальный артикул топливного насоса Лада Калина – 1118-1139009. Также существует аналог от производителей Master-sport (1118-1139009-PCS-MS) и Pekar (1118-1139009).

Вывод

Замена и ремонт бензинового насоса Лады Калины проводится достаточно легко, по сравнению с тем, что кажется вначале. Провести эту операцию можно своими руками у себя в гараже, при наличии  отвертки и пассатижей. Если топливный насос совсем вышел из строя, то можно легко найти новый. Как показывает практика, автолюбители устанавливают оригинальную деталь.

Лада калина не работает бензонасос и стартер

В этой статье мы рассмотрим вопросы счастливых владельцев одного из таких детищ – Лада Калина, – а именно, почему может не заводиться данный автомобиль.

В самой действительности, причин, по которым Лада Калина может не заводиться, достаточно. Мы разберемся только с теми причинами, которые реально устранить самостоятельно, а остальные потребуют вмешательства обученных специалистов.

Устранить малейшие неисправности в автомобиле может даже самый обычный водитель без технического образования, главное – уметь правильно держать в руках гаечный ключ.

Самые распространенные проблемы

Теперь разберемся с самыми распространенными причинами того, почему может не заводиться двигатель в Ладе Калина:

1. Иммобилайзер. Первой и самой распространенной причиной того, почему не запускается двигатель, является выход из строя иммобилайзера. Такую проблему привести в порядок несложно – стоит заменить его. Однако все бы хорошо, если в этой проблеме не было своих нюансов. Если иммобилайзер начал подавать звуковой сигнал и моргать лампочкой – садитесь и изучайте матчасть.

В руководстве по эксплуатации и обслуживанию автомобиля, как правило, имеется расшифровка зуммера и сигналов, выдаваемых лампочкой. От вас потребуется запомнить выданную «морзянку» и найти информацию о проблеме в инструкции.

В холодный период времени часто возникает проблема, когда двигатель Калины запускается с пятого-шестого раза.

В большинстве случаев для решения данной проблемы потребуется «переучить» ключ. Это процедура также во всех подробностях описана в мануале, поэтому перейдем далее.

1. Стартер. Если все вопросы с иммобилайзером решены, и он больше не подает тревожных сигналов, но ваша Калина все равно не желает заводиться, причина может таиться в стартере.

Такую проблему заметить несложно: при повороте ключа в положение «Старт» Лада Калина не заводится и не крутит стартер. В таком случае отсутствуют все признаки того, что вы заводите автомобиль. Такую проблему может не заметить только глухой.

Первым делом, что стоило бы проверить – аккумуляторную батарею автомобиля. Вероятно, источник питания разряжен.

Если в салоне вашего автомобиля при включенном зажигании не загораются лампочки, не подсвечивается приборная панель – проблема налицо. Зарядите либо поменяйте аккумуляторную батарею. Но если с описанным все в порядке, а стартер не крутит, включите дальний свет и выйдите из автомобиля. Обратите внимание на передние фары. Если свет от них тусклый, это говорит о низком заряде источника питания, и его не хватает для запуска стартера. Решение данной проблемы – зарядите аккумулятор.

Если проблема с аккумулятором не подходит под вашу ситуацию – придется запачкать руки. Проблемы может быть две:

• неисправная проводка;
• стартер вышел из строя.

Для проверки проводки вам понадобится тестер и минимальное понятие, как с ним работать. Красный щуп тестера соединяем с контактом на стартере, черный щуп присоединяем к массе автомобиля. В режиме замера тока тестер должен показывать от 12,5 до 14,5 вольт.

Если показания тестера меньше – ищем проблему в проводке. Визуально осматриваем провода на предмет обломов, обрывов, потертостей. Защищаем контакты наждачной бумагой, проверяем соответствующие предохранители. В случае обнаружения проблемы в проводке, устраняем ее, в противном случае дорога вашей ласточке на СТО.

1. Электронный блок управления. В Ладе Калина довольно часто проблема может скрываться в электронном блоке управления (ЭБУ), или, как его еще называют – «мозги». Как устройство, ЭБУ – довольно надежная и безотказная деталь, но до того момента, пока в нее не залезут лишний раз руки. После неудачного вмешательства мастера в это устройство довольно часто в «мозгах» заливает электронную плату. К примеру, по причине того, что после установки сигнализации или чего-либо другого, при протяжке проводов в салон автомобиля, мастера забывают поставить на место заглушки в ЭБУ или неплотно их закрывают. После этого, например, в корпус ЭБУ попадает антифриз из отопительной системы, так как ЭБУ расположен под радиатором.

В случае выхода из строя электронного блока управления, заниматься его ремонтом – пустая трата времени и денег. В большинстве случаев при поломке ЭБУ все что можно сделать – это заменить его на исправный и переместить в другое, защищенное от жидкостей и воды, место.

Вывод

Мы перечисли некоторые самые распространенные проблемы, по причине чего не удается завести автомобиль. В самой действительности таких факторов гораздо больше, однако большинство из них требуют вмешательства квалифицированных мастеров.

Не советуем пытаться ремонтировать автомобиль, если вы не имеете элементарного понятия о том, какую функцию выполняет та или другая деталь. Для экономии времени и своих же нервов обратитесь в СТО.

Не включается бензонасос и не крутит стартер.

Ребят помогите! сел аккумулятор. Снял, зарядил, поставил назад и все поворачиваю ключ, все лампочки горят,а насос не слышу и стартер не крутит. Поменял все рылюшки и преды(благо был подменный блок предохранителей).Результат нулевой. чего делать то.

машин с ключтком моргает. ошибки какие??

ZAFIRA 2009 B 1,9jtdm 110kw (150hp) WHITE OPC LINE AT-6, ids+, cdc40 opera, RECARO

Маргал машинка с ключиком ,сейчас нет. но после пары тройки секунд стрелка бензобака падает на ноль.

Думаю стоит

ZAFIRA 2009 B 1,9jtdm 110kw (150hp) WHITE OPC LINE AT-6, ids+, cdc40 opera, RECARO

А кроме этого какието соображения есть.

В итоге решилось так «» проблема была в проводке, перетерлась в гофре (которая идет с ЭБУ к акуму и проложена между двигателем и акумом).»»

Подробней спроси у автора темы.

В итоге решилось так «» проблема была в проводке, перетерлась в гофре (которая идет с ЭБУ к акуму и проложена между двигателем и акумом). «»

Спасибо огромное!обязательно посмотрю.

Отогнал в сервис.похоже ЭБУ

проверил бы сначала проводку самостоятельно. вот парень с похожей проблемой отписался, проверил проводку — 2 провода у него сгнили

Да я попробовал посмотреть но точно не пойму какой жгут куда, да и яма походу нужна. Вот картинки б кто кинул поконкретней куда лезть был бы Благодарен.

открываешь моторный отсек, находишь в нем ЭБУ.

ЭБУ имеет 2 гофры, тебе нужна гофра которая идет от ЭБУ к аккуму — она проложена между двиглом и аккумом, и уходит под последний.
ее раскрываешь и смотришь, для пущей убедительности тянешь (только без фанатизма), провода на предмет скрытого дефекта. если есть повреждения, наращиваешь, изолируешь , и весь пучок проводов по всей длине обматываешь изолентой.

пы.сы. во всяком случае, если не исправит положение и машина не заведется, на лет 5 избавишься от проблем

открываешь моторный отсек, находишь в нем ЭБУ.

ЭБУ имеет 2 гофры, тебе нужна гофра которая идет от ЭБУ к аккуму — она проложена между двиглом и аккумом, и уходит под последний.
ее раскрываешь и смотришь, для пущей убедительности тянешь (только без фанатизма), провода на предмет скрытого дефекта. если есть повреждения, наращиваешь, изолируешь , и весь пучок проводов по всей длине обматываешь изолентой.

пы.сы. во всяком случае, если не исправит положение и машина не заведется, на лет 5 избавишься от проблем

Спасибо за советы! Обязательно гляну! Блок ЭБУ находится как я понял снизу под бампером?

Нашлось несколько причин, почему Лада Калина не заводится, при этом не крутит стартер, да еще и мигает иммобилайзер. Причин несколько и каждая из них может принести разный ущерб, но рассмотрим все.

На видео показана проблема в работе иммобилайзера на Калине:

Причины возникновения неисправности

Перечислим причины возникновения такого явления как не работающий стартер и мигающий иммобилайзер. Вначале, стоит отметить, что все зависит от того, какая интенсивность мигания, но возьмем самое распространенное понятие. Итак, причины неисправности:

Самый плачевный и фатальный вариант – сгорел ЭБУ . Обычно это случается потому, что в него попала жидкость.

Осмотр ЭБУ на Калине

Все эти причины лучше всего определять на автосервисе, поскольку своими руками, это не часто получается.

Сгорел ЭБУ

Внутренности блока ЭБУ залило антифризом, пробуем починить

Если сгорел ЭБУ, то можно «сушить весла» поскольку владелец попал на солидную сумму денег. Зачастую, это случается по вине самых же автомобилистов, которые пытаются самостоятельно установить дополнения к автомобилю, или просто разливают кофе на панель приборов.

Лечиться эта неисправность заменой блока управления и прошивкой. Процедура дорогостоящая, поэтому рекомендуется аккуратно относиться к автомобилю, особенно внутри.

Самый главный косяк в том, что есть конструктивный недостаток, БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ установлен так, что в случае протекания уплотнителя капота, его заливает водой. И блоку «приходит каюк».

Чтобы этого не случилось, рекомендуем Вам перенести блок управления двигателем в другое место, повыше, под панель.

Ключ зажигания и замок

Рассинхронизировавшиеся ключи зажигания. потребуется обучение ключей

Неисправность ключа или замка зажигания лечиться только одним способом – их заменой. При этом придется прошить все тот же блок управления автомобилем. Это не критическая неисправность, но неприятностей и хлопот доставит.

В процессе проверки замка зажигания

Иммобилайзер

Для начала стоит определить, почему начал мигать иммобилайзер. Это можно сделать согласно мануала диагностики ошибок. Но, во всяком случае, большинство автомобилистов рекомендует его заменить. Дело это не простое и крови у владельца выпьет не мало. Можно попробовать его дезактивировать, подробнее тут.

Поломка стартера или реле

Проверяем контакты на стартере и его реле

Рассмотрим этот вариант тоже, как совпадение. Если мигает иммобилайзер, а стартер не крутит, то это «нормальное» явление для стартера, так как на него не будет подаваться питания в противоугонных целях. Но проверить контакт стартера и реле не помешает. Можете замкнуть стартер напрямую (см. видео).

Выводы

Подводя итог, нужно сказать, что на Калине все вышеуказанные неисправности лучше ремонтировать на автосервисе, поскольку это серьезные поломки и требуют вмешательства специалистов.

Предохранители топливного насоса и вентилятора охлаждения двигателя

Плавкие предохранители и реле топливного насоса  и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

1. Силовая цепь главного реле
2. Топливный насос
3. Цепь постоянного питания ЭБУ
4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Теперь рассмотрим более подробно данный монтажный блок:

1. Включение вентилятора охлаждения двигателя (низкая скорость)
2. Главное реле
3. включение вентилятора охлаждения двигателя (высокая скорость)
4. предохранитель вентилятора
5. реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Как снять бензонасос на Калине — «Клуб-Лада.рф»

Потребуется: сбросить давление в топливной системе (см. «замена топливного фильтра«), приготовить крестовую и плоскую отвертки, молоток и ткань.

Порядок снятия топливного модуля:

1. Откинуть вперед заднее сиденье и приподнять вырезанные части коврика. Вывернуть 4 винта крепления крышки, используя крестовую отвертку.
2. Отсоединить колодку с проводами от бензонасоса.
3. Отсоединить от бензонасоса топливные шланги.
4. Отвернуть против часовой стрелки прижимное кольцо топливного насоса (1118-1101178-10) с помощью плоской отвертки и молотка, а затем снять его.

Снять бензонасос Калины, наклонив его вбок, чтобы не погнуть рычаг датчика указателя топлива и не провернуть поплавок на рычаге. В противном случае показания уровня топлива будет не верным.
Подложите под бензонасос ткань, т.к. из стакана модуля может вытекать бензин.

Установка бензонасоса осуществляется в обратной последовательности, предварительно заменив резиновое уплотнительное кольцо (1118-1101138-10), иначе будет течь и в салоне будет запах бензина. Проследите, чтобы стрелка на крышке топливного модуля была направлена в сторону задней части автомобиля. А при подключении топливопроводов ориентируйтесь на стрелки на штуцерах, указывающие направления подачи топлива.

В руководстве по сервисному обслуживанию указано, что замена бензонасоса Калины займет не менее 2ч., однако, на практике эта операция производится менее, чем за 1ч.

Если после того, как поменяли бензонасос он не работает, тогда проверьте предохранитель и реле бензонасоса Калины, которые находятся в монтажном блоке.
Кстати, многие не знают, сколько стоит бензонасос на Калину, его каталожный номер 1118-1139009-10, а примерная цена на текущий момент 2300р.

Ключевые слова:

Понравилась статья? Поделитесь с друзьями!

Калина

не разгоняется при нажатии на газ. Калина не тянет и при обгонах тупит плохо разгоняется. Видео отказов газа на инжекторном двигателе

Доброго времени суток! Вопрос к тем, кто сталкивался с этой проблемой. Так что начну с того, что ситуация более понятна. В общем, я ранее писал, что у меня проблема с тем, что светофоры проезжали до 500, потом поднялись до 1200, потом выровнялись и все началось по кругу несколько раз, а если уехать по горячему, то на на холостом ходу мог вообще заглохнуть Но глохл аккуратно, как будто ключ просто повернули, еще и токал клапана продувочного клапана адсорбера.Долго ходил на разную диагностику, в итоге нашел воздушные сиденья через резинки ресивера, поменял RXH, промыл дроссельную заслонку, поменял фильтр и сетку, после этой замены кривая поглядел на бензонасос, отказы вроде бы стали реже, но Блохль еще жив и только праздно. В итоге попал на одну диагностику, нашел заслонку дроссельной заслонки, сделал прошивку и машина вроде поехала, бензонасос через полтора месяца перестал свистеть. Вроде бы все было нормально, но со временем стала замечать такое, что при стрелках бака в красной зоне машина вроде как на замену, начинает очень бодро ехать при меньшем нажатии на педаль газа Плюс появляется более четкая информативность от педаль и реже двигатель двигателя при разгоне.. Даже снизу (Двиг. 1.4) разгоняется с приятным звуком, а не с ночи, как здесь обитает. Но стоит заливать бензин выше красной зоны, машина становится вялой, при приеме на вторую передачу машина не реагирует на то, насколько нажата педаль газа, что педаль в полу та, что до половины скорости разгона не меняется, обороты поднимаются как-то медленно, но если несколько раз потрясти ножной педалью ногой, можно добиться небольшого разгона, но все равно не как на пустом баке (для разницы в 30 литров, думаю глупо говорить, что это повлияет на разгон).Плюс ко всему при разгоне снизу неприятно, как будто издает слегка пердящий звук двигателя (не выхлопа), чувствуется, что ему не хватает либо воздуха, либо бензина. Ездил так почти год, не мог найти причину, на сервисе и в интернете похожие темы были, но конкретных решений не было, большинство просто не верит, что на пустом баке машина может ехать бейрей . Нет воздуха в баке и других карандашах. Недавно опять засвистел бензонасос, но машина ехала бодро и с полным баком, так что помпа еще с 2009 года родная, решил, что проблема в нем и поменял, вроде начинает ехать, потом тоже нашел тема про РДТ и он тоже в догон поменял.Машина оживала при любом горшке, ездил так недели полторы и заехал в другой город по трассе, все было шикарно, разгон стал отлично, до 150 даже не заметил как быстро набирает. Но проехав где-то километров 70-80 стал замечать, что опять что-то не так, это было снова когда мне пришлось присоединиться к третьему для обгона. Вообще не знаю куда копать, где сейчас машина собирается настроения сколько бы литров в баке например выезжаю утром на работу, она тупит, газ в пол, а она разгоняется она потихоньку выезжаю на стоянку, выезжаю вечером с пробуксовкой на второй и третьей передаче, как будто мотор меняли.Пока не могу уловить какую-то закономерность (если раньше это было по уровню бензина в баке). Еще забыл написать, что даже после замены РДТ на горячий, половина корпусов плохо заводится, приходится давить газ. Езжу только на бензине, газового оборудования нет. Подскажите кто сталкивался с такой проблемой или знает в чем причина.

www.drive2.ru.

Тупит на разгоне? Копировать! — Лада Лада Лада Калина Седан 2006 года на DRIVE2

Как известно, каждая машина требует внимания.Так и требовал мой. Торможение разгона, вибрации, расхода, ударов при переключении. Список подозреваемых: 1. Датчик ДМРВ. Недавно замерил www.drive2.ru/l/4770945865062/. Показания на мультиметре 1,04 В.

Диагностика показала 1,016 В. Есть еще третий способ — снять микросхему с ДМРВ и погонять. Не пробовал.

Полноразмерный

ДМРВ 1.016 В.

2. Свечи. Сфотографировать забыл. Вчера снимал как новые. Свечи стоят 17ДВ. www.drive2.ru/l/473344429755728085/. Собираюсь поставить ДЕНСО.

3. Воздушный фильтр. Вчера взял грязно. Размыто от компрессора. Я дышала лучше. Все пошло проще.

фото из интернета. Я выглядел так.

4. Давно хотел попробовать пропустить антифриз мимо дроссельной заслонки. Используется штуцер от старого радиатора.

Вот так потрошили.

сделал также

5. Гофра. www.drive2.ru/l/47832659181

66/.Я видел в некоторых машинах внутренние лазки. Я думал, что тоже. Оказалось нет. Просто хрип и сифонил. Хотя звук тоже мог сыграть свою роль. После замены пошла вибрация.

Пройти бесплатно

6. Осталось посмотреть форсунки. Нет запаха бензина. Но уплотнительные кольца уже куплены. Взял промывку производителя и клапаны. Буду делать как мерзкий танк. После этого необходимо будет заменить свечу по рекомендации.

Вот как

7.Здесь просто выкладываю скриншоты с диагностикой. Ребята с пониманием могут заметить. Буду рад совету.

www.drive2.ru.

Провалы при нажатии на педаль газа Лада Калина: разгон и холостой ход

Что такое «провал»? Это эффект, при котором автомобиль не ускоряет движение при нажатии на педаль газа. Обычно сбой длится несколько секунд, а затем наступает эффект «рывка». Это довольно частая неисправность, связанная с системой впрыска топлива. На Калине такое нечасто встречается, но бывает.

Видео отказов газа на форсунке Двигатель:

Этот видеоматериал расскажет о такой неисправности, как «провалы» газа, причинах возникновения, способах устранения, а также содержит некоторые рекомендации для автовладельцев.

Причины явлений

Падение поворотов и выход из строя педали газа

Причины явления «провал» при небольшом нажатии на педаль газа. Часто оно появляется после неудачной микросхемы тюнинга двигателя и сопровождается увеличением расхода топлива, но есть и другие проблемы непосредственно с впрыском.Итак, рассмотрим основные причины появления эффекта «провала»:

Это все основные причины, которые могут привести к отказу педали газа.

Провалы при разгоне

При рассмотрении причин возникновения можно рассмотреть способы устранения проблемы. Итак, поэтапно пишем, что нужно делать при провалах педали газа при разгоне:

Таким образом, причины сбоев при разгоне выявлены и могут быть устранены.

Отказы газа на холостом ходу

На холостом ходу причин отказов меньше, но их придется устранять, потому что машина просто не заводится, нормально не трогается после пуска двигателя. Итак, рассмотрим поэтапный план работ:

1. Проверка свечей зажигания. При выходе из системы необходимо заменить элемент.

Проверка и регулировка зазора свечи зажигания с помощью щупа

Все эти причины могут служить появлением провалов на холостом ходу (точнее, при переходе с холостого хода в режим движения).

выводы

Основной причиной появления неисправностей являются свечи зажигания, но не только они влияют на появление такого эффекта. Некоторые автомобилисты не могут самостоятельно справиться с появлением подобных неисправностей, и необходимо отправиться в автосервис, где качественно произведут диагностику, а также устранят проблему. Но следует учитывать, что его придется чистить, ведь ни компьютерная диагностика, ни ремонт копейки не обойдутся.

carfrance.RU.

Проблемы с двигателем (троит, подергивание, плохо тянет), причины

05 октября 2015 LadaOnline 65 831

Автомобиль дергается на малых оборотах или при разгоне? Двигатель троит и горит Check Engine? Машина потеряла динамику и не едет, как раньше? В статье мы расскажем обо всех возможных причинах этих неисправностей и о том, как решить проблему.

Стоит отметить, что причины неисправностей аналогичны всем современным автомобилям Lada (Калина, Гранта, Приор, Ларгус, Веста, Нива или Xray), ведь АвтоВАЗ комплектует их одинаково по характеристикам двигателей.

Начать поиск неисправности рекомендуется с диагностики (чтения ошибок). Если такой возможности нет, вы сначала проводите техосмотр (или настраиваете на время исправную запчасть / датчик), а уже потом меняете неисправные детали.

Если двигатель троит на холостом ходу, или автомобиль закручивался при разгоне (движении), возможные причины:

Неисправности в системе зажигания

1. Неисправны свечи зажигания.
2. Неисправность высоковольтных проводов.
3. Модуль / катушки зажигания неисправны.

Неисправность в топливной системе

1. Засорен топливный фильтр или топливопровод.
2. Топливные форсунки или их цепи неисправны.
3. Басонасос неисправен.
4. Регулятор давления топлива (РДТ) не работает.

Необходимо проверить давление в топливной системе.

Неисправности датчиков или их цепей

1. Датчик положения коленчатого вала (ДПКВ).
2. Датчик температуры охлаждающей жидкости (DPT).
3. Датчик положения дроссельной заслонки (ДПДЗ).
4. Датчик массового расхода воздуха (ДМРВ).
5. Датчик детонации (ДД).
6. Датчик кислорода (ДК).

Подробнее о датчиках.

Прочие неисправности и системы двигателя

1. Низкая компрессия в цилиндрах двигателя.
2. Прокладка ГБЦ повреждена.
3. Неисправна система управления двигателем.
4. Клапаны газораспределительного механизма борются, негерметичны.
5. Выхлопная система.
6. Не регулируются зазоры в приводе клапанов (только 8-клапанные двигатели).
7. Гидротерапевты неисправны.
8. Воздушный фильтр загрязнен.
9. Присоединения вакуумных шлангов нотометрические.

Сталкивались ли вы с перебоями в подаче электроэнергии или наблюдали нестабильную работу двигателя? В чем была причина? Мы решаем подобные проблемы силовыми агрегатами в комментариях или на форуме. Напомним, наряду с проходами зажигания могут проявляться и другие неисправности мотора, например плавающие обороты.

Ключевые слова: двигатель Лада Грант | Двигатель Лада Приора | Двигатель Лада Калина | Двигатель Лада Калина 2 | Двигатель Лада Ларгус | Двигатель Лада Веста | Двигатель Нива | двигатель лада Xray.| Универсальная статья

0 0 Обнаружили ошибку? Выделите его и нажмите Ctrl + Enter .. Похожие материалы

xN — 80AAL0A.XN — 80SEHDB

«Питер — АТ»
ИНН 780703320484.
ОГРНИП 313784720500453.

Добрый день,
В первую очередь тема адресована тем, кто имел хоть какой-то опыт эксплуатации автомобилей марки Лада.
Причина неисправности двигателя (1.6, инжектор, 8 кл. Евро-3).
Приметы: чтоб все было понятно, что с двигателем — скажу проще: все признаки запущенной ступени забитого катализатора!
(т.е. плохой запуск двигателя, не развивает обороты, высокая рабочая температура двигателя при длительной работе, вообще никак не кушает, надо побеспокоиться даже для того, чтобы нормально трогать). Сразу скажу — дело не в нем!

Теперь небольшая предыстория: Автомобиль был куплен новым в 2005 году, изначально двигатель как бы «задушен».«Но, не придавая этого внимания, сослались на причину своего класса экологичности Евро-3 (сравнить динамику двигателя на тот момент не представлялось возможным). Так что ездим уже несколько лет.
К тому времени двигатель стал менее динамичным, и сославшись на его пробег (50-70 т.км) решили, что это точно расплавленный катализатор. Услышав рассказы о том, как просто избавлялись от него, мы не учли одну 🙂 Если бы все было так просто — он был металл , а не кирамик))).Отдельная история, как мы от этого избавились, но результат все же был достигнут. Запускаем двигатель, трогаем и … о боже! Его динамика не изменилась, а только работа стала громче ((((
Примерно с того же времени проявился еще один инцидент: двигатель при работе начал гудеть (с момента эксплуатации авто использовался качественный антифриз !!). Теперь его мало что не тянет, а он еще и нагревается.
Следующая борьба началась со второго происшествия.
Заменили датчик температуры, потом помпу, потом термостат, потом снова датчик температуры, а потом сам радиатор.Все это было сделано в течение года.
Здесь мы решили, что повышенная рабочая температура двигателя — это побочные эффекты его первой неисправности.
Светящиеся бирки? Нет, все нормально.
И снова все силы были брошены на поиски первой причины.
Следующим шагом было изменение программы на класс Евро-2. Трогать — результат нулевой! … продаю езду.
Автомобиль по динамике со временем стал сравним с груженым автомобилем на 3, 4, 5, 10 мешков картошки, а то совсем как на буксирующем автомобиле.Пробег уже 100-130 т.км.
Пора менять сетку ТНВД — результат ноль, потом ТНВД — Результат ноль, чистка форсунок та же история.
Я уже молчу, так как диагностика производилась с момента эксплуатации. Дамагеры всегда нормальные, а на вопрос «а почему не тянет?» Нет точных ответов. «Попробуйте что-то изменить, сделайте это, проверьте ярлыки».
Метки тайминга как дурак проверяют чуть ли не каждый месяц уже несколько лет — вдруг свалились дела?
Если бы я просто знал, к какому результату привели бы эти поиски (
Что самое интересное, то все сделанные ремонты были характерны для эксплуатации автомобилей марки Лада, но только сейчас я понимаю, что основная их часть была зря.
Может продам так покататься, просто с прошлой недели машина вообще перестала ездить. Разгоняется всего на четверть газа и то по прямой, а с трохани с места горы, где надо дать газа побольше, ловится вообще (гудит и ест 1-2 км / ч) .

Может быть, среди вас есть гуру и сэнсэй, которые подскажут мне, в чем причина?

PS У меня высочайший опыт эксплуатации отечественного автопрома, а сам я по специальности слесарь, думал, что авто жигули.Учился вдоль и поперек. Ремонт делали практически, да вроде и признаки были характерными. Но этот случай поставил меня на колени.

Что такое «сбой»? Это эффект, при котором автомобиль не ускоряет движение при нажатии на педаль газа. Обычно сбой длится несколько секунд, а затем наступает эффект «рывка». Это довольно частая неисправность, связанная с системой впрыска топлива. На Калине такое нечасто встречается, но бывает.

Видео о сбоях газа на инжекторном двигателе:

Данный видеоматериал расскажет о такой неисправности, как «провалы» газа, причинах возникновения, способах устранения, а также содержит некоторые рекомендации для автовладельцев.

Падение поворотов и отказ педали газа

Причины явления «провал» при небольшом нажатии на педаль газа. Часто появляется после неудачной микросхемы тюнинга двигателя и сопровождается, но есть и другие проблемы непосредственно с впрыском. Итак, рассмотрим основные причины появления эффекта «провала»:

• Форсунки . Система распределения топлива напрямую влияет на работу двигателя.

  Форсунки запыленные

• Повреждение форсунки
  .
• Неисправен Система подачи топлива
  .
• Датчики температуры износа
  Двигатель и обогащение смеси.
• Ошибки В электронном блоке управления двигателем.

  Определение и устранение ошибок ЭБУ

• Свеча зажигания
  . Это наиболее частая причина выхода из строя педали акселератора.

  Состояние свечи. Слева тоже богатая смесь Справа справа — плохая

Это все основные причины, которые могут привести к отказу педали газа.

Провалы при разгоне

При рассмотрении причин возникновения можно рассмотреть способы решения проблемы. Итак, поэтапно пишем, что нужно делать при провалах педали газа при разгоне:

1. В первую очередь стоит проверить свечи зажигания. Появление нагара или слишком чистых свечей свидетельствует о неправильной корректировке смеси. Стоит установить правильное количество топливной смеси.
2. Провода зажигания тоже могут быть вызваны неправильной работой автомобиля.
3. Засорение дроссельной заслонки может вызывать провалы при разгоне.
4. Государственный воздушный фильтр Влияет на образование смеси, поэтому стоит вовремя его менять.

   Заглушка воздушного фильтра

5. Топливный насос (), а также состояние топливного фильтра могут повлиять на впрыск. Поэтому при сбоях их необходимо диагностировать. Для диагностики и проверки его работы, а также состояния сетки фильтра.

   Загрязненный топливный фильтр

Ошибки

6. ЭБУ также могут привести к отказам акселератора.
7. Последняя причина — засорение форсунок. Их нужно диагностировать, проверить работоспособность, а также почистить и заменить неисправные элементы.

Таким образом, причины отказов при разгоне выявлены и могут быть устранены.

Отказ газа на холостом ходу

На холостом ходу причин неисправностей меньше, но их придется устранять, потому что машина просто не заводится, нормально не трогается с места после запуска двигателя. Итак, рассмотрим поэтапный план работ:

1. Проверить свечи зажигания.При выходе из системы необходимо заменить элемент.

Проверка и регулировка зазора свечи зажигания с помощью щупа

Все эти причины могут заключаться в том, что на холостом ходу (точнее при переходе из режима холостого в режим движения) наблюдаются провалы.

выводы

Основная причина появления неисправностей — свечи зажигания, но не только они влияют на появление такого эффекта. Некоторые автомобилисты не могут самостоятельно справиться с появлением подобных неисправностей, и необходимо отправиться в автосервис, где качественно произведут диагностику, а также устранят проблему.Но при этом следует учитывать, что его придется чистить, потому что ни копейки не обойдутся ни в ремонт.

Самостоятельная замена топливных фильтров автомобиля «Лада Гранта. Лада Калина: Сетка бензонасоса

своими руками домой → Отопление → Самостоятельная замена топливных фильтров автомобиля «Лада Гранта. Лада Калина: Сетка бензонасоса своими руками

Замена сетки ТНВД в Гранте

Думаю не стоит лишний раз объяснять, что устройство ТНВД на автомобилях Калина и Гранта ничем не отличается.Именно поэтому весь процесс замены комплектующих бензонасоса на вышеуказанных автомобилях будет таким же. Также стоит отметить, что если сравнивать с моделями 10-го семейства ВАЗ, есть некоторые моменты, которые имеют отличия.

Причины засорения гранта

на гранте

Не стоит так часто менять сетку, так как при заправке обычным топливом смело может уехать даже более 100000 км. Но могут появиться симптомы, говорящие о засорении сети бензонасоса:

• плохой запуск двигателя
• Недостаточное давление в топливной системе
• проваливается при нажатии на педаль газа
• двигатель начал потихоньку набирать обороты

Если вы начали замечать вышеперечисленные проблемы, то первым делом посмотрите на сетчатый фильтр и при необходимости замените его.

Порядок замены сетки бензонасоса на Лада Грант

Поскольку топливный фильтр на автомобиле Lada Granta находится непосредственно в баке, его необходимо снимать оттуда. Для этого одна половина заднего сиденья откидывается назад, после чего откручиваются два винта крепления люка. Под ним находится топливный насос. Для его удаления необходимо выполнить следующие действия:

1. Сбросить давление в системе питания автомобиля
2. Отсоедините колодку с проводами питания
3. Отсоедините две топливные трубки от крышки топливного насоса.
4. оттеснить стопорное кольцо, которое крепит насос в баке
5. Вытяните весь модуль в сборе

После этого уже можно без проблем приступить к снятию фильтра.

Немного отодвигаем три защелки — защелки, которые наглядно показаны на фото ниже.

Теперь перекладываем нижнюю емкость, чтобы разъединить модуль на две части, сначала отсоединить трубку, как показано на фото.

Теперь полностью отсоединяем две части модуля.

Теперь у нас есть полный доступ к решетке, и достаточно поддеть ее отверткой, чтобы она отошла от своего гнезда. Возможно, вам придется приложить немного больше усилий, чем ожидалось, но вы можете удалить его без каких-либо проблем.

В результате мы получаем снятый сетчатый фильтр, который, по всей видимости, довольно грязный, хотя в данном примере мы рассматриваем автомобиль с пробегом всего 65000 км.

Теперь берем новую сетку и устанавливаем ее на место в обратном порядке.

Черная резиновая заглушка видна на фото выше. Конечно, перед установкой его нужно вытащить. Также тщательно промойте контейнер насоса изнутри и снаружи, чтобы на нем не осталось частиц грязи и прочего мусора!

Для этого лучше всего использовать специальный инструмент для очистки карбюратора или форсунки, например, показанный выше. Тогда уже можно собрать всю конструкцию и установить в бензобак.

Перед первым запуском двигателя Гранты необходимо несколько раз впрыснуть топливо без запуска двигателя: обычно достаточно двух-трехкратного впрыска.Теперь вы можете запустить двигатель и проверить результат проделанной работы. Сетка должна регулярно заменяться, так как этот пример показывает, что даже при небольшом пробеге она уже достаточно грязная.

Цена нового сетчатого бензонасоса Гранта составляет порядка 50-70 рублей.

http://zarulemvaz.ru

Неисправности в топливной системе приводят к проблемам с запуском двигателя, рывкам при движении и нестабильной работе двигателя. Кроме того, следствием неисправного бензонасоса и топливного фильтра является невозможность запуска двигателя и падение мощности при перерасходе топлива.

В данной статье речь пойдет о про замену топливного фильтра своими руками и ремонт бензонасоса Калина.

1. Для начала нужно приобрести новый топливный фильтр и новый бензонасос. Узнать, какая марка нужна, можно в инструкции к автомобилю или в технической документации. Вы также можете получить консультацию у автосалона.
2. Снимите черную резину.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сетки

1. Снимите задние сиденья, открутите 4 винта крепления, обеспечьте доступ к крышке, под которой расположен топливный насос.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сетки

1. Удалите грязь пылесосом или влажной тряпкой.
2. На фото показано место, где нужно демонтировать топливные шланги.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сетки

1. Чтобы снять топливные шланги топливного насоса, с помощью отвертки нажмите на защелку с одной стороны.Со второй стороны нужно поддеть топливный шланг, ориентируясь по направлению стрелки. Снимать его нужно осторожно, чтобы не повредить.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сетки

1. Протрите насос.
2. Снимите стопорное кольцо, имеющее золотистый цвет. На фото видно направление, в котором нужно его открутить. Чтобы кольцо пришло в движение, скорее всего, придется воспользоваться молотком и отверткой.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сетки

1. Осторожно снимите топливный насос. Лучше расстелить любую тряпку, чтобы пролитый газ не попал в салон. На насос будет нанесено характерное желтое покрытие.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сетки

Полезная информация:

Как разобрать топливный насос Лада Калина

1. Снимите провода, которые подключены к насосу, а затем снимите датчик уровня топлива.
2. Подденьте всасывающую трубу, выбросьте ее. Не отсоединяйте гофрированные топливные шланги.
3. Откиньте 4 пластиковых зажима, нижнее стекло. Удалите пыль с него и других деталей топливного насоса.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сетки

Также зацените

1. На фото видно, что фильтр грубой очистки (сетка) тоже очень грязный.

Замена топливного фильтра Лада Калина.Ремонт бензонасоса: замена сетки

1. Удалите сетку отверткой.

На фото сетка через 50 тысяч километров.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сетки

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сетки

1. Соберите насос, установите его на место.

Замена топливного фильтра Лада Калина.Ремонт бензонасоса: замена сетки

Как заменить топливный фильтр Лада Калина

Фильтр тонкой очистки расположен в районе правого заднего колеса непосредственно возле чашки домкрата.

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сетки

1. На фото в разобранном виде б / у фильтр тонкой очистки .

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сетки

1. Обязательно замените сетку топливного насоса при замене топливного фильтра.
2. Очистите датчик уровня топлива растворителем.
3. Замените топливный насос, топливный фильтр и за один раз промойте бензобак.

Уважаемые покупатели, во избежание ошибок при отправке бензонасоса в сборе, в строке «Комментарий» укажите модель вашего автомобиля, год выпуска.

Узел электрического топливного насоса, чаще всего заменяемый следующими терминами: узел электрического бензонасоса, узел электрического бензонасоса. Поэтому, если вы слышите эти термины, знайте, что мы говорим об одном и том же.

Электрический топливный насос Лада Гранта в комплекте с мотором BOSCH — это модуль бензонасоса с укомплектованным датчиком указателя уровня топлива. Предназначен для подачи топлива из бензобака к форсункам двигателя, а также определения уровня топлива и сигнализации о его минимальном уровне в бензобаке с помощью электронной системы управления двигателем (ECM).

Принцип работы электродвигателя бензонасос

состоит в следующем: насосный агрегат обеспечивает подачу топлива под давлением из топливного бака через главный топливный фильтр к аппарели форсунок.Избыточное топливо сверх установленного давления возвращается в бензобак по отдельной сливной линии. Электродвигатель бензонасоса включается контроллером с помощью вспомогательного реле. Когда ключ зажигания установлен в положение IGNITION или STARTER после того, как он находится в положении OFF, контроллер немедленно включает реле двигателя топливного насоса. В результате быстро создается необходимое давление топлива. Если двигатель не запускает прокрутку в течение нескольких секунд, контроллер отключает реле и ждет начала прокрутки.После того, как он начинает, контроллер определяет вращение с помощью опорного сигнала от датчика положения коленчатого вала и включает реле снова, что позволяет двигатель топливного насоса, чтобы включить.

Конструктивно мотор бензонасоса Bosch представляет собой цилиндрический корпус, внутри которого находится обратный клапан, дроссели, предохранительный клапан, щетки, ротор, крыльчатка.

Бензонасос Лада Гранта в сборе — погружного типа, устанавливается в бензобак, расположенный под днищем автомобиля, на заднем сиденье. Погружной топливный насос смазывается и охлаждается топливом.

Из-за некачественного бензина и присадок корродируют внутренние электрические механизмы. При работе с сухим перегревом и стиранием кистей. Срок службы бензонасоса очень большой.

Технические характеристики:

1. Температура окружающей среды при эксплуатации от -40 ° до + 80 ° С;

Номинальное напряжение 13,5 В;

Рабочие 6-15 В.

3. Производительность модуля, не менее 60л / час;

4.Рабочая среда — бензин.

5. Рабочая жидкость — бензины всех марок по ГОСТ 2084, ГОСТ Р 51105 и ТУ 38.001165;

6. Наработка модуля при своевременной замене фильтра составляет 1000 часов работы, что соответствует 50 тысячам километров пробега автомобиля.

ВАЗ 2190, ВАЗ 2192, ВАЗ 2194, ВАЗ 21925спорт.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

1. Использование специального инструмента при замене модуля не требуется.

2. При сборке и демонтаже не повредите рычаг датчика уровня топлива.

3. Все работы по обслуживанию, демонтажу и установке модуля должны производиться при отключенном аккумуляторе транспортного средства.

4. Перед отсоединением топливопровода от модуля необходимо сбросить давление в системе подачи топлива.

5. Для продления срока службы фильтра / встроенного модуля перед установкой модуля необходимо очистить топливный бак от мусора и отложений.

6. Во избежание перегрева насоса модуля и исключения возможности воспламенения паров бензина в топливном баке, работа модуля без топлива более 30 с запрещена.

Любая поломка — это не конец света, а вполне решаемая проблема!

Как определить неисправность мотора бензонасоса в автомобиле семейства ВАЗ.

Как самостоятельно заменить мотор бензонасоса на автомобиле семейства ВАЗ.

с интернетом — магазин-дисконт АвтоАзбука
затраты на ремонт будут минимальными.

ПРОСТО СРАВНИТЕ и БУДЬТЕ ВНИМАТЕЛЬНЫ !!!

На легковом автомобиле Lada Granta (ВАЗ-2190) после включения зажигания водитель должен в течение 2-3 секунд слышать звук работающего бензонасоса, который должен повышать давление в топливной рампе перед запуском двигателя. Если этого не произошло, то придется искать причину, по которой электрический бензонасос Lada Granta отказывается работать.

Сначала проверьте состояние предохранителя F21 (15 А, синий цвет), который защищает эту цепь.Он расположен в монтажном блоке на передней панели слева от рулевой колонки. Возможно, этот предохранитель перегорел или контакты монтажного блока, в который он вставляется, ослабли и окислились.

Если предохранитель F21 исправен, то следует проверить реле включения электробензонасоса К12, через контакты которого на его выводы подается питание. Он находится в той же монтажной колодке, что и предохранитель. Сделать это можно так: вынимаем это реле из розетки и в нем с помощью перемычки замыкаем контакты 30 и 87, затем включаем зажигание.Если топливный насос исправен, он начнет работать.

Чтобы убедиться, что реле К12 стало виновником выхода из строя бензонасоса, нужно провести еще одну проверку с помощью контрольной лампы, которую необходимо подключить к выводам К12 и гнездам реле К12, также при включенном зажигании. Если контрольная лампа загорелась, значит, в неисправности бензонасоса виновато реле К12, а если контрольная лампа не загорается, то придется проверить состояние датчика положения коленвала (ДПКВ). , поскольку именно по его команде электронный блок управления запускается после вращения коленчатого вала (ЭБУ) подает напряжение на клемму 85 гнезда реле топливного насоса.

Но, при проверке состояния реле К12 может оказаться, что после замыкания контактов 30 и 87 бензонасос не заработает. В этом случае поднимаем подушку заднего сиденья и снимаем люк для доступа к бензонасосу и отсоединяем от него колодку с проводами. Затем на клеммы бензонасоса с помощью пары проводов подаем напряжение прямо от АКБ. Если бензонасос работает, то неисправность придется искать в проводах и колодках, идущих от монтажного блока к бензонасосу, а если не работает, то неисправность в самом бензонасосе.

Когда перестал работать бензонасос на Лада Гранта, стоит проверить предохранитель. Если там все нормально, то нужно будет снять топливный насос и отследить причину поломки. Сегодня мы расскажем, как заменить бензонасос на гранту.

Предохранитель бензонасоса Лада Гранта находится во вспомогательном, его номер — F3 (15 А). Также убедитесь, что реле топливного насоса (K2) работает правильно. Если предохранитель оказался целым, а реле исправное, то проблема может быть в самой помпе.

Напомним, что в предыдущей статье мы разбирались своими руками. Эта информация будет полезна молодым водителям, активно осваивающим искусство тюнинга.

Замена ТНВД на Лада Грант


Нам понадобится:

— сбросить давление в топливной системе,
— отсоединить отрицательную клемму аккумуляторной батареи,
— подготовить крестовую отвертку с плоской головкой,
— молоток, головку «10» с удлинителем и тканью.

Процедура:

1. В салоне с помощью отвертки Phillips открутите крышку топливного насоса, которая находится под задним сиденьем автомобиля.

2. Отсоединить колодку от крышки топливного модуля, приподняв фиксатор.

3. Отсоединить наконечник (№1) от штуцера крышки насоса, нажав фиксаторы (в направлении стрелок) наконечника (№2) топливопровода.

4.Открутить 8 гаек крепления фиксирующей пластины бензонасоса, используя головку «на 10» с удлинителем.

5. Снимите шайбы и заземляющий провод со шпилек. Снимите прижимную пластину насоса.

6. Снимите топливный модуль Гранта, стараясь не повредить поплавок датчика уровня топлива.

Lada Kalina 1.6 Технические характеристики, размеры

до

км / ч (от 0 до 62 миль / ч):

9069 151,57 дюйма

690 Тормоза — Размеры колесных дисков:

возможных причин и их устранение

АвтоВАЗ давно прошло запустил машину под названием Лада Калина.Реклама и надежда отечественного автомобилиста на светлое будущее сделали свое дело — каждый третий россиянин выбрал «Калину» в качестве новой машины. Однако радость от владения отечественным автомобилем рано или поздно заканчивается.

После нескольких месяцев эксплуатации машина Калина проявила довольно капризный характер. Так уж вышло, что владельцы Lada Kalina все чаще пропадали в гараже, опять же делая какой-то ремонт, а не за рулем автомобиля. Инженеры АвтоВАЗа хорошо осведомлены о недостатках и детских болезнях и стараются избавиться от них в следующем поколении, чтобы повысить надежность.Однако результат доработок незначителен. Машина до сих пор не может радовать своей выносливостью и износостойкостью. Особенно неприятно — когда в нужный момент «Калина» не запускается. И автовладелец вынужден заниматься устранением неполадок. Попробуем разобраться в причинах нежелания машины заводиться.

Иммобилайзер

Если автомобиль отказывался заводиться, то это одна из возможных причин. Проблемы в работе этой системы можно заметить самостоятельно.Если на панели приборов мигает соответствующий значок и слышен характерный звуковой сигнал, то следует прочитать инструкцию по эксплуатации. Если «Лада Калина» не заводится — частая проблема — иммобилайзер. Устранить проблему непросто. В инструкции к автомобилю производитель указывает расшифровку звуков и мигание лампочки — автовладельцу необходимо рассчитать время между вспышками, количество сигналов зуммера, а затем прочитать, что об этом пишет производитель.

Зимой часто машина заводится нормально примерно с шестого раза. В большинстве случаев эту проблему можно решить путем переобучения ключа — после этой процедуры проблем с запуском возникнуть не должно.

Как и почему иммобилайзер «глючит»

Остановимся на этой теме подробнее. Все дело в том, что контроллер ЭБУ на этой модели расположен под радиатором радиатора. В моделях второго поколения контроллер был перенесен.

Итак, если Калина не заводится, необходимо снять боковую стенку с левой стороны на пассажирском сиденье и визуально проверить ЭБУ.Агрегат должен быть сухим. Если он мокрый, значит, залит охлаждающей жидкостью — в этом случае восстановить ЭБУ не получится, поможет только замена.

Прежде всего, при попадании жидкости перегорает выходной ключ. Микросхему можно перепаять, но после такого ремонта проблемы уйдут буквально на два месяца, а потом снова появятся. Потребуется замена радиатора печки. Если такая проблема существует, то специалисты рекомендуют установить новый контроллер между перегородкой моторного отсека и печкой.

Теперь об иммобилайзере — в автомобили Калина производитель устанавливает иммобилайзеры АПС-6. В очень редких случаях эти устройства выходят из строя сами по себе. Часто проблема кроется в проводке или в панели управления. Корпус брелока крепится одним саморезом — винт может быть как перетянут, так и недозатянут. На микросхеме удаленного устройства между контактами транспондера появляется трещина. В этом случае, если «Калина» не запускается, поможет только запасной или обучающий ключ, либо замена пульта ДУ.

Стартер

Иммобилайзер проверен и не подает сигналов тревоги, но двигатель по-прежнему не хочет запускаться. Еще одна причина такого поведения — стартер. Заметить неисправность в работе стартера просто — не будет слышен характерный звук запуска двигателя. Механизм просто не крутится, а значит, двигатель не запустится. Здесь все ясно — нужно снять и проверить стартер.

Если Калина не заводится, не крутится стартер, то первой причиной может быть аккумулятор.Его банально можно разрядить. Если не горят фары в салоне и на панели приборов, водитель сможет это сразу заметить. Однако часто бывает, что все в порядке, а стартер все равно не работает. Для диагностики включите дальний свет и выйдите из машины. Тусклый свет фар — дело в аккумуляторе. Он разряжается, но только до критического уровня, когда не хватает мощности для прокрутки стартера.

Если Калина не заводится, не крутится стартер, зарядка АКБ будет лучшим выходом из данной ситуации.Но если фары в режиме дальнего света горят ярко и тускнеть не собираются, то надо искать причину в другом месте.

Проблемы со стартером или проводкой

Для проверки проводки можно использовать мультиметр. Красный провод подключен к контакту стартера, черный — к массе. В нормальной ситуации прибор покажет от 12,5 до 14,5 В. Если показания меньше или полностью нулевые, то с проводкой что-то не так.

Первым делом очистите контакты, проверьте целостность проводов и предохранителей.

Если проверка показывает наличие тока, то стартер необходимо заменить. Если последний издает щелчки, но не вращается, значит, стартер вышел из строя. Если все наоборот, то проблема в катушке втягивающего устройства.

ЭБУ

Это еще одна популярная проблема, когда Калина не запускается. ЭБУ сами по себе являются «мозгом» автомобиля — они абсолютно надежны, и если их не трогать, проблем не возникает. Однако чаще всего компьютер заливается.

Часто это происходит, когда течет антифриз. Об этом уже упоминалось в разделе, посвященном иммобилайзеру. При установке сигнализации или при протягивании проводов автомобиля забывают установить заглушки — в компьютер попадает вода. Ремонт электронного блока — занятие бесплодное.

Новое поколение решило эту проблему, и теперь ЭБУ находится в другом месте. Однако теперь возникла другая проблема — если засорилось сливное отверстие, которое находится рядом с салонным фильтром, то через отверстия в ЭБУ может попасть вода.

Свеча зажигания

Если с электронной начинкой все в порядке, то следует искать проблему в свечах. Часто, а особенно зимой, попадает в свечи зажигания.

Компрессия в двигателе в холодную погоду не соответствует нормам, поэтому двигатель может запуститься не сразу. Часто заливка свечей происходит из-за разряженного аккумулятора, который не способен дать нормальную искру. Если Калина не заводится, причины тоже могут быть в проводке, либо в самих свечах.Самый простой способ просушить свечи — это прижать газ к полу и провернуть двигатель стартером два и более раза. Часто после этого машина заводится. Если это не помогает, то для более тщательного просушивания разобрать свечи, затем очистить их, проверить зазор, а затем высушить феном или в духовке.

Топливный насос

Капризы бензонасоса наблюдаются часто, особенно зимой. Стартер работает, но машина Калина отказывается заводиться, бензонасос не слышен, на панели приборов может мигать восклицательный знак.

Первым делом нужно проверить давление в топливной системе. Для этого откройте капот и поищите на пандусе заглушку с насадками. Там вы видите ниппель — если на него нажать, должно брызнуть топливо. Если брызги, значит проблема не в топливном насосе.

Еще одна причина — реле. В туннеле КПП со стороны пассажира есть кожух. В нем установлены силовые катушки. Для устранения неисправности просто постучите или разогрейте их.

Если не работает бензонасос, то нужно подобраться к нему и проверить напряжение.Если мультиметр показывает около 12 В, значит бензонасос исправен. Если нет, стоит проверить предохранители, а также реле.

Датчик коленвала

Часто бывает, что Калина не заводится, стартер крутится, насос качает топливо. Также все в порядке со свечами и блоком управления. В этом случае рекомендуется проверить датчик коленвала. Возможно, он скоро потерпит неудачу.

Чтобы проверить это, подключите его к мультиметру и проведите отверткой перед концом датчика.Мультиметр должен показывать скачки напряжения. Есть еще один способ — проверить сопротивление между контактами. В исправном датчике оно должно быть равно 750 Ом.

Не заводится при прогреве

Владельцы тоже часто жалуются, что Калина не заводится в горячем состоянии. Наиболее частые причины такого поведения — проблемы с датчиком температуры охлаждающей жидкости.

От него может исходить неверный сигнал, и как следствие неправильная подача топлива. Также происходит разгерметизация топливных форсунок.В результате происходит повторное обогащение топливной смеси. Замените форсунки или очистите их.

Вот и все причины, по которым Lada Kalina отказывается заводиться.

Путин сказал, что бензин слишком дорого обходится

Премьер-министр Владимир Путин сел за руль «Лады Калины» с ГЛОНАСС, чтобы на выходных опробовать новую Амурскую трассу, но пожаловался на неудовлетворительное качество «исторической» дороги и завышенные цены на газ.

Правительство планирует повысить акцизы на топливо в следующем году, чтобы помочь восстановить печально известные плохие дороги в России.Аналитики назвали этот шаг рискованным, поскольку водители являются хорошо организованной политической силой и выступают против налогов.

Очевидно, признавая эти жалобы, Путин в пятницу позировал на заправке в Хабаровском крае, заправляя бензобак. В воскресенье премьер-министр попытался утешить дорожников, которые спросили его, будут ли расти цены на бензин.

«Я считаю, что цены на бензин в России слишком высоки, как на западе, так и на востоке», — сказал он, согласно расшифровке стенограммы, размещенной на правительственном веб-сайте.

«Мы пытаемся как-то бороться с этим с нашими основными [нефтяными] компаниями», — сказал он.

«В последние годы нам, по крайней мере, удавалось сдерживать [рост цен]. И я думаю, что в целом цены необходимо сдерживать», — сказал Путин, отметив, что антимонопольные чиновники и прокуратура должны сохранять бдительность.

Он встретился с рабочими, строившими последний участок Амурской трассы, идущей от Читы в Забайкальском районе до Хабаровска у побережья Тихого океана.Путин отметил, что это сообщение было «историческим», поскольку это первая автомагистраль, полностью связавшая запад России с Тихим океаном.

«Наконец-то мы сделали это. Я должен посмотреть», — сказал он.

Премьер проехал около 350 километров на ярко-желтой Lada Kalina, предоставленной АвтоВАЗом, крупнейшим автомобилестроительным предприятием страны. Он сказал журналистам, что не будет лично водить всю поездку.

Представители АвтоВАЗа попросили его провести тест-драйв автомобиля, оснащенного навигационной системой Glonass.Правительственные чиновники активно продвигают эту технологию как отечественную альтернативу GPS.

Путин, которому принадлежит Lada Niva, сказал, что для него было важным испытать Lada, которая является «самым популярным автомобилем в нашей стране, которым пользуются миллионы людей».

Четыре из пяти самых популярных новых автомобилей в России в прошлом году были произведены АвтоВАЗом, и эта марка получила выгоду от государственной программы скидок «наличные в обмен на автоцистерны».

«Автомобиль неожиданно получился очень уютным, комфортным и надежным.Попробуйте купить такую ​​машину. Уверяю вас, вы не будете разочарованы », — сказал он автомобилистам в пятницу на заправке, сообщает РИА Новости.

Однако дорога оставила Путина значительно менее удовлетворенным. Он назвал ее «хорошей проселочной дорогой», но сказал министру транспорта Игорю Левитину, что работы явно были «качества 1995 года» в начале дороги, сообщило государственное телевидение «Россия-24».

Дорога протяженностью 2100 км была начата более 30 лет назад, но большая часть ее была построена с тех пор, как тогдашний президент Путин подписал указ в 2001 году об установлении маршрута в качестве приоритетного.

Министр финансов Алексей Кудрин отдельно заявил в субботу, что дороги страны могут достичь европейского качества в ближайшие 10 лет после того, как будет сформирован федеральный фонд для финансирования строительства и ремонта.

«Это означает, что все дороги будут ровными, и по ним можно будет проехать без выбоин и без застреваний», — сказал он репортерам в Якутске, в дальневосточной республике Саха.

В июле президент Дмитрий Медведев одобрил предложение правительства увеличить акциз на бензин на 1 рубль за литр ежегодно в течение ближайших трех лет.Поступления пойдут в Федеральный дорожный фонд.

Правительство ожидает, что после увеличения налога в федеральный бюджет в 2011 году дополнительно поступит 83 миллиарда рублей (2,7 миллиарда долларов), из которых 34 миллиарда рублей будет направлено на ремонт дорог. На эти цели в 2012 и 2013 годах будет направлено 87 млрд рублей и 139,7 млрд рублей соответственно.

Но повышение акциза, вероятно, решит только часть проблем, заявил в воскресенье аналитик «Финама» Дмитрий Баранов.

«Больше денег не означает, что дороги будут более высокого качества. Качество дорог зависит не только от… денег, но и от качества строительства, от усилий рабочих, от того, чтобы не было воровства», — сказал он. . «Также необходимо использовать хорошие материалы и современные технологии, а также учитывать климат».

Путин в воскресенье открыл ветку трубопровода для транспортировки сибирской нефти в Китай и приветствовал энергетический бизнес России в Китае как важный противовес ее традиционным европейским клиентам.

Путин выступал в городе Сковородино, на конце нефтепровода в Тихоокеанский регион, в честь завершения строительства ветки, которая с конца года будет доставлять нефть в китайский город Дацин. PetroChina является импортером.

«Это важный проект для нас, потому что мы начинаем диверсифицировать продажи наших энергоресурсов. По сей день основные поставки идут нашим европейским партнерам. Сегодня они получают от 120 до 130 миллионов тонн нашей нефти», — сказал Путин. сказал по русскому радио.

(Рейтер)

АвтоВАЗ отзывает автомобили Lada из соображений безопасности — RT Business News

Крупнейший российский производитель автомобилей «АвтоВАЗ» заявляет, что отзовет около 100 000 новых «Лад» из-за технических неисправностей. Отозванные автомобили были моделями Kalina и Granta, двумя из последних разработок компании.

АвтоВАЗ, 25% которого принадлежит Renault-Nissan, заявил в пятницу, что его продажи на внутреннем рынке резко снизились. Отзыв может нанести удар по шаткой репутации компании, которая пытается зарекомендовать себя как надежный производитель современных и безопасных автомобилей.«Заботясь о потребителях и уделяя пристальное внимание качеству и безопасности своих автомобилей LADA, АвтоВАЗ объявил об отзыве 70 000 автомобилей LADA Kalina и 24 000 LADA Granta, произведенных в период с октября 2011 года по март 2012 года, во избежание потенциальной неисправности. в топливных системах автомобилей », — цитирует« Интерфакс »пресс-релиз производителя автомобилей. В нем говорилось, что испытания выявили потенциальную проблему с топливопроводом, которая возникла после более чем 50 000 км пробега. Группа отзовет 70 000 Lada Kalinas, выпущенных с октября по март.Это составляет около половины всех Kalinas, проданных за весь 2011 год. Также будут отозваны около 24 000 Lada Grantas, всего через четыре месяца после запуска модели. Это два новых дизайна, которые компания надеется в конечном итоге заменить пятидесятилетним автомобилем. Старая Lada Classic, квадратная модель, снятая с производства в этом месяце. Lada Kalina, проехавшая 2000 километров по Сибири премьер-министром Владимиром Путиным в рамках рекламного трюка в 2010 году, стала самым продаваемым автомобилем компании. «Растущая конкуренция вынуждает АвтоВАЗ стремятся создать положительный имидж на рынке, который жизненно важен для выживания.Улучшение репутации компании стало особенно важным, когда АвтоВАЗ запустил новые Ladas и начал укреплять связи с Renault-Nissan, которая, в свою очередь, стремится использовать заводы российского автопроизводителя для сборки собственных автомобилей со скидками. По словам автопроизводителя, до сих пор клиенты не сообщали о проблемах в топливной системе. Конечно, эта новость не является комплиментом компании, но она все же способствует положительному имиджу компании благодаря быстрому реагированию на проблему и очевидной заботе о безопасности своих клиентов », — говорит Кирилл Маркин, аналитик Investcafe.

Топливные фильтры грубой и тонкой очистки. Топливные фильтры от дизельного двигателя и инжектора до карбюраторного двигателя …

В системе подачи топлива автомобиля ВАЗ 1118 «Лада Калина» предусмотрено 2 ступени фильтрации топлива — грубой и тонкой очистки. Первый — небольшая пластиковая сетка, второй — «гармошка» из пористой бумаги. Оба чистящих элемента постепенно засоряются во время работы и требуют замены по прошествии определенного времени. Эту операцию многие автолюбители производят самостоятельно, поскольку она довольно проста.Вы тоже можете взяться за эту работу, прочитав инструкцию по ее выполнению.

Для приобретения деталей системы очистки топлива для моделей ВАЗ 1117-19 необходимо знать, как они выглядят:

На все модификации Lada Kalina, включая второе поколение, устанавливаются абсолютно идентичные фильтрующие элементы — «бочка» и сетка-ловушка. Размеры деталей также идентичны.

В выборе грубой очистки сетки нет сложностей — детали изготавливаются по единичному образцу и стоят от 30 до 45 рублей.Единственный нюанс: чтобы не приобретать некачественный товар или подделку, обращайтесь в хорошо зарекомендовавшие себя магазины. Хотя сетка топливного насоса стоит копейки, она играет важную роль в топливной системе: улавливает крупный мусор, который может быстро забить фильтровальную бумагу следующего чистящего элемента.

В эксплуатации пластиковый корпус по надежности не уступает металлическому

Материал, из которого изготовлены вторичные фильтры, большой роли не играет. Важно содержимое «бочки», которое нельзя ни увидеть, ни пощупать.Следовательно, критерии выбора всего 3:

.

• соответствие габаритов корпуса и диаметра фитингов;
• наличие пластиковых фиксаторов;

Марка (производитель)

• .

Крепежный хомут на «Калину» рассчитан на диаметр корпуса 56 мм.

Для того, чтобы запчасть подходила к монтажному зажиму, диаметр корпуса должен составлять 56 мм. Внутренний размер бензиновых трубок, надетых на штуцеры — 8 мм.

В магазинах продается множество разнообразных топливных фильтров, и не все из них оснащены хомутами (в других машинах шланги могут фиксироваться хомутами). Деталь для «Калины» должна иметь защелки, иначе закрепить трубки не удастся.

Пластиковая защелка фиксирует шланг на фитинге фильтра

На территории стран бывшего СССР лучше всего зарекомендовали себя такие производители бензиновых фильтров:

• BOSCH;
• FRAM;
• FILTRON;
• SCT Германия;

На данный момент Калина второго поколения оснащена фильтрами.тонкая чистка из полиамида. Но пользователи отзываются о заводских деталях не слишком лестно: после разборки выяснилось, что бумажная «гармошка» плохо приклеивается к корпусу. В результате половина топлива прошла по газовой магистрали без фильтрации. При этом на практике в единичных случаях нельзя однозначно констатировать, что металлические фильтры лучше пластиковых.

Внутри фильтрующего элемента находится пористая бумага, задерживающая мелкие частицы.

Таблица: стоимость фильтров ВАЗ 1118

Видео: сравнение чистящих элементов разных марок

Расположение топливных фильтров «Калина»

Для замены фильтроэлементов на автомобилях серии ВАЗ 1117-1119 необходимо знать, где они установлены.Расположение деталей следующее:

Расположение фильтрующих элементов одинаково для всех модификаций «Калины» и не зависит от типа кузова. То есть на «универсале» и «хэтчбеке» вы найдете детали в тех же местах, что и на «седане».

Как поменять крупную сетку

Комплекс работ по замене фильтра первой ступени состоит из нескольких этапов:

1. Покупка новой детали.
2. Подготовка инструмента и место ремонта.
3. Демонтаж, снятие бензонасоса и замена сетчатого уловителя.

Для замены старой загрязненной сетки необходимо снять топливный насос.

Как выбрать фильтр «Калина», рассказано в предыдущем разделе. Место проведения ремонтных работ значения не имеет, ведь вам не понадобится автомобильная эстакада или смотровая канава — демонтаж производится из салона.

Подготовительный этап

В теплое время года разбирайте машину прямо на улице, а в ветреную погоду найдите тихое место, иначе она будет пылиться в салоне.Зимой удобнее работать в отапливаемом гараже или боксе.

Из инструментов нужно подготовить:

Перед началом работ уберите лишнее с заднего ряда сидений, затем сами стулья демонтируйте. Они перекрывают доступ к технологическому отверстию с люком, ведущим к топливному баку. Последний крепится к днищу автомобиля снаружи.

Для того, чтобы при разборке меньше дышало пыль, рекомендуется пропылесосить напольное покрытие под сиденьем.

Снятие топливного насоса и замена сетки

В первую очередь необходимо сбросить избыточное давление в топливной магистрали, иначе при снятии патрубков струя топлива будет стекать с кожи и в салоне надолго пропишется резкий запах бензина. Есть 2 способа сбросить давление:

См. Номер предохранителя в инструкции по эксплуатации вашего автомобиля. В машинах разных годов выпуска он может стоять на 1, 2 или 8 позиции.

После снятия заднего сиденья у вас будет доступ к откидной створке. Снимите крышку в сторону и приступите к разборке, выполнив операции в следующем порядке:

В процессе разборки стоит держать пылесос под рукой. Когда вы снимете крышку люка, вы обнаружите под ней толстый слой пыли, который необходимо удалить.

Пыль рекомендуется удалять пылесосом, чтобы она не попала в открытый резервуар.

На штуцер устанавливают новый сетчатый фильтр до характерного щелчка фиксатора, после чего сборку можно производить в обратном порядке. Перед этим загляните внутрь стакана, где стоит бензонасос: если на дне есть грязь, то удалите тряпкой или промойте щеткой, смоченной в бензине. Перед запуском двигателя несколько раз включите и выключите зажигание, чтобы топливный насос поднял давление в магистрали до нормального.

Вышеописанный порядок замены фильтрующего элемента грубой очистки одинаков для «Калины» с разными типами кузова.Эта же технология используется при ремонте автомобиля Лада Калина Спорт.

Видео: как меняется экранный фильтр на «Калине»

Инструкция по замене фильтра тонкой очистки

Для замены фильтрующего элемента второй ступени потребуется эстакада или смотровая яма. Разобраться в деталях попадания под машину довольно сложно. Войдя на эстакаду, поверните как можно дальше влево, чтобы вам был обеспечен удобный доступ к фильтру (он стоит справа от резервуара).

Фильтр расположен справа от бака и зажимов

Из набора инструментов понадобится ключ на 10 мм и плоская отвертка. Порядок работы аналогичен предыдущему алгоритму замены сетки ТНВД:

Как правило, все резьбовые соединения, расположенные под днищем машины, ржавеют и плохо откручиваются. Поэтому перед началом демонтажа старой детали болт хомута следует обработать аэрозольной смазкой WD-40.

Новый фильтр устанавливается с учетом направления движения топлива (указано стрелкой на корпусе) и подключается к системе в обратном порядке. Технология замены на автомобиле с 16-клапанным двигателем в целом не отличается от ремонта на двигателе 8V. В процессе работы вы можете столкнуться с незначительной разницей в деталях:

Если после демонтажа старой детали вы обнаружите, что хомуты топливных трубок находятся в хорошем состоянии, вы можете снова установить их.

Видео: быстрая установка фильтрующего элемента ВАЗ 1117

Как часто меняют

Производитель автомобилей Лада Калина установил строгие правила замены расходных материалов, в том числе топливных фильтров. Согласно требованиям инструкции по эксплуатации машины, их нужно менять каждые 30 тысяч километров. Но учитывая разное качество топлива на заправках и условия эксплуатации автомобиля, опытные автомеханики рекомендуют уменьшить максимальный интервал до таких значений:

• на фильтр тонкой очистки — 20 тыс. Км;
• для крупной сетки — 70 тыс. Км;
• при эксплуатации в северных регионах срок службы сокращается вдвое, то есть составляет 15 и 35 тысяч км соответственно.

Вы не замучились менять одноразовые, бумажные топливные фильтры под капотом, каждый месяц? Досталось мне год назад! Из бензобака слили все горючее — оно было чистым, без осадка, нашли только одну обыкновенную почерневшую спичку. Похоже, кто-то подсвечивает наполнитель спички спичкой! 🙂 В общем, фильтры забились, почернели, засорились — топливо у нас вообще хреновое! Я так понимаю, бешеному тракторному двигателю наплевать, что кушать (и по воде он пойдет)… Решил поставить под шланг 8мм фильтры от дизеля (мелкая медная сеточка в пластиковом корпусе) и от инжектора (большая площадь фильтроэлемента, менять нааамное реже). Дизельный фильтр установлен перед насосом — грубая очистка топлива. Этот фильтр легко отделить от попавшего в него каки — снимаем входящий шланг, переворачиваем корпус фильтра вниз и все сливаем. Одеваем обратно шланг, все новый фильтр! Инжекторный фильтр установлен после топливного насоса и перед карбюратором — тонкая очистка топлива.Это фильтр с бумажным фильтрующим элементом большой площади в металлическом корпусе, есть штекерная клемма, для подключения корпуса фильтра к массе! Первый такой фильтр проработал у меня ГОД и до сих пор в карбюраторе (двигателе) проблем не было. Двигателю как-то проще с такой системой фильтрации, чем с одноразовыми мелкими фильтрами за 20 рублей! Родной фильтр-отстойник снял нафиг и поставил на полку, таких уже несколько. В родном отстойнике используются следующие сменные фильтрующие элементы — бумажная (живет мало), медная сетка (не очищает мелочь) и керамическая (вроде бы керамическая, не видел, но говорят, что она лучшая в очистке).Родной фильтр поддона на самом деле не так уж и плох, я первый раз залез в него и охренел, — внизу было 1,5 см грязи! Кстати, устанавливаются шланги «иностранного» производства, в 3-4 раза дороже наших, но и в несколько раз более надежные и живучие!

Такое чудо установлено с завода.

Обычно ставится.

Фильтр инжектора

Фильтр тонкой очистки впрыска.

Под стандартный шланг 8мм.

Топливо на тракторе и автомобиле хранится в баке. На некоторых тракторах и автомобилях, помимо основного, предусмотрен дополнительный бак.

Топливный бак состоит из двух штампованных из листовой стали и приваренных друг к другу половинок. Внутри бака ввариваются перегородки, придающие ему необходимую жесткость.

Перегородки гасят колебания большой массы топлива при движении автомобиля и предотвращают сильные удары топлива о стенки бака. В нижней части перегородки имеются вырезы для прохода топлива между отсеками бака.

В верхней части бака приварена горловина для заправки топливом. В горловину бака вставлен сетчатый фильтр, состоящий из стального каркаса, покрытого латунной сеткой. Необходимое количество топлива в баке определяется по мерной линии или топливной трубке.Горловина резервуара закрывается крышкой, в которой имеется отверстие, сообщающее внутреннюю полость резервуара с атмосферой. Во избежание перебоев в работе двигателя это отверстие следует прочистить, так как оно содержит воздух вместо израсходованного топлива. Чтобы пыль не попадала в емкость вместе с воздухом, крышка заполняется фильтрующим материалом из стальной проволоки. Надежное уплотнение крышки с баком обеспечивается пробковой прокладкой, прижатой к крышке болтом через стальные шайбы.

Проточный кран необходим для прекращения подачи топлива в систему питания двигателя. Металлический топливопровод от бака к фильтру грубой очистки топлива на тракторах последних выпусков заменен пластиковой трубкой из ПВХ.

Отстой топлива удаляют через сливной кран путем откручивания штуцера гаечным ключом на два-три оборота. В верхней части основного бака расположен поплавковый датчик электрического указателя уровня топлива.

Фильтр топливный

Автомобильные двигатели обычно имеют два последовательно включенных топливных фильтра — грубой и тонкой очистки.

Фильтр грубой очистки топлива очищает топливо от крупных механических примесей.

Рис 1. Топливные фильтры грубой очистки:
а — трактор, б — автомобиль, 1 — пробка сливного отверстия, 2 — трубка подачи топлива,
5 — распределитель потока воздуха, 6 — кольцо давления, 7 — стекло,
8 — сетчатый фильтрующий элемент. , 9 — заслонка, 10 — пластинчатый фильтрующий элемент,
11 — отверстия, 12 — шток, 13 — пластины, 14 — выступ,
A — вход топлива, B — выход очищенного топлива

Фильтр грубой очистки топлива (рис.1, а) имеет сетчатый фильтрующий элемент 8, состоящий из отражателя и латунной сетки с размером ячеек 0,09 мм. Фильтрующий элемент установлен на резьбовой втулке, которая ввинчивается в корпус 3 и прижимает клапан 5, имеющий восемь отверстий, равномерно расположенных по окружности.

Фильтрующий элемент находится внутри стакана 7. Стекло крепится к корпусу с помощью нажимного кольца 6 и болтов. Стык между чашкой и корпусом уплотнен паронитовой прокладкой.В нижней части стекла установлена ​​заслонка 9. Сливная пробка 1 ввинчивается в резьбовую втулку стакана.

При работе двигателя топливо поступает в фильтр через трубку 2 и отверстия распределителя 5. Затем оно стекает вниз через кольцевой зазор между отражателем и стенкой стакана. По инерции часть топлива попадает под соску, где оседают крупные механические примеси и вода в топливе. Через центральное отверстие стабилизатора топливо поднимается вверх до сетки фильтрующего элемента.После прохождения через сетчатый элемент топливо очищается от мелких механических примесей и через центральное отверстие корпуса поступает в нагнетательный патрубок отвода топлива 4.

В топливном фильтре грубой очистки автомобиля (фильтр-отстойник) (рис. 2, б) в качестве фильтрующего элемента использовался набор пластин 13 из алюминиевой ленты толщиной 0,15 мм. В пластинах выполнены выступы 14 высотой 0,05 мм и отверстия 11 для прохода топлива и два отверстия для прохода стопорных стержней 12.

Топливо попадает в фильтр через входное отверстие и попадает в стакан 7. Поскольку скорость топлива в стакане резко уменьшается по сравнению со скоростью в топливопроводах, вода и крупные механические примеси оседают и оседают на дно. Для периодического сброса осадка служит пробка 1. Затем топливо проходит через зазоры между пластинами и через отверстия в пластинах выходит очищенным через выпускное отверстие. Фильтр задерживает частицы размером более 0,05 мм.

Фильтр тонкой очистки очищает топливо от мельчайших механических примесей и воды.Фильтр трактора обычно имеет несколько топливных фильтрующих элементов (ЭТФ), установленных в корпусе 6. В нижней части корпуса имеется отверстие, закрытое пробкой 1, для слива защищенного топлива из фильтра.

Фильтроэлементы 4 состоят из цилиндрического картона, заключенного в жестяные крышки рамок с отверстиями для прохода топлива и фильтрующих шторок из специальной бумаги, свернутых в многогранную спиральную гармошку. В верхней и нижней частях фильтрующие элементы уплотнены резиновыми кольцами.Фильтрующие элементы неразборные. Каждый из них надевается на булавку. Сверху на корпусе фильтра установлена ​​крышка 7, на которой установлен продувочный клапан 9.

Все фильтроэлементы работают параллельно. Топливный поток под давлением подкачивающего насоса поступает через отверстие А в корпус фильтра, а затем проходит через отверстия рамы и через завесы фильтра внутрь фильтрующего элемента. Топливо, очищенное от мельчайших примесей через отверстие B, по трубопроводу низкого давления поступает к топливному насосу.

Клапан продувки служит для выпуска воздуха из топливной системы двигателя. Если рукоятка насоса откручивает рукоятку клапана при работающем подкачивающем насосе, нагнетательный шар топлива отодвигается от патрубка и топливо выходит через отверстие через отверстие в корпусе фильтра тонкой очистки через патрубок 5. Если есть воздух в топливной системе пузырьки воздуха сначала будут выпущены из сливной трубы. Когда топливо из трубки идет плавно, ручка заворачивается и шарик закрывает сливное отверстие.

Рисунок 2. Фильтры тонкой очистки топлива

Некоторые двигатели имеют две секции. фильтры тонкой очистки топливные (рис. 2, б). В этих фильтрах топливо последовательно проходит через оба фильтрующих элемента. Второй элемент — контрольный: по степени загрязнения оценивается работа топливного фильтра грубой очистки и первого элемента тонкой очистки. В случае загрязнения первый элемент тонкой очистки можно промыть, не снимая фильтра. Для этого в крышке фильтра монтируется вентиль, который может быть установлен в двух положениях: рабочем и промывочном.Во время промывки направление потока топлива в первой секции меняется на противоположное. При этом сливная пробка первой секции откручивается на два оборота и осевшие частицы сливаются с внешней поверхности фильтрующего элемента. На более мощных тракторных двигателях двухступенчатый фильтр тонкой очистки комплектуется дополнительным управляющим фильтром, включающим один фильтрующий элемент, взаимозаменяемый с основными.
