Lada Kalina не заводится, стартер не крутит: причины и решение проблемы

Для любого водителя важно, чтобы его машина заводилась с полуоборота ключа. Для запуска двигателя на Лада Калина установлен редукторный стартер. Если не заводится Калина, стартер не крутит при повороте ключа зажигания (КЗ), значит устройство, запускающее силовой агрегат, неисправно. В статье говорится, какие возможны неполадки, и как выполнить ремонт своими руками.

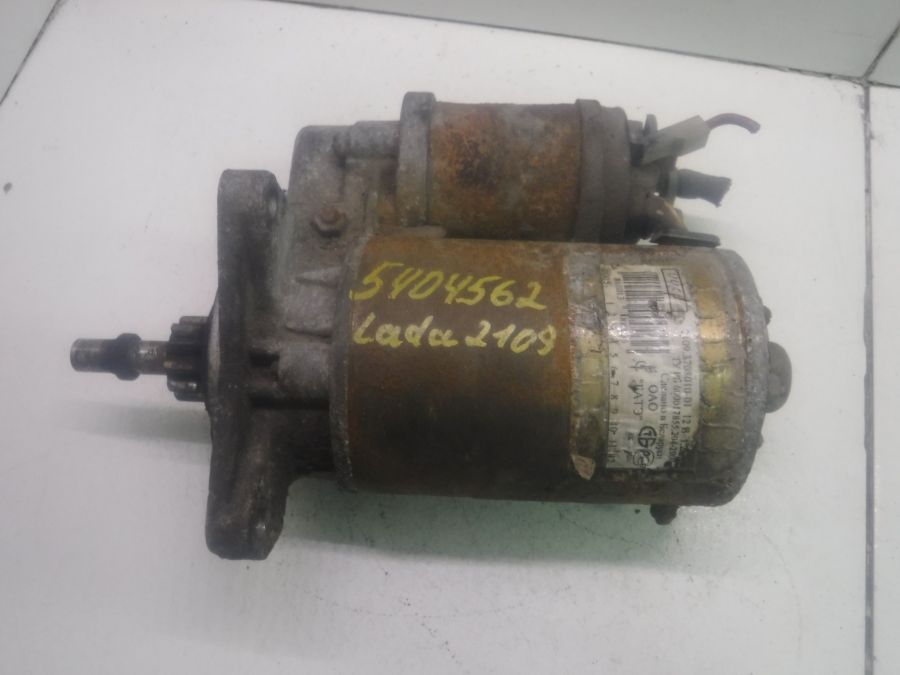

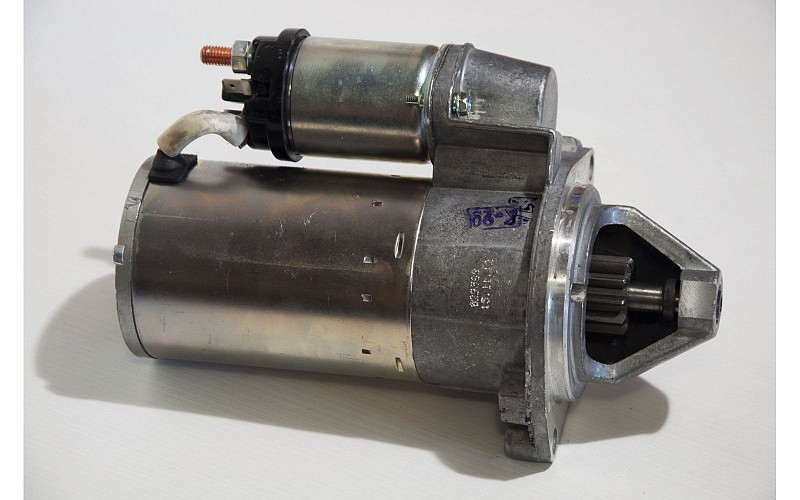

Стартер для автомобиля

Содержание

[ Раскрыть]

[ Скрыть]

Возможные неисправности стартера

Если Лада Калина не заводится, то возможны следующие типичные неисправности:

• при запуске силового агрегата не работают все приборы;
• при переводе КЗ в положение старта, стартер не включается;
• пусковое устройство не включается с первого раза;
• стартер крутит, но не крутится коленчатый вал;
• при запуске устройство медленно вращается.

Если после пуска двигателя гаснут все приборы, это значит, что отсутствует электропитание. Следует проверить клеммы и степень зарядки АКБ. Если после запуска не работает пусковое устройство, то нужно проверить его исправность (автор видео — Expert R).

Начинать поиск неполадок лучше, не снимая устройство с машины. Сначала отверткой нужно соединить болты втягивающего реле сверху и снизу. В результате электромотор должен начать работать, но без вращения коленвала. Он должен вращаться свободно, при этом не должно быть каких-либо посторонних звуков и шумов.

После проверки электродвигателя нужно снять провод с клеммы управления тягового реле и перемкнуть отверткой ее и верхний болт. После включения должен начать вращаться коленчатый вал мотора. Если все нормально работает, нужно неисправность искать в цепи втягивающего.

Сначала нужно проверить реле пускового механизма, находящиеся в монтажном блоке, заменив его заведомо исправным элементом. Если пусковое устройство заработало, то нужно заменить неисправное реле. В противном случае нужно проверить силовую цепь. Для этого вставляем перемычку в гнезда 87 и 30.

Монтажный блок Калины

При повороте ключа ЗЗ двигатель должен запуститься, иначе следует проверить контрольной лампочкой, подводится ли напряжение 12В к гнезду 30. Одним концом контрольки следует коснуться вывода 30, а второй соединить с массой. Лампочка должна гореть. Иначе возможно повреждение токоведущей дорожки.

Если цепь не имеет повреждений, проверяем контактную группу ЗЗ, присоединив концы контрольной лампы к разъемам 85 и 86. Если при запуске мотора, лампочка загорится, это говорит о том, что с контактной группой все в порядке. Иначе необходим ее ремонт.

Замена тягового реле

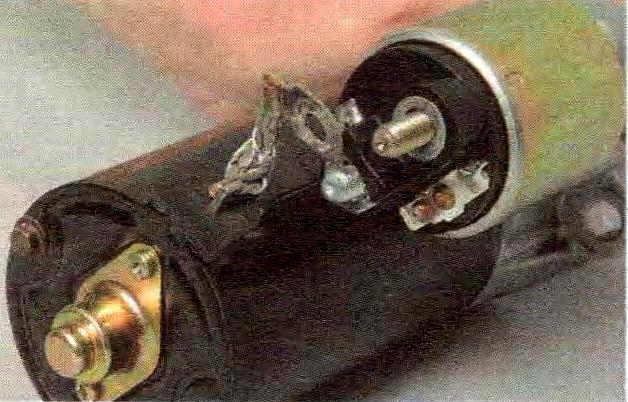

Втягивающее на исправность проверяется путем соединения ее болта, расположенного сверху, с клеммой управления. При замыкании реле должно сработать. В противном случае проверяется зарядка АКБ и состояние ее клемм. Если тяговое реле поломано, его следует демонтировать и проверить исправны ли обмотки. Если реле в рабочем состоянии, нужно проверить изношенность щеток.

Если после пуска не крутит стартер и мотор не запускается с первого раза, то необходима замена тягового реле. Возможно, что причина в обгоревших контактах на электромоторе. Если устройство включилось, но медленно вращается, следует проверить с помощью омметра напряжение на клеммах АКБ. Для успешного запуска напряжение не должно быть ниже 9В. Иначе необходим ремонт. Причиной неполадок могут быть втулки, щетки, мог отпасть магнит статора.

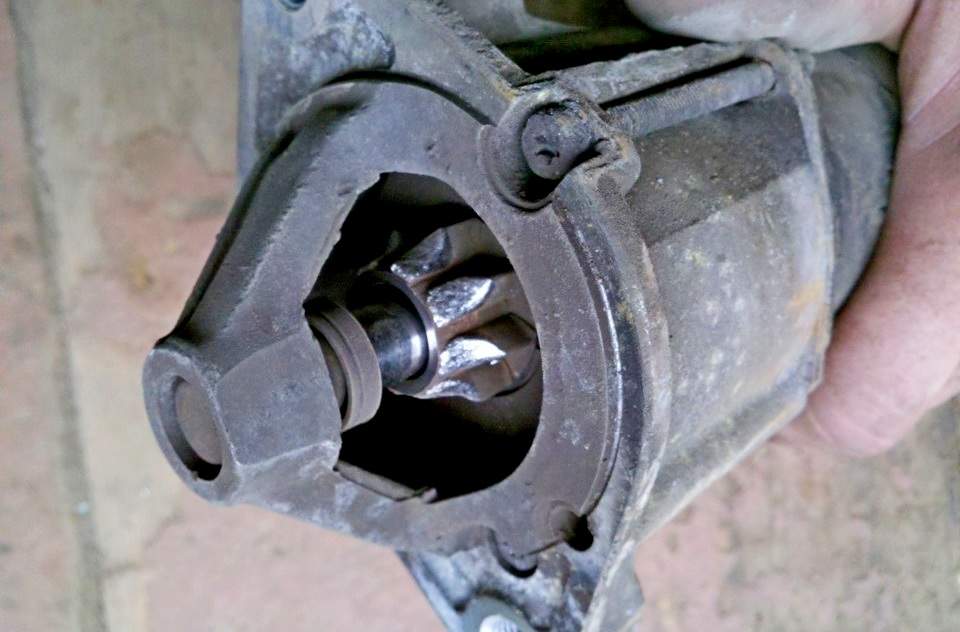

Если стартер крутится, а коленвал не вращается, то устройство требует ремонта. При этом возможны следующие неисправности: проворачивается бендикс, ослаблен венец маховика, излом текстолитовой шестерни редуктора.

Ремонт механизма своими руками

Если механизм не работает, его нужно снять. Для этого нужен рожковый ключ на «13».

Процедура снятия состоит из следующих этапов:

1. Сначала следует снять отрицательную клемму с аккумуляторной батареи.
2. Затем демонтируем воздушный фильтр.
3. Далее отсоединяем провод управления тягового реле.
4. Теперь необходимо отсоединить питающий провод. Для этого отодвигаем защитный резиновый колпачок, под которым находится плюсовой провод.
5. Затем откручиваем гайку, с помощью которой крепится провод питания.
6. Отсоединяем этот провод, а также провод, находящийся рядом.
7. Далее откручиваем ключом на «13» гайки, с помощью которых крепится стартер. Две находятся сверху, а третью можно нащупать рукой внизу.
8. Открутив все гайки, можно снимать устройство со шпилек.

Дальнейшие действия зависят от состояния стартера. Выполняется либо его ремонт, либо замена. Для ремонта потребуется разборка устройства. Если нужна замена, покупается новая деталь. Установка производится в обратном порядке.

Заключение

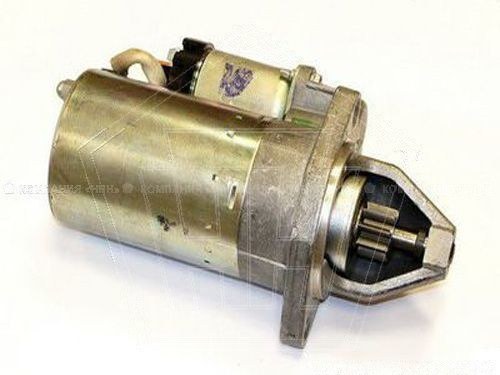

Стартер Лада Калина — надежное устройство, изготовленное из стали марок, хорошо выдерживающих любые погодные условия. Если его правильно эксплуатировать, то он прослужит долго.

Допустимо, чтобы он работал не более 10 секунд, при дальнейшей работе устройство подвергается перегреву. Стоимость ремонта зависит от поломки. Можно самостоятельно разобрать стартер, сэкономив на посещении СТО, и заменить испорченную деталь. Проще, правда, финансово дороже, купить и установить новый стартер.

 Загрузка …

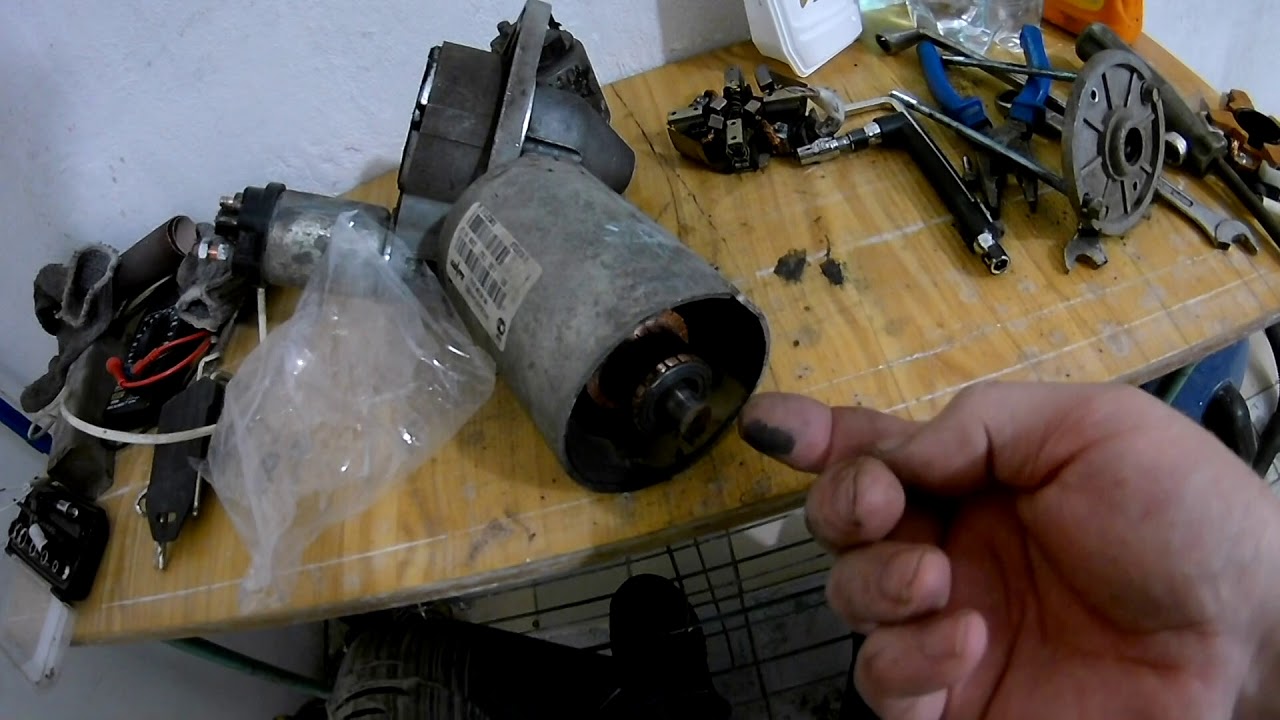

Видео «Возможные поломки стартера»

В этом видео демонстрируется, как проверить пусковое устройство (автор видео — Иван Матиешин).

Почему не заводится Лада Калина, причины неисправностей » Лада.Онлайн

Возможная неисправность	Диагностика	Способы устранения
Топливный бак пустой	На указателе уровня топлива стрелка на нуле.	Залить бензин
Аккумулятор разряжен	Напряжение на клеммах аккумулятора при выключенных потребителях менее 12В. При попытке завести автомобиль из-под капота раздается треск.	Зарядить аккумулятор или заменить на новый
Окисление клемм аккумулятора или клемм проводов, не плотная их посадка	При попытке запустить двигатель напряжение в бортовой сети падает на много больше, чем на выводах аккумуляторной батареи. При этом под капотом может раздаваться треск.	Зачистить контакты, смазать их техническим вазелином и подтянуть клеммы
Ненадежное соединение электрических цепей систем управления и питания двигателя	Проверить соединения разъемов, надежность контактов в колодках.	Устранить неисправность в соединениях проводов
Повышенное сопротивление вращения коленвала (задиры на валах, вкладышах подшипников, деталях цилиндропоршневой группы, деформация валов, застыло моторное масло, генератор заклинило, заклинило насос охлаждающей жидкости)	Коленвал проворачивается медленно. Если пуск двигателя выполняется в сильный мороз, а накануне двигатель работал исправно, то скорее всего моторное масло застыло. Если при пуске двигателя слышны посторонние шумы, проверьте свободное вращение шкивов помпы и генератора.	Используйте рекомендуемое моторное масло. Отремонтируйте двигатель. Заменить помпу и генератор.
Неисправность в системе зажигания	Проверить наличие искры.	Проверить цепи и приборы системы зажигания. Неисправные элементы системы заменить.
Высоковольтные провода подсоединены в неправильном порядке, либо провод отсоединился	Осмотреть.	Подключить провода в правильном порядке
Оборван ремень привода ГРМ или срезаны зубья ремня	Открыть переднюю крышку привода ГРМ и проверить.	Заменить ремень ГРМ
Нарушены фазы газораспределения	Проверить метки на шкивах коленвала и распредвала.	Установить правильное расположение валов
Неисправность ЭБУ (мозги), его цепей, датчика положения коленвала или температуры охлаждающей жидкости	Проверить поступление +12В на ЭБУ, цепь датчиков, отсутствие повреждения самих датчиков.	Заменить ЭБУ, датчики.
Неисправен регулятор холостого хода или его цепи	Проверить регулятор холостого хода. При запуске двигателя слегка нажмите на педаль газа. Если двигатель заводится и глохнет при отпускании педали газа, значит датчик неисправен.	Заменить датчик
Перегорел предохранитель или неисправно главное реле системы управления	Проверить предохранитель и реле.	Устранить причину перегорания предохранителя. Заменить предохранитель и реле
Перегорел предохранитель, реле топливного насоса. Неисправна цепь, реле или насос.	При включении зажигания нет звука работы насоса. Проверить предохранитель. Подать напряжение на насос от АКБ.	Зачистить контакты, заменить неисправные цепи, заменить предохранитель, насос и реле.
Топливный фильтр загрязнен, замерзла вода в топливной магистрали, топливопровод поврежден	Проверить давление в топливной рампе и состояние топливопроводов.	Заменить фильтр, продуть или заменить топливопроводы.
В топливной рампе недостаточное давление	Проверить давление в топливной рампе, сетчатый фильтр насоса и состояние топливопроводов.	Очистить фильтр. Заменить насос, регулятор давления топлива
Неисправны форсунки или цепи их питания	Проверить обмотки форсунок омметром. Проверить цепи на обрывы.	Заменить форсунки, заменить цепи
Подсос воздуха во впускной тракт	Осмотреть стыки и посадки шлангов, хомуты. На время пуска отключить вакуумный усилитель тормозов и заглушите штуцер ресивера.	Устранить подсос воздуха, вакуумный усилитель заменить

Почему не работает стартер Лада Калина

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность, как самого стартера, так и цепи его включения.

Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод обмоток тягового реле и наконечник провода, соединенного с плюсовым выводом аккумуляторной батареи.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле.

Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле контактной группы замка зажигания, для поиска неисправности в цепи включения стартера…

…вынимаем из монтажного блока реле стартера.

Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. для этого можно использовать соседнее реле стеклоподъемников.

Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить.

В противном случае необходимо проверить силовую цепь и цепь управления реле стартера.

Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87».

Переводим ключ в замке зажигания в положение «II» — «стартер».

Если стартер включится, силовая цепь исправна, если нет, то тестером

Проверяем подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II».

При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.

В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера.

Если же напряжение к гнезду «30» не подводится, проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле.

Если цепь исправна, необходимо заменить контактную группу замка зажигания.

В том случае, если силовая цепь стартера исправна, проверяем цепь управления реле стартером — для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подсоединяем к «массе».

При включенном зажигания проверяем подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера

Затем вставляем щупы тестера в гнездо «86» и «85» и проверяем есть ли «масса» в гнезде «85» реле соединенном с выводом «50» контроллера.

В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода «50» контроллера – соответственно к гнездам «86» и «85» реле стартера.

Не заводится Калина — моргает иммобилайзер, залило ЭБУ и не крутит стартер, причины

Думаю, никто не будет спорить со мной, если я скажу, что отечественным автомобилям далеко до заграничных автобрэндов. Никто, даже самый патриотически настроенный человек, не станет спорить, той же Ладе калине ой как далеко до BMW или Mersedes.

Разумеется совсем не та ценовая категория, скажете вы, но даже более дешевые заграничные авто как правило превосходят наши.

Дело не в красивом дизайне или комфортном салоне, а в том, что большинство наших авто можно прямо с конвейера отправлять на ремонт.

Итак, вы счастливый обладатель отечественного авто и что же делать, если ваша, пусть будет к примеру «Лада Калина», не заводится?

Причин, по которым автомобиль отказывается заводиться множество. Рассмотрим, конечно, только основные, те которые можно заметить и исправить самостоятельно, остальное оставим «СТОшникам», не потому что им тоже надо что то кушать, а потому, что начав чинить то, что чинить не умеешь, можно в итоге сделать только хуже.

Гуру ремонта могут проходить мимо, это руководство для стандартного, среднестатистического обывателя, не спеца по ремонту, но хотя бы знающего за какую сторону нужно хватать гаечный ключ.

Иммобилайзер

Первая причина, по которой ваша лада калина не заводится и которую легко заметить самому, это иммобилайзер. Если он заморгал и запикал — суши весла, садись читать мануал. Эта проблема довольно частая и исправить ее не просто, хлопот много, танцев с бубном и тому подобного.

Впрочем, в мануале обычно есть расшифровка морзанки, которую отсвечивает лампочка — считаем секунды между вспышками, количество вспышек, сигналов зумера — и смотрим в буклет, что там по этому поводу написано.

В зимнее время часто бывает, что машина запускается с пятого — шестого раза. Чаще всего это решается переобучением ключа, расписывать эту проблему не буду, в мануале все есть, проблем возникнуть не должно.

Стартер

Если иммобилайзер тревожных сигналов не подает, но двигатель не заводится, следующая причина может быть в стартере.

Заметить это легко — просто не будет характерного звука заводящегося двигателя, всех этих «чих-чих-чих». Не крутит стартер — не заводится двигатель, тут все понятно и не заметить то, что стартер не крутится, может только глухой.

Итак, поворачиваем ключ и… тишина. Стартер не крутится, что же это может быть. Первая причина это аккумулятор. Он может быть разряжен.

Если в салоне не горят лампочки и датчики на панели это бросается в глаза сразу, но если все в порядке, но стартер не крутится можно включить дальний свет и выйти из машины, посмотреть на фары. Если они светят тускло, то дело и в самом деле в аккумуляторе, он разрядился, не до конца, но до какого-то критического уровня, которого не хватает для запуска стартера.

Зарядите батарею или прикурите от кого-нибудь и проблема будет решена, если же это не аккумулятор — то есть фары горят ярко и не тускнеют (бывает сразу после включения секунд 15-20 горят нормально а потом сразу же начинают тускнеть) значит придется повозиться.

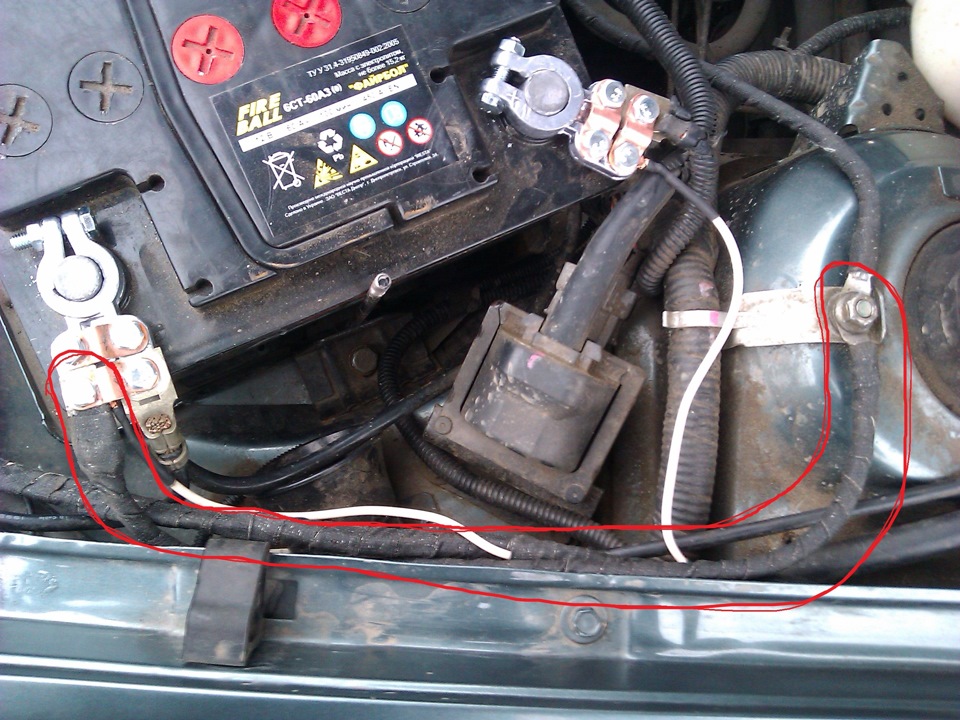

Тут может быть два варианта — проводка или же сам стартер. Что бы проверить проводку можно воспользоваться вольтметром (мультиметром, в простонародье Цешка) красный провод к контакту стартера, черный на массу (корпус, раму автомобиля) должно быть около 12,5-14,5 вольт.

Если меньше или нет вообще значит, то что то не так с проводкой (разумеется, ключ должен быть в соответствующем положении).

Можно почистить контакты, осмотреть близлежащие провода, проверить предохранители (чаще всего причина в них) если не помогло, то тянем нашу ласточку в СТО, уж там то найдут в чем причина.

Можно конечно завести машину с «толкача», при помощи парочки сочувствующих соседей или друзей крепкого телосложения, этот метод довольно популярен в народе, за простоту. Можно замкнуть контакт стартера напрямую.

Для этого ставим машину на нейтральную передачу, на всякий пожарный еще и на ручной тормоз, включаем зажигание. Дальше можно провести ток к стартеру от какого-нибудь плюсового провода в автомобиле, главное чтобы он был под напряжением, от фар, например, или прикурить от другого аккумулятора (минус на массу, плюс к стартеру).

Как только провод будет присоединен к стартеру он, как правило, заработает и раскрутит вал двигателя, дальше уже проще. Разумеется, это разовое мероприятие для того, например, чтобы доехать до СТО.

Если же при проверке мультиметром ток в проводке есть, но стартер не работает, значит, сломался уже он. Если стартер щелкает, но не крутится (не жужжит), значит сломался двигатель стартера, если наоборот, то дело во втягивающей катушке.

Все это чинится, но не так уж и просто, на коленке такое не сделаешь и по ремонту стартера можно писать отдельную статью. Проще конечно отвезти его в СТО, скорее всего, сделают, но возможно придется купить новый стартер.

Электронный блок управления

Залитый ЭБУ

Еще одна распространённая причина проблем с ладой калиной это Электронный блок управления он же ЭБУ, он же мозги. Сам по себе он довольно надежная штука и если его не трогать то проблем с ним не будет, но очень часто получается, что он оказывается залит.

Да-да, это главная проблема его неисправности. Очень часто такое случается, когда проливается антифриз из печки, так как блок расположен практически под радиатором.

Часто, при установке скажем сигнализации, при протяжке провода в салон, забывают вставить или плохо вставляют заглушки и тогда на блок могут попасть брызги воды, что тоже не есть гуд. Чинить мозги бесполезно.

Чаще всего их придется менять, единственное, что можно сделать, это обезопасить себя от такого поворота судьбы перенеся блок управления в другое место.

Нет, можно конечно замотать блок полиэтиленовой пленкой или залить герметиком, но в этом случае мозги выйдут из строя еще раньше из-за конденсата, который неизбежно появится внутри.

Лучше не рисковать и перенести мозги куда-нибудь под бардачок, например, для этого снимаем пластиковый кожух, что в ногах у переднего пассажира, слева, извлекаем оттуда блок управления — плоская металлическая коробочка, и ищем для нее какое-нибудь безопасное место, конечно провода там не особо длинные но хватает что бы спрятать блок под бардачком.

В обновленной Ладе калина и Калине 2го поколения, ЭБУ переставлено в другое место, поэтому на новых машинах эта проблема исчезла. Но появилась другая, если забивается дренажное отверстие рядом с фильтром салона, то вода через него во время сильного дождя попадает на ЭБУ и происходит почти то же самое. Советую почаще проверять как у вас идет отток воды около фильтра салона!

Свечи

Если с электроникой дело в порядке есть еще масса вариантов, почему двигатель не заводится. Частая причина — банально залило свечи.

Чаще всего свечи заливает зимой. Компрессия на холоде не соответствует параметрам, поэтому двигатель не сразу запускается. Часто свечи заливает из-за слабого аккумулятора, который не дает нормальную искру, проводки или же самих свечей.

Самый простой способ просушить свечи это просто зажать газ до упора в пол, и несколько секунд (10-15) покрутить двигатель стартером. Если ничего серьезного, то, как правило, заведется (зимой помогает редко), если же нет, придется сушить свечи.

Для этого их надо вытащить, очистить от нагара, например зубной щеткой, главное, чтобы зазор остался прежним (0.8-1мм), а потом просушить. Можно воспользоваться феном или даже духовкой, если торопитесь.

Предусмотрительные водители для таких случаев держат в машине запасной комплект свечей. Чтобы поутру не ехать на работу в маршрутке и не возиться с сушкой, можно просто вкрутить запасные свечи, а уже вечером, после работы, спокойно просушить основные.

Чтобы снизить риск того, что свечи будут залиты, нужно постоянно следить за аккумулятором, чтобы был всегда заряжен и раз в два — три дня, во время движения, секунд на 10 нагружать двигатель до 4500-5000 оборотов, чтобы он самоочистился от нагара и всяких отложений в камере.

Некачественное топливо

Свечи так же может заливать из-за плохого бензина. Это еще одна причина, почему не запускается двигатель. Очень часто образуется зимой конденсат и засоряет фильтр грубой очистки, чтобы избежать этого, в зимнее время периодически добавляйте в бак чистого спирта.

Троит, чихает, дымит как змей Горыныч, такое часто случается в наше время, но, как правило, остатки совести у людей имеются и они стараются не бодяжить бензин до негорючего состояния.

Машина даже может на таком бензине ехать, беда только в том, что для двигателя это абсолютно не полезно. Чтобы такого не было заправляйтесь в крупных сетевых заправках.

Они, как правило, следят за своей репутацией и не допускают такого, но если уж получилось, что вы залили паленый бензин да еще такой, что машина не хочет заводиться, можно слить бензин и залить другой, путевый, или же, если его осталось немного, можно залить побольше хорошего 95 бензина и его смесь с паленкой будет более менее нормальной.

Конечно, бывают тяжелые случаи, когда засоряются фильтра и форсунки и их приходится долго и муторно промывать (ну или что проще менять), но это бывает в основном при покупке бенза у каких-нибудь гаражных «нефтяников».

Защититься от них достаточно легко — просто заправляйтесь в проверенных местах и ни в коем случае не покупайте бензин у всяких гаражных бензоторговцев. В принципе они сейчас не такое уж и частое явление, но все равно встречаются, и люди у них бензин покупают, потому как дешевле, но лучше так не делать, скупой платит дважды — непреложная истина.

А если уж пришлось купить такую бодягу, хотя бы профильтруйте, не надо засорять фильтра с форсунками.

Бензонасос

Иногда бывает, капризничает бензонасос. Опять же, часто в холодное время года. Стартер работает, но двигатель не заводится, не слышно, как бензонасос качает, иногда мигает восклицательный знак.

Чтобы проверить, есть ли давление в системе, нужно открыть капот, слева, на рампе форсунок открутить черный колпачок. Там будет ниппель, как в шинах, если нажать, должно брызнуть.

Если брызгает, то дело не в бензонасосе, если же нет, то виновника мы нашли. Как правило, после подзарядки аккумулятора бензонасос начинает работать, если же нет, ищем причину.

Часто виновато реле. В тоннеле коробки передач, со стороны пассажира откручиваем кожух, там же где мы откручивали, когда переносили мозги. Там будет несколько силовых катушек, три обычно, достаточно просто постукать по ним или отогреть в руках.

Так же нужно проверить, не залит ли ЭБУ, но если он перемещен, как говорилось выше, то причина не в нем. Лучший вариант конечно СТО. Это всегда лучший вариант, только денег стоит, поэтому лучше сделать все вышеописанное, вдруг какая-нибудь мелочь и ее вполне можно исправить своими силами.

Можно самому добраться до бензонасоса, стоит он под задним диваном, откидываем, откручиваем 4 винтика и вот он, для начала снимем разъём, возьмем мульти-метр или лампочку с двумя проводами (прозвонку), вставляем контакты на черный и серый провода, проворачиваем стартером, лампа должна гореть, а мульти-метр показывать примерно 12В.

Удостоверившись, что до бензонасоса напряжение доходи, а он не работает, быстренько снимаем его и осматриваем, возможно обледенел фильтр грубой очистки (зимой), если же нет, то меняем его.

В случае, если лампа не загорается и мульти-метр отказывается показывать заветные 12В, переходим на передние сиденья, открываем заглушку, где у нас диагностический разьем ЭБУ и там есть 3 предохранителя, проверяем их, заодно смотрим реле, как описывалось чуть выше.

ГРМ

Жуткая проблема, которая встречается у калины это обрыв ремня ГРМ. Эту проблему не заметить невозможно. Не бывает такого, чтобы заводишь утром машину а у нас порван ремень.

Нет, ремень рвется в движении и уж тут ничего хорошего не бывает. Клапана встречаются с поршнями и их гнет, так же часто может пойти в разнос вся поршневая, что грозит дорогущим ремонтом.

Это все 16 клапанные движки, у восьми клапанных таких последствий нет, потому что в поршнях имеются углубления под клапана, и именно эти выемки помогают избежать столкновения клапанов с поршнями.

От разрыва ремня никто не застрахован, просто проверяйте его почаще, тогда есть возможность заметить угрозу разрыва и вовремя заменить грозящий порваться ремень. Так же есть вариант поставить поршни с проточками и в 16 клапанный двигатель, это тоже поможет избежать серьезных последствий при разрыве ремня.

Еще одна беда — провернуло шкив. Изредка бывает, что его проворачивает на пару — тройку зубцов из-за этого датчик показывает неверную фазу и двигатель не запускается. Надо снять ремень и проверить совпадает ли метка на шкиве и задней крышке ремня привода ГРМ.

Если нет, то нужно провернуть шкив (по вращению) до совпадения меток. Работа хлопотная, нужно много чего разобрать чтобы добраться куда надо, так же необходимо следить за метками распред- и коленвала, в общем возни выше крыши.

Датчик коленвала

Иногда бывает, что машина на холодную запускается нормально, но стоит заглушить двигатель и спустя какое-то время попробовать завести его снова, ничего не получится.

Иногда машина просто не заводится. Стартер работает, бензонасос качает, свечи и мозги в порядке, в этом случае следует проверить датчик коленвала, возможно он понемногу умирает.

Для этого снимаем датчик, подключаем к разъемам мульти-метр  в режиме вольтметра и быстро качаем перед его торцом отверткой, должны быть скачки напряжения.

Еще один способ — это снять датчик и замерить его сопротивление, тем же мульти-метром, ставим на прозвонку и прозваниваем два контакта датчика, должно показать примерно 750 Ом

Если скачков нет, меняем датчик. Если скачки имеются, можно попробовать проверить, нет ли под датчиком пыли или грязи, не загрязнен ли торец, если после очистки движок все равно не хочет запускаться, пробуем поставить новый датчик, благо он стоит совсем недорого.

Если уж после установки нового датчика ситуация не улучшилась, значит дело не в нем. Еще самый простой способ определить что датчик не исправен, это взглянуть на тахометр, как правило при неисправности обороты при попытке завестись не дергаются.

Катушки зажигания

Если проверено все, что можно, но машина не заводится, а тащить ее в СТО не хотите пока не испробовано все, что только можно попытаться исправить самому, проверьте модуль (катушку) зажигания.

Для начала проверим проводку. Отсоединяем колодку проводов от катушки, средний провод подключаем к плюсу мультиметра (в режиме вольтметра), а минус мультиметра замыкаем на массу.

Если при включении зажигания появляется напряжение примерно равное напряжению аккумулятора, значит с питанием все в порядке, проверяем цепи управления.

Для этого подключаем мультиметр к среднему и одному из крайних проводов жгута и крутим коленвал стартером — должно появиться напряжение в пару вольт, аналогично с другим крайним проводом. Если проводка в норме проверяем катушку.

Индивидуальные катушки зажигания

Мультиметр переводим в режим омметра, подключаем тестер к среднему и одному из крайних выводов катушки если цешка покажет бесконечность значит все — разрыв цепи. То же самое с другим крайним выводом.

Если все в порядке — продолжаем. Проверяем вторичную обмотку — для этого катушку нужно снять с двигателя и перевернуть. Подключаем тестер к парным разъемам катушки — 1-4 или 2-3 цилиндры.

Если показывает, что-то кроме бесконечности (должно быть, что-то около 4 кОм) значит все нормально, обрыва нет. То же самое с другой парой.

Итог

В общем, это основные причины по которым может не запускаться двигатель, точнее причин то гораздо больше, но это основные, которые можно исправить своими руками.

Еще раз скажу, что пытаться что-то делать, можно только в том случае, если вы хотя бы приблизительно знаете, что и как делать.

Мастером экстра класса быть не нужно, должен быть какой-нибудь опыт ковыряния в железе за плечами, прямые руки и исправную соображалку.

При наличии всех этих компонентов у вас все получится, и в случае несерьезной поломки сможете сэкономить на ремонте, в конце концов, жалко платить свои кровные за замену предохранителей или чего-то, что можно сделать своими руками.

Лада Калина не заводится не крутит стартер

Каждому из владельцев популярной российской малолитражки Лада Калина приходится сталкиваться с необходимостью ремонта своего автомобиля. Любая техника имеет свойство ломаться, или не включается, поэтому от такой ситуации уберечься невозможно. Современные машины являются сложными конструкциями, состоящими из множества узлов и систем, большинство из которых не могут быть отождествлены с понятием «долговечность».

Более простым способом устранить появившуюся неисправность будет направить своего «железного коня» в сервис, где им займутся профессионалы. Однако это весьма недешево, если речь заходит о серьезных поломках. Конструктивные особенности Лада Калина таковы, что достаточно много узлов владелец LADA Kalina за имением небольшого опыта способен починить самостоятельно, тем самым сэкономить финансовый ресурс, тем более, если не крутит стартер.

8-клапанные Лада Калина за годы эксплуатации показали склонность «страдать» неспособностью запуска мотора в морозную погоду, когда возможно, не крутит стартер. Зачастую виновником здесь фигурирует стартер, который «отказывается» крутить маховик.

Далее рассмотрим особенности таковой ситуации и методы по ее устранению, когда не крутит стартер.

Почему автомобиль не заводится?

Причин, побуждающих мотор не включается, на самом деле существует достаточное множество. Склонимся к перечислению наиболее распространенных факторов, касающихся именно Лада Калина, с которыми будут в состоянии «справиться» владельцы.

1. Неисправен иммобилайзер. Когда не включается мотор посредством ключа зажигания специалисты рекомендуют прибегнуть к проверке данного узла. Определить это можно визуальным способом. В такой ситуации с началом работы устройства с присутствием перебоев раздается характерный звук или имеющиеся здесь лампы переходят в режим постоянного свечения.

Для самостоятельного искоренения обозначенной проблемы сначала потребуется детально изучить особенности работы ламп, где заложена расшифровка режимов их функционирования.

Здесь владельцу необходимо просчитать:

• спустя сколько секунд лампы начнут загораться;
• какое количество вспышек произойдет;
• какого характера звук воспроизводит зуммер.

Заимев потребную информацию, необходимо просмотреть инструкцию и определить характер возникшей проблемы с целью ее последующего устранения.

2. не крутит стартер в автомобиле Лада Калина. Это второй этап проверки, к которому следует прибегнуть в случае, если иммобилайзер исправен. Первичным фактором, вызывающим отсутствие функционала стартера, то есть не заводится не крутит стартер, является разряженный аккумулятор. Об этом будет свидетельствовать отсутствие свечения ламп на приборной панели. Если батарея разряжена не полностью, то лампы будут светиться, однако стартер не сможет провернуть маховик из-за недостатка электропитания. Для окончательного определения слабого заряда включаем фары (дальний свет) и наблюдаем интенсивность светового потока. При слабом свечении констатируем разряд и необходимость подзарядки АКБ.

3. Утечка тока в проводке стартера LADA Kalina. Чтобы проверить коммутацию и уровень поступающего питания к стартерному узлу потребуется воспользоваться вольтметром. Провод красного цвета соединяем с плюсовым выводом стартера, а черный коммутируем с «массой» авто. Смотрим на экран тестера. Если напряжение равно 12 Вольтам, то констатируем исправность проводки и корректность подключения. Когда экран не высвечивает значение измеряемого параметра, то склоняемся к визуальной проверке целостности проводки и ее замене (иногда — очистке участков окисления). Также нелишней будет проверка исправности предохранителя.

4. Некачественное топливо. При использовании топлива с недостаточными качественными кондициями свечи систематически «заливает», в результате чего двигатель «отказывается» нормально функционировать. Особо отчетливо недочет проявляет себя в морозную погоду, поскольку образовавшийся конденсат «забивает» фильтрующий топливный компонент. Во избежание подобной неприятной ситуации специалисты рекомендуют зимой добавлять в топливо очищенный спирт. Наиболее эффективной мерой будет приобретение топлива только у проверенных заправочных станций, которые заботятся о свей репутации и не склонны реализовывать некондиционное топливо.

Если случайно произошел факт заправки некачественным топливом, то его в скорой мере необходимо слить, после чего следует заменить фильтр и очистить форсунки на специальном стенде.

5. Неисправность электронного модуля управления мотором (или ЭБУ). К проверке исправности обозначенного блока необходимо прибегать, когда вышеуказанные причины, если не заводится не крутит стартер, не фигурируют в конкретном автомобиле. По своему конструктивному устройству модуль является достаточно надежным устройством, к тому же он защищен от воздействия наружных атмосферных факторов. Иногда владельцы собственноручно провоцируют выход из строя ЭБУ, к примеру, пролив на его поверхность какую-нибудь жидкость. Также источником неисправности модуля могут стать утечки из радиатора системы отопления салона, поскольку этот узел не обладает надежностью и к тому же расположен в непосредственной близости от ЭБУ.

6. Если блок все-таки пришел в негодность, то отремонтировать его не удастся. Замена будет весьма дорогостоящей процедурой, поскольку цена на новое электронное устройство весьма немалая. К тому же за услугу, оказанную сервисным центром, придется заплатить нешуточную сумму. Избежать указанной неприятной ситуации можно, если с достаточной периодичностью проверять целостность радиатора и обращаться с чувствительным к влаге электронным модулем достаточно аккуратно.

Электросхема Калина

Замена передних колодок Калина

Стойки передние Калина

Подведем итоги

Все обозначенные нами причины неспособности мотора LADA Kalina запуститься, в том числе и если не заводится не крутит стартер, которые были детально рассмотрены, подлежат собственноручному устранению. Это касается и замены ЭБУ, если владелец обладает достаточным опытом обращения с автомобильными электронными устройствами и осведомлен в нюансах их устройства и подключения. Когда в вашей Лада Калина мотор не заводится, то выполняйте проверку, соблюдая рекомендованную нами очередность действий. Если весь перечень действий исчерпан, то придется обратиться в квалифицированный сервис, специалисты которого выполнят более углубленное диагностирование с последующим устранением причины.

Не крутит стартер ваз калина – АвтоТоп

Лечим неисправности стартера на Калине самостоятельно: советы экспертов

Для любого водителя важно, чтобы его машина заводилась с полуоборота ключа. Для запуска двигателя на Лада Калина установлен редукторный стартер. Если не заводится Калина, стартер не крутит при повороте ключа зажигания (КЗ), значит устройство, запускающее силовой агрегат, неисправно. В статье говорится, какие возможны неполадки, и как выполнить ремонт своими руками.

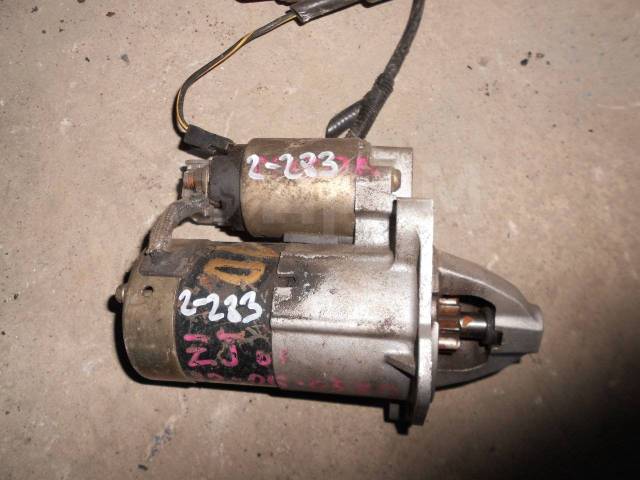

Стартер для автомобиля

Если Лада Калина не заводится, то возможны следующие типичные неисправности:

• при запуске силового агрегата не работают все приборы;
• при переводе КЗ в положение старта, стартер не включается;
• пусковое устройство не включается с первого раза;
• стартер крутит, но не крутится коленчатый вал;
• при запуске устройство медленно вращается.

Если после пуска двигателя гаснут все приборы, это значит, что отсутствует электропитание. Следует проверить клеммы и степень зарядки АКБ. Если после запуска не работает пусковое устройство, то нужно проверить его исправность (автор видео — Expert R).

Начинать поиск неполадок лучше, не снимая устройство с машины. Сначала отверткой нужно соединить болты втягивающего реле сверху и снизу. В результате электромотор должен начать работать, но без вращения коленвала. Он должен вращаться свободно, при этом не должно быть каких-либо посторонних звуков и шумов.

После проверки электродвигателя нужно снять провод с клеммы управления тягового реле и перемкнуть отверткой ее и верхний болт. После включения должен начать вращаться коленчатый вал мотора. Если все нормально работает, нужно неисправность искать в цепи втягивающего.

Сначала нужно проверить реле пускового механизма, находящиеся в монтажном блоке, заменив его заведомо исправным элементом. Если пусковое устройство заработало, то нужно заменить неисправное реле. В противном случае нужно проверить силовую цепь. Для этого вставляем перемычку в гнезда 87 и 30.

Монтажный блок Калины

При повороте ключа ЗЗ двигатель должен запуститься, иначе следует проверить контрольной лампочкой, подводится ли напряжение 12В к гнезду 30. Одним концом контрольки следует коснуться вывода 30, а второй соединить с массой. Лампочка должна гореть. Иначе возможно повреждение токоведущей дорожки.

Если цепь не имеет повреждений, проверяем контактную группу ЗЗ, присоединив концы контрольной лампы к разъемам 85 и 86. Если при запуске мотора, лампочка загорится, это говорит о том, что с контактной группой все в порядке. Иначе необходим ее ремонт.

Замена тягового реле

Втягивающее на исправность проверяется путем соединения ее болта, расположенного сверху, с клеммой управления. При замыкании реле должно сработать. В противном случае проверяется зарядка АКБ и состояние ее клемм. Если тяговое реле поломано, его следует демонтировать и проверить исправны ли обмотки. Если реле в рабочем состоянии, нужно проверить изношенность щеток.

Если после пуска не крутит стартер и мотор не запускается с первого раза, то необходима замена тягового реле. Возможно, что причина в обгоревших контактах на электромоторе. Если устройство включилось, но медленно вращается, следует проверить с помощью омметра напряжение на клеммах АКБ. Для успешного запуска напряжение не должно быть ниже 9В. Иначе необходим ремонт. Причиной неполадок могут быть втулки, щетки, мог отпасть магнит статора.

Если стартер крутится, а коленвал не вращается, то устройство требует ремонта. При этом возможны следующие неисправности: проворачивается бендикс, ослаблен венец маховика, излом текстолитовой шестерни редуктора.

Ремонт механизма своими руками

Если механизм не работает, его нужно снять. Для этого нужен рожковый ключ на «13».

1. Процесс откручивания болтов крепления 2. Демонтаж механизма с авто 3. Новый механизм для замены

Процедура снятия состоит из следующих этапов:

1. Сначала следует снять отрицательную клемму с аккумуляторной батареи.
2. Затем демонтируем воздушный фильтр.
3. Далее отсоединяем провод управления тягового реле.
4. Теперь необходимо отсоединить питающий провод. Для этого отодвигаем защитный резиновый колпачок, под которым находится плюсовой провод.
5. Затем откручиваем гайку, с помощью которой крепится провод питания.
6. Отсоединяем этот провод, а также провод, находящийся рядом.
7. Далее откручиваем ключом на «13» гайки, с помощью которых крепится стартер. Две находятся сверху, а третью можно нащупать рукой внизу.
8. Открутив все гайки, можно снимать устройство со шпилек.

Дальнейшие действия зависят от состояния стартера. Выполняется либо его ремонт, либо замена. Для ремонта потребуется разборка устройства. Если нужна замена, покупается новая деталь. Установка производится в обратном порядке.

Заключение

Стартер Лада Калина — надежное устройство, изготовленное из стали марок, хорошо выдерживающих любые погодные условия. Если его правильно эксплуатировать, то он прослужит долго.

Допустимо, чтобы он работал не более 10 секунд, при дальнейшей работе устройство подвергается перегреву. Стоимость ремонта зависит от поломки. Можно самостоятельно разобрать стартер, сэкономив на посещении СТО, и заменить испорченную деталь. Проще, правда, финансово дороже, купить и установить новый стартер.

Видео «Возможные поломки стартера»

В этом видео демонстрируется, как проверить пусковое устройство (автор видео — Иван Матиешин).

Почему Лада Калина не заводится, стартер не крутит и что делать

В этой статье мы рассмотрим вопросы счастливых владельцев одного из таких детищ – Лада Калина, – а именно, почему может не заводиться данный автомобиль.

В самой действительности, причин, по которым Лада Калина может не заводиться, достаточно. Мы разберемся только с теми причинами, которые реально устранить самостоятельно, а остальные потребуют вмешательства обученных специалистов.

Устранить малейшие неисправности в автомобиле может даже самый обычный водитель без технического образования, главное – уметь правильно держать в руках гаечный ключ.

Самые распространенные проблемы

Теперь разберемся с самыми распространенными причинами того, почему может не заводиться двигатель в Ладе Калина:

1. Иммобилайзер. Первой и самой распространенной причиной того, почему не запускается двигатель, является выход из строя иммобилайзера. Такую проблему привести в порядок несложно – стоит заменить его. Однако все бы хорошо, если в этой проблеме не было своих нюансов. Если иммобилайзер начал подавать звуковой сигнал и моргать лампочкой – садитесь и изучайте матчасть.

В руководстве по эксплуатации и обслуживанию автомобиля, как правило, имеется расшифровка зуммера и сигналов, выдаваемых лампочкой. От вас потребуется запомнить выданную «морзянку» и найти информацию о проблеме в инструкции.

В холодный период времени часто возникает проблема, когда двигатель Калины запускается с пятого-шестого раза.

В большинстве случаев для решения данной проблемы потребуется «переучить» ключ. Это процедура также во всех подробностях описана в мануале, поэтому перейдем далее.

1. Стартер. Если все вопросы с иммобилайзером решены, и он больше не подает тревожных сигналов, но ваша Калина все равно не желает заводиться, причина может таиться в стартере.

Такую проблему заметить несложно: при повороте ключа в положение «Старт» Лада Калина не заводится и не крутит стартер. В таком случае отсутствуют все признаки того, что вы заводите автомобиль. Такую проблему может не заметить только глухой.

Первым делом, что стоило бы проверить – аккумуляторную батарею автомобиля. Вероятно, источник питания разряжен.

Если в салоне вашего автомобиля при включенном зажигании не загораются лампочки, не подсвечивается приборная панель – проблема налицо. Зарядите либо поменяйте аккумуляторную батарею. Но если с описанным все в порядке, а стартер не крутит, включите дальний свет и выйдите из автомобиля. Обратите внимание на передние фары. Если свет от них тусклый, это говорит о низком заряде источника питания, и его не хватает для запуска стартера. Решение данной проблемы – зарядите аккумулятор.

Если проблема с аккумулятором не подходит под вашу ситуацию – придется запачкать руки. Проблемы может быть две:

• неисправная проводка;
• стартер вышел из строя.

Для проверки проводки вам понадобится тестер и минимальное понятие, как с ним работать. Красный щуп тестера соединяем с контактом на стартере, черный щуп присоединяем к массе автомобиля. В режиме замера тока тестер должен показывать от 12,5 до 14,5 вольт.

Читайте также: Почему не греет печка на Калине

Если показания тестера меньше – ищем проблему в проводке. Визуально осматриваем провода на предмет обломов, обрывов, потертостей. Защищаем контакты наждачной бумагой, проверяем соответствующие предохранители. В случае обнаружения проблемы в проводке, устраняем ее, в противном случае дорога вашей ласточке на СТО.

1. Электронный блок управления. В Ладе Калина довольно часто проблема может скрываться в электронном блоке управления (ЭБУ), или, как его еще называют – «мозги». Как устройство, ЭБУ – довольно надежная и безотказная деталь, но до того момента, пока в нее не залезут лишний раз руки. После неудачного вмешательства мастера в это устройство довольно часто в «мозгах» заливает электронную плату. К примеру, по причине того, что после установки сигнализации или чего-либо другого, при протяжке проводов в салон автомобиля, мастера забывают поставить на место заглушки в ЭБУ или неплотно их закрывают. После этого, например, в корпус ЭБУ попадает антифриз из отопительной системы, так как ЭБУ расположен под радиатором.

В случае выхода из строя электронного блока управления, заниматься его ремонтом – пустая трата времени и денег. В большинстве случаев при поломке ЭБУ все что можно сделать – это заменить его на исправный и переместить в другое, защищенное от жидкостей и воды, место.

Вывод

Мы перечисли некоторые самые распространенные проблемы, по причине чего не удается завести автомобиль. В самой действительности таких факторов гораздо больше, однако большинство из них требуют вмешательства квалифицированных мастеров.

Не советуем пытаться ремонтировать автомобиль, если вы не имеете элементарного понятия о том, какую функцию выполняет та или другая деталь. Для экономии времени и своих же нервов обратитесь в СТО.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Лада Калина не крутит стартер

• 1 Почему автомобиль не заводится?
• 2 Подведем итоги

Каждому из владельцев популярной российской малолитражки Лада Калина приходится сталкиваться с необходимостью ремонта своего автомобиля. Любая техника имеет свойство ломаться, или не включается, поэтому от такой ситуации уберечься невозможно. Современные машины являются сложными конструкциями, состоящими из множества узлов и систем, большинство из которых не могут быть отождествлены с понятием «долговечность».

Более простым способом устранить появившуюся неисправность будет направить своего «железного коня» в сервис, где им займутся профессионалы. Однако это весьма недешево, если речь заходит о серьезных поломках. Конструктивные особенности Лада Калина таковы, что достаточно много узлов владелец LADA Kalina за имением небольшого опыта способен починить самостоятельно, тем самым сэкономить финансовый ресурс, тем более, если не крутит стартер.

8-клапанные Лада Калина за годы эксплуатации показали склонность «страдать» неспособностью запуска мотора в морозную погоду, когда возможно, не крутит стартер. Зачастую виновником здесь фигурирует стартер, который «отказывается» крутить маховик.

Далее рассмотрим особенности таковой ситуации и методы по ее устранению, когда не крутит стартер.

Почему автомобиль не заводится?

Причин, побуждающих мотор не включается, на самом деле существует достаточное множество. Склонимся к перечислению наиболее распространенных факторов, касающихся именно Лада Калина, с которыми будут в состоянии «справиться» владельцы.

1. Неисправен иммобилайзер. Когда не включается мотор посредством ключа зажигания специалисты рекомендуют прибегнуть к проверке данного узла. Определить это можно визуальным способом. В такой ситуации с началом работы устройства с присутствием перебоев раздается характерный звук или имеющиеся здесь лампы переходят в режим постоянного свечения.

Для самостоятельного искоренения обозначенной проблемы сначала потребуется детально изучить особенности работы ламп, где заложена расшифровка режимов их функционирования.

Здесь владельцу необходимо просчитать:

• спустя сколько секунд лампы начнут загораться;
• какое количество вспышек произойдет;
• какого характера звук воспроизводит зуммер.

Заимев потребную информацию, необходимо просмотреть инструкцию и определить характер возникшей проблемы с целью ее последующего устранения.

2. не крутит стартер в автомобиле Лада Калина. Это второй этап проверки, к которому следует прибегнуть в случае, если иммобилайзер исправен. Первичным фактором, вызывающим отсутствие функционала стартера, то есть не заводится не крутит стартер, является разряженный аккумулятор. Об этом будет свидетельствовать отсутствие свечения ламп на приборной панели. Если батарея разряжена не полностью, то лампы будут светиться, однако стартер не сможет провернуть маховик из-за недостатка электропитания. Для окончательного определения слабого заряда включаем фары (дальний свет) и наблюдаем интенсивность светового потока. При слабом свечении констатируем разряд и необходимость подзарядки АКБ.

3. Утечка тока в проводке стартера LADA Kalina. Чтобы проверить коммутацию и уровень поступающего питания к стартерному узлу потребуется воспользоваться вольтметром. Провод красного цвета соединяем с плюсовым выводом стартера, а черный коммутируем с «массой» авто. Смотрим на экран тестера. Если напряжение равно 12 Вольтам, то констатируем исправность проводки и корректность подключения. Когда экран не высвечивает значение измеряемого параметра, то склоняемся к визуальной проверке целостности проводки и ее замене (иногда — очистке участков окисления). Также нелишней будет проверка исправности предохранителя.

4. Некачественное топливо. При использовании топлива с недостаточными качественными кондициями свечи систематически «заливает», в результате чего двигатель «отказывается» нормально функционировать. Особо отчетливо недочет проявляет себя в морозную погоду, поскольку образовавшийся конденсат «забивает» фильтрующий топливный компонент. Во избежание подобной неприятной ситуации специалисты рекомендуют зимой добавлять в топливо очищенный спирт. Наиболее эффективной мерой будет приобретение топлива только у проверенных заправочных станций, которые заботятся о свей репутации и не склонны реализовывать некондиционное топливо.

Если случайно произошел факт заправки некачественным топливом, то его в скорой мере необходимо слить, после чего следует заменить фильтр и очистить форсунки на специальном стенде.

5. Неисправность электронного модуля управления мотором (или ЭБУ). К проверке исправности обозначенного блока необходимо прибегать, когда вышеуказанные причины, если не заводится не крутит стартер, не фигурируют в конкретном автомобиле. По своему конструктивному устройству модуль является достаточно надежным устройством, к тому же он защищен от воздействия наружных атмосферных факторов. Иногда владельцы собственноручно провоцируют выход из строя ЭБУ, к примеру, пролив на его поверхность какую-нибудь жидкость. Также источником неисправности модуля могут стать утечки из радиатора системы отопления салона, поскольку этот узел не обладает надежностью и к тому же расположен в непосредственной близости от ЭБУ.

6. Если блок все-таки пришел в негодность, то отремонтировать его не удастся. Замена будет весьма дорогостоящей процедурой, поскольку цена на новое электронное устройство весьма немалая. К тому же за услугу, оказанную сервисным центром, придется заплатить нешуточную сумму. Избежать указанной неприятной ситуации можно, если с достаточной периодичностью проверять целостность радиатора и обращаться с чувствительным к влаге электронным модулем достаточно аккуратно.

Замена передних колодок Калина

Стойки передние Калина

Подведем итоги

Все обозначенные нами причины неспособности мотора LADA Kalina запуститься, в том числе и если не заводится не крутит стартер, которые были детально рассмотрены, подлежат собственноручному устранению. Это касается и замены ЭБУ, если владелец обладает достаточным опытом обращения с автомобильными электронными устройствами и осведомлен в нюансах их устройства и подключения. Когда в вашей Лада Калина мотор не заводится, то выполняйте проверку, соблюдая рекомендованную нами очередность действий. Если весь перечень действий исчерпан, то придется обратиться в квалифицированный сервис, специалисты которого выполнят более углубленное диагностирование с последующим устранением причины.

Не крутит стартер – поиск проблемы

Выхожу я значит из дома, сажусь в Калину и пытаюсь ее завести, но все мои попытки ни к чему не привели. Когда включаешь зажигание – срабатывает бензонасос, слышно, как он гудит, а потом появляется щелчок. Но когда поворачиваешь ключ, чтобы завести мотор, никакой реакции нет. Так я продолжал делать несколько раз и наконец-то она завелась, наверное раза с пятого.

Сидеть и искать причину этой неисправности у меня времени особо не было, поэтому поехал сразу по своим делам, решил, что поиском займусь чуть позже. В этот день отъездил нормально, про этот случай уже забыл, как на следующее утро это повторяется. И опять же лишь после нескольких попыток двигатель завелся.

Так как спешить особо было некуда, решил, что нужно посмотреть, в чем же может быть дело. Открыл капот, вылез из машины и давай смотреть проводку. Первым делом я попробовал, как плотно сидят клеммы на аккумуляторе, помню, что когда-то именно из-за плохого контакта минусовой клеммы АКБ были проблемы с пуском. Пошевелил их и даже немного затянул, надеясь, что именно они были виноваты в этой неполадке, но при попытке завести свою Калину – убедился, что искать нужно в другом месте.

Думаю, если бы это был предохранитель, то он бы сгорел и все, но все же посмотрел на сохранность, подумал, может быть он просто отходит, но оказалось все нормально и в предохранительном блоке нюансов не выявлено.

Тогда меня осенило, что скорее всего по езде в дождливую погоду, а вода под капот Калины попадает хорошо, скорее всего что-то с плюсовым проводом на стартере. Пошевелил этот провод, и после этого моя ласточка стала заводиться как и раньше, с пол оборота. Но не надолго. На следующий день стартер опять не крутил, опять лезу под капот и снимаю этот плюсовой провод, смотрю, а он весь окислился, и контакт разами пропадал. Хорошенько его почистил, смазал литолом, немного поджал, чтоб он сидел плотнее и одел на место.

Теперь стартер крутит уже пару недель, и больше подобных случаев не возникало, так что уважаемые Калиноводы, если вдруг ваша Лада Калина начнет себе вести подобным образом, то стоит обратить внимание на тот самый провод, о котором я рассказал.

На улице крепкий дубак и с утра не смог завести двигатель. Скажите, почему не крутит стартер? Какие причины?

• Не заводиться Лада Калина – 5 ответов
• Низкие обороты при пуске на холодную в Калине – 3 ответа
• Что будет если одна шпилька крепления стартера прокручивается? – 3 ответа
• Бендикс плохо возвращается в Лада Калина – 3 ответа
• Стартер не входит в зацепление с маховиком – 2 ответа

Возможно разрядилась АКБ. Если фары горят тускло, значит сел аккумулятор, вот стартер и не крутит.

Может, вышло из строя тяговое реле, нужно проверить на нем напряжение.

Также следует убедиться, что не случился обрыв в электроцепи, по которой подается питание на стартер.

Одного прекрасного дня моя машина на отрез не хотела заводиться. И как выяснилось — дело было в стартере. Я поворачиваю ключ зажигания, а в ответ тишина, ничего не крутится, не щёлкает. Как выяснить почему не крутит стартер?

Освежив свои знания, я приступил к практике. Самое первое, что необходимо проверить в случае, если стартер не крутит двигатель, это качество соединений клемм аккумуляторной батареи и стартера. Все клеммы должны быть чистыми, без следов окисления, плотно прикручены. Так же проверьте уровень заряда АКБ, зачастую водители даже не обращают на это внимание и сразу бегут в магазин за новым стартером.

Если с этим все в порядке, то далее нужно проверить втягивающее реле. Как это сделать? Отсоедините все провода подключенные к втягивающему реле — два больших и один маленький. К самому нижнему подключите «-» от АКБ, а к среднему (к которому был подключен маленький провод) кратковременно подключите «+». В момент замыкания реле должно сработать, это будет заметно по раздавшемуся щелчку. Если ничего не произошло, то втягивающее подлежит замене.

Так же причина может быть и в самом стартере. Возможно, просто износились щётки. Это будет ясно только после снятия и разборки стартера.

Если реле исправно, нужно проверять проводку — цепь, идущую от ключа зажигания к стартеру. Если эта цепь целая, то на конце маленького провода должно появляться напряжение +12 В в момент, когда ключ находится в положении «старт». Если нет, то цепь нужно проверять.

Приведу пример на автомобиле Лада Калина. Первым нужно проверить провод, который идёт от втягивающего реле к реле стартера (К3) в блоке с предохранителями и реле. Он приходит к 87 выводу. Его нужно прозвонить при помощи тестера.

Далее проверяем приходит ли +12 В на 30 вывод реле К3. Подключаем «+» клемму тестера к 30му выводу, «-» на массу, поворачиваем ключ в положение «старт», тестер должен показать +12 В. Если нет, то нужно проверить цепь от 30го вывода реле к замку зажигания и затем сам замок зажигания.

Если все целое, попробуйте заменить реле на проверенное, рабочее. Или же можно установить перемычку, замкнув контакты 87 и 30. Если стартер начал работать, то замените реле или же проверьте целостность цепи управления этим реле — контакты 86 и 85. К 86му контакту, при включенном зажигании, должно подводится +12 В. 85й контакт — масса — идёт к 50му выводу ЭБУ.

Стартер не крутит, но щёлкает втягивающее реле

В этом случае первым делом нужно так же проверить уровень заряда АКБ и качество контактов. Если батарея разряжена, ее заряда может хватить на срабатывание втягивающего, но не хватит для прокрутки двигателя. Тоже самое и с контактами. Через плохой контакт будет проходить не достаточно энергии для работы стартера.

Так же нужно проверить втягивающее реле. Для этого его можно просто исключить из цепи. Возьмите мощную отвёртку и замкните 2 больших контакта на втягивающем реле. Если стартер начал крутить — то реле нужно менять на новое.

Ещё дело может быть в физической поломке самого стартера. Возможен обрыв обмотки, износ шестерёнок, поломка бендекса и прочее. Это станет ясно после снятия стартера с автомобиля.

Вот, наверное, и все основные причины, по которым стартер не крутит. Если Вы знаете ещё какие-то, то обязательно напишите об этом в комментариях.

Не крутит стартер ВАЗ видео

Не крутит стартер калина

Лада Калина не заводится, стартер не крутит: причины, ремонт

В этой статье мы рассмотрим вопросы счастливых владельцев одного из таких детищ – Лада Калина, – а именно, почему может не заводиться данный автомобиль.

В самой действительности, причин, по которым Лада Калина может не заводиться, достаточно. Мы разберемся только с теми причинами, которые реально устранить самостоятельно, а остальные потребуют вмешательства обученных специалистов.

Устранить малейшие неисправности в автомобиле может даже самый обычный водитель без технического образования, главное – уметь правильно держать в руках гаечный ключ.

Самые распространенные проблемы

Теперь разберемся с самыми распространенными причинами того, почему может не заводиться двигатель в Ладе Калина:

1. Иммобилайзер. Первой и самой распространенной причиной того, почему не запускается двигатель, является выход из строя иммобилайзера. Такую проблему привести в порядок несложно – стоит заменить его. Однако все бы хорошо, если в этой проблеме не было своих нюансов. Если иммобилайзер начал подавать звуковой сигнал и моргать лампочкой – садитесь и изучайте матчасть.

В руководстве по эксплуатации и обслуживанию автомобиля, как правило, имеется расшифровка зуммера и сигналов, выдаваемых лампочкой. От вас потребуется запомнить выданную «морзянку» и найти информацию о проблеме в инструкции.

В холодный период времени часто возникает проблема, когда двигатель Калины запускается с пятого-шестого раза.

В большинстве случаев для решения данной проблемы потребуется «переучить» ключ. Это процедура также во всех подробностях описана в мануале, поэтому перейдем далее.

1. Стартер.  Если все вопросы с иммобилайзером решены, и он больше не подает тревожных сигналов, но ваша Калина все равно не желает заводиться, причина может таиться в стартере.

Такую проблему заметить несложно: при повороте ключа в положение «Старт» Лада Калина не заводится и не крутит стартер. В таком случае отсутствуют все признаки того, что вы заводите автомобиль. Такую проблему может не заметить только глухой.

Первым делом, что стоило бы проверить – аккумуляторную батарею автомобиля. Вероятно, источник питания разряжен.

Если в салоне вашего автомобиля при включенном зажигании не загораются лампочки, не подсвечивается приборная панель – проблема налицо. Зарядите либо поменяйте аккумуляторную батарею. Но если с описанным все в порядке, а стартер не крутит, включите дальний свет и выйдите из автомобиля. Обратите внимание на передние фары. Если свет от них тусклый, это говорит о низком заряде источника питания, и его не хватает для запуска стартера. Решение данной проблемы – зарядите аккумулятор.

Если проблема с аккумулятором не подходит под вашу ситуацию – придется запачкать руки. Проблемы может быть две:

• неисправная проводка;
• стартер вышел из строя.

Для проверки проводки вам понадобится тестер и минимальное понятие, как с ним работать. Красный щуп тестера соединяем с контактом на стартере, черный щуп присоединяем к массе автомобиля. В режиме замера тока тестер должен показывать от 12,5 до 14,5 вольт.

Читайте также: Почему не греет печка на Калине

Если показания тестера меньше – ищем проблему в проводке. Визуально осматриваем провода на предмет обломов, обрывов, потертостей. Защищаем контакты наждачной бумагой, проверяем соответствующие предохранители. В случае обнаружения проблемы в проводке, устраняем ее, в противном случае дорога вашей ласточке на СТО.

1. Электронный блок управления. В Ладе Калина довольно часто проблема может скрываться в электронном блоке управления (ЭБУ), или, как его еще называют – «мозги». Как устройство, ЭБУ – довольно надежная и безотказная деталь, но до того момента, пока в нее не залезут лишний раз руки. После неудачного вмешательства мастера в это устройство довольно часто в «мозгах» заливает электронную плату. К примеру, по причине того, что после установки сигнализации или чего-либо другого, при протяжке проводов в салон автомобиля, мастера забывают поставить на место заглушки в ЭБУ или неплотно их закрывают. После этого, например, в корпус ЭБУ попадает антифриз из отопительной системы, так как ЭБУ расположен под радиатором.

В случае выхода из строя электронного блока управления, заниматься его ремонтом – пустая трата времени и денег. В большинстве случаев при поломке ЭБУ все что можно сделать – это заменить его на исправный и переместить в другое, защищенное от жидкостей и воды, место.

Вывод

Мы перечисли некоторые самые распространенные проблемы, по причине чего не удается завести автомобиль. В самой действительности таких факторов гораздо больше, однако большинство из них требуют вмешательства квалифицированных мастеров.

Не советуем пытаться ремонтировать автомобиль, если вы не имеете элементарного понятия о том, какую функцию выполняет та или другая деталь. Для экономии времени и своих же нервов обратитесь в СТО.

ladaautos.ru

Лада Калина не заводится, стартер не крутит: что делать?

Автомобильный двигатель – это очень сложный агрегат, для запуска которого необходимо соблюдение целого ряда условий. Неисправность любого элемента силовой установки может стать причиной, по которой Калина не заводится. О наиболее часто встречаемых причинах расскажем далее.

Калина не заводится, и ее стартер не крутит

Если стартер не крутит, то это указывает сразу на несколько поломок, мешающих запуску силовой установки Калины. Самая простая причина – севшая батарея. Здесь, когда владелец пытается завести автомобиль, под капотом раздается треск. Измеряйте напряжение на клеммах АКБ – если оно менее 11,5 вольта, то необходима зарядка.

Стартер также не крутится, когда клеммы аккумулятора (или проводов) чрезмерно окислились либо плохо зафиксированы. В этом случае запуск сопровождается серьезным падением напряжения в бортовой сети. Очистите контакты, смажьте их Литолом и затяните резьбовые соединения ключом.

Когда двигатель Калины не хочет заводиться, то, возможно, его заклинило. Убедитесь, что коленвал и шкив генератора двигаются, а насос системы подачи тосола работает.

Есть и другая возможность – не исправен сам стартер. Демонтируйте устройство и узнайте, что в нем вышло из строя. Чаще это:

• приводная шестеренка;
• муфта маховика;
• обмотка.

Проблема нередко вызывается неисправностью одного из элементов электроцепи стартера (включатель зажигания, реле) или его самого. К примеру, выходят из строя:

• обмотка устройства;
• коллектор;
• щетки.

Иногда тяговое реле при запуске мотора не срабатывает (отсутствует характерный щелчок). Убедитесь, что на него подается напряжение (12 вольт). Кроме того, названный элемент может и сам поломаться. В нем заклинивает якорь или происходит обрыв в катушке. В таких условиях стартер не способен крутиться.

Довольно часто Калина не заводится, если муфта свободного хода пробуксовывает. Здесь вал стартера крутит, но при этом маховик не двигается.

Калина не желает заводиться, но ее стартер все же крутится

Первое что следует проверить, имеет ли ваша Калина в баке топливо. Посмотрите на соответствующий указатель, располагающийся на панели. Если стрелка у нуля, то необходимо залить горючее.

Когда бензин в Калине есть, со стартером все в порядке (он крутится), но мотор молчит, то возможны такие варианты:

• разряжен аккумулятор;
• окислились клеммы;
• плохо соединены разъемы цепи управления двигателем.

Иногда виновником оказывается коленвал. Из-за повреждений, деформации, выпадения вкладышей подшипников, замерзания масла и прочего, он может утратить способность легко вращаться. Несколько реже в Калине заклинивают насос ОЖ или генератор. Проверьте все указанные элементы и при необходимости их замените.

Если не работает система зажигания, то и машина не заведется. Убедитесь, что искра на свечах есть. В противном случае проверьте все соединения в цепи и приборы, в нее включенные. Посмотрите также, правильно ли установлены силовые кабели и зафиксированы ли они.

Когда стартер на Калине крутит, но авто не хочет заводиться, то есть вероятность, что порвался ремень ГРМ или же сломано несколько зубцов на нем. Поднимите крышку привода и осмотрите названный элемент.

Проблемы с газораспределением. Убедитесь, что метки, установленные на коленвале, располагаются правильно. В противном случае откорректируйте их положение.

Мешать запуску мотора может сбой программы бортового компьютера, неисправность его цепей либо отдельных датчиков. ЭБУ будет показывать определенную ошибку. Прежде всего, обратите внимание на те устройства, что отслеживают работу коленвала, и температуру тосола. На самом контроллере проверьте напряжение.

Также есть риск, что у Калины сломался РХХ, либо возникли неполадки с его цепью. Регулятор холостого хода проверяют так:

• заведите силовую установку;
• немного надавите на газ.

Если мотор заработал, но отключился после отпускания упомянутой выше педали, то проблема кроется в датчике РХХ. Его придется менять на работоспособный.

Иногда все оказывается гораздо проще, к примеру, может перегореть предохранитель или сломаться защищаемое им реле управления. Данные элементы находятся в монтажном блоке. Испорченные заменяются на исправные.

Также бывает, что сгорает предохранитель (или реле) бензонасоса. Действуйте в этом случае аналогичным образом. В обязательном порядке выясните, что привело к их отказу. Возможно, где-то возникло короткое замыкание.

Реже выходит из строя сам топливный насос. В этом случае при включении зажигания вы не услышите шум его моторчика. Если предохранители и реле в порядке, то придется менять помпу.

Другие проблемы, связанные с системой подачи горючего:

• засорение фильтров;
• замерзание воды в топливной рампе;
• повреждение патрубков;
• отказ регулятора давления.

Каждый элемент необходимо тщательно осмотреть, прочистить или при нужде – заменить на исправный. На перечисленные выше неполадки указывает один общий симптом – снижение давления горючего. Пока неполадку не устранят, мотор не будет заводиться.

Читайте также:Как самостоятельно снять руль на Ладе Калина

Если ничего из изложенного не помогло, то обратите внимание на форсунки и их электрические цепи. Обязательно проверьте, нет ли обрыва в катушках. Поврежденные придется менять.

Не следует исключать, что во впускной тракт попадает воздух. Проверьте, герметичны ли стыки шлангов, хорошо ли держат хомуты. Попробуйте завести двигатель, отключив вакуумный усилитель тормоза.

Машина глохнет сразу после запуска

В данной ситуации, скорее всего, проблема кроется в зажигании – вероятно, там частично или полностью отсоединились провода, ведущие к катушке.

Второй вариант – слабое давление в топливопроводе. Осмотрите бензиновый насос. Есть вероятность, что сбоит система управления мотором. Проведите ее диагностику в автосервисе.

Авто не заводится зимой

Когда коленчатый вал крутится слишком медленно, то виноват в этом обычно аккумулятор. В зимний период подобную неполадку вызывает замерзанием масла. Также запуск невозможен, когда неисправна система подачи горючего. Зимой в патрубках может замерзать конденсат.

Еще один вариант – отказ датчика, отслеживающего температуру ОЖ. Попробуйте его почистить или заменить на работоспособный. Мешать может и слабая компрессия, а еще – изношенные прокладки форсунок. Данные неисправности устраняются в стационарных условиях.

ladaprofi. ru

Не крутит стартер (( — Лада Калина Седан, 1.6 л., 2007 года на DRIVE2

Очередная поломка не заставила себя ждать. Буквально вчера жена приехала, припарковалась и потом не смогли завестись. До этого начались проблемы с замком зажигания, а точнее пропал возврат ключа из положения стартера, возвращал вручную. Даже в положении стартера ничего не происходило, не щелкало, а бензонасос работает. «С толкоча» завели без проблем. А причина на фото ниже

Полный размер

Видно, что металл закалился

Полный размер

Погнутые болты

Полный размер

Крышку открутил

Полный размер

Стеклянная вата какая-то

Полный размер

Вид сбоку

Полный размер

Вот она причинка-то

А теперь только установка нового стартера. Родной к слову был фирмы Bosch на 9 зубцов с креплением на 2 болта и произведен в Венгрии. Выкуртить гайки крепления стартера не получилось, выкрутил вместе со шпильками. Пошел в магазин и купил 2 болта с резьбой 1,25 и шайбы, а длину подбирал по шпилькам.
Процесс замены стартера описывать не буду, тк там даже ребенок разберется.

Полный размер

Сам стартер КЗАТЭ

Полный размер

Коробка

Купил стартер с гарантией 12 месяцев с момента покупки. Сказали хороший.

Ссылка на мой Бортовой Журнал

Цена вопроса: 4 000 ₽

www.drive2.ru

Лада Калина не заводится не крутит стартер

Каждому из владельцев популярной российской малолитражки Лада Калина приходится сталкиваться с необходимостью ремонта своего автомобиля. Любая техника имеет свойство ломаться, или не включается, поэтому от такой ситуации уберечься невозможно. Современные машины являются сложными конструкциями, состоящими из множества узлов и систем, большинство из которых не могут быть отождествлены с понятием «долговечность».

Более простым способом устранить появившуюся неисправность будет направить своего «железного коня» в сервис, где им займутся профессионалы. Однако это весьма недешево, если речь заходит о серьезных поломках. Конструктивные особенности Лада Калина таковы, что достаточно много узлов владелец LADA Kalina за имением небольшого опыта способен починить самостоятельно, тем самым сэкономить финансовый ресурс, тем более, если не крутит стартер.

8-клапанные Лада Калина за годы эксплуатации показали склонность «страдать» неспособностью запуска мотора в морозную погоду, когда возможно, не крутит стартер. Зачастую виновником здесь фигурирует стартер, который «отказывается» крутить маховик.

Далее рассмотрим особенности таковой ситуации и методы по ее устранению, когда не крутит стартер.

Почему автомобиль не заводится?

Причин, побуждающих мотор не включается, на самом деле существует достаточное множество. Склонимся к перечислению наиболее распространенных факторов, касающихся именно Лада Калина, с которыми будут в состоянии «справиться» владельцы.

1. Неисправен иммобилайзер. Когда не включается мотор посредством ключа зажигания специалисты рекомендуют прибегнуть к проверке данного узла. Определить это можно визуальным способом. В такой ситуации с началом работы устройства с присутствием перебоев раздается характерный звук или имеющиеся здесь лампы переходят в режим постоянного свечения.

Для самостоятельного искоренения обозначенной проблемы сначала потребуется детально изучить особенности работы ламп, где заложена расшифровка режимов их функционирования.

Здесь владельцу необходимо просчитать:

• спустя сколько секунд лампы начнут загораться;
• какое количество вспышек произойдет;
• какого характера звук воспроизводит зуммер.

Заимев потребную информацию, необходимо просмотреть инструкцию и определить характер возникшей проблемы с целью ее последующего устранения.

2. не крутит стартер в автомобиле Лада Калина. Это второй этап проверки, к которому следует прибегнуть в случае, если иммобилайзер исправен. Первичным фактором, вызывающим отсутствие функционала стартера, то есть не заводится не крутит стартер, является разряженный аккумулятор. Об этом будет свидетельствовать отсутствие свечения ламп на приборной панели. Если батарея разряжена не полностью, то лампы будут светиться, однако стартер не сможет провернуть маховик из-за недостатка электропитания. Для окончательного определения слабого заряда включаем фары (дальний свет) и наблюдаем интенсивность светового потока. При слабом свечении констатируем разряд и необходимость подзарядки АКБ.

3. Утечка тока в проводке стартера LADA Kalina. Чтобы проверить коммутацию и уровень поступающего питания к стартерному узлу потребуется воспользоваться вольтметром. Провод красного цвета соединяем с плюсовым выводом стартера, а черный коммутируем с «массой» авто. Смотрим на экран тестера. Если напряжение равно 12 Вольтам, то констатируем исправность проводки и корректность подключения. Когда экран не высвечивает значение измеряемого параметра, то склоняемся к визуальной проверке целостности проводки и ее замене (иногда — очистке участков окисления). Также нелишней будет проверка исправности предохранителя.

4. Некачественное топливо. При использовании топлива с недостаточными качественными кондициями свечи систематически «заливает», в результате чего двигатель «отказывается» нормально функционировать. Особо отчетливо недочет проявляет себя в морозную погоду, поскольку образовавшийся конденсат «забивает» фильтрующий топливный компонент. Во избежание подобной неприятной ситуации специалисты рекомендуют зимой добавлять в топливо очищенный спирт. Наиболее эффективной мерой будет приобретение топлива только у проверенных заправочных станций, которые заботятся о свей репутации и не склонны реализовывать некондиционное топливо.

Если случайно произошел факт заправки некачественным топливом, то его в скорой мере необходимо слить, после чего следует заменить фильтр и очистить форсунки на специальном стенде.

5. Неисправность электронного модуля управления мотором (или ЭБУ). К проверке исправности обозначенного блока необходимо прибегать, когда вышеуказанные причины, если не заводится не крутит стартер, не фигурируют в конкретном автомобиле. По своему конструктивному устройству модуль является достаточно надежным устройством, к тому же он защищен от воздействия наружных атмосферных факторов. Иногда владельцы собственноручно провоцируют выход из строя ЭБУ, к примеру, пролив на его поверхность какую-нибудь жидкость. Также источником неисправности модуля могут стать утечки из радиатора системы отопления салона, поскольку этот узел не обладает надежностью и к тому же расположен в непосредственной близости от ЭБУ.

6. Если блок все-таки пришел в негодность, то отремонтировать его не удастся. Замена будет весьма дорогостоящей процедурой, поскольку цена на новое электронное устройство весьма немалая. К тому же за услугу, оказанную сервисным центром, придется заплатить нешуточную сумму. Избежать указанной неприятной ситуации можно, если с достаточной периодичностью проверять целостность радиатора и обращаться с чувствительным к влаге электронным модулем достаточно аккуратно.

Электросхема Калина

Замена передних колодок Калина

Стойки передние Калина

Подведем итоги

Все обозначенные нами причины неспособности мотора LADA Kalina запуститься, в том числе и если не заводится не крутит стартер, которые были детально рассмотрены, подлежат собственноручному устранению. Это касается и замены ЭБУ, если владелец обладает достаточным опытом обращения с автомобильными электронными устройствами и осведомлен в нюансах их устройства и подключения. Когда в вашей Лада Калина мотор не заводится, то выполняйте проверку, соблюдая рекомендованную нами очередность действий. Если весь перечень действий исчерпан, то придется обратиться в квалифицированный сервис, специалисты которого выполнят более углубленное диагностирование с последующим устранением причины.

vaz-lada-granta.com

Не крутит стартер Лады Калина: причины, как завести?

Даже самым счастливым обладателям стильной и современной Лады Калина приходится рано или поздно заниматься ремонтом авто, ведь любая модель машины – это в первую очередь техника, которая состоит из многочисленных комплектующих, а они, в свою очередь, недолговечны.

Конечно, проще всего отправить своего железного четырехколесного друга на станцию технического обслуживания, чтобы ремонтом занялись истинные мастера своего дела. Но зачем выкидывать на ветер свои денежные средства за незначительный ремонт, который в состоянии сделать даже автовладельцы с небольшим опытом.

Самой распространенной поломкой, которая больше всего приносит неудобства в мороз, является невозможность запустить стартер в действие ВАЗ 8 клапанов. Почему стартер на Ладе Калина перестает крутиться, по каким причинам спидометр показывает неверные значения и как исправить такую поломку самостоятельно, будем анализировать далее в статье.

Почему машина отказывается заводиться

Причин, по которым машина отказывается заводиться или заглохла в самый неподходящий момент, огромное множество. Чтобы перечислить все, придется потратить немало времени, поэтому мы проанализируем самые распространенные, с которыми под силу справиться обычным автовладельцам, а остальные оставим для сотрудников СТО. Как известно, разрешить наиболее сложные задачи под силу только профессионалам, которые имеют немалый опыт в ремонте авто:

1. Проверка исправности иммобилайзера. Итак, если не удается запустить в действие стартер на Ладе Калина при помощи ключа, то в первую очередь, по мнению специалистов, следует проверить функциональность иммобилайзера. Визуально определить, что устройство начинает работать с перебоями, можно по своеобразному звуку или если лампы горят постоянно на панели иммобилайзера.

Чтобы самостоятельно исправить эту проблему, следует ознакомиться с работой электроприборов авто, в которой точно расписана так называемая расшифровка мигающих ламп.

То есть автовладельцам нужно будет просчитать:

• через сколько секунд загораются лампы;
• сколько всего образуется вспышек;
• какой звук издает зуммер.

Получив нужную информацию, следует проанализировать буклет и устранить возникшую проблему согласно инструкции.

2. Проверка функциональности стартера. Если при диагностике иммобилайзера тревожных сигналов выявлено не будет, то следует проверить функциональность стартера.

Первой причиной, по которой может не работать стартер, является разряженная аккумуляторная батарея. Довольно часто показывает на недостаточный заряд батареи, незагорающиеся лампочки и датчики, расположенные внутри авто. Но как узнать, что аккумулятор разрядился, если внутри салона с подсветкой все нормально, а при повороте ключа стартер так и не крутится? Сделать это довольно просто, если обратить внимание на яркость фар дальнего света. Если фары будут освещать дорогу слабо, то это укажет на то, что аккумуляторная батарея разрядилась еще не до конца, и поэтому запустить стартер ключом автовладельцу просто не получится.

Читайте также: Почему не заводится Лада Калина

Устранить эту проблему поможет полная зарядка аккумуляторной батареи от специального прибора или от так называемого прикуривателя. Но если при осмотре будет выявлено, что фары дальнего освещения светят ярко, то причину поломки нужно будет искать в проводке или в самом стартере.

3. Проверка проводки и стартера. Для проверки проводки необходимо использовать прибор под названием «вольтметр». Красный провод вольтметра нужно подсоединить к стартеру, а черный – к корпусу автомобиля. Если на индикаторе прибора отобразится напряжение в 12 В и выше, значит, целостность проводки не нарушена. Если же на индикаторе не отобразится никаких показателей, то нужно визуально осмотреть провода и заменить на новый тот, который вышел из строя. Перед заменой проводов обязательно очищаются контакты и проверяются предохранители.

4. Использование некачественного топлива. Довольно часто, если используется некачественное топливо, автомобильные свечи заливаются, и вследствие этого стартер Лады Калина отказывается нормально работать. Преимущественно такая поломка проявляется в мороз, так как в зимний период времени образуется конденсат, который способен засорить фильтр.

Чтобы не допустить такой ситуации, автовладельцы с опытом рекомендуют добавлять в используемое топливо немного спирта, разумеется, очищенного. А лучше всего покупать топливо у проверенных компаний, которые дорожат своим именем и честью и не предложат клиентам купить некачественный бензин. Если все же по незнанию пришлось заправить автомобиль некачественным топливом, из-за которого техника откажется даже заводиться, то нужно как можно быстрее его слить, а фильтры и форсунки тщательно вымыть, а лучше всего просто поменять на новые.

5. Поломка ЭБУ (электронного блока управления). Если вышеперечисленные действия не помогли получить желаемого результата, стоит проверить функциональность ЭБУ (электронного блока управления), который нередко называют «мозгами» автомобиля. Это устройство очень надежное, а вывести его из строя способны сами автовладельцы по неосторожности, к примеру, разлив на блок кофе или другой напиток. Иногда ЭБУ заливает антифриз из автомобильной печки, так как устройство для обогрева машины расположено в непосредственной близости с блоком управления.

Вышедший из строя блок ремонту не подлежит, поэтому единственный выход – заменить ЭБУ на новый, который стоит немалых денег. Да и самостоятельно заменить блок управления автовладельцам не получится, поэтому за услуги СТО также придется платить. Избежать такой ситуации возможно лишь в том случае, если водители и пассажиры будут предельно аккуратно вести себя внутри салона авто.

Подводя итоги, можно сказать, что самые простые поломки, которые не позволяют завести двигатель Лады Калина, реально искоренить самостоятельно, если выполнять работу аккуратно и в строгой последовательности, а для решения более сложных проблем лучше всего обратиться на СТО, где работают квалифицированные и опытные специалисты.

ladaautos.ru

Почему не работает стартер Лада Калина

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность, как самого стартера, так и цепи его включения.

Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод обмоток тягового реле и наконечник провода, соединенного с плюсовым выводом аккумуляторной батареи.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле.

Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле контактной группы замка зажигания, для поиска неисправности в цепи включения стартера…

…вынимаем из монтажного блока реле стартера.

Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. для этого можно использовать соседнее реле стеклоподъемников.

Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить.

В противном случае необходимо проверить силовую цепь и цепь управления реле стартера.

Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87».

Переводим ключ в замке зажигания в положение «II» — «стартер».

Если стартер включится, силовая цепь исправна, если нет, то тестером

Проверяем подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II».

При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.

В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера.

Если же напряжение к гнезду «30» не подводится, проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле.

Если цепь исправна, необходимо заменить контактную группу замка зажигания.

В том случае, если силовая цепь стартера исправна, проверяем цепь управления реле стартером — для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подсоединяем к «массе».

При включенном зажигания проверяем подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера

Затем вставляем щупы тестера в гнездо «86» и «85» и проверяем есть ли «масса» в гнезде «85» реле соединенном с выводом «50» контроллера.

В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода «50» контроллера – соответственно к гнездам «86» и «85» реле стартера.

avtomechanic.ru

Лада Калина не заводится и не крутит стартер и мигает иммобилайзер

Нашлось несколько причин, почему Лада Калина не заводится, при этом не крутит стартер, да еще и мигает иммобилайзер. Причин несколько и каждая из них может принести разный ущерб, но рассмотрим все.

На видео показана проблема в работе иммобилайзера на Калине:

Причины возникновения неисправности

Перечислим причины возникновения такого явления как не работающий стартер и мигающий иммобилайзер. Вначале, стоит отметить, что все зависит от того, какая интенсивность мигания, но возьмем самое распространенное понятие. Итак, причины неисправности:

Все эти причины лучше всего определять на автосервисе, поскольку своими руками, это не часто получается.

Сгорел ЭБУ

Внутренности блока ЭБУ залило антифризом, пробуем починить

Если сгорел ЭБУ, то можно «сушить весла» поскольку владелец попал на солидную сумму денег. Зачастую, это случается по вине самых же автомобилистов, которые пытаются самостоятельно установить дополнения к автомобилю, или просто разливают кофе на панель приборов.

Лечиться эта неисправность заменой блока управления и прошивкой. Процедура дорогостоящая, поэтому рекомендуется аккуратно относиться к автомобилю, особенно внутри.

Самый главный косяк в том, что есть конструктивный недостаток, БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ установлен так, что в случае протекания уплотнителя капота, его заливает водой. И блоку «приходит каюк».

Чтобы этого не случилось, рекомендуем Вам перенести блок управления двигателем в другое место, повыше, под панель.

Ключ зажигания и замок

Рассинхронизировавшиеся ключи зажигания. потребуется обучение ключей

обучение ключей

Неисправность ключа или замка зажигания лечиться только одним способом – их заменой. При этом придется прошить все тот же блок управления автомобилем. Это не критическая неисправность, но неприятностей и хлопот доставит.

В процессе проверки замка зажигания

Иммобилайзер

Для начала стоит определить, почему начал мигать иммобилайзер. Это можно сделать согласно мануала диагностики ошибок. Но, во всяком случае, большинство автомобилистов рекомендует его заменить. Дело это не простое и крови у владельца выпьет не мало. Можно попробовать его дезактивировать, подробнее тут.

Поломка стартера или реле

Проверяем контакты на стартере и его реле

Рассмотрим этот вариант тоже, как совпадение. Если мигает иммобилайзер, а стартер не крутит, то это «нормальное» явление для стартера, так как на него не будет подаваться питания в противоугонных целях. Но проверить контакт стартера и реле не помешает. Можете замкнуть стартер напрямую (см. видео).

Выводы

Подводя итог, нужно сказать, что на Калине все вышеуказанные неисправности лучше ремонтировать на автосервисе, поскольку это серьезные поломки и требуют вмешательства специалистов.

carfrance.ru

Не работает печка на Лада Калина (причины и ремонт). Проверка цепи включения стартера Лада Калина Лада Калина не включается 2 причины скорости

Что делать, если на Калине не включается задний ход ?
Пока этого не произошло, убедитесь, что в вашем наборе ключей есть гаечный ключ на 36 штук, который вы всегда носите с собой. Ключ такого размера редко можно найти в магазинах, где продается инструмент. Но почти всегда есть на авторынках. Стоимость такого ключа в пределах 200 рублей, но оно того стоит.
Блокировка заднего хода на Калине выполнена с соленоидом, шток которого выполняет эту функцию.
Электромагнит приводится в действие кольцом переключателя, расположенным на ручке переключения передач. Поднимая кольцо, включаем соленоид, шток втягивается внутрь соленоида и разблокировка происходит внутри коробки. А затем, переведя ручку в положение передачи заднего хода, мы можем включить передачу заднего хода. Срабатывает концевой выключатель, расположенный на коробке, и в автомобиле включаются лампы заднего хода и прерывистый звуковой сигнал.
И когда в самый неподходящий момент мы не слышим этого сигнала и понимаем, что не можем включить задний ход, наступает некий шокирующий момент! И что теперь делать ?!
Ну это не так уж и страшно! Я просто не приготовил цепь управления соленоидом ! Вам очень повезло, если все это произошло у вас в гараже или недалеко от дома! Но если это случилось в дороге, то сильно расстраиваться не стоит, ведь у нас в багажнике такой же ключ на 36!
Повернув руль влево до конца, и посмотрев вперед под машину со стороны левого колеса, вы увидите на коробке тот самый соленоид, к которому подключен разъем с проводами.Отсоедините разъем и ключом на 36 открутите соленоид на 7-8 мм. В образовавшийся зазор наматываем провод или даже изоленту и слегка подтягиваем соленоид. Пробуем включить задний ход. Получилось?! Теперь можно смело заезжать в гараж. Только будьте очень осторожны, так как первая передача и задний ход очень близки.
Доехав до гаража, будем искать неисправность.
Рассмотрим электрическую схему управления соленоидом:

На соленоид L1 через предохранитель F21 подается 12 Вольт.Переключателем S1 на ручке замыкаем цепь на массу. Катушка соленоида срабатывает.
Предохранитель F21 на 10А находится в блоке предохранителей — он восьмой слева. Ключ для удаления находится в том же блоке вверху справа. Вынимаем предохранитель и проверяем тестером или контрольным (подаем питание от АКБ через контрольную лампу). Заменяем неисправный предохранитель на новый такого же номинала.
Следующий этап: проверка переключателя (кстати, геркона). Поднимите крышку на ручке.

Сразу видим разъем, подключенный к коммутатору. Отключите его.

Берем скрепку (металлическую) и замыкаем ею контакты разъема, провода от которого уходят в метро. Если вы можете затем включить обратную скорость, значит, переключатель неисправен. Если «чуда» не произошло, поехали дальше. Снимите разъем с соленоида.

Вставляем в него две иглы (иглы швейные, для закрепки, с шариками — не дают смыкаться).Измеряем напряжение. Оно должно быть 12 вольт. Но это не все. Обязательно нужно заряжать лампочкой. Я использовал 5 Вт при 12 В. Если свет не горит, значит, у нас обрыв цепи, а напряжение присутствует из-за сопротивления, образованного оксидом меди. В 99% случаев обрыв (обрыв) проволоки происходит в связке, в месте установки зажима на поддон. Снимите зажим, отжав его снизу крепления. Отсоедините разъем от переключателя фонарей заднего хода и снимите весь жгут.Снимаем изоленту с гофры и вытаскиваем провода. Обрыв провода виден сразу.
Режем проволоки бокорезами и наращиваем другими подходящими по диаметру (по сечению проволоки). Достаточно 10 см проволоки. Лучше всего спаять скрутку паяльником и заизолировать. Я сделал это с помощью термоусадочной трубки. Затем все изолируем изолентой ПВХ.

Можно гофру разную поставить.Главное, чтобы туда не попала влага, иначе рано или поздно все придется повторить. Выбросьте хомут, он там не нужен. При желании жгут можно закрепить пластиковой стяжкой — в магазине электротоваров он стоит копейки. Ставим разъемы на место и проверяем работу соленоида.
Сам соленоид выходит из строя очень редко. Для проверки — его сопротивление 2,2 Ом. Если вы перекрутили соленоид, не забудьте еще раз его перекрутить!
Вариант, когда соленоид все еще вышел из строя.
Для замены соленоида необходимо слить масло из коробки. Хотя слить нельзя. Просто быстро заткни чем-нибудь дырку, а потом быстро вкрути новую. Слить немного масла — потом долить. При установке нового соленоида его резьбы необходимо смазать силиконовым герметиком, чтобы масло не просачивалось по резьбе. Удачи всем!

Современный автомобиль буквально набит электроникой, и Lada Kalina в этом смысле не исключение. С одной стороны, электроника значительно облегчает жизнь водителю.С другой стороны, это тоже может стать причиной и источником головной боли для водителя, поскольку обилие электроники может серьезно усложнить устранение неисправностей. Самая частая неисправность электроники на Калине — невозможность включения задней передачи. О том, почему не включается трансмиссия и как это исправить, мы расскажем в этой статье.

Устройство блокировки заднего хода в Ладе «Калина»

Перечислены все основные элементы механизма блокировки.

Для включения передачи заднего хода на Калине водителю необходимо немного сдвинуть рычаг переключения передач на себя, а затем вперед.Это необходимо сделать, приподняв на рычаге небольшое пластиковое кольцо, которое служит своего рода страховкой. Коробка передач имеет соленоид, который не разрешает передачу заднего хода, пока кольцо не будет поднято. После подъема кольца срабатывает встроенный в рычаг магнитный переключатель, соленоид заземляется, после чего стержень внутри соленоида перемещается. Это приводит к тому, что ход механизма выбора передач увеличивается и появляется возможность включить другую скорость — задний ход.

Почему остановилась передача заднего хода и способы устранения

Проблемы с передачей заднего хода могут возникать по разным причинам, наиболее распространенные из которых перечислены ниже.

Перегорел предохранитель блокировки: причина номер один

Предохранитель F21, отвечающий за блокировку передачи заднего хода, расположен в нижнем ряду, в восьмом гнезде

Это первый элемент, на который следует обратить внимание при поломках, связанных с электроникой. В автомобиле Лада Калина этот предохранитель обозначается как F21. Его номинал 10 А, он расположен в главном блоке безопасности автомобиля (там восьмой слева). Снимается предохранитель, осматривается его перемычка. Если он сломан, предохранитель заменяется новым.Затем автомобиль заводится и снова пытается переключить передачу задним ходом. Если новый предохранитель снова перегорел, это свидетельствует о коротком замыкании в цепи питания соленоида, следовательно, придется менять не только предохранитель, но и сам соленоид.

Видео о том, где находится блок предохранителей в Калине

Вышел из строя магнитный выключатель

Стрелкой показан разъем, который нужно замкнуть проводом или обычной скрепкой

Редко потому что деталь довольно надежный.Выход очевиден: нужно снять и проверить. Для этого необходимо снять крышку, установленную на рычаге переключения передач. Далее вы должны найти разъем, который соединен с рычагом. Он аккуратно отключается, а его контакты замыкаются каким-то проводом (подойдет и обычная канцелярская скрепка, которую можно привязать к разъему с помощью куска изоленты). После замыкания контактов надо еще раз попробовать включить реверс. Если получилось, значит, причина была в магнитном переключателе, и его нужно поменять.Здесь возможен другой вариант: само пластиковое кольцо, к которому подключен этот переключатель, не поднимается достаточно высоко (обычно это связано с его износом). Поэтому, прежде чем разбирать рычаг и снимать переключатель, имеет смысл убедиться, что кольцо поднимается свободно и на необходимую высоту. Если кольцо заедает, его необходимо заменить.

С соленоида на рычаг переключения передач не подается напряжение

Стрелкой показан зажим с изношенным проводом

Наиболее частая причина. Провод между соленоидом и рычагом переключения передач расположен очень неудачно.Проходит под днищем машины, возле лонжерона слева. Здесь он подвергается воздействию влаги, антиобледенительных химикатов и, наконец, может просто оторваться от падающего камня. И чаще всего этот провод рвется там, где крепится хомутом к лонжерону: под хомутом скапливается грязь, которая действует как абразивный материал, буквально натирая и изоляцию, и сам провод. Обычно это повреждение видно невооруженным глазом. Для их выявления машину загоняют в смотровую яму, где проводится досмотр (в этом очень поможет фонарик).Если провод поврежден, его заменяют. Возможен и второй вариант: повреждений не видно, а провод выглядит целым. В этом случае используйте мультиметр, чтобы проверить, есть ли напряжение на выходе соленоида. Если его нет, значит проблема в проводе.

Заблокирован блокирующий соленоид

Если при осмотре выяснилось, что предохранитель блокировки исправен, проводка исправна, а напряжение на выходах соленоида по-прежнему отсутствует, значит, вышел из строя сам соленоид.Первый шаг — установить, подается ли ток на соленоид. Для этого от него отключаются оба провода, и на каждом проверяется напряжение. Если на обоих проводах нет напряжения, то причина поломки где-то в зоне между соленоидом и предохранителем. Если на один из проводов подано напряжение, значит перегорела обмотка в самом соленоиде. Для того, чтобы в этом убедиться, нужно перевести мультиметр в режим вызывного сигнала, а затем прикоснуться к выходам соленоидов щупом.Если на дисплее мультиметра все это время виден ноль, значит, обмотка перегорела, и соленоид необходимо заменить.

Подводя итог, следует сказать: подавляющее большинство проблем с задней передачей вызвано повреждением проводки, которая находится в крайне неудачном месте. По сути, это серьезный просчет конструкторов Lada Kalina, которые не только разместили провода там, где их не должно быть, но и не позаботились их как следует защитить. Именно по этой причине устранение проблем с задней передачей всегда следует начинать с осмотра проводки под левым лонжероном.В большинстве случаев это сэкономит вам много времени.

Если стартер не работает при повороте ключа в замке зажигания в положение «II», возможно, неисправен как сам стартер, так и его цепь включения.

Для проверки выключите зажигание и отсоедините колодку проводов от вывода обмоток тягового реле стартера.

Отверткой соединяем вывод обмоток тягового реле и конец провода, подключенного к плюсовой клемме АКБ.

При проведении данной операции нужно соблюдать осторожность, так как в зоне короткого замыкания выводов возможно искрение. Не допускайте короткого замыкания отвертки на массу при замыкании клемм!

Если при этом проворачивается коленчатый вал, значит, стартер исправен, а причина неисправности — нарушение в его цепи переключения. В противном случае неисправен стартер или его тяговое реле.

Если устранить неисправность в цепи включения исправного стартера невозможно, то при необходимости таким способом (включив зажигание и замкнув клеммы) можно запустить двигатель и проехать к месту ремонт.

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, цепи питания или цепи управления реле контактной группы замка зажигания, для устранения неисправности цепи включения стартера …

Вытаскиваем из монтажного блока реле стартера.

Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. для этого можно использовать реле соседнего окна.

Если стартер включается с новым установленным реле, реле стартера выходит из строя и требует замены.

В противном случае необходимо проверить цепь питания и цепь управления реле стартера.

Для проверки силовой цепи снимите реле стартера с монтажного блока.

Вставляем перемычку (кусок провода) в гнезда силовых контактов реле «30» и «87».

Переводим ключ в замке зажигания в положение «II» — «стартер».

Если стартер включается — цепь питания исправна, если нет, то тестером

Проверяем, поступает ли «+12 В» на гнездо «30» реле стартера, когда ключ находится в замке зажигания в положении «II».

В данном случае второй («минус») щуп тестера можно подключить к болту крепления ограничителя открывания двери.

В случае подачи напряжения на розетку «30» тестером проверяем целостность цепи от разъема «87» реле стартера до кончика провода управления тягового реле стартера.

Если напряжение не поступает на розетку «30», проверяем цепь от клеммы «50» выключателя зажигания к розетке «30» реле.

Если цепь исправна, необходимо заменить группу контактов выключателя зажигания.

В том случае, если цепь питания стартера исправна, проверяем цепь управления реле стартера — для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подключаем к «массе». «.

Проверить при включенном зажигании, поступает ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера

Затем вставляем щупы тестера в гнезда «86» и «85» и проверяем, есть ли «масса» в гнезде «85» реле, подключенного к выводу «50» контроллера.

В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода «50» контроллера — соответственно к гнездам «86» и «85» реле стартера.

На левой стороне комбинации приборов легкового автомобиля Лада Калина установлен тахометр, по которому водитель может определить обороты двигателя. Неисправности в электрической цепи этого прибора могут привести либо к полному прекращению его показаний (стрелка тахометра лежит на нуле при работающем двигателе), либо к скачкам стрелки на шкале, что не позволяет определить точное количество обороты коленвала.

Как только задний ход перестает включать легковой автомобиль Лада Калина, сразу возникают проблемы с парковкой. Ведь не всегда можно припарковать машину только параллельно проезжей части с последующей возможностью начать движение вперед без включения передачи заднего хода. Особенностью устройства механизма переключения передач Лада Калина является блокировка передачи заднего хода с помощью стержня, находящегося внутри соленоида (одна из разновидностей индуктора), ввинченного в корпус КПП (КПП).

Самая частая неисправность, связанная с прекращением работы одной или обеих фар ближнего света на легковом автомобиле Лада Калина, — это выход из строя галогенных ламп марки Н7. Более того, на некоторых автомобилях такое случается довольно часто, лампочек хватает буквально на пару месяцев. Возможных причин перегорания ламп несколько. Один из них связан с негерметичностью фары, в результате чего внутрь нее попадает пыль. Попадание пыли на колбу галогенной лампы приводит к ее перегреву, и она выходит из строя.

При нахождении на панели приборов при работающем двигателе легковой машины Лада Калина загорается контрольная лампа заряда аккумулятора, это сигнал водителю о наличии проблем, связанных с какой-то неисправностью генератора. Поэтому вам придется открыть капот и посмотреть, есть ли приводной ремень генератора, и если он на месте, то не ослабло ли его натяжение.

От качества заливаемого масла в коробку передач легкового автомобиля Лада Калина будет зависеть долговечность его нормальной работы, а также уровень шума, который важен для комфортной езды водителя и пассажиров.На конвейере ВАЗ, в КПП «Калина», около 3,5 литров трансмиссионного минерального масла производства Рязанского НПЗ (смазочные материалы ТНК) THK TRANS KP марки SAE 80W-85 (группа API GL-4). В инструкции по эксплуатации этого автомобиля сказано, что менять его нужно после пробега 75 тысяч километров.

Легковой автомобиль Lada Kalina первого поколения выпускался чуть более 8 лет (2004-2013). Комплектовался 8-ми клапанными моторами (ВАЗ-21114) рабочим объемом 1.Двигатели объемом 6 литров и 16 клапанов (ВАЗ-11194 и ВАЗ-21126) рабочим объемом 1,4 и 1,6 л. А с середины мая 2013 года выпускается второе поколение этих автомобилей.

Сердцем инжекторного двигателя системы питания можно считать электрический топливный насос, расположенный в бензобаке легкового автомобиля Лада Калина … Именно он создает необходимое давление в рампе, на величину которого срабатывает работа двигателя. от электромагнитных форсунок зависит. Контроллер управляет включением и отключением топливного насоса.Когда водитель поворачивает ключ в положение «зажигание включено», напряжение на выводы топливного насоса подается через главное реле в течение 3-5 секунд. И как только коленчатый вал двигателя начинает вращаться, то по сигналу датчика ДПКВ контроллер включает реле топливного насоса и напряжение на его выводах будет проходить через контакты этого реле.

Перебои в работе двигателя легкового автомобиля ВАЗ-2118 Лада Калина становятся очень хорошо заметными в режиме холостого хода (рывки двигателя), а также при попытке быстро набрать обороты (двигатель не тянет).Причин, по которым двигатель может так заработать, много. Они могут быть связаны как с системами зажигания и питания, так и с газораспределительными и кривошипно-шатунными механизмами.

Включение электродвигателя вентилятора системы охлаждения легкового автомобиля Лада Калина (ВАЗ-2118), подает команду на блок управления электронным блоком (ЭБУ). Момент включения зависит от времени, в течение которого датчик температуры посылает сигнал на ЭБУ, а напряжение от источника тока на клеммах электродвигателя вентилятора подается через реле.На некоторых автомобилях Lada Kalina вентилятор может включаться в двух режимах: с низкой и высокой скоростью вращения. Снижение частоты вращения якоря электродвигателя вентилятора достигается подачей напряжения на его выводы через дополнительное сопротивление.

Если у вас Калина перестало работать то или иное электрическое устройство — фары ближнего или дальнего света, прикуриватель, печка, поворотники, а также другие устройства, то сначала необходимо найти причину неработоспособности, в частности , проверьте предохранители и реле в Лада Калина.

В первую очередь проверяют предохранители в электрических цепях, потому что они являются наиболее слабым звеном цепи и обычно выходят из строя первыми. О том, какие предохранители за что отвечают в Лада Калина, а также где находятся реле и как найти подходящий, читайте далее.

Если вы не хотите попасть в неприятную ситуацию, когда из-за перегоревшего предохранителя то или иное устройство отказывается работать, а целого нет под рукой, полезно взять за правило всегда носить с собой комплект, состоящий из разных предохранителей.

Для Lada Kalina вы можете купить аналогичный набор в любом автомагазине, где продаются автозапчасти для отечественных автомобилей … Он занимает очень мало места, но его использование в случае выхода из строя значительно сократит ваше время на устранение неполадок.

Блок реле и предохранителей

Предохранители в Лада Калина расположены под панелью приборов, в блоке слева от руля. Чтобы добраться до него, нужно открыть крышку, в которой встроен переключатель фар. Крышка фиксируется, если потянуть ее за верхнюю часть на себя, она откроется и откинется вниз (нижняя часть закреплена на оси).

F1 (10 А) — иммобилайзер, лампы и датчики панели приборов, фонарь заднего хода, поворотники .
Если какая-либо «стрелка» на панели приборов перестает работать или одна или все контрольные лампы перестают светиться, проверьте этот предохранитель, а также сами датчики или лампы.
Если задний белый фонарь не загорается при включении передачи заднего хода, это также может быть в этом предохранителе или в переключателе заднего хода.

Переключатель заднего хода находится на коробке передач; для его замены вам, скорее всего, потребуется снять кожух двигателя, чтобы добраться до него.Расположен с левой стороны по ходу движения на задней части коробки передач.
Если не работают поворотники и исправен этот предохранитель, проверьте также реле К5, ручку указателя поворота, его разъем, а также сами лампы указателей поворота.

F2 (30 А) — электрические стеклоподъемники .
Если перестали работать стеклоподъемники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправны, этому может быть несколько причин. Сначала попробуйте нажать кнопку электрического стеклоподъемника и хлопнуть дверью.Если механизм «покусан» при поднятии стекла, это может помочь.

В противном случае нужно разобрать кожух и посмотреть на механизм. При разборе нужно проверить исправность шестерен и всех узлов стеклоподъемника, в том числе щеток мотора. Также он может быть в модуле электрического стеклоподъемника. Он находится в левой задней двери, если с ним что-то не так, то, скорее всего, вам придется поменять этот модуль на рабочий.

F3 (10 А) — тревога .

Если аварийка не работает и предохранитель исправен, проверьте реле К5.
Если левый или правый поворотники включены и постоянно горят даже при выключении зажигания, это заводской дефект. В этом случае необходимо заменить блок управления кузовной электроникой. Это можно сделать в официальных автосалонах.

F4 (20 А) — стеклоочиститель, обогрев заднего стекла
.
Если дворники не работают и предохранитель исправен, проверьте также реле K4 и K6. Дело может быть в моторе стеклоочистителя, его механизме.Проверьте щетку стеклоочистителя и ее разъем.

Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы отопителя, их контакты, а также контакты этого предохранителя и реле К6. Также это может быть связано с плохим контактом с корпусом. Масса проводки связана с кузовом под торпедой. Если в этой точке имеется плохой или окисленный контакт, это также может вызвать проблемы с правильными показаниями приборов на панели.

F5 (25 А) — печка, электроусилитель руля, омыватель лобового стекла .
Если этот предохранитель и реле К4 исправны и печка не работает, то это может быть в ее электродвигателе (щетках) или кнопке включения, а также в ее контактах.
Если не работает электроусилитель руля, этот предохранитель и предохранитель F31 исправны, то лучше обратиться в мастерскую, так как самостоятельно найти и устранить эту неисправность будет сложно.

F6 (20 А) — звуковой сигнал .

Если этот предохранитель и реле К8 исправны, но сигнал не работает, проверьте сам клаксон.Он находится под передним бампером возле радиатора. Иногда достаточно повернуть винт регулировки тембра. Расположение неудобное, ведь в него легко может попасть вода, как вариант можно переустановить на более высоком месте или установить другой рог, менее чувствительный к воде и влаге.

F7 (10A) — ЖКИ индикатор панели приборов, стоп-сигналы, освещение салона .
Если стоп-сигналы не работают, проверьте этот предохранитель. Если он цел, проверьте выключатель стоп-сигнала, который находится у основания педали тормоза, представляет собой круглую деталь с двумя проводами, подключенными к ее клеммам.В таком случае поможет замена. Стоит около 100 рублей. Также проверьте лампы в задних фонарях … Если не горит один стоп-сигнал, то лампа, скорее всего, перегорела. Если оба сигнала не горят, то, скорее всего, дело в реле, предохранителе или переключателе.

F8 (20 А) — элемент обогрева заднего стекла .
Если заднее стекло не запотевает при включенном обогревателе, проверьте этот предохранитель, реле K4 и K10 и предохранитель F4.

F9 (5 А) — габариты правых фонарей, лампа в бардачке .
Если не работает правая сторона — не загораются правый передний и правый задний габариты, проверьте этот предохранитель, а также сами лампы.

F10 (5 А) — лампы габаритные левые, контрольная лампа включения освещения на панели приборов, лампы освещения номерного знака.
Аналогично предыдущему.

F11 (7,5 А) — лампы задних противотуманных фар .

F12 (7,5 А) — правая лампа ближнего света, электродвигатель корректора правой фары .
F13 (7,5 А) — лампа ближнего света левая, электродвигатель корректора левой фары .
Если одна из фар ближнего света не горит, проверьте один из этих предохранителей, а также саму лампочку. Если не работают обе фары, проверьте исправность переключателя света, его разъема, а также самих ламп (бывает также, что обе перегорают одновременно).

F14 (10 А) — правая лампа дальнего света, контрольная лампа включения дальнего света на панели приборов .
F15 (10 А) — лампа дальнего света левая .
Если дальний свет не работает, проверьте также реле К7.Если он вышел из строя, замените его. Также это может быть в самих лампах, проводке, ручке включения дальнего света и его разъеме.

F16, 17 (10 А) — противотуманные фары передние .

F18 (15 А) — подогрев сидений .

F19 (10 А) — АБС ​​.
Если предохранитель исправен, но не работает АБС, скорее всего, вышел из строя один из ее механизмов. Если горит контрольная лампа АБС на панели приборов, то один из ее элементов вышел из строя.Необходимо провести диагностику по кодам неисправностей и устранить причину.

F20 (15 А) — прикуриватель .
Частые проблемы с прикуривателем Kalina могут быть вызваны его нестандартной конфигурацией. При подключении различных разъемов правильной фиксации не происходит, поэтому могут возникнуть короткие замыкания, из-за которых этот предохранитель выходит из строя. Как вариант, можно установить дополнительный разъем или использовать разветвитель с розетками на 12 В.

F21 (10 А) — блокировка передачи заднего хода .

F22 (15 А) — блок управления сигнализацией .

F23 — резерв

F24 — резерв
F25 — резерв

F26 (25 A) — ABS .
То же, что F19.

F27 (5 А) — запасной
F28 (7,5 А) — запасной
F29 (10 А) — запасной
F30 (20 А) — запасной

F31 (50 А) — электроусилитель руля .
Если рулевое колесо затянуто, проверьте этот предохранитель, а также предохранитель F5. Если причину неисправности определить не удается, обратитесь в автосервис, поскольку рулевое управление представляет собой серьезную проблему для безопасности.Возможно что-то там с блоком управления или проводкой.

Расположение реле

Реле расположены в том же блоке, что и предохранители.

К1 — омыватель фар .
Если шайбы перестают работать, а это реле исправно, проверьте их форсунки. Бывает, что они забиваются или повреждаются.

К2 — электрические стеклоподъемники .
Проверить это реле вместе с предохранителем F2. См. F2 для поиска и устранения неисправностей.

KZ — реле стартера .
Если вы поворачиваете ключ зажигания, а стартер не вращается, это может быть так. Проверить его контакты, при необходимости почистить. Далее нужно проверить клеммы аккумулятора на предмет надежного контакта между ними, при необходимости почистить.
Также проверьте контактную группу замка зажигания, возможно, нет контакта.

К4 — доб. реле обогрева заднего стекла, выключатель обогревателя, выключатель стеклоочистителя и омывателя.

К5 — реле-прерыватель указателей поворота и сигнализации .
Если не работают указатели поворота или «аварийка», проверьте это реле вместе с предохранителями F1 и F3.

К6 — реле стеклоочистителя .
Проверить вместе с предохранителем F4.

К7 — реле дальнего света .
Проверить вместе с предохранителями F14 и F15.

К8 — звуковой сигнал .
Проверить вместе с предохранителем F6.

K9 — противотуманные фары
.
Проверить вместе с предохранителями F16 и F17.

K10 — обогрев заднего стекла .
Также проверьте реле K4 и предохранители F4 и F8.

K11 — подогрев сидений .
Также проверьте предохранитель F18.

К12 — резерв .

Силовые предохранители

Основные силовые предохранители и диагностический разъем расположены под крышкой рядом с прикуривателем.

Надеюсь, эта статья поможет решить вашу проблему с электричеством. Запасные предохранители и, по возможности, реле носите с собой на всякий случай, тогда вам не нужно будет искать их в самый неподходящий момент или в нерабочее время автосалонов.

Если у вас есть вопросы по электрике или истории, вы можете написать их в комментариях.

Лада Калина

не включается по 2 скоростным причинам. Не работает печка на Лада Калина (причины и ремонт)

Большинство владельцев автомобилей Лада Калина, сталкивавшиеся с другими вазовскими моделями, отмечали, что печка у нее прогревается намного лучше, чем у предшественников. К сожалению, иногда ломается. В рамках этой статьи мы постараемся разобраться, почему не работает Лада Калина (причины и ремонт).

Отказ печки из-за отказа в системе охлаждения двигателя

Самой частой причиной выхода из строя системы подогрева Лада Калина., являются проблемы с системой охлаждения двигателя . Для устранения или устранения этой проблемы в первую очередь необходимо проверить уровень охлаждающей жидкости. Сделать это можно будет посмотреть в расширительном бачке. Уровень охлаждающей жидкости должен быть между отметками Ming и Max, если ниже, то охлаждающая жидкость доливается до нормы.

Вот здесь SECRET зимой, когда требуется как можно быстрее прогреть печку, можно чаще добавлять охлаждающую жидкость, но только до отметки «Мин» .Логика этого действия проста: чем меньше охлаждающей жидкости, тем быстрее прогреется система, а значит, теплый воздух начнет поступать в салон автомобиля.

Если затянуть жидкость выше уровня «мин», но делать это приходится довольно часто, то стоит проверить систему на герметичность. Сначала обратите внимание на форсунки, если они выходят, затем следует подтянуть хомуты. Если с форсунками все в порядке, то проверьте, не течет ли радиатор. В случае обнаружения течи радиатора его следует заменить.

Следующим этапом проверки должна быть циркуляция теплоносителя в системе . Для этого запустите двигатель и обратите внимание на расширительный бачок. Если выявлено, что нормальная циркуляция теплоносителя нарушена, то здесь есть две причины, из-за чего это может произойти. Первая — помпа, ремонту не поддается, поэтому просто заменила, вторая — закрытая система охлаждения двигателя, ее нужно чистить.

Рядом с вами нужно проверить термостат .Для этого прогрейте двигатель до температуры 75 градусов Цельсия и коснитесь верхнего сопла. Если холодно, термостат работает некорректно — охлаждающая жидкость циркулирует только по небольшому кругу. Термостат не подлежит ремонту, поэтому при обнаружении этой проблемы его придется заменить.

Если ничего из вышеперечисленного не помогло, то ремонт печки, скорее всего, будет заключаться в удалении воздушной пробки из системы охлаждения двигателя . Эта процедура не очень простая, но в то же время с ней сможет справиться любой автовладелец, который подойдет к проблеме бережно и бережно.

Отказ печки Лада Калина из-за проблем с ТЭНами

Для начала, чтобы было легче понять, в чем проблема и как ее устранить, следует понимать принцип работы системы отопления Лада Калина.

Итак, все начинается с того, что управление системой обогрева автомобиля происходит от датчика температуры салона, который находится на потолке, в осветительном потолке. Далее электроника сравнивает полученные данные с теми, которые поставил драйвер.Если разница значений превышает два градуса Цельсия, блок управления подает сигнал на коробку передач микромотора, который в свою очередь, в зависимости от температуры выше или ниже, открывает или закрывает клапан системы обогрева станка. .

Из описанной выше схемы работы можно сделать следующий вывод: Если вы обнаружите, что печка дует только холодным или только горячим воздухом, то вам следует проверить нормальное функционирование датчика температуры в салоне автомобиля .В этом случае ремонт печки будет заключаться в вступлении в контакты на контактах, что менее вероятно, или в полной замене датчика температуры автомобиля.

Если воздух протекает нужной температуры, но интенсивность его поступления невысока, можно смело утверждать, что проблема в B. воздушный фильтр.
. Отремонтировать не получится, просто замените на новый. В этом случае тоже не лишним будет проверить резистор печки (он находится под бардачком).Все дело в том, что он отвечает за скорость вращения вентилятора и может быть виновником слабой интенсивности забора воздуха в салон автомобиля.

Еще один проблемный узел системы отопления автомобиля, — это непосредственно электровентилятор . Бывает, что просто не включается. В этом случае необходимо проверить предохранитель, который отвечает за его работу, он имеет метку F5. Если вентилятор включается, но из него доносятся странные звуки, значит проблема в нем. Ремонт печки в этом случае будет заключаться в замене старого электровентилятора на новый.

Стоит отметить, что на нашем сайте есть публикация, где подробно описан способ замены народного вентилятора и метод согласно сервис-мануалу.

Последний из элементов отопительной системы автомобиля, который мы еще не рассматривали, но который может вызвать проблемы с печкой, — это заслонки . Понять, что они вышли из строя, им довольно сложно. Единственный стопроцентный вариант — заменить их на заведомо рабочих.Чтобы не потратить деньги зря, вы можете попросить демпферы у друга, просто на тест, или договориться с продавцом в магазине, что вы можете вернуть демпферы, если окажется, что дело не в них.

В целом это все элементы, которые могут вызвать сбои в работе печки. автомобиль Лада Калина. Единственное, что хотелось бы отметить, это то, что для успешного ремонта печей и чтобы вы потратили минимум времени с максимальной пользой, вам следует последовательно пройти все элементы машины, как указано в статье.Тогда вы точно определите бракованный узел и надолго забываете о проблемах с обогревом салона.

Если у вас в Калине перестал работать тот или иной электроприбор — Фары, Ближний или Дальний свет, Прикуриватель, печка, поворотники, а также другие устройства, необходимо сначала найти причину неработоспособности, в частности, проверить предохранители и реле в Лада Калина.

Первым делом в электрических цепях проверяют предохранители, потому что они самое слабое место цепи и обычно выходят из строя первыми.Какие предохранители за что отвечают в Лада Калина, а также где стоит реле и как найти подходящие, читайте далее.

Если вы не хотите попасть в неприятную ситуацию, когда то или иное устройство отказывается работать из-за перегоревшего предохранителя, а под рукой нет целого, полезно взять с собой комплект разных предохранителей.

Для Lada Kalina Вы можете купить аналогичный комплект в любом автомагазине, торгующем автозапчастями для отечественных автомобилей. Места на это уходит совсем немного, но польза от этого в случае выхода из строя значительно сократит ваше время на устранение неисправности.

Блок реле и предохранители

Предохранители в Лада Калина находятся под панелью приборов, в блоке слева от руля. Чтобы добраться до него, нужно открыть крышку, в которой встроен переключатель фар. Крышка на кранах, если вытащить ее за верхнюю часть себя, она откроется и толкнется вниз (нижняя ее часть закреплена на оси).

F1 (10 a) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники .
Если какая-либо «стрелка» на панели приборов перестала работать или одна или все контрольные лампы перестали загораться, проверьте этот предохранитель, а также сами датчики или лампы.
Если при включении задней передачи не загорается задний белый фонарь, то тоже может быть в этом предохранителе или в переключателе заднего хода.

Переключатель заднего хода находится на коробке передач, чтобы его сменить, скорее всего, вам нужно будет снять картер двигателя, чтобы добраться до него. Расположен с левой стороны механизма на задней части коробки передач.
Если не работают поворотники и этот предохранитель в целом, проверьте также реле К5, ручку включения указателей поворота, ее разъем, а также сами лампы поворотников.

F2 (30 А) — Электростеклоподъемники .
Если перестали работать стеклоподъемники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправны, то причин может быть ряд. Для начала попробуйте нажать кнопку окна и хлопнуть дверью. Если механизм «отскочил» при поднятии стекла, это может помочь.

В противном случае нужно разобрать обшивку и посмотреть на механизм. При анализе нужно проверить исправность шестерен и всех стерневых узлов, в том числе щеток мотора.Также может быть в модуле электростеклоподъемников. Он в левой задней двери, если с ним что-то не так, то скорее всего придется менять этот модуль на рабочий.

F3 (10 А) — аварийная сигнализация .

Если «ДТП» не сработало и этот предохранитель исправен, проверьте реле К5.
Если у вас зажглись левый или правый поворотники и постоянно горят даже при выключении зажигания — заводской брак. В этом случае необходимо заменить блок управления электроникой кузова.Сделать это можно в официальных салонах.

F4 (20 a) — дворник, обогрев заднего стекла
.
Если дворники не работают и этот предохранитель цел, проверьте также реле K4 и K6. Дело может быть в двигателе дворника, его механизме. Проверить ручку переключения «дворников» и ее разъем.

Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы отопителя, их контакты, а также контакты этого предохранителя и реле К6. Уход может плохо контактировать с телом.Проводка массы подключается к кузову под торпеду. Если в этом месте плохой или окисленный контакт, это также может вызвать проблемы с правильной индикацией приборов на панели.

F5 (25 a) — печка, электроусилитель руля, стеклопластик .
Если этот предохранитель и реле К4 целы и печка не работает, то возможно в ее электродвигателе (щетках) или кнопке включения, а также в ее контактах.
Если не работает электроусилитель руля, этот предохранитель и предохранитель F31 целочисленный, то лучше обратиться в мастерскую, так как эту неисправность будет сложно найти и устранить.

F6 (20 А) — сигнал .

Если этот предохранитель и реле К8 исправны, но сигнал не работает, проверьте сам клаксон. Он находится под передним бампером возле радиатора. Иногда достаточно покрутить винт регулировки тональности. Расположение неудобное, ведь в него легко может попасть вода, как вариант, можно переустановить на более высоком месте или установить другой клаксон, менее чувствительный к воде и влаге.

F7 (10A) — ЖК-индикатор приборной панели, стоп-сигналы, освещение салона .
Если стоп-сигналы не работают, проверьте этот предохранитель. Если она целая, проверьте, что выключатель стоп-сигнала, который находится в основании педали тормоза, представляет собой круглый предмет с двумя проводами, подключенными к его клеммам. Если он в нем, поможет замена. Стоит около 100 руб. Также проверьте лампы в задних головах. Если не горит один стоп-сигнал, то, скорее всего, сгорела лампа. Если оба сигнала не горят, то скорее всего дело в реле, предохранителе или переключателе.

F8 (20 А) — элемент обогрева заднего стекла .
Если заднее стекло не откладывает при включенном обогреве, проверьте этот предохранитель, выключатель К4 и К10, а также предохранитель F4.

F9 (5 А) — Правые фонари габаритов, лампа в бардачке .
Если не работает правая сторона — не горит правый передний и правый задний габариты, проверьте этот предохранитель, а также саму лампу.

F10 (5 А) — лампы габаритов левые, контрольная лампа освещения на панели приборов, лампочки освещения.
Аналогично предыдущему.

F11 (7,5 А) — задние противотуманные фары .

F12 (7,5 А) — правый свет среднего света, мотор-корректор правой фары .
F13 (7,5 А) — Лампа левого света, мотор Директор левой фары .
Если горит один из ближайших огней, проверьте один из этих предохранителей, а также саму лампу. Если не работают обе фары, проверьте исправность переключателя света, его разъема, а также самих ламп (и чтобы обе тормозились одновременно).

F14 (10 а) — дальний свет правый фонарь дальнего света, дальний свет поворота на приборной панели .
F15 (10 а) — левый светильник .
Если дальний свет не работает, проверьте также реле К7. Если не удалось, замените. Также может быть дело в самих лампах, проводке, ручке включения сигнальной лампы и ее подключении.

F16, 17 (10 А) — Лампы передних противотуманных фар .

F18 (15 А) — подогрев сидений .

F19 (10 А) — АБС ​​.
Если предохранитель исправен, но не работает АБС, скорее всего, вышел из строя один из ее механизмов. Если горит контрольная лампа АБС на панели приборов, значит вышел из строя один из ее элементов. Это необходимо для диагностики кодов неисправностей и устранения причины.

F20 (15 А) — прикуриватель .
Частые проблемы с прикуривателем калины могут быть вызваны нестандартной комплектацией. При подключении различных разъемов не происходит должной фиксации, поэтому могут быть замыкания, из-за которых выходит из строя данный предохранитель.Как вариант, можно установить дополнительный разъем или использовать разветвитель с розетками на 12 В.

F21 (10 а) — блокировка КПП заднего хода .

F22 (15 А) — блок управления сигнализацией .

F23 — Резерв

F24 — Резерв
F25 — Резерв

F26 (25 A) — ABS .
Аналогично F19.

F27 (5 А) — Запасной
F28 (7,5 А) — Запасной
F29 (10 А) — Запасной
F30 (20 А) — Запасной

F31 (50 А) — электроусилитель руля .
Если руль крутится, проверьте этот предохранитель, а также предохранитель F5. Если причину неисправности установить не удается, обратитесь в автосервис, т.к. рулевое управление Серьезно влияет на безопасность. Возможно что-то с блоком управления или проводкой.

Расположение реле

Реле находятся в одном блоке с предохранителями.

K1 — Омыватель фар .
Если перестали работать омыватели и это реле исправно, проверьте их форсунки. Бывает, что они забиваются или повреждаются.

K2 — Электростеклоподъемники .
Проверьте это реле вместе с предохранителем F2. См. F2 для поиска неисправностей.

KZ — реле стартера .
Если повернуть ключ зажигания, а стартер не крутит, то можно про это реле. Проверьте свои контакты, при необходимости почистите их. Далее нужно проверить клеммы АКБ на предмет надежного контакта между ними, при необходимости прочитать их.
Также проверьте контактную группу Замок зажигания, возможно нет контакта.

К4 — доп. Реле обогрева заднего стекла, выключатель печки, выключатель дворников и стеклоподъемников.

К5 — Реле-выключатель поворотников и сигнализации
.
Если не работают повороты или «случайные» знаки, проверьте это реле вместе с предохранителями F1 и F3.

К6 — реле стеклоочистителя .
Проверить вместе с предохранителем F4.

K7 — Реле дальнего света .
Проверяйте вместе с предохранителями F14 и F15.

K8 — Звуковой сигнал .
Проверяйте вместе с предохранителем F6.

K9 — противотуманные фары
.
Проверка вместе с предохранителями F16 и F17.

K10 — обогрев заднего стекла .
Проверьте также реле K4 и предохранители F4 и F8.

K11 — Подогрев сидений .
Проверить также предохранитель F18.

K12 — Резерв .

Силовые предохранители

Основные силовые предохранители и диагностический разъем Находятся под крышкой рядом с прикуривателем.

Надеюсь, эта статья поможет решить вашу проблему с электрооборудованием.Берите на всякий случай запасные предохранители и, по возможности, реле, тогда вам не нужно будет искать их в самый неподходящий момент или вышедший из строя автосалон.

Если у вас есть вопросы по электрике или истории, вы можете написать их в комментариях.

Прошло много времени с тех пор, как на АвтоВАЗе в продажу вышла машина под названием «Лада Калина». Реклама и надежда отечественного автомобилиста на светлое будущее сделали свое дело — каждый третий россиянин выбрал «Калину» в качестве новой машины.Однако радость от владения отечественным авто рано или поздно заканчивается.

Уже через несколько месяцев эксплуатации машина «Калина» проявила свой достаточно капризный характер. Так и получилось, что владельцы «Лады Калины» стали все чаще пропадать в гараже, в очередной раз занимались каким-то ремонтом, а не ездили на машине. Инженеры «АвтоВАЗа» прекрасно знают недостатки и детские болезни и всеми силами стараются избавиться от них в следующем поколении, чтобы повысить надежность.Однако результат доработки незначителен. Автомобиль до сих пор не может радовать своей выносливостью и устойчивостью к износу. Особенно неприятно — когда «Калина» не заводится в нужный момент. И автовладелец вынужден искать неисправности. Попробуем разобраться с причинами нежелания машины заводиться.

Иммобилайзер

Если автомобиль отказывался заводиться, то это одна из возможных причин. Проблемы в этой системе можно увидеть самостоятельно. Если соответствующий значок застыл и слышно характерное раскалывание, то следует прочитать инструкцию по эксплуатации.Если «Лада Калина» не заводится — проблема с иммобилайзером. Устранить проблему непросто. В инструкции к автомобилю производитель указывает расшифровку звуков и мигание лампочки — автовладелец должен посчитать время между вспышками, количество сигналов зуммера, а затем прочитать, что поэтому пишет производитель.

Зимой часто бывает так, что машина нормально заводится примерно с шести раз. В большинстве случаев эту проблему можно решить путем переобучения ключа — после этой процедуры проблем с запуском быть не должно.

Как и почему «глючный» иммобилайзер

На этой теме остановимся чуть подробнее. Все дело в том, что контроллер ЭБУ на этой модели находится под радиатором отопителя. В моделях второго поколения был перенесен контроллер.

Итак, если «Калина» не заводится, необходимо снять боковую стенку с левой стороны на пассажирском сиденье и визуально проверить ЭБУ. Агрегат должен быть сухим. Если он будет влажным, то будет заливать теплоноситель — в этом случае он не восстановится до выздоровления, поможет только замена.

Прежде всего, при контакте с жидкостью мигает кнопка вывода. Чип может быть перегружен, но после такого ремонта проблемы будут идти буквально два месяца, а потом появятся снова. Надо будет заменить радиатор печки. Если такая проблема есть, то специалисты рекомендуют установить новый контроллер между перегородкой моторного отсека и печкой.

Теперь про иммобилайзер — на автомобили Калина производитель устанавливает иммобилайзеры АПС-6. В очень редких случаях эти устройства сами не видят свое здание.Часто проблема кроется в проводке или в панели управления. Шасси брелока приклеено одним саморезом — винт переделывают, либо подтягивают. На микросхеме удаленного устройства появляется трещина между контактами транспондера. В этом случае, если «Калина» не заводится, поможет только запасной или обучающий ключ или замена пульта ДУ.

Стартер

Иммобилайзер проверен и сигналы тревоги не подает, но двигатель даже не хочет заводиться. Еще одна причина такого поведения — стартер.Учтите, проблема в работе стартера проста — не будет слышно характерного селекционного мотора. Механизм просто не крутится, а значит, двигатель не запустится. Здесь все ясно — нужно выстрелить и проверить стартер.

Если «Калина» не запускается, то первой причиной может быть аккумулятор. Можно банально разрядить. Если лампочки в салоне и на панели приборов не горят, водитель может сразу это заметить. Однако часто бывает, что все в порядке, и стартер все равно не работает.Для диагностики включаем дальние фары и оставляем машину. Ближний свет фар — дело в батарее. Он разряжается, но только до критического уровня при пропадании питания прокручивать стартер.

Если «Калина» не заводится, стартер не крутит, лучшим выходом из данной ситуации будет зарядка аккумулятора. Но если фары в режиме левого света светятся ярко и не загораются, то причину придется искать в другом месте.

Проблемы в работе стартера или проводки

Для проверки проводки можно использовать мультиметр.Красный провод подключаем к контакту стартера, черный — к массе. В нормальном состоянии прибор покажет от 12,5 до 14,5 В. Если показания меньше или совсем нет, то с проводкой что-то не так.

В первую очередь следует очистить контакты, проверить целостность проводов и предохранителей.

Если проверка показывает, что ток есть, то стартер будет заменен. Если последний издает щелчки, но не вращается, значит, стартер вышел из строя.Если наоборот, то проблема с катушкой втягивающего устройства.

ЭБУ

Это еще одна популярная проблема, когда «Калина» не запускается. ЭБУ — это «мозги» машины, они сами по себе достаточно надежны, и если их не трогать, то проблем не возникает. Однако чаще всего залит ЭБУ.

Часто бывает при протекании тосола. Об этом уже сказано в разделе про иммобилайзер. При установке сигнализации или при обрыве проводов автомобиля забывают установить заглушки — в компьютер попадает вода.Ремонт электронного блока — упражнения бесполезны.

В новом поколении эта проблема решилась, и теперь ЭБУ находится в другом месте. Однако теперь возникла другая проблема — если засорилось сливное отверстие, которое находится возле салонного фильтра, то вода через отверстия может попасть в ЭБУ.

Свеча зажигания

Если с электронной начинкой все в порядке, следует искать проблему в свечах. Часто, особенно зимой, льет.

Компрессия в двигателе на морозе не соответствует нормативам, поэтому мотор не запускается сразу.Часто влияние свечей происходит из-за разряженного аккумулятора, который не может дать нормальную искру. Если «Калина» не запускается, то причины тоже могут быть в проводке, либо в самих свечах. Самый простой способ просушить свечи — это прижать газ к полу и два и более раз прокрутить мотор к стартеру. Часто после этого машина заводится. Если не помогло, то для более тщательной просушки следует разобрать свечи, затем очистить их, проверить зазор, а затем просушить феном или в духовке.

Бензонасос

Топливные насосы наблюдаются часто, особенно это можно наблюдать зимой. Стартер работает, но машина «Калина» не заводится, не слышно работы бензонасоса, может мигать на панели приборов.

В первую очередь проверить давление в топливной системе. Для этого откройте капот и поищите заглушку на аппарели с насадками. Там вы можете увидеть Ниппель — если нажать на него, должно быть забрызгано топливо. Если брызгает, значит проблема не в бензонасосе.

Еще одна причина — реле. В туннельной коробке передач со стороны пассажира есть кожух. Имеет силовые катушки. Чтобы устранить неисправность, достаточно их постучать или прогреть.

От него может поступить неверный сигнал, и как следствие неправильная подача топлива. Также занимаю топливные форсунки. В результате топливная смесь Реализована. Вам необходимо заменить форсунки или очистить их.

Итак все причины, по которым Лада «Калина» отказывается заводиться.

Многим владельцам Лады Калины известна ситуация, когда не работал вентилятор охлаждения при необходимости его включения.Это создает дискомфорт и каждые 5 минут приходится останавливаться и ждать, пока двигатель остынет. Зимой, когда морозы выше 10 градусов — это не заметно, а вот в весенне-летний период просто катастрофа, особенно если нужно кататься по городу.

На видео не включается вентилятор на Ладу Калину.

Но, большинство владельцев не могут самостоятельно диагностировать и устранить неисправность, особенно если это нужно делать в дороге. Поэтому они пользуются услугами эвакуаторов и других аварийных служб.

Основные причины, по которым не работает вентилятор охлаждения радиатора

Рассмотрим основные варианты и места, где нужно искать неисправности:

1. Термостат.

   Термостат демонтирован с Лада Калина

   Если он вылез — это причина того, что вентилятор охлаждения не работает . Чтобы диагностировать эту неисправность, стоит потрогать нижнюю форсунку. Если холодно, термостат умер. Многие автовладельцы калины привыкли к такому явлению, потому что она выходит часто, а запаску возят с собой.

2. Если это не термостат, следующим шагом будут предохранители.
   Необходимо убедиться, что они рабочие и все контролеры тоже. Самый простой способ — вызвать их с помощью тестера или омметра. Здесь лежит.

   Выключатель предохранителя вентилятора находится под консолью, рядом с контроллером. Предохранитель вентилятора имеет мощность 50А, это номер под номером 3. . под № 1.
   .

   Блокировка реле и предохранителей

   Если предохранитель жив, придется демонтировать блок управления дополнительным вентилятором .
   Для этого необходимо протолкнуть воздуховод теплого воздуха и открутить крепление блока на 10. Теперь его можно достать беспрепятственно. В нем есть два реле, отвечающих за включение вентилятора и за высокие обороты. Я диагностирую и то, и другое.

3. Теперь можно переходить к самому мрачному варианту — залезаем под капот и «натираем» контакт самого вентилятора.
   Конечно, это может быть перелом или обрыв провода, но хуже сгоревшей обмотки внутри вентилятора нет ничего.Скорее всего, вентилятор в этом случае пойдет под замену.
4. Еще одна причина не срабатывания вентилятора может быть сломана Датчик термостата
   . Для того, чтобы вентилятор запустился в аварийном режиме Придется скинуть с него разъемы. Проверить датчик можно, сняв термостат, и опустить в кастрюлю с горячей водой, термостат должен открыться.
5. Последняя причина, по которой может не работать вентилятор обрыв в самой цепи включения.

   Электрическая схема вентилятора охлаждения

Диагностика и устранение возможных неисправностей

Чтобы отремонтировать ремонт, придется заменить неисправные детали.

Замена термостата

Для смены термостата надо будет слить охлаждающую жидкость, скинуть штуцеры входящей и исходящей. Затем открутите крышку и замените термостат.

Замена вентилятора

Внешний вид нового вентилятора охлаждения радиатора

Замена вентилятора на Калину происходит не быстро и требует времени. Итак, рассмотрим, как заменить вентилятор охлаждения Лада Калина своими руками.

Замена реле и предохранителей

Заменить реле и предохранители достаточно просто.Сгоревшие нужно вынуть, а купленные заменить новыми согласно маркировке на них.

Улучшения

Также можно модернизировать систему охлаждения, что предотвратит риск «застрять» посреди города или трассы. Для этого нужно установить более надежный терморегулятор. Некоторые автовладельцы рекомендуют переделать заводскую систему и смонтировать 6-винтовой термостат, а также поставить дополнительный топочный кран с другим насосом.

Второй вариант обновления — это установка спортивного вентилятора с отдельным контроллером, который покажет производительность этой системы.Хотя здесь придется внести некоторые конструктивные изменения в блок питания автомобиля.

Чтобы снизить риск столкновения с такой проблемой, на панели приборов может отображаться дополнительная кнопка принудительного включения вентилятора охлаждения в Lada Kalina. Для этого провода запускаются параллельно и при необходимости или в случае выхода из строя термостата вентилятор можно запустить принудительно.

выводы

Уходя от вентилятора охлаждения Лада Калина, необходимо сразу найти причину и устранить ее.Если машина «закипит», то это может привести к фатальным последствиям. В лучшем случае поломка прокладки, а в худшем — прогиб головки блока, что приведет к ее принудительной замене. Так что за этим узлом стоит регулярно следить и проводить диагностику.

Видео о перегреве двигателя на Лада Калина из-за того, что не включается вентилятор охлаждения

Что делать, если на не включается задняя скорость на Калине. ?
Пока этого не произошло, позаботьтесь о том, чтобы у вас в комплекте ключей, которые вы постоянно с вами, необходимо было иметь накидку ключа на 36.Ключ такого размера редко встречается в магазинах, где продается инструмент. Но есть практически всегда на авторынке. Стоимость такого ключа в пределах 200 рублей, но оно того стоит.
Блокировка поворота на заднюю скорость на Калине Сделана с соленоидом, тяга которого и выполняет эту функцию.
Питание на соленоид подается с переключающего кольца, которое находится на рукоятке переключения передач. Поднимая кольцо, включаем соленоид, шток втягивается в соленоид и отпирается внутри коробки.А затем, переведя ручку в положение задней скорости, мы можем включить заднюю скорость. На коробке срабатывает концевой выключатель, а в машине включаются фонари заднего хода и прерывистый звуковой сигнал.
И когда в самый неподходящий момент мы этого сигнала не слышим и понимаем, что заднюю скорость включить нельзя, наступает некий шокирующий момент! И что теперь делать ?!
Ну не так уж и страшно! Так же не собрал соленоид , цепь управления ! Вам очень повезло, если все это произошло у вас в гараже или недалеко от дома! Но если это случилось в пути, то сильно расстраиваться не стоит, ведь у нас в багажнике такой же ключ!
Повернув руль влево до упора и посмотрев на переднюю дверь со стороны левого колеса, вы увидите на коробке тот же соленоид, к которому проводом соединен разъем.Отсоединяем разъем и ключом на 36 откручиваем соленоид на 7-8 мм. В образовавшемся зазоре заплакал провод или даже изолирующий и слегка подтянул соленоид. Пробуем включить заднюю скорость. Получилось?! Теперь можно спокойно добираться до гаража. Только будьте очень осторожны, так как первая передача и задняя расположены очень близко.
Доехав до гаража, будем искать неисправность.
Рассмотрим электрическую схему управления соленоидом:

12 вольт через предохранитель F21 поступает на соленоид L1.Переключатель S1 на ручке Замыкаем цепь на землю. Катушка соленоида работает.
Предохранитель F21 на 10а находится в блоке предохранителей — это 8-й слева. Ключ для удаления находится в том же блоке вверху справа. Вытаскиваем предохранитель и проверяем тестером или контрольным (подаем питание от АКБ через контрольную лампу). Неисправный предохранитель заменяют новым на такой же номинал.
Следующий этап: Проверка переключателя (он, кстати, безрукий). Поднимите крышку на ручке.

Сразу видим разъем подключенный к переключателю.Отключите его.

Берем канцелярский зажим (металлический) и замыкаем им контакты разъема, провода от которого идут вниз, в подполье автомата. Если после этого можно включить заднюю скорость, значит переключатель неисправен. Если «чуда» не произошло, идите дальше. Снимите разъем с соленоида.

Вставляем в него две иглы (шитье, для тесьмы, с шариками — не дают лазить друг на друга). Измеряем напряжение.Оно должно быть 12 вольт. Но это не все. Надо зарядить лампочку. Я использовал 5 Вт на 12 В. Если лампочка не горит, значит, у нас разрыв, а напряжение присутствует из-за сопротивления, образованного оксидом меди. В 99% случаев раскрытие (перелом) проволоки происходит в жгуте, в месте установки хомута на поддон. Снимите зажим, сложив его снизу насадки. Отсоедините разъем от переключателя фонарей заднего хода и снимите весь жгут.С гофры снимаем изоленту и вытаскиваем провода. Остаток проволоки виден сразу.
Обрезаем провода у окон и увеличиваем на другие подходящие по диаметру (по сечению провода). Провода всего 10 см. На скрутку лучше всего подать паяльник и выставить. Сделал с термоусадочной трубкой. Затем все утепляется лентой ПВХ.

Можно еще гофру одеть. Главное, чтобы туда не попала влага, иначе все рано или поздно придется повторять.Киньте хомут, он там не нужен. При желании обвязку можно закрепить пластиковой стяжкой — в магазине электротоваров это копейки. Установите разъемы на место и проверьте срабатывание соленоида.
Сам соленоид выходит из строя очень редко. Для проверки — его сопротивление 2,2 Ом. Если вы крутили соленоид, не забудьте еще раз его покрутить!
Вариант при отказе соленоида.
Для замены соленоида необходимо слить масло из коробки. Хотя слить нельзя.Просто быстро закройте чем-нибудь отверстие, а потом быстро прикрутите новое. Масло немного вывалится — тогда валик. При установке нового соленоида его резьбу необходимо смазать силиконовым герметиком, чтобы масло не ощущалось на резьбе. Удачи всем!

Лада Калина — схема предохранителей

Лада Калина — схема предохранителей

Год выпуска:

Схема салона

Лада Калина — схема блока предохранителей — салон

Салон (версия Luxe)

Пассажирский салон (стандартная версия)

Реле, размещенное на блоке предохранителей и реле салона ТС версии «норма» и «люкс» *

Реле, размещенное на блоке предохранителей и реле салона автомобиля «стандарт»

Электрические цепи, защищенные предохранителями, расположенными в блоке предохранителей моторного отсека *

ВНИМАНИЕ! Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Замена блока управления электроусилителя руля. Почему на Калине не работает электроусилитель руля? Устраняем проблему На Машине Калина

отключается евро. Благодаря ему в системе создается дополнительное усилие для поворота колеса.Другими словами, электроусилитель помогает «подтянуть» руль в нужном направлении. По сути, этот механизм выполняет те же функции, что и гидроусилитель. Только последний более устаревший по конструкции и менее надежный, из-за чего практически не применяется на современных автомобилях … В сегодняшней статье мы рассмотрим, как работает электроусилитель руля Калина и из каких частей он состоит.

Данный товар предполагает следующие устройства:

• электродвигатель;
• трансмиссия механическая;
• систем управления.

Принцип работы

Следует отметить, что «Калина» не всегда работает. Он вступает в силу только при повороте рулевого колеса, то есть при повороте рулевого колеса. В этом случае двигатель этого электроусилителя выдает необходимый крутящий момент, который зависит от крутящего момента на. Все эти силы измеряются специальным датчиком, который передает информацию в ЭБУ усилителя. в свою очередь рассчитывает необходимую мощность для двигателя. Насколько он будет задействован, зависит от угла поворота.

На нем еще один датчик. Он измеряет угол поворота колеса. Он, как и датчик крутящего момента, отправляет полученные данные в ЭБУ усилителя, и он решает, какая мощность должна быть создана для электродвигателя, чтобы колесо повернулось в нужный момент.

Но это еще не все. Электроусилитель руля «Калина» имеет в своем распоряжении третий датчик, который измеряет обороты двигателя для получения обратной связи в ЭБУ. Это нужно для того, чтобы блок управления получал правильную информацию о том, насколько быстро вращается мотор и не слишком ли быстрое вращение.

Как стойка связана с мотором усилителя?

После того, как блок управления обработал всю информацию, он отправляет сигнал двигателю. Последняя, ​​в свою очередь, передает свое усилие на рейку через червячную передачу и ведущую шестерню. Сама рейка может перемещаться двумя способами: от мотора усилителя, которым управляет агрегат, и непосредственно от руля, которым управляет водитель.

Таким образом, электроусилитель руля Kalina, в отличие от гидравлического, учитывает ряд факторов, после чего электроника «решает», как и когда должен действовать двигатель рулевого управления с гидроусилителем.Причем данные зависят не только от показаний трех датчиков, но и от скорости автомобиля.

Электроусилитель руля «Лада Калина»: цена

На сегодняшний день такое устройство можно приобрести за 12-13 тысяч рублей. При этом к каждому механизму прикреплена особая схема электроусилителя руля. «Калина» и запчасти к ней всегда стоят в несколько раз дешевле импортных аналогов, поэтому не стоит удивляться, что электроусилитель для Тойоты будет стоить в несколько раз дороже.

Калина последняя модель

Электроусилитель руля устанавливается на автомобили Lada Kalina. Его конструкция очень проста, он состоит из одного блока, поэтому даже «стандартный» антистатический аппарат может быть установлен без проблем. Он не содержит жидкости, поэтому за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У этого механизма есть особенность: он может работать как на малой, так и на высокой скорости. Второй вариант нежелателен, так как малейшее движение рулевого колеса может привести к тому, что автомобиль унесет в канаву или на обочину дороги.

Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, а при движении он либо функционирует, либо отключается. Неисправность заключается в том, что ЭУР останавливается в каком-то состоянии. Запрещается пользоваться автомобилем до устранения поломки. Желтая лампа на приборной панели … На ней изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее нет возможности, следует снять предохранитель, отвечающий за работу электроусилителя.Следует учитывать, что ЭМУР может отказаться не только от старой, но и от новой Калины, не успевшей пройти обкатку.

Причины поломки евро

Вот эта полезная авто нода

Основная причина неисправности кроется непосредственно в электроусилителе. При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве вождения.Ремонт устройства может стоить немалых денег, поэтому, если автомобиль все еще находится на гарантии, лучше обратиться к дилеру. Если усилитель полностью вышел из строя, выключите питание. В этом случае рулевая рейка будет принимать крутящий момент в обход электромеханического усилителя.

Еще одна частая неисправность — это поломка датчика скорости. Именно этот датчик отвечает за работу электроусилителя на разных скоростях. ЭУР работает на полную мощность только при движении на очень малой скорости.При разгоне происходит уменьшение силы, создаваемой усилителем на рельсе. За этот алгоритм работы отвечает датчик скорости. Заменить его самостоятельно несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то ЭМУР работает меньше, так как он не нужен. По этой причине на Kalina с электроусилителем руля управление на высокой скорости такое же, как и в «стандартной» триммерной модели без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем рулевого управления получает неверные данные.В результате ЭУР отключается, и водитель видит на приборной панели желтый индикатор, оповещающий об ошибке в электроусилителе.

Но непредвиденного ремонта и сбоев системы можно избежать. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в компонентах автомобиля. Это самый простой и верный способ избавиться от проблем. Если ЭУР сломается, вам придется его снять и отремонтировать или заменить. Демонтируется с рулевой колонкой.Для этого потребуется ключ на 13, крестовая отвертка и отвертка с плоской головкой.

Перед началом разборки установите колеса в прямое положение и снимите отрицательную клемму с аккумуляторной батареи.

Демонтаж электроусилителя

Первым делом нужно избавиться от подрулевых переключателей. После этого отсоединяем от приборной панели все колодки с проводами. Если необходимо демонтировать замок зажигания, нужно отверткой Phillips открутить 3 самореза.Далее снимается нижняя поперечина панели приборов. После этого нажмите на фиксаторы колодок жгута проводов и отсоедините их от блока управления ЭМУР. И только теперь можно отключать блок непосредственно от подрулевых переключателей.

Как расположен агрегат в автомобиле

Кронштейн крепится 4 гайками, которые необходимо открутить. После этого вся рулевая колонка плавно опускается на пол. Найдите болт крепления кардана к рулевому валу. Выкрутите его ключом на 13, не давая гайке проворачиваться таким же образом.Болт удаляется, и клеммное соединение открывается с помощью прочной отвертки с плоским лезвием. Промежуточный вал осторожно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка агрегата.

Будьте осторожны, чтобы не повредить проводку при демонтаже. Как можно точнее отметьте положение валов и шестерен, чтобы в дальнейшем не было неудобств при повороте руля.Установка ЭУР производится теми же инструментами, только в обратном порядке. Самое главное, чтобы все отметки на валах совпадали. Не будет лишней помощь партнера.

Заранее установите нижний шарнир на вал-шестерню. Сначала подсоедините промежуточный кардан непосредственно к рулевому валу, затем с помощью торцевого ключа на 13 отверните гайку, предназначенную для затягивания промежуточного вала. Выверните болт и осторожно отсоедините верхнюю петлю от нижней.Первый шаг — установка нижнего шарнира, после чего вал поворачивают до тех пор, пока в верхнем шарнире не окажется отверстие для болта в нижней части вала. Теперь осталось только соединить петли и затянуть болтом. Затем соедините разъемы и установите облицовочные панели.

EUR ошибка на приборной панели

Бортовой компьютер сигнализирует о неисправности

евро

Владельцы автомобиля Kalina с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загорелась лампочка «ошибка евро».Причиной тому может быть как полный сбой системы, так и ее некорректная работа. Стоит отметить, что датчик светится желтым, а не красным светом. Это значит, что вы можете управлять автомобилем без исправного электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности.

Больше усилий придется приложить к рулю, если полностью выключить ЭМУР. Сделать это довольно просто, сняв предохранитель, отвечающий за питание блока управления. Если не работает гидроусилитель руля или в его поведении наблюдаются какие-то странные явления, лучше снять предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Езда без электрического усилителя может быть затруднена. По привычке руль кажется тесноватым, но на самом деле он такой же, как на Калине «стандартной» комплектации.

Причины выхода из строя ЭМУР две: неисправность датчика скорости или поломка блока управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снять блок управления и обратиться к опытному электрику для установки нового.Если действует гарантия, необходимо показать машину специалистам автосервиса.

Если вы все же хотите снять и установить блок управления самостоятельно, вам понадобится только крестовая отвертка из инструментов. Все демонтированы сначала пластиковые панели под рулем для облегчения доступа к агрегату. И не забудьте отключить аккумулятор, чтобы избежать проблем с проводкой. Пластиковая накладка, которая находится внизу панели, крепится тремя винтами. Их нужно открутить и снять крышку.

Вид на сам блок управления открывается после снятия крышки. Все штекеры необходимо отсоединить от блока управления EMUR. Сам блок крепится двумя болтами. Открутите их и осторожно потяните коробку вниз, чтобы ничего не повредить. Помните, что блок все еще прикреплен к записи. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которые будут тянуть блок управления к пластине. Теперь остается прикрутить новый блок управления к пластине и аккуратно установить все в обратном порядке.Закрепите коробку двумя болтами, затем подсоедините все заглушки, после чего можно приступать к сборке панелей обшивки.

Рулевое управление с электроусилителем — это устройство, обеспечивающее более комфортное вождение. Не так давно автомобили начали оснащаться ЕВРО отечественного производства, в частности, в этой статье мы поговорим о Ладакх Калине. Какие могут быть неисправности ЭУР Калины и каковы способы их устранения? Ответы на эти и другие вопросы ищите ниже.

Причины поломки ЭУР

Почему не работает электроусилитель руля на Лада Калина, выключается и отказывается работать, по какому признаку руль с ЭУРом стучит, заклинивает, кусает или пищит? Чтобы отремонтировать систему своими руками, необходимо знать, как проводится диагностика и какие причины предшествуют поломке.Чаще всего выход из строя усилителя происходит из-за поломки самого агрегата и выхода усилителя из строя. Неисправности такого плана устраняются путем тщательной проверки системы для выявления точной проблемы.

Как показывает практика, часто выход из строя электроусилителя (выход из строя) связан с поломкой регулятора скорости.

Эффекты:

• клинья рулевого колеса,
• заедания
• затягиваются
• прочие

Так как датчик регулятора скорости обеспечивает включение и отключение ЭУР при разных режимах движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких оборотах.

Итак, вкратце о причинах неработоспособности ЭУР:

1. Неисправен регулятор скорости либо блок управления не принимает либо пропадает сигнал от него. В этом случае причина может заключаться как в поломке датчика, так и в повреждении проводки или плохом контакте контроллера с бортовой сетью.
2. В электросети автомобиля снизилось напряжение. Причины могут быть разными, начиная от севшего аккумулятора и неработающего генератора и заканчивая использованием в автомобиле несоответствующего электрооборудования.
3. Превышено допустимое количество оборотов коленчатого вала.
4. Некорректная работа или выход из строя модуля управления. В зависимости от причины может потребоваться ремонт блока управления; необходимо провести более детальную диагностику.

Диагностика

Для проверки усилителя в автомобиле необходимо демонтировать пластиковую накладку на рулевой колонке, для этого открутить болты крепления ее снизу.

Далее нужно будет добраться до 8-контактного штекера, его распиновка следующая:

• синий контакт подключен к замку зажигания, это блок питания на 12 вольт;
• красно-коричневый контакт — кабель подключения тахометра;
• серый контакт идет на автоматический регулятор скорости;
• бело-розовый провод — индикатор управления усилителем;
• черно-желтый контакт — диагностическая линия;
• следующий контакт пустой, провод к нему не подключен;
• коричневый контакт — масса;
• пусто.

Более точные результаты будут получены при проверке усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попробовать проверить работу системы с помощью скрепки.

Для проверки необходимо сделать следующее:

1. Сначала выключается зажигание.
2. Затем при помощи канцелярской скрепки необходимо замкнуть контакты под номерами 6 и 7 этой вилки, при этом саму вилку демонтировать не нужно.
3. Далее необходимо включить зажигание.
4. После выполнения этих действий индикатор поломки EUR, расположенный в дашборде, начнет мигать, по количеству миганий можно определить поломку системы (автор видео — Гоша Вахромеев).

Как разобраться в мигающих значках индикаторов, где искать причину:

• один длинный сигнал и один короткий сигнал — электроусилитель исправен;
• один длинный и два коротких — нет сигнала оборотов двигателя;
• один длинный и три коротких — вышло из строя или отсутствует питание регулятора крутящего момента;
• одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР;
• один длинный и пять коротких — вышел из строя регулятор положения рулевого вала;
• один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя;
• один длинный и семь коротких — проблемы с питанием — напряжение либо слишком высокое, либо очень низкое;
• один длинный и восемь коротких — вышел из строя модуль управления электроусилителем;
• один длинный и девять коротких — поломка регулятора скорости.

Коды ошибок

s1044 — неправильная последовательность датчика положения ротора (DPR)

c1621 — неправильное напряжение 5V

s1622 — неисправность цепи сигнала скорости

c1011 — цепь сигнала скорости двигателя автомобиля, нет сигнала — разделить сигнал с датчика Холла (или штатного тахометра через ограничитель напряжения) на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение основного выхода датчика крутящего момента — возможно, крышка вала протерла изоляция и средний, зеленый провод замыкает на массу

Ремкомплект

Не может быть, альтернативный вариант беру на разборку, цена нового более 20 тысяч рублей

Разборка и разборка электроусилителя

Перед снятием усилителя необходимо демонтировать все подрулевые переключатели.Снимите накладку рулевой рейки и демонтируйте устройства, не забывая отключать разъемы от источника питания.

Как снять ЭУР своими руками:

1. После снятия переключателей потребуется демонтировать нижнюю поперечину панели приборов. Для этого нужно щелкнуть по креплениям, которыми фиксируется разъем с проводами, а затем отсоединить проводку от модуля управления. Когда эти шаги будут выполнены, вы можете отсоединить разъем от переключателей.
2. Кронштейн системы крепится гайками, их нужно будет открутить гаечным ключом.
3. После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам нужно будет найти болт, которым стабилизатор крепится к валу усилителя. Этот болт нужно открутить, но при откручивании нужно будет гайку закрепить, это не даст ей проворачиваться. При снятии болта крепеж нужно будет освободить, после чего аккуратно демонтируют промежуточный вал.
   На этом этапе рекомендуем разметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы с установкой в ​​дальнейшем. В случае несовпадения меток на валах это может привести к неисправности усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это тоже приведет к неработоспособности ЭУР.
4. При демонтаже агрегата его нужно будет разобрать и заменить неисправные элементы.Дальнейшее редактирование происходит в обратном порядке (видео Мурзика Белого).

Как затянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

1. Для начала нужно отсоединить аккумулятор, для этого отсоединить от него клеммы. Откручиваем держатель аккумулятора, для этого нужно открутить еще две гайки, расположенные по краям. После этого аккумулятор вынимается и откладывается в сторону.
2. Далее нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже откручиваются.
3. Сделав это, необходимо сдвинуть эту подставку вперед до тех пор, пока платформа не будет оторвана от подушки воздушного фильтра замка корпуса … После этого полосу можно отодвинуть назад, это обеспечит более свободный доступ к направляющей сам.
4. На следующем этапе вам нужно будет залезть под поручень рукой. Непосредственно под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет разобрать, это позволит ключу получить доступ к регулировочной гайке.
5. Для проведения регулировочных работ понадобится специальный ключ для затяжки рейки; без него процедура настройки работать не будет. С помощью этого ключа нужно пролезть под поручень автомобиля, чтобы установить инструмент в нужное отверстие.
6. При регулировке соблюдайте осторожность, чтобы не перетянуть направляющую. Если его затяжка будет очень сильной, то при поворотах рейка будет заедать, а это, в свою очередь, может сказаться на безопасности движения. Угол регулировки всегда разный, это зависит от того, насколько ослаблена гайка, но обычно при выполнении такой работы гайка затягивается примерно на 30 градусов.Этого должно быть достаточно, чтобы все наладилось.
   После завершения настройки необходимо будет проверить правильность данной задачи. То есть нужно будет следить за тем, чтобы руль нормально поворачивался в любое положение до упора и не было стука. Если стук сохраняется, то регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

1. Сдвиньте стойку и снимите ее.

2. В этом месте под направляющей находится регулировочная шайба.

3. Регулировка производится специальным ключом.

4. Расположение регулировочной гайки.

Как можно смазать и отрегулировать ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, порядок действий следующий:

1. Сначала нужно снять пластиковый кожух, для этого открутить болты, которые его крепят. Отвинтите отверткой Phillips. Также желательно демонтировать нижнюю поперечину панели приборов, расположенную под рулевым колесом.
2. Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпускать вниз.
3. Выкрутите еще один болт, после чего можно будет проводить смазку напрямую.
4. Сначала рулевое колесо поворачивают влево до упора. Смазку наливают в шприц объемом 10 см3 и распыляют в получившееся отверстие. Вам нужно выбросить все 10 кубиков.
5. Затем руль поворачивается вправо до упора — шприц снова направляется в отверстие, вся смазка разбрызгивается.
6. После этого руль нужно повернуть в среднее положение и снова сбрызнуть смазкой отверстие.
7. Далее руль нужно провернуть в разные стороны до упора несколько раз. Операция смазки повторяется еще раз.
8. Затем все компоненты собираются в обратном порядке.

Схема подключения электроусилителя руля со значками

Новинки идут за нами шаг за шагом.Одни технологии заменяются другими. Человек, желая облегчить себе жизнь, начинает их вводить в машину. Если раньше в машине стояла всем известная «мясорубка», с помощью которой открывались окна машины, то теперь ее практически нигде не встретишь, для облегчения этого действия были установлены электрические стеклоподъемники. Так случилось и с обычным рулем. Для облегчения управления сначала придумали гидроусилитель руля, а затем и электроусилитель.

Ролик с электроприводом, также называемый EUR, представляет собой систему, предназначенную для уменьшения силы, прилагаемой к повороту рулевого колеса.То есть, если раньше нужно было крутить руль, прилагая усилия обеих рук, то теперь это действие можно выполнить одним пальцем.

Цены на электроусилитель руля на модель Лада Калина колеблются от 5000 рублей за б / у деталь до 25000 рублей за новую.

Из чего состоит этот усилитель?

Электроусилитель руля — это систематическая работа множества деталей, таких как:

1. Электродвигатель.
2. Электронный блок управления.
3. Вал рулевой с торсионным валом.
4. Бесконтактный датчик крутящего момента.
5. Датчик положения ротора.

Как работает EUR?

На рулевом валу автомобиля установлен электроусилитель, его части соединены торсионным валом и установлен датчик крутящего момента. Скручивание торсионного вала происходит при вращении рулевого колеса и запоминается датчиком. После анализа этих данных электронный блок управления дает команду электродвигателю на ускорение.

Плюсы и минусы электроусилителя?

Преимущества EUR:

• Компактный механизм … Само устройство установлено на рулевом валу, тем самым не занимая места под капотом.
• Простота обслуживания … Электрический усилитель не требует постоянного контроля уровня жидкости.
• Легко настраивается.
• Economical … Электродвигатель включается только при повороте рулевого колеса.

Недостатки ЕВРО:

• Электрический усилитель перегревается при работе в тяжелых условиях. Например, по грунтовой дороге после дождя.
• Малая мощность. Причиной тому был не мощный электрогенератор.

Имейте в виду, что любой тип усилителя рулевого управления также может быть опасен.

Причины поломки усилителя

Достаточно частая причина неисправности гидроусилителя руля — неправильная работа датчика скорости. Замена и устранение неисправности не обойдется автовладельцу дорого, и вы сможете проделать эту операцию самостоятельно.Чем выше скорость автомобиля, тем меньше работает усилитель, что упрощает управление. В случае неисправности датчика усилитель считывает неверную информацию и отключается. Такого рода поломку легко обнаружить. Индикатор EUR на приборной панели просто загорится. Все, что вам нужно, это заменить датчик скорости.

Еще одна причина выхода из строя усилителя — неисправность самого усилителя. Решение этой проблемы обойдется недешево.

EUR правила эксплуатации

Чтобы механизм работал правильно и исправно служил долгое время, его нужно правильно использовать.С учетом чего, вы не скоро узнаете, как ремонтируют усилитель и сколько он стоит.

Реле усилителя не любит никаких воздействий на себя (механических или физических). Это очень хрупкая деталь, не роняйте ее ни при каких обстоятельствах. Что ж, если это произошло, внимательно осмотрите его, а в случае поломки деталей замените их.

Избегайте механического нагрева электрических устройств, а также возможности нахождения во влажном помещении. Никогда не прикасайтесь к контактам устройства, они могут деформироваться, и их необходимо будет заменить.
После установки блока управления обязательно отрегулируйте его так, чтобы в будущем отображалась правильная скорость автомобиля.

Любые удары по рулевой колонке запрещены. … Любой механизм, в том числе и EUR, не любит, когда на него пытаются воздействовать извне. Поэтому, не имея навыков ремонта этой системы, лучше не пытаться заводить.

На автомобиль Лада Калина в зависимости от комплектации может быть установлен электромеханический усилитель рулевого управления.Он действует на рулевой вал. Команды на его включение подаются различными датчиками. При запуске двигателя при работающем стартере отключается электромеханический усилитель (ЭУР). В работу входит после достижения частоты вращения коленвала 400 об / мин … Сигнал ему об этом подает датчик частоты вращения коленчатого вала, он же тахометром работает. При движении автомобиля со скоростью более 60 км / ч ЭУР отключается. Он получает данные о величине скорости автомобиля со спидометра, а точнее с датчика скорости.Электронный блок управления контролирует работу ЭУР.

При выходе из строя электроусилителя руля на панели приборов загорается контрольная лампа с символом руля … Учитывая, что датчик скорости выходит из строя чаще всего, ЭУР естественно отключается и работать не будет, хотя сам он есть исправный. Электронный блок управления не дает ему работать, так как не получает сигнал от датчика скорости. Электронный блок управления находится не в очень удачном месте, так как если радиатор отопителя не герметичен, на него попадет антифриз.Мокрая стружка не подойдет. Естественно, водитель это почувствует, так как рулевое управление становится тяжелее.

Электромеханический усилитель руля

Калины чувствителен к бортовому напряжению. По техническим характеристикам его рабочее напряжение должно быть от 10,8 до 15 вольт. Но бывают случаи, когда ЭУР отказывается работать, даже если генератор выдает напряжение 13 вольт. Виновником в этом случае является не сам генератор, а его реле напряжения. При выходе из строя электромеханического усилителя руля, из соображений безопасности, монтажный блок из гнезда предохранителя на 50 ампер.В этом случае вы можете продолжить движение, но без усилителя.

Анализ автомобилей будущего — Может ли Renault превратить Lada в следующую Skoda? | Анализ автомобильной отрасли

Россия не для слабонервных инвесторов. Бум на спад на подъем — это обычная практика последних лет. Некоторые, например GM, решили сделать Rexit.Renault, тем не менее, осталась и может в конечном итоге получить вознаграждение от своей доли в АвтоВАЗе и бренда Lada, который контролирует 20% улучшающегося рынка продаж новых автомобилей.

Россия поднимается, Лада поднимается

По состоянию на конец третьего квартала количество регистраций увеличилось на 10,6% до 1 129 374 единиц. Для сравнения, это было больше, чем в Испании (933 142), но намного меньше, чем в Италии (1 533 710) и Франции (1 560 879), где Великобритания и Германия превысили отметку в два миллиона.Так что выздоровление, а не бум. К концу года общая сумма должна составить менее полутора миллионов. Это будет незначительное улучшение по сравнению с 1 425 791 автомобилем, проданным в 2016 году.

Всего в этом году намного меньше, чем в 2008 году, когда продажи отслеживали рост цен на нефть почти до 2,9 миллиона автомобилей и легких коммерческих автомобилей.

Эти цифры очень далеко от того, что произошло в 2008 году, когда регистрации отслеживали рост цен на нефть почти до 2,9 миллиона автомобилей и легких коммерческих автомобилей. Это заставило многих задуматься, как быстро Россия может стать более крупным рынком, чем Германия.Затем в 2009 году произошел крах, но в 2012 году был еще один большой рост, когда отметка в три миллиона была близка к тому, чтобы быть преодоленной. Опять же, местный рынок синхронизировался с ценой барреля нефти. Это оказалось кульминационным моментом, поскольку российские продажи упали в течение следующих четырех лет из-за ряда факторов, включая санкции, введенные многими странами после нападения на Крым. Обвал рубля и двузначная инфляция отпугнули многих потребителей от крупных покупок.

Линейка

Lada, которая полна моделями, которые по-прежнему остаются востребованными на рынке, — недорогие малолитражки и кроссоверы — преуспевает особенно хорошо, и марка остается на первом месте. Другое дело экспорт, хотя на этом фронте дела идут лучше. Бренд умеренно преуспевает в нескольких странах, включая Чехию, Германию, Ливан и некоторые рынки в Африке. АвтоВАЗ начал 2017 год с амбициозной цели — в этом году удвоить экспорт до 30 000 автомобилей.

Октябрь стал восьмым месяцем роста российского рынка легковых автомобилей по сравнению с предыдущим годом.В прошлом месяце АвтоВАЗ поставил на дом 28 638 автомобилей Lada, что на 22,9% больше, чем за тот же месяц 2016 года. С начала года их общее количество составляет 249 845 единиц, что на 17,2% больше.

Практически каждый пятый автомобиль, проданный в России в этом году, был Lada. На втором месте Kia с большим отрывом — 12,7%. АвтоВАЗ и Renault должны быть готовы к опасностям со стороны корейской фирмы, поскольку все ее модели моложе тех, что предлагает Lada.

Производство и альянс R-N-M

ПАО «АвтоВАЗ» контролируется Renault и является крупнейшим подразделением французского производителя в Российской Федерации.Являясь частью альянса Renault-Nissan-Mitsubishi, АвтоВАЗ использует силовые агрегаты и платформы Renault-Nissan, модифицированные и / или усиленные для экстремальных условий местного рынка.

Компания работает на двух основных производственных площадках. Легендарный и огромный производственный комплекс Тольятти — один из крупнейших автомобильных заводов мира. Сейчас здесь выпускаются не только модели Lada, но и модели Renault, Nissan и Datsun. Между тем на Ижевском заводе производятся небольшие автомобили Lada и Nissan.

В прошлом году в Тольятти было построено 416 000 автомобилей, из которых около 300 000 — «Лады».

В прошлом году в Тольятти было построено 416 000 автомобилей, из которых около 300 000 — «Лады». Комплекс был сильно уменьшен в масштабе, но его годовая мощность составляет один миллион автомобилей.

Финансовые результаты АвтоВАЗа улучшаются

По последним данным, опубликованным АвтоВАЗом в октябре, выручка Группы за период с 1 января по 30 сентября выросла на 21,5%.Как отмечалось выше, у бренда Lada хорошие показатели по доле на внутреннем рынке (PC + LCV), увеличившись на 1 пункт до 19,6%. Добавление Vesta SW и SW Cross с конца октября должно дать бренду дополнительный подъем в оставшиеся два месяца CY2017.

Группа «АвтоВАЗ» (AVG) наконец-то добилась столь необходимого успеха на рынках за пределами Российской Федерации, экспорт вырос на 61% по сравнению с тем же периодом 2016 года. Это включает комплекты для разборки.

Выручка

AVG выросла на 21.5% за 9 месяцев до 158,6 млрд рублей (2,33 млрд евро). Компания считает, что программы государственной поддержки отечественного авторынка очень помогли в достижении этого результата. Между тем, сокращение затрат и «положительный эффект обменного курса» привели к операционной прибыли в размере 1,9 млрд руб. Убытки после налогообложения увеличились до 4,5 млрд руб. Рост цен на сырье, «изменение валютных условий» и «возможные резервы» — это три фактора, которые, как предупреждала компания AVG, могут негативно повлиять на ее результаты за последний квартал и весь год.

Президент и главный исполнительный директор AVG Николя Мор заявил 23 октября: «Ввиду предстоящих препятствий мы должны и дальше защищать компанию от внешних рисков и продолжать мероприятия по сокращению затрат на основе строгого выполнения планов действий. Исходя из этого, мы сохраняем наш прогноз относительно положительных операционных результатов в 2018 году и дальнейшего улучшения чистого результата ».

Чистый убыток за 2016 год составил 44,8 млрд руб., Из которых расходы на реструктуризацию и связанные с этим расходы составили 25 млрд руб.

Чистый убыток за 2016 год составил 44,8 млрд руб., Из которых расходы на реструктуризацию и связанные с этим расходы составили 25 млрд руб. Несмотря на то, что это плохо, это, по крайней мере, лучше рекордных показателей 2015 года, которые составили 73,9 млрд руб.

Текущие и будущие модели

Оригинальная Нива 1970-х годов, теперь переименованная, по-прежнему доступна в трех- и пятидверном исполнении. Россия остается основным рынком сбыта. Название Тайга используется в Австрии, а также с августа 2013 года в Германии.Мировая премьера модернизированной и переименованной модели 4×4 Urban состоялась на Московском автосалоне в августе 2014 года.

Замена модели откладывалась много раз. Сейчас он должен быть произведен в 2018 году. В январе 2016 года АвтоВАЗ перевел производство полноприводных автомобилей на ту же линию в Тольятти, где уже строилась Priora.

Priora — вторая старейшая модель Lada, которая все еще продается после 4×4. Серия 2110, выпущенная в 1997 году, когда-то включала четырехдверный седан (2110), универсал (2111), пятидверный хэтчбек (2112) и трехдверный хэтчбек.Все были доступны с восьми- и шестнадцатиклапанным вариантами 1,5-литрового двигателя. В производстве остается только седан, начавший жизнь как ВАЗ 2110.

Производство обновленной версии началось в ноябре 2005 года, тогда же произошло изменение названия модели на Lada Priora. Эта модель дебютировала на Московском автосалоне 2003 года как ВАЗ 2170, а затем в почти серийном виде как Priora на мероприятии в августе 2004 года. Автомобили окончательной спецификации появились на том же мероприятии в августе 2005 года.

Priora была снова модернизирована в апреле 2007 года.Стандартным стал 1,6-литровый двигатель мощностью 72 кВт. Вариант трехдверного хэтчбека, Priora Coupe , был запущен в России в начале 2010 года. С тех пор его производство было прекращено, поэтому теперь остался только седан. При ценах от 399 900 рублей (5 841 евро) это невероятно дешево. Ожидается, что производство завершится в середине 2018 года.

Модель Granta , пришедшая на замену автомобилям серии 2100 (из них до сих пор производится только Priora), дебютировала на Московском автосалоне в августе 2011 года.Производство началось три месяца спустя, и автомобили поступили к российским дилерам в декабре 2011 года.

Продажи 75 910 единиц в течение года до конца октября делают Granta моделью номер один на российском рынке.

Этот седан длиной 4260 мм использует ту же платформу, что и Dacia / Renault Logan второго поколения. Granta была первой моделью, построенной на заводе «ИжАвто», который АвтоВАЗ купил в 2011 году. В декабре 2011 года компания заявила, что вложит 4 млрд евро в строительство завода, увеличив производственные мощности до 300 000 автомобилей в год.Сборка Granta началась в июне 2012 года.

Модель Granta Liftback была представлена ​​на мероприятии в Санкт-Петербурге в мае 2014 года. Общий объем продаж 75 910 единиц в течение года до конца октября делает Granta моделью номер один на российском рынке.

Granta нового поколения и Granta Liftback должны быть выпущены в 2021 и 2022 годах соответственно. До этого оба существующих автомобиля должны быть модернизированы; скорее всего, во втором квартале 2018 года.

Модель X-Ray (код разработки: BGA) была запущена в производство в декабре 2015 года, а модель HGA X-Ray Cross (предварительное название) должна быть добавлена ​​в течение 2018 года. Эти маленькие автомобили были предварительно анонсированы Lada C. -Кросс-концепт на Московском автосалоне в августе 2008 года, затем концепт XRAY на автосалоне 2012 года, концепт XRAY Concept 2 на автосалоне в августе 2014 года в Москве и концепт XCODE на Московском автосалоне 2016 года. Первые рентгеновские снимки появились в российских автосалонах в феврале 2016 года.

Renault и платформа Dacia B0 используется для этого небольшого кроссовера / внедорожника. Аппарат X-Ray, вероятно, будет обновлен в 2020 году. Рентгеновские аппараты нового поколения и X-Ray Cross должны появиться в продаже в 2023 году.

Vesta , седан длиной 4410 мм, производится на Ижевском заводе на Западном Урале с сентября 2015 года. В течение следующего месяца автомобиль был представлен средствам массовой информации не только тогдашним генеральным директором АвтоВАЗа Бо Андерсоном, но и российским президент Владимир Путин.Продажи начались по графику в ноябре 2015 года.

Серия Vesta со временем заменит модели 2110, 2111, 2112 и Priora. Он призван составить конкуренцию широко продаваемым Kia Rio и Hyundai Solaris.

По данным АвтоВАЗа, Веста была первой машиной на платформе Lada B. Считается, что эта архитектура основана на архитектуре Renault-Nissan.

Концепт Vesta Cross был представлен на Московском Off-Road Show в августе 2015 года. Серийная модель Vesta Cross SW стала производной от Vesta SW (универсал), обе модели были запущены на российский рынок всего несколько недель назад.

В течение первых десяти месяцев продажи серии Vesta составили 61 270 автомобилей, что сделало эту модель АвтоВАЗа второй моделью.

Facelifts для Vesta, Vesta SW и Vesta SW Cross должны поступить в продажу в 2019 году. Суммарные продажи этих четырех автомобилей за первые десять месяцев 2017 года составили 61 270 автомобилей, что делает Vesta АвтоВАЗ моделью номер два в России после Granta.

Выпуск второго поколения Vesta серии запланирован на 2023 год.Эти три автомобиля, скорее всего, будут использовать обновленную платформу Lada B. Также есть шанс, что АвтоВАЗ может вместо этого получить архитектуру Alliance CMF C / D, которая к тому времени уже не будет современной и, следовательно, подходящей для бюджетного бренда, такого как Lada.

Калина — еще один маленький автомобиль. Он доступен в четырех вариантах: хэтчбек и Sport длиной 3893 мм, плюс SW и кросс длиной 4083 мм. Мировая премьера модели второго поколения состоялась на Московском автосалоне в августе 2012 года.Пятидверный хэтчбек и универсал были там и поступили в продажу в России с июня 2013 года. Производство началось в предыдущем месяце. Granta можно рассматривать как седан Kalina.

Кросс Kalina был представлен на Московском автосалоне в августе 2014 года и поступил в продажу в России в течение следующего месяца. Он оснащен 1,6-литровым четырехцилиндровым бензиновым двигателем. Есть еще одна модель, более-менее похожая на машину, но без приподнятой крестовины.Это Калина SW (универсал).

On-DO, первая модель российского производства для возрождения марки Datsun компанией Nissan, использует ту же платформу, что и Kalina. Он производится АвтоВАЗом на том же Тольяттинском заводе, что и «Калина».

Последняя модель в линейке Lada — Largus . Этот универсал C-сегмента основан на первом поколении Dacia / Renault Logan MCV. Производство на новой линии на заводе АвтоВАЗ в России началось в марте 2012 года.

Мировой дебют Largus состоялся на Московском автосалоне в августе 2011 года. Существуют как грузовой автомобиль (универсал Ларгус), так и семиместный ( универсал Ларгус ) пассажирские варианты. Что касается Largus Cross , то это универсал с защитным серым пластиком на бамперах, вокруг колесных арок и на порогах. Премьера автомобиля состоялась на Московском автосалоне в августе 2014 года, а в России он поступит в продажу через три месяца.

Lada остается слабой, когда дело доходит до легкой рекламы, хотя универсал Largus показал хороший 2017 год с приростом 17% за год до конца октября.Однако общее количество проданных единиц составило всего 7711 единиц.

Largus universal второго поколения должен поступить в продажу в России в 2020 году. До этого момента ожидаются лишь незначительные обновления.

Внедорожник сегмента C

может поднять цены на Lada выше, чем они сейчас конкурируют.

Зачем Ладе такая модель как Nissan X-Trail

А как насчет дополнительных моделей, и в частности внедорожников? АвтоВАЗ знает о рыночных тенденциях, и если он когда-либо станет серьезным экспортером, ему потребуется ряд кроссоверов и внедорожников в сегментах A, B, C и D.Мышление компании проявилось на Московском автосалоне 2016 года. Именно здесь впервые появилась концепция XCode. Мы надеемся, что исследование дизайна станет предварительным просмотром внедорожника C-сегмента, который будет иметь дополнительное и решающее преимущество в виде поднятия цен на Lada выше того, где он в настоящее время конкурирует.

Официального заявления о создании автомобиля, аналогичного XCode , сделано не было, но ни для кого не секрет, что будущая Lada в этом направлении находится в стадии разработки.Ожидайте, что он начнет производство в Тольятти к 2020 году. После этого внедорожник сегмента D примерно того же размера, что и Skoda Kodiaq, станет следующим логическим шагом.

Обзор

Решение Renault о сотрудничестве с АвтоВАЗом сильно повлияло на французскую государственную фирму. Тот факт, что производитель автомобилей Lada понес огромные убытки, еще не стал самофинансируемым и далек от этого, похоже, не обескураживает руководство Groupe Renault.Будучи вынужденным вливать средства в компанию, чтобы удержать ее на плаву в декабре прошлого года, это также дало Renault более 50% акций и необходимость консолидировать убытки АвтоВАЗа в его собственном балансе.

К 2018 году Россия сильно отстает от европейских стран, когда речь идет о любых планах по установке электрических подзарядок аккумуляторов и заправочных станций водородом в городах, не говоря уже о каких-либо формах стимулов для OEM-производителей инвестировать в местные гибридные модели или модели PHEV. Renault не может навсегда откладывать расходы на такие технологии, поскольку его конкурент HMG уже очень силен в России и на каком-то этапе начнет собирать на месте или даже производить более передовые технологии.По крайней мере, небольшие шаги в области информационно-развлекательной системы были сделаны.

Самый большой вопрос заключается в том, как AVG может превратить Lada в бренд, который становится желанным и требует более высокой прибыли.

Стратегия на следующие несколько лет — сделать AVG прибыльной. Что произойдет после этого, неясно. Самый большой вопрос заключается в том, как AVG может превратить Lada в бренд, который становится желанным и, следовательно, имеет более высокую маржу, чем сегодняшняя модель ценообразования по выгодной цене.

Невозможно представить, что бренд в конечном итоге станет похож на Skoda Auto десять лет назад. Это потребует гораздо больше денег французских налогоплательщиков, большого внимания руководителей AVG и Renault и, что особенно важно, стабильного внутреннего рынка продаж легковых автомобилей и агрессивного, но реалистичного плана экспорта на региональные и мировые рынки. Беда в том, что в Groupe Renault такое подразделение уже есть. Это называется Дачия.

Отчеты о планах будущих моделей для других производителей можно просмотреть в разделе «Сводка стратегии OEM-продуктов» в Just-auto.com.

Интеллектуальные программы будущих продуктов

Дополнительные данные о сроке службы транспортных средств и планах на будущее, такие как кодовые наименования, производственные мощности и ожидаемый годовой объем выпуска, доступны в PLDB от QUBE.

После того, как мы посмотрим, что Groupe PSA планирует для Opel-Vauxhall, следующим OEM-производителем, который будет проводить всестороннее изучение текущих и будущих моделей just-auto, станет Dongfeng Motor, включая ее бренд Venucia.

1970-2020 Подробные исторические данные теперь доступны — Блог о самых продаваемых автомобилях

Лада 2101-2103 была доминирующей силой в СССР в семидесятые годы.

Прямые ссылки на 29 исторических постов СССР / России ниже .

Обновление от 24.06.2019: Ежемесячные рейтинги всех брендов теперь доступны без перерыва с января 2008 года.

Начало крупномасштабного пересмотра исторических данных BSCB, данные о продажах в СССР и России были обновлены с помощью информации о продажах, начатой ​​в 1970 году, 10 лучших моделей за 1987 и 1988 годы, импорт данных по моделям, начиная с 1996 года. , подробные годовые данные о брендах и моделях с 1999 г. по и ежемесячно Топ 25 моделей с января 2008 г. по настоящее время без перерыва.Станьте свидетелем рождения Lada с выпущенным в 1970 году 2101, локализованной версией Fiat 124, которая просуществовала с различными формами кузова и модернизированным дизайном до 2012 года. В конце восьмидесятых годов Lada 2106 борется с Москвичем 2140 за титул. бестселлеров в СССР.

Lada 2104-2107, или Riva, была №1 в России на протяжении 80-х, 90-х, 00-х годов и в 2010 году. Та же доблестная Lada, сгруппированная под шильдиком Riva, возглавит чарты продаж, хотя и находится под угрозой со стороны Lada Samara в 2004, 2005 и 2008 годах.Он смог бы занять последнюю позицию в 2010 году, году, когда объемы были увеличены за счет агрессивных схем утилизации, чтобы попытаться возродить рынок, полностью пораженный глобальным финансовым кризисом (-49% в 2009 году). Тогда Lada «Жигули», как ее наивно называют дома, в 2012 году наконец-то передаст реле новой Lada Granta.

Горстке других Ladas удалось бросить вызов превосходству Riva и одержать спорадические победы за последнее десятилетие ее жизни, например, Lada Priora, бестселлер в 2009 и 2012 годах, и Lada Kalina, самая популярная в 2011 году.Затем настала очередь преемницы Riva, Lada Granta, стать фаворитом россиян в 2013, 2014 и 2015 годах, в то время как Lada Vesta возглавила чарты в 2018 году. Поразительно, но Lada 2110 так и не удалось добиться ежегодного выигрыша, хотя он возглавлял заказ с начала года до 2003 года. Наконец, вполне возможно, что Lada Samara могла одержать несколько ежегодных побед в период между запуском в 1989 и 1998 годах, однако подробные данные о моделях за этот период отсутствуют.

Ford Focus стал первым иностранным шильдиком, занявшим 1-е место в России в декабре 2008 года.

Начало 21 века — интересный период для России: это время, когда иностранные производители начинают проникать на рынок. Первоначально разрешенный 16 марта 1988 года, импорт автомобилей оставался анекдотическим в течение целого десятилетия, достигнув лишь 17000 в 1995 году и 45000 в 1999 году. Мало кто тогда знал, что в конечном итоге он вырастет до более чем 2 миллионов единиц в год менее чем за 10 лет. чему способствовала имплантация десятка иностранных автопроизводителей, которые начали производить на месте.Доля иностранцев начинается с 4,8% в 2000 году, 6,8% в 2001 году (+ 51%), 9,8% в 2002 году (+ 40%), 17,8% в 2003 году (+ 97%), 28% в 2004 году (+ 87%) 38. % В 2005 г. (+ 51%) с первой иностранной маркой на подиуме (Hyundai), 46,6% в 2006 г. и 71,4% в 2008 г. при колоссальных продажах 2,068 000… В декабре того же года Ford Focus стал первой иностранной табличкой с именем возглавляет ежемесячные российские чарты.

Renault Logan стал иностранным автомобилем №1 в России в 2009 году. Hyundai Solaris стал первым иностранным шильдиком, закончившим год на №1 в России — в 2016 году.

Нам пришлось бы подождать 6 лет и ноябрь 2014 года, чтобы увидеть, как это повторится снова, когда Kia Rio возглавил ежемесячные чарты, но на этот раз это не было странным событием, а кульминацией многолетнего устойчивого прогресса распространение популярности в сельских районах страны вместе с Hyundai Solaris, что было бы подходящим завершением в 2016 году, когда Hyundai Solaris стал первым иностранным шильдиком за 45 лет — и, возможно, в истории России — и занял первое место в годовых графиках продаж, заменив в 2017 году на Kia Rio.

В 2005 году компания Great Wall стала первым китайским производителем, вышедшим на рынок России.

Китайские автомобилестроительные компании неожиданно вышли на российский рынок в 2005 году, когда Great Wall мгновенно продала более 4000 единиц своих внедорожников Deer и пикапов Sailor, но с тех пор американские горки начинаются как «стоп-старт». Chery последовала в 2006 году с Amulet, взлетев до 39000 продаж и 1,7% на 16-м месте в 2007 году — балл, которого с тех пор не достиг ни один другой китайский производитель, — но затем упал до менее 16.000 продаж в 2008 году и менее 5.000 в 2009 году. Только трем дополнительным китайским маркам также удалось войти в ежегодный Топ-20: Lifan, запущенный в 2008 году в России, в 2016, 2017 и 2018 годах, достигнув 19-го места в 2016 и 2017 годах и 1,2 % доли в 2016 году, Haval, запущенный в 2017 году, на 20-м месте в 2019 году и на 16-м в 2020 году, и Geely на 17-м месте в 2020 году.

СССР / Россия Историческая информация:

СССР 1970-1979: Lada 2101- 3 покоряет советские дороги

СССР 1980-1986: Лада 2106 и Москвич 2140 вероятные лидеры

СССР 1987: Лада 2106 и Москвич 2140 борются с ним

СССР 1988: Лада 2106 лидирует, Самара на подиуме

СССР 1989-1991 : ВАЗ (Лада) и Иж самые популярные марки

Россия 1992-1995: Лада Рива и Самара должны доминировать

Россия 1996-1998: Лада Рива, Самара и 2110, вероятно, на первом месте (, включая информацию об импорте )

Россия 1999 : Российским автопроизводителям принадлежит 94% акций, Lada — 62.8%, Рива # 1

Россия 2000: Рива, Самара, 2110: подиум 100% Лада, ИЖ поднялся на 83% до # 4

Россия 2001: Лада до 67,3%, Рива, Самара и 2110 на вершине, Москвич опередил

Россия 2002: Lada Riva, Самара и 2110 на вершине, иностранцы более 100000 единиц

Россия 2003: Lada Riva # 1, иностранцы увеличивают долю на 97% до 17,8%, во главе с Toyota

Россия 2004: Lada Riva сопротивляется нападению Самары , доля иностранцев увеличилась с 87% до 28%

Россия 2005: Lada Riva обогнала Самару, иностранцы увеличили долю на 51% до 38%, Great Wall в

Россия 2006: Lada Riva # 1, иностранцы до 46.Доля 6%, во главе с Ford Focus

Россия 2007: рынок впервые превысил 2 миллиона единиц, Chery увеличила долю до 1,7%

Россия 2008: Lada Riva только на 735 продаж больше Самары, Ford Focus # 1 в декабре

Россия 2009: Lada Priora завершает многолетнее правление Riva, рынок упал на 49%

Россия 2010: 30-летняя Lada 2105/7 (Riva) занимает первое место

Россия 2011: Lada Kalina впервые лидирует

Россия 2012: Lada Priora # 1, Granta 4800 продаж ниже рекордного года

Россия 2013: Lada Granta отмечает первый год на # 1

Россия 2014: Lada Granta переживает иностранный натиск

Россия 2015: Hyundai Solaris дразнит Lada Granta на рынке снижение на 36%

Россия 2016: Hyundai Solaris завершает 45 лет доминирования Lada

Россия 2017: Kia Rio 2-я иностранная модель №1 за 47 лет, рынок вырос на 11.9%

Россия 2017: Теперь в топе 365 всех моделей

Россия 2018: Lada на высшем уровне с 2011 года, возвращает модели на первое место с первой победой Vesta

Россия 2019: Lada Granta заявляет о первой победе с 2015 года на стабильном рынке (- 2,3%)

Россия 2020: Lada Granta снова на первом месте, китайские бренды выросли на 41,3% рынка -9,1%

как и почему? Калина как работает иммобилайзер

Как отключить иммобилайзер на Лада Калина своими руками? Как правило, такой вопрос у автовладельца возникает неспроста.Обычно необходимость выключения системы возникает из-за проблем с установкой сигнализации или утери ключей. Подробнее о том, нужно ли это и как отключить механизм в домашних условиях, читайте ниже.

[Скрыть]

Основные проблемы и особенности иммобилайзеров

Как найти и где должен находиться иммобилайзер? Как обойти устройство, если оно не работает и как настроено? Обычно с подобными вопросами сталкиваются автовладельцы относительно новой Калины.Силовой агрегат автомобиля через некоторое время начинает заводиться или при попытке завести стартер немного крутит, а потом вообще никак не реагирует на действия автомобилиста. При этом соответствующий значок автомобиля с ключом-иммобилайзером может появиться на приборной панели автомобиля и не погаснуть.

Одинаково часто отключение иммобилайзера происходит из-за чувствительности устройства. Блок управления системой может сломаться, если на него повлияют помехи от мобильного гаджета или другого устройства.Как правило, все подобные неисправности связаны с некорректной работой диагностической линии K-Line. В конечном итоге владельцу Калины приходится перезагружать систему альтернативным способом запуска.

Если смотреть с теоретической точки зрения, то отключить иммобилайзер на Калине совсем не сложно. Для этого нужно всего лишь ввести шестизначную комбинацию, соответствующую инструкции и схеме, после чего двигатель можно запускать.

Однако на практике водителю придется потрудиться, чтобы запустить двигатель, потому что для ввода секретного кода в транспортном средстве нет ни дисплея, ни соответствующей кнопки.Чтобы активировать силовой агрегат на работу в обход системы, водителю придется буквально использовать азбуку Морзе, а именно отбивать код педалью газа. Причем эту функцию тоже нужно активировать дополнительно. Так что в целом процедура эта не особо простая, поэтому отечественных автовладельцев часто интересует вопрос, как самостоятельно отключить иммобилайзер.

Нужно ли на ВАЗ отключать иммобилайзер?

Как правило, необходимость отключения системы возникает при установке противоугонной системы с автоматическим запуском двигателя.На практике такие системы бывает довольно проблематично «подружить» с заводом. Поэтому многие «специалисты» на СТО просто закрепляют запасной ключ на стяжке или ленте рядом с замком зажигания. А для механизма это равносильно тому, что водитель всегда будет находиться в салоне автомобиля. Это ни в коем случае нельзя делать, потому что, если преступник попытается захватить машину, ключ от машины сразу окажется у него в руках.

Руководство по отключению

Чтобы узнать, как отключить иммобилайзер, сначала нужно понять, где он находится.В самом начале необходимо для большего удобства демонтировать аккумулятор и снять защиту с панели приборов. В автомобилях Lada Kalina иммобилайзер находится сразу за элементами управления отопительной системой, рядом с аудиосистемой. Внешний вид штатной сигнализации не броский — это просто маленький черный ящик, его размеры 5х10 см.

Для демонтажа устройства необходимо открутить винты, которыми устройство крепится к панели управления. Затем отключите блок питания от адаптера MTA, для этого выньте вилку и удерживайте ее фиксатором.При снятии устройства нужно реанимировать диагностическую строку, о которой мы упоминали ранее.

После удаления необходимо удалить все доступные данные из памяти устройства, но это не так просто — у вас есть несколько вариантов:

1. Можно попробовать доработать блок управления, для этого нужно заменить микросхему резистора. -паянный. Сам блок подключается к компьютеру, затем с помощью специального загрузчика считывается прошивка. Затем на элемент устанавливается новая прошивка, после чего чип необходимо повторно припаять к месту установки.
2. Чип нельзя трогать, но тогда воспользуйтесь утилитой Combiset (автор видео — Video74revieW).

Прошивки в некоторых машинах не позволяют удалить все данные. Если не удается избавиться от лишней информации, отредактируйте файл дампа. Открывая его, нужно заменить байты, для этого вместо комбинации цифр (их может быть от 2 до 7) пишем FF. Чтобы открыть сам блок, потребуется снять разъем проводки. На разъеме двадцать контактов, из которых провода 9 и 18 нужно подключить и заизолировать.

После всех этих действий осталось подключить все необходимые разъемы к компьютеру, после чего его можно будет установить на место. Сборка производится в обратной последовательности.

Для обхода штатного иммобилайзера при подключении сигнализации с автозапуском можно купить специальный блок, который имеется в продаже. Специалисты считают это наиболее правильным решением.

Как активировать иммо?

Если вам удалось отключить стандартную сигнализацию на Kalina, возможно, вам придется повторно активировать ее в будущем.При установке сигнализации на Калину автовладельцу потребуется активировать систему (если она по каким-то причинам выходит из строя) с помощью специального кода. Перед активацией необходимо убедиться, что в замке установлен обучающий ключ. При вставке ключа зажигание нужно будет включать и выключать несколько раз. В этом случае лампа APS должна мигать шесть секунд.

Во время мигания индикатора для активации иммобилайзера необходимо установить рабочий ключ в замок и включить зажигание.Затем должны прозвучать три звуковых сигнала, если это произойдет, следует выключить зажигание и немедленно вынуть ключ. Если вы все сделаете правильно, то прозвучит еще один звуковой сигнал, а лампочка будет чаще мигать. Затем снова включается зажигание, при этом на приборке должен появиться индикатор Check Engine, а когда он погаснет, можно ввести код, который должен состоять из шести цифр от 1 до 9. Это будет ваш новый пароль.

После ввода кода зажмите педаль газа до тех пор, пока на приборке снова не появится индикатор Check (не более трех секунд).Затем вы можете ввести комбинацию. Если первая цифра 3, то трижды нажмите на газ, при этом снова загорится индикатор Check на приборке. Если он погас, то это говорит о том, что первая цифра комбинации принята, осталось только записать ее в память компьютера.

Для этого еще раз нажмите на газ и удерживайте педаль пять секунд, пока индикатор снова не погаснет. Аналогичные действия производятся с остальными цифрами кода.

Иммобилайзер — один из видов защиты от угона.Практически каждый современный автомобиль имеет в своем оснащении такое устройство, которое устанавливается на заводе. Иммобилайзер подключен к контроллеру впрыска топлива в двигатель на физическом и программном уровне. Если он не получит сигнал разрешения на запуск двигателя, то машина не запустится.

Типы иммобилайзеров

Неисправный иммобилайзер (который устанавливается после покупки автомобиля) разрывает наиболее значимые электрические цепи автомобиля. Например, заблокирован стартер автомобиля или зажигание.Если это произойдет, то даже если воры попадут внутрь, машина гарантированно не двинется с места. Кроме того, есть устройства, блокирующие неэлектрические системы.

Некоторые иммобилайзеры могут работать без разрыва цепей. Такие устройства называются CAN, что может быть расшифровано как (Controller Area Network). Двигатель в этом случае блокируется программно: в «мозг» автомобиля приходят сообщения, разрешающие или запрещающие запуск.

Активация иммобилайзера

Включение и выключение иммобилайзера производится так, чтобы он был доступен только владельцу автомобиля.Чаще всего это действие выполняет код электронного ключа. Также есть иммобилайзеры, в которых код нужно вводить вручную, но они встречаются очень редко. Перед тем, как завести машину, ее владелец вставляет кодовый ключ в специальный разъем, который позволяет иммобилайзеру отключить охрану и разрешить запуск двигателя. Есть другой способ: перед антенной охранной системы водитель должен разместить специальную микросхему. Иммобилайзер в этот момент считает код. Если на автомобиле установлена ​​система с ручным вводом кода, водителю необходимо ввести ее самостоятельно, после чего иммобилайзер отключится.

Если злоумышленник уничтожит иммобилайзер или отключит его несанкционированным образом, системы автомобиля останутся недоступными.

Состав иммобилайзера

Практически все иммобилайзеры автоматически включают охрану автомобиля, если владелец не производит с ним никаких действий.

Иммобилайзер состоит из двух компонентов:

Блок управления. Это центр системы, в которой владелец посылает сигнал снять или поставить машину на охрану.

Ключ, который есть у владельца автомобиля. Чаще всего в этом ключе спрятана микросхема, которая распознается иммобилайзером.

Возможные проблемы

У некоторых моделей есть проблемы с противоугонным устройством: оно периодически отказывается работать, когда необходимо разблокировать автомобиль. В этом случае будет полезно узнать, как отключить иммобилайзер. Мы рассмотрим пример отключения системы безопасности на примере Lada Kalina.

Также немало проблем владельцам доставляет иммобилайзер ВАЗ 2110.Как его отключить также будет понятно после прочтения этой статьи.

Иммобилайзер на «Лада Калина»

«Лада Калина» — самый популярный автомобиль, производимый в Российской Федерации. Пожалуй, сравниться с ней способна разве что знаменитая «десятка» (ВАЗ 2110) и ее наследница «Лада Приора». Это очень экономичная машина: у нее достаточно низкий расход топлива, а запчасти не очень дорогие. К тому же «Лада Калина» очень плотно сколочена, что идеально подходит для плохих российских дорог.В целом у владельцев практически нет проблем с этой машиной, если не считать периодического выхода из строя противоугонной системы: она зависает и заводить машину становится невозможно не только злоумышленникам, но и хозяину. Эта статья о том, как можно отключить иммобилайзер на Калине.

В стандартную комплектацию всех инжекторных автомобилей АвтоВАЗ (кроме моделей 2101-2107) входит иммобилайзер. Чаще всего это АПС-4, но некоторые модели имеют АПС-6 (автомобили с 2004 года выпуска).Проблемы возникают у обеих моделей, но их легко решить, если вы знаете, как отключить иммобилайзер. 2110, одна из самых старых моделей, также имеет противоугонное устройство (но только если установлен инжекторный двигатель).

Принцип работы

APS-4 работает по следующему принципу: данные передаются в блок управления двигателем. Из-за этого зажигание и топливный насос остаются заблокированными до возвращения хозяина, который отключает защиту ключом. Так работает иммобилайзер на автомобилях ВАЗ.

Отключить иммобилайзер APS-6 немного сложнее, так как его конструкция была улучшена. Чип встроен в ключи, а считыватель спрятан глубоко в рулевой колонке. Это дало возможность реализовать такие функции, как дистанционное управление стеклоподъемниками, противотуманными фарами и др.

Иммобилайзер аварийного отключения

Иммобилайзер на автомобилях ВАЗ — штука очень капризная, ведь отключить его легко даже по сигналу с мобильный телефон. Самое опасное — это диагностика работающей машины.Проблемы с противоугонными устройствами доставляют владельцам массу проблем. Как отключить иммобилайзер в этом случае? АвтоВАЗ создал для этого альтернативный метод, особенно на случай форс-мажорных ситуаций.

Дело в том, что владелец автомобиля вводит шестизначный секретный код, но здесь не все так гладко. Пароль вводится нажатием педали газа определенное количество раз. В таких случаях лучше всего знать, как полностью отключить иммобилайзер. Можно ли это сделать без ключа под рукой?

Как отключить иммобилайзер вручную?

Отключение иммобилайзера на Лада Калина проще всего сделать, если отключить от источника питания, но для начала нужно добраться до него.Вам потребуются следующие инструменты: крестовая отвертка

;

добавочный;

летучая мышь фигурная;

карданный шарнир.

Для начала нужно снять аккумулятор с автомобиля. Иммобилайзер находится за регулятором системы обогрева салона: это небольшой черный ящик, размеры которого составляют примерно 5х10 сантиметров. Добраться до него очень сложно, так как болты крепления очень неудобны. Для начала нужно отсоединить шнур питания от иммобилайзера: вилку легко вытащить, если щелкнуть ее защелку.

После отключения питания диагностическая линия должна быть восстановлена. Теперь извлечение завершено и начинается настройка MTA. Самое главное — удалить информацию, которую иммобилайзер оставил в электронном блоке управления. Для этого нужно снять разъем проводки с иммобилайзера и подключить в нем контакты 18 и 9.1. Теперь нужно открыть электронный блок управления (только если это модель Bosch M 1.5.4), вместо штатной микросхемы нужно установить микросхему с утилитой очистки данных (Eeprom) и попробовать запустить двигатель .Если все действия выполнены правильно, мотор запустится.

Если стандартный чип не может быть удален, вам необходимо установить утилиту Combiset. Принцип его работы точно такой же, как у Eeprom. Если этого не сделать, то придется перепаять гнездо под новую микросхему.

Если модель компьютера — Bosch MP7.0H, то вам также придется использовать паяльник, так как запоминающее устройство плотно закрыто. В общем, выбираем для себя, что лучше: установить утилиту Combiset или припаять розетку.

Иногда бывает ограничение на удаление данных, например, с Eeprom нельзя удалить все данные полностью. Но это не должно быть препятствием: нужно немного отредактировать файл дампа (байты 2-7 заменяются буквами FF). Для тех, кто на «ты» с техникой, не будет проще, чем отключить иммобилайзер на «Калине».

Эта статья должна была просветить владельца автомобиля ВАЗ, как отключить иммобилайзер. Сразу стоит оговориться, если нет уверенности в действиях, то не стоит браться за отключение противоугонной системы.Лучше всего запомнить секретный пароль и в случае проблем просто ввести его, нажав педаль определенное количество раз.

Иммобилайзер Lada Grant и любого другого автомобиля — это специальное противоугонное устройство, препятствующее запуску двигателя. Автомобилисты пользуются им очень редко, даже если в коробке стоит иммобилайзер Lada Grant, а другие просто не знают о существовании такого устройства. Но пренебрегать безопасностью нельзя, а потому всем без исключения владельцам Lada Granta обязательно стоит ознакомиться с устройством и принципом работы этого модуля.

В момент, когда водитель вставляет ключ зажигания, иммобилайзер Lada Grant идентифицируется кодом. При совпадении нет препятствий для запуска двигателя и можно начинать движение. В противном случае автомобиль заблокируется до тех пор, пока не будет получен правильный код. Есть один немаловажный минус использования данного устройства — если иммобилайзер Лада Грант сломается, то завести машину можно будет только после ремонта или замены модуля. В этой ситуации старый код удаляется с контроллера и записывается новый.Так что, если мигает иммобилайзер, стоит подумать и обратить на это внимание.

В автосалоне иммобилайзер Lada Grant активируется на предпродажной процедуре под присмотром будущего владельца. Если покупатель отказывается от использования данной функции, то это вносится в сервисную документацию, где заверяется печатью автосалона и подписью покупателя.

Два ключа зажигания на автомобиле Lada Granta

Первый подходит для повседневного использования и может быть дополнен устройством дистанционного управления.Этот ключ снимает замок двигателя. Так деактивирует работу иммобилайзера Лада Гранта.

Второй нужен для тренировки иммобилайзера Лада Гранта. Где находится иммобилайзер? Обычно это отмечается красной меткой. Он подходит не только для запуска двигателя внутреннего сгорания и внесения изменений в настройки блокиратора двигателя, но и предназначен для управления запиранием всех дверей без исключения. Этот ключ следует использовать только в крайних случаях и хранить в надежном месте.В случае утери обучающего ключа дилер не будет обслуживать противоугонную систему по гарантии.

Максимально подробный алгоритм перенастройки иммобилайзера

В первую очередь необходимо закрыть все двери салона и вставить так называемый тренировочный «красный» ключ, активировать зажигание двигателя. Если индикатор горит постоянно, это означает, что необходимо провести тренировку. Далее выключите зажигание и дождитесь мигания иммобилайзера. Вытащите «красный» ключ и сразу вставьте обычный, включите зажигание как обычно.В этом случае вы сначала услышите три последовательных коротких звуковых сигнала, а через короткий промежуток времени — еще пару. Затем снова выключаем зажигание и снова вставляем первый обучающий ключ — три и после того же два коротких звуковых сигнала обязательно должны звучать одинаково. Выключите зажигание и не вынимайте учебный ключ. Затем последует один короткий сигнал, и индикатор будет быстро и часто мигать. Снова включите зажигание и сразу выключите зажигание, после чего прозвучат 3 звуковых сигнала, а индикатор полностью погаснет.Теперь вы можете вынуть обучающий первый «красный» ключ и с помощью обычного сделать пробный запуск двигателя. Таким образом, иммобилайзер на Lada Granta работает.

Занимает сегмент бюджетных автомобилей, по-прежнему стоит немалых денег, и никто не хочет терять его в случае угона. Кроме того, любая машина в неопытных руках является источником повышенной опасности, которая может угрожать угонщику, пассажирам и пешеходам серьезными неприятностями. Во избежание возможных проблем на станках устанавливаются различные средства.

Основные элементы — сигнализация и иммобилайзер. У каждого из этих устройств есть как достоинства, так и недостатки. Сигнализация предоставляет автовладельцу некоторые дополнительные опции, повышающие комфорт, например, открывание только двери со стороны водителя или только багажника, автозапуск, позволяющий завести машину на прогрев, не выходя из дома. Но сигнализация только сообщает владельцу машины о попадании внутрь, а иммобилайзер напрямую предотвращает угон.

Иммобилайзер — это электронный контроллер, который блокирует зажигание, если зажигание было произведено с помощью внешнего ключа.Чип встроен в ключ зажигания, который отправляет идентификационный код владельца машины в электронный блок управления каждый раз, когда вы пытаетесь запустить двигатель.

Активация электронного противоугонного устройства

Иммобилайзер Lada Grant устанавливается на все модели, начиная со штатной комплектации. Гранта была одной из первых машин отечественного производства, которая оснащалась иммобилайзером. И первая проблема, с которой сталкивается владелец новой Гранты после того, как узнает, для чего нужен «иммобилайзер», — это срабатывание противоугонного устройства.Как правило, контроллер активируется специалистами автосалона в присутствии владельца.

Если покупатель отказывается активировать иммобилайзер, об этом делается отметка в сервисной книжке. Когда владелец через некоторое время после покупки машины передумал и решил активировать устройство, ему придется сделать это самому. Главное — строго следовать алгоритму активации, чтобы избежать возможных проблем. Lada Grant поставляется владельцу с комплектом ключей, среди которых два от замка зажигания, один из них отмечен черным цветом, другой — красным.

Черный ключ используется для повседневного использования, он должен быть вписан в память иммобилайзера для беспрепятственного запуска двигателя. Красный ключ, так называемый обучающий ключ, предназначен для ввода исходного кода в память контроллера. После активации его следует спрятать в надежном месте и удалить только в случае необходимости. В случае утери красного ключа все гарантийные обязательства продавца становятся недействительными.

Активация осуществляется при закрытии, ключей в замке быть не должно.Вы должны вставить красный ключ и включить зажигание. Подождите 6 секунд. Если все сделано правильно, на приборной панели должен мигать красный индикатор иммобилайзера. После этого у владельца есть шесть секунд, чтобы вытащить красный ключ, вставить черный и включить им зажигание. «Иммобилайзер» должен подавать звуковые сигналы, сначала три, потом еще два.

Если этого не произошло, нужно начинать все заново. Когда все будет правильно, черная клавиша изменится на красный в течение 6 секунд. Звуковые сигналы должны повторяться: три, затем два.Он (красный) включает зажигание, после чего должен последовать одиночный звуковой сигнал. Выключите зажигание и снова включите его на 2–3 секунды. Выключите зажигание, красный ключ остается в замке. После трех звуковых сигналов и одного звукового сигнала отсчитывается 10 секунд, и красная клавиша удаляется.

Для проверки успешности активации необходимо запустить двигатель обоими ключами. Если на панели приборов не загорается индикатор иммобилайзера, значит, все прошло успешно и он активирован.

Совместимость сигнализаций и проблемы с иммобилайзером

Часто владельцы автомобилей Лада Грант хотят создать на своей машине целую противоугонную систему или просто иметь возможность использовать дополнительные опции сигнализации для комфорта. Одна из самых популярных функций охранной сигнализации — автозапуск двигателя. Но что делать, если иммобилайзер не позволяет включить бесключевой двигатель в замке зажигания?

Можно либо оставить внутри, либо пойти другим путем и создать блокировку обхода иммобилайзера. Обязательный обход иммобилайзера должен находиться в автомобиле и содержать чип декодирования, один из ключей или их чипы должны всегда находиться в автомобиле.Специалисты рекомендуют сделать дополнительный ключ специально для автозапуска.

Обходная блокировка активируется только при попытке автозапуска. Если вы планируете начать движение без главного ключа в замке зажигания, двигатель будет заблокирован. Следует помнить, что использование дистанционно управляемых сигнализаций значительно выше.

Всем давно известно, что техника несовершенна, даже самые последние разработки в области электроники могут давать сбой в процессе эксплуатации. Часто на трассе можно увидеть водителей с аварийными огнями и визгом сигнализации — машина сдохла, а иммобилайзер вышел из строя и мешает запуску двигателя.

Одним из наиболее существенных недостатков электронного противоугонного устройства является полная блокировка всех систем автомобиля без видимых причин или потеря некоторых функций. Например, выходят из строя стеклоподъемники, электронный блок управления. После нескольких безуспешных попыток активировать контроллер машина перестает реагировать на ключи.

Самый простой способ решить такие проблемы — отключить иммобилайзер. Это выполнимо, хотя можно встретить утверждение, что контроллер активируется раз и навсегда.Выключить «иммобилайзер» можно только при наличии красного ключа с кодом. Существуют программные методы его отключения, но самостоятельно ими пользоваться не стоит, так как они требуют специальных навыков, знаний и технической поддержки.

В любом случае недостатки электронного противоугонного устройства компенсируются его полезностью. Безопасность — это не то, чем можно пренебречь, и если штатный иммобилайзер Lada Grant по каким-либо причинам не устраивает водителей, всегда можно найти альтернативные варианты.

Подбор и установка чехлов на сиденья на автомобили Лада Гранта.

Как поставить дополнительные уплотнители дверей на автомобиль Лада Грант

Лада Калина — одна из самых популярных машин от концерна ВАЗ, чуть менее популярны еще не забытые автомобилистами Приора и бюджетные модели ВАЗ 2110. Все эти автомобили оснащены стандартными иммобилайзерами, которые предназначены для защиты автомобиля от угона. Эта штука полезна и очень удобна в использовании.Конструкция иммобилайзера представляет собой электронный блок питания, предотвращающий запуск двигателя или подачу топлива в случае использования ключа с неродным кодом. В результате, даже обойдя автосигнализацию и войдя в машину, угонщик далеко не уедет. Правда, есть одно маленькое но. Как и вся продукция ВАЗа, иммобилайзер Лада Калина или Приора часто «дурачится», в результате чего ни угонщик, ни автовладелец не могут пользоваться автомобилем.

Основные проблемы и особенности иммобилайзеров

Чаще всего с проблемой остановки двигателя сталкиваются владельцы двух- и трехлетних детей.Автомобиль начинает заводиться через некоторое время или при запуске двигателя стартер делает несколько тупых попыток, после чего обычно перестает реагировать на любое движение ключа. Также на панели приборов может загораться и не гаснуть сигнализатор иммобилайзера (изображение автомобиля с ключом).

Еще одна частая проблема с капризными «ладовскими» иммобилайзерами — это чувствительность устройства. Блок управления может легко выйти из строя, поймав помехи от смартфона или другого устройства. Обычно все эти проблемы связаны с некорректной работой диагностической линии K-line.В результате автовладелец должен перезапустить противоугонное устройство через альтернативный пуск. По идее все просто — достаточно ввести шестизначный код и двигатель заведется. Но, чтобы сделать такое отключение иммобилайзера на Калине, Приоре или Гранте придется немало попотеть, ведь для сохранения секретности комбинации нет ни кнопок, ни ЖК-панелей. Водитель должен буквально отбить код с помощью азбуки Морзе с помощью педали газа. Это означает, что если ваш код состоит из шести семерок, то вам придется нажимать педаль семь раз рывком с определенным интервалом с семью рывками.Кроме того, аналогичную функцию еще нужно активировать (см. Ниже). В целом это недостаточно удобно, поэтому неудивительно, что многие автомобилисты начинают искать информацию, как отключить иммобилайзер на самой Калине.

Отключение иммобилайзера

Прежде чем обходиться иммобилайзером на Калине и других творениях АвтоВАЗа, лучше, конечно, проконсультироваться у специалиста, но если ваши знания электроники позволяют, то на этой процедуре можно сэкономить. Помимо необходимых знаний вам потребуются:

• лебедка;
• карданный шарнир;
• крестовая отвертка;
• расширение;
• фигурная летучая мышь.

Вооружившись всем необходимым, откручиваем аккум и снимаем защиту с панели приборов. Прихотливый иммобилайзер разместится за регуляторами обогрева, недалеко от магнитолы. Внешне устройство выглядит сдержанно, как небольшая черная коробочка размером 5х10 см. После этого начинается самое сложное.

Чтобы вытащить заветный черный ящик, нужно открутить болты, которые соединяют устройство с панелью управления. Перед этим нужно отключить питание от АПС, для этого вытащите вилку и удерживайте ее специальным замком.Не забудьте реанимировать диагностическую строку после снятия иммобилайзера. Отключение иммобилайзера Приора или Калина закончено, теперь нам нужно настроить АПС.

Самое главное на этом этапе — полностью удалить всю информацию, которая осталась в блоке ECU (энергозависимой памяти). Сделать это будет сложнее, так как иммобилайзер, скорее всего, будет оснащен системой EEPROM, которая отвечает за хранение данных. Решить эту проблему можно двумя способами:

• Можно доработать блок управления, припаяв микросхему резистора.Для этого устройство необходимо подключить к ПК и с помощью специального загрузчика пакетов прочитать прошивку. После этого достаточно установить новую прошивку EEPROM и припаять микросхему на законное место.
• Нельзя удалить чип и использовать программу Combiset, которая работает по тому же принципу, что и EEPROM.

В некоторых моделях иммобилайзеров установлены «хитрые» EEPROM, из которых невозможно удалить всю информацию, а ненужные «хвосты» ни к чему хорошему не приведут.Как отключить приор иммобилайзер в этом случае? Да очень просто, отредактируйте файл дампа. Для этого замените его байты и вместо 2-7 цифр введите комбинацию FF.

Для того, чтобы открыть ЭБУ от иммобилайзера, необходимо снять штатный разъем проводки и сосчитать в нем 9 и 18 контактов (всего их 20). Эти провода необходимо соединить и заизолировать.

Дело осталось за малым. Подключаем все разъемы к блоку управления и ставим обратно. Устанавливаем консоль и свободно заводим двигатель.Сделанный!

Если по каким-то причинам вам нужно наоборот активировать иммобилайзер, кстати, его активация часто может помочь при перебоях в работе устройства, то вам придется воспользоваться ключом.

Как активировать иммобилайзер

При выходе из строя ИММО производитель предлагает использовать секретный пароль, который необходимо предварительно активировать на автомобиле. Перед активацией иммобилайзера на Гранте, Калине или Приоре убедитесь, что вы не потеряли специальный обучающий ключ, который необходимо вставить в замок зажигания.После этого пару раз включите и выключите зажигание и выньте ключ. Индикатор APS должен «мигать» в течение 6 секунд. И вот самое интересное. За это время нужно успеть вставить рабочий ключ и включить зажигание. После 3-х звуковых сигналов и еще 2-х раз необходимо быстро выключить зажигание и вынуть ключ. Если вашей скорости и реакции хватило, то вы услышите одиночный звуковой сигнал, а индикатор будет мигать чаще. Если это произошло, значит, вы движетесь в правильном направлении, если нет — придется потренироваться.

Затем включите зажигание и убедитесь, что загорелся символ «Проверьте двигатель». После того, как он погаснет, вы можете ввести пароль. Есть стандарты. Пароль должен состоять из 6 цифр от 1 до 9. Мы рекомендуем выбирать цифры меньшего размера, тогда вы поймете, почему.

Когда пароль придуман, нажимаем педаль газа до упора, и ждем, пока снова не загорится «Проверьте двигатель». После этого задержите газ не более 3 секунд и отпустите. Лампа должна погаснуть.

Теперь вы можете ввести код. Допустим первая цифра 2. Для входа дважды нажмите на педаль, загорится «Проверьте двигатель» — отпустите педаль (также можно удерживать не более 3 секунд). Если лампа погасла, значит записывается первая цифра кода, осталось закрепить в памяти контроллера. Для этого еще раз нажмите на педаль, удерживайте ее 5 секунд и дождитесь, пока лампа не погаснет.
