Что такое лонжерон на машине, фото, видео

В автомобиле нет ненужных узлов. Каждый элемент или деталь выполняет конкретную функцию. Не исключением является и лонжерон.

Что это за устройство? Как выглядит лонжерон? Где он установлен? Какие виды устройства существуют? Ниже мы рассмотрим информацию, которая касается этого узла.

Что такое лонжерон, как выглядит, и где он установлен?

Лонжерон — конструктивный узел автомобиля, который выглядит как прямоугольная труба, то есть металлический профиль с прямоугольным сечением.

Деталь проходит сквозь переднюю часть и зад кузова, играя роль опоры. В зависимости от конструкции корпуса возможен вариант с лонжеронами между бамперами.

Данный узел бывает составным (собранным из нескольких элементов) или цельным.

В классической комплектации установлено два лонжерона (слева и справа).

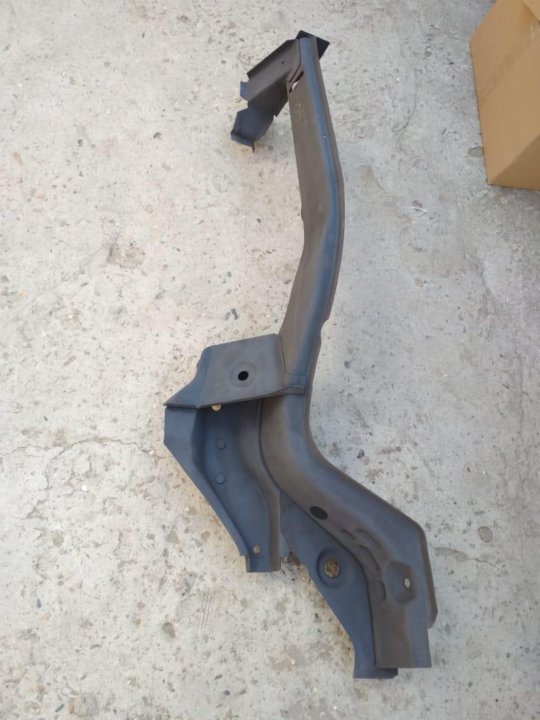

Пример, левый передний лонжерон ВАЗ 2110.

Каждый из элементов разделен на три части — среднюю, переднюю и заднюю. Главная разница — в расположении.

Так, лонжерон, установленный спереди и слева, позиционируется на уровень ниже, чем лонжерон сзади и такой же узел, но только крыла.

Узлы параллельны друг другу, но возможны случаи расположения их под минимальным углом.

Лонжерон на Nissan Bluebird HU14 SR20VE.

Исходный материал при производстве — алюминий или титан. Иногда применяются компонентные слои, добавляющие конструкции крепости. Сечение лонжерона имеет вид буквы «П». При этом в местах максимальной нагрузки сечение больше.

Главное преимущество детали — исключительная прочность. Данные узлы способны выдерживать максимальные нагрузки — вес автомобиля, багаж, массу узлов и так далее.

Кроме этого, лонжероны справляются со всеми ударами, которые «достаются» им при попадании колес в ямы или в случае ДТП.

Конструктивно данные узлы формируют лестничную раму П-образной формы, уложенную на бок.

Такой тип конструкции — составляющая часть многих внедорожников и грузовых автомобилей.

Что касается «легковушек», то в них лестничный принцип не применяется. Для визуального лицезрения детали достаточно глянуть под низ транспортного средства.

Конструкция кузова ВАЗ 2108, места расположения лонжеронов.

Назначение и задачи

Лонжерон – в прямом смысле силовая часть автомобиля. Назначение узла различается в зависимости от типа транспортного средства:

• В грузовом транспорте и авто 4×4 лонжероны — главный узел, являющийся составляющей рамы;

• В легковом транспорте задача детали — усилить днище машины и нижней части багажника.

В первом и во втором случае П-образный узел берет на себя вес кузова, составных элементов и пассажиров транспортного средства.

Еще одна функция — амортизирующая. Задача узла — поглотить возможную деформацию. Но здесь важно соблюсти тонкую грань между жесткостью и податливостью.

Если «переборщить» с первым показателем, то неровности трассы будут передаваться в салон автомобиля пассажирам. Вот почему та часть кузова, где предположительно находятся люди, делается с максимальной амортизацией (для снижения силы удара).

Амортизирующая функция реализуется путем монтажа продольной силовой структуры, установленной в передней и задней части кузова. Главная особенность конструкций — способность к демпфированию (сглаживанию) ударов.

Лонжероны ВАЗ 21 «Волга».

Читайте также:

При этом ослабление лонжеронов осуществляется одним из перечисленных ниже способов:

• Созданием группы складок в конструкции. Благодаря этому, деталь может деформироваться и работать как «гармошка» при фронтальных или тыльных ударах. При такой конструкции места складок несут большую нагрузку и быстро разрушаются, но зато поглощают ненужную энергию. Как следствие, направленная в сторону салона сила подавляется;
• Снижением толщины стенок или сечения узла. Такая конструкция носит название переменного сечения;
• Высверливанием группы отверстий в местах, которые берут на себя вес.

Правый передний лонжерон Renault Laguna 2004.

Краткий экскурс в историю

Разработка лонжерона и создание разных элементов кузова тесно взаимосвязаны. Это не удивительно, ведь на первых транспортных средствах в роли опоры применялись только рамы.

Сначала они выполнялись из дерева, но со временем их заменили прочные конструкции из металла.

В прошлом веке, в 1920-х годах, компания Auburn разработала первую лонжеронную раму имеющую поперечину в виде «Х».

Со временем детали усовершенствовались и стали одним целым с днищем транспортного средства.

На современном этапе лонжероны — составляющая часть конструкции машины, вне зависимости от вида несущей системы.

Типы

Как уже упоминалось, лонжероны занимают разные позиции в автомобиле. Здесь многое зависит от особенностей кузова (грузовой транспорт, легковой или грузовой автомобиль).

Расположение бывает следующим:

1. Параллельным и горизонтальным по отношению друг к другу;
2. Вертикальным, с небольшим изгибом;
3. Горизонтальным и минимальным углом;
4. Горизонтальным и небольшим изгибом.

Тип конструкции, которая упомянута первой, нашла применение в грузовом транспорте.

Рама грузового автомобиля Mercedes-Benz с параллельно-горизонтальным расположением лонжеронов.

Что касается остальных вариантов, то они популярны и применяются в легковых машинах.

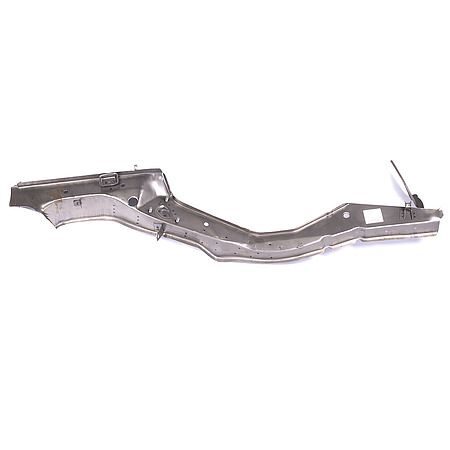

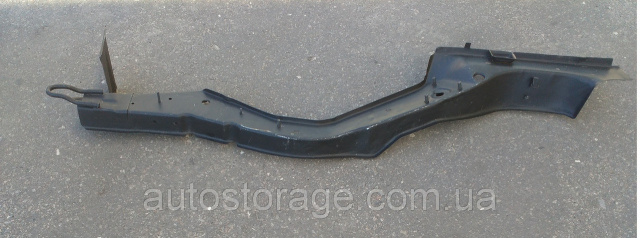

Задний левый лонжерон пола ВАЗ 21099.

Преимущества конструкции

У каждой конструкции есть преимущества. Так, «угловые» лонжероны позволяют колесу поворачиваться на больший угол, а устройства с вертикальным изгибом — приспустить центр тяжести авто и снизить уровень днища.

Детали с горизонтальным изгибом — конструктивные элементы, также дают возможность снизить уровень днища, повысив безопасность при ударе сбоку.

Для роста жесткости лонжероны укрепляются поперечинами. Последние бывают различного профиля — в виде буквы К, Х или быть прямолинейными.

Такой тип поперечин изготовлен из особого профиля, выполненного из надежного и устойчивого к деформациям металла.

Для повышения надежности в грузовом транспорте поперечины и лонжероны объединены специальными клепками, а в легковом транспорте — сваркой.

Немаловажный момент — фиксация кузова на раме, которая происходит с помощью специальных кронштейнов.

Рассматривая лонжеронную конструкцию в целом, стоит выделить следующие преимущества:

• Минимальный вес и жесткость на скручивание;
• Высокий уровень управляемости и динамики, а также минимальный расход топлива, обусловленный небольшой массой узла;
• Наибольшая пассивная безопасность. Последняя возможна, благодаря специальным зонам, которые «впитывают» лишнюю энергию и повышают уровень комфорта.

Передние лонжероны Toyota Mark II.

Стоит отметить и «ложку дегтя»:

• При поломке одного узла целостность и связи элементов конструкции нарушаются. Это связано с тем, что распределение нагрузки происходит равномерно по площади;
• Сложности в ремонте. При серьезных деформациях единственным выходом является замена узла.

Основные неисправности и проблемы, связанные с лонжеронами, способы устранения

В процессе эксплуатации возможны следующие проблемы:

1. Деформация (искривление) по причине воздействия нагрузок длительные периоды времени. Стоит помнить, что лонжероны выполнены из металла, который со временем устает и повреждается.
2. При попадании в аварию возможно сильное повреждение детали. В таких ситуациях многие параметры авто нарушаются. Так, при аварии возможно смещение подвески или силового узла по отношению к кузовной части, изменение местоположения крыльев или дверей, деформация геометрии кузова, возникновение явных трещин с наружной части и так далее.

При явном повреждении (появлении трещин) в детали разрушается и целостность конструкции.

Вот почему после ДТП стоит убедиться в отсутствии деформации узлов. На практике в 90% случаев после аварии приходится ремонтировать лонжероны спереди.

Способ восстановления определяется с учетом серьезности проблемы и повреждений демпферного участка. Так, лонжерон, составляющий часть рамы, поменять несложно. Если же узел — часть несущего кузова, то восстановительные работы могут быть бесполезны.

Возможность ремонта зависит от степени деформации:

• При минимальном повреждении узел вытягивается на специальном стенде, после чего проверяются параметры детали;

• При серьезной деформации лучший вариант — замена. Если же пытаться внести исправления в искаженную деталь, то возможно изменение структуры и снижение прочности конструкции. Итог — ухудшение характеристик кузова.

Возможны ситуации, когда замена производится не полностью. В таком случае новые детали крепятся с помощью сварки. Применение муфт для соединения конструкций запрещено.

Нельзя забывать, что главная функция лонжерона — усилить кузов, поэтому в процессе ремонта максимальное внимание уделяется прочности.

С другой стороны, чрезмерное усиление узла приводит к снижению амортизационных функций, что недопустимо.

Так что при ремонте стоит учитывать данный параметр и стараться не завышать уровень жесткости.

Читайте также:

Итоги

Лонжерон — важный элемент конструкции, от которого зависит надежность и устойчивость кузова к деформациям.

Если говорить в общем, то от целостности и качества детали зависит безопасность движения в целом.

Вот почему для данного узла так важен периодический осмотр, ремонт или замена в случае повреждения.

Восстановление и обработка арок передних колес автомобиля ВАЗ 2108, 2109, 21099

Проблемными местами арок передних колес автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 являются участки кузова наиболее подверженные попаданию грязи и воды (и соответственно развитию коррозии), не прикрытые подкрылками (локерами).

Это нижние части передних стоек кузова (место нижнего крепления переднего крыла, брызговика колеса и нижней части подкрылка), нижние части передних лонжеронов, отверстие в брызговике моторного отсека под наконечник рулевой тяги. В наиболее запущенных случаях – «чашка», к которой крепится верхняя опора стойки (см. фото выше).

Восстановим и обработаем арку правого переднего колеса автомобиля ВАЗ 21083. Арка средней степени запущенности. Потребуются сварные работы для латания дыр от сквозной коррозии, последующая обработка битумной мастикой и проливка мовилем скрытых полостей кузова. Материалы для ремонта арки используем самые дешевые и распространенные, но, не смотря на это, работа будет достаточно качественная. После восстановления арка не потребует ремонта как минимум пять лет.

Необходимые инструменты, приспособления и запчасти

— Болгарка с толстым и тонким отрезными кругами

— Дрель с насадкой-щеткой

— Сварочный аппарат можно использовать самый простой для электродуговой сварки с электродами (двойка) и защитной маской

— Компрессор со шлангом и специальным пистолетом для обработки скрытых полостей

— Ручная щетка по металлу

— Банка битумной мастики, банка мовиля, банка пушечного сала, немного краски по металлу, грунтовки под нее, бутылка растворителя, пара кисточек

— Небольшой лист металла толщиной 0,8-1 мм

Подготовительные работы

— Поддомкрачиваем автомобиль с одной стороны и снимаем колесо

— Снимаем переднее крыло

— Снимаем переднюю стойку (необязательно)

— Извлекаем резиновые заглушки технологических отверстий скрытых полостей кузова автомобиля

— Очищаем арку от загрязнения металлической щеткой

Необходимо удалить отслоившиеся части старого защитного покрытия и имеющуюся на нем грязь.

Порядок восстановления и обработки арок передних колес автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099

Срезаем поврежденные участки кузова (изъеденные сквозной коррозией)

В нашем случае это участки в районе нижней части арки и отверстие в брызговике моторного отсека под наконечник рулевой тяги. Применяем болгарку с тонким кругом.

Фото: вырезанные участки арки, имеющие сквозную коррозию

Зачищаем до металла участки арки, покрытые ржавчиной

Используем дрель с насадкой-щеткой, ручную металлическую щетку, болгарку с толстым шлифовальным кругом. Защищаем вокруг вырезанных участков и места лишенные защитного покрытия и имеющие ржавчину. В нашем конкретном примере это: низ арки, нижняя часть переднего лонжерона, участок вокруг отверстия под наконечник рулевой тяги, места вокруг технологических заглушек.

Зачищаем участки арки с отслоившимся защитным покрытием и вырезаем болгаркой проржавевшие участки

Завариваем вырезанные участки арки

Вырезаем из металлического листа заплатки, зачищаем их от загрязнения. Для изготовления заплаток с точным контуром можно сначала изготовить и примерить шаблон из картона, а потом уже по нему вырезать заплатку. Места крепления заплаток (под сварной шов) должны быть хорошо зачищены.

Плотно прижимаем заплатку к поврежденному участку, подгоняем и привариваем короткими швами (сантиметр через два) по контуру. Привариваем от центра к краям, не спеша, чтобы не повело заплатку и от сильного нагрева не потекло старое защитное покрытие, заливая шов.

Закрашиваем зачищенные участки арки

Вначале обезжириваем зачищенные места и заплатки растворителем, потом покрываем парой слоев грунтовки (с выдержкой 15-20 минут между слоями). После отвердевания грунтовки наносим пару слоев краски. Дожидаемся отвердевания (срок указан на банке).

Восстановленные участки арки

Обрабатываем арку переднего колеса битумной мастикой

При помощи кисточки наносим два-три слоя мастики толщиной 0,5-1 мм на всю поверхность арки (на зачищенные места и на старое защитное покрытие). Перед нанесением каждого нового слоя ждем высыхания предыдущего (срок указан на банки под конкретную мастику).

Jбрабатываем битумом арку колеса

Обрабатываем скрытые полости кузова

При помощи компрессора и специального пистолета (распылителя) обрабатываем скрытые полости смесью мовиля и пушечного сала через технологические отверстия. Смесь составляем в пропорции 50/50 (мовиль/пушечное сало). Перед нанесением можно подогреть приготовленную смесь (но не обязательно).

Компрессор с пистолетом для промывки скрытых полостей

Устанавливаем обратно резиновые заглушки технологических отверстий

Виды заглушек кузова автомобиля ВАЗ 21083, 21093, 21099

Устанавливаем обратно подкрылок (локер)

«Замена подкрылков на автомобилях ВАЗ 2108, 2109, 21099»

Примечания и дополнения

— Аналогичным образом можно восстановить и обработать арки передних колес автомобилей ВАЗ 2113, 2114, 2115 и их модификаций.

— Следует ответственно подойти к выбору битумной мастики, мовиля и пушечного сала. От их качества будет напрямую зависеть качество проведенного ремонта. Битумную мастику следует брать каучуко-битумную, но не резино-битумную, мовиль незастывающий.

— Перед началом работ по восстановлению и обработке арок передних колес следует оценить состояние элементов кузова прилегающих к арке (передних лонжеронов, днища автомобиля, «чашек» брызговиков). При необходимости (сквозной коррозии, деформации, отслоении старого защитного покрытия) провести их ремонт. В следующих статьях мы расскажем как это сделать.

— Упрощенным вариантом восстановления и обработки арок передних колес автомобилей ВАЗ 2108, 2109, 21099 будет посадка заплаток на заклепки, а не на сварку и промазывание арки битумной мастикой при помощи кисточки в несколько слоев. Без проливки скрытых полостей. Дешево и сердито.
