Владение автомобилем означает не только быстрое перемещение с места на место, но и умение ухаживать за транспортным средством. Чем больше времени тратить на уход, тем выше будет ресурс автомобиля и его надежность. Своевременная замена масла, наблюдение за давлением внутри шин машины, умение быстро заменить сломанную деталь – вот основные навыки, которыми должен владеть хороший автомобилист.

Но, часто и у хороших владельцев, возникают вопросы, на которые сразу нельзя найти ответ. Один из таких вопросов: «Какую магнитолу лучше поставить в Приору вместо штатной?».

Ответить на этот вопрос можно, если знать несколько основных факторов:

• Возраст владельца. Ни для кого не секрет, что молодые люди любят слушать громкую, четкую музыку. Магнитола и усилитель должны быть достаточно мощными, чтоб удовлетворить это желание;
• Музыкальные предпочтения. Каждый стиль музыки имеет уникальный ритмичный рисунок, который необходимо подчеркнуть хорошим эквалайзером. Магнитола должна иметь такую функцию;
• Надежность и репутация производителя автомобильного музыкального проигрывателя. Эти параметры определяют целесообразность покупки – цена не всегда равняется качеству.

Какая магнитола на Приору, вместо штатной, подойдет для установки в разъём панели? Заводская магнитола, с которой поставляется автомобиль Лада Приора, имеет одну особенность: несопоставимость размеров. Спереди ее размер составляет 2 Din, а сзади 1 Din. Объясняется это наличием фальшпанели.

Замена штатной магнитолы на Приоре возможна двумя способами:

• Установить новую магнитолу размером 1 Din. Но, при выборе этого варианта, придется придумать, чем заполнять образовавшуюся пустоту. Решением может стать самодельная полочка или что-либо аналогичное. Совет: делать полочку и монтировать ее в торпеду нужно аккуратно, чтоб не повредить обшивку салона.
• Установить магнитолу 2 Din. Этот вариант предполагает необходимость подрезания пластика. При выборе магнитолы с таким размером, следует аккуратно обрезать пластик в салоне автомобиля.

Разберем более простой вариант – размер магнитолы 2 Din. Он, также, подойдет, если требуется замена штатной магнитолы Приора 2 Люкс. Первым делом, нужно снять заводскую магнитолу.

Сделать это можно с помощью специальных крючков, которые продаются в автомобильных магазинах. После этого, вставить новую магнитолу в образовавшееся гнездо и подключить провода. Для того, чтобы магнитола была надежно зафиксирована, нужно срезать тонкие полосы пластмассы по бокам разъема.

Если работу провести аккуратно, новая магнитола в Приору 2, вместо штатной, станет легко, и это повысит качество звука из динамиков. А надежная фиксация позволит эксплуатировать магнитолу в течении долгого времени.

Вступление

Лада Приора – усовершенствованный прототип известной всем «десятки». Современный дизайн и новые детали комплектации сделали этот бюджетный отечественный автомобиль достаточно популярным среди автолюбителей. Но, несмотря на это, каждый владелец Приоры стремится усовершенствовать свою машину на собственный вкус, сделать более комфортной и стильной. Часто любители чистой и качественной акустики меняют штатный аудиопроигрыватель на более современный вариант. Установка магнитолы на Ладу Приора имеет некоторые особенности, ознакомится с которыми можно в данной статье.

Современные автомобильные проигрыватели достаточно функциональны и разнообразны не только во внешнем дизайне, но и в комплектации, способе установки и подключения. При выборе автопроигрывателя в Приору следует учитывать все особенности ее размеров, возможности подсоединения разъёмов и качество деталей.

Особенности монтажа магнитолы на Лада Приора

Как правило, установка магнитолы на Приору подразумевает несколько типов аудиопроигрывателей:

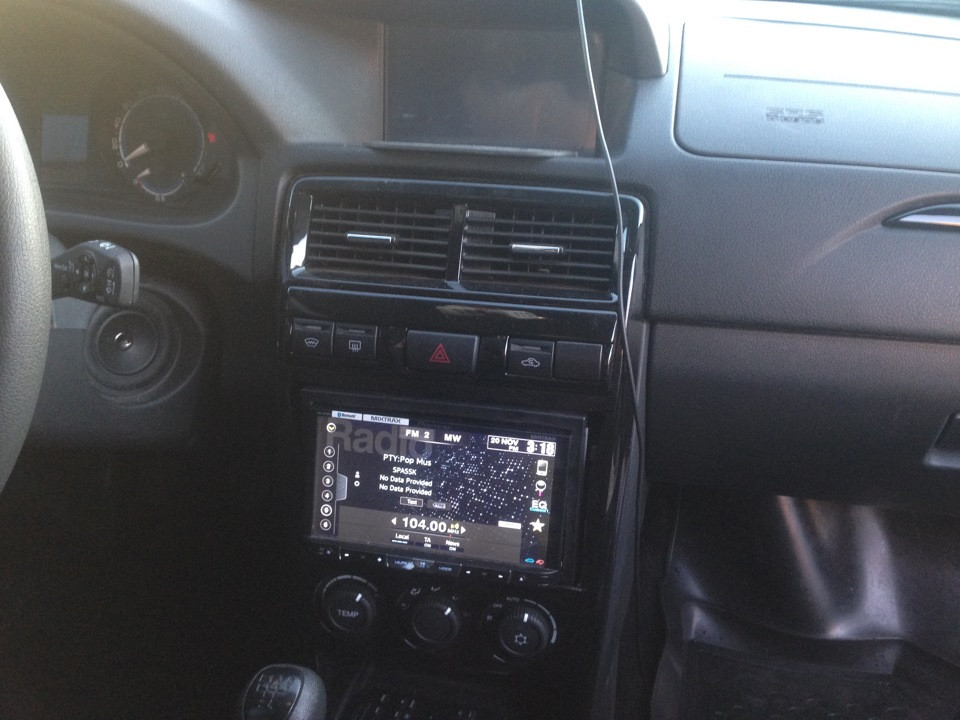

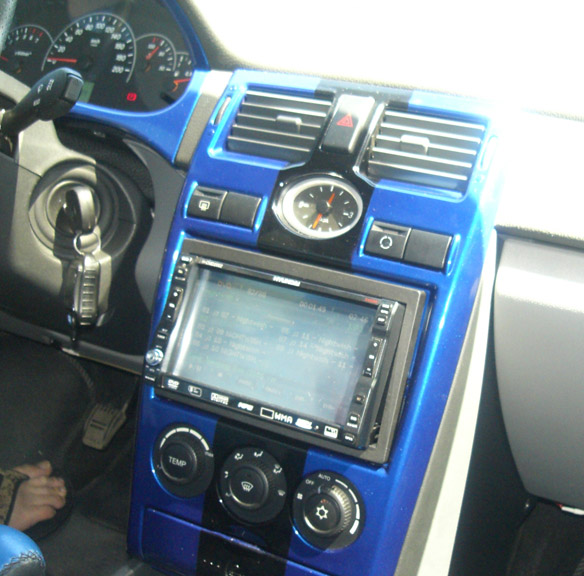

2 DIN медиапроигрыватель на LADA Priora

Данные обозначения означают габариты отверстия для установки магнитолы, которые соответствуют размерам 180х50х160 мм для 1 DIN и 180х100х160 мм для 2 DIN. При желании установить более современный вариант магнитолы 2 ДИН, автовладельцу придется провести процедуру распиливания перегородок передней консоли автомобиля, чтобы расширить отверстие под проигрыватель. В некоторых случаях для подгонки размеров возникает необходимость выпилить или приобрести соответствующую переходную рамку для консоли, что намного сложнее чем монтаж 1 ДИН.

Если все же принято решение об установке системы стандарта 2 DIN, то работы по ее монтажу лучше всего доверить опытному специалисту, иначе есть риск испортить как саму консоль, так и обшивку салона автомобиля.

Следует также отметить, что магнитолы стандарта 2 ДИН обладают обширным набором функций:

• длительный срок эксплуатации благодаря ударостойкому корпусу;
• спаренные усилители в несколько раз повышают прием сигнала;
• возможность переключения частоты радиосигнала всеми пассажирами автомобиля благодаря системе Music Zone;
• функция всторенного радионавигатора;
• встроенный разъем USB дает возможность подключить внешние устройства для просмотра и воспроизведения файлов;
• наличие усилителя низких частот музыки для более качественного звучания.

Встроенный USB порт и выводы для усилителя

Установка магнитолы в Лада Приора своими руками

В первом случае рассматривается установка аудиопроигрывателя типа 1 DIN, которая не предусматривает изменения формы и параметров пластиковой основы консоли. Перед монтажом следует обесточить автомобиль, вытянув минусовую клемму аккумулятора.

Процесс установки штатного аудиопроигрывателя рекомендуется разделить на несколько этапов в следующей последовательности:

1. 1. Подготовка отверстия для установки. Для этого следует демонтировать пластиковую крышку, прикрывающую предусмотренную изготовителем нишу для установки аудиопроигрывателя;
2. 2. Определение разъёмов для подключения. В отверстии для установки аудиопроигрывателя находятся несколько гнезд: для силовых соединений серого цвета и для динамиков коричневого цвета;
3. 3. Подсоединение проигрывателя к автомобильным разъёмам. При соответствии разъёмов аудиопроигрывателя и машины по стандарту ISO, необходимо произвести подключение по схеме или через переходник;
4. 4. Установка магнитолы в штатное отверстие. Снять магнитную рамку и установить корпус в штатное отверстие консоли автомобиля. При правильной фиксации произойдет небольшой щелчок;
5. 5. Активация проигрывателя нажатием кнопки «Reset».

Установка аудиопроигрывателя типа 2 ДИН является более трудоемкой из-за формирования соответствующего размера отверстия в консоли Приоры. Процесс монтажа аналогичен системе установки 1 DIN, подключение выполняется по тому же принципу.

Прошивка штатной магнитолы Лада Приора

Современные технологии стремительно идут вперед, совершенствуя также и автомобильные гаджеты. Прошивка штатной магнитолы Лада Приоры позволяет автолюбителям пополнить возможности проигрывателя, добавив дополнительные функции, которыми не обладает стандартное программное обеспечение. Обновленный интерфейс магнитолы можно дополнить удобной сенсорной клавиатурой, свежими программами и новыми версиями плееров с возможностью воспроизведения всех аудио- и видео- форматов.

Комлпект магнитолы от Priora 2

Прошивка системы аудиопроигрывателя ВАЗ 2170 осуществляется при помощи SD-карты объёмом не менее 4 ГБ, отформатированной в системе FAT.

Прошивка магнитолы Лада 2170 достаточно проста:

1. 1. Необходимо найти в сети подходящую программу и сохранить на свой ПК. Как правило, такими программами делятся автолюбители на тематических форумах;
2. 2. Записать скачанные файлы на карту памяти;
3. 3. Вставить SD-карту с необходимой информацией в предусмотренный слот на магнитоле;
4. 4. Перезапустить проигрыватель нажатием кнопки «Reset», после чего автоматически запустится программа обновления. Таким образом прошивка проходит до конца, о чем свидетельствует шкала на мониторе магнитолы;
5. 5. Когда прошивка закончена, следует достать карту памяти и перезагрузить проигрыватель, после чего можно пользоваться обновленным интерфейсом.

При выборе программы, с помощью которой будет осуществляться прошивка штатной магнитолы Лада Приора, следует обратить особое внимание на ее описание. Различные варианты для обновления могут включать в себя излишние и ненужные функции, которые в последствии станут перегружать память устройства и приведут к замедлению его работы.

Также следует подобрать программу по расширению дисплея устройства, иначе прошивка будет требовать постоянной калибровки экрана. Наиболее оптимальным решением в вопросе обновить ПО магнитолы станет обращение к опытным специалистам, предоставляющим данную услугу. Это поможет избежать некоторых непредвиденных сложностей, когда устанавливается неподходящая прошивка.

Советы по установке магнитолы в Лада Приора

Во избежание непредвиденных трудностей в процессе установки магнитолы в Лада Приора, рекомендуется воспользоваться советами опытных автолюбителей:

1. 1. Перед установкой магнитолы необходимо хорошо изучить схему подсоединения медиаустройств. При неправильном подключении разъёмов проигрывателя велика вероятность выхода из строя некоторых систем автомобиля;
2. 2. Существует много моделей магнитол от разных производителей. В некоторых из них сделаны индивидуальные разъёмы с дополнительным переходником в комплекте для стандарта ISO. Этот факт следует учитывать при выборе аудиоустройства для Лада Приора, так как одним из вариантов подсоединения в данной ситуации станет обрезание проводов и прямая спайка их с проводкой машины;
3. 3. При прямом подсоединении штатной магнитолы можно использовать специальные клеммы;
4. 4. Схема подключения аудиопроигрывателя по ISO останется такой же при замене магнитолы на новую.

Не следует для прямого соединения проводов использовать скручивание и оборачивание изолентой. Такой вид изоляции опасен при эксплуатации машины в зимний период, так как при низкой температуре лента на клейкой основе деформируется и разрушается, что приведет к замыканию проводов автомобиля.

Завод ВАЗ оснащал часть выпускаемых машин Приора штатным головным устройством, базовые модификации имели только подготовку под самостоятельный монтаж оборудования. Посадочные гнезда рассчитаны на стандартные изделия, допускается установка 2 Дин магнитолы в Приору первого поколения, но для этого требуется доработка внутренних элементов панели приборов.

Установка на Приору первого поколения

Для установки автомагнитолы на штатное место требуется:

1. Отключить аккумулятор от бортовой сети автомобиля.
2. Демонтировать из центральной консоли панели приборов декоративную рамку 1DIN с ящиком для мелких предметов. Узел удерживается пластиковыми защелками, расположенными попарно сверху и снизу ящика. Удаление выполняется вытягиванием детали на себя, возможно отгибание кромок пластиковой монтажной лопаткой.
3. На задней части имеются точки крепления для заводского коммутационного жгута, оснащенного разъемами ISO. Необходимо отсоединить штекеры от ящика, который затем откладывается в сторону.
4. Подсоединить колодки к магнитоле и проверить работу устройства. На машинах Приора с завода предусматривается постоянная подача положительного питания, не зависящая от положения ключа в замке зажигания. Необходимо изменить подключение проводов, руководствуясь инструкцией по эксплуатации к головному устройству. Положительный сигнал, подаваемый при включении зажигания, берется от кнопки включения обогрева заднего стекла.
5. Проложить провод, ведущий к внешней антенне. Кабель проходит под пластиковой облицовкой передних стоек и панелью крыши. Для снижения вероятности шума провод оборачивается тканевой изоляционной лентой или поролоном.
6. Установить снятые элементы обшивки на место.
7. Подключить питание антенны от разъема ISO, провести проверку работоспособности акустического устройства в режиме радиоприемника.
8. Разместить штатную монтажную шахту в отверстие центральной консоли. Деталь крепится при помощи язычков, которые отжимаются отверткой. При монтаже требуется обеспечить максимальную плотность посадки, что снизит вибрации магнитолы при движении.
9. Подключить штекеры питания, громкоговорителей и антенны к разъемам, имеющимся на задней части головного устройства. Установить магнитолу в направляющую шахту до срабатывания фиксирующих защелок. Проверить плотность монтажа, а затем разместить на месте декоративную рамку.

Для монтажа 2 DIN магнитолы потребуется:

1. Демонтировать фронтальную накладку панели приборов вместе с центральными воздуховодами.
2. Вырезать соединительную перемычку между штатным гнездом для магнитолы и заглушкой. Расширить прямоугольное отверстие до размеров, указанных в технической документации на головное устройство.
3. При помощи пилки доработать пластиковый каркас внутри панели приборов.
4. Разместить в полученном окне на фронтальной накладке металлические направляющие салазки и зафиксировать их отгибанием треугольных креплений.
5. Смонтировать на место снятые детали, а затем подключить новое головное устройство и вставить его в направляющую шахту.
6. Проверить работоспособность оборудования, провести настройку радиоприемника и громкоговорителей.
7. Установить декоративную рамку, размещенную по периметру фронтальной панели магнитолы.

Установка в Lada Priora 2

На автомобилях Priora 2 устанавливается штатная магнитола размера 1 DIN с трапециевидной фронтальной частью. Дисплей вынесен на верхнюю часть панели приборов, что позволило улучшить чтение информации.

Базовые комплектации головным устройством не оснащались, на центральной части панели приборов установлены пластиковые заглушки.

В панели приборов имеется штатный жгут для коммутации магнитолы, оснащенный разъемом ISO, состоящим из двух штекеров.

Самостоятельная установка магнитолы на Приору 2 включает несколько этапов:

1. Открутить пару винтов, расположенных под съемным резиновым ковриком в нише для мелких предметов.
2. Снять декоративный кожаный чехол рукоятки выбора передач, под которым расположены дополнительные 3 шурупа под крестообразную отвертку.
3. Снять нижнюю часть центральной консоли, рукоятка переключения скоростей остается на штатном месте.
4. Выкрутить пару саморезов, размещенных под блоком регуляторов климатической установки.
5. Поддеть лопаткой и снять 2 крышки, находящиеся над блоком кнопок и под штатным местом для магнитолы.
6. Отвернуть оставшиеся 4 винта и потянуть фронтальную панель на себя.
7. После этого необходимо доработать панель или смонтировать оборудование в штатное окно и произвести настройку.

Устанавливаемая на Приору магнитола должна подключаться через замок зажигания, что позволяет сохранять настройки и гарантирует выключение оборудование после изъятия ключа. Необходимо доработать штатные штекеры, подведя дополнительное питание от кнопок в панели приборов.

Установка 2din магнитолы в приору

Владение автомобилем означает не только быстрое перемещение с места на место, но и умение ухаживать за транспортным средством. Чем больше времени тратить на уход, тем выше будет ресурс автомобиля и его надежность. Своевременная замена масла, наблюдение за давлением внутри шин машины, умение быстро заменить сломанную деталь – вот основные навыки, которыми должен владеть хороший автомобилист.

Но, часто и у хороших владельцев, возникают вопросы, на которые сразу нельзя найти ответ. Один из таких вопросов: «Какую магнитолу лучше поставить в Приору вместо штатной?».

Ответить на этот вопрос можно, если знать несколько основных факторов:

• Возраст владельца. Ни для кого не секрет, что молодые люди любят слушать громкую, четкую музыку. Магнитола и усилитель должны быть достаточно мощными, чтоб удовлетворить это желание;
• Музыкальные предпочтения. Каждый стиль музыки имеет уникальный ритмичный рисунок, который необходимо подчеркнуть хорошим эквалайзером. Магнитола должна иметь такую функцию;
• Надежность и репутация производителя автомобильного музыкального проигрывателя. Эти параметры определяют целесообразность покупки – цена не всегда равняется качеству.

Какая магнитола на Приору, вместо штатной, подойдет для установки в разъём панели? Заводская магнитола, с которой поставляется автомобиль Лада Приора, имеет одну особенность: несопоставимость размеров. Спереди ее размер составляет 2 Din, а сзади 1 Din. Объясняется это наличием фальшпанели.

Замена штатной магнитолы на Приоре возможна двумя способами:

• Установить новую магнитолу размером 1 Din. Но, при выборе этого варианта, придется придумать, чем заполнять образовавшуюся пустоту. Решением может стать самодельная полочка или что-либо аналогичное. Совет: делать полочку и монтировать ее в торпеду нужно аккуратно, чтоб не повредить обшивку салона.
• Установить магнитолу 2 Din. Этот вариант предполагает необходимость подрезания пластика. При выборе магнитолы с таким размером, следует аккуратно обрезать пластик в салоне автомобиля.

Разберем более простой вариант – размер магнитолы 2 Din. Он, также, подойдет, если требуется замена штатной магнитолы Приора 2 Люкс. Первым делом, нужно снять заводскую магнитолу.

Сделать это можно с помощью специальных крючков, которые продаются в автомобильных магазинах. После этого, вставить новую магнитолу в образовавшееся гнездо и подключить провода. Для того, чтобы магнитола была надежно зафиксирована, нужно срезать тонкие полосы пластмассы по бокам разъема.

Если работу провести аккуратно, новая магнитола в Приору 2, вместо штатной, станет легко, и это повысит качество звука из динамиков. А надежная фиксация позволит эксплуатировать магнитолу в течении долгого времени.

Начав как раз с Лада Приора первого поколения, АВТОВАЗ стал устанавливать на свои автомобили штатные мультимедийные комплексы или по-простому магнитолы. Конечно же, такой опцией не было обделено и второе поколение популярной модели, но только в средних и дорогих комплектациях. Базовые модификации сходят с конвейера вообще без «головы», а вместо нее установлена заглушка.

При этом производитель еще и усложнил жизнь владельцам недорогих комплектаций Лада Приора тем, что отверстие под 1 ДИН магнитолу имеет нестандартную форму трапеции, поэтому даже для установки обычной магнитолы, владельцу потребуется переходная рамка.

А вот если обладатель Приоры 2 в базовой комплектации решит установить 2DIN магнитолу, то ему и вовсе потребуется менять центральную консоль своей Лады Приоры (ВАЗ 2170, 2172).

К счастью, купить центральную консоль 2 DIN — совсем не проблема. В частности в продаже есть матовая центральная консоль, аналогичная той, которая ставится на конвейере АВТОВАЗа. Такая передняя панель имеет вырез стандартного размера 2 ДИН, в которой может быть легко установлена и закреплена стандартная большая магнитола. Стоит лишь быть осторожным при покупки китайских «мафонов», которые не всегда имеют общепризнанные размеры.

Устанавливаем магнитолу на Ладу Приору

Вступление

Лада Приора – улучшенный макет известной всем «десятки». Современный дизайн и новые детали комплектации сделали этот экономный российский автомобиль довольно пользующимся популярностью посреди автовладельцев. Но, невзирая на это, каждый обладатель Приоры стремится усовершенствовать свою машину на свой вкус, сделать более комфортабельной и элегантной. Как установить противотуманки на Ладу Гранту. -. Нередко любители незапятанной и высококачественной акустики меняют штатный аудиопроигрыватель на более современный вариант. Установка магнитолы на Ладу Приора имеет некие особенности, ознакомится с которыми можно в данной статье.

Современные авто проигрыватели довольно функциональны и многообразны не только лишь во наружном дизайне, да и в комплектации, методе установки и подключения. Поменял 1 din магнитолу на штатную 2 что штатная 2 din магнитола чудесно работает как при. При выборе автопроигрывателя в Приору следует учесть все особенности ее размеров, способности подсоединения разъёмов и качество деталей.

Особенности монтажа магнитолы на

Лада Приора

Обычно, установка магнитолы на Приору предполагает несколько типов аудиопроигрывателей:

2 DIN медиапроигрыватель на LADA Priora

Данные обозначения означают габариты отверстия для установки магнитолы, которые соответствуют размерам 180х50х160 мм для 1 DIN и 180х100х160 мм для 2 DIN. При желании установить более современный вариант магнитолы 2 ДИН, автолюбителю придется провести функцию распиливания перегородок фронтальной консоли автомобиля, чтоб расширить отверстие под проигрыватель. В неких случаях для подгонки размеров появляется необходимость выпилить либо приобрести подобающую переходную рамку для консоли, что намного труднее чем установка 1 ДИН.

Читайте так же

Если все таки принято решение об установке системы эталона 2 DIN, то работы по ее монтажу идеальнее всего доверить опытнейшему спецу, по другому есть риск попортить как саму консоль, так и обшивку салона автомобиля.

Следует также отметить, что магнитолы эталона 2 ДИН владеют широким набором функций:

• долгий срок эксплуатации благодаря ударостойкому корпусу;
• спаренные усилители в пару раз увеличивают прием сигнала;
• возможность переключения частоты радиосигнала всеми пассажирами автомобиля благодаря системе Music Zone;
• функция всторенного радионавигатора;
• интегрированный разъем USB дает возможность подключить наружные устройства для просмотра и проигрывания файлов;
• наличие усилителя низких частот музыки для более высококачественного звучания.

Интегрированный USB порт и выводы для усилителя

Установка магнитолы в

Лада Приора своими руками

В первом случае рассматривается установка аудиопроигрывателя типа 1 DIN, которая не предугадывает конфигурации формы и характеристик пластмассовой базы консоли. Перед монтажом следует обесточить автомобиль, вытянув минусовую клемму аккума.

Процесс установки штатного аудиопроигрывателя рекомендуется поделить на несколько шагов в последующей последовательности:

Дневник

Лада Приора 2. Запись 16. Демонтируем центральную консоль (бороду)

Подписаться на канал Все о новейшей приоре на .

Установка магнитолы в приора 2 и установка передних 16 калонок

Установка однодиновой магнитолы в приора 2 и установка 16 фронтальных динамиков в штатные места.

1. 1. Подготовка отверстия для установки. Для этого следует демонтировать пластиковую крышку, прикрывающую предусмотренную изготовителем нишу для установки аудиопроигрывателя;
2. 2. Определение разъёмов для подключения. Как установить противотуманные фары на Гранту. В отверстии для установки аудиопроигрывателя находятся несколько гнезд: для силовых соединений сероватого цвета и для динамиков кофейного цвета;
3. 3. Подсоединение проигрывателя к авто разъёмам. При согласовании разъёмов аудиопроигрывателя и машины по эталону ISO, нужно произвести подключение по схеме либо через переходник;
4. 4. Установка магнитолы в штатное отверстие. Снять магнитную рамку и установить корпус в штатное отверстие консоли автомобиля. Устанавливаем магнитолу на Ладу Приору. При желании установить более на свой ПК. Как. При правильной фиксации произойдет маленький щелчок;
5. 5. Активация проигрывателя нажатием кнопки «Reset».

Установка аудиопроигрывателя типа 2 ДИН является более трудозатратной из-за формирования соответственного размера отверстия в консоли Приоры. Процесс монтажа аналогичен системе установки 1 DIN, подключение производится по тому же принципу.

Прошивка штатной

магнитолы Лада Приора

Читайте так же

Современные технологии быстро идут вперед, совершенствуя также и авто девайсы. как установить Установка камеры заднего вида на Гранту; Купил камеру на ebay. Прошивка штатной магнитолы Лада Приоры позволяет автовладельцам восполнить способности проигрывателя, добавив дополнительные функции, которыми не обладает стандартное программное обеспечение. Обновленный интерфейс магнитолы можно дополнить удобной сенсорной клавиатурой, свежими программами и новыми версиями плееров с возможностью воспроизведения всех аудио- и видео- форматов.

Комлпект магнитолы от Priora 2

Прошивка системы аудиопроигрывателя ВАЗ 2170 осуществляется при помощи SD-карты объёмом не менее 4 ГБ, отформатированной в системе FAT.

Прошивка магнитолы Лада 2170 достаточно проста:

1. 1. Необходимо найти в сети подходящую программу и сохранить на свой ПК. Как правило, такими программами делятся автолюбители на тематических форумах;
2. 2. Записать скачанные файлы на карту памяти;
3. 3. Установка магнитолу в Приору рестайлинг Не знаете, как установить намечен на. Как установить камеру заднего вида на Гранту. Вставить SD-карту с необходимой информацией в предусмотренный слот на магнитоле;
4. 4. Перезапустить проигрыватель нажатием кнопки «Reset», после чего автоматически запустится программа обновления. Таким образом прошивка проходит до конца, о чем свидетельствует шкала на мониторе магнитолы;
5. 5. Когда прошивка закончена, следует достать карту памяти и перезагрузить проигрыватель, после чего можно пользоваться обновленным интерфейсом.

При выборе программы, с помощью которой будет осуществляться прошивка штатной магнитолы Лада Приора, следует обратить особое внимание на ее описание. Различные варианты для обновления могут включать в себя излишние и ненужные функции, которые в последствии станут перегружать память устройства и приведут к замедлению его работы.

Также следует подобрать программу по расширению дисплея устройства, иначе прошивка будет требовать постоянной калибровки экрана. Осталось установить Устанавливаем магнитолу в Приору. на 7-й контакт. Как оно. Наиболее оптимальным решением в вопросе обновить ПО магнитолы станет обращение к опытным специалистам, предоставляющим данную услугу. Это поможет избежать некоторых непредвиденных сложностей, когда устанавливается неподходящая прошивка.

Советы по установке магнитолы в

Лада Приора

Во избежание непредвиденных трудностей в процессе установки магнитолы в Лада Приора, рекомендуется воспользоваться советами опытных автолюбителей:

1. 1. Перед установкой магнитолы необходимо хорошо изучить схему подсоединения медиаустройств. При неправильном подключении разъёмов проигрывателя велика вероятность выхода из строя некоторых систем автомобиля;
2. 2. Существует много моделей магнитол от разных производителей. В некоторых из них сделаны индивидуальные разъёмы с дополнительным переходником в комплекте для стандарта ISO. Этот факт следует учитывать при выборе аудиоустройства для Лада Приора, так как одним из вариантов подсоединения в данной ситуации станет обрезание проводов и прямая спайка их с проводкой машины;
3. 3. При прямом подсоединении штатной магнитолы можно использовать специальные клеммы;
4. 4. Схема подключения аудиопроигрывателя по ISO останется такой же при замене магнитолы на новую.

Не следует для прямого соединения проводов использовать скручивание и оборачивание изолентой. Как проверить термостат, не снимая его с авто. 2 г. назад. как на рено логан поменять. Такой вид изоляции опасен при эксплуатации машины в зимний период, так как при низкой температуре лента на клейкой основе деформируется и разрушается, что приведет к замыканию проводов автомобиля.

Магнитола в приору с экраном

Завод ВАЗ оснащал часть выпускаемых машин Приора штатным головным устройством, базовые модификации имели только подготовку под самостоятельный монтаж оборудования. Посадочные гнезда рассчитаны на стандартные изделия, допускается установка 2 Дин магнитолы в Приору первого поколения, но для этого требуется доработка внутренних элементов панели приборов.

Установка на Приору первого поколения

Для установки автомагнитолы на штатное место требуется:

1. Отключить аккумулятор от бортовой сети автомобиля.
2. Демонтировать из центральной консоли панели приборов декоративную рамку 1DIN с ящиком для мелких предметов. Узел удерживается пластиковыми защелками, расположенными попарно сверху и снизу ящика. Удаление выполняется вытягиванием детали на себя, возможно отгибание кромок пластиковой монтажной лопаткой.
3. На задней части имеются точки крепления для заводского коммутационного жгута, оснащенного разъемами ISO. Необходимо отсоединить штекеры от ящика, который затем откладывается в сторону.
4. Подсоединить колодки к магнитоле и проверить работу устройства. На машинах Приора с завода предусматривается постоянная подача положительного питания, не зависящая от положения ключа в замке зажигания. Необходимо изменить подключение проводов, руководствуясь инструкцией по эксплуатации к головному устройству. Положительный сигнал, подаваемый при включении зажигания, берется от кнопки включения обогрева заднего стекла.
5. Проложить провод, ведущий к внешней антенне. Кабель проходит под пластиковой облицовкой передних стоек и панелью крыши. Для снижения вероятности шума провод оборачивается тканевой изоляционной лентой или поролоном.
6. Установить снятые элементы обшивки на место.
7. Подключить питание антенны от разъема ISO, провести проверку работоспособности акустического устройства в режиме радиоприемника.
8. Разместить штатную монтажную шахту в отверстие центральной консоли. Деталь крепится при помощи язычков, которые отжимаются отверткой. При монтаже требуется обеспечить максимальную плотность посадки, что снизит вибрации магнитолы при движении.
9. Подключить штекеры питания, громкоговорителей и антенны к разъемам, имеющимся на задней части головного устройства. Установить магнитолу в направляющую шахту до срабатывания фиксирующих защелок. Проверить плотность монтажа, а затем разместить на месте декоративную рамку.

Для монтажа 2 DIN магнитолы потребуется:

1. Демонтировать фронтальную накладку панели приборов вместе с центральными воздуховодами.
2. Вырезать соединительную перемычку между штатным гнездом для магнитолы и заглушкой. Расширить прямоугольное отверстие до размеров, указанных в технической документации на головное устройство.
3. При помощи пилки доработать пластиковый каркас внутри панели приборов.
4. Разместить в полученном окне на фронтальной накладке металлические направляющие салазки и зафиксировать их отгибанием треугольных креплений.
5. Смонтировать на место снятые детали, а затем подключить новое головное устройство и вставить его в направляющую шахту.
6. Проверить работоспособность оборудования, провести настройку радиоприемника и громкоговорителей.
7. Установить декоративную рамку, размещенную по периметру фронтальной панели магнитолы.

Установка в Lada Priora 2

На автомобилях Priora 2 устанавливается штатная магнитола размера 1 DIN с трапециевидной фронтальной частью. Дисплей вынесен на верхнюю часть панели приборов, что позволило улучшить чтение информации.

Базовые комплектации головным устройством не оснащались, на центральной части панели приборов установлены пластиковые заглушки.

В панели приборов имеется штатный жгут для коммутации магнитолы, оснащенный разъемом ISO, состоящим из двух штекеров.

Самостоятельная установка магнитолы на Приору 2 включает несколько этапов:

1. Открутить пару винтов, расположенных под съемным резиновым ковриком в нише для мелких предметов.
2. Снять декоративный кожаный чехол рукоятки выбора передач, под которым расположены дополнительные 3 шурупа под крестообразную отвертку.
3. Снять нижнюю часть центральной консоли, рукоятка переключения скоростей остается на штатном месте.
4. Выкрутить пару саморезов, размещенных под блоком регуляторов климатической установки.
5. Поддеть лопаткой и снять 2 крышки, находящиеся над блоком кнопок и под штатным местом для магнитолы.
6. Отвернуть оставшиеся 4 винта и потянуть фронтальную панель на себя.
7. После этого необходимо доработать панель или смонтировать оборудование в штатное окно и произвести настройку.

Устанавливаемая на Приору магнитола должна подключаться через замок зажигания, что позволяет сохранять настройки и гарантирует выключение оборудование после изъятия ключа. Необходимо доработать штатные штекеры, подведя дополнительное питание от кнопок в панели приборов.

Владение автомобилем означает не только быстрое перемещение с места на место, но и умение ухаживать за транспортным средством. Чем больше времени тратить на уход, тем выше будет ресурс автомобиля и его надежность. Своевременная замена масла, наблюдение за давлением внутри шин машины, умение быстро заменить сломанную деталь – вот основные навыки, которыми должен владеть хороший автомобилист.

Но, часто и у хороших владельцев, возникают вопросы, на которые сразу нельзя найти ответ. Один из таких вопросов: «Какую магнитолу лучше поставить в Приору вместо штатной?».

Ответить на этот вопрос можно, если знать несколько основных факторов:

• Возраст владельца. Ни для кого не секрет, что молодые люди любят слушать громкую, четкую музыку. Магнитола и усилитель должны быть достаточно мощными, чтоб удовлетворить это желание;
• Музыкальные предпочтения. Каждый стиль музыки имеет уникальный ритмичный рисунок, который необходимо подчеркнуть хорошим эквалайзером. Магнитола должна иметь такую функцию;
• Надежность и репутация производителя автомобильного музыкального проигрывателя. Эти параметры определяют целесообразность покупки – цена не всегда равняется качеству.

Какая магнитола на Приору, вместо штатной, подойдет для установки в разъём панели? Заводская магнитола, с которой поставляется автомобиль Лада Приора, имеет одну особенность: несопоставимость размеров. Спереди ее размер составляет 2 Din, а сзади 1 Din. Объясняется это наличием фальшпанели.

Замена штатной магнитолы на Приоре возможна двумя способами:

• Установить новую магнитолу размером 1 Din. Но, при выборе этого варианта, придется придумать, чем заполнять образовавшуюся пустоту. Решением может стать самодельная полочка или что-либо аналогичное. Совет: делать полочку и монтировать ее в торпеду нужно аккуратно, чтоб не повредить обшивку салона.
• Установить магнитолу 2 Din. Этот вариант предполагает необходимость подрезания пластика. При выборе магнитолы с таким размером, следует аккуратно обрезать пластик в салоне автомобиля.

Разберем более простой вариант – размер магнитолы 2 Din. Он, также, подойдет, если требуется замена штатной магнитолы Приора 2 Люкс. Первым делом, нужно снять заводскую магнитолу.

Сделать это можно с помощью специальных крючков, которые продаются в автомобильных магазинах. После этого, вставить новую магнитолу в образовавшееся гнездо и подключить провода. Для того, чтобы магнитола была надежно зафиксирована, нужно срезать тонкие полосы пластмассы по бокам разъема.

Если работу провести аккуратно, новая магнитола в Приору 2, вместо штатной, станет легко, и это повысит качество звука из динамиков. А надежная фиксация позволит эксплуатировать магнитолу в течении долгого времени.

22990 20990 RUB й

ВЫБИРАЙТЕ БЕЗОПАСНЫЕ ПЛАТЕЖИ
После оплаты Вы получите электронный кассовый чек

Электронная комбинация приборов gamma gf 818 black на Лада Приора, Калина, ВАЗ 2110-2112

со скидкой 10 %

Ручка КПП sal-man в стиле vesta на ВАЗ 2108-21099, 2110-2112, 2113-2115, Лада Приора, Калина 2, Гранта с кулисой

со скидкой 19 %

Переходной комплект салона под Приора 2 для Лада Приора

со скидкой 19 %

Тоннель пола с подстаканником и чехлом КПП для Лада Приора 2

со скидкой 19 %

Подрулевой переключатель (шлейф) нового образца на Лада Приора

со скидкой 19 %

Заводской руль нового образца с подушкой безопасности для Лада Приора, Калина 2

со скидкой 16 %

Заглушка кнопки консоли для Лада Гранта, Калина 2, Приора

со скидкой 19 %

Накладки (заглушки) под сиденья Лада Приора, ВАЗ 2110-2112

со скидкой 19 %

Проводка для подключения противотуманных фар (ПТФ) на Лада Приора

со скидкой 19 %

Передний бампер рестайлинг в сборе на Лада Приора

со скидкой 19 %

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс. Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 51 покупатель

Данная магнитола имеет формат 2-Din и обладает всеми современными функциями. Имеет большой ЖК-дисплей с поддержкой тегов и названий файлов, написанных на русском и английском языках. Цвет подсветки выполнен аналогично подсветке элементов приборной панели.
Устанавливается в центральную консоль автомобилей Лада Приора (ВАЗ 2170, 2171, 2172), на заводе устанавливается на комплектации «Люкс». Эквалайзер ощутимо влияет на диапазон выходных частотных характеристик.
Поддерживает форматы: MP3, WMA, CD-DA, Ogg Vorbis.

Имеет разъем USB для воспроизведения музыки со съемного носителя. Система имеет цифровой радио тюнер, поддерживает функцию запоминания найденных радиостанций.

Так же данная магнитола имеет поддержку Bluetooth, что дает возможность использовать опцию «Hands Free». Номера телефонов во время вызова или набора отображаются на головном дисплее. Система оборудована чувствительным микрофоном с фильтром от звуковых помех.

Вес, кг: 1.85 Размеры, см: 28 х 22 х 15 Объем, м3: 0.00924

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс. Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

• Наличными при получении
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Лада Приора 2 (ВАЗ 21703, 21723), то есть автомобиль после рестайлинга, кроме внешних отличий получил и доработки в салоне. Пожалуй, изменения в интерьера стали даже более значительными, чем в экстерьере автомобиля.

АВТОВАЗ полностью переделал переднюю консоль Приоры, а в топовых комплектациях появилась мультимедиа система с большим экраном. Даже владельцы Лада Приора первого поколения (до рестайлинга) научились переоборудовать свой автомобиль, изменяя панель под вторую Приору, поэтому у таких приороводов появляется желание кроме панели установить и топовую мультимедиа. Не говоря уже о владельцах Приора 2 в бедных комплектациях.

Представляем Вам штатную магнитолу Люкс для Лада Приора 2. Эта оригинальная мультимедиа периодически появляется в свободной продаже и имеет высокий спрос. Основное ее преимущество — это большой, встраиваемый в панель дисплей. Это магнитола не всегда бывает в наличии. Весь функционал штатный, он перечислен в описании мультимедиа на Приору.

Установка и крепления осуществляются в штатные места.

Замена штатной магнитолы на Лада Приора

Владение автомобилем означает не только быстрое перемещение с места на место, но и умение ухаживать за транспортным средством. Чем больше времени тратить на уход, тем выше будет ресурс автомобиля и его надежность. Своевременная замена масла, наблюдение за давлением внутри шин машины, умение быстро заменить сломанную деталь – вот основные навыки, которыми должен владеть хороший автомобилист.

Но, часто и у хороших владельцев, возникают вопросы, на которые сразу нельзя найти ответ. Один из таких вопросов: «Какую магнитолу лучше поставить в Приору вместо штатной?».

Ответить на этот вопрос можно, если знать несколько основных факторов:

• Возраст владельца. Ни для кого не секрет, что молодые люди любят слушать громкую, четкую музыку. Магнитола и усилитель должны быть достаточно мощными, чтоб удовлетворить это желание;
• Музыкальные предпочтения. Каждый стиль музыки имеет уникальный ритмичный рисунок, который необходимо подчеркнуть хорошим эквалайзером. Магнитола должна иметь такую функцию;
• Надежность и репутация производителя автомобильного музыкального проигрывателя. Эти параметры определяют целесообразность покупки – цена не всегда равняется качеству.

Какая магнитола на Приору, вместо штатной, подойдет для установки в разъём панели? Заводская магнитола, с которой поставляется автомобиль Лада Приора, имеет одну особенность: несопоставимость размеров. Спереди ее размер составляет 2 Din, а сзади 1 Din. Объясняется это наличием фальшпанели.

Замена штатной магнитолы на Приоре возможна двумя способами:

• Установить новую магнитолу размером 1 Din. Но, при выборе этого варианта, придется придумать, чем заполнять образовавшуюся пустоту. Решением может стать самодельная полочка или что-либо аналогичное. Совет: делать полочку и монтировать ее в торпеду нужно аккуратно, чтоб не повредить обшивку салона.
• Установить магнитолу 2 Din. Этот вариант предполагает необходимость подрезания пластика. При выборе магнитолы с таким размером, следует аккуратно обрезать пластик в салоне автомобиля.

Разберем более простой вариант – размер магнитолы 2 Din. Он, также, подойдет, если требуется замена штатной магнитолы Приора 2 Люкс. Первым делом, нужно снять заводскую магнитолу.

Сделать это можно с помощью специальных крючков, которые продаются в автомобильных магазинах. После этого, вставить новую магнитолу в образовавшееся гнездо и подключить провода. Для того, чтобы магнитола была надежно зафиксирована, нужно срезать тонкие полосы пластмассы по бокам разъема.

Если работу провести аккуратно, новая магнитола в Приору 2, вместо штатной, станет легко, и это повысит качество звука из динамиков. А надежная фиксация позволит эксплуатировать магнитолу в течении долгого времени.

Магнитола на Приору: советы, установка, настройка

Вступление

Лада Приора – усовершенствованный прототип известной всем «десятки». Современный дизайн и новые детали комплектации сделали этот бюджетный отечественный автомобиль достаточно популярным среди автолюбителей. Но, несмотря на это, каждый владелец Приоры стремится усовершенствовать свою машину на собственный вкус, сделать более комфортной и стильной. Часто любители чистой и качественной акустики меняют штатный аудиопроигрыватель на более современный вариант. Установка магнитолы на Ладу Приора имеет некоторые особенности, ознакомится с которыми можно в данной статье.

Современные автомобильные проигрыватели достаточно функциональны и разнообразны не только во внешнем дизайне, но и в комплектации, способе установки и подключения. При выборе автопроигрывателя в Приору следует учитывать все особенности ее размеров, возможности подсоединения разъёмов и качество деталей.

Особенности монтажа магнитолы на Лада Приора

Как правило, установка магнитолы на Приору подразумевает несколько типов аудиопроигрывателей:

2 DIN медиапроигрыватель на LADA Priora

Данные обозначения означают габариты отверстия для установки магнитолы, которые соответствуют размерам 180х50х160 мм для 1 DIN и 180х100х160 мм для 2 DIN. При желании установить более современный вариант магнитолы 2 ДИН, автовладельцу придется провести процедуру распиливания перегородок передней консоли автомобиля, чтобы расширить отверстие под проигрыватель. В некоторых случаях для подгонки размеров возникает необходимость выпилить или приобрести соответствующую переходную рамку для консоли, что намного сложнее чем монтаж 1 ДИН.

Если все же принято решение об установке системы стандарта 2 DIN, то работы по ее монтажу лучше всего доверить опытному специалисту, иначе есть риск испортить как саму консоль, так и обшивку салона автомобиля.

Следует также отметить, что магнитолы стандарта 2 ДИН обладают обширным набором функций:

• длительный срок эксплуатации благодаря ударостойкому корпусу;
• спаренные усилители в несколько раз повышают прием сигнала;
• возможность переключения частоты радиосигнала всеми пассажирами автомобиля благодаря системе Music Zone;
• функция всторенного радионавигатора;
• встроенный разъем USB дает возможность подключить внешние устройства для просмотра и воспроизведения файлов;
• наличие усилителя низких частот музыки для более качественного звучания.

Встроенный USB порт и выводы для усилителя

Установка магнитолы в Лада Приора своими руками

 В первом случае рассматривается установка аудиопроигрывателя типа 1 DIN, которая не предусматривает изменения формы и параметров пластиковой основы консоли. Перед монтажом следует обесточить автомобиль, вытянув минусовую клемму аккумулятора.

Процесс установки штатного аудиопроигрывателя рекомендуется разделить на несколько этапов в следующей последовательности:

1. 1. Подготовка отверстия для установки. Для этого следует демонтировать пластиковую крышку, прикрывающую предусмотренную изготовителем нишу для установки аудиопроигрывателя;
2. 2. Определение разъёмов для подключения. В отверстии для установки аудиопроигрывателя находятся несколько гнезд: для силовых соединений серого цвета и для динамиков коричневого цвета;
3. 3. Подсоединение проигрывателя к автомобильным разъёмам. При соответствии разъёмов аудиопроигрывателя и машины по стандарту ISO, необходимо произвести подключение по схеме или через переходник;
4. 4. Установка магнитолы в штатное отверстие. Снять магнитную рамку и установить корпус в штатное отверстие консоли автомобиля. При правильной фиксации произойдет небольшой щелчок;
5. 5. Активация проигрывателя нажатием кнопки «Reset».

Установка аудиопроигрывателя типа 2 ДИН является более трудоемкой из-за формирования соответствующего размера отверстия в консоли Приоры. Процесс монтажа аналогичен системе установки 1 DIN, подключение выполняется по тому же принципу.

Прошивка штатной магнитолы Лада Приора

Современные технологии стремительно идут вперед, совершенствуя также и автомобильные гаджеты. Прошивка штатной магнитолы Лада Приоры позволяет автолюбителям пополнить возможности проигрывателя, добавив дополнительные функции, которыми не обладает стандартное программное обеспечение. Обновленный интерфейс магнитолы можно дополнить удобной сенсорной клавиатурой, свежими программами и новыми версиями плееров с возможностью воспроизведения всех аудио- и видео- форматов.

Комлпект магнитолы от Priora 2

Прошивка системы аудиопроигрывателя ВАЗ 2170 осуществляется при помощи SD-карты объёмом не менее 4 ГБ, отформатированной в системе FAT.

Прошивка магнитолы Лада 2170 достаточно проста:

1. 1. Необходимо найти в сети подходящую программу и сохранить на свой ПК. Как правило, такими программами делятся автолюбители на тематических форумах;
2. 2. Записать скачанные файлы на карту памяти;
3. 3. Вставить SD-карту с необходимой информацией в предусмотренный слот на магнитоле;
4. 4. Перезапустить проигрыватель нажатием кнопки «Reset», после чего автоматически запустится программа обновления. Таким образом прошивка проходит до конца, о чем свидетельствует шкала на мониторе магнитолы;
5. 5. Когда прошивка закончена, следует достать карту памяти и перезагрузить проигрыватель, после чего можно пользоваться обновленным интерфейсом.

При выборе программы, с помощью которой будет осуществляться прошивка штатной магнитолы Лада Приора, следует обратить особое внимание на ее описание. Различные варианты для обновления могут включать в себя излишние и ненужные функции, которые в последствии станут перегружать память устройства и приведут к замедлению его работы.

Также следует подобрать программу по расширению дисплея устройства, иначе прошивка будет требовать постоянной калибровки экрана. Наиболее оптимальным решением в вопросе обновить ПО магнитолы станет обращение к опытным специалистам, предоставляющим данную услугу. Это поможет избежать некоторых непредвиденных сложностей, когда устанавливается неподходящая прошивка.

Советы по установке магнитолы в Лада Приора

Во избежание непредвиденных трудностей в процессе установки магнитолы в Лада Приора, рекомендуется воспользоваться советами опытных автолюбителей:

1. 1. Перед установкой магнитолы необходимо хорошо изучить схему подсоединения медиаустройств. При неправильном подключении разъёмов проигрывателя велика вероятность выхода из строя некоторых систем автомобиля;
2. 2. Существует много моделей магнитол от разных производителей. В некоторых из них сделаны индивидуальные разъёмы с дополнительным переходником в комплекте для стандарта ISO. Этот факт следует учитывать при выборе аудиоустройства для Лада Приора, так как одним из вариантов подсоединения в данной ситуации станет обрезание проводов и прямая спайка их с проводкой машины;
3. 3. При прямом подсоединении штатной магнитолы можно использовать специальные клеммы;
4. 4. Схема подключения аудиопроигрывателя по ISO останется такой же при замене магнитолы на новую.

Не следует для прямого соединения проводов использовать скручивание и оборачивание изолентой. Такой вид изоляции опасен при эксплуатации машины в зимний период, так как при низкой температуре лента на клейкой основе деформируется и разрушается, что приведет к замыканию проводов автомобиля.

Установка 2 Дин магнитолы в Лада Приора первого поколения самостоятельно

Автор Владислав Никитович На чтение 4 мин

Завод ВАЗ оснащал часть выпускаемых машин Приора штатным головным устройством, базовые модификации имели только подготовку под самостоятельный монтаж оборудования. Посадочные гнезда рассчитаны на стандартные изделия, допускается установка 2 Дин магнитолы в Приору первого поколения, но для этого требуется доработка внутренних элементов панели приборов.

Установка на Приору первого поколения

Для установки автомагнитолы на штатное место требуется:

1. Отключить аккумулятор от бортовой сети автомобиля.
2. Демонтировать из центральной консоли панели приборов декоративную рамку 1DIN с ящиком для мелких предметов. Узел удерживается пластиковыми защелками, расположенными попарно сверху и снизу ящика. Удаление выполняется вытягиванием детали на себя, возможно отгибание кромок пластиковой монтажной лопаткой.
3. На задней части имеются точки крепления для заводского коммутационного жгута, оснащенного разъемами ISO. Необходимо отсоединить штекеры от ящика, который затем откладывается в сторону.
4. Подсоединить колодки к магнитоле и проверить работу устройства. На машинах Приора с завода предусматривается постоянная подача положительного питания, не зависящая от положения ключа в замке зажигания. Необходимо изменить подключение проводов, руководствуясь инструкцией по эксплуатации к головному устройству. Положительный сигнал, подаваемый при включении зажигания, берется от кнопки включения обогрева заднего стекла.
5. Проложить провод, ведущий к внешней антенне. Кабель проходит под пластиковой облицовкой передних стоек и панелью крыши. Для снижения вероятности шума провод оборачивается тканевой изоляционной лентой или поролоном.
6. Установить снятые элементы обшивки на место.
7. Подключить питание антенны от разъема ISO, провести проверку работоспособности акустического устройства в режиме радиоприемника.
8. Разместить штатную монтажную шахту в отверстие центральной консоли. Деталь крепится при помощи язычков, которые отжимаются отверткой. При монтаже требуется обеспечить максимальную плотность посадки, что снизит вибрации магнитолы при движении.
9. Подключить штекеры питания, громкоговорителей и антенны к разъемам, имеющимся на задней части головного устройства. Установить магнитолу в направляющую шахту до срабатывания фиксирующих защелок. Проверить плотность монтажа, а затем разместить на месте декоративную рамку.

Для монтажа 2 DIN магнитолы потребуется:

1. Демонтировать фронтальную накладку панели приборов вместе с центральными воздуховодами.
2. Вырезать соединительную перемычку между штатным гнездом для магнитолы и заглушкой. Расширить прямоугольное отверстие до размеров, указанных в технической документации на головное устройство.
3. При помощи пилки доработать пластиковый каркас внутри панели приборов.
4. Разместить в полученном окне на фронтальной накладке металлические направляющие салазки и зафиксировать их отгибанием треугольных креплений.
5. Смонтировать на место снятые детали, а затем подключить новое головное устройство и вставить его в направляющую шахту.
6. Проверить работоспособность оборудования, провести настройку радиоприемника и громкоговорителей.
7. Установить декоративную рамку, размещенную по периметру фронтальной панели магнитолы.

Установка в Lada Priora 2

На автомобилях Priora 2 устанавливается штатная магнитола размера 1 DIN с трапециевидной фронтальной частью. Дисплей вынесен на верхнюю часть панели приборов, что позволило улучшить чтение информации.

Базовые комплектации головным устройством не оснащались, на центральной части панели приборов установлены пластиковые заглушки.

В панели приборов имеется штатный жгут для коммутации магнитолы, оснащенный разъемом ISO, состоящим из двух штекеров.

Самостоятельная установка магнитолы на Приору 2 включает несколько этапов:

1. Открутить пару винтов, расположенных под съемным резиновым ковриком в нише для мелких предметов.
2. Снять декоративный кожаный чехол рукоятки выбора передач, под которым расположены дополнительные 3 шурупа под крестообразную отвертку.
3. Снять нижнюю часть центральной консоли, рукоятка переключения скоростей остается на штатном месте.
4. Выкрутить пару саморезов, размещенных под блоком регуляторов климатической установки.
5. Поддеть лопаткой и снять 2 крышки, находящиеся над блоком кнопок и под штатным местом для магнитолы.
6. Отвернуть оставшиеся 4 винта и потянуть фронтальную панель на себя.
7. После этого необходимо доработать панель или смонтировать оборудование в штатное окно и произвести настройку.

Устанавливаемая на Приору магнитола должна подключаться через замок зажигания, что позволяет сохранять настройки и гарантирует выключение оборудование после изъятия ключа. Необходимо доработать штатные штекеры, подведя дополнительное питание от кнопок в панели приборов.

Как снять штатную магнитолу на Приоре: где панель, необходимые инструменты

На некоторых модификациях ВАЗ Приора применяются штатные магнитолы Урал или Супра. Для замены на качественные мультимедийные центры необходимо демонтировать старое головное устройство. Снять штатную магнитолу на Приоре несложно. Однако существуют нюансы, без знания которых процесс демонтажа может вызвать некоторые трудности.

Необходимые инструменты

Для того чтобы снять магнитолу, необходимо иметь специальные ключи, предназначенные для этих целей. Пользователи часто применяют инструмент для монтажа ММС Sony или Pioneer. Но если таких ключей нет, то можно воспользоваться подручными средствами. В большинстве случаев используют каркас от щеток стеклоочистителей. На концах металлических пластин имеются прорези, которые входят в зацепление с защелками автомагнитолы.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Если же нет и таких приспособлений, то можно демонтировать штатное головное устройство с Приоры при помощи пилочек для ногтей. Размер инструмента должен быть таким, чтобы он свободно входил в имеющиеся прорези. В том случае, когда меняют штатное ГУ на 2-диновую магнитолу, придется снимать декоративную панель. Для этого понадобится отвертка или торцевой ключ.

Как снять штатную

Снятие штатной магнитолы на Приоре проводится без разборки консоли и декоративной рамки. Инструмент вставляют между кнопками 2-3 и 5-6 или под клавишами Skan и ТА в зависимости от модели головного устройства. Когда торцы ключей или пластин упрутся в защелку, раздастся характерный щелчок, говорящий о том, что замок вышел из зацепления. После этого ключи разводят в стороны и вытягивают магнитофон. В некоторых случаях таким образом устройство извлечь не удается.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Тогда при помощи 1 ключа с правой стороны выводят защелку из зацепления, а второй рукой через перчаточный ящик выталкивают магнитофон наружу. Когда одна сторона сойдет с посадочного места на 2-3 мм, отжимают левую защелку и вытягивают автомагнитолу. Полностью изъять аппарат будет невозможно, т. к. он удерживается антенным проводом. Для этого нужно срезать пластиковую стяжку под торпеду из перчаточного ящика. После этого ГУ можно извлечь полностью. Для замены ММС необходимо с тыльной стороны отсоединить 2 разъема — силовой и выход на автомобильную акустику.

В некоторых случаях для демонтажа посадочного корпуса необходимо снять декоративную панель. Для этого нужно открутить крепежные винты под органами управления кондиционером и 2 верхних крепящих элемента, а затем снять чехол с ручки переключения передач. Если вместо штатной автомагнитолы будет установлен 1-диновый вариант, то необходимо установить декоративную рамку, которая закроет оставшееся отверстие.

Возможные проблемы

В процессе снятия штатной магнитолы могут возникнуть сложности с выбором инструмента и выводом защелок из зацепления.

Размер применяемых демонтажных пластин должен соответствовать размерам прорезей между кнопками.

В противном случае их будет невозможно вставить. Лучше подобрать сталистые крючки, которые не будут деформироваться от приложенных усилий.

От правильного расположения съемных ключей будет зависеть результат проводимой работы. Чтобы отжать защелки, после щелчка сводят пластины навстречу друг другу, иначе вывести замки из зацепления будет невозможно. Не у всех эта операция получается с первого раза. В случае неудачи попытку надо повторить. Если в результате неоднократных попыток демонтировать магнитолу не удалось, то нужно заменить съемные ключи и работы повторить.

Необходимо помнить, что полностью извлечь головное устройство можно лишь после отсоединения кабеля антенны.

История радиопромышленности в США до 1940 г.

Кэрол Э. Скотт, Государственный университет Западной Джорджии

Технологическое развитие радио: от Фалеса до Маркони

Все отрасли промышленности, основанные на электричестве, ведут свое происхождение по крайней мере с 600 г. до н. Э. когда греческий философ Фалес заметил, что после протирания янтарь (электрон по-гречески) притягивает маленькие предметы. В 1600 году англичанин Уильям Гилберт провел различие между магнетизмом, подобным магнетизму, и тем, что мы сейчас называем статическим электричеством, возникающим при натирании янтаря. В 1752 году американский разносторонне одаренный Бенджамин Франклин использовал воздушного змея, подключенного к лейденской банке во время грозы, чтобы доказать, что вспышка молнии имеет ту же природу, что и статическое электричество. В 1831 году американец Джозеф Генри использовал электромагнит для передачи сообщений по проводам между зданиями в университетском городке Принстона. При содействии Генри американский художник Сэмюэл Ф. Б. Морс разработал телеграфную систему, в которой использовался ключ для размыкания и замыкания электрической цепи для передачи прерывистого сигнала (азбука Морзе) по проводу.

Возможность передачи сообщений по воздуху, воде или земле с помощью низкочастотных магнитных волн была обнаружена вскоре после того, как Морзе изобрел телеграф. Индукция была методом, использованным в первой задокументированной демонстрации «беспроводного телефона» Натаном Б. Стабблфилдом, фермером из Кентукки, в 1892 году. Поскольку Стаблфилд передавал звук по воздуху посредством индукции, а не излучения, он не был изобретателем радио.

Передача излучения возникла благодаря открытию в 1877 году электромагнитных волн немцем Генрихом Рудольфом Герцем.Электромагнитные волны от 10 000 циклов в секунду до 1 200 000 000 циклов в секунду сегодня называются радиоволнами. Через восемь лет после открытия Герца американец Томас Альва Эдисон получил патент на беспроводной телеграф, использующий прерывистые радиоволны. Несколько лет спустя, в 1894 году, итальянец Гульельмо Маркони, используя другую и намного более совершенную систему беспроводной телеграфии, использовал прерывистые волны для отправки сообщений с азбукой Морзе по воздуху на короткие расстояния по суше. Позже он отправил их через Атлантический океан.На суше в Европе Маркони был заблокирован законами, дающими государственным почтовым службам монополию на доставку сообщений, и первоначально только по воде он мог передавать радиоволны очень далеко.

До 1900 года некоторые американцы передавали речь без использования проводов. Александр Г. Белл, например, в 1890 году экспериментировал с передачей звука с помощью световых лучей, частота которых превышает частоту радиоволн. Его испытание того, что он назвал фотофоном, было первым из когда-либо созданных практических испытаний такого устройства.Хотя многие считают Маркони первым человеком, разработавшим успешную беспроводную систему, некоторые считают, что другие, в том числе Никола Тесла, предшествовали ему. Однако очевидно, что Маркони имел гораздо большее влияние на формирование радиоиндустрии, чем эти люди.

Структура радиопромышленности до 1920 года: изобретатели-предприниматели

Как и в случае с более ранними высокотехнологичными отраслями, такими как телеграф и электрическое освещение, в годы их становления, то, что было достигнуто в первые годы развития радиоиндустрии, было сделано в первую очередь изобретателями / предпринимателями.Ни одна из крупных электрических и телефонных компаний не играла роли в годы становления радиоиндустрии. Итак, ранняя история этой отрасли — это история отдельных изобретателей и предпринимателей, многие из которых были изобретателями и предпринимателями. Однако после 1920 года история этой отрасли в основном связана с организациями.

Ученые достигают своей цели, открывая законы природы. С другой стороны, изобретатели используют законы природы, чтобы найти способ что-то сделать. Поскольку они не знают или не заботятся о том, что законы ученых говорят о возможностях, изобретатели будут пробовать то, чего ученые не будут.Когда творения изобретателей работают, казалось бы, вопреки работе ученых, ученые спешат в лабораторию, чтобы выяснить, почему. Ученые думали, что радиоволны не могут передаваться за горизонт, потому что они думали, что для этого потребуется, чтобы они изгибались, чтобы следовать кривизне Земли. Маркони все равно попытался передать за горизонт, и ему это удалось. Типичный ученый не стал бы делать этого, потому что он знал лучше, и его коллеги-ученые могли смеяться над ним.

Маркони

Маркони, возможно, не был достаточно дальновидным, чтобы основать индустрию радиовещания.Видение требовалось, потому что, хотя уже существовал устоявшийся рынок для электронной связи точка-точка, не существовало рынка для радиовещания, а также невозможно было разработать технологию передачи речи так же легко, как технологию передачи точек и тире. В двухточечной связи недостатком радио было отсутствие уединения. Его конкурентным преимуществом была гораздо более низкая стоимость, чем при передаче по суше и подводному кабелю.

Отчасти из-за покупки его компанией Marconi конкурентов, нарушивших ее патенты, к моменту начала Первой мировой войны американская компания Marconi доминировала на американском радиорынке.В результате у него не было острой необходимости в разработке новой услуги. Кроме того, у Маркони не было лишних средств, чтобы вкладывать средства в новый бизнес. Вскоре после окончания Первой мировой войны враждебное отношение правительства Соединенных Штатов убедило Маркони в том, что его британская компания не имеет будущего в Америке, и он согласился продать ее компании General Electric Company (GE). Маркони хотел создать международную беспроводную монополию. Однако правительство Соединенных Штатов выступило против создания беспроводной монополии, принадлежащей иностранцам.Во время Первой мировой войны ВМС США получили контроль над всеми частными беспроводными объектами страны. После войны ВМФ хотел, чтобы беспроводная связь оставалась монополией, контролируемой государством. Не имея возможности добиться этого, ВМС рекомендовали создать американскую компанию для контроля за производством и маркетингом беспроводных устройств в Соединенных Штатах. В результате была создана спонсируемая правительством радиокорпорация Америки, которая приняла активы американской компании Маркони.

Четыре главных деятеля в первые годы существования американского радио: Маркони, уроженец Канады Обри Фессенден, Ли деФорест и Джон Стоун Стоун [sic] были изобретателями / предпринимателями.Маркони успешно использовал взаимозависимость между технологиями, бизнес-стратегией и прессой. Он был единственным из четырех, кто имел адекватную бизнес-стратегию. Только он и деФорест в полной мере воспользовались прессой. Однако ДеФорест, похоже, использовал прессу для продажи акций больше, чем оборудование. Маркони также был более проницателен в своих патентных делах, чем его американские конкуренты. Например, чтобы защитить себя от возможного патентного иска, он купил у Томаса А. Эдисона его патент на систему беспроводного телеграфирования, которую Эдисон никогда не использовал.Маркони никогда не использовал его, потому что он был хуже того, который он разработал.

Фессенден

Фессенден, очень плодовитый изобретатель, впервые экспериментировал с передачей голоса, работая в Бюро погоды США. В 1900 году он оставил то, что сейчас называется Университетом Питтсбурга, где он был главой электротехнического факультета, чтобы разработать для Бюро погоды США метод передачи сводок погоды. В том году с помощью передатчика, который генерировал прерывистые волны, ему удалось передать речь.

Хотя прерывистые волны могли бы удовлетворительно передавать точки и тире кода Морзе, высококачественный голос и музыка не могут передаваться таким образом. Итак, в 1902 году Фессенден перешел на использование непрерывной волны, став первым человеком, передавшим голос и музыку этим методом. В канун Рождества 1906 года Фессенден вошел в историю, передав музыку и выступления из Массачусетса, которые были слышны даже в Вест-Индии. После прослушивания этой трансляции United Fruit Company приобрела в Фессендене оборудование для связи со своими кораблями.Военно-морской флот и судоходные компании были среди тех, кто больше всего интересовался покупкой раннего радиооборудования. Во время Первой мировой войны в армиях также широко использовалось радио. Важным среди его армейских целей была связь с самолетами.

Поскольку он не предоставил регулярное расписание программ для публики, Фессендену обычно не приписывают работу с первой вещательной станцией. Тем не менее, он широко известен как отец радиовещания, потому что те, кто был до него, использовали радио только для передачи сообщений от одного человека другому.Однако, несмотря на то, что он был поглощен лабораторными работами и не подходил по темпераменту и опыту, чтобы быть бизнесменом, он решил напрямую управлять своей компанией. Это провалилось, и озлобленный Фессенден ушел из радиоиндустрии.

deForest

Ли деФорест, докторская диссертация которого была посвящена волнам Герца, получил докторскую степень. из Йельского университета в 1896 году. Его первая работа была в Western Electric. К 1902 году он основал компанию DeForest Wireless Telegraph Company, которая в 1906 году стала неплатежеспособной.Его вторая компания, DeForest Radio Telephone Company, начала терпеть неудачу в 1909 году. В 1912 году ему было предъявлено обвинение в использовании почты для обмана путем продвижения «бесполезного устройства», трубки Audion. Он был оправдан. Лампа Audion (позже известная как триодная лампа) была далеко не бесполезным устройством, поскольку она была ключевым компонентом радиоприемников до тех пор, пока продолжали использоваться электронные лампы.

Развитие коммерчески жизнеспособной индустрии радиовещания не могло бы состояться без изобретения вакуумной лампы, которая возникла из убеждения англичанина Майкла Фарадея, что электрический ток, вероятно, может проходить через вакуум. (Устаревание вакуумной лампы явилось результатом исследования полупроводников в 1948 году Уильямом Шокли, Уолтером Браттейном и Джоном Бардином. Они обнаружили, что введение примесей в полупроводники позволило получить твердотельный материал, который не только выпрямляет ток, но и также усилить его. Транзисторы, использующие этот материал, быстро вытеснили электронные лампы. Позже стало возможным травить транзисторы на небольших кусочках кремния в интегральных схемах.)

В 1910 году ДеФорест транслировал, вероятно, довольно плохо, пение оперного певца Энрико Карузо.Возможно, благодаря тому, что в 1915 году Американская телефонно-телеграфная компания передавала из военно-морского флота в Арлингтоне, штат Вирджиния, радиотелефонные сигналы, которые были слышны и через Атлантику, и в Гонолулу, деФорест возобновил эксперименты с радиовещанием. Он установил передатчик в здании Columbia Gramophone в Нью-Йорке и начал ежедневные трансляции фонографической музыки, спонсируемые Columbia. Поскольку в конце девятнадцатого века новая электрическая промышленность сделала некоторых инвесторов мультимиллионерами почти за одну ночь, американцы, такие как ДеФорест и его партнеры, на какое-то время нашли легкую добычу, поскольку многие люди стремились скупить акции, предлагаемые чрезмерно оптимистичными изобретателями в этой новой отрасли. электротехнической промышленности.Быстрый крах фирм, целью которых была продажа акций, а не их средства, усложнил жизнь этическим фирмам.

Радиолюбитель

В Соединенных Штатах в 1913 году было 322 лицензированных радиолюбителя, которые в конечном итоге были отправлены в, казалось бы, бесплодную пустошь радиочастотного спектра, коротковолнового диапазона. К 1917 году в нем было 13 581 радист-любитель. В то время создание радиоприемника было модой. Типичным строителем был мальчик или молодой человек. Многие пожилые люди думали, что любое радио когда-либо будет модой, и, конечно же, до тех пор, пока общественность должна создавать свои собственные радио, мириться с плохим приемом и слушать точки и тире, а также несколько экспериментальных передач музыки и речи. наушники, относительно небольшое количество людей было заинтересовано в наличии радио.Основой для превращения радио в средство массовой информации стало изобретение Эдвина Х. Армстронга, основанное на работе, которую он проделал в армии США во время Первой мировой войны, над созданием супергетеродина, который позволил заменить наушники громкоговорителем.

В 1921 году американская лига радиорелейной связи и британская любительская группа при поддержке Армстронга, инженера и профессора колледжа, доказали, что вопреки мнению экспертов, короткие волны могут распространяться на большие расстояния. Три года спустя Маркони, который раньше использовал только длинные волны, показал, что коротковолновые радиоволны, ограничиваясь верхними слоями атмосферы, могут распространяться по всему миру.Это открытие привело к тому, что коротковолновое радио стало использоваться для радиовещания на большие расстояния. (Сегодня телефонные компании используют микроволновые релейные системы для междугородной наземной связи по воздуху. )

После 1920 года: крупные корпорации начинают доминировать в отрасли

В 1919 году Фрэнк Конрад, инженер Westinghouse, начал вещание музыки в Питтсбурге. Эти передачи стимулировали продажи хрустальных наборов. Кристаллический набор, который можно было сделать дома, состоял из катушки настройки, кристаллического детектора и пары наушников.Использование кристалла устранило необходимость в батарее или другом источнике электроэнергии. Популярность передач Конрада привела к тому, что 2 ноября 1920 года Вестингауз основал радиостанцию ​​KDKA. В 1921 году KDKA начала транслировать поединки за призовые места и высшую лигу бейсбола. Пока Конрад создавал KDKA, Detroit News открыла радиостанцию. Вскоре за детройтской газетой последовали и другие газеты.

RCA

Radio Corporation of America (RCA) — санкционированная правительством радиомонополия, созданная взамен американской компании Маркони.(Позже правительство, которое когда-то рассматривало вопрос о превращении радио в государственную монополию, проводило политику поощрения конкуренции в радиоиндустрии. ) RCA принадлежала партнерству с доминированием GE, в которое входили Westinghouse, American Telegraph and Telephone Company (AT&T), Western Electric. , United Fruit Company и др. Между GE, AT&T, Westinghouse и RCA, которым принадлежали активы компании Маркони, были соглашения о перекрестном лицензировании (объединение патентов). Патентный пул был решением проблемы каждой компании, владеющей некоторыми важными патентами.

На протяжении многих лет RCA и ее глава Дэвид Сарнофф были виртуальными синонимами. Сарнофф, который начал свою карьеру на радио в качестве служащего Маркони, получил известность как радист и продемонстрировал большую ценность радио, когда принимал сообщения о бедствии с тонущего Титаника. В конечном итоге RCA распространилась практически на все области связи и электроники. Обширные запасы патентов давали ему власть над большинством конкурентов, потому что им приходилось выплачивать гонорары. Еще работая на Маркони Сарнофф предусмотрительно понял, что настоящие деньги в радио заключаются в продаже радиоприемников. (Поскольку рынок был намного меньше, радиопередатчики приносили меньшую прибыль.)

Финансирование радиопередач

Маркони мог взимать плату с людей за передачу им сообщений, но как финансировать радиовещание? В Европе это финансировало правительство. Вскоре в этой стране он стал финансироваться в основном за счет рекламы. В 1922 году рекламное время продавалось на нескольких станциях. Тогда мотивом многих действующих радиостанций была реклама других принадлежащих им предприятий или получение известности.Около четверти из 500 станций в стране принадлежали производителям, розничным торговцам и другим предприятиям, таким как отели и газеты. Еще четверть принадлежала компаниям, связанным с радио. Образовательным учреждениям, радиоклубам, общественным группам, церквям, правительству и вооруженным силам принадлежало 40 процентов станций. Производители радиоприемников рассматривали радиовещание просто как способ продажи радиоприемников. За первые три года продаж радиоприемников выручка RCA составила 83 500 000 долларов. К 1930 году девять из десяти радиостанций продавали рекламное время.В 1939 году более трети станций потеряли деньги. Однако к концу Второй мировой войны только пять процентов оказались в минусе. Рекламные доходы станций поступали как от местных, так и от национальных рекламодателей после создания сетей. К 1938 году 40 процентов из 660 станций страны были связаны с сетью, и многие из них были частью сети (находящейся в общей собственности).

Радиосети

25 сентября 1926 года RCA сформировала Национальную вещательную компанию (NBC), чтобы взять на себя ее бизнес по сетевому вещанию.В начале 1927 года только семь процентов из 737 радиостанций страны были связаны с NBC. В том же году была создана конкурирующая сеть, название которой в конечном итоге стало Columbia Broadcasting System (CBS). В 1928 году CBS был куплен и реорганизован Уильямом С. Пейли, руководителем сигарной компании, чья карьера в CBS длилась более полувека. В 1934 году была сформирована Система взаимного вещания. В отличие от NBC и CBS, на телевидение он не попал. В 1943 году Федеральная комиссия по связи вынудила NBC продать часть своей системы Эдварду Дж.Ноубл, основавший Американскую радиовещательную корпорацию (ABC). Чтобы избежать высоких затрат на производство радиопрограмм, местные радиостанции получали большую часть своих передач, помимо новостей, из сетей, которые пользовались экономией на масштабе при производстве радиопрограмм, поскольку их затраты распределялись между многими станциями, использующими их программы.

Золотой век радио

Радиовещание было самым дешевым развлечением и предоставляло публике гораздо лучшее развлечение, чем привыкло большинство людей.В результате его популярность быстро росла в конце 1920-х — начале 1930-х годов, и к 1934 году 60 процентов домашних хозяйств страны имели радиоприемники. Также ими было оборудовано полтора миллиона автомобилей. 1930-е годы были золотым веком радио. Он был настолько популярен, что театры не решались открыться, пока не закончился чрезвычайно популярный спектакль «Амос и Энди».

В 30-е годы радиовещание было совершенно другим жанром, чем оно стало после появления телевидения. Те, кто в последние десятилетия знаком только с музыкой, новостями и разговорным радио, не могут представить себе большие бюджетные дни тридцатых годов, когда радио было королем электронной горы.Как и чтение, радио требовало использования воображения. Благодаря впечатляющим звуковым эффектам, которые достигли высокой степени совершенства в тридцатые годы, радио заменило зрение визуализацией. В 30-е годы было усовершенствовано единственное новое радио «в форме искусства», «мыльная опера», названная так потому, что спонсорами сериализованных пьес о морали, нацеленных на домохозяек, которых в то время было очень много, обычно были мыльные компании.

Рост радио

Рост радиообмена в 1920-х и 30-х годах можно увидеть в таблицах 1, 2 и 3, в которых указано количество станций, размер доходов от рекламы и продажи радиооборудования.

Таблица 1
Количество радиостанций в США, 1921-1940 гг.

Источник: Стерлинг и Киттросс (1978), стр. 510.

Таблица 2
Расходы на рекламу на радио в миллионах долларов, 1927-1940 гг.

Источник: Стерлинг и Киттросс (1978).

Таблица 3
Продажи радиооборудования в миллионах долларов

долларов

Источник: Douglas (1987), p.75

Влияние телевидения и последующих событий

Самые популярные драматические и комедийные шоу и большинство их звезд перешли с радио на телевидение в 1940-х и 1950-х годах. (Некоторые звезды, такие как комедийная звезда Фред Аллен, не смогли успешно осуществить переход. ) Другие шоу умерли, поскольку радио стало сначала средством передачи музыки и новостей, а затем ток-шоу, музыки и новостей. . Телевизоры заменили похожие на мебель радиоприемники, которые доминировали в жилых комнатах страны в тридцатые годы.Радиосвязь точка-точка стала незаменимой для полиции, автотранспортных и других компаний с аналогичными потребностями. Новые технологии сделали портативные радиоприемники популярными. Спустя много десятилетий после потери телевидения комедийных и драматических шоу создание Интернета предоставило радиостанциям как новый способ вещания, так и визуальную составляющую.

Постановление правительства

Проблема имущественных прав радио

Поскольку радиоспектр сильно отличается от, скажем, участка недвижимости, радио создало проблему с правами собственности.Первоначально он рассматривался как судоходный водный путь, то есть общественная собственность. Тем не менее, прошло немного времени, и так много людей захотели его использовать, что на всех не хватило места. Единственный способ справиться с превышением спроса над предложением — это либо повышать цену до тех пор, пока некоторые потенциальные пользователи не уйдут с рынка, либо перейти к нормированию. Продажа радиочастотного спектра, похоже, не рассматривалась. Вместо этого спектр был нормирован правительством, которое бесплатно раздало его избранным партиям.

Проблема свободы слова

Судоходные водные пути не представляют проблемы со свободой слова, в отличие от радио. Следует ли относиться к радио, как к газетам и журналам, или же вещателям будет отказано в свободе слова? Если бы к радиостанциям относились, как к телефонным компаниям, как к обычным операторам связи, то есть любому, кто желает их использовать, нужно было бы разрешить их использовать, или к ним относились бы как к газетам, которые не обязаны разрешать всем желающие получить доступ к своим страницам? Также было установлено, что радиостанции, как и газеты, будут защищены Первой поправкой

.

Постановления и законодательство

Государственное регулирование радио началось в 1904 году, когда президент Теодор Рузвельт организовал Межведомственный совет по беспроводной телеграфии. В 1910 г. был принят Закон о беспроводных судах. Решение о том, что радио должно стать регулируемой отраслью, было принято в 1912 году, когда Конгресс принял Закон о радио, который требовал, чтобы люди получали лицензию от правительства на использование радиопередатчика. В 1924 году Герберт Гувер, который был секретарем Министерства торговли, сказал, что радиопромышленность, вероятно, единственная отрасль в стране, которая единодушно выступает за регулирование самой себя. Предположительно, это было связано как с желанием отрасли положить конец станциям, мешающим вещанию друг друга, так и с ограничением количества станций до достаточно небольшого количества, чтобы зафиксировать прибыль.Закон о радио 1927 года решил проблему радиовещания станций, использующих одну и ту же частоту, а более мощные заглушили менее мощные. Этим законом также установлено, что радиоволны являются общественной собственностью; следовательно, радиостанции должны иметь лицензию правительства. Однако было решено не взимать плату за пользование этой собственностью со станций.

FM-радио: технологии и патентные иски

Один из методов наложения речи и музыки на непрерывную волну требует увеличения или уменьшения амплитуды (модуляции) расстояния между пиками и впадинами радиоволн.Этот тип передачи называется амплитудной модуляцией (AM). Похоже, что впервые об этом подумал Джон Стоун Стоун в 1892 году. Спустя много лет после изобретения Армстронгом супергетеродина, он решил последнюю главную проблему радио, статику, изобретя частотную модуляцию (FM), которую он успешно испытал в 1933 году. Важной особенностью FM по сравнению с AM является то, что FM-станции, использующие одну и ту же частоту, не мешают друг другу. Радиоприемники просто выбирают самую сильную FM-станцию.Это означает, что маломощные FM-станции могут работать в непосредственной близости. В разработке FM-радио Армстронгу помешало перераспределение спектра Федеральной комиссии по связи (FCC), в котором он обвинил RCA.

Проницательный подход к патентным сделкам был необходим на ранней стадии развития радиоиндустрии. Как и в остальной электроэнергетике, судебные разбирательства по патентам были очень распространены в радиоиндустрии. Одной из причин успеха Маркони в Америке были его проницательные патентные дела. Один из самых острых патентных исков по радио был между Армстронгом и RCA.Армстронг ожидал получить гонорары за каждый проданный FM-радиоприемник, и, поскольку FM был выбран для звуковой части телевещания, он также ожидал гонорара за каждый проданный телевизор. Некоторые производители телевизоров заплатили Армстронгу. RCA этого не сделала. RCA также разработал и запатентовал систему FM, отличную от системы Армстронга, в которой, как он утверждал, не использовался новый принцип. Итак, в 1948 году он подал иск против RCA и NBC, обвинив их в умышленном нарушении и побуждении других нарушить его патенты FM.

RCA было выгодно затянуть иск. У него было больше денег, чем у Армстронга, и он мог бы заработать больше, пока дело не будет урегулировано, продавая наборы, в которых использовались технологии, которые, по словам Армстронга, принадлежали ему. Возможно, он сможет это сделать, пока не закончатся его патенты. Чтобы профинансировать дело и свой исследовательский центр в Колумбии, Армстронгу пришлось продать многие из своих активов, включая акции Zenith, RCA и Standard Oil. К 1954 году финансовое бремя, возложенное на него, вынудило его попытаться рассчитаться с RCA.Предложение RCA даже не покрыло оставшиеся судебные издержки Армстронга. Вскоре после того, как он получил это предложение, он покончил жизнь самоубийством.

Библиография

Эйткен, Хью Г. Дж. Непрерывная волна: технологии и американское радио, 1900-1932 гг. . Принстон, штат Нью-Джерси: Princeton University Press, 1985.

Арчер, Глисон Леонард. Большой бизнес и радио . Нью-Йорк, Арно Пресс, 1971.

Бенджамин, Луиза Маргарет. Свобода эфира и общественные интересы: права первой поправки на вещание до 1935 г. .Карбондейл: издательство Южного Иллинойского университета, 2001.

Билби, Кеннет. Генерал: Дэвид Сарнофф и рост индустрии связи . Нью-Йорк: Harper & Row, 1986.

.

Биттнер, Джон Р. Закон и постановление о вещании . Энглвуд Клиффс, Нью-Джерси: Прентис-Холл, 1982.

Браун, Роберт Дж. Манипулирование эфиром: сила радиовещания в Америке тридцатых годов . Джефферсон, Северная Каролина: McFarland & Co., 1998.

Кэмпбелл, Роберт. Золотые годы вещания: празднование первых пятидесяти лет радио и телевидения на NBC . Нью-Йорк: Скрибнер, 1976.

.

Дуглас Джордж Х. Первые годы радиовещания . Джефферсон, Северная Каролина: МакФарланд, 1987.

Дуглас, Сьюзан Дж. Изобретая американское радиовещание, 1899-1922 гг. . Балтимор: Johns Hopkins University Press, 1987.

Эриксон, Дон В. Борьба Армстронга за FM-вещание: один человек против большого бизнеса и бюрократии .Университет, Алабама: University of Alabama Press, 1973.

Форнатале, Питер и Джошуа Э. Миллс. Радио в эпоху телевидения . Нью-Йорк: Overlook Press, 1980.

Годфри, Дональд Г. и Фредерик А. Ли, редакторы. Исторический словарь американского радио . Вестпорт, Коннектикут: Greenwood Press, 1998.

Хед, Сидней В. Радиовещание в Америке: обзор телевидения и радио . Бостон: Houghton Mifflin, 1956.

.

Хильмес, Микеле. Radio Voices: американское вещание, 1922-1952 гг. . Миннеаполис: Университет Миннесоты, 1997.

Джекауэй, Гвенит Л. СМИ на войне: вызов радио газетам, 1924-1939 гг. . Вестпорт, Коннектикут: Praeger, 1995.

Джолли, В. П. Маркони . Нью-Йорк: Штайн и Дэй, 1972 г.

Джом, Хирам Леонард. Экономика радиопромышленности . Нью-Йорк: Arno Press, 1971.

Льюис, Том. Империя Воздуха: Люди, создавшие радио .Нью-Йорк: Edward Burlingame Books, 1991.

Лэдд, Джим. Radio Waves: Life and Revolution on the FM Dial . Нью-Йорк: St. Martin’s Press, 1991.

.

Личти, Лоуренс Уилсон и Малачи К. Топпинг. Американское вещание: справочник по истории радио и телевидения (первое издание). Нью-Йорк: Hastings House, 1975.

.

Лион, Юджин. Дэвид Сарнофф: биография (первое издание). Нью-Йорк: Harper & Row, 1966.

.

Макдональд, Дж.Фред. Не трогай этот циферблат! Радиопрограммы в американской жизни, 1920-1960 гг. . Чикаго: Нельсон-Холл, 1979.

Маклорен, Уильям Руперт. Изобретения и инновации в радиопромышленности . Нью-Йорк: Arno Press, 1971.

Нахман, Джеральд. Поднят на Радио . Нью-Йорк: Pantheon Books, 1998.

.

Розен, Филип Т. Современные стенты: радиовещатели и федеральное правительство, 1920-1934 гг. . Вестпорт, Коннектикут: Greenwood Press, 1980.

Сис, Лютер Ф. Энциклопедия американского радио, 1920-1960 гг. . Джефферсон, Северная Каролина: МакФарланд, 2000.

Слоттен, Хью Ричард. Регулирование радио и телевидения: технологии вещания в США, 1920-1960 годы . Балтимор: Johns Hopkins University Press, 2000.

Смулян, Сьюзен. Продажа радио: коммерциализация американского вещания, 1920-1934 гг. . Вашингтон: Smithsonian Institution Press, 1994.

.

Собель, Роберт. RCA . Нью-Йорк: Stein and Day / Publishers, 1986.

Стерлинг, Кристофер Х. и Джон М. Киттросс. Оставайтесь с нами . Бельмонт, Калифорния: Уодсворт, 1978.

Weaver, Pat. Лучшее место в доме: Золотые годы радио и телевидения . Нью-Йорк: Кнопф, 1994.

.

Закон о радио 1927 года | Энциклопедия Первой Поправки

Контр-адмирал W.H.Дж. Буллард, председатель недавно созданного Федерального совета по радио, «настраивается» на радиоприемник в своем офисе в Министерстве торговли 14 апреля 1927 года. Новая радиокомиссия была создана Законом о радио 1927 года для лицензирования вещателей. и уменьшить радиопомехи. (Фото из Библиотеки Конгресса, общественное достояние.)

Закон о радио 1927 года, заменивший Закон о радио 1912 года, был подписан президентом Калвином Кулиджем 23 февраля 1927 года.

Закон о радио 1927 года создал Федеральную комиссию по радио

Закон создал Федеральную комиссию по радиосвязи (FRC), которая была в первую очередь направлена ​​на лицензирование вещателей и уменьшение радиопомех, что принесло пользу как вещателям, так и общественности в хаосе, возникшем после краха более ранних актов о беспроводной радиосвязи.Одно из предположений, лежащих в основе этого акта, заключалось в том, что Первая поправка защищала радио как форму выражения.

Было несколько других допущений:

1. Возможности передачи, приема и обслуживания будут равны;
2. Хотя «Общественность» в целом владеет радиочастотным спектром, отдельные лица будут иметь лицензию на его использование;
3. Лицензии будут выдаваться на основе общественных интересов, удобства и необходимости; и
4. Вещательные компании несут ответственность за свои операции, и правительство не будет вмешиваться, если операторы не соблюдают стандарт общественных интересов.

Закон предписал станциям уделять равное время политическим кандидатам, запретил непристойное программирование

Раздел 18 Закона о радио 1927 года был предшественником правила равного времени, предписывая станциям предоставлять равные возможности политическим кандидатам.

Закон не уполномочивал Федеральную комиссию по радио устанавливать какие-либо правила в отношении рекламы. Однако он запрещал программирование, в котором использовалась «непристойная, непристойная или непристойная лексика». Иначе можно было все что угодно запрограммировать.Закон наделил Федеральную радиокомиссию полномочиями отзывать лицензии и налагать штрафы за нарушения.

Радиопромышленность принята Первая поправка не означает, что любое выступление разрешено в эфире

Поскольку вещательная индустрия была обеспокоена тем, что лицензионные полномочия правительства могут перерасти в цензуру, раздел 29 закона запрещал непристойные, непристойные или ненормативные лексики, при условии, что в противном случае комиссия не имела бы полномочий подвергать цензуре содержание программ.

Концепция, согласно которой вещание является привилегией, не считалась нарушением прав вещательных компаний, закрепленных в Первой поправке к Первой поправке. Радиоиндустрия в целом приняла предпосылку о том, что «свобода слова» не означает права кого-либо говорить что-либо в эфире. Проблемы свободы слова в 1927 году были второстепенными по сравнению с прекращением хаоса в эфире.

В 1934 году Конгресс заменил Федеральную комиссию по радиосвязи Федеральной комиссией по связи (FCC), а Закон о радио 1927 года — Законом о связи 1934 года.

Эта статья была первоначально опубликована в 2009 году. Шэрон Л. Моррисон была директором библиотеки в Университете штата Юго-Восточная Оклахома.

Отправить отзыв об этой статье

Правила владения вещанием FCC

| Федеральная комиссия по связи

Федеральная комиссия по связи устанавливает ограничения на количество вещательных станций — радио и телевидения, которыми может владеть организация. В соответствии с требованиями Конгресса FCC каждые четыре года пересматривает большинство своих правил владения СМИ, чтобы определить, отвечают ли эти правила общественным интересам, а также отменить или изменить любое постановление, которое, по ее мнению, не соответствует этим критериям.Подробная информация о текущих правилах владения кратко изложена ниже.

Подробная информация о текущих правилах владения кратко изложена ниже.

Владение двойной телевизионной сетью

Правила Федеральной комиссии по связи фактически запрещают слияние любых двух из большой четверки вещательных телевизионных сетей: ABC, CBS, Fox и NBC.

Местное телевидение в совместном владении

Субъекту разрешается владеть двумя телевизионными станциями в одной и той же Выделенной рыночной зоне (DMA), если:

• Зоны обслуживания — известные как контур обслуживания с ограничением цифрового шума — станций не перекрываются; или
• По крайней мере, одна из станций не входит в число четырех лучших станций в DMA на основе доли аудитории. Однако заявитель может попытаться продемонстрировать, основываясь на конкретных фактах и ​​обстоятельствах, что комбинация из четырех лучших, тем не менее, будет служить общественным интересам, несмотря на запрет.

Собственность местного радио

Ограничения на количество радиостанций, которыми одна организация может владеть в зоне, основаны на скользящей шкале, которая зависит от размера рынка:

• На радиорынке, насчитывающем 45 или более станций, организация может владеть до восьми радиостанций, не более пяти из которых могут быть в одной и той же службе (AM или FM).
• На радиорынке, насчитывающем от 30 до 44 радиостанций, организация может владеть до семью радиостанциями, не более четырех из которых могут быть в одной и той же службе.
• На радиорынке, на котором размещено от 15 до 29 радиостанций, организация может владеть до шести радиостанций, не более четырех из которых могут работать в одной и той же службе.
• На радиорынке с 14 или менее радиостанциями организация может владеть до пяти радиостанций, не более трех из которых могут быть в одной и той же службе, при условии, что организация не владеет более чем 50 процентами всех радиостанций. станций на этом рынке.

Собственность национального телевидения

Не существует ограничений на количество телевизионных станций, которыми одна организация может владеть по всей стране, при условии, что группа станций в совокупности охватывает не более 39 процентов всех домашних хозяйств, занимающихся телевещанием в США. В целях определения соответствия этому правилу владения национальным телевидением, телевизионные станции, работающие на каналах УВЧ (14 и выше), приписываются только половине (50%) числа домохозяйств с телевизором в прямом доступе к памяти, в отличие от 100% количество домохозяйств, отнесенных к станциям, работающим на каналах ОВЧ (13 и ниже).Это называется скидкой УВЧ. В отличие от правил, описанных выше, правило о собственности национального телевидения больше не подлежит пересмотру FCC раз в четыре года.

Отмена правил совместного владения вещательными станциями

В 2017 году Комиссия отменила свое правило, которое ранее запрещало совместное владение вещательной станцией с полной мощностью и ежедневной газетой, если контур станции (определяемый отдельно по типу станции) полностью охватывал город публикации газеты, а также станцию ​​и газету. были на том же соответствующем рынке Nielsen.В то же время Комиссия также отменила правило совместного владения радио- и телевещанием, которое ограничивало совместное владение вещательными радио- и телевизионными станциями, расположенными на одном рынке. Эти два правила — правила совместного владения газетами и радио и телевидения — были отменены отчасти из-за роста количества и разнообразия источников развлечений, новостей и информации на современном рынке СМИ.

Версия для печати

Правила владения вещанием FCC (pdf)

Телекоммуникационные СМИ | Британника

Средства связи , оборудование и системы — металлический провод, наземное и спутниковое радио и оптическое волокно — используемые для передачи электромагнитных сигналов.

Тарельчатые радиоволновые антенны

Тарельчатые радиоволновые антенны диаметром от 8 до 30 метров (от 26 до 98 футов), обслуживающие земную станцию ​​в сети спутниковой связи.

© Ken Graham / Ken Graham Agency

Среда передачи и проблема деградации сигнала

Каждая телекоммуникационная система включает передачу несущего информацию электромагнитного сигнала через физическую среду, которая отделяет передатчик от приемника.Все передаваемые сигналы в некоторой степени ухудшаются из-за среды, в которой они распространяются. Ухудшение сигнала может принимать разные формы, но обычно оно делится на три типа: шум, искажение и затухание (снижение мощности). Шум — это наличие случайных, непредсказуемых и нежелательных электромагнитных излучений, которые могут маскировать намеченный информационный сигнал. Искажение — это любое нежелательное изменение амплитуды или фазы любого компонента информационного сигнала, которое вызывает изменение общей формы сигнала.Как шум, так и искажение обычно вносятся всеми средами передачи, и оба они приводят к ошибкам при приеме. Относительное влияние этих факторов на надежную связь зависит от скорости передачи информации, от желаемой точности приема и от того, должна ли связь происходить в «реальном времени», то есть, как при телефонных разговорах и видеоконференцсвязи.

Были разработаны различные схемы модуляции и кодирования для обеспечения защиты от ошибок, вызванных искажением канала и шумом канала.Эти приемы описаны в статье «Система телекоммуникаций». В дополнение к этим методам обработки сигналов, защита от ошибок приема может быть обеспечена путем увеличения мощности передатчика, тем самым увеличивая отношение сигнал / шум (отношение мощности сигнала к мощности шума). Однако даже мощные сигналы в некоторой степени ослабляются при прохождении через среду передачи. Основная причина потери мощности — рассеяние, преобразование части электромагнитной энергии в другую форму энергии, такую ​​как тепло.В коммуникационных средах затухание канала обычно выражается в децибелах (дБ) на единицу расстояния. Затухание в ноль децибел означает, что сигнал передается без потерь; три децибела означают, что мощность сигнала уменьшается наполовину. График ослабления канала при изменении частоты сигнала известен как спектр ослабления, в то время как среднее ослабление во всем частотном диапазоне передаваемого сигнала определяется как коэффициент ослабления.

Затухание электромагнитной энергии, распространяющейся через атмосферу на уровне моря по горизонтальному пути.Показан широкий диапазон спектра ослабления, от микроволновых радиоволн до ультрафиолетового света.

Британская энциклопедия, Inc.

Затухание в канале — важный фактор при использовании каждой среды передачи. Наряду с шумом и искажениями, это может повлиять на выбор одной среды по сравнению с другой. Как отмечается во введении к этой статье, современные телекоммуникационные системы используют три основных средства передачи данных: проводную, радио и оптическую. Они по очереди обсуждаются в следующих разделах.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.
Подпишитесь сейчас

При проводной передаче электромагнитная волна, несущая информацию, направляется по проводнику к приемнику. Распространение волны всегда сопровождается протеканием электрического тока по проводнику. Поскольку все практические материалы проводников характеризуются некоторым электрическим сопротивлением, часть электрического тока всегда теряется из-за преобразования в тепло, которое излучается от провода. Эти рассеивающие потери приводят к ослаблению электромагнитного сигнала, и величина ослабления линейно увеличивается с увеличением расстояния между передатчиком и приемником.

Проволочные средства массовой информации

Наиболее современная проводная передача осуществляется через цепь с металлическими парами, в которой связанная пара проводников используется для обеспечения пути прямого тока и пути обратного тока. Наиболее распространенный проводник — это жестко вытянутый медный провод, который обладает такими преимуществами, как низкое электрическое сопротивление, высокая прочность на разрыв и высокая устойчивость к коррозии.Основными типами проводов, используемых в телекоммуникациях, являются однопроводные линии, пары открытых проводов, многопарные кабели и коаксиальные кабели. Они описаны ниже.

чертежи в разрезе многопарных и коаксиальных кабелей

Средства передачи данных по проводам Вырезанные чертежи (вверху) многопарного кабеля и (внизу) коаксиального кабеля, показывающие направление тока и распространение электрических и магнитных полей.

Британская энциклопедия, Inc.

Однопроводная линия

На заре телеграфа единственный неизолированный железный провод, натянутый над землей, использовался в качестве линии передачи.Возврат проводился через заземление. Эта схема, известная как однопроводная линия, была вполне удовлетворительной для требований низкочастотной передачи сигналов ручного телеграфа (всего около 400 герц или циклов в секунду). Однако для передачи высокочастотных сигналов, таких как речь (приблизительно 3000 Гц или 3 килогерца), однопроводные линии страдают от высокого затухания, потерь излучения и чувствительности к внешним помехам. Одной из частых причин помех являются естественные электрические помехи, такие как молния или полярное сияние; другой — перекрестные помехи, нежелательная передача сигналов от одной цепи к другой из-за индуктивной связи между двумя или более близко расположенными проводными линиями.

Пара обрывов

Чтобы преодолеть недостатки однопроводной передачи, в телефонной индустрии на ранних этапах развития перешла на двухпроводную систему, названную открытой парой. В паре с разомкнутыми проводами прямой и обратный проводники представляют собой медные провода, идущие параллельно и в общей плоскости. Параллельное расположение обеспечивает сбалансированную цепь передачи, которая имеет низкую чувствительность к удаленным источникам помех, таким как молния. Устойчивость к таким помехам возможна, потому что оба проводника в паре с разомкнутыми проводами, проложенные параллельно и в одной плоскости, находятся по существу на одинаковом расстоянии от источника помех.Таким образом, источник индуцирует равные токи в прямом и обратном путях, и эти токи эффективно компенсируются на приемном конце линии.

Гораздо труднее устранить перекрестные помехи между соседними парами открытых проводов, чем устранить помехи от удаленного источника. Чтобы обеспечить равные прямые и обратные токи, все соседние пары должны быть сбалансированы относительно друг друга. В ранних телефонных линиях с низкой плотностью перекрестные помехи были уменьшены за счет оригинального и сложного метода периодического изменения относительного положения прямого и обратного проводов в каждой паре. Перестановка проводов выровняла относительное положение соседних цепей, а также токи, которые они наводили друг в друга.

В многопарном кабеле от полудюжины до нескольких тысяч витых пар объединены в общую оболочку. Витая пара была разработана в конце 19 века для уменьшения перекрестных помех в многопарных кабелях. В процессе, аналогичном тому, который используется с парами разомкнутых проводов (описанным выше), прямой и обратный проводники каждой цепи в многопарном кабеле скрепляются вместе, выравнивая относительные положения всех цепей в кабеле и, таким образом, выравнивая токи, индуцированные перекрестный разговор.

Для многих высокоскоростных приложений с высокой плотностью размещения, таких как компьютерные сети, каждая пара проводов покрыта металлической фольгой. Оболочка создает сбалансированную схему, называемую экранированной парой, которая выигрывает от значительного снижения потерь излучения и невосприимчивости к перекрестным помехам.

Заключая один проводящий провод в диэлектрический изолятор и внешнюю проводящую оболочку, получается электрически экранированная передающая цепь, называемая коаксиальным кабелем. В коаксиальном кабеле электромагнитное поле распространяется внутри диэлектрического изолятора, в то время как связанный с ним ток ограничивается соседними поверхностями внутреннего и внешнего проводников.В результате коаксиальный кабель имеет очень низкие потери на излучение и низкую восприимчивость к внешним помехам.

Чтобы уменьшить вес и сделать кабель гибким, в качестве токопроводящей оболочки обычно используется луженая медная или алюминиевая фольга. В большинстве коаксиальных кабелей используется легкий изолятор из полиэтилена или древесной массы; хотя воздух был бы более эффективным диэлектриком, твердый материал служит механической опорой для внутреннего проводника.

Применение проволоки

Из-за высокого затухания сигнала, присущего проводам, передача на расстояния более нескольких километров требует использования репитеров с регулярным интервалом для усиления, восстановления и ретрансляции сигнала.Линии передачи также требуют согласования импеданса в передатчике или приемнике, чтобы уменьшить отражения, создающие эхо. Согласование импеданса достигается в телефонных кабелях на большие расстояния путем присоединения катушки к каждому концу линии, электрическое сопротивление которой, измеренное в омах, равно характеристическому сопротивлению линии передачи. Знакомый пример согласования импеданса — трансформатор, используемый в старых телевизорах для согласования 75-омного коаксиального кабеля с антенными клеммами, предназначенными для двухжильного подключения на 300 Ом.

Коаксиальный кабель бывает гибким и жестким. Стандартный гибкий коаксиальный кабель изготавливается с характеристическим сопротивлением от 50 до 92 Ом. Высокое затухание гибкого кабеля ограничивает его применение на коротких расстояниях — например, пролетами менее одного километра или примерно полмили — если не используются ретрансляторы сигналов. Для передачи на большие расстояния с высокой пропускной способностью более эффективной проводной средой является жесткий коаксиальный кабель. Первый такой трансатлантический телефонный кабель (TAT-1) был проложен консорциумом, в который входила Американская телефонная и телеграфная компания (AT&T), начиная с 28 июня 1955 года из Кларенвилля, на острове Ньюфаундленд в Канаде, и достигнув Обана, Шотландия. 25 сентября 1956 г.Первоначальная пропускная способность ТАТ-1 составляла всего 36 двусторонних речевых каналов, но к тому времени, когда ТАТ-6 и ТАТ-7 были введены в эксплуатацию в 1976 и 1978 годах, соответственно, пропускная способность увеличилась до 4000 каналов каждая для этих новых кабелей. . Однако с прокладкой в ​​1987 году первого трансатлантического оптоволоконного кабеля (TAT-8), который мог нести около 40 000 цепей, коаксиальные кабели были постепенно выведены из эксплуатации, а TAT-6 и TAT-7 были выведены из эксплуатации в 1994 году.

Хотя использование телефонных кабелей для дальней связи в основном было заменено более высокопроизводительным оптоволоконным кабелем, для приложений на короткие расстояния, где требуется средняя полоса пропускания и недорогая двухточечная связь, витая пара и коаксиальный кабель. остаются стандартом.Витая пара голосового качества используется для местных абонентских шлейфов в коммутируемой телефонной сети общего пользования, а гибкий коаксиальный кабель обычно используется для соединений кабельного телевидения от обочины дороги до дома. Гибкий коаксиальный кабель также использовался для межсоединений локальных сетей (LAN), но он был в значительной степени заменен более легкой и недорогой витой парой для передачи данных (Категория 5 или Cat 5) и оптоволокном.

9.1 Развитие телевидения

Цели обучения

1. Назовите две технологические разработки, проложившие путь эволюции телевидения.
2. Объясните, почему электронное телевидение преобладало над механическим.
3. Назовите три важных события в истории телевидения с 1960 года.

С тех пор, как в 1950-х годах на смену радио в качестве самого популярного средства массовой информации пришло телевидение, оно сыграло такую ​​важную роль в современной жизни, что некоторым трудно представить себе жизнь без него. Как отражение, так и формирование культурных ценностей, телевидение время от времени подвергалось критике за его предполагаемое негативное влияние на детей и молодежь, а иногда хвалилось за его способность создавать общий опыт для всех своих зрителей. Крупные мировые события, такие как убийства Джона Ф. Кеннеди и Мартина Лютера Кинга и война во Вьетнаме в 1960-х годах, взрыв шаттла Challenger в 1986 году, террористические атаки 2001 года на Всемирный торговый центр, а также последствия урагана Катрина. в 2005 году все они разыгрались по телевидению, объединив миллионы людей в общей трагедии и надежде. Сегодня, когда Интернет-технологии и спутниковое вещание меняют способ просмотра телевидения, средства массовой информации продолжают развиваться, укрепляя свои позиции в качестве одного из важнейших изобретений 20-го века.

Истоки телевидения

Изобретатели задумали идею телевидения задолго до того, как появилась технология для его создания. Первопроходцы предположили, что, если звуковые волны можно отделить от электромагнитного спектра для создания радио, то же самое можно будет отделить и телевизионные волны для передачи визуальных изображений. Еще в 1876 году государственный служащий Бостона Джордж Кэри представил полные телевизионные системы, представив чертежи «селеновой камеры», которая через год позволила бы людям «видеть с помощью электричества» (Федеральная комиссия по связи, 2005).

В конце 1800-х годов несколько технологических разработок заложили основу для телевидения. Изобретение электронно-лучевой трубки (ЭЛТ) немецким физиком Карлом Фердинандом Брауном в 1897 году сыграло жизненно важную роль как предшественник телевизионной кинескопа. Первоначально созданный как сканирующее устройство, известное как электронно-лучевой осциллограф, ЭЛТ эффективно сочетало в себе принципы камеры и электричества. У него был флуоресцентный экран, который излучал видимый свет (в виде изображений) при попадании на него пучка электронов.Другим ключевым изобретением 1880-х годов была система механического сканирования. Сканирующий диск, созданный немецким изобретателем Полом Нипковом, представлял собой большой плоский металлический диск с рядом небольших отверстий, расположенных по спирали. Когда диск вращался, свет проходил через отверстия, разделяя изображения на световые точки, которые можно было передавать в виде серии электронных линий. Количество сканированных строк равнялось количеству перфораций, и каждое вращение диска давало телевизионный кадр. Механический диск Нипкова служил основой для экспериментов по передаче зрительных образов в течение нескольких десятилетий.

В 1907 году русский ученый Борис Розинг использовал ЭЛТ и механический сканер в экспериментальной телевизионной системе. С помощью ЭЛТ в приемнике он использовал сфокусированные электронные лучи для отображения изображений, передавая грубые геометрические узоры на экран телевизора. Механическая дисковая система использовалась в качестве камеры, создавая примитивную телевизионную систему.

Рис. 9.1 Два ключевых изобретения 1880-х годов проложили путь появлению телевидения: электронно-лучевая трубка и система механических дисков.

Механическое телевидение против электронного телевидения

Из первых экспериментов с визуальной передачей возникло два типа телевизионных систем: механическое телевидение и электронное телевидение. Механическое телевидение развилось на основе дисковой системы Нипкова и было впервые предложено британским изобретателем Джоном Логи Бэрдом. В 1926 году Бэрд провел первую в мире публичную демонстрацию телевизионной системы в универмаге Selfridge в Лондоне. Он использовал механические вращающиеся диски для преобразования движущихся изображений в электрические импульсы, которые передавались по кабелю на экран. Здесь они проявились как образец света и тьмы с низким разрешением. В первой телевизионной программе Бэрда были показаны головы двух манекенов чревовещания, которыми он управлял перед камерой, вне поля зрения аудитории. В 1928 году Бэрд расширил свою систему, передав сигнал между Лондоном и Нью-Йорком.В следующем году Британская радиовещательная корпорация (BBC) приняла его механическую систему, и к 1932 году Бэрд разработал первую коммерчески жизнеспособную телевизионную систему и продал 10 000 телевизоров. Несмотря на свой первоначальный успех, механическое телевидение имело несколько технических ограничений. Инженеры могли получить не более 240 строк разрешения, то есть изображения всегда были бы немного нечеткими (большинство современных телевизоров производят изображения с разрешением более 600 строк). Использование вращающегося диска также ограничивало количество новых изображений, которые можно было увидеть в секунду, что приводило к чрезмерному мерцанию.Механический аспект телевидения оказался недостатком, который требовал исправления, чтобы технология развивалась.

В то же время, когда Бэрд (и отдельно американский изобретатель Чарльз Дженкинс) разрабатывал механическую модель, другие изобретатели работали над системой электронного телевидения на основе ЭЛТ. Работая на ферме своего отца, подросток из Айдахо Фило Фарнсворт понял, что электронный луч может сканировать изображение по горизонтальным линиям, воспроизводя изображение почти мгновенно.В 1927 году Фарнсворт передал первое полностью электронное телевизионное изображение, повернув единственную прямую линию, нацарапанную на квадратном куске окрашенного стекла, на 90 градусов.

Фарнсворт практически не получил прибыли от своего изобретения; во время Второй мировой войны правительство приостановило продажу телевизоров, и к тому времени, когда война закончилась, срок действия оригинальных патентов Фарнсворта был близок к истечению. Однако после войны многие из его ключевых патентов были изменены RCA и широко применялись в радиовещании для улучшения качества телевизионного изображения.

Просуществовав несколько лет вместе, электронные телевизоры со временем начали заменять механические системы. Благодаря лучшему качеству изображения, отсутствию шума, более компактным размерам и меньшим визуальным ограничениям электронная система намного превосходила свою предшественницу и быстро улучшалась. К 1939 году последние механические телевизионные передачи в Соединенных Штатах были заменены электронными.

Раннее вещание

Телевещание началось еще в 1928 году, когда Федеральная комиссия по радио разрешила изобретателю Чарльзу Дженкинсу вести вещание с экспериментальной станции W3XK в пригороде Вашингтона, штат Мэриленд, округ Колумбия.Силуэтные изображения из кинофильмов регулярно транслировались широкой публике с разрешением всего 48 строк. Подобные экспериментальные станции вели передачи в начале 1930-х годов. В 1939 году дочерняя компания RCA NBC (Национальная радиовещательная компания) стала первой сетью, которая ввела регулярные телетрансляции, передав первую телетрансляцию церемонии открытия Всемирной выставки в Нью-Йорке. Первоначальные передачи станции транслировались всего на 400 телевизоров в районе Нью-Йорка с аудиторией от 5 000 до 8 000 человек (Lohr, 1940).

Телевидение первоначально было доступно только избранным, стоимость телевизоров варьировалась от 200 до 600 долларов — огромная сумма в 1930-е годы, когда средняя годовая зарплата составляла 1368 долларов (Библиотека KC). RCA предлагала четыре типа телевизионных приемников, которые продавались в элитных универмагах, таких как Macy’s и Bloomingdale’s, и принимали каналы с 1 по 5. Ранние приемники были лишь долей размеров современных телевизоров, с 5-, 9- и 5-дюймовыми телевизорами. или 12-дюймовые экраны. Продажи телевизоров до Второй мировой войны были неутешительными — неопределенный экономический климат, угроза войны, высокая стоимость телевизионных приемников и ограниченное количество предлагаемых программ отпугивали многочисленных потенциальных покупателей. Многие нереализованные телевизоры были сданы на хранение и проданы после войны.

NBC была не единственной коммерческой сетью, появившейся в 1930-х годах. Радио-конкурент RCA CBS (Columbia Broadcasting System) также начал транслировать регулярные программы. Чтобы зрителям не требовался отдельный телевизор для каждой отдельной сети, Федеральная комиссия по связи (FCC) разработала единый технический стандарт. В 1941 году группа рекомендовала систему с 525 строками и скоростью изображения 30 кадров в секунду.Также рекомендуется, чтобы все телевизоры в США работали с использованием аналоговых сигналов (широковещательных сигналов, состоящих из различных радиоволн). В 2009 году аналоговые сигналы были заменены цифровыми (сигналы, передаваемые в виде двоичного кода).

С началом Второй мировой войны многие компании, включая RCA и General Electric, обратили внимание на военное производство. Вместо коммерческих телевизоров начали выпускать военное электронное оборудование. Кроме того, из-за войны прекратились почти все телетрансляции; многие телеканалы сократили свое расписание примерно до 4 часов в неделю или вообще отказались от эфира.

Цветовые технологии

Хотя технология производства цветного телевидения не стала доступной до 1950-х годов и стала популярной до 1960-х годов, она была предложена еще в 1904 году и продемонстрирована Джоном Логи Бэрдом в 1928 году. Как и в случае с его системой черно-белого телевидения, Бэрд применил механический метод, используя сканирующий диск Нипкова с тремя спиралями, по одной для каждого основного цвета (красного, зеленого и синего). В 1940 году исследователи CBS во главе с венгерским телеинженером Питером Голдмарком использовали конструкции Бэрда 1928 года для разработки концепции механического цветного телевидения, которое могло бы воспроизводить цвета, видимые объективом камеры.

После Второй мировой войны Национальный комитет по телевизионным системам (NTSC) работал над разработкой полностью электронной системы цветного телевидения, совместимой с черно-белыми телевизорами, и получил одобрение FCC в 1953 году. Год спустя NBC выпустила первую национальную систему телевидения. цветная трансляция, когда транслируется Турнир Парада роз. Несмотря на поддержку новой технологии телевизионной индустрией, пройдет еще 10 лет, прежде чем цветное телевидение получит широкую популярность в Соединенных Штатах, а черно-белые телевизоры превосходили по численности цветные телевизоры до 1972 года (Klooster, 2009).

Рис. 9.3 Во время так называемого «золотого века» телевидения процент семей в США, владевших телевизором, вырос с 9 процентов в 1950 году до 95,3 процента в 1970 году.

1950-е годы оказались золотым веком телевидения, во время которого СМИ переживали стремительный рост популярности. Успехи в массовом производстве, достигнутые во время Второй мировой войны, существенно снизили стоимость приобретения телевизора, сделав телевидение доступным для масс. В 1945 году в США было менее 10 000 телевизоров.К 1950 году эта цифра выросла примерно до 6 миллионов, а к 1960 году было продано более 60 миллионов телевизоров (World Book Encyclopedia, 2003). Многие из ранних форматов телевизионных программ были основаны на сетевых радиопередачах и не использовали потенциал, предлагаемый новой средой. Например, ведущие новостей просто читают новости, как если бы они делали это во время радиопередачи, а сеть полагалась на компании, выпускающие кинохронику, для обеспечения съемок новостных событий. Однако в начале 1950-х годов телевизионные программы начали отделяться от радиовещания, заимствуя у театра для создания известных драматических антологий, таких как Playhouse 90, (1956) и The U.S. Steel Hour (1953) и производство качественных новостных фильмов для освещения повседневных событий.

Два новых типа программ — журнальный формат и телешоу — сыграли важную роль в том, чтобы помочь сетям получить контроль над содержанием своих передач. Ранние телевизионные программы разрабатывались и производились одним спонсором, что давало спонсору большой контроль над содержанием шоу. Увеличив продолжительность программы со стандартного 15-минутного радиошоу до 30 минут и более, сети существенно увеличили расходы на рекламу для спонсоров программы, сделав ее непомерно высокой для одного спонсора. Журнальные программы, такие как шоу Today и The Tonight Show , премьера которого состоялась в начале 1950-х годов, состояли из нескольких сегментов и длились несколько часов. Их также проверяли ежедневно, а не еженедельно, что резко увеличивало расходы на рекламу. В результате сети начали продавать спотовые рекламные объявления, которые показывались в течение 30 или 60 секунд. Точно так же и в телевизионном шоу (теперь известном как телевизионный специальный выпуск) были представлены продолжительные музыкальные развлекательные шоу, спонсируемые множеством рекламодателей.

Рисунок 9.4 «Кто хочет стать миллионером» на канале ABC вернул викторину на телевидение в прайм-тайм после 40-летнего отсутствия. sonicwwtbamfangamer2 — миллионер — CC BY-SA 2.0.

В середине 1950-х годов сети вернули жанр радиовикторины. Недорогое и простое в производстве, эта тенденция прижилась, и к концу сезона 1957–1958 годов по сетевому телевидению транслировалось 22 викторины, включая вопрос CBS за $ 64 000. Более короткие, чем некоторые из новых типов программ, викторины позволили отдельным корпоративным спонсорам отображать свои имена на съемочной площадке на протяжении всего шоу.Однако популярность жанра викторины упала в конце десятилетия, когда было обнаружено, что большинство шоу были сфальсифицированы. Продюсеры предоставили некоторым конкурсантам ответы на вопросы, чтобы выбрать наиболее понравившихся или спорных кандидатов. Когда множество участников обвинили шоу Dotto в том, что они были исправлены в 1958 году, сети быстро отказались от 20 викторин. Расследование Большого жюри Нью-Йорка и расследование Конгресса 1959 года положили конец викторинам в прайм-тайм на протяжении 40 лет, пока ABC не возродила этот жанр, выпустив в 1999 году серию Who Wants to Be a Millionaire (Boddy, 1990).

Расцвет кабельного телевидения

Ранее известное как общинное антенное телевидение или CATV, кабельное телевидение было первоначально разработано в 1940-х годах в отдаленных или горных районах, в том числе в Арканзасе, Орегоне и Пенсильвании, для улучшения плохого приема обычных телевизионных сигналов. Кабельные антенны устанавливались на горах или других возвышенностях, а дома, подключенные к башням, принимали радиовещательные сигналы.

В конце 1950-х годов кабельные операторы начали экспериментировать с микроволновым излучением для передачи сигналов из далеких городов.Воспользовавшись своей способностью принимать сигналы междугородного вещания, операторы отказались от предоставления услуг для местного сообщества и сосредоточились на том, чтобы предлагать потребителям более широкий выбор программ. В сельских районах Пенсильвании, где было только три канала (по одному на каждую сеть), вскоре количество каналов увеличилось более чем в два раза, поскольку операторы начали импортировать программы с независимых станций Нью-Йорка и Филадельфии. Более широкий выбор каналов и более четкий прием вскоре привлекли зрителей из городских районов.К 1962 году в эксплуатации находилось около 800 кабельных систем, обслуживающих 850 000 абонентов.

Рисунок 9.5 Эволюция телевидения

Экспоненциальный рост кабельного телевидения рассматривался как конкуренция со стороны местных телеканалов, и вещатели призывали FCC вмешаться. В ответ FCC наложила ограничения на способность кабельных систем импортировать сигналы с удаленных станций, что заморозило развитие кабельного телевидения в России. основные рынки до начала 1970-х гг. Когда постепенное дерегулирование привело к ослаблению ограничений, кабельный оператор Service Electric запустил услугу, которая изменила лицо индустрии кабельного телевидения — платное телевидение.Компания Home Box Office (HBO) 1972 года, в рамках которой клиенты платили абонентскую плату за доступ к премиальным кабельным телешоу и продуктам видео по запросу, стала первой в стране успешной платной кабельной службой. Использование спутника HBO для распространения своих программ сделало сеть доступной на всей территории Соединенных Штатов. Это дало ему преимущество перед услугами, распространяемыми через микроволновую печь, и другие провайдеры кабельного телевидения быстро последовали его примеру. Дальнейшее дерегулирование, предусмотренное Законом о кабельном телевидении 1984 г., позволило отрасли еще больше расшириться, и к концу 1980-х годов почти 53 миллиона домохозяйств подписались на кабельное телевидение (см. 3 «Современные популярные тенденции в музыкальной индустрии»). В 1990-х годах кабельные операторы модернизировали свои системы, создав гибридные сети с большей пропускной способностью из оптоволоконных и коаксиальных кабелей. Эти широкополосные сети предоставляют услуги многоканального телевидения, наряду с телефоном, высокоскоростным Интернетом и расширенными услугами цифрового видео, используя один провод.

Появление цифрового телевидения

В соответствии со стандартами FCC, установленными в начале 1940-х годов, телевизоры принимали программы посредством аналоговых сигналов, состоящих из радиоволн.Аналоговый сигнал поступал на телевизоры тремя различными способами: по радиоволнам, по кабелю или через спутниковую передачу. Хотя система использовалась более 60 лет, у нее было несколько недостатков. Аналоговые системы были склонны к статическому электричеству и искажениям, что приводило к гораздо худшему качеству изображения, чем фильмы, показываемые в кинотеатрах. По мере того, как телевизоры становились все больше, ограниченное разрешение делало линии сканирования до боли очевидными, снижая четкость изображения. Компании по всему миру, в первую очередь в Японии, начали разрабатывать технологии, обеспечивающие более новые и более качественные телевизионные форматы, а индустрия вещания начала лоббировать в FCC создание комитета для изучения желательности и последствий перехода на цифровое телевидение.Цифровое телевидение, более эффективная и гибкая форма технологии вещания, использует сигналы, которые преобразуют телевизионные изображения и звуки в двоичный код, работая во многом так же, как и компьютер. Это означает, что они требуют гораздо меньшего частотного пространства, а также обеспечивают гораздо более высокое качество изображения. В 1987 году Консультативный комитет по передовым телевизионным услугам начал собираться для тестирования различных телевизионных систем, как аналоговых, так и цифровых. В конечном итоге комитет согласился перейти с аналогового формата на цифровой в 2009 году, что дало возможность вещателям передавать свой сигнал как по аналоговому, так и по цифровому каналу.После переключения многие старые аналоговые телевизоры стали непригодными для использования без кабельного или спутникового телевидения или цифрового преобразователя. Чтобы сохранить доступ потребителей к бесплатному эфирному телевидению, федеральное правительство предложило подарочные карты на 40 долларов людям, которым нужно было купить цифровой преобразователь, рассчитывая возместить свои затраты за счет продажи с аукциона старого аналогового радиовещательного спектра компаниям беспроводной связи (Steinberg, 2007). Эти компании стремились получить доступ к аналоговому спектру для проектов мобильного широкополосного доступа, потому что этот частотный диапазон позволяет сигналам проходить на большие расстояния и легче проникать в здания.

Эпоха телевидения высокой четкости

Примерно в то же время, когда правительство США рассматривало варианты аналоговых и цифровых телевизионных систем, компании в Японии разрабатывали технологию, которая в сочетании с цифровыми сигналами создавала кристально чистые изображения в широкоэкранном формате. Телевидение высокой четкости, или HDTV, пытается создать повышенное ощущение реализма, предоставляя зрителю почти трехмерный опыт. Он имеет гораздо более высокое разрешение, чем стандартные телевизионные системы, и использует примерно в пять раз больше пикселей на кадр.Продукты HDTV, впервые появившиеся в 1998 году, были чрезвычайно дорогими и стоили от 5000 до 10 000 долларов за комплект. Однако, как и в случае с большинством новых технологий, цены значительно упали в течение следующих нескольких лет, что сделало HDTV доступным для массовых покупателей.

Рисунок 9.6 HDTV использует широкоэкранный формат с другим соотношением сторон (отношение ширины изображения к его высоте), чем телевизор стандартной четкости. Широкоэкранный формат HDTV аналогичен формату фильмов, что позволяет более реалистично смотреть фильмы дома.Wikimedia Commons — CC BY-SA 3.0.

По состоянию на 2010 год почти половина американских зрителей смотрят телевизор в высоком разрешении, что является самым быстрым внедрением телевизионных технологий с момента появления видеомагнитофона в 1980-х годах (Stelter, 2010). Новая технология привлекает зрителей к просмотру телевидения в течение более длительных периодов времени. По данным Nielsen Company, компании, которая измеряет телезрительство, домохозяйства с HDTV смотрят на 3 процента больше телепрограмм в прайм-тайм — программы транслируются от 7 до 11 p.м., когда доступна самая большая аудитория, чем их аналоги стандартного разрешения (Stelter, 2010). В том же отчете утверждается, что кинематографический опыт HDTV объединяет семьи в гостиной перед большим широкоэкранным телевизором, а также за пределами кухни и спальни, где люди, как правило, смотрят телевизор в одиночку на меньших экранах. Однако эти модели просмотра могут вскоре снова измениться, поскольку Интернет будет играть все большую роль в том, как люди смотрят телепрограммы. Влияние новых технологий на телевидение более подробно обсуждается в Разделе 9.4 «Влияние новых технологий» этой главы.

Рисунок 9.7 С 1950 года количество времени, которое среднее домохозяйство тратит на просмотр телевизора, почти удвоилось.

Основные выводы

• Два ключевых технологических достижения конца 1800-х годов сыграли жизненно важную роль в развитии телевидения: электронно-лучевая трубка и сканирующий диск. Электронно-лучевая трубка, изобретенная немецким физиком Карлом Фердинандом Брауном в 1897 году, была предшественницей телевизионных кинескопов.У него был флуоресцентный экран, который излучал видимый свет (в виде изображений) при попадании на него пучка электронов. Сканирующий диск, изобретенный немецким изобретателем Полом Нипковом, представлял собой большой плоский металлический диск, который можно было использовать в качестве вращающейся камеры. Он послужил основой для экспериментов по передаче зрительных образов в течение нескольких десятилетий.
• Из электронно-лучевой трубки и сканирующего диска возникли два типа примитивных телевизионных систем: механические системы и электронные системы.Системы механического телевидения имели несколько технических недостатков: низкое разрешение приводило к нечетким изображениям, а использование вращающегося диска ограничивало количество новых изображений, которые можно было увидеть в секунду, что приводило к чрезмерному мерцанию. К 1939 году все механические телевизионные передачи в Соединенных Штатах были заменены электронными.
• Ранние телевизоры были дорогими, и технология медленно развивалась, потому что разработка была отложена во время Второй мировой войны. Цветовая технология была отложена еще больше, потому что ранние цветовые системы были несовместимы с черно-белыми телевизорами.После войны телевидение быстро заменило радио в качестве нового средства массовой информации. Во время «золотого века» телевидения в 1950-х годах телевидение отошло от радиоформатов и разработало новые типы шоу, включая варьете в стиле журнала и телешоу.
• С 1960 года в телевизионной индустрии произошло несколько ключевых технологических разработок. Цветное телевидение приобрело популярность в конце 1960-х годов и начало заменять черно-белое телевидение в 1970-х годах.Кабельное телевидение, первоначально разработанное в 1940-х годах для обслуживания зрителей в сельской местности, переключило свое внимание с местного на национальное телевидение, предлагая большое количество каналов. В 2009 году традиционная аналоговая система, которая существовала в течение 60 лет, была заменена цифровым телевидением, что дало зрителям более качественное изображение и освободило частотное пространство. По состоянию на 2010 год почти у половины американских зрителей есть телевидение высокой четкости, которое предлагает кристально чистое изображение на широкоформатном экране для получения домашнего кинотеатра.

Упражнения

Пожалуйста, ответьте на следующие письменные запросы. Каждый ответ должен состоять минимум из одного абзаца.

1. До Второй мировой войны телевидение находилось на ранней стадии развития. В годы, последовавшие за войной, техническое развитие и рост популярности этого носителя были экспоненциальными. Определите два пути развития телевидения после Второй мировой войны. Как эти изменения сделали послевоенное телевидение лучше своего предшественника?
2. Сравните телевизор, которым вы пользуетесь сейчас, с телевизором из вашего детства.Как телевизоры изменились за вашу жизнь?
3. Что вы считаете самым важным технологическим достижением на телевидении с 1960-х годов? Почему?

Список литературы

Бодди, Уильям. «Семь гномов и хищники денег» в журнале Logics of Television: Essays in Cultural Criticism , ed. Патрисия Мелленкамп (Блумингтон, штат Индиана: издательство Индианского университета, 1990), 98–116.

Федеральная комиссия по связи, «Перспективный период, 1880–1920-е годы», Федеральная комиссия по связи, , 21 ноября 2005 г., http: // www.fcc.gov/omd/history/tv/1880-1929.html.

KC Library, Lone Star College: Kinwood, «American Cultural History 1930–1939», http://kclibrary.lonestar.edu/decade30.html.

Клоостер, Джон. Иконы изобретений: Создатели современного мира от Гутенберга до ворот (Санта-Барбара, Калифорния: ABC-CLIO, 2009), 442.

Лор, Ленокс. Телевещание (Нью-Йорк: Макгроу Хилл, 1940).

Стейнберг, Жак. «Конвертеры знаменуют новую эру для телевизоров», New York Times , 7 июня 2007 г., http: // www.nytimes.com/2007/06/07/technology/07digital.html.

Стелтер, Брайан. «Кристально чистый, может быть, завораживающий», New York Times , 23 мая 2010 г. , http://www.nytimes.com/2010/05/24/business/media/24def.html.

Всемирная книжная энциклопедия (2003), s.v. «Телевидение».

2. Каковы источники воздействия радиочастотных (РЧ) полей?

2. Каковы источники воздействия радиочастотных (РЧ) полей?

• 2.1 Какова степень воздействия мобильных телефонов и беспроводных устройств?
• 2.2 Каков уровень облучения от базовых станций мобильной связи и радиовышек?
• 2.3 Как радиоволны используются в медицине?

Локальные беспроводные компьютерные сети генерируют радиополя
Предоставлено: Ramzi Mashisho

Современные устройства часто генерируют электромагнитные поля радиочастоты (RF) в диапазоне от 100 кГц до 300 ГГц. Основные источники радиочастотных полей включают мобильные телефоны, беспроводные телефоны, локальные беспроводные сети и вышки радиопередачи. Они также используются в медицинских сканерах, радиолокационных системах и микроволновых печах.

Информация о силе радиочастотных полей, генерируемых данным источником, легко доступна и полезна для определения соответствия ограничениям безопасности. Но мало что известно о воздействии радиочастотных полей на отдельных людей, и эти данные имеют решающее значение для изучения воздействия на здоровье. Знания могут быть увеличены за счет более эффективного использования таких методов, как дозиметры, устройства, которые носят люди, для измерения их воздействия электромагнитной энергии с течением времени.

Источники радиоволн работают в разных частотных диапазонах, и сила электромагнитного поля быстро падает с расстоянием.Со временем человек может поглощать больше радиочастотной энергии от устройства, излучающего радиосигналы рядом с телом, чем от мощного источника, находящегося дальше. Мобильные телефоны, беспроводные телефоны, локальные беспроводные сети и противоугонные устройства — все это источники, используемые в непосредственной близости. Источники дальнего действия включают вышки радиопередачи и базовые станции мобильной связи.

Более 2 миллиардов человек во всем мире пользуются мобильными телефонами. Мобильные телефоны широко распространены в Европе, и доля пользователей может достигать 80% и более * [Примечание: последние данные].Большая часть мобильной связи в Европе использует технологию GSM или UMTS. Европейский Союз установил безопасные пределы энергии, поглощаемой организмом при контакте с мобильным телефоном. Мобильные телефоны, продаваемые в Европе, должны проходить стандартизованные испытания, чтобы продемонстрировать соответствие спецификациям Европейского комитета по электрической стандартизации (CENELEC).

Типовые частоты для устройств, генерирующих радиочастоты
поля

2.1 Какова степень воздействия мобильных телефонов и беспроводных устройств?

Под воздействием радиочастотных полей тело со временем поглощает энергии.Скорость, с которой поглощается энергия, известна как удельная скорость поглощения (SAR), и она варьируется в зависимости от тела.

Для портативных мобильных телефонов воздействие в основном ограничивается частью головы, ближайшей к антенне телефона. Европейский Союз установил предел безопасности радиочастот для головы человека на уровне удельного коэффициента поглощения (SAR) 2 Вт (2000 мВт) на килограмм ткани.

Мобильные телефоны тестируются в наихудших условиях: скорость, с которой энергия передается мобильным телефоном, работающим на максимальной мощности.На практике мощность, передаваемая во время разговора по мобильному телефону, обычно в сотни или тысячи раз ниже предполагаемой максимальной мощности.

GSM-телефоны, передающие на частоте 900 МГц, важной для мобильной связи, имеют максимальную усредненную по времени мощность 250 мВт. В соответствии с европейскими правилами, мощность усредняется за шесть минут, поскольку телефоны GSM передают радиосигналы пакетами информации, а не непрерывно.

В среднем во время шестиминутного разговора в наихудших условиях — когда мобильный телефон находится у головы и работает на максимальной мощности — 10 граммов тканей тела, которые поглощают большую часть энергии, обычно поглощают от 200 до 1500 мВт на килограмм. в зависимости от типа телефона.Когда мобильный телефон выключен, воздействия не происходит. Когда телефон находится в режиме ожидания, экспозиция обычно намного ниже, чем при работе на максимальной мощности.

Другие беспроводные устройства, используемые в непосредственной близости, такие как беспроводные телефоны и беспроводные сети, также генерируют радиоволны, но воздействие этих источников обычно ниже, чем от мобильных телефонов.

Одна беспроводная трубка DECT, используемая в обычном домашнем хозяйстве, вырабатывает около 10 мВт усредненной по времени мощности, что намного меньше, чем у мобильного телефона, работающего на максимальной мощности.Беспроводным телефонам требуется меньше энергии, чем мобильным телефонам, потому что сигналы не должны распространяться так далеко, чтобы достичь базовой станции — несколько метров по сравнению с несколькими километрами. Для радиосвязи на большие расстояния требуется больше мощности.

Зарядные устройства для беспроводных телефонов обычно находятся на расстоянии не более нескольких десятков метров от телефонов. Базовые станции мобильного телефона могут находиться на расстоянии нескольких километров от мобильного телефона.

Поскольку связь является двусторонней, следует также учитывать поле от базовой станции беспроводного телефона.Максимальный усредненный по времени уровень мощности для базовой станции DECT такой же, как и для мобильного телефона — 250 мВт. Но экспозиция меньше, потому что базовая станция беспроводного телефона не держится за голову, а напряженность поля быстро падает с расстоянием.

Большинство людей не живут и не работают достаточно близко к базовой станции мобильного телефона, чтобы это могло вызывать беспокойство. Это обсуждается далее в вопросе 2.2.

Терминал беспроводной компьютерной сети (Wireless Local Area Network, WLAN) имеет пиковую мощность 200 мВт, но усредненная по времени мощность зависит от трафика и обычно намного ниже.Вблизи станции беспроводной сети, используемой в домах и офисах, напряженность поля обычно ниже 0,5 мВт на квадратный метр.

Таким образом, воздействие беспроводных систем обычно ниже, чем у мобильных телефонов. Однако при определенных обстоятельствах воздействие радиочастотных полей от беспроводных сетей или беспроводных телефонов может быть выше, чем от мобильных телефонов GSM или UMTS.

Некоторые противоугонные устройства подвергают людей воздействию электромагнитных полей радио- и промежуточной частоты (вопрос 6).Все более популярными становятся устройства, которые устанавливают на выходах из магазинов, чтобы отпугнуть воров. Радиочастотное воздействие варьируется в зависимости от типа, но ниже пределов безопасности, если устройство используется в соответствии с указаниями производителя. Радиочастотные поля также используются в промышленности, например, для обогрева или обслуживания радиовещательных станций. Эти системы могут подвергнуть работника воздействию уровней, близких или даже превышающих европейские пределы безопасности (Директива 2004/40 / EC). Подробнее …

2.2 Каков уровень облучения от базовых станций мобильной связи и радиовышек?

Базовые станции мобильных телефонов, как и вышки радиопередачи, представляют собой конструкции, предназначенные для поддержки антенн, передающих радиосигналы.Они представляют собой важную часть коммуникационных сетей, связывая отдельные мобильные телефоны с остальной частью сети.

В большинстве европейских стран базовые станции сейчас присутствуют постоянно, обеспечивая мобильную связь на больших территориях.

Поле довольно равномерное по всему телу и быстро уменьшается по мере удаления от антенны. Для таких ситуаций, чтобы можно было сравнить с измеренными величинами, Европейский Союз рекомендует максимальные значения напряженности поля и плотности мощности (контрольные уровни), ниже которых поглощенная энергия будет считаться безопасной.

На частоте 900 МГц, важной для мобильной связи, ЕС рекомендует не подвергать людей воздействию поля более 4,5 Вт на квадратный метр (плотность мощности).

Для сетей мобильной связи GSM воздействие на население в целом обычно намного меньше — по крайней мере в 100 раз ниже нормативов.

Для более новых сетей UMTS измерения воздействия на население в целом ограничены, так как использование этих мобильных телефонов мало по сравнению с GSM.При измерении экспозиции выяснилось, что она составляет не более одной тысячной ватта на квадратный метр, а обычно намного меньше.

Другими важными источниками радиоволн являются радиовещательные системы (AM и FM). Максимальные значения, измеренные в местах, доступных для населения, обычно ниже 0,01 Вт на квадратный метр. Вблизи забора очень мощных передатчиков в некоторых случаях можно ожидать воздействия около 0,3 Вт на квадратный метр.

Что касается новой технологии цифрового телевещания (DVB-T), австрийское исследование зафиксировало плотность мощности не выше 0.04 Ватт на квадратный метр и всего до миллионных долей ватта на квадратный метр. Это похоже на плотность мощности более старых аналоговых систем телевещания, но, поскольку цифровые системы требуют большего количества передатчиков, можно ожидать более высоких уровней воздействия.

В некоторых странах уже действует система цифрового аудиовещания . Другими источниками воздействия радиочастотных полей на большие расстояния являются гражданские и военные системы радаров , частные системы мобильной радиосвязи или новые технологии, такие как WiMAX.

2.3 Как радиоволны используются в медицине?

В некоторых странах уже действуют системы цифрового аудиовещания. Другими источниками воздействия радиочастотных полей на большие расстояния являются гражданские и военные радиолокационные системы, частные мобильные радиосистемы или новые технологии, такие как WiMAX.

Еще одним распространенным применением радиочастотных полей в медицине является магнитно-резонансная томография или МРТ, при которой также используются очень сильные статические магнитные поля (см. Вопрос 8).Магнитно-резонансная томография (МРТ) обеспечивает трехмерные изображения внутренних структур тела, таких как мозг. Как и в случае терапевтического применения, облучение пациентов может превышать обычные пределы безопасности для населения. Подробнее …

Призрачная радиостанция, которую никто не утверждает, что она управляет

В мае 1927 года, спустя годы после того, как британский секретный агент поймал сотрудника, крадущегося в лондонское бюро коммунистических новостей, полицейские ворвались в здание Arcos. Подвал был оборудован устройствами для защиты от вторжений, и они обнаружили секретную комнату без дверной ручки, в которой рабочие торопливо сжигали документы.

Возможно, это было драматично, но британцы не обнаружили ничего, о чем они еще не знали. Вместо этого рейд стал тревожным сигналом для Советов, которые обнаружили, что МИ5 подслушивает их в течение многих лет.

«Это была грубая ошибка самого первого порядка», — говорит Энтони Глис, руководитель Центра исследований в области безопасности и разведки Букингемского университета. Чтобы оправдать рейд, премьер-министр даже зачитал некоторые расшифрованные телеграммы в палате общин.

В результате русские полностью изменили способ шифрования сообщений. Практически за ночь они перешли на «одноразовые планшеты». В этой системе случайный ключ генерируется человеком, отправляющим сообщение, и передается только тому, кто его получает. Пока ключ действительно совершенно случайный, код не может быть взломан. Больше не нужно было беспокоиться о том, кто может слышать их сообщения.

Введите «номера станций» — радиостанции, которые транслируют закодированные сообщения шпионам по всему миру.Вскоре этим стали заниматься даже британцы: если вы не можете их победить, присоединяйтесь к ним, как говорится. Сгенерировать полностью случайное число довольно сложно, потому что система для этого по самой своей природе будет предсказуемой — именно то, чего вы пытаетесь избежать. Вместо этого офицеры в Лондоне нашли гениальное решение.

Они вывесили микрофон из окна на Оксфорд-стрит и записывали движение. «Автобус может пищать одновременно с криком полицейского. Звук уникален, такого больше никогда не повторится », — говорит Ступплс.Затем они преобразовывали это в случайный код.

Конечно, это не останавливало людей, пытающихся их сломать. Во время Второй мировой войны британцы поняли, что они, по сути, могут расшифровать сообщения, но им придется заполучить одноразовый блокнот, который использовался для их шифрования. «Мы обнаружили, что русские использовали устаревшие листы одноразовых прокладок в качестве замены туалетной бумаги в госпиталях российской армии в Восточной Германии», — говорит Глис.
