Chevrolet Niva | Моменты затяжки ответственных резьбовых соединений, Н·м (кгс·м)

Для остальных резьбовых соединений моменты затяжки следуюшие:

Двигатель мод. 2106
Болт М12х1,25 крепления головки блока цилиндров:
– предварительное затягивание	34 – 42 (3,4 – 4,2)
– окончательное затягивание	98 – 121 (9,8 – 12,1)
Болт М8 крепления головки блока цилиндров	32 – 40 (3,2 – 4)

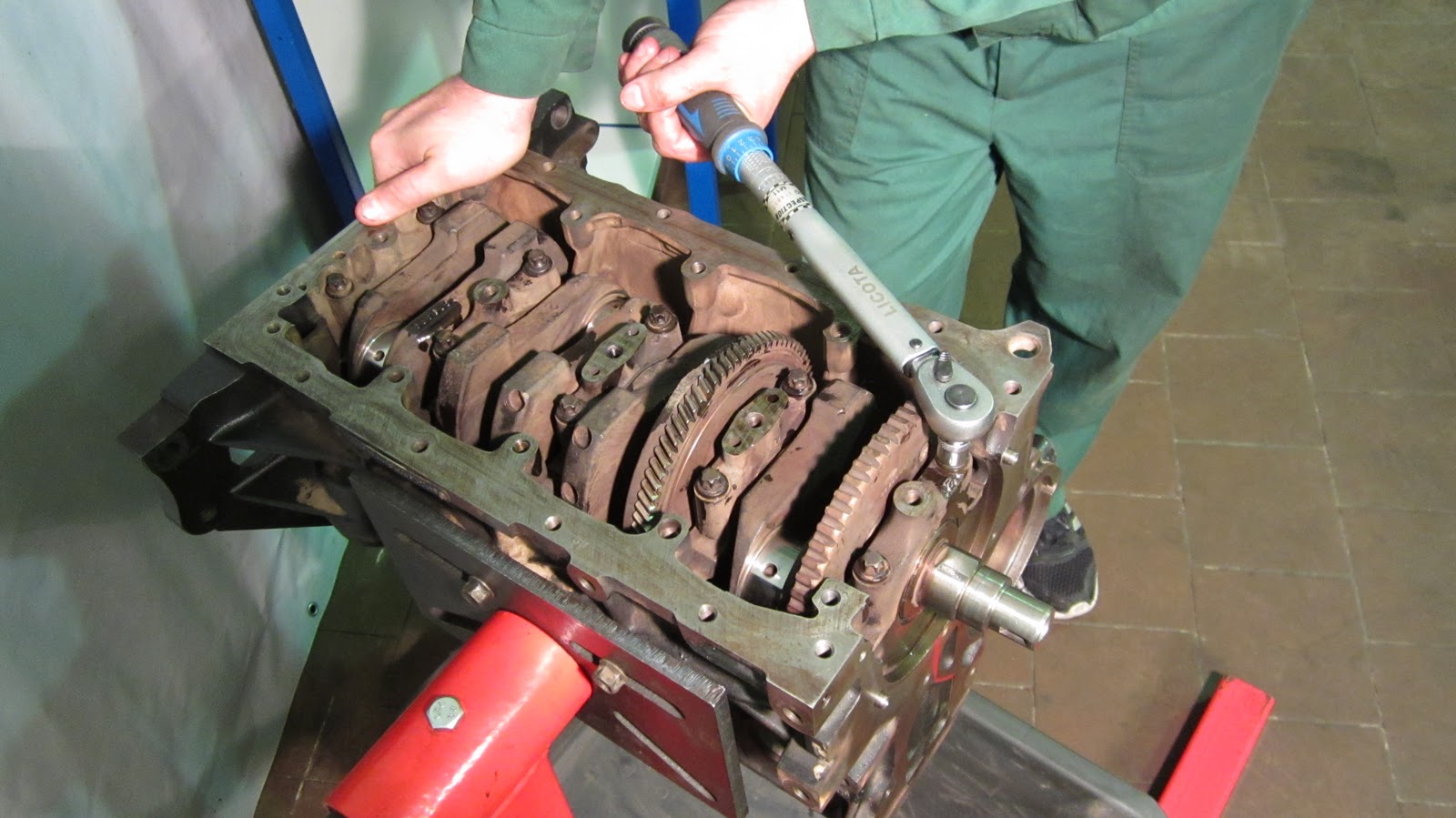

Болт крепления крышек коренных подшипников	70 – 86 (7 – 8,6)
Гайка болта крепления крышек шатуна	44 – 55 (4,4 – 5,5)
Болт крепления маховика	72 – 89 (7,2 – 8,9)
Болт крепления башмака натяжителя	38 – 47 (3,8 – 4,7)
Болт звездочек распределительного вала и вала привода масляного насоса	(4,2 – 5,1)
Болт крепления кронштейна генератора к блоку цилиндров	43 – 55 (4,3 – 5,5)
Болт крепления насоса охлаждающей жидкости	22 – 27 (2,2 – 2,7)
Гайка крепления выпускного коллектора и впускного трубопровода	21 – 26 (2,1 – 2,6)
Гайка крепления корпуса подшипников распределительного вала	19 – 23 (1,9 – 2,3)
Гайка регулировочного болта клапана головки цилиндров	48 – 56 (4,8 – 5,6)
Гайка крепления стартера к блоку цилиндров	25 – 32 (2,5 – 3,2)
Втулка регулировочного болта клапана	85 –105 (8,5 –10,5)
Храповик коленчатого вала	104 – 128 (10,4 –12,8)
Свеча зажигания	32 – 40 (3,2 – 4)
Датчик включения вентилятора	40 – 54 (4 – 5,4)
Болт крепления картера сцепления к блоку цилиндров	50 – 62 (5 – 6,2)
Двигатель мод. 331, 3317 и 3313
Гайка крепления головки блока цилиндров	90 – 100 (9 – 10)
Гайка крепления крышек коренных подшипников	90 –100 (9 – 10)
Гайка болта крепления крышек шатунных подшипников	55 – 65 (5,5 – 6,5)
Болт крепления маховика	70 – 80 ( 7 – 8)
Храповик коленчатого вала	80 – 90 (8 – 9)
Пробка главной масляной магистрали	70 – 80 (7 – 8)
Пробка–заглушка головки блока цилиндров	205 – 215 (20,5 – 21,5)
Болт крепления генератора к кронштейну	44 – 56 (4,4 – 5,6)
Трансмиссия
Гайка крепления картера сцепления к блоку цилиндров	44–56 (4,4 – 5,6)
Болт крепления кожуха сцепления к маховику	14 –18 (1,4 –1,8)
Гайка болта крепления рычага вала выключения сцепления Гайка болта крепления рычага вала выключения сцепления	15 – 20 (1,5 – 2)
Фиксатор вилок коробки передач	32 – 40 (3,2 –4)
Болт крепления первичного вала	25 – 28 (2,5 –2,8)
Гайка крепления картера сцепления к картеру главной передачи	28 – 36 (2,8 –3,6)
Гайка крепления картера сцепления к картеру главной передачи	28 – 36 (2,8 –3,6)
Болт крепления задней крышки коробки передач	16 – 18 (1,6 –1,8)
Болт стопора первичного вала	28 – 30 (2,8 – 3)
Болт крепления оси промежуточной шестерни заднего хода	16 – 18 (1,6 – 1,8)
Винт стопорения среднего подшипника первичного вала	6 – 8 (0,6 – 0,8)
Болт стопора переднего подшипника вторичного вала	6 – 8 (0,6 – 0,8)
Болт крепления механизма блокировки	6 – 8 (0,6 – 0,8)
Болт крепления крышки фиксаторов штоков	16 –18 (1,6 –1,8)
Винт пластины крепления задних подшипников	11– 14 (1,1 – 1,4)
Болт крепления ведомой шестерни главной передачи	70 – 85 (7–8,5)
Гайки шпилек картера редуктора	30 – 40 (3 – 4)
Болт крепления стопора регулировочных гаек подшипников дифференциала	16 – 18 (1,6 – 1,8)
Пробки маслосливного и маслоналивного отверстий	15 – 25 (1,5 – 2,5)
Редуктор привода спидометра	14 – 20 (1,4–2)
Выключатель света заднего хода	28 – 30 (2,8–3)
Винт крепления внутреннего шарнира привода передних колес	30 – 40 (3 – 4)
Гайка крепления ведущей шестерни	140 –160 (14 – 16)
Болт крепления скобы стабилизатора к поперечине передней опоры двигателя	44 – 56 (4,4 – 5,6)
Гайка болта крепления телескопической стойки к поворотному кулаку	80 – 100 (8 – 10)
Гайка крепления пальца шарового шарнира к рычагу подвески	65 – 80 (6,5–8)
Гайка крепления штанги стабилизатора к рычагу подвески	120 – 160 (12 –16)
Гайка крепления штока к опоре телескопической стойки	90 – 110 (9 – 11)
Гайка болта крепления рычага рулевой трапеции к чашке пружины	80 – 100 (8 – 10)
Гайка крепления пальца шарового шарнира к рычагу рулевой трапеции	40 – 50 (4 – 5)
Гайка ступицы переднего колеса	180 – 200 (18 – 20)
Гайка ступицы заднего колеса	140 – 160 (14 – 16)
Болт крепления колес	80 – 100 (8 – 10)
Гайка крепления поршня амортизаторной стойки	30 – 50 (3 – 5)
Стопорная гайка поршня амортизаторной стойки	20 – 30 (2 – 3)
Гайка крепления поршня амортизатора задней подвески	10 – 15 (1 – 1,5)
Гайки крепления сайлент-блоков и поперечной штанги задней подвески	80 – 100 (8 – 10)
Гайка крепления амортизаторов к балке	44 – 56 (4,4 – 5,6)
Гайка крепления амортизаторов к кузову	28 – 36 (2,8 – 3,6)
Рулевое управление
Гайка крепления шестерни рулевого механизма	40 – 50 (4 – 5)
Гайка крепления переднего подшипника	105 – 115 (10,5 – 11,5)
Болт крепления крышки картера рулевого управления	20 – 25 (2 – 2,5)
Болт крепления рулевых тяг к рейке рулевого механизма	80 – 100 (8 – 10)
Болты крепления вилок карданных шарниров рулевой колонки	20 – 25 (2 – 2,5)
Гайка крепления упругой муфты фланцевой вилки карданного вала	20 – 25 (2 – 2,5)
Гайка крепления шаровых пальцев рулевых тяг	30 – 40 (3 – 4)
Болт крепления рулевой колонки к кузову	20 – 25 (2 – 2,5)

ВАЗ 21213 | Моменты затяжки резьбовых соединений

*При несовпадении выреза гайки с отверстием для шплинта произведите дозатяжку (на угол, меньший 60) для обеспечения шплинтовки. При практическом применении моментов допускается их округление до десятых значений кгс.м в пределах допуска.

Момент затяжки шатунов нива шевроле

Таблица моментов затяжки для Шевроле Нива 2123. Если книги нет, можно посмотреть здесь.
Моменты затяжки для ГБЦ, двигателя, коробки передач, раздатки, мостов и тормозной системы.

Для чего нужен широкий диапазон момента затяжки?
Для того, что все динамоключи имеют погрешность. Лучше брать момент посередине диапазона.
Минимально допустимый-максимальный момент затяжки. Например: 100-110 Н·м.

Напоминание:
В местах где много точек затяжки, например, впускной коллектор. Лучше несколько раз пройтись окончательным моментом. Точки по середине «проседают».

Список моментов затяжки (таблица):

— Болт крепления головки блока цилиндров (ГБЦ). М12×1,25.

Прочисти отверстия с резьбой от масла.
Обезжирь поверхности.

Если длина стержня болта превышает 117 мм, то его следует заменить новым. Между блоком и головкой устанавливается безусадочная металлоармированная прокладка.
Повторное использование прокладки не допускается.

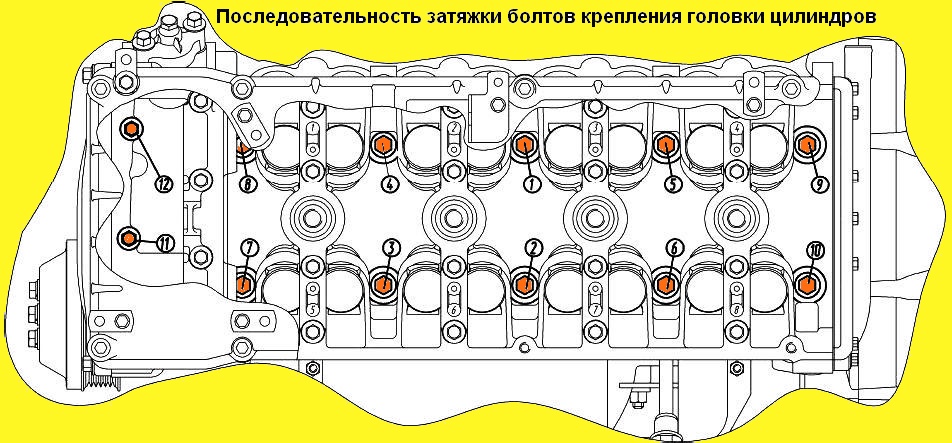

Для обеспечения надежного уплотнения и исключения подтяжки болтов при техническом обслуживании автомобиля затягиваем их в четыре приема:

1-й прием — затягиваем болты 1–10 моментом 20 Н·м;
2-й прием — болты 1–10 затягиваем моментом 70–86 Н·м, а болт 11 — моментом 31–39 Н·м.
3-й прием — затем доворачиваем болты 1–10 на 90°;
4-й прием — и еще на 90°;

Желательно пользоваться доворотной шкалой.

— Гидроопора рычага клапана.(Гидрокомпенсатор) М24×1,5 15–20 Н·м
— Болт крепления звездочки распределительного вала. М10×1,25. 41–51 Н·м
— Гайка крепления корпуса подшипников распределительного вала. М8. 18–23 Н·м

Наносим тонкий слой моторного масла на кулачки и шейки распределительного вала, постели корпуса подшипников и рабочие поверхности рычагов привода клапанов. При монтаже корпуса подшипников убеждаемся, что установочные втулки (на крайних крепежных шпильках головки блока цилиндров с левой стороны) вошли в гнезда корпуса без перекоса.

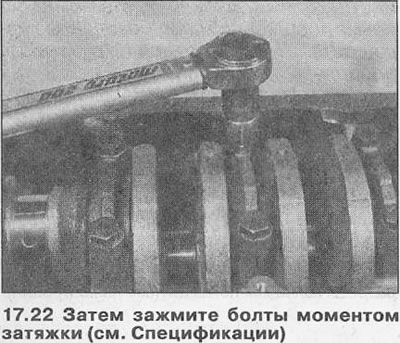

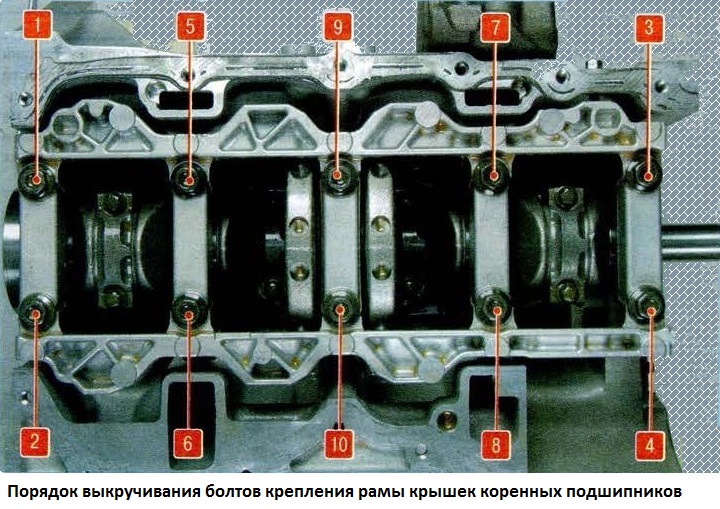

— Болт крепления крышки коренного подшипника. М10×1,25. 68–84 Н·м
— Болт крепления масляного насоса. М8. 22–27 Н·м
— Болт крепления поддона картера. М6. 5–8 Н·м
— Шпилька крышки маслоотделителя. М8. 13–21 Н·м
— Гайка крепления крышки маслоотделителя. М8. 13–21 Н·м
— Болт крепления головки блока цилиндров. М8. 31–39 Н·м
— Гайка крепления впускной трубы и выпускного коллектора. М8. 21–26 Н·м
— Гайка болта крышки шатуна. М9×1 43–54 Н·м
— Болт крепления маховика. М10×1,25. 61–87 Н·м
— Болт крепления башмака натяжителя цепи. М10×1,25. 41–51 Н·м

— Гайка крепления крышки головки блока цилиндров. М6. 2–5 Н·м
— Болт крепления звездочки вала привода масляного насоса. М10×1,25. 41–51 Н·м
— Болт крепления насоса охлаждающей жидкости (помпы). М8. 22–27 Н·м
— Гайка шпильки крепления отводящего патрубка рубашки охлаждения. М8. 16–23 Н·м
— Гайка крепления шкива привода вспомогательных агрегатов. М20×1,5 101–126 Н·м
— Болт крепления кронштейна генератора. М8. 22–27 Н·м
— Болт крепления кронштейна масляного фильтра. М8. 22–27 Н·м
— Гайка болта крепления генератора к кронштейну. М8. 22–27 Н·м
— Гайка крепления кронштейна боковой опоры силового агрегата. М8. 18–23 Н·м
— Гайка крепления боковой опоры к кронштейну поперечины. М10×1,25. 27–34 Н·м
— Гайка крепления поперечины задней опоры силового агрегата к кузову. М8. 15–19 Н·м
— Гайка крепления задней опоры силового агрегата к коробке передач. М8. 28–29 Н·м
— Гайка болта крепления задней опоры силового агрегата к поперечине. М8. 18–23 Н·м
— Болт крепления кожуха сцепления к маховику. М8. 19–31 Н·м
— Гайка крепления главного цилиндра сцепления к кронштейну педального узла. М8. 10–16 Н·м
— Штуцер соединительной трубки гидропривода сцепления. М12×1,25. 25–31 Н·м
— Болт крепления рабочего цилиндра сцепления к картеру сцепления. М8. 15–19 Н·м
— Свеча зажигания. М14×1,25 31–39 Н·м (ГБЦ из алюминия, лучше 25-30 Н·м)

Коробка передач
— Выключатель фонаря света заднего хода. М14×1,5 28–45 Н·м
— Болт хомута крепления наконечника к тяге привода управления коробкой передач. М8. 23–27 Н·м
— Болт крепления картера сцепления к блоку цилиндров двигателя. М12×1,25. 54–87 Н·м
— Гайка крепления картера сцепления к коробке передач. М10×1,25. 32–51 Н·м
— Гайка крепления картера сцепления к коробке передач. М8. 16–26 Н·м
— Болт крепления крышки фиксаторов штоков. М8. 16–26 Н·м
— Гайка крепления задней крышки. М8. 16–26 Н·м
— Гайка крепления корпуса механизма выбора передач. М6. 12–19 Н·м
— Гайка крепления нижней крышки. М6. 12–19 Н·м
— Гайка крепления фланца эластичной муфты к вторичному валу. М20×1,0 67–82 Н·м
— Болт крепления зажимной шайбы переднего подшипника промежуточного вала. М12×1,25. 79–98 Н·м
— Болт крепления блока шестерен 5 передачи и передачи заднего хода к промежуточному валу. М10×1,25. 67–82 Н·м
— Болт крепления вилки к штоку переключения передач. М6. 12–19 Н·м

Промежуточный вал
— Гайка болта крепления эластичной муфты к фланцу. М12×1,25. 57,8–71,5 Н·м
— Гайка крепления корпуса шарнира к фланцу ведущего вала раздаточной коробки. М8. 27–34 Н·м

Раздаточная коробка
— Гайка крепления кронштейна подвески к раздаточной коробке. М10×1,25. 27–32 Н·м
— Гайка крепления кронштейна подвески к кузову. М8. 15–19 Н·м
— Гайка крепления поперечины задней опоры к кузову. М8. 15–19 Н·м
— Гайка крепления кронштейна задней опоры к раздаточной коробке. М8. 28–29 Н·м
— Гайка болта крепления задней опоры к поперечине. М8. 16–26 Н·м
— Гайки крепления крышки картера раздаточной коробки, картера привода переднего моста, корпуса привода датчика скорости, кронштейна рычага управления. М8. 15–25 Н·м
— Выключатель контрольной лампы блокировки дифференциала. М16×1,5 28–45 Н·м
— Болт крепления вилки к штоку включения передач. М6. 12–19 Н·м
— Болт крепления вилки к штоку блокировки дифференциала. М6. 12–19 Н·м
— Болт крепления ведомой шестерни. М10×1,25. 67–82 Н·м
— Гайки крепления заднего подшипника ведущего вала и заднего подшипника промежуточного вала. М18×1,5 96–118 Н·м
— Гайки крепления фланцев к ведущему валу и к валам привода переднего и заднего мостов. М16×1,5 96–118 Н·м

Валы привода ведущих Мостов
— Гайки болтов крепления фланцев карданного вала и шпилек ШРУСов вала привода к фланцам редуктора переднего (заднего) моста и раздаточной коробки. М8. 27–34 Н·м

Передний Мост
— Болт крепления редуктора переднего моста к поперечине передней подвески. М10×1,25. 41–51 Н·м
— Гайка крепления переднего моста к штанге стабилизатора. М8. 15,–19 Н·м
— Гайка крепления крышки подшипника корпуса внутреннего шарнира. М8. 20–26 Н·м
— Гайка крепления крышки подшипника дифференциала. М12×1,25. 63–75 Н·м
— Болт крепления стопорной пластины регулировочной гайки. М6. 4–6 Н·м
— Болт крепления ведомой шестерни. М10×1,25. 83–103 Н·м

Задний Мост
— Болт крепления картера редуктора к балке заднего моста. М8. 35–43 Н·м
— Болт крепления крышки подшипника дифференциала. М10×1,25. 43–54 Н·м
— Болт крепления ведомой шестерни. М10×1,25. 83–103 Н·м
— Гайка крепления фланца к ведущей шестерне. М16×1,5 118–255 Н·м (читать книгу)
— Гайка болта крепления упорной пластины подшипника полуоси. М10×1,25. 42–51 Н·м

Рулевое управление
— Гайка болта крепления картера рулевого механизма. М10×1,25. 33–41 Н·м
— Гайка болта крепления кронштейна маятникового рычага. М10×1,25. 33–41 Н·м
— Гайка шарового пальца тяг рулевого привода**. М14×1,5 42–53 Н·м
— Гайка стяжного болта наконечника карданного шарнира. М8. 23–27 Н·м
— Гайка крепления рулевого колеса. М16×1,5 31–51 Н·м
— Гайка крепления кронштейна вала рулевого управления к кузову. М8. 15–19 Н·м
— Гайка крепления сошки. М20×1,5 200–247 Н·м
— Гайка оси маятникового рычага. М14×1,5 64–103 Н·м

Тормозная система
— Штуцер соединительных трубок гидропривода тормозов
М10×1,25. 15–19 Н·м
М12×1. 15–19 Н·м
— Болт-штуцер соединителя цилиндров переднего тормозного механизма. М10×1,25. 20–24 Н·м
— Гайка крепления главного тормозного цилиндра к корпусу вакуумного усилителя. М8. 20–24 Н·м
— Гайка крепления корпуса вакуумного усилителя к кронштейну педалей. М8. 20–24 Н·м
— Болт крепления направляющей колодок к поворотному кулаку. М10×1,25. 42–51 Н·м
— Болт крепления заднего колесного цилиндра к тормозному щиту. М6. 12–19 Н·м
— Болт крепления держателя оболочки троса ручного тормоза к тормозному щиту. М5. 2–4 Н·м
— Болт крепления регулятора давления задних тормозов к кронштейну кузова. М8. 23–27 Н·м

Передняя подвеска
— Гайка болта нижнего крепления кронштейна к поперечине. М10×1,25. 50–62 Н·м
— Гайка болта верхнего крепления кронштейна к поперечине. М12×1,25 67–82 Н·м
— Гайка крепления кронштейнов поперечины к лонжеронам кузова. М12×1,25 67–82 Н·м
— Гайка болта крепления оси верхнего рычага. М12×12,5 67–82 Н·м
— Гайка оси верхнего рычага. М14×1,5. 64–103 Н·м
— Гайка крепления штока амортизатора. М10×1,25. 27–34 Н·м
— Гайка болта крепления нижнего конца амортизатора. М10×1,25. 50–62 Н·м

— Гайка подшипников ступицы переднего колеса. М18×1,5 (читать книгу, но я делаю так:
Поднять машину домкратом. Колесо остаётся на месте. Качаю колесо руками за верхнюю и нижнюю точку. Люфт ощущается руками. Подтягиваю гайку пока люфт совсем не исчезнет, и чуть-чуть откручиваю.
Проверяем зазор в подшипниках, он должен быть в пределах 0,02–0,08 мм. т.е. совсем маленький.)

— Гайка крепления штанги стабилизатора поперечной устойчивости. М8. 15–19 Н·м
— Гайка крепления пальца шаровой опоры к поворотному кулаку. М14×1,25. 83–103 Н·м
— Гайка болта крепления шаровой опоры к рычагу. М8. 21–26 Н·м
— Болт крепления растяжки к поперечине подвески. М12×1,25. 67–82 Н·м
— Гайка крепления растяжки к кузову. М16×1,5. 105–170 Н·м
— Гайка оси нижнего рычага. М16×1,5. 115–185 Н·м
— Гайка болта крепления опорной чашки пружины к нижнему рычагу. М10×1,25. 50–62 Н·м
— Гайка болта крепления поворотного рычага к кулаку. М12×1,25. 67–82 Н·м
— Гайка крепления колеса. М12×1,25. 62–77 Н·м

Задняя подвеска
— Гайка крепления колеса. М12×1,25. 62–77 Н·м
— Гайка болта крепления амортизатора. М12×1,25. 38–62 Н·м
— Болт крепления амортизатора. М12×1,25. 38–62 Н·м
— Гайка болта крепления поперечной (продольной) штанги. М12×1,25. 67–82 Н·м

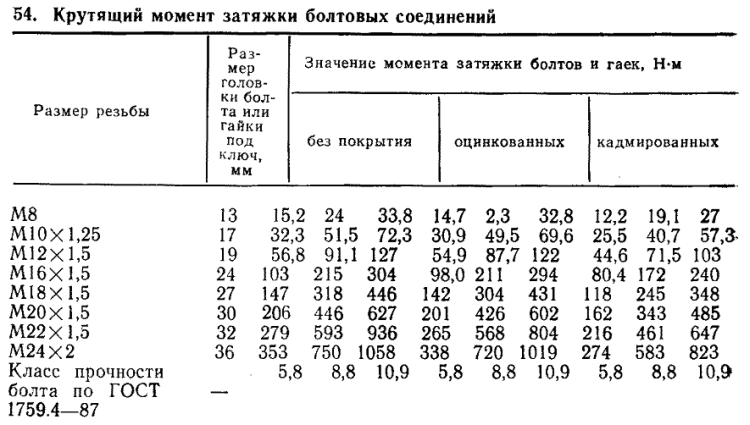

Для остальных резьбовых соединений:
для М6 — 6–8 Н·м
для М8 — 14–18 Н·м
для М10 — 28–36 Н·м
для М12 — 50–62 Н·м

Напоминание:
После окончания работ приведи динамоключ в исходное состояние.

Для информации:
ВАЗ-2123 и «Шевроле-Нива» — это два разных автомобиля.
ВАЗ-2123 мелкосерийно производился в 1998-2002 гг. Заменён моделью Chevrolet Niva.

Данные взяты:
1) Chevrolet NIVA выпуска с 2009г. Устройство, эксплуатация, обслуживание, ремонт. ISBN 978-5-9698-0409-8
2) немного от себя

Запись больше для себя. Пишите свои замечания и предложения в комментариях.

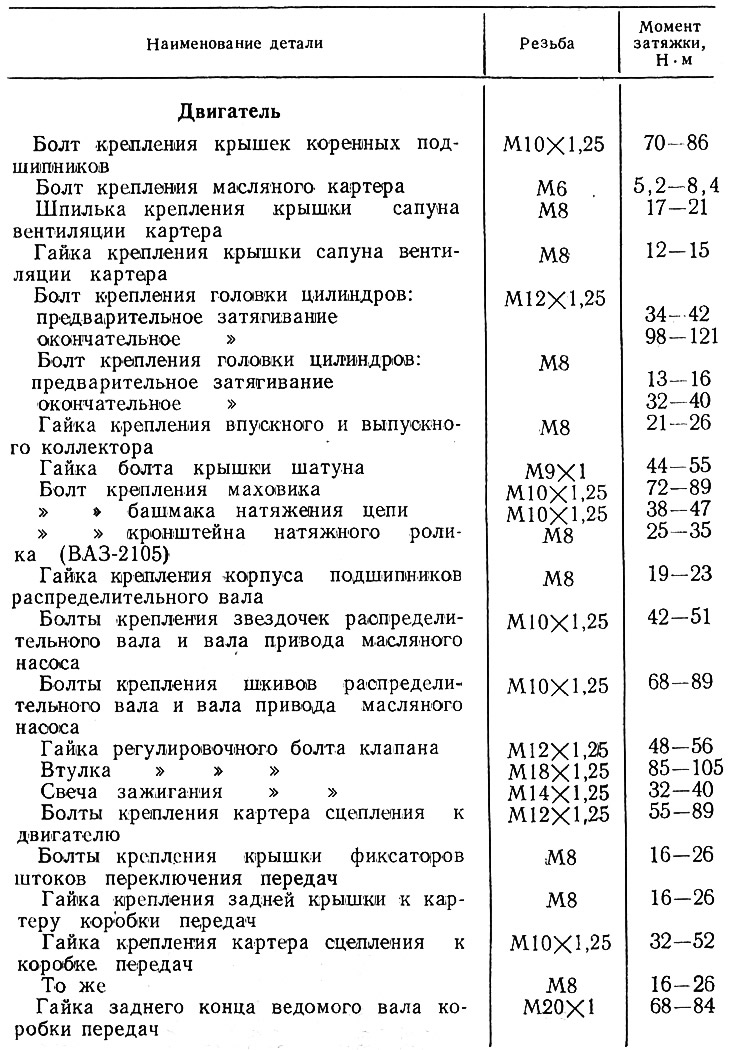

Момент затяжки, Н·м (кгс·м)

Болт крепления крышек коренных подшипников

Болт крепления масляного насоса

Шпилька крепления крышки сапуна

Гайка крепления крышки сапуна

Болт крепления головки цилиндров

см. разд. 4 «Двигатель»

Болт крепления головки цилиндров

Гайка шпильки крепления впускного и выпускного трубопроводов

Гайка болта крышки шатуна

Болт крепления маховика

Болт крепления башмака натяжителя цепи

Болт крепления крышки головки блока цилиндров

Гайка шпильки крепления корпуса подшипников распределительного вала

Болт крепления звездочки вала привода масляного насоса

Болт крепления звездочки распределительного вала

Болт крепления насоса охлаждающей жидкости

Гайка крепления выпускного патрубка рубашки охлаждения

Храповик коленчатого вала

Болт кронштейна генератора

Гайка крепления планки генератора

Гайка болта крепления генератора к кронштейну

Гайка крепления установочной планки к генератору

Гайка крепления кронштейна передней опоры двигателя

Гайка крепления подушки передней опоры к кронштейну поперечины

Гайка крепления поперечины задней подвески двигателя

Гайка крепления задней подвески двигателя к коробке передач

Гайка крепления задней подвески двигателя к поперечине

Болт крепления сцепления

Штуцер соединительных трубок гидропривода сцепления

Выключатель фонаря заднего хода

Болт крепления картера сцепления к двигателю

Гайка крепления картера сцепления к коробке передач

Гайка крепления картера сцепления к коробке передач

Болт крышки фиксаторов штоков

Гайка крепления задней крышки

Гайка заднего конца вторичного вала

Болт зажимной шайбы подшипника промежуточного вала

Болт крепления вилки к штоку переключения передач

Гайка крепления кронштейна подвески на оси подушки

Гайка крепления кронштейна подвески к кузову

Гайка крепления крышек картера раздаточной коробки, картера привода переднего моста, корпуса привода спидометра, кронштейна рычага управления

Выключатель блокировки дифференциала

Болт крепления вилок к штокам включения передач

Болт крепления вилок к штоку блокировки дифференциала

Болт крепления ведомой шестерни

Гайка крепления заднего подшипника ведущего вала и заднего подшипника промежуточного вала

Гайка крепления фланца карданного вала к ведущему валу и к валам привода переднего и заднего мостов

Гайка болтов крепления эластичной муфты к фланцам коробки передач и раздаточной коробки

Гайка болта крепления фланца карданного вала к фланцам редуктора переднего и заднего мостов и раздаточной коробки

Гайка крепления крышки подшипника корпуса внутреннего шарнира

Гайка крепления крышки подшипника дифференциала

Болт крепления стопорной пластины с пружинной шайбой

Болт крепления ведомой шестерни

Болт крепления картера редуктора к балке заднего моста

Болт крепления крышки подшипника дифференциала

Болт крепления ведомой шестерни

Гайка крепления фланца к ведущей шестерне

Гайка крепления подшипника полуоси и заднего тормоза

Гайка нижних болтов крепления поперечины к лонжеронам кузова

Гайка верхних болтов крепления поперечины к лонжеронам кузова

Гайка болта крепления кронштейна буфера отбоя к поперечине

Гайка болта крепления оси верхнего рычага

Гайка крепления верхнего конца амортизатора

Гайка крепления нижнего конца амортизатора

Гайка подшипников ступицы переднего колеса

Болт крепления суппорта к поворотному кулаку

Гайка крепления штанги стабилизатора поперечной устойчивости

Гайка крепления шаровых пальцев к поворотному кулаку

Гайка крепления растяжки к поперечине подвески

Гайка крепления растяжки к кузову

Гайка соединения оси нижнего рычага с поперечиной

Гайка крепления шаровых опор к рычагам подвески

Гайка болта крепления колеса

Гайка оси верхнего рычага подвески

Гайка болтов крепления поворотного рычага

Гайка крепления амортизатора

Гайка болтов крепления поперечной и продольных штанг

Гайка болта крепления картера рулевого управления

Гайка болта крепления кронштейна маятникового рычага

Гайка шарового пальца тяг рулевого привода**

Гайка крепления рулевого колеса

Гайка крепления кронштейна вала рулевого управления и выключения зажигания

Гайка крепления сошки

Гайка оси маятникового рычага

Гайка крепления главного цилиндра и вакуумного усилителя

Болты крепления соединения переднего тормоза

Штуцер тормозных трубок

* При затяжке гаек и болтов допускается округлять моменты затяжки до десятых значений кгс·м в пределах допуска.

** При несовпадении выреза гайки с отверстием для шплинта произведите дозатяжку (на угол, меньший 60°) для обеспечения шплинтовки.

Инструменты:

• Динамометрический ключ
• Молоток
• Приспособление для установки поршней в цилиндры
• Торцовый вороток
• Удлинитель для торцового воротка
• Головка для торцового воротка на 10
• Головка для торцового воротка на 13
• Головка для торцового воротка на 14
• Головка для торцового воротка на 17
• Головка для торцового воротка на 19
• Головка для торцового воротка на 21
• Головка для торцового воротка на 22
• Головка для торцового воротка на 36
• Отвёртка плоская
• Монтажная лопатка
• Щуп микрометрический
• Шабер
• Кисточка для масла

Детали и расходники:

• Набор прокладок двс
• Сальники передней и задней крышки двс
• Коренные и шатунные вкладыши
• Поршни
• Поршневые пальцы
• Стопорные кольца
• Поршневые кольца
• Упорные полукольца
• Моторное масло
• Чистая тряпка

1. Наденьте поршень на шатун, следя, чтобы отверстие под палец совпало с отверстием в верхней головке шатуна. Усилием руки протолкните смазанный моторным маслом палец в отверстия поршня и шатуна. Вставьте в проточки бобышек поршня стопорные кольца и дополнительно смажьте палец моторным маслом через отверстия в бобышках поршня.

2. Установите поршневые кольца в порядке, обратном снятию.

Предупреждение:
При установке не разжимайте кольца больше, чем необходимо, чтобы не деформировать или не сломать их.

Примечание:
Нижнее компрессионное кольцо устанавливайте выточкой (показана стрелкой) вниз во вторую канавку.

Если на кольце нанесена метка «Верх» или «TOP», то кольцо устанавливайте меткой вверх (к днищу поршня).

3. Сориентируйте кольца. Установите кольца на остальные поршни.

Примечание:
Кольца сориентируйте следующим образом: замок верхнего компрессионного кольца должен располагаться под углом 30-45° к оси поршневого пальца; замок нижнего компрессионного кольца – под углом примерно 180° к оси замка верхнего компрессионного кольца; замок маслосъемного кольца – 90° к оси замка верхнего поршневого кольца.

Полезный совет:
После расточки блока, края кромки цилиндра острые. Перед дальнейшей сборкой обязательно, притупите заостренные кромки на плоскости блока цилиндров шабером.

Это позволит не сломать поршневые кольца при установке поршней в цилиндр. Протрите чистой тряпкой цилиндры от мелкой стружки.

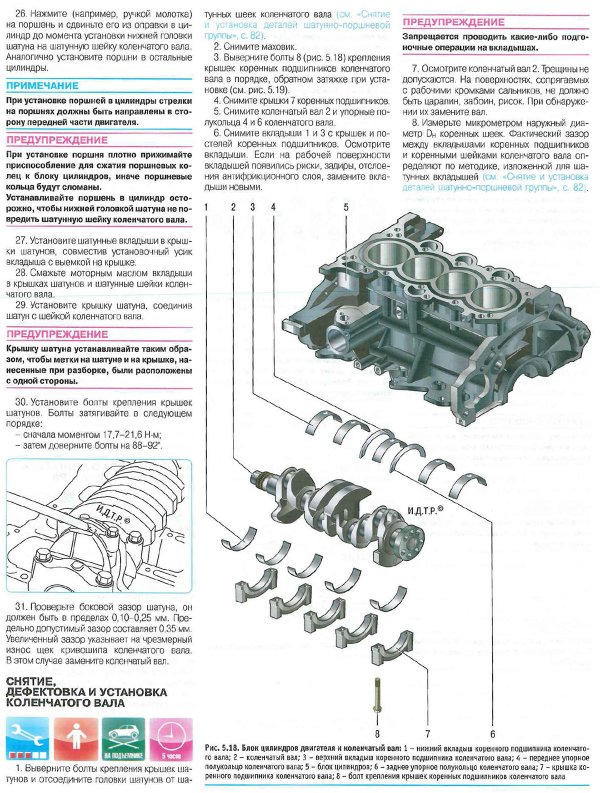

4. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников (с канавками).

Примечание:
Вкладыши устанавливайте так, чтобы установочный усик вкладыша совместился с выемкой на постели.

В первую, вторую, четвертую и пятую опоры блока цилиндров устанавливаем верхние вкладыши коренных подшипников с проточками, а в третью опору — вкладыш без проточки на внутренней поверхности (такой же, как вкладыши в крышках коренных подшипников).

5. Смажьте вкладыши моторным маслом.

6. Установите коленчатый вал в блок цилиндров.

7. Уложите в крышки коренных подшипников нижние (без канавки) вкладыши.

8. Смажьте моторным маслом коренные шейки коленчатого вала.

9. Смажьте моторным маслом вкладыши в крышках коренных подшипников коленчатого вала.

10. Установите крышки (кроме задней) коренных подшипников и смажьте упорные полукольца моторным маслом.

Примечание:

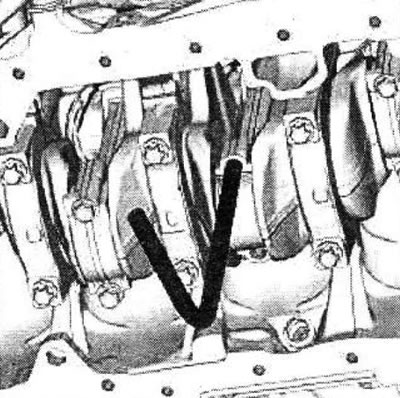

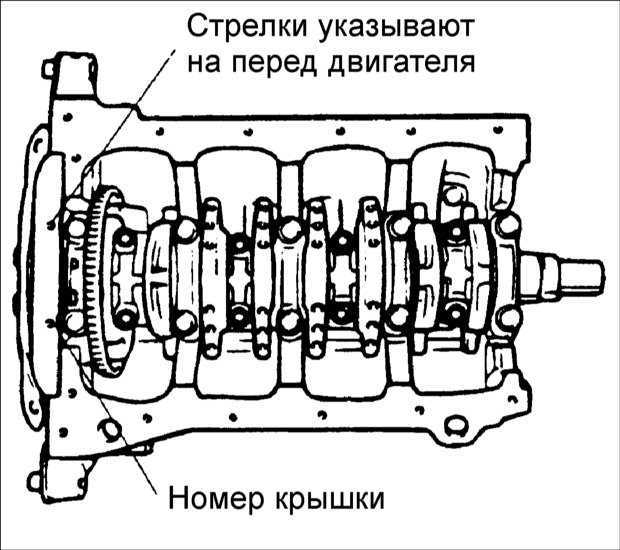

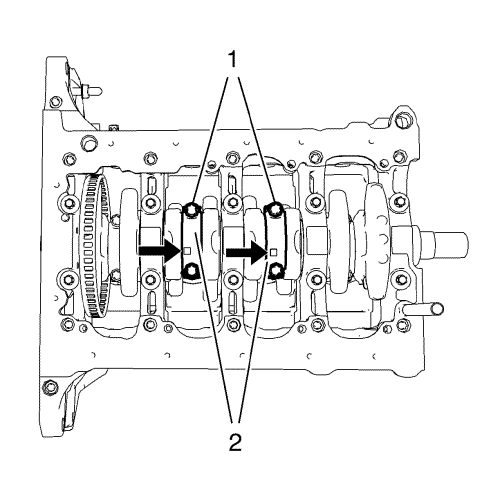

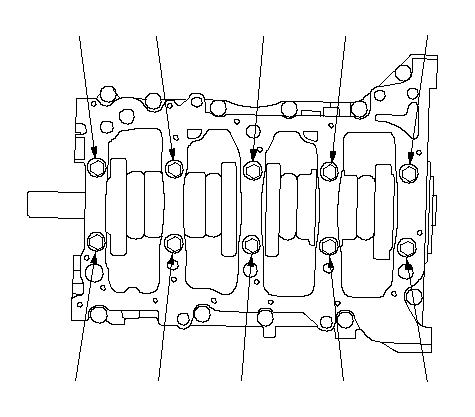

Устанавливаем крышки коренных подшипников с вкладышами в соответствии с метками, нанесенными на наружной поверхности крышек (счет ведется со стороны привода распределительного вала). При этом замки верхнего и нижнего вкладышей каждого коренного подшипника должны быть расположены с одной стороны.

11. Установите заднее (металлокерамическое, желтого цвета) и переднее (сталеалюминиевое) упорные полукольца задней опоры коленчатого вала.

Примечание:
Упорные полукольца устанавливайте выемками.

. к опорным поверхностям коленчатого вала.

12. Установите крышку заднего коренного подшипника и болты крышек, затяните их динамометрическим ключом моментом в несколько приёмов 68,31-84,38(6,97-8,61)Н м (кгс-м), прокручивая коленвал.

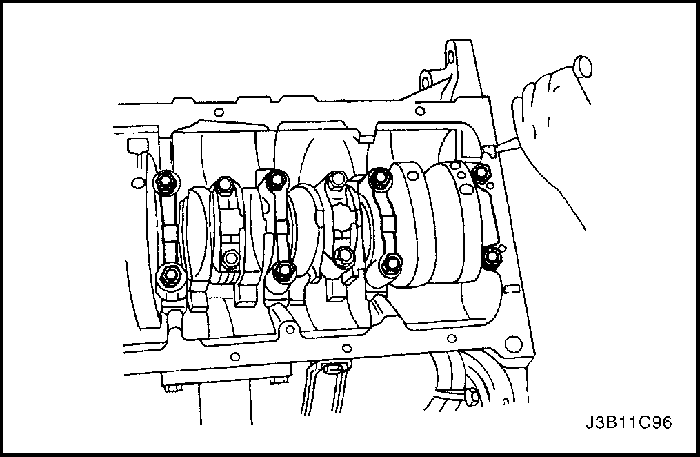

13. Проверьте плоским щупом осевой зазор коленчатого вала, переместив монтажной лопаткой коленчатый вал до упора. Осевой зазор должен быть 0,06-0,26 мм. Максимально допустимый зазор -0,35 мм. Если зазор больше, замените упорные полукольца другими, увеличенными на 0,127 мм.

14. Проверьте правильность сборки, провернув коленчатый вал рукой на несколько оборотов. Вал должен вращаться свободно и плавно.

15. Вставьте шатунные болты (если их вынимали) и вкладыши в шатуны, совместив установочный усик вкладыша с выемкой на шатуне.

16. Смажьте моторным маслом зеркала цилиндров, поршни, поршневые кольца и шатунные вкладыши.

17. Установите на поршень приспособление для сжатия колец и, заворачивая винт, сожмите кольца.

18. Установите поршень в цилиндр в соответствии с маркировкой номера цилиндра на шатуне, нажмите (например, ручкой молотка) на поршень и сдвиньте его из оправки в цилиндр. Аналогично установите поршни в остальные цилиндры.

Примечание:
При установке поршней в цилиндры стрелка на поршне должна быть обращена к передней части двигателя.

19. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

20. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

21. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала и совместив метки на шатуне и крышке.

Примечание:
При установке крышки шатуна номера на шатуне и крышке должны совпадать и располагаться с одной стороны шатуна.

22. Наверните гайки шатунных болтов, не затягивая окончательно. Аналогично установите крышки остальных шатунов.

23. Затяните гайки шатунных болтов динамометрическим ключом моментом 43,32-53,51 (4,42-5,46)Н м (кгс-м).

24. Установите держатель заднего сальника коленчатого вала, заменив прокладку. Сцентрируйте держатель относительно фланца вала специальной оправкой (если ее нет, центрируйте держатель по рабочей кромке сальника) и затяните шесть болтов крепления держателя, совместив плоскость держателя с плоскостью разъема блока без перекосов.

Полезный совет:
Заднюю крышку с сальником не так просто одеть, будет мешать кромка сальника. Нужно приложить крышку сальником на коленвал, и завернуть аккуратно кромку, проводя по окружности, плоской маленькой отвёрткой, потихоньку прижимая крышку, пока она не ляжет на своё место.

25. Установите маховик (предварительно установив переднюю крышку картера сцепления) так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки четвертого цилиндра, и закрепите маховик, затянув болты его крепления моментом.

26. Установите детали и узлы в последовательности, соответствующей перечислению: звездочку на коленчатый вал, маслоотделитель, шестерню привода масляного насоса, валик привода масляного насоса, масляный насос (заменив прокладку), масляный картер (заменив прокладку и не затягивая окончательно болты его крепления), головку блока (заменив прокладку). Затяните болты крепления головки в четыре приема в определенной последовательности.
Предварительное затягивание 33,3-41,16 (3,4-4,2)Н м (кгс-м)
Окончательное затягивание 96-118,4 (9,8-12,1)Н м (кгс-м)

27. Установите звездочку на распределительный вал, собранный с корпусом подшипников, и поверните вал так, чтобы метка на звездочке находилась напротив метки на корпусе подшипников. Снимите звездочку и, не изменяя положения вала, установите корпус подшипников на головку цилиндров. Закрепите корпус, затягивая гайки в определенной последовательности моментом.

28. Установите башмак натяжителя цепи. Поверните коленчатый вал так, чтобы совместить метку на звездочке коленчатого вала с меткой на блоке цилиндров. Наденьте цепь на звездочку, не меняя положения коленчатого вала.

29. Наденьте цепь на звездочку валика привода масляного насоса и, натянув ведущую ветвь, установите звездочку на валик, не затягивая окончательно болт ее крепления. Прикрепите к цепи проволоку и поднимите цепь в полости привода вверх (или зацепите сверху крючком и поднимите).

30. Наденьте цепь на звездочку распределительного вала, натяните ведущую ветвь и установите звездочку на вал, обеспечив совпадение метки на звездочке и прилива на корпусе подшипников и не затягивая окончательно болт ее крепления.

31. Установите натяжитель цепи (если его снимали при разборке головки блока цилиндров). Поверните коленчатый вал на два оборота в направлении вращения, чтобы обеспечить нужное натяжение цепи. Проверьте одновременное совпадение меток на звездочках с метками на блоке цилиндров и на корпусе подшипников.

32. Если метки не совпадают, повторите установку цепи. Если метки совпадают, окончательно затяните болты звездочек и отогните края стопорных шайб болтов звездочек. Установите крышку головки блока, заменив прокладку.

33. Установите крышку цепи привода распределительного вала с передним сальником коленчатого вала, заменив прокладку. Сцентрируйте держатель относительно фланца вала специальной оправкой (если оправки нет, центрируйте держатель по рабочей кромке сальника, временно установив на хвостовик коленчатого вала шкивы) и затяните болты и гайки крепления крышки.

Примечание:
Болты, одновременно крепящие кронштейн насоса гидроусилителя рулевого управления, затягивайте после установки насоса.

34. Окончательно затяните болты крепления масляного картера. Установите шкивы коленчатого вала.

35. Установите остальные детали и узлы в порядке, обратном снятию.

Полезный совет:
После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу:
1. Убедитесь в правильности регулировки привода дроссельных заслонок, залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.
2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу.

Не доводите работу двигателя до максимальных режимов.
3. Во время работы проверьте герметичность двигателя и его систем, давление масла, установку зажигания, частоту вращения на холостом ходу, обратите внимание на наличие посторонних шумов.
4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причину.
5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.

В статье не хватает:

• Качественных фото ремонта

Нива: Моменты затяжки резьбовых соединений

Деталь	Резьба	Момент затяжки, Н. м (кгс.м)
Болт крепления крышек коренных подшипников	М10х1,25	68,31–84,38 (6,97–8,61)
Болт крепления масляного насоса	М6	5,10–8,20 (0,52–0,85)
Шпилька крепления крышки сапуна	М8	12,7–20,6 (1,3–2,1)
Гайка крепления крышки сапуна	М8	12,7–20,6 (1,3–2,1)
Болт крепления головки цилиндров	М12х1,25	смотри раздел «Двигатель»
Болт крепления головки цилиндров	М8	31,36–39,1 (3,2–3,99)
Гайка шпильки крепления впускного и выпускного трубопроводов	М8	20,87–25,77 (2,13–2,63)
Гайка болта крышки шатуна	М9х1	43,32–53,51 (4,42–5,46)
Болт крепления маховика	М10х1,25	60,96–87,42 (6,22–8,92
Болт крепления башмака натяжителя цепи	М10х1,25	41,2–51,0 (4,2–5,2)
Болт крепления крышки головки цилиндров	М6	1,96–4,60 (0,20–0,47
Гайка крепления корпуса подшипников распределительного вала	М8	18,33–22,64 (1,87–2,3)
Опора гидравлическая рычага клапана	М18х1,5	14,7-18,6 (1,5-1,9
Втулка гидроопоры	М24х1,5	26,0-31,0 (2,6-3,1)
Болт крепления звездочки вала привода масляного насоса	М10х1,25	41,2–51,0 (4,2–5,2)
Болт крепления звездочки распределительного вала	М10х1,25	41,2–51,0 (4,2–5,2
Свеча зажигания	М14х1,25	30,67–39 (3,13–3,99)
Болт крепления насоса охлаждающей жидкости	М8	21,66–26,75 (2,21–2,73)
Гайка крепления выпускного патрубка рубашки охлаждения	М8	15,97–22,64 (1,63–2,31)
Храповик коленчатого вала	М20х1,5	101,3–125,64 (10,34–12,8)
Болт кронштейна генератора	М10х1,25	44,1–64,7 (4,5–6,6)
Гайка крепления планки генератора	M10x1,25	28,03–45,27 (2,86–4,62)
Гайка болта крепления генератора к кронштейну	M12x1,25	58,3–72,0 (5,95–7,35)
Гайка крепления установочной планки к генератору	М10х1,25	28,03–45,27 (2,86–4,62)
Гайка крепления кронштейна передней опоры двигателя	М8	10,4–24,2 (1,1–2,5)
Гайка крепления подушки передней опоры к кронштейну поперечины	М10х1,25	27,4–34,0 (2,8–3,46)
Гайка крепления поперечины задней подвески двигателя	М8	15,0–18,6 (1,53–1,9)
Гайка крепления задней подвески двигателя к коробке передач	М8	28,3–28,8 (2,38–2,94)
Гайка крепления задней подвески двигателя к поперечине	М8	15,9–25,7 (1,62–2,62)

Момент затяжки болтов ГБЦ ВАЗ 21213 нива

axel-roman ›

Блог ›
Моменты затяжки. Шевроле Нива.

Таблица моментов затяжки для Шевроле Нива 2123. Если книги нет, можно посмотреть здесь.
Моменты затяжки для ГБЦ, двигателя, коробки передач, раздатки, мостов и тормозной системы.

Для чего нужен широкий диапазон момента затяжки?
Для того, что все динамоключи имеют погрешность. Лучше брать момент посередине диапазона.
Минимально допустимый-максимальный момент затяжки. Например: 100-110 Н·м.

Напоминание:
В местах где много точек затяжки, например, впускной коллектор. Лучше несколько раз пройтись окончательным моментом. Точки по середине «проседают».

Список моментов затяжки (таблица):

— Болт крепления головки блока цилиндров (ГБЦ). М12×1,25.

Прочисти отверстия с резьбой от масла.
Обезжирь поверхности.

Если длина стержня болта превышает 117 мм, то его следует заменить новым. Между блоком и головкой устанавливается безусадочная металлоармированная прокладка.
Повторное использование прокладки не допускается.

Для обеспечения надежного уплотнения и исключения подтяжки болтов при техническом обслуживании автомобиля затягиваем их в четыре приема:

1-й прием — затягиваем болты 1–10 моментом 20 Н·м;
2-й прием — болты 1–10 затягиваем моментом 70–86 Н·м, а болт 11 — моментом 31–39 Н·м.
3-й прием — затем доворачиваем болты 1–10 на 90°;
4-й прием — и еще на 90°;

Порядок затяжки ГБЦ Шевроле Нива 2123

Желательно пользоваться доворотной шкалой.

Доворотная шкала для затяжки ГБЦ

— Гидроопора рычага клапана.(Гидрокомпенсатор) М24×1,5 15–20 Н·м
— Болт крепления звездочки распределительного вала. М10×1,25. 41–51 Н·м
— Гайка крепления корпуса подшипников распределительного вала. М8. 18–23 Н·м

Порядок затягивания гаек крепления корпуса подшипников распределительного вала Шевроле Нива

Наносим тонкий слой моторного масла на кулачки и шейки распределительного вала, постели корпуса подшипников и рабочие поверхности рычагов привода клапанов. При монтаже корпуса подшипников убеждаемся, что установочные втулки (на крайних крепежных шпильках головки блока цилиндров с левой стороны) вошли в гнезда корпуса без перекоса.

— Болт крепления крышки коренного подшипника. М10×1,25. 68–84 Н·м
— Болт крепления масляного насоса. М8. 22–27 Н·м
— Болт крепления поддона картера. М6. 5–8 Н·м
— Шпилька крышки маслоотделителя. М8. 13–21 Н·м
— Гайка крепления крышки маслоотделителя. М8. 13–21 Н·м
— Болт крепления головки блока цилиндров. М8. 31–39 Н·м
— Гайка крепления впускной трубы и выпускного коллектора. М8. 21–26 Н·м
— Гайка болта крышки шатуна. М9×1 43–54 Н·м
— Болт крепления маховика. М10×1,25. 61–87 Н·м
— Болт крепления башмака натяжителя цепи. М10×1,25. 41–51 Н·м

Элементы ГРМ Шевроле Нива. Вид успокоителя и башмака цепи.

— Гайка крепления крышки головки блока цилиндров. М6. 2–5 Н·м
— Болт крепления звездочки вала привода масляного насоса. М10×1,25. 41–51 Н·м
— Болт крепления насоса охлаждающей жидкости (помпы). М8. 22–27 Н·м
— Гайка шпильки крепления отводящего патрубка рубашки охлаждения. М8. 16–23 Н·м
— Гайка крепления шкива привода вспомогательных агрегатов. М20×1,5 101–126 Н·м
— Болт крепления кронштейна генератора. М8. 22–27 Н·м
— Болт крепления кронштейна масляного фильтра. М8. 22–27 Н·м
— Гайка болта крепления генератора к кронштейну. М8. 22–27 Н·м
— Гайка крепления кронштейна боковой опоры силового агрегата. М8. 18–23 Н·м
— Гайка крепления боковой опоры к кронштейну поперечины. М10×1,25. 27–34 Н·м
— Гайка крепления поперечины задней опоры силового агрегата к кузову. М8. 15–19 Н·м
— Гайка крепления задней опоры силового агрегата к коробке передач. М8. 28–29 Н·м
— Гайка болта крепления задней опоры силового агрегата к поперечине. М8. 18–23 Н·м
— Болт крепления кожуха сцепления к маховику. М8. 19–31 Н·м
— Гайка крепления главного цилиндра сцепления к кронштейну педального узла. М8. 10–16 Н·м
— Штуцер соединительной трубки гидропривода сцепления. М12×1,25. 25–31 Н·м
— Болт крепления рабочего цилиндра сцепления к картеру сцепления. М8. 15–19 Н·м
— Свеча зажигания. М14×1,25 31–39 Н·м (ГБЦ из алюминия, лучше 25-30 Н·м)

Коробка передач
— Выключатель фонаря света заднего хода. М14×1,5 28–45 Н·м
— Болт хомута крепления наконечника к тяге привода управления коробкой передач. М8. 23–27 Н·м
— Болт крепления картера сцепления к блоку цилиндров двигателя. М12×1,25. 54–87 Н·м
— Гайка крепления картера сцепления к коробке передач. М10×1,25. 32–51 Н·м
— Гайка крепления картера сцепления к коробке передач. М8. 16–26 Н·м
— Болт крепления крышки фиксаторов штоков. М8. 16–26 Н·м
— Гайка крепления задней крышки. М8. 16–26 Н·м
— Гайка крепления корпуса механизма выбора передач. М6. 12–19 Н·м
— Гайка крепления нижней крышки. М6. 12–19 Н·м
— Гайка крепления фланца эластичной муфты к вторичному валу. М20×1,0 67–82 Н·м
— Болт крепления зажимной шайбы переднего подшипника промежуточного вала. М12×1,25. 79–98 Н·м
— Болт крепления блока шестерен 5 передачи и передачи заднего хода к промежуточному валу. М10×1,25. 67–82 Н·м
— Болт крепления вилки к штоку переключения передач. М6. 12–19 Н·м

Промежуточный вал
— Гайка болта крепления эластичной муфты к фланцу. М12×1,25. 57,8–71,5 Н·м
— Гайка крепления корпуса шарнира к фланцу ведущего вала раздаточной коробки. М8. 27–34 Н·м

Раздаточная коробка
— Гайка крепления кронштейна подвески к раздаточной коробке. М10×1,25. 27–32 Н·м
— Гайка крепления кронштейна подвески к кузову. М8. 15–19 Н·м
— Гайка крепления поперечины задней опоры к кузову. М8. 15–19 Н·м
— Гайка крепления кронштейна задней опоры к раздаточной коробке. М8. 28–29 Н·м
— Гайка болта крепления задней опоры к поперечине. М8. 16–26 Н·м
— Гайки крепления крышки картера раздаточной коробки, картера привода переднего моста, корпуса привода датчика скорости, кронштейна рычага управления. М8. 15–25 Н·м
— Выключатель контрольной лампы блокировки дифференциала. М16×1,5 28–45 Н·м
— Болт крепления вилки к штоку включения передач. М6. 12–19 Н·м
— Болт крепления вилки к штоку блокировки дифференциала. М6. 12–19 Н·м
— Болт крепления ведомой шестерни. М10×1,25. 67–82 Н·м
— Гайки крепления заднего подшипника ведущего вала и заднего подшипника промежуточного вала. М18×1,5 96–118 Н·м
— Гайки крепления фланцев к ведущему валу и к валам привода переднего и заднего мостов. М16×1,5 96–118 Н·м

Валы привода ведущих Мостов
— Гайки болтов крепления фланцев карданного вала и шпилек ШРУСов вала привода к фланцам редуктора переднего (заднего) моста и раздаточной коробки. М8. 27–34 Н·м

Передний Мост
— Болт крепления редуктора переднего моста к поперечине передней подвески. М10×1,25. 41–51 Н·м
— Гайка крепления переднего моста к штанге стабилизатора. М8. 15,–19 Н·м
— Гайка крепления крышки подшипника корпуса внутреннего шарнира. М8. 20–26 Н·м
— Гайка крепления крышки подшипника дифференциала. М12×1,25. 63–75 Н·м
— Болт крепления стопорной пластины регулировочной гайки. М6. 4–6 Н·м
— Болт крепления ведомой шестерни. М10×1,25. 83–103 Н·м

Задний Мост
— Болт крепления картера редуктора к балке заднего моста. М8. 35–43 Н·м
— Болт крепления крышки подшипника дифференциала. М10×1,25. 43–54 Н·м
— Болт крепления ведомой шестерни. М10×1,25. 83–103 Н·м
— Гайка крепления фланца к ведущей шестерне. М16×1,5 118–255 Н·м (читать книгу)
— Гайка болта крепления упорной пластины подшипника полуоси. М10×1,25. 42–51 Н·м

Рулевое управление
— Гайка болта крепления картера рулевого механизма. М10×1,25. 33–41 Н·м
— Гайка болта крепления кронштейна маятникового рычага. М10×1,25. 33–41 Н·м
— Гайка шарового пальца тяг рулевого привода**. М14×1,5 42–53 Н·м
— Гайка стяжного болта наконечника карданного шарнира. М8. 23–27 Н·м
— Гайка крепления рулевого колеса. М16×1,5 31–51 Н·м
— Гайка крепления кронштейна вала рулевого управления к кузову. М8. 15–19 Н·м
— Гайка крепления сошки. М20×1,5 200–247 Н·м
— Гайка оси маятникового рычага. М14×1,5 64–103 Н·м

Тормозная система
— Штуцер соединительных трубок гидропривода тормозов
М10×1,25. 15–19 Н·м
М12×1. 15–19 Н·м
— Болт-штуцер соединителя цилиндров переднего тормозного механизма. М10×1,25. 20–24 Н·м
— Гайка крепления главного тормозного цилиндра к корпусу вакуумного усилителя. М8. 20–24 Н·м
— Гайка крепления корпуса вакуумного усилителя к кронштейну педалей. М8. 20–24 Н·м
— Болт крепления направляющей колодок к поворотному кулаку. М10×1,25. 42–51 Н·м
— Болт крепления заднего колесного цилиндра к тормозному щиту. М6. 12–19 Н·м
— Болт крепления держателя оболочки троса ручного тормоза к тормозному щиту. М5. 2–4 Н·м
— Болт крепления регулятора давления задних тормозов к кронштейну кузова. М8. 23–27 Н·м

Передняя подвеска
— Гайка болта нижнего крепления кронштейна к поперечине. М10×1,25. 50–62 Н·м
— Гайка болта верхнего крепления кронштейна к поперечине. М12×1,25 67–82 Н·м
— Гайка крепления кронштейнов поперечины к лонжеронам кузова. М12×1,25 67–82 Н·м
— Гайка болта крепления оси верхнего рычага. М12×12,5 67–82 Н·м
— Гайка оси верхнего рычага. М14×1,5. 64–103 Н·м
— Гайка крепления штока амортизатора. М10×1,25. 27–34 Н·м
— Гайка болта крепления нижнего конца амортизатора. М10×1,25. 50–62 Н·м

— Гайка подшипников ступицы переднего колеса. М18×1,5 (читать книгу, но я делаю так:
Поднять машину домкратом. Колесо остаётся на месте. Качаю колесо руками за верхнюю и нижнюю точку. Люфт ощущается руками. Подтягиваю гайку пока люфт совсем не исчезнет, и чуть-чуть откручиваю.
Проверяем зазор в подшипниках, он должен быть в пределах 0,02–0,08 мм. т.е. совсем маленький.)

— Гайка крепления штанги стабилизатора поперечной устойчивости. М8. 15–19 Н·м
— Гайка крепления пальца шаровой опоры к поворотному кулаку. М14×1,25. 83–103 Н·м
— Гайка болта крепления шаровой опоры к рычагу. М8. 21–26 Н·м
— Болт крепления растяжки к поперечине подвески. М12×1,25. 67–82 Н·м
— Гайка крепления растяжки к кузову. М16×1,5. 105–170 Н·м
— Гайка оси нижнего рычага. М16×1,5. 115–185 Н·м
— Гайка болта крепления опорной чашки пружины к нижнему рычагу. М10×1,25. 50–62 Н·м
— Гайка болта крепления поворотного рычага к кулаку. М12×1,25. 67–82 Н·м
— Гайка крепления колеса. М12×1,25. 62–77 Н·м

Задняя подвеска
— Гайка крепления колеса. М12×1,25. 62–77 Н·м
— Гайка болта крепления амортизатора. М12×1,25. 38–62 Н·м
— Болт крепления амортизатора. М12×1,25. 38–62 Н·м
— Гайка болта крепления поперечной (продольной) штанги. М12×1,25. 67–82 Н·м

Для остальных резьбовых соединений:
для М6 — 6–8 Н·м
для М8 — 14–18 Н·м
для М10 — 28–36 Н·м
для М12 — 50–62 Н·м

Напоминание:
После окончания работ приведи динамоключ в исходное состояние.

Для информации:
ВАЗ-2123 и «Шевроле-Нива» — это два разных автомобиля.
ВАЗ-2123 мелкосерийно производился в 1998-2002 гг. Заменён моделью Chevrolet Niva.

Данные взяты:
1) Chevrolet NIVA выпуска с 2009г. Устройство, эксплуатация, обслуживание, ремонт. ISBN 978-5-9698-0409-8
2) немного от себя

Доработка, ремонт, характеристики, промывка гидрокомпенсаторов ГБЦ нового и старого образцов для Шевроле Нивы (ВАЗ 2123) и момент затяжки болтов

1. Доработка ГБЦ на Шевроле-Нива
2. Момент затяжки болтов ГБЦ Шевроле Нива
3. ГБЦ нового образца для Шевроле Нивы
4. Ремонт ГБЦ Шевроле Нивы
5. Промывка гидрокомпенсаторов на примере гидроопор нового образца (с августа 2008 года) в Шевроле Ниве

1. Доработка ГБЦ на Шевроле-Нива

Итак, появилось желание и время немного увеличить мощность двигателя. Так как раньше уже был опыт доработки ГБЦ, впуска и выпуска на ВАЗ 2114, было решено попробовать сделать то же самое и с Нивоским мотором.
Что мы подразумеваем под «доработкой»:

1. Основным недостатком наших производителей (при производстве и сборке ГБЦ) считаем не состыковку клапанов отверстием ГБЦ и коллекторов. Мы все прекрасно понимаем, что любое препятствие на пути воздушного потока создает завихрение и, как следствие, снижает скорость этого потока. Соответственно, наша задача убрать все «ляпы» и «недочеты» в ГБЦ.
2. Приливы литья и сами каналы — их мы, соответственно, проточим и, где возможно, расширим.
3. Тоже самое и с коллекторами — необработанные каналы так же совместим с каналами головки блока и расширим.
4. Устанавливаем «спортивный» распределительный вал «Нуждин Эстонец М» с регулировкой шестерней.
5. Под этот вал переводим головку с гидрокомпенсатором на регулируемые болты, т.к. вал сделан на основе 21213 вала.

Выбрали этот вал, т.к. он является моментным (то есть хорошо работает на низах с 1800 оборотов в минуту) и имеет хороший подъем клапана 11.4/10.6 мм.

6. Прошиваем контроллер и настраиваем вал.

Катализатор уже удален.

2. Момент затяжки болтов ГБЦ Шевроле Нива

Так как машину собираю сам, думаю, тем, кто тоже займется ремонтом, эти данные будут важны и нужны. Итак, немного цифр.
Затяжка головки блока цилиндров выполняется в 5 приемов:
1. Затягиваем болты с 1-10 моментом 20 Нм (2 кгс м)
2. Затягиваем болты 1- 10 моментом 69,4-85,7 Нм (7,1 — 8,7 кгс м)
3. Затягиваем болт 11 моментом 31,4 — 39,1 Нм (3,2-4 кгс м)
4. Доворачиваем болты с 1-10 на 90 градусов
5. Доворачиваем болты с 1-10 на 90 градусов
Выполнять затяжку поочередно, как на схеме

ГБЦ

Затяжка гидрокомпенсаторов
Затягиваем моментом 15 — 20 Нм (1,5-2 кгс м)

Затяжка распредвала
Затягиваем моментом 18,33 — 22,6 Нм (1,87 — 2,3 кгс м)
Выполнять затяжку поочередно, как на схеме

Крышка распредвала

Затяжка звездочки распредвала
Затягиваем моментом 41,2 — 51 Нм (4,2 — 5,2 кгс м)

Затяжка крышки ГБЦ
Затягиваем моментом 1,96 — 4,6 Нм (0,2 — 0-47)

Нужны динамометрические ключи и не верьте тем, кто говорит, что не нужны.
Один стоит порядка 1000-1200 руб ~ до 25 кгс м
Второй около 300-400 руб ~ до 0,5 кгс м

Динамометрический ключ ~ 25 кгс м

3. ГБЦ нового образца для Шевроле Нивы

Информация конечно не свежая, но как выяснилось многие этого не знают.

Двигатели «Лады 4х4» ВАЗ-21214 и «Шевроле-Нива» ВАЗ-2123 последний раз модернизировали в августе 2008 года.

В конструкцию двигателей ВАЗ-21214 и ВАЗ-2123 введены изменения, коснувшиеся гидроопор рычагов клапанов и гидронатяжителя цепи привода ГРМ. Внешне обновленные двигатели отличаются цельнотянутой стальной трубкой диаметром 6 мм, по которой масло поступает к гидронатяжителю цепи. На прежних двигателях это была свертно-паяная трубка диаметром менее 5 мм, начинавшаяся от переходника подвода масла на блоке цилиндров. Новая магистраль берет начало в том месте, куда раньше был ввернут переходник.
Теперь перейдем к гидроопорам рычагов клапанов. Это сложные высокоточные устройства с микронными зазорами. Трем поставщикам прежних изделий так и не удалось добиться стабильного качества. Нарушалась технология изготовления, в прецизионных парах оказывались посторонние частицы, были и дефекты сборки. При затяжке корпуса опоры в теле головки необходимо строго соблюдать заданный крутящий момент 14,7–17,6 Н·м. На заводе за этим следят, но кто поручится за слесаря из сервиса? Если он тянет резьбу от души, корпус гидроопоры деформируется – и зажимает плунжер. Иногда достаточно лишь ослабить затяжку, чтобы работоспособность опоры восстановилась.

Подведем итог. Если при ремонте автомобиля владелец хочет установить новые гидроопоры, придется заменить головку в комплекте с описанными деталями. При замене старого гидронатяжителя цепи новым понадобится трубка в комплекте с элементами крепления, а переходник подвода масла (дет. 21214-1006204) уже не потребуется.

Новая (светлая) и старая трубки. Клеммовые наконечники на новой показали себя гораздо более надежными, нежели уплотнительные конусы на старой. При формовке конуса на нем нередко получались складки и трещины, нарушавшие герметичность соединения. Пластмассовые фиксаторы старой трубки порой ломались, она сильно вибрировала и трескалась, из-за утечки масла гидронатяжитель отказывал. Новая трубка жестче, к тому же ее держат металлические скобы с резиновыми вставками, подавляющими вибрации.

Справа на фото новый гидронатяжитель. Фланец стал толще, снизился риск его деформации и нарушения герметичности стыка. Резьбовое отверстие в корпусе под болт крепления трубки теперь прямое, а не ступенчатое с конической поверхностью для уплотнения соединения с трубкой, как было раньше. Кстати, в качестве крепежного болта использован известный многим перепускной болт от шланга переднего тормоза «Жигулей» (изд. 2101-3506078). Пригодились и две его медные прокладки. Внутренняя же конструкция гидронатяжителя сохранена.

На последних версиях двигателей стоят проверенные временем гидроопоры фирмы INA. Их конструкция сводит к минимуму риск ошибок при сборке головки цилиндров и ее ремонте. В головку цилиндров сначала ввертывают стальную втулку (корпус), а уже в нее устанавливают на скользящей посадке опору. Усилие, которое могло бы деформировать прецизионную пару, исключено в принципе.

Новая головка получила обозначение 21214-1003015-30. Главные отличия – увеличенный диаметр бобышек и резьбовых отверстий под втулки гидроопор и дренажные каналы для слива из них масла. Посему в производстве заменили оснастку для отливки головки и ввели дополнительную механическую обработку. Остальные размеры прежние.

В посадочном отверстии головки под прежнюю гидроопору (на фото – черная) нарезана резьба М18×1,5. Для втулки новой гидроопоры потребовалось посадочное отверстие с резьбой М24×1,5. Старая и новая конструкции не взаимозаменяемы.

Основное обозначение головки выполнено в литье (над свечным отверстием второго цилиндра). Цифры 3 и 0 в конце маркировки указывают на новую конструкцию. Если их нет, перед вами старая.

Прежняя рампа для подачи масла к гидроопорам изготавливалась из обычной стали, снабжена алюминиевыми проставками. Материал современной рампы – нержавеющая сталь, призванная продлить срок службы гидроопор. Соединения уплотнены втулками из маслостойкой резины. Рампы не взаимозаменяемы, каждая применяется в своей головке блока.

Для подвода моторного масла к гидроопорам между их корпусами и головкой установлены алюминиевые проставки. По каналу блока цилиндров и головки масло поступает к корпусу подшипников распределительного вала, а затем по трубчатой масляной рампе (тоже скрытой под крышкой ГРМ) – к проставкам гидроопор.

У головки 21214-1003015 резьбовые отверстия под гидроопоры М18×1,5. Дренажных отверстий нет.

При адаптации рычага клапана к гидроопоре INA диаметр его опорной сферы уменьшили с прежних 12 мм до 11 мм. Во избежание ошибок при подборе деталей у нового рычага 21214-1007116-30 (справа) есть опознавательный знак – дополнительная проточка.

Посадочные отверстия в головке 21214-1003015-30 под корпуса гидроопор INA – с резьбой М24×1,5. Видны дренажные отверстия.

4. Ремонт ГБЦ Шевроле Нивы

ДВС разобран, продефектован. Запчасти куплены. Моторка ждет своего часа, то есть, головы.
Итак. Голова была разобрана.

Только снята с а\м

Разобрана

нет пояска на клапане

Нагар на впускных клапанах

Увиденное не впечатлило. На заводе клапана даже не притирают. Они сами прихлопываются. Почти все клапана болтаются (не критично, но люфт есть неплохой!). В итоге, на впускных нагарчик, кое-где есть блестящий поясок на юбке клапана (клапан держит). Выпускные вообще все с черным поясом. Чернота и на седлах.

Клапана впускные магнитятся. Так и должно быть. Выпускные НЕ магнитятся только от тарелки до середины. Выше магнит прилипает.
Но, раз залезли сюда, то делаем все, как положено.
Идем в магазин, с магнитом. Попросил продавца показать все что есть. Выбор небольшой — ВАЗ в бело-синей коробке-1800р, мастер-«шпорт»-1800р и самарские клопы в черной упаковке-1300р. Прошу «добро» на вскрытие упаковок — дают. С виду все клопы неплохие, беру в руки магнит. Конечно, для кого-то это вообще не показатель, мол, скажете, — надо микрометр еще с собой взять было и во втулке мерить! Ваше дело, меряйте, а я так вот хочу… Как на заводе собирают и близко не сравнить, как сам соберешь.
Берем ВАЗовские клопы выпускные. Та же фигня, как и то, что стояло — магнитятся выше середины. Отметаем их в сторону. Раз они за 75 сломались. С «мастером» все также, как и с ВАЗом. Меня только рычаги клапанов этой фирмы устроили. Берем Самарские. Сделаны аккуратно, видно на ножке клапана (где рокер работает) «закалено». Впускные магнитится. Выпуск НЕ магнитится вообще. Стою смотрю на них, и тут вспомнилась мне моя 2101 (лет 12 назад была), там тоже капиталили голову. Я тока запчасти покупал по списку, который дал хорошо знакомый моторист. и в этом списке были эти клопы. Узнал их по упаковке. Там на ней еще нарисованы «жигули 2105», по-моему. Короче взвесил все «ЗА» и «ПРОТИВ», думаю куда мне деваться…Купил.
Потом пошел за направляйками. Взял ВАЗовские. Голову отдал на замену направляек. Звонят — че за х…ню ты дал? Они колются и крошатся. Поехал в мегаз. Прикупил направляйки «amp» в зеленой упаковке. Они были запечатаны в пакетик, внутри все паромасляные, на вид качественные. Но при установке опять откололись. В итоге чел сам купил направляйки sm и воткнул хорошо. Ну да ладно. Клапана не болтаются самое главное в них.
Дальше мы начали притирать клапана…
У меня была паста вот такая

Та что справа «помягче». Сначала притер ею. Собрал голову. Залил бензином. Течет.
Потом притер ею опять. Притирал подольше. Использовал вот спец палку с присоской. Она постоянно слетала и сползала с клапана. Вспомнил весь словарный запас. Собрал гбц, залил, течет зараза!

не рекомендую

Потом достал давно купленную приспособу

отлично подходит!

и поменял пасту на «классическую», она покрупнее. Разобрал ГБЦ. Притер клапана.Промыл голову бензом. Собрал.Залил. И о чудо! Не бежит! При сборке издурачил 2 комплекта колпачков Corteco.
Плоскость головки отшкрябал аккуратно ножичком и отполировал наждачкой «1000».
Все, голова готова.
З.ы. Долго думал пилить или не пилить каналы гбц. Паук стингер куплен и ожидает установки. Диаметр окон паука больше диаметра окон ГБЦ. Платить бабло за распил — жаба душит. Делать самому — это надо колхозить развертки из шаровых. А это в худшем случае биение в дрели развертки и хана каналам, плюс можно вскрыть масляный канал, тогда точно писец головке. В итоге решил не пилить. Если что, сделаю при случае…

5. Промывка гидрокомпенсаторов на примере гидроопор нового образца (с августа 2008 года) в Шевроле Ниве

В своей сегодняшней заметке я постараюсь рассказать, как проводил процедуру промывки гидрокомпенсаторов на своей машине. Может эта инструкция поможет кому-нибудь провести подобную операцию на своей машине, ведь по сути здесь нет ничего сложного.
ПОДГОТОВКА
Для начала лучше прикупить один-два гидрика про запас (вдруг придётся заменить), стопорную шайбу звездочки, а также парочку рокеров (также нового образца). Оригинальные гидрокомпенсаторы нового образца имеют артикул 420001910 (производитель INA). Заказать можно в exist или autodoc. Помимо всего прочего понадобится новая прокладка клапанной крышки, проволока, несколько зубочисток или канцелярская скрепка, шприц 2-3 мл, пластиковые стяжки, небольшое зубило, пассатижи, а из особого инструмента — динамометрический ключ (хотя многие обходятся без него). Для промывки понадобится какой-нибудь очиститель. По моим наблюдениям будет очень хорош спецочиститель типа Profoam 1000. Чистит и растворяет все масляные отложения влёгкую! Жаль сразу не начал его использовать, а мучался поначалу с бензином-калошей, который в этом плане сильно уступает.
ДЕМОНТАЖ
Итак, для начала отключаем аккумулятор и снимаем клапанную крышку. Тут нет ничего сложного — откручиваем болты, снимаем мешающиеся нам шланги (также можно их отвести в сторону и к чему-нибудь подвязать, чтобы не мешались ). Далее желательно поддомкратить машину и провернуть колесо на 5-ой передаче до совмещения метки на звёздочке с меткой на корпусе распредвала.

Совмещение меток ГРМ (на звёздочке)

При этом должны совпасть середина ДПКВ (датчика положения коленчатого вала) и риска на коленвале. Вообще эту риску видно плоховато, поэтому для наглядности я леплю на неё маленький кусочек жевачки (см. фото).

Совмещение меток ГРМ (коленвал)

Далее снимаем машину с домкрата и ставим на первую передачу. Теперь нам нужно снять распредвал. Но чтобы это сделать, сначала нужно снять звезду и разобраться с натяжителем цепи. Т.к. у меня стоит механический АНЦ ISAI и взвести его в исходное положение у меня не получилось, то пришлось его демонтировать (штатный гидравлический натяжитель придётся отжимать мощной отвёрткой для снятия звёздочки). Далее через одно из отверстий шестерни распредвала продеваем пластиковую стяжку и крепим шестерню к цепи, чтобы зубья шестерни не перескочили и не сбили настройку фаз газораспределительного механизма. После этого берём проволоку и привязываем (пока только страхуем) звездочку к верхнему замку капота (чтобы звёздочка с цепью сильно не провисла и цепь не вышла из зацепления со звездочкой масляного насоса). Теперь можно отогнуть краешек стопорной шайбы звёздочки (аккуратно используем небольшое зубило и молоток) и открутить болт.

Разблокированная стопорная шайба звёздочки

Будьте осторожнее, не уроните все эти шайбы с болтами в масляный поддон двигателя. Итак, звёздочка снята и зафиксирована проволокой за замок капота (см. фото).

Привязывание звёздочки ГРМ

Кстати здесь заодно будет полезно проверить состояние успокоителя и башмака (хотя бы просто внешним осмотром). Теперь отворачиваем гайки крепления масляной рампы и снимаем её. После этого отворачиваем остальные гайки крепления корпуса распредвала и снимаем сам распредвал, осторожно, не проварачивая его внутри корпуса и не сбивая рокера со своих мест (чтобы потом не перепутать). Тут можно осмотреть РВ на предмет наличия возможных выработок и повреждений.

Снятие распредвала

Постарайтесь также, чтобы все рокера остались на своих местах, потому как потом их нужно будет поставить в том же порядке, в паре с теми же самыми гидроопорами.

Вид без РВ

Теперь снимаем все рокера и вынимаем гидрокомпенсаторы из своих колодцев. Лучше всего подготовить восемь пронумерованных пакетиков и раскладывать всё по своим пакетам (рокер и ГК первого клапана в первый пакет, второго — во второй и т.п.). Кстати здесь лучше сразу осмотреть рокера на предмет наличия повреждений, может какой-нибудь придётся заменить.
ПРОМЫВКА
Теперь будем мыть. Но перед этим нужно ещё разобрать гидрики. В интернете так и не нашёл нормального фото полностью разобранной гидроопоры нового образца. Пришлось разбирать самому и фоткать на телефон. Итак, для начала определимся с применяемой терминологией.

Разобранный ГК с обозначениями

1 — втулка плунжера; 2 — пружина плунжера; 3 — корпус клапана; 4 — пружина клапана; 5 — шарик; 6 — нижняя часть плунжерной пары; 7 — стопорное кольцо; 8 — верхняя часть плунжерной пары.
Именно до такого состояния нужно разбирать гидрики при промывке. Но сразу может не получиться их так разобрать. Всему виною стопорное кольцо, не дающее плунжеру полностью выскочить из втулки. Назначение этого кольца носит чисто транспортировочный характер и после первой разборки гидроопоры кольцо можно не устанавливать обратно (ничего в процессе работы двигателя не выскочит, не беспокойтесь). Чтобы разобрать компенсатор нужно проявить некую смекалку — втулку плунжера зажать в тисках, газовом ключе, пассатижах или просто банально в прорези гвоздодёра, а другим инструментом (я лично использовал кусачки) нужно тянуть за головку плунжера (пассатижи тут просто срывались). Но будьте осторожны, не переусердствуйте! Когда будете разбирать корпус клапана, не потеряйте клапанную пружинку, она очень маленькая! После разборки тщательно промываем все детали упомянутым выше очистителем типа Profoam 1000 (очень легко удаляет все масляные отложения). Обязательно нужно почистить седло шарика (фаску) от загрязнений. Это можно сделать зубочисткой. Также не лишним будет промывка масляной рампы. После очистителя рекомендуется сполоснуть детали обычной водой и хорошенько просушить. После этого собираем обратно гидрокомпенсаторы, зажимаем их в ладонь и давим большим пальцем на плунжер. Гидрик должен сжаться и вернуться в исходное положение без каких-либо заеданий. Это проверка на отсутствие заклинивания.
УСТАНОВКА ОБРАТНО
Теперь устанавливаем всё обратно. Но перед этим на всякий случай пробуем от руки покрутить колодца гидроопор. Исправленно закрученные колодца не должны откручиваться. Если откручиваются, то следует их закрутить моментом ~ 20 Н*м. После этого удаляем шприцом 2 или 5 мл (более толстый шприц просто не пролезет) остатки масла из колодцев гидроопор (при необходимости чистим тряпкой колодца от масляных отложений) и ставим гидрокомпенсаторы обратно на свои места (на те же самые, не спутайте). Вытаскиваем верхнюю и нижнюю часть плунжерной пары и наполняем свежим моторным маслом втулку плунжера. Теперь помещаем во втулку нижнюю часть плунжерной пары и осаживаем её вниз. Но сделать это нам не даёт несжимаемое масло. Вот здесь как раз и пригодятся зубочистки или жёсткая проволока (канцелярская скрепка) — т.е. мы берём и надавливаем на шарик клапана, одновременно погружая нижнюю часть плунжерной пары во втулку, пока не упрёмся в пружину плунжера.

Осаживание нижней части плунжерной пары

После, доливаем масло до краев и ставим верхнюю часть плунжерной пары. Проделываем эту процедуру со всеми гидрокомпенсаторами. После этого можно проверить гидроопоры, нажимая на них с усилием (проверка на продавливание). Исправный гидрик сразу не прожимается (зазоры в гидроопоре очень малы и вязкое масло под нагрузкой вытекает не так быстро), а начинает утопать только при приложении достаточного усилия в течение 15-30 секунд (смотря как жать). Тут можно проверить и по-другому — если все гидроопоры будут одинаково тяжело прожиматься, значит все нормально работают. Если же один или несколько компенсаторов будут прожиматься заметно легче других, то следует подумать об их замене. После гидрокомпенсаторов устанавливаем рокера, распредвал (но пока не закручиваем) и масляную рампу. Ставим звёздочку обратно на распредвал (отжимает гидронатяжитель, если он мешает), устанавливаем новую стопорную шайбу, прикручиваем болт, но пока не загибаем край стопорной шайбы. Теперь прикручиваем распредвал. Для этого используем динамометрический ключ и момент затяжки 20 Н*м. При этом соблюдаем определённую последовательность затяжки гаек (см. рисунок).

Порядок затягивания гаек корпуса распредвала

Ставим обратно натяжитель цепи и разряжаем его. Демонтируем стяжки и проволоку, фиксирующие звёздочку с цепью и крутим вывешенное переднее левое колесо на 5-ой передаче, проверяя правильно ли мы всё собрали, а также ещё разок контролируем совпадение меток ГРМ. Тут уточню — проверять метки нужно обязательно при натянутой ведущей ветви цепи (та, что успокоителем прижимается), ну и не путать метку ГРМ на звёздочке с другими отверстиями, коих там тоже хватает. После этого можно загнуть край стопорной шайбы здёздочки, обезопасив таким образом болт от случайного откручивания.

Стопорная шайба звёздочки с загнутым краем

Теперь, для облегчения пуска двигателя, желательно осадить гидрокомпенсаторы (чтобы закрыть клапана). Для этого, вставляем мощную отвёртку между гидриком и распредвалом и, опираясь на корпус распредвала, аккуратно и медленно давим на гидроопору в течение 30 секунд, пока она потихоньку не осядет в крайнее нижнее положение.

Осаживание гидрокомпенсаторов

Примечание: некоторые гидрокомпенсаторы могут не осаживаться, т.к. уже находятся в крайнем нижнем положении, т.е. кулачки распредвала их уже осадили.
Наконец? ставим обратно клапанную крышку (не забыв заменить прокладку на новую), подключаем демонтированные ранее шланги, подключаем аккумулятор и заводим двигатель. Небольшие стуки в первые минуты работы двигателя вполне допустимы (вдруг где воздух чуть скопился, масло не прокачалось и т. п.), но, как правило, с самого начала двигатель работает без нареканий.
Всем желаю удачной промывки! А чтобы меньше мыть, пользуйтесь качественными моторными маслами и меняйте их почаще (не реже, чем через каждые 10 000 км).

Порядок и момент затяжки ГБЦ Шевроле Нива

Для чего нужен широкий диапазон момента затяжки? Для того, что все динамоключи имеют погрешность. Лучше брать момент посередине диапазона. Минимально допустимый-максимальный момент затяжки. Например: 100-110 Н·м. Напоминание: В местах где много точек затяжки, например, впускной коллектор. Лучше несколько раз пройтись окончательным моментом. Точки по середине «проседают». Болт крепления головки блока цилиндров (ГБЦ). М12*1,25. Перед установкой ГБЦ следует прочисти отверстия с резьбой от масла и обезжирь поверхности. Если длина стержня болта превышает 117 мм (такое может быть, так-как они со временем растягиваются), то его следует заменить новым. Между блоком и головкой устанавливается безусадочная металлоармированная прокладка. Повторное использование прокладки не допускается. Для обеспечения надежного уплотнения и исключения подтяжки болтов при техническом обслуживании автомобиля затягиваем их в четыре приема: 1-й прием — затягиваем болты 1–10 моментом 20 Н·м; 2-й прием — болты 1–10 затягиваем моментом 70–86 Н·м, а болт 11 — моментом 31–39 Н·м. 3-й прием — затем доворачиваем болты 1–10 на 90 гр.; 4-й прием — и еще на 90 гр.; Порядок затяжки ГБЦ Шевроле Нива 2123

>ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ

Размер шатунных шеек коленвала ваз 2109 – АвтоТоп

Установка двигателя ВАЗ 21083

Фото. Пыльник коробки ВАЗ 21083

Сразу можно смазать выжимной подшипник маслом, желательно трансмиссионным или перемешанным с литолом, его можно вдавить шприцом через щель показанную на фото ниже.

Фото. Выжимной подшипник двигателя ВАЗ 21083.

Ставим двигатель так как и снимали через низ без головки, это можно легко сделать в домашних условиях вдвоем. Для этого пропустите под двигатель ремень или веревку, положите толстую тряпку на передок машины и при помощи трубы или ломика можно не напрягаясь натянуть движок на коробку, как показано на фото ниже. Наживите коробку болтами поднимите двигатель, прикрутите подушку, двигатель поставлен остается поставить головку.

Фото. Установка двигателя ВАЗ 21083 через низ.

Здорово ребятки, решил вот поделиться творчеством из БЖ. Своеобразным хе-хе)

Как-то задумал поменять полукольца, но в инете конкретной и понятной инфы не много, поэтому расписал подробно, что это за кольца, где они находятся и зачем они нужны)

Где и зачем?

Упорные полукольца находятся по бокам крышки опоры третьего коренного подшипника, т.е. проще говоря, полукольца установлены между опорой блока и щеками коленвала.Полукольца удерживают коленвал от осевого перемещения, люфта.

Почему их нужно менять?

Со временем полукольца, истончаюся и люфт увеличивается, но это не самое опасное, со временем кольца могут стереться до такой степени, что перестанут держаться и одно или оба выпадут в поддон картера… Что происходит в этом случае? Когда между коленвалом и крышкой блока ничего не оказывается, коленвал начинает шлифовать крышку опоры.

Вся неприятность возникшей ситуации заключается в том, что крышка опоры подшипника блока для повышения точности отливается вместе с блоком. Проще говоря, если вовремя не заметить люфт коленвала можно опасть на замену блока и самого коленвала… Кроме того, увеличенный люфт коленвала приводит к постоянному выдавливанию заднего сальника коленвала и течи масла, задний сальник находится за маховиком, и чтобы его заменить придется выполнить огромный объем работы.Как определить?

Да очень просто. Берем в руки монтажку, уираемся ей с одной стороны в кузов, а другой надавливаем на шкив генератора на коленвале, осевой зазор коленчатого вала не должен превышать максимально допустимый — 0,35 мм. Также попросите кого-нибудь выжать сцепление, а сами понаблюдайте за коленвалом. Если вы заметили сильный люфт, необходимо срочно заменить полукольца, поскольку, если полукольцо выпало, коленвал сточит канавку на крышке подшибника и новое полукольцо просто не будет держаться. Проверять люфт рекомедую после 120000 пробега
Как заменить?
Довольно просто. Для начала нужно купить: сами полукольца, прокладку маслянного поддона, герметик. Поскольку необходимо будет слить масло с двигателя, работу по замене полуколец можно объединить с заменой масла, также можно почистить поддон и маслоприемник. В продаже полукольца бывают трех размеров: стандартный 2,31; первый ремонтный 2,437; второй ремонтный 2,56, производства ЗМЗ. Примечтельно что на заводе полукольца устанавливают разные — с передней стороны подшипника(Со стороны привода ГРМ) устанавливается стале-алюминиевое полукольцо, а с задней стороны — металло-керамическое (желтого цвета).

В продаже полукольца одинаковые, оба металокерамические, с одной стороны стальные, с другой с анфрикционным слоем. Встречаются также неоригинальные, с обеих сторон металлокерамические.

Бензиновый мотор на «восьмерке»

Появление бензинового двигателя ВАЗ 21083 напрямую связано с низким качеством отечественных резинотехнических изделий. Дело в том, что в самом начале выпуска на машины семейства Лада Самара устанавливался мотор ВАЗ 2108, первый отечественный силовой агрегат, разработанный специально для поперечного размещения под капотом переднеприводного автомобиля.

Однако у двигателя ВАЗ 2108 имелась неприятная особенность, свойственная и иностранным моторам с ременным приводом ГРМ. При обрыве ремня ГРМ поршни мотора встречались с клапанами головки блока цилиндров, и последние обязательно гнулись, что приводило к дорогому ремонту двигателя ВАЗ 2108. На иномарках подобная поломка случалась крайне редко из-за высокой надежности ремней ГРМ. Однако на первых Самарах обрыв некачественного ремня был столь частым явлением, что пришлось в срочном порядке осуществить доработку мотора с помощью специалистов немецких автоконцернов. В результате появился новый двигатель, который стал прародителем целого семейства силовых агрегатов. Сборка двигателя ВАЗ 21083 не является сложной задачей, ее можно выполнить без помощи специалистов.

Как узнать размеры коленвалов

Существуют специальные таблицы, где можно узнать размеры коленвалов для конкретной модели автомобиля или техники. Такие таблицы есть для всех видов транспортных и технических средств, на которых установлен двигатель внутреннего сгорания. Размеры вкладышей, имеющихся в продаже, соответствуют этим размерам.

Например, для Opel Kadett 1,3S стандартные размеры коренных шеек составляют 54,972–54,985 мм, при шлифовке на глубину 0,25 мм – 54,722 – 54,735 мм, при шлифовке на 0,5 мм – 54,472 — 54,485. Размеры шатунных шеек, соответственно, составляют 42,971 — 42,987 в стандартном (нулевом) варианте, 42,721 — 42,737 при шлифовке на 0,25 мм и 42,471 — 42,787 при глубине обработки 0,5 мм. Для автомобиля ВАЗ-2108 стандартный диаметр составит уже 50,779–50,819 мм, а ремонтных размеров предусмотрено четыре: 50,549–50,569, 50,229–50,319, 50,049–50,069 и 49,799–49,819.

Как правило, при первом ремонте шейку шлифуют на глубину около 0,25 мм. Следующие размеры располагаются друг от друга на таком же расстоянии: 0,5, 0,75 и 1 мм. Для ряда моделей также возможны шаги в 0,125 мм. Таблицы допускают шлифовку ещё на два размера, 1,25 и 1,5 мм, однако такая обработка чревата разрушения вала в процессе работы. По этой причине в магазинах размеры вкладышей 1,25 и 1,5 представлены редко. При значительном износе иногда перешлифовывают «через размер», т. е. уменьшают диаметр сразу на два размера.

Размеры шеек на ВАЗ

Ремонт коленвала

Как самостоятельно заменить поршневые кольца
Снятый с автомобиля коленвал тщательно очищают и осматривают. Не допускается наличие трещин на коренных и шатунных шейках, а также щеках. Если они обнаружились, коленвал можно сдать на наварку, но лучше будет его заменить. Обычно восстановленные коленвалы больше 50 тысяч км не проходят. Также проверяют наличие глубоких канавок, задиров, рисок и забоин в месте соприкосновения сальника коленвала ВАЗ 2106.

Для определения биения, а также смещения осей шатунных шеек, кривошип устанавливают на призмах. Замеряют величины радиального биения, осевого смещения и неперпендикулярность торца фланца к оси коленвала. При превышении допустимых параметров принимают решение о замене детали или правке на гидропрессе. Сразу отметим, что коленвалы ВАЗ 2106 изготавливаются из чугуна, поэтому попытка исправить его геометрию прессом часто заканчиваются поломкой детали.

Далее производят замеры параметров шеек (шатунных и коренных). При их выработке до размера, на 0,005 мм меньше минимально допустимого (для этого ремонтного размера) и (или) превышения их овальности более чем на 0,05 мм, принимают решение, нужна ли шлифовка и замена вкладышей коленвала. Шейки необходимо шлифовать до самого близкого размера (в соответствии с таблицей ремонтных размеров). Межосевое расстояние между шейками коренными и шатунными должно обеспечить ход поршня от 79,9 мм до 80,05 мм.

Необходимые допуски на размеры коленвала ВАЗ 2106 после шлифовки:

• при установке 1 и 5 шеек на призмы не допускается биение 2, 3 и 4 шеек более чем 0,03 мм;
• биение посадочного места под подшипник коленвала и звездочку — до 0,04 мм;
• конусность, а также овальность шатунных шеек — до 0,007 мм.

Перед сборкой из коленчатого вала удаляют заглушки, прочищают и промывают масляные каналы. После этого продувают сжатым воздухом и устанавливают новые заглушки.

Когда требуются ремонтные размеры коленвалов

Место перехода от коренной или шатунной шейки к щеке испытывает наибольшие нагрузки в конструкции коленвала, а потому износ в этом месте наиболее велик. По мере эксплуатации мотора на шейках появляются задиры и трещины, которые приводят к нарушению геометрии вала и должны быть устранены как можно скорее. Устраняются они шлифованием. Для того чтобы двигатель работал сбалансированно и без лишней вибрации, новые размеры коренных и шатунных шеек коленвала должны быть точно подогнаны к валу и друг другу. Делается это при помощи специальных вкладышей. Для удобства автомехаников диаметры шеек и толщина вкладышей были стандартизированы для каждой модели автомобиля.

Таким образом, ремонтные размеры требуются при каждой шлифовке коленвала. Определяются они в зависимости от метода обработки вала. В ходе производства каждый вал проходит несколько этапов закалки, повышающих прочность и износостойкость его поверхности. Чаще всего используется термическая обработка, но в ряде случаев для усиления прочности воздействие высоких и низких температур сочетают с химическим (закалка ТВЧ, азотирование, закалка поверхностного слоя). В результате достигается достаточная глубина закалённого слоя, чтобы шейки вала можно было шлифовать 4–6 раз без потери рабочих качеств вала.

Важно знать, что валы, закаленные методом азотирования, не подлежат шлифовке.

Образец коленвала
Конструкция коленвала:

1. Коренная шейка — опорная часть вала. Находится в картере двигателя и опирается на коренной подшипник.
2. Шатунная шейка соединяет вал с шатунами и одновременно обеспечивает поступление к ним смазки через специальные каналы.
3. Щёки — детали, соединяющие коренные и шатунные шейки.
4. Передняя выходная часть вала или носок — место крепления зубчатого колеса или шкива отбора мощности для привода ГРМ.
5. Задняя выходная часть вала или хвостовик — место крепления маховика или шестернёй отбора мощности.
6. Противовесы — конструктивно являются продолжением щек и снимают часть нагрузки с коренных подшипников.

Обязательно почитайте: Разборка МТЗ

Признаки неисправности коленчатого вала

Какие бывают поршневые кольца

Есть несколько признаков, по которым прямо или косвенно можно судить о неисправности коленчатого вала:

• во время работы двигателя на низких оборотах горит контрольная лампочка давления масла;
• при работе в режиме средних и высоких оборотов отчетливо прослушивается металлический стук, частота которого увеличивается при повышении количества оборотов;
• заклинивание двигателя.

В первых двух случаях причиной неисправности является выработка шатунных или коренных шеек кривошипа. Увеличенный зазор между поверхностью шейки и вкладышем и является причиной падения давления масла. При критически большом зазоре возможно биение вала, которое и вызывает стуки (двигатель «стучит»). Третий случай наиболее сложный. Лишь небольшая часть коленвалов с заклинивших двигателей поддается ремонту. В большинстве случаев потребуется замена коленвала.

Верхнее полукольцо

Верхние полукольца прикреплены к торцам блока цилиндров, а нижние имеют выступы для фиксации их в крышке заднего коренного подшипника.  

Верхние полукольца утяжелителей устанавливаются трубоукладчиком сверху плети так, чтобы монтажные отверстия верхних и нижних полуколец совместились.  

Два верхних полукольца обхватывают ниппельную часть бурильной трубы, а два нижних полукольца — муфтовую часть бурильной трубы. Между верхними и нижним полукольцами вставляются шпильки, между которыми укладывается кабель, который зажимается болтами. Верхние и нижние полукольца стягиваются болтами.  

Два верхних полукольца обхватывают ниппельную часть бурильной трубы, а два нижних — муфтовую часть бурильной трубы. Между верхними и нижними полукольцами вставляются шпильки, между которыми укладывается кабель, зажимными болтами. Верхние и нижние полукольца стягиваются болтами.  

Два верхних полукольца обхватывают ниппельную часть бурильной трубы, а два нижних полукольца — муфтовую часть бурильной трубы. Между верхними и нижним полукольцами вставляются шпильки, между которыми укладывается кабель, который зажимается болтами. Верхние и нижние полукольца стягиваются болтами.  

В верхнем полукольце логограммы условными знаками классификации API, приведенной в табл. 2, сообщается информация об области применения и уровне ряда важнейших эксплуатационных свойств масла.  

Силу, действующую на верхнее полукольцо, определим, как в примере 2.3, по (2.32) и (2.3) без замены нелинейной системы ее линейной моделью. Зададимся текущей индукцией В — и выразим через нее поток Ф, B S.  

Рассечем кольцо меридианальным сечением пополам и рассмотрим верхнее полукольцо.  

Далее нижние полукольца отсоединяют от верхних, а верхние полукольца с закрепленными на них штангами переносят на новый участок трубы. Там нижние полукольца присоединяют к верхним.  

Затем полукольца скрепляют прочно болтами 3, предварительно сдвинув их так, чтобы верхние полукольца плотно обжимали поставленный между ними уголок.  

Из-за устранения этих коротких, высокорасположенных отрезков шин приходится частично заводить линии под верхнее полукольцо шин, а две из фаз линий заводить частично над спусками к выключателю. Учитывая короткие пролеты верхнего полукольца шин и короткие пролеты до ближайших линейных опор, невозможно представить себе, чтобы такая компоновка могла причинять какие-либо неудобства в эксплуатации.  

По окончании сборки поворачивают раму в исходное положение, вынимают фиксирующие пальцы, откидывают верхние полукольца на упоры и снимают раму со стенда. Чтобы выправить незначительные изгибы продольных балок собираемой рамы, ее устанавливают на стенд, как указано выше, и в зависимости от характера изгиба продольных балок поворачивают раму в удобное для правки положение.  

Для сборки рамы устанавливают вращающиеся кольца в исходное положение, вынимают фиксирующий палец и откидывает верхние полукольца на упоры; затем устанавливают подвижную стойку и подвижные упоры соответственно собираемой раме, устанавливают и закрепляют продольные балки рамы, приклепывают к ним траверсы, кронштейны и другие детали в соответствии с принятым технологическим процессом.  

Действительно, если задающий прибор рывком переведет движок В за положение движка А или Б, то верхнее полукольцо становится рабочим, а нижнее — резервным. Пока угол опережения от любого состояния равновесия а180, знак разбаланса сохраняется и отработка сервопривода происходит правильно, в том же направлении. Точка 5 есть точка ложного равновесия — если a — 180, движок В из точки 4 попадает в точку 5 и отработки не будет.  

Мы считаем Также, что такая конструкция является опасной для ремонтных рабочих при выполнении ими осмотра, испытаний или ремонта на верхнем полукольце шин. Наш опыт работы в классе напряжения 138 кв показал, что следует отдавать предпочтение жесткой ошиновке, поддерживаемой опорными изоляторами, а не гибкой ошиновке.  

Монтаж сальников и масляного насоса

Система смазки двигателя 21083 состоит из масляного насоса, маслоприемника, фильтра и каналов. После разборки движка все каналы необходимо промыть растворителем и продуть сжатым воздухом. Масляный насос следует устанавливать вместе с сальниками коленвала, а маслоприемник — после монтажа ШПГ и маховика.

Порядок монтажа сальников и насоса.

С помощью толстой медной или латунной проставки и молотка загоняем задний сальник в держатель до конца. Литолом или другой консистентной смазкой приклеиваем прокладку на другую сторону держателя. Смазываем моторным маслом внутреннюю кромку заднего сальника и фланец коленчатого вала. Надеваем сальник в сборе с держателем на фланец, для этого осторожно заправляем внутреннюю кромку сальника на фланец при помощи острой и мягкой деревянной палки.

Замена сальника в масляном насосе

1. После этого медленно двигаем держатель по фланцу до самого блока цилиндров, прихватываем его болтиками и выравниваем так, чтобы его край полностью совпадал с краем блока. Только после этого затягиваем все болтики окончательно.
2. Так же как и задний, забиваем передний сальник коленвала в отверстие маслонасоса.
3. Смазываем внутреннюю кромку сальника и шестеренки насоса маслом. Для равномерности смазки прокручиваем шестеренки пальцем.
4. Литолом или любой другой консистенткой приклеиваем прокладку к маслонасосу.
5. Поворачиваем ведущую шестеренку таким образом, чтобы выступы на ней совпадали со срезами на передней части коленвала.
6. Надеваем маслонасос на вал, острой мягкой деревянной палкой заправляем кромку сальника на шейку коленвала.
7. Так же как и держатель, сдвигаем маслонасос до самого блока, прихватываем болтиками, выравниваем края и затягиваем болтики окончательно.

Ремонт коленчатых валов

Шлифовка коленвала выполняется на вращающемся наждачным круге. В процессе работы вал поворачивают вокруг осей базирования то коренных, то шатунных шеек. Также необходимо следить за соблюдением межцентрового состояния и крайне бережно отнестись к сохранению форме галтелей, иначе ремонт может только ускорить разрушение коленчатого вала.

После шлифовки вал необходимо динамически отбалансировать в сборе с маховиком, чтобы избежать вибрации в отремонтированном двигателе. Однако на практике это условие редко выполняется, особенно при индивидуальном ремонте.

Обязательно почитайте: Коробка передач на Т-150

В некоторых случаях устранить повреждения шеек шлифованием невозможно. Тогда можно рассмотреть вариант наплавке или напыления (в том числе — плазменного) с последующим шлифованием под нулевой (номинальный) размер. В зависимости от наплавляемого материала прочность шейки может даже повыситься по сравнению с заводскими значениями. На финальной стадии обработки шейки полируют и подвергают финишированию до получения оптимальной степени шероховатости.

Важно учитывать, что размеры шеек одного типа обязательно должны совпадать. Разные типы же могут иметь разные диаметры. Например, коренные могут быть второго ремонтного размера, а шатунные – третьего. Исключение – ситуации полевого ремонта, при котором шейки могут вообще не иметь стандартного ремонтного размера.

Также необходимо отметить, что специфика нагрузок, приходящихся на коленвал, часто вызывает его поломку. Чаще всего это случается из-за увеличения зазоров с вкладышем, что влечет за собой ухудшение смазки. Сломанный коленвал не ремонтопригоден и подлежит замене.

Сборка двигателя автомобиля ВАЗ 2106

Для сборки двигателя автомобиля ваз 2106 вам потребуются: приспособление для запрессовки поршневых пальцев, динамометрический ключ, молоток, приспособление для установки поршней в цилиндры, ключи «на 10», «на 13», «на 14», «на 17», «на 19», «на 21», «на 22», «на 36» (или газовый), торцовые головки «на 12» и «на 13» (или специальный ключ для болтов крепления головки блока цилиндров), отвертка, монтажная лопатка. ПРИМЕЧАНИЕПри сборке поршня с шатуном двигателей ваз 2106, выпущенных до 1990 г., поршень с шатуном должен совмещаться так, чтобы метка «П» на поршне (показана стрелкой) находилась со стороны отверстий для выхода масла на нижней головке шатуна.

На двигателях ваз 2106, выпущенных после 1990 г., отверстий в шатуне и шатунных вкладышах нет. Поршень с шатуном можно соединять в любом положении.

4. Сориентируйте поршневые кольца. Установите кольца на остальные поршни. ПРИМЕЧАНИЕПоршневые кольца сориентируйте следующим образом: — замок верхнего компрессионного кольца должен располагаться под углом 30-45° к оси поршневого пальца; — замок нижнего компрессионного кольца — под углом примерно 180° к оси замка верхнего компрессионного кольца; — замок маслосъемного кольца второго типа (или замок верхнего маслосъемного кольца первого типа) — под углом 30-45° к оси поршневого пальца между замками компрессионных колец; — замок нижнего маслосъемного кольца (первого типа) — под углом примерно 180° к оси замка верхнего маслосъемного кольца; — замок расширителя — между замками колец.5. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников (с канавками).

Упорные полукольца устанавливайте выемками…

23. Затяните гайки шатунных болтов динамометрическим ключом моментом, приведенным в приложении 1 Моменты затяжки резьбовых соединений автомобиля ВАЗ 2106.

33. Установите крышку цепи привода распредвала с передним сальником коленвала, заменив прокладку. Отцентрируйте держатель относительно фланца вала специальной оправкой (если оправки нет, центрируйте держатель по рабочей кромке сальника) и затяните шесть болтов и три гайки крепления крышки. 34. Установите остальные детали и узлы в порядке, обратном снятию. ПОЛЕЗНЫЙ СОВЕТПосле сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль ваз 2106 обкатайте его по упрощенному циклу: 1. Убедитесь в правильности регулировки привода дроссельных заслонок, залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений. Если ты ценитель упругих задниц у девушек, тогда тебе просто необходимо перейти по ссылке, чтобы увидеть порно красивые попки . На этом сайте большая коллекция красоток, которые после орального секса дают ебать не только в пилотку, а ещё и в жопу, получая много анальных оргзмов. 2. Заведите на автомобиле ваз 2106 двигатель и дайте ему поработать без нагрузки по следующему циклу.

Не доводите работу двигателя на автомобиле ваз 2106 до максимальных режимов. 3

Во время работы проверьте герметичность двигателя и его систем, давление масла, установку зажигания, частоту вращения на холостом ходу, обратите внимание на наличие посторонних шумов. 4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причину. 5

Начав эксплуатацию автомобиля ваз 2106, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля (см. «Обкатка автомобиля ВАЗ 2106»).

Примеры полуколец

• Полукольцо ⟨N,+,⋅⟩{\displaystyle \langle \mathbb {N} _{0},+,\cdot \rangle } .
• Тривиальное полукольцо: ⟨{},+,⋅⟩{\displaystyle \langle \lbrace 0\rbrace ,+,\cdot \rangle }
• Двухэлементные полукольца: ⟨Z2,+,⋅⟩{\displaystyle \langle \mathbb {Z} _{2},+,\cdot \rangle }, ⟨B,⊕,∨⟩{\displaystyle \langle \mathbb {B} ,\oplus ,\vee \rangle }, где ∨{\displaystyle \vee } обозначает , а ⊕{\displaystyle \oplus } — логическую операцию «» на множестве B={,1}{\displaystyle \mathbb {B} =\lbrace 0,1\rbrace }
• Квадратные n×n{\displaystyle n\times n} с элементами из полукольца N{\displaystyle \mathbb {N} _{0}} и операциями матричного сложения и умножения. Также полукольцо образуют квадратные матрицы с элементами из любого полукольца.
• Если A{\displaystyle A} — коммутативный моноид, то множество End⁡(A){\displaystyle \operatorname {End} (A)} A{\displaystyle A} образует полукольцо, где сложение определено поточечно, а умножение — как композиция функций.
• Nx{\displaystyle \mathbb {N} } — с натуральными коэффициентами — образуют коммутативное полукольцо; это свободное коммутативное полукольцо с единственным генератором {x}{\displaystyle \{x\}}.
• Вероятностное полукольцо — неотрицательные действительные числа с обычными операциями сложения и умножения.
• (max,+){\displaystyle (\max ,+)} и (min,+){\displaystyle (\min ,+)} — полукольца вещественных чисел, в которых сложение определено как взятие максимума (соответственно минимума), а умножение — как обычное сложение вещественных чисел.

ВАЗ 2106 Особенности сборки двигателей

1. Вкладыши подшипников и упорные полукольца коленчатого вала, а также поршни и манжеты необходимо смазать моторным маслом.

2. Уложить в гнезда блока цилиндров и в соответствующие крышки вкладыши коренных подшипников.

3. Уложить в коренные подшипники коленчатый вал с шестерней привода масляного насоса, ведущей звездочкой распределительного вала и подшипником первичного вала коробки передач и вставить в гнезда средней крышки коренных подшипников два упорных полукольца.

4. Допускаемый осевой люфт коленчатого вале 0,1–0,29 мм (при осевом люфте 0,35 мм и более – полукольца заменить новыми).

5. Установить крышки коренных подшипников с нижними вкладышами в соответствии с метками и равномерно затянуть гайки шпилек коренных подшипников. Окончательную затяжку производить динамометрическим ключом в соответствии с рис. Последовательность затяжки болтов и гаек шпилек крепления крышек коренных подшипников. Момент затяжки 90–100 Н·м (9–10) кгс·м.

6. Наложить на задний фланец блока цилиндров прокладку крышки манжеты. Надеть крышку с манжетой на оправку (рис. Установка крышки задней манжеты двигателей мод.331, 3317 и 3313 с помощью оправки) и, передвинув крышку с оправки на фланец коленчатого вала, прикрепить ее болтами к блоку цилиндров. Центрирование крышки с манжетой по отношению к фланцу коленчатого вала производить по трем специальным выступам на крышке манжеты.

7. Установить маховик на коленчатый вал. Перед заворачиванием болтов подложить под них три стопорные пластины (по одной под два болта). Завернуть болты и загнуть концы сто-порных пластин так, чтобы исключить возможность отворачивания болтов. Окончательную затяжку болтов производить динамометрическим ключом. Момент затяжки 70–80 Н·м (7–8 кгс·м)

8. Вставить гильзы в расточки блока цилиндров и проверить величину выступания торца гильзы над плоскостью блока (рис. Проверка выступания торца гильзы цилиндров над плоскостью блока двигателей мод.331, 3317 и 3313). Величина выступания должна быть в пределах 0,01–0,08 мм. Проверку производить калибром, предварительны прижав гильзу к блоку с усилием 5–7 кгс. Перед установкой гильз следует особенно тщательно очистить от накипи и продуктов износа торцы гнезд под гильзы в блоке и посадочные торцы на самих гильзах.

9. Окончательную установку гильзы производить после установки в нее поршня с кольцами и шатуном в сборе.

10. После проверки выступания вынуть гильзы из блока и установить в них поршни с кольцами и шатунами в сборе. Перед установкой поршня с кольцами и шатунами в сборе в гильзу смазать маслом для двигателя поршневые кольца, юбку поршня и поршневой палец. Установку поршневых колец производить так, чтобы их замки располагались под углом 120° относительно друг друга (рис. Взаимное расположение замков поршневых колец перед установкой поршня в гильзу). Перед установкой поршня с кольцами в гильзу сжать кольца специальной обжимкой.

11. Перед окончательной установкой гильз смазать нитрокраской их посадочные поверхности.

12. При установке гильзы в блок цилиндров особое внимание обратить на правильность расположения поршня и шатуна. Стрелка на днище поршня, выступ на стержне шатуна и паз на крышке шатуна должны быть обращены в сторону цепной передачи привода распределительного вала.

13. Установить вкладыши в шатуны и крышки шатунов, предварительно смазав их моторным маслом, и соединить шатуны с шейками коленчатого вала, установить крышки и равномерно затянуть гайки шатунных болтов. Окончательную затяжку производить динамометрическим ключом. Момент затяжки 55–65 Н·м (5,5–6,5 кгс·м).

14. Проверить, легко ли вращается коленчатый вал в подшипниках, предварительно закрепив гильзы планками-держателями (см. рис. Закрепление гильз цилиндров двигателей мод.331, 3317 и 3313).

15. Снять планки-держатели гильз со шпилек крепления головки цилиндров и установить на шпильки уплотнительную прокладку и головку цилиндров с впускной трубой, выпускным коллектором и топливным насосом в сборе.

16. Поврежденную или сильно обжатую уплотнительную прокладку заменить новой.

17. Прокладку головки блока с двух сторон смазать тонким слоем графитовой смазки.

18. Затяжку гаек крепления головки блока цилиндров производить в последовательности, указанной на рис. Порядок затяжки гаек шпилек крепления головки блока цилиндров к блоку двигателя мод. 331, 3317 и 3313. Окончательную затяжку производить динамометрическим ключом. Момент затяжки 90–100 Н·м (9–10 кгс·м).

Ремонт блока цилиндров, коленвала и маховика ВАЗ-2109

Страница 1 из 2

После разборки тщательно очистите, промойте и просушите все детали.

Расточку и хонингование цилиндров обязательно проводите в специализированных мастерских.

1. Тщательно очистите с поверхностей блока цилиндров остатки старых уплотнительных прокладок. Внимательно осмотрите блок, особенно в местах отверстий под болты крепления головки блока. Если на блоке появились трещины, его надо заменить.	2. Проверьте герметичность рубашки охлаждения блока цилиндров. Для этого заглушите отверстие под водяной насос и залейте керосин в рубашку охлаждения. Если заметна течь керосина, значит блок не герметичен и его надо заменить.
3. Осмотрите цилиндры. Если на зеркале цилиндров есть царапины, задиры, раковины и другие дефекты, расточите цилиндры под ремонтный размер или замените блок цилиндров. При дефектах глубиной более 0,8 мм блок ремонту не подлежит и его надо заменить. Очистите нагар в верхней части цилиндров. Если там образовался поясок вследствие износа цилиндров, снимите его шабером.	Предусмотрены два ремонтных размера цилиндров. Первый ремонтный размер: диаметр цилиндров увеличен на 0,4 мм. Второй ремонтный размер: диаметр увеличен на 0,8 мм. Даже если дефекты обнаружены только в одном цилиндре, необходимо расточить все четыре цилиндра под один ремонтный размер.
4. Замерьте диаметры цилиндров в двух перпендикулярных плоскостях (вдоль и поперек блока цилиндров) и четырех поясах. Если полученный результат хотя бы в одном цилиндре превышает номинальный более чем на 0,15 мм, надо расточить цилиндры под следующий ремонтный размер.	Для измерения цилиндров существует специальный прибор – нутромер.

Завод-изготовитель рекомендует проверять зазоры с помощью пластмассовой калиброванной проволоки следующим образом:

1). Тщательно очистите постели и крышки от масляных отложений.

2). Очистите шейки коленчатого вала и вкладыши подшипников.

3). Уложите коленчатый вал на постели коренных подшипников с установленными вкладышами.

4). Положите на шейки коленчатого вала обрезки калиброванной пластмассовой проволоки.

5). Установите крышки коренных подшипников с установленными в них вкладышами, заверните болты крепления крышек и затяните моментом 82 Нм (8,2 кгс·м), не проворачивая коленчатый вал.

6). Снимите крышки коренных подшипников. Зазор определяется по степени сплющивания проволоки с помощью шкалы, нанесенной на упаковку проволоки.

6. Тщательно прочистите и промойте масляные каналы коленчатого вала.	7. Если на коренных и шатунных шейках есть незначительные задиры, риски, царапины или износ шеек превышает 0,03 мм либо овальность шеек больше 0,03 мм, то нужно прошлифовать шейки до ближайшего ремонтного размера.
Затем отполируйте шейки и притупите острые кромки фасок масляных каналов абразивным конусом. Промойте коленчатый вал и продуйте сжатым воздухом масляные каналы. Овальность и конусность всех шеек не должна превышать 0,005 мм. После шлифовки шеек установите вкладыши соответствующих ремонтных размеров. Если на коленчатом валу есть трещины, замените его.	8. Осмотрите вкладыши коренных подшипников. Если на них есть риски, задиры, отслоения, вкрапления твердых частиц и т.п., замените вкладыши.

avtomechanic.ru

Определения

Формально определяется как множество S{\displaystyle S}, снабжённое бинарными операциями +{\displaystyle +} и ⋅{\displaystyle \cdot }, в котором для любых элементов a,b,c{\displaystyle a,b,c} выполняются следующие аксиомы:

1. ⟨S,+⟩{\displaystyle \langle S,+\rangle } — коммутативный . То есть имеют место свойства:
   : a+b=b+a{\displaystyle a+b=b+a}
2. : (a+b)+c=a+(b+c){\displaystyle (a+b)+c=a+(b+c)}
3. Существования (нуля): a+=+a=a{\displaystyle a+0=0+a=a}
4. ⟨S,⋅⟩{\displaystyle \langle S,\cdot \rangle } — . То есть имеет место свойство:
5. Умножение относительно сложения:
   Левая дистрибутивность: a⋅(b+c)=a⋅b+a⋅c{\displaystyle a\cdot (b+c)=a\cdot b+a\cdot c}
6. Правая дистрибутивность: (a+b)⋅c=a⋅c+b⋅c{\displaystyle (a+b)\cdot c=a\cdot c+b\cdot c}
7. Мультипликативное свойство нуля:

Последняя аксиома опускается в определении кольца, так как там она следует из других аксиом, здесь же её приходится добавлять. Отличие полукольца от кольца состоит только в том, что по сложению полукольцо образует только коммутативный , а не коммутативную группу.

Полукольцо называется коммутативным

, если операция умножения в нём : a⋅b=b⋅a∀a,b∈S{\displaystyle a\cdot b=b\cdot a\;\forall a,b\in S}.

Полукольцо называется полукольцом с единицей

, если в нём существует по умножению (называемый
единицей
): a⋅1=1⋅a=a∀a∈S{\displaystyle a\cdot 1=1\cdot a=a\;\forall a\in S}.

Полукольцо называется мультипликативно

(или
аддитивно
)
сократимым
, если ∀a,b,c∈S{\displaystyle \;\forall a,b,c\in S} из равенства a⋅c=b⋅c{\displaystyle a\cdot c=b\cdot c} (или, соответственно, a+c=b+c{\displaystyle a+c=b+c}) следует, что a=b{\displaystyle a=b}.

Полукольцо называется идемпотентным

, если для любого a∈S{\displaystyle a\in S} выполняется равенство a+a=a.{\displaystyle a+a=a.}

Признаки неисправности

Если ремонтировать коленвал своими руками, то можно значительно сэкономить на автосервисе. Поэтому стоит разобраться с его диагностикой, ремонтом и установкой. Если вовремя не выполнять ремонт, то может заклинить двигатель, а это чревато более серьезным ремонтом. Ниже приведены признаки, которые служат для определения неисправностей:

• при работающем моторе не гаснет лампочка контроля уровня масла, что говорит о снижении давления масла в системе;
• на средних и высоких оборотах слышится металлический стук в двигателе, который увеличивается с возрастанием количества оборотов;
• заклинивает двигатель.

Причиной первых двух неисправностей является выработка коренных и шатунных шеек. В этом случае увеличивается расстояние между шейкой и вкладышем, что приводит к понижению давления масла. Если расстояние слишком большое, возможно биение вала, что является причиной металлических звуков в двигателе. Если заклинивает мотор, то коленвал лучше заменить. Для диагностики исправности коленчатого вала его следует демонтировать и почистить.Лучше снимать деталь вместе с двигателем.

После снятия нужно выполнить визуальный осмотр шеек и щек, по которому принимают решение о необходимости шлифовки или замены. Для осмотра не нужны специальные приборы, можно понять на ощупь. Если обнаружены царапины и задиры на шейках, то деталь отдают на расточку. Расточку можно выполнять 4 раза. Каждая расточка увеличивает размеры вкладышей на 0,25 мм. После демонтажа коленвала нужно оценить размеры вкладышей, позволят ли они делать расточку. Если шлифовка ни разу не выполнялась, то вкладыши имеют значок без каких-либо цифр.

Если обнаружены трещины, то коленвал нужно заменить. Можно отдать на наварку, но обычно восстановленные детали выхаживают не более 50 тысяч километров. После расточки нужно отполировать шейки. Затем шейки и коленчатый вал нужно промыть бензином. Также следует тщательно почистить масляные каналы, чтобы загрязнения не попали в подшипники. После промывки бензином нужно продуть масляные каналы с помощью сжатого воздуха.

Неисправности: причины, устранение

Основными проблемами ДВС этого типа являются:

Конкретно для модификации мотора 21083 характерны прогоревшие клапаны, не справляющиеся с температурными режимами ДВС. Это конструкционная недоработка «лечится» тюнингом существующих агрегатов.

Руководство Lada Priora ВАЗ 2170

Купить
откроется сайт издательства
