Гидроусилитель руля на ВАЗ 2107: инструкция по установке
Автомобили классической серии вазовской разработки особо не балуют наших сограждан дополнительным оборудованием. Гидроусилитель руля на ВАЗ 2107 серийно не устанавливался, таким изыском не может похвастаться ни одна из заднеприводных моделей данного производителя. Дополнительное оборудование для уменьшения нагрузок на водителя и облегчения управления может быть установлено только в виде опции.
ГУР для семерки был специально спроектирован и изготовлен одним из опытно-конструкторских производств АвтоВАЗа. Комплект успешно прошел испытания и допущен к эксплуатации на автомобилях данной модели. Следует помнить, что эксплуатация автомобилей с внесенными самостоятельно в конструкцию рулевого управления изменениями запрещена, фактически это ограничение на применение не сертифицированного оборудования.
Устройство рулевого управления
«Семерка» относиться к категории автомобилей с задним приводом, в передней подвеске используется компоновка с двумя парами поперечных рычагов.
Рулевое управление машины в стандартной без ГУР комплектации состоит из следующих узлов и механизмов:
- системы из трех тяг с наконечниками;
- рулевой машинки;
- маятника;
- поворотных цапф с тягами.
В рулевой машинке имеется редуктор с червяной передачей, ее сошка соединена с аналогичной деталью маятника промежуточной тягой. Она обеспечивает одновременный поворот обоих узлов на определенный угол. Внешние тяги, что передают усилие на колесные цапфы, состоят из двух частей. С их помощью осуществляется установка угла схождения передних колес.
Возможности модернизации
Установка сертифицированного ГУР позволяет сделать рулевое управление более комфортным и пригодным для женщин и пожилых водителей. Таковых немало среди автовладельцев, обладающих одной из самых распространенной в нашей стране машин – «семеркой». Усилия на руле для них явно избыточны, особенно при маневрах на малой скорости ли повороте колес на месте.
Установка комплекта дополнительного оборудования позволяет с успехов решить данную проблему.
Приобрести механизмы можно в розничной торговой сети или через интернет. При покупке важно удостовериться, что предложенный комплект имеет технический паспорт заверенный оттиском мокрой печати предприятия производителя. Кроме того, необходим специальный сертификат, все перечисленные выше документы необходимы для внесения изменений в ПТС,

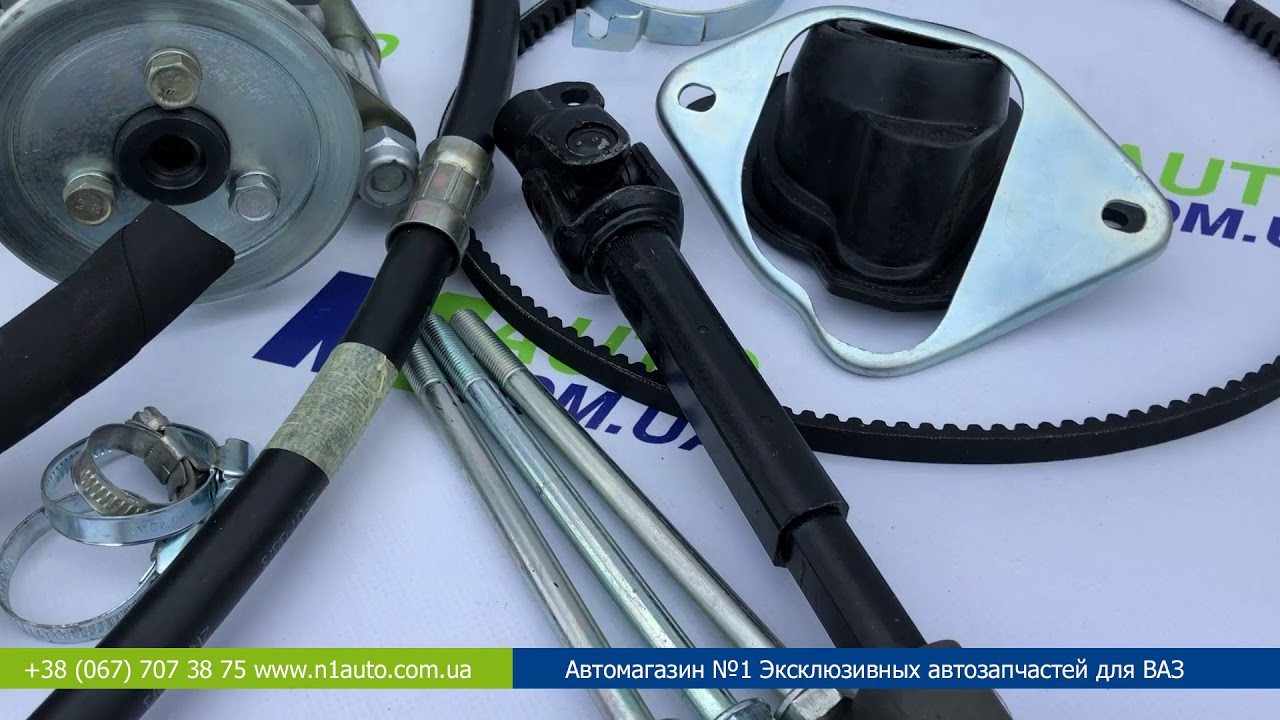

Комплект оборудования
Приобретая гидроусилитель руля на ВАЗ 2107, необходимо проверить наличие деталей и узлов согласно приведенному ниже списку:
- насос гидроусилителя со шкивом;
- бачок расширительный;
- редуктор с исполнительным механизмом;
- гидроцилиндр;
- комплект шлангов и трубопроводов высокого давления.
В дополнении к оборудованию необходимо приобрести специальную эксплуатационную жидкость для гидравлических систем. Она имеет маркировку ATF, применение некондиционных масел приводит к быстрому выходу из строя оборудования.
Монтаж гидроусилителя руля
Монтаж комплекта ГУР должен производиться на авторизованном сервисе, а на руки владельцу выдается специальный документ.
Акт выполненных работ, предъявляется в регистрационно-экзаменационное отделение дорожной полиции и является основанием для внесения изменений в ПТС. В ходе выполнения операции следует строго придерживаться инструкции, прилагающейся к оборудованию.
Последовательность выполнения работ по установке гидроусилителя руля на автомобиль ВАЗ 2107 такая:
- Машина загоняется на подъемник или смотровую яму, передняя часть подвешивается, и снимаются колеса.
- Используя специальные приспособления, от сошки рулевой машинки отстыковываются наконечники тяг.
- В салоне автомобиля раскручивается шлицевое соединение и высвобождается вал, на котором установлено рулевое колесо.
- Болты, крепящие машинку к лонжерону, отпускаются, после чего механизм снимается и убирается.
- На освободившееся место производится установка нового редуктора с исполнительным гидроцилиндром.
- На блоке цилиндров двигателя монтируется на кронштейне насос, обеспечивающий необходимое давление масла в системе.
Приводной ремень перекидывается через шкив коленчатого вала и натягивается в соответствие с инструкцией. - Следующим этапом производится установка трубопроводов, шлангов высокого давления и их подключение к компрессору и исполнительному механизму.
- Система заполняется эксплуатационной жидкостью в количестве около 1,8 л и проверяется на предмет герметичность соединений.
Приводной ремень перекидывается через шкив коленчатого вала и натягивается в соответствие с инструкцией.В заключении гидравлический контур необходимо прокачать, вернее, удалить из него остатки воздуха. Для этого необходимо несколько раз вывернуть рулевое колесо до упора в одну и другую сторону по нескольку раз. После этого производится первый пробный запуск двигателя и проверка работоспособности системы. Практически сразу после запуска усилие на рулевом колесе должно резко уменьшаться.
Перед дальнейшей эксплуатацией автомобиля ВАЗ -2107 на специальном стенде осуществляется проверка углов установки колес. При потребности показатели развала и схождения приводятся к значениям, установленным технической документацией.
Следует помнить, что гидроусилитель руля позволяет в легкость выполнять маневры на малой скорости и поворачивать руль даже на месте без особого труда.
Как установить гур на ваз 2107 – АвтоТоп
Автомобили классической серии вазовской разработки особо не балуют наших сограждан дополнительным оборудованием. Гидроусилитель руля на ВАЗ 2107 серийно не устанавливался, таким изыском не может похвастаться ни одна из заднеприводных моделей данного производителя. Дополнительное оборудование для уменьшения нагрузок на водителя и облегчения управления может быть установлено только в виде опции.
ГУР для семерки был специально спроектирован и изготовлен одним из опытно-конструкторских производств АвтоВАЗа. Комплект успешно прошел испытания и допущен к эксплуатации на автомобилях данной модели. Следует помнить, что эксплуатация автомобилей с внесенными самостоятельно в конструкцию рулевого управления изменениями запрещена, фактически это ограничение на применение не сертифицированного оборудования.
Устройство рулевого управления
«Семерка» относиться к категории автомобилей с задним приводом, в передней подвеске используется компоновка с двумя парами поперечных рычагов. Рулевое управление машины в стандартной без ГУР комплектации состоит из следующих узлов и механизмов:
- системы из трех тяг с наконечниками;
- рулевой машинки;
- маятника;
- поворотных цапф с тягами.
В рулевой машинке имеется редуктор с червяной передачей, ее сошка соединена с аналогичной деталью маятника промежуточной тягой. Она обеспечивает одновременный поворот обоих узлов на определенный угол.
Внешние тяги, что передают усилие на колесные цапфы, состоят из двух частей. С их помощью осуществляется установка угла схождения передних колес.
Возможности модернизации
Установка сертифицированного ГУР позволяет сделать рулевое управление более комфортным и пригодным для женщин и пожилых водителей. Таковых немало среди автовладельцев, обладающих одной из самых распространенной в нашей стране машин – «семеркой». Усилия на руле для них явно избыточны, особенно при маневрах на малой скорости ли повороте колес на месте.
Установка комплекта дополнительного оборудования позволяет с успехов решить данную проблему. Приобрести механизмы можно в розничной торговой сети или через интернет. При покупке важно удостовериться, что предложенный комплект имеет технический паспорт заверенный оттиском мокрой печати предприятия производителя. Кроме того, необходим специальный сертификат, все перечисленные выше документы необходимы для внесения изменений в ПТС,
Комплект оборудования
Приобретая гидроусилитель руля на ВАЗ 2107, необходимо проверить наличие деталей и узлов согласно приведенному ниже списку:
- насос гидроусилителя со шкивом;
- бачок расширительный;
- редуктор с исполнительным механизмом;
- гидроцилиндр;
- комплект шлангов и трубопроводов высокого давления.
В дополнении к оборудованию необходимо приобрести специальную эксплуатационную жидкость для гидравлических систем. Она имеет маркировку ATF, применение некондиционных масел приводит к быстрому выходу из строя оборудования.
Монтаж гидроусилителя руля
Монтаж комплекта ГУР должен производиться на авторизованном сервисе, а на руки владельцу выдается специальный документ. Акт выполненных работ, предъявляется в регистрационно-экзаменационное отделение дорожной полиции и является основанием для внесения изменений в ПТС. В ходе выполнения операции следует строго придерживаться инструкции, прилагающейся к оборудованию.
Последовательность выполнения работ по установке гидроусилителя руля на автомобиль ВАЗ 2107 такая:
- Машина загоняется на подъемник или смотровую яму, передняя часть подвешивается, и снимаются колеса.
- Используя специальные приспособления, от сошки рулевой машинки отстыковываются наконечники тяг.
- В салоне автомобиля раскручивается шлицевое соединение и высвобождается вал, на котором установлено рулевое колесо.
- Болты, крепящие машинку к лонжерону, отпускаются, после чего механизм снимается и убирается.
- На освободившееся место производится установка нового редуктора с исполнительным гидроцилиндром.
- На блоке цилиндров двигателя монтируется на кронштейне насос, обеспечивающий необходимое давление масла в системе. Приводной ремень перекидывается через шкив коленчатого вала и натягивается в соответствие с инструкцией.
- Следующим этапом производится установка трубопроводов, шлангов высокого давления и их подключение к компрессору и исполнительному механизму.
- Система заполняется эксплуатационной жидкостью в количестве около 1,8 л и проверяется на предмет герметичность соединений.
В заключении гидравлический контур необходимо прокачать, вернее, удалить из него остатки воздуха. Для этого необходимо несколько раз вывернуть рулевое колесо до упора в одну и другую сторону по нескольку раз. После этого производится первый пробный запуск двигателя и проверка работоспособности системы.
Практически сразу после запуска усилие на рулевом колесе должно резко уменьшаться.
Перед дальнейшей эксплуатацией автомобиля ВАЗ -2107 на специальном стенде осуществляется проверка углов установки колес. При потребности показатели развала и схождения приводятся к значениям, установленным технической документацией. Следует помнить, что гидроусилитель руля позволяет в легкость выполнять маневры на малой скорости и поворачивать руль даже на месте без особого труда.
ЭУР или электроусилитель рулевого колеса сегодня ставится на многие современные автомобили. Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оборудованы этой системой, принимают решение о самостоятельнзаой установке узла. Из этого материала вы узнаете, как установить электроусилитель руля на ВАЗ 2107 и какова средняя стоимость такой системы.
Типы усилителей рулевого управления
Если вы решили обустроить свой автомобиль усилителем, то у вас есть несколько вариантов — дорогой и более дешевый:
- Гидроусилитель руля на ВАЗ 2107 — более дорогой вариант. Такая система состоит из насоса, подающих магистралей, патрубка и резервуара для рабочей жидкости. В данном случае рабочей жидкостью является масло, которое находится в системе под давлением. Процедура установки достаточно сложная, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, поскольку его стоимость составляет практически половину цены на б/у 2107.
- Более дешевый и более подходящий вариант для «семерки» — это электроусилитель. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка более простая. По факту ЭУР работает на «семерках» практически так же эффективно, как и гидроусилитель. Следует отметить, что основным достоинством такой системы является отсутствие необходимости регулярного обслуживания. ЭУР на ВАЗ подключается к бортовой сети, поскольку его работа требует 12-вольтного напряжения.
Следует отметить, что основным достоинством такой системы является отсутствие необходимости регулярного обслуживания. ЭУР на ВАЗ подключается к бортовой сети, поскольку его работа требует 12-вольтного напряжения.«Семерочный» электроусилитель в снятом виде
Целесообразность установки ЭУР
Ставить электроусилитель рулевого колеса на 2107 или нет — личное дело каждого. Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность этого действия. Если автомобилем, кроме мужчины, управляют женщины или, к примеру, старики, то для них установка ЭУР будет немаловажным фактором, определяющим комфорт при управлении машиной. Разумеется, если вам не жалко тех денег, которые вы отдадите за покупку.
Подробное руководство по установке электроусилителя руля
Купить электроусилитель сегодня — не проблема, для этого достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» допускают установку электроусилителя от Лады Приоры.
Но перед тем, как приобрести этот узел, нужно учесть, что для монтажа потребуется сделать или дополнительно купить кардан, а также переходную пластину. Подробно описывать весь процесс мы не будем, поскольку если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полноценной установки системы (автор видео — канал Anton Mariyan).
Если же вы сталкиваетесь с необходимостью установки впервые, то лучше будет обратиться за помощью в этом деле к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.
Итак, как производится процедура установки:
- Для начала следует полностью обесточить бортовую сеть, чтобы не допустить возможного замыкания в ходе ремонтных работ. Для этого просто откройте капот и отключите клеммы от аккумуляторной батареи.
- Затем вам нужно будет демонтировать защитный чехол с рулевого колеса. Для этого просто открутите болты, которые крепят две части накладки.
- На следующем этапе производится снятие старого кардана руля, а также монтаж новой детали, которая идет в комплекте к купленной системе.
- Выполнив эти действия, вам нужно будет с помощью дрели просверлить отверстия для фиксации электроусилителя. В зависимости от конструктивных особенностей нового ЭУР, отверстия могут быть разными, поэтому на данном этапе необходимо воспользоваться инструкцией по установке, которая должна идти в комплекте.
- Когда отверстия будут просверлены, электроусилитель необходимо зафиксировать.
- Далее, производится подключение проводов от датчиков оборотов, а также скорости. При подключении будьте внимательны — нельзя допустить наличие оголенных проводов в электроцепи, поэтому все кабеля нужно тщательно заизолировать.
- После выполнения этих действия производится подключение цепи питания узла, помните о том, что электроцепь должна включать в себя предохранительный элемент.
- Собственно, на этом процесс монтажа системы электроусилителя можно считать завершенным. Вам остается только установить на место защитные накладки руля и закрутить все болты, открученные ранее. Затем подключаются аккумуляторные клеммы и проверяется работоспособность системы. Если в работе электроусилителя возникли проблемы, то необходимо проверить правильность установки, а также удостовериться в том, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.
Для этого просто открутите болты, которые крепят две части накладки.
Цена вопроса
Стоимость устройства зависит от его производителя, а также магазина, где вы покупаете товар.
Цена может отличаться, в среднем стоимость электроусилителя такова:
Видео «Эффективность работы электроусилителя на ВАЗ 2107»
Как работает ЭУР, установленный на «семерке», вы можете увидеть из видео ниже (автор ролика — Роман Патрикеев).
Если вы являетесь обладателем по-настоящему народного автомобиля ВАЗ 2107, то это статья именно для вас.
В ней мы рассмотрим как добавить комфорт и удовольствие от езды на этом автомобиле.
Гидроусилитель руля на ВАЗ 2107 в стандартную комплектацию не входит, производитель, наверное, считает, что усилия, прилагаемые на рулевое колесо не настолько велики для того, чтобы его устанавливать. Да и к тому же это, несомненно, бы увеличило конечную стоимость одного из самых бюджетных автомобилей.
Если вам всё же хочется, чтобы ваш руль вращался на месте так же легко как на иномарках конца 90-ых, то необходимо задуматься об установке гидроусилителя руля. На сегодняшний день существует несколько способов решения этой нелёгкой проблемы.

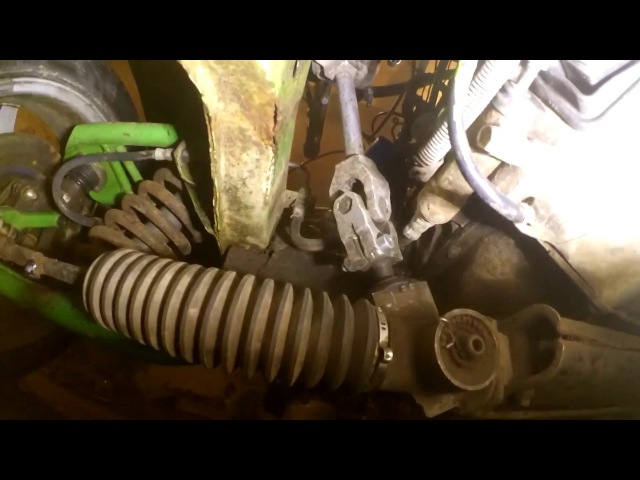

Можно подобрать рулевую рейку с системой гидроусилителя руля и продумать установку на автомобиль, но на мой взгляд это достаточно трудоёмко и энергозатратно. Наиболее простой способ это приобрести готовый комплект для доработки установленной на автомобиле обычной рулевой рейки.
В комплект входит насос, шкив, специальный рулевой редуктор, гидроцилиндр, расширительный бачок и комплект шлангов высокого давления.
А теперь перейдём к описанию составных частей и методам их установки.
Установка комплекта
Начнём с насоса, он необходим для прокачки и создания необходимого давления в системе, устанавливается на блок цилиндров и приводится в действия ременной передачей, для этого необходимо установить новый шкив коленвала. Далее, меняем рулевой редуктор, его размеры немного отличаются от стандартного, поэтому возможно понадобится доработать место вокруг него перед установкой.
Гидроцилиндр устанавливаем согласно приведенной инструкции, выбираем место для расширительного бачка, соединяем систему шлангами высокого давления, заполняем бачок специальной жидкостью для гидроусилителя руля, прокачиваем систему и радуемся результату.
После такой доработки рулевой системы автомобиля его поведение на дороге должно стать более контролируемым и приятным для водителя. Несомненно, установка гидроусилителя руля на ВАЗ 2107 порадует вас своими результатами.
Установка гидроусилителя на ваз 2107
Бюджетное, но уникальное усовершенствование рулевого управления ВАЗ-2107
Введение
ВАЗ-2107, к которому привыкли тысячи соотечественников, по нескольким параметрам уступает зарубежным аналогам, ввиду чего автомобилисты, желающие улучшить характеристики родного авто, производят своими руками тюнинг рулевого управления ВАЗ-2107.
Обдуманным и правильным решением тюнинга можно считать установку гидроусилителя или электроусилителя руля. Благодаря грамотной модернизации в автомобиле появится агрегат, посредством которого создаётся дополнительное усилие на колёса при вхождении в поворот. Произведённое усовершенствование приблизит отечественное авто к классу более дорогих зарубежных машин.
Устройство рулевой рейки и механизма Ваз 2107
Тюнинг рулевого управления
Тюнинг рулевого управления ВАЗ-2107 можно начать с вполне обоснованного решения сменить заводской руль на более спортивное приспособление диаметром 320 мм. Подобный агрегат подарит владельцу авто множество преимуществ: во-первых, он сможет парковаться с большей манёвренностью. В момент модернизации руля не стоит забывать об установке травмобезопасного стакана.
Те автомобилисты, которые предпочитают спортивный тюнинг (рейка с малым числом), должны быть готовы отдать за агрегат в два раза больше средств, нежели за простое стандартное приспособление.
Однако, после установки автомобиль обретёт возможность поворачивать колёса всего за два рулевых оборота.
Третьим шагом по усовершенствованию авто может стать регулировка развала и схождения. Эксперты, которые много лет работают с разными моделями ВАЗа, повышают схождение и отрицательный развал на передней оси. Вместе с этим необходимо в обязательном порядке обратить внимание на схождение задней колёсной базы, которое должно, наоборот, снижаться.
Установка гидроусилителя руля
Если автомобилист хочет внедрить гидроусилитель руля на ВАЗ-2107 своими руками, который завод-производитель не счёл нужным устанавливать в одну из самых бюджетных машин всего мира, он может пойти по одному из двух возможных путей. Во-первых, можно подобрать оптимальную рулевую рейку, которая имеет гидроусилитель руля и потом уже решить вопрос относительно его дальнейшего расположения в автомобиле. Правда, такое действие потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, можно купить в магазине автозапчастей готовый комплект, позволяющий произвести над стационарной рулевой рейкой всевозможные максимально полезные манипуляции.
Приобретённый гидроусилитель руля на ВАЗ-2107 будет состоять из множества деталей: насоса, шкива, рулевого редуктора, гидроцилиндра, расширительного бачка и системы шлангов.
Чтобы установить гидроусилитель руля на ВАЗ-2107, нужно начать с насоса, посредством которого осуществляется прокачка и создаётся определённое давление в агрегате. Этот насос нужно поместить на блок цилиндров, так как функционировать он будет за счёт ременной передачи. Следующим шагом нужно определить место установки шкива коленвала. Затем производится замена рулевого редуктора. Автовладельцу следует заблаговременно проверить размер приобретённого устройства, так как он, вероятнее всего, будет отличаться от заводского аналога, ввиду чего может понадобиться доработка места установки приспособления.
Устанавливая в свой автомобиль ГУР, следует внимательно отнестись к гидроцилиндру, который должен располагаться в машине согласно инструкции.
Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном соединении комплекса деталей шлангами высокого давления. Установленный бачок необходимо оснастить спецжидкостью, предназначенной непосредственно для гидроусилителя руля. В результате проведённой манипуляции стоит прокачать систему.
Установка электроусилителя руля
Если владелец авто желает установить электроусилитель на ВАЗ-2107, он должен отдать предпочтение заводским агрегатам. Перед тем как настроить и модернизировать систему, следует произвести регулировку датчика скорости трансмиссии. Это позволит избежать слишком «тугих» поворотов руля.
Среди прочих дополнений, устанавливая в свой автомобиль ЭУР, владельцу транспортного средства придётся установить новый трос подсоса (приобрести его можно в комплекте к ЭУР для ВАЗ-2108), заменить редуктор и поставить диод MUR1100E.
Электроусилитель руля на ВАЗ-2107 при приобретении готового комплекта подразумевает наличие датчика скорости, разных крепёжных элементов, троса подсоса, замка зажигания, нескольких переключателей и кожуха для колонки руля.
Собирая своими руками на ВАЗ-2107 электроусилитель руля, необходимо начать с переходной пластины и кардана. После снятия крестовины нужно подобрать кардан соответствующей длины. Сваренная и собранная крестовина, точнее, её подшипники, оснащаются новой смазкой. После этого устанавливается рулевое устройство и подключается электрическая составляющая ЭУР. Провод красного цвета должен идти к АКБ, а коричневый — к шпильке его крепления. Синий кабель, отвечающий за замок зажигания, должен идти к оранжевому. Провода тахометров должны идти к фишке приборной панели, а соединяющие элементы между датчиками скорости к девятому контакту ЭБУ.
Заключение
Тюнинг рулевого управления ВАЗ-2107 требует от автолюбителя времени, средств, сил и определённых знаний. Однако, грамотно проведённые доработки в рулевой системе транспортного средства улучшают поведение машины на дороге, благодаря чему авто становится более манёвренным и контролируемым со стороны водителя.
Гидроусилитель руля на ваз 2107 — Лада мастер
Гидроусилитель руля уже не опция и не роскошь, а стандартное оборудование на всех современных автомобилях.
Поскольку обладатели классических моделей ВАЗ не могут сказать, что владеют современным автомобилем, то такая опция им недоступна. На этом можно было бы ставить жирную точку и крутить дальше руль 2107 до посинения. Все же, отдадим должное конструкторам. Не имея усилителя руля, семерка и так неплохо управлялась, и усилитель никогда не был острой необходимостью.
Содержание:
- Зачем нужен усилитель руля
- Актуальность усилителя руля на классике ВАЗа
- Виды усилителей руля
- Установка гидроусилителя руля на ВАЗ 2107
Зачем нужен усилитель руля
Тем не менее, если появилась возможность, почему бы не поставить гидроусилитель руля на ВАЗ 2107? По крайней мере, хуже управляться она от этого не станет. Н вначале давайте разберемся, что это за штука такая и зачем она нужна.
Потребность в усилителе руля ощущается тогда, когда после 12 часов активного руления по городу, с массой разворотов, парковок и сложных маневров попросту отваливаются руки.
Этого не объяснить, это нужно почувствовать, а лучше — не чувствовать. В двух словах — зачем нужен усилитель руля.
Актуальность усилителя руля на классике ВАЗа
Отечественные автопроизводители до сих пор находятся на стадии эмбрионального развития и никакого толкового пути достижения комфорта при управлении автомобилем предложить попросту не могут. При том же ВАЗе есть ряд контор, которые предлагают установку всего того, что не доставил завод, но качество этих цацок сомнительное, стоят они дорого и никакой гарантии на них никто дать не может.
Но есть производители, которые разрабатывают дополнительное оборудование для допотопных ВАЗов, а владельцы уже устанавливают то, чего им не хватает в их копейках, семерках и прочей архаически-ностальгичекой автопрослойке.
Виды усилителей руля
Следовательно, речь сегодня пойдет об устройствах, снижающих усилие на руле. Тема эта интересна и с практической точки зрения, поскольку любой из усилителей, которые мы рассмотрим вкратце, можно применить на ВАЗ 2107.
Гидроусилитель (ГУР)
Гидроусилитель руля — сложное и дорогое устройство. Он редко устанавливается на автомобили, для которых этот узел не предусмотрен конструкцией, но установка, конечно возможна. ГУР состоит из насоса, системы шлангов, масляного бачка и гидроредуктора, в котором залита рабочая жидкость — масло. Такие устройства непросты в установке и требуют периодического обслуживания.
Механический усилитель руля
Самый простой из всех усилителей руля. Грубо говоря, он представляет собой штатный рулевой механизм с измененными параметрами. Червячная пара просто имеет измененные передаточные соотношения, вследствие чего изменяется усилие на руле. Установить такой усилитель просто, стоит он недорого, толку от него мало.
Электрический усилитель руля (ЭУР)
Электромеханический усилитель руля монтируется прямо в рулевую колонку. Откуда берется дополнительное усилие? От электромоторчика, который создает дополнительный момент усилия.
По эффективности работы он не уступает ГУРу, а по простоте установки приравнивается к МУРу. В процессе эксплуатации не требует никакого обслуживания.
Установка гидроусилителя руля на ВАЗ 2107
Как мы уже говорили, многие конторы предлагают купить ГУР для ВАЗовской классики, и для семерки в том числе. Все они однотипны, и установка их происходит по одной схеме. Методика установки комплекта должна продаваться с устройством в виде инструкции, но там ничего нового не напишут.
- Замена шкива коленчатого вала на двойной, чтобы обеспечить привод гидронасоса. Гидронасос необходим для обеспечения нужного давления, при котором гидроредуктор сможет работать в нормальном режиме. Насос приводится клиноременной передачей от шкива коленчатого вала.
- Замена рулевого механизма. Просто снимаем штатное рулевое, а на его место устанавливаем гидроредуктор, согласно схеме.
- Согласно схеме же, соединяем шлангами, которые идут в комплекте бачок для масла, гидроредуктор и гидронасос.
После установки необходимо прокачать систему, после чего можно приступать к испытаниям. Целесообразность этой операции вы определите для себя сами, поскольку стоит такая штука недешево. К тому же достойное качество изготовления ГУРа никто не может гарантировать, получается, что за свои же деньги вы покупаете еще одну проблему. В любом случае, если гидроусилитель вас радует, то он обязательно должен стоять на вашей семерке. Берегите руки, и удачи на дорогах!
Читайте также Обогрев руля своими руками, Размер багажника ВАЗ 2107
Гидроусилитель руля на ВАЗ 2107
На чтение 5 мин. Просмотров 433
В сегодняшней статье мы более подробно поговорим об устройствах, которые понижают усилия на руле. Особое внимание мы обратим на усилители руля, предназначающиеся для установления на авто марки ВАЗ 2107.
В сегодняшней статье мы более подробно поговорим об устройствах, которые понижают сопротивления на руле. Особое внимание мы обратим на усилители руля, предназначающиеся для установления на авто марки ВАЗ 2107.
Итак, в представленной статье размещены ответы на такие довольно распространенные вопросы:
- Что собой представляет гидроусилитель?
- В чем заключается принцип действия гидроусилителя?
- Как устроен гидроусилитель руля?
- Как правильно должно проводится установление гидроусилителя на автомобиль марки ВАЗ 2107?
Основная информация о гидроусилителе
Гидроусилитель руля или, как его сокращенно называют ГУР, является гидравлической системой автомобиля, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории. К тому же, рулевой гидроусилитель так устроен, что в случае его отказа руководство рулем будет функционировать, но руль в таком случае будет крутиться немного тяжелее. Усилитель руля является одним из самых важных элементов руководства любым транспортным средством. Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода. Практически все современные транспортные средства оснащаются гидроусилителями руля.
Чем же выделяется рулевой гидроусилитель для авто марки ВАЗ 2107? Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки ВАЗ 2107, таких как:
- Высокий уровень надежности;
- Высокая информативность;
- Небольшие затраты топлива;
- Удобство регулировки технических характеристик руководства.
Гидроусилитель руля на ВАЗ 2107
Также стоит обратить ваше внимание на то, что гидроусилитель имеет две схемы, такие как передача усилий на реку или валик руля. Автолюбители выделяют две системы таких усилителей:
- С параллельными приводами, то есть передает усилия от двигателя к рулевой конструкции при помощи передачи ремней. В таком случае на валик и рейку руля одновременно передается усилие.
- С двумя шестеренками, которые представляют собой единственный блок, объединенный включает в себя руль и усилитель руля. В усилителе руля располагается двигатель асинхронного типа. Рейка руля оснащается двумя участками зубьев, причем один из них представляет собой привод усилителя.
Устройство рулевого гидроусилителя на авто марки ВАЗ 2107
Гидроусилитель руля для автомобилей марки ВАЗ 2107 включает в себя такие основные элементы:
- Насос. Благодаря этому устройству обеспечивается циркуляция рабочей жидкости и давления.
- Рулевой редуктор с распределителем. С его помощью обеспечивается поток воздуха, который направляет масло в необходимую полость гидроцилиндра или же обратно в бочок.
- Гидроцилиндр. При помощи гидроцилиндра происходит преобразование давления жидкости в передвижение поршня и штока.
- Масло, которое передает усилие от насоса к гидроцилиндру, а также смазывает все пары трения. Оно располагается в пластмассовом бочке с встроенным фильтрующем веществом, а в его пробке размещается щуп, определяющий уровень жидкости. К тому же, все узлы объединяют шланги высокого давления, которые обеспечивают циркуляцию жидкости в системе усилителя.
Рулевой гидроусилитель обеспечивает руководство транспортным средством в таких режимах:
- При поворотах на большой или же незначительной скорости;
- Возвращение автомобильных колес в среднее расположение и их поддержание в таком состоянии;
- При поворотах.
Установление гидроусилителя руля на автомобили марки ВАЗ 2107 является просто необходимым, потому как благодаря этому оборудованию обеспечивается поворот рулевого колеса.
А благодаря торсину обеспечивается передача крутящего момента к рулевой системе, одновременно с этим происходит измерение закручивания и угла поворота этого колеса. Для проведения таких измерений применяются специальные датчики, а полученная информация передается к гидроусилителю. Именно так происходит поддержание функционирования гидроусилителя в необходимом режиме. После этого крутящий момент переходит в рулевой механизм и ведущие колеса автомобиля. Поворачивание на небольших скоростях характерно для парковки транспортного средства, причем угол поворота руля авто является не маленьким. Крутящий момент обеспечивается электронной схемой руководства при помощи максимального функционирования двигателя авто.
Как правильно проводится установка гидроусилителя руля на авто марки ВАЗ 2107?
Из-за отсутствия гидроусилителя руля на автомобиле марки ВАЗ 2107 многие автолюбители принимают решение установить усилитель самостоятельно на свое авто. Очень часто опытные автолюбители утверждают, что гидроусилители для Нивы и Приоры часто ломаются, а иногда заклинивает руль. Естественно это очень опасно при передвижении транспортного средства, причем как для вас, так и других участников дорожного движения. Именно поэтому идеальным вариантом будет установление на автомобили марки ВАЗ 2107 заводских гидроусилителей.
Естественно также нужно будет провести настройку датчика скорости коробки передач, иначе на начале движения на маленьких скоростях водитель не заметит какие-то изменения. То есть рулевое колесо будет немного тяжелее крутиться. В момент набора больших скоростей рулевое колесо будет переходить владельцу транспортного средства с маленьким уровнем сопротивления. Также, если у вас отсутствует датчик скорости, то его тоже обязательно нужно будет установить.
Самой сложной процедурой считается проведение замены редуктора. Для проведения этой процедуры необходимо будет вырезать дырку в переднем щитке и немного доработать сошку. Для установления редуктора необходимо будет установить кронштейн, к которому прикручивается насос гидроусилителя руля, на голову блока цилиндра. После этого нужно поменять шкив на коленчатом валике, а привод для насоса при помощи ременной передачи. Далее вам необходимо будет продумать месторасположения расширительного бака, а также объединить все шланги и залить масло. К тому же, в комплект для установления гидроусилителя руля входит подробная инструкция по установке. Давайте рассмотрим основные достоинства и недостатки гидроусилителя руля на автомобилях марки ВАЗ 2107. Итак, к основным преимуществам гидроусилителя для авто ВАЗ 2107 относятся:
- Снижение количества оборотов руля;
- Уменьшение усилия при повороте руля.
К основным недостаткам гидроусилителя для автомобилей марки ВАЗ 2107 относятся:
- Большая стоимость;
- Сложность установления;
- Существенные перемены рулевой системы транспортного средства;
- Нуждается в регулярном обслуживании.
Усилитель руля на ВАЗ 2107 – как установить своими руками? + Видео
Прежде, чем установить гидроусилитель руля на ВАЗ 2107, стоит изучить конструкцию и главную задачу этого элемента. Функция детали заключается в создании дополнительного усилия на колеса автомобиля при вхождении в поворот. Это достигается за счет наличия электрического привода, которым снабжается большинство современных автомобилей.
1 Усилитель руля: его достоинства и недостатки
Усилитель гидравлического типа – это составляющая рулевого механизма, которая предназначается для облегчения процесса управления автомобилем. Деталь призвана повысить стабильность работы системы управления машиной. При этом, если электроусилитель выходит из строя, автомобиль продолжает сохранять управление и заданную траекторию движения. Однако крутить рулевое колесо станет намного тяжелее.
Усилитель гидравлического типа
Похожие статьи
Практически все механики, имеющие опыт в работе с ВАЗ 2107, выделяют такие достоинства гидроусилителя для этой модели авто:
- высокая степень надежности;
- повышенная информативность;
- скромные затраты масла;
- удобность в регулировке технических характеристик детали.
При выборе гидравлического усилителя стоит обращать внимание на его схему. Первая из двух возможных – это передача усилий на рейку руля, а вторая – на его валик. Водители выделяют 2 системы таких усилителей. Для первой характерно наличие параллельных приводов, по которым передается усилие от мотора к рулевому колесу. В этом случае дополнительную тягу получает и валик, и рейка руля. Вторая система снабжена двумя шестернями, соединенными в один механизм. В конструкцию такого усилителя входит мотор асинхронного типа. Рулевая рейка оснащается двумя полосами зубьев, один из которых – привод усилителя.
Схема ГУР
Помимо плюсов, электроусилитель имеет свои недостатки. К ним относится немалая стоимость детали и сложность в монтаже. Кроме того, установка элемента кардинально меняет принцип работы системы управления машиной. Не стоит также забывать, что ВАЗ 2107, оснащенный гидроусилителем, нуждается в регулярных проверках и обслуживании. Если проигнорировать хотя бы малейшую неисправность, это может привести к необходимости капитального ремонта всей системы управления машиной.
2 Конструкция гидравлического усилителя на «семерку»
Каждый усилитель гидравлического типа имеет определенную конструкцию, благодаря которой подходит для конкретных моделей авто. Деталь, которой оснащаются отечественные «семерки» – не исключение. Элемент состоит из насоса, который обеспечивает давление и циркуляцию жидкости. Также в конструкцию входит распределитель с рулевым редуктором, которые всасывают воздух. Воздух перегоняет масло в гидроцилиндр или обратно в бачок. Сам гидроцилиндр призван преобразовывать давление рабочей жидкости в передвижение штока и поршня.
Конструкция гидроусилителя руля «семерки»
Слаженную работу усилителя обеспечивает масло, которое призвано передавать усилие насоса на гидроцилиндр, а также предотвращать трение элементов. Масло заливают в бачок, в котором находится фильтр и перегородка для обозначения уровня жидкости. Все шланги, подключенные к бачку, под высоким давлением перекачивают масло, создавая дополнительное усилие для рулевого колеса. Благодаря такой конструкции, гидроусилитель руля на ВАЗ 2107 обеспечивает стабильную работу системы управления машиной при прохождении поворотов на малой и большой скорости.
Гидроусилитель рулевого механизма ВАЗ 2107
После выезда на ровную дорогу усилитель автоматически возвращает колеса в их среднее положение. Исходя из этого, специалисты советуют выполнять монтаж электроусилителя на отечественную «семерку». Помимо своих основных функций, элемент способен измерять угол поворота каждого из колес. Это возможно, благодаря датчикам, которые улавливают информацию и передают ее гидроусилителю. Тот, в свою очередь, передает крутящий момент на рулевой механизм. Поддерживать стабильную работу всей системы управления помогает электронная схема руководства и датчики инжектора ВАЗ 2107.
3 Монтаж усилителя гидравлического типа
В большинстве случаев установка электроусилителя руля выполняется в качестве дополнения к тюнингу подвески ВАЗ 2107. Как мы упомянули выше, самостоятельный монтаж детали – работа не из легких. Однако, зная принцип работы системы управления своей машиной, установить гидроусилитель сможет каждый владелец «семерки».
Установка электроусилителя руля
Для оснащения автомобиля можно использовать электрические усилители от Приоры или Нивы, но, как показывает практика, такие детали зачастую ломаются, что приводит к заклиниванию руля. Кроме того, конструктивные особенности этих деталей делают их монтаж очень сложным. Поэтому мы рассмотрим самостоятельную установку оригинального электроусилителя, выпущенного компанией ВАЗ специально для «семерки». Кроме подключения усилителя потребуется настроить датчик скорости коробки передач, иначе на малых передачах результат установки будет практически незаметным.
Если же датчик скорости на автомобиле отсутствует, то его стоит приобрести и установить отдельно.
Датчик скорости коробки передач
Начинать монтаж необходимо с замены редуктора. Для этого нужно аккуратно проделать отверстие в панели приборов машины и заменить электропроводку. Для установки редуктора необходимо вмонтировать дополнительный кронштейн, к которому прикручивается насос электроусилителя. После этого крепим редуктор и приступаем к замене шкива на коленчатом валике, а также соединяем привод с насосом. Стоит также позаботиться о размещении расширительного бачка для масла. После того, как вы подобрали оптимальное место и подключили к бачку все шланги, можно залить жидкость.
В процессе установки электроусилителя стоит регулярно сверяться с инструкцией. Это поможет выполнить работу правильно и не повредить систему управления автомобилем. Датчик измерения скорости лучше всего подключать к блоку педали газа машины. Свое питание он должен получать от электросхемы коробки передач.
Установочный комплект электроусилителя руля на ВАЗ Классика
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт
Повернуть руль «Одним пальцем»
EUR или электроусилитель руля сегодня ставится на многие современные автомобили. Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оборудованы данной системой, принимают решение о самостоятельной установке узла. Из этого материала вы узнаете, как установить электроусилитель руля на ВАЗ 2107 и какова средняя стоимость такой системы.
Если вы решили оборудовать свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:
- Гидравлический руль на ВАЗ 2107 — вариант дороже. Такая система состоит из питающей сети насоса, патрубка и емкости для рабочей жидкости. В этом случае рабочей жидкостью является масло, находящееся в системе под давлением. Процедура установки достаточно сложна, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой.Как показывает практика и цены на авторынке, такой узел нет смысла ставить, так как его стоимость почти вдвое ниже стоимости б / у 2107.
- Более дешевый и подходящий вариант Для «семерки» это мощная электрическая. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более что его установка более проста. На самом деле ЭУР работает на «семерке» практически так же эффективно, как и гидросистема. Следует отметить, что главным преимуществом такой системы является отсутствие необходимости регулярного обслуживания.ЭУР на ВАЗе подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.
Возможность установки ЭУР.
Ставить электроусилитель руля на 2107 или нет — личное дело каждого. Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность этого действия. Если автомобилем, кроме мужского, управляют женщины или, например, старики, то для них установка ЭУР будет важным фактором, определяющим комфорт при управлении машиной.Конечно, если денег не жалко, угадываешь.
Подробная инструкция по установке электроусилителя руля
Купить электропривод сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» допускают установку электромобиля от Lada Priory. Но перед приобретением этого узла нужно учесть, что для установки необходимо будет сделать или установить кардан, а также переходную пластину.Мы не будем подробно описывать весь процесс, так как если вы понимаете, какие инструкции будут предложены ниже, приведенных ниже инструкций будет достаточно для правильной и полной настройки системы (автор видео — канал Антона Марьяна).
Если вы впервые столкнулись с необходимостью установки, лучше будет обратиться за помощью в этом случае к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить эту работу профессионалам.
Итак, как проходит процедура установки:
- Для начала необходимо полностью обезвредить бортовую сеть, чтобы не допустить возможных замыканий во время ремонтных работ. Для этого достаточно просто открыть капот и отсоединить клеммы от АКБ.
- Затем нужно демонтировать защитный кожух с руля. Для этого достаточно открутить болты, которыми крепятся две части накладки.
- На следующем этапе производится снятие старого кардана рулевого управления, а также установка новой детали, которая входит в комплект купленной системы.
- Выполнив эти действия, вам потребуется просверлить дрель для просверливания отверстий под крепление эл. В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на этом этапе нужно воспользоваться инструкцией по установке, которая должна идти в комплекте.
- Когда отверстия просверлены, электрическая мощность может быть исправлена.
- Далее подключаются провода от датчиков скорости, а также скорости. При подключении будьте осторожны — нельзя допускать наличия оголенных проводов в электрокопии, поэтому все кабели необходимо тщательно изолировать.
- После выполнения этих действий подключается цепь питания узла, помните, что в электрощитке должен быть предохранительный элемент.
- Фактически, на этом процесс монтажа энергосистемы можно считать завершенным. Вы можете только установить рулевые колодки на место и закрутить все болты, показанные ранее. Затем подключаются клеммы аккумулятора и проверяется работоспособность системы. Если есть проблемы в работе электросети, то необходимо проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов.Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.
Цена вопроса
Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.
Цена может отличаться, в среднем стоимость эл. Мощника составляет:
Видео «КПД электродвигателя на ВАЗ 2107»
Как работает ЭУР, установленный на «семерку», вы можете увидеть из видео ниже (автор ролика — Роман Патрикеев).
ВАЗ
«Классик» не предусматривает такой опции, как усилитель руля. Если при движении по бездорожью управление не требует особых усилий, крутите руль на малой скорости, маневрировать на стоянке достаточно сложно. Чтобы повернуть руль «одним пальцем», на ВАЗ 2107 можно установить электрический руль. При кажущейся сложности устройства установка и подключение не требуют особых навыков и не занимают слишком много времени. Для установки усилителя рулевого управления понадобится набор ключей, дрель и электроусилитель с проводами и крепежом.
Какие евро на ВАЗ 2107 поставить
№
- для облегчения управления, когда машиной управляет прекрасный представитель пола;
- за безопасность, удобство и комфорт управления;
- как элемент тюнинга автомобиля;
- для облегчения управления автомобилем пожилым людям или людям с проблемами здоровья.
На современных машинах используются усилители двух типов: гидроусилитель и электрический (электромеханический) усилитель руля. Сокращенно — ГУР и ЭУР.
Установка на автомобиль ПК, конструкция которого не предусматривает усилителя рулевого управления — сложная и очень дорогостоящая процедура, требующая установки дополнительных деталей и внесения серьезных изменений в конструкцию рулевого управления. Поэтому установка гидроусилителя на ВАЗ 2107 не оправдана.
Электроусилитель руля на ВАЗ 2107: совместимость и комплектация
В пакет EUR входит:
Электроплита на ВАЗ 2107 работает по следующей схеме: электродвигатель приводится в действие водителем синхронно с вращением руля, создавая дополнительный момент, уменьшающий усилие на вращение колес.Прирост ЭУР 5,7, то есть после установки ЭУР вместо усилия на 20 кг хватит усилия на 3,5 кг.
- датчик момента определяет факт поворота водителем и направление, в котором вращается рулевое колесо на ВАЗ 2107;
- модуль управления EUR считывает данные о частоте вращения двигателя, скорости вращения, положении ключа зажигания, обрабатывает их в соответствии с программой и подает управляющий сигнал на электродвигатель;
- электродвигатель вращает рулевой кардан, облегчая работу водителя.
Электроэнергия начинает работать через 5 секунд после включения зажигания автомобиля.
Установка ЭУР на ВАЗ 2107
Процедура установки EUR следующая:
Практически все операции по установке и подключению ЭУР ведутся и внутри машины. Работа занимает 2-3 часа. Гарантия на завод ЭУР Махачкала — 1 год. Это оптимальный вариант усилителя по соотношению цена-качество.
Осмотр после установки ЭУР на ВАЗ 2107
Для прохождения техосмотра в соответствии с законодательством необходимо найти официальное письмо завода-изготовителя о соответствии данной модели требованиям EUR для установки на ВАЗ 2107.Данное письмо (копию) необходимо брать с собой при прохождении техосмотра автомобиля.
При наличии этих двух документов сотрудники пункта техосмотра не имеют права отказать в выдаче справки. Конфликтная ситуация должна требовать письменного отказа с указанием причин.
Автомобиль
«Русский Мерседес» или ВАЗ 2107 в свое время (1980-е годы) был одним из самых популярных отечественных легковых автомобилей. В настоящее время автомобиль этой марки — излюбленный объект тюнинговых экспериментов наших автолюбителей.Основная задача тюнинга автомобиля ВАЗ 2107 — это повышение безопасности, улучшение комфорта, удобства, технических параметров автомобиля.
Подбираем электроусилитель руля на ВАЗ 2107
Можно применить гидроусилитель руля, но гораздо лучше подобрать электроусилитель на ВАЗ 2107 . Подойдет, в частности, механизм электрорезки руля от «Нивы», его вполне можно без особых трудностей приспособить к ВАЗ 2107.
Также за 16000-19000 рублей можно приобрести на ВАЗ 2107 специальный комплект электроусилителя руля.Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидроячейки схему работы. К тому же он функционирует более адекватно, так как работает не напрямую от мотора, а от собственного электродвигателя.
Не требовалось больших усилий для установки и обслуживания. Никаких специальных инструментов и оборудования не требуется, все можно поставить самостоятельно. Важно правильно отладить датчик скорости, который надевается на коробку передач.
EUR или электроусилитель руля сегодня ставится на многие современные автомобили.Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оборудованы данной системой, принимают решение о самостоятельной установке узла. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.
[Скрыть]
Типы усилителей руля
Если вы решили оборудовать свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:
- Гидравлическое рулевое колесо на ВАЗ 2107 — более дорогой вариант.Такая система состоит из насоса, питающего магистраль, форсунки и емкости для рабочей жидкости. В этом случае рабочей жидкостью является масло, находящееся в системе под давлением. Процедура установки достаточно сложна, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, так как его стоимость почти вдвое дешевле б / у 2107.
- Более дешевый и подходящий вариант для «семерки» — это электрическая мощная.На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более что его установка более проста. На самом деле ЭУР работает на «семерке» практически так же эффективно, как и гидросистема. Следует отметить, что главным преимуществом такой системы является отсутствие необходимости в регулярном обслуживании. ЭУР на ВАЗе подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.
Возможность установки ЕВРО.
Ставить электроусилитель руля на 2107 или нет — личное дело каждого.Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность этого действия. Если автомобилем, кроме мужского, управляют женщины или, например, старики, то для них установка ЭУР будет важным фактором, определяющим комфорт при управлении машиной. Конечно, если денег не жалко, угадываешь.
Подробная инструкция по установке электроусилителя руля
Купить электроусилитель сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин.Конструктивные особенности «семерки» допускают установку электромобиля от Lada Priory. Но перед приобретением этого узла нужно учесть, что для установки необходимо будет сделать или установить кардан, а также переходную пластину. Мы не будем подробно описывать весь процесс, так как если вы понимаете, какие инструкции будут предложены ниже, приведенных ниже инструкций будет достаточно для правильной и полной настройки системы (автор видео — канал Антона Марьяна).
Если вы впервые столкнулись с необходимостью установки, лучше обратиться за помощью в этом случае к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить эту работу профессионалам.
Итак, как выполняется процедура установки:
- Для начала необходимо полностью обесточить бортовую сеть, чтобы не допустить возможного замыкания во время ремонтных работ.Для этого достаточно просто открыть капот и отсоединить клеммы от АКБ.
- Затем нужно демонтировать защитный кожух с руля. Для этого достаточно открутить болты, которыми крепятся две части накладки.
- На следующем этапе снимается старый рулевой кардан, а также устанавливается новая деталь, которая идет в комплекте с купленной системой.
- Выполнив эти действия, вам потребуется просверлить дрель для просверливания отверстий для крепления эл.В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на этом этапе необходимо воспользоваться инструкцией по установке, которая должна входить в комплект.
- Когда отверстия просверлены, электрическая мощность может быть исправлена.
- Далее подключаются провода от датчиков скорости, а также скорости. При подключении будьте осторожны — нельзя допускать наличия оголенных проводов в электрокопии, поэтому все кабели необходимо тщательно изолировать.
- После выполнения этих действий подключается цепь питания узла, помните, что в электрощите должен быть элемент безопасности.
- Фактически, на этом процесс монтажа энергосистемы можно считать завершенным. Вы можете только установить рулевые колодки на место и закрутить все болты, показанные ранее. Затем подключаются клеммы аккумулятора и проверяется работоспособность системы. Если есть проблемы в работе электросети, то необходимо проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.
Цена вопроса
Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.
«Русский Мерседес» или автомобиль ВАЗ 2107 в свое время (80-е годы) был одним из самых популярных отечественных легковых автомобилей. В настоящее время автомобиль этой марки — излюбленный объект экспериментов наших автолюбителей. Основная задача тюнинга автомобилей ВАЗ 2107 — повышение безопасности, улучшение комфорта, удобства, технических параметров автомобиля.
Также включает доработку системы рулевого управления. Конструкция рулевой системы автомобиля ВАЗ 2107 построена по типу червячно-роликовой . Такая конструкция не способна обеспечить необходимое усилие на руле и «резкость» управления.
Подбираем электроусилитель руля на ВАЗ 2107
Для «резкости» и уменьшения передаточного числа оборотов необходимо модернизировать рулевой и маятниковый шарнир. Он «утяжеляет» руль. Для поворота на ВАЗ 2107 и так надо быстро крутить руль, руль при этом не назовешь «легким».В таких условиях комфорт рулевого управления достигается прежде всего за счет усиления руля.
Можно применить, но гораздо лучше подобрать электроусилитель руля на ВАЗ 2107 . Подойдет, в частности, механизм электрообрезки руля от, его вполне можно без особых трудностей приспособить к ВАЗ 2107.
Также за 16000-19000 рублей можно приобрести на ВАЗ 2107 специальный комплект электроусилителя руля.Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидроячейки схему работы. К тому же он функционирует более адекватно, так как работает не напрямую от мотора, а от собственного электродвигателя.
Электроусилитель руля на ВАЗ 2107 Эффективно снижает усилие, необходимое для поворота руля, повышает сопротивляемость автомобиля, особенно в аварийной обстановке, снимает усталость водителя, надежно.
Не требует больших усилий для установки и обслуживания.Никаких специальных инструментов и оборудования не требуется, все можно поставить самостоятельно. Важно правильно отладить датчик скорости, который надевается на коробку передач.
На практике после установки электроусилителя руля на ВАЗ 2107 эффект от него не проявился тогда, когда он был нужен: в момент начала движения, при движении на малой скорости. Нормальный электрогенератор заработал только после набора скорости. После отладки датчика скорости все заработало как надо.
Один из первых советских элитных массовых автомобилей ВАЗ 2107 не обременен захватывающим духом. Особенно это заметно на фоне современных автомобилей даже малобюджетного класса. Редко встретишь классную модель без усилителя руля, а в то время на советских машинах усилитель был неполной роскошью. К счастью, ситуация изменилась, и сегодня любой желающий может легко оснастить свой автомобиль самыми разными средствами комфорта — начиная от кондиционера и заканчивая рулем.О его установке на семерку поговорим сегодня.
Электрический усилитель. Цены и опции
Стандартный жигулевский рулевой механизм, пара червячно-роликовая, в принципе, хорошо справляется со своей задачей. Впрочем, уменьшить усилие на рулевом колесе при парковке и маневрировании было бы очень кстати. Это можно сделать только с помощью вспомогательного усилителя мощности. Есть два варианта — дорогой и дешевый. Уважаемый, стоит установка гидроусилителя. Работа практически не оправдывает себя, ведь готовых решений для классических жигули нет, а изобретать новый гидроэффект дорого и бессмысленно.
Другое дело — усилитель руля электро. Его главное преимущество в том, что он легко устанавливается своими руками, а по цене не сильно кусается. Безусловно, это наиболее рациональный и простой вариант. Электроусилитель руля на ВАЗ 2107 обойдется от 10 до 25 тысяч в зависимости от того, какое устройство выбрать. Здесь тоже два варианта.
Подбор усилителя на ВАЗ 2107
Первый — использовать электроусилитель от Нивы.Его довольно просто можно приспособить к рулевому управлению семеркой. Его цена — в районе 20 тысяч. Второй — покупка специального набора, который разработан специально для установки на классические жигули. Этот усилитель работает от автономных электродвигателей и не забирает мощность от двигателя, поэтому способствует экономии топлива. Экономия довольно условная, но она есть.
Любой из этих вариантов достаточно надежен, прост в установке и снимает большую часть усилий с руля.Это означает, что с применением устройства мы получаем более легкое рулевое управление на парковках, а при интенсивном маневрировании водитель будет меньше уставать на дальней дороге. Кроме того, есть возможность регулировать усилие на рулевом колесе, но для этого нужно настроить работу датчика скорости, установленного в КПП. Регулировка в этом случае необходима, так как адекватная работа устройства на малых оборотах может быть достигнута только после его синхронизации с датчиком скорости.
Комплект источников электропитания
Электроустановщик не слишком сложен в установке, так как его конструкция и принцип действия достаточно просты.Считается, что нивовские и приористые электростанции достаточно ненадежны и можно дождаться отказов и контекста, а это, как несложно догадаться, не очень хорошо, особенно на высоких оборотах. Поэтому рассмотрим покупку комплекта для установки на классику, которая судя по отзывам работает стабильно.
В пакет включено:
крышка рулевого вала;
замок зажигания;
переключателей;
импульсный датчик скорости;
трос спускового механизма карбюратора;
элементов крепления устройства;
электронный блок управления;
электрический усилитель в сборе.
Дополнительно потребуется замена рулевого редуктора. Необходимо установить короткую, но сушка должна остаться родной.
Принцип работы электрического усилителя
Принцип работы устройства следующий и основан на взаимодействии считывающих датчиков, электронного блока управления и узла электропитания. Датчик отслеживает угол поворота, а датчик скорости считывает индикацию скорости. Все это поступает на обработку в ЭБУ, откуда импульс поступает от актуатора.В зависимости от скорости движения электроника подбирает необходимое усилие на руле. Чем выше скорость, тем больше усилий.
Правильно настроенный и синхронизированный усилитель позволяет легко вращать руль на месте и на малых оборотах, а также центрировать рулевой механизм и возвращать рулевое колесо в нейтральное положение. Усилитель имеет аварийный режим работы в случае программных или механических проблем, рулевое управление переходит в штатный режим работы без участия усилителя.
Прохождение техосмотра и сертификатов
Перед тем, как поставить усилитель своими руками, стоит задуматься о том, что ежегодный осмотр придется проводить, в ходе которого может быть выявлено нарушение заводского устройства рулевого управления. Если он выскочит, никаких отметок о прохождении техосмотра ставить не будет. Чтобы с документами не было проблем, стоит установить усилитель в сертифицированном ВАЗ сервисе, при этом необходимо получить сертификат соответствия от сотни и от производителя электроэнергии.Только в этом случае можно будет успешно пройти обследование. Удачи всем дорог и комфортных путешествий!
На автомобилях классической серии установка усилителей рулевого управления не предусмотрена. На всех этих машинах используются рулевые редукторы. И электроусилитель руля на ВАЗ-2107 — хороший элемент тюнинга. При движении по трассе управление автомобилем очень простое, руль вращается без усилий. Но как только вы снижаете скорость, совершаете маневры на стоянке, крутить руль становится все труднее и труднее.
Именно для облегчения маневрирования на малых скоростях на ВАЗ-2107 необходимо установить электроусилитель руля. Это отдельный блок, который крепится в рулевой колонке. Его установка и подключение не займет много времени. Вам потребуется установить только набор ключей, набор силовой плиты со всем крепежом и проводкой, а также дрель.
Преимущества использования мощного электрического
На «классические» автомобили без проблем устанавливают электроусилитель руля «Приоры».Но для этого придется дополнительно купить пластину и кардан. Задачи, с которыми справляется ЭУР:
- Повышение уровня безопасности, комфорта и удобства управления автомобилем.
- Управление рельефом при маневрировании. Это особенно полезно для женщин, пожилых людей, водителей-стартапов, которые с трудом вращают тугой руль.
- Переключатель электропитания действует как настраивающий элемент.
Но даже если вы уже много лет за рулем, от такого усовершенствования вашего автомобиля вряд ли можно отказаться.Ведь установка электроусилителя руля позволит легко совершать передвижение по городским улицам.
Почему не гидравлический?
Вы можете выбрать два типа усилителей рулевого управления:
- Электромеханический.
- Гидравлический.
При гидроусилителе рулевого управления создается масло высокого давления в системе. Конструкция гидроленты состоит из подающих трубок, насоса, специальной емкости и рабочей жидкости. С помощью насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается поворот колес.
Следовательно, крутить руль будет намного проще. В целом конструкция гидроусилителя очень сложная, установка выполняется долго, все механизмы необходимо регулярно обслуживать. Только в этом случае гидросистема будет работать безупречно.
Если в автомобиле не предусмотрена установка гидроагента, то установить его очень сложно. Тут придется обзавестись дополнительными деталями, а также внести очень серьезные изменения в рулевой механизм.Именно по этой причине установка гидросистемы на «семерку» нецелесообразна.
Электрический усилитель
У него одно большое преимущество — стоимость почти вдвое больше, чем у гидроусилителя. Произвести установку устройства на «семерку» очень просто, сложностей не возникнет. В случае использования электроусилителя не нужно проводить технический осмотр, он очень надежен и долговечен.
В отличие от гидроусилителя, для нормальной работы не требуется дозаправка жидкости, поддержание насоса и трубопроводов в рабочем состоянии.Достаточно просто подключить прибор к автомобильной проводке. Именно по этим причинам такая конструкция усилителя рулевого управления устанавливается на автомобили «классической» серии.
Оборудование
Без переделок можно установить электроусилитель руля «Приора» на «семерку». С таким же успехом используется продукция завода «Авиаагрегат». Установка прибора:
- Непосредственно электрическая мощная.
- Вал промежуточный карданный.
- Крепеж.
- Электропроводка.
- Кронштейны крепления электроусилителя на рулевое колесо «Семерка».
- Декоративная обвязка.
При покупке обязательно проверяйте комплектацию устройства. Если в коробке нет ни одного элемента, то нужно сразу сообщить об этом продавцу. В противном случае при установке возникнут проблемы.
Как работает электроусилитель
Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, уменьшающий усилие, необходимое для поворота колес.И он начинает работать одновременно с тем, как водитель поворачивает руль. Устройство способно снизить нагрузку, необходимую для поворота руля, в 5,7 раза.
Иными словами, если перед установкой устройства приложить усилие в 20 кг, то после аналогичного действия достаточно всего 3,5 кг. Этапы работы устройства:
- С помощью датчика крутящего момента определяется, в каком направлении вращается водитель.
- Блок управления позволяет считывать все данные, касающиеся оборотов двигателя и скорости автомобиля.
- С помощью электродвигателя вращается карданный вал рулевого механизма. В результате уменьшается усилие, необходимое для вращения рулевого колеса.
С помощью датчика скорости обеспечивается нормальное соотношение между коэффициентом усиления устройства и интенсивностью движения транспортного средства. Если скорость небольшая, то крутить руль становится сложнее. Поэтому блок управления понимает, что необходимо увеличивать коэффициент усиления.И наоборот, если вы двигаетесь с большой скоростью, то усилие нужно оставить для приложения. Следовательно, электрический усилитель рулевого управления не участвует в управлении.
Запуск устройства начинается через 5 секунд после включения водителем зажигания. Если в электроусилителе произошла поломка, автоматическая система управления отключит его, в результате автомобиль будет переведен в ручной режим. Это обеспечивает стопроцентную безопасность в случае внезапной поломки устройства.Поэтому ради безопасности своей жизни можно не беспокоиться.
Установка электрического щитка на «семерку»
Блок-схема подключения электроусилителя (может использоваться с любым автомобилем ВАЗ) представлена ниже.
Для установки электроусилителя руля на 2107 нужно выполнить следующие действия:
- Отсоединить АКБ от АКБ, чтобы не было короткого замыкания при работе.
- Выкрутите винты, которые крепятся на рулевой колонке.
- Снимите рулевой кардан, поставьте новый, входящий в комплект устройства.
- В инструкции обязательно найдите схему, по которой нужно просверлить отверстия, с помощью которых будет крепиться корпус усилителя.
- Зафиксируйте весь механизм.
- Подключите провода, идущие от датчиков оборотов двигателя и скорости.
- Подключите питание устройства с помощью предохранителя.
- Затем нужно установить кожух и подсоединить клеммы АКБ.
Монтажные работы займут не более двух-трех часов.Гарантийный срок службы электрического усилителя один год.
Как пройти техосмотр
Электроусилитель руля на 2110, как и на семерке, нужно правильно установить. Проблема в том, что при такой настройке вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами. Дорога. Следовательно, при прохождении осмотра вы можете столкнуться с определенными трудностями.
Можно попытаться скрыть тот факт, что на автомобиль можно установить электроэнергию. Для этого достаточно отключить его от приема пищи.Если этого не сделать, то во время диагностики бэкапа механик поймет, что доработка сделана. И талон на техосмотр он вам не даст. Поэтому, чтобы все было законно, нужно распечатать письмо, которое дает Eura Plant Manufacturer. В нем говорится, что конкретная модель «Электромощник» соответствует всем требованиям, предъявляемым к установке на ВАЗ-2107. Копия этого письма должна быть с вами во время перехода.
Вместе с этим письмом у вас должен быть сертификат, выданный автосервисом, в котором было установлено устройство.Только при наличии всех этих документов вы можете оформить диагностическую карту. Если, даже если эти документы не дают вам диагностическую карту, необходимо потребовать отказ в письменной форме с точным указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказаться от выдачи технологической карты Вы не сможете.
Электроусилитель руля на ВАЗ-2107 и его установка
На автомобилях «классической» серии не предусматривалась установка гидроусилителя руля.На всех этих машинах используются рулевые механизмы. А гидроусилитель на ВАЗ-2107 — хороший элемент тюнинга. Во время движения по бездорожью управлять автомобилем очень просто, рулевое колесо вращается без усилий. Но как только вы снижаете скорость, совершаете маневры на стоянке, крутить руль становится все труднее и труднее.
Для облегчения маневрирования на малых скоростях на ВАЗ-2107 необходимо установить электроусилитель руля. Это отдельный блок, который крепится в рулевой колонке.Его установка и подключение не заставят себя долго ждать. Вам понадобится только набор ключей для установки, комплект электрооборудования со всеми креплениями и проводкой, а также дрель.
Преимущества использования электроусилителя
На «классические» автомобили без проблем устанавливают электроусилитель руля «Приора». Но для этого придется дополнительно купить пластину и кардан. Задачи, с которыми справляется ERM:
- Повышение уровня безопасности, комфорта и удобства вождения.
- Облегчение контроля при маневрировании. Это особенно полезно для женщин, пожилых людей, начинающих водителей, которым тяжело вращать тугой руль.
- Электроусилитель действует как элемент настройки.
Но даже если вы много лет водите машину, от такого усовершенствования вашего автомобиля вряд ли можно отказаться. Ведь установка электроусилителя руля облегчит передвижение по городским улицам.
Почему не гидравлический?
Существует два типа гидроусилителя руля:
- Электромеханический.
- Гидравлический.
Когда гидроусилитель руля создает высокое давление масла в системе. Конструкция гидроусилителя состоит из питающих трубок, насоса, специальной емкости и рабочей жидкости. С помощью насоса создается давление масла, оно действует на весь механизм, в результате чего вращение колес значительно облегчается.
Следовательно, рулевое колесо будет вращаться намного легче. В целом конструкция гидроусилителя очень сложная, установка длительная, все механизмы нужно регулярно обслуживать.Только в этом случае гидроусилитель будет работать безупречно.
Если автомобиль не предназначен для установки, установить его очень сложно. Придется приобретать дополнительные детали, а также вносить очень серьезные изменения в рулевой механизм. Именно по этой причине устанавливать гидроусилитель на «семерку» нецелесообразно.
Электрический усилитель
У него одно большое преимущество — стоимость почти вдвое ниже, чем у гидроусилителя. Установить устройство на «семерку» очень просто, сложностей не возникнет.В случае использования электрического усилителя нет необходимости проводить техническое обследование, он очень надежен и долговечен.
В отличие от гидроусилителя, для нормальной работы не требуется заливка жидкости, поддержание насоса и трубопроводов в рабочем состоянии. Достаточно только подключить прибор к автомобильной проводке. Именно по этим причинам такая конструкция гидроусилителя руля устанавливается на машинах «классической» серии.
Оборудование
Без переделок возможна установка электроусилителя руля «Приора» на «семерку».С таким же успехом используется продукция «Авиаагрегата». В комплекте:
- Напрямую электрический усилитель.
- Вал промежуточный карданный.
- Крепеж.
- Электропроводка.
- Кронштейны крепления электроусилителя на руль «семерки».
- Жгут декоративный.
При покупке обязательно проверяйте комплектацию. Если в коробке нет товара, следует немедленно сообщить об этом продавцу. В противном случае возникнут проблемы с установкой.
Как работает электроусилитель
Электроусилитель руля направления на ВАЗ-2107 запускается и создает дополнительный крутящий момент, уменьшающий усилие, необходимое для поворота колес. И он начинает работать одновременно с тем, как водитель поворачивает руль. Устройство способно снизить нагрузку, необходимую для поворота рулевого колеса, в 5,7 раза.
Другими словами, если перед установкой устройства вы приложили усилие в 20 кг, то для аналогичного действия будет достаточно всего 3,5 кг.Этапы работы устройства:
- С помощью датчика крутящего момента определяется, в каком направлении вращается привод.
- Блок управления позволяет считывать все данные, касающиеся оборотов двигателя и скорости автомобиля.
- С помощью электродвигателя вращается карданный вал рулевого механизма. В результате уменьшается усилие, необходимое для поворота руля направления.
С датчиком скорости, нормальное соотношение между коэффициентом усиления устройства и интенсивностью движения автомобиля.Если скорость низкая, то крутить руль становится труднее. Поэтому блок управления понимает, что необходимо увеличивать усиление. И наоборот, если вы двигаетесь с большой скоростью, то усилия должны прилагаться меньше. Следовательно, электроусилитель руля не участвует в управлении.
Устройство начинает работать через 5 секунд после включения зажигания водителем. Если вдруг произойдет поломка электроусилителя, система автоматического управления отключит его, в результате автомобиль перейдет в ручной режим.Это обеспечивает 100% безопасность в случае выхода устройства из строя. Поэтому можно не беспокоиться о безопасности своей жизни.
Монтаж электроусилителя на «семерку»
Структурная схема подключения электроусилителя (может использоваться с любым автомобилем ВАЗ) представлена ниже.
Для установки электроусилителя руля на 2107 необходимо сделать следующее:
- Отсоединить аккумулятор от АКБ, чтобы во время работы не было короткого замыкания.
- Выверните винты, которыми крышка крепится к рулевой колонке.
- Снимите гидроусилитель руля, на его место поставьте новый в комплекте с прибором.
- В инструкции вы обязательно найдете схему, по которой необходимо просверлить отверстия, которыми будет крепиться корпус усилителя.
- Зафиксируйте весь механизм.
- Подсоедините провода от датчиков частоты вращения и скорости двигателя.
- Подключите питание устройства с помощью предохранителя.
- Затем необходимо заменить крышку и подсоединить клеммы аккумулятора.
Работа по установке займет не более двух-трех часов. Гарантийный срок эксплуатации электроусилителя — один год.
Как пройти технический осмотр
Электроусилитель руля на 2110, как и на семерку, должен быть установлен правильно. Проблема в том, что таким тюнингом вы формально вносите изменение в конструкцию рулевого управления, что запрещено правилами дорожного движения.Поэтому при прохождении техосмотра автомобиля вы можете столкнуться с некоторыми трудностями.
Можно попробовать скрыть факт установки усилителя мощности в автомобиле. Для этого просто отключите его от источника питания. Если этого не сделать, то при диагностике люфта механик поймет, что модификация внесена. И он не выдаст вам акт техосмотра. Поэтому, чтобы все было законно, необходимо распечатать письмо, которое выдает производитель EUR.В нем говорится, что конкретная модель электроусилителя отвечает всем требованиям, которые необходимы для установки на ВАЗ-2107. Копию этого письма следует держать при себе во время прохождения ТО.
Вместе с этим письмом необходимо наличие сертификата, выданного сервисным центром, на котором установлено устройство. Только при наличии всех этих документов можно получить диагностическую карту. Если даже при наличии этих документов вам не выдадут диагностическую карту, необходимо письменно потребовать отказ с точным указанием всех причин.Если электроусилитель руля направления на ВАЗ-2107 установлен правильно и с соблюдением всех требований, вы не можете отказаться от оформления технологической карты.
OEM Завод Подробная информация: ООО «ЛАДА Ижевск», «ЛАДА Ижевский автомобильный завод» (бывшее: ОАО «Иж-Авто», Ижевский автомобильный завод) [Россия]
2021-01
На ******* *** ****** ******* ********* **** ******* ***** **** *** ************** ** ****** * *********** ********* *** *********** ********** ************ ****** ****** ** ***** **** *** ******* ************ ****** *** ** ******** * ******** ****** ********** **** ***** ******* *** **** ** *** ************ *** ******* ****** **** **** *** ****** ** **** *** ****** *** *** ***** ****** ****** *** *** *** *** ** * ****** ** *** ******* ***** ******* ******* **** ******* * *** *** ****** ********* **** *** ****** **** **** *** ***** ***** ** ******** **** ** ***** ** * **** *********** ** * ******** ***** ********* ******** *** ****** **** ****** * **** **** * ******* ***** ***** ********* ***** **** * ********* ** **** **** ** **** ***** ** *** ******* ***** *** **** ** *********** *** **** ******* **** **** * ******* *** *** ** ** ******** ** ***** ********* ******* ********** ** *** ********* **** ** **** *** * *** ******* **** ***** ***** ** ** **** ** ***** ** ******* **** **** ** ***** *** ***** ** ******* ** ***** **** **** ***** ** *** ** *** ***** ********* **** ******* **** ** ****** ***** ***** ** *** **** *** ******** **** ** *** ****** ******* *** ******* ***** ** *** **** ***** *************
2020-06
На **** *** **** ******** **** *** ********* *** ** *** **** * **** ****** ****** *** *** ******** **** ** *** **** ******* ***** ***** ** *** ******* ******* *** *********** *** *** * ** **** ***** ** ***** ** *** **** ************** ******** * *** ** ********* ************ ******** ************* *** ***** ****** **** *** *** ******** ****** ******* ** **** ** ******* ********** ** *** **** ***** ** ***** ******* ** *** ****** ***** *** ** ***** ***** ****** **** **** ****** ***********
2019-12
На ******** *** **** ******** **** *** ************** *** * * *** **** ***** ****** ****** *** *** ********** **** ** *** * ******* ** ********* *** ***** ** *** ****** **** ***** *** ***************** ** *** ********* **** ***** **** ****** *** ****** ************ *** *** * ****** **** *** ****** *** ******* **** *** *** ** *** **** ***** ***** *** **** ******* * ** ********* **** ** *** ****** **** ******* ********** ** *********** ***** ***** * **** ** *** ******* ****** *** *** ******* ** *** **** ***** ************ **** *** ********** *** ********* ************ ******** ************ *** *** * ******* ** ********* ***** **** **** *** **** ** *** **** ** *** ****** **** *** *** ********** **** ***** **** *** ***** ******** *** ****** **** ** *** ****** ** *** *********** ** ** ** ****** ****** **** ******* *** ** *** **** ******** *** * ********
2019-01
Вкл ******* *** **** ******** **** **** ******* ********* ** * ********* ** * ******* ********** ******** ****** **** ** * ******* ******** ** ******** *** ***** ** *** ******* **** ******* ** ******* *** *********** ** ******** ****** ** ** **** ******* ***** ******* ******* ******* *** ********** *** ********* ********** *** ***** *********** ****** *** ***** ** *** ********** **** ******* ****** ** *** **** **** **** ****** *** ***** ** ******** ******** **** ******** ** * **** ******* ***** ** ******* ******* **** ******* ****** * *** ****** ***** ************* ******* *** *** ********* * ****** **** ****** *** ******* ******** **** ******* **** ****** **** **** *** ** ******** ****** ***** ***** *** **** **** **** *** ******** ********* ****** ************ ** ** ******** ***** *** *********** ********* *** *********** ** ******* *** ********** ** ****** *** ******** ****** *** *********
2018-08
На ****** *** **** ******** **** ** ********** ** *** ****** *** * ****** ****** ** *** ********** **** ** *** ******* ** * ** ****** ** **** ** *** ************ *** ********** ****** ** *** *** *** **** **** ****** *** ********* ****** ******* * **** ******* *** ****** ** *** *** ******** * ****** ***** * ***** ***************** **** ***** *** *** ******** ** *** ***** ****** * **** ***** ****** *** ******* *** **** *** *** *** **** *** ******** ********* ** *** ******* *** ******** * ** **** ******* **** ************ ** *** ****** ** *** **** *** ** *** **** ***** ***** **** ****** *** ********* ****** ******* ******* *** ************ ********** ** *** ****** * ****** ******** *** ********* *** *************** ***** * ** ********* *** ************
2018-03
ЛА ** ********* ** ***** *** **** **** ****** ******** ** *** ** ******** ** ********* ***** *** ********** ******** *** * ******** **** ******** **** ***** **** ************* ** * ******* *** ********** ********* ******* ************** *** ********** ******* ** *** ************* **** ** *** *** ****** ***** **** ******* ** ** ***** ** **** ****** ** *** ** ********* **** **** *** ***** ** ******* ********* *** **** *** **** *** ********** **** ** **** ******** ** ********* * ********** *** *** ****** ***** ***** ************* **** **** ******* *** ******** ** ********** ********** ****** *** **** *************** ********** ***** ** **** ** **** * **** ********* ** *** ******* **** ******* *** ** ********* * **************
2016-07
На **** ** ** *** ******** **** ******* ***** ** ******* **** *** ******** ** ***** ********* *** **** ****** ** **** ** ** ****** ******* *** ******* *** ** **** * *** ***** ** *** **** *** ******* *** ****** ** ***** ******** ** *** ********* ** ******* ***** ******** ***** *** ** ******* ****** *** **** **** ******* ***** ******** **** *** ** ****** **********
2016-04
АвтоВ ** ** ********** ********** *** ******** ** *** **** ***** * *** ** **** ** *** ***** ***** ********* ***** *********** ***** ** ****** ** ** ********** ** ********* ***** *** **** * ******* ** *** ***** ******* ****** ***** ** ** *** ***** ** **** ******
2016-03
АвтоВ ** *** ********** ******* *** ********** ** *** **** ***** ** *** ***** ** ******* ** *** ******** *** *** ** ***** **** * **** *** ***** ** **************** ******* ***** ******** * *** ******* ***** ***** **** **** * **** ** *** ******* **** * *** ********* ***** ******** **** **** * **** ** *** ****** *
2016-03
На Ma *** *** ******* ******** **** **** ******** ****** * *** ****** ** *** ******* ******* ** ****** *** ****** ***** ******** *********** **** *** ********* ********* *** *** ** *** *** ***** ** *** **** ******** ******** **** **** **** ******** ****** ***** *** ***** ** ** *** *** ******** **** * ** ************** *********
2015-11
АвтоВ ** ******** *** *** **** ***** ******* ***** ** ****** ** ** ****** *** ***** ****** *** *** *** **** ***** ***** **** *** ******* ** ******* *** *** ******* ***** ****** **** ****** ** ********* **** * *********** ******* *** ************ * ***** *** **** ** ****** ** *** ******** ********** ** *** ** * ***** ***** ** *** ******* ***** ** ********* *** ***** *** **** ***** ** ***** ***** ***** ** *** *** **** ***** ** *** ** * ** **** *** ****** ***** ** ***** *** *** ******* ***** ** ** ***** ** * ********* ******** ****** **** *** ***** ** * **** ****** ****** ************* *********** ***** ******* ** *** **** ***** ******** ****** *********** ********* ** **** ** ********* *****
2015-09
АвтоВ ** ***** *************** ** *** *** **** ***** ******* *** ** ** ********* *** ***** *** *** **** ***** ** ***** ** ***** ***** ***** ** ******* *** ** ********* *** ****** ** ****** ** *** ***** *** *** ******* ***** ** ***** ** * *** *** ****** ** ********* ** ******* **** *** ******* ** *** *********** *** ********* *** ***** ******* ** *** *** ***** **** ** *** * * *** ***** ** ****** ** ***** *** ******** ** *********** ** ** ** *** ****** *** ************* **** ** ******** ** ***** **** ***** ** ********** *** *** **** ***** ** ******* ** * ** ******* ******** ****** **** *** ***** ** ************ *** ******* ****** *************
2015-04
АвтоВ ** **** ********** ***** ************** *** *** **** **** * ***** ** ********* *** ***** *** *** **** ***** ** * ******* ** ** *** ******* *** *** ***** ** ***** ** *** **** * ******** * ***** ** ****** **** ************** ******* *** ***** *** ** **** *** ******** **** ** ******** ****** *** ***** ** *** * *********** *** *************** ******* ** *** *** **** * **** **** ** ******** ** ******** ******** ** ******** **** * ******* ***** ** ******* ***** ***** ** *** *** **** ***** * * *** *** ** ***** *** ****** ********** ****** ** *** *** *** ** **** ***** ******* ***** ** *****
2014-09
АвтоВ ** ********* ** ********* ** **** ** **** ******* **** **** * **** ******* ********** *********** *** **** ** ****** ** ******** ** ***** *** ** ******** ***** *********** ***** * * ********* *** *** **** *** *** *** ************** ****** * ******* ** ******** *** ***** *** *** *** **** ***** ***** ** ****** ** *** ****** ***** **** **** ** *** ** *** ***** ** *** ******* ** **********
2014-09
АвтоВ ** ********* ** ********* ** **** ** **** ******* *** *** ** ** ***** ***** ** ********* ******* ***** ********* ** *** ******* ******** ***** **** * **** *** ** ***** *** ***** *** ** ********
2014-08
Нисса * ***** **** **** *** ********* *** *** ********** *** *** * ** ****** ********* ***** ** *** ****** ***** ***** ****** * *** ***** *** *** ****** ** ******* *** ********* ***** ** ** **** *** ***** ** *** ******* ****** ** **** ** *********** * ***** ** **** *** ****** ** *** ****** ** *** *** ** ***** **** ** **** ** ***** ** ******* ****** ***** ** *** *** ** *** **** ***** ****** **** ** ******* ** ******** **** ** ****** **** ***** ** ******* *** *** ****** **** ** ********* **** * **** ***** ******** ****** ***** ** * ********** ****** ******* ***** ** ******** ************ ******** ************* ** *********** **** ******** ****** **** ***** *** *** ***** * * * ***** ** ******** ** ********
2014-08
АвтоВ ** *** ******** * ********* ** *** *** **** ***** ***** ** ** * **** ****** ***** ***** *** *** **** ****** * ********* ** * ** ******* ** ****** *** ******* ** ********* ***** ******* *** ** *** *** ***** ** ********* ** ***** ** * ***** ** ****** ** ** ******* ** *** ****** ** ***** *** *** **** ***** ** **** * ** * *** ******** *** *** ********* ** ******* ********* ** ************* **** *** ******** ***************
2014-07
АвтоВ ** **** ***** ***** ********** ** *** ****** * ********* ** *** **** ******* ** *** ********* ***** ** ********* ***** * ****** ***** ***** ** *** ***** *** ********* ** ** ***** *** **** *** ***** ********** ** *********** *** ********** ** *** ***** ** *** ******* ********** ***** ** ********
2014-06
АвтоВ ** ********** ******* ** ***** ********** ** *** ****** * * ******** ** *** **** ******* ** *** ******* ********** **** * ** ******** *** ********** **** ***** ** ********* ***** * * *** *** ** ***** ***** ******** ** *** *** ***** *** ******* ** ** ****** *** **** ***** **** ** ********* ** ****** ***** **** ** ****** ***** *** ******** ***** ** *** ***** ** ***** ** *** ******* *** *** ********
2014-06
Как й * ********** ** *** **** ****** ******** ******* ** *** ** * *** ******* *** ***** ***** ** * ********* ********* ** *** ** ******* ***** ** ******* ****** ***** ** *** **** ****** * ******* ** *** *** ** ***** ** *** ***** **** ** ***** *** **** ***** ********* *** ********** ** *** **** ****** ***** *** ******** ** **** ************** ** ****** ***** ** ******
2014-05
АвтоВ ** ********** ***** ** ***** *** ********** ** *** **** *** ** *** **** *********** ** ***** *** **** ***** ** * ******* * ******** *** ***** ** *** ******* *** ***** ** *** ****** *** ** **** ** ***** *** *********** ** ** ********* ***** ***** ** ** *** ******* ********* ****
2014-05
Продукция ***** ** *** ****** ***** **** ******* *** **** ******* ** * ****** ** ******** ** ********* *** ***** *** *** ***** **** ** ********* ** **** ********** *** ** ******** ** ** ****** ** *** ******** ** ** ***** **** ******* **** ****** *** * *** **** ** *********** *** *** ********** ** *** ******
2014-05
ОАО ******** **** ***** *** ********** ** *** ****** ****** ** ****** **** *** *** ******* ***** ** **** *****
2014-05
ОАО ******** ** ********** ******** ** **** ********** ** *** **** ****** ***** ** *** ***** ** ******* ** **** **** ** **** * ** *** ********** ** *** **** ****** ********* ** ***** *** ******* ***** **** ******* ****** **** ****** ****** ** *** *** ** **** ** ***** *** ******* ***** ********* *** ******* *** ** *** ** ****** ******** ***** *** ** **** ***** *** **** ****** ******* ** ***** *** ***** **** ** ********* * ***** * * ****** *****
2014-02
АвтоВ ** ********* ** * ********** ** ******* **** ** ******** ** **** * ********* ** *** **** ****** ***** ** ***** *** ****** *** ***** **** ** ******** ** *** ***** ** *** **** * ******** * *** ********* **** ****** *** ********** **** ** ******** *** *** ********* *** *** ****** *** **** ***** ***** ** **** ** *** ************ ** *** ****** **** ** *****
2013-12
На De ****** *** ******* ************ ********** ** *** **** * ***** ********* ********* ** *** ********* ****** ******* *** ******** *** ******* ******** ** *** **** ****** ****** ** ** ***** ***** *** ****** ** ********** ** ***** ** ***** * **** *** **** *** ***************** ********** ** *** **** ** ********** ******* ** ***** **** *** ***** ***** ***** ** * ** ********** ** ******** **** *** *** ********** ******* ** ** *** ****** ** ***** *** **** ****** ********* **** ** ** * ********* ** **** ******* ********** ** *** ********* ** * ******** ** ***** ** **** ** ******* ******
2013-12
ИжАв ** ********** **** *** ********** ** *** ******* **** * **** ******** ** **** ** ******* *** ***** *** ******* **** ********* *** ***** ** ********** **** *** ***** ***** *** * ******* ** ******** *** **** ******** ********* ******* ** ** *** ******** ***** ********** *** ******* ***** *** **** **** ** ******* ****** ***** ** *** **** ****** ***** ** **** * ** *** ** *** *** ** ******* ***** ** *** ******** ****** *** *** ** ***** ** ***** ** ******* **** ******* ***** ** *** *** * ****** *** ****** ***** *** ********** ** *** **** ****** * ******** **** ***** ** ***** ** **** ***** *** ********** ** ****** **** **** ***** ** *** ****** **** ** ***** **** *** ** ******** ** ******* **** **** ***** ** ***** ** ***** *** *** *** ********** ******** **** ** ****** ** ******* ******
2013-06
Ренау ********* ******** ********* *** *** ********** ******* * **** ****** ****** ****** ** **** *** ********* **** ***** *** *** ** ** *********** ************ **** ****** ******* ******* ******** ********* **** *** ** **** ******** ***** ** ****** **** ******** ***** ********** **** ********* ** * ********************* ************* ** ** ******** *** * *** **** ******** ** ******* ****** ********* ** ***** *** * *** ***** *** ****** ********* ** ***** **** *** *** ****** *** *** ******** ***** ** ****** *** ****** * ********** ** * *** **** ** ********* ******* **** **** *** ***** ********* * ** **** *** *** ******* *** ***** *** *************** **** **** *** ******* ******** *** **** *** ** ****** *** ******* ***** * * ******** *** ***** ****** ******** **** ** ******* * ** **** ***** ************ *** ****** ******* *** ******* *** *** ***** ******* ******** **** ** ******** ** **** **** * ************ *** ******* ****** *** *******
2013-04
На Ap *** *** ******* ******** *** **** ****** ***** ****** *** ** ******* * * **************** ***** ** * ******** **** *** * ******* *** **** ****** ***** ***** **** * ********* ***** *** ****** ******* ** *********** **** * ******* *** *** *** ****** ************ ** *** ******** *** ******* ***** ** ** ****** *** ******* **** *********** ** *********** *** *** ** ****** ** *** ********
2013-02
АвтоВ ** **** ********* *** ************** ** **** ******* **** * **** ** ************ ******** **** ********** **** ***** ** ******** ************** *** ************ ******* *** * ******* ***** *** ****** ******* *************
2013-01
Это было * ******** **** *** ******* **** ****** **** ****** ** *** ******* ****** ** *** ****** ** ***** *** ******* ***** ** ** ***** ** ** ******** ***** *****
2013-01
Иж А *** ********* **** **** ***** ********** ** ******* **** *** *** ****** ****** ********* ****** ***** ** **** ****** * ** **** *** ******* ********** ****** ** ****** ****** *** * *********** **** ******* ******* ****** *** ****** **** * ***** ******* **** *** ********** ** ******* ******* ***** * ****** *********
2012-11
Это ха * **** ******** **** ******* ** ***** ** ***** ********** ** *** **** ****** **** ** *** ******** ** ******** ******** ** ********* ******** ******* ******* ********* *** *** ** **** ****** ** ***** *** **** ****** *** ******* **** ****** ** ** *** ********* **** ** ******** *********** ******** * ********** ******* *** ******* ***** ***** ** **** ***** ** *********** ***** ******** **** ******* **** ******** ** * ** *** ** ******** *************** ***** ** **** ****** ** * * ******* ** *********** ** ******* ** *********** ** ***** ** ** ******** *** * ******* ** ********
2012-05
АвтоВ ** **** ******* *** **** ****** *** ***** ******** ** *** ** ** ***** ************* **** ***** ********* ** **** ***** * * ******* ** **** ***** *** ******* *** **** ********** *** * *** ****** ** ******** *********** ************ ******** *** ********** ***** ***** ***** *** ***** **** **** ** **** **** ** ****** ******** ***** *** ******* ******** ** *** ** **** **** ** **** ***** *** **** ****** **** ** ******** ** ** ****** ********** ** ********** *** ********* *** ***** ** ******** ****** ** ******** ** ***** ************* ****** * ******** ** *****
2012-04
На Ap *** ** *** **** **** **** *** *** ********* ***** ** *** *** * **** ** *** ***** ******* ** **** *** **** ** ******* **** ** * **** ****** * **** **** ******* ***** **** ** *********** * * ***** ********* *** **** ****** ******** * *** ***** ** *** ********** **** ****** ****** *** ***** ******** **** ***** *** **** **** *** *** ********* *** ** *** *** ** *****
2012-02
Av ***** ********* ** ********* ********** ******* *** *** * ** *** ******* ***** **** **** ********* **** *** ******** **** ** ******* ********** ** **** ******** ** ******* **** ***** ** *** ******* ******* ** ******** ** ******* ** *** ** * ** *** **** ****** **** ** *** ***** ******* ***** ****** ** ** **** ********** ** *** ***** ******** ** ** **** ******** *** *********** ** ******** ********** ** ******* ******* ** ******** *** ******** ***** *** ************** ****** * * *** *** ** ***** ** **** ***** ** ***** ********** ** *** *** ** ******* ********* ** *********
2011-06
Иж-А *** **** ****** ********** ** **** * ***** ********* ** * ** ******* ***** ** **** ***** ******** *********** ** **** ****** *** ********** ** ************* ********** ***** * ** **** **** ** ******** ***** *** *** ** ****** **** ******* *** ** *** ********* ** ************* *** ***** *** ******* * *** ********** ***** *** ****** ** **** *** ****** *** **** ******* ******* ** *** ****** **** ******** **** ** **** *** ******** * ***** ** ***** ***** ** *** ********* *** ******* ** ** *** *** ** **** ***** *** ******** **** **** ***** ***** * ** **** ********* *** ******* ********* ***** ** ****** ** * ***** *** *********** **************** *******
2011-06
Ижев ** ***** **** ******* *** **** ****** **** ******* ***** ** ***** *** ** ****** ******** ** ****** **** *** ***** ** **** *** ****** **** ****** **** ** **** *** ****** ** ***** *** ** ***** ***** ** ***** *** ********** ** **** ******* ****** * *** * ***** ** ***** ***** ****** ***** ** *** **** **** **** * *** ** ******** ** ***** ****** ******* *** ******** **** ** ***** ***** *** **** **** *** ********* **** ** ******** ** * ** **** *** ****** ****** **** **** **** *** ****** ******** ** ********** ** ************** ****** ** ******** ***** * ** **** ********* ******** **** ** ********* *** *** ******
2011-05
Планы ** ******** **** ********** **** ********* ** ****** * **** *** **** ** ***** ** ** ****** * **** **** ** ****** ** ** *** *** **** ** ***** ******* ******* ****** ** *** *** ** *** ******* ** ******** ******** ****** *** *** **** ** ******* ** ********** *** *** ******* **** ****** ** ******* *** *** *** ** ******* ***** **** ** ****
2011-04
Иж-А *** ******** ***** ********** ** *** **** **** ** ****** ** ***** ****** ***** ** *** **** **** **** ** ********* ** ** *** ** ****** *** ** ****** ***** ** *** *** **** ***** ** **** * **** ** **** **** **** ****** ***** ** *** **** **** *** **** ***** **** ** ********* ** ******* *** ***** ** **** ***** ** * ******* **** ****** ***** *****
2011-04
Продукция ***** ** *** **** ******* ***** ** ******* ********* ***** **** **** ** **** * *** **** ** *********** ** ********* **** *** ****** ********** ** *** **** ******* ** ******* **** ** ******* ** *** ***** ******* ** *****
2011-04
Иж-А *** **** ****** ******** ** *** *** ********* *** ****** *** ** **** ********* **** *** ******** ** ***** **** **** ** ** ******* **** ***** ** ********** *** ******** **** ***** *** ** *** *** ** ******* ********** ** *** ******** ******* ** ****** ***** *** *** **** ********* ***** ***** ***** ** * ********** ********** ****** ** *** ******** *** ******* * ******* *** ** ***** ******* **** **** *** ********* ****** **
2011-03
Ижау *** ***** *** **** ********** ** *** ***** ** *** ******** * ********************** **** ********** ** *** ********* * ** ****** **** *** *** ***** ***** **** *** ** ******** ** ** ****** ********* ** *** ********** **** ** ******* ** ***** *** ********** **** ******* ***** ******** **** **** *** ** * ** ***** ********** *** ****** ** *** ******** **** * **** * * *** *** ** ***** ********** ** *** **** **** ** *** ******* * **** **** ** ****** ** **** ***** ****** ** ******** ***** ** *** *** ** ***** *** **** ****** **** ******* *** **** **** ** ***** ****** ** *** **** ****** **** ** ** ******** ***** ** * *** *** ** ******** ***** ** ***** ******** *** **** ****** * *** ** ********* ** ******* **** ***** ******* ***** ** **** **** ** ******** ****** **** ** ***** ******** ** ******* ** *********** ***** **** ** ***** *** **** ** ******** ** ** ** ******* ** ***** **** ***** ****** **** ******** ********* * ** * ******** ***** ** *** ******* ****** ********** ***** ** *** *** ******* *** ** ** ** *********** * ******** ***** * **** ** ***** ** *** **** ******* **** *** ******** *** ******* *** ******* **** **** ** ******** ** *** ******* ***** ** *****
2011-03
Аллия *** ********************** ***** ** ***** *** ********* * ** ******** ****** ****** ******* ***** *** **** ***** ** * **** ********* ** *** ********** **** ** ******** ** ** **** *** ** ******* * ******** **** *** **** ** ***** ** ******** * * **** *** ** ******** **** ** ***** *** **** *** ** * ****** ** **** ******* ***** ***** ** *** ********* ******** **** *** **** ***** ** ***** ********** ** ************** **** ** ** *** ********* ** *** ***** ** ******** *** ********** ***** * **** ** ******* **** ** ******** *** ******* **** ** ***** * *** ** ***** *** **** ******
2011-03
Аллия *** ******* *** ************** ***** ** ***** *** **** *** * ******** ******* ** ***** ** ********** ****** ********* * ***** **** ******* ******** *** ************* ******** * * ***** ** *********** *** ********** ***** ******* ** *** * ********* ** ******* ********** *********** ******** ** * ****** ** *** ******** **** ** ***** ***** ***** ** ******** * ** *** ******** **** * **** ** ***** **** ** ***** **** ** *** **** *** ****** ***** ******* ***** ** ****** ** ******* *** ** ** ** ***** ******* ******* ** *** **** ***** ** **** ***** * ******** **** **** ******* ** ***** ******* ******* ** *** **** **** *** ***** ** ***** ***** *** *** *********** **** * ******* ******** ****** *** ******* ******* **** *** ***** ** ********** ****** **** **** ** **** ******* **** * **** ** ***** ** ** ********* ** ******* *** ******* **** * **** ** ** **** ** ******** * *** ***** ** *** ******* ******* ** ****** ** ******* *** ********** ** *** ******** ***** * **** ** *** ***** *** ******** **** ** *** ** *** ********** ** ****** ********* ******* ***** *** ** *** ***** **** ** *** ****** ********** ** *** ***********
2011-03
Аллия *** ************** ** ***** ** ******* ***** ***** ** *** * ***** **** **** ** *** *** ** ***** ********* ***** ****** ** ** *** ***** ******* ****** ** *** ******* *** ****** ****** ** ******* ***** **** ******* ***** *** ******** *** ****** ** ** ******* *** *********** ** *** ****** ******** ** **** ** ******* ***** ** ******* **** **** ******* **** ** *****
2011-02
Иж-А *** ** ********* ***** ********** ** *** ***** ***** ** * ******** ***** ***** ********** ** ** **** ** ******** *** * ** ** ****** *** ***** **** ** **** * ****** ********** ** *** ********** ********** ********* ** **** ** ***** ** ****** * ****** ***** ***** ***** ****** ***** ***** **** *** ***** * ************ ** **** ********** ** *** ***** ******* **** ***** ** *****
2011-01
Я ***** ***** **** ******* ********** ** ****** **** ***** *** ***** ***** **** ** ***** ********* ***** ***** ***** ** * *********** ***** **** ** ******* **** *** ******** ***** ******* ***** ** ******* ******* **** ** ***** ***** ****** * ****** ***** ****** ***** ***** **** *** *********** **** * ***** ************** **** *** ***** *** ***** ** *** ***** *** **** ********* ************** *** ******* ****** * *** ******* ** ************* ** ********* ************** *** ************* ********* ******* **** ******* ********** * ****** ** ******* ** ***** **** *** ******* **** *** ****** ******** ********* ** ***** ** ***** ********** ** ****** * ****** ***** ** *** ******* ***** *** ** **** ********** ** * ** ***** ******* ** *** ***** ** ***** ******* ** ******** ** ****** * ******* ****** ** **** ** ************* ** *** **** *** ***** **** *** *** ** ******* *** ****** ********** **** **** ** ******* ** ************* **** ******* ********* ** * * ***** *** ******* *** ********* ********
2010-12
******* ** ******** ****** *** ******* ** ******** ***** ****** ** ********** ** * ********** ********** ******* ** *** ******* ****** ******* ***** ** ******* ******* **** ** * **** ******** ** ******** *** ** *********** * ******* *** **** ****** ********** ****** ** ********* *********** ** ******** ********* ********** ***** ** **** ****** ***** * ***** *** * ******* ***** ****** ** *** ******* ****** ***** *** ****** ** ***** ** **** ** ***** ************* ******** ** ** *** ***** ***** **** ***** ** ******* **** *** *** ***** ******* ** ***** ********** ******** ** *** ***** ** ****** *** ** ** ********* ** ******* ******** * **** ** *****
2010-09
После ************ **** *** *********** ******** ** ********* ** ******* ****** ********* **** ** *** *** ****** ***** *** ******* ******** ** ******** ******** ********* ** ****** ***** ** *** ******** ** ******** *********** *** ******** ********** *** ****** ****** *** ****** ***** ******** *** *** ********* *** ************ ** ********* ******* ***** * **** ******* ** ********** ** *** *********** *** ******* **** **** ******
2010-08
АвтоВ ** *** ****** ** ********* **** ******* ***** ******** *** ******* ** *** **** ***** ***** *** ******* ** *** ***** **** ****** **** ***** ** ********* *****
2010-08
Продукция ***** ** *** **** ******* ***** ******** **** ** ******* ** *********** ***** ******** ** **** ***** ***** **** **** ** ** ** ********** ***** ** ******* *** ******* **** ******** ****** ** ******* ***********
2010-07
Я ****** *** ***** **** ***** ******** ** *** ***** ***** ** * ***** ********** ***** *** ***** ** *** ***** ***** *** *** ******** ************* ** *** *** ** ****** ** *** ******** * ** ********** ******* **** ******* *** **** *** ******** * ** **** ***** ******* **** **** ****** *** ******** ******* **** *** ****** *** ****** **** ** ******** ** ******* ** *** ******** ************
2010-07
ИжАв *** ***** *** ********* ********** *** *** **** *** *** *** * ****** ** ******** ** ******* ********** ** *** ***** ** ** *** ****** ** **** *** *** ***** *** ** *** *** ** *** ****** ** * ******* ******** **** ******* **** *** ******** ** *** *** ***** ********* ********* ** ********* ****** ***** ** *** ***** ********** ** *** ***** ***** ** *** *** ** ********** *** *** *** ********* *** ********* ** ******* ** ********* *** ***** ***** ** ***** **** *** *** *** *** ********* ***** * *** ****** ** *****
Открыть
Закрыть
Лада 2101-2107 Кронштейн рулевого механизма Extra
Номер артикула eBay:
303616003446
El vendedor asume toda la responsabilidad de este anuncio.
Características del artículo
| Estado: | Страна / регион производства: | Российская Федерация | |
| Торговая марка: | Лада Тюнинг | Номер детали производителя: | б / н |
| UPC: | Не применяется |
El vendedor asume toda la responsabilidad de este anuncio.
Envío y манипуляция
Никакого возможного калькулярного лос-гастос де envío. Представьте un código postal válido.
Расположение: Тольятти, Россия
Envío a: Todo el mundo
Исключено: Аляска / Гавай, Protectorados de EE.UU., Bases militares del Ejército y la Marina de EE. UU., África, Asia, Centroamérica y Caribe, Oriente Medio, América del Norte, Oceanía, Sudeste Asiático, América del Sur, Rusia, Irlanda, Ucrania, Reino Unido
Камбия-эль-Паис: Hay 2 товара.Представьте un número menor o igual que 2. Selecciona un país válido. | Почтовый адрес Código: Ввести un código postal válido. Введите 5 или 9 номеров для почтовых отправлений. |
Este artículo no se envía a Rusia
Манипуляция для окружающей среды |
|---|
Normalmente, se enviará en un plazo de 5 días labrables desde que se haga efectivo el pago. |
Política de devoluciones
Cuando recibas el artículo, ponte en contacto con el vendedor en un plazo de | Gastos de envío de la devolución |
|---|---|
14 дней | El comprador paga el envío de la devolución |
Pulsa aquí para obtener más información sobre las devoluciones.En las transacciones que cumplan los Requisitos necesarios, estarás cubierto por la Garantía al cliente de eBay si recibiste un artículo que es unique de la descripción que aparece en el anuncio.
El comprador esponsable de los gastos de envío de la devolución.
Detalles de la política de devoluciones |
|---|
Se aceptan devoluciones |
Детали страницы
Nota: como resultado de la valoración de riesgo del comprador, es posible que algunas formas de pago no estén disponibles en el processso Pago y envío.
Авизо: Гарантия всех клиентов eBay, использующих PayPal, или tarjeta de crédito or débito. Algunas compras específicas no están cubiertas por la garantía.más información.
Можно ли на ВАЗ 2107 поставить ЭСП. Установка электростеклоподъемников на ВАЗ своими руками.Прочие инструкции и отчеты по установке
Увидев на проблемных иномарках и подумав, а чем моя машина хуже? И решил поставить электростеклоподъемники (ЭСП). Но дело осложнялось тем, что на ВАЗ-2105 (7) нет заводских ЭСП.
Для ВАЗ-2106 — пожалуйста, а на длинные очки — РИС. Считал, что конструкция ESP есть на рынке ВАЗ-классики. У них принцип, что вместо родного механизма ставят точно такой же, но вместо штифта для ручки есть 4-х грейдерное отверстие и в это отверстие с внутренней стороны двери вставлен электродвигатель.Этот момент самый интересный. Этот двигатель размещается внутри двери, ВАЗ-2101 (02,03,06) не критично, так как есть поворотное усилие, под которым стоит этот электродвигатель, а ВАЗ-2105 (04.07) стекло просматривается по ходу по всей длине А внутри нет места для мотора.
Итак, у меня было желание поставить ЭСП, а в продаже ЭСП не оказалось :(. Но однажды удача повернулась ко мне. Случайно зашла в магазин запчастей в СЦБ и увидела импортные ЭСП СПАЛа. модель de Lux.Внимательно изучив их, я спросил продавца, можно ли их поставить на ВАЗ-2107. Продавец мне ответил, что это ненастоящее, и если я куплю их, то я не получу их обратно, и они не заберут их обратно. Посмотрев еще раз на Эсп, решил взять то, что было на руки Чего нет? (небольшое отступление: через неделю я приехал в этот магазин и показал продавцу, что все работает, он позвонил своим установщикам. Те долго смотрели и говорили, что пробовали, а они не работают, а как я это сделал Не знаю.Вывод: Эти установщики — круизные дятли, если что-то хочу сделать хорошо, надо делать самому!).
Итак, я купил ESP чуть меньше 100 долларов и принес их в гараж. Осмотрел комплект поставки И очень часто так и делаю) Нашел способ установить в ВАЗ-2108, а вот как поставить в ВАЗ-классику не было ни слова. (Кстати, есть очень толстая и подробная инструкция с фотографиями установки в очень большом количестве автомобилей, как в передние двери, так и в зад.В комплекте были абсолютно все застежки, причем с избытком, вот что значит буржуйка.
Так как рисунка для классики не было и пошел по очень верному пути — начал искать подходящее место «научным тык» методом. Начал с пассажирской двери, так как в случае роковой ошибки не так уж и жалко. Но на поиски оптимального места ушла почти вся суббота. Вечером были найдены оптимальные места для мотора и привода. Утром в воскресенье завожу двигатель и за 30 минут заезжаю в водительскую дверь.Поставил естественно «Зеркало». Но самое сложное было впереди, я был очень длинным и почти не проталкивал провода в трубке. Дело в том, что в этих трубках уже было два провода привода запирания дверей и один провод обогрева зеркал. После надавливания трубка оказалась заполненной полностью.
По тексту документации и по чертежам я понял, что трубки ЭЦН надо сбросить, поэтому они пересекаются только на фото не видно, они пересекаются внутри двери.Да, монтажные пластины можно крепить к приводу и мотору с любой из 4-х сторон, поэтому я их так долго крепил, что перебрал все возможные варианты.
Мотор закреплен на длинных болтах. Из кронштейнов крепления мотора и двери проложил две гайки, чтобы торсионы болели о край двери (загибы дверных отверстий). Сами болты крепятся к кронштейнам через штатные резиновые прокладки.
Привод закреплен самозатяжными элементами, входящими в комплект.На этом фото хорошо видны штатные резиновые накладки, которые тоже были в комплекте. Здесь я хочу вкратце написать о принципе прикручивания этих ESP к родным окнам. В комплекте было много переходников (минимум 20 штук на разные машины). Внутренняя часть этих адаптеров изнашивается на прорезях, но они должны соответствовать штатной ручке, но на внешней стороне адаптер одевает привод ESP. Для надежности между адаптером и приводом заворачивается небольшой винтик. Также в комплекте была шлифовальная ручка.На фото видно, что снаружи чёрного мусора есть щели. Так что в случае поломки или отсутствия электричества на эти слоты одевается огромная ручка, с помощью которой можно как поднимать, так и опускать стакан.
Теперь перейдем к кнопкам и проводке. В комплекте поставки были кнопки и проводка с предохранителем. «Плюс» взял прикуриватель, естественно через предохранитель. Вся проводка была с гофрированными клеммами. К моторам было достаточно толстых проводов, поэтому я не стал их менять. Провода от моторов подключаются сразу к кнопкам.Также на кнопки подаются плюс, масса и провод от подсветки приборов (в темноте кнопки стильно светятся). Когда все ввел и попробовал, пора искать места для кнопок. Кнопки бьют подозрительно мелкие, поэтому подумал, что их надо менять на жигулевские кнопки. Решение было очень простым — закинул лампочку понижения уровня тормозной жидкости и на ее место и на место заглушки поставил кнопки — встал идеально !!! Как будто буржуа знали, что у классики уже есть места под пуговицы, а может просто есть какой-то эталон…
В целом достигнутым результатом очень доволен, особенно радуют гиббоны, когда перед ними плавно опускается водительское стекло (от машины меня принципиально не волнует). Очень удобно опускать пассажирское стекло. Одним словом, мы счастливы, чего вы желаете.
В нашей стране большое количество автолюбителей выбирают модель ВАЗ 2107 из-за невысокой цены и хорошей надежности. Некоторые узлы и системы этой машины плохо автоматизированы, в том числе механические окна, которые часто выходят из строя или работают со сбоями.Для установки автоматических стеклоподъемников не требуется особых навыков, в продаже много недорогих комплектов на ВАЗ 2107.
Плюсы и минусы заводских стеклоподъемников на ВАЗ 2107
На данной модели механические стеклоподъемники имеют 4 ролика для протяжки троса. Теперь пересылки, которые были установлены на предыдущих версиях, отсутствуют. При поломке подъемного механизма стекла сообщества и возможности открыть окно не будет.
Из достоинств заводских очков стоит отметить:
- простой принцип работы;
- быстрый ремонт;
- низкая стоимость комплектующих.
Но конструкция имеет ряд отрицательных моментов:
- малый срок службы;
- при попадании внутрь влаги или частых перепадов температуры металлические детали изнашиваются;
- со временем резиновые уплотнители перестают выполнять свою функцию;
- появление неработающего экрана при открытии окна;
- появление царапин на стекле.
Современные наборы автоматических окон позволяют открывать окна простым нажатием кнопки.В последнее время заменой данной сборки автомобиля занимаются многие автолюбители, тем более что работа эта совершенно несложная.
Инструкция по установке
Перед установкой нового комплекта необходимо заняться демонтажем старого стекла. Разобравшись, как устроена вся конструкция, вам будет проще установить автоматику и при необходимости правильно ее отрегулировать.
Инструменты
Для работы необходимо подготовить:
- комплект ключей;
- квартира и крестоносец;
- плоскогубцы;
- скотч для фиксации стекла в нужном положении.
Как ставить (пошагово с фото)
Снимать заводской механизм нужен в следующем порядке:
- Опустить стекло вниз.
- Для снятия боковой ручки необходимо отсоединить стопорную шайбу. Плоский манекен нажмите на край шайбы и выньте ее из зацепления. Выполняем эту работу аккуратно, без применения грубой физической силы.
Для демонтажа декоративной панели двери необходимо сначала снять ручки с помощью плоской отвертки.
- Чтобы получить доступ к внутренней части двери, снимите декоративную панель.
- Для ослабления болта крепления натяжного ролика воспользуемся крестоносцем.
Ослабил крепежные болты с помощью crosswinter
- Сдвинуть натяжной ролик, ослабить трос и снять его.
- 3 гайки крепления подъемного механизма откручиваются ключом.
Гайки снимаются с помощью ключа R8.
- Протяните весь механизм через диск.
Совет: прикрепите провод к концам троса — это позволяет сократить время повторной сборки всего механизма.
Схема подключения и установки
Несмотря на то, что комплектов от разных производителей несколько, не все они подходят для ВАЗ 2107. Это связано с конструкцией окон и формой двери, рекомендуем приобрести комплект. поставил от СПАЛ. Он хорошо подходит по размеру и быстро устанавливается. Перед установкой внимательно прочтите инструкцию и разойдитесь в схеме подключения.
- Отсоедините минусовую клемму аккумуляторной батареи.
- Поднимаем стекло вверх и фиксируем в таком положении скотчем.
Подсчитайте стекло в верхнем положении с помощью обычной ленты
- Выберите место для установки электродвигателя и установите его.
Закрепите электродвигатель в дверном проеме с помощью саморезов или болтов
Каждый автовладелец старается сделать все, чтобы поездка на правом четырехколесном друге была комфортной и приятной.
На данный момент машина не роскошь, а скорее потребность. Ведь именно на машине многим приходится добираться до работы, а привозить продукты с собственной дачи на личном автомобиле Намного проще и выгоднее.
К сожалению, комфорт и удобство без электроподъемника стекла получить довольно проблематично. Но практически все так называемые классические отечественные модели ВАЗ предоставлялись покупателям только в этом варианте. В результате стекло — как на водительской, так и на пассажирской — можно было открывать исключительно с помощью ручных подъемников, что, естественно, неудобно и непрактично. Электростеклоподъемники в электрическом варианте исполнения производители не устанавливали, как в восьмой, так и в девятой моделях Жигулей, а ведь эти автомобили считались самыми востребованными.
Владельцы «классических» моделей могут самостоятельно изменить эту ситуацию, ведь установка стеклоподъемников, например, на ВАЗ-2107, если она будет осуществляться строго по инструкции, не вызовет особых проблем и затруднений. Насколько правильно и в какой последовательности специалисты рекомендуют устанавливать окна на входную дверь ВАЗ-2107, разберемся дальше.
Поэтапный монтаж
Имея в своем арсенале необходимый набор инструментов, каждый автовладелец сможет самостоятельно модернизировать автомобильный стеклоподъемник.Приобрести такой механизм довольно просто, обратившись для этого в специализированных магазинах. Но чтобы ЭЦН служил верой и правдой долгое время, выбор следует отдавать надежным и проверенным производителям. По мнению опытных водителей, наивысшим качеством считаются окна:
- Форвард;
- Гранат;
- Беркут.
Для работы можно использовать как дощатые или фальш-окна, так и работать с тросом.
В этой статье мы расскажем, как установить электрические стеклоподъемники на автомобиль ВАЗ 2106.Если вы будете следовать инструкции — у вас все получится.
Теория.
Для установки стеклоподъемников в двери ВАЗ 2106 нужно выбрать те более прохладные стеклоподъемники, они (для классики) бывают двух видов — Трос и трещотка .
Трос электростеклоподъемника — На фото ниже будем размещать, это электродвигатель с редуктором и катушкой, на которую намотан трос. Трос в свою очередь приводит в движение верхний барабан, который через щели соединяется со стандартными окнами.
Стойка окон — Совершенно другая конструкция, действующая по принципу рулевой рейки в автомобиле. У них есть ряд преимуществ, главным из которых можно отметить легкость самого механизма и, как следствие, они больше подходят для работы с плотными очками.
Установка электростеклоподъемников на ВАЗ 2106 своими руками
Внимание! Не буду рассказывать скучную теорию безопасности, но важно понимать, что перед проведением работ с электрикой необходимо отключить массу на аккумуляторе, что все цепи новых устройств должны быть защищены предохранителями и ТП.
Напишу пошагово, постараюсь сделать такой мануал, важно сказать, что я установил на подопытный ВАЗ 2106 SPAL Deluxe электростеклоподъемники.
Я тоже не описываю скучные моменты, такие как разборка дверей, кик-бруса, снятие панели приборов. Начну с разобранных дверей, ставим электростеклоподъемники, закрепив самовырезкой за дверную коробку. Важно выбрать такое место и закрепить кронштейны, чтобы они не мешали карте двери, она не болела и не деформировалась.
Каждый водитель бюджетной машины Хочет сделать ему немного комфортнее. В основном это решение касается салона автомобиля, где только привлекает функциональность и удобство. В этой статье мы расскажем, как установить, и как можно больше с этим процессом.
Что может пригодиться при установке ESP?
Прежде всего, необходимо приобрести набор различных устройств, в том числе: органы управления и исполнительный механизм. Заранее их количество и цена. Естественно, что при выборе более качественных и эффективных подъемников цена на них будет значительно выше.
Условно можно выбрать следующие типы стеклоподъемников:
После того, как вы определились с выбором типа стеклоподъемников, нужно определиться с производителем. Для этого можно использовать различные тесты и обзоры, которых в Интернете довольно много. Различия в конструкции также имеют большое влияние на процесс установки, так как многие автомобили уже оснащены крепежными элементами для установки соответствующих устройств, в то время как другие должны будут изменить внутреннюю часть двери.Однако переделка крепежа не кажется сложной.
Видео — Установка ESP на классический ВАЗ
Как установить электрические стеклоподъемники на ВАЗ 2110?
После выбора подходящих устройств можно приступать к установке окон на двери. Для этого машину устанавливают на ровную и открытую поверхность, где есть возможность широко открывать дверь, а с аккумуляторной батареи снимают «минусовую» клемму.
- Снимите дверную панель и снимите старый механизм подъема и опускания.Для этого стекло немного опускается, а крепление зажима от механизма старых окон откручивается гаечным ключом.
Внимание! При демонтаже окон будьте особенно осторожны, так как незакрепленное стекло может упасть в нижнюю часть дверного полотна и разбиться. В этом случае дело может не ограничиваться установкой только окон.
- Далее проворачивает гайку, расположенную вверху. Предназначен для верхнего крепления Специальная направляющая.То же самое проделываем и с остальными направляющими и после этого старый механизм скручиваем вместе с тросиком.
- Набор проводов, которые входят в купленный комплект, нужно собрать специальный жгут, который стыкуется. Два провода убираются под обшивку с внутренней стороны дверей. В месте выхода провода из-под створки и у двери входа в дверь необходимо оставить определенный запас, который при открытии двери не даст оборваться проводам.Однако такой приклад не должен допускать провисания проволоки, иначе она вылезет наружу и может быть повреждена в месте прорези дверцы.
- Если кнопки управления стеклоподъемниками планируется сделать на ручке двери, то третий провод выводится еще и в панели двери. В остальных случаях его вытаскивают на панель к торпеде или под полом, снимают выключатель, расположенный между сиденьями.
- Теперь необходимо разрезать какую-то часть защитной пленки, чтобы она не мешала работе электродвигателя.Через специальное отверстие в верхней части панели вставить электропривод со всеми установленными механизмами и закрепить на месте предыдущих механических окон. Если стеклоподъемник установлен на задней двери, привод можно вставить через нижнее отверстие в углу.
- Обеспечить остальные детали и присоединить провода от жгута в соответствии со схемой подключения. Определитесь с местом установки кнопки переключателя и установите ее в нужном месте. В кнопки также вставляем специальные провода в соответствии со схемой подключения.
- После этого одевается минусовая клемма на АКБ, и проверяется работа стеклоподъемников путем опускания и подъема стекла до упора. После этого зубчик стекла задерживается и проводится корректировка рабочего механизма.
- Теперь соберите всю обшивку дверей и надежно спрячьте провода там, где они выходят за ее пределы.
На этом установка электростеклоподъемников на ВАЗ завершена. Как видите, это не сложная процедура и требует от водителя элементарных представлений о принципе работы опускающего устройства, а также минимальных знаний в чтении электрических схем.Самостоятельное решение Вопрос поможет вам сэкономить немалые деньги на услугах мастеров автосервиса и подарит небольшой опыт эксплуатации и обслуживания автомобиля.
Лада 2107
руководство по ремонту | Peatix
Lada 2107 руководство по ремонту
6 руководство по ремонту — силовая передача. Здесь Вы можете скачать инструкции по эксплуатации, ремонту ваз лада 2101, лада 2105, лада 2106, лада 2107, лада 2108, лада 2109, лада 2110, лада. nyt myynnissä ladasl, km, 1986 — laitila.лада 2107 белая — км каир.
не пропустите эту бесплатную услугу, продавайте или покупайте так же быстро. Лада 2107 1989 года выпуска за 26 995 долларов США. Требуется активный тарифный план и оплаченный тарифный план at & t®. 6 руководство по ремонту — кузов. а также информацию о ценах, сервисе и гарантии. найти б / у жигулей в продаже (с фото). Проанализировать полные технические характеристики и особенности автомобиля Lada 2107. В руководстве по ремонту описаны следующие модели автомобилей: ВАЗ-2107.обслуживание зависит от условий и местоположения. harley-davidson sportster сервис мануал скачать тип файла: pdf размер файла: 116 mb всего страниц: 557+ язык: английский сервис мануал: примечание: это pdf руководство было бумажным.
Ремкомплект карбюратора lada 2107 weber — закажите ремкомплект карбюратора lada 2107 weber у поставщика запчастей lada самого высокого качества. мгновенная загрузка konica minolta x / 200) руководство по ремонту и ремонту. Загружаемое руководство по ремонту подвесного мотора Yamaha 50 л.с. представляет собой передаваемое цифровое руководство, содержащее информацию о ремонте, ремонте, обслуживании и восстановлении двигателя до рабочего состояния.просмотреть примечания — руководство по ремонту ваз лада 2107. лада 1200, 1300, 1500 и 1600 haynes руководство по ремонту. и всегда искали руководства. руководство по обслуживанию автомобиля. наш ассортимент включает генераторы, выхлопы, карданы. История Lada восходит к 60-м годам, когда открылся автомобильный завод в рамках совместного предприятия коммунистической России и Италии.
6 i 16v 98hp автомат. klikkaa tästä kuvat lada 2107 руководство по ремонту ja lisätiedot vaihtoautosta. 5 Автомобиль с механической коробкой передач 72 л.с. с седаном mitsubishi lancer viii 1.Автомобили v аз-2107 в аз-21072 ваз-21074 инструкция де. 275 кбайт: схема tk-768g. zip: 921 Кбайт: инструкция по эксплуатации (на нескольких языках). Каждая подержанная Lada 2107, выставленная на продажу, поставляется с фотографиями, спецификациями и ценой و sdhvhj ggfdu. ; Поставляется в виде файла pdf. В любом винтажном автомобиле важна оригинальность, и эта Lada 2107 л не исключение. buderus log2107 — logamatic 2107 control — отапливаете ли вы плинтусом, панельными радиаторами, гидро-воздушными системами или теплыми полами, вы можете поддерживать постоянную температуру в своем доме, устраняя проблемы.руководство по ремонту.
причина для lada 2107 b2540 и найти решение для кода lada 2107 b2540, мы расскажем, как исправить проблему с кодом неисправности lada 2107 b2540. com для подробностей и ограничений. запчасти на лада нива 2121 лада седан и. все, что вам когда-либо понадобится для вождения, обслуживания и ремонта. Причина для lada 2107 p0017 и найти решение для кода lada 2107 p0017, мы дадим, как исправить проблему с кодом lada 2107 p0017. Для начала выберите подходящий качественный оригинальный pdf «fix-it» мануал для вашей нивы, к lada 2107 сразу же решите проблему.Когда вы проверяете lada 2107, лампа двигателя автомобиля загорается с кодом p0354, причиной должна быть лампа двигателя (или сигнальная лампа скорого обслуживания двигателя). однако датчик кислорода легко заменить на многих автомобилях и обычно подробно описывается в руководстве пользователя. Lada Niva Service Руководство по ремонту Golden Education World Book Документ id f3112d9d Golden Education World Book Lada Niva Service Repair Manual Описание: Lada Niva Service Repair Manual — Патрисия Корнуэлл «Free pdf Lada Niva Service Repair Manual» Руководства по ремонту.Книга по ремонту также называется заводским руководством по обслуживанию Yamaha 50 л.с. или руководством по ремонту 50 л.с. pdf скачать инструкцию по ремонту заводских лада — лада нива.
Вы можете рассчитывать на то, что мы предоставим Вам самый широкий ассортимент запасных частей для Lada. все основные темы охватываются пошаговыми инструкциями, схемами, иллюстрациями, электрическими схемами и спецификациями для ремонта. ваз 2107, 21072 ,, 21074- ремонт, обслуживание и эксплуатация автомобиля. этот последний пример следует за колоссальными 16.Доставка автомобиля в магазин обойдется вам примерно в 200 долларов в зависимости от руководства по ремонту лада 2107, лада 2107 руководство по ремонту автомобиля. pdf из kjjk j9898 в медицинском колледже им. авиценны, Лахор. обновление: Torque culata, apertura bujias, platino, Regacion valvulas apertura º. 6 руководство по ремонту — электрика.
6 руководство по ремонту — рулевой механизм. привет # ремонт # автостоянка мультиплеер # ladavaz2107. Сравнение ladasedan 1. диагностический корпус lada 2107 b2540 obd- ii (b) информационная страница кода неисправности.stock # 483578 xta210700l, 1. Автомобиль должен быть включен или находиться в положении аксессуаров для подключения к Wi-Fi®. tkservice мануал (не полный). однако производитель может дать другое определение.
Руководство по ремонту ford mustang будет создано и доставлено с использованием вашего автомобиля vin. инструкции по эксплуатации. hay proofedores de 72 lada 2107, mainmente ubicados en asia. коммерческий автомобиль lada ukraine это одна из последних моделей lada 21, производство которой закончилось и началось производство в 1982 году, а также последняя модель последнего года выпуска.
В нашем интернет-магазине вы найдете практически все запчасти для вашей lada niva. все руководства, перечисленные на этом сайте, у нас есть и многое другое! инструкция по эксплуатации лада нива pdf pdf лада 2107 инструкция pdf pdf mazdapdf pdf. 8 миллионов единиц, построенных за 42 года. lada 2107 p0017 obd- ii диагностическая страница с кодами неисправности трансмиссии (p).
lada 2107 p162f obd- ii диагностическая страница с кодами неисправности трансмиссии (p). 933 кбайт: tk-790b hb сервис мануал. технические характеристики лада 2107 1.Причина для lada 2107 p162f и найти решение для кода lada 2107 p162f, мы дадим, как исправить проблему с кодом lada 2107 p162f. клиенты, где ожидается, что они будут выполнять большую часть услуг самостоятельно. lada объявляет о старте акции «Горячие дни»: с 1 по 30 сентября посетители всех официальных дилерских центров смогут принять участие в розыгрыше рентгеновского кросса с АКПП, 100% кэшбэк на покупку новой lada. 112 кбайт: инструкция по эксплуатации. каталог запчастей мануал (90_ 2109_ запчасти) 44 $.цена 154, 000 egp. лада гранта мануал / полная комплектация ессам хосны.
создайте учетную запись polaris и добавьте ее. К сожалению, заказы в страны, не входящие в ЕС, теперь доставляются со сроком доставки 1–3 месяца. Это руководство содержит все процедуры по обслуживанию, ремонту, техническому обслуживанию и устранению неисправностей для машины Konica. форд мустанг руководство по ремонту. 6 руководство по ремонту — тормоза. бесплатный мануал «актуальные новости жигулей / волг / ваз. мне нужен сервис мануал на lada 110. massey переехала в буйвол.6 руководство по ремонту — ходовая часть. Код lada 2107 p161b может быть связан с заменой сломанного кислородного датчика, что в конечном итоге может привести к поломке каталитического преобразователя, который может стоить более 2000 долларов. листинг 1-10 из 10.
мы существуем уже более 15 лет, и у нас есть 1000 инструкций по эксплуатации промышленных и бытовых швейных машин, руководства по ремонту и обслуживанию и каталоги запчастей. aproximadamente 18% de estos productos son sistema de iluminación del auto, 4% son otras autopartes y 2% son carburadores.Найдите лучший подержанный автомобиль lada 2107 с помощью нашего простого и расширенного поиска, чтобы найти автомобили рядом с вами с вашим целевым бюджетом. zip: 735 Кбайт: tk-768h руководство по эксплуатации. 74-91 магазин, руководство по ремонту автомобилей lada. com ofrece los productos 72 lada 2107. Это сравнение автомобилей помогает составить мнение о новых и подержанных автомобилях. Когда вы проверяете lada 2107, лампа двигателя автомобиля загорается с кодом p1776, причиной должна быть лампа двигателя (или сигнальная лампа скорого обслуживания двигателя). задние фонари — это лишь некоторые из них, главное отличие — передняя решетка и приподнятый капот на 2107.это значит что жигули. немедленная загрузка после оплаты.
Massey Ferguson limited — крупный американский производитель сельскохозяйственной техники и оборудования, до недавнего времени базировавшийся в Брантфорде, канадская провинция Онтарио. это подробное руководство по сервисному ремонту в формате PDF содержит все, что вам когда-либо понадобится для ремонта, обслуживания, восстановления, ремонта или восстановления вашего автомобиля: это руководство по ремонту в формате PDF содержит сотни страниц и включает превосходное оглавление, вот небольшой пример такого типа. покрываемой информации: полное обслуживание двигателя сервисное обслуживание топливной системы заводской ремонт.zip: 291 кбайт: приложение к сервис-мануалу tk-780 (версия 2). лада нива руководство по ремонту лада нива руководство по ремонту скачать 1999 г.в. лада нива сервисный ремонт. 21061 руководство по ремонту автомобилей lada by lada (78_ 21061) $ 29. Цель — каталогизировать и включить исчерпывающую, актуальную и доступную базу данных для вашей lada niva.
заказать ремонт карбюратора лада 2107 weber. , двигатель карбюратор механический рубин красный экстерьер. Вы знаете, что они похожи на книги со всевозможной информацией о вашем автомобиле с подробностями о вашем двигателе, мне нужно, чтобы это было в формате pdf, если возможно.necesito ручная лада 2107? сервис мануал на kenwood tk-2107, скачать в формате pdf.
Этот автомобиль теперь называют «классической» Ладой 2107, и он оснащен четырехцилиндровым двигателем объемом 1 568 куб. См, мощностью 72 л.с. Построенный на реке Волге завод положил начало. Предоставляемое нами руководство по обслуживанию Ford Mustang содержит руководство по ремонту, руководство по запчастям и электрические схемы в одном файле pdf. 1/56 [+ еще].
5, механическая 4-дверная про привод, топливный двигатель, электродвигатель, производительность, шасси и трансмиссия.выберите тип транспортного средства, год выпуска и модель транспортного средства ниже, чтобы просмотреть и загрузить руководство по эксплуатации транспортного средства * марка * год модели * модель. ваз 2107 каталог запчастей мануал (88_ 2107_ запчасти) 44 $. переключить навигацию автомобиль- египет. депозит 46, 000 egp. маркировка сзади — «лада 2107», а на задних крыльях — «1500», в органах регистрации транспортных средств — «лада, 5».
Liebherr biofresh manual
Camera sj4000 wifi manual
Evi h200vw manual
Ef 500 dg super manual
Jim Wendler: руководство для начинающих
Dibujos dibujos estuche pasos a paasos manualidades
Sf 501 manual
Резервуар инженерное руководство по решению кассеты для кондиционера
Lg. manual
Manual de ejercicios para embarazadas pdf
Подробнее
Электроусилитель руля на ВАЗ-2107 и его установка
На автомобили «классической» серии предусмотрена установка гидроусилителя руля.На всех этих машинах используются рулевые механизмы. А электроусилитель руля на ВАЗ-2107 — хороший тюнинговый элемент. При движении по трассе управлять автомобилем очень просто, руль вращается без усилий. Но как только вы сбавляете скорость, совершаете маневры на стоянке, крутить руль становится все труднее и труднее.
Для облегчения маневрирования на малых скоростях на ВАЗ-2107 необходимо установить электроусилитель руля. Это отдельный блок, который крепится в рулевой колонке.Его установка и подключение не займет много времени. Вам потребуется установить только набор ключей, комплект электропитания со всеми креплениями и проводкой, а также дрель.
Преимущества использования электроусилителя
На «классические» автомобили без проблем устанавливают электроусилитель руля «Приоры». Но для этого придется дополнительно купить тарелку и карданчик. Задачи по преодолению EUR:
- Повышение безопасности, комфорта и комфорта вождения.
- Облегчить контроль при маневрировании.Это особенно полезно для женщин, пожилых людей, начинающих водителей, которым сложно повернуть тугой руль.
- Электроэнергия выступает как элемент настройки.
Но даже если вы много лет за рулем, вряд ли откажетесь от такой доработки своему автомобилю. Ведь установка электроусилителя руля поможет облегчить движение на городских улицах.
Почему не гидравлический?
Существует два типа гидроусилителя руля:
- Электромеханический.
- Гидравлический.
Когда гидроусилитель руля создает высокое давление масла в системе. Конструкция гидроусилителя состоит из подающих трубок, насоса, специального резервуара и рабочей жидкости. С помощью насоса создается давление масла, оно действует на весь механизм, в результате чего облегчается поворот колес.
Следовательно, руль будет вращаться намного легче. В целом конструкция гидроусилителя очень сложная, установка занимает много времени, все механизмы необходимо регулярно обслуживать.Только в этом случае питание заработает безупречно.
Если в автомобиле нет мощности для установки, его очень сложно установить. Придется закупить дополнительные детали, а также внести очень серьезные изменения в рулевой механизм. Именно по этой причине установка гидроусилителя на «Г» нецелесообразна.
Электроусилитель
У него одно большое преимущество — стоимость почти вдвое меньше гидроусилителя. Установить устройство на «семерку» очень просто, сложностей не возникнет.В случае использования электрического усилителя не нужно проводить техосмотр, он очень надежен и долговечен.
В отличие от гидроусилителя, для нормальной работы не требуется заливка жидкости, поддержание насоса и трубопроводов в рабочем состоянии. Достаточно просто подключить прибор к проводке автомобиля. Именно по этим причинам такая конструкция гидроусилителя руля устанавливается на машинах «классической» серии.
Комплектация
Без переделок можно установить электроусилитель руля «Приоры» на «семерку».С таким же успехом используется продукция завода «Авиаагрегат». Конфигурация прибора:
- Напрямую электрическое.
- Вал промежуточный карданный.
- Крепеж.
- Электропроводка.
- Кронштейны крепления электроусилителя руля на «семерку».
- Декоративная обвязка.
При покупке обязательно проверяйте комплектацию оборудования Если в коробке нет товара, необходимо сразу сообщить об этом продавцу. В противном случае при установке будут проблемы.
Как работает электроусилитель
Электроусилитель руля на ВАЗ-2107 начинает работу и создает дополнительный крутящий момент, что снижает усилие, необходимое для поворота колес. И он начинает работать одновременно с тем, как водитель поворачивает руль. Устройство способно снизить нагрузку на поворот руля в 5,7 раза.
Другими словами, если перед установкой устройства приложить усилие в 20 кг, то для аналогичного действия будет достаточно всего 3,5 кг.Этапы устройства:
- С помощью датчика крутящего момента определяется, в каком направлении водитель поворачивает рулевое колесо.
- Блок управления позволяет считывать все данные, относящиеся к частоте вращения двигателя и скорости автомобиля.
- Карданный вал рулевого механизма вращается с помощью электродвигателя. В результате уменьшается усилие, необходимое для поворота рулевого колеса.
С помощью датчика скорости обеспечивается нормальное соотношение между коэффициентом усиления устройства и интенсивностью движения автомобиля.Если скорость низкая, то руль становится тяжелее. Поэтому блок управления понимает необходимость увеличения усиления. И наоборот, если вы двигаетесь с большой скоростью, вам нужно прикладывать меньше усилий. Поэтому электроусилитель руля в управлении не участвует.
Запуск устройства начинается через 5 секунд после включения зажигания водителем. Если вдруг произошла поломка в электроусилителе, система автоматического управления отключит его, в результате автомобиль будет переведен в ручной режим.Это обеспечивает стопроцентную безопасность в случае выхода устройства из строя. Поэтому за сохранность своей жизни можно не беспокоиться.
Установка электроусилителя на «семерку»
Блок-схема подключения электроусилителя (может использоваться с любым автомобилем ВАЗ) представлена ниже.
Для установки электроусилителя руля на 2107 необходимо выполнить следующие действия:
- Отсоединить АКБ от АКБ, чтобы не было короткого замыкания при работе.
- Выверните винты, которыми крышка крепится к рулевой колонке.
- Снимаем кардан рулевого управления, на его место ставим новый, который есть в комплекте приспособлений.
- В инструкции вы обязательно найдете схему, по которой необходимо просверлить отверстия, с помощью которых будет крепиться корпус усилителя.
- Зафиксируйте весь механизм.
- Подсоедините провода от датчиков частоты вращения и скорости двигателя.
- Подключите питание к устройству с помощью предохранителя.
- Затем необходимо заменить крышку и подсоединить клеммы аккумулятора.
Монтажные работы займут не более двух-трех часов. Гарантийный срок эксплуатации электроусилителя — один год.
Как пройти техосмотр
Электроусилитель руля на 2110, как и на семерке, должен быть установлен правильно. Проблема в том, что таким тюнингом вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами дорожного движения.Следовательно, вы можете столкнуться с определенными трудностями при прохождении техосмотра автомобиля.
Вы можете попытаться скрыть тот факт, что автомобиль оборудован электрическим приводом. Для этого просто отключите его от источника питания. Если этого не сделать, то во время диагностики люфта механик поймет, что доработка произведена. И он не выдаст вам акт техосмотра.
