признаки неисправности, замена регулятора спидометра по фото

Скорость транспортного средства является основным параметром, за которым должен следить каждый водитель. Превышение допустимого скоростного порога чревато не только получением штрафа, но и может привести к серьезным последствиям. Где находится датчик скорости ВАЗ 2115, какие неисправности могут произойти в его работе, как проверить и заменить контроллер — ответы на эти вопросы вы найдете в этой статье.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика

Где находится датчик спидометра в ВАЗ 2115? Как видно по фото, устройство расположено в верхней части корпуса коробки передач. Однако, получить доступ к данному контроллеру не очень легко. Чтобы добраться до устройства, необходимо загнать авто на яму или эстакаду, и залезть под днище машины.

Функции и принцип действия

Предназначение скоростного контроллера в инжекторах и карбюраторных двигателях заключается в передаче информации о скорости движения автомобиля на приборную панель. То есть рабочий датчик сможет на 100% передать точную информацию о скорости передвижения на приборку для того, чтобы этими данными руководствовался водитель во время езды.

Что касается принципа работы, то ДС функционирует на основе эффекта Холла:

контроллер осуществляет передачу сигналов напряжения на блок управления с частотой, которая должна быть прямо пропорциональна скорости вращения ведущих колес транспортного средства;
блок управления, в соответствии с принятыми сигналами ДС, осуществляет регулировку работы силового агрегата на холостых оборотах и используя датчик холостого хода, осуществляет контроль подачи воздуха в обход дросселя;
сама частота импульсов контроллера должна быть прямо пропорциональна реальной скорости передвижения.

Ошибки и признаки неисправности

По каким признакам можно определить выход из строя контроллера или появление неисправностей в его работе:

при диагностике возникает ошибка Р0500 — эта комбинация свидетельствует о том, что с ДС не поступает сигнал;
еще один код — Р0503 — говорит о том, что поступающий сигнал по каким-то причинам прерывается;
один из самых вероятных признаков поломки — на спидометре показываются неверные значения, в частности, стрелка на циферблате хаотично движется в разные стороны;
еще один симптом — автомобильный двигатель стал с перебоями работать на холостых оборотах;
на холостом ходу плавают обороты;
также при разгоне водитель может заметить провалы, то есть когда он жмет на газ, не происходит набора мощности, мотор никак на это не реагирует;
повысился расход горючего.

Что касается непосредственно неисправностей, то скоростной контроллер может выйти из строя по таким причинам:

нет контактов устройства с бортовой сетью;
произошел обрыв в электроцепи регулятора;
еще одна причина — неисправность механического привода устройства;
в результате износа или повреждения мог сломаться чувствительный элемент контроллера, в частности, речь идет об электронных девайсах (автор видео — канал Глазс Сзалг).

Проверка работоспособности

Диагностику работоспособности ДС можно произвести двумя способами.

Первый вариант, для его реализации вам потребуется мультиметр:

Для начала нужно демонтировать сам контроллер. Подробнее о процедуре снятия читайте ниже.
Затем тестер следует установить в режим изменения переменного напряжения.
После этого следует замкнуть щупы мультиметра на контактах на штекере контроллера. Первый щуп должен быть подсоединен к контакту, которые идет к приборке, он расположен по центру, а второй — к массе, то есть кузову авто.
Спереди контроллера расположен специальный шток, когда он вращается, устройство запускается. То есть для диагностики работоспособности регулятора шток следует прокрутить, для этого на него следует установить металлическую трубку аналогичного размера, этот вариант более удобный.
Когда шток начнет вращаться, на дисплее мультиметра будут выведены данные о переменном напряжении, вернее, его скачки. Причем чем выше будет скорость вращения штока, тем большими будут скачки значений. Это напряжение не скачет, это свидетельствует о неисправности контроллера.

Также устройство можно проверить без его демонтажа, но для реализации данного метода свою «Пятнашку» вы должны загнать на эстакаду или яму:

Когда авто будет на яму, нужно будет поднять на домкрат переднее левое колесо.

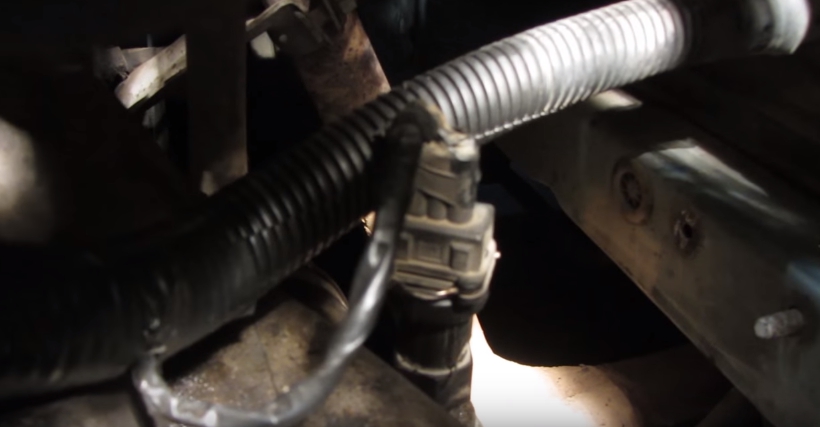

Далее, вам необходимо найти сам контроллер, который расположен на коробке передач, после чего отсоединить от него подключенную проводку.
Затем возьмите мультиметр и соедините его щупы с контактом массы, а также передачи импульса на блок управления, это центральный, а также самый крайний контакт на блоке.
Теперь вам нужно вращать поднятое на домкрат колесо и произвести диагностику значений, которые выдает мультиметр на предмет появления скачков напряжения. В том случае, если тестера у вас нет, то можно воспользоваться обычной контрольной лампой с подключенными к ней проводами. Один из проводов следует подсоединить к левому контакту, то есть питанию, а второй — к центральному. Если при вращении колеса источник освещения начнет мигать, это говорит о том, что ДС исправен.

Возможно, причина неработоспособности ДС заключается в плохом контакте с электросетью авто, тогда вам нужно будет просто зачистить или заменить контакты. Перед диагностикой внимательно осмотрите устройство, если на нем имеются серьезные следы повреждений, то возможно, нет смысла его даже проверять (автор видео — канал REMONTYCA).

Инструкция по замене своими руками

Процедура замены ДС своими руками выглядит так:

В первую очередь нужно отключить зажигание и открыть капот.
Чтобы процедура ремонта была более удобной, можно произвести демонтаж адсорбера. Для этого необходимо просто выкрутить гайки, которые фиксируют этот узел, после чего убрать его в сторону. Выполнение этого шага займет буквально 1-2 минуты, зато это значительно облегчи доступ к девайсу.

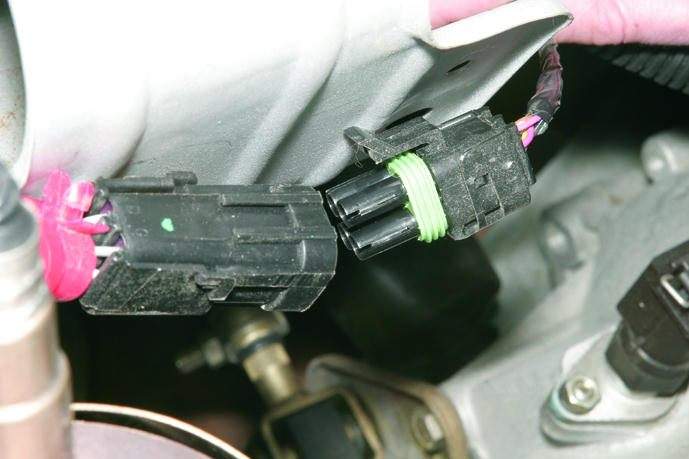

После этого необходимо зажать крепление и демонтировать разъем с проводкой.
Выполнив эти действия, можно приступать к демонтажу устройства. Вам необходимо повернуть девайс против часовой стрелки, пока вы полностью не открутите ДС. Извлеките ДС из посадочного места, для этого вам потребуется гаечный ключ на 21.
Место установки ДС необходимо в обязательном порядке зачистить от пыли и грязи, чтобы не допустить ее попадания внутрь.
Далее, производится установка нового ДС, действовать в данном случае необходимо осторожно. Суть заключается в том, что корпус контроллера выполнен из пластика, поэтому даже незначительные механические воздействия могут привести к его выходу из строя. Вмонтируйте ДС в посадочное место так, чтобы его пазы полностью совпали со втулками, в противном случае вы не сможете надежно зафиксировать девайс в месте монтажа. Закрутите ДС по часовой стрелке, пока вы не почувствуете сопротивление. Сильно затягивать устройство не нужно.

Фотогалерея

Загрузка …

Видео «Самостоятельный ремонт ДС ВАЗ 2115»

Где находится датчик скорости в ВАЗ 2115 и как произвести его ремонт своими руками — подробная инструкция описана в ролике ниже (автор видео — Инзиль Назмутдинов).

Замена датчика скорости на ВАЗ 2114

Основное место на приборной доске среди информационных датчиков обычно отведено под спидометр, в состав которого входит также и одометр.

Их основное назначение – показание скорости передвижения и пройденный километраж. Раньше спидометр был аналоговым и имел механический тросовый привод от КПП.

Но после внедрения электронных систем управления силовой установкой, пересмотрели также и конструкцию спидометра. Для примера возьмем автомобиль ВАЗ-2114.

У этого авто спидометр является электронным, и хоть стрелка, указывающая скорость на приборной доске осталась, но перемещается она уже не от вращения, получаемого посредством троса, а от импульсов специального датчика, включенного в конструкцию.

А одометр и вовсе из механического устройства превратился в цифры, выводимые на дисплей бортового компьютера. То есть, теперь работа этих информационных датчиков зависит от одного датчика, в техдокументации он так и называется датчик спидометра (ДС).

Назначение

Сразу отметим, что в задачу этого датчика входит несколько функций. Он предназначен:

Для подачи электронного сигнала на спидометр, установленный на приборной доске, в результате чего осуществляется возможность контролировать скорость перемещения и пройденное расстояние;
На основе показаний этого датчика электронный блок корректирует и устанавливает оптимальные обороты на разных режимах передвижения;
Сигналы датчика оказывают влияние на работу датчика холостого хода.

Особенности работы

Теперь разберемся, как все работает. Данные ДС получает, как и при механическом приводе – от КПП, точнее от вращения одного из ее валов.

Мало того, на ВАЗ-2114 для срабатывания датчика необходима подача на него вращения. Для этого предусмотрен шестеренчатый привод, который представляет собой шток с шестеренкой, входящей в зацепление с шестерней вала КПП.

Раньше к этому штоку подсоединялся приводной трос, тянущийся в салон к спидометру.

В ВАЗ-2114 надобность в тросе отпала, а на шток надевается датчик с тремя выводами для подключения проводки.

Такой вид ДС – язычковый, более распространен на этой модели, хотя со временем этот вид был заменен на датчик, функционирование которого основано на эффекте Холла, который является уже бесконтактным, то есть никакого привода у него нет.

Что касается датчика, у которого имеется привод, то установлено, что на каждый километр пути датчик скорости передает определенное количество импульсов. Беря в расчет это значение, ЭБУ высчитывает скорость движения авто и пройденный путь.

Все просто, чем меньше промежуток времени, за который поступило необходимое количество импульсов от ДС, тем скорость выше. Таким образом высчитывается и пройденный путь.

Признаки неисправности

Датчик скорости на ВАЗ 2114 и 2115 является средним по надежности, поэтому он нередко выходит из строя.

Первый, и основной признак его поломки – стрелка, указывающая на «0» на спидометре при движении или же подергивание ее при заведенном моторе, но сам автомобиль обездвижен.

А поскольку показания ДС задействованы в установке рабочих параметров электронным блоком, то существует еще ряд признаков неисправности:

Плаванье оборотов силовой установки на холостом ходу вплоть до полной ее остановки;
Увеличение потребление топлива;
Снижения тягово-динамических показателей автомобиля;
Двигатель останавливается при включении нейтрально скорости во время движения.

Но поскольку такие симптомы могут давать проблемы в работе других датчиков, то больше необходимо ориентироваться на показания стрелки спидометра.

Дополнительно удостовериться в неисправности датчика скорости может помочь сканирование бортового компьютера на наличие ошибок.

Среди перечня кодов ошибок, под датчик скорости отведено два:

Р0500 — датчик не передает сигнал на ЭБУ;
Р0503 – сигнал от датчика поступает с перебоями, прерывисто.

Как выбрать новый элемент и где искать его на автомобиле

Сам датчик не является ремонтируемым, поэтому при появлении проблем в его работе он просто заменяется.

Но отметим, что поскольку на этой модели используется несколько видов датчиков, то для замены необходимо подбирать точно такой же, как и был установлен на авто, поскольку разные типы не являются взаимозаменяемыми.

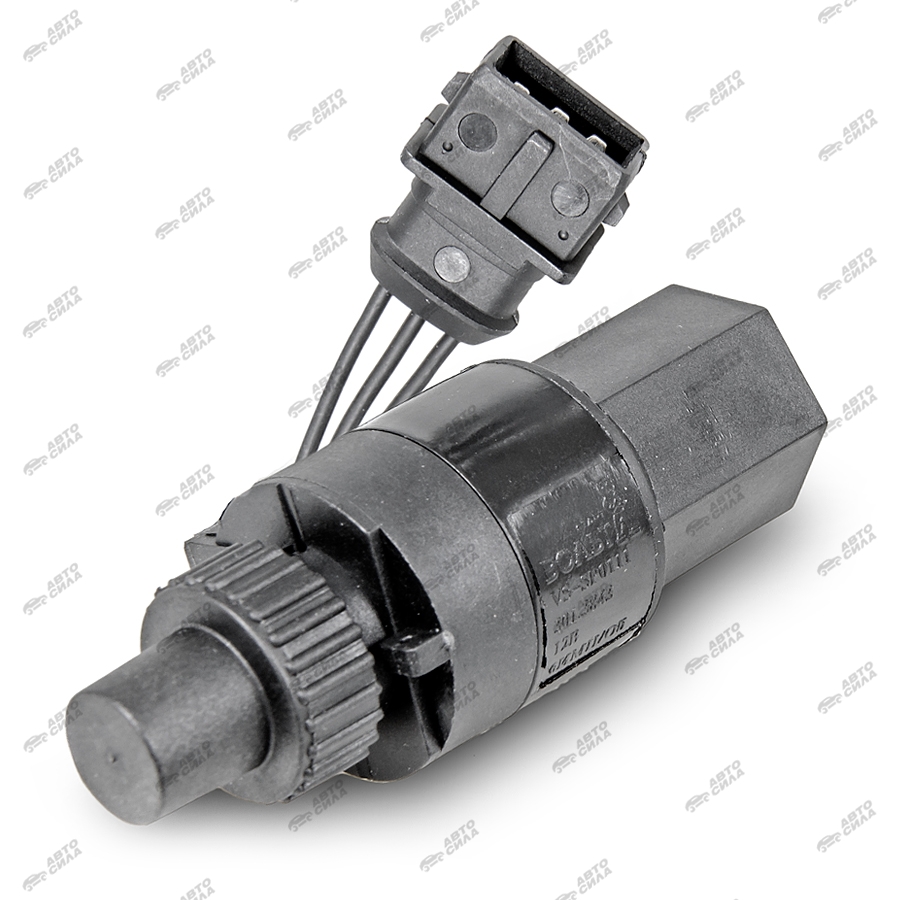

Лучше это делать по каталожному номеру (2111-3843010), или же по маркировке, нанесенной на сам ДС. Но для этого его необходимо предварительно снять.

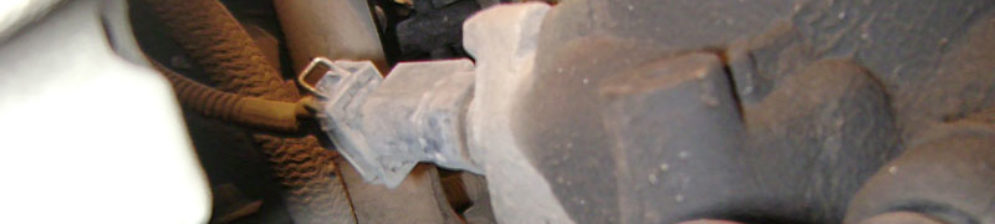

Поскольку датчик работает от приводного штока, то и расположение его — на КПП. Найти его можно на верхней плоскости корпуса КПП недалеко от дифференциала.

Увидеть его можно и сверху, смотря вниз на коробку в районе бачка тормозной жидкости.

А вот добраться до него рукой из подкапотного пространства затруднительно, поскольку будут мешать другие элементы. И все же дотянуться до него можно, но только, чтобы отсоединить фишку с проводкой.

Проверка

При возникновении проблем с датчиком скорости, в первую очередь необходимо проверять проводку на наличие обрыва и окисления контактов.

Поскольку проводка ничем не закреплена, нередко перебои в работе ДС связаны именно с проводами. Если же осмотр их показывает, что проводка в норме, то необходимо диагностировать сам датчик.

Проверить его можно при помощи мультиметра, включенного в режим измерения напряжения. Для этого можно и не снимать его с авто, а просто выдомкратить колесо и включить 4 передачу.

На самом датчике имеется три вывода: боковые – это масса и «плюсовой» вывод для подачи напряжения на элемент. А центральный – импульсный, по которому сигналы поступают на спидометр и ЭБУ.

Щупы мультиметра подключаем к массовому и импульсному выводам. Затем просим помощника раскрутить колесо, а сами смотрим на показания.

Если при вращении значение напряжения «скачет», причем чем больше скорость, тем чаще будут происходить «скачки», то ДС исправен и следует сделать прозвонку проводки.

Таким же способом можно и проверить работоспособность нового датчика после его установки.

Замена, проверка работоспособности

Для удобства доступа к ДС лучше загнать авто на яму или эстакаду, поскольку снизу до него добраться легче. Из инструментов понадобиться всего лишь ключи на 21 (22), и на 10, а также плоская отвертка.

Откручивать ДС нужно против часовой стрелки. Поскольку корпус датчика – пластиковый, то он часто откручивается от руки, но возможно потребуется немного послабить крепление ключом на 21 (22).

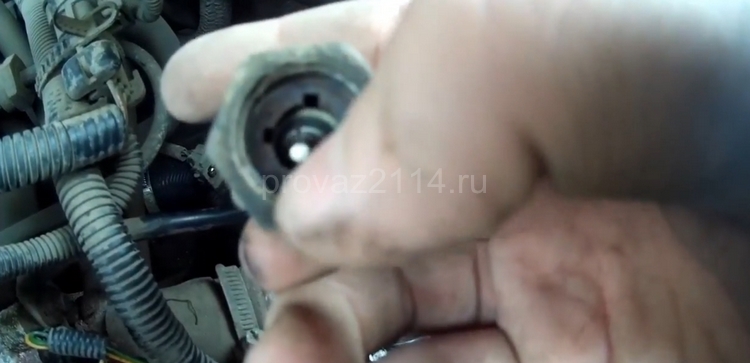

На место снятого накручиваем новый ДС, убедившись, что его штырь вошел в отверстие штока привода.

Затягивать ключом не нужно, чтобы не сорвать пластиковую резьбу, достаточно усилия руки.

Иногда проблемы с работой датчика связаны не именно с ним, а с приводом. Дело в том, что на некоторых моделях используется пластиковая шестеренка приводного штока, и нередко зубья ее «облизываются».

Поэтому при замене ДС не лишним будет и проверка состояния привода. Для этого после снятия датчика нужно открутить ключом на 10 гайку крепления привода и аккуратно его извлечь, немного поддев отверткой.

При этом важно проследить, чтобы шок не выскочил, и не попал внутрь коробки.

Удостоверившись, что с шестерней привода все в порядке, устанавливаем все на место. Затем проверяем, имеется ли зацепление шестерен.

Для этого выдомкрачиваем одно переднее колесо, включаем 4 скорость и просим помощника покрутить, а сами пальцем проверяем, вращается ли шток.

После проверки привода, навинчиваем ДС и подключаем проводку. Остается только проверить, исчезли ли симптомы неисправности.

Для этого можно завести мотор и проследить за поведением стрелки спидометра и послушать, исчезли ли перебои в работе силовой установки на холостом ходу.

А далее просто выезжаем на трассу и смотрим на поведение стрелки и двигателя при движении.

Или же можно все проверить путем замера напряжения на выводах мультиметром.

Замена датчика скорости ваз 2115 без проблем — инструкция

Датчик скорости ваз 2115

Вы обнаружили, что ваш автомобиль ваз 2115 стал глохнуть на холостом ходу, появились «плавающие» показания спидометра, упала тяга двигателя, и увеличился расход топлива – все это означает, что барахлит датчик скорости. Заменить датчик скорости ваз 2115 дело не сложное.
Достаточно знать, где он располагается и как к нему добраться. Процедура займет совсем немного времени и сэкономит ваши деньги, а наша инструкция вам поможет. Начнем по порядку.

Принцип работы

Принцип действия современного датчика скорости (здесь и далее ДС) основывается на эффекте Холла:

Датчик скорости передает импульсы напряжения на контроллер с частотой, прямо пропорциональной скорости движения ведущих колес.
Контроллер, основываясь на импульсах датчика, регулирует работу двигателя в режиме холостого хода, и при помощи РХХ (регулятора холостого хода) контролирует подачу воздуха, идущего в обход дроссельной заслонки.
При этом частота сигналов ДС прямо пропорциональна настоящей скорости автомобиля.
ДС различаются по соединительным разъемам к колодке жгута.
В системах БОШ применяется квадратный разъем.
Датчик, имеющий круглый разъем, применяется в таких системах как GM и Январь 4.
Все эти датчики являются шести импульсными, они выдают шесть импульсов за один оборот оси.
Десяти импульсный датчик встречается в маршрутных компьютерах карбюраторных «Самар».

Сигналы от датчика скорости используются системой управления для расчета порогов выключения подачи топлива, и для электронного принудительного ограничения скорости машины (в современных системах управления).
Устанавливая привод спидометра в моделях, где еще есть таковой, в коробку, нужно быть очень аккуратным, иначе при перекосе сомнутся хрупкие пластмассовые зубья на ведущей шестерне привода спидометра и тогда вам предстоит полная разборка всей коробки передач (чтобы заменить сломанный привод) и возрастает цена вопроса.
Выходное напряжение для низкого уровня импульса допустимо не более 1 В, а для высокого уровня должно быть не менее 5 В.

Типы устанавливаемых измерителей

Замена датчика скорости своими руками для ваз 2115 мало, чем отличается от замены на любом автомобиле «десятой серии» (например ВАЗ 2110-2112), а так же серии «Самара» (ВАЗ 2113-2115), и новинках, таких как Лада Калина, Гранта либо Приора.

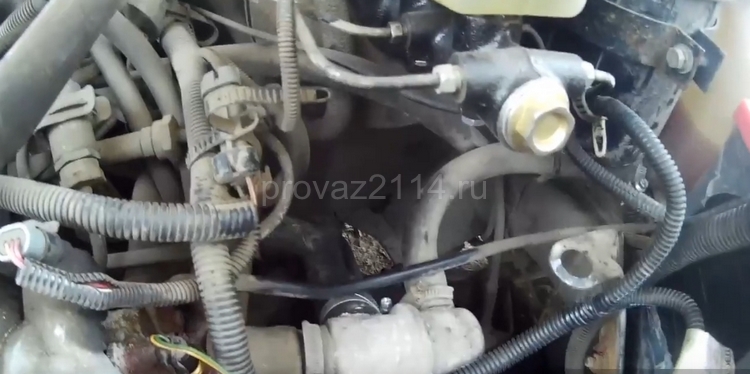

Сам датчик располагается на задней стороне сверху КПП (если смотреть от радиатора) прямо над дифференциалом, где и выходят провода (на фото ниже показан стрелкой, смотрите под патрубками).

Под патрубком, указанным стрелкой располагается искомый нами измеритель

На моделях ВАЗ в разное время ставились датчики (измерители) трех типов.Первый из них на новых автомобилях уже не применяется.

Тип №1

Устанавливался на первые «Самары» имеющие инжектор с тросовым приводом спидометра:

Он устанавливался как «промежуточная вставка» между тросом спидометра и выходом шестеренки на КПП.
От него в сторону отходят провода с разъемом.

Измеритель скорости первого (наиболее старого) типа

Его неисправность определить можно только специальным диагностическим прибором при одинаковых оборотах на (ХХ) холостом ходу. А так же при движении автомобиля накатом и при остановке.

Иногда, когда случается такая поломка, автомобиль начинает глохнуть сразу после включения «нейтралки» (нейтральной передачи) при движении.
Происходит это из-за того, что автомобиль, при движении, держит немного завышенные обороты ХХ изначально (1000 вместо 850 если автомобиль остановился). Это придумано для плавного переключения при движении накатом от «нейтралки» к передаче.

Внимание: Перед заменой рекомендуется проверить механизм привода (на котором накручен датчик измеритель)

Можно сделать это, попытавшись провернуть привод, используя любые подручные средства.
Аккуратно! Чтоб не разбить квадратное окошко.

Тип №2

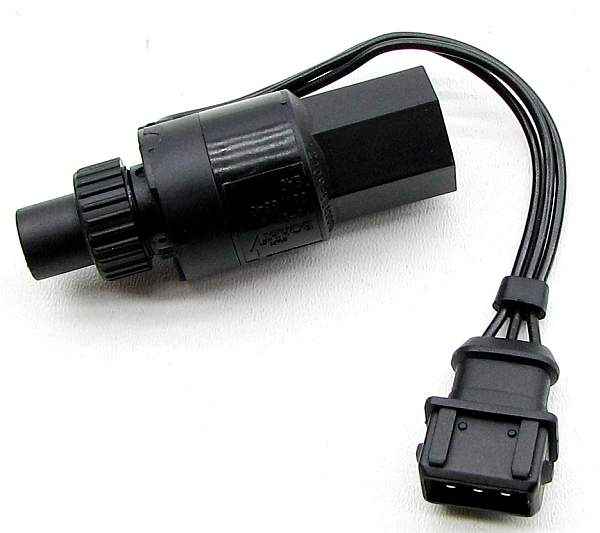

Более новая модель измерителя, устанавливается на последующие модели инжекторных ваз.Главное ее отличие, это электронный спидометр и полное отсутствие троса.
Накручивается он прямо на выход шестерни привода.

Измеритель скорости второго типа, более новая модель без троса

При поломке его на панели приборов перестает отображаться скорость движения авто.Остальные симптомы такие же как и у первой модели.

Тип №3

Новейшая версия в которой ненадежный механизм привода (в случае поломки которого приходилось раньше снимать и разбирать коробку) заменен на современный электронный (который и основывается на эффекте Холла).

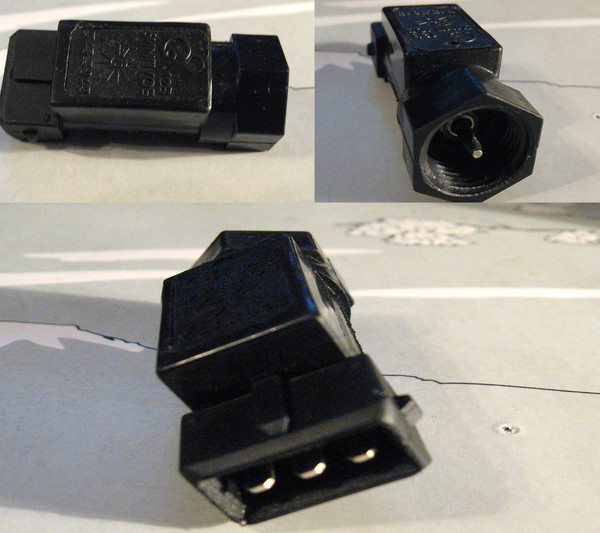

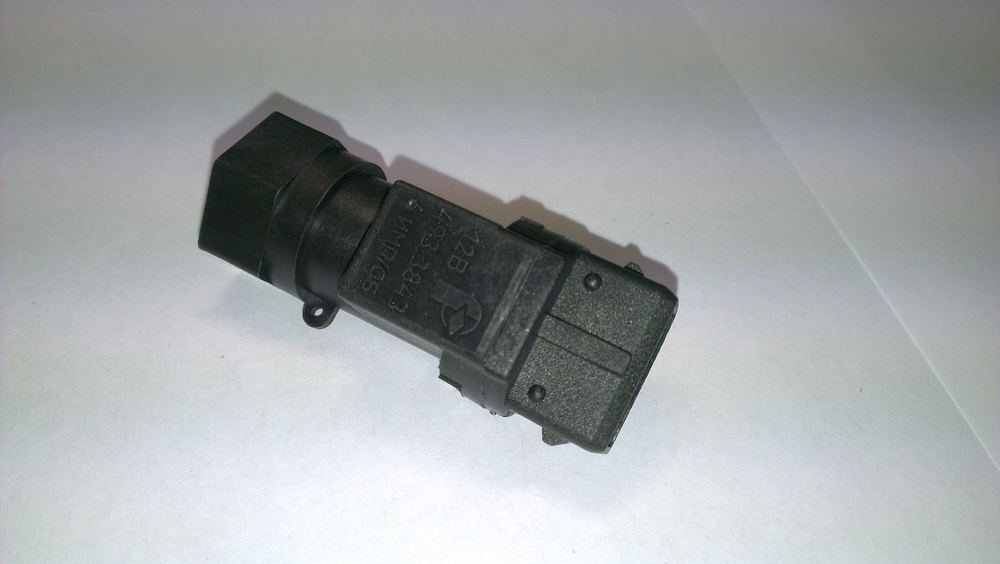

Измеритель скорости, работа которого основана на эффекте Холла

Последствия выхода из строя такого измерителя точно такие же, рассмотренные у предшествующего аналога.
Однако на машинах с таким типом датчика устанавливаются электроусилители руля (сокращенно ЭУР). При отказе измерителя меняется усилие при повороте руля, а в некоторых случаях сгорает обмотка ЭУР.
Это особенно неприятно при «плавающем» дефекте измерителя скорости. При повороте начинает меняться усилие на руле.Некоторых водителей это пугает. Сейчас от ЭУР отказались.

Внимание: Такие измерители имеют совершенно разную маркировку для «Приоры» и «Калины» и не являются взаимозаменяемыми!

Прежде чем покупать новый, необходимо проверить, измеритель, какой маркировки установлен на вашей машине.Маркировка измерителя пишется на его боковом пояске.

Ваз 2115 замена датчика скорости

Прежде чем приступать к замене датчика скорости, рекомендуем осмотреть подключаемую к нему колодку и провода на предмет обрыва. Если с ними все в порядке и дело только в датчике, вам понадобятся следующие инструменты для его замены.
Чтобы заменить измерители двух первых типов:

Отвертка шлицевая (плоская)
Плоскогубцы (пассатижи)
Крестовая отвертка

Чтобы заменить измеритель третьего последнего типа:

Головка на 10 с удлинителем и трещоткой (либо ключ на 10 при их отсутствии)
Отвертка плоская (шлицевая)
Крестовая отвертка
Ключ на 22

Дополнительный инструмент:

Очиститель тормозов
Металлическая щетка
Ключ на 22
Чистая ветошь

Начинаем замену

Итак:

Сначала снимаем с машины впускной патрубок с корпусом фильтра.
Очищаем поверхности коробки металлической щеткой при сильном загрязнении вокруг датчика.
Затем смываем грязь, при помощи очистителя тормозов и протираем поверхности и измеритель ветошью.
Если у нас тросовый привод спидометра, то сначала откручиваем трос от измерителя рукой либо плоскогубцами.
Иногда бывает, выкручивается и сам датчик.
Тогда надо придерживать датчик, используя ключ на 22 либо рукой.
Снимаем сам датчик.

Порядок работ

Первый и второй тип выкручиваются рукой либо ключом на 22 с оси привода.

Снимаем датчики первых двух типов

Итак:

Чтобы снять новый, необходимо открутить его гайку, воспользовавшись ключом на 10 (удобнее головкой с удлинителем и трещоткой).
Затем поддеваем и вытаскиваем его.

Поддеваем и вытаскиваем измеритель третьего типа

Датчик третьего образца устанавливается непосредственно в коробку, поэтому, когда вы его достанете, он будет весь в масле.
Протираем его и закрываем окно в корпусе коробки чистой ветошью, чтобы предотвратить попадания внутрь ее посторонних предметов и мусора.

Теперь устанавливаем новый, и можем собирать в обратной последовательности. Как видите, все не так уж сложно. Для своей конкретной модели авто и типа измерителя вы можете посмотреть видео.

Датчик скорости ваз 2115 — где находится, замена, стоимость

Содержание статьи

Не работает спидометр. Для начала сделала тест приборной панели:

На заглушенной машине нажать и удержать кнопку сброса суточного пробега, включить зажигание. Стрелки всех приборов трижды поднимутся до максисума и вернутся на место. Так вот тест показал, что сам прибор рабочий. На моей пятнашке тросика нет, всё электронно, то есть датчик. Соответственно первое что последовало это замена датчика скорости.

Он вкручивается в коробку, сверху подобраться проблематично, поэтому полезла под машину. Спокойно выкрутила, просунула его наверх и спокойно заменила.

Чтоб спокойно вытащить датчик, нужно железку демонтировать (хз как она называется)

Вкрутила обратно.

В общем проблема не исправлена. Дело абсолютно не в датчике. Но зато опыт есть теперь)) вот на днях пойду по пути наименьшего сопротивления — проверю проводку выше датчика, надеюсь проблема там. Если же нет, то придется лезть в коробку, а поскольку я туда точно не полезу, то жить мне по тахометру)))

А, ещё… Почитала как проверить где проблема (выше или ниже датчика): шуруповертом, вывесить переднее левое колесо и вращать, замкнуть средний вход датчика

…попробуем чего-нибудь))

Датчик скорости автомобиля ВАЗ 2115

Некоторые сенсоры и датчики автомобиля проявляют себя только в случае поломки. Например, работа датчика определения скорости ВАЗ 2115 незаметна в процессе эксплуатации. Многие водители не знают, что кроме показаний спидометра и учета пробега, этот прибор выполняет еще несколько функций:

обороты холостого хода регулируются даже на движущемся авто, на основе показаний скорости;
контроль подачи воздуха в обход дроссельного узла;
при закрытой дроссельной заслонке в блок управления двигателем поступают сигналы от датчиков скорости и оборотов коленчатого вала.

Устройство и принцип работы

Датчик представляет собой комплекс механических и электронных узлов, работающих по принципу Холла.

Вращающиеся части преобразовывают электросигнал в цепочку импульсов, кратных оборотам оси датчика. Благодаря механической связи штока сенсора со ступицей колеса, происходит преобразование вращательного перемещения колеса в пройденный путь.

когда внешняя поверхность покрышки оборачивается на 360°, колесо перемещается по горизонтали на определенное расстояние;
этот путь равен длине окружности шины, он запрограммирован в ЭБУ двигателя;
Важно: Установка колес нештатного размера нарушает алгоритм работы датчика определения скорости ВАЗ 2115.
соответствующий блок в панели спидометра определяет пройденный путь;
пройденный путь, разделенный на время движения — не что иное, как скорость.

Оба этих параметра участвуют в слаженной работе электронного блока управления двигателя.

Что будет, если сломается этот сенсор

Разумеется, автомобиль не заглохнет, и на нем можно продолжать движение, но только до места ремонта.

Признаки неисправности:

Отсутствие, либо неверные показания реальной скорости автомобиля. Стрелка спидометра «зависает» на одной отметке, движется хаотично либо вовсе не отклоняется от «нуля».
На движущемся автомобиле при сбросе акселератора наблюдаются перебои в работе холостого хода.
Плавающие обороты холостого хода при остановке.
Немотивированно высокий расход топлива.
При интенсивном разгоне возникают провалы в тяге: нет роста мощности, пропорционально нажатию на «газ».

Где находится датчик определения скорости, и почему он ломается

Сенсор располагается на картере коробки передач, в верхней ее части. Чтобы добраться до него, необходимо поднять автомобиль на подъемнике, либо воспользоваться смотровой ямой.

На прибор и его электропроводку воздействует влага, дорожные реагенты и перепады температуры. Причины неисправности, следующие:

обрыв соединяющих проводов;
коррозия контактной колодки разъема;
механическая поломка вращающегося штока;
выход из строя электрической части.

Симптомы у любой из поломок одинаковые, сам датчик ремонту не подлежит: только замене. Восстановить можно только окислившиеся контакты или оборванную проводку.

Как проверить

В первую очередь проводим визуальный осмотр. Провода должны быть целыми, не иметь явных заломов и повреждений изоляции. Также проверяется чистота контактов на разъеме. После осмотра проверяем электрическую часть устройства.

Можно поддомкратить одно из передних колес автомобиля, и покрутить его с включенным зажиганием (мотор не заводим). На информационном контакте (центральный вывод) с помощью мультиметра проверяются скачки напряжения.
Если снять датчик, необходимо приспособление для принудительного вращения штока. На клеммы питания подается напряжение 12 вольт, тестер соединяется с минусовой клеммой и сигнальным контактом. При вращении регистрируем импульсы. Если их нет — датчик необходимо поменять.

Для замены понадобится ключ на 21. Неисправную деталь меняем при сброшенной минусовой клемме аккумулятора.

Совет: Не следует экономить, покупая дешевый датчик сомнительного производителя. Фирменная деталь не так дорого стоит, чтобы рисковать поломкой в пути, где не будет возможности диагностировать, и заменить сенсор скорости.

Видео по теме

Основные аспекты обслуживания и замены датчика скорости на ВАЗ 2115

Скорость транспортного средства является основным параметром, за которым должен следить каждый водитель. Превышение допустимого скоростного порога чревато не только получением штрафа, но и может привести к серьезным последствиям. Где находится датчик скорости ВАЗ 2115, какие неисправности могут произойти в его работе, как проверить и заменить контроллер — ответы на эти вопросы вы найдете в этой статье.

Характеристика

Функции и принцип действия

Что касается принципа работы, то ДС функционирует на основе эффекта Холла:

контроллер осуществляет передачу сигналов напряжения на блок управления с частотой, которая должна быть прямо пропорциональна скорости вращения ведущих колес транспортного средства;
блок управления, в соответствии с принятыми сигналами ДС, осуществляет регулировку работы силового агрегата на холостых оборотах и используя датчик холостого хода, осуществляет контроль подачи воздуха в обход дросселя;
сама частота импульсов контроллера должна быть прямо пропорциональна реальной скорости передвижения.

Ошибки и признаки неисправности

По каким признакам можно определить выход из строя контроллера или появление неисправностей в его работе:

при диагностике возникает ошибка Р0500 — эта комбинация свидетельствует о том, что с ДС не поступает сигнал;
еще один код — Р0503 — говорит о том, что поступающий сигнал по каким-то причинам прерывается;
один из самых вероятных признаков поломки — на спидометре показываются неверные значения, в частности, стрелка на циферблате хаотично движется в разные стороны;
еще один симптом — автомобильный двигатель стал с перебоями работать на холостых оборотах;
на холостом ходу плавают обороты;
также при разгоне водитель может заметить провалы, то есть когда он жмет на газ, не происходит набора мощности, мотор никак на это не реагирует;
повысился расход горючего.

нет контактов устройства с бортовой сетью;
произошел обрыв в электроцепи регулятора;
еще одна причина — неисправность механического привода устройства;
в результате износа или повреждения мог сломаться чувствительный элемент контроллера, в частности, речь идет об электронных девайсах (автор видео — канал Глазс Сзалг).

Проверка работоспособности

Диагностику работоспособности ДС можно произвести двумя способами.

Первый вариант, для его реализации вам потребуется мультиметр:

Для начала нужно демонтировать сам контроллер. Подробнее о процедуре снятия читайте ниже.
Затем тестер следует установить в режим изменения переменного напряжения.
После этого следует замкнуть щупы мультиметра на контактах на штекере контроллера. Первый щуп должен быть подсоединен к контакту, которые идет к приборке, он расположен по центру, а второй — к массе, то есть кузову авто.
Спереди контроллера расположен специальный шток, когда он вращается, устройство запускается. То есть для диагностики работоспособности регулятора шток следует прокрутить, для этого на него следует установить металлическую трубку аналогичного размера, этот вариант более удобный.
Когда шток начнет вращаться, на дисплее мультиметра будут выведены данные о переменном напряжении, вернее, его скачки. Причем чем выше будет скорость вращения штока, тем большими будут скачки значений. Это напряжение не скачет, это свидетельствует о неисправности контроллера.

Когда авто будет на яму, нужно будет поднять на домкрат переднее левое колесо.
Далее, вам необходимо найти сам контроллер, который расположен на коробке передач, после чего отсоединить от него подключенную проводку.
Затем возьмите мультиметр и соедините его щупы с контактом массы, а также передачи импульса на блок управления, это центральный, а также самый крайний контакт на блоке.
Теперь вам нужно вращать поднятое на домкрат колесо и произвести диагностику значений, которые выдает мультиметр на предмет появления скачков напряжения. В том случае, если тестера у вас нет, то можно воспользоваться обычной контрольной лампой с подключенными к ней проводами. Один из проводов следует подсоединить к левому контакту, то есть питанию, а второй — к центральному. Если при вращении колеса источник освещения начнет мигать, это говорит о том, что ДС исправен.

Инструкция по замене своими руками

Процедура замены ДС своими руками выглядит так:

В первую очередь нужно отключить зажигание и открыть капот.
Чтобы процедура ремонта была более удобной, можно произвести демонтаж адсорбера. Для этого необходимо просто выкрутить гайки, которые фиксируют этот узел, после чего убрать его в сторону. Выполнение этого шага займет буквально 1-2 минуты, зато это значительно облегчи доступ к девайсу.
После этого необходимо зажать крепление и демонтировать разъем с проводкой.
Выполнив эти действия, можно приступать к демонтажу устройства. Вам необходимо повернуть девайс против часовой стрелки, пока вы полностью не открутите ДС. Извлеките ДС из посадочного места, для этого вам потребуется гаечный ключ на 21.
Место установки ДС необходимо в обязательном порядке зачистить от пыли и грязи, чтобы не допустить ее попадания внутрь.
Далее, производится установка нового ДС, действовать в данном случае необходимо осторожно. Суть заключается в том, что корпус контроллера выполнен из пластика, поэтому даже незначительные механические воздействия могут привести к его выходу из строя. Вмонтируйте ДС в посадочное место так, чтобы его пазы полностью совпали со втулками, в противном случае вы не сможете надежно зафиксировать девайс в месте монтажа. Закрутите ДС по часовой стрелке, пока вы не почувствуете сопротивление. Сильно затягивать устройство не нужно.

Фотогалерея

Замена датчика скорости ваз 2115 без проблем

Датчик скорости ваз 2115

ПРИНЦИП РАБОТЫ

Принцип действия современного датчика скорости (здесь и далее ДС) основывается на эффекте Холла:

Датчик скорости передает импульсы напряжения на контроллер с частотой, прямо пропорциональной скорости движения ведущих колес.
Контроллер, основываясь на импульсах датчика, регулирует работу двигателя в режиме холостого хода, и при помощи РХХ (регулятора холостого хода) контролирует подачу воздуха, идущего в обход дроссельной заслонки.
При этом частота сигналов ДС прямо пропорциональна настоящей скорости автомобиля.
ДС различаются по соединительным разъемам к колодке жгута.
В системах БОШ применяется квадратный разъем.
Датчик, имеющий круглый разъем, применяется в таких системах как GM и Январь 4.
Все эти датчики являются шести импульсными, они выдают шесть импульсов за один оборот оси.
Десяти импульсный датчик встречается в маршрутных компьютерах карбюраторных «Самар».

Устанавливая привод спидометра в моделях, где еще есть таковой, в коробку, нужно быть очень аккуратным, иначе при перекосе сомнутся хрупкие пластмассовые зубья на ведущей шестерне привода спидометра и тогда вам предстоит полная разборка всей коробки передач (чтобы заменить сломанный привод) и возрастает цена вопроса.

Выходное напряжение для низкого уровня импульса допустимо не более 1 В, а для высокого уровня должно быть не менее 5 В.

ТИПЫ УСТАНАВЛИВАЕМЫХ ИЗМЕРИТЕЛЕЙ

Сам датчик располагается на задней стороне сверху КПП (если смотреть от радиатора) прямо над дифференциалом, где и выходят провода (на фото ниже показан стрелкой, смотрите под патрубками).

Под патрубком, указанным стрелкой располагается искомый нами измеритель

На моделях ВАЗ в разное время ставились датчики (измерители) трех типов. Первый из них на новых автомобилях уже не применяется.

Тип №1

Устанавливался на первые «Самары» имеющие инжектор с тросовым приводом спидометра:

Он устанавливался как «промежуточная вставка» между тросом спидометра и выходом шестеренки на КПП.
От него в сторону отходят провода с разъемом.

Измеритель скорости первого (наиболее старого) типа

Его неисправность определить можно только специальным диагностическим прибором при одинаковых оборотах на (ХХ) холостом ходу. А так же при движении автомобиля накатом и при остановке.

Иногда, когда случается такая поломка, автомобиль начинает глохнуть сразу после включения «нейтралки» (нейтральной передачи) при движении.

Происходит это из-за того, что автомобиль, при движении, держит немного завышенные обороты ХХ изначально (1000 вместо 850 если автомобиль остановился). Это придумано для плавного переключения при движении накатом от «нейтралки» к передаче.

Внимание: Перед заменой рекомендуется проверить механизм привода (на котором накручен датчик измеритель)

Можно сделать это, попытавшись провернуть привод, используя любые подручные средства.
Аккуратно! Чтоб не разбить квадратное окошко.

Тип №2

Более новая модель измерителя, устанавливается на последующие модели инжекторных ваз.Главное ее отличие, это электронный спидометр и полное отсутствие троса.

Накручивается он прямо на выход шестерни привода.

Измеритель скорости второго типа, более новая модель без троса

Тип №3

Измеритель скорости, работа которого основана на эффекте Холла

Внимание: Такие измерители имеют совершенно разную маркировку для «Приоры» и «Калины» и не являются взаимозаменяемыми!

ВАЗ 2115 ЗАМЕНА ДАТЧИКА СКОРОСТИ

Отвертка шлицевая (плоская)
Плоскогубцы (пассатижи)
Крестовая отвертка

Чтобы заменить измеритель третьего последнего типа:

Головка на 10 с удлинителем и трещоткой (либо ключ на 10 при их отсутствии)
Отвертка плоская (шлицевая)
Крестовая отвертка
Ключ на 22

Дополнительный инструмент:

Очиститель тормозов
Металлическая щетка
Ключ на 22
Чистая ветошь

Начинаем замену

Итак:

Сначала снимаем с машины впускной патрубок с корпусом фильтра.
Очищаем поверхности коробки металлической щеткой при сильном загрязнении вокруг датчика.
Затем смываем грязь, при помощи очистителя тормозов и протираем поверхности и измеритель ветошью.
Если у нас тросовый привод спидометра, то сначала откручиваем трос от измерителя рукой либо плоскогубцами.
Иногда бывает, выкручивается и сам датчик.
Тогда надо придерживать датчик, используя ключ на 22 либо рукой.
Снимаем сам датчик.

Порядок работ

Первый и второй тип выкручиваются рукой либо ключом на 22 с оси привода.

Снимаем датчики первых двух типов

Чтобы снять новый, необходимо открутить его гайку, воспользовавшись ключом на 10 (удобнее головкой с удлинителем и трещоткой).
Затем поддеваем и вытаскиваем его.

Поддеваем и вытаскиваем измеритель третьего типа

Датчик третьего образца устанавливается непосредственно в коробку, поэтому, когда вы его достанете, он будет весь в масле.
Протираем его и закрываем окно в корпусе коробки чистой ветошью, чтобы предотвратить попадания внутрь ее посторонних предметов и мусора.

Источники

masteravaza.ru/elektroprovodka-i-elektrooborudovanie/datchiki/zamena-datchika-skorosti-vaz-2115-216
avtozam.com/vaz/2115/obsluzhivanie-i-zamena-datchika-skorosti/
osensorax.ru/dvizhenie/datchik-skorosti-vaz-2115
drive2.ru/l/475611897610109027/

Датчик скорости ВАЗ 2114, неисправности и замена

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Если ваша машина будь то ВАЗ 2114—2115 или какая то другая начинает глохнуть и не как не хочет работать на холостом ходу, спидометр показывает не правдивые данные, расход бензина начинает возрастать или вообще снижается мощность, то вероятнее всего, вышел из стоя датчик скорости (ДС).

Датчик скорости ВАЗ 2114

Забегая немного вперед хочется отметить, что замена датчика скорости ВАЗ 2114, ВАЗ 2115 дело не очень сложное, нужно только знать, где он находится. Да и такая мелкая поломка не стоит больших денег, которые нужно заплатить на СТО.

Неисправности датчика скорости:

Перестает работать спидометр.

Повышается расход бензина.

Падает мощность движка.

Мотор отказывается работать на холостых оборотах.

Как работает датчик?

Он передает определенный сигнал на контроллер, который в свою очередь корректирует работу движка на холостых оборотах, задействуя при этом регулятор холостого хода, который в свою очередь регулирует подачу воздуха в обход дроссельной заслонки.

На автомобилях ВАЗ устанавливают ДС, которые отличаются разъемами соединения. Допустим в бошовских системах используются квадратные разъемы.

Датчик скорости с круглым разъемом устанавливается в автомобилях с системами типа GM или Январь четыре. Но электронные параметры приборов одинаковые – 6 импульсов за 1 оборот.

Система считывая сигналы с ДС и управляет порогом отключения подачи бензина и принудительно ограничивает скорость транспортного средства. За все время применялись три вида датчиков.

Внимание! Перед покупкой нового датчика нужно знать его маркировку, именно для вашей модели, поскольку они не взаимозаменяемые.

Сначала их начали устанавливать на САМАРЫ с инжекторным двигателем и тросовым приводом спидометра. Он используется, как промежуточное звено между шестерней и тросом привода спидометра.

Возникает вопрос, а как проверить датчик скорости на САМАРАХ? Ответ – никак, его диагностику нужно проводить специальным прибором. Признаком поломки было то, что автомобиль глохнул при включении нейтральной скорости, но при таких признаках могли быть и другие поломки.

Другой например применяется на всех авто с электронным приводом спидометра. Проверка датчика скорости этого образца не нужна, поскольку при его поломке спидометр не показывает показания, поэтому неисправен либо он, либо причина в комбинации приборов.

Третий вид это у которого работа основана на эффекте Холла, используется на авто с электроусилителем руля.

При неисправности датчика скорости нового образца меняется усилие поворота руля. Они не используются на четырнадцатых и пятнадцатых моделях Ваз, а только на Приоре, Калине или Гранте.

Замена датчика скорости ВАЗ 2114, ВАЗ 2115

Самостоятельно сменить ДС очень просто и эта процедура не чем отличается от замены на других марках типа ВАЗ 2110. Найти датчик несложно располагается он на коробке передач, на задней стороне, возле дифференциала.

Перед заменой ДС на ВАЗ 2114 рекомендуют проверить провода на обрыв. Инструмент, что нужен это плоская отвертка, плоскогубцы и крестовая отвертка. В зависимости от его модели может понадобится и дополнительный инструмент.

Чтоб избежать различных неприятностей, лучше отсоединить аккумулятор. Сначала нужно будет снять с автомобиля впускной патрубок и воздушный фильтр. Снимаем клемму с датчика. Если используется тросовый привод спидометра, нужно отсоединить тросик от датчика.

Место, где установлен датчик скорости очистить от грязи и мусора. Потом при помощи инструмента можно снять сам датчик, перед тем открутив гайку. Он откручивается ключом на двадцать два, иногда рукой.

Если используется третий вид ДС, который устанавливается непосредственно в коробку передач, нужно очистить его от масла, а посадочное место закрыть. После можно установить новый, процедура повторяется в обратной последовательности.

Замена датчика скорости ВАЗ 2113, 2114, 2115: снятие и установка

22.01.2013

Датчик скорости

Датчик скорости не отличается особой надёжностью, поэтому некоторые автовладельцы меняют его по 3-4 раза за год.

ВАЖНО! Помимо самого датчика, так же рвутся контакты подходящие к нему, причём очень часто, т.к. находятся в свободном полёте. Во время снятия, не уроните шток в коробку, иначе придется ознакомится с: Как снять коробку передач?

Если ваш автомобиль глохнет на холостом ходу (кстати, эта проблема касается не только датчика скорости, причина может быть в: ДМРВ, ДПДЗ, РХХ, ДПКВ), не работает спидометр или работает нестабильно, увеличился расход топлива (так же обратите внимание на другие причины большого расхода топлива) упала тяга двигателя, то стоит обратить внимание на датчик скорости.

Нам понадобится новый датчик и ключ на 10. Работы выполняем при холодном двигателе, дабы не обжечь руки.

Открываем капот и ключом на 10 снимаем массу с аккумулятора.
Находим датчик скорости: находится он на коробке передач рядом с щупом уровня масла кпп. Для удобства снимаем адсорбер (откручиваем две гайки и отводим его в сторону).
Достаём до датчика рукой и снимаем колодку проводов от него, зажав пальцами пружинный фиксатор.
Откручиваем датчик рукой против часовой стрелки и вынимаем его. Если руками не получается – воспользуемся ключом на «21». Если старый шток сломался, нужно снимать привод. Для этого ключом на «10» отворачиваем гайку, вынимаем совместно с шайбой. Если не вытаскивается – накидываем накидной ключ на «14» и шатаем из стороны в сторону. Расшатав – вынимаем. Не забывайте, что, если уроните шток привода в коробку, придётся снимать и разбирать КПП.
Устанавливаем новый датчик, необходимо попасть штырем датчика в полый штырь втулки датчика. Снимать втулку при помощи аккуратно, при необходимости пользуемся ключом на «10».
Аккуратно закручиваем датчик (по часовой стрелке). Учтите, что корпус датчика пластмассовый и его легко сорвать. Главная страница

Электронный датчик скорости ВАЗ 2110 и 2114

На автомобилях ВАЗ 2110 и 2114 используют электронный датчик скорости, который пришел на замену механической системе, состоящей из привода, тросика и спидометра. Из статьи вы узнаете, как работают и чем отличаются разные модели датчиков, где они расположены и как их заменить.

Как работает электронный датчик

До 2006 года на автомобили устанавливали датчик скорости, который работал совместно с приводом. Шестеренку привода крутила ведущая шестерня главной пары. Поэтому такой датчик можно было устанавливать на автомобили с механическим спидометром, для этого требовалось установить новый индикатор скорости, который работал не от вращающегося тросика, а от импульсов датчика. В основе работы датчика лежит эффект Холла – электродвижущая сила (ЭДС) в катушке индуктивности меняется при прохождении через нее металла. С 2006 года стали устанавливать новую модель датчика, который не нуждался в приводе, потому что работает с репером (металлическим штырьком) установленным на ведущей шестерне редуктора.

Где расположен датчик скорости на ВАЗ

На всех автомобилях ВАЗ 2108-2115 датчик находится в корпусе коробки переключения передач (КПП) сзади правого края двигателя. На 8-клапанных двигателях наиболее удобно подбираться к датчику со стороны аккумулятора. На 16-клапанных датчик расположен также, поэтому и добираются до него аналогично.

Замена датчика скорости на авто, выпущенных до и после 2006 года

Проверка датчика подробно описана в статье о том, что делать, если не работает спидометр. В первую очередь необходимо отсоединить минусовую клемму от аккумулятора. Затем отсоединить штекер проводки от электронного датчика скорости. Для этого надавите пальцами на проволочный фиксатор (на некоторых моделях датчиков фиксатор пластиковый) и потяните штекер вверх.

На 16-клапанных двигателях необходимо сжать две скобы сверху штекера. После этого необходимо выкрутить датчик скорости. Для этого на большинстве автомобилей достаточно усилия пальцев. Если пальцами не получается, придется откручивать ключом на 21. После этого, если необходимо, ключом на 10 открутите один болт крепления привода датчика и вытащите его из КПП. Установку нового датчика или привода проводить в обратном порядке.

Для выпущенных после 2006 года

На автомобилях, выпущенных после 2006 года, отсутствует механический привод от шестерни редуктора, из-за чего используют другой способ крепления датчика. Сам датчик установлен там же. В первую очередь отключают минусовую клемму от аккумулятора. После этого откручивают хомуты воздушного патрубка, который идет от фильтра к дроссельной заслонке. Если не убрать патрубок, то к датчику очень сложно подобраться. Затем отсоединяют штекер от датчика, сжав проволочный или пластиковый фиксатор. Провода убирают в сторону и ключом на 10 (удобней делать эту операцию трещеткой с маленьким удлинителем) выкручивают болт крепления датчика. После этого датчик вытаскивают из КПП. Установку проводят в обратном порядке.

Датчики, которые устанавливали до и после 2006 года не взаимозаменяемы. Поэтому при покупке не перепутайте их.

Распиновка датчика скорости. Распиновка датчика скорости Электронный датчик скорости на ВАЗ 2110

Поломки датчика скорости проявляются ложными данными со спидометра, и загорается панель приборов Check Engine … Если да, то причина именно в скорости датчик.

Для выявления неисправности сначала нужно узнать, где находится датчик скорости в ВАЗ-2110, а после обнаружения нужно проверить его привод. Он находится под капотом, в моторном отсеке, рядом с выпускным коллектором, где трутся провода.IN
В большинстве случаев достаточно заизолировать провода и разместить их так, чтобы они не контактировали с коллектором. Также не стоит забывать об обрыве кабеля, ведь это тоже возможная причина поломки. Если вы не увидели на нем никаких проблем, значит проблема в датчике или в его приводе.

Для того, чтобы замена датчика скорости ВАЗ-2110 прошла успешно, сначала необходимо восстановить работоспособность спидометра. Небольшой совет: при покупке датчика желательно выбирать с обозначениями «-», «А», «+», а не как обычно — 1, 2, 3.Хотя это не играет важной роли, но поможет сделать распиновку быстрее.

Второй важный момент — это выбор устройства на металлическом стержне, ведь он прослужит намного дольше своего пластикового аналога. Не забудьте проверить вращение стержня, нет ли в нем люфта, не забыли ли вы поставить шайбу.

Отключить ток в автомобиле, сняв разъем с аккумуляторной батареи.
Отсоединяем провод разъема от датчика, запомнив распиновку.
Откручиваем датчик вручную, если безуспешно, то используем ключ на 21 или 22 (в зависимости от конструкции).
Смотрим состояние привода. После снятия датчика необходимо открутить гайку, с помощью которой привод крепится к коробке передач. Новый привод имеет резиновую втулку, которую необходимо смазать трансмиссионным маслом.

Устанавливаем новые устройства, делая все в обратной последовательности. После установки необходимо проверить полярность проводов мультиметром.Если контакт «+» подключен к «-», то их необходимо поменять местами. Для этого желательно выбирать последнее, что мы рекомендовали. Но если его не было, то наблюдаем следующую последовательность: 1 — «+», 2 — выход сигнала, 3 — «-».

Штатный датчик скорости автомобиля ВАЗ 2110 расположен на коробке передач автомобиля.

Назначение и принцип действия датчика скорости

Функционал такого устройства, как датчик скорости ВАЗ 2110 основан на использовании т.н. Эффект Холла, то есть поток импульсов передается от устройства к ЭБУ автомобиля, частота которых прямо пропорциональна скорости автомобиля… Электронный центр автомобиля, анализируя поступающие данные, выбирает необходимую частоту холостого хода и отправляет сигнал на устройство, регулирующее обороты холостого хода двигателя, которое оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельная заслонка автомобиля.

При прохождении расстояния в один километр датчик скорости, фото которого можно увидеть на нашем портале, передает на ЭБУ более 6 тысяч импульсов. По параметрам временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которой представлена на нашем ресурсе. Это экономия топлива. Устройство сигнализирует контроллеру, что автомобиль движется со скоростью 100 км / ч. Датчик дроссельной заслонки передает сигнал контроллеру о том, что водитель перестает нажимать педаль акселератора. Контроллер получает импульс, указывающий на режим торможения силовой установки, и отключает топливную систему.

Как проверить датчик скорости на работоспособность

Признаки неисправности данного устройства следующие:

приостановка работы мотора при поступательном движении в режиме холостого хода рабочего хода и представленные при этом неверные значения спидометра;
при обнаружении дефектов в электрической цепи датчика скорости, цена которых вполне приемлема, отображается световой баннер «ПРОВЕРИТЬ» с параллельной фиксацией кода ошибки «24» в ОЗУ.

Важно: такая запись возможна и при неисправностях в работе датчика массового расхода воздуха, но так как баннер «ПРОВЕРИТЬ» в этой версии отображается не постоянно, то, возможно, эта разница будет косвенно указывать на то, какое устройство вышло из строя. .

Причины выхода из строя датчика скорости

Отсутствие показаний спидометра не означает неисправности данного прибора. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет обидно, что факт замены датчика скорости не даст желаемого эффекта.А причины могут быть следующие:

Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Чтобы изделие в этом случае не допустило, достаточно просто очистить это устройство.
Нестабильный контакт разъема продукта и обрыв проводки.
Иногда дефект носит чисто механический характер, заключающийся в банальных дефектах троса индикатора скорости прибора — спидометра.

Здесь возможны следующие варианты:

1. Сложное неравномерное движение кабеля в оболочке, вызванное дефектами кабеля — заусенцами или разрывами металлических жил кабеля. Они могут существенно повлиять на работоспособность сенсорного привода.
2. Повышенная скорость троса.

Проверка прибора на исправность:

Вешаем домкрат на переднее колесо автомобиля.
Отсоедините проводной контакт от продукта и подключите к нему мультиметр цифрового типа или аналогичное устройство
Совершая вращательные движения с подвешенным колесом на малой скорости, измеряем сигнал импульсного потока от разъема.Функциональная проверка начинается с проверки заземления и питания электрической цепи.
Снимаем прибор с сиденья.
Подключаем к выходным контактам прибор для измерения напряжения.
Поворачивая привод датчика скорости, измеряем его разность потенциалов.
На выходе должны быть данные, которые увеличивают частоту и напряжение выходной мощности по мере увеличения скорости ротора.

Функциональность прибора считается удовлетворительной, если при диагностике он показывает параметры частоты и напряжения на выходном контакте.В противном случае замены датчика скорости ВАЗ «десятка» не избежать.

Распиновка датчика скорости

Если вы занимаетесь подключением датчика скорости, то должны знать, что эти устройства различаются степенью подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. Очень важно изучить принципиальную схему датчика скорости, которая прилагается к этой статье.

Заводской датчик скорости автомобиля ВАЗ 2110 выпускается с некоторыми отличиями в подключении к колодке разъема.Разъем квадратной формы используется в комплексах электроники Bosh. Круглый разъем используется в электронных системах типа 4 января и GM.

При подключении датчика скорости выбирать устройства с такой оцифровкой контактной группы как «-», «A», «+» (внутреннее обозначение на контактах блока) вместо цифровых обозначений типа «1», «2», «3». Кроме того, следует отдавать предпочтение устройствам с ножкой металлического типа, так как пластиковые ножки очень недолговечны.

Решив купить датчик скорости для ВАЗ 2110, следует проверить шток устройства на вращательные движения и его люфт, который следует минимизировать, а также наличие такой детали, как проставочная шайба на штоке изделия.

Замена датчика скорости «десятки»

Операция типа замена датчика скорости ВАЗ 2110 проводится по следующему плану:

Определяем расположение устройства, которое находится в пространстве между приводом спидометра и валом этого устройства, представляющим собой гибкий провод.
При выключенной системе зажигания или при обесточенном аккумуляторе снимите контактный разъем, приведя пружинные зажимы в сжатое состояние.
Демонтируем пружинные фиксаторы, для чего снимаем крепеж гаечным ключом на «22» и разъединяем контакты.
Совмещаем привод датчика скорости со штангой нового устройства.
Устанавливаем крепеж и подключаем к колодке коннектор.

В случае проблем с демонтажем сломанной штанги, покупаем новую деталь, следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия смажьте резиновое уплотнительное кольцо машинной смазкой.

Важно: при снятии неисправного изделия есть вероятность дефекта штока устройства, лучше демонтировать привод спидометра.Для этого снимите привод гаечным ключом на «10» и осторожно снимите его с корпуса МКПП. Демонтировать осторожно, случайно не уронить шток в картер коробки передач.

Любая машина оснащена системой, которая показывает скорость и пробег (пройденное расстояние). Именно спидометр, представляющий собой прибор для определения мгновенной скорости, позволяет узнать, какая максимальная скорость ВАЗ 2110.

Датчики скорости устанавливаются только в инжекторных автомобилях, где есть карбюраторные двигатели, они есть нет.Это устройство отвечает за подачу и расход топлива, установку угла опережения зажигания, а также следит за качеством горючей смеси. Все данные передаются в электронный блок управления, который управляет форсункой.

До появления датчиков на каждый карбюраторный двигатель устанавливались механические приводы спидометра. Именно механические приводы устанавливаются на автомобили ВАЗ 2010, выпущенные до 2006 года. Новые автомобили, выпущенные после 2006 года, оснащены электронными датчиками.

Датчик скорости ВАЗ 2110 16 клапанов Признаки неисправности

Неисправности могут проявляться:

наличие перебоев в работе, ложные данные в показаниях приборов определения скорости и измерения количества оборотов колесо;
Отсутствие стабильной работы двигателя на холостом ходу;

Загорелась

check Check Engine (проверка двигателя) на панели приборов;
прекращение выдачи ЭБУ ошибок об отсутствии или прерывании сигналов датчиков (P0500 и P0503).

Эти проблемы возникают по разным причинам: загрязнены разъемы датчика, нарушен контакт или целостность провода, соединяющего ЭБУ с датчиком.

Всегда ли нужна замена

Информация, передаваемая датчиком скорости в ЭБУ, очень важна, от этого зависят показания упомянутых выше приборов. Также эта информация влияет на качество топливной смеси, которая подается в цилиндры, обороты холостого хода, стабильность двигателя и количество потребляемого топлива.

В случае неисправности датчика электронный блок не сможет определить, движется автомобиль или стоит. При этом отмечаются плавающие обороты, двигатель начинает глохнуть, а расход топлива станет намного выше.

Проведение DS check доступно каждому автомобилисту. Чтобы найти неисправность, нужно точно знать, где она находится в ВАЗ-2110. Датчик находится в моторном отсеке под капотом, в моторном отсеке.Рядом выпускной коллектор (а на ВАЗ-2112 16 клапанов он расположен вверху коробки передач, полностью виден и доступен из моторного отсека).

Провода трутся о коллектор, что может привести к их повреждению. Иногда бывает достаточно их изолировать и расположить так, чтобы не было контакта с коллектором.

Не забываем про обрыв кабеля, который может стать причиной поломки. Если такой проблемы нет, то нужно искать ее в самом датчике или в его приводе.

Для успешной замены датчика скорости ВАЗ-2110 сначала восстанавливают работу спидометра.

Сколько стоит замена

В случае, если проводка и контакты в порядке, датчик необходимо заменить. Стоимость его варьируется от 170 до 400 рублей. На замену тоже уйдет немного, от 100 до 150.

Для покупки нужно знать номера датчиков в каталоге. Номер детали 2110-3843010F соответствует датчику с механическим приводом, а номер детали 2170-3843010 соответствует электронному датчику.Датчики желательно выбирать с обозначениями «-», «A», «+», а не 1, 2, 3, это поможет быстрее сделать распиновку. Нужно обращать внимание на производителя, чтобы не приобретать некачественный товар. Привод должен быть полностью металлическим.

Пошаговая замена датчика скорости ВАЗ-2110 с 8 и 16 клапанами

Для того, чтобы самостоятельно поменять датчик скорости, достаточно иметь под рукой два-три ключа (на 10, 21, 22 ) и крестовой отверткой.

Ток на автомобиле отключен; для этого с АКБ снимается разъем.
От датчика отсоединен провод разъема, в котором рекомендуется запомнить распиновку.
Датчик можно открутить вручную или с помощью ключей 21 или 22 (в зависимости от исполнения).
Проверяется состояние накопителя. После снятия датчика ключом на 10 открутите и снимите гайку, фиксирующую привод датчика.
Привод подлежит замене при механических повреждениях, если их нет, старый можно оставить.
Установку нового устройства производить в обратной последовательности.
Новый привод имеет резиновую втулку, которую необходимо смазать трансмиссионным маслом.
После установки рекомендуется проверить полярность проводов мультиметром. Если контакты вдруг перепутались, их меняют местами.
Осталось проверить. Это делается либо когда машина движется, либо когда колеса подвешены.

Замена электронного датчика

Боковая цепь обесточена, хомут ослаблен и гофра удалена. Затем отключаются провода от датчика скорости и защелка перемещается назад. Далее ключом на 10 откручиваем гайку крепления датчика.

Заменен старый датчик на новый, гайка затянута, гофра подключена, клемма заземления подключена.

После этого двигатель должен заработать в штатном режиме, а это значит, что замена датчика скорости ВАЗ 2110 прошла успешно, и нормальная работа КИПиА возобновилась.

На автомобилях ВАЗ 2110 и 2114 применяется электронный датчик скорости, пришедший на замену механической системе, состоящей из. Из статьи вы узнаете, как они работают и чем отличаются датчики разных моделей, где они расположены и как их заменить.

Как работает электронный датчик

До 2006 года на автомобилях устанавливался датчик скорости, который работал совместно с приводом. Ведущая шестерня закручивалась ведущей шестерней главной пары.Поэтому такой датчик можно было установить на автомобили с механическим спидометром, для этого требовалось установить новый указатель скорости, который работал не от вращающегося троса, а от импульсов датчика. Датчик основан на эффекте Холла — электродвижущая сила (ЭДС) в индукторе изменяется, когда металл проходит через него. С 2006 года начали устанавливать новую модель датчика, который не нуждался в приводе, потому что он работает с эталоном (металлическим штифтом), установленным на ведущей шестерне редуктора.

Где датчик скорости на ВАЗ

На всех автомобилях ВАЗ 2108-2115 датчик находится в картере коробки передач (КПП) за правым краем двигателя. На 8-клапанных двигателях удобнее всего подходить к датчику со стороны аккумулятора. На 16-ти клапанном датчик тоже расположен, поэтому и до него добираются точно так же.

Замена датчика скорости на автомобилях, выпущенных до и после 2006 г.

Проверка датчика подробно описана в статье о.Первым делом нужно отсоединить отрицательную клемму от АКБ. Затем отсоедините разъем жгута проводов от электронного датчика скорости. Для этого надавите пальцами на зажим для проводов (на некоторых моделях датчиков зажим пластиковый) и потяните штекер вверх.

На 16-клапанных двигателях сожмите два кронштейна в верхней части заглушки. После этого нужно открутить датчик скорости. Для этого на большинстве автомобилей достаточно давления пальцем. Если пальцами не работает, придется откручивать ключом на 21.После этого при необходимости ключом на 10 откручиваем один болт крепления привода датчика и вытаскиваем его из КПП. Установите новый датчик или исполнительный механизм в обратном порядке.

Для выпущенных после 2006 года

На автомобилях, выпущенных после 2006 года, отсутствует механический привод от шестерни, поэтому используется другой способ крепления датчика. Сам датчик устанавливается там же. Первым делом отсоедините отрицательную клемму от аккумуляторной батареи.После этого откручиваем хомуты воздуховода, идущего от фильтра к дроссельной заслонке … Если не снимать патрубок, то добраться до датчика очень сложно. Затем отсоедините штекер от датчика, отжав провод или пластиковый фиксатор. Провода убираем в сторону и ключом на 10 (удобнее делать эту операцию храповиком с небольшим удлинителем) откручиваем болт крепления датчика. После этого датчик вытаскивается из КПП. Установка производится в обратной последовательности.

Датчики, которые были установлены до и после 2006 года, не взаимозаменяемы. Поэтому не путайте их при покупке.

Во время движения автомобиля датчик скорости (форсунка) ВАЗ 2107 формирует данные о скорости, отправляемые в электронный блок управления двигателем. Его выход из строя вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Вы можете самостоятельно проверить и заменить датчик. Для этого потребуется гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Датчик скорости основан на эффекте Холла, который описывает возникновение электрических импульсов при помещении проводника постоянного тока в магнитное поле. Датчик выдает импульсы при вращении выходного вала КПП ВАЗ 2107. За время, пока машина проезжает километр, датчик скорости ВАЗ 2107 выдает около 6000 импульсов, частота которых позволяет определить текущую скорость.

Где находится датчик скорости ВАЗ 2107

Датчик крепится к коробке передач в механизме привода троса спидометра.Для его снятия и проверки придется отсоединить трос спидометра КПП.

Признаки неисправности

Основным признаком проблем в работе датчика является выдача соответствующего кода ошибки бортового компьютера … Неисправности могут проявляться и в других признаках:

повышенный расход топлива;
плохая тяга двигателя;
не работает или работает с большой погрешностью спидометра;
холостой ход нестабильный.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими частями автомобиля.

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно являются окисленные контакты на датчике или обрыв проводов, идущих от датчика к ЭБУ двигателя.
Контакты проверить, при необходимости очистить и смазать «Литолом». Поиск обрывов проводов лучше начинать с мест около вилки. Там они часто гнутся, соответственно перетираются и ломаются. Заодно стоит проверить заземление датчика.Сопротивление в его сети должно быть около 1 Ом. Если поломки не обнаружено, необходимо проверить сам датчик скорости. Для этого вам придется снять его с машины.

Как снять датчик скорости ВАЗ 2107

Для демонтажа датчика скорости необходимо выполнить следующие операции:

Датчик скорости ВАЗ 2107 можно проверить с помощью мультиметра или «контрольной». Чтобы установить датчик, выполните указанные выше действия в обратном порядке.

Проверка датчика скорости

Самый простой способ проверить датчик скорости — установить на его место новый.Цена на деталь невысока, поэтому это самый простой и быстрый способ убедиться, что она работает или сломается. Если под рукой нет нового датчика скорости ВАЗ 2107, следует сначала проверить старый, а затем отправиться в магазин за новым.
Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика и вольтметр (мультиметр). Проверка выполняется в следующей последовательности:

подключить вольтметр к выходу датчика, который подает электрические сигналы, и к массе автомобиля;
надеть трубку на ось датчика;
повернуть трубку.

По мере вращения трубки напряжение на выходе датчика должно возрастать пропорционально скорости вращения. Если этого не произошло, датчик скорости ВАЗ 2107 требует замены.

Совет: таким же образом можно проверить датчик скорости прямо на автомобиле. Для этого вывесите одно из ведущих колес, подключите вольтметр к выходу датчика и «массе» и начните вращать колеса. Если появляются напряжение и импульсы, датчик исправен.

Вместо вольтметра можно использовать контрольную лампу.В этом случае при проверке работоспособности необходимо подать напряжение на положительную клемму датчика скорости. Если лампа мигает при вращении датчика, проблема не в датчике. Придется проверить и другие узлы и детали «семерки», которые могут повлиять на работу ЭБУ двигателя.

Не работает спидометр на ВАЗ-2115: признаки, причины, замена датчика

При постоянном использовании автомобилей «десятого» семейства от АвтоВАЗа часто возникает вопрос, почему не работает спидометр на ВАЗ- 2115.Этот датчик жизненно важен, потому что не у каждого водителя есть чувство скорости, чтобы передвигаться с неработающим устройством.

Впрочем, это ощущение хорошо развито у камер видеонаблюдения, фиксирующих нарушения скорости на дорогах города и пригорода. Данную неисправность автомобилист сможет обнаружить и устранить самостоятельно, но на это потребуется немного времени.

Основные функции спидометра

Сразу отметим, что в задачу спидометра ВАЗ-2115 входит несколько функций.Этот датчик предназначен для:

Для вывода электронного сигнала на спидометр, расположенный на приборной панели. Благодаря этому можно контролировать скорость и расстояние.
На основе спидометра компьютер корректирует и определяет оптимальные обороты двигателя в разных режимах движения.

Симптомы

Если не работает спидометр ВАЗ-2115, то могут появиться следующие признаки неисправности:

Не полноценно работает датчик.
Во время движения стрелка постоянно прыгает или ненадолго останавливается в одном положении.

Чаще всего после появления второго признака нужно дождаться наступления первого.

Причины поломки

Чтобы определить, почему не работает спидометр ВАЗ-2115 с инжектором, можно с помощью простого теста проверить его исправность. Сначала нажмите кнопку сброса суточного пробега, удерживайте ее и одновременно включите зажигание. Если все датчики на панели приборов исправны, то стрелки от начальных показаний шкалы переходят в ее конец, а затем возвращаются.Это нужно повторить трижды. Если не работает спидометр ВАЗ-2115, стрелки не двигаться. Значит, проблема только в датчике скорости. Сам спидометр работает нормально.

Если в автомобиле с двигателем карбюраторного типа не работает спидометр ВАЗ-2115, то причина, скорее всего, в том, что перестал нормально работать редукторный привод, который передает необходимые показания с датчика скорости. Причиной этого могут быть механические повреждения: обрезанные кромки на конце ведущего вала или поврежденные зубья на шестернях.В результате передача крутящего момента от вала коробки передач к валу датчика прерывается.

Ремонт неисправности

Фактически, если не работает спидометр ВАЗ-2115, причины которого уже установлены, то датчик скорости на этих моделях ВАЗ никто не ремонтирует. Заменить всю эту сборку намного быстрее и проще. Стоимость его около 400 рублей, что не так уж и дорого. Чтобы начать процесс замены спидометра, следует загнать машину в яму и подготовить:

Отвертки.
Плоскогубцы.
Набор ключей гаечных.

Если рядом нет отверстия, то сначала нужно снять клеммы с АКБ, а потом снять воздушный фильтр и только потом впускной патрубок. Далее снимаем клемму с самого датчика спидометра. Однако, если в машине используется тросовый привод к спидометру, то вам необходимо его снять.

Далее необходимо очистить рабочую зону от пыли, мусора и масла. Затем приступайте непосредственно к замене детали:

Снимите клеммную колодку, используя кнопки, отключающие пружинный зажим.
Гаечным ключом на 21 снимаем датчик скорости.
Прикрепите новый датчик таким образом, чтобы шток точно попадал в стопорную втулку.
Затяните резьбу обратно гаечным ключом 21. Не зажимайте, чтобы не повредить целостность пластикового корпуса спидометра.

По результатам проделанной работы результат можно оценить сразу: если спидометр не садится в гнездо, значит, его шток не вошел в втулку.Поэтому вам придется повторять описанную выше процедуру до достижения успеха. Когда спидометр установлен, то нужно вернуть на место все демонтированные детали, подключить питание и проверить работу нового датчика во время движения автомобиля.

Новый 0280218004 Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108 21112 2108 2115 | Расходомер воздуха |

длина: 10,1 см
ширина: 3,8 см
Тип сенсора: пьезоэлектрический
Тип: тепловой тип
Чувствительность: 0280218037, F00C2G2044
Разрешение: 316023877014, 316023877012
Диапазон измерения: 293 3763000-04, 21083113001010, линия
55, 2038255, 2038255, 2038255 ГАЗ Волга ГАЗель -Газель
Гистерезис: Для УАЗ 220694 220695 3160 3160 Соболь Хантер
Повторяемость: Для Лада 2110 2111 2112

Применения:
Для ГАЗ Волга Эстейт 2. 3L 2287ccm 145HP 107KW (Бензин) 2009
Для ГАЗ Volga Estate 2.3L 2287ccm 145HP 107KW (Бензин) 2010
Для ГАЗ Volga Estate 2.3L 2287ccm 145HP 107KW (Бензин) 2008
Для GAZ Volga Estate 2.3L 2287ccm 145HP 107KW (Бензин) 2007
для салона ГАЗ Волга 2.3L 2287ccm 145HP 107KW (бензин) 2010
для ГАЗ Волга седан 2.3L 2287ccm 145HP 107KW (бензин) 2009
для ГАЗ Волга седан 2.3L 2287ccm 145HP 107KW (бензин) 2008
для ГАЗ Volga Saloon 2.3L 2287ccm 145HP 107KW (Бензин) 2007
для ГАЗ Волга Универсал 2.3L 2002-2012
Для ГАЗ Волга Универсал 2.3L 16V 1997-2000
Для ГАЗ Волга Универсал 2.3i 1997-2012
Для ГАЗ Волга Универсал 2.3i 16V 1997-2012
Для ГАЗ Газель 2.3L 1997-2012
Для ГАЗ Газель 2.5 я 2001-2012
для автобуса ГАЗ-Газель 2.3L 2287ccm 131HP 96KW (бензин) 2001
для автобуса ГАЗ-Газель 2.3L 2287ccm 131HP 96KW (бензин) 2000
Для автобуса ГАЗ-Газель 2.3L 2287ccm 131HP 96KW (бензин) 1999
Для автобуса ГАЗ-Газель 2.3L 2287ccm 131HP 96KW (Бензин) 1998
Для автобуса ГАЗ-Газель 2.3L 2287ccm 131HP 96KW (Бензин) 1997
Для УАЗ 220694 2.9i 4×4 1997-2012
Для УАЗ 220695 2.7i 4×4 2008-2012
Для УАЗ 3160 2.9i 4×4 1997-2012
Для УАЗ Патриот 2.7L 4×4 2005-2012
Для УАЗ Соболь 2.3L 1997-2012
Для УАЗ Соболь 2.5i 2001-2012
Для UAZ Hunter SUV 2.7L 2693ccm 128HP 94KW (Бензин) 2012
Для UAZ Hunter SUV 2.7L 2693ccm 128HP 94KW (Бензин) 2011
Для UAZ Hunter SUV 2.7 L 2693ccm 128HP 94KW (бензин) 2010
для внедорожника UAZ Hunter 2.7L 2693ccm 128HP 94KW (бензин) 2009
для UAZ Hunter SUV 2.7L 2693ccm 128HP 94KW (бензин) 2008
для внедорожника UAZ Hunter 2.7L 2693ccm 128HP 94KW (бензин) 2007
Для UAZ Hunter SUV 2.7L 2693ccm 128HP 94KW (бензин) 2006

Примечание:
1. Мы предоставляем четкие изображения, измерения, где возможный. Пожалуйста, проверьте как можно больше, чтобы убедиться, что это именно то, что вам нужно.
2. Пожалуйста, учитывайте разницу в 0,5-1 дюйма из-за ручного измерения. (1 дюйм = 2,54 см)
3. В этот комплект нет инструкций. Настоятельно рекомендуется профессиональная установка!
4.Цвет фактических товаров может немного отличаться от цвета на изображениях в списке из-за другого экрана компьютера, спасибо за понимание.

В комплект входит: 1 шт. Датчик расхода воздуха

Почему не работает спидометр? Поломка спидометра, возможные причины и ремонт.

Спидометр — один из незаменимых приборов, от правильной работы которого может зависеть не только безопасность, но и жизнь водителя и его пассажиров.Если спидометр перестанет работать, любой автомобилист сразу почувствует его недостаток. Причем это не только неприятно для вас, но и опасно для других участников дорожного движения. Например, неисправность спидометра может стать причиной неправильного выбора скорости входа в поворот и, как следствие, дорожно-транспортного происшествия. Кроме того, вы можете получить солидный штраф от ГАИ за. В любом случае, если не работает спидометр (в том числе и ВАЗ 2110), его нужно немедленно отремонтировать. И сегодня мы поговорим о причинах поломки этого устройства и способах их устранения на примере десятой «Жигулей».

Почему на ВАЗ 2110 не работает спидометр? Причины

На автомобилях отечественного производства данный компонент может выйти из строя по нескольким причинам. Наиболее вероятным из них является контактное окисление. Это, пожалуй, самая банальная и простая причина, устранить которую можно всего за 5-10 минут. Для этого вам просто нужно снять и почистить контакты, а затем снова поставить на место.

Кроме того, сам провод, а точнее его деформация, может стать причиной неисправности спидометра.При визуальном осмотре он может показаться целым (изолирующая обмотка без трещин и разрывов), однако внутренняя часть (жилы) может быть порвана. В этом случае необходимо сделать «непрерывность» провода. Делается это с помощью специального тестера.

Если на ВАЗ 2110 (или другой модели автомобиля десятого семейства) не работает спидометр, возможно, у вас сломаны пазы, которые проворачивают трос этого элемента. Может быть и такое, что с ним все выходит из строя, но это происходит исключительно на электронных панелях.

Также неисправность спидометра может быть вызвана самой поломкой. В этом случае следует приобрести новую деталь и установить ее вместо старой (более подробная инструкция и описание будут рассмотрены чуть ниже). Итак, если спидометр работает, то вывод очевиден — проблема была скрыта в датчике. Если вы обнаружите, что на ВАЗ 2110 не работает спидометр после ремонта, посмотрите, не забыли ли вы подключить сцепление.

Принцип работы датчика

Алгоритм работы этого устройства следующий.Когда колеса машины вращаются, контроллер получает короткий сигнал от датчика скорости, который, в свою очередь, пропорционален скорости колес. Принцип этой части основан на эффекте Холла.

Что делать, если на ВАЗ 2110 не работает спидометр?

Как заменить прибор самостоятельно? Заменить эту деталь очень просто. Другое дело добраться до датчика спидометра. Вот тут и возникают трудности. Чтобы не запутаться в нюансах, рассмотрим, чтобы на отечественные автомобили заменить ВАЗ десятого семейства.

Итак, при наличии новой детали приступаем к замене. Первым делом необходимо обесточить бортовую систему автомобиля, то есть снять минусовую клемму с аккумуляторной батареи. Будьте осторожны: иногда может возникать искра, поэтому во избежание неприятных ощущений работаем в резиновых перчатках. Далее вы должны найти датчик спидометра на коробке передач. На «десятках» он расположен между приводом спидометра и наконечником. Далее отсоединяем колодку с проводом от датчика. В этом случае необходимо удалить его дополнительно.После этого откручиваем устройство от привода ключом на 22. Теперь перед нами стоит задача установить новую деталь. Здесь главное попасть стержнем нового датчика в центр привода. После этого можно смело все подключать, затягивать и приступать к эксплуатации.

Обратите внимание на приклад

Обратите внимание, что если шток сломается, вам придется разобрать привод. Делается это ключом на 10 мм. Если диск застрял, можно попробовать накинуть на большой ключ и аккуратно двигать им влево-вправо.Далее смазываем маслом резиновое кольцо нового стержня и устанавливаем его на место старого. На этот вопрос «почему не работает спидометр на ВАЗ 2110» можно считать закрытым. Как видите, работа не очень пыльная и сложная, поэтому с ней справится практически каждый водитель.

Вывод

Итак, мы выяснили, почему может не работать датчик скорости, и как отремонтировать спидометр ВАЗ 2110 путем установки новых элементов вместе со штангой.
Помните, что неработающий спидометр представляет большую опасность для водителя, что может привести к самым непредсказуемым последствиям.Зная все правила ремонта и замены датчиков, вы сможете обезопасить себя от возможных нештатных ситуаций.

Желаем удачи на дорогах и как можно меньше неприятностей!

Неправильные показания спидометра в автомобиле могут стать причиной дорожно-транспортного происшествия, например, водитель не сможет правильно рассчитать

скорость входа в поворот, или будет двигаться со скоростью, опасной для дороги или погодных условий.

Современные инжекторные вазоны, в частности 2110, производитель оснащает электронным спидометром, который, как и многое другое, имеет свойство ломаться.Спидометр по разному не работает, бывает, что жив только до прогрева двигателя до определенной температуры, а потом отказывается работать, бывает, что стрелка начинает «катиться» по шкале или «зависать» в одна позиция. От чего зависит возникновение таких неисправностей, и какие проблемы прибора приводят к выходу из строя спидометра на автомобиле ВАЗ-2110?

Сам спидометр находится на приборной панели, которая часто выходит из строя, измерительный прибор необходимо менять полностью, так как производитель не поставляет его отдельные детали и приборы в продажу. На спидометре отображается информация, полученная от датчика измерения скорости автомобиля, который установлен в картере коробки передач. Показания крутящего момента передаются на датчик скорости с помощью шестерен, установленных на вторичном валу коробки передач. При помощи колодки к разъему приборной панели подключается провод датчика скорости.

Причины неправильной работы спидометра

Рассматривая причины, по которым не работает спидометр на ВАЗ 2110, стоит отметить, что их много, самая распространенная — это окисление контактов.Это самая частая, простая и частая причина поломки. Для устранения этого необходимо снять панель приборов и тщательно очистить все контакты, затем проверить их надежность и установить панель на место. Вы можете сделать это самостоятельно, не обращаясь в сервис.

Еще можно поискать еще одну довольно частую причину выхода из строя спидометра самостоятельно — это перетирание проводов. При визуальном осмотре повреждения проводов иногда незаметны, так как оплетка остается целой, но жилы под ней могут иметь обрывы.Для поиска этой неисправности необходимо при помощи тестера провести «обрыв» проводов, это уже сложнее.

Еще одна проблема, на которой может не работать спидометр — обрыв шлицев, поворачивающих трос спидометра. Здесь работы намного больше, многое придется менять.

Поломка датчика скорости (ДС) не редкость. Лучше всего диагностировать эту проблему с помощью исправного датчика, который ставится вместо якобы неисправного DS.В том случае, если тестовый спидометр заработал, вывод очевиден.

Также часто после ремонта работает коробка передач или сцепление, выясняется, что не работает спидометр, тут все может быть просто — проверьте, не забыли ли вы подключить прибор.

Порядок проверки DS:

Проверка датчика скорости — довольно сложная процедура, связанная с диагностикой, снятием и, зачастую, с возможной заменой самого устройства. Нам понадобится стандартный набор инструментов, пара часов бесплатного пользования и немного терпения. Ищем датчик в коробке, будет легче, если открыть капот. Открываем крышку, ищем провод в районе ШРУСа, он как раз приведет нас к нужному датчику. Добрались до прибора, приступаем к процедуре проверки и диагностики.

Снимаем панель приборов;
Вытаскиваем из него спидометр;
Для проверки работоспособности устройства нам понадобится дрель;
Зажать привод датчика скорости и включить устройство вращения против часовой стрелки;
Двигатель в машине должен работать, нужна помощь человека, который будет следить за реакцией устройства;

Если во время проверки спидометр работает, то причина его неисправности кроется в приводе, находящемся в коробке передач;

Если при проверке не работает спидометр, значит датчик скорости необходимо заменить.

Замена датчика на ВАЗ 2110

Если не работает спидометр из-за неисправного ДЦ, готовим ключи на 10 и 22. Датчик заменен сверху двигателя, так удобнее.

открыть крышку капота;
снимаем с АКБ минусовую клемму, либо массу, что, в общем-то, значения не имеет;
затем отключите все контактные фишки датчика скорости;
и затем ключом на 21 откручиваем гайки крепления датчика;
Если диагностирована поломка штока, то придется еще и привод снять, сам шток открутить ключом на 10.

Все в принципе по-прежнему просто, единственное — постараться соблюсти осторожность, так как воткнуть шток в коробку передач очень легко, поверьте моему опыту.

В процессе установки на место тяги привода ВАЗ 2110 настоятельно рекомендую предварительно смазать резиновое кольцо маслом, после этого подключаем клеммник, а потом проверяем работу нашего спидометра. Работает — довольны, нет — снова в работу.

Для наглядности предлагаю посмотреть видеоролик с пояснениями:

Спидометр устанавливается на любой современный автомобиль, бывает разных типов — жидкокристаллический, стрелочный, индикаторный. Если устройство перестает работать, водителю становится сложнее ориентироваться по скорости, легче нарушить скоростной режим.

В этой статье мы разберемся, почему не работает спидометр ВАЗ-2110: причины выхода из строя, способы устранения неисправностей, типичные неисправности.

Виды спидометров ВАЗ-2110

На автомобиле ВАЗ-2110 спидометры с электронным и механическим приводом, приборы второго типа устанавливались на автомобили первых лет выпуска с карбюраторными двигателями (8 клапанов).Позже на «десятке» стали применяться электронные спидометры, крутящий момент от КПП на приборную панель передается через датчик скорости.

Все приборы на ВАЗ десятке, показывающие скорость автомобиля, циферблат и признаки неисправного состояния определяются по отклонениям стрелки спидометра от нормы. Если спидометр неисправен, стрелка при движении автомобиля:

Есть и другие признаки неисправности спидометра, например, на холодном двигателе прибор работает, и его показания в норме.При полном прогреве двигателя стрелка замирает и перестает двигаться.

Основная причина, по которой не работает спидометр на форсунке ВАЗ-2110 — засорение (промасливание) датчика скорости (ДС), особенно часто выход из строя происходит, если на ДС попадает масло из КПП или двигателя (например, есть течь из клапанной крышки ДВС). Есть и другие причины:

Перед тем, как что-то менять, нужно выяснить, почему устройство не показывает скорость. В первую очередь начинают проверку с датчика скорости, так как чаще всего с ним связаны все сбои в работе.Осматриваем ЭС на предмет загрязнения, смотрим, нет ли обрыва проводов.

Если электрическая часть датчика неисправна, загорается лампа Check Engine на панели приборов. Во время компьютерной диагностики при неисправном датчике сканер выдает код ошибки P-0501, P-0501 или P-0503. Еще одна ошибка определяется бортовым компьютером, установленным на автомобиле.

Есть и другие признаки неисправного АЦП:

на холостом ходу Двигатель внутреннего сгорания работает нестабильно, двигатель может заглохнуть на малых оборотах;
повышенный расход топлива.

Проверить электрическую цепь от ДС к спидометру на автомобиле ВАЗ-2110, форсунка достаточно сложная, поэтому здесь лучше прибегнуть к помощи специалистов.

Шестерни привода DS, находящиеся в коробке передач, также могут сломаться. Проверить сам привод несложно — нужно 10-м ключом открутить два болта его крепления, произвести визуальный осмотр этого механизма.

Если у пластмассовой шестерни сломаны зубья, велика вероятность, что шестерня сломана и в коробке передач.Для замены ведущей шестерни придется снять и разобрать коробку передач.

На автомобилях первых 2110 выпусков с карбюратором стрелка спидометра приводится в движение от коробки передач механическим тросом, и определить причину неисправности здесь намного проще, чем в электронной схеме … Проверить несложно исправность троса спидометра (ТС): его необходимо отсоединить от КПП — если на его конце квадрат цел, то в этом подключении все в порядке.

Далее обхватываем пальцами конец троса и пытаемся его скрутить, если троса нет обрывов, стрелка спидометра должна начать двигаться (подниматься). Если автомобиль слишком свободно вращается пальцами, скорее всего, обрыв троса. Чтобы проверить сам механический спидометр «десятки», необходимо снять комбинацию приборов.

На ВАЗ-2110 с инжектором отдельный прибор, показывающий скорость автомобиля, не продается, а комбинация приборов на 2110-11-12 меняется в сборе.Если выяснится, что причина неисправности кроется в приборной панели, ее нужно изменить. Снимаем комбинацию приборов (старая модель) следующим образом:

Основной причиной неисправности спидометра является выход из строя датчика скорости, и при неисправности ДС его необходимо заменить. Заменить датчик на «десятке» ВАЗ несложно, практически любой водитель может проделать эту работу самостоятельно. Особенно проста работа на машине с 8-клапанным двигателем. Приступим к замене:

При установке ставим разъем на место, он должен защелкнуться с щелчком, эту работу можно считать законченной. При достаточной сноровке такая операция проводится за 5-10 минут.

Часто автовладельцы сталкиваются с проблемой, когда после замены датчика стрелка спидометра начинает «лежать» — показывать неправильную скорость. Следует отметить, что для ВАЗовской «десятки» разработано несколько типов ДС, и они имеют разные каталожные номера. При покупке следует обращать внимание на количество вышедшего из строя датчика, а покупать новую деталь нужно только с такой же маркировкой.

Поиск причины неработоспособности спидометра следует начинать с внешнего осмотра ДС и идущих к нему проводов.Нередко случается, что провода обрываются в непосредственной близости от вилки.
Если датчик скорости покрылся слоем грязи или масла, необходимо его удалить, протереть, переустановить и еще раз проверить показания спидометра. Возможно, после этого стрелка инструмента снова начнет нормально показывать скорость.
Если самостоятельно устранить неисправность не удается, следует обратиться в автосервис к электрику.

Спидометр, как следует из названия, показывает скорость автомобиля.Соблюдение скоростного режима важно не только для избежания штрафов, но и для безопасных поворотов и других маневров. Чем выше скорость, тем больше должен быть радиус поворота. Если радиус меньше необходимого, велика вероятность заноса автомобиля и его опрокидывания. Поэтому исправность спидометра так же важна, как и качество рулевого управления или тормозной системы.

Как работает спидометр

Есть две основные модификации спидометров:

Принцип действия механического спидометра заключается в преобразовании скорости вращения вала в энергию, которая перемещает иглу.Привод спидометра расположен в коробке переключения передач механической или автоматической и соединен с индикатором гибким тросом, защищенным металлическим кожухом. Концы троса с обеих сторон выполнены в форме квадрата, за счет чего эффективно передают вращение от привода к индикатору. Механический спидометр всегда подключен к одометру (индикатору пробега автомобиля) и образует с ним единый блок.

Принцип работы электронного спидометра — датчик, генерирующий импульсы определенной частоты и длительности (в зависимости от скорости автомобиля).Датчик подключается либо к отдельному электронному спидометру, либо к бортовому компьютеру. И компьютер, и спидометр выполняют одну и ту же функцию — они подсчитывают количество импульсов в единицу времени и конвертируют значение в понятные километры или мили в час.

Неисправности спидометра

Наиболее частые неисправности:

Обрыв или повреждение троса;
соскакивание наконечника троса с ведомой шестерни;
неисправность механического или электронного индикатора;
неисправность датчика импульсов;
Плохой контакт или обрыв провода, соединяющего датчик и индикатор или компьютер.

Видео — Как починить спидометр

Диагностика и ремонт механического спидометра

Для диагностики понадобятся:
мотор 12 вольт;
отвертки плоские и крестовые;
фонарь; домкраты и подставки;
Инструкция по ремонту или обслуживанию вашего автомобиля.

Поднимите переднюю пассажирскую сторону автомобиля с помощью домкрата, чтобы проверить спидометр. О том, как это сделать безопасно, читайте в статье (Замена и восстановление амортизаторов).Снимите переднюю панель (панель приборов), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашего автомобиля. Снимите комбинацию приборов и открутите гайку крепления троса от индикатора, запустите двигатель и включите 4-ю передачу. Проверить, не крутится ли кабель в защитном кожухе? Если да, остановите двигатель, вставьте и затяните конец троса, затем снова запустите двигатель, включите 4-ю передачу и посмотрите на показания индикатора. Если стрелка не меняет положение, индикатор неисправен, его необходимо заменить.

Если трос не вращается при работающем двигателе и включенной передаче, выключите двигатель и снимите трос с привода, расположенного на стороне водителя коробки передач. Вытащите трос из моторного отсека и осмотрите наконечники на предмет повреждений формы (квадрата). Скрутите наконечник с одной стороны кабеля и посмотрите на наконечник с другой стороны. Если оба наконечника вращаются синхронно, без усилий и края наконечников не притираются, значит проблема в изношенной ведущей шестерне, поэтому ее необходимо заменить.Эта операция описана в руководстве по ремонту и техническому обслуживанию автомобиля.

Диагностика и ремонт электронного спидометра

Для диагностики и ремонта вам потребуются:

плоская и крестовая отвертка;
тестер;
набор ключей;
сканер инжекторного двигателя (можно использовать обычный осциллограф).

Запустите самопроверку бортового компьютера (BC). На большинстве автомобилей с впрыском, произведенных после 2000 года, BC поддерживает эту функцию.Если БК выдает ошибку, ее нужно расшифровать с помощью специальной таблицы, которая есть в инструкции по обслуживанию и ремонту вашего автомобиля. Но результаты диагностики покажут, работает вся система спидометра или нет. Чтобы устранить неисправность, придется искать поломку самостоятельно. Для этого поднимите автомобиль, как описано выше. Подключите осциллограф к среднему контакту датчика скорости (устанавливается вместо привода спидометра) и плюсовому контакту аккумуляторной батареи.Запустите двигатель и включите 1-ю передачу.

Работающий датчик будет выдавать импульсный сигнал с напряжением не менее 9 Вольт с частотой 4-6 Герц. Если датчик работает нормально, необходимо выключить трансмиссию и с помощью тестера проверить провод, соединяющий датчик с контроллером электронного блока управления (ЭБУ). Или воспользуйтесь осциллографом для проверки сигналов датчиков на входе ЭБУ. При наличии сигналов необходимо проверить клеммы и провод, соединяющий ЭБУ и комбинацию приборов (индикатор спидометра).Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит более точно определить причину неисправности.

Чаще всего спидометр перестает работать из-за попадания воды и грязи в клеммы, а также из-за обрыва или обрыва сигнальных проводов. Поэтому в большинстве случаев достаточно просушить и почистить контакты. Если по результатам проверки будет выявлена неисправность датчика скорости, потребуется его замена.Эта процедура, а также замена вышедшего из строя индикатора подробно описана в инструкции по эксплуатации и ремонту вашего автомобиля.

Спидометр позволяет контролировать скорость и следить за соблюдением соответствующего режима при движении по бездорожью. Если устройство не работает, ориентироваться во время движения будет сложно. Очень часто такая проблема возникает на отечественных Лада Приора, о неисправностях которой мы и поговорим.

Сломанный спидометр на Приоре может вообще не работать или работать некорректно.Фото: f-a.d-cd.net

Каковы симптомы проблемы

По появлению одного из следующих знаков точно можно сказать, что на Приоре не работает спидометр:

Стрелка остается на нуле, хотя машина двигалась давно.
В принципе правильное определение индикатора скорости. Или автомобиль вообще отключается.

На практике чаще всего встречается второй тип отказа. Временные поломки на спидометре — ситуация, с которой часто сталкиваются те, кто приобрел автомобиль Лада Приора.Это часто бывает, когда стрелка находится на нуле, даже если движение началось. На приборной панели начинает отображаться светящийся восклицательный знак. Электроусилитель руля перестает работать. Но проходит несколько минут, а от проблемы не остается и следа, электронные компоненты продолжают работать в старом режиме.

Лада Приора — модели автомобилей, в которых используются электронные типы спидометров. В связи с этим может выйти из строя микропроцессор, отвечающий за работу.

Основные причины выхода из строя спидометра

Для начала нужно убедиться, что причиной неисправности не были ошибки в самой микросхеме, на которой работает автомобиль.Во время работы машины так называемый кэш в этих микросхемах забивается информацией. Из-за чего возникают сбои, в том числе временные. «Масса» с аккумулятором в этом случае просто сбрасывается. В противном случае вы не сможете сбросить свои данные. При этом бортовая сеть в автомобиле полностью обесточена.

Если обнуление не помогает избавиться от проблем, выполните полную проверку системы:

Проверьте пластину безопасности, установленную на плате в цепи питания.Нужная часть будет отмечена — IG \ METER.
После этого необходимо провести диагностику исправности проводки, находящейся на сайте, начиная с датчика регистрации скорости, и заканчивая приборной панелью. Именно на этом участке начинают обрываться провода. Могут возникнуть перетяжки, могут появиться другие виды дефектов. Обычно это происходит из-за активного использования автомобиля.
Контакты, расположенные в разъемах, требуют особого внимания. И способен прийти в негодность из-за образования ржавчины, повышенной кислотности.В этом случае контакты датчика и разъемов легко очистить, чтобы избавиться от дефектов.
Следующим шагом является проверка датчика управления на основе расстояния, пройденного автомобилем. Если обращаться в сервисный центр, то для проверки этой детали используется специальное оборудование. Если он отсутствует, то проверка проводится при проезде автомобиля несколько километров. По продолжающемуся обратному отсчету можно точно сказать, что система в порядке.

Что делать, если на Приоре не работает спидометр из-за панели приборов

Если именно в нем кроется неисправность, то нужно добраться до механизма, вращающего стрелки.И провести тщательный осмотр. Рекомендуется загнать машину в гаражный бокс и поставить машину на стояночный тормоз … После этого открыть капот машины, отсоединить от аккумуляторной батареи клемму, помеченную минусом. Благодаря такому действию можно будет не бояться замыкания в бортовой сети.

Снять приборную панель на Лада Приора может практически каждый. Фото tuningtaza.ru

Следующим шагом будет аккуратный демонтаж торпеды.И здесь нам нужно сделать несколько вещей.

Во-первых, полностью удалите все накладки.
Затем аккуратно откручиваем руль.
Снимаем переключатели, расположенные под рулем.

Следующим шагом будет поиск и откручивание болтов-саморезов. Они позволяют торпеде закрепиться на своем месте. Только после выполнения всех этих действий можно начинать демонтаж самой торпеды. Для этого достаточно схватить деталь, слегка потянув ее на себя.Затем отключаются провода. Но перед этим их помечают, чтобы потом не запутаться. Торпеда вытаскивается и выносится через пассажирскую дверь.

Другие причины неисправности

Пока неизвестно, насколько проблемы со спидометром сохранятся в Приоре нового поколения. Фото: smolmotor.ru

Отклонение оси стрелки — еще одна причина, по которой устройство может выйти из строя преждевременно.

Во-первых, очень осторожно стреляют самой стрелой.
Для этого подкладываем под стрелку небольшую вилку из пластика.
Устройство необходимо поднимать осторожно, без спешки.
Если стрелка действительно погнулась, просто замените ее.

Вращение спидометра обеспечивается специальными шестернями, расположенными на задней боковой панели приборов, сзади. Каждая передача требует проверки, если есть какие-либо проблемы со спидометром. При необходимости детали заменяются, проблем с этим быть не должно.

Замена шестерни обязательно нужна, если не хватает зубьев, если есть другие причины сомневаться в ее работоспособности.

После выявления и устранения дефектов проводится сборка, с выполнением действий в обратном порядке … Допускается использование герметика, но совсем нового, а не старого. После завершения процесса сборки владелец должен проверить работоспособность приспособления.

Посмотрите, что делать, если спидометр сломался из-за датчика скорости:

Заключение и несколько слов о ремонте электронных спидометров

Для диагностики и ремонта нам потребуется закупить:

Сканер инжекторного двигателя.Но его можно заменить обычным осциллографом.
Набор ключей.
Тестер.
Отвертки плоские и крестовые.

Начать с самотестирования бортового компьютера … Эта функция поддерживается на большинстве современных автомобилей, выпущенных после 2000 года. Если в программе появляется ошибка, ее необходимо расшифровать. Для этого достаточно взять специальный стол. Он идет в комплекте с автомобилем или с сенсорной системой. Также его легко найти на специализированных сайтах.

Проведя самодиагностику, просмотрите список ошибок, которые выдает бортовой компьютер.Фото: i.ytimg.com

Результаты диагностики в любом случае подскажут, исправна система или нет. Чтобы устранить проблему, неисправность необходимо найти самостоятельно. Почему машину поднимают так же, как описано ранее. Осциллограф подключается к датчику средней скорости. И с контактом, который обозначен знаком плюс. После этого двигатель запускается на первой передаче.

Напряжение 9 В будет характерным для выходного сигнала, если датчик остается в рабочем состоянии.Стандартная частота 4-6 Гц. Передача отключена, если устройство работает стабильно. Проверить провод, соединяющий датчик с контроллером электронного блока управления. Сигналы датчиков можно проверить с помощью того же осциллографа.

Чаще всего спидометры начинают выходить из строя при попадании пыли и грязи в клеммы. Или из-за оборвавшихся проводов сами вышли из строя. Достаточно очистить контакты и полностью их высушить. Эта процедура всегда максимально подробно описана в инструкции по эксплуатации автомобиля.

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.
Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г.,
браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.
Вы должны отключить приложение при входе в систему или проконсультироваться с вашим системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie
потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт
не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к
остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Достижения в микронейрохирургии вестибулярной шванномы

В этом выпуске описаны самые актуальные и передовые технологические новости о сложной хирургической процедуре невриномы слухового нерва. Кратко представлен клинико-рентгенологический диагноз и показания к хирургическому вмешательству, а также шаг за шагом проиллюстрирована хирургическая техника: видеоролики демонстрируют новейшие методы лечения этих пациентов. Все эти показания были подготовлены высококвалифицированными специалистами в данной области на основе их личного опыта.

Новые технологии, обсуждаемые, например, интраоперационная идентификация и положение лицевого нерва, сохранение слуха, методы закрытия твердой мозговой оболочки и полезность лазерных и ультразвуковых аспираторов. В книге также обсуждается ряд текущих проектов, в том числе те, которые касаются: разбавленного папаверина для микрососудистой защиты черепных нервов, гибкого эндоскопа для контроля IAC при удалении опухоли, жидкого цемента для закрытия костей, введения аспирина для контроля остаточных опухолей размером более 7 мм и DTI. для предоперационного прогнозирования положения лицевого нерва.

Это очень информативная представленная книга, которая предоставляет хирургу, интересующемуся акустической невриномой, необходимую информацию о современных технологиях, доступных для улучшения результатов пациентов.

Акустическая невринома Интраоперационный мониторинг Результаты лицевого нерва Сохранение слуха Микрохирургическая техника

О редакции

Лучано Мастронарди — директор и преподаватель международных курсов вскрытия микронейрохирургии, основания черепа и позвоночника.Кроме того, в настоящее время он является главой нейрохирургии и главой отделения хирургических специальностей в больнице Сан-Филиппо Нери / ASLRoma1 в Риме. Сфера его интересов: акустическая неврома и хирургия основания черепа; микрохирургия опухолей головного мозга и сосудов головного мозга, комплексные операции на позвоночнике (дегенеративные, травматические, опухолевые). Профессор Мастронарди является рецензентом нескольких международных журналов по нейрохирургии. Он получил национальные и международные награды (AANS) за свои исследования опухолей головного мозга, хирургии и технологий шейного отдела позвоночника.

Таканори Фукусима был главой нейрохирургии в больнице Мицуи Мемориал до 1990 года. В 1989 году он был приглашенным профессором нейрохирургии в Калифорнийском университете в Лос-Анджелесе, позже стал профессором Университета Дьюка и в 1998 году основал Каролинский центр хирургии основания черепа. основал Институт нейробиологии Каролины. Он также является приглашенным профессором Каролинского института в Швеции и почетным профессором Марсельского университета (Франция) и Римского университета (Италия).Доктор Фукусима разработал «хирургию замочной скважины», хирургическую технику, при которой в черепе просверливается небольшое отверстие и пораженный участок прооперируется с помощью микроскопа. В настоящее время операция «замочная скважина» считается лучшей техникой для пациентов, поскольку время восстановления значительно сокращается по сравнению с традиционной трепанацией черепа.

Альберто Кампионе получил степень доктора медицины и хирургии в Католическом университете Святого Сердца Рима, защитив диссертацию по нейрохирургии на тему «Генетическая сигнатура языковых расстройств при краниосиностозе: от молекулярного патогенеза до когнитивных результатов.В настоящее время он является адъюнкт-профессором факультета медицины и хирургии того же университета.

Где датчик заднего хода ВАЗ 2112

Датчик заднего хода включает задние белые фонари при движении задним ходом. Мнение о том, что устройство не нужно, ошибочно. Сигнал датчика заднего хода на белые огни сообщает другим участникам дорожного движения, что вы движетесь назад или что вы уже начали движение и едете задним ходом.В темноте эти белые фонари освещают ваш обратный путь для вашего удобства, сигнализируя о ваших намерениях другим. Сигнализатор задних фонарей — вещь необходимая. Как сказано в других статьях, все в машине должно работать исправно!

Датчик заднего хода ВАЗ 2114 или лягушка, как его называют в простонародье, не вечен. Он не так часто ломается, как другие датчики, и поломка лягушки — это не такое разрушение, как выход из строя MAF или датчика детонации. Поломку устройства, ответственного за сигнал заднего фонаря, легко обнаружить.

Расположение и проверка работоспособности ДЖ

Вы легко можете узнать, где находится датчик заднего хода, посмотрев на четырнадцатую подвеску. Он находится на коробке передач, там всего два метра: тот, который нам нужен, и тот, который сигнализирует о скорости движения. Если нет возможности попасть под днище автомобиля, добраться до датчика заднего хода можно, открыв капот. Но первый вариант удобнее.

Диагностика здоровья:

Чтобы убедиться в неисправности ДЖ, нужно повернуть колеса влево, посмотреть со стороны водителя: сбоку на КПП есть защита с контактами внутри.
Снимаем защиту, смотрим прибор и два контакта, которые к нему идут, замыкаем их на лягушку и заводим четырнадцатую, выставляя заднюю передачу. Если с проводами, контактами и лампами все в порядке, то загораются белые лампочки.
Не загорелись фонари — тестером измеряем напряжение на земле и проводе (оранжевом), идущем от лягушки, если есть напряжение, то следует проверить саму плату фонаря белого цвета и контакты к нему. Есть вероятность, что слетел контакт между блоком предохранителей и контактами датчика, следует его найти и измерить в нем напряжение.

Причины отказа:

Окисление контактов заднего фонаря
Датчик может ослабнуть, его нужно вкрутить глубже
Нет контакта с проводкой в коробке передач
Нет контакта между вилкой и блоком предохранителей
Любой предохранитель может перегореть и нарушить контактную цепь.

Еще бывает, что ДЖХ в норме, и контакты целы и невредимы, но фонари заднего хода выключены …Сами лампы могут накрыться (просто перегореть), а может потеряться контакт (для тех же ламп).

Замена датчика заднего хода ВАЗ 2114

Изменить лягушку можно двумя способами: залезть в яму (или загнать машину на эстакаду) или сделать это лежа под машиной. Многие, кто самостоятельно менял сигнализатор задних фонарей, утверждают, что на яме легче, датчик хорошо виден и не забрызгает маслом. Есть вариант, четырнадцатый пригнать в сервис, где легко заменить этот прибор на новый (а стоимость двух таких датчиков, если не трех, возьмут на работу).

При самостоятельной замене ДХЗ важно не терять время и как можно скорее установить новый! В противном случае масло вытечет из коробки и оставит много теплых воспоминаний на вашей одежде и на полу ямы.

Простая схема как поменять датчик заднего хода на ВАЗ 2114:

Загнать автомобиль в яму или эстакаду, поставить на ручной тормоз.
Снимите защиту с контактов лягушки и отсоедините их.
Следует заранее подготовить емкость для масла, которое будет выливаться из отверстия датчика.
Поставить тару, можно датчик открутить (если не поддается, то можно открутить ключом с головкой на 22; бывает и ключ тоже не помогает, может буквально прилипнуть к нему (масло рядом), потом берем зубило и молоток и молимся, чтобы все прошло гладко)
Вынул нерабочий, вставил новый, покрутил.
Если воронка коробки залита маслом, протрите ее, чтобы не было лишней грязи.
Подключили контакты и вернули защиту обратно.
Если вылилось достаточно масла, долить необходимое количество

Многие, для кого замена датчика заднего хода на ВАЗ 2114 производилась самостоятельно, предлагают заранее слить масло из коробки, ведь оно у всех бегает в разном количестве. Главное, не забыть потом слить все масло обратно.

Проверка работоспособности:

Включаем зажигание, но заводить машину не нужно
Установка задней передачи
Хорошо, если на

горит белый свет

Цена вопроса

Если цена датчика заднего хода ВАЗ 2114 колеблется в пределах 100-300 рублей, и вы можете поставить его самостоятельно, то проблема в проводке или с платой фары вам так легко не дадут.

Перед покупкой монтажных принадлежностей очистите контакты, опрыскайте WD-40, должно помочь. Потому что покупные провода тоже нужно устанавливать с умом, а это электроника — дело тонкое, доступное умельцам в сервисе за хорошую плату.

Что касается фар, то это тоже спорный вопрос, требующий вложений как со стороны самой стороны, так и работы профессионала, который этим займется. Перегоревшие лампочки в фаре — самые дешевые расходные материалы, одна лампочка стоит 20-50 рублей.

22.08.2012

Датчик заднего хода — устройство, являющееся переключателем задних белых фонарей при включении передачи заднего хода. Другими словами, датчик используется для включения фонарей заднего хода при включении задней передачи.

Датчик заднего хода на ваз деталь надежная, но тоже не вечная. Поэтому рано или поздно может наступить момент, когда ваши фонари заднего хода выйдут из строя.

Где находится датчик заднего хода

Найти местоположение датчика заднего хода несложно.Этот датчик включен. На коробке всего два датчика: датчик скорости () и датчик заднего хода. Фото датчика заднего хода: датчик находится под номером 7.

Как проверить датчик заднего хода

Для проверки датчика на работоспособность снимаем с него контакты и зажимаем. Затем включите зажигание и включите заднюю передачу. Если индикаторы горят, датчик неисправен и требует замены. А если они не загораются, значит проблема в цепи, а не в датчике.

Замена датчика заднего хода

Для замены понадобится трансмиссионное масло, емкость с маслом. Дело в том, что когда мы вытаскиваем датчик, из появившегося отверстия выльется масло и ваша задача как можно скорее вставить новый датчик на место старого.

Ставим машину на эстакаду.
Ставим на ручник или редуктор.
Снимаем защиту.
Находим датчик и снимаем с него контакты.
Подставляем емкость и начинаем откручивать датчик.
Вынув старую, быстро затягиваем новую.

Даем немного осесть и проверяем уровень масла в коробке передач. О том, как проверить уровень масла в коробке передач, читайте в статье

Если белые огни на корме «семерки» перестали светиться при движении задним ходом, то неисправность требует немедленного устранения. Мало того, что неработающие фонари заднего хода не соответствуют техническим требованиям к автомобилю и правилам дорожного движения, эта поломка вводит в заблуждение других участников дорожного движения и может спровоцировать аварию, как правило, виноват датчик заднего хода на ВАЗ 2107.

Обычно для устранения такой неисправности необходимо заменить датчик заднего хода ВАЗ 2107. Необязательно тратить время и деньги на посещение специалистов СТО — вы можете самостоятельно провести диагностику и заменить датчик. Но для начала нужно убедиться, что неисправность вызвал именно он.

Почему не горят фонари заднего хода

Лампы в фонарях заднего хода могут не гореть по нескольким причинам:

Перегорел предохранитель, защищающий цепь питания фонарей заднего хода.Поломка видна визуально, достаточно вытащить предохранитель из блока.
Лампы перегорели. Для проверки работы ламп их следует по одной снимать с фонаря и с помощью омметра (мультиметра) или обрыва убедиться в отсутствии обрыва спирали.
Повреждена проводка. Еще можно проверить мультиметром и обрывом, но найти обрыв будет намного сложнее.
Плохой контакт проводов с выводами датчика заднего хода.Проверку следует начинать с визуального осмотра и очистки от грязи и окислов. Затем вы можете использовать мультиметр для измерения сопротивления цепи.
Короткое замыкание в проводах питания. Проверить отсутствие или наличие замыкания провода на массу можно с помощью гудка или мультиметра.
Сломан датчик заднего хода ВАЗ 2107. Вы можете проверить это с помощью циферблата или мультиметра. Визуально неисправность выражается в том, что фонари заднего хода либо вообще не включаются, либо горят постоянно.

Где датчик заднего хода ВАЗ 2107

На «семерке», как и на всех «классических» моделях ВАЗ, датчик заднего хода находится на КПП. Он прикреплен к нижней и правой части коробки передач, если смотреть по направлению движения машины.

Нельзя перепутать с чем-то другим — это единственная деталь на КПП, до которой
Бывает, что провода идущие к датчику обрезаются. В этом случае его легко отличить по паре выступающих контактов.

Что нужно для замены

Для замены детали понадобятся всего две вещи: ключ на 22 и новый датчик реверса с металлической шайбой.
Ключ брать желательно с головкой и длинной рукояткой. Но, если его не найти, можно обойтись шапкой или даже рожковым деревом.

Как поменять датчик заднего хода ВАЗ 2107

Перед заменой датчика желательно очистить трансмиссию от грязи. Если этого не сделать, оно может попасть в масло в картере.Замена датчика заднего хода ВАЗ 2107 производится в следующей последовательности:

Примечание: если датчик «застрял» и не откручивается гаечным ключом, можно попробовать открутить его зубилом и молотком. Однако делать это нужно с особой осторожностью, чтобы не повредить корпус редуктора, сделанный из хрупкого алюминиевого сплава.

очистить гнездо датчика;
поставить новую шайбу на новый датчик и вкрутить его в коробку передач ключом на 22;
поставить на контакты датчика провода концевых выключателей.

Теперь вы знаете, как поменять датчик заднего хода ВАЗ 2107.

Рубрики

На ваз 2115 снять датчик скорости на: Замена датчика скорости на ВАЗ-2114

признаки неисправности, замена регулятора спидометра по фото

Характеристика

Функции и принцип действия

Ошибки и признаки неисправности

Проверка работоспособности

Инструкция по замене своими руками

Фотогалерея

Видео «Самостоятельный ремонт ДС ВАЗ 2115»

Замена датчика скорости на ВАЗ 2114

Назначение

Особенности работы

Признаки неисправности

Как выбрать новый элемент и где искать его на автомобиле

Проверка

Замена, проверка работоспособности

Замена датчика скорости ваз 2115 без проблем — инструкция

Принцип работы

Типы устанавливаемых измерителей

Тип №1

Тип №2

Тип №3

Ваз 2115 замена датчика скорости

Начинаем замену

Порядок работ

Датчик скорости ваз 2115 — где находится, замена, стоимость

Датчик скорости автомобиля ВАЗ 2115

Устройство и принцип работы

Что будет, если сломается этот сенсор

Где находится датчик определения скорости, и почему он ломается

Как проверить

Видео по теме

Основные аспекты обслуживания и замены датчика скорости на ВАЗ 2115

Характеристика

Функции и принцип действия

Ошибки и признаки неисправности

Проверка работоспособности

Инструкция по замене своими руками

Фотогалерея

Замена датчика скорости ваз 2115 без проблем

ПРИНЦИП РАБОТЫ

ТИПЫ УСТАНАВЛИВАЕМЫХ ИЗМЕРИТЕЛЕЙ

Тип №1

Тип №2

Тип №3

ВАЗ 2115 ЗАМЕНА ДАТЧИКА СКОРОСТИ

Начинаем замену

Порядок работ

Датчик скорости ВАЗ 2114, неисправности и замена

Как работает датчик?

Замена датчика скорости ВАЗ 2114, ВАЗ 2115

Замена датчика скорости ВАЗ 2113, 2114, 2115: снятие и установка

Электронный датчик скорости ВАЗ 2110 и 2114

Как работает электронный датчик

Где расположен датчик скорости на ВАЗ

Замена датчика скорости на авто, выпущенных до и после 2006 года

Распиновка датчика скорости. Распиновка датчика скорости Электронный датчик скорости на ВАЗ 2110

Назначение и принцип действия датчика скорости

Как проверить датчик скорости на работоспособность

Причины выхода из строя датчика скорости

Распиновка датчика скорости

Замена датчика скорости «десятки»

Датчик скорости ВАЗ 2110 16 клапанов Признаки неисправности

Всегда ли нужна замена

Сколько стоит замена

Пошаговая замена датчика скорости ВАЗ-2110 с 8 и 16 клапанами

Замена электронного датчика

Как работает электронный датчик

Где датчик скорости на ВАЗ

Замена датчика скорости на автомобилях, выпущенных до и после 2006 г.

Принцип работы датчика скорости ВАЗ 2107

Где находится датчик скорости ВАЗ 2107

Признаки неисправности

Причины неисправности датчика

Как снять датчик скорости ВАЗ 2107

Проверка датчика скорости

Не работает спидометр на ВАЗ-2115: признаки, причины, замена датчика

Основные функции спидометра

Симптомы
