Направляющие суппорта для чего нужны: Для чего нужны направляющие в суппорте – АвтоТоп

Содержание

Направляющие суппортов: как и чем смазывать

При замене или простом обслуживании суппортов, рекомендуется смазывать трущиеся, подвижные детали специальными смазками, для обеспечения нормальной работы узла в целом. Суппорт один из основных компонентов в тормозной системе, почему требует к себе особого внимания. Здесь важно следить за состоянием направляющих для прижимных скоб, так называемых «пальцев», так как они самое уязвимое место. Причем важность периодического смазывания, указывается даже в «мануалах» производителей, почти для каждой модели.

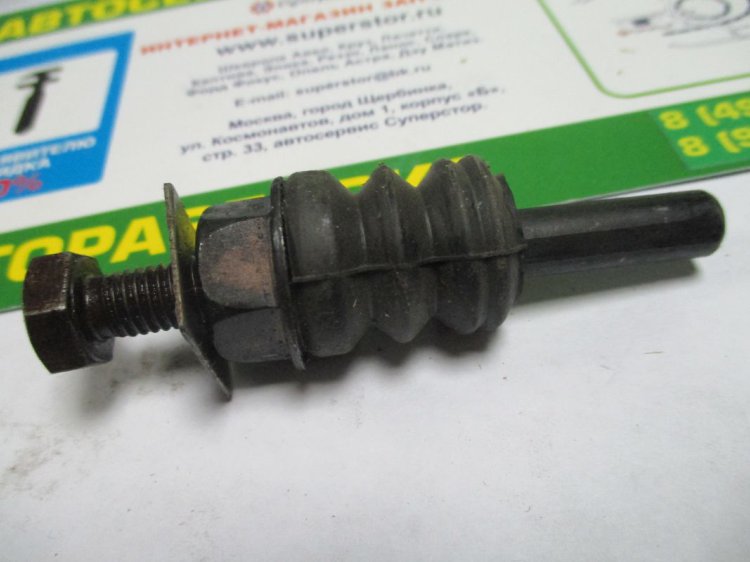

На фото: направляющие суппорта и пыльники

Важно понимать, что если использовать не подходящие средства, то эффект может быть обратным, вплоть до заклинивания «пальцев», колодок, поршней. То же самое ждет водителей, у которых направляющие работают «на сухую». На них попадает грязь, влага, впоследствии забивая их и приводя к не правильной работе устройства, не до конца прижимается колодка, начинает клинить и тому подобное.

Слева — направляющая смазана на заводе и ее состояние хорошее. Справа — направляющая не смазана, в результате, прикипела. Фото — drive2.ru

Какие смазки подходят?

В целом, предъявляют стандартные требования по типу воздействия смазки и её составу. Итак:

• В первую очередь это температурный режим, так как суппорт, в принципе работает в запредельных температурах, смазка должна быть соответствующая. Минимальный выдерживаемый нагрев от 160 градусов.

• Высокие эксплуатационные режимы даже при минусовых температурах.

• Важно, чтобы смазка не была агрессивной к резиновым изделиям, а также пластмассе. Так как на «пальцах» находятся пыльники. Если на них попадет агрессивный компонент, резина может разбухнуть, и просто не будет держаться на «пальце». Зачастую, к таким смазкам относят привычные — литолы, солидолы. Ничего из перечисленного не подходит, как многие бы не возражали. Их основное предназначение, убрать скрипы и скрежет.

• Стойкость к атмосферным воздействиям — снег, дождь.

На направляющих закисла смазка. Поэтому, перед покупкой внимательно читайте отзывы

До некоторых пор, ходило устойчивое представление, что классические солидолы, литолы подходят и для смазки направляющих, однако, как уже сказали, они агрессивны к резине, пластику. Поэтому выбор должен падать на специализированные смазки, на основе минеральных, синтетических масел и натуральных загустителей. Их свойства позволяют смазке не стекать с направляющих (хорошая адгезия), оставаться температуростойкой. Кроме того, «синтетика» не агрессивна к уплотнителям, устойчива к воде, кислотным жидкостям. Температурный порог, как правило, более 250 градусов.

Специалисты выделяют две группы средств, по исходному составу, которые подходят для смазки:

1. Минеральные. Это пасты, как их еще называют, в основу которых берется «минералка» с добавлением различных загустителей. Наиболее популярным загустителем считается — бентонит, который в составе имеет металлические частицы и кислоты. Основная особенность таких смазок, в принципе отсутствие температурных колебаний от 50 до 180 градусов. Наиболее известные продукты от компаний: Plastilube VR 500, Loctite LB 8106, Molykote G-3407.

Plastilube VR 500

2. Вторая группа паст имеет свойство универсальных, то есть одинаково подходят для «пальцев» и поршней, цилиндров. Причем совместимы с резиной, пластиком и т.д. В основе используется «синтетика», однако очищенная и с добавлением загустителей и специальных присадок. Присадки предназначены для того, чтобы повысить антикислотные, антикоррозийные, противоизносные свойства. Выделяются производители: LOCTITE LB 8021, Mannol 9896 Kupfer, SLIPKOTE 220-R и Permatex 20356, 85188 .

Mannol 9896

Среди отечественных предложений, можно вспомнить о МС-1600, ЦИАТИМ-221 (с приставкой F, предназначена и для поршней), УНИОЛ-1. Последняя рекомендуется в «мануале» к Вазам, однако найти её сложно. Хорошей популярностью на отечественном рынке пользуется универсальная Slipkote 220-R и Anti-Quietsch-Paste (обращайте внимание на маркировку, чтобы не купить антискрипную).

Slipkote 220R

Кстати, по поводу отечественной ЦИАТИМ-221, если по всем остальным параметрам она подходит, то температурный режим всего до 200 градусов. Поэтому и применяют её, зачастую, на российских автомобилях Lada, некоторых бюджетных иномарках вроде Chevrolet, KIA, Hyundai. Если активно использовать тормоза, то смазка просто вытечет и все.

Всегда ли нужно смазывать направляющие?

Как бы не думали, однако на сегодняшний день, не для всех «пальцев», есть необходимость в смазке. Дело в том, что такие производители, как TEVES, LUCAS, АТЕ конструктивно предусмотрели, что движение направляющих происходит не прямо через резиновый уплотнитель, а через специальную пластмассовую втулку. В случае необходимости можно купить ремкомплект (включающий пыльник, втулку, направляющую и даже скобу, у некоторых производителей) или просто отполировать направляющую, если нет серьезных выработок.

Кстати, смазка не поможет при серьезной выработке на «пальце». Это второй случай, когда покупка смазки не оправдана для устранения стука. Тут решение только одно — покупка новых «направляющих».

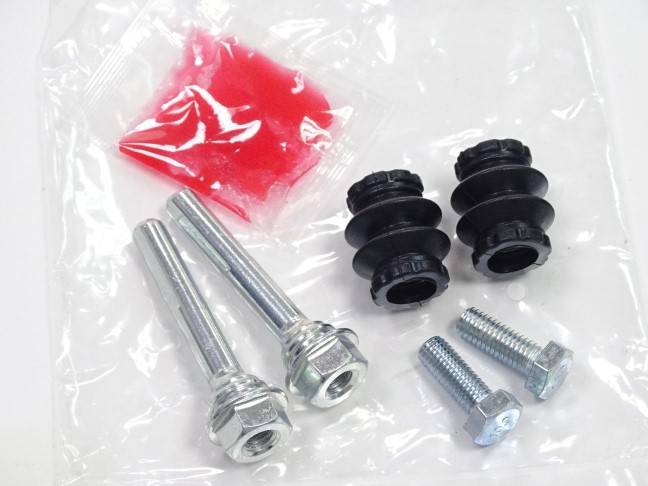

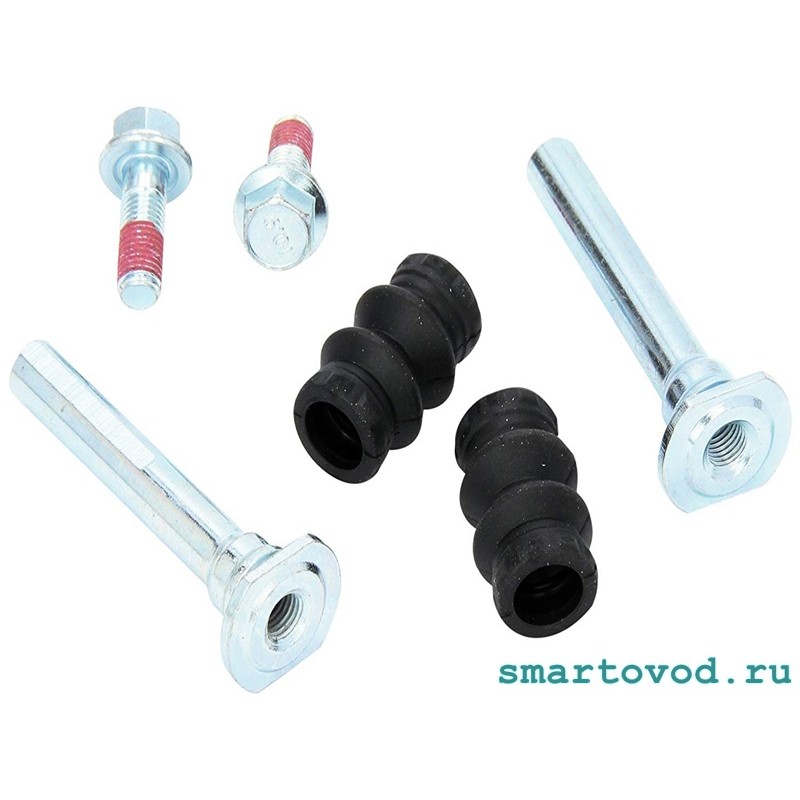

Ремкомплект направляющих

Третий момент, когда при выработке на самих скобах, владельцы стараются компенсировать это смазкой. В таких случаях аналогично, смазка просто не сможет справиться, и стук все равно будет доноситься. Поэтому единственный правильный выход — это купить новые запчасти, либо попробовать восстановить, проконсультировавшись у специалистов.

Как правильно смазывать? Как часто это делается?

Первое, что запомните, предварительно осмотрите узел на предмет повреждения, возможно, появилась выработка или порвался пыльник. Не редко после длительной эксплуатации образованная выработка на направляющих или скобах и становится причиной стуков, скрипов. Тогда наиболее обдуманно заменить старые детали на новые. Сейчас достаточно ремкомплектов, причем даже для самых продвинутых брендов тормозной системы.

В смазке ничего сложного нет, главное помните о том, что здесь не действует правило, чем больше, тем лучше. Одному «пальцу» достаточно всего трех грамм, не нужно обмазывать его с «горой». Потому как излишки могут попасть на колодки, плохо дело, если на фрикционные накладки. Как понимаете, качество тормозов значительно ухудшится. Не забывайте проверить ход направляющих после сборки, так ли они подвижны, как ранее.

Смазанные направляющие

Что касается сроков смазывания, как часто это нужно делать, то точных и регламентных периодов нет. Те производители, которые советуют это делать, сходятся на том, что достаточно смазывать после каждой замены колодок, дисков, поршней, покупки ремкомплекта. Ну, и естественно, если услышали стуки, скрипы то не лишним будет проверить, может быть нужна смазка.

Скоба суппорта

Заключение

Подытожить хотелось следующим, помните, что не для каждого автомобиля необходима смазка направляющих, уточняйте производителя, что он конкретно говорит. Возможно, там есть пластиковые втулки, для которых смысла в смазке просто нет. К примеру, на отечественные Lada, хоть и рекомендуется использовать ЦИАТИМ-221, его температурный режим не подойдет для агрессивной езды. Основные требования вынесли в статью, старайтесь следовать им.

Кроме того, обращайте внимание на состояние «пальцев», пыльников, возможно необходим ремонт и т. д. К выбору смазки подходите ответственно, учитывайте собственный стиль вождения.

Ссылки по теме:

Все о тормозном суппорте

Как устроен главный тормозной цилиндр

Замена направляющих тормозного суппорта автомобиля в Санкт-Петербурге

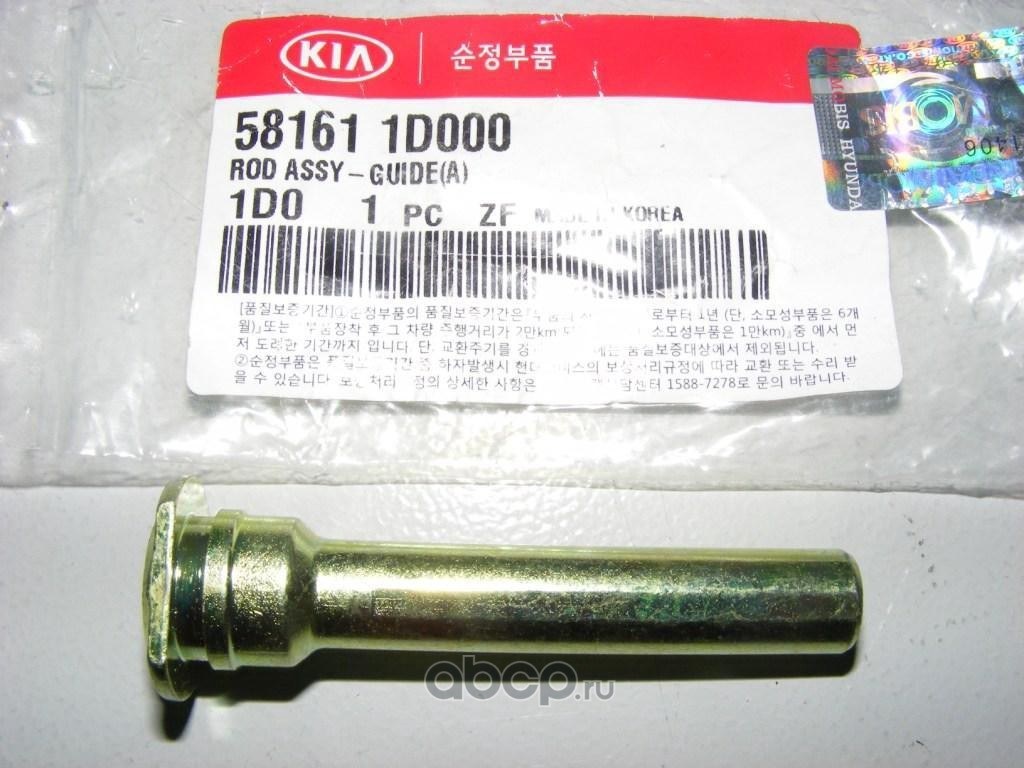

Направляющие пальцы суппорта – это цилиндрическое устройство с внутренней резьбовой полостью и внешней гладкой поверхностью, смазанной консистентной смазкой. По ним перемещается (скользит) тормозной цилиндр в параллельной плоскости для прижимания и отпускания колодок от диска.

Как понять, что направляющие не работают?

Основными симптомами неисправных направляющих супорта являются:

  • при торможении автомобиль начинает уводить в сторону;
  • торможение не эффективно – нагрузка на педаль идет прежняя, а тормозной путь увеличился;
  • колодки стираются неравномерно. Истирание идет с перекосом или (например) стирается только внутренняя колодка.

Это явные признаки того, что направляющие суппорта не работают. То есть препятствуют перемещению цилиндра.

Почему приходится менять направляющие суппорта?

  • Если повреждена резьба внутри направляющей
  • Если наружная поверхность изъедена ржавчиной
  • Если фиксирующая резинка повреждена

Что делать, чтобы направляющие служили долго и не требовали замены?

Не допускать повреждения гофрированного пыльника. Регулярный осмотр гофры поможет вовремя диагностировать этот дефект.

Обслуживать (чистить и смазывать) направляющие при замене тормозных дисков и колодок. Если вы проводите эти работы самостоятельно, то не забывайте проводить подобное обслуживание. Если вы обратились в СТО, то эти процедуры вам должны сделать механики работающие с вашей машиной.

Как поменять направляющие самому?

Для этого понадобится обычный слесарный инструмент. Головка, трещоточный и рожковый ключи, специальные щипцы для установки гофрированного пыльника на суппорт.

Процесс не сложен:

  1. Открутить болты суппорта из направляющих суппорта.
  2. Снять тормозной цилиндр и подвесить его.
  3. Удалить старые направляющие.
  4. Почистить посадку направляющих.
  5. Смазать направляющие специально смазкой.
  6. Собрать все в обратном порядке.

Какую смазку можно применять для направляющих?

Обычный литол не пригоден для смазки направляющих, так как агрессивная среда и температуры быстро выведут ее из строя. Наши специалисты рекомендуют специальные смазки, такие как:

  • Loctite №8060/8150/8151
  • HUSKEY 2000 Lubricating Paste, HUSKEY 400 Anti-Seize
  • Wurth AL 1100;
  • TEXTAR Cera Tec
  • LIQUI MOLY Bremsen-Anti-Quietsch-Paste;
  • HUSKEY Moly Paste
  • Loctite №8012/8154/8155.

Смазка для суппортов и направляющих: чем смазать направляющие суппортов

В процессе эксплуатации автомобиля различные узлы, механизмы и агрегаты  могут  начать издавать посторонние звуки. Как правило, часто шумы доносятся от тормозной системы в момент торможения.

На деле, тормоза могут скрипеть, скрежетать, шуметь, свистеть и т.д. При этом в ряде случаев явные шумы и стуки издают тормозные суппорты. Если точнее, стучат скобы и направляющие тормозных суппортов.

При этом проблемные детали можно сразу заменить на новые, однако экономически это не целесообразно. Дело в том, что указанную проблему обычно решает качественная смазка суппортов и направляющих. Главное, правильно подобрать смазку. Далее мы рассмотрим, чем смазывать суппорта и направляющие.

Содержание статьи

Направляющие суппорта: почему нужна смазка и чем лучше смазать

С одной стороны, хотя на эффективности торможения стук направляющих обычно не сказывается, однако такой дефект часто становится причиной того, что  акустический комфорт при езде на автомобиле снижается.

Именно по этой причине многие владельцы  смазывают направляющие суппортов. Также в отдельных случаях некоторые идут еще дальше, дорабатывая данные элементы. Казалось бы, сложно ничего нет, так как смазка направляющих суппортов может быть выполнена самостоятельно в обычном гараже, при этом не нужны специальные приспособления, навыки и т.д.

Однако важно понимать, что смазать суппорта можно далеко не каждой смазкой. Более того, игнорирование данного правила в отдельных случаях может стать причиной проблем. Использование неподходящей смазки часто приводит к тому, что направляющие закиснут в суппорте, плавающая скоба становится менее подвижной, колодки подклинивает, возникает перегрев и т.д. Давайте разбираться.

  • Прежде всего, стук суппортов  появляется по причине того, что зазор в паре направляющая и скоба сильно увеличен. При этом многие автовладельцы  периодически промазывают пальцы любой попавшей под руку смазкой, чтобы избавиться от стука.

Как правило, направляющие зачастую смазывают дешевым литолом или графитной смазкой. К сожалению, использование таких смазок далеко не всегда позволяет избавиться от стуков и шумов. В таком случае владельцы авто начинают обращать внимание на специальные смазки для деталей тормозной системы.

Обратите внимание, что таких смазок на рынке много, однако направляющие пальцы суппортов  необходимо смазывать только подходящими смазочными материалами. Некоторые автопроизводители выпускают так называемые оригинальные смазки,  также много смазок предлагают различные бренды.

  • Обратите внимание, часто в виде смазки для тормозной системы идет так называемая противоскрипная смазка (смазка-антискрип для тормозной системы). Так вот, такую смазку нельзя использовать в направляющих.

Медная смазка, всевозможные керамические пасты  против скрипа должны наноситься на тыльную сторону колодок и ответные части тормозных суппортов. При этом палец суппорта смазывать ими нельзя.

Что касается солидола, литола или графитной смазки, в их основе используется минеральное масло. Так вот, на пальцах есть резиновые пыльники, которые от таких смазок сильно разбухают, плохо держатся на пальце и попросту не выполняют свою задачу.

Для смазки направляющих  подходят только особые пластичные смазки, где использовано синтетическое масло и загустители. В результате смазочный материал не плавится при нагреве, не подвержен коксованию  от высоких температур.

Также смазка для направляющих суппортов не теряет свойств в результате контакта с водой, щелочью, кислотами, спиртами, тормозной жидкостью и т.д. При этом отмечается щадящее воздействие на резиновые элементы.

Какая смазка направляющих суппорта подойдет

С учетом большого количества продуктов, выбор  подходящего смазочного материала по ряду причин может быть затруднен. Прежде всего, важно изучить все особенности и спецификации продукта перед его покупкой и использованием.

Начнем с того, что  есть так называемые универсальные смазки. Например, Slipkote 220-R DBC. Также некоторые производители изначально позиционируют свою смазку, как подходящее решение для направляющих суппортов. Например, Bosch Superfit. В то же самое время распространенная на рынке медная смазка Liqui Moly Kupfer Paste для пальцев не подойдет.

То же самое можно сказать и про Liqui Moly Bremsen Anti-Quietsch-Paste. Это противоскрипная паста,  которая не годится для смазки направляющих, ее нельзя закладывать в пыльники и т.д. Причина — керамический наполнитель с высокой стойкостью к нагреву,  при этом масляная основа такой стойкостью не отличается. Это значит, что масло выпаривается, а керамика остается и палец просто закиснет.

Однако, в каталогах LM есть паста Anti-Quietsch-Paste (красная). Хотя это паста-антискрип, она подходит для направляющих суппортов, не отличается агрессивным воздействием на резину и способна выдержать большой нагрев. Получается, даже если сам производитель позиционирует изделие, как смазку против скрипа, важно изучить его спецификации, так как решение может подойти и для направляющих.

Еще добавим, что для не скоростных автомобилей (преимущественно  устаревших  моделей ВАЗ, ГАЗ, ЗАЗ и схожих иномарок), которые не испытывают больших нагрузок при торможении, также можно использовать кальциевую пластичную смазку ЦИАТИМ-221 или 221F.

Хотя смазка рассчитана на использование в подшипниках качения, такое решение подойдет и для направляющих суппортов.  Смазка не оказывает воздействия на резину,  выдерживает нагревы до +200 градусов  и т.д.

Однако следует помнить, что при активном  торможении  нагревы высокие, то есть данная смазка может потечь. Так что для современных  авто решение не подойдет, лучше сразу использовать более дорогие импортные аналоги.

Как смазать направляющие суппортов: на что обращать внимание

Рассмотрев, какими свойствами должна обладать смазка для направляющих суппорта, перейдем к тому, как смазывать направляющие суппортов. Для начала, нужно подобрать смазку, а также приобрести ремкомплект или, как минимум, резиновые пыльники. На деле, указанные пыльники чаще всего выходят из строя.

Как советуют специалисты, смазывать направляющие нужно каждый раз, когда меняются тормозные колодки или выполняются другие работы с тормозной системой, а также в случае появления или усиления стуков пальцев.

Сначала осуществляется разборка механизма, затем направляющие извлекаются и смазка наносится на пальцы. После обратной установки и сборки суппортов важно проверить, чтобы пальцы имели нормальную подвижность. Если покачать суппорт, в норме металлических стуков быть не должно или они минимальны (при учете, что пальцы в норме и посадочные отверстия не разбиты).

При этом не следует стараться наносить на пальцы большое количество смазки, чтобы избавиться от стука. На один палец вполне достаточно не более 2-3 грамм смазочного материала.

Это особенно важно учитывать, если используемое средство дорогое.  Перерасход не даст практических результатов, а увеличение расхода дорогостоящей смазки, которая обычно продается  в пакетиках или тюбиках с содержанием в несколько десятков грамм, скажется на бюджете владельца.

Полезные советы

Итак, если нужно смазать направляющие на суппорт, важно не перепутать противоскрипную смазку для тормозной системы  со смазкой для пальцев. Как правило, именно второй вариант обычно реализуют в маленьких тюбиках или пакетиках, качественные решения стоят дорого.

Также отметим, что использование даже дорогих составов может не избавить от стука. Если в отверстиях скоб суппортов есть выработка, никакая смазка не уберет зазоры, детали будут люфтить и стучать.

В этом случае лучше сразу приобретать ремкомплекты суппортов (пыльники и пальцы, а также крепеж). Однако нужно учитывать, что часто направляющие в таких комплектах могут быть низкого качества,  резина пыльников низкосортная, пальцы не всегда имеют точно такой же размер, который необходим и т.д.

По этой причине следует с особым вниманием подходить к подбору таких комплектов для ремонта, избегая дешевых предложений и останавливаясь на проверенных решениях известных производителей.

Напоследок отметим, что некоторые владельцы вместо замены пытаются отремонтировать направляющие кустарным способом, пытаясь расклепать деталь ударами молотка. От таких решений лучше сразу отказаться, так как повышаются риски заклинивания в суппортах.

То же самое можно сказать о способах проточки пальцев, после чего осуществляется напыление каких-либо полимерных покрытий и т.д. Если с шаровыми и другими похожими соединениями такое решение по реставрации еще можно рассматривать (в случаях, когда ремонт выполняется по технологии), с тормозами лучше не экспериментировать.

Дело в том, что различные доработки тормозной системы представляют особую опасность по понятным причинам. Если проблема стоит остро и суппорта сильно стучат, лучше всего сразу выполнить замену скобы  с пальцами при такой возможности.

Однако важно понимать, что  для многих иномарок предполагается только узловая замена, так как отдельные детали тормозных суппортов могут быть не представлены в каталоге запчастей.

Что касается отечественных авто (например, ВАЗ), скобы, тормозные цилиндры и другие детали можно приобретать отдельно. При этом вполне можно купить заводские изделия, то есть то, что стоит на машине с завода.

Подведем итоги

Как видно, смазка для суппортов является специальным материалом, который отличается особыми свойствами. На деле, направляющая суппорта должна смазываться одним типом смазки (смазка для направляющих), тогда как против скрипа используется совершено другой (смазка для суппорта).

Получается, смазка суппортов и направляющих несколько отличается по свойствам и составу, хотя бывают и универсальные типы материалов. По этой причине нужно отдельно изучать рекомендации производителя, так как смазка суппорта или направляющей неподходящим типом смазочного материала может привести к отсутствию желаемого эффекта.

Напоследок добавим, что если стук суппортов убрать при помощи смазки не удается, тогда оптимально заменить детали на новые оригинального качества.  Другими словами, от попыток кустарного ремонта, которые были рассмотрены выше в качестве примера, лучше сразу отказаться. Помните, любые вмешательства в штатную конструкцию тормозной системы запрещены, так как тормоза в любой ситуации и условиях должны работать полностью предсказуемо.

Читайте также

устройство, принцип работы, виды, неисправности

Даже тот, кто слабо разбирается в устройстве автомобиля, знает, где находятся суппорта и для чего они нужны. Ну или хотя бы приблизительно представляет. Вот они, виднеются в передних (а зачастую и задних) колесах, так что никаких сомнений в их принадлежности к тормозной системе нет и быть не может.

Суппорт, на самом деле, устройство не сложное, но рационально и толково сделанное. Выходит из строя он достаточно редко, особенно при нормальном техническом обслуживании. Как он устроен, как работает, какие виды и конструкции бывают – читайте дальше.

Что такое суппорт и для чего он нужен?

Суппорт автомобиля – это деталь дискового тормоза, которая отвечает за работу тормозных колодок, предпоследнее звено в передаче усилия от водителя, когда он нажимает на педаль тормоза, до пары диски-колодки. Конструктивно суппорт связан и с гидравлической системой, и с самой тормозной парой.

Задача суппорта – прижимать колодки к тормозному диску, когда необходимо торможение, и удерживать колодки на расстоянии от диска, когда тормоз не задействован. От того, насколько четко он работает, зависит комфорт и безопасность торможения.

Другая функция, о которой часто забывают неспециалисты – фиксировать тормозные колодки строго параллельно друг-другу и тормозному диску. Малейший перекос уменьшает пятно контакта, ухудшает качество торможения и ускоряет износ тормозных поверхностей. Поэтому так важно, чтобы суппорта не только хорошо работали, но и не имели ни малейшего изъяна в своей конструкции.

Виды, устройство и принцип работы

Конструктивно суппорт состоит из корпуса, поршней со штуцерами, скобы для фиксации колодок, направляющих, а также пыльников, уплотнительных и крепежных колец поршней.

Принцип работы достаточно простой.

  1. Поршни подключаются к гидравлике тормозной системы. Когда водитель нажимает на педаль тормоза, тормозной цилиндр создает давление в гидравлической системе, жидкость давит на поршни (рабочие цилиндры) суппорта и толкает их вперед.
  2. Выдвигаясь под действием давления, поршень толкает и тормозную колодку (в зависимости от конструкции суппорта, только внутреннюю или обе сразу, об этом чуть дальше).
  3. Колодки прижимаются к тормозному диску, причем сила и скорость сжатия зависят от того, как водитель давит на педаль. Под действием силы трения колесо тормозит.
  4. Как только нажим на педаль тормоза прекращается, давление в гидросистеме падает и поршни отходят назад и отводят колодки от диска. Можно ехать!

Это общий принцип работы тормозного суппорта. Но было бы странно, если за долгие годы инженеры не придумали несколько разновидностей этой несложной конструкции. Сегодня можно встретить два основных типа суппортов: плавающие и фиксированные.

1. Плавающая конструкция — это более старый тип, который до сих пор используется в бюджетных автомобилях. Основная его особенность в том, что поршни находятся только на внутренней стороне суппорта и, соответственно, они управляют только внутренней тормозной колодкой. При торможении поршень выдвигается, колодка прижимается к диску, и одновременно приходит в движение направляющая скоба – она движется в обратную сторону и прижимает наружную колодку.

Устройство суппорта с плавающей конструкциейПринцип работы суппорта с плавающей конструкцией: 1 — скоба; 2 — направляющая суппорта; 3 — уплотнительное кольцо-демпфер; 4 — суппорт с цилиндром; 5 — поршень; 6 — уплотняющая манжета; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

За счет того, что поршни находятся только с одной стороны, такая конструкция дешевле и проще в исполнении. Однако качество торможения не идеальное за счет того, что колодки прижимаются к диску не одновременно. Поэтому такие суппорта подходят для спокойной «семейной» езды, но не годятся для спорта и агрессивного стиля вождения. На видео, ниже, наглядно показан принцип работы плавающей конструкции.

2. Фиксированная конструкция — более сложный конструктивно, но и более эффективный вариант. В таком суппорте поршни находятся с обеих сторон, так что при торможении обе колодки прижимаются к диску абсолютно синхронно. Гидравлические каналы суппорта связаны между собой, так что усилие распределяется одинаково.

Устройство суппорта с фиксированной конструкциейПринцип работы суппорта фиксированной конструкции: 2 — болты крепления; 4 — суппорт с цилиндрами; 5 — поршни; 6 — уплотняющие манжеты; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

Суппорта фиксированного типа ставятся на автомобили, где важно качество, точность и информативность торможения. Их можно встретить в спорткарах, кроссоверах и внедорожниках, просто дорогих современных моделях. Принцип работы тормозной системы с суппортом фиксированной конструкции наглядно показан на видео-уроке, ниже.

Сколько поршней может устанавливаться в суппорт?

В зависимости от конструкции, это может быть и один (в суппортах плавающего типа), и два, и больше. Самые мощные тормозные системы, рассчитанные на диски R22, могут иметь до 12 поршней, по 6 с каждой стороны. Чем больше поршней, тем четче и сильней срабатывает тормоз, колодки более равномерно прижимаются к диску. Конечно, в обычных поездках разница не слишком чувствуется, но в стритрейсинге хороший мощный суппорт – важный элемент тюнинга.

Однако чем больше поршней, тем ниже надежность конструкции. Больше риск получить протечку тормозной жидкости, больше риск любой другой поломки.

Неисправности суппортов и их признаки

Само «тело» суппорта – конструкция достаточно надежная. Пострадать могут в основном подвижные части: поршни, направляющие, монтажные пластины колодок. В большинстве случаев причиной поломки становятся поврежденные пыльники и уплотнители. Рассмотрим самые частые неисправности.

  1. Клинит направляющие. В конструкциях плавающего типа нередко страдают направляющие: из-за износа пыльников на них попадает вода и грязь, смешиваются со смазкой и приводят к коррозии и выработке. Когда направляющие не в порядке, суппорт теряет подвижность, начинает подклинивать в одном положении, в результате тормоз тяжелее срабатывает или «прихватывает».
    Закисшие направляющие можно попытаться очистить, но чаще их просто меняют на новые.
  2. Клинит поршни. Причиной заклинивания становится, как правило, коррозия на поршне и стенке цилиндра, а также выработка из-за попавшей внутрь воды и грязи. Как она попадает? Через разрыв в пыльнике, который не заметили сразу. При явных признаках коррозии шлифовать поршни нет смысла, приходится менять суппорт в сборе.
  3. Утечка тормозной жидкости. Если штуцеры или резиновые манжеты на поршне изношены, через них просачивается тормозная жидкость. Ситуацию можно спасти покупкой новых уплотнителей (есть готовые ремкомплекты) и заменой жидкости в гидросистеме.
  4. Поломка крепления колодок. Тормозные колодки устанавливаются на монтажные пластины. Поскольку нагрузка на тормоза достаточно большая, специалисты советуют менять пластины вместе с колодками. Это обойдется дешевле, чем покупка нового комплекта из колодок и дисков, если пластина выйдет из строя и колодки перекосит в креплении.

Основные признаки неисправностей связаны в основном с потерей подвижности поршней или направляющих, реже – с проблемами в гидросистеме.

  • Затрудняется торможение. Для остановки машины приходится прикладывать больше усилий.
  • Мягкая педаль, которая продавливается почти свободно.
  • Неравномерное торможение, во время которого автомобиль всё время уходит в сторону из-за подклинивания суппорта.
  • «Прихватывание» тормозов после окончания торможения.
  • Биение в педали тормоза.
  • Блокировка при резком торможении.
  • Любые звуки от тормозов – скрип, визг и т.д.

При появлении любого из симптомов нужно решать проблему сразу. Тормоза – это не шутка, и нет ничего хорошего в том, что они работают некорректно.

Ремонт суппортов

Если суппорт не пострадал от выработки или коррозии, его можно отремонтировать и ездить дальше. Как правило, ремонт делают в двух случаях: когда подклинивают колодки или когда нужна замена ремкомплекта.

Как устранить заклинивание колодок?

Внешние металлические пластины колодок могут ржаветь от постоянной влаги, соли и другой химии с дороги. Не спасает даже краска, которой они покрыты. Когда ржавчины много, колодки плохо перемещаются и могут заклинить.

Если проблема не затронула сам суппорт, колодки можно почистить, смазать (использовать нужно высокотемпературную смазку и следить, чтобы она не попала на фрикционные поверхности), а затем поставить на место.

Если же на прилегающих поверхностях суппорта видна выработка, даже небольшая, чистка колодок не поможет. Здесь можно только заменить саму деталь. Ниже, видео по теме, что делать чтоб не клинило механизм.

Как заменить ремкомплект?

Купить сменный комплект резины для суппорта – задача несложная, принцип тот же, что и при покупке самого суппорта (поиск по VIN-коду автомобиля или марке/модели/году выпуска и т. д.)
При самостоятельном ремонте нужно подготовить место, где можно разобрать суппорт, чтобы внутрь механизма не попала пыль и песок, далее делаем все пошагово.

  1. Демонтаж суппорта.
  2. Полная разборка, очистка.
  3. Проверка на предмет коррозии и выработки.
  4. Смазка направляющих.
  5. Установка ремкомплекта: уплотнителей направляющих, уплотнителей цилиндров, уплотнитель штуцера прокачки, пыльников направляющих, пыльников поршней.
  6. Сборка и установка на место.
  7. Прокачка тормозной системы.

На видео, ниже, наглядно показано, как произвести замену. Советуем сделать громкость тише, а то музыка немножко раздражающая.

Совет: если вы впервые разбираете суппорт, фотографируйте каждую деталь до ее снятия. Это поможет правильно собрать всю систему.

Смазка для суппортов

Можно ли смазывать «пальцы» любой подручной смазкой? К сожалению, нет. Причина в том, что суппорт работает в режиме высоких температур, особенно если автомобиль имеет большую массу или водитель любит погонять. В этом случае греется и суппорт, и направляющие, и смазка на них.

По этой причине отпадают самые распространенные смазочные материалы: они сделаны на основе минеральных масел и при нагревании разжижаются и стекают с металла.

Вторая причина, по которой использовать литол, солидол или даже более качественные керамические и медные смазки нельзя – их взаимодействие с резиновыми пыльниками. Большинство смазочных материалов повреждают резину, пыльники соскакивают со своих мест, и пальцы остаются без защиты.

Чем смазывать?

Только тем, что производитель называет смазкой для направляющих. Такие продукты есть у Bosch, Liqui Moly и других производителей автохимии. Один из показателей, что смазка подходит – высокотемпературная устойчивость, сохранение свойств при нагреве минимум до 200 градусов.

Почему в магазине могут предложить не то? Просто потому, что для суппортов есть и другие смазочные материалы, например, керамические и медные противоскрипные смазки, которые наносят на металлическую пластину колодок. Да, они отлично справляются со своей задачей, но для пальцев не подходят!

Советы автомобилистам

Есть несколько правил, выполнение которых поможет продлить жизнь суппортам до заявленных производителем 150-200 тысяч километров.

  1. Не экономьте на тормозной жидкости. Интервал ее замены – каждые 2 года, и не нужно думать, что «и так сойдет». Не сойдет. В жидкости накапливается осадок, который постепенно убивает и главный тормозной цилиндр, и поршни суппортов.
  2. При замене колодок осмотрите суппорта (или пусть это сделают мастера в сервисе). В идеале, нужно обслужить и сам суппорт: заменить смазку, проверить состояние резиновых деталей, осмотреть поршни. Тогда первые признаки проблем можно застать в самом начале и не допустить ухудшения ситуации.
  3. Любой звук со стороны тормозов – сигнал о проблеме. Появления скрипа может быть вызвано естественным износом колодки, а может быть симптомом ее перекоса. В любом случае, на писк, визг, стук нужно сразу реагировать.
  4. Любая проблема с торможением – прямая путевка на СТО. Лучше заплатить за диагностику и ремонт, чем за чужой бампер.

Заключение

Часто можно услышать, что суппорта называют основной деталью тормозной системы. Это одновременно и правда, и нет: суппорт действительно играет огромную роль в процессе торможения, но и остальные части этого механизма не менее важны. Так что нет, роль не главная, но действительно важная. От того, насколько хорошо он работает, зависит безопасность на дороге, и не только для самого водителя, но и всех, кто находится рядом.

требования к материалам и популярные образцы


Автолюбители часто задаются вопросом: нужно ли при ремонте тормозной системы смазывать направляющие суппорта или можно ограничиться сменой колодок?


Работники автосервисов утверждают, что трущиеся подвижные детали обязательно нуждаются в смазывании. На необходимость обработки направляющих в дисковых тормозах указывают сами автопроизводители. Причем специалисты единогласны в том, что для этих целей подходят отнюдь не любые традиционные материалы.


Какие же смазки для направляющих применять и как это делать правильно? Ответим в статье.


Зачем нужна смазка для направляющих суппорта?


Суппорт – один из основных компонентов тормозной системы, поэтому он требует к себе особого внимания.


Важно следить за состоянием направляющих для прижимных скоб («пальцев»), так как они очень уязвимы, особенно с учетом сверхтяжелых и предельно интенсивных условий работы.


Температура между диском и колодкой достигает 500-600 °С, другие детали суппорта благодаря отводу тепловой энергии нагреваются до 150 °С и более. Причем это происходит не только в момент агрессивной езды на спортивной трассе, но и о движении по пересеченной местности.


Все элементы суппорта подвергаются воздействию воды и реагентов с дорожного полотна, а также негативному влиянию тормозной жидкости.


Очевидно, что направляющие должны быть защищены специальными смазками, выдерживающими экстремальные условия работы. Если материал коксуется, вымывается водой и растворяется в тормозной жидкости, для деталей суппорта он не подойдет. Его использование может привести к заклиниванию пальцев и отказу тормозов при движении, что поставит под угрозу безопасность водителя и пассажиров.


Те же самые проблемы ждут автовладельцев, не применяющих смазку вообще. Направляющие, работающие «на сухую», быстро загрязняются, из-за чего колодки не до конца прижимаются и начинают подклинивать.


Какими же материалами смазывать направляющие суппорта можно и нужно? Давайте разберемся.


Виды смазочных материалов и требования к ним


На тематических форумах выбору «правильной» смазки для направляющих посвящены сотни страниц, при этом теоретические выкладки и практические отзывы нередко противоречат друг другу, что приводит к еще большей путанице.


Даже не зная названий современных смазочных материалов, можно выбрать подходящее средство, ориентируясь на его технические характеристики.


К смазкам для направляющих тормозного суппорта предъявляются следующие требования:

  • Высокие рабочие температуры (более 180 °С), при которых смазки не плавится и вытекает
  • Водостойкость и химическая устойчивость, чтобы вода или тормозная жидкость не растворяли смазку
  • Совместимость с пластмассовыми или эластомерными деталями, используемыми в суппорте (например, для изготовления пыльников)
  • Известная компания-производитель: лучше, если это будет тот же автоконцерн, который выпустил автомобиль


Компании, которые производят смазки для направляющих, редко изготавливают материалы в большом ассортименте. Исключение составляют изготовители тормозных систем, многие из которых специализируются на всем, что с ними  связано.


Крупные автомобильные концерны выпускают профессиональные смазки для направляющих, однако стоят они достаточно дорого. С другой стороны, их всегда надолго хватает. Владельцам автомобилей марки Toyota, например, рекомендуется выбирать смазку Toyota White Grease и т.п.


Водители, эксплуатирующие свои автомобили в экстремальной обстановке, часто используют универсальные смазки для направляющих на синтетической основе – например, Slipkote 220-R DBC или Molykote G-3407.


В линейке немецкого производителя Liqui Moly имеется красная паста Anti-Quietsch-Paste. Она не воздействует на резиновые и пластиковые элементы, но при этом выдерживает нагрев до +250 °С.


Нередко под видом смазки для направляющих в автомагазинах предлагают Liqui Moly Bremsen Anti-Quietsch-Paste серо-голубого цвета, однако сам производитель в настоящее время позиционирует ее как противоскрипную пасту и не рекомендует применять для смазки направляющих.


Недорогая, но популярная смазка для пальцев – Very Lube. Она характеризуется обширным диапазоном рабочих температур, высокой адгезией к металлу и относительной нейтральностью к другим материалам.


Наиболее известные образцы зарубежных минеральных смазок для направляющих суппорта – Plastilube VR 500 и Loctite LB 8106. Они загущены бентонитом, поэтому наименее подвержены температурным колебаниям.


Для отечественных автомобилей многие рекомендуют общеизвестный ШРУС. В отличие от других недорогих российских смазок, он нейтрален к каучуку и пластику. Однако диапазон его рабочих температур не самый широкий.


В руководстве по ремонту ВАЗ ранее для направляющих суппорта предписывалось применять водостойкую смазку УНИОЛ-1. В наше время она практически не встречается в продаже, однако доступен ее аналог – кальциевая пластичная смазка ЦИАТИМ-221. Она производится по ГОСТ 9433-80 и предназначена для обслуживания различных подшипников качения. Существует также фторированная разновидность ЦИАТИМ-221 – ЦИАТИМ-221F. ультрадисперсный политетрафторэтилен в ее составе обеспечивает этой смазке улучшенные противозадирные и противоизносные свойства.


ЦИАТИМ-221 отличается инертностью к резине и полимерам, однако имеет не самый большой температурный диапазон работы – от -60 °С до +150 °С, поэтому вряд ли может заменить фирменные смазки иностранного производства. При слишком сильном нагреве тормозов она может расплавиться и вытечь, поэтому подходит, в основном, для «тихоходных» автомобилей отечественного производства.


Всегда ли поможет смазка?


Не все современные направляющие нуждаются в смазке. В тормозных системах таких производителей как TEVES, LUCAS, АТЕ конструктивно предусмотрено, что направляющие двигаются не через резиновый уплотнитель, а через специальную пластмассовую втулку. Такие направляющие можно просто отполировать, если в них нет серьезных выработок. В случае необходимости доступны ремонтные комплекты, включающие пыльник, втулку, направляющую и даже скобу.


При серьезных повреждениях пальцев или скобы не поможет даже самая лучшая смазка. Восстановлению они подлежат не всегда, поэтому оптимальным решением будет покупка новых деталей.


Приобретая ремкомплект, обращайте внимание на его качество. Нередко направляющие изготовлены из «сырого» металла, а их геометрические размеры не выдержаны. К качеству пыльников тоже стоит отнестись серьезно.


Отдельно отметим, что какие-либо самостоятельные манипуляции с пальцами вместо их замены (например, «расклепывание» молотком) чреваты заклиниванием направляющих, отказом тормозной системы и дорогостоящим ремонтом в автосервисе.


Как правильно и с какой периодичностью обрабатывать направляющие?


Как смазать направляющие суппорта, чтобы надежно защитить их от любых разрушительных воздействий? Правила просты и примерно одинаковы для всех марок автомобиля.


Соблюдайте пошаговую инструкцию.

  • Раскрутите болты крепления и снимите корпус суппорта
  • Извлеките направляющие вместе с пылезащитными колпачками
  • Проверьте пыльники на отсутствие повреждений и при необходимости замените их
  • Очистите втулки, Т-образные завершения тормозных колодок/корпуса суппорта от старой смазки
  • Нанесите тонкий слой свежего смазочного материала на направляющие и поставьте их на место
  • Соберите суппорт в обратной последовательности: чтобы он закрылся, необходимо отвести цилиндр назад с помощью специальных щипцов (если их нет, подойдут подручные предметы типа деревянного бруска, древка топора и т. п.)


Некоторые механики слишком густо смазывают направляющие, чтобы наверняка добиться желаемого эффекта. Однако для одного пальца достаточно всего 2-3 грамма смазки.


Что касается сроков смазывания, то точных и регламентных периодов нет. Автопроизводители сходятся в одном: достаточно смазывать направляющие после каждой замены колодок, дисков или поршней. Если в области подвески слышны стуки, скрипы и другие нетипичные звуки, не лишним будет проверить состояние суппорта и при необходимости обработать направляющие подходящей качественной смазкой.

Направляющие суппорта: замена и смазка

Направляющие задних суппортов нужны для выполнения нескольких задач. Во-первых, они отвечают за отсутствие звона тормозов автомобиля, во-вторых, за равномерность торможения. Основная проблема заключается в том, что данный элемент достаточно быстро изнашивается, хотя многое зависит от марки автомобиля. Давайте посмотрим, как самостоятельно смазать, а при необходимости и поменять направляющие суппорта.

Прежде чем начинать выполнение работ, необходимо определиться, в чём же, собственно, проблема. А дело всё в том, что гул и скрип во время торможения может возникать по нескольким банальным причинам. Как правило, это критический износ детали или же полное либо частичное отсутствие смазки под пыльником. Данную работу по сложности можно назвать лёгкой, единственная проблема может возникнуть, если пыльники прикипели, но это достаточно быстро решается. Для начала желательно установить транспортное средство на смотровую яму или использовать подъёмник. В большинстве случаев достаточно обычного домкрата. Снимаем колесо и видим собственно нашу проблемную зону, с которой придётся работать в ближайшее время. Если всё очень грязно и ничего не понятно, то берём в руки щётку по металлу и аккуратно всё очищаем. Старайтесь не повредить пыльники, так как они сделаны из тонкой резины.

Необходимый инструментарий

Сразу давайте разберёмся с инструментами. Первым делом нужно найти оригинальный ремонтный комплект на задний суппорт, который состоит из ряда запчастей, таких как пыльник направляющих и поршня, смазка, манжета и т. п. Чтобы процесс замены и смазки занял как можно меньше времени, обзаведитесь молотком и плоской отвёрткой, желательно иметь при себе набор головок и динамометрический ключ. Под рукой должна быть чистая ветошь, так как работать придётся со смазкой. Если помещение тёмное, то установите дополнительное освещение, можно специальную лампу, так будет гораздо комфортней. Теперь можно переходить к практической части решения задачи. Для этого снимаем заднее колесо с автомобиля, предварительно подняв сторону домкратом и установив противооткаты впереди транспортного средства.

Замена направляющих суппорта

Откручиваем при помощи соответствующего ключа болты со всех направляющих, их 4 штуки. Для этого нужно использовать два инструмента: одним из них крутить наружный болт, а вторым удерживать гайку от прокручивания. После выполнения этого шага вы без проблем сможете отвести суппорт вверх. Нередко бывает так, что из колодок он выходит достаточно туго. Чтобы решить эту проблему, используйте молоток и лёгкими ударами, покачивая устройство в разные стороны, отведите его туда, куда вам нужно. После этого направляющие задних суппортов можно без проблем снять, ведь они держатся только лишь на пыльнике. Его демонтаж осуществляется довольно быстро и просто. Резиновый элемент достаточно задеть отвёрткой и снять. Обратите внимание, что верхний палец, в отличие от нижнего, в посадочном месте имеет ступеньку, которая создаёт люфт. При сборке не перепутайте их местами. На этом замена направляющих суппорта закончена, можно переходить к следующему этапу.

Продолжаем ремонтные работы

Если вы заметили, что направляющие тормозного суппорта проржавели, то сразу меняйте их. Если же состояние удовлетворительное, то можно оставить. Не забудьте демонтировать направляющие колодок, как правило, они защёлкиваются непосредственно в скобу суппорта. Теперь приступаем к очистке снятых элементов. Для этого можно использовать наждачную бумагу (мелкозернистую). Перед тем как нанести смазку, обезжириваем детали. Не забудьте точно такие же действия провести и с направляющими колодок, так как в процессе эксплуатации под пыльник попадает грязь и вода, что значительно снижает эксплуатационные свойства смазочных веществ. После этого можно устанавливать новые запчасти, или же старые, на ваше усмотрение. После того как узел будет в сборе, возьмите металлическую щётку и пройдитесь по тормозам, посмотрите на степень износа колодок, возможно, что вскоре и их придётся менять.

Какую выбрать смазку?

Вопрос достаточно щекотливый для любого автомобилиста. Для того чтобы направляющие суппорта работали в нормальных условиях и обеспечивали должную безопасность во время движения, рекомендуется использовать высокотемпературную смазку. Это позволит практически полностью исключить вероятность заклинивания или же заедания тормозных колодок во время движения. Когда вы осуществляете ремонт, то обязательно обращайте внимание на состояние пыльника направляющей. Дело в том, что под него попадает грязь и другие инородные включения. Смазка вымывается и теряет свои первоначальные свойства. Если направляющие передних суппортов клинят, то с вероятностью 99% можно сказать, что дело в смазочном материале. Каждая замена тормозных колодок должна включать в себя осмотр направляющей. Снимайте пыльник, удаляйте слой старой смазки и нанесите на обезжиренную поверхность новый. Обработке должны подвергаться и скобы, а также металлические поверхности колодок. Для этого применяется противозарядная паста. Смазка может быть с включением меди или с добавлением керамики (магний, дисульфид).

Как правильно смазать направляющие суппорта

Если вы давно этого не делали, то сейчас самое время. Для начала понадобится тюбик со смазкой. Если вы приобрели ремонтный комплект, то там он есть. Паста имеет оранжевый цвет. Если консистентную смазку для направляющих в автомагазинах не получается найти, что чаще всего и бывает, то покупаем высокотемпературную пасту, несколько пакетиков по 6 грамм. Снимите сначала две направляющие суппорта и обработайте их от пыли и грязи. При возможности желательно поменять пыльники. Если вы не будете устанавливать новые, то снимите старые, помойте их и просушите. На палец смазка наносится тонким слоем по всей поверхности. Под пыльники тоже необходимо нанести немного смазки. Кстати, не переборщите, ведь в том, что слой будет большим, нет никакого толка. Можно заложить немного пасты в пыльники и непосредственно перед их установкой. Если же на резине имеются дефекты, то запчасти обязательно нужно менять, ведь они не справятся со своей непосредственной задачей, проблема со скрипом вскоре вновь возникнет. Переходим к следующему вопросу — это установка «неродной» направляющей на автомобиль.

Об установке пальца на автомобиль

Как уже было отмечено выше, если вы заметили стук, скрип или другие неприятные звуки в области тормозных механизмов вашего автомобиль, то, вероятнее всего, дело в колодках или направляющих. Существует 3 выхода из ситуации. Просто все смазать, установить новый ремонтный комплект (довольно дорого) или при большом износе направляющих поставить новые, но уже с другого автомобиля. Если палец длиннее, чем нужен, не проблема. Можно использовать пилку по металлу и обрезать его до нужной толщины. После этого необходимо убрать все заусенцы с обработанного края, чтобы не возникало заклинивания во время работы. Как показывает практика, если диаметр тормозного диска совпадает, то и проблем возникнуть не должно. Так же и пыльник направляющего суппорта должен сесть на новый «палец» без каких-либо излишних усилий.

Меры борьбы со стуком

Большинство пользователей жалуется на повторное появление стука после комплексной замены направляющих суппорта или его смазки. В этом случае можно предпринять некоторые меры, например, использовать специальный алюминиевый скотч, но это поможет всего лишь на несколько тысяч километров. Еще один хороший способ — это элементарная установка скоб на суппорт. В некоторых случаях таковые уже имеются, если же нет, то в большинстве случаев именно данный метод помогает решить все проблемы со скрипом или стуком. Если выполнить все действия в комплексе, то результат будет положительным. Для этого необходимо поменять направляющие, перед установкой смазать их, также обратите внимание на пыльники, а точнее, их состояние. Установите скобы (пружины) и радуйтесь результату.

Несколько важных моментов

Если после снятия направляющих суппортов вы заметили, что пальцы сильно износились, то ремонтировать их не имеет смысла, проще выполнить замену. Это будет и быстрее, и дешевле. Помните, что во время городской или агрессивной езды с частым торможением нужно покупать смазку, которая не изменяет свой состав и свойства с повышением температуры. Причиной этому является то, что диски могут нагреваться до 300 градусов по Цельсию и даже выше. Что касается непосредственно ремонта, то это довольно дорогостоящая процедура, которая далеко не всегда целесообразна. Однако если вы всё же на нее решились, то приобретите ремонтные направляющие пальцы и свёрла подходящего диаметра. Вся суть заключается в том, что купленный палец имеет диаметр 10 мм при стандартном 9,5 миллиметров. Он растачивается, смазывается и устанавливается обратно на место.

Заключение

В данной статье было много сказано о том, как собственноручно выполнить замену направляющих. Без смазки ничего работать не будет, а если и будет, то очень недолго, что обусловлено высоким коэффициентом трения и температурой, из-за чего довольно быстро будут повреждены пыльники и другие детали. Опять же, процесс замены задних и передних суппортов и их ремонта принципиально ничем не отличается. Еще важно знать, что палец — направляющий суппорта — имеет отверстие, из которого нужно доставать смазку и закладывать туда новую, для более эффективной работы. Установите все детали в обратной от снятия последовательности, хорошенько всё затяните. Пальцы должны свободно перемещаться по рабочей поверхности, но не болтаться, то есть без люфта. Проверьте, если стук исчез, то вы добились своей цели. В случае если проблема осталась, нужно обратиться к квалифицированному специалисту за помощью.

☰Всё о поломках тормозных суппортов

Передние суппорты ломаются чаще задних. Чем больше поршней в суппорте, тем чаще узел клинит. Суппорты со сложной конструкцией ломаются чаще простых узлов. Или нет?..

Разбираемся в тонкостях мира суппортов в обеденный перерыв.

Виды суппортов

Суппорты классифицируют по четырем признакам:

  • местоположение – узлы передней и задней осей;
  • встроенному механизму ручника – без и с встроенным механизмом ручника;
  • конструкции – фиксированной конструкции и с плавающей скобой;
  • количеству поршней – одно-, двух-, четырех-, шести- и восьмипоршневые (последние два вида чаще всего встречаются на дорогих спортивных автомобилях и суперкарах).

У каждого вида суппортов есть характерные особенности и неисправности. Но для начала рассмотрим поломки, которые характерны для всех видов суппортов.

Общие неисправности суппортов всех типов

Все суппорты тормозных систем работают с тормозной жидкостью, которая давит на поршни узлов. А там где есть жидкость, есть и вероятность течи.

Чаще всего текут уплотнения и защитные пыльники поршня. Элементы изнашиваются и теряют физические свойства под действием тормозной жидкости, высоких и низких температур, ржавчины. Через изношенный пыльник на поршень попадает влага и грязь, что приводит к коррозии.

Масляные пятна на суппорте – явный признак течи

Еще одна деталь тормозной системы, которая может потечь – резиновый шланг, соединяющий суппорт с гидравлической магистралью тормозной системы. Когда вы поворачиваете руль и колеса, суппорт тоже поворачивается, а тормозной шланг постоянно меняет положение и изгиб. Резина тормозного шланга со временем дубеет , трескается и ломается, что приводит к течи. Сильный мороз также могут повредить тормозной шланг и вызвать течь.

Каталог тормозных суппортов

Перейти

Штуцер прокачки – элемент суппорта, с помощью которого промывают тормозную систему, а также удаляют воздух из тормозной жидкости. Неисправности штуцера прокачки обычно возникают по неосторожности мастера СТО или владельца автомобиля, который во время прокачки системы надломил штуцер. Последствия поломки – не получится заменить тормозную жидкость и прокачать систему, суппорт будет протекать.

Признаки и последствия течи и завоздушивания системы:

  • упадет давление в системе;
  • педаль станет легче и будет проваливаться;
  • тормоза с запозданием реагируют  на нажатие педали;
  • увеличится тормозной путь автомобиля, а вместе с ним и риск столкновения и аварии.

Суппорты и тормозная жидкость – зачем проверять и когда менять?

Чтобы вовремя предотвратить течь суппорта, регулярно проверяйте узел на предмет запотеваний и масляных пятен. Если обнаружили любой из признаков течи суппорта, обратитесь на диагностику в автосервис.

Вторая характерная “болезнь” всех типов суппортов – закисание поршня. Неисправность возникает из-за ржавчины, которая повреждает поршень и мешает элементу свободно двигаться в посадочном месте. Если закис поршень одного из суппортов, при торможении автомобиль будет вести в сторону, так как одно из колес не будет останавливаться. Закисание поршня может отразиться на чувствительности педали, которая станет туже. Также закисание поршня приводит к износу манжет главного тормозного цилиндра и неравномерному износу колодок и диска.

Критические последствия лопнувшего пыльника

Чтобы не допустить закисание поршней, следите за состоянием пыльников и наличием ржавчины.

Деформация и ржавление корпуса суппорта, а также износ креплений узла – три неисправности, которые характерны для всех видов суппортов, но возникают крайне редко. Обычно корпус суппорта отливают из чугуна, реже – из прочных сплавов алюминия и других металлов, поэтому водителю нужно очень сильно постараться, чтобы “убить” суппорт. Если корпус все же лопнул или заржавел, суппорт будет течь и педаль тормоза станет легче из-за воздуха в системе.

Крепления могут с малой долей вероятности лопнуть от резкого удара или глубокой ржавчины. К слову, крепления суппортов с плавающей скобой изнашиваются чаще, чем болты узлов фиксированной конструкции. Читайте до конца, чтобы узнать причины такой “несправедливости”.

Не лишним будет периодически проверять состояние креплений, чтобы вовремя заметить ржавчину на деталях. Если суппорт начал стучать, люфтить и шуметь (например, как ваш сосед в 6 утра в воскресенье), не затягивайте с визитом на СТО – от этого зависит ваша безопасность.

Какие суппорты ломаются чаще – передние или задние?

По сути, все, что ломается в суппортах передней оси, может сломаться и в узлах задней оси. Те же проблемы с протеканием уплотнителей, защитных пыльников и шлангов, закисшими поршнями и ржавчиной на креплениях.

Тормозной суппорт передней оси (слева) и задней оси (справа)

Главное различие заключается в том, что в современных авто передние тормоза срабатывают быстрее и чаще задних, а значит и нагрузка на передние узлы выше. Почти на всех автомобилях стоит регулятор давления, который при резком торможении перекрывает доступ тормозной жидкости к задней оси, чтобы зад автомобиля не занесло. Поэтому чем чаще вы резко тормозите, тем быстрее изнашиваются именно передние суппорты. Если вы любите агрессивную езду, внимательно следите за состоянием передних суппортов, а лучше просто будьте спокойнее и рассудительнее на дороге.

Но далеко не всегда задние тормозные суппорты изнашиваться медленнее передних. У половины моделей тормозных узлов задней оси есть одна особенность конструкции, которая увеличивает вероятность поломок и темпы износа суппортов, колодок и дисков. Эта особенность – механизм ручника, который находится в поршнях задних суппортов.

Неисправности суппортов, связанные с механизмом ручника

Механизм ручника усложняет конструкцию суппорта. А мы ведь знаем простую истину – чем сложнее конструкция, тем больше деталей, которые могут износиться и сломаться.

Механизм ручника состоит из штока, винтовой муфты, опорной пружины, запорных шариков, первичного вала с пазами для шариков и углового рычага, к которому крепиться тросик ручника. Износ любого из элементов отражается на работе механизма. Если износился угловой рычаг, шток, муфта, запорные шарики или ослабла пружина, механизм не будет прижимать колодку к диску с нужным усилием. Из-за ржавчины ручник закисает, колодки и диски изнашиваются неравномерно, колеса подтормаживают произвольно.

Неравномерный износ колодок заднего суппорта в результате неисправности ручника

Проблемы, которые часто возникают в работе тормозных суппортов по вине неисправного механизма ручника:

  • колодки трутся о диск и неравномерно изнашиваются, появился посторонний шум или визг со стороны одного из задних колес. Если механизм ручника заржавел или износился и не возвращается в исходное положение, внутренняя колодка будет не до конца отходить от диска. Колесо с неисправным суппортом будет постоянно притормаживать, шуметь и даже визжать, а колодки и диск будут изнашиваться неравномерно;
  • ручной тормоз плохо держит колеса и при остановке на склоне автомобиль может самопроизвольно покатиться. Первая причина неисправности – износился трос ручного тормоза и колодки неплотно прилегают к диску. Другой вариант – водитель редко пользуется ручником, механизм заржавел и не прижимает колодки к диску.

Профилактика неисправностей ручного тормоза довольно простая – регулярно используйте механизм ручника, чтобы он не закисал и не ржавел от простоев. Если заметили неисправность ручного тормоза, обращайтесь на СТО.

Какая конструкция суппортов надежнее?

Конструкция суппорта влияет на принцип работы узла. В суппортах фиксированной конструкции поршни находятся по обе стороны диска и одновременно давят на колодки диска. Суппорт фиксированной конструкции крепится неподвижно и всю работу по остановке автомобиля выполняют поршни.

Суппорты с плавающей скобой крепятся на подвижных направляющих, на которых узлы ходят вперед-назад. Поршни находятся только с внутренней стороны диска. Когда водитель нажимает педаль тормоза, поршень прижимает внутреннюю колодку и сдвигает суппорт назад по скобе, прижимая внешнюю колодку. Чтобы колодки прижимались к диску одновременно и с одинаковой силой, направляющие суппорта должны быть в идеальном состоянии.

Так какой же тип суппортов надежнее – фиксированной конструкции или с плавающей скобой? Чтобы ответить на этот вопрос, рассмотрим характерные неисправности каждого из типов суппортов.

Суппорты фиксированной конструкции

Особенность суппортов этого типа – количество поршней минимум вдвое больше, чем в узлах с плавающей скобой. Напомним, что в  фиксированных суппортах поршни находятся с двух сторон от диска и, чтобы остановить колесо, в узле должно быть минимум два поршня. По логике выходит, что чем больше поршней, тем больше уплотнителей и пыльников, и тем больше вероятность, что защитные элементы износятся и суппорт заклинит. Так ли это? Мы ответим на этот вопрос в последнем разделе нашей статьи, где речь пойдет о влиянии количества поршней на надежность суппорта.

Внешний вид (слева) и конструкция (справа) суппорта фиксированной конструкции

Чтобы сделать узлы надежнее, разработчики современных тормозных суппортов фиксированной конструкции ставят минимум 4 поршня. Таким образом, даже если один поршень перестанет двигаться и давить на колодку, соседние поршни выполнят поставленную задачу и остановят колеса.

Также суппорты фиксированной конструкции дороже подвижных аналогов. На этом недостатки суппортов фиксированной конструкции заканчиваются и начинаются преимущества:

  • суппорты фиксированной конструкции крепко прикреплены к поворотному кулаку или к ступице, поэтому крепления узлов не стучат, реже ржавеют, изнашиваются и разрушаются;
  • крепления для тормозных колодок гораздо надежнее, чем у суппортов с плавающими скобами;
  • суппорты этого типа эффективнее подвижных узлов останавливают автомобиль благодаря большей суммарной площади поршней, поэтому на всех дорогих легковых авто и внедорожниках, а также спорт- и суперкарах стоят суппорты фиксированной конструкции.

Суппорты с плавающей скобой

Главная слабость суппортов этого типа – направляющие пальцы, на которые крепится суппорт и по которым узел двигается вперед-назад. Чтобы защитить направляющие от влаги и ржавчины, на крепления надевают пыльники. Если пыльник лопнул или износился, направляющий палец ржавеет и закисает. В результате, суппорт двигается рывками или вовсе застревает на ржавой направляющей, поэтому колодки неплотно прижимаются к диску и колесо хуже тормозит, а внешняя колодка быстрее изнашивается.

Внешний вид (слева) и конструкция (справа) суппорта с плавающей скобой

Направляющие тормозных суппортов с плавающими скобами хуже переносят циклические нагрузки на колесо (вибрации и удары), которые возникают при езде по неровной и ухабистой дороге. Механический износ направляющих сопровождается стуком и люфтом суппортов, неравномерным износом тормозных колодок и дисков.

Преимущества суппортов с плавающей скобой:

  • дешевизна по сравнению с узлами-моноблоками. Разница в цене не всегда существенная, но она есть;
  • простая конструкция. Несмотря на подвижные направляющие, конструкция суппорта с плавающей скобой гораздо проще моноблочных аналогов. Компактный корпус, в несколько раз меньше силовых цилиндров, поршней и уплотнителей.

Независимо от конструкции, чтобы подольше сохранить суппорты в рабочем состоянии, достаточно следить за слабыми сторонами узлов и быть аккуратным на дороге. И не забывайте о плановых техобслуживаниях, ведь этой простой и удобный способ разом проверить все системы автомобиля.

Так какой тип конструкции суппортов надежнее? В равных условиях, если водитель соблюдает все правила эксплуатации, ездит аккуратно и спокойно, и регулярно проходит техобслуживание, то суппорт фиксированной конструкции прослужит больше, чем узел с плавающей скобой. Этот заключение мы сделали, исходя из нашего профессионального опыта по ремонту тормозных систем автомобилей.

А чтобы у вас не осталось вопросов, почему итог именно такой, мы разберем последнюю особенность суппортов – количество и влияние числа поршней на частоту поломок.

Чем больше поршней, тем чаще клинит суппорт?

Как мы уже сказали раньше, многие считают, что частота течи и клинов суппорта напрямую зависит от количества поршней. На самом деле это не так. Вероятность, что суппорт заклинит и потечет, не зависит от количество поршней – даже если их 8 штук.

8-ми поршневые суппорты ставят только в дорогие спортивные авто и суперкары

Суппорт клинит и течет из-за:

  • ржавчины на подвижных деталях узлов;
  • износа уплотнителей тормозных шлангов;
  • халатного отношения водителя, неаккуратной и агрессивной езды;
  • несоблюдений правил эксплуатации узла и наплевательского отношения к графику плановых техобслуживаний.

Самое интересное – суппорты фиксированной конструкции клинят и текут реже узлов с плавающей скобой. Конструкция первого типа суппортов более закрытая и защищенная от влаги и грязи, поэтому поршни реже ржавеют, закисают и клинят. А количество поршней на самом деле влияет только на стоимость ремкомплекта.

Каталог тормозных суппортов

Перейти

По сути, это вся информация, которую должен знать владелец автомобиля о тормозных суппортах. Надеемся она будет для вас полезной и поможет предотвратить или вовремя заметить неисправность любого тормозного суппорта.

Как бороться с застреванием пальца суппорта?

«Штифт суппорта застрял» — это не та фраза, которая скатывается с языка, но благодаря Google, вероятно, вы это читаете. В прошлом году люди гуглили эту фразу и похожие, например, «застрял штифт тормозного суппорта». Таким образом, застрявший штифт суппорта и его неприятный родственник, заклинивший штифт суппорта — это то, с чем сталкиваются многие люди. Это проблемы, которые могут возникнуть из-за повторного использования старых деталей во время тормозных работ или использования неподходящей тормозной смазки.Вот ссылка на страницу поддержки продаж Carlson, если вам нужно заказать новые пальцы суппорта и пыльники.

ЗНАК

Несколько лет назад я ехал на север по шоссе 101 в Калифорнии, наполовину слушая по радио доктора Дина Эделла, когда я заснул. Я проснулся на полной скорости по гравийной обочине и запаниковал. Я дернул руль влево. Моя машина выехала на шоссе, пересекла обе полосы и выехала на середину. Затем я слишком откорректировал, свернув обратно через шоссе, в травяное поле и направился прямо к большому дорожному знаку с надписью: VANDENBERG AFB NEXT RIGHT.Я нажал на тормоза, и моя «Тойота» начала подпрыгивать, как камень, прыгающий по пруду. Когда он остановился, он медленно перевернулся и прислонился к табличке вверх ногами. Это было почти элегантно. Позже единственным доказательством аварии (кроме моей покоробленной крыши автомобиля) было немного краски на одном из деревянных столбов вывески.

Этот опыт оставил во мне восхищение и благодарность за дисковую тормозную систему.

Спасибо, тормоза.

ГЕНИЙ ДИСКОВЫХ ТОРМОЗОВ

У моей старой Тойоты были дисковые тормоза с плавающим суппортом.В наши дни они стали обычным явлением, поскольку в 1970-х и 1980-х годах они заменили барабанные тормоза на обычный способ остановки автомобиля. На мой взгляд, они победили по правильной причине: простой, гениальный дизайн. Вы нажимаете на педаль, и фрикционные колодки сжимают вращающиеся диски, прикрепленные к вашим колесам. Простой.

Гениальность конструкции суппорта дискового тормоза, сборки деталей в форме полумесяца рядом с вашим колесом. Когда вы тормозите, вы проталкиваете жидкость в суппорт, толкая поршень в тормозную колодку, а колодку — во вращающийся диск, известный как ротор.Вот тогда и происходит волшебство. Поскольку ротор блокирует движение поршня, сам суппорт скользит назад по направлению к автомобилю по двум маленьким направляющим, называемым направляющими штифтами. Это скольжение прижимает вторую тормозную колодку к внешней стороне ротора. Результат? Вы сжимаете ротор с двух сторон одинаково. Это отличный способ остановить машину.

Я нашел эту анимацию в видео на YouTube, которая хорошо показывает, как скользит штангенциркуль…

СУППОРТ АППАРАТА ТОРМОЗА

Застрявший суппорт тормоза означает, что суппорт не скользит вправо. Или совсем не скользит. Во время движения вы можете услышать скрип при торможении или просто почувствовать, что что-то не так.

Есть несколько возможных причин. Возможно, что-то не так с тормозной магистралью или поршнем. Но часто проблема заключается в заедании пальца суппорта. Одна или обе маленькие направляющие, по которым скользит суппорт — направляющие штифты суппорта — становятся вялыми или заедают. А это означает, что ваш суппорт не будет скользить, а внешняя тормозная колодка не будет полностью сжимать ваш ротор.

Это «застрял штифт суппорта.”

ЗАСТРЕПЛЕНИЕ СУППОРТА И НЕРАВНОМЕРНЫЙ ИЗНОС ТОРМОЗНЫХ КОЛОДОК

Одним из признаков заклинивания или заклинивания суппорта является неравномерный износ тормозных колодок. Внешняя прокладка не сильно прижимается к ротору, поэтому она изнашивается не так быстро, как внутренняя прокладка.

На видео ниже ChrisFix, чрезвычайно популярный механик на YouTube, показывает неравномерный износ колодок, которые он снял с Honda Accord 2008 года выпуска. Он объясняет, как теоретически неровность может быть вызвана изогнутым поршнем.Но, как он показывает, проблема не в поршне, а в застрявшем пальце тормозного суппорта.

ЗАМЕНА СУППОРТА ТОРМОЗА ПРИБОРА

Прежде чем мы углубимся в мелкие детали решения проблемы «застревание пальца суппорта», есть вариант, о котором стоит упомянуть заранее: заменить весь суппорт.

В следующем видео Брайан из South Main Auto — еще одного популярного механика YouTube — разбирается с неприятно выглядящими тормозами на Prius. Вместо того, чтобы ремонтировать суппорты, он просто заменяет их вместе с роторами и колодками.Другими словами, полная тормозная работа. Тем самым он делает все новое, от уплотнений до предварительно смазанных направляющих штифтов. Цена? На RockAuto новый суппорт для Prius 2015 года, включая кронштейн с новыми предварительно смазанными штифтами суппорта, стоит от 53 баксов.

УБИРАНИЕ ЗАКРЕПЛЕННОГО СУППОРТА

Чтобы разобраться с застрявшим или заедающим штифтом суппорта, первым делом необходимо получить к нему доступ. Есть разные способы сделать это. Возможно, самый простой — взять кувалду и сбить суппорт с кронштейна суппорта — нижней части суппорта, которая прикручена к автомобилю.

На видео ниже Скотт Килмер, еще один популярный механик на YouTube, использует для этого трехфунтовый молоток Estwing. Он работает над задним тормозом Тойоты. Обратите внимание, что сначала он снимает болт за суппортом, чтобы убрать тормозной шланг с дороги.

ВЫДВИНЕНИЕ ШТИФТА СУППОРТА

Другой способ получить доступ к «застрявшему штифту суппорта» — это вытащить его, хотя это, вероятно, не сработает с застрявшим или заедающим штифтом суппорта.

В 2013 году механик Fixbook YouTube опубликовал видео с практическими рекомендациями, которое набрало около полумиллиона просмотров.В нем он использует торцевой гаечный ключ, чтобы крутить конец застрявшего штифта суппорта вперед и назад. Затем он проделывает то же самое с тисками, периодически используя молоток и отвертку. Хотя в конце концов он прибегает к пропановой горелке (о чем мы поговорим чуть позже), его видео демонстрирует технику тяги в действии.

СНЯТИЕ ЗАПРЕЩЕННОГО ШТИФТА СУППОРТА С СОБСТВЕННЫМ БОЛТОМ

Следующая идея и умна, и проста. Он использует болт, который входит в конец штифта суппорта, как рычаг, чтобы просто вытолкнуть его.

У механика на YouTube по имени Alpha G Male есть видео, в котором он накладывает шайбы и муфту на конец застрявшего штифта суппорта Nissan Altima. Затем он затягивает болт скользящего штифта, ввинчивая его в штифт . Шайбы и муфта образуют рычаг — и он просто вытаскивает застрявший штифт суппорта. Просто и эффективно.

ВЫДВИЖЕНИЕ ШТИФТА СУППОРТА ПРИБОРА

«Тепло — способ избавиться от этого», — говорит Брайан из BriansMobile1, имея в виду изъятую булавку суппорта в видео YouTube, которое набрало более 200 000 просмотров.

На видео он имеет дело с застрявшим штифтом тормозного суппорта GMC Sonoma. Он зажимает скобу суппорта в тисках и нагревает область вокруг штифта пропановой горелкой Bernzomatic. Примерно через пять минут он ослабил штифт настолько, чтобы вытащить его с помощью тисков.

ЗАМЕНА КРОНШТЕЙНА СУППОРТА ПРИБОРА

Канал YouTube по ремонту автомобилей CarsNToys показывает другой путь: заменить кронштейн (который содержит новые штифты).

«После 20 минут безуспешных попыток, — говорит механик, — я решил купить новый монтажный кронштейн суппорта, пальцы суппорта и пыльники для пальцев за 30 долларов.”

На видео он пытается выбить заклинившую шпильку суппорта с помощью отвертки с плоским жалом и кувалды. Он бьет, и булавка сгибается, но не сдвигается с места. Затем он показывает новый кронштейн, который купил в AutoZone. Новый кронштейн содержит новые штифты скольжения и резиновые уплотнения.

Если вы хотите получить новые направляющие и ботинки самостоятельно (подробнее о ботинках чуть позже), вот ссылка на страницу поддержки продаж Carlson.

ОЧИСТКА ИЛИ ЗАМЕНА ШТИФТОВ СУППОРТА

Каждый механик в этой истории, который чистит штифт суппорта, делает это с помощью проволочной щетки или проволочного колеса, в основном счищая любую ржавчину или мусор, которые они видят.Некоторые из них также очищают внутреннюю часть отверстий, удерживающих штифты.

В качестве альтернативы, у механика YouTube, известного под псевдонимом innocuous_name, есть видео с более чем 100 000 просмотров на тему «Как удалить застывший штифт суппорта менее чем за 5 минут». Он вынимает булавку с помощью горелки. Но он не собирается его чистить.

«Полагаю, я испорчу эту булавку», — говорит он. «Я собираюсь заменить его. Замена пары стоит всего пять с половиной долларов ».

«Будет много проблем, чтобы его отшлифовать.Это не стоит вашего времени или риска для вашей безопасности «.

СМАЗОЧНЫЕ ШПИЛЬКИ С СИЛИКОНОМ

Доказано, что для смазки скользящих пальцев работают два типа тормозной смазки — силикон и PAG (полиалкиленгликоль). Это согласно Гэри Веберу из Dow Corning. (Для получения дополнительной информации ознакомьтесь с его презентацией «Умные решения NVH для проектирования тормозов нового поколения» и посмотрите на 11-й слайд.)

Силикон и PAG — синтетические смазки — два из шести типов синтетических смазок.Вебер говорит, и ряд механиков согласны с этим, что некоторые тормозные смазки плохо действуют на пальцы. Сюда входят смазки на нефтяной основе и несколько типов синтетических смазок.

Одна из проблем заключается в том, как смазка воздействует на резиновые уплотнения. Штифт скольжения суппорта имеет резиновый чехол, который изолирует грязь, и часто имеет резиновую втулку для движения и поддержки. Если вы не используете силикон или PAG, эти резиновые детали могут разбухнуть.

[Подробнее см. Статью Ларри Карли о тормозах и передней части).Чтобы увидеть пример вздутия башмаков и втулок скользящих штифтов из-за использования неподходящей смазки, посмотрите это видео на YouTube по dialtofast. ]

Вторая проблема прекрасно изложена чрезвычайно популярным механиком YouTube Эриком Автогаем: «Если вы будете использовать обычную смазку, она высохнет и вызовет заедание булавок».

Вот отрывок из его видео, где он смазывает направляющие штифты силиконовой пастой 3M…

УСТАНОВКА БОТИНОВ СУППОРТА

Как упоминалось выше, пальцы суппорта имеют резиновые накладки, которые защищают их и поддерживают в чистоте.И часто у них есть резиновые втулки, которые помогают при движении и поддержке. Стоимость замены резиновых деталей во время тормозной работы? Все тормоза на Toyota RAV4 2015 года стоят в RockAuto менее 6 долларов.

Так как же надеть пыльник штифта суппорта на штифт? У механика YouTube Ковина есть видео, в котором показано, как это сделать. Поскольку он снимает и выполняет работу одной рукой, он немного борется, и это, по иронии судьбы, делает его объяснение более эффективным…

ЗАКЛЮЧЕНИЕ

Надеюсь, что вы нашли на этой странице то, что искали. Что такое «застрял штифт суппорта» и как с этим бороться. Как его убрать. Как его почистить или заменить. И какую смазку на нем использовать.

Согласно YourMechanic, тормозные колодки служат от 25 000 до 70 000 миль, в зависимости от того, где вы живете и как водите машину. Другими словами, когда вы получите следующую тормозную работу, расстояние, которое вы проехали с момента последней, будет в среднем эквивалентно 18 поездкам из Нью-Йорка в Лос-Анджелес. Это два кругосветных путешествия. К этому времени ваши тормозные колодки будут повреждены, а другие части вашей тормозной системы также изношены, поэтому замените оборудование при следующей тормозной работе.

В тот день в Калифорнии, несколько лет назад, мне пришлось подняться прямо через пассажирскую дверь моей Тойоты, чтобы выбраться. К тому времени, как мои ноги коснулись земли, подъехала пожарная машина. Пожарный осмотрел меня с головы до ног и увидел, что со мной все в порядке. Затем он помог мне оттолкнуть мою машину от вывески авиабазы ​​Ванденберг, что было так же просто, как столкнуть холодильник на несколько футов по полу кухни. Он сделал паузу перед уходом, посмотрел на меня и сказал: «Это твой счастливый день».

Повторюсь: спасибо, тормоза.

НАПРАВЛЯЮЩИХ ЛАТУННЫХ СУППОРТ .. ЧТО ОНИ?

Латунные направляющие суппорта? Что не так со стоковыми? Я думаю, что в какой-то момент мы все сталкивались с этими мелочами на нашем любимом веб-сайте вторичного рынка BMW. Вы пробежались по ним? Вы не задумывались, что это такое? Честно говоря, вам, вероятно, стоит сразу их пропустить … если только вы не отслеживаете свою машину!

Комплект направляющих суппорта из цельной латуни предотвращает скручивание суппорта при резком торможении резиновыми втулками направляющего пальца в суппорте.Новые направляющие заменят мягкую (скорее всего, изношенную) резиновую втулку (номер BMW № 34111157038). Точно обработанные латунные направляющие позволяют вашим суппортам равномерно сжимать тормозной ротор с обеих сторон. Это имитирует более дорогие многопоршневые большие тормозные комплекты. Итак, каковы результаты всего этого? Вы увидите значительно более длительный срок службы тормозных колодок и более стабильное ощущение педали тормоза.

Так почему я сказал вам вначале, что вы должны пропустить это сразу, если у вас нет гусеничной машины? Легкий.Большинство людей, работающих на улице, никогда не будут тормозить достаточно сильно, чтобы добиться такого же отклонения, как при движении по треку. Кроме того, внимания требуют латунные направляющие суппорта. По крайней мере, один или два раза в год вам необходимо будет снимать штифты суппорта с латунных направляющих и повторно смазывать их высокотемпературной керамической смазкой для тормозов. Это связано с тем, что первоначальная конструкция представляла собой плавающий штифт с резиновой втулкой. Латунные направляющие обработаны с очень жестким допуском. Если направляющие штифты не смазывать регулярно, на штифтах будет возникать трение, и суппорт может заедать.

Похоже на хлопот, да? Ну, вроде как, поэтому я бы не рекомендовал этот мод для уличного применения. Мы много следим за нашим e30, и эта модификация оказалась очень выгодной. Хотя педаль тормоза ощущается немного лучше, основным преимуществом этой системы является равномерный износ тормозных колодок. Наши гусеницы недешевы, от 100 до 400 долларов за два колеса. Чем больше жизни я смогу добиться от прокладок, тем лучше.

Построй это. Race It.

** Примечание. Эти латунные направляющие суппорта подходят только для суппортов марки ATE.Они не подходят для девчачьих суппортов, которые можно найти в передних тормозах большинства e30. Хотя некоторые e30 поставлялись с передними суппортами ATE, и это очень распространенное обновление в сообществе SPECE30. Эти латунные направляющие также подходят для моделей более чем E30. Следующие модели будут применимы. E30, E23, E24, E28, E36, E46, E31, E32, E38, E39, E52, E53, E61, E62, E63, E64, E92, Z3, Z4. Перед покупкой свяжитесь с производителем, чтобы проверить, подходят ли они вашему автомобилю.

Пожалуйста, наслаждайтесь установочными изображениями ниже.Будьте осторожны при установке. Из-за жестких допусков этих втулок ваши суппорты должны быть очень чистыми, без зазубрин или заусенцев, чтобы предотвратить проскальзывание втулки. Используйте керамическую высокотемпературную смазку для тормозов при установке направляющей и штифта суппорта. БУДЬТЕ ОСТОРОЖНЫ, НЕ ИСПОЛЬЗУЙТЕ НИЧЕГО СТАЛЬ ДЛЯ ЗАБИВАТЬ ВТУЛКИ. ЭТО ЛАТУНЬ И ОЧЕНЬ МЯГКАЯ. Я РЕКОМЕНДУЮ ЛАТУННЫЙ ИЛИ ПЛАСТИКОВЫЙ УДАР ДЛЯ МОЛОТКА. ИСПОЛЬЗОВАНИЕ СТАЛЬНЫХ ПУАНСОНОВ ИЛИ ПЛОСКОГУБЦОВ МОЖЕТ ПРИВЕСТИ К ДЕФОРМИРОВАНИЮ ВТУЛКИ, ЧТО ИСПОЛЬЗУЕТ ВТУЛКИ.

Купить: Латунные направляющие суппорта

Направляющие штифты тормозного суппорта | Hollenshade’s Auto Repair

Если суппорт не движется свободно, причиной часто является заедание или погнутые установочные штифты. Даже если направляющие штифты не повреждены, набухшие или затвердевшие направляющие уплотнения или недостаток смазки могут привести к заеданию суппорта. Часто это состояние является результатом использования неподходящих смазочных материалов. Это приводит к неравномерному износу колодок.

Правильное обслуживание тормозов включает проверку всех монтажных поверхностей и оборудования на предмет коррозии, износа или несоосности. Специалисты по ремонту тормозов заменят монтажное оборудование и при необходимости установят запасные направляющие штифты суппорта.

В большинстве плавающих тормозных суппортов используется резиновый или пластиковый изолятор или прокладка вокруг крепежных болтов суппорта. Этот рукав из мягкого материала теряет упругость в течение всего срока службы. Этому способствует высокотемпературная среда тормозных колодок, ротора и суппорта в сборе. По мере износа материалы вместо того, чтобы быть круглыми, они могут сглаживаться крутящим моментом от тормозов до овальной формы, что может вызвать чрезмерное движение суппорта.Это может вызвать шум в виде дребезжания и ударов, даже если не задействовать тормоза.

Специалисты Hollenshade проверяют и, при необходимости, заменяют любые пыльники или втулки, которые защищают болты и / или салазки суппорта. Если критически важные компоненты и участки проходят проверку, старая смазка очищается и применяется новая надлежащая смазка.

В отличие от стали, мягкие детали, такие как резина, чувствительны к химическим веществам. Выбор подходящей смазки для этих деталей имеет решающее значение для обеспечения их целостности.Если пыльники суппорта не обеспечивают уплотнения с кронштейном и болтом суппорта, вода может засасываться в полость по мере сжатия и охлаждения кронштейна.

Специалисты Hollenshade’s в Таусоне могут решить любые проблемы, которые могут возникнуть с тормозной системой вашего автомобиля. Пожалуйста, СВЯЖИТЕСЬ С НАМИ , чтобы записаться на прием или задать нам вопрос о тормозных суппортах.

7 тормозных деталей, которыми нельзя пренебрегать

Направляющие пальцы суппорта

Если суппорт не движется свободно, причиной может быть погнутость или заедание установочных штифтов.Даже если направляющие штифты не повреждены, набухшие или затвердевшие направляющие уплотнения или недостаток смазки могут вызвать заедание суппорта, что приведет к неравномерному износу колодок. Всегда проверяйте все монтажные поверхности и оборудование на предмет коррозии, износа или несоосности. Замените все монтажное оборудование и установите новый суппорт, используя подходящую смазку для суппортов.

Зажимы для абатментов

Зажимы абатмента находятся на посадочных местах кронштейна суппорта на большинстве автомобилей. Они создают однородную поверхность, с которой контактные площадки могут соприкасаться.Некоторые зажимы для абатментов имеют пальцы, удерживающие подушечку на месте. Это расходные детали тормозной системы не только из-за ржавчины и износа, но и из-за того, что элементы защиты от скрежета могут со временем уставать.

Новые зажимы для абатментов используются на некоторых новых транспортных средствах, которые помогают отталкивать колодки от ротора, чтобы уменьшить сопротивление и уменьшить износ колодок и роторов. Если не заменить эти компоненты в процессе работы тормозов, это может сократить срок службы тормозов и увеличить возврат.

Сапоги направляющего пальца суппорта

В большинстве плавающих деталей тормозов и суппортов используется резиновый или пластиковый изолятор или прокладка вокруг крепежных болтов суппорта. Этот рукав из мягкого материала теряет упругость в течение всего срока службы. Этому способствует высокотемпературная среда тормозов.

По мере износа материалы вместо того, чтобы быть круглыми, они сглаживаются крутящим моментом от тормозов до овальной формы, которая может вызвать чрезмерное перемещение суппорта.Это может вызвать шум в виде дребезжания и ударов, даже если не задействовать тормоза.

Всегда проверяйте и при необходимости заменяйте пылезащитные чехлы или втулки, защищающие болты или салазки суппорта. Если мягкие детали выглядят нормально, удалите всю старую смазку и замените ее новой. В отличие от стали, мягкие детали, такие как резина, чувствительны к химическим веществам. Выбор подходящей смазки для этих деталей имеет решающее значение для обеспечения целостности детали.

Если пыльники суппорта не обеспечивают герметичное соединение с кронштейном и болтом суппорта, вода может засасываться в полость по мере того, как кронштейн сжимается и охлаждается.

Зажимы против грохота

Циклы нагрева и охлаждения могут ослабить пружины и защелкивающиеся зажимы. Слабые части могут привести к чрезмерному перемещению суппорта / колодки или заеданию, вызывая шум и другие связанные с этим проблемы. Это может привести к неравномерному и преждевременному износу колодок, износу ротора и натяжению. На некоторых плавающих суппортах самым запущенным элементом оборудования является зажим в мосту.

БЕСПЛАТНЫЙ справочник горячей линии технических специалистов…
Экспертная помощь от производителей на вашем смартфоне
kyptechline.com

Шайбы

Изолировать тормозную колодку от суппорта можно двумя способами. Первый вариант — пойти по «химическому» пути с помощью спреев или пастообразных покрытий. Этот тип решения проблемы шума предполагает покрытие задней части колодки перед установкой. Покрытие служит прослойкой между колодкой и суппортом. Если в вашем магазине используется какой-либо из этих продуктов, обязательно следуйте всем инструкциям производителя о том, где применять и каково время отверждения. Несоблюдение указаний может означать возвращение.

Второе решение — это физическая прокладка , которая представляет собой сэндвич из материалов, прикрепленных к задней части колодки. Одним из недостатков прокладок является «миграция» или смещение прокладок, что может свести на нет их изоляционные свойства. Но автопроизводители и поставщики запчастей разрабатывают систему крепления, чтобы решить эту проблему.

Некоторые автопроизводители штампуют выемки и столбики, которые индексируют и делают накладки на прокладке. Некоторые производители прокладок используют чувствительные к давлению клеи для крепления прокладки к опорной пластине.Но со временем влага и тепло могут разрушить клей. Одна из новых конструкций для крепления прокладки к колодкам — это зажимы, которые зажимаются по бокам опорной пластины. Эти зажимы уменьшают тенденцию прокладки смещаться или выпадать в течение срока службы тормозных накладок.

Подушечки сепараторы

Все больше и больше производителей оригинального оборудования включают пружины, которые предназначены для отталкивания колодки от ротора после втягивания поршня. Эти зажимы могут увеличить экономию топлива, устраняя при этом шум тормозов.

Эти пружины / зажимы сложно установить, но их всегда следует устанавливать заново. Некоторые компании, выпускающие послепродажные тормоза, предлагают решение, которое можно использовать на суппорте. Зажимы предназначены для отталкивания колодки от ротора. Это может охладить тормоза, снизить уровень шума и продлить срок службы колодок.

Зажимы входят между колодками и ротором и отталкивают колодки от ротора. Эти зажимы имеют большую пружину, но не препятствуют движению поршня суппорта.Они также могут уменьшить жалобы на пульсацию.

Кронштейны суппорта

Коррозия кронштейнов суппорта может произойти, когда суппорт подвергается воздействию соли для защиты от обледенения дороги. Коррозию на площадках и салазках следует удалять металлической щеткой или кругом. Если не удалить коррозию, это может привести к заеданию подушек, даже если на них находится зажим абатмента из нержавеющей стали. Также очистите уплотнительные поверхности вокруг направляющего штифта суппорта. Если поверхность неровная, пыльник не сможет обеспечить хорошее уплотнение.

Новые кронштейны суппорта продаются отдельно, и некоторые производители включают его как часть узла суппорта. Просто убедитесь, что вы вернули старую скобу, чтобы получить полную скидку на ядро.

Тормозной суппорт: полное руководство

Тормозной суппорт является сердцем дисковой тормозной системы. Это позволяет тормозить, что повышает безопасность и управляемость.

Поскольку производители автомобилей сегодня предпочитают дисковые тормоза барабанным, эти компоненты неизбежно станут более распространенными, чем раньше.Но как работают тормозные суппорты и какова их функция в автомобиле. Кроме того, как определить неисправный, чтобы провести ремонт или замену?

Именно поэтому мы составили данное руководство по тормозному суппорту; чтобы ответить на вопросы, которые могут у вас возникнуть относительно этой важной автомобильной детали. В руководстве содержится информация о принципе работы тормозного суппорта, его назначении в тормозной системе автомобиля и различных типах этих суппортов. Вы также узнаете, как устранить неполадки в тормозном суппорте.А если обнаружите, что он поврежден, как исправить или заменить. Читать дальше.

Глава 1

Что такое тормозной суппорт

Глава 4

Признаки неисправности тормозного суппорта

Глава 2

Тормозной суппорт Тип

Глава 5

Диагностика и устранение неисправностей суппорта

Глава 7

Ремонт тормозного суппорта

Глава 3

Когда заменять тормозной суппорт

Глава 6

Замена тормозного суппорта

Глава 1

Что такое тормозной суппорт

Что такое тормозной суппорт?

Тормозной суппорт — это деталь транспортного средства, которая прижимает тормозные колодки к ротору, когда вы нажимаете на тормоз.Это гидравлический привод, что означает, что он использует давление жидкости для движения.

Обычно это зажимной механизм, тормозной суппорт частично образует тормозной ротор. Он формирует гидравлический выход дисковой тормозной системы и содержит необходимые детали, такие как поршни и тормозные колодки.

Тормозные суппорты можно назвать сердцем тормозных систем автомобилей, в которых используются дисковые тормоза. Поскольку дисковые тормоза являются наиболее распространенными, вы найдете тормозные суппорты практически в каждом современном автомобиле.

Тормозные суппорты в основном бывают двух типов, как мы увидим позже. Два типа суппортов работают лишь немного по-разному — основной принцип работы и конструкция остаются прежними.

У каждого типа суппорта есть свои плюсы и минусы, и у автомобиля будет один или другой в зависимости от области применения. Тип тормозного суппорта, используемого на автомобиле, также зависит от модели или производителя.

Какой цели служат эти компоненты?

Функция тормозного суппорта

В каждом автомобиле есть движение колес, которое необходимо контролировать.Обычно это делается с помощью тормозов, которые могут быть барабанными или дисковыми (роторными). Тормозные суппорты являются частью дисковой тормозной системы, которая также является наиболее распространенной в современной автомобильной промышленности.

Тормозные суппорты в автомобиле выполняют две функции:

Во-первых, они содержат и направляют тормозные колодки. Это гарантирует, что каждый раз, когда вы нажимаете на тормоз, тормозные колодки находятся в правильном положении для перемещения на ротор. Тормозные суппорты обычно имеют конструкцию, которая обеспечивает компенсацию износа тормозных колодок.В результате колодки всегда находятся на правильном расстоянии от ротора для эффективного и надежного торможения.

Два тормозных суппорта обеспечивают гидравлическое срабатывание, которое преобразует давление тормозной жидкости в механическое движение. Именно это движение обеспечивает тормозное действие в автомобилях. Таким образом, мы можем сказать, что тормозной суппорт — это стопорное устройство, которое помогает обеспечить безопасное вождение. Без него ваша дисковая тормозная система была бы бесполезной.

Как работают тормозные суппорты? Посмотрим.

Работа тормозного суппорта

Тормозные суппорты играют важную роль в замедлении или остановке движущегося автомобиля. Но как при сборке этого добиться, когда на ножную педаль прикладывается лишь небольшое усилие? Принцип работы этого компонента довольно прост и понятен. Так работает тормозной суппорт:

Источник изображения: wikipedia.com

  • Когда вы нажимаете на тормоз, поршень перемещается и создает давление на тормозную жидкость в главном цилиндре.Это давление передается в тормозные магистрали через шланги и на поршень или поршни суппорта тормоза
  • Давление жидкости заставляет поршни суппорта выходить из своего отверстия. В результате тормозные колодки толкаются вперед, чтобы войти в контакт с ротором или тормозным диском
  • Сжимающее действие тормозных колодок на тормозной ротор вызывает огромное трение, которое препятствует движению его вращения
  • В зависимости от величины и продолжительности при нажатии на педаль тормозной ротор либо замедляется, либо останавливается полностью
  • Тормозной диск (ротор) прикрепляется к колесу, поэтому действие суппортов по обе стороны от оси заставляет автомобиль останавливаться или замедляться
  • As как только вы отпускаете педаль тормоза, гидравлическая жидкость возвращается в главный цилиндр и выходит из поршней тормозного суппорта.
  • Результирующее падение давления заставляет поршни двигаться назад, а тормозные колодки высвобождают ротор. Резиновые уплотнения поршня втягивают поршни обратно в отверстия.
  • Затем суппорт готов к следующему срабатыванию, чтобы остановить или замедлить вращение тормозного ротора и, следовательно, движущегося транспортного средства.

Это видео на YouTube объясняет работу тормозного суппорта

Когда вы нажимаете педаль тормоза, давление жидкости одинаково передается по всем тормозным магистралям и шлангам.Это означает, что поршни тормозных суппортов на каждом колесе испытывают одинаковое усилие. Результат — сбалансированное торможение, обеспечивающее безопасность.

Тормозные суппорты также будут иметь разное количество поршней. Это может быть один поршень для более легкого автомобиля или несколько для тяжелых грузовиков, которым требуется более высокое тормозное усилие. Количество обычно зависит от типа штангенциркуля, области применения и, в некоторой степени, от конструкции.

Расположение тормозного суппорта

Где найти тормозные суппорты? Ну, расположение тормозного суппорта обычно зависит от марки и применения транспортного средства.Как правило, вы найдете эти узлы на колесах и на передней оси. Суппорты обычно крепятся к поворотным кулакам автомобиля.

Тормозные суппорты устанавливаются на поворотный кулак двумя способами. Он может стоять прямо, поддерживаться болтами и штифтами. Или это может быть с помощью монтажного кронштейна, который удерживает узел на поворотном кулаке.

Хотя и не часто, встречаются автомобили с тормозными суппортами как на передней, так и на задней оси. Это автомобили с дисковыми тормозами на всех колесах.Когда тормозные суппорты устанавливаются на задние колеса, они обычно крепятся на задних шпинделях с помощью болтов.

Теперь давайте посмотрим, как выглядит тормозной суппорт.

Источник: lesschwab.com

Как видно из схемы тормозного суппорта, устройство выглядит как С-образный зажим и перемещает тормозной ротор. Это позволяет ему сильнее и точнее прижимать тормозные колодки к диску. Большинство суппортов имеют следующие основные детали:

  • Поршень (поршни) — это то, что движется под действием тормозной жидкости, чтобы закрыть зазор между тормозными колодками и тормозным диском.Поршни могут быть стальными, пластиковыми или даже алюминиевыми. Это также может быть одна или несколько из них.
  • Тормозные колодки — колодки давят на тормозной ротор, вызывая силу трения, которая останавливает или замедляет вращение. Тормозные колодки изготовлены из разных материалов, каждая из которых имеет свои преимущества и недостатки.
  • Пылезащитный чехол предотвращает попадание загрязняющих веществ, таких как пыль и мусор, в поршневой цилиндр. Это важно, поскольку низкое положение и открытая установка суппорта подвергают его воздействию всевозможных загрязнений на дороге
  • A Выпускной винт — позволяет удалить воздух из тормозных магистралей (прокачать) при замене тормозной жидкости или выполнении другого суппорта. задачи обслуживания
  • Резиновое уплотнение поршня — служит двум целям: во-первых, оно предотвращает утечку тормозной жидкости, а во-вторых, втягивает поршень в исходное положение при отпускании педали тормоза

Характеристики крутящего момента тормозного суппорта

Возможно, вы слышали о характеристиках крутящего момента тормозных суппортов и о том, насколько важны их знания.Кроме того, как даже механикам трудно определить значения при установке или обслуживании тормозных суппортов. Почему это так? Тормозные суппорты обычно идентичны по конструкции и принципу работы. Однако есть несколько отличий. Один из них находится в характеристиках крутящего момента болта. Они отличаются от одного производителя к другому и важны при работе с тормозными суппортами.

При установке нового суппорта всегда рекомендуется получать точные характеристики крутящего момента, чтобы обеспечить правильное давление затяжки.Это потому, что чрезмерное или недостаточное затягивание может иметь плохие результаты.

Вы можете найти характеристики крутящего момента тормозного суппорта в руководстве по обслуживанию конкретного автомобиля. Кроме того, вы можете связаться с производителем, чтобы получить от него информацию. Это намного лучше, чем угадывать значения.

Глава 2

Тормозной суппорт тип

Тормозные суппорты бывают двух основных типов: фиксированные и плавающие.

Как отличить одно от другого? Суппорты в основном различаются по конструкции, установке и работе.

Давайте подробно рассмотрим каждый тип.

Источник: Wikimedia Commons

Суппорт фиксированный

Они часто бывают большими, тяжелыми и мощными. Как следует из названия, неподвижный суппорт не перемещается, а прочно крепится болтами к кронштейну суппорта. Во время торможения поршень или поршни с обеих сторон перемещаются с одинаковой силой, зажимая ротор.

Фиксированные суппорты оснащены поршнями по обе стороны от тормозного диска. Поскольку они бывают парами, количество поршней колеблется от 2, 4 до 6.У некоторых даже будет 8 поршней. Однако именно тогда требуется огромная тормозная мощность, например, в высокоскоростных или тяжелых транспортных средствах.

Суппорт с плавающей запятой

Плавающие суппорты компактны, легки и не такие мощные. Они не крепятся жестко, а свободно скользят по смазанным штифтам и втулкам. Плавающие суппорты поставляются с одним или двумя поршнями. Оба поршня расположены на внутренней стороне тормозного диска.

Плавающий суппорт использует несколько иной метод для перемещения тормозных колодок к ротору.При этом задействованы поршни и тормозная жидкость, как и в фиксированном суппорте. Вот что происходит.

Когда вы нажимаете педаль тормоза, давление жидкости перемещает поршень (поршни), который затем прижимает внутреннюю тормозную колодку к тормозному диску. Теперь ротор зафиксирован, а суппорт может двигаться.

В результате сила давления поршня на ротор заставляет суппорт двигаться назад. Это заставляет тормозную колодку с другой стороны двигаться к тормозному диску.Зажимное действие двух колодок замедляет диск.

Скользящий тормозной суппорт является разновидностью плавающего суппорта. Работает аналогично, разница только в креплении. Вместо пальцев и втулок до

Каждый тип тормозного суппорта имеет свои плюсы и минусы

Фиксированные суппорты имеют несколько поршней. Это делает их более мощными, чем плавающие, и подходящими, когда для остановки транспортного средства требуется большая мощность.Их часто используют в гоночных автомобилях, скоростных велосипедах и тяжелых транспортных средствах, которым требуется большое усилие, чтобы остановиться.

Когда дело доходит до распределения тормозного усилия, фиксированные суппорты работают лучше всего. Несколько поршней на одном суппорте также позволяют использовать тормоза с более длинными колодками. Еще одно преимущество фиксированных суппортов — ощущение, которое они создают при нажатии на педаль тормоза. Они обеспечивают быстрый, надежный и мощный захват ротора, который полностью передается ноге водителя.

Несъемные суппорты не лишены недостатков.У них более одного поршня, что делает их тяжелее плавающих. Они также обычно бывают большими, особенно когда количество поршней превышает четыре.

Источник: semashow.com

Поскольку неподвижные суппорты требуют точной обработки, их изготовление дороже. Большое количество поршней также способствует увеличению производственных затрат. Еще одним недостатком этих типов суппортов является их пониженная устойчивость к дефектам ротора. Они жестко закреплены, что заставляет их пульсировать на биение ротора.

Плавающие суппорты — самые распространенные в современных автомобилях. Есть много причин для этого. Во-первых, плавающие суппорты обычно имеют не более двух поршней, что делает их компактными и легкими. Поэтому они подходят, когда не требуется большого тормозного усилия, например, в обычных автомобилях, легковых автомобилях или легких грузовиках.

Меньшее количество деталей (поршней) также делает плавающие суппорты недорогими и простыми в массовом производстве. В отличие от фиксированного суппорта, этот тип лучше переносит дефекты ротора или биение.Это потому, что он свободно движется и гасит возникающие вибрации.

К недостаткам плавающих суппортов относится меньшее тормозное усилие, что делает их не идеальными для определенных применений. Например, суппорт этого типа нельзя использовать в тормозных системах тяжелых автомобилей.

Эти типы суппортов также склонны к заеданию, когда штифты корродируют, затрудняя скольжение. Плавающие суппорты могут вызвать неравномерный износ тормозных колодок. Это происходит из-за почти неизбежного запаздывания движения подвесной колодки при торможении.

Фиксированный суппорт против плавающего суппорта

Различия в конструкции тормозного суппорта

Тормозные суппорты могут быть другие моноблочные или двухсекционные.

Моноблочные суппорты, как следует из названия, отлиты из цельного металла. Они более сильные и могут прослужить долго. Однако прочность и долговечность имеют свою цену, потому что суппорты дороги в производстве.

С другой стороны, суппорты, состоящие из двух частей, состоят из двух металлических частей, соединенных болтами.Эти типы суппортов не так прочны, как моноблочные. Однако их проще и дешевле изготавливать.

Различия в конструкционных материалах

Тормозные суппорты могут быть чугунными или алюминиевыми. Суппорты в старых автомобилях в основном из чугуна, а в новых — из алюминия. У каждого строительного материала есть свои достоинства и недостатки.

Чугунные тормозные суппорты прочные, менее затратные в изготовлении и лучше рассеивают тепло.Те, которые сделаны из алюминия, любят за легкий вес.

Что касается поршней суппортов, то материалы, из которых они изготавливаются, более разнообразны. Поршни могут быть из хромированной стали, пластика или алюминия.

Источник: ftoaustralia.com

Использование алюминия для изготовления поршней суппортов снижает их вес. Однако алюминий подвержен коррозии. Он также легко передает тепло тормозной жидкости, что может быть недостатком.

Стальные поршни прочнее, а их хромирование сводит к минимуму вероятность появления ржавчины или любой другой формы коррозии.Но сталь легко передает тепло и может вызвать закипание гидравлической жидкости и другие проблемы.

Пластиковые поршни легкие и устойчивые к коррозии. Они не проводят тепло, вызывая закипание жидкости или выцветание тормозов. Но пластик может впитывать влагу и разбухать, что приводит к заеданию поршней и возникновению проблем с торможением. Стальные и алюминиевые поршни также могут испытывать проблемы с заеданием, но только тогда, когда материал сильно корродировал.

Глава 3

Когда заменять тормозной суппорт

Источник: flickr.ком

Тормозные суппорты

отличаются прочностью, износостойкостью и устойчивостью к различным повреждениям. Однако со временем они поддаются влиянию времени и проявляют признаки старения. Если суппорты не заменять или не ремонтировать вовремя, износ и повреждение могут существенно повлиять на торможение.

Для обеспечения безопасного вождения абсолютно необходимы надежные тормоза. Это означает, что каждая часть тормозной системы работает безупречно. Среди компонентов, на которые следует обратить внимание, — тормозные суппорты.Вам нужно знать, когда устанавливать новые.

Каков срок службы тормозных суппортов и как узнать, когда пора их заменить или отремонтировать?

Порекомендовать точные сроки непросто. Причина?

Тормозные суппорты изнашиваются по-разному от автомобиля к автомобилю. Это связано с тем, что степень износа зависит от ваших привычек вождения, условий вождения и климата в вашем месте. Скорость износа также зависит от типа, конструкции и качества суппорта.

Источник: flickr.ком

Вот что происходит:

Слишком сильное торможение вызывает сильное нагревание суппортов, тормозных колодок и тормозного диска. Хотя тепло быстро рассеивается в воздухе, постоянное нагревание и охлаждение может оказать пагубное влияние на штангенциркуль.

Неровная дорога вынуждает слишком часто использовать тормоза. Это влияет не только на колодки и ротор, но и на суппорты, ускоряя их износ. Такие дороги могут также выделять другие коррозионные элементы, такие как пыль, и вызывать слишком раннее проявление износа суппорта

Влага также является причиной износа суппортов.Это вызывает коррозию и быстрый износ поршней, отверстия поршня, корпуса суппорта и других деталей. А если в вашем автомобиле используются плавающие суппорты, влага может вызвать их ржавление и заедание суппорта.

Плавающие суппорты более подвержены повреждениям или износу. В них больше движущихся частей, которые могут выйти из строя в любой момент. Помимо поршней, которые могут замерзнуть из-за коррозии, есть ползунки и штифты, которые легко ржавеют и останавливают скольжение.

Тем не менее, тормозные суппорты в типичном современном автомобиле могут прослужить 100 000 миль и более.С точки зрения времени это может означать около 10 лет нормального вождения. Но, как мы видели, это варьируется и зависит от разных факторов.

Как узнать, когда необходимо заменить суппорт?

Рекомендуется время от времени проверять состояние суппортов. Это может быть всякий раз, когда вы осматриваете другие детали тормоза, такие как колодки и роторы. Вы также можете воспользоваться временами, когда другие части транспортного средства. Примером может служить работа со ступицами колес, осями и соответствующими компонентами.

Ржавый тормозной суппорт

Простое наблюдение может выявить износ и повреждение и дать вам представление о его степени. К ним относятся признаки коррозии, утечки тормозной жидкости в результате изношенных поршневых уплотнений, корродированные поршни, которые могут застрять в отверстиях, и многое другое.

Если у вас плавающий суппорт, вам может потребоваться осмотреть салазки, втулки, пальцы и поршни. У фиксированных суппортов не так много движущихся частей, и их легче обслуживать. Вам все равно придется осматривать их на предмет износа.

Если вы обнаружите какие-либо признаки повреждения (о которых мы узнаем позже), необходимо принять меры. Меньше всего вам нужна неисправная тормозная система из-за изношенного суппорта.

Корродированные штифты или направляющие могут потребовать смазки или, если они слишком сильно повреждены, новых. Для этого вы можете заменить весь суппорт, особенно если другие детали также сильно изношены.

Источник: safebraking.com

Вы также можете отремонтировать суппорт. Ремонт суппорта тормоза, конечно же, имеет свои преимущества и недостатки.Вам нужно будет взвесить одно из двух и выбрать вариант, который вам больше всего подходит.

Нужно ли заменять тормозные суппорты парами?

Это вопрос, который задают многие автовладельцы. Ваш механик может посоветовать вам установить новые суппорты с обеих сторон передних или задних колес. И это даже тогда, когда очевидно, что неисправен только один из суппортов. Это правильно?

Ответ, это зависит от обстоятельств.

Обычно заменяют только поврежденный суппорт.Это имеет экономический смысл, к тому же, возможно, нет необходимости менять компонент, который не вышел из строя или обнаружил признаки отказа в ближайшее время.

Но это не всегда так. Есть несколько случаев, когда вам также потребуется заменить суппорт с другой стороны. В их числе:

  • Если другой суппорт подходит к концу. Хотя может показаться, что он работает идеально, есть вероятность, что в настоящее время он не такой мощный, как новый. То, что разные тормозные силы могут вызвать срабатывание тормозов, чего вы бы не хотели испытывать.Это также может привести к неравномерному износу колодок и непостоянному торможению.
  • Если другой суппорт показывает признаки износа или повреждения, возможно, вскоре вам потребуется его заменить. Кроме того, повреждение может привести к заклиниванию поршней или ползунов и тяготению автомобиля в сторону при торможении. Это также может быть случай изношенных поршней, которые быстро ухудшаются, вызывая утечку жидкости и потерю тормозной мощности с одной стороны вашего автомобиля.
  • Если новый изготовлен из другого материала или другого дизайна, что вряд ли произойдет, новый суппорт может заметно отличаться в определенных спецификациях.Это может вызвать торможение и неравномерный износ колодок. Кроме того, тормоз срабатывает, когда вы нажимаете на педаль или поднимаете ногу.

Подводя итог, время замены тормозных суппортов зависит от многих факторов. Поскольку условия вождения и привычки разные, на самом деле нет установленного срока или срока службы тормозного суппорта. Это означает, что вы меняете их, когда они начинают работать неэффективно.

Замена только одного суппорта может не сильно повлиять на торможение. Однако, если два суппорта были установлены в один день, более целесообразно менять их одновременно.Почему? Срок службы пары должен быть почти одинаковым, и может пройти совсем немного времени, прежде чем другая пара выйдет из строя.

Глава 4

Признаки неисправности тормозного суппорта

Тормозные суппорты являются важнейшими компонентами дисковых тормозных систем.

Их поломка может означать, что машина не останавливается нормально, что нежелательно при движении по дороге на высокой скорости.

Помимо периодической проверки суппортов на предмет повреждений, очень важно знать признаки, на которые следует обращать внимание.

Обеспечивает безопасное торможение и комфортное вождение.

Каковы симптомы неисправного тормозного суппорта?

Их несколько и включают следующие:

1. Тормозное усилие

Вы когда-нибудь чувствовали, что ваша машина покачивается в сторону, когда вы нажимаете или отпускаете педаль тормоза? Это называется тормозным усилием. Это происходит, когда при торможении колесо с одной стороны вращается быстрее, чем с другой. Затягивание тормоза — обычное дело, когда тормозной суппорт на одной стороне оси колеса не работает.На то есть разные причины.

Основная причина этого — заедание тормозного суппорта и невозможность его движения по направлению к тормозному диску или от него. Поршень мог прижаться к ротору при включении тормозов, но не втягивался при отпускании педали. Тормоз или тяга транспортного средства также могут возникать в результате замерзания поршня до того, как он сдавит тормозной диск.

Есть разные причины заедания суппорта. Это мог быть мусор, попавший в цилиндр и вызвавший его заедание.Или это может быть ситуация, когда суппорт или поршень корродирует под действием влаги и других элементов. В обоих случаях поршень изнашивается, а его движение становится менее эффективным. Тепло, выделяемое при торможении, также может вызвать заедание тормозного суппорта.

2. Менее мощные тормоза

Пониженное тормозное усилие означает, что тормозной суппорт не работает в оптимальном режиме. В таких ситуациях могут быть виноваты несколько компонентов или механизмов. Возможна утечка в тормозных магистралях или в поршнях суппорта.Утечка снижает давление жидкости. В результате сила, с которой поршень толкает тормозные колодки, уменьшается.

Если один из поршней замерзнет в отверстии под воздействием грязи, коррозии или мусора, возникает проблема. Поршень не может сильно двигаться к тормозной колодке. Сила зажима суппортов уменьшается, и вы чувствуете результаты, управляя автомобилем.

Вы можете легко определить, стали ли тормоза такими мощными, как раньше. Если вам нужно больше усилий, чтобы остановить машину, это может означать, что вы потеряли давление жидкости.Это также может быть поршень, который не работает должным образом. Вы можете отвезти свой автомобиль к профессионалу, чтобы он решил проблему.

Или, если возможно, вы можете проверить суппорты самостоятельно. Если они сильно повреждены, возможно, вам придется заменить их, чтобы восстановить эффективность торможения. Правильное тормозное усилие очень важно. Если автомобиль тяжелый, небольшая потеря усилия для его остановки может привести к опасным ситуациям.

3. Неравномерный износ тормозных колодок

В нормальных условиях тормозные колодки должны изнашиваться равномерно.Но иногда этого не происходит, и вы можете заметить, что одна сторона тоньше другой. В таких случаях причиной часто является плохой суппорт. Узел суппорта удерживает механизм, прижимает колодки к тормозному диску, а неравномерный износ может означать неисправность суппорта.

Хотя неравномерный износ тормозных колодок является одним из признаков проблем с суппортом, самодиагностика дефекта может быть затруднена. Для устранения этого симптома требуется, чтобы профессионал осмотрел колодки. Это потому, что помимо плохого суппорта есть и другие причины.

4. Визжащий шум

Этот шум возникает, когда вы не нажимали педаль тормоза. Он отличается от шума, указывающего на износ тормозных колодок, который возникает только при включении тормозов. Шум указывает на заедание тормозного суппорта. Звук заедания тормозного суппорта может походить на трение металла о металл. Это также может быть пронзительный визг.

Тормоза не должны издавать звуков независимо от того, нажали вы на педаль или нет.В таком случае желательно как можно скорее изучить их. Часто проблема заедания тормозного суппорта во время движения может быть легко решена путем ремонта или замены суппорта.

5. Дребезжащий шум

В худшем случае кронштейн тормозного суппорта может вырваться из удерживающего кронштейна. Это может сделать суппорт непригодным для использования и представлять опасность для других компонентов автомобиля. Хотя редко бывает, что суппорт сломался, это может случиться и случается.

Сломанный суппорт не остановит ваш автомобиль, и нет необходимости продолжать движение, если это произойдет во время движения. Всегда прислушивайтесь к лязгающим или глухим звукам, возникающим при нажатии на тормоз. Часто это признак того, что суппорт больше не надежно прикреплен к кронштейну.

Подъезжайте и решите проблему, прежде чем продолжить. Вы не хотите ехать, если одна сторона вашей тормозной системы не работает. Помимо пониженного тормозного усилия, это может означать опасные колебания при нажатии на педаль тормоза.

6. Утечка тормозной жидкости

Тормозная жидкость, достигающая суппорта, всегда удерживается резиновыми уплотнениями и пыльниками. Со временем эти уплотнения ослабевают от воздействия мусора, воздействия тепла и других элементов. В конце концов, возникает утечка или утечка, что снижает тормозное давление. При нажатии на педаль тормоза не создается достаточного усилия, чтобы плотно зажать ротор, и вашему автомобилю или грузовику требуется больше времени для остановки. Это опасная ситуация, требующая немедленных действий, обычно путем обращения к специалисту.

Источник: jeeps.com

Вы можете обнаружить утечку, осмотрев участки вдоль тормозных магистралей и шлангов. В случае неисправного тормозного суппорта вы можете посмотреть на область прямо под положением суппорта на колесе. Если есть пятно или лужа маслянистой жидкости, поршневые уплотнения сломаны и происходит утечка тормозной жидкости. Запах горелой резины также может указывать на утечку.

7. Тормоза, которые кажутся включенными все время

Простым признаком этой проблемы с суппортом является ощущение, что автомобиль, которым вы управляете, изо всех сил пытается двигаться вперед.Вы также можете почувствовать, что скорость продолжает резко снижаться, чем обычно, или что стояночный тормоз включен, когда это не так.

Все эти проблемы указывают на заедание суппорта. Резиновое уплотнение, которое отводит поршень (поршни) назад, может быть старым и более неэффективным. Или грязь может останавливать поршни и заставлять тормозные колодки оставаться прижатыми к ротору.

Если это плавающий суппорт, мы могли бы говорить о салазках, которые потеряли смазку или сильно корродировали, чтобы предотвратить свободное движение.Если вы заметили эти симптомы заедания тормозного суппорта, это означает, что сборка требует быстрой проверки. Это позволит вам отремонтировать или заменить весь узел.

8. Стоп-сигнал на приборной панели

Стоп-сигнал на приборной панели может включаться по разным причинам, одна из которых — утечка тормозной жидкости. Поскольку в поршне суппорта может возникнуть утечка из-за изношенного резинового уплотнения, свет может быть признаком неисправности суппорта.

Квалифицированный механик может проверить эту проблему с суппортом, чтобы исключить любую другую причину стоп-сигнала.Как вариант, вы можете самостоятельно проверить герметичность поршня. Как мы видели ранее, масляное пятно рядом с суппортом может сигнализировать о сломанном уплотнении поршня.

Глава 5

Диагностика и устранение неисправностей тормозного суппорта

Источник: ricksfreeautorepairadvice.com

Проверка и обслуживание тормозных суппортов возлагается не только на механиков. Некоторые задачи диагностики или устранения неполадок просты, и вы можете выполнить их самостоятельно.

Посмотрите это видео на YouTube

Чтобы понять, в чем проблема с суппортом, вам потребуется несколько навыков.К ним относится знание того, как проверить работу тормозного суппорта. Не только это, но и то, как делать это как эксперт. Вот о чем эта глава.

Давайте начнем с рассмотрения основных проблем и деталей суппорта, которые требуют проверки. В их числе:

Заедание тормозного суппорта

Тормозной суппорт в сборе — скользящие пальцы и втулки, поршни и монтажные кронштейны.

Теперь посмотрим, как устранить каждую проблему.

Тормозной суппорт

Причины заедания суппорта:

  • Корродированный узел суппорта в результате воздействия влаги, мусора, солей и других элементов
  • Загрязненная тормозная жидкость, вызывающая коррозию поршней и других внутренних поверхностей
  • Потеря смазки на скользящих штифтах, препятствующая перемещению суппорта
  • Неэффективный мастер тормозной цилиндр, приводящий к низкому тормозному давлению
  • Корродированный поршень или поршни, вызывающие заедание в отверстии
  • Длительное неиспользование автомобиля и в результате тормозные колодки прилипают к ротору

Источник: сплавандгрит.ком

Как определить заедание суппорта?

Признаки замерзшего суппорта:

  • Автомобиль, который не может долго поддерживать скорость
  • Тормоза не нажимаются или не отпускаются плавно, когда вы ставите ногу на педаль тормоза и снимаете ее.
  • Легковой автомобиль, который тянет боком при включении тормозов.
  • Сильный жар на колесах, где находятся суппорты
  • Запах горелой резины

Чтобы определить местонахождение заедания суппорта, поместите руку рядом с каждым колесом, не касаясь его физически.Если теплый воздух достигает вашей руки, указывая на то, что колесо нагрето, значит, именно здесь находится рассматриваемый суппорт.

Попробуйте повернуть колесо рукой. Если он не вращается свободно, возможно, вам придется вынуть его и осмотреть тормозные колодки и суппорт. Если колодки показывают неравномерный износ, причиной может быть заедание суппорта. Вы также можете понаблюдать за ротором, чтобы увидеть, есть ли на его поверхности тепловые отметки.

Если заедающий суппорт не отремонтировать или не заменить, это может вызвать перегрев. Также быстрый и неравномерный износ колодок и ротора, пониженное ускорение и напряженная трансмиссия.Как правило, заедание суппорта снижает эффективность и срок службы тормозов.

Как исправить заедание тормозного суппорта

Вы можете изменить либо затронутую деталь, либо всю сборку. Это зависит от вашего бюджета и состояния других частей суппорта. Вот почему тщательный осмотр всего устройства крайне важен и настоятельно рекомендуется.

Кроме того, вы можете использовать самодельный подход или обратиться за помощью к механику. Какой бы метод вы ни выбрали, вот процедура обслуживания тормозных суппортов вашего автомобиля.

Чтобы осмотреть суппорт в сборе, его необходимо снять.

  • С помощью гаечного ключа ослабьте гайки на колесе
  • Затем приподнимите кузов автомобиля
  • Снимите колесо, чтобы открыть суппорт
  • Снимите и заглушите тормозной шланг
  • Открутите суппорт и выньте тормозные колодки .

Проверка узла тормозного суппорта

Возможно, вам в первую очередь потребуется определить, какой тип суппорта используется в вашем автомобиле.

Если это плавающий тип, то поршни будут располагаться только с одной стороны.Поршней также должно быть не более двух. Кроме того, вы заметите скользящие штифты, которые также прикрепляют узел суппорта к монтажной пластине.

Фиксированный суппорт имеет поршни с обеих сторон, количество которых может быть от двух до восьми. Скользящие штифты отсутствуют, и узел прочно закреплен на кронштейне суппорта у поворотного кулака.

Далее разбираем суппорт. Процесс для этого отличается от одного типа транспортного средства или производителя к другому.Если имеется руководство к вашему автомобилю, желательно проконсультироваться с ним.

Вот шаги для проверки сборки

  • Проверьте тормозные колодки на износ и определите, однородны ли они. Также, если колодки слишком изношены и требуют замены.
  • Осмотрите скользящие штифты. Они позволяют суппорту двигаться вперед и назад, и очень важно, чтобы они были должным образом смазаны. Если смазки недостаточно, примените ту, которая является высокотемпературной и подходящей для использования.Если на втулках и пальцах есть признаки коррозии, вы можете использовать щетку или состарить их.
  • Осмотрите поршни тормозного суппорта. Проверьте наличие признаков коррозии и других форм износа. Также, если резиновые уплотнения сломаны или слишком изношены, чтобы их можно было использовать, если суппорт используется немного дольше.
  • Наконец, проверьте монтажный кронштейн на предмет износа и повреждений. Сломанный суппорт может вызывать шум при движении. Слабый шум тормозного суппорта обычно возникает всякий раз, когда вы нажимаете на тормоз, и вы должны это легко заметить.

Если тормозной суппорт показывает признаки сильного износа или коррозии, будет лучше, если вы замените его. Это связано с тем, что фиксация определенных деталей не гарантирует надолго правильную работу суппорта. Возможно, скоро вам придется провести еще один ремонт.

Хотя ремонт может показаться менее дорогостоящим, в долгосрочной перспективе это не так. К тому же не многие механики за это ратуют. А если вы делаете это самостоятельно, вам будет предпочтительнее установить новый суппорт. Это проще, быстрее и гарантирует лучшие результаты.

После осмотра и ремонта или замены тормозного суппорта необходимо провести тест. Прокатитесь на машине несколько минут и почувствуйте педаль тормоза. Он должен иметь все признаки надежной, эффективной и мощной тормозной системы.

Педаль тормоза не должна нажиматься полностью, но должна оставлять небольшой зазор. Он также должен быть твердым и не рыхлым. Если вы заметили иное, возможно, вам потребуется профессиональная проверка суппорта. Также убедитесь, что нет странных звуков, таких как плохой шум тормозного суппорта, когда вы нажимаете педаль тормоза.

Глава 6

Замена тормозного суппорта

Отслуживший срок тормозной суппорт требует замены

Тормозные суппорты, хотя и сделаны прочными, не могут служить вечно. Со временем вам придется их заменить. Когда приходит это время, часто возникает дилемма: делать это самому или привлекать профессионала.

Подход «сделай сам» — популярный вариант — и по разным причинам. Стоимость замены изношенного тормозного суппорта может быть довольно высокой, достигая ста долларов и более.Если вам нужно заменить пару (а это часто бывает), это может означать, что вам придется расстаться с большими деньгами.

Именно поэтому многие автовладельцы предпочитают проводить установку самостоятельно. Это снижает стоимость замены тормозного суппорта, а также дает возможность изучить навык. Единственные расходы — это сумма, которую вы потратите на покупку суппорта.

Хотя процедура замены тормозного суппорта может показаться устрашающей, на самом деле это не так. Задача проста и в большинстве случаев не требует предварительного опыта.Если вы решите пойти по пути своими руками, вот как это сделать.

Как заменить тормозной суппорт

Вам понадобятся эти установочные инструменты. Автомобильный домкрат, гаечный ключ, отвертки, динамометрический ключ, набор торцевых головок, плоскогубцы, фонарь, тормозная жидкость, перчатки и пара очков. Также убедитесь, что у вас есть руководство по обслуживанию вашего автомобиля для справки.

15 шагов для замены тормозного суппорта:

  1. Ослабьте колесные гайки, но не полностью.
  2. Поднимите кузов автомобиля с помощью домкрата, но безопасно.
  3. Теперь полностью ослабьте гайки и выньте проушины и болты.
  4. Снимите колесо, чтобы открыть доступ к тормозному суппорту. Вам понадобится достаточно места, чтобы облегчить задачу.
  5. Толкните поршень суппорта в его отверстие. Вы можете использовать С-образный зажим для этого или любой другой инструмент, разработанный специально для этой работы.
  6. Установите масляный поддон для удержания тормозной жидкости. Далее снимаем шланг, подающий тормозную жидкость к суппорту.Закройте шланг резиновой заглушкой.
  7. Используя гаечный ключ, ослабьте суппорт, затем снимите болты, которые его крепят.
  8. Поднимите суппорт до тех пор, пока он не перестанет закрывать ротор, а затем просто сдвиньте его.
  9. Снимите тормозные колодки, стараясь не уронить их. Проверьте и очистите любые корродированные поверхности.
  10. Вставьте тормозные колодки в новый тормозной суппорт в сборе.
  11. Установите новый суппорт на его крепление и, если необходимо, над ротором.
  12. Прикрутите болтами, стараясь не затянуть и не перетянуть.Недостаточная затяжка болтов может привести к ослаблению тормозного суппорта, что не обеспечивает надежного торможения. Чрезмерное затягивание может привести к поломке.
  13. Затем прикрепите тормозной шланг к суппорту.
  14. Прокачивайте тормоза до тех пор, пока не выйдет весь воздух и педаль не станет твердой.
  15. Верните колесо и снова установите шину.

Из этого видео вы узнаете, как заменить тормозной суппорт

.

Ваш новый тормозной суппорт готов к работе.Проверьте это, объезжая автомобиль, чтобы гарантировать надежное торможение. Если вы не можете добиться надлежащего тормозного усилия, значит, есть этап процесса, который не удался. Получите помощь механика.

Наконечники для замены тормозного суппорта

Чтобы обеспечить правильную установку суппорта в сборе, выполните следующие действия.
  • По возможности всегда используйте новые крепежные детали. Старый материал может вызвать дребезжание при движении и увеличить скорость повреждения суппорта.
  • Обеспечьте надлежащий момент затяжки при установке нового суппорта.Они относятся к конструкции и модели суппорта. Возможно, вам потребуется обратиться к руководству пользователя, чтобы узнать правильный крутящий момент для суппорта, который вы устанавливаете.
  • Установка суппорта неправильной стороной вверх — распространенная ошибка. Избегайте этого, проверяя и перепроверяя каждый этап процесса замены суппорта.
  • Очистите старые детали, которые не нужно заменять, прежде чем вставлять новый суппорт.
  • Направляющие штифты позволяют плавающему суппорту свободно скользить. Смажьте их надлежащим образом и подходящей смазкой для суппортов.Только убедитесь, что вы очистили их с помощью растворителя перед нанесением смазки.
  • Процесс замены переднего и заднего тормозных суппортов может в некоторых отношениях отличаться. Убедитесь, что вы понимаете процедуру установки суппорта. Установите сборку соответствующим образом.
  • Тормозная жидкость едкая. Если случайно он пролился на окрашенную поверхность, промойте ее мыльной водой.
  • Всегда промывайте и прокачивайте тормозную систему после выполнения установки суппорта.Накопление влаги в трубопроводе может привести к коррозии, в то время как воздух заставляет тормоза работать менее эффективно.
  • Инструкции производителя по установке нового суппорта могут отличаться от процедуры, описанной здесь. В таком случае рекомендуется следовать рекомендациям производителя.

При замене тормозных суппортов в вашем автомобиле вы можете столкнуться с двумя вариантами. Некоторые люди могут посоветовать вам вместо этого восстановить его. Хотя у каждого варианта есть свои плюсы и минусы, большинство владельцев автомобилей предпочитают замену тормозного суппорта ремонту.

Почему так? Это станет предметом нашей следующей главы.

Глава 7

Ремонт тормозного суппорта

Когда тормозные суппорты стареют, они теряют способность обеспечивать мощное и надежное торможение. Именно в этот момент автовладельцы сталкиваются с неизбежной дилеммой: покупать ли новый суппорт или заменять только изношенные детали.

Многие автовладельцы сегодня выбирают установку новых суппортов. Механик тоже, кажется, дает тот же совет; что замена лучше, чем восстановление.Каковы причины такой мысли? Давайте подробно рассмотрим варианты.

Источник: popularmechanics.com

Восстановление тормозного суппорта

Восстановление тормозного суппорта включает ремонт деталей в сборе. Вместо того, чтобы устанавливать новый блок, вы заменяете только изношенные или поврежденные компоненты. Идея состоит в том, чтобы восстановить эффективность суппорта, установив новые детали на старую сборку. Часто в комплект для восстановления тормозного суппорта входят все необходимые инструменты и материалы.Даже инструкция по эксплуатации.

Замена тормозного суппорта

С другой стороны, замена тормозного суппорта означает полное удаление старого узла. На его место монтируете новый. Часто вы заменяете тормозной суппорт по разным причинам. Может случиться так, что суппорт находится на автомобиле слишком долго, и его характеристики упали. Или это может быть ситуация, когда суппорт не производит мощного или надежного торможения. Безопасность при вождении — вот что заставит вас произвести замену.

Ремонт тормозного суппорта против замены

У каждого варианта есть свои преимущества и недостатки.

Восстановление тормозного суппорта — недорогой способ сохранить ваши дисковые тормоза в рабочем состоянии. Обычно при ограниченном бюджете стоит подумать о ремонте тормозов своими руками. Это также подходит, если суппорт, требующий ремонта, не сильно поврежден. В таких ситуациях замена приведет только к лишним расходам.

Иногда тормозной суппорт выходит из строя из-за небольших проблем, например, из-за наличия скользящих пальцев.Поскольку неисправна только одна часть всего узла, вы можете избежать дополнительных затрат на покупку нового узла суппорта. В комплект для ремонта современного тормозного суппорта обычно есть все, что вам нужно, даже если вы сделаете это самостоятельно.

Восстановление суппорта имеет свои недостатки. Во-первых, это грязная процедура, связанная с очисткой ржавых или масляных поверхностей. Процесс тоже утомительный. Кроме того, вы не можете быть уверены, что собранные детали находятся на своих местах. Кроме того, вы можете отремонтировать изношенный суппорт только в том случае, если он вскоре выйдет из строя.

Замена тормозного суппорта может стоить вам очень дорого. Помимо стоимости покупки устройства, существуют расходы на установку. Это если вы решите нанять механика для выполнения этой задачи. Но это не может быть проблемой, так как вы всегда можете пойти своим путем. В любом случае процедура установки нового суппорта не должна вызывать затруднений.

Замена тормозного суппорта вместо его восстановления дает несколько преимуществ. Во-первых, это, безусловно, самый простой и чистый способ восстановить тормоза.Несмотря на связанные с этим затраты, замена суппорта гарантирует вам более эффективное устройство на месте. У вас будет еще много лет, прежде чем вам понадобится заменить суппорт. Это более рентабельно в долгосрочной перспективе.

По той или иной причине вы можете отремонтировать тормозной суппорт на вашем автомобиле вместо того, чтобы устанавливать новый. Если это произойдет, выполните следующие действия.

Как собрать тормозной суппорт

Детали суппорта, которые могут потребовать замены во время восстановления Источник: popularmechanics.comЭто инструменты, которые вам понадобятся: ремонтный комплект тормозного суппорта, домкрат и осевые опоры, каплеуловитель или поддон, набор розеток, тормозная жидкость и отвертки.

Следующие шаги:

  1. Ослабьте гайки, но только немного, затем поднимите автомобиль с помощью домкрата и осевых опор. Обеспечьте безопасность и не полагайтесь только на домкрат, чтобы поддержать автомобиль.
  2. Ослабьте вторую часть колесных гаек. Снимите колесо, чтобы вы могли беспрепятственно работать с суппортом. Поместите поддон для сбора капель под ним, чтобы отобрать любую тормозную жидкость, которая может пролиться.
  3. Снимите суппорт в сборе, ослабив и вынув крепежные болты. Будьте осторожны, чтобы не повредить тормозную магистраль. Закройте тормозной шланг резиновой заглушкой.
  4. Вынуть тормозные колодки. Их легко удалить.
  5. Используйте педаль тормоза, чтобы нагнетать давление в тормозной системе, чтобы поршни могли выйти. Вы также можете использовать любые другие средства для снятия поршня.
  6. Используйте отвертку, чтобы удалить резиновые уплотнения. Обеспечьте максимальную осторожность во время этой части процесса.Отвертка может легко проколоть резиновые уплотнения и вызвать утечку тормозной жидкости.
  7. Вставьте новые поршни вместе с новыми уплотнениями. Смажьте детали суппорта надлежащим образом и используя подходящую смазку.
  8. Удалите воздух из тормозной системы.
  9. Если есть другие детали, которые требуют замены, выполните замену на этом этапе.
  10. После того, как вы закончите, теперь вы можете вернуть суппорт в его монтажные кронштейны и провести тест-драйв автомобиля.

Вы также можете посмотреть это видео о восстановлении тормозного суппорта

Заключение

Мы подошли к концу этого руководства по тормозным суппортам.Надеюсь, вы получили ценную информацию, которая поможет вам позаботиться об этом важном компоненте автомобиля. То есть от поиска неисправностей до проведения ремонта и замены.

Тормозные суппорты

определяют надежность вашей тормозной системы. Если они в плохом состоянии, это может означать, что вождение недостаточно безопасно. По этой причине рекомендуется постоянно проверять штангенциркуль, чтобы убедиться, что они работают правильно.

Всегда обращайте внимание на симптомы неисправного тормозного суппорта.Время от времени проверяйте сборку, особенно во время планового технического обслуживания. Если вы заметили проблему, например, заедание суппорта, быстро устраните ее.

Вы можете заменить неисправную деталь или детали в процессе так называемого восстановления суппорта. Более того, вы можете взять на себя расходы и установить новый суппорт. Таким образом, всегда проверяйте правильность работы тормозных суппортов на вашем автомобиле или грузовике.

Сложите все вместе:

Глава 1 Что такое тормозной суппорт

Глава 2 Тормозной суппорт, тип

Глава 3 Когда заменять тормозной суппорт

Глава 4 Признаки неисправности тормозного суппорта

  1. Тормозное усилие
  2. Тормоза с меньшей мощностью
  3. Неравномерный износ тормозных колодок
  4. Визжащий шум
  5. Грохочущий шум
  6. Утечка тормозной жидкости
  7. Тормоза, которые кажутся включенными постоянно

Глава 5 Диагностика и устранение неисправностей суппорта

Глава 6 Замена тормозного суппорта

Chapter7 Ремонт тормозного суппорта

Лучшая смазка для тормозных суппортов (обзоры и руководство по покупке) в 2020

Преимущества консистентной смазки для тормозных суппортов

  • Правильная смазка. Смазка общего назначения имеет свойство испаряться или таять в экстремальных условиях вождения. Вот почему необходима смазка, специально разработанная для ваших тормозных суппортов и способная выдерживать высокие температуры, создаваемые тормозами.
  • Избегайте повреждения компонентов тормоза. Не всякая смазка хороша для ваших тормозных суппортов. Некоторые смазки могут разъедать резиновые уплотнения или пластиковые втулки. С другой стороны, консистентные смазки для тормозных суппортов не имеют жестких составов и вместо этого сохраняют целостность критически важных компонентов, изолируя загрязнения.
  • Уменьшите шум тормозов. Тормоза могут сильно нагреваться при многократном или резком торможении. Это может привести к таянию смазки, и тогда вы начнете издавать скрипящий звук. Смазка суппорта в точке, где он касается тормозной колодки, может помочь уменьшить трение на обеих поверхностях и, следовательно, уменьшить или устранить скрип.

Типы консистентной смазки для тормозных суппортов

Консистентная смазка на основе минерального масла

Консистентные смазки на основе минерального масла или обычные смазки обычно используют продукты на нефтяной основе в качестве смазочного агента.В их состав могут входить добавки, способные выдерживать высокие температуры, экстремальные давления и любые другие суровые условия окружающей среды.

Синтетическая консистентная смазка

Синтетическая смазка разработана таким образом, чтобы превзойти обычные смазки и превзойти их по долговечности. Они обладают превосходными смазочными свойствами в более широком диапазоне температур и образуют более толстую масляную пленку между поверхностями. Они также менее склонны к разрушению в условиях экстремального давления или высоких температур и сохраняют надлежащую вязкость при низких температурах.Тот факт, что синтетика служит дольше, чем другие альтернативы, означает, что вы можете увеличить частоту повторной смазки с ежемесячной до ежеквартальной.

Силиконовая консистентная смазка

Силиконовая консистентная смазка представляет собой загущенный кремнеземный компаунд, который обеспечивает смазку и устойчивость к коррозии. Его часто используют для замены смазок на масляной основе, которые разрушают резиновые детали. Он используется в чистом виде для сохранения стабильности при высоких температурах. Однако он легко смывается или загрязняется большинством органических растворителей.

Ведущие бренды

Permatex

С 1909 года Permatex доминирует на автомобильном рынке, предлагая продукты для ухода и ремонта автомобилей премиум-класса. Она производит высококачественные комплекты для ремонта автомобилей, клеи, герметики, смазочные материалы и очистители под другими известными торговыми марками, включая Versachem, Devcon, Spray Nine и Fast Orange. Головной офис компании находится в Огайо, а другие операционные центры расположены в Канаде, Мексике и Великобритании. Одними из лучших смазок для суппортов являются Permatex Ultra Disc Brake Super Lube и Permatex Ceramic Extreme Brake Parts Lubricant.

CRC

CRC — производитель химических растворов для автомобильной, морской и металлообрабатывающей промышленности из Пенсильвании. Компания была основана в 1958 году, и в настоящее время в ее репертуаре более 1300 специализированных продуктов и рецептур. Продукция компании продается в США, Европе, Южной Африке и Азиатско-Тихоокеанском регионе. Если вы хотите попробовать одну из лучших смазок для тормозных суппортов, обратите внимание на CRC Brake Caliper Synthetic Grease.

3M

3M — американский транснациональный бренд, основанный в 1902 году как горнодобывающая и производственная компания.Сегодня она производит более 60 000 наименований продукции, включая клеи, смазочные материалы, оконные пленки и средства индивидуальной защиты. В настоящее время штаб-квартира компании находится в Мейплвуде, штат Миннесота, а ее продукция продается по всему миру. Одна из лучших смазок для тормозных систем — это силиконовая паста 3M.

Raybestos

Raybestos — мировой производитель безопасных и надежных автомобильных аксессуаров для вторичного рынка, история которого восходит к 1902 году. С помощью команды преданных своему делу инженеров компания производит одни из лучших запчастей для вторичного рынка тормозов, включая суппорты, роторы, барабаны и смазочные материалы, соответствующие стандартам OEM или превосходящие их.Среди ее самых продаваемых продуктов — смазка для тормозов Raybestos и ротор дискового тормоза 96711.

Стоимость смазки для тормозных суппортов

  • Менее 30 долларов: Цена смазки для тормозных суппортов в основном определяется размером и составом. При этом ожидайте найти контейнеры на 8 унций для меньших тюбиков на 1 унцию в этом ценовом диапазоне.
  • От 30 до 50 долларов: Как и в случае с любым другим продуктом по уходу за автомобилем, большие затраты могут привести к улучшению результатов.Это означает, что смазки здесь лучше переносят экстремальные температуры, более вязкие и поставляются с кисточкой для нанесения.
  • Более 50 долларов: Бюджет такой большой для больших контейнеров примерно на 20 унций или больше. Вы также можете получить тот же продукт в более низком ценовом диапазоне, но упакованный в наборы по четыре или более, в зависимости от размера. Вы можете ожидать, что рецептура будет лучше и долговечнее, если консистентная смазка будет поставляться как единое целое.

Основные характеристики

Вязкость

Вязкость используется для описания толщины жидкости или ее способности сопротивляться потоку.Смазки должны иметь высокую вязкость, чтобы оставаться на нанесенной поверхности. Это сделано для того, чтобы они дольше защищали поверхность от воздействия трения.

Температурный допуск

Смазка должна быть устойчивой к плавлению или замерзанию в широком диапазоне температур. Это гарантирует, что он сохранит свои смазывающие свойства, несмотря на резкие перепады температур. Выберите консистентную смазку с формулой, не плавящейся или незамерзающей, и обратите внимание на диапазон температур, в котором она может работать.

Водонепроницаемость

Если какая-либо часть тормозного суппорта контактирует с водой, она ржавеет и изнашивается быстрее, чем обычно. Вот почему вам нужна смазка, которая эффективно задерживает влагу, чтобы компоненты оставались сухими и в их наилучшем рабочем состоянии.

Прочие соображения

  • Применение: Смазку можно классифицировать в зависимости от области применения. Вот почему у нас есть универсальная смазка (AP), которая подходит для всех транспортных средств.Универсальная смазка (MP) разработана для легковых автомобилей. Наконец, есть смазка для экстремального давления (EP), которая более устойчива и долговечна при очень сильном давлении. Консистентная смазка EP обеспечивает более надежную защиту металлических компонентов, чем другие варианты.
  • Присадки: Присадки — это особые ингредиенты, которые вводятся в смазку во время ее производства для улучшения ее свойств. Обычно они входят в комплект для улучшенной защиты от износа, коррозии и защиты от ржавчины.
  • Загустители: Смазка должна иметь загуститель, который помогает препятствовать легкому диспергированию частиц смазки. Загуститель также способствует связыванию присадок с базовым маслом. Наиболее часто используемый загуститель — литий.

Лучшая смазка для тормозных суппортов, обзоры и рекомендации 2020

Советы

  • Обязательно нанесите необходимое количество смазки, когда работаете с тормозами. Использование слишком большого или недостаточного количества отрицательно скажется на эффективности и / или сроке службы тормозов.
  • Эксперты рекомендуют каждый раз при вращении шин очищать тормоза от песка с помощью воздушного компрессора, а также добавлять немного смазки, если это необходимо.
  • Тормозные колодки следует заменять примерно каждые два-три года, в зависимости от того, насколько быстро они изнашиваются. Суппорты современных автомобилей могут служить до 10 лет, но тем временем их следует контролировать. Использование правильной смазки позволит вашей системе работать эффективно в течение более длительного периода времени.

Часто задаваемые вопросы

В: Как смазать тормозные суппорты?

A: Сначала удалите ржавчину с кронштейнов суппорта с помощью металлической щетки или другого инструмента.Очистите или замените крепеж и смажьте любые металлические детали до точек трения резины.

Q: Могу ли я использовать обычную смазку для тормозов?

A: Тормоза вашего автомобиля могут сильно нагреваться, особенно при резком или частом торможении. Некоторые смазочные материалы общего назначения не предназначены для работы в таких условиях. Вам нужна высокотемпературная смазка, которая может выдерживать тепло и не повредить резиновые или пластиковые детали.

Q: Могу ли я использовать литиевую смазку для тормозных суппортов?

A: Белый литий можно использовать для изготовления деталей барабанного тормоза и опорных пластин; однако это низкотемпературная смазка, поэтому ее не следует использовать для передних дисковых тормозов.

Заключительные мысли

Мы выбрали лучшую смазку для тормозных суппортов — это автомобильная смазка для диэлектрика / силиконовая паста / водостойкая морская смазка Mission. Он водонепроницаем, изолирует и защищает различные компоненты, в том числе пальцы тормозного суппорта.

Для более экономичного варианта рассмотрите смазку для суппортов дискового тормоза Permatex Ultra.

Передние цельные латунные направляющие втулки суппорта

Наш комплект направляющих втулок тормозного суппорта BimmerWorld из цельной латуни — это просто лучшее обновление тормозов, которое вы можете купить для своего BMW! Этот прочный комплект направляющих суппорта тормоза устраняет скручивание суппорта, вызванное резиновыми втулками направляющих штифтов в вашем стандартном однопоршневом суппорте.

Видео: Установка латунных втулок тормозных суппортов BimmerWorld

Этот комплект заменяет мягкие резиновые втулки (№ BMW 34111157038) на высококачественную, обработанную на станке латунь. Наши прочные направляющие штифты и обработанные латунные направляющие втулки позволяют вашим суппортам равномерно сжимать тормозной ротор с обеих сторон — точно так же, как в дорогих многопоршневых больших тормозных наборах. Результатом является значительно более длительный срок службы колодок и более стабильное ощущение тормозной системы. Эти втулки лучше всего подходят для трековых / гоночных автомобилей со стандартными суппортами, которые заметно прогибаются при резком торможении.Преимущества на улице будут минимальными, так как вы не получите такого же прогиба, как на трассе. Подходит ко всем однопоршневым суппортам BMW производства ATE. Пожалуйста, проверьте законность, если используется для гонок.

В отличие от других комплектов, представленных на рынке, наши цельные направляющие втулки BimmerWorld проверены на гонках и произведены в США. Болты направляющих тормозов требуют регулярной очистки и смазки для эффективной работы. Это не элементы типа «установил и забыл». По этой причине в наших прочных направляющих суппорта не используются пылезащитные колпачки или уплотнения, и мы поощряем регулярное техническое обслуживание для безопасного и эффективного торможения.Мы делаем их специально для суппортов BMW Ate (не универсально подходят для суппортов Audi, VW и других) с более жесткими допусками, чем другие комплекты.

1 комплект охватывает оба передних суппорта для автомобилей, перечисленных ниже. Обратите внимание, что втулки суппорта могут быть одинаковыми для вашего переднего и заднего суппортов, и вы можете получить два одинаковых комплекта в своем заказе.
Детали BMW: —
1 серия
E82 / E88 (08-13)> 128i
3 серии
E30 (84-91)> 318i
E30 (84-91)> 318is
E30 (84-91)> 325e
E30 (84-91)> 325es
E30 (84-91)> 325i
E30 (84-91)> 325is
E30 (84-91)> 325ix
E30 (84-91) > M3
3 серии
E36 (92-99)> 318i M42
E36 (92-99)> 318i M44
E36 (92-99)> 318ic M42
E36 (92-99)> 318ic M44
E36 ( 92-99)> 318is M42
E36 (92-99)> 318is M44
E36 (92-99)> 323ic
E36 (92-99)> 323is
E36 (92-99)> 325i
E36 (92-99 )> 325ic
E36 (92-99)> 325is
E36 (92-99)> 328i
E36 (92-99)> 328ic
E36 (92-99)> 328is
E36 (92-99)> M3 (1995) )
E36 (92-99)> M3 (96-99)
3 серии
E36 / 5 (95-98)> 318ti M42
E36 / 5 (95-98)> 318ti M44
3 серии
E46 (99-05)> 323Ci
E46 (99-05)> 323i
E46 (99-05)> 325Ci
E46 (99-05)> 325i
E46 (99-05)> 325xi
E46 (99-05)> 328Ci
E46 (99-05)> 328i
E46 (99-05)> 330Ci
E46 (99 -05)> 330i
E46 (99-05)> 330xi
E46 (99-05)> M3
3 серии
E90 / E91 / E92 / E93 (06-13)> 325i
E90 / E91 / E92 / E93 (06-13)> 325xi
E90 / E91 / E92 / E93 (06-13)> 328i
E90 / E91 / E92 / E93 (06-13)> 328xi
E90 / E91 / E92 / E93 (06-13 )> 330i
E90 / E91 / E92 / E93 (06-13)> 330xi
5 серии
E28 (82-88)> 528e
E28 (82-88)> 533i
E28 (82-88)> 535i
E28 (82-88)> M5 (87-88)
5 Серия
E34 (89-95)> 525i M20
E34 (89-95)> 525i M50
E34 (89-95)> 530i
E34 (89-95)> 535i
E34 (89-95)> 540i
E34 (89-95)> M5 (91-95)
5 Серия
E39 (96-03)> 528i
E39 (96-03 )> 530i
E39 (96-03)> 540i
E39 (96-03)> M5 (96-03)
6 серии
E24 (77-89)> 630CSi
E24 (77-89)> 633CSi
E24 (77-89)> 635CSi
E24 (77-89)> M6
7 серия
E32 (88-94)> 735i
E32 (88-94)> 735iL
E32 (88-94)> 740i
E32 (88-94)> 740iL
E32 (88-94)> 750iL
8 Серия
E31 (91-97)> 840Ci
E31 (91-97)> 850CSi
E31 (91-97)> 850Ci
Серия Z
E36 / 7 / E36 / 8 Z3 (96-02)> Z3 1.

Leave a Reply

Your email address will not be published.Required fields are marked *

*
