Регулировка карбюратора Озон 2107 своими руками

Функциональным предназначением карбюратора вообще, и модели «Озон», устанавливаемой на «ВАЗ» седьмой модели, в частности, является приготовление горючей смеси (воздух плюс автомобильное топливо) и дозированная ее подача в камеру сгорания цилиндров силового агрегата. Регулирование количества автомобильного топлива, впрыскиваемого в воздушный поток, — довольно важная функция, предопределяющая оптимальные режимы работы автомобильного двигателя и его продолжительные межремонтные и эксплуатационные сроки.

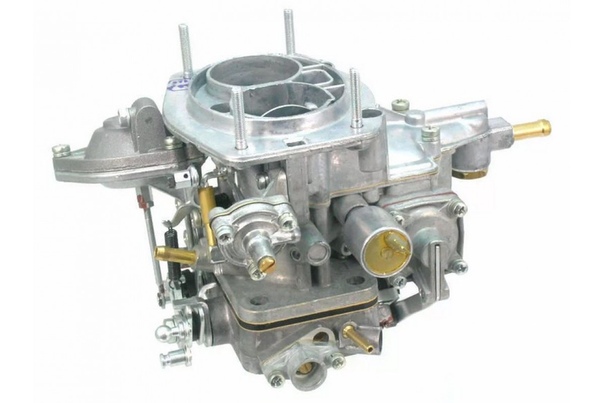

Конструкция карбюратора «Озон»

Карбюратор «Озон», устройство которого будет рассмотрено ниже, является заводским вариантом оснащения автомобилей Волжского автозавода седьмой модели. Конструктивной основой данной модели карбюратора, созданной в 1979 году, стало изделие «Weber», разработанное итальянскими автопроизводителями. Однако в сравнении с ним, «Озон» значительно улучшил такие важные эксплуатационные показатели, каковыми являются экономичность и минимизация уровня токсичности газов, выбрасываемых в атмосферу.

Карбюраторы «Озон» первого поколения (1979-1981 г.г.) оснащались приводом заслонок механического типа, впоследствии замененными на пневматический.

Итак, эмульсионный карбюратор «Озон», это – двухкамерное изделие, характеризующееся следующими конструктивными особенностями:

• Наличием двух главных систем дозирования.

• Отличной сбалансированностью поплавковой камеры (поз.2).

• Оснащением второй камеры эконостатом (обогатительным устройством).

• Наличием систем перехода между камерами и автономной системы холостого хода с электромагнитным клапаном.

• Оснащением воздушной заслонки первой камеры механической системой управления, обладающей тросовым приводом.

• Оборудование первой камеры ускорительным насосом (поз.13) с распылителем.

• Наличие устройства отвода газов.

• Оснащение изделия пневматическим приводом (поз.39) заслонки (дроссельной) второй камеры.

• Оборудование устройством, открывающим заслонку в момент запуска двигателя, имеющее диафрагму.

• Наличие штуцера, обуславливающего отбор разрежения, возникающего в процессе управления регулятором угла опережения зажигания.

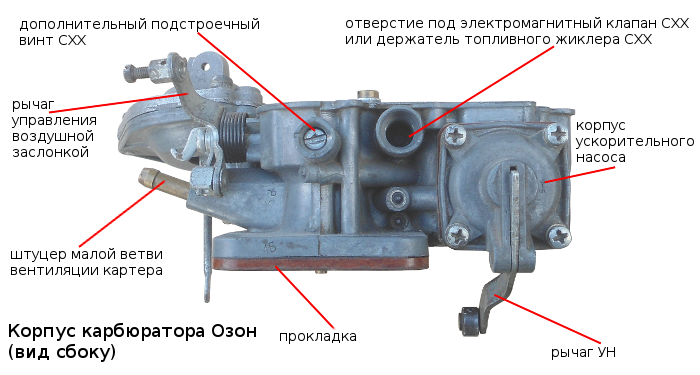

Конструктивные элементы карбюратора «Озон» заключены в массивный металлический корпус, отличающийся повышенным уровнем прочности, позволяющим минимизировать последствия деформационных воздействий, температурных колебаний и повреждений механического характера.

Солидный диаметр топливных жиклеров обеспечивает устойчивую работу изделия даже при использовании некачественного топлива и в тяжелых эксплуатационных условиях. Одним из основных конструктивных недостатков карбюратора «Озон» является отсутствие экономайзера режимов мощности, что служит причиной невысоких динамических характеристик и низкой экономичности.

Принцип работы карбюраторов «Озон»

Принцип действия карбюратора, произведенного Димитровградским автоагрегатным заводом (ДААЗ), можно описать  следующими положениями:

• Устройство подачи топлива обеспечивает его (топлива) поступление через фильтрующую сетку и игольчатый клапан, определяющий уровень заполнения поплавковой камеры.

• Первая и вторая камеры наполняются топливом, поступающим из поплавковой камеры по главным топливным жиклерам. В эмульсионных колодцах и трубках происходит смешивание бензина с поступающим из соответствующих жиклеров воздухом. Готовая горючая смесь (эмульсия) поступает через распылители в диффузоры.

• После пуска силового агрегата запорным электромагнитным клапаном перекрывается канал «холостого хода».

• В режиме «холостого хода» производится отбор бензина из первой камеры и его дальнейшее продвижение через жиклер, соединенный с электромагнитным запором. В процессе прохождения топлива через жиклер «холостого хода» и отсеки переходной системы 1-й камеры происходит смешивание бензина с воздухом. Далее горючая смесь поступает в трубопровод.

• В момент частичного открытия дроссельных заслонок происходит поступление топливовоздушной смеси в камеры (с помощью отверстий системы перехода).

• Проходя через эконостат, топливная смесь попадает из поплавковой камеры в распылитель. В режиме максимальной мощности в работу включается устройство, обогащающее эмульсию.

• Шариковый клапан ускорительного насоса открывается в момент заполнения топливной смесью. Закрытие клапана (под воздействием собственного веса) осуществляется тогда, когда прекращается подача топлива.

Видео — Регулировка карбюратора «Озон» своими руками

Работы по регулировке карбюратора «Озон» выполняются не только при его (карбюратора) некорректной работе, но и в случае производства ремонтных мероприятий, предполагающих замену некоторых элементов данного агрегата. Рассмотрим более подробно перечень настроек, являющихся обязательным продолжением ремонтно-восстановительных работ.

1. Замена штока с диафрагмой или привода заслонки (дроссельной) второй камеры требует регулировки пневмопривода.

2. После замены элементов пускового устройства выполняется его настройка.

3. Причинами настройки системы «холостого хода» наряду с нарушениями функционирования силового агрегата является подготовка автомобиля к прохождению технического осмотра.

4.  Замена поплавка или игольчатого клапана требует регулировки уровня топлива в камере (поплавковой).

Карбюратор ОЗОН — тонкая настройка и регулировка

Современная автомобильная промышленность развивается с каждым годом. Серийное производство гибридных средств передвижения и электрокаров делают города чище, сокращают расход природных ресурсов. Устаревшие модели используются на дорогах по сей день, они отличаются некоторыми параметрами, полюбившимися автомобилистам и в этих автомобилях часто встречаются карбюраторы озон и другие.

Содержание статьи

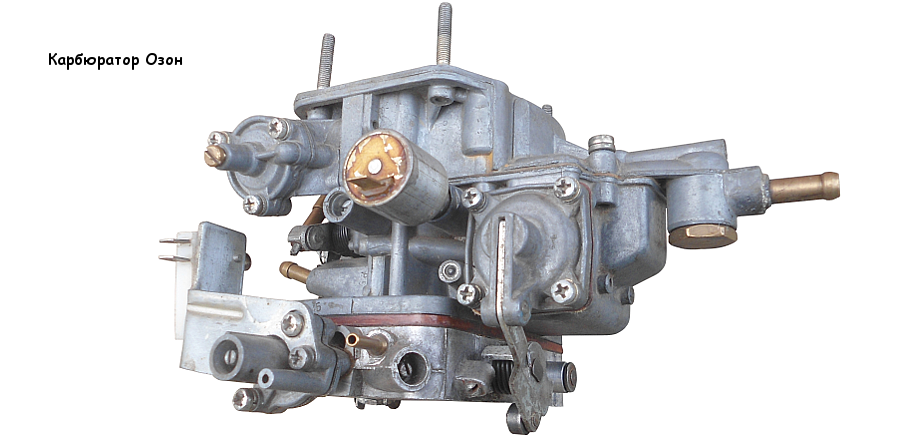

Карбюраторы ОЗОН

На отечественные автомобили продолжительное время устанавливался карбюратор озон.

Системы подачи топлива данного типа выпускались в трех конструктивных исполнениях:

• Барботажным;
• Игольчатом;
• Поплавковым механизмом.

Первые два вида уже практически не используются, их выпуск прекращен. На автомобилях марок 2107, 2105 устанавливался карбюратор озон устройство которого получило широкое распространение. Модификация пришла на смену итальянскому изобретению «Weber». На Волжском автомобильном заводе, карбюратор озон получил модификации, тем самым был получен прирост мощности, более стабильная работа. Карбюратор ДААЗ ОЗОН для которого является предшественником, более технологичен, устанавливался на автомобили разных семейств.

Конструкция карбюратора озон и принцип работы

Автомобили семейства ваз, оснащались карбюраторами озон, имели больший ряд преимуществ перед предшественниками. Отличие заключалось в более прочном корпусе, в который устанавливались внутренние элементы системы, для исключения последствий от температурных воздействий, механических ударов.

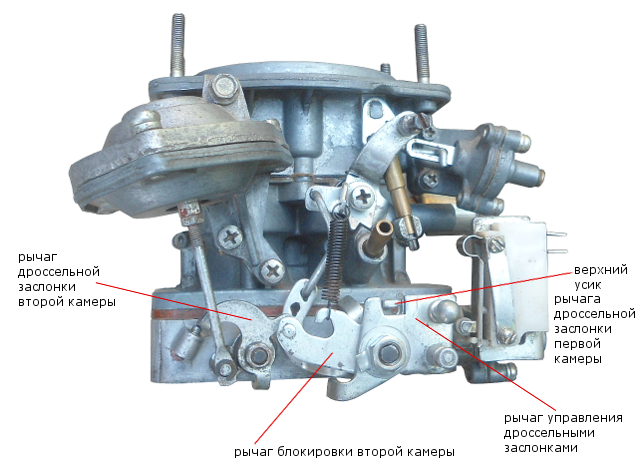

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

Основные особенности:

• Две главные системы дозировки топлива;
• Сбалансированная поплавковая камера;
• Электромагнитный клапан холостого хода, системы взаимодействия между камерами;
• Воздушная заслонка первой камеры приводится к действию тросиковым приводом;
• Пневматический клапан открытия второй камеры позволяет вступать в работу только по факту определённых нагрузок двигателя;
• Ускорительный насос позволяет подавать обогащенную смесь при резком нажатии на педаль акселератора.

В автомобилях используется карбюратор озон устройство которого позволяет эксплуатировать машину при тяжелых условиях. Ремонт, настройка карбюратора озон 2107 позволяет отрегулировать качество и количество топлива, а жиклеры увеличенного диаметра способствуют работе с топливом наименьшего качества.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры;2 — главный топливный жиклер второй камеры;3 — топливный жиклер эконостата с трубкой;4 — главный топливный жиклер первой камеры; 5-дроссельная заслонка первой камеры;6 — канал подвода разрежения;7 — диафрагма экономайзера;8 — шариковый клапан;9 — топливный жиклер экономайзера; 10-топливный канал;11 — воздушная заслонка;12 — главные воздушные жиклеры;13 — впрыскивающая труба эконостата.

Устройство карбюратора ОЗОН спроектировано таким образом, чтобы получить максимальную отдачу от автомобиля. Принцип действия основан на целом ряде систем, каждая из которых взаимосвязана, важна в системе. Карбюратор ОЗОН устройство которого состоит из наиболее важных частей:

• Поплавковая камера больше наполняется топливом через игольчатый клапан, предварительно отфильтрованным через специальную сетку;
• В рабочие камеры поступает бензин по жиклерам, соединяющим поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с воздухом, поступающим через воздушные жиклеры.

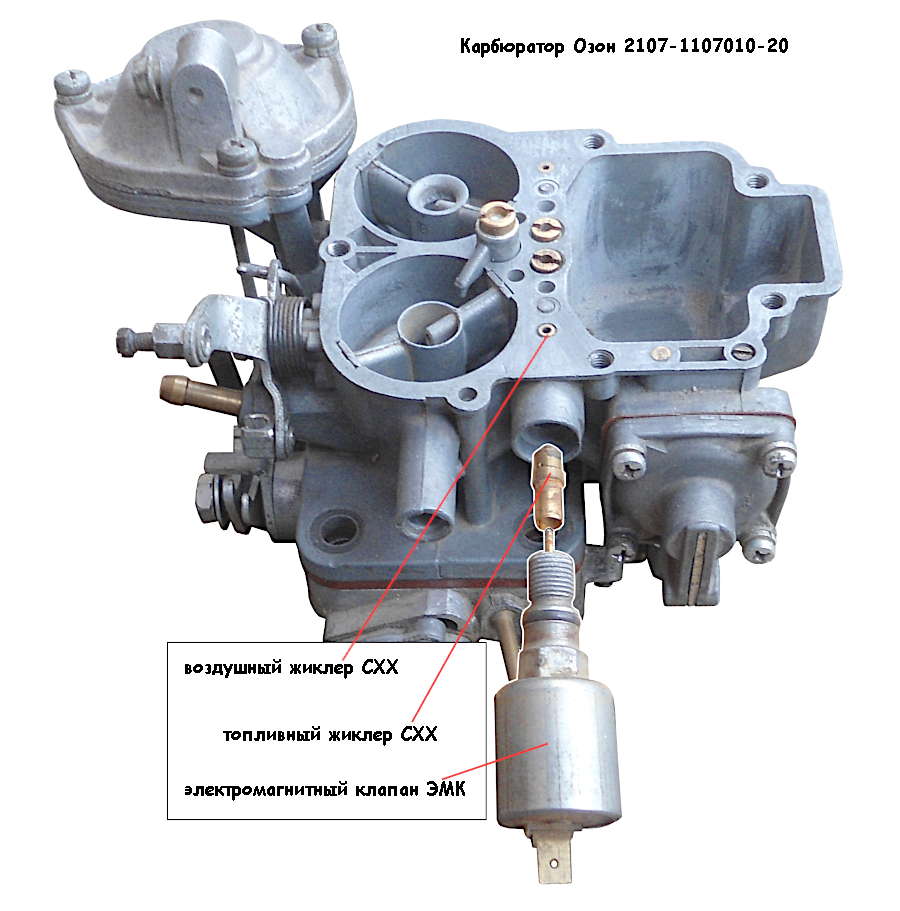

• Перекрытие каналов холостого хода происходит электромагнитным клапаном;
• Для работы авто при режиме ХХ топливо движется по жиклерам к отделениям первой камеры, где поступает в топливопровод;
• За обогащение смеси отвечает экономайзер, который включается в работу при максимальных нагрузках;
• Конструкция ускорительного насоса выполнена в форме шарика, работает под собственным весом, когда бензин переполняет клапан.

Регулировка и техническое обслуживание

Для стабильной работы всех систем существует регламент по техническому обслуживанию, который необходимо соблюдать. Перед выполнением регулировки карбюратора озон на автомобилях марки 2107, нужно выявить неисправный узел, нет необходимости промывать, разбирать исправные узлы. Промывка системы выполняется с легкостью при домашних условиях, важно соблюдать последовательность шагов.

1. Ремонт и настройка карбюратора озон 2107 начинается с его демонтажа, отключения всех подводящих систем. Необходимо отсоединить привод дроссельной заслонки, подвод охлаждающей жидкости, а также топливный шланг.
2. Вычистить и промыть карбюратор ваз, модификации озон снаружи, осмотреть на наличие механических повреждений.
3. Отчистить сетчатый фильтр и пусковое устройство сжатым воздухом под небольшим давлением.
4. Поплавковая система очищается от явного нагара и отложений. Важно понимать, что старую накипь очистить будет затруднительно, а также она может попасть к отверстиям жиклеров, нарушить работу системы.
5. Промыть и отрегулировать пусковой механизм, воздушные жиклеры, систему ХХ.
6. Настраиваем карбюраторные составляющие, производим сборку и монтаж устройства до регулирования, которое настраивается в последующем на горячий двигатель.

Регулировка и настройка производится по отведенной последовательности винтами, для желаемого расхода топлива, динамических показателей автомобиля. Техническое состояние полностью соответствует ездовым характеристикам, комфортабельности при передвижении транспортного средства.

Таблица жиклеры карбюратора озон

Маркировка карбюратора	Топливный жиклер главной системы		Воздушный жиклер главной системы		Топливный жиклер холостого хода		Воздушный жиклер холостого хода		Жиклер ускорительного насоса
	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	топливный	перепускной
2101-1107010	135	135	170	190	45	60	180	70	40	40
2101-1107010-02	130	130	150	190	50	45	170	170	40	40
2101-1107010-03: 2101-1107010-30	130	130	150	200	45	60	170	70	40	40
2103-1107010	135	140	170	190	50	80	170	70	50	40
2103-1107010-01: 2106-1107010	130	140	150	150	45	60	170	70	40	40
2105-1107010-10	109	162	170	170	50	60	170	70	40	40
2105-1107010: 2105-1107010; 2105-1107010-20	107	162	170	170	50	60	170	70	40	40
2107-1107010: 2107-1107010-20	112	150	150	150	50	60	170	70	40	40
2107-1107010-10	125	150	190	150	50	60	170	70	40	40
2108-1107010	97,5	97,5	165	125	42=3	50	170	120	35/40	—

Основные принципы настройки карбюратора озон

Для того, чтобы ответить на вопрос, как отрегулировать карбюраторы семейства озон, необходимо проверить несколько моментов. Поплавковая камера регулируется винтами первым делом, так как количество топлива в ней должно соответствовать требованиям для нормальной работы двигателя. Поплавок должен быть зафиксирован в крепежном механизме, плавность хода, отсутствие заеданий. Игольчатый клапан закрывается винтом, убирается в сторону, настраивается расстояние между поплавком и крышкой, оно не должно превышать 7 мм, а после погружения с установленной иглой – 2 мм. Расстояние между поплавком и иглой должно составлять примерно 15 мм.

Регулировка пусковой системы происходит следующим образом:

• Демонтируется корпус воздушного фильтра;
• Полностью оттянуть на себя привод подсоса в салоне автомобиля;
• Привод на карбюраторе ВАЗ, озон закреплен винтом с отверстием, при полностью открытой заслонке, пуск и обороты двигателя должны составлять от 3.1 до 3.3 тысячи в минуту.

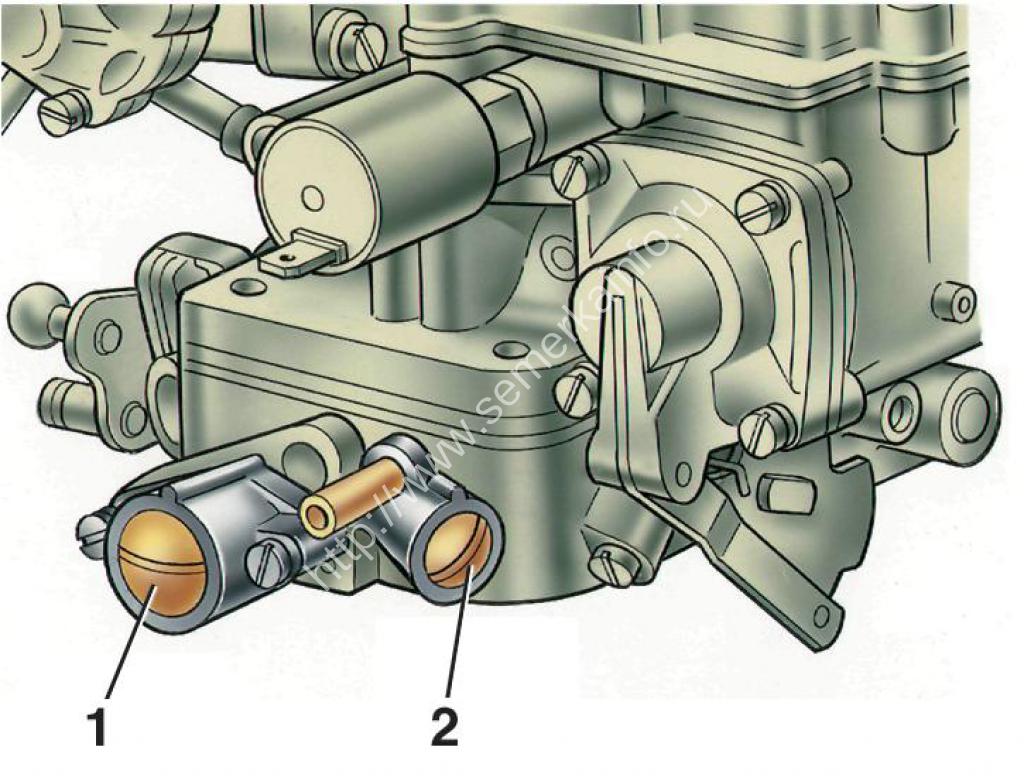

Настройка холостого хода

Отдельной частью, как настроить карб и сделать ремонт, является проверка, регулировка винтами холостого хода. Для регулировки выступают винты качества и количества. Для того, чтобы ответить на вопрос, как настроить карбюратор озон, он регулируется только по достижению рабочей температуры, на холодный двигатель регулировка холостого хода на карбюраторе озон не допускается, будет не верна. Винт качества выкручивается до максимальных оборотов.

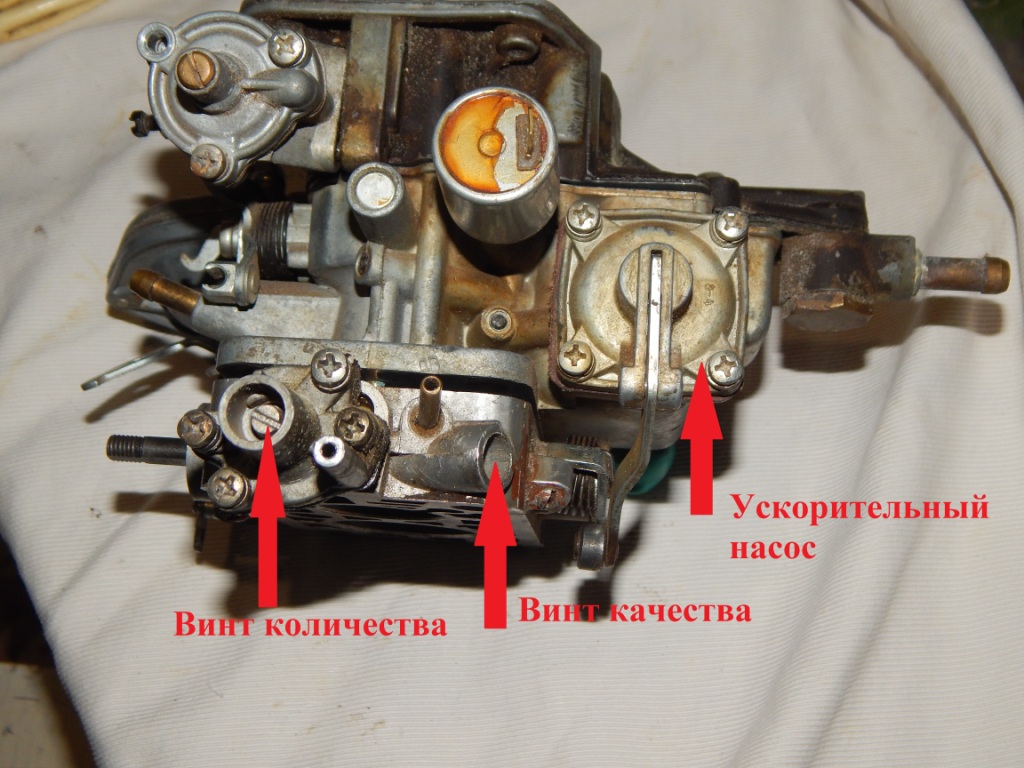

Винтом количества регулируется уровень оборотов на 100 выше требуемых, приборы которых составляют 700-900 в минуту, при зависимости от условий эксплуатации. Далее требуется достигнуть требуемого значения оборотов путем регулировки винтом качества. После проверки работоспособности системы холостого хода, необходимо собрать корпус воздушного фильтра, проверить затяжку винтов проверить на дороге поведение автомобиля. Холостой ход должен оставаться на уровне регулируемых оборотов даже после резкого сброса педали газа.

Возможные неисправности

Технические составляющие такой системы, как карбюраторы озон, для модели 2105, может выходить из строя в самый неподходящий момент, для того, чтобы предотвратить поломку на дороге, следует обратить внимание на первые признаки работы систем.

Основные указатели неисправностей:

• Подёргивание автомобиля, при наборе оборотов, сбросе педали акселератора;
• Провал оборотов при резком нажатии на педаль газа;
• Повышенный расход топлива, неустойчивая работа двигателя;
• Заметная потеря мощности и скорости разгона.

Карбюратор ОЗОН состоит многих частей, которые могут влиять на работу автомобиля. Необходимо принимать во внимание все признаки и неисправности, чтобы избежать капитальных поломок. На вопрос какой лучше, карбюраторы ОЗОН или солекс, ответить затруднительно, последний отличается более простой системой работы и регулировки, имеет повышенные динамические показатели. Схема, как настроить расход топлива, который контролируется установкой жиклеров меньшего диаметра.

Двигатели с правильной настройкой карбюратора озон лада 2107 славятся надежностью, простотой эксплуатации, ремонтопригодностью. Регулировку и настройку в целях профилактики, возможно выполнить своими руками. При возникновении проблем большего масштаба, следует обратиться к мастерской, где отремонтируют и сделают тюнинг карбюратор озон, который поможет избежать глобальных проблем в будущем времени.

Карбюратор ВАЗ 2107: регулировка карбюратора

Модель ВАЗ 2107 является последней в линейке так называемых «классических» карбюраторных версий. Такие машины оснащались карбюратором «Озон» или ДААЗ 2107 (1107010 20). Указанный карбюратор ДААЗ отличается высокой ремонтопригодностью и простотой конструкции.

С учетом таких особенностей ремонт карбюратора и регулировка вполне может быть выполнена своими руками. Далее мы рассмотрим, как устроен карбюратор 2107, а также как отрегулировать карбюратор на ВАЗ 2107.

Содержание статьи

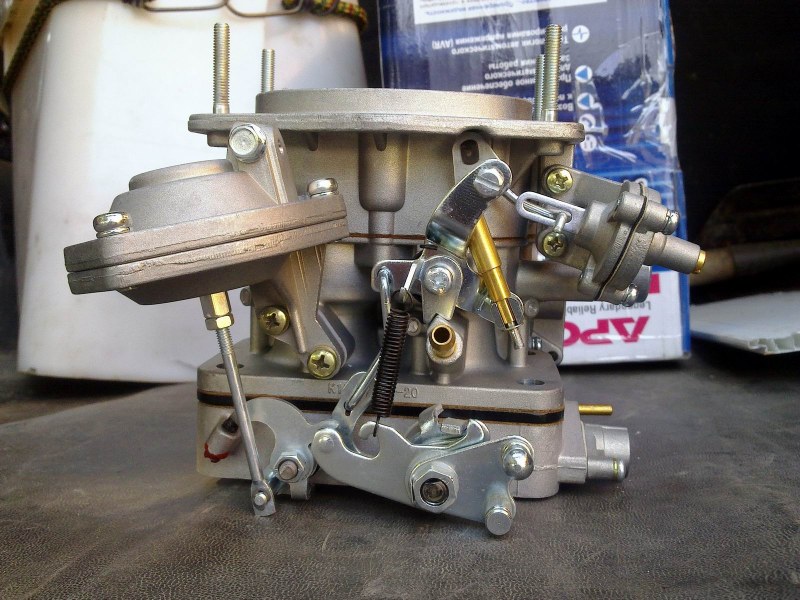

Устройство карбюратора ВАЗ 2107

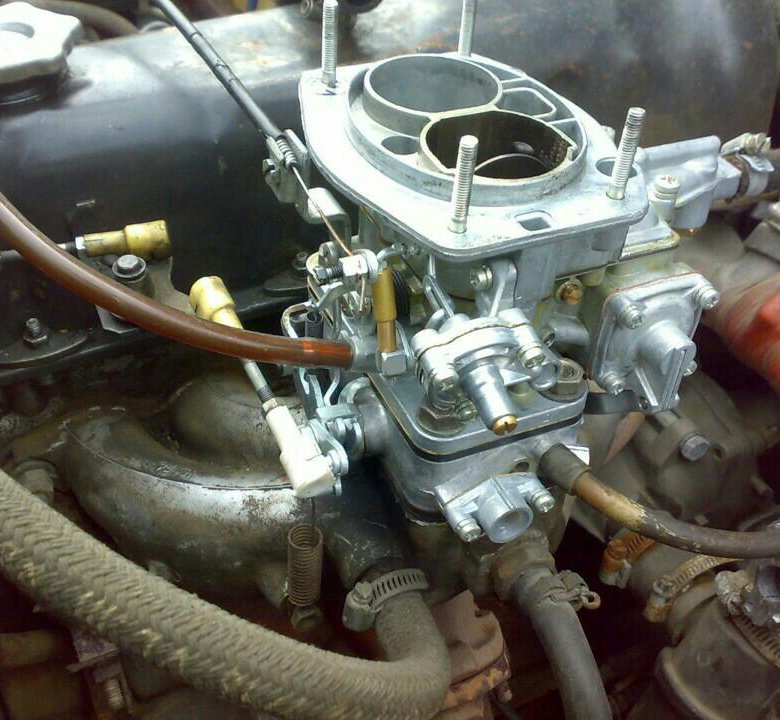

Итак,  на ВАЗ 2107 карбюратор двухкамерный, крепится справа от ДВС на 4 шпильках, которые вкручены во фланец впускного коллектора. В верхней части к площадке 4-я  шпильками крепится короб воздушного фильтра круглой формы. Фильтр соединен с карбюратором при помощи тонкой трубки вентиляции картера.

Сам карбюратор ДААЗ 2105 и 2107 фактически является копией Weber, который ставился на ранние модели ВАЗ. Отличия состоят только в размерах диффузоров, а также отличаются диаметры отверстий жиклеров.

По конструкции карбюратор состоит из 3 элементов:

• верхняя крышка;
• средняя часть;
• блок дроссельных заслонок внизу;

В крышке стоит мембрана, заслонка пускового устройства, трубка эконостата, фильтр топлива тонкой очистки, поплавок и штуцер подключения к топливной магистрали, а также игольчатый клапан, который перекрывается при помощи лепестка поплавка. Крышка прикручена винтами к средней части, под крышкой ставится уплотнительная прокладка из картона.

В средней части находится поплавковая камера с топливными жиклерами, система ХХ с жиклерами топливным и воздушным, переходная система, похожая по устройству на ХХ, основная система дозирования топлива с эмульсионными трубками, жиклеры воздушные, а также диффузоры (большой и малый).

Также в средней части стоит ускорительный насос, который является камерой с диафрагмой, распылителем и запорным шариковым клапаном. Еще в средней части карбюратора стоит вакуумный привод, который прикреплен к корпусу сзади. Этот привод открывает дроссель вторичной камеры, когда обороты двигателя высокие (более 2.5 тыс. об/мин.). Еще отметим, что последние версии карбюраторов ДААЗ 2107–20 получили электрический клапан холостого хода  вместо жиклеров.

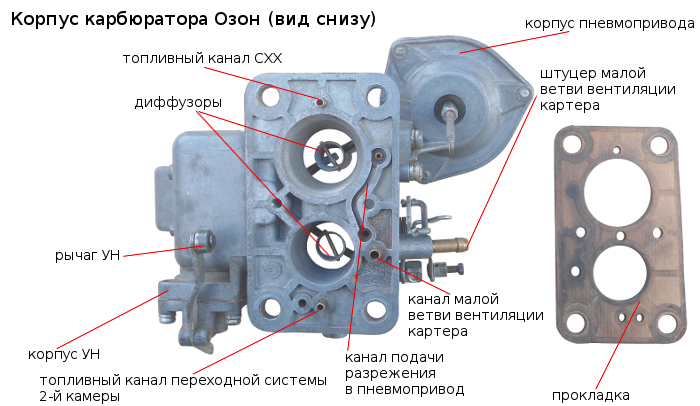

Последняя, то есть нижняя часть, прикрепляется к средней 2 винтами. Эта часть прямоугольной формы, в ней имеются две дроссельные заслонки в камерах.Также сбоку в корпусе стоят винты регулировок количества (большой) и качества (маленький) топливной смеси. Возле регулировочных винтов стоит штуцер отбора вакуума, необходимого для работы мембраны трамблера. В момент, когда  отпускается педаль акселератора, дроссели закрываются от усилия возвратных пружин.

Принцип работы карбюратора ВАЗ 2107

Если рассматривать карбюратор ВАЗ 2107, регулировка становится возможной только с учетом понимания того, как работает устройство. Другими словами, понимание принципа работы карбюратора ОЗОН позволяет проводить гибкую настройку, регулировку карбюратора или ремонт устройства. Давайте разбираться.

• Начнем с запуска и холостого хода. Когда водитель полностью вытягивает рукоять «подсоса» (пускового устройства), тогда верхняя заслонка перекрывает подачу воздуха в первичную камеру. Параллельно происходит открытие первого дросселя. Пока стартер крутит мотор, в двигатель засасывается только бензин без воздуха.

После того, как мотор завелся, появляется разрежение, благодаря чему мембрана немного открывает верхнюю заслонку и воздух начинает подаваться. Если иначе, на данном этапе в двигатель уже подается не только бензин, а топливовоздушная смесь ( несколько обогащенная).

После того, как двигатель немного прогрелся и работает стабильно, водитель закрывает ручку «подсоса», дроссель также закрывается, а топливо начинает поступать в коллектор через отверстие ХХ.

Обратите внимание, если мотор и карбюратор в норме, холодный запуск происходит без нажатия на газ. Также во время работы на холостом ходу смесь бензина и воздуха поступает через систему холостого хода, тогда как дроссели плотно закрыты. Регулировочные винты качества и количества смеси нужны для настройки ХХ.

Если же нажать на газ, откроются основные дроссели и начинает работать ГДС (главная дозирующая система). При этом винты уже никак не влияют на смесь, так как топливо идет через камеры. Кстати, в режиме ХХ смесь попадает в коллектор через нижнее отверстие под дросселем.

• Идем далее. После того, как нажимается педаль газа, открывается первичная дроссельная заслонка. Разрежение затягивает воздух и бензин через главные жиклеры. Далее компоненты смеси перемешиваются в эмульсионной трубке и перенаправляются в диффузор, после чего идут коллектор. При этом система ХХ также работает параллельно.

Увеличение оборотов двигателя приводит к тому, что разрежение становится сильнее в приемном коллекторе. Вакуум по отдельному каналу  воздействует на резиновую мембрану. Эта мембрана при помощи тяги осуществляет открытие второго дросселя.

Для того чтобы во время открытия второй камеры не было провала, определенная часть рабочей смеси подается в камеру через отдельный канал переходной системы. Чтобы разгон был активным, водитель давит на газ, что приводит к срабатыванию насоса-ускорителя. В свою очередь,  тяга осуществляет воздействие на диафрагму, которая толкает горючее к носику распылителя, через который идет мощная струя бензина в первичную камеру.

Если педаль газа нажата полностью (оба дросселя открыты на максимум), горючее дополнительно поступает через трубку эконостата. Топливо забирается прямо из поплавковой камеры.

Неисправности карбюратора 2107, диагностика и ремонт

Как известно, карбюратор необходимо периодически чистить. Желательно выполнять очистку каждые 20-25 тыс. км. Очищать требуется внутренние каналы, а также дозирующие элементы карбюратора. В случае, когда двигатель работает нестабильно, параллельно требуется настройка и регулировка карбюратора, то есть корректируется состав и  количество смеси.

При этом не следует сразу пытаться исправить ситуацию винтами количества и качества. Регулировка карбюратора делается только после его чистки и/или ремонта. Также следует проверить систему зажигания и свечи, качество работы бензонасоса, оценить состояние самого двигателя.

В случае, когда все системы в норме, признаки  неисправностей карбюратора  следующие:

• мотор на холодную заводится и глохнет;
• нет холостого хода, приходится подгазовывать;
• возникают провалы при резком разгоне;
• свечи заливает, на свечах черный нагар, из выхлопной  трубы идет черный дым;
• увеличен расход топлива, пропала тяга и мощность;

Указанные симптомы могут проявляться как по отдельности, так и в комплексе. При этом машина почти всегда теряет тягу, и расходует много горючего, так как приходится сильно давить на газ. Черный выхлоп говорит о переобогащенной смеси, которую готовит карбюратор. Езда на такой смеси «убивает» ЦПГ, так что карбюратор нужно ремонтировать.

Чтобы выполнить ремонт и регулировку карбюратора «Озон», нужны отвертки (плоские и крест), пассатижи с тонкими губками, рожковые ключи 6 и 13 мм, тонкие палочки (зубочистки) и чистые тряпки. Для промывки хорошо подойдет аэрозоль для чистки карбюратора (карбиклинер), смесь солярки и растворителя (Уайт-спирит). Также отдельно нужно приобрести новые прокладки из картона  и т.д.

При этом ремкомплекты карбюратора (особенно дешевые) лучше не брать, так как жиклеры там часто не откалиброваны. На деле, заводские жиклеры просто загрязнены и требуют чистки, а не замены. Также хорошо иметь компрессор, который давит воздух 6 или еще лучше 8 Бар.

• Итак, если мотор не заводится или часто глохнет, нужно проверять мембрану пускового устройства на крышке. Мембрану нужно менять, также может выйти из строя уплотнительное кольцо.

Если двигатель заводится только с нажатой педалью газа, это говорит, что мало топлива в поплавковой камере. Еще проблемным может быть бензонасос.

Двигатель на горячую с трудом запускается, слышен запах бензина, в корпусе воздушного фильтра хлопки. Это говорит о высоком уровне топлива в поплавковой камере, много бензина во впуске, свечи заливает.

При этом часто пусковое устройство может не работать по причине того, что трос соскочил. Даже с вытянутым подсосом двигатель «захлебывается», так как воздушная заслонка не работает или не полностью осуществляет перекрытие камеры.

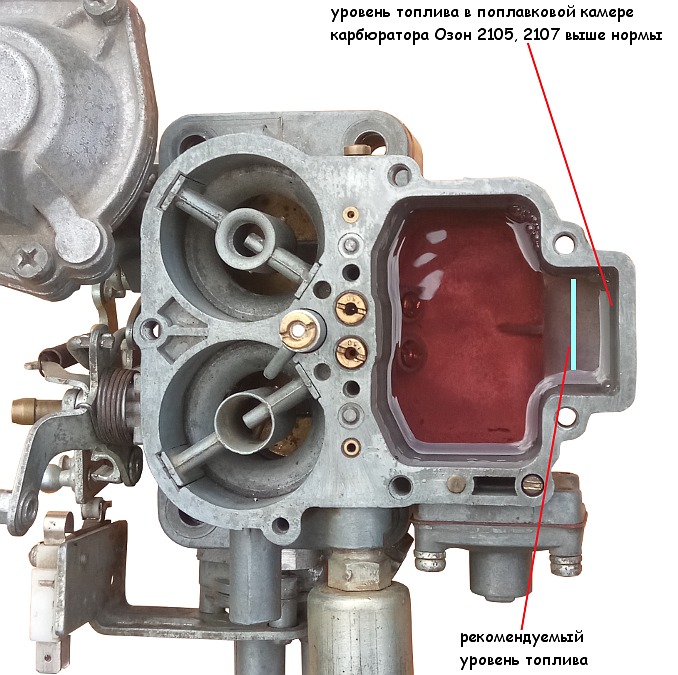

Для проверки уровня горючего в поплавковой камере, снимается фильтр воздуха и верхняя крышка карбюратора, а также отсоединяется бензиновый шланг. Далее нужно перевернуть элемент поплавком вверх и промерить расстояние до плоскости крышки. В норме должно быть 6.5 мм, тогда как длина рабочего хода поплавка составляет 7. 5 мм. Чтобы настроить необходимые параметры, требуется подгибать латунные язычки (ограничители).

Также проблемным может быть игольчатый запорный клапан, который находится на нижней плоскости крышки. Клапан соединен с лепестком поплавка. Если иначе, поплавок нормально выставлен, однако уровень бензина высокий, тогда виновником является игольчатый клапан.

Чтобы это проверить, достаточно встряхнуть патрубок, удалив горючее, затем  следует повернуть крышку поплавком вверх и ртом втянуть воздух из штуцера. Если клапан герметичный, воздух втянуть не удастся.

• Теперь рассмотрим проблему холостого хода. Для регулировки нужно плоской отверткой выкрутит топливный жиклер системы холостого хода справа в средней части. Далее его нужно продуть и поставить обратно. Если это не решило проблему,  нужно снимать воздушный фильтр и крышку.

Далее на площадке средней части  нужно найти 2 две втулки из бронзы, которые впрессованы в каналы. Это и есть воздушные жиклеры системы холостого хода и переходной системы. Их также нужно прочистить зубочисткой и продуть.

В случае, когда и эти действия не дают результата, тогда топливный жиклер нужно выкрутить и залить в отверстие очиститель. Через 10 минут следует продуть канал воздухом из компрессора.

Также отметим, что в карбюраторе ДААЗ 2107 – 20  причиной проблемы может быть электрический клапан, который стоит вместо жиклера. Для решения проблемы жиклер в клапане снимается, подсоединяется провод. После этого нужно включить зажигание и поднести корпус к массе. Признаком проблемы с клапаном является то, что не происходит втягивания штока.

Для того, чтобы появился ХХ в случае неполадок клапана можно удалить  внутренний шток с иглой, затем вставить жиклер и собрать все в обратно порядке. Это позволит оставаться отверстию для подачи топлива открытым, причем не будет зависимости от того, работает клапан или нет. Холостой ход должен будет нормализоваться.

В ситуации, когда все перечисленные выше действия не помогают, потребуется чистка канала в блоке, где стоят дроссельные заслонки. Чтобы это сделать, нужно снять винт количества и фланец, выкрутив пару болтов. Далее в полость заливается очиститель. После сборка производится в обратном порядке. При этом не нужно вращать винт регулировки количества смеси внутри фланца в нижней части.

Провалы при разгоне и потеря мощности: настройка карбюратора ваз 2107 и ремонт

Чтобы понять причину, снимается корпус воздушного фильтра, после чего нужно резким движением подергать тягу первичного дросселя. Параллельно требуется проследить за распылителем в камере. В норме должна быть длинная струя, направленная и мощная. Если напора нет, тогда нужно ремонтировать насос-ускоритель.

Сначала следует подложить чистую ветошь под фланец диафрагмы на правой стенке поплавковой камеры. Далее ослабляются и снимаются четыре винта, которые держат крышку и рычаг. Затем нужно аккуратно снять деталь (следите за тем, чтобы не попадали пружины). Горючее из камеры начнет течь на подложенную тряпку.

Выкрутив крышку ускорительного насоса, требуется снять мембрану и убедиться в том, что она целая. Если видны дефекты, мембрана требует замены. Также нужно снять верхнюю часть карбюратора, после чего плоской отверткой выкручивается винт носика распылителя. Отверстие нужно продуть и прочистить. Кстати, сам распылитель насоса  винтом крепится к верхней плоскости средней части.

В случае, когда распылитель работает нормально, но струя короткая, это указывает на то, что вышел из строя шариковый обратный клапан (стоит в борте поплавковой камеры). Тонкой отверткой (плоской) нужно выкрутить винт-заглушку, затем пошевелить шарик  в колодце. Сделать это можно шилом. Затем в отверстие подается очиститель, воздухом выдуваются загрязнения.

Еще добавим, что если провалы не сильные, это часто становится результатом того, что засорены жиклеры переходной системы. Эти элементы также почистить (выкручивается винт с обратной стороны корпуса, отверстия продуваются). Винт, удерживающий жиклер переходной системы, находится справа на стенке средней части устройства.

Идем далее. Если упала мощность ДВИГАТЕЛЯ, это обычно говорит о том, что агрегату мало топлива. Причиной может быть:

• низкий уровень бензина в поплавковой камере, так и засорение фильтра-сетки на входе в карбюратор. Сеточка стоит в гайке, которая стоит на нижней плоскости крышки;
• грязь в главных топливных жиклерах, а также отказ большой мембраны, которая отвечает за открытие дросселя второй камеры карбюратора.

Чтобы почистить сеточку достаточно открутить рожковым ключом гайку под штуцером бензопровода. Затем можно снять фильтр, а отверстие на время заткнуть чистой тряпкой, чтобы не текло топливо.

Обратите внимание, главные топливные жиклеры установлены внизу бензиновой камеры (на дне). Для получения доступа  к ним нужно снять верхнюю часть. Важно не перепутать при обратной сборке элементы. Следите за маркировкой, маркировка жиклера первичной камеры 112, а вторичной 150. Это значит, что детали не одинаковые. И еще раз отметим, воздушные жиклеры находятся на фланце среднего блока.

Еще одним моментом является то, что мембрана вакуумного привода может быть изношена. Для определения снимается крышка (выкручиваются три винта). Теперь можно проверить резиновую мембрану. Отдельное внимание уделяется уплотнительному кольцу в отверстии на фланце. Для замены деталей следует сначала отсоединить тягу от оси вторичного дросселя.

Также недостаточная подача рабочей смеси может быть связана с тем, что загрязнены эмульсионные трубки. Для проверки выворачиваются главные воздушные жиклеры на верхнем фланце средней части, трубки вынимаются из колодцев (используется пинцет или скрепка).

Кстати, в отличие от топливных, воздушные жиклеры можно ставить в произвольном порядке, так как на ДААЗ 2107 они имеют все одинаковые и имеют маркировку 150. Только ДААЗ 2107–10 отличается тем, что жиклер первичной камеры получил отверстие большего размера (маркируется 190).

Регулировка карбюратора ДААЗ 2107: большой расход бензина

В случае, когда свечи залиты и выхлоп черный, тогда нужно завести ДВС, прогреть и дать поработать на ХХ. Затем тонкой отверткой (плоской) нужно слегка закрутить винт качества смеси, сосчитав при этом обороты.

Когда винт полностью закручен, но двигатель продолжает работать, это указывает, что бензин тянет через главный диффузор. Если же это не так, тогда следует проверить уровень бензина в поплавковой камере.

На начальном этапе карбюратор можно не разбирать. Достаточно сначала начать выкручивать все жиклеры, а также и регулировочные винты, затем залить в каналы очиститель. После нужно все продуть сжатым воздухом, затем обратно поставить снятые детали и завернуть винт качества в то положение, в каком он был изначально.

Если это ничего не дало, тогда карбюратор нужно снимать. Отключается вакуумная и бензиновая трубки, отсоединяется трос подсоса,  тяга педали газа. После при помощи ключа 13 выкручиваются гайки, карбюратор снимается с коллектора и разбирается на три основные части (верхняя, нижняя, средняя).

Параллельно снимается и вакуумный привод, а также тяги, которые соединяют подсос с дроссельным узлом. Кстати, заслонки дросселя должны плотно перекрывать камеры. Это можно проверить, посмотрев на нижний блок на свету. В случае, когда видны щели, потребуется замена заслонок.

Также потребуется снять мембраны, жиклеры, эмульсионные трубки. Сначала все каналы нужно промыть очистителем, а затем залить солярку. После необходимо выполнить продувку компрессором для тщательной просушки.

Еще повышенный расход горючего может быть в том случае, если настройка опорных винтов заслонок сбивается. На деле, в этом случае дроссель немного открывается, горючее затягивается через щели.

После того, как все было почищено и проверено, перед началом обратно сборки  следует подровнять нижний фланец средней секции. Часто в процессе эксплуатации фланец выгибает от высоких температур. Чтобы решить проблему, нужно сделать притирку на шлифовальном камне. Завершающим этапом является обратная сборка карбюратора, причем прокладки из картона необходимо менять.

Как отрегулировать карбюратор ВАЗ 2107 после ремонта и чистки

Итак, настройка карбюратора начинается еще с обратной установки на машину. Важно правильно отрегулировать трос подсоса. Его оплетка крепится болтом в гнезде, конец троса нужно вставить в соответствующее отверстие для зажима. Винт для фиксации троса затягивается тогда, когда воздушный дроссель полностью открыт.

Основная задача сводится к тому, чтобы добиться полного закрытия воздушной заслонки в момент, когда ручка подсоса вытягивается в салоне.

Настройка тяги вакуумного привода производится посредством вкручивания штока с резьбой (регулировка по длине) и затяжки контргайки. Рабочий ход мембраны должен быть достаточным для полного открытия вторичного дросселя.

Опорные винты дросселей должны быть настроены так, чтобы заслонки полностью перекрывали камеры, при этом они не должны касаться стенок своими краями, чтобы избежать трения. Обратите внимание, холостой ход опорными винтами регулировать нельзя.

Если рассматривать саму настройку карбюратора, лучшим решением будет регулировка с использованием газоанализатора, который измеряет выбросы CO в составе выхлопных газов. В норме уровень на ХХ должен составлять от 0.7 до 1.2 единицы. Далее двигатель раскручивают до 2 тыс. об/мин, при этом показатели должны быть 0.8 – 2.0.

Однако если нужно настроить карбюратор своими руками без газоанализатора, тогда за качеством смеси можно следить по свечам зажигания. Сначала свечи нужно выкрутить, проверить, почистить или сразу установить новый комплект перед регулировкой карбюратора.

• Что касается настройки, два регулировочных винта (винт качества и количества) позволяют настроить рабочую смесь на холостом ходу. Сначала винт количества откручивается на 6 или 7 оборотов, а винт качества на 3.5 оборота. Затем, вытянув подсос, нужно завести и прогреть двигатель до выхода на рабочую температуру. Затем подсос нужно закрыть.

Далее нужно вращать винт количества и следить за тахометром, выставив обороты  до 850 или 900 об. /мин. После двигателю нужно дать поработать около 5 минут, чтобы на свечах мог отложиться нагар. Теперь свечи выкручиваются. Главное, чтобы на свечах не было сажи, цвет нагара был светло-коричневым. Если это так, тогда регулировка окончена.

В случае, когда видна черная сажа, свечи нужно почистить и снова завести двигатель. Винт качества потребуется закрутить на 0.5 или 1 оборот, корректируя обороты ХХ при помощи винта количества. Затем снова следует дать мотору поработать 5 минут и проверить свечи.

При этом важно понимать, что регулировочные винты позволяют корректировать смесь именно на холостом ходу. Если нажать на газ, тогда происходит открытие дросселя, начинает работать ГДС (главная дозирующая система) и качество, а также состав смеси будет зависеть от состояния главных жиклеров. Другими словами, регулировочные винты на смесь при нажатии газа не оказывают влияния.

Что в итоге

Как видно, карбюратор ДААЗ 2107 не является сложным устройством. При  необходимости, чистку, настройку и регулировку можно выполнить своими руками в условиях обычного гаража. Главное, следует учитывать определенные тонкости и нюансы, рассмотренные выше, своевременно чистить каналы, менять пришедшие в негодность элементы, прокладки, уплотнители и т.д.

Рекомендуем также прочитать статью о том, как выполняется тюнинг карбюратора. Из этой статьи вы узнаете о способах доработки карбюратора, а также о возможности улучшения и изменения определенных параметров работы устройства при такой необходимости.

При этом важно понимать, неплотности приводят к тому, что происходит подсос воздуха, смесеобразование нарушается. Также при работе с карбюратором нужно соблюдать осторожность, нельзя прилагать силу, перетягивать винты. Еще, снимая жиклеры, запрещено пытаться расковырять калиброванные отверстия металлическими предметами и т. д.

Напоследок отметим, что правильно выполненные работы по ремонту и настройке карбюратора ВАЗ 2107 (ДААЗ) позволяют вернуть полную работоспособность данному устройству, стабилизировать работу ДВС на разных режимах, снизить расход горючего, а также заметно улучшить приемистость двигателя.

Читайте также

🚘 Регулировка карбюратора ВАЗ 2106: пошаговая инструкция

Вступление

В СССР одним из самых популярных легковых автомобилей считался ВАЗ 2106 — легендарная «шестерка», которая выпускалась на протяжении 30 лет (1975 — 2005). При этом до 1980 года на ВАЗ 2106 устанавливали карбюраторы типа Weber (2103-1107010-01 и 2106-1107010), а затем, вплоть до снятия автомобиля с производства — более совершенные «Озон» (2107-1107010-20) и «Солекс» (21053-110710).

Сейчас эти автомобили на отечественных дорогах встречаются очень редко, да и специалистов, знающих, как осуществляется настройка карбюратора ВАЗ 2106, найти достаточно сложно. Однако автомобилисты со стажем, имеющие определенные навыки и обладающие минимальным набором инструмента, легко могут осуществить ремонт и регулировку самостоятельно.

Карбюратор ВАЗ 2106

Карбюратор — один из самых ответственных узлов в системе подачи топлива в двигатель автомобиля ВАЗ 2106. Именно он отвечает за создание топливо-воздушной смеси, которая необходима для нормальной работы силового агрегата.

Карбюратор ОЗОН

Карбюратор с правильными настройками готовит нормальную горючую смесь, состоящую из бензина и воздуха (1:15). Но при длительной или интенсивной эксплуатации нарушаются заводские регулировки, в результате чего в двигатель начинает постоянно поступать обогащенная или обедненная горючая смесь. Это немедленно сказывается на его работе и требует ремонта карбюратора.

Характерные признаки неисправности карбюратора

Свидетельством того, что карбюратор готовит обогащенную горючую смесь, служат :

• увеличенный расход бензина;
• перегрев двигателя;
• «хлопки» и дым черного цвета из глушителя;
• теряется мощность.

Признаки поступления в двигатель обедненной горючей смеси:

• потеря мощности;
• характерные «хлопки» в карбюраторе;
• перегрев мотора.

Обслуживание карбюратора ВАЗ 2106

Карбюратор, также как все другие узлы автомобиля, нуждается в регулярном техническом обслуживании и ремонте, которые в общем случае сводятся к очистке наружных и внутренних поверхностей корпусных деталей.

Обслуживание «Солекса»

Разобрав карбюратор, необходимо тщательно осмотреть все его детали и выделить среди них неисправные. Все работы по настройке карбюратора осуществляют только убедившись в том, что все детали исправны.

Как правило, ремонт сводится к замене деталей, пришедших в негодность. Далее производим регулировку числа оборотов мотора на холостом ходу.
Выполняют ее на «горячем» моторе. Кроме того нужно предварительно:

• отрегулировать зазоры в механизме газораспределения;
• выставить оптимальный момент зажигания;
• полностью открыть воздушную заслонку.

Далее работы проводят в следующем порядке:

1. 1. Винтом количества горючей смеси устанавливают режим работы мотора в пределах 800 — 900 об/мин. Запоминают положение винта качества.
2. 2. Вращая винт качества устанавливают наибольшее число оборотов.
3. 3. Винтом количества доводят число оборотов силовой установки до 950 — 1035 в минуту.
4. 4. Винтом качества снова устанавливают максимальное количество оборотов.

Регулировка «Солекса»

Эти операции проводят до тех пор, пока число оборотов 950 -1035 в минуту не совпадет с максимальным значением числа оборотов, полученных с помощью винта качества. Добившись совпадения, винт качества возвращают в положение, где число оборотов двигателя составляло 820 — 900 в минуту (см. п. 1).

ВАЖНО! Для защиты заводских настроек, винты, регулирующие количество и качество горючей смеси снабжены защитными втулками, которые позволяют провернуть их только на пол-оборота. Если втулки мешают добиться положительных результатов, их необходимо сломать и освободив винты, продолжить работу.

Чистка жиклеров топливных и воздушных каналов путем продувания их сжатым воздухом. При сильном засорении жиклеры чистят с помощью деревянной палочки, смоченной ацетоном. Проверяем и регулируем уровня топлива в поплавковой камере.

Один из самых важных параметров карбюратора — количество бензина в его камере. От него зависит:

Спасибо за подписку!

• токсичность выхлопа;
• расход бензина.

Для этой регулировки нужно снять верхнюю часть корпуса карбюратора и установить ее вертикально. При этом шарик иглы должен касаться язычка поплавка.

ВАЖНО: В процессе регулировки может быть выявлена необходимость проведения ремонта, связанного с заменой деталей.

Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:

• Измеряют зазор между низом поплавка и плоскостью крышки. Он должен находится в пределах 6+0,25 мм. Если размер не соответствует, то необходимо аккуратно подогнуть язычок поплавка;
• Проверяют ход поплавка. Величина хода должна быть 8+0,25 мм.

Настройка поплавка

Закончив ремонт и осуществив все необходимые регулировки приступают к проверке качества выполненных работ.

Для этого запускают двигатель и проверяют работу автомобиля:

• на холостом ходу;
• при резком нажатии на педаль газа;
• при резком отпускании педали газа и торможении.

Во всех случаях двигатель должен работать равномерно и не глохнуть.

Ремонт и настройка карбюратора Озон

24.03.2021,
Просмотров: 43

Здравствуйте! Пришло время познакомиться со вторым поколением карбюраторов ДААЗ — «Озон», который довольно часто встречается на автомобилях Ваз именно классической модели. В прошлой статье, я объяснял ремонт и настройку карбюратора Вебер и хочу сказать, что Озон, это практически такой же Вебер, за исключением некоторых нововведений, а именно: пневматический привод дроссельной заслонки вторичной камеры и изменённая система холостого хода. Поехали!

Когда вы убедились, что карбюратор нуждается в полной очистке, его следует снять с автомобиля. Для этого первым делом снимаете корпус воздушного фильтра, шланг идущий на вакуумный усилитель тормозов (если такой есть), шланг привода вакуумного регулятора опережения зажигания, шланг вентиляции картера и топливный шланг. Если у вас стоит газовое оборудование, для Озона предусмотрена специальная проставка с дроссельными заслонками и выводами для газовых трубок — отсоединяете их.

Также, если у вас стоит ЭПХХ (экономайзер принудительного холостого хода) — снимите с клапана клемму. Отсоедините трос привода воздушной заслонки, ослабив крепёжный винт и стопорный винт наконечника тяги. Привод дроссельной заслонки снимается при помощи шлицевой отвёртки — нужно поддеть и снять тягу с шарнира рычага привода.

При помощи накидного ключа на 13, откручивайте 4 гайки крепления карбюратора к впускному коллектору. Если вы используете обычный рожковый ключ, то вы не сможете выкрутить гайку под ускорительным насосом, так как ключу будет мешать его корпус, поэтому используйте накидной. Если же такого под рукой нет, то придётся снять крышку ускорительного насоса, открутив 4 болта под крестовую отвёртку.

Сняв карбюратор с автомобиля, переходим к его полной разборке. Сначала снимаете крышку, открутив 5 болтов под крестовую отвёртку и сняв телескопическую тягу. Для этого сожмите тягу и выведите её из паза трёхплечевого рычага.

При помощи тонкого гвоздя, аккуратно выбиваете ось поплавка, снимаете поплавок, вместе с иглой и прокладкой крышки карбюратора. Проверьте поплавок на герметичность, опустив его в ёмкость бензина. Если он тонет — замените, так как уровень топлива будет неправильным, и двигатель станет  работать плохо, так как его начнёт «заливать».

Ключом на 10 выкручиваете корпус игольчатого клапана — на нём стоит уплотнительное кольцо. При помощи ключа на 19, выкручиваете пробку топливного фильтра и вынимаете сетку фильтра.

Разбираем пусковое устройство. Выкручиваете 3 болта крепления крышки пускового устройства и снимаете её вместе с диафрагмой и возвратной пружиной. Затем выкручиваете 2 болта корпуса пускового устройства и снимаете его с уплотнительным кольцом канала подвода разряжения.

Чтобы в дальнейшем не путаться разбирая всё подряд, давайте сразу соберём и подготовим к установке крышку карбюратора. При помощи средства для очистки карбюраторов, тщательно отмойте крышку и продуйте сжатым воздухом, не забывая продувать все каналы. Сеточку топливного фильтра советую поменять на новую, так как качество топлива оставляет желать лучшего и нужна его качественная тонкая очистка. Закрутите пробку фильтра. Прикрутите корпус игольчатого клапана с уплотнительным кольцом и установите новую прокладку.

Установите назад иголку и поплавок — забив ось. Для проверки герметичности игольчатого клапана, создайте разряжение при помощи рта на штуцере подвода топлива. Поплавок при этом должен быть поднят максимально вверх. Нормально закрытый клапан не будет пропускать разрежение. В случае, когда иголка негерметична — замените её.

Расположите крышку вертикально и при помощи сверла на 6-7 мм измерьте расстояние от поплавка до крышки. Если оно больше требуемого или меньше — исправьте это подгибанием кронштейна поплавка. Таким образом, мы добиваемся провального уровня топлива. Если его будет много или наоборот не хватать, то двигатель может работать неустойчиво и трудно запускаться.

Также не лишним будет проверить полный ход поплавка. Для этого расположите крышку в вертикальном положении и отведите от неё поплавок максимально в сторону. Это расстояние должно составлять 15 мм.

Осмотрите диафрагму пускового устройства на наличие трещин. Повреждённую диафрагму следует заменить. Я советую в любом случае при полной разборке карбюратора, заменить все прокладки, диафрагмы и уплотнительные кольца. Крышку пускового устройства немного пошлифуйте мелкой наждачкой, расположенной на ровной поверхности, чтобы добиться ровной плоскости крышки и исключить подсосы воздуха. Соберите пусковое устройство, но пока не прикручивайте его к карбюратору. Максимально вытащите шток диафрагмы и при помощи рта, втяните воздух на себя через отверстие в корпусе пускового устройства. После этого отпустите шток. При герметичной диафрагме и плоскости крышки, шток должен оставаться вытянутым, а когда вы уберёте ртом разряжение — шток под воздействием пружины вернётся назад. Теперь прикручивайте корпус пускового устройства к карбюратору. Крышка закончена и готова к установке.

Переходим к корпусу. Сначала снимите нижнюю крышку, открутив снизу 2 болта крепления и отсоединив наконечник тяги пневмопривода, путём извлечения из наконечника штока стопорной шайбы, открутите 2 болта крепления корпуса пневмопривода и снимите сам пневмопривод.

Проверяем пневмопривод. Для проверки, сожмите шток и втяните воздух ртом через отверстие в корпусе. Также как и в случае с пусковым устройством, отпущенный шток должен оставаться во втянутом положении, а затем, когда вы перестанете втягивать воздух, шток вернётся. В противном случае требуется замена диафрагмы и на всякий случай шлифовка крышки наждачной бумагой. Пневмопривод разбирается путём откручивания 3-х винтов в крышке. Внутри пружина и диафрагма со штоком.

В корпусе вам нужно выкрутить 2 топливных, 2 воздушных жиклёра, жиклёр вместе с распылителем ускорительного насоса, снять эмульсионные трубки и диффузоры. Для снятия эмульсионной трубки, аккуратно вбиваете в него сверло подходящего диаметра или саморез и вынимаете. Диффузоры достаются вверх, слегка поддев отвёрткой или пассатижами. Главное не перепутайте при сборке номиналы жиклёров. Позже я прикреплю фото с таблицей жиклёров. Сами жиклёры выкручиваются отвёрткой под шлиц.

С корпуса карбюратора со стороны ускорительного насоса, выкручиваете жиклёр системы холостого хода, который прижат держателем (заглушкой) под шлицевую отвёртку или электромагнитным клапаном, если у вас стоит ЭПХХ. Клапан выкручивается ключом на 13.

С обратной стороны корпуса выкручиваете заглушку вместе с жиклёром переходной системы вторичной камеры.

Крышка ускорительного насоса крепится 4-мя винтами. Внутри диафрагма с возвратной пружиной. Сверху находится винт-заглушка, под которым перепускной жиклёр — вам нужно выкрутить только винт-заглушку.

Теперь корпус карбюратора нужно помыть, продуть и проверить плоскость фланца. Я не раз уже говорил, что кривой фланец это больное место карбюратора, так как стенка очень тонкая, а при затяжке гаек крепления карбюратора к коллектору сильно переусердствуют и сильной затяжкой просто гнут фланец. Это не из-за перепадов температур, а именно из-за сильной затяжки. Для проверки вам понадобится стекло или ровная металлическая линейка. Приложите её к фланцу и посмотрите на просвет. В 99% случаев фланец кривой и дополнительные прокладки уже не спасут, а герметичность в этом месте очень важная, так как между корпусом и нижней крышкой проходит канал холостого хода.

Если искривление очень незначительное, можно аккуратно пошлифовать плоскость, предварительно убрав с неё торчащие трубки, чтобы их не испортить, ведь по ним идёт топливо. Не бойтесь того, что после шлифовки стенка фланца будет тонкой, смесеобразование будет не то и т.п. — это всё не правда! =) А вот, что фланец будет тоньше это да, но вы теперь знаете, что гайки перетягивать нельзя, поэтому не переживайте. Если всё равно не хотите пользоваться таком методом, то тогда ровняйте при помощи пресса. Этот способ кстати единственный в случае, когда плоскость слишком искривлена. Корпус карбюратора в месте фланца следует хорошо прогреть горелкой, чтобы металл лучше поддавался и затем помещается под пресс или самодельные теса.

Возвращаемся к составляющим корпуса. Проверьте каждый жиклёр на соответствие номиналу, при помощи подходящего сверла. Все жиклёры и трубки проверьте на просвет, чтобы они не были забиты! Закручиваете назад жиклёры и распылитель. Главное не попутайте их местами! Жиклёры следует подбирать в соответствии с заводской таблицей. На корпусе указана маркировка модели карбюратора в соответствии с которой, вы находите в таблице свою модель и подбираете жиклёры. Их номер можно разглядеть под увеличительным стеклом. Но обычно, на какие жиклёры стоит обращать внимание, это на топливные, воздушные и жиклёр холостого хода. В основном устанавливают жиклёр холостого хода 50, топливные жиклёры 112 (первичной камеры) и 150 (вторичной), воздушные жиклёры 170 (первичной) и 170 (вторичной).

Эмульсионные трубки также отмойте, продуйте и проверьте, чтобы каналы были чистые. Диффузоры имеют каналы, которые распыляют топливную смесь в цилиндры — их нужно очистить. Также важно проверить плотность прилегания диффузоров к каналам в корпусе. Пошлифуйте плоскость диффузоров на наждачке, для профилактики. За силу прижимания диффузора, служит проволочная пружинка с обратной стороны. Её можно вытащить и попробовать подогнуть. Со временем пружинка устаёт и подгибания бывает недостаточно, поэтому можете аккуратно постучать молотком по боковинам диффузоров, чтобы они немного расплющились. Это поможет входить диффузорам плотно, главное не перестараться.

Осталось вкрутить жиклёры, поставить назад эмульсионные трубки и диффузоры. Проверьте, чтобы заглушка жиклёра переходной системы вторичной камеры была закручена до упора. Также сделайте с заглушкой жиклёра холостого хода. Если у вас вместо заглушки стоит клапан ЭПХХ, то очень аккуратно затяните его ключом на 13, иначе он будет неправильно работать.

Осмотрите диафрагму ускорителя на наличие трещин и при надобности замените. Крышка ускорительного насоса шлифуется на наждачной бумаге и при её прикручивании, советую рычаг привода диафрагмы держать поднятым вверх. При таком действии достигается максимальное наполнение ускорительного насоса.

Пока с корпусом закончили. Нижняя крышка состоит из 2-х осей с дроссельными заслонками первичной и вторичной камеры, рычагов привода заслонок, каналов холостого хода и винтов регулировки холостого хода. Аккуратно пошатайте обе дроссельные заслонки и проверьте наличие люфта, если он есть — подтяните 2 болта крепления заслонки к оси.

Для проверки механизма привода заслонок, покрутите за рычаги первичной и вторичной камеры, открывая их на максимальное положение. И помните, так как у вторичной камеры пневмопривод, то рычаг заслонки вторичной камеры будет открываться только когда заслонка первичной камеры открыта минимум на 50% (плюс-минус), так как на закрытой заслонке первичной камеры, её рычаг блокирует рычаг вторичной заслонки.

При вращении рычагов привода заслонок, они должны без усилий открываться и чётко возвращаться в исходное положение под воздействием пружин. Если чувствуется небольшое заедание, залейте рычаги WD-40 и разработайте их вращая на открытие и закрытие, возможно туда попала грязь, а затем продуйте воздухом. В противном случае, придётся разбирать рычаги и чистить всё вручную. Главное всё собрать также как и было. Для этого пользуйтесь фото, которое я прикреплю ниже. При необходимости после разборки механизма привода заслонок, можно вытащить оси и тоже их почистить вместе с заслонками. Но оськи закисают очень редко, и обычно достаточно почистить заслонки ничего не разбирая.

Сбоку нижней крышки находятся 2 винта регулировки холостого хода: большой — винт качества, а который поменьше — винт количества. Вам нужно их выкрутить и проверить состояние уплотнительных колечек — они должны быть целыми и эластичными. Но лучше сразу заменить.

Внутри канала, куда вкручивается винт количества, находится распылитель. На более старых карбюраторах, он представляет собой широкое двойное кольцо с отверстиями по кругу, а на более молодых годов выпуска обыкновенное кольцо. Распылитель в виде полукольца намного удобнее и надёжнее, так как у него нет таких тонких отверстий, которые очень быстро забиваются.

Сам распылитель запрессован внутри, и для его извлечения, понадобится специальное приспособление, которое можно сделать самостоятельно.

Либо придётся его прочищать на месте иголочкой, долго отмачивать в чистящем средстве, что очень неудобно, особенно с распылителем старых выпусков — отверстий слишком много и каждое нужно прочистить. Бывает иголкой подлезть не получается, и тогда используйте одну короткую жилку многожильного провода.

Корпус полностью разобран, теперь его в мойку и чистку. Советую обратить внимание на его плоскость с обеих сторон, так как при сильной затяжке крепления к коллектору, нижнюю крышку тоже «поведёт». Собираете всё в обратной последовательности. Не забудьте также очистить регулировочные винты и каналы холостого хода. Хочу обратить внимание на то, что в отличие от Вебера, у Озона на холостом ходу обе заслонки закрыты, а под заслонкой первичной камеры, находится отверстие холостого хода, которое подаёт топливо в двигатель. Оно должно быть чистым!

После сборки нижней крышки, следует настроить положение заслонок. Направьте крышку на свет и посмотрите на заслонки. Они не должны пропускать через себя свет. Но при этом хочу обратить внимание на то, как они лежат. У каждой заслонки с боку карбюратора выходит лапка привода, которая упирается в винт. Вращая его, можно регулировать упор или по-другому сказав, просвет заслонок.

Закручивая понемногу упорный винт каждой заслонки, найдите положение, когда она еле-еле начнёт пропускать свет, а затем понемногу закручивайте винт до тех пор, пока этот просвет не исчезнет. Это делается для того, чтобы заслонка упиралась чётко в регулировочный винт, а не в стенку канала, иначе со временем, когда вы будете нажимать на газ, в этом месте образуется ямка, которая будет пропускать лишний воздух при нормально-закрытой заслонке.

На этом чистка и подготовка частей карбюратора закончена. Переходим к сборке и настройке. Нижнюю крышку прикрутите двумя винтами к корпусу и между ними установите новые прокладки. Напоминаю, что здесь одна теплоизоляционная прокладка и по бокам по одной картонной.

Начинаем настройку ускорительного насоса. Налейте в поплавковую камеру бензин в соответствии с регламентированным уровнем топлива. Уровень должен быть посередине отливки поплавковой камеры.

Поворотом рычага привода заслонки первичной камеры, с обратной стороны оси, выступ набегает на шток ускорительного насоса и сжимает диафрагму, подавая в двигатель большую порцию бензина под давлением через носик распылителя. Сначала диафрагме нужно наполнить полость, так как в ней нет топлива. Затем распылитель начнёт брызгать. В это время обратите внимание на струю из распылителя — она должна быть равномерной и без подтёков. При несоответствии ещё раз прочистите носик распылителя тонкой жилкой провода и продуйте воздухом. Также струя распылителя должна «бить» непосредственно в коллектор, то есть не на диффузор, не на стенку камеры, не на заслонку, а именно в коллектор. Если струя «бьёт» мимо, можно аккуратно подогнуть носик и проверить всё ещё раз пока не добьётесь того, что я сказал выше.

Теперь проверим производительность ускорительного насоса. Налейте в поплавковую камеру бензин по правильному уровню, расположите карбюратора над чистой ёмкостью и поворачивая рычаг привода дроссельной заслонки, сделайте 10 прысков ускорительным насосом. Наберите из этой ёмкости бензин в 10-ти кубовый шприц. При нормальной производительности ускорительного насоса, у вас должно получится 7-8 кубиков бензина. При несоответствии с указанным объёмом, а также если ускорительный насос вообще не подаёт топливо или подаёт его очень плохо, проверьте нагнетательный клапан, расположенный в жиклёре распылителе. Если шарик «закисает» насос может не работать вообще. Всё решается замачиванием в очищающем средстве и продувке воздухом. При исправном клапане, можно услышать как болтается шарик, если его потрясти.

Ещё проверьте подводящие каналы внутри насоса — открутите крышку ускорительного насоса, налейте в поплавковую камеру бензин и поверните рычаг дроссельной заслонки. Через перепускные отверстия должны пойти различимые струйки топлива с характерным бурлением. При надобности прочистите и продуйте. Промойте карбклинером перепускной жиклёр ускорительного насоса, выкрутив винт-заглушку над корпусом насоса.

Корпус готов. Прикрутите крышку карбюратора, закручивая болты крест накрест, для равномерного распределения прокладки. Сильно притягивать не вижу смысла, так как после установки карбюратора на автомобиль, вы будете проверять уровень топлива в поплавковой камере и для этого нужно будет ещё раз снимать крышку. Установите на место телескопическую тягу. На карбюраторах Озон часто встречается телескопическая тяга или «телескоп» закрытого типа. Такой вид тяги ненадёжный, так как внутрь движущихся элементов попадает грязь и они перестают работать. Отсюда плохой запуск мотора и далеко нес первого раза. Советую установить телескоп открытого типа, чтобы забыть об этой проблеме.

Давайте настроим пусковое устройство. Принцип его работы заключается в том, что вы вытаскиваете «подсос», который соединён тросиком с рычагом воздушной заслонки, перекрывающей воздушный канал первичной камеры. При вращении двигателя стартером, разряжение двигателя воздействует на диафрагму пускового устройства, которая через тягу одновременно приоткрывает воздушную и дроссельную заслонку первичной камеры на нужный угол, доставляя в двигатель богатую смесь, которая важна при холодном запуске. Потому при вытянутом подсосе на работающем моторе обороты около 3 тысяч.

Регулировка пускового устройства заключается в настройке нужных пусковых зазоров заслонок. Воздушная заслонка открывается при пуске на 5-5,5 мм, а дроссельная на 0,7-0,9 мм. Вам понадобится по одному сверлу подходящего диаметра для каждой заслонки. Чтобы проверить текущие пусковые зазоры, необходимо сымитировать пуск вручную. Для этого сначала нажмите на рычаг привода воздушной заслонки, чтобы она полностью перекрыла канал первичной камеры, а затем на шток пускового устройства. Теперь вы можете увидеть оба зазора.

Зазор дроссельной заслонки первичной камеры, регулируется подгибанием тяги пассатижами — главное не переусердствуйте. Подогнули тягу, сымитировали пусковые зазоры, проверили сверлом, если не соответствует — ещё раз подогнули и проверили.

Для регулировки зазора воздушной заслонки, в центре крышки пускового устройства, есть заглушка под шлицевую отвёртку — выкручивайте её. Внутри также под шлиц есть регулировочный винт, при вращении которого регулируется зазор воздушной заслонки. Вращайте его как раз во время имитации пуска, чтобы было удобнее следить за изменениями.

Карбюратор готов к установке на автомобиль. Замените прокладку между карбюратором и впускным коллектором и установите карб в порядке обратном снятию. После установки, проверьте, чтобы при вытягивании подсоса, воздушная заслонка полностью перекрывала канал первичной камеры. Также проверьте, чтобы при нажатии на педаль газа до упора, заслонка первичной камеры была полностью открыта.

При помощи ручного привода подкачки бензонасоса, накатайте в карбюратор топлива. В зависимости от производительности насоса, я не могу сказать точно сколько вам нужно качать. Думаю, интенсивной прокачки в течении одной минуты должно хватить. Снимаете крышку карбюратора, и проверяете уровень топлива. Так как во время чистки карбюратора вы уже настроили правильный зазор и ход поплавка, то сейчас вы проверяете правильность работы. По идее, уровень должен быть нормальным, если нет — исправьте это уже знакомым вам подгибанием кронштейна поплавка. Прикрутите крышку и в этот раз можно её уже затягивать.

Всё готово к первому запуску и настройки холостого хода. Убедитесь, что зажигание исправно и настроено правильно, стоят хорошие свечи с нужным зазором, а также бензонасос имеет хорошую производительность и у него настроен выход штока. Данной процедуре я посвящу отдельную статью, а теперь приступаем к настройке холостого хода.

Если у вас не затянуты регулировочные винты количества и качества — затяните их до упора. Затем выкрутите винт количества на 1 полный оборот, а винт качества на 2. Запускайте двигатель. Если мотор не запустился, выкрутите каждый регулировочный винт ещё на один оборот.

Ваша задача запустить мотор. Пускай он будет работать даже неустойчиво или на слишком повышенных оборотах — главное запустить и прогреть, так как холостой ход нужно регулировать только на прогретом двигателе.

Теперь немного теории. Представьте себе 2 канала: воздушный и топливный, которые сходятся в один общий канал, который выходит под дроссельной заслонкой первичной камеры. На каждом отдельном канале находится винт: количества смеси в топливном канале и винт качества смеси — в воздушном. Каждый винт, меняет величину своего канала, таким образом при закручивании проходимость канала становится ниже, а при выкручивании соответственно выше. Получается при помощи винтов, вы вручную осуществляете регулировку смеси на холостом ходу.

Когда двигатель прогрелся, можно приступать к настройке. Чтобы следить за оборотами, используйте штатный тахометр в приборной панели или подключаемый к катушке зажигания. Осуществляем регулировку в 4 этапа:

1)Прокручивая винт качества по часовой и против часовой стрелки, слушайте как работает двигатель. Вы должны уловить момент, при котором обороты начнут подниматься и будут максимально возможными.

(Объясню это более разборчиво. Итак, не трогая винт количества оборотов, если закрутить винт качества до упора, мотор станет работать неустойчиво, то есть то количество воздуха, которое мы подаём винтом качества недостаточно для полного сгорания того объёма топлива, которое мы задали винтом количества. Теперь наоборот, выкручивая винт качества, мы увеличиваем зазор воздушного канала и подаём больше воздуха. В этот момент слышно как двигатель начинает работать устойчиво, и обороты начинают повышаться — это так называемая «горка». Когда мы продолжаем дальше выкручивать винт качества, воздуха становится больше чем достаточно и мотор снова начинает работать неустойчиво. И вот ваша задача найти именно «вершину» этой «горки», то есть самое оптимальное положение винта качества, при котором мотор будет работать максимально устойчиво. По законам физики, а в нашем случае это горение топливо-воздушной смеси, при слишком богатой смеси (больше бензина-меньше воздуха) и при слишком бедной (меньше бензина больше-воздуха) не может достигаться полное и своевременное воспламенение, и мотор будет работать неустойчиво. Я на этом делаю акцент, так как многие считают, что неустойчивая работа может быть только при бедной смеси. Как видите, это далеко не так.)

2)Выкручивая винт количества, увеличивайте обороты двигателя примерно до 1100 оборотов.

3)Вращая винт качества найдите на этих оборотах «вершину горки».

4)Закрутите с этого места (с «вершины горки») винт качества так, чтобы обороты упали до 1000 оборотов.

По регламенту рекомендуют 850-900 об/мин, но я советую делать 1000 об/мин, так как и мотор работает хорошо, бодро реагирует на газ и зарядка АКБ будет идти хорошая. На этом всё. Надеюсь вам было понятно и интересно узнать про обслуживание карбюраторов семейства Озон. До новых встреч!

Как настроить карбюратор «Озон»

Расход топлива в автомобиле, динамика его разгона, а также уровень СО напрямую зависят от настройки вашего карбюратора. «Озон» — карбюратор, для которого требуется специальная настройка. Ее вы можете произвести самостоятельно.

Проверьте вначале исправность свечей зажигания, так как настройку карбюратора «Озон» можно производить только при рабочих свечах. После этого прогрейте двигатель, чтобы температура охлаждающей жидкости составила не менее 80 градусов по Цельсию. Затем откройте полностью воздушную заслонку вашего карбюратора. Как только это сделаете, установите регулировочные винты. Для этого заверните до отказа винт качества, а после отверните на 2-2,5 оборота. Проверните винт количества смеси на 1,5-2 оборота от того положения, при котором он начинает действовать на рычаг, который крепится дроссельной заслонкой к оси.

Установите минимально возможную частоту вращения для коленчатого вала вашего двигателя, выворачивая винт, если положение винта качества произвольное. Затем вращайте в нужную сторону этот винт, чтобы добиться максимальной частоты вращения автомобильного коленчатого вала. При выполнении этого действия не перемещайте дроссельную колонку. После установите снова минимальную частоту вращения для коленчатого вала, поворачивая упорный винт. Частота должна быть в этом случае устойчивой. По статистике, после двух или трех подобных операций автомобилист может найти то положение винтов для регулировки, которое будет подходить полностью для автомобиля. Это положение обеспечит нужное качество и количество смеси, что приведет к экономичной работе двигателя и, соответственно, небольшому расходу топлива.

Проверьте, насколько правильно вы отрегулировали механизмы. Сделайте это при резком открытии, а после при закрытии дроссельной заслонки. В том случае, когда двигатель продолжает работать, вы можете быть уверены в правильно выполненной регулировке. Если это не так, повторите операцию снова. Установите новую заглушку после регулировки, чтобы не испортить того, что было вами сделано.

Карбюратор озон устройство регулировка ремонт

Настройка холостого хода на ВАЗ 2107

Регулировка холостого хода проводится после предварительного прогрева машины. С помощью винта качества необходимо настроить максимальный показатель оборотов, причем винт количества крутить не нужно.

Затем с помощью винта количества надо добиться установки уровня оборотов на 100 оборотов в минуту больше от требуемого. После этого запускаем мотор и настраиваем обороты с использованием винта качества до требуемого значения.

Теперь вы будете знать, как отрегулировать карбюратор ваз 2107 своими руками, что поможет вам сэкономить время и деньги. Рекомендуем также посмотреть полезное видео о настройке карбюратора ВАЗ 2107.

Регулировки карбюраторов Озон Автолюбители

Регулировки карбюраторов «Озон»Регулировка уровня топлива в поплавковой камере обязательна после замены игольчатого клапана, поплавкаСняв крышку карбюратора, следует убедиться, что поплавок свободно поворачивается на оси, не имеет пробоин и вмятин, не задевает за стенки поплавковой камеры. Проверить затяжку седла игольчатого клапана и свободное, без заеданий, перемещение демпферного шарика в сверлении «иглы».

Удерживая крышку вертикально — штуцером подвода топлива вверх, следует убедиться в том, что зазор между прокладкой крышки и поплавком составляет 6,5±0,25 мм (при этом язычок поплавка должен касаться шарика, но не утапливать его). Изменяем зазор, подгибая язычок, при этом его участок, контактирующий с шариком, должен быть перпендикулярен оси клапана

Если все эти условия соблюдены, осторожно устанавливаем крышку на место

Регулировка пневмопривода дроссельной заслонки второй камеры (только для карбюратора 2107-1107010-20) выполняется при замене привода или штока с диафрагмой. Сняв стопорную шайбу со штифта рычага привода дроссельной заслонки второй камеры, отсоединить шток. Повернув дроссельную заслонку второй камеры в вертикальное положение, нажать до упора на шток пневмопривода. Ослабить контргайку на штоке и, удерживая ключом шестигранную втулку, выворачивать или заворачивать шток до совпадения отверстия в штоке со штифтом рычага. Надев шток на штифт, закрепить его стопорной шайбой. Затянуть контргайку на оси штока.

Регулировка пускового устройства выполняется при замене деталей пускового устройства. Воздушная заслонка должна быть полностью закрыта при вытянутой рукоятке привода и полностью открыта при утопленной рукоятке. Если это не так, смажьте трос моторным маслом, переставьте конец троса в приводе воздушной заслонки, отвернув винт крепления. Вытянуть рычаг управления воздушной заслонкой (кнопку «подсоса») до упора. Воздушная заслонка 2 при этом должна полностью закрыться, а конец тяги 3 пускового устройства находиться в конце паза штока 4, но не перемещать шток (если это не так, выправьте деформированные детали, отрегулируйте длину тяги 3, изгибая ее).

При полностью закрытой воздушной заслонке 2 дроссельная заслонка 6 первой камеры должна быть приоткрыта на 0,8–0,9 мм (пусковой зазор С в месте переходных отверстий системы холостого хода). Этот зазор изменяется подгибанием тяги 7 регулирования положения дроссельной заслонки.

Воздушная заслонка 2 должна приоткрываться на 5,5±0,25 мм (пусковой зазор В) штоком 4 пускового устройства при перемещении его вручную внутрь корпуса пускового устройства до упора. Для регулировки зазора отверните винт-заглушку на корпусе пускового устройства, под которым находится регулировочный винт 5. Вращая его тонкой шлицевой отверткой, добейтесь требуемого зазора.

Установите на место и затяните винт-заглушку.

Регулировка системы холостого хода выполняется при ТО, нарушениях в работе двигателя

Регулировка выполняется на прогретом двигателе при полностью утопленной кнопке «подсоса». На заводе двигатель регулируют на минимальную частоту вращения коленчатого вала 850±50 мин –1 и содержание окиси углерода (СО) 0,5–1,2%, после чего напрессовывают на головки винтов ограничительные пластмассовые втулки. Если поворотом втулок не удается восстановить заводские параметры регулировки, выворачивают винты, ломая втулки, затем вращением винта количества устанавливают частоту вращения коленчатого вала 850±50 мин –1 , а винтом качества — содержание в отработавших газах окиси углерода (СО) 0,5–1,2%. При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали — не глохнуть.

При повороте винта количества по часовой стрелке частота вращения коленчатого вала уменьшается. При повороте винта качества по часовой стрелке содержание СО в отработавших газах уменьшается.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh5OUMDIuhRk4gDA4h4QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Привод усилителя насоса

Наибольшую противоречивость в тюнинге карбюратора занимает замена кулачка привода усилителя насоса. Часть автовладельцев рекомендует его замену на №4, но многие выступают против, приводя аргументы:

• значительное возрастание расхода топлива при городском и смешанном режиме движения;
• провалы в динамике при резком дожиме педали акселератора;
• плохой разгон на низких оборотах, что особо заметно при попытке резкого старта на светофоре.

Модернизацию карбюратора с заменой кулачка следует производить с возможностью возврата назад, поэтому не следует выбрасывать штатные запчасти, оставшиеся после тюнинга. Результат на каждом автомобиле индивидуален, поэтому после замены следует проверить расход бензина и улучшение динамических характеристик. Если соотношение этих параметров устраивает автовладельца, то можно оставлять тюнинговую запчасть, в противном случае — следует вернуться к стандартной детали.

Как собрать карбюратор озон 2107

Старые модели ВАЗ , как правило, комплектовались карбюраторами марки: Солекс, Вебер и Озон, их популярность за многие годы работы не снизилась, а скорее наоборот — увеличилась. Однако, как и все в этом мире со временем карбюраторы выходят из строя и нуждаются в ремонте, чистке, а также настройке, что в свою очередь порядком «нагружает» автовладельцев, требуя от них определенных знаний и свободного времени.

Для того чтобы сэкономить время и деньги предлагаю вашему вниманию детальное руководство о том, как почистить карбюратор, произвести его обслуживание, а также как отрегулировать карбюратор ВАЗ 2107.

Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение. Ну я думаю дальше понятно!?

Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.

В своей сегодняшней статье поговорим о карбюраторе Озон. который установлен на ВАЗ 2107, после этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107. Перед началом необходимо кое-что уяснить, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от тех, которые установлены на аналогичную модель авто.

Здравствуйте, уважаемые автомобилисты! До недавнего времени, все автомобили отечественного автопрома были с карбюраторной системой подачи топлива. Нас это не удивляло и не тревожило. Отечественные карбюраторы, такие, как Вебер, Озон, Солекс и сейчас пользуются заслуженной популярностью.

Принцип работы карбюраторов разных брендов, по сути, одинаков, за исключением некоторых конструктивных особенностей. Карбюратор (от французского слова «карбюрация» — смешивание) выполняет функцию создания горючей смеси, смешивая топливо с воздухом и равномерно распределяя эту смесь по цилиндрам двигателя внутреннего сгорания. То есть, ничего нового.

Видов карбюраторов достаточно большое количество. По устройству они подразделяются на: барботажные (сейчас уже не используются), мембрано-игольчатые и поплавковые (самый распространенный вид).

В этом материале мы разберемся в том, что собой представляет карбюратор ваз 2107. По устройству карбюратор 2107 «Озон» относится к карбюраторам поплавкового вида.

Прежде, чем мы рассмотрим устройство и настройку карбюратора 2107, чтобы не возвращаться, нужно запомнить следующее.

Принцип работы карбюраторов Озон

Принцип действия карбюратора, произведенного Димитровградским автоагрегатным заводом (ДААЗ), можно описать следующими положениями:

Устройство подачи топлива обеспечивает его (топлива) поступление через фильтрующую сетку и игольчатый клапан, определяющий уровень заполнения поплавковой камеры.

Первая и вторая камеры наполняются топливом, поступающим из поплавковой камеры по главным топливным жиклерам. В эмульсионных колодцах и трубках происходит смешивание бензина с поступающим из соответствующих жиклеров воздухом. Готовая горючая смесь (эмульсия) поступает через распылители в диффузоры.

После пуска силового агрегата запорным электромагнитным клапаном перекрывается канал «холостого хода».

В режиме «холостого хода» производится отбор бензина из первой камеры и его дальнейшее продвижение через жиклер, соединенный с электромагнитным запором. В процессе прохождения топлива через жиклер «холостого хода» и отсеки переходной системы 1-й камеры происходит смешивание бензина с воздухом. Далее горючая смесь поступает в трубопровод.

В момент частичного открытия дроссельных заслонок происходит поступление топливовоздушной смеси в камеры (с помощью отверстий системы перехода).

Проходя через эконостат, топливная смесь попадает из поплавковой камеры в распылитель. В режиме максимальной мощности в работу включается устройство, обогащающее эмульсию.

Шариковый клапан ускорительного насоса открывается в момент заполнения топливной смесью. Закрытие клапана (под воздействием собственного веса) осуществляется тогда, когда прекращается подача топлива.

Растачивание больших диффузоров

Одним из кардинальных способов переделать карбюратор является увеличение воздушного потока путем растачивания диффузора. Автомобиль обретает улучшение динамики при больших и средних нагрузках. Не лишен данный способ и недостатка — на малых оборотах появляются провалы в работе двигателя.

Расточка диффузоров должна быть частью комплексного тюнинга карбюратора. После нее в обязательном порядке требуется подбор новых жиклеров. В случае отсутствия нужного диаметра требуется их рассверливание. Особо актуальна данная операция для форсированных двигателей на 1,7 и 1,8 литра, так как в продаже жиклеры увеличенного диаметра для них отсутствуют.

Не все автовладельцы согласны мирится с провалами на низах. Для улучшения динамики на малых оборотах и при небольших нагрузках применяют:

• Топливный жиклер, который обладает большим диаметром на фоне штатного. Устанавливается в клапан ЭПХХ;
• Увеличенный носик распылителя. Обычно устанавливается в первую камеру, а во вторую, на усмотрение автолюбителя, можно поставить прежний носик;
• Кулачок УН, обладающий увеличенным размером.

Для растачивания можно использовать:

• специальную развертку;
• перьевые сверла по дереву.

Для улучшения аэродинамических свойств после расточки следует убрать шероховатость на поверхности диффузора. Для этого используется наждачная бумага с постепенным снижением абразивности. Рекомендуется последнюю обработку делать наждачкой-нулевкой. Для более тщательной обработки можно использовать пасту Гойя или шерстяную тряпку.

Как переделать карбюратор полностью зависит от умений и финансовых возможностей автовладельца. Производить тюнинг следует с разумным подходом, чтобы в результате вместо увеличения мощности не получить возросший расход топлива и нестабильную работу мотора.

А мне кажется тюнинг в этом компоненте совершенно неуместен. Продувка, промывка в регулярном режиме и хорошее топливо — вот и весь необходимый тюнинг, если это касается карбюратора…

Я тоже считаю, что это всего навсего излишество. к чему тратиться на тюнинг карбюратора? Я этого точно не сделаю!

• Устройство двигателя
• Выхлопная система
• Техническое обслуживание
• Тюнинг
• Трансмиссия
• Рулевое управление
• Коробка передач
• Инструмент и оборудование
• Двигатели

Что бы не пропустить лучшие материалы с сайта

Видео Регулировка карбюратора Озон своими руками

Работы по регулировке карбюратора «Озон» выполняются не только при его (карбюратора) некорректной работе, но и в случае производства ремонтных мероприятий, предполагающих замену некоторых элементов данного агрегата. Рассмотрим более подробно перечень настроек, являющихся обязательным продолжением ремонтно-восстановительных работ.

Замена штока с диафрагмой или привода заслонки (дроссельной) второй камеры требует регулировки пневмопривода.

После замены элементов пускового устройства выполняется его настройка.

Причинами настройки системы «холостого хода» наряду с нарушениями функционирования силового агрегата является подготовка автомобиля к прохождению технического осмотра.

Замена поплавка или игольчатого клапана требует регулировки уровня топлива в камере (поплавковой).

Система питания

Регулировки карбюраторов «Озон»

Регулировка уровня топлива в поплавковой камере обязательна после замены игольчатого клапана или
поплавка (см. также «Диагностика
неисправностей двигателя» ).

Сняв крышку карбюратора, следует убедиться, что поплавок свободно поворачивается на оси, не имеет пробоин и вмятин, не задевает за стенки поплавковой камеры. Необходимо проверить затяжку седла игольчатого клапана и свободное, без заеданий, перемещение демпферного шарика в сверлении иглы.

Удерживая крышку вертикально (штуцером подвода топлива вверх), следует убедиться в том, что зазор между прокладкой крышки и поплавком составляет 6,5±0,25 мм (при этом язычок поплавка должен касаться шарика, но не утапливать его). Изменяем зазор, подгибая язычок, при этом его участок, контактирующий с шариком, должен быть перпендикулярен оси клапана.

Если все эти условия соблюдены, осторожно устанавливаем крышку на место. Регулировка пневмопривода дроссельной заслонки второй камеры (только для карбюратора 2107-1107010) выполняется при замене привода или штока с диафрагмой

Регулировка пневмопривода дроссельной заслонки второй камеры (только для карбюратора 2107-1107010) выполняется при замене привода или штока с диафрагмой.

Сняв стопорную шайбу со штифта рычага привода дроссельной заслонки второй камеры, отсоединяем шток. Повернув дроссельную заслонку второй камеры в вертикальное положение, нажимаем до упора на шток пневмопривода. Ослабив контргайку на штоке и удерживая ключом шестигранную втулку, выворачиваем или заворачиваем шток до совпадения отверстия в штоке со штифтом рычага. Надев шток на штифт, закрепляем его стопорной шайбой. Затягиваем контргайку на оси штока.

Регулировка пускового устройства выполняется при замене деталей пускового устройства.

Пусковое устройство карбюратора: 1 — рычаг привода воздушной заслоним; 2 — воздушная заслонка; 3 — тяга; 4 — шток-серьга; 5 — регулировочный винт; 6 — телескопическая тяга; 7 — тяга регулирования положения дроссельной заслонки; 8 — дроссельная заслонка.

Воздушная заслонка должна быть полностью закрыта при вытянутой рукоятке привода и полностью открыта при утопленной рукоятке. Если это не так, смазываем трос моторным маслом, переставляем конец троса в приводе воздушной заслонки, отвернув винт крепления.

Вытягиваем рукоятку управления воздушной заслонкой до упора. Воздушная заслонка 2 (см. рис.) при этом должна полностью закрыться, а конец тяги 3 пускового устройства — находиться в конце паза штока 4, но не перемещать шток (если это не так, выправляем деформированные детали, регулируем длину тяги 3, изгибая ее).

При полностью закрытой воздушной заслонке 2 дроссельная заслонка 8 первой камеры должна быть приоткрыта (пусковой зазор С в месте переходных отверстий системы холостого хода). Этот зазор изменяем подгибанием тяги 7 регулировки положения дроссельной заслонки.

Воздушная заслонка 2 должна приоткрываться (пусковой зазор В) штоком 4 пускового устройства при перемещении его вручную внутрь корпуса пускового устройства до упора. Для регулировки зазора отворачиваем винт-заглушку на корпусе пускового устройства, под которым находится регулировочный винт 5. Вращая его тонкой шлицевой отверткой, добиваемся требуемого зазора. Устанавливаем на место и затягиваем винт-заглушку.

Регулировка системы холостого хода выполняется при ТО или нарушениях в работе двигателя
(см. «Диагностика неисправностей
двигателя» ).

Регулировку выполняем на прогретом двигателе при полностью утопленной рукоятке «подсоса». Для регулировки системы холостого хода необходимы тахометр и газоанализатор, определяющий содержание окиси углерода и углеводородов в отработавших газах.

При отсутствии газоанализатора регулировку системы холостого хода с приемлемой точностью можно выполнить следующим образом. На работающем двигателе вращением винта качества (в обе стороны) устанавливаем максимальную частоту вращения коленчатого вала на режиме холостого хода. Затем, вращая корпус пневмоклапана ЭПХХ (карбюратор 2140-1107010-70) или винт количества (карбюратор 2107-1107010), устанавливаем частоту вращения коленчатого вала 850 мин-1 и повышаем ее примерно на 100 мин-1. После этого, не изменяя положения корпуса пневмоклапана ЭПХХ (или винта количества), заворачиваем винт качества, снижая частоту вращения коленчатого вала до 850 мин-1. Этот способ регулировки системы холостого хода позволяет (при условии исправности двигателя и его систем) получить содержание СО и СН в отработавших газах в пределах нормы.

Настройка карбюратора ВАЗ 2107

Регулировка карбюратора осуществляется в такой последовательности:

Сначала моем и очищаем наружную часть элементов карбюратора.
Далее нужно проверить все элементы на предмет наличия видимых дефектов.
Очень важно также удалить различные загрязнения фильтра.
Затем моем поплавковую камеру.
Обязательно надо почистить воздушные жиклеры.
В конце проводится настройка поплавковой камеры карбюратора ВАЗ 2107, а также пускового механизма и холостого хода.

Хотим подчеркнуть, что для проведения такого рода работ вовсе не нужно осуществлять демонтаж карбюратора. Кроме этого, нужно понимать, что все элементы обладают функцией самоочистки, а пыль и грязь не проникают вовнутрь.

Проверку сетчатого фильтра рекомендуется проводить через каждые 60 тыс. пройденных километров. Он расположен возле входа в поплавковую камеру.

Устройство карбюратора ВАЗ 2107 схема

Сначала хочется подчеркнуть, что отдельные версии карбюраторов могут существенно отличаться друг от друга, так как они используются лишь на определенных автомобилях. В нашем случае ситуация выглядит следующим образом:

• Версия ДААЗ 2107-1107010 используется исключительно на моделях ВАЗ 2105-2107.
• Версия ДААЗ 2107-1107010-10 устанавливается на моторы ВАЗ 2103 и ВАЗ 2106 с распределителем зажигания, у которых нет вакуум-корректора.
• Версия ДААЗ 2107-1107010-20 применяется исключительно на моторах наиболее свежих ВАЗ 2103 и ВАЗ 2106.

Устройство карбюратора ВАЗ 2107 выглядит так:

• поплавковая камера;
• автономная система холостого хода;
• система дозирования;
• переходная система двух камер;
• запорный клапан холостого хода;
• дроссельная заслонка;
• отделение отвода картерных газов;
• эконостат.

Более подробная информация вам просто не нужна, так как для регулировки карбюратора ВАЗ 2107 она не пригодится. В состав карбюратора данного автомобиля входят следующие устройства, которые обеспечивают, а также распределяют горючую смесь:

1. Поддержка старта и прогрева мотора.
2. Система эконостата.
3. Поддержка стабильного уровня бензина.
4. Ускорительный насос.
5. Поддержка холостого хода двигателя.
6. Главная дозирующая камера, в которой расположены жиклеры топлива и воздуха, эмульсионная трубка, распылитель ВТС, колодец и диффузор.

Прежде чем выполнять чистку карбюратора ВАЗ 2107 и его дальнейшую настройку, необходимо четко понимать, что не стоит разбирать те элементы, которые нормально выполняют свои функции. В особенности нужно быть очень осторожным с дозирующей системой.

Доработка карбюратора Озон

Основные проблемы работы карбюратора

Итак, в каких же случаях производится доработка карбюратора «Озон»? Главным минусом карбюратора является неравномерно распределённое горючее, поступающее в цилиндры мотора. Впрыск карбюратора не может создать необходимую топливно-воздушную смесь, которая будет универсальной для любого режима работы силовой установки. Проблема любого карбюратора — это ступенчатость приготовления рабочей смеси (бензин + воздух). Во время нажатия педали газа двигатель переходит из режима холостого хода постепенно к высоким оборотам, а потом к средним, в это время в системе карбюратора подключаются или отключаются различные дозирующие элементы. Из-за таких ступенчатых переходов возникают своеобразные «провалы» и теряется мощность силового агрегата ввиду сильного обеднения или же обогащения используемой смеси.

Важно, чтобы рабочая смесь во время впрыскивания распределялась равномерно и в равном количестве во все цилиндры, но в реальности этого не происходит. Связано это с недостатками конструкции впускного коллектора при его производстве

Явным примером такого случая является впускной коллектор отечественного производства, который устанавливали на автомобили ВАЗа.

Главный недостаток впуска — это разной длины впускные каналы коллектора. Эта конструкция приводит к неравномерному заполнению цилиндров рабочей смесью. При этом сильно теряется мощность двигателя.

В процессе перехода от низких до средних и высоких оборотов при средних нагрузках в 1-й и 4-й цилиндры поступает смесь, обогащённая в большей степени, чем во 2-й и 3-й. Это обуславливается работой 1-й камеры карбюратора в таком режиме. При резком нажатии на педаль газа ускорительный насос снова подаст большое количество горючего в 1-ю камеру, основная часть которого из неё затем попадёт в первый и четвёртый цилиндр.

Конструкторы карбюраторов «Солекс» частично смогли решить эту проблему, установив форсунку ускорительного насоса в обе камеры.

Когда двигатель достигает средних и высоких частот вращения и возрастает нагрузка, подключается к работе 2-я камера и рабочая обогащённая смесь поступает во 2-й и 3-й цилиндр. При подобном распределении смеси двигатель работает неравномерно, следовательно, быстро и плавно разогнаться не удастся. Уменьшается крутящий момент и мощность, а в результате — неудачное использование коробки передач и возросшее потребление топлива.

На этом проблемы с карбюратором не заканчиваются; ещё одной является несоответствие каналов впускного коллектора и головки в месте стыкования.

Некоторые мастера пытаются решить проблему полировкой каналов, надеясь, что такой тюнинг карбюратора увеличит мощность и крутящий момент. К сожалению, все старания впустую, так как в месте, где соединяются коллектор и ГБЦ, образуются вихревые потоки. Таким образом, полировать каналы нет смысла, так как этим не добиться равномерной подачи смеси в цилиндры.

Шлифовка диффузора

Тюнинг карбюратора Солекс рекомендуется начинать с уменьшения сопротивления воздушному потоку в впускном тракте. Диффузор заводского изготовления имеет массу наплывов и выступов, возникших из-за низкого качества литья и последующей обработки поверхности. Из-за этого возникают паразитные воздушные потоки, завихрения, которые мешают поступлению смеси в камеру сгорания.

Для исправления ситуации следует разобрать карбюратор и визуально осмотреть диффузор. Обычно он имеет вид, изображенный на рисунке ниже.

Первоначально необходимо отшлифовать все швы и выступы, возникшие из-за несовершенства технологии производства. В результате доработки должен получится результат, как на рисунке ниже.

На этом этапе можно завершить улучшение прохождения топливо-воздушной смеси, но как известно нет предела совершенству. Опытные автолюбители рекомендуют не останавливаться лишь на шлифовке изъянов изготовления, а придать диффузору максимальные аэродинамические характеристики. Добиться хорошей обтекаемости поверхности можно, придав ей форму похожую на овал либо крыло, как показано ниже.

Видоизменив поверхность диффузора можно повысит эффективность работы карбюратора дааз до 20%. Устранение аэродинамической ошибки меняет состав смеси, поэтому собрав карбюратор необходимо произвести его регулировку заново.

Важность доработки карбюратора

Выпускаемые с завода карбюраторы рассчитаны на работу двигателя на принудительно обедненной смеси, что обеспечивает максимальную экономичность и заботу об экологии. Из-за этого штатный карбюратор не позволяет полностью раскрыться мощности мотора, автомобиль не реализует все свои динамические характеристики. Особенно актуален тюнинг карбюратора при форсировании двигателя, так как еще больше возрастает необходимость в достаточном количестве приготовленной топливовоздушной смеси.

https://youtube.com/watch?v=so42voipmPM

Стандартные регулировки карбюратора могут повлиять на холостой ход, но настроить оптимальную работу на средних. а тем более на высоких оборотах не представляется возможным. При оборотах более 4500 возникает голодание двигателя, так как недоработанный карбюратор не способен справится с потоком воздуха со скоростью около 120 м/с. В результате складывается ситуация, что не тюнингованый карбюратор душит как форсированные так и обычные моторы.

Доработка карбюратора для уменьшения расхода топлива — крайне редкая операция. В большинстве своем она приводит к провалам при работе под нагрузкой и нестабильным холостым оборотам. Это ведет к снижению надежности системы питания, поэтому тюнинговать карбюратор для снижения потребляемого топлива не рекомендуется.

Настройка карбюратора ВАЗ 2107 поплавковая камера

Для регулировки поплавковой камеры необходимо выполнить следующие действия:

Проверить позицию поплавка и убедиться в том, что его крепежный кронштейн не деформировался (если форма изменилась, кронштейн придется выровнять)
Это очень важно, поскольку в противном случае поплавок карбюратора не сможет нормально погружаться в камеру.
Настройка при закрытом игольчатом клапане

Открываем крышку поплавковой камеры и отодвигаем его в сторону
Затем надо осторожно дернуть язык кронштейна. Вам нужно сделать так, чтобы между прокладкой крышки и поплавком было расстояние в 6-7 мм

После погружения оно должно составлять от 1 до 2 мм. Если расстояние заметно больше, нужно менять иглу.
При открытом игольчатом клапане между иглой и поплавком должно быть примерно 15 миллиметров.

Для выполнения данных действий также необязательно снимать карбюратор с двигателя.

Особенности подбора жиклеров

Делая тюнинг карбюратора своими руками, автолюбителю следует произвести  доработку имеющихся жиклеров или приобрести новые, подходящего размера. Для доработки жиклеров используются сверла по металлу диаметром от 1 мм до 2,5 мм. При их помощи стандартный жиклер рассверливается до нужного размера. Пропускная способность в таком случае увеличивается. Для ее уменьшения вместо рассверливания применяют запаивание оловом. Далее в припое делается отверстие необходимого размера.

Расположение жиклеров в карбюраторе солекс

Тюнинг карбюратора Озон и Солекс кардинально не отличается, так как конструктивно они схожи, что можно увидеть на изображениях.

Жиклеры в карбюраторе Озон

Переделываем карбюратор согласно плану:

1. Первоначально требуется определиться с размером жиклеров. В зависимости от преследуемых целей устанавливается жиклер увеличенного или уменьшенного размера;
2. Рекомендуется ревизия настроек карбюратора. В случае необходимости следует их откорректировать;
3. Производится испытание автомобиля. При этом контролируются динамические характеристики и расход топлива;
4. Постепенно увеличиваем либо уменьшаем размер жиклеров, пока не получится добиться провалов в работе двигателя и нестабильной работы;
5. Возвращаемся к предпоследнему установленному жиклеру;
6. При желании можно заменить жиклеры в обоих камерах;
7. Проверить результат. Увеличение диаметра должно привести к прибавлению 5-10% мощности, а уменьшение − снижение расхода топлива до 1 литра на 100 км.

Очистители воздуха, производящие опасный озон | Калифорнийский совет по воздушным ресурсам

Некоторые устройства, рекламируемые как очистители воздуха, намеренно выделяют большое количество озона, основного компонента смога. CARB рекомендует не использовать генераторы озона, за исключением утвержденных промышленных целей, где предотвращается вредное воздействие озона. Генераторы озона не только неэффективны при очистке воздуха в помещениях, но вдыхание озона представляет серьезную опасность для здоровья людей и животных. В этом информационном бюллетене обсуждаются эти риски для здоровья и предлагаются эффективные альтернативные решения для решения проблем с качеством воздуха в помещениях.

Что такое воздухоочистители, вырабатывающие озон?

Внутренние «очистители воздуха» или воздухоочистители, которые намеренно выделяют озон, часто называют «генераторами озона». Производители иногда неправильно называют озон «активированным кислородом», «сверхокисленным кислородом» или «активированным кислородом», что подразумевает, что озон является здоровый вид кислорода.Поскольку озон вступает в реакцию с некоторыми другими молекулами, производители заявляют, что озон, производимый этими устройствами, может очищать воздух и удалять частицы, находящиеся в воздухе, химические вещества, плесень, вирусы, бактерии и запахи.Однако озон лишь частично эффективен при очистке воздуха, когда он используется на очень высоких, небезопасных уровнях, представляющих серьезный риск для здоровья.

Воздухоочистители, в которых используются ионизаторы и электрофильтры, — это другие типы устройств, которые выделяют озон, но делают это как побочный продукт своей конструкции и функционирования. Эти устройства предназначены для электрического заряда частиц в воздухе и их прикрепления к поверхностям в комнате, таким как стены или пол. Озон выделяется в процессе зарядки, хотя эти устройства обычно выделяют гораздо меньше озона, чем генераторы озона.

Эффективны ли генераторы озона для очистки воздуха?

Некоторые устройства продаются с рекламными заявлениями о том, что они убивают вирусы, бактерии, плесень и другие биологические загрязнители, а также удаляют химические загрязнения и запахи. Однако, когда концентрация озона ниже санитарных норм, он не может эффективно удалять биологические загрязнители. Озон также не удаляет частицы (например, пыль и пыльцу) из воздуха, включая частицы, вызывающие большинство аллергий. Озон, вырабатываемый очистителями воздуха, практически не удаляет химические загрязнители.Фактически, было обнаружено, что озон вступает в реакцию с существующими химическими веществами в воздухе, создавая дополнительные токсичные загрязнители, в первую очередь формальдегид и сверхмелкозернистые частицы. Некоторые потребители покупают очистители воздуха для устранения запахов. Существуют научные доказательства того, что концентрация озона ниже санитарных норм неэффективна для удаления многих вызывающих запах химикатов. Также известно, что озон притупляет обоняние. Это не только маскирует, а не устраняет запахи, но также может иметь опасный эффект снижения способности человека обнаруживать высокие уровни озона.В отличие от воздуха, озон может успешно использоваться для очистки воды в некоторых областях. Это связано с тем, что в воде можно использовать высокие уровни озона, большая часть озона вступает в реакцию в воде, и люди обычно не присутствуют, когда используется озон.

Сколько озона производят генераторы озона?

Генераторы озона могут производить в помещениях уровни озона, в несколько раз превышающие установленные государством стандарты здоровья на 1 и 8 часов вне помещений, составляющие 90 частей на миллиард (частей на миллиард) и 70 частей на миллиард соответственно.Многие коммерческие генераторы озона выделяют более 5000 мг озона в час работы, что может привести к нездоровому уровню озона в воздухе помещений.

Каковы неблагоприятные последствия для здоровья от воздействия озона?

Люди, покупающие генераторы озона, могут не знать, что озон может повредить клетки легких и дыхательных путей. Воздействие озона раздражает и воспаляет слизистую дыхательной системы. Это вызывает симптомы, включая кашель, стеснение в груди, одышку и нарушение дыхания.Озон может ухудшить симптомы астмы и может способствовать развитию астмы. Повышенное воздействие озона может вызвать необратимое повреждение легких, а повторное воздействие может даже увеличить риск смерти среди людей, уже имеющих слабое здоровье. К лицам, особенно уязвимым к проблемам со здоровьем из-за вдыхания озона, относятся дети и те, кто уже страдает астмой или другими респираторными заболеваниями, в том числе пожилые люди. Существует множество экспериментальных исследований на животных, включая собак, кошек, хомяков и морских свинок, которые показывают респираторные эффекты от воздействия озона.Птицы особенно чувствительны к воздействию загрязнителей воздуха, в том числе озона.

Почему генераторы озона все еще присутствуют на рынке?

Прискорбный ответ заключается в том, что вводящая в заблуждение реклама со стороны производителей очень эффективна, и ни одно государственное учреждение не имеет полномочий полностью регулировать эти устройства. Таким образом, CARB ведет активную работу по информированию профессионалов и общественности об опасностях использования генераторов озона.

Что рекомендует CARB?

CARB настоятельно не рекомендует использовать генераторы озона в помещениях, занятых людьми или животными.Другие государственные органы согласны с этим советом. CARB предоставляет список потенциально опасных генераторов озона, продаваемых как «очистители воздуха», который периодически обновляется. Если генератора озона нет в этом списке, это не означает, что он безопасен для использования.

Перед покупкой воздухоочистителя потребителям рекомендуется устранить или уменьшить источники загрязнения в помещении и проветрить помещения наружным воздухом. Самый эффективный метод борьбы с загрязнением воздуха в помещениях — профилактика: устранение загрязнения в его источнике.Чтобы свести к минимуму выбросы загрязняющих веществ в помещении:

• внимательно следуйте инструкциям по потребительским товарам, таким как чистящие средства, краски и клеи
• надлежащим образом обслуживайте и эксплуатируйте газовые и дровяные приборы
• ограничьте курение на открытом воздухе
• покупка строительные материалы и деревянная мебель, не выделяющие формальдегид
• , используйте свечи и благовония экономно, если вообще
• чистите часто и тщательно, чтобы предотвратить образование пыли и плесени.

Обеспечьте хорошую вентиляцию: убедитесь, что есть достаточный приток воздуха на улицу и обратно. Этого можно достичь, открывая окна, используя вытяжные вентиляторы рядом с источниками загрязнения (например, над плитами во время приготовления пищи) и увеличивая поток воздуха за счет использования систем механической вентиляции. Если ваш дом оборудован центральной системой принудительного обдува, вам также следует подумать о модернизации фильтра до уровня не ниже MERV 13.

Сертифицированные очистители воздуха Калифорния

В 2007 году CARB принял постановление, ограничивающее выбросы озона из устройств для очистки воздуха внутри помещений.Более 300 производителей представили результаты испытаний и получили сертификат CARB на свои устройства для очистки воздуха в соответствии с требованиями нашего законодательства. Сертификация основана на низких (обычно близких к нулю) выбросах озона и электробезопасности устройства. Следующая информация содержит список сертифицированных CARB устройств для очистки воздуха и дополнительную информацию о том, как выбрать безопасный и эффективный воздухоочиститель.

Дополнительная информация о генераторах озона

Underwriters Laboratories объединяется с отделом науки о качестве воздуха для сертификации продукции по новым стандартам выбросов озона

ПРИМЕЧАНИЕ. Эта информация взята из ранее напечатанного пресс-релиза, информационного бюллетеня или другого датированного документа.Он представлен здесь только для архивных целей.

НОРТБРУК, Иллинойс, 14 августа 2008 г. — Underwriters Laboratories (UL), мировой лидер в области тестирования и сертификации продукции, объявила сегодня о своем партнерстве с Air Quality Sciences, Inc. (AQS), занимающейся контролем качества воздуха в помещениях. поставщик решений для здоровой окружающей среды в помещениях для тестирования и сертификации устройств, работающих с воздухом в помещении, на соответствие улучшенному стандарту выбросов озона UL 867. Партнерство между UL и AQS было создано для того, чтобы отреагировать на производителей, которые должны соблюдать новые правила, принятые Калифорнийским советом по воздушным ресурсам (CARB), которые ограничивают выбросы озона от устройств для очистки воздуха в помещениях, продаваемых в Калифорнии.

В 2006 году Американская легочная ассоциация Калифорнии, Союз потребителей и промышленность по производству бытовой техники стремились ограничить выбросы озона от очистителей воздуха внутри помещений (таких как преднамеренные генераторы озона, ионизаторы и устройства для электростатической очистки воздуха), продаваемых в Калифорнию. UL в сотрудничестве с заинтересованными сторонами усовершенствовал метод испытаний UL 867 для озона, чтобы гарантировать точность и повторяемость теста. Чтобы продемонстрировать соответствие регламенту CARB, который, как ожидается, вступит в силу в октябре 2008 года, производители должны пройти испытания своей продукции на соответствие улучшенной редакции UL 867 и сертифицировать Калифорнию в течение 24 месяцев с даты вступления в силу; практически к октябрю 2010 г.Пока CARB завершает работу над своим регламентом, любое тестирование, проведенное сегодня в UL, может быть использовано для демонстрации соответствия требованиям к предстоящей дате вступления в силу.

«Мы видели, как слишком много предприятий вводят потребителей в заблуждение относительно безопасности и эффективности своих воздухоочистителей в помещениях», — сказала Мэри Николс, председатель Совета по воздушным ресурсам Калифорнии. «Эти авторитетные организации помогут преодолеть весь маркетинговый шум, убедившись, что все воздухоочистители, продаваемые в Калифорнии, не выделяют вредного для здоровья уровня озона, основного компонента смога, и что они безопасны для использования калифорнийцами.«

«Мы объединяем мирового лидера в области безопасности и пионера в области решений для качества воздуха в помещениях, чтобы предоставить решение для производителей, на которые распространяется действие закона», — говорит Роберт Симмонс, вице-президент UL по потребительскому сектору в Северной Америке. «Сочетание непревзойденного качества обслуживания и репутации, а также современного испытательного оборудования, достигнутого благодаря нашему партнерству с AQS, позволит производителям оборудования для вентиляции помещений соблюдать новые правила CARB в требуемые сроки.«

Ожидается, что около 60-80 производителей бытовой техники для кондиционирования воздуха в помещении будут затронуты новым правилом CARB. Испытательная установка для озона, принадлежащая AQS, завершила аудит, чтобы гарантировать соответствие испытаний пересмотренной редакции UL 867. UL и AQS будут отслеживать другие потенциальные разработки, чтобы удовлетворить ожидаемый спрос, обусловленный требованиями CARB.

«Используя наш научно-ориентированный подход, мы стремимся к тому, чтобы качество воздуха в помещении было приоритетом в обеспечении более здоровой окружающей среды», — говорит д-р.Мэрилин Блэк, председатель и главный научный сотрудник AQS. «Объединенные силы и опыт AQS и UL в нашей поддержке регулирования CARB помогут начать постепенный переход к улучшению качества воздуха, которым мы дышим в наших домах и офисах — в Калифорнии, США и за рубежом. »

(PDF) Оценка выбросов и воздействия озона на потребительские товары и бытовую технику

Фолинсби, Л.Дж., Дринкуотер, Б.Л., Беди, Дж. Ф.

и Хорват С.М. (1978) Влияние упражнений на легочную функцию

Изменения из-за воздействия низких концентраций озона

, Нью-Йорк, Нью-Йорк, Aca-

demic Press, 125–145.

Хорват, С.М., Глинер, Дж. А. и Matsen-

Twisdale, J.A. (1979) Легочная функция

и максимальная реакция при физической нагрузке после

снижения острого воздействия озона, Aviat.

Space Environ. Мед., 50, 901–905.

Ибалд-Мулли, А., Вичманн, Х.Э., Крей-

,

линг, В. и Петерс, А. (2002) Epi-

Демиологические данные о воздействии на здоровье

ультратонких частиц, J. Aerosol. Мед.,

15, 189–201.

Леович, К.W., Sheldon, L.S., Whitaker,

D.A., Hetes, R.G., Calcagni, J.A.

,

и Башкир, Дж. (1996) Измерение

выбросов в атмосферу внутри помещений от копировальных машин сухой обработки

, J. Air Waste

Manag. Доц., 46, 821–829.

Maddalena, R., McKone, T., Destaillats, H.,

Rusell, M., Hodgson, A. and Perino, C.

(2011) Количественная оценка выбросов загрязняющих веществ

от офисного оборудования: проблема в

энергоэффективных зданий, Калифорния

Энергетическая комиссия, PIER Energy-

Связанные исследования окружающей среды, CEC-

500-2011-046

Mason, M.A., Sparks, LE, Moore, SA,

, Dolgov, I. and Perry, RB (2000) Char-

Актеризация выбросов озона в воздух

Очистители, оборудованные генераторами озона

и датчиком и контуром управления с обратной связью.

cuitry, In: Engineering Solutions to Indoor

Симпозиум программ качества воздуха, VIP-

98, A & WMA, 254–269.

McConnell, R., Berhane, K., Gilliland, F.,

London, S.J., Islam, T., Gauderman,

W.J., Avol, E., Margolis, H.G. и

,

Peters, J.M. (2002) Астма при физических упражнениях

детей, подвергшихся воздействию озона: когортное исследование

, Lancet, 359, 386–391.

Моррисон, Г., Шонесси, Р. и Сигел, Дж.

(2014) Устройства очистки воздуха в воздуховоде: озон

Уровни выбросов и методология испытаний,

Заключительный отчет в California Air Resources

Правление: Контракт № 09-342. Доступно по адресу:

http://www.arb.ca.gov/research/apr/past/

09-342.pdf

Назаро ff, W.W. and Weschler, C.J. (2004)

Моющие средства и освежители воздуха:

Воздействие первичного и вторичного воздуха

загрязнителей, Атмос. Environ., 38, 2841–

2865.

NTP (2011) Report on Carcinogenens, 13th

edn, Research Triangle Park, NC,

Национальная программа токсикологии

, США

Министерство здравоохранения и человека Ser-

пороки. Доступно по адресу: http: //ntp.niehs.nih.

gov / ntp / roc / content / profiles / Formalde

hyde.pdf

Оберд €

Орстер, Г. (2000) Легочные эффекты

вдыхаемых ультратонких частиц, Int. Arch.

Оккуп. Environ. Здоровье, 74,1–8.

Оберд €

Орстер, Г., Оберд €

Орстер, Э. и

Оберд €

Орстер, Дж. (2005) Нанотоксикология:

новая дисциплина, развивающаяся из

исследований ультратонких частиц, Окружающая среда .

Health Perspect., 113, 823–839.

Петерс, А., Вичманн, Х.E., Tuch, T., Hein-

,

rich, J. и Heyder, J. (1997) Респираторные

воздействия связаны с числом

ультратонких частиц, Am. J. Respir. Крит.

Care Med., 155, 1376–1383.

Poppendieck, D.G., Rim, D. and Persily,

A.K. (2014) Удаление сверхмелкодисперсных частиц

и генерация озона с помощью статических электрофильтров в воздуховоде

, Environ. Sci. Тех-

№ 48, 2067–2074.

Роу, Р. Д., Лорейн, К.G., Peterson,

DC, Miller, C., Adamas, RM, Oliver,

WR и Hogo, H. (1986) Преимущества

контроля над загрязнением воздуха в Калифорнии,

Заключительный отчет для California Air

Совет ресурсов. Доступно по адресу: http: //

www.arb.ca.gov/research/apr/past/a2-

118-32_exsum.pdf

Shaver, C.L., Cass, G.R. и Druzik, J.R.

(1983) Озон и ухудшение состояния

произведений искусства, Environ. Sci. Technol., 17,

748–752.

Сингер, Б.С., Коулман, Б.К., Дестайлатс, Х.,

Ходжсон, А.Т., Лунден, М.М., Веш-

лер, С.Дж. и Назаро, В.В. (2006)

Вторичные загрязнители помещений в результате использования чистых продуктов и освежителей воздуха в

присутствии озона, Атмос. Environ., 40,

6696–6710.

Tung, TCW, Niu, JL, Burnett, J. и Hung,

K. (2005) Определение выбросов озона

от бытового воздухоочистителя и распада

параметров с использованием климатической камеры

испытаний, Indoor Built Environ ., 14,29–37.

Агентство по охране окружающей среды США (2013) Комплексная научная оценка —

озона и связанных с ним фотохимических окислителей

, Заключительный отчет Агентства по охране окружающей среды США —

. Доступно по адресу:

http://cfpub.epa.gov/ncea/isa/recordis-

play.cfm? Deid = 247492

Weschler, CJ (2000) Озон в окружающей среде внутри помещений

Области: концентрация и химия ,

Indoor Air, 10, 269–288.

397

Озон из потребительских товаров и бытовой техники

Общественный семинар по обсуждению поправок к Регламенту по ограничению выбросов озона из внутренних воздухоочистителей

Указания к штаб-квартире Калифорнийского агентства по охране окружающей среды (Cal / EPA) и общественному транспорту можно найти на веб-сайте Cal / EPA.

Для тех, кто не может присутствовать лично, этот семинар будет транслироваться в Интернете. Ссылка на веб-трансляцию размещена в Интернете, и ссылку можно найти ниже.

Интернет-конференция

Комментарии

Комментарии могут быть предоставлены устно на семинаре, письменно или и то, и другое. Комментарии по электронной почте можно отправлять в воздухоочистители. Отправка комментариев по электронной почте настоятельно рекомендуется для письменных комментариев; Тем не менее, комментарии могут быть отправлены по адресу:

Джулия Гресс
Исследовательский отдел, 5-й этаж
Калифорнийский совет по воздушным ресурсам
P.O. Box 2815
1001 «I» Street, Sacramento, CA 95814

Комментарии принимаются до 30 июня 2019 г .; однако комментарии, полученные после этой даты, будут приняты.

Материалы для этого семинара, включая повестку дня собрания, будут размещены на нашей веб-странице до семинара. Чтобы получать уведомления о предстоящих мероприятиях по регулированию воздухоочистителей, подпишитесь на список рассылки.

Подписаться

Фон

CARB принял норму по очистке воздуха в помещении в 2007 году, установив 0.Предел концентрации выбросов озона 050 частей на миллион (ppm) для портативных устройств очистки воздуха внутри помещений, которые производятся, продаются или предлагаются для продажи в Калифорнии, в том числе приобретаемые через Интернет. Устройства должны быть проверены лабораторией, одобренной CARB, в соответствии с типом устройства. Регламент включает особые требования к маркировке и уведомлению, а также исключения. Информационный бюллетень с информацией о соответствии для производителей устройств для очистки воздуха можно найти в Интернете.

Если вам требуется специальное жилье или этот документ в другом формате или на другом языке, пожалуйста, как можно скорее свяжитесь с г-жой Кэндис Клоусон по телефону (916) 322-6021. Пользователи TIY / TDD / Speech to Speech могут набрать 711 для службы ретрансляции в Калифорнии.

Персонал

приветствует и приветствует ваше участие в этой работе. Если у вас есть вопросы, пожалуйста, свяжитесь с доктором Джулией Гресс, специалистом по загрязнению воздуха, по телефону (916) 324-9233 или доктором Пэтом Вонгом, менеджером Секции оценки воздействия в помещениях, по телефону (916) 323-1505.

Общественные слушания по рассмотрению предлагаемых поправок к Регламенту об ограничении выбросов озона от внутренних устройств очистки воздуха

Калифорнийский совет по воздушным ресурсам (CARB или Совет) проведет публичные слушания в указанном ниже месте и времени, чтобы рассмотреть вопрос об утверждении для принятия предлагаемых поправок к правилам по ограничению выбросов озона из устройств для очистки воздуха внутри помещений.

ДАТА: 12 декабря 2019 г.
ВРЕМЯ: 9:00 a.м.
МЕСТО: Калифорнийское агентство по охране окружающей среды
Калифорнийский совет по воздушным ресурсам | Byron Sher Auditorium
1001 I Street Сакраменто, Калифорния 95814

Этот вопрос будет рассмотрен на заседании Совета, которое начнется в
в 9:00 12 декабря 2019 г. и может продолжиться в 8:30 13 декабря 2019 г. См. Повестку дня слушания , который будет доступен как минимум за десять дней до 12 декабря 2019 г., чтобы определить день, в который этот пункт будет рассматриваться.

Фон

CARB принял нормативы по очистке воздуха внутри помещений в 2007 году, установив предел концентрации выбросов озона 0,05 частей на миллион (ppm) для устройств очистки воздуха внутри помещений, которые производятся, продаются или предлагаются для использования в Калифорнии. Сюда входят воздухоочистители, продаваемые через Интернет. Устройства должны быть проверены лабораторией, одобренной CARB, в соответствии с типом устройства. Регламент также включает требования к маркировке устройств и уведомлениям, а также конкретные промышленные исключения.На сегодняшний день CARB сертифицировал около 2500 устройств для очистки воздуха, произведенных более чем 330 компаниями.

Постановление успешно снизило вероятность воздействия озона на жителей Калифорнии из-за переносных устройств очистки воздуха. За десятилетие, прошедшее с момента первоначального внедрения, рынок воздухоочистителей в Калифорнии диверсифицировался и расширился. Произошли изменения в технологии очистки воздуха и увеличились продажи, обусловленные специфическими факторами рынка Калифорнии, такими как широко распространенное воздействие дыма от лесных пожаров и обеспокоенность населения последствиями загрязнения воздуха для здоровья.

CARB признает необходимость внесения поправок для усиления регулирования с учетом рыночных изменений, оптимизации и уточнения процесса сертификации, а также обновления областей текста правил. Предлагаемые поправки предназначены для улучшения здоровья населения за счет рассмотрения дополнительных устройств для очистки воздуха и изменения разрешений на промышленное использование. Эти поправки гарантируют, что калифорнийцы не будут подвергаться воздействию озона в своих домах из-за устройств для очистки воздуха.

Запросы, касающиеся существа предлагаемого регламентационного постановления, можно направлять Джулии Гресс, специалисту по загрязнению воздуха, Секция оценки воздействия в помещениях, по телефону (916) 324-9233, или Патрику Вонгу, менеджеру Секции оценки воздействия в помещениях, по телефону (916) 323- 1505.

Уведомление об общественных слушаниях

Уведомление, ISOR и все последующие нормативные документы доступны на веб-странице CARB по разработке правил.

Период письменных комментариев и отправка комментариев

В соответствии с Законом об административных процедурах заинтересованные представители общественности могут представлять комментарии в устной или письменной форме на слушании и могут предоставлять комментарии по почте или в электронном виде до слушания. Период общественного обсуждения этого регламентационного постановления начнется 25 октября 2019 г.Письменные комментарии, физически не представленные на слушании, должны быть представлены не позднее 25 октября 2019 г. и получены не позднее 9 декабря 2019 г. . Любые письменные комментарии к Экологическому анализу должны быть представлены не позднее 25 октября 2019 г. и получены не позднее 9 декабря 2019 г. . Комментарии, отправленные вне этого периода, считаются несвоевременными. CARB может, но не обязан, отвечать на несвоевременные комментарии, включая те, которые затрагивают серьезные экологические проблемы.Комментарии, поданные до слушания, необходимо направлять по одному из следующих адресов:

Офис клерков, Калифорнийский совет по воздушным ресурсам
1001 I Street, Сакраменто, Калифорния 95814

Электронная отправка

Обратите внимание, что в соответствии с Законом о публичных записях Калифорнии (раздел 6250 Правительственного кодекса и последующие) ваши письменные и устные комментарии, вложения и связанная с ними контактная информация (например, ваш адрес, телефон, электронная почта и т. Д.) Становятся общедоступными. запись и может быть опубликована по запросу.

Калифорния регулирует очистители воздуха «генератор озона»

Делая шаг, который превосходит усилия федерального правительства и других штатов по регулированию выбросов от очистителей воздуха, Калифорнийский совет по воздушным ресурсам принял решение запретить продажу некоторых очистителей воздуха с генераторами озона и может даже повлиять на некоторые очистители воздуха, которые в качестве побочных выбросов образуют озон продукт.

В конце сентября CARB признал «опасными» сотни различных моделей генераторов озона и очистителей воздуха, которые выделяют озон в количествах, превышающих 50 частей на миллиард (частей на миллиард) в ходе испытаний, и утвердил правила, ограничивающие количество озоновых очистителей воздуха. продукция должна быть сертифицирована для открытой продажи в гос.У производителей будет 24 месяца с момента вступления в силу постановления (запланированная дата — апрель следующего года), чтобы их очистители воздуха были протестированы признанной на национальном уровне испытательной лабораторией и сертифицированы CARB.

По истечении этого 24-месячного периода любая модель, которая превышает порог в 50 частей на миллиард, должна быть помечена как подходящая только для промышленного использования и иметь предупреждение о выбросах озона; затронуты электронные модели для домашнего, коммерческого, автомобильного и личного использования. CARB также планирует начать кампанию по просвещению населения, чтобы отговорить жителей штата от покупки генераторов озона даже до истечения 24-месячного периода.

Постановление Калифорнии, в частности, нацелено на так называемые генераторы озона , которые по своей конструкции производят большое количество озона. Производители генераторов озона рекламируют множество преимуществ для здоровья. Однако федеральное агентство по охране окружающей среды в целом предупредило, что любой производимый озон должен значительно превышать стандарты общественного здравоохранения, чтобы эффективно удалять большинство загрязнителей и раздражителей воздуха в помещении, включая микробы, дым, пыль и запахи.

(Самые продаваемые очистители воздуха в США.С. на рынке известны как электрофильтры . Продаваемые компаниями Oreck, The Sharper Image и другими, они используют технологию, которая обычно производит менее 50 частей на миллиард озона в качестве побочного продукта; они также должны будут пройти тестирование. Другой тип, на основе фильтров модели , не производит озона.)

Даже относительно низкие уровни приземного озона, главного ингредиента смога, были связаны с ухудшением функции легких и повышенным риском раздражения горла, кашля и т. Д. боль в груди и воспаление легочной ткани.Для наружного воздуха федеральным стандартом является максимальная восьмичасовая средняя концентрация 80 частей на миллиард; Стандарт Калифорнии составляет 70 частей на миллиард, что близко к уровню, недавно предложенному Агентством по охране окружающей среды США.

Хотя официального стандарта для воздуха в помещении не существует, Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США устанавливает ограничение в 50 частей на миллиард для медицинских устройств. Но очистители воздуха в эту классификацию не попадают.

Регламент, согласно CARB, может предотвратить воздействие потенциально вредных уровней озона примерно для 828 000 жителей Калифорнии.CARB составил список потенциально опасных генераторов озона, который включает изделия, предназначенные для использования в отдельных комнатах, целых домах, автомобилях, целых этажах коммерческих помещений, и даже «персональные очистители воздуха», носимые на шее. Обратите внимание, что CARB будет периодически обновлять список, и отсутствие продукта в списке не означает, что он безопасен. Например, в этом списке нет товаров для дома, которые устанавливаются, например, на системы вентиляции и кондиционирования воздуха с принудительной подачей воздуха.

Удаление аллергенов и вентиляция помещений более эффективны, чем любой очиститель воздуха, говорят эксперты U.S. Агентство по охране окружающей среды и Американская ассоциация легких. Если вы планируете купить очиститель воздуха, прочтите наш последний отчет «Фильтрация претензий» за декабрь 2007 г., выпуск Consumer Reports . —Ed Perratore

Проблемы с холостым ходом карбюратора: сначала проверьте смесь

Вы заметили, что карбюраторные двигатели по-разному ведут себя при разных температурах? У нас есть, и это довольно хороший аргумент в пользу простоты впрыска топлива.

Но если вы застряли в возрасте карбюратора, настройка смеси холостого хода (возможно, часто) для предполагаемого рабочего климата может быть неизбежным злом для ее правильного поддержания. Если вы не являетесь специалистом по обслуживанию и ремонту, регулировка карбюраторов не может быть утвержденной задачей, выполняемой владельцем. Но вы можете помочь своим технологиям сделать все по своему вкусу, зная основы. Вот букварь.

По Книге, По Тахометру

Признайтесь, с фундаментальной точки зрения карбюратор на вашей Cessna почти не отличается от того, который у вас, возможно, был на вашем малоблочном двигателе Chevy.Уход за ним — это знакомая неприятность, связанная с застреванием поплавковых чаш, поиском утечек топлива и профилактическим ремонтом.

По крайней мере, если вы хотите, чтобы ваш двигатель хорошо работал на холостом ходу и на холостом ходу, регулярно проводите регулировку. Лайкоминг даже предлагает менять режим холостого хода на сезонной основе, если вы живете в районе с большими перепадами высоты над уровнем моря. Но мы говорим, только если есть проблема. Что касается привередливых углеводов, мы давно придерживаемся теории «если что-то не сломалось, ничего не исправляйте».И мы не стали бы пытаться регулировать без актуального руководства по обслуживанию, а также сервисных данных для любых модификаций, внесенных в топливную систему.

Если вы все еще используете аналоговый тахометр, не заходите дальше, не зная, когда он был откалиброван в последний раз. Если есть сомнения, отправьте его в магазин инструментов для лабораторной калибровки.

Что касается симптомов, указывающих на то, что настало время для регулировки смеси на холостом ходу, вы можете наблюдать, как двигатель работает на богатой смеси летом и на обедненной смеси зимой.

Некоторые двигатели подвержены большему воздействию, чем другие, из-за расположения карбюратора, впускного трубопровода, перегородок и так далее.В теплую погоду подсказкой является, во-первых, заметный прирост числа оборотов при переводе регулятора смеси в положение отсечки холостого хода — может быть, на 100 об / мин или более. Когда холодно, может быть и обратное. Вы также можете обнаружить, что свечи зажигания легко загрязняются даже при использовании обедненной смеси для руления.

Вытяните его назад

Ничего не регулируйте, если вы не уверены в исправности синхронизации магнето, состоянии свечей зажигания и, разумеется, самого карбюратора, хотя попытка регулировки является первым шагом.Отправляйтесь в зону разбега (или летите первым), чтобы прогреть двигатель. С выключенным подогревом карбюратора и установленным чистым воздушным фильтром разверните самолет под углом 90 градусов к ветру и отрегулируйте дроссель, чтобы установить минимальные обороты. Обычно это около 650 об / мин. Зафиксируйте фрикционный фиксатор дроссельной заслонки, чтобы он не соскользнул. Переместите регулятор смеси в сторону отключения холостого хода и следите за тахометром.

Когда вы подойдете к последнему или двум дюйму хода смеси, вы должны заметить повышение скорости двигателя на 25-50 об / мин, прежде чем двигатель начнет давать сбои из-за пропуска зажигания на обедненной смеси.Держите его включенным и записывайте фактический рост оборотов, каким бы он ни был. Если ваша обедненная смесь увеличилась более чем на 50 об / мин, ваш карбюратор (или впрыск топлива — применяется тот же тест) установлен слишком богатым и требует компенсации в направлении обеднения.

И наоборот, если вы не заметили или не заметили увеличения оборотов, ваша смесь холостого хода установлена ​​слишком бедной. Регулировка смеси холостого хода на карбюраторе Marvel-Schebler осуществляется в виде большого винта с накаткой (или маленькой ручки с прорезью) на литой дроссельной заслонке высоко над карбюратором. Например, на карбюраторах серии MA-3 и MA-4 найдите сливную пробку стакана, затем проведите пальцем (или глазами) прямо вверх по стороне карбюратора, пока не дойдете до ручки с прорезью, на которой стрелки указывают на «R». »(Богатый) и« L »(постный).Это регулировка смеси холостого хода. Поверните этот винт в нужном направлении, затем повторите описанную выше процедуру разгрузки.

Конечно, изменение смеси холостого хода влияет и на холостой ход. Если ваш двигатель был настроен на слишком богатую мощность (например, рост на 150 об / мин при выключении), и вы исправили это, повернув винт смеси холостого хода по мере необходимости, чтобы получить желаемое повышение на 50 об / мин, ваш двигатель теперь, вероятно, будет работать на холостом ходу примерно на 100 об / мин быстрее, чем раньше. . Соответственно, вам нужно отрегулировать скорость холостого хода, чтобы вернуть ее в диапазон 650-750 об / мин.Любые изменения требуют надзора со стороны A&P.

На карбюраторе Marvel-Schebler, как и на автомобильном карбюраторе, регулировка холостого хода осуществляется с помощью установочного винта на ограничителе низких оборотов на рычаге дроссельной заслонки на карбюраторе. При необходимости отрегулируйте обороты холостого хода до 650-750. Повторите проверку обедненной смеси холостого хода. Вы хотите не более чем на 50 оборотов в минуту на выносе.

Очевидно, что может потребоваться несколько итераций базовой процедуры для правильной настройки карбюратора как для смеси холостого хода, так и для холостого хода, поскольку одно влияет на другое.Однако старайтесь не оставлять двигатель на холостом ходу на земле так долго, чтобы CHT доходил до показаний в полете.

И имейте в виду, что при длительной работе на земле на полностью обогащенной смеси и низких оборотах, загрязнение свечей зажигания поощряется, даже при идеально отрегулированной смеси холостого хода. Это потому, что в диапазоне 700 об / мин свечи работают слишком холодно, чтобы их можно было полностью сжечь. Это действительно помогает иметь даже самый простой графический движок монитора для обслуживания и нормальной работы.

После того, как вы его настроите, записывайте рост оборотов при каждом отключении.Это может помочь вам определить насыщение поплавка и внутреннюю утечку. И пока вы это делаете, записывайте дату и температуру наружного воздуха. Через некоторое время календарь скажет вам, что пора сделать все это снова.

.
