Настройка карбюратора солекс: карбюратор солекс — регулировка, как настроить карбюратор солекс, регулировка карбюратора солекс своими руками, инструкция по регулировке карбюратора солекс

Настройка и регулировка карбюраторов Солекс

В общем вы взвесили уже все за и против, сравнили всевозможные параметры карбюраторов ОЗОН и Солекс, начитались массу отзывов как про один так и про другой, и решили остановить свой выбор на карбюраторе Солекс. Поздравляем — на наш взгляд вы сделали правильный выбор, хотя это мнение может и звучит несколько предвзято. Солекс уже куплен, и вы планируете установить его на ваш автомобиль. Я надеюсь вы основательно подошли к выбору модификации Солекса под ваш двигатель, в зависимости от его объема… Ну да это уже совсем другая история 😉

Итак карбюратор приобретен, и вы хотите побыстрее его установить на свой автомобиль, настроить и наслаждаться комфортной, быстрой и экономичной ездой. Но не смотря на то, что производитель клятвенно заверяет нас, что карбюратор идеально настроен еще на заводе — разделите это заявление на три и приготовьтесь к настройке. И начнем мы с того, что выставим правильный уровень топлива в поплавковых камерах.

Не стоит забывать, что кто-то делает полноценную обратку в бак, кто-то врезает ее в магистраль перед бензонасосом, некоторые вообще глушат (кстати делать это категорически не рекомендую, перелив обеспечен), у всех разные бензонасосы в разном состоянии, и чтоб настроить уровень верно, делаем следующее:

Нужно завести двигатель, прогреть его около 5 минут, прогазовывая при этом, прислушиваемся не стреляет ли в глушак или обратно в карб, тестируем. отметим, что солекс настолько неприхотливый карбюратор, что даже при криво подобранных жиклерах и полностью разрегулированный заведет ваш автомобиль. Прогрели двигатель, глушим. Откручиваем с карбюратора шланг подачи топлива, отводим в сторону. Снимайте аккуратно, чтоб не ливануть бензин из шланга в камеры, собъем все показания а это не есть хорошо) Снимаем с карбюратора верхнюю часть, открутив 5 винтов и тросик подсоса с приводом газа. Аккуратно, не наклоняя, горизонтально снимаем верхнюю часть карбюратора. И затем при помощи штангеля (очень удобно) или линейки (крайних случай) меряем расстояние от привалочной плоскости карба до уровня топлива в камерах.

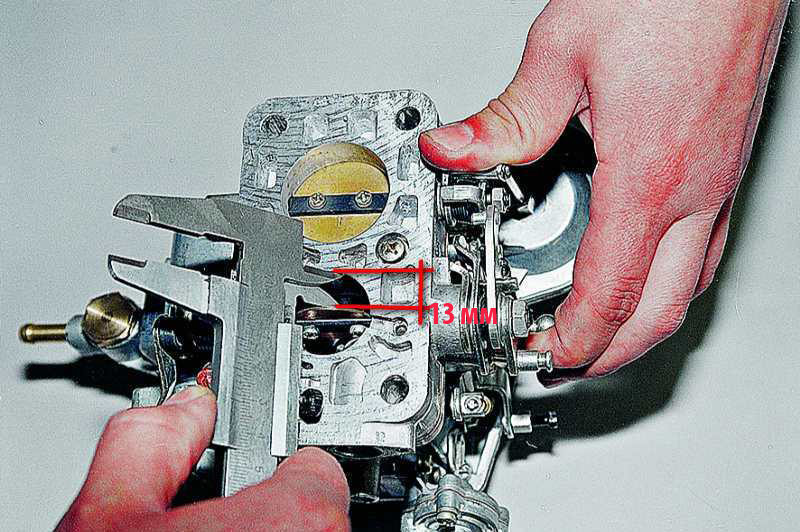

Это расстояние, указанное красным на фото должно быть равно 24 мм. в обеих камерах. Ну, плюс минус миллиметр (поэтому и рекомендуем воспользоваться штангельциркулем, для точности измерения). Однако вы же не выставите машину на идеально плоскую поверхность, да и сам коллектор не стоит идеально по уровню, так что показания будут разниться. Мы вымеряем  уровень в каждой камере и вычисляем средний. В зависимости от результатов замера подгибаем язычок поплавков в ту или иную сторону, убираем бензин частично из обеих камер для повторных замеров, собираем все это обратно, заводим, смотрим. Внимательно смотрим, подсветив фонариком в камеры карбюратора, в течение минуты, хотя б, за это время мы не должны увидеть ни единой капли топлива упавшего с диффузоров, иначе перелив гарантирован. После этого дав поработать двигателю повторяем вышеописанную процедуру по измерению. Если все нормально и уровень в рамках допустимого, то поздравляем, часть дела сделана, если что либо не так — операцию придется повторить.

Если у нас все нормально, показания в норме, приступаем к регулировке холостого ходя на нашем Солексе. Напомним, что данная процедура производится на прогретом двигателе, с его рабочей температурой. Нас интересует теперь два винта — винт качества и винт количества. Винт качества указан красной стрелкой, винт количества соответственно синей.

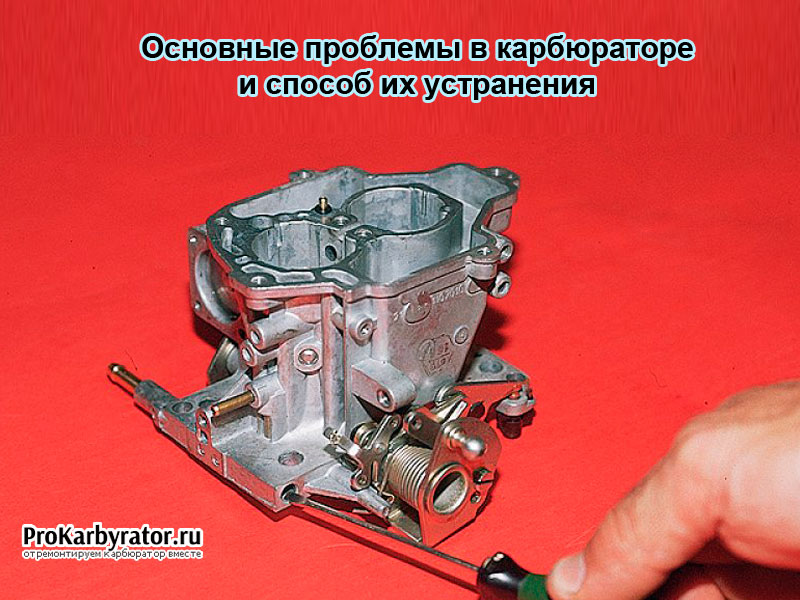

К винту качества подлазим тонкой отверткой и аккуратно, до упора его закручиваем, не перетяните! Затем откручиваем его на 6 оборотов обратно, против часовой стрелки. С ним пока все. Убираем подсос, заводимся, далее регулируем руками винт количества (синий) — добиваемся устойчивой работы двигателя при минимальном разрежении в штуцерее вакуумного опережения. Затем закручиваем винт качества (красный) очень медленно, пока двигатель не начнет как бы неустойчиво работать, после этого на один оборот назад, можно на полтора чтоб вернуть устойчивую работу двигла. Затем выставляем винтом количества обороты холостого хода в пределах 900 — это оптимально. Если двигатель начинает при этом опять нестабильно работать — откручиваем чутка винт качества. И так до тех пор, пока не поймаем их оптимальное соотношение.

Поздравляем, на этом БАЗОВАЯ регулировка и настройка Карбюратора СОЛЕКС закончена. При условии что все жиклеры с завода поставлены верно и вы правильно определились с выбором карбюратора под ваш двигатель можно ездить спокойно. Однако если вы хотите еще более тонко настроить ваш карбюратор или машина ведет себя не так, как бы вам хотелось — мы опубликуем в следующих статьях мануалы по подбору жиклеров и многим другим нюансам по настройке Солекса под конкретный двигатель. А ниже описываем проблемы при настройке холостого хода с которыми вы можете столкнуться и возможные причины.

Двигатель не реагирует на закручивание винта количества. (По мере закручивания винта двигатель должен терять обороты, нестабильно работать и в конце-концов заглохнуть).
Это индикатор того, что в канал холостого хода поступает слишком много бензина и винт качества не в состоянии его перекрыть. Причины этого могут быть следующие:
– Установлен слишком большой жиклер ХХ (по жиклерам у нас отдельный мануал)
– Неплотно закручен электромагнитный клапан, поэтому топливо подсасывается в обход жиклера ХХ
– Деформировано посадочное место жиклера ХХ или сам жиклер.
Что нужно сделать:
– На заведенном моторе на ХХ снять провод с ЭМК — мотор должен сразу же заглохнуть. Если заглох – скорее всего установлен сильно большой жиклер ХХ и нужно установить жиклер поменьше
Если мотор не глохнет (это явный перелив) – значит бензин поступает мимо жиклера ХХ или вообще мимо системы холостого хода (последнее – если неправильно выставлен уровень). Выкручиваем ЭМК и смотрим жиклер ХХ а так же его  посадочное место на предмет деформации. В случае выявления деформации посадочного придется менять верхнюю часть карбюратора. Если деформации нету, надеть жиклер на клапан, смазать уплотнительное колечко маслом и закрутить его ключом, не прилагая особых усилий.

Устройство и регулировка карбюратора Солекс

Многие специалисты считают, что карбюраторы являются пережитком прошлого века, при этом немало автомобилистов и сейчас колесят по дорогам страны на автомобилях с этим устройством. Но поскольку он время от времени неожиданно начинает барахлить (в чем причина узнаем немного ниже), регулировка карбюратора Солекс становится неизбежностью. Чтобы самостоятельно справиться с этой работой узнаем некоторые нюансы этого узла машины.

Общий вид камеры карбюратора

Устройство карбюратора

В автомобилях отечественного изготовления установлены карбюраторы нескольких заводов-изготовителей. Но модель «SOLEX» значительно отличается от аналогов других производителей, таких как «Озон» либо «Вебер».

Карбюратор состоит из двух камер, необходимой системы холостого хода, имеющей переходную систему для 1 камеры. Также две дозирующие необходимые системы.

Устройство карбюратора Солекс включает ряд важных узлов, в том числе:

• Экономайзер режимов мощности.
• Насос (диафрагменный ускорительный).
• Полуавтоматическое устройство (пусковое).
• Систему переходной второй камеры.
• Фильтр (для топлива).

Более мелкие детали перечислять не стоит, их много и для нас это не принципиально.

Почему возникает проблема

Карбюратор, по сути, является «ведущей скрипкой» в снабжении топливной смесью. Как и другая деталь или агрегат она может выходить из строя и причин этому несколько, мы рассмотрим основные:

• Низкое качество топлива.
• Плохие условия ежедневной эксплуатации. Этот пункт требует уточнения. Под плохими подразумеваются не только режим езды с большими нагрузками для мотора, но и неаккуратное техническое содержание двигателя в целом (грязь, излишняя влага).
• Неправильная настройка работы всей топливной системы (вопрос, как решить эту проблему мы рассмотрим немного ниже).

Общий вид карбюратора Солекс

Какие явные перебои позволяют поставить правильный «диагноз»:

1. Провал скорости – после нажатия педали газа авто некоторый промежуток времени теряет скорость, и только после этого довольно медленно ускоряется.
2. Происходят рывки, вызывающие подергивание всего автомобиля.
3. Слабый разгон (создается впечатление, что авто кто-то придерживает за задний бампер).
4. Неоднократные провалы скорости, идущие каскадно.

Небольшое уточнение: несоответствие октанового числа техническим характеристикам двигателя (слишком низкое или чрезмерно высокое) также может спровоцировать проблему.

Доработка карбюратора

Необходима регулировка карбюратора Солекс и в других случаях. Она нужна, если вы хотите повысить результативность работы карбюратора. Главными доработками являются:

• Для стабилизации уровня топлива устанавливается запорная игла, она обладает в эксплуатации большей надежностью.
• Изменение уровня в поплавковой камере с помощью замены иглы клапана. Эта дает прекрасный эффект и позволяет обеспечить высокую стабильность показателей уровня. Кроме того, эта модернизация является гарантией поступления в двигатель сбалансированной топливной смеси на разнообразных скоростных и переходных режимах работы мотора.
• Можно удалить систему ЭПХХ, в этом случае надежность мотора возрастает в разы. Небольшим отрицательным фактором является увеличение потребления топлива примерно на 5−7 процентов.
• Дроссельное распиливание помогает решить несколько задач: во-первых, улучшить более равномерное и плавное распределение топливной смеси по цилиндрам (это усовершенствование необходимо для работы двигателя на холостых оборотах), во-вторых, значительно снижаются выбросы углекислого газа. Именно такая модернизация снижает потребление топлива до 2 процентов.
• Полировка диффузоров повышает скорость потока и снижает аэродинамические потери. В этом случае эффект дает только полировка до идеально ровного практически зеркального состояния.

Точная настройка

После монтажа нового карбюратора или возникновения проблем с его правильным функционированием важно соблюдать установленную последовательность производства всех этапов работы. Только в этом случае вы получите истинное удовольствие от осознания своей «власти» над автомобилем.

Правильная настройка карбюратора Солекс обеспечит стабильную работу двигателя

Прежде всего, необходимо выставить правильный уровень в поплавковых камерах.

1. Для этого заведите двигатель, обязательно прогрейте минут 5 (как вариант, можно немного добавить «газка» педалью), затем заглушить его.
2. Достаточно осторожно отсоедините топливный шланг (смотрите не облейтесь топливом). Затем снимите крышку карбюратора, для чего необходимо открутить 5 верхних винтов (аккуратно, чтобы не происходили перекосы) и снять трос подсоса.
3. Крышку поднять ровно для предотвращения поломки поплавков.
4. С помощью штангенциркуля либо рулетки измеряем высоту от привалочной поверхности до уровня бензина. Показатель должен быть от 2,4 до 2,5 см как в первой, так и второй камерах. Обязательно следует учесть, что эти уровни могут разниться, поскольку коллектор не стоит строго горизонтально, поэтому берем средний показатель.
5. Если все в норме, прекрасно. В случае отклонений в большую либо меньшую сторону необходимо подогнуть язычок поплавков в нужную сторону. При этом уберите немного топлива из камеры, в этом случае повторный контрольный замер будет более точным.
6. Собираем карбюратор в обратной последовательности. Заведите мотор. Внимательно смотрим в камеры карбюратора (подсветите фонариком). С малых диффузоров на протяжении примерно 30−40 секунд не должно просачиваться топливо. Это достаточно явный показатель того, что перелива бензина нет. При этом не стоит «подгазовывать» (высока вероятность выплеска бензина).

Карбюратор достаточно важный узел двигателя и от его настройки зависит бесперебойная работа всего двигателя. Не всегда можно быстро найти нужного специалиста, но настройка карбюратора Солекс вполне по силам любому автолюбителю. Достаточно один раз внимательно прочитать статью и последовательно сделать все работы, в дальнейшем вы будете значительно экономить финансы и всегда содержать двигатель в порядке.

Регулировка карбюратора Солекс | АВТОСТУК.РУ

До автомобилей с двигателями, работающими под управлением компьютера, использовались двигатели с карбюратором. Карбюратор — это устройство, которое обеспечивает подачу топливно-воздушной смеси в цилиндры в ДВС.

Содержание статьи:

1. Устройство карбюратора Солекс.
2. Как настроить карбюратор Солекс?
3. Как проверить Солекс?
4. Тюнинг карбюратора Солекс.
5. Видео.

Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

• 21053;
• 21083;
• 21073;
• 21041.

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:

• две камеры с дроссельными заслонками;
• дозировочная система камер;
• переходные системы для обоих камер;
• система холостых оборотов только для первой камеры.

Классификация Солекс карбюраторов по комплектации:

1. Система пускового устройства типа полуавтомат.
2. Ускорительный насос карбюратора.
3. Экономайзер режимов по мощности.

Слышали об автомобильном устройстве, которое может уменьшать расход топлива, экономитель топлива FuelFree?

Как настроить карбюратор Солекс

Самый лучший карбюратор — это СОЛЕКС. Поэтому многие водители меняют свои штатные карбюраторы на устройства этого типа. Солекс четко работает даже, если был сильный перелив топлива.Как оказалось, у многих возникают трудности по правильной настройке карбюратора СОЛЕКС. Он должен быть настроен так, чтобы расход топлива был минимальным, а мощность максимальной, поэтому надо искать «золотую середину». Поэтому, кто не желает познавать тонкости и нюансы по настройке, отдают эту работу профессионалу.

Но, для тех, кто хочет научиться регулировать и настраивать карбюратор Солекс, распишем правильный порядок действий:

1. Надо выставить уровень в поплавковых камерах. В мануале (инструкции) указано, что уровень можно выставить при помощи спецшаблона. В этом есть трудность, если заводской настройки нет. При отсутствии заводской настройки, надо сделать ее самому. Как это сделать? Для это запускаем мотор ДВС и прогреваем минут 10. Далее, выключаем двигатель и отсоединяем шланг подачи топлива. При отсоединении шланчика, бензина нормально выливается, при этом нельзя, чтобы топливо залилось в камеру, иначе показания будут испорчены. Далее, откручиваем болтики крышки карбюратора и снимаем трос подсоса. После отсоединения тросика, надо очень аккуратно и горизонтально снять крышку карбюратора Солекс. Если сделать это неаккуратно, то, возможно, повредятся поплавки. Теперь надо измерить расстояние от крышки Солекса до поверхности бензина. Измерять надо в каждых камерах, уровень топлива в них может быть разным. Чтобы определить нормальный уровень или нет, надо сложить два полученных расстояния и поделить на 2, то есть (расстояние 1 камеры + расстояние 2 камеры)/2. Если замеренное расстояние в пределах от 25 до 35 мм, то все в норме. Если уровень выходи за пределы вверх либо вниз, то надо отрегулировать уровень. Для этого отгибаем поплавок в нужную сторону и сливаем часть топлива.
2. Настраиваем холостой ход ДВС. Часто бывает, что при нажатии на педаль сцепления, обороты двигателя сразу падает — это говорит о том, что пропал холостой ход. Для этого прогреваем двигатель автомобиля до нормальной рабочей температуры. Далее, заглушаем мотор. В отверстии подошвы Солекса ищем винт качества смеси и поворачиваем его направо до упора. Теперь надо запустить ДВС и задвинуть (убрать) подсос. Этим винтом делают установку допустимого минимального числа оборотов. Такое количество оборотов должно обеспечивать стабильную, устойчивую работу мотора, при этом разряжение должно быть минимальным. Хорошо настроенный карбюратор Солекс должен обеспечивать работу двигателя на холостом ходу с оборотами от 500 до 1200 об/мин. После того, как двигатель начал работать стабильно, продолжаем вращать винт качества смеси до тех пор, пока ДВС начнет работать не стабильно, после этого вращаем обратно на 1-2 оборота. Далее приступаем к выставлению нормально числа оборотов двигателя, надо сделать так, чтобы обороты были в пределах от 800 до 900 об/мин. Крутим винт до того, пока двигатель не начнет работать стабильно.
3. Во время настройки холостого хода, у новичков часто возникают трудности. Бывает такое, когда вращаешь винт качества, работа двигателя не изменяется, но качество работы ДВС должно изменяться. Когда двигатель работает нестабильно, винтом качества смеси можно отрегулировать. Если двигатель не реагирует на изменение регулировки этого винта, значит продолжает поступать топливо в канал холостого хода, винт не может перекрыть его. Это может быть из-за увеличенного жиклера (отверстия для дозированной подачи топлива) или из-за плохо завернутой заглушки, а также при деформированном жиклере. Это можно провести путем проведения простой диагностической процедуры: при работающем двигателе надо открутить клапан — здесь мотор должен заглохнуть. Если проблема в увеличенном жиклере, то ДВС резко выключится, а, если ДВС вообще не глохнет, значит бензин поступает не через жиклер. При таком исходе дел, когда мотор не глохнет со снятым клапаном карбюратора, то проверяем винт стопора второй камеры. Стопорный винт служит для плавного открытия дроссельной заслонки.

Как проверить Солекс

Для качественного проведения работ по регулировке и настройке карбюратора, следует следить, чтобы на дроссельные заслонки не попали частицы песка и т.д. При попадании твердых частичек в карбюратор, это может привести к дорогостоящему капитальному ремонту ДВС (из-за какой-то мелочи).

После того, как правильно настроили карбюратор, надо проверить ускорительный насос. Когда приоткрывается дроссельная заслонка распылитель должен разбрызгивать бензин. Вот здесь ответ на вопрос: почему автомобиль дергается при движении? Если струя бензина из распылителя появляется с опозданием, то это, как раз, и приводит к торможению когда давишь на газ и дерганию машины.

Для очистки карбюратора, его требуется разобрать. Сначала выкручиваем топливные и воздушные жиклеры, также эмульсионные трубки. Если трудно запомнить, что где находится в устройстве карбюратора, то удобнее всего фотографировать каждый шаг.

Чтобы определить цела ли диафрагма, откручиваем крышку экономайзера мощностных режимов.

Признаки сломанной диафрагмы карбюратора:

1. ДВС не глохнет при завернутом винте.
2. Если выключить зажигание, двигатель продолжает работать еще некоторое время, то есть происходит самовоспламенение.
3. Нестабильная работа ДВС.
4. Увеличенный расход бензина при нормальном, умеренном вождении.

ЭКТО или ЕВРО? Топливо какой маркировки лучше заливать? Топливо ЭКТО не рекомендуется использовать для автомобилей с большим пробегом.

После того, как проверили целостность диафрагмы, делаем чистку СОЛЕКС. Для очистки применяем напор воздуха (нужен компрессор или насос). Если грязь твердая и не отлетает струей воздуха, то аккуратно медной проволокой очищаем прилипшую грязь. Использую очистку напором воздуха, не повреждаются поверхности деталей карбюратора. После этого, закрываем крышку и, теперь надо смазать все трущиеся поверхности деталей карбюратора. Следует смазывать после промывки внешней части.

Тюнинг карбюратора Солекс

Тюнинг, то есть улучшение, доработку карбюратора осуществляют для повышения мощности двигателя и улучшение динамики движения.

Важно! Для того, чтобы добиться мощности по максимуму, на впуске карбюратора должно быть минимум сопротивления. При высоком сопротивлении, качество смеси не всегда «на высоте» (иногда «бедная», иногда «богатая»).

Если резко открыть дроссельную заслонку при настроенном заводом карбюратора Солекс, скорость воздушного потока уменьшается, в следствие чего, бензина подается в карбюратор меньше. Из-за этого значительно падает мощность на низких оборотах.

Порядок действий по повышению мощности двигателя путем тюнингования карбюратора Солекс:

1. Делаем осторожную разборку карбюратора.
2. Промываем и продуваем, и разделяем на две половинки.
3. Обращаем внимание на ось воздушной заслонки. На этой оси есть выступающие винтики из-за которых появляется дополнительное сопротивление во время движения авто. Любые мелочи при тюнинге важны, поэтому эти выступающие винты надо сгладить.
4. Достать в верхней части ось и воздушную заслонку. Ось надо заточить.
5. Из нижней части надо вытащить дроссельные заслонки с их осями. На этом этапе, с помощью напильника делаем заслонки больше. Шляпки винтов прячем внутрь оси. Существую винтики с конусными шляпками, можно использовать их. Дроссельную заслонку надо собрать.
6. Теперь делаем тюнинг диффузоров. Чтобы улучшить аэродинамику диффузоров, надо сделать ножки в форме крыльев. Проверяем еще выступы заводской отливки, если они есть, их надо сточить.
7. На ускорительный насос надо устанавливать 2 трубочки в одну камеру. Есть мнение некоторых, что использую по две трубке на каждую камеру, могут появиться «провалы», то есть давишь на газ, а авто не едет.

В общем, основой тюнинга — это сглаживание, стирание выступов, неровностей. Любая неровность камеры смешивания топлива и воздуха, создает сопротивление.

Видео

В этом видео показывается, как нужно чистить Солекс карбюратор

Это видео о тюнинге малого диффузора карбюратора Солекс

Это общее видео по усовершенствованию карбюратора SOLEX.

Автор публикации

15

Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Как настроить карбюратор Солекс на увеличение мощности двигателя, без тюнинга? | TWOKARBURATORS

Настраиваем карбюратор Солекс на увеличение мощности двигателя

Настраиваем карбюратор Солекс на увеличение мощности двигателя

Многие владельцы автомобилей с карбюраторным двигателем хотели бы путем настройки карбюратора добиться от двигателя полного раскрытия его потенциала.

В частности, для обладателей автомобилей ВАЗ с карбюратором Солекс существует множество способов (проверенных и не очень) доработки и изменений (тюнинга карбюратора) добиться такой цели. Но на этом пути есть некоторые «подводные камни», попав на которые радость от достигнутого увеличения мощности и приемистости двигателя автомобиля омрачается появившимися негативным эффектами.

Например, увеличение топливного аппетита двигателя (в ряде случаев выходит неслабое такое увеличение) или плохая динамика при отличном разгоне, либо плохой разгон при впечатляющей динамике. Золотой середины при помощи тюнинга (чтобы всех «делать» на светофоре и одновременно, играючи, обгонять иномарки на трассе) достигнуть практически невозможно.

В данной статье мы попробуем достигнуть увеличения мощности и приемистости двигателя другим путем. А именно настроив работу определенных систем карбюратора Солекс, которые отвечают за увеличение этих самых параметров.

Таких систем в карбюраторе три: ускорительный насос, экономайзер мощностных режимов и эконостат. Добившись их четкой и правильной работы (без тюнинга) можно существенно увеличить отдачу от двигателя так как они дополнительно обогащают топливную смесь, поступающую в двигатель на мощностных режимах его работы.

Нам потребуется ремкомплект карбюратора Солекс, аэрозоль-очиститель карбюратора (или ацетон) и шинный насос.

Настройка карбюратора Солекс на увеличение мощности двигателя автомобиля

Настраиваем ускорительный насос (УН) карбюратора Солекс

Он отвечает за резкий старт и подхват при нажатии на педаль газа. Снимаем верхнюю часть («крышку») карбюратора и разбираем корпус ускорительного насоса. Вынимаем распылитель ускорительного насоса.

Заменяем диафрагму УН на новую. Проверяем, чтобы толкатель на диафрагме не подклинивал. Тем самым мы обеспечиваем нормальную работу ускорительного насоса (диафрагма перемещает топливо в распылитель, подпружиненный толкатель позволяет растянуть впрыск топлива во времени).

Корпус ускорительного насоса карбюратора Солекс 21083 разобран

Корпус ускорительного насоса карбюратора Солекс 21083 разобран

Далее прочищаем топливные каналы и клапана ускорительного насоса. Так нам удастся обеспечить бесперебойную и в необходимом объеме подачу топлива через систему УН. Для прочистки необходимо залить ацетон или очиститель карбюратора в канал под распылитель УН (на его дне находится всасывающий шариковый клапан), а также в выходное отверстие топливного канала в корпусе.

Заливаем в канал ацетон

Заливаем в канал ацетон

Выжидаем минут пятнадцать, а потом продуваем каналы и клапан сжатым воздухом (например, шинным насосом).

Распылитель ускорительного насоса так же проливаем ацетоном или очистителем карбюратора. Внутри корпуса распылителя имеется нагнетательный клапан. Если потрясти его, то должен быть слышен стук. Это показатель исправности. При сильном загрязнении имеет (отсутствии) смысл заменить распылитель ускорительного насоса другим.

Последняя настройка УН — это пристрелка струй из распылителя. Для этого собрать УН, налить в поплавковую камеру бензин и резко поворачивая сектор привода дроссельной заслонки первой камеры следить за падением струй из носиков распылителя. Оттуда должны выходить сильные, без разрывов, струи топлива и не задевая за стенки смесительных камер, дроссельные заслонки, падать на дно впускного колодца. Время впрыска должно быть не менее нескольких секунд.

Если струи слабые, прерывистые или кривые, а время впрыска короткое необходимо провести повторную прочистку распылителя, каналов и клапанов  ускорительного насоса. Если струи задевают за стенки камер, дроссельные заслонки необходимо при помощи плоскогубцев откорректировать направление носиков распылителей.

Аналогичным образом настраиваем экономайзер мощностных режимов и эконостат. Подробности и секреты их настройки на нашем сайте twokarburators.

После настройки всех систем собираем карбюратор и проверяем его работу. Двигатель автомобиля должен радовать водителя резвым откликом на педель газа и возможностью ускорится в любой момент при движении.

Таким образом путем нехитрых манипуляций, восстановивших работоспособность этих систем карбюратора Солекс мы добились некоторого прироста мощности и приемистости двигателя автомобиля без тюнинга и доработок, при этом сохранив его топливный аппетит в норме.

Примечания и дополнения

Следует добавить, что перечисленные работы по настройке карбюратора будут иметь успех в случае если правильно выставлен уровень топлива в поплавковой камере (например, если он низкий — ускорительный насос плохо работает) и не засорены детали главных дозирующих систем (ГДС) карбюратора. Статьи по настройке и регулировке этих систем, а так же дополнительная информация по ускорительному насосу, экономайзеру и эконостату имеются на нашем сайте twokarburators.

Как настроить карбюратор Солекс на четкий запуск двигателя? | TWOKARBURATORS

Успешный запуск карбюраторного двигателя зависит от нескольких факторов. Основные — это исправная система зажигания и исправная система подачи топлива в двигатель (система питания).

В настоящей статье рассмотрим настройку карбюратора Солекс 2108, 21081, 21083 (он является элементом системы питания двигателя) на четкий и беспроблемный запуск как холодного, так и прогретого двигателя автомобиля. Без доработок и тюнинга.

Как работает карбюратор Солекс на режиме пуска двигателя автомобиля?

Чтобы максимально точно и правильно провести такую настройку нужно знать как карбюратор Солекс работает на режиме пуска холодного и прогретого двигателя.

При запуске холодного двигателя работает пусковое устройство карбюратора состоящее из воздушной заслонки и диафрагменного механизма ее приоткрывателя. Оно сначала предельно обогащает топливную смесь (перекрывая подачу воздуха), что бы обеспечить нужный заряд для пуска двигателя. А потом немного обедняет ее (приоткрывая воздушную заслонку), чтобы не залило свечи.

Когда запускается прогретый (горячий) двигатель при открытой воздушной заслонке и закрытых дроссельных срабатывает система холостого хода (СХХ).

Настройка холодного пуска

• Проверяем и при необходимости регулируем привод воздушной заслонки

Регулировка тяги привода воздушной заслонки карбюратора Солекс 2108, 21081, 21083

Регулировка тяги привода воздушной заслонки карбюратора Солекс 2108, 21081, 21083

Для этого смотрим как она работает. Рукоятка привода утоплена — воздушная заслонка полностью открыта и стоит строго вертикально. Рукоятка вытянута на себя — заслонка полностью закрыта и перекрывает сечение смесительной камеры карбюратора без зазоров (карбюратор готовит богатую топливную смесь для пуска). Если это не так ослабляем держатель на кронштейне крепления оболочки привода и смещаем ее немного вперед или назад. При полностью открытой воздушной заслонки должно быть около 10-11 мм от края рычага управления воздушной заслонкой до края оболочки тяги привода.

• Проверяем чистоту паза под шток механизма приоткрывателя

Паз и шток механизма приоткрывателя

Паз и шток механизма приоткрывателя

Очищаем его металлической щеткой. Проверяем легкость перемещения штока нажав на него несколько раз отверткой. Предотвратив подклинивание штока мы добьемся, что механизм приоткрывателя будет четко приоткрывать воздушную заслонку сразу после пуска, топливная смесь обеднится и не зальет свечи зажигания.

• Проверяем состояние диафрагмы механизма приоткрывателя

Для этого снимаем крышку его корпуса и визуально оцениваем ее вид. Недопустимы трещины, расслоения, разрывы (все, что влияет на герметичность). В случае неисправности диафрагмы заменяем ее новой. так как она одна из основных деталей всей системы пуска. Без нее приоткрыватель срабатывающий за счет разрежения и герметичности останется неподвижным.

• Регулируем пусковое устройство карбюратора Солекс 2108, 21081, 21083

Запускаем двигатель и выставляем обороты в пределах 2500-3000 об/мин полностью закрыв воздушную заслонку карбюратора. Нажимаем на ее край отверткой приоткрывая приблизительно на 1/3. Рожковым ключом на 7 мм вращаем регулировочный винт положения (приоткрытия) дроссельной заслонки под рычагом управления воздушной заслонкой и устанавливаем частоту вращения коленчатого вала двигателя 3200 —  3400 оборотов в минуту. После чего отпускаем заслонку.

Винт регулировки положения дроссельной заслонки при пуске двигателя

Винт регулировки положения дроссельной заслонки при пуске двигателя

Далее вращаем шлицевой отверткой регулировочный винт пускового устройства, ослабив ключом на 8 мм его контргайку и уменьшаем частоту вращения   до  2800 — 3000 оборотов в минуту. Все пусковое устройство отрегулировано и готово к работе.

Эта настройка пускового устройства карбюратора позволит осуществлять запуск двигателя с первой попытки при низких температурах окружающей среды.

Настройка горячего пуска

При запуске прогретого (горячего) двигателя необходимо минимальное количества топливной смеси для обеспечения его холостого хода. Поэтому вся настройка будет сводиться к проверке системы холостого хода и доведения работы ее деталей до идеального состояния.

— Проверяем состояние топливного жиклера системы холостого хода

Для этого выворачиваем электромагнитный клапан карбюратора и визуально оцениваем его состояние. Если есть загрязнение — прочищаем, если есть деформация (сплющивание) — заменяем. Проверяем маркировку на соответствие данной модели карбюратора. Например для Солекс 2108, 21081, 21083 — это «39-44».

Топливный жиклер системы холостого хода

Топливный жиклер системы холостого хода

— Проверяем состояние воздушного жиклера системы холостого хода

Снимаем верхнюю часть (крышку) карбюратора и прочищаем его тонкой деревянной палочкой.

— Регулируем обороты холостого хода

Для этого вращаем винт регулировки «количества» топливной смеси выставив обороты в пределах 650-750 об/мин. Если выставить стабильный холостой ход не удается придется искать причину и проводить полную регулировку ХХ. Статьи по причинам неустойчивого холостого хода и его регулировки есть на нашем сайте twokarburators.

Все, карбюратор Солекс настроен на горячий запуск и теперь не придется слегка вытягивать подсос и (или) нажимать на педаль газа при пуске.

Примечания и дополнения

Помимо карбюратора на успешный запуск влияет состояние системы зажигания двигателя автомобиля: верно установленный угол опережения зажигания, исправные свечи и бронепровода, а так же датчик Холла в трамблере.

Как отрегулировать карбюратор солекс

Карбюраторная подача топливной смеси в цилиндры двигателя постепенно уступает место более эффективным инжекторным системам впрыска. Однако на автомобильном рынке остаётся значительная доля машин с карбюраторными моторами. Одной из наиболее удачных моделей для таких устройств является карбюратор Солекс-21083.

Немного истории

С началом производства машин Волжского автозавода на моторы этой марки стали устанавливаться карбюраторы Озон и их двухкамерные «двойники» Вебер, которые хорошо компоновались с продольно расположенными силовыми агрегатами на классических ВАЗах. Однако в середине 80-х годов появление переднеприводной «Восьмерки» вынудило конструкторов завода искать вариант нового карбюратора. Озоны и Веберы не подходили для поперечно установленного мотора. К тому же старые модели уже не соответствовали возросшим требованиям экономичности и экологической безопасности.

За основу был взят агрегат французской компании Solex. Творчески доработанный прототип «француза» получил российское наименование «Солекс-2108». Эта модель карбюратора до сих пор выпускается отечественным автопромом. Конструкторские решения, нашедшие применение в разработке этой модели карбюратора, оказались настолько удачными, что Солекс до сих пор выпускается отечественным автопромом.

Устройство карбюратора солекс 21083

Основные узлы и детали карбюратора показаны на рисунке ниже:

Корпус карбюратора solex выполнен из алюминиевого сплава и состоит из двух частей:

1. Крышка. На ней расположены штуцеры подачи бензина, управляющих трубок и шпильки крепления кожуха воздушного фильтра.
2. Корпус. Основная часть устройства, в которой находятся все узлы и механизмы, обеспечивающие приготовление топливной смеси.

Корпус и крышка соединяются между собой через прокладку с помощью 5 винтов.

Агрегат стоит из нескольких основных узлов:

1. Поплавковая камера с латунным поплавком и иглой запорного клапана. Служит для размещения в ней механизма впуска топлива и накопления его перед раздачей по каналам карбюратора.
2. Смесительные камеры (первичная и вторичная), имеющие диффузоры распыления приготовленной смеси.
3. Устройства дозированной подачи бензина в камеры. Поплавок поднимается за счёт выталкивающей силы бензина и через механическую тягу перекрывает игольчатый клапан. Подача топлива прекращается до тех пор, пока уровень жидкости в камере не понизится и поплавок не опустится, открывая клапан и возобновив таким образом заполнение ёмкости.
4. Топливная и воздушная заслонки регулировки подачи топливной смеси и подсоса воздуха.

1. Кинематические устройства управления углами открытия заслонок. Передают управляющий импульс непосредственно на заслонки.
2. Каналы движения топлива и подачи воздуха. Они служат для подачи топлива и воздуха в зоны образования горючей смеси.
3. Жиклёры с калиброванными отверстиями. Обеспечивают заданную интенсивность подачи бензина.
4. Переходная система. Обеспечивает устойчивую работу двигателя во время переходных режимов от холостого хода к движению под нагрузкой.

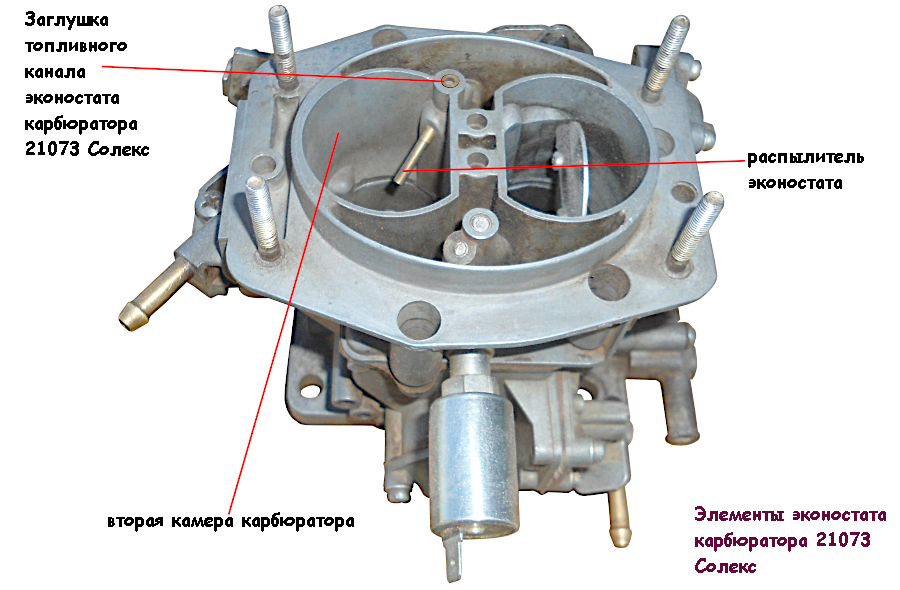

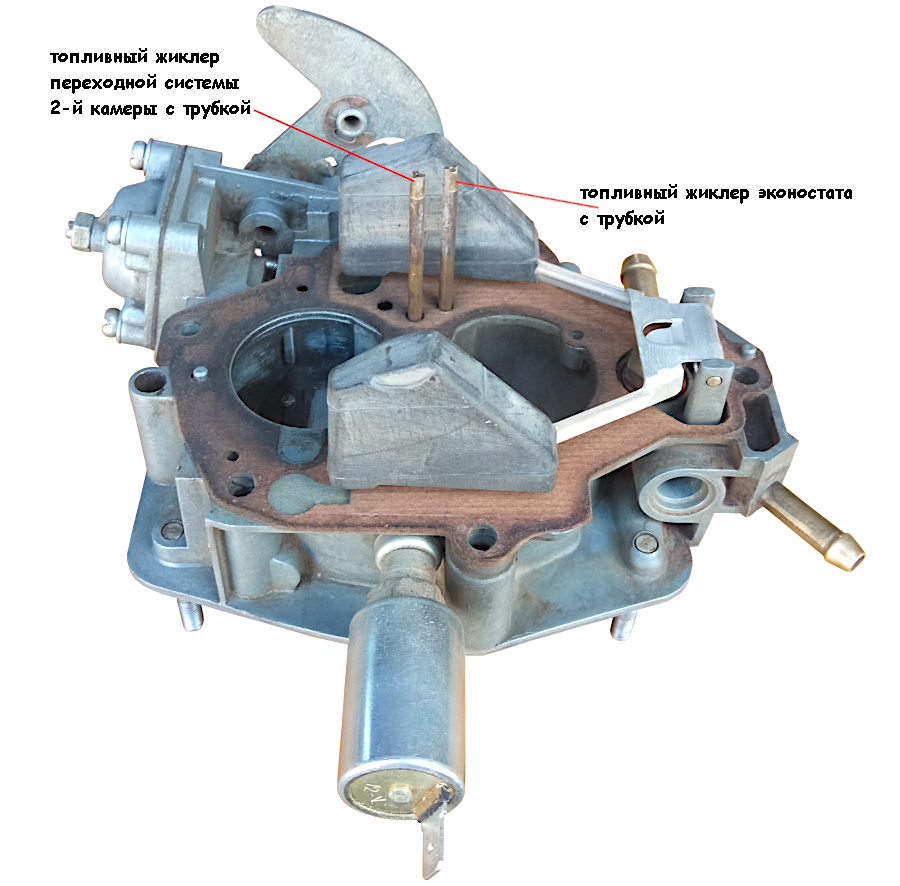

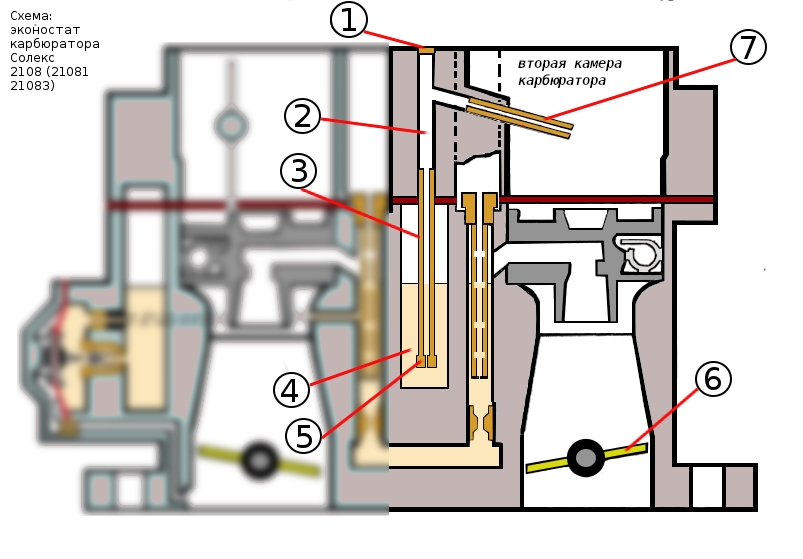

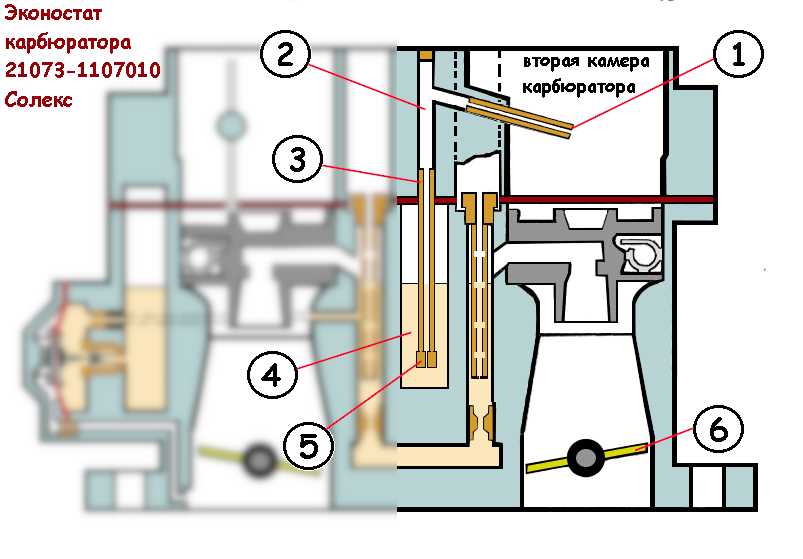

5. Эконостат. Отвечает за формирование оптимального состава топливной смеси при различных оборотах коленчатого вала для обеспечения требуемого крутящего момента в зависимости от нагрузки.
6. Ускорительный насос. Он служит для быстрого увеличения подачи горючей смеси в момент резкого нажатия на педаль акселератора. Благодаря этому машина может резко ускориться.
7. Экономайзер принудительного холостого хода. Обеспечивает устойчивую работу силового агрегата при минимальных холостых оборотах мотора. При увеличении числа оборотов двигателя выше нормы блок управления закрывает электромагнитный клан и обороты падают. Снижение частоты вращения вызывает открытие клапана с возобновлением подачи горючего.

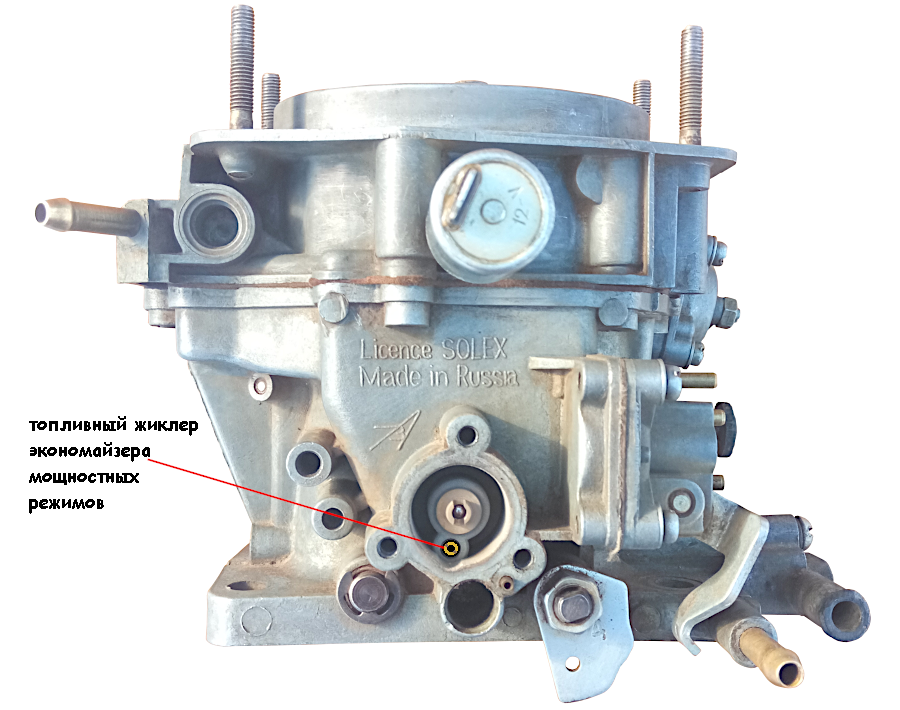

8. Экономайзер регулировки мощности. Он поддерживает требуемое соотношение бензина и воздуха в образуемой смеси и отвечает за экономичную работу системы.
9. Кинематика управления заслонками. Обеспечивают передачу управляющих импульсов на поворотные устройства.
10. Электромагнитные запорные устройства. Повышают экономичность двигателя, отключают подачу топлива для остановки силового агрегата при выключении зажигания.

Как снять карбюратор солекс

Демонтаж карбюратора с двигателя автомобиля производится в следующей последовательности:

1. Обесточить автомобиль, сняв клеммы с аккумуляторной батареи.
2. Отсоединить гофрированный рукав подачи воздуха от корпуса воздухозаборника.
3. Ключом на 10 отвернуть центральную гайку крышки корпуса воздушного фильтра.
4. Отстегнуть зажимы.
5. Вынуть пластмассовый фильтр из кожуха.
6. Со шпилек карбюратора снять нижнюю часть кожуха воздушного фильтра, предварительно отвернув крепёжные гайки и сняв резиновый шланг вентиляции картерных газов.
7. Ослабить хомуты крепления трубок, подходящих к штуцерам крышки карбюратора.
8. Снять все трубки со штуцеров.
9. Отсоединить от разъёмов электрические провода с датчиков концевых выключателей и запорного клапана.
10. Наконечники тросов привода заслонок вынуть из зацепления с приводными устройствами.
11. Отсоединить от корпуса модуль подогрева.
12. Со шпилек впускного коллектора отвернуть гайки и снять корпус карбюратора солекс 21083.
13. Аккуратно, не повредив, снять со шпилек впускного коллектора три прокладки: толстую, среднюю и нижнюю.

Настройка карбюратора солекс

Регулировка карбюратора солекс собственными силами крайне не желательна. Механизмы собраны и откалиброваны в заводских условиях, и неквалифицированное вмешательство способно принести больше вреда, чем пользы. Приступая к настройкам, надо предварительно изучить инструкции изготовителей, поясняющие, как отрегулировать карбюратор. Для периодического осмотра механизмов, контроля существующих регулировок и, при необходимости, внесения корректировок, следует придерживаться следующих рекомендаций:

Контроль и настройка состава топливной смеси солекса.

Для точной настройки требуется газоанализатор выхлопа СО и СН. Снижение этого показателя выхлопа достигается вращением винта качества смеси. В результате происходит обогащение или обеднение её состава с целью достижения нормативных значений.

Регулировка полного открывания и закрытия заслонки пускового механизма.

Выполняется путём изменения длины приводного тросика относительно бронированной оплётки.

Регулировка уровня топлива в поплавковой камере.

В карбюраторе солекс такая процедура производится подгибанием язычка поплавка таким образом, чтобы расстояние между прокладкой корпуса карбюратора и поплавком было 2 мм. Замер расстояния надо проводить в вертикальном положении плоскости фланца карбюратора. Это необходимо для того, чтобы исключить просадку поплавка под собственным весом. Проверяется точность установки поплавка после того, как был запущен двигатель. Вновь снимается крышка карбюратора и производится замер величины заполнения поплавковой камеры топливом. Расстояние от фланца карбюратора до уровня бензина должно быть около 24 мм.

Проверка ускорительного насоса:

• ручной подкачкой заполнить поплавковую камеру;
• несколько раз резко открыть дроссельную заслонку;
• если струи слабые или попадают на заслонку или стенки камеры, почистить или заменить сопло.

Регулировка пусковой системы:

• полностью закрыть воздушную заслонку, вытянув ручку «подсоса» и запустить двигатель;
• после первых вспышек топливной смеси заслонка должна немного приоткрыться;
• если заслонка осталась закрытой, повернуть её отвёрткой на 30 градусов и выставить 3000 оборотов на холостом ходу с помощью винтов регулировки положения воздушной заслонки.

Настройка оборотов холостого хода:

• прогреть мотор до рабочей температуры; вращением винта количества установить число оборотов коленчатого вала на значение 900 об/мин;
• открутить винт качества смеси, снизив обороты до 800 об/мин;
• педалью газа проверить работу мотора на разных оборотах;
• при возникновении хлопков и «провалов» регулировку повторить.

Таковы основные настройки. Более глубокое вмешательство в устройство карбюратора возможно лишь с участием профессионалов, располагающих соответствующими приборами.

Чистка карбюратора

Перед чисткой карбюратора надо сделать следующее:

• снять крышку, развинтив крепление;
• отделить от корпуса и отложить в сторону прокладки;
• снять с оси поплавок;
• вытащить из отверстий жиклёры и эмульсионные трубки;
• снять стопор фиксации главных топливных жиклёров и извлечь их из корпуса;
• вывернуть пробки и снять уплотнительные шайбы, проверить их качество и заменить при необходимости;
• все жиклёры следует пометить, чтобы при сборке каждый из них вернулся на своё место;
• снять топливный фильтр, промыть его ацетоном и продуть сжатым воздухом;
• налить бензин в поплавковую камеру и продуть каналы, повторив процедуру несколько раз;
• жиклёры и эмульсионные трубки замочить в ацетоне на 15-30 мин, после чего промыть в ацетоне (можно воспользоваться шприцем;
• отверстия прочистить деревянным или синтетическим стержнем и повторно тщательно промыть растворителем;
• промытые детали окончательно продуть сжатым воздухом;
• сборку произвести в обратном порядке.

Вместо ацетона можно использовать специальные аэрозоли для очистки кабюраторных систем.

Необходимо исключить контакт прокладок и других синтетических изделий устройства с промывочной жидкостью.

Ни в коем случае нельзя применять для чистки каналов и жиклёров гвозди, иголки и другие металлические предметы. Это приведёт к неконтролируемому изменению расчётных сечений сопел и каналов.

Следует учесть, что алюминиевые сплавы, из которых изготовлен корпус устройства, с течением времени частично корродируют с образованием окислов алюминия. В результате такой химической реакции происходит засорение внутренних каналов карбюратора. В этом случае необходима замена устройства целиком на новый экземпляр.

Основные неисправности солекс

Карбюратор Солекс, несмотря на высокую эксплуатационную надёжность, может плохо работать из-за следующих неисправностей:

1. Повышенный расход бензина, дым, плохой запуск в нагретом состоянии из-за неисправного топливного клапана и, как следствие, перелива топлива.
2. Засорение жиклёров. Мотор «не тянет», плохо заводится, слышны хлопки в карбюраторе.
3. Машина плохо ускоряется, глохнет на холостом ходу. Нарушение герметичности прокладок и диафрагм устройства. Ускорительный насос карбюратора Солекс нуждается в ремонте.
4. Неустойчивая работа на всех режимах из-за некачественного бензина или попадания воды.
5. Плавающие обороты холостого хода, провалы в работе возможны из-за износа заслонок.
6. Недостаточная мощность мотора может быть следствием подсоса воздуха из-за деформации фланцев. Такое случается в результате перетяжки гаек. Кроме того, через щели воздух попадает в устройство в обход воздушного фильтра. Это может как обеднить смесь в карбюраторе, так и привести к засорению воздушных жиклёров пылью.
7. Холодный мотор не заводится. Причина заключается в неправильной настройке пускового устройства. Воздушная заслонка недостаточно перекрывает подсос воздуха, что обедняет горючую смесь. В другом случае заслонка неправильно открывается, и двигатель заливается чересчур богатой смесью.
8. Нагретый мотор плохо запускается из-за переобогащённой горючей смеси. Часто это бывает вызвано переливом бензина в поплавковой камере из-за неправильной регулировки поплавка. Может потерять герметичность топливный клапан.

Большинство проблем в работе карбюратора связано с засорением проводящих каналов и отверстий жиклёров пылью, грязью и водой, поэтому ремонт карбюратора солекс, в основном, заключается в его разборке и очистке от загрязнений. Главное – знать, как правильно отрегулировать карбюратор после разборки, очистки и сборки.

Преимущества и недостатки

Основные преимущества карбюраторов Солекс:

• высокая эффективность приготовления топливной смеси, позволяющая достичь высокого показателя в соотношении мощность/расход;
• качество изготовления и сборки;
• простота ремонта и регулировки;
• доступность и низкая цена запчастей.

Недостатком этой модели является высокая чувствительность к качеству топлива и к чистоте воздуха, уязвимость перед пылью и засорами.

Чем солекс отличается от озона и вебера

1. Карбюраторы Солекс обладают рядом преимуществ перед моделями Озон и Вебер:
2. Надёжность. Минимизировано число деталей, входящих в конструкцию, что снижает риск поломки.
3. Карбюратор солекс применяется на поперечных схемах установки силовых агрегатов.
4. Конструкция поплавковой камеры и её расположение спереди исключают обеднение смеси при резких ускорениях машины, в кренах и на крутых подъёмах. Тем самым исключаются провалы мощности во время движения.
5. Двойная камера Солекса способствует способствует улучшению смесеобразования и более эффективному использованию горючего. Применение двухкамерной компоновки позволяет повысить мощность работы мотора на высоких оборотах.
6. Наличие диффузоров в нижней части корпуса улучшает заполнение камер сгорания топливной смесью.

Настройка и профилактика карбюратора «Солекс»

Для обеспечения нормальной и долговременной работы карбюратора «Солекс» необходимо регулярно проводить его осмотр и чистку, ведь он достаточно быстро засоряется. Как правило, процесс загрязнения происходит следующим путем. Мелкие частицы пыли, проходящие сквозь воздушный фильтр, смешиваются с крошечными каплями масла, которые, в свою очередь, поступая с картер газами, сгорают в двигателе. Некоторая часть смешанного с пылью масла и оседает на карбюраторе. Также эта смесь проникает и в углубления крышки.Через определенный отрезок времени от уже немаленького слоя начинают отпадать чешуйки, которые, проникая через балансировочные отверстия в поплавковую камеру, могут забивать жиклеры.

Для профилактики возникновения данной проблемы умельцы придумали один достаточно оригинальный метод.


Суть данного метода — это предупреждение попадания грязи в балансировочные отверстия. Чтобы этого добиться, достаточно поднять сами отверстия на пару миллиметров выше. Наиболее подходящим материалом для выполнения данной задачи являются полиэтиленовые трубки с толщиной стенки 1 мм и диаметром 5 мм (например, идеально подойдет стержень от гелиевой ручки).

Трубки должны быть определенной длины – примерно 45мм. Их необходимо вставить в отверстия таким образом, чтобы их выступ со стороны поплавков достигал двух-трех миллиметров. Трубки нужно развальцевать, для этого можно воспользоваться паяльником. Второй конец трубок может совпадать с верхом крышки или быть немного выше.


В результате такой доработки крупные частицы грязи не смогут попасть в поплавковую камеру, а мелкий мусор все равно пройдет через жиклеры, не забивая их.

Услуги автосервиса:
Контакты:

Пн-Сб:
9 00 — 20 00 (без обеда)
Вс:
9 00 — 20 00 (без обеда)

РТ, г. Казань
Ул. Габишева 40
на карте
——————
РТ, г. Казань
Ул. Техническая 41а
тел. 240-02-07
на карте

Сервис:

(843) 216-55-56

Магазин:
(843) 253-64-83

SOLEX 34 PICT / 3 Процедуры регулировки карбюратора

Регулировка Solex 34PICT — Детали карбюратора Mikes

До 1980-х годов почти каждый двигатель использовал карбюратор для подачи необходимой смеси бензина и воздуха.С годами карбюраторы превратились в сложные узлы со скрытыми внутренними проходами, предназначенными для обеспечения плавной работы двигателя во всем диапазоне его оборотов. В результате они могут показаться загадкой для тех, кто не знаком с их работой. В этом руководстве конкретно рассматривается карбюратор Solex 34 PICT, используемый на VW 1971-74 годов. Однако карбюраторы на более ранних моделях похожи, поэтому общие советы, представленные здесь, должны оказаться полезными для владельцев винтажных автомобилей VW.

Перед тем, как начать

Предупреждение: большинство предполагаемых проблем с карбюратором обычно оказываются проблемами с зажиганием.Другими словами, если двигатель вашего VW не работает должным образом, карбюратор — последний компонент, над которым вам следует работать. Вместо этого начните со следующих шагов:

• Установить зазоры клапанов при холодном двигателе
• Установить зазор точек (при необходимости заменить точки)
• Установить угол опережения зажигания

Изменять настройки карбюратора можно только тогда, когда они верны.

Применение и история

Модель 34 PICT-3 использовалась на Volkswagen Beetle с 1971 по 1974 год.Он развился из 28 PICT, который в 1968 году стал 30 PICT. В 30 PICT-2 были введены средства контроля выбросов, что означало винт с заводской установкой на цепи регулировки громкости. Последующие 34 PICT-3 затем получили соленоид отсечки топлива, что потребовало перемещения винта перепускания воздуха.

Номера моделей карбюраторов обычно можно увидеть выбитыми на стороне топливного бака.

Обзор

В 34 PICT-3, как и во всех карбюраторах, воздух и бензин всасываются за счет вакуума, создаваемого поршнями, опускающимися в цилиндры.Две форсунки, называемые пилотной и основной форсунками, позволяют бензину вытекать из топливного бака. Дроссельная заслонка в карбюраторе регулирует скорость двигателя, ограничивая поток воздуха. Перед ним находится дроссельная заслонка — дроссельная заслонка. При холодном двигателе воздушная заслонка частично закрывается, что делает топливно-воздушную смесь богаче, чтобы двигатель мог работать.

Дроссельная заслонка также соединена с дроссельной заслонкой для обеспечения функции «быстрого холостого хода» (что означает, что она удерживает дроссельную заслонку в открытом состоянии) через ступенчатый кулачок.Это позволяет постепенно снижать обороты холостого хода по мере прогрева двигателя.

На холостом ходу дроссельная заслонка почти полностью закрыта, перекрывая поток воздуха. Чтобы двигатель мог работать на холостом ходу, байпасный контур пропускает топливно-воздушную смесь во впускной тракт чуть ниже дроссельной заслонки. Этот контур состоит из двух просверленных каналов, каждый из которых имеет винт, регулирующий объем протекающего топлива. Эти два винта можно увидеть прямо над соленоидом отсечки топлива. Винт меньшего диаметра более низкого диаметра изначально был установлен на заводе и закрыт крышкой.Это винт регулировки громкости, состоящий из длинной тонкой иглы. Винт большего размера управляет байпасом воздуха и всегда предназначался для регулировки техником.

Необходимые инструменты

Единственные инструменты, необходимые для настройки карбюратора, — это отвертка с плоским лезвием и тахометр.

Порядок регулировки карбюратора

Вот шаги, необходимые для настройки карбюратора. (Обратите внимание на итеративный характер поиска оптимального положения винтов):

1.Первичные проверки

При полностью прогретом двигателе снимите воздушный фильтр и убедитесь, что воздушная заслонка полностью открыта. В противном случае следует отрегулировать дроссельный механизм, прежде чем вносить какие-либо другие изменения.

Убедитесь, что все вакуумные шланги подключены.

При работающем двигателе поищите утечки в прокладке в основании карбюратора. Один из способов найти это — распылить небольшое количество очистителя карбюратора вокруг прокладки. Утечка втянет его, мгновенно увеличивая обороты двигателя.Перед тем, как продолжить, необходимо устранить любую утечку.

2. Струйная очистка

Если карбюратор недавно не ремонтировался, необходимо вынуть два жиклера и очистить их, чтобы убедиться в отсутствии засоров. (Даже частичная блокировка не позволит карбюратору и двигателю отреагировать на изменения, которые вы собираетесь внести.) Дутья из воздуховода обычно бывает достаточно, хотя стойкие отложения могут потребовать применения очистителя карбюратора. Замените форсунки, когда они высохнут.

3.Регулировка быстрого холостого хода

На холостом ходу с прогретым двигателем дроссельная заслонка должна быть почти полностью закрыта. Это устанавливается винтом быстрого холостого хода, который действует на ступенчатый кулачок.

Отрегулируйте винт так, чтобы зазор составлял 0,003 дюйма, затем поверните его внутрь на пол-оборота. Это устанавливает открытие дроссельной заслонки.

4. Первичная регулировка винта регулировки объема

Осторожно ввинтите его, пока не почувствуете, что он сидит. Не затягивайте слишком сильно, так как это может повредить корпус карбюратора.Затем вытащите его на 2 ½ оборота. Это начальная настройка.

Подключите тахометр, замените воздушный фильтр и запустите двигатель.

5. Первичная регулировка холостого хода

Скорость холостого хода устанавливается регулировкой большего винта. При его включении объем поступающей топливно-воздушной смеси уменьшается, при выключении — увеличивается. Медленно поворачивайте винт, контролируя обороты двигателя. Цель — около 850 об / мин.

6. Окончательная регулировка винта регулировки объема

Вернитесь к маленькому винту и медленно поверните его, чтобы увеличить скорость двигателя.(Обычно наружу.) Для этого потребуется менее полного оборота.

Найдите максимальную скорость, затем поверните винт внутрь, чтобы обороты немного упали.

7. Окончательная регулировка холостого хода

Вернитесь к байпасному винту и поверните его, чтобы установить скорость холостого хода обратно на 850 об / мин.

Плавный ход

Если ваш двигатель теперь не работает на холостом ходу плавно, это может быть более серьезная проблема. Если все пойдет хорошо, он будет работать как швейная машина.

Регулировка Dual Solex

Регулировка Dual Solex

Регулировка Dual Solex

Дэвид Шварце

Сначала проверьте вилки, провода и точки. Набор
все по спецификациям. Проверьте отсутствие утечек вакуума. Убедитесь, что ваше время
не так уж и далеко. Нет смысла возиться с углеводами, пока
сделано — время будет потрачено зря.

Теперь закрутите два боковых винта на 2,5 оборота.
как описано. Запустить автобус. На левом карбюраторе поверните в сторону холостого хода
регулировочный винт, пока частота вращения не начнет падать.Остановись и верни это
1/2 оборота. Сделайте то же самое с другим карбюратором. Если эти винты
неправильно отрегулирован (слишком глубоко), это вызовет обратную реакцию двигателя
при замедлении (мой опыт).

Теперь потяните все четыре провода на катушке.
времени и убедитесь, что обороты падают примерно на одинаковую величину в течение
левый и правый ряды цилиндров. Если да, то у вас простаивает
смесь установлена ​​хорошо, а соленоиды отключения холостого хода исправны.
рабочий (тьфу). Если у вас мертвый цилиндр на холостом ходу, это, вероятно,
либо винт подачи смеси слишком затянут, либо плохое перекрытие
соленоид.

Теперь поиграйте с маленьким регулировочным винтом на
верхний левый карб. В моем автобусе, кажется, не так много
разница где он ставится, поэтому я просто ставил 2,5 получается и
Оставь это. Автобус ходит нормально.

Еще кое-что, что я обнаружил с двойным
углеводы: ОЧЕНЬ важно, чтобы рычажок был настроен так, чтобы открывать их на
в то же время. Слегка потяните за трос акселератора в том месте, где он
крепится к перекладине (не хватайтесь за какую-либо часть перекладины
хотя!) и следите за упорами на каждом карбюраторе.Убедитесь, что
связи начинают двигаться в одно и то же время. Также проверьте
что одновременно срабатывают ускорительные насосы.
При необходимости отрегулируйте сцепление. Для меня это почти всегда
ОГРОМНАЯ разница в ходовых качествах. Небольшое отклонение углеводов делает
ваша часть ускорения дроссельной заслонки сильно страдает.

«Еще одна проблема, карб.
связанные с. В холодном состоянии двигатель работает на холостом ходу красиво, быстро и плавно,
но после того, как он нагрелся, и я выключил дроссель, он тоже простаивает
медленно и много неприятных (звук попкорна).Я неоднократно устанавливал
холостой ход до 900 об / мин, при рабочей температуре, но он продолжает возвращаться к
медленный холостой ход. Возможно ли, что когда моя смесь настроена правильно
это выпрямится само собой, или есть еще что-то
неправильно? «

У меня была аналогичная проблема, когда в тепле
на холостом ходу медленно. Кратковременное нажатие на дроссельную заслонку обычно возвращало
высокий холостой ход. В моем случае это был большой соленоид, отключающий
воздух в цепь холостого хода. Он находится в передней части левого карбюратора,
горизонтальный.Это было закрыто. У меня есть несколько соленоидов
и они ВСЕ прилипают. Я наконец снял его, накинул на него шайбу и
переустановил его (теперь он примерно на 1/8 дюйма). Больше нет медленных
праздный.

VW 105-1, Процессы дросселирования, часть 2

В этой статье мы хотим отрегулировать нагревательный элемент так, чтобы пластина воздушной заслонки правильно реагировала, когда двигатель работает для достижения рабочей температуры.

Настроить нагревательный элемент нужно, когда двигатель холодный и
Ключ НЕ находится в зажигании.

Снимите воздушный сапун, чтобы облегчить доступ к карбюратору и
можно увидеть дроссельную заслонку внутри горловины карбюратора.

Нам нужно, чтобы кулачок холостого хода был свободен во время процесса регулировки. Ты можешь
снимите возвратную пружину рычага акселератора (или рычага) на время, чтобы отключить
рычаг акселератора.

Слегка ослабьте три винта нагревательного элемента на удерживающей
Безель. Это позволит нам перемещать нагревательный элемент по часовой стрелке или
против часовой стрелки.

Если повернуть нагревательный элемент против часовой стрелки, биметаллический пружинный крючок
(внутри корпуса дроссельного нагревателя) зацепится за верхний рычаг дроссельной заслонки
Вал, заставляющий пластину закрываться.

Если повернуть нагревательный элемент по часовой стрелке, давление на
Верхний рычаг вала дроссельной заслонки, позволяющий открываться дроссельной заслонке.

Выполняйте это упражнение, наблюдая за дроссельной заслонкой. Ты скоро будешь
почувствуйте эту настройку. Не каждый карбюратор может регулировать
то же из-за нюансов выпускаемых серийно нагревательных элементов и карбюраторов и
старые карбюраторы и др.

Наша цель — оказать достаточное давление на дроссельную заслонку, чтобы она
доходит почти до полностью закрытого положения. Но не совсем так. Если мы заставим
дроссельная заслонка полностью закрыта, нагревательный элемент будет нагреваться слишком долго
чтобы расслабить биметаллическую пружину. Когда дроссельная заслонка сильно закрыта,
Топливная смесь остается заряженной бензином, но с недостаточным количеством воздуха, поэтому
что двигатель начинает бороться за менее обогащенную смесь, поскольку он начинает
достичь рабочей температуры.(Тем более, если это происходит в тепле или
жаркая погода, когда нагревательный элемент не должен долго нагревать
Биметаллическая пружина.)

Дэвид Браун говорит нам: «Я чувствую, что в большинстве случаев дроссель тоже настроен.
«Богатые», то есть закрытые слишком далеко для начала. При настройке воздушной заслонки
в настоящую холодную погоду выставляю слегка закрытой. При установке
в более теплую погоду я устанавливаю закрытие только на 3/8 дюйма или около того от полного
закрыто. Фольксвагенам особо не нужен дроссель ».

Дэвид продолжает: «Настройка воздушной заслонки влияет не только на холодный запуск, но и на
время, в течение которого дроссель активен.Если он выключится слишком рано … перед
двигатель готов к работе на холостом ходу без помощи воздушной заслонки … при первом же заглохнет
знак остановки. Если он горит слишком долго, бензин расходуется, искра нагревается.
подключается и может даже плохо работать ».

Как только вы поверите, что нагревательный элемент повернут так, что дроссель
Пластина правильно натянута, удерживайте Нагревательный элемент, чтобы он не
соскальзывать. Осторожно затяните три винта на лицевой панели. Не
перетяните и сорвите резьбу! После того, как винты будут затянуты, проверьте
Дроссельная заслонка.

Для этого переверните холостой кулачок. Дроссельная заслонка ответит и вернется
отдыхать, как вы его установили — при неплотном закрытии. Если вы видите, что пластина
слишком свободно или слишком туго, повторите процесс. Как только вы стали
ознакомившись с процессом, в следующий раз вам будет легче.

Другой общий метод установки дросселя — использование трех «пипсов» (см.
фотография).

Совместите канавку на дроссельном нагревателе с центральной трубкой. Это не
требовательны и должны использоваться только как ориентир, я чувствую.

Дэвид Браун снова говорит: «Шипы на кожухе дроссельной заслонки и линия на дроссельном элементе создают довольно близкую настройку. Если ваш дроссель нуждается в удалении от этих шипов, что-то не так ». (может быть неправильный элемент нагревателя дроссельной заслонки?)

(Обновление) — Дэвид Браун пишет:

Заводское руководство по техническому обслуживанию, раздел K, Топливные системы, УКАЗЫВАЕТ, что
дроссель должен быть установлен на центральном патрубке. НЕТ ДРУГИХ упоминаний о
регулировка воздушной заслонки любым другим способом !! Итак, вот и все
фабрика.Я бы еще подгонял их под погоду, но только
немного. (Нет упоминания о назначении других Пипсов.) »

Снова зацепите возвратную пружину рычага акселератора. Замените воздух
Дышащий.

А теперь садись за руль своего Beetle и наслаждайся ощущением дороги!

Примечания:

1. Спасибо, Дэвид Браун, как всегда, за ваш большой вклад.

2. Спасибо также Барри Блайту, производителю двигателей VW из Техаса.
лет — за совет относительно настроек дроссельной заслонки.

3. Спасибо нашей дочери Яневе Сульман за видеосъемку.
способности!

Нравится:

Нравится Загрузка …

Автор: Джей Сальсер,

Мы с женой Невой водим и работаем на автомобилях VW с 1976 года. Фактически, мы воспитывали нашу семью на этих автомобилях. Теперь мы на пенсии и наслаждаемся автомобилями VW как хобби. ’67 Beetle всегда был нашим любимым годом. У нас есть Beetle 67 года выпуска и Karmann Ghia 68 года выпуска.

Карбюраторы Land Rover — от Glencoyne Engineering

Карбюраторы на
старые Land Rover, кажется, вызывают непропорционально много проблем
для собственников.В наши дни высоких цен на топливо и мировых
потепление, имеет смысл запустить и ваш автомобиль
как можно улучшить экономию топлива и минимизировать выбросы. А
приличная топливная система также значительно упростит эксплуатацию вашего Land Rover.
жить с.

Ну и что
карбюратор у вас установлен, и что с ним может быть?

Солекс 40ПА —
заводская комплектация серии II и IIA, 1958-67 гг.

Это не
особенно распространены в наши дни — многие были заменены на зениты или
Веберы, когда у них возникли проблемы — но они все равно появляются.А
Солекс в хорошем состоянии работает очень хорошо, с хорошей прогрессивной
действие дроссельной заслонки. Кажется, что они очень склонны к блокировке струй, которые
вызовет плохую работу на холостом ходу, медленный подбор или недостаток мощности в зависимости от
какая струя затронута. Жиклеры доступны без
демонтируя карбюратор, и его можно опрыскать очистителем карбюратора, а затем
продули авиакомпанией, чтобы очистить их. Не начинай
засовывать кусочки проволоки в форсунки, иначе вы их испортите. Плавать
износ игл, приводящий к заливанию топлива во впускной патрубок — детали были
какое-то время недоступен, но сейчас кажется, что предложение лучше.Изношенный
Солекс обычно можно отремонтировать, есть несколько специалистов
кто возьмется за эту работу. Новые солексы больше не доступны.

Зенит 36IV —
заводская установка серии IIA и III, 1967-84

Легко идентифицировать
с большой наклонной поплавковой камерой. 36IV — это простой,
почти примитивный аппарат, но хорошо подходит для бензина 2286 куб.
двигатель. Он страдает от износа шпинделя дроссельной заслонки, что позволяет
Избыточный воздух втягивается через маленькие дроссельные заслонки, вызывая нерешительность
производительность на малой скорости.Между
верхняя и нижняя части тела, которые могут погибнуть или расколоться, что приведет к попаданию топлива
затопление в водозабор. Заблокированные струи известны —
больше всего страдает струя ускорительного насоса, что приводит к
колебания и плоские участки при открытии дроссельной заслонки с холостого хода.
Сменные зениты широко доступны — я считаю, что оригиналы
больше не производятся, но есть также несколько репродукций
имеется в наличии. Остерегайтесь, так как некоторые из них очень плохие
качество.Вам может быть лучше восстановить свой — есть
несколько специалистов по карбюраторам, которые могут это сделать. Новый Зенит может быть
устанавливается как прямая замена Weber 34ICH (см. ниже).
Он также может заменить Solex 40PA, но для этого приложения вам потребуется
нужна переходная пластина и дроссельная заслонка от Zenith или Weber, оборудованных
транспортное средство.

Вебер 34ICH —
послепродажное оснащение 1980-х — дата

Этот карбюратор
стали очень популярными в 1980-х, когда запасы запчастей Solex иссякли.
вверх, и когда единственным источником для Zeniths был дилер Land Rover
сеть.Они были проданы как дешевая замена, которая также
улучшенная экономия топлива. Это верно до определенной степени, и
34ICH все еще доступен сегодня по цене около 80 фунтов стерлингов, но это не так
популярным, как когда-то. Причины? Во-первых, топливо
улучшение экономии достигается за счет двух вещей — во-первых, карбюратора
немного мала для приложения, с ограниченным потоком газа, и
во-вторых, он запускается достаточно бережно. Взятые вместе эти
два фактора, безусловно, улучшают экономику, но действительно вредят
представление.Weber также очень склонен к засорению струи.
(хуже, чем у Солекса) и, что серьезнее, внутренний топливопровод
засоры, которые почти невозможно устранить. Он также может
сильно страдает от обледенения карбюратора — очень нужен нагретый воздухозаборник
чего нет в Land Rover. Если ваш автомобиль заводится
легко холодным утром, но через пару
минут, затем перезапускается и работает так же сладко, как и раньше, карбюраторная глазурь
наверное причина.Как ни странно, не все Land Rover, оснащенные Weber
страдают от этой проблемы — она ​​варьируется от автомобиля к автомобилю, ни в коем случае
очевидная причина.

Вебер 32/34
DMTL — заводская установка на 90 и 110, 1983 г.в.

Это близнец
дроссельная заслонка карбюратора, устанавливается на все четыре цилиндра бензиновых 90 и 110
модели. Есть две немного разные версии, одна для
более ранний двигатель объемом 2286 куб. см и еще один двигатель объемом 2495 куб. см.Они
выглядят идентично, разница только в подгонке. 2495
карбюратор будет нормально работать с более ранним двигателем и заметно
лучше реакция дроссельной заслонки на низких оборотах, но не наоборот.
Этот карбюратор — хороший, надежный комплект с несколькими недостатками — в основном
засоренные форсунки (легко доступны после снятия пластмассового воздухозаборника
над карбюратором). Соленоид отключения холостого хода
установлен сбоку от карбюратора — если это не удается, двигатель не будет
на холостом ходу вообще.В этом карбюраторе используется другой впускной и выпускной коллектор.
карбюраторы серии, и хотя коллектор будет прикручиваться к любому из 4
цилиндровые двигатели серии, вам нужно будет создать свой собственный фронт
выхлопная труба, так как серийная труба не подходит. Карбюратор также имеет
дроссельная заслонка с тросовым приводом, тогда как все автомобили серии имеют тяговой привод.

Замена и
настройка карбюратора — Автомобили серии

Это приятно
легкая работа и должна быть в пределах возможностей каждого, кто может
замените лампочку, не получив удара током.Первые вещи
во-первых: перед тем, как вынуть старый карбюратор, убедитесь, что зажигание
система на высоте. Это означает, что свечи в хорошем состоянии и
правильно установлен зазор, указывает то же самое, и время зажигания правильно
отрегулирован. Вы не сможете запустить свой автомобиль
плавно, если система зажигания в плохом состоянии.

Удаление карбюратора
и процедура замены хорошо объяснена как на заводе
руководство по ремонту и руководство Хейнса, так что я не дам удар
взорвать счет здесь.Если у вас нет руководства, купите его.
Я хотел бы выделить несколько моментов:

1. При удалении
старый карбюратор, убедитесь, что вы очистили весь старый материал прокладок
с коллектора и используйте новую прокладку при установке нового
карб. Не используйте силиконовый герметик («мгновенная прокладка»).
так как имеет неприятную привычку попадать в дыхательные пути на базе
карбюратора. Если вы попытаетесь повторно использовать старую прокладку, вы
вероятно возникнут утечки воздуха, из-за которых карбюратор будет невозможно настроить.

2. Не
перетяните гайки, которыми карбюратор крепится к коллектору. В
карбюратор изготовлен из алюминия, а монтажный фланец легко
искаженный. Это снова вызовет утечку воздуха. Просто затяните
гайки до тех пор, пока стопорные шайбы не сожмутся.

3. Убедитесь на 100%
что топливопровод подключен правильно и хомуты закреплены
тугой. Если топливопровод треснул или сломался, замените его.
Карбюратор на этих двигателях расположен прямо над выхлопом, а
утечка бензина — очень плохие новости.

4. В идеале вы
нужен газоанализатор для определения смеси, но вы, вероятно,
нет ни одного. Так что запустите двигатель, пока он не станет теплым, а затем отрегулируйте
винт холостого хода до тех пор, пока холостой ход не будет звучать примерно так. Примечание
что серии Land Rovers на холостом ходу немного медленнее, чем современные автомобили — примерно
600 об. / Мин. На холостом ходу звук двигателя не должен звучать как «загруженный». Если
у вас более ранний автомобиль с динамо-зарядкой, предупреждение о заряде
свет должен быть мерцающим, но не ярким.Затем медленно ввинтите
винт смеси, пока обороты холостого хода не упадут и двигатель не начнет работать
грубый. Отвинтите его примерно на четверть оборота от этого момента,
и при необходимости отрегулируйте холостой ход. Если двигатель работает на холостом ходу
плавно на нужной скорости, ваши настройки не за горами.

Как восстановить карбюратор Solex P40-I

Карбюратор Solex P40-I с разлитой трубкой

Solex P40-I — первый карбюратор на Porsche 911.Шестицилиндровый Porsche 911 впервые был предложен с этим карбюратором в 1964 году. Solex устанавливается на заводе для моделей 911 1964, 1965 и 1966 годов. Но в 1967 году карбюратор Weber IDA был установлен на заводе.

В течение многих лет этот карбюратор был снят с ранних моделей и заменен карбюраторами Weber. В то время Weber был вершиной линейки и считался улучшением карбюратора Solex P40-I. Из-за этого многие карбюраторы были отложены. Многие были потеряны, а в оставшихся наборах часто отсутствуют детали.

Возрождение карбюраторов Solex P40-I

Произошло возрождение ранних автомобилей Porsche, которые в 2020 году немного сужаются, но несколько лет назад автомобиль должен был быть в наличии, чтобы получить большие деньги. Итак, наборы Solex P40-I внезапно стали более ценными, не только полные наборы, но и каждая особенная мелочь в них стала необходимой. Спрос стал настолько сильным, что многие компании послепродажного обслуживания начали производить некоторые части, пользующиеся большим спросом. Если эта нынешняя атмосфера восстановления сохранится, вы можете увидеть все больше и больше карбюраторных комплектов Solex.

Карбюратор Solex P40-I стареет. Даже если он лежал на полке, он все еще стареет. Если он используется, он уже видел много миль. Обычно время ремонта и стоимость ремонта этих карбюраторов намного больше, чем у других карбюраторных систем, используемых на 911.

В комплект карбюратора Solex 40P-I должны входить коллекторы и циркуляционный насос

Что отличает Solex P40-I от других

Solex P40-I был в то время совершенно новым способом подачи топлива в двигатель.Обычно карбюратор имеет непосредственную подачу топлива в топливный бак, расположенный внутри самого карбюратора. Проблема заключается в том, что колебания уровня топлива из-за ускорения, замедления и прохождения поворотов могут привести к неидеальным топливным смесям, поскольку высота уровня топлива в бачке будет влиять на уровни CO. Компания Solex попыталась устранить эти проблемы с помощью карбюратора с разливной трубкой. В отличие от карбюраторов Weber или Zenith, впускной коллектор и систему рычагов следует рассматривать как часть карбюратора, а также рециркуляционного насоса.

Система сливных трубок

Система сливных трубок позволяет топливному баку действовать как в качестве источника топлива, так и в качестве резервуара для перелива карбюратора. Топливный бак является частью впускного коллектора. Подача топлива из бензобака осуществляется электрическим топливным насосом. Затем топливо циркулирует через карбюраторы через механический топливный насос, установленный в передней части двигателя. Этот насос снимает распредвал 1-3 рядов. Механический топливный насос содержит два насоса, по одному на каждую группу карбюраторов.

Двойной топливный насос работает от кулачкового вала для циркуляции топлива

За счет циркуляции топлива через карбюраторы Solex смогла поддерживать желаемое количество топлива непосредственно вокруг реактивного блока, позволяя ненужному топливу стекать обратно в топливный бак . Поддерживая постоянную подачу топлива вокруг реактивного ранца и возвращая ненужный объем топлива из реактивного ранца, это означало, что эффекты ускорения, замедления, поворота и высоты будут сведены к минимуму.

Solex 40P-I также называется карбюратором с разливной трубкой

Шесть отдельных карбюраторов

Карбюратор Solex P40-I похож на шесть отдельных карбюраторов.Карбюраторы также расположены непосредственно над каждой соответствующей впускной рамой двигателя. Это обеспечивает оптимальные характеристики воздушного потока. Каждый карбюратор также настраивается индивидуально. Не только для управления не только смесью холостого хода, но и расходом воздуха и нагнетанием ускорительного насоса. Хотя многие из этих важных особенностей должны были произвести революцию в карбюраторной промышленности, я считаю, что они также привели к падению этого недолговечного карбюратора. Сложность системы подачи топлива может быть сложной задачей для диагностики, поскольку у вас фактически есть три топливных насоса в автомобиле.Большое количество регулировок карбюраторов позволило идеально настроить двигатель. Но это также означает, что больше движущихся частей изнашиваются и теряют возможность регулировки. Система дроссельной заслонки также довольно сложна с множеством движущихся частей и регулировок, необходимых для действительно хорошей работы автомобиля.

Восстановление Solex P40-I

При восстановлении набора карбюраторов Solex P40-I начните с снятия всех узлов с автомобиля и установки их на верстак.Обязательно используйте скамейку, на которой достаточно места, поскольку в этих карбюраторах много деталей. Разбирая карбюраторы, вы должны искать признаки износа и повреждений по ходу движения. Большинству этих карбюраторных комплектов потребуется гораздо больше, чем просто набор прокладок и быстрая очистка. По мере разборки в каждом наборе детали выкладываются в том порядке, в котором они были сняты. Их размещение поможет вам как при повторной сборке, так и при очистке и проверке всех деталей.

Все части Solex 40P-I, разложенные на рабочем столе.

Система рычажного механизма

Начиная с системы рычажного механизма, ищите люфт. поперечину и отдельные тяги, обычно это первое, что нужно снимать при разборке карбюраторов.Внимательно посмотрите на области шарнирных шаров на стержне передачи. Почти в каждом подходе я обнаружил, что мяч изнашивается в гнезде стержня. Это позволяет штоку двигаться в сторону, когда он должен просто повернуться и начать открывать дроссели на карбюраторах. Это приведет к разрушению при настройке, поскольку обычно вы можете заставить двигатель работать плавно на холостом ходу, но при небольшом открытии дроссельной заслонки двигатель будет грубым из-за дисбаланса воздушного потока через все шесть карбюраторов. Если на валу и шаре есть признаки износа, отложите их в сторону и продолжайте разборку.

Проверяйте тягу при разборке.

Затем снимите тяги, снимите верхнюю переходную пластину воздушного фильтра и впускной топливопровод, который соединен с каждым карбюратором. Открутите каждый карбюратор и разложите его на скамейке. Разобрать каждый карбюратор по отдельности довольно просто: сначала открутите четыре винта верхней крышки, а затем снимите верхнюю крышку.

На Solex P40-I держатель струи удерживается двумя невыпадающими винтами, которые после ослабления дают вам возможность повесить держатель для снятия держателя струи.При снятом держателе форсунки вы хотите снять форсунки, чтобы вы могли приколоть их, чтобы проверить размер. Вынув носитель, вы можете очистить форсунки и держатель. При ремонте любого карбюратора необходимо установить форсунки с фиксатором; около 50% струй, которые мы видим, были просверлены, и они не того размера, на котором они штампованы. Я также видел жиклеры, установленные в карбюраторных наборах, которые имеют одинаковый размер, но при измерении имеют разные размеры, что действительно затрудняет выявление странных проблем с управляемостью позже.

Система ускорительного насоса

Затем разберите систему ускорительного насоса, выбив шарнирный штифт на кожухе крышки насоса. Это легче сделать, пока он еще прикреплен к корпусу карбюратора. Вы должны внимательно рассмотреть булавку, так как это еще одна область, которая обычно изнашивается.

Обратите внимание на износ деталей насоса.

Когда на рычаге насоса есть канавка в шарнирном штифте, это замедляет работу топливного насоса. Что, в свою очередь, может привести к остановке на холостом ходу из-за задержки впрыска топлива.Вы также должны хорошо рассмотреть тягу, которая снимается с рычага дроссельной заслонки. Обратите внимание на износ в том месте, где шток проходит через рычаг насоса. Часто стержень может составлять половину своего первоначального диаметра из-за износа. Затем снимаем крышку насоса, диафрагму и пружину и снимаем сбоку; позже вы очистите и разгладите крышку насоса. Чтобы снять шток топливного насоса с рычага дроссельной заслонки, вам необходимо снять рычаг дроссельной заслонки с вала дроссельной заслонки, так как шток насоса ввинчивается в рычаг.

Изношенный шарнирный штифт насоса

Дроссельные заслонки и валы

Теперь в корпусе карбюратора остались только дроссельная заслонка и вал.Перед тем как вытащить дроссельную заслонку, вы можете проверить ее износ и износ корпуса. Слегка прижав дроссельную заслонку к отверстию, а затем используя фонарик под дроссельной заслонкой, вы сможете легко увидеть любые изношенные участки. Наиболее изнашиваются участки, где дроссельная заслонка и вал соприкасаются с корпусом карбюратора. Износ здесь происходит из-за трения латунной дроссельной заслонки о мягкий корпус из цинкового сплава. Хотя дроссельная заслонка никогда не будет полностью легким уплотнением, чрезмерный износ необходимо исправить.

Проверка дроссельной заслонки

Для устранения чрезмерного износа расточите отверстие дроссельной заслонки и установите новую дроссельную заслонку увеличенного размера. Неизмеренный воздух, попавший в обход дроссельной заслонки, приведет к слишком сильной работе двигателя на холостом ходу. С неизмеренным воздухом вы не сможете правильно отрегулировать воздушный поток. В худшем случае мы видели, как дроссельная заслонка сгибалась в попытке уменьшить воздушный поток. Кроме того, мы видели, как дроссельная заслонка была закрыта до точки, в которой он ударяется о отверстие дроссельной заслонки напротив вала дроссельной заслонки.В результате пластина может погнуться, что усугубит проблему. Или, если он не сгибается, он изнашивается в области порта прогрессии.

Валы дроссельной заслонки

Наконец, мы хотим взглянуть на валы дроссельной заслонки. Перед снятием вала осторожно покачивайте вал вверх и вниз и проверьте, нет ли чрезмерного люфта в валу. Solex использовал комбинацию бронзовых и тефлоновых втулок. Обычно эффект, который я наблюдал, заключается в том, что тефлон изнашивается, а бронзовая втулка изнашивается на валу дроссельной заслонки.В зависимости от того, сколько миль пробежал карбюратор, может потребоваться замена дроссельных валов.

Проверка износа вала дроссельной заслонки

Возможно, вам также потребуется заменить втулки дроссельной заслонки. Обычно я снимаю втулки дроссельной заслонки и устанавливаю бронзовую втулку полной длины, так как она, кажется, служит дольше и лучше поддерживает дроссельную заслонку. Проверьте дроссельные валы на предмет чрезмерного износа. Если на валу много тяжелых канавок, я бы заменил его. Если износ легкий и его можно отполировать, используйте его повторно.Как правило, я заменяю вал, если его размер составляет 7,94 м / м или меньше от первоначального размера 8 м / м.

Очистка всех деталей

Когда все отдельные карбюраторы разобраны, все необходимо очистить и подготовить для окончательной проверки. Изношенные втулки дроссельной заслонки необходимо заменить и подогнать под размеры вала дроссельной заслонки. Изношенные дроссельные заслонки необходимо расточить и изготовить новые дроссельные заслонки. Все поверхности прокладки необходимо проверить на предмет деформации и при необходимости исправить.

После разборки можно чистить детали.

Некоторые карбюраторы требуют большей обработки, чем другие. Степень износа, которую вы обнаружите, определяет объем работы. Это еще одна причина дороговизны карбюраторов Solex P40-I. Их также трудно процитировать, поскольку вы не узнаете объема работы, пока не разберете все наборы по частям.

Повторная сборка Solex P40-I

Повторная сборка отдельных карбюраторов довольно проста; в основном это процесс, обратный процессу разборки.Начиная с вала дроссельной заслонки, слегка смажьте его и установите в корпус карбюратора. Одновременная установка рычага дроссельной заслонки и вала помпы в сборе. Проверьте концевой зазор вала дроссельной заслонки и установите регулировочную прокладку, чтобы устранить чрезмерный ход. Будьте осторожны, не устанавливайте регулировочную прокладку слишком туго. При нагревании вал может застрять в теле. Карбюратор из цинкового сплава имеет другую степень расширения, чем стальной вал дроссельной заслонки.

Поломка деталей Solex P40-I

Установите дроссельную заслонку, убедитесь, что она не заедает при закрытии и имеет хорошее ровное уплотнение вокруг отверстия дроссельной заслонки.Установите диафрагму, пружину и крышку ускорительного насоса на корпус карбюратора, а затем установите рычаг насоса и шарнир. Установите регулировочную гайку на шток насоса, но оставьте стопорную гайку ослабленной, так как вам потребуется установить объемы подачи позже.

Соберите основные и холостые жиклеры большого размера в держатель жиклера, установите новую прокладку и уплотнительное кольцо и установите собранный узел обратно в корпус карбюратора. Будьте осторожны, чтобы не повредить прокладку или уплотнительное кольцо. Установите верхнюю крышку и вспомогательный усилитель в корпус карбюратора, а затем отложите его в сторону, пока не будут собраны остальные карбюраторы.

Solex P40-I Кузов почти собран, в ожидании реактивного ранца

Коллекторы с поплавковым резервуаром

Перед установкой карбюраторов на впускной коллектор необходимо снять резервуар для топлива. Проверьте поплавок, а также проходы. Поверхности прокладок как для уплотнительных фланцев карбюратора, так и для поверхностей впуска и головки блока цилиндров также необходимо проверить на предмет деформации поверхности и при необходимости откорректировать. Отверстия обратного слива также следует проверить и продуть, чтобы убедиться в отсутствии препятствий, которые могут помешать возврату топлива из карбюратора в топливный бак.

Очистите и проверьте поплавок и поплавок

Для наших сборок мы делаем дополнительный шаг на коллекторе. После завершения всех машинных работ мы отправляем манифольд на химическую обработку. Обработка заново серебрит коллектор. Это дорого и требует много времени, но оно того стоит из-за долговечности и внешнего вида. Мы видели, что коллектор Solex P40-I выполнен по-разному. Главное, чтобы коллектор был чистым, а уплотнительные поверхности были ровными.

Присоединение очищенной поплавковой чаши к коллектору

После установки чистого впускного коллектора и поплавковой чаши теперь можно переустановить отдельные карбюраторы.Сначала соберите тяги, установите поперечину и отрегулируйте предварительную нагрузку на шарнирах так, чтобы не было концевого смещения. Не затягивайте его настолько сильно, чтобы дроссельная заслонка была жесткой или зажатой.

Установка поперечины

Ранее я говорил об износе, который происходит в поперечине. Замените перекладину, если она изношена. Это необходимо сделать перед установкой и настройкой дросселей.

Установив поперечину и подключив возвратную пружину (так, чтобы она удерживала стопорный винт холостого хода до упора), установите первый шатун на поперечину.А затем осторожно защелкните другой конец на рычаге дроссельной заслонки первого карбюратора. Используя фонарик, посмотрите на карбюратор. Вкручивайте или выкручивайте шатун, пока дроссельная заслонка не окажется в закрытом положении. Установите следующий стержень на следующий карбюратор и повторите. Не волнуйтесь, если на данном этапе он не идеален. После того, как карбюраторы вернутся в двигатель, будет установлен точный баланс.

Стендовая настройка Solex P40-I

После того, как все дроссели отрегулированы и топливопроводы установлены, следующий элемент, который необходимо установить на стенде, — это проверка уровня поплавка.Также на стенде можно отрегулировать объемы подачи ускорительного насоса для каждого карбюратора. Проделать эту операцию на скамейке немного сложнее. Вам понадобятся два топливных насоса: один для подачи топлива в топливный бак, а второй для циркуляции топлива через карбюраторы.

Чтобы проверить настройку топливного бака, подсоедините кусок прозрачного пластикового шланга к нижнему выпускному патрубку топливного бака. Согните шланг и удерживайте его, чтобы топливо не кончалось, а затем включите подающий насос. Убедитесь, что насос подачи не может превышать 2.5 фунтов на квадратный дюйм, иначе высота поплавка будет неправильной. Глядя на прозрачную трубу, уровень топлива должен быть между 15 м / м и 20 м / м вниз от верха топливного бака. Чтобы отрегулировать уровень поплавка вверх или вниз, измените толщину уплотнительной шайбы под игольчатым клапаном.

Facet 40002N, цилиндрический топливный насос на 12 В, 1/8 NPT, 2,75-4 фунта на кв. Дюйм Топливный насос Gold-Flo, 12 В, 2.75-4,0 фунтов на квадратный дюйм, 34 галлона в час

Facet 40002N, Facet цилиндрический топливный насос 12 В, 1/8 NPT, 2,75-4 фунта на кв. Дюйм , Тип Square

477060E Facet Gold-Flo Топливный насос, 12 В, 2,75-4,0 фунт / кв. Дюйм, 34 галлона в час

Объемы нагнетания ускорительного насоса на Solex P40-I

Для установки объемов нагнетания ускорительного насоса вам также потребуются два топлива насосы. Первый насос предназначен для подачи топлива в топливный бак, а второй насос для циркуляции топлива через карбюраторы.Еще раз убедитесь, что насосы не превышают 2,5 фунта на квадратный дюйм. Когда оба насоса работают, активируйте рычаги дроссельной заслонки и измерьте объем нагнетания из каждой из форсунок ускорительного насоса.

Объем разряда должен составлять от 0,4 до 0,65 куб. См в зависимости от сезона и конкретной местности. Чтобы отрегулировать объем нагнетания, поверните регулировочную гайку на штоке ускорительного насоса, а затем затяните стопорную гайку, чтобы сохранить регулировку.

Solex P40-I на двигателе. Это двигатель 1970 года, используемый для установки, поэтому для подачи и циркуляции топлива используются три насоса.

Установка комплекта Solex P40-I на двигатель

После стендовой настройки все узлы карбюратора готовы к установке на двигатель. Убедитесь, что поверхности прокладки головки цилиндров чистые, и используйте новую прокладку основания. Убедитесь, что система зажигания находится в идеальном рабочем состоянии. А топливо в бензобаке и магистралях свежее и чистое.

Вам понадобится адаптер для синхронометра на Solex

STE SK Carburetor Synchrometer, Weber, Dellorto, Mukuni, Ste Sk

STE SK Carburetor Synchrometer, Weber, Dellorto, Mukuni, Ste Sk

Запустите двигатель и прогрейте автомобиль. вверх, на этом этапе он может работать немного грубо.Как только двигатель прогреется до температуры, увеличьте обороты двигателя до 1200-1400 об / мин. Проверьте балансировку каждого отдельного корпуса карбюратора. Используя синхрометр, отрегулируйте положение дроссельной заслонки, чтобы оно идеально соответствовало воздушным потокам. После синхронизации каждого ряда позвольте двигателю вернуться в режим холостого хода и уравновесить его из стороны в сторону, используя стопорные винты холостого хода на поперечной тяге.

Запуск Solex P40-I на двигателе

Теперь, когда дроссели сбалансированы, проверьте и отрегулируйте винт смеси. Отрегулируйте каждый карбюратор, пока двигатель не станет максимально плавным.Возможно, вам придется снизить обороты холостого хода. Просто убедитесь, что обе стороны отрегулированы равномерно, чтобы поддерживать одинаковые потоки воздуха через каждый блок. Наконец, выключите двигатель и установите оставшиеся тяги, чтобы завершить установку. Убедитесь, что каждое гнездо шара смазано и не имеет люфта в шарнире. Кроме того, не забудьте проверить и отрегулировать ограничители полного открытия дроссельной заслонки. Убедитесь, что дроссельные заслонки полностью открываются и не выходят за центр отверстия дроссельной заслонки.

Установите воздушный фильтр в сборе и время для дорожных испытаний ……..

Написано Куртом Донохо

00-2500-0 / 0025000 — Универсальный комплект для настройки карбюратора Solex EMPI (28 PICT-34 PICT 3 карбюратора) — 00-2500-0, 8115152518, —

Общая информация

Беспроцентный кредит доступен для всех покупок на сумму от 350 фунтов стерлингов. Вы можете подать заявку онлайн — это быстро, легко, и вы получите мгновенное решение. Нашим партнером по финансированию розничной торговли через Интернет является компания Divido. Кредит предоставляется в зависимости от статуса.

Пример финансовых вариантов

Цена за наличные: 676 фунтов стерлингов.00
Залог: 70,00 фунтов стерлингов
Сумма кредита: 606,00 фунтов стерлингов
12 ежемесячных взносов в размере 50,50 фунтов стерлингов
Типичная годовая процентная ставка: 0%

Как подать заявку

Посетите наш сайт и выберите товары, которые хотите приобрести. На экране оформления заказа выберите «Финансы» в качестве способа оплаты.

Это займет всего пару минут, и вы получите мгновенное решение.

Критерии

Чтобы подать заявку на финансирование, вы должны соответствовать следующим критериям;

• Вы должны быть старше 18 лет.
• Вы должны быть резидентом Великобритании и иметь постоянный адрес не менее 3 лет.
• Вы должны работать полный рабочий день, если только вы не пенсионер или домохозяйство с супругом, работающим полный рабочий день.
• У вас должен быть банковский счет в Великобритании, способный принимать прямой дебет.
• Товар необходимо доставить на домашний адрес.

Преимущества

• Беспроцентный кредит доступен для всех покупок на сумму более 350 фунтов стерлингов.
• Купите то, что вы хотите, + аксессуары, и все это за небольшую ежемесячную плату.
• Выберите предмет с более высокими характеристиками за несколько фунтов больше в месяц.
• Вы можете распределить стоимость покупки, чтобы минимизировать ежемесячные платежи.
• Универсальный шоппинг: не нужно идти в банк, чтобы получить финансирование.
• Храните наличные для повседневных расходов.
• Фиксированные платежи — ваши платежи фиксируются на время действия соглашения, что позволяет более эффективно составлять бюджет.

Сколько я могу взять в долг?

При оформлении заказа просто заполните нашу простую онлайн-форму заявки, и вы можете получить одобрение на сумму до 5000 фунтов стерлингов для использования в предметах, которые вы хотите приобрести.Минимальный заказ 350 фунтов стерлингов.

Требуется ли залог?

Требуется минимальный депозит в размере 10%, который оплачивается кредитной или дебетовой картой при приеме.

Как выплачиваются мои ежемесячные платежи?

Все ежемесячные платежи производятся прямым дебетом с вашего личного банковского счета. Обычно первый платеж должен быть произведен через месяц после даты финансового соглашения, а последующие ежемесячные платежи будут производиться каждый месяц в течение вашего срока в этот день месяца.

Какой срок погашения доступен?

В настоящее время вы можете выбрать срок погашения кредита на 6 или 12 месяцев под 0% годовых в зависимости от суммы вашего заказа.

Могу ли я досрочно погасить договор?

Вы можете погасить кредитный договор в любой момент. Просто напишите Shawbrook, и они рассчитают и отправят вам сумму вашего поселения. Ваш расчетный показатель и дата рассчитываются в соответствии с Законом о потребительском кредите.

Исключения

0% Финансирование в настоящее время недоступно для двигателей, коробок передач и других предметов, требующих депозита.
Доступно только для розничных клиентов и исключает любые другие предложения.

Финансовые аннулирования

Вы можете вернуть все товары, заказанные по финансам, после чего полис может быть отменен. Это потребует 10% комиссии за обработку для покрытия стоимости финансового соглашения.

Замена финансовых статей

Мы бесплатно заменим любой неисправный или поврежденный товар, заказанный по финансовым вопросам.

Аннулирование финансовой статьи

Если вы хотите отменить заказанный товар по финансам, но оставить остальную часть заказа, мы возместим его стоимость чеком, и финансовое соглашение между вами и финансовой компанией останется в силе.
