Настройка карбюратора ваз 21083: Регулировка и настройка карбюраторов Солекс — Автозапчасти для иномарок — Продажа и подбор автозапчастей на иномарки

Регулировка карбюратора солекс 21083 холостого хода

Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюраторами Солекс

На карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099 рекомендуемые обороты холостого хода 750-800 оборотов в минуту. При этом они должны быть стабильны (без частых пропусков зажигания и «троения»). Регулировку оборотов холостого хода двигателей с карбюраторами 2108, 21081, 21083 Солекс рекомендуется проводить раз в полгода или при возникновении проблем с работой двигателя.

Подготовительные работы

Перед проведением регулировки как минимум необходимо удостоверится в исправности свечей зажигания, высоковольтных проводов, крышки трамблера, «бегунка», правильности установки момента зажигания, отсутствия подсасывания постороннего воздуха в карбюратор, исправности бензонасоса.

Помимо этого следует прогреть двигатель до рабочей температуры (80-90 гр) и полностью открыть воздушную заслонку карбюратора, утопив рукоятку «подсоса» до упора.

Отключать и глушить трубку подающую разрежение от карбюратора к вакуумному регулятору опережения зажигания не обязательно. Хотя после регулировки оборотов холостого хода можно снять ее со штуцера на корпусе вакуумного регулятора и проверить есть ли в ней разрежение при работе двигателя на холостых. При правильно отрегулированных оборотах разрежения там быть не должно или должно ощущаться очень легкое.

Необходимые для регулировки оборотов холостого хода инструменты

Точную настройку оборотов холостого хода проводят с использованием газоанализатора, но не у каждого он есть. Поэтому желательно иметь отдельный прибор — тахометр. При его отсутствии можно использовать тахометр, встроенный в щиток приборов (есть на всех ВАЗ 2108, 2109, 21099). Также понадобится тонкая шлицевая отвертка.

Регулировка холостого хода двигателя

Пускаем двигатель. Включаем дальний свет фар и печку.

— Самым простым способом регулировки оборотов холостого хода двигателя с карбюратором Солекс (2108, 21081, 21083) является вращение винта «количества» топливной смеси.

Против часовой стрелки обороты уменьшаются, по – увеличиваются. При вращении винта, его наконечник  воздействует на рычаг оси дроссельной заслонки первой камеры карбюратора и тем самым либо приоткрывает дроссельную заслонку первой камеры карбюратора, либо, наоборот прикрывает ее. Из-за этого увеличивается или наоборот уменьшается поток воздуха, проходящий через первую камеру и разрежение в канале СХХ. Таким образом винтом «количества» регулируется объем топлива, поступающего в цилиндры двигателя. Соответственно обороты холостого хода двигателя будут, то расти, то уменьшаться.

На изображении винт регулировки «количества» топливной смеси карбюраторов Солекс (2108, 21081, 21083). Рычаг привода воздушной заслонки карбюратора для наглядности снят.

Более точная настройка предполагает дополнительную регулировку состава топливной смеси, поступающей в цилиндры двигателя.

За это в карбюраторах 2108, 21081, 21083 Солекс отвечает винт «качества» топливной смеси.

Для начала можно выставить изначальное положение винтов «качества» и «количества» карбюратора. Это 3 полных оборота от упора винта «качества», винтом «количества» следует выставить минимальные обороты коленчатого вала – 600-700 об/мин.

— На следующем этапе необходимо выставить максимальные обороты холостого хода, используя только винт «качества» топливной смеси.

Шлицевой отверткой постепенно выворачиваем его из гнезда, пока обороты холостого хода не достигнут своего максимума. Это может быть и 1000 об/мин и несколько выше.

— Далее винтом «количества» устанавливаем обороты до 900 об/мин.

Добиваемся этого медленным вращением его против часовой стрелки.

— При помощи винта «качества» выставляем обороты холостого хода на уровне требуемых 750-800 об/мин.

Для этого, опять же медленно, заворачиваем его по часовой стрелке.

Если не удается сразу добиться нужной частоты вращения коленчатого вала, проводим регулировку еще раз.

Регулировка оборотов холостого хода двигателя с карбюратором Солекс выполнена.

Примечания и дополнения

— Вторая более точная регулировка при помощи обоих подстроечных винтов карбюратора приведет не только к стабильному и устойчивому холостому ходу двигателя, но и понижению токсичности выхлопа отработанных газов.

— При возникновении «провалов» при нажатии на педаль «газа» после такой регулировки оборотов холостого хода следует немного довернуть винт «количества» топливной смеси по часовой стрелке тем самым немного добавив топливной смеси поступающей в цилиндры двигателя из системы холостого хода. Обороты двигателя после этого немного возрастут, предельная величина для двигателей автомобилей ВАЗ 2108, 2109, 21099 – 900 об/мин.

— В ряде случаев имеет смысл доработать систему холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей по регулировке и настройке карбюратора Солекс

— Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083)

— Регулировка привода воздушной заслонки карбюратора Солекс (2108, 21081, 21083)

— Регулировка оборотов холостого хода двигателя с карбюраторами 2108, 21081, 21083 Солекс (еще одна статья по настройке ХХ)

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка тросового привода дроссельных заслонок карбюратора Солекс

Сравнительный тест-ремонт автомобиля

— Проверка и регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

twokarburators. ru

Настройка карбюратора (выбрано лучшее для себя и Вас) — Lada 2108, 1.5 liter, 1990 year on DRIVE2

Всем привет! Задался вопросом как точно отрегулировать карбюратор, т.к. после последних событий, понял, что нужно поменять ремкомплект и прочистить и проверить все (до этого как обычно нехватка времени)

Материалы «нарыл» с нескольких сайтов…поехали

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Снимаем верхнюю часть (крышку) карбюратора

— Линейкой (а лучше штангельциркулем) замеряем расстояние от дна поплавковой камеры до уровня в ней топлива (Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется)

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое на большинстве сайтов –24 +\- 1 мм от верхнего края поплавковой камеры карбюратора. Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

На изображении уровень топлива отмечен красной линией.

Регулировка положения поплавков

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

установка правильного положения поплавков на карбюраторе 2108, 21081, 21083 Солекс

Оно должно составлять 1-2 мм, что позволит добиться названных выше –24 +\- 1 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (фото ниже).

Шаблон

Так же для установки этого расстояния между поплавками и картонной прокладкой можно использовать глубиномер штангенциркуля или линейку. Приложив их к поплавку, замеряем расстояние от самой верхней его точки до картонной прокладки. Должно быть 34 мм. Так же и для другого поплавка.

установка высоты поплавков на карбюраторе 2108, 21081, 21083 Солекс

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

проверка правильности положения поплавков на карбюраторе Солекс

Примечания и дополнения

— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

установка параллельности поплавков на карбюраторе Солекс

— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла каждого из поплавков.

измерение расстояния до нижнего угла поплавков

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.
Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

установка полного хода поплавка на карбюраторе Солекс

P/S/ Также в интернете отыскал субъективно правильную таблицу по подбору жиклеров (относительно справедлива, но не факт) Книга по обслуживанию Солекса на моем хранилище яндекс Она здесь
Подводя итоги настройки карба, до продажи авто установил, что с 1. 3 расход по трассе был 5.5 л, с 1.5 около 6 скорость 90 км\час кпп 4-ка

www.drive2.com

Чистка и настройка карбюратора SOLEX — Лада 2108, 1.5 л., 1994 года на DRIVE2

Полный размер

Наиль Мухамедович Порошин

Привет читатели моего БЖ. На днях мне ударила моча в голову Нужно срочно почистить карбюратор и сделать его как заводской. Потому что до этого поставил не родные жиклеры. Буквально 8 месяцев назад я наткнулся на видео Наиля Порошина где он ставил на карбюратор Солекс не стандартные жиклёры.
100 в первую камеру
155 в первую камеру
125 во вторую
95 во вторую
В ролики он сказал что будет хороший отклик, меньший расход, и будет ехать подинамичнее. Я загорелся и решил реализовать. Поскольку опыта у меня мало позвал на помощь своего коллегу по работе. Мы сняли карбюратор, я все почистил каждый узел, поставили жиклёры, отстроили холостой ход и готово. Впечатления были незабываемые, машина рвала с месте, была хорошая динамика. Но радовался я не долго. Бензина при такой настройке она кушала в разы больше, но при этом была динамика.
Расход меня не очень пугал, поскольку на машине передвигался крайне редко. Но летом пришлось устроиться на работу курьером, и машина стала рабочей. Про это отдельный пост)
На 100 км в городе был расход 10-11 литров, в день я накатывал около 150-200 км плюс цены на бензин возросли
Все это время я успокаивал себя, пусть будет такой расход машина действительно стала мощнее))) да и в день я отбивал этот бензин, иногда в хороший плюс.
Ну вот 9 января ударила моча в голову все поменять и вернуть к заводским параметрам карбюратора ваз 21083.
Включил канал Наиля Порошина и начал вдохновляться его работой) В одном из роликов он упоминал про 4 резаный кулачек, он называет его Кулачек Наиля. Берет кулочек и немного подпиливает. Тем самым получается быстрый отклик машины на газ.
Опыта у меня мало, да и человек я очень импульсивный если что то не пойдет, могу взять карбюратор и выкинуть его куда подальше))))
Решил позвать своего старого друга, который 3 года отъездил на девятке и карбюратор знает от и до. Собрались в гараже, взяли по 2 литра пива и приступили к разбору. Все было хорошо, я чистил карбюратор и следовал указаниям. Все собрали, и тут мне ударила моча в голову, а почему бы не выставить поплавки по шаблону? Взяли шаблон выставили по инструкции и поставили карбюратор на свое место.

Полный размер

ШАБЛОН НЕ ПОЛЬЗУЙТЕСЬ ИМ

Заводим машину и тут начался трэш. Карбюратор заливало, машина не откликалась на газ. Перепутали жиклёры? Опять разобрали, проверили все правильно. Отстроили ещё раз слоник, чтобы он лил ровно между заслонкой и стенкой. Окей. Собираем, та же история. Подумали, что перепутали диффузоры. Повторяем процедуру. Эффекта нет. Проверяем ЭМК работает, щелкает, но все равно льет. Пока копошились, в гаражном кооперативе выключили свет. Заебись!
С помощью фонарика от телефона пытались понять, а чем же дело. Но изрядно выпив и надышавшись ацетоном, бензином, картерными газами пришлось отложить это дело да утра. Как говорится утро вечера мудренее. Закрыли гараж и пошагали до дома. По пути рассуждали, что же сделали не так. Придя домой, не успокоившись, я начал искать проблему по книги Карбюратор Солекс от Редакции Зарулем. Очень советую это книгу, в ней подробно расписано, что и как делать. Листал страницы и тут меня осенило. Я вспомнил, что мы не поставили. Нет, не так! Я надышался ацетоном, и, выпив изрядно пива, проспал уплотнитнительное кольцо на топливный канал системы холостого хода.

Виновник

Отлично. Придя утром в гараж, сразу скинули верхнюю крышку карба и сразу увидили что кольца нет. Хорошо, что я запасливый и взял это кольцо, как чувствовал. Точнее чувствовала продавец одного из магазинов. Что я неопытный просру это кольцо. Одели, собрали и тут ступор. Все те же самые симптомы. Что не так? Холостой ход не возможно выставить. Сняли крышку и увидели что в камерах много топлива. Значит, поплавки поставили не правильно, и шаблон это все херня. Да и вообще настройка карба дело индивидуальное для каждой машины. Сняли, выгнули и поставили на место. Ура, машина стала откликаться на газ и перестала лить. Начали настройку холостого. И тут опять лажа. Клапан не работал. Работал он как хотел. В итоге поехали, купили электромагнитный клапан Рекардо. Приехали в гараж, начали проверять клапан и он не работал. Ебаный блять. Ладно, сняли с него 41 жиклер поставили на старый эмк. О чудо, карбюратор стал поддаваться настройке.
Но не так как надо. При выкручивании винтом качества точнее при полном закручивании машина должна глохнуть, но хер, она работала дальше. Уже в полном отчаянии и с фразой Ебаный машин которую я повторял, раз 100 пришла мысль вставить ЭМК Рекардо в карбюратор. И он заработал? Ват то фак из дец. Отстроили холостой ход. Ура. Дело было в клапане и проводке эпхх. На днях буду менять. Стоит она копейки. Суть всего поста! Не трогай пока работает. Хотя карбюратор был изрядно засран, очень много грязи, синего вылилось. Профилактика в любом случае должна быть.

P.S Вывод из всего этого) Либо занимайтесь машиной, либо пейте пиво. Совмещать эти две вещи не желательно)))

Полный размер

www.drive2.ru

Прочистка системы холостого хода карбюратора 2108, 21081, 21083 Солекс

Одной из наиболее востребованных операций в обслуживании карбюраторов 2108, 21081, 21083 Солекс является прочистка системы холостого хода. Засорение каналов и жиклеров системы холостого хода обычно приводит к возникновению такой неисправности в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 как неустойчивый холостой ход (двигатель троит) к его отказу вообще работать на холостом ходу или невозможности его регулировки.

Если подозрение пало на систему холостого хода, то есть несколько способов привести ее в порядок путем прочистки каналов и жиклеров.

Способ первый

Безразборный, без применения специальных инструментов, приспособлений и средств.

— Снимаем корпус воздушного фильтра

Отсоединяем все, что показано на изображении и снимаем корпус фильтра.

снятие корпуса воздушного фильтра двигателя на автомобилях ВАЗ 2108, 2109, 21099

— Пускаем двигатель автомобиля, выставляем «подсосом» обороты 2500-3000 об/мин — Ключом на 13 мм выворачиваем на три-четыре оборота электромагнитный клапан карбюратора

Если двигатель начинает глохнуть подгазовываем — рукой вращая сектор привода дроссельной заслонки первой камеры карбюратора по часовой стрелке. Длительность операции 10-20 секунд.

ЭМК карбюратора 2108, 21081, 21083 Солекс

— Заворачиваем обратно электромагнитный клапан и смотрим, стабилизировались ли обороты холостого хода двигателя

Если нет, повторяем действо еще раз и может быть еще раз, пока не добьемся устойчивого холостого хода. Не помогло? Переходим ко второму способу.

Способ второй

Необходимо полностью вывернуть электромагнитный клапан карбюратора вынуть из него топливный жиклер и продуть его. Что и делаем.

разобранный электромагнитный клапан карбюратора

Далее желательно приобрести аэрозольный баллончик-очиститель карбюратора или на худой конец немного ацетона.

аэрозоль-очиститель карбюраторов

— Заливаем (впрыскиваем аэрозоль) с помощью шприца в посадочное отверстие немного средства для прочистки

посадочное отверстие под ЭМК в крышке карбюратора 2108, 21081, 21083 Солекс

— Выжидаем пару-тройку минут

— Пускаем двигатель и вытягиваем рукоятку «подсоса» на себя, чтобы он смог работать на холостом ходу без клапана

— Немного погазуем и глушим двигатель

Заворачиваем электромагнитный клапан и наслаждаемся ровным холостым ходом двигателя. Если холостой ход опять никакой, повторяем операцию еще раз и может быть еще раз, больше нет смысла.

Подразумевается, что в ходе такой прочистки, равно как и прочистки первым способом вся грязь из каналов системы холостого хода карбюратора 2108, 21081, 21083 Солекс вымоется и унесется сильным разрежением, вызванным отворачиванием клапана и повышенными оборотами двигателя, куда-нибудь в камеры сгорания, где исчезнет без следа.

Ожидания не оправдались? Переходим к третьему способу, возможно он нам поможет.

Способ третий

Придется снимать и частично разбирать карбюратор.

— Снимаем крышку (верхнюю часть) карбюратора (подразумевается, что корпус воздушного фильтра у нас уже снят)

— Снимаем корпус карбюратора с впускного коллектора

Подробно процесс снятия карбюратора 2108, 21081, 21083 Солекс описан на странице «Снятие карбюратора 2108 Солекс с двигателя автомобиля».

— Прочищаем тонкой деревянной палочкой или тонкой медной проволокой посадочное отверстие (гнездо) электромагнитного клапана в крышке карбюратора

Помимо этого прочищаем отверстия топливного канала СХХ, воздушного канала СХХ со встроенным внутри него воздушным жиклером. На изображения в места прочистки для наглядности вставлены деревянные палочки.

отверстия в крышке карбюратора Солекс, которые необходимо прочистить

— Также прочищаем отверстие винта качества топливной смеси

отверстие под винт «качества» топливной смеси в корпусе карбюратора Солекс

Винт необходимо предварительно вывернуть. Перед выворачиванием вначале заворачиваем его до упора и считаем число оборотов, чтобы потом выставить все как было.

— Прочищаем выходное отверстие системы холостого хода и переходных систем обеих камер карбюратора

выходные отверстия переходных систем первой и второй камер карбюратора Солекс

— Прочищаем канал подведения топливной эмульсии к выходному отверстию и канал подведения воздуха в систему холостого хода

Для наглядности в них вставлены деревянные палочки.

прочистка эмульсионного и воздушного каналов системы холостого хода карбюраторов 2108, 21081, 21083 Солекс

При желании можно вынуть распылитель ускорительного насоса, малый диффузор из первой камеры карбюратора и ниже диффузора будет отверстие забора воздуха в воздушный канал системы холостого хода. Его тоже прочищаем, хотя расположено оно очень неудобно.

Во время прочистки следует использовать аэрозоль-очиститель или ацетон обрабатывая ими каналы и отверстия. После прочистки обязательно продуваем все прочищаемое сжатым воздухом (насосом или лучше всего компрессором.

После прочистки вся система должна свободно продуваться.

Примечания и дополнения

— В ряде случаев вместо электромагнитного клапана на карбюраторах 2108, 21081, 21083 Солекс устанавливается заглушка – держатель топливного жиклера системы холостого хода.

— После проведения прочистки системы холостого хода карбюратора 2108, 21081, 21083 Солекс необходимо выполнить регулировку оборотов холостого хода двигателя, чтобы привести их в норму. О том как это лучше и проще сделать можно узнать на странице «Регулировка оборотов холостого хода двигателя с карбюратором 2108, 21081, 21083 Солекс».

— Если путем прочистки системы холостого хода карбюратора 2108, 21081, 21083 Солекс добиться устранения неисправности (неустойчивый холостой ход) не удалось, то следует обратить внимание на систему зажигания, как минимум проверить свечи и высоковольтные провода и выставить момент опережения зажигания и на исправность самого двигателя (зазоры в клапанном механизме, исправность поршневой-измерить компрессию).

— Помимо всего можно провести прочистку системы холостого хода карбюратора Солекс в комплексе с полной очисткой и прочисткой карбюратора. Одним из способов здесь является замачивание на некоторое время карбюратора в ацетоне, что отлично подходит для размягчения и растворения застарелых. отвердевших отложений в каналах СХХ. Полная очистка и прочистка карбюратора описана на странице «Очистка и прочистка карбюратора 2108, 21081, 21083 Солекс».

Еще пять статей на сайте по проверке и ремоту карбюраторов Солекс

— Проверка и ремонт экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс.

— Разбора карбюратора 2108, 21081, 21083 Солекс.

— Безразборная прочистка карбюраторов 2108, 21081, 21083 Солекс аэрозолем-очистителем карбюраторов.

— Проверка механизма блокировки открытия дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс.

— Проверка исправности (герметичности) игольчатого клапана карбюратора 2108, 21081, 21083 Солекс.

twokarburators.ru

Регулировочные винты карбюратора Солекс | Twokarburators.ru

Карбюраторы семейства Солекс 2108, 21081, 21083 имеют пять регулировочных винтов. Рассмотрим их назначение, расположение на карбюраторе и особенности проведения регулировки. Данная информация необходима при ремонте, регулировке и настройке карбюратора.

Винты регулировки оборотов холостого хода двигателя

Вращая эти винты можно отрегулировать обороты холостого хода двигателя в соответствии с нормой (650-700 об/мин для ВАЗ 2108, 2109, 21099).

Винт «количества» топливной смеси

Ввернут в отлив с резьбовым отверстием в средней части корпуса карбюратора. Своим наконечником касается ребра рычага управления дроссельной заслонкой первой камеры. Предназначен для увеличения объема топливной смеси поступающей в цилиндры двигателя на холостом ходу. При заворачивании, своим наконечником перемещает рычаг управления, приоткрывая дроссельную заслонку первой камеры – обороты ХХ растут. При выворачивании – обороты ХХ падают. Наконечник винта «количества» так же выступает в роли минусового контакта в системе ЭПХХ. Он сигнализирует о начале открытия дроссельной заслонки блоку управления ЭПХХ. По этому сигналу прекращается подача топлива в систему ХХ. См. «Система ЭПХХ карбюратора Солекс».

Винт «качества» топливной смеси

Винт «качества» расположен в нижней части корпуса карбюратора и перекрывает своим конусом выходное отверстие топливной смеси из системы холостого хода.

Он предназначен для контроля за точной дозировкой топливной смеси поступающей через систему холостого хода в цилиндры двигателя путем изменения сечения этого отверстия. Проще говоря, винт «качества» пускает дополнительный бензин в топливную смесь на ХХ, тем самым, обогащая ее.

Особенности регулировки: изначальное положение винтов «количества» и «качества» — 1 – 1,5 оборота от полностью завернутого состояния.

Подробнее об устройстве и работе системы холостого хода: «Система холостого хода карбюратора Солекс».

Подробнее о регулировке холостого хода: «Регулировка оборотов холостого хода двигателя с карбюратором Солекс».

Винты регулировки положения дроссельных заслонок обеих камер карбюратора и воздушной заслонки

Необходимы для установки дроссельных заслонок обеих камер карбюратора в нужное положение для пуска и нормальной работы двигателя.

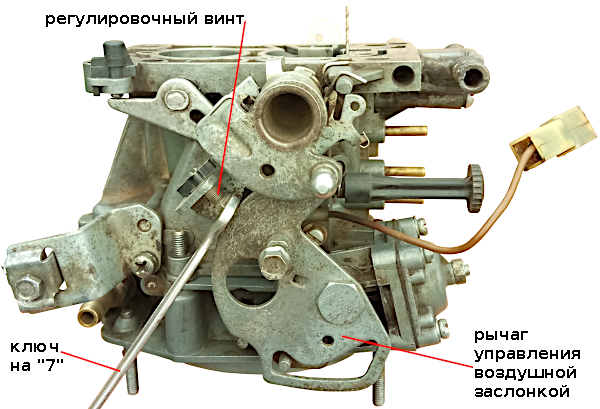

Винт регулировки  положения дроссельной заслонки первой камеры карбюратора (при пуске двигателя)

Расположен на рычаге управления дроссельной заслонкой первой камеры карбюратора. Закреплен пружинным фиксатором. Служит для установки величины пускового зазора между кромкой дроссельной заслонки и стенкой первой камеры карбюратора при взведении пускового устройства (вытягивании «подсоса»). В этом случае рычаг управления воздушной заслонкой воздействует на винт и через него на рычаг управления дроссельной заслонкой.

Винт регулировки положения дроссельной заслонки второй камеры карбюратора

Расположен на отливе нижней части корпуса карбюратора. Закреплен пружинным фиксатором. Сверху на него надет защитный колпачок. На головку винта опирается рычаг управления дроссельной заслонкой второй камеры карбюратора.

Винт предназначен для регулировки величины зазора между стенками смесительной камеры карбюратора и кромками дроссельной заслонки (0,1±0,05 мм) в целях предотвращения скапливания топлива при работе ускорительного насоса. Нужное положение винта выставляется на заводе и больше не меняется.

Винт регулировки положения воздушной заслонки (регулировки пускового устройства)

Винт регулировки пускового устройства расположен в торце корпуса пускового устройства карбюратора Солекс. Он застопорен контргайкой.

Винт предназначен для ограничения хода диафрагмы пускового устройства при пуске двигателя. Тем самым достигается оптимальный угол открытия воздушной заслонки (пусковой зазор) необходимый для притока дополнительного воздуха в топливную смесь на режиме пуска.

Подробнее о системе пуска: «Система пуска карбюратора Солекс».

Подробнее о регулировке пускового устройства: «Регулировка пускового устройства карбюратора Солекс».

Регулировочные винты карбюратора Солекс 2108, 21081, 21083

Примечания и дополнения

— Выставить положение дроссельной заслонки второй камеры карбюратора Солекс можно только после снятия его с двигателя.

Еще статьи по карбюраторам Солекс

— Жиклеры карбюратора Солекс

— Доработка системы холостого хода карбюраторов Солекс и Озон

— Предварительная проверка снятого с двигателя карбюратора

— Настройка карбюратора Солекс

— Режимы работы карбюраторного двигателя

twokarburators.ru

Система холостого хода Солекс 2108, 21081, 21083

Назначение системы холостого хода карбюратора Солекс

Система холостого хода карбюратора 2108, 21081, 21083 «Солекс» и его модификаций предназначена для обеспечения работы двигателя автомобиля без нагрузки с минимальными оборотами коленчатого вала (750-800 об/мин).

Устройство системы холостого хода карбюратора 2108, 21081, 21083 Солекс

Схема системы холостого хода карбюратора Солекс 2108, 21081, 21083

Дополнительно: «Схема системы холостого хода и переходных систем карбюратора 2108, 21081, 21083 Солекс».

Видимые элементы системы холостого хода карбюратора Солекс (2108, 21081, 21083)

Видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс

Видимые элементы системы холостого хода карбюратора Солекс при снятой верхней части («крышке»).

Видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс при снятой крышке

Электромагнитный клапан (ЭМК) карбюратора Солекс (2108, 21081, 21083) с запорной иглой и топливным жиклером системы холостого хода.

Электромагнитный клапан ЭПХХ карбюратора Солекс с топливным жиклером СХХ

Принцип действия системы холостого хода

Выходное отверстие системы холостого хода (СХХ) находится ниже кромки дроссельной заслонки первой камеры в ее закрытом положении (См. фото в начале статьи). Под действием разрежения, поступающего в это отверстие, топливо из поплавковой камеры затягивается в эмульсионный канал системы холостого хода.

Туда же поступает воздух через воздушный жиклер и воздушный канал системы. В эмульсионном канале топливо и воздух смешиваются, образуя эмульсию, которая попадает под дроссельную заслонку и выходит из отверстия системы холостого хода.

Далее, выходящая эмульсия смешивается с некоторым количеством воздуха, поступающем из зазора между кромкой дроссельной заслонки и стенкой первой камеры карбюратора. Образуется топливная смесь, которая попадает в цилиндры двигателя и обеспечивает его работу на холостом ходу.

Качество топливной смеси регулируется винтом, установленным в отверстии выхода эмульсии. Заворачивая его мы уменьшаем просвет отверстия и объем топлива, попадающего в топливную смесь, уменьшается. Следует отметить, что по своему составу топливная смесь, приготавливаемая СХХ обогащенная, что позволяет двигателю устойчиво работать на минимальных оборотах.

Количество топливной смеси регулируется винтом, приоткрывающем дроссельную заслонку первой камеры. Заворачивая винт мы мы приоткрываем заслонку на больший угол, обеспечивая тем самым приток дополнительного воздуха под нее и соответственно объем топливной смеси, попадающей в цилиндры двигателя увеличивается (обороты холостого хода растут).

Винты для регулировки количества и качества топливной смеси на холостом ходу двигателя с карбюратором Солекс 2108, 21081, 21083 (рычаг управления воздушной заслонкой для наглядности снят)

Неисправности системы холостого хода карбюратора Солекс 2108, 21081, 21083

К неисправностям СХХ Солекс 2108 можно отнести: засорение каналов и жиклеров, засорение выходного отверстия, неправильная регулировка подачи топлива винтами, неисправность электромагнитного клапана или системы ЭПХХ, неправильное положение дроссельной и (или) воздушной заслонок. Подробно о всех проблемах системы: «Не работает система холостого хода карбюратора Солекс 2108, 21081, 21083».

В результате двигатель «троит», глохнет и отказывается нормально запускаться.

Примечания и дополнения

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще статьи по карбюраторам Солекс 2108, 21081, 21083

— Ускорительный насос карбюратора 2108, 21081, 21083 Солекс

— Эконостат карбюратора 2108, 21081, 21083 Солекс

— Схемы карбюраторов 2108, 21081, 21083 Солекс

— Разборка карбюратора 2108, 21081, 21083 Солекс

— Прочистка системы холостого хода карбюратора 2108, 21081, 21083 Солекс

twokarburators.ru

Регулировка карбюратора Солекс на ВАЗ-2108

Регулировка карбюраторов ВАЗ-2108 Солекс может проводиться самостоятельно автомобилистами. После успешной установки карбюратора на двигатель нужно провести настройку под силовой агрегат для гарантированно стабильной работы устройства. Несмотря на то что изначально возникают многочисленные сомнения относительно того, как правильно проводить процедуру по настройке, можно успешно справиться с поставленной задачей.

Владельцы ВАЗ 2108 рано или поздно обязательно столкнутся с необходимостью регулировки карбюратора

Определение уровня в поплавковых камерах

В каждом случае настройка начинается с выставления подходящего уровня в поплавковых камерах. С завода настраивается далеко не всё, поэтому нужно самостоятельно позаботиться о выполнении поставленной задачи.

Автомобилист должен правильно выставлять уровень бензина:

1. На первом этапе рекомендуется завести мотор и позволить ему поработать. Чаще всего требуется около пяти минут. В это время разрешается аккуратно погазовать, ведь в противном случае лишнее усилие приведёт к стрельбе в карбюратор или выхлопную трубу.
2. После того как мотор начал работать, рекомендуется аккуратно заглушить его.
3. Следующий этап — аккуратное снятие топливоподводящего шланга. Нужно действовать осторожно, так как из конструкции может брызнуть бензин. Если не выполнить этой задачи, правильных показаний не удастся достичь. Только если успешно снять крышку карбюратора, топливо польётся под давлением в камеру. В противном случае никаких изменений не будет зафиксировано и потребуется помощь специалистов.
4. Следующая задача — откручивание 5 винтов, с помощью которых присоединяется крышка карбюратора. Теперь можно снять трос подсоса.
5. Крышку карбюратора разрешается снять. Её нужно держать в горизонтальном положении. От правильности выполнения этих действий во многом зависит, удастся ли сохранить поплавки целостными и рабочими.
6. Расстояние рекомендуется замерить. Для правильных измерений используют штангенциркуль. Если же он отсутствует, рекомендуется линейка. Расстояние должно составлять от 23 до 25 миллиметров в обеих камерах. В любом случае показатели в используемых камерах будут незначительно отличаться друг от друга, ведь коллектор располагается не горизонтально. Для того чтобы оценить правильность показателя, рекомендуется узнать среднее значение. Если отклонения зафиксированы, язычок аккуратно подгибается в нужную сторону, после чего бензин частично выливается. Только после того, как все показатели соответствуют установленным нормам, разрешается собрать камеру в обратной последовательности.
7. Завершающий этап проверки — заведение двигателя. В это время важно посмотреть в камеры карбюратора. Для того чтобы всё увидеть, потребуется мощный фонарик. Желательно смотреть как минимум 30 секунд. За это время не должно упасть ни единой капли используемого топлива. Если с диффузоров капает бензин, можно заподозрить перелив. После всего повторно заново замеряется уровень бензина в камере.

Полностью заводить мотор нельзя. При ином раскладе появляется риск перелива на заведённом двигателе. Важно понимать, что регулировка поплавков карбюратора ВАЗ-2108 Солекс — это только первый и важный этап настройки двигателя.

Установка холостого хода

После правильного выставления уровня бензина рекомендуется прогреть мотор до рабочей температуры. Затем двигатель глушат и проводят установку холостого хода. Правильно отрегулированный двигатель должен успешно проявлять свои оптимальные функциональные характеристики.

Инструкция:

1. Отвёрткой плоской формы нужно нащупать винт качества смеси, расположенный в подошве карбюратора.
2. Винт заворачивается до упора по часовой стрелке. Применять силу нельзя. В противном случае резьба окажется сорванной.
3. От достигнутого положения нужно сделать 5–6 оборотов назад.
4. Мотор нужно завести, после чего устраняется подсос. Винтом устанавливают минимальные обороты с учётом того, что мотор должен стабильно работать. В штуцере должно быть выставлено минимальное разрежение. Оптимальные показатели оборотов — 500–1200. Если показатель вписывается в указанные границы, карбюратор исправлен и настроен, благодаря чему готов к полноценной работе.
5. Теперь нужно заворачивать винт. Основной показатель достигнутого результата — начало неустойчивой работы мотора. Для стабильного функционирования двигателя придётся сделать 1–1,5 оборота назад. Желательно выполнять подобные действия медленно. Если же торопиться, хороших результатов не удастся достичь.
6. Винтом нужно выставить обороты на показателе около 850–900. Чаще всего эти характеристики на ВАЗ успешно воспринимаются, позволяя рассчитывать на достойную езду на автомобиле. Если же отмечаются какие-либо отклонения, нужно немного отвернуть винт и гарантировать коррекцию стандартных показателей.
7. Пункты 5 и 6 повторяются до тех пор, пока не удастся найти оптимальное соотношение для стойкой работы мотора и минимального разрежения в автомобильной трубке.

Настройка жиклёров

Жиклёры разрешается настраивать только с учётом того, как они должны работать. При ином раскладе действия не принесут желаемого результата. Жиклёр двигателя требуется для успешного прохождения воздушного потока через отверстие диффузора. Большой объём силового агрегата приведёт к успешному засасыванию воздуха мотором. В карбюраторах, которые рассчитаны под большой объём моторов, принято устанавливать небольшие жиклёры. Соответствие всех устанавливаемых жиклёров — обязательное требование. Правильно установленные жиклёры гарантируют успешную работу мотора ВАЗ-2108 Солекс.

Ускорительный насос

От ускорительного насоса зависит, какой объём бензина будет расходоваться при езде на машине. Кроме этого, определяются оптимальные показатели ускорения автомобиля.

Для начала его работы используют кулачок, являющийся частью ускорительного насоса. Для мотора УЗАМ кулачок ускорительного насоса должен обладать самыми большими размерами.

Поток используемого топлива должен быть ровным. В противном случае можно заподозрить серьёзные неполадки в работающем ускорительном насосе. Появление мизерной струйки или небольших капель заставляет сомневаться в стабильной работе оборудования.

Обязательное требование — правильное регулирование положение носика. Бензин должен проходить следующий путь:

• проём между диффузором и установленной дроссельной заслонкой;
• направление в коллектор.

Если бензин польётся на заслонку или диффузор, появляется риск того, что автомобиль не сможет показать оптимальных своих параметров во время запуска мотора.

За правильной работоспособностью ускорительного носика нужно следить, так как от этого зависит, сможет ли карбюратор Солекс успешно работать.

Переходной режим

Открытие дроссельных заслонок не допускается даже на холостых оборотах мотора. Под ними всегда создаётся значительное разрежение для успешного выхода бензина и запуска двигателя. Резкое открытие приводит к резкому спаду разрежения, но оно оказывается излишне слабым, для того чтобы успешно работала главная система первой камеры. Системы холостого хода и функциональных возможностей ускорительного насоса перестаёт быть достаточно для успешной и стабильной работы карбюратора. Это приводит к провалу. Переходная система требуется для устранения возникающего провала. При нажатии на газ отверстие может перейти в область сильного разрежения, в результате чего расход бензина увеличивается. Это отверстие также может получать топливо через жиклёр.

Перед тем как понять, как отрегулировать переходной режим для успешной езды, рекомендуется разобраться с потенциальными проблемами. Автомобилисты часто жалуются на следующие проблемы:

• провал мотора при старте;
• затупление двигателя при начале езды автомобиля;
• мотор может просто чихать, стрелять и даже глохнуть.

Переходной режим приводит к подобным нарушениям. Для устранения разных неприятностей рекомендуется подобрать самое подходящее расположение носика ускорительного насоса и жиклёра. Двигатель должен получать оптимальный объём качественной смеси. В противном случае он может давиться.

Успешное начало работы двигателя возможно, только если проводятся правильные настройки переходного режима. С самого начала мотор должен набирать свои обороты без задержек и достигать нужного показателя.

Сбитые соотношения показателей приводят к нарушению режима работы двигателя. В этом случае нужно проводить настройку до тех пор, пока ускорение не будет происходить по правильной схеме.

Если несмотря на все проделанные действия отмечаются серьёзные проблемы с набором оборотов и мотор может работать только дёргано, трястись и гудеть, жиклёры первой камеры настроены неправильно.

Самая нудная ситуация — это перебирать жиклёры карбюратора, носик ускорительного насоса. Это проводится до настройки правильного завода автомобиля. Дополнительно автомобилист регулирует холостые обороты, так как жиклёр оказывает влияние на холостой ход.

О чём нужно помнить

Вторая камера не должна как-либо менять свои характеристики при настройке карбюратора. Чаще всего достаточно правильно настроить заводские жиклёры. Для компенсации недостатка жиклёров и первой камеры используют эконостат. В чём заключается его суть? Эконостат позволяет гарантировать полное разрежение, когда дополнительный бензин успешно высасывается. Такая схема требуется на высоких оборотах для улучшения состава топлива. Если хочется совершенных характеристик, требуется установить усовершенствованные жиклёры с подбором по первой схеме.

Автомобилисты должны помнить: регулировка карбюратора ВАЗ-2108 определяет функциональность автомобиля.

Если статья оказалась полезной, напишите нам.

carextra.ru

Замена карбюратора на Solex 21083 (ИНСТРУКЦИЯ) — Лада 4×4 3D, 1.6 л., 1993 года на DRIVE2

Добрый день друзья!

Собрав двигатель я понял что старый карбер совсем мертвый и не поддается нормальной регулировке.

Решение найдено в инете в полном варианте с отчетом так что кому интересно все подробно читайте.

Solex 21083 установка

1. Чтобы исключить попадание грязи во впускной коллектор и устанавливаемый карбюратор, сперва следует вымыть моторный отсек.

2. Отсоединяем тяги и тросы привода штатного карбюратора «Озон», а также шланги системы подогрева и топливопроводы.

3. Для снятия кожуха троса привода воздушной заслонки с тыльной стороны панели «подсоса» вытаскиваем упругую скобу.

4. Аккуратно очищаем посадочную поверхность на коллекторе, избегая попадания грязи внутрь двигателя.

5. Наносим герметик для исключения подсоса воздуха (в случае наличия на посадочной площадке мелких раковин).

6. Устанавливаем прокладки по бутербродной схеме – тонкая-толстая-тонкая. Толстая прокладка обеспечивает теплоизоляцию.

7. Для удобства монтажа устанавливаем карбюратор без верхней крышки таким образом, чтобы привод дроссельной заслонки был спереди автомобиля.

8. Монтируем кулису тяг привода дроссельной заслонки со стороны крышки головки блока.

9. Чтобы исключить подклинивание заслонки при штатной пружине, на тяги лучше установить старые пластмассовые наконечники с разработанными посадочными гнездами.

10. Протягиваем трос привода воздушной заслонки над крышкой головки цилиндров, подгоняем его по длине, обрезая кожух, и подключаем к карбюратору.

11. Устанавливаем верхнюю крышку карбюратора, используя новую прокладку.

12. Подключаем к тройнику карбюратора шланги системы подогрева (от системы охлаждения) и вакуумного регулятора распределителя зажигания .

13. В топливопровод к фильтру тонкой очистки врезаем тройник и подсоединяем топливный шланг обратки карбюратора.

14. Врезаем в шланг обратки обратный клапан и подсоединяемся к карбюратору.

www.drive2.ru

Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

Необходимость регулировки привода дроссельных заслонок возникает обычно после замены троса привода или после проведения каких-либо работ , при которых отворачивались гайки оболочки троса. Помимо этого регулировку нужно провести если есть подозрение, что двигатель вашего автомобиля не может развить полной мощности из-за неполного открытия дроссельных заслонок, либо возникновения ситуации, когда карбюратор «переливает».

В этой статье рассмотрим как отрегулировать привод дроссельной заслонки первой камеры карбюратора, а подробнее о регулировке провода дроссельной заслонки второй камеры можно узнать в статье «Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс».

Необходимые для регулировки привода инструменты

Ключ рожковый 13 мм (2 шт).

Фонарик.

Помощник.

Проверка работы привода дроссельной заслонки 1-й камеры

— Полностью открываем воздушную заслонку карбюратора (утопив до отказа рукоятку «подсоса»).

воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью открыта после утапливания «подсоса» от себя до отказа

— Помощник в салоне автомобиля до упора в пол нажимает педаль «газа».

— Дроссельные заслонки обеих камер должны полностью открыться.  Вначале открывается заслонка первой камеры, после ее открытия на половину начинает открываться заслонка второй камеры. Визуально убеждаемся в этом, подсвечивая себе фонариком. Рукой  дополнительно нажимаем на рычаг привода дроссельной заслонки вращая его по часовой стрелке и убеждаемся, что при нажатой до упора педали «газа» у рычага больше нет свободного хода.

— Помощник отпускает педаль «газа», заслонки должны полностью  закрыться.   Опять же убеждаемся в этом визуально, заглядывая в камеры карбюратора. В случае если дроссельные заслонки карбюратора полностью не закрываются или полностью не открываются необходимо провести регулировку их привода.

Подготовительные работы

— Снимаем крышку корпуса воздушного фильтра.  Либо весь корпус воздушного фильтра целиком.

снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

Регулировка привода дроссельной заслонки 1-й камеры карбюратора 2108, 21081, 21083 Солекс

1. Берем рожковый ключ на 13 мм и ослабляем затяжку контргайки (см. фото ниже).

2. Придерживая другим ключом на 13 мм регулировочную гайку.

3. Вращаем регулировочную гайку. Добиваемся чтобы заслонки полностью открывались и закрывались.

При этом участок троса от регулировочных гаек до крепления тяги на рычаге не должен быть натянут. Допускается его легкое провисание (1-2 мм). При нажатой до упора педали «газа» заслонки должны быть полностью открыты, при отпущенной — закрыты.

4. Затягиваем контргайку.

элементы привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс
Примечания и дополнения

— Если привод дроссельных заслонок не тросовый, а тяговый, то вращением наконечников тяг добиваемся чтобы расстояние между центрами наконечников первой тяги было 80 мм, а увеличив или уменьшив таким образом длину второй тяги добиваемся полного открытия и закрытия заслонки.

— Ставим на место крышку корпуса воздушного фильтра.

— После проведения регулировки возможно возникнет необходимость отрегулировать обороты холостого хода  .

Еще пять статей на сайте по регулировке и ремонту карбюратора Солекс

— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка тросового привода дроссельных заслонок карбюратора 2108, 21081, 21083 Солекс

— Проверка и ремонт экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

twokarburators.ru

Как провести регулировку карбюратора ВАЗ 2108 своими руками (с видео)

Ремонт и обслуживание

Автор Алексей Степанов На чтение 5 мин. Просмотров 1.5k. Опубликовано 21.12.2018

Некоторые узлы автомобиля нуждаются в очень точной настройке. К числу таких узлов относится и карбюратор. Достаточно самого незначительного загрязнения или нарушения настроек — и в работе двигателя начинаются проблемы. О том, как произвести регулировку карбюратора на ВАЗ 2108, мы и расскажем читателям в данной статье.

Когда регулировать: основные признаки неисправности

Главная проблема для любого карбюратора — некачественный бензин. Именно из-за него в этом узле возникают загрязнения, нарушающие работу всего двигателя. Убедиться в низком качестве бензина просто: достаточно выкрутить свечи. Если они покрыты белым налётом, значит, бензоколонку пора менять, а карбюратор — чистить и настраивать. Есть ещё несколько характерных признаков неисправного карбюратора.

• Двигатель начинает троить (то есть работают только три цилиндра из четырёх).
• Машина трогается с места рывками, которые могут возникать и в процессе движения.
• Даже на холостом ходу двигатель работает нестабильно.
• Расход топлива значительно увеличился.
• Двигатель реагирует на нажатие педали газа с ощутимой задержкой.

Необходимые инструменты

1. Средство для очистки карбюратора.
2. Комплект рожковых ключей.
3. Отвёртка с плоским жалом (средних размеров).
4. Плоскогубцы.
5. Тахометр.

Как отрегулировать карбюратор ВАЗ 2108 своими руками

1. Открывается капот автомобиля, с поверхности карбюратора удаляются все загрязнения, снимается воздушный фильтр.

   Воздушный фильтр ВАЗ 2108 и датчик снимаются

2. После очистки проверяется натяжение троса дроссельной заслонки. Натяжение не должно быть слишком сильным. Вместе с тем провисания тоже наблюдаться не должно. Для регулировки натяжения гайка наконечника, находящаяся на защитной рубашке троса, зажимается рожковым ключом на 13, а контргайка при этом ослабляется другим ключом.
3. После ослабления троса устанавливается нужное расстояние между наконечником и гайкой. Правило таково: когда педаль газа не нажимается, заслонка полностью закрывается. Когда педаль полностью нажимается — заслонка полностью открывается.

   Регулировка троса дроссельной заслонки карбюратора ВАЗ 2108

4. После выставления нужного расстояния контргайка затягивается, длина троса заслонки надёжно фиксируется.
5. Теперь проверяется длина свободного хода тяги воздушной заслонки. Когда рукоятка привода нажимается полностью, заслонка находится в положении «открыто». Если этого не наблюдается, требуется регулировка.
6. Болт, которым тяга крепится к рычагу, ослабляется рожковым ключом на 10.
7. Далее рычаг заслонки поворачивается, после чего рукоятка привода утапливается в корпус.
8. Трос тяги воздушной заслонки зажимается плоскогубцами, вытаскивается из защитной рубашки на необходимую длину, после чего крепёжный болт затягивается.
9. Рукоятка привода вытягивается, при этом контролируется угол закрытия воздушной заслонки. Если оказывается, что закрытие неполное, крепёжный болт снова отворачивается и защитная рубашка на тросе немного сдвигается. Эти манипуляции производятся до тех пор, пока закрытие заслонки при вытянутом рычаге привода не будет полным.

   Длина троса воздушной заслонки регулируется двумя рожковыми ключами

10. Теперь регулируется пусковое устройство карбюратора. Для этого рукоятка привода воздушной заслонки полностью вытягивается из корпуса.
11. Двигатель автомобиля запускается.
12. Заслонка с помощью отвёртки открывается приблизительно на треть.

    Дроссельная заслонка отвёрткой открывается на треть

13. После этого рожковым ключом на 7 подтягивается винт, регулирующий объём подаваемой топливной смеси. Он затягивается до тех пор, пока скорость вращения двигателя не достигнет 3300 об/мин (показания в ходе регулировки снимаются с помощью тахометра).
14. Как только вышеуказанная цифра достигнута, заслонка аккуратно закрывается, после чего начинается постепенное ослабление контргайки. Ослаблять её нужно до тех пор, пока скорость не достигнет 2900 об/мин.
15. Как только эта цифра достигается, гайка фиксируется, а воздушный фильтр ставится на место.
16. Для регулирования режима холостого хода количество оборотов коленвала доводится до максимума. Делается это с помощью винта, регулирующего качество топливной смеси.

    Винты реуглировки системы холостого хода карбюратора ВАЗ 2108–2109: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта

17. Затем с помощью винта, регулирующего объём подаваемой смеси, количество оборотов коленвала снижается до тех пор, пока не достигается уровень, который превышает оптимальный уровень холостого хода на 100 об/мин.
18. После этого с помощью винта для регулировки качества смеси обороты коленвала вновь снижаются до нормального значения (оно указывается в инструкции по эксплуатации автомобиля). На этом регулировка холостого хода заканчивается.

Видео по регулировке

Важные моменты

• Перед тем как регулировать карбюратор, рекомендуется провести его самоочистку. Для этого в бензобак заливается специальная жидкость для чистки карбюраторов, двигатель запускается и работает (объём заливаемой жидкости и время работы двигателя всегда указываются на ёмкости с чистящей жидкостью и зависят от конкретной марки). Иногда этой меры бывает достаточно, чтобы избавиться от вышеуказанных признаков неисправности карбюратора и обойтись без его тонкой регулировки.
• Если самоочистка не помогла, выход один: необходимо снять и промыть карбюратор. Для промывки используются как специальные жидкости, так и обычный керосин. Категорически не рекомендуется для удаления загрязнений использовать кисточки или ворсистую ветошь. Волоски и ворсинки, оставшись в мелких отверстиях карбюратора, могут свести на нет все усилия по его очистке. Оптимальный вариант: тщательная промывка в специальной жидкости, а затем продувка всех мелких отверстий сжатым воздухом.
• Перед тем как снимать карбюратор и чистить его внутри, рекомендуется тщательно очистить его снаружи. Причём очищать нужно не только сам карбюратор, но и все детали, находящиеся рядом с ним. Необходимо помнить: любая грязь, оставшаяся на прилегающих деталях, может попасть в чистый карбюратор, когда он будет устанавливаться обратно в двигатель. И если это произойдёт, всю процедуру очистки придётся начинать заново.

Для того чтобы карбюратор работал правильно, следует уделять внимание не только его настройке, но и очистке. Если какой-то из этих процедур пренебречь, то карбюратор вскоре вновь выйдет из строя. Кроме того, внимание следует обратить не только на качество бензина, но и на состояние воздушного фильтра автомобиля, так как в некоторых случаях именно изношенный фильтр оказывается причиной быстрого загрязнения карбюратора.

Копирайтер с пятилетним стажем.

Оцените статью:

Поделитесь с друзьями!

Настройка карбюратора солекс на экономию

Лада 2109 Bass ins >› Бортжурнал › Советы по настройке и регулировке карбюраторов Солекс

!Статья взята из интернета! Это значит, что не нужно мне задавать вопросы в личке по настройке карба, в свое время нашел эту статью, и она мне несколько помогла) Решил поделится с другими, сразу указав, что это не мое:)

Первое, с чего надо начать – это выставление уровня в поплавковых камерах. В мануале уровень выставляется по положению поплавков относительно крышки карбюратора при помощи специального шаблона. Скажу сразу – этот метод можно смело посылать подальше, как и миф о том, что с завода там «все настроено». Дело в том, что у всех разные бензонасосы, разное количество прокладок под ними, кто-то делает обратку, у кого-то она заглушена, как результат – разное давление на запорный клапан (иглу карбюратора), что в большинстве случаев приводит к жестокому переливу. Поэтому методика выставления уровня бензина следующая:

— Заводим двигатель, даем ему минут 5 поработать, аккуратно подгазовываем, т.к. может стрелять или в карбюратор или в выхлопную. Тут стоит отметить, что любой солекс на любом объеме должен завестись, даже при страшном переливе и бедных жиклерах. Мой солекс для 1,8л завелся сразу же на двигателе 1,5л при том, что жутко переливал.
– После того как двигатель поработал, глушим его.
– Снимаем топливоподводящий шланг, осторожно из него брызнет бензин. Это необходимо делать, чтобы при снятии крышки карбюратора бензин из шланга под давлением не полился в камеру и не повлиял на показания.
– Откручиваем 5 винтов, которые держат крышку карбюратора и снимаем трос подсоса.
– Строго горизонтально(!) поднимаем крышку карбюратора, чтобы не повредить поплавки.
– Замеряем штангенциркулем или линейкой расстояние от поверхности бензина в камерах до привалочной поверхности крышки карбюратора(см. фото выше). Оно должно лежать в пределах 23-25мм в обоих камерах, но уровни в камерах будут отличаться друг от друга т.к. коллектор у нас не горизонтален, так что меряем уровень в каждой камере и берем среднее. Если уровень больше или меньше заданного, аккуратно подгибаем язычок поплавков в нужную сторону, удаляем часть бензина из камер, чтобы старый уровень не помешал новому замеру, собираем все в обратной последовательности. Заводим и с фонариком смотрим в камеры карбюратора секунд 30 минимум, за это время с малых диффузоров не должно упасть ни единой капли бензина. Капанье с диффузоров свидетельствует о переливе. При этом ни в коем случае нельзя газовать, а то может чихнуть карбюратор, что может сказаться плачевно на ваших глазах! Далее снова замеряем уровень в камере, если все нормально, первый этап завершен. Я поймал нужный уровень с 3-го снятия крышки
Выставлять уровень не заводя двигатель, а только подкачивая ручкой не следует — получите перелив на заведенном двигателе (больше относится к тем, у кого заглушена обратка)

Установка холостого хода.

После того как выставили уровень, прогреваем двигатель до рабочей температуры, глушим и производим следующие действия:

1. Нащупываем плоской отверткой винт качества смеси в отверстии подошвы карбюратора (поз.7)
2. Заворачиваем его до упора по часовой стрелке, только без применения силы, а то сорвете резьбу!
3. От этого положения отворачиваем на 5-6 оборотов назад
4. Заводим двигатель, убираем полностью подсос и винтом количества (поз.6) устанавливаем минимальные обороты таким образом, чтобы двигатель устойчиво работал и в штуцере вакуумного опережения было минимальное разряжение (пробуем через трубку вакуумного опередителя на язык) Обороты должны быть в пределах 500-1200, это говорит об исправности карбюратора.)
5. Начинаем заворачивать винт качества до тех пор пока двигатель начнет неустойчиво работать и отворачиваем назад его на 1-1,5 оборота возвращая устойчивую работу. Винт качества надо крутить медленно.
6. Выставляем винтом количества обороты ХХ около 850-900. Если с этим проблемы и двигатель начинает глохнуть, то добавляем немного винтом качества, откручивая его
7. Пункты 5-6 повторяем до тех пор, пока не поймаем оптимальное соотношение, при котором двигатель будет устойчиво работать и будет иметь минимальное разряжение в трубке.

Проблемы при установке холостого хода.
1. Двигатель никак не реагирует на закручивание винта количества. (По мере закручивания винта двигатель должен терять обороты, нестабильно работать и в конце-концов заглохнуть).
Это индикатор того, что в канал холостого хода поступает слишком много бензина и винт качества не в состоянии его перекрыть. Причины этого могут быть следующие:
– Установлен слишком большой жиклер ХХ
– Неплотно закручен электромагнитный клапан или заглушка, вследствие чего бензин подсасывается мимо жиклера ХХ
– Деформировано посадочное место жиклера ХХ и/или сам жиклер.
Выявление причины и выход из ситуации:
– На работающем двигателе на ХХ снять провод с электромагнитного клапана, двигатель должен сразу же заглохнуть. Если все ок – скорее всего установлен сильно большой жиклер ХХ и надо поставить меньший
Если двигатель не заглох (при переливе поплавковой камеры он еще лучше работать начнет ) – это говорит о том, что, бензин поступает мимо жиклера ХХ или вообще мимо системы холостого хода (последнее – если неправильно выставлен уровень). Делаем следующее:
– Выкручиваем электромагнитный клапан (заглушку) и исследуем жиклер ХХ и посадочное место на предмет деформации. В случае выявления последней скорее всего придется менять крышку карбюратора Если деформации нету, надеть жиклер на клапан, смазать уплотнительное колечко маслом и закрутить его ключом, не прилагая особых усилий(зажимать ключом с помощью одного пальца руки!).

Перед тем, как начинать втупую менять жиклеры, надо понимать, зачем это надо как это влияет на мотор, поэтому немного теории. Через отверстие большого диффузора двигатель засасывает воздух, увлекая за собой через топливный жиклер некоторое количество бензина. Чем больше объем двигателя, тем большее количество воздуха будет проходить в единицу времени через диффузор и тем самым больше бензина засосет двигатель. Поэтому в карбюраторах под большой объем стоят маленькие жиклеры. Если установить такой карбюратор на двигатель меньшего объема (например солекс 21041 на 1,5л), то заводские жиклеры будут слишком бедными для него.
Подбор жиклеров всегда начинается с топливного жиклера, а потом к нему подбирается воздушный и начинать с первой камеры, пока не настроите первую камеру — во вторую не лезть! Перед началом следует найти заводской карбюратор солекс, который рассчитан на ваш объем или близкий к нему и ставить на свой жиклеры от него.
Для примера возьмем солекс 21041 (1,8л) и двигатель 1,5л: солекс 21041 имеет диффузоры 24х26, ТЖ первой камеры 102,5, что очень мало для двигателя 1,5л. Ищем похожую камеру и близкий объем среди других модификаций (совпадение диффузора имеет больший приоритет): самый близкий – это солекс 21073 (1,7л) имеет диффузоры 24х24 и жиклер 107,5, первые камеры этих карбюраторов совпадают. Далее немного логики: если диффузор одинаков, а объем двигателя меньше, значит и засосет он меньше бензина, поэтому такой жиклер может быть бедноват. Увеличиваем на один шаг значение ТЖ и получаем жиклер 110. Этот жиклер принимаем за «точку отсчета» и набираем жиклеров исходя из того, что хотим получить – прыткость или экономию. А далее дело техники – небольшое обеднение/обогащение достигается подбором большего/меньшего воздушного жиклера соответственно. Стоит отметить тот факт, что все солексы, кроме 21041 рассчитаны под жигулячие двигатели, поэтому ориентироваться на их жиклеры, как на единственно правильные – глубокое заблуждение. У кого-то они поедут сразу, у кого-то не пойдут ни в какую, помните, что поведение машины зависит не от только от карба, а в большой мере от зажигания, от совпадения меток на КВ и РВ, от качества топлива.
Пара слов про эмульсионные трубки (разг. – «флейта»). Они идут в сборе вместе с воздушным жиклером, нужны для того, чтобы изменять состав смеси в зависимости от оборотов двигателя, есть 3 типа эмульсионных трубок: ZD, ZC, 23. Для двигателя узам эмульсионные трубки должны быть в первую камеру – тип ZD, во вторую – тип ZC. Трубка 23 применяется для зубильных поперечных двигателей (карбюратор 21083) поэтому должна быть заменена на тип ZD.

Переходной режим работы карбюратора.
При работе на холостых оборотах дроссельные заслонки закрыты и под ними получается область высокого разряжения, которое и высасывает из маленького канала ХХ через жиклер бензин для работы. При резком открытии заслонки разряжение так же резко падает, при этом оно сильно слабое, чтобы начала нормально работать главная дозирующая система первой камеры, а системы холостого хода и ускорительного насоса уже не хватает, чтобы поддерживать нормальную работу и получается провал. Для его устранения и используется переходная система – щелевидное отверстие, которое находится над дроссельной заслонкой первой камеры. Как только мы нажимаем газ – отверстие попадает в область сильного разряжения и из него подсасывается дополнительная порция бензина. Это отверстие получает бензин так же через жиклер ХХ.

Проблемы переходного режима.
Очень часто после установки карбюратора люди жалуются на провал при старте или же на тупление движка вплоть до того, что он просто чихает, стреляет и вовсе глохнет. Происходит это как раз из-за переходной системы. Вся хитрость состоит именно в подборе оптимального соотношения носика ускорительного насоса и жиклера ХХ. Суть в том, что на переходном режиме бензин дает и ускорительный насос и переходная система одновременно и получается либо сильно богатая смесь либо слишком бедная в итоге двигатель давится. Обращаю особое внимание, что жиклеры первой камеры тут не при чем и не надо лечить провал заменой жиклеров ГДС!
Подбирать жиклер ХХ и носик надо на прогретом до рабочей температуры двигателе и без подсоса! К этому приступать ТОЛЬКО после того, как все вышеописанное в этой статье будет выполнено!
Итак, двигатель работает на холостых, подсос убран, ручка КПП на нейтрали. Резко давим на педаль газа, не обязательно в пол, можно на половину хода или на четверть, но главное – резко. При этом двигатель должен сразу же набирать обороты без задержки и тем более без провала. Если все так и есть – поздравляю, это ваш джекпот, ничего настраивать не надо Если все же имеется провал или задержка, значит соотношение неправильное. Теперь нажимаем плавно на педаль газа, если обороты набираются нормально без провалов и ровно, значит надо копать в сторону жиклера холостого и носика УН, ГДС в порядке. Если и так обороты набираются паршиво, двигатель работает «дергано», трясется или же утробно гудит – неправильно подобраны жиклеры первой камеры – сильно бедная или богатая смесь на рабочем режиме.
Вот тут и начинается самое занудное – по-очереди перебирать жиклеры ХХ и/или носик УН до тех пор, пока уйдет провал и задержка. При этом может быть понадобиться немного подрегулировать холостые, т.к. меньший/больший жиклер ХХ влияет на холостой ход. Переобагащение на переходном режиме можно заметить по черному дыму из трубы во время резкого газования, а так же по вонючему выхлопу в этот момент. Я бы рекомендовал ставить носик УН 40х40 и подбирать к нему жиклер ХХ, он будет в районе 38-41. Может возникнуть ситуация, когда жиклер ХХ уже настолько большой, что нельзя настроить ХХ, а провал от бедной смести все еще есть, тогда можно попробовать взять двойной носик УН и загнуть обе трубки в первую камеру, очень распространенный вариант.

Вторая камера и эконостат.
Как вы заметили, вторая камера вообще не трогается на этапе настройки карбюратора, в большинстве случаев достаточно заводских жиклеров, их недостаток компенсируется эконостатом – трубка которая торчит во второй камере под углом вниз. Суть эконостата в том, что при полном форсаже разряжение возникающее в карбюраторе высасывает через эконостат дополнительный бензин. Он включается в работу на высоких оборотах и обогащает смесь. Если хочется резкого ускорения от второй камеры – можно ставить жиклеры богаче, метод подбора аналогичен подбору первой камеры. К слову, на моем 1,5л отлично прижились заводские настройки второй камеры солекса 21041 для 1,8л.

Заключение.
Здесь я постарался описать лишь основную настройку карбюратора, т.к. нету предела маньячным улучшениям этого девайса, начиная с полировки МД, заканчивая засверливанием каналов и дроссельных заслонок, запаиванием эпульсионных трубок и так далее. Это руководство рассчитано на настройку в гараже своими руками, но все же лучше поехать и настроить все по газоанализатору. Все что здесь описано – это результат личного опыта, чтения огромного количества информации по мануалам и форумам. Свой первый солекс я настраивал почти месяц…

Для того чтобы эта статья была закончена, попрошу всех обладателей выкладывать сюда тарировочные данные ГДС первой и второй камер, жиклер ХХ, носик УН, номер кулачка, а так же те параметры, которые вы меняли относительно заводских (например жиклер ЭМР), заводские значения указывать не надо. Желательно указать примерный расход топлива. Указывайте вот в таком виде (начну с себя):

Двигатель 1,5л
Солекс 21041-10 (24х26)
1 камера: ТЖ 110, ВЖ135ZD
2 камера: ТЖ 120, ВЖ155ZC
Жиклер ХХ 39
Носик УН 40х40 в разные камеры, в первую камеру рассверлен сверлом 0.5мм
Кулачек №4

Примеры подбора жиклеров:

Двигатель 1,8л
Солекс 21073 (24х24)
1 камера: ТЖ 115, ВЖ165
2 камера: ТЖ 115, ВЖ125
Жиклер ХХ 41
Носики УН 35х40, оба в первую камеру
Кулачек не в курсе (не менял).
Расход: Примерно в смешанном режиме литров 8-9, без балды.
Бензин А92

двигатель 1,6
солекс 21083 (21/23)
1 камера: тж 95, вж 150 ZD
2 камера: тж 95, вж 135 ZC
жиклёр хх 41
распылитель ун самодельный — 2 короткие трубки от 2108, тоесть 2х35, обе трубки в 1ю камеру
кулачёк №4
ЭМР 40 (иногда при разгоне в горку чувствуется, что его не хватат.)
расход: трасса

8, смешанный цикл

УЗАМ 3313
21073 (24X26.5 пилил вторую камеру. )
1к 115тж 165zd вж(Нижний конец трубки запаян. Отв в паике 1,1мм )
2к 122,5тж 135zc вж
ЭМР 60 (40 рассверлил сверлом 0,6)
УН 45Х40 (45 в первую 40 во вторую)
ХХ 41
Кулачек №4
Расход 13 по городу
бензин А80

Двигатель 1,5л Д
Солекс 21083 (21х23)
1 камера: ТЖ 97, ВЖ145ZD
2 камера: ТЖ 95, ВЖ150ZC
Жиклер ХХ 40
Носик УН 35х35 в первую камеру
Кулачек №4
ЭМР-55
Расход:
Трасса

8-9л(взависимости от скорости)
Смешанный цикл

есть ещё на 21073 солекс
под тот же двигатель

1 камера: ТЖ 115, ВЖ155ZD
2 камера: ТЖ 115, ВЖ135ZC
Жиклер ХХ 41
УН 35х40 первая камера
Кулачек №4
ЭМР 40
Расход:
Трасса

10-11л(взависимости от скорости)
Смешанный цикл

12л
Бензин А 80
(динамика на этом карбюраторе была хуже)

Двигатель 1.6
1- 150115
2- 135107.5
Носики 4540
ХХ 41
кулачок 4
Карбюратор: 21073

Двигатель 1,5л
Солекс 2108 (21х23)
1 камера: ТЖ 95 , ВЖ150ZD
2 камера: ТЖ 122,5 , ВЖ155ZC
Жиклер ХХ 40
Носик УН 40х40 переделаный, трубка второй камеры вынута из носика и запаяна а трубка которая торчит в первую камеру рассвелрела сверлом 0.5мм
Кулачек №7
ЭМР 40 (хочу рассверлить сверлом 0.5мм)
Расход:
Город 8-10 в зав-ти от давления тапки в пол.
Трасса: 7
Бензин А92
Примечание: Провалов нет, ХХ стабильный.

Двигатель 1,5л
Солекс 2108 (21х23)
1 камера: ТЖ 95 , ВЖ150ZD
2 камера: ТЖ 122,5 , ВЖ155 23
Жиклер ХХ 38
Носик УН 40х45
Кулачек №7
ЭМР 40
Расход: Пока не известен.
Бензин А92
Провалов нет, ХХ стабильный.

!Статья взята из интернета! Это значит, что не нужно мне задавать вопросы в личке по настройке карба, в свое время нашел эту статью, и она мне несколько помогла) Решил поделится с другими, сразу указав, что это не мое!

Настройка карбюратора Солекс

Существует много различных модификаций карбюраторов Солекс, в то же время серия 21083 является базовым вариантом с минимальным сечением диффузоров. Эта модель, как правило, устанавливается на 1,5-литровые двигатели автомобилей ВАЗ. Ранее мы уже писали о настройке “Озон” на моделях 2106 и 2107.

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс

Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

• Осторожно отсоединяем шланг подачи топлива.
• Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
• Отсоединяем трос системы подсоса.
• Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
• С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Если параметры в пределах допустимой нормы, настройка карбюратора Солекс 21083 на первом этапе завершёна, можно приступать к настройке режима холостого хода.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

• В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
• Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
• Запускаем мотор и убираем полностью подсос.

• Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
• Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
• Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

В результате настройки ХХ необходимо добиться оптимально соотношения, при котором мотор будет работать устойчиво с минимальным разряжением в трубке вакуумного опережения.

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

• установлен жиклёр ХХ большего размера, чем необходимо;
• плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
• деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Как подобрать жиклёры?

Подбор жиклёров для Солекс 21083 производится с учётом объёма мотора. Специалисты рекомендуют начинать подбор с топливного жиклёра для первой камеры. Выбрав нужный образец, подбираем к нему соответствующий воздушный аналог. А затем в таком же порядке выбираем жиклёры для второй камеры. Предварительно нужно поискать заводской карбюратор, рассчитанный на объём вашего двигателя, снять с него жиклёры и взять их в качестве точки отсчёта. Дальнейший подбор жиклёров производится по такому принципу. Если вам нужно немного обеднить смесь, выбирайте больший жиклёр на один шаг. Если хотите обогатить, меньший жиклёр.

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Тюнинг карбюратора Солекс 21083 для улучшения технических характеристик

Многие автолюбители предпочитают увеличить эффективность работы заводского карбюратора, тем самым делая ряд доработок.

Тюнинг карбюратора Солекс 21083 – отличная возможность наиболее оптимально настроить под свои предпочтения и стиль вождения систему подачи топлива. Делая тем самым свое авто более приемистым и резвым, технические характеристики в этом случае улучшаются, но, как правило, приходится жертвовать экономичностью.

Данный карбюратор можно внедрить и на девятку, поэтому делая тюнинг двигателя ВАЗ 2109, заодно можно и позаботиться о тюнинге карбюратора, ведь одно другое дополняет. И в итоге получится очень резвая машины, которая сможет потягаться с иномарками. И вообще, тюнинг своими руками — дело хорошее и очень полезное для автомобиля и его хозяина.

Доработка карбюратора Солекс ВАЗ 21083

Рассмотрим, в чем заключается главная доработка карбюратора Солекс ВАЗ 21083:

• установка нового уровня топлива в поплавковой камере с заменой иглы клапана. Благодаря этому удается достичь высокой стабильности показания уровня, а также исключить переобеднение подающейся топливной смеси на переходных и мощностных режимах;

• установка резиновой запорной иглы позволит стабильно держать уровень, что также способствует лучшим демпферирущим свойствам и отличается высокой надежностью;
• удаление системы ЭПХХ, что позволит значительно увеличить надежность работы мотора, но такая операция может привести к увеличению расхода топливной смеси на 5-7%;
• при помощи дроссельного распиливания дорабатывают карбюратор Солекс 21083. Для этого в дроссельной заслонке выбирают, таким образом, диаметры отверстий, чтобы они несколько меньше были оптимальных. Такая регулировка карбюратора Солекс 21083 позволяет снизить содержание СО в отводящих (отработанных) газах, также при этом выброс СН не увеличивается в режиме холостого хода. Кроме этого, существенно улучшается плавное и ровное распределение состава подающей смеси по всем цилиндрам при работе в режиме холостого хода. Благодаря этому удается снизить расход топлива в среднем на 1-2% даже на ВАЗ 2106;

• благодаря полировке диффузоров удается значительно уменьшить аэродинамические потери и увеличить скорость потока. Как правило, полировать рекомендуется до идеального зеркального состояния. Делая тюнинг ВАЗ 2109 можно также отполировать карбюратор.

В общем, доработка карбюратора Солекс 21083 позволяет добиться более стабильной работы устройства и лучших тяговых характеристик авто. Данный тип карбюратора и его модификация — карбюратор Солекс 21083 1107010 отличаются своей простой конструкцией, отличными техническими данными, экономичностью и надежностью.

Даже без проведения различных доработок карбюратор Солекс 21083 позволяет добиться отличных технических показателей и экономии топлива в сравнении со своими аналогами, такими как «Вебер» и «Озон».

Настройка и регулировка карбюратора ВАЗ 21083 Солекс

Карбюратор Солекс 21083, настройка которого позволяет добиться оптимальной работы топливной системы и двигателя для каждого водителя индивидуально. Рассмотрим более подробно, с чего следует начинать настройку карбюратора.

Для начала выставляют уровень в поплавковых камерах. Стоит отметить, что уровень необходимо выставлять строго относительно крышки карбюратора. Такую операцию правильнее всего проводить по специальному заготовленному шаблону, который можно найти чаще всего в руководстве пользователя для конкретного типа карбюратора.

Далее начинается следующий этап регулировки карбюратора ВАЗ 21083 Солекс, а именно настройка оборотов холостого хода. В таком порядке:

• предварительно винт регулирования качества смеси устанавливают в положение примерно 5-6 оборотов, и при этом его необходимо вывернуть из завернутого крайнего состояния;
• следует вывернуть винт регулировки оборотов до состояния исчезновения в вакуумной трубке разряжения, которая идет непосредственно к распределителю зажигания. Далее необходимо проверить, как держит прогретый двигатель авто холостые обороты на уровне 500-1500 об/мин;

• в случаях если обороты на холостом ходу превышают значение 800, то необходимо снизить их до уровня 800 (при помощи выкручивания винта количества подающей топливной смеси). Если же обороты значительно меньше, то пока оставляем все без изменений;
• после этого заворачивается постепенно винт «качества смеси» до того момента, пока не появится устойчивая и равномерная работа двигателя. Также при этом необходимо добиться максимально допустимого «забеднения» топливной смеси, чем глубже будет завернут винт, тем беднее будет смесь, а значит меньше будет содержание СО;
• при помощи винта «количества подаваемой смеси» выставляются холостые обороты. Оптимальные показатели для летнего сезона составляют 800-900 об/мин, а для сезона зимнего на уровне 900-1000 об/мин.

Доработка карбюратора Солекс 21083 может осуществляться при помощи замены жиклеров, в зависимости от объема установленного двигателя. Таким образом, под объемы 1.5-1.7 куб. лучше всего ставить жиклеры маленькие. Чем больше объем двигателя, тем больше будет проходить воздуха в единицу времени через диффузор, и как следствие буде потребляться большое количество топлива.

Правильнее всего начинать подбор жиклеров с топливного, а после переходить к воздушному жиклеру. Также следует учесть, что сначала выполняется подбор для первой камеры, а затем уже после установки жиклеров на нее переходят ко второй.

Ремонт карбюратора Солекс 21083

Ремонт карбюратора ВАЗ 21083 Солекс может потребоваться в случаях нестабильной работы топливной системы, когда с помощью простой регулировки не удается ничего сделать. Наиболее часто требует замены ремкомплект, а также необходима чистка жиклеров, которые могут забиваться от качества топлива, которое оставляет желать лучшего.

Карбюратор Солекс 21083, ремонт которого не всегда можно выполнить в домашних условиях, требует особого подхода. Ведь неправильный подход к решению данного вопроса может только навредить карбюратору, и даже всей топливной системе.

Квалифицированные специалисты на СТО быстро и точно определят причину неисправности карбюратора Солекс 21083 и устранят ее максимально быстро. После чего проведут правильную настройку холостого хода, качества и количества подающей смеси.

Но задача облегчается благодаря огромному количеству полезного видео о ремонте карбюратора Солекс 21083, именно на видеозаписях пошагово показано что и когда нужно делать во время тюнинга карбюратора Солекс:

Настройка карбюратора солекс 21083: регулировка с видео

Карбюратор Солекс – это одна из основных составляющих в системе подачи топлива, от которой зависит эффективность работы всего автомобиля. Эти карбюраторы на сегодняшний день очень популярны.

Основными причинами их популярности является экономичность расхода топлива и высокая эффективность работы Вашего силового агрегата. Однако чтобы добиться таких показателей необходимо проводить его настройку.

Установка уровня поплавковой камеры

В первую очередь, необходимо обратить внимание на уровень топлива в поплавковой камере.

Даже в новом карбюраторе необходимо проводить данную процедуру, поскольку на каждом автомобиле установлены разные бензонасосы, количество прокладок под ними также может варьировать, что может привести к разным показателям давления на запорный клапан или иглу карбюратора, а это в свою очередь приводит к чрезмерно богатой смеси (переливу).

Процедура регулировки следующая:

1. Необходимо завести двигатель и аккуратно подавать газ, чтобы проверить эффективность работы карбюратора;
2. Снимаем воздушный фильтр с карбюратора и топливный шланг.
3. Отвинчиваем 5 болтов и снимаем крышку карбюратора. Обязательно вертикально, дабы не повредить его поплавки. Размещаем данную крышка на какой-либо ровной поверхности.
4. При снятии крышки карбюратора уровень топлива должен быть на отметке красных линий. Необходимо измерить глубину топлива. Этот показатель должен составлять около 29 мм. Процедуру следует проводить сразу после снятия крышки карбюратора, поскольку бензин имеет свойства испаряться.
5. Необходимо отрегулировать высоту поплавков. Измеряем расстояние от картонной прокладки крышки карбюратора до верхней части каждого поплавка.
6. Рекомендуемый показатель составляет 34 мм. При необходимости нужно подгибать рычаги и язычок поплавка.
7. Приступаем к регулировке полного хода поплавков. Допустимый подъем нижнего угла поплавка составляет 15 мм, а полный ход поплавка – 25 мм.
   Обратите внимание, чтобы кромки поплавков находились параллельно привалочной поверхности крышки.

Установка холостого хода

После установки уровня в поплавковой камере собираем карбюратор и прогреваем двигатель автомобиля до рабочей температуры. В данном видео, вам расскажут и покажут как устанавливается холостой ход в карбюраторе Солекс, а так же основные причины его отсутствия.

Далее глушим его и проводим следующие операции:

• • При помощи плоской отвертки необходимо закрутить винт качества смеси до упора (позиция 7).
  • Отворачиваем его с этого положения на 4 – 5 оборотов назад.

• • Запускаем двигатель, при этом не забудьте полностью убрать подсос, и при помощи винта количества смеси (позиция 6) устанавливаем минимальные обороты двигателя около 800 в минуту, чтобы двигатель работал устойчиво.

• • Закручиваем винт качества смеси, пока двигатель не начнет работать неустойчиво. После отворачиваем его назад на 0,5 – 1 оборот, что должно привести работу двигателя в относительно устойчивое положение.

• • Винтом количество смеси устанавливаем обороты двигателя около 800 – 900 в минуту. Если двигатель начинает глохнуть, то открутите еще немного винт качество смеси.

При установке холостого хода могут возникнуть некоторые проблемы:

Двигатель не сбрасывает обороты при закручивании винта количество смеси (в канал холостого хода попадает очень много топливо и данный винт не может его перекрыть).

Причины:

• установлены большие жиклеры;
• плохо закручен электромагнитный клапан, и топливо подсасывает мимо жиклера;
• деформация посадочного места жиклера или его самого.

Так, к примеру, если при снятии провода с электромагнитного клапана двигатель глохнет, то это означает, что установлен слишком большой жиклер.

Подбор жиклеров

Некоторые параметры серийных карбюраторов далеки от эталонных, поскольку размеры некоторых деталей имеют производственные отклонения. Интересное и очень полезное видео, из которого вы узнаете, как можно доработать карбюратор Солекс 21083.

Так, разброс параметров некоторых серийных деталей карбюратора может достигать до 5%. Поэтому в процессе настройки карбюратора убедитесь в исправности жиклеров. Подбор жиклеров осуществляется с учетом рабочего объема автомобиля.

Если у двигателя большой объем двигателя, то необходимо устанавливать маленькие жиклеры, так как увеличение объема требует больше воздуха, проходящего через диффузор, что отражается на расходе бензина. Их настройку следует начинать с топливного жиклера, после, при необходимости, переходить к воздушному.

В наличии нужно иметь несколько жиклеров с большей и меньшей производительностью, чем установленный.

Наши действия:

• • С помощью проволоки зафиксируйте дроссельную заслонку второй камеры, чтобы исключить ее влияние.
  • Далее подбираем жиклеры, например, жиклер маркировки «107,5», который у нас базовый, меняем на «105», а потом «97,5». Пропускная способность жиклеров уменьшаем до тех пор, пока не появиться провалы при отрытой дроссельной заслонке или подергивании при движении. При появлении этих признаков, следует выкрутить этот жиклер, и поменять его на предыдущий, у которого производительность была немного больше.
  • При появлении провалов при трогании машины следует немного обогатить смесь с помощью регулировки системы холостого хода.

Если Вы стремитесь повысить экономичность Вашего автомобиля, то не рекомендуется уменьшать проходное сечение главного топливного жиклера второй камеры, так как процесс разгона будет значительно длиннее, и вся экономия свидеться к нулю.

Регулировка ускорительного насоса

Дозирующие системы ускорительного насоса

Основная задача ускорительного насоса – это подача ровной и мощной струи бензина через открытую дроссельную заслонку карбюратора (капание и вялая струя не допускается). Струя бензина должна попадать напрямую в коллектор, не касаясь стенок диффузора и дроссельной заслонки.

Стекание бензина по стеке диффузора или дроссельной заслонки не допускается, так как автомобиль при резком нажатии на газ будет сильно тупить и дергаться.

Устанавливать ускорительный насос с двумя носиками необходимо в разные камеры. Можно завести два носика в первичную камеру – это может повысит резвость автомобиля, но и также привести к чрезмерному «переливу».

Настройка переходного режима работы карбюратора

На холостых оборотах дроссельные заслонки карбюратора закрываются и под ними создается область высокого разряжения, что позволяет «высосать» бензин из канала холостого хода через жиклер. Если заслонку резко открыть, то разряжение резко снижается, что нарушает нормальную работу главной дозирующей системы первой камеры и появляется провал.

Чтобы устранить эти признаки, проводят настройку жиклера холостого хода или носиков ускорительного насоса. Регулировку необходимо осуществлять на прогретом двигателе автомобиля.

Поочередно меняются жиклеры холостого хода или ускорительный насос, чтобы предотвратить наличие провалов и задержек при резком нажатии на газ.

Возможно, немного понадобиться отрегулировать обороты холостого хода. Переобогащение не переходном режиме отображается в виде черного дыма, идущего из выхлопной трубы.

Тюнинг салона своими руками. Как это сделать и что для этого нужно, можно узнать из нашего уникального сайта.

Отсюда, можно узнать, как сделать тюнинг Нивы Шевроле своими руками.

В этой познавательной статье, вы узнаете, как можно выполнить полировку лобового стекла, своими руками.

Рекомендуется устанавливать ускорительный насос с носиками 40х40, а жиклер холостого хода от с параметрами от 35 до 40. Если есть провалы от бедной смеси и не удается настроить холостой ход по причине слишком большого жиклера холостого хода, то тогда оба носика ускорительного насоса можно занести в первую камеру, как изображено на картинке.

Настройка второй камеры

Как правило, вторая камера карбюратора не регулируется, поскольку все недостатки заводских жиклеров компенсируются эконостатом. Дело в том, что при высоких оборотах, когда возникает разряжение в карбюраторе, через эконостат поставляется дополнительный бензин, что дает возможность обогатить смесь.

Регулировке может подвергнуться только носик ускорительного насоса, в случае если его струя не попадает между стенкой диффузора и дроссельной заслонкой.

Все вышеизложенные приемы настройки карбюратора являются основными в его регулировании, однако некоторые умельцы могут делать дополнительно засверливание каналов и дроссельных заслонок, запаивать эпульсионные трубки.

Исходя из многолетней практики наших водителей, карбюраторы солекс – это надежная разработка, которая на отменно выполняет возложенные на нее задачи и даже без каких-либо модификаций.

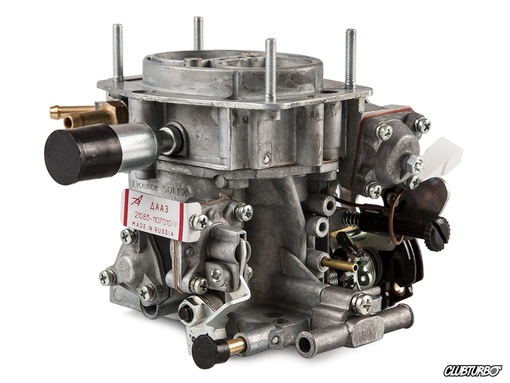

Карбюратор Солекс 21083- устройство и регулировка, принцип работы

Во многих отечественных автомобилях стоят карбюраторные моторы. Из них наиболее распространен Солекс, особенно на ВАЗе. Благодаря гибкой настройке автолюбители устанавливают карбюраторы на разные двигатели, а затем подстраивают их, добиваясь нужных показателей.

Принцип работы

Solex работает для того, чтобы топливно-воздушная смесь подавалась в двигатель в требуемом объеме. Устройство делится на 2 крупные части, оно имеет крышку и корпус. В крышке располагается воздушная заслонка, клапан и устройство для пуска двигателя. Внутри корпуса находится насос, холостой ход, экономайзер, несколько диффузоров, дозирующее устройство, блок для подогрева.

Принцип работы карбюратора:

1. Из камеры топливо идет в дозирующую систему. Далее бензин смешивается с воздухом и в виде эмульсии попадает в диффузор смесителя. Во время этого процесса используется одна или несколько камер, это определяется выбранным режимом.
2. При максимальной нагрузке эконостат добавляет топливо, тогда заслонка дросселя открыта полностью. Еще одна порция топлива подается во вторую камеру дозирующего устройства.
3. Экономайзер нормализует давление под заслонкой, так контролируется дальнейшая подача топлива и воздуха.
4. Во время холостого хода смесь готовится при закрытой заслонке. Экономайзер выключает ее, когда набираются большие обороты. Система вновь начинает работать при снижении их количества.

Устройство

Карбюратор 21083 имеет двухсекционную камеру с несколькими поплавками, за счет которых регулируется состав смеси во время разгона, резкого поворота или торможения. Рассмотрим основные элементы системы.

Поплавковая камера

Оба элемента объединяет кронштейн, который надавливает при всплытии на клапан подачи бензина от насоса. Так поддерживается постоянный уровень топлива. Колебания не влияют на работу камеры, они уже учтены во время калибровки. Пространство над поплавками сбалансировано, давление в нем поддерживается на одном значении, чтобы при сопротивлении не сбились настройки.

Дозирующая система

Она состоит из нескольких жиклеров и специальных трубок на каждую камеру. Смесь поступает в малые диффузоры, они находятся внутри воздушного потока. При увеличении нагрузки подключаются другие потоки, то есть последовательно открываются обе дроссельные заслонки. Качество смеси определяется в зависимости от соотношения уровня топлива и сечений жиклеров в поплавковой камере. В зависимости от количества меняется скорость потока и начинается разжижение в диффузорах.

Холостой ход

В Solex нет автономной системы, поэтому холостой ход обеспечивать сложнее. Бензин идет из эмульсионного канала дозирующего устройства, затем жиклер добавляет воздух и полученная смесь попадает в отверстие дроссельной камеры. В устройстве также есть электрический клапан, который перекрывает подачу топлива при торможении и заслоняет отверстие в стенке возле дросселя.

Ускорительный насос

При резком открытии дросселей используется инерция и дополнительный насос, чтобы обогатить смесь. Через шток на приводе проходит диафрагма, там впрыскивается бензин в две камеры. Даже при закрытии одной из них бензин не станет скапливаться, поскольку есть небольшой зазор между стенок, через который уходят излишки.

Эконостат

Эта система работает при высоких нагрузках и полном открытии заслонок, она считается самой простой. В ней есть распылитель и один топливный жиклер, который забирает бензин из камеры. Для создания разряжения около распылителя дополнительное топливо рассасывается даже при большом потоке.

Подсос

В Солекс стоит воздушная заслонка с ручным приводом, поскольку требуется обогащение при запуске холодного двигателя. Во время его вытягивания перекрывается подача воздуха в одну камеру, дроссель при этом открыт, именно так обеспечивается необходимый состав. После нескольких вспышек увеличивается разряжение, а затем открывается воздушная заслонка, которая предотвращает заливание свечей.

Экономайзер

При высокой нагрузке дроссель одной из камер полностью открывается. Снижается разряжение, после чего измененное давление направляется для обогащения смеси. За это отвечает диафрагма экономайзера, она открывает еще один клапан, чтобы топливо поступало в камеру. При незначительных нагрузках обогащение смеси не происходит.

Регулировка

Поскольку Солекс имеет репутацию одного из самых надежных карбюраторов, автомобилисты начали устанавливать его и на другие отечественные автомобили. Для адаптации устройства и проводится регулировка. Также процедура выполняется после ремонта, чистки или разбора карбюратора.

В Solex регулируется наполнение поплавковой камеры, а также используемые обороты для холостого хода.

Контролировать состояние камеры необходимо для бесперебойной работы. Его избыток или нехватка приведут к повышенному расходу бензина и нестабильной работе двигателя. Демонтаж для такой регулировки не требуется. Последовательность действий:

1. Заведите двигатель и прогрейте его до рабочего состояния.
2. Заглушите мотор, после чего отсоедините трос, через который подается бензин. Заранее подготовьте для этого емкость. Действуйте аккуратно, чтобы топливо обратно не попало в карбюратор.
3. Снимите крепления, уберите подсос, откройте саму крышку.
4. Измерьте количество бензина, которое находится в камерах. Для этого высота пустого пространства измеряется линейкой. Показатели окажутся разными, поэтому их складывают и делят на два. Нормой считается 24–26 мм.
5. Для регулировки поплавок отогните в требуемую сторону, затем повторно выполните измерения.

Обороты и подача топлива для холостого хода меняются иначе:

1. Запустите двигатель, прогрейте, а потом заглушите его.
2. Винт, который находится внизу, поверните вправо, а затем ослабьте на несколько оборотов.
3. Заведите двигатель и уберите подсос.
4. Поставьте значение до 1200 об./мин., используя «винт количества».
5. Закрутите «винт качества» до тех пор, пока не услышите перебои, а затем ослабьте на 1,5 оборота.

Учитывая долговечность, адаптивность и исправную работу карбюраторов Solex, они будут использоваться еще как минимум несколько десятилетий. Эти детали стоят в огромном количестве отечественных автомобилей, поэтому знания по их устройству и регулировке все еще актуальны.

Карбюратор Солекс: устройство, настройка и регулировка

По мере ужесточения требований к системе питания двигателей, карбюраторы, как наиболее сложные узлы на пути бензина и воздуха к цилиндрам, подвергались серьёзным доработкам и прошли путь от простейших распылителей топлива к серьёзным многозадачным пневмогидравлическим устройствам.

Содержание статьи:

В России этот путь завершился созданием карбюраторов типа Солекс, ничего более совершенного у нас в стране не выпускалось, пришло время для систем впрыска топлива.

Как появился карбюратор Солекс

Эволюция карбюраторов для автомобилей ВАЗ началась с применения довольно эффективных приборов типа Вебер и продолжилась в семействе Озон, представлявших из себя тот же двухкамерный Вебер, но с дополнительными мерами по улучшению экологичности.

Особенно при пуске и прогреве, а также общей экономии топлива путём применения несколько более бедной рабочей смеси, где одновременно снижалась токсичность выхлопа.

Однако с появлением перспективного переднеприводного семейства ВАЗ-2108 от дальнейшего применения озонов пришлось отказаться. Они не могли нормально работать на поперечно расположенном двигателе, да и резервы экономичности были исчерпаны.

За основу новых карбюраторов были взяты приборы компании Solex, известного французского производителя, комплектующего своими изделиями многие мировые марки автомобилей и мототехники.

Это интересно: Как заменить жидкость в гидроусилителе руля

Изначально карбюраторы Солекс были применены на моторах 1,1 и 1,3 литра автомобилей ВАЗ 21081 и 2108, с появлением двигателя с увеличенным рабочим объёмом до 1,5 литра модели 21083 был разработан аналогичный прибор, отличающийся лишь калибровками, но породивший целое семейство для питания в том числе и машин классической компоновки, а также полноприводной Нивы с двигателями до 1,7 литра. Применялись похожие модификации и для Москвичей, в также поздних Волг.

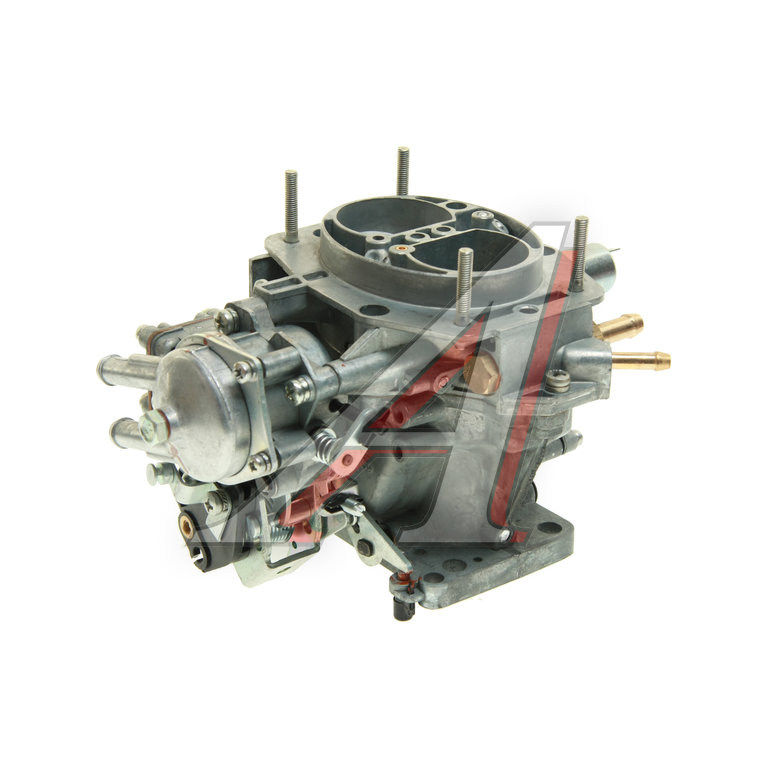

Устройство карбюратора Солекс 21083

Характерной особенностью карбюратора 21083, связанной с его назначением для поперечного расположения двигателя, стала двухсекционная камера с двумя поплавками, позволяющая стабилизировать состав смеси при разгонах, торможениях и резких поворотах с переменными ускорениями.

Поплавковая камера

Оба поплавка связаны между собой общим кронштейном, надавливающим при всплытии на шариковый подпружиненный клапан подачи бензина от топливного насоса. Таким образом уровень топлива, являющийся базовой величиной для многих настроек, поддерживается постоянным. Небольшие колебания не сильно влияют на работу и учтены при калибровках.

Надпоплавковое пространство сбалансировано, то есть в нём поддерживается давление уже после воздушного фильтра, чтобы его переходное сопротивление не влияло на настройки.

Система холостого хода

Холостой ход обеспечивается менее сложным способом, чем в Озоне, здесь нет полностью автономной системы. Бензин поступает из эмульсионного канала главной дозирующей системы первой камеры, после чего смешивается с воздухом от воздушного жиклёра холостого хода, и образовавшаяся смесь подсасывается через отверстие под дросселем первой камеры.

В системе также присутствует электрический клапан принудительного холостого ходя, перекрывающий топливо во время торможения двигателем и переходное отверстие переменного сечения в стенке рядом с краем дроссельной заслонки.

Главная дозирующая система

Состоит из двух главных топливных жиклёров, двух воздушных и эмульсионных трубок, по одному комплекту на каждую камеру. Смесь образуется в малых диффузорах, установленных внутри воздушного потока через большие диффузоры первой и второй камер.

Потоки подключаются последовательно по мере роста нагрузки, путём поочерёдного открытия обеих дроссельных заслонок.

Качественный состав смеси определяется соотношением сечений жиклёров и уровнем топлива в поплавковой камере. Количество соответствует скорости потока и разрежению в диффузорах.

Ускорительный насос

Для обогащения смеси в момент резкого открытия дросселей из-за инерционных эффектов приходится применять дополнительный ускоряющий насос. Это диафрагма, приводимая через шток от кулачка на приводе дросселей, впрыскивающая бензин через распылители в обе камеры.

Когда вторая камера ещё закрыта, чтобы избежать накопления там бензина от ускорителя дроссель установлен с небольшим зазором относительно стенок, через который и уходит добавочный бензин.

Экономайзер

При достаточно большой нагрузке дроссель первой камеры открывается полностью, разрежение под ним падает, и это изменение давление используется для дополнительного обогащения смеси.

Делает это подпружиненная диафрагма экономайзера мощностных режимов, открывая дополнительный канал поступления топлива к распылителю первой камеры. При малых нагрузках разрежение отводит диафрагму от шарикового клапана и не даёт обогащать смесь.

Эконостат

Самая простая система карбюратора, работающая при больших нагрузках, полном открытии обеих заслонок и максимальных частотах вращения коленчатого вала.

Состоит из распылителя и единственного топливного жиклёра, забирающего бензин из поплавковой камеры. Начинает подсасывать дополнительное топливо при большом потоке воздуха, создающем необходимое разрежение в зоне распылителя.

Ручной регулятор заслонки (подсос)

Смесь при пуске холодного двигателя надо обогащать, поэтому в карбюраторе установлена воздушная заслонка с ручным приводом через тросик из кабины. При вытягивании подсоса воздух в первую камеру перекрывается, а дроссель немного приоткрыт, что обеспечивает требуемый состав.

После первых вспышек разрежение растёт, через диафрагму приоткрывая воздушную заслонку для исключения чрезмерного обогащения и заливания свечей.

Все механизмы могут регулироваться, обеспечивая оптимальный пуск. На некоторых модификациях ручной привод исключён с установкой автоматической пусковой системы, активируемой полным нажатие педали акселератора.

Как снять карбюратор Солекс

Для снятия карбюратора с автомобиля с целью ремонта, обслуживания или замены, надо отсоединить от него механическую, пневматическую, электрическую и топливную арматуру, после чего отвернуть гайки крепления к фланцу коллектора:

• Снять корпус воздушного фильтра, отвернув центральную гайку крышки и четыре гайки фланца на шпильках верхней части карбюратора.
• Отсоединить электрические разъёмы концевика и электромагнитного клапана.
• Снять возвратную пружину и отсоединить трос привода дросселей.
• Отсоединить привод воздушной заслонки.
• Ослабив хомуты, снять шланги подачи топлива и обратной магистрали.
• Отсоединить шланги вакуумного регулятора трамблера, вентиляции картера и блок подогрева дросселей.
• Открутив четыре гайки шпилек впускного коллектора, снять карбюратор.

При обратной установке особое внимание надо обращать на затяжку этих гаек, поскольку нижняя пластина корпуса очень легко деформируется от чрезмерного усилия, после чего начинается подсос воздуха в коллектор.

Регулировка, настройка и чистка

Вносить изменения в калибровки карбюратора Солекс очень нежелательно, поскольку это очень точный и сбалансированный прибор с грамотно подобранными характеристиками.

Все регулировки носят эксплуатационный характер и редко меняются, однако их надо профилактически проверять и подстраивать при необходимости:

• Регулировка состава смеси холостого хода проводится с применением газоанализатора, поскольку карбюратор обладает большими возможностями по обеспечению минимальных выбросов CO и CH, сводится она к установке винтом «качества» допустимого уровня вредных газов при номинальной частоте холостого хода.
• Пусковое устройство регулируется изменением положения оболочки троса на кронштейне таким образом, чтобы заслонка была полностью открыта и закрыта в крайних положениях кнопки подсоса.

• Уровень топлива в поплавковой камере выставляется таким образом, чтобы при перевёрнутой и установленной горизонтально верхней части карбюратора зазор между поплавками и прокладкой составлял примерно 2 мм. После чего уровень можно проверить, наживив крышку, запустив двигатель, заглушив и сняв крышку, расстояние от бензина до фланца должно быть примерно 24 мм.

Более тонкие настройки доступны лишь квалифицированному специалисту, поскольку изменение одних из них ведёт к нарушению других, так можно быстро довести прибор до нерабочего состояния.

То же можно сказать про чистку карбюратора. Применение грубого металлического инструмента приведёт к изменению сечений каналов и жиклёров. Допускается только промывка деталей и каналов корпуса специальными аэрозольными очистителями карбюраторов после полной разборки.

Читайте также: Что такое воздушный фильтр, как его выбрать и заменить

Следует помнить, что в старых карбюраторах начинается образование окислов алюминия в каналах, очистить которые невозможно, поэтому рекомендуется раз в 5-7 лет заменять карбюратор новым, экономия топлива оправдает затраты.

Основные неисправности Солекс

Почти все неисправности связаны со старением деталей и засорению каналов плохо отфильтрованным или некачественным бензином, а также мусором из воздуха, проходящим через дефектный воздушный фильтр:

• перелив топлива через неисправный клапан поплавковой камеры, двигатель плохо пускается в горячем состоянии, из глушителя идёт чёрный дым;
• загрязнение жиклёров главной дозирующей системы, мотор теряет тягу, плохо пускается, стреляет в глушитель или воздушный фильтр;
• потеряна герметичность диафрагм пусковой системы, ускорительного насоса или экономайзера;
• общее загрязнение карбюратора при использовании некачественного топлива или попадании в него воды, теряется мощность, затруднён пуск;

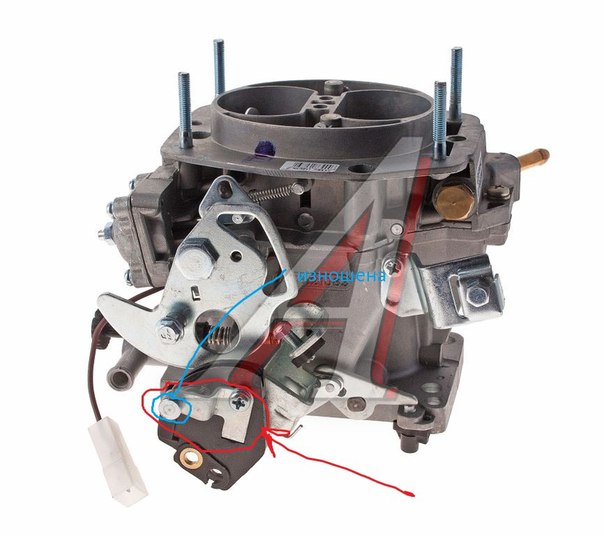

• изношены дроссельные заслонки, невозможно отрегулировать холостой ход, провалы в переходных режимах;
• неплоскостность нижнего фланца вследствие перетяга гаек, подсос воздуха, пропадание холостого хода и мощности;
• засорение ускорительного насоса, провалы при разгоне;
• засорена переходная система второй камеры, провалы на средних режимах разгона.

Часто карбюратор обвиняется в проблемах, создаваемых системой зажигания или газораспределительной механикой двигателя. Поэтому заниматься этим технически сложным прибором следует в последнюю очередь, убедившись в полной исправности всех прочих систем.

Советы по настройке и регулировке карбюраторов Солекс

Регулируем карбюратор своими руками

Изучаем карбюратор Солекс, принцип и настройка

Итак, сбылась долгожданная мечта, солекс установлен на двигатель. Если вы думаете, что самое сложное позади, то ошибаетесь: основной кусок работы только начинается – это его настройка под двигатель УЗАМ. Если вы не можете (или не хотите ) найти карбюраторщика или же испытываете неподдельный интерес в приручении этого зверя – эта статья для вас. Перед употреблением данной статьи всем в обязательном порядке скачать мануал от Петровича по устройствам солекса, знать, где расположены жиклеры и основные узлы карбюратора, как снять крышку карба, не путать эконостат с экономайзером Начнем…

Первое, с чего надо начать – это выставление уровня в поплавковых камерах. В мануале уровень выставляется по положению поплавков относительно крышки карбюратора при помощи специального шаблона. Скажу сразу – этот метод можно смело посылать подальше, как и миф о том, что с завода там «все настроено». Дело в том, что у всех разные бензонасосы, разное количество прокладок под ними, кто-то делает обратку, у кого-то она заглушена, как результат – разное давление на запорный клапан (иглу карбюратора), что в большинстве случаев приводит к жестокому переливу. Поэтому методика выставления уровня бензина следующая:

— Заводим двигатель, даем ему минут 5 поработать, аккуратно подгазовываем, т.к. может стрелять или в карбюратор или в выхлопную. Тут стоит отметить, что любой солекс на любом объеме должен завестись, даже при страшном переливе и бедных жиклерах. Мой солекс для 1,8л завелся сразу же на двигателе 1,5л при том, что жутко переливал.
– После того как двигатель поработал, глушим его.
– Снимаем топливоподводящий шланг, осторожно из него брызнет бензин. Это необходимо делать, чтобы при снятии крышки карбюратора бензин из шланга под давлением не полился в камеру и не повлиял на показания.
– Откручиваем 5 винтов, которые держат крышку карбюратора и снимаем трос подсоса.
– Строго горизонтально(!) поднимаем крышку карбюратора, чтобы не повредить поплавки.
– Замеряем штангенциркулем или линейкой расстояние от поверхности бензина в камерах до привалочной поверхности крышки карбюратора(см. фото выше). Оно должно лежать в пределах 23-25мм в обоих камерах, но уровни в камерах будут отличаться друг от друга т.к. коллектор у нас не горизонтален, так что меряем уровень в каждой камере и берем среднее. Если уровень больше или меньше заданного, аккуратно подгибаем язычок поплавков в нужную сторону, удаляем часть бензина из камер, чтобы старый уровень не помешал новому замеру, собираем все в обратной последовательности. Заводим и с фонариком смотрим в камеры карбюратора секунд 30 минимум, за это время с малых диффузоров не должно упасть ни единой капли бензина. Капанье с диффузоров свидетельствует о переливе. При этом ни в коем случае нельзя газовать, а то может чихнуть карбюратор, что может сказаться плачевно на ваших глазах!!! Далее снова замеряем уровень в камере, если все нормально, первый этап завершен. Я поймал нужный уровень с 3-го снятия крышки
Выставлять уровень не заводя двигатель, а только подкачивая ручкой не следует — получите перелив на заведенном двигателе (больше относится к тем, у кого заглушена обратка)

Установка холостого хода.

После того как выставили уровень, прогреваем двигатель до рабочей температуры, глушим и производим следующие действия:

1. Нащупываем плоской отверткой винт качества смеси в отверстии подошвы карбюратора (поз.7)
2. Заворачиваем его до упора по часовой стрелке, только без применения силы, а то сорвете резьбу!
3. От этого положения отворачиваем на 5-6 оборотов назад
4. Заводим двигатель, убираем полностью подсос и винтом количества (поз.6) устанавливаем минимальные обороты таким образом, чтобы двигатель устойчиво работал и в штуцере вакуумного опережения было минимальное разряжение (пробуем через трубку вакуумного опередителя на язык) Обороты должны быть в пределах 500-1200, это говорит об исправности карбюратора.)
5. Начинаем заворачивать винт качества до тех пор пока двигатель начнет неустойчиво работать и отворачиваем назад его на 1-1,5 оборота возвращая устойчивую работу. Винт качества надо крутить медленно.
6. Выставляем винтом количества обороты ХХ около 850-900. Если с этим проблемы и двигатель начинает глохнуть, то добавляем немного винтом качества, откручивая его
7. Пункты 5-6 повторяем до тех пор, пока не поймаем оптимальное соотношение, при котором двигатель будет устойчиво работать и будет иметь минимальное разряжение в трубке.

Проблемы при установке холостого хода.

1. Двигатель никак не реагирует на закручивание винта количества. (По мере закручивания винта двигатель должен терять обороты, нестабильно работать и в конце-концов заглохнуть).
Это индикатор того, что в канал холостого хода поступает слишком много бензина и винт качества не в состоянии его перекрыть. Причины этого могут быть следующие:
– Установлен слишком большой жиклер ХХ
– Неплотно закручен электромагнитный клапан или заглушка, вследствие чего бензин подсасывается мимо жиклера ХХ
– Деформировано посадочное место жиклера ХХ и/или сам жиклер.
Выявление причины и выход из ситуации:
– На работающем двигателе на ХХ снять провод с электромагнитного клапана, двигатель должен сразу же заглохнуть. Если все ок – скорее всего установлен сильно большой жиклер ХХ и надо поставить меньший
Если двигатель не заглох (при переливе поплавковой камеры он еще лучше работать начнет ) – это говорит о том, что, бензин поступает мимо жиклера ХХ или вообще мимо системы холостого хода (последнее – если неправильно выставлен уровень). Делаем следующее:
– Выкручиваем электромагнитный клапан (заглушку) и исследуем жиклер ХХ и посадочное место на предмет деформации. В случае выявления последней скорее всего придется менять крышку карбюратора Если деформации нету, надеть жиклер на клапан, смазать уплотнительное колечко маслом и закрутить его ключом, не прилагая особых усилий(зажимать ключом с помощью одного пальца руки!).

Подбор жиклеров.

Перед тем, как начинать втупую менять жиклеры, надо понимать, зачем это надо как это влияет на мотор, поэтому немного теории. Через отверстие большого диффузора двигатель засасывает воздух, увлекая за собой через топливный жиклер некоторое количество бензина. Чем больше объем двигателя, тем большее количество воздуха будет проходить в единицу времени через диффузор и тем самым больше бензина засосет двигатель. Поэтому в карбюраторах под большой объем стоят маленькие жиклеры. Если установить такой карбюратор на двигатель меньшего объема (например солекс 21041 на 1,5л), то заводские жиклеры будут слишком бедными для него.
Подбор жиклеров всегда начинается с топливного жиклера, а потом к нему подбирается воздушный и начинать с первой камеры, пока не настроите первую камеру — во вторую не лезть!!! Перед началом следует найти заводской карбюратор солекс, который рассчитан на ваш объем или близкий к нему и ставить на свой жиклеры от него.
Для примера возьмем солекс 21041 (1,8л) и двигатель 1,5л: солекс 21041 имеет диффузоры 24х26, ТЖ первой камеры 102,5, что очень мало для двигателя 1,5л. Ищем похожую камеру и близкий объем среди других модификаций (совпадение диффузора имеет больший приоритет): самый близкий – это солекс 21073 (1,7л) имеет диффузоры 24х24 и жиклер 107,5, первые камеры этих карбюраторов совпадают. Далее немного логики: если диффузор одинаков, а объем двигателя меньше, значит и засосет он меньше бензина, поэтому такой жиклер может быть бедноват. Увеличиваем на один шаг значение ТЖ и получаем жиклер 110. Этот жиклер принимаем за «точку отсчета» и набираем жиклеров исходя из того, что хотим получить – прыткость или экономию. А далее дело техники – небольшое обеднение/обогащение достигается подбором большего/меньшего воздушного жиклера соответственно. Стоит отметить тот факт, что все солексы, кроме 21041 рассчитаны под жигулячие двигатели, поэтому ориентироваться на их жиклеры, как на единственно правильные – глубокое заблуждение. У кого-то они поедут сразу, у кого-то не пойдут ни в какую, помните, что поведение машины зависит не от только от карба, а в большой мере от зажигания, от совпадения меток на КВ и РВ, от качества топлива.
Пара слов про эмульсионные трубки (разг. – «флейта»). Они идут в сборе вместе с воздушным жиклером, нужны для того, чтобы изменять состав смеси в зависимости от оборотов двигателя, есть 3 типа эмульсионных трубок: ZD, ZC, 23. Для двигателя узам эмульсионные трубки должны быть в первую камеру – тип ZD, во вторую – тип ZC. Трубка 23 применяется для зубильных поперечных двигателей (карбюратор 21083) поэтому должна быть заменена на тип ZD.

Ускорительный насос.

Нужен для того, чтобы давать дополнительное количество бензина при открытии дроссельной заслонки для лучшего ускорения. Приводится в действие кулачком ускорительного насоса (поз. 8) Для двигателя УЗАМ на любом солексе кулачек ускорительного насоса должен быть №4 – самый большой. Носик (или носики) ускорительного насоса при открытии заслонок должны давать ровную и мощную струю бензина, никакого капанья или вялой струйки быть не должно даже при небольших открытиях дросселя! Кроме того, надо отрегулировать положение носика так, чтобы струя попадала аккурат между стенкой диффузора и дроссельной заслонкой – прямиком в коллектор. Если будет лить на заслонку или диффузор – при резком газе машина будет тупить. Для двигателя УЗАМ рекомендуется устанавливать двойной носик ускорительного насоса в разные камеры маркировка 40х40 (штатный для солекса 21041) или 40х45 для маньяков Для экономных – одинарный носик на 45 в первую камеру от солекса 21073.

Переходной режим работы карбюратора.

При работе на холостых оборотах дроссельные заслонки закрыты и под ними получается область высокого разряжения, которое и высасывает из маленького канала ХХ через жиклер бензин для работы. При резком открытии заслонки разряжение так же резко падает, при этом оно сильно слабое, чтобы начала нормально работать главная дозирующая система первой камеры, а системы холостого хода и ускорительного насоса уже не хватает, чтобы поддерживать нормальную работу и получается провал. Для его устранения и используется переходная система – щелевидное отверстие, которое находится над дроссельной заслонкой первой камеры. Как только мы нажимаем газ – отверстие попадает в область сильного разряжения и из него подсасывается дополнительная порция бензина. Это отверстие получает бензин так же через жиклер ХХ.

Проблемы переходного режима.

Очень часто после установки карбюратора люди жалуются на провал при старте или же на тупление движка вплоть до того, что он просто чихает, стреляет и вовсе глохнет. Происходит это как раз из-за переходной системы. Вся хитрость состоит именно в подборе оптимального соотношения носика ускорительного насоса и жиклера ХХ. Суть в том, что на переходном режиме бензин дает и ускорительный насос и переходная система одновременно и получается либо сильно богатая смесь либо слишком бедная в итоге двигатель давится. Обращаю особое внимание, что жиклеры первой камеры тут не при чем и не надо лечить провал заменой жиклеров ГДС!!!
Подбирать жиклер ХХ и носик надо на прогретом до рабочей температуры двигателе и без подсоса! К этому приступать ТОЛЬКО после того, как все вышеописанное в этой статье будет выполнено!!!
Итак, двигатель работает на холостых, подсос убран, ручка КПП на нейтрали. Резко давим на педаль газа, не обязательно в пол, можно на половину хода или на четверть, но главное – резко. При этом двигатель должен сразу же набирать обороты без задержки и тем более без провала. Если все так и есть – поздравляю, это ваш джекпот, ничего настраивать не надо Если все же имеется провал или задержка, значит соотношение неправильное. Теперь нажимаем плавно на педаль газа, если обороты набираются нормально без провалов и ровно, значит надо копать в сторону жиклера холостого и носика УН, ГДС в порядке. Если и так обороты набираются паршиво, двигатель работает «дергано», трясется или же утробно гудит – неправильно подобраны жиклеры первой камеры – сильно бедная или богатая смесь на рабочем режиме.
Вот тут и начинается самое занудное – по-очереди перебирать жиклеры ХХ и/или носик УН до тех пор, пока уйдет провал и задержка. При этом может быть понадобиться немного подрегулировать холостые, т.к. меньший/больший жиклер ХХ влияет на холостой ход. Переобагащение на переходном режиме можно заметить по черному дыму из трубы во время резкого газования, а так же по вонючему выхлопу в этот момент. Я бы рекомендовал ставить носик УН 40х40 и подбирать к нему жиклер ХХ, он будет в районе 38-41. Может возникнуть ситуация, когда жиклер ХХ уже настолько большой, что нельзя настроить ХХ, а провал от бедной смести все еще есть, тогда можно попробовать взять двойной носик УН и загнуть обе трубки в первую камеру, очень распространенный вариант.

Вторая камера и эконостат.

Как вы заметили, вторая камера вообще не трогается на этапе настройки карбюратора, в большинстве случаев достаточно заводских жиклеров, их недостаток компенсируется эконостатом – трубка которая торчит во второй камере под углом вниз. Суть эконостата в том, что при полном форсаже разряжение возникающее в карбюраторе высасывает через эконостат дополнительный бензин. Он включается в работу на высоких оборотах и обогащает смесь. Если хочется резкого ускорения от второй камеры – можно ставить жиклеры богаче, метод подбора аналогичен подбору первой камеры. К слову, на моем 1,5л отлично прижились заводские настройки второй камеры солекса 21041 для 1,8л.

Заключение.

Здесь я постарался описать лишь основную настройку карбюратора, т.к. нету предела маньячным улучшениям этого девайса, начиная с полировки МД, заканчивая засверливанием каналов и дроссельных заслонок, запаиванием эпульсионных трубок и так далее. Это руководство рассчитано на настройку в гараже своими руками, но все же лучше поехать и настроить все по газоанализатору. Все что здесь описано – это результат личного опыта, чтения огромного количества информации по мануалам и форумам. Свой первый солекс я настраивал почти месяц…

Для того чтобы эта статья была закончена, попрошу всех обладателей выкладывать сюда тарировочные данные ГДС первой и второй камер, жиклер ХХ, носик УН, номер кулачка, а так же те параметры, которые вы меняли относительно заводских (например жиклер ЭМР), заводские значения указывать не надо. Желательно указать примерный расход топлива. Указывайте вот в таком виде (начну с себя):

Двигатель 1,5л
Солекс 21041-10 (24х26)
1 камера: ТЖ 110, ВЖ135ZD
2 камера: ТЖ 120, ВЖ155ZC
Жиклер ХХ 39
Носик УН 40х40 в разные камеры, в первую камеру рассверлен сверлом 0.5мм
Кулачек №4

Расход:
Трасса ~8л
Смешанный цикл ~11л
Бензин А92

Примеры подбора жиклеров:

Двигатель 1,8л
Солекс 21073 (24х24)
1 камера: ТЖ 115, ВЖ165
2 камера: ТЖ 115, ВЖ125
Жиклер ХХ 41
Носики УН 35х40, оба в первую камеру
Кулачек не в курсе (не менял).
Расход: Примерно в смешанном режиме литров 8-9, без балды.
Бензин А92

двигатель 1,6
солекс 21083 (21/23)
1 камера: тж 95, вж 150 ZD
2 камера: тж 95, вж 135 ZC
жиклёр хх 41
распылитель ун самодельный — 2 короткие трубки от 2108, тоесть 2х35, обе трубки в 1ю камеру
кулачёк №4
ЭМР 40 (иногда при разгоне в горку чувствуется, что его не хватат..)
расход: трасса ~8, смешанный цикл ~ 9-10
бензин АИ95

УЗАМ 3313
21073 (24X26.5 пилил вторую камеру.. )
1к 115тж 165zd вж(Нижний конец трубки запаян. Отв в паике 1,1мм )
2к 122,5тж 135zc вж
ЭМР 60 (40 рассверлил сверлом 0,6)
УН 45Х40 (45 в первую 40 во вторую)
ХХ 41
Кулачек №4
Расход 13 по городу
бензин А80

Двигатель 1,5л Д
Солекс 21083 (21х23)
1 камера: ТЖ 97, ВЖ145ZD
2 камера: ТЖ 95, ВЖ150ZC
Жиклер ХХ 40
Носик УН 35х35 в первую камеру
Кулачек №4
ЭМР-55
Расход:
Трасса ~8-9л(взависимости от скорости)
Смешанный цикл ~10л
Бензин А 80

есть ещё на 21073 солекс
под тот же двигатель

1 камера: ТЖ 115, ВЖ155ZD
2 камера: ТЖ 115, ВЖ135ZC
Жиклер ХХ 41
УН 35х40 первая камера
Кулачек №4
ЭМР 40
Расход:
Трасса ~10-11л(взависимости от скорости)
Смешанный цикл ~12л
Бензин А 80
(динамика на этом карбюраторе была хуже)

Двигатель 1.6
1- 150\115
2- 135\107.5
Носики 45\40
ХХ 41
кулачок 4
Карбюратор: 21073

Двигатель 1,5л
Солекс 2108 (21х23)
1 камера: ТЖ 95 , ВЖ150ZD
2 камера: ТЖ 122,5 , ВЖ155ZC
Жиклер ХХ 40
Носик УН 40х40 переделаный, трубка второй камеры вынута из носика и запаяна а трубка которая торчит в первую камеру рассвелрела сверлом 0.5мм
Кулачек №7
ЭМР 40 (хочу рассверлить сверлом 0.5мм)
Расход:
Город 8-10 в зав-ти от давления тапки в пол.
Трасса: 7
Бензин А92
Примечание: Провалов нет, ХХ стабильный.

Двигатель 1,5л
Солекс 2108 (21х23)
1 камера: ТЖ 95 , ВЖ150ZD
2 камера: ТЖ 122,5 , ВЖ155 23
Жиклер ХХ 38
Носик УН 40х45
Кулачек №7
ЭМР 40
Расход: Пока не известен.
Бензин А92
Провалов нет, ХХ стабильный.

Состав двигателя ВАЗ 2109 карбюратор

ВАЗ-2109 в свое время был очень популярным автомобилем. Ржавый двигатель, крепкий кузов, привлекательный внешний вид. Да и сам автомобиль создавался при участии дизайнеров известной автокомпании Porsche. Но сегодня, когда не хватает мощности, невольно задумываются о настройке мотора. Но зачем нужно повышать мощность? Что следует учитывать при замене двигателя?

С некоторых пор в России действует закон, по которому номер двигателя не требуется при регистрации автомобиля.Мотор сейчас считается просто запчастью, которую можно заменить как воздушный фильтр или шину-овсянку. Именно этот закон подтолкнул любителей тюнинга к совершенствованию своих автомобилей.

Что учитывать при замене двигателя

Идеальный вариант для «девятки» — это, конечно, аналогичный двигатель. Но в случае, когда машина будет полностью модернизирована, ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-тиклапанский двигатель ВАЗ-2112, у которого больше лошадей, и конструкция более новая.

И даже на такой мотор можно смело установить компрессор кондиционера, и в вашей машине будет свежо и прохладно даже в жуткую жару. На штатную моторную «девятку», даже если 1,5 литра, тоже можно установить кондиционер, будет заметна лишь явная нехватка лошадей. Все остальное генератор все равно придется заменить, так как мощность потребителей растет.

Хорошо, что двигатель ВАЗ-2112 отлично сочетается с коробкой девятки.Также неплохим вариантом комплектации будет установка двигателя с «Приоры», более современной модели «Жигули». Что касается зарубежных двигателей, то мотор Hyundai Accent. Он отлично установлен под капот девятки, только желательно и коробку передач брать с «акцента». С Опель Вектра для тюнинга подойдет и силовой агрегат.

Что еще поменять и сделать

Вы увеличиваете мощность мотора. Следовательно, нужно использовать тормозную систему еще и колодки. Идеальным вариантом также заменит заднюю на диске.Изменения обязательно должны быть в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Не исключено, что объема радиатора охлаждения ВАЗ-2109 не хватит.

Как бы то ни было, но документы на двигатель должны быть. Если достали из рук, то попросите у продавца документ, подтверждающий право собственности. Не покупайте мотор неизвестного происхождения, так как он может быть снят с автомобиля, указанного в угоне. Если попадете, то продавец предоставит вам гарантию и полный пакет документов.Но оформление переделок в ГИБДД зависит исключительно от вашего желания. Идеальный вариант — обратиться в ГАИ с вопросом о конструкции нового двигателя.

Одной из самых известных разработок советского автомобиля является двигатель ВАЗ 2109 и всевозможные его модификации. Итак, мотор, который был разработан еще в 1982 году, служит верой и правдой сегодня. Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что это не считается одним из надежных агрегатов, но он очень ремонтопригоден, что делает его довольно популярным среди автомобилистов.

Описание и модификация

Как такового «девятнадцатилетнего» двигателя в природе не существует. По крайней мере, завод АвтоВАЗ его не выпустил. На все модели 2109 устанавливалась «восьмерка» силового агрегата и его модификации. Конечно, во многих документах можно встретить Мотор ВАЗ 2109, но это обман или незнание.

Но Б. техническая документация Завод-изготовитель не находит информации о двигателе 2109, так как такого двигателя не существует. На все «девятки», за весь период их производства, устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1.1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111-80 (1,5и 8В) и ВАЗ-11183-20 ​​(1,6и 8В).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109, были небольшими, но обладали достаточными силовыми характеристиками и динамикой. Но с тяговым усилием уже не вышло. Мощность двигателя ВАЗ 2109 составляет от 54 до 81 лошадиных сил. Стоит рассмотреть каждый из вариантов двигателя и его технические характеристики отдельно.

2111-80 (1,5i 8V)

11183-20 ​​(1,6I 8V)

Как видите эволюция двигателей дошла от карбюраторного типа до впрыска.Хотя, с увеличением объема двигателя пропорционально увеличивается расход топлива.

Еще немаловажный вопрос: где номер двигателя на старых образцах моторов? Как известно, номер двигателя наклеивался на блок цилиндров только с 1984 года и более ранних версий, которые экспортировались. Поэтому на силовом агрегате 1983 года выпуска 1983 года этот идентификатор даже искать не стоит, так как его просто нет.

Ремонт и обслуживание

Средний ремонт модификаций ДВС ВАЗ 2109 производится в ходу.Этот показатель составляет около 200000 км пробега. Капитальный ремонт двигателя проводится аналогично любому силовому агрегату «Жигуле». Так как по сравнению с волговским двигателем ВАЗ совсем небольшой, то часто автомобилисты делают переборку своими руками в гараже.

Двигатель 2109 хорошо ремонтируется, так как чугунный блок достаточно сложно разрушить, а стоимость головки невысока, что позволяет дешево и без особых затрат отремонтировать двигатель своими руками. .Еще одним положительным моментом в ремонте является то, что силовой агрегат прост по конструкции и даже неопытные автомобилисты могут провести небольшой ремонт двигателя ВАЗ 2109 своими руками.

К основным проблемам, с которыми сталкиваются многие, можно отнести: замену масла в двигателе ВАЗ 2109, замену свечей зажигания и высоковольтных проводов, а также переборку и регулировку карбюратора. Кстати, почти все моторы комплектовались отличным инжекторным элементом, который всем известен как «Солекс».

Еще один вопрос, который часто задают автомобилисты, сколько масла нужно заливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ-11183-20- совсем другой. Поэтому, если автомобилист желает узнать, сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 достаточно простой и без особых трудностей.Итак, первое, что заставляет автомобилистов делать со своим двигателем, — это менять систему зажигания. Конечно, у старых моделей есть давно морально устаревший контактный вариант, а значит, и бесконтактный.

Вместе с этим меняют свечи и высоковольтные провода. Не стоит забывать и о катушке зажигания. Все это даст улучшенное сгорание топлива в цилиндрах, только если вы все правильно настроите.

Далее идет расточка и переборка блока цилиндров.Так, многие автолюбители устанавливают поршневой спортивный вариант, предусматривающий облегченные коленчатый вал, поршни и шатуны. Затем меняют направляющие втулки и клапан. Все эти доработки дадут прибавку мощности примерно на 25-30 лошадей.

Последним этапом становится настройка на открытом воздухе. К ним относятся: установка воздушного фильтра нулевого сопротивления, сброс карбюратора, замена форсунок водяного охлаждения, установка улучшенных помпы и генератора.

Не стоит забывать и о таком важном элементе, как стартер, целый ряд разновидностей, который можно найти в магазинах тюнинга.Даже радиатор рекомендуется заменить на более легкий, то есть поставить — алюминиевый. Все это даст больше возможностей двигателю, а соответственно и автомобилисту.

Мощность

Двигатель ВАЗ 2109, а точнее его разновидности, которые ставились на автомобиль, вошли в легенды советского автопрома. Так что, обладая достаточно небольшими размерами, он был мощным, что принесло ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт двигателя ВАЗ 2109 достаточно легко осуществляется своими руками, что позволяет любому автомобилисту снизить затраты на обслуживание автомобиля.

С популяризацией тюнинга большинство водителей-владельцев Моторс 2109 начали вносить доработку и, как показывает практика, достаточно успешно.

Модель ВАЗ 2109 впервые начали выпускать в 1988 году. Предшественником ВАЗ 2109 является ВАЗ 2108, от которого он отличается более вытянутым кузовом с пятью дверьми. Именно наличие пяти дверей и сделало безопасным использование ВАЗ 2109 в качестве семейного автомобиля.

Технические характеристики ВАЗ 2109: Изначально только карбюраторные машины с 1.Двигатель объемом 1 литр и мощностью 54 выдавал лошадиные силы. Позже появились модификации с двигателем 1,3 и 1,5 литра, а с 2001 года автомобили стали выпускать и с инжектором.

В обслуживании эта модель такая же экономичная, как и во всех моделях АвтоВАЗа. Автосервис ВАЗ 2109 вполне возможен по истечении гарантийного срока с минимальными затратами. Ремонт ВАЗ 2109 своими руками при сноровке и желании совершенно не сложен. Благодаря невысокой стоимости за машину, а также невысоким расходам на комплектующие для ремонта и эксплуатации ВАЗ 2109 сделал эту модель по-настоящему народной, и даже более 7 лет этот автомобиль не производился, он до сих пор очень часто встречается и будет нашел на дорогах нашей страны.

Технические характеристики ВАЗ 2109

Большая часть «девятки», на которой сегодня ездит определенная часть автомобилистов, наделена карбюраторным двигателем.Мощность двигателя на ВАЗ 2109 многих в этом случае не устраивает и некоторые пытаются ее увеличить.
Автомобиль доставлен на СТО, где проводятся различные методы увеличения мощности. В этой статье мы узнаем, что можно сделать самому, если на ВАЗ 2109 двигатель не развивает полную мощность.

Способы увеличения мощности двигателя на ВАЗ 2109

На сегодняшний день существует несколько способов увеличения мощности двигателя. Ниже представлены самые популярные.

Карбюратор

Если Ваз 2109 с инжекторным двигателем Проблем с мощностью нет, то про карбюраторную версию вы точно не скажете.
Как известно, карбюратор ДААЗ 2108 устанавливается на автомобиль ВАЗ 2108, собранный на заводе в Димитровграде. Производителей этих самых карбюраторов точно с неба не хватает, да и продукция выходит, честно говоря, с их завода другая.
Дело в том, что одни карбюраторы могут прослужить более 7-8 лет, а другие не растягиваются и до 3 лет. Кроме того, как уже было сказано выше, мощность двигателя зависит от карбюратора.
Если в обычный карбюратор попадает плохой бензин или грязь, или манера езды новичка-автомобилиста не соответствует стандартам, карбюратор (см.) Мешает нормальной работе двигателя.В этом случае мощность резко падает.

Примечание. Причиной неэффективной работы карбюратора также могут стать родные жиклеры. Увеличить мощность двигателя за счет доработки карбюратора

Стоит отметить, что замена штатного карбюратора ВАЗ 2109 на импортный никакой существенной разницы не даст, касательно увеличения мощности двигателя. Только доработка поможет.

Примечание. Сравнительный тест итальянского карбюратора Weber, который подходит для ВАЗ 2109 и ДААЗ, разницы не дал.К тому же импортный карбюратор в процессе работы «съел» больше топлива, чем отечественный.

Зато некоторые любители ставили стандартный карбюратор от «Нивы» и разница в мощности чувствовалась. И это неудивительно, ведь целевых данных от карбюратора Нивовский больше.
Тюнинг штатного карбюратора ВАЗ 2109, если грамотно подойти, дает ощутимый прирост динамики автомобиля, значительно увеличивает мощность двигателя.
Продолжаем:

• Разбираем штатный ДААЗ и попадаем во вторую камеру.
• Снимаем пружину, которая помещается в вакуумный привод.

Примечание. Снятие этой пружины поможет, при небольшом увеличении расхода топлива, гарантированно повысить динамические характеристики автомобиля. Просто дешево, но «сердито».

• Другой способ подразумевает доработку того же вакуумного привода. Самодельная каретка из проволоки окрашивается под гайку, фиксирующую рычаги привода заслонки во второй камере.
  Получается своеобразный выступ между тросом и рычагом.Затяните гайку.

Примечание. Данная модернизация дает рост динамиков при незначительном увеличении расхода топлива.

• Меняем диффузор первичной камеры карбюратора. Если стандартный диффузор имеет маркировку «3,5», смело ставьте «4,5» и наслаждайтесь увеличением мощности, хотя и в пользу экономичного.
• Меняем насос опрыскивателя, который стоит «30». Демонтируем и ставим опрыскиватель со значением «40».
• Некоторым мастерам удается установить на автомобиль дополнительный карбюратор. Немного для удачной синхронизации открытия заслонок предусмотрено увеличение мощности двигателя с двумя карбюраторами.

Воздушный фильтр нулевого сопротивления

Так называемые нулевики способны помочь в увеличении динамики автомобиля ВАЗ 2109.
Приобрести автозапчасти на рынках по вполне доступной цене легко и установить:

• Демонтируем корпус старого фильтра и воздуховод.
• Снимите режущие трубки режущих газов.
• Устанавливаем новый воздушный фильтр и получаем увеличение мощности на 3-5%.

Глушитель

Некоторым не советуют не «заморачиваться» с карбюратором и фильтром, а сразу заняться установкой прямоточного глушителя.
Итак:

• Снимите резонатор и старый глушитель.
• Демонтируем выпускной коллектор, но «штаны» оставляем.
• Устанавливаем новый глушитель (см.), Подбирая диаметр трубы, исходя из своих предпочтений.

Примечание. Установка прямоточного глушителя хоть и дает ощутимый прирост, но имеет недостаток. Дело в том, что при разгоне и сбросе газа значительно увеличивается шум, что может не понравиться окружающим и инспекторам ГИБДД.

Повышенная компрессия

Итак:

• GBC демонтирован.
• Цилиндр-цилиндр на специальной машине (изменения не должны превышать 0,5-1 мм).
• Таким образом, уменьшая объем сгорания, увеличивая степень сжатия.

Примечание. Прирост мощности в этом случае на 12-15% больше, что очень хорошо. Не забывайте, что после этой модернизации в бак придется заливать уже не обычное топливо, а чистый бензин с октановым числом АИ95-98.

Установка спортивного распредвала Обеспечивает максимальный приток топливовоздушной смеси к цилиндрам, а это позволит увеличить высоту подъемных клапанов.
Не забывайте, что в процессе этой модернизации необходимо также установить модифицированные кулачки, которые отличаются исключительно гладким профилем.Такие тюнинговые кулачки обеспечат надежную работу ГРМ.

Примечание. Отличительной особенностью спортивного распредвала является то, что граница детонации значительно смещена, что хорошо видно на малых частотах коленчатого вала. Виды спортивных распредвалов

На сегодняшний день существует несколько видов спортивных распредвалов:

• Распределительный вал с низким крутящим моментом, предназначенный для езды по городу.
• Универсальный распределительный вал, предназначенный для езды в условиях города и трассы.
• Конский распредвал предназначен для езды исключительно по трассе.

Трансмиссия

Если описанные выше методы были исключительно процентными показателями увеличения мощности двигателя, то продвижение КПП влияет на динамические характеристики, что является наиболее важным. Двигатель даже с самым мощным потенциалом может не проявить все свои силы, если они не будут строго сочетаться с внешними условиями.
Принцип доработки трансмиссии заключается в том, чтобы мотору можно было дать максимально долго работать в так называемой «правой» зоне шкалы тахометра.
Можно добиться, изменив передаточные числа так, чтобы они располагались ближе друг к другу:

• В этом случае, если скорости будут переключаться «наверх», повороты не упадут, как раньше, и двигатель не потеряет бодрость, и будет видно резкое ускорение.
• При переключении передачи «вниз» даже на относительно высокой скорости можно смело добиваться более интенсивного разгона, ведь вы не рискуете прыгнуть на красную зону тахометра.

Примечание.Заводской «брак» модели ваза представляет собой синхронизатор второй передачи, на который возложена задача выравнивания угловых скоростей первичного и вторичного валов.
Водитель автомобиля, чтобы обеспечить какой-либо запас тяги после переключения на 2-ю передачу, заранее, еще на 1-й передаче, должен четко пролистывать двигатель, прислушиваясь к «реву» двигателя.

Типовая модернизация трансмиссии осуществляется следующим образом:

• Изготовлены полностью оригинальные деревья и шестерни.
• Они установлены в КПП старого.
• Установлены короткие кулеры.
• Меняется корзина и светодиодный диск сцепления.

Таким образом, настроив трансмиссию, можно добиться изменений. Двигатель будет постоянно находиться в тонусе и после его «закручивания» на начальных оборотах можно будет разогнаться так, что он станет соответствующей 4-й, 5-й и даже 6-й скорости (если бы такой ВАЗ 2109 был бы ).
Приведенные выше инструкции и советы — это реальный и практичный способ модернизации двигателя своими руками.В процессе работы рекомендуется использовать наглядные пособия: фото и видеоматериалы.
Как известно, цена тюнинга двигателя довольно высока. Оказывается, на самомодернизации вполне можно сэкономить.

В процессе эксплуатации прочность установки вашего автомобиля будет все больше и больше. В определенный момент появится необходимость в капитальном ремонте (CR). Если все необходимые работы проводить регулярно, мотор спокойно проработает до 100 000 — 150 000 км пробега без «капителей».В противном случае пробег до кр существенно уменьшается.

Технология капитального ремонта силовой установки включает полную разборку двигателя, диагностику отдельных его узлов, ремонт или замену деталей и агрегатов. Ремонтные работы часто подразумевают металлообработку некоторых узлов, например, шлифовку коленвала, фрезеровку головки блока цилиндров (ГБЦ), хонингование блока цилиндров. Сервис для этого потребует поистине Драконьего гонорара. А если ваша машина — иномарка, то лучше повернуть на сотку.Владельцы отечественных автомобилей могут все сделать сами, а в этой статье мы расскажем, как самостоятельно провести обводку двигателя ВАЗ 2109.

Капитальный ремонт двигателя ВАЗ 2109, 2108

Для начала очень важно определить, нужна ли CR мотору вашего автомобиля. Это касается абсолютно любой силовой установки — как зарубежного производства, так и отечественного. Возможно, достаточно поменять или починить всего несколько узлов, и мотор снова заработает нормально.Опишем факторы, указывающие на необходимость капитального ремонта двигателя.

Распространено мнение, что большой пробег автомобиля напрямую связан с капремонтом, не совсем верно. Действительно, при регулярном обслуживании заменялись фильтры, фильтры охлаждающей жидкости, масло, охлаждающая жидкость и т. Д. — тогда шестизначная цифра на одометре может указывать на то, что мотор дошел до «рассыпания», но не всегда. Если диагностика показывает, что все системы работают нормально, зачем что-то делать? Теперь рассмотрим другую ситуацию.Владелец автомобиля безответственно относится к его сервису. Что не ведется, автомобиль эксплуатируется в неоптимальном режиме (например, участвует в гонках, но не готов к ним). Очевидно, двигатель в этом случае очень быстро придется ремонтировать.

Когда проводить капремонт двигателя

Теперь разбираемся в знаках, которые действительно могут указывать на необходимость капитального ремонта.

Главное, что можно насторожить — это увеличение расхода масла.Если утечки нет, но ее нужно регулярно доливать, значит, происходит сильный износ поршневых колец. Кроме того, вероятно, свой ресурс выработали направляющие втулки и крышки для сбора нефти.

Поскольку кривошипно-шатунный механизм (КШМ) является одной из важнейших частей двигателя, то при подозрении на срочную необходимость проверить его состояние. Сделать это можно, измерив компрессию в цилиндрах. Просто снимите датчик давления и вставьте на место манометр (конечно, мотор при этой процедуре должен работать).Затем сравните результаты измерений с нормативными показателями. Компрессия недостаточна? Вероятно, подшипники или гидронасосы сильно изношены.

Обратите внимание, если двигатель вдруг стал работать нестабильно, издает странные звуки в виде постукивания или постукивания (особенно на холостом ходу), потребляет много топлива, перестал развивать полную мощность. По отдельности эти признаки указывают на проблемы в отдельных узлах и агрегатах, но если сразу 2-3 из них появятся, это скорее всего говорит о необходимости мотора в капитальном ремонте.Чтобы убедиться, что вы обязательно сделали диагностику, возможно, вам просто нужно изменить какую-либо часть (-ы) или настроить двигатель. Безрезультатно? Что ж, нужно сделать кап ремонт.

Двигатель капитального ремонта предназначен для восстановления всех характеристик силовой установки до агрегатов, указанных в спецификации. Поршневые кольца меняют на новые, а цилиндрические — вытягивают и привозят. Все манипуляции с цилиндрическими кольцами требуют специального оборудования, поэтому лучше не делать это самостоятельно, а довериться профессионалам.То же касается и установки новых поршней (нужны специальные оправки), и восстановления или обработки шейки коленвала под ремонтный размер. Кроме того, замене подлежат коренные и шатунные подшипники. Затем ремонтируется головка блока. В комплекс работы с ним входит диагностика. Последующий ремонт / замена опорных плит, клапанов, возвратных пружин и т. Д.

В ходе капитального ремонта, пользуясь случаем, проверьте, насколько изношено все навесное оборудование — генератор, форсунка, бензонасос, термостат и т. Д.При необходимости отремонтируйте их или замените на новые.

После завершения капитального ремонта мотор должен работать Как новый и безотказный 100 000
— 150 000 км . Тогда беги, при условии регулярной казни.

Перед запуском агрегата CR запишите свой план действий. В первую очередь разберитесь с процедурами, которые вы будете выполнять сами, а какие оставите мастерам. Затем определитесь с местом, где можно отремонтировать.Идеальный вариант — собственный гараж с ямой. Если нет, снимите подходящую комнату или обратитесь к знакомому, у которого есть такой гараж. Также обзаведитесь маховиком с цепным приводом и несколькими стропами для фиксации товаров (с их помощью вы снимете блок двигателя). Еще понадобится то, что вы будете устанавливать блок, например поддон или покрышку подходящего размера.

Только теперь вы можете снять двигатель и разобрать его на отдельные детали. Запчасти сразу лучше не покупать — ходите в автомагазин по ходу работы.С техникой также торопиться не стоит — при детальном рассмотрении некоторых деталей, например, коленчатого вала, лучше будет заменить на новый или восстановленный. Вполне вероятно, что состояние мотора в целом будет очень плохим, и тогда логичнее будет купить двигатель 2-й пакет (то есть это блок цилиндров и сборка GBC, а навесной нет оборудование) целиком. Также не забывайте, что капитальный ремонт потребует от вас серьезных денежных вложений и много свободного времени, поэтому планируйте его заранее, чтобы потом не собирать мотор вечером после работы.

Как собрать двигатель на ВАЗ 2109

Итак, сначала слейте рабочую жидкость, снимите навесное оборудование, бачки, радиатор и т. Д., Затем отсоедините двигатель и коробку передач, затем вытащите блок с помощью ремня и тали, надев его на шину или поддон. Далее снимаем головку блока и CSM. Не забудьте отметить, где стояли вкладыши и крышки подшипников, это вам потом пригодится. На этом все, теперь можно приступать к ремонту и замене деталей, а затем к сборке.Выполните эти процедуры в следующей последовательности:

• Сделайте бракованные детали: те, которые можно установить обратно, почистить, а ресурс заменить новыми.

• Если блок цилиндров остается старым, очистите его от загрязнений. Особое внимание Используйте пазы и опоры, где будет установлен коленчатый вал.
• Установить в станину облицовочного блока. Делайте это в строгом соответствии с ранее сделанными отметками! На каждой подкладке есть усы — убедитесь, что они входят в ложе кровати.

• Установите предварительно очищенный и расширенный сжатым воздухом коленчатый вал на его опоры.
• Возьмите упорные полукольца, смажьте маслом и сориентируйте так, чтобы канавки на их поверхности были направлены в сторону колебаний вала.

• Белое кольцо из сталимнии, установите среднюю станину с лицевой стороны, а еще одно кольцо — с обратной стороны.

• Следите за тем, чтобы полукольца не выступали за концы станины (они должны доходить до них).
• Теперь установите вкладыши в крышки коренных подшипников. Сосредоточьтесь на сделанной вами этикетке. Сменить вкладыши поменять нельзя! Следите за тем, чтобы допуски вошли в пазы на крышках.

• Установите крышки коренных подшипников. В этом случае вам помогут и ваши ярлыки, и фабрика: они есть на каждой крышке, а на 2-й и 5-й из них по 2 шт.
• Оцените степень износа болтов крепления, при необходимости купите новые. Вставьте их все в отверстия, но не скручивайте, потому что нужно откладывать их строго в определенном порядке (см. Изображение ниже).

• Проверить состояние поршневой группы. Его можно отремонтировать на спецтехнике, но проще (а зачастую и дешевле) приобрести новое.
• Перед установкой поршней убедитесь, что замки всех колец правильно ориентированы относительно друг друга (см. Рисунок).

• Cele специальной оправкой поршневых колец, затем вставьте поршневой узел со штоком без нижней крышки в цилиндр. Здесь важно соблюдать метки: на новом поршне они будут заводскими, на старом — сделанными вами («родные» метки, как правило, уже не видны).

• Установите шатун в коленчатый вал. Затем возьмите вкладыши, вставьте их в крепежные крышки и смажьте маслом.

• Теперь вы можете установить нижние крышки шатунов и закрепить их. Помните, что места крышки поменять нельзя! У каждой крышки свой стержень.
• Установите датчик давления масла и другие оставшиеся детали.

Самостоятельный ремонт головки блока цилиндров на ВАЗ 2109

Приступаем к ремонту головки двигателя.В случае с Джи-би-си на фотографиях, его проверка показала, что он подвергался фрумерации и не слишком высокого качества. В результате характерные риски остались на поверхности детали, через которую Тосол просачивался в масляный канал, а затем стекла в Картере.

В результате масло быстро потеряло свои свойства. Этот дефект можно устранить шлифовкой. После этой процедуры поверхность стала идеально гладкой, и Тосол больше не будет попадать в масло.

А теперь пора научиться разбирать головку блока цилиндров на ВАЗ 2109. Сначала снимаем коромысло вместе с пружинами.

Внимательно осмотрите плоскость зажима коромысла. На фото красной стрелкой отмечен самолет, который постепенно крутится по мере износа. Если Рокер стоял наклонно, это указывает на необходимость отрегулировать зазор между ним и деревом синхронизации. Коромысло стояло с наклоном относительно вала? Значит, он изношен, а потому, если вы планируете заменить клапан на новый, проделайте то же самое с коромыслами.

Тогда посмотрите в колодцы, в которых ходят толкатели. Когда гильза направляющего клапана сильно изношена, а машина эксплуатируется с этим ресурсом, вырабатываемым деталями, в толкателях появляется определенный люфт, в результате чего лунки из круглых превращаются в овальные. На рисках хорошо видно, что на фото указывают красные стрелки. Новые направляющие устанавливать в этом случае бесполезно — они быстро выйдут из строя. Такой дефект плохо ремонтируется и часто приводит к покупке нового GBC, но в этом случае его удалось исправить обработкой на расточном станке с последующим запрессовкой бронзовых гильз.

Теперь осмотрите шпильки, обратите особое внимание на их резьбу. Если она повреждена, такую ​​деталь лучше заменить на новую, так как это значительно сэкономит вам время и нервы в процессе установки головы на место. Шпильку с плохой резьбой будет сложно крутить, а откручивать — еще труднее.

Это завершено на этой головке блока. Положите все снятые вами детали и, конечно же, не забудьте приобрести новую прокладку GBC.

Сразу хочу сказать, что подавляющая часть работы, связанная с надоевшим GBC, не будет выполнять ее самостоятельно.Для этого понадобится специальное оборудование и навыки работы на нем. Если они есть у всех, дерзайте, а в случае их отсутствия поищите специалиста.

В большинстве случаев вам нужно только снять головку, передать ее мастеру, а затем забрать и установить обратно.

Зачем снимать головку блока цилиндров

И блок двигателя, и головка имеют солидный ресурс обслуживания и редко выходят из строя раньше этого срока. Это означает, что все связанные с ними ремонтные работы обычно планируются.Лишь изредка вмешательства попадают в категорию текущего ремонта. Например, это пайка или заваривание дыры в блоке двигателя, возникшей в результате обрыва ролика.

Однако иногда автовладелец желает изготовить расточку GBC не для ремонта, а для увеличения мощности мотора. Такая операция называется ковкой. В результате увеличивается камера сгорания, а это, в свою очередь, приводит к увеличению рабочего объема и мощности. Правильное форсирование всегда рассчитывается заранее теоретически, потому что существует слишком большой риск культивирования блока и головы, и в конечном итоге они могут разрушиться.

Что такое расточный блок цилиндров на ВАЗ 2109

Скорее всего, занудством вы не будете заниматься — просто возьмете предмет, а потом скажут, когда можно будет забрать. Но расширить кругозор, узнать в общих чертах всю технологию не помешает.

Расточка блока — это процедура увеличения посадочного гнезда под гильзы цилиндров. Естественно, рукава нужны уже не оригинального, а ремонтного размера.Вам крайне важно знать размер этих рукавов и сообщить специалисту, под какой ремкомплект нужно сделать расточку. Все необходимые измерения баллонов можно провести самостоятельно, но для этого вам понадобится нутрометр.

Сама операция выполняется на специальной машине с небольшой скоростью. Это очень важно, потому что необходимо одновременно соблюдать размер, не нарушать геометрию цилиндра и при этом соблюдать качество обработки.
Еще одно важное правило: мастер должен строго соблюдать параллельность и перпендикулярность каждого цилиндра по отношению к базе данных. В таком виде распредвал выполнен.

Также следует отметить, что при растачивании необходимо оставлять припуск (бракованный верхний слой). Его толщина должна быть совсем небольшой — от 0,1 до 0,15 мм. Он предназначен для того, чтобы ось цилиндра не поворачивалась в процессе хонингования.

Что касается хонингования, эта операция должна выполняться после расточного блока.Она выполняется на специальном станке, а суть процедуры заключается в полном устранении возможных микродефектов, возникших при растачивании.

После этого можно собирать силовую установку обратно. После завершения сборки и заправки новых рабочих жидкостей не забудьте отрегулировать клапан.На этом капитальный ремонт двигателя ВАЗ 2109 окончен. До новых встреч на страницах нашего сайта!

ພວກ ເຮົາ ຈະ ຮຽນ ຮູ້ ວິ ທີ ການ ປັບ карбюратор ຂອງ ທຸກ ລຸ້ນ ВАЗ. ການ ປັບ ຕົວ ລົດ ກະ ບະ ВАЗ-2107.ປັບ ຄວາມ ໄວ ບໍ່ ເຮັດ ວຽກ ຂອງ ລົດ ກະ ບະ ВАЗ — ສັງ ຄົມ

ການ ດັດ ປັບ карбюратор ВАЗ 2107, ຄື, ແທ້ ຈິງ ແລ້ວ, ຮູບ ແບບ ອື່ນໆ ທີ່ ຄ້າຍ ຄື ກັນ ທັງ ໝົດ, ແມ່ນ ໜຶ່ງ ໃນ ຫົວ ຂໍ້ ກະ ທູ້, ບໍ່ ພຽງ ແຕ່ ຢູ່ ໃນ ອິນ ເຕີ ເນັດ, ແຕ່ ໃນ ຊີ ວິດ ປະ ຈຳ ວັນ ອີກ ດ້ວຍ. ລົດ ຈຳ ນວນ ຫຼາຍ ຂອງ ຍີ່ ຫໍ້ ນີ້ ໄດ້ ຖືກ ຜະ ເວລ

ເນື້ອ ໃນ

ການ ດັດ ປັບ карбюратор ВАЗ 2107, ຄື, ແທ້ ຈິງ ແລ້ວ, ຮູບ ແບບ ອື່ນໆ ທີ່ ຄ້າຍ ຄື ກັນ ທັງ ໝົດ, ແມ່ນ ໜຶ່ງ ໃນ ຫົວ ຂໍ້ ກະ ທູ້, ບໍ່ ພຽງ ແຕ່ ຢູ່ ໃນ ອິນ ເຕີ ເນັດ, ແຕ່ ໃນ ຊີ ວິດ ປະ ຈຳ ວັນ ອີກ ດ້ວຍ.ລົດ ຈຳ ນວນ ຫຼາຍ ຂອງ ຍີ່ ຫໍ້ ນີ້ ຜະ ລິດ ເວ ລາ ກຳ ນົດ, ແລະ ມັນ ບໍ່ ລັບ ພວກ ຖືກ ຕັ້ງ ຊື່ «Мерседес Мерседес» ໂດຍ ເພື່ອ ຊາ ຊົນ ເພື່ອ ຄວາມ ແລະ ການ ແບບ ແບບ. ຍ້ອນ ຈຳ ນວນ ຄົນ ທີ່ ໜ້າ ປະ ທັບ ໃຈ ດັ່ງ ກ່າວ, ລົດ ທີ່ ມີ ລະ ບົບ ສີດ ເຊື້ອ ເພີງ ສາ ມາດ ຍູ້ ພວກ ເຂົາ ຈາກ ທາງ ຂອງ ພວກ ເຮົາ. ນັ້ນ ແມ່ນ ເຫດ ຜົນ ທີ່ ວ່າ ການ ດັດ ປັບ ລົດ ກະ ВАЗ 2107, 21099 ແລະ ການ ດັດ ແປງ ອື່ນໆ ຈະ ເປັນ ບັນ ຫາ ຮີບ ດ່ວນ ສຳ ລັບ ຄົນ ຂັບ ຈຳ ນວນ ໜຶ່ງ ເປັນ ເວ ລາ ດົນ.

ກົດ ລະ ບຽບ ທົ່ວ ໄປ

ການ ປັບ ຕົວ ລົດ ຕູ້ ВАЗ ສົ່ງ ຜົນ ກະ ທົບ ຢ່າງ ຕໍ່ ການ ບໍ ລິ ໂພກ ນໍ້າ ມັນ ເຊື້ອ ໄຟ, ເຊັ່ນ ດຽວ ກັນ ກັບ ຄວາມ ເປັນ ເອ ຂອງ ຈັກ, ການ ຂອງ ຖ່ານ.ການ ສວມ ໃສ່ ກ່ອນ ໄວ ອັນ ຄວນ ຂອງ ບາງ ສ່ວນ ແມ່ນ ຂື້ນ ກັບ ມັນ. ຄວາມ ໄວ ບໍ່ ເຮັດ ວຽກ ຂອງ ລົດ ກະ ບະ ВАЗ, ລະ ດັບ ນໍ້າ ມັນ ເຊື້ອ ໄຟ ໃນ ສະ ພາ ກະ ບອກ, ການ ວັດ ແທກ ລະ ບົບ форсунки ຫຼື ເຄື່ອງ ຜ່ານ ຂອງ ມັນ, ພ້ອມ ທັງ ສະ ພາບ ພາບ ການ ບັດ ນອກ ຈາກ ນັ້ນ, ໃນ ບາງ ກໍ ລະ ນີ ໃນ карбюраторы, ຕໍາ ແໜ່ງ ເພີ່ມ ເຕີມ ແມ່ນ ຖືກ ກໍາ ນົດ ໄວ້ ລັບ ເຂັມ ປັບ ຢູ່ ໃນ ເຮືອ ບິນ ຕົ້ນ ຕໍ. ລົດ ຄາ ບູ ເລ ເຕີ ВАЗ 2107 ຕ້ອງ ໄດ້ ປັບ ຂື້ນ ຢ່າງ ໜ້ອຍ ປີ ລະ ຄັ້ງ. ຄວນ ແນະ ນຳ ໃຫ້ ເຮັດ ວຽກ ນີ້ ໂດຍ ຊ່ຽວ ຊານ ໃນ ກອງ ປະ ຊຸມ. ນີ້ ແມ່ນ ເນື່ອງ ມາ ຈາກ ຄວາມ ຈິງ ທີ່ ວ່າ ຂອງ ВАЗ 2107 ຫຼື ແບບ ອື່ນໆ ຂອງ ຜູ້ ຜະ ລິດ ລົດ ຍົນ ນີ້ ຄ້າຍ ຄື ກັບ ການ ປັບ ປຸຍ ເປຍ ໂນ ໃຫ້ ມີ ສຽງ ດີ.ຍິ່ງ ໄປ ກວ່າ ນັ້ນ, ຖ້າ ເຄື່ອງ ດົນ ຕີ «ອ່ອນ ໂຍນ» ດົນ ຕີ ນີ້ ຫຼີ້ນ ບໍ່ ດີ, ຫຼັງ ຈາກ ນັ້ນ ມີ ມີ ຫນ້າ ຢ້ານ. ແຕ່ ຖ້າ карбюратор ຂອງ ລົດ ບໍ່ ດີ, ຫຼັງ ຈາກ ນັ້ນ, ນີ້ ຈະ ນໍາ ໄປ ສູ່ ການ ບໍ ລິ ມັນ ເຊື້ອ ໄຟ ສູງ, ແລະ ດັ່ງ ນັ້ນ, ຄ່າ ໃຊ້ ຈ່າຍ ທີ່ ບໍ່ ຈໍາ ເປັນ. ອົງ ປະ ກອບ ນີ້ ໃນ ລະ ບົບ ພະ ລັງ ເຄື່ອງ ຈັກ ລົດ, ພາຍ ໃນ ເຊິ່ງ ເນື່ອງ ການ ປະ ສົມ ນໍ້າ ມັນ ເຊື້ອ ໄຟ ກັບ ທາງ ອາ ກາດ, ການ ປະ ສົມ ໄດ້ ຖືກ ສ້າງ, ເລີ່ມ ນີ້ ແມ່ນ ເຫດ ຜົນ ທີ່ ວ່າ ການ ບຳ ຮັກ ສາ ແລະ ການ ປັບ ແຕ່ງ ລົດ ຄົງ ທີ່ ແມ່ນ ຈຳ ເປັນ.Димитровград.

карбюратор ແມ່ນ ຫຍັງ ແລະ ມັນ ແມ່ນ ຫຍັງ ສຳ ລັບ

ສ່ວນ ປະ ກອບ ເຫຼົ່າ ນີ້ ຂອງ ນະ ສີດ ຖືກ ອອກ ແບບ ມາ ເພື່ອ ກັບ ອາ ກາດ ກັບ ເຊື້ອ ເພີງ ໃນ ເຫດ ນັ້ນ, ຕາມ ກົດ ລະ ບຽບ, ຖ້າ ການ ປັບ ຕົວ ຂອງ карбюратор ВАЗ 2107, 2108, ແລະ ອື່ນໆ. ຖືກ ປະ ຕິ ບັດ ຢ່າງ ຖືກ ຕ້ອງ, ຫຼັງ ຈາກ ນັ້ນ ນ ້ ຳ ມັນ ເຊື້ອ ໄຟ ທຸກໆ ມີ ອາ ກາດ ປະ ມານ ສິບ ຫ້າ ກຼາມ.ຜູ້ ຊ່ຽວ ຊານ ເອີ້ນ ວ່າ ອົງ ປະ ກອບ ດັ່ງ стехиометрический. ປະ ເທດ ຂອງ ພວກ ເຮົາ, ທີ່ ນິ ຍົມ ທີ່ ສຸດ карбюраторы ຂອງ Озон, Солекс ຫຼື серии ДААЗ. ມັນ ແມ່ນ ພວກ ເຂົາ ຜູ້ ທີ່ ຖືກ ນໍາ ໃຊ້ ໃນ «ເຈັດ ສິບ ເກົ້າ» ແລະ «восьмерки» ພາຍ ໃນ ປະ ເທດ. ເນື່ອງ ຈາກ ການ ຈຳ ໜ່າຍ ລົດ ຕູ້ ВАЗ 2108 ແລະ ВАЗ 2107 ທີ່ ແຜ່ ຫຼາຍ ດັ່ງ ກ່າວ, ພວກ ມັນ ສາ. ຜູ້ ຂັບ ຂີ່ ລົດ ຈັກ ບາງ ຄົນ ປະ ຕິ ສະ ຫຼະ ບໍ່ ພຽງ ແຕ່ ການ ໃຫຍ່ ຂອງ ВАЗ 21083, ແຕ່ ຍັງ ມີ ການ ສ້ອມ ແປງ. ສິ່ງ ນີ້ ກາຍ ເປັນ ໄປ ໄດ້ ເນື່ອງ ຈາກ ມີ ຂໍ້ ມູນ ເປັນ ຈຳ ນວນ ຫຼວງ ຫຼາຍ ໃນ ອິນ ເນັດ, ໃນ ປື້ມ ແລະ ວາ ລະ ສານ ລົດ ຍົນ, ພ້ອມ ທັງ ເປັນ ຍ້ອນ ການ ອອກ ຂອງ ປະ ກອນ ທີ່ ລຽບ ງ່າຍ.

ການ ປະ ຕິ ບັດ ງານ Карбюратор

ມັນ ຄາດ ວ່າ ການ ວັດ ແທກ ນໍ້າ ມັນ ເຊື້ອ ແລະ ອາ ກາດ ໄດ້ ຊັດ ເຈນ. ນີ້ ຫມາຍ ຄວາມ ວ່າ ການ ປັບ ຕົວ карбюратор ແມ່ນ ຍັງ ມີ ຄວາມ ຈໍາ ເປັນ. ແບບ ВАЗ 2105 ແລະ ລຸ້ນ ຕໍ່ ມາ ຄວບ ຄຸມ ບວນ ການ ດ້ວຍ ປ ັ special ກ ພິ ເສດ — «ກະ ປ ets ອ ງ». «ການ ປະ ຕິ ບັດ» ຂອງ ພວກ ເຂົາ ແມ່ນ ເປັນ ທີ່ ທີ່ ຈະ ຖືກ ກຳ ນົດ ໂດຍ ທັງ ແລະ ຂະ ໜາດ ຂອງ ເສັ້ນ ຜ່າ ສູນ ກາງ ທີ່ отверстие, ທັງ ຄວາມ ແຕກ ຕ່າງ ຂອງ ຄວາມ ຂາ ເຂົ້າ ແລະ ຂາ ອອກ. ມີ ຄວາມ ສຳ ພັນ ທີ່ ບໍ່ ເປັນ ເສັ້ນ ລະ ຫວ່າງ ພື້ນ ທາງ ແລະ ອັດ ຂອງ ສາຍ сопла. ມັນ ແມ່ນ ນາງ ຜູ້ ທີ່ ເປັນ ພື້ນ ຖານ ໃນ ເວ ລາ карбюратор ຂອງ ВАЗ 2110 ແລະ ແບບ ກ່ອນ ຫນ້າ ນີ້ ຖືກ ປັບ.ນີ້ ຫມາຍ ຄວາມ ວ່າ ໂດຍ ການ ເພີ່ມ ພາກ ຂ້າມ, ເວົ້າ ວ່າ, ສິບ ເປີ ເຊັນ, ທ່ານ ສາ ມາດ ໄດ້ ການ ເພີ່ມ ຂື້ນ ໃນ ລະ ດັບ ຊາວ ຫ້າ ສ່ວນ ຮ້ອຍ. ຮູ້ ເຄັດ ລັບ ເລັກໆ ນ້ອຍໆ ນີ້, ຜູ້ ທີ່ ມັກ ລົດ ໃຫຍ່ ຄົນ ພະ ຍາ ຍາມ ເພີ່ມ ພະ ລັງ, ແລະ ພ້ອມ ດຽວ ກັນ ນັ້ນ, ກໍ່ ຊ່ວຍ ຫຼຸດ ຜ່ອນ ການ ໃຊ້ ເຊື້ອ ໄຟ ຂອງ ລົດ.

ບ່ອນ ທີ່ ຈະ ເລີ່ມ ຕົ້ນ

ການ ປັບ ຕົວ карбюратор ВАЗ 2103 ແລະ ຍີ່ ຫໍ້ ຕໍ່ ເລີ່ມ ຕົ້ນ ດ້ວຍ ຂັ້ນ ຕອນ ທີ່ ລວມ ຢູ່ ໃນ ລາຍ ຊື່ ຂອງ ການ ຮັກ ສາ ມັນ. ປະ ການ ທຳ ອິດ, ມັນ ແມ່ນ ການ ລ້າງ ຫລື ການ ສະ ອາດ, ເຊິ່ງ ເປັນ ເງື່ອນ ໄຂ ເບື້ອງ ລັບ ເຫດ ຜົນ ທີ່ ງ່າຍ ດາຍ ທີ່ ມັນ ມີ ຄວາມ ສຸກ ຫລາຍ ໃນ ເຮັດ ວຽກ ປະ ກອນ ທີ່ ສະ ອາດ.ນອກ ຈາກ ນັ້ນ, ການ ເຮັດ ຄວາມ ສະ ກອບ карбюратор ກໍ່ ມີ ຜົນ ດີ ຕໍ່ ການ ເຮັດ ວຽກ ຂອງ ມັນ. ໃນ ເວ ລາ ດຽວ ກັນ, ການ ກັ່ນ ຕອງ ຕາ ຫນ່າງ ຫ້ອງ ໂຖງ ທີ່ ລອຍ ແລະ ທັງ ເຄື່ອງ ອາ ກາດ ແລະ ນໍ້າ ມັນ ເຊື້ອ ໄຟ ກໍ່ ຖືກ ລ້າງ.

ຫ້ອງ ລອຍ ແລະ ລະ ດັບ ໄຟ ໃນ ນັ້ນ

ການ ດັດ ປັບ ກົນ ຍາກ ຫຼາຍ, ແຕ່ ຂ້ອນ ຂ້າງ ຂັ້ນ ຕອນ ສຳ ຄັນ. ແບ່ງ ອອກ ເປັນ 3 ໄລ ຍະ. ການ ປັບ ຕົວ ຂອງ ເຄື່ອງ ປັບ ແຕ່ງ ລົດ ໃຫຍ່ ВАЗ 21099 ແລະ ແບບ ອື່ນໆ ແມ່ນ ການ ປັບ ຈຳ ນວນ ນ ຳ ມັນ ໄຟ ໃນ ຫ້ອງ ລອຍ ຂອງ ມັນ. ສຳ ລັບ ສິ່ງ ດັ່ງ ກ່າວ, ແມ່ ແບບ ສຳ ລັບ ໃສ່ ກະ ລາຍ ການ ພິ ເສດ ໄດ້ ຖືກ ກະ ຂະ ໜາດ ຫົກ ແລະ ເຄິ່ງ ໂດຍ ສິບ ສີ່ ມີ ລີ ແມັດ.ຈາກ ນັ້ນ, ໂດຍ ການ ຖອກ ຝາ ອັດ ລົມ, ລະ ດັບ ສູງ ສຸດ ແມ່ນ ຖືກ ກຳ ນົດ ໂດຍ ການ ປິດ ທາງ ການ ສະ ໜອງ ນ ້ ຳ ເຊື້ອ ຊ້າໆ ດ້ວຍ ປ່ຽງ ເຂັມ. ຫຼັງ ຈາກ ນັ້ນ, ຝາ ປິດ ທີ່ ຖືກ ຖືກ ຖີ້ມ ແມ່ນ ຖືກ ຈັດ ຕັ້ງ, ເພື່ອ ໃຫ້ ຜູ້ ທີ່ ເລື່ອນ ມີ ໂອ ກາດ ທີ່ ຈະ ແຕະ ບານ ຈາກ ວາວ ທີ່ ພາກ ຮຽນ spring, ແລະ ມັນ ພຽງ ແຕ່ ເຂົ້າ ມາ ໃກ້ ແລະ ບໍ່ ວ່າ ມັນ ຈະ ກົດ. ຫຼັງ ຈາກ ນັ້ນ ມັນ ກໍ່ ຖືກ ດຶງ ຄືນ ໃນ ທິດ ກັນ ຂ້າມ ແລະ ແມ່ ແບບ ຖືກ ແທນ. ໃນ ກໍ ລະ ນີ ນີ້, ໄລ ຍະ ຫ່າງ ທີ່ ສອດ ມາດ ຕະ ຖານ ຄວນ ຈະ ເທົ່າ ກັບ ມິນ ລີ ແມັດ ທີ່ ມີ ຜິດ ພາດ ທີ່ ບໍ່ ສຳ ຄັນ. ຖ້າ ບໍ່ ດັ່ງ ນັ້ນ, ໂດຍ ການ ໂຄ້ງ ບ່ອນ ຈອດ ລົດ ທີ່ ຕັ້ງ ຢູ່ ເທິງ ວົງ ເລັບ ເລື່ອນ, ໄລ ຍະ ຫ່າງ ທີ່ ກຳ ນົດ ໄວ້ ແມ່ນ ກຳ ນົດ ໄວ້.

ກວດ ສອບ ການ ດຳ ເນີນ ງານ ອຸ ເລີ່ມ ຕົ້ນ

ການ ປັບ ຕົວ ລົດ ВАЗ 21099 ໃນ ລະ ດັບ ນີ້ ປະ ກອບ ການ ປັບ ຕົວ ທີ່ ໄວ ແລະ ນະ ພາບ ສູງ ໃນ ການ. ເພື່ອ ເລີ່ມ ຕົ້ນ, ຜູ້ ຂັບ ຂີ່ ທີ່ ມີ ມີ ປະ ສົບ ເສັ້ນ ລວດ ສັ້ນ ທີ່ ມີ ເສັ້ນ ສູນ ກາງ 0,7 ຫຼື 0,8 ມີ ລີ ແມັດ, ພ້ອມ ທັງ ແມ່ ແບບ ດ້ວຍ ວັດ ສະ ດຸ ທີ່ ໜາ ພໍ ສົມ ຄວນ, ມີ 5. ຫຼັງ ຈາກ ນັ້ນ ເຄື່ອງ ກອງ ອາ ກາດ ຂອງ ຄັນ ນີ້ ກໍ່ ຖືກ ຖອດ ອອກ, ແລະ ຫຼັງ ຈາກ ນັ້ນ ສະ ຫຼັກ ກໍ່ ຖືກ ທຳ ສະ ຢ່າງ ບູນ, ເຊິ່ງ ເຄື່ອງ ປັ່ນ ກໍ່ ຖືກ ປິດ ໝົດ ແລ້ວ.ໃນ ກໍ ລະ ນີ ນີ້, ຫາງ стержень ທີ່ ເຊື່ອມ ຕໍ່ стержень ໃນ ອຸ ປະ ກອນ ເລີ່ມ ຕົ້ນ ກັບ рычаг ເທິງ ເຄື່ອງ ປັບ ອາ ກາດ ຈໍາ ເປັນ ຕ້ອງ ມີ ຕໍາ ແຫນ່ງ ດັ່ງ ກ່າວ, ສະ ນັ້ນ, ໂດຍ ບໍ່ ມີ ການ ເຄື່ອນ ຍ້າຍ ສິ່ງ ໃດ ກໍ່ ຕາມ, ມັນ ກໍ່ ເປັນ ໄປ ໄດ້ ທີ່ ຈະ ເອົາ ຕໍາ ແຫນ່ງ ທີ່ ຢູ່ ໃນ ຕອນ ທ້າຍ ຂອງ ຮ່ອງ ການ ປັບ ລົດ ກະ ບະ ВАЗ 2105 ຮຽກ ຮ້ອງ ໃຫ້ ມີ ການ ກວດ ສອບ ແບບ ບັງ ຄັບ ຂອງ ການ ເປີດ ວາວ ປິດ. ສຳ ລັບ ສິ່ງ ນີ້, ອຸ ປະ ກອນ ຈະ ຖືກ ຍ້າຍ ຈາກ ລົດ. ຈາກ ນັ້ນ, ຢູ່ ເທິງ ລົດ ໄລ ທີ່ ຕັ້ງ ຢູ່ ທາງ ນອກ ຂອງ ລົດ, ສາຍ ແຂນ ສາມ ແມ່ນ ລ້ຽວ ກົງ ຂ້າມ ຈົນ ມັນ ຈະ ຢຸດ. ຫຼັງ ຈາກ ນັ້ນ, ໂດຍ ການ ຊ່ວຍ ເຫຼືອ ໄວ້ ກ່ອນ, ຊ່ອງ ຫວ່າງ ຈະ ຖືກ ກວດ ສອບ, ເຊິ່ງ ໃນ ສະ ພາບ ປົກ ກະ ຕິ ຄວນ ຈະ ກົງ ກັນ ກັບ ສູງ ສຸດ 0.8 ມິນ ລິ ແມັດ. ຖ້າ ບໍ່ ດັ່ງ ນັ້ນ, ທ່ານ ຈຳ ເປັນ ຕ້ອງ ງໍ стержень ຫລື ຈັດ ແຈງ ປາຍ ຂອງ ມັນ ໄປ ບ່ອນ ອື່ນ.

ການ ແກ້ ໄຂ ຄວາມ ໄວ ບໍ່ ເຮັດ ວຽກ

ມັນ ແມ່ນ ຖືກ ຕ້ອງ ກວ່າ ໃນ ການ ມອບ ຂັ້ນ ຕອນ ນີ້ ໃຫ້ ກັບ ຜູ້ ຊ່ຽວ ຊານ. ແຕ່ ຖ້າ ເຈົ້າ ຂອງ ລົດ ມີ ໝັ້ນ ໃຈ ໃນ ຂອງ ລາວ ແລະ ຢາກ ເຮັດ ມັນ ດ້ວຍ ເອງ, ຫຼັງ ຈາກ ນັ້ນ ລາວ ຈະ ຕ້ອງ ການ ເຄາະ ອາຍ ແກ ັ ມີ ໜາດ мультиметр. ການ ປັບ ລະ ດັບ ຄວາມ ໄວ ແບບ ບໍ່ ມີ ແກະ ສະ ຫລັກ ВАЗ ຂອງ ຮູບ ແບບ ໃດ ກໍ່ ຖືກ ປະ ຕິ ບັດ ຢູ່ ພາບ ທີ່ ອຸ່ນ. ໃນ ຮູບ ແບບ ນີ້, ການ ປະ ຕິ ບັດ ງານ ຂອງ ຄວນ ຢູ່ ໃນ ຂອບ ເຂດ ຕັ້ງ ແຕ່ ແປດ ຊາວ ຫາ ເກົ້າ ຮ້ອຍ ປະ ຕິ ວັດ ຕໍ່ ນາ ທີ.ໃນ ກໍ ລະ ນີ ນີ້, ມັນ ເປັນ ສິ່ງ ຈຳ ເປັນ ທີ່ ທ່ານ ຕ້ອງ ໄດ້ ປັບ ປ່ຽນ ເວ ລາ ການ ມອດ ໄຟ. ເຄື່ອງ ມື ແມ່ນ ເຊື່ອມ ຕໍ່ ກ່ອນ. ໃນ ກໍ ລະ ນີ ນີ້, мультиметр ແມ່ນ ເຊື່ອມ ຕໍ່ ກັບ ໂຫມດ ການ ສະ ແດງ ຄວາມ ຖີ່ ເມື່ອ ເຄື່ອງ ຈັກ ກຳ ລັງ ແລ່ນ. ດ້ວຍ ການ ກວດ ສອບ ໜຶ່ງ, ມັນ ເຊື່ອມ ຕໍ່ ກັບ ໜ້າ ດິນ, ແລະ ອີກ ເບື້ອງ ໜຶ່ງ ກັບ ລົມ ເບື້ອງ ຕົ້ນ ລະ ບົບ ສາຍ ໄຟ. ຫຼັງ ຈາກ ນັ້ນ, ເຄື່ອງ ວິ ເຄາະ ອາຍ ແກັດ ຈະ ເປີດ, ແກັບ ຂອງ ມັນ ຖືກ ໃສ່ ເຂົ້າ ໄປ ໃນ ທໍ່ ລະ ບາຍ ຂອງ ລົດ. ຫຼັງ ຈາກ ນັ້ນ, ເຄື່ອງ ຈັກ ໄດ້ ຖືກ ເລີ່ມ ຕົ້ນ, ເປັນ ຜົນ ຈາກ ການ ຫມູນ винт ສໍາ ລັບ ປະ ລິ ຂອງ ປະ ສົມ, ຄວາມ ໄວ ທີ່ ຕ້ອງ ແມ່ນ ບັນ ລຸ ໄດ້: ຂໍ້ ຈໍາ ກັດ ຖືກ ສ້າງ ຂື້ນ ແມ່ນ.ແລະ ເມື່ອ ມົດ ສະ ກູ ຂອງ ຄຸນ ສົມ ວຽນ, ລົດ ເກຍ ВАЗ 2106 ໄດ້ ຖືກ ປັບ ຂື້ນ, ຊັດ ເຈນ ກວ່າ, ປະ ລິ ມານ CO ໃນ ອາຍ ແກ ັ ສ ທີ່ ລະ ຈະ ຖືກ ປັບ, ໃນ. ການ ປະ ຕິ ບັດ ງານ ແມ່ນ ຊ ້ າ ຈົນ ກ ວາ ຕົວ ກໍາ ນົດ ມາດ ຕະ ຖານ ຖືກ ກໍາ ນົດ. ບາງ ຄັ້ງ, ໃນ ເວ ລາ ທີ່ карбюратор Озон ກໍາ ລັງ ປັບ ຕົວ, ຍົກ ຕົວ ຢ່າງ, ВАЗ 2107, ສະ ຖາ ນະ ການ ໄດ້ ຖືກ ສ້າງ ຂື້ນ ບ່ອນ ທີ່ ເຖິງ ວ່າ ຫຼັງ ຈາກ ແລ່ນ ຫຼາຍໆ ຄັ້ງ ຜົນ ໄດ້ ຮັບ ກໍ່ ຍັງ ບໍ່ ກົງ ທີ່. ໃນ ກໍ ລະ ນີ ນີ້, ມັນ ເປັນ ສິ່ງ ຈໍາ ເປັນ ຕ້ອງ ເອົາ ໃຈ ໃສ່ ກັບ ພຸ່ມ ພຸ່ມ ຂອງ ພລາ ສ ຕິກ ທີ່ ກົດ ຂື້ນ ເທິງ ສະ ກູ ປັບ.ນີ້ ໃຊ້ ໄດ້ ກັບ карбюраторы ໃໝ່ໆ ເທົ່າ ນັ້ນ. ຍົກ ຕົວ ຢ່າງ, ສະ ກູ ສຳ ລັບ ການ ປັບ ຄຸນ ການ ປະ ສົມ ນ ້ ຳ ໄຟ ແມ່ນ ຈຳ ກັດ ໂດຍ ຜູ້ ຜະ ລິດ ເພື່ອ ການ ວຽນ ສູງ ສຸດ ເຖິງ ສິບ, ແລະ ປະ ລິ — ເຖິງ ເກົ້າ. ຕົວ ກຳ ນົດ ດັ່ງ ກ່າວ ແມ່ນ ສະ ໜອງ ເພື່ອ ວ່າ ໃນ ຍະ ເວ ລາ ຮັບ ປະ ກັນ ທັງ ຂອງ ລົດ, ການ ດັດ ປັບ ໂຮງ ງານ ບໍ່ ໄດ້ ການ ສູນ ເສຍ ໂດຍ ບັງ ເອີນ. ທ່ານ ຈຳ ເປັນ ຕ້ອງ ຖອດ ພຸ່ມ ໄມ້ ສອງ ແຫ່ງ ນີ້ ອອກ ແລະ ເລີ່ມ ຕົ້ນ ການ ປັບ ຕົວ. ແລະ ຖ້າ ທຸກ ສິ່ງ ທຸກ ຢ່າງ ຖືກ ເຮັດ ຢ່າງ ຖືກ ຕ້ອງ, ຫຼັງ ຈາກ ນັ້ນ, ຫຼັງ ຈາກ ໄດ້ ກົດ ປຸ່ມ ped ດ ກ gas າ, ແລະ ຈາກ ນັ້ນ ປ່ອຍ ຢ່າງ ລະ ອຽດ ຂອງ ມັນ, ເຄື່ອງ ຈັກ ກໍ່ ເລີ່ມ ເລັ່ງ ຄວາມ ໄວ ຫຼາຍ.ແລະ ຫຼັງ ຈາກ ຫຼຸດ ຜ່ອນ ພວກ ມັນ ແລ້ວ, ມັນ ຈະ ບໍ່ ຢຸດ ຢູ່.

ການ ສອບ ທຽບ ບັນ ດາ ເຮືອ ບິນ

ສ່ວນ ຂອງ ສ່ວນ ປະ ກອບ шасси ເຫຼົ່າ ນີ້ ສົ່ງ ຜົນ ກະ ໂດຍ ກົງ ຕໍ່ ການ ປະ ເຊື້ອ ເພີງ. ໃນ ເວ ລາ ດຽວ ກັນ, ການ ບ່ຽງ ເບນ ຈາກ ມູນ ຄ່າ ຫລື ຕົວ ກໍາ ນົດ ຂອງ ຜູ້ ຜະ ລິດ, ວັດ ແທກ, ຂະ ຫນາດ ເສັ້ນ ຜ່າ ສູນ ກາງ ສໍາ ລັບ ເຮືອ ບິນ ຕໍ່ ໄປ ສູ່ ຂະ ຫນາດ ໃຫຍ່ ຫລື ນ້ອຍ ກວ່າ ບໍ່ ພຽງ ແຕ່ ເຮັດ ໃຫ້ ການ ເຮັດ ວຽກ ຂອງ ເຄື່ອງ ຈັກ ລົດ ມີ ປະ ສິດ ທິ ພາບ ຫນ້ອຍ ເທົ່າ ນັ້ນ, ແຕ່ ຍັງ ເຮັດ ໃຫ້ ການ ບໍ ລິ ໂພກ ນ ້ ໍາ ມັນ ເພີ່ມ ຂື້ນ. ມີ ການ ຫຼຸດ ລົງ ຂອງ ພື້ນ ທີ່ ໄຫຼ ຂອງ ເຮືອ ບິນ ລຸດ ລົງ ຂອງ ການ ປະ ສົມ, ສິ່ງ ນີ້ ສາ ມາດ ອ່ອນ ແອ ລົງ ດ້ວຍ ຄວາມ ເສື່ອມ ເສີຍ ທີ່ ມີ ຄຸນ ລັກ ສະ ນະ ໃນ ການ ແລະ ການ ເລັ່ງ ຂອງ ລົດ.ສ່ວນ ຂອງ ພາກ ສ່ວນ ເຫຼົ່າ ນີ້ ໄດ້ ຖືກ ວັດ ມານ ນໍ້າ ທີ່ ໄຫຼ ຜ່ານ ພວກ ມັນ ໜຶ່ງ ນາ ດ້ວຍ ອຸນ ຫະ ພູມ 20 ອົງ ສາ ແລະ ຫົວ ນ ້ ຳ. ມັນ ປ່ຽນ ແປງ ໄປ ຕາມ ການ ເວ ລາ. ບໍ ລິ ເວນ ທີ່ ໄຫຼ ຂອງ ເຮືອ ບິນ ເພີ່ມ ຂື້ນ ເລັກ ໜ້ອຍ, ໂດຍ ສະ ເພາະ ແມ່ນ ການ ນຳ ໃຊ້ ຳ ມັນ ທີ່ ມີ ຄຸນ ພາບ ່ ຳ. ນອກ ຈາກ ນັ້ນ, ໃນ ລະ ຫວ່າງ ການ ປະ ບັດ ຈັກ ທີ່ ມີ ການ ໄຫຼ ເຂົ້າ ແກ ັ ສ ຢ່າງ ຫຼວງ ຫຼາຍ ຜ່ານ ແຫວນ поршень, ພາ ລາ ມິ ເຕີ ນີ້ ຫຼຸດ ເລັກ ນ້ອຍ ການ ສ້າງ ລະ.

ຕົວ ປະ ຕິ ບັດ ຕົວ ທຳ ລາຍ ອາ ກາດ

ການ ປັບ Карбюратор ກ່ຽວ ຂ້ອງ ກັບ ການ ປັບ ຕົວ ຫລາຍ ຄັ້ງ.ໂດຍ ສະ ເພາະ, ສິ່ງ ນີ້ ຍັງ ນຳ ໃຊ້ ກັບ ການ ດຳ ເນີນ ງານ ຂອງ ຜູ້ ກະ ທຳ ຕົວ ຈິງ ກ່ຽວ ກັບ ເຄື່ອງ ປັບ ອາ ກາດ. ຄໍາ ສັ່ງ ຂອງ ການ ເຮັດ ວຽກ ແມ່ນ ດັ່ງ ດັ່ງ ໄປ ນີ້: ທໍາ ອິດ ທ່ານ ຈໍາ ເປັນ ຕ້ອງ ເອົາ ຕົວ ລົດ ອອກ. ຫຼັງ ຈາກ ນັ້ນ, ຈັບ ມື ຈັບ ເຄື່ອງ ປັ່ນ ປ່ວນ ຜູ້ ດຽວ ກັນ, ເລີ່ມ ຄ່ອຍໆ ຍ້າຍ ມັນ ໄປ ໃນ. ສິ່ງ ນີ້ ຄວນ ເຮັດ ຈົນ ກວ່າ ມັນ ຈະ ດຳ ລົງ ຕຳ ແໜ່ງ ທາງ ຕັ້ງ. ເຄື່ອງ ປັບ ອາ ກາດ ຕົວ ເອງ ກໍ່ ຕ້ອງ ຢູ່ ໃນ ຕຳ ແໜ່ງ ດຽວ ກັນ. ຖ້າ ສິ່ງ ນີ້ ບໍ່ ສາ ມາດ ບັນ ລຸ ໄດ້, ຕ້ອງ ມີ ການ ປັບ ຕົວ.
ຮັກ ສາ ແຂນ ບໍ່ ໃຫ້ ຫັນ ໄປ, ແລະ ສຳ ລັບ ສິ່ງ ນີ້ ທ່ານ ຈຳ ເປັນ ຕ້ອງ ມີ ລວດ ມິນ ລີ ແມັດ ຢູ່ ໃນ ມື, ສະ ກູ, ໂດຍ ວິ ທີ ທີ່ ແຮງ ດັນ ແກ້ ເຄື່ອງ ປັ່ນ ປ່ວນ ແມ່ນ ກາດ,.ຫຼັງ ຈາກ ພາກ ສ່ວນ ທີ່ ບໍ່ ມີ ສາຍ ແລ້ວ ຕ້ອງ ໄດ້ ຮັດ ທາງ ກົງ ກັນ ຂ້າມ. ຢູ່ ໃນ ທ່າ ທີ່ ຖືກ ດຶງ ອອກ ເຕັມ ທີ່ ຂອງ ການ ຈັບ, ຮູ ເຂົ້າ ຮູ ຄໍ ຄວນ ຖືກ ໂດຍ ເຄື່ອງ ປັບ ອາ ກາດ. ຫມົດ ເທົ່າ ນີ້. ແລະ ຫຼັງ ຈາກ ນັ້ນ ເຄື່ອງ ກອງ ອາ ກາດ ຖືກ ຖອດ ອອກ ຖືກ ຕິດ ຕັ້ງ ໄວ້ ໃນ ລະ ບົບ ສັ່ງ ຊື້ ຄືນ.

ປະ ເພດ ຂອງ карбюраторы

ຜູ້ ຂັບ ຂີ່ ໃຫຍ່ ທີ່ ມີ ປະ ສົບ ການ ທີ່ ໄດ້ Жигули ເປັນ ເວ ລາ ຫລາຍ ປີ ຮູ້ ວ່າ ມັນ ເປັນ ສິ່ງ ດີກ ວ່າ ຈະ 13. ອຸ ປະ ກອນ ຈາກ ຊຸດ Солекс ແມ່ນ ເໝາະ ສົມ ທີ່ ສຸດ ສຳ ВАЗ ຂອງ ລຸ້ນ ນີ້.ຄວາມ ແປກ ປະ ຫລາດ ຂອງ ພວກ ເຂົາ ແມ່ນ ແບບ ແກະ ສະ ຫຼັກ ເຫລົ່າ ນີ້ ແມ່ນ ເໝາະ ບໍ່ ພຽງ ແຕ່ ສຳ ລັບ ລົດ ຂັບ ໜ້າ ລົດ, ແຕ່ ຍັງ ມີ ເກືອບ ທຸກ ຍີ່ ຫໍ້. ນອກ ຈາກ ນັ້ນ, ຕົວ ກຳ ນົດ ການ ທີ່ ຈຳ ເປັນ ເຂົາ ສຳ ລັບ ການ ກະ ກຽມ ປະ ຳ ມັນ ເຊື້ອ ໄຟ ແມ່ນ ບັນ ລຸ ໄດ້ ໂດຍ ນຳ ໃຊ້ ຊຸດ ກະ ແສ ໄຟ ເສດ ແລະ ບໍ່ ເຫມືອນ ກັບ ລົດ ໂອ ໂຕ ໂອ ໂຊນ ໃນ ໂຊນ, ການ ເຊື່ອມ ຕໍ່ ລະ ຫວ່າງ ປ່ຽງ ປິດ ໃນ ສອງ ອິດ ຂອງ ມັນ ແມ່ນ ກົນ ຈັກ, ບໍ່ ແມ່ນ ອາຍ ແກັດ. ຄຸນ ລັກ ສະ ນະ ໜຶ່ງ ອີກ ຂອງ ຍຸກ ທ້າຍ ແມ່ນ ພວກ ມີ ລະ ບົບ ບໍ່ ເຮັດ ວຽກ ແບບ ທຳ ມະ ດາ.ເພາະ ສະ ນັ້ນ, ເມື່ອ ດັດ ປັບ карбюратор ຂອງ ຍີ່ ຫໍ້ ນີ້, ສະ ກູ ສຳ ລັບ ປະ ລິ ມານ ຂອງ ປະ ສົມ ດັ່ງ ກ່າວ ແມ່ນ ເປີດ ປ່ຽງ ປິດ ໃນ ຫ້ອງ ທຳ ອິດ.

ໃນ ການ ສະ ຫລຸບ

ໃນ ລະ ຫວ່າງ ການ ປະ ຕິ ບັດ ງານ, карбюратор ບໍ່ ຕ້ອງ ການ ໄຫຼ ວຽນ ພາຍ ນອກ ປົກ ກະ ຕິ. ຄວາມ ຕ້ອງ ການ ນີ້ ເກີດ ຂື້ນ ພຽງ ແຕ່ ການ ເຄື່ອນ ຍ້າຍ ຖືກ ດິນ ຢ່າງ ໜັກ, ເປັນ ຜົນ ມາ ຈາກ ການ ເຄື່ອນ ໄຫວ ຂອງ ຊິ້ນ ສ່ວນ ຕ່າງໆ. ນອກ ເໜືອ ຈາກ ນີ້, «ການ ອາບ ນໍ້າ» ແມ່ນ ມີ ຄວາມ ຈຳ ເປັນ ກ່ອນ ການ ປັບ ຕົວ. ແນ່ ນອນ, ມີ ແຕ່ ລະ ໄລ ຍະ ເພື່ອ ດຳ ເນີນ ມາດ ກັນ ລົດ. ແລະ ຖ້າ ຕົວ ຢ່າງ ກ່ຽວ ກັບ «Лада» ຂອງ ຮູບ ແບບ ທີ ເຈັດ, карбюратор ສາ ມາດ ໄດ້ ຮັບ ການ ສ້ອມ ແຕ່ ໃນ ເວ ລາ ທີ່ ຫນ່ວຍ ເກົ່າ ລົ້ມ ເຫລວ, ຫຼັງ ຈາກ ນັ້ນ, ໂດຍ ບໍ່ ຕ້ອງ ການ ແຕກ ແຍກ,.ລົດ ຕູ້ ВАЗ 2107, ລົດ ກະ ບະ ທີ່ ຕ້ອງ ໄດ້ ກາ ໃນ ການ ກວາດ ລ້າງ ທຸກໆ ກິ ໂລ ແມັດ, ຖ້າ ບໍ່ ດັ່ງ ນັ້ນ ມັນ ມາດ ຢືນ ຢູ່ ກາງ ທາງ, ແລະ ຫຼັງ ໂດຍ. ນີ້ ແມ່ນ ເຫດ ຜົນ ທີ່ ວ່າ ມັນ ຈະ ເວ ລາ ສອງ ສາມ ຊົ່ວ ໂມງ ໃນ ກວດ ເບິ່ງ ຕົວ ທ່ານ ເອງ ເອົາ ລົດ ໄປ ສູນ ບໍ ລິ ການ.

Nuances

ມັນ ບໍ່ ໄດ້ ຖືກ ແນະ ນຳ ແປງ ຫລື ຜ້າ ອ້ອມ ສຳ ລັບ карбюратор ເມື່ອ ດັດ ປັບ ມັນ, ເພາະ ວ່າ ເສັ້ນ ໃຍ ຫລື ຂົນ ສາ ໄປ ໃນ ກະ ຕ່າ ໂດຍ. ສຳ ລັບ ການ ເບິ່ງ ແຍງ ອົງ ປະ ຂອງ ໂຕະ ຂອງ ລົດ, ຜູ້ ຜະ ລິດ ຜະ ລິດ ເຄື່ອງ ກຽມ ພ້ອມ ພິ ເສດ.ຜູ້ ຂັບ ຂີ່ ທີ່ ມີ ປະ ສົບ ການ ບາງ ຄົນ ໃຊ້ ນ ຳ ມັນ ແອັດ ຊັງ ຫລືນ ້ ຳ ອາຍ ສຳ ຈຸດ ປະ ສົງ ນີ້, ພ້ອມ ທັງ ທາດ ລະ, ບາງ ຄັ້ງ ອາ ກາດ ຖືກ ບີບ ອັດ. ພຽງ ແຕ່ ຫຼັງ ຈາກ ເຮັດ ຄວາມ ສະ ອາດ карбюратор ທ່ານ ກໍ່ ສາ ມາດ ເລີ່ມ ປັບ ມັນ ໄດ້. ມັນ ເປັນ ສິ່ງ ຈໍາ ເປັນ ທີ່ ວ່າ ກ່ອນ ທີ່ ຈະ ດໍາ ເນີນ ການ ແຊກ ແຊງ ຢ່າງ ຮຸນ ແຮງ ດັ່ງ ກ່າວ ໃນ ໄລ ຍະ ການ ເຮັດ ວຽກ ຂອງ ມັນ, ທ່ານ ຕ້ອງ ຮັບ ປະ ກັນ ວ່າ ການ ຜິດ ປົກ ກະ ຕິ ທັງ ຫມົດ ແມ່ນ ກ່ຽວ ຂ້ອງ ກັບ ຫນ່ວຍ ງານ ນີ້, ແລະ ບໍ່ ແມ່ນ ຕົວ ຢ່າງ, ກັບ ລະ ບົບ ການ ສະ ກັດ ກັ້ນ ຫຼື ລະ ບົບ ສະ ຫນອງ ນ ້ ໍາ ມັນ ເຊື້ອ ໄຟ, ເຊິ່ງ ການ ກັ່ນ ຕອງ ທີ່ ດີ ຂອງ ປ ັ может ມ ສາ ມາດ ຖືກ ປິດ ລ້ອມ. ແລະ ອື່ນໆ ແລະ ສິ່ງ ທີ່ ສຳ ຄັນ ທີ່ ສຸດ: ເຖິງ ວ່າ ຈະ ມີ ຕະ ຫຼາດ ລົດ ຍົນ ທີ່ ຂະ ແຂງ ແຮງ ໂດຍ ເຄື່ອງ ຈັກ ສີດ, ຜູ້ ຂັບ ຂີ່ ຮູ້ ຫຼາຍ ກ່ຽວ ກັບ ສົບ.ຫຼັງ ຈາກ ທີ່ ທັງ ຫມົດ, ລາວ ແມ່ນ ການ ຮັບ ປະ ຈະ ເລີ່ມ ຕົ້ນ ເຖິງ ແມ່ນ ວ່າ ຮ້າຍ ແຮງ. ແລະ ເພື່ອ ໃຫ້ ອຸ ທີ່ ຈຳ ເປັນ ດັ່ງ ກ່າວ ສາ ມາດ ໄດ້.

Регулировка карбюратора «Солекс». Карбюраторы «Солекс»: устройство, регулировка, ремонт

.

Карбюратора «Солекс» выпущено на Димитровградском автозаводе. Продукция производилась по французским лицензиям. Было выпущено около десяти различных модификаций карбюраторных данных для моторов разного объема.Ставят очень много переднеприводных автомобилей ВАЗ. Такая операция, как регулировка карбюратора «Солекс», является обязательной процедурой для владельцев отечественных автомобилей.

Прибор

Основная система учета топлива в приборе обеспечивает нормальную работу двигателя при пуске, а также при малых и средних нагрузках. Система дозирования позволяет добиться более стабильной работы двигателя при больших нагрузках. Этот агрегат представляет собой конструкцию из топливных и воздушных жиклеров. Эта система также оснащена трубками и распылителями.

Устройство холостого хода сконструировано таким образом, чтобы автомобиль выдерживал устойчивую работу на холостом ходу. Система представлена ​​в виде топливных и воздушных клапанов, жиклеров, регулировочных винтов. Последние позволяют изменять качество и количество топливовоздушной смеси. Итак, с помощью этих винтов регулируется карбюраторная смесь «Солекс».

Переходные системы служат для придания двигателю максимально плавного перехода на средний уровень нагрузки, а затем — на максимальный режим. Эти системы представляют собой топливные и воздушные жиклеры, отверстия и клапаны без возможности регулировки.

Экономайзер предназначен для обеспечения более стабильной работы двигателя в переходных режимах мощности. Такой агрегат состоит из диафрагмы, шарового крана и топливного жиклера.

Эконостат предназначен для обогащения рабочей смеси во второй камере, когда двигатель переходит на скоростные режимы. При этом дроссельные заслонки полностью открыты. Он состоит из топливного жиклера, а также инжекторной трубки.

Насос-ускоритель служит для обогащения топливно-воздушной смеси в момент открытия дроссельной заслонки.Состоит из привода, диафрагмы, шарового крана, распылителя.

Пусковое устройство также имеет важное значение. Это обеспечивает двигателю надежность при запуске «на холоде». Часто требуется регулировка пусковой установки карбюратора «Солекс». Этот узел состоит из диафрагмы, рычажной системы пневмоприводов и дроссельных заслонок.

Блокировка открытия дроссельной заслонки для вторичной камеры предназначена для обеспечения более надежной и стабильной работы двигателя при движении, если он не нагревается. Дроссельная заслонка будет открываться только при определенных размерах открывания воздуха.

Эксплуатационные особенности

Устройства типа «Солекс» представлены в современном исполнении. Комплектующие к ним изготавливают с высокой точностью из качественных материалов, которые имеют большой срок службы. При нормальных условиях эксплуатации регулировка карбюратора Солекс просто не нужна. Однако при длительном использовании некоторые компоненты изнашиваются, а дозирующие части загрязняются. Эти процессы могут сопровождаться отклонением технических параметров от заводских норм.Кроме того, ресурс снижается при использовании некачественного бензина, содержащего гудрон и другие загрязнения.

В силу конструктивных особенностей этот механизм крепится к качеству топлива, а также к точности, с которой должна проводиться регулировка карбюратора Солекс. Для сравнения: к деталям типа «Озон» такие требования не предъявляются.

Техническое обслуживание и регулировка

Хотя современные карбюраторы значительно отличаются высокой надежностью, иногда необходимо проводить процедуры очистки и обслуживания их элементов.При достижении определенного пробега следует принимать профилактические меры. Иногда может потребоваться регулировка карбюратора «Солекс».

Периодичность профилактических работ и регулировки устройства зависит от условий эксплуатации автомобиля. Если это большой город, то потребность в обслуживании может возникать чаще. Если машина используется для редких поездок за город летом, то в течение года можно вообще не обслуживать этот узел.

Обслуживание даже без демонтажа конструкции.Без демонтажа достаточно промыть прибор изнутри и снаружи. Без снятия регулировки поплавковой камеры карбюратора «Солекс», регулировки холостого хода и некоторых других операций.

Установка триггера

Как производится? Это можно сделать как с полной разборкой детали, так и без нее. Регулировка заключается в установке зазора в дроссельной и воздушной заслонках первичной камеры. Также необходимо настроить пусковое устройство по частоте вращения коленчатого вала.В целом регулировка карбюратора «Солекс» — процедура не слишком сложная.

Настройка с удалением

Для работы по первому способу необходимо удалить устройство. Далее карбюратор нужно перевернуть так, чтобы заслонки дроссельной заслонки были вверху. Затем нужно повернуть против часовой стрелки до упора рычаг, который управляет воздушной заслонкой. Это должно контролироваться с помощью зазора, образованного хвостовиком, около нижнего края дроссельной заслонки.

Различные модификации карбюраторов имеют свои зазоры.Если требуется более точная регулировка пусковой установки карбюратора «Солекс», то это можно сделать с помощью регулировочного винта.

Быстрая настройка

Когда необходимо выполнить регулировку как можно быстрее, вы можете настроить спусковую систему прямо на автомобиле. Необходимо контролировать частоту вращения коленчатого вала. Для этого запустите двигатель без воздушного фильтра, а затем установите обороты примерно 2800-3000. Далее нам нужно открыть воздушную заслонку на треть пути отверткой.После этого его отпускают, и с помощью регулировочного винта устанавливают обороты на 100 единиц меньше.

Карбюратор Солекс. Регулировка холостого хода

Эта процедура является одной из самых важных операций при настройке и обслуживании карбюратора. Его цель — добиться стабильной и стабильной работы двигателя на минимальных рабочих частотах.

Не выполняйте слишком часто эту регулировку. Если автомобиль используется активно, достаточно будет настроить карбюратор в начале сезона.

Для этой процедуры задействуют газоанализатор и тахометр, которые будут контролировать содержание токсичных веществ в выхлопных газах автомобиля. По количеству таких компонентов можно определить, в каком состоянии находится двигатель и карбюратор Солекс (регулировка качества смеси при этом не требуется).

При проведении этой процедуры следует постараться избежать популярной ошибки, которую часто допускают автомеханики на СТО.Стремясь снизить количество угарного газа до минимума, они переедают горючую смесь. В результате таких действий количество токсичных газов увеличивается.

Первый этап

Перед началом работ хорошо прогрейте двигатель. Также нужно убедиться, что в автомобиле исправное зажигание.

На таком устройстве как карбюратор «Солекс» регулировка холостого хода осуществляется с помощью специальных винтов. Первый служит для регулировки количества смеси, второй отвечает за качество.Чтобы исключить выполнение данной процедуры неквалифицированными специалистами, делается следующее: винт, отвечающий за качество, разработчики спрятали глубоко в канале корпуса устройства.

Для подключения настойки к газоанализатору выхлопной трубы, затем прогреть двигатель на холостом ходу. Затем с помощью первого регулировочного винта и тахометра установите частоту вращения коленчатого вала примерно на 900 оборотов. Второй регулирующий элемент пытается добиться содержания токсичных газов в выхлопе на уровне 0.5-1,2%.

Далее нужно дать двигателю еще немного поработать, а потом еще раз проверить содержание окиси углерода. При необходимости на таком устройстве, как карбюратор Солекс, качественная регулировка выполняется с помощью первого винта. Его следует очень медленно повернуть сначала на пол-оборота, затем на четверть и так далее, пока значение содержания токсичного газа не достигнет требуемых значений.

На следующем этапе мы переходим к корректировке количества. В этом случае необходимо восстановить частоту до 850 оборотов.Если движок после этой настройки не хочет стабильно работать, нужно снова запустить весь процесс.

В целом на таком технически важном элементе, как карбюратор Солекс, регулировка холостого хода — очень простая процедура, с которой справится даже начинающий автолюбитель.

Регулировка поплавкового механизма

Это одна из самых важных операций при обслуживании и настройке карбюратора. Этот механизм обеспечивает нормальную работу практически всех основных узлов карбюратора и мотора.

Устройства Solex не оборудованы системами визуального контроля уровня. Карбюраторы необходимо разобрать для процедуры настройки.

Регулировка поплавкового механизма возможна при снятии крышки устройства. Регулировка поплавкового карбюратора «Солекс» происходит в три этапа. Перед тем как начать, нужно убедиться, что скоба свободно качается вокруг своей оси. Также нужно следить за тем, чтобы на язычке механизма не было вмятин и других повреждений.

Первый шаг

Сначала попробуем отрегулировать взаимное расположение поплавков на кронштейне.Также убедитесь, что они правильно расположены относительно элементов поплавковой камеры и крышки. Если он будет отличаться от правильного, то установить оптимальный уровень топлива будет очень сложно.

Наилучшие результаты регулировки уровня топлива карбюратор «Солекс» даст только в том случае, если предварительно изготовить пластиковый или толстый картонный шаблон. Затем установите крышку карбюратора и плавает на самой ровной поверхности. После этого прикрепите шаблон к крышке так, чтобы поплавки располагались в максимальных точках.Между этими частями должен быть зазор 1 мм.

Вторая фаза

Не меняя положения крышки, регулируем зазор между нижними выступами поплавков. Все манипуляции происходят при закрытом клапане.

Третий этап

Здесь нужно поставить крышку горизонтально. Затем отрегулируйте ход иглы клапана. Оно должно быть около двух миллиметров. При необходимости регулировка уровня топлива карбюратора «Солекс» осуществляется отгибанием ограничителя хода поплавков.

Когда процесс будет завершен, вы можете воспользоваться тем, что крышка будет снята, а топливный кран проверен на герметичность. Для этого закройте отверстие возвратного штуцера пальцем, а затем плотно вставьте в отверстие кончик сжатой резиновой груши. Если повернуть крышку обратно, груша примет первоначальный вид. Это означает, что клапан полностью открыт.

Кстати, о различных секретах настройки данных устройств написано в многочисленных книгах, например «Карбюраторы« Солекс »- устройство, настройка, ремонт».Хотя современные карбюраторы представляют собой довольно сложные устройства, входящие в систему питания автомобиля, их настройка требует лишь внимания и небольшого опыта. Чтобы управлять этими механизмами, не нужно быть продвинутым автомехаником.

Все это доступно даже начинающим автомобилистам. Не бойтесь настраивать это устройство самостоятельно, ведь от правильной конфигурации этого узла зависит очень многое — и расход топлива, и поведение автомобиля на дороге.

Заключение

Если вы не уверены, что справитесь с этим самостоятельно, настраивая карбюратор, то он всегда сделает мастера одним из многочисленных SRT.Но, конечно, такая услуга не бесплатна. А поскольку операция требует многочисленных повторений, лучше научиться производить ее самостоятельно.

p >>

Основы устройства и особенности эксплуатации

На Димитровградском сельскохозяйственном автозаводе для двигателей ВАЗ с бесконтактным зажиганием разработаны принципиально новые комплексы оборудования. Карбюраторные модели Solex 21083 спроектированы с учетом ужесточенных экологических норм и требований по снижению расхода топлива.Устройство предназначено для установки на двигатели рабочим объемом до полутора литров, адаптированные для работы на обедненных смесях.

Производитель серийно выпустил четыре модификации карбюратора марки Солекс:

• Модель 1107010 использовалась для оснащения автомобилей ВАЗ 21083, 21093 и 21099.
• Модификация 1107010-31 оснащалась устройством автоматического спускового крючка.
• Модель 1107010-35 имела двухступенчатую систему управления воздушными заслонками.
• Модификация 1107010-62 снабжена микс-электронным блоком контроля качества.

Агрегаты отличаются высокой надежностью и простотой обслуживания. Регулировка регулировки уровня в поплавковой камере позволяет добиться устойчивой и экономичной работы двигателя.

Конструкция и основные карбюраторные системы

Устройство представляет собой двухкамерное устройство эмульсионного типа, предназначенное для создания топливовоздушной смеси. Карбюратор Solex selex для двигателей ВАЗ состоит из крышки и корпуса, в котором находятся следующие детали:

1. поплавковая камера с выравниванием уровня;
2. ускорительный насос;
3. экономайзер;
4. экоостат;
5. две камеры с диффузорами для образования смеси топлива с воздухом.

В крышке устройства размещены:

1. две штуцера для подачи топлива и возврата излишков;
2. шпильки для установки воздушного фильтра;
3. игольчатый клапан поплавковой камеры, регулирующий уровень топлива;
4. электромагнитный уравнительный клапан;
5. воздушный клапан системы запуска двигателя.

Устройство, использованное разработчиками, показало высокую эффективность. Модель карбюратора Солекс обеспечивает достаточно высокие технические характеристики переднеприводных автомобилей ВАЗ.

Принцип работы карбюратора

Устройство предназначено для подачи в двигатель топливовоздушной смеси на разных режимах. При запуске водитель полностью закрывает заслонку, что обеспечивает поступление обогащенного состава в цилиндры. Регулировка автоматической системы обеспечивает увеличение расхода воздуха за счет вращения воздушной заслонки. По мере прогрева двигателя ВАЗ ОТСОСЫ снимаются, и карбюратор переходит в основной режим.

Подача топлива осуществляется от мембранного насоса в поплавковые камеры карбюратора семейства Solex, уровень регулируется игольчатым клапаном.Отсюда топливо по каналам в корпусе попадает в главную челюсть, а затем в первую камеру. Подача смеси в цилиндры регулируется поворотом дроссельной заслонки. Вторая камера включается форсированным резким нажатием на акселератор.

Неисправности карбюратора и их диагностика

В процессе эксплуатации двигателя ВАЗ возможно использование топлива, загрязненного механическими и химическими примесями. В результате в карбюратор марки Solex возможно попадание твердых частиц, что приводит к засорению зазубрин.Использование некачественного бензина с большим содержанием смол может привести к образованию отложений на стенках каналов, что приводит к изменению сечения.

Закрытие или отказ карбюраторных систем Solex обычно диагностируется по следующим признакам:

• увеличение расхода топлива;
• осложнения с запуском двигателя;
• падающая мощность и динамические характеристики;
• нестабильная работа в режиме ожидания.

Неисправный карбюратор подлежит очистке и ремонту, для чего потребуется разобрать с частичной или полной разборкой.

Восстановление работоспособности

Для устранения неисправности карбюратора карбюратор Солекс в большинстве случаев необходимо снять его с двигателя. Операция выполняется в следующем порядке:

1. корпус воздушного фильтра демонтируется;

,

2. — есть перемычка подающей и обратной топливопроводов, воздуховодов, проводов, тросов управления воздухом и дроссельной заслонкой;
3. откручиваем гайки крепления приспособления.

При разборке устройства все работы следует выполнять на столе или верстаке, накрытом тканью или бумагой.Детали следует укладывать в определенном порядке, что позволит ничего не потерять и не перепутать при установке. Регулировка игольчатого клапана для установки оптимального уровня топлива в поплавковой камере выполняется с помощью специального шаблона. Карбюратор на двигатель ВАЗ устанавливается в обратном порядке, после чего необходимо его настроить.

Карб. Solex 21083 при условии регулярного и квалифицированного обслуживания и по-прежнему демонстрирует хорошие показатели по экономичности и динамике.

Yise-K0431 Carburador de carburador for Lada Samara 2108/2109 (мотор 21083 V1500) 21083-1107010 carburador DHL 5-9 días se puede entregar: Automotive

• Asegúrate de que esto совпадают
  al ingresar tu número de modelo.
• Peso del artículo: 4. Ancho del artículo: 25. Características especiales: carburador. Colocación en el vehículo: фронтальный. Типо материал: металл. Число пьез интеркамбио: 1392100. Высота изделия: 35. Продольное число изделий: 25. Число пьез изготовления: 1392100. Число пьез: 1392100. Место / регион изготовления: cn.

• Carburador Weber Modelo Carby для Carburador для Lada Samara 2108/2109 (мотор 21083 V1500) 21083-1107010 для Lada Samara 21083 21098 21099 21093 1500cc NUEVO OEM для WEBER CARBURETOR DAAZ VAZ OEM? 21083-1107010

• Замечание: совпадение специальных характеристик OEM для обеспечения соответствия требованиям, предъявляемым к отношениям.Calificación de material para un uso duradero y confiable. Pruebas де множественные дисциплины como el equilibrio de la durabilidad de la vivienda, límites de carga de la rueda, sellado и т. Д. Se llevan para mejorar la calidad de cada unidad. Confirma que tu número de pieza anterior совпадает с uno de los números de pieza anteriores. Se Recomienda que la instalación la realice un profesional (без инструкций).

• Un año de garantía. Probamos cada artículo y nos aseguramos de que antes de enviarlo si hay alguna insatisfacción por Favor póngase en contacto con nosotros.Fabricación profesional de alta Precisión, duradero. Somos una fábrica especializada en la aceptación al por mayor de las ventas directas de piezas de automóviles. Si tienes cualquier pregunta que puedas hacernos, responsederemos a tu mensaje dentro de 3-8 horas. Nuestros productos también serán cuidadosamente revisados ​​antes del envío para asegurarnos de que no hay проблема antes del envío.

›
Подробные сведения о продукте

Tuning Solex 21083 карбюратор gus coileanadh a leasachadh

Tha mòran draibhearan a thaghadh gus meudachadh èifeachdas na factaraidh carburetor, mar sin a ‘dèanamh grunn leasachaidhean.

Solex тюнинг карбюратора 21083 — dheagh chothrom оптимально gnàthaichte gus na roghainnean agad agus dràibheadh ​​stoidhle connadh-siostam. Mar sin a ‘dèanamh do chàraichean tuilleadh Throttle fhreagairt agus àrd-spioradaile, sònrachaidhean sa chùis seo tha leasachadh, ach mar as trice tha dh’ìobradh èifeachdais.

Tha carburetor urrainn a chur an gnìomh agus naoi, agus mar sin a ‘dèanamh an t-einnsean tuning ВАЗ 2109, aig an aon àm urrainn dhut agus a’ gabhail cùram de ‘gleusadh a’ карбюратор, a chionn ‘cur an aon aon .Agus aig an deireadh tha e a’tionndadh a-mach fìor àrd-spioradaile càr a dh’fhaodas a ‘farpais ri dùthchannan cèin càraichean. Anns an fharsaingeachd, ‘gleusadh a làimh iad fhèin — rud math, agus glè fheumail airson càr agus a-sealbhadair.

Доработка карбюратор Солекс ВАЗ 21083

Beachdaich, dè na prìomh mùthadh карбюратор Solex ВАЗ 21083:

• stàladh ùr connaidh ìre ann an seòmar an seòladh le àite nam bhalbhaichean snàthad. Tro seo tha e comasach a choileanadh àrd-ìre de leughaidheansemhachd agus cur às do repauperization lìbhrigeadh connaidh mesgachadh ris an eadar-ghluasad cumhachd agus modhan;

• suidheachadh rubair stad a chur air cothrom a thoirt do na snàthaid a chumail semhach ìre, a tha cuideachd a ‘curri nas fheàrr dempferiruschim lotaichean agus tha e air leth earbsach;
• EPHH toirt air falbh an t-siostam, a bhios a mheudachadh gu mòr air earbsachd einnsean obrachadh, ach a leithid sin obrachadh a dh’fhaodadh leantainn gu barrachd caitheamh connaidhmegachadhmegachadh07e04e04e04e04e04e4e04e6e4e04e6ee5e04e6ee5eeaaaaaaaaaaaaaaaaaaaaa63aaaaaaaaaaaaaaaa, cc, cc5a
• tro Дроссельная заслонка карбюраторная Solex sàbhadh atharrachadh 21083.Air an adhbhar seo, tha an Throttle a thaghadh, agus mar sin cumhang de na tuill, mar sin, gun robh iad caran nas lugha na ridedachadh. Карбюратор leithid Solex 21083 suidheachadh a lùghdachadh CO-susbaint ann an abductor (smùide) millteach, fhad ‘sa cuideachd nach eil a’ meudachadh sgaoilidh CH на холостом ходу. A bharrachd, leasachadh mòr a dhèanamh rèidh agus fiù sgaoileadh rinneadh an t-feed mesgachadh airson h-uile siolandairean nuair ag obair ann an leisg ‘mhodh. Tro seo tha e comasach gu connadh a shàbhaladh le cuibheasachd 1-2 0572ef3ce4e0b4ed26eea57d41650b8323990b3101c7ccfef9ac47a3bfb6d098} {eadhon ВАЗ-2106;

• air sgàth lìomhaidh diffusers eòlas mòr lùghdachadh аэродинамический вызов agus a ‘meudachadh sruth ìre.Mar riaghailt, tha ea ‘moladh a’ Phòlainn an sgàthan gu math freagarrach stàite. Dèanamh Tuning 2109 Faodaidh e cuideachd с воздухом и карбюратором lìomhadh.

Anns an fharsaingeachd, chrìochnachadh Solex 21083 карбюратор и leigeil a choileanadh nassmhaiche obrachadh an uidheam agus nas fheàrr traction feartan càraichean. Seòrsa seo de carburettor agus a ‘mion-atharrachadh — карбюратор Solex 21083 1107010 a tha air a chomharrachadh le aca sìmplidh a thogail, sàr teicnigeach dàta, eaconamaidh agus earbsachd.

Fiù’s aonais na diofar atharrachaidhean carburetor Solex 21083 ‘leigeil thu a’ coileanadh sàr-mhath dèanadas teicnigeach agus connadh eaconamaidh an coimeas ri aoisean, leithid «Ozone» agus «.

Stèidheachadh agus a ‘mion-atharrachadh карбюратор ВАЗ 21083 Solex

карбюратор Solex 21083, faodaidh sibh a chur a choileanadh ridedachadh coileanadh na connadh siostam agus einnsean airson gach dràibhear fa leth. Leig dhuinn beachdachadh nas mionaidiche, далеко не bheil a ‘tòiseachadh карбюраторный suidheachadh.

Airson rannsachaidh ana-ìre ann an seòladh-seòmar. S fhiach toirt fa-near gu bheil an ìre feumar teann a chur an carburetor còmhdach. ‘S e seo obrachadh an rud ceart a chumail sònraichte bhuain teamplaid, gheibhear mar as trice t-sealbhadair-làimhe airson sònraichte seòrsa carburetor.

Человек в воздухе и на карбюраторе ВАЗ 21083 Солекс, в саидхечадх и на весе, на карбюраторе ВАЗ 21083 Солекс. Ann an òrdugh seo:

• ro-mix càileachd adjust sgriubha mhòr a chur suas ann an suidheachadh mu 5-6 Caochlaidhean Mòra, agus mar sin tha e riatanach gus Cuir an phasgadh fìor staid;
• Bu chòir открутите sgriubha mhòr de Adjustment gus a dhol à с устойчивой рукой и вакуумной трубкой и сделайте dol dìreach chun an Ignition sgaoilidh.На холостом ходу на холостом ходу со скоростью 500-1500 об / мин;

• ann an cùisean ma tha an idling Caochlaidhean Mòra nas àirde na a luach 800, tha e riatanach a bhith a lghdachadh orra gu ìre 800 (через отвинчивание sgriubha mhòr-suim a ‘chonnaidh mesgachadh). Ma tha an t-astar a tha mòran nas lugha, gidheadh ​​fhàgail h-uile càil atharrachadh;
• dèidh sin, средний воздух mhean обертывает «càileachd mesgachadh» gus an sgriubha mhòr gus an stàball agus èideadh obrachadh an t-einnsean a ‘nochdadh.Cuideachd, nuair a tha seo riatanach a choileanadh as àirde tron ​​»zabedneniya» mesgachadh connaidh, an doimhne a thèid mu thimicheall an sgriubha mhòr, nan daoine bochda a lhios a ‘mesgachadh CO;
• le sgriubha mhòr «an t-feed meud» air an cur leisg. Он звучит как fheàrr airson и t-samhraidh tha 800-900 об / мин, agus airson a ‘gheamhraidh seusan aig an ìre 900-1000 rev / min.

Grinneas карбюратор Solex 21083 dh’fhaodadh a bhith air dhèanamh le bhith a ‘gabhail àite, форсунки, rèir и t-suim de einnsean, stàladh.Mar sin, farsaingeachd a ‘1.5–1.7 meatairean ciùbach. Tha e nas fheàrr a chur beag Jets. Tha nas motha na charbadan, an tuilleadh adhair a bhios a ‘dol seachad gach aonad àm tro diffuser agus mar thoradh bude loisg suimean mòra de chonnadh.

Красноперкар тисеачад — это тагад, сопла, коннад, агус и воздух, грех, глюасад, воздух, эадхар, италэйн. Cuideachd mothachail gun robh a ‘chiad taghadh a tha a’ cluich airson a ‘chiad seòmar, agus an uair sin an dèidh a’ stàladh сопла и dara bhealaich e.

карбюратор Solex карад 21083

ВАЗ 21083 Карбюратор Solex càradh dòcha gum bi feum ann an suidheachaidhean neo-sheasmhach obrachadh siostam a ‘chonnaidh a’ cleachdadh sìmplidh Adjustment nach urrainn dad a dhèanamh. Tha a ‘chuid as motha gu tric a’ cur feum chur an àite a ‘càradh uidheam, agus glanaidh сопла riatanach gun urrainn clog connaidh càileachd, a’ fàgail mòran ri miannachadh.

Карбюратор Solex 21083, a tha a ‘càradh nach urrainn an-cómhnaidh a’ cluich aig an taigh, a ‘cur feum air dòigh-obrach sònraichte.
