Регулировка клапанов двигателя авто — как сделать своими руками

Перечислим признаки плохой регулировки зазоров и расскажем как регулировать клапана двигателя машины своими руками. В конце статьи наглядное видео.

Для чего нужна регулировка клапанов

У современного автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или клапанным. После нагрева двигателя, детали расширяются. Следовательно, на холодном моторе между некоторыми его деталями должны быть строго определенные зазоры.

Если клапаны неправильно отрегулированы

Это может привести к снижению эффективности работы двигателя и уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать — снизиться общий ресурс мотора. При больших зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать — услышите отчетливый металлический стук.

Каждые 50-80 тысяч км нужно проверять, а также при необходимости регулировать клапана. Данные тепловых зазоров есть в руководстве по ремонту автомобиля. Они различны для каждого мотора. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры РАЗНЫЕ!

Как происходит регулировка

Чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом определенной толщины. Настройка производится поворотом регулировочных винтов коромысел (на автомобилях ВАЗ, кроме -08, -09, «десяток», — головкой регулировочного болта) в требуемую сторону.

Чтобы начать регулировку, установите поршень цилиндра, который собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла должны свободно качаться в пределах зазора.

Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку.

Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно. После затяжки снова его проверьте. Зазор станет оптимальным тогда, когда щуп будет проходить в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте заново.

Потом, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя Вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать ТОЛЬКО по часовой стрелке и ТОЛЬКО за ручку «кривого стартера» (пусковая рукоятка) или же за болт крепления шкива привода генератора. Можно поворачивать коленвал за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность.

Регулировка на двигателях ВАЗ

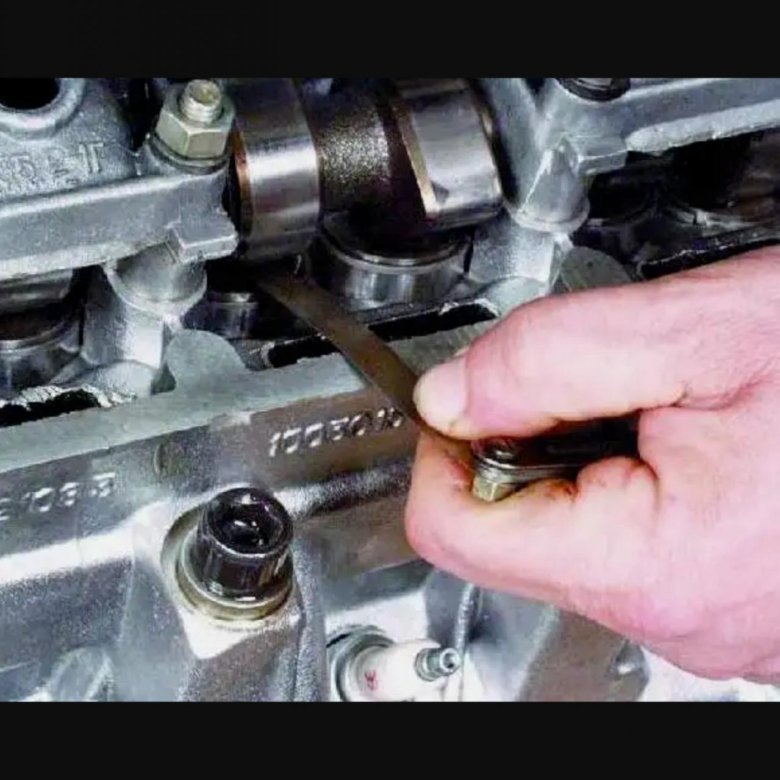

Проверка расстояния между рычагами и кулачками распредвала: 1 — щуп; 2 — регулировочный болт; 3 — контргайка регулировочного болта.

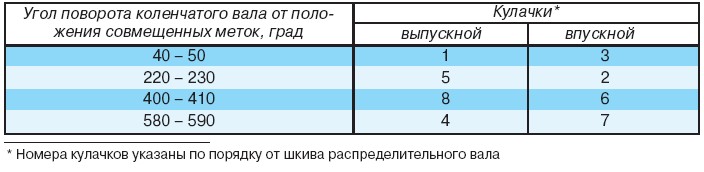

В двигателях порядок регулировки клапанов следующий. Проворачиваете коленвал по часовой стрелке так, чтобы метка на звездочке распределительного вала точно совпала с меткой на корпусе подшипников. В это положении зазор регулируется у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра (соответственно, 8-й и 6-й кулачки).

Держите регулировочный болт рычага гаечным ключом, другим ключом ослабьте контргайку. Добейтесь необходимого зазора с помощью регулировочного болта. Затяните контргайку. Щуп должен входит с легким защемлением (не с большим усилием, но и не свободно болтаться).

На автомобилях ВАЗ-2109, -09, -10 и на других машинах с подобными моторами тепловые зазоры мотора регулируют с помощью специальных регулировочных шайб (продаются в авто магазинах). Они бывают толщиной от 3 до 4,5 мм. Толщина зависит от степени износа мотора.

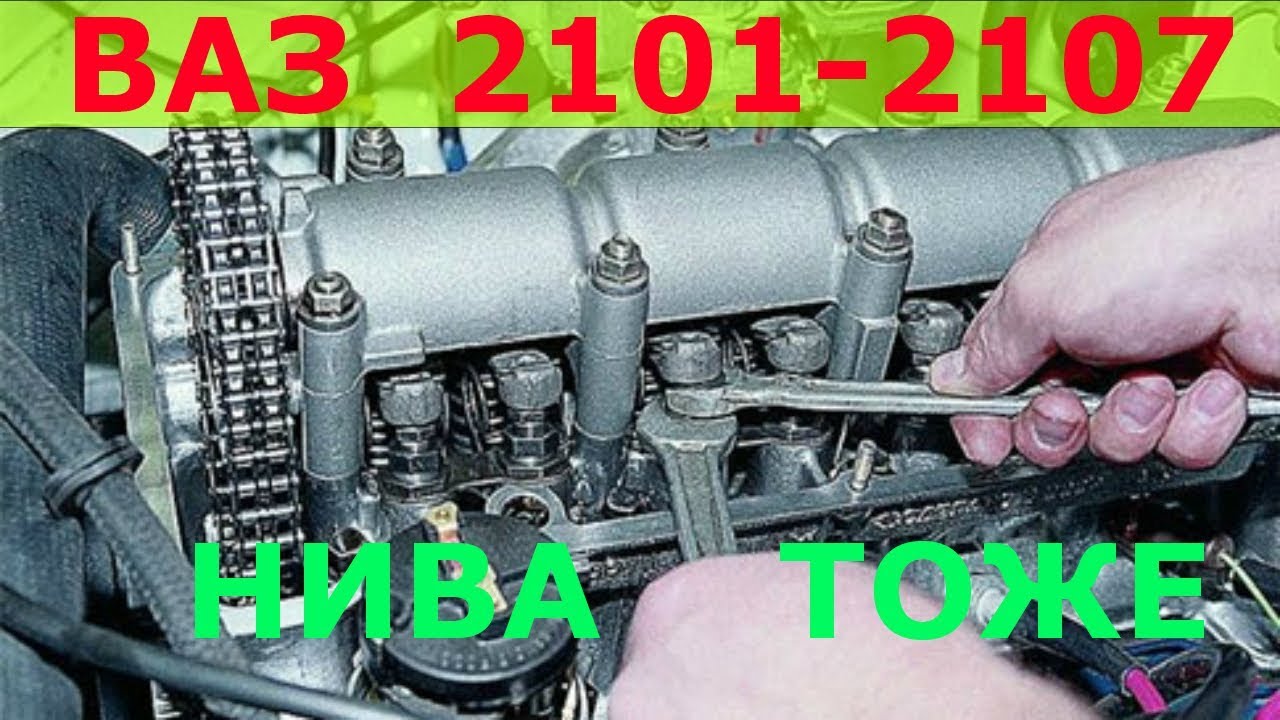

Видео — как отрегулировать клапана своими руками

После, как отрегулировали зазоры в клапанном механизме автомобиля, запустите двигатель и послушайте его работу на различных режимах. При регулировке важно, чтобы клапана мотора были правильно притерты, не имели значительный износ их самих или направляющих втулок.

Регулировка клапанов — «АвтоОкей» — круглосуточный автосервис в Самаре

Многие автовладельцы начинают задаваться таким вопросом, когда становится хорошо различим, так называемый, «стук клапанов». Звук достаточно специфичен, поэтому перепутать его с другими вряд ли удастся. Он выделяется характерным «цокающим» тембром и ритмичностью. Иногда может пропадать после долгого прогрева двигателя. Такая ситуация требует регулировки клапанов.

Регулировка клапанов в автосервисе

Говоря о регулировке клапанов на СТО, подразумевают работы по обеспечению тепловых зазоров в клапанном механизме, точно соответствующих предписанной норме (см. руководство по ремонту ТС). Часто эта процедура совмещается с обслуживанием или ремонтом ГРМ, так как именно он приводит клапаны в движение.

Регулировка клапанов в разных центрах Самары производится одинаково: мастер берет специальный плоский щуп и поворачивает регулировочные винты коромысел в выбранную сторону. Конечно, такая работа выполняется на остывшем, холодном двигателе. Сначала поршень цилиндра устанавливается в самую верхнюю точку такта сжатия. В это время клапаны цилиндра должны оставаться закрытыми, и их коромысла – свободно качаться.

Затем отпускается контргайка на болте, ответственном за регулировку. При помощи щупа подбирается нужный зазор, а контргайка затягивается обратно. Здесь большинство допускает весьма распространенную ошибку, не проверяя полученный результат. В момент затяжки гайки зазор может измениться (при неаккуратном выполнении процедуры). Поэтому опытные автослесари всегда проверяют расстояние еще раз: если щуп проходит в него с небольшим усилием, значит, зазор установлен идеально. А при затрудненном или слишком легком прохождении, следует еще раз выполнить операцию. Именно в целях правильного и грамотного производства подобных работ рекомендуется поручать манипуляции по обслуживанию ГРМ знающим автослесарям. Конечно, при этом стоимость регулировки клапанов будет выше, но это оправданные траты.

Точно так же регулируются зазоры и на клапанах других цилиндров (кстати, цены на регулировку клапанов автомобиля зависят и от количества цилиндров). И здесь так же важно соблюдать установленные правила. Например, учитывать порядок работы цилиндров, выполнять все повороты коленчатого вала по часовой стрелке (а не наоборот), взявшись исключительно за пусковую рукоятку или болт шкива генератора.

Проверка

После окончания всех манипуляций по регулировке клапанов выполняется проверка. Для этого производится проверка двигателя, а точнее, его работы на всех режимах. При этом должны отсутствовать замеченные ранее и новые посторонние звуки. Очень важно, чтобы клапаны были правильно притерты и не имели повреждений на концах.

Сколько стоит регулировка клапанов

Узнать стоимость услуги можно позвонив по телефону либо скачав прайс-лист нашего автосервиса. Обращайтесь!

Наименование работ	Стоимость работ
Регулировка клапанов	от 1000

РЕГУЛИРОВКА КЛАПАНОВ ДВИГАТЕЛЯ

В этой статье мы рассмотрим способ регулировки зазоров клапанов и узнаем, как отрегулировать клапана двигателя самому.

зачем и КАК регулировать КЛАПАНа?

Как вы уже, наверное слышали, в каждом цилиндре есть выпускной и впускной клапан. Впускной клапан отвечает за впуск горючей смеси, а выпускной клапан за выпуск отработавших газов. За своевременное открытие и закрытие клапанов отвечает газораспределительный механизм (или клапанный механизм).

Регулировка клапанов очень важный процесс, ведь при неправильных зазорах эффективность работы двигателя снижается в разы, не говоря уже о том, что это влияет на ресурс двигателя.

Что будет, если будут маленькие зазоры клапанов?

Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.

Что будет, если будут большие зазоры клапанов?

Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.

Как часто надо регулировать клапана?

Клапана регулируются каждые 20-30 тыс. км. в соответствии с руководством по ремонту и техническому обслуживанию автомобиля.

Мы рассмотрим на примере тепловые зазоры для регулировки клапанов автомобилей ВАЗ. Как правило, для впускного и выпускного клапанов тепловые зазоры разные.

РЕГУЛИРОВКА ЗАЗОРОВ КЛАПАНОВ ДВИГАТЕЛЯ ВАЗ

Регулировку клапанов проводят на холодном двигателе. Для проверки теплового зазора следует воспользоваться специальным инструментом – плоским щупом. Отрегулировать тепловой зазор можно поворачивая регулировочные винты коромысел клапанов (или головкой регулировочного болта на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 2110).

Последовательность регулировки зазоров клапанов двигателя

Прежде чем начать регулировку, установите поршень цилиндра в ВМТ (верхнюю мертвую точку) в такт сжатия. При этом положении оба клапана регулируемого цилиндра должны быть закрыты, а коромысла этих клапанов должны свободно качаться в пределах зазора.

После этого потихоньку отпускайте контргайку на регулировочном винте или болте. С помощью плоского щупа и регулировочного винта регулируйте необходимый зазор, после чего затяните контргайку.

«Следите за тем, чтобы во время затяжки контргайки не изменить установленный зазор».

После затяжки контргайки необходимо снова проверить тепловой зазор. Для проверки зазора используйте щуп. Щуп должен проходить в него с небольшим усилием, если такого ощущения не возникает, а он проходит очень легко или очень тяжело, надо отрегулировать зазор заново.

Чтобы отрегулировать тепловой зазор в остальных клапанах, необходимо провернуть коленчатый вал на пол оборота. Во время регулировки следует учитывать порядок работы цилиндров двигателя (1-3-4-2). Коленчатый вал проворачивайте за болт крепления шкива привода генератора.

РЕГУЛИРОВКА КЛАПАНОВ НА ДВИГАТЕЛЯХ ВАЗ СВОИМИ РУКАМИ

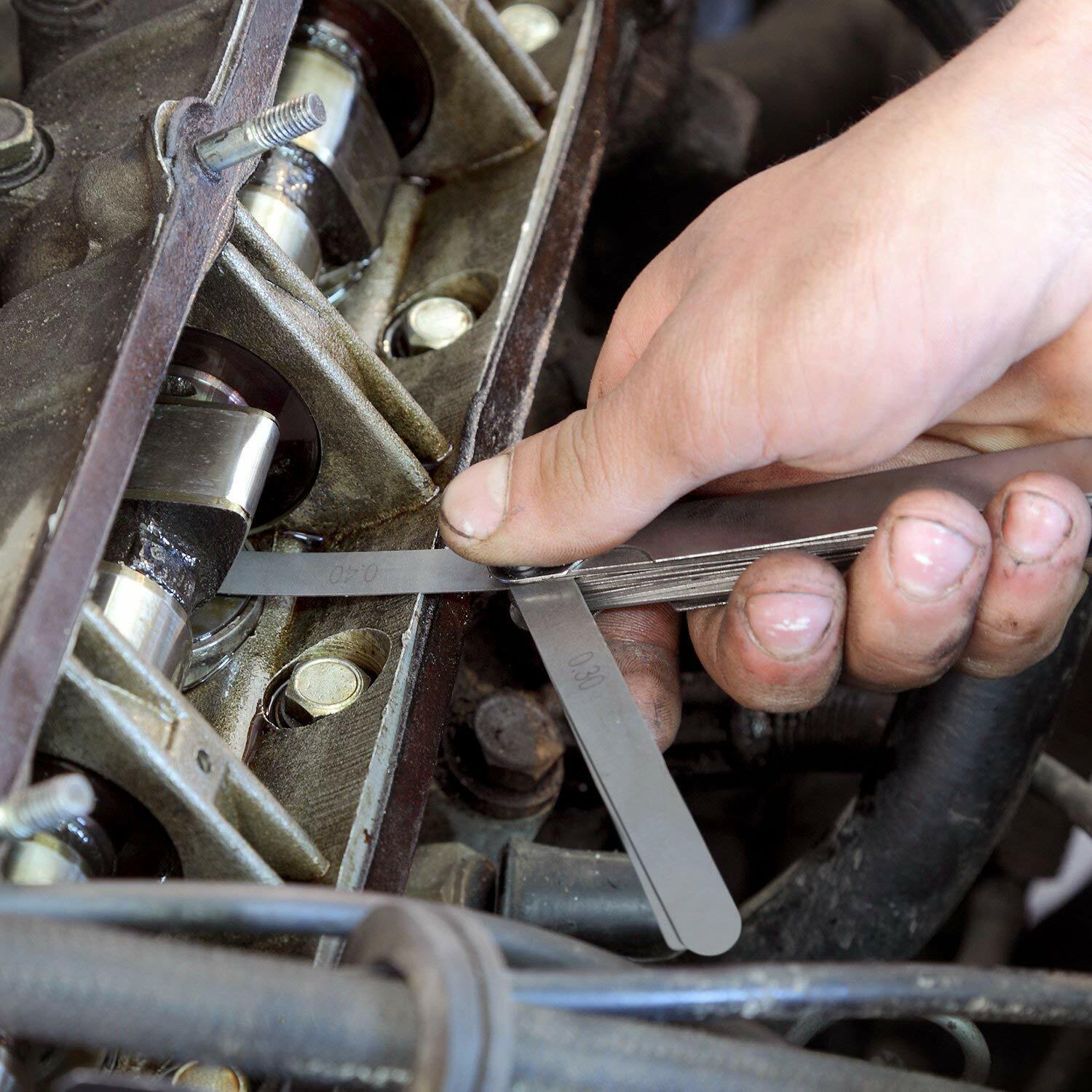

Проверка зазоров между рычагами и кулачками распределительного вала: 1 — щуп; 2 — регулировочный болт; 3 — контргайка регулировочного болта.

Порядок регулировки клапанов

Проворачиваете коленчатый вал по часовой стрелке до тех пор, покаметка на звездочке распределительного вала не совпадет с меткой на корпусе подшипников. В этом положении зазор регулируется у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра (то есть 8 и 6 кулачки).

С помощью гаечного ключа зажмите регулировочный болт рычага, и в это время с помощью другого ключа ослабьте контргайку. Установите требуемый зазор регулировочным болтом, затяните контргайку. Щуп должен входить в зазор с легким сопротивлением.
На двигателях автомобилей ВАЗ 2109, ВАЗ 21099, ВАЗ 2110 тепловые зазоры регулируются регулировочными шайбами.

После регулировки зазоров в клапанном механизме, запустите двигатель и внимательно послушайте его на различных режимах работы. При регулировке клапанов следует учесть, что клапана должны быть правильно притерты (что такое притирка клапанов), а зазоры не должны превышать допустимые.

Если некоторые детали вам непонятны или вы не до конца понимаете работу газораспределительного механизма, вам следует прочитать статью про устройство газораспределительного механизма.

Регулировка клапанов двигателя в Самаре по низким ценам!

Клапана играют важную роль в двигателе внутреннего сгорания. Их задача обеспечивать эффективный впуск топлива и дальнейший вывод отработанных газов (в зависимости от того, к какой группе относятся клапана – впускной или выпускной). Огромную роль здесь играет герметичность , зазор между клапанами и кулачками распредвала.

Со временем, как и любая деталь, они подвергаются износу, зазоры уменьшаются или увеличиваются, что приводит к неправильной работе двигателя.

К признакам неисправности относятся:

Появление посторонних звуков двигателя – характерный стук. После прогрева двигателя обычно пропадает, но в запущенных случаях слышен и при езде
Троит – потеря в мощности, слабый разгон авто.
Увеличенный расход топлива.
Плохой запуск холодного мотора.

При обнаружении подобных явлений необходимо обратиться в автомастерскую – «ШЕВРОЛЕ-СЕРВИС». Мы выполняем регулировку клапанов двигателя в Самаре на импортном оборудовании. Регулируем зазоры на всех иномарках, в том числе на Chevrolet Cobalt, Daewoo Gentra, Ravon и т.д.

Причины поломки

Износ – отработка срока службы стаканов или шайб
Низкое качество запасных частей – использование не оригинальных деталей
Нарушение эксплуатации транспортного средства – отсутствие прогрева машины в холодный период времени
Не проведение своевременного технического осмотра и диагностики – каждый 20 тысяч километров пробега необходимо посещать мастерскую и проверять зазоры клапанов.

Какова цена регулировки клапанов двигателя в Самаре?

Стоимость услуги напрямую зависит от:

Марки машины
Причины поломки
Количества вышедших из строя деталей.

Не отрегулированные вовремя клапана двигателя могут привести к дополнительным денежным расходам:

Капитальный ремонт двигателя внутреннего сгорания
Увеличение количества заправляемого бензина.
Расходы на эвакуатор.

Не затягивайте с посещением автомастерской, проводите ТО согласно рекомендациям производителя, уделяйте внимание прогреву авто (особенно зимой) и Ваш автомобиль прослужит долгий срок, радуя своего владельца.

РЕГУЛИРОВКА КЛАПАНОВ |

Автомобили Scania: регулировка клапанов

Если вы замечаете, что у двигателя упала мощность, слышите, как в нем что-то стучит, тогда вашу Сканию нужно срочно доставить в наш сервис для нормализации работы клапанов. Регулировка клапанов Скания необходимый и важный процесс, благодаря которому двигатель вашего автомобиля будет иметь куда более длительный срок эксплуатации.

У дизельного двигателя, да и у обычного двигателя грузового автомобиля, на один цилиндр предусмотрено два клапана. Один впускает горючую смесь, а другой выпускает отработанные газы, поэтому эти клапаны так и называются: «впускной» и «выпускной». В свою очередь механизм, приводящий в действие клапаны, а также устанавливающий порядок их работы, называется клапанным или газораспределительным.

После того, как двигатель прогревается, некоторые его детали расширяются. Это значит, что когда двигатель в охлажденном состоянии, между определенными деталями мотора должны быть зазоры конкретного размера.

Так, в случае, если была произведена неправильная регулировка, может нарушиться эффективность работы двигателя Scania и сократиться ресурс работы деталей мотора. Например, когда зазоры между деталями маленькие, то клапаны будут подгорать. А вот с крупными зазорами, когда клапаны раскрываются не в полную силу, мощность мотора значительно упадет и будет слышен периодическое металлическое постукивание.

Регулировка клапанов Скания должна производиться после каждого пробега длиной 30 000 километров или при необходимости. На каждую модель автомобиля имеется руководство по ремонту, где приводятся размеры тепловых зазоров.

Как происходит регулировка клапанов?

Регулировка происходит следующим образом:

Мотор должен быть охлажденным.
Плоским щупом проверяется тепловой зазор.
Собственно регулировка происходит поворотом регулировочных винтов в нужную сторону.

Нередко регулировка клапанов Scania осуществляется самим водителем, так как кажется, что нет ничего проще. Но все же мы рекомендуем производить ее при помощи опытного мастера. Для правильной регулировки будет недостаточно только ключей и щупов, еще понадобятся прокладки клапанных крышек и мастерство специалиста.

После того, как в клапанном механизме будут отрегулированы все зазоры, нужно будет проверить работу двигателя в самых разных режимах. Если все выполнено идеально, вы не услышите неприятных скрипящих звуков в работе двигателя.

Почему стоит выбрать именно нас?

«Север-Скан Авто» — официальный дилер шведского автоконцерна Scania. Уже в течение многих лет мы занимаемся не только продажей автомобилей и запасных частей, но и предоставляем сервисное обслуживание.

Нас выбирают, потому что мы:

Поставляем сертифицированные оригинальные запчасти.
Работаем только с официальным поставщиком.
Придерживаемся идеального соотношения цена/качество.
Предоставляем выгодные условия покупки автотранспорта.
Имеем пять дилерских центров в разных регионах России.
Обеспечиваем высококачественный сервис для вашего транспорта шведской марки.

Регулировка клапанов и форсунок Скания осуществляется руками профессиональных мастеров. Ответы на возникшие вопросы вы можете получить у наших менеджеров, позвонив по указанным на сайте телефонам.

Регулировка клапанов МТЗ 80 opex.ru

Array
(
    [DATE_ACTIVE_FROM] => 22.01.2020 09:17:00
    [~DATE_ACTIVE_FROM] => 22.01.2020 09:17:00
    [ID] => 509135882
    [~ID] => 509135882
    [NAME] => Регулировка клапанов МТЗ 80
    [~NAME] => Регулировка клапанов МТЗ 80
    [IBLOCK_ID] => 33
    [~IBLOCK_ID] => 33
    [IBLOCK_SECTION_ID] =>
    [~IBLOCK_SECTION_ID] =>
    [DETAIL_TEXT] =>
	 Регулировка клапанов МТЗ 80 — это регламентированная операция, которую необходимо проводить регулярно при обслуживании сельскохозяйственной техники.  От того, насколько правильно будут настроены клапаны, зависит:

легкость запуска;

стабильность работы техники;

тепловой режим работы.

Согласно требованиям производителя, регулировку стоит проводить сразу после обкатки нового или замененного мотора. Также рекомендуется настраивать клапаны каждые 280 часов эксплуатации транспортного средства.

Что представляет собой регулировка?

Регулировка — это обеспечение определенного зазора между плоскостями двух элементов:

бойка коромысла;

клапаном впуска воздуха и выброса отработавших газов.

Зазор регламентируется нормами, установленными производителем. Последовательность проведения настройки зависит от двух параметров: вида мотора, способа подачи воздуха в камеру сгорания двигателя.

Дополнительно в процессе регулировки осуществляют проверку затяжки гаек, отвечающих за крепление и фиксацию головки блока цилиндров. Таким образом, удается предотвратить пробой прокладки в процессе эксплуатации транспортного средства.

Как проводится регулировка?

Регулировка теплового зазора проводится в несколько этапов. Сначала выполняются подготовительные работы, а потом — основной процесс. При этом также после настройки клапанов осуществляется проверка их работоспособности в процессе эксплуатации автомобиля.

Стоит подробнее рассмотреть каждый этап.

Подготовительные работы

Перед проведением регулировки необходимо подготовить МТЗ 80. Для этого потребуется:

Снять боковины.

Откинуть крышку капота.

Дополнительно следует вывинтить крепежные гайки и убрать защитный кожух из металла, который закрывает детали газораспределительного механизма. Чтобы в процессе регулировки в зазор не проникла пыль или мелкие частицы, необходимо протереть поверхность влажной тряпкой. Смачивать ее рекомендуется в керосине или топливе.

Наконец, перед проведением настроек потребуется проверить, насколько сильно затянуты болты, отвечающие за крепление валиков с предусмотренными на них качающимися коромыслами. Только тогда можно приступать к регулировке.

Монтаж поршня цилиндра ВМТ

Чтобы установить поршень цилиндра в верхнее положение, необходимо выполнить поворот коленчатого вала вручную. Совершать процедуру следует до тех пор, пока не начнет открываться впускной клапан.

Когда нужное положение поршня будет достигнуто, закроется выпускной клапан, прекратив свое движение наверх. Ручные работы проводятся с использованием гаечного ключа, который необходимо набросить на гайку, отвечающую за фиксацию шкива привода.

Стоит отметить, что ранние модели двигателей МТЗ 80 оборудованы механическим насосом, поэтому дополнительно может потребоваться выкручивание форсунки. Определить достижение поршнем верхнего положения можно по штифту, который опустится в предназначенное для него отверстие.

Настройка теплового зазора

Чтобы добиться нужного расстояния, необходимо отвернуть гайку, с помощью которой осуществляется крепление регулировочного винта. Главная задача гайки заключается в предотвращении самопроизвольного поворота данного элемента.

Далее потребуется:

Изменить параметр зазора. Делается за счет вращения винта. Для этого можно использовать отвертку.

Прекратить регулировку, когда будет достигнут зазор в 0,25 мм. При этом важно учитывать, чтобы он был одинаковым как для клапана впуска, так для клапана выпуска.

Затянуть гайку посредством ключа.

Проверить значение образовавшегося зазора в некоторых стержнях клапана.

Таким образом настраивают все клапаны двигателя. После останется только выкрутить вал на полный поворот и отрегулировать коромысла.

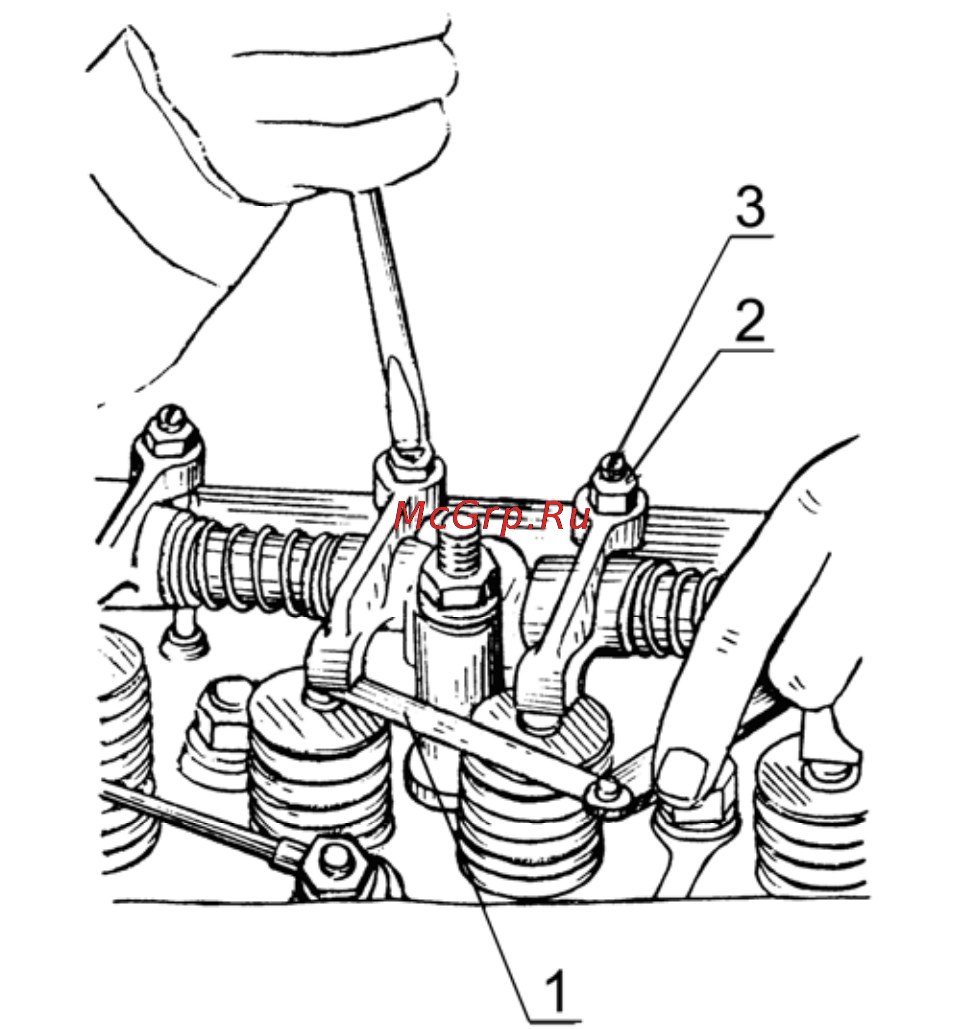

Для отслеживания точности зазора можно использовать индикаторный прибор КИ9918. Его необходимо установить на тарелку рабочей пружины того клапана, настройка которого будет осуществляться, и поднять каретку прибора до упора.

Коромысло клапана совмещается с измерительным стержнем, предусмотренным конструкцией устройства. Это позволяет добиться нулевого значения на шкале и таким образом впоследствии определить величину отклонения.

Когда работы по регулированию зазора будут выполнены, нужно будет обратно завернуть винт крепления. Перед закручиванием гайки потребуется еще раз довернуть винт, чтобы обеспечить надежную фиксацию.

Проверка установленного зазора

Регулировка теплового зазора требует проверки правильности выполненных работ. Проводить проверку рекомендуется в том случае, если в процессе эксплуатации транспортного средства после настройки клапанов появился неприятный стук со стороны газораспределительного механизма.

Еще одна причина необходимости проведения проверки — это фиксация головки, подразумевающая демонтаж клапана и его обратную установку.

Что влияет на способ регулировки?

Минский завод выпускает автомобили с различными модификациями дизельных двигателей. В основу каждой модификации лег силовой агрегат Д-240, однако модели отличаются:

конфигурацией блока;

рабочим объемом;

положением турбокомпрессора.

В связи с этим в разных модификациях различные показатели мощности. В связи с этим регулировка требует соблюдения определенного теплового зазора между элементами, что необходимо учитывать для эффективной эксплуатации автомобиля. Величина зазора, доступного для каждой модели двигателя, определена производителем и прописана в нормативных документах.

Несмотря на различие в данном показателе, технология регулировки не меняется. Поэтому владельцу транспортного средства необходимо будет выполнить следующий порядок действий:

Открутить гайку коромысла, отвечающую за крепление обслуживаемого клапана.

С помощью отвертки добиться нужного расстояния.

Закрепить контргайку и проверить параметры посредством щупа.

Отрегулировать зазоры в других клапанах.

Провернуть вал на полный оборот.

Выполнить монтаж разобранной конструкции.

Проверить работу двигателя.

При выполнении работ требуется учесть величину зазора.
