Зажигание Иж регулировка зажигания мотоцикла Иж юпитер регулировка зажигания мотоцикла Иж планета настройка зажигания Иж двигатель

Регулировка зажигания Иж Планета

Регулировку необходимо производить с помощью следующих устройств:
-прибора для установки опережения зажигания с индикаторной головкой, который ввертывается в отверстие головки под свечу, или втулки для установки опережения зажигания и воротка с делениями из инструмента водителя;
-лампы 12 В, 2 Вт с проводами для определения момента размыкания контактов прерывателя, которая подключается одним проводом к «массе», в вторым — к клемме прерывателя.
Предварительно необходимо проверить зазоры между контактами прерывателя, проворачивая коленчатый вал до момента максимального размыкания контактов. При дальнейшем проворачивании коленчатого вала зазор между контактами не должен изменяться. Зазор следует проверять щупом и при необходимости затем отрегулировать. Его величина должна быть от 0,4 до 0,6 мм.

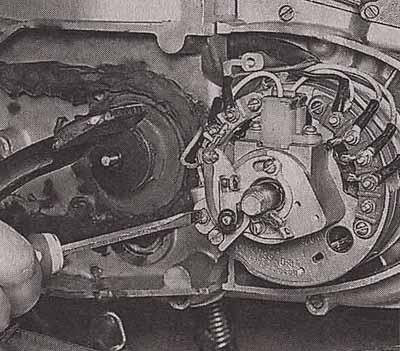

Рис. 1. Прерыватель Г36М1 Сб5:

1,4-винты крепления основания прерывателя
2-эксцентрик
3-винт крепления основания наковаленки
5-основание прерывателя

Зазор следует регулировать эксцентриком 2 (рис. 1), предварительно ослабив затяжку винта 3. После регулировки винт следует затянуть.
После этого необходимо проверить момент начала размыкания контактов, для чего установить поршень в ВМТ. Зафиксировав это положение на шкале индикатора или с помощью втулки и рисок на воротке, заворачивая втулку до совмещения ее торца с риской воротка. Провернуть коленчатый вал по часовой стрелке до момента начала размыкания контактов прерывателя. При замкнутых контактах и включенном зажигании лампа не горит, а в момент размыкания контактов загорается. В момент начала размыкания контактов поршень должен не доходить до ВМТ на 3-3,5 мм или один интервал между рисками на воротке. При необходимости произвести регулировку опережения зажигания, для чего:

-установить поршень таким образом, чтобы он не доходил до ВМТ на 3-3,5 мм;

-ослабить затяжку винтов 1 и 4 крепления основания прерывателя;

-повернуть основание 5 прерывателя до момента начала размыкания контактов;

-закрепить винты 1 и 4 и проверить зазор между контактами прерывателя. При необходимости отрегулировать зазор.

Если вы устали постоянно настраивать зажигание, перейдите на современную систему электронного зажигания Саруман. Она проста в настройке, выдаёт сильную искру и обеспечивает быстрый разгон вашего мотоцикла. Перейти на ФУОЗ Саруман

Регулировка зажигания Иж Юпитер

Регулировку необходимо производить с помощью следующих устройств:
-прибора для установки опережения зажигания с индикаторной головкой, который ввертывается в отверстия головок под свечи или втулки для установки зажигания и воротка с делениями из инструмента;
-лампы 12 В. 2 Вт с проводами для определения момента размыкания контактов прерывателей, которая подключается одним проводом к «массе», а вторым — к клемме прерывателя соответствующего цилиндра, на котором регулируется опережение зажигания.
Предварительно необходимо проверить зазоры между контактами прерывателей, проворачивая коленчатый вал до момента максимального размыкания контактов одного из прерывателей. При дальнейшем проворачивании коленчатого вала зазор между контактами не должен изменяться. Зазор следует проверять щупом и при необходимости отрегулировать. Его величина должна быть от 0,4 до 0,6 мм. Таким же образом необходимо отрегулировать зазор между контактами второго прерывателя. Зазоры следует отрегулировать эксцентриками 4 (рис. 2) и 9, ослабив при этом винты 5 и 10. После регулировки винты следует затянуть.

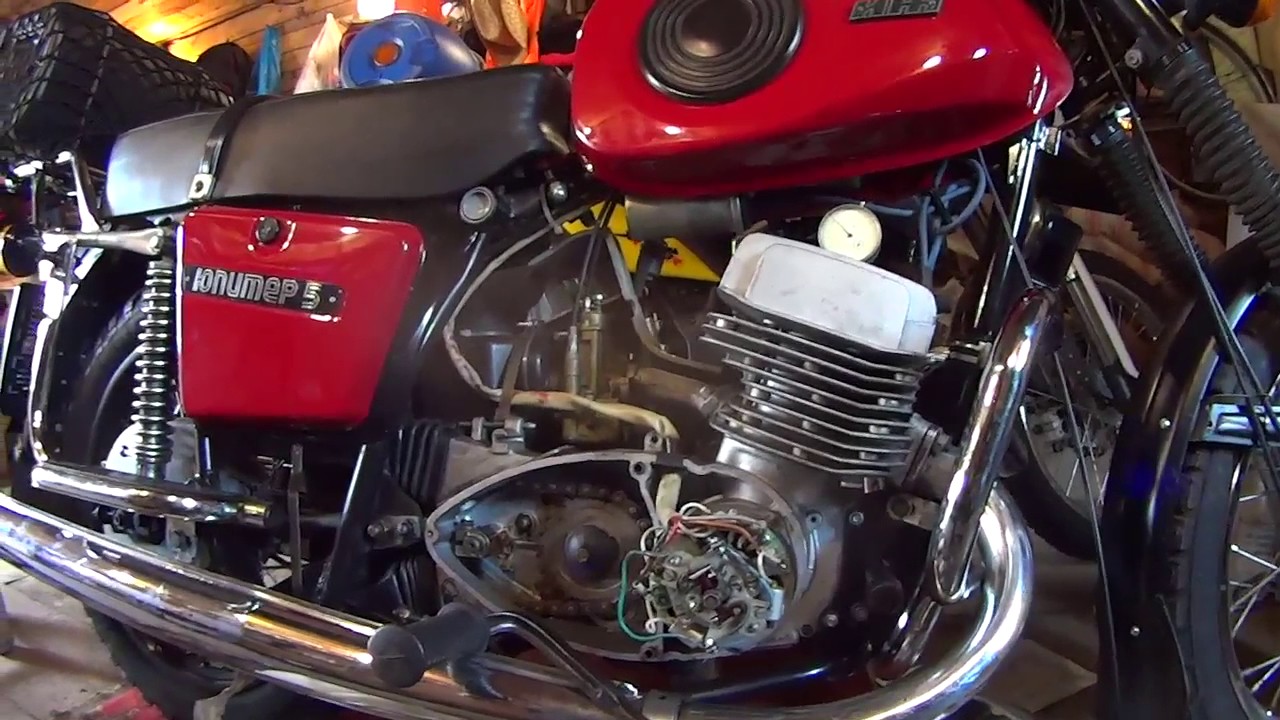

Завернуть прибор в головку правого цилиндра (по ходу мотоцикла), подключить лампу одним проводом к «массе», другим — к клемме левого прерывателя. При использовании втулки для установки опережения зажигания ее необходимо завернуть на два-три оборота вместо свечи зажигания и установить в нее вороток с делениями.

После этого необходимо проверить момент начала размыкания контактов правого цилиндра, для чего установить поршень правого цилиндра в ВМТ, зафиксировать это положение на шкале индикатора или. вворачивая втулку, совместить ее с одной из нижних рисок воротка.
Провернуть коленчатый вал по часовой стрелке до момента начала размыкания контактов прерывателя правого цилиндра.

При замкнутых контактах и включенном зажигании лампа горит, а в момент размыкания контактов-загорается.

В момент размыкания контактов поршень должен не доходить до ВМТ на 2.3 — 2.6 мм или вороток во втулке должен опуститься на одно деление.
При необходимости произвести регулировку опережения зажигания правого цилиндра, для чего:

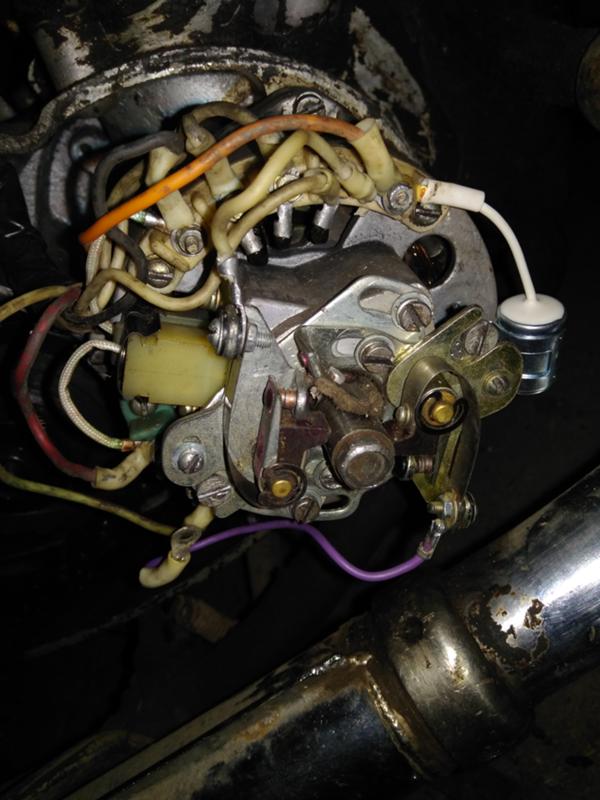

Рис. 2.Прерыватель Г36М2 Сб5:

1-верхнее основание
2,3,5,7,8,10-винты
4,9-эксцентрики
6-нижнее основание
11-контакты

-установить поршень правого цилиндра таким образом, чтобы он не доходил до ВМТ на 2.1-2,6 мм;

-ослабить затяжку винтов 2, 3 и 7;

-повернуть нижнее основание 6 прерывателя до момента начала размыкания контактов;

-закрепить винты 3 и 7.

Ввернуть прибор в головку левого цилиндра, подключить провод лампы к клемме правого прерывателя.
Регулировку опережения зажигания левого шпиндра необходимо производить в том же порядке, что и правого, ослабив затяжку винтов 2 и 8 и поворачивая верхнее основание 1. После регулировки винты 2 и 8 следует закрепить и проверить зазоры между контактами прерывателей. При необходимости их снова отрегулировать.
При регулировке зажигания необходимо, чтобы опережение зажигания было в обоих цилиндрах одинаково или отличалось не более, чем на 0.1 мм. Если вы устали постоянно настраивать зажигание, перейдите на современную систему электронного зажигания Саруман. Она проста в настройке, выдаёт сильную искру и обеспечивает быстрый разгон вашего мотоцикла.

Купить ФУОЗ Саруман…открыть

ФУОЗ Саруман в контакте…открыть

Как правильно выставить зажигание на Юпитер 5

Главная » Статьи » Автомобильные статьи » Как правильно выставить зажигание на Юпитер 5

Сегодня модель мотоцикла Юпитер 5 является одной из последних в данном бренде и до сих пор пользуется популярностью. Обусловлено это доступной ценой и простотой технической наладки. Но к сожалению у модели есть недостаток — двухцилиндровый движок с небольшим ресурсом, которому необходима настройка зажигания. О том, как выставить зажигание на юпитер 5 и будет рассказано в статье.

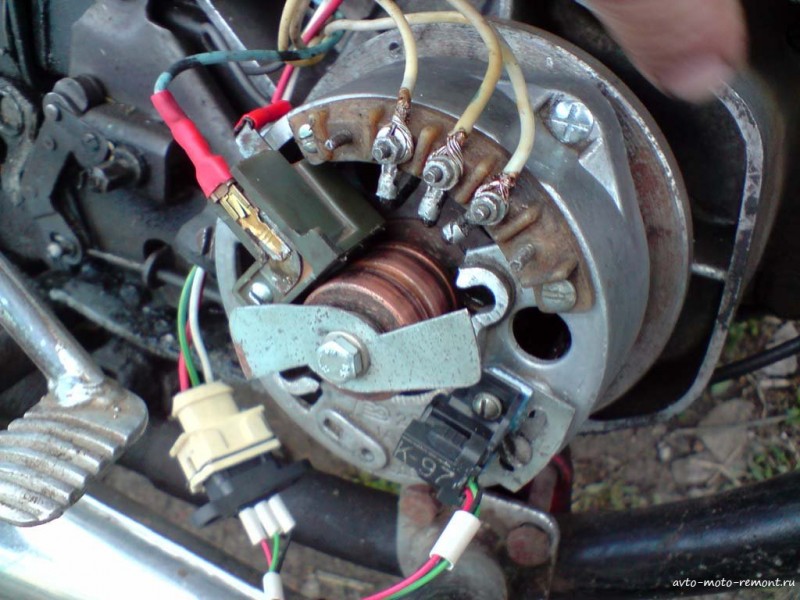

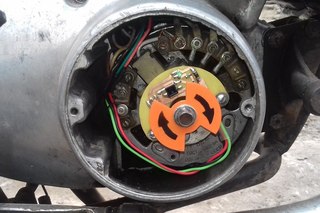

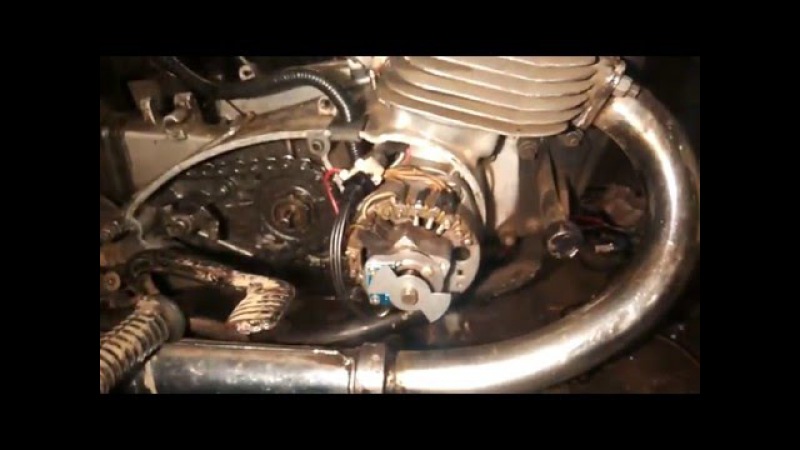

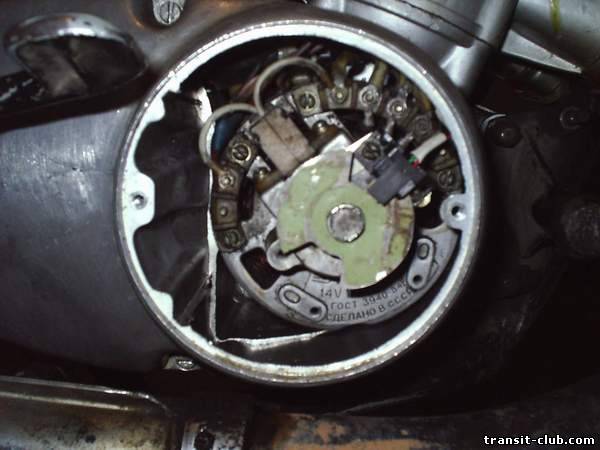

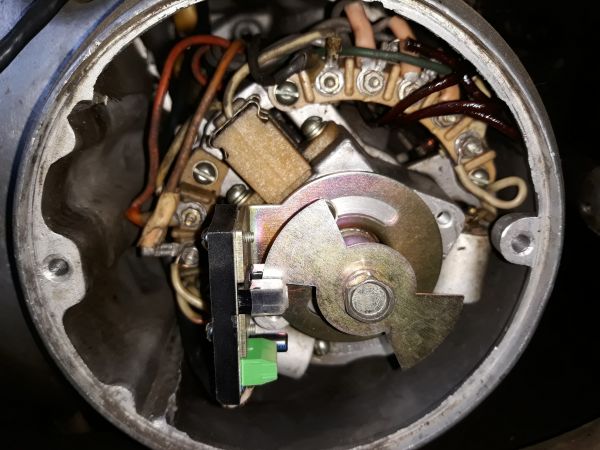

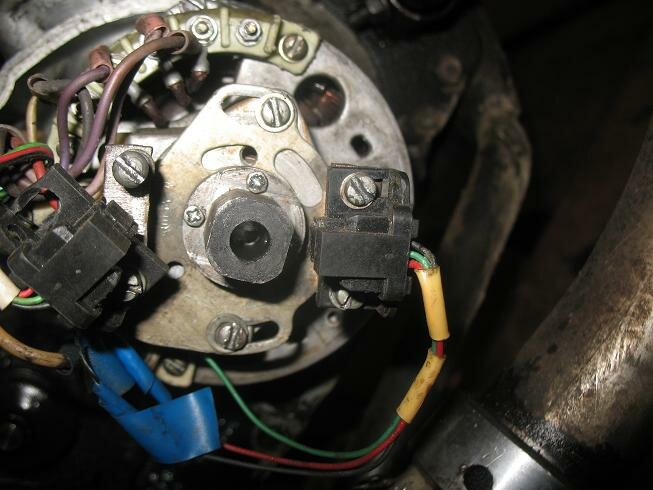

Бесконтактное зажигание

Выкручиваем свечи. Нет необходимости убирать их из колпачков. Попросту нужно прислонить их на ребра цилиндра.
Теперь нужно поймать в мертвой точке одного поршня коленвал. Его следует вращать назад так, чтобы поршень опустился на 2,6 мм.
При этом модулятор должен пребывать в свободном вращении. За счет этого на зажигании в положении «вкл» «ловят» момент формирования искры.
А после этого фиксируют полученное положение, притягивая модулятор.
Проводим все манипуляции с п.1 по п.3 со вторым цилиндром. После установки на 2,6 мм требуется прокрутить коленвал за генераторную гайку.

Если происходит совпадение, то все сделано верно. Если же нет, то действуют следующим образом:

позднее зажигание – ослабляют контровую модуляторную гайку и действуют по схеме 1–3;
раннее зажигание – стачивают модуляторную кромку до получения нужного эффекта (до того, пока искра на свече не будет появляться в нужное время).

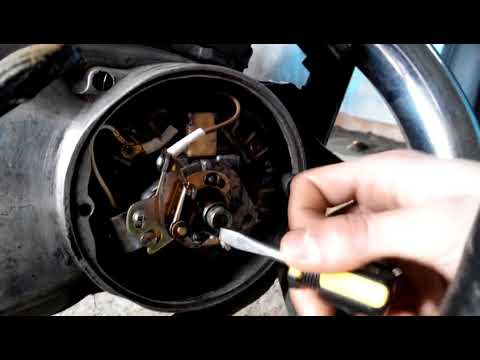

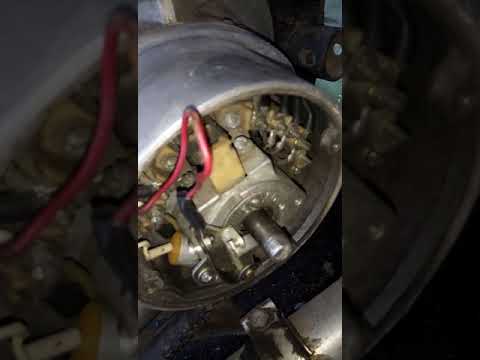

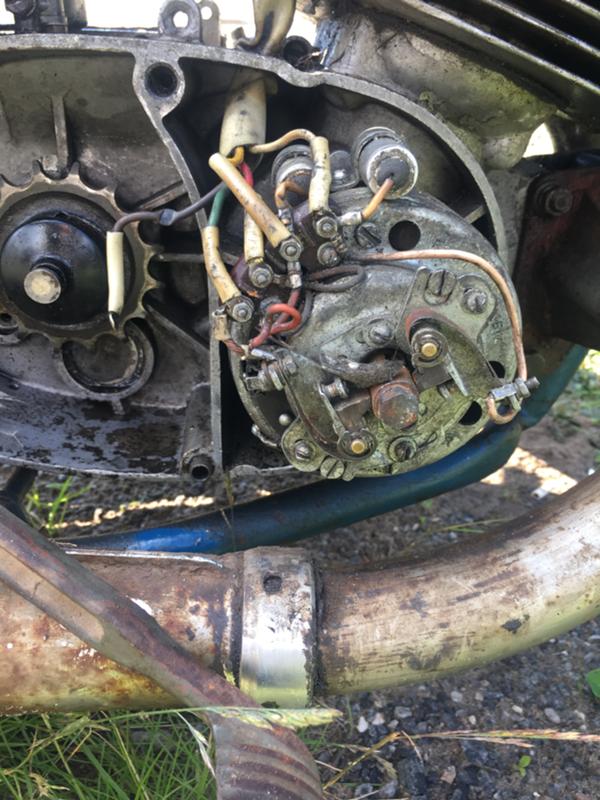

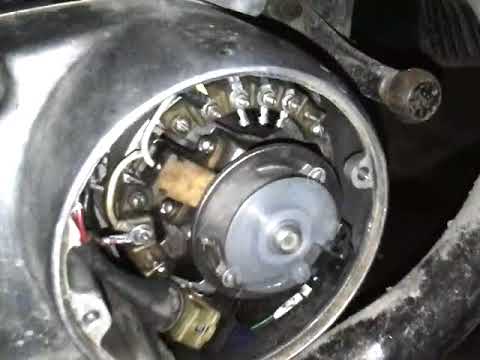

Контактное зажигание

Как выставить контактное зажигание на Юпитере? Некоторые из моделей были выпущены с завода с контактным зажиганием. Чтобы произвести его настройку нужно подготовить: отвертки, лампочку 12В с двумя отходящими от нее проводками, штангенциркуль, накидной ключ и рожковый ключ.

Первоначально нужно снять крышку. Тем самым открыть доступ к механизму зажигания.
Затем выкручивают все свечи и помещают в цилиндр, расположенный справа, вставьте вместо одной отвертку.
Теперь нужно провернуть гайку (находится в центре), связанную с коленвалом. Поршень ставят в м.т. (наверху). М. т. находится на максимальном выступании отвертки (положение фиксируют риской).
На следующем этапе потребуется помощь. Нужно чтобы один человек удерживал отвертку, а другой на м.т. отмечал штангенциркулем совпадение приборной шкалы с риской.
Теперь просим у помощника осуществить поворот коленвала против часовой стрелки.

На теле штангенциркуля отмечаем опускание отвертки на отметке 2,6 мм. Так регулируют опережение.

При выставлении поршня обратите внимание на кулачки зажигания (какой из них разомкнут). К нему прикладывают контакты лампы: на массу и на кулачек.
Отпускают фиксирующий винт и начинают вращать регулировочный.
Как только лампа гаснет – момент пойман.

На этом этапе регулировочный винт удерживают, а после осуществляют его притяжение фиксирующим винтом. Настройка первого цилиндра окончена. Переходите ко второму по аналогичной схеме.

Заключение

Правильно выставить зажигание на юпитере 5 можно, но этот мотоцикл, невзирая на свою простоту, является довольно-таки требовательным механизмом. От настройки зажигания зависит многое: диапазон оборотов, мощность двигателя и расход. Зная как наладить контактное и бесконтактное зажигание, можно всегда оставаться «на коне». А для тех, кому недостаточно инструкции, предлагается ознакомиться с материалом: как выставить зажигание на юпитере видео.

Зажигание мотоцикла ИЖ Планета: устанавливаем и регулируем правильно

На любом транспортном средстве зажигание влияет на работу двигателя в целом. Тем более, что при неправильной настройке момент запуска мотора в целом будет затрудненным. В этой статье мы поговорим о таких легендах отечественного автопрома, как мотоциклы ИЖ. Как правильно выставить электронное зажигание на мотоцикле ИЖ Планета 5 и что для этого понадобится — читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Инструкция по установке и настройке

В мотоциклах ИЖ Планета, будь то версия 3, 4 или 5 установка зажигания в соответствии со схемой должна осуществляться при помощи прибора, который шел в комплекте с мото. Но поскольку найти это приспособление сегодня не так легко, будем обходиться подручными средствами. Бесконтактное зажигание настраивается путем регулировки и выставления зазора контактов трамблера. Не менее важный нюанс — это правильное выставление момента искрообразования.

Схема и обозначение деталей трамблера ИЖ

Если ваш ИЖ Планета 3 оборудован одноцилиндровым ДВС с генераторным устройством Г-36 М, то в данном случае процедура установки зазора осуществляется путем поворота эксцентрика, отмеченного на схеме цифрой 1. При этом болт 2 по схеме должен быть ослаблен, а сам эксцентрик проворачивается или в правую, или в левую сторону. Перед тем, как выставить БСЗ на продуктах завода ИЖМАШ, коленвал необходимо повернуть. Проворачивается он до того момента, пока не произойдет момент наибольшего расхождения контактов. Именно в этом положении осуществляется настройка зажигания ИЖ Планета 5 — вам необходимо добиться того, чтобы максимальный зазор на контактах составлял в районе 0.35-0.45 мм.

По мнению специалистов, система зажигания должна настраиваться при демонтированной головке цилиндра. При этом сам поршень должен располагаться в положении, когда он не доходит до мертвой точки, чтобы узнать, какой зазор в данном случае должен быть, нужно воспользоваться книжкой по эксплуатации. К примеру, в версиях 3 этот параметр должен составлять 3.5-4 мм, в Планетах 4 — от 3 до 3.5 мм, а в версиях Спорт — от 3.5 до 3.8 мм. Именно в таком положении будет появляться искра. Процедура регулировки в данном случае выполняется путем поворота прерывательного узла, при этом болты, отмеченные на схеме номером 10, должны быть ослаблены.

Схема узла для ИЖ

Регулировка зажигания, в частности, выставление зазоров между контактами прерывательного устройства должна выполняться в таком порядке:

В первую очередь производится поворот коленвалаа кик-стартером.
Один из прерывательных элементов устанавливается в положение размыкания контактов. При этом болт, отмеченный на схеме номером 4, необходимо ослабить.
Далее, используя эксцентрик под номером 3, производится выставление зазора, этот показатель должен составлять от 0.4 до 0.6 мм. После этого такие же действия осуществляются со второй парой контактов.

Следует отметить, что вся процедура должна осуществляться при открученных свечах. Когда вы поставите щуп в соответствующее отверстие под свечку в правом цилиндре, необходимо повернуть кик-стартером коленвал. Вам нужно найти верхнюю мертвую точку и найдя ее, на щупе следует сделать несколько отметок — одна из меток ставится на уровне отверстия, а другая должна быть расположена чуть выше — примерно на 2-3 мм. После этого коленвал необходимо продолжить проворачивать, это делается до того момента, пока верхняя отметка не попадет в положение, в котором была выставлена первая риска в верхней мертвой точке (автор видео — Гараж в СССР).

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть. Что касается непосредственно определения момента разрыва, то его можно выявить благодаря лампочке, которую заранее необходимо подключить к массе кузова и клемме трамблера.

После того, как момент на правом цилиндре был выставлен, аналогичным образом производится эта же процедура только на левом цилиндре. В целом ситуация аналогичная, только в данном случае поворачивается не нижнее, а верхнее основание, и при этом следует ослабить болты 1 и 7.

Заключение

Как показывает практика, довольно часто проблемы в работе силового агрегата обусловлены именно неправильной настройкой момента. Но бывает и такое, что в невозможности запуска мотора виновата катушка зажигания ИЖ. Поэтому, если регулировка не дала результатов, попробуйте проверить этот узел на работоспособность.

Загрузка …

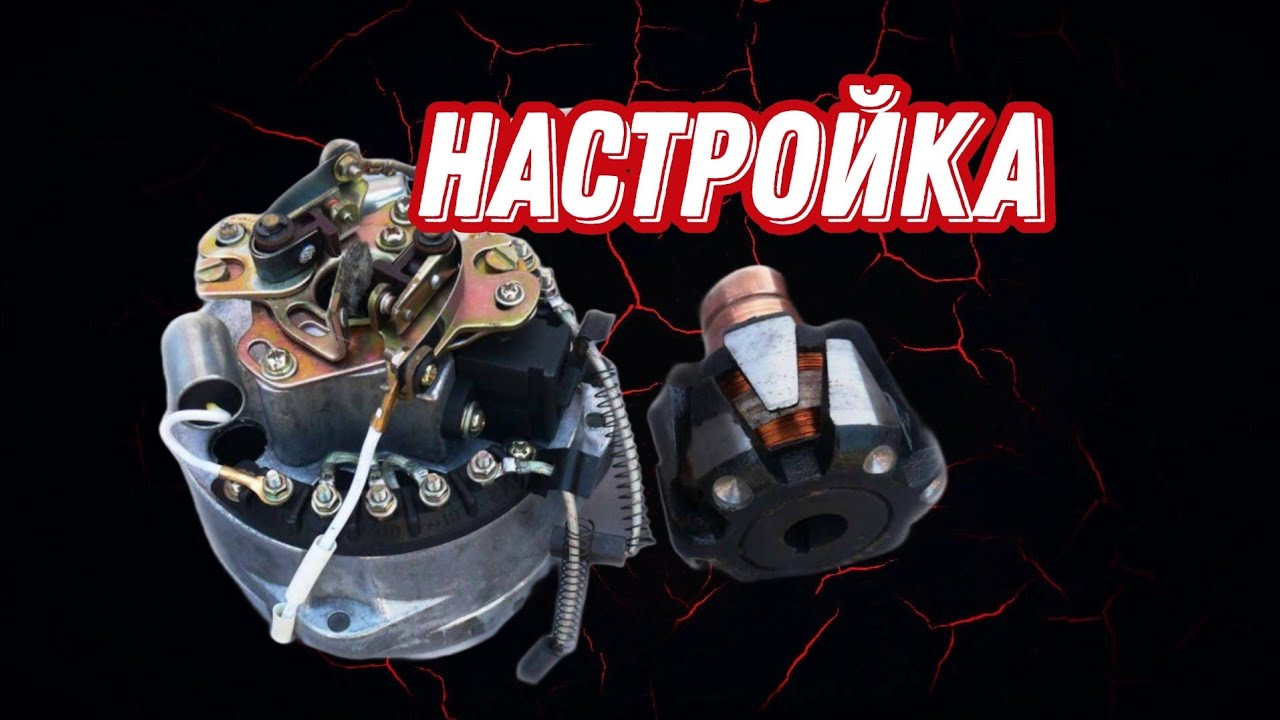

Видео «Как правильно отрегулировать зажигание с помощью микрометра?»

Подробнее о процессе настройки системы при помощи устройства микрометр вы можете узнать из этого видео (автор ролика — канал Дмитрий Маймескул).

Настройка и регулировка… — инструкции, обзоры ИЖ Планета 5

Привет друзья!

Мы не пропали, мы катаемся, настраиваемся.

Покатушки выходят только в ночное время, к сожалению… Но ничего страшного)

Ох, и веселое ж это занятие-тонкая настройка двигла…

1. Зажигание

Ведь многие, кто читал мануал по ИЖу, знают, что про 95 бензин там нет ни слова…

В первую ночь поехал кататься. Еду, ровная дорога, я газу-а разгона-то и нету. С горем пополам набрал 80 и уперся как в стену. И это на 18 звезде. Фигня какая-то. Начал копать-а зажигание я выставил как под 92 бенз-3,5-3,8 мм от ВМТ. А все мы знаем, что чем выше октановое число, тем дольше горит топливная смесь и точка воспламенения должна быть раньше. То бишь мои 3,7 мм (выставленные ранее-дико позднее зажигание, приемистость как у трактора, а обороты набирает… накак)))

Опытным путем начали подбирать точку воспламенения. Я из всей настройки электроники знаю одно правило-надо найти точку, в которой мотор будет заводится в обе стороны-то есть резко дергаем лапку-правильный запуск, дергаем медленно-лапка немного отдает назад и мотоцикл заводится в обратную сторону) Вот этой точкой оказались 4,4 мм до ВМТ. А теперь делаем чуть-чуть позже и получаем отличное зажигание) И все-здравствуй приемистость и хороший разгон. Почти)))

2. Карбюратор

Ранее писал, что у меня стоит «пекар»овский к68И с ГТЖ 350. Работа на всех режимах отличная, свеча отличного здорового кирпичного цвета) Но, но… На оборотах выше 4 000 (когда резонатор работает и обратная волна возвращает всю смесь на свое место) Карб богатит. Слышно это по звуку и усиленной вибрации (и заметно все это стало только при правильно выставленном зажигании). На 2-й 60 км/ч, на третьей 80-а дальше вибрация и переобогащение. Иглой играть? На полную ручку, то бишь на полностью открытый дроссель игла уже мало влияет на смесеобразование, влияет только ГТЖ. Ну ладно, снова подбор жиклеров…

Только теперь в обратном порядке-340-330-320… Вот на 320 я и остановился) Самое оно, Сёма поехал) Честные 100 (спилометр оттарирован довольно точно) взял уверенно, и дальше есть разгон без захлёбов) (про максималку рано говорить, позже, друзья. Да это и не цель проекта). Подправили ХХ (около 1000-1150, меньше работает неустойчиво из-за запила окон)

3. Ведущая звезда

Я не говорил про сцепление, но пока и рано) Скажу только, что у Планеты стандартом передаточное число моторной передачи 2,17. А у Юпитера 2,44 (точно не помню, поправьте если что).

Так вот, у нас сейчас передаточное число 2,03. Моторная звезда самодельная (точилась на заказ, из стали 9ХС с последующим цементированием зубчатого венца ТВЧ), венец на корзине точен так же под заказ из той же стали. Корзина сцепления не Ижевская, но точилось все под ИЖевскую стандартную усиленную цепь. Ну вот так, были на то причины. Ну с такой моторной передачей обычная не форсированная планета будет разгонятся крайне тяжко.

Я к чему-ведущая звезда главной передачи (той, что крутит заднее колесо посредством цепи) Изначально установлена на 18 зубов. После настроек зажигания и карбюратора-крейсер по трассе ~70 км/ч. Первой передачи почти нет-вышла настолько короткая, что можно смело трогаться со 2-й, не нагружая ни сцепление, ни поршневую. А хотелки требовали крейсер в 80-90 км/ч. .. начал перебирать звёзды. 21 ззуб-изначально думал, будет много. Но нет. Хотя я свой выбор остановил на 20-й звезде. Теперь крейсер спокойный и безнапряжный в районе 85 км/ч, мотору легко, вибрации нет, не греется, не тупит, легко на 4-й ускоряемся с крейсерской до 100-110 км/ч свободно, коробкой надо работать уже реже, передачи стали длиннее, первая передача появилась)))

Общий пробег после сборки за 4 ночи-187 км. Пока мы только заново знакомимся и привыкаем друг к другу, изучаем возможности друг друга…

Всем ровных дорог и удачи!

Это ещё не конец проекта!)

Настройка зажигания на иж юпитер 5

Многие владельцы техники Ижмаш сами выставляют зажигание. Это процесс несложный, если разобраться с устройством системы и принципом работы. В статье дается инструкция, как выполняется настройка зажигания на мотоцикле, в том числе на ИЖ Юпитер 5.

В каких случаях необходима настройка зажигания?

За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт, необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео – Хана Рулю).

Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.

Настройка СЗ может понадобиться после ремонта замка зажигания Иж Юпитер 5. Сама установка и подключение выполняются согласно схеме.

Схема СЗ мотоцикла ИЖ

Пошаговое руководство по установке и регулировке зажигания

Для проведения настройки необходимо подготовить специальный инструмент, тестер, лампочку с двумя проводами. Штангенциркуль понадобится в качестве глубиномера. Для выставления зазора удобно пользоваться специальным щупом.

Настройка СЗ на ИЖ юпитер 5 состоит из следующих действий:

Сначала откройте крышку генератора.
Чтобы было удобнее работать, снимаем правую крышку с картера.

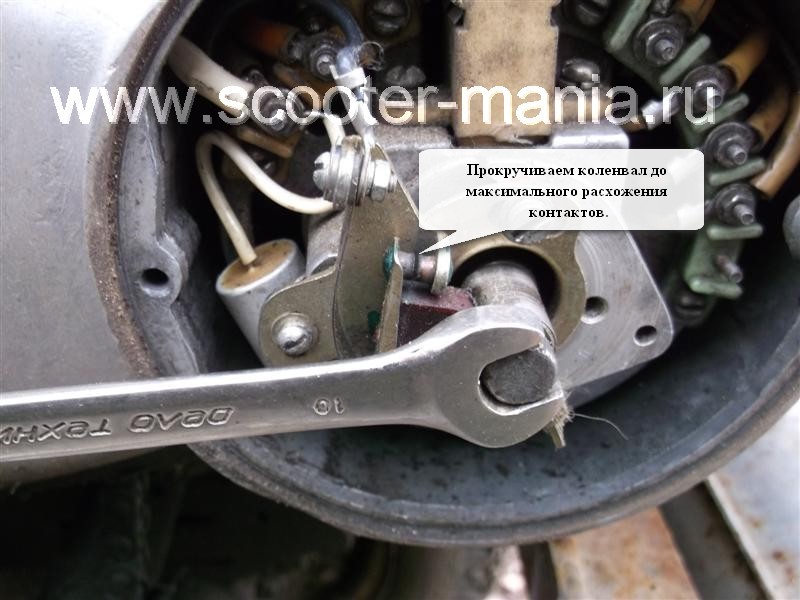

С помощью болта генератора проворачиваем коленвал по часовой стрелке. Необходимо сделать так, чтобы контакты прерывателя разомкнулись на максимальное расстояние.
Немного выкрутите винт и поверните эксцентрик. Между контактами необходимо выставить зазор равный 0,4-0,6 мм. После этого винт хорошо затянуть.
Вращаем коленвал по направлению движения стрелки часов. Поршень следует установить в ВМТ.
Поворачивать коленвал нужно в обратном направлении, то есть против стрелки часовой. При этом поршень не должен достичь ВМТ, должно остаться расстояние примерно 3,0-3,5 мм. Ослабив винты, следует установить начало замыкания контактов. После этого винты нужно плотно затянуть.
Для определения размыкания контактов воспользуйтесь проверочной лампочкой с проводами. Один провод нужно подключить к клемме молоточка прерывателя, а другой – к массе. После включения зажигания, при замыкании контактов лампочка должна загореться.
Если установлена БСЗ на ИЖ Юпитер, то не нужно выставлять зазор. Для определения момента нужно воспользоваться тестером. Прибор следует выставить для измерения напряжения. Щупы необходимо подключить ко 2-му и 3-му контакту ДХ. Пока модулятор не находится в ДХ, на тестере значение напряжения должно составлять 7 В. В момент, когда модулятор в ДХ, показания напряжения должно находится в пределах от 7 до 0 В. В этот момент образуется искра.
Процедуру необходимо выполнить на каждом цилиндре. Желательно начинать регулировку зазора на левом прерывателе. Когда будет выполнена настройка левого прерывателя, можно переходить к правому.

СЗ мотоцикла ИЖ

Научившись настраивать электронную бесконтактную СЗ на пятой модели, применяйте свои знания для настройки СЗ на ИЖ Юпитер 3.

Наверное обладатели техники Ижмаш сами выставляют зажигание. Это процесс легкий, если разобраться с устройством комплекса бухгалтерских программ и механизмом работы. По тексту статьи дается аннотация, как производится настройка зажигания на байке, в часности на ИЖ Юпитер 5.

Где нужна настройка зажигания?

За все время эксплуатации тс обладатель сталкивается с обилием заморочек. Самая суровая поломка связана с движком. Если вы поставили цель растрачивать значимые средства на полный ремонт, нужно смотреть за техническим состоянием байка и производить профилактические работы, в часности регулировать клапана и СЗ (создатель видео — Хана Рулю).

Если не смотреть за СЗ, то движок байка может не открывать до конца собственного потенциала, не работает в полную мощность. Это конечно привести к сокращению срока его службы. Настойка зажигания нужна, если движок плохо работает, стреляет глушитель или карбюратор. Правда, до того как настраивать СЗ, следует убедиться, что причина дефектов здесь.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже время от времени обрезает шпонку.

Настройка СЗ потребуется после ремонта замка зажигания Иж Юпитер 5. Сама установка и подключение производятся согласно схеме.

Схема СЗ байка ИЖ

Пошаговое управление по установке и регулировке зажигания

Для проведения опции нужно приготовить особый инструмент, тестер, лампочку с 2-мя проводами. Штангенциркуль пригодится в роли глубиномера. Для выставления зазора комфортно воспользоваться особым щупом.

Настройка СЗ на ИЖ юпитер 5 состоит из последующих действий:

Поначалу откройте крышку генератора.
Чтоб было удобнее работать, снимаем правую крышку с картера.
С применением болта генератора проворачиваем коленвал по часовой стрелке. Нужно сделать так, чтоб контакты прерывателя разомкнулись на наибольшее расстояние.
Мало выверните винт и поверните эксцентрик. Меж контактами нужно выставить зазор равный 0,4-0,6 мм. После чего винт отлично затянуть.
Вращаем коленвал в направлении движения стрелки часов. Поршень следует установить в ВМТ.
Поворачивать коленвал необходимо в оборотном направлении, другими словами против стрелки часовой. Одновременно поршень не должен достигнуть ВМТ, должно остаться расстояние приблизительно 3,0-3,5 мм. Ослабив винты, следует установить начало замыкания контактов. После такого факта винты необходимо плотно затянуть.
Для определения размыкания контактов воспользуйтесь проверочной лампочкой с проводами. Один провод необходимо подключить к клемме молоточка прерывателя, а другой – к массе. После включения зажигания, при замыкании контактов лампочка должна загореться.
Если установлена БСЗ на ИЖ Юпитер, то не надо выставлять зазор. Для определения момента необходимо пользоваться тестером. Устройство следует выставить для измерения напряжения. Щупы нужно подключить ко 2-му и 3-му контакту ДХ. Пока модулятор не находится в ДХ, на тестере значение напряжения должно составлять 7 В. Как раз когда модулятор в ДХ, показания напряжения должно находится во время от 7 до 0 В. При таких обстоятельствах появляется искра.
Функцию нужно выполнить на каждом цилиндре. Лучше начинать регулировку зазора на левом прерывателе. Когда будет выполнена настройка левого прерывателя, можно перебегать к правому.

Установка зажигания мотоциклов ИЖ заключается в регулировке максимального зазора контактов прерывателя. И второе самое важное момент искрообразования. На одноцилиндровых мотоциклах ИЖ с генератором Г-36 М 1 установка зазора, производится поворотом эксцентрика 1 либо вправо, либо влево, при ослабленном винте 2. Перед установкой нужно повернуть коленчатый вал и в момент максимального расхождения контактов остановить. В этом положении и регулируем зазор. Устанавливаем максимальный зазор у контактов равный 0,35 мм – 0.45 мм.

Установку опережения зажигания желательно производить, сняв головку цилиндра. Поршень должен находиться, не доходя мертвой точки расстояния, которое указано в инструкции от производителя. Например, для Планеты 3 – (3,5-4,0мм), Планета 4 – (3,0-3,5мм), Планета Спорт – (3,5-3,8мм). В этом положении поршня должна образовываться искра. Регулируется поворачиванием всего прерывателя при ослабленных болтах 10.

На мотоциклах ИЖ-Ю регулировка зазоров между контактами прерывателя производится в следующем порядке: проворачивая коленчатый вал кик-стартером, ставят один из прерывателей в положение полного размыкания контактов и, ослабив винт 4, с помощью эксцентрика 3 устанавливают зазор, который должен быть равен 0,4—0.6 мм. Затем аналогичным образом устанавливают зазор на второй паре контактов.

Установка зажигания мотоциклов ИЖ производится при вывернутых свечах. Вставив щуп в отверстие под свечу в правом цилиндре и проворачивая кик-стартером коленчатый вал, находят верхнюю мертвую точку и в этом положении на щупе делают две риски: одну на уровне отверстия, а вторую — выше на 2—3 мм. Затем вновь проворачивают коленчатый вал кик-стартером до тех пор, пока верхняя риска не дойдет до места, где была сделана первая отметка в. м. т. В этом положении должно быть начало размыкания контактов прерывателя, смонтированного на нижнем основании. Установка размыкания контактов достигается поворотом основания при ослабленных винтах 2 и 7, которые после нахождения момента размыкания затягиваются. Момент разрыва определяется с помощью лампочки, включенной к клемме прерывателя и массе.

После установления момента зажигания в правом цилиндре приступают к этой же операции и в той же последовательности в левом, при этом поворачивают верхнее основание прерывателя при ослабленных винтах 1 и 7.

Как натроить зажигание на Иж юпитер

У всех Ижоводов когда то наступает момент, когда их родной и любимый Иж ломается. И мы чиним его и чиним. Не очень опытние Ижоводы могут не знать как настраивать карбюратор, менять диски сцепления, менять поршневую, настраивать зажигание. В этой статье рассмотрим как правильно настроить зажигание на Иж юпитер.

Если вы грешите на зажигание, мол оно сбилось плохо работает двигатель, стреляет в глушитель или карбюратор. Не факт что это зажигание, возможно что это свечи зажигания, не качественный бензин, либо высоковольтные провода, колпачек высоковольтника или бобина. Для начала убедитесь что все эти вышеназванные причины исправно работают и только тогда начинайте проводить настройку зажигания.
Начинать настраивать зажигание нужно с правого цилиндра, т.к. контакты правого цилиндра расположены на большой площадке прерывателя. Поэтому выставить с левого цилиндра не получится.
Для начала нужно на кулачках прерывателя выставить зазор равный 0,4 — 0,6 мм, для этого используйте щуп. Повернув коленвал за болт якоря на верхнем прерыветеле (правого цилиндра, т.к. он находится на большей площадке прерывателя 6, как показано на рисунке) установить наибольшее размыкание контактов, ослабить болт 5 и эксцентриком 4 установить правильный зазор. После этого зафиксировать этот зазор, закрутив болт 5. Таким же образом выставть зазор на нижнем прерывателе (левого цилиндра). Все это удобно делать предварительно выкрутив свечи из обоих цилиндров.
Опережение зажигания правого цилиндра, начать устанавливать с того, что вместо свечи вкрутить индикатор, который прилагается в наборе инструментов, либо для очень точных людей можно сделать на глаз,какой нить отверткой поймать верхнюю мертвую точку (вмт). На индикаторе риски деления установить чтобы стрелка в вмт была на нуле. Спустить поршень на интервал 2,4-2,6 мм ниже вмт, повернув болт якоря коленчатого вала против часовой стрелки. Отвернуть винты 2, 3, 7, 8, подцепить 12 вольтовую лампочку один к массе, другой к проводу который идет на кулачек, включить зажигание, начать устанавливать размыкание контактов поворачивая основание 6. Когда кулачки разомкнутся, лампочка начнет гореть. Нужно выловить этот момент очень точно. И закрутить болты 2 и 7 зафиксировав это установленное опережение.
Опережение зажигания второго цилиндра выставить аналогично, только теперь поворачивать площаку основания 1.
Старайтесь выставить зажигание одинаково на обоих цилиндрах.
Удачной настройки 🙂

Как выставить зажигание на ИЖ Юпитер? Советы по самостоятельной настройке.

Иж Юпитер 5 считается настоящей классикой среди отечественных мотоциклов. Привлекательность данной мототехники заключается в простоте и достаточно высокой надёжности. Она проявляется в поездках по относительному бездорожью. Ввиду этого Иж Юпитер был весьма популярен у пользователей, проживающих за пределами городской черты. Напомним, что изначально мотоцикл поставляется с контактным зажиганием. Выставить его корректным образом не так просто, как может показаться на первый взгляд. Если у Вас есть финансовая возможность, настоятельно рекомендуется перевести технику на электронное зажигание.

Интернет-магазин мотозапчастей предлагает широчайший выбор деталей на означенную модель мотоцикла. Однако, опытные владельцы Иж Юпитер 5 говорят об эффективной работе контактного зажигания. Выставление может вызвать затруднения при наличии явных проблем с коленчатым валом.

Методика выставления контактного зажигания

Для выполнения процедуры в гаражных условиях, рекомендуется заранее подготовить следующие инструменты:

ключи необходимых размеров;
отвёртка достаточной длины;
лампочка 12В с проводами;
штангенциркуль.

Изначально потребуется снять крышку генератора и выкрутить свечи зажигания. Необходимо получить доступ к цилиндру. Выставлять контактное зажигание следует так: погрузите отвёртку в цилиндр до тех пор, пока она не упрётся.

Затем, проворачивая вал, необходимо добиться такого положения, чтобы отвёртка была погружена на 2,4-2,6 мм. Благодаря этому зажигание устанавливается на опережение. Настройке зажигания практически завершена.

Подводка кулачков зажигания

Выполнить тонкую настройку кулачков тоже несложно. Для этого нам потребуется 12 В лампочка, с проводами, подпаянными к контактам. Один контакт лампочки устанавливаем непосредственно на кулачок.

Другой контакт – бросаем на массу.

Проворачивая вал следим за тем, чтобы лампочка начала гаснуть. В этом вся суть – лампочка не должна погаснуть полностью. Вы должны заметить лишь намёк на начало потухания.

То есть, если провернуть вал ещё немного, лампочка уже погаснет.

На этом настройка одного цилиндра закончена. Остаётся выставить зажигание точно в такой же последовательности на другом цилиндре. Если с двигателем мотоцикла всё в порядке, никаких проблем с зажиганием в последующем не возникнет.

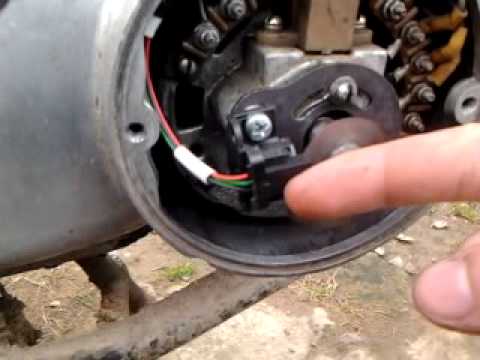

В видео демонстрируется методика выставления зажигания на мотоцикле без микрометра:

Твитнуть

шпаргалка по Ижеводову. Как настроить зажигание на Иж Юпитер

Доброго времени суток всем любителям мотоциклов иж и не только! В этой статье я постараюсь подробно рассказать и показать все об установке самого простого и доступного БСЗ (дьявольская контактная система зажигания) на Иж Юпитер 5.

Сразу предупреждаю, ответственности не несу. если после установки зажигания по моей статье что-то выходит из строя, ломается и тд.
А теперь приступим.
Зачем вообще его устанавливать? Думаю, этот вопрос может возникнуть только у новичков «Ижавода», потому что со временем заводская контактная группа начинает творить чудеса, что очень раздражает водителя.
Если все делать качественно, то ваш БСЗ прослужит вам очень долго, и минусов вы не найдете, а вот плюсы:
1) Более сильная искра
2) Стабильная искра
3) 99% невозможность детонации сбой зажигания
4) Ну а то что ломать реально нечем там действительно нечего =)

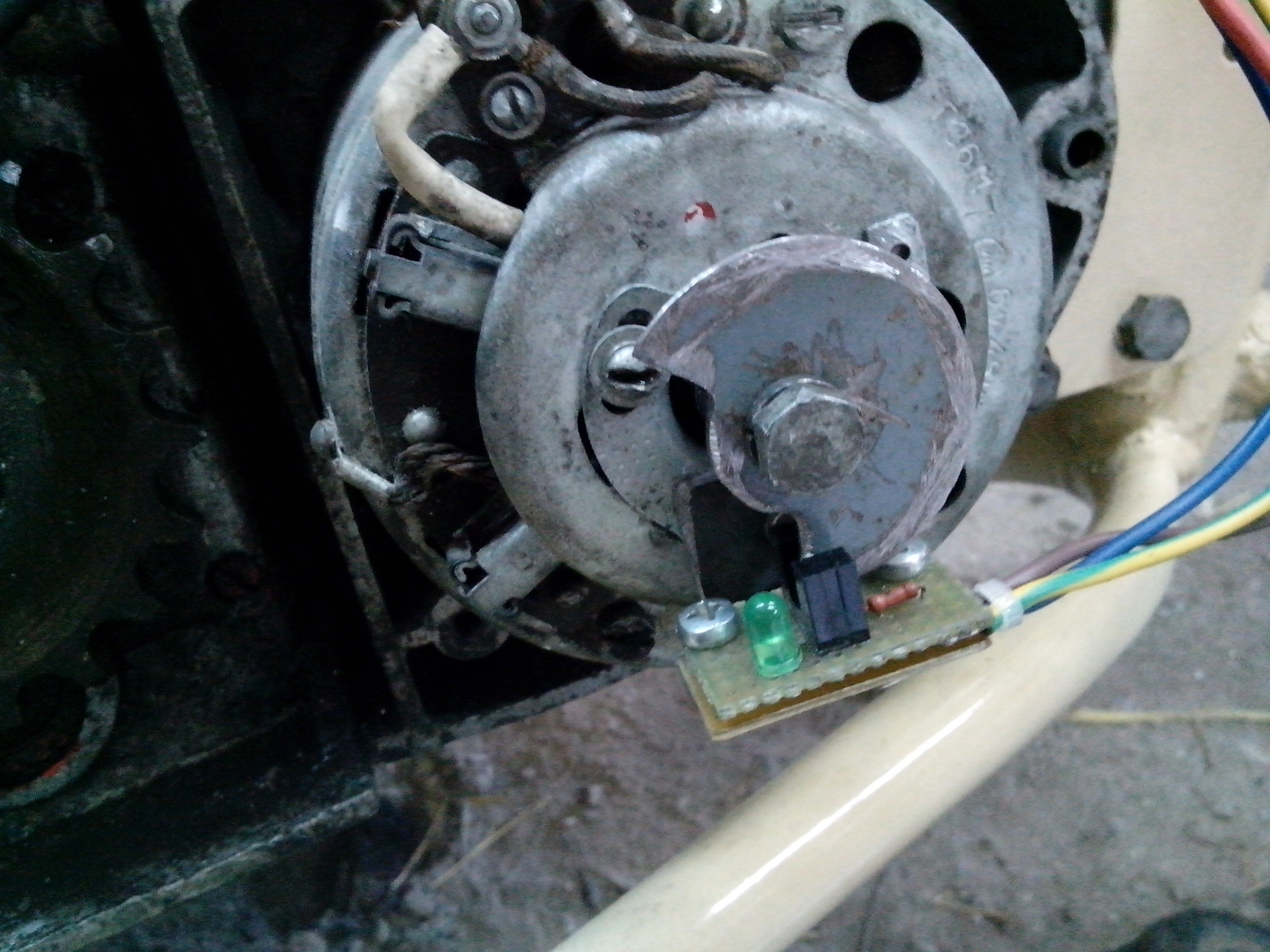

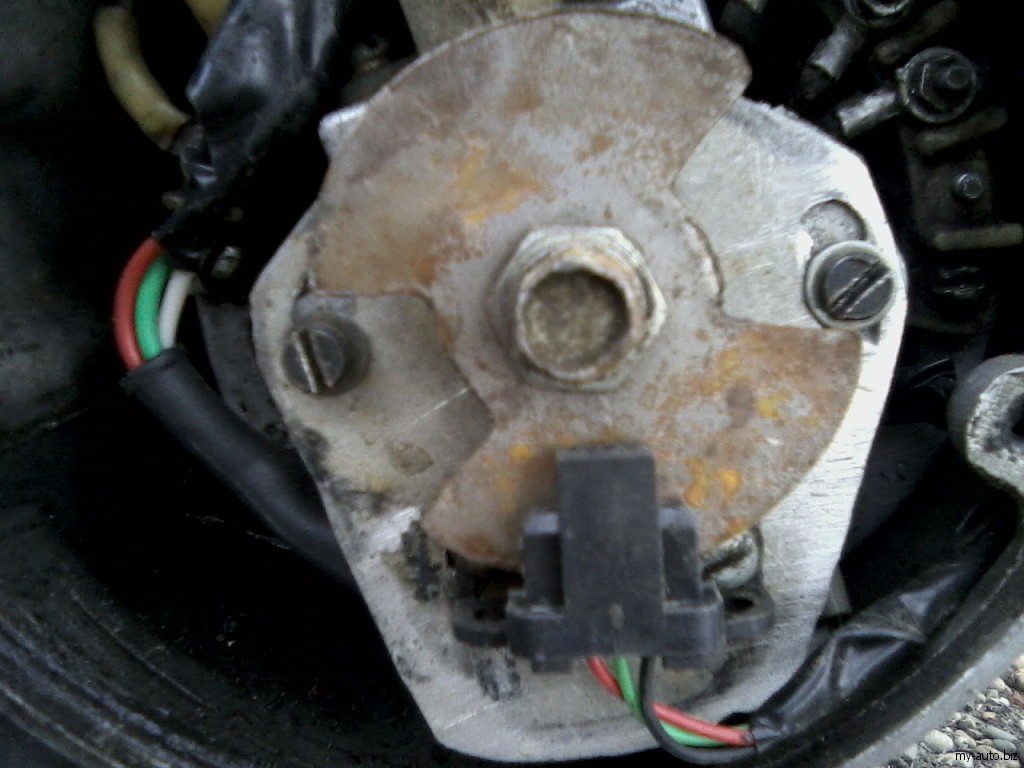

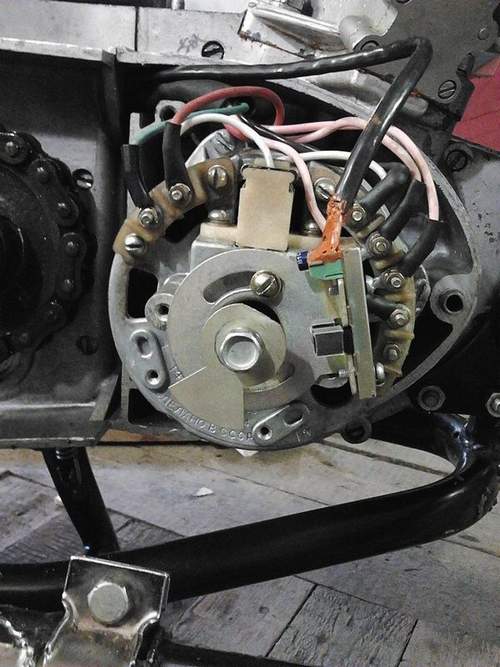

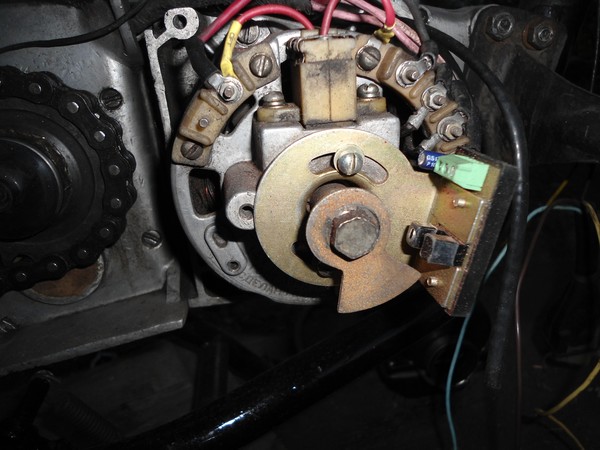

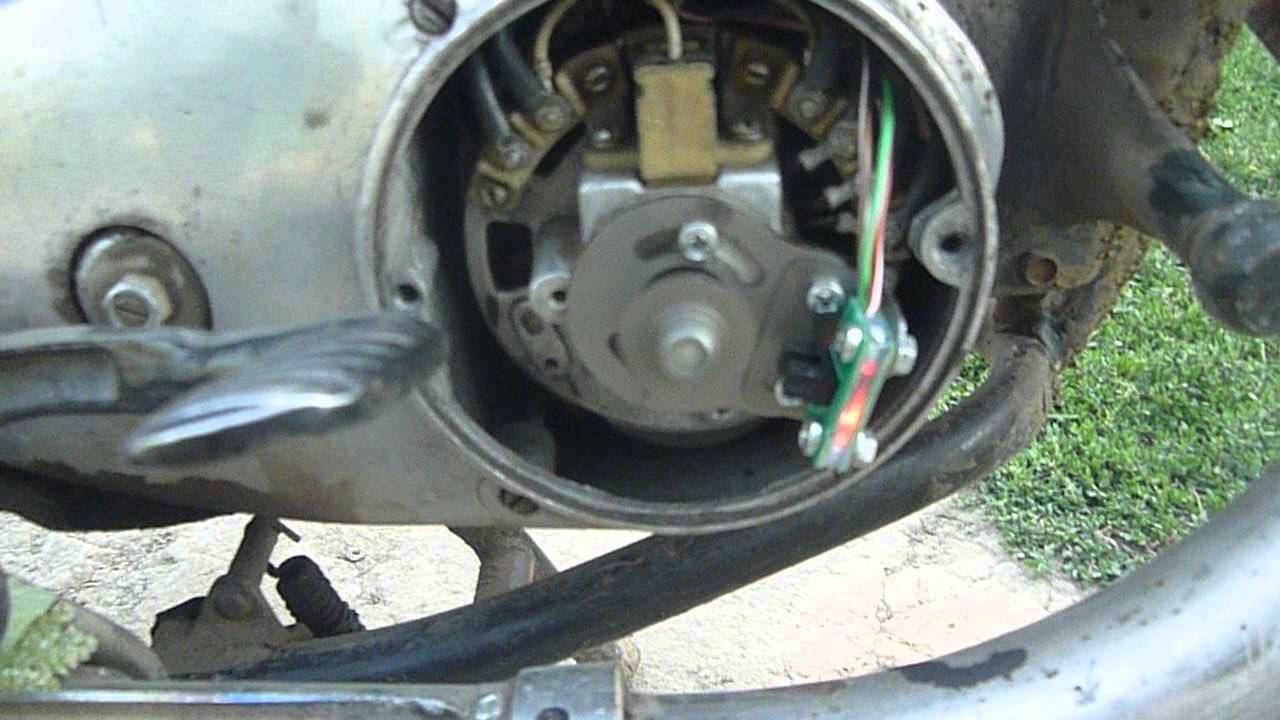

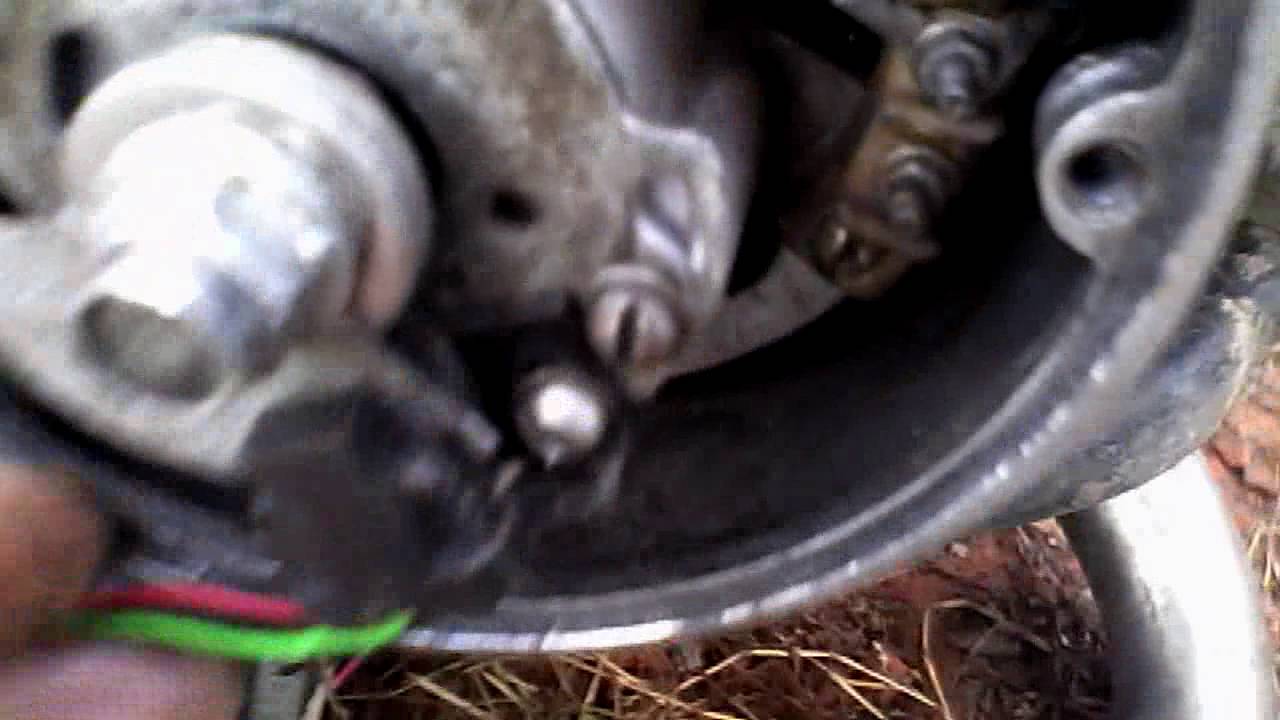

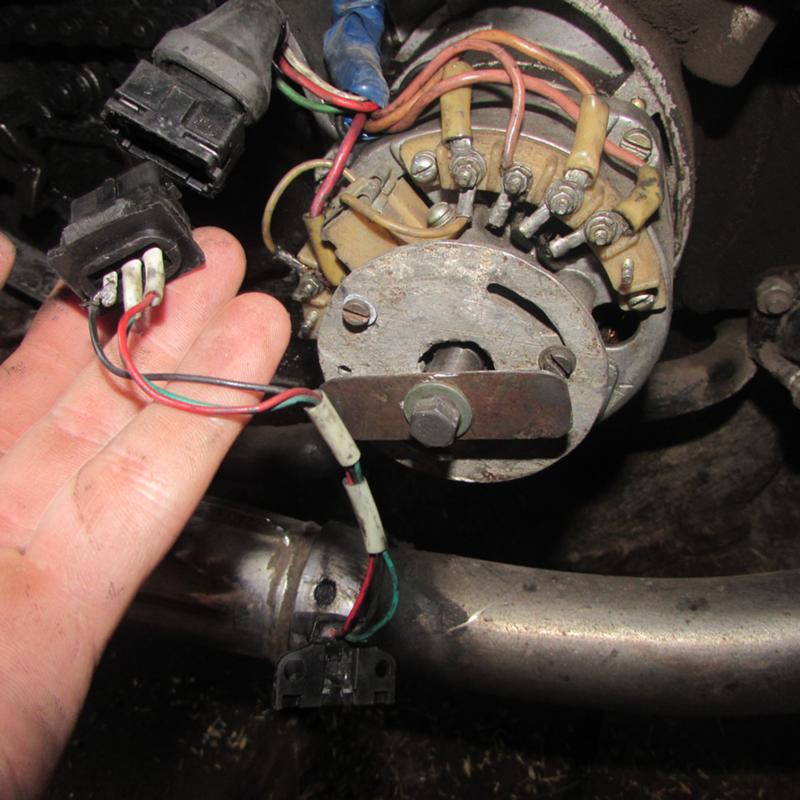

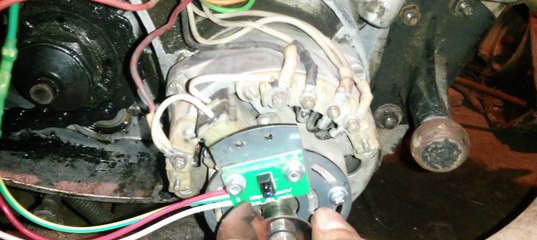

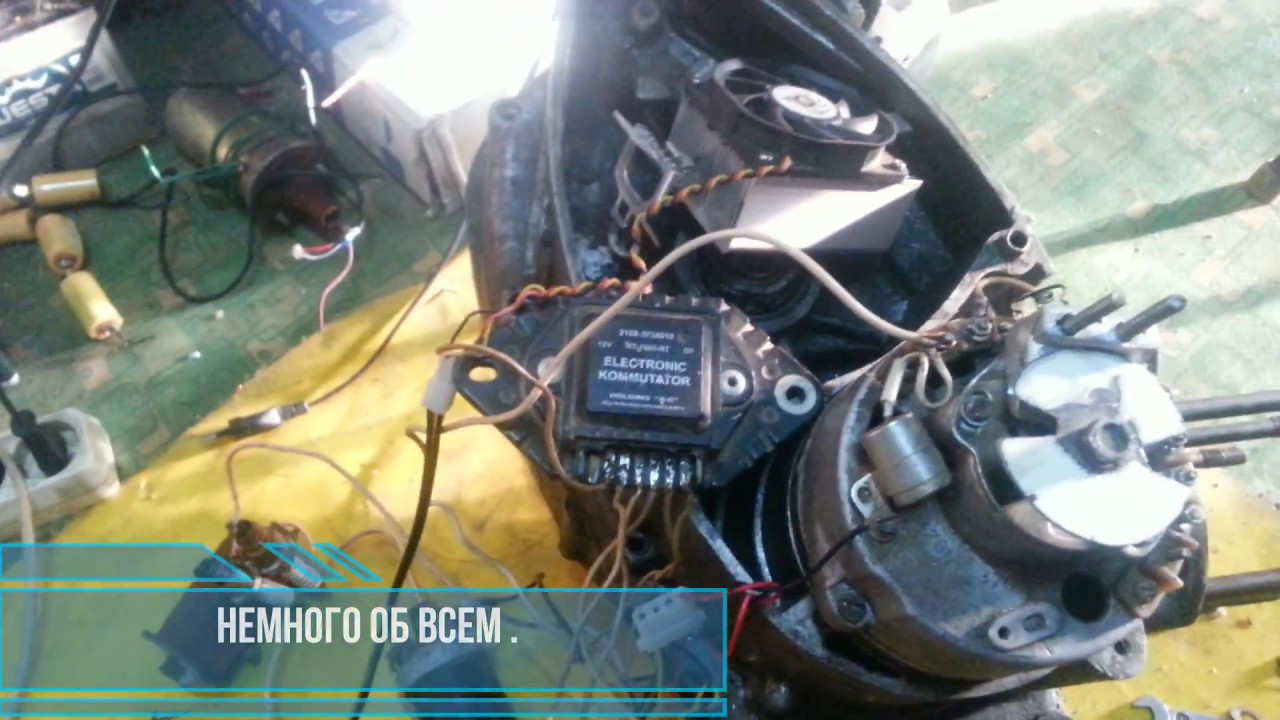

Теперь рассмотрим самый обычный и доступный БСЗ, а именно БСЗ с датчиком холла (НХ).
Для его установки нам потребуется:
1) Катушка зажигания от OKI или Газель, но обязательно с двигателем 406, двухконтактная катушка

Советская (Jaimini) 2) Силиконовые бронепровода с колпачками, для которых рекомендую приобрести специальные «бабушки» »Для свечей, для лучшего контакта, они обычно идут в комплекте со свечами или скручиваются со старой машиной.

советский (Jaimini) 3) Коммутатор: многие рекомендуют VTN 0529.3734, но первый раз не нашел, взял переключатель ASTRO 96.3734, который благополучно сгорел после 15 км пробега, про компанию не скажу , возможно женился, но в итоге разжился ВТН, чему очень обрадовался

советский (Jaimini) 4) ДХ, он же датчик холла, его можно взять от ВАЗ 2108, при покупке проверьте пайку проводов, очень плохо.

советский (Jaimini) 5) Жгут проводов, можно купить как готовую проводку для бсз автомобиля ВАЗ, а можно сделать самому, как это сделал я, потому что когда я увидел толщину провода, я был очень шокирован . Для самодельной разводки нам потребуются клеммы, микросхемы, и обычный провод, желательно разноцветный.

Советский (Джаймини) Для самодельной проводки:

Советский (Джаймини) 6) Очень рекомендую приобрести аппараты МД-1 и АЗ-1. MD потребуется для установки зажигания, а AZ — для проверки переключателя, и он послужит вам такой «палочкой-выручалочкой», если DH выходит из строя.То есть, если перегорел DH, подключите вместо него АЗ-1 и искра пойдет сама по себе, то есть АЗ дает практически постоянную искру, и с ней можно добраться до ближайшего автомагазина, проехать нельзя от АЗ быстрее 90 км / ч, перед использованием ознакомьтесь с инструкцией!

Советский (Джаймини) 7) Платформа и модулятор. Не ленитесь! Обратите внимание на этот момент и сделайте все, как на рисунках. Можно у токаря заказать, можно купить, но лучше самому, я на скорую руку, поэтому сделал площадку из старых контактов, а модулятор из крышки от видеомагнитофона.

Soviet (Jaimini) 8) Я люблю универсальность, поэтому купил еще несколько терминалов, чтобы систему можно было разобрать в любой момент и поменять любую часть системы.

Советский (Jaimini) Уже установлена проводка, клеммы под изоленту.
Итак, если все уже есть, приступим.
Демонтируем старую контактную группу и катушки, подкладываем новую катушку под бак, крепления для нее нет, так что приходится придумывать свою, просто прикрутил на провод, может на хомуты — это надежнее.

Советский (Jaimini) Переключатель можно поставить в правом бардачке, просверливаем отверстия под болты и крепим как следует.

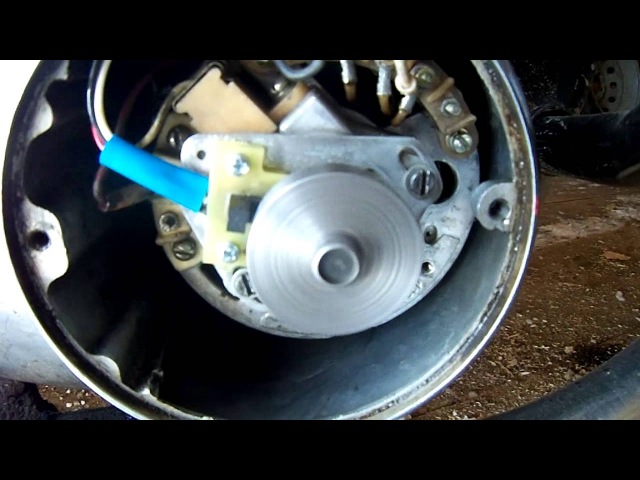

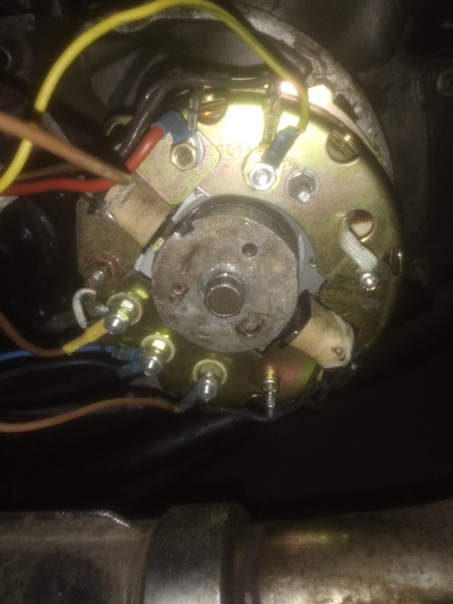

Советский (Jaimini) Прикрепляем платформу к месту контактов, а ЧХ, фиксируем модулятор под болт генератора, чтобы он проходил ровно посередине датчика, то есть не касался его при вращении, это может потребоваться установка шайб или шлифовка эксцентрика …

советский (Jaimini) Ну а теперь проводка, делал сам, по простой схеме.
При подключении микросхемы по схеме хочу отметить, что лицевая сторона микросхемы — та, на которой меньше фиксирующих слотов, то есть на микросхеме от переключателя 2, от DH 1.

Советский (Jaimini) Надеваем резиновые колпачки на провода идущие к катушкам + и -, и от катушки к свечам, это очень важно, если вы собираетесь кататься под дождем, кстати катушка не независимо от того, где вы подключаете +, а где -.

Советский (Джаймини) Плюс, который достался старым катушкам, подключаем к «Двиг.стопу », а затем к выводу 4, пояснение, чтобы не запутаться с выключателем зажигания.
Подключаем армированные силиконом провода к катушке и свечам.
Далее идет настройка зажигания — долгий и утомительный процесс, который нельзя ускорить.
Откручиваем болт генератора, а площадку для dx
Устанавливаем поводок: откручиваем свечу от правого цидинда (можно и слева, так как кому удобнее), ставим тонкий отверткой, поймайте ВМТ (наивысшая точка, то есть, когда отвертка поднимается и достигает наивысшего места назначения) и переместите поршень НАЗАД В 2. 5 MM
Отсоедините микросхему от коммутатора и подключите к MD1. Включаем зажигание, если горят индикаторы P и K, значит вы правильно все подключили, прокручивая модулятор по часовой стрелке и ловя момент, когда загорается D, в этот момент из DX должна выйти шторка и появится вырез, именно в этот момент фиксируем модулятор болтом генератора, ВНИМАТЕЛЬНО И НЕ БРИТЬ, потом снова выставляем 2,5 мм в ВМТ, и уже перемещая площадку для DH ловим момент, когда загорается индикатор D. вверх, поймал? фиксируем узел, выключаем зажигание и подключаем выключатель обратно.
Ну теперь можно открыть газовый кран, подкачать топливо, включить зажигание, дернуть кикстартер, и … ну конечно же насладиться звуком бегущего мотоцикла на bsz =)
Надеюсь, что у вас все получится, и собрать все воедино не составит труда.

Теги: Как выставить электронное зажигание для Иж Юпитер 5

Тюнинг БСЗ на ИЖ Юпитер 5.

как установить зажигание на Юпитере 5 | Автор темы: Валентина

Диана По инструкции.

Мария По инструкции. Думаете, тут кто-то охотится за двумя распечатанными листами с инструкциями по переписыванию для вас ?!

Вадим 2,6 мм до ВМТ размыкание контактов — лампочкой на 12 В, лампочка горит — это начало !!! подключаете лампочку к контакту прерывателя и включаете зажигание и проверяете коленвал если помню ключ на 11

Александра Сначала выставляете зазор на прерывателях Лилия, для этого проворачиваете коленвал за головку крепления ротора болт Егор.Вы определяете максимальное размыкание контактов и устанавливаете зазор 0,6-0,8 мм. Далее вам понадобятся втулка Степана и рукоятка из набора ключей Анастасии от мотоцикла. Вы начинаете регулировать продвижение от правого цилиндра Анатолий. Ставишь Станислава вместо заглушки правого цилиндра!) Опускаешь в него ручку, и, поворачивая тот же болт ротора, находишь ВМТ Инна Вот и все, стоп! Поворачивая втулку для ее откручивания, вы совмещаете срез втулки с выемкой на гаечном ключе. Теперь нужно опустить поршень на два риска ниже ВМТ.Антон. Вернись к выключателю. Вы откручиваете три винта на траверсе крепления выключателей и немного сдвигаете их против часовой стрелки, контакт размыкается. Если есть батарейка, то можно подключить лампочку 12v 1cv прямо к проводу на выключателе Валерия, если батареи нет, используйте * папиросную бумагу *. Таким образом, поршень опускается ниже ВМТ на два риска, т.е. 2,5 мм, если память не выйдет из строя, мы его больше не поворачиваем!) Настал момент найти начало разрыва прерывателя, и световой индикатор вам подскажет. об этом.При перемещении нижнего шарнира траверсы выключателя по часовой стрелке свет гаснет, против часовой стрелки загорается. Так что нужно поймать этот момент, когда загорится свет! Загорелся, закрепите нижним винтом траверсы. Точно так же регулируется левый цилиндр. Теперь о папиросной бумаге. Он используется как индикатор для определения начала разрыва. Устанавливаем между контактами прерывателя и определяем начало разрыва свободным движением при смещении траверсы.

Я всегда выставлял Виктора на глаз) 2мм до верхней мертвой точки зондом, а контактный зазор на глазок составляет треть миллиметра.работала безотказно, цилиндры не подводили, тушил и ездил год, пока не продал. но это зависит от опыта. попробуй разными способами выставить, набираешься опыта, можешь потом еще и на глаз при набить руку) во времена Юпитеров не было интернета, ставили зажигание методом проб и ошибок

Инструкции

Нужно получить лампочку на 12 вольт с двумя проводами. Также вам понадобится тестер. В качестве измерителя глубины можно использовать штангенциркуль. Самый простой способ измерить зазор — с помощью щупа.

Сначала откручиваем крышку генератора. Также можно полностью снять правую крышку картера. Так работать будет намного удобнее. Проверните коленчатый вал по часовой стрелке. Поверните болт генератора. Вы должны добиться максимального размыкания контактов прерывателя. Затем ослабьте винт и поверните эксцентрик. Между контактами должен быть зазор 0,4 — 0,6 мм. Хорошо затяните винт.

Затем поверните коленчатый вал по часовой стрелке. Поршень должен быть установлен в верхней мертвой точке.Затем поверните коленчатый вал против часовой стрелки. Поршень не должен достигать ВМТ примерно 3,0 — 3,5 мм. Ослабьте винты и установите начало размыкания контактов. Хорошо затяните винты. Разрыв контактов легче всего определить с помощью щупа. Подключите один из его проводов к массе, а другой к выводу молотка выключателя. Включить зажигание … Лампа должна загореться при размыкании контактов.

Если у вас BS3, то нужно исключить точку установки зазора.Вам нужно будет определить момент с помощью тестера. Установите его для измерения напряжения. Подключите его ко второму и третьему контактам DH. Тестер должен показывать напряжение около 7 вольт, когда модулятор не находится в DX. Когда модулятор находится в DX, напряжение должно измениться с 7 В до 0. В этот момент возникает искрение.

Для каждого цилиндра установить зажигание и отдельно. Рекомендуется начать с регулировки зазора на левом прерывателе. После установки на него зажигания можно переходить к правому прерывателю.

Если ваш мотоцикл не заводится или не работает должным образом, причиной может быть неправильное зажигание. Этой проблеме следует уделить особое внимание.

Инструкции

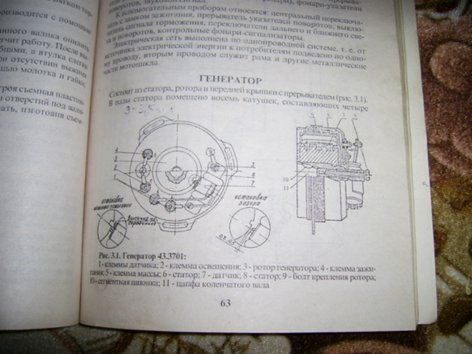

Сразу отметим, что генераторы Г-401, Г-411, Г-421 имеют механическую систему зажигания. Для настройки зажигания необходимо правильно отрегулировать зазор между контактами зажигания. Обратите внимание, что вам также придется одновременно откорректировать контур.

Особое внимание следует уделить регулировке зазоров в прерывателе.Для этого поверните ротор ключом на десять в положение, в котором зазор будет наибольшим. Затем ослабьте винт, которым клеммная колодка крепится к крышке. С помощью отвертки поверните эксцентрик в такое положение, чтобы зазор между контактами составлял около 0,4 мм. Для работы лучше заранее приобрести специальный зонд. Его толщина составляет 0,45 мм. Он должен быть слегка зажат контактами.

Если вы опытный водитель, вы можете регулировать зазор при работающем двигателе.Для этого медленно поверните эксцентрик отверткой. Определите зазор, при котором частота вращения двигателя будет максимальной, когда дроссельная заслонка неподвижна. После этого нужно хорошо затянуть клеммный винт. При дальнейшем движении зазор не должен изменяться сам по себе.

Мотоциклы ИЖ по праву считаются легендами отечественного автопрома. Использование этих автомобилей было особенно актуально в советские годы, но и сегодня ИЖ успешно используются многими отечественными автомобилистами.В этой статье мы поговорим о том, что такое Юпитер 5 и как устроена система зажигания (СЗ).

Общая информация

ИЖ Юпитер 3 использует (БСЗ) 1137.3734, предназначенный для всех моделей, оборудованных 12-вольтовым генератором. Модуль катушки зажигания для Юпитер 4 или другой модели дает возможность выбрать подходящий режим работы двигателя за счет последовательного подключения выходных проводов.

Устройство в целом улучшает технические параметры автомобиля за счет:

улучшен запуск двигателя при низких температурах;
более стабильная работа силового агрегата, что достигается за счет уменьшения асинхронного образования искры, а также за счет оптимизации угла опережения СЗ в соответствии с частотой вращения двигателя;
снижение уровня токсичности выхлопных газов, расхода топлива, а также уменьшение налета на свечах;
стабильный запуск блока питания даже на севшей до 6 вольт аккумуляторной батарее, при условии использования определенных моделей катушек зажигания;
упрощает установку и обслуживание системы в целом.

Технические характеристики

Кратко рассмотрим основные технические характеристики, характерные для третьей модели ИЖ:

Отрицательная клемма АКБ всегда заземлена, уровень напряжения АКБ 12 вольт.
При выключенном зажигании, соответственно двигатель не работает, параметр потребления тока будет не более 0,15 ампер.
Узел позволяет обеспечить непрерывное появление искры, если количество оборотов коленвала не превышает 7 тысяч в минуту.Уровень тока, который потребляет узел, в этом случае не будет превышать 2,5 ампера.
Кроме того, механизм также позволяет непрерывно формировать искру, если параметр напряжения в электрической цепи изменяется от 6 до 16 вольт. В это время индикатор напряжения на свечах не изменится.
Согласно техническим данным, установка может нормально работать при температуре воздуха от 25 до 60 градусов Цельсия.
За счет использования микропроцессорной составляющей в работе агрегата формирование крутящего момента позволяет обеспечить правильную и стабильную работу всех остальных механизмов.Конечно, если при этом силовой агрегат работает нормально.

Схема

Что касается схемы, то оптическое зажигание на ИЖ Юпитер 5 или любой другой СЗ монтируется с использованием запчастей и крепежа, которые входят в комплект. Как известно, механизм предназначен для воспламенения топливовоздушной смеси. Сама смесь, находящаяся в цилиндре двигателя, воспламеняется за счет искры, образовавшейся между электродами свечи зажигания. Ни для кого не секрет, что от качества функционирования СЗ во многом зависит работа всего автомобиля.

Как показывает практика, одна из проблем ИЖ — периодически теряется угол опережения. Это связано с износом кулачков, а также контактов выключателя. Следует отметить, что механические эффекты в электронной СЗ полностью отсутствуют.

Импульс снимается отдельным блоком, а сигнал поступает на коммутатор, где усиливается. Далее импульс идет на катушку, дальше все происходит как обычно. На свечу зажигания подается разряд, способствующий воспламенению смеси, в результате чего коленчатый вал начинает двигаться. Заменить прибор или отрегулировать его в домашних условиях не так уж и сложно, но помните, что неправильные действия могут привести к возможным неисправностям в будущем.

Руководство по тюнингу БСЗ на мото

Для настройки системы на мотоцикле желательно использовать приборы с шкалой до 15 вольт и внутренним сопротивлением до 0 кОм. Благодаря электронному устройству настройка сборки не требует много времени и сил. Клеммы от устройства необходимо подключить к датчику Холла.Более подробно процедура настройки контактного зажигания без использования вспомогательных устройств показана на видео ниже (автор ролика — канал Хан Рулу).

Для правильной настройки установите поршень цилиндра в положение для наиболее оптимального искрения. Можно использовать любой цилиндр. Затем включается зажигание, при этом устройство модулятора необходимо повернуть в сторону движения ротора коленчатым валом. Вращение осуществляется до тех пор, пока изменения не будут видны на экране вольтметра.В тот момент, когда вы можете поймать искру, положение заслонок менять нельзя. Что касается устройства модулятора, то он должен быть надежно закреплен на валу генератора, для этого используется крепежный винт.

Во время регулировки в любом случае замкните высокое напряжение на корпусе двигателя. Это сделано для того, чтобы при использовании КЗ система не перегружалась, что в конечном итоге может привести к выходу из строя БСЗ. К тому же работа мотора не может быть остановлена при снятии заглушек.

После выполнения регулировки необходимо проверить работу системы. Если поместить испытуемый кабель примерно в 7-8 мм от силового агрегата, а затем попытаться запустить двигатель, искра должна проскользнуть. Как видите, в целом процедура настройки узла не особо сложная, но требует внимательности и правильного подхода, поэтому приведенные выше рекомендации все же стоит учесть. Кроме того, не стоит забывать о технике безопасности, так как неправильные действия могут привести к короткому замыканию в проводке и выходу агрегата из строя в целом.

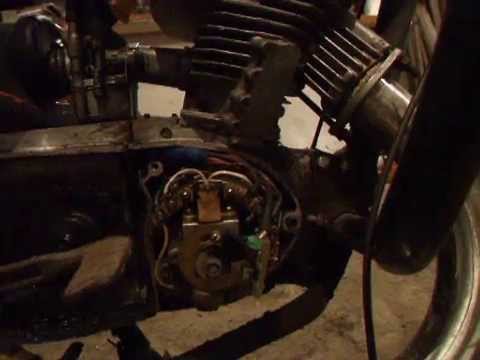

Видео «Инструкция по настройке зажигания на мотоцикле ИЖ Юпитер 5»

Как правильно выполнить это задание в домашних условиях, вы можете узнать из видео ниже, где эта процедура подробно описана (Кириллдо911).

Основная «болячка» мотоциклетного двигателя Иж Юпитер — штатная контактная система зажигания. Любой обладатель Юпитера рано или поздно сталкивается с проблемой выхода из строя одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора.Регулировка помогает, но обычно ненадолго. Кардинально эта проблема решается установкой зажигания на мотоцикл.

БСЗ одноканальный.

Наверняка версий БСЗ много, все мы рассматривать не будем. Остановимся на самом простом и, наверное, самом распространенном в нашей стране варианте. Нет мотоциклетного рынка или мотомагазина, где можно купить заводской БСЗ, и нет токаря со станком. Будем исходить из этого.

Минимальный монтажный комплект

Но без минимального набора не обойтись, поэтому перед началом работы нам необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке нашей страны:

1. Переключатель от ВАЗ 2108

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (от трамблера (датчика Холла) до переключателя)

4. Катушка зажигания двухконтактная (от автомобиля «Ока» или «Газель» с двигателем ЗМЗ 406)

5.Два автомобильных силиконовых высоковольтных провода необходимой длины с заглушками для свечей (можно купить комплект на ВАЗ и взять оттуда, можно просто найти старые провода, убедившись, что они исправны)

Далее, помимо комплектующих, нам понадобится небольшой плоский кусок листовой стали толщиной 1-1,2 мм для изготовления модулятора и пластина для датчика Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы не подходят для изготовления модулятора, так как они не являются магнитными материалами. Для изготовления пластины с эффектом Холла можно использовать любой достаточно прочный материал.

Из инструмента вам может понадобиться дрель со сверлами, напильником, долотом, перфоратором и другим инструментом, который, как правило, есть в любом гараже.

Процесс доработки

Демонтируем зажигание. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Устанавливаем выключатель в правом бардачке.

Прикрепляем катушку зажигания к рамке под бак.Подключаем разъем проводки к выключателю, черный провод заземления от разъема к массе. Подключаем провод от клеммы №1 разъема переключателя к одной из клемм катушки. Подключаем вторую клемму катушки к старой проводке, на которую подается «+ 12В» при включении зажигания. В старой проводке этим проводом соединялись обе катушки зажигания. От него тянем к выключателю дополнительный провод «+ 12В», который подключаем к 4-му проводу в разъеме. Все тщательно изолируем.Вставляем провод с разъемом к датчику Холла в полость генератора.

Вы можете проверить работоспособность системы. Подключаем датчик Холла к нашему разъему, высоковольтные провода подключаем к катушке и к свечам зажигания. Предоставляем надежную массу для свечей. Включаем зажигание и протягиваем металлическим предметом (при помощи плоской отвертки) через прорезь датчика Холла. Через свечи должна проскользнуть искра. Схема исправна.(Если искры нет, значит что-то подключено неправильно и нужно еще раз все проверить.) Теперь осталось подать искру в нужный момент на цилиндры, для этого:

Делаем пластину для крепления датчика Холла.

Требования к форме пластины как таковой отсутствуют. Он должен обеспечивать установку датчика Холла на определенном расстоянии от оси якоря.

Приблизительную маркировку центрального отверстия и вырезов для крепежных винтов генератора можно скопировать со старой снятой клеммной колодки. Размечаем монтаж датчика Холла таким образом, чтобы расстояние до задней стенки датчика через прорезь магнитов от центра якоря было в районе 60-65 мм. В изготовленной пластине в креплении к генератору можно сделать дополнительные канавки, чтобы обеспечить небольшой поворот пластины вокруг оси (для облегчения установки угла опережения зажигания), но можно не делать этого, а просто плотно прикрепить пластину к генератор. Просверливаем, шлифуем, регулируем по месту, устанавливаем на генератор пластину с датчиком Холла.

Изготавливаем модулятор «Бабочка»

В следующий момент необходимо точно измерить расстояние от центра якоря до задней стенки датчика Холла через прорезь магнитов. Это расстояние мы берем за основу изготавливаемого модулятора. В чистоте радиус модулятора должен быть на два миллиметра меньше измеренного расстояния, это необходимо для зазора между стенкой сенсора и краем модулятора.

Выпилите квадратную заготовку из листового металла с длиной стороны, равной расстоянию от центра анкера до задней стенки DX, умноженному на два.Отметьте центр квадрата. От этого центра внутри квадрата отмечаем одну окружность необходимого радиуса, а вторую окружность радиусом около 15 мм. Мы отмечаем сектора внутри большего круга. Проведите линию через центр круга. Отмеряем транспортиром или треугольником от центра угол 60 градусов и проводим вторую линию через центр. На заготовке четыре сектора. Два по 60 градусов и два по 120 градусов. Узкие сектора помечаем карандашом или фломастером для выброса.Просверливаем отверстие диаметром 8 мм в центре размеченной квадратной заготовки. Стамеской аккуратно вырежьте круг. Линия разметки круга остается на заготовке. Далее вставляем в отверстие болт, зажимаем заготовку гайкой с тыльной стороны и вставляем в патрон дрели. Включаем сверло и напильником или камнем выравниваем неровности и удары внешнего края заготовки, полученные от стамески. Сшейте по размеру чисто. В результате получается идеальный круг нужного диаметра. Зажимаем заготовку в тисках. Аккуратно вырежьте сектора ножовкой или болгаркой до отмеченного внутреннего круга. Внутреннюю часть сектора по нанесенному кругу вырезаем стамеской и шлифуем напильником. Модулятор почти готов. Необходимо проверить, чтобы противоположные разрезы лежали на одной прямой. Это необходимо для синхронизации зажигания цилиндров (на одинаковом расстоянии от ВМТ).

Достаточно, чтобы хотя бы одна пара разрезов лежала на одной прямой.Мы помечаем эти срезы секторов, чтобы отличать их от нерабочих срезов. Дело в том, что искра образуется в момент ОТКРЫТИЯ затвора в датчике Холла. То есть когда заканчивается прохождение металлической детали через датчик и начинается насечка. Это важный момент и его необходимо учитывать при установке модулятора на мотоцикл. Коленчатый вал вращается по часовой стрелке, так что рабочая поверхность выходит из датчика. Что касается нерабочей входящей грани, то рабочая находится СЛЕВА.

Устанавливаем модулятор на якорь генератора. Здесь может потребоваться корректировка. Обычно под модулятор или под датчик помещается набор из нескольких шайб для совмещения заслонки и паза датчика. Шторка должна проходить примерно по центру прорези. Вращающийся модулятор не должен касаться стенок сенсора.

Установка угла опережения зажигания.

Для установки момента зажигания можно использовать приборы для определения момента искры, но будем считать, что приборов нет.Момент искры определяем по самой искре. Для этого мы используем стандартный индикатор, который идет в комплекте с мотоциклом, чтобы установить поршень на 2,8 мм в верхнюю мертвую точку. Если индикатора нет, то любыми подручными средствами установите правый поршень в положение 2,8 мм перед ВМТ. Модулятор не следует затягивать на якоре. Включите зажигание и поверните модулятор по часовой стрелке, пока в свече не вспыхнет искра. Повторяем операцию и запоминаем положение модулятора относительно якоря при прохождении искры. Закручиваем модулятор, стараясь не поворачивать его относительно найденного положения. (Вот тут и пригодятся прорези на пластине)

Далее идет проверка и регулировка соосности рабочих граней модулятора, чтобы искра была на обоих цилиндрах на одинаковом расстоянии от ВМТ. Проворачивая коленчатый вал, еще раз проверяем, правильно ли выставлен угол опережения зажигания для правого цилиндра, запоминая положение индикатора, при котором возникает искра. Переустанавливаем индикатор в левый цилиндр, выставляем опережение 2.8 мм от ВМТ по индикатору и поймать искру в этом положении. Если все совпадает и искра находится там, где вам нужно, мы можем вас поздравить, настройка завершена, заворачиваем свечи, заводим и наслаждаемся отныне плавной, на всех скоростях, работой мотора.

Если ваша искра появится раньше или позже, то выполняем следующие действия.

Опция A … Если искра появляется на левом цилиндре позже, чем на 2,8 мм до ВМТ. Выходящую из датчика Холла шторку непосредственно на мотоцикле необходимо подпилить напильником, чтобы добиться более раннего появления искры.В этом случае не откручивайте и не снимайте модулятор, иначе придется все переустанавливать!

Опция B … Если искра появилась на левом цилиндре раньше, чем на правом, то есть до достижения положения 2,8 мм перед ВМТ. Отпускаем болт крепления модулятора и выставляем угол опережения зажигания сначала для левого цилиндра. Затем мы повторяем все вышеперечисленные шаги, начиная с левого цилиндра, плюс мы используем вариант A для чистовой обработки правого цилиндра.

Петухов Николай

Редакция журнала благодарит Николая Петухова за любезно предоставленные материалы для статьи.

Установка бесконтактной системы зажигания на Иж Юпитер-5 — тема довольно актуальная. При настройке БСЗ на БСЗ Иж Юпитер-5 необходимо учитывать ряд нюансов, которые могут существенно повлиять на работу используемого оборудования.

Какие преимущества открываются для пользователей, решивших установить электронное зажигание на Иж Юпитер, описаны ниже.

Большинство современных мотоциклов не оснащены кулачками, то есть отбойными молотками. Почему производитель посчитал их ненужными для имеющихся в продаже моделей? Ответ достаточно прост. Эта система не очень надежна.

Многие детали, используемые в системе, являются источником проблем. Наиболее распространенные из них перечислены ниже:

Зазоры зажигания меняют исходное положение во время движения через несколько дней после регулировки;
Через раз возникает искра, контакты горят регулярно;
Постоянно возникают биения конденсаторов;
Искры малой мощности;
Когда аккумулятор разряжен на два-три вольта, то завести его довольно сложно.Это возгорание — причина постоянных ремонтов во время движения.

Многие ошибочно полагают, что внедрить БСЗ совек на Иж Юпитер 5 очень сложно. Как правило, закупка необходимых запчастей занимает больше времени, чем установка БСЗ на Иж. Конечно, после имплантации работоспособность существенно меняется в лучшую сторону.

Это заметно на холостом ходу. Заметно увеличилась скорость их прохождения и исчезли неестественные подергивания.Также исчезли характерные стуки железных деталей в картере и сопровождающие их детонации. Управляемость мотоцикла Jupiter 5 улучшится одновременно с ускорением.

Требуемые реквизиты

Для правильной работы системы зажигания требуется ряд вспомогательных деталей. Они перечислены ниже:

Переключатель для автомобилей БСЗ марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента.Куча положительных отзывов имеет переключатель Astro;
Датчик Холла. Оптимальный вариант для Юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы обезопасите себя от подделок;
Катушка зажигания с двумя выводами. Выбирать стоит между двигателем «газель» № 406 или «Окой» с электронной системой зажигания;
Пара бронепроволок из силикона с резиновыми колпачками;

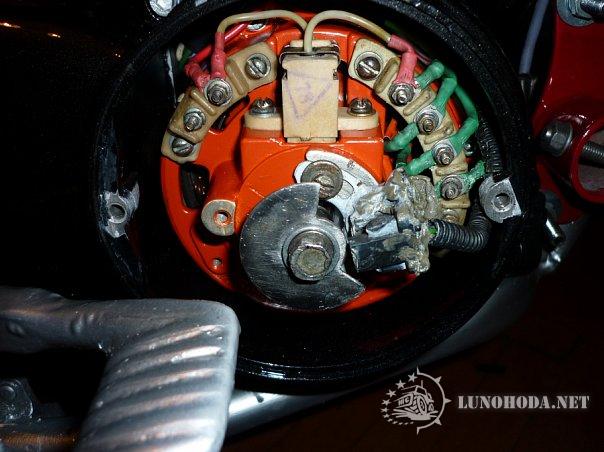

Модулятор представляет собой пластину в форме бабочки, сделанную из железа.

Модулятор

Самый сложный этап — изготовление модулятора. Важно сохранить необходимую форму. Чем надежнее будет соблюдение, тем меньше будет вероятность появления неисправностей после внедрения системы, то есть не будет необходимости исправлять ее напильником. Время зажигания должно быть одинаковым для любого используемого цилиндра.

Отверстие под болт должно быть отцентрировано. В противном случае двигатель не будет синхронизирован. Также рекомендуется проверить целостность подшипников коленчатого вала.При обнаружении дефектов следует немедленно заменить.

Контактное зажигание не может нормально работать с мертвыми подшипниками. Толщина детали не должна превышать полутора миллиметров. Если он тонкий, избежать деформации не удастся, а толстый контактирует с поверхностью корпуса датчика Холла.

Для изготовления пластины можно использовать любой материал, кроме стали. Не следует использовать алюминий и другие материалы, так как они не намагничиваются. Рисунок, которому необходимо следовать, находится в открытом доступе.
Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания автомобиля. Ниже приведены приемы установки устройств электрического розжига на Юпитере.

Обточка должна производиться профессиональным токарём. Он сделает простой диск и нанесет на него разметку элементарных расстояний между углами. После этого в соответствии с ним вы вырежете дома нужные сектора. Стоимость модулятора семьдесят рублей.

Использовать обычную плиту нецелесообразно, так как ее ширина меньше двенадцати миллиметров. Этого будет недостаточно для полного накопления энергоресурса в змеевике. Конечно, его можно установить, но достичь четырех тысяч оборотов в минуту станет невозможно.

Кроме вышеперечисленного вам потребуется:

Шпилька с нанесенной резьбой семь миллиметров шага 1, а также пара гаек с шайбами соответствующих параметров.Приоритетным материалом для этих компонентов является латунь. Это связано с наименьшим намагничиванием пластины от ротора генератора.
Если использовать стандартный болт, то могут возникнуть трудности с введением зажигания. Болт имеет тенденцию вращать модулятор при затяжке. Однако необходимо следить за опережающим индикатором, выдерживать одинаковое положение ротора и модулятора, затягивать болт. Желательно использовать шпильку, так как многие не способны выполнять все необходимые действия в сочетании;
Комплект проводов с разъемами для бесконтактного зажигания от ВАЗ.Эту деталь можно купить или сделать своими руками.

Сбор и установка системы

Контакты в выключателе, конденсаторе, катушках зажигания и бронепроводах, которые являются частью старого устройства зажигания, вероятно, устранены. Выключатель должен врезать перчаточный ящик справа, а катушку зажигания прямо под бак. На катушке нет монтажных зазоров, а значит, ее можно прикрепить массивным слоем липкой ленты.Штатный болт также отменяется с другими деталями.

Вместо болта установите шпильку указанного размера и наденьте шайбу. Затем ротор затягивается гайкой на конце. Датчик Холла крепится к статору любым способом. Основное правило при его установке — установить оптимальное расстояние секции модулятора и соотношение радиуса и линии симметрии.

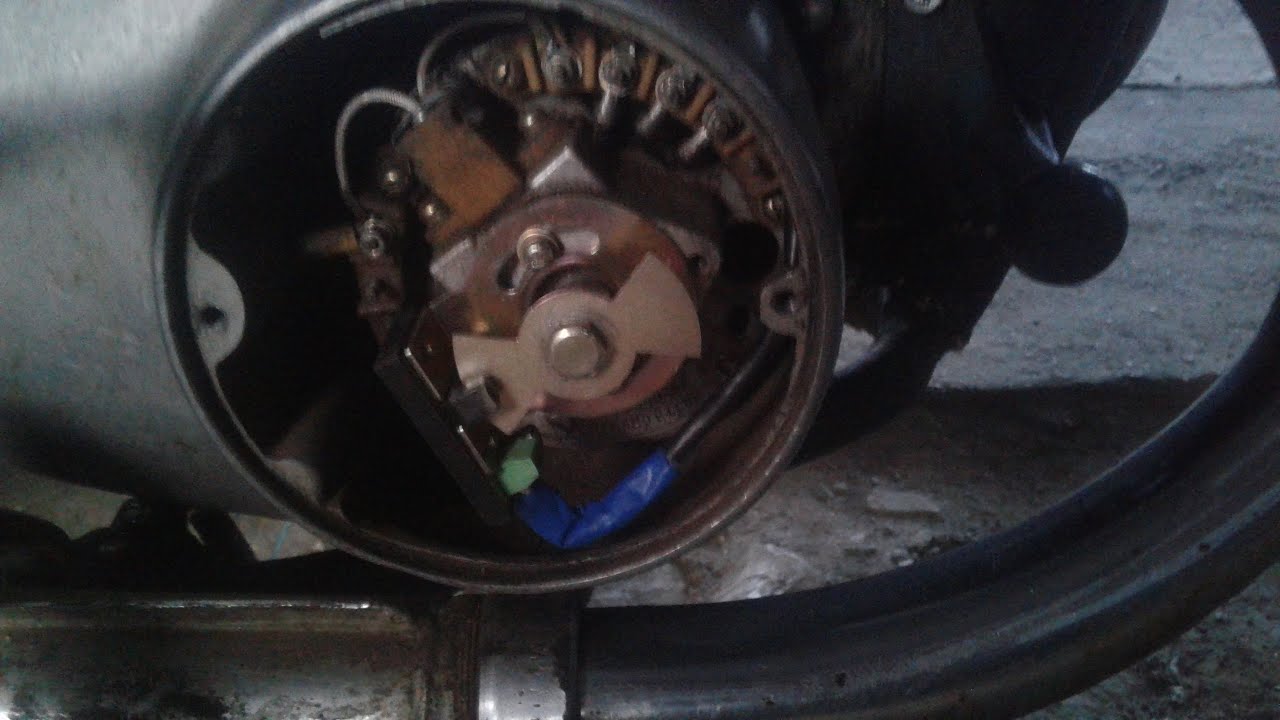

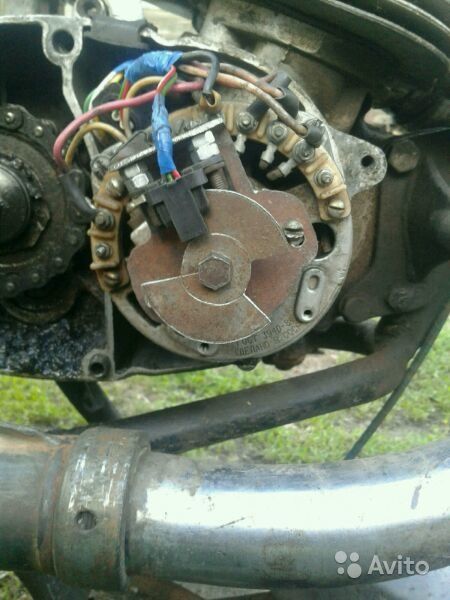

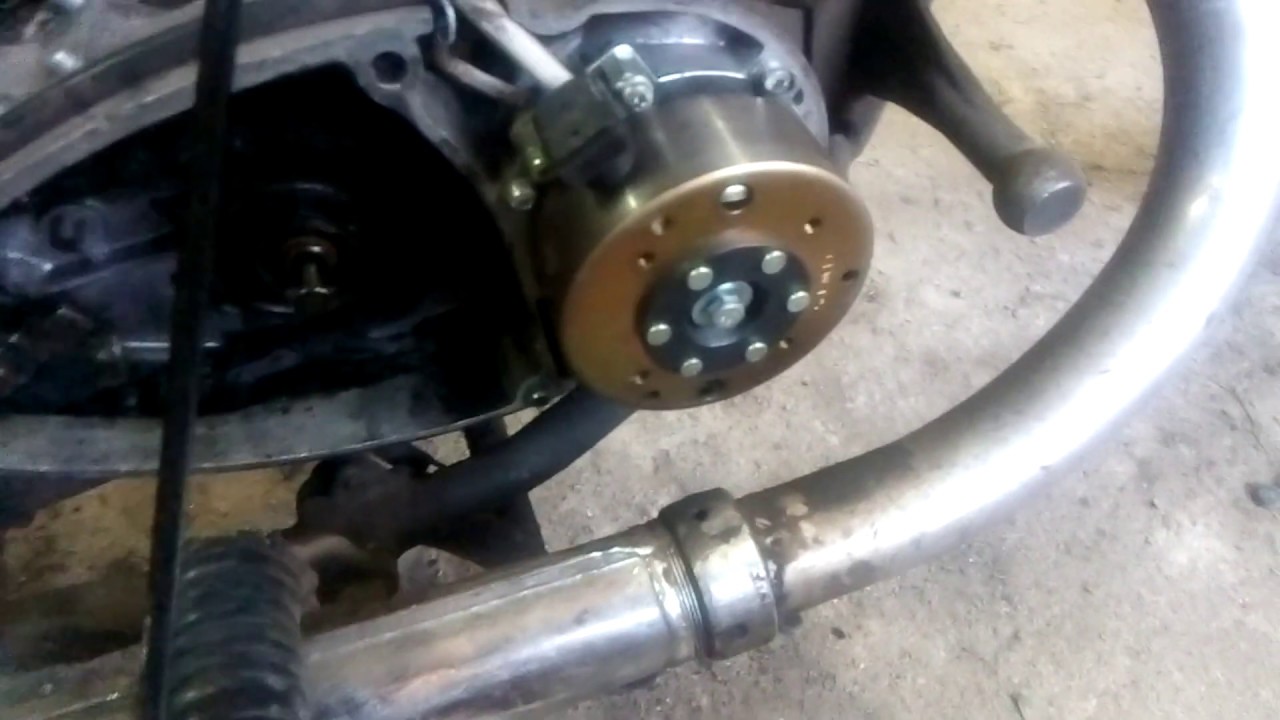

Когда датчик холла можно закрепить, применяем модулятор. Он должен входить в просверленное отверстие в датчике.В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо поставить шайбы на шпильку. Если удалось выдержать необходимый зазор, то рекомендуется установить гравер и затянуть модулятор сторонней гайкой.

Заключительные шаги

Наденьте резиновые колпачки на армированные провода и вставьте их поверх подсвечников или катушек. Если вы пропустите этот шаг, мотоцикл заглохнет при езде в дождливую погоду из-за попадания влаги в аккумулятор.

Вставив свечи в наконечник, можно будет поддерживать отличный контакт между аккумулятором и объемом автомобиля. Теперь вам понадобится заранее купленный комплект проводов. Переключатель, катушка и датчик Холла подключены. Его нужно изолировать. От всей массы требуется исключительно общий плюс.

Установка подходящих параметров

Тюнинг БСЗ на Иж Юпитер 5 тоже требует особого внимания … Зажигание включается при подключенном тахометре.Через тридцать секунд на панели устройства должны появиться показатели 3000, 4000, 5000 об / мин. Если есть, переключатель работает правильно.

В остальных случаях стоит обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, а потом вынимаем. На свечах должна появиться искра.

Если не удалось вызвать искру описанными выше действиями, то причиной неправильной работы являются неправильные подключения.

Настройка выглядит так.Часовой индикатор откручен и поршень цилиндра установлен. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После обнаружения скачка с 7 до 0,1 вольт модулятор необходимо закрепить гайкой. Обычно устанавливают требуемый угол опережения.

Тестовый запуск должен быть успешным, если компоненты устанавливаются самостоятельно в соответствии с инструкциями. Теперь можно пользоваться БСЗ.

Мотоциклы ИЖ по праву считаются легендами отечественного автопрома.Использование этих автомобилей было особенно актуально в советские годы, но и сегодня ИЖ успешно используются многими отечественными автомобилистами. В этой статье мы поговорим о том, что такое Юпитер 5 и как устроена система зажигания (СЗ).

[Скрыть]
