Назначение поршня: Что такое поршень двигателя автомобиля

Что такое поршень двигателя автомобиля

Расскажем про автомобильные поршни двигателя внутреннего сгорания — что это такое и основное назначение. Как работают и какие требования к ним.

Что это такое

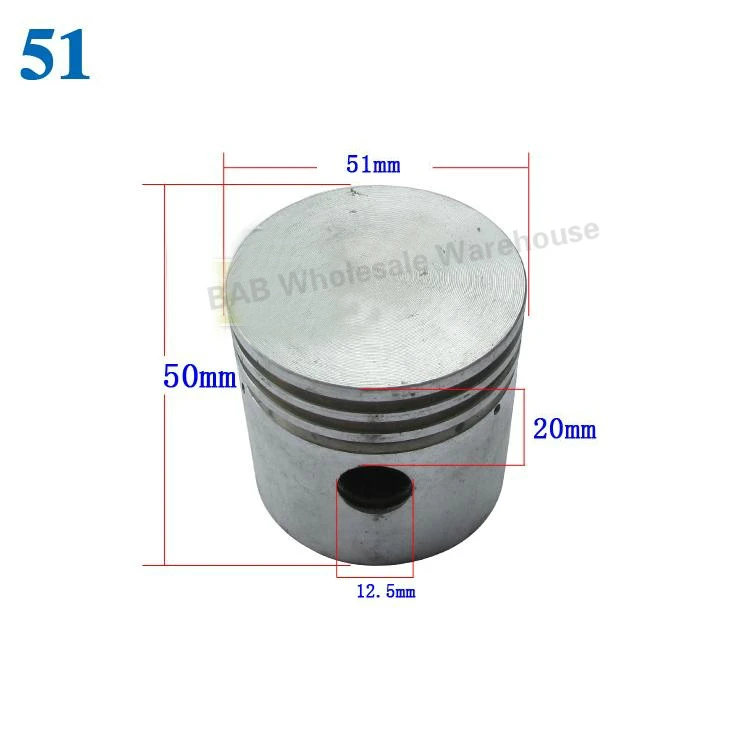

Поршень — деталь цилиндрической формы, совершающая возвратно-поступательное движение внутри цилиндра двигателя авто. Нужен для изменения давления газа в механическую работу, или наоборот — возвратно-поступательного движения в изменение давления. Т.е. он передаёт на шатун усилие, возникающее от давления газов и обеспечивает протекание всех тактов рабочего цикла.

Он имеет вид перевёрнутого стакана и состоит из днища, головки, направляющей части (юбки).

В бензиновых моторах применяются поршни с плоским днищем из-за простоты изготовления и меньшего нагрева при работе. Хотя на современных авто делают специальные выемки под клапаны. Чтобы при обрыве ремня ГРМ поршни и клапана не встретились и не повлекли серьёзный ремонт.

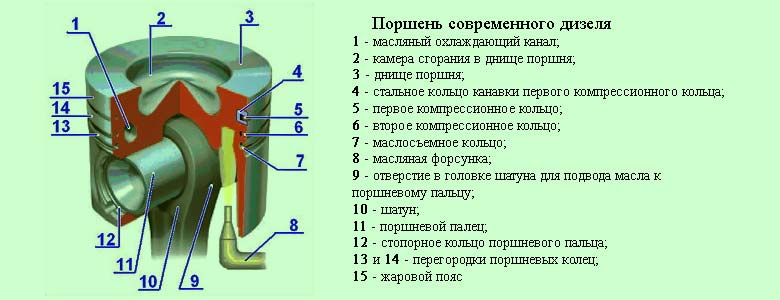

Днище поршня дизеля делают с выемкой, которая зависит от степени смесеобразования и расположения клапанов, форсунок. При такой форме днища лучше перемешивается воздух с поступающим в цилиндр топливом.

Поршень подвержен действию высоких температур и давлений. Он движется с высокой скоростью внутри цилиндра. Изначально для автомобильных двигателей их отливали из чугуна. С развитием технологий стали использовать алюминий, т.к. давал преимущества: рост оборотов и мощности, меньшие нагрузки на детали, лучшую теплоотдачу.

Мощность современных моторов выросла. Температура и давление в цилиндрах двигателей (особенно дизельных) стали такими, что алюминий подошёл к пределу прочности. Поэтому современные моторы оснащаются стальными поршнями, которые уверенно выдерживают возросшие нагрузки. Они легче алюминиевых за счет более тонких стенок и меньшей компрессионной высоты, т.е. расстояния от днища до оси алюминиевого пальца. А еще стальные поршни не литые, а сборные.

Уменьшение вертикальных габаритов поршня при неизменном блоке цилиндров дает возможность удлинить шатуны. Это позволит снизить боковые нагрузки в паре «поршень-цилиндр», что положительно скажется на расходе топлива и ресурсе двигателя. Или, не меняя шатунов и коленвала, можно укоротить блок цилиндров. Тогда облегчим мотор.

Требования к поршню мотора

• Поршень, перемещаясь в цилиндре, позволяет расширяться сжатым газам, продукту горения топлива, и совершать механическую работу. Он должен быть устойчивым к высокой температуре, давлению газов и надежно уплотнять канал цилиндра.
• Отвечать требованиям пары трения с целью минимизировать механические потери и износ.
• Испытывая нагрузки со стороны камеры сгорания и реакцию от шатуна, должен выдерживать механическое воздействие.
• Совершая возвратно-поступательное движение с высокой скоростью, должен как можно меньше нагружать кривошипно-шатунный механизм инерционными силами.

Как работает

Топливо, сгорая в надпоршневом пространстве, выделяет огромное количество тепла в каждом цикле работы двигателя. Температура сгоревших газов достигает 2000 градусов. Только часть энергии они передадут движущимся деталям мотора, все остальное в виде тепла нагреет двигатель. То, что останется, вместе с отработанными газами улетит в трубу. Следовательно, если не будем охлаждать поршень, он через некоторое время расплавится. Это важный момент для понимания условий работы поршневой группы.

Повторим известный факт — тепловой поток направлен от более нагретых тел к менее нагретым.

Наиболее нагретым является рабочее тело, или, другими словами, газы в камере сгорания. Тепло будет передано окружающему воздуху – самому холодному. Воздух, омывая радиатор и корпус двигателя, остудит охлаждающую жидкость, блок цилиндров и корпус головки. Остается найти мостик, по которому поршень отдает свое тепло в блок и антифриз. Есть четыре пути.

Первый путь, обеспечивающий наибольший поток, – поршневые кольца. Причем первое кольцо играет главную роль, как расположенное ближе к днищу. Это наиболее короткий путь к охлаждающей жидкости через стенку цилиндра. Кольца одновременно прижаты к поршневым канавкам и стенке цилиндра. Они обеспечивают более 50% теплового потока.

Вторая охлаждающая жидкость в двигателе – масло. Имея доступ к наиболее нагретым местам мотора, масляный туман уносит и отдает в поддон картера значительную часть тепла от самых горячих точек. В случае применения масляных форсунок, направляющих струю на внутреннюю поверхность днища поршня, доля масла в теплообмене может достигать 30 – 40%.

Но нагружая масло функцией теплоносителя, должны позаботиться, чтобы его остудить. Иначе перегретое масло может потерять свойства. Также, чем выше температура масла, тем меньше тепла способно перенести.

Третий путь. Часть тепла отбирает на нагрев свежая топливовоздушная смесь, поступившая в цилиндр. Количество свежей смеси и количество тепла, которое отберет, зависит от режима работы и степени открытия дросселя. Но тепло, полученное при сгорании, также пропорционально заряду. Этот путь охлаждения носит импульсный характер. Отличается скоротечностью и высокоэффективен, т.к. тепло отбирается с той стороны, с которой поршень нагревается.

Следует уделить внимание передаче тепла через поршневые кольца. Если этот путь перекроем, то маловероятно, что двигатель выдержит длительные форсированные режимы. Температура вырастет, материал поршня «поплывет», и двигатель разрушится.

Вспомним про компрессию. Представим, что кольцо не прилегает по всей длине к стенке цилиндра. Тогда сгоревшие газы, прорываясь в щель, создадут барьер, препятствующий передаче тепла от поршня через кольцо в стенку цилиндра. Это, как если бы закрыли часть радиатора и лишили его возможности охлаждаться воздухом.

Более страшна картина, если кольцо не имеет тесного контакта с канавкой. В местах, где газы имеют возможность протекать мимо кольца через канавку, участок поршня лишается возможности охлаждаться. Как результат – прогар и выкрашивание части, прилегающей к месту утечки.

Сколько колец нужно для поршня

С точки зрения механики, чем меньше колец, тем лучше. Чем они уже, тем меньше потери в поршневой группе. При уменьшении их количества и высоты ухудшаются условия охлаждения поршня, увеличивая тепловое сопротивление днище – кольцо – стенка цилиндра. Поэтому выбор конструкции – всегда компромисс.

Поршень двигателя внутреннего сгорания: устройство, назначение, принцип работы

Поршень – ключевая деталь КШМ цилиндрической формы, которая предназначена для трансформации топливной энергии в механическую работу автомобильного двигателя.

Поршень выполняет ряд важных функций:

• обеспечивает передачу механических усилий на шатун;
• отвечает за герметизацию камеры сгорания топлива;
• обеспечивает своевременный отвод избытка тепла из камеры сгорания

Работа поршня проходит в сложных и во многом опасных условиях – при повышенных температурных режимах и усиленных нагрузках, поэтому особенно важно, чтобы поршни для двигателей отличались эффективностью, надежностью и износостойкостью. Именно поэтому для их производства используются легкие, но сверхпрочные материалы – термостойкие алюминиевые или стальные сплавы. Поршни изготавливаются двумя методами – литьем или штамповкой.

Конструкция поршня

Поршень двигателя имеет достаточно простую конструкцию, которая состоит из следующих деталей:

© Volkswagen AG

1. Головка поршня ДВС
2. Поршневой палец
3. Кольцо стопорное
4. Бобышка
5. Шатун
6. Юбка
7. Стальная вставка
8. Компрессионное кольцо первое
9. Компрессионное кольцо второе
10. Маслосъемное кольцо

Конструктивные особенности поршня в большинстве случаев зависят от типа двигателя, формы его камеры сгорания и типа топлива, которое используется.

Днище

Днище может иметь различную форму в зависимости от выполняемых им функций – плоскую, вогнутую и выпуклую. Вогнутая форма днища обеспечивает более эффективную работу камеры сгорания, однако это способствует большему образованию отложений при сгорании топлива. Выпуклая форма днища улучшает производительность поршня, но при этом снижает эффективность процесса сгорания топливной смеси в камере.

Поршневые кольца

Ниже днища расположены специальные канавки (борозды) для установки поршневых колец. Расстояние от днища до первого компрессионного кольца носит название огневого пояса.

Поршневые кольца отвечают за надежное соединение цилиндра и поршня. Они обеспечивают надежную герметичность за счет плотного прилегания к стенкам цилиндра, что сопровождается напряженным процессом трения.  Для снижения трения используется моторное масло. Для изготовления поршневых колец применяется чугунный сплав.

Количество поршневых колец, которое может быть установлено в поршне зависит от типа используемого двигателя и его назначения. Зачастую устанавливаются системы с одним маслосъемным кольцом и двумя компрессионными кольцами (первым и вторым).

Маслосъемное кольцо и компрессионные кольца

Маслосъемное кольцо обеспечивает своевременное устранение излишков масла с внутренних стенок цилиндра, а компрессионные кольца –  предотвращают попадания газов в картер.

Компрессионное кольцо, расположенное первым, принимает большую часть инерционных нагрузок при работе поршня.

Для уменьшения нагрузок во многих двигателях в кольцевой канавке устанавливается стальная вставка, увеличивающая прочность и степень сжатия кольца. Кольца компрессионного типа могут быть выполнены в форме трапеции, бочки, конуса, с вырезом.

Маслосъемное кольцо в большинстве случаев оснащено множеством отверстий для дренажа масла, иногда – пружинным расширителем.

Поршневой палец

Это трубчатая деталь, которая отвечает за надежное соединение поршня с шатуном. Изготавливается из стального сплава. При установке поршневого пальца в бобышках, он плотно закрепляется специальными стопорными кольцами.

Поршень, поршневой палец и кольца вместе создают так называемую поршневую группу двигателя.

Юбка

Направляющая часть поршневого устройства, которая может быть выполнена в форме конуса или бочки. Юбка поршня оснащается двумя бобышками для соединения с поршневым пальцем.

Для уменьшения потерь при трении, на поверхность юбки наносится тонкий слой антифрикционного вещества (зачастую используется графит или дисульфид молибдена). Нижняя часть юбки оснащена маслосъемным кольцом.

Обязательный процесс работы поршневого устройства – это его охлаждение, которое может быть осуществлено следующими методами:

• разбрызгиванием масла через отверстия в шатуне или форсункой;
• движением масла по змеевику в поршневой головке;
• подачей масла в область колец через кольцевой канал;
• масляным туманом

Уплотняющая часть

Уплотняющая часть и днище соединяются в форме головки поршня. В этой части устройства расположены кольца поршня – маслосъемное и компрессионные. Каналы для колец имеют небольшие отверстия, через которые отработанное масло попадает на поршень, а затем стекает в картер двигателя.

В целом поршень двигателя внутреннего сгорания является одной из самых тяжело нагруженных деталей, который подвергается сильным динамическим и одновременно тепловым воздействиям. Это накладывает повышенные требования как к материалам, используемым в производстве поршней, так и к качеству их изготовления.

Поршень двигателя (назначение, устройство, принцип работы)

В цилиндро-поршневой группе (ЦПГ) происходит один из основных процессов, благодаря чему двигатель внутреннего сгорания функционирует: выделение энергии в результате сжигания топливовоздушной смеси, которая впоследствии преобразуется в механическое действие – вращение коленвала. Основной рабочий компонент ЦПГ — поршень. Благодаря ему создаются необходимые для сгорания смеси условия. Поршень — первый компонент, участвующий в преобразовании получаемой энергии.

Поршень двигателя имеет цилиндрическую форму.  Располагается он в гильзе цилиндра двигателя, это подвижный элемент – в процессе работы он совершает возвратно-поступательные движения и выполняет две функции.

1. При поступательном движении поршень уменьшает объем камеры сгорания, сжимая топливную смесь, что необходимо для процесса сгорания (в дизельных моторах воспламенение смеси и вовсе происходит от ее сильного сжатия).
2. После воспламенения топливовоздушной смеси в камере сгорания резко возрастает давление. Стремясь увеличить объем, оно выталкивает поршень обратно, и он совершает возвратное движение, передающееся через шатун коленвалу.

Что такое поршень двигателя внутреннего сгорания автомобиля?

Устройство детали включает в себя три составляющие:

1. Днище.
2. Уплотняющая часть.
3. Юбка.

Указанные составляющие имеются как в цельнолитых поршнях (самый распространенный вариант), так и в составных деталях.

Днище

Днище — основная рабочая поверхность, поскольку она, стенки гильзы и головка блока формируют камеру сгорания, в которой и происходит сжигание топливной смеси.

Главный параметр днища — форма, которая зависит от типа двигателя внутреннего сгорания (ДВС) и его конструктивных особенностей.

В двухтактных двигателях применяются поршни, у которых днище сферической формы – выступ днища, это повышает эффективность наполнения камеры сгорания смесью и отвод отработанных газов.

В четырехтактных бензиновых моторах днище плоское или вогнутое. Дополнительно на поверхности  проделываются технические углубления – выемки под клапанные тарелки (устраняют вероятность столкновения поршня с клапаном), углубления для улучшения смесеобразования.

В дизельных моторах углубления в днище наиболее габаритны и имеют разную форму. Такие выемки называются поршневой камерой сгорания и предназначены они для создания завихрений при подаче воздуха и топлива в цилиндр, чтобы обеспечить лучшее смешивание.

Уплотняющая часть предназначена для установки специальных колец (компрессионных и маслосъемных), задача которых — устранять зазор между поршнем и стенкой гильзы, препятствуя прорыву рабочих газов в подпоршневое пространство и смазки – в камеру сгорания (эти факторы снижают КПД мотора). Это обеспечивает отвод тепла от поршня к гильзе.

Уплотняющая часть

Уплотняющая часть включает в себя проточки в цилиндрической поверхности поршня — канавки, расположенные за днищем, и перемычки между канавками. В двухтактных двигателях в проточки дополнительно помещены специальные вставки, в которые упираются замки колец. Эти вставки необходимы для исключения вероятности проворачивания колец и попадания их замков во впускные и выпускные окна, что может стать  причиной их разрушения.

Перемычка от кромки днища и до первого кольца именуется жаровым поясом. Этот пояс воспринимает на себя наибольшее температурное воздействие, поэтому высота его подбирается, исходя из рабочих условий, создаваемых внутри камеры сгорания, и материала изготовления поршня.

Число канавок, проделанных на уплотняющей части, соответствует количеству поршневых колец (а их может использоваться 2 — 6). Наиболее же распространена конструкция с тремя кольцами — двумя компрессионными и одним маслосъемным.

В канавке под маслосъемное кольцо проделываются отверстия для стека масла, которое снимается кольцом со стенки гильзы.

Вместе с днищем уплотнительная часть формирует головку поршня.

Вас также заинтересует:

Юбка

Юбка выполняет роль направляющей для поршня, не давая ему изменить положение относительно цилиндра и обеспечивая только возвратно-поступательное движение детали. Благодаря этой составляющей осуществляется подвижное соединение поршня с шатуном.

Для соединения в юбке проделаны отверстия для установки поршневого пальца. Чтобы повысить прочность в месте контакта пальца, с внутренней стороны юбки изготовлены специальные массивные наплывы, именуемые бобышками.

Для фиксации пальца в поршне в установочных отверстиях под него предусмотрены проточки для стопорных колец.

Типы поршней

В двигателях внутреннего сгорания применяется два типа поршней, различающихся по конструктивному устройству – цельные и составные.

Цельные детали изготавливаются путем литья с последующей механической обработкой. В процессе литья из металла создается заготовка, которой придается общая форма детали. Далее на металлообрабатывающих станках в полученной заготовке обрабатываются рабочие поверхности, нарезаются канавки под кольца, проделываются технологические отверстия и углубления.

В составных элементах головка и юбка разделены, и в единую конструкцию они собираются в процессе установки на двигатель. Причем сборка в одну деталь осуществляется при соединении поршня с шатуном. Для этого, помимо отверстий под палец в юбке, на головке имеются специальные проушины.

Достоинство составных поршней — возможность комбинирования материалов изготовления, что повышает эксплуатационные качества детали.

Материалы изготовления

В качестве материала изготовления для цельнолитых поршней используются алюминиевые сплавы. Детали из таких сплавов характеризуются малым весом и хорошей теплопроводностью. Но при этом алюминий не является высокопрочным и жаростойким материалом, что ограничивает использование поршней из него.

Литые поршни изготавливаются и из чугуна. Этот материал прочный и устойчивый к высоким температурам. Недостатком их является значительная масса и слабая теплопроводность, что приводит к сильному нагреву поршней в процессе работы двигателя. Из-за этого их не используют на бензиновых моторах, поскольку высокая температура становится причиной возникновения калильного зажигания (топливовоздушная смесь воспламеняется от контакта с разогретыми поверхностями, а не от искры свечи зажигания).

Конструкция составных поршней позволяет комбинировать между собой указанные материалы. В таких элементах юбка изготавливается из алюминиевых сплавов, что обеспечивает хорошую теплопроводность, а головка – из жаропрочной стали или чугуна.

Но и у элементов составного типа есть недостатки, среди которых:

• возможность использования только в дизельных двигателях;
• больший вес по сравнению с литыми алюминиевыми;
• необходимость использования поршневых колец из жаростойких материалов;
• более высокая цена;

Из-за этих особенностей сфера использования составных поршней ограничена, их применяют только на крупноразмерных дизельных двигателях.

Видео: Принцип работы поршня двигателя. Устройство

конструкция, отличия и применяемость на двигатели Ваз.. Статьи компании «АвтоКлюч-63»

   Поршневая группа двигателя включает в себя: поршень, поршневые кольца и поршневой палец.

Общая конструкция поршневой группы сложилась еще в период появления первых двигателей внутреннего сгорания. С тех пор ни один из элементов поршневой группы не утратил своего функционального назначения.

Поршень, является наиболее важным элементом любого двигателя внутреннего сгорания.

Именно на эту деталь, выпадает основная нагрузка по преобразованию энергии расширяющихся газов в энергию вращения коленчатого вала. Свойства, которыми должен обладать поршень, трудно совместимы и технически тяжело реализуются.

Требования, которым должна соответствовать эта деталь:

• температура в камере сгорания может достигать более 2000°С а температура поршня, без риска потери прочности материала, не должна превышать 350°С
• после сгорания бензино-воздушной смеси, давление в камере сгорания может достигать 80 атмосфер.

 При таком давлении, оказываемое на днище усилие, будет составлять свыше 4-х тонн. Толщина стенок и днища поршня должна обеспечивать возможность выдерживать значительные нагрузки. Но любое увеличение массы изделия приводит к увеличению динамических нагрузок на элементы двигателя, что в свою очередь, ведет к усилению конструкции и росту массы двигателя;

• зазор между поршнем и поверхностью цилиндра должен обеспечивать эффективную смазку и возможность перемещения с минимальными потерями на трение. Но в тоже время зазор должен учитывать тепловое расширение и исключить возможность заклинивания.
• изготовление должно быть достаточно дешевым и отвечать условиям массового производства.

Очертания поршня за более сто пятидесятилетнюю историю двигателя внутреннего сгорания мало изменились.

В конструкции поршня можно выделить несколько зон, каждая из которых, имеет свое функциональное назначение:

1)   Днище поршня – поверхность, обращенная к камере сгорания. Днище, своим профилем, определяет нижнюю поверхность камеры сгорания.

Форма днища зависит от формы камеры сгорания, расположения клапанов, от особенности подачи топливо-воздушной смеси в камеру сгорания и объема самой камеры.

Днища разных моделей применяемых на двигателях ВАЗ приведены на рисунке:

Поршни ВАЗ 21213 и ВАЗ 21230 отличаются нанесенной маркировкой. Маркировка наносится на поверхность рядом с отверстием под поршневой палец. На поршне ВАЗ 21213 нанесены цифры -«213», на модели ВАЗ 2123 — «23».

На модели ВАЗ 21080, ВАЗ 21083, ВАЗ 21100 нанесена соответствующая маркировка — «08»,»083″, «10». Поршень 2108 имеет диаметр 76 мм , модели 21083 и 2110 — 82 мм.

Поршни ВАЗ 2112 и ВАЗ 21124, имеют соответствующую маркировку — «12»и «24» и отличаются глубиной выборки под клапана. Модели 21126 и 11194 отличаются диаметром.

2)   Если углубления на днище увеличивают объем камеры сгорания, то для уменьшения объема применяют вытеснители. Вытеснителем называют объем металла, который находится выше плоскости днища.

3)  «Жаровым поясом» (огневым) называют расстояние от днища до канавки первого поршневого кольца. Чем ближе располагаются поршневые кольца к днищу, тем более высокой тепловой нагрузке они подвергаются, тем больше сокращается их ресурс.

4)  Уплотняющий участок — это участок канавок, расположенных на боковой цилиндрической поверхности поршня. Канавки предназначены для установки поршневых колец. Поршневые кольца обеспечивают подвижное уплотнение. На всех моделях для двигателей ВАЗ, выполнены две канавки под компрессионные кольца и одна канавка под маслосъемное кольцо.

В канавке под маслосъемное кольцо есть отверстия, через которые отводится излишек масла во внутреннюю полость поршня. Уплотняющий участок выполняет еще одну очень важную функцию — через установленные поршневые кольца, осуществляется отвод значительной части тепла от поршня к цилиндру.

Если конструкция изделия не будет предусматривать эффективный отвод тепла от днища, то это приведет к его прогоранию.

По расчетам, через компрессионные кольца, передается до 60-70% выделенного тепла. Однако это требует плотного прилегания поршневых колец к цилиндру и к поверхностям канавок.

Для обеспечения работоспособности, торцевой зазор первого компрессионного кольца в канавке должен составлять 0,045-0,070 мм. Для второго компрессионного кольца зазор — 0,035-0,060 мм, для маслосъемного – 0,025-,0050 мм. Между внутренней поверхностью кольца и канавки должен быть радиальный зазор — 0,2-0,3 мм.

5)  Головку поршня образуют днище и уплотняющая часть.

Расстояние от оси поршневого пальца до днища, называют компрессионной высотой поршня.

6)  «Юбкой», называют нижнюю часть поршня. На этом участке находятся бобышки с отверстиями – место, куда устанавливается поршневой палец. Внешняя поверхность юбки, исполняет роль опорной и направляющей поверхности.

Юбка обеспечивает соосность положения детали к оси цилиндра блока. Кроме того, боковая поверхность юбки участвует в передаче к цилиндру возникающих поперечных усилий.

На поверхность юбки (или на все изделие) могут наноситься защитные покрытия улучающие прирабатываемость и снижающих трение.

Покрытие слоем олова позволяет сгладить неточности профиля и предотвратить наволакивание алюминия на поверхности цилиндра. Могут применяться покрытия созданные на основе графита и дисульфида молибдена.

Другой способ, снижающий потери на трение – нанесение на юбке канавок специального профиля. Глубина канавок составляет 0,01-0,015 мм. При движении, канавки не только удерживают масло, но и создают гидродинамическую силу, которая препятствует контакту со стенками цилиндра.

    Одним из факторов определяющих геометрию поршня, является необходимость снижения сил трения.

   Для этого требуется обеспечение определенной толщины масляного слоя в зазоре между поршнем и стенками цилиндра. Причем маленький зазор повлечет за собой увеличение сил трения и как следствие повышение нагрева деталей и их ускоренный износ а возможно и заклинивание.

Слишком большой зазор, увеличит шумность двигателя, приведет к росту динамических нагрузок на сопрягаемые детали и будет способствовать их ускоренному износу. Поэтому величина зазора подбирается в соответствии с рекомендациями для конкретного типа двигателя.

   В истории применения конструкций поршней для двигателей ВАЗ, просматриваются этапы влияния нескольких европейских конструкторских школ.

На первых моделях двигателей ВАЗ применяется «итальянская» конструкция. Поршни отличаются большой компрессионной высотой, широкой опорной поверхностью юбки. Поверхность изделия покрыта слоем олова.

  В разработке последующих конструкций принимают участие немецкие компании. У поршней уменьшается компрессионная высота. На юбке применяется микропрофиль – специальный профиль канавок, для удержания смазки в зоне трения. Поршни моделей ВАЗ 21126 и ВАЗ 11194 получают Т-образный профиль и рассчитаны на установку «тонких» поршневых колец. Так внешне сравнивая модели от 2101 до 21126, можно получить представление об общих тенденциях совершенствования конструкции , основанных на новых научных разработках.

  В процессе работы, различные участки поршня нагреваются не равномерно, следовательно, и тепловое расширение будет больше там, где выше температура и больше объем металла. В связи с этим, на уровне днища размер выполняют меньшим, чем диаметр в средней части. Таким образом, в продольном сечении профиль будет коническим. Нижняя часть юбки тоже может иметь меньший диаметр. Это позволяет, при движении вниз, в пространстве между юбкой и цилиндром, создавать масляный клин, который улучшает центрирование в цилиндре.

   Для компенсации тепловых деформаций, в поперечном сечении поршень выполнен виде овала. Это связано с тем, что в районе бобышек под поршневой палец сосредоточен значительный объем металла.

При нагреве, в плоскости поршневого пальца, расширение будет осуществляться в большей степени. Овальность и бочкообразность детали в холодном состоянии, позволяет иметь поршень, приближающийся к цилиндрической форме, при работающем двигателе.

Такая форма изделия создает сложности при контроле его диаметра. Фактический диаметр можно определить, только замеряя его в плоскости перпендикулярной оси отверстия под поршневой палец на определенном расстоянии от днища. При этом, для разных моделей это расстояние будет отличаться.

   Тепловые нагрузки порождают еще одну проблему. Поршни изготавливают из алюминиевого кремнесодержащего сплава, а для блока цилиндров используют чугун. У этих материалов разная теплопроводность и разный коэффициент теплового расширения.

   Это приводит к тому, что в начале работы двигателя, поршень нагревается и увеличивается в диаметре быстрее, чем увеличивается внутренний диаметр цилиндра. При и без того малых зазорах, это может приводить к повышенному износу цилиндров, а в худшем случае, к заклиниванию поршня.

  Для решения этой проблемы, во время отливки поршня, в тело заготовки внедряют специальные стальные или чугунные элементы, которые сдерживают резкое изменение диаметра. Для уменьшения теплового расширения и отвода тепла, на некоторых типах двигателя, используются системы подачи масла во внутреннюю полость поршня.

  Поршневой палец обеспечивает шарнирное соединение поршня и верхней головки шатуна. Во время работы двигателя, на поршневой палец воздействуют значительные переменные силы. Палец и отверстия под палец должны сопрягаться с минимальным зазором, обеспечивающим смазку.

  На двигателях ВАЗ используется два типа шарнирного соединения «поршень-палец-шатун». На поршнях моделей 2101, 21011, 2105, 2108, 21083 – палец устанавливается в верхней головке шатуна по плотной посадке, исключающей его вращение. Отверстие в поршне под поршневой палец выполнено с зазором, обеспечивая свободное вращение.

  В дальнейшем от этой схемы отказались и перешли на схему с «плавающим» пальцем. На поршнях моделей 21213, 2110, 2112, 21124, 21126, 11194, 21128 – палец устанавливается с минимальным зазором и в головке шатуна, и в отверстиях поршня. Для исключения осевого смещения пальца, в поршне, в отверстиях под поршневой палец устанавливаются стопорные кольца. Во время работы, у пальца есть возможность проворачиваться, обеспечивая равномерный износ поверхностей.

  Для обеспечения надежной смазки пальцев, в бобышках предусмотрены специальные отверстия.

По результатам фактического замера отверстия под поршневой палец, поршням присваивается одна из трех категорий(1-я, 2-я, 3-я). Разница в размерах для категорий составляет — 0,004мм. Номер категории клеймится на днище.

Для обеспечения необходимого зазора, поршневые пальцы, по наружному диаметру подразделяются на три класса. Отличие в размерах составляет — 0,004 мм. Маркировка класса производится краской по торцу пальца: синий цвет — первый класс, зеленый — второй, красный — третий класс. При сборке, поршню первой категории должен подбираться палец первого класса и т.д.

  Особенностью работы шатунного механизма, является то, что до достижения верхней мертвой точки, поршень прижат к одной стороне цилиндра, а после прохождения ВМТ – к другой стороне цилиндра. При приближении к верхней мертвой точке, на поршень действует максимальная нагрузка, следовательно растет сила давления на палец. Возрастающие силы трения препятствуют повороту поршня на пальце. При таких условиях поворот может происходит скачкообразно, со стуком о стенку цилиндра.

  Для того, чтобы снизить динамические нагрузки и шум, применяют поршни со смещенным отверстием под поршневой палец. Ось отверстия смещена в горизонтальной плоскости от оси поршня. В работающем двигателе это приводит к возникновению момента силы, который облегчает преодоление сил трения.

Такое конструктивное решение позволяет добиться плавности, при смене точек контакта поршня с цилиндром. На такие изделия обязательно наносится метка для правильной ориентации при его установке. Однако, чем больше будет износ цилиндров и юбки, тем в большей степени будет проявляться стук в цилиндре.

  Существуют поршни, в которых применяется не только горизонтальное смещение оси пальца, но и вертикальное. Такое смещение ведет к уменьшению компрессионной высоты. Поршни, с дополнительным смещением оси отверстия под палец вверх, применяются для тюнинговой доработки двигателя. В качестве основной характеристики для таких поршней используется величина смещения, указывающая на сколько смещен центр отверстия под палец, по сравнению со стандартным изделием.

  На рынке продаж, поршень представлен значительным количеством отечественных и иностранных производителей. Независимо от производителя, они должны соответствовать требованиям, рассчитанным для конкретной модели двигателя. Поршни, входящие в комплект, не должны отличаться по массе более чем на ±2,5 грамм. Это позволит снизить вибрации работающего двигателя. Для розничной сети, в комплекты подбираются поршни одной весовой группы. В случае необходимости можно осуществить подгонку поршня по массе.

  Зазор между цилиндром и поверхностью поршня должен соответствовать величине установленной для данной модели двигателя. Поршни номинального размера по своему диаметру относят к одному из пяти классов. Различие между классами составляет 0,01 мм.

  Классы маркируются на днище буквами — (А, В, С, D, Е). В качестве запасных частей поставляются поршни классов — А, С, Е. Этих размеров достаточно, чтобы осуществить подбор деталей для любого блока цилиндров и обеспечить необходимый зазор.

  Поршни ВАЗ 11194 и ВАЗ 21126 имеют только три класса (A, B, C) с размерным шагом — 0,01 мм.

  Кроме номинальных размеров, изготавливаются поршни 2-х ремонтных размеров, с увеличенным наружным диаметром на 0,4 и 0,8 мм. Для распознавания, на днищах ремонтных изделий ставится маркировка: символ «треугольник» соответствует первому ремонтному размеру(с увеличением наружного диаметра на 0,4 мм), символ «квадрат» — увеличение диаметра на 0,8 мм. До 1986 г. ремонтные размеры отличались от современных. Так для двигателя 2101 существовало три ремонтных размера: на 0,2 мм., 0,4 мм., 0,6 мм; для двигателя 21011 два размера: 0,4 мм. и 0,7 мм.

Применяемость моделей поршней на различных двигателях Ваз:

  В качестве материала для изготовления поршней применяются сплавы алюминия. Использование кремния в составе сплава, позволило снизить коэффициент теплового расширения и увеличить износостойкость. Сплавы, где содержание кремния может достигать 13%, называют – эвтектическими. Сплавы с более высоким содержанием кремния относят к заэвтектическим сплавам. Повышение процента содержания кремния улучшает теплопроводные характеристики, однако приводит к тому, что при охлаждении в сплаве происходит выделение кремния в виде зерен размером 0.5-1.0 мм. Это приводит к ухудшению литейных и механических свойств. Для улучшения физико-механических свойств, в сплавы вводят легирующие добавки меди, марганца, никеля, хрома.

Существует два основных способа получения заготовки поршня.

Отливка в кокиль – специальную форму, является более распространенным способом. Другой способ — горячая штамповка (ковка). После этапов механической обработки, изделие подвергают термической обработке для повышения твердости, прочности и износостойкости, а также для снятия остаточных напряжений в металле.

  Структура кованого металла позволяет повысить прочностные характеристики изделия. Но есть существенные недостатки кованых изделий классической конструкции( с высокой юбкой)– они получаются более тяжелыми. Кроме того, в кованных деталях, невозможно использовать термокомпенсирующие кольца или пластины. Увеличенный объем металла ведет к увеличенной тепловой деформации и необходимости увеличивать зазор между поршнем и цилиндром. И как следствие – повышенный шум, износ цилиндров, расход масла. Применение кованых поршней оправдано в тех случаях, когда большую часть времени двигатель автомобиля эксплуатируется на предельных режимах.

  В современном конструировании поршней, наблюдаются следующие тенденции: уменьшение веса, использования «тонких» поршневых колец, уменьшение компрессионной высоты, использование коротких поршневых пальцев, применение защитных покрытий. Все это, нашло свое применение, в конструкции Т-образных поршней. Наименование конструкции обусловлено схожестью профиля детали с буквой «Т». На этих изделиях, юбка уменьшена и по высоте и по площади направляющей части. В качестве материала для изготовления таких поршней используется заэвтектический сплав, с большим содержанием кремния. Поршни Т-образной конструкции практически всегда изготавливаются горячей штамповкой.

  Принятие разработчиками решения о применении той или иной конструкции поршня всегда предшествует расчет и глубокий анализ поведения всех узлов шатунно-поршневой группы. Детали современных двигателей рассчитаны на пределе возможностей конструкции и материалов. В таких расчетах предпочтение отдается конструкциям с минимальной стоимостью обеспечивающих утвержденный ресурс и не более. Поэтому любое отклонение от штатных режимов работы двигателя ведет к сокращению ресурса тех или иных деталей и узлов.

конструкция, функции, причины износа и способы его предотвращения

В процессе работы поршни испытывают экстремально высокие давления, нагрузки и температуры. Выдержать такие условия им помогают особо прочные конструкционные материалы и специальные антифрикционные покрытия.

Поршень двигателя – один из основных составных элементов цилиндро-поршневой группы. Он воспринимает давление газов, образующихся при сгорании топливно-воздушной смеси, а затем передает его на шатун.

Экстремальные условия эксплуатации поршней – высокие давления, инерционные нагрузки и температуры – требуют использования для их изготовления материалов с особыми параметрами:

• Высокой механической прочностью
• Хорошей теплопроводностью
• Малой плотностью
• Незначительным коэффициентом линейного расширения
• Антифрикционными свойствами
• Коррозионной устойчивостью

Такими свойствами обладают специальные алюминиевые сплавы, отличающиеся легкостью и термостойкостью. Реже в изготовлении поршней используются серые чугуны и сплавы стали.

Поршни могут быть литыми или коваными. Первые производятся путем литья под давлением, вторые – методом штамповки из алюминиевого сплава с небольшим добавлением кремния (около 15 %). Это значительно увеличивает их прочность и снижает степень расширения материала в диапазоне рабочих температур.

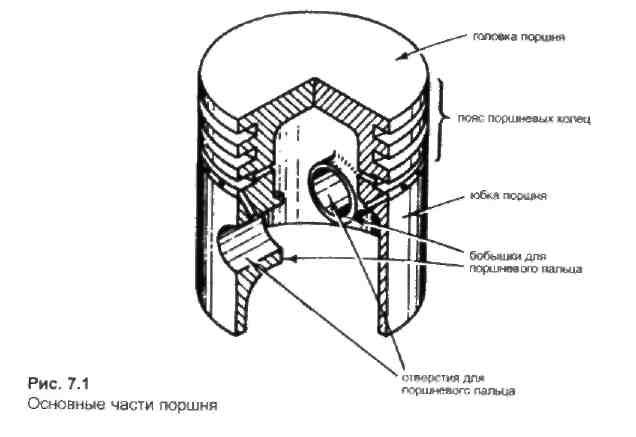

Устройство поршня

Стандартный поршень автомобильного двигателя состоит из трех основных частей: днища, поршневых колец и направляющей (юбки).

Рассмотрим каждый компонент подробнее.

Днище поршня

Форма днища зависит от типа двигателя, особенностей камеры сгорания и многих других факторов. Поршень может иметь плоское, вогнутое или выпуклое днище.

Детали с плоским днищем наиболее просты в производстве, используются как в бензиновых, так и дизельных двигателях вихрекамерного и предкамерного типа.

Поршни с вогнутым днищем свойственны для дизельных двигателей. Они обеспечивает более эффективную работу камеры сгорания, однако способствуют большему образованию отложений при сгорании топлива.

Выпуклая форма днища улучшает производительность поршня, но при этом снижает эффективность процесса сгорания топливной смеси в камере.

Днище поршня принимает на себя основную термонагрузку, в связи с чем имеет самую большую, по сравнению с другими деталями, толщину: 7-9 мм в обычных бензиновых двигателях, 11 мм – в турбомоторах, 10-16 мм – в дизельных двигателях.

Существуют также автомобили, в которых установлены поршни с толщиной днища меньше стандартной – например, в некоторых моделях Honda она составляет всего 5,5-6 мм.

Днища некоторых поршней в целях увеличения прочности, снижения вероятности перегрева и прогорания подвергаются твердому анодированию: на верхний слой алюминия накладывается керамическое покрытие толщиной 8-12 мкм.

Уплотняющая часть

К уплотняющей части поршня относятся поршневые кольца, установленные в специальных канавках. В большинстве современных двигателей используется три кольца – одно маслосъемное и два компрессионных.

Маслосъемные кольца, как следует из названия, предназначены для удаления излишков масла со стенок цилиндра и предотвращения их попадания в камеру сгорания. Для этих целей служат сквозные отверстия, расположенные по периметру кольца.

Сквозь них масло поступает внутрь поршня, а затем отводится в поддон картера двигателя.

Компрессионные кольца предотвращают попадание отработавших газов из камеры сгорания в картер. По форме они могут быть трапециевидными, коническими или бочкообразными. Некоторые виды колец оснащены пружинным расширителем.

Наибольшие нагрузки воспринимает первое (верхнее) компрессионное кольцо, поэтому для увеличения ресурса данной детали ее канавку укрепляют при помощи стальной вставки.

Диаметр уплотняющей части поршня меньше диаметра его направляющей части. Это связано с неодинаковым нагревом этих зон – в районе колец он больше. Минимальный диаметр жарового пояса позволяет избежать задиров и заклинивания колец в канавках.

Качество колец имеет огромное значение для уплотнения поршня. В этом отношении чугунные маслосъемные кольца намного надежнее составных, так как при их установке возникает меньше ошибок.

Направляющая часть

Направляющая (тронковую) часть поршня называют юбкой. С внутренней стороны она имеет бобышки, в которых находится отверстие под поршневой палец.

Нижняя кромка юбки предназначена для расточки и подгонки поршня. На ней имеется специальный буртик, с внутренней стороны которого в процессе механической обработки снимается часть металла.

В местах отверстий под поршневой палец с наружной части юбки вырезаются специальные углубления, вследствие чего стенки этих зон не взаимодействуют со стенками цилиндра, образуя так называемые «холодильники».

Стенки юбки предназначены для восприятия бокового давления. Естественно, что трение поршня о стенки цилиндра и нагрев обеих деталей при этом увеличивается.

Чтобы обеспечить свободное перемещение поршня в цилиндре, между юбкой и стенками гильзы предусмотрен зазор. Его величина зависит от линейного расширения металла поршня и цилиндра при нормальной работе двигателя. При слишком маленьком зазоре возникает перегрев, грозящий образованием задиров на поверхностях и заклиниванием поршня в цилиндре. Большой зазор также не рекомендован, так как поршень при этом не выполняет своих уплотняющих свойств.

Многие автопроизводители еще на этапе производства поршней наносят на юбки специальные антифрикционные покрытия. Это позволяет защитить их поверхности от преждевременного износа и облегчить приработку.

В последнее время большую популярность не только в промышленности, но и в частном использовании приобрело антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС. Оно предназначено не только для поршней, но и для других деталей двигателя: коренных подшипников коленчатого вала, втулок пальцев, распредвалов, дроссельной заслонки.

Данное покрытие эффективно снижает износ и трение, предотвращает скачкообразное движение сопряженных поверхностей, появление на них задиров и заклинивание поршня в цилиндре.

Средство устойчиво к длительному воздействию моторного масла, сохраняет работоспособность двигателя в режиме масляного голодания.

Полимеризация покрытия MODENGY Для деталей ДВС возможна как при комнатной температуре (за 12 часов), так и при нагреве до +200 °С (за 20 минут).

Удобная аэрозольная упаковка с тщательно настроенными параметрами распыления упрощает процесс нанесения состава.

Перед использованием покрытия производитель рекомендует провести предварительную подготовку деталей Специальным очистителем-активатором MODENGY. Это гарантирует отличную адгезию материала и его долговременную работу.

MODENGY Для деталей ДВС и Специальный очиститель-активатор MODENGY доступны в одном наборе. Поэтапное использование этих средств не требует особых навыков и дополнительного оборудования.

Причины износа поршней

При ежедневной эксплуатации транспортного средства двигатель работает стабильно лишь до определенного момента. Поршни, как и любые другие элементы двигателя, подвержены износу и возникновению неисправностей.

О некорректной работе поршневой группы свидетельствуют:

• Повышенный расход моторного масла и топлива
• Выделение из выхлопной трубы синего дыма
• Нестабильная работа двигателя на холостых оборотах (вибрация рычага КПП)
• Снижение мощности двигателя и т. д.
• Нагар на свечах зажигания

При демонтаже ЦПГ могут наблюдаться проблемы, требующие срочного решения и определения причин.

Так, задиры на днище поршня возникают вследствие его перегрева, к которому, в свою очередь, могли привести нарушения процесса сгорания топливно-воздушной смеси, деформация или засорение масляной форсунки, установка поршней неправильного размера и параметров, неисправности в системе охлаждения.

Следы от ударов на днище свидетельствуют о слишком большом выступе детали, неправильной посадке клапана, отложениях масляного нагара, неподходящем уплотнении ГБЦ и др. проблемах.

К появлению трещин на днище приводят недостаточная компрессия в цилиндрах, плохое охлаждение поршня, неисправность впрыскивающей форсунки.

Поршневые кольца могут повреждаться вследствие неправильной установки поршней. В таких случаях кольца подвергаются вибрации и сильному износу в области канавок.

Радиальный износ поршней возникает вследствие избыточного количества топлива в камере сгорания: из-за сбоев в приготовлении смеси, нарушения процесса сгорания, недостаточного давления сжатия, неправильного размера выступов поршней.

Осевой износ происходит в результате загрязнения поршней продуктами износа, образующимися во время приработки двигателя.

Повреждения юбки поршня могут возникать по многим причинам. Например, вследствие ассиметричного пятна контакта, которое вызвано скручиванием и/или деформацией шатуна, большим люфтом шатунного подшипника.

Задиры, расположенные под углом, образуются из-за слишком тесной посадки поршней, ошибок при монтаже шатуна горячим прессованием, недостаточной смазки при первом пуске двигателя.

Поверхности юбки подвергаются усиленному трению из-за переобогащения топливно-воздушной смеси, ее недостаточного сжатия, неисправности пускового устройства холодного двигателя, перебоев в зажигании и т. д.

Основной причиной выхода из строя гильз является кавитация, вызванная недостаточным охлаждением, применением некачественной охлаждающей жидкости, неправильной или неточной посадкой гильз цилиндров, а также использованием неподходящих уплотнительных колец с круглым сечением.

Блестящие места в верхней части цилиндра – не что иное как масляный нагар. Он возникает вследствие неисправности некоторых деталей и проникновения масла вместе с газами во всасывающий тракт.

Возникновение вышеописанных проблем, особенно в комплексе, требует серьезного внимания и безотлагательных действий. Промедление в таких случаях грозит дорогостоящим ремонтом или полной заменой двигателя.

Справочная и техническая информация о деталях двигателей

Традиционно, фирма Механика является лидером по продаже в нашей стране поршней для легковых иномарок и поршней для грузовых иномарок.

Поршни современных двигателей работают в очень тяжелых условиях: высокие газовые и инерционные нагрузки, носящие близкий к ударному характер, высокие температурные нагрузки, большие переменные скорости движения при наличии несовершенной смазки, и как следствие всего этого, большие силы трения и значительный износ поршня и цилиндра. Современные лидеры автомобильного рынка постоянно совершенствуют надежность и долговечность поршней – добавляя новые конструкционные элементы и экспериментируя с материалами. В связи с этим конструкция поршней современных автомобилей имеете очень сложную форму для того что бы, эта важнейшая деталь выполняла свои функции максимально долго.

Основным назначением поршня является:

1. Образование вместе со стенками цилиндра и поверхностью камеры сгорания пространства переменного объема, в котором совершаются рабочие процессы двигателя, и обеспечение герметичности этого пространства с помощью поршневых колец.
2. Передача воспринимаемого поршнем давления газов шатуну.
3. Обеспечение возможно меньшего количества воспринимаемого днищем поршня тепла от газов.
4. Передача боковых усилий от шатуна к стенкам цилиндра.
5. Обеспечение максимально лучшего отвода тепла, воспринятого от газов, и тепла от трения к стенкам цилиндра , а так же воздуху и масляному туману в пространстве под днищем.
6. Открытие и закрытие окон в двухтактных двигателях с щелевым газораспределением и во всех двигателях с щелевым газораспределением и всех двигателях с золотниковым гильзовым газораспределением.

В настоящее время в подавляющем большинстве случаев поршни автомобильных двигателей изготавливают из высокотехнологичных алюминиевых сплавов, в редких случаях их чугуна и еще реже из сплавов на магниевой основе и из стали.

К современным поршням предъявляются следующие требования:

1. Высокая прочность конструкции поршня
2. Минимальный вес поршня для уменьшения потерь по мощности
3. Поддержание оптимальной температуры эксплуатации
4. Уменьшение шумности при работе двигателя
5. Устойчивость к заклиниванию при нарушении температурного режима
6. Износостойкость
7. долговременное поддержание функциональных параметров двигателя.
8. Предельное уменьшение выброса вредных веществ.

В современной практике получили широкое распространение следующие конструкционные элементы:

• Упрочняющая вставка для поршневого кольца (как правило самого высоко-нагруженного : верхнего–компрессионного) предотвращающая ускоренный износ поршня в этом месте и как следствие потерю требуемой герметичности камеры сгорания.
• Нанесение продольных и поперечных разрезов на юбке поршня. Разрезы обеспечивают минимальный зазор между поршнем и стенкой цилиндра в непрогретом двигателе и предотвращают заклинивание поршня при его нагревании.
• Заливка попрек бобышек поршня пластин из углеродистой стаи или сплавов никеля. Эти пластинки связывают рабочие части юбки поршня и верхнюю часть поршня. Вследствие этого расширение юбки поршня значительно уменьшается, что в конечном итоге ведет к уменьшению износа вследствие трения.
• Наличие полостей для охлаждения маслом на внутренней части поршня. Это позволяет значительно увеличивать срок службы поршня, для высоко нагруженных двигателей.
• Применение высоко технологичных покрытий обеспечивающих равномерный износ, а так же различные виды термообработки, повышающих долговечность поршня.
• Сложная форма камеры сгорания поршня , позволяющая обеспечивать оптимальное наполнение камеры сгорания рабочей смесью.

Это далеко не полный перечень направлений в котором движется инженерная мысль современных производителей поршней.
Наша фирма гордится тем что уже более 10 лет является самым крупным в России дилером таких торговых марок как Mahle (Мале), Kolbenschmidt (Колбеншмит), Nural (Нурал), AE (Ае), Teikin (Тейкин), FP-Diesel (ФП-Дизель), эти производители поставляют свою продукцию на все главные сборочные автомобильные конвейеры. Поршни качества аналогичного качеству оригинальных запчастей, давно поставляются этими фирмами и на рынок запасных частей, в чем наши покупатели убеждаются уже много лет.

Поршневая группа: поршень

Что такое поршень и для чего он нужен

Поршень лежит в основе поршневого двигателя. Он состоит из движущейся круглой металлической части с поршневыми кольцами для обеспечения герметичного уплотнения после установки в цилиндр двигателя. Поршень прикреплен через поршневой / поршневой палец к шатуну, который, в свою очередь, соединен с коленчатым валом.

В четырехтактных (бензиновых и дизельных) двигателях автомобилей процесс впуска, сжатия, сгорания и выпуска происходит над поршнем в головке блока цилиндров, что заставляет поршень двигаться вверх и вниз (или внутрь и наружу в плоском двигателе. ) внутри цилиндра, что приводит к проворачиванию коленчатого вала.

Из чего сделан поршень?

Компоненты двигателя должны быть износостойкими для долговечности и легкими для повышения эффективности.

В результате поршни обычно изготавливаются из алюминиевого сплава, но поршневые кольца (обычно состоящие сверху вниз, компрессионное кольцо, грязесъемное кольцо и масляное кольцо) изготавливаются из чугуна или стали.

Масляное кольцо вытирает масло со стенок цилиндра при движении поршня, но со временем оно и другие кольца могут изнашиваться, позволяя маслу из картера двигателя перемещаться в камеру сгорания.

Чрезмерный расход масла и белый дым из выхлопных труб указывают на износ поршневых колец.

Двигатели внутреннего сгорания могут работать с одним цилиндром — и, следовательно, с одним поршнем (мотоциклы и бензиновые газонокосилки) или с 12 двигателями, но у большинства автомобилей их четыре или шесть.

Радиальные двигатели, обычно используемые в винтовых самолетах, имеют нечетное количество цилиндров и поршней для более плавной работы.

Поршни также используются в двигателях внешнего сгорания, также известных как паровые двигатели, где вода нагревается в котле, а образующийся пар используется для приведения в движение пары поршней (обычно) во внешних цилиндрах, которые затем приводят в движение колеса.Роторные двигатели не имеют цилиндров или поршней.

Руководство для начинающих: что такое поршень (и для чего он нужен)?

Поршни составляют основу поршневого двигателя внутреннего сгорания, поэтому их часто называют «поршневыми двигателями». По своей сути поршень — это просто сплошной металлический цилиндр, который перемещается вверх и вниз в полом цилиндре блока цилиндров . Сам поршень немного меньше отверстия, в которое он входит, но у него есть поршневые кольца, находящиеся под напряжением, чтобы обеспечить (почти) герметичное уплотнение после его установки в цилиндр двигателя.Поршень прикреплен с помощью пальца к шатуну, который, в свою очередь, соединен с коленчатым валом, и вместе они превращают движение вверх и вниз (возвратно-поступательное) в круговое и круговое (вращательное) движение, приводя в движение колеса.

Двигатели внутреннего сгорания могут работать только с одним цилиндром и, следовательно, с одним поршнем (мотоциклы и газонокосилки) или с 12 двигателями, но у большинства автомобилей их четыре, шесть или восемь.

Поршни также используются в двигателях внешнего сгорания, также известных как паровые двигатели, где вода нагревается в котле, а образующийся пар используется для приведения в движение поршней во внешних цилиндрах, которые затем приводят в движение колеса.

В роторном двигателе нет поршней, цилиндров или клапанов, только вращаются роторы треугольной формы. Но в настоящее время роторные двигатели Ванкеля в производстве отсутствуют, последним из них стала Mazda RX-8 в 2012 году.

В каждом четырехтактном (бензиновом или дизельном) двигателе автомобиля процессы впуска, сжатия, сгорания и выпуска происходят над головкой поршня, что заставляет поршень двигаться вверх и вниз (или из стороны в сторону в горизонтально расположенных двигателях). , как Porsche или Subaru) внутри цилиндра.Поршень толкает вверх, сжимая топливо и воздух в гораздо меньшее пространство в головке блока цилиндров, где он воспламеняется свечой зажигания. В результате взрыва поршень опускается вниз, образуя выхлопные газы. Гораздо более полное объяснение можно найти здесь, или в анимации ниже.

Из чего сделаны поршни?

Компоненты двигателя сегодня должны быть прочными для долговечности и легкими для повышения эффективности, что означает, что все поршни в той или иной форме изготовлены из алюминиевого сплава.Но еще на заре эры безлошадных повозок поршни делали из чугуна, потому что они очень долго изнашивались и устойчивы к нагреванию, которое могло быстро расплавить алюминий. По мере развития металлургии и улучшения контроля температуры за счет более эффективной конструкции легкость алюминия быстро взяла верх и позволила достичь гораздо более высоких оборотов в минуту.

Поршневые кольца продолжали изготавливаться из чугуна и стальных сплавов из-за более высокой жесткости пружины. Пакет колец обычно включает сверху вниз компрессионное кольцо, грязесъемное кольцо и маслосъемное кольцо, изготовленные из чугуна или стали.

Компрессионное кольцо закрывает зазор между поршнем и цилиндром. Второе, грязесъемное кольцо, способствует сжатию, а также удаляет излишки масла со стенок цилиндра при движении поршня вниз. Масляное кольцо на самом деле состоит из 2 колец и расширителя в большинстве двигателей, оно также вытирает масло со стенок цилиндра, а затем позволяет ему стекать обратно через небольшие отверстия в посадочной поверхности кольца. Но со временем кольца могут изнашиваться и терять эластичность, позволяя маслу из картера попасть в камеру сгорания.Чрезмерный расход масла и голубоватый дым из выхлопных труб обычно указывает на износ поршневых колец.

Что делает 2-е поршневое кольцо? Объяснение назначения и функции!

Пакеты поршневых колец спроектированы так же тщательно, как и любая высокопроизводительная деталь, но «средний ребенок» может быть самым неправильно понятым. Вот взгляд на науку, которая входит в дизайн второго кольца.

С момента изобретения металлического поршневого кольца в начале промышленной революции (которое, как вы можете утверждать, в конечном итоге сделало паровую мощность непрактичной), постоянно совершенствовались и совершенствовались технологии уплотнения цилиндров для этих, казалось бы, простых деталей.Кольцевой пакет преследует три основные цели: удерживать давление в камере сгорания как при такте сжатия, так и во время рабочего хода, передавать тепло от поршня к стенкам цилиндра, откуда его можно удалить с помощью воздушного или жидкостного охлаждения, и контролировать смазку для ограничения расхода масла и нежелательные выбросы.

Обычный автомобильный кольцевой затвор должен работать в гармонии, чтобы герметизировать давление сгорания, контролировать масло и передавать тепло в блок цилиндров.

В то время как легко взглянуть на верхнее кольцо или масляное кольцо внизу и интуитивно понять их вклад в достижение этих целей, второе кольцо представляет собой скорее загадку.Что он должен делать и зачем это нужно? Как используемые материалы и физические свойства второго кольца влияют на производительность? Чтобы ответить на эти вопросы, мы обратились к старшему техническому менеджеру по работе с клиентами Алану Стивенсону, ведущему источнику знаний о поршневых кольцах.

Обратите внимание на изящную форму крючка на краю кольца. Это 2-е кольцо типа Napier, и этот «крючок» помогает ему стягивать масло со стенок цилиндра, когда поршень скользит вниз по отверстию цилиндра.

Для нашего первого вопроса мы спросили Стивенсона, играет ли второе кольцо роль в сдерживании сжатых или горючих газов. «Было время, когда отверстия были такими плохими с точки зрения обработки поверхности, округлости и так далее, а материалы колец были намного хуже, так что раньше поршни имели четыре кольца; два для компрессионного уплотнения, один для очистки масла и один для перекачки масла », — поясняет он. «Терминология не поспевает за технологиями. Называть современное второе кольцо компрессионным кольцом неправильно.”

Так каков вклад современного второго кольца в уплотнение камеры сгорания? Пер Стивенсон, «Незначительно. Были опубликованы документы SAE, которые доказывают, как увеличенные зазоры второго кольца на самом деле увеличивают уплотнение и мощность верхнего кольца. Уплотнение горения — это 100% работа верхнего кольца ». В сочетании с другими характеристиками поршня роль второго кольца в этом отношении заключается в поддержании как можно более низкого давления в щели между ним и верхним кольцом, обеспечивая любой прорыв, который заставляет его пройти мимо верхнего компрессионного кольца, способ быстро побег в картер.

В то время как маслосъемные кольца выполняют основную часть работы по «откачке» масла от поверхности стенки цилиндра, второе кольцо играет жизненно важную роль в ролике, соскребая его с поверхности цилиндра.

«Канавка аккумулятора работает вместе с большими зазорами 2-го кольца», — объясняет Стивенсон. «Короче говоря, всегда будет некоторая утечка давления сгорания за верхнее кольцо из-за движения вторичного поршня и поперечного люка цилиндра. Любое давление, которое проходит мимо верхнего кольца, имеет тенденцию попадать в ловушку между верхним и вторым кольцами, что затем оказывает давление на верхнее кольцо снизу, что приводит к дрожанию кольца (особенно на высоких оборотах).Канавка гидроаккумулятора создает дополнительный объем, который снижает давление. Здесь применяется закон Бойля; объем и давление имеют обратную зависимость, поэтому увеличение объема снижает давление. Соединение этого с более крупными зазорами второго кольца обеспечивает более плавный выход захваченного газа из этого пространства и снижает флаттер верхнего кольца ».

Поскольку второе кольцо специально не предназначено для использования в качестве уплотнения под давлением, оно часто имеет конструкцию, совершенно отличную от верхнего компрессионного кольца.Стивенсон говорит: «Многие верхние кольца имеют скосы внутреннего диаметра, которые заставляют их скручиваться противоположно силам, действующим на них, чтобы помочь удерживать их ровно в канавке для лучшего уплотнения. Вторые кольца имеют противоположный скос, поэтому на самом деле они скручиваются не в ту сторону, чтобы улучшить герметичность ».

Поскольку кольца продолжают уменьшаться в размерах, чтобы уменьшить трение, материалы и производство становятся все более критичными. Углеродистая сталь является предпочтительным материалом для большинства применений , особенно для более поздних моделей, и предлагает прочность и долговечность, намного превосходящие более ранние, более толстые кольца.

Итак, установив, что второе кольцо определенно не предназначено для обеспечения уплотнения сжатия или сгорания, как насчет второй основной цели пакета колец — отвода тепла от поршня к стенкам цилиндра, где им можно управлять? системой охлаждения? Может показаться, что относительно небольшой контакт колец между поршнем и отверстием не может быть значительным путем для теплопроводности, но оказывается, что именно он является основным источником.Пер Стивенсон: «Здесь много переменных, но кольца передают около 70 процентов тепла сгорания от поршня в систему охлаждения».

Остальные 30 процентов уходят другими путями, такими как радиационное и конвекционное охлаждение нижней стороны поршня в воздух внутри картера, кондуктивное охлаждение за счет контакта между юбкой поршня и расточкой цилиндра, а также тепло, отводимое через брызги масла от коленчатого вала. парусность. Некоторые двигатели даже используют масляные распылители в нижней части отверстия каждого цилиндра, которые направляют брызги смазки на нижнюю часть поршней специально для охлаждения.

Более тонкие поршневые кольца имеют гораздо больше шансов повредить при установке, чем более старые кольца. Использование компрессора с коническим кольцом абсолютно необходимо при создании двигателя последней модели.

Несмотря на другие источники теплопередачи, кольцевой пакет принимает на себя большую часть нагрузки, когда речь идет о поддержании допустимой рабочей температуры поршня. Из ранее упомянутых 70 процентов общего тепла поршня: «Верхнее кольцо передает 45 процентов, второе кольцо — 20 процентов, а масляное кольцо — 5 процентов», — говорит Стивенсон.Хотя второе кольцо определенно играет свою роль в этой важной задаче, оно все же не является основной причиной присутствия кольца.

Как оказалось, второе кольцо имеет гораздо большее отношение к контролю смазки, чем «масляное кольцо» под ним. «Второе кольцо — это то, что очищает масло», — объясняет Стивенсон. «Масляное кольцо — это то, что собирает его и откачивает от стенок цилиндра через отверстия для возврата масла в канавке масляного кольца». Основная функция второго кольца состоит в том, чтобы постоянно удалять излишки масла из отверстия — при вращении кривошипа масло, выходящее из находящихся под давлением подшипников на больших концах штока, постоянно выбрасывается за поршнем, покрывая стенки отверстия.

По мере того, как поршень движется вниз по каналу цилиндра, второе кольцо «соскребает масло со стенки цилиндра, обеспечивая смазку и предотвращая попадание масла в зону сгорания двигателя.

При ходе вниз второе кольцо и маслосъемное кольцо работают согласованно, очищая все, кроме небольшого количества масла, и возвращая его по отверстию в поддон. Стивенсон говорит: «Верхние кольца всегда будут получать скрытую смазку за счет масла, застрявшего в поперечном люке стенок цилиндра». Это та микроскопическая текстура на отверстии, которая удерживает достаточно масла, чтобы свести к минимуму трение между пакетом колец и стенкой цилиндра, в то время как второе кольцо предотвращает попадание слишком большого количества масла через верхнее кольцо в камеру сгорания.

Теперь, когда мы понимаем назначение каждого кольца в упаковке, мы можем понять, почему для верхнего и второго колец часто используются разные материалы и сечения колец. «Требования и предполагаемая функция верхнего и второго колец, безусловно, различаются, поэтому часто используются разные материалы», — продолжает Стивенсон. «В целом лучший материал верхнего кольца — сталь. Конечно, некоторые стали лучше других, но по мере того, как кольца становятся меньше и удельная производительность увеличивается, требования к верхнему кольцу (которое подвергается наибольшим злоупотреблениям) становятся самыми высокими.”

Переместите канавку на поршне вниз, и при выполнении другой работы требования к используемому материалу будут ниже. Пер Стивенсон: «Многие вторые кольца гоночных двигателей по-прежнему изготавливаются из чугуна или ковкого чугуна. Второе кольцо не находится под достаточным напряжением и температурой, чтобы требовать стали ». Форма кольцевого профиля также оказывает существенное влияние на то, насколько эффективно оно удаляет масло, а также на то, сколько трения оно создает, причем внутренний и внешний диаметры играют роль.«Фаски находятся на внутреннем диаметре кольца и определяют направление вращения кольца, чтобы облегчить соскабливание», — говорит Стивенсон. Если смотреть в поперечном сечении, то скошенное кольцо имеет один край внутреннего диаметра, вырезанный под углом — как указывает Стивенсон, это побуждает кольцо динамически скручиваться в канавке, когда оно движется вниз по отверстию, и фокусирует дополнительное давление на внешнем углу. для более эффективного удаления излишков масла.

Порты для газа — это еще один способ, с помощью которого конструкторы поршней могут управлять работой колец.Позволяя давлению сгорания достигать задней стороны верхнего кольца, они увеличивают мощность кольцевого уплотнения, уменьшая трение на других трех тактах.

«Конус, Напье и ступеньки — все это разновидности формы внешнего диаметра», — продолжает он. Цель всех этих профилей состоит в том, чтобы сконцентрировать контакт в узкой полосе для повышения эффективности соскабливания. Как следует из названия, сужающийся внешний профиль вверху уже, чем внизу, в то время как ступенчатый кольцевой профиль имеет то, что выглядит как выемка в поперечном сечении, ориентированная по направлению движения при ходе вниз.Кольцо Napier, названное в честь известной британской инженерной фирмы D. Napier & Son, которая первоначально разработала профиль, на самом деле имеет поднутрение под углом или даже имеет форму крючка по внешнему диаметру, что еще больше уменьшает площадь контакта и обеспечивает пространство для очищенного масла. выход из отверстия цилиндра. «В общем, самый эффективный скребок — Napier, за ним следует ступенчатый, а затем конусный. Запустите Napier, если он подходит для вашего диаметра отверстия и подходит для канавки в поршнях », — заключает Стивенсон.

Какой тип комбинации вы используете, также повлияет на оптимальный выбор для вашего пакета колец, включая второе кольцо. Стивенсон советует: «Более тонкие вторые кольца более распространены в двигателях с сухим картером, вытягивающих большие объемы поддонов». Поскольку вакуум в картере помогает кольцевому уплотнению по всем направлениям, можно добиться желаемых результатов, не работая так же сильно со вторым кольцом. «Естественный аспиратор без использования вакуума обычно должен быть 1,5 мм или больше, в то время как принудительная индукция должна давать более крупные кольца размером 1/16 дюйма», — добавляет он.

Установка правильного кольцевого зазора имеет первостепенное значение для достижения желаемых рабочих характеристик двигателя. При любых эксплуатационных характеристиках зазор 2-го кольца должен быть больше, чем зазор верхнего кольца, чтобы обеспечить выход прорыва и предотвратить колебание кольца от нарушения уплотнения верхнего кольца.

«Конечно, все зависит от диаметра отверстия; это почти можно представить как отношение размера кольца к размеру отверстия », — предупреждает Стивенсон. «Большой четырехцилиндровый двигатель с наддувом отлично контролирует масло с 1-м цилиндром.Кольцо диаметром 2 мм, тогда как для большого блока диаметром 4,600 дюйма лучше использовать кольцо диаметром 1/16 дюйма. Когда дело доходит до контроля масла, эффективность картера также зависит от существенных факторов. Современные двигатели с блоками с глубокими юбками, сегментированными масляными поддонами, ветровыми поддонами и очисткой / продувкой кривошипа — все это влияет на то, сколько масла подбрасывается в цилиндры. Чем больше масла присутствует, тем тяжелее работа второго кольца ».

Как видите, проектирование и проектирование второго кольца — сложная тема, но, к счастью, эксперты Wiseco обладают коллективным опытом во всех формах сборки высокопроизводительных двигателей, чтобы дать вам надежный совет для ваших конкретных потребностей.Хотя мы не можем охватить все в одной технической статье, мы надеемся, что то, что вы узнали здесь, поможет вам лучше понять «почему», стоящую за спецификациями кольцевого пакета, и в полной мере воспользоваться знаниями, полученными от сотрудников Wiseco, когда составить собственную комбинацию.

Музей поршневых колец | Функция поршневого кольца | Базовая функция звонка

Функция поршневого кольца

B-2 Основная функция звонка

Цитируется из «Enjin ha kounatteiru エ ン ジ ン は こ う な っ て い る» (Grand Prix BOOK PUBLISHING CO.ООО,)

Функция газового уплотнения

Это означает, что камера сгорания должна быть максимально газонепроницаемой, чтобы давление, создаваемое быстро горящими газами сгорания, перемещало поршень в цилиндре, вызывая вращение коленчатого вала, обеспечивая доступную мощность. Не только важна для такта сгорания / расширения, газонепроницаемость также очень важна для тактов впуска, сжатия и выпуска. Эту общую функцию можно просто назвать «газовым уплотнением».

Функция теплопередачи

Поршневые кольца отводят тепло от горячего поршня к охлаждаемой стенке цилиндра / блоку двигателя. Тепловая энергия течет из канавки поршня в поршневое кольцо, а затем в стенку цилиндра, где в конечном итоге передается охлаждающей жидкости двигателя. Эта функция теплопередачи очень важна для поддержания приемлемых температур и стабильности поршня и поршневых колец, так что герметичность не ухудшается.

Функция контроля масла

Для смазки поршневых колец требуется немного масла, однако желательно свести это количество к минимуму. Кольца действуют как царапающие, удерживая излишки масла в камере сгорания. Таким образом, потребление масла поддерживается на приемлемом уровне, а вредные выбросы сокращаются.

В трех прямоугольниках выше показаны основные функции, выполняемые поршневыми кольцами. Почти во всех случаях каждое отдельное кольцо в наборе из трех колец будет спроектировано таким образом, чтобы оптимизировать или улучшить функции двух других колец.Таким образом, легко понять, что, хотя каждое кольцо в пакете из трех колец уникально, пакет колец в целом действительно спроектирован как « система », где каждое кольцо « настроено » так, чтобы образовать комплект из трех частей. наиболее эффективно настроить работу в двигателе.

Цитируется из «Enjin ha kounatteiru エ ン ジ ン は こ う な っ て い る» (Grand Prix BOOK PUBLISHING CO.LTD.,)

Поршень и цилиндр | машиностроение

Поршень и цилиндр , в машиностроении, цилиндр скольжения с закрытой головкой (поршень), который возвратно-поступательно перемещается в цилиндрической камере немного большего размера (цилиндр) под действием давления жидкости или против него, как в двигателе или насос.Цилиндр паровой машины ( qv ) закрыт пластинами на обоих концах с возможностью прохождения штоком поршня, жестко прикрепленного к поршню, через одну из торцевых крышек с помощью сальника и набивки. коробка (паронепроницаемое соединение).

поршень и цилиндр

Поршни и цилиндры автомобильного двигателя.

© Thomas Sztanek / Shutterstock.com

Подробнее по этой теме

Бензиновый двигатель

: Двигатели поршневые

Большинство бензиновых двигателей относятся к поршнево-цилиндровым двигателям с возвратно-поступательным движением.Основными элементами поршнево-цилиндрового двигателя являются …

Цилиндр двигателя внутреннего сгорания закрыт на одном конце пластиной, называемой головкой, и открыт на другом конце, чтобы обеспечить свободное колебание шатуна, который соединяет поршень с коленчатым валом. Головка блока цилиндров содержит свечи зажигания в двигателях с искровым зажиганием (бензиновых) и обычно топливную форсунку в двигателях с воспламенением от сжатия (дизельных); на большинстве двигателей клапаны, контролирующие подачу свежих топливовоздушных смесей и отвод сгоревшего топлива, также расположены в головке.

На большинстве двигателей цилиндры представляют собой гладко обработанные отверстия в основном конструктивном элементе двигателя, известном как блок, который обычно изготавливается из чугуна или алюминия. На некоторых двигателях цилиндры имеют гильзы (гильзы), которые можно заменить в случае их износа. В алюминиевых блоках используются вкладыши из центробежного чугуна, которые помещаются в форму при литье алюминия; Эти вкладыши не подлежат замене, но их можно расточить.

Поршни обычно снабжены поршневыми кольцами.Это круглые металлические кольца, которые входят в канавки на стенках поршня и обеспечивают плотное прилегание поршня внутри цилиндра. Они помогают обеспечить уплотнение для предотвращения утечки сжатых газов вокруг поршня и предотвращения попадания смазочного масла в камеру сгорания.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.
Подпишитесь сейчас

Важной характеристикой двигателя внутреннего сгорания является степень сжатия, определяемая как общий объем камеры сгорания с полностью выдвинутым поршнем (максимальный объем), деленный на общий объем с полностью сжатым поршнем (минимальный объем).Фактическая степень сжатия на практике несколько меньше. Более высокая степень сжатия обычно обеспечивает лучшую производительность двигателя, но для этого требуется топливо с лучшими антидетонационными характеристиками.

Тесно связана со степенью сжатия характеристика, известная как смещение — т. Е. изменение объема (измеряемого в кубических дюймах или кубических сантиметрах) камеры сгорания, которое происходит при перемещении поршня из одного крайнего положения в другое. . Смещение связано с номинальной мощностью двигателя.

Что такое поршень и как он работает?

Автомобильные двигатели — это сложные звери с сотнями движущихся частей.

Одна из самых узнаваемых деталей по названию — это поршень.

Хотя вы слышали о его важности, вы, вероятно, не можете объяснить, что он делает, верно?

Давайте рассмотрим роль поршня в двигателе автомобиля и выясним, что с ними может пойти не так.

Что такое поршень?

Поршень — это металлический компонент, который движется внутри цилиндра, как таран.

Кромка поршня снабжена кольцами, которые плотно прилегают к стенке цилиндра.

Изготовленный из литого алюминия или чугуна, поршень прикреплен к коленчатому валу с помощью шатуна и поворачивается на шатуне с помощью поршневого пальца.

На каждый цилиндр двигателя приходится по одному поршню.

Когда поршень перемещается в цилиндре вверх и вниз, шатун заставляет коленчатый вал вращаться.

Эта постоянная двухтактная сила преобразуется в мощность для всех функций вашего автомобиля, от вращения генератора переменного тока и насоса гидроусилителя руля до передачи крутящего момента на ведущие колеса.

Что делает поршень?

В любом двигателе внутреннего сгорания (кстати, это все автомобильные двигатели) поршень выполняет четыре роли в каждом цикле.

• Сначала, когда поршень опускается, он втягивает воздух и топливо в цилиндр или камеру сгорания.
• Во-вторых, на подъеме он сжимает воздух и топливо в цилиндре, поэтому при воспламенении он взрывается.
• В-третьих, свеча зажигания воспламеняет топливовоздушную смесь, и сила отбрасывает поршень обратно вниз.
• В-четвертых, поршень возвращается в верхнюю часть цилиндра, вытесняя сгоревшие газы (выхлопные газы) из цилиндра.
• Затем цикл повторяется снова и снова, сотни или тысячи раз в минуту.

Что может пойти не так?

Как вы понимаете, поршень должен быть чрезвычайно прочным, чтобы выдерживать всю эту энергию.

Тем не менее, могут возникать проблемы, которые могут быть незначительными и раздражающими или серьезными и катастрофическими.

Удар поршня

Когда поршень изношен и может качаться из стороны в сторону вместо вертикального движения, нижний край поршня или юбка контактирует со стенкой цилиндра.

Это признак износа поршня.

Burning Oil

Это серьезная проблема для старых автомобилей.

Двигатель, который сжигает масло, является очевидным признаком того, что поршневые кольца не герметизируют цилиндр и масло попадает в камеру сгорания.

Сломанный шатун

Шатун может выломаться из поршня или коленчатого вала из-за дефекта, неправильного использования или отсутствия смазки.

Обычно это заканчивается снятием остальной части двигателя.

Ослабление поршневого пальца

Дребезжание от двигателя может означать, что поршневой палец или палец на запястье имеют чрезмерный люфт в месте соединения с поршнем.

Сгоревший поршень

Неправильная топливовоздушная смесь может быть крайне вредной для здоровья внутри двигателя, даже вызывая расплавление верхней части поршня из-за высоких температур!

Можно ли заменить поршень?

Хорошая новость заключается в том, что поршень можно заменить в большинстве автомобилей, если не поврежден сам блок цилиндров.

И почти в каждом случае замену требует не только один поршень, но и полная перестройка двигателя.

Для многих марок и моделей замена двигателя столь же рентабельна, как и ремонт двигателя из-за проблем с поршнем.

Вы можете ожидать, что ремонт будет стоить от 3100 до 7400 долларов для среднего двигателя и вдвое больше, если это дизельный двигатель.

Если вы считаете, что у вас проблемы с поршнем, важно, чтобы ваш двигатель проверил квалифицированный механик.

Вы можете легко это сделать, выполнив поиск и заказав качественного местного механика на AutoGuru!

Разъяснение деталей и функций поршня

Детали поршня, в отличие от конструкции и материала, не различаются для разных поршней. Они остаются такими же, с различиями только в размерах.

В этой статье рассматриваются компоненты автомобильного поршневого узла с подробным описанием функций каждого из них.

Чтобы упростить идентификацию каждой детали, мы добавили изображения в описания.

Компоненты поршня простираются от части, граничащей с камерой сгорания, до конца, который соединяется с коленчатым валом. Вместе эти детали составляют поршневой узел.

Это компоненты, на которых мы сосредоточимся. Прежде чем продолжить, вот схема, показывающая все детали поршня.

Источник: http://www.pinterest.com

Теперь перейдем к подробному описанию каждого компонента.

1. Поршневое кольцо

Источник: http: //www.japbikespares.ком

Определение поршневого кольца

Кольца поршневые
представляют собой части разрезных колец, которые устанавливаются на углублении поршня. Там
Обычно это 3 поршневых кольца в типичном автомобильном двигателе. Количество варьируется, а поршневой
может даже одно кольцо. Области или поверхности между этими кольцами
называется землей поршневого кольца. Канавки для установки колец предназначены для поддержания положения поршневого кольца и
вы можете услышать что-то вроде конической конструкции.

Разъемная конструкция поршневого кольца имеет несколько преимуществ.Он обеспечивает пружинное действие, которое помогает кольцам поддерживать правильный зазор поршневых колец. Разъем также упрощает установку поршневого кольца. Чтобы обеспечить постоянство пружины при нагревании, нагрузке, давлении и других условиях, производители предпочитают в качестве материала поршневых колец чугун или куски стали.

Функция поршневого кольца

Основная функция поршневых колец — предотвращение сгорания.
камеры и регулируют расход смазочного масла. Кольца также служат для проведения
тепло от цилиндра
скучно.Как уже упоминалось
раньше поршни большинства автомобильных двигателей имели три кольца; два верхних компрессионных
кольца и нижнее маслосъемное кольцо. Для наглядности поясняются различные кольца.
ниже.

• Компрессионное кольцо — это верхнее боковое кольцо и ближайшее к камере сгорания. Его еще называют газовым или напорным кольцом. Кольцо предотвращает утечку продуктов сгорания. Компрессионные кольца также помогают передавать тепло от поршня к стенкам цилиндра.
• Скребок / Грязесъемник кольцо — находится между компрессионным и масляным кольцами.Оно имеет коническую поверхность и выполняет функцию обоих колец: уплотняет камеру сгорания и вытирает масло со стенок поршневого цилиндра.
• Масло контрольное кольцо — поршневое маслосъемное кольцо является нижним кольцом на поршне. Он состоит из двух тонких поверхностей с отверстиями по периметру. Прорези позволяют маслу стекать обратно в поддон. Как следует из названия, функция поршневого маслосъемного кольца заключается в удалении излишков масла со стенок цилиндра.Это происходит, когда поршень движется вперед и назад.

2. Юбка поршня

Определение юбки поршня

Юбка поршня относится к цилиндрическому материалу, установленному на круглой части поршня. Деталь обычно изготавливается из чугуна из-за его превосходной износостойкости и самосмазывающихся свойств. Юбка содержит канавки для крепления масляного поршневого кольца, а также компрессионных колец. Юбки поршней бывают разных стилей, чтобы соответствовать конкретным областям применения.

Функция юбки поршня

Юбка направляет поршень при его движении вверх и вниз по цилиндру.
Его конструкция помогает поршню
преодолевать боковые силы, создаваемые изменяющимся углом шатуна. Если юбка изношена, получение надлежащего поршня
печать для эффективного
горение окажется затруднительным.

Поршень также может неконтролируемо раскачиваться в цилиндре и вызывать удары поршня. Когда это
Случается, вы можете услышать пресловутый звук хлопка поршня, особенно при холодном пуске.Поршневой удар будет
часто уходят после прогрева двигателя. Это потому, что в результате
возникающее расширение закрывает зазор между поршнем и цилиндром.

Если
шум не утихает, возможно, потребуется подтянуть цилиндр, среди прочего
меры. В противном случае проблема не представляет особой опасности, и вы можете
управляйте автомобилем, если шум появляется только при запуске двигателя.

Есть два основных типа
юбки поршней:

Также известна как однотонная юбка.Пышная юбка имеет трубчатую форму. Он обычно используется в двигателях больших автомобилей.

Тип юбки поршня используется на поршнях мотоциклов и некоторых автомобилей. У него вырезана часть юбки, чтобы оставить только поверхности на задней и передней стороне стенки цилиндра. Это помогает снизить вес и минимизировать площадь контакта между стенкой цилиндра и поршнем.

3. Поршневой палец

Источник: http://www.ebay.com

Определение поршневого пальца

Поршневой палец, также известный как поршневой палец или поршневой палец, может быть полым или сплошным.
вал в секции юбки.Шток поршня поворачивается на этом пальце, удерживаемом во втулке поршневого кольца. Для прочности на разрыв поршневые пальцы
обычно изготавливается из легированной стали и обрабатывается под поршневой подшипник. Отверстия в шатуне доставляют масло к запястью.
штифт, помогающий уменьшить трение.

Поршневые пальцы в сборе и способы монтажа различаются. Их можно разделить на 3 конструкции: свободно вращаться как в поршне, так и в шатуне, закреплены на шатуне и жестко закреплены на бобышках поршня.

Функция поршневого пальца

Поршневой палец образует соединение или точку поворота поршней и
шатун.Они обеспечивают поддержку подшипников и помогают поршням функционировать.
должным образом. Другими словами, штифт облегчает движение вперед и назад
поршень.

Как мы видели, поршневые пальцы устанавливаются на поршневой узел тремя способами. Это приводит к появлению следующих типов штифтов.

• Стационарный / фиксированный штифт — штифт крепится к бобышкам поршня с помощью винта. Шток поршня затем поворачивается на штифте.
• Semi плавающий — штифт прикрепляется к шатуну посередине, а концы штифта свободно перемещаются внутри подшипника поршня и на бобышках.
• Полный плавающий — в этом типе пальца палец не прикреплен к пальцу или шатуну поршня. Вместо этого он фиксируется заглушками, зажимами или стопорным кольцом, прикрепленным к бобышкам поршня. В этом случае штифт может колебаться как на выступах, так и на стержне.

4. Головка поршня / корона

Источник: http://www.agkits.com

Определение головки поршня

Также известна как головка поршня или купол, головка
поршня — его верхняя поверхность. Это та часть, которая соприкасается с
горение
газы.В результате это
нагревается до чрезвычайно высоких температур. Для предотвращения плавления детали головки поршня изготавливаются из специальных сплавов, в том числе из стали.
сплав.

Головка поршня обычно имеет каналы и полости. Это помогает создать завихрение, улучшающее сгорание. В разных двигателях используются разные типы головок поршней. Причины различий бывают разные. Предпочтительная конструкция головки поршня зависит от многих факторов, таких как ожидаемая производительность и тип двигателя.

Функции головки поршня

Корона, как ее еще называют, образует поверхность, которая принимает
давления, температуры и другие напряжения расширяющихся газов.Среди
цели, которым он служит:

• Создание завихрения для равномерного сгорания и регулирования детонации
• Действует как тепловой барьер между камерой сгорания и нижними частями поршня
• Сдерживает давление, возникающее в результате детонации в цилиндре

5. Шатун

Источник: http://carparts4sale.com

Определение шатуна

Часто укороченный
для шатуна или стержня шатун является одним из
самые важные детали поршня.Он связывает поршень с коленчатым валом двигателя и перемещает
поршень входит и выходит из камеры сгорания. Шатуны должны иметь
много механических нагрузок и должен быть достаточно прочным. По этой причине
детали в основном кованые, хотя часто применяется и литье.

Производители автомобильных поршней часто предпочитают сталь для изготовления этих штоков. Легированная сталь также является популярным материалом для шатунов, особенно для высокопроизводительных двигателей. Для более мягких двигателей может быть предпочтителен алюминий из-за его легкости.Штоки небольших двигателей, таких как скутеры, могут быть даже сделаны из железа.

Функция шатуна

шатун вращает коленчатый вал, производя движение, которое позволяет автомобилю
двигаться. В некоторых двигателях шток поршня имеет отверстие или расточку для подачи смазочного масла.
к стенкам цилиндра и булавке на запястье. Производители изготавливают шатуны в различных
конструкции. Версии включают соединение с трещиной, фрезерованное соединение, прямое и угловое соединение.
разделительный стержень, а также конструкция с параллельным и коническим стержнем.

шатун разделен на несколько частей. Их:

• Малый конец — это меньший конец стержня. Он состоит из проушины штока и втулки поршня. Малый конец соединяется с поршнем через поршневой палец.
• Большой конец — большой конец — это часть, противоположная малому концу шатуна. Он соединяется с коленчатым валом и имеет прорезь для установки.
• Соединительный стержень балка — это участок между малой и большой частями стержня.Обычно это двойная Т-образная конструкция, балка может содержать или не содержать масляное отверстие для подачи смазки к цилиндру.

6. Болт шатуна

Источник: http://www.ebay.com

Определение болта шатуна

Также
в списке деталей поршня — шатунный болт. Эти болты прижимают шток к
коленчатый вал. Нижним концом болта шатуна являются крышки шатуна и подшипники, удерживаемые в
место гайкой. Штифт на гайке предотвращает соскальзывание сборки
отменено.

Шатунные болты обычно изготавливаются из стали. В приложениях, где снижение веса является важной характеристикой, уход за алюминиевыми болтами является обычным делом. Стержень также может быть сделан из никеля. Никелевые болты шатуна более прочные и в основном используются в сверхмощных шатунах.

Функция болта шатуна

Как
мы видели, болты крепления шатуна к коленвалу. Они помогают
стержень, чтобы выдерживать напряжение, вызванное вращающимся коленчатым валом. В их
В противном случае шток может сломаться, что повлияет на работу других деталей двигателя.Штоки направляют каждый поршень
ход, обеспечивающий плавную работу двигателя.

Шатун
болты выполнены с возможностью немного гнуться под действием движений поршня и коленчатого вала. Что
защищает крышки штоков от разрушения из-за чрезмерного напряжения, вызванного
движущийся коленчатый вал и поршень.

Болты шатуна бывают разных конструкций. Они могут быть шестиугольными, круглыми, плоскими или рельефными. Некоторые приходят с резьбой, другие без резьбы. Резьбовые болты — лучшие детали из-за их более прочного сцепления.

7. Подшипники поршневые

Источник: http://www.mfgsupply.com

Подшипники представляют собой детали поршня, которые расположены
в точках, где происходит поворот. Обычно они полукруглые
металлические детали, которые входят в отверстия этих точек. Поршневые подшипники включают
Корпуса обнаружены на большом конце, где шток соединяется с коленчатым валом. Есть
также подшипники на малом конце, где шток соединяется с поршнем.

Поршневые подшипники

обычно изготавливаются из композитных металлов, таких как свинец, медь, силиконовый алюминий и другие.Подшипники часто имеют покрытие для повышения твердости и способности выдерживать нагрузку от движений поршня и шатуна.

Вопросы по деталям поршня

1. Есть ли у поршней двигателя
возвратные пружины?

Нет, это не так. В этих поршнях не требуется возвратная пружина поршня. Однако вы найдете пружины в сборках барабанных тормозов. Здесь они помогают убрать тормозные колодки, когда вы отпускаете педаль тормоза.

2. Что такое поршень
лайнер?

Это своего рода гильза, устанавливаемая на стенках цилиндра двигателя.Обычно гильза изготавливается из более качественного материала, чем материал внутреннего диаметра цилиндра.
обеспечивает износостойкую поверхность. Автовладельцы устанавливают его, чтобы защитить
цилиндр или отремонтировать при восстановлении
двигатель.

Поскольку гильза является заменяемой, ее использование увеличивает срок службы двигателя. Гильза поршня также называется гильзой поршня и не является частью поршневого узла. Вы также найдете его под названием гильза цилиндра или втулка.

3 .
Что детали поршня можно
заменить?

Большинство компонентов поршневого узла можно заменить.В их число входят поршневые кольца, поршневые подшипники, болты поршневых штоков и некоторые другие детали. Эти
можно приобрести отдельно или в виде поршневого комплекта.

Поршневые кольца быстро изнашиваются. Это одна из наиболее часто заменяемых деталей поршня. При повреждении эти кольца вызывают различные проблемы с поршнем и двигателем. Это может привести к дополнительным расходам. Учитывая, что цена поршневых колец составляет всего несколько сотен долларов, замена этих деталей может избавить вас от дорогостоящего ремонта.

4. Сколько стоит
замена поршня запчасти ?

Сумма может превышать 1000 или даже 2000 долларов.Цена комплекта поршня или отдельных компонентов может быть низкой, но не
итак, сумма, которую вы платите механику за выполнение работы. Замена всего скрытого
внутри блока двигателя предполагает несколько часов работы, что составляет
почему стоит дорого.

Добавьте это к тому, что обычно бывает поршневой
настроен на изменение, и сумма может быть довольно высокой. Ты можешь
выбрать, конечно, замену поршня или детали поршня самостоятельно. Однако вы
потребуются правильные инструменты, в том числе следующие:

Кольцо поршневое
компрессор для установки
кольца, микрометр к поршню
измерение и щуп
набор манометров для измерения зазора поршня и поршневого кольца.Также может понадобиться поршневое кольцо.
файлер, чтобы отточить кольца до
правильные спецификации. Также нужно понимать, как заменить поршень.
правильно. (у нас есть целая статья, посвященная процессу установки поршня). На рынке автомобильных поршней представлено множество типов поршней.

Чтобы найти подходящий для своего двигателя, просмотрите сайты производителей. Обычно они предоставляют каталог автомобильных поршней. Они содержат бесценную информацию о конкретном поршне, который вы, возможно, ищете.Сюда входит таблица размеров поршня для зазора между поршнем и цилиндром, диаграмма глубины поршня и многое другое. У вас также будет возможность определить цену среди продавцов.

Заключение

Осмотрев детали поршня,
теперь вы знаете, как каждый
Внешний вид компонента и его расположение на поршневом узле.
