Система охлаждения предназначенная для охлаждения деталей двигателя, в процессе его работы и поддержания нормального температурного, наиболее выгодного теплового режима работы двигателя. Существуют жидкостное охлаждение, воздушное охлаждение и комбинированное охлаждение.

Перегрев двигателя ухудшает количественное наполнение цилиндра горючей смесью, вызывает разжижение и выгорание масла, в результате чего, могут заклинить поршни в цилиндрах и выплавиться вкладыши подшипников.

Переохлаждение двигателя вызывает уменьшение мощности и экономичности двигателя, на холодных деталях конденсируются пары бензина и в виде капель стекают по зеркалу цилиндра, смывая смазку, увеличиваются потери на трения, возрастает износ деталей и возникает необходимость в частой замене масла. А также происходит неполное сгорание топлива, отчего на стенках камеры сгорания образуется большой слой нагара – возможно зависание клапанов.

Для нормальной работы двигателя температура охлаждающей жидкости должна быть 80-95 градусов.

Тепловой баланс может быть представлен в виде диаграммы.

Рис. Диаграмма теплового баланса двигателя внутреннего сгорания.

На двигателях отечественного производства применяют закрытую принудительную жидкостную систему охлаждения, осуществляемую водяным насосом. Она непосредственно не сообщается с атмосферой, поэтому называется закрытой. В результате давление в системе увеличивается, температура кипения охлаждающей жидкости повышается до 108 – 119 градусов и снижается расход на ее испарение.

Данные системы охлаждения обеспечивают равномерное и эффективное охлаждение, а также производят меньше шума.

Рассмотрим систему охлаждения на примере двигателя марки ЗИЛ

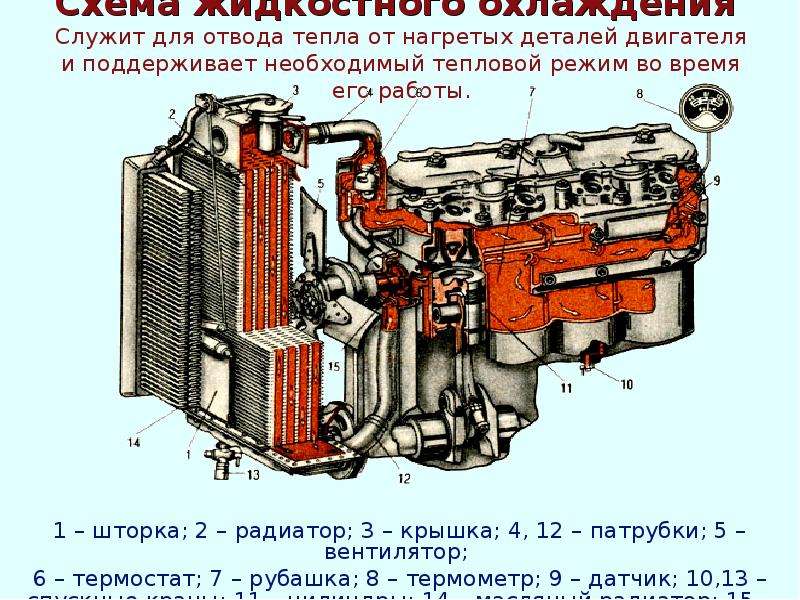

Рис. Схема системы охлаждения двигателя типа ЗИЛ. 1 – радиатор, 2 – компрессор, 3 – водяной насос, 4 – термостат, 5 – кран отопителя, 6 – подводящая трубка, 7 – отводящая трубка, 8 – радиатор отопителя, 9 – датчик указателя температуры воды в системе охлаждения двигателя, 10 – сливной кран рубашки блока цилиндров (в положении «открыто»), 11 – сливной краник радиатора.

Жидкость в рубашке охлаждения двигателя нагревается за счет отвода теплоты от цилиндров, поступает через термостат в радиатор, охлаждается в нем и под действием центробежного насоса (обеспечивает циркуляцию охлаждающей жидкости в системе) возвращается в рубашку двигателя. В народе центробежный насос называют «помпой». Охлаждению жидкости способствует интенсивный обдув радиатора и двигателя потоком воздуха от вентилятора. Вентилятор усиливает поток воздуха через сердцевину радиатора, служит для улучшения охлаждения жидкости в радиаторе. Вентилятор может иметь различный привод.

– механический – постоянное соединение с коленчатым валом двигателя,

– гидровлический – гидромуфта. Гидромуфта включает в себя герметический кожух В, заполненный жидкостью.

В кожухе помещаются два сферических сосуда Д и Г, жестко соединенные с ведущим А и ведомым Б валами соответственно.

Рис. Гидромуфта, а – принцип действия; б – устройство, 1 – крышка блока цилиндров, 2 – корпус, 3 – кожух, 4 – валик привода, 5 – шкив, 6 – ступица вентилятора, А – ведущий вал, Б – ведомый вал, В – кожух, Г, Д – сосуды, Т – турбинное колесо, Н – насосное колесо.

Принцип работы гидравлического вентилятора основан на действии центробежной силы жидкости. Если сферический сосуд Д, заполненный жидкостью, вращается с большой скоростью, жидкость попадает во второй сосуд Г, заставляя его вращаться. Потеряв энергию при ударе, жидкость возвращается в сосуд Д, разгоняется в нем, попадает в сосуд Г и процесс повторяется.

– электрический – управляемый электродвигатель. Когда температура охлаждающей жидкости достигает 90-95 градусов, клапан датчика открывает масляный канал в корпусе включателя и моторное масло поступает в рабочую полость гидромуфты из главной смазочной системы двигателя.

Вентилятор заключен в установленный на рамке радиатора кожух, что способствует увеличению скорости потока воздуха, проходящего через радиатор.

Радиатор служит для охлаждения воды, поступающей из водяной рубашки двигателя.

Рис. Радиатор а – устройство, б – трубчатая середина, в – пластинчатая середина, 1 – верхний бачок с патрубком, 2 – пароотводная трубка, 3 – заливная горловина с пробкой, 4 – сердцевина, 5 – нижний бачок, 6 – патрубок со сливным краником, 7 – трубки, 8 – поперечные пластины.

Состоит из верхнего 1 и нижнего 5 бачков и сердцевины 4 и деталей крепления. Баки и сердцевина изготовлены из латуни (для улучшения теплопроводности).

Наиболее распространены трубчатые и пластинчатые радиаторы. У трубчатых радиаторов, изображенных на рисунке «б» – сердцевина образована из ряда тонких горизонтальных пластин 8, сквозь которые проходит множество вертикальных латунных трубок, благодаря чему вода, проходя через сердцевину радиатора разбивается на множество мелких струек. Горизонтальные пластины служат дополнительными ребрами жесткости и увеличивают поверхность охлаждения.

Пластинчатые радиаторы состоят из одного ряда плоских латунных трубок, каждая из которых изготовлена из спаянных межу собой по краям гофрированных пластин.

Термостат служит для ускорения прогрева холодного двигателя и обеспечения оптимального температурного режима. Термостат представляет собой клапан, регулирующий количество жидкости проходящей через радиатор.

При запуске двигателя сам двигатель и охлаждающая его жидкость холодные. Для ускорения прогрева двигателя, охлаждающая жидкость движется по кругу, минуя радиатор. Термостат при этом закрыт, по мере нагрева двигателя (до температуры 70-80 градусов), клапан термостата, под действием паров жидкости, заполняющей его цилиндр, открывается и охлаждающая жидкость начинает свое движение по большому кругу, через радиатор.

На современных автомобилях устанавливают двухконтурные системы охлаждения . Данная система включает два независимых контура охлаждения:

– контур охлаждения блока цилиндров;

– контур охлаждения головки блока цилиндров.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Устройство системы охлаждения автомобиля и назначение антифриза

Хорошо, когда водитель следит за уровнем и состоянием жидкости в радиаторе двигателя, но плохо, что не все понимают, как там все устроено. Очень полезно узнать хотя бы основы функционирования системы, это позволит избежать неприятных ситуаций в пути, а особенно в автосервисах.

Назначение и принципы построения системы

Коэффициент полезного действия (КПД) двигателей внутреннего сгорания (ДВС) составляет примерно 25 процентов. Остальной энергии сгораемого топлива некуда деваться, кроме как быть рассеянной в виде тепла. Часть уйдет с выхлопными газами, значительную долю придется отводить искусственно. Иначе температура неуправляемо вырастет и достигнет того порога, за которым не выдержат никакие металлические сплавы. Хотя и пытались создавать двигатели из керамики, но речь сейчас не об этом.
Охлаждается мотор забортным воздухом. Можно непосредственно, тогда двигатель будет считаться агрегатом воздушного охлаждения, а можно и использовать промежуточную среду в виде достаточно плотного энергоносителя на водяной основе. Сейчас применяется исключительно антифриз, в силу своей способности оставаться в жидкой фазе при отрицательных температурах, но традиционно такой подход именуется водяным охлаждением.

Поэлементный состав

Для обеспечения необходимой циркуляции теплоносителя и обмена энергией используется целый ряд деталей и узлов:
1. Рубашка охлаждения блока цилиндров. Строго говоря, деталью не является, но именно тут отбирается тепло от рабочих зон ДВС и передается промежуточному агенту.
2. Система патрубков и трубопроводов. Обеспечивает беспрепятственное циркулирование охлаждающей жидкости (ОЖ).
3. Блок термостата. Состоит из непосредственно терморегулирующего элемента, а также комплекса его обеспечения, включая корпус, гнезда клапанов, патрубки, датчики, подогреватели и электрические разъемы.
4. Радиатор. Основное устройство, обеспечивающее эффективный теплообмен с окружающей средой.
5. Расширительный бачок. Служит для компенсации теплового увеличения всего объема ОЖ, залитой в двигатель.
6. Водяной насос. Иначе называется помпой и осуществляет требуемую скорость циркуляции антифриза по всем узлам.
7. Электрические и механические вентиляторы. Выполняют роль аварийной системы, нагнетающей воздух к радиатору в тех случаях, когда его естественного обдува не хватает, или он отсутствует вообще (при длительных остановках).
8. Управляющая электроника, включающая датчики, исполнительные реле и часть программы контроллера ЭСУД.
В этой системе и циркулирует охлаждающая жидкость.

Назначение антифриза

Общая роль ОЖ заключается в обмене теплом. Но не только от камеры сгорания наружу, но и для дополнительных предназначений:
1. Горячий антифриз закачивается в отопитель салона, где участвует в работе автомобильной климатической установки. Там тоже есть свой радиатор.
2. Через специальные теплообменники ОЖ взаимодействует с системой смазки, предотвращая перегрев масла и утрату им своих полезных свойств.
3. Понижение температуры горячих газов в процессе возврата их части обратно в цилиндры через клапан EGR увеличивает детонационную стойкость и улучшает экологичность.
4. Теплообменники также ставятся в масляных магистралях автоматических трансмиссий. Рабочая жидкость там может сильно нагреваться.
Иногда антифриз используется и в интеркулерах – устройствах для снижения температуры нагнетаемого турбиной воздуха. Таким образом повышается общий КПД.

Типовой путь жидкости по магистралям

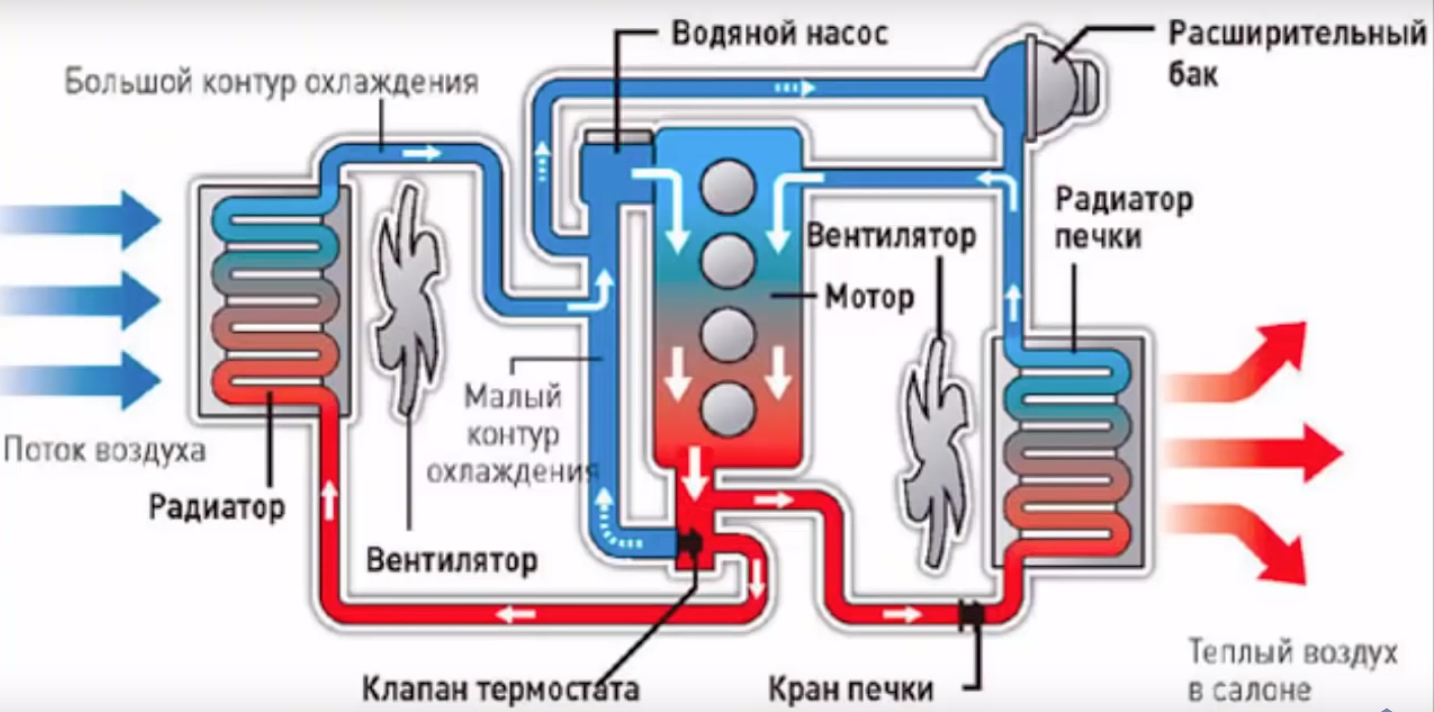

Различают два круга потоков. Малым называется тот, который осуществляется без попадания ОЖ в основной радиатор. Режим нужен при прогреве двигателя до рабочей температуры, чтобы ускорить процесс и уменьшить износ. Однако радиатор печки может быть задействован для поступления тепла в салон.
При достижении определенной температуры начинает приоткрываться термостат, пропуская часть потока в основной радиатор. Так осуществляется регулирование теплового режима силовой установки, который для обеспечения максимальной производительности, экономичности и ресурса не должен сильно отклоняться от расчетного. Циркуляция идет по большому контуру:
1. Поток антифриза задается и поддерживается с нужной скоростью водяным насосом.
2. Недостаточно нагретая жидкость направляется обратно в рубашку блока и головки, достигшая нормальной температуры уходит в радиатор, откуда снова поступает в блок, но уже более холодная.
3. Переключением потоков заведует термостат, начинка которого способна реагировать на степень нагрева.
4. Отопитель может работать во всех режимах.
5. Когда радиатор не в состоянии снизить температуру, автоматически включается дополнительный вентилятор с электрическим или механическим приводом. Могут применяться электромагнитные или вязкостные муфты включения.
6. При излишнем обдуве, например, в сильный мороз, термостат снова закрывается, переключаясь на малый контур.
Комплекс из термостата и рабочего тела полностью отвечает за поддержание температурного режима всего силового агрегата, иногда включая и трансмиссию. Хорошо работающая автоматика стабильно удерживает стрелку индикатора приборной панели в заданной зоне.

Возможные нарушения в работе системы

Обычно они связаны с недостатком теплоносителя или с нарушениями его циркуляции. Возможна также затрудненная передача тепла рабочему телу.
1. Может быть повреждена помпа. Случается это из-за отделения или частичного разрушения ее крыльчатки, которая обычно выполнена из пластмассы. Следует помнить, что водяной насос – это расходник, и его очень желательно менять при каждой ревизии привода, плановой замене ремней и опорно-натяжных роликов.
2. Нельзя пренебрегать указанными в инструкции сроками замены антифриза. При длительной работе он теряет свои свойства, что приводит к коррозии внутренних поверхностей, выпадению твердых осадков и ускоренному износу помпы. Следует также опасаться подделок, покупая жидкость у солидных поставщиков. Марка антифриза должна соответствовать предписаниям изготовителя. Дешевые и устаревшие жидкости выходят из строя значительно раньше положенного срока.
3. Уровень жидкости в расширительном бачке должен контролироваться при каждом открывании капота. Антифриз может уходить через малейшие неплотности в стыках патрубков, прохудившиеся радиаторы и прокладки двигателя. Часто текут сальники вовремя не замененной помпы. Резиновые шланги, послужившие пять лет и более, требуют профилактической замены. Работая под давлением, они могут лопнуть в любой момент из-за состарившейся резины.
Перегрев двигателя чрезвычайно опасен. При этом может повести головку блока, задрать цилиндро-поршневую группу, фатально заклинить мотор. Обычно он после этого уже не подлежит никакому ремонту, проще приобрести новый.
Необходимо выработать привычку регулярно обращать внимание на стрелку указателя температуры двигателя. Так проще заметить небольшие отклонения от нормы и вовремя принять меры. Это позволит избежать значительных расходов на ремонт.
***
Как зимой, так и летом система охлаждения работает с большим напряжением. И от нее много зависит в плане надежности автомобиля в целом. Помочь ей можно только внимательным отношением, не экономя на качестве расходных материалов и соблюдая регламент обслуживания. Тогда она вообще никогда не доставит никаких неожиданностей. В противном случае все закончится путешествием на эвакуаторе.

Система охлаждения двигателя автомобиля

Внимание
Система охлаждения двигателя выполняет одну из самых важных функций в ДВС, поэтому выход из строя всей системы или какого-либо элемента может привести к перегреву и выходу из строя двигателя. Движение и эксплуатация транспортного средства с неисправной системой охлаждения нежелательна или запрещена.

Назначение и действие системы охлаждения

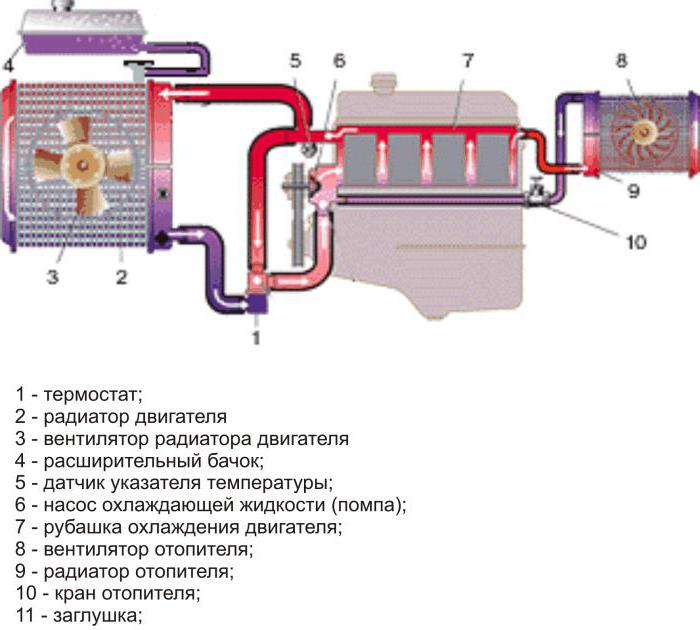

Рисунок 4.31 Принципиальная схема системы охлаждения двигателя.

Система охлаждения служит для принудительного отвода тепла от цилиндров двигателя и передачи его окружающему воздуху. Необходимость в системе охлаждения вызвана тем, что детали двигателя, соприкасающиеся с раскаленными газами, при работе сильно нагреваются. Если не охлаждать внутренние детали двигателя, то вследствие перегрева может произойти выгорание слоя смазки между деталями и заедание движущихся деталей вследствие чрезмерного их расширения.

Системы охлаждения практически всех современных автомобилей не отличаются друг от друга. Принципиальная, обобщенная схема работы системы охлаждения приведена на рисунке 4.31, где красным цветом отмечена жидкость нагретая от деталей двигателя и синим – охлажденная в радиаторе системы.

В систему водяного охлаждения с принудительной циркуляцией жидкости входят водяные рубашки соответственно головки и блока цилиндров (о рубашках мы писали выше, изучая одноцилиндровый двигатель), радиатор, нижний и верхний соединительные патрубки со шлангами и водяной насос с водораспределительной трубой, вентилятор и термостат.

При работе двигателя, приводимый от него в действие водяной насос (он же —помпа) создает круговую циркуляцию воды через водяную рубашку, патрубки и радиатор. По водораспределительной трубе вода в первую очередь направляется к наиболее нагреваемым местам блока. Проходя по водяной рубашке блока и головки, вода омывает стенки цилиндров и камер сгорания, охлаждая двигатель. Нагретая вода по верхнему патрубку поступает в радиатор, где, разветвляясь по трубкам на тонкие струйки, охлаждается воздухом, который просачивается мимо трубок под действием тяги, создаваемой вращающимися лопастями вентилятора. Охлажденная вода вновь поступает в водяную рубашку двигателя.

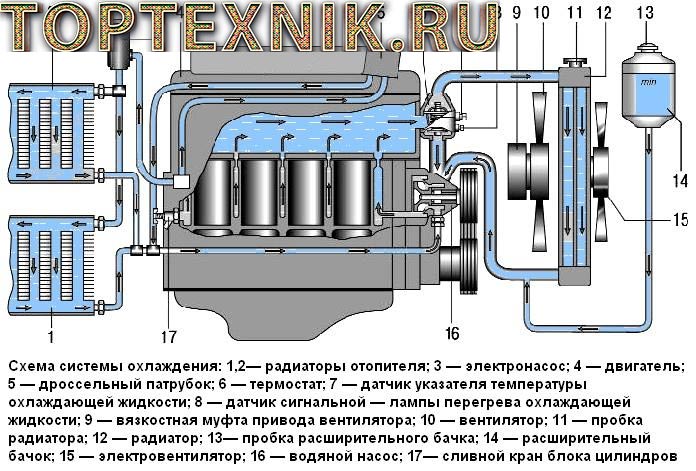

Рисунок 4.32 Схема системы охлаждения.

Основные элементы системы охлаждения

 Радиатор

Рисунок 4.33 Радиатор.

Представляет собой набор тонких трубок, на которые нанизаны тонкие пластины для увеличения площади поверхности, предназначенной для отвода тепла. Вся работа радиатора заключается в том, чтобы охлаждать жидкость, которая циркулирует в его трубках.

На рисунке 4.34 приведен пример участка радиатора с различными вариантами исполнения.

Рисунок 4.34 Варианты исполнения радиатора системы охлаждения.

На верхней и нижней частях радиатора могут быть бачки, к которым подсоединены верхний и нижний патрубки системы охлаждения соответственно. Если есть бачки, то в верхнем, обычно расположена горловина для заливания охлаждающей жидкости. Если бачков нет, то горловина располагается прямо на радиаторе.

Для лучшего охлаждения жидкости трубки делают плоскими и располагают рядами в шахматном порядке. Поперек трубок установлены в большом количестве тонкие латунные пластины, называемые охлаждающими ребрами, которые увеличивают поверхность охлаждения сердцевины и способствуют более интенсивной отдаче тепла от воды воздуху, проходящему через сердцевину.

В системе охлаждения закрытого типа горловину радиатора плотно закрывают специальной пробкой с двойным паровоздушным клапаном (смотрите рисунок 4.35). Воздушный клапан пробки нагружен слабой пружиной и пропускает внутрь радиатора атмосферный воздух, устраняя возможность возникновения в бачке радиатора разрежения, появляющегося при конденсации паров воды. Паровой клапан нагружен более сильной пружиной и открывается для выпуска пара только тогда, когда давление в радиаторе превышает атмосферное и доходит до 1,28—1,38 кг/см2.

Рисунок 4.35 Крышка радиатора.

 Водяной насос

Водяной насос (он же помпа) заставляет охлаждающую жидкость циркулировать по системе. Тип насоса – центробежный. Вращается насос при помощи приводного ремня, установленного на шкив коленчатого вала.

Насос представляет собой довольно простую конструкцию: вал, на одном конце которого установлена крыльчатка (показана на рисунке 4.36), а на втором – шкив для приводного ремня. Вал опирается на подшипник, установленный в крышке помпы. Зачастую корпусом для насоса служит полость или прилив в блоке цилиндров. Вода по подводящему патрубку поступает внутрь корпуса и подводится к центру вращающейся крыльчатки. При этом вода увлекается крыльчаткой, приобретает вращательное движение, под действием центробежной силы отбрасывается к стенкам корпуса и через выходной канал под напором поступает в водяную рубашку двигателя.

Рисунок 4.36 Водяной насос. Крыльчатка.

 Вентилятор

В былые времена вентилятор устанавливался на одной оси с валом водяного насоса, жестко крепился к приводному шкиву и гнал воздух для дополнительного охлаждения радиатора постоянно, пока работал двигатель, так как привод был от коленчатого вала. Летом это, может, и хорошо, а вот зимой, когда температуры окружающего воздуха и так достаточно для охлаждения, дополнительное охлаждение не на пользу. Так же при движении на автомобиле летом, когда часто приходится стоять в пробках, а двигателю работать на низких оборотах, охлаждение будет недостаточное ввиду отсутствия нормального потока воздуха от вентилятора.

Примечание
Здесь стоит отметить важность определенного (довольно узкого) диапазона рабочей температуры двигателя вне зависимости от времени года или нагрузки при работе. Как вывод: перегрев плохо, но и переохлаждение далеко не на пользу.

Но прогресс не стоял и не стоит на месте, потому, поняв, что в постоянно «включенном» вентиляторе пользы ни зимой, ни летом нет, решили установить вентилятор с электромотором, который включается по команде датчика температуры. Удобно – автомобиль быстро прогревается, а при достижении определенной температуры, начинает работать электровентилятор. В современных автомобилях у электровентилятора еще и два режима работы: быстрый и медленный. Управляет этим электроника.

Но есть и еще один способ заставить без электроники работать вентилятор в заданных режимах работы – установить вяскостную муфту. Эта муфта приводится во вращения ремнем от шкива коленчатого вала. Вентилятор «сидит» на оси и при отсутствии надобности в нем не вращается. Как только возникает необходимость в охлаждении, муфта срабатывает и вентилятор начинает вращаться, как бы соединяясь через приводной ремень с коленчатым валом.

 Термостат

Термостат — это клапан, установленный в корпус, который открывается при прогреве охлаждающей жидкости до нормальной рабочей температуры. Пример устройства и работы термостата приведен на рисунке 4.37. Система охлаждения двигателя устроена так, что имеет два круга обращения – малый и большой. Когда клапан термостата закрыт, охлаждающая жидкость при помощи водяного насоса циркулирует только в пределах головки и блока цилиндров, таким образом она быстро прогревается (малый круг). По мере прогрева охлаждающей жидкости, в частности, и двигателя в целом, начинает открываться клапан термостата, пуская охлаждающую жидкость циркулировать через радиатор – большой круг.

Примечание
При чрезмерном перегреве охлаждающей жидкости мощность двигателя и его экономичность снижаются. Если же охлаждающая жидкость, а следовательно, и двигатель, не прогреваются, то увеличивается конденсация топлива, вызывающая смывание смазки со стенок цилиндров и разжижение ее в картере, а также возрастают тепловые потери, что ведет к снижению мощности двигателя и увеличению расхода топлива.

Рисунок 4.37 Работа термостата.

Ремонт и техническое обслуживание системы охлаждения

Ремонт и техническое обслуживание системы охлаждения

Признаками неисправности системы охлаждения являются: подтекание охлаждающей жидкости, перегрев или переохлаждение двигателя. Кроме этого повышенный шум при работе жидкостного насоса, который возникает при выходе из строя его подшипников, также свидетельствует о неисправности системы охлаждения.

Протекание охлаждающей жидкости может быть вызвано следующими причинами:
1) негерметичное соединение шлангов системы охлаждения со штуцерами и патрубками;
2) негерметичность спускных пробок и краника отопителя;
3) неплотность соединения фланцев патрубков;
4) повреждение шлангов;
5) трещины в бачках или в середине радиатора;
6) износ самоподжимного сальникового устройства.

Проверка герметичности системы охлаждения осуществляется при помощи специального прибора. Прибор устанавливают вместо пробки на голову радиатора или расширительного бачка, затем устройство создает избыточное давление в системе охлаждения 0,05-0,07 МПа. При таком давлении не допускается протекание жидкости из системы. В случае неисправности системы охлаждения протекание жидкости легко обнаруживается по падению уровня охлаждающей жидкости, а также по мокрым следам. Негерметичность соединений шлангов и фланцев патрубков устраняется подтяжкой их креплений. Поврежденные краники, пробки и шланги подлежат замене на новые.

Протекание жидкости через трещины в баке или в радиаторе устраняют запаиванием или заклеиванием. Незначительное протекание жидкости через радиатор может быть устранено при помощи специального герметика, который добавляется в радиатор вместе с охлаждающей жидкостью. Однако герметик устраняет протекание лишь на время и может оказать вредное воздействие на систему охлаждения в целом. Это вызвано тем, что герметик, попадая в радиатор, откладывается не только на поврежденном участке, но также и на остальных поверхностях, в результате этого увеличивается количество отложений на внутренней поверхности элементов системы охлаждения. Эти отложения могут ухудшить циркуляцию охлаждающей жидкости в системе охлаждения, и в результате этого нужно будет менять не только негерметичный радиатор, но также и проводить промывку всей системы охлаждения.

При вытекании жидкости через дренажное отверстие жидкостного насоса необходимо снять насос с автомобиля и произвести его ремонт или замену. Если вытекание обнаружилось во время обкатки автомобиля, то оно может быть результатом незаконченной приработки деталей уплотнения, в этом случае нет необходимости устранять протечку, она пропадет сама. Не разрешается устранять протечку закрытием дренажного отверстия, так как в дальнейшем это приведет к попаданию охлаждающей жидкости в подшипники насоса, что, в свою очередь, приведет к их разрушению.
Перегрев двигателя автомобиля характеризуется повышением температуры охлаждающей жидкости, что, в свою очередь, может привести к ее закипанию.

Перегрев может возникнуть в результате следующих причин:
1) недостаточного уровня охлаждающей жидкости;
2) из-за пробуксовки или обрыва ремня привода жидкостного насоса от зубчатого ремня газораспределительного механизма;
3) в результате засорения воздушных проходов в сердцевине радиатора;
4.) из-за отложений загрязнений и накипи в радиаторе и на стенках рубашки охлаждения;
5) по причине неисправности электровентилятора;
6) в результате поломки крыльчатки жидкостного насоса;
7) из-за неисправности термостата.

При перегреве двигателя охлаждающая жидкость увеличивается в объеме, это может привести к ее вытеканию через пробку распределительного бака. При сильном увеличении температуры (свыше 110 °С) охлаждающая жидкость закипает, значительно увеличивается в объеме, в результате этого происходит сильное увеличение давления внутри системы охлаждения, и герметичность радиатора может нарушиться. Кроме того, в результате перегрева происходит падение мощности двигателя из-за ухудшения наполнения цилиндров горючей смесью. Помимо этого при перегреве падает давление моторного масла и происходит его частичное выгорание, в результате этого происходит усиленное изнашивание поршневой группы и цилиндров. При длительной работе двигателя с повышенной температурой происходит заклинивание поршней в цилиндрах, что приводит к поломке двигателя. Поэтому при первых признаках перегрева необходимо сразу приступить к их устранению.

Пробуксовка ремня Привода жидкостного насоса может происходить в результате его слабого натяжения или замасливания. Натяжение ремня вентилятора происходит в результате его ослабления. Кроме перегрева двигателя признаками пробуксовки являются подергивание стрелки амперметра, а также недозаряд аккумуляторной батареи. Проверка натяжения ремня осуществляется по прогибу ремня в результате приложения к нему определенного усилия. Для этого лучше всего применять специальное динамометрическое устройство, которое состоит из планки и динамометра со шкалой. При измерении прогиба планку опирают на шкивы ремня, затем, надавливая на ручку до упора, снимают со шкалы значение приложенного к ремню усилия. При регулировке натяжения ремня нужно учитывать, что при недостаточном натяжении ремня на больших оборотах двигателя из-за пробуксовки он будет нагреваться, и это приведет к его износу и расслоению. Однако при сильном натяжении ремня происходит ускоренный износ подшипников жидкостного насоса и генератора. Кроме того, чрезмерное натяжение приводит к вытягиванию и разрушению ремня.

Для того чтобы удалить замасливание ремня, необходимо протереть ремень и ручьи приводных шкивов тряпкой, смоченной в бензине.
Засорение воздушных проходов в сердцевине радиатора определяют при внешнем осмотре. Засорение проходов удаляют прочисткой щеткой с длинной щетиной, после этого их промывают струей воды и продувают сжатым воздухом. Засорение и образование накипи в рубаке охлаждения и в радиаторе ухудшает теплоотдачу и в результате этого вызывает перегрев двигателя. Для устранения этого необходимо промыть систему охлаждения специальным составом, затем промыть ее чистой водой и заправить охлаждающей жидкостью.
Переохлаждение двигателя, как правило, вызвано неисправностью термостата. Работа двигателя при низкой температуре охлаждающей жидкости может привести с усиленному изнашиванию деталей кривошипно-шатунного механизма и к потере мощности по причине ухудшения условий смазки.
При ремонте или замене элементов системы охлаждения необходимо полностью или частично слить охлаждающую жидкость. Для этого следует отвернуть сливные пробки или краники и открыть крышку радиатора или расширительного бачка. Для того чтобы можно было после ремонта вновь использовать жидкость, сливать ее следует в чистую посуду.

Необходимо ежедневно проверять натяжение ремня привода жидкостного насоса и генератора, а также контролировать уровень охлаждающей жидкости и ее протекание. Во время работы двигателя, а также после его остановки уровень жидкости повышен из-за ее температурного расширения. Поэтому контроль уровня жидкости осуществляется на холодном двигателе. В качестве охлаждающей жидкости чаще всего применяют «Тосол-А40» и «Тосол-А65». Не допускается попадание в охлаждающую жидкость нефтепродуктов, потому что это приводит в резкому вспениванию охлаждающей жидкости, что, в свою очередь, приводит к перегреву двигателя. Кроме этого из-за вспенивания может произойти выброс жидкости из радиатора или расширительного бака.
Для автомобилей, которые эксплуатируются круглогодично в южных регионах страны или в районах средней полосы и Севера в теплое время года, допускается заливать в качестве охлаждающей жидкости чистую или дистиллированную воду. Для этого сливают низкозамерзающую жидкость, затем заливают до полного уровня воду, запускают двигатель и прогревают его до температуры 80-90 °С. После этого двигатель останавливают, воду сливают и окончательно заполняют системы чистой водой. Однако следует учитывать, что применение даже чистой и мягкой воды приводит к образованию накипи, поэтому рекомендуется при заливке добавлять в воду препарат «Антинакипин». Если в системе охлаждения установлен алюминиевый радиатор, то не рекомендуется применять в качестве охлаждающей жидкости воду, так как это может привести к окислению трубок.

Через каждые 60 000 км пробега или через два года эксплуатации необходимо производить замену тосола на новый. Замена охлаждающей жидкости осуществляется в следующем порядке:
1) снимается пробка заливной горловины расширительного бачка;
2) открывается кран отопителя салона кузова;
3) выворачиваются сливные пробки радиатора и блока цилиндров;
4) сливают охлаждающую жидкость в посуду.

После того как старый тосол слить необходимо залить в систему охлаждения воду и дать двигателю поработать 3-4 минуты, после этого воду сливают и заливают новый тосол. При снижении уровня жидкости за счет её испарения в систему охлаждения необходимо долить воды.

Система охлаждения двигателя — техническое обслуживание и предупреждение неисправностей

Система охлаждения двигателя автомобиля требует к себе повышенного внимания как в теплое время года, так и в зимний период. Поэтому правильное и своевременное техническое обслуживание охлаждающей системы поможет вам избавится от множества проблем с машиной, возникающих чаще всего из-за несоблюдения элементарных правил.

Автомобильная система охлаждения имеет достаточно сложное устройство, надежная работа которого возможна только при исправности всех её узлов и агрегатов. В идеале, техническое обслуживание системы должно сводиться всего к двум пунктам:

1. Промывка – инструкция по промывке системы охлаждения двигателя;
2. Замена охлаждающей жидкости – инструкция по замене антифриза.

Но идеальных условий не бывает, поэтому в процессе эксплуатации автомобиля важно следить за герметичностью охлаждающей системы и за тем, что вы в неё заливаете. В этой статье мы расскажем на что нужно обращать внимание при обслуживании системы охлаждения двигателя для предупреждения возникновения неисправностей.

Подробно о том, как работает система охлаждения двигателя в автомобиле и об особенностях ее обслуживания смотрите видео внизу страницы.

Также, наверняка, вам будет полезно узнать основные причины перегрева двигателя.

Что заливать в систему охлаждения двигателя?

Для начала давайте вспомним, что залито в вашу систему охлаждения? Еще не так давно можно было довольно часто встретить автомобили с водой в системе охлаждения двигателя вместо антифриза. К счастью, в наши дни применение воды в качестве охлаждающей жидкости стало скорее исключением из правил. Обычно ее используют в аварийных ситуациях, когда что-то в систему залить нужно, а антифриза под рукой нет.

Если сравнивать характеристики воды и специальной охлаждающей жидкости (антифриза), то последняя имеет массу преимуществ – это и более высокая температура кипения, и низкая температура замерзания, и наличие в составе смягчающих и антикоррозионных присадок, предотвращающих образование накипи и ржавчины в системе охлаждения двигателя.

С этим вопросом мы определились – никакой воды в системе охлаждения двигателя! Но стоит иметь в виду, что долговечность работы системы во многом зависит и от качества охлаждающей жидкости. Не стоит покупать первую попавшуюся канистру с надписью «Антифриз» или «Тосол», отдавать предпочтение нужно только продукции надежных производителей, имеющих все необходимые сертификаты.

Большинство поддельных жидкостей содержат в своем составе агрессивные кислоты, которые со временем разъедают не только детали охлаждающей системы, но и приводят к появлению «раковин» даже в головке блока цилиндров двигателя! Поэтому экономить на антифризе мы вам не советуем.

Очень подробно о видах автомобильных охлаждающих жидкостей, об их отличии друг от друга, и о том, как выбрать антифриз для своего автомобиля мы писали в этой статье, настоятельно рекомендуем ознакомиться!

Также одним из важных критериев качества охлаждающей жидкости является наличие в её составе специальных флуоресцентных добавок, которые помогают обнаруживать течи в системе охлаждения двигателя. Так как система должна быть герметичной, то течи в ней недопустимы.

Проверка системы охлаждения на герметичность

Проверка системы охлаждения двигателя на герметичность – очень важный этап в её обслуживании. Дело в том, что в герметичной системе антифриз кипит при температуре 130 °С, а в обычных условиях он закипает всего при 108 °С. Поэтому малейшая трещина, например, в радиаторе охлаждения, резиновом шланге или в расширительном бачке, нарушает герметичность и двигатель закипает.

Облегчить поиск микротрещин в системе охлаждения двигателя помогают специальные флуоресцентные добавки, входящие в состав современных антифризов – благодаря им он светится в лучах ультрафиолетовой лампы.

Но, к сожалению, далеко не у каждого автолюбителя есть такая лампа. Поэтому в процессе технического обслуживания системы охлаждения двигателя рекомендуем придерживаться нескольких простых правил:

1. Для проверки уровня жидкости на расширительном бачке имеются отметки MIN и MAX. При холодном двигателе уровень антифриза должен находиться между этими двумя отметками.
2. Если в расширительном бачке уровень охлаждающей жидкости постоянно снижается, то это свидетельствует об её утечке, то есть о нарушении герметичности системы охлаждения двигателя.
3. Внимательно осмотрите ваш радиатор и патрубки на отсутствие течей и подтёков, при необходимости подтяните соединительные хомутики и убедитесь в том, что крышка радиатора закрыта до упора.

Наличие воздуха в автомобильной системе охлаждения (так называемые, «воздушные пробки») также способно нарушить её работу. Ниже мы раскроем вам самый простой способ, как выгнать воздух из системы охлаждения двигателя.

Наличие воздуха в системе охлаждения проверяется следующим образом:

• Откройте крышку расширительного бачка,
• Включите обогрев салона на полную мощность и дайте мотору поработать на холостых оборотах две-три минуты,
• Если в системе охлаждения есть воздух, то в расширительном бачке появятся пузырьки.

Для того, чтобы удалить воздух из системы охлаждения двигателя, автомобиль нужно поставить под наклоном, таким образом, чтобы «передок» был немного «задран» к верху. Далее последовательность действий будет следующей:

1. Откройте крышку радиатора и заведите машину.
2. Включите печку и дайте поработать двигателю несколько минут, чтобы воздух мог выйти из ситемы.
3. После этого мотор можно заглушить и пробку радиатора закрыть.

А теперь давайте рассмотрим еще несколько нюансов, на которые стоит обратить внимание при обслуживании системы охлаждения двигателя для профилактики появление неисправностей или их устранения.

На что следует обратить внимание при обслуживании системы охлаждения двигателя

Чтобы предупредить неисправности системы охлаждения двигателя, необходимо регулярно выполнять следующие операции по ее техническому обслуживанию:

• Проверка плотности охлаждающей жидкости. Плотность антифриза проверяется ареометром. При повышенной плотности, разбавьте вашу жидкость дистиллированной водой, а при пониженной – аналогичной охлаждающей жидкостью.
• Натяжение приводного ремня. Одной из самых распространенных причин перегрева двигателя автомобиля (особенно с механическим приводом вентилятора) является слабое натяжение приводного ремня. Пробуксовка ремня снижает производительность помпы и, соответственно, скорость вращения крыльчатки.
• Чистка системы охлаждения двигателя. Также не забывайте проверять внешнее состояние мотора и радиатора. И радиатор, и двигатель нуждаются в регулярной чистке, так как грязь и мусор мешают нормальному охлаждению мотора. Зачастую радиатор забивается грязью, пылью, тополиным пухом и прочей гадастью. Весь этот мусор легко устраняется сильной струей воды или мощным пылесосом. Потёки масла на двигателе и прилипшая к ним пыль также должны регулярно смываться.
• Проверка термостата. Важным элементом системы охлаждения является термостат, благодаря которому поддерживается оптимальная рабочая температура мотора, а также быстрый прогрев двигателя сразу после запуска. Подробно о том как устроен автомобильный термостат и методах его диагностики мы писали в статье об устройстве и принципе работы автомобильного термостата.
• Вентилятор системы охлаждения двигателя. Еще один элемент, требующий внимания при уходе за системой охлаждения двигателя – это вентилятор. На большинстве современных автомобилей установлены электрические вентиляторы охлаждения, которые управляются термоэлектрическим датчиком, вкрученным в радиатор. При достижении заданной температуры контакты датчика замыкаются, и вентилятор начинает работать, охлаждая поверхность радиатора.

Если при нагревании двигателя вентилятор не включается, то причина этого может крыться в датчике температуры. Работоспособность датчика определяется очень просто, для этого нужно просто замкнуть его контакты:

• если вентилятор заработал, значит неисправен датчик,
• если нет – причина или в электродвигателе вентилятора, или в электрической цепи его питания.

Видео об особенностях обслуживания системы охлаждения двигателя

Система охлаждения процессора: жидкостное охлаждение или воздушное…

Что подойдет именно вам?

Оба варианта охлаждения являются высокоэффективными при правильной реализации, но имеют разные характеристики в разных условиях. При выборе необходимо учитывать ряд факторов.

Цена

Цена может существенно отличаться в зависимости от функций, которым вы отдаете предпочтение. Тем не менее в целом системы воздушного охлаждения обходятся дешевле благодаря более простой работе.

Для обеих систем существуют версии начального и премиум-класса. Модель системы воздушного охлаждения премиум-класса может быть оснащена более крупным теплоотводом, вентиляторами более высокого уровня и иметь различные варианты дизайна. Система жидкостного охлаждения «все в одном» высшего класса может быть оснащена более крупным радиатором и сочетать в себе эстетические и функциональные возможности индивидуальной настройки, такие как программное обеспечение для управления скоростью вращения вентиляторов и подсветкой.

Системы воздушного и жидкостного охлаждения процессора имеют больший диапазон цен в зависимости от необходимых характеристик.

Простота установки

Несмотря на то, что система жидкостного охлаждения «все в одном» зачастую сложнее в установке, чем стандартная система воздушного охлаждения, принцип ее работы достаточно прост. Большинство таких систем состоят только из блока водяного охлаждения, двух шлангов, обеспечивающих циркуляцию охлаждающей жидкости, и радиатора. Дополнительные действия включают установку блока водяного охлаждения, который аналогичен установке системы воздушного охлаждения, а затем установку радиатора и вентиляторов таким образом, чтобы излишки тепла могли легко выйти из ПК. Поскольку охлаждающая жидкость, насос и радиатор являются автономными компонентами устройства (отсюда название «все в одном»), после его установки не требуется значительный контроль или техническое обслуживание.

С другой стороны, установка настраиваемого контура требует дополнительных усилий и знаний со стороны сборщика. Процесс первоначальной установки может занять больше времени, однако дополнительная гибкость позволяет значительно расширить возможности настройки и при необходимости включить в контур другие компоненты, такие как графический процессор. При правильном внедрении эти более сложные настраиваемые контуры также могут поддерживать сборки всех форм и размеров.

Размер

Системы воздушного охлаждения могут быть громоздкими, но их габариты сосредоточены в одной области, а не распределены по всей системе. С другой стороны, при использовании системы «все в одном» вам потребуется пространство для установки радиатора. Кроме того, необходимо учесть такие аспекты, как правильное расположение и взаимодействие блока водяного охлаждения и трубок подачи охлаждающей жидкости.

Таким образом, если вы работаете с небольшой сборкой, громоздкая система воздушного охлаждения может оказаться не лучшим вариантом. В этом случае больше подойдет низкопрофильная система воздушного охлаждения или система «все в одном» с небольшим радиатором. При планировании модернизации или выборе корпуса убедитесь в наличии достаточного пространства для выбранного решения по охлаждению и в том, что корпус поддерживает выбранное вами аппаратное обеспечение.

Звук

Жидкостное охлаждение, особенно при использовании системы «все в одном», работает тише, чем вентилятор на теплоотводе процессора. Это также может варьироваться в зависимости от наличия системы воздушного охлаждения с вентиляторами, специально разработанными для снижения уровня шума, а настройки или выбор вентилятора могут влиять на уровень шума. В целом жидкостное охлаждение обычно создает меньше шума, так как небольшой насос, как правило, хорошо изолирован, а вентиляторы радиатора работают с меньшей скоростью (оборотов в минуту), чем на теплоотводе процессора.

Регулировка температуры

Если вы планируете выполнять оверклокинг или ресурсоемкие задачи, такие как рендеринг видео или потоковая трансляция, лучше всего выбрать жидкостное охлаждение.

По словам Марка Галлины, жидкостное охлаждение «более эффективно распределяет тепло по большей площади конвекционной поверхности (радиатора), чем чистая проводимость, что позволяет снизить скорость вращения вентилятора (для лучшей акустики) или увеличить общую мощность».

Другими словами, оно эффективнее и во многих случаях тише. Если вы хотите добиться минимальной температуры или получить более тихое решение и вас не пугает более сложный процесс установки, лучше всего вам подойдет жидкостное охлаждение.

Системы воздушного охлаждения достаточно хорошо перемещают тепло от процессора, но помните, что тепло затем рассеивается в корпусе. Это может привести к повышению общей температуры внутри системы. Системы жидкостного охлаждения лучше справляются с перемещением тепла за пределы системы через вентиляторы радиатора.

Техническое обслуживание системы охлаждения двигателя

Система охлаждения служит для обеспечения нормального теплового режима работы двигателя. От технического состояния системы охлаждения в значительной степени зависят экономичность работы и надежность двигателя.

В двигателе внутреннего сгорания до 25…30 % энергии топлива поглощается системой охлаждения, моторным маслом, стенками цилиндров. При исправной системе охлаждения обеспечивается нормальный тепловой режим (85…95 °С).

Для обеспечения нормальной работы двигателя необходимо, чтобы температура охлаждающей жидкости в системе поддерживалась в определенных пределах: 80…95°С для автомобилей моделей ЗИЛ; 80…98°С для автомобилей моделей КамАЗ-740; 80…90°С для автомобилей моделей 3M3. При загорании контрольной лампы — сигнализатора аварийного перегрева охлаждающей жидкости двигатель должен быть остановлен для устранения причины перегрева.

Основными неисправностями системы охлаждения являются ее негерметичность и недостаточная эффективность, заключающаяся в повышении или понижении рабочей температуры двигателя.

Герметичность системы охлаждения оценивают визуально по наличию подтеканий из соединений, шлангов, прокладки или сальника жидкостного насоса и т.д. Также ее можно оценить методом опрессовки (рисунок 14), создавая в верхней части радиатора давление 0,06…0,1 МПа, поддерживаемое пневматическим редуктором 1.

Если подтеканий нет, то показания прибора стабильны. При негерметичности прокладки головки блока или наличии трещин в двигателе, куда будет уходить жидкость, наблюдается колебание стрелки манометра и снижение давления.

1 – пневморедуктор; 2 – манометр; 3 – герметизирующая насадка; 4 – радиатор

Рисунок 14– Схема проверки системы охлаждения опрессовкой

При изменении теплового режима проверяют натяжение ремня привода жидкостного насоса, его производительность, охлаждающую способность радиатора, исправность термостата и других деталей.

Натяжение ремня влияет на производительность насоса и определяется по величине прогиба при нажатии на середину ведущей ветви ремня с требуемым усилием. Для легковых автомобилей нормальным считается прогиб 8…12 мм при усилии 20…30 Н, для грузовых – 10…20 мм при усилии 30…40 Н. Прогиб ремня определяется с помощью динамометрического устройства (рисунок 11). Его устанавливают с помощью захвата 7 на середину ветви ремня и нажимают на рукоятку 1 до достижения требуемого усилия, фиксируемого по шкале 2. Прогибающийся ремень воздействует на подвижные лепестки 5, закрепленные на одной оси 6, заставляя их складываться. Устройство снимают и по шкале лепестков 5 (выбирается в зависимости от межцентрового расстояния ременной передачи: 150…250 мм, 250…230 мм и т.д.) считывают величину прогиба в миллиметрах.

1 – динамометрическая рукоятка; 2 – шкала динамометра; 3 – пружина; 4 – шток; 5 – складывающиеся лепестки; 6 – ось лепестков; 7 – захват; 8 – ремень

Рисунок 15 – Схема динамометрического устройства для измерения натяжения ремня

Техническое состояние термостата проверяют в случае замедленного прогрева двигателя или его быстрого перегрева. При проверке его опускают в ванночку с нагреваемой водой (рисунок 16) и фиксируют температуру. Клапан исправного термостата должен начинать открываться при температуре 75…80 °С. За температуру открытия принимается та, при которой ход клапана составляет 0,1 мм. Полное открытие (ход клапана 6…8 мм) должно осуществляться при температуре 90…95 °С. Допускается потеря хода клапана не более 20 %. Если термостат не соответствует указанным требованиям, его заменяют на новый.

1 – кронштейн; 2 – термометр; 3 – индикатор; 4 – термостат; 5 – ванна с водой; 6 – электронагреватель

Рисунок 16 – Схема проверки термостата

Исправность термостата можно проверить непосредственно на автомобиле. При исправном термостате во время прогрева двигателя верхний резервуар радиатора должен быть холодным. Нагрев резервуара должен начинаться после показания стрелки указателя температуры охлаждающей жидкости на щитке приборов у двигателя КамАЗ-740 — 80⁰С, у двигателей ЯМЗ, ЗИЛ, 3M3-53 – 66…70°С. Также исправность термостата и системы охлаждения можно проверить по разнице температур верхнего и нижнего резервуаров радиатора, которая должна находиться в пределах 8…12⁰С при полностью прогретом двигателе.

Пробка радиатора (расширительного бачка) должна герметично закрывать систему охлаждения. Паровой клапан, предназначенный для предохранения радиатора от повышенного давления паров охлаждающей жидкости, должен открываться при избыточном давлении 45…70 кПа. Воздушный клапан пробки, предохраняющий радиатор от снижения давления при остывании и конденсации жидкости, должен впускать воздух в систему охлаждения при разрежении 5…10 кПа.

В настоящее время систему охлаждения заполняют специальными незамерзающими жидкостями (антифризами), представляющими собой смесь этиленгликоля с водой (плотность раствора 1067…1085 кг/м³) с добавлением антипенных и антикоррозионных присадок. Однако возможно использование и воды. Но при этом на внутренних поверхностях элементов системы охлаждения образуются отложения солей Са, Мg и других металлов, содержащихся в воде.

Накипь обладает низкой теплопроводностью и затрудняет теплообмен между водой и элементами системы охлаждения, уменьшает сечение трубок радиатора, затрудняет циркуляцию воды. Например, накипь толщиной более 1 мм способствует увеличению расхода топлива до 20…25 %, масла – до 25…30 %, снижению мощности двигателя до 10…20 %. Для уменьшения этой накипи в систему охлаждения заливают «умягченную» воду с малым содержанием солей. Ее получают электромагнитной обработкой воды, когда она многократно прокачивается через силовое магнитное поле в направлении, перпендикулярном силовым линиям. При этом вода приобретает новые свойства: содержащиеся в ней соли не образуют накипи и выпадают в виде шлама. Кроме того, она способствует растворению ранее образовавшейся накипи, превращая ее в легко смываемый порошок. Смягчать воду можно также кипячением, добавлением соды, извести, нашатырного спирта или очисткой воды от солей пропусканием ее через минеральные, глауконитные или натрий-катионовые фильтры.

Если накипь все же есть, то ее удаляют специальными веществами. Они подразделяются на щелочные и кислотные. Основу щелочных составов составляет каустическая или кальцинированная сода (1 кг соды и 0,15 кг керосина на 10 литров воды). Их заливают в систему на 5…10 часов, затем запускают двигатель на 15…20 минут и раствор сливают. После этого целесообразно провести промывку системы охлаждения водой, так как щелочные растворы вызывают коррозию цветных металлов: алюминиевых сплавов головки цилиндров, латунных элементов радиатора и мест их спайки.

В качестве кислотных используют 5…10 % водный раствор соляной кислоты с добавкой 3…4 грамма на литр утропина для предохранения черных металлов от коррозии. Шлам смывают водой, пропуская ее в направлении, обратном циркуляции охлаждающей жидкости.

При заливке охлаждающей жидкости в систему необходимо открыть кран контроля уровня на расширительном бачке, пробку радиатора, сливные краны радиатора и блока цилиндров и закрыть их после появления из них жидкости. В радиаторе уровень охлаждающей жидкости должен достигать нижнего торца его горловины.

После пуска двигателя и его работы на режиме холостого хода около 1 минуты, нужно проверить уровень жидкости в радиаторе и при необходимости долить ее.

Если необходимо слить жидкость из системы охлаждения, нужно снять пробку радиатора и открыть сливные краны радиатора, блока цилиндров и отопителя. При наличии предпускового подогревателя открыть краны котла, насосного агрегата. После полного слива жидкости у автомобиля на стоянке спускные краны следует оставить открытыми. При замерзании кранов в открытом положении закрывать их нужно после заливки в систему жидкости в процессе прогрева двигателя, когда из кранов потечет жидкость. Необходимо систематически следить за состоянием всех уплотнений, не допускать течи жидкости из системы охлаждения.

Негерметичность соединений шлангов системы охлаждения со штуцерами и патрубками, неплотность соединений фланцев патрубков, негерметичность сливных пробок и крана отопителя, повреждения шлангов, трещины в бачках и сердцевине радиатора, износ сальникового уплотнителя жидкостного насоса вызывают подтекание, утечку охлаждающей жидкости. Жидкостные насосы проверяют на отсутствие утечек через нижнее контрольное отверстие.

Для поддержания жидкостного насоса в исправном состоянии необходимы его своевременный осмотр и обслуживание. Техническое обслуживание жидкостного насоса заключается в своевременной регулировке натяжения приводного ремня, смазке шариковых подшипников, замене деталей уплотнения крыльчатки насоса. У некоторых автомобилей, чтобы избежать поломки корпуса жидкостного насоса, при его разборке необходимо пользоваться специальным съемником. Крыльчатку жидкостного насоса нельзя снимать съемником, который применяют для снятия приводных шкивов или ступиц, иначе она будет повреждена или выведена из строя, так как изготовлена из пластмассы или чугуна и легко ломается.

Для устранения утечки охлаждающей жидкости из насоса, заменяют текстолитовую шайбу и резиновые манжеты или сальник. Сальник жидкостного насоса, прокладки и зубчатый ремень, если используется ременной привод, а также ременной шкив при ремонте насоса нужно заменить. Производить разборку и сборку насоса с применением ударов молотка нельзя. Подшипники насоса смазывают до тех пор, пока свежая смазка не появится из контрольного отверстия. Избыток масла нужно удалить, так как оно может попасть на приводной ремень.

Заливать холодную жидкость в горячий двигатель нельзя, так как это может привести к образованию трещин в рубашке охлаждения блока цилиндров.

Запрещается пуск и кратковременная работа двигателя после слива охлаждающей жидкости, так как это может привести к разрушению уплотнительных резиновых колец гильз цилиндров, выпадению седел клапанов, прогоранию прокладок головок блоков и короблению головок блоков цилиндров.

При СО (сезонном техническим обслуживанием автомобиля) для удаления шлама (если в системе охлаждения использовалась вода) систему охлаждения промывают струей воды под давлением 0,15—0,2 МПа (при снятом термостате) раздельно (сначала рубашку охлаждения, а потом радиатор) в направлении, обратном циркуляции охлаждающей жидкости. Промывку выполняют до появления чистой воды.

В качестве охлаждающей жидкости применяется водный раствор этиленгликоля (антифриз Тосол-40, Тосол-65 и др.). Важно учитывать, что антифриз – как и любая жидкость при нагреве имеет свойство расширяться, поэтому не следует заполнять систему так, чтобы в бачке ее уровень был «под завязку». Обычно на бачке имеется метка максимального заполнения бачка, если таковой нет, его не следует заполнять более чем наполовину. Уровень в бачке должен соблюдаться уже после полного заполнения системы. Периодичность замены антифриза во многом зависит от химического состава и присадок. Некоторые жидкости способны отработать 250 тыс. км. В целом же считается, что ресурс жидкости составляет 100-200 тыс. км. В случае если в процессе использования жидкость изменила цвет и приобрела красновато-коричневый, ржавый оттенок — это является сигналом срочной замены антифриза. Жидкость в таком состоянии принимает не только агрессивный вид, но и разрушает изнутри систему охлаждения.

Просмотров: 1 575

Система охлаждения

Система охлаждения

Целью системы охлаждения двигателя является отвод избыточного тепла от двигателя, поддержание работы двигателя при наиболее эффективной температуре и доведение двигателя до нужной температуры. температуры как можно скорее после запуска. В идеале система охлаждения поддерживает работу двигателя при наиболее эффективной температуре независимо от условий эксплуатации.

Когда топливо сгорает в двигателе, около одной трети энергии топлива преобразуется в мощность.Еще треть выходит из выхлопной трубы неиспользованной, а оставшаяся треть становится тепловой энергией.

В любом двигателе внутреннего сгорания необходима какая-либо система охлаждения. Если бы не было системы охлаждения, детали расплавились бы от тепла горящего топлива, и поршни расширились бы настолько, что не смогли бы двигаться в цилиндрах (так называемый «заедание»).

Система охлаждения двигателя с водяным охлаждением состоит из: водяной рубашки двигателя, термостата, водяного насоса, радиатора и крышки радиатора, вентилятора охлаждения (электрического или с ременным приводом), шлангов, сердечника нагревателя и обычно расширительный (переливной) бак.

Двигатели, работающие на топливе, выделяют огромное количество тепла; температура может достигать 4000 градусов по Фаренгейту при горении топливовоздушной смеси. Однако нормальная рабочая температура составляет около 2000 градусов по Фаренгейту. Система охлаждения отводит около одной трети тепла, производимого в камере сгорания.

Выхлопная система отводит много тепла, но части двигателя, такие как стенки цилиндров, поршни и головка цилиндров, поглощают большое количество тепла. Если какая-либо часть двигателя становится слишком горячей, масляная пленка перестает ее защищать.Отсутствие смазки может вывести из строя двигатель.

С другой стороны, если двигатель работает при слишком низкой температуре, он неэффективен, масло загрязняется (увеличивает износ и снижает мощность), образуются отложения и расход топлива низок, не говоря уже о выбросах выхлопных газов! По этим причинам система охлаждения не работает до тех пор, пока двигатель не прогреется.

Есть два типа систем охлаждения; жидкостное охлаждение и воздушное охлаждение. Большинство автомобильных двигателей имеют жидкостное охлаждение; воздушное охлаждение чаще используется в самолетах, мотоциклах и газонокосилках.

Двигатели с жидкостным охлаждением имеют каналы для жидкости или охлаждающей жидкости через блок цилиндров и головку. Охлаждающая жидкость должна иметь косвенный контакт с такими частями двигателя, как камера сгорания, стенки цилиндров, а также седла и направляющие клапана. Прохождение каналов в двигателе нагревает охлаждающую жидкость (она поглощает тепло от деталей двигателя), а прохождение через радиатор охлаждает ее. После того, как радиатор снова «остынет», охлаждающая жидкость возвращается через двигатель. Этот бизнес продолжается, пока двигатель работает, охлаждающая жидкость поглощает и отводит тепло двигателя, а радиатор охлаждает охлаждающую жидкость.

Тестер давления в системе охлаждения используется для проверки давления в системе охлаждения, что позволяет механику определить, есть ли в системе какие-либо медленные утечки. Затем утечку можно найти и устранить до того, как она вызовет серьезную проблему.

Сердечник обогревателя

Сердечник обогревателя — это уменьшенная версия радиатора, которая используется для согрева пальцев ног, когда на улице холодно.

Сердечник отопителя установлен под панелью приборов. Часть горячей охлаждающей жидкости проходит через этот маленький радиатор по дополнительным шлангам.Там же установлен небольшой электрический вентилятор, специально предназначенный для отвода тепла внутри автомобиля. Чтобы включить этот вентилятор, вы используете переключатель под названием «вентилятор» или «нагнетатель», расположенный на панели управления. Принцип точно такой же, как и в радиаторе вашего двигателя, за исключением того, что тепло выделяется внутри автомобиля, а не снаружи. Большинство двигателей используют сердечник нагревателя для нагрева воздуха, выходящего из кондиционера, если приборная панель не установлена ​​на «холодный». Более эффективные конструкции этого не делают, потому что это заставляет двигатель работать тяжелее, чем он должен.Они включают и выключают компрессор, чтобы уменьшить мощность охлаждения
.

Если ваш автомобиль сильно нагревается, включение обогревателя поможет уменьшить нагрев двигателя. К сожалению, зимой большинство автомобилей не перегревается.

Как работает система охлаждения двигателя

А
автомобильный двигатель
при работе выделяет много тепла, и его необходимо постоянно охлаждать, чтобы избежать
двигатель
повреждать.

Обычно это делается путем обращения
охлаждающая жидкость

жидкость
обычно вода, смешанная с
антифриз
раствор через специальные охлаждающие каналы.Некоторые двигатели охлаждаются воздухом, проходящим через ребра.
цилиндр
оболочки.

Как циркулирует охлаждающая жидкость

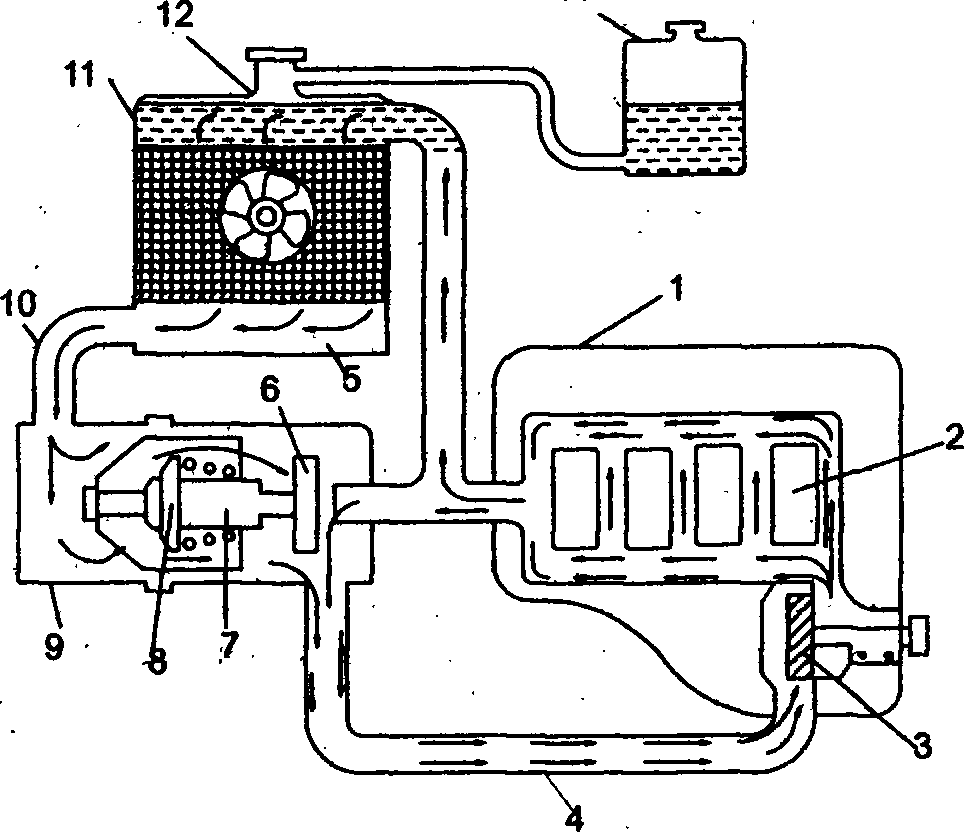

Типичная система водяного охлаждения с вентилятором с приводом от двигателя: обратите внимание на перепускной шланг, отводящий горячую охлаждающую жидкость для нагревателя. Герметичная крышка расширительного бачка имеет подпружиненный клапан, который открывается при превышении определенного давления.

Система охлаждения с водяным охлаждением

А с водяным охлаждением
блокировка двигателя
а также
крышка цилиндра
имеют соединенные между собой каналы охлаждающей жидкости, проходящие через них.В верхней части ГБЦ все каналы сходятся к единому выпускному отверстию.

А
насос
, приводимый шкивом и ремнем от
коленчатый вал
, выталкивает горячую охлаждающую жидкость из двигателя в
радиатор
, который является формой
теплообменник
.

Нежелательное тепло передается от радиатора в воздушный поток, а охлажденная жидкость затем возвращается к впускному отверстию в нижней части блока и снова течет обратно в каналы.

Обычно насос перекачивает охлаждающую жидкость вверх через двигатель и вниз через радиатор, пользуясь преимуществом того факта, что горячая вода расширяется, становится легче и поднимается над холодной водой при нагревании.Его естественная тенденция — течь вверх, а насос способствует циркуляции.

Радиатор соединен с двигателем резиной.
шланги
, и имеет верхний и нижний резервуары, соединенные стержнем из множества тонких трубок.

Трубки проходят через отверстия в стопке тонких пластин из листового металла, так что сердцевина имеет очень большую площадь поверхности и может быстро отдавать тепло более холодному воздуху, проходящему через нее.

На старых автомобилях трубы проходят вертикально, но современные автомобили с низким фасадом имеют радиаторы поперечного потока с трубками, идущими из стороны в сторону.

В двигателе при нормальной рабочей температуре охлаждающая жидкость лишь чуть ниже нормальной точки кипения.

Риск закипания можно избежать, увеличив
давление
в системе, что повышает температуру кипения.

Дополнительное давление ограничивается крышкой радиатора, в которой находится давление
клапан
в этом. Избыточное давление открывает клапан, и охлаждающая жидкость вытекает через переливной патрубок.

в
система охлаждения
этого типа происходит постоянная небольшая потеря охлаждающей жидкости, если двигатель работает очень горячо.Систему необходимо время от времени пополнять.

Более поздние автомобили имеют герметичную систему, в которой любой перелив переходит в
расширительный бак
, из которого он всасывается обратно в двигатель при остывании оставшейся жидкости.

Как помогает вентилятор

Радиатор нуждается в постоянном потоке воздуха через его сердцевину для надлежащего охлаждения. Когда машина движется, это все равно происходит; но когда он неподвижен
поклонник
используется для облегчения воздушного потока.

Вентилятор может приводиться в движение двигателем, но, если двигатель не работает, он не всегда нужен во время движения автомобиля, поэтому
энергия
используется для вождения отходов
топливо
.

Чтобы преодолеть это, некоторые автомобили имеют
вязкая муфта
жидкость
схватить
работает с помощью термочувствительного клапана, который отключает вентилятор до тех пор, пока температура охлаждающей жидкости не достигнет заданного значения.

В других автомобилях есть электровентилятор, который также включается и выключается по температуре.
датчик
.

Для быстрого прогрева двигателя радиатор закрывается
термостат
, обычно размещается над насосом. Термостат имеет клапан, работающий от камеры, заполненной воском.

Когда двигатель нагревается, воск плавится, расширяется и толкает клапан, позволяя охлаждающей жидкости течь через радиатор.

Когда двигатель останавливается и остывает, клапан снова закрывается.

Вода расширяется при замерзании, и если вода в двигателе замерзнет, ​​она может лопнуть блок или радиатор. Так антифриз обычно
этиленгликоль
добавляется в воду, чтобы снизить ее
Точка замерзания
до безопасного уровня.

Антифриз не следует сливать каждое лето; обычно его можно оставить на два-три года.

Системы охлаждения двигателя с воздушным охлаждением

в
с воздушным охлаждением
Двигатель, блок и ГБЦ выполнены с глубокими ребрами снаружи.

Ребра цилиндра с воздушным охлаждением шире в верхней части, где выделяется больше всего тепла.

Горизонтальные двигатели с воздушным охлаждением имеют охлаждающие каналы к ребрам.

Горизонтальные двигатели с воздушным охлаждением имеют охлаждающие каналы к ребрам.

Воздушное охлаждение через ребра

Ребра цилиндра с воздушным охлаждением шире в верхней части, где выделяется больше всего тепла.Горизонтальные двигатели с воздушным охлаждением имеют охлаждающие каналы к ребрам.

Ребра цилиндра с воздушным охлаждением шире в верхней части, где выделяется больше всего тепла.

Водоклапанная система отопления

В нагревателе, работающем от водяного клапана, весь воздух проходит через матрицу. Температура матрицы регулируется путем регулирования количества проходящей через нее горячей воды.

Часто воздуховод проходит вокруг ребер, и вентилятор с приводом от двигателя продувает воздух через канал, чтобы отводить тепло от ребер.

Чувствительный к температуре клапан регулирует количество воздуха, нагнетаемого вентилятором, и поддерживает постоянную температуру даже в холодные дни.

Охлаждение масла

Система охлаждения

: определение, функции, составные части, типы, работа

Поскольку двигатели внутреннего сгорания выделяют тепло чрезвычайно высокой температуры, используется система охлаждения. Циркуляция охлаждения определяет, как долго двигатель и его компоненты будут служить.В автомобильных двигателях охлаждение осуществляется либо водой, либо воздухом, но оба процесса имеют свою эффективность. Хотя смазочное масло также в некоторой степени помогает охлаждать детали двигателя.

За прошедшие годы в автомобилях многое изменилось, но в системе охлаждения двигателя особых изменений не произошло. Что ж, современные конструкции более надежны и эффективны, обеспечивая циркуляцию через двигатель. Конструкция настолько эффективна, что поддерживает постоянную температуру двигателя.Даже если на улице жарко до 110 градусов по Фаренгейту или 10 градусов ниже нуля, охлаждение все равно остается постоянным. Может пострадать экономия топлива и вырастут выбросы.

Сегодня мы рассмотрим определение, функции, компоненты, схему, типы, принцип работы, а также техническое обслуживание и ремонт системы охлаждения в двигателях внутреннего сгорания.

Подробнее: Общие сведения о системе смазки двигателя

Что такое система охлаждения двигателя ?

Система охлаждения представляет собой набор компонентов, которые обеспечивают поток жидкой охлаждающей жидкости к каналам в блоке двигателя и головке двигателя для поглощения тепла сгорания.Затем нагретая жидкость возвращается в радиатор через резиновый шланг для охлаждения. Когда нагретая жидкость (горячая вода) попадает в радиатор через тонкие трубки, она охлаждается потоком воздуха.

Современные двигатели внутреннего сгорания, охлаждаемые как водой, так и воздухом, но некоторые двигатели используют воздух или жидкость для отвода отработанного тепла от двигателя. Для охлаждения двигателей специального назначения или небольших двигателей используется воздух из атмосферы, что делает систему легкой и относительно менее сложной.В то время как в некоторых двигателях тепло передается от замкнутого водяного контура к радиатору, где достигается охлаждение.

Вода обладает большей способностью и может быстрее отводить тепло от двигателя, чем воздух. Компоненты системы водяного охлаждения увеличивают вес, сложность и стоимость двигателя. Система хороша для двигателей большей мощности, которые производят больше отработанного тепла, но могут перемещать больший вес.

Функции системы охлаждения двигателя

Ниже приведены функции системы охлаждения двигателей внутреннего сгорания:

Суть системы охлаждения в двигателях внутреннего сгорания заключается в том, что температура горящих газов (газообразных продуктов сгорания) в цилиндре двигателя составляет от 1500 до 2000 градусов по Цельсию.Это выше точки плавления материала головки блока цилиндров и корпуса двигателя. поэтому, если тепло не рассеивается, материал цилиндра может серьезно пострадать и выйти из строя.

Другая функция системы охлаждения автомобильного двигателя — снижение температуры смазочного масла, которое смазывает и охлаждает движущиеся части. Очень высокая температура вызывает окисление пленки смазочного масла, в результате чего на поверхности образуется нагар. Это часто приводит к заклиниванию поршня.

Потому что слишком большой отвод тепла снижает тепловой КПД двигателя. Система предназначена для отвода не менее 30% тепла, выделяемого камерой сгорания.

Функциональная система охлаждения должна быстро отводить тепло, когда двигатель горячий. Двигатели холодные при запуске, не требуется большого охлаждения, чтобы рабочие части могли быстро достичь своей рабочей температуры.

Более высокие температуры снижают объемный КПД двигателя.А из-за перегрева большая разница температур приведет к деформации компонентов двигателя из-за возникающих термических напряжений. Для этого требуется функциональная система охлаждения, чтобы поддерживать нормальные колебания температуры.

Подробнее: Компоненты двигателя внутреннего сгорания

Компоненты системы охлаждения двигателя

Ниже представлены компоненты системы охлаждения двигателя внутреннего сгорания и их функции:

Радиатор:

Эта охлаждающая часть двигателя состоит из алюминиевых трубок и полос, зигзагообразно расположенных между трубками.Внутри радиатора по шлангу течет высокотемпературная жидкость. Затем эта нагретая жидкость переносится из трубки в воздушный поток, который затем уносится в атмосферу.

Вентилятор охлаждения:

Вентилятор охлаждения расположен немного позади радиатора, ближе всего к двигателю. Деталь предназначена для защиты пальцев и прямого воздушного потока. Он подает воздух к радиатору, чтобы охладить горячую жидкость во время работы двигателя, поэтому вентилятор помогает снизить температуру радиатора.

Современный электровентилятор управляется компьютером автомобиля. Есть датчик температуры, который отслеживает температуру двигателя и отправляет информацию в ЭБУ.

Герметичная крышка и резервный бак:

Радиаторы

теперь имеют герметичную крышку, так что охлаждающая жидкость под давлением выходит наружу при ее расширении. Таким образом, функция герметичного колпачка заключается в поддержании давления в системе охлаждения до определенного момента. Этот колпачок имел пружинный клапан, калиброванный с точностью до фунта на квадратный дюйм (psi).если давление выше, чем заданные точки давления, он открывается, и сливается небольшое количество охлаждающей жидкости.

Резервный бак — это резервуар, в который собирается охлаждающая жидкость, стекающая из герметичной крышки. Бак обычно изготавливается из пластика, и он может указывать на температуру охлаждающей жидкости.

Водяной насос:

Водяной насос — еще один важный компонент системы охлаждения двигателя. Он установлен на передней части двигателя и обеспечивает циркуляцию охлаждающей жидкости, пока двигатель работает.Деталь изготовлена ​​из чугуна или литого алюминия и имеет лопасть рабочего колеса, перекачивающего охлаждающую жидкость.

Термостат:

Термостат — это просто клапан, который определяет или измеряет температуру охлаждающей жидкости двигателя. Если охлаждающая жидкость недостаточно горячая, термостат остается закрытым, но как только температура охлаждающей жидкости достигает определенной температуры, он открывается и позволяет охлаждающей жидкости течь через радиатор.

Сердечник нагревателя:

Горячая охлаждающая жидкость лучше всего подходит для салона автомобиля.Для этого в системе охлаждения используется сердцевина нагревателя, которая во многом похожа на радиатор. Компонент соединяется с помощью пары резиновых шлангов для сбора и возврата охлаждающей жидкости от водяного насоса в верхнюю часть двигателя. Есть вентилятор, который продувает сердечник обогревателя, который затем передает тепло от горячей охлаждающей жидкости в салон автомобиля.

Шланги:

Полная циркуляция охлаждающей жидкости от радиатора к внутренней части двигателя обратно к радиатору и некоторым связанным компонентам достигается с помощью шлангов.Но основные шланги известны как верхний и нижний шланги радиатора. Они больше и шире по сравнению с другими.

Байпасная система:

Этот компонент работает, когда охлаждающая жидкость в двигателе достаточно горячая, чтобы открыть термостат. Таким образом, он позволяет охлаждающей жидкости обходить радиатор и возвращаться непосредственно в двигатель, что позволяет сбалансировать температуру охлаждающей жидкости. Часто доступны резиновые шланги, но некоторые производители используют фиксированные стальные трубы.

Прокладки головки цилиндров и впускного коллектора:

Этот компонент также помогает системе охлаждения двигателя, поскольку он надежно уплотняет сопрягаемые поверхности камеры сгорания.Он предотвращает утечку охлаждающей жидкости и масла из двигателя или в камеру сгорания. Несмотря на то, что сопрягаемые поверхности точно обработаны и герметичны, охлаждающая жидкость может течь через них. Вот почему используются прокладки.

Морозильные пробки:

Это деталь двигателя, изготовленная из специального песка и расплавленного металла. Он повторяет форму каналов охлаждающей жидкости в блоке цилиндров. Охлаждающая жидкость протекает через деталь, поэтому она должна попасть в отверстие, иначе охлаждающая жидкость вытечет наружу.

Большинство компонентов системы охлаждения подробно рассмотрены в свежем посте. Вы должны проверить их, чтобы иметь четкое представление о них.

Подробнее: Принцип работы механической и автоматической коробки передач

Полная схема системы охлаждения в двигателе внутреннего сгорания ine:

Типы систем охлаждения двигателя

В двигателях внутреннего сгорания существует два типа системы охлаждения:

Система воздушного охлаждения:

В системах охлаждения воздушного типа тепло, которое отражается от внешних частей двигателя, излучается и уносится потоком воздуха.Этот воздушный поток создается из атмосферы, которая эффективно направляется ребрами к компонентам двигателя. Ребра сделаны из металлических выступов, размер определяет количество тепла, которое будет постоянно выделяться во время процесса.

Система воздушного охлаждения зависит от общей площади поверхностей ребер, скорости охлаждающего воздуха и температуры ребер и охлаждающего воздуха. Система охлаждения подходит для тракторов с меньшей мощностью, скутеров, мотоциклов, малых самолетов и двигателей небольших автомобилей.Некоторые небольшие промышленные двигатели также рассчитаны на использование системы воздушного охлаждения.

Преимущества системы воздушного охлаждения:

Ниже приведены преимущества двигателей с системой воздушного охлаждения:

• Система дешевле в производстве.
• Он легче по весу, так как в конструкции отсутствуют водяные рубашки, радиатор, циркуляционный насос и сама вода.
• Меньше затрат на техническое обслуживание.
• Отсутствует опасность повреждения из-за мороза, например, трещины кожухов цилиндров или водяных трубок радиатора.
• Двигатели с воздушным охлаждением менее сложны

Система водяного охлаждения:

До сих пор мы много обсуждали типы водяных систем охлаждения, потому что они распространены в автомобильных двигателях. Что ж, они служат двум целям в работе двигателя, которые включают устранение избыточного тепла, предотвращая его перегрев. Кроме того, поддерживает эффективную рабочую температуру и экономичность двигателя.

Система водяного охлаждения бывает четырех различных типов, в том числе:

• Прямая или невозвратная система
• Термосифонная система
• Система бункера
• Насос / система принудительной циркуляции

Подробнее: все, что вам нужно знать о карбюраторе

Принцип работы

Как уже упоминалось ранее, автомобильная система охлаждения бывает двух типов.В этом объяснении мы рассмотрим работу системы водяного охлаждения. Система состоит из каналов внутри блока цилиндров и головок, а также водяного насоса, обеспечивающего циркуляцию охлаждающей жидкости. Он также состоит из термостата, контролирующего температуру охлаждающей жидкости, и крышки радиатора для регулирования давления в системе. Подача охлаждающей жидкости ко всем этим точкам осуществляется с помощью соединенных между собой шлангов.

Система водяного охлаждения работает путем передачи жидкой охлаждающей жидкости через каналы в блоке двигателя и головках.Хладагент течет из радиатора, чтобы поглотить избыточное тепло, выделяемое в процессе сгорания. После того, как охлаждающая жидкость нагревается, она передается по резиновому шлангу в радиатор. Как только горячая охлаждающая жидкость попадает в радиатор, начинается охлаждение. Охлаждение достигается за счет потока воздуха, поступающего в моторный отсек с передней стороны автомобиля.

После охлаждения охлаждающая жидкость возвращается в двигатель для выполнения того же процесса. Водяной насос помогает циркуляции охлаждающей жидкости проникать в скрытые проходы.Между двигателем и радиатором расположен термостат, обеспечивающий нагрев охлаждающей жидкости до определенной заданной температуры перед подачей в радиатор. Термостат остается закрытым, если он определяет охлаждение охлаждающей жидкости, поэтому вместо остановки процесса циркуляции он обходит радиатор и возвращается к двигателю.

Система охлаждения оснащена нагнетательным клапаном для предотвращения закипания охлаждающей жидкости. Поскольку под давлением кипение охлаждающей жидкости будет повышаться, крышка радиатора предназначена для сброса давления, если оно превышает определенную точку.В противном случае слишком высокое давление приведет к разрушению компонентов системы, таких как шланги и другие детали.

Посмотреть видео о системе водяного охлаждения:

Техническое обслуживание системы охлаждения

Поскольку система охлаждения очень важна для двигателя, необходимо обеспечить техническое обслуживание, чтобы продлить срок службы двигателя, а также системы охлаждения. Наиболее распространенное техническое обслуживание, которое можно выполнять, — это периодически промывать и доливать охлаждающую жидкость двигателя.При этом в антифриз входит ряд присадок, которые помогают предотвратить коррозию в системе охлаждения.

Как всегда указывают производители, использование обычной охлаждающей жидкости вызовет коррозию, которая имеет тенденцию к увеличению, когда несколько типов металлов взаимодействуют друг с другом. Это вызовет образование накипи, которая в конечном итоге начнет забивать тонкие плоские трубки в сердечнике нагревателя и радиаторе. В этом случае двигатель в конечном итоге перегреется.

Антифриз очень важен, поскольку пользователи транспортных средств должны учитывать их функции в своей системе охлаждения.Так как это увеличит срок службы двигателя, а также сэкономит им деньги. Состав антифриза может служить пять лет или 150 000 миль до замены. Обычно она красноватого или зеленоватого цвета.

Поскольку для системы охлаждения с обратной промывкой требуется профессиональное и специальное оборудование, убедитесь, что операция выполняется в соответствующей механической мастерской. В процессе технического обслуживания необходимо проверить некоторые небольшие важные компоненты, такие как термостат, герметичная крышка радиатора, водяной насос и т. Д., А в случае слабости — заменить их.

Необходимо провести испытание под давлением для выявления любых внешних утечек в деталях системы охлаждения. Такие детали, как радиатор, канал охлаждающей жидкости, шланги нагревателя и сердечник нагревателя. Вентилятор двигателя также должен исправно работать.

Подробнее: Понимание системы впрыска топлива в автомобильных двигателях

В заключение, мы углубились, чтобы узнать, что такое система охлаждения в двигателях внутреннего сгорания, что мы объяснили циркуляцией охлаждающей жидкости в системе двигателя для поглощения тепла.мы также увидели функции системы охлаждения в различных областях и ее компонентов. Система воздушного и водяного охлаждения рассматривалась как два типа имеющихся в автомобильном двигателе. наконец, лечились рабочие и ремонтные работы.

Я надеюсь, что эти знания достигнуты, если да, любезно прокомментируйте и порекомендуйте этот сайт другим студентам технических специальностей. Спасибо!

Охлаждение двигателя — устройство и функционирование

Температура горящего топлива (до 2000 ° C) отрицательно сказывается на работе двигателя.Поэтому двигатель охлаждают до рабочей температуры. Первым видом охлаждения водой было термосифонное охлаждение.

Нагретая, более легкая вода поднимается в верхнюю часть радиатора через коллектор и охлаждается воздушным потоком. Затем он опускается вниз и возвращается в двигатель. Вода циркулирует при работающем двигателе. Охлаждение поддерживалось вентилятором, но регулировать было невозможно. Позже водяная помпа ускорила циркуляцию воды.

Слабые стороны:

• Длительное время прогрева
• Низкая температура двигателя в холодное время года

При дальнейшей разработке двигателей использовались регуляторы охлаждающей жидкости (т.е. термостат). Циркуляция воды через радиатор регулируется в зависимости от температуры охлаждающей жидкости. В 1922 году это описывалось так: «Назначение этих устройств — быстрый прогрев двигателя и предотвращение его остывания.»

Речь идет о системе охлаждения, управляемой термостатом, со следующими функциями:

• Короткое время прогрева
• Поддержание постоянной рабочей температуры

Термостат стал решающим усовершенствованием системы охлаждения двигателя и обеспечил циркуляцию охлаждающей жидкости при коротком замыкании. Пока желаемая рабочая температура двигателя не достигается, вода не проходит через радиатор, а обходит его и попадает в двигатель.Термостат открывает соединение с радиатором только после достижения желаемой рабочей температуры. Эта система управления и по сей день остается основой всех систем. Рабочая температура двигателя важна не только с точки зрения производительности и расхода топлива, но и с точки зрения низкого уровня выбросов загрязняющих веществ.

В системе охлаждения двигателя используется тот факт, что вода под давлением кипит не при температуре 100 ° C, а только между 115 ° C и 130 ° C. В охлаждающем контуре давление находится в пределах 1.0 бар и 1,5 бар. Это замкнутая система охлаждения. В системе есть расширительный бак, который заполнен только наполовину. Охлаждающая среда — это не просто вода, а смесь воды и охлаждающей добавки. Сейчас мы имеем дело с охлаждающей жидкостью, обеспечивающей защиту от замерзания, с повышенной температурой кипения и защищающей детали двигателя и систему охлаждения от коррозии.

Система охлаждения | инженерия | Britannica

Система охлаждения , устройство, используемое для поддержания температуры конструкции или устройства от превышения пределов, установленных требованиями безопасности и эффективности.При перегреве масло в механической коробке передач теряет смазывающую способность, а жидкость в гидравлической муфте или гидротрансформаторе протекает под создаваемым давлением. В электродвигателе перегрев вызывает ухудшение изоляции. Поршни перегретого двигателя внутреннего сгорания могут заедать (заедать) в цилиндрах. Системы охлаждения используются в автомобилях, оборудовании промышленных предприятий, ядерных реакторах и многих других типах оборудования. (Для обработки систем охлаждения, используемых в зданиях, см. кондиционирование воздуха.)

Подробнее по этой теме

Строительство

: Отопление и охлаждение

Системы контроля атмосферы в малоэтажных жилых домах используют природный газ, мазут или катушки электрического сопротивления в качестве центральных источников тепла; …

Обычно используемые охлаждающие агенты представляют собой воздух и жидкость (обычно воду или раствор воды и антифриза) по отдельности или в комбинации.В некоторых случаях может быть достаточно прямого контакта с окружающим воздухом (свободная конвекция); в других случаях может потребоваться принудительная конвекция воздуха, создаваемая вентилятором или естественным движением горячего тела. Жидкость обычно перемещается через непрерывный контур в системе охлаждения с помощью насоса.

В трансмиссии, если площадь поверхности корпуса (контейнера) достаточно велика по сравнению с потерянной мощностью, или если трансмиссия находится в движущемся транспортном средстве, обычно имеется достаточная свободная конвекция и нет необходимости в искусственном охлаждении.Чтобы усилить охлаждающий эффект за счет увеличения площади поверхности, корпус может быть снабжен тонкими металлическими ребрами. На некоторых стационарных механических трансмиссиях может потребоваться циркуляция смазочного масла по трубам, окруженным холодной водой, или использование вентилятора для продувки воздуха по трубам, окруженным маслом в резервуаре. На многих электродвигателях к вращающемуся элементу прикреплен вентилятор для создания потока охлаждающего воздуха через корпус.

В автомобиле движение транспортного средства обеспечивает достаточное охлаждение с принудительной конвекцией для трансмиссии и шестерен заднего моста; Однако в двигателе выделяется так много энергии, что, за исключением некоторых ранних моделей и некоторых небольших автомобилей с двигателями малой мощности, воздушное охлаждение является недостаточным, и требуется система водяного охлаждения (радиатор).

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.
Подпишитесь сейчас

Типичная автомобильная система охлаждения содержит (1) ряд каналов, отлитых в блоке двигателя и головке цилиндров, окружающих камеры сгорания с циркулирующей жидкостью для отвода тепла; (2) радиатор, состоящий из множества небольших трубок, снабженных решеткой из ребер для быстрого отвода тепла, который принимает и охлаждает горячую жидкость от двигателя; (3) водяной насос, обычно центробежного типа, для циркуляции жидкости в системе; (4) термостат для регулирования температуры путем изменения количества жидкости, поступающей в радиатор; и (5) вентилятор для втягивания свежего воздуха через радиатор.

Для предотвращения замерзания в воду добавляют раствор антифриза или заменяют его. Для повышения температуры кипения раствора в системе охлаждения обычно повышается давление с помощью герметичной крышки на радиаторе с клапанами, которые открываются наружу при заданном давлении и внутрь, чтобы предотвратить возникновение вакуума при охлаждении системы.

Важность проверок систем охлаждения

Все мы, живущие на юго-востоке Вирджинии, знаем, что в середине лета температура может значительно превышать 90 градусов.Это окружающее тепло может повысить рабочую температуру двигателя вашего автомобиля. Хорошо обслуживаемая система охлаждения имеет решающее значение для обеспечения безопасной и эффективной работы двигателя вашего автомобиля. Если система охлаждения выходит из строя, это часто может привести к дорогостоящему ремонту.

Система охлаждения автомобиля обеспечивает циркуляцию охлаждающей смеси (антифриз и вода) через отверстия в двигателе. Эта смесь поглощает излишки тепла при прохождении через двигатель и высвобождает его через радиатор автомобиля. Радиатор охлаждается вентиляторами двигателя и воздухом, проходящим через него, когда вы едете по дороге, снова запуская цикл.

ПРИМЕЧАНИЕ. Причина, по которой никогда не следует заполнять систему охлаждения только водой, заключается в том, что внутренние части двигателя достигают температуры, значительно превышающей точку кипения воды, а антифриз имеет более высокую термостойкость, что предотвращает его кипение.

Уход за системой охлаждения — отличная профилактическая мера, обеспечивающая долгий срок службы вашего автомобиля. В Mike Duman Auto Superstore мы предоставляем профессиональные услуги по регулярному техническому обслуживанию.

Ниже приведены некоторые проверки системы охлаждения, которые вы можете выполнить самостоятельно.

Проверка уровня охлаждающей жидкости

Как вы понимаете, существует определенное количество охлаждающей жидкости, которое необходимо каждому автомобилю для правильной работы в летнюю жару. Есть несколько способов проверить уровень охлаждающей жидкости в зависимости от типа вашего автомобиля. У одних есть расширительный бачок охлаждающей жидкости, а у других его нет.

Если в вашем автомобиле он есть, вы можете снять с него крышку и при необходимости добавить охлаждающую жидкость.Если расширительный бачок не имеет крышки или в вашем автомобиле этого бачка нет, вам придется снять крышку радиатора и проверить там уровень охлаждающей жидкости. Чтобы его правильно снять, необходимо сбросить давление.

ПРИМЕЧАНИЕ: Для всех автомобильных систем охлаждения требуется правильная смесь охлаждающей жидкости и воды. Никогда не рекомендуется использовать прямую воду в системе охлаждения. Охлаждающая жидкость (антифриз) имеет гораздо более высокую температуру кипения, чем чистая вода. Предотвращение закипания системы имеет решающее значение для эффективной работы системы охлаждения.Проконсультируйтесь с руководством по эксплуатации вашего автомобиля, чтобы узнать об особенностях и смесях для вашего конкретного автомобиля.

Предупреждение: Никогда не снимайте крышку радиатора при горячем двигателе! Огромное давление вызовет выливание охлаждающей жидкости и пара из радиатора и может привести к серьезным травмам. Если вам неудобно выполнять эту процедуру, обратитесь к профессионалу.

Проверьте шланги и соединения

Слабые шланги со временем могут протечь или полностью разорваться. Визуально осмотрите шланги радиатора и отопителя на предмет трещин и «вздутий».«Сожмите их. Если они легко разрушаются или вы видите растрескивание или вздутие, то пришло время заменить.

При проверке шлангов обратите внимание на то, где шланги соединяются с двигателем и радиатором. Ищите лужи или любые признаки утечки. Иногда простое затягивание хомута может остановить утечку, но если она не исчезнет, ​​тогда существует более серьезная проблема, и систему необходимо отремонтировать.

Вентиляторы и водяной насос.

В некоторых новых автомобилях вместо традиционных ременных вентиляторов используются электрические вентиляторы.Краткий справочник: если вентилятор (ы) установлен на радиаторе автомобиля, они электрические. Если вентилятор находится в передней части двигателя, то он установлен на водяном насосе системы и управляет вентилятором и водяным насосом. Визуально осмотрите этот ремень на предмет трещин, натяжения и чрезмерного износа. При необходимости замените или отрегулируйте.

ВНИМАНИЕ: Имейте в виду, что если в вашем автомобиле есть электрические вентиляторы охлаждения, их температура регулируется. Они могут запуститься в любой момент, даже если автомобиль выключен.

Ремень привода водяного насоса

Даже если в вашем автомобиле есть электрические вентиляторы, все равно есть ремень, приводящий в действие водяной насос. Водяной насос — важнейший компонент системы охлаждения любого автомобиля. Насос установлен на передней части двигателя с помощью шкива, прикрепленного к валу. Ремень приводит в движение шкив, заставляя внутреннее рабочее колесо вращаться, вызывая циркуляцию охлаждающей жидкости через систему.

Осмотрите приводные ремни или одиночный змеевик на предмет наличия трещин, сколов и т. Д.Замените ремень, если на нем есть признаки чрезмерного износа или возраста.

Заключение

Еще одним признаком неисправности в системе могут быть лужи под автомобилем. Обычно они имеют зеленоватый оттенок, поэтому не путайте конденсат, вытекающий из системы кондиционирования вашего автомобиля, с утечкой в ​​системе охлаждающей жидкости. Если не уверены, опустите палец в лужу. Если это охлаждающая жидкость, она будет маслянистой. Если это конденсат, на ощупь он будет просто водой.

Поддержание системы охлаждения в отличном состоянии продлит срок службы вашего автомобиля.Это также гарантирует, что вы не останетесь в затруднительном положении на дороге, когда из-под капота будет струиться пар. Если вы заинтересованы в периодической проверке или плановом техническом обслуживании, пожалуйста, свяжитесь с Mike Duman Auto Superstore по телефону 888-239-2076 или посетите нашу контактную страницу для получения дополнительной информации.

Назначение вашей системы отопления и охлаждения

Назначение вашей системы отопления и охлаждения

У системы отопления и охлаждения необычная задача: перемещать тепло туда, где оно необходимо, и отводить тепло туда, где оно не требуется.

Понятно, что большинство людей видит цель системы отопления в том, чтобы оставаться в тепле зимой, а в системе кондиционирования — как в способе сохранять прохладу летом. И, конечно, это правильно.

Тем не менее, системы, которые заботятся об этой простой цели, выполняют свои обязанности с помощью сложного, запутанного и интегрированного набора компонентов, которые, как вы уже догадались, перемещают тепло туда, где оно необходимо, и отводят тепло туда, где оно не требуется.

По сути, печи нагнетают тепло в жилую зону.Кондиционеры удаляют тепло. Этот воздух нуждается в способах распределения по комнатам (воздуховоды и множество других компонентов). И системам нужен способ регулирования температуры (да, термостат).

Эти компоненты обслуживаются множеством элементов, включая вентиляторы, воздуховоды приточного воздуха, выпускные отверстия для приточного воздуха, впускные отверстия для возвратного воздуха, воздушную камеру, фильтр и теплообменник, который добавляет тепло или отводит тепло из циркулирующего воздуха. (Система кондиционирования воздуха также имеет другие компоненты, включая компрессор и конденсатор.)

Но вот в чем суть всего вышеперечисленного. Эти сложные системы домашнего комфорта активно работают, когда они вводятся в эксплуатацию в периоды высокой активности. Ослабляются соединения, детали изнашиваются, производительность системы падает, и они теряют свою энергоэффективность.

Системы домашнего комфорта обычно имеют срок службы около 15 лет, хотя время замены зависит от самого оборудования, а также от графика технического обслуживания. Тем не менее, эксплуатационные расходы растут, а затраты на ремонт после поломки увеличиваются.

Чтобы принять решение о замене системы для вашего дома, обратите внимание на следующие признаки: счета за электроэнергию, которые кажутся слишком высокими, комфорт, который кажется слишком непоследовательным, и уровни производительности, которые непредсказуемы. Если вы сталкиваетесь с частыми поломками, вам, безусловно, следует заменить систему.

Чтобы получить представление о том, насколько хорошо работает ваша текущая система, запланируйте анализ энергопотребления и позвольте нам показать вам.
