Не держит ручник ваз 2114: Как подтянуть ручник на ВАЗ 2114

Почему не работает ручник (ремонт ручника) ВАЗ 2109

На чтение 2 мин. Просмотров 3.5k. Опубликовано 27.10.2013
Обновлено 16.11.2015

Ручной (стояночный) тормоз предназначен для предотвращения движения автомобиля во время стоянки, может пригодиться он, в случае экстренного торможения (когда отказывают основные тормоза), а также необходим при ремонтных работах (поддомкрачивание, замена колес и другие).

У ручного тормоза есть одна особенность, и если не работает ручник ВАЗ 2109, в первую очередь необходимо обращать внимание на нее. Дело в том, что достаточно одной поездки на натянутом ручнике, что бы он вышел из строя. Конструкция ручного тормоза в барабане позволяет только 1\4 части колодок прижиматься к тормозной поверхности. При движении, эта часть колодок быстро стирается, и перестает доставать до барабана.

Это можно попробовать, устранить регулировкой троса ручника. Как правило, после поездок на натянутом ручнике, он подлежит подтяжке, примерно три – четыре раза. Затем колодки окончательно стираются и чтобы восстановить работоспособность ручного тормоза, необходима их замена.

Частой причиной выхода из строя, ручного тормоза, является заклинивание троса, в результате попадания грязи и влаги, ржавчины, механических повреждения. В этом случае, можно попробовать отремонтировать ручник, смазав и разработав сам трос. Но, обычно это действие помогает не надолго, и поэтому желательно все таки заменить трос.

Еще неисправностью ручного тормоза, можно считать поломку, заклинивание или заедание рычага или храпового механизма трещотки, расположенного в ручке. При этом рычаг невозможно зафиксировать в рабочем положении.

Восстановление ручного тормоза на ВАЗ 2109

Ремонт необходимо начинать, с регулировки троса. Обычно правильная установка считается, когда до блокировки колес, рычаг тормоза проходит три- четыре щелчка.

Если трос некуда больше подтягивать (или подтяжка не дает результата), надо снять задние колеса и убедится в том что, ход его свободный с обеих сторон, осмотреть места крепления троса к кузову и тормозному щиту. Затем следует снять задние тормозные барабаны и проверить состояние колодок.

На этом этапе диагностику и ремонт ручника ваз 2109, можно считать завершенными.

Совет. Иногда, при сильной растяжке троса ручника или выработке в тормозных барабанах, имеет смысл подложить под регулировочную шпильку – втулку толщиной 1-2 см, продлив тем самым срок службы ручного тормоза.

При замене колодок или троса, повторную регулировку нужно производить через 1тыс.- 1.5тыс. км/пробега. Также необходимо регулировать стояночный тормоз, когда количество щелчков, при натяжке, будет более пяти.

Ручной тормоз на ВАЗ 2109: регулировка и замена своими руками, проверка состояния

Содержание:

1. Конструкция

2. Регулировка или замена

3. Проверка состояния

4. Меньше работы — дольше эксплуатация?

Ручной тормоз способствует удержанию автомобиля на одном месте при длительных стоянках. Также он требуется для экстренного, аварийного торможения.

Использовать ручник для популярного среди молодых водителей дрифта настоятельно не рекомендуется.

Вид из салона

Конструкция

Система ручного тормоза (РТ) на автомобилях ВАЗ 2109 достаточно простая. Она включает в себя два основных узла:

• Тормозные устройства для задних колес;
• Механический привод.

Привод, в свою очередь, состоит из:

• Рычага ручного тормоза, расположенного в салоне по правую руку от водителя;
• Передних и задних тросов привода.

Концы заднего троса соединены с рычагами тормозных колодок ручного привода. В на участке подведения переднего тросика к задней области мы имеем дело со следующими элементами:

• Уравнитель;
• Регулирующая гайка;
• Оттяжная пружина и контргайка. Ими передний трос соединен с кронштейном кузова авто.

Отпуская рычаг, пружина ослабляет натяжение тросов и уравнитель возвращается в исходное положение. Именно тут требуется регулировка.

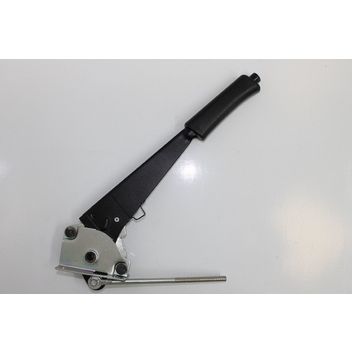

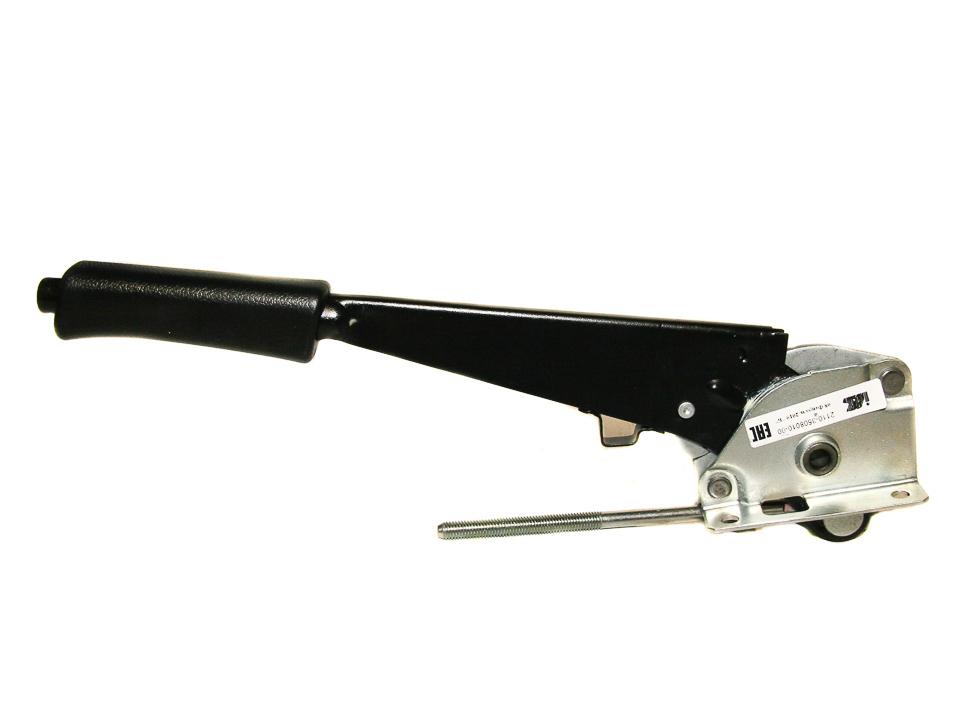

Демонтированная ручка РТ

Регулировка или замена

В некоторых ситуациях можно обойтись простой регулировкой тросов, но порой их приходится менять полностью.

Прежде чем принимать окончательное решение, советуем провести проверку текущего состояния РТ и определить, нужна ли просто регулировка, либо придется менять тросик.

Проверка состояния

Нормальная регулировка РТ обеспечивает удержание автомобиля на уклоне. Это соответствует 3-8 щелчкам рукоятки на более новых девятках или 5-7 щелчкам на ВАЗ 2109, выпущенных ранее 1995 года.

Для проведения проверки выполните несколько простых операций:

• Найдите уклон, у которого имеется около 25 градусов;
• Включите ручник в необходимое положение;
• Если автомобиль начинает скатываться, ручник не держит, требуется регулировка;
• При отсутствии поблизости такого склона проверка выполняется в гаражных условиях;
• Поставьте машину на ровную поверхность, до упора поднимите ручку ручного тормоза;
• Подойдите сзади и постарайтесь с максимальной силой толкнуть автомобиль;
• Если при этом машина начала движение, РТ требует настройки;
• Проверьте работоспособность ручника на 2 щелчке на более новых версиях ВАЗ 2109 и не доходя до 5 щелчках на версиях до 1995 года. Если ручник при этом работает на полную силу, тросик перетянут. Его потребуется также отрегулировать.

Эксплуатация авто с перетянутым тросом РТ также опасна, поскольку это ведет к перегреву и износу задних тормозных колодок.

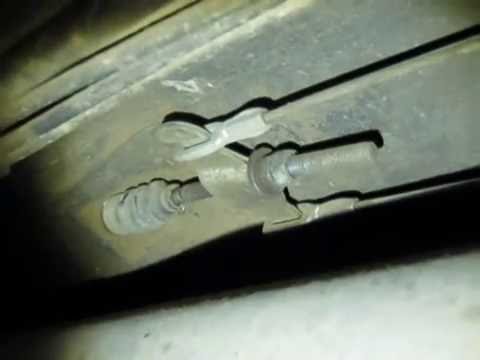

Вид снизу

Регулировка

Для регулировки тросика РТ вам потребуется яма, эстакада или подъемник. Далее действуем по следующему алгоритму.

1. Поднимите ручку ручника на 2-3 щелчка из салона.
2. Залезайте под автомобиль и ослабляйте затяжку контрирующей гайки уравнителя троса ручника. Перед этим гайку лучше обработать металлической щеткой, чтобы удалить всю грязь.
3. Далее действуйте по обстоятельствам. Если трос перетянут, его нужно ослабить соответствующими манипуляциями с гайкой. Если же трос слишком слабо держит, гайку необходимо затянуть потуже.
4. Если натяжение тросика не дает никакого результата, то элемент уже на пределе своих возможностей. Следовательно, единственное решение сложившейся ситуации — замена.
5. Регулируя степень натяжения, обязательно давайте оценку регулировке троса по ходу рычага РТ. Как вы помните, в норме она составляет 3-8 щелчков для более свежих версий автомобиля ВАЗ 2109, либо 5-7 щелчков для девяток, которые выпустили до 1995 года.
6. Проверяйте свободу вращения задних колес. Если вы перетяните тросик, колеса будут вращаться с усилием, не так свободно, как должны.
7. Выполнив регулировку, затяните обратно контрирующую гайку и вновь проверьте работоспособность ручного тормоза путем поездки на склон или толкания машины при включенном РТ.

Процесс регулировки

Если настройка не дала положительного результата, тросик оказался изношенным, перетянутым и не позволяет отрегулировать работу РТ, придется его менять, тем самым осуществляя ремонт ручника.

Замена

В некоторых случаях тяжелое перемещение тросика в оболочке связано с отсутствием смазки. Чтобы устранить этот дефект, залейте в оболочку трансмиссионное или моторное масло. Вливайте до тех пор, пока из противоположного конца оболочки троса не выльется смазка. Не забывайте перемещать трос, пока заливаете смазочный материал.

Процедура замены тросика

Но смазка — это скорее временная мера. При обнаружении признаков износа тросика, его лучше заменить на новый. Делается это следующим образом.

1. Ослабьте натяжение контрирующей гайки троса РТ.
2. Открутите регулировочную гайку уравнителя, что позволит ослабить тросы привода ручника.
3. Вывесите заднюю часть вашего ВАЗ 2109 с помощью домкрата, после чего снимите тормозной барабан и тормозную колодку.
4. Открутите наконечник троса привода от приводного рычага.
5. Отсоедините крепежную гайку, после чего демонтируйте держатель тросика РТ на балке задней подвески автомобиля.
6. Извлеките втулку оболочки из отверстия, имеющегося в тормозном щите.
7. Через отверстие в тормозном щите пропустите наконечник троса РТ.
8. Извлеките тросик РТ из всех держателей, имеющихся на кузове вашей машины.
9. Рассоедините наконечник тросика РТ с уравнителем.
10. Протолкните наконечник троса из кронштейна, что позволит снять трос.
11. Установите уже новенький, проверенный тросик, действуя в обратной последовательности.
12. Не забудьте на завершающем этапе сборки узла отрегулировать натяжение троса и работоспособность восстановленного РТ.

Меньше работы — дольше эксплуатация?

Многие водители считают, что редкое использование ручного тормоза обеспечивает максимальную работоспособность данного узла. На самом деле подобная попытка сохранить ресурс РТ дает совершенно противоположный эффект.

Чем реже вы используете ручник на вашем автомобиле, тем меньше перемещений осуществляет трос в своей оболочке. Это приводит к потере эффективности, работоспособности тросика. Потеря подвижности ведет к появлению обрывов при редких включениях ручного тормоза. Как результат, в самый неподходящий момент машина не стоит на месте, как ей положено.

Чтобы не допустить проблем с РТ, периодически осматривайте состояние узла, а также не забывайте выжимать ручку стояночного тормоза тогда, когда это необходимо и требуется правилами ПДД.

 Загрузка …

Что делать если не держит ручник на ваз 2110

Хоть и тема древняя,поиск рулит,мож кто и найдет.
Тема байда,аппарат древний 2005 г 8 кл,достался как служебка,из деревни  Балахта  Красноярский край. Ушатайка,короче.
Прошло время, навернулся ручник.Подтяжка помогла на месяц,наверное.потом  ушли и задние тормоза .Курил проблему, вплоть до идиотских призывов откусывать пружину возврата троса ручного тормоза. Медаль дебила инициатору.
Другие инициаторы того же племени чего-то пилили в пластине,какие-то прорези.Я в ах-е,короче.
Снял барабаны-на пределе 201,5 мм,колодки рабочие, рычаг привода троса упирается в ступицу. Куда нах ещё откусывать пружину??Кореш с 2109 рассказал о распорной пластине с двумя разными по глубине прорезями на одной пластине в исполнении 1989 г. Стал такую искать,херсдва,про ремонтную тоже никто не знает.Купил,типа, стандарт,оказалось,что она по расстоянию между пазами больше,чем у меня,типа родная.Втулил её,хер барабан налезает.Сослепу без очков я,да и друган такой же,не увидели,что выступ (горб) на пластине привода ручника не дает новой распорке упереться в колодку.Проточили, заболгарили , резалт тот же.Говорю,бля,так мы то же самое и проделали,уравняли старую и новую распорку.
Оговорюсь,что это первая моя нашемарка, катал хонды,тавоты,мицу.Там всё проще.
Переехал к другому товарищу,помоложе ,бывший тазавод. Вот он и узрел то, что спецы не увидели-нахера менять троса или обрезать пружину,если наеборот нужно ослабить трос до минимума,что мы и произвели.Сейчас гайки натяжения в самом начале резьбы шпильки,после сборки притянул и появился и ручник и зад стал колом,чутка поездил ушли скрипы  и всякая хрень. На ходу все тихо.
Каюсь,что на всяк случай поменял барабаны и переднюю колодку,можно было сделать это позже.
По итогу -СТАРЫЙ трос и всё обписаное выше — с горы вниз не могу тронуться на трёх щелчках рычага,чего и вам желаю.
Здесь больше не появлюсь, пишите [email protected]

Биение руля ! ,может ли быть виной ШРУС (граната) ? Ваз 2114

Замена смазки в любом двигателе – это крайне важная задача, ведь иначе нет возможности обеспечить качественную и долгую работу всех систем двигателя. Непосредственно от качества заливаемой смазки и зависит срок эксплуатации культиватора, так что не рекомендуется использовать автомобильное масло, подробнее СТО.

Не держит ручник ВАЗ 2108-09

Не забывайте, что замена смазки обойдется в разы дешевле, чем приобретение новых деталей на агрегат.

О том, как заменить масло в двигателе культиватора, смотрите ниже.

Во время работы мотоблока большой нагрузке подвергается двигатель и чтобы защитить его от преждевременного износа, применяют моторное масло. Средство бывает разным по химическому составу и свойствам, поэтому его используют согласно классификации.

Как правило, в инструкции к мототехнике производитель указывает, какую марку машинного масла и в каком объёме лучше использовать. Если же таких рекомендаций нет, средство выбирают по следующим характеристикам:

Параметр SAE свидетельствует о классе вязкости вещества и состоит из буквенно-цифровой аббревиатуры, где буква « W» указывает на возможность применения при низких температурах. Стоящее перед ней число обозначает вязкость при отрицательных значениях термометра, а цифры после « тире» — при плюсовых. Эти показатели характеризуют, насколько легко будет жидкость прокачиваться по системе и как быстро она достигнет поверхностей трущихся деталей, не допустив их сухого трения.

Параметр API разделяет смазочный материал по эксплуатационным свойствам на категории C и S. К категории C относят средства, предназначенные для четырёхтактных дизелей, у которых воздушное охлаждение, к категории S – для бензиновых моторов. Поэтому при выборе жидкости обязательно следует обращать внимание на эту маркировку, так как для дизельного и карбюраторного двигателя она имеет различный состав.

Параметр ACEA классифицирует масло по показателю HT (вязкость в условиях повышенных температур)/HS (скорости сдвига), который показывает, насколько смазка является энергосберегающей. Чем выше данная величина, тем она лучше предохраняет узлы двигателя от износа. Заливать вещество с высоким показателем мПа*с рекомендуется в трактор, минитрактор, а так же тяжёлые мотоблоки Нева, предназначенные для больших нагрузок.

нужно ослабить трос до минимума,что мы и произвели.Сейчас гайки натяжения в самом начале резьбы шпильки,после сборки притянул и появился и ручник и зад стал колом

Регулировка стояночного тормоза.

Как подтянуть трос ручника. Почему не держит ручник, плохо держит ручной тормоз

Отсутствие правильного натяжения троса может не только стать причиной того, что ручник не держит, но и привести к перегреву и ускоренному износу фрикционных накладок, барабанов. Рассмотрим как осуществляется регулировка стояночного тормоза барабанного типа, а также как подтянуть трос ручника на автомобиле с задними дисковыми тормозными механизмами.

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

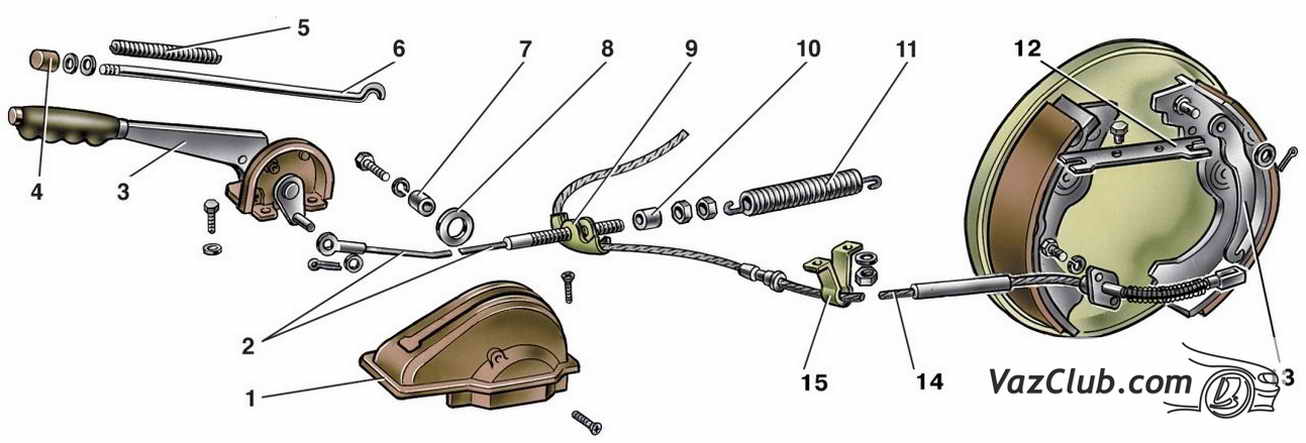

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В некоторых видах конструкции вместо тросов применяется комбинация тяг, но именно описанное выше устройство можно встретить на всех современных автомобилях с задними барабанными тормозами.

Как подтянуть трос

Суть регулировки заключается в перемещении уравнителя троса по тяге в направлении передней части автомобиля. В зависимости от конструкции автомобиля, механизм для регулировки может находиться в салоне либо под днищем, как в случае с ВАЗ 2115,2114,2113,2199,2109,2108, Opel Astra F и многими другими авто.

Для доступа к регулировочному механизму, расположенному в салоне, в центральном туннеле зачастую имеется специальный лючок. В нашем случае процесс описан и показан на видео на примере авто, где регулировка осуществляется под днищем, поэтому автомобиль предварительно нужно загнать на эстакаду либо смотровую яму. Инструкция, которая позволит подтянуть трос, если не держит ручник.

1. Металлической щеткой очистите резьбу регулировочной тяги.
2. Ослабьте контргайку. Чтобы при откручивании и обратном закручивании после регулировки придать конструкции жесткость, потребуются 2 ключа – одним в момент откручивания нужно удерживать регулировочную гайку, а вторым откручивайте контргайку.
3. Сместите положение регулировочной гайки, закрутив ее на необходимое количество витков.
4. После завершения регулировки подтяните контргайку так, чтобы она плотно прижалась к регулировочной гайке.

Какая степень натяжки считается правильной

В случае техосмотра, который в РФ на гражданских транспортных средствах не проводится, эффективность ручного тормоза проверяется двумя способами:

• автомобиль с полной снаряженной массой должен быть надежно зафиксирован ручным тормозом на уклоне 16º или 25º, в зависимости от актуальных требований;
• действие ручного тормоза проверяется на специальных барабанах. При этом измеряется не только тормозное усилие, но и равномерность ее распределения между задними колесами.

Народные методы

При самостоятельной регулировке стояночного тормоза оценить натяжение троса ручника можно двумя способами:

• по количеству щелчков. При этом информацию стоит искать по конкретной модели автомобиля, так как, к примеру, для Daewoo Matiz нормой будет 7 щелчков, а для ВАЗ 2106 – 2-4 щелчка. Недостаток регулировки лишь в том, что иногда после замены тормозных барабанов, колодок, и соблюдении усредненного значения по количеству щелчков даже при опущенном ручнике тормозные колодки могут быть излишне сильно прижаты к барабанам. Поэтому после обслуживания задних барабанных тормозов степень натяжки должна отличаться от усредненных требований, но после притирки ручник нужно будет обязательно подтянуть;
• по степени прижатия фрикционных накладок. Для регулировки ручника задние колеса необходимо будет вывесить. Подтягивать трос нужно до такого состояния, чтобы при опущенном рычаге стояночного тормоза колодки едва касались тормозных барабанов. При вращении от руки колесо должно довольно свободно вращаться, но при этом будет ощущаться едва заметный звук от прижатых к барабанам фрикционных накладок (если колодки изношенны неравномерно, то характерный звук при вращении будет в определенном положении колеса). При такой регулировке после преодоления 100-200 км фрикционные накладки немного сотрутся, и зазор станет близким к идеальному.

Владельцам ВАЗ

На автомобилях ВАЗ переднеприводной компоновки ручник может плохо держать, даже если вовремя подтягивать трос. Случается это из-за конструкции наконечника троса, ограничивающего амплитуду движения рычага ручного привода колодок. При затягивании ручника возвратная пружинка слишком рано упирается в ограничитель. Чтобы решить эту проблему, владельцы спиливают несколько витков возвратной пружины. При этом следует быть очень аккуратным, чтобы не повредить сам трос ручника, а также следить за тем, чтобы убранные отрезки были с обеих сторон равной длины.

Ручник на задних дисковых тормозах

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

• Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.
• Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.
• Конструкция с механическим подпором рабочего поршня. В полости тормозного поршня располагается храповик (для автоматического сведения колодок), в который упирается шпилька с трапецеидальной резьбой. Изогнутая штанга приводит в движение шпильку путем проворачивания вала с концентрической проточкой.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.

Регулировка ручного тормоза своими силами

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Ручник это неотъемлемая часть машины, как и многие ее детали он нуждается в своевременной регулировке.

В сегодняшней статье мы рассмотрим регулировку ручного или стояночного тормоза на примере ВАЗ 2107.

Ручной тормоз

Сразу хочется отметить, что принцип подтяжки ручника на моделях российского автопрома одинаков и не важно, какое у вас авто, старенький ВАЗ 2101 или ВАЗ 2109, ВАЗ 2110 или ВАЗ 2115 весь процесс работ одинаков и совсем не сложен.

Регулировка ручного тормоза не требует каких то серьезных знаний и чтобы подтянуть трос ручника не обязательно ехать на СТО вполне можно справится своими силами в собственном гараже. Так советуем прочитать статью, как заменить шаровую опору своими руками.

Первым делом нужно понять какие виды работ вам нужно проделать и определить неисправность, ведь не всегда можно обойтись регулировкой ручника, возможно вам понадобиться замена троса ручного тормоза или тормозных колодок.

Возможные причины и неисправности:

1. Не держит ручник на уклонах.
2. Обрыв троса стояночного тормоза.
3. Заедание троса в кожухе (оболочке).
4. Износ тормозных колодок.

Итак, если не держит стояночный тормоз по причине обрыва троса, или износа накладок, то без дальнейшей замены этих деталей здесь просто не как не обойтись.

Но, а если вы уверены, что у вас колодки в порядке или не давно вы их меняли и трос ручника не порван и не заедает в кожухе, то можно смело приступать к регулировке.

Регулировка ручного тормоза ВАЗ 2107

Итак, пред тем как подтянуть ручной тормоз нам понадобиться два ключа на тринадцать, пассатижи, щетка по металлу, домкрат.

Проще всего подтяжку производить на подъемнике, но если такого не имеется заезжаем на яму поддомкрачиваем заднюю часть автомобиля, что бы задние колеса свободно вращались. Так же заодно можно проверить подшипники на полуосях.

Это делается для того что бы в процессе регулировки проверять не зажали ли мы слишком сильно тормозные колодки, колеса должны вращаться свободно при отпущенном ручнике, не должно быть не каких заеданий.

Внимание! Перетянутый ручник может привести быстрому износу колодок, а также их перегреву.

После того как вы подвесили заднюю часть машины залазим под нее при помощи щетки очищаем резьбовую часть регулировочного болта от грязи, ели таковая имеется.

При помощи рожковых ключей отпускаем контргайку регулировочного болта фото 1, дальше пассатижами держим болт троса ручника, а при помощи ключа на тринадцать затягиваем гайку фото 2.

После, того как немного подтянули гайку проверяем регулировку стояночного тормоза, тянем вверх рычаг ручника в салоне автомобиля, при этом  должно составлять от трех до пяти щелчков, это так сказать самый оптимальный результат.

Но на самом деле не столь важно сколько у вас будет щелчков, главное, что бы ручной тормоз хорошо держал и машина не катилась на уклонах, ведь это же его основная функция.

Но главный момент, при отпускании рычага ручника колеса должны свободно вращаться, то есть при вращении они не должны быть зажаты и даже не подклинивать, когда вы их проворачиваете рукой.

После того как вы отрегулировали ручной тормоз не забудьте затянуть контргайку и желательно все резьбовое соединение обработать мовилью.

Это в дальнейшем позволит вам без особых усилий производить регулировку ручника, так как мовиль отлично защищает резьбовые соединения от ржавчины.

На последок хочется дать небольшой совет, старайтесь не ставить на ручной тормоз автомобиль в зимнее время года, так как это может привести к примерзанию задних колодок к барабану и вы не сможете продолжить дальнейшее движение.

Если такое все таки произошло и колодки примерзли к тормозному барабану, полейте на барабан горячей водой до полного их отмерзания.

Регулировка троса ручника на ваз 2101-2107

Добро пожаловать!
Стояночный тормоз – так он называется по научному, но в обществе давно уже закрепилось за ним называние просто как ручник, со временем этот трос вытягивается и при поднятие ручника на верх машина уже не стоит как раньше на месте а катится, всё это происходит из-за двух причин либо же трос вытянулся (Хорошие прочные троса кстати дольше вытягиваются), либо же задние тормозные колодки на вашем автомобиле износились и при поднятии ручника они уже не так сильно прижимаются к барабану, но чтобы не бежать в автомагазин и не покупать новый трос или новые колодки, то можно его просто отрегулировать при помощи подручных средств и тем самым ручник будет держать автомобиль как раньше.

Примечание!
Для регулировки троса, вам нужны будут инструменты, а именно: Два гаечных ключа «на 13», плоскогубцы или вместо них можно так же использовать пассатижами!

Краткое содержание:

Где находится трос ручника?
Он проходит под днищем автомобиля от самого ручника и идёт он к обоим задним тормозным колодкам которые находятся рядом с самими задними колёсами, для наглядности чтобы вы просто понимали где он находится под днищем, смотрите фото на котором он указан красными стрелками и да кстати чтобы у вас не возникло ощущение то что троса два, напомним вам! Трос стояночного тормоза всего лишь один но он длинный и из-за того что он длинный он изгибается в том месте которое указано синей стрелкой и идёт на оба задних колёса.

Примечание!
Хотя если брать во внимание ещё малый трос (Его регулировать не надо он только заменяется на новый), то можно по сути считать уже что троса два, так как малый трос подсоединяется самому ручники и после этого он выходит под днище автомобиля, а уже под днищем в работу вступает основной трос который на фото выше указан красными стрелками!

Когда нужно регулировать трос ручника?
Он нуждается в регулировки (Как уже было сказано ранее), если он вытянулся либо же износились задние колодки, но чтобы это всё проверить придётся лезть под автомобиль, поэтому есть ещё один способ благодаря которому вы можете понять когда трос нужно будет регулировать, для этого просто поставьте свой автомобиль на уклон в 25% как показано на фото ниже и после чего поднимите ручник до самого верху, если трос нормально отрегулирован то он должен будет держать автомобиль и не даст ему скатиться.

Примечание!
В том случае если автомобиль у вас вообще не стоит не на каком уклоне, то в этой ситуации может быть виноват либо порванный задний трос ручника (О том как заменить задний трос, его ещё называют основным, см. в статье под названием: «Замена заднего троса ручника»), либо же порванный передний трос (О том как заменить передний трос, его ещё называют малым тросом, читайте в статье: «Замена переднего троса ручника на автомобиле»), после их замены у вас всё должно будет прийти в норму!

Кстати есть ещё один способ проверить трос на то как он держит автомобиль, для этого встаньте на машине на ровной дороге или какой ни будь площадке и после этого включив нейтральную передачу, выйдите из автомобиля и попробуйте его в одного сдвинуть с места, если сдвинете то вам придётся регулировать трос стояночного тормоза на машине!

Как отрегулировать трос ручника, он же стояночный тормоз на ВАЗ 2101-ВАЗ 2107?

Примечание!
Прежде чем взяться за его регулировку, разыщите смотровую канаву или же подъёмник, потому что трос регулируется при условии что вы находитесь под днищем автомобиля!

1) В начале операции вам нужно будет сесть в автомобиль и включить первую передачу, после чего проверьте опущен ли у вас до упора ручник и после проверки выходите из автомобиля и лезьте под днище автомобиля, под днищем разыщите то место где сам трос сходится между собой (Это место ещё было указано синей стрелкой на втором фото которое находится выше), после нахождения возьмите два гаечных ключа и с их помощью ослабьте контргайку которая указана на фото ниже под буквой Б.

Примечание!
Контргайку ослаблять нужно специальным способом, потому что так просто взять и выкрутить вы её не сможете, поэтому если вы решили её отвернуть то вам нужно будет вторым ключом который указан буквой А на фото выше, держать саму регулировочную гайку и в это время выворачивать ту самую контргайку которая указана под буквой Б!

2) Затем приступайте к регулировки самого троса, для этого возьмите в руки плоскогубцы или же пассатижи и с их помощью захватите переднюю часть троса как показано на рисунке ниже, а после того как трос у вас будет захвачен при помощи гаечного ключа начните вращать регулировочную гайку.

Примечание!
Регулировочную гайку вам нужно будет либо отворачивать, либо же заворачивать и посредством этого ещё и проверять сколько щелчков будет выдавать ручник (Он должен будет выдавать около четырёх щелчков)!

3) Теперь когда вы добьётесь чёткой регулировки возвратитесь под днище автомобиля и заверните контр гайку таким образом, чтобы она зацепилась намертво с регулировочной гайкой и не давала ей отворачиваться во время езды, на этом вся регулировка будет закончена.

Дополнительный видео-ролик:
Более подробно о том как отрегулировать трос ручника, а так же ещё кой какие полезные советы, вы сможете увидеть и услышать в видео-ролике который закреплён чуть ниже:

Можно ли использовать ручник зимой? — журнал За рулем

Во времена Москвичей, Жигулей и Волг большинство водителей помнили совет более опытных коллег: ни в коем случае не ставить машину на ручник зимой! С тех пор прошло много лет, но легенда жива.

Ни в коем случае не ставить машину на ручник зимой! Почему? Чтобы колодки не примерзли к тормозному барабану. Мало того, ручником вообще старались не пользоваться: «чтобы не изнашивался». Всегда оставляли автомобиль «на передаче». И действительно: раньше примерзший ручник мог и вправду надолго отсрочить поездку. Каким образом? Дело в том, что материал тормозных колодок отечественного производства был весьма гигроскопичен. Зимой снег, попавший внутрь барабанного тормозного механизма, таял, пропитывал материал колодок и замерзал на стоянке. В итоге очередной автовладелец вынужден был поливать барабаны горячей водой из чайника, чтобы растопить лед.

Материалы по теме

Заметьте, речь именно о тормозах барабанного типа. Такие и сегодня устанавливают на заднюю ось некоторых не очень дорогих легковых автомобилей. С дисковыми тормозами, которые были установлены на переднюю ось, проблем не возникало. Да, конечно, вы скажете, что передние дисковые тормоза мы оставляем на парковке с не прижатыми к дискам колодками. Ведь привод ручного тормоза воздействует только на механизмы задних колес. И будете правы. В принципе, передние дисковые механизмы могут покрыться корочкой льда во время стоянки под ледяным дождем, и тогда первое торможение добавит вам седых волос. Но не более того. Такого, что колеса примерзали и не проворачивались вовсе во время первого старта, не было. Иными словами, при стоянке на ручнике прихватывало только задние барабанные тормозные механизмы. Я тоже всегда помнил этот совет и автомобили отечественного производства никогда не ставил зимой на ручник. Но с появлением в хозяйстве иномарок решил попробовать. И, о чудо, ни разу не сталкивался с примерзанием даже барабанных тормозных механизмов. Проверено на довольно пожилых автомобилях марки Volkswagen и нескольких моделях, которые базируются на распространенной платформе B0 от альянса Renault-Nissan — никаких проблем. Ну а если привод стояночного тормоза сжимает колодки дискового тормоза, то и подавно. К таким относятся, например, популярные у нас Kia Rio и Hyundai Solaris.

Еще бывает конструкция, при которой маленькие стояночные тормозные механизмы барабанного типа встроены в основной дисковый тормоз. Применяется подобная схема на автомобилях разного класса: от Nissan Teana прошлого поколения до Chevrolet Lacetti. Подобной схеме также несвойственно примерзание.

В моей практике был лишь один подобный случай, когда колодки, затянутые ручником, во время длительной стоянки немного приржавели к тормозному диску, и машина тронулась с легким щелчком. Да и то случилось это летом.

Материалы по теме

Конечно, вышесказанное не означает, что все современные автомобили избавлены от этого явления на 100%. К примеру, во время проведения одного из наших тестов, когда мы испытывали комплекты цепей для колес и от души поездили по глубокой снежной целине, примерзли тормоза Дастера. Случилось это наутро после длительной ночной стоянки. Поэтому чтобы предотвратить возможное примерзание ручного тормоза, советуем следующее. Нежелательно затягивать ручник, если вы проехали по глубокому снегу или серьезно промочили тормозные колодки во время преодоления глубокой лужи, а после, не просушив их, сразу припарковались в холодное время года.

Ну а во всех других случаях ручником нужно пользоваться хотя бы для того, чтобы тормозной механизм не ржавел. К тому же стояночный тормоз может сыграть роль аварийного при выходе из строя основной тормозной системы, и поэтому важно, чтобы у вас был навык, развита моторика пользования ручным тормозом.

Условия, при которых стояночным тормозом нужно пользоваться:

• При стоянке на уклоне в условиях гололеда, если речь идет о моноприводной машине. Ведь тормозного усилия на одних только ведущих колесах может оказаться недостаточно, и машина сползет вниз. Например, на автомобилях с передним приводом, когда выключенный двигатель через трансмиссию удерживает передние колеса от проворачивания, ручник воздействует на задние колеса. Получаем «тормоз 4х4». Но и заднеприводному автомобилю пользование стояночным тормозом в таких условиях необходимо. Дело в том, что стояночный тормоз предотвратит работу свободного дифференциала. Без ручника, только «на передаче» достаточно одному заднему колесу оказаться на льду, и вся машина поползет под уклон.
• На автомобилях с автоматической коробкой передач при парковке на больших уклонах. В этом случае фиксатор трансмиссии испытывает очень большие нагрузки, что может вызвать его поломку или как минимум очень тугое выключение режима «Р».

Задние тормозные колодки своими руками ВАЗ 2114

В большинстве автомобилей ВАЗ используется классический тормозной контур. Диски впереди, барабаны сзади. Они приводятся в действие гидравлическим давлением. По такому же принципу устроены и на 14-й Ладе тормоза. Как известно, колодки расходные материалы. И если вы справитесь с заменой передней за 10-15 минут, то с «барабанами» помучиться придется. Итак, давайте разберемся, как заменяются задние тормозные колодки на ВАЗ-2114. Смотрите фото и описание этого процесса в нашей сегодняшней статье.

Симптомы, ресурс

С передними колодками все просто — их износ можно определить визуально, сняв штампованный диск. А если машина «литая», то даже без разборки колеса. С драм-пэдами все намного сложнее. Они спрятаны под крышкой. Не каждый автовладелец будет брать его в аренду в надежде в скором времени обнаружить износ. Что касается ресурса, то конкретных цифр никто не называет. Все зависит от стиля вождения. Но в любом случае задние колодки служат дольше передних.Ресурс этих элементов обычно составляет от 100 до 170 тысяч километров.

Характерных черт всего две. Первое — слабый ручник. Многие подумают, что трос растянулся (ведь пробег уже не мал) и, подтянув его, продолжат эксплуатировать машину. Но не всегда кабель является причиной неисправности. Если толщина колодок минимальная, ход рычага стояночного тормоза увеличится, так как для их сжатия требуется большее усилие.

Еще один признак — отзывчивость автомобиля на педаль тормоза. Таким образом, когда задние колодки изношены, машина замедлится медленнее. А если стирать колодки до металлической основы, то проблема будет сопровождаться скрипом и перегревом барабана. Последний фактор может привести к заклиниванию тормозов, что крайне опасно.

Производитель отмечает, что минимальная толщина колодок на задних барабанах должна составлять 1,5 миллиметра.

Цена

Стоит отметить, что конструкция тормозов на 14-й Ладе идентична восьмерке и девятке.

Поэтому колодки от ВАЗ-2108-099 будут на 14-е «как родня». Что касается стоимости, то набор из четырех колодок можно купить за 615 рублей. А это оригинальные колодки, от АвтоВАЗа.

Инструменты

Для того, чтобы замена задних тормозных колодок на ВАЗ-2114 прошла быстро и успешно, нам понадобится набор ключей, молоток с ручкой, шлицевая отвертка, домкрат, ствол и плоскогубцы. Поскольку элементы системы могут стать кислыми или заржаветь, мы используем «жидкий ключ» типа ВД-40 или его аналогов.Итак, как заменить задние тормозные колодки на ВАЗ-2114? Подробные инструкции будут описаны позже.

Приступаем к работе

Для выполнения этой операции нам не нужна яма или подъемник. Довольно ровное и твердое покрытие. Итак, ослабляем колесные болты на одном из колес и домкратом заднюю часть автомобиля. Сначала ставим упоры под передние колеса, либо ставим машину на первую передачу (чтобы машина не катилась самопроизвольно). Далее снимаем колесо и снимаем глушитель с подушки.Оставляем самое крайнее, что находится под бампером, чтобы выхлоп не висел в воздухе.

Зачем нужен глушитель? Рядом с ним находятся гайки натяжителя стояночного тормоза, которые необходимо ослабить. Это сделано для того, чтобы не испытывать дополнительных трудностей при установке. Орехи ослабить по максимуму. Для этого нам понадобится ключ «13». Как заменить задние тормозные колодки на ВАЗ-2114? Затем переходим к самому барабану. Откручиваем на нем болты направляющей и прокручиваем крышку на 30-40 градусов.Так что мы можем это сделать.

Но иногда барабан может закиснуть. Для этого возьмите ручку (или короткую деревянную балку), молоток и начните наносить небольшие удары по крышке. Применяем их с разных плоскостей, пока элемент не начнет прокручиваться. Балка будет своеобразным демпфером, так как молоток легко может повредить элемент.

Что дальше

Теперь смело снимите крышку. Вы увидите перед собой тормозной цилиндр, пружины и два изношенных блока. Чтобы снять последнюю, необходимо сначала отсоединить направляющие пружины.Делается это плоскогубцами. Из прочной проволоки можно сделать самодельные крючки. Далее снимаем колодки с рычага. Последнюю не выкидываем — она ​​нам тоже пригодится при установке новых блоков. Но на этом замена задних тормозных колодок на ВАЗ-2114 не заканчивается. Инструкции по установке будут описаны позже.

Установка

После демонтажа старых элементов сжимаем боковые части тормозного цилиндра шлицевой отверткой. Будьте осторожны — убедитесь, что новые колодки точно входят в пазы цилиндра, а планка упирается в разъем.После этого нужно зацепить пружины на место. Такая операция выполняется как с нижними, так и с верхними накладками. Как заменить задние тормозные колодки своими руками? ВАЗ-2114 продолжает стоять на месте, а в это время делаем ручник. Трос стояночного тормоза необходимо зацепить за рычаг на колодке.

Затем еще раз проверяем правильность установки элементов и монтируем крышку барабана. Обратите внимание — может быть сложно войти. В этом случае нужно проверить, полностью ли зажат тормозной цилиндр и ослаблен ли стояночный тормоз.Возможно, кабель заклинило, и из-за этого крышка не встала на место.

После устранения неполадок установите барабан и колесо на место. Прежде чем опускать машину с домкрата, проверьте, насколько легко она вращается. Колесо должно вращаться без заклинивания или затирания колодок. Далее заменяются задние тормозные колодки на ВАЗ-2114 с противоположной стороны. Помните, что элементы меняются попарно, даже если износ соседнего колеса менее значительный. Процедура проводится аналогично.Но это еще не все. Завершающим этапом станет регулировка ручного тормоза.

Установка стояночного тормоза на ВАЗ-2114 — пошаговая инструкция

Замена задних тормозных колодок требует регулировки стояночного тормоза. Для этого нам понадобятся две клавиши «13». Регулировка производится на тросе уравнителя, который спрятан под «банкой» глушителя. Итак, одним ключом откручиваем контргайку, а другим — фиксируем болт от проворачивания. Затем поворачиваем гайку в ту или иную сторону (смотря что нам нужно — затягиваем или ослабляем трос).При прикручивании убирается стояночный тормоз и соответственно трос.

Какая должна быть норма? При настройке следите за ходом рычага стояночного тормоза. Пэды должны быть заблокированы после 3-4 щелчков. Допускается максимум 6 кликов. Все, что больше, свидетельствует об увеличении кредитного плеча. В этом случае машину следует держать на уклоне 16 градусов.

Также следите за вращением колес. Они должны свободно двигаться от силы рук в подвешенном состоянии. Если они трутся о новые колодки, значит, ручник затянут слишком туго.Установив оптимальный диапазон, затягиваем стопорную гайку и опускаем машину с домкрата. На этом процедура замены колодки завершена. Никакой перекачки или других действий не требуется. Все, что от вас потребуется после замены, — это просто заново поставить стояночный тормоз.

Вывод

Итак, мы выяснили, как самостоятельно заменить задние тормозные колодки на ВАЗ-2114. По времени эта процедура занимает около двух часов. При установке барабана некоторые обтачивают колодки наждачной бумагой, чтобы крышка легче прилегала.Но сделать это совершенно невозможно. Это сокращает срок службы накладок и вызывает их перекос.

Как затянуть ручник своими руками? Инструкция, признаки неисправности

Как известно, в автомобиле используется несколько тормозных систем. Помимо рабочего и запасного, есть еще и автостоянка. В простонародье это называется «ручник». На грузовиках этот элемент приводится в движение по воздуху. Но на обычных легковых автомобилях и фургонах это архаичный тросовый элемент. Конструкция достаточно простая (так как не требует компрессора, ресивера и других деталей, как в пневмосистеме), однако требует периодической регулировки.В сегодняшней статье мы рассмотрим, как своими руками затянуть ручник на ВАЗе и других автомобилях.

Ключевые симптомы

Как затянуть ручной тормоз на Шевроле или любой другой машине? Определить неисправность этого элемента довольно просто. Вам следует назвать переднюю часть склона. По правилам стояночный тормоз должен удерживать машину под углом 17 градусов.

Итак, звоним на подъем, ставим ручник и глушим двигатель. На трансмиссию машину не ставим.Если машина начала скатываться — это первый признак ослабленного стояночного тормоза. Проверить этот элемент можно без практических занятий. Итак, достаточно посчитать общее количество нажатий на рычаг. Их должно быть 5-6. Если щелчков меньше или больше, значит автомобилю нужно отрегулировать стояночный тормоз.

Испытание ручным тормозом разрешено также на полностью плоской поверхности. Итак, полностью затяните рычаг и включите передачу. Плавно отпуская сцепление, попробуйте тронуться с места.Если это хороший ручной тормоз, вы почувствуете, что машина прикована к земле. Двигаться с места практически невозможно. Но если вы спокойно сделали движение с затянутым ручником, значит трос ослаб. Решение — затянуть стояночный тормоз.

Такую диагностику нужно делать раз в год или каждые 30 тысяч километров. Своевременная проверка элементов тормозной системы позволит избежать многих аварийных ситуаций.

Причины

Наиболее частой причиной этих неисправностей является естественный износ элемента стояночного тормоза.Кабель имеет свойство растягиваться. Поэтому неудивительно, что время от времени автомобилисты задаются вопросом, как подкрутить ручник на Hyundai Accent и других автомобилях. На иномарках данный агрегат служит давно. Но на ВАЗах он может прийти в негодность через 2-3 года. Но все зависит от интенсивности операции. Опытные автомобилисты заводят машину «на передачу» — эта процедура не наносит автомобилю вреда и продлевает срок службы парковочного троса.

Также причина может быть не в самом кабеле.Например, ослабленный стояночный тормоз может указывать на изношенные колодки барабанного или дискового механизма. В этом случае подкладка меняется попарно. Приобретаются четыре колодки для барабанных тормозов (верхняя и нижняя с каждой стороны) и две для дисковых тормозов. Если затянуть ручной тормоз, не меняя накладки, это может привести к плохому торможению на ходу.

Накладка имеет критический износ. При стирании фрикционного материала металлическая часть накладки начинает тереться о поверхность диска или барабана. Если проигнорировать проблему, появятся значительные царапины и царапины.Спасти эту ситуацию (да и то не всегда) поможет только проточка. Поэтому всегда проверяйте состояние колодок и заменяйте их в соответствии с правилами.

Где находится

Прежде чем научиться подтягивать ручник своими руками, нужно найти, где он находится. И находится он под днищем. Стоит отметить, что в машине таких тросов несколько — каждый идет на своем колесе (правое и левое).

Ближе к середине корпуса они объединены в один единый элемент.Вот регулировочная гайка, которую нам нужно использовать. Также нам понадобятся упоры для колес и набор рожковых ключей.

Приступаем к работе

Итак, для начала поставим машину на передачу (если это заднеприводная машина, то на «нейтраль»). Перед тем, как на «Киа» поднять ручник, нужно домкратить заднюю часть автомобиля. А лучше всего поработать на яме или эстакаде. При их отсутствии мы работаем на ровном асфальтовом покрытии. Под передние колеса ставим «откат». Лезем под днище и находим место разветвления кабеля.Также будет регулировочная и контргайка. Последнюю следует предварительно открутить.

Захватываем плоскогубцами перед парковочный трос. Другой рукой берем гаечный ключ соответствующего размера и вращаем регулировочную гайку. Если при проверке рычаг издает больше щелчков, чем должно быть, то элемент нужно подтянуть. Если меньше, то откручиваем. Сколько витков будет закручиваться или откручиваться гайка, зависит от небрежности ситуации. Иногда для получения эффекта нужно повторить эту процедуру дважды или трижды.

Завершение работ

После регулировки плотно затяните стопорную гайку (чтобы она не ослабла и не исчезла при движении) и проверьте работоспособность стояночного тормоза. При необходимости повторите процедуру еще раз. На этом вопрос «как подтянуть ручник своими руками» можно считать закрытым.

Стоит отметить, что регулировка тросового привода происходит по схожему принципу вне зависимости от марки автомобиля и даже того, на каком типе тормозов установлены (барабанные или дисковые).

Вывод

Итак, разобрались, как прикрутить ручник своими руками. Перед тестированием важно вывесить каждое из задних колес автомобиля и попробовать его прокрутить. Диск должен вращаться свободно, без заклинивания. Если все так, значит процедура затяжки стояночного тормоза прошла успешно.

Как устранить неисправность стояночного или аварийного тормоза, который не удерживает автомобиль

Стояночный тормоз предназначен для удержания автомобиля на месте, когда он находится в состоянии покоя.Если стояночный тормоз не удерживает автомобиль, автомобиль может покатиться или даже повредить трансмиссию, если она является автоматической.

Большинство автомобилей имеют дисковые тормоза спереди и барабанные тормоза сзади. Задние тормоза обычно выполняют две функции: останавливают автомобиль и удерживают его в неподвижном состоянии. Если накладки на задних тормозах изношены достаточно, чтобы не остановить автомобиль, то стояночный тормоз не будет удерживать автомобиль в состоянии покоя.

Транспортные средства могут быть оснащены задними барабанными тормозами, которые останавливаются и используются в качестве стояночного тормоза, задними дисковыми тормозами со встроенными стояночными тормозами или задними дисковыми тормозами с барабанными тормозами для стояночного тормоза.

Если стояночный тормоз не удерживает автомобиль, необходимо проверить следующее:

• Рычаг / педаль стояночного тормоза не отрегулированы или застряли
• Трос стояночного тормоза растянут
• Изношены задние тормозные колодки / колодки

Часть 1 из 3: Диагностика рычага или педали парковки на предмет регулировки или заедания

Подготовка автомобиля к проверке рычага или педали стояночного тормоза

Необходимые материалы

• Замки швеллерные
• Фонарик
• Защитные очки
• Противооткатные упоры

Шаг 1. Припаркуйте автомобиль на плоской твердой поверхности .Убедитесь, что передача
в парке (для автоматов) или на первой передаче (для МКПП).

Шаг 2: Поместите противооткатные упоры вокруг задних колес, которые останутся на земле. Включите стояночный тормоз, чтобы заблокировать движение задних колес.

Проверка состояния рычага или педали стояночного тормоза

Шаг 1. Наденьте защитные очки и возьмите фонарик. Найдите рычаг или педаль стояночного тормоза.

Шаг 2. Убедитесь, что рычаг или педаль не заедают. Если рычаг или педаль застыли на месте, это может быть из-за ржавчины на шарнирах или поломки пальцев.

Шаг 3: Задняя часть рычага или педали для крепления троса стояночного тормоза. Убедитесь, что кабель не поврежден или изношен. Если у вас есть кабель с прикрепленным болтом, проверьте, не ослабла ли гайка.

Шаг 4: Попробуйте установить и сбросить парковочный рычаг или педаль. Проверяйте натяжение при включении стояночного тормоза. Также проверьте, есть ли на рычаге регулятор.Если есть, проверьте, можно ли его повернуть. Если рычаг регулятора не может быть повернут вручную, вы можете надеть пару канальных фиксаторов на регулятор и попытаться освободить его. Иногда со временем регулятор покрывается ржавчиной, и резьба замерзает.

Очистка после диагностики

Шаг 1: Соберите все инструменты и уберите их с дороги. Снимите противооткатные упоры с задних колес и отложите их в сторону.

Если необходимо отремонтировать рычаг или педаль стояночного тормоза, которая не отрегулирована или застряла, обратитесь к профессиональному механику.

Часть 2 из 3: Диагностика троса стояночного тормоза, если он растянут

Подготовка автомобиля к проверке троса стояночного тормоза

Необходимые материалы

• Фонарик
• Джек
• Джек стоит
• Защитные очки
• Противооткатные упоры

Шаг 1. Припаркуйте автомобиль на плоской твердой поверхности . Убедитесь, что передача
в парке (для автоматов) или на первой передаче (для МКПП).

Шаг 2: Поместите противооткатные упоры вокруг задних колес, которые останутся на земле. Включите стояночный тормоз, чтобы заблокировать движение задних колес.

Шаг 3: Поднимите автомобиль. Использование напольного домкрата, рекомендованного для веса
автомобиль, поднимите под ним в указанных точках поддомкрачивания, пока колеса не будут
полностью оторваться от земли.

Шаг 4: Установите опоры домкрата. Стойки домкрата должны заходить под точку домкрата.
локации.Затем опустите автомобиль на домкратные опоры. Для большинства современных автомобилей
точки поддомкрачивания для домкратов будут на сварном шве прямо под дверями вдоль
днище машины.

Проверка состояния троса стояночного тормоза

Шаг 1. Наденьте защитные очки и возьмите фонарик. Найдите трос стояночного тормоза в кабине автомобиля.

Шаг 2. Убедитесь, что кабель не натянут. Если у вас есть кабель с прикрепленным болтом, проверьте, не ослабла ли гайка.

Шаг 3. Пройдите под автомобилем и проверьте трос вдоль ходовой части автомобиля. Используйте фонарик и проверьте, есть ли на кабеле какие-либо крепления, которые отсоединились или оборвались.

Шаг 4: Посмотрите на соединения . Осмотрите соединения, чтобы увидеть, где трос стояночного тормоза крепится к задним тормозам. Проверьте, не натянут ли трос в месте крепления к задним тормозам.

Опускание автомобиля после диагностики

Шаг 1: Соберите все инструменты и ходунки и уберите их с дороги.

Шаг 2: Поднимите автомобиль. Использование напольного домкрата, рекомендованного для веса
автомобиль, поднимите под ним в указанных точках поддомкрачивания, пока колеса не будут
полностью оторваться от земли.

Шаг 3: Снимите опоры домкрата и держите их подальше от автомобиля.

Шаг 4: Опустите автомобиль так, чтобы все четыре колеса были на земле. Вытяните
домкрат и отложите в сторону.

Шаг 5: Снимите противооткатные упоры с задних колес и отложите их в сторону.

При необходимости обратитесь к профессиональному механику для замены троса стояночного тормоза.

Часть 3 из 3: Диагностика состояния колодок или колодок стояночного тормоза

Подготовка автомобиля к проверке колодок или колодок стояночного тормоза

Необходимые материалы

• Фонарик
• Отвертка с плоским жалом
• Джек
• Джек стоит
• SAE / набор метрических головок
• SAE / Набор метрических ключей
• Защитные очки
• Кувалда 10 фунтов
• Шина утюг
• Динамометрический ключ
• Противооткатные упоры

Шаг 1. Припаркуйте автомобиль на плоской твердой поверхности .Убедитесь, что передача
в парке (для автоматов) или на первой передаче (для МКПП).

Шаг 2: Поместите противооткатные упоры вокруг задних колес, которые останутся на земле. Включите стояночный тормоз, чтобы заблокировать движение задних колес.

Шаг 3: Используйте утюг для ослабления гаек на задних колесах.

• Примечание : Не снимайте зажимные гайки, пока колеса не оторвутся от земли

Шаг 4: Поднимите автомобиль. Использование напольного домкрата, рекомендованного для веса
автомобиль, поднимите под ним в указанных точках поддомкрачивания, пока колеса не будут
полностью оторваться от земли.

Шаг 5: Установите опоры домкрата. Стойки домкрата должны заходить под точку домкрата.
локации. Затем опустите автомобиль на домкратные опоры. Для большинства современных автомобилей
точки поддомкрачивания для домкратов будут на сварном шве прямо под дверями вдоль
днище машины.

Проверка состояния колодок или колодок стояночного тормоза

Шаг 1. Наденьте защитные очки и возьмите фонарик. Подойдите к задним колесам и снимите гайки.Снимаем задние колеса.

• Примечание : Если у вашего автомобиля есть колпак ступицы, вам необходимо сначала снять его, прежде чем снимать колеса. Большинство колпаков ступицы можно снять с помощью большой отвертки с плоским жалом, тогда как другие необходимо снять с помощью утюга.

Шаг 2: Если у вашего автомобиля барабанные тормоза, возьмите кувалду. Ударьте по боковой стороне барабана, чтобы освободить его от шпилек колеса и центрирующей ступицы.

• Предупреждение : Не ударяйте по шпилькам колеса.Если вы это сделаете, вам потребуется заменить поврежденные колесные шпильки, что может занять некоторое время.

Шаг 3: Снимите барабаны. Если вы не можете снять барабаны, возможно, вам понадобится большая отвертка, чтобы ослабить задние тормозные колодки.

• Примечание : Не поддавливайте барабаны, так как вы можете повредить опорную пластину.

Шаг 4: Когда барабаны выключены, проверьте состояние задних тормозных колодок. Если тормозные колодки сломаны, вам нужно будет принять меры по ремонту на этом этапе.Если тормозные колодки изношены, но еще остались накладки, помогающие остановить автомобиль, возьмите рулетку и измерьте количество оставшихся накладок. Минимальное количество подкладок не должно быть тоньше 2,5 миллиметра или 1/16 дюйма.

Если у вас задние дисковые тормоза, то вам нужно будет снять колеса и проверить колодки на износ. Подушечки не могут быть тоньше 2,5 миллиметра или 1/16 дюйма. Если у вас дисковые задние тормоза, но есть барабанный стояночный тормоз, вам необходимо снять дисковые тормоза и ротор.В некоторых роторах есть ступицы, поэтому вам нужно будет снять стопорную гайку ступицы или шплинт и стопорную гайку, чтобы снять ступицу. Когда вы закончите осмотр барабанных тормозов, вы можете снова надеть ротор и собрать задние дисковые тормоза.

• Примечание : Когда у вас отключен ротор и в нем есть ступица, вам нужно проверить подшипники на износ и состояние, и рекомендуется заменить уплотнение колеса перед тем, как снова поставить ротор на автомобиль.

Шаг 5: Когда вы закончите диагностику автомобиля, если вы планируете позже работать с задними тормозами, вам нужно будет снова поставить барабаны. Отрегулируйте тормозные колодки более плотно, если вам приходилось их снимать. Надеваем барабан и колесо. Наденьте гайку на проушину и затяните их с помощью шиномонтажа.

• Предупреждение : Не пытайтесь управлять автомобилем, если задние тормоза не работают должным образом. Если тормозные накладки или колодки ниже порогового значения, то автомобиль не сможет вовремя остановиться.

Опускание автомобиля после диагностики

Шаг 1: соберите все инструменты и ходунки и уберите их с дороги.

Шаг 2: Поднимите автомобиль. Использование напольного домкрата, рекомендованного для веса
автомобиль, поднимите под ним в указанных точках поддомкрачивания, пока колеса не будут
полностью оторваться от земли.

Шаг 3: Снимите опоры домкрата и держите их подальше от автомобиля.

Шаг 4: Опустите автомобиль так, чтобы все четыре колеса были на земле. Вытяните
домкрат и отложите в сторону.

Шаг 5: Возьмите динамометрический ключ и затяните зажимные гайки. Убедитесь, что вы используете звездообразный узор, чтобы колеса были затянуты должным образом, без биения или колебания. Наденьте колпак. Убедитесь, что шток клапана виден и не касается колпака.

Значения крутящего момента гайки крепления колеса

• Автомобили с 4-цилиндровым двигателем и двигателем V6 от 80 до 90 фут-фунтов
• Двигатели V8 на легковых автомобилях и фургонах от 90 до 110 фут-фунтов
• Большие фургоны, грузовики и прицепы от 100 до 120 футов фунтов
• Транспортные средства одной тонны и 3/4 тонны от 120 до 135 фут-фунтов

Шаг 5: Снимите противооткатные упоры с задних колес и отложите их в сторону.

Замените колодки стояночного тормоза, если они вышли из строя.

Установка стояночного тормоза, который не включается, может помочь улучшить торможение автомобиля и предотвратить повреждение тормозной системы и трансмиссии.

Как устранить неисправность стояночного или аварийного тормоза, который не удерживает автомобиль

Стояночный тормоз предназначен для удержания автомобиля на месте, когда он находится в состоянии покоя. Если стояночный тормоз не удерживает автомобиль, автомобиль может покатиться или даже повредить трансмиссию, если она является автоматической.

Большинство автомобилей имеют дисковые тормоза спереди и барабанные тормоза сзади. Задние тормоза обычно выполняют две функции: останавливают автомобиль и удерживают его в неподвижном состоянии. Если накладки на задних тормозах изношены достаточно, чтобы не остановить автомобиль, то стояночный тормоз не будет удерживать автомобиль в состоянии покоя.

Транспортные средства могут быть оснащены задними барабанными тормозами, которые останавливаются и используются в качестве стояночного тормоза, задними дисковыми тормозами со встроенными стояночными тормозами или задними дисковыми тормозами с барабанными тормозами для стояночного тормоза.

Если стояночный тормоз не удерживает автомобиль, необходимо проверить следующее:

• Рычаг / педаль стояночного тормоза не отрегулированы или застряли
• Трос стояночного тормоза растянут
• Изношены задние тормозные колодки / колодки

Часть 1 из 3: Диагностика рычага или педали парковки на предмет регулировки или заедания

Подготовка автомобиля к проверке рычага или педали стояночного тормоза

Необходимые материалы

• Замки швеллерные
• Фонарик
• Защитные очки
• Противооткатные упоры

Шаг 1. Припаркуйте автомобиль на плоской твердой поверхности .Убедитесь, что трансмиссия стоит на стоянке (для автоматики) или на первой передаче (для механических коробок передач).

Шаг 2: Поместите противооткатные упоры вокруг задних колес, которые останутся на земле. Включите стояночный тормоз, чтобы заблокировать движение задних колес.

Проверка состояния рычага или педали стояночного тормоза

Шаг 1. Наденьте защитные очки и возьмите фонарик. Найдите рычаг или педаль стояночного тормоза.

Шаг 2. Убедитесь, что рычаг или педаль не заедают. Если рычаг или педаль застыли на месте, это может быть из-за ржавчины на шарнирах или поломки пальцев.

Шаг 3: Задняя часть рычага или педали для крепления троса стояночного тормоза. Убедитесь, что кабель не поврежден или изношен. Если у вас есть кабель с прикрепленным болтом, проверьте, не ослабла ли гайка.

Шаг 4: Попробуйте установить и сбросить парковочный рычаг или педаль. Проверяйте натяжение при включении стояночного тормоза. Также проверьте, есть ли на рычаге регулятор.Если есть, проверьте, можно ли его повернуть. Если рычаг регулятора не может быть повернут вручную, вы можете надеть пару канальных фиксаторов на регулятор и попытаться освободить его. Иногда со временем регулятор покрывается ржавчиной, и резьба замерзает.

Очистка после диагностики

Шаг 1: Соберите все инструменты и уберите их с дороги. Снимите противооткатные упоры с задних колес и отложите их в сторону.

Если необходимо отремонтировать рычаг или педаль стояночного тормоза, которая не отрегулирована или застряла, обратитесь к профессиональному механику.

Часть 2 из 3: Диагностика троса стояночного тормоза, если он растянут

Подготовка автомобиля к проверке троса стояночного тормоза

Необходимые материалы

• Фонарик
• Джек
• Джек стоит
• Защитные очки
• Противооткатные упоры

Шаг 1. Припаркуйте автомобиль на плоской твердой поверхности . Убедитесь, что трансмиссия стоит на стоянке (для автоматики) или на первой передаче (для механических коробок передач).

Шаг 2: Поместите противооткатные упоры вокруг задних колес, которые останутся на земле. Включите стояночный тормоз, чтобы заблокировать движение задних колес.

Шаг 3: Поднимите автомобиль. Используя напольный домкрат, рекомендованный для веса автомобиля, поднимите его под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 4: Установите опоры домкрата. Стойки домкрата должны находиться под точками крепления.Затем опустите автомобиль на домкратные опоры. В большинстве современных автомобилей точки поддомкрачивания для домкратов будут на сварном шве прямо под дверями вдоль днища автомобиля.

Проверка состояния троса стояночного тормоза

Шаг 1. Наденьте защитные очки и возьмите фонарик. Найдите трос стояночного тормоза в кабине автомобиля.

Шаг 2. Убедитесь, что кабель не натянут. Если у вас есть кабель с прикрепленным болтом, проверьте, не ослабла ли гайка.

Шаг 3. Пройдите под автомобилем и проверьте трос вдоль ходовой части автомобиля. Используйте фонарик и проверьте, есть ли на кабеле какие-либо крепления, которые отсоединились или оборвались.

Шаг 4: Посмотрите на соединения . Осмотрите соединения, чтобы увидеть, где трос стояночного тормоза крепится к задним тормозам. Проверьте, не натянут ли трос в месте крепления к задним тормозам.

Опускание автомобиля после диагностики

Шаг 1: Соберите все инструменты и ходунки и уберите их с дороги.

Шаг 2: Поднимите автомобиль. Используя напольный домкрат, рекомендованный для веса автомобиля, поднимите его под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 3: Снимите опоры домкрата и держите их подальше от автомобиля.

Шаг 4: Опустите автомобиль так, чтобы все четыре колеса были на земле. Вытащите домкрат и отложите его в сторону.

Шаг 5: Снимите противооткатные упоры с задних колес и отложите их в сторону.

При необходимости обратитесь к профессиональному механику для замены троса стояночного тормоза.

Часть 3 из 3: Диагностика состояния колодок или колодок стояночного тормоза

Подготовка автомобиля к проверке колодок или колодок стояночного тормоза

Необходимые материалы

• Фонарик
• Отвертка с плоским жалом
• Джек
• Джек стоит
• SAE / набор метрических головок
• SAE / Набор метрических ключей
• Защитные очки
• Кувалда 10 фунтов
• Шина утюг
• Динамометрический ключ
• Противооткатные упоры

Шаг 1. Припаркуйте автомобиль на плоской твердой поверхности .Убедитесь, что трансмиссия стоит на стоянке (для автоматики) или на первой передаче (для механических коробок передач).

Шаг 2: Поместите противооткатные упоры вокруг задних колес, которые останутся на земле. Включите стояночный тормоз, чтобы заблокировать движение задних колес.

Шаг 3: Используйте утюг для ослабления гаек на задних колесах.

• Примечание : Не снимайте зажимные гайки, пока колеса не оторвутся от земли

Шаг 4: Поднимите автомобиль. Используя напольный домкрат, рекомендованный для веса автомобиля, поднимите его под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 5: Установите опоры домкрата. Стойки домкрата должны находиться под точками крепления. Затем опустите автомобиль на домкратные опоры. В большинстве современных автомобилей точки поддомкрачивания для домкратов будут на сварном шве прямо под дверями вдоль днища автомобиля.

Проверка состояния колодок или колодок стояночного тормоза

Шаг 1. Наденьте защитные очки и возьмите фонарик. Подойдите к задним колесам и снимите гайки.Снимаем задние колеса.

• Примечание : Если у вашего автомобиля есть колпак ступицы, вам необходимо сначала снять его, прежде чем снимать колеса. Большинство колпаков ступицы можно снять с помощью большой отвертки с плоским жалом, тогда как другие необходимо снять с помощью утюга.

Шаг 2: Если у вашего автомобиля барабанные тормоза, возьмите кувалду. Ударьте по боковой стороне барабана, чтобы освободить его от шпилек колеса и центрирующей ступицы.

• Предупреждение : Не ударяйте по шпилькам колеса.Если вы это сделаете, вам потребуется заменить поврежденные колесные шпильки, что может занять некоторое время.

Шаг 3: Снимите барабаны. Если вы не можете снять барабаны, возможно, вам понадобится большая отвертка, чтобы ослабить задние тормозные колодки.

• Примечание : Не поддавливайте барабаны, так как вы можете повредить опорную пластину.

Шаг 4: Когда барабаны выключены, проверьте состояние задних тормозных колодок. Если тормозные колодки сломаны, вам нужно будет принять меры по ремонту на этом этапе.Если тормозные колодки изношены, но еще остались накладки, помогающие остановить автомобиль, возьмите рулетку и измерьте количество оставшихся накладок. Минимальное количество подкладок не должно быть тоньше 2,5 миллиметра или 1/16 дюйма.

Если у вас задние дисковые тормоза, то вам нужно будет снять колеса и проверить колодки на износ. Подушечки не могут быть тоньше 2,5 миллиметра или 1/16 дюйма. Если у вас дисковые задние тормоза, но есть барабанный стояночный тормоз, вам необходимо снять дисковые тормоза и ротор.В некоторых роторах есть ступицы, поэтому вам нужно будет снять стопорную гайку ступицы или шплинт и стопорную гайку, чтобы снять ступицу. Когда вы закончите осмотр барабанных тормозов, вы можете снова надеть ротор и собрать задние дисковые тормоза.

• Примечание : Когда у вас отключен ротор и в нем есть ступица, вам нужно проверить подшипники на износ и состояние, и рекомендуется заменить уплотнение колеса перед тем, как снова поставить ротор на автомобиль.

Шаг 5: Когда вы закончите диагностику автомобиля, если вы планируете позже работать с задними тормозами, вам нужно будет снова поставить барабаны. Отрегулируйте тормозные колодки более плотно, если вам приходилось их снимать. Надеваем барабан и колесо. Наденьте гайку на проушину и затяните их с помощью шиномонтажа.

• Предупреждение : Не пытайтесь управлять автомобилем, если задние тормоза не работают должным образом. Если тормозные накладки или колодки ниже порогового значения, то автомобиль не сможет вовремя остановиться.

Опускание автомобиля после диагностики

Шаг 1: соберите все инструменты и ходунки и уберите их с дороги.

Шаг 2: Поднимите автомобиль. Используя напольный домкрат, рекомендованный для веса автомобиля, поднимите его под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 3: Снимите опоры домкрата и держите их подальше от автомобиля.

Шаг 4: Опустите автомобиль так, чтобы все четыре колеса были на земле. Вытащите домкрат и отложите его в сторону.

Шаг 5: Возьмите динамометрический ключ и затяните зажимные гайки. Убедитесь, что вы используете звездообразный узор, чтобы колеса были затянуты должным образом, без биения или колебания. Наденьте колпак. Убедитесь, что шток клапана виден и не касается колпака.

Значения крутящего момента гайки крепления колеса

• Автомобили с 4-цилиндровым двигателем и двигателем V6 от 80 до 90 фут-фунтов
• Двигатели V8 на легковых автомобилях и фургонах от 90 до 110 фут-фунтов
• Большие фургоны, грузовики и прицепы от 100 до 120 футов фунтов
• Транспортные средства одной тонны и 3/4 тонны от 120 до 135 фут-фунтов

Шаг 5: Снимите противооткатные упоры с задних колес и отложите их в сторону.

Замените колодки стояночного тормоза, если они вышли из строя.

Установка стояночного тормоза, который не включается, может помочь улучшить торможение автомобиля и предотвратить повреждение тормозной системы и трансмиссии.

Не работает аварийный или стояночный тормоз — Помощь в ремонте

ДИАГНОСТИКА — АВАРИЙНЫЙ ТОРМОЗ ИЛИ СТОЯНОЧНЫЙ ТОРМОЗ НЕ ДЕЙСТВУЕТ
, Джим Миллер

ОБЗОР СИМПТОМОВ
Аварийный тормоз или стояночный тормоз не работает.

ОБЫЧНАЯ ПРИЧИНА
Обычная причина этого признака — неправильная регулировка заднего тормоза. Многие автомобили используют саморегулирующуюся заднюю тормозную систему. Эта система поддерживает достаточное тормозное усилие на задних тормозах, так что при включении стояночного тормоза задние тормоза удерживают автомобиль на месте.

ДИАГНОСТИКА
Саморегулирующие устройства повторно натягивают задние тормоза каждый раз, когда задействован стояночный тормоз или автомобиль движется задним ходом и включаются тормоза.Эту систему необходимо часто использовать для поддержания надлежащего натяжения заднего тормоза. Часто стояночный тормоз используется нечасто, особенно на автомобилях с автоматической коробкой передач. Из-за этого изнашиваются задние тормоза, что приводит к чрезмерному расстоянию между задним фрикционным материалом и ротором или барабаном. Когда стояночный тормоз включен, это чрезмерное расстояние предотвращает полный и плотный контакт фрикционного материала с ротором или барабаном. Это предотвратит удержание автомобиля стояночным тормозом.

КОРРЕКТИРУЮЩИЕ ДЕЙСТВИЯ
Вы должны задействовать и отпустить стояночный тормоз несколько раз, чтобы активировать саморегулирующиеся устройства. Для настройки задних тормозов может потребоваться от 10 до 15 раз. Если это не помогает, резко затормозите при движении задним ходом на низкой скорости. Если стояночный тормоз по-прежнему не удерживается, необходимо проверить и отрегулировать задние тормоза вручную. После того, как тормоза отрегулированы должным образом, вам следует чаще использовать стояночный тормоз, чтобы обеспечить их правильную регулировку.

МЕРЫ ПРЕДОСТОРОЖНОСТИ, СОВЕТЫ и ПРИМЕЧАНИЯ
Тормозные роторы и барабаны сильно нагреваются после эксплуатации автомобиля и торможения. Соблюдайте осторожность при работе с тормозной системой.

(Джим
пожизненный поклонник Dodger Baseball и участвовал в гонках на спринтерских машинах в
1980-е гг.)

19VAC30-70-90. Тормоза: аварийные, стояночные или стояночные ..

19VAC30-70-90. Тормоза: аварийные, стояночные или стояночные..

A. Некоторые автомобили оснащены фактическим аварийным тормозом, в то время как другие имеют только стояночный или стояночный тормоз. Некоторые типы могут приводиться в действие ножным или ручным рычагом, в то время как другие могут включать переключатель или клапан для приведения в действие тормоза. В пневматических и вакуумных тормозных системах могут использоваться стояночные тормоза с пружинным включением.

B. Проверить и отклонить, если:

1. Транспортное средство или состав транспортных средств не оборудованы стояночным, стояночным или аварийным тормозом в исправном рабочем состоянии того типа, который установлен в качестве оригинального стандартного заводского оборудования для транспортного средства, на котором он установлен.

2. Приводной механизм стояночного тормоза не отпускается полностью, когда рычаг переводится в положение «выключено» или если лампа стояночного тормоза продолжает гореть.

ПРИМЕЧАНИЕ: Этот свет не распространяется на автомобили, которые не оборудованы сигнальной лампой стояночного (аварийного) тормоза.

3. Какие-либо механические детали отсутствуют, сломаны, сильно изношены или вышли из строя.

4. Кабели растянуты, изношены, изношены или не работают свободно.

5. На футеровках, барабанах или роторах присутствует смазка или аналогичные загрязнения.

6. Стояночный тормоз не будет удерживать автомобиль в неподвижном состоянии при двигателе, работающем с небольшим ускорением, с рычагом переключения передач в положении движения для автоматической коробки передач или рычагом переключения передач на пониженной передаче с включенным сцеплением для стандартной коробки передач.

7. Стояночный тормоз не отключится, когда двигатель запущен и автомобиль переведен в режим движения. Стояночный тормоз не будет удерживать автомобиль в неподвижном состоянии, когда нога находится на стояночном тормозе, а автомобиль находится в движении.

8. На автомобилях, оборудованных автоматической коробкой передач, автомобиль запускается на любой передаче, кроме (P) парковочной и (N) нейтральной.Если индикатор переключения передач не идентифицирует парковочное (P) и нейтральное (N) положения, автомобиль должен быть отклонен.

9. На автомобилях, оборудованных механической коробкой передач, автомобиль запускается на любой передаче, если сцепление не выжимается или не выключено.

ПРИМЕЧАНИЕ: Это не относится к более старым моделям автомобилей, которые изначально не были оснащены предохранительным выключателем нейтрали, системой отключения сцепления или датчиком положения педали сцепления от производителя.

10. После нажатия педаль акселератора не отключается, позволяя двигателю вернуться к нормальной скорости холостого хода.

Статутный орган

§ 46.2-1165 Кодекса Вирджинии.

Исторические заметки

На основе VR545-01-07 § 9, эфф. 1 мая 1990 г .; с поправками, Вирджиния Регистр Том 10, Выпуск 8, эфф. 9 февраля 1994 г .; Том 12, Выпуск 21, эфф. 7 августа 1996 г .; Том 15, Выпуск 2, эфф. 11 ноября 1998 г .; Том 21, Выпуск 4, эфф. 22 сентября 2004 г .; Том 24, Выпуск 8, эфф. 1 марта 2008 г .; Том 28, Выпуск 24, эфф. 1 августа 2012 г .; Том 32, Выпуск 24, эфф. 3 октября 2016 г .; Том 35, Выпуск 1, эфф.4 октября 2018 г .; Том 35, Выпуск 25, эфф. 1 сентября 2019 г.

Адреса веб-сайтов, указанные в Административном кодексе штата Вирджиния для документов, включенных посредством ссылки, предназначены только для удобства читателя, не обязательно могут быть активными или актуальными, и на них нельзя полагаться. Чтобы убедиться, что информация, включенная в качестве ссылки, является точной, читателю рекомендуется использовать исходный документ, описанный в регламенте.

В качестве услуги для общественности Административный кодекс Вирджинии предоставляется онлайн Генеральной Ассамблеей Вирджинии.Мы не можем отвечать на юридические вопросы или отвечать на запросы о юридических консультациях, в том числе о применении закона к конкретному факту. Чтобы понять и защитить свои законные права, вам следует проконсультироваться с юристом.

Диски тормозные задние на ВАЗ-2114: самозаменяемые

Отечественные автомобили надежны и довольно долговечны, несмотря на то, что их ругают повсеместно. Низкая стоимость, наличие элементной базы — ключевые моменты при выборе станка. Но каждый водитель старается улучшить своего железного коня, поэтому для красоты и надежности часто на ВАЗ-2114 ставят тормозной диск задний.Да, красиво — на литых дисках барабаны плохо смотрятся. И надежно — эффективность тормозов увеличена в несколько раз по сравнению со штатным автомобильным комплектом.

Основная информация

С момента выпуска первого автомобиля на автомобильном заводе в Тольятти, а это была модель «Жигули-2101», прозванная в народе «копейкой», практически по сей день тормозная система всех автомобилей оставалась неизменной. Впереди был установлен диск, а сзади — барабан. Это логично, так как основная нагрузка при торможении приходится именно на перед.

Конечно, такая схема намного эффективнее, чем на ГАЗ-24, у которого кружок вокруг барабанов. Потому что не будет секретом, что колодки дискового тормоза намного лучше захватываются, а путь до упора, соответственно, намного меньше.

Тюнинг ВАЗ-2114

ВАЗ-2114 — достаточно свежая модель, пришедшая на смену знаменитой девятке. База у машин такая же, даже такие мелочи, как задние фонари, и они такие же. Но здесь вы можете улучшить машину только самостоятельно.

Стоит отметить, что «Лада-Калина» — первая модель, на которую заводом установили дисковые тормоза на заднюю ось. При этом нужно отметить, что все изменения в своей машине вы делаете исключительно на свой страх и риск. Вмешательство, изменение конструкции, рулевого управления, тормозной системы, наказывается удалением номерных знаков и запретом эксплуатации транспортного средства. Но если вас это не пугает, можете продолжить чтение.

Что нужно для тюнинга

Если все же решили поставить на ВАЗ-2114 задние дисковые тормоза, нужно знать, какие элементы для этого понадобятся:

1. Диски тормозные.Идеально подойдут те, что устанавливаются на передние колеса ВАЗ-2114 или аналогичные модели — 2108, 2109. Их диаметр должен составлять 240 мм. Но нужно обратить внимание на то, что без токаря не обойтись — ступица немного отличается по конструкции. А если конкретнее, то его придется расточить диаметром от 58 мм до 60.
2. Суппорты, тормозные колодки, шланги тоже от передних тормозов моделей поколения «Самара-1» и «Самара-2». Поэтому смело можно покупать весь комплект передних тормозов на девятку.
3. Пластины для крепления опор. Их можно как сделать самому, так и купить в автомагазинах.
4. 12 болтов М10Х1,25 длиной 30 мм.
5. Шайбы выносные — 8 шт. Идеально подходят те, которые установлены в приводе газораспределительного механизма 8-ми клапанных моделей ВАЗ-2109 и 2114.

Ну вот и все, запчасти куплены, на складе есть весь необходимый инструмент. Осталось дело маленькое — провести полную модернизацию.Стоит отметить, что совсем новые ВАЗ-2114 (их цена на вторичном рынке остается высокой) не имеют задних тормозов, но без особого труда их переделывают.

Разборка узла

Перед разборкой всей тормозной системы на rearaxis необходимо слить жидкость. Для этого откручиваются штуцеры для прокачки, расположенные на суппортах. Следовательно, в дальнейшем вам придется делать прокачку. Первоначальные работы следующие:

1. Ослабьте трос и снимите колодки.Закрутите направляющие штифты, которыми барабан крепится к ступице колеса. Если не получается снять барабан, обработайте обильное седло проникающей смазкой WD-40. Он всегда должен быть под рукой при проведении такого ремонта. Более того — заранее (примерно за полчаса) следует провести этой жидкой обработкой все резьбовые соединения.
2. Снимите пружины с помощью плоской отвертки и снимите распорную планку. Отсоединив трос ручного тормоза, можно полностью демонтировать старые, теперь ненужные, колодки.

Обратите внимание, что ручной тормоз теперь вашей не будет (если не установлен гидравлический). Следовательно, можно удалить абсолютно все компоненты, так или иначе относящиеся к кабелю, в том числе и его. А теперь нужно поговорить об установке.

Крепление дисковых тормозов

Расположение опоры механизма может быть как спереди, так и сзади оси заднего колеса. Все равно будет работать, но здесь, если ставить сзади, КПД чуть выше. Далее ваша задача — правильно соединить хаб с лицевой панелью.Обратите внимание на дефекты, даже самые незначительные. В случае обнаружения недочетов переделайте работу.

Провести юстировку углов задней балки. Без этого нельзя поставить заднюю ступицу. Выпрямление удобнее всего производить при помощи болгарки. Для установки суппорта дискового тормоза необходимо проделать еще несколько действий:

1. Установить кронштейны на лицевую панель.
2. Закрепите тормозной диск на ступице колеса.
3. Установите проставки в точках контакта для повышения надежности.
4. Удерживайте крепежные пластины и скобы.
5. Выполните пломбировку тормозного механизма.
6. Закрепите суппорт и установите тормозные колодки.

Вот и все, в целом, как видите, работа несложная. Но при установке следует соблюдать осторожность, использовать только новые элементы, особенно болты. Недопустимо использовать болты, которые были в ходу. Нить уже деформирована, хотя невооруженным глазом ее не видно.

Положительные качества задних дисковых тормозов

Да, главное преимущество — это повышение безопасности.Тормозной путь сокращен, и это не зависит от погоды. Работа узла стабильная, погода никак не влияет. Например, во время дождя перестают работать барабанные тормоза, увеличивается тормозной путь. Этого не наблюдается при использовании диска.

Дисковые конструкции не боятся перегрева. Например, при торможении на высоких скоростях жидкость в системе нагревается из-за большой силы трения. Барабан и колодки могут нагреваться почти до красноватого цвета — до 600 градусов. В результате выходит из строя педаль, эффективность торможения ухудшается в несколько раз.Этого вы никогда не почувствуете, если будут установлены дисковые тормоза. Устройство простое и надежное, поэтому о безопасности можно не беспокоиться.

Прокачка тормозов

После всех работ необходимо провести откачку — избавиться от воздуха в системе. Это крайне необходимо для повышения эффективности работы. И раз уж началась модернизация, не забудьте поменять все компоненты, которые служат долго. Заменить шланги, передние колодки, вакуумный усилитель тормозов ВАЗ-2114, главный цилиндр.Что касается жидкости, то ее нужно менять примерно раз в два года. Вкратце процедура прокачки следующая:

1. Заполните расширительный бачок жидкостью.
2. Накачать правый задний суппорт.
3. Проверить уровень жидкости, при необходимости долить.
4. Накачать левый задний суппорт.
5. Повторите шаг 3.
6. Прокачайте передний правый суппорт.
7. Выполните пункт 3.
8. Выполните прокачку переднего левого суппорта в последний поворот.

Вот как правильно прокачать тормоза ВАЗ 2114, суть процедуры — перейти от суппорта вдалеке (относительно главного тормозного цилиндра).

Нужен ручной тормоз?

Но некоторым автолюбителям без ручного тормоза не обойтись. Новый ВАЗ-2114, цена которого в свое время была близка к 300 тысячам, без ручника, но он не очень удобен. В городах на стоянках без него просто некуда. А если установлена ​​система автозапуска, то без ручника не обойтись — скорость выставлять не рекомендуется.

Что нужно для установки этого механизма? В первую очередь — это ручник, но не трос, а гидроцилиндр.Как правило, они универсальные, а китайские новые механизмы стоят от 1500 руб. А задние дисковые тормоза на ВАЗ 2114 оснастят системой ручного тормоза.

Процедура установки очень проста — ставим на место старый, болт, подключаем к гидросистеме, а именно — к той части, которая управляет суппортами на задней оси. Вот и все, отныне у вас будет рука, которая будет отлично работать в любых условиях. Не боится перегрева, ни мороза, ни дождя.И даже в мороз можно пользоваться ручным тормозом.

Заключение

Когда установка завершена и завершена подкачка, регулировка тормозов, внимательно осмотрите все узлы, подтяните резьбовые соединения. И уже после первого выезда на дорогу вы почувствуете разницу с предыдущим торможением. Будет намного эффективнее, машина станет устойчивее.

Должен признать, что такая доработка необходима, и ГИБДД должна ее разрешить, правда, с оговорками.Собрать колхоз невозможно, даже если приемку работы и разрешение на эксплуатацию дает опытный мастер. Конечно, это мечта, этого не произойдет. Поэтому пока проводить переделки необходимо только на свой страх и риск.

Но дело в том, что задние дисковые тормоза на ВАЗ-2114 эффективны и надежны. А от их установки вы только выиграете, защитив себя, своих пассажиров и пешеходов.

.
