Не горит дальний свет фар
Аккумулятор заряжен. Попробовал поменять реле на «фары» и «приборы освещения» по ру каждыйбез толку, теперь лежат в запасе.
Перестановкой, менял все, потому что мог ошибиться. В старой книге по эксплуатации есть реле с названием «ближний свет фар Привключении дальнего «, а в книге го ничего подобного. Долго искал где же стоят эти реле, в книгах не написано, только фото. Стоят все реле и предохранители в районе руля, под ним, за основными маленькими предохранителями и за обшивкой, ближе к рулю есть еще 2 предохранителя, не ясно на дэу нексия дальний свет не горит, в книгах про них. В магнитоле тоже установлен предохранитель.
Несколько раз я включал и выключал мозг, чтобы победить этот переключатель поворотников. Но только, перечитав комментарии пользователей у которых что-то не получалось сделать по имеющемуся описанию на факе, я вставил пружинку и контакт правильно, аккуратно защёлкнул корпус и победа пришла. дэу нексия дальний свет не горит
Тут же, нашёл обломок кожуха рулевой колонки, запутавшимся в проводах подрулевого переключателя. Это та маленькая штучка, поломка которой, привела к необходимости опять ремонтировать подрулевой пластик.
Опять едем на дорогу.
Пол часа езды с дальним светом, за это время встречных машин встретилось шесть штук. По приезду на место, дальний, ближний и габариты нормально выключились.
Пол часа работы дальнего, шесть кратковременных выключений — предыдущую проблему с невыключением габаритов повторить не удалось.
Включил дальний, а ничего не включилось. Что интересно, ДХО тоже перестало работать.
Сегодня утром ни дальний, ни ДХО всё ещё не работают. Дальний свет заработал, а причина, по которой предохранитель подплавился требует дальнейшего исследования.
Дальний работает. Когда я машину купил там стояли ваттные лампы, разъем, который одевается на лампу был сильно оплавлен, в последний раз когда лампу менял он вообще развалился в руках.
Естественно лампы сразу после покупки поменял на 55 ваттные. Нравится Показать список оценивших А контактной группе может быть дело? Она же с дальним вроде как то взаимосвязана?
Дальний свет фар на Нексии
У нексии по определению отсутствует ближний свет и многим из за этого приходится ездить с дальним светом фар. Свет от дальнего не очень яркий, если правильно отрегулировать фары, то даже не будет слепить встречные автомобили. В этой статье Вы узнаете все про дальний свет на Нексии.
Так выглядит дальний свет на нексия n150
А так на N100 (стоит ксенон)
По стандарту дальний свет включается на нексии нажимом до упора левого подрулевого переключателя до щелчка, тогда на приборной панели загорится синий индикатор, сигнализирующий о том, что у Вас горит дальний свет фар.
Также на нексии можно мигать дальним, например, чтобы показать водителям что они Вас слепят или предупредить их об засаде ДПС. Для этого отведите тот же самый рулевой переключатель на себя и не отпускайте. Пока Вы его держите – дальний работает, как только отпустите дальний перестает работать. Есть особенность, если не включить ближний свет, то дальний не включиться, но если хотите помигать, дальний будет работать даже не на заведённом моторе. Вот такая особенность.
Чтобы сделать свет ярче, рекомендуется выполнить разгрузку фар с помощью реле, после этого свет будет работать дольше и светить ярче на 15 процентов.
Предохранитель дальнего света
На всех нексиях за дальний свет отвечает один предохранитель F4. Если вдруг у Вас перестал гореть дальний свет, без паники, первым делом проверьте этот предохранитель. Иногда случается, он перегорает. Также, если при включении дальнего света он не загорается, но предохранитель целый, то стоит проверить реле. Реле на дальний свет фар находится на обратной стороне блока предохранителей.
Реле дальнего света фар на нексии обозначено на фото под номером 8, но стоит и проверить номер 12, так как он отвечает за ближний свет, но при включении с дальним. При правильной работе реле должны слышны щелчки, когда Вы включаете дальний свет.
Не горит дальний свет на нексия
Езда по ночной трассе является очень рискованным занятием, если у Вас не горит дальний свет на Нексии. Все мы знаем, если не поставить в ближний ксенон, то едешь по трассе как слепой котенок. Поэтому дальний свет должен работать.
Если не удается исправить эту ситуацию самостоятельно, то вот подсказка, которая поможет включить вам дальний свет.
Первым делом проверьте предохранитель F4, предохранитель целый, значит читаем дальше. После этого проверьте щелкает ли реле дальнего света, если реле не щелкает – значит меняем реле. Если не заработало после этого, необходимо проверить подрулевой переключатель. Частая причина, когда обгорают контакты подрулевого переключателя, необходимо снять его, и внимательно осмотреть, разобрав его. Если видно как контакты оплавлены или почернели, то нужно попытаться реанимировать его.
Если у Вас горит из двух ламп, всего одна – не беспокойтесь, значит что перегорела лампочка дальнего света.
Лампа дальнего света на нексия
На нексии N100 одна лампа, которая отвечает сразу за дальний и ближний свет. Цоколь у этой лампы называется h5. Это нужно знать, если собрались менять и нужно сказать продавцу название лампы.
На N150 ближний и дальний разделены, и за дальний отвечает лампа с цоколем h2. Мощность дальнего света ламп составляет 55Ватт.
Хорошо себя зарекомендовали фары производителей philips и Osram. Такие лампы служат в разы дольше, чем аналогичные. Также в продаже можно встретить лампы на 10% ярче, или другого света – синие, белые, жёлтые.
Лампы больше 55 Ватт устанавливать не желательно, светить то конечно, будет ярко, но не долго. Оплавиться тонкая проводка, а в случае отсутствия охлаждения поправиться блок фара.
Дэу нексия не работает ближний свет фар
Я уже упоминал, что одной прекрасной ночью ближний свет в левой фаре выключился, а потом опять включился. Так вот, история эта повторилась. Правда, на этот раз банальнее, он просто не включился. Что интересно, т.к. машина стояла мордой в стену, я этот маленький недостаток сразу заметил, а иначе ездил бы одноглазым, пока гаеры не ткнули бы жезлом. Так что утром я начал искать причину.
Тут я, умудрённый опытом исследования такой же проблемы с дальним светом взял в руки крышку блока предохранителей чтобы почитать, что на ней написано. И, удивлению моему не было предела! Оказывается, предохранителей ближнего света два! По одному на фару. Дальнего, значит, один, а ближних — два. Конструктор этой машины герой! И это не немец, проектировавший электрику кадета; не кореец, сделавший из него рейсера, а уже из него сиело. В их годы автомобили эксплуатировались совсем в других условиях. Герой не моего романа живёт в одной южной стране, тот, который сделал это уже для современного мира. Передаю ему привет. Дальний свет мощнее, нагрузка на одинаковые провода больше, а предохранитель один. Но вернёмся к предохранителям ближнего света, один из них передал мне привет.
Update 09/08/2014
Электрик исправил проблему с клеммами предохранителей. За пол дня и ночь езды я могу констатировать, что проблема решена. Ну а дальше посмотрим, как события будут развиваться. Кстати, предохранитель, который я ставил на замену не подгорел.
Update 26/08/2016
Дело такое, что не работает ближний свет в правой фаре, и габарит за компанию. Вот слева направо: ДХО, ДХО+габариты, габариты+ближний.
Update 06/09/2017
Вот один из предохраниетелей, наверченных электриками на ближний свет пошабашил.
Update 15/10/2017
В процессе исследования предохранителей обнаружил, что F6 (ближный правой фары) греется. Очень греется, но не сгорел. А вот предохранитель, что под ним, F12 (низкая скорость вентилятора системы охлаждения).
Update 03/11/2017
Прикупил кучку новых предохранителей, поменяю все подозрительные, посмотрю — будут ли подгорать.
Update 20/12/2017
Собственно, не про ближний, а про саму фару. Как-то так оказалось, что у левой фары отсутствуют крепления. Но я так понял, что не все, а только верхние, потому как фара не потерялась, но и не закреплена и после поездок, часто, она выглядит так.
Update 03/07/2018
Так-так, обнаружилось, что оба верхних самореза крепления, которые я поменял совсем недавно, в левой фаре не держатся и прокручиваются в металле.
Update 03/11/2018
Наконец-то дошли руки удалить грибок в левой фаре. Крепится он так: на два болта.
Ещё момент. Оказывается поворотник к основной фаре прикручен болтами со слизанним шлицом.
У нексии по определению отсутствует ближний свет и многим из за этого приходится ездить с дальним светом фар. Свет от дальнего не очень яркий, если правильно отрегулировать фары, то даже не будет слепить встречные автомобили. В этой статье Вы узнаете все про дальний свет на Нексии.
Так выглядит дальний свет на нексия n150
А так на N100 (стоит ксенон)
По стандарту дальний свет включается на нексии нажимом до упора левого подрулевого переключателя до щелчка, тогда на приборной панели загорится синий индикатор, сигнализирующий о том, что у Вас горит дальний свет фар.
Также на нексии можно мигать дальним, например, чтобы показать водителям что они Вас слепят или предупредить их об засаде ДПС. Для этого отведите тот же самый рулевой переключатель на себя и не отпускайте. Пока Вы его держите – дальний работает, как только отпустите дальний перестает работать. Есть особенность, если не включить ближний свет, то дальний не включиться, но если хотите помигать, дальний будет работать даже не на заведённом моторе. Вот такая особенность.
Чтобы сделать свет ярче, рекомендуется выполнить разгрузку фар с помощью реле, после этого свет будет работать дольше и светить ярче на 15 процентов.
Предохранитель дальнего света
На всех нексиях за дальний свет отвечает один предохранитель F4. Если вдруг у Вас перестал гореть дальний свет, без паники, первым делом проверьте этот предохранитель. Иногда случается, он перегорает. Также, если при включении дальнего света он не загорается, но предохранитель целый, то стоит проверить реле. Реле на дальний свет фар находится на обратной стороне блока предохранителей.
Реле дальнего света фар на нексии обозначено на фото под номером 8, но стоит и проверить номер 12, так как он отвечает за ближний свет, но при включении с дальним. При правильной работе реле должны слышны щелчки, когда Вы включаете дальний свет.
Не горит дальний свет на нексия
Езда по ночной трассе является очень рискованным занятием, если у Вас не горит дальний свет на Нексии. Все мы знаем, если не поставить в ближний ксенон, то едешь по трассе как слепой котенок. Поэтому дальний свет должен работать.
Если не удается исправить эту ситуацию самостоятельно, то вот подсказка, которая поможет включить вам дальний свет.
Первым делом проверьте предохранитель F4, предохранитель целый, значит читаем дальше. После этого проверьте щелкает ли реле дальнего света, если реле не щелкает – значит меняем реле. Если не заработало после этого, необходимо проверить подрулевой переключатель. Частая причина, когда обгорают контакты подрулевого переключателя, необходимо снять его, и внимательно осмотреть, разобрав его. Если видно как контакты оплавлены или почернели, то нужно попытаться реанимировать его.
Если у Вас горит из двух ламп, всего одна – не беспокойтесь, значит что перегорела лампочка дальнего света.
Лампа дальнего света на нексия
На нексии N100 одна лампа, которая отвечает сразу за дальний и ближний свет. Цоколь у этой лампы называется h5. Это нужно знать, если собрались менять и нужно сказать продавцу название лампы.
На N150 ближний и дальний разделены, и за дальний отвечает лампа с цоколем h2. Мощность дальнего света ламп составляет 55Ватт.
Хорошо себя зарекомендовали фары производителей philips и Osram. Такие лампы служат в разы дольше, чем аналогичные. Также в продаже можно встретить лампы на 10% ярче, или другого света – синие, белые, жёлтые.
Лампы больше 55 Ватт устанавливать не желательно, светить то конечно, будет ярко, но не долго. Оплавиться тонкая проводка, а в случае отсутствия охлаждения поправиться блок фара.
Вечер добрый. подскажите не ГОРИТ ближний и дальний свет фар, поменял предохранители, и Реле фар, но проблема не разрешилась в чем может быть причина, пожалуйста и по подробнее.
6 на холодную плохо заводится хоть на стартере езди
by Adminrive · Published 05.06.2014
И что нужно для этого
by Adminrive · Published 24. 03.2017
На что обращать внимание
by Adminrive · Published 17.12.2014
10 комментариев
В рычаге переключения дальнего ближнего света есть реле я разобрал отогнул железяку щас все ок, возможно у тебя такая же проблема(((
это когда не работает дальний, помогает подгинание контактов, а у него не горит и ближний!
Если поморгать дальним получаеться то дело в переключателе
Слава, при проблеме переключателя работало бы одно из двух
Чтоб включить фары, наверное все знают что надо включить зажигание а потом фары
Открой замок, включи фары, в салоне с блока предохранителя доноситься должен щелчек(реле), щелкает значи и предохи в порядке, возможно под капотом стоят дополнительные релюшки, у них плюс один идет от акб , может он оборван
Лампочки сгореть все сразу ни как не могли
могут у меня так было
Егор, у меня недавно такая фигня была…я все поменял,даже проводку прозвонил…а дело то в подрулевом…именно в том,который включает фары…проверить легко-снимаешь кожух рулевого,и из подрулевого выходит колодка с тремя тонкими проводами,ее разъединяешь и все три контакта в ней замыкаешь проволкой,должны загореться габариты и фары
Ремонт переключателя поворотов Дэу Нексия, одновременно горит дальний и ближний свет
Для освещения и сигнализации в автомобилях предусмотрена целый комплекс световых приборов и световой техники.
Вся эта техника и её приборы монтируются практически во всех уголках кузова.
Это и фары основного освещения, которые устанавливаются в основном в передней части авто, а также противотуманки.
Также фонари габаритных огней и поворотов, которые могут устанавливаться, как в передней, так и в задней части.
Кроме того, фонари включения задней скорости, а также повторители поворота.
Все световые приборы предназначены для освещения дорожного полотна и окружающего пространства при движении в условиях недостаточной видимости или в тёмное время суток.
Кроме того, они служат для обозначения движущего авто, сигнализации другим участникам движения об изменении направления движения, перестроении или совершении других манёвров.
Управление всеми приборами осуществляется при помощи различных ручек, кнопок или переключателей.
Автомобиль Daewoo Nexia, выпускавшийся в период с 1994 по 2016 год в различных странах, также оборудован соответствующей системой освещения.
Управление практически всеми её приборами осуществляется с помощью единого универсального рычага, который устанавливается слева на рулевой колонке под рулевым колесом.
Такой выбор места установки устройства управления световыми приборами обусловлен стремлением сделать минимальным отвлечение водителя от управления автомобилем во время переключения.
Современные требования к состоянию приборов освещения и сигнализации очень высоки, поскольку от их исправности зависит безопасность передвижения на дорогах, а также жизнь и здоровье всех участников этого движения.
Поэтому необходимо постоянно следить за исправностью всех приборов освещения и принимать все меры для своевременного их ремонта или замены отдельных деталей либо полностью приборов при возникновении такой необходимости.
Ремонтируем самостоятельно переключатель поворотов Daewoo Nexia
В этой статье мы хотим рассказать об одном случаев выхода из строя и самостоятельного ремонта переключателя поворотов на Дэу Нексия.
- Как уже говорилось ранее, в этом автомобиле управление практически всеми приборами системы освещения осуществляется с помощью специального рычага переключения.
- Устанавливается он слева по ходу на рулевой колонке сразу под рулевым колесом.
- Для тех, кто будет ремонтировать данный переключатель и столкнётся с проблемой приобретения нового, сразу можем сказать, что оригинальный прибор отличается от аналогового наличием эмблемы Daewoo и логотипа с тыльной стороны его коробки.
- В нашем случае, а бывает он довольно часто, при переключении горят одновременно лампочки дальнего и ближнего света в фарах.
- Либо же включается ближний свет, а дальний попросту не включается.
- Так вот, оказалось, что вся причина такого положения кроется в недостатках самой конструкции переключателя или точнее, корпуса его коробки.
- Дело в том, что сама коробка изготовлена из пластика, часто не очень качественного.
- Во время включения света фар, особенно в том случае, когда там установлены большой мощности лампы, медные контакты в переключателе нагреваются очень быстро и пластик корпуса начинает плавиться.
- А это явление неизбежно приводит к произвольному замыканию контактов или не размыканию.
- Мы предлагаем несколько вариантов выхода из создавшегося положения.
- Первый хорош будет для тех, кому достаточно ближнего света для передвижения. А дальний свет практически и не нужен.
- В таком случае мы советуем на лапку контакта дальнего света подложить кусочек какого-то несгораемого материала.
- Это нужно для того, чтобы держать постоянно разомкнутым контакт дальнего света, поскольку лапка его при выключении просто не проваливается вниз.
- В этом случае ближний свет будет гореть у вас стабильно, правда, дальний при этом включаться не будет.
- А так, у вас лапка эта не проваливается, контакт при этом не размыкается и в результате горит одновременно и дальний, и ближний свет.
- Есть ещё один вариант.
- Он подходит тем, кто хочет, чтобы у него в автомобиле Дэу Нексия включался, как дальний, так и ближний свет.
- В этом случае мы советуем лапку того же дальнего света немного загнуть вниз.
- Кроме того, под этой лапкой хорошенько почистить корпус коробки от расплавившегося пластика.
- После этого лапка дальнего света при выключении будет свободно проваливаться вниз и, как результат, размыкать контакт.
- Нужно отметить, что этот вариант неплохой, в принципе, но его недостаток состоит в том, что хватает этих мер ненадолго.
- У кого установлены в блоке фар мощные лампы, так точно на долго не хватит.
- В этом случае нужно заменять переключатель на такой,который будет изготовлен из более качественной пластмассы.
- Либо же предпринимать какие-то другие меры.
- А наш рассказ о вариантах самостоятельного ремонта переключателя дальнего и ближнего освещения на Дэу Нексия на этом окончен.
Переводчик – словарь и онлайн перевод на английский, русский, немецкий, французский, украинский и другие языки.
Принцип причинности
Принцип причинности-один из самых общих физических принципов, регулирующих допустимые пределы влияния событий друг на друга. В классической физике это утверждение означает, что любое событие A t, {\свойства стиль отображения значение в\ } произошло во время t, {\свойства стиль отображения значение т\ } может влиять на события B t (Б), {\свойства стиль отображения значение БТ\ } произошло во время t, {\свойства стиль отображения значение т\ } только если: t > t {\свойства стиль отображения значение Т>, t}. таким образом, классическая физика допускает произвольно большую скорость переноса взаимодействий. С учетом релятивистских эффектов принцип причинности ПП должен быть изменен, потому что время становится относительной — относительное положение событий во времени может зависеть от выбранной системы отсчета. {2}> 0,\ } где c-предельная скорость распространения взаимодействий, равная, согласно современным представлениям, скорости света в вакууме. другими словами, интервал между событиями A и B должно быть как событие A перед событием B в любой системе отсчета. таким образом, событие B причинно связано с событием A как его следствие, только если оно находится в области абсолютно будущих событий светового конуса с вершиной в событии A — определение принципа причинности передается без изменения в общей теории относительности. если два события A и пространственного разделенных интервалом, что никто из них не находится внутри светового конуса с вершиной в другие события, их последовательность может быть отменено простым выбором системы отсчета С: если точка t A &ЛТ t B (т), {\свойства стиль отображения значение t_{A} t A (или{А}) &ГТ t B (т). {\t_ в свойства стиль отображения значение{а}&ГТ или{Б}.\ } Это не противоречит принципу причинности, потому что ни одно из этих событий может повлиять на другой.
В квантовой теории принцип причинности выражается как отсутствие корреляции результатов измерений в точках, разделенных пространственного интервала. В обычном толковании этого условия на операторов квантовых полей на эти точки, они добираются, таким образом, зависимые физические величины могут быть измерены одновременно без взаимных помех. В теории матрицы рассеяния мы имеем дело не с измеримыми величинами от бесконечно далекого прошлого до бесконечно далекого будущего, так что формулировка принципа причинности является более сложным и выражается условие иерархии micromachinery. В одной из теорий квантовой гравитации, теория причинной динамической триангуляции — принцип причинности является одним из условий, наложенных на пару элементарных симплексов, и благодаря ему пространства-времени в макроскопических масштабах становится четырехмерной. Важно отметить, что даже при отсутствии причинного влияния одного события A в другой B эти события могут быть связаны причинно-следственное влияние на них третьего события C, расположенном на пересечении абсолютное прошлое и B: и интервалы CA и CB времениподобным, АБ — пространственного.
так вот, фазовая скорость электромагнитной волны может превышать скорость света в вакууме, в результате колебания поля в точках пространства-времени, разделенных интервалом пространственного, коррелируются. В квантовой механике состояния квантовых систем, разделенных интервала пространственного, также не должны быть независимыми, понимаете. парадокс Эйнштейна — Подольского — Розена. однако, эти примеры не противоречат ПП, поскольку такие последствия не могут быть использованы для сверхсветовой передачи взаимодействия. можно сказать, что ПП запрещает передачу информации со сверхсветовой скоростью. ПП — эмпирически установленный принцип, правильность которого в настоящее время является неоспоримым, но нет никаких доказательств его универсальности.
характеристики, схема, фото и видео
От работоспособности предохранителей зависит не только функционирование электрооборудования, но и транспортного средства в целом. Поэтому время от времени нужно делать проверку блока, даже если все элементы системы работают нормально.
В этой статье мы расскажем вам, где находятся предохранители Daewoo Nexia и как произвести их замену в случае необходимости.
Содержание
[ Раскрыть]
[ Скрыть]
Расположение и электросхема
Схема расположения монтажного блока предохранителей и реле
На модели Nexia применяется электрическое оборудование постоянного тока, номинальное напряжение которого составляет 12 вольт. Все потребители энергии в данном транспортном средстве подключаются по одному принципу. В частности, отрицательные выводы оборудования соединены массой (то есть подключены к кузову машины) которая, в свою очередь, выполняет функцию второго провода. Само питание всех приборов происходит от двух источников: если двигатель не работает, то от АКБ (аккумулятора), если работает, то от генератора.
Блок предохранителей (далее — БП) и реле в автомобиле Daewoo Nexia находится в нижней части торпеды машины. В частности, он расположен с левой стороны панели приборов. В транспортных средствах до 2008 года выпуска БП обозначаются маркировкой N100, а в более молодых машинах — N150. Сразу же скажем вам, что по своей конструкции, схеме и назначению компонентов БП абсолютно одинаковые. Разница заключается только в доступе к ним из-за конструктивных особенностей торпеды.
Вашему вниманию представлена схема БП и реле с описанием всех элементов.
Схема БП для автомобилей Daewoo Nexia — на ней указаны номера всех компонентов блока и релеТаблица описания назначения предохранителей монтажного блока
Также вам может пригодиться описание реле.
Номер детали | Предназначение |
К1 | Это реле отвечает за работоспособность вентиляционного устройства охладительной системы. В частности, это реле называют «реле высокой скорости вращения вентилятора». |
К2 | Этот элемент обеспечивает функционирование ламп указателей поворота. Соответственно, при его выходе из строя вы не сможете сигнализировать другим водителям о вашем намерении повернуть. |
КЗ | Отвечает на функционирование топливного насоса.![]() |
К4 | Отвечает за функционирование передних и задних противотуманных фонарей. |
К5 | Обеспечивает работу габаритных ламп и «противотуманок». |
К6 | При поломке этого реле работа ламп головного света (отвечающего за ближний и дальний) будет невозможна. |
К7 | Поломка этого компонента, отвечающего за скорость работы вентилятора охладительной системы, свидетельствует о том, что возможен перегрев двигателя и, как следствие, его закипание. Данную деталь необходимо заменить сразу же, если она вышла из строя. |
К8 | Поломка этого реле свидетельствует о том, что не работает муфта компрессора системы климат-контроля. |
К9 | Отвечает за функционирование гудка рулевого колеса. |
К10 | Также обеспечивает работоспособность ламп головного света.![]() |
К11 | Этот компонент обеспечивает работоспособность мелодичного сигнала (звук при открытии дверей, не застегнутых ремнях безопасности — в зависимости от комплектации). |
К12 | Реле отвечает за активацию четвертой скорости вентилятора отопительной системы. Если оно выйдет из строя, то при слишком низких температурах отопитель не сможет работать на полную. |
К13 | Обеспечивает работу система зажигания. При перегорании реле запуск мотора будет невозможен. |
К14 | Отвечает за устройство очистителя лобового стекла. |
К15 | Таймер обогрева заднего стекла. |
Процесс снятия и замены
Если требуется заменить предохранитель, то помните о том, что следует использовать новый элемент такой же мощности, как и сгоревший.
Конечно же, предохранители между собой взаимозаменяемы, однако, учитывайте тот факт, что разным цепям в проводке вашего автомобиля необходима разная защита. Если вы не знаете, какая мощность у выгоревшего элемента, то просто посмотрите на него: на детали указаны цифры, это и есть мощность.
Транспортное средство Daewoo Nexia
В том случае, если вы недавно заменили элемент, но он практически сразу же вновь перегорел, то это может быть следствием короткого замыкания. Для начала нужно ликвидировать саму причину, то есть проверить участок проводки, за который отвечает реле или предохранитель, и избавиться от нее. На практике обычно основными причинами систематического выхода из строя элементов является оборвавшийся или износившийся провод. Поэтому перед заменой элемента его лучше будет заменить.
Также воздержитесь от установки самодельных устройств. Очень часто автомобилисты допускают такие ошибки, но ни к чему хорошему такие действия не приводят. Итак, приступим к замене предохранителей.
- Откройте капот вашей машины и найдите АКБ. Перед тем как лезть в блок, необходимо отключить аккумуляторную батарею, для этого скиньте минусовую клемму.
- Найдите место, где установлен ваш БП и снимите с него защитную пластиковую крышку.
- Затем вам нужно будет найти тот элемент, который, по вашему мнению, вышел из строя. Если у вас не работает печка или прикуриватель, то этот вовсе не значит, что вышел из строя именно предохранитель. Проблема в функционировании может заключаться непосредственно в самом устройстве. Тем не менее блок нужно проверить в первую очередь. Чтобы найти нужный вам предохранитель, вы можете воспользоваться схемой, предоставленной нашим сайтом или посмотреть на обратную сторону крышки. На ней нанесена съема БП с отвечающими за электрооборудование деталями.
- Если деталь действительно вышла из строя, то плавкая нить, находящаяся внутри нее, будет оборванной или перегоревшей. Но если вы заметили, что расплавился сам пластиковый корпус элемента, то это свидетельствует не только о его поломке, но и о коротком замыкании, в результате которого он расплавился. Также следует добавить, что иногда визуально деталь целая, хотя соединение внутри нити нарушено.
Просто посмотрев на нее поломку выявить не получится. Тогда вам придется проверить состояние устройства при помощи специального прибора омметра или вставить в гнездо выгоревшего элемента новый. Демонтируйте деталь, используя специальные щипцы.
- Итак, установите на место устройство с необходимым номиналом. Как сказано выше, номинал (то есть цифры на предохранителе) должны совпадать. Проверьте работоспособность электрооборудования, функционирование которого до этого вас не устраивало.
- Чтобы произвести замену реле, следует действовать по аналогичной инструкции. Для начала определите, какое именно реле следует заменить. Извлеките его руками, одновременно потягивая вверх и вниз. Делайте это осторожно, чтобы не испортить гнездо. Чтобы проверить работоспособность реле, установите на его место то, в котором вы точно уверены, что оно рабочее.
- Проделав все работы по замене, установите на место крышку монтажного блока, после чего подключите аккумуляторную батарею.
Видео от Евгения Зыбкина «Назначение предохранителей Daewoo Nexia»
В этом видео автор демонстрирует оригинальную книгу по эксплуатации Daewoo Nexia, в которой указана схема и описание всех элементов монтажного блока.
Замена ламп в дальний свет Daewoo Nexia. Чем официалы, лучше сам!
Tracy
Здравствуйте у меня стоит штатная фара а6 с4 ближний в темное время суток еле видно что можно сделать фары обсолютно чистые и линзы мыл не помогло
Сырым
У друга на daewoo и без лампы в дальний свет полно чем заняться можно 😉 Спасибо огромное
Викки
… ты строитель походу?!)
Сарай
А Ваше видео подходит к Альмера Тино? Мне друг сказал на нексия с лампой в дальний свет пока все зашибись ))
Эсма
не проще герметик для лобового стекла, приклеить намертво
Шамхан
Китайские лампы это не япония
Все сервисы по ремонту Daewoo Nexia на интерактивной карте
Обуждение раздела Замена ламп в дальний свет Daewoo Nexia
Валя
Кстати машина в плане света гондонская один вышел предъявить одному че с дальним за мной едет а оказалось с ближнем и галогены. у таких тачек и солярисов с фарами проблемы! Хотелось бы, чтобы подробнее по лампе в дальний свет рассказал бы )
Жангир
что за бред. менял на Джетте (у них принцип один и тот же) — ничего откручивать не нужно. Просто снимаем защитный колпак и вытаскиваем лампочку
Мишаня
Все просто и доступно. Спасибо за видео, себе тоже сделаю. Лайк!
Керн
Про лампу в дальний свет и так можно говорить бесконечно! Здесь на линзах дальный свет подводит. Дальних дорогах
Дамир
Молодец Chevrolet Aveo
Когда приобрел Шевроле Реззо с ДВС 1.6, сразу стал искать алюминиевую КК. Отверг эксперементы с прокладками (разных производителей), стачивание втулочек, мазания герметиками и читать заклинания.
Экзист снял с продажи, единственную висевшую там АКК, от Деу Эсперо с вырезом под трамблер.
Пришлось и поставил китайскую КК, больше полу года (более 15 тыс. км) — нет понятия, что такое течь масла из под КК.
Chevrolet Aveo, посмотри информацию, смонтируй и залей видео по установке Упоров (газонаполненые амортизаторы) 5 двери от ВАЗ, для поднятия и удержания капота, вместо ‘кочерги’ (подставка капота).
Mungan
заменил только резиновые колечки под болтами (камазовские рекомендовали — их и взял) — пробег 3 т. — сухо (до этого на б прошел 45 т. — потеть начинала крышка)
Cailyn
Просто оставлю это здесь! Люди ставят и ксенон и светодиоды. И все законно. Хоть на семёрку Ж)) Неплохо, если более обстоятельно порекомендовал бы по лампе в дальний свет 😉
Aaron
И этот же авто бац авария и все весь труд.
Фотина
У приятеля на Дэу с лампой в дальний свет пока проблем еще не было )) Познавательное видео.Хочу добавить про вентиляцию картерных газов и роль клапана.С впускного гофрированого патрубка подаетса свежый воздух, смешывается с
горячими парами которые скапливается под клапанной крышке, продуваются в поддон, охлаждают эти газы.Превращая их в жидкое состояние.Потом через железный
патрубок с маслоотделителем подаютса в клапонной крышке через систему спец каналов на дозажигание в дросельный узел.Клапан всасывает их на всех режимах
двс. Так осуществляется вентиляция картернных газов и их дозажигание. Если клапан забился или спец отводы в клапанной крышке, может кольца поршневые
пропускать. тогда создается давление и повышеная температура ищет выход.Начинает прокладка пропускать, пробка заливной горловины.Я ПИШУ НЕ ДЛЯ
АВТОРА КАНАЛА.Может кому то поможет, понимание и роль вентиляцие картернных газов. И ище они нагревают впускной воздух зимой перед подачи в двс,
чем помогают экэномить топлива.Удачи всем.
Не работают
форсунок Дэу. Почему не работают поворотники. Знаки поворота передние и задние
13.7.1. Знаки поворота передние и задние
13.7.2. Указатели бокового поворота
Если вы нажмете выключенное зажигание на красный аварийный выключатель, все четыре указателя поворота и прозрачная кнопка выключателя будут мигать в едином ритме.
Для проверки указателей поворота нужно включить зажигание и выключить сигнализацию, так как это перекрывает работу указателей поворота. При переводе рулевого рычага в соответствующее положение указатели поворота на одной стороне и зеленая контрольная лампа в комбинации приборов должны начать гореть с равными интервалами. Работа сигнализатора организована таким образом, что по установленным нормам срабатывает сигнализация и при выключении зажигания напряжение на выключатель подается непосредственно от аккумуляторной батареи. На указатели поворота подается электричество только при включении зажигания через установленный предохранитель.При возникновении неисправностей в системе могут быть полезны следующие рекомендации:
Если контрольная лампа перестает работать в штатном режиме или мигает, как правило, неисправна одна из ламп системы;
Если лампы перестают мигать и гореть постоянно, реле прибора неисправно;
Если лампы мигают то быстрее, то медленнее и проводка, в том числе провод «массы», не повреждена, необходимо заменить реле;
Если указатели поворота не срабатывают, но начинают действовать при срабатывании сигнализации, сработал предохранитель, неисправен переключатель указателя поворота или его проводка;
Если указатели поворота или аварийный сигнал не работают, то реле неисправно. Помимо мигания контрольной лампы в одном ритме с лампами указателей, включение системы подтверждается еще и звуковым сигналом с щелчками, составляющими реле в панели приборов. При ее неисправности необходимо разбирать приборную панель, что довольно трудоемко.
Nexia — Один из самых распространенных и доступных автомобилей марки Daewoo. Хорошие динамические качества для такой машины, простота обслуживания и относительно невысокая цена на новые и б / у модели сделали свое дело.Сейчас их на дорогах очень много. Нексия используется в основном как такси, а также как арендованные и личные автомобили.
Узбекская сборка электрических узлов на многих моделях не так надежна, как хотелось бы. Часто выходят из строя многие устройства, в частности предохранители и реле Daewoo Nexia, а контактная группа у замка зажигания — это «терпеливое» автокресло.
Если вы отказываетесь от какого-либо электроприбора, проверьте его предохранитель. Визуально осмотреть его недостаточно, щель может быть незаметной для глаза. Хорошо, если под рукой есть тестер. В случае отсутствия тестера его можно сразу же заменить при проверке предохранителя. Поэтому всегда с вами набор новых резервных предохранителей. Во многих случаях это сэкономит вам нервы и время.
Обнаружив перегоревший предохранитель, не спешите его менять. В противном случае может выйти из строя и новый предохранитель. Разберитесь, что стало причиной его храбрости. Убедитесь, что нет короткого замыкания защищаемой ими цепи, а также внутри всех проводов.Бывает, что один из проводов изгибается или срывается и начинает при этом замыкаться на кузове автомобиля.
Всегда старайтесь довести работу с электриком до конца, проверяйте как можно больше причин поломки, иначе любое короткое замыкание может стать причиной пожара или аварии. Если под рукой есть схема автомобиля, воспользуйтесь ею, если есть возможность. Если опыта ремонта и знаний нет, обращайтесь к любому электромобилю.
В моделях Daewoo Nexia до 2008 года установочный блок обозначался N100, в моделях после 2008 года — N150. Нумерация и назначение в обоих блоках предохранителей и реле Daewoo Nexia одинаковы.
Узел крепления салона
Узел крепления в салоне nexian расположен слева от руля в нижней части панели приборов, под кнопками открывания багажника и бензобака. Чтобы добраться до него, нужно открыть крышку. Предохранители и реле на нем находятся с обеих сторон — на передней стороне, обращенной к водителю, и на нижней стороне, обращенной к педалям. Чтобы поменять реле и одно из двух избранных снизу, может потребоваться достать весь монтажный блок или повернуть его.
Предохранители в монтажном блоке салона
F1 (10 А) — Электронный блок управления двигателем (ЭБУ) .
F2 (10 a) — Габаритные огни .
Если габариты вам не подходят, проверьте тумблер-переключатель и поворотники, он может выйти из строя или повредить контакты / провода в его основании. Цена на новый выключатель света порядка 700-1000 рублей. Также проверьте контакты этого предохранителя, бывает, что они горят, почистите их и добейтесь хорошего контакта предохранителя в гнезде. Причина также может быть в реле М и его контактах. Возможно также, что гусеница была заблокирована в монтажном блоке.
Если предохранитель сгорает очень часто, значит где-то короткое замыкание. Проверьте разъемы в каждой палате, а также провода, особенно те, которые идут в жгуты на днище автомобиля. Они могли быть перенесены или унесены ветром. Общая схема подключения и разъема в конце статьи. Не забудьте проверить сами лампы габаритных огней, бывает, что горят все одновременно или по очереди.
F3 — резерв .
F4 (20 А) — дальняя фара .
Чтобы включить дальний свет, нужно переместить левую рукоятку на штанге в длинное положение. Чтобы моргнуть, остановитесь.
Если дальний свет не работает, проверьте исправность ламп (могли переборщить с обеими), исправность реле L, H и их контактов, контактов в гнезде предохранителя. Сабвуфер тоже может быть одной из причин. Если вышеупомянутое, скорее всего, дело в проводке или калах в фарах.
F5 (10 А) — Ближний свет, левая фара, магазин электрики .
F6 (10 a) — Ближний свет, электроскопическая фара правая .
Если дальний свет работает, а разницы нет, скорее всего дело в бесконтактном выключателе света, проверьте его контакты и провода, прочность разъемов. Выключатель можно снять, аккуратно разобрать и проверить пластины на наличие короткого замыкания, а также пластиковый переключатель, надежно ли размыкаются контакты. Не забывайте проверять исправность ламп в фарах, даже если не работают как фары ближнего света, так и контакты в разъемах и проводах.Причина отсутствия света может быть в контактной группе замка зажигания. Если вы не понимаете электрика, обратитесь в сервисную службу.
F7 (30 а) — топливный насос, топливные форсунки .
Если бензонасос перестал работать, проверьте контакты в гнезде предохранителя, а также реле С и его контакты. Если они окислились или остались следы горения, замените реле. Может не быть контакта в замке зажигания или контактной группе. Если есть перебои в работе бензонасоса, двигатель заводится, то нет, скорее всего реле, или есть возможность в топливном фильтре заменить.
При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сама помпа. Проверить можно, проверив напряжение 12 к нему напрямую, или подключив вместо топливопровода шланг, опущенный в емкость.
Еще топливный насос может не работать из-за проводки в салоне внизу слева от водителя, на левом переднем крыле. Чтобы добраться до проводов, нужно снять накладку слева с педали сцепления.Увидев блок разъемов, проверьте все идущие от него провода и соединения. Желто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Также проверьте, чтобы провода не прерывались возможными винтами, вкрученными в корпус.
Если ничего описанного не помогло и в контактной группе замка зажигания установлено реле разгрузки, проверьте его и при необходимости замените.
F8 (20 а) — поворотники, сигнализация, стоп сигналы .
Если перестают работать указатели поворота, проверьте этот предохранитель и реле-прерыватель А, а также его контакты. Если поворотники работают с перебоями, скорее всего в том же реле А, в проводке или коротком замыкании в поворотниках. Если не работают ни поворотники, ни контрольные лампы на панели приборов, при включении указателей поворота на панели приборов не работают ее контакты или реле.
Если «авария» не работает, скорее всего дело еще и в реле, в кнопке и ее контактах или проводке от кнопки к предохранителю / реле.
Не забудьте проверить сами лампочки в поворотниках.
F9 (30 А) — Стеклоочиститель, омыватель .
Если не работают «дворники», посмотрите реле f и его контакты. Проверить, работает ли сам редуктор, запитав напряжение 12 В, плотно закручены гайки на валах держателей очистителей, исправен ли механизм трапеции. Проверить исправность переключателя правого руля, контактов и проводов в его подключении. Еще одной причиной некорректной работы мотора очистителя может быть плохой контакт по массе. Попробуйте непосредственно закрыть кузов автомобиля кожухом мотора и проверьте его работу.
Если на улице низкая температура, проверьте, не съезжает ли механизм очистителей, особенно валы с гайками, при необходимости очистите от льда и влаги.
F10 (10 A) — крышка замка Power Lock .
F11 (10 а) — реле компрессора кондиционера .
Чтобы после зимы кондиционер работал исправно, зимой рекомендуется включать его в теплое место (гараж, бокс, автомойка), чтобы смазать герметики.В противном случае их придется менять весной. При низких температурах из-за отсутствия давления кондиционер не включается.
Если кондиционер перестал работать, проверьте дополнительно этот предохранитель. J. Это возможно в системе. Закончился фреон. Вы можете проверить, можно ли открутить заглушку сбоку на ствольной коробке, расположенной рядом с аккумулятором. При нажатии на вентиль фреон должен погаснуть из отверстия, тогда давление и газ есть.
Если давление отсутствует, проверьте датчик давления, установленный на трубке рядом с воздушным фильтром.При контакте контактов в разъеме двухконтактного датчика давления кондиционер должен быть включен. Завершите установку фреоновой системы после проверки системы на утечки. Утечки могут быть в соединениях, трубках и радиаторе кондиционера.
Корпус также может быть в муфте, которая при включении кондиционера должна двигаться (щелкать), если не работает, проверить на разъем, также можно проверить, подав напряжение 12 В на Это, доступ к контактам только ниже, удобнее всего добираться из смотровых ям.Так же может быть неисправен компрессор или обрыв его ремня, проверьте наличие целочисленного и натянутого нижнего ремня перед двигателем (под верхним ремнем генератора).
Если воздух из системы кондиционирования поступает в кабину плохо или недостаточно, проверьте салонный фильтр и замените его. Также мог засориться испаритель, проверьте его и очистите.
F12 (30 А) — Низкая частота вращения вентилятора охлаждения радиатора .
Если вентилятор работает только на усиленной циркуляции, проверьте этот предохранитель, контакты в гнезде, а также реле B и K.
F13 (20 А) — панель приборов, часы, прикуриватель, зуммер, фонари заднего хода, генератор, обогрев заднего стекла.
F14 (30 а) — гудок, высокая скорость вентилятора охлаждения радиатора .
Если звуковой сигнал не работает, проверьте предохранитель и контакты в его гнезде, а также реле I. Если частота сигнала изменилась или сигнал вообще пропал, скорее всего дело в проводке к одному из clicksons. 2 сигнала — 2 тональности. Проверить контакты и провода по звуковым сигналам, сняв решетку радиатора, обычно они перегружены из-за влаги.Также проверьте обмоточный контакт кнопки включения звукового сигнала и его механизма.
Если высокие температуры перестали включать электровентилятор радиатора, проверьте состояние реле B, E, K и их контактов. Проверить датчик вентилятора, отключить с него контакты и замкнуть их, вентилятор должен включиться. Или подать напряжение 12 В непосредственно на разъем вентилятора, проверив тем самым работу его электродвигателя, проверить этот разъем на предмет подключения проводов к вентилятору на предмет окисления контактов.
Если мотор вентилятора работает, то это может быть предохранитель и реле, проводка, термостат и датчик температуры охлаждающей жидкости. Если вы проверите проводку, от датчика температуры к ЭБУ, от ЭБУ к реле.
F15 (20 а) — свет в салоне, свет в багажник, электропривод антенны .
Если свет в потолке возле зеркала заднего вида не работает только в положении «АВТО», проверьте концевые выключатели в двери и проводку, а также сам переключатель режимов освещения.Проводка от концевых выключателей подключается к жгуту в краю водительской двери или под водительским сиденьем, проверьте интеллект всех проводов.
Если свет не работает ни в одном режиме, проверьте работу лампы и выключателя на потолке.
Если не работает свет в багажнике, проверьте лампу с левой стороны багажника, контакты потолка и проводку.
F16 (30 А) — Электростеклоподъемники .
Если у вас перестали работать стеклоподъемники, скорее всего дело в проводке.Проверить провода, идущие к двери, не порвались ли они в месте перегиба (в марле-резине), стандартное заболевание многих бредовых моделей. Также проверьте работоспособность двигателей, питающих напряжение 12 В, и состояние щеток в них. Если не работает одно стекло, то это тоже может быть в проводке двери или в кнопке управления стеклоподъемником, проверьте ее контакты и исправность.
Также проверьте сам механизм в двери на отсутствие дефектов и заклиниваний, состояние шестерни и троса.Причина может быть в блоке управления самолетом водителя. Проверить на короткое замыкание.
Если оно превратилось в стекло из стекла, из-за которого стеклоподъемник с ним не справляется, постарайтесь полностью опустить стекло и смазать уплотнительные резиновые пластины жидкостью WD-40 или силиконом.
F17 (10 a) — Питание магнетитов из замка зажигания .
Обычно магнитола подключается таким образом, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения в контактной группе замка зажигания и подключите к постоянному напряжению 12 В через предохранитель.Если перестала работать магнитола, проверьте замок зажигания, контакты в нем, контактную группу и проводку.
F18 (30 А) — питание аккумуляторной магнитолы, обогрев заднего стекла, электропривод замка багажника, центральный замок.
Обогрев заднего стекла в Нексии отключен автоматически. Если не работает, проверьте этот предохранитель, F13 и контакты в их гнездах, а также реле G и его контакты. Таймер реле обогрева можно установить не в монтажный блок, а под панелью приборов, чуть выше педального блока.Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки до заднего стекла, она могла быть перенесена на днище автомобиля. Проверить выводы ТЭНов задних стоек по краям стекла и отсутствие нитей на стекле. При обнаружении обрыва приклейте его специальным клеем с содержанием металла.
Если центральный замок не работает и какая-то дверь не закрывается, снимите с нее накладку и проверьте правильность работы привода замка и правильность тяги.Если замок 5-ти контактный, проверьте исправность всех его контактов и проводки. Также проверьте провода в гофре в месте перегиба при открывании двери. Дело может быть в реле центрального замка, которое находится за электронным блоком управления (ЭБУ) со стороны пассажира на центральной консоли.
F19 — Резерв .
F20 (30 А) — Вентилятор климатическая установка .
F21 (30 А) — противотуманные фары .
Если перестал гореть «туман», проверьте предохранитель, контакты его гнезд, исправность ламп в фарах, кнопку включения в салоне, проводку, реле d и его контакты.
Реле в монтажном блоке салона
A — Релолярное реле поворота, сигнализация .
См. Информацию о F8.
B — Высокая скорость вентилятора охлаждения радиатора .
См. Информацию о F14.
C — АЗС .
См. Информацию о F7.
D — противотуманные фары .
См. Информацию о F21.
E — Максимальная скорость вентилятора климатической установки .
F — Стеклоочистители, прерывистый режим работы .
G — Реле-таймер обогрева заднего стекла с автозапуском .
См. Информацию о F18.
H — Свет загорается (при включении дальний) .
См. Информацию о F5, F6.
В новых моделях после 2008 года это реле не выключает соседа, а включает дальний свет.
I — гудок .
См. Информацию о F14.
J — компрессор кондиционера .
См. Информацию о F11.
K — Малая скорость вентилятора охлаждения радиатора .
L — фары .
М — наружное освещение .
N — зуммер .

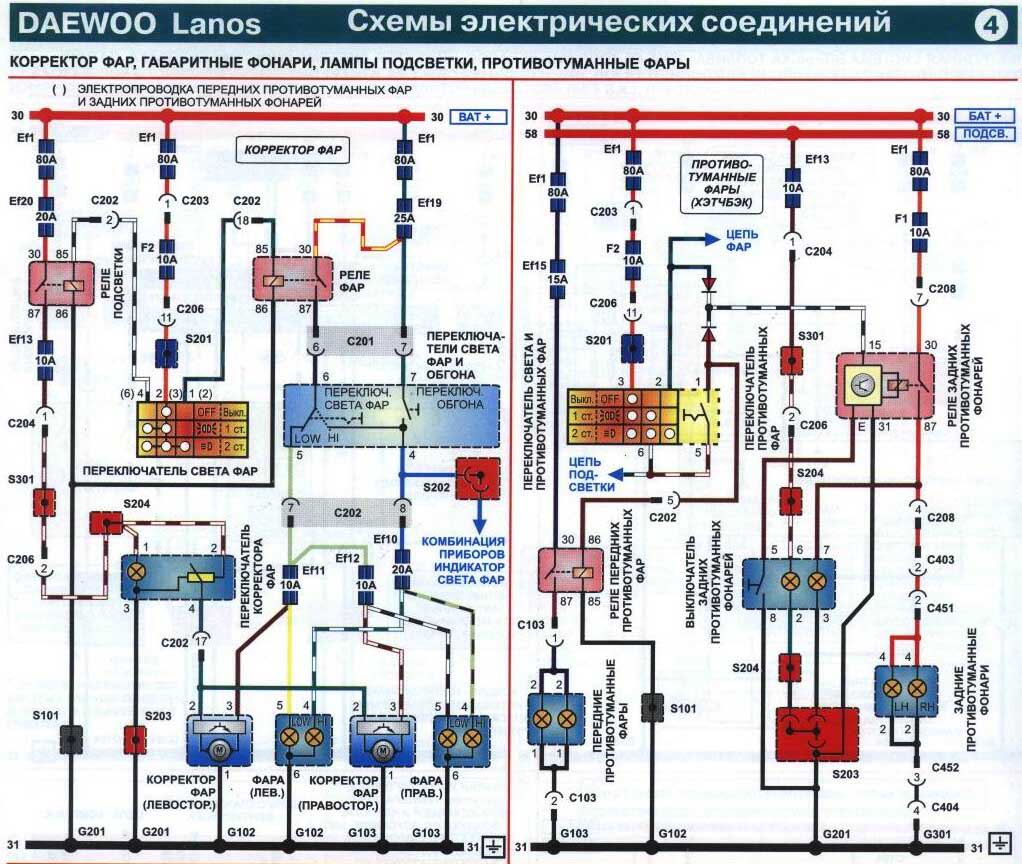

Схемы электропроводки
По следующей схеме проводки можно определить расположение разъемов и контактов по массе, которая может вызвать перебои в работе приборов при их затухании.
Электрические разъемы отмечены желтым цветом и начинаются с буквы X.
Провода заземления, контакты по массе тела обозначены синими точками, пронумерованы цифрами.
Механические контакты
1 — в центральной части рулевой колонки
2 — возле аккумулятора
3 — не используется
4 — на верхней части блока цилиндров двигателя
5 — в багажнике
6 — под водительским Сиденье
B представляет собой непосредственный контакт корпуса узла с кузовом автомобиля.
Знаки Rota на легковом автомобиле Daewoo Nexia, как и на других автомобилях, играют важную роль в обеспечении безопасности движения.Ведь если они не сработают, то выполнение различных маневров на проезжей части будет неожиданным для остального движения. Конечно, ориентируясь на правила дорожного движения, можно подавать сигналы об развороте, но поймут ли их наши водители, ведь даже в автошколах на учебных машинах эти действия не выполняются.
В электрической цепи указателей поворота Дэу Нексия: лампы на правой и левой стороне автомобиля; реле, которое также работает на аварийную сигнализацию; Переключатель понижающей управляемости; Предохранитель F8 на 20 ампер и провод, соединяющий эти устройства.
Чаще всего в этой электросхеме на автомобиле Дэу Нексия выходит из строя три выходных реле указателя поворота, которое имеет маркировку: 96312545U. О том, что он вышел из строя, вас предупредит контрольная лампа указателей поворота на щитке приборов, и в салоне она не будет слышна, так как находится в салоне в монтажном блоке (вверху слева) находится на передней панели в месте расположения вашего левого колена.
При этом лампочки индикаторов поворотов будут просто гореть не мигая.Обычно реле, прежде чем окончательно сработать с аритмией, включается на пару секунд, выключается и водитель несколько раз падает во время выполнения маневра, чтобы перевести рулевой переключатель в нейтральное положение. , а затем снова поверните указатели поворота.
Как только началась такая аритмия, реле необходимо заменить. Обычное реле довольно дорогое, еще дороже аналогичное реле от компании Bosch, поэтому тем водителям, у кого мало денег, можно посоветовать приобрести реле, которое производит корейская компания Pomax, оно более чем в два раза дешевле.Еще можно попробовать поставить три выходных реле от отечественной «восьмерки», у которых посадочные габариты такие же, как и у штатного реле.
При желтом предохранителе F8 (20А), который стоит второй слева в среднем ряду монтажного блока, не будут гореть не только лампы указателей поворота, но и лампы стоп-сигналов. А это значит, что при торможении, предупреждаю водителей, сзади движущегося транспорта ничего не будет. Если вы установили на свой автомобиль антиблокировочную тормозную систему (АБС) Daewo Nexia, она тоже не будет работать.Это связано с тем, что все они получают питание через предохранитель F8.
Автомобилисты часто сталкиваются с такой проблемой, как неработающий поворотник, но далеко не все знают, как решить проблему быстро. Продолжать в случае такой поломки очень опасно. Лучше остановиться и попробовать устранить неисправность.
Виды неисправностей и методы устранения
Указатель поворота работает правильно при соблюдении следующих показателей:
- наличие включенного зажигания обеспечивает рабочий режим;
- движение подрулевого переключателя вверх и вниз должно сопровождаться включением поворотников с соответствующей стороны;
- сигнал предупреждения о повороте должен мигать с частотой 60 циклов в минуту.
Любое другое поведение указателя поворота указывает на любую проблему. К наиболее частым причинам неисправностей относятся:
Ночная стена. Задача требует знакомства с основным принципом работы реле: ток, проходящий через лампы, приводит к нагреву измерительного резистора — элемента, определяющего необходимость включения лампы. Поэтому сопротивление лампы, отличное от номинального, изменяет время включения указателя поворота: он начинает мигать.В этой ситуации рекомендуется слегка постучать по реле (это помогает при слабом контакте или попадании влаги). Если вы заменили реле, но указатель поворота не мигает, а горит постоянно, значит, имеется слабый контакт с блоком предохранителей. Поможет и замена предохранителя, у которого выявлено значение сопротивления, не соответствующее номинальному.
Прекращение работы одного указателя поворота несовместимо с неисправностью реле (неисправность такого плана не работает в обоих указателях поворота).Один из поворотников может выйти из строя из-за мигания лампочки (самый простой вариант) или неисправности проводки или патрона. Новая лапа должна не только помещаться в прорезь поворота, но и соответствовать указанной на потолке мощности. Если после замены лампочки указатель поворота так и не заработал, нужно обратить внимание на патрон. Если есть следы окисления, то их следует удалить. Для этого хорошо подойдет наждачная бумага или ножки. А если лампочка слишком плотно прилегает к контактам, то нужно регулировать их кранами.Сделать это нужно максимально аккуратно, не допуская соприкосновения контактов, что может привести к другой проблеме — работе поворотников в шашечном порядке. Нормальное состояние картриджа означает, что причина неисправности кроется в проводке. Для начала нужно убедиться, что провод надежно подключен к патрону. При этом замкнутое состояние проводов между собой или замыкание масс на металлическом кузове автомобиля недопустимо. В этом случае необходимо заменить провода или хотя бы их изоляцию.
Если при этом не работают аварийные фонари, то реле однозначно необходимо поменять — оно неисправно.
Неисправность автоматического выключения можно исправить только одним способом — заменить выключатель. В случае такой поломки лучше обратиться за помощью к специалисту.
Также причиной неработающего указателя поворота может быть сам выключатель. Чтобы это проверить, нужно добраться до переключателя на рулевом колесе и размонтировать его. Кстати, если неисправность произошла в виде недоделанной сигнализации при наличии нормально работающих поворотников, вам просто нужно заменить кнопку, отвечающую за включение ДТП.
Слишком частое мигание указателя поворота — верный признак того, что сгорела одна из лампочек, или микросхема в задней лампе, или дорожка в монтажном блоке.
Тусклый световой сигнал — это сигнал для проверки соответствия модели и мощности. Если все в порядке, то ситуацию можно исправить контактами лампочек.
Реле планеты, издающее щелчки, тоже не норма. Неисправность заключается в самом монтажном блоке, точнее в контактах реле.Звуки, похожие на щелчки, могут возникать, если контакт окислился или слегка прилегал. Также к этому приводит неисправное реле. Устранить проблему можно, зачистив контакты или установив новое реле.
Указатель поворота, который не работает ни в одну сторону ни перед передком, ни в репитере, говорит о том, что сломался сабвуфер, нет контакта с ним или о том, что все-таки реле вышло из строя.
Электрическая цепь указателя поворота защищает предохранитель на 8 ампер, расположенный в монтажном блоке.В случае его поломки повороты срабатывают как с левой, так и с правой стороны автомобиля.
Световая сигнализация обеспечивает безопасность передвижения, поэтому у водителя всегда должно быть хотя бы лампочки необходимой мощности.
Видео
Как диагностировать поворотники, см. Ниже:
Почему бред поворотники не работают. Не работают поворотники на Дэу Нексия. Монтажный блок салонный
Hi, Cadabra. Пора вас порадовать новой головоломкой, ибо авторство узбекских средств перемещает пятую точку системы Daewoo Nexia.
(под катом Прикольная история и немного фоток)
Дело в том, что несколько дней назад при включении ДТП или поворотников перестали мигать лампочки. Просто Гаслей, и не начинал мигать, пока не выключишь-не включишь рычаг. Сначала она проявлялась раз в сутки, потом раз в час, а вчера, после того как проблема стала проявляться каждую минуту, машина решила, что указатели поворота вообще будут нужны и перестала их зажигать в принципе.
«Да что, говорят, что они», — сказала Нексия, — «Нормальные потоны поворотников ей не в лицо, пущи другие учатся читать маневры. «Кстати, забавная поломка произошла на территории незабываемого Купчино.
Так как отключилось сразу все — и поворотники, и аварии — натолкнуло на мысль искать проблему в блоке предохранителей и реле. Предохранитель был цел, а вот с реле (на фото оно вверху слева) была странность: при нажатии на аварийку или включении поворотника он один раз «щелкнул» — и все.При этом лампочки не загорелись.
В блоке поворотников один из контактов потемнел. Для лояльности я его немного запутал, хотя реле и так было туго в нем. Проблема не решила
Решено было попробовать заменить реле, благо рядом был авторынок на ул. Салов. Но до него еще нужно добраться через несколько кварталов и оживленных перекрестков. В ПДД утверждают, что при отсутствии указателей поворота необходимо уведомлять других участников дороги выставленными жестами рук.Однако я подумал — не все помнят, что не означает рука, высовывающаяся в окно, — вы все равно что-то не так думаете — люди сейчас нервничают. Опять — Купчино. Тогда терпимо тогда истязать, что при поднятой и поднятой в локте руке (для обозначения правого вращения) средний палец не был поднят.
Так я просто замкнул контакты перемычки 49 и 49а, что лопнуло цепь лампочки, поставил реле на место и поехал в путь. Поворотники можно использовать как и раньше, разве что при включении они стали не мигать, а гореть постоянно.
На авторынке я совершенно не ориентируюсь и был там второй раз в жизни, да и время было поджимало, поэтому приличных магазинов с автоэлектроникой я не нашел и воспользовался услугами продажи Барыга с лотков Все досталось — от синих расписок и до КПП с двигателями в Коллекции. Родное реле на пробу взял с собой
Полностью идентичных реле для Барыга почему-то не нашлось. У всех был случай покороче.Тем не менее было логично предположить, что это все равно будет работать.
Впрочем, ну — ничего подобного. После установки нового реле (укороченного) ситуация не изменилась. Все равно: нажимаем кнопку или поворотник, реле один раз щелкает — и тишина. Только оповещение о том, что новое реле защелкивается, вообще можно услышать. Вернул реле, побежал к другому Барыге, снова взял укороченное реле — снова все поставил.
А теперь внимание, вопрос. Есть длинный и короткий варианты поворотников? А где в Питере?В Питере можно найти хорошее подходящее родное реле nonxiera?
Шарнир короткого реле забыл сфоткать, к сожалению, но вроде 07.3747. Артикул оригинал 495.3747-01.
13.7.1. Знаки поворота передние и задние
13.7.2. Указатели бокового поворота
Если вы нажмете выключенное зажигание на красный аварийный выключатель, все четыре указателя поворота и прозрачная кнопка выключателя будут мигать в едином ритме.
Для проверки указателей поворота нужно включить зажигание и выключить сигнализацию, так как это перекрывает работу указателей поворота.При переводе рулевого рычага в соответствующее положение указатели поворота на одной стороне и зеленая контрольная лампа в комбинации приборов должны начать гореть с равными интервалами. Работа сигнализатора организована таким образом, что по установленным нормам срабатывает сигнализация и при выключении зажигания напряжение на выключатель подается непосредственно от аккумуляторной батареи. На указатели поворота подается электричество только при включении зажигания через установленный предохранитель.При возникновении неисправностей в системе могут быть полезны следующие рекомендации:
Если контрольная лампа перестает работать в штатном режиме или мигает, как правило, неисправна одна из ламп системы;
Если лампы перестают мигать и гореть постоянно, реле прибора неисправно;
Если лампы мигают то быстрее, то медленнее и проводка, в том числе провод «массы», не повреждена, необходимо заменить реле;
Если указатели поворота не срабатывают, но начинают действовать при срабатывании сигнализации, сработал предохранитель, неисправен переключатель указателя поворота или его проводка;
Если указатели поворота или аварийный сигнал не работают, то реле неисправно.Помимо мигания контрольной лампы в одном ритме с лампами указателей, включение системы подтверждается еще и звуковым сигналом с щелчками, составляющими реле в панели приборов. При ее неисправности необходимо разбирать приборную панель, что довольно трудоемко.
Nexia — Один из самых распространенных и доступных автомобилей марки Daewoo. Хорошие динамические качества для такой машины, простота обслуживания и относительно невысокая цена на новые и б / у модели сделали свое дело.Сейчас их на дорогах очень много. Нексия используется в основном как такси, а также как арендованные и личные автомобили.
Узбекская сборка электрических узлов на многих моделях не так надежна, как хотелось бы. Часто выходят из строя многие устройства, в частности предохранители и реле Daewoo Nexia, а контактная группа у замка зажигания — это «терпеливое» автокресло.
Если вы отказываетесь от какого-либо электроприбора, проверьте его предохранитель. Визуально осмотреть его недостаточно, щель может быть незаметной для глаза.Хорошо, если под рукой есть тестер. В случае отсутствия тестера его можно сразу же заменить при проверке предохранителя. Поэтому всегда с вами набор новых резервных предохранителей. Во многих случаях это сэкономит вам нервы и время.
Обнаружив перегоревший предохранитель, не спешите его менять. В противном случае может выйти из строя и новый предохранитель. Разберитесь, что стало причиной его храбрости. Убедитесь, что нет короткого замыкания защищаемой ими цепи, а также внутри всех проводов.Бывает, что один из проводов изгибается или срывается и начинает при этом замыкаться на кузове автомобиля.
Всегда старайтесь довести работу с электриком до конца, проверяйте как можно больше причин поломки, иначе любое короткое замыкание может стать причиной пожара или аварии. Если под рукой есть схема автомобиля, воспользуйтесь ею, если есть возможность. Если опыта ремонта и знаний нет, обращайтесь к любому электромобилю.
В моделях Daewoo Nexia до 2008 года установочный блок обозначался N100, в моделях после 2008 года — N150.Нумерация и назначение в обоих блоках предохранителей и реле Daewoo Nexia одинаковы.
Узел крепления салона
Узел крепления в салоне nexian расположен слева от руля в нижней части панели приборов, под кнопками открывания багажника и бензобака. Чтобы добраться до него, нужно открыть крышку. Предохранители и реле на нем находятся с обеих сторон — на передней стороне, обращенной к водителю, и на нижней стороне, обращенной к педалям. Чтобы поменять реле и одно из двух избранных снизу, может потребоваться достать весь монтажный блок или повернуть его.
Предохранители в монтажном блоке салона
F1 (10 А) — Электронный блок управления двигателем (ЭБУ) .
F2 (10 a) — Габаритные огни .
Если габариты вам не подходят, проверьте тумблер-переключатель и поворотники, он может выйти из строя или повредить контакты / провода в его основании. Цена на новый выключатель света порядка 700-1000 рублей. Также проверьте контакты этого предохранителя, бывает, что они горят, почистите их и добейтесь хорошего контакта предохранителя в гнезде.Причина также может быть в реле М и его контактах. Возможно также, что гусеница была заблокирована в монтажном блоке.
Если предохранитель сгорает очень часто, значит где-то короткое замыкание. Проверьте разъемы в каждой палате, а также провода, особенно те, которые идут в жгуты на днище автомобиля. Они могли быть перенесены или унесены ветром. Общая схема подключения и разъема в конце статьи. Не забудьте проверить сами лампы габаритных огней, бывает, что горят все одновременно или по очереди.
F3 — резерв .
F4 (20 А) — дальняя фара .
Чтобы включить дальний свет, нужно переместить левую рукоятку на штанге в длинное положение. Чтобы моргнуть, остановитесь.
Если дальний свет не работает, проверьте исправность ламп (могли переборщить с обеими), исправность реле L, H и их контактов, контактов в гнезде предохранителя. Сабвуфер тоже может быть одной из причин. Если вышеупомянутое, скорее всего, дело в проводке или калах в фарах.
F5 (10 А) — Ближний свет, левая фара, магазин электрики .
F6 (10 a) — Ближний свет, электроскопическая фара правая .
Если дальний свет работает, а разницы нет, скорее всего дело в бесконтактном выключателе света, проверьте его контакты и провода, прочность разъемов. Выключатель можно снять, аккуратно разобрать и проверить пластины на наличие короткого замыкания, а также пластиковый переключатель, надежно ли размыкаются контакты. Не забывайте проверять исправность ламп в фарах, даже если не работают как фары ближнего света, так и контакты в разъемах и проводах.Причина отсутствия света может быть в контактной группе замка зажигания. Если вы не понимаете электрика, обратитесь в сервисную службу.
F7 (30 а) — топливный насос, топливные форсунки .
Если бензонасос перестал работать, проверьте контакты в гнезде предохранителя, а также реле С и его контакты. Если они окислились или остались следы горения, замените реле. Может не быть контакта в замке зажигания или контактной группе. Если есть перебои в работе бензонасоса, двигатель заводится, то нет, скорее всего реле, или есть возможность в топливном фильтре заменить.
При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сама помпа. Проверить можно, проверив напряжение 12 к нему напрямую, или подключив вместо топливопровода шланг, опущенный в емкость.
Еще топливный насос может не работать из-за проводки в салоне внизу слева от водителя, на левом переднем крыле. Чтобы добраться до проводов, нужно снять накладку слева с педали сцепления.Увидев блок разъемов, проверьте все идущие от него провода и соединения. Желто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Также проверьте, чтобы провода не прерывались возможными винтами, вкрученными в корпус.
Если ничего описанного не помогло и в контактной группе замка зажигания установлено реле разгрузки, проверьте его и при необходимости замените.
F8 (20 а) — поворотники, сигнализация, стоп сигналы .
Если перестают работать указатели поворота, проверьте этот предохранитель и реле-прерыватель А, а также его контакты.Если поворотники работают с перебоями, скорее всего в том же реле А, в проводке или коротком замыкании в поворотниках. Если не работают ни поворотники, ни контрольные лампы на панели приборов, при включении указателей поворота на панели приборов не работают ее контакты или реле.
Если «авария» не работает, скорее всего дело еще и в реле, в кнопке и ее контактах или проводке от кнопки к предохранителю / реле.
Не забудьте проверить сами лампочки в поворотниках.
F9 (30 А) — Стеклоочиститель, омыватель .
Если не работают «дворники», посмотрите реле f и его контакты. Проверить, работает ли сам редуктор, запитав напряжение 12 В, плотно закручены гайки на валах держателей очистителей, исправен ли механизм трапеции. Проверить исправность переключателя правого руля, контактов и проводов в его подключении. Еще одной причиной некорректной работы мотора очистителя может быть плохой контакт по массе. Попробуйте непосредственно закрыть кузов автомобиля кожухом мотора и проверьте его работу.
Если на улице низкая температура, проверьте, не съезжает ли механизм очистителей, особенно валы с гайками, при необходимости очистите от льда и влаги.
F10 (10 A) — крышка замка Power Lock .
F11 (10 а) — реле компрессора кондиционера .
Чтобы после зимы кондиционер работал исправно, зимой рекомендуется включать его в теплое место (гараж, бокс, автомойка), чтобы смазать герметики.В противном случае их придется менять весной. При низких температурах из-за отсутствия давления кондиционер не включается.
Если кондиционер перестал работать, проверьте дополнительно этот предохранитель. J. Это возможно в системе. Закончился фреон. Вы можете проверить, можно ли открутить заглушку сбоку на ствольной коробке, расположенной рядом с аккумулятором. При нажатии на вентиль фреон должен погаснуть из отверстия, тогда давление и газ есть.
Если давление отсутствует, проверьте датчик давления, установленный на трубке рядом с воздушным фильтром.При контакте контактов в разъеме двухконтактного датчика давления кондиционер должен быть включен. Завершите установку фреоновой системы после проверки системы на утечки. Утечки могут быть в соединениях, трубках и радиаторе кондиционера.
Корпус также может быть в муфте, которая при включении кондиционера должна двигаться (щелкать), если не работает, проверить на разъем, также можно проверить, подав напряжение 12 В на Это, доступ к контактам только ниже, удобнее всего добираться из смотровых ям.Так же может быть неисправен компрессор или обрыв его ремня, проверьте наличие целочисленного и натянутого нижнего ремня перед двигателем (под верхним ремнем генератора).
Если воздух из системы кондиционирования поступает в кабину плохо или недостаточно, проверьте салонный фильтр и замените его. Также мог засориться испаритель, проверьте его и очистите.
F12 (30 А) — Низкая частота вращения вентилятора охлаждения радиатора .
Если вентилятор работает только на усиленной циркуляции, проверьте этот предохранитель, контакты в гнезде, а также реле B и K.
F13 (20 А) — панель приборов, часы, прикуриватель, зуммер, фонари заднего хода, генератор, обогрев заднего стекла.
F14 (30 а) — гудок, высокая скорость вентилятора охлаждения радиатора .
Если звуковой сигнал не работает, проверьте предохранитель и контакты в его гнезде, а также реле I. Если частота сигнала изменилась или сигнал вообще пропал, скорее всего дело в проводке к одному из clicksons. 2 сигнала — 2 тональности. Проверить контакты и провода по звуковым сигналам, сняв решетку радиатора, обычно они перегружены из-за влаги.Также проверьте обмоточный контакт кнопки включения звукового сигнала и его механизма.
Если высокие температуры перестали включать электровентилятор радиатора, проверьте состояние реле B, E, K и их контактов. Проверить датчик вентилятора, отключить с него контакты и замкнуть их, вентилятор должен включиться. Или подать напряжение 12 В непосредственно на разъем вентилятора, проверив тем самым работу его электродвигателя, проверить этот разъем на предмет подключения проводов к вентилятору на предмет окисления контактов.
Если мотор вентилятора работает, то это может быть предохранитель и реле, проводка, термостат и датчик температуры охлаждающей жидкости. Если вы проверите проводку, от датчика температуры к ЭБУ, от ЭБУ к реле.
F15 (20 а) — свет в салоне, свет в багажник, электропривод антенны .
Если свет в потолке возле зеркала заднего вида не работает только в положении «АВТО», проверьте концевые выключатели в двери и проводку, а также сам переключатель режимов освещения.Проводка от концевых выключателей подключается к жгуту в краю водительской двери или под водительским сиденьем, проверьте интеллект всех проводов.
Если свет не работает ни в одном режиме, проверьте работу лампы и выключателя на потолке.
Если не работает свет в багажнике, проверьте лампу с левой стороны багажника, контакты потолка и проводку.
F16 (30 А) — Электростеклоподъемники .
Если у вас перестали работать стеклоподъемники, скорее всего дело в проводке.Проверить провода, идущие к двери, не порвались ли они в месте перегиба (в марле-резине), стандартное заболевание многих бредовых моделей. Также проверьте работоспособность двигателей, питающих напряжение 12 В, и состояние щеток в них. Если не работает одно стекло, то это тоже может быть в проводке двери или в кнопке управления стеклоподъемником, проверьте ее контакты и исправность.
Также проверьте сам механизм в двери на отсутствие дефектов и заклиниваний, состояние шестерни и троса.Причина может быть в блоке управления самолетом водителя. Проверить на короткое замыкание.
Если оно превратилось в стекло из стекла, из-за которого стеклоподъемник с ним не справляется, постарайтесь полностью опустить стекло и смазать уплотнительные резиновые пластины жидкостью WD-40 или силиконом.
F17 (10 a) — Питание магнетитов из замка зажигания .
Обычно магнитола подключается таким образом, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения в контактной группе замка зажигания и подключите к постоянному напряжению 12 В через предохранитель.Если перестала работать магнитола, проверьте замок зажигания, контакты в нем, контактную группу и проводку.
F18 (30 А) — питание аккумуляторной магнитолы, обогрев заднего стекла, электропривод замка багажника, центральный замок.
Обогрев заднего стекла в Нексии отключен автоматически. Если не работает, проверьте этот предохранитель, F13 и контакты в их гнездах, а также реле G и его контакты. Таймер реле обогрева можно установить не в монтажный блок, а под панелью приборов, чуть выше педального блока.Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки до заднего стекла, она могла быть перенесена на днище автомобиля. Проверить выводы ТЭНов задних стоек по краям стекла и отсутствие нитей на стекле. При обнаружении обрыва приклейте его специальным клеем с содержанием металла.
Если центральный замок не работает и какая-то дверь не закрывается, снимите с нее накладку и проверьте правильность работы привода замка и правильность тяги.Если замок 5-ти контактный, проверьте исправность всех его контактов и проводки. Также проверьте провода в гофре в месте перегиба при открывании двери. Дело может быть в реле центрального замка, которое находится за электронным блоком управления (ЭБУ) со стороны пассажира на центральной консоли.
F19 — Резерв .
F20 (30 А) — Вентилятор климатическая установка .
F21 (30 А) — противотуманные фары .
Если перестал гореть «туман», проверьте предохранитель, контакты его гнезд, исправность ламп в фарах, кнопку включения в салоне, проводку, реле d и его контакты.
Реле в монтажном блоке салона
A — Релолярное реле поворота, сигнализация .
См. Информацию о F8.
B — Высокая скорость вентилятора охлаждения радиатора .
См. Информацию о F14.
C — АЗС .
См. Информацию о F7.
D — противотуманные фары .
См. Информацию о F21.
E — Максимальная скорость вентилятора климатической установки .
F — Стеклоочистители, прерывистый режим работы .
G — Реле-таймер обогрева заднего стекла с автозапуском .
См. Информацию о F18.
H — Свет загорается (при включении дальний) .
См. Информацию о F5, F6.
В новых моделях после 2008 года это реле не выключает соседа, а включает дальний свет.
I — гудок .
См. Информацию о F14.
J — компрессор кондиционера .
См. Информацию о F11.
K — Малая скорость вентилятора охлаждения радиатора .
L — фары .
М — наружное освещение .
N — зуммер .
Схемы электропроводки
По следующей схеме проводки можно определить расположение разъемов и контактов по массе, которая может вызвать перебои в работе приборов при их затухании.
Электрические разъемы отмечены желтым цветом и начинаются с буквы X.
Провода заземления, контакты по массе тела обозначены синими точками, пронумерованы цифрами.
Механические контакты
1 — в центральной части рулевой колонки
2 — возле аккумулятора
3 — не используется
4 — на верхней части блока цилиндров двигателя
5 — в багажнике
6 — под водительским Сиденье
B представляет собой непосредственный контакт корпуса узла с кузовом автомобиля.
Ни один из водителей не задействован на 100% при выезде на дорогу, когда им нужно включить сигнализацию, и если она не сработает, вам придется установить знак аварийной остановки.Но современным владельцам автомобилей, в том числе Daewoo Nexia, приятнее пользоваться сигнализацией, нажимают кнопку и ваша машина уже обозначена на проезжей части. Поэтому водители обычно заботятся о том, чтобы он был в рабочем состоянии.
А где искать неисправность, если вдруг выходит из строя аварийная сигнализация? Как всегда начинается с проверки предохранителя, который находится в монтажном блоке. Этот блок на Daewoo Nexia находится на левой стороне передней панели. К сожалению, во всех схемах, размещенных в Интернете, указано, что за «аварию» виноват предохранитель F8, но столкнувшиеся с этой проблемой владельцы автомобилей утверждают, что это электрическая цепь, как и цепи часов, потолок а освещение багажника защищает 20-ти ти тиридный плавкий предохранитель F15.
В установочных блоках (до 2008 года N100, а с 2008 года стали ставить N150) Daewoo Nexia, есть одна болячка, со временем ослабляет контакты, куда вставляются предохранители, что приводит к сбоям в работе электрических цепей защищен ими. Поэтому при проверке предохранителя F15 необходимо его достать, осмотреть визуально на обвязке, помочь контактам, куда он вставляется и, если он цел, поставить на место. После этого проверьте работу сигнализации.
Проверять исправность предохранителя F15 включением потолка в салоне автомобиля некорректно, так как при слабых контактах он может пропускать небольшой ток, а при включении «ДТП» требуется ток около 7 ампер , который через такое слабое соединение не проходит.Иногда перегорает предохранитель так, что его визуально не видно, и чтобы убедиться, что F15 исправен, требуется его вызвать.
Мигание ламп указателя поворота, не подлежащего перегонке, при включении сигнализации обеспечивает реле, расположенное в монтажном блоке слева вверху (на схемах обозначено буквой А). Если это не удается, то его щелчки не будут слышны водителю после нажатия на кнопку «Избегание». А с исправными реле и предохранителем придется проверить проводку, начиная от клеммы 30 замка зажигания.Да и сама кнопка включения может прийти в негодность.
Знаки Rota на легковом автомобиле Daewoo Nexia, как и на других автомобилях, играют важную роль в обеспечении безопасности движения. Ведь если они не сработают, то выполнение различных маневров на проезжей части будет неожиданным для остального движения. Конечно, ориентируясь на правила дорожного движения, можно подавать сигналы об развороте, но поймут ли их наши водители, ведь даже в автошколах на учебных машинах эти действия не выполняются.
В электрической цепи указателей поворота Дэу Нексия: лампы на правой и левой стороне автомобиля; реле, которое также работает на аварийную сигнализацию; Переключатель понижающей управляемости; Предохранитель F8 на 20 ампер и провод, соединяющий эти устройства.
Чаще всего в этой электросхеме на автомобиле Дэу Нексия выходит из строя три выходных реле указателя поворота, которое имеет маркировку: 96312545U. О том, что он вышел из строя, вас предупредит контрольная лампа указателей поворота на щитке приборов, и в салоне она не будет слышна, так как находится в салоне в монтажном блоке (вверху слева) находится на передней панели в месте расположения вашего левого колена.
При этом лампочки индикаторов поворотов будут просто гореть не мигая. Обычно реле, прежде чем окончательно сработать с аритмией, включается на пару секунд, выключается и водитель несколько раз падает во время выполнения маневра, чтобы перевести рулевой переключатель в нейтральное положение. , а затем снова поверните указатели поворота.
Как только началась такая аритмия, реле необходимо заменить. Обычное реле довольно дорогое, еще дороже аналогичное реле от компании Bosch, поэтому тем водителям, у кого мало денег, можно посоветовать приобрести реле, которое производит корейская компания Pomax, оно более чем в два раза дешевле.Еще можно попробовать поставить три выходных реле от отечественной «восьмерки», у которых посадочные габариты такие же, как и у штатного реле.
При желтом предохранителе F8 (20А), который стоит второй слева в среднем ряду монтажного блока, не будут гореть не только лампы указателей поворота, но и лампы стоп-сигналов. А это значит, что при торможении, предупреждаю водителей, сзади движущегося транспорта ничего не будет. Если вы установили на свой автомобиль антиблокировочную тормозную систему (АБС) Daewo Nexia, она тоже не будет работать.Это связано с тем, что все они получают питание через предохранитель F8.
Почему не работают поворотники. Не работают поворотники на Daewoo Nexia Nexia Не работают аварийные огни
Указатели поворота на легковом автомобиле Daewoo Nexia, как и на других автомобилях, играют важную роль в обеспечении безопасности движения. Ведь если они не сработают, то выполнение различных маневров на проезжей части станет неожиданностью для других участников дорожного движения. Конечно, ориентируясь на Правила дорожного движения, можно рукой подавать сигналы о поворотах, но все ли наши водители их поймут, ведь даже в автошколах эти действия не практикуются на учебных машинах.
В электрическую схему указателей поворотов Daewoo Nexia входят: лампы на правой и левой стороне автомобиля; реле, которое также работает на тревогу; Переключатель понижающей управляемости; 20-амперный предохранитель F8 и провода, соединяющие эти устройства.
Чаще всего в этой электросхеме на автомобиле Дэу Нексия выходит из строя три выходных реле указателей поворота, что имеет маркировку: 96312545U. О том, что он вышел из строя, предупредит контрольная лампа указателей поворотов на панели приборов, а ее щелчки не будет слышно, так как она находится в салоне в монтажном блоке (слева вверху), расположенном на передняя панель в районе левого колена.
В этом случае лампы поворотников просто горят, не мигая. Обычно реле, прежде чем окончательно выйти из строя, начинает работать с аритмией, оно включается на пару секунд, затем выключается и водителю приходится несколько раз за время маневра переместиться под рулевым переключателем в нейтральное положение, а затем включить указатели поворота.
Как только эта аритмия началась, реле необходимо заменить. Обычное реле довольно дорогое, аналогичное реле от BOSCH еще дороже, поэтому тем водителям, которые стесняются с деньгами, желательно приобрести реле корейской компании POMAX, оно более чем в два раза дешевле, чем реле. обычный.Еще можно попробовать поставить от отечественной «восьмерки» трехвыводное реле, у которого посадочные габариты тоже такие же, как у штатного реле.
Если перегорел второй слева в среднем ряду монтажного блока желтый предохранитель F8 (20А), то не загорятся не только указатели поворота, но и стоп-сигналы. А это значит, что при торможении водителям за движущимся транспортным средством нечего будет предупреждать. Если на вашем автомобиле Daewoo Nexia установлена антиблокировочная тормозная система (ABS), она тоже не будет работать.Это связано с тем, что все они получают питание через предохранитель F8.
Привет, кадабра. Пришло время порадовать вас новой головоломкой узбекскими средствами перемещения пятой точки системы «daewoo nexia».
(под катом прикольный рассказ и несколько фото)
Дело в том, что несколько дней назад при включении аварийки или поворотника лампочки время от времени перестали мигать. Они просто погасли, и не начали моргать, пока не выключишь и не включишь рычаг.Сначала проявлялось раз в сутки, потом раз в час, а вчера, после того как проблема стала появляться каждую минуту, машина решила, что впредь указатели поворота мне вообще не понадобятся и перестала их зажигать в принципе.
«Да уж, мол, они для тебя, — решила Нексия, — поворотники не подходят нормальным потсонам, пусть окружающие учатся читать маневры». Кстати, самое забавное, что авария произошла на территории незабываемого Купчино.
Так как отключилось сразу все — и поворотники, и аварийка — это наводило на мысль поискать проблему в блоке предохранителей и реле. Предохранитель оказался целым, а вот с реле (на фото он вверху слева) произошла странность: при нажатии аварийной кнопки или включении указателя поворота он делал один «щелчок» — и все. Это. В этом случае лампочки не загорелись.
В блоке реле поворотников один из контактов потемнел.Правда, немного погнул, хотя реле уже было в него достаточно туго. Это не решило проблему
Реле было решено попробовать заменить, так как рядом на ул. Был авторынок. Салов. Но добираться туда еще нужно через несколько кварталов и оживленных перекрестков. Правила дорожного движения гласят, что при отсутствии указателей поворота необходимо извещать других участников дорожного движения с помощью жестов руки в окно. Однако, подумал я, не все помнят, ЧТО означает, что рука, торчащая из окна, по правилам дорожного движения — никогда не знаешь, думают ли они, что что-то не так — люди сейчас нервничают.Опять — Купчино. Объясняя позже, вы будете мучиться, что средний палец не был поднят на торчащей руке и не был поднят в локте (чтобы указать на поворот направо).
Я просто закоротил контакты 49 и 49a, которые разрывают световую цепь, снова вставил реле и отправился в путь. Поворотники теперь можно использовать как и раньше, разве что при включении они не мигали, а горели постоянно.
На авторынок Салова абсолютно не ориентируюсь и побывал там второй раз в жизни, а время поджимало, поэтому приличных магазинов с автоэлектроникой я не нашел и воспользовался услугами барыг, продающих все с лотков — от синие буквы к КПП с двигателями в коллекции.Взял с собой на образец собственное реле
Почему-то торгаши не нашли полностью идентичных реле. Все были с более коротким кузовом. Тем не менее было логично предположить, что это все равно сработает.
Однако ничего подобного нет. После установки нового реле (укороченного) ситуация не изменилась. Все так же: нажимаем кнопку или поворотник, реле щелкает один раз — и тишина. Настораживает только то, что на новом реле щелчки вообще еле слышны.Вернул реле, побежал к другому торгашу, снова взял у него укороченное реле — надел — все равно снова.
А теперь внимание, вопрос. Взаимозаменяемы ли длинная и короткая версии реле указателей поворота? А где в Питере можно раздобыть хорошо подогнанную родную Нексиевскую эстафету?
К сожалению, я забыл сфотографировать короткое реле, но, похоже, это 07.3747. Артикульный номер оригинала 495.3747-01.
Nexia Один из самых распространенных и доступных автомобилей Daewoo.Хорошие для автомобиля такого класса динамические качества, простота обслуживания и относительно невысокая цена на новые и б / у модели сделали свое дело. Сейчас их на дорогах очень много. Нексиас используются в основном как такси, а также как арендованные и частные автомобили.
Узбекская сборка электрокомпонентов во многих моделях не так надежна, как хотелось бы. Часто выходят из строя многие устройства, в частности предохранители и реле Daewoo Nexiaа, а контактная группа на замке зажигания — это «больное место» автомобиля.
При выходе из строя электрического прибора в первую очередь проверьте его предохранитель.Недостаточно его визуально осмотреть; щель может быть не видна глазу. Хорошо, если под рукой будет тестер. Если тестера нет, то вместо проверки предохранителя можно сразу заменить его заведомо исправным. Поэтому всегда носите с собой комплект новых резервных предохранителей. Во многих случаях это сэкономит вам нервы и время.
Обнаружив перегоревший предохранитель, не спешите его менять. В противном случае новый предохранитель также может выйти из строя. Понять, из-за чего он перегорел. Убедитесь, что нет короткого замыкания цепи, которую он защищает, а также целостность всех проводов.Бывает, что один из проводов перегибается или защемляется и начинает время от времени замыкаться на кузов автомобиля.
Всегда старайтесь довести работу до конца с электриком, проверяйте как можно больше причин поломки, иначе любое короткое замыкание может стать причиной пожара или аварии. Если у вас есть под рукой схема автомобиля, воспользуйтесь ею, если сможете. Если нет опыта в ремонте и знаний, лучше обратиться в автосервис к любому электрику.
В моделях Daewoo Nexia до 2008 года монтажный блок имел обозначение N100, в моделях после 2008 года — N150.Нумерация и назначение блоков предохранителей и реле Daewoo Nexia одинаковы.
Блок крепления салона
Блок крепления в салоне Нексии расположен слева от руля в нижней части панели приборов, под кнопками открывания багажника и бензобака. Чтобы добраться до него, нужно открыть крышку. Предохранители и реле на нем расположены с двух сторон — на лицевой стороне, обращенной к водителю, и на нижней стороне, обращенной к педалям. Для замены реле и одного из двух передних предохранителей на нижней стороне может потребоваться снять весь монтажный блок или повернуть его.
Предохранители в монтажном блоке салона
F1 (10 А) — электронный блок управления двигателем (ЭБУ) .
F2 (10 А) — габаритные огни .
Если ваши габариты не подходят, проверьте ручку переключателя света и указателей поворота, она может выйти из строя или могут быть повреждены контакты / провода в ее основании. Цена нового выключателя света около 700-1000 рублей. Также проверьте контакты этого предохранителя, бывает, что они перегорели, очистите их и добейтесь хорошего контакта предохранителя в розетке.Причина также может быть в реле М и его контактах. Также возможно, что гусеницы в монтажном блоке перегорели.
Если предохранитель перегорает очень часто, значит, где-то произошло короткое замыкание. Проверьте разъемы в каждой фаре, а также провода, особенно те, которые проходят в жгутах вдоль днища автомобиля. Они могли передаваться или отключаться. Общая схема подключения и разъемы в конце статьи. Не забудьте проверить сами лампочки габаритных огней, бывает, что все они перегорают одновременно или одна за другой.
F3 — резерв .
F4 (20 А) — дальний свет фар .
Чтобы включить дальний свет, нужно переместить левую ручку под рулем в положение подальше от себя. Чтобы моргнуть, потяните на себя.
Если у вас не работает дальний свет, проверьте исправность ламп (обе могли сразу перегореть), исправность реле L, H и их контактов, контактов в гнезде предохранителя. Подрулевой переключатель тоже может быть одной из причин. Если вышесказанное верно, скорее всего дело в проводке или контактах в разъемах фары.
F5 (10 А) — ближний свет, электрокорректор левой фары .
F6 (10 А) — ближний свет, электрокорректор правой фары .
Если дальний свет работает, а ближний — нет, скорее всего дело в переключателе света на рулевой колонке, проверьте его контакты и провода, прочность разъемов. Выключатель можно снять, аккуратно разобрать и проверить пластины на короткое замыкание, а также пластиковый переключатель, надежно ли он размыкает контакты.Не забудьте проверить исправность ламп в фарах, даже если не работают обе фары ближнего света, а также контакты в разъемах и проводах. Причина отсутствия света может быть в контактной группе замка зажигания. Если вы не разбираетесь в электрике, лучше обратитесь в сервис.
F7 (30 А) — топливный насос, топливные форсунки .
Если бензонасос перестал работать, проверьте контакты в гнезде предохранителя, а также реле С и его контакты.Если они окислились или остались следы горения, замените реле. В замке зажигания или контактной группе может отсутствовать контакт. Если есть перебои в работе топливного насоса, двигатель запускается, то нет, скорее всего реле, а может дело в топливном фильтре, который нужно заменить.
При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сама помпа.Проверить можно, подав на него напряжение 12 В напрямую или подключив шланг, опущенный в емкость, вместо топливопровода.
Топливный насос также может не работать из-за проводки в салоне слева внизу от водителя, возле левого переднего крыла. Чтобы добраться до проводов, нужно снять накладку слева от педали сцепления. Увидев блок разъемов, проверьте все идущие от него провода и соединения. Желто-коричневый или бело-коричневый провод отвечает за работу бензонасоса.Также проверьте, чтобы провода не прерывались возможными саморезами, вкрученными в корпус.
Если ничего из вышеперечисленного не помогло и в контактной группе замка зажигания установлено реле разгрузки, проверьте его и при необходимости замените.
F8 (20 А) — поворотники, сигнализация, стоп-сигналы .
Если перестали работать указатели поворота, прежде всего проверьте этот предохранитель и реле-прерыватель А, а также его контакты. Если поворотники работают с перебоями, дело, скорее всего, в том же реле А, в проводке или в коротком замыкании в разъемах указателей поворота.Если при включении указателей поворота не работают ни поворотники, ни контрольные лампы на панели приборов, скорее всего, дело в подрулевом переключателе, его контактах или реле.
Если не работает «аварийка», скорее всего дело еще и в реле, в самой кнопке и ее контактах или проводке от кнопки к предохранителю / реле.
Обязательно проверьте и сами лампочки указателей поворота.
F9 (30 А) — дворник, омыватель .
Если не работают «дворники», посмотрите реле F и его контакты.Проверить, работает ли сам мотор-редуктор, подав на него напряжение 12 В, плотно ли затянуты гайки на валах держателей дворников, исправен ли трапециевидный механизм. Проверить исправность правого подрулевого переключателя, контактов и проводов в его разъеме. Еще одной причиной неправильной работы мотора очистителя может быть плохой контакт с массой. Попробуйте напрямую подключить провод между кузовом автомобиля и мотором и проверьте его работу.
Если наружная температура низкая, проверьте, не замерзли ли механизмы стеклоочистителей, особенно валы с гайками, при необходимости очистите их от льда и влаги.
F10 (10 А) — электропривод замка крышки бензобака .
F11 (10 А) — реле компрессора кондиционера .
Для исправной работы кондиционера после зимы рекомендуется время от времени включать его зимой в теплом месте (гараж, бокс, автомойка), чтобы уплотнительные стыки были смазаны.В противном случае их придется менять весной. При низких температурах из-за отсутствия давления кондиционер не включается.
Если кондиционер перестал работать, проверьте, помимо этого предохранителя, еще и реле J. Возможно, в системе закончился фреон. Проверить можно, открутив заглушку сбоку на ствольной коробке, расположенную рядом с аккумулятором. При нажатии на вентиль из отверстия должен шипеть фреон, а значит, есть давление и газ.
Если давление отсутствует, проверьте датчик давления, установленный на трубке рядом с воздушным фильтром.При замыкании контактов в двухконтактном разъеме датчика давления кондиционер должен включиться. Заполните систему фреоном, предварительно проверив систему на герметичность. Могут быть утечки в соединениях, трубах и радиаторе кондиционера.
Дело также может быть в муфте, которая при включении кондиционера должна двигаться (будет слышен щелчок), если не работает, проверьте его разъем, также можно проверить, подав напряжение К нему 12 В, доступ к контактам только снизу, удобнее всего добираться из смотровых ям.Также может быть неисправен компрессор или оборваться его ремень, проверьте наличие целого и натянутого нижнего ремня в передней части двигателя (под верхним ремнем генератора).
Если воздух из системы кондиционирования поступает в салон автомобиля плохо или недостаточно холодно, проверьте салонный фильтр и замените его. Также может засориться испаритель, проверьте и прочистите его.
F12 (30 А) — низкая частота вращения вентилятора охлаждения радиатора .
Если вентилятор работает только на высоких оборотах, проверьте этот предохранитель, контакты в его гнезде и реле B и K.
F13 (20 А) — панель приборов, часы, прикуриватель, зуммер, фонари заднего хода, генератор, обогрев заднего стекла.
F14 (30 А) — звуковой сигнал, высокая скорость вентилятора охлаждения радиатора .
Если не работает звуковой сигнал, проверьте предохранитель и контакты в его гнезде, а также реле I. Если изменилась частота сигнала или сигнал вообще пропал, скорее всего, дело в проводке к одному из рожков. . 2 сигнала — 2 тона. Проверьте контакты и провода у рожков, сняв решетку радиатора, обычно они гниют от влаги.Также проверьте контакт рулевой колонки с кнопкой звукового сигнала и его механизмом.
Если при высоких температурах перестает включаться вентилятор радиатора, проверьте исправность реле B, E, K и их контактов. Проверить датчик вентилятора, отсоединить от него контакты и замкнуть их, вентилятор должен включиться. Или подайте напряжение 12 В непосредственно на разъем вентилятора, проверив тем самым исправность его электродвигателя, проверьте этот разъем на предмет подключения проводов к вентилятору на предмет окисления контактов.
Если двигатель вентилятора работает, это могут быть предохранитель и реле, проводка, термостат и датчик температуры охлаждающей жидкости.Если вы проверите проводку, от датчика температуры к ЭБУ, от ЭБУ к реле.
F15 (20 А) — свет в салоне, свет в багажнике, электро антенна .
Если свет в плафоне возле зеркала заднего вида не работает только в положении «Авто», проверьте концевые выключатели в дверях и проводку, а также сам переключатель режимов освещения. Проводка от концевых выключателей протянута в порог двери водителя или под сиденьем водителя, проверьте целостность всех проводов.
Если свет не работает ни в одном из режимов, проверьте исправность лампы и переключателя в плафоне.
Если свет в багажнике не работает, проверьте лампу с левой стороны багажника, контакты фонарей и проводку.
F16 (30 А) — электрические стеклоподъемники .
Если у вас перестали работать окна, скорее всего дело в проводке. Проверьте провода, идущие к дверям, чтобы убедиться, что они не порваны в складках (в гофрированных резинках), стандартное заболевание многих моделей Nexia.Также проверьте работу двигателей, подав на них напряжение 12 В и состояние щеток в них. Если не работает один стеклоподъемник, дело также может быть в проводке двери или в кнопке управления стеклоподъемником, проверьте его контакты и исправность.
Также проверьте сам механизм в двери на предмет дефектов и заклинивания, состояние шестерни и троса. Причина может быть в блоке управления стеклоподъемником водителя. Проверить на короткое замыкание.
Если стекло начинает коробиться, из-за чего стеклоподъемник не может с этим справиться, попробуйте полностью опустить стекло и смазать уплотнительные резиновые полоски жидкостью WD-40 или силиконом.
F17 (10 А) — питание магнитолы от замка зажигания .
Обычно магнитола подключается таким образом, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения в контактной группе выключателя зажигания и подключите к постоянному питанию 12 В через предохранитель. Если магнитола перестала работать, проверьте выключатель зажигания, контакты в нем, контактную группу и проводку.
F18 (30 А) — питание магнитолы от АКБ, обогрев заднего стекла, электрозамок багажника, центральный замок.
Обогрев заднего стекла в Нексии автоматически отключается. Если у вас не работает, проверьте этот предохранитель, F13 и контакты в их гнездах, а также реле G и его контакты. Реле таймера обогрева можно установить не в монтажном блоке, а под панелью приборов, чуть выше педального блока. Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки до заднего стекла, она могла передаваться на днище автомобиля.Проверить выводы ТЭНов задних стоек по краям стекла и отсутствие обрывов резьбы на стекле. Если обнаружен разрыв, заклейте его специальным металлическим клеем.
Если не работает центральный замок и не закрывается какая-то дверь, снимите с нее накладку и проверьте исправность привода замка и исправность тяги. Если замок 5-ти контактный, проверьте исправность всех его контактов и проводки. Также проверьте провода в гофре на сгибе при открывании двери.Дело также в реле центрального замка, которое находится за электронным блоком управления (ЭБУ) со стороны пассажира на центральной консоли.
F19 — резерв .
F20 (30 А) — вентилятор кондиционера .
F21 (30 А) — противотуманные фары .
Если «противотуманные фары» перестали гореть, проверьте предохранитель, контакты его гнезда, исправность ламп в фарах, кнопку включения в салоне, проводку, реле D и его контакты.
Реле в монтажном блоке салона
А — реле прерывателя указателей поворота, сигнализация .
См. Информацию о F8.
B — высокая частота вращения вентилятора охлаждения радиатора .
См. Информацию о F14.
C — топливный насос .
См. Информацию о F7.
D — противотуманные фары .
См. Информацию о F21.
E — максимальная скорость вентилятора кондиционера .
F — стеклоочиститель, прерывистый режим .
G — реле-таймер обогрева заднего стекла с автоотключением .
См. Информацию о F18.
H — фары ближнего света (при включении дальнего света) .
См. Информацию о F5, F6.
В новых моделях после 2008 года это реле при включении дальнего света не выключает ближний свет, а включает дальний свет.
I — звуковой сигнал .
См. Информацию о F14.
J — компрессор кондиционера .
См. Информацию о F11.
K — малая скорость вентилятора охлаждения радиатора .
L — фары .
М — наружное освещение .
N — зуммер .
Схемы подключения
Используя следующую схему подключения, вы можете определить расположение разъемов и контактов относительно земли, что может вызвать прерывания в работе устройств при их отсоединении.
Электрические разъемы отмечены желтым цветом и начинаются с X.
Заземление провода, контакты заземления корпуса отмечены синими точками, пронумерованы.
Контакты заземления
1 — в центральной части рулевой колонки
2 — рядом с аккумулятором
3 — не используется
4 — на верхней части блока цилиндров
5 — в багажнике
6 — под сиденьем водителя
Б — прямой контакт корпуса агрегата с кузовом автомобиля.
Автомобилисты часто сталкиваются с такой проблемой, как неработающий указатель поворота, но не все из них знают, как быстро устранить проблему.В случае такой поломки очень опасно продолжать движение. Лучше остановиться и попытаться решить проблему.
Виды проблем и методы устранения
Указатель поворота работает правильно при соблюдении следующих показателей:
- наличие включенного зажигания обеспечивает рабочий режим;
- движение подрулевого переключателя вверх-вниз должно сопровождаться включением указателя поворота с соответствующей стороны;
- сигнальная лампа поворота должна мигать с частотой 60 циклов в минуту.
Любое другое поведение указателя поворота указывает на проблему. Наиболее частые причины неисправностей:
Немигающий указатель поворота. Проблема требует знакомства с основным принципом работы реле: ток, проходящий через лампы, приводит к нагреву измерительного резистора — элемента, определяющего необходимость включения той или иной лампы. Поэтому сопротивление лампы, отличное от номинального, изменяет время включения указателя поворота: он начинает мигать.В этой ситуации рекомендуется слегка постучать по реле (это помогает при слабом контакте или попадании влаги). Если вы заменили реле, но указатель поворота не мигает, а горит постоянно, то имеется слабый контакт с блоком предохранителей. Также может помочь замена предохранителя со значением сопротивления, не соответствующим номиналу.
Прекращение работы одного указателя поворота несовместимо с неисправностью реле (неисправности такой схемы вызывают сбой в работе обоих указателей поворота).Один из поворотников может выйти из строя из-за перегоревшей лампочки (самый простой вариант) либо нарушения проводки или патрона. Новая лапа должна не только входить в гнездо поворотника, но и соответствовать мощности, указанной на плафоне. Если после замены лампочки не начинает работать указатель поворота, нужно обратить внимание на патрон. Если на нем остались следы окисления, то их следует удалить. Для этого подойдет наждачная бумага или напильник. А если лампочка слишком плотно прилегает к контактам, то нужно их согнуть тонкогубцами.Делать это нужно максимально аккуратно, не допуская замыкания контактов, что может привести к другой проблеме — поворотники работают в шахматном порядке. Нормальное состояние картриджа означает, что причина неисправности кроется в проводке. Для начала нужно убедиться, что провод надежно подключен к розетке. В этом случае замкнутое состояние проводов между собой или короткое замыкание «массы» на металлический корпус автомобиля недопустимы. В этом случае необходимо заменить провода или хотя бы заизолировать их.
Если при этом не работают и аварийные фонари, то реле обязательно нужно поменять — оно неисправно.
Неисправность автоматического отключения можно исправить только одним способом — заменить выключатель. В случае такой поломки лучше обратиться за помощью к специалисту.
Также сам переключатель может быть причиной неработающего указателя поворота. Чтобы это проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если случилась беда в виде неповоротной сигнализации при наличии нормально работающих поворотников, вам просто нужно заменить кнопку, отвечающую за включение аварийного света.
Слишком часто мигающий указатель поворота — верный признак того, что одна из лампочек перегорела, либо окислилась скол в задней фаре или гусеница в монтажном блоке.
Тусклый свет указателя поворота — сигнал для проверки соответствия модели и мощности. Если все в порядке, то исправить ситуацию может чистка контактов лампочек.
Реле поворотников, издающее щелчки, тоже не норма. Неисправность чревата монтажным блоком, а точнее контактами реле.Щелчки могут возникать, если контакт окислен или слишком плотный. К этому же приводит и неисправное реле. Устранить проблему можно, зачистив контакты или установив новое реле.
Указатель поворота, который не работает ни на одной из сторон, ни спереди, ни сзади, ни в повторителе, указывает на то, что подрулевой переключатель сломался, с ним нет контакта или что то же реле вышло из строя. заказывать.
Цепь указателя поворота защищена предохранителем на 8 А, расположенным в монтажном блоке.В случае поломки перестанут работать повороты как с левой, так и с правой стороны автомобиля.
Система световой сигнализации обеспечивает безопасность движения, поэтому водитель всегда должен иметь при себе как минимум необходимые электрические лампочки.
Видео
Как диагностировать неисправные поворотники, см. Ниже:
Не работают поворотники на Дэу Нексия. Слабые стороны и недостатки Daewoo Nexia Daewoo Nexia не работает печка не крутит вентилятор
Daewoo Nexia GNJ ›Бортжурнал› Перестал работать вентилятор печки 4-й скорости
Перестал работать вентилятор печки 4-я скорость, и какой-то щелчок с левой стороны при включении, может предохранитель помочь? где их посмотреть, или подскажите, в чем может быть проблема)
Daewoo Nexia 2013, 109 л.с. с.- самостоятельный ремонт
13
Четвертая скорость подключается через реле, видимо реле срабатывает, но контакты не сходятся. Попробуйте поменяться местами с любым рабочим реле, станет понятно, что реле не работает или еще что.
Удачи на дорогах!))
Уже давно сделал) сгорел предохранитель
а где этот предохранитель?) Отдельно идет на 4 скорости? У меня такая же проблема
Посмотри сюда, он показывает, где находится предохранитель на 4 скорости!
отдельное реле идет на четвертую скорость.
Спасибо за совет)
поэтому я и рассказал о собственном ручном сервисном центре. парня проверял я и вот уже несколько лет доверяю машину только ему. и получатель, и директор службы знают это. Я просто свои мозги терпел в свое время, причем на их родном языке (на узбекском). Дело в том, что я приехал из Узбекистана, вырос там, получил образование, поэтому с узбекским языком проблем нет. так что я заткнул им рот.)))))
Не работает печка Дэу Нексия не включается вентилятор
одна из причин почему не работает не одна скорость на печки страницу вк добавить))
Не работает печка Дэу Нексия.
Почему в Daewoo Nexia не работает печка … Авто.
не поленитесь, гоните в сервис. пусть смотрят и делают все по гарантии. У меня этого не было.
Мой вам совет, зайдите на службу пораньше, на час так в 6-30 утра и займите очередь к администратору на службу, т.к.Сюда приезжают много машин, потому что это единственный сервис в Алматы. Сама работа по замене масла и все это не занимает много времени. больше времени уходит на раскрутку лиц из сервиса. Кстати, они любят играть в футбол, используя вместо мяча хозяина машины. иди туда, позвони, купи … в общем немного терпения и все будет хорошо. а вообще лучше там скентуйс с кем-нибудь и будет практически свой хозяин -))))) лично у меня он есть.Я до сих пор езжу к нему на машине сестры. У нее Матизик
Да, это как раз время для первого ТО, это только одно и я скажу, что бы сделали, и сколько вообще будут менять масло? а машину надо там оставить? или вы можете подождать
Когда вы привозите им машину на ТО, я вам советую остаться там и посмотреть, как они с вами поступят. осталось не долго около часа! Я всегда за ними ухаживаю на сервисе, им нельзя доверять, мой вам искренний совет!
Daewoo Nexia — автомобиль популярный и в какой-то мере легендарный для российского автомобилиста.И дело как раз в цене, а также в том, что за относительно небольшие деньги можно купить машину, характеристики которой не слишком уступают средней иномарке. И конечно намного лучше некоторых современных ВАЗов.
Впрочем, не самая высокая цена тоже дает о себе знать, прежде всего выражаясь в «начинке» и надежности некоторых деталей. Поэтому перед тем, как совершить такую покупку, необходимо очень внимательно изучить все недостатки Дэу Нексия, и определить, стоят ли все возможные поломки комфортного и достаточно мощного (для города) автомобиля.
Слабые стороны Daewoo Nexia:
- Различные датчики, которые после нескольких лет эксплуатации могут показывать неточную информацию или вообще перестать ее показывать;
- Высокий износ амортизаторов, совершенно непригодных для наших дорог;
- Глушитель с феноменально низким сроком службы;
- Коробка передач, правда, это проблема многих автомобилей, но на «Нексии» ее нужно запускать уже на пробеге 150 000 километров.
- Тумблеры указателей поворота, которые просто выходят из строя, внезапно без особой причины;
- Коррозия, которая, как уже говорилось, может естественным образом «съесть» вашу машину, если за ней не следить.
Пожалуй, одним из главных недостатков Daewoo Nexia является то, что она не оправдывает ожиданий. Автомобиль выглядит очень солидно, что подкупает неопытных владельцев, а в будущем их просто разочаровывает. Ведь ожидают какую-то машину премиум-класса, а на деле получается только хорошая иномарка последнего десятилетия.
Качество металла
Одним из самых слабых мест Daewoo Nexia является качество металла, которое однозначно должно быть лучше.По этой причине даже новый автомобиль следует тщательно обрабатывать различными составами, которые помогают бороться с коррозией. Особенно это актуально в крупных городах, где дороги забрызганы различными вредными соединениями.
Также следует следить за различными электроприборами. В этих машинах очень сильно развит быстрый износ проводов, и они очень плохо выдерживают различные внешние воздействия. Даже такие компоненты, как, например, замок зажигания, могут выйти из строя из-за внешних факторов.И, кстати, очень негативно на все это сказываются лютые российские морозы и тот же порошок в дороге. А более «открытые» детали, например, сцепление, могут сделать вас частым гостем на СТО, ведь такую поломку сложно назвать мелкой, и этот ремонт нужно будет делать немедленно.
Шасси
Отдельно хочется выделить амортизаторы, как больное место Daewoo Nexia. Дело в том, что хотя машина создавалась в основном для плохих российских дорог, назвать ее надежной в этом плане сложно.По этой причине подвеска, амортизаторы и все остальные компоненты этого плана очень быстро выходят из строя, подводя водителя в самый неожиданный момент. В частности, заводские рессоры уже через 50 000-60 000 км пробега начинают «рассыпаться», и если вы упустите этот момент и не сделаете ремонт, то дальнейшая поломка будет намного тяжелее и дороже.
Проблемы с ржавчиной и краской
При покупке Дэу Нексия особое внимание следует уделить кузову.Потому что он не способен бороться с солью, которую поливают дорогой. А проблемы начинаются даже с краской, после нескольких лет эксплуатации. Удивительно, но при выборе автомобиля есть возможность обезопасить себя, причем весьма необычным способом — нужно выбрать цвет «металлик». Видимо, из-за характера краски она способна выдерживать гораздо больше, чем другой тип цвета.
Недостатки Дэу Нексия:
- Замки дверные;
- Электроприборы;
- Противотуманные фары;
- Оборудование.
Замки дверные
Кроме проблем с краской следует подготовиться к тому, что вас будет «мучить» износ личинок дверного замка, вплоть до их полного выхода из строя. Особенно это будет ощущаться на замке багажника.
А лобовое стекло сложно назвать надежным, мелкие камешки из-под колес встречных машин через три-четыре года придадут ему не совсем товарный вид, а может даже повлиять на вид в машине.
Сложная электрика
Электрика в машине хоть и исправно работает, но недолго. Особенно это касается панели приборов, которая в один момент может просто выйти из строя из-за обрыва провода.
И вообще, достаточно быстро выходят из строя все элементы автомобиля, использующие электричество, в том числе такие ключевые, как генератор или стартер. И оставаться с открытым окном просто потому, что мотор не может его поднять, тоже может быть очень неприятным.
Противотуманные фары
Отдельным пунктом хочу выделить противотуманные фары, которые специалисты вообще советуют не включать в сырость — они просто лопаются от неожиданного попадания холодной воды. Немного странно, если учесть, что туман появляется только в сырую погоду.
Простота сборки
Выбор комплектации этого автомобиля наверное требует особого внимания. И если характеристика не слишком сильно меняется, то разнообразие вариантов поражает воображение.
В самой дешевой комплектации автомобиль будет оснащаться только магнитолой и сигнализацией. Здесь нет ни одной из стандартных функций, таких как электрические подъемники, гидроусилитель руля или кондиционер. Даже тахометр не будет. Хотя, как более дорогая «начинка», они все равно появятся в машине.
Таким образом, в самой максимальной комплектации будут все «плюшки» хорошей иномарки — электрические подъемники на все стеклоподъемники, кондиционер, подогрев сидений, гидроусилитель руля, противотуманные фары и многое другое.Конечно, за все это придется доплачивать, а не самую маленькую сумму.
С другой стороны, если посмотреть на «соперников» Нексии, а в качестве противовеса чаще всего ставят отечественный ВАЗ — некоторых функций он вообще не имеет даже в дорогих комплектациях. А покупать машину с набором опций или нет — это решение каждого.
Авто сборку можно сделать:
- в Корее, на отечественном заводе автомобиля. И хотя автомобили оттуда возились давно, популярность они стали набирать только после того, как цена на авто резко упала.Причина заключалась не в изменении характеристик или еще в чем-то, а в том, что машины разобрали на границе, а потом демонтировали уже на территории России. Таким образом, удалось сэкономить на пошлинах, а как следствие — снизить конечную цену.
- в Ростове, на заводе Красный Аксай. И хотя принято думать, что машины российской сборки страдают от качества, это явно не так. Особенность в том, что такие автомобили полностью собираются из деталей, присланных из Кореи.Это означает, что качество у них одинаковое.
- Другой вариант сборки — в Узбекистане. И что удивительно, именно здесь собирают самые качественные автомобили, при этом более дешевые по цене. Секрет в том, что многие детали производятся в одном месте, на месте, а при сборке используется серийное производство, а не «отверточная сборка». Хотя собираемое там старое поколение автомобилей действительно может быть хуже по качеству, имея, как выражаются автомеханики, «детские болезни».
Определить место, куда конкретно ехала ваша машина, довольно просто — по VIN-коду, который есть на любой машине, а также по дополнительным отметкам. Для ростовских автомобилей это «Завод« Красный Аксай »», а для Узбекистана — надпись « ULV » в VIN-коде автомобиля.
Заключение.
Подводя итог, то, несмотря на все плюсы и минусы, можно смело сказать — такую машину есть смысл покупать.
Одна из ключевых особенностей автомобиля при покупке — достаточно качественная сборка по невысокой цене.Альтернативы машине среди новых просто нет, не считая ВАЗа, но она просто проигрывает Daewoo Nexia по всем параметрам. Но, как и с ВАЗами, нужно быть готовым к периодическому ремонту и замене деталей. С другой стороны, если использовать качественные детали, то повторные поломки появятся не скоро.
Сами запчасти очень дешевые, и найти их не составит труда, ведь большинство из них производится в России, а в связи с популярностью автомобиля ключевые «расходники» всегда будут в наличии в автосалонах и сервисе. станции.
Итак, если вы готовы к тому, что за автомобилем нужно будет следить, а иногда и ремонтировать, а уязвимые стороны вас не пугают — выбирайте Daewoo Nexia и наслаждайтесь владением. Тем более, что выбирать действительно есть из чего, благодаря большому количеству самых разных комплектаций.
P.S .: Уважаемые автовладельцы, если вы заметили систематические поломки каких-либо деталей, агрегатов данной модели, то сообщите об этом в комментариях ниже.
В случае перебоев двигатель работает неравномерно, не развивает достаточной мощности и потребляет больше бензина.Перебои, как правило, объясняются неисправностью форсунок или электрического бензонасоса, подробнее см. «Электронная система управления двигателем (система впрыска топлива)» , неисправность свечи зажигания одного из цилиндров, утечка воздуха в один из цилиндров. Необходимо найти неисправность и по возможности устранить ее.
1. Запустите двигатель и дайте ему поработать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Звук должен быть ровным, «мягким», однотонного.Хлопки из выхлопной трубы через равные промежутки времени говорят о том, что один цилиндр не работает из-за выхода из строя свечи зажигания, отсутствия на ней искры, выхода из строя форсунки, сильного всасывания воздуха в один цилиндр или значительного снижения в сжатии в нем. Лопание через нерегулярные промежутки времени вызвано грязными форсунками форсунок, сильным износом или грязными свечами зажигания. Если хлопки возникают нерегулярно, можно попробовать заменить весь комплект свечей самостоятельно, вне зависимости от пробега и внешнего вида, но лучше сделать это после обращения в автосервис для диагностики и ремонта системы управления двигателем.
2. Если лопается регулярно, заглушите двигатель и откройте капот. Проверьте состояние проводов зажигания. Изоляция высоковольтных проводов не должна быть повреждена, а наконечники проводов не должны окисляться. В случае повреждения замените неисправный провод.
3. Снимите наконечники высоковольтных проводов и открутите свечи свечным ключом.
4. Внимательно осмотрите свечи и сравните их внешний вид с фотографиями ниже (см. «Диагностика состояния двигателя по внешнему виду свечей зажигания» ).Зазор между электродами свечи должен составлять 0,70–0,85 мм. Если свеча черная и влажная, ее можно выбросить.
5. Если все вилки в порядке, установите их на место и подсоедините провода высокого напряжения. Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1, 2, 3, 4) осуществляется со шкива коленчатого вала двигателя.
6. Возьмите запасную свечу зажигания. Прикрепить к двигателю любым способом.
Надежный заземляющий контакт корпуса или резьбы вилки необязателен, но желателен.Подключите высоковольтный провод от 1-го цилиндра к запасной свече зажигания. Завести двигатель. Если перебои в работе двигателя не увеличились, замените свечу зажигания 1-го цилиндра заведомо исправной. Надеть высоковольтный провод и запустить двигатель. Если перерывы усиливаются, повторите эту процедуру последовательно со всеми цилиндрами, чтобы определить неисправную свечу зажигания.
7. Если в результате принятых мер перебои в работе двигателя не устранены, обратитесь в автосервис для диагностики системы зажигания на стенде или для диагностики двигателя — измерения компрессии.Нормальное сжатие более 1,1 МПа (11 кгс / см 2), разница более 0,1 МПа (1 кгс / см 2) в одном цилиндре свидетельствует о необходимости ремонта двигателя.
Маленький печной вентилятор иногда доставляет хлопот. Во время его работы могут появляться посторонние звуки или он внезапно перестает работать. Причин, приводящих к неисправностям, несколько. Но для начала лучше разобраться, что такое веер и зачем он вам нужен.
Для чего нужен печной вентилятор?
Автомобиль сконструирован таким образом, что воздух попадает в салон автомобиля через систему отопления.Радиатор может быть холодным или горячим, в зависимости от того, как прогрел тосол или антифриз. Если охлаждающая жидкость нагревается до рабочего уровня девяноста градусов, радиатор нагревается, и в салоне становится тепло. Вентилятор печки Дэу Нексия необходим для того, чтобы всасывать окружающий воздух, пропускать его направленным потоком через радиатор, где воздух нагревается.
Новички, мало разбирающиеся в устройстве машины, часто спрашивают, где находится реле вентилятора печки Дэу Нексия.Реле найти легко: оно находится под лобовым стеклом справа. Кстати, соседний салонный фильтр нужно менять, так как он забивается. Хорошо работающий салонный фильтр очищает воздух, выходящий из печи, собирает пыль и предотвращает прохождение выхлопных газов.
Какие факторы приводят к отказу вентилятора
Специалисты выделяют несколько основных причин, приводящих к отказу вентилятора, рассмотрим некоторые из них:
- Перегорел предохранитель. На первый взгляд, это не повод для беспокойства, его замена не требует особых усилий.На самом деле все не так просто, это довольно неприятная ситуация и дело не в сложности замены предохранителя. А дело в том, что перегоревший предохранитель означает короткое замыкание, и вам нужно найти его источник, пройдя всю электрическую цепь.
- Следующий фактор — окисленный контакт монтажного блока. Для его выявления достаточно сдвинуть или слегка встряхнуть блок жгутов, идущих к монтажному блоку, нужный находится внутри. Если мотор вентилятора заработал, выключите его, снимите колодку и зачистите необходимые контакты.
- Если печка работает только тогда, когда автомобиль хорошо прогрет, то источник проблемы кроется в реле зажигания и его необходимо заменить. Найти его несложно, даже если вы не знаете, где находится реле вентилятора печки Дэу Нексия. Он находится под приборной панелью.
- Неисправный вспомогательный регистр приводит к тому, что печка работает только на третьей скорости. На первых двух скоростях электрический ток подается на двигатель от дополнительного резистора, а на третьей — прямо на вентилятор.Чтобы устранить проблему, вам придется заменить этот резистор.
- Наличие неисправного выключателя отопителя. Чтобы убедиться в этом, нужно взять габаритный фонарь на двенадцать вольт с двумя припаянными проводами. Затем замкните отрицательный (минусовый) провод на корпус, а второй по очереди подайте к трем контактам резистора. Лампочка горит? Значит, обнаружен обрыв цепи или перегорел предохранитель (выбит).
- Чаще всего проблема заключается в поломке, которая выходит из строя из-за предохранителя.В этом случае замените неисправный предохранитель новым. Также важно устранить неисправность, которая привела к короткому замыканию, кроме того, существует вероятность повреждения кабеля.
Рассмотрены основные причины / варианты, вызывающие поломку, но вентилятор печки не работает на Дэу Нексия? Важный! Есть еще несколько моментов, влияющих на правильную работу электродвигателя печки. Это может быть сгоревший мотор или он не имеет достаточно хорошего контакта с массой машины, к тому же могло произойти «залипание» щеток нагревателя Дэу Нексия
Иногда вентилятор работает на трех скоростях и не реагирует на четвертую.Отказ в работе может быть вызван тем, что на максимальной скорости есть собственный предохранитель, заменив его, вы обеспечите рабочий процесс на всех четырех скоростях. Если предохранитель исправен, значит реле не работает.
Листья могут попасть в корпус вентилятора, из-за чего они не попадают. Решение простое: нужно разобрать и почистить вентилятор, а заодно смазать электродвигатель печки Нексия.
Когда производится замена мотора
Вентилятор меняют при невозможности ремонта: перестал работать моторчик отопителя Дэу Нексия и не включается при переключении ручки регулятора печки.Посторонний шум и свист также являются симптомами плохой работы вентилятора.
Замена мотора начинается с разборки передней части консоли, снятия магнитолы и бардачка. Для удобства некоторые автолюбители снимают переднее сиденье. Затем осталось открутить винты, вытащить моторчик отопителя и поставить новый, прикрутить и все остальное.
Послесловие
Мы проанализировали основные проблемы, связанные с неисправностями в работе вентилятора печки Дэу Нексия, и рассказали, где находится моторчик печки Нексия.Надеемся, что советы профессионалов помогут вам самостоятельно справиться с подобными проблемами.
И по традиции приглашаем вас подписаться на наши статьи! Напишите нам, расскажите о своем опыте ремонта мотора и способах устранения неисправностей. Позвольте нашим читателям воспользоваться новыми советами!
Nexia Один из самых распространенных и доступных автомобилей Daewoo. Хорошие для автомобиля такого класса динамические качества, простота обслуживания и относительно невысокая цена на новые и б / у модели сделали свое дело.Сейчас их на дорогах очень много. Нексиас используются в основном как такси, а также как арендованные и частные автомобили.
Узбекская сборка электрокомпонентов во многих моделях не так надежна, как хотелось бы. Часто выходят из строя многие устройства, в частности предохранители и реле Daewoo Nexiaа, а контактная группа на замке зажигания — это «больное место» автомобиля.
При выходе из строя электрического прибора в первую очередь проверьте его предохранитель. Недостаточно его визуально осмотреть, щель может быть не видна глазу.Хорошо, если под рукой будет тестер. Если тестера нет, то вместо проверки предохранителя можно сразу заменить его заведомо исправным. Поэтому всегда носите с собой комплект новых резервных предохранителей. Во многих случаях это сэкономит вам нервы и время.
Обнаружив перегоревший предохранитель, не спешите его менять. В противном случае новый предохранитель также может выйти из строя. Понять, из-за чего он перегорел. Убедитесь в отсутствии короткого замыкания в цепи, которую он защищает, а также в целостности всех проводов.Бывает, что один из проводов перегибается или защемляется и начинает время от времени замыкаться на кузов автомобиля.
Всегда старайтесь довести работу до конца с электриком, проверяйте как можно больше причин поломки, иначе любое короткое замыкание может стать причиной пожара или аварии. Если у вас есть под рукой схема автомобиля, воспользуйтесь ею, если сможете. Если нет опыта в ремонте и знаний, лучше обратиться в автосервис к любому электрику.
В моделях Daewoo Nexia до 2008 года монтажный блок имел обозначение N100, в моделях после 2008 года — N150.Нумерация и назначение блоков предохранителей и реле Daewoo Nexia одинаковы.
Блок крепления салона
Блок крепления в салоне Нексии расположен слева от руля в нижней части панели приборов, под кнопками открывания багажника и бензобака. Чтобы добраться до него, нужно открыть крышку. Предохранители и реле на нем расположены с двух сторон — на лицевой стороне, обращенной к водителю, и на нижней стороне, обращенной к педалям. Чтобы заменить реле и один из двух передних предохранителей на нижней стороне, вам может потребоваться снять весь монтажный блок или повернуть его.
Предохранители в монтажном блоке салона
F1 (10 А) — электронный блок управления двигателем (ЭБУ) .
F2 (10 А) — габаритные огни .
Если ваши габариты не подходят, проверьте ручку переключателя света и указателей поворота, она может выйти из строя или могут быть повреждены контакты / провода в ее основании. Цена нового выключателя света около 700-1000 рублей. Также проверьте контакты этого предохранителя, бывает, что они подгорают, очистите их и добейтесь хорошего контакта предохранителя в розетке.Причина также может быть в реле М и его контактах. Также возможно, что гусеницы в монтажном блоке перегорели.
Если предохранитель перегорает очень часто, значит, где-то произошло короткое замыкание. Проверьте разъемы в каждой фаре, а также провода, особенно те, которые проходят в жгутах вдоль днища автомобиля. Они могли передаваться или отключаться. Общая схема подключения и разъемы в конце статьи. Не забудьте проверить сами лампочки габаритных огней, бывает, что все они перегорают одновременно или одна за другой.
F3 — резерв .
F4 (20 А) — дальний свет фар .
Чтобы включить дальний свет, нужно переместить левую ручку под рулем в положение подальше от себя. Чтобы моргнуть, потяните на себя.
Если у вас не работает дальний свет, проверьте исправность ламп (обе могли сразу перегореть), исправность реле L, H и их контактов, контактов в гнезде предохранителя. Подрулевой переключатель тоже может быть одной из причин. Если вышесказанное верно, скорее всего дело в проводке или контактах в разъемах фары.
F5 (10 А) — ближний свет, электрокорректор левой фары .
F6 (10 А) — ближний свет, электрокорректор правой фары .
Если дальний свет работает, а ближний — нет, скорее всего дело в переключателе света на рулевой колонке, проверьте его контакты и провода, прочность разъемов. Выключатель можно снять, аккуратно разобрать и проверить пластины на короткое замыкание, а также пластиковый переключатель, надежно ли он размыкает контакты.Не забудьте проверить исправность ламп в фарах, даже если не работают обе фары ближнего света, а также контакты в разъемах и проводах. Причина отсутствия света может быть в контактной группе замка зажигания. Если вы не разбираетесь в электрике, лучше обратитесь в сервис.
F7 (30 А) — топливный насос, топливные форсунки .
Если бензонасос перестал работать, проверьте контакты в гнезде предохранителя, а также реле С и его контакты.Если они окислились или остались следы горения, замените реле. В замке зажигания или контактной группе может отсутствовать контакт. Если есть перебои в работе топливного насоса, двигатель запускается, то нет, скорее всего реле, а может дело в топливном фильтре, который нужно заменить.
При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сама помпа.Проверить можно, подав на него напряжение 12 В напрямую или подключив шланг, опущенный в емкость, вместо топливопровода.
Топливный насос также может не работать из-за проводки в салоне слева внизу от водителя, возле левого переднего крыла. Чтобы добраться до проводов, нужно снять накладку слева от педали сцепления. Увидев блок разъемов, проверьте все идущие от него провода и соединения. Желто-коричневый или бело-коричневый провод отвечает за работу бензонасоса.Также проверьте, чтобы провода не прерывались возможными саморезами, вкрученными в корпус.
Если ничего из вышеперечисленного не помогло и в контактной группе замка зажигания установлено реле разгрузки, проверьте его и при необходимости замените.
F8 (20 А) — поворотники, сигнализация, стоп-сигналы .
Если перестали работать указатели поворота, прежде всего проверьте этот предохранитель и реле-прерыватель А, а также его контакты. Если поворотники работают с перебоями, дело, скорее всего, в том же реле А, в проводке или в коротком замыкании в разъемах указателей поворота.Если при включении указателей поворота не работают ни поворотники, ни контрольные лампы на панели приборов, скорее всего, дело в подрулевом переключателе, его контактах или реле.
Если не работает «аварийка», скорее всего дело еще и в реле, в самой кнопке и ее контактах или проводке от кнопки к предохранителю / реле.
Не забудьте также проверить сами лампочки поворотников.
F9 (30 А) — дворник, омыватель .
Если не работают «дворники», посмотрите реле F и его контакты.Проверить, работает ли сам мотор-редуктор, подав на него напряжение 12 В, плотно ли затянуты гайки на валах держателей дворников, исправен ли трапециевидный механизм. Проверить исправность правого подрулевого переключателя, контактов и проводов в его разъеме. Другой причиной неправильной работы мотора очистителя может быть плохой контакт с массой. Попробуйте напрямую подключить провод между кузовом автомобиля и мотором и проверьте его работу.
Если наружная температура низкая, проверьте, не замерзли ли механизмы стеклоочистителей, особенно валы с гайками, при необходимости очистите их от льда и влаги.
F10 (10 А) — электропривод замка крышки бензобака .
F11 (10 А) — реле компрессора кондиционера .
Для исправной работы кондиционера после зимы рекомендуется время от времени включать его зимой в теплом месте (гараж, бокс, автомойка), чтобы уплотнительные стыки были смазаны.В противном случае их придется менять весной. При низких температурах из-за отсутствия давления кондиционер не включается.
Если кондиционер перестал работать, проверьте, помимо этого предохранителя, еще и реле J. Возможно, в системе закончился фреон. Проверить можно, открутив заглушку сбоку на ствольной коробке, расположенную рядом с аккумулятором. При нажатии на вентиль из отверстия должен шипеть фреон, а значит, есть давление и газ.
Если давление отсутствует, проверьте датчик давления, установленный на трубке рядом с воздушным фильтром.При замыкании контактов в двухконтактном разъеме датчика давления кондиционер должен включиться. Заполните систему фреоном, предварительно проверив систему на герметичность. Могут быть утечки в соединениях, трубах и радиаторе кондиционера.
Дело также может быть в муфте, которая при включении кондиционера должна двигаться (будет слышен щелчок), если не работает, проверьте его разъем, также можно проверить, подав напряжение К нему 12 В, доступ к контактам только снизу, удобнее всего добираться из смотровых ям.Также может быть неисправен компрессор или оборваться его ремень, проверьте наличие целого и натянутого нижнего ремня в передней части двигателя (под верхним ремнем генератора).
Если воздух из системы кондиционирования поступает в салон автомобиля плохо или недостаточно холодно, проверьте салонный фильтр и замените его. Также может засориться испаритель, проверьте и прочистите его.
F12 (30 А) — низкая частота вращения вентилятора охлаждения радиатора .
Если вентилятор работает только на высокой скорости, проверьте этот предохранитель, контакты в его гнезде и реле B и K.
F13 (20 А) — панель приборов, часы, прикуриватель, зуммер, фонари заднего хода, генератор, обогрев заднего стекла.
F14 (30 А) — звуковой сигнал, высокая скорость вентилятора охлаждения радиатора .
Если не работает звуковой сигнал, проверьте предохранитель и контакты в его гнезде, а также реле I. Если изменилась частота сигнала или сигнал вообще пропал, скорее всего, дело в проводке к одному из рожков. . 2 сигнала — 2 тона. Проверьте контакты и провода у рожков, сняв решетку радиатора, обычно они гниют от влаги.Также проверьте контакт рулевой колонки с кнопкой звукового сигнала и его механизмом.
Если при высоких температурах перестает включаться вентилятор радиатора, проверьте исправность реле B, E, K и их контактов. Проверить датчик вентилятора, отсоединить от него контакты и замкнуть их, вентилятор должен включиться. Или подайте 12 В непосредственно на разъем вентилятора, проверив тем самым исправность его электродвигателя, проверьте этот разъем на предмет подключения проводов к вентилятору на предмет окисления контактов.
Если двигатель вентилятора работает, это могут быть предохранитель и реле, проводка, термостат и датчик температуры охлаждающей жидкости.Если вы проверите проводку, от датчика температуры к ЭБУ, от ЭБУ к реле.
F15 (20 А) — свет в салоне, свет в багажнике, электро антенна .
Если свет в плафоне возле зеркала заднего вида не работает только в положении «Авто», проверьте концевые выключатели в дверях и проводку, а также сам переключатель режимов освещения. Проводка от концевых выключателей протянута в порог двери водителя или под сиденьем водителя, проверьте целостность всех проводов.
Если свет не работает ни в одном из режимов, проверьте исправность лампы и переключателя в плафоне.
Если свет в багажнике не работает, проверьте лампу с левой стороны багажника, контакты фонарей и проводку.
F16 (30 А) — электрические стеклоподъемники .
Если у вас перестали работать окна, скорее всего дело в проводке. Проверьте провода, идущие к дверям, чтобы убедиться, что они не порваны в складках (в гофрированных резинках), стандартное заболевание многих моделей Nexia.Также проверьте работоспособность двигателей, подав на них напряжение 12 В, и состояние щеток в них. Если не работает один стеклоподъемник, дело также может быть в проводке двери или в кнопке управления стеклоподъемником, проверьте его контакты и исправность.
Также проверьте сам механизм в двери на предмет дефектов и заклинивания, состояние шестерни и троса. Причина может быть в блоке управления стеклоподъемником водителя. Проверить на короткое замыкание.
Если стекло начинает коробиться, из-за чего стеклоподъемник не может с этим справиться, попробуйте полностью опустить стекло и смазать уплотнительные резиновые полоски жидкостью WD-40 или силиконом.
F17 (10 А) — питание магнитолы от замка зажигания .
Обычно магнитола подключается таким образом, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения в контактной группе выключателя зажигания и подключите к постоянному питанию 12 В через предохранитель. Если магнитола перестала работать, проверьте выключатель зажигания, контакты в нем, контактную группу и проводку.
F18 (30 А) — питание магнитолы от АКБ, обогрев заднего стекла, электрозамок багажника, центральный замок.
Обогрев заднего стекла в Нексии автоматически отключается. Если у вас не работает, проверьте этот предохранитель, F13 и контакты в их гнездах, а также реле G и его контакты. Реле таймера обогрева можно установить не в монтажном блоке, а под панелью приборов, чуть выше педального блока. Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки до заднего стекла, она могла передаваться на днище автомобиля.Проверить выводы ТЭНов задних стоек по краям стекла и отсутствие обрывов резьбы на стекле. Если вы обнаружили разрыв, приклейте его специальным клеем, содержащим металл.
Если не работает центральный замок и не закрывается какая-то дверь, снимите с нее кожух и проверьте исправность привода замка и исправность тяги. Если замок 5-ти контактный, проверьте исправность всех его контактов и проводки. Также проверьте провода в гофре на сгибе при открывании двери.Дело также в реле центрального замка, которое находится за электронным блоком управления (ЭБУ) со стороны пассажира на центральной консоли.
F19 — резерв .
F20 (30 А) — вентилятор кондиционера .
F21 (30 А) — противотуманные фары .
Если «противотуманные фары» перестали гореть, проверьте предохранитель, контакты его гнезда, исправность ламп в фарах, кнопку включения в салоне, проводку, реле D и его контакты.
Реле в монтажном блоке салона
А — реле прерывателя указателей поворота, сигнализация .
См. Информацию о F8.
B — высокая частота вращения вентилятора охлаждения радиатора .
См. Информацию о F14.
C — топливный насос .
См. Информацию о F7.
D — противотуманные фары .
См. Информацию о F21.
E — максимальная скорость вентилятора кондиционера .
F — стеклоочиститель, прерывистый режим .
G — реле таймера обогрева заднего стекла с автоотключением .
См. Информацию о F18.
H — фары ближнего света (при включенном дальнем свете) .
См. Информацию о F5, F6.
В новых моделях после 2008 года это реле при включении дальнего света не выключает ближний свет, а включает дальний свет.
I — звуковой сигнал .
См. Информацию о F14.
J — компрессор кондиционера .
См. Информацию о F11.
K — малая скорость вентилятора охлаждения радиатора .
L — фары .
М — наружное освещение .
N — зуммер .
Схемы подключения
Используя следующую схему подключения, вы можете определить расположение разъемов и контактов относительно земли, что может вызвать прерывания в работе устройств при их отсоединении.
Электрические разъемы желтого цвета и начинаются с X.
Заземление провода, контакты заземления корпуса отмечены синими точками, пронумерованы.
Контакты заземления
1 — в центральной части рулевой колонки
2 — рядом с аккумулятором
3 — не используется
4 — на верхней части блока цилиндров
5 — в багажнике
6 — под сиденьем водителя
Б — прямой контакт корпуса агрегата с кузовом автомобиля.
Не работают поворотники на Дэу Нексия. Почему не работают поворотники Не работают поворотники и аварии Daewoo Nexia
13.7.1. Знаки поворота передние и задние
13.7.2. Указатели бокового поворота
Если вы нажмете выключенное зажигание на красный аварийный выключатель, все четыре указателя поворота и прозрачная кнопка выключателя будут мигать в едином ритме.
Для проверки указателей поворота нужно включить зажигание и выключить сигнализацию, так как это перекрывает работу указателей поворота. При переводе рулевого рычага в соответствующее положение указатели поворота на одной стороне и зеленая контрольная лампа в комбинации приборов должны начать гореть с равными интервалами.Работа сигнализатора организована таким образом, что по установленным нормам срабатывает сигнализация и при выключении зажигания напряжение на выключатель подается непосредственно от аккумуляторной батареи. На указатели поворота подается электричество только при включении зажигания через установленный предохранитель. При возникновении неисправностей в системе могут быть полезны следующие рекомендации:
Если контрольная лампа перестает работать в штатном режиме или мигает, как правило, неисправна одна из ламп системы;
Если лампы перестают мигать и гореть постоянно, реле прибора неисправно;
Если лампы мигают то быстрее, то медленнее и проводка, в том числе провод «массы», не повреждена, необходимо заменить реле;
Если указатели поворота не срабатывают, но начинают действовать при срабатывании сигнализации, сработал предохранитель, неисправен переключатель указателя поворота или его проводка;
Если указатели поворота или аварийный сигнал не работают, то реле неисправно.Помимо мигания контрольной лампы в одном ритме с лампами указателей, включение системы подтверждается еще и звуковым сигналом с щелчками, составляющими реле в панели приборов. При ее неисправности необходимо разбирать приборную панель, что довольно трудоемко.
Знаки Рота на легковой машине ДЭУ. Nexia, как и другие автомобили, играет важную роль в обеспечении безопасности дорожного движения. Ведь если они не сработают, то выполнение различных маневров на проезжей части будет неожиданным для остального движения.Конечно, ориентируясь на правила дорожного движения, можно подавать сигналы о поворотах рук, но поймут ли их наши водители, ведь даже в автошколах на учебных машинах эти действия не выполняются.
В электрической цепи указателей поворота Дэу Нексия: лампы на правой и левой стороне автомобиля; реле, которое также работает на аварийную сигнализацию; Переключатель понижающей управляемости; Предохранитель F8 на 20 ампер и провод, соединяющий эти устройства.
Чаще всего в этой электросхеме на автомобиле Дэу Нексия выходит из строя три выходных реле указателей поворота, которое имеет маркировку: 96312545U.О том, что он вышел из строя, вас предупредит контрольная лампа индикаторов поворота на панели приборов, и ее щелчка не будет слышно, так как она находится в кабине в монтажном блоке (вверху слева), расположенном на передней панели в корпусе. область расположения левого колена.
При этом лампочки индикаторов поворотов будут просто гореть не мигая. Обычно реле, прежде чем окончательно сработать с аритмией, включается на пару секунд, выключается и водитель несколько раз падает во время выполнения маневра, чтобы перевести рулевой переключатель в нейтральное положение. , а затем снова поверните указатели поворота.
Как только началась такая аритмия, реле необходимо заменить. Обычное реле довольно дорогое, еще дороже аналогичное реле от компании Bosch, поэтому тем водителям, у кого мало денег, можно посоветовать приобрести реле, которое производит корейская компания Pomax, оно более чем в два раза дешевле. Также можно попробовать поставить три выходных реле от отечественной «восьмерки», у которых посадочные габариты такие же, как и у штатного реле.
При желтом предохранителе F8 (20А), который стоит второй слева в среднем ряду монтажного блока, не будут гореть не только лампы указателей поворота, но и лампы стоп-сигналов.А это значит, что при торможении, предупреждаю водителей, сзади движущегося транспорта ничего не будет. Если на вашем автомобиле установлена антиблокировочная система тормозов (АБС) nonxia, то она тоже не будет работать. Это связано с тем, что все они получают питание через предохранитель F8.
Nexia — Один из самых распространенных и доступных автомобилей марки Daewoo. Хорошие динамические качества для автомобилей аналогичного класса, простота обслуживания и относительно невысокая цена. Новые и бывшие в употреблении модели сделали свое дело. Сейчас их на дорогах очень много.Нексия используется в основном как такси, а также как арендованные и личные автомобили.
Узбекская сборка электрических узлов на многих моделях не так надежна, как хотелось бы. Часто выходят из строя многие устройства, в частности предохранители и реле Daewoo Nexia, а контактная группа у замка зажигания — это «терпеливое» автокресло.
Если вы отказываетесь от какого-либо электроприбора, проверьте его предохранитель. Визуально осмотреть его недостаточно, щель может быть незаметной для глаза. Хорошо, если под рукой есть тестер. В случае отсутствия тестера его можно сразу же заменить при проверке предохранителя.Поэтому всегда с вами набор новых резервных предохранителей. Во многих случаях это сэкономит вам нервы и время.
Обнаружив перегоревший предохранитель, не спешите его менять. В противном случае может выйти из строя и новый предохранитель. Разберитесь, что стало причиной его храбрости. Убедитесь, что нет короткого замыкания защищаемой ими цепи, а также внутри всех проводов. Бывает, что один из проводов изгибается или срывается и начинает при этом замыкаться на кузове автомобиля.
Всегда старайтесь довести работу с электриком до конца, проверяйте как можно больше причин поломки, иначе любое короткое замыкание может стать причиной пожара или аварии.Если под рукой есть схема автомобиля, воспользуйтесь ею, если есть возможность. Если опыта ремонта и знаний нет, обращайтесь к любому электромобилю.
IN модели ДЭУ. У Нексии до 2008 года установочный блок обозначался N100, в моделях после 2008 года — N150. Нумерация и назначение в обоих блоках предохранителей и реле Daewoo Nexia одинаковы.
Узел крепления салона
Узел крепления в салоне nexian расположен слева от руля в нижней части панели приборов, под кнопками открывания багажника и бензобака.Чтобы добраться до него, нужно открыть крышку. Предохранители и реле на нем находятся с обеих сторон — на передней стороне, обращенной к водителю, и на нижней стороне, обращенной к педалям. Чтобы поменять реле и одно из двух избранных снизу, может потребоваться достать весь монтажный блок или повернуть его.
Предохранители в монтажном блоке салона
F1 (10 А) — Электронный блок управления двигателем (ЭБУ) .
F2 (10 a) — Габаритные огни .
Если габариты вам не подходят, проверьте тумблер-переключатель и поворотники, он может выйти из строя или повредить контакты / провода в его основании.Цена на новый выключатель света порядка 700-1000 рублей. Также проверьте контакты этого предохранителя, бывает, что они горят, почистите их и добейтесь хорошего контакта предохранителя в гнезде. Причина также может быть в реле М и его контактах. Возможно также, что гусеница была заблокирована в монтажном блоке.
Если предохранитель сгорает очень часто, значит где-то короткое замыкание. Проверьте разъемы в каждой палате, а также провода, особенно те, которые идут в жгуты на днище автомобиля.Они могли быть перенесены или унесены ветром. Общая схема разводки и разъемов в конце статьи. Не забудьте проверить сами лампы. габаритные огни, бывает так, что выгорают все одновременно или по порядку.
F3 — резерв .
F4 (20 А) — дальняя фара .
Чтобы включить дальний свет, нужно переместить левую рукоятку на штанге в длинное положение. Чтобы моргнуть, остановитесь.
Если дальний свет не работает, проверьте исправность ламп (могли переборщить с обеими), исправность реле L, H и их контактов, контактов в гнезде предохранителя.Сабвуфер тоже может быть одной из причин. Если вышеупомянутое, скорее всего, дело в проводке или калах в фарах.
F5 (10 А) — Ближний свет, левая фара, магазин электрики .
F6 (10 a) — Ближний свет, электроскопическая фара правая .
Если дальний свет работает, а разницы нет, скорее всего дело в бесконтактном выключателе света, проверьте его контакты и провода, прочность разъемов. Выключатель можно снять, аккуратно разобрать и проверить пластины на наличие короткого замыкания, а также пластиковый переключатель, надежно ли размыкаются контакты.Не забывайте проверять исправность ламп в фарах, даже если не работают как фары ближнего света, так и контакты в разъемах и проводах. Причина отсутствия света может быть в контактной группе замка зажигания. Если вы не понимаете электрика, обратитесь в сервисную службу.
F7 (30 а) — топливный насос, топливные форсунки .
Если перестал работать топливный насос, проверьте контакты в гнезде предохранителя, а также реле С и его контакты.Если они окислились или остались следы горения, замените реле. Может не быть контакта в замке зажигания или контактной группе. Если есть перебои в работе бензонасоса, двигатель заводится, то нет, скорее всего реле, либо возможна замена топливного фильтра.
При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сама помпа. Проверить можно, проверив напряжение 12 к нему напрямую, или подключив вместо топливопровода шланг, опущенный в емкость.
Еще топливный насос может не работать из-за проводки в салоне внизу слева от водителя, на левом переднем крыле. Чтобы добраться до проводов, нужно снять накладку слева с педали сцепления. Увидев блок разъемов, проверьте все идущие от него провода и соединения. Желто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Также проверьте, чтобы провода не прерывались возможными винтами, вкрученными в корпус.
Если ничего описанного не помогло и в контактной группе замка зажигания установлено реле разгрузки, проверьте его и при необходимости замените.
F8 (20 а) — поворотники, сигнализация, стоп сигналы .
Если перестают работать указатели поворота, проверьте этот предохранитель и реле-прерыватель А, а также его контакты. Если поворотники работают с перебоями, скорее всего в том же реле А, в проводке или коротком замыкании в поворотниках. Если не работают ни поворотники, ни контрольные лампы на панели приборов, при включении указателей поворота на панели приборов не работают ее контакты или реле.
Если «авария» не работает, скорее всего дело еще и в реле, в кнопке и ее контактах или проводке от кнопки к предохранителю / реле.
Не забудьте проверить сами лампочки в поворотниках.
F9 (30 А) — Стеклоочиститель, омыватель .
Если не работают «дворники», посмотрите реле f и его контакты. Проверить, работает ли сам редуктор, запитав напряжение 12 В, плотно закручены гайки на валах держателей очистителей, исправен ли механизм трапеции. Проверить исправность переключателя правого руля, контактов и проводов в его подключении. Еще одной причиной некорректной работы мотора очистителя может быть плохой контакт по массе.Попробуйте непосредственно закрыть кузов автомобиля кожухом мотора и проверьте его работу.
Если на улице низкая температура Проверьте, не замерзли ли механизмы очистителя, особенно валы с гайками, при необходимости очистите от льда и влаги.
F10 (10 A) — крышка замка Power Lock .
F11 (10 а) — реле компрессора кондиционера .
Чтобы после зимы кондиционер работал исправно, зимой рекомендуется включать его в теплое место (гараж, бокс, автомойка), чтобы смазать герметики.В противном случае их придется менять весной. При низких температурах из-за отсутствия давления кондиционер не включается.
Если кондиционер перестал работать, проверьте дополнительно этот предохранитель. J. Это возможно в системе. Закончился фреон. Вы можете проверить, можно ли открутить заглушку сбоку на ствольной коробке, расположенной рядом с аккумулятором. При нажатии на вентиль фреон должен погаснуть из отверстия, тогда давление и газ есть.
Если давление отсутствует, проверьте датчик давления, установленный на трубке воздушного фильтра.При контакте контактов в разъеме двухконтактного датчика давления кондиционер должен быть включен. Завершите установку фреоновой системы после проверки системы на утечки. Утечки могут быть в соединениях, трубках и радиаторе кондиционера.
Корпус также может быть в купе, что при включении кондиционера его надо двигать (щелкать), если не работает, проверить разъемом, также можно проверить, подав на него напряжение 12 В. , доступ к контактам только ниже, удобнее всего получить от просмотра Jama.Так же может быть неисправен компрессор или обрыв его ремня, проверьте наличие целочисленного и натянутого нижнего ремня перед двигателем (под верхним ремнем генератора).
Если воздух из системы кондиционирования поступает в салон плохо или недостаточно холодно, проверьте салонный фильтр и замените его. Также мог засориться испаритель, проверьте его и очистите.
F12 (30 А) — Низкая частота вращения вентилятора охлаждения радиатора .
Если вентилятор работает только на повышенных оборотах, проверьте этот предохранитель, контакты в его гнезде, а также реле B и K.
F13 (20 a) — панель приборов, часы, прикуриватель, зуммер, фонари заднего хода, генератор, обогрев заднего стекла.
F14 (30 А) — звуковой сигнал, высокая скорость Работа вентилятора охлаждения радиатора .
Если звуковой сигнал не работает, проверьте предохранитель и контакты в его гнезде, а также реле I. Если частота сигнала изменилась или сигнал вообще пропал, скорее всего дело в проводке к одному из clicksons. 2 сигнала — 2 тональности. Проверить контакты и провода по звуковым сигналам, сняв решетку радиатора, обычно они перегружены из-за влаги.Также проверьте обмоточный контакт кнопки включения звукового сигнала и его механизма.
Если высокие температуры перестали включать электровентилятор радиатора, проверьте состояние реле B, E, K и их контактов. Проверить датчик вентилятора, отключить с него контакты и замкнуть их, вентилятор должен включиться. Или подать напряжение 12 В непосредственно на разъем вентилятора, проверив тем самым работу его электродвигателя, проверить этот разъем на предмет подключения проводов к вентилятору на предмет окисления контактов.
Если мотор вентилятора работает, то это может быть предохранитель и реле, проводка, термостат и датчик температуры охлаждающей жидкости. Если вы проверите проводку, от датчика температуры к ЭБУ, от ЭБУ к реле.
F15 (20 а) — свет в салоне, свет в багажник, электропривод антенны .
Если свет в потолке возле зеркала заднего вида не работает только в положении «АВТО», проверьте концевые выключатели в двери и проводку, а также сам переключатель режимов освещения.Проводка от концевых выключателей подключается к жгуту в краю водительской двери или под водительским сиденьем, проверьте интеллект всех проводов.
Если свет не работает ни в одном режиме, проверьте работу лампы и выключателя на потолке.
Если не работает свет в багажнике, проверьте лампу с левой стороны багажника, контакты потолка и проводку.
F16 (30 А) — Электростеклоподъемники .
Если у вас перестали работать стеклоподъемники, скорее всего дело в проводке.Проверить провода, идущие к двери, не порвались ли они в месте перегиба (в марле-резине), стандартное заболевание многих бредовых моделей. Также проверьте работоспособность двигателей, питающих напряжение 12 В, и состояние щеток в них. Если не работает одно стекло, то это тоже может быть в проводке двери или в кнопке управления стеклоподъемником, проверьте ее контакты и исправность.
Также проверьте сам механизм в двери на отсутствие дефектов и заклиниваний, состояние шестерни и троса.Причина может быть в блоке управления самолетом водителя. Проверить на короткое замыкание.
Если оно превратилось в стекло из стекла, из-за которого стеклоподъемник с ним не справляется, постарайтесь полностью опустить стекло и смазать уплотнительные резиновые пластины жидкостью WD-40 или силиконом.
F17 (10 a) — Питание магнетитов из замка зажигания .
Обычно магнитола подключается таким образом, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения в контактной группе замка зажигания и подключите к постоянному напряжению 12 В через предохранитель.Если перестала работать магнитола, проверьте замок зажигания, контакты в нем, контактную группу и проводку.
F18 (30 А) — питание аккумуляторной магнитолы, обогрев заднего стекла, электропривод замка багажника, центральный замок.
Обогрев заднего стекла в Нексии отключен автоматически. Если не работает, проверьте этот предохранитель, F13 и контакты в их гнездах, а также реле G и его контакты. Реле таймера обогрева можно установить не в монтажный блок, а под панелью приборов, чуть выше педального блока.Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки до заднего стекла, она могла быть перенесена на днище автомобиля. Проверить выводы ТЭНов задних ставок по краям стекла и отсутствие нитей на стекле. При обнаружении обрыва приклейте его специальным клеем с содержанием металла.
Если центральный замок не работает и какая-то дверь не закрывается, снимите с нее накладку и проверьте правильность работы привода замка и правильность тяги.Если замок 5-ти контактный, проверьте исправность всех его контактов и проводки. Также проверьте провода в гофре в месте перегиба при открывании двери. Корпус может находиться в реле главного замка, которое расположено для электронного блока управления (ECU), со стороны пассажира на центральной консоли.
F19 — Резерв .
F20 (30 А) — Вентилятор климатическая установка .
F21 (30 А) — противотуманные фары
.
Если перестал гореть «туман», проверьте предохранитель, контакты его гнезд, исправность ламп в фарах, кнопку включения в салоне, проводку, реле d и его контакты.
Реле в монтажном блоке салона
A — Релолярное реле поворота, сигнализация .
См. Информацию о F8.
B — Высокая скорость вентилятора охлаждения радиатора .
См. Информацию о F14.
C — АЗС .
См. Информацию о F7.
D — противотуманные фары .
См. Информацию о F21.
E — максимальная скорость Вентилятор климатической установки .
F — Стеклоочистители, прерывистый режим работы .
G — Реле-таймер обогрева заднего стекла с автозапуском .
См. Информацию о F18.
H — Свет загорается (при включении дальний) .
См. Информацию о F5, F6.
В новых моделях после 2008 года это реле при включении дальнего света не выключает ближнего и включает дальний свет.
I — гудок .
См. Информацию о F14.
J — компрессор кондиционера .
См. Информацию о F11.
K — Малая скорость вентилятора охлаждения радиатора .
L — фары .
М — наружное освещение .
N — зуммер .
Схемы электропроводки
По следующей схеме проводки можно определить расположение разъемов и контактов по массе, которая может вызвать перебои в работе приборов при их затухании.
Электрические разъемы отмечены желтым цветом и начинаются с буквы X.
Провода заземления, контакты по массе тела обозначены синими точками, пронумерованы цифрами.
Механические контакты
1 — в центральной части рулевой колонки
2 — возле аккумулятора
3 — не используется
4 — на верхней части блока цилиндров двигателя
5 — в багажнике
6 — под водительским Сиденье
B представляет собой непосредственный контакт корпуса узла с кузовом автомобиля.
Автомобилисты часто сталкиваются с такой проблемой, как неработающий поворотник, но далеко не все знают, как решить проблему быстро.Продолжать в случае такой поломки очень опасно. Лучше остановиться и попробовать устранить неисправность.
Виды неисправностей и методы устранения
Указатель поворота работает правильно при соблюдении следующих показателей:
- наличие включенного зажигания обеспечивает рабочий режим;
- движение подрулевого переключателя вверх и вниз должно сопровождаться включением поворотников с соответствующей стороны;
- сигнал предупреждения о повороте должен мигать с частотой 60 циклов в минуту.
Любое другое поведение указателя поворота указывает на любую проблему. К наиболее частым причинам неисправностей относятся:
Ночная стена. Задача требует знакомства с основным принципом работы реле: ток, проходящий через лампы, приводит к нагреву измерительного резистора — элемента, определяющего необходимость включения лампы. Поэтому сопротивление лампы, отличное от номинального, изменяет время включения указателя поворота: он начинает мигать.В этой ситуации рекомендуется слегка постучать по реле (это помогает при слабом контакте или попадании влаги). Если вы заменили реле, но указатель поворота не мигает, а горит постоянно, значит, имеется слабый контакт с блоком предохранителей. Поможет и замена предохранителя, у которого выявлено значение сопротивления, не соответствующее номинальному.
Прекращение работы одного указателя поворота несовместимо с неисправностью реле (неисправность такого плана не работает в обоих указателях поворота).Один из поворотников может выйти из строя из-за мигания лампочки (самый простой вариант) или неисправности проводки или патрона. Новая лапа должна не только помещаться в прорезь поворота, но и соответствовать указанной на потолке мощности. Если после замены лампочки указатель поворота так и не заработал, нужно обратить внимание на патрон. Если есть следы окисления, то их следует удалить. Для этого хорошо подойдет наждачная бумага или ножки. А если лампочка слишком плотно прилегает к контактам, то нужно регулировать их кранами.Сделать это нужно максимально аккуратно, не допуская соприкосновения контактов, что может привести к другой проблеме — работе поворотников в шашечном порядке. Нормальное состояние картриджа означает, что причина неисправности кроется в проводке. Для начала нужно убедиться, что провод надежно подключен к патрону. При этом замкнутое состояние проводов между собой или замыкание масс на металлическом кузове автомобиля недопустимо. В этом случае необходимо заменить провода или хотя бы их изоляцию.
Если при этом не работают аварийные фонари, то реле однозначно необходимо поменять — оно неисправно.
Неисправность автоматического выключения можно исправить только одним способом — заменить выключатель. В случае такой поломки лучше обратиться за помощью к специалисту.
Также причиной неработающего указателя поворота может быть сам выключатель. Чтобы это проверить, нужно добраться до переключателя на рулевом колесе и размонтировать его. Кстати, если неисправность произошла в виде недоделанной сигнализации при наличии нормально работающих поворотников, вам просто нужно заменить кнопку, отвечающую за включение ДТП.
Слишком частое мигание указателя поворота — верный признак того, что сгорела одна из лампочек, или микросхема в задней лампе, или дорожка в монтажном блоке.
Тусклый световой сигнал — это сигнал для проверки соответствия модели и мощности. Если все в порядке, то ситуацию можно исправить контактами лампочек.
Реле планеты, издающее щелчки, тоже не норма. Неисправность заключается в самом монтажном блоке, точнее в контактах реле.Звуки, похожие на щелчки, могут возникать, если контакт окислился или слегка прилегал. Также к этому приводит неисправное реле. Устранить проблему можно, зачистив контакты или установив новое реле.
Указатель поворота, который не работает ни в одну сторону ни перед передком, ни в репитере, говорит о том, что сломался сабвуфер, нет контакта с ним или о том, что все-таки реле вышло из строя.
Электрическая цепь указателя поворота защищает предохранитель на 8 ампер, расположенный в монтажном блоке.В случае его поломки повороты срабатывают как с левой, так и с правой стороны автомобиля.
Световая сигнализация обеспечивает безопасность передвижения, поэтому у водителя всегда должно быть хотя бы лампочки необходимой мощности.
Видео
Как диагностировать поворотники, см. Ниже:
Привет, Кадабра. Пора вас порадовать новой головоломкой, ибо авторство узбекских средств перемещает пятую точку системы Daewoo Nexia.
(под катом Прикольная история и немного фоток)
Дело в том, что несколько дней назад при включении ДТП или поворотников перестали мигать лампочки.Просто Гаслей, и не начинал мигать, пока не выключишь-не включишь рычаг. Сначала она проявлялась раз в сутки, потом раз в час, а вчера, после того как проблема стала проявляться каждую минуту, машина решила, что указатели поворота вообще будут нужны и перестала их зажигать в принципе.
«Да что, говорят, что они», — сказала Нексия, — «Нормальные потоны поворотников ей не в лицо, пущи другие учатся читать маневры. «Кстати, забавная поломка произошла на территории незабываемого Купчино.
Так как сразу все отрезалось — и поворотники, и аварии — натолкнуло на мысль искать проблему в блоке предохранителей и реле. Предохранитель был цел, а вот с реле (на фото оно вверху слева) была странность: при нажатии на аварийку или включении поворотника он один раз «щелкнул» — и все. При этом лампочки не загорелись.
В блоке поворотников один из контактов потемнел. Для лояльности я его немного запутал, хотя реле и так было туго в нем.Проблема не решила
Решено было попробовать заменить реле, благо рядом был авторынок на ул. Салов. Но до него еще нужно добраться через несколько кварталов и оживленных перекрестков. В ПДД утверждают, что при отсутствии указателей поворота необходимо уведомлять других участников дороги выставленными жестами рук. Однако я подумал — не все помнят, что не означает рука, высовывающаяся в окно, — вы все равно что-то не так думаете — люди сейчас нервничают.Опять — Купчино. Тогда терпимо тогда истязать, что при поднятой и поднятой в локте руке (для обозначения правого вращения) средний палец не был поднят.
Так я просто замкнул контакты перемычки 49 и 49а, что лопнуло цепь лампочки, поставил реле на место и поехал в путь. Поворотники можно использовать как и раньше, разве что при включении они стали не мигать, а гореть постоянно.
На авторынке я совершенно не ориентируюсь и был там второй раз в жизни, да и время было поджимало, поэтому приличных магазинов с автоэлектроникой я не нашел и воспользовался услугами продажи Барыга с лотков Все досталось — от синих расписок и до КПП с двигателями в Коллекции.Родное реле на пробу взял с собой
Полностью идентичных реле для Барыга почему-то не нашлось. У всех был случай покороче. Тем не менее было логично предположить, что это все равно будет работать.
Впрочем, ну — ничего подобного. После установки нового реле (укороченного) ситуация не изменилась. Все равно: нажимаем кнопку или поворотник, реле один раз щелкает — и тишина. Только оповещение о том, что новое реле защелкивается, вообще можно услышать.Вернул реле, побежал к другому Барыге, снова взял укороченное реле — снова все поставил.
А теперь внимание, вопрос. Есть длинный и короткий варианты поворотников? А где в Питере взять хорошее подходящее родное реле nonxiera?
Шарнир короткого реле забыл сфоткать, к сожалению, но вроде 07.3747. Артикул оригинал 495.3747-01.
Не работает вентилятор
Дэу Нексия. Тихоходный электровентилятор охлаждения двигателя
Доброго времени суток всем! Ну вот наконец-то добрался до настройки резисторов на малую скорость вентилятора.Так как у меня комплектация без кондиционера, там только одна высокая скорость, которая включается на 102 градуса, и резисторов там конечно нет. (Они присутствуют в комплектации с кондером, ну там же и малой скорости) Но реле малой скорости было у меня в блоке, и оно работало на 97 градусах, но эффекта конечно не было. Купил резисторы в прошлом году, но в руки не попал. А вот впереди лето, думаю установят, двигатель будет намного легче.Это резисторы:
Номер детали: 96187780
Что нам нужно установить. В первую очередь необходимо проверить, все ли контакты реле низких оборотов идут с разливом и есть ли сигнал от ЭБУ на контакте 85. Далее нужны сами резисторы, два провода (на каждом конце по одному Сторона — розетка, другая — под пайку, это сделано для того, чтобы вы не могли найти разъемы для резисторов.Длина проводов зависит от того, где расположены резисторы.). Реле малой скорости находится сзади монтажного блока:
Реле низкой скорости
Схема взята:
Стандартная схема
Убираем все лишнее. Получаем нашу схему без кондера:
Я добавил на схему разъем который нам понадобится
Берем красный провод от разъема вентилятора, и аккуратно вытаскиваем его из гофры к разъемам передней оплетки, которые переходим к фарам и противотуманкам.Когда достаем, то видим, что красный провод на заводе обжат низкоскоростным и высокоскоростным. Сразу возникает вопрос. Если мое реле низкой скорости срабатывает при 97 градусах на реле, то почему вентилятор не включается на полной скорости при 97 градусах, потому что они включены параллельно? Значит, где-то есть косяк. Мы вернемся к этому позже. В общем до разъемов доходим, находим провод идущий на разъем X2A, со стороны вентилятора всего два провода (это провод тихохода).Отрезаем на месте заводской обжимки и припаиваем к одному из проводов с мамой, которую мы подготовили. А второй подготовленный провод припаяем к заводской опрессовке. То есть обрываем низкоскоростной провод, а там резистор режем:
Вот что нам нужно сделать
Припаиваем низкоскоростной провод от разъема ко входу резистора, и припаиваем вывод резистора на большую скорость и вентилятор. Используется только один резистор (второй есть в наличии 🙂 🙂 :).мы даже можем сделать третью скорость даже с неиспользованным резистором).
Потом все пакуем. Теперь нам нужно прозвонить провод 87, идущий от реле. Находим его и видим, что провод низкой скорости, идущий от вентилятора, не совпадает с проводом, идущим от реле. Закалываем разъем со стороны вентилятора (со стороны вентилятора, так как провода всего два, это очень удобно) и монтируем в нужный разъем. Ждем, пока двигатель прогреется до 97 градусов, и вуаля, на малых оборотах заработала, температура поползла вниз.Теперь довольный как слон, можно мчаться на юг. В целом двигатель хороший, и я тоже. А то сердце уже кровоточит при срабатывании веттилятора на 102 градуса.
Доброго времени суток всем! Ну вот наконец-то добрался до настройки резисторов на малую скорость вентилятора. Так как у меня комплектация без кондиционера, там только одна высокая скорость, которая включается на 102 градуса, и резисторов там конечно нет. (Они присутствуют в комплектации с кондером, ну там же и малой скорости) Но реле малой скорости было у меня в блоке, и оно работало на 97 градусах, но эффекта конечно не было.Купил резисторы в прошлом году, но в руки не попал. А вот впереди лето, думаю установят, двигатель будет намного легче. Это резисторы:
Номер детали: 96187780
Что нам нужно установить. В первую очередь необходимо проверить, все ли контакты реле низких оборотов идут с разливом и есть ли сигнал от ЭБУ на контакте 85. Далее нужны сами резисторы, два провода (на каждом конце по одному сбоку — розетка, с другой — пайка.Это сделано для того, чтобы вы не могли найти разъемы для резисторов. Длина проводов зависит от того, где расположены резисторы.). Реле малой скорости находится сзади монтажного блока:
Реле низкой скорости
Схема взята:
Схема стандартная
Убираем все лишнее. Получаем нашу схему без кондера:
Я добавил на схему разъем который нам понадобится
Берем красный провод от разъема вентилятора, и аккуратно вытаскиваем его из гофры к разъемам передней оплетки, которые переходим к фарам и противотуманкам.Когда достаем, то видим, что красный провод на заводе обжат низкоскоростным и высокоскоростным. Сразу возникает вопрос. Если мое реле низкой скорости срабатывает при 97 градусах на реле, то почему вентилятор не включается на полной скорости при 97 градусах, потому что они включены параллельно? Значит, где-то есть косяк. Мы вернемся к этому позже. В общем до разъемов доходим, находим провод идущий на разъем X2A, со стороны вентилятора всего два провода (это провод тихохода).Отрезаем на месте заводской обжимки и припаиваем к одному из проводов с мамой, которую мы подготовили. А второй подготовленный провод припаяем к заводской опрессовке. То есть обрываем низкоскоростной провод, а там резистор разрезаем:
Вот что нам нужно сделать
Припаиваем низкоскоростной провод от разъема ко входу резистора, а вывод паяем резистор на высокую скорость и вентилятор. Используется только один резистор (второй есть в наличии 🙂 🙂 :).мы даже можем сделать третью скорость даже с неиспользованным резистором).
Потом все пакуем. Теперь нам нужно прозвонить провод 87, идущий от реле. Находим его и видим, что провод низкой скорости, идущий от вентилятора, не совпадает с проводом, идущим от реле. Закалываем разъем со стороны вентилятора (со стороны вентилятора, так как провода всего два, это очень удобно) и монтируем в нужный разъем. Ждем, пока двигатель прогреется до 97 градусов, и вуаля, на малых оборотах заработала, температура поползла вниз.Теперь довольный как слон, можно мчаться на юг. В целом двигатель хороший, и я тоже. А то сердце уже кровоточит при срабатывании веттилятора на 102 градуса.
Daewoo Nexia Предохранители и реле, электрические схемы
Nexia Один из самых распространенных и доступных автомобилей Daewoo. Хорошие для автомобиля такого класса динамические качества, простота обслуживания и относительно невысокая цена на новые и б / у модели сделали свое дело. Сейчас их на дорогах очень много.Нексиас используются в основном как такси, а также как арендованные и частные автомобили.
Узбекская сборка электрокомпонентов во многих моделях не так надежна, как хотелось бы. Часто выходят из строя многие устройства, в частности, предохранители и реле Daewoo Nexiaа, а контактная группа на замке зажигания — это «больное место» в автомобиле.
Общая информация
При выходе из строя электрического прибора в первую очередь проверьте его предохранитель. Недостаточно его визуально осмотреть; щель может быть не видна глазу.Хорошо, если под рукой будет тестер. Если тестера нет, то вместо проверки предохранителя можно сразу заменить его заведомо исправным. Поэтому всегда носите с собой комплект новых резервных предохранителей. Во многих случаях это сэкономит вам нервы и время.
Обнаружив перегоревший предохранитель, не спешите его менять. В противном случае новый предохранитель также может выйти из строя. Понять, из-за чего он перегорел. Убедитесь, что нет короткого замыкания цепи, которую он защищает, а также целостность всех проводов.Бывает, что один из проводов перегибается или защемляется и начинает время от времени замыкаться на кузов автомобиля.
Всегда старайтесь довести работу с электриком до конца, проверяйте как можно больше причин выхода из строя, иначе любое короткое замыкание может стать причиной пожара или аварии. Если у вас есть под рукой схема автомобиля, воспользуйтесь ею, если сможете. Если нет опыта в ремонте и знаний, лучше обратиться в автосервис к любому электрику.
В моделях Daewoo Nexia до 2008 года монтажный блок обозначался N100, в моделях после 2008 года — N150.Нумерация и назначение блоков предохранителей и реле Daewoo Nexia одинаковы.
Блок в салоне
Монтажный блок в салоне Нексии расположен слева от руля в нижней части панели приборов, под кнопками открывания багажника и бензобака. Чтобы добраться до него, нужно открыть крышку. Предохранители и реле на нем расположены с двух сторон — на лицевой стороне, обращенной к водителю, и на нижней стороне, обращенной к педалям. Для замены реле и одного из двух передних предохранителей на нижней стороне может потребоваться снять весь монтажный блок или повернуть его.
Предохранители в монтажном блоке салона
F1 (10 А) — электронный блок управления двигателем (ЭБУ) .
F2 (10 А) — габаритные огни .
Если ваши габариты не подходят, проверьте ручку переключателя света и указателей поворота, она может выйти из строя или могут быть повреждены контакты / провода в ее основании. Цена нового выключателя света около 700-1000 рублей.Также проверьте контакты этого предохранителя, бывает, что они перегорели, очистите их и добейтесь хорошего контакта предохранителя в розетке. Причина также может быть в реле М и его контактах. Также возможно, что гусеницы в монтажном блоке перегорели.
Если предохранитель перегорает очень часто, значит, где-то короткое замыкание. Проверьте разъемы в каждой фаре, а также провода, особенно те, которые проходят в жгутах вдоль днища автомобиля. Они могли передаваться или отключаться.Общая схема подключения и разъемы в конце статьи. Не забудьте проверить сами лампочки габаритных огней, бывает, что все они перегорают одновременно или одна за другой.
F3 — резерв .
F4 (20 А) — дальний свет фар .
Чтобы включить дальний свет, нужно переместить левую ручку под рулем в положение подальше от себя. Чтобы моргнуть, потяните.
Если у вас не работает дальний свет, проверьте исправность ламп (обе могли сразу перегореть), исправность реле L, H и их контактов, контактов в гнезде предохранителя.Подрулевой переключатель тоже может быть одной из причин. Если вышесказанное верно, скорее всего дело в проводке или контактах в разъемах фары.
F5 (10 А) — ближний свет, электрокорректор левой фары .
F6 (10 А) — ближний свет, электрокорректор правой фары .
Если дальний свет работает, а ближний — нет, скорее всего дело в переключателе света на рулевой колонке, проверьте его контакты и провода, прочность разъемов.Выключатель можно снять, аккуратно разобрать и проверить пластины на короткое замыкание, а также пластиковый переключатель, надежно ли он размыкает контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают обе фары ближнего света, а также контакты в разъемах и проводах. Причина отсутствия света может быть в контактной группе замка зажигания. Если вы не разбираетесь в электрике, лучше обратитесь в сервис.
F7 (30 А) — топливный насос, топливные форсунки .
Если бензонасос перестал работать, проверьте контакты в гнезде предохранителя, а также реле С и его контакты. Если они окислились или остались следы горения, замените реле. В замке зажигания или контактной группе может отсутствовать контакт. Если есть перебои в работе топливного насоса, двигатель запускается, то нет, скорее всего реле, а может дело в топливном фильтре, который нужно заменить.
При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином.Также из-за некачественного бензина может выйти из строя сама помпа. Проверить можно, подав на него напряжение 12 В напрямую или подключив шланг, опущенный в емкость, вместо топливопровода.
Топливный насос также может не работать из-за проводки в салоне слева внизу от водителя, возле левого переднего крыла. Чтобы добраться до проводов, нужно снять накладку слева от педали сцепления. Увидев блок разъемов, проверьте все идущие от него провода и соединения.Желто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Также проверьте, чтобы провода не прерывались возможными саморезами, вкрученными в корпус.
Если ничего из вышеперечисленного не помогло и в контактной группе замка зажигания установлено реле разгрузки, проверьте его и при необходимости замените.
F8 (20 А) — поворотники, сигнализация, стоп-сигналы .
Если перестали работать указатели поворота, прежде всего проверьте этот предохранитель и реле-прерыватель А, а также его контакты.Если поворотники работают с перебоями, то, скорее всего, в том же реле А, в проводке или в коротком замыкании в разъемах указателей поворота. Если при включении указателей поворота нет ни поворотников, ни контрольных ламп на панели приборов, скорее всего, дело в подрулевом переключателе, его контактах или реле.
Если не срабатывает «аварийка», скорее всего дело еще и в реле, в самой кнопке и ее контактах или проводке от кнопки к предохранителю / реле.
Не забудьте также проверить сами лампочки поворотников.
F9 (30 А) — дворник, омыватель .
Если не работают «дворники», посмотрите реле F и его контакты. Проверить, работает ли сам мотор-редуктор, подав на него напряжение 12 В, плотно ли затянуты гайки на валах держателей дворников, исправен ли трапециевидный механизм. Проверить исправность правого подрулевого переключателя, контактов и проводов в его разъеме.Еще одной причиной неправильной работы мотора очистителя может быть плохой контакт с массой. Попробуйте напрямую подключить провод между кузовом автомобиля и мотором и проверьте его работу.
Если наружная температура низкая, проверить, не замерзли ли механизмы стеклоочистителей, особенно валы с гайками, при необходимости очистить от льда и влаги.
F10 (10 А) — электропривод замка крышки бензобака .
F11 (10 А) — реле компрессора кондиционера .
Для исправной работы кондиционера после зимы рекомендуется время от времени включать его зимой в теплом месте (гараж, бокс, автомойка), чтобы уплотнительные стыки были смазаны. В противном случае их придется менять весной. При низких температурах из-за отсутствия давления кондиционер не включается.
Если кондиционер перестал работать, проверьте, помимо этого предохранителя, еще и реле J. Возможно, в системе закончился фреон. Проверить можно, открутив заглушку сбоку на ствольной коробке, расположенную рядом с аккумулятором.При нажатии на вентиль из отверстия должен шипеть фреон, а значит, есть давление и газ.
Если давление отсутствует, проверьте датчик давления, установленный на трубке рядом с воздушным фильтром. При замыкании контактов в двухконтактном разъеме датчика давления кондиционер должен включиться. Заполните систему фреоном, предварительно проверив систему на герметичность. Могут быть утечки в соединениях, трубах и радиаторе кондиционера.
Дело также может быть в муфте, которая при включении кондиционера должна двигаться (будет слышен щелчок), если не работает, проверьте его разъем, также можно проверить, подав напряжение 12 V к нему доступ к контактам только снизу, удобнее всего добираться из смотровых ям.Также может быть неисправен компрессор или оборваться его ремень, проверьте наличие целого и натянутого нижнего ремня в передней части двигателя (под верхним ремнем генератора).
Если воздух из системы кондиционирования поступает в салон автомобиля плохо или недостаточно холодно, проверьте салонный фильтр и замените его. Также может засориться испаритель, проверьте и прочистите его.
F12 (30 А) — низкая частота вращения вентилятора охлаждения радиатора .
Если вентилятор работает только на высокой скорости, проверьте этот предохранитель, контакты в его гнезде и реле B и K.
F13 (20 А) — панель приборов, часы, прикуриватель, зуммер, фонари заднего хода, генератор, обогрев заднего стекла.
F14 (30 А) — звуковой сигнал, высокая скорость вентилятора охлаждения радиатора .
Если не работает звуковой сигнал, проверьте предохранитель и контакты в его гнезде, а также реле I. Если частота сигнала изменилась или сигнал вообще пропал, скорее всего, дело в проводке к одному из рожков. 2 сигнала — 2 тона. Проверьте контакты и провода у рожков, сняв решетку радиатора, обычно они гниют от влаги.Также проверьте контакт рулевой колонки звукового сигнала кнопки включения и его механизм.
Если при высоких температурах перестал включаться вентилятор радиатора, проверьте исправность реле B, E, K и их контактов. Проверить датчик вентилятора, отсоединить от него контакты и замкнуть их, вентилятор должен включиться. Или подайте напряжение 12 В непосредственно на разъем вентилятора, проверив тем самым исправность его электродвигателя, проверьте этот разъем на предмет подключения проводов к вентилятору на предмет окисления контактов.
Если двигатель вентилятора работает, это могут быть предохранитель и реле, проводка, термостат и датчик температуры охлаждающей жидкости. Если вы проверите проводку, от датчика температуры к ЭБУ, от ЭБУ к реле.
F15 (20 А) — свет в салоне, свет в багажнике, электро антенна .
Если свет в плафоне возле зеркала заднего вида не работает только в положении Авто, проверьте концевые выключатели в дверях и проводку, а также сам переключатель режимов освещения.Проводка от концевых выключателей протянута в порог двери водителя или под сиденьем водителя, проверьте целостность всех проводов.
Если свет не работает ни в одном из режимов, проверьте исправность лампы и переключателя в плафоне.
Если свет в багажнике не работает, проверьте лампу с левой стороны багажника, контакты фонарей и проводку.
F16 (30 А) — электрические стеклоподъемники .
Если у вас перестали работать окна, скорее всего дело в проводке.Проверьте провода, идущие к дверям, чтобы убедиться, что они не порваны в складках (в гофрированных резинках), стандартное заболевание многих моделей Nexia. Также проверьте работоспособность двигателей, подав на них напряжение 12 В, и состояние щеток в них. Если не работает один стеклоподъемник, дело также может быть в проводке двери или в кнопке управления стеклоподъемником, проверьте его контакты и исправность.
Также проверьте сам механизм в двери на предмет дефектов и заклинивания, состояние шестерни и троса.Причина может быть в блоке управления стеклоподъемником водителя. Проверить на короткое замыкание.
Если стекло начинает коробиться, из-за чего стеклоподъемник не может с этим справиться, попробуйте полностью опустить стекло и смазать уплотнительные резиновые полоски жидкостью WD-40 или силиконом.
F17 (10 А) — питание магнитолы от замка зажигания .
Обычно магнитола подключается таким образом, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения в контактной группе выключателя зажигания и подключите к постоянному питанию 12 В через предохранитель.Если магнитола перестала работать, проверьте выключатель зажигания, контакты в нем, контактную группу и проводку.
F18 (30 А) — питание магнитолы от АКБ, обогрев заднего стекла, электрозамок багажника, центральный замок.
Обогрев заднего стекла в Нексии автоматически отключается. Если у вас не работает, проверьте этот предохранитель, F13 и контакты в их гнездах, а также реле G и его контакты. Реле таймера обогрева можно установить не в монтажном блоке, а под панелью приборов, чуть выше педального блока.Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки до заднего стекла, она могла передаваться на днище автомобиля. Проверить выводы ТЭНов задних стоек по краям стекла и отсутствие обрывов резьбы на стекле. Если вы обнаружили разрыв, приклейте его специальным клеем, содержащим металл.
Если не работает центральный замок и не закрывается какая-то дверь, снимите с нее кожух и проверьте исправность привода замка и исправность тяги.Если замок 5-ти контактный, проверьте исправность всех его контактов и проводки. Также проверьте провода в гофре на сгибе при открывании двери. Дело также в реле центрального замка, которое находится за блоком управления электронным блоком (ЭБУ) со стороны пассажира на центральной консоли.
F19 — резерв .
F20 (30 А) — вентилятор кондиционера .
F21 (30 А) — противотуманные фары .
Если «противотуманные фары» перестали гореть, проверьте предохранитель, контакты его гнезда, исправность ламп в фарах, кнопку включения в салоне, проводку, реле D и его контакты.
Реле в монтажном блоке салона
А — реле прерывателя указателей поворота, сигнализация .
См. Информацию о F8.
B — высокая частота вращения вентилятора охлаждения радиатора .
См. Информацию о F14.
C — топливный насос .
См. Информацию о F7.
D — противотуманные фары .
См. Информацию о F21.
E — максимальная скорость вентилятора кондиционера .
F — стеклоочиститель, прерывистый режим .
G — реле-таймер обогрева заднего стекла с автоотключением .
См. Информацию о F18.
H — фары ближнего света (при включении дальнего света) .
См. Информацию о F5, F6.
В новых моделях после 2008 года это реле при включении дальнего света не выключает ближний свет, а включает дальний свет.
I — звуковой сигнал .
См. Информацию о F14.
J — компрессор кондиционера .
См. Информацию о F11.
К — низкая частота вращения вентилятора охлаждения радиатора .
L — фары .
М — наружное освещение .
N — зуммер .
Электросхемы
Используя следующую схему подключения, вы можете определить расположение разъемов и контактов относительно земли, которые могут вызвать прерывания в работе устройств при их отсоединении.
Электрические разъемы отмечены желтым цветом и начинаются с X.
Заземление провода, контакты заземления корпуса отмечены синими точками, пронумерованы.
Контакты заземления
1 — в центральной части рулевой колонки
2 — рядом с аккумулятором
3 — не используется
4 — на верхней части блока цилиндров
5 — в багажнике
6 — под сиденьем водителя
B — прямой контакт кузова агрегата с кузовом автомобиля.
Большинство электрических цепей защищены предохранителями. Мощные потребители (фары, мотор вентилятора охлаждения, электробензонасос и др.)) подключаются через реле. Информация актуальна для моделей 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 модельного года.
Предохранители и реле расположены в монтажном блоке.
Чтобы получить доступ к монтажному блоку, снимите защитную крышку в панели приборов.
На внутренней стороне крышки монтажного блока находится схема расположения предохранителей и реле, установленных снаружи в блоке. Номиналы предохранителей, цепи, которые они защищают, и назначение реле приведены в таблицах.
Расположение предохранителей и реле снаружи монтажного блока
Расположение предохранителей и реле на внутренней стороне монтажного блока
Назначение реле в монтажном блоке | |
Номер реле | Назначение реле |
K1 | Вентилятор охлаждения (высокоскоростной) |
K2 | Указатели поворота. |
K3 | Топливный насос. |
K4 | Противотуманные фары. Задние противотуманные фары. |
K5 | Габаритные огни, противотуманные фары. |
K6 | Фары головного света. |
K7 | Вентилятор охлаждения (низкая скорость). |
K8 | Муфта компрессора кондиционера. |
K9 | Звуковой сигнал. |
K10 | Фары головного света. |
K11 | Мелодический сигнал. |
K12 | Включение 4-й скорости вентилятора отопителя. |
K13 | Система зажигания. |
K14 | Стеклоочиститель. |
K15 | Таймер обогрева заднего стекла. |
Цепи с предохранителями | ||
Обозначение предохранителя (см. Фото) | Номинальный ток, А | Защищенные цепи |
F1 | 10 | ЭБУ (цепь аккумулятора). |
F2 | 10 | Габаритные огни, освещение номерного знака, комбинация приборов и контрольные огни. |
F3 | 15 | Цепь реле системы зажигания. |
F4 | 20 | Фары дальнего света. |
F5 | 10 | Лампа ближнего света левой фары. Электропривод регулятора направления света левой фары. |
F6 | 10 | Фонарь ближнего света правый.Электропривод регулятора направления светового пучка правой фары. |
F7 | 30 | Бензонасос электрический, форсунки. |
F8 | 20 | Указатели поворота, стоп-сигналы. |
F9 | 30 | Стеклоочиститель. |
F10 | 10 | Привод лючка топливного бака. |
F11 | 10 | Реле включения электромагнитной муфты компрессора кондиционера. |
F12 | 30 | Электродвигатель вентилятора охлаждения (низкая скорость). Вентилятор отопителя. |
F13 | 20 | Лампочки реверс … Цепь возбуждения генератора. Комбинация приборов, прикуриватель, звуковой мелодический сигнал, часы. |
F14 | 30 | Звуковой сигнал. Вентилятор охлаждения (высокая скорость). |
F15 | 20 | Тревога. Лампа салона. Лампа багажного отделения. |
F16 | 30 | Электродвигатели стеклоподъемников. |
F17 | 10 | Аудиосистема (цепь от замка зажигания). |
F18 | 30 | Орган управления замком крышки багажника. Таймер обогрева заднего стекла. Центральный замок. Аудиосистема (аккумуляторная схема). |
F19 | 30 | Реле 4-й скорости электровентилятора отопителя. |
F20 | 30 | Противотуманные фары. |
Лучшие фары daewoo — Выгодные предложения на фары daewoo от глобальных продавцов фар daewoo
Отличные новости !!! Вы попали в нужное место для фар daewoo. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти лучшие фары Daewoo в кратчайшие сроки станут одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели фары daewoo на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в фарах daewoo и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести headlights daewoo по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
.
