Не работает спидометр на ВАЗ 2114: причины неисправности » НаДомкрат

Проблемы со спидометром свойственны практически всем автомобилям ВАЗ, от «классики» 2105, -07 и первого поколения переднеприводных автомобилей Самара-1 до современных «Лада-Калина» и «Приора». ВАЗ 2114 здесь не исключение, и проблемы этого автомобиля во многом идентичны бедам других моделей производства волжского концерна.

На автомобили поколения Самара-2 устанавливались несколько разновидностей приборных панелей от разных производителей: АвтоПрибор (АП) и Счетмаш (Россия), VDO (Германия). Конструкция автомобилей с немецкими панелями значительно лучше. Во-первых, отличие в качестве пайки, из-за которого реже возникают проблемы, связанные с прогоранием дорожек. Во-вторых, хвостовик привода датчика скорости металлический, тогда как на автомобили с приборками АП устанавливался пластиковый. Различие в скорости их износа может составлять десятки раз.

Панель приборов VDO

Также на автомобилях семейства Самара-2 можно встретить стайлинговые панели Gamma или Pro-Sport. Схемы подключения у автомобилей с приборными панелями разных видов отличаются, но большинство причин неисправностей одинаковы.

Устройство датчика спидометра на ВАЗ 2114

Датчик спидометра на Самаре работает по принципу датчика Холла. Он представляет собой шток с шестерней, закрытый грязезащитным корпусом. Находится он в техническом отверстие КПП.

На автомобилях ВАЗ 2114 первых годов выпуска использовалась схема, аналогичная семейству Самара-1. Привод датчика связан с тросиком, вращение которого передается на контроллер, где преобразуется в импульсный сигнал. Позднее стали устанавливать чувствительный элемент нового поколения с собственным преобразователем, к которому подключается фишка линии к ЭБУ.

С ЭБУ сигнал поступает на приборную панель. От его токовой величины зависит угол положения стрелки спидометра. Если установлен бортовой компьютер (БК), электронный сигнал параллельно направляется на него.

Признаки неисправности

Все признаки неисправности можно свести к двум проблемам:

1. Спидометр полностью не работает.
2. Стрелка прыгает во время движения, постоянно или кратковременно застывает в одном положении.

Как правило, в скором времени после появления второго признака стоит ждать первый.

Почему может не работать спидометр

На первом месте в списке причин выхода из строя спидометра – неисправности привода. Чаще всего «слизывает» грани шестеренки хвостовика, контактирующие с движущимися элементами КПП, из-за чего привод перестает вращаться. На автомобилях с датчиком нового типа эту проблему можно выявить диагностикой ЭБУ: будет отсутствовать сигнал. При этой неисправности не работают ни спидометр, ни БК. Также обычно загорается сигнал check engine.

На старых автомобилях стрелка часто не поднимается с нуля из-за износа или блокирования тросика привода внутри обмотки. В любом случае проблема решается заменой датчика скорости.

Отсутствие сигнала с датчика на ВАЗ 2114 может быть связано с другими проблемами: например, окислением контактов на фишке датчика или разрывом пыльника и попаданием влаги или грязи. Поэтому, прежде всего, нужно снять фишку, оценить состояние контактов и сбрызнуть их WD-40 или любым другим преобразователем ржавчины. Если это не помогает, нужно заменить привод.

Другие ответы на вопрос, почему перестал работать спидометр, лежат в электрической схеме. Владельцам автомобилей с приборкой VDO доступна заводская диагностика системы. Зажимается кнопка одометра, ключ зажигание переводится в режим 1 (подача питания на приборную панель), после чего кнопка отпускается. Появление ошибки 24 свидетельствует об отсутствии сигнала с датчика скорости.

Если самодиагностика или диагностика ЭБУ на сервисе показывают, что сигнал есть, но спидометр не работает, нужно снять приборную панель.

Прыжки стрелки на ВАЗ 2114 часто связаны с прогоранием дорожек. К этому приводят повышенное напряжение бортовой сети вследствие неисправностей стабилизатора и время. В отечественных приборных панелях для Самары использовался низкокачественный припой, постепенно разрушающийся из-за температурного расширения. Нестабильный сигнал может проявляться прыжками стрелки.

Может наблюдаться расхождение показаний спидометра и БК: чаще всего правильно показывает БК, а стрелка не работает. Это связано с выходом из строя привода на самом спидометре. Для ремонта придется разобрать приборку и снять спидометр. Далеко не все автоэлектрики, не говоря о самих автовладельцах, берутся за подобную работу, поэтому проще и дешевле заменить приборную панель.

проверяем датчик скорости Распиновка датчика скорости 2114

На автомобилях с карбюраторным ДВС при отсутствии сложной автоматики двигателя и бортового контроллера принцип работы спидометра ВАЗ 2114 был достаточно простым, потому что спидометр был механическим. От привода, который стоял на МКПП, через тросик, сигнал проходил напрямую к спидометру и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива, возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости. Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

Первые датчики скорости (ДС), которые устанавливались на только появившиеся инжекторные машины, уже не применяются. Они совмещали в себе электрический датчик и тросик привода спидометра. Второе поколение ДС от тросика спидометра избавилось, спидометр стали устанавливать электрический, но у этих датчиков скорости слабым местом было шестеренчатое соединение при установке на МКПП.

Третье поколение — это импульсный датчик скорости, принцип работы которого основан на эффекте Холла. Цена датчика скорости на ВАЗ 2114 отличается в зависимости от модификации прибора.

Он заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнитное, в котором размещена полупроводниковая пластина, на ней возникает разность потенциалов, так называемое напряжение Холла.

Практическое применение в ДС этот эффект приобрел тем, что при движении это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем больше скорость движения, тем выше частота сигнала. Рассчитано, что за один километр пути ДС выдает 6004 импульсов. По интервалу между этими импульсами контроллер рассчитывает скорость движения машины.

Датчик скорости в общей схеме датчиков и приборов

Гадать, где расположен датчик скорости на ВАЗ 2114, долго не приходится. Ведь он выполняет, в том числе и функцию определения скорости движения. Конструктивно привод спидометра остался на том же месте, следовательно датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСА. Наилучший доступ к ДС можно получить снизу, если поставить машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 достаточно проста. В общей электрической схеме автомобиля он запитан через средний предохранитель, номиналом 7,5 А, который стоит на реле электровентилятора печки, в салоне. На комбинации приборов в передней приборной панели выводной штеккер с адресом — «ДС» и «контроллер управления двигателем» имеет один номер — «9».

На что влияет датчик скорости? Напрямую он подключен к контроллеру и электронному спидометру. В работоспособном состоянии ДС выдает нужную информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме через формирование адекватных сигналов на ЭБУ.

Поскольку электронные приборы подвержены различным внешним воздействиям, которые приводят к сбоям в общей системе, надо внимательно относиться к профилактическим осмотрам и контролю за их работоспособностью. Так, бытует мнение, что если не работает спидометр на ВАЗ 2114, то однозначно отказал датчик скорости. Однако существуют методики контроля электронного спидометра. С помощью специальной аппаратуры на стенде можно определить его работоспособность.

Делается три замера на скоростях — 40, 80 и 120 км/час:

• при этом показания спидометра в км/час должны быть соответственно — «40,35 — 44», «81,38 — 85», «122,07 — 127»;
• а номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с электронным бортовым устройством многие автолюбители сталкивались с ситуацией, когда в блоке ошибок, загорается тот или иной сигнал, достаточно часто бывает, что после выключения двигателя и повторного запуска этот сигнал повторно не проявляется, поэтому у российских водителей порой вырабатывается недоверие к показаниям этого блока ЭБУ. Тем не менее, каждый водитель должен знать, какие ошибки, извещающие о проблемах с ДС, загораются на дисплее бортового компьютера.

1. Р0500 —
   отсутствие сигнала датчика скорости.
2. Р0503 —
   прерывающийся сигнал датчика скорости.

Действительно, достаточно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывов проводов ДС. Надо учитывать, где находится датчик скорости на ВАЗ 2114. МКПП испытывает в процессе эксплуатации сильную вибрацию, поэтому требуется уделять профилактическому осмотру этого датчика особое внимание.

Кроме появления на дисплее БК сигналов об ошибках, возможно появление других признаков неисправности ДС, к таким признакам специалисты относят:

1. Неустойчивые, «гуляющие» обороты на холостом ходу, возможно самопроизвольное выключение ДВС при не нажатой педали газа.
2. Неустойчиво работает или совсем не работает спидометр на ВАЗ 2114.
3. Значительно повышается расход топлива.
4. Снижается мощность двигателя.

Конечно, это не является однозначным диагнозом для ДС, могут быть и другие причины, например, проблемы с топливной системой. Однако, проверить работоспособность ДС, следует. И первое, что надо сделать — это прозвонить цепи и убедиться в исправности проводки. Убедиться в наличии заземления и поступления сигнала 12 В на контакты.

Известны несколько способов проверить работоспособность ДС:

• снять проблемный датчик. С помощью вольтметра замерить выходное напряжение и частоту сигнала. Для этого, на ось датчика надеть пластиковые трубочки и раскрутить корпус до скорости 3-5 км/час. Чем быстрее вращается датчик, тем выше напряжение и частота;
• второй способ не требует снятия датчика.

Поднять переднее колесо на домкрате так, чтобы его можно было раскрутить. Подсоединить вольтметр к контактам датчика. Раскрутить колесо и снимать показания с прибора, если напряжение и частота растут, адекватно раскрутке, то с датчиком все нормально.

• третий способ предполагает проверку с помощью «контрольки» или лампочки.

Поднять переднее колесо на домрате, чтобы можно было его крутить. Вначале от датчика надо отсоединить импульсный провод. Включить зажигание. «Контролькой» найти «плюс» и «минус». Соединить «контрольку» с проводом «Сигнал» и раскрутить колесо. При нормально работающем датчике должен загореться «минус». Если нет контрольного инструмента, то можно воспользоваться лампочкой. Для этого к ней надо присоединить провода.

Подключить один провод к плюсу аккумулятора, а второй к разъемному выходу «Сигнал». Вращать колесо. Если лампочка моргает, значит датчик исправен.

• автолюбители отработали методику проверки привода ДС.

Для этого необходимо поднять одно колесо на домкрат и снять датчик скорости. Нащупать привод датчика и вращать колесо. При нормально работающем приводе пальцами можно почувствовать как он вращается. И если нет никаких заеданий, значит привод в порядке.

Если же в результате проверки определено, что не работает датчик скорости, то необходимо его снять и заменить на новый. Дефицитной эта запчасть не является, поэтому можно легко узнать сколько стоит датчик скорости на ВАЗ 2114.

Признаки неисправности и схема подключения датчика скорости на ВАЗ 2114

На автомобилях с карбюраторным ДВС при отсутствии сложной автоматики двигателя и бортового контроллера принцип работы спидометра ВАЗ 2114 был достаточно простым, потому что спидометр был механическим. От привода, который стоял на МКПП, через тросик, сигнал проходил напрямую к спидометру и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива, возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости. Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

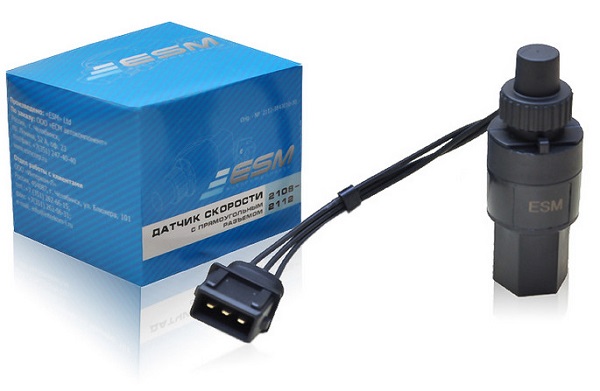

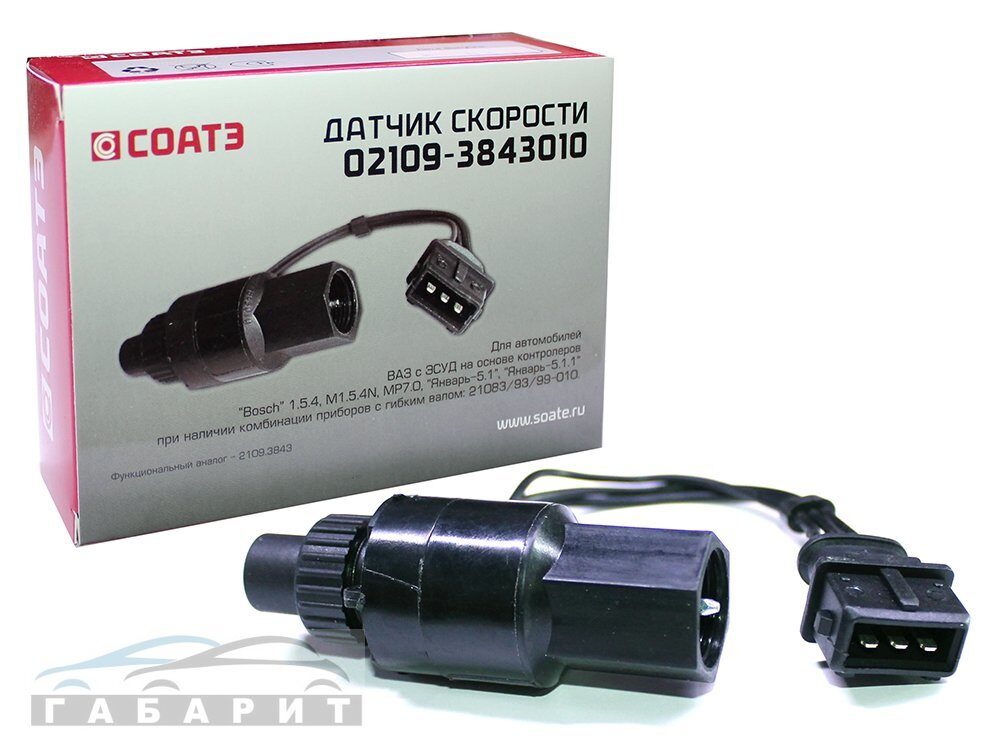

Датчик скорости ВАЗ 2114

Первые датчики скорости (ДС), которые устанавливались на только появившиеся инжекторные машины, уже не применяются. Они совмещали в себе электрический датчик и тросик привода спидометра. Второе поколение ДС от тросика спидометра избавилось, спидометр стали устанавливать электрический, но у этих датчиков скорости слабым местом было шестеренчатое соединение при установке на МКПП.

Третье поколение — это импульсный датчик скорости, принцип работы которого основан на эффекте Холла. Цена датчика скорости на ВАЗ 2114 отличается в зависимости от модификации прибора.

Что такое эффект Холла

Он заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнитное, в котором размещена полупроводниковая пластина, на ней возникает разность потенциалов, так называемое напряжение Холла.

Практическое применение в ДС этот эффект приобрел тем, что при движении это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем больше скорость движения, тем выше частота сигнала. Рассчитано, что за один километр пути ДС выдает 6004 импульсов. По интервалу между этими импульсами контроллер рассчитывает скорость движения машины.

Датчик скорости в общей схеме датчиков и приборов

Гадать, где расположен датчик скорости на ВАЗ 2114, долго не приходится. Ведь он выполняет, в том числе и функцию определения скорости движения. Конструктивно привод спидометра остался на том же месте, следовательно датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСА. Наилучший доступ к ДС можно получить снизу, если поставить машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 достаточно проста. В общей электрической схеме автомобиля он запитан через средний предохранитель, номиналом 7,5 А, который стоит на реле электровентилятора печки, в салоне. На комбинации приборов в передней приборной панели выводной штеккер с адресом — «ДС» и «контроллер управления двигателем» имеет один номер — «9».

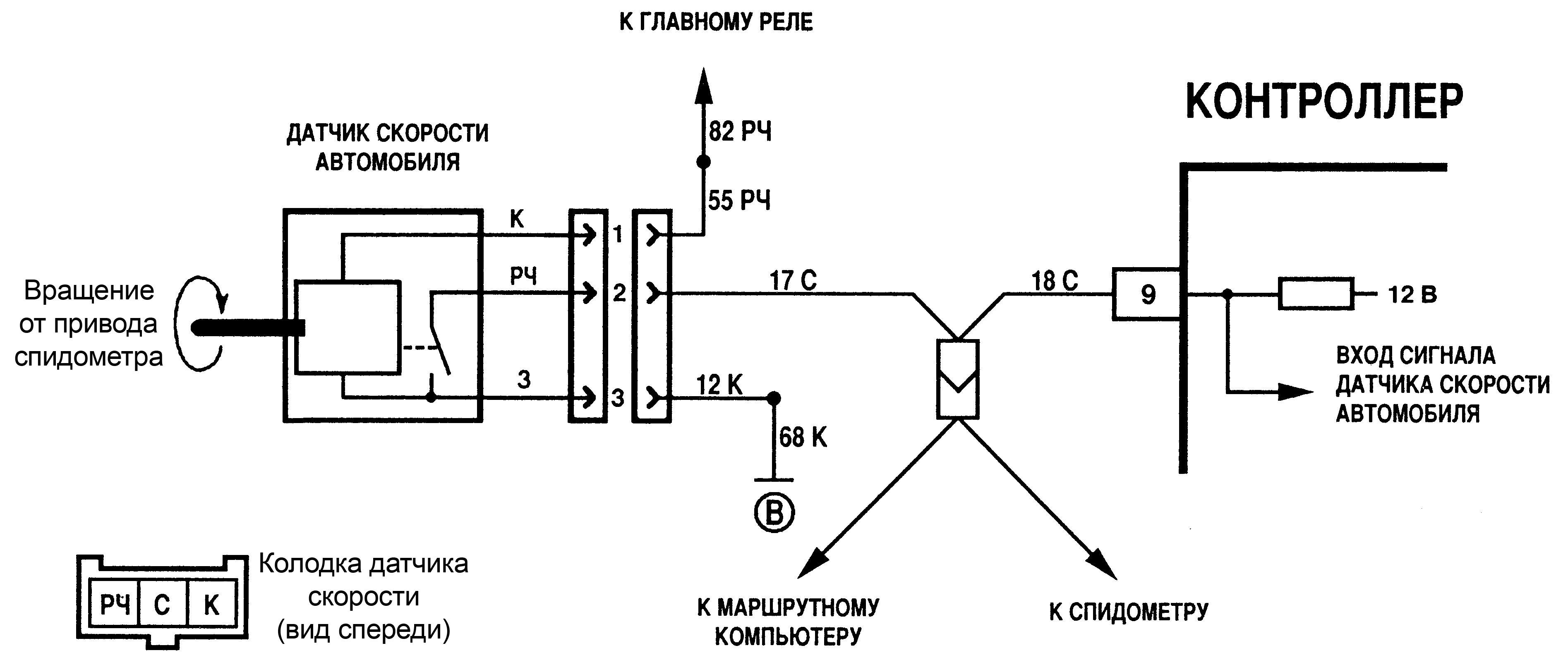

Схема датчика скорости ВАЗ 2114

На что влияет датчик скорости? Напрямую он подключен к контроллеру и электронному спидометру. В работоспособном состоянии ДС выдает нужную информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме через формирование адекватных сигналов на ЭБУ.

Поскольку электронные приборы подвержены различным внешним воздействиям, которые приводят к сбоям в общей системе, надо внимательно относиться к профилактическим осмотрам и контролю за их работоспособностью. Так, бытует мнение, что если не работает спидометр на ВАЗ 2114, то однозначно отказал датчик скорости. Однако существуют методики контроля электронного спидометра. С помощью специальной аппаратуры на стенде можно определить его работоспособность.

Делается три замера на скоростях — 40, 80 и 120 км/час:

• при этом показания спидометра в км/час должны быть соответственно — «40,35 — 44», «81,38 — 85», «122,07 — 127»;
• а номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с электронным бортовым устройством многие автолюбители сталкивались с ситуацией, когда в блоке ошибок, загорается тот или иной сигнал, достаточно часто бывает, что после выключения двигателя и повторного запуска этот сигнал повторно не проявляется, поэтому у российских водителей порой вырабатывается недоверие к показаниям этого блока ЭБУ. Тем не менее, каждый водитель должен знать, какие ошибки, извещающие о проблемах с ДС, загораются на дисплее бортового компьютера.

1. Р0500 —
   отсутствие сигнала датчика скорости.
2. Р0503 —
   прерывающийся сигнал датчика скорости.

Действительно, достаточно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывов проводов ДС. Надо учитывать, где находится датчик скорости на ВАЗ 2114. МКПП испытывает в процессе эксплуатации сильную вибрацию, поэтому требуется уделять профилактическому осмотру этого датчика особое внимание.

Кроме появления на дисплее БК сигналов об ошибках, возможно появление других признаков неисправности ДС, к таким признакам специалисты относят:

1. Неустойчивые, «гуляющие» обороты на холостом ходу, возможно самопроизвольное выключение ДВС при не нажатой педали газа.
2. Неустойчиво работает или совсем не работает спидометр на ВАЗ 2114.
3. Значительно повышается расход топлива.
4. Снижается мощность двигателя.

Конечно, это не является однозначным диагнозом для ДС, могут быть и другие причины, например, проблемы с топливной системой. Однако, проверить работоспособность ДС, следует. И первое, что надо сделать — это прозвонить цепи и убедиться в исправности проводки. Убедиться в наличии заземления и поступления сигнала 12 В на контакты.

Известны несколько способов проверить работоспособность ДС:

• снять проблемный датчик. С помощью вольтметра замерить выходное напряжение и частоту сигнала. Для этого, на ось датчика надеть пластиковые трубочки и раскрутить корпус до скорости 3-5 км/час. Чем быстрее вращается датчик, тем выше напряжение и частота;
• второй способ не требует снятия датчика.

Поднять переднее колесо на домкрате так, чтобы его можно было раскрутить. Подсоединить вольтметр к контактам датчика. Раскрутить колесо и снимать показания с прибора, если напряжение и частота растут, адекватно раскрутке, то с датчиком все нормально.

• третий способ предполагает проверку с помощью «контрольки» или лампочки.

Поднять переднее колесо на домрате, чтобы можно было его крутить. Вначале от датчика надо отсоединить импульсный провод. Включить зажигание. «Контролькой» найти «плюс» и «минус». Соединить «контрольку» с проводом «Сигнал» и раскрутить колесо. При нормально работающем датчике должен загореться «минус». Если нет контрольного инструмента, то можно воспользоваться лампочкой. Для этого к ней надо присоединить провода.

Подключить один провод к плюсу аккумулятора, а второй к разъемному выходу «Сигнал». Вращать колесо. Если лампочка моргает, значит датчик исправен.

• автолюбители отработали методику проверки привода ДС.

Для этого необходимо поднять одно колесо на домкрат и снять датчик скорости. Нащупать привод датчика и вращать колесо. При нормально работающем приводе пальцами можно почувствовать как он вращается. И если нет никаких заеданий, значит привод в порядке.

Если же в результате проверки определено, что не работает датчик скорости, то необходимо его снять и заменить на новый. Дефицитной эта запчасть не является, поэтому можно легко узнать сколько стоит датчик скорости на ВАЗ 2114.

На автомобилях ВАЗ-2114 датчик скорости имеет очень большое значение. Именно с его помощью происходит корректировка состава топливной смеси и угла опережения зажигания. А также при наличии усилителя рулевого управления — включение и отключение этого механизма.

На карбюраторных автомобилях использовалась тросиковая система передачи данных о скорости. На инжекторных машинах применяются датчики, которые вырабатывают электрический сигнал, необходимый для подачи на спидометр и блок управления двигателем.

Как устроен датчик?

Самые первые датчики, которые устанавливались на инжекторных автомобилях, монтировали в приборной панели. Привод спидометра осуществлялся все так же при помощи механической передачи вращения. Это очень неудобно, так как всё равно вся система продолжала функционировать на механических устройствах. Намного лучше были датчики второго поколения.

Здесь уже не было механической передачи, но имелся один недостаток — соединение с механической коробкой делалось при помощи шестерни. Она была очень ненадёжной, часто выходила из строя. В третьем поколении датчиков использовались устройства, работающие на эффекте Холла. Они надежнее и долговечнее, нежели предшественники. Устанавливается датчик скорости ВАЗ-2114 непосредственно на

За что отвечает датчик скорости?

Это устройство необходимо для того, чтобы обеспечить нормальное функционирование двигателя в различных режимах работы. Подключение датчика скорости ВАЗ-2114 осуществляется к электронному микроконтроллерному блоку управления и спидометру. Исправный датчик вырабатывает сигнал, причем его величина зависит от скорости движения автомобиля.

При этом электронный блок управления позволяет обеспечить нормальную работу исполнительных устройств, в частности, регулятора холостого хода. Все электронные приборы нуждаются в своевременном осмотре и контроле работоспособности. Если у вас не работает спидометр, то это вовсе не означает, что неисправен датчик скорости. Обязательно проверьте работоспособность самого спидометра. Вполне возможно, что поломка кроется именно в нём.

Как определить, что неисправен датчик

Если у вас на автомобиле установлен бортовой компьютер, то электронный блок управления обязательно выдаст ошибку, которая появится на дисплее. Всего имеется две ошибки:

1. Р0503 — сигнал от датчика скорости прерывается. Вполне возможно, что причина такого поведения — плохой контакт в соединительных проводах.
2. Р0500 — сигнала от датчика скорости нет совсем. В этом случае может быть как поломка прибора, так и обрыв провода, которым соединяется датчик с электронным блоком управления.

Обязательно перед заменой датчика убедитесь в том, что все провода, которыми он подключён к системе, находятся в исправном состоянии.

Внешние признаки поломки

Также вы можете заметить следующие признаки, которые характерны при поломке датчика скорости:

1. Существенно снижается мощность двигателя.
2. Повышается расход бензина, причём заметно.
3. Обороты при работе двигателя на холостом ходу неустойчивы. Иногда двигатель глохнет, если не нажать педаль газа.
4. Спидометр не работает либо функционирует неустойчиво.

Все эти признаки нельзя отнести однозначно к датчику скорости. Ведь подобные симптомы проявляются и при выходе из строя других приборов и исполнительных механизмов.

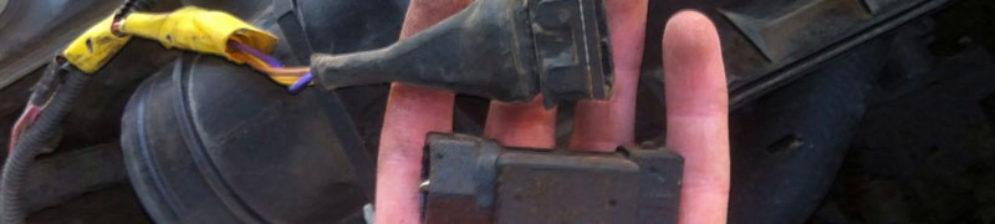

Диагностика датчика

Выполнить диагностику можно несколькими способами. Если вы заподозрили поломку датчика ВАЗ-2114, необходимо подать напряжение на прибор, а на выходе подключить мультиметр. Вращая ось датчика с разной скоростью, наблюдайте за изменением напряжения. Чем выше скорость вращения, тем больше величина напряжения.

Если вы не хотите демонтировать датчик, то можно при помощи домкрата приподнять одно колесо. Включите пятую скорость и постепенно раскручивайте колесо. Если напряжение увеличивается постепенно, то прибор в исправном состоянии. Но намного лучше окажется диагностика путем установки заведомо исправного датчика.

Замена

Выполнить замену датчика скорости ВАЗ-2114 можно очень быстро, для этого лучше всего воспользоваться смотровой ямой или эстакадой. Процедура выполнения работ следующая:

1. Отключите от аккумулятора минусовую клемму.
2. Очистите всю поверхность вокруг датчика на коробке передач.

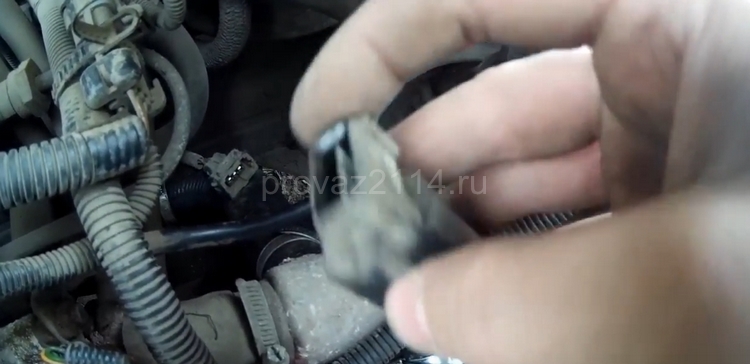

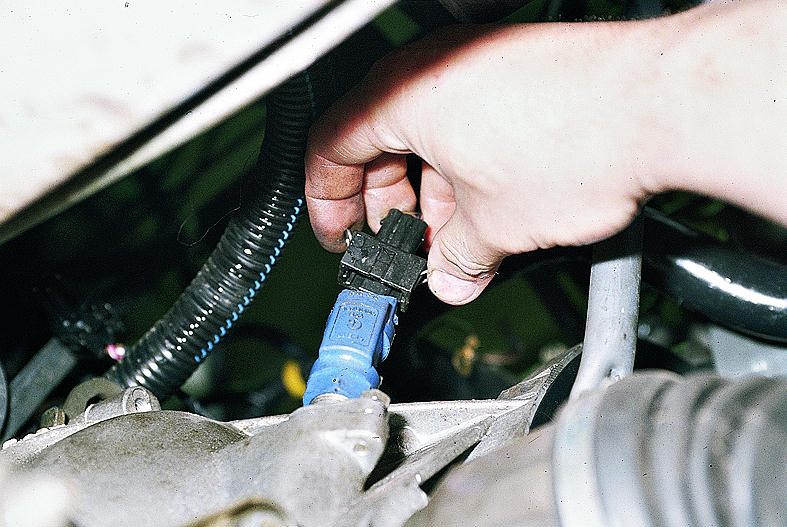

3. Отсоедините колодку, отжав фиксатор.
4. Выкрутите датчик, вращая его против часовой стрелки. Для демонтажа можно использовать ключ на «21».

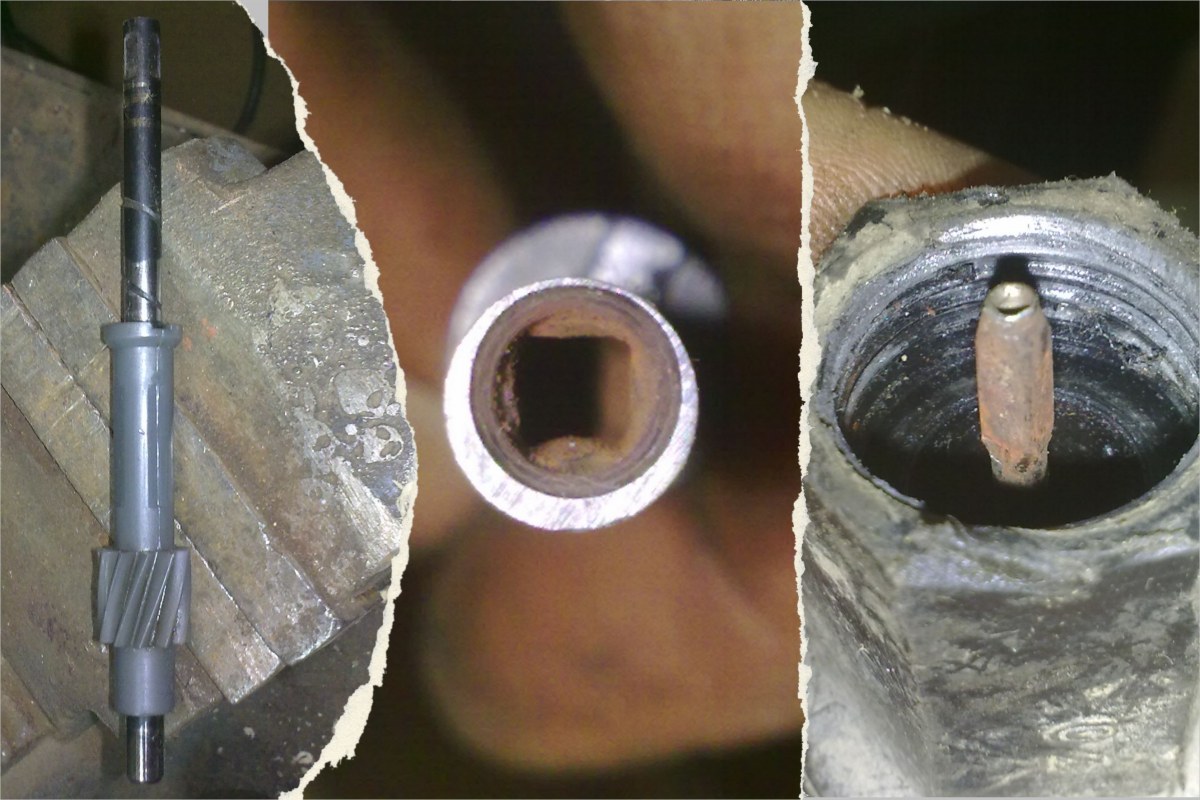

Если имеется поломка в приводе, то его необходимо вытянуть. Для этого выкручиваете ключом на «10» гайку. Аккуратно вынимайте привод, внимательно следите за тем, чтобы внутрь коробки не упал шток. При необходимости нужно заменить уплотнительное кольцо. Если неисправен шток, обязательно установите новый и соберите привод. Новый датчик скорости нужно установить, закручивая его по часовой стрелке. После этого подключаете провода и проводите испытания.

Когда-то измерение скорости автомобиля осуществлялось при помощи механического устройства, колесо вращало тросик, который крутил спидометр, в результате водитель ориентировался с какой скоростью он движется.

Сейчас же «механику» заменила электроника, поэтому снятие показаний с колес происходит абсолютно по-другому. Был придуман так называемый датчик скорости автомобиля (ДСА
), принцип работы которого базируется на эффекте «Холла». Про эффект Холла
мы рассказывали в статье:

Датчик посылает на контроллер электромагнитные импульсы, которые обрабатываются и на базе полученных данных производится точное вычисление скорости движения транспортного средства. Работает это следующим образом: как мы уже говорили, ДСА посылает импульсы всего за один километр порядка 6004, чем быстрее будет двигаться авто, тем меньшим будет интервал между импульсами. Таким образом, электронный контроллер производит подсчет, ориентируясь по временному интервалу между каждым новым импульсом.

Датчик скорости, в сущности на расположен на , недалеко от правого ШРУСа. Чтобы снять ДСА необходимо залезть под машину.

В этой статье мы расскажем, как проверить датчик скорости
в домашних условиях на примере ВАЗ 2114.

Признаки неисправности датчика скорости:

• Плавающие холостые обороты;
• Двигатель глохнет;
• Во время движения автомобиля спидометр не работает;
• Ошибки, которые появляются на панели приборов;
• Падение мощности двигателя.

Основные причины неисправности ДСА

Главной «болячкой», по которой исчезает сигнал от датчика скорости
— плохой контакт или полное его отсутствие. Как правило, причина кроется в обрыве провода или нарушении целостности разъема, поэтому если вы заметили нарушения в работе датчика скорости, прежде всего проверьте вышеуказанные элементы. Проверьте сопротивление в цепи заземления, оно должно находиться в пределах 1 Ом. Если неисправность так и не была найдена, проверьте датчик скорости ВАЗ 2114 более детально, как это сделать читайте ниже.

Как проверить ДСА своими руками? Способы проверки датчика скорости в домашних условиях

Первым делом вам придется снять датчик скорости. Датчик скорости ВАЗ 2114 имеет три контакта: 1 — заземление, 2 — импульсный сигнал, 3 — напряжение тока. Проверка ДСА
не представляет собой ничего сложного, необходимо проверить массу на 1-м контакте, после убедиться в наличии напряжения на 3-ем контакте (должно быть 12 в), в конце — следует проверить импульс 2-го контакта, вращая при этом ведущие колеса. Скорость вращения должна быть не менее 3-5 км/ч. Кроме того, 1-й и 3-й контакты можно прозвонить.

Альтернативный способ проверки ДСА в домашних условиях (без снятия ДСА)

1. Домкратим переднее колесо (если у вас переднеприводное авто).
2. К контактам датчика необходиом подключить вольтметр и раскрутить колесо как можно сильнее, после чего можно будет снять показания с прибора. Если во время проверки вы обнаружили, что напряжение и частота увеличиваются — датчик, скорее всего, исправен.

Проверка датчика скорости при помощи контрольной лампочки

Данный способ для тех, у кого нет вольтметра.

1. Точно также как и в предыдущем случае, вам необходимо домкратить машину, точнее ведущие колеса.
2. Отключите импульсный провод.
3. Включить зажигание.
4. Подключите один провод к «плюсу» , а второй к разъемному выходу «сигнал».
5. Концы проводов подсоедините к контрольке и сильно раскрутите колесо. Если лампочка мерцает — датчик рабочий.

Если после проведенных проверок вы выяснили, что датчик неисправен, замените ДСА сами или обратитесь за помощью на СТО.

Датчик скорости ВАЗ 2114 – один из важнейших элементов электронной системы управления «сердцем» автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра и пр.

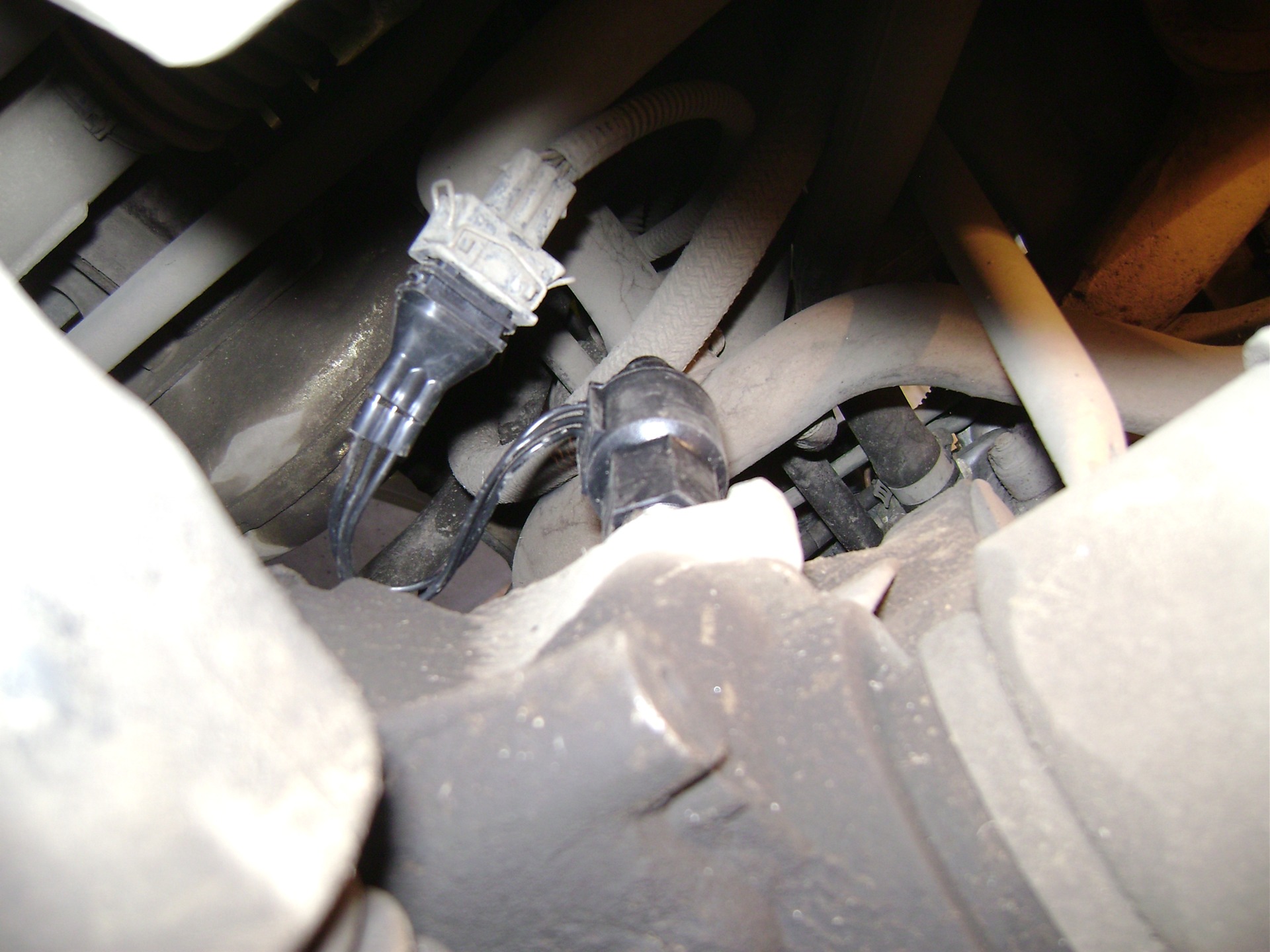

Где находится датчик скорости на ВАЗ 2114?

Как и во многих других инжекторных автомобилях, датчик скорости ВАЗ 2114 находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Принцип работы датчика скорости.

В основу работы любого современного датчика скорости заложен эффект Холла, то есть взаимодействие электрического и магнитных полей, провоцирующие создание на полупроводниковой пластине разности потенциалов – напряжения Холла. При движении названное напряжение преобразуется в частотно-импульсный сигнал, который поступает на контроллер. По интервалу времени между данными импульсами и рассчитывается скорость движения авто.

Неисправности датчика скорости ВАЗ 2114.

Как правило, о неисправности датчика скорости свидетельствуют:

• «лежащая» на нуле стрелка спидометра;
• снижение мощности мотора;
• повышенный расход топлива;
• проблемы с движением на холостом ходу и, конечно, же ошибки Р0500 (отсутствующий сигнал датчика скорости) и Р0503 (прерывающийся сигнал).

Большая часть из них пусть и не является прямым указанием на поломку датчика скорости, но на необходимость его проверки указывает определенно.

Как проверить датчик скорости ВАЗ 2114?

Проверять датчик скорости на автомобилях отечественного производства можно разными способами: без снятия датчика с автомобиля и с ним.

В первом случае все довольно просто:

У исправного датчика будут отчетливо видно изменение импульсного сигнала – в пределах 0,5-10В.

Во втором случае проделываете все то же самое, только вольтметр заменяете контрольной лампочкой. При вращении колеса лампочка должна моргать.

Последний вариант проверки датчика скорости ВАЗ 2114 предполагает под собой снятие датчика с автомобиля (о том, как это сделать, читайте ниже) и подключение к нему вольтметра и питания по следующей схеме.

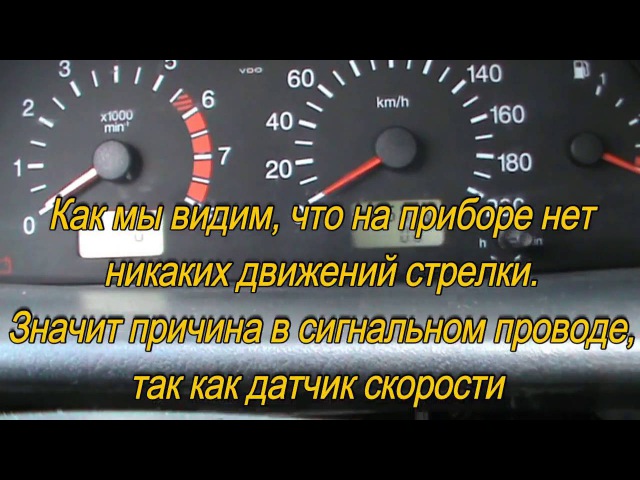

Почему не работает спидометр

Автор admin На чтение 5 мин. Просмотров 1.7k.

Спидометр – устройство, предназначенное для измерения скорости движения автомобиля. В современном автомобилестроении используется преимущественно электронная разновидность прибора.

Отечественная автомобильная промышленность начала применять электронный спидометр с момента выпуска ВАЗ-2110, в основе системы питания которой лежал инжектор.

Поэтому, если не работает спидометр даже на относительно старых автомобилях, причину следует искать в элементах электропроводки.

Система измерения скорости в современном авто включает в себя такие элементы, как:

• Датчик скорости, устанавливаемый в КПП;
• Электронный блок управления двигателем;
• Табло спидометра на панели приборов;
• Электропроводка.

Во время работы двигателя и КПП, датчик снимает с выходного вала коробки передач информацию о частоте его вращения, и передает ее в ЭБУ в виде электрических импульсов. Чем выше оказывается скорость автомобиля, тем короче промежуток времени между сигналами датчика.

Электронный блок управления вычисляет скорость машины на основе частоты получаемых импульсов. В этом заключается принцип работы спидометра электронного типа. Параллельно с коррекцией режимов работы двигателя, блок управления передает информацию о скорости движения авто на спидометр и диагностическую колодку.

При наличии маршрутного компьютера с «К» вывода ДК данные о скорости могут дублироваться на его табло.

Причины неисправности спидометра

Если перестал работать спидометр, поиск неисправности осуществляют в нескольких направлениях. Причиной отказа могут служить следующие поломки:

1. Отказ датчика скорости;
2. Повреждение электропроводки;
3. Окисление «массовых» контактов;
4. Неисправность самого спидометра;
5. Неисправность ЭБУ;
6. Некорректный монтаж панели приборов после снятия.

Как правило, других причин неисправности не обнаруживается. Порой отказ прибора бывает обусловлен сгоранием предохранителя электрических цепей, отвечающих за работу приборной панели. Однако данную проблему можно отнести к разряду неисправностей электропроводки.

Диагностическим признаком разрушения предохранителя F19 является:

• Отказ всей панели приборов;
• Отказ диагностического блока;
• Отказ системы автоматической блокировки дверей;
• Отказ ламп заднего хода.

Перед заменой предохранителя рекомендуется выяснить и устранить причину его сгорания. В большинстве случаев подобное происходит при наличии короткого замыкания в системе электропроводки автомобиля ВАЗ-2110 или ВАЗ-2114.

Диагностика

Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».

Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.

В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.

Предварительно жгут проводов отключают не только от колодки датчика скорости, но и от самого спидометра. Один вывод тестера или контрольной лампы подключают к концу провода, находящегося под капотом, другой – к салонному окончанию цепи токообеспечения измерителя скорости.

Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.

Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.

В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.

Ремонт

Ремонт системы измерения скорости напрямую зависит от выявленной неисправности:

Датчик скорости

1. Очистить от загрязнений;
2. Очистить контакты колодки от коррозии и окислов;
3. Если вышеописанные меры не помогли, осуществляется замена датчика.

Электропроводка

• Проверить и очистить «массовые» контакты;
• Спаять или закрепить с помощью «скруток» места перелома проводов, по причине которых перестал работать спидометр;
• Закрыть изоляционной лентой места повреждения оплетки;
• Заменить вышедшие из строя предохранители;
• Очистить от окислов и коррозии контакты колодок.

Спидометр

Если перестал работать спидометр, производится его замена. На отечественных автомобилях, собранных с использованием электронного типа измерителя скорости, спидометр меняется вместе с панелью приборов. Осуществить эту операцию можно самостоятельно. Для ее выполнения понадобится только крестовая отвертка и пассатижи.

Восстановить работоспособность прибора своими руками невозможно. Это способен сделать мастер-электронщик. Однако, учитывая довольно низкие расценки на запчасти к автомобилям российских моделей, обращение к мастеру является экономически нецелесообразным.

Ремонт старого спидометра может оказаться гораздо дороже, чем полная замена старой комбинации приборов на новую.

Мне нравится1Не нравится

Почему не работает спидометр на ваз 2114

Основной причиной не работающего спидометра на автомобиле ВАЗ-2114 является датчик скорости, который установлен на коробке перемены передач. Искать его надо рядом с правым внутренним ШРУСом. Этот датчик, заворачивается на корпус механического привода, состоящего из двух пластмассовых шестерён.

Импульсные сигналы с датчика скорости поступают на электронный контролёр. Причём эти сигналы используются контролёром не только для выработки показаний спидометра автомобиля, но и для контроля работы двигателя на холостом ходу. Исходя из этого, можно сделать вывод, что неисправность датчика скорости можно определить не только по отказу в работе спидометра, но и по неустойчивой работе двигателя на холостом ходу. Эти неисправности взаимосвязаны.

Проверить работу датчика скорости можно по бортовому компьютеру, включив его в режим самодиагностики. При коде ошибки Р0500 датчик скорости не предает сигнал на контролёр. Причинами этого явления могут стать отсутствие контакта в колодке разъёма, из-за попадания в неё воды, обрыв проводов подходящих к датчику и отсутствие напряжения на контакте питания.

Кроме этого на работу датчика влияет и исправность механического привода. В частности тот, что установлен при сборе автомобиля на автозаводе, имеет ненадёжный пластиковый шток, на котором расположена приводная шестерня. Бывают случаи поломки этого штока и срезание зубьев на шестерни. При их замене обращайте внимание на цвет изготовления шестерён, так как ВАЗ-2114 комплектуется двигателями с разным рабочим объёмом и из-за разных передаточных чисел главной пары изменяются передаточные числа привода спидометра. Поэтому цвет этих шестерён должен быть обязательно одинаковым. В случае выхода привода спидометра из строя, замените его на тот, что имеет металлический шток.

Проверить исправность датчика скорости может путем его замены на заведомо исправный. А для того чтобы узнать работает ли привод, нужно попросить товарища толкнуть автомобиль, чтобы он покатился, а самому посмотреть вращается ли его шток.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

Не работает спидометр ВАЗ 2114: причины, ремонт

Если вышел из строя спидометр ВАЗ-2114, необходимо, прежде всего, понять причину поломки. По словам специалистов, чаще всего неисправным является датчик скорости движения Лады, находится он на коробке передач. Посмотрите на правый внутренний ШРУС, устройство завернуто на коробку привода и насчитывает приспособление 2 шестеренки, сконструированные из пластмассы.

Чтобы проверить функционирование датчика скорости, необходимо воспользоваться бортовым компьютером, ваша задача – включить самодиагностику. Неисправность может состоять в отсутствии контакта, который находится в колодке разъема, что происходит во время попадания под корпусную основу жидкости. Возможен также вариант, когда провод, который подходит к измерителю, оборвался, или нет напряжения в питающем контакте.

Использовать бортовой компьютер нужно, но при отсутствии адекватного функционирования спидометра на ВАЗ-2114 код ошибки не дает конкретного ответа. Чтобы его получить, придется провести проверку датчика собственными руками.

Как проверить датчик спидометра своими руками

Чтобы проверить состояние датчика спидометра, необходимо произвести такие действия:

1. Откройте крышку капота ВАЗ-2114.
2. Избавьтесь от адсорбера, так работать будет комфортнее.
3. Определите, где в области ШРУСа расположен провод, подходящий к датчику.
4. Найдите приспособление, находящееся под узлом дросселя.

Читайте также: Почему стартер не заводится и не крутит на ВАЗ-2114

Наконец, вы добрались до самого датчика. Осмотрите, как он выглядит, займитесь проверкой работоспособности прибора. В чем она заключается?

1. Посмотрите на шток, он изготовлен из пластика, этот материал часто ломается и портится.
2. Поломки сопровождают и пластиковый шток.
3. Обратите внимание на приводную шестерню из пластмассы – в идеале все зубья должны быть на месте. Если они срезаны, значит работа датчика оставляет желать лучшего.

Вот почему еще на этапе отсутствия поломок специалисты СТО рекомендуют заняться заменой пластмассовых деталей на металлические.

Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро. Меняя механизм, учитывайте такие особенности:

1. ВАЗ-2114 может быть укомплектован агрегатами с разным объемом.
2. Шестеренки имеют неодинаковый цвет. Числовые значения привода спидометра изменяются в соответствии с разными передаточными показателями основной комбинации пар. Значит, оттенок шестерен должен соответствовать и оставаться одинаковым.

Когда проверка устройства закончена, не будет лишним осуществить прозвон контактов, находящихся в колодке – так удается зафиксировать место обрыва в электроцепи, затем зафиксируйте напряжение всех контактов. Чтобы тестирование завершилось результативно, вооружитесь мультиметром, имеющимся в продаже в автомагазинах, чтобы провести диагностику, установите режим работы «вольметр».

Далее определите состояние контроллера, если не знаете, как, лучше обратиться к специалисту.

Инструкция по замене датчика скорости ВАЗ-2114

Пошаговая замена датчика скорости своими руками не представляет особых сложностей, для этого заранее подготовьте такой перечень инструментов:

• отвертка с крестовым и плоским наконечником;
• плоскогубцы;
• ключи разной величины.

Читайте также: ВАЗ-2114 заводится и сразу глохнет: причины

Следуйте пошаговой инструкции замены спидометра:

1. Отсоедините клеммы, идущие от аккумуляторного устройства.
2. Извлеките из авто воздушный фильтр и патрубок, отвечающий за впуск.
3. Снимите с датчика клемму.
4. Если провод на спидометре выполнен в виде троса, тогда отсоедините его от измерителя.
5. Участок, где монтирован датчик, необходимо очистить от загрязнений и пыли, только после этого приступайте к снятию старого изделия при помощи инструментов.
6. Снимите фиксирующую гайку, к работе с ней идеально подходит ключ, рассчитанный на 22, если подходящего инструмента нет под рукой, можно обойтись пальцами.

Если в ВАЗ-2114 встроен датчик скорости по 3-му типу, тогда изготовитель машины установил спидометр прямо в коробке передач. Устройство сначала очищают от масла, после изъятия учетного приспособления посадочную область закрывают. Новый датчик монтируют по той же инструкции, только в обратном порядке.

Какими еще могут быть причины неисправности спидометра ВАЗ-2114

Если спидометр работает, но при этом некорректно – например, прыгает во время передвижения авто стрелка или застывает в одном положении, устройство все равно подлежит починке, иначе спидометр вскоре станет неисправным полностью.

Причины, которые могут повлечь выход из строя спидометра:

1. Неисправен привод, но тогда замирает и бортовой компьютер. При самодиагностике появляется сигнал Check E
2. Стрелка не двигается с показателя «0», если изношено или блокировано перемещение тросика привода, расположенного внутри обмотки. Как менять датчик скорости, было подробно описано выше.
3. Если не поступает сигнал, возможно, окислились контакты на фишке измерителя или разорвался пыльник, в устройство проникла вода, грязь, пыль. Если контакты визуально выглядят неплохо, достаточно сбрызнуть их преобразователем ржавчины.

Читайте также: Почему ВАЗ-2114 не заводится в мороз и что делать

Осталось оценить функционирование электропривода. Проведите диагностику, созданную конструкторами ВАЗ-2114 еще на заводе. Для этого нажмите клавишу одометра и одновременно включите зажигание, режим 1, а затем уберите руку с кнопки одометра. Если на дисплее отразился код ошибки 24, значит, нет сигнала с датчика скорости.

Почему на ваз 2115 не работает спидометр: причины

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

От чего зависит работа указателя?

Несведущему автомобилисту может прийти в голову мысль, что сломался сам спидометр ВАЗ 15-й модели и придется разобрать полмашины, чтобы его поменять. В действительности это случается крайне редко, причины обычно кроются в устройствах, передающих сигнал для указателя скорости. Убедиться в исправности приборной панели, в том числе и стрелки спидометра, достаточно легко: при включении зажигания все указатели должны совершить скачок до максимума.

Работа указателя на панели приборов зависит в первую очередь от измерителя скорости, установленного в коробке передач. Существуют следующие виды датчиков:

• механические;
• электронные.

Первые устанавливались на карбюраторных моделях ВАЗ 2115. Измеритель представляет собой стальной тросик в кожухе, вращающийся приводом вала спидометра, встроенным в КПП. То есть вал привода механически соединен с указателем и одометром напрямую, так что в работе это устройство достаточно надежно и редко выходит из строя.

Электронный датчик скорости, устанавливаемый на более современных версиях авто с инжектором, представляет собой катушку из тонкой проволоки с сердечником. Действует по принципу Холла: частота электрических импульсов, проходящих через катушку, меняется при появлении рядом с ней значительной металлической массы. Контроллер, управляющий указателем скорости и одометром, подает на датчик постоянное напряжение номиналом 12 В, а в ответ получает импульсный сигнал, чья частота зависит от оборотов вторичного вала коробки передач, а значит, и от скорости движения машины.

Именно неисправность электронного измерителя чаще всего становится причиной того, что не работает спидометр 15 модели ВАЗ. Датчик считается устройством средней надежности и может выйти из строя в любой момент. Зафиксированы случаи, когда датчик приходилось менять спустя 300 км пробега нового автомобиля. Тросовый привод карбюраторной модификации выходит из строя гораздо реже, 1 раз за 100-150 тыс. км.

Дополнительные признаки неисправности

Если не работает спидометр в карбюраторной версии ВАЗ 2114-2115, то это никак не влияет на динамические и скоростные качества машины. На холостом ходу двигатель тоже работает стабильно, поскольку вал привода, тросик и указатель не связаны с системой питания двигателя.

Другое дело — система прямого впрыска с инжектором, где всеми процессами управляет электронный мозг автомобиля — контроллер. Получая сигналы от различных датчиков, в том числе измерителя скорости, контроллер посылает команды форсункам о длительности впрыска и степени обогащения топливовоздушной смеси. Поэтому при выходе из строя датчика скорости автомобиль может заглохнуть на холостом ходу или во время движения накатом при включенной передаче.

При длительной эксплуатации с неисправным измерителем станет заметен повышенный расход топлива.

Поломка тросового привода обнаруживается визуально, нужно только снять его с коробки передач. Чаще всего гибкий вал обрывается на входе в КПП. Проверить электронный прибор рядовому автомобилисту без специального оборудования будет затруднительно. Здесь путь один: купить и поставить новый датчик. Но перед покупкой необходимо убедиться, что причина не кроется в проводах подключения измерителя и контактной группе, которая зачастую окисляется.

Устранение поломки

Поломка механического привода спидометра случается редко, но и устранить ее сложнее. Купив новый тросик, нужно произвести разборку и замену в такой последовательности:

1. Открутить и снять панель приборов. Тут придется потрудиться, чтобы снять пластиковые декоративные накладки, выкрутить все саморезы и снять зажимы.
2. Отсоединить разъемы выключателей ближнего света, аварийных и габаритных огней.
3. Извлечь магнитолу, отсоединить провода от прикуривателя и открутить саморезы крепления панели.
4. Вытащить из блока спидометра конец гибкого вала. Второй конец открутить от коробки передач, он вмонтирован в кожух дифференциала с верхней стороны.

Замена электронного датчика скорости выполняется гораздо проще и требует меньше времени. Перед выполнением работ необходимо убедиться, что причина именно в датчике, а не в проводке или контактах. Для этого контакты следует очистить, а изоляцию проводов проверить визуально.

Приготовив набор ключей, пассатижи и отвертки, можно приступать к замене прибора, соблюдая следующий алгоритм:

1. Отсоедините минусовый контакт аккумуляторной батареи (массу). Демонтируйте воздушный фильтр и патрубок воздуховода.
2. Отключите разъем от датчика и очистите место его установки от грязи, чтобы при снятии она не попадала внутрь коробки передач.
3. Рожковым ключом на 22 мм ослабьте и открутите гайку датчика. Извлеките его, а отверстие прикройте тряпкой.
4. Поставьте новый измеритель, при этом сильно затягивать гайку не нужно. Подключите разъем, установите воздушный фильтр и поставьте клемму аккумулятора на место.

В автомобилях ВАЗ 2115 «Самара» используется 2 разновидности датчиков скорости — от брендов Bosch и General Motors. Первые отличаются квадратной формой разъема, вторые — круглой. Эти особенности не оказывают влияния на принцип работы и порядок замены детали. Также встречаются элементы российского производства типа Январь-4, имеющие круглый разъем.

Датчик скорости на ВАЗ 2109 (инжектор): замена своими руками, признаки неисправности

Содержание:

1. Как он работает
2. Признаки поломки
3. Замена

Механический способ измерения скорости движения автомобиля давно в прошло. Сегодня эту функцию берет на себя датчик скорости, работа которого основана на эффекте Холла.

Датчик передает на контроллер импульсы (электромагнитные), и на их основе контроллер вычисляет, с какой скоростью в данный конкретный момент движется машина.

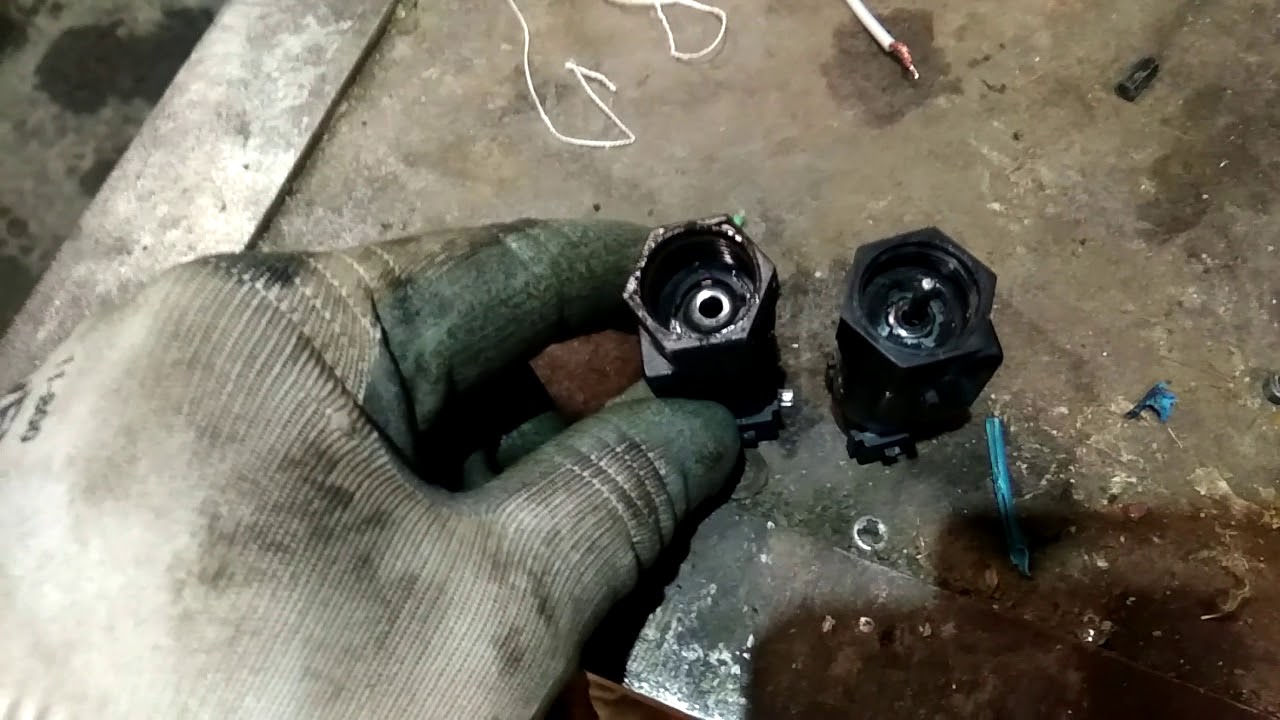

Внешний вид устройства

Как он работает

Принцип работы основан на следующем. За каждый пройденный километр пути датчик скорости (ДС) передает на контроллер определенное количество импульсов.

Количество передаваемых за 1 км импульсов — 6004. Чем быстрее движется машина, тем быстрее передаются импульсы. За счет этого контроллер определяет скорость на основе временного интервала между получаемыми импульсами.

Следует отметить, что есть у ДС и дополнительная функция, позволяющая частично экономить топливо для ВАЗ 2109. При движении накатом на скорости более 20 километров в час, контроллер, опираясь на данные от ДС, не открывает подачу топлива.

Расположение

Место расположения датчика скорости практически на всех автомобилях семейства АвтоВАЗ одинаковое.

Датчик располагается на механизме привода спидометра, то есть на КПП. Чтобы отыскать устройство, откройте капот, снимите адсорбер (это не обязательно, но так удобнее добираться до ДС). Со стороны внутреннего правого ШРУСа есть провод, идущий на КПП. Именно он и подключен к разъему искомого датчика.

Расположение ДС

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

• Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
• Холостой ход ведет себя нестабильно;
• Растет расход бензина;
• Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

1. Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
2. Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
3. Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Замена

Если вы хотите сэкономить и желаете попробовать сначала отремонтировать старый датчик скорости, спешим вас огорчить.

Снимаем и меняем

Устанавливаемые на ВАЗ 2109 (как и на другие авто) датчики скорости ремонту и восстановлению не подлежат. Единственный способ решения проблемы — замена устройства.

1. Возьмите пару ключей на 21 и 10.
2. Отключите минус от аккумуляторной батареи, чтобы обесточить автомобиль.
3. Отключите разъем, идущий на датчик скорости.
4. Открутите сам датчик. В некоторых случаях шток может сломаться, потому дополнительно вам придется снимать еще и привод.
5. Обязательно соблюдайте осторожность при демонтаже привода, иначе вы рискуете уронить сломанный шток в коробку переключения передач.
6. Сняв устройство, замените привод, если потребовалось, и закрутите на место новый датчик скорости.
7. Шток привода следует вставить в втулку ДС, а резиновое кольцо уплотнения обязательно обработайте маслом. Все, можете спокойно закручивать устройство в гнездо.

Добрались до ДС

Обязательно по завершению ремонта обнулите на бортовом компьютере ошибку, которую выдавал электронный блок управления. В противном случае система будет считать, что датчик неисправен. Потому даже его наличие в гнезде не позволит ДС включиться в работу.

Очевидно, что в замене ДС нет совершенно ничего сложного. Потому не имеет смысла тратить лишние деньги на услуги автосервиса. Все вполне можно сделать своими руками буквально за час.

 Загрузка …

Где установлен датчик скорости ВАЗ 2114. Почему не работает спидометр на фирме: проверьте датчик скорости

Измерение скорости автомобиля уже давно осуществляется не механическим способом. Для этого соответствует датчик скорости, принцип действия которого основан на эффекте Холла. Этот датчик подает контроллеру электромагнитные импульсы, на основании которых последний рассчитывает скорость машины.

Измерение скорости автомобиля происходит следующим образом. Датчик на каждый километр пройденного пути отправляет контроллеру фиксированное количество импульсов — 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость на временном интервале между импульсами.

Этот датчик, помимо своей основной функции, косвенно помогает автовладельцу экономить топливо. При движении автомобиля катящимся со скоростью более 20 км / ч контроллер по показаниям датчика не открывает подачу топлива.

Датчик скорости ВАЗ 2114, как и на всех других автомобилях семейства ВАЗ, в том числе ВАЗ-2109, Калина, приор, стоит на коробке передач, а точнее на механизме привода спидометра. Для его обнаружения нужно залезть под капот, желательно снять адсорбер, чтобы освободить пространство (можно и без сброса, но до датчика скорости добраться будет сложнее). Сбоку от правого внутреннего винта нужно найти провод, идущий к КПП, он подключен к разъему датчика скорости.

Признаки неисправности датчика скорости

При выходе из строя датчика скорости становится невозможно измерить скорость машины, но это еще не все. Хуже того, пока есть перебои в работе мотора. Чаще всего встречаются следующие признаки, указывающие на неисправность, устранить которые поможет только его замена:

• спидометр не работает или дает неверные показания;
• нестабильный холостой ход;
• повышенный расход топлива;

Мотор

• перестает развивать полную мощность.

По статистике чаще всего о неисправности говорит остановка мотора на холостом ходу, когда машина движется по перекату, или когда водитель выжимает сцепление для переключения трансмиссии. Обычно загорается индикатор на панели приборов Check Engine, а если автомобиль оборудован бортовым компьютером, выдает код ошибки «24».

При неисправности датчика скорости на «Калине» к числу симптомов добавляется нерабочий руль, а также повышенная чувствительность указателя уровня топлива к уровню бензина в баке.

Причины неисправности датчика скорости

Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов. Окисленные или загрязненные контакты необходимо очистить и покрыть смазкой, например литолом.

Возможный обрыв проводов следует искать от разъема. В этом месте они загибаются и часто исчезают. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора.Она может растаять, после чего происходит смыкание.

Причиной неисправности датчика может быть изношенный трос спидометра. Со временем вовремя появляются обрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

Как проверить датчик скорости на ВАЗ-2109

Проверка датчика скорости начинается с того, что выясняется, подано ли на его контакты 12В. Поскольку принцип его работы основан на эффекте Холла, контакт, через который проходят импульсные сигналы, можно только проверить.Напряжение варьируется в диапазоне от 0,5 В до 10 В.

Проверить прибор можно тремя способами, для первых двух вам понадобится мультиметр.

Первый способ

1. датчик снят;
2. с помощью мультиметра нужно выяснить, на каждый контакт отвечает ответ, нужно найти пульс;
3. положительный щуп соединен с импульсным контактом, а минус — с кузовом или двигателем автомобиля;
4. кусок трубки надевается на ось датчика и вращается с малой скоростью, мультиметром измеряется напряжение: чем выше скорость вращения, тем выше частота импульсов и напряжение.

Второй способ (без разборки)

• с помощью домкрата навешивается одно из передних колес станка;
• мультиметр подключен к проводам датчика;
• необходимо вращать колесо и контролировать, появляются ли импульсы (если да — прибор работает нормально).

Третий способ (без мультиметра)

При отсутствии измерителя проверка может производиться контрольной лампой или обычной лампочкой на 12 вольт.Процедура аналогична второму способу.

1. от датчика, импульсный провод отключен;
2. при включении зажигания с помощью справочной лампы необходимо найти плюс и минус;
3. руль размещен;
4. контрольная лампа подключена к сигнальному проводу, колесо вращается (если на кассе загорелся «минус» — датчик сработал).

Если контрольной лампы под рукой не оказалось, можно использовать 12 вольт (например, от поворотников).Провод подключается плюс аккумулятор и сигнальный контакт. Если датчик исправен, лампочка мигает.

Если проверка показала, что устройство исправно, необходимо проверить, как работает его привод. Для этого c передним колесом. На ощупь надо найти датчик привода. Затем нужно крутить колесо, но контролировать рукой, есть ли вращение в приводе и устойчиво ли оно.

Замена датчика скорости на ВАЗ-2109

Неисправному ремонту датчика скорости не подлежит.Замена производится быстро и несложно. Вам понадобятся ключи «10» и «21». В первую очередь отключается бортовая сеть аккумуляторной батареи, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если его шток сломается, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Установка производится в обратной последовательности. Приводной шток вставляется в гильзу датчика, резиновое уплотнительное кольцо смазывается маслом, после чего прибор привинчивается на место.

После того, как была произведена замена, необходимо сбросить ошибки ЭБУ, иначе он все равно будет считать датчик скорости неисправным, и замена должного эффекта не даст.

Когда-то измерение скорости автомобиля производилось с помощью механического устройства. Колесо вращало трос, который закручивал спидометр, в результате водитель ориентировался, с какой скоростью он движется.

Сейчас «механика» заменила электронику, поэтому снятие показаний с колес совсем другое.Был изобретен так называемый датчик скорости автомобиля ( DSA ), принцип действия которого основан на эффекте «Холла». Pro Hall Effect Мы рассказали в статье:

Датчик посылает на контроллер электромагнитные импульсы, которые обрабатываются и создается база данных полученных данных для точного расчета скорости автомобиля. Это работает следующим образом: как мы уже говорили, DSA посылает импульсы всего за один километр около 6004, чем быстрее будет двигаться машина, тем меньше интервал между импульсами.Таким образом, электронный контроллер производит отсчет, ориентируясь на временный интервал между каждым новым импульсом.

Датчик скорости, по сути, расположен на, недалеко от правой шруса. Для снятия ДСА нужно залезть под машину.

В этой статье мы расскажем , как проверить датчик скорости В домашних условиях на примере ВАЗ 2114.

Признаки неисправности датчика скорости:

• Плавающие обороты холостого хода;
• Глохнет двигатель;
• Во время движения авто не работает спидометр;
• Ошибки, которые появляются на панели приборов;
• Падение мощности двигателя.

Основные причины неисправности DSA

Основная «болячка», на которой пропадает сигнал с датчика скорости — Плохой контакт или его полное отсутствие. Как правило, причина кроется в обрыве провода или целостности разъема, поэтому, если вы заметили неисправности в датчике скорости, в первую очередь проверьте указанные выше пункты. Проверить сопротивление в цепи массы, оно должно быть в пределах 1 Ом. Если неисправность не обнаружена, проверьте датчик скорости ВАЗ 2114 более подробно, как это сделать, ниже.

Как проверить DSA своими руками? Способы проверки датчика скорости в домашних условиях

В первую очередь придется снять датчик скорости. Датчик скорости ВАЗ 2114 имеет три контакта: 1 — масса, 2 — импульсный сигнал, 3 — напряжение. DSA check Ничего сложного не представляет, необходимо проверить массу на 1-м контакте, после того, как убедитесь, что на 3-м контакте есть напряжения (должно быть 12 В), в конце — импульс 2-го контакта следует проверять, проворачивая ведущие колеса.Скорость вращения должна быть не менее 3-5 км / ч. Кроме того, можно подписать 1-й и 3-й контакты.

Альтернативный метод проверки ДСА в домашних условиях (без снятия ДСА)

1. Лекарство переднее колесо (если у вас переднеприводный автомобиль).
2. К контактам датчика нужно подключить вольтметр и раскрутить колесо как можно сильнее, после чего можно будет считывать показания с прибора. Если при осмотре вы обнаружили, что напряжение и частота увеличиваются — датчик, скорее всего, исправлен.

Проверить датчик скорости с контрольной лампочкой

Этот метод для тех, у кого нет вольтметра.

1. Аналогично, как и в предыдущем случае, нужно трясти машину, а точнее ведущие колеса.
2. Отключить импульсный провод.
3. Включить зажигание.
4. Подключите один провод к «плюсу», а второй к разделенному выходу «сигнал».
5. Подсоедините концы проводов к контроллеру и разверните колесо. Если лампочка мигает — датчик исправен.

Если после проведенных проверок вы обнаружили, что датчик неисправен, замените DSA самостоятельно или обратитесь за помощью на станцию ​​обслуживания.

Современные автомобили оснащены множеством различных контроллеров и регуляторов, предназначенных для выполнения различных функций. Датчик скорости (ДС) в любом автомобиле, в том числе ВАЗ 2114, — это прибор, позволяющий узнать, с какой скоростью движется транспортное средство. Подробнее о характеристиках устройства, а также о его замене вы можете узнать из этого материала.

[Скрыть]

Характеристика

Как найти прибор, каков его принцип работы и как проверить датчик скорости ВАЗ? Для начала разберем основные характеристики устройства.

Расположение

Так где же датчик скорости на ВАЗ 2114? Как видно на фото, DS находится в верхней части коробки передач, рядом с щупом для проверки уровня моторной жидкости. Получить доступ к ДС, расположенной на ЦПП, можно двумя способами — открыв моторный отсек и выключив адсорбер или ниже, через смотровую яму.

Функции и принцип действия

Датчик скорости ВАЗ 2114 или как его часто называют Датчик спидометра, не только выполняет функцию передачи скорости автомобиля.

Конечно, это его основной вариант, но в целом ДС предназначен для выполнения следующих задач:

1. Передача данных на прибор спидометра ВАЗ 2114, в результате чего водитель всегда может узнать, на какой скорости он двигается.
2. DS поддерживает наиболее оптимальную работу датчика холостого хода.
3. Также устройство передает информацию на ЭБУ, что позволяет выдерживать наиболее оптимальные повороты с учетом смены режимов движения.

Основной принцип работы эффекта Холла означает, что DS работает по принципу взаимодействия магнитного и электрического полей. Это взаимодействие способствует появлению линейного напряжения на полупроводниковой пластине разности потенциалов. Когда машина движется, напряжение преобразуется в специальный импульс, который, в свою очередь, передается на контроллер.В соответствии с временным интервалом между сигналами DS производит расчет скорости движения (автор видео — канал REMONTYCA).

Ошибки и признаки неисправности

О поломке DS Driver может сообщить блок управления.

Если в работе регулятора зафиксированы поломки, на панели приборов могут появиться ошибки:

• Р0500 — нет сигнала от регулятора;
• P0503 — Сигнал от DS прерван.

Как показывает практика, в большинстве случаев появление таких ошибок является следствием плохого контакта разъема DS или повреждения его проводки.Это вполне нормально, особенно если учесть, что трансмиссия испытывает большие колебания во время эксплуатации автомобиля.

Но иногда на приборке и не отображаются коды ошибок, в этом случае будет полезно узнать, какие признаки неисправности характерны для вышедшего из строя ДП:

1. Поплавок оборотов двигателя, особенно на холостом ходу, в некоторых случаях двигатель может самопроизвольно заклинивать, если не нажимать педаль газа.
2. Спидометр автомобиля отказывается работать или работает нестабильно.
3. Увеличивает расход топлива.
4. Питание силового агрегата В целом падает (автор видео о причинах неисправности регулятора и диагностики — Канал ВЧ автоэлектрода).

Проверка работоспособности

Если вас интересует, как проверить датчик скорости, то диагностику можно провести несколькими способами.

1. Установите рычаг КПП на пятую передачу и наденьте переднее колесо на домкрат.
2. От контроллера отключите вилку, для этого нужно просто перегнать замки и отключить микросхему.
3. С помощью провода соединить ДС с аккумулятором и вольтметром.
4. Разрезать колесо. Если DS рабочий, то видно, как меняются импульсные сигналы — от 0,5 до 10 В.

Второй способ в целом такой же, только вместо вольтметра можно использовать контрольную лампу. При вращении колеса лампа должна мигать при исправном ДС. Другой способ — установка заведомо работающего датчика и проверка работы двигателя с его помощью.

Инструкция по замене

Подробная инструкция по замене фото приведена ниже:

1. Сначала откройте моторный отсек и отсоедините аккумулятор.Для большего удобства необходимо удалить гофру воздуховода.
2. После того, как вы получите доступ к ДС, нужно отсоединить от него вилку с проводами.
3. Теперь необходимо осторожно повернуть корпус устройства против часовой стрелки, после чего ЦС можно будет демонтировать.
4. Если есть сомнения в исправности регулятора привода, ключом от ключа на 10 необходимо открутить гайку крепления устройства. С помощью отвертки с плоским жалом нужно поставить корпус привода DS.
5. Осторожно снимите получившийся диск и замените его новым. Как видите, в целом схема подключения регулятора довольно простая.
6. Теперь можно установить новый регулятор. Сделав это, соедините вилку с проводами с проводами и не забудьте включить аккумулятор. Сама проводка должна быть надежно закреплена, чтобы впоследствии у вас не было проблем с работой DS.

Фотогалерея

Больше фото о замене представлено ниже.Как видите, в целом процедура замены достаточно простая, особых знаний для этого не будет, поэтому поменять ДС в домашних условиях возможно.

Видео «Визуальная инструкция по замене DS в домашних условиях»

Визуальная видео инструкция по самостоятельной замене Регулятор предоставляется своими руками (автор ролика — Канал Szalg Channel).

Датчик скорости ВАЗ 2114 — один из важнейших элементов электронной системы управления «Сердце» автомобиля.Судя по его показаниям, это зависит от того, сколько топлива будет подано, сколько воздуха обойдет дроссельную заслонку При движении на холостом ходу, каковы будут показания спидометра и т. Д.

Где датчик скорости на ВАЗ 2114?

Как и во многих других инжекторных автомобилях, датчик скорости ВАЗ 2114 находится в верхней части коробки передач, рядом с датчиком уровня моторного масла. Добраться до него можно с двух сторон: сверху, открыв капот и отключив адсорбер, и снизу, для удобства используя смотровую яму.

Принцип датчика скорости.

В основе работы любого современного датчика скорости лежит эффект Холла, то есть взаимодействие электрического и магнитного полей, провоцирующее создание разности потенциалов в полупроводниковой пластине — напряжения Холла. При движении указанное напряжение преобразуется в частотный импульсный сигнал, поступающий в контроллер. По временному интервалу между этими импульсами рассчитывается скорость движения автомобиля.

Неисправности датчика скорости ВАЗ 2114.

Как правило, неисправность датчика скорости указывают:

• «Лежит» на стрелке нулевого спидометра;
• снижение мощности мотора;
• повышенный расход топлива;
• проблемы с холостым ходом и, конечно же, ошибки Р0500 (отсутствие сигнала датчика скорости) и P0503 (прерывистый сигнал).

Большинство из них не являются прямым указанием на отказ датчика скорости, но однозначно указывают на необходимость его проверки.

Как проверить датчик скорости ВАЗ 2114?

Проверить датчик скорости на автомобилях отечественного производства можно разными способами: не снимая датчик с автомобиля и вместе с ним.

В первом случае все довольно просто:

Хороший датчик четко увидит изменение импульсного сигнала — в диапазоне 0,5-10В.

Во втором случае делаете то же самое, только заменяется вольтметр. контрольный свет. Когда колесо вращается, индикатор должен мигать.

Последний вариант проверки датчика скорости ВАЗ 2114 предполагает снятие датчика с автомобиля (о том, как это сделать, читайте ниже) и подключение к вольтметру и питанию по следующей схеме.

Датчик скорости

(ДС) устанавливается на все автомобили и предназначен для измерения скорости транспортного средства. На ВАЗ 2114 датчик скорости расположен вверху коробки передач. Для демонтажа необходимо будет снять либо корпус воздушного фильтра, либо адсорбер.В этой статье мы рассмотрим диагностику датчика и заменим его неисправный.

Как датчик измеряет скорость

Работает по принципу зала. Если говорить простым языком, то его работа заключается в преобразовании напряжения холла в импульсы, которые передаются на контроллер. Учет скорости при движении автомобиля считается считается с помощью импульсов. На 1 км пути датчик выдает 6004 импульса, считая интервалы между импульсами, DS и определяет скорость.

Передается на ЭБУ («Мозги» автомобиля), а также на спидометр и RXX (регулятор холостого хода). При некорректной работе датчика показания на спидометре автомобиля могут отличаться от реальных.

Признаки неисправности датчика скорости

При неправильно работающем или неисправном датчике показания на спидометре будут отличаться от реальных. Если на спидометре датчик вообще не работает, стрелка «ляжет» на ноль. К тому же холостой ход может работать нестабильно, из-за чего обороты могут «прыгать».

Если при движении вы обнаружили, что стрелка на спидометре зависает в одном месте, показывает неверную скорость движения или вообще врет, пора проверить датчик и выявить неисправность.

Как определить неисправность датчика скорости

Если у вас установлен бортовой компьютер, то на нем будет отображаться ошибка:

• Ошибка P0500 говорит о том, что ЭБУ не получает информацию о скорости датчика
• Ошибка Р0503 сообщает, что сигнал с датчика поступает прерывисто или с перебоями

В первом случае вероятность неисправности самого датчика, во втором, при ошибке P0503 датчик можно исправить, и проблема заключается в обрыве проводки или проблемах в блоке, подходящем для датчик.При появлении вышеперечисленных ошибок на БК или по стрелке спидометра диагностируется не только датчик, но и вся цепь.

Какой датчик нужен для замены

С завода на ВАЗ 2114 установлен датчик маркировки, артикул: 343.3843. Изготовлен датчик в городе Курск. Стоимость на данный момент от 230 рублей и выше. В дополнение к нему предлагаются датчики аналоги:

1. Fenox SS10102O7 Цена от 200 руб. (Беларусь)
2. Manover MR21123843 Цена от 270 руб. (Германия)

При выборе датчика советуем устанавливать именно тот, который ставится АвтоВАЗом с завода.Хотя нередки случаи, когда он выходит из строя к 50 — 70 тысячам км пробега. Одна из частых причин выхода датчика из строя — это надоедающая вода внутри. После этого на ложе датчика образуется ржавчина, и он цепляется.

Разборка и замена датчика

Итак, чтобы добраться до ДС, необходимо снять либо адсорбер, либо корпус воздушного фильтра. Лучше пойти в 1 путь и снять адсорбер, который крепится двумя болтами.

Отсоединяем плюсовую клемму от АКБ и откручиваем две гайки крепления адсорбера, после чего поднимаем вверх и убираем в сторону.

Наверху КПП рядом с дипломом будет расположен датчик скорости. Отсоедините клемму от датчика и открутите ее от руки. Если ключ сильно затянут на 21.

Покрутив старый датчик, проводим всю необходимую диагностику, описанную ниже, и производим сборку в обратной последовательности.

Диагностика датчика скорости и всей цепи

Проверка обрыва проводки

Итак, чтобы найти причину неисправности, необходимо проверить как датчик скорости, так и всю цепь в целом.Для этого отсоедините от датчика блок с 3 проводами и осмотрите его визуально. Накладка с тремя проводами — питание, сигнал и вес. Если все провода в порядке, приступайте к дальнейшему осмотру.

Проверка привода датчика

Далее проверяем привод датчика, который выходит из КПП. Подчиняем любое переднее колесо автомобиля и начинаем его крутить, при этом смотрим на сам датчик привода. Он должен легко крутиться, без зазоров и хруста. Вы можете касаться пальца равномерно от вращения или нет.Если с диском все в порядке переходим к дальнейшей диагностике. Если нет, вам нужно будет заменить диск.

Проверка обрыва цепи питания

Теперь с помощью чека или мультиметра проверим, подано ли питание на блок датчиков. Проверка отверткой с индикатором. Одним концом цепляем + аккумулятор вторым к разъему №3, включаем зажигание, смотрим, свет должен быть заглублен. Потом проверяем питание одного конца на (-) АКБ второго в разъеме №1, включаем зажигание, смотрим, лампочка должна быть закопана.Ставим датчик на место, проверяем сигнал, подключаем один конец к батарейке, второй к сигналу на датчике №2, руль крутить желательно быстро, лампочка должна мигать.

Если после всех диагностических процедур проблемы не выявлены, обрыва цепи нет, привод датчика на коробке в норме, значит датчик заменен.

Электроусилитель руля (EUR). Как это работает

Система рулевого управления с самого начала производства автомобиль ВАЗ 2114 предполагал возможность установки гидроусилителя руля с помощью установочного комплекта.Это касается и электроусилителя руля или просто ЭУР.

Данная модификация позволит упростить поворот автомобиля и повысить комфорт вождения. Это особенно актуально для водителей, которые большую часть времени ездят по городу.

Основное отличие гидроусилителя руля (ГУР) от ЭУР в том, что сила (КПД) первого напрямую зависит от оборотов мотора. Слишком легко повернуть руль на большой скорости. Это влияет как на ощущение езды, так и на управляемость.

Чтобы преодолеть такие проблемы, усилитель рулевого управления не подключен напрямую к двигателю, а с помощью регулятора усиления. Именно этим функционалом владеет электроусилитель. Работа ЭУР не характеризуется прямой зависимостью между усилием и мощностью мотора, что позволяет включать его в работу по мере необходимости в конкретной ситуации.

Для ВАЗ 2114 подойдет аналогичный ЭУР, как на Лада Приора.

Дополнительные преимущества использования электроусилителя вместо гидроусилителя руля:

• Меньше требований к техническому обслуживанию (нет необходимости контролировать масло, соединения).
• В холодную погоду греться не нужно, как при использовании гидроусилителя руля.
• Установить ЭУР намного проще (не нужно будет мешать моторному отсеку).
• Высокая надежность.
• Единственный минус — меньшая мощность, хотя у легковых автомобилей вроде ВАЗ 2114 это совершенно не заметно.

Стоит ли устанавливать электроусилитель руля?

Ответ уникален для каждого автолюбителя. С одной стороны, поворот руля становится легким и эффект действительно заметен.С другой стороны, помимо финансовой стороны вопроса (а это не менее 15-20 тысяч рублей) на его установку потребуется потратить целый день. Выбор полностью за вами, но если вы все же решите, мы поможем вам с установкой.

Что нужно установить?

1. Сам электроусилитель;
2. Блок управления;
3. Промвал;
4. Электропроводка.

Инструкция по установке

При установке электроусилителя необходимо учитывать, что потребуется замена рулевой колонки ВАЗ 2114 на «электрическую колонку».Для этого начнем с разводки. Вам нужно будет разобраться с подушечками. Никаких «скручиваний» не потребуется. В колодке есть клемма, которую нам нужно снять и вставить в колодку в жгуте.

Вставляем свободный вывод жгута ровно на то место, где был штатный провод. Специальная обвязка для этого не нужна. Подключите два 4-х квадратика к аккумулятору. Не забудьте подключить предохранитель на 50А. «Слабо» подключится к тахометру, датчику скорости, массе, K-линии и проводке на контрольной лампе. Не забудьте проверить сигналы спидометра и тахометра.

1. Снимите крышку с переключателями и замком зажигания.
2. Откручиваем болт на рейке и снимаем его. Надо определить, насколько «родная» часть больше нашей новой.
3. Устанавливаем вал на ЭУР. После этого прикрепляем на место сам вал.
4. Настроили проводку. Продеваем два кабеля к АКБ из салона, желательно через левое крыло.Опубликовать можно:

• Сначала снимите бачок омывающей жидкости.
• Возьмите прочный провод и протащите его, пытаясь добраться до капота.
• Как только он появляется на капоте, прикрепляем к нему наши провода.

• Вытаскиваем вместе с нашей проволокой.

1. Подключаем электронику ЭУР. Под панелью приборов красный блок, а в нем оранжевый провод. Именно к нему нужно подключить электрический усилитель.
2. Аналогичные действия нужно проделать с серым проводом.
3. Подключаем силовые концы. Подключаем к батарее розовый, это плюс, а черный — минус.

На этом установка завершена. Если вы сделали все аккуратно по инструкции, вы получите удовольствие от легкости вождения ВАЗ 2114.

Регулировка рулевого колеса

Если вам не нравится высота и положение руля, то вам нужно будет отшлифовать края лопастей до нужного вам размера или установить проставки между пластиной и корпусом.Стоит помнить, что электроусилитель руля автоматически отключается на скорости выше 50 км / ч, в отличие от того же усилителя руля.

Установить электроусилитель руля своими руками вполне реально. Стоит только помнить, что даже с опытным водителем это займет много времени и сил. Но для любителя комфортной езды результат оправдает все затраты и ожидания.

Автомобили ВАЗ 2114 продаются с системами рулевого управления, допускающими установку рулевого колеса с гидроусилителем или электроусилителем.EUR — это устройство, которое обеспечивает более плавное и, что еще более важно, комфортное управление автомобилем за счет небольшого поворота рулевого колеса. Подробнее о том, как установить ЭУР на ВАЗ 2114, вы можете узнать из этого материала.

[Скрыть]

Целесообразность установки

евро

Есть ли смысл ставить ГУР на «четверку» или евро? В этом случае однозначного ответа дать нельзя, так как он уникален для каждого автомобилиста. Конечно, с гидроусилителем руля или электроусилителем поворот руля будет проще, что сделает вождение более комфортным.Но есть и другая сторона вопроса — во-первых, это стоимость комплекта ГУР или электроусилителя руля, а также довольно сложный монтаж системы своими руками. В общем, решать вам, но если вы решили установить электроусилитель на свой автомобиль, мы поможем вам с установкой.

Подробное руководство по установке

Итак, если вы решили поставить ВАЗ 2114, то необходимо учесть, что придется заменить и саму рулевую колонку.В частности, вместо штатного устройства потребуется поставить колонку с электроприводом, соответственно, наш процесс ремонта начнется с электромонтажа. Вам нужно будет разобраться со всеми разъемами и площадками, потому что нужно все делать красиво, без перекручивания проводов. В колодке есть специальный вывод, который нужно будет разобрать, а затем установить на разъем в жгуте.

Свободный вывод этого разъема устанавливается в месте, где проходила штатная проводка; для этого не требуются специальные ремни или переходники.Вам нужно всего лишь соединить два кабеля 4-х квадратов с аккумулятором. Для обеспечения безопасности этого участка электрической цепи необходимо установить дополнительный предохранительный элемент на 50 ампер.

• тахометр, показывающий количество оборотов коленчатого вала двигателя;
• Датчик скорости, используемый для индикации скорости автомобиля;
• масса, то есть кузов автомобиля;
• диагностическая К-линия;
• а также к контрольной лампочке (автор видео про установку узла дома — канал sokur64).

После выполнения этих действий вам потребуется диагностировать наличие сигнала тахометра, а также спидометра.

Если есть сигналы, то дальнейшая процедура установки следующая:

1. Демонтируется пластиковая крышка на рулевой колонке, где установлены переключатели, а также замок зажигания. Для этого откручиваем все болты, которыми фиксируется защитная планка.
2. Затем необходимо открутить винт, установленный на рейке, и демонтировать его.На этом этапе нужно будет определить, насколько размеры собранного узла отличаются от размера, который будет использоваться.
3. На следующем этапе вал монтируется непосредственно на электроусилитель. После этого сам вал необходимо закрепить на месте установки.
4. Следующим шагом будет настройка электрической схемы. Два провода необходимо проложить от салона автомобиля к аккумуляторной батарее; в качестве альтернативы это можно сделать через левое крыло. Для этого необходимо сначала демонтировать расширительный бачок системы омывателя, а затем, используя самую жесткую и толстую проволоку, протянуть его.Вам нужно попытаться добраться до моторного отсека.
5. Когда конец провода окажется в подкапотном пространстве, необходимо прикрепить к нему проводку. Далее оба провода нужно будет вытащить вместе с самим проводом.
6. Выполнив все эти действия, переходим к одному из основных этапов — подключению электроники электрического усилителя. Под панелью приборов у «четверки» есть специальный красный блок с оранжевым кабелем внутри. Напрямую к этому проводу должен быть подключен контакт ЭУР.Те же действия проделываем с серым проводом.
7. Затем подключаются силовые выводы. Розовый и черный провода подключены к аккумулятору, розовый — к положительной клемме, черный — к отрицательной. На этом процесс установки можно считать завершенным. Проверить работоспособность установленной системы и при необходимости отрегулировать устройство.

Фотогалерея «Помощь в установке ЭУР на ВАЗ 2114»

Нюансы регулировки положения руля

В случае, если вас не устраивает положение руля или его высота, это может быть исправил настройкой.Для этого необходимо отшлифовать края индустриального вала до необходимых размеров или установить прокладки между корпусом устройства и пластиной. При настройке необходимо помнить, что сам ЭУР автоматически отключается, когда скорость автомобиля превышает 50 км / ч.

Цена вопроса

Стоимость электроусилителя руля на автомобиль ВАЗ 2114 может отличаться в зависимости от магазина, в котором он приобретается, а также региона страны.Средняя цена на полную систему колеблется в районе 22-24 тыс. Руб. В интернете можно поискать магазины, где по акциям продается набор евро — со скидкой у продавца можно приобрести узел за 20 тысяч рублей.

Видео «Демонстрация работы ЭУР на автомобиле ВАЗ 2114»

На видео ниже вы можете увидеть, как работает самоустанавливающийся электроусилитель руля на автомобиле ВАЗ 2114 (автор видео Роман Оськин).

Если вы решили установить на ВАЗ 2107 электроусилитель руля, то у вас есть два варианта.

1. Взять от Приоры или Нивы, доработать и вставить. Это будет стоить около 20-23 тысяч рублей.

2. Либо купить электроусилитель руля специально для ВАЗ 2107. Покупка и установка выйдет примерно на такую ​​же сумму.

Мы не можем конкретно посоветовать, что выбрать, потому что (по поводу установки электрических усилителей Нивов или Приоров) кто-то говорит, что они неожиданно выходят из строя. Некоторые утверждают, что руль клинья. Это опасно при вождении, так как транспортным средством невозможно управлять.

По поводу заводского ЭУР пока претензий не поступало.

Вам нужно что-то доработать при установке?

В любом случае, какой бы вариант вы ни выбрали, вам все равно придется настраивать датчик скорости коробки передач. Если этого не сделать, то вы не заметите никаких изменений при трогании с места и на малых скоростях. То есть крутить руль все равно будет сложно. И только когда вы наберете большую скорость, руль будет вам уступать с меньшим сопротивлением.

А если датчика скорости нет, то его надо установить. Вот так оно и должно быть: 6-ти пульсный сквозной от 214 Нивы (обычно идет в комплекте с заводским электроусилителем)

Кроме того, нужно будет внести еще несколько изменений в конструкцию. Вот они:

• возьмите еще один трос воздушной заслонки (идет в комплекте с электроусилителем от ВАЗ 2108) и сдвиньте его;
• заменить коробку передач — взять такую, чтобы на ней был короткий червячный вал, но сошки остались родными;
• если ВАЗ 2107 с контактной системой зажигания, то нужно поставить диод МУР1100Е.

Что еще входит в комплект ESD для семерки?

В комплект помимо самого ЭУР входят:

• крышка рулевой колонки, замок зажигания, подрулевые переключатели — все это от ВАЗ 2110;
• датчик скорости;
• всасывающий кабель;
• крепежные;

паспорт

• и инструкция по установке ЭУР.

На ВАЗ 2110. С этим приспособлением рулевое колесо автомобиля становится намного легче. Из чего состоит гидроусилитель руля? Прежде всего, это насос, приводимый в движение коленчатым валом… Насос начинает перекачивать масло или другую жидкость в другие мелкие детали механизма. Устройство ЭУР немного проще, состоит из электродвигателя, торсиона, нескольких датчиков и ЭБУ. Принцип работы следующий: торсион начинает закручиваться, момент считывается датчиком, электродвигатель усиливает действие выходного вала.

Приступим к установке устройства на ВАЗ 2110. Установите на вал электроусилитель. Во время установки становится понятно, что вал руля немного маловат.Придется просверлить отверстие в соседней пластине. Затем цепляем переключатели центральной части. Следующий этап — силовая разводка. Продлеваем два провода от салона до аккумулятора автомобиля. Протяжку проводим через левое крыло, для этого придется вскрыть блок предохранителей. Снимаем бачок омывателя, берем провод и проталкиваем в провода. К другому концу провода прикрепляем концы двух проводов от ЭУР и протягиваем их в подкапотное пространство. Демонтируем панель приборов ВАЗ 2110, снимаем красный блок, перетаскиваем проводку в плоскость под панелью и снимаем оранжевый провод с красного блока.К нему прикрепляем блок, в котором идут провода. Осуществляем стыковку с разводкой электроусилителя. Рассмотрим преимущества EUR. В процессе эксплуатации нет необходимости вмешиваться в его работу, то есть он не нуждается в обслуживании, в отличие от гидроусилителя руля.

В гидроусилителе руля водителю необходимо постоянно следить за уровнем масла и трубными соединениями. Электродвигатель рулевого управления с электроусилителем работает только тогда, когда нужно повернуть рулевое колесо, то есть когда торсион начинает скручиваться.В неподвижном состоянии мотор практически не работает, так же как не работает при достижении определенной скорости, прописанной в ЭБУ. В отличие от ЭУР всегда работает гидроусилитель, его мотор вращается от коленвала, соответственно смазка портится. ЭУР хорошо себя зарекомендовал на морозе, в прогреве не нуждается. Однако есть и минусы. Главный недостаток электроусилителя руля в том, что он слабее, хотя на таких автомобилях, как ВАЗ 2110, этого практически не видно.Нужно ли устанавливать ЭУР на ВАЗ 2110? На этот вопрос нет однозначного ответа. Нельзя сказать, что это глупая трата денег, положительный эффект от его использования очевиден. Руль действительно начинает крутить лучше. Примерная цена комплекта евро от Lada Priora — 15000 рублей, и это может быть не по карману многим водителям. К тому же устройство еще нужно установить правильно, то есть придется распилить, просверлить и затянуть болты. Кроме того, после установки придется убрать зазоры, отрегулировать высоту руля и т. Д.

Ваз 2112

— это богатая смесь причин. Код P0172 слишком богат. Причины и симптомы кода

P0172

Ошибка p0172 означает слишком богатую смесь (или слишком богатую систему). Таким образом, повторно обогащенная топливная смесь поступает в цилиндры сгорания. Как и код, ошибка расширенного микширования носит системный характер. То есть не указывает на явную неисправность датчиков, но параметры количества топлива выходят за границу.

Диагностический код неисправности OBD II (DTC) P0172.

В зависимости от причины, вызвавшей появление такого кода ошибки, поведение автомобиля также различается. В некоторых случаях это будет заметно, а в некоторых только затопление на холостом ходу или плавающих оборотах либо на горячем двигателе, либо когда он еще холодный.

Условия сигнализации об ошибке

Двигатель должен быть запущен, и топливо подается по обратной связи с датчиком кислорода (), при этом нет ошибки от датчика охлаждающей жидкости, датчика температуры воздуха на впуске, абсолютного давления (MAP — датчик) и датчика .Когда средняя совокупная краткосрочная и долгосрочная корректировка подачи топлива составляет менее 33% в течение чуть более 3 минут из 7 периодов испытаний. Контрольная лампа на панели приборов погаснет только в том случае, если диагностика не обнаружит неисправности после трех циклов проверки.

Возможные причины ошибки p0172

Чтобы понять, чем вызвана ошибка богатой смеси, нужно составить для себя список причин с помощью небольшого алгоритма:

Обогащение смеси происходит из-за неполного сгорания (избыток или недостаток воздуха):

• когда топливо не горит, свечи или катушки плохо работают;
• при его подаче с избытком виноват кислородный датчик или;
• Недостаточно воздуха — выдает неверные данные.

Избыток топлива достаточно редко, но недостаток воздуха — типичная проблема … Воздух подается к топливу через соединение датчика MAP и лямбда-зонда. Но помимо датчиков проблема может быть вызвана также нарушением тепловых зазоров (двигатели с LPG), механическими повреждениями различных прокладок и уплотнений, неисправностью или недостаточной.

Чтобы разобраться со всеми возможными источниками, которые привели к отказу, проверка выполняется по следующим пунктам:

1. Анализировать информацию со сканера;
2. Смоделировать условия возникновения данной неисправности;
3. Проверить узлы и системы (хорошие контакты, отсутствие всасывания, работоспособность), что может привести к появлению ошибки p0172.

Исходя из всего вышесказанного, можно определить основные причины:

1. ДМРВ (расходомер воздуха), его засорение, повреждение, потеря контакта.
2. Воздушный фильтр, засорение или утечка воздуха.
3. Датчик кислорода, его неисправность (выход из строя, повреждение проводки).
4. Клапан адсорбера, его неисправность влияет на улавливание паров бензина.
5. Давление в топливной рампе. Избыточное давление может быть вызвано неисправным регулятором давления, повреждением системы возврата топлива.

Устранить ошибку слишком богатая смесь

Следовательно, чтобы найти виновный узел или систему, потребуется проверить мультиметром датчики массового расхода воздуха, ДТОЖ и лямбда-зонд. Затем проверьте провода и. Измерьте манометром. Проверить бирки зажигания. А также проверьте наличие соединений на впуске воздуха и выпускном коллекторе.

После устранения проблемы вам необходимо сбросить корректировку топливоподачи, чтобы сбросить долгосрочную корректировку на 0%.

Соблюдая все рекомендации, вы наверняка сможете справиться с некорректной работой двигателя и установкой кода ошибки P0172 как на ВАЗ, так и на иномарки типа Тойота или Мерседес, а также другие автомобили с электронным управлением. контролирует. Хотя часто все пункты не нужно выполнять, в большинстве случаев промывкой или заменой датчика массового расхода воздуха или датчика кислорода.

Большинство современных автомобилей все еще работают на двигателях. внутреннее сгорание — то есть принципам, которым более 150 лет.Несмотря на всю электронную интеллектуальную начинку, двигатели всех производителей по-прежнему подвержены типичным заболеваниям и проблемам ДВС. Одна из таких проблем — богатая топливная смесь, из-за которой даже современный автомобиль с инжекторным двигателем может стать похожим на самоходную коляску второй половины XIX века.

Симптомы этой проблемы трудно игнорировать, и их невозможно игнорировать, независимо от опыта вождения. Если двигатель вашего автомобиля работает на богатой топливной смеси, вы заметите ряд неприятных симптомов:

• треск и выстрелы из глушителя;
• из выхлопной трубы льется черный или серый дым;
• на панели приборов горит значок «Проверить двигатель»;
• обнаружена ошибка P0172 при чтении;
• проваливается в динамике — машина как бы спотыкается;
• значительно увеличивается расход топлива;
• в запущенных случаях машина может вообще не заводиться.

Конечно, с такими проблемами машину эксплуатировать практически невозможно. Многие автовладельцы, особенно неопытные, очень пугаются подобных симптомов и считают это серьезной поломкой, исправить которую будет дорого. На самом деле все намного проще и прозаичнее, да и просто игнорировать проблему богатой смеси долгое время может быть дорого.

Что такое богатая смесь

Само название ДВС говорит о том, что топливо сжигается внутри двигателя, в его цилиндрах.Процесс сжигания чего-либо, как мы знаем из школьной программы, представляет собой комбинацию молекул чего-либо с молекулами кислорода. Следовательно, для работы двигателю требуется постоянная подача воздуха. Проблема в том, что в воздухе всего 20% кислорода, а сами молекулы кислорода намного меньше, чем молекулы бензина, поэтому для полного сгорания нужно почти в 15 раз больше воздуха, чем самого топлива.

Обогащенная топливная смесь образуется при нарушении этого соотношения по какой-либо причине — подается больше бензина, чем необходимо.Это нехорошо, потому что бензин перестает выгорать полностью — ему для этого просто не хватает кислорода. Избыточное топливо выбрасывается из цилиндра вместе с выхлопными газами в выхлопную систему. Из-за этого двигатель теряет часть мощности на каждом такте, он буквально начинает задыхаться. В некоторых случаях бензин можно просто залить в баллоны, и тогда он вообще не сможет гореть.

Причины образования богатой смеси

Чаще всего богатая смесь образуется не из-за того, что топлива подается больше, чем необходимо, а из-за того, что подается меньше воздуха, чем необходимо.Самая частая и частая причина — засорение воздушного фильтра. Увы, многие автолюбители забывают, что некоторые компоненты нужно регулярно менять, даже если они выглядят как новые. Воздушный фильтр — один из таких агрегатов, его нужно менять не реже, чем каждые 30 тысяч км пробега, а на мощных автомобилях — даже чаще.

Также неисправный датчик давления воздуха может «перекрыть» подачу воздуха. Вместе с ним работает датчик давления топлива, который также может подавать заниженные данные на электронный блок управления двигателем.На их основе блок начинает перекачивать в цилиндры больше топлива, обогащая смесь. Она, как мы узнали выше, ухудшает мощность и динамику, блоку управления это не нравится, а бензина подает еще больше. Отсюда — сильно возрастающий расход топлива.

Причина богатой топливной смеси также может быть скрыта в самом электронном блоке управления двигателем. Это могут быть ошибки в его программе, а также внесенные в нее некорректные изменения. Мастера-самоучки и просто неквалифицированные мастера «настраивают» блок управления, сознательно увеличивая долю топлива в смеси.Этим можно добиться небольшого увеличения мощности, но гораздо проще нарушить баланс и добиться противоположного результата.

Топливный насос также может нарушать пропорции бензина и воздуха, закачивая в систему гораздо больше топлива, чем необходимо. И самая сложная причина для определения — неисправность форсунок в цилиндрах. Они могут забиться или деформироваться, и тогда баланс топливно-воздушной смеси может колебаться в любом направлении.

Последствия езды на богатой смеси

Езда на богатой смеси ничего хорошего не даст.Если вовремя не решить проблему, то это может привести к следующим последствиям:

• выгорание и другие повреждения глушителя и катализатора из-за того, что выброшенное топливо начинает выгорать в выхлопной системе — отсюда черный дым, треск и выстрелы;
• на стенках выхлопной системы двигателя образуется маслянистый осадок, который забивает его, и по прошествии длительного времени может потребоваться полная очистка системы;
• резко увеличивается процент вредных примесей в выхлопных газах, что вредно для окружающей среды и снижает ресурс катализатора;
• непредсказуемые провалы в динамике могут быть очень опасны для вас и для других участников дорожного движения.

Так что при первых признаках обогащения топливной смеси лучше сразу обратиться в автосервис. Причем проблема очень быстро и легко определяется сканером памяти бортового компьютера — выдает ошибку P0172. Также во многих случаях ремонт обходится недорого и достаточно быстро.

Ошибка p0172 на ваз 2114 — довольно частая проблема, о которой сигнализирует бортовой компьютер … Что означает этот код ошибки, чем вызван и какие действия должен предпринять автовладелец — об этом мы поговорим в сегодняшней статье.

Что означает ошибка 0172?

Код P0172, который выдает бортовой компьютер, является системной ошибкой, указывающей на то, что в цилиндры сгорания поступает слишком богатая топливная смесь.

Переобогащенная смесь — это смесь, в которой содержание воздуха меньше нормы, а бензина наоборот больше, чем необходимо.

Теоретически ошибку можно проигнорировать, но нестабильная работа двигателя не позволит нормально пользоваться автомобилем, так что все равно придется вникать в проблему.В среднем статическому двигателю для правильной работы требуется 1 кг. бензин около 15 кг. воздуха.

Если воздуха меньше, то смесь считается богатой, а если наоборот — бедной. Конечно, пропорции топлива и воздуха немного отличаются в разных режимах работы автомобиля, поэтому ЭБУ постоянно отслеживает это соотношение и в случае возникновения проблем немедленно сигнализирует водителю.

Признаки богатой смеси на ВАЗ-2114

Слишком богатая смесь на ВАЗ-2114 проявляется не только выдачей ошибки p072, но и следующими признаками:

• • большой пробег бензина.Причем расход резко увеличивается и объясняется неэффективным расходом топливной смеси;

• • потеря мощности двигателя. Смесь, в которой содержание воздуха меньше нормы, горит медленнее, чем обычно, и, зачастую, не полностью. В результате поршень не получает оптимального усилия, что приводит к снижению мощности двигателя;
  • черный дым из выхлопной трубы. Причина кроется в отсутствии фильтрации газа от сгорания бензина;

• появление сильных хлопков в глушителе.Причина — нехватка воздуха в цилиндрах двигателя.

Причины богатой смеси на ВАЗ-2114

Формирование богатой топливно-воздушной развертки происходит в ряде случаев:

• • неправильно отрегулированная топливная система. Как правило, это результат вмешательства в систему с целью снижения расхода бензина или увеличения мощности;
  • засорение воздушного фильтра … При этом в камеру сгорания не попадает необходимое количество воздуха;

Загрязнение воздушного фильтра — наиболее частая причина образования богатой смеси.Если обнаружена ошибка P0172, следует сначала проверить состояние фильтра.

• • неправильно настроенные форсунки;

• • высокое давление топлива в рампе или неисправность регулятора давления;
  • поломка расходомера воздуха. В этом случае датчик передает на бортовой компьютер неверные данные, в результате чего система подачи топлива работает в соответствии с этими показателями;

• отказ экономайзера.

Способы устранения ошибки p0172

Если инжекторный двигатель готовит слишком богатую смесь, автовладельцу первым делом необходимо исключить различные дополнительные настройки объема подаваемого воздуха или бензина.

Если на автомобиле были отрегулированы топливные системы, их следует отменить. Если двигатель долгое время работает на повторно обогащенной смеси, это может привести к поломке поршня и свечи зажигания.

Часто богатая смесь на ВАЗ 2114 образуется из-за неправильной подачи бензина форсунками.Обратите внимание на форсунки, если на внешней форсунке обнаружены следы сгорания ТВС. Следы возгорания топливовоздушной смеси находятся на медном уплотнительном кольце. При появлении таких признаков желательно убедиться в правильности установки форсунки.

Если проблема в форсунках, то снимать их вообще не нужно. Чтобы проверить работоспособность, достаточно внимательно прислушаться к шуму мотора в рабочем состоянии. Неисправные (или забитые) форсунки издают пронзительный глухой звук.Неисправные форсунки придется заменить, а вот забитые можно почистить дома.

Для этого существует несколько методов:

1. Промывка специальными добавками для добавления в топливный бак … Преимущество этого метода в том, что добавка омывает не только форсунки, но и нормализует работу топливного бака. весь мотор.
2. Ультразвуковая мойка. Эта работа достаточно непростая и требует сначала снятия форсунок с автомобиля, а затем их установки обратно.К тому же такая очистка требует дорогостоящего оборудования.
3. Промывка форсунок с помощью шприца и специальной промывочной жидкости.

Если причина ошибки p0172 кроется в загрязнении воздушного фильтра, то лучше всего просто заменить его новым. Если в этот момент нет денег на покупку нового фильтра, то его можно достаточно быстро очистить.

Очистка воздушного фильтра

Процедура очень проста:

• откройте капот, отсоедините аккумулятор и открутите винты предохранительной крышки фильтра;
• вручную вынуть фильтр из пазов крышки;
• обработать специальной пропиткой, подождать 10-15 минут и промыть фильтрующий элемент чистой водой;
• Дайте фильтру полностью высохнуть и установите его на место.Ускорить процесс сушки можно обычным домашним феном.

Если причина богатой смеси — неисправность регулятора давления — его следует заменить:

• отсоединить отрицательную клемму провода от аккумуляторной батареи;
• снимите вакуумный шланг и открутите гайки сливной трубки, удерживая штуцер шланга;
• используйте резиновое кольцо для соединения шайбы и трубки;
• отстегните прижимную планку;
• ослабьте винты крепления регулятора к аппарели и снимите его;
• установите новый регулятор в обратном порядке.

Заключение

В данной статье мы подробно рассмотрели понятие ошибки P0172, которая диагностируется бортовым компьютером на ВАЗ-2114, причины, приводящие к ней, и способы ее устранения.

Вам нужно будет проверить:

• датчики работают правильно?
• , были ли изменены настройки бортового компьютера;
• воздушный фильтр работает исправно.

Прежде всего, необходимо вспомнить, есть ли бортовая электронная система… Часто бывает, что проблема выскакивает после перепрошивки ЭБУ.

Здесь обычно силовой агрегат какое-то время работает нормально, но в итоге, если новые настройки не соответствуют текущим номиналам установленных датчиков, проблема дает о себе знать. В конечном итоге подача топлива к форсунке неправильная.

Кроме того, существует вероятность неисправности в системе впрыска после замены датчика, контролирующего поток воздуха, или какого-либо другого датчика, встроенного в топливный контур.

В остальных случаях, когда поломка не связана с вышеуказанными причинами, потребуется диагностика блока питания с помощью компьютера. Для этого вам придется обратиться в автосервис.

Стандарты

В среднем правильное соотношение воздуха и топлива составляет 15 килограммов к 1. Когда:

• больше кислорода поступает в норму — смесь называется бедной;
• если бензина побольше — богатый.

В некоторых случаях пропорция нарушается, но контроль над ней полностью прерогатива ЭБУ, он получает данные с разных датчиков.На проблемы с обедненной смесью указывает заметное снижение расхода топлива на фоне падения мощности двигателя.

Если в форсунке слишком много бензина, то заправлять придется чаще. При этом есть несколько довольно опасных нюансов — сбрасывать их со счетов ни в коем случае нельзя.

Знаки прочие

Конечно, причин перерасхода топлива много. Но обычно первым знаком здесь является код P0172.

Есть также ряд других признаков проблемы:

• слышны громкие хлопки в глушителе;
• дым из трубы становится черным или темно-серым;
• пропало питание.

Шумный выхлоп чаще возникает на высоких оборотах … Причина в том, что топливо не выгорает полностью, а потому вместе с газами выводится наружу. Однако на его пути стоит глушитель, не пропускающий топливо, поэтому оно накапливается в нем и при достижении критической массы взрывается.В результате есть риск разрушения самого глушителя или резонаторов.

Черноватый дым выходит из-за того, что сгорание остатков бензина происходит в выхлопной системе, где не фильтруются продукты, образующиеся при зажигании.

Потеря мощности происходит из-за медленного и неадекватного сгорания топлива. В результате буквально заливает свечи, что приводит к потере искры и, соответственно, к еще большему обострению ситуации. Поршень в этой ситуации не получает нормального толчка и мощность снижается.Иногда этот показатель восстанавливается на время после движения автомобиля на большой скорости, но обычно улучшение наблюдается ненадолго.

При таких условиях расход бензина не может не увеличиваться. Наличие неисправности в системе не мешает поступлению топлива в двигатель, но используется там с очень низким КПД. Значительная его часть просто сдулась, причем в прямом смысле слова.

Прочие причины

Довольно часто речь идет не о бензине, а о воздухе.Последних, в свою очередь, можно кормить слишком мало. Здесь вам обязательно нужно будет проверить работоспособность воздушного фильтра. Иногда он забивается и со временем перестает выполнять свою основную функцию.

В случае, если к работе данного элемента претензий нет, то причины могут быть следующие:

• неправильная настройка форсунок;
• пробой ДМРВ;
• повышенное давление в топливной системе;
• Попадание топлива в смазку.

В первом случае форсунки нередко открываются и закрываются с правильными интервалами, но каждый раз впрыскивается слишком много бензина. Проверить исправность этого элемента в домашних условиях практически невозможно, поэтому придется посетить автомастерскую. Как правило, изношенные форсунки заменяют новыми.

Поломка датчика массового расхода воздуха приводит к тому, что на бортовой компьютер поступают неверные данные о расходе воздуха, что вынуждает менять пропорции в пользу увеличения доли топлива.

Код P0172 — один из самых распространенных, с которыми автовладельцы могут столкнуться при электронном управлении … Часто встречается на автомобилях завода АвтоВАЗ, а также на иномарках — Mercedes, Mazda, Toyota и других. Код P0172 указывает водителю, что в камеры сгорания подается слишком богатая смесь, что приводит к неисправности двигателя и увеличению расхода топлива.

Содержание:

Как проявляется код P0172

Топливно-воздушная смесь может быть повторно обогащена по нескольким причинам, в зависимости от которых поведение автомобиля изменится. Итак, при ошибке P0172 машина может вести себя следующим образом:

• Холодный двигатель будет «задыхаться», пока полностью не прогреется;
• Двигатель будет «задыхаться» в холодном и теплом состоянии на холостом ходу, поэтому обороты начнут «плавать»;
• Расход топлива увеличится;
• Автомобиль станет менее маневренным.

Признаки кода P0172 могут появляться вместе или по отдельности.

При каких условиях возникает код P0172?

Чтобы электронный блок управления диагностировал ошибку P0172 и передавал информацию о ней водителю, он должен получить информацию от ряда датчиков. Условия отображения сообщения о переобогащении топливовоздушной смеси следующие:

Почему код P0172 слишком богатый?

Чтобы разобраться в причинах ошибки P0172, необходимо разобраться в процессе образования топливовоздушной смеси и ее сгорании. Проанализировав это, можно сделать вывод, что богатая смесь может быть из-за подачи слишком большого количества топлива или из-за недостаточной подачи воздуха.

Датчики абсолютного давления и кислорода отвечают за подачу воздуха для смешивания с топливом.

Помимо некорректной работы датчиков, ошибка с нехваткой воздуха может возникать по следующим причинам:

• Недостаточная компрессия;
• Неисправности газораспределительного механизма;
• Уплотнения или прокладки с разрывом или трещинами;
• Нарушение тепловых зазоров.

Также код P0172 может проявляться из-за переобогащения смеси в результате плохого сгорания. Эта проблема может быть вызвана неправильной работой свечей зажигания или катушек зажигания.

Не исключено, что проблемы со смесью и ее сгоранием возникают из-за выхода из строя датчиков кислорода или расхода воздуха.

Что делать, если код P0172 слишком богатый

Чтобы определить причины ошибки, необходимо проверить информацию, которую диагностический сканер передает при моделировании условий ошибки. Если сразу определить проблему не удалось, необходимо действовать по следующему сценарию:

После обнаружения и устранения неисправности, которая привела к коду P0172, необходимо выполнить сброс корректировки топливоподачи.Это необходимо для того, чтобы обнулить долгосрочную корректировку.

Снимаем коробку ВАЗ дома. Установка АКПП

Современный автомобиль Включает в себя множество сложных узлов, механизмов и устройств. В процессе эксплуатации автомобиля они изнашиваются и время от времени требуют ремонта или замены. Коробка передач не исключение, особенно это касается отечественных автомобилей. Несомненно, процедура снятия КПП довольно трудоемкая и занимает много времени.Поэтому большинство автовладельцев прибегают к помощи специалистов. Однако это мероприятие полностью выполняется дома, что позволит вам сэкономить деньги. Об этом и пойдет речь в статье.

Для снятия и последующей установки КПП потребуются следующие расходные материалы и инструменты:

Также понадобится помощник, ведь самому выполнить эту операцию довольно сложно.

Подготовительные работы, которые нужно снять в первую очередь, чтобы добраться до коробки передач, шаг за шагом

Чтобы попасть на КПП, сначала необходимо обеспечить доступ к днищу автомобиля, поэтому его необходимо поднять.Для этого можно подъехать к смотровой канавке, эстакаде или поднять с помощью подъемника. Затем делаем следующее:

1. Сначала необходимо демонтировать защиту мотора (брызговик), для чего торцевым ключом откручиваем болты крепления брызговика. Далее снимаем защиту.

2. Затем снимите моторный отсек с правой стороны.

3. После этого следует слить из коробки передач масло.Для того, чтобы масло было слито качественно, рекомендуется перед сливом прогреть двигатель, дав ему поработать несколько минут. Затем подставляем заранее подготовленную емкость под сливное отверстие и откручиваем пробку.

4. Когда отработанная жидкость полностью задержится, необходимо очистить отверстие и пробку от грязи, после чего закручивают обратно.

5. На следующем этапе отключаем питание автомобиля, отсоединив от АКБ Минусовой вывод.

6. Далее демонтируем воздушный фильтр. Для этого нужно отсоединить шланги подачи воздуха, вентиляции картера, а также датчик расхода воздуха. Не забудьте снять кожух обдува, который демонтируется вместо шланга, датчика и дроссельной заслонки.

7. На этом этапе стартер следует демонтировать с автомобиля. Для начала нужно открутить гайку, которая выползла на кончике провода сцепления, соединяющего стартер и плюсовой вывод аккумуляторной батареи. Затем снимите наконечник с контактного болта.Теперь отключаем контрольный переключатель тягового реле, откручиваем тяговые гайки крепления, после чего снимаем стартер.

Коробка передач 2110, как снять, пошаговая инструкция

1. От кронштейна необходимо отсоединить коробку передач и включить скорость выключения привода сцепления, для чего вытягивают вилку троса сцепления из рычага в моторном отсеке. Далее необходимо ослабить гайку крепления оболочки троса на коробке передач.Удерживая оболочку, вытащите наконечник кабеля из кронштейна.

2. Отсоедините от датчика заднего хода и скорости разъем провода.

3. После этого нужно отключить реактивную тягу, которая крепится на буфере с помощью двух гаек. Когда гайки откручены, необходимо снять скобу и демонтировать тягу.

4. Далее от шарнира отсоединяем тягу переключения скоростей.

5. Затем откручиваем болты крепления крышки картера сцепления и снимаем крышку.

6. Теперь можно снимать приводы колес. Чтобы при установке не возникло, необходимо поставить деревянную заглушку. Отводим в сторону или снимаем правый руль.

7. Далее ослабляем болты крепления шаровой опоры.

8. Снимите нижнюю крышку картера.

9. Откручиваем нижний болт крепления КПП к мотору.

10. Затем подвесьте силовой агрегат с помощью подготовленного упора.Демонтируем левую опору мотора, откручивая гайку крепления.

11. Отвернув болты крепления цаппон и гаек, которыми задняя часть двигателя крепится к кузову, снимаем заднюю опору.

12. Вставляем отвертку между картером сцепления и блоком цилиндров, снимаем коробку с направляющих втулок.

13. Потрепать коробку передач как можно сильнее, встряхнуть, затем демонтировать.

Коробка передач 2110, как установить КПП после ремонта

Установка CAT должна производиться в обратном порядке.Как видите, работа непростая и трудоемкая, но ее вполне можно выполнить самостоятельно, по описанной выше инструкции.

Советы Профи, действия водителя после ремонта КПП

Для того, чтобы КПП служила долго, необходимо ее правильно эксплуатировать, в частности:

Стоит отметить, что при первых признаках неисправности коробки передач необходимо как можно быстрее диагностировать поломку с последующим ее ремонтом или заменой.Не рекомендуется эксплуатировать автомобиль, если КПП вышла из строя.

Вам понадобится

• — крестообразная отвертка;
• — голова на «10»;
• — ключ «Торкс Т-30»;
• — емкость не менее 3,5 л;
• — Каид ключ или голова на «17»;
• — нож;
• — голова на «13»;
• — голова на «15»;
• — ключ на «17»;
• — голова на «30»;
• — два домкрата;
• — монтажный отвал;
• — Кейд-ключ на «13»;
• — отвертка шлицевая;
• — голова на «19»;
• — регулируемый упор;
• — удлинители для голов;
• — Бегущая куча M12x1.25 длиной 80 мм (с прорезью под отвертку).

Инструкция

Отсоединить клемму провода от «минусовой» вторсырья. Затем необходимо снять силовой агрегат брызговика (иначе «защита двигателя»), если он установлен.

С каждой стороны защиты двигателя выкручиваем крестообразной отверткой 2 винта крепления к брызговику мотоцикла моторного отсека. Затем головкой на «10» откручиваем 2 болта заднего крепления (по одному с каждой стороны).Теперь, придерживая защиту двигателя, откручиваем головкой на «10» 5 гайки крепления. Снять защиту.

Снимите правый брызговик моторного отсека. Для этого крестообразной отверткой откручиваем винтовое крепление к башмаку. Ключом «TORX T-30» откручиваются 2 винта крепления экрана к корпусу. Снимите грязезащитный щиток.

Слить масло из коробки передач. Эту операцию лучше делать на прогретой коробке передач. Подставьте емкость не менее 3,5 литров под сливное отверстие и ключ обмундирования или головку на «17».Выкрутите отверстие для заглушки. Закончив слив масла, закрутите пробку обратно.

Перейти к снятию воздушного фильтра. Снимите провода, идущие от системы управления двигателем к датчику расхода воздуха. Затем ослабьте затяжку зажима крепления и снимите шланг подачи воздуха от патрубка датчика расхода воздуха к дроссельному узлу. Затем отсоедините воздухозаборник от патрубка в нижней части корпуса воздушного фильтра. Если есть новые резиновые опоры воздушного фильтра, возьмите нож и отрежьте старые опоры, которые крепят фильтр.Если новых опор нет, то аккуратно вытащите опоры из мест крепления (3 шт.).

Следующий этап — снятие стартера. Головкой на «13» откручиваем гайку крепления провода стартера, подключенного к «плюсовому» выводу аккумуляторной батареи и снимаем кончик провода с контактного болта. Затем отсоедините провод управления тяговым реле (или реле втягивания) и головку на «15», чтобы открутить две гайки крепления стартера. Снимаем стартер.

Отсоедините трубку выключения сцепления от сцепления и кронштейна на коробке передач.В моторном отсеке, потянув вперед трос сцепления, вытащить поводок с тросом из паза втулки включения сцепления. Затем ключом на «17» откручиваем гайку крепления переднего наконечника оболочки троса к кронштейну на редукторе, удерживая при этом укрытие для шестигранника другим ключом такого же размера. Теперь снимите наконечник троса с кронштейна на коробке передач.

Найдите на колодке колодки переключателя фонарей заднего хода и отсоедините от нее провода. Затем отсоедините системы управления двигателем от датчика скорости.

Головкой на «10» откручиваем три болта крепления нижней крышки картера сцепления и снимаем ее.

Перейти к снятию приводов передних колес. Откручиваем гайку подшипника передней ступицы с двух передних колес головкой на «30». Подставьте переднюю часть автомобиля с помощью двух домкратов и снимите передние колеса с штатной инвалидной коляски или головой на отметку «17».

Ключом на «17» откручиваем 2 болта крепления до полусмертного кулака. Уберите закругленный кулак со стойкой в ​​сторону и снимите хвостовик внешнего корпуса.Установите привод на растяжку и с помощью монтажного ножа вытолкните корпус шарнира внутреннего привода из коробки передач и снимите его. Со вторым диском проделайте аналогичные операции.

Ослабьте контрольный болт «13» контрольного болта на хвостовике стойки зубчатой ​​передачи. Сдвиньте отвертку для снятия зажима и потяните за него. Теперь снимите контрольную тягу с стержня шарнира переключателя передач.

Используя головку на «17» и головку на «19», отверните два болта крепления кронштейна реактивной тяги и поверните кронштейн с коробкой передач.

Установить регулируемый упор под поддон картера двигателя. Отведите голову на «15» с удлинителем и ослабьте гайку верхней подушки опоры. Внизу автомобиля головкой на «17» с удлинителем откручиваем гайку крепления двигателя к кронштейну коробки передач и снимаем шайбу. Теперь головкой на «13» с удлинителем откручиваем 2 болта опоры к кузову и снимаем его.

Теперь головкой на «13» откручиваем кронштейн крепления кронштейна жгута проводов и отворачиваем кронштейн жгута проводов от КПП.

Возьмите головку на «19» и открутите 4 болта крепления картера сцепления к блоку цилиндров. Снимите коробку передач с двигателя, сняв первичный вал коробки со ступицы ведомого диска сцепления, и снимите коробку.
Установка коробки передач производится в обратной последовательности.

Если во время движения вы заметили необычно высокий уровень шума АКПП, переключение передач затруднено либо происходит самопроизвольное или не совсем однозначное включение, при обнаружении течи масла через прокладки и сальники, значит, ваша коробка может отказаться работать в любое время.Не ждите этого. Своевременно устраненные мелкие помогут избежать крупных поломок, дорогостоящей замены агрегата.

Переезд в сервисный центр Б.? Если машина новая и гарантия еще не истекла, очевидно, что за ремонт несет ответственность автосервис. В противном случае можно попробовать сделать ремонт самостоятельно. Снятие и установка коробки передач Если досконально разобраться в вопросе, не такое уж и сложное мероприятие.

Особенности демонтажа-установки АКПП | Общий совет

Все работы мы проводим в местах, оборудованных подъемником или смотровой ямой.Чтобы не повредить агрегат, нужно использовать домкрат трансмиссии или другой аналогичный инструмент.

Снятие шестерни

Отсоединить от агрегата все форсунки, тягу, разъемы, магистрали. Заливать масло не обязательно, но рекомендуется, чтобы облегчить себе задачу. Поставил АКПП Назад попроще будет. При отсоединении форсунок, если трансмиссионная жидкость не твердая, нужно поставить заглушки;

Выкрутить болты крепления гидродинамического трансформатора (ГДТ), чтобы снять его вместе с коробкой.Эта операция может быть довольно кропотливой, так как схемы крепления у разных марок авто различаются. Но операция необходима. Удаление ACAP Body без GDT может повредить пазы первичного вала и придется сломать головку, как поставить редуктор обратно;

Еще раз проверьте, освобожден ли агрегат от всех соединений, соединений, соединений. И только после этого можно снимать АКПП. При этом нужно придерживать GDT, чтобы он не выскочил из паза вала.

Снятие и установка автоматического видео

Установка КПП

Итак, коробка обслужена, проблемы устранены, все почищено, вымыто. Установка коробки автомат Коробка передач Осуществляется в обратной последовательности с соблюдением очередности.

Смажьте центрирующую втулку, убедитесь, что все кольца находятся на своих местах. И на коробке, и на блоке двигателя. Убедитесь, что GTD собран с автоматической коробкой передач.

Проверить наличие на картере на стыковочном фланце двух штифтов. Установка коробки передач При их отсутствии запрещены!

Тщательно очистить, промыть все внутренние полости агрегата, проследить, чтобы после ремонта не осталось посторонних предметов и частиц.

Зацементируйте диск сцепления.

Подготовка велась, сейчас потихоньку проводил установка КПП . Следите за всеми болтами крепления, патрубками, магистралями, прикрепляйте тяги, соединители.Важно не перепутать одно с другим, следить за маркировкой разметки. Не забываем про гидротрансформатор.

Коробка на штатном месте. Что дальше?

Нашли, как установить коробку передач Теперь последние штрихи.

• Наладочные работы проводим согласно инструкции по эксплуатации.

• Залить масло до нужного уровня, запустить двигатель, расточить, залить масло. Делаем первый заезд через несколько километров, даем машине остыть и еще раз проверяем уровень.трансмиссионная жидкость. При необходимости перелить. Таким образом заполняем все полости и пустоты гидравлики.

Выполнение работ по демонтажу КПП может потребоваться к исполнению. ремонтные работы с приводами с приводами и для. В выполнении таких процедур нет ничего сложного, но их следует выполнять на подъемнике или на яме, а лучше всего в компании с помощником.

Подготовительные работы

Ручник + колодки на задние колеса = безопасность в первую очередь

Перед тем, как приступить к демонтажу КПП, обеспечить автомобиль ровным и устойчивым положением, позаботиться об упорах против заедания задних колес.Поднимите максимум вверх.

Снятие КПП на ВАЗ-2112: пошаговая инструкция

1. Первым делом открываем капот и отключаем питание от аккумуляторной батареи.
2. Далее снимаем трос сцепления с вилки, вытаскивая его из места фиксации на самой коробке передач.

   Разборка троса сцепления

   Вытяните кабель из кронштейна

3. Отключаем башмак от датчика скорости.

   Датчик скорости на месте приземления.

4. Следующим этапом будет слить трансмиссионное масло из картера, для этого откручиваем отверстие для пробки и готовим заранее заданную емкость общим объемом не менее 5 литров
   . Помните, что.

   Старое масло сливается с КПП.

   Требуемая емкость не менее 5 литров.

5. Затем откручиваем болт, фиксирующий, а затем еще два болта, которые служат для крепления самой коробки передач к двигателю автомобиля.
6. Отключаем разъем, расположенный внизу КПП, служащий для передачи информации на датчик заднего хода.
7. Вытяните два болта, фиксирующие реактивную тягу.

   Вырванные болты открутить в сторону.

8. Далее, ослабив момент затяжки хомута, фиксирующего тягово-тяговый рычаг рычага переключения передач, затем его нужно сместить обратно на шарнир выбора трансмиссии.

   Ослабленный рычаг отводится по схеме.

9. Далее необходимо (шарнир равных угловых скоростей — прим.). При этом учтите, что на место левого винта нужно вставить заглушку, чтобы не проворачивался привод, а правую петлю нельзя снять полностью, достаточно убрать ее в сторону и просто повесить веревка.

   Почти готово. Слс уже на драйве.

10. Для дальнейших работ по демонтажу КПП, необходимо.

    Открутите крепеж и снимите шаровую опору с кулака

11. Далее откручиваем гайку, фиксирующую нижнюю правую часть коробки передач. Обратите внимание, что в инжекторных моделях под эту гайку монтируется специальный кронштейн, который также необходимо снимать с места крепления.
12. При необходимости гайка, (указана красной стрелкой — прим.) Ты можешь расслабиться.
13. Открутите 3 гайки, которыми крышка сцепления крепится к плате CPP.

    Болты показаны стрелками. Под цифрой «1» — Картер, «2» — корпус КПП.

14. Затем демонтировать болт крепления каппона к двигателю с левой стороны. На этом этапе позаботьтесь о том, чтобы упоры были установлены под КПК, домкратом или другим поддерживающим устройством.
15. Немного приподняв двигатель, очень удобно в этом случае при работе на смотровой яме использовать второй домкрат.
16. Далее откручиваем гайку крепления подушки двигателя с левой стороны. В то же время проверьте его состояние и, если вам потребуется замена, внимательно прочтите эту статью.
17. Далее откручиваем две гайки «подушки» с тыльной стороны, при этом сначала демонтируем ее переднюю часть, после чего переходим к ее задней опоре.

    Демонтаж задней подушки

18. О том, как легко снять все подушки двигателя.
19. При демонтаже этой опоры, закручивании гайки и болта, следует зафиксировать их двумя ключами, чтобы не перевернуть факты.
20. Когда все болты откручены, а КПП надежно закреплена на фиксирующем приспособлении или домкрате, вставить браншу толстым жалом прямо между картером сцепления и блоком цилиндров.
21. Сдвинуть коробку до тех пор, пока она не выйдет из направляющих ее рукавов, и обязательно с помощью помощника удерживать ее от случайного опрокидывания. Процесс разборки ведется до тех пор, пока первичный вал не выйдет из сцепления.

    Когда коробка ничего не держит, убираем в сторону.

Теперь, когда эти работы завершены, вы можете продолжить выполнение следующего этапа в зависимости от ваших целей.

Установка и монтаж

Установка и сборка КПП производится в аналогичном порядке.

Видео по снятию и замене КПП на ВАЗ-2112

Любой автомобилист сталкивался с тем, что пришлось демонтировать коробку передач. Итак, на ВАЗ-2114 это сделано идентично первому поколению «Самара-1».В основном это связано с ремонтно-восстановительными операциями. Итак, статья расскажет, как снять КПП с автомобиля, а также расскажет о некоторых нюансах и тонкостях процесса.

Видео снятия КПП на ВАЗ-2114

Видеозапись расскажет, как демонтировать коробку передач с автомобиля, а также расскажет о некоторых нюансах процесса.

Устройство CPP

Коробка передач в снятом и немного разобранном виде

Перед тем, как перейти к процессу, необходимо изучить конструкцию редуктора, а также его устройство.Это необходимо для того, чтобы определить причины, по которым следует разбирать узел, а также определиться с посадочными приспособлениями.

Схема устройства CPP

1 — подшипник выключения сцепления; 2 — направляющая втулка; 3 — первичный вал; 4 — роликовый подшипник вторичного вала; 5 — вторичный вал; 6 — стопорное кольцо; 7 — ось сателлита; 8 — ведущая шестерня привода спидометра; 9 — Транспортная заглушка; 10 — масляная тележка ведущая колесная; 11 — роликовый конический подшипник дифференциала; 12 — шестерня полуоси; 13 — спутник; 14 — Коробка дифференциала; 15 — Картер сцепления; 16 — шестерня ведомая; 17 — заглушка; 18 — кольцо регулировочное; 19 — ведомая шестерня i передачи вторичного вала; 20 — синхронизатор I и II трансмиссии в сборе; 21 — ведомая шестерня II передачи вторичного вала; 22 — стопорное кольцо; 23 — Упорное полукольцо; 24 — ведомая шестерня III передачи вторичного вала; 25 — синхронизатор III и IV передач в сборе; 26 — ведомая шестерня IV передачи вторичного вала; 27 — игольчатый подшипник шестерни вторичного вала; 28 — шариковый подшипник вторичного вала; 29 — Упорная пластина; 30 — ведомая шестерня V передачи вторичного вала; 31 — синхронизатор V трансмиссии в сборе; 32 — Гайка; 33 — Упорная шайба; 34 — ведущая шестерня V передачи первичного вала; 35 — ЗАДНИЙ КАРТЕР КАРТЕР КАРТЕР; 36 — шарикоподшипник первичного вала; 37 — Картер коробка передач; 38 — роликовый подшипник первичного вала; 39 — Сапун; 40 — сальник первичного вала

Процесс передачи

Когда стало понятным оформление элемента, можно сразу перейти к процессу передачи КПП.Стоит отметить, что данная процедура может быть связана с ремонтом узла или вспомогательными операциями, такими как, например, замена сцепления. Итак, рассмотрим последовательность действий:

1. Сначала нужно установить машину на смотровую яму, т.к. коробка передач снимается вниз.

   Вид на машину со смотровой ямы

2. Убрать «клемму-минус» обесточить автомобиль.

   Осуществляем разборку клемм АКБ

3. Демонтируем защиту ОБС снизу, если она есть.

   Снять защиту Картера

4. Снимите передние колеса.

   Демонтируем передние колеса

5. Отсоединить трос спидометра и привод сцепления.
6. Далее нужно выключить привод кулисы.

   Снять шток кардана

7. С коробки передач необходимо снять подушку двигателя.

   Снять опору двигателя ВАЗ-2114

8. Теперь, когда подготовительные операции пройдены, переходим к удалению необходимого узла.Сливаем масло с КПП.

   Слить масло через КПП

.

Съемные башмаки с коробкой передач

9. Демонтировав крепления отсоединить коробку передач от двигателя.

   Снять коробку передач

10. Осуществляем разборку узла полностью.
11. При необходимости сборку проводят в обратной последовательности.

Причины демонтажа

Механизм выбора передач снят с коробкой передач

Как было сказано ранее, редуктор разбирается на ремонтно-восстановительные работы.Возможно, это основная причина, но стоит рассмотреть снятие узла более подробно:

• Первая причина и основная, при которой потребуется трансмиссия КПП — это ремонт непосредственно этого узла.
  .
• Замена сцепления
  Стань второй основной причиной разборки КПП.
• Наряду с предыдущими причинами, потребуется снятие узла при полном демонтаже основного энергоблока
  .
• Прочие причины
  Для чего может потребоваться разборка коробки передач, например: ремонт передней части кузова после аварии, демонтажные работы, ремонт и прочее.

выводы

Снять коробку передач на ВАЗ-2114 у большинства автолюбителей, так как конструкция не сложная, а сам процесс займет максимум 5-6 часов с подготовительными операциями. Конечно, если процесс показался достаточно сложным, всегда можно обратиться в автосервис, где за большие деньги все сделают быстро и качественно, но настоящий автомобилист до всего дойдет.

Как проверить работу вентилятора охлаждения на ноутбуке. Система охлаждения ноутбука. Тест датчика мощности вентилятора

Перегрев двигателя грозит серьезными последствиями: поршень сработает, сломается до капремонта силового агрегата. Поэтому охлаждающий вентилятор — важный элемент, защищающий силовой агрегат от предельного нагрева.

Меняем предохранитель

Видео о замене датчика мощности вентилятора

Проверка электродвигателя вентилятора охлаждения

Самый простой способ проверить работоспособность вентилятора — накинуть на него два прямых провода: минус и плюс.

Plus снимает аккумулятор, минус с кузова авто. Если при замкнутой цепочке не сработало, значит проблема именно в этом. При запуске лопастей мы ищем проблему в другом месте.

Схема работы охлаждающего вентилятора

В основном при обнаружении неработающего вентилятора выявляется несколько причин:

• Электродвигатель заблокирован, обрыв обмотки;
• Щетки угольные;
• Винтовой или раскрошенный подшипник.

Если в последних двух случаях проблема решается так сказать, с низким содержанием крови, то первый подразумевает замену электродвигателя.

Важно! При разводке необходимо отключить основное питание электродвигателя.

Порядок испытаний

Работа вентилятора на ВАЗ-2114 завязана через 2 предохранителя. Один из них отвечает за гудок. Вы можете проверить это, нажав на Claxon. Если нет звука, замените весь.Он находится в монтажном блоке, он на 20 ампер, обозначен F5.

Проверяем и при необходимости меняем предохранители

Второй под торпедой, со стороны пассажира. Под обшивкой по 3 реле с предохранителем на каждое. Средний пар отвечает за охлаждающий вентилятор. Перегоревший элемент заменяют на новый (предохранитель может «звенеть» мультиметром или ограничиваться визуальным осмотром. Для проверки реле потребуется омметр). Проверяя их состояние, заодно убедиться в нормальном состоянии контактов, при распаде оксида не обнаружено.

Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться его заменой на новый. Необходимо найти причину обрыва, так как в ближайшее время новый снова взорвется.

Проверка датчика мощности вентилятора

Если причина не обнаружена, следующим шагом должна быть проверка работы датчика мощности вентилятора . Сделать это несложно. Обесточить его и включить зажигание, обращая при этом внимание на вентилятор.Вращение лопастей говорит о том, что причина проблемы в датчике.

Проверить датчик включения вентилятора системы охлаждения

Ввиду того, что очень часто начинает кусать датчик, подавая ошибочные сигналы, рекомендуется проверить его еще раз . Для этого вам понадобится емкость с термометром и мультиметром. Клеммы датчика подключаются от измерительного прибора, резьбовая часть датчика погружается в жидкость. Содержимое емкости нагревается до температуры срабатывания вентилятора (на ВАЗ 2114 — 92 градуса).При обращении к контактам мультиметр издаст звуковой сигнал. Значит датчик рабочий, если этого не произошло, можете смело выбросить и купить новый.

Полезно! Перед установкой желательно таким же образом проверить работоспособность купленного датчика.

Видео о проверке датчика включения вентилятора системы охлаждения

Сводный чек

Устранив проблему, сделайте двигатель мотором. Электродвигатель вентилятора должен запускаться примерно через 5 минут холостого хода.. Если этого не произошло, и температура достигла необходимой нормы, проведите диагностику неисправности еще раз.

Видео о причинах почему не включается вентилятор охлаждения на ВАЗ-2114

Если вы подозреваете, что внутренние части ноутбука или компьютера постоянно греются, то вам нужно подумать о исправности вентилятора (или кулера). Если он не охладит нагретые элементы, они могут быстро достать свое здание.

Рассмотрим, как проверить кулер.

Проверка работоспособности кулера

Проверить, работает ли кулер компьютера или ноутбука, несколькими способами:

• проверка на другом устройстве;
• специальные приложения.

Проверить на другом устройстве

Если вы видите, что кулер остается неподвижным при работающем компьютере, вы можете проверить это, подключив его к другому устройству. Если он там не работает, то его необходимо почистить и отремонтировать или заменить на новый. Этот вариант применим как к компьютерам, так и к ноутбукам.

Особые приложения

Тем, кто не хочет долго искать причину поломки, можно посоветовать установить специальное приложение, которое может определять работоспособность кулера. В качестве примера можно использовать программу Speedfan. После загрузки и установки измените язык в этой программе, выбрав «Настроить» → «Параметры» → «Язык».

После этого запускаем главное меню. В открывшемся окне вы можете проанализировать состояние вентиляторов и температуру всех устройств, которые к ним подключены.

Если показатели температуры завышены, то значок огня рядом с названием устройства будет. Для настройки внизу необходимо выбрать соответствующий веер и нажать кнопку «Вверх».

Если нормализации температурных режимов не произошло, то нужно снять кулер, продуть и прочистить.

В статье я приведу несколько быстрых и не очень способов проверить вентиляторы вашего компьютера на работоспособность. Если кулер не работает, по какой причине, можно ли его восстановить? Вентилятор охлаждения, это самый простой и надежный механизм в утробе компьютера.Я не знаю, что послужило причиной его остановки, но причин для этого крайне мало.

Не работает кулер? Давай…

То, что вентилятор не крутится, не означает, что он не работает. Точнее не работает. Качественная продукция способна выполнять свою функцию даже после долгих месяцев простоя, будучи забитой пылью, но при поставленном питании (под нагрузкой) и когда оно не горит. А вот на старушке, как говорится …

Давайте проверим

В статье я воспользуюсь инструментами для нижнего белья, использование которых может позволить себе самое очевидное гуманитарное.Если в доме есть измерительные приборы, вроде, ничего нового под текстом вы не найдете.

Итак, кулер не работает. Какие варианты?

Ну чудес не бывает. Здесь либо:

• механизм ходовой, лопасти что-то физически мешают
• не должно быть бесскрученным, потому что нет управляющего сигнала для вращения (система считает, что температурный порог не достигнут)
• нет электрического сигнала обмахиваться

Как разобрать кулер?

Зачем? Дешевые и дорогие кулеры разобраны до определенного этапа: я говорю о снятии крыльчатки.Но, скорее всего, вы столкнетесь с ситуацией, когда сами радиоэлементы попросту недоступны: дизайн ВПЯН или приклеен к устойчивости, так что да — кулер часто бывает неприхотливым устройством. Но эта тема не в нашей статье.

Где найти самый богатый выбор вентиляторов для вашего компьютера или ноутбука? На Алиэкспресс представлен широчайший выбор кулеров, в том числе для любой видеокарты и одиночного радиатора. Выбрав этот вариант, вы можете обратиться к охлаждению любого устройства внутри ПК.Зачем переплачивать
«Продам», если все-таки можно купить прямо сейчас, только немного подождав?

Чистим и смазываем.

Что может мешать вращению лопастей вентилятора? Кусочки пыли или провисшие провода. Если от первой причины легко избавиться от чистки, продувки и последующей смазки, то второй вариант часто сопровождается характерным звуком. В любом случае на вентилятор надо смотреть прямо. Мусор может попасть внутрь механизма, заклинив движитель.Диагностирую легко — палец на лопатках, дает вращение. Если сопротивление пальцам не оказывает, лопасти легко вращаются, пропустите абзац. А пока просто чистите (кисточкой или сжатым воздухом). По необходимости смазать.

Присоединяем наклейку к силовой разводке и вытаскиваем по центру резиновую заглушку, защищающую механизм:

Сразу обращаем внимание на места подвода проводов проводов к плате. Если вы владелец 4-х проводного кулера, то лучше сразу убрать это место ненужной зубной щеткой или зубочисткой — часто остаются просто контакты:

это называется «офигенно»

Набираем кончик отвала зубочистка и др.Масло (подойдет любое техническое, овощное из кухни быстро сохнет, оставляя после себя грязь) и промахивается механизмом по центру, вращая лезвие пальцем. Так несколько раз:

ну у меня есть масл-шапка для этих целей

Вилку и наклейку лучше вернуть на место, чтобы пыль сюда не попадала.

Проверка вентилятора: время выполнения метода.

Владельцам более «совершенных» кулеров (или если сопротивление вращению не обнаружилось) сразу советую обратиться к проверке кулера на работоспособность.Для этого его не нужно снимать с заданного положения. По возможности отсоедините разъем от платы. Если нет, оставляем на месте, однако сразу отмечаем цвет проводов. А для проверки работоспособности нам понадобится всего два из них.

Разъем в руках или нет, осмотрите маркировку вентилятора. Ищем напряжение:

Для дальнейшей проверки нам понадобится соответствующий блок питания. Аккумулятор. Это, конечно, не должно превышать параметра, указанного на кулере.У меня есть оба вентилятора на 12
Б. Так сбудется 9
— Вольт «Корона». Лучше новое, а не съемочное. Ввести пару проводников для его контактов на коленке:

Они давно не меньше между собой: ничего не взорвется, конечно, но блок питания все равно может вам пригодиться.

Вернемся к кулеру. На разъеме черный провод — « -»
«, обычно красный -» +
«(желтый не нужен, он считывает скорость; если у вас четвертый, то больше не нужно, его цель — регулировать скорость кулера, которая должна поддерживаться материнской платой).Подробнее об устройстве и принципе работы читайте в статье .
.

Минус проводка самодельного аккумуляторного завода на черном контакте кулера jacker, преимущество — на красном:

Для наглядности отрезал разъем от кулера и замкнул на видео прямо на батарее :

Красный на «плюс», черный — на «минус» (черный провод на кулере всегда). Этот кулер рабочий.

Проверка вентилятора: методом двух или очень ручек.

А с помощью этой опции можно проверить работоспособность, и использовать в качестве вентилятора рабочий, но неиспользуемый кулер от тех источников питания, у которых есть 12 В (например, в автомобиле). И подключится, кулер будет через USB кабель. Для этого потребуются:

• б / у кабель USB от всякого ненужного устройства (хороший кабель не стоит, конечно, особо портить)
• рабочий кулер

Здесь все просто. От кабеля отрезать разъем на другое устройство, оставив сам разъем USB.Нам потребуются провода со знакомой цветовой маркировкой: черный и красный. Подключите соответствующие провода кулера. Изолятор и вилка:

красный на красном, черный на черном

Именно так и устроены самые недорогие USB-вентиляторы. Не взрывается, а чтобы повредить или проверить самое время. Проверить абсолютно любой USB-разъем типа «Мамочка». Эта простая методика, кстати, позволит вам испытать четырехконтактные кулеры: сначала подключить «черные» кулеры и контакты кабеля, а затем поочередно присоединить красный провод USB кабеля ко всем контактам на разъемах кулера.Не крутишь? В помойке.

Предупреждаю. Долго крутящийся веер, питаясь таким образом, не покидает! Метод указан только для проверки работоспособности.

Проверить работу кулера ноутбука можно с помощью программы Speedfan или подключившись к другому компьютеру. Обнаруженные проблемы в работе вентилятора необходимо устранить как можно скорее, чтобы избежать перегрева компонентов.

Проверка программного обеспечения

Убедитесь, что вентилятор работает, и без использования специального программного обеспечения.Достаточно поднести руку к открытию системы охлаждения на корпусе, предварительно нагружая систему. Попробуйте, например, запустить ресурсоемкую игру — шум от кулера подскажет, что ноутбук пытается охладить компоненты.

Если вентилятор не справляется с нагрузкой, а компонент перегревается, ноутбук может зависнуть или выключиться самостоятельно. Так срабатывает система предотвращения перегрева, но если она должна была присоединиться к корпусу, значит, кулер совсем плохой, и нужно срочно его почистить или поменять.Но так вы можете определить только сам факт работы вентилятора. Это хорошо работает, вы можете узнать через программу Speedfan.

Язык не является обязательным: Speedfan с помощью значков четко продемонстрирует, какие компоненты нагреваются в пределах нормального диапазона, а какие — слишком высоко. Например, в приведенном выше примере кулер не справляется с охлаждением процессора, поэтому рядом с иконкой CPU fire.

Попробуйте исправить это с помощью программы Speedfan, увеличив скорость вращения вентилятора ноутбука.Найдите в нижней части главного окна утилиты кулера, которые отвечают за охлаждение процессора. Если он работает не на 100%, увеличьте его мощность, чтобы проверить, не упадет ли температура процессора. Если даже на максимальных оборотах вентилятор не может обеспечить нормальное охлаждение компонента ноутбука, то необходимо определить, в чем причина перегрева ноутбука.

Проверка оборудования

Если сложно понять, работает ли вентилятор, придется разобрать ноутбук и проверить его работоспособность.Прежде чем снимать кулер, изучите инструкцию по разборке вашей модели ноутбука. Если ноутбук еще на гарантии, то разбирать его не стоит. С проблемой перегрева обращаться в сервисный центр, чтобы не потерять гарантию из-за механического вмешательства.

Если вы все-таки собираетесь самостоятельно разбирать ноутбук, то помните, что вытаскивать кулер из корпуса необязательно, достаточно освободить провода, чтобы можно было проверить вентилятор на другом устройстве. Для проверки понадобится USB-кабель, у которого с одной стороны штекер, а с другой — два провода, красный (+) и черный (-).Соединить провода USB кабеля с проводами — черный с черным, красный с красным. Затем USB вставляется в другой компьютер.

Если вентилятор ноутбука вращается, причину повышения температуры следует искать в другом месте. Попробуйте заменить терморезку на процессоре, хорошо очистить систему охлаждения еще раз.

Чистка или замена кулера

Если вы попали в кулер ноутбука, можете попробовать почистить его от пыли или заменить самостоятельно.Радиаторы с вентиляторами стоит расписывать в самых горячих точках — возле видеокарты, процессора, жесткого диска. Сам кулер будет закреплен винтами.

Очистить вентилятор можно обычной салфеткой или специальной щеткой. Затем нужно снять радиаторы, а также удалить скопившуюся с них пыль. В принципе, чистка кулера завершена, осталось только установить систему охлаждения на место, ничего не перепутав. Если у вас нет опыта проведения подобных операций, лучше сразу довериться профессионалам и обратиться в сервисный центр.

Эту чистку рекомендуется проводить регулярно, даже если вы не замечаете проблем с перегревом оборудования. Пристальное внимание к состоянию системы охлаждения следует обратить и в том случае, если в доме есть животные или недавно проводился ремонт с «пыльными» работами — например, путем усиления оштукатуренных стен. Если после очистки кулера компоненты ноутбука по-прежнему не охлаждаются должным образом, замените вентилятор на более мощный или подумайте о покупке охлаждающей подставки.

Если у вас есть подозрения, связанные с перегревом какого-либо устройства в ноутбуке, то вам необходимо проверить работоспособность вентилятора. Для этого воспользуйтесь дополнительными утилитами.

Вам понадобится

Инструкция

Электроусилитель руля на ВАЗ-2114: особенности агрегата

Электроусилитель руля на ВАЗ-2114 устанавливается только владельцами, с завода ни одна из машин такими устройствами не оснащалась.Но чтобы повысить комфорт и улучшить управляемость, водители устанавливают электрические усилители от «Приоры» или «Калины».

При проведении сборки могут возникнуть незначительные затруднения. Но пройти техосмотр будет намного сложнее. Фактически вы вмешиваетесь в конструкцию рулевого управления, что строго запрещено правилами дорожного движения. Водителю не разрешается изменять ни рулевое управление, ни тормоза.

Что понадобится для установки

Электроусилитель руля для ВАЗ-2114 необходимо купить напрямую, отзывы о различных производителях этих устройств среди пользователей.А стоимость этих устройств колеблется от 15000 до 25000 рублей. Также в комплекте должны идти следующие элементы:

1. Пластина для установки привода. С ним идет переходник между кронштейнами ГУР и штатной.
2. Кардан для совмещения рулевой рейки вашего автомобиля и вала электроусилителя руля.
3. Комплект жгута проводов для установки прибора.

При покупке данного устройства в магазине необходимо обязательно проверить оборудование.Если каких-то предметов нет в коробке, лучше не покупать устройство, так как установка может вызвать проблемы.

Почему не гидравлический привод?

Электроусилитель руля на ВАЗ-2114, описание установки которого будет дано ниже, имеет ряд преимуществ по сравнению с гидравлическими устройствами. Для гидроусилителя руля нужен насос, который создает давление на ведущее колесо. И это лишние элементы в дизайне.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

За состоянием помпы нужно постоянно следить, возможны утечки, которые приведут к выходу из строя гидроусилителя руля. Электроприбор намного легче, жизнь его очень высока, нетребовательна в обслуживании, что очень пригодится ленивым водителям. И самое главное — стоимость электроусилителя почти вдвое ниже.И если машина ему вообще стоит.

Разборка рулевого управления

Перед установкой электроусилителя руля на ВАЗ-2114, фото которого приведено в статье, необходимо выполнить несколько подготовительных действий:

1. Снимите колесо и кожух, который прикрыт. колонка.
2. Снимите подрулевые переключатели.
3. Отсоедините кнопку охранной сигнализации и отсоедините микросхему от замка зажигания.
4. Полностью разобрать рулевую колонку.

Желательно при работе иметь под рукой мануал, он все очень четко расписан. Сразу после разборки рулевой колонки необходимо открутить шпильки и винты. Болты, у которых головки срезного типа, нужно открутить при помощи стамески.

Работа очень утомительная и скучная, но вы выполняете ее довольно быстро. Отвинтив верхний болт крепления кардана к колонке, полностью освободите механизм. Затем разберите рулевую колонку и снимите карданный вал, ослабив болт на нижнем креплении.Вам может понадобиться зажим, который находится внизу кардана, ослабляемый стамеской.

Установка

После снятия всех компонентов рулевого управления необходимо установить пластину. Перед этим напилите болгаркой верхние шпильки и установите корпус гидроусилителя руля, карданный вал и пластину, все эти детали входят в комплект.

Электроусилитель руля на ВАЗ-2114 (подробное описание дано в инструкции по эксплуатации) устанавливается буквально за несколько минут.Гораздо дольше вы собираетесь разбирать все элементы. При установке обязательно поменяйте штатный кардан на тот, который идет в комплекте. Собирать рулевую колонку пока не торопится, ведь вам еще нужно подключить устройство к бортовой сети автомобиля.

Соединительное оборудование

Блок управления электроусилителем рулевого управления принимает сигнал с датчиков скорости и частоты вращения коленчатого вала. Системы подключения электрооборудования автомобиля следующие:

1. Отсоединить минусовую клемму аккумуляторной батареи.
2. Найдите резервный слот блока предохранителей. Через них нужно произвести подключения устройств. Найдите в жгуте резервный провод, подключите блок питания гидроусилителя рулевого управления.
3. Если нет возможности использовать резервную розетку, вам потребуется от замка зажигания через предохранитель для питания электрического усилителя. При выключенном зажигании привод не работал.
4. Отрицательный провод питания для подключения к кузову автомобиля.

На этом подключение силовой агрегат можно считать законченным.Контроль подключения осуществляется следующим образом:

1. Датчик скорости должен быть подключен правильно.
2. Провод идущий от тачка, нужно соединить с левым токеном.
3. Установлены обе микросхемы на электроусилитель руля.

Соединение завершено. Установить своими руками электроусилитель руля на ВАЗ-2114 без проблем. Но лучше сделать СТО, чтобы мастер выдал вам документ, подтверждающий правильную установку оборудования. Только в этом случае вы избавитесь от проблем с прохождением.

Health Check

После подключения всех элементов системы необходимо установить колесо и проверить работоспособность механизма. В том случае, если работа вам подходит, необходимо собрать все детали в обратной последовательности. Затем запустите двигатель и попробуйте на малой скорости вращать колесо.

В этом случае должен работать электропривод, помогая вам повернуть колесо в нужном направлении. Затем вам нужно разогнать машину. Скоростной электроусилитель руля на ВАЗ-2114 работать не должен.В противном случае вы скорее всего ошибетесь при подключении проводов, идущих от датчиков.

На что реагирует датчик холостого хода?

Если на вашей Лада Приора появились «плавающие» повороты, то обязательно проверьте датчик холостого хода. Среди всех проблем двигателя некорректная работа холостого хода может возникнуть в следующих случаях:

1. В момент переключения скоростей глохнет двигатель.
2. Обороты двигателя независимо увеличиваются или уменьшаются.
3. При остановке автомобиля при работающем двигателе обороты резко падают.

Все эти симптомы говорят о неисправности датчика холостого хода. Но прежде чем приступить к его ремонту, нужно точно знать, где он находится и как выглядит.

Расположение

Реле холостого хода на всех трех версиях Приоры расположено рядом с дроссельной заслонкой и закреплено двумя маленькими болтами.

Датчик холостого хода легко узнается по подключенной к нему колодке проводов и своеобразной форме.

Диагностика

Вся сложность диагностики заключается в том, что неисправность датчика холостого хода на приборной панели многим не покажется знакомой — проверьте двигатель, так как он не управляется ЭБУ.

Проверка цепи

Перед проверкой схемы заранее подготовьте мультиметр и дайте ему поработать. Далее открываем капот и отключаем питание от регулятора холостого хода. Затем на мультиметре необходимо установить режим вольтметра. Черный зонд необходимо подключить к «массе» автомобиля, а красный зонд поочередно подсоединить ко всем контактам на блоке.

Воспользовавшись помощью второго человека, заводим двигатель и смотрим показания мультиметра. Параметры должны быть в пределах 12 вольт. Если мультиметр показывает значение, которое значительно ниже, чем должно быть, причину следует искать в АКБ, а при полном отсутствии напряжения причину искать в проводке или в блоке управления двигателем. Если при проверке выяснилось, что схема исправна, можно ориентироваться на датчик.

Чек IAC

При проверке датчика мультиметр нужно перевести в режим проверки сопротивления.Далее, независимо от полярности, нужно подключить щупы к клеммам A и B, затем к C и D. Сопротивление на рабочем датчике должно быть в пределах 53 Ом.

После этого необходимо поочередно подключить щуп ко всем выводам. На мультиметре должна отображаться «бесконечность» во всех вариантах подключения.

Если показания прибора были ненормальными, датчик холостого хода можно очистить или заменить новым.

Подготовка к чистке датчика холостого хода

Для того, чтобы очистить РХХ, нужно заранее подготовить небольшой набор инструментов и материалов, которые понадобятся в процессе работы: небольшая крестовая отвертка, аэрозольная жидкость, ветошь и очиститель карбюратора.

После того, как все необходимое для работы подготовлено, нужно отключить автомобиль от аккумуляторной батареи. Далее следует найти РХХ, расположенный на узле дроссельной заслонки, с помощью небольшой отвертки открутить два крепежных винта.

Очистка IAC

Положите датчик холостого хода на чистую тряпку и распылите чистящую жидкость из баллончика на его иглу. В процессе опрыскивания следить, чтобы жидкость не попала под пружину. В этом случае необходимо будет продуть датчик под высоким давлением, но эта процедура не гарантирует правильной работы IAC.Затем протрите иглу чистой тканью и дождитесь полного высыхания.

Если этого не сделать, то придется сушить и чистить автомобильные свечи. Используйте моторное масло и протрите уплотнительное кольцо датчика холостого хода. После этого установите его в сиденье и надежно закрепите двумя винтами.

При установке датчика необходимо соблюдать осторожность, поскольку при повреждении уплотнения IAC не будет нормально работать. Если после очистки датчик холостого хода не хочет нормально работать, его необходимо заменить на новый.

Это вопрос, который часто задают себе автомобилисты. Особенно это актуально для счастливых обладателей современных автомобилей. Дело в том, что выпускаемые в последние годы автомобили буквально напичканы различной электроникой, среди которых важное место занимают различные датчики. Датчик XX — это системное устройство, которое играет роль в управлении двигателем. От его точной работы зависит стабильность работы двигателя на холостом ходу. Признаками неисправности является прекращение работы двигателя при выключении трансмиссии.

Для этого вам нужно «вооружиться» устройством, называемым мультиметром, и набором проводов. Теперь необходимо открыть регулятор холостого хода и блок, ослабив фиксатор. Возьмите вольтметр и закройте минус на массу двигателя. Чтобы измерить напряжение на проводах A и D, нужно включить зажигание. Результирующее напряжение не должно быть ниже 12 вольт. Возможно, прибор покажет, что напряжение низкое или вообще отсутствует, в этом случае нужно проверить заряд аккумулятора.Если заряд АКБ в норме, нужно прозвонить всю цепь питания датчика. Бывает, но довольно редко, что блок управления двигателем выходит из строя.

Датчик холостого хода автомобильного двигателя — разновидность двигателя, снабженная конической иглой. Он обходит дроссельную заслонку, изменяя количество дополнительного воздуха, подаваемого в двигатель автомобиля.

Есть еще один способ проверить датчик холостого хода. Для этого его необходимо полностью снять с автомобиля. Замыкаем его цепочку колодкой, прикладываем палец к выдвижной игле, выключаем зажигание в машине.В то же время коническая игла должна полностью выдвинуться вперед. Если этого не произошло, значит вышел из строя сам датчик холостого хода.

Датчик холостого хода (dhh), а правильнее называть «регулятор холостого хода» (pxx) предназначен для стабилизации и автоматической регулировки холостого хода. Датчик холостого хода представляет собой электродвигатель с конической иглой.

Где находится

Датчик холостого хода расположен на корпусе дроссельной заслонки. Датчик холостого хода расположен рядом с датчиком положения дроссельной заслонки.DXH крепится двумя винтами. Также обнаруживается, что датчик посажен на лак.

Как проверить

Есть несколько способов проверить датчик. Первый — это проверка мультиметром. Нужно выключить зажигание. Отсоедините проверяемый блок от регулятора. Для этого отсоедините колодки разъема. А затем проверяется целостность обмоток РХХ с помощью мультиметра. В инструкции по использованию мультиметра описаны все необходимые действия.

Второй способ.Протестируйте самодельным тестером. Не все автомобили могут проверить IAC мультиметром. Например, в автомобилях с системой впрыска ее сложно проверить, и показания, скорее всего, будут неточными. Основная поломка регулятора — закоксовывание. Если винтовая пара закоксовывается, то узел начинает периодически заклинивать, а значит, на холостом ходу двигатель будет работать неравномерно.

Есть специальные тестеры для проверки РХХ, но покупать их недешево. И зачем его покупать. Сделать такой тестер своими руками вполне реально.Берется обычный трансформатор, работающий на напряжение 6 вольт. Это напряжение в норме. зарядное устройство для мобильного телефона. Для справки, ток переменный. С помощью такого простого тестера можно проверить прямой и обратный ход IAC.

Индикатором исправности сайта будет лампочка. Если шток вклинивается внутрь регулятора, лампочка будет светиться ярко. Надо провести или почистить сайт или заменить. Если лампочка тусклая, значит все в порядке — РХХ исправен.

Замена

Выключив зажигание, отсоединить разъем регулятора.

С помощью отвертки Phillips открутите два винта, которыми регулятор крепится к дроссельной заслонке.

Для наглядности эта операция выполняется на разобранном дроссельном узле.

Снять регулятор холостого хода ВАЗ 2112.

Перед установкой регулятора очищаем седло клапана, воздушный канал и поверхность под уплотнительным кольцом регулятора в патрубке.

При установке нового регулятора расстояние между концом иглы клапана и монтажным фланцем должно быть не более 23 мм.

Перед установкой смажьте уплотнительное кольцо регулятора моторным маслом. Момент затяжки винтов крепления регулятора составляет 3–4 Н · м.

Симптомы

На неисправность датчика холостого хода могут указывать следующие симптомы:

«Плавающая» частота вращения двигателя на холостом ходу.

Плохой запуск двигателя даже при нажатии на педаль газа.Часто это причина того, что игла датчика закрывает канал.

При прогреве автомобиля обороты двигателя не увеличиваются.

Внезапная остановка двигателя на нейтральной передаче.

Заметное падение скорости после включения таких потребителей энергии как плита, кондиционер, фары и магнитола.

Перечисляя признаки неисправности датчика холостого хода, следует отметить, что подобные «симптомы» могут быть вызваны другими устройствами (например, топливным фильтром или свечами), которые связаны с системой подачи топлива.Поэтому перед заменой датчика холостого хода следует провести диагностику на исправность ряда других важных деталей. Только убедитесь, что DXH неисправен, можно приступать к его замене. В противном случае все работы не принесут желаемого результата.

В машине нет лишних деталей, но все же среди них есть более сложные механизмы, влияющие на здоровье всей машины. Регулятор холостого хода — одна из таких деталей. Проблемы датчика холостого хода отражаются на качестве двигателя, и любая неисправность, связанная с этим крошечным механизмом, требует срочного вмешательства.

Симптомы регулятора холостого хода

Регулятор холостого хода (датчик ХХ) представляет собой кусок размером с куриное яйцо. Но несмотря на небольшие размеры, он выполняет важную функцию — стабилизирует работу двигателя. Точнее, датчик ХХ регулирует подачу воздуха к мотору. Это необходимо для поддержания оптимального соотношения топлива и воздуха, что очень важно для стабильной работы двигателя на холостом ходу.

Первыми признаками, которые должны насторожить владельца автомобиля и заставить задуматься о проверке указанного датчика, являются:

И хотя причины этих проблем могут быть разными, наиболее частыми из них являются износ иглы и поломка датчика контакта.
Интересно! Лада Калина стала предметом множества шуток и шуток, но это не помешало ей стать одним из самых популярных автомобилей.
Прежде чем обращаться в ремонтную мастерскую или приступить к замене датчика собственными силами, вы должны подтвердить или опровергнуть свои опасения. Но как проверить регулятор холостого хода?

Как проверить регулятор на Калине

Диагностика регулятора холостого хода на Лада Калина мало чем отличается от проверки работы автомобиля любого другого производства.Перед тем, как начать осмотр, нужно заблокировать автомобиль в фиксированном положении. Для этого затяните ручной тормоз и убедитесь, что автомобиль защищен от самопроизвольного движения (установите упоры или стояночный тормоз).
Важно! Перед началом работы не забудьте о правилах безопасности при работе с двигателем.

Поднимите крышку капота, где на Ладе Калине клапан холостого хода, и приступите к осмотру.

Следим за уровнем напряжения (норма — цифра 12В).Если вольтметр показывает 11 В или меньше, это указывает на разряженный аккумулятор, неисправность ЭБУ или неисправность в цепи питания. На этом проверка ХХ на Калину заканчивается. Если при осмотре было установлено, что двигатель не работал на холостом ходу, то необходимо срочно приступить к поиску неисправности.

Что требуется для замены, подбираем запчасти и инструмент

Как вы уже поняли, датчик холостого хода ремонту не подлежит. В случае ее выхода из строя необходимо заменить изношенную деталь на новую.Для выполнения данной процедуры вам потребуются:

• универсальная крестовая отвертка
• ключ 13
• ветошь
• новый датчик холостого хода на Калине

Внимание! Перед покупкой нового регулятора убедитесь, что длина иглы датчика не превышает 23 мм.
В процессе замены датчика может пригодиться «вешка» (WD-40), предназначенная для обработки крепежа и откручивания «вросших» гаек. Этот инструмент для всех, кто хоть раз имел дело со сложными механизмами.А если у вас его нет, то вот повод приобрести универсальный очиститель!

Пошаговая инструкция по замене

Замена РХХ на Калину — это не столько сложный, сколько кропотливый процесс, требующий аккуратности и внимания. Первое, что нужно начать — это …

Снятие регулятора

Помните! Процедура снятия датчика ХХ производится только при выключенном двигателе.
Регулятор холостого хода расположен на стенке дроссельной заслонки .Для того, чтобы его оттуда вынуть, нужно взять крестообразную отвертку и открутить крепеж. Если болты не поддаются, их можно обработать ватком и немного протереть поверхность ненужной тряпкой. После этого регулятор «свободен» и его можно снимать.

Болты и отверстия под них тоже протереть тряпочкой, смоченной очистителем. С помощью омметра рассчитайте уровень сопротивления между выводами A, B, C и D. Полученное число должно быть в диапазоне от 40 до 80 Ом. Но будьте осторожны, на полученные данные будет влиять последовательность подключения выходов (сначала A и B, затем C и D).

Если все подключено правильно, но показатели омметра не соответствуют норме, то это будет лишь дополнительным поводом для срочной замены датчика холостого хода на вашей Калине. Интересный факт! Нашу любимую «Ладу Калину» знает весь мир, но далеко не везде она носит это имя. Для финского рынка этот автомобиль был переименован в «Лада 119».А все потому, что мелодичное слово «Калина» в переводе с финского означает «грохот», «шум», что не может быть лучшей ассоциацией с автомобилем.

Установка нового регулятора на Лада Калина

Установка нового РХХ производится в обратном порядке. Смазал и снова почистил болты , прикрепленные к стенке дроссельной заслонки. Крепления должны быть хорошо затянуты, чтобы датчик холостого хода не вибрировал при работающем двигателе. Затем подключите разъемы.

После монтажа датчика необходимо обязательно провести процедуру калибровки установленного механизма. Для этого включите зажигание, не запуская двигатель. И только по окончании этой процедуры машина готова к эксплуатации.

Не забывайте периодически устраивать проверки своего автомобиля на исправность механизмов Лада Калина, следить за работой датчика холостого хода и поддерживать чистоту в том месте, где он находится. При первых «сигналах тревоги» проведите более глубокий осмотр, и тогда ваша машина будет работать в точности как швейцарские часы.

Подпишитесь на наши ленты на

Водители, которые испытывают такие симптомы, как неконтролируемое увеличение или уменьшение скорости, останавливают двигатель сразу после сброса передачи, часто интересуются, как проверить датчик холостого хода на его работоспособность, поэтому в данном случае проблема, скорее всего, в нем.

Процесс поверки

Перед проверкой датчика холостого хода на ВАЗ 2114 в первую очередь необходимо обзавестись тестером. Далее выполните следующие действия:
1. Определите местоположение датчика и отключите подключенный к нему блок с проводами. Возможно, вам придется открутить две насадки дроссельной заслонки в сторону ствольной коробки и переместить узел от конца ствольной коробки примерно на 1 см.
2. Перед проверкой ВАЗ 2114 МАК необходимо измерить уровень электрического напряжения, находится ли оно в соответствующих рамках.Для этого используем вольтметр, отрицательную клемму подключаем к массе (двигатель) и клеммам А и D. Если после включения зажигания уровень напряжения на вольтметре ниже 12 В, то причина неисправность в разряженном аккумуляторе или неработающей силовой цепи.
3. Проверив схему, выключив зажигание, узнаем, как проверить датчик холостого хода ВАЗ 2110 напрямую. Клеммы тестера необходимо соединить попарно с клеммами A и B, затем C и D.Стандартное сопротивление 53 Ом, сверяемся с ним. Далее, следуя инструкции, как проверить РХХ ВАЗ 2110, проверьте пары A и C, затем B и D, сопротивление в которых должно стремиться к бесконечности. Если полученные значения отличаются, датчик необходимо заменить.
Есть еще один вариант, как проверить РХХ, требующий его полного извлечения.
