Не работает подсветка панели приборов ВАЗ-2110: причины, как исправить?

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями. Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее. Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

предохранитель;
печатная плата щитка приборов;
контакты;
проводка;
выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Читайте также: Почему не работает вентилятор печки ВАЗ-2110

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.

Не горит подсветка панели приборов ваз 2110

Авто-помощь

Советы для автомобилистов

Не работает подсветка приборов на ваз 2110

Учитывая существующие Правила дорожного движения, водитель обязан включать головное освещение на своём легковом автомобиле ВАЗ-2112 перед тем, как тронется с места. А это значит, что включится и подсветка на щитке приборов, хотя она в светлое время суток совершенно не нужна, ведь приборы и без неё просматриваются нормально. Постоянное горение ламп подсветки щитка приборов сокращает срок их работы и приводит к более частому появлению неисправностей в этой электрической цепи.

Самая простая причина, по которой лампы подсветки не горят, это когда детские шаловливые ручки, сидя на водительском сиденье, трогают органы управления автомобилем. Если они повернули ручку реостата, регулирующего величину светового потока, влево до упора, то освещения щитка приборов практически не будет. Поэтому, прежде чем приступить к поиску неисправности, попробуйте повернуть эту ручку вправо. Если подсветка заработает, значит, проблема будет легко решена. А вот если нет, то только тогда придётся искать причину этой неисправности.

В этом случае придётся: либо проверить, цел ли 5-ти амперный предохранитель F1, который расположен в монтажном блоке, либо включить габариты Вашего автомобиля, выйти из него и посмотреть, горят ли лампы габаритов с левой стороны или лампы освещения багажника, так как все они получают питание через этот предохранитель. Правые габариты получают питание через предохранитель F11.

Если лампы левых габаритов горят, а подсветка щитка приборов не работает, значит, предохранитель F1, не перегорел, поэтому следующим шагом будет проверка контактов на реостате, при помощи которого регулирую яркость ламп подсветки щитка приборов. Бывают случаи, когда с них слетает штекер вместе с контактами или он выходит из строя. Проверить, это предположение, можно сняв реостат и замкнув его контакты напрямую. Если лампы подсветки загорятся, значит, причина именно в нём.

Возможной неисправностью, приводящей к потере освещения приборной панели, может стать печатная плата щитка приборов. Происходит это из-за перегорания на ней дорожки, по которой идёт питание к лампам подсветки. Учитывая то, что щиток приборов является неремонтопригодным его придётся менять на новый. Да и у самих ламп нити накала тоже сгорают, правда чтобы это произошло сразу на всех лампах подсветки щитка приборов, то такое вряд ли может случиться.

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 5

1 Тема от

Trablz 2014-03-14 09:58:30

Trablz
Новый участник
Неактивен

Откуда: Екатеринбург
Регистрация: 2014-03-14
Сообщений: 6Спасибо: 2
Авто: ВАЗ 2110

Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

Доброго времени суток уважаемые. Есть вопрос.

А/м ВАЗ 2110 2002 года. Перестала подсвечиваться правая часть приборной панели, решил залезть заменить лампочки. Лампочки решил заменить не на стандартные, а на светодиодные. Сразу оговорюсь, что заменил не на всей панели, а только на правой стороне. Итак:

1. Заменил, после чего потухло освещение всей панели приборов, но лампочки индикации все работают ;

2. Затем открыл блок предохранителей, перегорели предохранители F1, F11 (пропали габариты) — заменил. Крутанул регулятор освещения приборной панели — перегорели снова.;

3. Заменил регулятор подсветки приборов (был неисправен, отвалилась петелька на конце), но подсветка не появилась;

4. Заменил снова предохранители F1, F11 перегорать перестали;

5. Проверил приходит ли на приборную панель питание 12В:
5.1. Белая колодка — 9, 10 разъёмы всё приходит чётко по 12В;
5.2. Красная колодка — 2 (вроде ) или 3 разъём приходит но 10,78В. Но проверял ДО замены реостата.
Что делать куда смотреть дальше?! Или это из-за диодов пропала подсветка? Хотя на поворотниках и дальнем свете лампочка индикации горят светодиоды нормально.

Почему не горят габариты и подсветка приборов на ВАЗ-2110

Автомобиль: ВАЗ-2110.
Спрашивает: Константин Самойликов.
Суть вопроса: почему перестали гореть лампы подсветки панели приборов?

Днём ездил проблем не было. Вечером заметил что подсветка панели приборов горит еле-еле, а потом и вовсе пропала. Также когда вышел из машины на заправке заметил, что не горят гарабиты совсем. Помогите, пожалуйста.

Правила ПДД

По Правилам дорожного движения водитель в темное время обязан подсвечивать габаритные огни на своем транспорте при передвижении. В это время также подсвечивается и панель приборов.

Причины и ремонт

Габаритные огни левого борта и подсветка панели приборов подключены через предохранитель F1, а правые – через F11. Оба рассчитаны на ток в 5 Ампер.

Иногда подсветка может не работать. В таком случае нужно проверить предохранитель F1 , который располагается в салоне со стороны водителя в специальном блоке. Также надо проверить и предохранитель F11 .

Если предохранители в норме, нужно проверить всю проводку и лампы на габаритах.

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Приборная доска

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

Тахометр;
пидометр;
Указатель уровня топлива;
Указатель температуры охлаждающей жидкости;
Контрольные лампы в количестве 12 штук;
6 лампочек подвески щитка приборов;
Резервное гнездо, предназначенное для контрольной лампы;
Пара колодок для подключения проводов.

РАспиновка приборки

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

В старых щитках приборы располагаются симметрично.
Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов н а ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Старый и новый образец

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

Не горит подсветка панели приборов ваз 2110

Проблемы с подсветкой приборной панели ВАЗ-2110: причины и ремонт

Возможные причины

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

предохранитель;
печатная плата щитка приборов;
контакты;
проводка;
выход из строя лампочек из-за короткого замыкания.

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

Доброго времени суток уважаемые. Есть вопрос.

1. Заменил, после чего потухло освещение всей панели приборов, но лампочки индикации все работают ;

4. Заменил снова предохранители F1, F11 перегорать перестали;

5. Проверил приходит ли на приборную панель питание 12В:
5.1. Белая колодка — 9, 10 разъёмы всё приходит чётко по 12В;
5.2. Красная колодка — 2 (вроде ) или 3 разъём приходит но 10,78В. Но проверял ДО замены реостата.
Что делать куда смотреть дальше. Или это из-за диодов пропала подсветка? Хотя на поворотниках и дальнем свете лампочка индикации горят светодиоды нормально.

2 Ответ от

iliaBkmz 2014-03-14 13:18:05

iliaBkmz
Легенда форума
Неактивен

Регистрация: 2012-11-12
Сообщений: 2,016 Спасибо : 581
Авто: outlander и 2104

Re: Решено: Не горит подсветка приборной панели, но индикаторы работают

Или это из-за диодов пропала подсветка?

Точно нет. Диоды ставить можно, но каждый диод имеет конкретный + и _, в отличие от лампочки.
Проверьте горит ли приборка — если подать ток напрямую. Чудес не бывает, либо нет массы, либо тока, или что — то замыкает. Проверяйте методом исключения.

Спасибо сказали: Trablz 1

не работает подсветка панели приборов ваз 2110

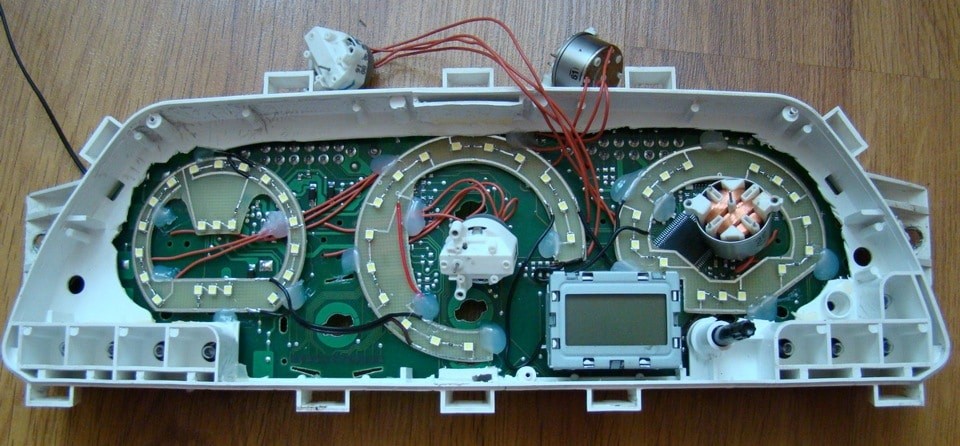

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и поставил туда белый светодиод. Светодиоду сточил головку и по радиусу прошелся наждаком для большего рассеивания. Все получилось здорово. Одометр подсвечивается светло-серым цветом. Смотрится очень зачЁтно.

Жаль не сфоткал. А вот утром огорчился очень. Вышел, и увидел машинку под снегом. Завел, включил габариты и стал счищать снег с машины. И тут заметил, что подсветка приборки не горит. Работают все пиборы (стрелки, лампочка ручника, и лампочка габаритов).

А вот сама приборка не подсвечивается. Затем обратил внимание, что все кнопки панели тоже горят с перебоем. Покрутил слегка крутилку для подсвечивания яркости (не помню как она называется) и стал дальше чистить машину. Но всоре погали и все кнопки напанели.

Осталась гореть только лампочка включения габаритов. Разбираться времени не было. Нужно ехать на работу.

Выехал в таком состоянии. Приборка и кнопки на панели не горят. Остальное все работает в штатном режиме и ближний и дальний и дворники и габариты как спереди, так и сзади, и подсветка номерного знака.

Сделал вывод, что это не предохранитель, т. К. Сами приборы работают нормально. Приехал на работу и все же сменил предохранитель на F1 и F11.

Ничего не изменилось. Где-то слышал что подсветка в панели приборов и кнопок связана с этой крутилкой (повшение/понижение яркости подсветки). Вот и думаю в чем трабл? Грешу на то, что либо слетела фишка на этой крутилке, либо она вообще сгорела.

Поправьте меня, коллеги, если я не прав. Никто не сталкивался с таким? Есть таклковые электрики? Заранее спасибо. Такая же проблема :fd. кто что предложил для решения оной, к электрику пока не получается ехать
Взято с. http://www. 2112.ru.

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

причины, почему она перестала работать, распиновка приборки и видео о снятии приборного устройства старого и нового образца

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

Print this article
Font size -16+

Содержание:

Устройство
Проблемы и их устранение

Приборная доска

Начинать следует с предохранителя

Итак, давайте более детально рассмотрим ситуацию, когда не работает (частично или вся) панель приборов на ВАЗ-2110, а также возможные причины и варианты устранения неисправностей. Для этого сперва перечислим имеющиеся там приборы и индикаторы:

тахометр;
спидометр;
указатели уровня топлива и температуры охлаждающей жидкости;
18 ламп – 6 подсветки щитка и 12 контрольных;
резервное гнездо для контрольной лампы;
2 колодки для подсоединения проводки.

Относительно последних хотелось бы дать краткое пояснение относительно того, как их различить на электрических схемах. В частности, колодка белого цвета обозначена как Х1, красного, соответственно, как Х2.

Еще один достаточно важный момент: на автомобилях ВАЗ-2110 может стоять один из двух вариантов приборной панели. Если она старого образца, то все приборы размещаются симметрично. При этом «европанель», помимо того, что она более красивая чисто в визуальном плане, отличается еще и смещенными вправо указателями температуры охлаждающей жидкости и уровня топлива.

Читайте также: Как снять приборную панель на ВАЗ-2110

Если говорить о неисправностях панели приборов ВАЗ «десятой» серии, то здесь наиболее серьезным вариантом является полный ее отказ, когда не работают ни приборы, ни контрольные лампы, ни подсветка. Первым делом в такой ситуации следует проверить расположенный в монтажном блоке 15-амперный предохранитель с маркировкой F6.

Если окажется, что он перегорел, лучше всего сразу же заняться поиском первопричины. В ином случае новый предохранитель, скорее всего, банально разделит участь старого. Вывести его из строя может замыкание, возникшее в электрической цепи. При отсутствии должных навыков лучше не тратить время, а передать автомобиль в руки специалисту, способному не только обнаружить проблему, но и устранить ее.

Устройство панели приборов

На панели приборов ВАЗ-2112 есть:

Спидометр.
Тахометр.
Указатель уровня топлива.
Указатель поворотов.
Указатель температуры жидкости в охладительной системе.
Контрольные лампочки.
Колодки для подключения проводов.

Перед тем, как начать производить какие-то работы с приборной панелью, рекомендуется ознакомиться с ее распиновкой. Говоря другими словами, изначально надо понять, куда какой провод идёт и для чего он предназначается.

Распиновка и схема панели приборов

Распиновка панели приборов

1 — контрольная лампа резерва топлива; 2 — лампы освещения комбинации приборов; 3 — контрольная лампа правого поворота; 4 — контрольная лампа левого поворота; 5 — резервная контрольная лампа; 6 — указатель температуры охлаждающей жидкости; 7 — контрольная лампа наружного освещения; 8 — контрольная лампа воздушной заслонки карбюратора; 9 — контрольная лампа давления масла; 10 — контрольная лампа стояночного тормоза; 11 — контрольная лампа заряда аккумуляторной батареи; 12 — тахометр; 13 — контрольная лампа «CHECK ENGINE»; 14 — спидометр; 15 — контрольная лампа уровня тормозной жидкости; 16 — контрольная лампа аварийной сигнализации; 17 — контрольная лампа дальнего света фар; 18 — указатель уровня топлива.

Полная электросхема лежит ВАЗ-2112 лежит здесь.

Диагностика панели приборов на ВАЗ-2112

На видео показан процесс самодиагностики панели приборов на ВАЗ-2112. Можно посмотреть работу всех стрелок и сигнализаторов. Например, лампочку «проверьте двигатель» (Check Engine) недобросовестный продавец может вынуть.

Устранение проблем

Есть несколько самых распространенных проблем, по которым может не работать панель приборов на ВАЗ-2112. Это такие:

Не горит подсветка. Тут потребуется проверить все контакты, проводку и её состояние. Могут также просто перегореть предохранители или лампочки. Тут причин может быть много, а потому быстро решить проблему не получится. Надо детально во всем разбираться. У нас был случай, когда перегорали сразу все диоды подсветки панели приборов. Пришлось менять все лампочки.
Проверка и замена лампочек подсветки
Отказ узла. Это проблема самая серьезная из всех. В данной ситуации перестают функционировать все приборы. Для того чтобы устранить проблему изначально надо проверить предохранитель №1 (5 ампер изначально, но у нас стоит 7.5, 5 амперный выбивало).
Расположение предохранителя подсветки панели приборов на редакционной машине. У нас лёгкий тюнинг, стоит предохранитель 7.5 Ампер, 5 Ампер выбивало. Это не есть хорошо.
Найти его можно на монтажном блоке. Если он перегорел, потребуется просто его поменять. Также надо обнаружить и причину, по которой он вышел из строя. Обычно к таким последствиям приводит короткое замыкание в проводке.
Прыгают стрелки. Тут в основном причина заключается в том, что плохая масса на щитке. Чтобы добраться до массового провода потребуется вытянуть автомагнитолу. Может такой провод быть смещен в сторону при установке, например, сигнализации. Поэтому, если в машине есть сигнализация, а провода под магнитолой не окажется, искать его надо в другом месте. Он может быть за обивкой салона в районе левой ноги водителя. Также провод массы может быть испорчен в процессе установки новой магнитолы. Такой провод надо не полениться и качественно прикрутить к кузову авто.
Проблемы с щитком приборов. Тут потребуется проверить, всё ли с ним хорошо. Для этого его надо вытянуть с посадочного места, но не отсоединять провода. В проводке надо проверить напряжение. Обязательно также следует посмотреть на обратную сторону прибора, чтобы удостовериться, что токопроводящие дорожки не повреждены.
Прикуриватель. Часто панель приборов может выйти из строя по причине прикуривателя (о замене прикуривателя см. «выполняем замену прикуривателя на ВАЗ-2112 своими руками«). Водители через такой разъем могут использовать разные дополнительные устройства, например, зарядки для телефона. В результате потребляется большое количество энергии, что и вызывает перегорание предохранителей. По этой причине может также некорректно работать и панель приборов. В данном случае надо проверить предохранитель F18 и заменить его при необходимости.
Предохранитель прикуривателя — F18

Диагностика и устранение проблем

Если не работает панель приборов ВАЗ 2110, то для устранения проблем необходимо:

провести проверку ламп и заменить вышедшие из строя элементы;
проверить целостность проводки при помощи мультиметра или контрольного индикатора;
осмотреть состояние контактов и очистить их поверхность от следов окисления;
проверить состояние предохранителей;
протестировать работу приборов.

На схеме синим цветом отмечены предохранители, которые требуется проверить при возникновении проблем с приборами на ВАЗ 2110.

Предохранители цепей комбинации приборов

Для проверки указателя температуры или уровня топлива необходимо:

Подключить зажигание.
Соединить проводом положительный выход питания прибора (закреплен на пин 5 в белом штекере) с массой. При отклонении стрелки требуется проверить состояние проводки, соединяющей датчик и индикатор.
В случае, когда указатель температуры постоянно указывает на перегрев, его требуется отключить от датчика. Если стрелка упадет на ноль, то требуется замена датчика. В ином случае имеет место замыкание проводки на массу или выход из строя самого индикаторного прибора.
Для тестирования прибора требуется снять белый штекер от панели и подать на пин 10 питание напрямую от положительной клеммы батареи. Одновременно на пин 1 подается отрицательное напряжение. Исправный индикатор показывает значение равным нулю, при отклонении стрелки — устройство требует замены.

Возможны еще варианты ремонта:

Тестирование тахометра возможно только на стенде, который сымитирует работу двигателя. Спидометр также проверяется на специальном оборудовании, которое сравнивает результаты замеров с эталонным прибором.
После этого проводится визуальный осмотр дорожек на печатной плате, расположенной внутри комбинации. При обнаружении трещин, разрывов и расслоений требуется восстановить контакт припоем. В случае когда ремонт не помогает, потребуется замена комбинации приборов.

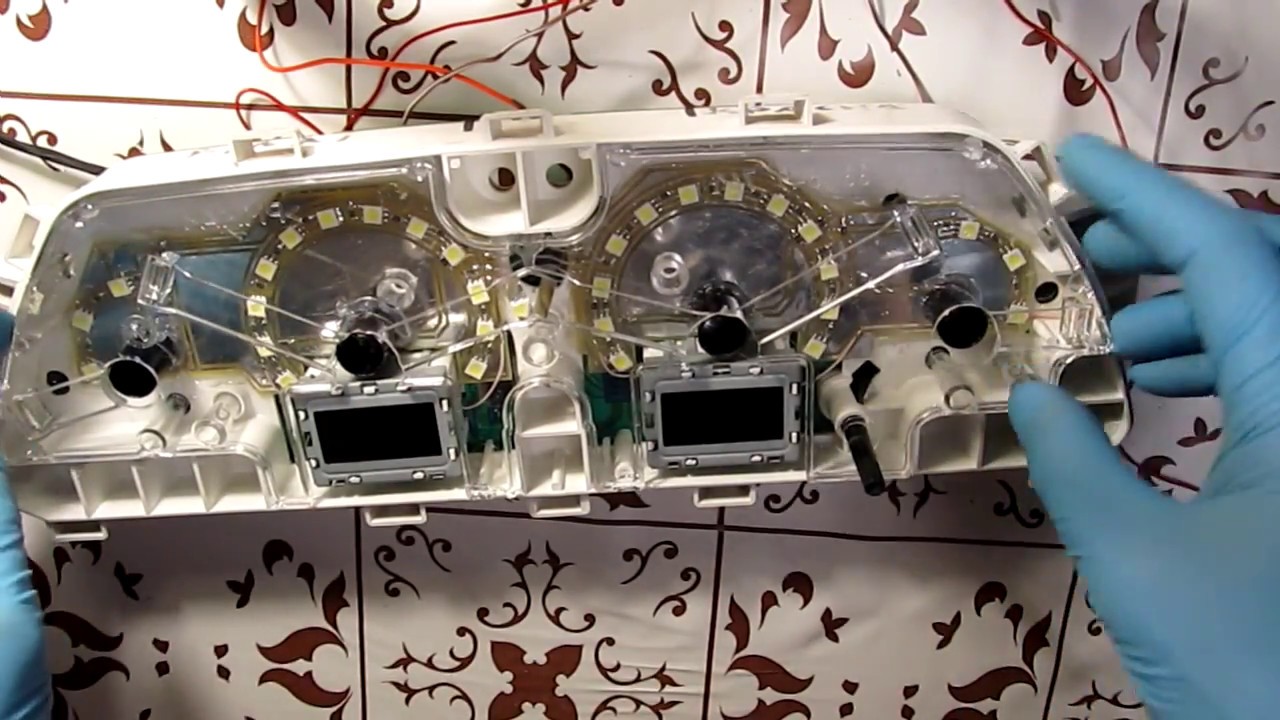

Замену ламп подсветки демонстрирует видео от канала «В гараже у Сандро».

Меры предосторожности

При ремонте комбинации приборов требуется выполнять ряд рекомендаций:

замена предохранителей выполняется при отключенном зажигании;
при проведении тестирования приборов быть аккуратным, чтобы не допустить короткого замыкания;
пайка производится маломощным паяльником с тонким жалом;
снятие и установка комбинации выполняется с небольшим усилием, чтобы не повредить точки крепления.

Не работает панель приборов ВАЗ 2110, не работают приборы и контрольные лампы. Причины

Наиболее значительной неисправностью панели приборов является ее абсолютный отказ. В данном случае не функционируют ни сами приборы, ни контрольные лампы, указатели не работают, а стрелки падают вниз. Чтобы устранить проблему, в первую очередь, необходимо проверить пятнадцати амперный предохранитель, обозначаемый F6. Чаще всего именно он является причиной отказа работы щитка приборов.

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

Тахометр;
пидометр;
Указатель уровня топлива;
Указатель температуры охлаждающей жидкости;
Контрольные лампы в количестве 12 штук;
6 лампочек подвески щитка приборов;
Резервное гнездо, предназначенное для контрольной лампы;
Пара колодок для подключения проводов.

РАспиновка приборки

Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

В старых щитках приборы располагаются симметрично.
Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов на ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Причиной проблем может быть массовый провод

Иногда возникают ситуации, когда стрелки на приборах ведут себя совершенно неадекватно, резко прыгая от минимальной к максимальной отметке и наоборот. В подавляющем большинстве случаев причиной данной неисправности становится отсутствие нормального контакта с массой. В устранении данной проблемы нет ничего сложного. В первую очередь следует найти крепление массового провода, соединяющего приборный щиток к перегородке, которая отделяет салон от моторного отсека. Его можно обнаружить, вынув из штатного гнезда автомагнитолу.

Однако здесь есть один нюанс. Если на авто устанавливалась сигнализация, то крепление массового провода вполне могли перенести в какое-то другое место. Впрочем, как правило, владельца авто предупреждают о таких действиях. В большинстве случаев крепление массового провода переносят в район, где располагается левая нога водителя, размещая его за обшивкой салона.

Кстати, ситуация, когда стрелки на приборах начинают «прыгать», может возникнуть и после установки магнитолы. Для того чтобы это сделать, нужно открутить массовый провод, идущий от приборной панели. Бывает, что потом его некачественно прикручивают, и впоследствии из-за вибрации кузова контакт становится ненадежным. Чтобы решить проблему, достаточно просто нормально закрутить провод. Стоит отметить, что делать это не очень удобно, поэтому придется приложить определенные усилия.

Прикуриватель – еще одна возможная причина отказа панели приборов. Зачастую сюда подключают различные дополнительные устройства. При этом многим потребителям требуется ток большой силы, и из-за этого либо перегорает предохранитель F19, либо выходит из строя сам прикуриватель. Проверка в данном случае будет достаточно простой, при условии, что предохранитель не сгорел, нужно разъединить колодку прикуривателя.

Читайте также: Как правильно снимается торпеда в ВАЗ-2110

Если же проблема не в этом, значит, придется искать причину непосредственно в приборном щитке. Его следует вытащить со штатного места крепления, насколько это возможно, но не отсоединять идущие к колодкам провода. Далее замеряем напряжение на контактах, обозначенных в схемах номерами 6, 9 и 10. Везде должен быть одинаковый показатель – 12 вольт. Кроме того, следует проверить также и массовый провод на колодке Х1 (белого цвета). Также осмотрите на предмет возможных повреждений дорожки на задней стороне щитка приборов, по которым к соответствующим потребителям подается электричество.

Выводы

На практике видно, что основную часть причин, по которым выходит из строя панель приборов, можно выявить самостоятельно. Но тут надо иметь определенный опыт и навыки. Если их нет, то следует обратиться на СТО.

Распиновка панели приборов

Комбинация приборов подключается к бортовой сети автомобиля при помощи штекеров, расположенных на задней стенке. Разъемы изготовлены из пластика белого (на схемах обозначается как Х1) и красного (на схемах Х2) цветов. В зависимости от производителя распиновка штекеров различна. Этот момент следует учитывать при выполнении ремонта.

Размещение элементов на задней стенке щитка

Назначение элементов:

1 — лампа остатка топлива;
2 — подсветка панели;
3 — индикатор поворота направо;
4 — индикатор поворота налево;
5 — белая колодка Х1;
6 — указатель температуры охлаждающей жидкости;
7 — лампа работы габаритных огней;
8 — индикатор включенного «подсоса»;
9 — контрольная лампа давления масла в двигателе;
10 — индикатор затянутого стояночного тормоза;
11 — указатель отсутствия зарядки батареи;
12 — тахометр;
13 — индикатор Check Engine;
14 — спидометр и красная колодка Х2;
15 — лампа аварийного падения уровня тормозной жидкости;
16 — работа внешней аварийной сигнализации поворотниками;
17 — индикатор дальнего света;
18 — прибор, отображающий уровень топлива в баке.

Назначение проводов в белом штекере комбинаций старого образца. Позиции пинов колодки указаны на схеме, приведенной выше.

Номер пина	Назначение	Цвет провода VDO	Цвет провода Счетмаш	Цвет провода АП
1	Массовый сигнал	Черный	Черный	Черный
2	Тахометрический от блока управления двигателем	Коричнево-красный	Коричнево-красный	Коричнево-красный
3	Тахометрический от катушки зажигания	Желтый	Желтый	Желтый
4	Постоянное положительное питание (через предохранитель)	Красно-синий	Бело-красный	Красно-синий
5	Сигнал температуры жидкости	Зелено-белый	Зелено-белый	Зелено-белый
6	Габаритные огни (через предохранитель)	Желто-черный	Коричневый (2 шт. )	Желто-черный
7	Индикатор «подсоса»	Не используется	Не используется	Не используется
8	Сигнализатор Check Engine	Бело-красный	Бело-красный	Бело-красный
9	Положительное питание (через предохранитель)	Оранжевый (2 шт.)	Синий	Оранжевый (2 шт.)
10	Аналогично	Оранжевый (2 шт.)	Оранжевый	Оранжевый (2 шт.)
11	Индикация стояночного тормоза	Коричнево-синий (2 шт.)	Коричнево-синий	Коричнево-синий (2 шт.)
12	Клемма D генератора	Коричнево-белый	Коричнево-белый	Коричнево-белый
13	Сигнал от датчика давления масла	Серо-синий	Серо-синий	Серо-синий

Назначение проводов в красном штекере комбинаций приборов старого образца.

Номер пина	Назначение	Цвет провода VDO	Цвет провода Счетмаш	Цвет провода АП
1	Сенсор температуры воздуха на улице	Сине-красный	Сине-красный	Сине-красный
2	Положительное питание (через предохранитель)	Оранжевый	Оранжевый	Оранжевый
3	Отрицательный сигнал	Черный (2 шт.)	Черный	Черный (2 шт.)
4	Управление подсветкой приборов	Белый	Белый	Белый
5	Индикация правого поворота	Синий	Синий (2 шт.)	Синий
6	Аналогично для левого	Сине-черный	Сине-черный (2 шт.)	Сине-черный
7	Сигнал от датчика уровня тормозной жидкости	Розово-синий	Розово-синий	Розово-синий
8	Канал связи с маршрутным компьютером	Коричневый	Коричневый	Коричневый
9	Сигнал от сенсора скорости автомобиля	Серый	Серый и желтый	Серый
10	Сигнал от датчика уровня топлива	Розовый	Розовый	Розовый
11	Защита дальнего света (предохранитель)	Зелено-черный (2 шт. )	Зелено-черный	Зелено-черный (2 шт.)
12	Сигнал от реле аварийной сигнализации	Сине-белый	Не используется	Сине-белый
13	Управление от замка зажигания	Белый	Красный	Красный

Распиновка панели нового образца отличается применением единой колодки на 32 контакта, часть из которых не задействована.

Номер пина	Назначение	Примечание
1	Электроусилитель руля	При установке на ВАЗ 2110 не используется
2	Аварийная сигнализация	—
3	Давление масла	—
4	Ручной тормоз	—
5	Штатный иммобилайзер	При установке на ВАЗ 2110 не используется
6	Подушки безопасности	При установке на ВАЗ 2110 не используется
7	Габаритное освещение	—
8	Указатели правого поворота	—
9	Указатели левого поворота	—
10	Блок управления двигателем	—
11	Сенсор износа колодок	При установке на ВАЗ 2110 не используется
12	Индикатор ремней безопасности	При установке на ВАЗ 2110 не используется
13	противопробуксовочная система	—
14	Управление бортовым компьютером с подрулевого переключателя	—
15	Сенсор уровня тормозной жидкости	—
16	Блок АБС	—
17	Переключатель дальнего света фар	—
18	Регулировка яркости подсветки	—
19	Отрицательное питания	—
20	Клемма «30»	—
21	Клемма «15»	—
22	Сигнал о расходе топлива	—
23	Переключение меню компьютера вперед	—
24	Переключение меню компьютера назад	—
25	Отрицательное значение внешней температуры	—
26	Положительное значение внешней температуры	—
27	Сенсор уровня топлива	—
28	Сенсор скорости	—
29	Сенсор температуры двигателя	—
30	Низковольтный сигнал тахометра	—
31	Диагностический канал	При установке на ВАЗ 2110 не используется
32	Клемма L на реле-регуляторе	—

Советы профи

Как видите, устранить все проблемы, связанные с абсолютным отказом работы приборной панели, может сам автовладелец. Для этого ему не потребуются какие-либо дополнительные знания по электротехнике. Единственное, что ему следует знать, это возможные причины появления такой неисправности.

Ваз 2112 не работает панель приборов

Та ситуация, когда не работает панель приборов на ВАЗ-2112 – не редкость для отечественного автопрома. Любой транспорт имеет свои недоработки и минусы. По этой причине владельцу ВАЗ-2112 не остается ничего другого, как самостоятельно выявлять и устранять неисправность, или обратиться за поддержкой и помощью на СТО.

Расположение предохранителя подсветки панели приборов на редакционной машине. У нас лёгкий тюнинг, стоит предохранитель 7.5 Ампер, 5 Ампер выбивало. Это не есть хорошо.

Найти его можно на монтажном блоке. Если он перегорел, потребуется просто его поменять. Также надо обнаружить и причину, по которой он вышел из строя. Обычно к таким последствиям приводит короткое замыкание в проводке.

Прикуриватель . Часто панель приборов может выйти из строя по причине прикуривателя (о замене прикуривателя см. «выполняем замену прикуривателя на ВАЗ-2112 своими руками«). Водители через такой разъем могут использовать разные дополнительные устройства, например, зарядки для телефона. В результате потребляется большое количество энергии, что и вызывает перегорание предохранителей. По этой причине может также некорректно работать и панель приборов. В данном случае надо проверить предохранитель F18 и заменить его при необходимости.

Предохранитель прикуривателя — F18

Выводы

Что делать, если не работает приборная панель ВАЗ-2110

Владельцам ВАЗовских «десяток» в процессе эксплуатации своего железного коня приходится сталкиваться с теми или иными неисправностями. Для устранения одних может понадобиться несколько минут, тогда как решение других порой занимает несколько дней. Все зависит от того, какой узел автомобиля вышел из строя.

Проблем существует множество, в том числе и с панелью приборов. Увы, но качество сборки российских авто зачастую далеко от идеала, и неожиданно выйти из строя может, по сути, любой агрегат или узел.

Начинать следует с предохранителя

тахометр;
спидометр;
указатели уровня топлива и температуры охлаждающей жидкости;
18 ламп – 6 подсветки щитка и 12 контрольных;
резервное гнездо для контрольной лампы;
2 колодки для подсоединения проводки.

Относительно последних хотелось бы дать краткое пояснение относительно того, как их различить на электрических схемах. В частности, колодка белого цвета обозначена как Х1, красного, соответственно, как Х2.

Причиной проблем может быть массовый провод

Не работает приборная панель ВАЗ-2110: причины, методы устранения неисправности, советы

Случаи, когда приборная панель на ВАЗ-2110 не работает, нередки для обладателей автомобилей отечественного производства. Любая машина обладает кое-какими недочетами, поэтому автовладельцам просто не остается ничего другого, кроме как устранять постоянно возникающие неисправности. А о том, что же делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете дальше.

Обустройство

Итак, что же можно увидеть на панели приборов в этом автомобиле? Комбинация состоит из нескольких компонентов:

показатель температуры антифриза по Цельсию;
тахометр – количество оборотов силового агрегата;
индикаторы правого и левого поворотов;
спидометр – скорость автомобиля;
резерв топлива – объем топлива в баке;
изображение бензоколонки – сигнал о необходимости заправки;
контрольный индикатор запуска габаритов;
индикатор уровня тормозной жидкости;
запуск дальнего света фар;
ручка для регулировки часов;
дисплей с показателем общего и дневного пробега;
контрольный индикатор аварийной сигнализации;
экран с часами;
уровень заряда аккумулятора;
check engine – свидетельствует о неисправности двигателя;

индикатор, показывающий включение ручника;
уровень давления масла;
лампочка воздушной заслонки – есть исключительно на карбюраторных двигателях.

Особенности панелей разных моделей ВАЗ-2110

На автомобилях разного года выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.

В первых моделях встроена электромеханическая панель с фабричным номером 3801010. Визуально прибор можно запросто опознать по механическому одометру, который вмонтирован в шкалу спидометра. Он приводится от двигателя, а вот остальные указатели функционируют по магнитному принципу. Сзади щитка можно найти две колодки питания, размещенные под прямым углом.
Чуть позже была выпущена десятка с электронным щитком, снабженным дисплеем внизу спидометра. Изредка встречаются панели с показателем подсоса либо лампочкой подушек безопасности в этом же месте. Существуют автомобили с двойным дисплеем – под спидометром и тахометром.
Крайне редко встречаются десятки с панелями, предназначенными для ВАЗ-21106. Такие щитки оснащены техническим номером 21106-3801010. Опознать такую панель можно по дисплею внизу тахометра и расширенному спектру спидометра.
Последние модели ВАЗ-2110 снабжены щитками, унифицированными с моделью 2118. Различие у них одно – комбинация шкал. В отличие от старого образца, на этих щитках указатели размещены хаотично и слегка смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 – что делать в таком случае? В первую очередь необходимо детально разобраться в ситуации и выявить первоначальные причины проблемы.

Конечно же, самой внушительной неисправностью панели считается ее полный отказ. В такой ситуации перестают работать и сами приборы, и указатели, и контрольные лампочки, а стрелки просто падают вниз. Для решения такой проблемы первым делом следует проверить работоспособность пятнадцатиамперного предохранителя, который обозначается “F6”. Зачастую именно он оказывается причиной того, что приборная панель на ВАЗ-2110 не работает.

В целом же, существует несколько наиболее распространенных проблем, свойственных щиткам этой модели авто. Каждая поломка обладает собственными особенностями и способами исправления.

Перегорел предохранитель

Как уже говорилось, неисправность этого элемента щитка нередко приводит к отказу всей панели. Отыскать предохранитель F6 можно в монтажном блоке. Если он все-таки перегорел, очень важно выявить причину поломки. Иначе новая деталь повторит судьбу предыдущей запчасти и точно так же сгорит. Зачастую причина поломки кроется в банальном замыкании электроцепи. После выявления и устранения первоначальной проблемы необходимо просто заменить предохранитель новой деталью.

Кстати, нередко неисправность этой детали становится причиной того, что не работает приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Прыгают стрелки приборов

Нередко случается так, что они просто начинают прыгать по шкале от минимума до максимума. Обычно, причиной такой неисправности оказывается плохая связь контакта с массой. Ее провод, идущий от щитка, фиксируется на перегородке, отделяющей моторный отсек от салона. Отыскать его можно, сняв магнитолу с гнезда. Но если на ваш автомобиль монтировалась сигнализация, скорее всего, крепление этого провода для большего удобства было перенесено в более удобное место. Обычно, специалисты переставляют его за салонную обшивку, неподалеку от левой ноги водителя.

То же самое может ожидать автовладельцев и после установки магнитолы. В момент фиксации ее минусового кабеля, может быть, массовый провод щитка был некачественно завернут. В результате этой оплошности, под воздействием вибраций, передающихся на кузов машины, кабель мог ослабнуть. Такое случается очень часто, а автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Стоит сказать, что даже специалисты нередко плохо заворачивают массовый провод из-за того, что делать это не совсем удобно.

Если же крепление этого кабеля оказалось качественным, стоит проверить сам щиток. Для этого его необходимо снять с места фиксации так, чтобы не пришлось отсоединять провода, идущие к колодкам.

Проверить нужно массовый кабель на белой колодке Х1, идущий к первому контакту. Помимо этого, стоит проконтролировать напряжение на 9, 6 и 10 контактах – оно должно быть не меньше 12 вольт. Вдобавок обязательно обратите внимание на состояние дорожек сзади щитка, по которым импульсы поступают к потребителям.

Поломка прикуривателя

Именно его неисправность зачастую становится причиной отказа работы щитка. Дело в том, что через прикуриватель многие автовладельцы включают различные приспособления, например, специальный пылесос, зарядные устройства, насосы и другие аппараты. Из-за того, что этим гаджетам необходим сильный ток, нередко ломается либо само гнездо, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого нахождения во включенном состоянии. В таком случае вернуть панели приборов работоспособность можно, разъединив колодку гнезда. Но стоит сказать, что такая манипуляция будет успешной только при условии функционирования предохранителя F19. Если же он все-таки перегорел, его необходимо заменить.

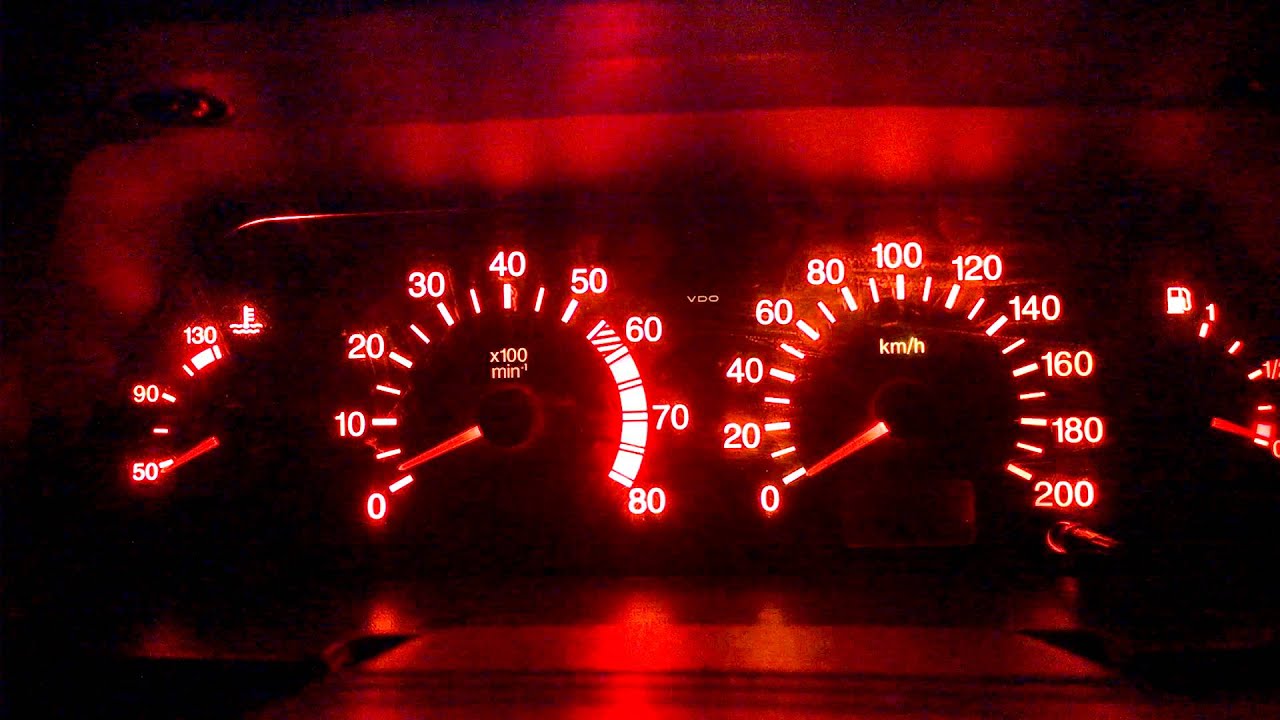

Не работает подсветка на приборной панели ВАЗ-2110

В такой ситуации первым делом следует проверить состояние контактов и проводки, идущей от подвески. Панель может не работать из-за банального перегорания предохранителей. В таком случае их нужно просто заменить. Причина также может заключаться в самих лампах, которые нередко выходят из строя просто из-за износа. А иногда отказ щитка происходит из-за короткого замыкания. Но как бы там ни было, разобраться в случившемся без тестера будет крайне сложно.

Тюнинг

Именно он зачастую становится причиной неисправности приборной панели. Может быть, новый щиток был зафиксирован неправильно, из-за чего он собственно и не работает. Либо при установке проводки были подключены не все кабеля, либо они попросту перегнулись. В таких случаях нередко перестают функционировать только отдельные элементы щитка: например, дисплеи, индикаторы аккумулятора, ручника или давления масла, а также лампочка воздушной заслонки карбюратора. Не работает панель приборов ВАЗ-2110 после тюнинга – что делать в таком случае? Следует первым делом заменить провода. Обычно, это позволяет с легкостью решить проблему.

Диагностика

Совершенно неважно, не работает приборная панель ВАЗ-2110 с инжектором 8 клапанов или карбюратором 16 клапанов, первым делом следует провести диагностику самого щитка. Ведь его исправность никак не зависит от внутренностей автомобиля.

Правильная диагностика подразумевает выполнение нескольких простых манипуляций:

проверка ламп и замена вышедших из строя деталей;
проверка проводки с помощью индикатора либо мультиметра;
осмотр контактов и очистки их от налета окисления;
проверка предохранителей;
мониторинг работоспособности приборов.

Если не работает приборная панель ВАЗ-2110 с евро-установкой, следует проверить предохранители F18, F19 и F1. В случаях с бензиновыми агрегатами обратить внимание стоит также на детали с номерами: F6 и F10.

Меры предосторожности

Выполняя ремонт приборной панели, следует следовать некоторым правилам:

менять предохранители можно только при выключенном зажигании;
мониторинг приборов необходимо проводить максимально осторожно во избежание короткого замыкания;
паять поврежденные элементы следует приспособлением с минимальной мощностью и тонкой насадкой;
снимать и фиксировать щиток нужно очень аккуратно, чтобы ненароком не повредить крепления.

Заключение

Большинство поломок, связанных с работой приборной панели, вполне можно решить собственноручно в домашней обстановке. Тем более, если речь идет об отечественном автомобиле ВАЗ-2110. Правда, в том случае, если щиток этой машины не работает, следует принимать во внимание некоторые нюансы, например, вероятные причины неисправности. При этом вам не потребуются какие-то особые знания в сфере электроники. Хотя, если вы все же сомневаетесь в своих силах, лучше обратитесь к специалисту, который наверняка все сделает правильно.

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

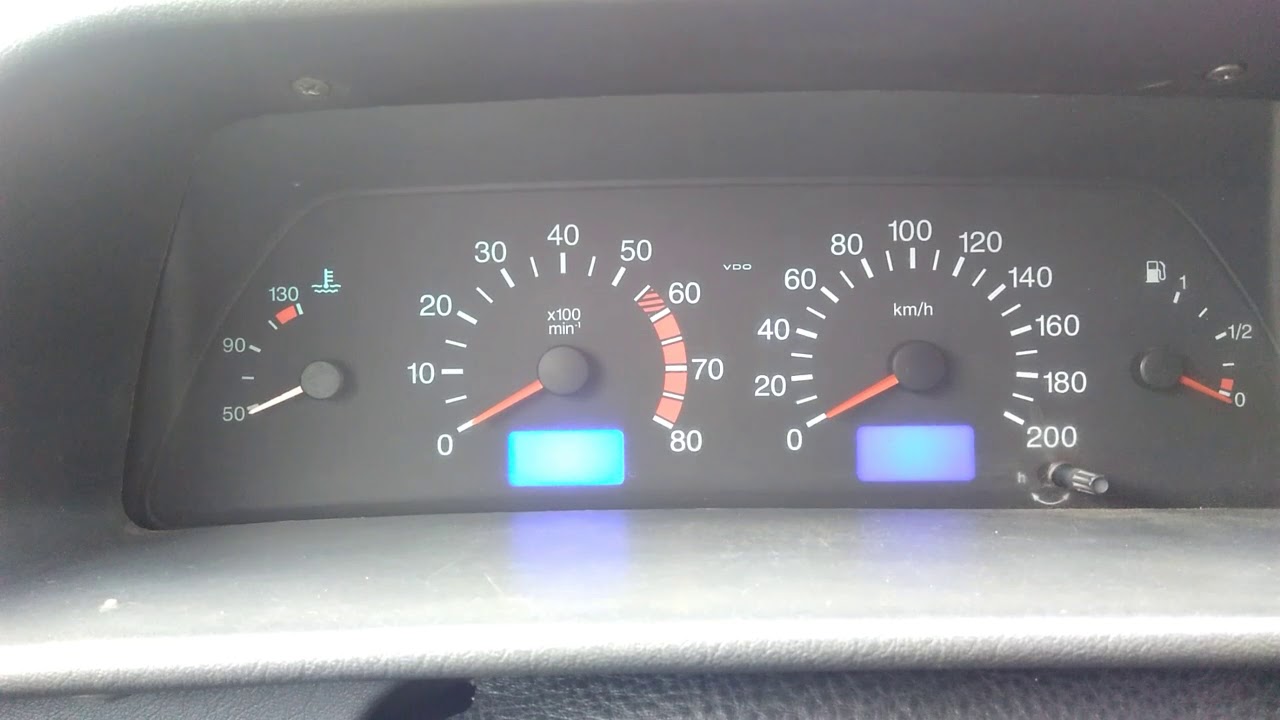

Приборная доска

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

Тахометр;
пидометр;
Указатель уровня топлива;
Указатель температуры охлаждающей жидкости;
Контрольные лампы в количестве 12 штук;
6 лампочек подвески щитка приборов;
Резервное гнездо, предназначенное для контрольной лампы;
Пара колодок для подключения проводов.

РАспиновка приборки

В старых щитках приборы располагаются симметрично.
Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов на ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Проблемы и их устранение

Старый и новый образец

Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.

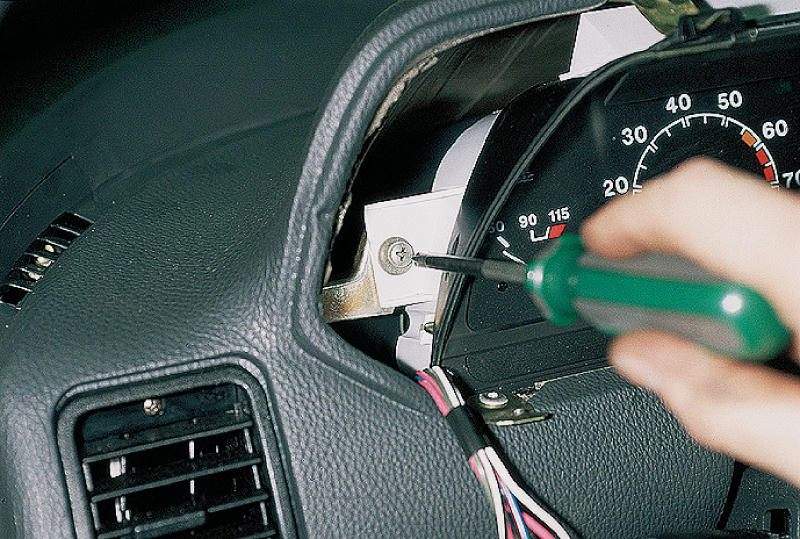

Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Не работает подсветка ваз 2110. Не работает подсветка печки ВАЗ-2110: варианты решения проблемы

Малярный валик — инструмент, помогающий ускорить процесс окрашивания стен, потолка, пола. Но достигнуть идеального результата равномерно окрашенных стен без подтеков и полос достаточно сложно, если не знать некоторых секретов и тонкостей процесса.

Опытные мастера отмечают несколько моментов, принимая во внимание которые можно получить идеально окрашенные поверхности без полос

Подсветка ног 2110

Малярный инструмент отличатся по размеру и материалу изготовления мягкой части (шубки), подробнее https://laksavto.com.ua. Так, чем больше окрашиваемая поверхность, тем шире валик необходимо использовать (максимальный размер 30 см).

В зависимости от используемой краски подбирается определенный тип «шубки» валика. Инструмент с поролоновой мягкой частью идеально подходит для окрашивания водно-дисперсионными составами. Не стоит использовать данный инструмент для эмульсионной краски (в процессе нанесения краска насыщается воздухом, после чего ложится на стену неровными полосами).

Не светится приборная панель ВАЗ 2110, разборка, починка, сборка

Получить равномерно окрашенную масляными или эмульсионными красками стену, потолок, поможет валик с велюровой мягкой частью.

Также от типа окрашиваемой поверхности подбирается длина ворса шубки валика. Для гладко оштукатуренных стен идеальный вариант — 6мм, для структурных обоев — 15мм, для кирпичных стен или блоков бетона хорошо подходит инструмент с ворсом не менее 19 мм.

Секрет: независимо от того из какого материала выполнена мягкая часть валика, перед первым использованием инструмент обязательно замачивают на несколько часов в воде, а затем хорошенько просушивают.

Чтобы избежать негативных последствий коррозии современному водителю нужно позаботиться о защите кузовной части машины. А лучший способ защиты – это его покраска, такая как на сайте http://www.77professional. ru/okraska-avtomobilya. К тому же покрашенный автомобиль – это очень красиво и роскошно, смотрите на сайте https://laksavto.com.ua. Однако, довольно часто кузов машины покрывается мелкими царапинами, причиной которых могут служить различные факторы: неудачная парковка, дорожно-транспортное происшествие, кто-то зацепил. В целом же, время берет свое и меняет окрас авто под воздействием моющего средства и влияний погоды (солнце, дождь, снег, град). Весь этот перечень неприятностей решается покраской машины. Если же Вы, конечно, желаете получения качественного и максимального результата, тогда лучше не браться за работу своими руками. Для таких случаев предусмотрена покраска автомобиля ведущими специалистами своего дела с многолетним стажем и опытом работы.

Защита кузовной части

Во все времена коррозия являлась главным врагом всех автомобилистов. В связи с тем, что не придумали еще способ и средства от появления ржавчины, то лучше своевременная реакция на предотвращение подобной ситуации.

Профессиональные работники проведут необходимые операции, устранив коррозию и другие дефекты, до начала покраски автомобиля.

Почему лучше остановить свой выбор на профессиональной покраске авто?

Для проведения покраски машины, желательно иметь не только некие знания, умения и силы, но и творческий подход. В начале, автомаляром подбирается нужный цветовой оттенок. Не надо переживать по поводу сходства цвета, в случае покраски некоторых деталей, к примеру, дверь. Каждая машина имеет специальную бирку с номером краски, мастер без труда получит такой же цвет. Шпаклевать и грунтовать также нужно с особым вниманием, правильность ее нанесения и шлифовальные работы – будут означать удачную и ровную поверхность на кузове.

Немаловажное значение придается помещению, в котором производится покраска и подсушка машины. Без наличия вытяжек и изоляций от внешней среды, конечный результат не порадует владельца авто. По этой причине красить машину в специальной камере. Любая, даже небольшая соринка или волос бросится при проверке качества покраски. Такая работа будет признана бракованной. Лучший выбор для Вас – предоставление этих действий мастеру, который сделает покраску высококачественно и с гарантией.

Что делать, если на ВАЗ-2110 не работает подсветка печки

Подсветка в салоне транспортного средства уже давно является одной из обязательных составляющих для повышения комфорта водителя при управлении автомобилем, особенно в ночное время суток. Большинство производителей машин выпускают автомобили со штатной подсветкой не только панели приборов, а и других деталей, которые расположены в поле зрения водителя и визуально облегчают поиск агрегатов для включения нужного элемента в машине.

Выход из строя любого осветительного прибора в салоне машины, даже если он не влияет на качество работы автомобиля и основные его технические характеристики, доставляет значительные неудобства для водителя, что стимулирует его к действию. Часто в таких случаях работа не заканчивается заменой штатного элемента освещения. Дополнительно владельцами машин проводится усовершенствование осветительного прибора.

Одним из таких элементов является подсветка печки транспортного средства. В этой статье речь пойдёт о том, как поменять лампочку на печке ВАЗ-2110 и усовершенствовать освещённость отопителя своими руками.

Замена лампочки подсветки печки ВАЗ-2110 своими руками

Если подсветка печки на вашем транспортном средстве перестала гореть, то это может свидетельствовать о выходе из строя лампы накаливания или же о проблемах с электропроводкой.

Работа по замене лампочки регулятора отопителя не отличается значительными трудностями, потому каждый автовладелец может произвести её самостоятельно. Для этого необходимо приобрести изначально новые панельные лампочки. Часто, для улучшения подсветки регулятора устанавливаются вместо обычных ламп светодиодные, которые отличаются более качественным потоком света и длительным сроком службы.

Перед началом работы обязательно переключите все регуляторы в нерабочее состояние. Это необходимо для того, чтобы при подключении отопительного элемента не перегорели контакты от большой нагрузки. Для того чтобы добраться до источника света, необходимо провести демонтаж блока управления отопителя. Изначально снимаются пластиковые заглушки, которые находятся по бокам регулятора печки. В тех местах, где были заглушки, находятся защёлки. Для извлечения панели регуляторов надо просунуть пальцы в боковые отверстия, нажать на защёлки и извлечь блок управления отоплением автомобиля.

Производить демонтаж необходимо очень аккуратно, чтобы не повредить проводку. К переключателям отопителя подходят укороченные провода. Надо немного потянуть блок на себя и отсоединить штекера. Дальше очень осторожно, с помощью отвёртки снимаются ручки переключателей. После этого надо открыть четыре защёлки по бокам панели регуляторов, демонтировать крышку изделия и снять прозрачный рассеиватель света.

Теперь остаётся только заменить вышедшую из строя лампочку новым источником света. Прежде чем собирать всё на свои штатные места, предварительно проверьте работу установленного элемента освещения. Для этого подключите блок управления к штекеру в автомобиле, и включите зажигание. Если лампа не горит, тогда проблема может быть в проводке отопителя, точнее, в контактах гнезда лампы. Для выявления причины надо иметь тестер и элементарные познания электроники. Если нет контакта в гнезде, его также придётся заменить, купив новую деталь на рынке или в автомобильном магазине. Замена производится путём пайки изделия вместо старого гнезда лампы. Обязательно заизолируйте после устранения неполадки места пайки, чтобы не спровоцировать в дальнейшем короткое замыкание.

После устранения неполадки можно устанавливать новую лампочку, обычную или светодиодную. Ещё раз проверьте функционирование осветительного элемента. Дальше можно собирать печку в обратном порядке.

Модернизация подсветки блока управления отопителем

Очень часто, параллельно с заменой лампочки проводится модернизация освещения панели регуляторов отопителя. Дело в том, что штатная подсветка печки транспортного средства очень тусклая по сравнению с панелью приборов ВАЗ-2110. Её не всегда достаточно для комфортного переключения режимов отопителя в ночное время суток.

Модернизировать внешний вид панели регуляторов, можно поставив светодиодную лампочку вместо обычной лампы накаливания. Светодиодная лампа характеризуется более интенсивным свечением. В продаже есть элементы освещения разных цветов. Чаще всего для освещения приборов используют белый, красный, синий или зелёный цвета. Иногда доработке подвергается шкала заслонки печки ВАЗ-2110, внешний вид которой усовершенствуется с помощью светодиодных элементов. Их можно подобрать под цвет освещения регуляторов отопителя.

Подведём итоги

Отсутствие подсветки на панели управления отопителем не влияет на технические характеристики автомобиля, однако, доставляет значительные неудобства для водителя. Поиск неосвещённого переключателя печки в ночное время отвлекает внимание водителя от дороги и может стать косвенной причиной аварийной ситуации.

Если подсветка регулятора печки не работает, необходимо произвести замену лампочек. С этой задачей может справиться даже начинающий водитель. Для улучшения экстерьера регуляторов отопителя, используйте вместо обычных лампочек светодиодные элементы, и внешний вид прибора порадует вас теплом и уютом в салоне автомобиля.

Лучшие цены и условия на покупку новых авто

Кредит 4.5% / Рассрочка / Trade-in / 95% одобрений / Подарки в салоне Мас Моторс

remam.ru

Не работает подсветка приборов ваз 2110

Проблемы с подсветкой приборной панели ВАЗ-2110: причины и ремонт

Возможные причины

предохранитель;
печатная плата щитка приборов;
контакты;
проводка;
выход из строя лампочек из-за короткого замыкания.

Вы тут: Главная > ВАЗ > 2110 > Не работает подсветка приборов на ваз 2110

Не работает подсветка приборов на ваз 2110

Поделитесь статьей с друзьями:

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

Доброго времени суток уважаемые. Есть вопрос.

А/м ВАЗ 2110 2002 года. Перестала подсвечиваться правая часть приборной панели, решил залезть заменить лампочки. Лампочки решил заменить не на стандартные, а на светодиодные. Сразу оговорюсь, что заменил не на всей панели, а только на правой стороне. Итак:

1. Заменил, после чего потухло освещение всей панели приборов, но лампочки индикации все работают ;

4. Заменил снова предохранители F1, F11 перегорать перестали;

5. Проверил приходит ли на приборную панель питание 12В:5.1. Белая колодка — 9, 10 разъёмы всё приходит чётко по 12В;5.2. Красная колодка — 2 (вроде ) или 3 разъём приходит но 10,78В. Но проверял ДО замены реостата.Что делать куда смотреть дальше. Или это из-за диодов пропала подсветка? Хотя на поворотниках и дальнем свете лампочка индикации горят светодиоды нормально.

2 Ответ от iliaBkmz 2014-03-14 13:18:05

iliaBkmz
Легенда форума
Неактивен

Регистрация: 2012-11-12
Сообщений: 2,016 Спасибо : 581
Авто: outlander и 2104

Re: Решено: Не горит подсветка приборной панели, но индикаторы работают

Или это из-за диодов пропала подсветка?

Точно нет. Диоды ставить можно, но каждый диод имеет конкретный + и _, в отличие от лампочки.Проверьте горит ли приборка — если подать ток напрямую. Чудес не бывает, либо нет массы, либо тока, или что — то замыкает. Проверяйте методом исключения.

Спасибо сказали: Trablz 1

Источники: http://ladaautos. ru/vaz-2110/problemy-s-podsvetkoj-pribornoj-paneli-vaz-2110-prichiny-i-remont.html, http://helping-auto.ru/vaz/2110/ne-rabotaet-podsvetka-priborov-na-vaz-2110/, http://xn--2111-43da1a8c.xn--p1ai/forum/viewtopic.php?id=1014

ladafakt.ru

Не работает свет в салоне ВАЗ-2110

Многие владельцы «десяток» сталкиваются с тем, что плафон освещения салона перестает работать. Как найти неисправность и вернуть свет в автомобиль?

Чтобы сузить круг поисков, разделим симптомы на несколько категорий.

Свет в салоне не работает при открытии одной двери

Когда салонный плафон не реагирует на открытие, скажем, водительской двери, попробуйте открыть и другие двери. Если реакции нет только на одну дверь, стоит проверить концевой выключатель, установленный на стойке. Это кнопка, которая при закрытой двери находится в нажатом состоянии, а при открытии отжимается и подает «массу» на плафон. Концевики, как еще называются такие кнопки, часто окисляются и могут перестать пропускать ток. Еще одним фактором, указывающим на неисправность концевика, является отсутствие звукового сигнала от блока индикации бортовой системы контроля. Он «видит» открытые двери через те же концевые выключатели.

Концевой выключатель ВАЗ-2110.

Чтобы достать концевик из стойки, нужно снять минусовую клемму с аккумулятора, открутить саморез, крепящий концевик в стойке и вытащить его. Отключать аккумулятор необходимо, потому что на концевике присутствует напряжение, а вытащить его, не задев кузов, практически невозможно. Задевание за кузов в данном случае – короткое замыкание.

Сняв со стойки концевой выключатель, осмотрите его заднюю часть в месте примыкания подвижных контактов к корпусу. Место соприкосновения очень мало и со временем покрывается темным налетом окислов. Уберите его мелкой шкуркой и установите концевик обратно. Свет должен появиться.

Если свет не появился, значит стоит убедиться в наличии напряжения на концевике. Сделать это можно мультиметром или контрольной лампочкой. Ток приходит на концевой выключатель с плафона, и если напряжения нет, значит между концевиком и плафоном обрыв. Еще одна причина – неисправность «массового» контакта в самом плафоне.

В случае, когда напряжение на концевик все-таки приходит и его чистые контакты надежно замыкаются, нужно проверить его посадочное место на стойке. «Масса» образуется за счет самореза, который соединяет концевик с металлом стойки. Если саморез или отверстие под него сильно ржавые, то их также следует зачистить подручными средствами. Как вариант – завернуть саморез немного большего диаметра.

Свет в салоне не реагирует ни на одну дверь

Когда свет в салоне не включается при открытии любой двери, чаще всего проблема не в концевиках, а в питании плафона. Однако если автомобиль незнакомый (например, недавно купили), проверить концевые выключатели на всех стойках все-таки необходимо. Предыдущий хозяин мог запустить их настолько, что все четыре концевика вышли из строя.

Чтобы снять рассеиватель с плафона, нужно поддеть его отверткой.

Основной же причиной отсутствия света в салоне при таких симптомах является сам плафон и его питание. Снимите рассеиватель плафона, аккуратно поддев его тонкой отверткой сбоку. Пластиковый рассеиватель держится за счет двух штырьков, один из которых нужно вывести из зацепления.

Первым делом проверяем лампочку – она может просто перегореть. Если лампа цела, закрываем все двери и проверяем наличие напряжения на всех контактах плафона. На одном из них должно быть +12 Вольт – это линия питания плафона от блока предохранителей. Когда ни на одном контакте напряжения нет – проверяем предохранитель.

На ВАЗ-2110 за салонное освещение отвечает предохранитель F17. Этот же предохранитель защищает и штурманский светильник, и подсветку замка зажигания, и даже стоп-сигналы! Соответственно, если штурманское освещение у вас работало, а сейчас вдруг перестало вместе с основным плафоном, значит, предохранитель можно сразу менять на новый, установленного номинала. Предохранители, как правило, сгорают не просто так, а из-за наличия в защищаемой цепи короткого замыкания. Если новый предохранитель вскоре после установки также перегорел, значит нужно обратиться к автоэлектрику или попробовать найти короткое замыкание самостоятельно.

Блок БСК установлен на центральной консоли рядом с часами или маршрутным компьютером

Проблемы с освещением салона на ВАЗ-2110 могут возникнуть и из-за блока БСК, который подключен в эту систему. Блок содержит в себе электронные компоненты, поэтому его диагностика под силу не каждому, да и выходит из строя он нечасто. Однако если неисправность не обнаружена в других местах, то стоит проверить и данный блок. Эту работу также лучше доверить специалисту.

Свет в салоне не включается в постоянный режим

Чтобы просто включить салонное освещение в «десятке», нужно нажать на рассеиватель плафона, как бы наклонив его вдоль. При этом внутри плафона перемещается подвижный контакт и соприкасается с другим контактом, на котором есть постоянная «масса». За счет этого лампочка начинает светиться независимо от того, открыты двери или нет.

Место соприкосновения этих контактов ничтожно мало и на нем, со временем, образуется нагар. В результате этого плафон невозможно включить в постоянный режим. Нагар убирается тонкой отверткой или пальцами. Для доступа к этому контакту достаточно так же снять рассеиватель плафона.

Это самые распространенные причины, по которым может не работать свет в салоне на ВАЗ-2110. Кроме них могут быть и другие, например, перебитые провода или сложные нештатные замыкания в проводке. Если вышеуказанными способами вернуть свет в салоне не удалось, все-таки лучше отдать автомобиль специалисту. Более глубокие работы по поиску неисправности салонного освещения потребуют серьезной разборки салона и крепких знаний автомобильной электрики.

russia-avto.ru

Почему не работает панель приборов

Устройство панели приборов

На панели приборов ВАЗ-2112 есть:

Спидометр.
Тахометр.
Указатель уровня топлива.
Указатель поворотов.
Указатель температуры жидкости в охладительной системе.
Контрольные лампочки.
Колодки для подключения проводов.

Распиновка и схема панели приборов

Распиновка панели приборов

Диагностика панели приборов на ВАЗ-2112

На видео показан процесс самодиагностики панели приборов на ВАЗ-2112. Можно посмотреть работу всех стрелок и сигнализаторов. Например, лампочку «проверьте двигатель» (Check Engine) недобросовестный продавец может вынуть.

Устранение проблем

Не горит подсветка. Тут потребуется проверить все контакты, проводку и её состояние. Могут также просто перегореть предохранители или лампочки. Тут причин может быть много, а потому быстро решить проблему не получится. Надо детально во всем разбираться. У нас был случай, когда перегорали сразу все диоды подсветки панели приборов. Пришлось менять все лампочки.

Проверка и замена лампочек подсветки

Прыгают стрелки . Тут в основном причина заключается в том, что плохая масса на щитке. Чтобы добраться до массового провода потребуется вытянуть автомагнитолу. Может такой провод быть смещен в сторону при установке, например, сигнализации. Поэтому, если в машине есть сигнализация, а провода под магнитолой не окажется, искать его надо в другом месте. Он может быть за обивкой салона в районе левой ноги водителя. Также провод массы может быть испорчен в процессе установки новой магнитолы. Такой провод надо не полениться и качественно прикрутить к кузову авто.

Проблемы с щитком приборов . Тут потребуется проверить, всё ли с ним хорошо.

Для этого его надо вытянуть с посадочного места, но не отсоединять провода. В проводке надо проверить напряжение. Обязательно также следует посмотреть на обратную сторону прибора, чтобы удостовериться, что токопроводящие дорожки не повреждены.

Предохранитель прикуривателя — F18

Выводы

Обустройство

показатель температуры антифриза по Цельсию;
тахометр — количество оборотов силового агрегата;
индикаторы правого и левого поворотов;
спидометр — скорость автомобиля;
резерв топлива — объем топлива в баке;
изображение бензоколонки — сигнал о необходимости заправки;
контрольный индикатор запуска габаритов;
индикатор уровня тормозной жидкости;
запуск дальнего света фар;
ручка для регулировки часов;
дисплей с показателем общего и дневного пробега;
контрольный индикатор аварийной сигнализации;
экран с часами;
уровень заряда аккумулятора;
check engine — свидетельствует о неисправности двигателя;

индикатор, показывающий включение ручника;
уровень давления масла;
лампочка воздушной заслонки — есть исключительно на карбюраторных двигателях.

Особенности панелей разных моделей ВАЗ-2110

На автомобилях разного года выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.

В первых моделях встроена электромеханическая панель с фабричным номером 3801010. Визуально прибор можно запросто опознать по механическому одометру, который вмонтирован в шкалу спидометра. Он приводится от двигателя, а вот остальные указатели функционируют по магнитному принципу. Сзади щитка можно найти две колодки питания, размещенные под прямым углом.
Чуть позже была выпущена десятка с электронным щитком, снабженным дисплеем внизу спидометра. Изредка встречаются панели с показателем подсоса либо лампочкой подушек безопасности в этом же месте. Существуют автомобили с двойным дисплеем — под спидометром и тахометром.
Крайне редко встречаются десятки с панелями, предназначенными для ВАЗ-21106. Такие щитки оснащены техническим номером 21106-3801010. Опознать такую панель можно по дисплею внизу тахометра и расширенному спектру спидометра.
Последние модели ВАЗ-2110 снабжены щитками, унифицированными с моделью 2118. Различие у них одно — комбинация шкал. В отличие от старого образца, на этих щитках указатели размещены хаотично и слегка смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 — что делать в таком случае? В первую очередь необходимо детально разобраться в ситуации и выявить первоначальные причины проблемы.

Конечно же, самой внушительной неисправностью панели считается ее полный отказ. В такой ситуации перестают работать и сами приборы, и указатели, и контрольные лампочки, а стрелки просто падают вниз. Для решения такой проблемы первым делом следует проверить работоспособность пятнадцатиамперного предохранителя, который обозначается «F6». Зачастую именно он оказывается причиной того, что приборная панель на ВАЗ-2110 не работает.

Перегорел предохранитель

Прыгают стрелки приборов

Проверить нужно массовый кабель на белой колодке Х1, идущий к первому контакту. Помимо этого, стоит проконтролировать напряжение на 9, 6 и 10 контактах — оно должно быть не меньше 12 вольт. Вдобавок обязательно обратите внимание на состояние дорожек сзади щитка, по которым импульсы поступают к потребителям.

Поломка прикуривателя

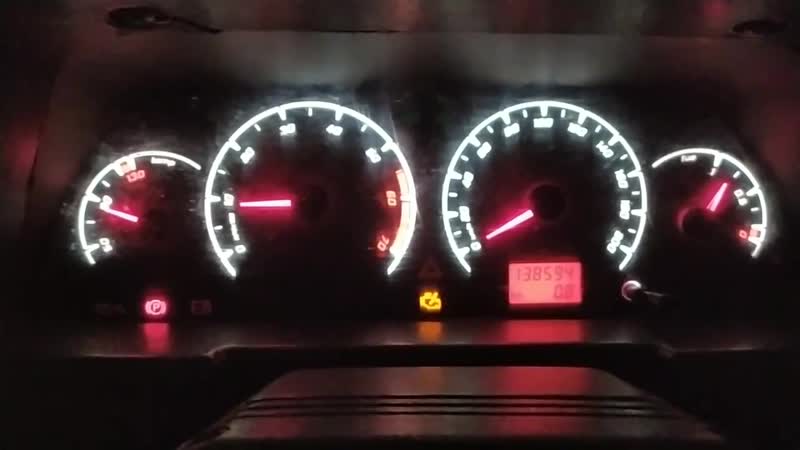

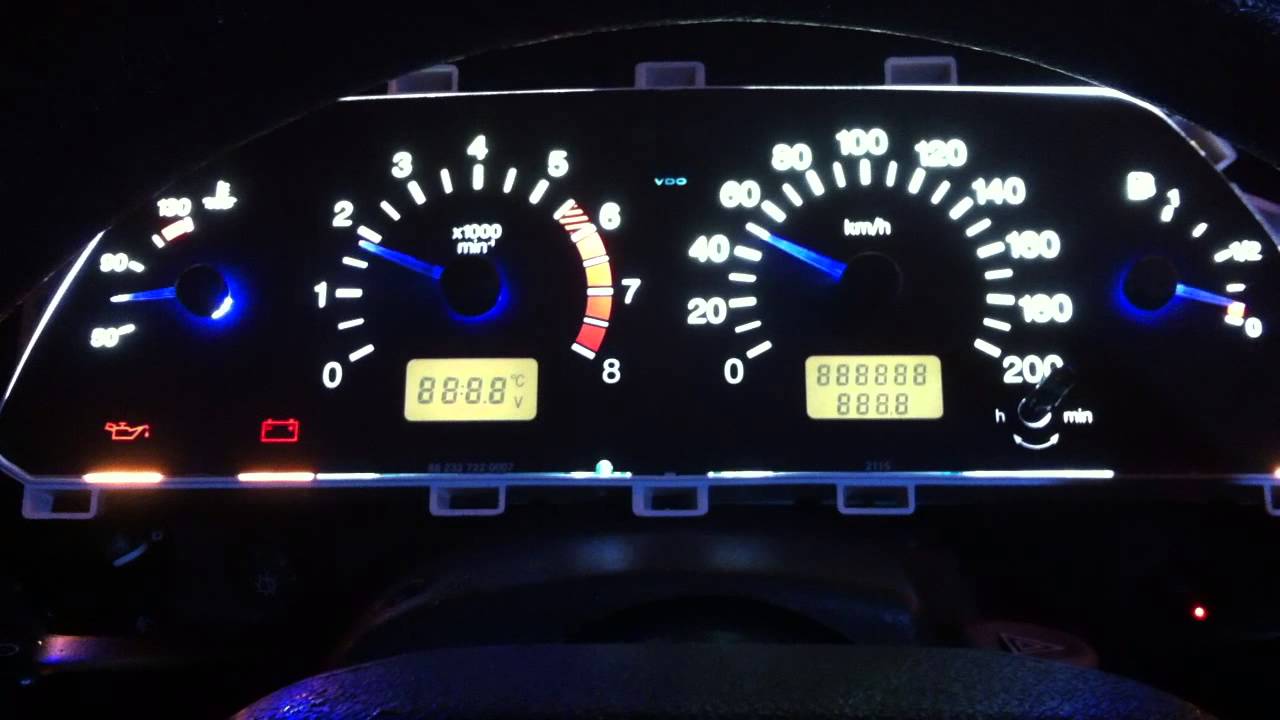

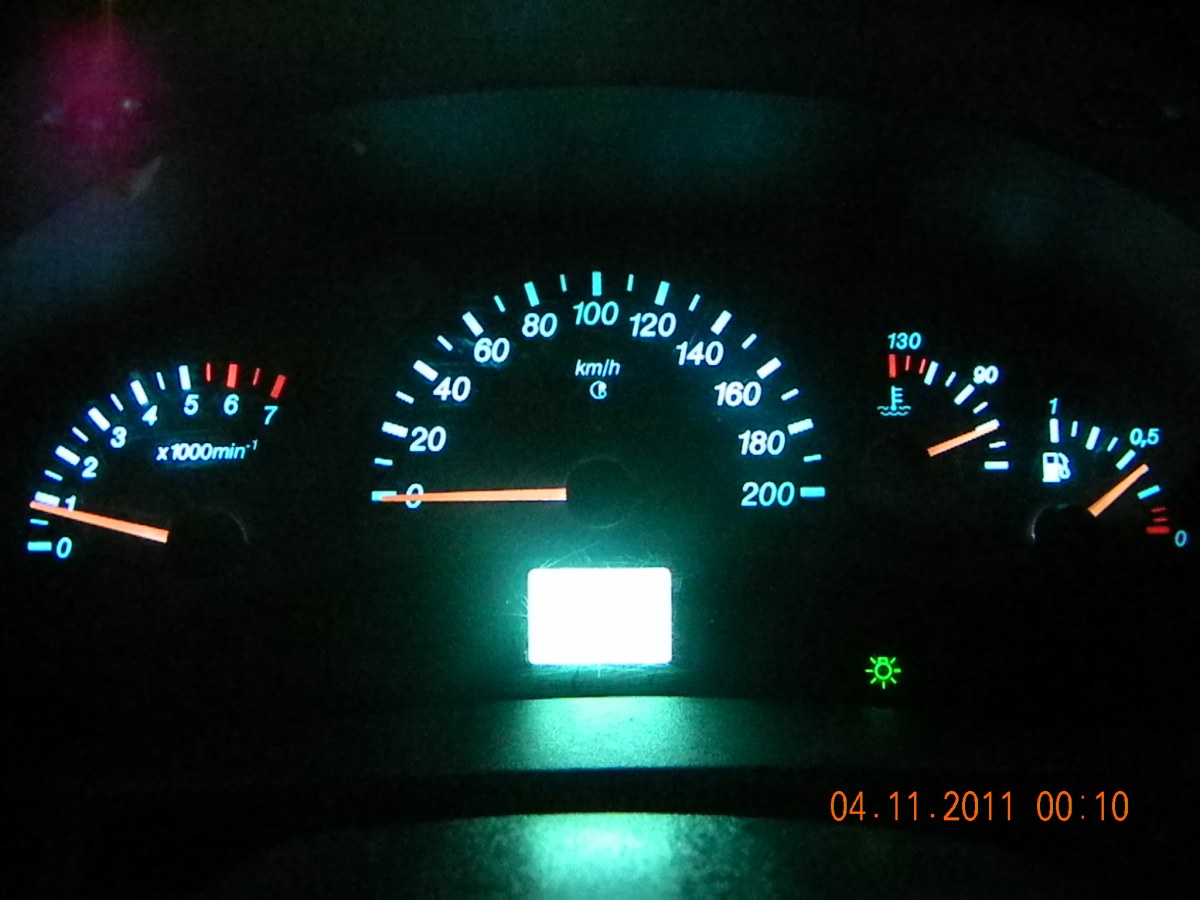

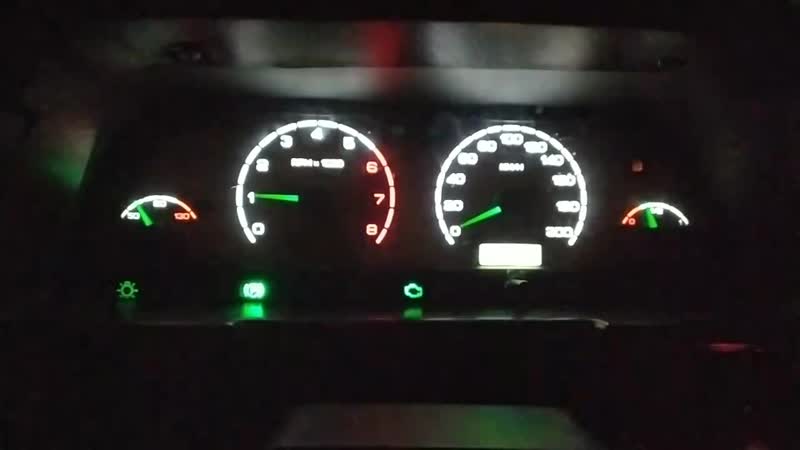

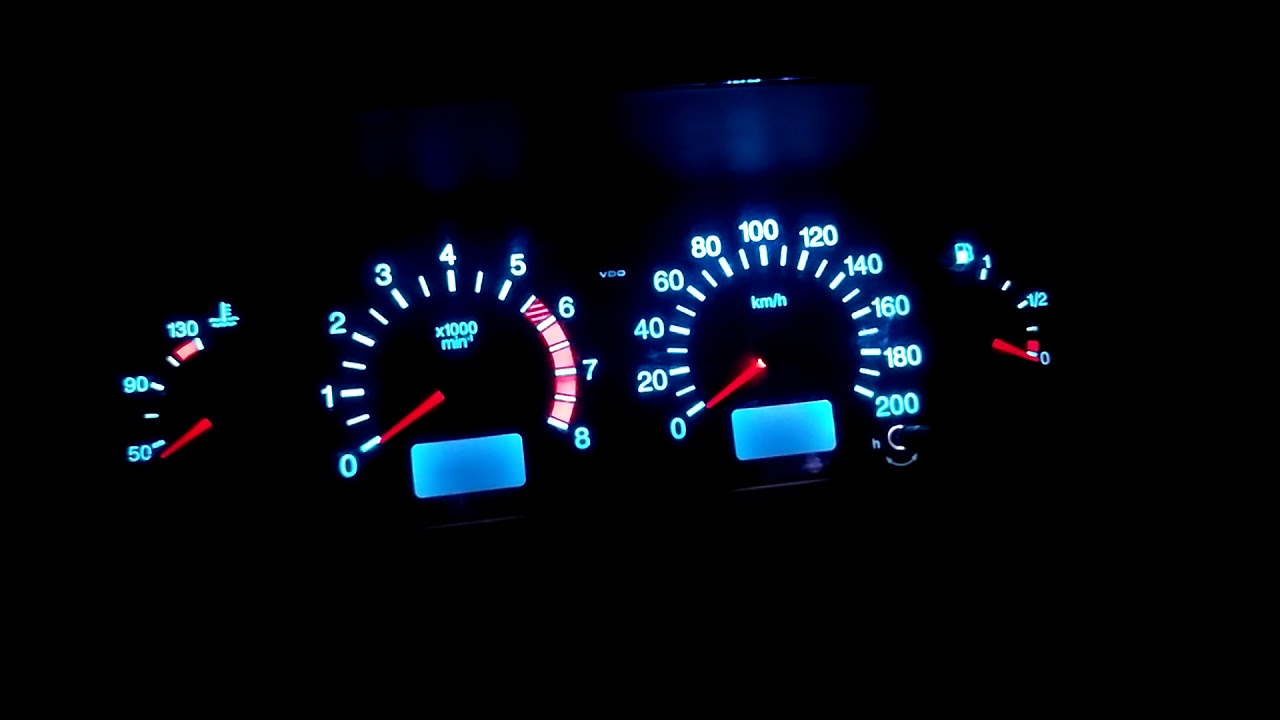

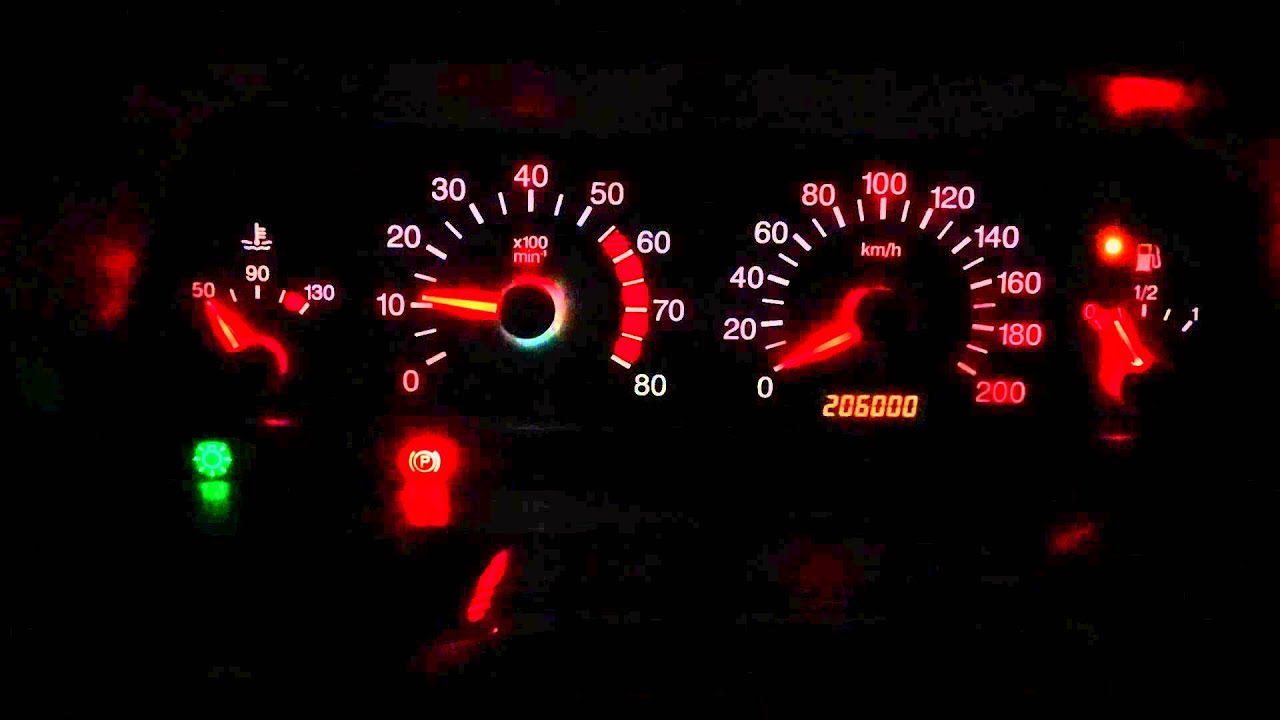

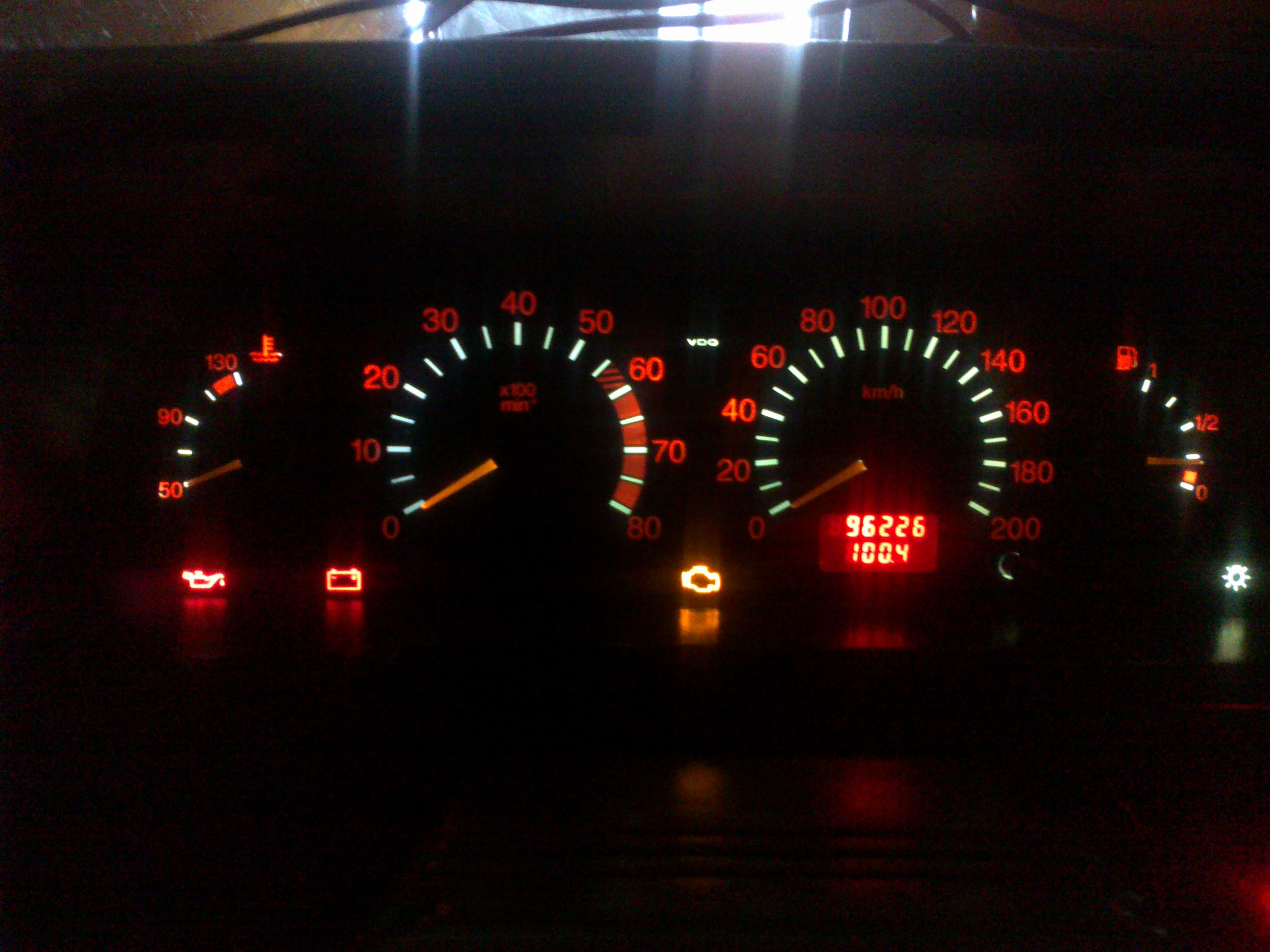

Не работает подсветка на приборной панели ВАЗ-2110

Тюнинг

Именно он зачастую становится причиной неисправности приборной панели. Может быть, новый щиток был зафиксирован неправильно, из-за чего он собственно и не работает. Либо при установке проводки были подключены не все кабеля, либо они попросту перегнулись. В таких случаях нередко перестают функционировать только отдельные элементы щитка: например, дисплеи, индикаторы аккумулятора, ручника или давления масла, а также лампочка воздушной заслонки карбюратора. Не работает панель приборов ВАЗ-2110 после тюнинга — что делать в таком случае? Следует первым делом заменить провода. Обычно, это позволяет с легкостью решить проблему.

Диагностика

Правильная диагностика подразумевает выполнение нескольких простых манипуляций:

проверка ламп и замена вышедших из строя деталей;
проверка проводки с помощью индикатора либо мультиметра;
осмотр контактов и очистки их от налета окисления;
проверка предохранителей;
мониторинг работоспособности приборов.

Меры предосторожности

Выполняя ремонт приборной панели, следует следовать некоторым правилам:

менять предохранители можно только при выключенном зажигании;
мониторинг приборов необходимо проводить максимально осторожно во избежание короткого замыкания;
паять поврежденные элементы следует приспособлением с минимальной мощностью и тонкой насадкой;
снимать и фиксировать щиток нужно очень аккуратно, чтобы ненароком не повредить крепления.

Заключение

Почему не работает панель приборов ВАЗ 2114? Массовая проблема нашего автопрома

Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.

Самая распространенная поломка

Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.
Ситуация чуть посложнее

Ее признаки очень характерны:

Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости ;
Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;
Зажигание срабатывает режимно, машина заводиться не отказывается;
Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.

Следующее слабое звено: Им является реле зажигания. Находится слева от колонки руля, зафиксировано на шпильке, так сказать, вверх ногами. Его нужно снять и попытаться напрямую сделать контакт проводам. При явных признаках оживления на приборном щитке сразу становится ясно, что реле пришла пора поменять.

До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях.

Могут быть 2 варианта:

Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;
Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

Общие признаки не всегда говорят о конкретных поломках. Могут быть и исключения.

Если отказываются работать отдельные приборы, вполне возможно, что это их личная проблема. Придется разбирать конкретный указатель. В нем могла треснуть шестеренка, которую следует заменить.

Еще, почему не работает панель приборов ВАЗ 2114? Если капризничают указатель топлива и тахометр (то функционируют, то никак не реагируют), контакты и монтажный блок в норме – нужно устроить небольшую проверку.

Нажимается и держится сброс, параллельно включается зажигание. Поднявшиеся стрелки говорят о необходимости дальнейших поисков. Безжизненные – о том, что в самом щитке появились микротрещины. Придется его снимать и обследовать под лупой все пайки и дорожки. В принципе – это все основные варианты. Если прозванивание всех перечисленных узлов и деталей не привело к возрождению панели приборов, ваш случай индивидуален, и определяться с ситуацией придется в компании с опытным автомехаником.

Почему не работает вентилятор охлаждения ВАЗ 2114? Самые популярные причины
Где находится предохранитель бензонасоса на Приоре? Это нужно знать
Не работают поворотники на ВАЗ 2109? Элементарный ремонт
Не работает стартер ВАЗ 2109? Основные причины

Вы тут: Главная > ВАЗ > 2114 > Не работают приборы ваз 2114

Не работают приборы ваз 2114

Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

Поделитесь статьей с друзьями:

4 комментария

Здравствуйте! Сегодня на 14-ой менял лампочки основного освещения в салоне и после этого показатели приборов перестали показывать показания оборотов,скорости,уровня топлива и температуру жидкости… Заменил F3 предохранитель как написано у вас на сайте и всё стало показывать. А лампочки так и не горят в салоне.Спасибо!

человек четко объяснил проблему +1 ему. также нечаянно замкнул контакты освещения в салоне…..

Машина заводится, но приборы не реагируют!
+ не работают поворотники, «дворники». Релешка и пред в норме. Подскажите советом;)

Не работает панель приборов ВАЗ 2114: типовые и индивидуальные случаи

Найти возможную причину, почему не работает панель приборов ВАЗ 2114, можно попытаться самостоятельно. Однако, для этого может понадобиться снять её, а после этого установить на место. Если вы не готовы к этому – обратитесь к специалисту. Но, прежде чем приниматься за работу, рекомендуется проверить элементарные места, в которых может скрываться решение возникшей проблемы.

Не работает панель приборов ВАЗ 2114, причём эта поломка застала вас в дороге и нет ни желания, ни возможности капитально зарываться внутрь автомобиля. Изначально нужно проверить, как хорошо закреплён плюсовой провод, идущий на исходный объект. Довольно часто, пассажир переднего сидения задевает его и выдёргивает из клеммы. В этом случае нужно закрепить его на место и надёжно зафиксировать таким образом, чтобы ситуация не повторилась.

После этого, рекомендуется проверить целостность предохранителя F3. При обнаружении сгоревшего вставить новый и доехать до дома или гаража. Останавливаться на этом не стоит, если он перегорел, значит ситуация может повториться, потому желательно найти причину, приведшую к этому. В большинстве случаев, это происходит из-за того, что машина побывала на автомойке, а внутрь попала вода, которая закоротила систему. Такая ситуация случается на машинах, прошедших не одну сотню километров.

Обнаружив целый, не перегоревший предохранитель, не нужно вставлять его на место. Прежде всего проверьте контакты. Вполне возможно, его седло окислилось от времени и влаги и превратилось в так называемый диэлектрик. Элементарная чистка окиси решает возникшую проблему. Найдя следы окисления, рекомендуется проверить остальные посадочные гнёзда, вполне возможно вы уже давно ездите без зажигающихся стоп-сигналов или поворотников.

Полезно! Есть такое понятие «усталость металла», под которым подразумевается потеря состава своих стандартных характеристик. Потому, на старых машинах может потребоваться полная замена монтажного блока предохранителей.

Если все описанные методы проверки можно выполнить в дороге, то следующие действия подразумевают углублённый поиск решения проблемы. Прежде всего следует обратить внимание на замок зажигания. В нём могут перегореть контакты. Хотя такое случается нечасто, исключать не стоит. В этом случае элемент снимается, выполняется проверка, обнаруженные плохие контакты зачищаются. Иногда может потребоваться установка нового замка зажигания.

Кроме этого, можно назвать ещё пару случаев, когда для ремонта может понадобиться некоторое время:

Сгоревшие дорожки на плате являются не ремонтопригодными. В данной ситуации всё решается установкой новой схемы. Пугаться этого не стоит, её стоимость не велика, а замену можно выполнить самостоятельно.
Обрыв в электропроводке можно назвать наиболее сложным, неприятным и трудно определяемым вариантом поломки. В этом случае, питание на панель приборов или один из индикаторов не подаётся и он перестаёт работать. Определение неисправности происходит с помощью мультиметра. Нужный провод прозванивается, определяется место разрыва или плохого контакта и при необходимости заменяется или зачищается.

Полезно! Если внезапно пропало освещение приборной панели, проверьте рукоятку регулировки яркости лампы освещения. Вполне возможно, ребёнок, сидевший перед этим в вашем автомобиле выкрутил её, установив на минимум.

При обнаружении неполадок в работе одного из датчиков или приборов, нужно учитывать, что причина может скрываться внутри панели, в самом указателе. Например, трещина в шестерёнке приведёт к тому, что одометр перестаёт показывать пройденное расстояние. В этом случае, всё решается элементарной заменой пластиковой детали, пришедшей в негодность, на новую. Частая неисправность марки, связанная с тем, что стрелка указателя уровня топлива живёт своей жизнью, объясняется тем, что поплавок, находящийся в бензобаке неправильно расположен и периодически прилипает к стенке. Таким образом, он может показывать полный бак, при залитых 5 литрах и наоборот.

Важно! Причин неисправностей может быть очень много, поэтому поиск нужно выполнять последовательно, тщательно проанализировав свои действия.

При обнаружении неполадок, связанных с приборной доской, рекомендуется попытаться выявить и устранить их. В любом случае, такая поломка не только негативно сказывается на управлении автомобилем, так как нет возможности контролировать работу многочисленных датчиков и систем, но и опасна с точки зрения безопасности. Когда не работает панель приборов ВАЗ 2114, вы не сможете определить уровень охлаждающей или тормозной жидкости, наблюдать за её температурой, своевременно выявить неработающий датчик или перегоревшую лампочку в повторителях поворотников или стоп-сигнале. Такие неполадки могут привести к провоцированию или попаданию в ДТП или серьёзным последствиям для технического состояния машины.

Не работает стеклоподъемник ВАЗ 2114? Мы поможем решить проблему!
Не работает прикуриватель ВАЗ 2114? Воспользуйтесь нашими советами
ВАЗ 2114 на ходу глохнет. Почему это происходит?
Замена ШРУСа (гранаты) ВАЗ 2114. Как это сделать?

Что делать, если на ВАЗ-2110 не работает подсветка печки

Замена лампочки подсветки печки ВАЗ-2110 своими руками

Модернизация подсветки блока управления отопителем

Подведём итоги

Красный восклицательный знак на панели ВАЗ. На панели приборов загорается восклицательный знак. Что делать, если горит лампа (!)

.
Спрашивает : Смирнов Сергей.
Суть вопроса : Загорелся восклицательный знак на панели приборов ВАЗ-2112, не понимаю почему?

Доброго времени суток! У меня иногда появляется восклицательный знак в кружке на панели приборов, чаще всего это происходит при торможении! Подскажите, пожалуйста, в чем может быть причина и как ее решить?

Почему загорается восклицательный знак (!) На панели приборов?

В момент, когда автомобиль тормозит, тормозные цилиндры выдвигаются как можно дальше вперед, тем самым задевая колодки.В это время цилиндры заполняются необходимым количеством тормозной жидкости в системе и ее уровень в бачке падает. Именно по этой причине загорается аналогичный восклицательный знак. на панели приборов, информирующая водителя о минимальном уровне тормозной жидкости в бачке, а соответственно и в системе в целом.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь меня окружали машины! Сначала в деревне я был уже в первом классе, бегал на тракторе по полям, потом была ЯВА, после копейки.Сейчас я учусь на третьем курсе «Политехника» на автомобильном факультете. Я подрабатываю автомехаником, помогаю чинить машины вместе со всеми своими друзьями.

Видеообзор всех контрольных ламп на ВАЗ-2112

Причины появления

При появлении подобной индикации в первую очередь проверьте сам датчик
, который находится в бачке с тормозной жидкостью. Это поплавок, который активно взаимодействует с тормозной жидкостью.

При демонтаже поплавка его нужно вынуть на тряпку.

Для проверки его исправности необходимо запустить двигатель, вынуть его из корпуса бака и вручную изменить положение поплавка. Если индикация на панели приборов не пропадает и никак не реагирует в зависимости от воздействия на нее, значит датчик неисправен и его необходимо заменить.

Однако, если датчик в хорошем состоянии, может быть факт утечки тормозной жидкости.

Где может быть утечка тормозной жидкости?

Узнать о наличии необходимого уровня тормозной жидкости в системе очень просто, так как его можно увидеть визуально через бачок с тормозной жидкостью.Его уровень всегда должен быть ближе к отметке «max» и если он значительно меньше, или его уровень упал, значит утечка.

Цилиндр тормозной

Имеется негерметичность переднего тормозного цилиндра

Сначала осмотрите тормозные цилиндры всех колес на предмет утечек.
Как правило, утечки чаще всего возникают на задних барабанах из-за их чрезмерного перегрева. Заметить протечку на цилиндрах несложно, так как в случае переднего цилиндра подтёки будут заметны на суппорте, а в задней может капать прямо с барабана.Проблемы с этими элементами обычно возникают в холодное время года.
Тормозные шланги
На тормозном шланге есть трещины.
Определить наличие зазора или трещин в тормозных шлангах также очень просто, так как все это видно невооруженным глазом. Чаще всего они трескаются в местах изгибов или от трения о соседние элементы кузова.
Главный тормозной цилиндр
На кузове хорошо видны следы тормозной жидкости.
Осмотр главного тормозного цилиндра проверьте его внешнее состояние на наличие видимых пятен.
Основное место, где может произойти разрыв, — это уплотнительная резина, расположенная ближе всего к вакуумному усилителю.
Расположение вакуумного усилителя тормозов и главного тормозного цилиндра
При возникновении утечки она будет капать на картер коробки передач, а затем на ШРУС с левой стороны. Его легко заметить, и после этого приступить к его замене.
Если вы обнаружите, что какой-либо из вышеперечисленных элементов неисправен, вы должны немедленно заменить его. Поскольку эксплуатация автомобиля с такими неисправностями невозможна.
После замены элемента тормозной системы обязательно выполните ее, так как в процессе работы в системе будет скапливаться воздух.
Выводы
Обратите внимание, что замена тормозной жидкости также необходима, так как со временем в ней накапливаются частички воды из воздуха и ее работа становится менее эффективной.

С развитием автомобилестроения в автомобилях стали использовать более современные приборные панели (ПП). ПП используется для информирования водителя об основных параметрах двигателя, а также для предупреждения о возможных неисправностях в системах и узлах. Что подразумевается под восклицательным знаком и другими индикаторами — описание основных значков приведено ниже.

Информационные индикаторы

Лампочки на панели приборов могут сообщать как о неисправностях в работе двигателя и других систем, так и информацию.В любом случае автовладелец должен уметь расшифровывать «сообщения», которые передает модуль управления, чтобы исправить неисправности в случае поломки. Для начала рассмотрим описание информационных индикаторов.

Значок	Что означает
	Желтый гаечный ключ на фоне автомобиля означает, что система обнаружила неисправность в двигателе. Индикатор поломки EPC может указывать на проблемы с датчиками или контроллерами, иногда значок гаечного ключа появляется при неисправности электронного компонента трансмиссии.Что именно означает эта ошибка, может сказать компьютерная диагностика авто.
	Красный индикатор в виде автомобиля с замком обычно загорается при неисправностях в противоугонной системе, в частности, речь идет о штатной установке. На практике такие неисправности обычно сопровождаются невозможностью запуска силового агрегата. Если при закрытии автомобиля индикатор просто мигает и срабатывает его защита, то волноваться не стоит.
	Индикатор в виде восклицательного знака может появиться только в автомобиле с гибридной трансмиссией, его появление связано с проблемами в работе устройства электропривода. При появлении такого индикатора лучше провести компьютерную диагностику — этот вариант наиболее актуален, если вы хотите получить точную информацию о поломке.
	Значок автомобиля с открытой дверью может загореться на панели приборов, если зажигание включено или двигатель автомобиля работает, а одна из дверей открыта.Это также может относиться к крышке багажника, а также к капоту. Если вы проверили двери и уверены, что все они заперты, то, скорее всего, причина кроется в неработающих концевых выключателях, которые установлены на дверях или на стойках между дверью и кузовом. Возможно, повреждена электрическая цепь концевого выключателя.
	Значок ESP — это датчик стабилизации автомобиля. Появление индикатора возможно в том случае, если система обнаружила скользкий участок дороги, по которому движется автомобиль.Активация этого узла осуществляется для предотвращения пробуксовки колес за счет снижения мощности силового агрегата. В принципе, появление значка машине ничем не грозит, так как сам индикатор носит информационный характер. Однако если рядом с лампочкой загорается желтый треугольник, гаечный ключ или символ износа, то вам нужно побеспокоиться о работоспособности системы.
	Желтый символ гаечного ключа сообщает водителю о том, что пришло время машины технического обслуживания.Вам нужно заменить масло, проверить фильтры и т. Д. По окончании обслуживания индикатор можно сбросить, на короткое время отсоединив клеммы аккумулятора.

Предупреждающие значки на приборной панели

Теперь предлагаем ознакомиться с предупреждающими индикаторами на приборке. Рассмотрим только самых распространенных персонажей (видео выложил Кирилл Мухин).

	Желтый символ на рулевом колесе указывает на необходимость адаптации системы рулевого управления.Если этот индикатор горит красным, то вам следует провести диагностику КПД усилителя, который может быть электрическим или гидравлическим.
	Ключ-знак на фоне автомобиля, как правило, мигает после включения охраны автомобиля. Если лампа горит, не мигая, это указывает на возможные неисправности, возникшие в работе системы. Обычно появление символа связано с тем, что противоугонный механизм не может прочитать метку с ключа или потому, что установка не включалась.
	Значок ручного тормоза всегда горит при поднятии рычага стояночного тормоза, а также в случае неисправности, в частности износа тормозных колодок. Иногда этот символ появляется, когда необходимо долить тормозную жидкость в расширительный бачок. Если колодки целы, уровень жидкости в норме, а индикатор горит при отпускании рычага, то, скорее всего, нужно поменять датчик уровня «тормозухи», он в бачке с жидкостью.
	Желтый символ охлаждающей жидкости указывает на необходимость добавления расходных материалов в бак.Индикатор может загореться при выходе из строя датчика или поплавка в расширительном бачке, а если он горит красным, возможно, силовой агрегат перегрелся. Перед тем, как добавить антифриз, нужно устранить причину его утечки, а также убедиться, что мотор не перегревается.
	Символ промывочной системы появляется при нехватке уровня промывочной жидкости или воды в баке, в некоторых случаях причина — засорение датчика уровня. В более современных автомобилях значок может появиться в случае несоответствия используемой жидкости.
	Индикатор контроля тяги. Если после запуска двигателя символ горит непрерывно, значит, система неисправна. Сам индикатор может выглядеть по-разному, все зависит от автомобиля.
	Это значок катализатора, обычно он загорается после перегрева узла. Связанный с этим симптом — недостаточная мощность двигателя. Причина перегрева может быть плохой. пропускная способность сотового катализатора или неисправность системы зажигания.При выходе из строя катализатора расход израсходованного топлива должен увеличиться.
	Такая лампа указывает на то, что произошла неисправность в системе очистки выхлопных газов. На практике эта лампочка чаще всего появляется после заправки автомобиля некачественным топливом. Причина может быть в неработоспособности лямбда-зонда.

Фотогалерея «Приборные панели разных автомобилей»

1. Тюнингованный ПП в ВАЗ 2109 2. приборка Volkswagen Golf 3.приборка Рено Логан 4. Панель управления Тойота Камри

Неисправность лампочки

А теперь рассмотрим индикаторы, указывающие на проблемы.

	Красный символ батареи загорается на панели управления, если батарея не заряжается от генератора. В случае с гибридными автомобилями появление такой лампочки будет сопровождаться надписью Main.
	Лампа в виде масленки информирует водителя о нехватке моторной жидкости в силовом агрегате.Символ всегда появляется при включении зажигания и исчезает после запуска двигателя. Если индикатор загорелся после запуска двигателя, значит нужно проверить уровень масла в двигателе, все утечки необходимо устранить.
	Неисправность в работе подушек безопасности. Подушки нужны, при аварии или столкновении кажется, что подушки не раскроются.
	Такой символ может быть выполнен в разных вариациях.Если его цвет свечения красный, значит, в работе тормозной системы есть неисправности, поэтому перед поездкой необходимо проверить систему. Лампа может загореться из-за нехватки тормозной жидкости в бачке или износа накладок. Не исключено, что причина появления лампы связана с поломкой датчика.
	Бортовой компьютер зафиксировал неисправности в работе АБС. Если дороги гололедицы, проблемы необходимо устранять, так как такая поездка может быть очень опасной.При этом будет работать тормоз, но система АБС не работает.
	Лампа Check Engine загорается при обнаружении электронным блоком управления проблем в работе силового агрегата. Причин в этом случае может быть очень много, поэтому нужно делать компьютерную диагностику.
	Неисправность свечей накаливания — такой символ есть только в автомобилях, работающих на дизеле. Если лампочка постоянно горит, нужно проверить систему зажигания.

Если вы столкнулись с проблемой неработоспособности приборной панели, видео ниже позволит вам ознакомиться с процессом ремонта на примере автомобиля Volkswagen (видео снято телеканалом altevaa).

Здравствуйте! Сегодня я хочу поднять довольно актуальную тему, которая касается, судя по вопросам на форумах и количеству запросов в поисковых системах, большого количества людей. Хочу рассказать об этом явлении, когда при нажатии на педаль тормоза на панели загорается восклицательный знак.

Я постараюсь дать исчерпывающий ответ на этот вопрос и объяснить, почему это происходит и какой ущерб может быть нанесен. Идти!

Начать пожалуй с того, что если на панели загорелась лампа (!), Значит, в тормозной системе что-то не так. Как правило, этот индикатор сигнализирует о низком уровне тормозной жидкости (TJ) в системе. Как вы понимаете, неисправные тормоза — это не шутки, и проблему нужно решать. Скажу больше, если кто не знает РАБОТА В АВТОМАТИЧЕСКОМ РЕЖИМЕ С ПОСТОЯННЫМ ИНДИКАТОРОМ (!) — ЗАПРЕЩЕНО!
Поскольку вы не знаете, в чем дело и что вызвало ошибку на панели инструментов.

Когда загорается восклицательный знак?

Низкий TJ.
Проблема в плохом контакте. Как правило, речь идет о разъеме датчика на главном тормозном цилиндре (ГТЦ).
Обрыв Проблема с проводкой или разрыв цепи.
Датчик уровня тормозной жидкости (ДУТЖ) неисправен.
Что-то не так с панелью приборов.

Что делать, если лампа горит?

Первым делом нужно проверить уровень ТДж.Делается это просто и без каких-либо затруднений. Откройте капот и посмотрите на уровень, он должен быть между отметками «MIN» и «MAX». Уровень нужно контролировать постоянно, для тех, кто забывает это сделать, стоит восклицательный знак. Загорается по сигналу датчика, который сигнализирует в том случае, когда уровень TJ ниже допустимого.

Кстати! Лампа нередко загорается при движении по неровностям и гаснет, как только автомобиль едет по более или менее ровной дороге.Происходит это именно по той причине, что уровень «тормозухи» близок к отметке «MIN» и при раскачивании автомобиля датчик определяет низкий уровень и сигнализирует об этом на панель приборов.

Если с уровнем тормозной жидкости все в порядке, необходимо проверить ДУТ, который находится в бачке ГТЦ. Как это сделать, я вам сейчас расскажу.

2.1. Включите зажигание и убедитесь, что горит лампа восклицательного знака, то есть индикатор низкого TJ.Он должен загореться и погаснуть, если уровень в норме и датчик исправен.

2.2. Выключаем питание от датчика и смотрим на лампу, если она погасла, скорее всего, проблема с датчиком. Проверьте датчик, иногда проблема в том, что поплавок выходит из строя и опускается на дно, даже если уровень TJ в порядке.

2.3. Если после отключения питания от датчика восклицательный знак на панели продолжает гореть, скорее всего проблема в проводке, а датчик исправен.Возможно, причина в коротком замыкании в проводке, или в чем-то другом, но так или иначе проблема будет из-за неисправной проводки и нарушения ее целостности.

Если вас устраивает датчик уровня TJ, но вы хотите проверить его работу, это довольно просто.

2.4. Нажмите на резиновую прокладку на крышке бака, так вы опустите поплавок датчика на дно, при этом восклицательный знак на панели загорится в исправных датчиках.

2.5. Если индикатор не загорается, возьмите небольшой кусок медного провода и отключите питание от датчика уровня тормозной жидкости.Подготовленным проводом необходимо замкнуть контакты питания датчика, то есть контакты на проводке, которая подводится к датчику, а не контакты самого датчика. При таком коротком замыкании на панели должен появиться соответствующий сигнал о низком уровне тормозной жидкости. Если этого не произошло, скорее всего, датчик исправен, а проблема в неисправной проводке.

ВАЗ-2112 не заводится: причины и их устранение

Каждого владельца автомобиля ВАЗ-2112 интересует, что делать, если его машина не заводится? Залог удачного ремонта — душевное спокойствие.Никогда не паникуйте, а определите истинную причину проблемы. Если ВАЗ-2112 не заводится, нужна концентрация и самообладание.

Что нужно знать о диагностике

Простой совет: не нужно брать машину на сканирование. В связи с тем, что ноутбуки сейчас есть практически в каждом доме, существует масса недобросовестных заведений, где можно пройти такую проверку. Когда программа не замечает ошибок, вам ответят, что с вашей машиной все в порядке. По большому счету этот диагноз можно назвать простой выкачиванием денег.

Хорошая диагностика должна быть следующей:

• Ошибки считываются в первую очередь.

• Проверяются сигналы, поступающие от датчиков форсунки.

• Измеряется давление, которое создает топливо.

В самом конце вы должны получить правильный ответ, что произошло и что вам делать с машиной в будущем.

Если у автолюбителя есть инженерная жилка, он может попробовать найти причину, по которой ВАЗ-2112 не заводится. В этом случае вы можете устранить проблему своими руками, сэкономив на услугах сервиса.

Проверяем приборы

Когда было замечено, что ВАЗ-2112 не заводится, необходимо включить зажигание и внимательно посмотреть на приборную панель. Должен отображаться аварийный сигнал в виде включенных ламп:

• Низкое давление масла.

• Сигнал нормального заряда аккумулятора.

• Сигнал «Проверьте двигатель».

Если панель приборов не реагирует и не светится при включении, следует поискать причины, по которым не подается питание. Для этого проверьте клеммы на аккумуляторе.Также обратите внимание на предохранители. Когда приборная панель исправна, ремонт ВАЗ-2112 должен продолжаться следующим образом. Обратите внимание на лампу Check Engine.

Эта сигнальная лампа загорается при неработающем двигателе и сообщает, что компьютер находится в хорошем состоянии и на него подано питание. Если индикатор «Check Engine» не горит, перейдите к проверке всех предохранителей в компьютере. Они расположены справа от водителя, рядом с сиденьем переднего пассажира (под бардачком).

На этом месте находится ЭБУ (электронный блок управления), а вместе с ними и так называемая планка, где находятся три реле и блок безопасности. Первое реле отвечает за компьютер. Устройство №2 — запустить вентилятор. А реле под третьим номером работает совместно с топливным насосом. При повороте ключа в замке зажигания должны щелкнуть приборы с цифрой один и три — это подача электроэнергии на топливный насос и блок управления. Нет необходимости продолжать ремонт ВАЗ-2112, пока индикатор «Check Engine» не погаснет.

Если идеи по ремонту закончились, попробуйте подключить исправный ЭБУ и таким образом проверить. Это определит, проблема это или нет. Если сигнальная лампа «Check Engine» по-прежнему не работает, скорее всего, компьютер неисправен. Без него невозможно завести машину. Говоря о цене компьютера, стоит отметить, что это дорогая вещь. Стоит он около 100 долларов. Некоторые запчасти на ВАЗ-2112 довольно дорогие. Блок управления — один из них. Если сравнивать с тем, что цена автомобиля ВАЗ-2112 от 150 тысяч рублей, вряд ли кто-то купит запчасть.

Проверка работы топливного насоса

При повороте ключа в механизме зажигания должен быть слышен характерный звук в районе задних сидений. Этот дрон создает рабочий насос, перекачивающий топливо. При отсутствии звука необходимо проверить реле, отвечающее за бензонасос, и соответствующие предохранители. Если проблема не в них и они работают без нареканий, следует измерить напряжение, которое проходит через выводы помпы.

Если напряжение отсутствует, поищите проблему в соответствующей проводке.

Проверить работу стартера

Чтобы проверить работу стартера, поверните ключ зажигания. Когда у вашего ВАЗ-2112 не вращается стартер и он не реагирует на поворот ключа, следует проверить заряд аккумулятора. При достаточном напряжении АКБ нужно проверить качество подключения клемм к стартеру и исправность соленоидного реле. При исправной работе стартера переходите к следующему пункту ремонта.

Проверка искры

Когда горит сигнальная лампа Check Engine, топливный насос и стартер работает, следующая контрольная точка — искра.Чтобы проверить это, нужно открутить свечу, прижать к земле и запустить стартер.

Тестирование проводится по очереди на всех цилиндрах. Такие проблемы случаются на многих инжекторных автомобилях ВАЗ-2112. Цена нового стартера, кстати, 2-3 тысячи рублей.

Варианты развития ситуаций

• Искра присутствует на свечах всех цилиндров. Это хороший знак. Переходим к следующему абзацу.

• Искра проходит на первом и четвертом цилиндрах, а на остальных отсутствует.Вывод: катушка зажигания 2112 не работает.

• Искра проходит на втором и третьем цилиндрах; на остальных он отсутствует. Вывод такой же, как и в предыдущем абзаце. Также замените модуль зажигания. Когда проблема не исчезла после замены этого элемента, неисправность была вызвана неисправностью выходных ключей к модулю зажигания от электронного блока управления. Ремонт агрегата решит эту проблему.

• При полном отсутствии искр наиболее вероятной причиной может быть поломка датчика положения коленчатого вала, с которого выдаются команды на его образование.

Визуальный осмотр

Для визуального осмотра свечей их необходимо отвинтить от цилиндра. После демонтажа проводится визуальный осмотр. Вам нужно оценить, мокрые они или нет. Когда все элементы высохли, скорее всего форсунки не правильно распыляют топливо. В этом случае нужно проверить топливную рампу, а точнее давление в ней. Сбоку можно найти болт, после откручивания которого на освободившееся место устанавливается манометр для проверки.Когда элемент стоит на месте, необходимо включить насос, качающий топливо, и прибор зафиксирует давление в рампе. Если манометр не обнаружен, просто оставьте отверстие от болта открытым. При включенном насосе из него должна вытекать струя топлива. Если нет давления, проверьте топливный фильтр. Также осмотрите линию, ведущую к пандусу от резервуара. Если проблема в фильтре, замените его. Запчасти на этот тип ВАЗ-2112 недорогие — до 200 руб.

Если мокрые

Если обнаружены мокрые свечи, их необходимо вынуть и просушить.

Затем они должны быть установлены на свое место. Если после такой работы машина все равно не заводится, а бензин залит свечами, следующим шагом будет проверка меток газораспределительного механизма. Для этого снимаем пластиковый кожух, отметки на распредвале, его шестерне; Не забываем про отметку на шестерне коленчатого вала. Если они находятся в неправильном положении, произошло нарушение газораспределения. Также стоит проверить ключ, в тесной связке с которым работает DPKW.Вторая причина заправки свечей — засорение форсунок. В этом случае их необходимо очистить.

Вывод

Вот собственно все самые частые причины, влияющие на запуск мотора. Как видите, если ВАЗ-2112 не заводится, проблему можно решить самостоятельно.

Обозначение лампочек на панели приборов ВАЗ 2110. Основные обозначения значков на панели приборов ВАЗ

Ситуации, когда не работает приборная панель на ВАЗ 2110, вовсе не редкость для изделия отечественной автоматики.Любая машина не безгрешна, ведь владельцам машин не остается ничего другого, кроме как решать возникающие разовые проблемы.

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает:

Тахометр;

Пидометр

;
Указатель уровня топлива;
Указатель температуры охлаждающей жидкости;
Контрольные лампы в количестве 12 штук;
6 лампочек панели приборов;
Резервный слот для контрольной лампы;
Пара колодок для подключения проводов.

Обязательно добавьте, что обувь красного цвета на электрической схеме обозначается x2, а обувь белого цвета обозначается как x1. Поэтому перепутать не получится. Если помните, конечно.

Что касается панели приборов, то у модели ВАЗ 2110 используется два типа. Все зависит от года выпуска машины, так как есть старая и обновленная версия.

В старом щите устройства расположены симметрично.
Для приборной панели Новый образец отличается расположением со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов №
и ВАЗ 2110. Другими словами, следует понимать, где какие выводы проводки, для чего она предназначена, какие предохранители имеются в наличии и так далее.

Все это легко выяснить, воспользовавшись данными из мануала. Имея под рукой такую наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и специальных знаний в области электроники исправить характерные неисправности приборной панели.

Проблемы и их устранение

Существует несколько общих проблем, характерных для модели приборной панели ВАЗ 2110 отечественного производства.

Подсветка панели приборов на ВАЗ 2110 не горит. Проверить контакты, состояние проводки, отвечающей за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, поэтому не всегда удается решить вопрос за пару минут.
САМИ серьезная поломка Для дашборда это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Чтобы устранить проблему, сначала проверьте предохранитель 15, который обозначен F6. Вы найдете его на монтажном блоке. Если этот элемент засорился, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное закрытие электросети.
Стрелки прыгают вниз и вверх.Также распространенное явление, вызывающее в большинстве случаев плохой массовый контакт:
1. Этот массивный провод идет от приборной панели к разделу, разделяющему салон и пространство подкастов. Чтобы добраться до него, снимите рацию с места посадки. Проверить качество его крепления;
2. Не редко при установке сигнализации массовый провод выводят в другое место для более удобного доступа. Потому что если у вас есть сигнализация, но нет проводов под магнитом, то ищите ее за салоном кабины возле левой ноги водителя;
3. Масса провода можно испортить при установке новой аудиосистемы.Когда подключают минус, массу откручивают, а потом часто устанавливают обратно, только не так надежно, как было изначально. Из-за вибраций, ударов по неровностям и ямкам крепление ослабевает, контакт пропадает. Отсюда нерабочая панель. Не поленитесь качественно обмотать массовую проволоку, так как зачастую это плохое крепление из-за неудобства этого мероприятия.
Проблема с приборным щитком. Чтобы проверить, все ли с ней хорошо, максимально убрать с места посадки, но проводку на колодках не отсоединять.Проверил белый провод (х1), идущий на первый контакт. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы прибор должен выдавать показания около 12 вольт. Обязательно посмотрите на тыльную сторону экрана, убедитесь в целостности токопроводящих дорожек.
Сигарета. Нередко приборная панель на ВАЗ 2110 выходит из строя из-за прикуривателя. Вы, наверное, не превосходите драйверы, которые подключают через это гнездо всякие дополнительные устройства устройств.Очень многие заряжают телефон, подключают планшеты, видеомагнитофоны и прочую технику. Потребляя большое количество тока, устройства выводят прикуриватель, либо смело вызывают предохранитель F19. Из-за этого отключается или некорректно работает панель приборов. Если предохранитель исправен, просто отсоедините блок прикуривателя. Если такие события не дали результата, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно.Особенно если речь идет о такой машине, как ВАЗ 2110.

Но есть важное но.
Если у вас нет минимального опыта работы с электроникой, ничего не разбираетесь в электрике, настоятельно рекомендуем вам не рекомендовать. В этом случае обращайтесь на СТО, договаривайтесь только с опытными автомеханиками и людьми, хорошо разбирающимися в автоэлектрике.

Самосовершенствование . Возможно, скоро вас отправят на более дорогую, современную машину.Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — отличный тренажер, позволяющий отремонтировать своими руками, разобраться в машине, постичь все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости ремонтировать свой автомобиль.

Всегда наступает такой момент, когда автомобилисту уже не хочется видеть перед глазами заводскую панель приборов ВАЗ 2110, а что-то более интересное и современное.Поэтому просто предлагает замену панели приборов ВАЗ 2110. В этом случае начинать дело нужно с поиска панелей, которые можно установить самостоятельно без использования специальных инструментов. На фото панель приборов ВАЗ 2110 новее и красива:

Единственное, что нужно, это внимание, пассаты и крестовая отвертка. И, надо сказать, цена панели приборов ВАЗ 2110 не всегда оказывается запредельной, что позволяет ее заменять.В общем, щиток приборов ВАЗ 2110, цена которого в среднем находится в районе 10-15 тысяч рублей, вещь необходимая для каждой машины, так что при желании вы можете найти себе панель для каждого вкус, даже бывают современные модели С цифровыми спидометрами от производителя Gamma цена на них конечно будет выше, но смотреться будет очень здорово и современно.

Купить панель приборов ВАЗ 2110 в разобранном виде, инструменты можно на базарах, в автомагазинах, в интернет-магазинах, так же можно поискать по доскам пуль, по сландо, молотку и т. Д.

Снятие панели приборов ВАЗ 2110

Без нее, естественно, не обойтись, если вы хотите сделать автомобиль более современным и установить на него, например, европанель приборов ВАЗ 2110. Подробно рассмотрим каждый этап снятия старой приборной панели приборов ВАЗ 2110. Обратите внимание, что есть возможность снять панель приборов ВАЗ 2110, просмотрев ее на отдельные детали, что сделает процесс более удобным и быстрым. К тому же весь процесс такой же, как на десятках, так как панель приборов ВАЗ 2110 (тюнинг) особо не отличается от стандартной десятки приборов.

Перед началом работ можно ознакомиться с описанием панели приборов ВАЗ 2110 по эксплуатации и конечно же изучить схему панели приборов ВАЗ 2110. Для начала отсоедините клемму от отрицательного вывода. аккумулятор, затем — снять декоративную накладку рулевой колонки, оставить руль (оставить пластину звуковой сигнализации на месте), правый и левый переключатели на руле (их разъем не трогать). После этого отсоедините концы двух проводов от разъема покорного переключателя.

Воспользовавшись шлицевой отверткой, снимаем ручку управления фарами, снимаем стопорный ключ 100 миллиметров на 21 миллиметр и откручиваем гайку его крепления, забрав шток в отверстие панели приборов ВАЗ 2110.

Теперь вы можете открыть крышку монтажного блока. В нише блока реле и предохранителей крестовой отверткой откручиваем винты левого внутреннего кронштейна щитка приборов ВАЗ 2110. Отсоедините жгут проводов свечи зажигания и открутите винты кронштейна диагностического разъема.

Теперь вы можете отсоединить наконечники двух проводов, идущих от переключателя сигналов торможения. Откручиваем два винта крепления левой накладки консоли. Сдвинув ее назад, выведите ее перед зацеплением с кронштейном и снимите накладку. Отведите торцевой ключ на 10 миллиметров и прикрутите гайку крепления панели к кронштейну консоли. Откручиваем саморез крепления панели ВАЗ 2110 и воздуховода.

Для продолжения работ по снятию панели приборов ВАЗ 2110 отсоедините колодки жгутов проводов, расположенных под панелью приборов.При его изготовлении можно открутить три винта крепления правой накладки консоли, затем открутить правую гайку крепления панели приборов к кронштейну консоли, отсоединить колодки проводов прикуривателя.

Отсоедините колодку жгута проводов от реле противотуманных фар. Открутите винты крепления правого внутреннего кронштейна панели приборов, а затем правый и левый винты нижнего крепления панели приборов ВАЗ 2110. Теперь вы можете снять прокладку, пластиковые держатели накладок и снять ее, аналогичным образом перемещая правую накладку.

Патти тонкой шлицевой отверткой с обеих сторон панели приборов снимаем вентиляционные решетки обдува окон передних дверей, после чего откручиваем две гайки верхнего крепления панели приборов под вентиляционные решетки.

Поднимите панель на пятнадцать или двадцать сантиметров внутри кабины. Выберите девять соединительных колодок жгутов проводов и выньте панель приборов из салона автомобиля через проем левой передней двери. Установка новой панели должна производиться в обратном порядке.На этом мы закончим давать подробную инструкцию по снятию приборной панели ВАЗ 2110. Теперь вы знаете, как легко и быстро снять панель приборов ВАЗ 2110.

Яркие детали на панели приборов ВАЗ 2110

В промежутке между снятием старой карбоновой панели ВАЗ 2110 и установкой новой можно подумать о том, как вы хотите его украсить. Или можно по старой панели сделать ремонт панели приборов ВАЗ 2110, если повезет, то эту отремонтированную панель можно даже продать за несколько тысяч, то есть при желании можно отбить немного денег.

Можно использовать неоновую подсветку или внутреннюю светодиодную подсветку, сделав одноцветную заводскую подсветку панели приборов ВАЗ 2110 разноцветной. Вы можете выделить не только шкалу и стрелки приборов, но и кнопки «приборки», используя все те же светодиоды и светофильтры. Правда, главное не переборщить с красочными обозначениями панели приборов ВАЗ 2110, не отвлекаться во время движения по ночной дороге.

Кроме того, возможно также сделать улучшенную шумоизоляцию панели приборов ВАЗ 2110 с использованием специальных материалов.Но для этого потребуется еще раз разобрать приборную панель ВАЗ 2110.

Напоследок хотелось бы уточнить приборную панель приборов ВАЗ 2110. Это нужно, чтобы не запутаться при установке новой «приборки» и все исправить с первого раза. А вообще распиновка щитка приборов ВАЗ 2110 важна и нужна. А дальше инструкция по эксплуатации щитка приборов ВАЗ 2110, по которой видно, что приборная панель щитка приборов ВАЗ 2110 достаточно простая и в ней легко разобраться:

С любым механизмом нужно как-то общаться, чтобы контролировать его состояние и быть в курсе работоспособности.Поэтому приборная панель в автомобилях несет не только эстетическую нагрузку, но и служит не только объектом тюнинга. В предназначении приборная панель ВАЗ 2110 и все автомобили этого семейства сегодня вместе и попробуем разобраться, как его отремонтировать и на что обратить внимание.

Компоновка панели приборов ВАЗ 2110

Панель приборов ВАЗ 2110 выполнена в виде комбинации приборов, контрольных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера.Традиционно пластик, из которого сделана панель, невысокого качества, поэтому при эксплуатации и перегреве не исключена его деформация, которая сказывается не столько на внешнем виде, сколько на эксплуатации устройств.

Стандартная приборка включает в себя четыре стрелочных прибора, дисплей маршрутного компьютера, кнопку сброса одометра и набор сигнальных ламп. Первым в списке крайним левым устройством является указатель температуры охлаждающей жидкости, он показан на схеме под первым номером. Стрелковое устройство имеет цену деления около 50 градусов.Красной полосой выделена зона критического высокого давления, в которой возможно закипание теплоносителя. Контрольные лампы и индикация климатической системы вынесены на дополнительную панель.

Спидометр на заглушках приборов (2) — стрелочный, но не с механическим приводом, как в автомобилях старших выпусков, а с электрическим. По сути, это вольтметр, который реагирует на импульс, выдаваемый датчиком спидометра, и установлен в коробке передач.Чем больше напряжение на выходе датчика, тем выше скорость указывает устройство. Заводская погрешность составляет примерно 5 км / ч, однако необходимо учитывать диаметр колес, который сильно влияет на точность показаний электрического спидометра.

Тахометр на приборной панели обозначен цифрой 5 и также представляет собой электрическое устройство, которое реагирует на импульс, производимый датчиком частоты вращения коленчатого вала. Датчик передает показания сначала на электронный блок управления двигателем для анализа и корректировки, после чего импульс поступает в цепь управления тахометра.В красной зоне тахометра отмечается недопустимо высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости. Крайне недопустима длительная работа мотора в красной зоне тахометра.

Стрелочные указатели на панели ВАЗ 2110

Цифра 6 обозначает указатель уровня топлива в бензобаке. Показания прибора не особо точны, но в целом видно, что на отметке 0 бак почти пустой, есть несколько резервных литров топлива, на ½ бака наполовину полный или пустой, кто как угодно и на 1 бензобак полный.Световая индикация уровня топлива дает указание включиться контрольной лампе 7, которая начинает мигать, когда запас хода автомобиля на левом топливе составляет около 100 км, а это примерно 9-9,6 л. Чтобы топливный насос не вышел из строя, нельзя полностью выдавать топливо из бака.

Настольные лампы 2110

Лампы 3 и 4 указывают на то, что приводы включены вне автомобиля и они загораются и мигают сразу после включения правого или левого указателя.В конце маневра ключ переключателя возвращается в исходное положение, и указатель должен автоматически выключиться. Если этого не происходит, вам следует поискать причину в механизме возврата клавиш-указателей включения.

Особого внимания заслуживает лампа, которая ставится в центр приборки и на нашей схеме обозначена цифрой 14. Это контрольная лампа, сигнализирующая о неисправностях и некорректной работе электронной системы управления двигателем, по аналогии именуемой лампой Check Engine. с импортными авто.При включении этой контрольной лампы проследил компьютерную диагностику двигателя и выявил коды ошибок. Часть ошибок исправляется программно, а часть требует вмешательства в систему управления двигателем: в систему, зажигание и другие системы, которые могут привести к ошибкам.

Рис. 12 На схеме показан цифровой дисплей одометра и индикатор суточного пробега, который сбрасывается кнопкой, расположенной непосредственно на панели приборов. В верхней строке отображается общий пробег автомобиля, а в нижней — обнуление — пробег за определенный период.

Щиток приборов ВАЗ 2110 Описание ламп и указателей поворота которыми мы комплектовали простые и привычные контрольные лампы для любого автомобиля:

Остальные контрольные лампы: ручные тормоза, аварийное давление масла в системе смазки и критический разряд АКБ расположены в нижнем ряду по порядку. Пусть аварийные фонари меньше попадут на вашу приборку, хозяйку и уберут все дороги!

Если на ВАЗ 2110 не работает панель приборов, необходимо разобраться с причиной неисправности.Она может быть серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда достаточно заменить предохранитель или закрепить провод массы.

Характеристики типов панелей

Щиток, расположенный перед драйвером и содержащий набор контрольных ламп, называется панелью.

Имеет другое название — торпеда и состоит из следующих компонентов:

Узел, фиксирующий скорость спидометра автомобиля.
Устройство, ведущее учет числа оборотов — тахометр.
Два индикатора: температуры охлаждающей жидкости и уровня топлива.
Индикаторы разного цвета.
Шесть отдельных ламп, отвечающих за подсветку.
Ряд резервных гнезд, в которых можно включать лампы.
Один блок красного цвета. На электрической схеме он имеет х
Еще один белый блок с обозначением х

На ВАЗ 2110 есть 2 вида приборных панелей: старый образец и Европантел.

Различия между ними следующие:

старые щиты имеют симметричное расположение инструментов;
в евро датчики показаний топлива и величины нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей Панель управления

Когда на ВАЗ 2110 не работает панель приборов, то это может быть в ее полном выходе из строя или проблеме отдельных индикаторов. В особых случаях перестают работать габаритные огни левой стороны и подсветка заднего номерного знака вместе с осветительными приборами. Причина — выход плавкого элемента.

Проблемы с предохранителем

Неисправность в работе приборной панели заключается в том, что перегорел предохранитель по амперному току.Он занимает 15 место в монтажном блоке и имеет маркировку F6. Если это произошло, необходимо искать причину выхода из строя. Простая замена Element на новую проблему не решает. Можно с уверенностью сказать, что он тоже сразу переборщил. Причина — короткое замыкание в цепи. Надо заниматься поиском и устранением.

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо.Через несколько секунд они покажут то максимальное, а затем минимальное значение. Значит нужно проверить контакт с массой. Это касается топливного тахометра и указателя. Крепление массового провода соединяет щиток приборки с перегородкой, отделяющей моторный отсек от пространства кабины. Найти это место удалено по радио.

В случае установки сигнализации такие крепления переносятся на обшивку кабины, на место, где находится левая нога водителя. При покупке автомобиля эта информация сообщается водителю.

Иногда стрелки начинают прыгать после установки магнитолы. Происходит это из-за того, что провод приборки оказался ненадежным. Во время движения машины теряется контакт. Чтобы исключить такую поломку, просто необходимо ее обезопасить. После этого стрелки выдадут правильную информацию и перестанут прыгать.

Неисправность прикуривателя

Бывает, что не работает панель приборов ВАЗ 2110 из-за прикуривателя. Часто его используют для подключения разных устройств большей мощности.Есть зарядка телефонов, включение планшетов или другой техники. Значительное потребление текущего количества. В результате перегорает предохранитель F6.

В случае исправного предохранителя его следует искать по другой причине. Для этого откручиваем крепление щита, вытаскиваем. Провод, ведущий к нему, остается на месте. Напряжение проверяется на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна быть 12 вольт.Проверяется провод, ведущий к массе, который находится на колодке Х1. Его цвет белый.

Проблемы со спидометром

Если на ВАЗ 2110 не работает панель приборов, это может быть связано с поломкой спидометра.

Выражается в следующих проявлениях:

стрелка полностью закреплена;
дрожание стрелки с последующей остановкой;
работа спидометра проходит только до полного прогрева двигателя.

На ВАЗ 2110 с форсунками, размещен электронный спидометр. Если устройство выходит из строя, то его необходимо заменить.

Однако причина более вероятна:

Сигнал спидометра идет с датчика. Возможная причина его отсутствия — загрязнение устройства. Затем его снимают, промывают и сушат.
Нет хорошего контакта. Проводка видна повсюду.
При выходе из строя самого датчика его заменяют.

Порядок диагностики и устранения неисправностей

При неработающем щитке приборов на ВАЗ 2110 следует, на первом этапе, провести диагностику.

Это выглядит следующим образом:

все лампы осмотрены и выведены из строя заменены на новые элементы;
прибором-мультиметром проверяется вся проводка на предмет обрывов или плохих контактов;
при обнаружении окисленных участков их зачищают;
все предохранители и перегонные детали заменены на новые;
Все существующие устройства проверены.

Проверка указателей уровня топлива и температуры

Для проверки правильности показаний уровня топлива и температуры необходимо выполнить следующие действия:

Зажигание включается.
Плюс клемма устройства с массой подключается отдельным отрезком провода. Если стрелка приходит в движение, следует осмотреть проводку на участке датчика индикатора.
Если индикатор температуры фиксирует перегрев, он отключается от датчика. Падающие стрелки указывают на необходимость замены датчика. Если копать устройство продолжают, значит неисправна проводка или сам индикатор.
Для проверки устройство снимается. Его положительный вывод подключен к плюсу аккумулятора, а отрицательный — к минусу.Стрелка должна показывать ноль. При любом своем отклонении индикатор требует замены.

Следует знать, что процесс тестирования проводится на специально оборудованном стенде. Затем идет сравнение результатов со стандартом. Затем осмотрите гусеницы. В случае обрывов контакт восстанавливается припоем. Если такой процесс невозможен, прибор заменяют.

Меры предосторожности при работе

При выполнении работ необходимо соблюдать следующие рекомендации:

при срабатывании предохранителя выключается зажигание;
точность при проверке, чтобы провода не возникали; №
, если осуществляется пайка, применяется паяльник малой мощности с тонким наконечником;
при работе с разъемами прилагаются большие усилия.

9000 9000 9000 9000 9000 9000 9000 9000 9000

квалифицированные мастера.

Сопровождается предварительной подготовкой:

отключает питание от аккумулятора;
снят руль и облицовочная часть колонки;
иногда снимают сиденья.

Демонтаж старой панели

Инструкции по демонтажу:

Демонтируются щиты, расположенные у ног сидящих перед людьми.
Из-под ручного тормоза снимается криволинейный колпачок;
Снимается крышка окна и вынимается разъем прикуривателя.
С рычага коробки передач снимается крышка. Удаляются воздуховоды, идущие на задних сиденьях.
Снять пластиковые вкладыши багажников крыши.Магнитол вытаскивают.
Заглушки снимаются с верхней части панели. Закрученные гайки скручены.
Затем отворачиваем болты размещенные по контуру нижнего края, а также у ног водителя и пассажира;
Демонтирован монтажный блок И снимается пластиковый кожух.

Установка нового образца панели

Обе панели имеют разные размеры, поэтому установка ведется 3 способами:

новая комбинация приспособлений под размеры существующей панели подгоняется;
пошла полная замена панелей на новый образец;
Монтаж евроблейдинга продолжается.

Последний метод применяется редко. Это связано с тем, что при установке требуется совмещение проводки. Работы ведутся на панели, снятой с автомобиля.

Если не работает панель на ВАЗ 2110, необходимо проверить состояние каждого индикатора. Убедитесь в надежности предохранительных элементов. Далее идем проверять датчики. При обнаружении поломки есть возможность ее устранить. Если ремонт узла невозможен, его заменяют.

Вводная информация

Содержание
Ежедневные проверки
Руководство пользователя
Правила техники безопасности
Основные инструменты, измерения
Двигатель и его системы
Трансмиссия
Шасси
Рулевое управление
Тормозная система
Электрооборудование автомобиля
Кузов
Система вентиляции и отопления
Приложения
Неисправность коды
Electrochemis
Введение
Введение
В 1996 году началось производство нового семейства переднеприводных автомобилей ВАЗ-2110.Примечательно, что это единственное семейство автомобилей ВАЗ, не получившее названий, а потому продаваемое под заводским индексом (даже для внешнего рынка модель называется просто LADA 110). Семейство включает модификации в кузове седан (ВАЗ-2110, LADA 110), универсал (ВАЗ-2111, LADA 111) и хэтчбек (пятидверный — ВАЗ-2112, LADA 112; или трехдверный — BA3-. 21123). Кроме того, существуют различные мелкосекторные варианты, например, удлиненный ВАЗ-21108 «Премьер» или ВАЗ-21104М — седан с другими крыльями, капотом, бамперами, оригинальной обивкой дверей.
Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном внешнего вида и салона. Для изготовления деталей кузова, наиболее подверженных коррозии, в кузов вклеивают оцинкованный металл и несъемные стекла (ветровые, задние и боковые).
Даже в седановом багажное отделение очень просторное для своего класса, а в хэтчбеках и универсале, у которых можно складывать спинки задних сидений, можно также перевозить вполне габаритный груз, например, холодильник.
Изначально на «десятку» устанавливались только короткоземные карбюраторные двигатели объемом 1,5 литра ВА3-21083 мощностью 69 л.с., однако довольно скоро этот силовой агрегат уступил место новому поколению двигателей с распределенным впрыском топлива и электронным управлением. Новые 1,5 и 1,6 литра могут иметь как по два, так и по четыре клапана на цилиндр, что сказывается на их тяговых качествах и экономичности.
Настоящее руководство адресовано установленным на данный момент всем моделям семейства шестнадцатых плавленых ВАЗ-2112 (1,5л) и ВАЗ-21124 (1,6л) с электронным управлением Bosch, «Январь» или GM, однако приведенное выше описание также полностью подходит Для ремонта восьмистворчатых двигателей, установленных ранее.
Все двигатели агрегатируются пятиступенчатыми механическими коробками передач.
В базовой комплектации Автомобили «десятого» семейства могут похвастаться наличием твидового салона, иммобилайзера, центрального замка, электростеклоподъемников передних дверей и атермальных стекол. Более дорогая комплектация оснащена подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который другие дилеры называют бархатом) и литыми дисками. Перечень оборудования, которое может быть установлено по запросу, не ограничивается: комплект пластиковых ящиков, хромированные дверные ручки, доработанный щиток приборов, кондиционер и т. Д.
«Десятку» уже давно можно назвать новинкой, но приемлемая ремонтопригодность, а также невысокая цена и доступность запчастей по-прежнему делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как в 2007 году выпуск «десятого» семейства на АвтоВАЗе был прекращен, производство моделей возобновилось в Украине на автомобильном заводе Корпорации «Богдан».
Как и Ваз, Богдан 2110 неплох для дальних поездок. Для отечественных дорог облегчены хорошие динамические показатели, комфортная подвеска и небольшой расход топлива.
Заводская гарантия На автомобили «десятого» семейства — 35 тыс. Км или 2 года в зависимости от того, что будет раньше. Многие официальные дилеры также предоставляют собственную, более продолжительную гарантию, сокращая при этом межсервисные пробеги в полтора-два раза.
В данном руководстве даны рекомендации по ремонту и эксплуатации автомобилей ВАЗ / Богдан 2110/2111/2112 с инжекторными шестнадцатыми перчаточными двигателями объемом 1,5 и 1,6 л.
Примечание
Данные о расходе топлива приведены для справки и имеют усредненный характер для различных типов кузова.Рекомендации по эксплуатации
также можно использовать при ремонте восьмиклапанных двигателей.
Чрезвычайные ситуации
Эксплуатация
Двигатель

2. Органы управления, приборная панель и салонное оборудование

Элементы управления

Спидометр

Показывает приблизительную скорость автомобиля (км / ч).

Служит для отображения общего пробега автомобиля (в км).

Счетчик суточного пробега

Счетчик суточного пробега позволяет определить пробег автомобиля за отдельный период времени (например, за последнюю поездку).Для сброса значений суточного пробега используется специальная кнопка сброса.
Примечание
Обнуление счетчика суточного пробега осуществляется только на стационарном автомобиле.

Тахометр

Показывает приблизительную скорость вращения коленчатого вала двигателя (оборотов в минуту). Чтобы получить значение скорости вращения, необходимо умножить на 100 на шкале, на которую указывает стрелка.
Красная зона (шкала, закрашенная красным) означает режим работы двигателя на повышенной частоте, опасный для двигателя.

1. Левый боковой дефлектор, 2. Выключатель наружного освещения, 3. Комбинация приборов, 4. Замок зажигания, 5. Кнопка включения задних противотуманных фар, 6. Кнопка включения обогрева заднего стекла, 7. Ручка регулятора подсветки приборов, 8. Датчик иммобилайзера с индикатором, 9. Правый боковой дефлектор, 10. Перчаточный ящик, 11. Центральная консоль, 12. Прикуриватель, 13. Передняя пепельница, 14. Рычаг трансмиссии, 15. Педаль акселератора 16. Педаль тормоза, 17. Сцепление. педаль, 18. Рулевое колесо, 19. Рычаг фиксации рулевой колонки, 20.Рычаг отпирания замка капота.

Комбинация устройств:
1. Указатель температуры охлаждающей жидкости, 2. Тахометр, 3. Спидометр, 4. Указатель уровня топлива, 5. Кнопка сброса суточного пробега, 6. Дисплей одометра и счетчик суточного пробега, 7. Дисплей часов.
ВНИМАНИЕ
Не допускайте такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 5 500 об / мин).

Указатель температуры охлаждающей жидкости

Переход стрелки этого указателя в зону красной шкалы указывает на перегрев двигателя.В этом случае следует проверить работу термостата и электровентилятора системы охлаждения.
ВНИМАНИЕ
Не допускать работы двигателя в режиме перегрева (более 110 ° C).

Указатель уровня топлива

Блок управления между передними сиденьями:
1. Кнопка рычага стояночного тормоза, 2. Рычаг стояночного тормоза, 3. Выключатель окна передней левой двери, 4. Замок ремня безопасности водителя, 5. Выключатель стеклоподъемника левой задней двери, 6. Штекер ( резервное место для установки дополнительного оборудования выключателей), 7.Переключатель проигрывателя задней правой двери, 8. Замок ремня безопасности переднего пассажира, 9. Переключатель стеклоподъемника передней правой двери, 10. Блок управления наружными зеркалами заднего вида.

Центральная консоль:
1. Левый центральный дефлектор, 2. Установить рычаг управления распределителем воздуха, 3. Переключатель рециркуляции, 4. Заглушка (резервное место для установки переключателя дополнительного оборудования), 5. Блок индикации бортовой системы управления, 6. Автомагнетол, 7. Часы, 8. Вилка (резервное место для установки выключателя дополнительного оборудования), 9.Кнопка выключателя аварийного освещения, 10. Блок управления отоплением, 11. Правый центральный дефлектор.
При включении зажигания этот указатель показывает приблизительное количество топлива в баке. Если топливо в баке почти заканчивается (осталось менее 7-9,5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий световой индикатор, предупреждающий о необходимости заправки. В этом случае рекомендуется как можно скорее заправить топливо.

Указатели поворота

При включении одного из указателей поворота (левого или правого) в комбинации приборов начинает мигать соответствующий индикатор.

Индикатор включения аварийной сигнализации

Этот индикатор загорается одновременно с включением аварийной световой сигнализации.

Check Engine Warning Indicator

Кратковременное свечение индикатора при включении зажигания свидетельствует о самодиагностике системы, при отсутствии неисправности индикатор гаснет. При обнаружении неисправности в системе индикатор постоянно мигает или горит.
ВНИМАНИЕ
Движение с индикатором горения Проверка.Двигатель запрещен.

Световой индикатор над чертой

Этот индикатор загорается при включении наружного освещения.

Предупреждающий индикатор о недостаточном уровне тормозной жидкости

Загорается красным светом при снижении уровня тормозной жидкости в расширительном бачке Главное тормозной цилиндр Ниже метки MIN.
ВНИМАНИЕ
При включении индикатора во время движения автомобиля дальнейшее движение запрещается до устранения причин неисправности.

Индикатор дальнего света Дальний

Этот индикатор горит синим светом при включении фар.

Индикатор системы зарядки

Этот индикатор загорается красным светом при включении зажигания и гаснет после запуска двигателя. Яркое свечение лампы или ее свечение в камеру при работающем двигателе свидетельствует о слабом натяжении (обрыве) ремня привода генератора или о неисправности в цепи зарядки.

Индикатор стояночного тормоза

Индикатор загорается красным светом при включении стояночного тормоза.

Индикатор аварийного падения давления масла

Этот индикатор загорается красным светом в случае падения моторного масла.
ВНИМАНИЕ
Движение автомобиля при горящем индикаторе аварийного падения давления масла может привести к серьезным повреждениям двигателя.

Предупреждающий индикатор недостаточности моторного масла в картере двигателя

Этот индикатор загорается, если уровень моторного масла в картере двигателя достиг максимально допустимого минимума.
Примечание
Перед тем, как долить масло в двигатель, необходимо убедиться в отсутствии протечек.

Предупреждающий индикатор недостаточного уровня жидкости в Platomrunt Bach

Этот индикатор загорается, если в резервуаре для стеклянной воды остается менее одного литра промывочной жидкости.

Индикатор предупреждения о падении охлаждающей жидкости

Этот индикатор загорается при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела.
Примечание
Перед добавлением охлаждающей жидкости в систему необходимо убедиться в отсутствии утечек.

Предупреждающий индикатор неисправности ламп сигнальных огней

Этот индикатор загорается при включенных сигнальных огнях, габаритных огнях или указателях поворота.

Индикатор износа тормозных колодок

Этот индикатор загорается при нажатии педали тормоза при включении зажигания и выключении зажигания, если толщина тормозных колодок передних колес достигла значения 1,5 мм. В этом случае необходимо заменить тормозные колодки новыми.

Предупредительный сигнал ремня безопасности

Этот световой сигнал загорается на панели приборов в случае, если ремень безопасности водителя не пристегнут во время движения.

Пожалуйста, включите JavaScript для просмотра

бедных ВАЗ 2110 форсунок, 16 клапанов. Инжектор заводится давно. Не заводится на прогретом моторе

.
Спрашивает : Баранов Иван.
Суть вопроса : Автомобиль ВАЗ-2112 не заводится на морозе? Что делать?

Добрый день, у меня ВАЗ-2112 2005 года выпуска, с двигателем 16 клапанов. А не так давно у меня начались трудности с ее запуском. При этом он может просто начать, а иногда и с трудом.Подскажите в чем может быть дело?

Причины в том, что после ночной стоянки автомобилисту сложно запустить двигатель — может быть много. Это касается и тех ситуаций, когда машину с вечера завели без дефектов, а с самого утра проблема, как говорится на лицо.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь был окружен машинами! Сначала в деревне я уже в первом классе на тракторе в поле, потом была Ява, после копейки.Сейчас я учусь на третьем курсе «Политеха» автомобильного факультета. Осуществляем автослемер, помогая ремонтировать авто со всеми вашими друзьями.

В этой статье мы разберем, какие самые основные причины влияют на сложный запуск ВАЗ-2112 с холодным двигателем и как их быстро решить.

На видео выше показан стандартный пример того, как ВАЗ-2112 не заводится на морозе.

Принцип пуска

Чтобы узнать, почему двигатель не запускается, необходимо точно знать порядок его работы.В основе запуска двигателя, который зависит от системы зажигания и топливно-воздушная смесь, которая подается в определенных пропорциях. Поэтому, если некоторые из этих компонентов не работают должным образом, запуск становится затруднительным или просто невозможным.

Основные причины

Среди всех причин, по которым запуск двигателя может быть затруднен, можно выделить основные, которые выделяются при плохом запуске холодного двигателя:

Низкий уровень заряда аккумулятора
— Эта причина чаще всего встречается в холодное время года, когда температура окружающей среды значительно ниже 0 градусов по Цельсию.Так как в таких условиях посаженная машина может очень быстро потерять заряд. Решить эту проблему можно обычной заменой аккумулятора на новый или периодическим обслуживанием старого для его подзарядки.
На редакционной машине сидела батарейка. Правда, это была 8-ми клапанная ВАЗ-2112. Но суть та же.
Осматривая систему зажигания дополнительно, обратите внимание на состояние отдельных катушек и свечей зажигания. Проверьте их на наличие трещин и видимых следов износа.Также обратите особое внимание на состояние рабочей поверхности свечей, так как их состояние может многое сказать.
Порядок демонтажа не имеет значения.
Проверить давление в топливной рампе, как правильно делать.
Фактически рампа находится под давлением
Хотя и не является основным, но может быть причиной запуска двигателя. .
Дроссель до и после очистки
Фильтр воздушный и ДМРВ
— Воздушный фильтр должен быть чистым, чтобы вся необходимая воздушная сила в цилиндрах была смешана с необходимым количеством топлива.Что делать, если.
Подключаем щупы измерителя: красный к желтому, а черный к зеленому (на массе датчика).

Недостаточное давление масла в двигателе

Эта причина характерна для холодного двигателя, так как загустевшему маслу при недостаточном давлении намного сложнее пробить основные узлы и агрегаты двигателя. В этом случае можно заметить. Однако, как показывает практика, такие проблемы встречаются нечасто.

Как можно сделать так, чтобы проблемы с запуском двигателя на холоде не были редкостью и послужили этому разные причины. Отсюда следует от наименее сложного к наибольшему. Так как даже незначительная проблема в маленьком узле может послужить отказом в запуске всего двигателя.

Как легче простудиться зимой

Совет! Для того, чтобы запуск двигателя в холодное время года был значительно проще, советуем установить на автомобиль сигнализацию в автозапуске.

Каждый раз нагревается. Расход топлива пострадает, но вероятность попасть в сильный мороз вырастет

Если температура опускается ниже 20 градусов с минусом, можно настроить автоматический запуск двигателя каждые три часа. Это позволит не только сидеть зимой в теплой машине, но и не даст много крохотного масла при сильных ночных морозах, что, безусловно, благоприятно скажется на состоянии мотора в целом.

Патриоты отечественного автопрома часто сталкиваются с проблемой: инжектор ВАЗ 2110 заводится долго.Сразу оговорюсь — в большинстве случаев это связано с неконструктивными особенностями автомобиля, а с низким уровнем профилактики со стороны автовладельцев.

Как говорится, «Грома не рождаются …», то есть наши соотечественники предпочитают героически и самоотверженно устранять поломки, а не предотвращать их.

Причины

Долго заводится инжектор ВАЗ 2110? Причин может быть несколько, тогда они будут рассмотрены достаточно подробно. Перечень основных :

Выход из строя ремня ГРМ;
изоляция износа;
поломка датчика температуры;
перебои в работе модуля зажигания (не к месту).

Список не является исчерпывающим, но в нем перечислены основные причины проблем с запуском двигателя. Анализ дает единственно верный способ избежать проблем — достаточно провести профилактический осмотр и замену сомнительных узлов (например, датчики имеют гарантию на 60.000 км. Пробег ). Конечно, этот совет не может утешить тех, кто уже столкнулся с поломкой, но на будущее …

(Banner_Content)
О перечисленных поломках расскажем еще немного.Что касается ремня ГРМ, здесь все ясно — замене подлежит по мере износа.

Изоляция проводов Может сломаться в процессе эксплуатации автомобиля — скажем, провод модуля зажигания часто оплавляется от высокой температуры (находится в непосредственной близости от головки блока, и регулярно перегревается).

Возможны и другие причины целостности изоляции. Вследствие этого короткие замыкания затрудняют запуск двигателя — и этот недостаток может периодически проявляться.

Датчик температуры . При проблемах в этой части (а тем более при выходе из строя) возникают проблемы с тестированием на бортовом компьютере — он не умеет правильно определять температуру двигателя и, соответственно, необходимое количество топливной смеси. Единственный (и наименее затратный) метод «лечения» — это замена датчика. Вы, конечно, можете протестировать его на работоспособность, но для этого понадобится специальное оборудование.

Для новичка лучшим выпуском будет полная замена комплекта, люди, не чуждые технические навыки, могут попробовать «оживить» свечи — тщательно протереть их, накатать паяльной лампой и т. Д.Если после замены свечи велика вероятность нарушения целостности изоляции в высоковольтных проводах.

Кстати, при хорошей свече проверить наличие искры несложно: нужно поставить свечу на массу автомобиля с металлической поверхностью и запустить стартер. Отсутствие искр говорит о проблемах с блоком питания, в положительном случае нужно продолжить диагностику.

Отметим и другие причины неисправности.

Устройство любой машины сложно.Отечественные модели не исключение. У автомобиля ВАЗ, как и у других, возможны непредвиденные поломки. Чаще всего они приводят к неправильной работе всех механизмов, а иногда и вообще к отказу от них. Некоторые автовладельцы сталкиваются с проблемой — заводится форсунка ВАЗ 2110 8 клапанов, крутится стартер. Причины поломки и ремонта будут рассмотрены ниже.

Часто такая проблема возникает из-за пришедшего в негодность аккумулятора. Однако если аккумулятор полностью заряжен и находится в хорошем состоянии, то поломка с этим не связана.

Причины

Почему не завести ВАЗ 2110? Причиной этого может быть неисправность:

Топливный насос
Датчики коленвала и распределительного вала
Свечи зажигания
Катушки зажигания.

Причины считаются, но как их устранить? Об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начинайте проверку от бензонасоса. Если он перестал работать, значит мотор не получает бензина в необходимом количестве, поэтому запуск невозможен.

Для проверки нужно проверить искру в свечах зажигания. Если есть искра, то проблему нужно решать после замены бензонасоса.

Замена бензонасоса производится следующим образом:

Нужно отсоединить минусовую клемму АКБ.

2. Затем откручиваем крышку топливного насоса.

3. На следующем этапе нужно демонтировать разъемы с помпы.

4. Теперь появился свободный доступ к устройству.Необходимо ослабить хомут топливопровода.

5. На этом этапе вам понадобится ключ. Здесь нужно открутить трассу, но до этого нужно давить. После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях.

6. Выкрутите болты уплотнительной крышки в количестве 8 шт. А потом удалите.

7. Теперь нужно снять неисправный топливный насос и установить новый в обратном порядке.

Не запускается на прогретом моторе

Если ВАЗ 2110 горячий, то проблема, скорее всего, связана с форсунками.Чтобы проверить, вы должны попробовать двигатель. Если при этом закручивается стартер, работает топливный насос, а свечи заполняются, значит, забиты форсунки. Их нужно промыть. Однако сначала нужно снять форсунки. Вот инструкция:

Для начала нужно демонтировать форсунки. Для этого дождитесь остывания мотора, затем отсоедините разъемы бензонасоса;
Запустите двигатель и повторяйте до тех пор, пока не перестанет реагировать на поворот ключа.Так вы сможете снизить давление в системе;
Снимите минусовую клемму с АКБ, а также пандус нужно отсоединить патрубки и разъемы;
Демонтировать впускной коллектор вместе с дроссельной заслонкой и форсункой;
Теперь можно приступить к снятию топливной рампы вместе с форсунками;
Нужно отсоединить крепления и демонтировать форсунки.

Моющие форсунки:

В первую очередь необходимо снять резиновые кольца.Тогда лучше всего на их место установить новые;
Теперь нужно очистить форсунки, а также воронкообразные поверхности;
Далее необходимо смоделировать работу форсунок в двигателе, подключив 2 провода от АКБ, а также кнопку;
Для промывки форсунок нужно приготовить очищающую жидкость, которую можно заливать в цилиндр для чистки карбюраторов. Его необходимо подключать к патрубкам максимально плотно и герметично;
Теперь нужно подать инструмент для промывки и нажать на кнопку.Так следует продолжать до тех пор, пока жидкость из распылителя не станет равномерной. После этого процесс можно считать завершенным.

Не запускается электродвигатель

Что делать, если ВАЗ 2110 плохо заводится? Если при этом закручивается стартер, аккумулятор исправен, но запуск все равно не происходит, необходимо обратить внимание на свечи зажигания.

Что делать? Свечи нужно открутить, а потом подогреть и установить.После этого запустить мотор. Если он становится, значит проблема в неисправных свечах. Если проблема не уходит, то нужно обращаться в СТО, так как устранить такую неисправность не удастся. Нужна диагностика.

Двигатель запускается и глохнет

Некоторые владельцы ВАЗ 2110 Форсунка 8 клапанов тоже сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком.Это говорит о том, что необходима замена стартера, так как он пришел в негодность.

Процесс замены:

Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также необходимо отсоединить минусовую клемму с АКБ;
Теперь есть свободный доступ к стартеру. Необходимо отсоединить разъем

тягового реле.

Ключом на 13 нужно открутить провод с плюсовой клеммы стартера, после чего отсоединить провод

4.Теперь нужно открутить 3 болта крепления, а затем снять старый стартер и установить новый.

Выход

Как выяснилось, проблема в том, что на автомате ВАЗ 2110 Форсунка 8 клапанов не заводится — не так страшно, как может показаться на первый взгляд. Для ее устранения необходимо лишь выявить причину неисправности и устранить ее.

Чтобы понять, почему машина плохо заводится на горячем, инжекторном ВАЗ 2110, следует знать, что этой машине нужно создать оптимальные условия для работы.В противном случае возможны перебои в работе системы, которые приведут к такому результату.

Холодный заводится хорошо, а на горячем плохой — основные причины

Часто по утрам холодная машина заводится хорошо, а на горячую она не подает ни единого признака. В этом случае причин неисправностей много. Устранять их требуется быстро, поскольку они могут стать источниками более серьезных поломок.

Первая причина того, почему машина плохо заводится на горячем, форсунка ВАЗ 2110 зачастую некачественное топливо.Запуск двигателя осуществляется долго, но результата это не приносит. Для устранения такой проблемы следует поменять топливо.

Большое количество присадок не влияет на двигатель:

Топливо топливо не соответствует требованиям мотора, поэтому плохо воспринимается.
Происходит засорение фильтров неразрешенными присадками. Насос не может подавать топливо в достаточном количестве.
Мотор настройки сбиты.Подача горючей смеси в горячем состоянии недостаточна.

Основные технические требования к характеристикам топлива

Характеристики топлива (бензин)	единица измерения	Нормы на автомобильную технику
Характеристики топлива (бензин)	единица измерения	экологический класс 2.	экологический класс 3.	экологический класс 4.
Концентрация свинца, не более	мг / дм³.	10	5	0
Концентрация серы, не более	мг / кт.	500	150	50
Объемная доля углеводородов, не более:	процентов
ароматический		не установлен	42	35
олефиновый		не установлен	18	18
Объемная доля бензола, не более	процентов	5	1	1
Массовая доля кислорода, не более	процентов	не устанавливается	2,7	2.7
Давление насыщенных паров с учетом климатических условий:	кПа
летом		45-80	45-80	45-80
зимой		50–100	50–100	50–100
Впускные клапаны		не установлен	соответствие европейскому бензину для автомобилей

Классы испарения автомобильного бензина по ДСТУ 4839: 2007

Показатели	Значение для классов испарения
Показатели	НО	IN	C / C1 d / d,		E / E 1	F / F 1
1.Давление насыщенного пара, кПа, (ТНП) в пределах	45,0-60,0	45,0-70,0	50,0-80,0	60,0-90,0	65,0-95,0	70,0-100,0
2. Фракционный состав:
при температуре 70 ° С испаряется,% (об.), (В70), в пределах	20,0-48,0	20,0-48,0	22,0-50,0	22,0-50,0	22,0-50,0	22,0-50,0
при температуре 100 ° С испаряется,% (об.), (B100), в пределах	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0
при температуре 150 ° C испаряется,% (об.), (B150), в пределах	75,0	75,0	75,0	75,0	75,0	75,0
конец кипения, ° С, не выше	210	210	210	210	210	210
остаток в колбе,% (об.), не более	2	2	2	2	2	2
3. Индекс посещаемости Steam (IPP)	—	—	с 1.	D 1.	E 1	F 1.
не более (ИПП = 10-ДНП + 7-В70)	—	—	1050	1150	1200	1250

Примечание. Для бензинов классов A, B, C, D, E, F индекс паровой пробки не нормируется.

Часто ВАЗ 2110 Форсунка плохо заводится на горячем, из-за перегрева заправки. Причем двигатель не просто не заводится, а останавливается на ходу. Этот узел охлаждается только через него холодным топливом. При жаркой погоде баланс нарушается. Топливный насос перестает работать.

В этом случае нужно провести следующие действия:

Возьмите тряпку и смочите ее в холодной воде.
Поставил сверху на корпус АЗС.
Подождите немного и попробуйте завести машину.

Если под рукой нет холодной воды, то машину нужно поставить в тень и открыть капот. Как только машина остынет, сразу становится.

Однако следует знать, что перегретый топливный насос подлежит замене, так как он не будет нормально работать в том же режиме.

Причиной того, что машина плохо заводится на горячей, форсунке ВАЗ 2110 может быть датчик положения коленвала.Его выход из строя связан с повышением температуры двигателя. Если это произошло, необходимо срочно заменить его, так как при неисправном датчике машина работать не будет. Это связано с тем, что имеется неверная информация о положении коленчатого вала. В результате подача топливной смеси будет компенсирована.

Заменить этот инструмент можно на станции или самостоятельно с помощью набора отверток.

Если форсунка ВАЗ 2110 плохо заводится на горячую, то этот датчик расхода воздуха проверяется одним из первых.Причина его выхода из строя — негативное окружение. Запуск горячего двигателя вызывает большие затруднения. Даже если машина завелась, мотор работает нестабильно. При нажатии на педаль газа может подниматься или резко увеличиваться обороты.

Это связано с тем, что нарушена пропорция в соотношении: бензин — воздух. Датчик отвечает за регистрацию этой информации.

Если проверка высоковольтных проводов вызывает определенные трудности, то провода проверяют приборами:

Сопротивление этих элементов должно быть 5 Ом.

Стартер

Если он плохо заводится на раскаленной форсунке ВАЗ 2110 8 клапанов, то причина может заключаться в стартере. Для его нормальной работы устанавливается дополнительное реле. После подключения к стартеру он помогает ему в работе и проблем с установкой двигателя не возникает.

Видео наглядно показывает, где произвести установку такого реле.

Если на ВАЗ 2110 двигатель работает на дизельном топливе, то причина может быть в ТНВД.

Произошло следующее повреждение:

Изношены втулки и сальники. Благодаря этому есть постоянная подача воздуха. В результате в плунжерной камере не создается нужное давление. Замена втулок и сальников.
Вышел из строя датчик давления напора форсунок. Как следствие, происходит изменение угла впрыска топлива.

Газовая система может выйти из строя после небольшого простоя автомобиля. Это связано с тем, что в резервуаре создается избыточное давление из-за расширения газа.В результате нарушается соотношение воздушной смеси и газа. Это создает трудности при запуске мотора в горячем состоянии.

Плохой запуск двигателя ВАЗ2110 на горячую относится к сложным поломкам. Если есть явная причина, устранение производится своими руками. Но это всегда возможно. Часто поломки не лежат на поверхности. Для их установки требуются специальные приспособления.

Тюнинг ВАЗ-2112. Тюнинг салона ВАЗ-2112. ВАЗ тюнинг

Машины отечественного производства давно стали излюбленной площадкой для тюнинга.Одна из самых популярных серий автомобилей, которую модернизируют водители, представляют ВАЗы десятого семейства. Для одних это один из способов проявить фантазию, укомплектовать кузов различными обвесами, а для других — возможность улучшить характеристики за счет увеличения объема двигателя или изменения передаточного числа. Какими методами можно произвести тюнинг отечественных автомобилей (ВАЗ-2112-2110)? Обо всем этом и многом другом читайте далее в нашей статье.

Экстерьер

В первую очередь автолюбители начинают менять внешний вид своих «железных коней».Вариантов тюнинга очень много, самые популярные из которых мы рассмотрим подробно отдельно.

Бампер на ВАЗ-2112

Тюнинг с обвесами не новость для отечественных автовладельцев. В России такая модернизация практикуется более десяти лет. Сейчас существует множество компаний, мастерских и СТО, занимающихся поставкой, производством, разработкой и установкой пластиковых обвесов для конкретных моделей автомобилей.

Используя новый аэродинамический бампер, можно не только изменить внешний вид своего автомобиля, но и улучшить характеристики сопротивления воздуха.Однако при этом автомобилистам следует знать, что большой массивный бампер не только делает машину красивой, но и существенно ограничивает ее проходимость. То есть о поездках на природу и в лес можно забыть. А в городе есть риск зацепиться за бордюр при парковке, поэтому к габаритам будущего бампера и прочему мусору, например, пластиковым порогам, нужно относиться с особой осторожностью. Помните, что чем ниже этот элемент, тем меньше клиренс вашей машины.

Оптика

В последнее время все больше автомобилистов стали устанавливать на ВАЗ-2112 так называемые альтернативные фары.Тюнинг с помощью такой оптики, в отличие от первого случая с бампером, не лишает ваш автомобиль проходимости, а кроме того существенно увеличивает дальность света фонарей.

Альтернативные фары на ВАЗ 2112 — тюнинг довольно популярен. Теперь в магазинах есть альтернативная подсветка как задних стоп-сигналов, так и передних фонарей. Ассортимент иногда поражает воображение — автовладельцам предоставляется возможность выбрать оптику на любой вкус и кошелек. Тюнинг ВАЗ-2112 с помощью альтернативных фар значительно улучшит внешний вид вашего автомобиля, при этом не лишив его других положительных качеств.Кроме того, экстерьер украсит новая решетка радиатора. Как видно на предыдущем фото, решетка с алюминиевыми сотами очень гармонично смотрится на общем фоне экстерьера. Также для большей подачи воздуха в моторный отсек в центре капота сделаны так называемые жабры. Они не только предотвращают возможный перегрев двигателя, но и делают внешний вид вашего автомобиля серьезным, спортивным и агрессивным.

«Реснички» для фар

Тоже любимый вариант тюнинга.В отличие от альтернативной оптики, «реснички» нетребовательны в уходе и очень просты в установке. Как показывает практика, внешний вид фар (да и всей машины в целом) существенно меняется при нанесении на них такого пластикового элемента. Казалось бы, обычный кусок пластика — ну что здесь может быть красивого? Увидев такие «реснички» наяву, сразу чувствуешь, насколько действенным может быть этот элемент. И стоит он в пять-десять раз дешевле, чем комплект альтернативной оптики. Так что вариант тюнинга «ресничек» вполне можно рассматривать.

Аэрография

Он непременно сделает внешность вашей карусели уникальной и выделит ее из серой массы других машин. На капот часто наносят аэрографию, но для полного эффекта можно украсить и другие части кузова ВАЗа. Этот вид работ выполняется исключительно на профессиональных станциях техобслуживания, где специалисты подбирают рисунок и цвета, а затем совмещают все это с вашим автомобилем в компьютерной программе. Вы заранее увидите, каким будет ваш автомобиль в будущем.А поскольку рисунок сначала составляется на компьютере, у вас всегда есть возможность внести коррективы в аэрографию еще до завершения малярных работ.

Диски и резина

Установка дисков на автомобиль ВАЗ-2112 — тюнинг уже классический. Легкосплавные диски теперь можно увидеть практически на любой «десятке» и других моделях ВАЗ, не говоря уже об импортных автомобилях.

Как показывает практика, наиболее подходящим вариантом для ВАЗ будет установка кованых или литых дисков на низкопрофильную резину.Подобные тюнинговые детали (хэтчбек ВАЗ-2112) только украсят интерьер вашего автомобиля. Благо, сегодняшний ассортимент позволяет выбрать наиболее подходящие колеса, которые будут гармонично смотреться на фоне любой аэрографической машины.

Интерьер

Тюнинг салона ВАЗ-2112 — работа не из легких с точки зрения выбора стиля интерьера. Здесь главное помнить, что внутренняя часть «двенадцати» должна гармонично сочетаться с внешней. А для этого иногда приходится полностью перебирать весь салон и менять все детали (вплоть до панели приборов).

Стандартная схема тюнинга салона всегда начинается с замены заводских сидений и обшивки. Большинство автолюбителей устанавливают импортные сиденья, а салон обшивается алькантрой. Менять переднюю торпеду не имеет смысла, так как это повлечет за собой невероятные затраты и усилия. Вместо этого вы можете поменять его на мелочи. Центральная консоль на ВАЗ-2112 имеет довольно скудную конструкцию, поэтому пластиковые вставки лучше всего установить под елку. Они продаются практически в любом специализированном магазине, и установить их довольно просто (каждая пластиковая деталь имеет с обратной стороны самоклеящееся покрытие).Кроме того, желательно поменять магнитолу и установить более мощные колонки. Однако встраивать сабвуфер в багажник не рекомендуется, и на то есть объективные причины. Во-первых, он будет постоянно разряжать аккумулятор. Во-вторых, в «двух» не так много места, чтобы разместить там сабвуфер. Но на этом внутренний тюнинг ВАЗ-2112 еще не закончен.

Панель приборов

Что касается панели приборов, то тут дела обстоят намного проще. Дело в том, что сейчас в России несколько компаний занимаются серийным производством альтернативных щитов, которые можно приобрести по очень разумной цене.

В таких панелях уже есть неоновая подсветка, а также некоторые датчики температуры, давления и т. Д. Они хороши тем, что имеют стандартное монтажное положение, а значит, в торпеде не нужно сверлить ничего нового. Панель подключается так же, как и штатная, поэтому воспользоваться СТО для помощи не получится. Тюнинг-панель ВАЗ-2112 — отличный вариант для тех, кто ценит прежде всего практичность, стиль, идет в ногу с современным миром.

Установка спортивного руля в салон автомобиля

С рулем еще проще.Приобрести подобный товар можно практически везде, и с ассортиментом здесь проблем нет. При желании можно купить тесьму на руль, которая также станет небольшим дополнением к общему стилю интерьера. На этом тюнинг салона ВАЗ-2112 окончен. Теперь следующий шаг — техническая часть машины.

ВАЗ-2112 — тюнинг двигателя

Это, пожалуй, самый ответственный и серьезный этап для каждого автомобилиста. Автомобили ВАЗ десятого семейства оснащаются не самыми мощными силовыми агрегатами, которые имеют лишь усредненные технические характеристики.Поэтому, чтобы двигатель машины максимально отвечал требованиям владельца, над ним нужно тщательно проработать. Классический вариант — это форсированный двигатель внутреннего сгорания с увеличенным объемом и ходом поршня. Однако в последнее время большой популярностью пользуется другой вид тюнинга двигателя — чип-тюнинг. Его отличительные черты — простота и эффективность. Суть этого процесса — перенастроить компьютер (блок управления двигателем), тем самым значительно увеличив мощность силовой установки.

Но даже этот простой метод требует профессиональных навыков. Поэтому в любом случае придется идти на СТО. Здесь мастера грамотно поменяют стандартную прошивку на спорт. Это делается следующим образом. Сначала из ЭБУ двигателя считывается программа мониторинга, которая затем редактируется с учетом всех скрытых резервов модели ДВС и ее характеристик. Для выполнения всех этих работ на СТО должно быть специальное программное обеспечение, специализирующееся на разработке двигателей. Без него произвести чип-тюнинг будет невозможно.

На следующем этапе перенесенная программа записывается в блок управления двигателем вашего автомобиля. На этом завершаем чип-тюнинг ВАЗ-2112. По времени все эти работы с перенастройкой «мозгов» машины длились не более нескольких часов. Стоимость услуг от трех до четырех тысяч рублей.

Несмотря на такие высокие цены, тюнинг обходится в эти деньги, потому что помимо увеличения мощности и динамики автомобиля вдобавок вы получите умеренный расход топлива. Как показывает практика, в результате средний расход бензина 16-клапанного двигателя ВАЗ составляет около восьми литров по городу и шести по трассе.Результат, как говорится, налицо. Единственный минус такой перепрошивки электронного блока управления — повышенная токсичность выхлопных газов. Но это, по мнению многих автомобилистов, несущественный недостаток.

Итак, мы узнали, как произвести внешний и внутренний тюнинг ВАЗ-2112, а также как увеличить мощность и динамику разгона автомобиля перепрошивкой электронного блока управления двигателем.

Поломка спидометра, возможные причины и ремонт.Почему не работает спидометр?

Автомобильный спидометр — важная часть безопасной и комфортной езды. Для чего предназначен этот прибор, знает каждый автовладелец, но не каждый сразу может понять причину, по которой перестал работать спидометр. И это неприятная вещь, когда индикатор скорости показывает неверные цифры или полностью перестал работать.

Высока вероятность превышения скорости и попадания. Или совсем не влезает в поворот.Чтобы избежать этих неприятных ситуаций, следует знать принцип работы устройства и наиболее вероятные причины, приводящие к его поломке.

Причины, по которым перестал работать спидометр ВАЗ 2110, 2111, 2112

Эффект Холла лежит в основе любого спидометра. Контроллер получает данные от датчика скорости, который выдает сигнал, пропорциональный скорости вращения шин. На автомобилях «десятого» семейства ВАЗ одна из самых частых причин выхода из строя спидометра — окисление контактов.Их очистка займет около 10-15 минут, это самое простое и эффективное устранение проблемы.

В этом видео описаны причины, по которым не работает спидометр на автомобиле:

Но, если это не помогло и счетчик скорости все равно отказывается работать в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, то владельцам этих автомобилей придется подготовиться к более кропотливой работе. К следующим возможным неисправностям относятся:

Деформация проводов в отечественных автомобилях — тоже распространенная «загвоздка».Необходимо визуально проверить все провода на предмет дефектов. Если ничего не обнаружено, для полной уверенности произведите «звон» проводов, внутренние жилы могут быть повреждены;
Проверить предохранитель. Может просто выгореть;
Проблема может заключаться в самом датчике скорости. В автомобилях ВАЗ 2110, 2111, 2112 в этом случае необходимо срочно заменить неисправный механизм. Но, для начала, все же стоит проверить механизм на работоспособность: достать устройство из коробки, а к устройству подключить дрель.Если он исправен, то крутящий момент будет передан на устройство;
Желательно проверить щиток приборов на наличие неисправностей. Если он был снят, то неправильная установка в обратном направлении может привести к тому, что стрелка попадет в контактную площадку.

Это наиболее вероятные причины ответа на вопрос: почему не работает спидометр? Этот принцип следует соблюдать как владельцам «инжекторного» двигателя, так и владельцам «карбюраторного». Если после прохождения всех процедур проблема не обнаружена и не решена, то в этом случае необходимо провести комплексную диагностику транспортного средства.

Заменяем датчик скорости

Если причина в датчике, то его можно заменить самостоятельно. Это можно сделать, имея небольшой опыт эксплуатации электроприборов. Процедура:

Обязательно наденьте латексные перчатки, т.к. обесточив бортовую систему автомобиля, можно получить неприятные ощущения.
Тогда вам нужно найти датчик. Как правило, на автомобилях «десятого» поколения механизм располагается между приводом и концом гибкого вала.
Найдя устройство, необходимо отсоединить колодку с проводом, сняв все пружинные зажимы.
Далее ключом на 22 откручиваем механизм от привода.
На этом работа завершена, но осталось совсем немного. Далее устанавливается новое устройство. Делается это просто, но главное, чтобы стержень датчика попал в центр привода. Затем необходимо в обратном порядке подтянуть все узлы, закрепить и приступить к проверке нового механизма.

Привет, мой случайный читатель. В этом посте я расскажу, почему не работают одометр и спидометр и как восстановить работу этих устройств.
Вчера вышли из строя спидометр и одометр. Они перестали работать одновременно. Ехать не так комфортно. Вчера я узнал, почему это может быть так. Большинство из них говорили об одометре, но меня больше беспокоит спидометр, так как я хочу знать, с какой скоростью я еду.
Искал в интернете, читал похожие проблемы.Я выделил для себя 2 основные причины:
1) Датчик скорости.
2) Слетел контакт на приборке.
Я занялся этой проблемой сегодня утром. Заранее выяснил, где датчик скорости на моей машине. У меня автоматическая коробка передач. Все выяснил, датчик находится в верхней части КПП, с левой стороны, по ходу движения, рядом с левым ШРУСом.

Расположение датчика. Отключено.

внутри датчика видно большое количество грязи.

Меня не удивляла грязь в этом месте, потому что это место не может быть чистым.
Очистил область вокруг датчика отверткой и влажными салфетками. Пусть будет чисто.
Сам датчик монтируется без болтов и гаек. Вроде зажато в специальное отверстие в коробке. Для снятия датчика необходимо:
— Надавить отверткой на держатель датчика через отверстие в коробке.
— Поверните датчик по часовой стрелке.
— Вытащите датчик из коробки.
Смотрите фото.

Как монтируется датчик

Итак, я вынул датчик, теперь его можно чистить. Конечно, в нем было много грязи. Все даже светилось. Заодно почистил разъем датчика, он тоже был грязный.

Датчик выдвинут

Разъем датчика скорости

Датчик скорости, вид сбоку

Спидометр — важная часть транспортного средства, которая измеряет и отображает мгновенную скорость движения, а также вычисляет расстояние, пройденное автомобилем.Эти данные показывает специальный датчик, который находится на панели приборов. При неисправности этого устройства жизнь пассажиров и самого водителя находится под угрозой, так как соблюдать правила дорожного движения и установленный скоростной режим автомобилисту будет сложно. Поэтому каждый водитель должен следить за техническим состоянием спидометра и уметь своевременно и самостоятельно определять причину неисправности и устранять ее.

Наличие спидометра считается обязательным для каждого транспортного средства, так как он не только помогает определить скорость автомобиля, но и показывает расстояние, которое автомобиль прошел за всю свою работу.Последнюю информацию показывает счетный блок, который входит в комплект спидометра и называется одометром. С его помощью водитель может точно определить, когда нужно менять масло или, например, фильтры. К тому же при покупке подержанного автомобиля такие данные далеко не самые свежие. Также благодаря одометру можно узнать промежуточную информацию о пройденном расстоянии. С помощью этой функции автолюбитель может рассчитать расход топлива или измерить расстояние, например, от дома до работы.

Правильное определение скорости зависит от основных рабочих элементов — гибкого вала и приводного троса. С их помощью вращательное движение передается напрямую от трансмиссии к устройству, то есть они пронизывают всю систему автомобиля, соединяя приборную панель и коробку передач.

Принцип работы спидометра практически не менялся за столетие. За столь долгое время изменения произошли только в механизме индикатора.

Сегодня существует два типа спидометров — электронные и механические.

Первый из них снабжен электронным индикатором, похожим на цифры на дисплее, а второй — механическим, в виде стрелки. Спидометр с магнитной индукцией — самый популярный среди механических приборов. Он оснащен двумя механизмами — счетным и быстродействующим. Что касается электронного спидометра, то внешне он ничем не отличается от механической версии, есть лишь некоторые отличия в их работе.

В современных автомобилях механические спидометры практически не используются. В частности, из-за того, что у них погрешность существенно больше — 15%, у электронных — всего 5%. Кроме того, механический привод и элементы такого спидометра со временем изнашиваются и требуют замены, что является достаточно сложной и трудоемкой операцией, так как трос нужно прокладывать ровно, без единого изгиба.

Не работает датчик скорости, причины

Самый очевидный признак неисправности спидометра — отсутствие движения его стрелки во время движения автомобиля.Кроме того, игла может дергаться, но устройство все равно не будет показывать адекватную скорость. Есть ряд причин, которые могут вызвать проблемы со спидометром:

1. Если оторвалась гайка, с помощью которой вал спидометра крепится к гибкому валу. Это самая частая и банальная причина, по которой может выйти из строя спидометр. Ситуацию легко исправить, просто затянув гайку и надежно затянув крепление. Однако если эта процедура не дала желаемого результата, стоит поискать дальше.

2. Если гибкий вал ломается во время работы. Это часто случается при длительной эксплуатации автомобиля, деталь может просто износиться и лопнуть. В этом случае устранить неисправность будет намного сложнее, но ничего не поделаешь. Ситуация решается заменой порванного элемента.

3. Если сломан сам механизм спидометра, который находится на панели приборов. Устранить такую поломку можно, заменив механизм.

4. Если вал-трос сухой.В такой ситуации необходимо смазать полусборный вал, который является основной деталью устройства. Он находится в специальной оболочке, которая помещается в трубку из ПВХ. Не допускает попадания влаги и жира в механизм, что очень важно для точной и непрерывной работы гибкого вала. Если жидкость высохла, игла устройства будет дергаться, и автолюбитель услышит типичное шуршание.

5. Кроме того, причиной неисправностей может быть неправильная установка спидометра или его элементов.

6. Если стрелка спидометра зашкаливает, но не меняет своего положения ни при остановке, ни во время движения автомобиля, это свидетельствует о поломке противодействующей пружины.

Высох трос спидометра, как смазать, ход работы поэтапно

Для смазки кабеля вам потребуются следующие материалы и инструменты:

1. Специальная смазка.

2. Гаечные ключи.

3. Отвертка.

Начало работы:

1. Для начала нужно открыть капот и вытащить трос из коробки — это значительно облегчит работу с приборной панелью. Розетка находится в центре моторного отсека.

3. Вытаскиваем элемент и откручиваем еще несколько саморезов.

4. Теперь вынимаем панель приборов прямо из ниши.

5. Отсоедините устройство, для чего необходимо открутить накидные гайки с двух сторон.

6. Вытаскиваем гибкий вал в сторону привода, раздвигаем концы опорной шайбы и снимаем.

7. Деталь из корпуса необходимо вытаскивать поэтапно.

8. С помощью керосина удалите старую смазку, после чего детали необходимо просушить.

9. Со стороны привода смазать элемент на 2/3 его длины.

10 Вставляем в корпус, закрываем стопорной шайбой и монтируем обратно.

11. Плотно затяните прижимные гайки.

12. Приборную панель также следует переоборудовать.

Замена спидометра, ход работ поэтапно

Для замены спидометра необходимо в описанном выше порядке открутить и снять приборную панель, а затем и сам спидометр. На самом деле самостоятельная замена спидометра — процесс довольно трудоемкий, но провести его в домашних условиях вполне возможно. Фактически, чтобы заменить спидометр, вам просто нужно отсоединить электрические разъемы от старого устройства и подключить их к новому устройству.Для этого плоскогубцами откручиваем гайку троса и подсоединяем к новому спидометру. В некоторых автомобилях, в частности ВАЗ 2109, сначала откручивают трос спидометра от коробки передач. Это соединение находится рядом с коробкой передач, под днищем автомобиля.

Откручиваем гайку троса на примере ВАЗ 2109:

1. К специальной проушине гайки привязываем прочную нить или мягкую проволоку.

2. Со стороны коробки передач снизу потяните трос на себя так, чтобы конец провода остался в салоне автомобиля.

3. Развяжите нить старого кабеля и привяжите к новому.

4. Затем нужно вытащить в салон и подключить.

Иногда на неоригинальных кабелях нет петель. В этом случае мы используем гайку напрямую. Для облегчения установки стопорной шайбы ее следует смазать литолом.

В любом случае выход из строя спидометра — это довольно серьезная поломка, допускать которую нельзя. Важно знать, что если в транспортном средстве один механизм не работает должным образом, это может вскоре привести к неисправности другого.Не говоря уже об обычных правилах дорожного движения, соблюдать которые без спидометра может далеко не каждый. Следуя приведенной выше инструкции, вы легко найдете причину неисправности и устраните ее, не обращаясь за помощью к специалистам. Однако стоит учесть тот факт, что для каждой модели автомобиля есть свои особенности как демонтажа, так и монтажа этого устройства.

В подавляющем большинстве случаев инжекторные ВАЗ-2110 комплектуются электронными спидометрами. И, как правило, их часто беспокоят неисправности, которые могут проявляться по-разному.И если автовладелец сталкивается с проблемой, когда у него не работает спидометр на ВАЗ 2110, ему необходимо выяснить степень сложности поломки. Ведь устройство может вообще не работать или работать, а частично и с видимыми сбоями.

Для устранения проблемы необходимо определить причины ее возникновения.

Типичные причины поломки спидометра

Не секрет, что на ВАЗ 2110 он принимает участие в работе спидометра.Если вы возьмете электрическую схему из автомобиля, то заметите, что электроника питается от монтажного блока с предохранителем на 10 ампер.

При выходе из строя спидометра в первую очередь нужно проверить все контакты … Возможно неисправность возникла из-за окисления одного из контактов.

При нормальном состоянии контактов стоит подумать о возможных проблемах в датчике скорости … А точнее в его разъемах. Дело в том, что они расположены так, что постоянно контактируют с пылью, грязью и влагой.Поэтому не лишним будет немного подергать провода, чтобы стряхнуть возможные загрязнения. Лучше попытаться достать их и почистить более тщательно.

Иногда проверка разъемов не помогает. Потом. Не нужно быть специалистом и иметь в гараже спецтехнику. Достаточно обычной дрели или шуруповерта. Вам также понадобится напарник для работы. .

Итак, берем отвертку, переводим ее в режим вращения против часовой стрелки и зажимаем привод датчика.Партнер включает зажигание и следит за спидометром. В этот момент нужно включить отвертку.

Если не работает спидометр, значит, пора заменить датчик скорости. В случае нормальной работы нужно искать проблему в приводе, расположенном внутри трансмиссии.

Если речь идет о датчике скорости, то разумно будет проверить гнездо вала его привода. Часто вал изнашивается, принимает круглую форму, что не позволяет эффективно передавать крутящий момент.

Кстати именно это чаще всего является виновником постоянных подергиваний стрелки спидометра. Поэтому, если наблюдается такая проблема, то первым делом нужно проверить вал и только потом рассматривать другие варианты.

Также существует ряд возможных причин неисправности спидометра на ВАЗ-2110. Но обнаружить их можно только путем глубокой диагностики, доступны только на СТО .

Характеристики спидометра

Спидометр в нашей машине расположен на главной панели приборов… Поэтому, если причины неисправностей кроются именно в спидометре, то менять нужно всю приборную панель, а не отдельный ее элемент. К сожалению, пока отдельные запчасти для таких панелей не поставляются. Это просто усложняет замену спидометра при его поломке.

В принципе, все вышеперечисленное позволяет быстро разобраться с возникшей неисправностью и оперативно ее устранить. Но надо помнить, что если не работает спидометр на ВАЗ-2110, то не лишним будет обратиться на СТО, где причины вычислить гораздо быстрее.

Как известно, устройства, установленные в автомобиле, позволяют следить за ситуацией при движении по улицам, а также следить за работой двигателя и всех других систем. Среди прочего, особое место занимает спидометр. Он расположен на панели приборов прямо над рулевым колесом. С его помощью водитель узнает, с какой скоростью движется машина.

В ситуации, когда установленный на форсунке ВАЗ-2110 спидометр не работает нормально, человек за рулем подвергает риску как собственное здоровье, так и жизнь пассажиров.При этом он запросто может «заработать» штраф у сотрудника ГИБДД за слишком большую скорость … Таким образом, исправный спидометр позволяет избежать многих неприятностей.

Что говорит о поломке спидометра

Основные признаки неисправности данного устройства следующие:

стрелка остается на месте, несмотря на то, что машина движется;
при движении колеблется или зависает;
прибор нормально функционирует, когда стоит холодная электростанция, но потом стрелка перестает двигаться.

При обнаружении вышеперечисленных признаков необходимо как можно скорее разобраться с поломкой и устранить ее.

Почему ломается спидометр

Следует отметить, что в некоторых случаях самостоятельно отремонтировать спидометр несложно. Остальным потребуется помощь специалистов.

Итак, окисление контактов считается довольно легко устранимой неисправностью. Для него характерно «прыгание» стрелы, несмотря на то, что скорость движения остается стабильной.Устранение проблемы происходит чисткой контактов.

Провода изношены. Эту причину можно заподозрить по хаотичному движению стрелки при запуске двигателя. Между тем специалисты отмечают, что иногда проблема долго не проявляется. Идентифицировать можно тестером.

Сломан датчик. Устройство контроля скорости, работоспособность которого подвергается сомнению, заменяется заведомо исправным. Если спидометр после этой процедуры стал нормально работать, то искать поломку дальше нет смысла.Часто датчики приходят в негодность после того, как их корпус разрушен, внутрь попадает вода или грязь.

Разъемы. Они находятся в ВАЗ-2110 в таком месте, где на них постоянно попадает грязь. В результате контакт нарушается и стрелка спидометра хаотично перемещается. Разъемы необходимо полностью очистить и проверить соединение.

Часто из-за износа вала начинает давать сбой и спидометр. В такой ситуации избавиться от проблемы удастся только после полной замены вышеуказанной детали.

Как известно, на эту модель производитель устанавливает электронный спидометр … Если это он пришел в негодность, то проблема эта достаточно серьезная, так как вышеперечисленное устройство само по себе не продается. По этой причине придется покупать целый щит. Однако в девяти из десяти случаев проблема на самом деле совсем в другом.

На ВАЗ-2110 с 8-клапанным двигателем на спидометр поступает информация с датчика скорости. Он, в свою очередь, находится в коробке передач.Там через две передачи он получает данные о крутящем моменте с вала коробки передач.

На автомобилях с 16-клапанными двигателями все работает так же.

Чаще всего, как отмечалось выше, проблема в том, что датчик слишком грязный. Вообще ВАЗ-2110 всегда копит под капотом пыль. При смешивании с маслом создает довольно устойчивый барьер. В результате достоверность показаний спидометра становится безоговорочной. Проблема решается просто — сенсор очищается и просушивается.

Стоит напомнить, что доступ к нему будет удобнее напрямую через коробку передач, так как снизу это делать очень неудобно.

Еще одна очень распространенная причина — проблемы с электросетью. Все это нужно проверить. Кроме того, обращено внимание на:

надежное крепление проводки в клеммах;
их общее состояние;

Предохранители

расположены внутри монтажного блока.

В ситуации, когда повреждения электрической сети не обнаружено, придется взяться за сам датчик.Его поломка — третья по частоте причина выхода из строя спидометра. Проверка производится в следующей последовательности:

датчик снят с КПП;
приложена дрель или шуруповерт к приводу, переведенному в режим отвинчивания;
включается зажигание;
нажимая кнопку дрели, провернуть привод.

В ситуации, когда стрелка спидометра начинает двигаться, следует признать, что устройство контроля полностью работоспособно.Это означает одно — неисправность где-то в коробке передач. Здесь вы можете только отремонтировать повреждение самостоятельно. опытный автолюбитель или профессиональный слесарь. Когда стрелка не сдвинется с места, достаточно будет заменить сам датчик.

Заключение

Как нетрудно понять, в большинстве случаев действительно можно отремонтировать спидометр самостоятельно. Однако в ситуациях, когда вы в них не уверены, лучше обратиться к специалистам. Неправильные действия часто приводят к обострению проблемы, что, в свою очередь, приводит к ненужным расходам.

Что лучше — ВАЗ-2112 или ВАЗ-2114? Характеристики и отзывы

При покупке первой машины начинающие автомобилисты приходят к выбору отечественного авто. Многие опасаются стоимости машин. Да и по конструкции они намного сложнее. Часто выбор падает на продукцию АвтоВАЗа. Молодые парни часто выбирают «Ладу Самара» или что-то из «десятого» семейства. Эти машины очень похожи по характеристикам. Но что лучше — ВАЗ-2112 или ВАЗ-2114? Смотрите нашу сегодняшнюю статью для сравнения.

общие характеристики

Итак, начнем с «двенашки». Эта машина произошла от «десятки», разработка которой началась в СССР. Первый хэтчбек появился на свет в 99-м году. Машина производилась серийно в 2008 году и претерпела незначительные технические изменения (в частности, это двигатели, о которых мы поговорим позже). На базе этой машины тогда была создана «Приора».

Что касается «четырнадцатого», то он прямой наследник «девятки». Машина серийно выпускалась с 97-го по 2013-й год.Сборка проходила в Тольятти и в Запорожье. По заявлению производителя, «четырнадцатая» — это улучшенная версия «Самары» первого поколения. В первую очередь изменения коснулись ходовых качеств, тормозной системы и внешнего вида.

Дизайн

«Двенашка» — пятидверный хэтчбек. Внешне он ничем не отличается от «Десятки», выпускавшейся с 95-го года. Автомобиль имеет прямоугольные фары, очень похожие на Opel Caliber, а также плоский капот, выходящий за линию крыльев.Кстати, «Лада» десятого семейства были единственными на АвтоВАЗе, у которых была такая разница в зазорах кузова. Об этом отмечают и отзывы владельцев. Что лучше выбрать — ВАЗ-2112 или ВАЗ-2114? По кузову зазоры «четырнадцатый» намного лучше, — говорят автолюбители. Что касается «Самары-2», то она создана на базе ВАЗ-2109.

Автомобиль имеет похожие обводы кузова. А вот передняя и боковые части были немного изменены. Итак, автомобиль получил новые, более округлые фары и узкую решетку радиатора.Бампер теперь окрашен в цвет кузова. Также на машине появились широкие молдинги и небольшой аэродинамический порог. Сзади компактный спойлер. В остальном модель не изменилась. Несмотря на обновление, многие обвиняли 14-ю в ее бампере. Они легко царапались и были менее прочны, чем зубило.

Габаритные размеры и клиренс

По габаритам эти автомобили практически не отличаются. Таким образом, длина ВАЗ-2114 составляет 4,12 метра, ширина — 1,65 метра, высота — 1,4 метра.Дорожный просвет составляет 16,5 сантиметра. «Двенашка» еще немного. Длина его корпуса составляет 4,17 метра, ширина — 1,68 метра, высота — 1,42 метра. Но эти параметры настолько малы, что в повседневном использовании не замечаются. То же самое и с зазором. На стандартных 14-дюймовых колесах этот автомобиль имеет дорожный просвет 17 сантиметров. Оба хэтчбека относятся к B-классу и очень компактны.

Салон

В «двенашке» использован все тот же архаичный салон, который устанавливался на «десятках» с 95-го года.Кстати, руль и панель приборов на 12-й и 14-й моделях были очень похожи. Также на «двенашке» немного повернута центральная консоль. Есть блок управления печкой, пара перегородок, часы и индикатор открывания дверцы. Что лучше — ВАЗ-2112 или ВАЗ-2114?

Отзывы говорят, что салон «двенашки» очень герметичный, особенно сзади. В машине используется жесткий пластик, регулировка руля отсутствует. У большинства моделей нет никаких удобств — кондиционера и электростеклоподъемников. Багажник хэтчбека рассчитан на 400 литров поклажи.Спинка заднего ряда складывается в соотношении два к одному, что позволяет переносить более крупные предметы (полезный объем увеличивается до 730 литров). Хотя большинству покупателей (а это молодые ребята) это не нужно — главное, чтобы в багажник поместился мощный сабвуфер и запаска. С этой задачей «двенашка» справляется на «отлично». Кстати, сам заповедник спрятан под полом. Также есть отсек для инструментов, что очень удобно.

А теперь перейдем к «Самаре» второго поколения.От «девяток» он отличается в первую очередь новым панно в европейском стиле. Как известно, Девятка и Восьмерка славились скрипом и грохотом панелей даже на ровных дорогах. С выпуском «четырнадцатого» эта проблема была устранена. Хотя сам пластик тоже твердый и требует доработки. Как отмечается в отзывах, 3-миллионный лист виброизоляции решает проблему с плохой шумкой. И это далеко не очень хорошее качество (если говорить о растении).

Интерьер 14-го выглядит более удачным и современным.Что касается багажника, то его объем составляет 330 литров. Также здесь есть функция трансформации спинок задних сидений. Что лучше взять — ВАЗ-2112 или 2114? Салон у последнего тоже очень близко. Но удобнее, чем «двенашки».

Технические характеристики

Изначально «двенашка» комплектовалась одно-полуторалитровым двигателем с карбюраторной системой питания. Этот двигатель развивал в общей сложности 73 лошадиные силы. Но его быстро заменил новый инжекторный двигатель того же объема. Благодаря распределенному впрыску инженерам удалось увеличить мощность до 79 лошадиных сил без каких-либо переделок в кривошипе.В середине 2000-х стали появляться 16-клапанные моторы (или в просторечии «шестнарь»). Эти двигатели очень полюбились владельцам за технологичность и относительно высокие технические данные. Таким образом, мощность 1,6-литрового «Шеснары» составила 90 лошадиных сил. Агрегат развивал 131 Нм крутящего момента. Для сравнения: первый полуторалитровый двигатель развивал тягу всего 109 Нм.

Что лучше — ВАЗ-2112 или ВАЗ-2114? Характеристики динамики помогут решить этот вопрос. Так, разгон до сотни на «двенашках» занимает от 12 до 14 секунд в зависимости от двигателя.Как говорят отзывы, «Шеснар» очень резвая и неприхотливая в плане расхода топлива.

Итак, на сотню автомобиль расходует от 7,3 до 8 литров в смешанном цикле. Максимальная скорость — 185 километров в час (на карбюраторе с 8 клапанами — 170). Коробка стандартная, пятиступенчатая, с механическим переключением передач.

Что касается «Самары» второго поколения, то она оснащалась 1,6-литровым бензиновым двигателем на 80 лошадиных сил. В паре с этим двигателем работала пятиступенчатая коробка передач. Какая коробка передач лучше — на ВАЗ-2112 или 2114? Как известно, у «девяток» всегда были проблемы с крыльями, которые звенели и разбивались.14 числа эта проблема была частично решена. Но у «двенашки» более надежная КПП, которая не доставляет хозяину таких проблем.

Кстати, с 2007 года машина стала соответствовать нормам Euro 4. Установлены катализатор и электронная педаль газа. Кстати, катализатор был не под днищем, а возле двигателя. Сам ресивер стал пластиковым (ранее воздухозаборник был алюминиевым).

Что лучше — ВАЗ-2112 или ВАЗ-2114? Перейдем к динамическим характеристикам.Разгон до сотни со второй занял 13 с половиной секунд. Максимальная скорость — 160 километров в час. По расходу топлива машина мало чем отличается от «двенашки» — 7,6 литра на сотню в смешанном режиме.

Подвеска

Что лучше — ВАЗ-2112 или ВАЗ-2114? Технически эти машины очень похожи друг на друга. Например, на стойки МакФерсон устанавливается независимая подвеска. Сзади — полузависимая балка. Рулевое управление — грабли. В комплектации люкс его можно дополнить усилителем.Если рассматривать, что лучше — ВАЗ-2112 или ВАЗ-2114, то плавность хода у обеих машин одинаковая. По субъективным ощущениям «двенашка» чуть мягче «Самары». Но во многом это зависит от типа амортизаторов и высоты профиля шины.

Тормоза

Тормоза на ВАЗ-2112 и 2114 смешанного типа. Колеса передние, задние — барабанные. Также продаются готовые комплекты вентилируемых дисков с перфорацией для установки как на переднюю, так и на заднюю ось.

Стоимость нового комплекта с колодками, суппортом, ладонью и кронштейном — около трех с половиной тысяч рублей на одну сторону.

Подводя итоги

Итак, что лучше — ВАЗ-2112 или ВАЗ-2114? Как видите, это очень похожие машины. Единственное существенное отличие — в динамике. «Двенашка» (особенно на 16-клапанном двигателе) резвее в потоке. На «Самара-2» перекочевал старый 8-клапанный двигатель, который был разработан еще в советское время. Следовательно, нужно отталкиваться от стоимости. Цена на обе машины колеблется от 80 до 180 тысяч рублей.При покупке предпочтительнее выбирать современный двигатель объемом 1,6 л. Отзывы не рекомендуют брать карбюратор, потому что с ним будет много проблем.

Рубрики

Не работает подсветка панели приборов ваз 2112: Страница не найдена — Carfrance

Не работает подсветка панели приборов ВАЗ-2110: причины, как исправить?

Возможные причины

Не горит подсветка панели приборов ваз 2110

Авто-помощь

Советы для автомобилистов

Не работает подсветка приборов на ваз 2110

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Сообщений 5

1 Тема от

Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

Почему не горят габариты и подсветка приборов на ВАЗ-2110

Правила ПДД

Причины и ремонт

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

Устройство

Проблемы и их устранение

Не горит подсветка панели приборов ваз 2110

Проблемы с подсветкой приборной панели ВАЗ-2110: причины и ремонт

Возможные причины

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

2 Ответ от

Re: Решено: Не горит подсветка приборной панели, но индикаторы работают

не работает подсветка панели приборов ваз 2110

причины, почему она перестала работать, распиновка приборки и видео о снятии приборного устройства старого и нового образца

Начинать следует с предохранителя

Устройство панели приборов

Распиновка и схема панели приборов

Диагностика панели приборов на ВАЗ-2112

Устранение проблем

Диагностика и устранение проблем

Меры предосторожности

Не работает панель приборов ВАЗ 2110, не работают приборы и контрольные лампы. Причины

Устройство

Причиной проблем может быть массовый провод

Выводы

Распиновка панели приборов

Советы профи

Ваз 2112 не работает панель приборов

Выводы

Что делать, если не работает приборная панель ВАЗ-2110

Начинать следует с предохранителя

Причиной проблем может быть массовый провод

Не работает приборная панель ВАЗ-2110: причины, методы устранения неисправности, советы

Обустройство

Особенности панелей разных моделей ВАЗ-2110

Причины

Перегорел предохранитель

Прыгают стрелки приборов

Поломка прикуривателя

Не работает подсветка на приборной панели ВАЗ-2110

Тюнинг

Диагностика

Меры предосторожности

Заключение

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

Устройство

Проблемы и их устранение

Не работает подсветка ваз 2110. Не работает подсветка печки ВАЗ-2110: варианты решения проблемы

Что делать, если на ВАЗ-2110 не работает подсветка печки

Замена лампочки подсветки печки ВАЗ-2110 своими руками

Модернизация подсветки блока управления отопителем

Подведём итоги

Не работает подсветка приборов ваз 2110

Проблемы с подсветкой приборной панели ВАЗ-2110: причины и ремонт

Возможные причины

Не работает подсветка приборов на ваз 2110

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

2 Ответ от iliaBkmz 2014-03-14 13:18:05

Re: Решено: Не горит подсветка приборной панели, но индикаторы работают

Не работает свет в салоне ВАЗ-2110

Свет в салоне не работает при открытии одной двери

Свет в салоне не реагирует ни на одну дверь

Свет в салоне не включается в постоянный режим

Почему не работает панель приборов

Устройство панели приборов

Распиновка и схема панели приборов
