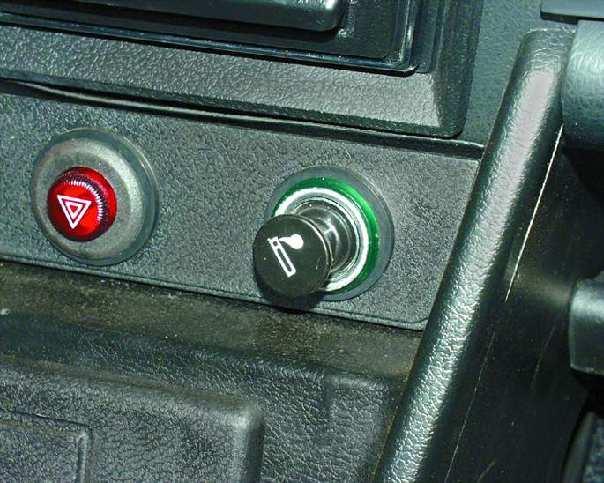

Не работает прикуриватель на ВАЗ 2107: ремонт своими руками

Иногда бывает так, что после неудачно вытащенного прикуривателя на ВАЗ 2107 подается за ним вся центральная вставка, затем – пых! – мерцает с треском искра, и все. Прикуриватель не работает.

Некурящему водителю вроде бы и горя мало, бог с ним, ремонт подождет.  Но вся загвоздка в том, что благодаря особенностям схемы подключения прикуривателя на ВАЗ 2107 из строя вместе с ним выходит и не работает автомагнитола (или радио), а так же автомобильные часы вместе с их подсветкой.

При наступлении третьего тысячелетия проблем стало еще больше: в это гнездо подключается зарядка сотового телефона, запитывается видеорегистратор, мини – телевизор и даже маленький холодильник. Все это абсолютно не страшно, но вот некоторые ленивые автолюбители перестали возить с собой ручной или ножной насос, и пользуются исключительно электрическим, от того же источника. Вот тут и начинаются проблемы на шоссе, в случае прокола. Нужно голосовать «на попросить насос».

На ум приходит замена прикуривателя в любимой  ВАЗ 2107, или, в крайнем случае,  ремонт. Но давайте вначале разберемся и посмотрим, какова схема подключения прикуривателя.

Электрическая схема подключения прикуривателя автомобиля ВАЗ 2107

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

  • Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

  • «масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с  красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

  • Сам прикуриватель;
  • Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Причины возникновения неисправности

  • Часто бывает, что гнездо прикуривателя ВАЗ 2107является розеткой, что было описано выше. Схема расчета простая: при умножении максимальной силы тока, на которую рассчитан предохранитель (10 А) на вольтаж бортовой цепи (напряжение 12 В) получаем 120 Вт. Если это не только розетка, а разветвитель, об этом нужно помнить. Предохранитель будет гореть, как спичка (в лучшем случае), и ремонт станет привычным делом. Работает хорошо нагрузка не более 100 Вт.
  • Иногда окисляются контакты самого прикуривателя, или его разъема. Тогда они зачищаются, предварительно сбросив «массу», во избежание короткого замыкания. Замена вовсе необязательна, ремонт своими руками может выполнить каждый.
  • Следующий вариант поломки в том, что многие дополнительные устройства неплотно входят в гнездо прикуривателя, контакт со стенками плохой, начинается «болтанка», и случается замыкание. После этого возникает оплавление контактов, и прикуриватель не работает. Если контакты оплавлены, то можно провести ремонт, зачистив и перепаяв их, или требуется замена. В этом случае большие пиковые нагрузки приходятся и на предохранитель.
  • Наконец, иногда просто может перегореть спираль на самом прикуривателе. В таком случае, нужна просто замена головки его на новую. Если не получается найти запчасть, то можно провести простой ремонт – почистить спиральку прикуривателя от копоти и нагара.

По правилам, на прикуривателе ВАЗ 2107 спираль должна нагреваться докрасна и выщелкиваться в течение 20 секунд. В том случае, если время отличается в ту или иную сторону, то временная схема может быть отрегулирована с помощью разгиба или подгиба контактов прикуривателя. Если регулировка не помогла, то поможет решить проблему замена детали.

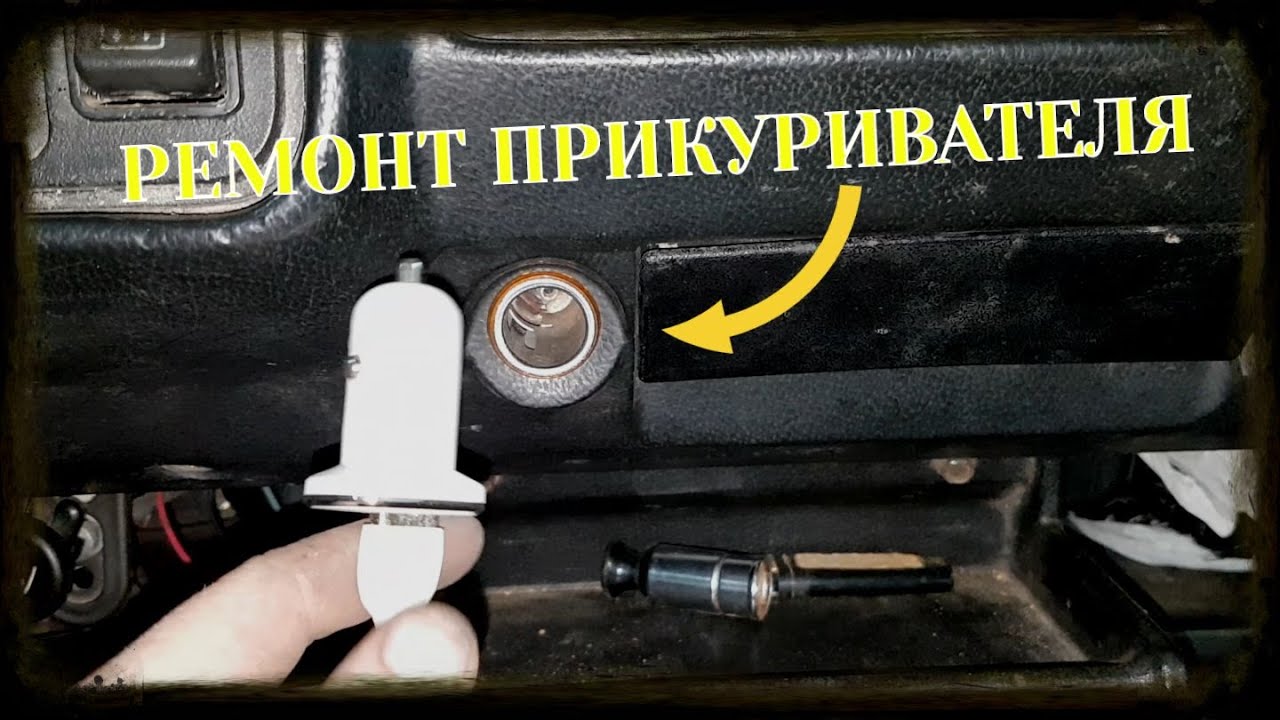

Снимаем прикуриватель

  • Вначале снова, как всегда, без исключения, обесточиваем «массу», скидывая с аккумулятора минусовую клемму;
  • Берем пассатижи и подтягиваем слегка металлический ободок на прикуривателе, стараясь его не повредить.
  • После этого аккуратно вытягиваем прикуриватель, чтобы не оторвать провода. Если на этом этапе замечены оторванные провода, нужно их аккуратно припаять.

3 причины почему не работает прикуриватель на Ваз 2107

Всем привет сегодня хочется рассмотреть причины, из-за которых не работает прикуриватель на автомобиле ВАЗ 2107. Я насчитал около 3-х причин отказа прикуривателя на семёрке. Если у вас были другие причины, то пишите в комментарии. Ну, давайте начнём.







Первая причина это сгоревший предохранитель прикуривателя F 6  в таком случае его нужно заменить на новый соблюдая ампераж. Предохранитель обычно перегорает из-за большой нагрузки либо из-за замыкания.

Если после замены предохранители продолжат перегорать, то необходимо найти и устранить данную неисправность. Да кстати через предохранитель прикуривателя ещё проходят часы автомобиля ВАЗ 2107.









Вторая причина это окисление контактов в монтажном блоке, куда вставляется предохранитель. В таком случае нужно зачистить контакты, но прежде чем это делать, не забываем отсоединить аккумулятор, чтобы случайно, что нибудь не замкнуть при чистке.

И третья причина выхода из строя прикуривателя ВАЗ 2107 это то, что в гнездо часто вставляются разъёмы не тех размеров, в результате чего происходит короткое замыкание, и контакты прикуривателя плавятся и это обеспечивает выход из строя автомобильного прикуривателя.

Ну, вот и всё мы рассмотрели основные причины, почему не работает прикуриватель на автомобиле ВАЗ 2107 всем пока.



Не работает прикуриватель ВАЗ 2107 (Видео)



8731

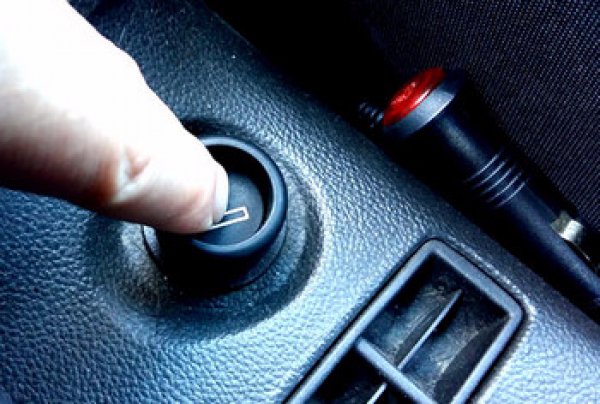

Не работает прикуриватель — 5 причин. Как искать и устранить неисправность

Если перестал работать прикуриватель, то самая вероятная причина — это сгоревший предохранитель, которых у него несколько. Также часто подгорает само гнездо. А может быть в прикуриватель просто попал посторонний предмет. Чтобы узнать какая причина у вас на автомобиле — читайте статью.

Содержание:

Ища причину почему не работает прикуриватель всегда начинайте с проверки предохранителей и потом двигайтесь далее. В таблице коротко указаны места, где обычно находятся предохранители, на популярных марках автомобилей. Хотя конечно, лучше всего пользоваться схемой именно к вашему автомобилю.

АвтомобильГде смотреть
ToyotaСоответствующий по схеме предохранитель с надписью CIG, чаще всего на 15А в блоке под рулевой колонкой.
Ford (Фокус, Фиеста)Предохранитель в блоке под бардачком (у Форд Фокус — F109 на 20 А). Если у вас два прикуривателя и один из них работает — дело в самом гнезде, потому что предохранитель один на два прибора.
Renault (Логан, Дастер, Меган)Предохранитель F33 (15А) с маркировкой “ноты” (потому что отвечает также за магнитолу) в салонном блоке (слева сбоку в приборной панели). Также автомобили на Рено требуют плотного контакта штекера и “усиков” — могло перегореть гнездо.
ВАЗПредохранители в монтажном блоке под капотом, напряжение на разъемах прикуривателя, дорожки монтажного блока.
NissanПредохранители (чаще всего на 15А) в салонном блоке с маркировкой CIG FUSE или CIGAR. В машинах с прикуривателем и розеткой предохранители отдельные для каждого прибора — смотреть оба.
KiaПредохранитель на 15А в монтажном блоке слева от рулевой колонки, с маркировкой в виде сигареты и надписью C/UGHTER. В автомобилях с прикуривателем и розеткой предохранители отдельные для каждого прибора — смотреть оба.
Chevrolet (Авео, Лачетти, Нива)Предохранитель на 15-20А в блоке возле рулевой колонки (для Авео T300 — F34, T250 — F13, у Лачетти — F19).

Где находятся предохранители на других автомобилях — ищите у нас на сайте, а о причинах можете задать вопрос в комментариях

Если проблема неработающего прикуривателя не решается заменой предохранителя (он целый), то более детально об универсальных методах проверки и устранения неисправностей найдете ответ ниже. Но чтобы выяснить причину, почему перестал работать прикуриватель разберитесь как он устроен и со схемой его работы. Ведь часто она еще пересекается и с магнитолой, и даже часами.

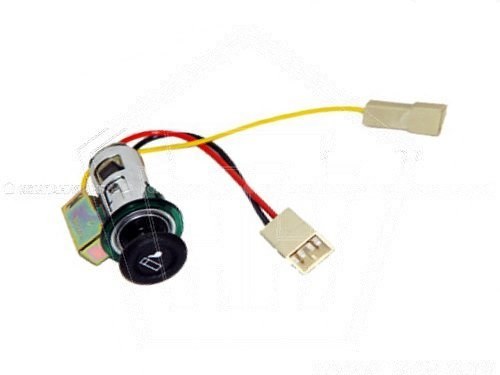

Как работает прикуриватель и схема его подключения

Основной элемент прикуривателя — это его гнездо, в которое вставляется как нагревательный элементы, так и штекеры различных устройств, питающихся от сети 12В. На гнездо подведена масса от аккумулятора, а в штекере есть плюсовой контакт. Когда вы вставляете разъем в гнездо, то цепь замыкается и на устройства подается питание.

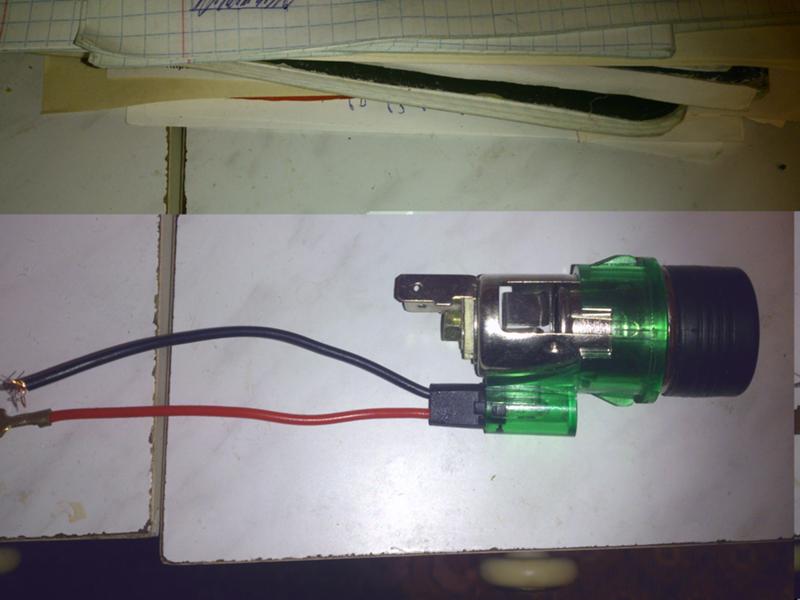

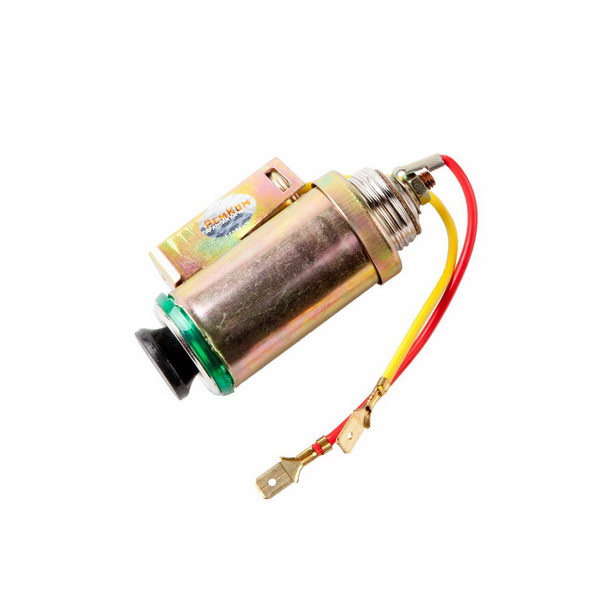

Как устроен автомобильный прикуриватель

Схема питания прикуривателя

Если есть подсветка, то запитывается она отдельным проводом, подходящим к гнезду. Питание подается по проводам, которые с одной стороны через фишку подключены к монтажному блоку с предохранителями, а с другой стороны через другую фишку — к клеммам корпуса прикуривателя.

Во избежание замыкания в сети, гнездо прикуривателя всегда имеет предохранитель в блоке предохранителей. Также у него есть еще один дополнительный предохранитель на корпусе. Кстати, у подсветки отдельный предохранитель.

Важный момент — почему прикуриватель постоянно работает при выключенном зажигании? Это не неисправность, это особенность его подключения по схеме. Например, так работает прикуриватель в автомобилях ВАЗ “Классика”, ВАЗ-2114, Lada Kalina, BMW E34-E36, Skoda Octavia Mk2, SEAT Leon I и некоторых других. Но так происходит не всегда.

Не работает прикуриватель при выключенном зажигании у ВАЗ-2115, BMW E39 и новее, Volkswagen Touareg, Opel Corsa и других. Кстати, судя по форумам, в одних и тех же моделях LADA, прибор может и работать и не работать при выключенном зажигании.

Интересно, что автовладельцы ищут и как включить прикуриватель постоянно и как его, наоборот, отключить при выключенном зажигании. Первым хочется, чтобы заряжать девайсы или пользоваться электроприборами можно было не включая зажигание, а вторым не хочется каждый раз отключать видеорегистраторы. Но, чтобы не допускать утечки тока, после выключения зажигания, подачу питания на прикуриватель желательно все же прекращать.

Места неполадок и причины почему перестал работать прикуриватель

Как видно из схемы работы, прикуриватель перестанет работать, если в любом месте электроцепи возникнет обрыв контакта или его ухудшения. Поэтому если не работает прикуриватель, то причина может быть такая:

  • в гнезде прикуривателя есть посторонние предметы, которые мешают контакту или привели к короткому замыканию;
  • гнездо перегорело в результате короткого замыкания, из-за того что внутри нет плотного контакта усиков и штекера — или контакты подогнулись со временем, или штекер болтается, или контакт пропадал при езде по ухабистой дороге;
  • сгорел предохранитель в блоке предохранителей;
  • сгорел плавкий предохранитель на корпусе прикуривателя;
  • на фишку прикуривателя не подается напряжение: провода отсоединились или перегорели;
  • перегорели дорожки в монтажном блоке (распространенная проблема на ВАЗ-2114 и ВАЗ “Классика”).

Место прогара в гнезде прикуривателя

Этот элемент отвечает за подсветку прикуривателя, который часто выходит из строя

Главная проблема большинства электроприборов, которые мы подключаем к гнезду — отсутствие четкого мирового стандарта штекеров и гнезд. Поэтому и возникают короткие замыкания, которые убивают прикуриватель.

Вторая глобальная причина — многие электроприборы, подключаемые к прикуривателю (компрессоры, пылесосы, холодильники и так далее) потребляют ток выше 20А, тогда как в среднем, он рассчитан на 15-20А. Так что часто система не выдерживает и перегорает в самом слабом месте, которым обычно является предохранитель.

Как вариант решения проблемы — на мощных приборах обрезать штекер для прикуривателя, приделать клещи-”крокодилы” и подключать напрямую к аккумулятору.

Кстати, плохая идея подключать магнитолу к прикуривателю. Хотя она потребляет не так много тока, она все равно отбирает его часть, и при подключении мощных электроприборов вероятность перегорания выше. Да и магнитола может пострадать.

Также не стоит исключать из списка причин обычный обрыв проводов вследствие физического износа или вибраций.

Что делать, когда не работает прикуриватель

Как уже озвучено вначале, наиболее вероятная причина выхода из строя прикуривателя — это сгоревший предохранитель. Поэтому достаем мануал к вашему автомобилю, ищем схему предохранителей и находим тот, который отвечает за именно за питание гнезда прикуривателя. Он может быть либо отдельным, либо совмещенным с другими системами (часто на нем есть маркировка в виде сигареты или надпись Cigar).

“Прозвоните” нужный предохранитель мультиметром или контрольной лампой, чтобы понять рабочий ли он. Если прибора нет, а сам предохранитель не имеет явных следов перегорания, попробуйте заменить его аналогичным и проверить прикуриватель. Заработал — меняйте предохранитель. Нет — ищем дальше.

Никогда не ставьте вместо штатного предохранитель, рассчитанный на большую силу тока. Это не сделает работу прикуривателя более отказоустойчивой — просто цепь оборвется в другом, более слабом месте. А это может привести даже к возгоранию электропроводки!

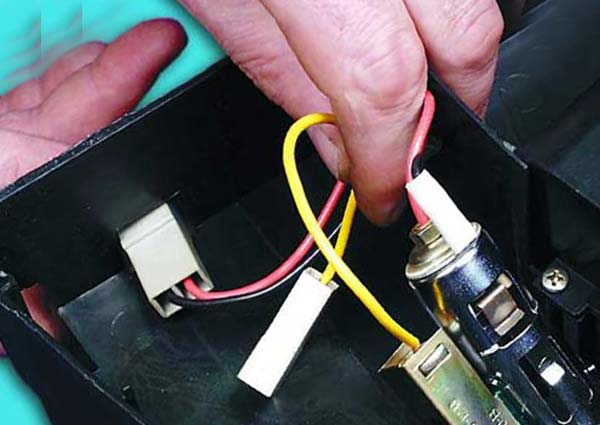

Прозвон контактов прикуривателя с помощью мультиметра

Второе место, которое достаточно просто проверить — это гнездо прикуривателя. Внимательно осмотрите его на наличие посторонних предметов или следов прогорания по бокам. Дальнейшие действия уже потребуют разборки панели и снятия гнезда прикуривателя, а также наличия мультиметра или как минимум контрольной лампы. Не забудьте предварительно снять минусовую клемму АКБ!

Отсоедините фишку с разъемом прикуривателя от корпуса и прозвоните контакты (если нужно — включите зажигание). Если напряжение подается, внимательно осмотрите корпус. Возможно, на клеммах и разъемах прикуривателя есть налет или окись, которые можно убрать ватной палочкой, смоченной в спирте (дождитесь чтобы он улетучился перед включением прибора). Если это не помогло и гнездо явно перегорело, то поможет только его замена.

Следующий элемент, который нужно внимательно осмотреть — это плавкий предохранитель на корпусе прикуривателя. Чаще всего он имеет изогнутую под 90 градусов форму и соединяет контакты прикуривателя. Если перегорел он, то проблему можно решить с помощью паяльника либо замены корпуса. В большинстве случаев достаточно припаять либо прикрутить кусок проволоки (алюминиевой сечением 1,5 мм2), которая и будет замыкать контакты и выполнять роль предохранителя.

Не используйте медную проволоку, она выдерживает высокие токи. Проволока должна быть алюминиевой или оловянной. Иначе существует риск перегорания или возгорания электропроводки!

Если при рабочем предохранителе “прозвон” фишки с разъемами показал отсутствие напряжения в сети, то значит проблема либо в проводах, либо в монтажном блоке предохранителей, в котором выгорают токопроводящие дорожки. Причем у отечественных автомобилей это вероятнее всего именно дорожки, а в иномарках — провода.

Чтобы окончательно в этом убедиться, можно пойти двумя путями:

  1. Разобрать монтажный блок и осмотреть его на предмет поврежденных дорожек. Не забудьте сфотографировать как все было изначально. Если дорожки повреждены, их нужно пропаять.
  2. Найти электрическую схему автомобиля, найти разъемы, которые выходят из монтажного блока на прикуриватель и прозвонить их. Если напряжение выходит, а прикуриватель не работает — придется менять провод, что достаточно сложно. Если напряжения нет — проблема в монтажном блоке.

Что делать, если не работает прикуриватель на автомобилях ВАЗ?

Так как розетка прикуривателя чаще всего отказывается работать именно у владельцев отечественных авто то ниже будут приведены несколько полезных советов именно для ВАЗов.

Начните с осмотра предохранителя. Он находится в монтажном блоке в подкапотном пространстве — точное расположение можно посмотреть на схеме вашей модели:

  • ВАЗ-2104, 2105, 2107 — F6 (8А/10А)
  • ВАЗ-2115, 2114, 2108, 2109, 21099 — F7 (30А) или F4 (20A)
  • ВАЗ-2101-2103 и 2106 — F1 (16А)
  • ВАЗ-2110 и все “семейство 110 — F6 (15А)
  • Лада Калина и Гранта — F20 (15А)
  • Лада Приора — F13 (15А)
  • Нива, Лада 4х4 — F14 (16A)
  • Веста — F41 (20А)
  • Ларгус — F19 (10А), F20 (7,5А) и F38 (15А)
  • Иксрей (XRAY) — F33 (15A)

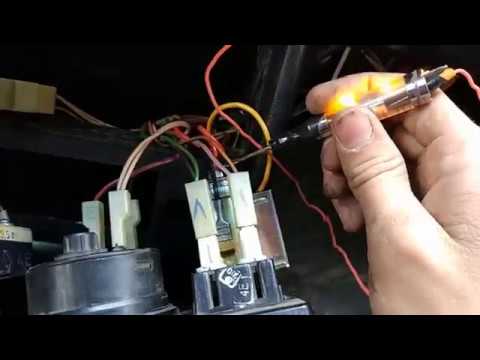

Прозвон предохранителя прикуривателя с помощью самодельной контрольки на ВАЗ 2107

Для определение неисправности прикуривателя на ВАЗ — делается прозвон колодки (черный — минус, красный — плюс питания, белый — плюс при включенных габаритах)

Если предохранитель рабочий, проверьте также есть ли напряжение в его гнезде.

Кстати, часто предохранитель прикуривателя также отвечает и за другие электроприборы в вашем автомобиле (например, вентилятор печки, моторчик омывателя, лампочка в бардачке). Поэтому если отказало сразу несколько устройств и вы знаете, что они “висят” на одном предохранителе — это точно он.

Следующий шаг — проверить есть ли питание на клеммах прикуривателя. Если у вас прикуриватель работает только при включенном зажигании — поверните ключ в замке. Когда прозвон мультиметром не показывает 12 Вольт, значит проблема вероятнее всего в дорожках монтажного блока. Разберите его и пропаяйте прогоревшие дорожки. Ну, а если мультиметр показывает, что питание есть — нужно менять сам корпус прикуривателя.

Что делать, если не работает подсветка прикуривателя

Как было сказано выше, у подсветки прикуривателя есть отдельный предохранитель и отдельный провод для подачи тока на лампочку или светодиод. Поэтому сначала проверьте соответствующий предохранитель, а если он в порядке, разберите прикуриватель и проверьте провод — скорее всего он просто отвалился. Перегорать здесь нечему, поэтому проблема может быть только в этих двух местах.

Спрашивайте в комментариях. Ответим обязательно!

Не работает, Как подключить, Схема подключения

Для многих автолюбителей прикуриватель является необходимым устройством, ведь прикуриватель в машине нужен не только в качестве зажигалки — помимо использования его в этих целях именно через гнездо прикуривателя подключают к электропитанию портативный автомобильный холодильник, компрессор, телевизор, дорожную бритву или кофеварку, зарядное устройство мобильного телефона. В случае поломки прикуривателя его нужно разбирать и ремонтировать. Если же прикуриватель полностью выходит из строя, требуется его замена. Поговорим о том, как поменять прикуриватель.

Оглавление

Не работает
Как подключить
Схема подключения
Подсветка

Не работает

Вам понадобятся:

отвертки;
паяльник;
пинцет;
хлопчатобумажные перчатки.

Инструкция по ремонту:

Откройте капот, а затем снимите минусовую клемму с аккумулятора. Это обесточит машину и заметно снизит риск возникновения короткого замыкания.

Затем максимально отодвиньте кресло водителя, чтобы получить доступ к прикуривателю, расположенному чаще всего на центральной консоли.

Теперь возьмите яркий фонарик и осмотрите внутреннюю часть вашего прикуривателя. Там не должны находиться какие-либо посторонние осколки и предметы. Если они все же есть, необходимо аккуратно удалить их с помощью пинцета с прорезиненными концами либо 2 спичек.

Проверьте предохранитель, ответственный за работу прикуривателя. В случае замыкания по причине подключенного в прикуриватель прибора предохранитель перегорает, а ток не подается. Чтобы возобновить его подачу, необходимо установить новый работающий предохранитель. Здесь должна помочь книга по эксплуатации, в которой будет написано, какой именно предохранитель необходимо заменить. Кроме того, таблицу всех предохранителей можно найти на тыльном боку блока предохранителей.

Если вышеперечисленные способы бесполезны и прикуриватель не работает, демонтируйте его из гнезда. Для этого аккуратно потяните за металлический ободок плоскогубцами. Причем под зубья плоскогубцев необходимо подложить тряпочку, чтобы на ободке не оставались следы.

Постарайтесь вытащить прикуриватель из гнезда. Если корпус поддается туго, попробуйте тянуть за каждую его сторону поочередно. Однако не дергайте сильно, чтобы провода не порвались.

Осмотрите вынутый прикуриватель. Стоит обратить внимание на наличие нагара темного цвета. Также проверьте надежность спайки и целостность изоляции проводов. Распаявшийся провод часто бывает причиной отсутствия тока в автомобильном прикуривателе. Затем аккуратно припаяйте данный провод на место.

Поставьте новую головку прикуривателя, если ток есть, а спираль холодная. Из-за частого использования нагревающий элемент достаточно быстро сгорает. Всегда покупайте головку, предназначенную именно для вашего прикуривателя.

Как подключить

Лучше всего сделать независимые от прикуривателя источники 5 v на каждый дополнительный прибор и запитать их от цепи зажигания (после замка зажигания) . Тогда и регистратор, и навигатор будут подключены только при работающем двигателе (для регистратора — это вдвойне благо, у него есть функция автоматического включения-выключения при наличии внешнего питания)

Схема подключения

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

«масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

Сам прикуриватель;

Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Подсветка

Замену лампочки производите при заглушенном двигателе и отключенном аккумуляторе.

Снимите пластмассовую панель, расположенную под торпедой. Помимо прикуривателя, на ней крепятся кнопка включения аварийной сигнализации и выключатели освещения и вентилятора. Для этого сбоку подденьте консоль отверткой и аккуратно вдавите удерживающий ее фиксатор.

Маркером пометьте провода, подходящие к прикуривателю, или зарисуйте схему их подключения.

Отсоедините провода.

Корпус прикуривателя удерживает большая гайка – отверните ее.

Извлеките из корпуса прикуривателя патрон с гнездом.

На корпусе прикуривателя крепится корпус лампы – отсоедините его, отжав для этого удерживающие его защелки.

Отверткой слегка разожмите корпус лампы.

Достаньте из него патрон вместе со вставленной в него лампой.

Замените лампу и соберите прикуриватель в обратном порядке

Если же замена лампы и предохранителя не помогла, то для того чтобы восстановить нормальную работу прикуривателя, необходимо менять его полностью.

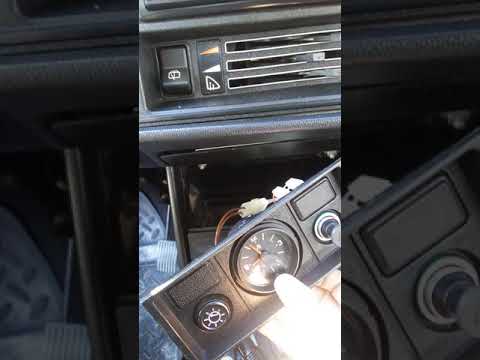

Замена прикуривателя на ВАЗ 2105

Имеются два способа замены прикуривателя на ваз 2105, но до начала работы с любыми электроприборами на автомобиле — отсоединить минусовой провод ( массу ) на аккумуляторной батарее.

Первый способ:
Во первых нужно снять установленную облицовочную панель. Затем открыть пепельницу взять фигурную отвёртку и вывернуть крепёжные винты — снять пепельницу с центральной панели.

Во вторых отсоеденив электропроводку открутить круглую гайку сзади прикуривателя.

В третьих — снять спираль с прикуривателя и корпус лампочкой ( чтоб снять корпус с лампочкой сжать и потянуть вверх, усики сожмутся и он выйдет), после чего снять заднюю крышку.

В четвёртых поддев тонкой плоской отвёрткой снять прикуриватель и кольцо подсветки.

Сборка производится в обратном порядке. Установить кольцо подсветки с прикуривателем. Затем вставить заднюю крышку прикуривателя, взять корпус с лампочкой и сжав усиками вниз воткнуть на место. Установить спираль и фибровую шайбу и придерживая нанести на резьбу специальный резьбовой клей — закрутить круглую гайку сзади прикуривателя. Соединить штекера электропроводки прикуривателя. Установить пепельницу на центральную панель — закрутить крепёжные винты и установить облицовочную панель. Соединить минусовой провод (масса) аккумуляторной батареи. Проверить работу приборов и прикуривателя. Вся работа проделывается через отверстие пепельницы и поэтому не у всех могут пролезть руки через него.


Существует второй способ более трудоёмкий, но тоже эффективный:

Снять кожух вала рулевого управления, открутив пять винтов плоской и фигурной отвёртками. Убрать заглушки щитка приборов (приборная доска где находится спидометр) и открутив винты снять его, отсоединить все провода и спидометр. Если есть гидрокорректор фар снять с него ручку, открутить гайку крепления и вынуть его из панели приборов.

Выкрутить винты и снять нижнюю полку со стороны пассажира и вещевую полку ( бардачёк). Удалить рукоятки с рычагов управления отопителем ( для этого в месте соединения рукоятки с рычагом отогнуть тонкой отвёрткой или ножом у верхней и средней рукоятки нижнюю часть, а у нижней верхнюю) и снять облицовку рычагов управления отопителем. Вынуть панель радиоприёмника, выкрутив винты крепления.

Выкрутить четыре винта креплений нижней части центральной панели. И через отверстия вещевого ящика и приборной доски открутить четыре винта крепления верхней части центральной панели. Отсоединив верхнюю вставку на центральной панели, отодвинуть панель на себя и выдернуть штекера от прикуривателя.

Снять прикуриватель как в способе первом. Сборку произвести в обратном порядке.
Установить прикуриватель, поставив корпус с лампочкой и закрутив заднюю круглую гайку. Соединить штекера на прикуриватель и приступить к сборке центральной панели. Задвинуть центральную панель на место и через отверстия вещевого и приборной доски закрутить четыре винта крепления центральной панели. Также закрутить нижние четыре винта крепления центральной панели. Прикрутить верхнюю вставку центральной панели.


Закрепить панель радиоприёмника, закрутив винты крепления. Закрутить винты, поставив на место нижнюю полку со стороны пассажира и вещевую полку ( бардачёк). Установить рукоятки с рычагов управления отопителем и его облицовку. Гидрокорректор фар — закрутить гайку крепления и установить на панель приборов, поставить ручку. Соединить все провода и спидометр приборной доски, прикрутить её и поставить заглушки. Установить кожух вала рулевого управления.

Соединить минусовой провод аккумуляторной батареи, проверить работу всех приборов и прикуривателя. При любой работе с электрооборудованием автомобиля соблюдайте технику безопасности!

Не Работает Прикуриватель Ваз 2105 ~ AUTOTEXNIKA.RU

Иногда бывает так, что после сильно потянувшего прикуривателя на ВАЗ 2107 все центральные вставки подаются на него, затем. затягивание! блеск мерцает от удара, и все. Зажигалка не работает.

Кажется, что у некурящих водителя есть небольшое горе, благослови его Бог, ремонт будет ждать. Но вся хитрость в том, что из-за особенностей электрической схемы прикуривателя для автомобилей ВАЗ 2107 автомобильная рация (или радио) выходит из строя и не работает с ней, как и автомобильные часы с подсветкой.

С началом третьего тысячелетия проблемы стали еще больше: эта ячейка подключена к зарядке мобильного телефона, питает видеорегистратор, мини-телевизор и даже небольшой холодильник. Все это абсолютно не страшно, но некоторые ленивые автолюбители перестали носить ручной или ножной насос, и они используют только электричество из того же источника. Это где проблемы начинаются на треке, в случае прокола. Вам нужно проголосовать «попросить насос».

Думает о замене прикуривателя на свой любимый ВАЗ 2107 или, в крайнем случае, о ремонте. Но сначала давайте разберемся и посмотрим, какова схема подключения прикуривателя.

Схема подключения прикуривателя ВАЗ 2107

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена ​​на машине.

Если у вас есть замена, и у вас есть «пятисторонняя консоль», схема подключения выглядит следующим образом:

  • Цвет еды. синий. красный, цвет отрицательной «массы». даже черный и белый. Масса фиксируется возле реле зажигания. Одна ветвь дает свет перчатке.

Встроенная консоль (центральная) ВАЗ 2107, принцип подключения следующий:

Видео: Не Работает Прикуриватель Ваз 2105

  • «Вес». имеет черный цвет, провода, которые идут на освещение, белый, их два. Схема предполагает, что один провод выполняет подсветку панели.

Шнур питания синий с красным цветом, одна часть подходит для питания бортовых часов.

Также важно знать, что схема, помимо проводов, содержит:

  • Сама прикуриватель;
  • Блок предохранителей содержит предохранитель на 10 А с маркировкой F 6.

Причины неисправности

  • Часто бывает так, что гнездо прикуривателя ВАЗ 2107 представляет собой гнездо, как описано выше. Схема расчета проста: умножив максимальный ток, на который рассчитан предохранитель (10 А), на напряжение бортовой цепи (напряжение 12 В), мы получим 120 Вт. Если это не просто розетка, но и сплиттер, вы должны помнить это. Предохранитель сгорит как спичка (в лучшем случае), и ремонт станет обычным явлением. Нагрузка хорошо работает при не более 100 Вт.
  • Иногда контакты самого воспламенителя или его разъема окисляются. Затем их очищают, сначала сбрасывая «массу», чтобы избежать короткого замыкания. Никакой замены, DIY ремонт может быть сделан любым.
  • Другой вариант заключается в том, что многие дополнительные устройства не плотно прилегают к гнезду прикуривателя, контакт со стенками плохой, начинается «болтовня» и возникает короткое замыкание. Затем происходит вспышка контактов, и прикуриватель не работает. Если контакты тают, вы можете отремонтировать, почистить и перепаять их, или нужно заменить. В этом случае высокая пиковая нагрузка падает на предохранитель.
  • Наконец, иногда спираль на самой зажигалке может просто перегореть. В этом случае просто замените его голову новой. Если не удается найти запасную часть, то можно выполнить простой ремонт. очистить катушку зажигалки от сажи и сажи.

По правилам, на зажигалке ВАЗ 2107 спираль должна нагреться и вспыхнуть в течение 20 секунд. Если время отличается в одном или другом направлении, то время можно отрегулировать, выдвигая или изгибая более легкие контакты. Если регулировка не помогла, замена детали поможет решить проблему.

Расшифровка блоков предохранителей ВАЗ / Lada 2104/2105/2107 (v.2)

НомерНоминальный ток, AНазначение предохранителя

Блок предохранителей размещенный в моторном отсеке
110Электродвигатель отопителя
Задний ход
Сигнализатор и реле включения обогрева заднего стекла
Стеклоочиститель и стеклоомыватель заднего стекла
Реле управления топливного насоса в топливном фильтре — ВАЗ 21045
210Передние стеклоочистители и насос омывателя
Очиститель и омыватель фар
310Резерв
410Резерв
520Обогрев заднего стекла
610Прикуриватель
Часы
720Звуковые сигналы
Вентилятор охлаждения радиатора
810Аварийная сигнализация
Указатели поворотов (в режиме аварийной сигнализации)
97,5Задние противотуманные
1010Указатели поворотов
Система управления пневмоклапоном
Тахометр
Указатель топлива
Сигнализатор: резерв топлива, стояночный тормоз (ручник), давление масла, температуры, аварии тормозной системы, заряда АКБ, прикрытия воздушной заслонки карбюратора.
Электровентилятор
Генератор — обмотка возбуждения
1110Освещение салона
Стоп-сигнал
Освещение багажного отделения
Сигнализатор использования ремней безопасности водителя
1210Правая фара — дальний свет фар
Реле стеклоочистителя и омывателя фар
1310Левая фара — дальний свет
Сигнализатор включения дальнего света фар
1410Габаритный огонь — передний левый
Задний габаритный огонь
Освещение номерного знака
Освещение под капотом
Сигнализатор включения габаритного огня
1510Габаритный огонь — передний правый — задний левый
Освещение прикуривателя
Освещение панели приборов и вещевого ящика
Часы
1610Ближний свет фар — правая фара
1710Ближний свет фар — левая фара

Простой способ починить неработающий автомобильный прикуриватель

Это очень раздражает, когда батарея вашего телефона разряжена, а розетка прикуривателя не работает должным образом. Проблема не такая уж серьезная, но, безусловно, неудобная, если оставить ее в ремонте. Но возникает вопрос, почему у вас автомобильный прикуриватель не работает ? Возможные причины могут быть в чем угодно, например, перегорел предохранитель гнезда зажигалки; он потерял питание или из-за присутствия посторонних предметов возникла проблема внутри розетки.Какова бы ни была причина, розетки для зажигалок также предлагают несколько полезных услуг, таких как зарядка устройства GPS, камеры, телефона и т. Д.

Зачем нужно ремонтировать зарядное устройство?

Неработающий автомобильный прикуриватель может вызвать множество проблем. Источник: Digital Trends

Прежде чем приступить к поиску способов починки сокета, сначала нужно знать, почему вы хотите это исправить. У каждого могут быть свои личные причины, но ниже приведены некоторые из наиболее распространенных:

  • Чтобы избежать дорогостоящего ремонта у механиков,
  • Для удобства (розетку можно заряжать где угодно),
  • Использовать способы самостоятельной замены мелких неисправностей, таких как перегоревшие предохранители, розетки и т. Д.,
  • Для замены неотремонтированных компонентов на соответствующие спецификации и уменьшающие угрозу безопасности.

Способы устранения неисправности автомобильного прикуривателя

Теперь вы знаете несколько причин, чтобы исправить это, если ваш автомобильный прикуриватель не работает правильно. . Ниже приведены несколько способов исправить дефекты.

Давайте посмотрим!

1. Проверьте предохранитель зажигалки

Решение автомобильного прикуривателя не работает. Источник: Youtube

Сначала нужно проверить зажигалку с помощью тестера цепей.Поместите конец тестовой лампы с зажимом на внешнюю рамку патрона. Держите его, если обрезка кажется сложной. Затем используйте более длинный конец тестера и попробуйте коснуться задней части гнезда. Если свет загорается, значит, в зажигалке есть питание. В противном случае проблема заключается в предохранителе. Итак, замените его.

СМОТРЕТЬ БОЛЬШЕ:

2. Проверьте зажигалку изнутри

Если предохранитель прикуривателя исправен, необходимо проверить его изнутри.В этом случае проблема может заключаться внутри зажигалки. Проблема в розетке может быть связана с мусором или любыми другими случайными предметами. Чтобы решить эту проблему, вам нужно будет вынуть всю розетку и тщательно ее очистить. Если даже после правильной очистки ваш прикуриватель не работает, вам необходимо провести дополнительную проверку.

3. Осмотр зажигалок

Даже после замены предохранителя и очистки прикуривателя прикуриватель не работает, это означает, что неисправен сам прикуриватель.Вытяните часть зажигалки из розетки и проверьте, нет ли обгоревших участков или мусора. Если вы видите горящие знаки в зажигалке, это означает, что в ней произошло короткое замыкание, и вам необходимо заменить ее на новую. Кроме того, также убирайте мусор и другие элементы, чтобы избежать дефектов в будущем.

Это были несколько способов исправить автомобильный прикуриватель, не работающий должным образом. . Хотя неисправный прикуриватель — не такая уж большая проблема, но все же очень полезно. Вместо того, чтобы тратить доллары на ремонт в профессиональном автосервисе, лучше выучить несколько советов по обслуживанию и сделать это самостоятельно.Что ж, выучив всего несколько советов, безусловно, очень поможет.

Прикуриватель / розетка не работает в автомобиле

Прикуриватель устанавливается практически в каждой машине, а также служит источником питания для зарядных устройств для телефонов и т. Д. Если розетка не работает, то это может быть по разным причинам. Мы кратко изложили, что из них есть в этой статье.

Проверить предохранитель

Как и многие другие электрические компоненты вашего автомобиля, прикуриватель имеет предохранитель.Вы должны сначала это проверить. Многие предохранители выходят из строя после нескольких лет использования, и их необходимо заменить. Однако обмен происходит быстро и легко, и вы можете сделать это самостоятельно.

Вы можете узнать, где находится предохранитель на вашем автомобиле, в инструкции по эксплуатации. Как только вы нашли предохранитель, вам следует установить новый. Старый служит образцом при покупке. Поскольку резервное копирование стоит всего один или два доллара, это первый шаг, который вам следует предпринять.

Заменить кнопку

Если причиной неисправности был не предохранитель, то причиной может быть и сама кнопка.Вы можете смело заменять ее на всех автомобилях на оригинальную кнопку от производителя. В зависимости от модели стоимость составляет около 20 долларов.

Примечание. Перед покупкой кнопки следует проверить фактическую розетку. Вы можете сделать это, например, подсоединив кабель для зарядки навигационной системы и проверив, заряжается ли он. Если это так, то это из-за кнопки, и ее необходимо заменить. Если навигационная система не заряжается, кнопка исправна и не требует замены.Тогда есть еще одна причина.

Заменить розетку

Если вы смогли исключить оба фактора как причину неисправности, возможно, неисправна сама розетка прикуривателя. Однако это случается относительно редко, и поэтому перед покупкой новой розетки необходимо проверить в специализированной мастерской.

Если розетка неисправна, ее нужно только заменить. Вы всегда должны проверять это в мастерской, потому что не все розетки подключены одинаково.Если у вас небольшой опыт работы с электронными устройствами, лучше поручить ремонт механику. Стоимость составляет от 50 до 100 долларов в зависимости от модели.

Лада 2105 ВФТС (Группа Б)

 Опубликовано:  18.01.2016 @ 23:38
  Первоначально опубликовано в:  2015  (старый веб-сайт)
   (C) Jay Auger    - владелец и автор веб-сайта
  Уведомление : Любые методы копирования (включая, помимо прочего, копирование / вставку текста и снимки экрана) содержимого веб-сайта строго запрещены.

ВВЕДЕНИЕ

Этот заднеприводный раллийный автомобиль создан на базе российской модели ВАЗ-2105 и построен компанией VFTS ( Вильнюсская Фабрика Транспортных Средств), основанной и затем управляемой известным литовским раллийным гонщиком Стасисом Брундза.


БЫСТРЫЙ ПРОСМОТР СОДЕРЖАНИЯ


ИСТОРИЯ (резюме)

Lada 2105 модель

Производство 2105 VFTS началось в 1979 году на заводе в Вильнюсе в Литве, позже получив омологацию Группы B в октябре 1982 года под названием «VFTS-2» (что просто означало, что это была вторая будущая раллийная модель. вне компании) .Все раллийные автомобили VFTS считались простыми, легко ремонтируемыми и обеспечивали достойные характеристики по доступной цене.

В раллийном автомобиле 2105 VFTS использовался тот же двигатель объемом 1568 куб. См, который был разработан для первого раллийного автомобиля компании, Lada 1600. Безнаддувный агрегат мог более чем вдвое превышать заводскую мощность до 160 л.с. благодаря использованию двойного карбюраторы, модифицированные внутренние детали и 100-октановое гоночное топливо. Небольшой объем двигателя позволил бы автомобилю попасть в класс B / 10 (для двигателей от 1300 до 1600 куб. См), где он был бы более чем подходящим для любых аналогичных соревнований.

Двигатель 2105 VFTS

В ходе его производства были внесены усовершенствования, такие как усиленный картер заднего моста в 1985 году и новая 5-ступенчатая коробка передач в 1986 году. дальний правый угол над реверсом, в то время как со второго по четвертый занимал обычный образец 4-х скоростного блока. Эта схема идеально подходила для ралли, поскольку 1-я передача почти никогда не выбиралась и позволяла наиболее часто используемым передачам совмещаться друг с другом, а не скрещиваться.Другие улучшения включали наличие более легких алюминиевых внутренних дверных панелей, капота / капота (с добавленным воздуховодом), заднего багажника / багажника и боковых экранов из поликарбоната.

Улучшенная версия

1986 года Lada 2105 VFTS участвовала лишь в нескольких редких гонках чемпионата мира по ралли в эпоху группы B, таких как финское ралли 1000 озер, где она полностью доминировала в классе B / 10 в 1986 году, заняв первые 6 позиций в классе. Российский раллийный гонщик Игорь Больших финишировал 18-м в общем зачете и первым в классе.Тем не менее, автомобиль был более конкурентоспособным в национальных соревнованиях Восточной Европы, где он возглавлял большинство соревнований и завоевал обширный список призовых мест.

Производство 2105 VFTS официально закончилось в 1990 году, всего было построено и продано 30 единиц по всему миру. На автомобиль не повлиял пресловутый запрет Группы B, поскольку он соревновался в классе B / 10 и продолжал широко использоваться в ралли до истечения срока его омологации в конце 1991 года.

К тому времени автомобиль приобрел такую ​​известность среди энтузиастов ралли из старого коммунистического квартала, что многие частники начали их копировать, и вскоре он стал доступен как комплектный автомобиль.Реплики до сих пор участвуют в различных сериях национальных раллийных клубов и очень популярны в Венгрии.

Стоит отметить, что VFTS также работала над прототипом «Lada Turbo» группы B, более известным как Lada Samara EVA (нажмите, чтобы узнать больше).


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ РАЛЛИ

Группа / класс В / 10 Номер омологации: B-222 (щелкните, чтобы просмотреть документы)
Активные годы 1982 ~ 1991 Омологация

  • начало: 1 октября 1982 г.
  • конец: 31 декабря 1991 г.
Двигатель
Тип И-4, SOHC 8в, газ перед, продольный
Рабочий объем 1568 куб.см WRC = 1568 куб.см
Степень сжатия 11.5: 1
Выходная мощность — крутящий момент 160 л.с. @ 7000 ~ 7500 об / мин122 ~ 134 фунт-фут (165 ~ 182 Нм) при 5500 ~ 6000 об / мин
Материалы блок: чугун ГБЦ: алюминий
Аспирация
  • Нормальный / Натуральный
  • 2 карбюратора Weber 45 DCOE
Зажигание НЕТ
Система охлаждения с водяным охлаждением
Система смазки Масляный поддон с 1 масляным насосом НЕТ
Трансмиссия
Тип задний привод Spur 4- или 5-ступенчатая механическая коробка передач
Передаточное число коробки передач
  • 1-й: 3. 67 или 2,46
  • 2-я: 2,10 или 1,67
  • 3-й: 1,36 или 1,19
  • 4-я: 1,00
  • 1-е: 2,89 или 2,37
  • 2-я: 1,89 или 1,72
  • 3-й: 1,51 или 1,43
  • 4-я: 1,19
  • 5-й: 1,00
  • Ф: 1.04
Передаточные числа дифференциала 3,53 или 3,06 2,37
Сцепление однодисковый — сухой
Шасси-кузов
Тип
  • FIAT 124 модифицированное стальное монококовое шасси с каркасом безопасности, расширенными колесными арками, задним спойлером
  • 1986+: боковые окна из поликарбоната, алюминиевый капот, крышка багажника и внутренние дверные панели.
Передняя подвеска независимая, стойки, пружины винтовые
Задняя подвеска ось усиленная прямая, стойки, винтовые пружины, радиусные тяги
Система рулевого управления червячная роликовая передача 16.4: 1
Тормоза
  • F: диски 252,7 мм, 1-поршневые чугунные суппорты
  • R: барабаны 250 мм
двухконтурный с сервоприводом, регулируемое передаточное число
Размеры
длина: 4090 мм (161,0 дюйма) ширина: 1725 мм (67,9 дюйма) высота: 1400 мм (55,1 дюйма)
Колесная база: 2424 мм (95,4 дюйма) Колея передняя: 1365 мм (53.7 дюймов) задняя колея: 1321 мм (52,0 дюйма)
Диски — шины
Сухая / снаряженная масса 920 ~ 950 кг (2028 ~ 2094 фунтов)
Масса / мощность 5,1 ~ 5,9 кг / л. с. (11,3 ~ 13,1 фунт / л.с.)
Топливный бак НЕТ

РАЗВИТИЕ / ПРОИЗВОДСТВЕННАЯ ВЕРСИЯ

Лада 2105 модель

ВАЗ : В олжский А втомильный Z авод (ныне АвтоВАЗ), больше известен как Лада.2105, также известный как «Жигули», был основан на платформе Fiat 124 и был представлен в 1979 году. Невероятно, но производство модели продолжалось до 2010 года. Хотя он, очевидно, задумывался как экономичный автомобиль без каких-либо стремлений к автоспорту, 2105 по-прежнему очень популярен среди автолюбителей России и Восточной Европы.

Серийное производство ВАЗ 2105 намного превысило 200 единиц омологации, требуемых правилами Группы Б. В таких случаях FISA / FIA может омологировать модель для соревнований, если она представлена ​​ограниченной серией из минимум двадцати единиц «эволюции» или автомобилей, оснащенных различными деталями VO (вариант варианта), предназначенными для гонок.Так было с VFTS.

2105 Автомобиль с омологацией VFTS

При нормальных обстоятельствах это квалифицировало бы 2105 VFTS как подлинную модель «эволюции» (ET). Тем не менее, автомобиль получил нормальную омологацию Группы B 1 октября 1982 года (# B-222 / щелкните, чтобы просмотреть документы).

2105 Автомобиль омологации VFTS — задний

Компания VFTS, как известно, произвела 30 таких специальных автомобилей в период своего производства с 1979 по 1990 год. С тех пор он был широко скопирован энтузиастами ралли во всем мире.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДОРОЖНОГО АВТО

Для серийной модели ВАЗ-2105 слишком много разных спецификаций, чтобы перечислить. Однако некоторые из них доступны НАЖМИТЕ ЗДЕСЬ!


ВИДЕО


ССЫЛКИ

(C) Статья Jay Auger — w , владелец сайта, главный автор и главный редактор

  • Изображения и видеоролики являются собственностью их первоначальных владельцев
  • Все разрешительные документы являются собственностью Международной автомобильной федерации (FIA): ИСТОЧНИК
  • ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ / ЮРИДИЧЕСКИЕ УВЕДОМЛЕНИЯ

Монтажный блок.

Распиновка монтажных колодок автомобилей ВАЗ Реле 2109

Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи заряда незащищенной аккумуляторной батареи, зажигания (карбюраторные двигатели), запуска двигателя, цепи «генератор — замок зажигания — монтажный блок».Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

С 1998 года вместо блока 17.3722 на некоторых автомобилях устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (a На этих автомобилях установлен новый тип сенсорного переключателя, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет белую метку возле разъема XII. .

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60


И
Назначение
1 10 Клапан омывателя фар
2 10
3 10 Плафон внутреннего освещения
4 20 Обогрев заднего стекла
Реле (контакты) включения обогрева заднего стекла

Прикуриватель

5 20
6 30 Стеклоподъемники передней двери
Реле стеклоподъемника
7 30 Очистители фар (в работе)
Реле включения очистителей фар (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя ветрового стекла
Электродвигатель очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапаны омывателя лобового и задних окон
Реле (обмотка) для включения электровентилятора системы охлаждения двигателя
Реле (катушка) включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
8 7. 5 Фара противотуманная левая
9 7,5 Фара противотуманная правая
10 7,5 Лампа подкапотного пространства
Лампа подсветки приборов
Контрольная лампа наружного освещения

Лампа прикуривателя
Левая фара (габаритный свет)

11 7,5 Фара правая (габаритный свет)
12 7.5 Фара правая (ближний свет)
13 7,5 Фара левая (ближний свет)
14 7,5 Фара левая (дальний свет)
15 7,5 Фара правая (дальний свет)
16 15 Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота)
Контрольная лампа указателей поворота

Обмотка возбуждения генератора (при запуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Управление лампа воздушной заслонки карбюратора
Контрольная лампа стояночного тормоза
Лампа светового табло «СТОП»
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр

17 Запасной
18 Запасной
19 Запасной
20 Запасной
Реле
К1 Реле стеклоочистителя фар
К2 Реле-прерыватель указателей поворота и аварийной сигнализации
К3 Реле стеклоочистителя
К4 Реле контроля исправности ламп
К5 Реле стеклоподъемника
K6 Реле звукового сигнала
K7 Реле обогрева заднего стекла
K8 Реле включения дальнего света фар
K9 Реле ближнего света фар

Блок предохранителей 17.

3722

До 1986 года противотуманные фары в задних фонарях и противотуманные фары были защищены предохранителем 15 на монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и размещен в отдельном пластиковом корпусе.


И
Назначение
1 8 Фара противотуманная правая
2 8 Фара противотуманная левая
3 8 Очистители фар (при включении)
Реле очистителей фар (контакты)
Клапан омывателя фар
4 16 Электродвигатель очистителя фар
Реле (катушка) очистителя фар
Электродвигатель обогревателя
Электродвигатель омывателя окон
Электродвигатель очистителя заднего стекла
Реле времени омывания заднего стекла
Клапан омывателя лобового и задних окон
Катушка реле включения электровентилятора система охлаждения
Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа бардачка
5 8 Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа
Задние фонари (лампа заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумулятора
Электродвигатель и реле для включение стеклоочистителя
Обмотка возбуждения генератора (при пуске)
Лампа светового табло «СТОП»
Указатели температуры охлаждающей жидкости и уровня топлива
6 8 Задние фонари (стоп-сигналы)
Освещение салона кузова
Электрические стеклоподъемники и реле стеклоподъемников
7 8 Освещение номерного знака
Подсветка моторного отсека
Контрольная лампа бокового освещения
Лампа приборного освещения и лампа прикуривателя
Индикация освещения рычагов подогревателя
8 16 Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле включения
9 8 Левая фара (габаритный свет)
Левый габаритный фонарь (габаритный свет)
10 8 Правая фара (габаритный свет)
Правый габаритный фонарь (габаритный свет)
11 8 Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации)
Контрольная лампа
12 16 Элемент обогрева и реле обогрева заднего стекла
Прикуриватель
Розетка для переносной лампы
13 8 Фара правая (дальний свет)
14 8 Левая фара (дальний свет)
Контрольная лампа дальнего света
15 8 Фара левая (ближний свет)
16 8 Фара правая (ближний свет)
Реле
К1 Реле времени омывателя заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2 Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3 Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4 Контактные перемычки вместо реле контроля исправности ламп
Реле контроля исправности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5 Реле дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
K6 Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
K7 Реле стеклоподъемника (13.3747 / 2105-3747210-10, 2105-3747210-12)
K8 Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
K9 Реле включения электровентилятора системы охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
K10 Реле обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
K11 Реле ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Монтажный блок ВАЗ 2109 предназначен для совмещения жгутов проводов, а также для размещения реле и предохранителей. В первых моделях использовался монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы, на которой припаяны выводы для подключения к контактным площадкам жгутов проводов, установки реле и предохранителей. Ниже представлена ​​принципиальная схема монтажного блока ВАЗ 2109 тип 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом устройстве используются плавкие предохранители с плоским лезвием. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.

Взаимозаменяемость разъемов разъемов жгута проводов идентична колодке 17.3722. Обозначения предохранителей и защищаемые цепи немного отличаются. Схема монтажного блока ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но имеют другое подключение радиатора.
Ниже показано расположение монтажного блока заглушек.

Номиналы предохранителей и защищаемые цепи следующие. * Номера предохранителей с буквой F относятся к предохранителям в монтажном блоке 2114-3 и 22010-60

№ предохранителя.’ Цепи защищенные
1 (8 A) F9 (7,5 A) Правая противотуманная фара
2 (8 A) F8 (7,5 A) Левая противотуманная фара
3 (8 A) F1 (10 A) Очистители фар (в момент включения). Реле включения очистителей фар
(контакты). Клапан омывателя фар
4 (16 A) F7 (30 A) Очистители фар (в работе). Реле стеклоочистителя
(обмотка).Электродвигатель вентилятора отопителя. Электродвигатель омывателя лобового стекла. Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контроль ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 A) F16 (15 A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода).
Выключатель мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник щитовой «СТОР». Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Фонари задние (стоп-сигналы).Плафон внутреннего освещения
6 (8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения стеклоподъемников
7 (8 A) F10 (7,5 A) Подсветка номерного знака. Лампа на капоте. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).Звуковой сигнал и реле включения
9 (8 A) F10 (7,5 A) Левая фара (габаритный свет). Фонарь левый (габаритный)
10 (8 A) F11 (7,5 A) Правая фара (габаритный свет). Фонарь габаритный (габаритный) правый
11 (8 А) F2 (10 А) Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа
12 (16 A) F4 (20 A) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы.
Прикуриватель «
13 (8 A) F15 (7,5 A) Правая фара (дальний свет)
14 (8 A) F14 (7,5 A) Левая фара (дальний свет). Контрольная лампа дальнего света
15 (8 A) F13 (7,5 A) Левая фара (ближний свет)
16 (8 A) F12 (7,5 A) Правая фара (ближний свет)

админ 10.06.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите CTRL + ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

(далее — БП) необходим для того, чтобы объединить все провода электропроводки, а также для предотвращения выхода из строя электрооборудования.В автомобилях российского производства владельцы часто сталкиваются с проблемой неработающей техники. Поэтому каждый владелец ВАЗ 2109 должен знать расположение и назначение элементов блока.

[Скрыть]

Расположение и электрическая схема

На более старых моделях (до 1998 г.) блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который в свою очередь имеет дно и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.

Что касается более новых моделей автомобилей, то есть выпущенных после 1998 года, то блоки питания в них обозначены номерами 2114-3722010-60. В них устанавливаются предохранители (далее — ПП) и эти блоки отличаются между собой электрической схемой и некоторыми нюансами в назначении элементов. Стоит отметить, что вне зависимости от того, инжекторная у вас машина или карбюраторная, устройство и электрическая схема блока питания будут зависеть от года выпуска, а не от типа подачи топлива.

Мы сообщаем об этом, чтобы развеять миф, распространенный среди российских автомобилистов. Водители всерьез считают, что компоновка и конструкция агрегата зависит от системы подачи топлива, но уверяем, это не так.

Что касается расположения, то в ВАЗ 2109 блок предохранителей установлен в моторном отсеке напротив водительского сиденья, под лобовым стеклом.

Основное различие между этими двумя типами БП:

  • различное обозначение частей устройства;
  • разные номиналы предохранителей;
  • Кроме того, производитель решил, что при разработке нового блока питания следует снять реле электродвигателя вентилятора системы охлаждения, а также реле времени устройства.

Маркировка 17.3722

Разберем принципиальную схему БП старого образца, а также назначение предохранителей. Как мы уже говорили в начале статьи, блок питания с такой схемой можно встретить в ВАЗ 2109, как с инжекторным, так и с карбюраторным двигателем.

Если вы владелец и у вас вышел из строя, например, предохранитель для печки или предохранитель для бензонасоса, то вам будет полезно узнать назначение деталей блока.

Назначение комплектующих старого типа БП

Кроме того, вы найдете полезную информацию о назначении реле. Он представлен ниже.

комн. Назначение
1 Отвечает за исправность элементов очистки фар.
2 Это реле определяет работоспособность омывателя заднего стекла.
3 Этот компонент защищает от выхода из строя лампы указателя поворота, а также сигнальной лампы.
4 Защищает электродвигатель стеклоочистителя от поломки.
5 С помощью этих перемычек можно определить, работает лампа или нет.
6 Этот компонент защищает заднее стекло с подогревом от перенапряжения.
8 Фары дальнего света.
9 Фары ближнего света.
11 Без этого устройства вентилятор охлаждения двигателя не будет работать.Если это устройство выйдет из строя, мотор может перегреться.
12 Ответственный за работу клаксона.

Артикул 2114-3722010-60

Теперь рассмотрим схему подключения и назначение деталей нового агрегата. Как уже было сказано выше, такая схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.

Схема подключения блока питания нового типа на ВАЗ 2109 с 1998 года.

Ниже представлена ​​таблица, поясняющая каждую часть устройства.

Описание назначения компонентов блока питания нового типа

Также рассмотрим назначение реле.

комн За что отвечает
K1 Без этого компонента двигатель омывателя заднего стекла не может работать.
K2 Отвечает за исправность лампочек указателей поворота, а также световой сигнализации.
K3 Отвечает за работу двигателя стеклоочистителя.
К4 Назначение реле — защита стоп-сигналов, а также габаритов автомобиля.
K5 Этот компонент обеспечивает работу ламп.
K6 Эта деталь обеспечивает работу устройства.
K7 Это реле защищает электрические стеклоподъемники от выхода из строя мотора … Конечно, это верно, если в вашем автомобиле установлены электрические стеклоподъемники.
K8 Клаксон.
K9 Охлаждающий вентилятор защищает от перенапряжения.
K11 Обеспечивает работу устройства обогрева заднего стекла.
K12 Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда он выходит из строя, не работают лампы на панели приборов, печке или бензонасосе. Если в неработающем состоянии электрооборудования виноват ПП, то его следует заменить.В принципе, процесс изменений ничем не отличается. Разница лишь в схеме блока питания и другом корпусе самого блока питания.

Для карбюраторных и инжекторных двигателей

  1. В первую очередь необходимо открыть капот и отсоединить отрицательную клемму от аккумулятора. Помните, что все ремонтные работы, связанные с блоком питания, необходимо производить при выключенном аккумуляторе.
  2. Найдите БП под лобовым стеклом рядом с сиденьем водителя.Он защищен пластиковой крышкой. Нажмите на защелки по бокам, чтобы снять крышку.
  3. Снимите крышку и вы увидите схему подключения, показывающую расположение и назначение каждого компонента. Если вам необходимо заменить деталь, отвечающую за работу плиты, прикуривателя, бензонасоса или другого оборудования, то найдите это на схеме или воспользуйтесь нашим руководством. Затем удалите плату вручную или с помощью специальных щипцов. Если меняете реле, то демонтируйте его, покачивая вверх-вниз.
  4. Заменить перегоревшую деталь на новую подходящего размера. Перегоревший полипропилен можно определить по оборванной плавкой нити. Выполните всю установку в обратном порядке. Подключите отрицательную клемму аккумуляторной батареи.

С левой стороны относительно движения автомобиля под лобовым стеклом вы найдете черный блок, в котором установлены все датчики и реле. Снимите крышку, отжав защелки сбоку.

Как показывает практика, в некоторых случаях, если перестал работать прикуриватель, проблему нужно искать в розетке.В этой ситуации, скорее всего, выходит из строя шайба из олова — она ​​просто плавится от чрезмерной нагрузки. Все дело в том, что именно с его помощью на центральный контакт прикуривателя падает напряжение. Чтобы исправить это, вам нужно будет удалить пришедшую в негодность деталь. Здесь главное действовать предельно осторожно, чтобы не испортить фарфоровую основу — она ​​довольно хрупкая. Без этой стиральной машины прикуриватель будет нормально работать.

Для восстановления работоспособности иногда также необходимо удалить полупроводниковую пластину.Здесь вам нужно будет действовать в следующем порядке:

  • перед разборкой разъема стоит сфотографировать расположение проводов на контактах — это поможет с первого раза собрать все без ошибок;
  • откручена гайка крепления розетки на панели;
  • внутри пластинка из слюды — ее нужно вытащить;
  • , то соединитель собирается полностью, но без вышеупомянутой части.

К тому же довольно часто потеря контакта происходит из-за банального окисления клемм или обрыва соединения. По этой причине при ремонте всегда уделяется внимание очистке всех разъемов и разъемов. Удалите оксиды обычной студенческой резинкой.

Обрыв выявлен осмотром. Чтобы не запутаться, тестируемый провод лучше чем-нибудь пометить. Проще будет проверить мультиметром, выставленным на Ом. В общем, их не так уж и много, да и тест проводится довольно быстро.Все поврежденные вены необходимо заменить новыми.

Работая с электросистемой автомобиля, всегда следует соблюдать меры безопасности. Не думайте, что 12 вольт совершенно безвредны — убивает не напряжение, а ток, как известно. Последний в машине иногда достигает 30 ампер, что вполне достаточно для обычного человека, чтобы получить серьезную травму.

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой.Также на нем изображена условная схема подключения каждого из предохранителей и их номинал (указан в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который уже находится в машине. Вот те предохранители, которые отвечают за подключение силовой цепи к бензонасосу и некоторым другим узлам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что в ВАЗ 21099 нового типа, которые выпускаются с 1998 года, были установлены новые вариации блока питания с П-образными предохранителями.

принцип работы такой же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, идущую на щиток приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в старых автомобилях. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Монтажная схема (ИЗОБРАЖЕНИЕ 1), которая находится под капотом, расположена на крышке с внутренней … Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи.Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

Если рассматривать блок предохранителей инжекторный ВАЗ 21099 (без карбюратора), то схема подключения там идентична. Единственное исключение — некоторые цепи не будут закрыты, но это нормально. Как всегда, это можно сравнить с обычной схемой, которая продублирована на крышке монтажного блока.

Рисунок 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель

А — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой. При превышении указанного диапазона его внутренняя часть просто перегорает, а электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель более низкого номинала, то он просто сгорит при малейшем превышении своего номинала. Если поставить с высоким рейтингом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы.В ВАЗ 2108 — точно так же, но внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей исходит от цепи, соединяющей электрические стеклоподъемники. Там максимальная сила тока может составлять 30 Ампер. В блоках нового образца его заменили на эталон на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

  • выключить мотор;
  • снимаем отрицательную клемму с аккумуляторной батареи.Желательно подождать еще несколько минут для устранения остаточного напряжения;
  • снимаем крышку блока предохранителей 2109;
  • используйте мультиметр, чтобы найти вышедший из строя предохранитель;
  • проверить цепь на короткое замыкание;
  • поставил новый предохранитель;
  • подать напряжение на цепь и убедиться в отсутствии повторных перегрузок.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а тем более заменять их проводниками сторонних производителей.Среди российских водителей популярна тенденция ставить вместо предохранителя пятикопеечные монеты (это можно сделать и на «девятке» старого образца). При этом нужно осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Для того, чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно измерить мультиметром каждую из цепей.

В вариантах карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты.Если будет обнаружено несколько разрывов, дешевле и проще будет просто заменить весь блок. Подойдет и новый образец, да еще от 2114 — там они одинаковые.

Если работает только одна часть блока, то придется искать обрыв цепи. Поиск поможет узнать следующие правила:

  • Если не работает схема, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7. Последний отвечает за работу вентилятора, нагнетающего в салон теплый воздух;
  • замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
  • реле F7 отвечает за омыватели, патрон лампы и щетку заднего стекла;
  • — в случае неисправности топливного насоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в автомобиле).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный элемент. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

А ГАЗ-21 Волга, Восторг России 1967

Обладая необычным сочетанием стиля американских автомобилей пятидесятых годов и российского качества сборки шестидесятых, сегодняшний ГАЗ-21 имеет все, что нужно взыскательному автомобилисту-коммунисту.

Давайте поговорим о Волге.

«Волга» задумывалась как преемник известной серии автомобилей «Победа» от ГАЗа. К концу пятидесятых годов необходимо было заменить конструкцию «Победы» 1946 года.

На момент своего дебюта в 1956 году ГАЗ-21 Волга занимала середину модельного ряда ГАЗ. Подражая дизайну американских седанов того времени, модель 21 предлагала функции, отсутствующие на других автомобилях из Советского Союза: сиденья откидывались впереди, обогреватель согревал пассажиров, и каждый мог покурить от прикуривателя.

Все автомобили линейки Volga имели больший клиренс, чем стандартные седаны, и были построены с более жесткой подвеской и двигателями. Также учитывалась антикоррозионная защита, ведь ГАЗ рассчитывал на долгую жизнь автомобилей «Волга».

21 был оригинальным кузовом седана, производившимся на протяжении всего первого поколения Волги (между 1956 и 1970 годами). В 1962 году к нему присоединился 22-х универсальный вариант. Все автомобили 21 и 22 были оснащены 2,5-литровым рядным четырехцилиндровым двигателем мощностью от 70 до 80 лошадиных сил, в зависимости от серии.В 1959 году ГАЗ прекратил выпуск своих шестицилиндровых автомобилей, сделав 21 самый большой автомобиль, проданный обычным гражданам. Только для избранных клиентов (например, КГБ) была гораздо более мощная версия 23, оснащенная крепким 5,5-литровым V8.

ГАЗ

внес два основных изменения в модельный ряд 21 в своем первом поколении; Вторая серия была продана в период с 1959 по 1962 год, а последняя третья серия — с 1962 по 1970 год.

Тогда ГАЗ заменил 21 на ГАЗ-24 Волга, автомобиль, который производился в различных модификациях с 1970 по 1992 год.Линия Volga продолжится до 2010 года, закончившись ГАЗ-31105 Волга (ужасно выглядящий седан) и Volga Siber (переработанный Chrysler Sebring 2001 года). Производство ГАЗа сейчас ограничивается фургонами и грузовиками, поскольку Siber был его последним легковым автомобилем.

Today’s Rare Ride находится во Флориде и выглядит в отличном состоянии. В исходном состоянии и с пробегом в 41 000 миль за этот 21 требуется 19 900 долларов.

[Изображения: продавец]

Связанные

La Fiat 124 Берлин — le pubblicità

Лада 21-05, сегодняшняя

Лада
торговая марка сегодня стоит на Land Cruiser Lada Niva , известном
— хоть и здесь, в Италии, как «бедный лендкрейсер»,
из-за его спартанской конструкции.В целом работает нормально и пара
со своей задачей очень хорошо.

Но, чтобы внимательно следить за типом, особенно пожилыми людьми,
в нем много не малоизвестных вещей, потому что в тольяттинском
Автозавод АвтоВАЗ, хороший отчет о нынешней продукции посвящен
т он последний Fiat 124 клоне, т.н. лада 2105

Это современная версия старых «Жигулей».
(ВАЗ или Лада, на ваш вкус, но матрица — Фиат, правда), хоть и эстетично
отретушированы и немного обновлены.Происхождение этой версии зародилось в далеких 1980-х годах.
примерно и, в соответствии с модой той эпохи, он был переработан, копируя в и из
поблизости.

Несмотря на это, Лада 2105 сохранила свой главный оригинал.
обустройство здания и, благодаря этому, оно выполняет свою задачу, чтобы мобилизовать россиян.
и соседство по дешевым ценам.

Кому
при внимательном рассмотрении мы видим, что россиянам это обязательно нужно 2105
еще не шедевр изящества, у людей заслуги выше.Похоже, в этой модели есть некоторые подходящие элементы, похожие на «Fiat 131», например
область бамперов, передние брызговики, передние и задние фонари.
Эти последние очень напоминали 131-й, и хвост этого
Лада очень тяжелая с эстетической точки зрения. Вид спереди сбоку намного лучше, и он
спортивные бамперы из легкого сплава с резиновыми вставками.

Общий вид автомобиля тот же,
неизменный и безошибочно узнаваемый по сравнению с предыдущим Fiat 124, маленькие воздухозаборники рядом
заднее лобовое стекло в комплекте.Немного изменен дизайн дверей, на новый
рукава, но без дефлекторов. Все окрашенные в атласно-черный цвет являются
связанные стойки.

Диски колеса тоже новые, хоть и неплохие.
превосходная степень. Внутри кабина полностью обновлена, являясь солидной копией.
модели Fiat 128CL 1976 года, с такой же литой приборной панелью из АБС-пластика и
соотносят расположение переключателей / часов.

при
время, когда были добавлены некоторые новые опции, такие как регулировка подсветки часов,
датчик амперометра, внутренний переключатель заднего зеркала и прикуриватель.

Опции комплектуются подголовником, ремнями безопасности и
разморозка заднего лобового стекла. Ящик для инструментов очень полный, как обычно в
Лады.

Механический общий план в целом без изменений,
оснащен тем же предыдущим двигателем объемом 1294 куб. см с одним кулачком с резиновым ремнем.
вал, расположенный в верхней его части, довольно надежный и прочный агрегат.
Не изменились подвески и тормозная система, так как они были оснащены
независимая и двойная схема безопасности.Это синтетически Lada 2105,
крепкий и надежный седан для семейного использования. Тот же ключ — его
выступления.

Если вы хотите найти в нем неисправность, вы должны посмотреть на здание
процесс. Эти автомобили построены так же, как около тридцати лет назад.
а рабочая сила и ее квалифицированные специалисты очень бедны и неспециализированы.
Наконец, но не в последнюю очередь, материалы очень плохие, и это приводит к плохому
качественный конечный продукт. Утверждается, что хотя 50% Востока
серийные автомобили не проходят окончательный приемочный контроль и должны
пригнан на капремонт
.Сеть поддержки была в то время
довольно бедный, и все это свело к нулю продажи в Италии.

Несмотря на
при этом Lada 2105 хорошо зарекомендовала себя в Европе и других странах.
рынок земли, большое количество продается по всему миру.
К этой базовой модели другая версия, так называемая «железная грань».
был получен, довольно ужасная переработка, являющаяся премьерной версией модели,
подъем до 1500см3. Также была получена версия Estate-kombi (Lada 21-04).

Когда я впервые увидел это в 1982 году,
Я улыбнулся, потому что это напомнило мне своего рода «131 попытку».
Я думаю, что провал ее продаж в Италии тоже был связан с плохим имиджем.
сильно изменен для латинского вкуса и самого отсутствия сети поддержки,
совершенно отсутствовал здесь в то время.

Я помню, когда свалки были заполнены
со многими полуновыми кузовами Заз и Москвич, полностью ржавые, неисправные
и вообще без запчастей. Это коснулось и имиджа Лады, находящегося в этом
Кстати его недоброжелатели полностью правы.

Лада 2105 Седан —
1980
Двигатель :
  • продольные, 4-х рядные цилиндры
  • Объем 1294 см3
  • диаметр цилиндра мм 79
  • ход мм 66
  • степень сжатия 8,5: 1
  • Максимальная мощность

  • л.с. 65 (DIN) 5600 выстр / мин.
  • распределительная шестерня распредвала с двумя золотниковыми клапанами, расположенная
    в верхней части головки двигателя и приводится резиновым ремнем
  • принудительная смазка насосом
  • двойные горизонтальные стволы карбюраторные
  • A 75GC o FM14-225 / 2 искры типа
  • Генератор 12 В, 500 Вт, аккумулятор 50 Ач
  • Герметичный контур водяного охлаждения.
Передача:
  • Двигатель передний, задний мост
  • Сухое монодисковое сцепление
  • Коробка передач четырехступенчатая
  • 155SR13 пневс
  • 5 человек 4 двери Седан кузов
  • независимые колеса передняя подвеска
  • Полужесткий плавающий задний мост

  • со стволом Phanard
    на задних упругих рессорах и телескопических гидроамортизаторах
  • тормоз дисковый передний
  • барабаны задние, холостой ход
  • Бензобак 39 литров
  • вес пустого 970 кг. скорость): 43,6 сек.
  • Расход около 2/3 максимальной скорости: 8,10 литров x 100 км

1) Лада лобовой вид
21-05

2) вид сбоку: стоит отметить небольшие изменения, внесенные на
это

3) кабина, вполне симпатичная и полезная

4) вид сзади

5) Сегодняшняя модель

6) последний крик, модель 21-07, т.н. «железное лицо»,
довольно ужасно и сильно ретушировано

Монтажный блок.Распиновка монтажных колодок автомобилей ВАЗ Блок реле и предохранителей ВАЗ 2109

.

Электродвигатели мотор-редукторов (стеклоочиститель, стеклоочиститель заднего стекла (ВАЗ-2108, -2109), фары — при наличии) защищены многоразовыми автоматическими биметаллическими предохранителями. Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с сердечником меньшего размера (1 мм2). Цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя и цепи монтажного блока цепи зажигания генератора не защищены.Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

С 1998 года на части автомобилей вместо блока 17. 3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием таймера омывателя заднего стекла и реле вентилятора мотора системы охлаждения двигателя. (На этих автомобилях установлен сенсорный выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне аналогичного блока для ВАЗ-2115, на нем нанесена белая метка. он рядом с разъемом XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60


А
Назначение
1 10 Клапан омывателя фар
2 10
3 10 Внутреннее освещение
4 20 Обогрев заднего стекла
Реле (контакты) обогрева заднего стекла

Прикуриватель

5 20
6 30 Электростеклоподъемники передних дверей
Реле питания
7 30 Очистители фар (в рабочем режиме)
Реле очистителя фар (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя окон
Электродвигатель очистителя заднего стекла
Таймер омывателя заднего стекла
Клапаны омывателя лобового и заднего стекла
Реле (обмотка) включения электропривода вентилятор системы охлаждения двигателя
Реле (обмотка) обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
8 7. 5 Левая противотуманная фара
9 7,5 Фара противотуманная правая
10 7,5 Капот двигателя
Лампы освещения приборов
Сигнальная лампа

Лампа прикуривателя
Левая фара (стояночный свет)

11 7,5 Фара правая (габаритный свет)
12 7.5 Фара правая (ближний свет)
13 7,5 Фара левая (ближний свет)
14 7,5 Фара левая (дальний свет)
15 7,5 Фара правая (дальний свет)
16 15 Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота)
Контрольная лампа указателя поворота

Обмотка возбуждения генератора (при запуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Указатель заслонки карбюратора
Стояночный тормоз контрольная лампа
Лампа светового табло «СТОП»
Датчик температуры охлаждающей жидкости
Указатель уровня топлива с лампой резерва
Вольтметр

17 Запасной
18 Запасной
19 Запасной
20 Запасной
Реле
К1 Реле стеклоочистителя фар
К2 Реле сигнализации / указателя поворота
К3 Реле стеклоочистителя
К4 Реле исправности ламп
К5 Реле стеклоподъемника
K6 Звуковые реле
K7 Реле обогрева заднего стекла
K8 Реле дальнего света фар
K9 Реле ближнего света фар

Блок предохранителей 17.

3722

До 1986 года противотуманные фары в задних фонарях и противотуманные фары были защищены предохранителем № 15 в монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и расположен в отдельном пластиковом корпусе.


А
Назначение
1 8 Фара противотуманная правая
2 8 Левая противотуманная фара
3 8 Очистители фар (при включении)
Реле стеклоочистителя фар (контакты)
Клапан включения омывателя фар
4 16 Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель обогревателя
Электродвигатель омывателя окон
Электродвигатель очистителя заднего стекла
Таймер омывателя заднего стекла
Омыватель лобового и заднего стекла
Обмотка реле вентилятора охлаждения
Катушка реле включения обогрева заднее стекло
Лампа освещения перчаточного ящика
5 8 Указатели поворота в режиме индикации поворота и соответствующая контрольная лампа
Задние фонари (лампы заднего хода)
Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумулятора
Мотор-редуктор и реле включения очистителя лобового стекла
Обмотка возбуждения генератора (при запуске)
Лампа светового табло «СТОП»
Датчик температуры охлаждающей жидкости и топлива
6 8 Задние фонари (стоп-сигналы)
Внутреннее освещение
Электрические стеклоподъемники и реле питания
7 8 Освещение номерного знака
Капот двигателя
Контрольная лампа стояночного света
Лампа приборного освещения и прикуриватель
Дисплей рычага обогревателя
8 16 Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
9 8 Левая фара (стояночный свет)
Левый задний фонарь (стояночный свет)
10 8 Правая фара (стояночный свет)
Правый задний фонарь (стояночный свет)
11 8 Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации)
Сигнальная лампа
12 16 Выключатель обогревателя и обогревателя заднего стекла
Прикуриватель
Патрон переносной лампы
13 8 Фара правая (дальний свет)
14 8 Левая фара (дальний свет)
Контрольная лампа дальнего света фары
15 8 Фара левая (ближний свет)
16 8 Фара правая (ближний свет)
Реле
К1 Таймер омывателя заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2 Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3 Реле прерывания стеклоочистителя (522.3747 / 2108-3747710)
К4 Контактные перемычки вместо реле контроля состояния лампы
Реле исправности лампы (4402.3747 / 21083-3747410, 21083-3747410-06)
К5 Реле дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
K6 Реле стеклоочистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
K7 Реле стеклоподъемника (13.3747 / 2105-3747210-10, 2105-3747210-12)
K8 Звуковые реле (13.3747 / 2105-3747210-10, 2105-3747210-12)
K9 Реле вентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
K10 Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
K11 Реле ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Одной из причин проблем, с которыми сталкиваются автомобилисты, является выход из строя предохранителей на ВАЗ 2109. Поэтому каждому водителю необходимо представление, как заменить предохранители ВАЗ 2109, а это даже лучше. иметь навыки предотвращения такой поломки.

Функции предохранителей ВАЗ 2109

Предохранители находятся в двух блоках: один находится под капотом, другой — внутри салона автомобиля, под панелью. Назначение любого предохранителя — защитить конкретный прибор ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти короткое замыкание, а это приведет к поломке одного из устройств. В этом случае весь удар берет на себя предохранитель.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Предохранитель № За что отвечает:
F9 Правая противотуманная фара
F8 Левая противотуманная фара
F1 Омыватель фар
F7 Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, лампа бардачка, обогреватель и омыватель заднего стекла.
F16 Задние фонари, поворотники, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16 Карбюратор воздушная заслонка, давление масла, стояночный тормоз, охлаждающая жидкость, проем дверцы, лампа «чек», уровень залитого топлива в бак.
F3 Задние фонари, освещение салона.
F6 Электростеклоподъемники
F10 Освещение салона, подсветка приборов и приборной панели, габариты, прикуриватель.
F5 Звуковой сигнал
F11 Фонарь задний правый, размер
F2 Чрезвычайная ситуация
F4 Элемент, служащий для обогрева заднего стекла, реле для включения этого обогрева, прикуриватель, подключение патрона лампы.
F15 Фара правая
F14 Фара левая
F13 Ближний свет фары левый
F12 Ближний свет передний правый

Замена предохранителей марки автомобиля ВАЗ 2109

Замена предохранителей на ВАЗ 2109 осуществляется в блоке, установленном в задней части моторного отсека, со стороны водителя. Большинство электрических цепей в автомобилях защищены предохранителями.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При открытом блоке предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности устройства автомобиля. Определить это можно по отключению или нестабильной работе узла, на который запитано электричество.
В автомобиле ВАЗ 2109 защите не подлежат предохранители:

  • Цепь зажигания
  • Генератор (см.).
  • Запуск двигателя.
  • Реле дверного замка.
  • Включения фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти из строя.

Совет: Вы всегда должны иметь при себе комплект запасных предохранителей и при необходимости заменять их своими руками.

  • Каждой колодке соответствуют только определенные предохранители.
  • Текущее значение, рассчитанное для предохранителя, указано на его корпусе.
  • Для снятия предохранителя с блока используйте специальный пинцет, закрепленный в блоке.
  • Пинцетом захватите предохранитель и вытащите его.
  • Запасные предохранители устанавливаются перед агрегатом.
  • Замена предохранителя ВАЗ 2109 производится установкой его в гнездо розетки и нажатием до фиксации.
  • С левой стороны панели приборов установлен дополнительный предохранитель, который защищает цепь задней противотуманной фары с током 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он перегорел, только после этого заменить на новый.

Заменять предохранители на ВАЗ 2109 можно только на те, которые рассчитаны на такую ​​же силу тока. В противном случае электрические приборы могут выйти из строя.
На ранних моделях автомобилей ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью. Патроны предохранителей изготовлены из пружин и в месте с плохим контактом выделяют много тепла, которое может расплавить корпус блока, что приводит к смещению держателей и их неплотному удержанию деталей.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старой модели на новый с элементами вилочковой железы.

Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае дорожки, проводящие ток, могут перегореть на плате.
Кроме того, нужно установить датчик на электровентилятор для его включения, в связи с тем, что контакты рассчитаны на большее значение тока.

Разборка блока предохранителей автомобиля ВАЗ 2109

Для работы используется набор приводных инструментов.
Инструкция по эксплуатации:

  • Аккумулятор отключен.
  • Разбирается в салоне «бардачок».
  • Со стороны пассажира разъединены разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
  • В моторном отсеке снимается крышка монтажного блока.
  • Ключом на «10» откручивает гайки крепления блока предохранителей.
  • Устройство поднимается, четыре разъема и один сзади отсоединяются от передней.
  • Монтажный блок съемный.
  • Прокладка снимается, как показано на фото.

Ремонт блока предохранителей автомобиля ВАЗ 2109

Итак:

  • Все реле и предохранители сняты.

Совет: При сборке убедитесь, что установленный предохранитель соответствует номинальному току. Установка перемычек в реле осуществляется с разметкой ее места, чтобы не было путаницы при сборке.

  • Обнаружена сгоревшая дорожка.
  • Вырезать сайт, который пришел в негодность.
  • Окисленные участки протереть бензином.
  • Припаиваем новый провод.
  • Сборка блока производится в порядке, обратном разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние — залог безопасности при движении автомобиля по дорогам.Как это выполняется на автомобиле ВАЗ 2109 хорошо видно на видео.

Блок предохранителей ВАЗ 2109 расположен с левой стороны автомобиля, под капотом, перед лобовым стеклом. Достичь этого очень просто. Вам просто нужно снять с него крышку и перед вами откроется блок предохранителей и реле.

В блоке предохранителей ВАЗ 2109 установлены предохранители, рассчитанные на различные токи, и применяемые для защиты различных участков электрооборудования автомобиля. При превышении допустимых параметров на определенном участке автомобильной сети предохранитель сгорает, тем самым обесточивая поврежденный участок, и можно сказать, что это спасает автомобиль от более неприятных ситуаций, даже от пожара.

Однако не забывайте, что перед заменой плавкого предохранителя в блоке предохранителей ВАЗ 23109 сначала нужно выяснить, почему он перегорел, устранить эту неисправность и только потом установить новый предохранитель. Если сразу установить новый предохранитель, не выяснив причину, в лучшем случае загорится и новый «пред», а в худшем можно развести пожар. Хотя предохранители имеют одинаковый размер, они рассчитаны на разную силу тока. Поэтому всегда будьте осторожны при установке новых предохранителей, иначе, если не будет соблюдаться «сила тока», электрооборудование автомобиля может выйти из строя.

Монтажный блок на ВАЗ 2109 устанавливался нескольких типов. Расположение и типы предохранителей на них были разными. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 уже имели предохранители ножевого типа и расположение предохранителей на плате было другим.

Каждая вставка предохранителя в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым сужая зону поиска неисправностей.

Номер предохранителя * Защищенные цепочки электронной почты
1 (8A) F9 (7.5А) Фара противотуманная правая
2 (8A) F8 (7,5A) Левая противотуманная фара
3 (8A) F1 (10A) Очистители фар (на момент включения). Реле стеклоочистителя фар (контакты). Клапан омывателя фар
4 (16A) F7 (30A) Очистители фар (в рабочем режиме). Реле стеклоочистителя фар (обмотка). Электродвигатель омывателя окон. Мотор-редуктор для очистителя стекол. Таймер омывателя заднего стекла. Клапаны включения лобового и задних стекол.Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения перчаточного ящика
5 (8A) F16 (15A) Указатели поворота и реле-прерыватель указателей поворота и аварийных ситуаций (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения очистителя лобового стекла.Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа стояночного тормоза. Лампа светового табо «СТОП». Указатели температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8A) F3 (10A) Фонари задние (стоп-сигналы). Светильник
6 (8A) F6 (30A) Электроэнергия передних дверей. Реле силовые
7 (8A) F10 (7,5A) Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения.Подсветка обогревателя табло. Лампа прикуривателя
8 (16A) F5 (20A) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения.
9 (8A) F10 (7,5A) Левая фара (габаритный свет). Фонарь задний левый (габаритный свет)
10 (8A) F11 (7,5A) Фара правая (стояночный свет). Фонарь задний правый (габаритный свет)
11 (8A) F2 (10A) Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации).Сигнальная лампа
12 (16A) F4 (20A) Обогрев заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель
13 (8A) F15 (7,5A) Фара правая (дальний свет)
14 (8A) F14 (7,5A) Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8A) F13 (7,5A) Фара левая (ближний свет)
16 (8A) F12 (7.5А) Фара правая (ближний свет)
* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722

Говоря о блоке предохранителей ВАЗ 2109, нельзя не упомянуть реле, которые также устанавливаются в монтажный блок автомобиля.

Электрооборудование

Общая информация

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии подключены к «массе» — корпусу и основным узлам автомобиля, которые служат вторым проводом.Бортовая сеть — постоянный ток с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после запуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. Когда генератор работает, аккумулятор заряжается.

Большинство электрических цепей имеют предохранители. Электродвигатели мотор-редукторов (стеклоочиститель, стеклоочиститель заднего стекла (ВАЗ-2108, -2109), фары — при наличии) защищены многоразовыми автоматическими биметаллическими предохранителями.Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с сердечником меньшего размера (1 мм2). Цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя и цепи монтажного блока цепи зажигания генератора не защищены. Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

Большинство предохранителей и реле находится в монтажном блоке; номиналы предохранителей и цепи, которые они защищают, указаны в таблице.До 1986 года противотуманные фары в задних фонарях и противотуманные фары защищались предохранителем № 15 в монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и расположен в отдельном пластиковом корпусе.
При выходе из строя монтажного блока можно заменить печатную плату или припаять провода для замены сгоревших токоведущих дорожек.

С 1998 г. по части автомобилей взамен блока 17.3722, установлены монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием таймера омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя. (На этих автомобилях установлен сенсорный выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе дорожки печатной платы сгорят.Если старый блок меняют на новый, то необходимо установить датчик включения электровентилятора нового образца. Некоторые отличия существуют в схеме подключения очистителей фар. Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, на нем нанесена белая отметка. он возле разъема X11.

Для коммутации главных цепей автомобиля служит комбинированный выключатель зажигания (замок), состоящий из контактной части и механического противоугонного устройства.Запорный стержень противоугонного устройства выдвигается, если ключ установлен в положение «Стоянка» и вынут из замка. После этого поверните рулевое колесо так, чтобы вал вошел в паз на рулевом валу, заблокировав его. Запорный стержень утоплен (освобождает вал) при повороте ключа из положения «Стоянка» в положение «Выкл.». Выключатель зажигания также снабжен механической блокировкой от ошибочного запуска стартера при работающем двигателе. Для перезапуска стартера необходимо повернуть ключ из положения «Зажигание» в положение «Выкл» и только потом в положение «Стартер».

Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной световой сигнализации, прикуривателя, абажура, патрона для переносной лампы.

На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгут системы зажигания отсутствует, хотя его соединительная колодка сохранена). Реле впрыска и предохранители расположены рядом с контроллером, под полкой магазина на панели приборов.

Электрические схемы автомобилей приведены в приложениях.

При ремонте электросистемы отсоединить «-» клемму аккумуляторной батареи (при выключенном зажигании).

Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину его перегорания.

Не используйте предохранители увеличенного размера или самодельные предохранители: это может привести к выгоранию дорожек на печатной плате и, возможно, к возгоранию.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Монтажные блоки

а — расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;

К7 — реле обогрева заднего стекла; К8 — дистанционное реле
к нему фар;
К9 — реле ближнего света;
F1 — F16 — предохранители;
б — монтажный блок 17.3722;
c — монтажный блок 2114-3722010-60.

Цепи предохранителей

Номер предохранителя *

Защищенные цепи
1 (8 A)
F9 (7,5 A)
Правая противотуманная фара
2 (8 A)
F8 (7,5 A)
Левая противотуманная фара
3 (8 A)
F1 (10 A)
Очистители фар (на момент включения).
Реле стеклоочистителя фар (контакты).
Клапан включения омывателя фар
4 (16 A)
F7 (30 A)
Очистители фар (в рабочем режиме).
Реле стеклоочистителя фар (обмотка).
Электродвигатель вентилятора отопителя.
Электродвигатель омывателя окон.
Редуктор электродвигателя очистителя заднего стекла.
Таймер омывателя заднего стекла.
Клапаны включения лобового и задних стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Лампа освещения перчаточного ящика
5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).
Контрольная лампа
Задние фонари (лампы заднего хода).
Мотор-редуктор и реле включения очистителя лобового стекла.
Обмотка возбуждения генератора (при пуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Лампа светового табло «СТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Задние фонари (стоп-сигналы).
Внутреннее освещение
6 (8 А)
F6 (30 А)
Электроэнергетические передние двери.
Реле питания
7 (8 A)
F10 (7,5 A)
Освещение номерного знака.
Фонарь капота.
Лампы осветительные приборы.
Контрольная лампа внешнего освещения.
Подсветка обогревателя табло.
Лампа прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора системы охлаждения двигателя.
и реле его включения (контакты).
Звуковой сигнал и реле его включения
9 (8 А)
F10 (7,5 А)
Левая фара (габаритный свет).
Левый задний фонарь (стояночный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (стояночный свет).
Задний правый фонарь (стояночный свет)
11 (8 A)
F2 (10 A)
Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации).
Сигнальная лампа
12 (16 A)
F4 (20 A)
Обогрев заднего стекла.
Реле (контакты) обогрева заднего стекла.
Патрон для переносной лампы.
Прикуриватель
13 (8 A)
F15 (7,5 A)
Правая фара (дальний свет)
14 (8 A)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа дальнего света фар
15 (8 A)
F13 (7,5 A)
Левая фара (ближний свет)
16 (8 A)
F12 (7,5 A)
Правая фара (ближний свет)
* Номера с буква F относится к предохранителям монтажного блока 2114-3722010-60, без буквы F — к предохранителям монтажного блока 17.3722.

Здравствуйте, сегодня мы покажем, где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что означает каждый из них. Часто на машине вылетает какая-то электрика, не работают дворники, фары, габариты и т.д. В первую очередь в этой ситуации нужно проверить предохранители.

Блок предохранителей находится под капотом возле лобового стекла

Нажав на 2 защелки снимаем крышку с блока предохранителей

Теперь меняем необходимый предохранитель, для этого в монтажном блоке должны быть специальные клещи, если их нет, воспользуйтесь плоскогубцами или плоской отверткой

Вот таблица обозначений предохранителей и реле:

Предохранитель No. Защищенные схемы
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (на момент включения). Реле очистителя
фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле стеклоочистителя фар
(обмотка).Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла. Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Элемент управления ‘Лампа обогрева заднего стекла.
Лампа освещения перчаточного ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Контрольная лампа Задние фонари (лампы заднего хода).
Мотор-редуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (стоп-сигналы).Внутренний свет
6 (8 А) F6 (30 А) Электроэнергия передних дверей. Реле силовые
7 (8 А) F10 (7,5 А) Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7.5 А) Левая фара (габаритный свет). Фонарь задний левый (габаритный свет)
10 (8 А) F11 (7,5 А) Фара правая (габаритный свет).

Leave a Reply

Your email address will not be published.Required fields are marked *

*
