Не работают поворотники и аварийка ваз 2114: причины неисправности и методы их устранения

причины неисправности и методы их устранения

26.08.2012

Задний свет

В этой статье мы рассмотрим основные причины , почему не работают поворотники на такие модели ваза как: 2108, 2109,21099, 2113, 2114, 2115. Все эти модели относятся к семейству SAMARA и имеют похожую электронику. Да и вообще эта статья подойдёт ко всем автомобилям, т.к. причины неисправности у всех одинаковые.

Ремонт поворотников во многих случаях – задача простая. Главное найти причину неисправности.

Не мигают поворотники

Если у вас не моргают поворотники, то скорее всего проблема в реле поворотника. Попробуйте постучать по реле или заменить его, возможно плохой контакт или туда попала вода.  Если же после замены реле, поворотники не мигают, а горят, то значит плохой контакт реле с блоком предохранителей.

Где находится реле поворотников

В блоке предохранителей. Смотрите в статье Предохранители. Реле обозначается маркировкой K2. Так же проверьте предохранитель под маркировкой F2 и его контакты с блоком. Возможно неисправность кроется так же в кнопке аварийки или в переключателе поворотов. Обратите внимание и на них, возможно опять же окислился контакт.

Не включается поворотник

Если у вас не горят поворотники,  или перестал работать один поворотник, причин несколько:

1. Проверьте лампу на работоспособность, если что замените её. Замена лампы поворотника.
2. Проверьте все контакты соединений ( в блоке, в поворотнике, на включаетлях).
3. Проверьте включатели.
4. Предохранители и реле. Замените, проверьте контакты. Если у вас не работают поворотники и аварийка одновременно, то проблема на 99% кроется опять же в реле.

Не выключается поворотник

Если при повороте руля у вас автоматически не выключается поворотник, то вам нужно менять сгоревший выключатель.

Поворотник быстро мигает

Если поворотник быстро моргает, то вероятнее всего, перегорела какая либо лампа из всех поворотников. Проверьте и замените. Так же, частое моргание/мигание поворотника может свидетельствовать о окислении фишки на задних фонарях или окисление дорожек в Монтажном блоке.

Тускло горят поворотники

• Проверьте лампы на соответствие мощностей и моделей.
• Зачистите массу на поворотниках.

Щёлкает реле поворотников

Некоторые владельцы сталкиваются с постоянным щёлканьем поворотников. Проблема кроется в монтажном блоке, а именно в контактах реле. Либо неплотно прилегают, либо окислились. Возможно так же бракованое реле. Попробуйте поставить искомое заводское реле.

Схема реле поворотников

Схема реле поворотников

На фото представлена схема реле поворотников. Красным крестиком обозначено место, где нужно оборвать цепь для нормальной работы светодиодов в поворотниках. Если же вас интересует оригинальная цепь релюшки, то просто напросто не обращайте внимание на красную метку.

Замыкает поворотник

Смотрите заднюю блок фару. Плата задней фары – слабое место наших машин. Скорее всего проблема опять же кроется в окиси дорожек. В результате коррозии разные дорожки соприкасаются, и замыкают, вследствие чего, потом перегорает предохранитель.

Почему не работают поворотники на ваз 2114. Почему не работают поворотники

С ситуацией, когда не работают поворотники и аварийка ВАЗ 2110 или других моделях, сталкивается немалая часть владельцев ВАЗа, и часто проблема застает их врасплох. Наиболее распространенная причина, почему не работают поворотники на ВАЗ 2109, заключается в том, что вышла из строя автомобильная электрика.

Кстати, большая часть ВАЗов оснащена похожими электросхемами, которые ремонтируются одинаковым образом, поэтому советы актуальны как для модели 2109, так и для других моделей ВАЗ.

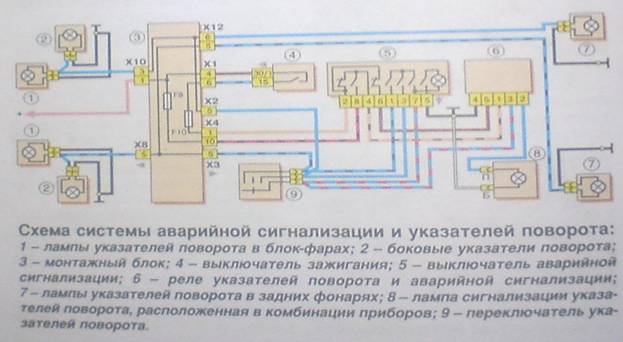

Схема включения указателей поворота и аварийной сигнализации

Причины поломки

Чтобы не допустить ситуации, когда не функционируют поворотные и аварийные огни, определите причину, почему они сломались. К самым частым факторам поломки электрики в автомобиле относят:

• разгерметизацию. Это вызывает попадание в электрику воды и грязи;
• окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть его просто: когда отключается поворотник, и вы разбираете оптику, вы увидите налет зеленого цвета. Чтобы его убрать, счистите его при помощи ветоши и попробуйте запитать контакт;
• поломку предохранителя. Чтобы не попадать в ситуацию, когда перестало функционировать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2). Далее вам потребуется просто заменить его. Помимо выхода из строя предохранителя вы можете столкнуться с проблемой замены его контактов;

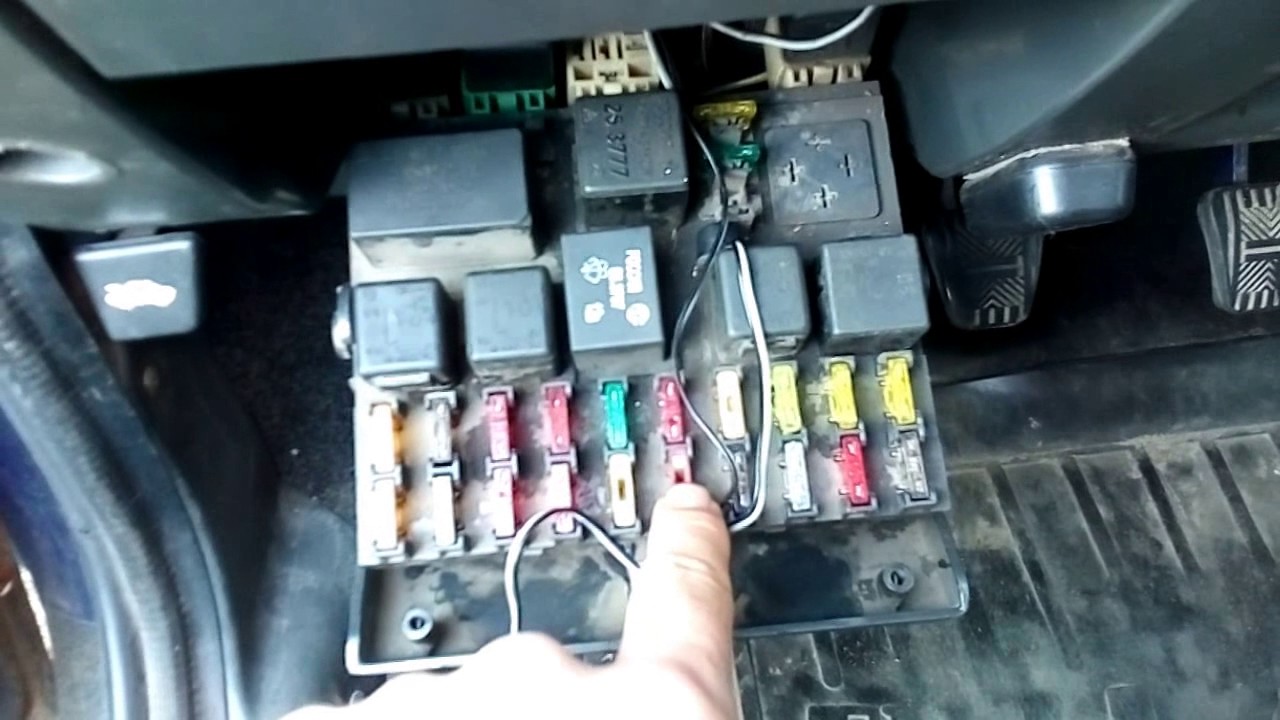

Монтажный блок предохранителей ВАЗ 2109 2108 21099

• перегорание лампочки. Если отсутствие света произошло по этой причине, просто замените лампу на новую;
• поломка включателя или кнопки. Если не работают поворотники и аварийка, для починки доберитесь до переключателя, расположенного под рулем, и разберите его. Кнопку можно просто заменить;
• обрыв проводки.

Как починить

Когда не работают поворотники и аварийка, электрика в авто, чаще всего «виновато» реле, отвечающее за подачу напряжения.

Чтобы предотвратить возникновение проблемы в будущем, выполните ряд следующих действий:

• узнайте, где находится реле. Схема его размещения указывается в инструкции, прилагающейся к авто;
• постучите по реле. Часто причина кроется в банальном «залипании», и несильный удар возобновляет работу оптики;
• если меры не помогли, и у вас до сих пор не функционируют осветительные приборы, замените реле, ведь изделие недорого стоит.

Сигналы аварийной остановки и поворотов — одни из важнейших сигнально-световых устройств в машине. Они необходимы для безопасного движения на дороге и координирования автомобилистов друг с другом. Если же случается так, что не работают поворотники и аварийка ваз 2114, то продолжать движение на автомобиле нельзя (до тех пор, пока поломка не будет устранена).

Ниже мы разберем основные причины неисправности световой сигнализации в автомобиле, а также расскажем о том, как их устранить.

Неисправности аварийки

Если не работает аварийка ваз 2114, то поиски неисправностей следует начать с блока предохранителей. Для этого нужно проверить и, при необходимости — заменить на новый, предохранитель F2 на 10 Ампер. Одновременно с проверкой предохранителя следует осмотреть и зачистить контакты в посадочном гнезде общего блока (в случае их окисления аварийка может не работать даже при исправном предохранителе).

Следующим шагом в поиске поломки будет проверка наличия напряжения на контакте X2/5, который находится на монтажном блоке (делается это при помощи мультиметра и при включенной кнопке аварийки).

Отсутствие питания будет говорить о наличии обрыва в проводе, который идет от этого контакта к кнопке аварийной сигнализации.

Если проводка оказалась рабочей, то следует проверить лампочку аварийки и, если она перегорела, просто заменить ее на новую (новая лампочка должна подходить по мощности — не стоит устанавливать более слабые или более мощные лампы). Одновременно с этим следует зачистить и контакты в патроне.

Сделать это можно:

• мелкой шкуркой;
• керосином;
• очищенным бензином;
• ВД-40.

Если лампочка, провода и предохранитель оказались исправными, то следует убедиться в работоспособности самой кнопки. Для этого необходимо включить кнопку и прозвонить ее при помощи мультиметра.

Если кнопка оказалась сломанной, то ее следует заменить на новую, поскольку этот элемент является неремонтопригодным.

В случае, если поломка кнопки аварийной сигнализации обнаружилась в дороге, а сама аварийка срочно нужна, то можно обойтись и «подручными средствами». Для этого нужно демонтировать кнопку, отключить ее от колодки и соединить два гнезда в колодке при помощи любой металлической проволочки, замкнув тем самым цепь сигнализации.

Еще одной причиной поломки может быть выход из строя реле K2. Узнать об этом можно по косвенным признакам — при неисправном реле будет не работать как аварийка, так и поворотники. В этом случае реле следует заменить на новое, аналогичное.

Не включаются поворотники

Иногда бывает и так, что не работают поворотники ваз 2114.

Выражаться это может следующими признаками:

1. Поворотники не включаются.
2. Поворотники не выключаются.
3. Поворотники не моргают.
4. Поворотники горят с минимальной яркостью.

В первом случае причин может быть несколько (они практически такие же, как и в случае неполадок с аварийкой):

• перегорел предохранитель;
• сломались кнопки включения;
• окислились контакты;
• произошел обрыв в проводке;
• вышло из строя реле;
• перегорели лампочки.

Проверку электрической системы поворотников в этих ситуациях, а также устранение обнаруженных проблем, следует проводить аналогично ремонту аварийки (как именно — рассказывалось выше).

Если поворотники, наоборот, не выключаются, то причина может быть только одна — сгоревшие выключатели. Их следует заменить на новые, аналогичной модели.

Иногда поворотники могут включаться, но гореть при этом сплошным светом вместо того, чтобы моргать. Причина этого — неправильная работа реле (иногда подобное случается и тогда, когда вместо оригинального реле ставится устройство, предназначенное для других автомобилей). Чтобы устранить причину, достаточно заменить реле на новое.

Если поворотники горят, но не мигают, можно попробовать аккуратно постучать по корпусу реле — иногда это может помочь, но эффект, как правило, кратковременный.

В ситуации, когда сигналы поворота горят очень слабо, следует проверить мощность установленных в них ламп. Если лампы стоят подходящие, то нужно зачистить контакт массы, соединенный с поворотниками. Сделать это можно мелкой шкуркой или керосином.

Полезное видео

Дополнительную интересную информацию вы сможете получить из видео ниже:

Поворотные огни являются неотъемлемым элементом оптики в любом современном авто. Их предназначение заключается в предупреждении других участников дорожного движения о том, что водитель планирует совершить маневр. По каким причинам не и аварийка, как проверить работоспособность оптических элементов и как произвести их ремонт. Об этом мы расскажем ниже.

[ Скрыть
]

Причины выхода из строя поворотников и аварийки

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

1. Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
2. Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
3. Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Что касается диагностики, то она выполняется в несколько этапов:

1. В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
2. Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
3. В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
4. В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
5. Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
6. В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки.
   Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Фотогалерея «Схемы авариек и поворотников для ВАЗ 2110 и 2109»

Ремонт указателей поворотов и аварийной сигнализации своими руками

Если пропали повороты, а также аварийный , то можно попытаться решить такую проблему своими руками:

1. При поломке предохранительного элемента и реле вышедшие из строя детали подлежат замене. Если причина кроется в замыкании, то перед заменой необходимо проверить все электроцепи, в которых оно могло произойти. Только после того, как причина замыкания и скачков напряжения будет устранена, девайсы необходимо менять.
2. Если вышла из строя , то ее нужно просто поменять. О том, как произвести диагностику этой детали, мы уже рассказали.
3. Что касается диагностики электроцепей, то она осуществляется с помощью тестера. При выявлении поврежденных участков провода подлежат замене. При их укладке проследите за тем, чтобы проводка не соприкасалась с движущимися элементами кузова. Также рекомендуется дополнительно заизолировать новые провода, чтобы повысить надежность изоляции.
4. Если причина заключается в лампочках, то все перегоревшие источники освещения подлежат замене. В передних и задних фарах лампы меняются путем снятия защиты с фар, отключения от лампы цепи питания, а также выкручивания источника освещения из посадочного места и его заменой на новое. Если не работают лампы в боковых фарах, то, как правило, для демонтажа источников освещения сам плафон нужно поддеть отверткой, после чего отключить провод питания и извлечь устройство.
5. Если причина кроется в подрулевом переключателе, то это устройство нужно разобрать и проверить. Как правило, причина поломки переключателя заключается в плохом контакте или в его стирании. В таком случае вышедший из строя переключатель меняется на новый. Что касается контактов (неважно где — на соединениях или кнопках), то их желательно зачистить.
6. Также следует проверить все штекеры и разъемы, ведь вполне возможно, что неполадка заключается в плохом контакте на них. Закисленные контакты подлежат очистке с помощью железной щетки либо наждачной бумаги. Если контакты перегорели, то их необходимо будет менять.

Автомобилисты часто сталкиваются с такой проблемой, как неработающий поворотник, но не каждому из них известно, как быстро решить проблему. Продолжать движение в случае возникновения такой поломки очень опасно. Лучше остановиться и постараться починить неисправность.

Виды неполадок и методы устранения

Указатель поворота правильно работает, если соблюдены следующие показатели:

• наличие включенного зажигания обеспечивает рабочий режим;
• передвижение подрулевого переключателя вверх и вниз должно сопровождаться включением поворотника с соответствующей стороны;
• сигнал, предупреждающий о повороте, должен мигать с частотой 60 циклов в минуту.

Любое другое поведение поворотника свидетельствует о какой-либо проблеме. К самых распространенным причинам неисправностей относятся:

Немигающий поворотник. Проблема требует знакомства с основным принципом работы реле: ток, проходящий по лампам, приводит к нагреву измерительного резистора – элемента, определяющего необходимость включения той или иной лампы. Следовательно, сопротивление лампы, отличное от номинального, изменяет время включения поворотника: он начинает моргать. В этой ситуации рекомендуется слегка постучать по реле (это помогает при наличии слабого контакта или попадания влаги). Если вы заменили реле, но поворотник не мигает, а горит постоянно, значит, имеет место слабый контакт с блоком предохранителей. Может помочь и замена предохранителя, у которого было выявлено значение сопротивления, не соответствующее номинальному.

Прекращение работы одного поворотника несовместимо с неисправностью реле (неполадки такого плана дают сбой в работе обоих поворотников). Один из поворотников может выйти из строя из-за перегоревшей лампочки (самый простой вариант) или нарушения проводки или патрона. Новая лапочка должна не только помещаться в гнездо поворотника, а еще и соответствовать мощности, указанной на плафоне. Если после замены лампочки поворотник так и не начал работать, нужно обратить внимание на патрон. Если на нем имеются следы окисления, то следует заняться их удалением. Для этого хорошо подойдет наждачная бумага или надфиль. А если лампочка слишком плотно соприкасается с контактами, то нужно подогнуть их тонкогубцами. Сделать это нужно максимально аккуратно, не допустив замыкания контактов, которое может привести к другой проблеме — работе поворотников в шахматном порядке. Нормальное состояние патрона означает, что причина неисправности таится в проводке. Для начала нужно убедиться в том, что провод надежно соединен с патроном. При этом недопустимо замкнутое состояние проводов между собой или замыкание «массы» на металлическом корпусе автомобиля. В этом случае необходимо произвести замену проводов или хотя бы их изоляцию.
Если в это же время не работают еще и аварийные огни, то однозначно нужно менять реле – оно неисправно.

Сбой в работе автоматического выключения можно исправить только одним способом – заменить выключатель. В случае такой поломки лучше обратиться за помощью к специалисту.

Также причиной неработающего поворотника может являться и сам включатель. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если случилась беда в виде невключающейся аварийной сигнализации при наличии нормально работающих поворотников, нужно просто заменить кнопку, отвечающую за включение аварийки.

Слишком часто мигающий поворотник – это верный признак того, что перегорела одна из лампочек, либо окислилась фишка в заднем фонаре или дорожка в монтажном блоке.

Тусклый свет поворотника – сигнал к проверке соответствия модели и мощности. Если все в порядке, то исправить ситуацию может зачистка контактов лампочек.

Реле поворотника, издающее щелчки, тоже не является нормой. Неисправность таит в себе монтажный блок, точнее, контакты реле. Звуки, похожие на щелчки могут возникнуть, если контакт окислился или слишком плотно прилегает. Также к этому приводит бракованное реле. Устранить проблему можно путем зачистки контактов или установив новое реле.

Указатель поворота, не работающий на одной из сторон ни спереди, ни сзади, ни в повторителе, говорит о том, что сломался подрулевой переключатель, отсутствует контакт с ним или о том, что вышло из строя все то же реле.

Электрическую схему указателя поворота защищает 8-ми амперный предохранитель, расположенный в монтажном блоке. В случае его поломки перестанут работать повороты как на левой, так и на правой стороне автомобиля.

Световая сигнализационная система обеспечивает безопасность движения, поэтому у водителя всегда должны быть с собой хотя бы лампочки требуемой мощности.

Видео

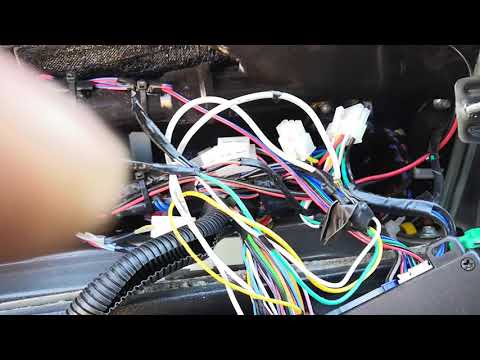

Как диагностировать неисправность поворотников, смотрите ниже:

Если на Ваз 2109 не работают поворотники, то езда на автомобиле должна быть прекращена. Потому что другие водители не будут видеть куда Вы поворачиваете и возникает аварийно опасная ситуация. Страшно это еще и тем, что многие не сразу замечают, что у них не работают поворотники и продолжают ездить с неработающими поворотниками. То,что у Ваз 2109 не работают поворотники понять очень просто, включаете указатель поворота и смотрите на указатель поворотов на панели приборов.

Лампочка на панели приборов должна моргать. При этом если двигатель не заведен Вы будете слышать щелчки — это щелкает реле поворотов.
Если же лампочка на панели приборов не моргает, а горит значит повороты не работают.
Причин того, что не работают поворотники на Ваз 2109 несколько:
1) Неисправность реле поворотов
2) Перегорание лампочки поворотов
1) При неисправном реле поворотов лампочка на панели приборов горит зеленым цветом не моргая. Однако это не значит, что Ваше реле поворотов неисправно.

Вполне может быть плохой контакт между реле поворотов и посадочным гнездом реле в монтажном блоке.Проверяется это просто — включаете поворот и шевелите реле поворотов.

Если был плохой контакт, то в определенный момент, когда будете шевелить реле Вы услышите щелчки, то есть появление нормального контакта. Монтажный блок Ваз 2109 расположен в не очень удачном месте и его постоянно

то заливает водой, то засыпает снегом и льдом. Поэтому плохой контакт реле в монтажном блоке для Ваз 2109 — это обычное дело.

2) При перегорании какой-нибудь одной поворотов, указатель на панели приборов будет моргать, как-будто все исправно. В таком случае перегоревшая лампочка выявляется только визуальным осмотром автомобиля. Очень легко это делается у владельцев Ваз 2109 с сигнализацией. Всегда, когда водитель уходит от машины он включает сигнализацию и машина моргает всеми поворотами в течение пары секунд. Пришел водитель, выключил сигнализацию Ваз 2109, машина опять отморгала поворотами. Очень часто бывает,что лампочка не перегорела, а просто плохой контакт между лампочкой и патроном фары.
В таком случае необходимо просто постучать по фаре кулаком, контакт может появиться.

Почему включаются поворотники ваз 2114. Что делать, если перестали работать аварийка и поворотники. Причины неисправности указателей поворотов

Автовладельцев порой касается такая проблема как неисправные поворотники, но не каждый знает, как решить данную проблему оперативно и эффективно. Соответственно, в случае такой поломки продолжение движения, особенно в городском потоке, будет чрезвычайно опасным. Наиболее рациональным вариантом будет остановиться и устранить эту неисправность.

Виды неполадок поворотников и методы их устранения

Указатель поворота корректно функционирует только в случае соблюдения следующих показателей:

— поворотники находятся в рабочем режиме всегда при включенном зажигании;

При переключении подрулевого рычага вверх либо вниз должен включаться поворотник с соответствующей стороны;

Сигнал, который предупреждает водителей о повороте, мигает с тактовой частотой в 60 сигналов в минуту.

Если поведение сигналов изменено относительно вышеперечисленных показателей, значит, присутствуют проблемы. Далее будут перечислены самые распространённые виды неполадок поворотников:

1) Поворотник не мигает

Эту проблему будет проще решить, если ознакомиться с основным принципом работы реле. Ток, который проходит по лампам, нагревает измерительный резистор – элемент, который определяет необходимость включения в нужный момент той или иной лампы. Соответственно, сопротивление лампы, отличающееся от номинального, изменяет время, за которое включается поворотник – он начинает моргать.

В данной ситуации необходимо чуть-чуть постучать по реле. Это поможет, если имеется слабый контакт или попала влага. Если реле было заменено, а поворотник всё же не мигает, а постоянно продолжает гореть, значит проблема заключается в слабом контакте с предохранительным блоком.
В таком случае, должна помочь замена предохранителя со значением сопротивления, кардинально различающимся с номинальным.

2) Один поворотник не работает

Если не работает только один поворотник, то это никоим образом не связано с неисправным реле.
Тогда произошёл бы сбой сразу в обоих поворотниках. Первым вариантом, который может прийти в голову, является перегоревшая лампочка, либо нарушения в проводке или патроне. Новая лампочка для замены должна не только входить в гнездо поворотника, но и быть такой же мощности, которая указана на плафоне. Если в случае замены лампочки поворотник так и не заработал, тогда осмотрите патрон. Там могут быть следы окисления, которые необходимо будет удалить надфилем либо наждачной бумагой.

Также лампочка может очень плотно сидеть на контактах, которые нужно подогнуть, используя тонкогубцы. Делать это надо с максимально возможной осторожностью, чтобы не замкнуть контакты. Это может привести к очередной проблеме – поворотники начнут работать в шахматном порядке. Если патрон находится в отличном состоянии, значит, проблема кроется в самой проводке. Сначала убедитесь в том, что провод крепко припаян к патрону. Нельзя допускать замыкание проводов между собой или на массу на железном корпусе автомобиля.

3) Не мигают аварийные огни

В таком случае проблема кроется однозначно в реле. Его необходимо заменить. Ещё одной причиной нерабочего поворотника может быть и включатель. Для его проверки доберитесь до подрулевого рычага переключения и размонтируйте его. Если аварийные огни не работают при исправных поворотниках, просто замените кнопку, которая отвечает за включение сигнализации.

4) Поворотник светит недостаточно ярко

Если они излучают тусклый свет, значит, следует проверить модель и мощность лампочки. Если всё в норме, просто нужно зачистить контакты лампочек.

5) Реле поворотника щёлкает

Это не является нормой. Вся «соль» заключена в контактах реле монтажного блока. Такие звуки возникают в случаях слишком плотного прилегания контакта или его окисления. Приводит к этому и плохо работающее реле. Установите новое реле или зачистите контакты.

Если указатель поворота не подаёт признаков жизни с одной стороны автомобиля ни сзади, ни спереди, это означает, что неполадки возникли с подрулевым переключателем, потерян контакт или сломалось всё реле целиком. Электрическая схема поворотного указателя защищена 8-амперным предохранителем, который расположен в монтажном блоке.
Если он поломается, тогда и может произойти такая неприятность как отказ поворотников на одной стороне автомобиля. Световая система аварийной сигнализации обеспечивает безопасное движение, поэтому каждый автомобилист обязан с собой возить лампочки нужной мощности.

Как указывать направление движения при неисправных поворотниках?

Как Вы уже поняли, бывают такие случаи, что световыми сигналами, а также порой и звуковыми не получается выразить свои намерения на дороге. Вот поэтому мы далее и расскажем Вам, как указывать направление движения жестами рук. Определённый ряд таких манипуляций зафиксирован в ПДД.

1)
Если левый поворотник не работает, нужно вытянуть левую руку в сторону из окна.

2)
Для обозначения правого поворота из окна вытягивается левая рука, согнутая под прямым углом кистью вверх.

3)
Тормозной сигнал подаётся путём поднятия руки.

Кроме этого:

1)
Взмахи рукой водителем означают пропускание пешехода.

2)
В том случае, если Ваш автомобиль странно ведёт себя на дороге, Вам укажут жестом в сторону обочины.

3)
Если водитель забыл включить свет, об этом ему напомнят жестом, похожим на мигание лампочки.

4)
Если Вы забыли закрыть багажник, тогда Вам сигналом хлопка ладони в воздухе покажут это. А незакрытая дверь или прижатый ей ремень будут показываться хлопками по двери.

5)
Если Вам в воздухе кистью рук описывают круг – у Вашего автомобиля спустило одно из колёс.

Не секрет, что схемы аварийной сигнализации и сигналов поворота связаны между собой, ведь первую и вторую функцию выполняют одни и те же фары. Если не работают поворотники, а аварийка выполняет свои задачи, или же оба сигнала игнорируют команды водителя, то это может привести к аварии на дороге.

Основные причины неисправности

Чем может быть вызвана неисправность? Причин несколько:

• Перегорел предохранитель. Проблема считается наиболее распространенной. Если в автомобиле установлено реле, которое переключает сигналы аварийной сигнализации и поворотников, то причина может быть в нем. Учтите, что деталь может крепиться как в основном блоке предохранителей, так и отдельно от него — здесь все зависит от модели автомобиля. Чтобы отыскать устройство, используйте схему.
• Перегорела лампочка. Это еще одна причина, почему не работают поворотники и аварийка.
• Замыкание в проводке. При подаче команды на включение, сигналы могут путаться. К примеру, водитель активирует аварийный сигнал, а срабатывают поворотные огни, или наоборот. При наличии замыкания, оптика может и вовсе не среагировать на действия автовладельца. Чтобы диагностировать поломку, нужен тестер и базовые знания электрической части.
• Поломка переключателя под рулем или кнопки. Для выявления неисправности, необходимо проверить работоспособность этих устройств.
• Обрыв электрической цепи. Эта поломка характерна для старых машин. Если провода проложены в местах, где имеются движущиеся детали, то возможно перетирание проводки. В результате, цепь разрывается.

Как проверить работу световых приборов своими руками?

Если не работают поворотники или аварийка, это еще не повод отчаиваться — все работы по диагностике можно сделать своими руками. Для начала, определите, что световые сигналы действительно нуждаются в проверке. Делается это по ряду признаков:

• Мигания поворотов нет, но лампочки горят. Такая проблема сигнализирует о выходе из строя реле, а именно его электромагнитной части. Как правило, неисправность свидетельствует о замыкании электромагнита в одной из позиций и невозможности возврата в первоначальное положение.
• Повортники работают, но слишком медленно или в ускоренном режиме. При таких признаках, причиной неисправности может быть не только реле. Как правило, проблема проявляется при неправильном выборе лампочек. При покупке осветительных устройств, важно проверить, что они соответствуют номиналу, который установлен производителем машины.
• Реакции на команду включения нет. В этой ситуации, не работают поворотники и не срабатывают индикаторы на приборной панели. Кроме того, отсутствуют щелчки, которые должны быть при работе сигналов. Причин неисправности может быть несколько, и более подробно поговорим о них ниже.

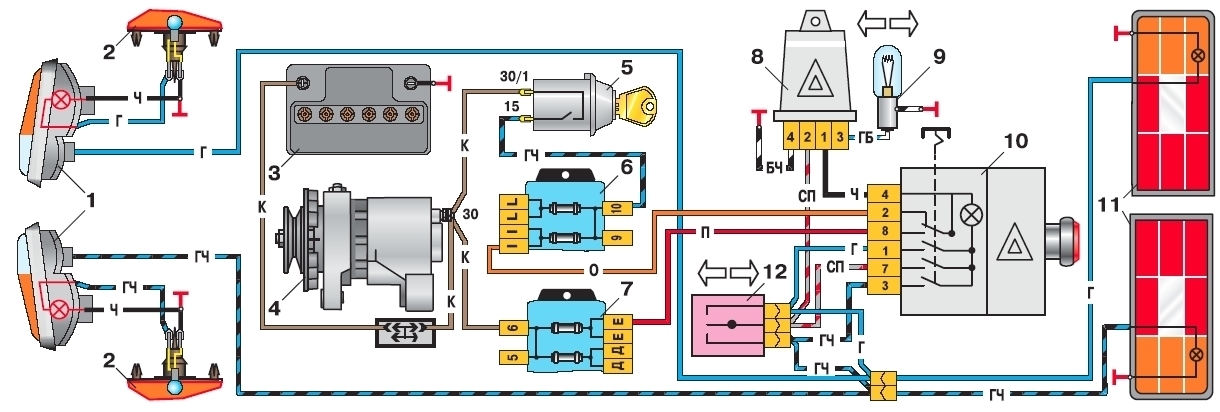

Схема подключения аварийной сигнализации и поворотов на ВАЗ (классике)

Проверка производится следующим образом:

1. Убедитесь, что индикаторы и датчики, на приборной панели машины, работают в обычном режиме. Если этого нет, проверьте предохранители на целостность.
2. В случае исправности всех приборов, нажмите на кнопку аварийки и проверьте свечение лампочек, в каждой из фар. Осмотрите передние и задние, а также боковые фонари (при их наличии на автомобиле).
3. Если аварийная сигнализация, после подачи команды, не работает, убедитесь в исправности реле, а также наличии питания на выводах. Для этого, снимите реле со своего места, после чего подключите сигнальную лампу к контактам — к «плюсу» и кузову машины (или «минусу» аккумулятора). Поворачивать ключ в замке зажигания нет необходимости. Если контрольная лампа не светится, то вероятные причины — поломка кнопки аварийной сигнализации, нарушение электрической цепи или перегорание вставки плавкой. Кроме того, неисправность может крыться в плохом контакте в местах соединений.
4. Если контрольная лампочка светится, замкните выводы реле, при помощи куска медного провода. В случае исправности остальных элементов цепи, все сигналы должны сработать. В ином случае, проблема кроется в реле.
5. Если после выполненных манипуляций, лампы не горят, то причина проблемы — в кнопке, которая включает аварийную сигнализацию. Из опыта эксплуатации известно, что такая неисправность проявляется редко — чаще проблема вызвана замыканием в цепи. К слову, именно эта неисправность может стать причиной выхода из строя реле. Чтобы избежать повторных затрат, сначала устраните замыкание, а после, меняйте вышедшую из строя деталь.

В ситуации, когда аварийная сигнализация работает, можно говорить об исправности реле и предохранительного элемента. Следовательно, внимание стоит уделить самой кнопке. Для начала, проверьте «плюсовой» вывод, как в случае с реле. Для выполнения работы, зажигание и кнопку аварийки нужно включить. Далее делайте выводы:

• Если диагностика показала, что «плюса» нет, проверьте кнопку. Достаньте ее из своего места, и убедитесь в работоспособности цепи включения. При отсутствии питания, ищите обрыв проводки, в диапазоне между кнопкой и приборной панелью.
• Если результат проверки подтверждает наличие «плюса», замкните выводы в месте монтажа (зажигание должно оставаться включенным). Теперь активируйте сигналы поворота — левый или правый. В случае нормального свечения лампочек, поменяйте управляющую кнопку. При отсутствии питания, убедитесь в наличии напряжения на реле аварийной сигнализации. В случае отсутствия «плюса», проблема, как правило, кроется на участке электрической цепи — между блоком с предохранителями и кнопкой управления.

Как отремонтировать аварийку и указатели поворотов самостоятельно?

Если в машине не работают поворотники и лампы аварийной сигнализации, не обязательно ехать на СТО — ремонт можно произвести своими руками:

• Если перегорел предохранитель, или поломалось реле — замените неисправные детали. При наличии замыкания, проверьте участки цепи, где оно могло произойти. После устранения проблемы с проводкой, поменяйте вышедшие из строя элементы.
• При выходе из строя кнопки аварийки, замените ее. Как выполнить диагностику, рассмотрено выше.
• Для проверки электрической цепи, используйте тестер. Если диагностика показала наличие поврежденных участков — замените в этих местах провода. В процессе прокладки проводки, избегайте ее близости с движущимися деталями кузова. Кроме того, усильте изоляцию, чтобы повысить надежность.

• Причина в лампочках? Тогда замените неисправные источники света. Чтобы сделать эту работу в передних и задних фарах, демонтируйте защиту, отключите питающую цепь и выкрутите лампу из посадочного гнезда. Далее, установите новый источник света. Если неисправны источники света, установленные в фарах по бокам автомобиля, снимите плафон, путем поддевания его края отверткой. После этого, отключите питающий провод и достаньте деталь.
• Если не работают поворотники, причиной может быть выход из строя подрулевого переключателя. Если этот так, разберите и проверьте устройство. Как правило, поломка объясняется низким качеством контакта или его истиранием. В последнем случае, замените переключатель, а при наличии проблем с контактами, зачистите их (это касается и кнопок).

Обязательно проверьте разъемы и штекеры, ведь проблемы с лампами поворотов и аварийной сигнализации часто связаны с низким качеством контакта. В случае окисления соединений, обработайте, их наждачной бумагой или щеткой с металлическим ворсом. Если контакты сгорели, замените их.

Видео: Реле указателей поворота ВАЗ (классика). Проверка, схема, принцип работы

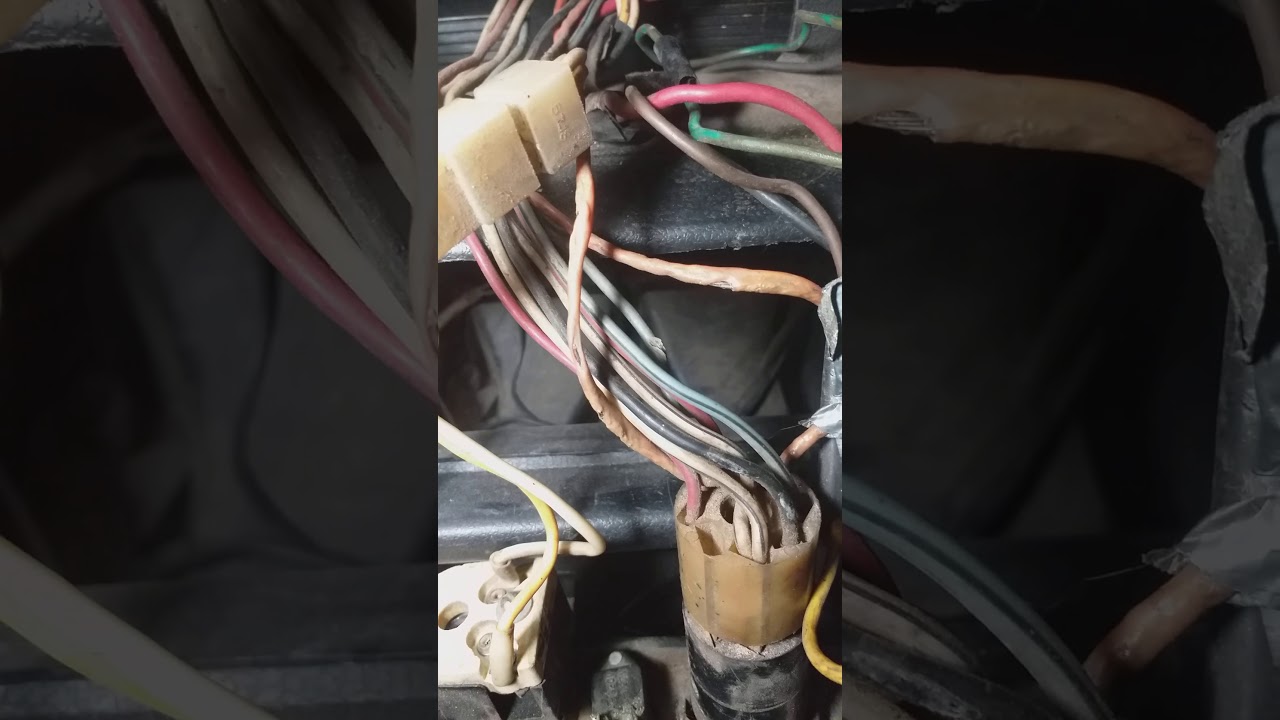

Видео: Ремонт поворотников и аварийной сигнализации

Если видео не показывает, обновите страницу или

Если на Ваз 2109 не работают поворотники, то езда на автомобиле должна быть прекращена. Потому что другие водители не будут видеть куда Вы поворачиваете и возникает аварийно опасная ситуация. Страшно это еще и тем, что многие не сразу замечают, что у них не работают поворотники и продолжают ездить с неработающими поворотниками. То,что у Ваз 2109 не работают поворотники понять очень просто, включаете указатель поворота и смотрите на указатель поворотов на панели приборов.

Лампочка на панели приборов должна моргать. При этом если двигатель не заведен Вы будете слышать щелчки — это щелкает реле поворотов.
Если же лампочка на панели приборов не моргает, а горит значит повороты не работают.
Причин того, что не работают поворотники на Ваз 2109 несколько:
1) Неисправность реле поворотов
2) Перегорание лампочки поворотов
1) При неисправном реле поворотов лампочка на панели приборов горит зеленым цветом не моргая. Однако это не значит, что Ваше реле поворотов неисправно.

Вполне может быть плохой контакт между реле поворотов и посадочным гнездом реле в монтажном блоке.Проверяется это просто — включаете поворот и шевелите реле поворотов.

Если был плохой контакт, то в определенный момент, когда будете шевелить реле Вы услышите щелчки, то есть появление нормального контакта. Монтажный блок Ваз 2109 расположен в не очень удачном месте и его постоянно

то заливает водой, то засыпает снегом и льдом. Поэтому плохой контакт реле в монтажном блоке для Ваз 2109 — это обычное дело.

2) При перегорании какой-нибудь одной поворотов, указатель на панели приборов будет моргать, как-будто все исправно. В таком случае перегоревшая лампочка выявляется только визуальным осмотром автомобиля. Очень легко это делается у владельцев Ваз 2109 с сигнализацией. Всегда, когда водитель уходит от машины он включает сигнализацию и машина моргает всеми поворотами в течение пары секунд. Пришел водитель, выключил сигнализацию Ваз 2109, машина опять отморгала поворотами. Очень часто бывает,что лампочка не перегорела, а просто плохой контакт между лампочкой и патроном фары.
В таком случае необходимо просто постучать по фаре кулаком, контакт может появиться.

В интернете очень часто проскакивают такие запросы от новичков: «почему не работают поворотники?» – на этот вопрос у нас есть ответ. Сегодня мы будем рассматривать основные неисправности, из-за которых не работают поворотники на Вашем автомобиле.

Зачастую, ремонт поворотников – это очень просто, главное найти истинную причину неисправности. Первым делом рекомендую Вам посмотреть видео, где рассказывают как определить неисправность.

Видео. Не работают поворотники

Напомним, что в предыдущей статье мы рассматривали своими руками. Выполнить данную операцию можно в гаражных условиях, не забудьте подготовить большое количество емкостей для тосола или антифриза.

Основные неисправности поворотников

Не мигают поворотники

Когда на Вашем автомобили перестали мигать поворотники, скорей всего причина таится в самом реле поворотного механизма. Причиной неисправности может быть простая вода, которая его залила или где-то прерывается контакт. Рекомендуем заменить его.

Сегодня рассмотрим такую неисправность «семерок» — как отказ работы поворотов, причины и решения.

Предыстория написания этого поста такова, приехала на ремонт семерка, не работали повороты вовсе, я и решил написать пост о неисправностях в системе поворотов ВАЗ 2107. Хотя я не занимаюсь электрикой, но тут попросил хороший знакомый, пришлось помочь.

Важно помнить, что при работе с проводкой автомобиля необходимо отключить аккумуляторную батарею, для того, чтобы избежать короткого замыкания и возгорания проводки.

Поиск любой неисправности в проводке и электрооборудовании необходимо начинать с изучения схемы, так что привожу ее здесь:

Спасибо за подписку!

Описанные ниже решения подразумевают, что все лампы целы и их контакт надежен в патронах.

Неисправности поворотов Ваз 2107, поиск и решение неисправности

1. Первая и самая распространенная неисправность в работе поворотов это перегорание или потеря контакта на предохранителе. Для проверки этого случая проверяем на целостность предохранитель №10 в блоке предохранителей, если он целый пробуем поджать контакты в место и поставить предохранитель на место. Если предохранитель перегорает, то необходимо найти место КЗ в электропроводке. Если предохранитель отошел, то можно .
2. Поворот ВАЗ 2107 очень часто мигает. Причиной этому есть плохой контакт на одной из ламп поворотов или неисправность реле поворотов. Реле поворотов устроено таким образом, что при перегорании одной лампы поворот начинает часто мигать. Если все лампы в порядке, то тогда необходимо заменить реле.
3. Если не работает одна сторона поворотов, то необходимо смотреть контактные колодки на блоке предохранителей Ш2, Ш3, Ш4, Ш8, Ш10, Ш12. От времени контакты окисляются и возможна потеря контакта. На практике достаточно просто несколько раз вытащить и вставить на место разъем.
4. Также причиной отказа поворотов может быть выход из строя подрулевого переключателя. Проверить его можно тестером, главное условие наличие надежного контакта при переключении в одну и вторую сторону.
5. Реле поворотов также может стать причиной неисправности дворников, проверить его увы не просто, да и стоимость не столь высока, можно купить и попробовать заменить реле.

Не работают поворотники на ВАЗ

В процессе эксплуатации автомобиля, могут появиться неисправности, связанные с электрооборудованием. Одной из таких неприятностей является отказ системы поворотников, обычно это связано с реле указателей.  Постараемся рассмотреть, из  чего состоит система указателей поворотов, самые распространенные неисправности  и ответим на вопрос что делать, если не работают поворотники.

Указатели поворотов являются главной частью безопасности на дороге.

Их применение дает водителям знать о ваших намерениях, чтобы принять соответствующее решение и грамотно сманеврировать. Первые поворотники появились в виде специальных стрелочек, включаемых специальных механизмом и указывающих направление движения автомобиля. После этого, система совершенствовалась и вместо примитивных знаков и указателей, появились первые лампы, которые облегчали работу водителю и в меньшей мере отвлекали его от управления автомобилем. Те поворотники, которые мы привыкли видеть, появились  30-х годах прошлого столетия и применялись в виде специальных ламп, находящихся на крыльях или бампере автомобиля. Со временем, это стало обязательной составляющей любого автомобиля и ее исправность должна поддерживаться в полной мере.

Схема включения указателя поворотов

Прежде чем говорить о неисправностях поворотников, необходимо знать из чего состоит схема указателей поворота.  В ее состав входят лампочки, реле указателей поворота, переключатель, предохранитель и кнопка аварийной сигнализации.

Реле является элементом коммутации электрической цепи. Именно оно обеспечивает кратковременное включение и выключение ламп во время работы поворотников. Реле получает информацию о замыкании цепи той или иной стороны указателей от переключателя поворотов и кнопки аварийной сигнализации.

Соответственно, оно замыкает нужную цепь и обеспечивает работу конкретных лампочек.  Месторасположение реле может быть различным. На новых автомобилях он ставится в монтажный блок, а, например, на «жигулях» устанавливается за панелью приборов. Там он крепится с помощью специального кольца, прикрученного к кузову автомобиля на гайке. Данное кольцо играет роль «массы» и должно быть всегда зачищено. Также, реле указателей поворота может крепиться и к лонжерону автомобиля.

Лампы являются главным элементом и играют роль того самого указателя. Включение ламп обеспечивается направлением сигналов, выходящих из реле. Схема подключения ламп обеспечена таким образом, что даже если одна из них перегорит, то это никак не повлияет на работу других.

Переключатель указателей поворотов находится на рулевой колонке автомобиля и служит аппаратом управления для водителя. С помощью переключателя можно задавать направление включения указателей поворотов.

Кнопка аварийной сигнализации – обеспечивает включение всех лампочек, входящих в состав поворотников. На контактной группе кнопки происходят соединения всех проводов, в том числе, проводов замка зажигания.

Все элементы схемы соединяются с помощью электрической проводки и корпуса автомобиля (или на народном языке – «массы»).

Предохранитель предназначен для защиты цепи от коротких замыканий. Такое может случиться, если вы случайно замкнули провода, находящиеся в составе схемы или из-за того, что их изоляция недостаточна. Предохранитель имеет плавкую вставку, которая при повышении тока в цепи (сопровождается увеличением температуры проводников) разрывает электрическую схему и защищает цепь от возгорания.

Характер неисправностей поворотников ВАЗ

Зная все компоненты схемы, можно приступать к поиску неисправности. Для начала стоит понимать, что если поворотники вдруг перестали работать, в первую очередь, проверяют соответствующий предохранитель. Чтобы узнать, где он находится, посмотрите на его крышку (обычно там располагаются обозначения) или найдите обозначение в технической литературе автомобиля. Перед проведением ремонтных и диагностических работ обязательно отключите «минусовую» клемму аккумулятора.

Видео — Определение неисправностей «поворотов» и аварийки ВАЗ 2106

Распространенные неисправности:

• Лампа не горит, однако реле щелкает и говорит о том, что указатель поворота работает исправно. Скорее всего, лампа просто перегорела и ее необходимо заменить. Чтобы поменять лампочку, открутите крепление фонаря с обратной стороны и отсоедините штекерный разъем.
• Слишком быстрое мигание лампы. Такое может случиться, если выбор лампы по мощности осуществлен неправильно. Также, необходимо провести зачистку контактных соединений, потому что коррозия тоже может стать причиной быстрого мерцания. В исключительных случаях причиной может стать и реле указателей поворотов, которое необходимо будет заменить.
• Лампы указателей поворота горят, но не моргают. Тут проблема кроется в реле указателей поворота. Вероятно, сгорела какая-то часть схемы, и она замкнула на свечение, а не мерцание. В этом случае, реле подлежит замене. То же самое относится и к работе контрольных ламп указателей поворота. Если эти лампы не горят, то реле также подлежит замене.
• Если горит только одна сторона указателей, то необходимо заменить реле, или проверить состояние кнопки аварийной сигнализации. Дело в том, что она имеет группу контактов, настойка которых может быть нарушена. Если это случилось, демонтируйте ее, разберите и проведите настройку контактов. Если контакты прогорели, найдите причину выхода их из строя или замените кнопку целиком. В редких случаях виной может выступать переключатель указателей поворота.

В случае, когда произошел полный отказ указателей, то причин может быть много:

1. В первую очередь, проверьте состояние предохранителя. Делать это нужно всегда при обнаружении неисправностей электрооборудования автомобиля. Если он перегорел, то найдите причину его плавления. После ее устранения можно поменять предохранитель и ездить дальше. Если предохранитель целый, то идем дальше.
2. Вторая заключается в плохом контакте с кузовом крепления реле указателей поворота. Такая неисправность относится к классическим автомобилям, где крепление данной детали выполнено под приборной панелью. Плохое прилегание контактов реле может быть и в монтажном блоке. Вероятно, произошло окисление или коррозия контактов, которая устраняется путем зачистки поверхности. В конечном итоге, реле могло перегореть, тогда потребуется его замена.
3. Третья причина данной неисправности может возникнуть из-за кнопки аварийной сигнализации. Бывали случаи, когда контакты попросту выпадали при езде на большой скорости по неровной дороге. В первую очередь, необходимо проверить состояние самой кнопки: если она отошла, то ее необходимо установить на место. Если же, она находится на своем месте, то проверьте состояние и настройку контактов. Если они находятся в неудовлетворительном состоянии – замените кнопку.

Четвертая причина может коснуться либо переключателя указателей, либо главных питающих проводов. Контакты переключателя, скорее всего, не обеспечивают включение поворотника, в связи с чем, его необходимо заменить.

Что касается электрической проводки, то тут возможен обрыв главного провода или плохой контакт в месте соединения с реле или монтажным блоком. Такое случается достаточно редко, но тоже имеет место быть.

Вот и все. Это полный список действий на случай, когда поворотники ваз перестали работать. Все вышеперечисленные действия можно выполнить самостоятельно без помощи работников автомастерских.

причины, диагностика и что делать

Сигналы аварийной остановки и поворотов — одни из важнейших сигнально-световых устройств в машине. Они необходимы для безопасного движения на дороге и координирования автомобилистов друг с другом. Если же случается так, что не работают поворотники и аварийка ваз 2114, то продолжать движение на автомобиле нельзя (до тех пор, пока поломка не будет устранена).

Ниже мы разберем основные причины неисправности световой сигнализации в автомобиле, а также расскажем о том, как их устранить.

Неисправности аварийки

Если не работает аварийка ваз 2114, то поиски неисправностей следует начать с блока предохранителей. Для этого нужно проверить и, при необходимости — заменить на новый, предохранитель F2 на 10 Ампер. Одновременно с проверкой предохранителя следует осмотреть и зачистить контакты в посадочном гнезде общего блока (в случае их окисления аварийка может не работать даже при исправном предохранителе).

Следующим шагом в поиске поломки будет проверка наличия напряжения на контакте X2/5, который находится на монтажном блоке (делается это при помощи мультиметра и при включенной кнопке аварийки).

Отсутствие питания будет говорить о наличии обрыва в проводе, который идет от этого контакта к кнопке аварийной сигнализации.

Если проводка оказалась рабочей, то следует проверить лампочку аварийки и, если она перегорела, просто заменить ее на новую (новая лампочка должна подходить по мощности — не стоит устанавливать более слабые или более мощные лампы). Одновременно с этим следует зачистить и контакты в патроне.

Сделать это можно:

• мелкой шкуркой;
• керосином;
• очищенным бензином;
• ВД-40.

Если лампочка, провода и предохранитель оказались исправными, то следует убедиться в работоспособности самой кнопки. Для этого необходимо включить кнопку и прозвонить ее при помощи мультиметра.

Если кнопка оказалась сломанной, то ее следует заменить на новую, поскольку этот элемент является неремонтопригодным.

В случае, если поломка кнопки аварийной сигнализации обнаружилась в дороге, а сама аварийка срочно нужна, то можно обойтись и «подручными средствами». Для этого нужно демонтировать кнопку, отключить ее от колодки и соединить два гнезда в колодке при помощи любой металлической проволочки, замкнув тем самым цепь сигнализации.

Еще одной причиной поломки может быть выход из строя реле K2. Узнать об этом можно по косвенным признакам — при неисправном реле будет не работать как аварийка, так и поворотники. В этом случае реле следует заменить на новое, аналогичное.

Не включаются поворотники

Иногда бывает и так, что не работают поворотники ваз 2114.

Выражаться это может следующими признаками:

1. Поворотники не включаются.
2. Поворотники не выключаются.
3. Поворотники не моргают.
4. Поворотники горят с минимальной яркостью.

В первом случае причин может быть несколько (они практически такие же, как и в случае неполадок с аварийкой):

• перегорел предохранитель;
• сломались кнопки включения;
• окислились контакты;
• произошел обрыв в проводке;
• вышло из строя реле;
• перегорели лампочки.

Проверку электрической системы поворотников в этих ситуациях, а также устранение обнаруженных проблем, следует проводить аналогично ремонту аварийки (как именно — рассказывалось выше).

Если поворотники, наоборот, не выключаются, то причина может быть только одна — сгоревшие выключатели. Их следует заменить на новые, аналогичной модели.

Иногда поворотники могут включаться, но гореть при этом сплошным светом вместо того, чтобы моргать. Причина этого — неправильная работа реле (иногда подобное случается и тогда, когда вместо оригинального реле ставится устройство, предназначенное для других автомобилей). Чтобы устранить причину, достаточно заменить реле на новое.

Если поворотники горят, но не мигают, можно попробовать аккуратно постучать по корпусу реле — иногда это может помочь, но эффект, как правило, кратковременный.

В ситуации, когда сигналы поворота горят очень слабо, следует проверить мощность установленных в них ламп. Если лампы стоят подходящие, то нужно зачистить контакт массы, соединенный с поворотниками. Сделать это можно мелкой шкуркой или керосином.

Полезное видео

Дополнительную интересную информацию вы сможете получить из видео ниже:

Поворотные огни должны быть в рабочем состоянии в любом авто. Этот тип оптики позволяет узнать другим участникам дорожного движения о ваших намерениях при совершении маневров, поэтому работоспособность поворотов во многом влияет на безопасность. Что делать, если не и аварийка ВАЗ 2114, как определить проблему и заменить лампы? Об этом читайте ниже.

[ Скрыть
]

Возможные неисправности: признаки и причины

Если вы не знаете, как , то в этом нет ничего сложного — нужно только замкнуть контакты, но сейчас не об этом.

По каким признакам можно выявить неполадки поворотных огней (ПО):

1. Поворот включается, но не работает. Неисправность такого плана может быть вызвана неполадками в работе реле-прерывателя.
2. Не работает световой источник поворотника. При такой проблеме на приборной панели автомобиля индикатор поворотов будет гореть чаще, чем обычно.
3. Сигнал срабатывает, но не отключается. Суть проблемы заключается в неполадках в работе переключателя, расположенного под рулем авто.
4. Источник освещения в оптике моргает чаще обычного. По всей видимости, из строя вышла одна из ламп, установленных в поворотах. Также проблема может заключаться в окислении контактов, в частности, речь идет о самих фонарях или контактах в блоке с предохранительными элементами.
5. Лампы в поворотах светятся, но намного тусклее, чем всегда. На практике такая проблема обычно появляется после установки не соответствующих по стандарту осветительных устройств (ламп) в фары. Возможна проблема в контактах.
6. При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, возможен выход из строя самого реле.
7. Зачастую неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, причем зачастую такая проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем окисляются контакты, что приводит к образованию коррозии и замыкания (видео снял Владислав Чиков).

Как проверить световые приборы в «Четырке»?

Процедура проверки осуществляется следующим образом:

1. Для начала необходимо убедиться в том, что вы используете работоспособный предохранитель. Блок предохранителей располагается в подкапотном пространстве, в отсеке между двигателем и лобовым стеклом, напротив водительского места. Отогните защелки и снимите крышку, а затем внимательно осмотрите ее внутреннюю часть. На ней нанесена схема, которая поможет разобраться, какой предохранитель отвечает за работу конкретного оборудования.
   Извлеките предохранитель, отвечающий за функциональность ПО и внимательно осмотрите его — если внутри плавкая нить расплавилась или повредилась, то предохранитель подлежит замене. Но даже при отсутствии видимых повреждений нужно вставить в гнездо извлеченного предохранителя другой с соответствующим номиналом.
2. Если это не помогло восстановить работу ПО, то проверьте реле, оно расположено в том же блоке. Как правило, на реле поворотов имеется значок , вам надо его вытащить и заменить рабочим. Для этого не обязательно покупать новое реле, вам надо вытащить другой рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
3. Теперь надо произвести диагностику лампочек, но такая проверка потребуется в том случае, если не работает только часть поворотов. Откройте капот или багажник и уберите защиту фар, после чего извлеките источники света из посадочных мест. Установите вместо извлеченной лампы заведомо рабочее устройство и проверьте, как оно работает. При отсутствии изменений двигаемся дальше.
4. Нужно проверить целостность электроцепей. Для этого вам потребуется контрольная лампа с двумя подключенными к ней проводами. Один конец следует подсоединить к минусу аккумуляторной батареи либо кузову «Четырки», а второй провод подключается к контакту диагностируемой электроцепи.
   Если в результате подключения лампа стала гореть, это свидетельствует об исправном участке проверяемого провода. Аналогичным образом производится проверка остальных цепей. Если вы найдете место, где отсутствует ток, то это говорит о наличии неисправности между проверяемым место и последней точкой, где напряжение было. Поврежденные провода подлежат замене.
5. Также надо проверить качество контактов на всех электроцепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения световой сигнализации и подрулевом переключателе. Часто причиной неполадок является именно окисление, такие контакты подлежат очистке или замене.

Фотогалерея «Неисправности поворотов»

Инструкция по ремонту и замене указателей поворотов и аварийной сигнализации своими руками

Перед тем, как снять и произвести замену вышедших из строя осветительных устройств на белые или желтые, надо отключить зажигание и аккумуляторную батарею.
Это позволит избежать замыкания. Работы по замене должны осуществляться в перчатках, чтобы испачкать стекла лампочек.

Как поменять лампы в ПО:

1. Сначала надо отсоединить от оптики разъем с подключенными проводами.
2. Затем освобождается наконечник пружинка.
3. Теперь нажмите на крепление, расположенное между оптикой и поворотом. Извлеките из посадочного места блок с источником света ПО.
4. Производится замена лампочек не работоспособные, сборка производится в обратной последовательности.
5. Что касается повторителей, то для замены извлеките его корпус из места посадки вместе с прорезиненной прокладкой, примерно на пол-сантиметра вперед.
6. Выведите из места установки заднюю часть устройства.
7. Извлеките полностью повторитель, после чего отключите штекер с проводкой и демонтируйте прокладку. Саму прокладку после этого надо установить на новый повторитель.
8. Теперь остается подсоединить на место штекер с проводкой и установить повторитель обратно.

Видео «Габариты в поворотники своими руками»

Если вы хотите сделать, чтобы габаритный свет горел в поворотах автомобиля, то вам поможет в реализации этой идеи ролик с подробным руководством по выполнению данной задачи (видео опубликовано каналом Александр Амочкин Коломна ААК).

При включении аварийной сигнализации, при помощи кнопки расположенной на передней панели, в её работе будет участвовать реле и лампы указателей поворота. Электрическую цепь, данной схемы, будут защищать два предохранителя расположенные в монтажном блоке под капотом автомобиля.

Если, после нажатия на кнопку аварийной сигнализации, на щитке приборов не заморгала сигнальная лампа
указателей поворота, то это будет обозначать, что она не работает. Начинать искать причину отказа в работе нужно с проверки предохранителей F5
и F11
, если на Вашем автомобиле стоит монтажный блок 17.3722-01М. Если нумерация монтажного блока другая, то номера предохранителей могут не совпадать, свыше, указанными номерами. Тогда ориентируйтесь по символике расположенной на обратной стороне крышки монтажного блока. Предохранитель аварийной сигнализации обозначается треугольником
, а предохранитель указателей поворота двумя стрелками
.

При целых предохранителях и не окисленных контактах, необходимо будет проверить реле указателей поворотов К2. Простейший способ проверки, заменить его, на заведомо исправное. Если и в этом случае аварийка на ваз 2109 не заработает, то придётся прозвонить провода и проверить контакты в колодках разъёмов. Начинать нужно с проверки напряжения на контактах предохранителей и на выводе №5 колодки Х2 монтажного блока (провод красно-чёрный). Если напряжения на этом контакте нет, то придётся снимать монтажный блок и искать причину отсутствия напряжения именно в нём. В первую очередь посмотреть нужно цела ли дорожка, по которой идёт ток к этому контакту.

При наличии напряжения на выводе №5, снимать уже придётся не монтажный блок, а кнопку включения аварийной сигнализации и на ней проверять напряжение на выводе под тем же номером 5. Если напряжение есть, то менять придётся кнопку аварийной сигнализации.

С ситуацией, когда не работают поворотники и аварийка ВАЗ 2110 или других моделях, сталкивается немалая часть владельцев ВАЗа, и часто проблема застает их врасплох. Наиболее распространенная причина, почему не работают поворотники на ВАЗ 2109, заключается в том, что вышла из строя автомобильная электрика.

Кстати, большая часть ВАЗов оснащена похожими электросхемами, которые ремонтируются одинаковым образом, поэтому советы актуальны как для модели 2109, так и для других моделей ВАЗ.

Схема включения указателей поворота и аварийной сигнализации

Причины поломки

Чтобы не допустить ситуации, когда не функционируют поворотные и аварийные огни, определите причину, почему они сломались. К самым частым факторам поломки электрики в автомобиле относят:

• разгерметизацию. Это вызывает попадание в электрику воды и грязи;
• окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть его просто: когда отключается поворотник, и вы разбираете оптику, вы увидите налет зеленого цвета. Чтобы его убрать, счистите его при помощи ветоши и попробуйте запитать контакт;
• поломку предохранителя. Чтобы не попадать в ситуацию, когда перестало функционировать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2). Далее вам потребуется просто заменить его. Помимо выхода из строя предохранителя вы можете столкнуться с проблемой замены его контактов;

Монтажный блок предохранителей ВАЗ 2109 2108 21099

• перегорание лампочки. Если отсутствие света произошло по этой причине, просто замените лампу на новую;
• поломка включателя или кнопки. Если не работают поворотники и аварийка, для починки доберитесь до переключателя, расположенного под рулем, и разберите его. Кнопку можно просто заменить;
• обрыв проводки.

Как починить

Когда не работают поворотники и аварийка, электрика в авто, чаще всего «виновато» реле, отвечающее за подачу напряжения.

Чтобы предотвратить возникновение проблемы в будущем, выполните ряд следующих действий:

• узнайте, где находится реле. Схема его размещения указывается в инструкции, прилагающейся к авто;
• постучите по реле. Часто причина кроется в банальном «залипании», и несильный удар возобновляет работу оптики;
• если меры не помогли, и у вас до сих пор не функционируют осветительные приборы, замените реле, ведь изделие недорого стоит.

Не секрет, что схемы аварийной сигнализации и сигналов поворота связаны между собой, ведь первую и вторую функцию выполняют одни и те же фары. Если не работают поворотники, а аварийка выполняет свои задачи, или же оба сигнала игнорируют команды водителя, то это может привести к аварии на дороге.

Основные причины неисправности

Чем может быть вызвана неисправность? Причин несколько:

• Перегорел предохранитель. Проблема считается наиболее распространенной. Если в автомобиле установлено реле, которое переключает сигналы аварийной сигнализации и поворотников, то причина может быть в нем. Учтите, что деталь может крепиться как в основном блоке предохранителей, так и отдельно от него — здесь все зависит от модели автомобиля. Чтобы отыскать устройство, используйте схему.
• Перегорела лампочка. Это еще одна причина, почему не работают поворотники и аварийка.
• Замыкание в проводке. При подаче команды на включение, сигналы могут путаться. К примеру, водитель активирует аварийный сигнал, а срабатывают поворотные огни, или наоборот. При наличии замыкания, оптика может и вовсе не среагировать на действия автовладельца. Чтобы диагностировать поломку, нужен тестер и базовые знания электрической части.
• Поломка переключателя под рулем или кнопки. Для выявления неисправности, необходимо проверить работоспособность этих устройств.
• Обрыв электрической цепи. Эта поломка характерна для старых машин. Если провода проложены в местах, где имеются движущиеся детали, то возможно перетирание проводки. В результате, цепь разрывается.

Как проверить работу световых приборов своими руками?

Если не работают поворотники или аварийка, это еще не повод отчаиваться — все работы по диагностике можно сделать своими руками. Для начала, определите, что световые сигналы действительно нуждаются в проверке. Делается это по ряду признаков:

• Мигания поворотов нет, но лампочки горят. Такая проблема сигнализирует о выходе из строя реле, а именно его электромагнитной части. Как правило, неисправность свидетельствует о замыкании электромагнита в одной из позиций и невозможности возврата в первоначальное положение.
• Повортники работают, но слишком медленно или в ускоренном режиме. При таких признаках, причиной неисправности может быть не только реле. Как правило, проблема проявляется при неправильном выборе лампочек. При покупке осветительных устройств, важно проверить, что они соответствуют номиналу, который установлен производителем машины.
• Реакции на команду включения нет. В этой ситуации, не работают поворотники и не срабатывают индикаторы на приборной панели. Кроме того, отсутствуют щелчки, которые должны быть при работе сигналов. Причин неисправности может быть несколько, и более подробно поговорим о них ниже.

Схема подключения аварийной сигнализации и поворотов на ВАЗ (классике)

Проверка производится следующим образом:

1. Убедитесь, что индикаторы и датчики, на приборной панели машины, работают в обычном режиме. Если этого нет, проверьте предохранители на целостность.
2. В случае исправности всех приборов, нажмите на кнопку аварийки и проверьте свечение лампочек, в каждой из фар. Осмотрите передние и задние, а также боковые фонари (при их наличии на автомобиле).
3. Если аварийная сигнализация, после подачи команды, не работает, убедитесь в исправности реле, а также наличии питания на выводах. Для этого, снимите реле со своего места, после чего подключите сигнальную лампу к контактам — к «плюсу» и кузову машины (или «минусу» аккумулятора). Поворачивать ключ в замке зажигания нет необходимости. Если контрольная лампа не светится, то вероятные причины — поломка кнопки аварийной сигнализации, нарушение электрической цепи или перегорание вставки плавкой. Кроме того, неисправность может крыться в плохом контакте в местах соединений.
4. Если контрольная лампочка светится, замкните выводы реле, при помощи куска медного провода. В случае исправности остальных элементов цепи, все сигналы должны сработать. В ином случае, проблема кроется в реле.
5. Если после выполненных манипуляций, лампы не горят, то причина проблемы — в кнопке, которая включает аварийную сигнализацию. Из опыта эксплуатации известно, что такая неисправность проявляется редко — чаще проблема вызвана замыканием в цепи. К слову, именно эта неисправность может стать причиной выхода из строя реле. Чтобы избежать повторных затрат, сначала устраните замыкание, а после, меняйте вышедшую из строя деталь.

В ситуации, когда аварийная сигнализация работает, можно говорить об исправности реле и предохранительного элемента. Следовательно, внимание стоит уделить самой кнопке. Для начала, проверьте «плюсовой» вывод, как в случае с реле. Для выполнения работы, зажигание и кнопку аварийки нужно включить. Далее делайте выводы:

• Если диагностика показала, что «плюса» нет, проверьте кнопку. Достаньте ее из своего места, и убедитесь в работоспособности цепи включения. При отсутствии питания, ищите обрыв проводки, в диапазоне между кнопкой и приборной панелью.
• Если результат проверки подтверждает наличие «плюса», замкните выводы в месте монтажа (зажигание должно оставаться включенным). Теперь активируйте сигналы поворота — левый или правый. В случае нормального свечения лампочек, поменяйте управляющую кнопку. При отсутствии питания, убедитесь в наличии напряжения на реле аварийной сигнализации. В случае отсутствия «плюса», проблема, как правило, кроется на участке электрической цепи — между блоком с предохранителями и кнопкой управления.

Как отремонтировать аварийку и указатели поворотов самостоятельно?

Если в машине не работают поворотники и лампы аварийной сигнализации, не обязательно ехать на СТО — ремонт можно произвести своими руками:

• Если перегорел предохранитель, или поломалось реле — замените неисправные детали. При наличии замыкания, проверьте участки цепи, где оно могло произойти. После устранения проблемы с проводкой, поменяйте вышедшие из строя элементы.
• При выходе из строя кнопки аварийки, замените ее. Как выполнить диагностику, рассмотрено выше.
• Для проверки электрической цепи, используйте тестер. Если диагностика показала наличие поврежденных участков — замените в этих местах провода. В процессе прокладки проводки, избегайте ее близости с движущимися деталями кузова. Кроме того, усильте изоляцию, чтобы повысить надежность.

• Причина в лампочках? Тогда замените неисправные источники света. Чтобы сделать эту работу в передних и задних фарах, демонтируйте защиту, отключите питающую цепь и выкрутите лампу из посадочного гнезда. Далее, установите новый источник света. Если неисправны источники света, установленные в фарах по бокам автомобиля, снимите плафон, путем поддевания его края отверткой. После этого, отключите питающий провод и достаньте деталь.
• Если не работают поворотники, причиной может быть выход из строя подрулевого переключателя. Если этот так, разберите и проверьте устройство. Как правило, поломка объясняется низким качеством контакта или его истиранием. В последнем случае, замените переключатель, а при наличии проблем с контактами, зачистите их (это касается и кнопок).

Обязательно проверьте разъемы и штекеры, ведь проблемы с лампами поворотов и аварийной сигнализации часто связаны с низким качеством контакта. В случае окисления соединений, обработайте, их наждачной бумагой или щеткой с металлическим ворсом. Если контакты сгорели, замените их.

Видео: Реле указателей поворота ВАЗ (классика). Проверка, схема, принцип работы

Видео: Ремонт поворотников и аварийной сигнализации

Если видео не показывает, обновите страницу или

Не работают поворотники на ваз 2109, а аварийка работает

ВАЗ 2109. не работает Аварийка, причем поворотники работают исправно Ситуация такая: включаю аварийку и на приборке начинает гореть лампа поворотников, а аварийка неработает Кнопку менял — это первое, что я сделал. Ничего не изменилось.

В чем может быть проблема?! и где на кнопке постоянний плюс?

Всем привет дорогие автовладельцы легендарного автомобиля ВАЗ 2109 (девятка). Сегодня хочется поговорить о том, почему не работает аварийка на данном автомобиле.

Электрическую цепь аварийки на автомобиле защищают предохранители, которые расположены под капотом в монтажном блоке. Если вы обнаружили что после нажатия кнопки аварийной сигнализации на комбинации приборов не заморгала специальные сигнальные лампы поворотников, то, скорее всего это значит что аварийка на ВАЗ 2109 не работает. Первым делом причину нужно искать в предохранителях F5 и F11 если у вас монтажный блок другого образца, то обозначения могут не совпадать. Но найти нужный предохранитель не составит труда, на любом монтажном блоке на крышке есть расшифровка. Аварийка обозначается треугольником, а поворотники двумя стрелками. Обозначения предохранителей на ВАЗ 2109 можно посмотреть здесь.

Если предохранители не в порядке, то нужно заменить на новые соблюдая нужный ампераж. А если предохранители целые, то нужно проверить реле поворотников K2. Самый простой способ проверить реле, это заменить его на другой который точно работает. Если и в этом случае аварийка на ВАЗ 2109 не заработает, то нужно проверить провода и контакты в колодках разъёмов. Если и с этим всё в порядке то, скорее всего дело в кнопке аварийной сигнализации решается заменой на новую.

Ну, вот и всё на этом мы рассмотрели основные причины, почему не работает аварийка на автомобиле ВАЗ 2109. Всем пока.

С ситуацией, когда не работают поворотники и аварийка ВАЗ 2110 или других моделях, сталкивается немалая часть владельцев ВАЗа, и часто проблема застает их врасплох. Наиболее распространенная причина, почему не работают поворотники на ВАЗ 2109, заключается в том, что вышла из строя автомобильная электрика.

Кстати, большая часть ВАЗов оснащена похожими электросхемами, которые ремонтируются одинаковым образом, поэтому советы актуальны как для модели 2109, так и для других моделей ВАЗ.

Схема включения указателей поворота и аварийной сигнализации

Причины поломки

Чтобы не допустить ситуации, когда не функционируют поворотные и аварийные огни, определите причину, почему они сломались. К самым частым факторам поломки электрики в автомобиле относят:

• разгерметизацию. Это вызывает попадание в электрику воды и грязи;
• окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть его просто: когда отключается поворотник, и вы разбираете оптику, вы увидите налет зеленого цвета. Чтобы его убрать, счистите его при помощи ветоши и попробуйте запитать контакт;
• поломку предохранителя. Чтобы не попадать в ситуацию, когда перестало функционировать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2). Далее вам потребуется просто заменить его. Помимо выхода из строя предохранителя вы можете столкнуться с проблемой замены его контактов;

Монтажный блок предохранителей ВАЗ 2109 2108 21099

• перегорание лампочки. Если отсутствие света произошло по этой причине, просто замените лампу на новую;
• поломка включателя или кнопки. Если не работают поворотники и аварийка, для починки доберитесь до переключателя, расположенного под рулем, и разберите его. Кнопку можно просто заменить;
• обрыв проводки.

Когда не работают поворотники и аварийка, электрика в авто, чаще всего «виновато» реле, отвечающее за подачу напряжения.

Чтобы предотвратить возникновение проблемы в будущем, выполните ряд следующих действий:

• узнайте, где находится реле. Схема его размещения указывается в инструкции, прилагающейся к авто;
• постучите по реле. Часто причина кроется в банальном «залипании», и несильный удар возобновляет работу оптики;
• если меры не помогли, и у вас до сих пор не функционируют осветительные приборы, замените реле, ведь изделие недорого стоит.

Не работают поворотники но аварийка работает ваз 2109

1. питание на предохранителе это 1, и питание на кнопке это 2 проверь для начала и сообщи.

2. реле не причём. неисправен предохранитель аварийной сигнализации 11 или F2? в зависимости от блока

3. попробуй пред. 5 F16 он на поворотники идет в том случае если аварийка работает.

4. у меня было так … вобщем аварийка работает а повороты загораются и не маргают..ну взял релюшку с рабочей машины и все заработало

5. У меня все на оборот поворотники работаю, а аварийка не работает, а когда включена кнопка аварийки то и поворотники не работают.

6. нет)) вот думаю доехать еще реле попробовать купить))) а так менял предохранители и кнопку аварийки не помогло. просто реально думал что реле если не работает то и поворотники не будут работать.

7. может хватит менять всё подряд, а купить контрольную лампу и прверить цепь? это дешевле, быстрее и совсем не сложно.

8. у меня тоже такая же проблема повороты работают а аварийка нет,еще и когда кнопку включаю аварийки то повороты тоже перестают работать.Завтра попробую так же от прикуривателя запитать посмотрю что получится.Обязательно отпишусь

9. Плюса нет на кнопку аварийки. ИМЕННО на кнопке аварийки. Масса у поворотов и у аварийки вроде как общая! Во всех случаях, когда повороты работают аварийка нет- нет питания аварийки. Если и то и то не пашет (при целой релюхе и преде)- то либо кирдык кнопке, что вызывет отсуствие массы, либо просто отсуствие “массы подходящей к кнопке”. Масса идет через кнопку.

10. Добрый день всем. У меня такой же гемор. Поворотники работают, аварийка не работает. Менял всё: реле, предохранители, кнопку. Мож при установке сигналки что повредили или соединили не так? У старого хозяина спрашивал, говорит всё работало))), но думаю, что льёт…

11. Всем доброго здравия! Мучаюсь с этой проблемой третьи выходные! Объясните кто нибудь При отсоединенной от фишки кнопки, повороты и аварийка вообще не дышат это нормально? Таvir упоминал что у ава и поворотов масса одна. какой провод? И вообще может кто нибудь расписать где на кнопке плюс и где масса? Подумываю уже перелопатить схему аварийки что бы подключить кнопку понадежней.

    не работают поворотники на ваз 2109 а аварийка работает

12. При отключеной кнопки ничего работать и не должно, плюс на реле через кнопку подаётся, либо постоянный на аварийку либо после замка на указатели поворотов. В чем собственно проблема с поворотами?

13. Проблема в следующем! Аварийка стала работать только при включенном зажигании; левый поворот норма; правый мигает (часто) только лампа панели; лампа подсветки кнопки вообще перестала работать. MegaVoltFS У меня постоянно + почему то на контакте 2 и усё!!!

14. Я разобрал кнопку. Получается что контакт 2 приходящий + ; от контакта 5 (задействован постоянно) + уходит на подрулевой пер.; контакт 1(аварийка выкл только тогда задействован) (+) не понятно куда идет; Контакты 9 и 10 в положении выкл замкнуты во вкл разомкнуты тоже не понятно откуда и куда; контакты 11, 12, 4 не пойму пачему замкнуты в положении выкл , а в положении вкл разомкнуты по скольку контакты 4 и 12 это конкретно повороты левый и правый! Никак понять не могу как это работает!!!

15. ВАЗ 21093, карб, высокая панель, ЧЯ нового образца, лампы стандарт.
    И вопрос, и рассказ.
    Последний раз включал аварийку года полтора назад.
    На сегодня – аварийка не работает, на панели ничего не загорается. Повороты – полностью нормально работают, реле щёлкает, на панели мигают соответствующие стрелки.
    Проверил в ЧЯ предохранители и напряжение – норма.
    Изловчившись вынул из норы кнопку.
    Тестером проверил полярность. Потом в довесок мультиметром проверил напряжение.
    На контакт 1 приходит постоянный плюс – 12в (без ключа в замке).
    Включил зажигание.
    Плюс появился дополнительно и на 2 контакте – 12в.
    Воткнул в разъём не нажатую кнопку – на контакте 5 тоже появилось 12в.
    Нажал одетую на разъём кнопку – на контакте 1 и 5 стало 3 с чем-то вольта.
    Зачистил контакты – всё равно аварийка не работает.
    Вопросы такие:
    1. Почему просаживается напряжение.
    2. Как я понимаю – дело скорее всего во внутренностях кнопки? Рядом купить не получается, негде. Есть ли смысл разобрать? Хотя понимаю, что овчинка выделки не стоит …

16. Кнопку решил не разбирать. Прозвонил мультиметром. Вроде “целая” – как мне показалось – замыкает нужные контакты. Про проводку вы правильно мне подсказали – найду время прозвоню. В первую очередь попробую звонить “нагрузочную” цепь (кот. завязана на контакт 49а переключателя поворотов), т.к. есть мысль что трёхконтактное реле не видит нагрузки выходящей от кнопки включения аварийки. Потом пойду дальше.
    Не знаю у кого как на девятках – у меня электрика лидирует по отказам.
    Через недельки две буду ставить ПТФ. Всё равно лезть в ЧЯ (блок). Там и посмотрю заодно.

17. Вывод не совсем правильный, без нагрузки Вы замерили ЭДС, она может быть при малейшей проводимости и не может характеризовать цепь. Напряжение в цепи надо мерить при включенных потребителях или использовать контрольную лампу. В проводе есть обрыв либо плохой контакт в штекере Ш2-5. проверьте контрольной лампой там питание на фишке и на ножке. если на ножке питания нет, то вскройте МБ, беда там. дорожки гниют довольно часто на девятках.

18. Вобщем – нет контакта от предохранителя F2 до клеммы X2-5.
    До F2 напруга есть, и если вынуть провод из Х2-5 и подать на него (на вытащенный провод) плюс – всё работает.
    Снял ЧЯ 2114-3722010-10 (361.3722), попробовал разобрать – никак не выходят ножки из разъёма (который отдельно снаружи).
    Собрал всё обратно.
    Буду брать плюс с прикуривателя.

Источники

• okuzove.ru/osveshhenie/ne-rabotayut-povorotniki-na-vaz-2109.html
• tungrem.ru/avtomobili-lada/lada-samara-sputnik/vaz-2109/540-ne-rabotayut-avarijki-na-vaz-2109
• drive2.ru/l/496807183258746934/
• 2108.info

Не работают поворотники и аварийка ваз 2110

Не работают повороты ВАЗ (переднеприводных).

На сайте рассматривались схемы подключения указателей поворотов и поиск неисправности в различных схемах. Здесь рассмотрим поиск неисправности в случае, когда не работают повороты ВАЗ переднеприводных моделей.

Поиск неисправности если не работают повороты, даже если Вы не имеете специальных знаний.

Проверка исправности реле поворотов.

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации. Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании. При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

При включении поворотов перегарает предохранитель.

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов. Для быстрого определения неисправности включите аварийную сигнализацию. Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей.
Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Не работают поворотники и аварийка на ВАЗ-2110, что делать?

На сайте рассматривались схемы подключения указателей поворотов и поиск неисправности в различных схемах. Здесь рассмотрим поиск неисправности в случае, когда не работают повороты ВАЗ переднеприводных моделей.

Тема: Аварийка работает а поворотники нет. (Прочитано 43037 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Причины выхода из строя поворотников и аварийки

Как известно, схема указателей поворотов и аварийной сигнализации завязана, поскольку обе функции выполняют одни фары. Если по каким-то причинам аварийка работает, а поворотники нет, либо не горят ни повороты, ни световая сигнализация, это может привести к созданию аварийной ситуации на дороге.

По каким причинам перестали работать эти элементы:

1. Выход из строя предохранителя — одна из самых распространенных проблем. Если автомобиль дополнительно оснащен реле, отвечающим за работоспособность этих оптических элементов, то проблема может заключаться и в нем. В зависимости от модели авто, реле может находиться отдельно от основного блока предохранителей, для поиска вышедшей из строя детали воспользуйтесь схемой.
2. Замыкание в системе. Из-за этого при включении поворотных огней включается аварийка либо оптика вовсе не реагирует на команды водителя. Для диагностики неисправности вам потребуется тестер, а также навыки электрика.
3. Выход из строя источника освещения. Иными словами — перегорела лампочка.
4. Обрыв электроцепи. Такая проблема актуальна для многих автовладельцев более старых машин. Если провода уложена в месте, где присутствуют движущиеся элементы, то со временем она перетрется и потеряет изоляцию, что в целом приведет к повреждению электроцепи.
5. Выход из строя кнопки либо подрулевого переключателя. В данном случае нужно проводить более тщательную диагностику переключателя, а также кнопки подключения.

Поиск неисправности если не работают повороты, даже если Вы не имеете специальных знаний

Проверка исправности реле поворотов

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации. Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании. При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

При включении поворотов перегарает предохранитель

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов. Для быстрого определения неисправности включите аварийную сигнализацию. Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей.
Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2110

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2109

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Ремонт указателей поворотов и аварийной сигнализации своими руками

Если пропали повороты, а также аварийный сигнал автомобиля, то можно попытаться решить такую проблему своими руками:

1. При поломке предохранительного элемента и реле вышедшие из строя детали подлежат замене. Если причина кроется в замыкании, то перед заменой необходимо проверить все электроцепи, в которых оно могло произойти. Только после того, как причина замыкания и скачков напряжения будет устранена, девайсы необходимо менять.
2. Если вышла из строя кнопка аварийной сигнализации, то ее нужно просто поменять. О том, как произвести диагностику этой детали, мы уже рассказали.
3. Что касается диагностики электроцепей, то она осуществляется с помощью тестера. При выявлении поврежденных участков провода подлежат замене. При их укладке проследите за тем, чтобы проводка не соприкасалась с движущимися элементами кузова. Также рекомендуется дополнительно заизолировать новые провода, чтобы повысить надежность изоляции.
4. Если причина заключается в лампочках, то все перегоревшие источники освещения подлежат замене. В передних и задних фарах лампы меняются путем снятия защиты с фар, отключения от лампы цепи питания, а также выкручивания источника освещения из посадочного места и его заменой на новое. Если не работают лампы в боковых фарах, то, как правило, для демонтажа источников освещения сам плафон нужно поддеть отверткой, после чего отключить провод питания и извлечь устройство.
5. Если причина кроется в подрулевом переключателе, то это устройство нужно разобрать и проверить. Как правило, причина поломки переключателя заключается в плохом контакте или в его стирании. В таком случае вышедший из строя переключатель меняется на новый. Что касается контактов (неважно где — на соединениях или кнопках), то их желательно зачистить.
6. Также следует проверить все штекеры и разъемы, ведь вполне возможно, что неполадка заключается в плохом контакте на них. Закисленные контакты подлежат очистке с помощью железной щетки либо наждачной бумаги. Если контакты перегорели, то их необходимо будет менять.

Видео «Бюджетный вариант ремонта подрулевого переключателя»

В ролике ниже представлен недорогой вариант ремонта подрулевого переключателя в автомобиле Пежо (автор видео — канал EzjikOnline).

Чудят поворотники и аварийка. То работают то не работают.

Опции темы

Поиск по теме

Чудят поворотники и аварийка. То работают то не работают.

В общем, включаю к примеру аварийку(или поворотник, без разницы) сначала работает, через минуту-несколько перестает работать, через какое то время опять начинает. Если выключить и включить все равно не работает. Как будто по расписанию работают, к примеру (2 минуты работы, 3 минуты простоя, и т.п.) Если не работает аварийка, то в этот же время и поворотники не будут работать.

Сталкивался ли кто нибудь с такой проблемой, или какие ваши предположения?

Самодиагностику делал, выдало 34 ошибку (датчит детонации вроде) соответственно не оно, ошибку сбросил, пока что не появляется.

В общем, включаю к примеру аварийку(или поворотник, без разницы) сначала работает, через минуту-несколько перестает работать, через какое то время опять начинает. Если выключить и включить все равно не работает. Как будто по расписанию работают, к примеру (2 минуты работы, 3 минуты простоя, и т.п.) Если не работает аварийка, то в этот же время и поворотники не будут работать.

Сталкивался ли кто нибудь с такой проблемой, или какие ваши предположения?

Самодиагностику делал, выдало 34 ошибку (датчит детонации вроде) соответственно не оно, ошибку сбросил, пока что не появляется.

Мне кажется,надо реле посмотреть.

хм. было у одного пареняги такое на мазда демио, оказалось все банально просто не в реле было дело или где то ешо, а в банальной кнопки аварийной. ведать через неё идут все наши поворотники на машинах.

через аварийку(кнопку)всё должно идти.надо вначале её проверить.

Симптомы похожи на неконтакт. Ток нагрузки нагревает слабое соединение (втычные клеммы, а может самостоятельная “холодная” пайка), образуется разрыв, далее остывание, временное восстановление работы и вновь по циклу. Надо локализовать.

Что значит “перестаёт работать”? Реле продолжает щёлкать или наступает тишина?

Наступает тишина. и ещё, врядли все таки наргевание, т.к. я могу поворотниками час не пользоваться, и они могут не включится, а могут и включится, как повезет).

Туплю походу, но все же. Не нашел в книге где находиться это реле, кто знает подскажите пожалуйста.

См. стр. 459, 460, п.64 – блок прерывания аварийной сигнализации и фонарей сигналов поворота. Это центральная консоль.

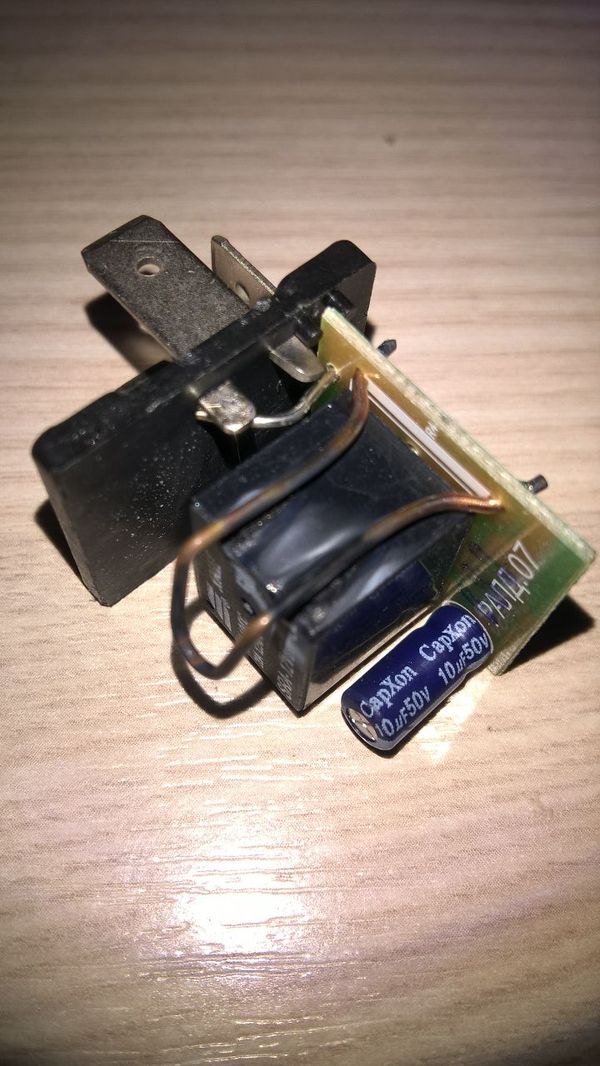

Была подобная проблема на R’nesse, решилась пропайкой платы реле.

Большое спасибо за помощь, дело действительно было именно в этом блоке. Снял, разобрал, пропаял, все ок! Спасибо! =)

Неужели там что-то могло отпаяться? Это у Японцев то?
Что именно пропаивал? Чем паял? Дефект был виден не вооруженным взглядом?
Нужно было сфотографировать и выложить пару снимков с указанием мест пропайки.

пробовал сфоткать, но даже в режиме макросъемки не видно дефекта (фоткики нормального нет сейчас) Визуально его хорошо видно (хотя сначала не обротил внимание) суть в том что треснуло место спайки.Сама плата целая. Ударов никаких не было. хз почему так.

Вот другая плата(просто в нете картинку нашел) на ней красным изоброзил линию трещини, она прям по кругу была, будто надавили с той стороны, хотя в коробочке плата размещена таким образом что ничего там не соприкосалось.

Последний раз редактировалось МВД; 28.10.2011 в 17:46 .

у меня при включении аварийки релюшка щелкала 1 раз и молчала. таким образом нашел, где она находится.
снял, хотел заменить, но не нашел такого. аккуратно вскрыл корпус, там все на защелках. внутри находится плата, на ней чип и миниатюрное реле, вот у реле один из выводов отпаялся, как показал МВД. причем сразу не увидел, только при внимательном рассмотрении, и я знал, чего ищу.
паял простым паяльником, опыт есть, если не уверен сноси в каку-нить мастерскую, пусть посмотрят опытным глазом.

была такакая проблема, реле однозначно!

Ах какой молодец! Даже не смотря на то, что последний пост был 8 месяцев назад.
Получай замечание за бессмысленное поднятие старых тем.

На днях тоже отказал поворотник. Еле нашёл реле, оно находиться со стороны водителя на внутренней стенке консоли центральной под декоративной панелью. Надо было просто пропаять один контакт.на фото попытался сжато показать. Номер реле на фото тоже. Вложение 6080360
В интернете нашёл номер детали: 25731AG000, 25731-AG000
производитель: Япония
примечание: Реле поворотов Niles IF356 25731-AG000
состояние детали: контрактная (оригинал, б/у)

автомобиль: Nissan X-Trail
год выпуска: 2000 – 2006
кузов: PNT30, NT30, T30
двигатель: SR20, QR20

Простите,а блок который содержит плату в посте #12 находится в ценральной консоли торпеды,то есть чуть ниже бардачка для монитора ? Я доставал от туда(из области кнопки аварийки все внутренности,но подобной платы не обнаружил.Есть у кого фотка или рисунок в книге-где именно та плата,которую необходимо паять? Или просто словами поясните – местоположение сего девайса. Благодарю всех.
С уважением.Александр.

Я реле поворотников разбирал,(оно же и аварийки – правильно?) там замечаний не,только микросборку не могу вычислить на предмет работоспособности.Есть еще у меня вариант неконтакта кнопки аварийки.Так как реле менял два разных,не оригинал,а заменители-работать ав.сигнализация отказалась вместе с поворотами,а с родным реле только повороты работают.

Решение проблемы с отсутствием аварийной сигнализации.

Всем доброго времени суток.Решена проблема с отсутствием аварийной сигнализации.Начну с фотографии,где находится её предохранитель-именно аварийной сигнализации,но не поворотников.Его нужно первым делом найти и проверить-приход “плюса” ,целостность предохранителя и выход “плюса” на кнопку сигнализации.
Проблема не стандартная,но и такое бывает.В кнопке аварийной сигнализации,которая показана на следующей фотографии загнулась пружина возврата кнопки и не позволяла до конца нажимать её и замыкать контакты.
Мною была снята вся панель управления и оставлена только кнопка самой “аварийки”.

Далее было очень удобно проводить измерения.Но чтобы провести хоть какой-то замер необходимо знать устройство электрического аппарата.По этой причине была разобрана кнопка аварийной сигнализации.Далее “быстрым глазом” оценена обстановка внутри аппарата и представлена мысленно принципиальная схема работы.Привожу на фотографии простейший набросок-схему, для измерения без разбора и возможных повреждений( при отсутствии опыта),работоспособности кнопки аварийной сигнализации.

Теперь привожу фото разъема который приходит к самой кнопке аварийной сигнализации.Для простоты пояснения скажу,что нужно включить зажигание в положение “ON” и включить “габариты” -тогда на разъеме который скажем так в “рабочем состоянии” и отключен от кнопки аварийки – при измерении будет то что нарисовано разными цветами на следующей фотографии.
На всякий случай выложу фото того места где находится само реле.
Так как бывают случаи,что людям трудно определить место его расположения,а особенно ,когда оно не “клацает” )))

И для полного успокоения и уверенности,что наши отечественные производители умеют делать полезные вещи-привожу фотографию с Калужским Реле аварийной сигнализации и поворотов- оно является полным аналогом нашего ниссановского реле.Доработка заключается только в том,что нужно два контакта поменять местами при помощи паяльника и двух кусочков проводков-оговорюсь,что идея не моя! НО сегодня я проверил трижды его в работе и замерил интервалы щелчков – все работает просто идеально и так же как наше родное реле.
Всем удачи в дальнейших разборках))) Не болейте и пусть машины ваши тоже не болеют! Успехов.
С уважением.Александр.

Что делать, если не работают поворотники и аварийка? Ищем неисправности

Наверное, каждый водитель сталкивался с подобной проблемой, но, что делать, если не работают поворотники и аварийка, знают не все. В особенности, множество вопросов могут возникать у новичков автодела, которые еще не привыкли ремонтировать свое авто самостоятельно. К примеру, утром при заводе машины, вставляя ключ в замок зажигания, проверяем: но, ни поворотники, ни аварийная кнопка не функционируют, как положено.

Что можно посоветовать в таком случае, ведь, как правило, неопытные водители начинают паниковать. Да, действительно, без работающих лампочек поворота, указывающих направление (а тем более, вкупе с аварийкой, которую на худой конец можно было бы включить, чтобы обозначить поломку, и продолжать езду), даже выезжать из гаража не рекомендуется. Это чревато ДТП, особенно в случае, если движение на дороге достаточно интенсивное. Так что лучше не рисковать.

Содержание

В большинстве случаев, все дело бывает в реле, которое отвечает за данный сегмент электрики. Поэтому и начинать проверку целесообразно именно с него. В реле может попасть вода, либо где-то обломиться контакт. Исправить можно заменой самой запчасти. Хорошо, если у вас на этот случай припасено запасное (некоторые опытные владельцы ВАЗов возят его обязательно с собой).

Если нет – придется сходить в ближайший автомагазин, так как передвигаться на лишенной указателей поворотов машине не рекомендуется (ну, или попросите товарища с машиной съездить за деталью). После замены релюшки, как правило, все начинает функционировать.

Схема соединения

Вообще-то, чтобы понять причины неисправности с поворотниками и аварийкой, нужно знать, как выглядит в авто электросхема их соединения и подключения. Потому как, если не помогли манипуляции с реле, то придется прозванивать всю цепь, а для этого желательно представлять себе, из чего она состоит. Рассмотрим на примере вазовской «классики» (хотя и в импортном исполнении она вряд ли существенно будет отличаться).

В системе есть несколько основных деталей. Реле, обычно на 4-е провода. Кнопка аварийки. Переключатель поворотов. Они соединены между собой проводками. При нормальном положении аварийной кнопки контакт замкнут от зажигания и идет (по черному проводу) к реле. На нем теперь уже присутствует напряжение, подводящееся к переключателю поворотов. При включении влево/вправо контакт замыкается и соответствующая лампочка загорается.

Когда положение аварийной кнопки на включение, сеть замыкается напрямую на лампочки правого/левого поворота одновременно. Вот и вся схема, если рассказывать упрощенно.

Кнопка аварийки и разъем

Изучив теорию, переходим к практике. Из вышеприведенной схемы можно видеть, что все начинается с кнопки аварийной ситуации. На нее приходит ток от зажигания. Поэтому, следует проверить первым делом, поступает ли на разъем напряжение. Возможно, отошел контактный провод, возможно, кстати, перегорел предохранитель (посмотрите по руководству к эксплуатации, какой из них отвечает за этот участок, и попытайтесь его сменить на запасной).

Мультиметром можно проверить показания на входе: по оранжевому проводу питание поступает от замка. По черному – уходит на реле. Есть еще красный – бортовая сеть, там всегда должно быть напряжение (ведь аварийка может работать и при выключенном зажигании).

Проверим и вхождение соответствующих проводов в разъем, возможно, что-то отошло или перетерлось. Если нет под рукой измерительных приборов для электричества, можно воспользоваться небольшим кусочком провода, чтобы проверить целостность схемы подключения.

Для этого отсоединяем саму кнопку аварийной сигнализации от ее разъема. Получаем гнездо с несколькими выходами, висящее на проводах различных цветов. При помощи кусочка провода, вставленного в соответствующие разъемы (перемычки), можно сымитировать работу и самой кнопки на включение, и лампочек поворотов, чтобы понять, что соответствующие гнезда рабочие.

Продолжение проверки

Далее, что делать, если не работают поворотники и аварийка? Если реле с разъемом и кнопкой точно гожие (в чем мы убедились в ходе проверок), можно поискать и другие причины неполадок. К примеру, обратить внимание на переключатель поворотов на руле. Бывает, что там отсутствует контакт напряжения. Проверка осуществляется без участия переключателя на разъемах реле: при помощи кусочка провода можно замкнуть соответствующие контакты.

Если поворотники заработали, то, значит, неисправен именно данный рулевой переключатель (на него не поступает ток по какой-то причине). Здесь уже без должной подготовки самостоятельно заменить или отремонтировать деталь будет довольно трудно, так как придется снимать руль и сам переключатель. В данном случае лучше обратиться к услугам электрика на СТО.

❤️ Что произойдет, если ваши указатели поворота и опасности не работают? ❤️

Мало что может расстроить больше, чем осознание того, что ваши поворотники и аварийные огни не работают должным образом. Одна из худших частей этого появления в вашем автомобиле заключается в том, что вы часто не узнаете об этом, пока не увидите мигающие огни полиции позади вас, которые останавливают вас, чтобы дать вам штраф за то, что они не работают должным образом. Хотя это отличается от одной юрисдикции к другой, если вы получите штраф за неиспользование сигнала при повороте, вы можете в конечном итоге заплатить от 80 до 150 долларов.Это определенно деньги, которые вы не хотите терять, и затем, если учесть это, вам все равно придется платить, чтобы починить сигнал поворота, и это может быть еще более раздражающим.

Авторемонт стоит ДОРОГОЙ

Что может привести к прекращению работы указателей поворота и аварийных огней?

Может быть трудно сузить точную причину, по которой ваши указатели поворота и опасности не работают. Проводка используется совместно с другими системами вашего автомобиля и может подключаться к парковке, стоп-сигналам и другим системам предупреждения.В общем, вы смотрите на такие вещи, как перегоревшие лампочки, неисправная проводка, плохие разъемы, сгоревшие предохранители, проблемные устройства мигания и даже неисправные переключатели. Чтобы выяснить точную причину проблем с вашими поворотниками и опасностями, вы можете приобрести цифровой мультиметр и контрольную лампу, чтобы убедиться, что вы можете отследить проблему. собственный.

Неисправный переключатель указателей поворота

Переключатель указателя поворота — это то, что управляет сигналом поворота, когда вы нажимаете ручку для поворота вправо или влево.Если переключатель не работает, он не будет посылать правильный сигнал, чтобы мяч мигал соответствующим образом. Это может быть механическая проблема или проблема с проводкой. Если есть механическая проблема, скорее всего, это проблема с часовой пружиной.

Если вам нужен новый переключатель указателей поворота для вашего автомобиля, средняя стоимость ремонта составит от 250 до 350 долларов. Сама деталь, если вы отправитесь в AutoZone, может стоить вам от 85 до 250 долларов в зависимости от марки, модели и года выпуска вашего автомобиля.

Окисление

Патрон, в котором находится лампа-мигалка, со временем может заржаветь. он так же подвержен коррозии, как и любая другая часть вашего автомобиля. Когда розетка подвергается коррозии, это может ослабить или разорвать цепь и привести к тому, что указатель поворота больше не будет работать правильно.

Стоимость замены розетки указателя поворота в вашем автомобиле может составлять всего около 5 долларов с ценами до 30 долларов и выше.Я был со всеми остальными деталями, это определенно зависит от марки, модели и года выпуска вашего автомобиля.

Перегоревший предохранитель

Электроника в вашем автомобиле работает от предохранителей, чем электрическая система в вашем доме. Если что-то вызывает короткое замыкание и по линии проходит слишком много электричества, то перегорает предохранитель, чтобы защитить подключенные к нему устройства от повреждения увеличившимся потоком электричества. Если предохранитель работает правильно, он перегорит, чтобы спасти остальную электронику вашего автомобиля.Замена предохранителя — это, как правило, простой процесс, который не должен стоить больших денег или занимать много времени. Новые предохранители для вашего автомобиля обычно стоят от $ 10 до $ 20 .

Неисправная лампочка

Как и у вас дома, время от времени лампочка просто перегорает. Никакая лампочка не может работать вечно, поэтому после длительного использования вполне возможно, что одна из ваших шор просто перегорела. По большей части, это одна из наиболее распространенных проблем, с которыми вы столкнетесь с поворотниками и аварийной сигнализацией.Это также один из самых простых способов проверить. Все, что вам нужно сделать, это заменить лампочку на новую, и если кто-то работает, то вы знаете, что проблема была в старой. Срок службы ваших поворотников составляет несколько лет, но нет никаких гарантий.

Стоимость замены лампочки в автомобиле немного дороже, чем у домашней лампочки. Средняя дилерская цена на партию этих ламп составляет от $ 90 до $ 120 $ . Опять же, это очень сильно зависит от марки, модели и года выпуска вашего автомобиля.У некоторых автомобилей есть более дорогие лампы, а у других лучше проверить AutoZone или аналогичные сайты, чтобы узнать, какая из них подходит для вашей машины и сколько она будет стоить.

Реле указателя поворота

Указатели поворота в вашей машине работают через так называемое реле мигалок. Реле мигалки, иногда называемое мигалкой, представляет собой электрический компонент, который действует как переключатель. Это то, что позволяет свету включаться и выключаться, а не гореть постоянно или выключаться постоянно.К реле подается ток, который позволяет цепи внутри включаться и выключаться, что издает звук щелчка, к которому вы привыкли, когда мигают ваши сигналы. Замена реле указателя поворота должна стоить от $ 100 до $ 125 , если это проблема вашего автомобиля. Вы можете купить реле в AutoZone всего за 7 долларов по цене примерно до 70 долларов.

Признаки и симптомы плохих сигналов поворота и аварийных огней

Как мы уже говорили, ваши поворотники управляются так называемым миганием или реле.Это электрический выключатель, который включает и выключает свет. Это не общая деталь, и вам нужно будет найти точную для марки, модели и года вашего автомобиля, если вы хотите заменить ее самостоятельно. Есть несколько способов, по которым эти фары могут выйти из строя в вашем автомобиле, и это часто зависит от характера проблемы, которая в первую очередь ее вызывает.

Свет не работает

Если у вас есть серьезная проблема в вашей электрической системе, вы обнаружите, что не только не работают аварийные устройства и указатели поворота, но и у вас могут быть другие огни, которые также не работают, например, ваши фары, стоп-сигналы, ходовые огни. фары и многое другое.Это связано с тем, что в некоторых автомобилях проводка проходит через другие фонари, что приводит к их короткому замыканию одновременно.

Сигналы и опасности вообще не работают

Чаще всего проблемы с сигналами поворота или аварийными сигналами возникают из-за того, что они вообще не работают. Существует несколько причин этого диапазона: от перегоревших лампочек до неисправности внутренней проводки.

Сигналы и опасности не отключаются

Это признак неисправности реле указателя поворота, которое не позволяет свету выключиться. Как правило, короткое замыкание в линии приводит к тому, что опасности и сигнальные огни горят постоянно, а не мигают так, как должны. Таким образом, свет включается, но он не мигает, чтобы сигнализировать о том, что вы на самом деле пытаетесь повернуть в том или ином направлении, или что у вас возникла какая-то чрезвычайная ситуация, из-за которой необходимо было включить аварийные огни.Есть несколько электрических проблем, которые также могут привести к этой проблеме.

Стоимость ремонта указателей поворота и аварийных огней

Стоимость ремонта указателя поворота и аварийной сигнализации может сильно различаться по ряду различных причин. Прежде всего, есть несколько разных причин неисправности ваших фонарей, поэтому это действительно зависит от того, какая проблема привела к тому, что это произошло.

Если это простой вопрос замены лампочки в указателе поворота, вы можете рассчитывать заплатить от 115 до 150 долларов, чтобы починить ее.Это для вашего обычного автомобиля, чтобы заменить лампочку. Если у вас более дорогой автомобиль, например BMW M3, вы можете в конечном итоге заплатить до 325 долларов только за то, чтобы купить новую лампочку и вставить ее.

Когда дело доходит до ремонта аварийных огней, вы можете найти где-то от 270 до 400 долларов, чтобы починить их, в зависимости от марки, модели и года вашего автомобиля, а также от того, где вы собираетесь ремонтировать.

Могу ли я отремонтировать собственные указатели поворота и аварийные огни?

Нет работы по ремонту автомобилей, которую вы не смогли бы выполнить самостоятельно, если вы подготовлены и знаете, как это сделать.Проблема с возможностью определить, сможете ли вы выполнить конкретный ремонт вашего указателя поворота и аварийных огней, когда они вышли из строя, как мы видели, это всего лишь одна проблема. Если ваш ремень ГРМ выходит из строя, значит, вы знаете, что это ремень ГРМ, который нужно отремонтировать. Но, как мы видели в нашем списке выше, ваш сигнал не работает по ряду причин.

Вам необходимо устранить проблему, чтобы определить точную причину, по которой ваши указатели поворота или аварийные огни не работают, прежде чем вы сможете решить, как именно их отремонтировать и сможете ли вы это сделать самостоятельно.Этот дополнительный шаг может сделать его немного более сложной задачей для некоторых водителей, которые могут быть заинтересованы в ремонте автомобилей своими руками. По большей части, все, что мы перечислили, было бы слишком сложно решить самостоятельно, если бы вы с самого начала знали, что это проблема в вашей машине. Однако определить точную природу электрической проблемы может быть труднее, чем кажется на первый взгляд.

Определить, перегорела ли ваша лампочка, достаточно просто, но если есть проблема с чем-то вроде реле аварийной сигнализации или проблема с внутренней проводкой в ​​переключателе указателей поворота, вам может быть труднее выяснить, что именно вы нужно делать с вашим автомобилем.Имея это в виду, может быть лучше обратиться к механику, чтобы заставить его правильно диагностировать проблему за вас, чтобы было немного легче понять, что нужно сделать.

Тем не менее, если вы намерены попробовать это самостоятельно, в Интернете определенно есть несколько руководств, которые вы можете использовать, чтобы помочь вам в этом процессе. Видео, подобные этому, не только объяснят, как устранить проблему, но и как вы можете диагностировать, с какой именно проблемой вы столкнулись, чтобы вам было легче выполнить работу самостоятельно.

Итог

Указатели поворота и аварийные огни не являются неотъемлемой частью работы вашего автомобиля. Фактически, многие водители будут управлять своим автомобилем в течение довольно длительного периода времени, фактически не осознавая, что есть проблема с одним из этих огней. Поскольку вы не можете видеть, что происходит, когда ведете машину, если кто-то не сообщит вам о проблеме, очень редко вы сможете решить ее самостоятельно.Нет причин для включения этих огней, когда вы не за рулем, если только кто-то другой не водит вашу машину на регулярной основе. Иногда это затрудняет отслеживание.

Это также делает ваши поворотники и аварийные огни такой сложной проблемой. Отсутствие исправных указателей поворота на вашем автомобиле не только является незаконным, но и существует множество доказательств того, что неправильное использование сигналов приводит к большому количеству аварий на дороге.Фактически, несколько миллионов аварий в год объясняются проблемами с неправильными сигналами. Только по этой причине в ваших интересах убедиться, что ваш свет работает должным образом.

Следует иметь в виду, что примерно каждые несколько месяцев вы можете проводить быстрый визуальный осмотр вашего автомобиля. То же самое происходит, когда вам нужно пройти дорожный тест для водителя. Тестер обойдет вашу машину и проинструктирует вас включить поворотники и аварийные огни, чтобы убедиться, что они работают.Вы можете делать то же самое, чтобы время от времени убедиться, что все в хорошем рабочем состоянии, а если это не так, то вы знаете, что вам нужно это исправить. Вы сэкономите на стоимости билета, так как вам все равно нужно будет отремонтировать автомобиль после этого.

Монтажный блок. Распиновка монтажных колодок для автомобилей ваз схема расположения предохранителей форсунка ваз 2109

Любой отечественный ВАЗ-2109 имеет, как правило, и старые, и новые модели оснащены такой системой.Благодаря такой системе вся электропроводка совмещена между собой. Функционирование блока питания позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид устройства

Схема

Итак, чтобы понять, где находится ВАЗ-2109, изначально следует помнить, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, выпущенные до 1998 года, имеют блок, не характерный для автомобилей более поздних лет.

В старых моделях блок питания имеет маркировку 17.3722, его основные компоненты — корпус и инженерная плата. К последнему указанному элементу присоединяются все имеющиеся проводные контакты, а также предохранители и реле.

Что касается более современных станков, выпущенных после 1998 года, то блок имеет код 2114-3722010-60. Разница между двумя типами систем заключается в том, что последние имеют плавкие части.

Если автомобилист решит провести какие-либо манипуляции с системой предохранителей, он должен понимать, что впрыск топлива (карбюраторный или инжекторный) в этом вопросе значения не имеет.Немаловажным фактом является то, что расположение монтажного блока везде одинаковое. Вы можете найти систему в моторном отсеке недалеко от места водителя, рядом с лобовым стеклом.

Если говорить о существенных различиях между двумя версиями блока питания, стоит отметить тот факт, что детали блока маркированы по-разному, элементы системы различаются номиналами. Кроме того, в новом блоке питания отсутствует реле вентилятора двигателя и реле времени, регулирующее омыватель заднего стекла.

Установлены предохранители печки в старый автомобиль

Если автомобилист желает узнать, какой предохранитель отвечает за печку ВАЗ-2109 в автомобиле старого образца, он должен среди всего перечня комплектующих проводов и элементов найти цифру F7, сила тока на такой детали всего 30 A. Этот предохранитель содержит цепь, состоящую из электродвигателя, электродвигателя омывателя лобового стекла, а также реле включения вентилятора радиатора.

Предохранители блока отопления установлены в старом автомобиле

Как было сказано чуть ранее, схема монтажного блока, который установлен в автомобилях новой модели, отличается от своего прототипа.Как показывает практика, описанная схема расположения деталей работает на всех типах двигателей.

Чтобы понять, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель №4 на ток 16 А отвечает за катушку реле вентилятора радиатора, а также за исправность электрической цепи электродвигателя отопителя. Седьмой элемент блока питания с током 8 А способен предотвратить выход из строя лампы, через которую подсвечиваются ручки печки и прикуривателя, восьмой, с током 16 А, отвечает за электродвигатель вентилятора радиатора.

общая информация

Если автомобилист заметил, что машина ВАЗ-2109 перестала исправно функционировать, например, вентилятор отопителя, скорее всего, придется грешить на. На самом деле замена такого элемента — процесс несложный, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, из-за которого автовладельцу придется разбираться в цепи, идущей непосредственно на некомпетентный элемент. Чтобы проверить исправность предохранителя F7, необходимо убедиться в исправности электродвигателя омывателя фар, подсветки отделения для печати и прикуривателя.

Заключение

Если автомобилисту нужен предохранитель для печки ВАЗ-2109, он может самостоятельно, пользуясь данной инструкцией, найти необходимый элемент системы, проверить его работоспособность и при необходимости заменить.

В каждой машине есть блок с предохранителями для разных устройств. Чтобы все это не случайно расположилось на кузове автомобиля, специально создан пластиковый блок с крышкой, в котором аккуратно и промаркированы предохранители.

Схема

Предохранитель — это устройство, которое защищает, в данном случае, любое электронное устройство от возгорания или замыкания.Предохранители устанавливаются так, что в случае короткого замыкания они сгорают быстрее, чем устройство, которое они защищают. Таким образом, электрический ток прерывается и не течет к устройству, если нить предохранителя сгорела.

«Девятки», то есть ВАЗ 2109, бывают двух типов:

Блок предохранителей с кодом 17.3722 устанавливался на автомобили данной модели до 1998 года. Внутри блока находится инженерная плата, к которой припаиваются контакты проводки, реле и предохранители.

Если, то причина либо в предохранителе, либо в электрической цепи.

Блок предохранителей с маркировкой 2114-3722010-60 был установлен на автомобиле 2109 после 98 года. Предохранители уже начали использоваться в этом блоке.

Блок предохранителей карбюраторного и инжекторного двигателей ВАЗ 2109 ничем не отличается. Деление происходит только до и после 98.

Блок питания расположен аналогично. Он находится под капотом, слева под лобовым стеклом.

В чем разница между старым и новым блоком предохранителей для 2109?

Отличия заключаются в следующем:

1. Обозначение.
2. Номинальная мощность.
3. В новом блоке предохранителей нет таймера омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Блок старомодный

Блок предохранителей 17.3722

Реле

Перечислим номера реле и их функции в таблице:

Блок предохранителей новый

В таблице приведены обозначения предохранителей, что они защищают и на какой ток рассчитаны:

Реле

В таблице приводим распиновку блока предохранителей новой модели 2109:

Снятие и замена

Если какое-либо устройство не работает, первым делом нужно найти причину самого простого действия, а это проверка предохранителя.То есть сначала ищем нужный предохранитель, отвечающий за конкретное устройство, потом проверяем, исправен он или перегорел.

Как заменить предохранитель:

1. Открыть капот, отсоединить массу аккумулятора (-).
2. Открыть БП.
3. На внутренней крышке блока нанесено обозначение, где и какой предохранитель находится.
4. Снимите предохранитель.
5. Установите новый и проверьте.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять блок питания.

Как паять цепь блока предохранителей.

Одна из причин проблем, с которыми сталкиваются автомобилисты, — это выход из строя предохранителей на ВАЗ 2109. Поэтому каждый водитель должен иметь представление о том, как заменяются предохранители ВАЗ 2109, а еще лучше — иметь навыки предотвращения таких поломка.

Функции предохранителей ВАЗ 2109

Предохранители расположены в двух блоках: один под капотом, другой внутри автомобиля под панелью.Назначение любого предохранителя — защитить определенный прибор ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти короткое замыкание, а это приведет к поломке одного из устройств. В этом случае весь удар берет на себя предохранитель.
Цена будет значительно ниже, чем у любого другого устройства, которое оно защищает.

Расшифровка предохранителей ВАЗ 2109

Замена предохранителей марки автомобиля ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя.Большинство электрических цепей в автомобиле защищены предохранителями.
Внутри блока предохранителей сила тока и номер предохранителя указаны на крышке в амперах.
При открытом блоке предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к выходу из строя автомобильного устройства. Это может определяться прекращением работы или нестабильной работой узла, на который подается питание от электричества.
В автомобиле ВАЗ 2109 защите предохранителями не подлежат:

• Цепи зажигания.
• Генератор (см.).
• Запуск двигателя.
• Реле замка двери.
• Фары в комплекте.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти из строя.

Совет: Вы всегда должны иметь при себе комплект запасных предохранителей и при необходимости заменять его самостоятельно.

• Каждому из блоков назначены только определенные предохранители.
• Номинальный ток предохранителя указан на корпусе предохранителя.
• Необходимо удалить предохранитель из блока с помощью специального пинцета, закрепленного в блоке.
• Пинцетом возьмите предохранитель и вытащите его.

• Запасные предохранители устанавливаются в передней части агрегата.
• Замена предохранителя ВАЗ 2109 производится установкой его в розетку разъема и нажатием до фиксации.
• С левой стороны панели приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных фар с силой тока 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он перегорел, только затем заменить его новым.

Заменить предохранители на ВАЗ 2109 можно только на те, которые рассчитаны на такую ​​же силу тока. В противном случае электрические устройства могут быть повреждены.
На ранних моделях автомобиля ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью. Держатели предохранителей изготовлены из пружин, и в месте плохого контакта выделяется много тепла, которое может расплавить корпус блока, что приводит к колебанию держателей, и они не сжимают детали плохо.
Следовательно, необходимо заменить старый блок предохранителей ВАЗ 2109 на новый, с элементами вилки.

Совет: При замене старого блока предохранителей новый ваз 2109 предусматривает в системе охлаждения мотора подключение мотора вентилятора через реле. В противном случае пути, по которым проходит ток, могут сгореть на печатной плате.
Кроме того, на электровентилятор нужно установить датчик для его включения, в связи с тем, что его контакты рассчитаны на большее значение тока.

Разборка блока предохранителей автомобиля ВАЗ 2109

Для работы используется набор приводных инструментов.
Рабочие инструкции:

• Аккумулятор отключен.
• Разобрал в «бардачке».
• На стороне пассажира отсоедините разъемы жгута. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть соответствующий цветной кружок.
• В моторном отсеке автомобиля снимается крышка монтажного блока.
• Ключом на «10» откручивает гайки крепления блока предохранителей.
• Устройство приподнято, четыре разъема спереди и один сзади отключены.

• Монтажный блок снят.
• Прокладка снимается, как показано на фото.

Ремонт блока предохранителей автомобиля ВАЗ 2109

Итак:

• Все реле и предохранители сняты.

Совет: При сборке убедитесь, что устанавливаемый предохранитель соответствует номинальному значению тока.Установка перемычек в реле осуществляется с разметкой ее места, чтобы не было путаницы при сборке.

• Обнаружен сгоревший след.
• Вырезана область, которая стала непригодной для использования.
• Окисленные места протерты бензином.
• Припаян новый провод.
• Сборка блока осуществляется в порядке, обратном разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние — залог безопасности при движении автомобиля по бездорожью.Как это делается на автомобиле ВАЗ 2109 хорошо видно на видео.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки. Основная задача блока питания — не допустить поломок электрооборудования, установленного в автомобиле.

Блок крепления предохранителей карбюратор ВАЗ 2109 и инжектор ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива (инжектор или карбюратор) вообще не играет.Блоки питания будут отличаться только годом выпуска автомобиля. То есть монтажные блоки форсунки и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Нужный блок находится под капотом напротив водительского сиденья, собственно под самим лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Всю линейку ВАЗ 2109 можно разделить на две категории — выпускаемые до 1998 года и выпускаемые после 1998 года.Старые автомобили комплектуются блоком питания с маркировкой 17.3722. Этот блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», выпущенных после 1988 года, БП имеет маркировку 2114-3722010-60. Вот мы уже видим предохранители.

БП 17.3722

Различия между старой и обновленной версиями заключаются в следующем:

• Элементы монтажного блока имеют разную маркировку.
• Номинал предохранителей другой.
• В новом агрегате нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где схема предохранителей

Схема предохранителей напечатана на противоположной стороне пластиковой крышки, закрывающей устройство.

Как узнать, перегорел ли предохранитель

Неисправность предохранителя можно определить по расплавленной нити накала — плавкий элемент, который плавится и замыкает контакты, предотвращая повреждение электрического оборудования под высоким напряжением.

Безопасность при работе под напряжением

Обязательно отсоедините отрицательную клемму от аккумулятора.

Разборка и замена предохранителей своими руками (подробно)

Заказ на работы:

Слаженную работу автомобиля обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы используются предохранители от перегрузок. Все предохранители объединены в один монтажный блок … Схема электрооборудования Ваз 2109 блок предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания о блоке на ВАЗ 2109

1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. ВАЗ 2109 Схема подключения блока предохранителей выпускается производителями двух типов. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них по-разному обозначаются, используются предохранители разных типов и соответственно разъемы для них разные.

Структура схемы блока предохранителей старого образца

Монтажный блок старой версии 17.3722 состоит из двух компонентов.Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второе — это сама установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

1. К1 — отвечает за время мытья стекла с тыльной стороны.
2. К2 — поворотники и аварийные огни.
3. К3 — дворник.
4. К5 — дальний свет фар.
5. К6 — очиститель фар.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения мотора.
8. К10 — отвечает за обогрев стекла сзади.
9. К11 — фары ближнего света.

Структура новой блок-схемы

1. К1 — очиститель фар.
2. К2 — прерыватель поворотников и аварийных огней.
3. К3 — очиститель лобового стекла.
4. К4 — контроль исправности лампочек.
5. К5 — отвечает за стеклоподъемник.
6. К6 — звуковой сигнал.
7. К7 — стекло заднего вида с подогревом.
8. К8 — дальний свет.
9. К9 — ближний свет.

Автоматические выключатели

Чтобы различать разные гнезда предохранителей, принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что этот тип Предусмотрена защита от
токов короткого замыкания.

Схема предохранителей

ВАЗ 2109 обозначена таким образом.

1. F1 — очистители фар. Используется предохранитель (10А).
2. F2 — повороты и аварийка (10А).
3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
4. F4 — подогрев стекла и прикуривателя (20А).
5. F5 — вентилятор сигнала и охлаждения (20А).
6. F6 — электрические стеклоподъемники на передних дверях (30А).
7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
8. F8 — противотуманная фара L (7,5А).
9. F9 — противотуманная фара П (7,5А).
10. F10 — лампа приборной панели, лампа моторного отсека и лампа освещения салона (7,5 А).
11. F11 — габарит и фара правый (7,5А).
12. F12 — фары ближнего света П (10А).
13. F13 — фара ближнего света L (7,5А).
14. F14 — дальний свет фары L и контрольная лампа включения этих фар (7,5А).
15. F15 — дальний свет фар П (7,5А).
16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в автомобиле есть проблема с каким-либо электроприбором, прежде всего проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, даже новичку в этом деле отремонтировать своими руками не составит труда.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный замок дверей.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

1. При ремонте автомобильного электрооборудования обязательно отключите провод
   от минусовой клеммы аккумуляторной батареи.
2. При замене предохранителей придерживайтесь предписанной маркировки. Ни в коем случае не заменяйте их другими. Также нельзя замыкать цепь накоротко.
3. Так же нельзя замыкать провода накоротко, проверить цепь на наличие искры
   повлечет перегорание токоведущей дорожки.
4. Если есть необходимость снять блок, то отверткой по металлу
   нельзя использовать для этой цели. Это может привести к замыканию реле и сгоранию тех же
   дорожек, что приведет к неисправности всей платы.

Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, находящийся в системе охлаждения, через реле.

Если вы проигнорируете это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на более высокий ток.

Какие могут быть проблемы со схемами предохранителей

Возникновения проблем на электрических схемах ВАЗ 21093 может быть несколько.

1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
2. Выполняйте всю процедуру аккуратно и без спешки.
3. Отсоедините все имеющиеся предохранители и реле.
4. Снимите саму плату. Далее либо замените, либо почистите старый.
5. Тщательно очистите токопроводящие дорожки растворителем, только
   все делайте предельно аккуратно и аккуратно, так как токопроводящие дорожки
   легко могут повредить, а если вы повредите их, придется паять.
6. Соберите в обратном порядке.

Электросхема Ваз 21093

7. готова выполнять свои функции.

Велт авто Митино.

Какая приборная панель подходит к ВАЗ 2114. Кнопки, лампочки, значки, индикаторы

Приветствую вас друзья на сайте автосервиса своими руками. В силу различных ситуаций возникает момент, когда необходимо поменять приборную панель.

А в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять приборную панель на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть в СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ВАЗ своими силами, поэтому в данной статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, приборная панель передает полезную информацию водителю во время движения или стоянки с работающим двигателем.

Следовательно, нужно серьезно отнестись к этому процессу, чтобы при установке не забыть подключить какое-то важное устройство.

Также стоит отметить, что она в пределах 15 тысяч рублей, поэтому здесь каждый решает сам, стоит делать замену или нет.

Хотя бывают ситуации, когда без замены просто невозможно обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, именно там водительские педали, три самореза на боковой панели консоли, как показано на фото.

Внимание! Отключите массу от аккумулятора, чтобы избежать различных коротких замыканий.

Снимаем вилку или магнитолу если она установлена ​​и отсоединяем провода. Так же вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора отопителя и рычаги открытия и закрытия клапана печки и других заслонок, поддев их отверткой и потянув на себя.

Откручиваем саморезы панели приборов сверху и снизу фигурной отверткой.

Еще нужно открутить саморез, который находится под заглушкой рядом с кнопкой обогрева заднего стекла … Затем вытаскиваем из корпуса панели приборов все сколы, которые желательно пометить так, как чтобы потом не запутаться.

Рулевая колонка также должна быть откручена от крепления, после чего она упадет, предварительно сняв колесо… Затем нужно открутить все винты, как показано на рисунке. И утопить блок управления отопителем внутрь.

Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов. И два винта от поперечной скобы крепления.

Поддев ручку гидрокорректора фары и ручку регулятора освещенности приборов, снимите их. Вынимаем декоративную крышку и отключаем светодиодную вставку.Затем откручиваем гайки торцевым ключом.

Отсоединить оставшиеся фишки иммобилайзера, освещения бардачка и др. Откручиваем верхний и нижний саморезы панели приборов с левой и правой сторон.

Если вы все отсоединили, вынимаем панель на себя, установку новой проводим в обратном порядке.

Конечно, кто-то скажет, что все сложно и ничего не понятно, но это до тех пор, пока вы сами не начнете разбирать и потом устанавливать обратно, но наверняка придется немного повозиться.

Есть несколько способов. Некоторые изменения направлены на улучшение ходовых качеств, другие касаются декоративной модификации автомобиля. ВАЗ — отечественный автомобиль, по мнению многих, просто создан для тюнинга. В большинстве случаев приборная панель, которая является центральным элементом салона, может быть изменена.

Именно на настройке приборной панели можно проявить свои дизайнерские фантазии; от этого элемента интерьера многие начинают работать над доработкой автомобиля.Следует отметить, что 2114 — одна из последних самых продуманных моделей ВАЗ, которая привлекает внимание. Если приборная панель немного приелась, подсветка вам не подходит, то можно делать тюнинг. Тюнинг панели приборов ВАЗ 2114 выполняется довольно часто. Вариантов доработки этого элемента автомобиля огромное количество: одни лишь декоративные, другие полностью меняют интерьер. Рассмотрим все особенности тюнинга панели приборов рассматриваемого транспортного средства.

Конструкция приборной панели

Боковая панель: Важно: При проведении комплексных работ по модернизации панели приборов следует учитывать особенности ее конструкции.Главное, правильно разобрать, подобрать нужные детали и собрать все обратно. Все действия, которые касаются улучшения дашборда, лучше продумать заранее. Только при составлении четкого плана можно исключить вероятность ошибок, сложных моментов.

Следует учитывать, что он состоит из нескольких основных элементов, после демонтажа которых можно добраться до устройств, чтобы их заменить. Вышеперечисленные элементы можно назвать базовыми. Одни соединяются винтами, гайками и болтами, другие — заглушками.

Изменение подсветки и цвета стрелки спидометра

Рассматривая, как поменять приборную панель тюнинга ВАЗ 2114, многие рассматривают для начала визуальные доработки, среди которых отметим подсветку. Современные автомобили иномарки имеют сложную систему освещения, создающую довольно необычный эффект. Отечественный автомобиль отличается простой конструкцией и неэффективной подсветкой панели приборов. Вариантов изменения довольно много, если нет фантазии, то можно воспользоваться одним из способов настройки, приведенных в интернете.

IN в этом случае работа, как и в других ситуациях, начинается с разборки. Для этого полностью снимаем щиток и демонтируем защитное стекло. Следует отметить, что такие работы следует выполнять аккуратно, так как все детали достаточно хрупкие. Сменить подсветку довольно просто:

1. Оригинальная лампа зеленого цвета, можно установить, например, красный.
2. Снять лампу довольно просто.

Завершающим этапом работы можно назвать сбор всей конструкции обратно.Еще одна доработка — изменение цвета стрелки спидометра и других индикаторов. При создании рассматриваемого автомобиля панель приборов была плохо продумана: подсветка зеленая, индикаторы желтые, кнопки тоже зеленые. При длительной езде ночью такая подсветка сливается, и заметить стрелку спидометра становится довольно сложно.

Изменить ситуацию можно, установив красные светодиоды, которые создадут необходимый контраст в освещении автомобиля.Для этого их крепят под стрелку, сверху надевают специальную термоусадку, после чего провода питания перекидываются на подсветку ТЭНа. При использовании термоусадки свет не будет рассеиваться, а будет гореть только стрелка. Это изменение выглядит довольно привлекательно, а читаемость устройств значительно повысилась.

Монтаж готовых панелей приборов

Панель приборов тюнинга ВАЗ 2114 можно заменить уже готовыми вариантами исполнения, которых в продаже довольно много.Главное, выбрать наиболее подходящую модель не только по дизайну, но и по конструкции.

Рассмотрим несколько вариантов готовых приборных панелей, которые можно использовать на рассматриваемом автомобиле:

• AMC — панель, поставляемая по запросу. Обратите внимание, что при оформлении заказа вы можете указать конструктивные особенности этой панели. В этой модели есть указатель уровня масла, которого нет в оригинальной модели. Появление указателя уровня масла связано с тем, что многие водители интересовались включением этого элемента в приборную часть щитов.Дизайн представлен сочетанием цветного шакала и хромированной облицовки.
• PRO-SPORT — панель приборов данной модели выполнена в виде накладки. Эта модель привлекает внимание своим необычным дизайном. Возможна покупка версии со светлой и темной подложкой, что можно назвать плюсом рассматриваемой модели. В конструкции есть своя подсветка, яркость которой можно регулировать, но цвет только один — синий. Шкала наклеивается после установки вставки.
• AMS-2 — довольно необычная модель, поскольку центральным устройством стал тахометр. Шкала белая, спортивная. Для чтения информации больше всего подходит белая шкала. В конструкции есть своя диодная подсветка, которая определяет быстрое считывание информации в ночное время. При этом следует учитывать, что самостоятельно установить эту приборную панель довольно сложно. Это связано с необходимостью переделки стандартного щита.
• STREET STORM — главной особенностью данной модели является разнообразие цветового оформления… Причем все элементы приборной панели расположены в классическом порядке, что можно назвать достоинством данной модели. Еще одной особенностью дизайна можно назвать подсветку: днем ​​она довольно светлая, имеет красные символы, ночью можно менять уровень освещенности элементов и цвет.
• «Северный ветер» — еще одна спортивная версия с продуманной системой освещения. Этот вариант очень популярен, так как ночью создается довольно красивый эффект.

Практически все вышеперечисленные колодки можно без проблем установить независимо.Единственное, что может вызвать значительные трудности, — это подключение подсветки.

Установка европанели на ВАЗ 2114

Еще один способ настройки 2114 — установка европанели.

Старая версия панели не продумана:

• Рулевое колесо не имеет регулировок и в то же время закрывает большинство приборов на приборной панели.
• Панель приборов ночью отражается на лобовом стекле, что тоже создает довольно много сложностей.
• Качество покрытия плохое. Более того, всего за несколько лет панель полностью утрачена.
• Используемый пластик не выдерживает критики: скрипы, стуки, грохот — и все это исходит из лицевой панели.
• Спустя время многие владельцы сталкиваются с проблемой, что бардачок начинает открываться сам по себе.
• Зимой в машине очень холодно, вентиляция не позволяет настроить наиболее правильное распределение воздуха.

Все вышеперечисленные проблемы возникают при установке старой панели.Некоторые проблемы, например, звукоизоляция и поддержание оптимальной температуры зимой, можно решить только при значительной отделке автомобиля. Однако некоторые из вышеперечисленных проблем можно решить, установив европанель.

При изготовлении европанели используется пластик более качественный, сборка лучше. Этот момент определяет, что после установки панель не вызывает столько нареканий. Переделке подверглась и вентиляция, что немаловажно.Однако на впечатляющий результат переделки рассчитывать не стоит:

1. Отечественная сборка проявится даже в самых мелочах.
2. Рычаги регулировки положения решетки воздушного потока достаточно тугие, не доходят до края прорези.
3. Также не решены проблемы с бардачком — через время он тоже начнет открываться.
4. Если не следить за пластиком, то через время его внешний вид тоже испортится. Для ухода за пластиком можно использовать специальные спреи.

Однако Европанель значительно обходит предыдущую версию. Примером могут служить многочисленные ящики, расположенные в панели — это то, чего многим не хватало.

Профессиональная доработка автомобиля

В последнее время тюнинг панели приборов ВАЗ 2114 часто проводят в специализированных мастерских. Умелые мастера могут внести коррективы в приборную панель другой машины на рассматриваемую, что сделает ее поистине уникальной. Самостоятельно это сделать будет довольно сложно, так как придется изменить форму, размеры самой панели, подключить проводку, изменить положение основных элементов лицевой панели и так далее.

Стоимость услуги довольно высока, но ценители настоящего комфорта и ВАЗ 2114 оценят работу настоящих профессионалов в этом деле. Работа, как правило, выполняется не только качественно, но и достаточно быстро. Поэтому машину долго ждать не придется.

В заключение отметим, что при самостоятельной смене дашборда всегда следует обращать внимание на правильность подключения всех инструментов и элементов управления.Допущенные ошибки могут привести, например, к тому, что спидометр покажет неправильную скорость. Этого нельзя допускать для обеспечения безопасности движения.

Видео тюнинг панели приборов ВАЗ 2114

Формирование индивидуальности отечественного автомобиля в результате преследует несколько целей. Одна из них — обеспечить комфортную работу своему железному коню. Персонализация также позволяет снизить риск кражи, потому что автомобиль, который выделяется среди трафика, сложнее украсть, а позже его легче найти.Применяя тюнинг панели приборов ВАЗ 2114, автовладелец максимально настраивает машину на свой вкус.

При таком редизайне салона водителю удается настроить информативную приборную панель, выделив необходимые индикаторы персональной подсветкой. Однако следует учитывать, что стоит такой декор довольно дорого. Сэкономить можно будет, если всю работу проделать сам.

Важно не только выбрать понравившуюся панель в интернет-магазине, но и обеспечить ее грамотную установку в месте, предусмотренном производителями.Действия по сборке / разборке следует продумать заранее, чтобы минимизировать проблемы с установкой.

Следует учитывать, что автомобили хорошо поддаются внутреннему тюнингу, поэтому накладка на панель приборов ВАЗ 2114 от сторонних производителей обычно легко помещается в отведенное пространство.

Схема работы в такой ситуации довольно проста:

• Правильно разбираем заводскую панель. Для этого рекомендуем использовать схему крепления из автомобильного атласа, выданного автопроизводителем.Процесс можно выполнить без съемников, ограничившись классическими отвертками и плоскогубцами.
• На следующем этапе монтируем новый информационный блок перед водителем или полностью меняем приборную панель по желанию, что окажется существенно дороже, но в результате даст более положительный эффект.
• Не стоит сразу выкидывать устаревшую панель, так как от нее могут понадобиться какие-то детали. Могут пригодиться колпачки или элементы «родных» застежек.Также у новичков некоторые крепежи могут быть повреждены в процессе установки, и их можно заменить в старой панели.

Перед началом всех работ мастер должен внимательно прочитать инструкцию по установке, предлагаемую производителем. Обычно в нем подробно описывается пошаговый алгоритм действий.

Простая модернизация приборной панели

На самом деле настроить приборную панель ВАЗ 2114 не так сложно, как может показаться на первый взгляд. На рынке представлен широкий выбор моделей для преображения интерьера, поэтому каждый водитель получает возможность изменить пространство собственной машины по своему вкусу.

AMC. Автолюбители, выбирающие эту модель, должны знать о некоторых ее особенностях:

• Вы можете самостоятельно выбрать понравившийся дизайн от производителя;
• в комплекте есть индикатор уровня масла, которого нет в традиционном «заводском» варианте, так как этого захотело большое количество пользователей, изменивших свой стандартный внешний вид на костяной;
• особый внешний вид достигается за счет выбора интересных цветов и использования хромированной окантовки на каждой шкале.

Производитель также выпускает улучшенную версию AMC-2.

ПРО-СПОРТ. Вставка для панели приборов оригинальная. Приятная разноцветная подсветка помогает быстро ориентироваться в инструментах. Производители выпускают модель в двух вариантах подложки:

.

В связи с тем, что на автомобилях ВАЗ 2114 предусмотрена возможность настройки разной степени яркости, водитель может настроить эту опцию по своему желанию. Минус именно этой модели в том, что цветовой вариант всего один — синий.Весы приклеиваются после монтажных работ. В результате получилась красивая спортивная приборная панель.

УЛИЦА БУРЯ. Особенностью этой тюнинговой накладки является необычная цветовая гамма, при этом производители не внесли никаких изменений в «заводскую» компоновку устройств. Основной упор в дизайне был сделан на цвет.

Также использовались

вариантов с подсветкой. Днем это облегченная версия с красными символами, а при движении ночью у водителя есть возможность переключать не только яркость, но и цвета.

АМС-2. В обновленной версии полюбившихся водителям тюнинговых накладок центральное место отведено тахометру. Его производители переместились в самое заметное место. Спидометр сдвинули влево. Белое поле за стрелками добавляет спортивности и позволяет легко считывать данные, не задерживая зрение на устройствах на долгое время.

В освещении используются светодиодные элементы. Их равномерная яркость позволяет легко считывать текущие параметры ночью и вечером.Важно учитывать, что установку должны проводить более опытные мастера, так как в процессе установки требуется значительная перепланировка части интерьера.

Северный ветер. Дизайнерская модель внешне отличается от более распространенных аналогов. Специалисты-разработчики не внесли изменений в традиционное позиционирование устройств. Однако даже при таком подходе им удалось обеспечить динамичный вид.

Часы, встроенные в панель, выглядят стильно в спортивном стиле.Цветовая гамма обложки зависит от используемых вставок.

Тюнинг с использованием европанели

Одним из кардинальных способов модификации интерьера 14-й модели является установка европанели. Такое решение позволяет избавиться от ВАЗовских «болезней», к которым относятся такие факторы:

• руль не имеет возможности регулировки;
• рулевое колесо закрывает значительную часть устройств при управлении;
• трудности с видимостью в ночное время связаны с отражением работающего устройства на лобовом стекле;
• не самые качественные материалы, спустя небольшой промежуток времени они значительно ухудшают восприятие интерьера;
• используемый пластик создает множество скрипов, ударов и горошин, возникающих в течение короткого периода времени после начала работы;
• самопроизвольное открывание перчаточного ящика может быть связано с некачественным замком, использованным в конструкции;
• прохладный салон зимой связан с плохо продуманной системой вентиляции в салоне.

Установка новой передней панели в салоне не только создает комфорт, но и решает многие практические проблемы. К ним относятся как вопросы звукоизоляции, так и успешная изоляция пространства.

При производстве европанелей используется высококачественный пластик. К тому же его сборка оказалась без особых нареканий. Драйвер снабжен более разнообразными ящиками для мелочей и полками для современных гаджетов .

Установка новинки занимает немного времени. Поэтому ждать машину после перепланировки не приходится.

Самостоятельно разрабатывать такие варианты конструкции с внесением конструктивных изменений не стоит. Это связано с тем, что после переделки приборы, например, спидометр или тахометр, будут показывать неверные значения. Этого нельзя допускать, так как факт может негативно повлиять на работу транспортного средства, ведь в этом случае водитель вводится в заблуждение из-за неверных показаний, что со временем может привести к аварии.

Панель приборов автомобиля ВАЗ 2114 является основным информационным блоком автомобиля. Благодаря ему водитель получает информацию о техническом состоянии и работе всех узлов, устройств и датчиков машины, которые отображаются на схемах. В статье рассматриваются основные элементы панели, дается расшифровка, а также схема их расположения.

[Скрыть]

Панели компонентов

Располагается на приборной панели автомобиля, так что водитель может видеть все значки и контрольные лампы.Благодаря тюнингу авто с инжектором пользоваться автоустройствами (АП) стало удобнее. Чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, комбинацию, назначение и расположение всех кнопок и индикаторов.

Основные элементы на левой стороне панели:

1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который отображает на дисплее текущие показания скорости, полученные с датчика, расположенного в коробке передач.Шкала устройства разделена на деления с ценой 10 км / ч и показывает скорость от 0 до 200 км / ч. Для спидометра допускается погрешность в 5 км / ч. Под циферблатом в центре расположены две электронные надписи, отражающие информацию о пробеге автомобиля: общий и текущий.
2. Тахометр. Рядом со спидометром слева тахометр. Он передает показания количества оборотов коленчатого вала в режиме реального времени. Эти данные он получает с бортового компьютера… Цифры указаны через каждые 10 единиц шкалы. Одно деление равно 5 единицам. Максимально возможное значение — 80 единиц. Чтобы получить количество оборотов коленчатого вала, нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленчатый вал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 закрашен красным, чтобы предупредить о том, что двигатель работает в тяжелых условиях и может сломаться в любой момент. Под тахометром посередине электроника отображает температуру и время окружающей среды.
3. Указатель температуры охлаждающей жидкости (охлаждающей жидкости). В левой части тахометра отображается датчик температуры охлаждающей жидкости, расположенный возле термостата и ГБЦ. Оцифровка начинается с 50, градуировка — 20 градусов, следующая цифра — 90, максимальное значение — 130 градусов. Если значение находится в диапазоне от 105 до 130 градусов, то нужно прекратить движение, выключить двигатель и дать ему остыть, иначе двигатель может закипеть.
4. Указатель уровня топлива в бензобаке.Находится на правой стороне спидометра. Каждой из цифр соответствует свое обозначение: 0 — емкость пуста; 1/2 — бак наполовину заполнен; 1-полный бак (автор видео ИЗО))) ЛЕНТА).

В верхней части находится значок электронной АЗС, это означает, что бак полон. В правом нижнем углу такой же электронный значок светится оранжевым, если в баке осталось менее 6 литров бензина.

Устройство панели приборов несложное. Если вы хотите, чтобы автомобиль отличался от других, многие используют для этого тюнинг.С его помощью можно сделать салон уютным и эффектным. Чаще всего делают ярче подсветку, вставляют накладки, детали.

Тюнинг приборки ВАЗ 2114

Для того, чтобы настроить подсветку и другие части панели, нужно проделать несколько несложных действий:

• разобрать панель;
• снимите щиток;
• производим тюнинг задуманных деталей, освещения, вставки дополнительных лампочек и деталей;
• верните снятые детали на место.

Настройка подсветки заключается в замене желтых индикаторов на яркие светодиоды.

Колодки индикаторные

Обозначения на 2114 выполнены в соответствии с требованиями и нормами. Они унифицированы, чтобы быть понятными для всех водителей. Обозначения индикаторов расположены внизу экрана.

В таблице описаны символы, которые используются на схемах и на приборной панели.

Кнопки панели инструментов

Кнопки также имеют определенное расположение в макете AP.

Кнопки управления на ВАЗ 2114

Каждая из них имеет свое назначение:

1. Кнопка, расположенная справа от спидометра, позволяет переключать время и температуру на электронном табло.Если вы нажмете ее более 5 секунд, когда автомобиль находится в состоянии покоя, текущий пробег будет сброшен.
2. Комбинация двух кнопок расположена на приборной панели справа над спидометром. С помощью кнопки с изображением 2-х фар, габаритных огней … Кнопка с одной фарой служит для включения ближнего света.
3. Кнопка, изображающая фару косыми штрихами, предназначена для включения передних противотуманных фар.
4. Кнопка с горизонтальным ходом, служит для включения задних противотуманок.
5. Кнопка с прямоугольником позволяет активировать функцию обогрева заднего стекла.

Работать со всеми индикаторами, AP и кнопками очень просто, их расположение указано в руководстве по эксплуатации автомобиля. Эта статья поможет вам понять все обозначения.

Подводя итог, можно сказать, что на панели АП отражена полезная информация:

• технические характеристики транспортного средства, степень его безопасности в момент движения;
• наличие бензина, уровень рабочих жидкостей;
• информация о динамике движения: обороты, обороты коленчатого вала и др.;
• эксплуатация различных устройств автомобиля;
• другая полезная информация, такая как время, температура и т. Д.

Светодиодная панель приборов ВАЗ 2114

Получить эту информацию позволяют различные датчики и измерительные приборы, входящие в электрические схемы автомобилей. Поскольку конструкция и схема подключения AP просты, его легко разобрать и собрать. Поэтому при желании можно произвести настройку, сделать накладку, вставить дополнительные элементы, можно сделать подсветку из светодиодов.

Если на приборной панели начнут загораться какие-либо индикаторы, следует немедленно на это отреагировать. Выявленная и вовремя устраненная неисправность позволит избежать проблем в пути и продлить срок эксплуатации автомобиля.

Видео «Замена ламп на приборной панели ВАЗ 2114»

Видео Алексея Львова о том, как снять приборную панель и заменить лампочки.

Хоть отечественные ВАЗ и не дотягивают до современных иномарок по сложности конструкции узлов и агрегатов, но и у них есть свои индикаторы, которые могут сигнализировать о той или иной неисправности.Разберем по порядку, что они означают и как расшифровывать значки на приборной панели автомобиля ВАЗ 2114.

Стрелочные указатели

Для начала разберем индикаторы со стрелками, так как мы видим их на дашборде их четыре.
Индикатор №1 показывает температуру охлаждающей жидкости в двигателе автомобиля. Если стрелка находится в красном секторе, рекомендуется проверить уровень или другие элементы системы охлаждения (радиатор, помпа, термостат).
Индикатор № 2 является тахометром и показывает частоту вращения коленчатого вала силового агрегата… Не проворачивайте двигатель на максимальную мощность, когда стрелка уходит в красный сектор, это может отрицательно сказаться на его долговечности.
Индикатор № 5 — спидометр. Показывает текущую скорость автомобиля, с которым он движется. Также в этой шкале есть электронный дисплей под цифрой 12 — счетчик пробега, где верхние цифры — общий пробег, нижние — суточные.
Ну и последний циферблат циферблата 6 показывает количество топлива в баке. При нем есть индикатор резерва номер 7 с изображением заправки, он загорается, когда заканчивается бензин.

Световые индикаторы на панели приборов ВАЗ 2114

Пиктограммы № 3 и № 4 на приборной панели указывают на то, что левый и правый указатели поворота включены соответственно.
Пиктограмма № 8 сообщает водителю, что габаритные или габаритные огни включены.
Если загорается значок под номером 9, на котором нарисован восклицательный знак, значит, проблема в работе тормозной системы автомобиля. В большинстве случаев это может быть низкий уровень тормозной жидкости, долейте жидкость в бачок.
Пиктограмма № 10, на которой нарисована фара, сигнализирует о включении дальнего света фар.
Кнопка 11 рядом с жидкокристаллическим дисплеем служит для сброса суточного тарифа и установки часов.
Пиктограмма № 13 загорается при включении будильника.
Индикатор № 14 «» при работающем двигателе информирует водителя о неисправности двигателя автомобиля.
Жидкокристаллический дисплей №15 — показывает текущее время и температуру вне автомобиля.
Индикатор 16, показывающий аккумулятор, загорается при включении зажигания и гаснет после запуска двигателя. Если есть проблема, генератор не работает — он может загореться или мигнуть.
Пиктограмма № 17 П в красном кружке сигнализирует о включении стояночного тормоза (ручника).
Индикатор 18, показывающий красный кран, сигнализирует о недостаточном давлении масла в системе смазки двигателя. Следствием низкого давления также может быть низкий уровень масла.
Индикатор № 19, указывает положение воздушной заслонки, если установлен на ВАЗ 2114

Как снять и разобрать блок предохранителей ВАЗ 2114 — АвтоНовости

Лебединой песни сборника «Самара» — пятидверного хэтчбека ВАЗ Лада 2114 ″ — завершились 24 декабря 2013 года.Выпуск автомобиля

0 2001 г. Волжский автозавод перешел на усовершенствованную Lada Granta.

Блок предохранителей ВАЗ 2114

Сотни метров проводов, которые обеспечивают электричеством различные части транспортного средства, подключены к монтажному блоку. Компактность и возможность объединения множества электрических цепей в одном месте — ноу-хау, до которого автомобильная промышленность шла очень давно. Такой подход значительно упростил монтаж электрических цепей и упростил поиск неисправностей электромобиля.

Пятидверный ВАЗ Лада 2114 — Лебединая песня Сборники САМАРА

Любые проблемы с электрикой в ​​автомобиле начинать с проверки монтажных блоков. Неисправности в работе электроприборов являются следствием аварийных ситуаций, установки дополнительного оборудования, повреждения проводки. Функциональное назначение предохранителя — защита каждого отдельного узла. Мощные потребители, такие как топливный насос, фары или двигатели вентиляторов, подключаются через реле.Предохранители защищают электрическую цепь автомобиля. Двукратное превышение номинального тока приводит к разрыву цепи на 5 секунд, исключая перегрев проводки и возможное возгорание автомобиля.

В связи с тем, что ВАЗ 2114 создавался на базе «девятки», расположение блоков предохранителей в обеих моделях практически идентично. Под капотом находится первый блок предохранителей и реле — «черный ящик», который фокусирует внимание на аварийном освещении и ближнем-дальнем свете. Каждый элемент отвечает за нормальное функционирование конкретного потребителя электроэнергии.

Видео на блок предохранителей ваз

Например, правильная работа фары обеспечивается четырьмя предохранителями, каждый из которых защищает блок питания или луч, или средний, отвечает за правую и левую стороны. Выход из строя одного элемента не влечет за собой полного отключения фар.

Второй блок находится в машине, под панелью приборов. В его оснащение входят: предохранитель реле бензонасоса, электровентилятор радиатора, электронный блок управления.

Устройство монтажное устройство

На

ВАЗ 2114 установили крепление блока предохранителей кода 2114-3722010, на смену ему пришла модификация 17.3722, стоящая в «восьмерке» и «девятке». Отличие новых блоков от старых — обозначение и предохранитель, условные обозначения разъемов и реле, а также в отсутствии реле-прерывателя омывателя реле заднего стекла и электродвигателя вентилятора охлаждения. Две последние цифры дополнения кода указывают на завершение блокировки того или иного реле.Инжекторные вариации ВАЗ предполагают установку аналогичного агрегата с немного измененной схемой подключения вентилятора охлаждения радиатора.

Монтажный блок — ноу-хау, которое долгое время было в отрасли

Основной блок устройства:

• пластиковый корпус;
• одна или несколько печатных плат;
• реле;
• предохранителей;
• разъемы для подключения к электросети автомобиля.

Печатная плата изготавливается традиционно из фольгированного стеклопластика, а в усовершенствованном варианте — из пластиковых разъемов для карт. СТЕКЛОНИТ надежнее, но ремонт платы возможен только с применением паяльника. Пластик дешевый, замена осуществляется без специальных инструментов и оборудования.

Устройство и типы реле, используемых в монтажных блоках по принципу действия:

• электромагнитный;
• специализированный.

Обычное электромагнитное реле срабатывает от источника питания и напряжения. Использование включает электрические стеклоподъемники, фары, обогреватель и т.д.

Специализированное реле оснащено электронным блоком, обеспечивающим частоту срабатывания каждого компонента. На них установлены поворотники, аварийная сигнализация, дворники.

Назначение реле, его схема и контакты находятся на корпусе. Во избежание возможных ошибок информационная панель служит прикрытием монтажного блока, здесь представлена ​​схема и вся информация о назначении и расположении предохранителей.

На смену предохранителям цилиндрической формы пришел прямоугольный нож. Предохранитель внутри предохранителя и два плоских контакта сделали установку и замену предохранителей менее трудоемкими. Иногда используют и многоразовые биметаллические предохранители. Функционирующая электрика автомобиля не допускает частого перегорания предохранителей, но опытные водители всегда имеют при себе запасной комплект. Тем более, что неисправный предохранитель можно обнаружить, зачастую можно и визуально.

Основное назначение монтажного блока — упростить обслуживание и ремонт автомобиля, сделать его более понятным и доступным любому автомобилисту с минимальными знаниями в области электротехники.

Функции компонентов монтажного блока

Монтажный блок 2114-3722010 содержит до 9 реле и 20 предохранителей. Опытные водители, знающие назначение и расположение каждого элемента монтажного блока, способны диагностировать и устранить проблему. Подсказкой в ​​сложной ситуации является распиновка функций контактов на разъемах от цвета проводов до вилок каждой электрической цепи.

ВАЗ 2114

создавался на базе ВАЗ 2109, поэтому расположение блоков у

идентично.

Условное обозначение проводов — два буквальных значения означают: первое, цвет провода (B — черный, G — синий, W — желтый и так далее), второе — цвет полосы.

Как снять блок проводов

Крышка блока фиксируется пластиковыми защелками, которые необходимо прижать. После снятия крышки освободите разъединительные провода. Откручиваем нижнее крепление и снимаем блок. Отсоедините все оставшиеся провода. При снятии блока проверяются предохранители, реле, целостность дорожек и контактов. Если реанимация больше не возможна, произвести полную замену блока. Все монтажные операции производятся в обратной последовательности.

Ремонт и диагностика

Все неисправности монтажного блока делятся на:

• выход из строя предохранителя;
• реле неисправности;
• повреждений токопроводящих дорожек;
• повреждений контактов.

Перегоревшие предохранители являются наиболее частой причиной начала исследования владельцем содержимого «черного ящика». Прежде чем менять предохранитель, необходимо определить причину выхода из строя. «Прозваниваться» замыкание цепи, проверил целевое устройство. После диагностики схемы и устранения неисправности меняю старый предохранитель.

Имейте в виду, что сменный предохранитель должен иметь такое же значение напряжения, как и его предшественник. Возможна установка с большой стоимостью. Меньшая индикация силы электрического тока предохранителя приводит к его немедленному выходу из строя и, как следствие, отсутствию защиты электрической цепи.

Диагностика поломки реле производится заменой предохранителя. Установка реле в монтажный блок на разъемах не требует пайки, а замена достаточно проста.

С токопроводящими дорожками немного сложнее. Вероятный ущерб не всегда очевиден. Современные пластиковые блоки требуют навыков пайки ювелирных изделий, что представляет сложность работы даже для опытных электриков. Сварка проводов допустима только тогда, когда разъединение печатной платы не требуется.Иногда проще купить новый агрегат.

Контакты в монтажном блоке в изобилии. Коррозионная активность или обычное загрязнение не всегда позволяют определить состояние раппорта. Самый обычный способ — зачистить контакты наждачной бумагой или обычным ножом. Если обломался контакт, можно попробовать припаять, но безуспешные эксперименты с припаиванием вывода к заменяемому блоку.

Запасной предохранитель должен иметь такое же значение напряжения, как и его предшественник

.

Перед работой с электриком следует отключить «минус» от АКБ.Загляните в работу с помощью отвертки по металлу и проверьте цепь «на искру», потому что она иногда приводит к замыканию и подрыву живых дорожек.

Несмотря на все попытки производителей упростить работу по диагностике и ремонту монтажного блока, обилие деталей и всевозможных проводов требует наличия базовых знаний в области электротехники. Если их нет и нет опыта работы с паяльником, лучше всего обратиться к профессиональному электрику.

Цена блока предохранителей

Функции, возложенные на блок предохранителей в системе безопасности автомобиля, от экстремальных ситуаций, требующих от автовладельцев серьезного отношения к своему выбору.Репутация производителя, материал изготовления — информация, которая поможет избежать возможных значительных финансовых затрат. Стоимость предохранителей невелика и, как правило, не превышает 10 руб. Реле, в зависимости от назначения не более 200 руб. Стоимость установки блока в зависимости от модификации колеблется от 2000 до 3000 руб.

.

Подготовить электриков к зиме

Электрика ВАЗ 2114 — слабое место и подлежит сезонной поверке

Как правило, подготовка к зимней езде ограничивается заменой шин, проверкой аккумулятора и незамерзайки ».Но максимальные летние температуры, повышенная влажность осенью, пыль и загрязнение контактов могут негативно сказаться на здоровье электриков. Чистота — залог не только здоровья, но и качества электросистемы автомобиля. Загрязненные или плохо закрепленные клеммы часто становятся причиной невозможности запуска автомобиля. Чувствительность электромобиля в период перехода к более экстремальным условиям — фактор, о котором многие забывают. Низкая температура и ее колебания негативно влияют на изоляцию проводов, способствуют образованию микротрещин.Вибрация приводит к износу контактов. Так как по отзывам владельца Лада 2114 от электрика — не самое мощное для нее место, она вместе со свечами, резиной и аккумулятором проходит сезонные испытания.

Результаты краш-тестов

Отличия ВАЗ 2114 от предшественницы «девятки» коснулись в основном безопасности автомобиля. Результат тестов разочаровал — 3,7 балла на «девятку» и еще более печален — 3,2 для ВАЗ-2114 2004 года выпуска из 16 возможных баллов. Как выяснилось, «четырнадцатая» при лобовом ударе по защите водителя ничем не лучше «девятки».

Однако ценовая политика группы, наличие и стоимость расходных материалов сделали ВАЗ 2114 самым популярным в российском автопарке для сотрудников милиции.

Реле в салоне ВАЗ 21099. Как заменить отдельный предохранитель или весь блок

На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип — монтажный блок с 11 реле, есть два варианта:

Установочный блок старого образца (самый единичный)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо.У них 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку и контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.

Технические характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и они питаются от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и переключатель ротора, а это сделано для функции «Стояночный свет»: потянув за ключ повернуть поворотный переключатель влево или вправо габаритов, при этом подсветка номера и приборов не включалась.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.

Faroocomiters: При включении света на Ш4 / 8 появился плюс, дальше предохранителя 3, от него на реле Faroocomiters K6.Если включить омыватель лобового стекла, я включил реле, а если фары включены на ш7 / 3, то плюс на моторы.

Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и sh5 / 15.

Заряд генератора: Эти блоки могут отличаться. На старом образце питание обмотки возбуждения генератора (ш7 / 9) подавалось через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может и не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что sh7 / 9 подключен только к sh7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы …

Омыватель заднего стекла:
Релюшка бунт омывателя заднего стекла К1, так что рычаг от себя отжимаем до упора на доли секунды, а вода все равно течет пять секунд.Чтобы мы не отвлекались на дорогу мыть заднее стекло.

Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось если включить фары ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.

Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже не понятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 — реле времени стеклоомывателя заднего стекла

K3 — реле стеклоочистителя
K4 — Реле контрольных ламп (или перемычка, или ничего)
K5 — Реле светового сигнала боли
K6 — Реле очистителей фазовых ламп
K7 — реле питания электрические стеклоподъемники
K8 — Реле включения звука
K9 — включить мощность вентилятора мотора охлаждения двигателя
K10 — Реле обогрева заднего стекла
K11 — Реле включения ближнего света фар
Выключатели:
1 (8A) Противотуманки правые фонарь, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Head Pharmackers (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16А) Очистители фар (в рабочем режиме). Очистители фар Bellex (обмотка). Электродвигатель вентилятора отопителя. Электор омывателя шайбы. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание указателей поворота разгрузочного бокса
5 (8А) и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (фонарь заднего хода) .Маторедуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Возрождения. Машинный компьютер. Электропитание стеклоподъемников и подогрев сидений (обмотка).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электропитание стеклоподъемников (контакты)
7 (8А) Освещение подсветки номерного знака. Популярная лампа.Фонарик для освещения приборов. Лампа постоянного наружного освещения.
8 (16А) Вентилятор охлаждения мотора и реле мощности (контакты). Реле звукового сигнала и его включения
9 (8А) Левая фара (габаритный свет). Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Подберите патрон для переносной лампы. Частный компьютер. Машинный компьютер. Лыжи.Замки руля и мотора коробки передач
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Непрерывная лампа включения дальнего света фар
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Расположен предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.

Второй тип — монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле очистителей фар, или вентилятора), количеством предохранителей на блоке. размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:

Первый тип блоков с 9 реле: К1 — Реле Фарусиллера
У них:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.

Габаритные размеры: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.

Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеров: Тоже накормили, но реле включили плюсовую подачу (от кнопки) на ш3 / 16.
Генератор зарядка: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключил напрямую без реле, то есть пока держишь рычаг, водитель льет.

Задние туманки
Здесь 2 варианта разводки панели приборов:
— Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. От него на реле фартуров и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
— Кнопка без фиксации: Есть реле заднего туманка, питается от чатающего рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.

На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: K1 — реле вентилятора:
для электронной педали газа
Faroocomiters: Их реле заменило реле вентилятора, поэтому sh3 / 16 (плюс от кнопки) перешел прямо на sh7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку форсунки, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что были рядом) стали использовать ш6 / 1, подключили к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. Это в основном на автомобилях с электронной педалью газа.
Реле:
K1 — Реле включения очистителей персонала
OR
K1 — Реле включения вентилятора двигателя (E-gas)
K2 — Реле-указатели хода экскаватора и сигнализации
K3 — Реле очистителя лобового стекла
K4 — Реле контрольных ламп остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 — Реле включения электрических стеклоподъемников
K6 — Реле включения звука
K7 — Реле выхода заднего указателя
K8 — Реле включения дальнего света фар
K9 — Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).Лелект на очистители фар (Контакты). Фара включения омывателя
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фонарей. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. Подсветка напольного выключателя. Фонарик поджигает
F4 (20А) Прикуриватель.Облегчение обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Патрон Highten для переносной лампы
F5 (20А) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30A) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электростеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла. Элексипрод очистителя заднего стекла.СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на электронном газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas — это дополнительно блок управления электропакетом
F11 (7.5А) Правая фара (габаритный свет). Прямой задний фонарь (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Непрерывная лампа включения дальнего света фар
F15 (7,5А) Фара правая (дальний свет)
F16 (15А) Повторное отключение указателей поворота и аварийной сигнализации (в режиме указателя поворота) (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (заводские).Сигнализация Equile
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, выключателе и индикаторе заднего обогрева воздуха
F17-F20 Запасные предохранители

На все карбюраторные автомобили семейства «Самара 1» и часть карбюраторных машин семейства «Самара 2» (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старого и нового образца. Эти устройства еще называют монтажными блоками. Они — сердце электромобиля, потому что имеют реле включения слаботочных цепей. С помощью монтажного блока также управляются реле сильноточной и дополнительных цепей — стартера, противотуманной фары, подогрева сидений и других.Расположение обоих блоков одинаковое, разница в мелких, разных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей влагозащищенности, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише пространства помпы, куда часто попадает дождевая вода или промывочная жидкость.В новом монтажном блоке нет омывателей заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие — предохранители другого типа, более устойчивые к сырости в новой блочной модели сборки. Чтобы отличить один блок от другого, нужно прочитать надпись на крышке, указан номер модели. Если по какой-то причине вы не можете прочитать текст на крышке, снимите его и сравните блоки с фотографиями из этой статьи.

Неисправности и структурные схемы

Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:

• окисление контактов;
• цепь из-за грязи.

Вода, находящаяся внутри корпуса монтажного блока, смешивается с пылью и образует грязь, которая распространяется по нижней или верхней части печатной платы. Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому просто установить причину нужно только после демонтажа и вскрытия блока.

Снять и проверить смонтированный блок необходимо, если наблюдаются следующие неисправности:

• или произвольное включение / выключение / режим переключения;
• проблемы с радио;
• периодически пропадающее зажигание;
• нечеткая работа дворников или мойщиков;
• срабатывание нечеткого звукового сигнала;
• некорректная или нечеткая работа указателей поворота.

Видео — возникновение короткого замыкания

Как снять и установить навесной блок предохранителей

Основные процедуры снятия монтажного блока у любой модели одинаковы.Чтобы снять монтажный блок, сделайте следующее:

• Снимите вспомогательную клемму аккумуляторной батареи.
• Открутите две гайки по бокам блока (он находится со стороны водителя в пространстве лобового стекла вверху).
• Поднимите блок как можно выше и вытащите все разъемы ниже.
• Устанавливаем в обратном порядке. Сначала вставляем все разъемы, затем накручиваем гайки.

Как разобрать и собрать

Перед тем, как разобрать монтажный блок, распечатайте фото или установку предохранителей и реле, а также отметьте или запишите, где какие реле установлены, т.к. описание деталей присутствует на внутренней стороне крышка не всегда помогает.

• Снимите крышку. Для этого на старом блоке блока снимите по одной защелке с каждой стороны, на новой модели снимите по две защелки с каждого блока.
• Вытащить все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытащить предохранители, он находится рядом с реле указателя ротора.
• После этого откручиваем винты, соединяющие обе половины корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы.Самое новое дно. Но бывает наоборот, потому что блоки производит не только АвтоВАЗ. С помощью тонкой плоской отвертки отсоедините обе половины корпуса. Если разделение не работает, убедитесь, что вы открутили все винты, и попробуйте вставить отвертку в другое место. Открыв корпус, снимаем печатную плату с установленными на ней разъемами. Сборку проводят в обратном порядке. Сначала установите печатную плату на крепление одной половины корпуса, затем наденьте вторую половину и плавно сожмите их, чтобы они соединились.Если не получается подключить половину корпуса, разберите их и убедитесь, что печатная плата находится на месте, затем повторите сборку. Затем закрепите половинки тела самозатяжками.

Как отремонтировать

Тщательно осмотрите дорожки печатной платы. Если где-то между дорожками обнаружили грязь, смочите ее жидкостью для снятия лака и кисточками. Следите, чтобы лак не растворял кисть. После удаления всей грязи тщательно протрите дорожку спиртом и просушите воздух.Эта операция выполняется с обеих сторон печатной платы. Осмотрите все разъемы.

Если вы обнаружили грязь или окисление, замените их. Если у вас нет для этого необходимых знаний, инструментов или запасных частей, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность того, что часть контактов не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены.Если печатная плата не справляется, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит для вашего блока, для чего вы сравните каталожный номер вашего блока и того, для которого предназначена плата.

Блоки предохранителей, устанавливаемые на автомобили ВАЗ 2109 старых и обновленных версий, служат для объединения всей электропроводки.

Основная задача БП — не допустить поломки электрооборудования, установленного в автомобиле.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно разделить на две ветви — выпуска до 1998 года и выпуска после 1998 года.

Старые автомобили комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного щита. Контакты проводов, предохранителей и реле припаиваются.

Более новые версии девяток, начало выпуска которых произошло с 1998 года, тогда БП имеет маркировку 2114-3722010-60. Вот смотрим уже предохранители.

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива не играет роли карбюратора или форсунки. БП будет отличаться только годом выпуска машины. Следовательно, монтажные блоки карбюратора и форсунки одинаковые.

Нужный узел крепления тоже везде одинаковый — в пространстве ротора напротив водительского сиденья, почти под лобовым стеклом.

Разница

Есть ли отличия между старой и новой версиями БП? Конечно.Они следующие:

• Детали монтажного блока обозначены разными способами;
• Номинальные предохранители разные;
• Новый БП не имеет системы охлаждения системы охлаждения и устройства омывателя заднего стекла.

БП старого образца

Рассмотрим в первую очередь БП старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Реле

Кроме обозначений предохранителей вам не нужно будет знать, какой номер реле в монтажном блоке за какие функции отвечает.

БП новый образец

Здесь схема узла крепления немного другая, но она более актуальна для владельцев ВАЗ 2109, так как большинство сохранившихся до наших дней девяток — это модернизированные версии.

Схема актуальна как для карбюраторных, так и для инжекторных двигателей.

Реле

Что касается реле в монтажном узле нового образца на ВАЗ 2109, то распиновка следующая.

Необходимо не просто разбираться в расположении предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

Разборка и замена

Если вы вышли из строя, необходимо сначала проверить состояние предохранителя, ответственного за это.

На практике снять и снять неподходящий предохранитель или реле несложно. Для этого вам необходимо:

• Поднять капот и выключить минус от аккум. Так как вы работаете с блоком предохранителей, отвечающим за электрооборудование, то под напряжением у автомобиля в этой точке быть не должно;
• Найдите монтажный блок.Он расположен в зоне ветрового стекла напротив водительского сиденья прямо под лобовым стеклом. Сверху блок закрывается пластиковой крышкой. Чтобы его снять, достаточно прижать фиксаторы по бокам;
• Снимите крышку и посмотрите на ее заднюю часть. Есть электрический молоток, где указано расположение того или иного предохранителя, реле. Достаточно найти элемент, отвечающий за оснащение объекта по таблицам выше;
• Снимите предохранитель. Во всех монтажных блоках есть специальные щипцы.Удалять предохранители вручную не рекомендуется. Реле снимаются небольшими покачиваниями вверх и вниз;
• Заменить неисправный компонент.

Выход из строя предохранителя определяется расплавленной резьбой. Это гибкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию страдать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть клемму с АКБ и проверить работоспособность оборудования.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки. Основная задача БП — не допустить установленного в автомобиле электрооборудования.

Монтажные блоки предохранителей карбюратора ВАЗ 2109 и форсунки ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то фактор системы впрыска топлива (инжектор или карбюратор) совершенно не играет никакой роли. БП будет отличаться только годом ТС. То есть монтажные блоки форсунки и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Нужный блок находится под капотом напротив водительского сиденья собственно под лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Весь модельный ряд ВАЗ 2109 можно разделить на две категории — выпускаемые с 1998 года и выпущенные после 1998 года старые автомобили комплектуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса.Реле припаяны к плате, проводам и предохранителям. На обновленных версиях «девятки», которые выпускались после 1988 года, БП имела маркировку 2114-3722010-60. Вот уже и наблюдаем предохранители.

БП 17.3722.

Различия между старой и обновленной версиями заключаются в следующем:

• Элементы монтажного блока имеют разную маркировку.
• Различное количество предохранителей.
• В новом блоке нет реле времени омывателя задних стекол и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Блок реле монтажный ВАЗ 2109 старый образец, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Блок крепления реле ВАЗ 2109 нового образца, расшифровка

Где схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которая закрыта блоком.

Как понять, что предохранитель заблокирован

Мощность предохранителя может быть определена по расплавленной нити — плавкому элементу предохранителя, который плавится и замыкает контакты, не позволяя электрическому оборудованию страдать от сильного напряжения.

Безопасность при напряжении

Обязательно отключите минусовую клемму от АКБ.

Разборка и замена предохранителей своими руками (подробно)

Порядок работы:

Добрый день.Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошли скачки электричества, а после этого перестали работать щетки дворника, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099. Также примените подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не нужен

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Откройте капот.Под лобовым стеклом вы увидите монтажный блок.

Внутри можно найти специальный пинцет для замены предохранителей.

На следующем этапе вам необходимо забрать предохранитель и произвести ему замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задних противотуманных фар.

За какие предохранители в ВАЗ 2108, 2109, 21099 отвечают сборщики.

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Лампы диодные ваз 2114.Светодиодные лампы в низком

Перед каждым водителем рано или поздно встает вопрос о выборе элемента головного света. Как правило, это лампы х5 с своеобразным цоколем. Самый распространенный вариант — галогенные лампы х5, а популярность их обусловлена ​​рядом преимуществ.

Почему галоген

Когда речь идет о замене каких-либо деталей, автомобилисты в первую очередь обращают внимание на цену. Стоимость замененных элементов стала играть еще большую роль в период кризиса, а дорогие бренды стали пользоваться меньшим спросом.Однако практически каждый производитель выпускает модели на галогенной основе, которые относятся к бюджетной категории и стоят намного дешевле.

Энергопотребление также играет важную роль. И здесь галоген — идеальный выбор. В этом случае оказывается, что можно сэкономить не только деньги, но и заряд аккумулятора. Это снижает риск остаться без машины утром, если вы забудете вечером выключить фары. Именно поэтому галогенные лампы часто становятся выбором искушенного водителя.

Принцип действия

По сути галогенная лампа h5, это обычная лампа накаливания. Однако некоторые отличия все же есть. При производстве в колбу добавляют пары галогена (обычно бром или йод). В результате увеличивается срок службы и появляется возможность повысить предельную температуру спиралей. Яркость значительно увеличивается, что делает их таким привлекательным вариантом при выборе элементов освещения.

Галогенные лампы, применяемые в автомобилестроении, не имеют недостатков, так как только использование переменного тока может выявить незначительный минус (низкочастотный шум при использовании с диммером).

Сам принцип работы позволяет изготавливать маленькие лампочки, так как на лампочке не остается вольфрамового осадка. Все дело в том, что при реакции с галогенами он либо выгорает, либо возвращается в спираль (что позволяет повысить температуру).

Есть также относительно новые галогенные модели IRC. Их особенность в том, что колба имеет покрытие, отражающее инфракрасное излучение внутри колбы. Это значительно снижает потребление энергии и почти вдвое увеличивает срок службы.

Таким образом, обладая рядом преимуществ, галоген постепенно вытесняет с рынка обычные лампы накаливания. Низкая стоимость и высокая эффективность наряду с долговечностью делают их самыми продаваемыми в мире.

Зачем нужны всепогодные модели

Светильники бывают нескольких типов, один из которых всепогодный. Ключевой особенностью этого типа является то, что во время изготовления на внутреннюю стенку колбы наносится специальное покрытие с интерференционными свойствами, которое придает свету желтоватый оттенок.Это сделано для улучшения контрастности освещенного участка, особенно в непогоду. Например, свет обычной лампочки h5 сильно отражается от падающих капель дождя, которые часто слепят водителя, мешая обзору. Желтоватый свет имеет меньшую отражательную способность и не так сильно раздражает глаза, что более благоприятно влияет на управление автомобилем в плохую погоду.

Кроме того, автомобиль с всепогодными фарами h5 лучше виден на дороге как в туман, так и в сильный дождь, что значительно снижает вероятность ДТП.

Безопасность — главный приоритет всепогодных моделей.

Наиболее распространенными типами, как показал тест лампы h5, являются:

• IPF h5 Superbeam,
• GENERAL ELECTRIC h5 AllDay,
• PHILIPS h5 Weather Vision,
• NARVA h5 Azzurro.

Самыми яркими из перечисленных ламп h5 являются PHILIPS h5 Weather Vision и GENERAL ELECTRIC h5 AllDay. Однако они показывают лучший результат среди всепогодных и стоят намного дороже. Все они достаточно яркие, но какие лампочки h5 решать вам.Все зависит от индивидуальных требований.

Тест и сравнение моделей с повышенной светоотдачей

Безопасность — наше все. При частой езде в темноте нужно позаботиться о хорошем освещении. На помощь в такой ситуации приходят специальные образцы повышенной светоотдачи. Производители предлагают множество вариантов, но мы рассмотрим самые примечательные из них:

• Koito VWhite показал хорошие результаты при тестировании. Полное соответствие европейским стандартам безопасности.Этот образец не повредит проводку автомобиля, а при освещении покажет хороший результат. Световой поток полностью соответствует ГОСТу, показывая результат 1500 люмен для дальнего света и 930 люмен для ближнего света.

Отличная геометрия светового луча также является важным преимуществом этой модели. Не ослепит водителей на встречной полосе; Пункт управления полностью соответствует всем нормам и правилам. Свет отлично освещает ближнюю и дальнюю плечевые зоны.

Итог: Высокая светоотдача и большой угол освещения, несомненно, большие плюсы. Четкие черно-белые границы и защита от бликов встречного транспорта — хороший функционал для своей ценовой категории. Есть один недостаток, и он не существенный — все надписи на японском языке.

• GE MegaLight Ultr a
  не очень хорошо, но своих денег все же стоит. Электропроводка безвредна, потребление энергии в допустимых пределах.Световой поток при этом составляет 995 на ближнем и 1520 на дальнем. Эти параметры находятся в допустимых пределах ГОСТ, хотя и немного ниже рекомендованных.

Черно-белый тест прошел, хотя и не идеально. Темное пятно в правом углу верхней зоны и чуть выше и правее контрольной линии значительно портит картинку. На свет сильно не влияет, но неприятно.

Для водителей, едущих на встречный свет, эта модель небезопасна, впрочем, как и для обгона.В контрольной точке он показывает 1,05 лм, что вдвое меньше допустимого.

Итог: Этот образец отлично справляется с освещением у бордюра. Несоответствие ГОСТам и стандартам ЕЭК ООН. Вы в принципе можете использовать эту модель, но другим водителям она может не понравиться.

• Osram Cool Blue Intense Хороший вариант, но не самый надежный. При замере потребляемой электроэнергии отклонений от допустимых значений не обнаружено. Световой поток тоже хороший: 965 люмен рядом, а дальний 1655 лм.Эти показатели соответствуют требованиям ГОСТ.

Водители, как едущие рядом, так и едущие на встречной полосе, не слепые. Все показатели соответствуют европейским стандартам. Обочины дороги будут хорошо освещены, даже слишком много. Переборщили, требования превышены, но ненамного.

Итог: Отличный световой луч и придорожное освещение — модель явно стоит своих денег. В ходе испытаний было использовано несколько образцов, один из которых перегорел — мелочь, но неприятно.Доступная стоимость и хорошие характеристики дают ей все шансы на успех.

Сравнение ламп h5 показывает, что изделия японских производителей показывают лучшие результаты. Они не только надежны, но и соответствуют всем необходимым стандартам. Не теряя собственного комфорта, вы не мешаете другим водителям на трассе и в черте города. Например, лампа Koito VWhite позволяет получить самые лучшие результаты испытаний. Однако, какие лампы выбрать h5, решать только вам.

При выборе нужно учитывать все, в том числе и собственные пожелания. Часто возникает вопрос — какие лампы ближнего света лучше х5. Многие драйверы рекомендуют OSRAM Cool Blue Intense 4200K, так как они обеспечивают лучшую производительность в ближнем режиме. Тест галогенной лампы h5 показал лучший результат и полное соответствие требованиям, предъявляемым к данной модели.

Регулировка фар

Одной из важнейших операций по обеспечению безопасности на дороге является регулировка фар.Попробуем разобраться, как отрегулировать фары в «доме». Весь процесс разбит на этапы:

1. Для начала нужно разметить стену;
2. Затем отметьте лампочки;
3. А непосредственно сама настройка.

Также необходимо проверить исправность подвески и распределение нагрузки.

Таким образом, его можно отрегулировать. Достигнув идеальных настроек, вы не ослепите водителей и получите максимальное покрытие дороги впереди. Не забывайте о выборе лампочки на включенную, это тоже играет немаловажную роль.

Процедуры по установке или замене лампочек должны выполняться в соответствии со всеми правилами техники безопасности. Условия, в которых стоит регулировать фары, обычно описаны в документации на автомобиль. Не забывайте, что от безопасного вождения зависит не только освещение.

Согласно ПДД при движении по трассе в осенне-зимний период даже при дневном свете нужно включать ближний свет. Поэтому необходимо следить за работоспособностью осветительных приборов автомобиля и вовремя менять лампы, чтобы не произошло аварийной ситуации на дороге. В этой статье мы рассмотрим, как производится замена лампы ближнего света на ВАЗ 2114, а также познакомимся с некоторыми неисправностями системы освещения и способами их устранения.

Замена лампы

Итак, если не работает ближний свет на ВАЗ 2114, то, скорее всего, причина кроется в перегоревшей лампе.Чаще всего это происходит, если замена осветительных элементов производилась давно. Хотя, нередко перегорают и новые лампы, что связано с большим количеством некачественной продукции на рынке автозапчастей.

Конечно, перед заменой лампочки сначала нужно определиться с ее выбором. На автомобиле ВАЗ 2114 используются двуручные ножки стандарта h5, отвечающие не только за ближнее, но и за дальнее освещение.

Совет!
Если в дороге перегорела лампа, вместо ближнего света на 2114 можно включить противотуманные фары, если они, конечно, есть в наличии.

Лампы, представленные на рынке, могут отличаться по принципу действия, от которого зависят многие их характеристики. Ниже мы познакомимся со всеми их типами более подробно:

Примечание!
Лампы желательно заменять попарно, так как это обеспечит одинаковый световой поток от левой и правой фары.
К тому же у них почти такой же долговечность, поэтому если, например, выйдет из строя лампа левой фары, то, вероятно, скоро перестанет гореть правая.

Порядок замены

Замена лампы ближнего света на ВАЗ 2114 (такой же дальний свет) осуществляется в следующей последовательности:

• В первую очередь необходимо открыть капот и ослабить фиксатор. винты (3), которыми крепится корпус (4).

• Затем необходимо прижать и вывести из пазов усики пружины (3).
• Затем вытащите блок (4) вместе со старой лампочкой.
• После этого надавите на лампу (5) и поверните ее, после чего ее можно будет легко извлечь из патрона.
• Вместо старой лампы установите новую, а затем соберите фару в обратном порядке.

Примечание!
Указанные выше работы необходимо проводить в перчатках, чтобы не оставлять жирных пятен на стеклянной колбе.
Если вы дотронулись до лампочки руками, отпечатки пальцев необходимо аккуратно удалить спиртом.
В противном случае лампочка может быстро перегореть.

Вот собственно и вся инструкция по замене лампочки. По такой же схеме следует заменить осветительный элемент во второй фаре.

Устранение общих неисправностей

Если после замены лампочек ближний свет на ВАЗ 2114 все еще не горит, то причин этому может быть несколько:

• Неисправные предохранители;
• Неисправен выключатель фар;
• Обрыв проводки.

Ниже мы рассмотрим, как решить эти проблемы.

Замена предохранителя

Предохранители находятся в специальном блоке, который находится с левой стороны возле лобового стекла. Чтобы сделать их замену своими руками, нужно открыть пластиковую крышку и найти предохранители F12 (отвечает за левую фару) и F13 (отвечает за правую фару).

Если индикатор загорается после замены предохранителей, вы должны оставить его включенным на некоторое время, чтобы убедиться, что новые предохранители не перегорели.Если они быстро растаяли, нужно посмотреть.

Примечание!
Ни в коем случае нельзя замыкать контакты в блоке предохранителей напрямую, так как это может привести к более серьезным неисправностям электрооборудования или даже возгоранию проводки.

Замена кнопки

Если замена предохранителей не решила проблему, необходимо «прозвонить» всю электрику, связанную с работой фар. Конечно, для этого вам понадобится электрическая схема ближнего света на ВАЗ 2114 и специальный прибор (мультиметр).

На фото — двойная кнопка включения переключателя фар

Часто неисправность кроется в кнопке. В этом случае замена кнопки ближнего света на ВАЗ 2114 поможет решить проблему.

Выполняется довольно просто:

• Прежде всего, следует отметить, что кнопка ближнего света на ВАЗ 2114 сдвоена с кнопкой дальнего света. Чтобы вытащить этот блок, необходимо его подвернуть, например, ножом. Операцию нужно выполнять аккуратно, чтобы не поцарапать панель.
• Далее нужно отключить блок от старой кнопки и подключить к новой.
• Затем необходимо заменить новый коммутационный блок.

Совет!
При замене кнопки можно сразу установить диод подсветки ключа, который почему-то не предусмотрен заводом.
Такая доработка кнопки включения ближнего света на ВАЗ 2114 позволит видеть, когда ближний свет включен, а когда выключен, что очень удобно в дневное время.

Если кнопка исправна и, скорее всего, неисправно реле (на схеме — К9), которое необходимо заменить на новое.

Вывод

Проблемы с ближним светом — частая ситуация для ВАЗ 2114. Как правило, их причина — перегоревание ламп, однако иногда выходят из строя другие узлы электрооборудования. Но, в любом случае, устранить неисправность самостоятельно вполне возможно.

Дополнительную полезную информацию по этой теме вы можете получить из видео в этой статье.

И снова здравствуйте)

Решил поменять лампы в фарах ближнего и дальнего света дабы улучшить фары на своей машине. До этого были OSRAM, светил, но освещения не хватало. Далекая норма, а ближняя убогая, пока фары чистые, через 20 км запачкались, а потом еще и тормозили и протирали на МКАД. И давно хотел заменить все лампы на белые, на моей белой Ласточке смотрится намного лучше. Был вариант поставить галогенные лампы белого цвета и не мучиться, как оказалось немного, и пачкаться вдвое быстрее, из-за высокой температуры нагрева стекла фар.Также они работают из-за высокой температуры нагрева ниток намного меньше по времени, чем штатные. Надежный светодиод, светит ярче и белым светом. Также дают гарантию на лампы 1 год в магазине. А поскольку меня не интересовал вопрос цены, то просто хотелось поставить и забыть о лампах, не боясь, что где-то в дороге они могут просто перегореть. Но переодеться не так-то просто, и погодные условия всегда разные, а переодеться под дождем или на морозе — ужасное дело.

Технические характеристики
Светодиодная лампа Maxled h5 30W имеет долгий срок службы, экономична в потреблении энергии. Автомобильная лампа используется для установки в штатный цоколь взамен старой лампы накаливания. Светодиодная лампа устойчива к вибрации и ударам. Светодиодная автомобильная лампа идеально подходит для вашего автомобиля. Светодиодные лампы с цоколем h5 имеют комбинированный ближний / дальний свет. Установлены вместо штатных ламп. Количество светодиодов: 3 типа светодиода: CREE, яркость: 3000 люмен, цоколь: h5, мощность: 30 Вт.

Общая яркость лампы: 3000 люмен
Тип светодиода: CREE
Количество светодиодов: 3
База: h5
Мощность : 30W
Напряжение: 12-24V DC
Цвет света: белый

Ниже я выкладываю фотографии фар со светодиодными лампами h5 на мою машину.Фоткал на айфоне, но на самом деле эффект немного другой). Свет пока не ставил, зима, холод) Позже поставлю к стене и разложу.

Итак, вчера перед включением было.

Это включило свет

Вид снаружи

Луч не направлен на встречу

Присев и сразу лучик в глаз)

мой двор Я заехал и выключил фары

На дворе так светло

Facebook

Твиттер

В контакте с

Одноклассники

Google+

причин, диагностика и что делать

Рассмотрим основные причины неисправности и способы их устранения:

• Если нет указателя поворота, то в 90% случаев нужно заменить электрическое реле или проверить, как к нему подключены контакты.Реле обозначается символом K1. Возможна разгерметизация, попадание жидкости. Если после замены реле на новое неисправность осталась, то предохранители необходимо внимательно осмотреть. Возможно, один из них сгорел и нужно его заменить, лучше проверить весь блок.
• Не забудьте проверить качество предохранителя F12, а также то, как он у всех работает. Проверьте работоспособность самого переключателя, вполне возможна неисправность там.
• Иногда выходит из строя кнопка аварийной сигнализации.В таком случае легко поменять на другой, нормально работающий.
• Если контрольная лампа не загорается, то проверьте работоспособность прибора. Она могла банально сгореть.
• Если выключить индикатор не удается, производится элементарное действие: заменяется выключатель.
• Частое мигание говорит о проблемах с лампой, лучше заменить. Если после замены результат такой же, то, вероятно, контакты испортились (окислились), их нужно заменить или почистить.Иногда все дело в выходе из строя гусениц на блоке.
• Тусклое свечение. Причин этого явления несколько: несоответствие мощности лампы, необходимой для этого индикатора. В этом случае достаточно приобрести лампу необходимых параметров и произвести замену.
• Нетипичные звуковые сигналы реле. При такой неисправности поворотники включаются не по вашей просьбе. В такой ситуации, как правило, следует заменить электрическое реле. Идеально будет, если вы приобретете оригинальную, подходящую к модели авто с завода, так вы добьетесь многолетней хорошей работы.
• Если не работает правый указатель поворота, то нужно хорошо осмотреть правую фару. Его электрическая плата часто выходит из строя из-за окисления, поэтому подача электрического тока нарушается. В результате возможны проблемы с реле и предохранителями, соответственно перестают работать поворотники.

Автомобилисты часто сталкиваются с такой проблемой, как неработающий поворотник, но далеко не все знают, как быстро решить проблему. В случае такой поломки очень опасно продолжать движение.Лучше остановиться и попытаться решить проблему.

Типы проблем и решения

Указатель поворота работает правильно при соблюдении следующих показателей:

• наличие включенного зажигания обеспечивает рабочий режим;
• перемещение подрулевого переключателя вверх и вниз должно сопровождаться включением указателя поворота на соответствующей стороне;
• сигнальная лампа поворота должна мигать с частотой 60 циклов в минуту.

Любое другое поведение указателя поворота указывает на проблему.К наиболее частым причинам неисправностей можно отнести:

Мигает постоянно. Задача требует ознакомления с основным принципом работы реле: ток, проходящий через лампы, приводит к нагреву измерительного резистора — элемента, определяющего необходимость включения той или иной лампы. Поэтому сопротивление лампы, отличное от номинального, изменяет время включения индикатора: он начинает мигать. В этой ситуации рекомендуется слегка постучать по реле (это помогает при плохом контакте или влажности).Если вы заменили реле, но индикатор не мигает, а продолжает гореть, значит, имеется слабый контакт с блоком предохранителей. Также может помочь замена предохранителя, сопротивление которого не соответствует номинальному.

Прекращение работы одного указателя поворота несовместимо с выходом из строя реле (неисправности такой схемы дают неисправность в обоих указателях поворота). Один из поворотников может выйти из строя из-за перегоревшей лампочки (самый простой вариант) либо нарушения проводки или патрона.Новый тюльпан должен не только входить в гнездо индикатора, но и соответствовать указанной на потолке мощности. Если после замены лампочки индикатор не начинает работать, нужно обратить внимание на патрон. Если на нем остались следы окисления, то стоит заняться их удалением. Для этого подойдет наждачная бумага или напильник. А если лампочка слишком плотно прилегает к контактам, то нужно их согнуть тонкогубцами. Делать это нужно максимально аккуратно, не допуская замыкания контактов, что может привести к другой проблеме — работе поворотников в шахматном порядке.Нормальное состояние картриджа означает, что причина неисправности кроется в проводке. Для начала нужно убедиться, что провод надежно подключен к патрону. При этом замкнутое состояние проводов между собой или замыкание на землю на металлическом кузове автомобиля недопустимо. В этом случае необходимо заменить провода или хотя бы заизолировать их.
Если при этом не работают аварийные фонари, то реле однозначно нужно менять — оно неисправно.

Неисправность автоматического отключения можно исправить только одним способом — заменой выключателя.В случае такой поломки лучше обратиться за помощью к специалисту.

Также причиной появления индикатора холостого хода может быть сам выключатель. Чтобы это проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если произошла авария в виде невключения сигнализации при наличии нормально работающих поворотников, вам просто нужно заменить кнопку, отвечающую за включение аварийного света.

Слишком часто мигающий указатель поворота — верный признак того, что одна из лампочек перегорела, либо окислился скол в заднем фонаре или гусеница в монтажном блоке.

Указатель поворота тусклого света — сигнал для проверки соответствия модели и мощности. Если все в порядке, то исправить ситуацию может чистка контактов лампочек.

Реле поворотников, издающее щелчки, тоже не норма. Неисправность чревата монтажным блоком, точнее контактами реле. Если контакт окислился или слишком плотно прилегает к нему, могут возникать звуки, похожие на щелчки. К этому же приводит и неисправное реле. Устранить проблему можно, зачистив контакты или установив новое реле.

Указатель поворота, который не работает ни с одной стороны, ни спереди, ни сзади, ни в повторителе, показывает, что подрулевой переключатель сломан, нет контакта с ним или что то же реле вышло из строя.

Цепь указателя поворота защищена предохранителем на 8 А, расположенным в монтажном блоке. В случае поломки перестанут работать повороты как с левой, так и с правой стороны автомобиля.

Световая сигнализация обеспечивает безопасность движения, поэтому у водителя всегда должно быть хотя бы лампочки необходимой мощности.

Видео

Как диагностировать неисправность поворотников, см. Ниже:

Не секрет, что цепи сигнализации и указателя поворота связаны между собой, ведь первую и вторую функции выполняют одни и те же фары. Если поворотники не работают, а аварийка выполняет свои задачи или оба сигнала игнорируют команды водителя, это может привести к аварии на дороге.

Основные причины неисправности

Что могло быть причиной неисправности? Причин несколько:

• Перегорел предохранитель.Проблема считается самой распространенной. Если в машине установлено реле, которое включает сигнализацию и поворотники, то причина может быть в этом. Учтите, что деталь может быть установлена ​​как в главном блоке предохранителей, так и отдельно от него — все зависит от модели автомобиля. Чтобы найти устройство, воспользуйтесь схемой.
• Перегорела лампочка. Это еще одна причина, по которой не работают поворотники и аварийные огни.
• Короткое замыкание в проводке. При подаче команды на включение можно перепутать сигналы.Например, водитель включает сигнализацию, и загораются поворотные огни, или наоборот. При наличии цепи оптика может вообще не реагировать на действия автовладельца. Для диагностики поломки понадобится тестер и базовые знания электрической части.
• Повреждение переключателя под рулем или кнопок. Чтобы выявить неисправность, необходимо проверить работоспособность этих устройств.
• Обрыв цепи. Такая поломка характерна для старых автомобилей. Если провода уложены в местах, где есть движущиеся части, то возможна шлифовка проводов.В результате цепь разрывается.

Как своими руками проверить работу осветительных приборов?

Если не работают поворотники или аварийка, это не повод отчаиваться — все диагностические работы можно провести своими руками. Для начала определите, что освещение действительно нужно проверить. Делается это по ряду признаков:

• Мигающих оборотов нет, но огни горят. Такая проблема сигнализирует о выходе из строя реле, а именно его электромагнитной части.Как правило, неисправность свидетельствует о том, что электромагнит заблокирован в одном из положений и не может вернуться в исходное положение.
• Поворотники работают, но слишком медленно или в ускоренном режиме. При таких приметах причиной неисправности может быть не только реле. Как правило, проблема проявляется при неправильном выборе лампочек. При покупке осветительных приборов важно убедиться, что они соответствуют рейтингу, установленному производителем станка.
• Нет ответа на команду включения.В этой ситуации не работают поворотники и не работают индикаторы на приборной панели. К тому же отсутствуют щелчки, которые должны быть при работе сигналов. Причин неисправности может быть несколько, подробнее о них мы поговорим ниже.

Схема подключения сигнализации и включения ВАЗ (классика)

Проверка осуществляется следующим образом:

1. Убедитесь, что индикаторы и датчики на приборной панели машины работают нормально.Если нет, проверьте предохранители на целостность.
2. Если все приборы исправны, нажмите аварийную кнопку и проверьте свечение лампочек в каждой из фар. Осмотрите передние и задние фонари, а также габаритные огни (если они есть на автомобиле).
3. Если аварийный сигнал не срабатывает после подачи команды, убедитесь, что реле работает и на клеммах есть напряжение. Для этого снимите реле с места, а затем подключите сигнальную лампу к контактам — к «плюсу» и кузову (или «минусу» аккумулятора).Нет необходимости поворачивать ключ в замке зажигания. Если контрольная лампа не горит, то вероятные причины — поломка кнопки аварийной сигнализации, нарушение электрической цепи или перегоревание вставки плавким предохранителем. К тому же неисправность может заключаться в плохом контакте в точках соединения.
4. Если индикатор горит, замкните клеммы реле куском медной проволоки. Если остальные элементы схемы исправны, все сигналы должны срабатывать. В противном случае проблема кроется в реле.
5. Если после проведенных манипуляций лампы не загораются, значит, причина проблемы в кнопке включения будильника. Из опыта эксплуатации известно, что такая неисправность бывает редко — чаще проблема вызвана коротким замыканием в цепи. Кстати, именно эта неисправность может стать причиной выхода реле из строя. Чтобы избежать повторных затрат, сначала замкните цепь, а затем замените вышедшую из строя деталь.

В ситуации, когда срабатывает сигнализация, можно говорить о исправности реле и элемента безопасности.Поэтому следует обратить внимание на саму кнопку. Для начала проверьте «положительный» выход, как в случае с реле. Для работы необходимо включить зажигание и аварийную кнопку. Далее делайте выводы:

• Если диагностика показывает отсутствие плюса, проверьте кнопку. Снимите его с места и убедитесь, что схема переключения исправна. Если нет питания, ищите разрыв проводки, в диапазоне между кнопкой и панелью приборов.
• Если результат проверки подтверждает наличие «плюса», замкните клеммы на месте установки (зажигание должно оставаться включенным).Теперь активируйте поворотники — влево или вправо. Если лампочки нормальные, поменяйте кнопку управления. Если нет питания, проверьте напряжение на реле аварийной сигнализации. При отсутствии «плюса» проблема обычно лежит в области электрической цепи — между блоком предохранителей и кнопкой управления.

Как отремонтировать аварийные огни и указатели поворота самостоятельно?

Если в автомобиле не работают поворотники и аварийные огни, то на СТО идти не нужно — ремонт можно сделать самостоятельно:

• Если перегорел предохранитель или реле сломалось, замените дефектные детали.В случае короткого замыкания проверьте участки цепи, где оно могло произойти. После устранения проблемы с проводкой замените вышедшие из строя элементы.
• Если аварийная кнопка не работает, замените ее. Как выполнить диагностику, описанную выше.
• Для проверки электрической цепи используйте тестер. Если диагностика показала наличие поврежденных участков — замените провода в этих местах. При подключении не приближайтесь к движущимся частям тела. Также укрепите изоляцию для повышения надежности.

• Причина лампочек? Затем замените неисправные источники света. Для этого в передних и задних фонарях демонтируем ограждение, отключим питание и откручиваем фонарь от сиденья. Далее устанавливаем новый источник света. Если источники света, установленные в фарах по бокам автомобиля, неисправны, снимите крышку, поддев ее края отверткой. После этого отключите шнур питания и снимите деталь.
• Если не работают поворотники, причиной может быть неисправность подрулевого переключателя.В этом случае разберите и проверьте устройство. Как правило, выход из строя объясняется плохим качеством контакта или его истиранием. В последнем случае замените переключатель, а если есть проблемы с контактами, почистите их (это касается и кнопок).

Обязательно проверьте разъемы и вилки, потому что проблемы с поворотниками и аварийной сигнализацией часто связаны с плохим качеством контакта. В случае окисления составов обработайте их наждачной бумагой или щеткой с металлическим ворсом.Если контакты перегорели, замените их.

Видео: Реле поворотников ВАЗ (классика). Поверка, схема, принцип работы

Видео: Ремонт поворотников и сигнализаций

Если видео не отображается, обновите страницу или

Фары поворота должны быть исправны в любом автомобиле. Этот тип оптики позволяет другим участникам дорожного движения знать о ваших намерениях при маневрах, поэтому выполнение поворотов сильно влияет на безопасность. Что делать, если не аварийный ВАЗ 2114, как выявить проблему и заменить лампы? Об этом читайте ниже.

[Скрыть]

Возможные неисправности: признаки и причины

Если не знаете как, то в этом нет ничего сложного — нужно просто замкнуть контакты, но сейчас не об этом.

По каким признакам можно определить проблемы с включением света (ON):

1. Включатель включается, но не работает. Неисправность такой схемы может быть вызвана неисправностями реле-прерывателя.
2. Не работает источник света указателя поворота. При такой проблеме на приборной панели автомобиля указатель поворота будет загораться чаще обычного.
3. Сигнал срабатывает, но не выключается. Суть проблемы заключается в неисправности переключателя, расположенного под колесом авто.
4. Источник света в оптике мигает чаще обычного. Судя по всему, вышла из строя одна из ламп, установленных по углам. Также проблема может быть в окислении контактов, в частности, речь идет о самих лампах или контактах в блоке с элементами безопасности.
5. Фонари в углах горят, но намного тусклее, чем обычно.На практике эта проблема обычно возникает после установки в фары несоответствующих осветительных приборов (ламп). Возможно проблема в контактах.
6. При включении ПО реле громко щелкает. Причину следует искать в плохих или поврежденных контактах на колодке, может выйти из строя само реле.
7. Часто неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в программном обеспечении, и часто эта проблема проявляется в задней оптике.Специалисты называют это место «болезнью» не только модели 2114, но и других ВАЗов. Со временем контакты окисляются, что приводит к образованию коррозии и короткого замыкания (видео снял Владислав Чиков).

Как проверить светильники в Четырке?

Процедура проверки следующая:

1. Для начала нужно убедиться, что вы используете исправный предохранитель. Блок предохранителей расположен в моторном отсеке, в отсеке между двигателем и лобовым стеклом, напротив сиденья водителя.Отогните защелки и снимите крышку, после чего внимательно осмотрите ее изнутри. В нем есть схема, которая поможет разобраться, какой предохранитель отвечает за работу того или иного оборудования.
   Извлеките предохранитель, отвечающий за работоспособность программного обеспечения, и внимательно осмотрите его — если предохранитель оплавился или поврежден внутри, то предохранитель необходимо заменить. Но даже при отсутствии видимых повреждений в гнездо снятого предохранителя нужно вставить другой с соответствующим номиналом.
2. Если это не помогает восстановить ПО, то проверьте реле, оно находится в том же блоке. Как правило, на угловом реле есть значок; нужно вытащить и заменить на рабочий. Для этого необязательно покупать новое реле, нужно вытащить другое работающее устройство и установить его. Если аварийная ситуация и программное обеспечение не работают, продолжайте тест.
3. Теперь нужно провести диагностику лампочек, но такая проверка потребуется, если не работает только часть витков.Откройте капот или багажник и снимите защиту фар, затем снимите источники света с сидений. Вместо снятой лампы установите заведомо исправное устройство и проверьте, как оно работает. При отсутствии изменений идем дальше.
4. Необходимо проверить целостность электрических цепей. Для этого вам понадобится контрольная лампа с подключенными к ней двумя проводами. Один конец нужно подключить к минусу АКБ или корпусу «четверки», а второй провод подключить к контакту диагностируемой цепи.
   Если в результате подключения лампа начинает гореть, это свидетельствует о исправном участке проверяемого провода. Аналогично проверяются остальные схемы. Если вы найдете место, где нет тока, то это указывает на неисправность между проверяемым местом и последней точкой, где было напряжение. Поврежденные провода необходимо заменить.
5. Также необходимо проверить качество контактов на всех цепях. Проверить контакты в монтажном блоке, на основании в оптике автомобиля, на кнопке включения света и подрулевом переключателе.Часто причиной неисправности является именно окисление, такие контакты необходимо чистить или заменять.

Фотогалерея «Неисправности поворотов»

Инструкция по ремонту и замене своими руками

Перед снятием и заменой вышедших из строя осветительных приборов на белые или желтые необходимо выключить зажигание и аккумулятор. Это позволит избежать короткого замыкания. Работы по замене необходимо проводить в перчатках, чтобы не испачкать стеклянные колбы.

Как поменять лампы в ПО:

1. Для начала нужно отсоединить от оптики разъем с подключенными проводами.
2. Затем наконечник пружины отпускается.
3. Теперь нажмите на крепление, расположенное между оптикой и поворотом. Снимите блок источника света с сиденья.
4. Неисправные лампы заменяются; сборка производится в обратной последовательности.
5. Что касается повторителей, то для замены снимаем его корпус с места посадки вместе с резиновой прокладкой, примерно на полсантиметра вперед.
6. Снимите заднюю часть устройства с места установки.
7. Полностью снимите повторитель, затем отсоедините вилку проводов и снимите прокладку.После этого саму прокладку необходимо установить на новый репитер.
8. Теперь осталось снова соединить вилку с проводкой и установить репитер обратно.

Видео «Габариты в поворотники своими руками»

Если вы хотите убедиться, что габаритный свет горит в углах автомобиля, то видео с подробным руководством, как выполнить эту задачу, поможет вам реализовать эту идею (видео опубликовал Александр Амочкин Коломенский канал ААК).

Сегодня мы рассматриваем такую ​​неисправность «семерки» — как выход из строя поворотов, причины и способы устранения.

Предыстория написания этого поста такова: в ремонт пришла семерка, повороты вообще не работали, и я решил написать пост о неисправностях в системе поворотов ВАЗ 2107. Хоть я и не электрик, но попросил здесь хорошего друга, пришлось помочь.

Важно помнить, что при работе с электропроводкой автомобиля необходимо отключать аккумулятор во избежание короткого замыкания и возгорания проводки.

Поиск любой неисправности в проводке и электрооборудовании нужно начинать с изучения схемы, поэтому привожу сюда:

Спасибо за подписку!

Описанные ниже решения предполагают, что все лампы целы и их контакт в патронах надежен.

Неисправности поворотов ВАЗ 2107, устранение неисправностей

1. Первая и самая частая неисправность при поворотах — это срыв или потеря контакта на предохранителе. Чтобы проверить этот случай, проверяем целостность предохранителя № 10 в блоке предохранителей, если он целиком, то пытаемся подтянуть контакты на место и поставить предохранитель на место. Если перегорел предохранитель, необходимо найти короткое замыкание в проводке. Если предохранитель выключен, то можно.

Поворот

2. ВАЗ 2107 мигает очень часто. Причина тому — плохой контакт на одном из фонарей поворота или неисправность реле поворота.Реле поворота устроено таким образом, что при перегорании одной лампы поворотник начинает быстро мигать. Если все лампы в порядке, то реле необходимо заменить.
3. Если не работает одна сторона витков, то необходимо посмотреть контактные блоки на блоке предохранителей Ш2, Ш3, Ш4, Ш8, Ш10, Ш12.

   Share :

   Leave a Reply Cancel Reply

   Your email address will not be published.Required fields are marked *

   Comment

   Name*

   Email*

   Website
