Не включается вентилятор радиатора охлаждения на ВАЗ 2109 — причины, поиск неисправностей

Бывает так, что после планового ТО машины марки ВАЗ, владельцу выдают перечень запасных частей, которые в ближайшее время, а то и срочно нужно будет заменить. Когда речь идет о расходных материалах, это стандартная, и, в принципе, привычная процедура, не вызывающая вопросов. Но иногда приходится сталкиваться с нетипичными неисправностями, связанными, например, с системой охлаждения двигателя и ее отдельными компонентами. В подобных случаях автолюбитель задается следующими вопросами: где бы купить вентилятор радиатора охлаждения на ВАЗ 2109 и почему он, собственно, вышел из строя.

Кстати, непосредственно сам вентилятор может быть рабочим, но, по определенным причинам, просто не включаться, когда это нужно. Ведь основная функция данного устройства – создание потока воздуха, направленного на радиатор, с целью его охлаждения, то есть понижения температуры охлаждающей жидкости. В противном случае, если движение будет продолжено, мотор просто-напросто перегреется, это как минимум, как максимум дело может закончиться «закипанием» двигателя, что чревато серьезными последствиями.

Итак, для начала проверим сам вентилятор, это можно сделать путем подключения его непосредственно к источнику питания, АКБ или внешнему устройству. Если вентилятор начинает крутиться, значит, причина неисправности заключается в иных узлах, непосредственно влияющих на своевременное включение данного устройства.

Следующим шагом будет проверка работоспособности таких деталей, влияющих на вентилятор радиатора охлаждения на ВАЗ 2109:

Реле вентилятора охлаждения (проверка тестером).
Датчик температуры (проверка самого датчика, а также штекера подключения).
Термостат (можно проверить «на ощупь», в определенном месте рабочий термостат должен быть теплым).
Проводка (контакты, провода и разъемы, проверка при помощи тестера).
Предохранители (визуальная целостность, как самого блока, так и каждого предохранителя в отдельности, замена местами).
Датчик-сигнализатор термостата (проверка при помощи тестера).

Как видите, перечень составляющих, которые необходимо диагностировать, не так уж велик, учитывая их относительную доступность в плане размещения, все вышеперечисленные работы вполне по силам выполнить самостоятельно, не прибегая к услугам дорогостоящих специалистов. Подобная ситуация и с возможной установкой новых запасных частей, в случае необходимости.

В автомобилях ВАЗ также встречается подобная проблема, тесно связанная с системой охлаждения, в целом, и вентилятором, в частности: когда включение происходит в стандартных режимах, а вот выключение запаздывает. То есть, уже после того, как температура в радиаторе упала до необходимых пределов, вентилятор все равно продолжает функционировать, даже после того, как мотор заглушен. Помимо шумового эффекта, это может привести к весьма неприятным последствиям, таким как снижение ресурса всего узла и разрядка аккумулятора.

Причины такой неисправности могут быть как достаточно серьезными (например, сбои в работе электронного блока управлением двигателя), так и относительно простыми – залипание контактов реле включения (наиболее частый случай).

Процедура проверки и устранения поломки схожа с нашим первым обсуждаемым случаем (когда вентилятор не включается).

В том случае, если после проведенной диагностики окончательно поставлен вердикт – необходима замена детали, то самое время определиться, где купить вентилятор радиатора охлаждения на ВАЗ 2109. В качестве места приобретения можем порекомендовать интернет-магазин автозапчастей azon.ua – большой выбор элементов систем охлаждения на автомобили ВАЗ по приемлемым ценам.

Ваз 2109 не включается вентилятор карбюратор

Не работает вентилятор охлаждения на ВАЗ 2109 (Карбюратор): проверка датчика включения вентилятора, замена и ремонт своими руками

Содержание:

Проверка
Датчик
Вентилятор
Модернизация

Автомобили ВАЗ 2109 оснащаются инжекторными и карбюраторными двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы служит вентилятор.

Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Если стрелка указателя пересекла отметку в 100 градусов, автомобиль следует немедленно остановить, заглушить мотор и ждать, пока силовой агрегат остынет. Не сделав этого, вам грозит капитальный, дорогостоящий ремонт мотора.

Мотор может перегреваться по разным причинам:

Вышел из строя термостат;
Забился радиатор;
Вышел из строя вентилятор радиатора;
Сломался датчик включения вентилятора;
Упал уровень ОЖ в системе;
Вышла из строя помпа;
Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки

Метод

Вентилятор

Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять

Датчик вентилятора

Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

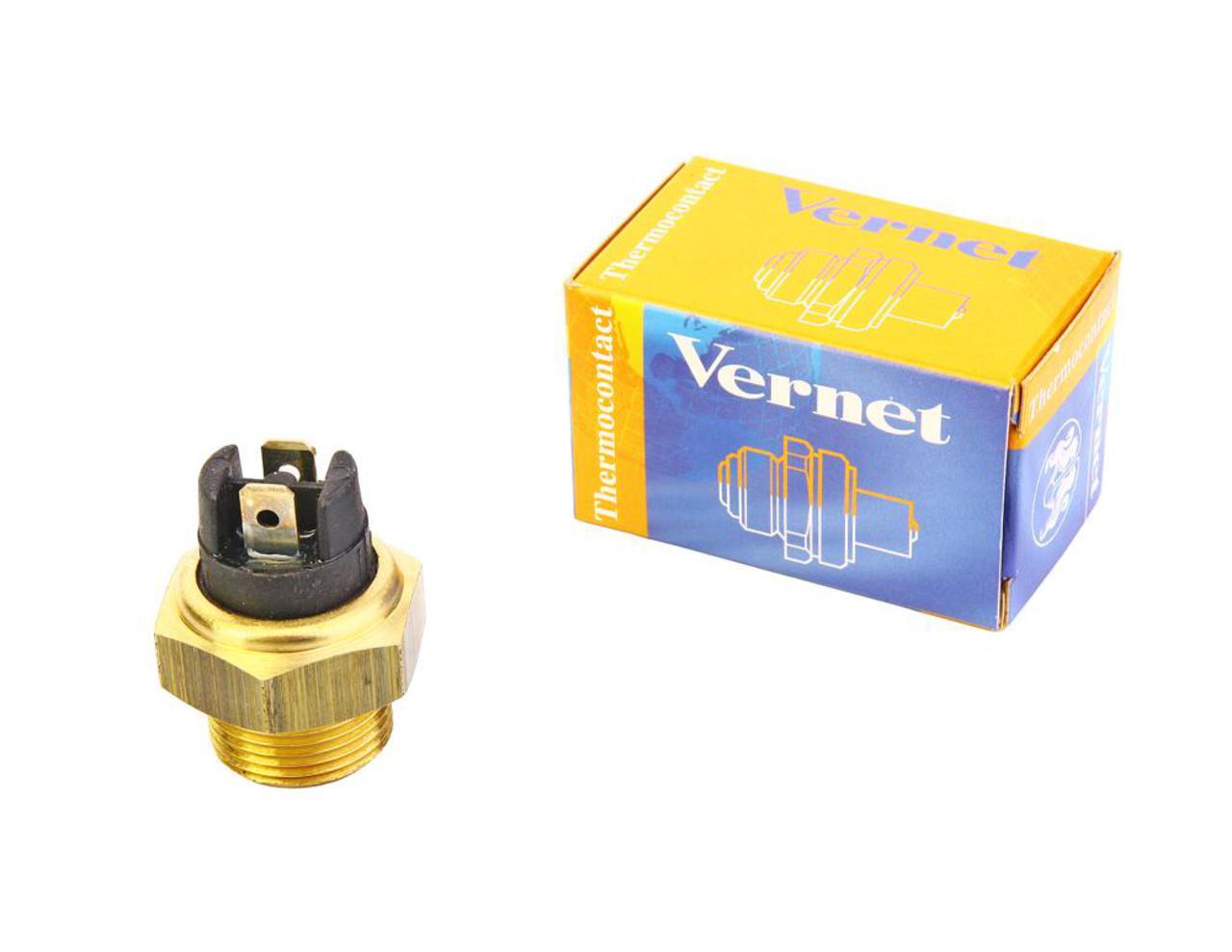

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.

Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;

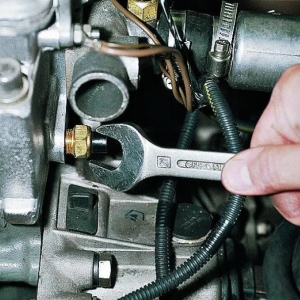

Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

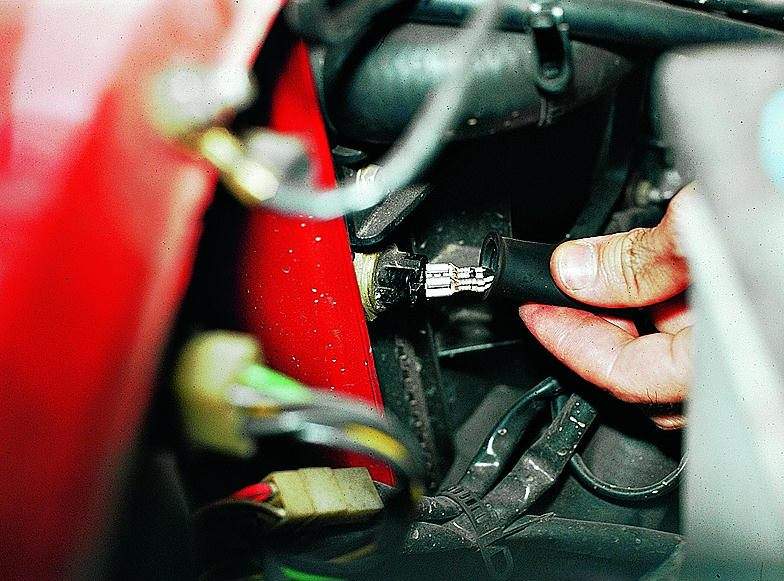

Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

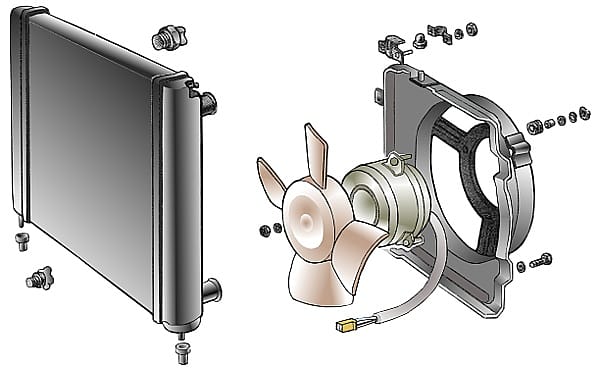

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;

Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Штифт направьте в продольное отверстие

Модернизация

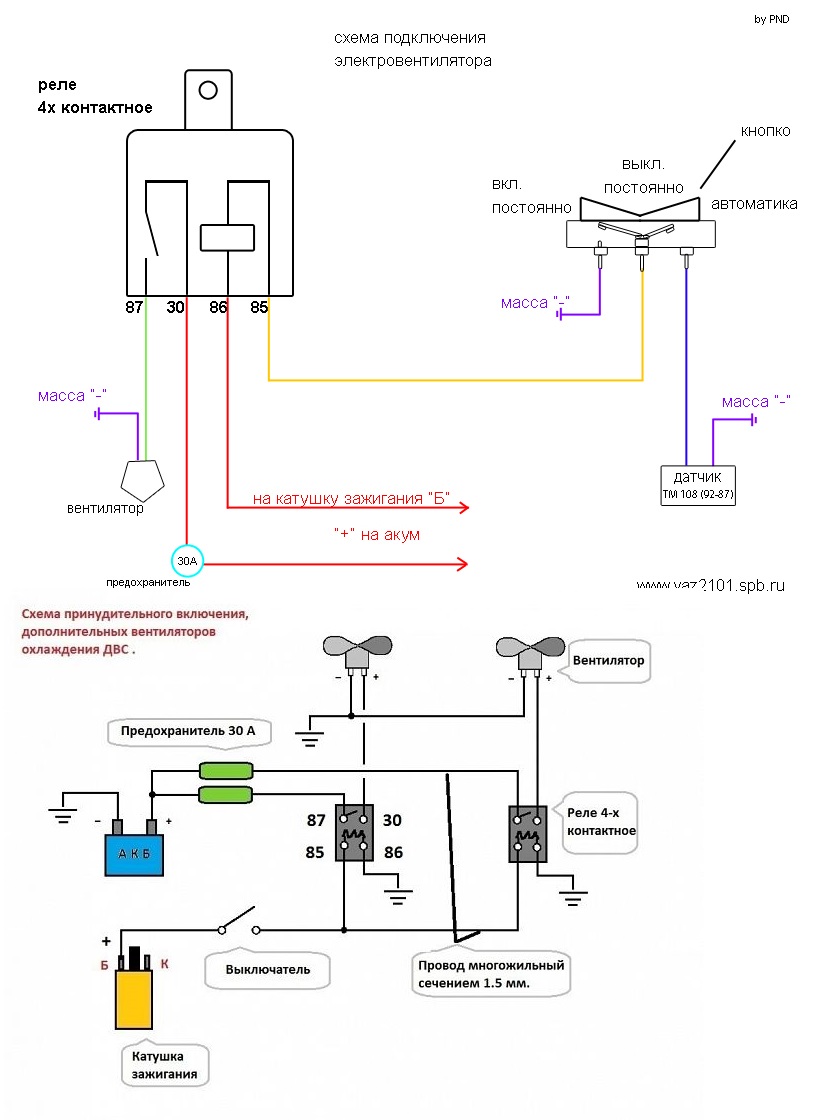

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

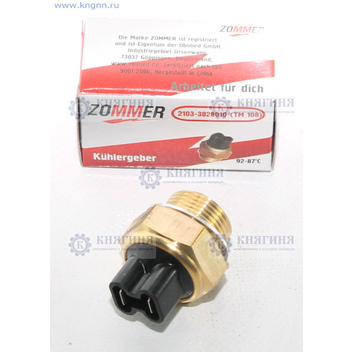

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

Загрузка …

luxvaz.ru

Не работает вентилятор охлаждения ВАЗ 2109 карбюратор

всю цепь лезь звонить
от карлсона и до проводов под рулём

Первое что тебе нужно попробовать, отцепить на радиаторе датчик.Если не получилось то один провод идёт на массу под правую фару, другой идёт на монтажный блок на разъём Ш6-9контакт общая схема www.lada72.tk/scheme/29-s…orudovaniya-vaz-2108.html схема монтажного блока www.lada72.tk/scheme/30-s…08-novogo-obrazca-.html.И приходит на К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя.Из данных прочитанных схем, у тебя замкнут датчик вентилятора на корпус, возможно что пробит термистор в самом датчике что редко случается, или залипли контакты на реле К9.

эта беда… такая ж ситуация. что только не делал. предохранители менял, датчик менял… все короче менял кроме вентилятора)) в итоге зае бло и подключил принудительное включение через кнопку. минус, плюс и в салон. прям под клемы вентилятора засунул провода. так эта сука начал сам включаться при 95…)) кнопка теперь и нахер не нужна… оказывается был плохой контакт на самом вентиляторе…

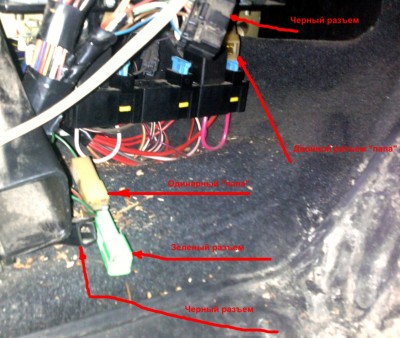

Беда твоя в том что постоянный минус разъёма Ш6-9контакта, провод на датчик, шёл на реле контакта 86-включение самого реле.Всего скорее этот провод сидел на корпусе.Вентилятор тут не причём так как сам он минус сидит на корпусе, а плюс связь с обогревом заднего стекла, рулевой переключатель поворота, кнопка аварийки.

С монтажником всё в порядке, открывал всё чисто сухо, он новый там ещё прокладка целая, и я куском резины его сверху накрываю

А я тебе и не писал что у тебя не в порядке он, ты прочитай заново то что написано, это вся связь твоего вентилятора, тебе объяснил дальше некуда. Чтоб тебе не мучится расцепи Ш6 разъёма 9-контакт вентилятор перестанет крутить(отключение реле), а этот провод идёт на сам датчик, вот потом и прыгай от 5 контакта к датчику, что не понятного?

Авто-помощь

Советы для автомобилистов

Почему не работает вентилятор — ваз 2109

На автомобиле ВАЗ-2109 устанавливается два вентилятора. Первый, более мощный, устанавливается в системе охлаждения двигателя, для того, чтобы увеличить поток воздуха через сердцевину радиатора. Второй вентилятор устанавливается перед радиатором отопителя («печки»), его задача нагнетать подогретый или не подогретый воздух внутрь салона автомобиля. Оба вентилятора приводятся в действие при помощи электродвигателей постоянного тока.

Начинать искать причину неисправностей необходимо с датчика включения электродвигателя вентилятора. Для этого открываете капот и отсоединяете клемму от датчика. Для дальнейшей проверки датчика потребуется кусочек провода, при помощи которого необходимо замкнуть два провода подходящие к клемме. Перемычку обмотайте изолентой, чтобы она не касалась массы автомобиля. Включаете зажигание, и если всё остальное исправно, вентилятор начнёт работать. Причём, работать он в этом случае, будет постоянно, пока включено зажигание.

Для этого Вам потребуются два изолированных провода, чтобы соединить клеммы электродвигателя вентилятора напрямую с аккумуляторной батареей. Если вентилятор заработал, убедитесь, что поток воздуха идёт под капот автомобиля, а не наоборот. При неправильном подключении поменяйте полярность проводов, подсоединённых к аккумуляторной батарее. При устранении неисправности, таким образом, можно добираться до места ремонта, а выключить электродвигатель вентилятора Вы сможете, только отсоединив провода от аккумулятора. В этом случае причиной, того что вентилятор не включался, будет либо неисправность реле, либо неисправность проводки.

Чтобы водителю не остаться один на один с такими неисправностями, ему необходимо иметь в багажнике своего автомобиля моток автомобильных проводов длинной метра три и запас предохранителей, которые стоят в монтажном блоке.

Вентилятор охлаждения ВАЗ 21099 карбюратор не работает: что делать?

Общая характеристика модели

Машина мечты в 90-х

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

он способен развивать достаточно высокую скорость;

имеет отличную управляемость при движении;

устойчив на абсолютно разных видах дорог.

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Проверка системы охлаждения

Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.
Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.
В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.
Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.
После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Имейте в виду, что перегретый двигатель не сможет сразу же выключиться. Но такая работа достаточно вредна для мотора ВАЗ, поэтому нужно завершить ее независимо от сопротивления машины.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

Сначала необходимо открыть капот машины и осмотреть все пространство под ним. Найти источник пара. Проверить, достаточно ли охлаждающей жидкости в бачке, целы ли все резиновые шланги, радиатор и, конечно, термостат. Возможно, нужна замена именно этих деталей и систем.
Посмотреть под коврики для ног — не обнаружится ли там жидкость. Должна же быть весомая причина, почему не происходит охлаждение двигателя машины.
Если жидкость не найдена, необходимо посмотреть, работают ли датчики, которые запускают электродвигатель радиатора. Чтобы это сделать, надо снять с креплений датчика, находящегося внутри радиатора, два проводка и соединить их. После этого повернуть ключ зажигания на автомобиле. Если после соединения этих проводов вентилятор охлаждения начинает крутиться, значит, необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
Сам вентилятор охлаждения должен работать постоянно. Надо проверить датчики в радиаторе. При первой же возможности стоит заменить эти детали на новые, а также провести замену патрубков.
Если при замыкании проводов вентилятор системы охлаждения не работает, причиной всему может быть сгоревший предохранитель или сломанное реле включения вентилятора. Еще один вариант — перегоревший электродвигатель системы охлаждения. В данном случае необходимо заменить все неисправные детали.
После замены вышедших из строя элементов следует провести контрольную проверку. Для этого надо замкнуть пару проводов, которые присоединены к автомобильному датчику включения вентилятора охлаждения, и повернуть ключ зажигания. Если электродвигатель вентилятора сможет включиться, значит, проблема устранена.
Если же вентилятор охлаждения не включается, нужно проверить его, подав питание для электродвигателя от аккумулятора.
Мотор машины ВАЗ 21099 карбюратор может перегреваться и в том случае, если вышел из строя термостат, который регулирует прохождение жидкости в системе охлаждения мимо радиатора или через него. Для того чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, значит, термостат неисправен.

Причины неисправности вентилятора

Бывают случаи, когда вентилятор охлаждения радиатора работает беспрерывно. Это также неправильно. Что же делать в таком случае? В чем кроется причина неисправности?

Возможно, произошел обрыв цепей в датчике температуры. Об этом будет сигнализировать постоянно горящая лампочка датчика. В данном случае необходимо просто заменить датчик температуры либо блок системы впрыскивания. Возможно, необходима замена реле. Также могут не размыкаться контакты на термовыключателе радиатора, запускающем реле. Чтоб устранить проблему, потребуется замена термовыключателя.

Для выяснения причины неисправности вентилятора нужно будет его снять.

Отсоединить колодку вентилятора и жгута, разъединив провода.
Отсоединить провод электродвигателя, открутив левую гайку. При необходимости использовать подходящие ключи.
Под капотом открутить два винта, которыми крепится вентилятор.
Достать кожух.
Снять два болта крепления вентилятора.
Снять еще пять болтов и решетку воздухозабора.
Поднять опору вентилятора и потянуть его на себя.
Повернуть сам вентилятор на 90 градусов и вынуть его.

Схема подключения электродвигателя вентилятора

При любой поломке в автомобиле, независимо от того, перестал работать вентилятор или что-то другое, стоит обратиться в специализированную мастерскую. Опытные мастера всегда найдут причину проблемы, подберут подходящие детали, датчики и выполнят ремонт. Конечно, многие автовладельцы желают сами ремонтировать свой транспорт, это доставляет им немало удовольствия, требует минимальных затрат. Но в данном случае есть риск ошибиться с подбором детали и правильностью диагностики. Автолюбитель может потратить много сил и времени, а в итоге не получить необходимого результата. Чтобы этого не произошло, лучше обратиться к специалисту.

В качестве заключения

При неисправности системы охлаждения мотор начнет перегреваться. В конечном итоге это приведет к закипанию двигателя. Из-под капота машины начнет валить дым, авто заглохнет и не захочет ехать дальше. Открыв капот, водитель увидит неутешительную картину: горячая жидкость брызжет в разные стороны, валит пар, мотор автомобиля настолько сильно раскален, что при приближении к нему чувствуется жар.

Чтобы не допустить всего этого, стоит внимательно следить за своим автомобилем. Так вы сможете максимально продлить срок его службы. Своевременная диагностика и обращение к мастеру избавят автолюбителя от возможных проблем.

Вентилятор охлаждения Ваз 2109

Поршень заклинившего от перегрева двигателя

Схема включения вентилятора Ваз 2109

Из рисунка понятно как работает схема: при включенном зажигании +12 Вольт через предохранители подводится к реле включения вентилятора. Как только датчик включения вентилятора замкнет минус реле на массу,то отработают исполнительные контакты самого реле и включат двигатель вентилятора.

Схема 2 включения вентилятора Ваз 2109

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

всю цепь надо проверить
начинаем от предохранителя вентилятора. потом сам вентик. потом его разъем. потом термостат. если все ранее перечисленное живое, то пошел «геморрой» под названием проводка подкапотная.
если машина оставлялась недалеко от мусорных контейнеров, то есть шанс перегрызанной проводки (сам на такое попадал. сегодня только проложил, а завтра офигел от того что ее пожрали крысы)

Причина может быть в каждом компоненте.
Кстати, ваз-2109 с карбюратором или инжектор? Это ТОЖЕ имеет значение.

попробуйте поменять датчик включения вентилятора или может просто с него разьем слетел

НО В ПЕРВУЮ ОЧЕРЕДЬ — ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛЮЧЕНИЯ ТЕМПЕРАТУРЫ И ВКЛЮЧАЕМ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧИЛСЯ ЧЕРЕЗ НЕСКОЛЬКО СЕКУНД, ТО МЕНЯЕТ ДАТЧИК ВКЛ. ВЕНТИЛЯТОРА, ЕСЛИ НЕТ, ТО ВЫКЛЮЧАЕМ ЗАЖИГАНИЕ, СТАВИМ РАЗЪЕМ НА МЕСТЕ И СМОТРИМ ВСЕ ПО ПОРЯДКУ КАК НАПИСАННО ВЫШЕ.
-ЕСЛИ 2109 КАРБЮРАТОР-ТО ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛ. ВЕНТИЛЯТОРА (НАХОДИТСЯ НА РАДИАТОРЕ-ДВУХ КОНТАКТНЫЙ ДАТЧИК), ПЕРЕМЫКАЕМ РАЗЪЕМ И СМОТРИМ: ЕСЛИ ВКЛ. ВЕНТИЛЯТОР, ТО ПРОБЛЕМА В ДАТЧИКЕ, ЕСЛИ НЕТТО СМОТРИМ ПРЕДОХРАНИТЕЛЬ, РАЗЪЕМ НА ВЕНТИЛЯТОР И САМ ВЕНТИЛЯТОР (КРЫЛЬЧАТКУ МОГЛО ЗАКЛИНУТЬ).

В обоих случая должен быть антифриз (тосол), рабочий вентилятор (если от руки вращается легко, то норма), не сгнивший разъем на вентиляторе, целый предак. удачи! Если карбюратор снимите наконечники проводов с датчика включения на радиаторе и перемкните их при включенном зажигании, если вентилятор заработает меняйте датчик, если нет проверьте предохранитель, реле, электромотор, у инжекторных только предохр, реле и электромотор

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

Не включается вентилятор охлаждения на Ваз 2109. При этом был поменян термостат, датчик и сам вентилятор. Однако проблема так и не решилась, что может быть?

Чтобы найти причину следует пойти простым путем — одну за другой исключить возможные причины. Вентилятор и датчик поменян, соответственно причина может быть либо в реле, либо в предохранителе.

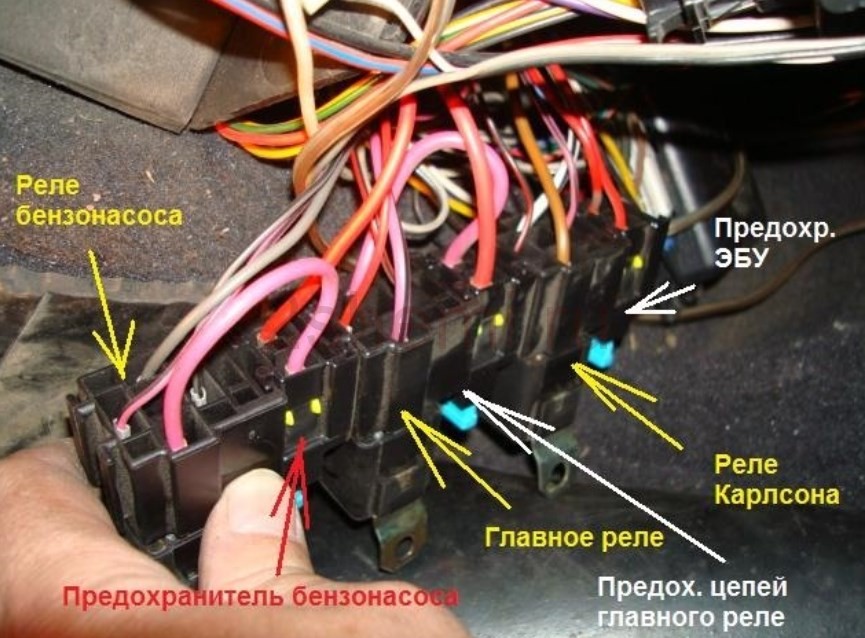

1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

2. Убедиться в работоспособности датчика. Замкнуть его контакты, опустить в кипяток и проверить сопротивление.

3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

Если после всех проведенных выше процедур вентилятор так и не срабатывает, обратитесь в диагностический центр

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе. Сегодня мы поговорим о последней неисправности, то есть о ситуации, когда вентилятор охлаждения не включается в определенный момент. Вы узнаете о том, почему это происходит, где искать причину, а также в какой последовательности. В качестве примера возьмем «девятку «, однако сам способ и причины будут практически одинаковы для всех моделей ВАЗ.

Поиск поломки не столько трудоемкий, сколько всеобъемлющий, т. к. причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.

Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается. Как проверить термостат читайте в этой статье .

Следующий претендент на проверку — предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым.

Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор. К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются. Как вариант причина может крыться в штекере, поэтому если с проводкой все «гуд», отключаем питание вентилятора и проверяем штекер на предмет неисправности. Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен.

Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ «умер» и требует замены.

Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской). Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой. После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.

Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.

Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор через блок предохранителей. Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.

Вполне вероятно, что напряжение не поступает на реле вентилятора. Чтобы это проверить, можно воспользоваться «дедовским» способом. Берем лампочку, которая послужит в качестве «контрольки». Если лампочки нет, достаточно просто легонько чиркнуть вторым концом провода по массе, если при этом вы увидите искру, проблем быть не должно, скорее всего причина не в этом. Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.

Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается. остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.

Проверяем следующим образом: подключаем провод к «+» клемме АКБ. второй конец устанавливаем в разъем фишки. Далее снимаем штекер с датчика и подключаем лампочку. Если лампочки нет, делаем «чирк» на массу. Если напряжения нет, скорее всего, этот провод оборван.

Если вентилятор не включается, то причина может быть и вовсе неожиданной, например — прогоревшая прокладка под головкой. Включение не происходит по той причине, что охлаждающая жидкость не поступает в цилиндр, при этом газы из цилиндра проникают в ОЖ, создавая при этом эффект известный как воздушная пробка. Эта пробка препятствует нормальной прокачке ОЖ. Как понять, что у вас прогар? Достаточно заглянуть в расширительный бачок, если во время работы из него то и дело идут пузыри — у вас прогорела прокладка, или имеется трещина в цилиндре.

Отличная статья 0

smotri-dtp.ru

Не работает вентилятор радиатора ВАЗ 2108, 2109, 21099

Причины отказа вентилятора радиатора связаны с его электрической или механической частью. В результате при определенных условиях двигатель автомобиля начинает перегреваться.

Причины неисправности: «не работает вентилятор радиатора» системы охлаждения

На примере вентилятора радиатора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

— Вышел из строя датчик вентилятора радиатора

На карбюраторных ВАЗ 2108, 2109, 21099 и их модификациях датчик расположен на правом бачке радиатора. Его выход из строя – наиболее распространенная причина отказа вентилятора на радиаторе. Включаем зажигание. Замыкаем отрезком провода контакты датчика (провода с них при этом не снимаем). Если вентилятор заработал – неисправен датчик, нет – неисправна его электрическая цепь.

— Неисправна электрическая цепь датчика

Для диагностики неисправности цепи удобнее всего использовать ее схему.

Неисправности в цепи:

окислились контакты проводов на выводах датчика температуры;

нет «массы»;

перегорел предохранитель в монтажном блоке.

— Неисправен электродвигатель вентилятора на радиаторе системы охлаждения

Попросту сгорел или вышел из строя от старости. Заменяем новым или заведомо исправным.

— Механическое повреждение электродвигателя вентилятора или его рамки (лопасти задевают за погнутую рамку)

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска и после электрические цепи включения датчика вентилятора на радиаторе разные (после 1998 г «плюс» постоянно подается на датчик, до 1998 г только после включения зажигания). Это нужно учитывать при диагностике неисправностей.

Еще статьи по системе охлаждения автомобилей ВАЗ 2108, 2109, 21099

— Датчик указателя температуры охлаждающей жидкости ВАЗ 2108, 2109, 21099

— Схема системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Постоянно работает вентилятор радиатора на ВАЗ 2108, 2109, 21099

twokarburators.ru

Не работает вентилятор охлаждения ВАЗ-2109: причины, что делать?

С того момента, как на ВАЗах с карбюраторами стали использовать электрические вентиляторы, автолюбители часто стали сталкиваться с их отказом. Прежние механические модели считались практически вечными. В большинстве случаев, когда о вентиляторе ВАЗ-2109 с карбюратором говорят, что он не работает, узел полностью прекращает выполнять свои функции. Температура двигателя в этом случае превышает 100 градусов, и автомобиль может выйти из строя. Чтобы избежать капитального ремонта силового агрегата, необходимо прекратить движение после отклонения стрелки температуры в красную зону. Затем нужно найти причину, почему не работает вентилятор.

Начинать проверку стоит с уровня жидкости в системе охлаждения (проверьте расширительный бачок), а затем постепенно отмести неисправности других частей системы:

предохранителя;
датчика температуры;
электромотора вентилятора;
крыльчатки (она может быть деформирована, что приводит к заклиниванию).

Во время выполнения работ вам предстоит попутно проверить состояние цепи питания. Все проводники визуально должны быть в норме. Лучше всего одну за одной исключать вероятные причины поломки, чтобы система работала стабильно.

Как проверить предохранитель

Это самая простая часть проверки, подходящая, если силовая установка оснащена карбюратором. Вам необходимо в подкапотном пространстве ВАЗ-2109 найти монтажный блок. В нем на месте F-4 располагается предохранитель, отвечающий за работу вентилятора охлаждения. Вытащите его с посадочного места, а затем при помощи мультитестера сделайте пробное измерение (тест на работоспособность).

Если предохранитель рабочий, ищите другую неисправность. В противном случае вам нужно поставить на его место новый с маркировкой 16 А и провести обкатку. Если вентилятор заработал, больше ничего делать не нужно. В противном случае исследуйте другие части системы охлаждения.

Проверка и замена датчика температуры

На ВАЗ-2109 часто причиной несвоевременного срабатывания или полного отказа вентилятора является датчик температуры охлаждающей жидкости. Поэтому его необходимо проверить во вторую очередь. Датчик расположен в нижней части радиатора, от него отходят два провода. Перед тем как вывернуть его с места, нужно провести точную проверку работы системы охлаждения:

Замкните между собой концы проводов, ведущих на датчик. Если после этого вентилятор начал работать, а датчик нагрелся, то этот контроллер нужно поменять. При проведении тестирования на горячем радиаторе, вы можете обнаружить, что корпус датчика тоже теплый. В этом случае проверьте термостат.
Если вентилятор не работает даже после замыкания проводов, то проблема может крыться в реле или предохранителе. Проверку реле нужно проводить в том случае, если не слышно звука его срабатывания. В зависимости от типа автомобиля оно может находиться в монтажном блоке (для моделей с карбюраторами) или в салоне под отсеком для вещей водителя (у инжекторных авто). Самый простой способ проверки этого устройства – установка на его место подобного устройства. Если после замены реле, вентилятор заработал, можете не проводить дальнейшую проверку.
Иногда устройство не работает, а звук срабатывания реле присутствует. В этом случае проверьте предохранитель F-8.

Если вы не обнаружили неисправности в других системах, то необходимо заменить датчик температуры в системе охлаждения. Это делают по инструкции:

Выключите зажигание, снимите клемму с аккумулятора и слейте жидкость из расширительного бачка и генератора. Для этого нужно вынуть специальные пробки.
Затем отключите датчик от клеммной колодки.
Накидным ключом выверните датчик с его места, не прикладывая чрезмерного усилия.

Читайте также: Что делать, если не работает спидометр на ВАЗ-2109

Установите новый датчик и проведите обратную сборку. Некоторые автолюбители предпочитают не сливать тосол из системы, а просто действовать быстро. В этом случае, после того как датчик покинет посадочное место, систему покинет некоторое количество охлаждающей жидкости, поэтому ее нужно будет долить.

Проверка и замена электромотора

Если после замены датчика вентилятор так и не работает, то необходимо проверить и заменить его электродвигатель. Но для начала нужно демонтировать его:

Удалите минусовую клемму с АКБ.
Отсоедините вентилятор от цепи питания (одна из колодок находится на его кожухе).
Открутите крепежные винты с кожуха устройства: слева и снизу.
Головкой с удлинителем удалите крепеж, соединяющий кожух с генератором.
Удалите две гайки слева, чтобы открутить прижимную пружину вентилятора. Снимите ее.
Вытащите весь узел, вместе с корпусом. Попутно вам может быть нужно отсоединить его провода.

Теперь вам нужно добраться до электромотора и установить на его место новый:

Хомутом на корпусе закреплен провод электромотора, отсоедините его.
Затем открутите три гайки, чтобы снять мотор.
Осмотрите посадочное место мотора, все резиновые вкладки на нем должны быть целыми и не деформированными. Если вы заметите повреждения, установите новые прокладки.
После этого вам нужно установить новый мотор на место старого, провести обратную сборку вентилятора.

Некоторые автолюбители считают, что можно починить мотор, но в большинстве случаев попытки их не приводят к успеху.

Как поменять крыльчатку или выровнять ее

Если после демонтажа вентилятора вы заметили, что крыльчатка повреждена или стоит неровно, вам нужно снять ее:

В центре крыльчатки расположена стопорная шайба, подденьте ее плоской отверткой и снимите. Если есть дополнительное крепление в виде гайки, открутите его.
Снимите крыльчатку и осмотрите ее. При любой деформации лучше всего установить другую крыльчатку.

В процессе этой работы можно модернизировать вентилятор, установив крыльчатку на 8 лепестков вместо стандартной на 4.

ladaprofi.ru

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

Если карбюратор снимите наконечники проводов с датчика включения на радиаторе и перемкните их при включенном зажигании, если вентилятор заработает меняйте датчик, если нет проверьте предохранитель, реле, электромотор, у инжекторных только предохр, реле и электромотор

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

Источники: http://fano-events.ru/04/04/ne-srabativaet-ventilyator-ohlazhdeniya-v-chem-prichina-vaz-2109/, http://remontautomobilya.ru/ne-vklyuchaetsya-ventilyator-oxlazhdeniya-vaz-2109.html, http://vaz-remont.ru/ne-vklyuchaetsya-ventilyator-radiatora-oxlazhdeniya-prichiny-poisk-neispravnostej/

ladafakt.ru

Лада 21099 девять девять › Бортжурнал › Для тех у кого не включается вентилятор (или установка датчика с карбюратора) по уму на ваз 2108-99 инжектор, подробная инструкция, причины, решения

Всем привет, решил написать запись о установке датчика включения вентилятора с карбюраторных машин, пока занимаюсь шумоизоляцией машины, как по уму без лишних реле-предохранителей и колосальных переделок.
Внимание данная статья написана и проверена лично мной, что будет у вас я ответственности не несу, так же могу сказать что статья подойдет не для всех машин (подробности и все тонкости будут описаны ниже, Данная статья сделана для тех у кого не включается вентилятор охлаждения на инжекторных ваз 2108-99 так же можно отнести к ним и ваз 2113-15.
и так приступим для начала я хочу обьяснить почему может не включатся вентилятор, за это у нас отвечает датчик ДТОЖ (ДАТЧИК Охлаждающей Жидкости), реле которое находится под ногами у пассажира (высокая панель 2108-99) и сбоку «бороды) которая смотрит на ноги пассажира на Европанели (ваз 2113-15 если европанель установлена на ваз 2108-99 уму находится они будут там же) так же есть предохранитель К5 который находится в монтажном блоке и отвечает и за клаксон и за вентилятор, так что если клаксон работает то смысла проверять предохранитель нет, если все наоборот не работает клаксон и вентилятор, может быть не рабочий клаксон, либо его просто нет, не будем на нем останавливаться и читаем ниже (что ваз 2108-99,2113-15 все одинаковое) для начала проверяем их, если вентилятор не срабатывает, заводим машину снимаем с датчика ДТОЖ штекер (находится он около термостата) если вентилятор рабочий он включится в аварийном режиме (загорится лампочка чем не пугаемся все нормально вы просто отключили датчик (просто после этого подключаем штекер на место и скидываем клемму с аккумулятора на 5 секунд), если фишку вы скинули а вентилятор не включился отключаем сам штекер на вентиляторе и проверяем его на прямую подав + и -, если вентилятор не работает меняем его (если работает но ничего не помогает значит где то обрыв расказывать про это нудно и долго поэтому ищем статью как сделать все на прямую но через датчик или через кнопку).
И так реле у нас рабочее, предохранитель тоже, обрыва нет, вентилятор срабатывает при скидываний фишки с датчика ДТОЖ, что можно сделать еще как поставить карбюраторный датчик, если вы владеете пк, смартфоном и шнуром для диагностики можете подключится к машине через шнур (статью про это я писал) и попробовать включить вентилятор программно для проверки (как показывает практика он включится и щелкнет реле, у меня было так) теперь после всех проверок начнем грешить на Датчик ДТОЖ (самое взять у друга исправный датчик и проверить на своей машине, если вентилятор начал включатся поздравляю вам повезло и теперь будете знать как все проверяется) (кстати вентилятор включается при 100-105 градусах поэтому прогрейте машину до нужной температуры и после этого начинайте проверять), теперь перейдем к установке датчика включения вентилятора с ваз 2108-99 карбюраторной, ничего сложного в этом нет за исключением одного но, не на всех инжекторных машинах есть отверстие под датчик вентилятора (у меня он был, машина 2001 года) тут решение проблемы 2 либо ехать к электрику и искать причину либо купить радиатор охлаждения с карбюраторной машины (все подходит как родное, насчет ваз 2113-15 не проверял) и так:
отверстие есть, покупаем датчик включения вентилятора именно от карбюратора ( можно взять от ваз 2108-99 он на 99,94 градуса либо от ваз 2107 он на 87-89 градусов кому какой нравится), и клеммы мама 2 шт, прежде чем что то ставить нужно проверить будет ли это все работать, поэтому делаем так как делал я, идем к машине с датчиком, кипятильником, стаканом воды (горячую воду нести бесполезно) и берем переноску. Откручиваем наше реле (кто не умеет ищем в интернете, так же можно не откручивать а подлезть прямо так) на него идут два провода Синий и Сине-черный, отрезаем эти два провода от реле изолируем провода которые шли на реле а обрезаные два провода для начала замыкаем между собой (вентилятор должен включится сразу же) и так вентилятор включился размыкаем провода и подключаем их к датчику включения вентилятора(полярности у датчика как таковой нет), включаем кипятильник ложим в стакан с водой ждем пока начнет кипеть вода, вода кипить бурлит, берем датчик и макаем на половину в кипящую воду(не пугайтесь если вода бурлит уже -1 максимум 2 минуты а вентилятор не включается во время, ура вентилятор включился, выливаем воду, относим стакан с кипятильником домой, берем длинные провода (желательно не очень тонкие), снимаем заглушку датчика (отворачивается она большим шестигранником, так же можно попробовать пассатижами, датчик находится со стороны генератора на радиаторе), берем датчик одеваем кольцо которое должно быть в комплекте с датчиком и вкручиваем вместо заглушки в радиатор, подключаем датчик тянем провода в салон к реле (точнее к обрезаным проводам) подключаем хорошо изолируем и радуемся, данный способ так же не потерял предохранитель и реле, так же вентилятор по прежнему можно включить через диагностику.
Надеюсь данный способ будет полезен.

www.drive2.ru

Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор) — Auto-Self.ru

Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Мотор может перегреваться по разным причинам:

Вышел из строя термостат;
Забился радиатор;
Вышел из строя вентилятор радиатора;
Сломался датчик включения вентилятора;
Упал уровень ОЖ в системе;
Вышла из строя помпа;
Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки	Метод
Вентилятор	Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять
Датчик вентилятора	Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Датчик

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Вентилятор

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Электромоторчик

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

Штифт направьте в продольное отверстие

Модернизация

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Vkontakte

auto-self.ru

Почему не работает вентилятор — ваз 2109

Вентилятор, который установлен в отверстие кожуха, закрывающего сердцевину радиатора, в электрической схеме его подсоединения, имеет датчик автоматического включения электродвигателя. Этот датчик вворачивается в резьбовое отверстие, находящееся в правом бачке радиатора, так как там будет самая высокая температура охлаждающей жидкости, после срабатывания термостата. Вентилятор включается в работу без участия водителя. Датчик должен срабатывать при превышении рабочей температуры антифриза равной 90-95 градусов и подавать сигнал на реле включения электродвигателя, находящегося в монтажном блоке. Электрическая схема включения электродвигателя защищена предохранителем № 4 и № 8 на монтажных блоках типа 17. 3722.

Если на Вашем автомобиле ВАЗ-2109 установлен монтажный блок типа 2114-3722010-60, то включение электродвигателя вентилятора происходит напрямую от датчика включения, без участия реле. Его просто в монтажном блоке нет совсем. Электрическая схема защищена предохранителем, обозначенным под № 5.
В случае появления, каких либо неисправностей в этих электрических схемах, вентилятор включаться не будет. Водитель определит это по показаниям указателя температуры охлаждающей жидкости. Стрелка этого указателя пойдёт в красную зону шкалы. В этом случае необходимо снизить нагрузку на двигатель до холостых оборотов, включить вентилятор отопителя салона и открыть кран, для подачи охлаждающей жидкости в радиатор печки, начать движение накатом до полной остановки, для устранения причин неисправности.

Если вентилятор на ваз 2109 не заработал, то откройте крышку монтажного блока и проверьте исправность предохранителей № 5 на блоке 2114-3722010-60 и № 4, № 8 на блоке 17. 3722. Искать маркировку № предохранителей надо на верхней части крышки. Убедившись в исправности предохранителей и при условии, что вентилятор всё равно не работает, необходимо проверить его электродвигатель.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

helping-auto.ru

ВАЗ 21099 — не включается вентилятор охлаждения: что делать, причины неисправности

Работа вентилятора охлаждения очень важна, особенно летом, при высокой температуре. В жаркое время года вероятность перегрева мотора сильно возрастает, поэтому очень важно правильное функционирование системы охлаждения путем холодного потока воздуха, который подается на радиатор. Если система охлаждения автомобиля, а в частности вентилятор, вышла из строя, то происходит неминуемое закипание жидкости в системе, что может привести к сложнейшей поломке.

Когда на малых скоростях движения автомобиля не включается вентилятор охлаждения, первой мыслью многих автолюбителей становится то, что проблема в термостате. Как правило, в данном случае перестает циркулировать жидкость в радиаторе. Но на самом деле проблем с системой охлаждения может быть гораздо больше.

Чаще всего проблемы с неработающем вентилятором встречаются у автомобилей с большим пробегом, а из-за схожести конструкции системы охлаждения, могут быть применимы к любым моделям семейства Lada.

В первую очередь стоит обратить внимание н поломку термостата. Проверить его работоспособность очень просто. Для этого нужно потрогать низ радиатора, если он холодный, но при этом вода кипит, то скорее всего вентилятор исправлен, а проблема заключается именно в термостате. Напротив, если радиатор горячий – термостат исправлен, и причина отсутствия охлаждения кроется в вентиляторе.

Частые причины поломки вентилятора на ВАЗ 21099

Для того чтобы, провести ручную диагностику и выявить поломку вентилятора на ВАЗ 21099, нужно знать основной перечень наиболее частых причин данной неисправности.

Поломка электропривода вентилятора.
Выход из строя предохранителя.
Поломка реле.
Возможные обрывы электропроводки.
Проблемы с датчиком температуры (отсутствие контакта).

Чтобы провести ручную диагностику по выявлению данной проблемы, нужно начать с поиска причин, которые может выполнить каждый.

Поиск причины

В начале следует выключить и снова включить вентилятор, соблюдая нужную полярность к аккумуляторным клеммам. Вентилятор должен запустится, если этого не произошло, значит электропривод работает, и причина кроется в другом. Напротив, если после данных манипуляций, вентилятор по-прежнему не работает, то нужно произвести проверку электрики на датчике.

Если проводка в порядке, то следует перейти к предохранителю, расположен в монтажном блоке, под капотом автомобиля со стороны водителя. Там находится сдвоенный предохранитель отвечающий за звуковой сигнал и систему охлаждения. Поэтому проверить его работоспособность очень просто при помощи обыкновенного автотестера. Если звукового сигнале во время проверки нет, то проблема именно в нем.

Если выявить причину не удалось, нужно проверить работоспособность реле. Для этого нужно найти другое рабочее реле и вставить его в посадочный разъем на место старого. Если вентилятор не работает и в этом случае, то возможно проблема с датчиком, перед проверкой его следует обесточить.

После этого контролер запускает вентилятор в принудительном режиме. Далее следует отсоединить разъем от датчика, и повернуть ключ зажигания. Если вентилятор заработал, это говорит о том, что датчик не исправлен и требует немедленной замены. Стоит отметить что, этот метод актуален для инжекторных моделей.

Для карбюраторных моделей, нужно проверить работоспособность предохранителей в монтажном блоке. Если данный предохранитель неисправен, это достаточно легко заметить по характерной копоти на нем. Также, во многих российских автомобилях наблюдается проблема с реле, отвечающим за включение вентилятора. Здесь проверка производится аналогичным способом с инжекторными моделями.

Если в карбюраторной модели наблюдается неисправность датчика установленного в радиатор автомобиля, нужно просто замкнуть между собой находящиеся на нем контакты. Как и в инжекторных моделях, вентилятор должен запуститься, что свидетельствует о поломке датчика.

Неисправность вентилятора

Если во время поиска неисправности, выяснилось, что все же сломался вентилятор, то его можно попробовать отремонтировать собственноручно. Обычно при такой поломке в первую очередь выходят из строя щетки или стираются подшипники, но иногда происходит замыкание или обрыв проводки внутри вентилятора. В этом случае если нет должной сноровки и знаний, лучше приобрести новый вентилятор.

Чтобы снять поломанный вентилятор, нужно в первую очередь:

Снять клеммы с аккумулятора.
Для большего удобства, демонтировать воздушный фильтр
Отсоединить провода, закрепленные в защитном кожухе вентилятора.
Открутить гайки, при помощи которых кожух крепиться к кузову и радиатору.
Снять кожух.
Извлечь вентилятор, немного наклонив его в сторону мотора.

Запрещено управлять автомобилем со сломанным вентилятором, так как в результате перегрева жидкости в радиаторе в лучшем случае выйдут из строя резиновые патрубки и шланги, а также клапанная крышка и прокладки ГБЦ. В худшем, из-за высокой температуры в двигателе деформируются элементы поршневой группы, что может привести к серьезному ремонту и дополнительным финансовым затратам.

После установки нового вентилятора, нужно запустить и прогреть двигатель до момента включения системы охлаждения. Если вентилятор так и не включился, нужно заглушить двигатель и повторить процедуру включения и выключения несколько раз.

Все описанные действия способен выполнить любой автолюбитель, но за ремонтом многих частей придется обратиться в специализированные автосервисы. Поскольку проблема в системе охлаждения автомобиля может таиться как внутри, так и из вне, найти ее порой бывает сложно. Поэтому если у автомобилиста нет должной сноровки и умений, лучше всегда воспользоваться советом специалиста и сделать грамотный ремонт.

russia-car-gid.ru

не срабатывает вентилятор охлаждения в чем причина ваз 2109

ваз 2109-инжектор или карбюратор? если ИНЖЕТОР: -открываем капот и смотрим-на месте ли антифриз (тосол) в расширительном бачке? разъем на вентиляторе охлаждения не сгнивший ли (двух контактный разъем идет)? нагревается и срабатывает ли термостат? датчик включения вентилятора так же может быть не исправен (двух контактный датчик стоит на термостате), так же стоит проверить предохранитель на вентилятор. НО В ПЕРВУЮ ОЧЕРЕДЬ — ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛЮЧЕНИЯ ТЕМПЕРАТУРЫ И ВКЛЮЧАЕМ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧИЛСЯ ЧЕРЕЗ НЕСКОЛЬКО СЕКУНД, ТО МЕНЯЕТ ДАТЧИК ВКЛ. ВЕНТИЛЯТОРА, ЕСЛИ НЕТ, ТО ВЫКЛЮЧАЕМ ЗАЖИГАНИЕ, СТАВИМ РАЗЪЕМ НА МЕСТЕ И СМОТРИМ ВСЕ ПО ПОРЯДКУ КАК НАПИСАННО ВЫШЕ!! ! -ЕСЛИ 2109 КАРБЮРАТОР-ТО ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛ. ВЕНТИЛЯТОРА (НАХОДИТСЯ НА РАДИАТОРЕ-ДВУХ КОНТАКТНЫЙ ДАТЧИК), ПЕРЕМЫКАЕМ РАЗЪЕМ И СМОТРИМ: ЕСЛИ ВКЛ. ВЕНТИЛЯТОР, ТО ПРОБЛЕМА В ДАТЧИКЕ, ЕСЛИ НЕТТО СМОТРИМ ПРЕДОХРАНИТЕЛЬ, РАЗЪЕМ НА ВЕНТИЛЯТОР И САМ ВЕНТИЛЯТОР (КРЫЛЬЧАТКУ МОГЛО ЗАКЛИНУТЬ) . В обоих случая должен быть антифриз (тосол), рабочий вентилятор (если от руки вращается легко, то норма), не сгнивший разъем на вентиляторе, целый предак. удачи!

Причина может быть в каждом компоненте. Кстати, ваз-2109 с карбюратором или инжектор? Это ТОЖЕ имеет значение.

попробуйте поменять датчик включения вентилятора или может просто с него разьем слетел

начинаем от предохранителя вентилятора. потом сам вентик. потом его разъем. потом термостат. если все ранее перечисленное живое, то пошел «геморрой» под названием проводка подкапотная… . если машина оставлялась недалеко от мусорных контейнеров, то есть шанс перегрызанной проводки (сам на такое попадал. сегодня только проложил, а завтра офигел от того что ее пожрали крысы)

всю цепь надо проверить

touch.otvet.mail.ru

Датчик вентилятора ВАЗ 2108, 2109, 21099

Датчик включения вентилятора является элементом системы охлаждения карбюраторного двигателя (2108, 21081, 21083) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

Назначение датчика включения вентилятора

Датчик включения вентилятора в системе охлаждения карбюраторного двигателя предназначен для включения или выключении в зависимости от температуры ОЖ вентилятора на радиаторе.

Расположение на автомобиле

Датчик включения вентилятора ввернут в резьбовое отверстие правого (по ходу автомобиля) бачка радиатора охлаждения.

Устройство датчика включения вентилятора

Корпус датчика выполнен из латуни или бронзы. Это продолговатый цилиндрический баллон, имеющий в верхней части гайку, в средней резьбу, а в нижней плоскую поверхность. Соединение датчика с радиатором уплотнено алюминиевым или медным уплотнительным кольцом. Датчик имеет два вывода: на один ток подается (минус), с другого уходит на реле включения вентилятора (113.3747) в монтажном блоке (также минус). Внутри корпуса выводы имеют два контакта. Так же внутри корпуса расположена биметаллическая пластина (прикреплена к днищу), по мере нагрева она изменяет свою кривизну и замыкает контакты.

Принцип действия датчика включения вентилятора

На автомобилях ВАЗ 2108, 2109, 21099 до 1998 г. в. с монтажным блоком предохранителей 17.3722 (пальчиковые предохранители).

Датчик включения вентилятора установлен в разрыв минусового провода ведущего к реле включения вентилятора в монтажном блоке. При повышении температуры в радиаторе системы охлаждения до 99±3º С, контакты внутри датчика включения вентилятора замыкаются биметаллической пластиной, и электрический ток (минус) через него поступает на реле в монтажном блоке. С реле ток (уже плюс) идет на электромотор вентилятора на радиаторе и включает его.

На автомобилях ВАЗ 2108, 2109, 21099 после 1998 г. в. с монтажными блоками 2114, реле включения вентилятора удалено из электрической цепи. Датчик включения вентилятора также установлен в разрыв минусового провода, но уже идущего напрямую к вентилятору. Температура замыкания контактов аналогична.

Если температура в радиаторе падает ниже 93±3º С, биметаллическая пластина размыкает контакты, электромотор вентилятора обесточивается.

Неисправности датчика включения вентилятора

В случае неисправности датчика охлаждающая жидкость (антифриз, тосол) начинает кипеть, что заметно в расширительном бачке. Датчик включения вентилятора редко выходит из строя, так как ломаться там практически нечему. Причинами его отказа может быть низкое качество изготовления, механическая деформация. При появлении проблем с включением вентилятора на радиаторе следует проверить в первую очередь его электрические соединения. Сняв с датчика оба провода, соединяем их между собой. Включаем зажигание. Если вентилятор заработал – неисправен датчик включения (выключения). Если нет, неисправность следует искать в других элементах цепи.

Помимо этого возможна ситуация, когда вентилятор на радиаторе не выключается после включения. Практически всегда в этом виноват датчик. Подробнее: «Постоянно работает вентилятор радиатора на карбюраторной ВАЗ 21093».

Применяемость датчика включения вентилятора

В системе охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 применяется датчик ТМ 108 с маркировкой на корпусе «99-94». Он работает как через реле в монтажном блоке в автомобилях до 1998 г. в., так и без реле в автомобилях более поздних годов выпуска. В продаже также имеются аналоги данного датчика разных производителей.

Примечания и дополнения

— На инжекторном двигателе автомобилей ВАЗ 21083, 21093, 21099 включение вентилятора системы охлаждения происходит по команде блока управления (ЭБУ), анализирующего показания датчика температуры охлаждающей жидкости (ДТОЖ).

— В системе охлаждения карбюраторных и инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 присутствует еще один температурный датчик. Это датчик указателя температуры в щитке приборов (ТМ 106). Он работает только на указатель температуры.

Еще статьи по системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

— Перегревается двигатель на автомобилях ВАЗ 2108, 2109, 21099, причины

— Потек радиатор системы охлаждения двигателя

— Электрическая схема включения вентилятора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Удаление воздушной пробки в системе охлаждения карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Не работает вентилятор охлаждения ВАЗ 2109 карбюратор

всю цепь лезь звонить
от карлсона и до проводов под рулём

А я тебе и не писал что у тебя не в порядке он, ты прочитай заново то что написано, это вся связь твоего вентилятора, тебе объяснил дальше некуда.Чтоб тебе не мучится расцепи Ш6 разъёма 9-контакт вентилятор перестанет крутить(отключение реле), а этот провод идёт на сам датчик, вот потом и прыгай от 5 контакта к датчику, что не понятного?

Авто-помощь

Советы для автомобилистов

Почему не работает вентилятор — ваз 2109

Вентилятор охлаждения ВАЗ 21099 карбюратор не работает: что делать?

Общая характеристика модели

Машина мечты в 90-х

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

он способен развивать достаточно высокую скорость;

имеет отличную управляемость при движении;

устойчив на абсолютно разных видах дорог.

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Проверка системы охлаждения

Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.
Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.
В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.
Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.
После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

Сначала необходимо открыть капот машины и осмотреть все пространство под ним. Найти источник пара. Проверить, достаточно ли охлаждающей жидкости в бачке, целы ли все резиновые шланги, радиатор и, конечно, термостат. Возможно, нужна замена именно этих деталей и систем.
Посмотреть под коврики для ног — не обнаружится ли там жидкость. Должна же быть весомая причина, почему не происходит охлаждение двигателя машины.
Если жидкость не найдена, необходимо посмотреть, работают ли датчики, которые запускают электродвигатель радиатора. Чтобы это сделать, надо снять с креплений датчика, находящегося внутри радиатора, два проводка и соединить их. После этого повернуть ключ зажигания на автомобиле. Если после соединения этих проводов вентилятор охлаждения начинает крутиться, значит, необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
Сам вентилятор охлаждения должен работать постоянно. Надо проверить датчики в радиаторе. При первой же возможности стоит заменить эти детали на новые, а также провести замену патрубков.
Если при замыкании проводов вентилятор системы охлаждения не работает, причиной всему может быть сгоревший предохранитель или сломанное реле включения вентилятора. Еще один вариант — перегоревший электродвигатель системы охлаждения. В данном случае необходимо заменить все неисправные детали.
После замены вышедших из строя элементов следует провести контрольную проверку. Для этого надо замкнуть пару проводов, которые присоединены к автомобильному датчику включения вентилятора охлаждения, и повернуть ключ зажигания. Если электродвигатель вентилятора сможет включиться, значит, проблема устранена.
Если же вентилятор охлаждения не включается, нужно проверить его, подав питание для электродвигателя от аккумулятора.
Мотор машины ВАЗ 21099 карбюратор может перегреваться и в том случае, если вышел из строя термостат, который регулирует прохождение жидкости в системе охлаждения мимо радиатора или через него. Для того чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, значит, термостат неисправен.

Причины неисправности вентилятора

Для выяснения причины неисправности вентилятора нужно будет его снять.

Отсоединить колодку вентилятора и жгута, разъединив провода.
Отсоединить провод электродвигателя, открутив левую гайку. При необходимости использовать подходящие ключи.
Под капотом открутить два винта, которыми крепится вентилятор.
Достать кожух.
Снять два болта крепления вентилятора.
Снять еще пять болтов и решетку воздухозабора.
Поднять опору вентилятора и потянуть его на себя.
Повернуть сам вентилятор на 90 градусов и вынуть его.

Схема подключения электродвигателя вентилятора

В качестве заключения

Вентилятор охлаждения Ваз 2109

Поршень заклинившего от перегрева двигателя

Схема включения вентилятора Ваз 2109

Схема 2 включения вентилятора Ваз 2109

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

всю цепь надо проверить
начинаем от предохранителя вентилятора. потом сам вентик. потом его разъем. потом термостат. если все ранее перечисленное живое, то пошел «геморрой» под названием проводка подкапотная.
если машина оставлялась недалеко от мусорных контейнеров, то есть шанс перегрызанной проводки (сам на такое попадал. сегодня только проложил, а завтра офигел от того что ее пожрали крысы)

Причина может быть в каждом компоненте.
Кстати, ваз-2109 с карбюратором или инжектор? Это ТОЖЕ имеет значение.

попробуйте поменять датчик включения вентилятора или может просто с него разьем слетел

ваз 2109-инжектор или карбюратор?
если ИНЖЕТОР:
-открываем капот и смотрим-на месте ли антифриз (тосол) в расширительном бачке? разъем на вентиляторе охлаждения не сгнивший ли (двух контактный разъем идет)? нагревается и срабатывает ли термостат? датчик включения вентилятора так же может быть не исправен (двух контактный датчик стоит на термостате), так же стоит проверить предохранитель на вентилятор. НО В ПЕРВУЮ ОЧЕРЕДЬ — ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛЮЧЕНИЯ ТЕМПЕРАТУРЫ И ВКЛЮЧАЕМ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧИЛСЯ ЧЕРЕЗ НЕСКОЛЬКО СЕКУНД, ТО МЕНЯЕТ ДАТЧИК ВКЛ. ВЕНТИЛЯТОРА, ЕСЛИ НЕТ, ТО ВЫКЛЮЧАЕМ ЗАЖИГАНИЕ, СТАВИМ РАЗЪЕМ НА МЕСТЕ И СМОТРИМ ВСЕ ПО ПОРЯДКУ КАК НАПИСАННО ВЫШЕ.
-ЕСЛИ 2109 КАРБЮРАТОР-ТО ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛ. ВЕНТИЛЯТОРА (НАХОДИТСЯ НА РАДИАТОРЕ-ДВУХ КОНТАКТНЫЙ ДАТЧИК), ПЕРЕМЫКАЕМ РАЗЪЕМ И СМОТРИМ: ЕСЛИ ВКЛ. ВЕНТИЛЯТОР, ТО ПРОБЛЕМА В ДАТЧИКЕ, ЕСЛИ НЕТТО СМОТРИМ ПРЕДОХРАНИТЕЛЬ, РАЗЪЕМ НА ВЕНТИЛЯТОР И САМ ВЕНТИЛЯТОР (КРЫЛЬЧАТКУ МОГЛО ЗАКЛИНУТЬ).

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Отличная статья 0

Не включается вентилятор охлаждения ваз 2109 карбюратор – Защита имущества

Машина ВАЗ 21099 седан — это заключительная модель серии «Самара». Изготавливалась она на базе ВАЗ 2109, от иных вариантов этого семейства ее совсем немного отличал передок кузова.

Общая характеристика модели

Машина мечты в 90-х

Размеры машины несколько изменились за счет удлинения крыла и увеличения капота. Кроме того, появились абсолютно новая, улучшенная решетка радиатора ВАЗ и, конечно, обновленная приборная панель. Длина ВАЗ 21099 по сравнению с иными авто данной группы увеличилась на 20 см.

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

он способен развивать достаточно высокую скорость;

имеет отличную управляемость при движении;

устойчив на абсолютно разных видах дорог.

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Автомобили ВАЗ 21099 бывают двух типов. У ВАЗ 21099 карбюратор, так же как и у ВАЗ 21099 инжектор, схема системы подачи топлива практически идентична.

В ВАЗ 21099 инжектор подача бензина при нажатии на педаль газа контролируется компьютером. В карбюраторном двигателе подобный выброс контролируют специальные заглушки-заслонки.

Достаточно часто владельцы данного автомобиля сталкиваются с одной проблемой: не работает вентилятор охлаждения ВАЗ 21099 карбюратор.

Проверка системы охлаждения

Что же делать, если не работает вентилятор охлаждения ВАЗ 21099 карбюратор? Как только автовладелец заметил первые признаки перегрева, то есть стрелка датчика температур подошла к красной зоне, но из-под капота ВАЗ 21099 карбюратор еще не начал валить дым, нужно проверить работу системы охлаждения.

Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.
Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.
В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.
Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.
После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Имейте в виду, что перегретый двигатель не сможет сразу же выключиться. Но такая работа достаточно вредна для мотора ВАЗ, поэтому нужно завершить ее независимо от сопротивления машины.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

Сначала необходимо открыть капот машины и осмотреть все пространство под ним. Найти источник пара. Проверить, достаточно ли охлаждающей жидкости в бачке, целы ли все резиновые шланги, радиатор и, конечно, термостат. Возможно, нужна замена именно этих деталей и систем.
Посмотреть под коврики для ног — не обнаружится ли там жидкость. Должна же быть весомая причина, почему не происходит охлаждение двигателя машины.
Если жидкость не найдена, необходимо посмотреть, работают ли датчики, которые запускают электродвигатель радиатора. Чтобы это сделать, надо снять с креплений датчика, находящегося внутри радиатора, два проводка и соединить их. После этого повернуть ключ зажигания на автомобиле. Если после соединения этих проводов вентилятор охлаждения начинает крутиться, значит, необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
Сам вентилятор охлаждения должен работать постоянно. Надо проверить датчики в радиаторе. При первой же возможности стоит заменить эти детали на новые, а также провести замену патрубков.
Если при замыкании проводов вентилятор системы охлаждения не работает, причиной всему может быть сгоревший предохранитель или сломанное реле включения вентилятора. Еще один вариант — перегоревший электродвигатель системы охлаждения. В данном случае необходимо заменить все неисправные детали.
После замены вышедших из строя элементов следует провести контрольную проверку. Для этого надо замкнуть пару проводов, которые присоединены к автомобильному датчику включения вентилятора охлаждения, и повернуть ключ зажигания. Если электродвигатель вентилятора сможет включиться, значит, проблема устранена.
Если же вентилятор охлаждения не включается, нужно проверить его, подав питание для электродвигателя от аккумулятора.
Мотор машины ВАЗ 21099 карбюратор может перегреваться и в том случае, если вышел из строя термостат, который регулирует прохождение жидкости в системе охлаждения мимо радиатора или через него. Для того чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, значит, термостат неисправен.

Причины неисправности вентилятора

Для выяснения причины неисправности вентилятора нужно будет его снять.

Отсоединить колодку вентилятора и жгута, разъединив провода.
Отсоединить провод электродвигателя, открутив левую гайку. При необходимости использовать подходящие ключи.
Под капотом открутить два винта, которыми крепится вентилятор.
Достать кожух.
Снять два болта крепления вентилятора.
Снять еще пять болтов и решетку воздухозабора.
Поднять опору вентилятора и потянуть его на себя.
Повернуть сам вентилятор на 90 градусов и вынуть его.

Схема подключения электродвигателя вентилятора

В качестве заключения

Поломка вентилятора охлаждения ВАЗ 21099 — достаточно серьезная проблема. Стоит уделить этой неисправности особое внимание. Ни в коем случае нельзя игнорировать данную проблему и продолжать движение. Не обращая внимания на неисправность, водитель рискует не только не добраться до места назначения, но и вовсе загубить свой автомобиль.

не срабатывает вентилятор охлаждения в чем причина ваз 2109

всю цепь надо проверить
начинаем от предохранителя вентилятора. потом сам вентик. потом его разъем. потом термостат. если все ранее перечисленное живое, то пошел «геморрой» под названием проводка подкапотная.
если машина оставлялась недалеко от мусорных контейнеров, то есть шанс перегрызанной проводки (сам на такое попадал. сегодня только проложил, а завтра офигел от того что ее пожрали крысы)

Причина может быть в каждом компоненте.
Кстати, ваз-2109 с карбюратором или инжектор? Это ТОЖЕ имеет значение.

попробуйте поменять датчик включения вентилятора или может просто с него разьем слетел

ваз 2109-инжектор или карбюратор?
если ИНЖЕТОР:
-открываем капот и смотрим-на месте ли антифриз (тосол) в расширительном бачке? разъем на вентиляторе охлаждения не сгнивший ли (двух контактный разъем идет)? нагревается и срабатывает ли термостат? датчик включения вентилятора так же может быть не исправен (двух контактный датчик стоит на термостате), так же стоит проверить предохранитель на вентилятор. НО В ПЕРВУЮ ОЧЕРЕДЬ — ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛЮЧЕНИЯ ТЕМПЕРАТУРЫ И ВКЛЮЧАЕМ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧИЛСЯ ЧЕРЕЗ НЕСКОЛЬКО СЕКУНД, ТО МЕНЯЕТ ДАТЧИК ВКЛ. ВЕНТИЛЯТОРА, ЕСЛИ НЕТ, ТО ВЫКЛЮЧАЕМ ЗАЖИГАНИЕ, СТАВИМ РАЗЪЕМ НА МЕСТЕ И СМОТРИМ ВСЕ ПО ПОРЯДКУ КАК НАПИСАННО ВЫШЕ.
-ЕСЛИ 2109 КАРБЮРАТОР-ТО ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛ. ВЕНТИЛЯТОРА (НАХОДИТСЯ НА РАДИАТОРЕ-ДВУХ КОНТАКТНЫЙ ДАТЧИК), ПЕРЕМЫКАЕМ РАЗЪЕМ И СМОТРИМ: ЕСЛИ ВКЛ. ВЕНТИЛЯТОР, ТО ПРОБЛЕМА В ДАТЧИКЕ, ЕСЛИ НЕТТО СМОТРИМ ПРЕДОХРАНИТЕЛЬ, РАЗЪЕМ НА ВЕНТИЛЯТОР И САМ ВЕНТИЛЯТОР (КРЫЛЬЧАТКУ МОГЛО ЗАКЛИНУТЬ).

В обоих случая должен быть антифриз (тосол), рабочий вентилятор (если от руки вращается легко, то норма), не сгнивший разъем на вентиляторе, целый предак. удачи!
Если карбюратор снимите наконечники проводов с датчика включения на радиаторе и перемкните их при включенном зажигании, если вентилятор заработает меняйте датчик, если нет проверьте предохранитель, реле, электромотор, у инжекторных только предохр, реле и электромотор

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки — просто изучите справочный материал от 2shemi.ru и следуйте инструкциям по его проверке/замене.

Схема включения кулера ВАЗ 2104, 2105 и 2107

вентилятор радиатора
датчик температуры (находится на радиаторе снизу)
монтажный блок
реле зажигания
замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

датчик включения электродвигателя;
электродвигатель вентилятора;
реле включения электродвигателя;
основной блок предохранителей;
выключатель зажигания;
дополнительный блок предохранителей;
генератор;
аккумуляторная батарея.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

Электродвигатель вентилятора
Датчик включения электродвигателя
Монтажный блок
Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

Электродвигатель вентилятора
Датчик 66.3710 включения электродвигателя
Монтажный блок

А — К выводу “30” генератора

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

Схема на 2113, 2114, 2115 инжектор и карбюратор

Где находится реле вентилятора

4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
Потребляемая сила тока электродвигателя, 14 А
Температура замыкания контактов датчика, 82±2 град.
Температура размыкания контактов датчика, 87±2 град.

Вентилятор системы охлаждения может не включаться из-за:

неисправности электропривода;
перегоревшего предохранителя;
неисправного термостата;
вышедшего из строя термодатчика включения кулера;
неисправного реле ВО;
обрыва электропроводки;
неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Замена электровентилятора в авто

Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
Открываем капот, отключаем минусовую клемму.
Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отключаем колодку проводов на разъеме вентилятора.
Аккуратно извлекаем кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
Ставим на его место новый.
Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
Дальнейший монтаж производим в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Видео — подключение и проверка ВО

На холодную включается вентилятор ВАЗ 2110 — 6 ответов

Машина постоит ночь зимой, утром включаю зажигание, сразу включается вентилятор охлаждения. Жду бывает мин 3-5 не отключается, запускаю двигатель, вентилятор работает. Бывает отключится через пару мин, бывает дольше, но после отключения резко повышаются обороты примерно до 1500. Но если опять включается вентилятор обороты падают до 700, как-будто нагрузка какая-то.

И так может туда сюда, то вентилятор, то обороты. Но когда нормализуется все, поезжу, машина прогреется, то никаких проблем, даже чек бывает тухнет. Ну вот стоит ей постоять, остыть хорошо, то всё по новой. И ещё когда она газует, если я её глушу, то потом не завести, свечи сразу закидывает. ВАЗ 2110, 8 клапанов, инжектор, 2003 г.в.

1984lebed

12 дек в 19:18

Последння редакция:

12 дек в 19:18

Датчик включения вентилятора ваз 2109 инжектор

Изучаем устройство и учимся менять датчик включения вентилятора ВАЗ 2109 и 21099 с двигателем инжектор и карбюратор

Главная » Датчики » Изучаем устройство и учимся менять датчик включения вентилятора ВАЗ 2109 и 21099 с двигателем инжектор и карбюратор

Автомобили ВАЗ 2109 и 21099 оборудуются множеством датчиков и регуляторов, призванных обеспечить правильную работу силового агрегата в целом. Одним из таких устройств является датчик включения вентилятора ВАЗ 2109 карбюратор, а также ДТОЖ — контроллер температуры антифриза. Подробнее об устройствах узнайте из этой статьи.

Где находится датчик температуры охлаждающей жидкости и включения вентилятора в 2109 с двигателем инжектор или карбюратор, что делать, если устройство не работает? Для начала разберем основные вопросы касательно предназначения, устройства и принципа действия.

Предназначение и функции

Основное назначение ДВВ заключается в активации и деактивации вентилирующего устройства на радиаторе двигателя с целью охлаждения силового агрегата. Устройство включает и отключает вентилятор в учетом температуры жидкости в охладительной системе. На инжекторных машинах это ДТОЖ, включение и выключение вентилятора контролирует мозг по показаниям этого датчика.

Что касается контроллера ТОЖ в ВАЗ 21093, то этот девайс предназначается для выведения показаний о температуре антифриза на приборной панели автомобиля в салоне. С его помощью водитель может узнать о возможном перегреве силового агрегата.

Место расположения

Что касается расположения, то в моделях 2108, 2109 и 21099 ДТОЖ располагается между головкой блока цилиндров мотора и термостатом, в частности, на впускном шланге. ДВВ устанавливается в резьбовое отверстие расширительного бачка с охлаждающей жидкостью. Если смотреть по ходу движения авто, то емкость с хладагентом устанавливается справа.

Принцип работы

Для начала рассмотрим принцип действия контроллера температуры антифриза. Этот девайс являет собой термистор-резистор, работающий с отрицательным коэффициентом. Величина сопротивления в данном случае может быть измерена в результате снижения или роста температурного диапазона. Когда происходит нагрев двигателя автомобиля, сопротивление на устройстве уменьшается, а когда силовой агрегат остывает, то эта величина увеличивается. К примеру, когда двигатель полностью прогрет, значение сопротивления на девайсе составляет 180 Ом, а при низких отрицательных температурах (-40 градусов) этот показатель увеличится до 100700 Ом.

Когда водитель активирует зажигание, повернув ключ в замке, управляющий модуль (ЭБУ) начинает подавать напряжение на контроллер с помощью резистора. Сам ДТОЖ, как сказано выше, это термистор, соответственно, поступающее напряжение поменяется в соответствии с температурой жидкости. Когда данная величина снижается, управляющий модуль анализирует это, в соответствии с чем определяется нужный объем топлива для впрыска в цилиндры. При прогреве автомобильного мотора объем топлива, использующегося для впрыска, будет падать.

Что касается ДВВ, то он устанавливается в разрыв отрицательного кабеля, который подключен к реле активации вентилирующего устройства в блоке предохранителей. Когда температурное значение увеличивается до 99 градусов, на контактах контроллера происходит замыкание благодаря биметаллической пластине. В итоге ток через девайс поступает на реле, расположенное в блоке, откуда он подается на электрический двигатель устройства на вентиляторе, в конечном итоге происходит активация последнего (автор видео — канал AndRamons).

В «Девятках», выпущенных после 1998 года и оборудованных предохранительными блоками от ВАЗ 2114, реле на данном участке цепи отсутствует. Поэтому сам регулятор также монтируется в разрыв минусового кабеля, но только того, который подключается напрямую к вентилятору. Замыкание в этом случае происходит при аналогичной температуре. Если же антифриз охлаждается, то пластина размыкает контакты, в результате чего электрический двигатель отключается.

Способы проверки ДТОЖ

Как проверить указатель ТОЖ своими силами? Для этого можно воспользоваться одним из нескольких способов, диагностика выполняется с помощью мультиметра.

Первый способ:

Сначала отрицательный щуп тестера следует подсоединить к головке блока цилиндров, после чего активировать зажигание, провернув ключ в замке.
Затем, используя мультметр, нужно точно определить, какое появляется напряжение на выходе.
В том случае, если контроллер рабочий, то величина этого параметра должны составить не ниже 12 вольт, разумеется, если аккумуляторная батарея заряжена полностью. Если диагностика показала, что полученные значения оказались более низкими, то нужно заняться ремонтом или поменять регулятора (автор видео о диагностике — канал Техник-механик).

Еще один вариант проверки:

Для его реализации вам надо будет настроить тестер в режим работы вольтметра. Процедура измерения должна производиться в рабочем диапазоне от 100 Ом до 10 кОм. Кроме того, для диагностики вам потребуется термометр, при этом важно, чтобы он мог определить значение температуры более 100 градусов. Сам контроллер извлекается из посадочного места и опускается в резервуар с хладагентом, который вы будете подогревать. Этот момент нужно учитывать при выборе емкости для охлаждающей жидкости.
Теперь вам надо будет прогреть хладагент в системе. Когда значение температурного режима будет расти, вам надо внимательно мониторить значения, которые выдает тестер и термометр, помещенный в емкость.
Используя тестер, вам надо будет проверить уровень сопротивления жидкости при разных температурах. Полученные в итоге диагностики показания нужно сравнить с нормированными, которые указаны в таблице.

Фотогалерея «Самостоятельная диагностика»

Возможные неисправности и способы их устранения

По каким причинам устройство может перестать функционировать:

Внутреннее повреждение контакта, который находится внутри девайса. На практике в результате длительной эксплуатации данный контакт может оборваться, также интенсивное использование ДТОЖ может привести к появлению трещин на нем. Если причина кроется в обрыве, то это чревато полной поломкой контроллера — датчик попросту сгорит. Если же проблема заключается в трещинах, то устройство может работать, но некорректно. Из-за отсутствия контакта контроллер будет передавать неверную информацию о жидкости, то есть на панели приборов будут выведены некорректные значения.
Еще одна причина — повреждение изоляции девайса. Если изоляция устройства нарушена, то контроллер может работать с замыканиями. Замыкания в его работе могут стать причиной полного выхода из строя девайса.
Произошел обрыв в электроцепи рядом с контроллером. Из-за повреждения проводки устройство не сможет передавать данные об антифризе на приборную панель. Соответственно, в случае перегрева мотора водитель даже может не узнать об этом.

По каким симптомам можно определить неработоспособность этого девайса:

Мотор автомобиля стал с трудом заводиться на горячую. То есть сутра завести его можно, а вот когда агрегат прогреется, появляются неполадки.
Повышенный расход горючего. Определить такой признак можно только тогда, когда вы будете внимательно следить за работой автомобиля. Увеличенный расход горючего обусловлен перегрузом силового агрегата, когда тот прогрет.
Если же ДТОЖ сломался и больше не функционирует, то на контрольном щитке будут выводиться неверные данные о температуре мотора. Для полного прогрева ДВС обычно требуется не более 10 минут. Если через 10 минут после запуска вы заметили, что стрелка на указателе на приборке не пошла вверх, то скорей всего, ДТОЖ надо менять (видео снял Яковлев Дмитрий).

Инструкция по замене датчика ТОЖ своими руками

Замена ДТОЖ выполняется следующим образом:

Сначала необходимо отключить зажигание и открыть капот своего авто.

Далее, под сливное отверстие радиаторного устройства двигателя надо подставить емкость, в нее будет собираться вся охлаждающая жидкость. Откройте пробку и слейте антифриз, после чего найдите ДТОЖ, отключите от него разъем.
Используя гаечный ключ, вам надо будет произвести демонтаж контроллера. Устройство извлекается из места установки. При снятии вы можете увидеть прорезиненный уплотнитель, когда будете снимать регулятор, не потеряйте его. Если вы заметили, что резинка сильно износилась, то ее нужно будет заменить.
После этого вам надо будет установить новый контроллер в место монтажа. С помощью ключа закрутите девайс до упора, а затем подключите разъем с проводом, который вы отключали при демонтаже. Теперь вам остается только залить рабочую жидкость в радиаторное устройство и включить зажигание, запустить мотор и проверить работоспособность устройства.

Загрузка …

Видео «Как правильно поменять датчик активации вентилятора»

Как в гаражных условиях произвести замену ДВВ на автомобиле ВАЗ 21099, и каких ошибок при этом нельзя допустить — узнайте из ролика, опубликованного каналом Мысли и советы от Мустафы Муртазаева.

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо!Оценить пользу статьи: Загрузка…

Ремонт и эксплуатация автомобиля Ваз 2108 2109 21099

Если Ваш Ваз 2109 перегревается — стрелка указателя температуры двигателя находится выше 90 градусов, то возможной причиной этого помимо поломки водяного насоса может быть неработающий датчик включения вентилятора на радиаторе системы охлаждения.

Датчик включения вентилятора Ваз 2109

Когда температура двигателя Ваз 2109 достигает 88 градусов, то термостат приоткрывается и пускает охлаждающую жидкость по большому кругу охлаждения. Однако если и этого не достаточно,(температура двигателя Ваз 2109 продолжает подниматься более 90 градусов) то датчик для включения вентилятора в радиаторе должен включить вентилятор. То есть назначение датчика включения вентилятора в радиаторе — включать вентилятор при температуре охлаждающей жидкости более 90 градусов. Датчик установлен в радиаторе Ваз 2109 и представляет собой обыкновенный переключатель, который разомкнут при температуре меньше 90 градусов и замкнут при температуре более 90 градусов. Поэтому проверка его чрезвычайно проста: на перегретом работающем двигателе открываем капот и отверткой замыкаем контакты датчика температуры в радиаторе.

Перемыкаем отверткой контакты датчика

Если вентилятор запустится, значит датчик неисправен и требует замены.Замена его классическая: сливаем тосол(смотри Замена радиатора отопителя(печки) Ваз 2109), выкручиваем датчик, закручиваем новый датчик, заливаем тосол).

Если вентилятор не запускается то необходимо проверять реле включения вентилятора и сам вентилятор. Как это делается на Ваз 2109 будет рассмотрено в отдельной статье.

На Главную

Если не работает вентилятор охлаждения ВАЗ 2109 инжектор

Длительная езда на перегретом двигателе, когда не работает вентилятор охлаждения ВАЗ 2109 инжектор, чревата серьёзными последствиями. Мотор может застучать или заклинить, и тогда не обойтись без капитального ремонта. Поэтому при устойчивом перемещении стрелки датчика температуры в красную зону незамедлительно включите на полную мощность отопитель, остановитесь в безопасном месте и дайте мотору остыть. Не открывайте крышку расширительного бачка на горячем двигателе, на вас может плеснуть перегретым тосолом.

Вернуться к оглавлению

Система охлаждения ВАЗ 2109

Жидкостная система охлаждения двигателя автомобиля ВАЗ 2109 инжектор — это система замкнутого типа с принудительной циркуляцией охлаждающей жидкости (ОЖ). Система состоит из следующих агрегатов:

водяная помпа с крыльчаткой, с приводом от ремня газораспределительного механизма;
термостат, направляющий ОЖ по малому или большому кругу в зависимости от степени прогретости двигателя;
радиатор из двух пластмассовых ёмкостей для тока ОЖ и алюминиевых трубок для рассеивания тепла, расположенный в передней части моторного отсека для облегчения доступа воздуха;
расширительный бачок, снабжённый впускным и выпускным клапанами для поддержания нормативного давления в системе;
вентилятор охлаждения радиатора, расположенный непосредственно перед радиатором для эффективного теплоотвода.

Работа вентилятора критически важна в жаркое время года при замедленном движении в пробке. В этих условиях особенно вероятен перегрев мотора и, соответственно, необходимо качественное функционирование вентилятора. Охлаждающий поток воздуха должен исправно подаваться на радиатор. Если не работает вентилятор охлаждения ВАЗ 2109 инжектор, то возможно «закипание» системы охлаждения.

Вернуться к оглавлению

Управление вентилятором

Если в автомобиле ВАЗ 2109 стоит двигатель с распределённым впрыском и инжектор, то привычного для владельцев карбюраторной модели датчика-выключателя на нём нет вообще. Включает и выключает вентилятор контроллер электронного блока управления мотором. Этот контроллер получает информацию с датчика температуры охлаждающей жидкости (ДТОЖ), который установлен в выпускном патрубке между термостатом и головкой блока цилиндров. Датчик используется для управления не только работой вентилятора, но и двигателя. В том числе обеспечиваются:

оптимизация степени обогащения топливовоздушной смеси: в холодном двигателе смесь переобогащена, по мере прогрева она обедняется;
повышение скорости вращения коленвала при запуске двигателя, чтобы мотор не глох сразу после запуска;
установка угла опережения зажигания для обеспечения экономии топлива;
удержание рециркуляционного клапана в закрытом положении до выхода мотора в рабочий режим.

Для определения температуры ДТОЖ ВАЗ 2109 инжектор использует термистор — резистор, сопротивление которого зависит от температуры. На ВАЗ 2109 применяется термистор с отрицательным температурным коэффициентом. Это означает, что с ростом температуры его сопротивление падает.

На термистор подаётся напряжение, по его изменению датчик определяет температуру охлаждающей жидкости и передаёт её в ЭБУ. А уже этот блок включает и выключает вентилятор радиатора.

Вернуться к оглавлению

Диагностика вентилятора

Для того чтобы проверить работоспособность агрегата, понадобится полутораметровый провод, желательно с «крокодилами» на концах. При выключенном двигателе соедините проводом клемму «плюс» аккумуляторной батареи с контактом вентилятора напрямую. Исправный агрегат должен начать вращаться. Если не начал — он неисправен. Если при перегреве мотора не включается вентилятор охлаждения, хотя диагностика свидетельствует о том, что они исправен, следует проверить ДТОЖ.

При проверке вам понадобится омметр для измерения сопротивления датчика. Омметр входит в состав любого, даже самого простого портативного цифрового мультиметра. Порядок действий таков:

При выключенном холодном двигателе снимите провода с контактов ДТОЖ.
Поставьте переключатель режимов мультиметра в положение «измерение сопротивления».
Измерьте сопротивление датчика. При комнатной температуре оно должно составлять примерно 2 200 — 2 800 Ом.
Установите обратно провода датчика.
Заведите двигатель и дайте ему прогреться на холостом ходу примерно до 80 градусов.
Выключите мотор. Снимите провода с контактов датчика.
Измерьте сопротивление датчика. При 80 градусах сопротивление должно быть в интервале 270 — 389 Ом.

Если сопротивление датчика почему-либо, не соответствует нормативному, деталь надо менять. А если соответствует, но агрегат не включается, что-то не срабатывает в электронном блоке управления двигателем. С этим следует обратиться на сервисную станцию. Для диагностики и перепрошивки ЭБУ нужно специальное оборудование.

Вернуться к оглавлению

Снятие и ремонт вентилятора

Прежде чем снимать перегоревший вентилятор с автомобиля, обесточьте электросистему. Снимите клемму с отрицательного контакта аккумуляторной батареи. Далее следуйте инструкции:

Откройте капот и снимите воздушный фильтр с двигателя для обеспечения удобного доступа.
Отсоедините колодку проводов от её ответной части, закреплённой на кожухе вентилятора.
Кожух крепится к левому бачку двумя винтами. Выкрутите их полностью.
Отверните гайку, которая крепит нижнюю часть кожуха к кузову.
Отверните гайку крепления кожуха к радиатору. Используйте накидную головку и удлинитель.
Отверните две гайки крепления кронштейна и снимите его.
Наклоните вентилятор в сторону двигателя и извлеките его из моторного отсека.

Причиной, почему не работает вентилятор, как правило, является выход из строя его электродвигателя. Для замены отсоедините провода электропитания, открутите три винта крепления мотора к кожуху и гайку крепления крыльчатки к двигателю. Снимая крыльчатку, позаботьтесь о сохранности шпонки, предотвращающей проворачивание крыльчатки на оси. Она очень маленькая и легко теряется. После замены электродвигателя соберите агрегат в обратном порядке. Не забудьте хорошенько затянуть на оси вентилятора гайку, крепящую крыльчатку. Плохо затянутая гайка может привести к её отворачиванию, при этом начинаются биения и вибрации, появляются посторонние звуки.

Система включения вентилятора ВАЗ 2109 инжектор значительно надёжнее, чем у версии 2109 карбюратор. Поэтому обычно нет необходимости заниматься тюнингом, устанавливая второй вентилятор или монтируя в салоне кнопку, обеспечивающую принудительное включение вентилятора. Штатная конфигурация работает вполне удовлетворительно.

Датчик включения (выключения) вентилятора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Датчик включения вентилятора является элементом системы охлаждения карбюраторного двигателя (2108, 21081, 21083) автомобилей ВАЗ 2108, 2109, 21099.

Назначение датчика включения вентилятора

Расположение на автомобиле

Устройство датчика включения вентилятора

Принцип действия датчика включения вентилятора

На автомобилях ВАЗ 2108, 2109, 21099 до 1998 г. в. с монтажным блоком предохранителей 17.3722 (пальчиковые предохранители).

Неисправности датчика включения вентилятора

Датчик включения вентилятора редко выходит из строя, так как ломаться там практически нечему. Причинами его отказа может быть низкое качество изготовления, механическая деформация. При появлении проблем с включением вентилятора на радиаторе следует проверить в первую очередь его электрические соединения. Сняв с датчика оба провода, соединяем их между собой. Включаем зажигание. Если вентилятор заработал – неисправен датчик включения (выключения). Если нет, неисправность следует искать в других элементах цепи.

Применяемость датчика включения вентилятора

Примечания и дополнения

— На инжекторном двигателе автомомобилей ВАЗ 2108, 2109, 21099 включение вентилятора системы охлаждения происходит по команде блока управления (ЭБУ), анализирующего показания датчика температуры охлаждающей жидкости (ДТОЖ).

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

— Перегревается двигатель на автомобилях ВАЗ 2108, 2109, 21099, причины

— Схема системы охлаждения инжекторного двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099

— Удаление воздушной пробки в системе охлаждения карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099

Не работает вентилятор охлаждения на ВАЗ 2107

Всем привет сегодня хочется поговорить о том, почему не работает вентилятор на автомобиле ВАЗ 2107.

Как вы уже, наверное, знаете, что на автомобили ВАЗ 2107 устанавливались два вида двигателей карбюратор и инжектор. Поэтому цепи подачи напряжения на двигатель вентилятора охлаждения будут отличаться.

На инжекторном двигателе ВАЗ 2107 ,двух контактный датчик вентилятора, который стоит в верхнем патрубке, при поднятии температуры охлаждающей жидкости выше той, на которую рассчитан, он должен подать сигнал на ЭБУ. Электронный блок управления, проанализировав сигнал, через реле включает вентилятор.

Поэтому первым делом при поиске неисправности начинают со снятия разъёма с датчика. Если сам вентилятор рабочий, то он должен заработать. Вставив в клеммы разъёма нагрузку в виде лампочки, он должен остановиться. Данным приёмом вы проверяете цепь электродвигателя вентилятора автомобиля ВАЗ 2107. Поэтому в случае необходимости датчик придется заменить.

Если при снятия разъёма с датчика вентилятор не заработал, то его работу можно проверить путём присоединения напрямую. Возможных вариантов в таком случае два если вентилятор работает, то нужно проверить предохранитель и реле вентилятора.

И в случае необходимости заменить, соблюдая ампераж. А вот если вентилятор не заработал, то нужно проверить щётки и в случае необходимости заменить.

На карбюраторном ВАЗ 2107 во всей электрической цепи включения вентилятора отсутствует ЭБУ, а бывает, что даже отсутствует реле вентилятора. Поэтому на карбюраторной семёрке найти неисправность вентилятора, намного проще.

Не срабатывает вентилятор Ваз 2107 (видео)

Ну, вот и все мы рассмотрели основные причины, почему не работает вентилятор охлаждения на автомобиле ВАЗ 2107. Всем пока.

не работает вентилятор охлаждения в чем причина ваз 2109

вентилятор охлаждения не работает, в чем причина ваз 2109

всю цепочку нужно проверять
запуск от предохранителя вентилятора. потом сам клапан. затем его разъем. затем термостат. если все перечисленное ранее живое, то пошел «геморрой», называется проводка подкапотного пространства ….
если машину оставили рядом с мусорными контейнерами, то есть шанс прогрызть проводку (сам в это попал.Сегодня просто выложил, а завтра облажался на то, что крысы съели)
Причина может быть в каждом компоненте.
Кстати, ВАЗ-2109 с карбюратором или инжектором? Это тоже имеет значение.
попробуйте поменять датчик включения вентилятора или может заглушка просто оторвалась от него
ВАЗ 2109-инжектор или карбюратор?
если ИНЖЕКТОР:
-открыть капот и посмотреть, есть ли тосол (антифриз) в расширительном бачке? Разъём на охлаждающем вентиляторе гнил (двухконтактный разъём идет)? нагревается и термостат работает? Также может быть неисправен датчик включения вентилятора (на термостате стоит двухконтактный датчик), также стоит проверить предохранитель вентилятора.НО ПЕРВОЕ — КОГДА ВЫКЛЮЧЕНО. ПРИ ЗАЖИГАНИИ СНИМИТЕ РАЗЪЕМ ДАТЧИКА ТЕМПЕРАТУРЫ И ВКЛЮЧИТЕ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧЕН ПОСЛЕ НЕСКОЛЬКИХ СЕКУНД, ЗАТЕМ ЗАМЕНИТЕ ДАТЧИК. ВЕНТИЛЯТОР, ЕСЛИ НЕТ, ВЫКЛЮЧИТЕ ЗАЖИГАНИЕ, УСТАНОВИТЕ РАЗЪЕМ И СМОТРИТЕ ЗАКАЗ, НАПИСАННЫЙ ВЫШЕ !! !
-EFO 2109 CARBURETT-AT-OFF. ЗАЖИГАНИЕ СНИМИТЕ СОЕДИНИТЕЛЬ С ДАТЧИКОМ. ВЕНТИЛЯТОР (НАХОДИТСЯ НА ДВУХ КОНТАКТНОМ ДАТЧИКЕ РАДИАТОРА), ОТКЛЮЧИТЕ РАЗЪЕМ И СМОТРИТЕ НА: ЕСЛИ ВКЛЮЧЕН. ВЕНТИЛЯТОР, ПРОБЛЕМА С ДАТЧИКОМ, ЕСЛИ СЕТЬ СМОТРЕТЬ ПРЕДОХРАНИТЕЛЬ, ПОДКЛЮЧИТЕ К ВЕНТИЛЯТОРУ И САМОВЕНТИЛЯТОРУ (КРЫШКА МОЖЕТ ОХЛАДИТЬ).
В обоих случаях должен быть тосол (тосол), исправный вентилятор (если рука вращается легко, то норма), поворотный разъем на вентиляторе не гнилой, это целый предак. удачи
Если карбюратор, снимите концы проводов с датчика включения на радиаторе и закоротите их при включенном зажигании, если вентилятор запустится, замените датчик, если нет, проверьте предохранитель, реле, электродвигатель, только для впрыска предохранители, реле и электродвигатель

Пикап монтажные блоки автомобилей ВАЗ.Монтажный блок Блок предохранителей ВАЗ 2109 Форсунка Расшифровка

Где блок предохранителей схемы карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и закрывается крышкой. Также нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть в амперах). Монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам).Однако в «девятке» есть второй блок, который находится уже в машине. Вот те предохранители, которые отвечают за подключение цепи питания к топливным насосам и некоторым другим компонентам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что на ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.

Произведение то же, но элементы не взаимозаменяемы.Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа есть сигнальная цепочка, идущая на щиток приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электрочайников. В машинах старого образца эта цепь отсутствовала. В некоторых автоматах переводился в подушку (индикатор спускового крючка).

Схема монтажного блока (рис. 1), который находится под капотом, находится на крышке изнутри.Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного узла ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. По нему можно за считанные секунды найти расположение любой из цепей электриков, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если оно есть) и разъем переносной лампы освещения.

Если рассматривать блок предохранителей-форсунок ВАЗ 21099 (без карбюратора), то тут идентичная схема подключения. Единственное исключение — некоторые цепочки не закроются, но это нормально. Как всегда — можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного узла.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.Если указанный диапазон превышен — его внутренняя часть просто плетется, а электрическая цепь разрывается, препятствуя разводке (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены свои предельные значения по текущей мощности. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если есть предохранитель меньшего номинала, то при малейшем превышении его нормы просто перегружен.Если ставить с большим номиналом, при превышении допустимого значения произойдет разводка электропроводки. Поэтому это так неприемлемо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

Блок предохранителей ВАЗ 21099 прямо с завода изначально ставится запасным. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 — тоже самое, но там внутри салона поставлены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электролифты стекол. Там максимальная сила тока может составлять 30 ампер. В блоках нового образца его заменили на эталон на 20 ампер.

Как заменить предохранители? Для этого вам понадобится:

выключить мотор;
снимаем минусовую клемму с АКБ. Желательно подождать несколько минут для устранения остаточного напряжения;
снимаем крышку предохранителя 2109;
с помощью мультиметра найти вышедший из строя предохранитель;
проверить цепь на наличие короткого замыкания;
поставил новый предохранитель;
подать напряжение на цепь и убедиться, что не произошло повторной перегрузки.

Ни в коем случае нельзя ремонтировать с применением неоригинальных комплектующих, а тем более заменяя их на сторонние проводники. Среди российских водителей популярна тенденция вместо предохранителя ставить 5-копеечные монеты (это можно сделать на «девятке» старого образца). Поступая так, вы должны понимать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Для проверки работоспособности блока ВАЗ 2109 достаточно выполнить трансверсию каждой из цепей мультиметром.

В моторных вариациях карбюратор предельно простой, так как контакты агрегата полностью разомкнуты. При обнаружении множественных разрывов будет дешевле и проще заменить весь блок. Новый образец подходит, да еще от 2114 — б.у. там идентичные.

Если сработает только одна из частей блока, придется искать порванную цепь. Поиск упростит знание следующих правил:

если не работает схема питания печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, разносящего внутрь салона теплый воздух;
замена прикуривателя понадобится, если не работают сразу несколько цепей: F4, F10, блок 7;
для омывателей, патрона переносного фонаря и щеток заднего стекла соответствует реле F7;
при неисправности бензонасоса «виновником» является плата предохранителя, которая находится с левой стороны руля (в автомобиле).

Это неисправности, с которыми чаще всего приходится сталкиваться водителям.

Запомните, с блоком предохранителей в карбюраторе ВАЗ 21099 все довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать при необходимости своевременно их восстанавливать.

На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип — монтажный блок с 11 реле, есть два варианта:

Монтажный блок Старый образец (самый единственный)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо.У них 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку и контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.

Характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и переключатель ротора, а это сделано для функции «Стояночный свет»: потянув за ключ повернуть поворотный переключатель влево или вправо габаритов, при этом подсветка номера и приборов не включалась.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.

Фарукомитеры: При включении света на Ш4 / 8 появился плюс, дальше предохранителя 3, от него на реле Фарукомитера К6.Если включить омыватель лобового стекла, я включил реле, а если фары включены на ш7 / 3, то плюс на моторы.

Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и sh5 / 15.

Заряд генератора: Эти блоки могут отличаться. На старом образце блок питания на обмотку возбуждения генератора (ш7 / 9) подавался через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы …

Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что мы нажимаем рычаг от себя до упора на доли секунды, а вода все равно потечет пять секунд.Чтобы мы не отвлекались на дорогу мыть заднее стекло.

Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось если включить фары ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.

Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже не понятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 — реле времени омывателя заднего стекла

K3 — реле стеклоочистителя
K4 — Реле контрольных ламп (или перемычка, или ничего)
K5 — реле переключения дальнего света Far
K6 — реле Phamp Purifiers
K7 — power реле стеклоподъемников
K8 — Реле включения звука
K9 — включение питания вентилятора мотора охлаждения двигателя мощности вентилятора
K10 — Реле обогрева заднего стекла
K11 — Реле включения ближнего света фар
Выключатели:
1 (8A) правый противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Head Pharmackers (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16А) Очистители фар (в рабочем режиме). Очистители фар Bellex (обмотка). Электродвигатель вентилятора отопителя. Электор омывателя шайбы. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание указателей поворота разгрузочного бокса
5 (8А) и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (фонарь заднего хода) .Маторедуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Возрождения. Машинный компьютер. Электропитание стеклоподъемников и подогрев сидений (обмотка).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электростеклоподъемники (контакты)
7 (8А) Подсветка номерного знака. Популярная лампа.Фонарик для освещения приборов. Лампа постоянного наружного освещения.
8 (16А) Вентилятор охлаждения мотора и реле питания (контакты). Реле звукового сигнала и его включения
9 (8А) Левая фара (габаритный свет). Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Подберите патрон для переносной лампы. Частный компьютер. Машинный компьютер. Лыжи.Замки руля и мотора коробки передач
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Непрерывная лампа включения дальнего света фар
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Расположен предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.

Второй тип — монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле стеклоочистителей, или вентилятора), количеством предохранителей на блоке. размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:

Первый тип блоков с 9 реле: К1 — Реле Фаруциллар
У них:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.

Габаритные размеры: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.

Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеры: Тоже накормили, но реле включили плюсовую подачу (от кнопки) на ш3 / 16.
Зарядка генератора: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключен напрямую без реле, то есть пока держишь рычаг, водитель льет.

Задние туманки
Здесь 2 варианта разводки щитка приборов:
— Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. От него на реле фартуров и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
— Кнопка без фиксации: Есть реле заднего туманка, питается от дребезжащего рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.

На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароокомитаторы: Их реле заменило реле вентилятора, поэтому ш3 / 16 (плюс от кнопки) пошло прямо на ш7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что были рядом) стали использовать ш6 / 1, подключили к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. Это в основном на автомобилях с электронной педалью газа.
Реле:
K1 — Реле включения очистителей персонала
OR
K1 — Реле включения вентилятора двигателя (E-gas)
K2 — Реле-указатели хода экскаватора и сигнализации
K3 — Реле очистителя лобового стекла
K4 — Реле контрольных ламп остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 — Реле включения стеклоподъемников
K6 — Реле включения звука
K7 — Реле выхода заднего указателя
K8 — Реле включения дальнего света фар
K9 — Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).Лелект на очистителях фар (Контакты)
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фар. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. СВЕТ ПЕРЕКЛЮЧЕНИЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер. Мужской пробег. Сумки БСК.
F4 (20A) Прикуриватель. Облегчение обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.
F5 (20A) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30А) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электростеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла. Элексипрод очистителя заднего стекла. СВЯЗАННАЯ ИНСТРУКЦИЯ ПО ИГРЕ (обмотка).Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на электронном газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas — это дополнительно блок управления электропакетом.
F11 (7,5A) Фара правая (габаритный свет).Задний фонарь прямого действия (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Непрерывная лампа включения дальнего света фар
F15 (7,5А) Фара правая (дальний свет)
F16 (15А) Пауза включения указателей поворота и аварийной сигнализации (в режиме указателя поворота) (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (обмотка).Заказчик сигнализации anvaria
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, выключателе и индикаторе заднего обогрева ветра
F17-F20 Запасные предохранители

Монтажный блок ВАЗ 2109 Электромонтажная схема включает в себя все реле и предохранители, отвечающие за питание узлов.

Он объединяет линии электропередач и здесь монтируются все элементы схем распределения тока. Блок представляет собой съемную коробку, на внутренних сторонах заглушек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основная информация о монтажном блоке

В зависимости от года выпуска и типа двигателя электрическая схема ВАЗ 2109 собирается в различных вариантах исполнения.

Таким образом, на моделях карбюраторов блочная компоновка представлена в модификациях типа 17.3722. Имеет круглые круглые плавкие предохранители из нетканого материала, которые часто выходят из строя и требуют замены.

В моделях S.Форсунка Двигатель Применено новое оборудование для силового агрегата ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря своей конструкции ножа плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге Новый агрегат можно обозначить 2114-3722010-60.

Отличие ВАЗ 2109 электрических ходов этих двух блоков:

в подключении вентилятора охлаждения радиатора;
маркировка разъема реле и предохранителей;
отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что имеется различие в маркировке компонентов схемы расположения узлов, необходимо точно знать, какой Монтаж Электрошам ВАЗ 2109 наносится на технику.

года выпуска ВАЗ 2109;

Тип двигателя

;
тип панели приборов;

Конфигурация опции

Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов.Точно так же можно работать с интерактивной схемой, которая отображает именно поиск электропроводки.

На этих схемах и указывается маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме были обозначены цифрой 1, то в новом блоке это К1. Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на колодке блока. По схеме определяется зона ответственности каждого продукта.Автомобиль ВАЗ 2109 Электросхем, в монтажный блок которого входят разъемы соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Многие разноцветные провода не должны вызывать затруднений при поиске неисправностей своими руками. Провода имеют четкий акцент на цвете:

желтый — габариты;
красный — стоп-сигнал;
синий — реверс;
оранжево-черный — туман.

Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет нужного навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима со стоимостью транспортировки вышедшего в путь автомобиля. Если ремонт производится самостоятельно, инструкцию по ремонту можно найти на видео программ обучения мастеров.

Блок демонтажный

Для снятия, снятия агрегата с места установки необходимо понимать, что это узел энергетического комплекса.Поэтому, отсоединив проводку, необходимо разметить разъемы для последующего сбора.

Открыв капот, обнаруживаем с левой стороны под краем лобового стекла блок, который крепится пластиковыми хомутами. Им нужно взять и освободить ящик. Сверху он прикрыт резиновым чехлом, который сдвигается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько к нему тянулись провода.При отключении проводов оплавил разъемы, чтобы в дальнейшем было легче провести обратную операцию установки.

Блок выстрела Установите на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов. После этого вставляем жучок в щель и выполняем разъем корпуса. Вся схема будет перед вашими глазами. Изучите, сравните с инструкциями, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.

Следует найти:

нарушение в плате;
неисправный предохранитель;
связанное реле.

После замены детали, устранения повреждений, блок собирается и устанавливается на место в обратной последовательности. Независимо от типа используемой в электросхеме автомобиля Блоки устанавливаются одинаково.

Характерные неисправности блока

Часто выход из строя происходит из-за заблокированного предохранителя. Найти это легко. Замена будет заменена на такой же предохранитель с такими же текущими параметрами нагрузки.Необходимо выяснить причину срабатывания защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то это может быть связано с окислением металла на схеме. Если контакты окислились, их можно почистить. Следует убрать предохранители и реле с места установки. Работы по очистке током следует производить осторожно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения.Заменить блок будет намного проще.

Как работать со схемой электроблока

По входным данным выхода ВАЗ в информационных базах следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля. При этом обычно предусмотрены две схемы. Общий вид всего блока позволяет оценить полное сходство искомой схемы с существующим узлом.

Вторая схема — это разводка внутри блока.Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему на предметах.

Сборочная единица ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, к которой припаяны выводы для соединения с площадками жгутов проводов, установки реле и предохранителей.Ниже представлена принципиальная схема крепления агрегата ВАЗ 2109 тип 17.3722.

На последних моделях применяется навесной агрегат ВАЗ 2109 типа 2114-3722010-60. В этом блоке применяются предохранители плоско-ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.

Замена жгутов электропроводки вилок электропроводки идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей несколько отличаются.Схема монтажного блока ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но они отличаются подключением радиатора.
Ниже показано расположение заглушек монтажного блока.

Ниже приведены характеристики предохранителей и защищаемых цепей. * Номера предохранителей с буквой F относятся к предохранителям сборочного блока 2114-3 и 22010-60

Номер предохранителя ‘	Защищенные цепи
1 (8 А) F9 (7.5 А)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 А) F1 (10 а)	Очистители фар (на момент включения). Реле включения очистителя Фары (контакты). Переключающий клапан омывателя Phamp
4 (16 A) F7 (30 A)	Очистители фар (рабочий режим). Реле с очистителями персонала (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель стеклоомывателя.Моторчик очистителя заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения системы охлаждения двигателя электрическая рис. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения значка
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель поворота и сигнальные индикаторы (в режиме индикации вращения). Контрольная лампа указателя поворота. Задние фонари (фонари заднего хода). Реле включения очистителя двигателя и лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «Ситор». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) FB (10 A)	Задние фонари (стоп-сигналы). Планка салонного освещения
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей.Включение стеклоподъемников
7 (8 A) F10 (7,5 A)	Подсветка знаков ссуды. Подкаст лампа. Приборы осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (общий свет).Фонарь задний левый (габаритный свет)
10 (8 A) F11 (7,5 A)	Правая фара (общий свет). Фонарь задний правый (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и метка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Сигарета
13 (8 A) F15 (7,5A)	Передняя правая фара (Far Light)
14 (8 А) F14 (7.5 А)	Фара левая (Дальний свет). Контрольная лампа включения дальних фар
15 (8 A) F13 (7,5 A)	Левая фара (средний свет)
16 (8 A) F12 (7,5 A)	Передняя правая фара (средний свет)

админ. 06.10.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите Ctrl + Enter» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Одной из причин проблем, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109.Поэтому, чтобы иметь представление, как работают предохранители ВАЗ 2109, нужен каждый водитель, а еще лучше иметь навыки предупреждения такой поломки.

ВАЗ 2109 Функции предохранителей

Предохранители состоят из двух блоков: один под капотом, другой внутри салона автомобиля под панелью. Назначение любого предохранителя — защита определенного устройства ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти замыкание, и это приведет к поломке одного из устройств.В этом случае весь удар предохранитель принимает на себя.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Номер предохранителя	Что отвечает:
F9.	Правая противотуманная фара
F8.	Левая противотуманная фара
F1.	Плеер для флиса
F7.	Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, перчаточный фонарь, обогреватель и омыватель заднего стекла.
F16	Фонари задние, лампочки индикации поворотов, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16	Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, проем дверцы, контрольная лампа, уровень топлива, залито в бак.
F3.	Фары задние, свет в салоне.
F6.	Электростеклоподъемники
F10	Подсветка номера, осветительных приборов и приборной панели, габаритов, прикуривателя.
F5	Звуковой сигнал
F11	Gaspel Фонарь задний
F2.	Чрезвычайная ситуация
F4.	Элемент, служащий для обогрева заднего стекла, реле включения этого обогрева, прикуриватель, соединяющий патрон переносной лампы.
F15	Фара сельская
F14	Фара левая
F13	Средний свет передняя фара левая
F12.	Средний свет фары правый

Замена автомобильных предохранителей ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя. Большинство электрических цепей автоматических предохранителей.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При обрыве блока предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности автомобильного устройства.Определить это можно по обрыву или нестабильной работе узла, питающегося электричеством.
В автомобиле ВАЗ 2109 не подлежат защите предохранители:

Цепи зажигания.
Генератор (см.).
Пуск двигателя.
Реле замка двери.
По фарам.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти.

Совет: всегда нужен комплект с запасными предохранителями, которые при необходимости следует заменить своими руками.

Каждому из блоков соответствуют только определенные предохранители.
Расчетное значение тока предохранителя указано на его корпусе.
Для снятия предохранителя с блока необходимо использовать специальный пинцет, закрепленный в блоке.

Предохранитель

A захватывается пинцетом и вытаскивается.

Запасные предохранители устанавливаются перед блоком.
Замена предохранителя ВАЗ 2109 производится установкой его в разъем разъема и нажатием до фиксации.
С левой стороны щитков приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных задних фонарей, на ток 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после замены на новый.

Заменить предохранители на ВАЗ 2109 можно только на текущую силу тока. В противном случае электрические приборы могут выйти из строя.
На ранних моделях Авто ВАЗ 2109 Блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью.Патроны предохранителей выполняются из пружин, а в месте плохого контакта выделяется много тепла, которое может оплавить корпус блока, из-за чего верх держателей вылетает и они плохо зажимают детали.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с вилочными элементами.

Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае они могут сжечь дорожки на печатной плате, которые проводят ток.
Дополнительно нужно установить датчик на электровентилятор для его включения, в связи с тем, что его контакты рассчитаны на большее значение.

Разборка блока предохранителей Авто ВАЗ 2109

Для работы используется набор драйверов.
Инструкция по выполнению работы:

Аккумулятор отключен.
Разобрал в салоне «Бардац».
Со стороны сиденья пассажира разъединены разъемы жгута проводов.Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
В роторной части автомобиля снята крышка узла крепления.
Поворотные кулаки на «10» — это открученные гайки крепления блока предохранителей.
Устройство поднято, четыре разъема и один сзади отключены.

Монтажный блок снят.
Прокладка очищена, как показано на фото.

Ремонт блока автомобильных предохранителей ВАЗ 2109

Итак:

Все реле и предохранители извлечены.

Совет: При сборке необходимо следить за тем, чтобы номинальное значение тока соответствовало установленному предохранителю. Установка в лифт реле выполняется с разметкой его места, чтобы не было путаницы при сборке.

Обнаружен сгоревший след.
Участок пришел в негодность.
Окисленные места очищены бензином.
Припой новый провод.
Сборка блока осуществляется путем разборки.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является залогом при движении автомобиля по бездорожью. Как это выполнено на автомобиле ВАЗ 2109, это хорошо видно на видео.

Не работает вентилятор на инжектор ваз 2107

На автомобилях предусмотрен электровентилятор для обдува радиатора системы воздушного охлаждения.Загорается при установке датчика-выключателя 37101B, который установлен в нижней части правого бачка радиатора. Раньше питание двигателя вентилятора подавалось через реле. В данном случае использовался датчик температуры ТМ-108. В настоящее время схема электровентилятора упрощена, и электродвигатель получает питание напрямую через контакты датчика-переключателя. Датчик неразборный — в случае неисправности его необходимо заменить.

Рис. 1. Схема электрических соединений электродвигателя вентилятора системы охлаждения двигателя.

Технические характеристики электровентилятора и датчика 37101В (ТМ-108).

Номинальная частота вращения вала Электродвигатель с рабочим колесом, мин-1
Ток потребления электродвигателя, А
Температура замыкания контактов датчика, ° С
Температура размыкания контактов датчика, ° С

Электродвигатель МЭ-272 (или аналогичный) постоянного тока с возбуждением от постоянных магнитов.Устанавливается в кожух на кронштейнах радиатора. В процессе эксплуатации электродвигатель не требует обслуживания, неисправный необходимо заменить.

Для проверки электродвигателя вентилятора подаем напряжение 12 В с АКБ на клеммы электродвигателя — исправный двигатель будет работать.

Для проверки датчика-выключателя электровентилятора отключив провода от датчика, соединяем их вместе при включенном зажигании. Если вентилятор работает, датчик неисправен.

Подключив к клеммам датчика омметр и опуская его на длину нити в воде, измеряем температуру включения и выключения датчика термометром.Для этого воду нагреваем почти до кипения, а затем контролируем охлаждение. Для исправного датчика температурная характеристика не должна отличаться от приведенной выше.

В данной статье будет подробно рассказано о нагнетательном вентиляторе ВАЗ 2107. Можно выделить два типа этой конструкции — электрическую и механическую. Любой владелец семерки начинает жалеть, что летом в пробке внезапно выходит из строя датчик включения вентилятора. После такого мероприятия, как правило, начинают задумываться об улучшении дизайна.И есть несколько способов сделать апгрейд.

Метод первый — принудительное охлаждение механического типа

Пожалуй, это можно так назвать. Вспомните первые автомобили ВАЗ 2101-2107, в которых не применялись электровентиляторы. В них продувка радиатора происходила за счет крыльчатки, прикрученной к ротору насоса. Точно такой же вентилятор можно установить на инжектор ВАЗ 2107. Конструкция системы охлаждения не сильно отличается.

Но нужно сразу сказать о некоторых особенностях этой конструкции.Дело в том, что даже зимой радиатор будет обдувать потоком воздуха. Это снижает температуру двигателя, поэтому внутри может быть довольно прохладно. Летом это хорошо — мотор всегда остывает, вентилятор постоянно работает, тосол не кипит.

Но сделайте еще два небольших улучшения и летняя эксплуатация будет просто сказкой:

Установите пластиковый диффузор, который направляет воздушный поток в ячейки радиатора.
Верхнюю часть радиатора необходимо установить чуть ближе к лопастям крыльчатки.Крепежные детали для изготовления небольших полосок из твердого металла. Постарайтесь сделать так, чтобы расстояние от поверхности радиатора до крыльчатки находилось в пределах 2-4 см.

Эти маленькие хитрости помогут улучшить охлаждение ВАЗ 2107. Цена вопроса буквально мизерная — не более 80 рублей (столько стоит крыльчатка).

Второй способ электрический

Если у вас новый автомат, установлен инжектор и электровентилятор, стоит ли его портить форсированной крыльчаткой? Несколько разумнее было бы оставить электровентилятор, но сделать резервный способ включения кнопкой.В магазине приобретите несколько предметов и материалов:

Новый датчик (если старый пришел в негодность).
Электромагнитное реле с нормально разомкнутыми контактами.
Красный провод сечением 0,75 кв. мм
Кнопка для установки на приборную панель ВАЗ 2107 (желательно с подсветкой).
Термоусадочная изоляция.
Розетки типа «мама» и колодка для реле.

Схема подключения представлена на фото. Первым делом выключите вентилятор и поменяйте датчик включения.Затем соберите схему.

Обратите внимание, что в новых автомобилях используются датчики, способные переключать очень большие токи. Но, несмотря на это, они все равно горят. Острые нагрузки по-прежнему быстро выводят его из строя. Что делать? Выход один — уменьшить ток на выводах датчика. Для этого ввести в цепь электромагнитное реле. Теперь вероятность отказа датчика снижена. Но шанс выхода реле из строя становится выше. Правда, поменять будет проще.

Установите кнопку принудительного вентилятора в приборную панель и протяните от нее два провода — один можно сразу подключить к массе, а второй к выходу датчика. Получается, что ваша кнопка и контакты датчика подключены параллельно. Поэтому при выходе из строя датчика можно включить электромагнитное реле кнопкой.

Метод третий — Идеальные поклонники

Для улучшения охлаждения ВАЗ 2107 можно вместо штатного электровентилятора использовать более современные.Прекрасно подходят тем, что ставят на автомобили моделей «Калина», «Приора». Особенно хорошо подойдет электрический вентилятор с восемью лопастями. Поток воздуха от него будет намного сильнее, следовательно, ячейки радиатора будут охлаждаться быстрее.

Сегодня поговорим о том, почему не включается вентилятор ВАЗ 2107 (инжектор и карбюратор). Чуть раньше мы разобрались, как улучшить систему охлаждения двигателя. Вся процедура проста и не требует особых знаний. Но не менее актуальная проблема — вентилятор отказывается своевременно включаться.Постараемся выяснить, почему это происходит.

Карбюратор Семерки

В этих автомобилях система управления включением электровентилятора очень проста. Его даже можно назвать аналогом. Вся цепочка состоит в простейшем виде из следующих элементов:

Электродвигатель вентилятора.
Датчик включения.
Электропроводка.

Все, больше ничего, искать повреждения нужно только в этих частях конструкции.В 70% случаев выходит из строя датчик, в 5% электровентилятор, в 20% виновата проводка.

Совет! Для диагностики автомобиля советую использовать довольно дешевое решение: — ставь один раз и всегда пользуйся.

Но в некоторых автомобилях применяется чуть более совершенная схема, в которую включено электромагнитное реле. С его помощью получается снять с датчика большие токи. Это увеличивает ресурс устройства.

Некоторые водители, не привыкшие доверять автоматике, устанавливают обычную кнопку параллельно датчику (а иногда и вместо этого).Такая схема имеет право на существование, но сам водитель должен быть предельно внимательным, чтобы вовремя заметить повышение температуры и включить электровентилятор.

Алгоритм поиска неисправностей

Если у вас не работает охлаждение ВАЗ 2107 (карбюратор), необходимо выполнить следующие действия:

Заглушить двигатель и включить зажигание.
Используйте отвертку с плоским лезвием, чтобы закрыть клеммы датчика включения вентилятора. Обратите внимание, что весь контроль является массовым.Если вентилятор включается, датчик неисправен. Если не работает, то причина кроется глубже.
Отсоедините башмак от электровентилятора и напрямую включите аккумулятор. Вращающийся ротор указывает на то, что двигатель работает. Если электровентилятор все равно не работает, придется подумать о его замене.
Если вентилятор и датчик исправны, проверьте электромагнитное реле (при наличии в цепи).
Последними проверяются провода. Очень часто окисление происходит на стыке с кузовом автомобиля.А иногда и вовсе случается банальный обрыв.

Тот же алгоритм частично применим к автомобилям, на которых установлен инжектор.

Но чтобы сравнить и оценить разницу, стоит рассмотреть такие машины.

Инжекторные двигатели

Здесь все несколько сложнее, так как за работу электродвигателя радиатора отвечают следующие устройства:

Электронный блок управления.
Датчик температуры охлаждающей жидкости.
Реле электромагнитное.

Причина, по которой электровентилятор может не работать (или часто слишком сильно включаться) кроется в одном из этих узлов. Конечно, двигатель слишком часто включается, если ячейки радиатора снаружи или внутри сильно загрязнены, если есть воздушные пробки. Но не включается из-за наличия поломок в системе управления.

Итак, вам нужно найти датчик температуры для диагностики.Он находится в одной из трубок системы охлаждения двигателя ВАЗ 2107. Если посмотреть на двигатель сверху, то вы найдете его под трубкой, соединяющей топливную рампу с дроссельной заслонкой. Чтобы проверить это, отсоедините клемму и измерьте сопротивление между центральной клеммой и землей. При температуре 20 градусов сопротивление должно быть около 3,5 кОм. Если температура близка к 90 градусам, то сопротивление будет порядка 0,25 кОм.

Если сопротивления нет, или оно существенно отличается от вышеуказанных значений, то очевидно неисправность датчика, ремонт его невозможно.Цена нового будет примерно 100-200 рублей (в зависимости от аппетита продавца). Но если датчик исправен, а электровентилятор не работает, то нужно проверить его электродвигатель и силовое реле. Если проблем не обнаружено, проведите диагностику проводки.

Уборка

О разболтовке колес на отечественных автомобилях ВАЗ

2020-05-17 10:20:15

Тупые штампованные диски ВАЗ часто прячутся за продуманными пластиковыми колпачками.И не зря. Каждому владельцу ВАЗ-2110 хочется, чтобы его машина выделялась из массы серого и …

Вялый

Почему машина не заводится?

2020-05-23 14:28:38

Владельцы «девятки» часто сталкиваются с ситуацией, когда ВАЗ 2109 не заводится.Можно ли самостоятельно определить причину поломки и обойтись без СТО? Если вы освоите определенные …

Карбюратор

Двигатель автомобиля глохнет во время движения

2020-06-16 21:52:46

Перечень причин остановки карбюраторного двигателя ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификаций во время движения (на ходу).Эта проблема может возникнуть …

ДТОЖ

Двигатель автомобиля глохнет во время движения

2020-05-27 13:46:41

Двигатель ВАЗ

Иногда такая неприятность случается в дороге, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и заводить машину дальше невозможно…

Двигатель

Двигатель автомобиля глохнет во время движения

2020-04-19 10:27:59

Двигатель ВАЗ

Карбюратор

Двигатель автомобиля глохнет во время движения

2020-03-31 08:49:26

Иногда такая неприятность случается в дороге, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и заводить машину дальше невозможно.Самый …

Свеча зажигания

Монтажный блок Реле стоп-сигналов ВАЗ 2109

2019-12-20 05:49:03

Блоки предохранителей, устанавливаемые на автомобили ВАЗ 2109 старых и обновленных версий, служат для объединения всей электропроводки.Основная задача БП …

Корректировка

Вентилятор охлаждения не включается. Принцип работы вентилятора радиатора и причины неисправностей (работает постоянно, не работает)

Оригинальные немецкие автомобильные буферы Power Guard Автоматические буферы — экономия на ремонте подвески, увеличение клиренса на 3 см, быстрая и простая установка…

Официальный сайт >> >>

По дороге обратили внимание, что стрелка индикатора температуры жидкости перешла за красную отметку и уверенно движется дальше. Срочно останавливаемся, поднимаем капот: он есть — лопасти вентилятора неподвижны. Как исправить поломку и вернуться домой? Подробнее об этом.

1 Вентиляторы радиатора — назначение и конструкция

Вентилятор охлаждения радиатора предназначен для воздушного охлаждения, которое вместе с жидкостью обеспечивает оптимальный температурный режим двигателя.Для повышения эффективности жидкостного охлаждения применяется радиатор: набегающий воздух проходит через его ячейки и охлаждает жидкость. Но на малых скоростях или в городском потоке воздушного потока недостаточно. Во избежание перегрева включается вентилятор, который направляет воздух к радиатору, охлаждая его.

На старых моделях и современных внедорожниках с продольно расположенным двигателем применяется механический привод вентилятора охлаждения. Со старыми автомобилями работает постоянно, позже стали устанавливать вискомуфту, которая при необходимости отключает.Используется на больших грузовиках и внедорожниках. Плюсы в том, что он не боится попадания воды, в отличие от электровентиляторов.

Большинство вентиляторов современных автомобилей имеют электрический привод. Система проста — всего три ключевых элемента: электродвигатель на 12 В, крыльчатка на валу и электропроводка. Работа вентилятора необходима только тогда, когда температура охлаждающей жидкости приближается к критической и существует риск перегрева.

Для автоматического включения охлаждающего вентилятора предусмотрен датчик температуры.Он измеряет температуру охлаждающей жидкости. Когда это приемлемо для нормальной работы двигателя, вентилятор выключен. Если есть риск перегрева, термовыключатель отправляет команду на включение вентилятора. При понижении температуры вентилятор охлаждения отключается датчиком.

Более совершенная, но и более сложная система управления вентилятором — с электронным блоком управления. В него, помимо ЭБУ, входит датчик контроля — на современных машинах чаще два. Один установлен в патрубке на выходе из радиатора, другой — на выходе из силового агрегата.Модуль блока управления, отвечающий за систему охлаждения, реагирует на разницу показаний двух датчиков. На некоторых новых моделях возможно участие в управлении вентилятором охлаждения и другими датчиками, отслеживающими частоту вращения коленчатого вала, расход топлива. Все сигналы поступают на компьютер, который их анализирует и отправляет нужную команду.

2 Не работает вентилятор — устранение неисправностей

Неисправности охлаждающих вентиляторов возникают независимо от того, как они подключены и управляются.На автомобилях с механическим приводом вентилятора диагностика проводится визуально. Электрические системы, использующие только термовыключатель, легко диагностируются. В самых современных системах требуется выявить неисправный элемент среди схемы устройства. Проблема с неработающим вентилятором может быть скрыта в блоке предохранителей, любом из датчиков, ЭБУ, самом моторе.

Если вентилятор не запускается, начните с проверки термостата. Делается это своими руками: пробуем нижнюю трубу радиатора на ощупь. Если холодно — термостат не работает, заклинило.Жидкость все время движется по небольшому кругу, в радиаторе холодная, а в двигателе перегревается. Датчик температуры, расположенный на радиаторе, определяет низкую температуру жидкости и не дает команды на включение вентилятора; термостат необходимо заменить. Будьте осторожны при проверке: можно обжечься.

ЭТО ВАЖНО ЗНАТЬ!

Такой универсальный прибор для диагностики автомобиля должен быть у каждого автомобилиста. Теперь без автосканера просто никуда!

Считать, сбросить, проанализировать все датчики и настроить бортовой компьютер автомобиля можно самостоятельно с помощью специального сканера…

Особо частые поломки термостата на автомобилях Лада Калина. Многие его владельцы знают об этом и берут с собой запаску или прибегают к радикальным мерам: заменяют рейку на надежную 6-луночную.

Убеждаемся в работоспособности электродвигателя вентилятора. Отсоединяем от него стандартные провода, чтобы не использовать различные датчики, компьютеры, и подключаем напрямую к аккумулятору. Вращающийся вентилятор говорит вам, что проблема в другом.Диагностируйте электропроводку, исключив отдельные элементы. Осматривать проводку, контакты не мешает. Иногда бывает достаточно заизолировать поврежденные участки или почистить контакты.

Проверяем предохранитель, который на большинстве автомобилей одновременно защищает цепь звукового сигнала. Нажимаем клаксон: если не срабатывает сигнал, меняем предохранитель. Если не виноват предохранитель, осматриваем реле вентилятора: целостность проводов, состояние изоляции, контакты. Выключите его и замкните проводку, чтобы напрямую включить вентилятор.Если он работает, отключенная часть неисправна, ее следует заменить.

Подошла очередь начать проверку датчика температуры. Отсоединяем разъем и замыкаем контакты термовыключателя отверткой. Если вентилятор работает, датчик температуры неисправен; в противном случае двигатель или другие части цепи выходят из строя. Некоторые модели оснащены двойным датчиком температуры. Принцип проверки тот же: замыкаем одну пару, потом другую. Когда вентилятор работает, его скорость вращения изменится.На инжекторных двигателях просто снимаем разъем, ЭБУ должен включить аварийный режим вентилятора. Если это произошло — датчик температуры не работает.

Если автомобиль оборудован бортовым компьютером, который помимо множества других функций отвечает за работу вентилятора охлаждения, следует обратиться в автосервис. Проверить и отремонтировать компьютер могут только профессионалы, использующие соответствующее оборудование.

3 Устранение неисправностей — мелкий и капитальный ремонт

Неисправности отдельных узлов системы воздушного охлаждения устраняются заменой на новые.Если вентилятор не включается и вы уверены, что причина в нем, следует его демонтировать, чтобы выяснить конкретную поломку. В зависимости от сложности его либо устраняют, либо заменяют двигатель на новый. Возьмем для примера разборку вентилятора на ВАЗ-21099: самарская семья часто страдает летом из-за перегрева.

Снимите вентилятор:

отключите проводку, отсоединив колодку от жгута;
откручиваем левую гайку, чтобы заглушить двигатель;
откручиваем винты крепления вентилятора;
получаем кожух;
снимаем оставшиеся болты и воздухозаборную решетку;
поднимите опору вентилятора и потяните ее на себя;
поверните вентилятор на 90 ° и выньте его.

Проверяем работоспособность ротора, состояние обмоток. Сначала очистите их щеткой и тряпкой с растворителем. Обмотки вызываем тестером:

включить мультиметр на 50-100 Ом;
проверяем парные выводы на коллекторе: сопротивление всех обмоток должно быть одинаковым;
сопротивление между пластинами коллектора и корпусом обычно бесконечно;
вызов обмоток статора;
проверяем корпус-выводную цепь обмоток на пробой.

При обнаружении неисправности обмотки лучше купить новый мотор вентилятора, а не возвращать старый в ремонт.

Оцениваем состояние коллектора в сборе. Тарелки должны быть чистыми, между ними ничего не должно быть. На неряшливом двигателе пластины коллектора грязные, со следами графита в канавках. Изношенные щетки вызывают искрение из-за уменьшения силы давления на ламели. Это вызывает повышенный износ щеток и коллектора, в результате чего двигатель перестает работать.Грязь убираем тряпочкой с растворителем, между плитами — кусочки твердой немолистой древесины. Натираем кисти наждачной бумагой-нулевкой. Коллектор с выбоинами, прожженными участками пробивается и полируется.

4 Неисправность в пути — как добраться домой

Лучше отремонтировать неисправный вентилятор дома, но если поломка происходит в дороге и не может быть устранена, вы все равно можете добраться домой самостоятельно. Когда обнаружили перегрев устройств из-за неработающего вентилятора, мы съезжаем на обочину и останавливаемся.Заглушаем двигатель, поднимаем капот, чтобы побыстрее остыла. Проверяем работу вентилятора, как описано выше, либо сразу подключаем вентилятор напрямую.

Если не работает даже при прямом подключении, продолжайте движение без вентилятора. Выбираем скорость не менее 60 км / ч, чтобы радиатор охлаждался набегающим воздухом без вентилятора. В не очень жаркую погоду или зимой вы без проблем доберетесь до дома. Если есть тепло, откройте окна и включите обогрев: часть тепла уйдет в кабину и можно будет проехать большее расстояние.Постоянно смотрим на температуру теплоносителя. Если охлаждающая жидкость начинает перегреваться, остановитесь и подождите, пока она остынет. Лучше приехать позже, чем перегреть двигатель.

Надо сказать, что многие владельцы ВАЗов, особенно классики, заранее делают вывод, что в салоне выключен вентилятор. Видимо не хотят разбираться с причиной поломки или покупать запчасти, делать ремонт. Делается это очень просто: через штатный предохранитель на кнопку подается плюс, от него — на мотор вентилятора.Вентилятор уже заземлен.

Вы все еще считаете, что диагностировать машину сложно?

Если вы читаете эти строки, значит, вы заинтересованы в том, чтобы сделать что-нибудь самостоятельно в машине, и действительно сэкономит , потому что вы это уже знаете:

СТО ломают большие деньги на простую компьютерную диагностику
Для выяснения ошибки нужно обратиться к специалистам
В сервисах работают простые гаечные ключи, а вот хорошего специалиста не найдешь

И конечно, вы устали выбрасывать деньги, а объезжать СТО нет возможности, то вам нужен простой АВТОСКАНЕР ELM327 который подключается к любой машине и вы всегда найдете проблему через обычный смартфон, окупите ЧЕК и сэкономьте кучу денег! !!

Мы сами тестировали этот сканер на разных машинах. и он показал отличный результат, теперь рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, публикуем здесь ссылку на официальный сайт Автосканера.

Сгорание топлива в цилиндрах ДВС сопровождается выделением значительного количества тепла, только часть которого используется двигателем и преобразуется в механическую энергию. Остальное теряется без толку, и чтобы нейтрализовать его излишки, приходится использовать специальные приспособления. В их числе, возможность работы в любых условиях обеспечивает вентилятор радиатора охлаждения.

Принцип работы вентилятора радиатора

Перед тем, как рассматривать этот вопрос, обсудим в общих чертах, что такое система охлаждения двигателя на водной основе, показанная ниже на рисунке. Он позволит нам вспомнить принцип ее работы.

В случаях, когда холодная жидкость проходит через рубашку двигателя, она отводит избыточное тепло, при этом двигатель охлаждается, а вода нагревается. Затем он проходит через радиатор, отдает полученное тепло в атмосферу и снова попадает в двигатель.

Радиатор представляет собой набор тонких трубок, которые создают большую поверхность охлаждения. Входящий воздушный поток, проходящий через него, забирает избыточное тепло, которое хранится в жидкости. В тех случаях, когда нет свободного потока воздуха (холостой ход двигателя, свечи и другие подобные ситуации) или недостаточно для охлаждения воды до нужной температуры, предусмотрен вентилятор радиатора охлаждения.

Для этого существует специальная схема управления, в основе которой лежит термовыключатель вентилятора радиатора.Он контролирует температуру жидкости. При превышении установленных пределов срабатывает датчик, по его сигналу включается вентилятор радиатора, который создает необходимый воздушный поток. Этот поток охлаждает нагретую воду, и когда ее температура достигает необходимого значения, датчик снова срабатывает и отключает поток воздуха.

Так можно описать основной принцип работы вентилятора радиатора — он включается, когда температура воды превышает заданную, и выключается, когда она упадет до нужного значения.

Чем рискует, если не работает вентилятор радиатора

ДВС — сложное устройство, и его характеристики оптимальны при работе при определенной температуре. Как уже отмечалось выше, это зависит от правильной работы системы охлаждения. В случае, когда не удается выдержать желаемую температуру, последствия будут довольно печальными — если он может хорошо заклинивать и тогда, по крайней мере, ему будет обеспечен капитальный ремонт.

Устойчивость всей системы должен создавать вентилятор, позволяющий снизить температуру воды в любых условиях.Но если не работает, особенно когда жарко, то нужно поискать, почему вентилятор не включается или не крутится. Сейчас такие устройства обычно электрические, и выход из строя самого изделия маловероятен, и возможной причиной этого зачастую является выход из строя его жгутов (датчика, предохранителя, соединительных проводов и т. Д.).

Итак, выясняя причины, по которым постоянно работает вентилятор охлаждения радиатора или почему он не включается или не крутится, в первую очередь необходимо проверить привязку устройства.

Как проверить вентилятор радиатора

Как мы уже установили, вентилятор радиатора должен включаться, когда температура воды (антифриза) превышает установленное значение. Это можно проверить по показаниям на передней панели. Если вентилятор не включается, необходимо проверить всю цепочку прохождения сигнала.

Проверьте напряжение питания продукта. Для этого можно использовать тестер или лампочку. Отсутствие напряжения укажет на возможный перегоревший предохранитель или плохой контакт в проводах.
Исправность самого вентилятора можно проверить, подав на него напряжение прямо от аккумулятора. Если крутится, то с ним все нормально, и дефект нужно искать в других устройствах. Если нет, и вентилятор не крутится, значит, причина неисправности в нем. В принципе, при этом нельзя стоять на месте и двигаться дальше, но нужно всегда постоянно следить за температурой двигателя. Когда стрелка приближается к красному сектору, нужно остановиться, открыть капот и остудить двигатель.В этом случае двигаться позволят две хитрости. Поддерживайте скорость не менее шестидесяти км / ч, тогда постоянно встречный поток встречного воздуха охладит воду, проходящую через радиатор, и вы сможете двигаться в обычном режиме, сохраняя скорость. Еще один прием, позволяющий частично заменить неработающий вентилятор, — это использование обогрева. Включите печь на максимальный режим нагрева, в этом случае часть лишнего тепла уйдет через нагреватель. Правда, в салоне будет как в бане, но добраться до ближайшей СТО можно.
Для проверки датчика отсоедините от него провода и замкните их вместе. Если при этом вентилятор включается и крутится, значит, сам датчик не работает, ремонту не подлежит, только замена. Однако если оставить провода замкнутыми, то можно двигаться дальше, с этой опцией вентилятор вращается постоянно, хотя возможно, что температура двигателя снизится, но это лучше, чем стоять на месте.

Вентилятор радиатора работает непрерывно

Частично такой случай рассмотрен выше, причина — неисправность датчика температуры или короткое замыкание проводов идущих к вентилятору.Но если он постоянно крутится, то это тоже может быть вызвано залипанием реле. Такое случается довольно часто, особенно после срабатывания реле и включения вентилятора.
Заедание контактов реле означает, что они не могут размыкаться, из-за чего на контакты идет постоянная подача напряжения, в результате чего электродвигатель постоянно вращается. К последствиям залипания контактов реле можно отнести то, что вентилятор радиатора не выключается.

Часто причиной того, что вентилятор не работает, является термостат.. Дело в том, что датчик находится в головке агрегата, он определяет, когда следует включить вентилятор. Но охлаждающая жидкость может двигаться по большому и малому кругу, при движении по малому кругу она не попадает в радиатор для охлаждения. Режим движения воды определяется термостатом.

Если он застрянет в положении движения воды в небольшом круге, то он будет двигаться и перегреваться, что приведет к срабатыванию датчика и включит вентилятор, но, поскольку вода не попадает в радиатор, он не будет охлаждаться, и датчик будет постоянно сигнализировать о высокой температуре.Вследствие этого вентилятор радиатора не выключается. Определяется этот случай просто — нужно потрогать шланги, идущие к радиатору. Когда термостат заклинило, то при перегретом двигателе они будут холодными.

Если вентилятор радиатора не выключается из-за заклинившего термостата, то иногда для устранения этого явления можно постучать по корпусу. Часто этого бывает достаточно, и дефект исчезает. Если все останется без изменений, придется снимать термостат, снимать с него всю начинку и затем ставить на место сам прибор.
Еще один вариант того же дефекта — заклинивание термостата в промежуточном положении. Также это может привести к тому, что вентилятор радиатора не отключается, но диагностировать эту ситуацию гораздо сложнее. Подобные трудности вызывает то, что в радиатор попадает определенное количество воды, но проходит слишком мало, вся вода не успевает остыть, что приводит к перегреву двигателя.

Все вышеперечисленное не является полным описанием возможных причин, по которым не выключается вентилятор радиатора.Их может быть много, иногда довольно странных и неожиданных, но в каждом из этих проявлений неисправностей необходимо искать причины и проводить тщательный анализ.

Вентилятор радиатора запускается рано

Еще одна крайность — ранний запуск вентилятора. В этом случае нужно еще раз посмотреть на датчик температуры. Скорее всего, его нужно заменить. Если, конечно, не нужный датчик. Дело в том, что датчики рассчитаны на разную температуру, их еще называют летними и зимними, каждый из них должен быть включен в свой температурный диапазон.Последние срабатывают позже. А если вы ими пользовались постоянно, то вам может показаться, что вентилятор включается раньше, хотя проводится вовремя и все работает исправно.

Надо понимать, как рано все происходит. Если раннее включение установлено по показаниям на комбинации приборов, то это не показатель. Однако, если такой переключатель мешает, подключите соответствующее оборудование через диагностический канал и посмотрите на фактические пороговые значения датчика.

Охлаждение мотора автомобиля — важнейшая задача. Если допустить перегрев двигателя, то в лучшем случае потребуется капитальный ремонт. Возможность эксплуатации автомобиля в любых условиях обеспечивается надежной работой системы охлаждения, которая во многом определяется правильной работой всех ее компонентов.

Автомобили ВАЗ 2109 комплектуются инжекторным и карбюраторным двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы является вентилятор.

Шах

На двигателях ВАЗ 2109 рабочая температура 90 градусов.

Если стрелка указателя пересекла отметку 100 градусов, автомобиль следует немедленно остановить, выключить двигатель и дождаться охлаждения силового агрегата. Без этого вам грозит капитальный, дорогой ремонт мотора.

Двигатель может перегреваться по разным причинам:

Термостат вышел из строя;
Забит радиатор;
Неисправен вентилятор радиатора;
Сломался вентилятор на датчике;
Упал уровень охлаждающей жидкости в системе;
Насос вышел из строя;
Нарушена целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверять перед покупкой новых запчастей.

Вот пример проверки вентилятора и датчика.

Объект проверки	Метод
Вентилятор	Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса уходит в вентилятор. Ваша задача подать напряжение прямо на вентилятор от аккумулятора.Подайте 12 вольт на клемму второго вентилятора. Если крутил, то с ним все нормально. Если нет, надо менять
Датчик вентилятора	После включения зажигания замкните контакты датчика отверткой. Обычно, когда вентилятор закрывается, он должен начать вращаться, а если он открыт, то останавливаться. Обратите внимание, что разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Не торопитесь сразу менять вентилятор.Нередко проблема заключалась в датчике, реле, предохранителях или просто в обрыве проводки. В первую очередь проверьте датчик, а также расскажите об особенностях его замены.

Признаками неисправного датчика может быть отказ включить охлаждающую жидкость при высокой температуре или включить ее на холодном двигателе.

Датчик включения вентилятора расположен в нижней части радиатора. От него отходят пара проводов.

Точная проверка

Чтобы не спешить с выводами, специалисты в первую очередь советуют проверить датчик на работоспособность.

Если вентилятор не хочет включаться по штатной схеме, попробуйте замкнуть провода, идущие к датчику между собой. Если вентилятор работает, а датчик горячий, проблема в нем. Если радиатор горячий, во время теста корпус датчика может быть теплым. Это говорит о том, что следует проверить состояние термостата и уровень охлаждающей жидкости в бачке. Возможно, вам придется внести соответствующие изменения и дополнения.
Если вентиляция не включается после замыкания проводов, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя.Он номер 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но реле сработало. Здесь вы должны проверить предохранитель под номером 8.
Если на холодном двигателе хаотично запускается продувка, долго не отключается, попробуйте отсоединить одну проводку от датчика. Если вентилятор останавливается, контакты датчика заедают. Если вентилятор продолжает вращаться, произошло заедание контактов управляющего реле.

Выявив, что регулятор вышел из строя, ничего не остается, как поменять датчик включения вентилятора радиатора.

Замена датчика

Заменить датчик довольно просто:

Выключить зажигание;
Слить охлаждающую жидкость из расширительного бачка;
Отсоедините пару проводов от клеммной колодки датчика;
Ключом на 30 вывинтите регулятор из гнезда. Не стоит прилагать много усилий, вы рискуете сломать посадочное гнездо;
Установите новый датчик в обратном порядке.

Можно заменить датчик, не сливая охлаждающую жидкость.Для этого быстро открутите старый регулятор и вкрутите на его место новый. Выльется небольшая часть охлаждающей жидкости, но тогда не придется долго ее сливать, а потом заливать обратно.

Вентилятор

Если проблема заключается в охлаждающем вентиляторе форсунки или карбюратора, его необходимо удалить. Возможен ремонт агрегата заменой электродвигателя или крыльчатки.

Чтобы снять вентиляционное отверстие, выполните следующие действия:

Отсоединить минусовую клемму от АКБ;
Разъедините блоки проводов.Один из них установлен на кожухе вентилятора;
Берем гаечный ключ, откручиваем пару соединительных болтов. Крепят вентиляционную крышку на левом бачке;
Далее откручиваем еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь понадобится удлинитель с колпачковой головкой, чтобы сверху открутить правую гайку, которая крепит кожух вентилятора к радиатору;
Осталось немного — открутить нажимную пластину вентилятора. Для этого снимаем пару левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте вентилятор вместе с кожухом.

Вы сняли блок. Теперь у вас есть выбор — полностью поменять агрегат или попробовать отремонтировать, заменив электродвигатель или крыльчатку в случае поломки.

Замена электродвигателя

Отсоедините провод двигателя вентилятора, который удерживается зажимом на кожухе.
На корпусе электродвигатель удерживается тремя гайками. Все их нужно открутить.
Снимите двигатель с корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электродвигателя, которые останутся на кожухе.При обнаружении трещин, следов деформации их необходимо заменить.
Проверить работоспособность электродвигателя. В случае выхода из строя можно приобрести новый и вставить в старый кожух.

Вентиляционное отверстие радиатора нередко выходит из строя из-за деформации крыльчатки. Заменив его, можно вернуть устройству работоспособность.

Замена рабочего колеса

Чтобы заменить крыльчатку, следуйте инструкциям:

Подденьте стопорную шайбу плоской отверткой.Он расположен прямо в центре крыльчатки;
Подденьте шайбу, снимите ее;
В некоторых случаях крыльчатка крепится к двигателю вентилятора с помощью гайки. Поэтому, если он у вас есть, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если он изношен, деформирован, замените на новый;
Многие вместо стандартной 4-лопастной крыльчатки устанавливают более совершенную 8-лопастную крыльчатку.

Во время сборки убедитесь, что штифт электродвигателя находится в продольном отверстии на крыльчатке, как показано на рисунке ниже.

Модернизация

Если вы хотите улучшить работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для обновления вам потребуется установить второй датчик и немного переделать систему.

Штатный датчик отвечает за работу вентилятора на максимальной скорости.
Дополнительный датчик включит пониженную скорость. Он установлен в верхней части системы охлаждения.

А теперь подробнее о том, как все это организовать.

Возьмем датчик температуры, температура срабатывания которого аналогична штатному контроллеру.
Установите его в верхний патрубок радиатора.
Для крепления элемента понадобится пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы не происходило протечек через монтажное отверстие.
Купить резистор для установки на вентилятор печки. У него несколько выводов, поэтому при желании можно сделать несколько скоростей.
Необходимо создать дополнительную цепь управления. Через него на обмотку двигателя будет подаваться меньшее напряжение.
За включение отвечает датчик температуры, расположенный в верхней части системы охлаждения.
Управление лучше всего делать не с положительной стороны, а по весу.
Система будет работать через кнопку в салоне. Слева от приборной панели — решетка с двумя заглушками. Вырежьте один из них и установите его на два режима. Можно взять контроллер включения печки от ВАЗ 2107.
В первом положении включится низкая частота, а во втором — максимальная скорость.
Один общий провод подан на минус.

Такая модернизация конструкцией ВАЗ 2109 не предусмотрена. Это доработка автолюбителей. Таким образом, установка второго датчика является исключительно вашей личной ответственностью.

Вентилятор — важная составляющая системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени его вполне можно заменить или отремонтировать своими руками.

Достоинства и недостатки Форсунки паромные ВАЗ 2114

Многие автовладельцы задумывались об установке вентиляторных форсунок омывателя лобового стекла вместо штатных. Паромные форсунки обладают рядом преимуществ, разбрызгивая воду по большой площади стекла, улучшая видимость, а это влияет на безопасность, снижает скорость потока стеклянной жидкости. Зачем нужны веерные насадки, в чем преимущества и недостатки, сколько стоят веерные насадки и как их выбрать под машину — читайте в нашей статье.

Вентиляторы омывателей

Что такое омыватели веерных форсунок

В последнее время многие автопроизводители начали устанавливать на свои модели веерные вентиляторы омывателей лобового стекла, которые отличаются тем, что подача стекольной жидкости на стекло осуществляется недвуховоротом. три отдельных жиклера, а спереди мелкие капли, которые сразу падают на большую площадь лобового стекла. Очень хорошие отличия в работе классического двухклепочного масленка и веера видны на этом видео.

На одну машину одновременно установлены и обычные форсунки (слева) и веерные форсунки (справа).

Форсунки

Достоинства и недостатки веерных форсунок омывателя ветрового стекла

Если вы еще не приняли решения, то при необходимости установки веерных форсунок омывателей лобового стекла рассмотрим основные достоинства и недостатки этой конструкции.

Преимущества вентиляторных форсунок:

Недостатки вентиляторных форсунок:

Выбор вентиляторных форсунок

Первый и самый простой вариант — подбор оригинальных форсунок для вашего автомобиля.Иногда такие насадки поставляются как опция или как элемент более богатых наборов.

Если на вашей модели нет оригинальных веерных форсунок или вы хотите сэкономить — стоит подумать о выборе альтернативных форсунок, которые сразу подходят для вашего автомобиля или с небольшими доработками. Правда, сразу скажу — универсальных веерных форсунок омывателя лобового стекла не существует! То есть то, что одна и та же модель встает идеально, может совершенно не подойти к другой (чаще всего из-за угла наклона брызги либо низко, либо на крыше).

Самый распространенный вариант, для кого новости новостного Интернета — это насадки от Volvo S80, каталожный номер модели Volvo 30655605. Подходит для самых разных автомобилей. Есть примеры установки на автомобили Toyota, Subaru, Daewoo (и еще некоторые корейцы), Mazda (3 и 6) и ряд других.

Вентиляторы VOLVO 30655605

Стоимость 350 руб за штуку.

Кстати, намного меньше этой информации, но есть очень интересный и главное абсолютно идентичный и недорогой — это Ssang Yong.7845009010. По сути, это точный клон форсунок омывателя VOLVO 30655605 — соответственно и подойдут к таким же автомобилям. Стоимость — 160 рублей за штуку! Как говорится, почувствуйте разницу.

вентиляторы Ssang Yong 7845009010

Еще один неплохой и очень популярный вариант — веерная форсунка от Camry (номер 85381-AA042). Подходит ко многим машинам, много положительных отзывов По драйву и цене вполне демократичная (около 300р за штуку).

На Daewoo Lanos и Chevrolet Aveo.Комбинезоны от VW-Skoda, каталожный номер 3b0955985. Стоимость около 300 рублей за штуку.

Практически все модели Mitsubishi. Помимо Grandis, Pajero Sport, Pajero 4, Outlander XL подходят форсунки от американского Galant 2008. Каталожные номера MR300201 и MR300202. Цена около 400 руб.

Установить веерные форсунки омывателя

Установка вентиляторных омывателей вместо обычных жиклеров, как правило, не вызывает особых затруднений. В зависимости от модели автомобиля форсунки могут быть установлены как без дополнительных доработок, так и с некоторыми нюансами, связанными, например, с регулировкой форсунок по высоте.На некоторых автомобилях площадь распыления может быть очень высокой. Решить эту проблему можно, если подложить под заднюю часть форсунки уплотнитель или два-три слоя ленты. Иногда нижняя часть корпуса вентиляторных форсунок оказывается немного шире, чем раньше стоявшие струйные аналоги. В этом случае придется немного посмотреть, чтобы наложить корпус, чтобы насадка встала на свое место.

Что необходимо для установки форсунок вентилятора

комплект вентиляторный вентилятор-мельница;

Клапан обратный

;
новые шланги;
тройник.

Выбор обратного клапана

Обратный клапан необходим для установки форсунок вентилятора омывателя лобового стекла, поэтому, если он отсутствует в системе подачи омывающей жидкости на вашем автомобиле, необходимо его поднять и установить.

Задача обратного клапана — обеспечивать стабильное давление в системе и предотвращать попадание жидкости в резервуар сразу после выключения насоса. Это связано с обратным клапаном, когда омыватель включается на омыватель, жидкость подается на форсунки вентилятора омывателя и дворники не царапают сухое стекло.

Этот клапан достаточно легкий. Внутри находится подпружиненный шар, который блокирует прохождение стеклянной жидкости при отсутствии давления в системе.

Нам нужен всего один клапан и он устанавливается перед тройником. Если поставить перед каждой насадкой — это снизит силу струи.

Вполне подходит для клапана системы омывателя от Тойота 85321-26020. Стоимость — 50 руб.

Обратный клапан Toyota 85321-26020

Порядок установки вентиляторных форсунок:

Если область распыления веерных форсунок очень высокая или наоборот слишком низкая, единственный способ решить эту проблему — это под задней или передняя часть уплотнения форсунки или два-три слоя изолятора.

Были вопросы. Хотите что-то добавить? Оставляйте комментарии!

bwiper.ru.

Выбрать вентилятор универсальный для форсунок омывателя лобового стекла

Максимальная обзорность очень важна для любого водителя, поэтому автопроизводители уделяют большое внимание процессу очистки лобового стекла, который включает в себя работу нескольких систем. Благодаря дворнику, правильной обтекаемости встречного воздуха и форсункам автовладельцы всегда четко и четко видят происходящее на полотне дороги.Однако, если одна из этих систем выйдет из строя, другая не сможет работать на желаемом уровне, поэтому необходимо правильно выбрать такие важные элементы, как форсунки или как их еще называют форсунками.

Чтобы приобрести нужные устройства, в первую очередь необходимо разобраться с существующими типами этих деталей.

Типы форсунок

Различают следующие разновидности бойниц:

Inkjet — форсунки омывателя в виде полого цилиндра.Внизу конструкции есть штуцер, благодаря которому к шлангу подключаются сами форсунки. В верхней части находится распылитель. Силу подачи жидкости в этом случае можно настроить с помощью специального винта.
Форсунки веерные. Особенностью такой конструкции является наличие множества распылителей (не менее 3-х). Также стоит отметить, что жидкость в этом случае проходит через более узкий канал, из-за чего жидкость распыляется с большим давлением.

Первый тип чаще встречается на «пожилых» автомобилях, а также на автомобилях отечественного производства, например, форсунки омывателя лобового стекла ВАЗ 2110 имеют струйную конфигурацию.На иномарки и машины последних лет уже установлены постоянные жиклеры.

Форсунки омывателя, разработанные по современным технологиям, отличаются не только удобством эксплуатации, но и простотой установки. Однако у этих элементов есть свои недостатки.

Достоинства и недостатки шайбы вентиляторных форсунок

Благодаря удачному оформлению зазубрин на стекле, это не узкая струя, как в случае струйных моделей, а широкий мелкий поток, охватывающий практически всю поверхность стекла. лобовуху «.Среди других преимуществ стоит выделить следующие:

За счет хорошего распыления грязь растворяется более эффективно, в результате чего происходит экономия жидкости.
Если в случае струйных джилометров дворники начинают работать немного раньше, чем жидкость попадет на стекло, то модели вентиляторов подключаются одновременно с дворником. Это позволяет защитить стекло от царапин.

Если говорить о недостатках, автолюбители выделили следующие нюансы:

Куртки вентиляторного типа при отрицательных температурах быстро покрываются льдом.Чтобы таких неприятностей не было, придется покупать дополнительную систему обогрева стиральных машин.
Поскольку на стекло попадает большое количество жидкости, видимость ухудшается на несколько секунд, при этом дворники не работают.

Как видите, у такой системы есть недостатки, но все они решаемы. Главное, правильно подобрать куртку к своей машине.

Как выбрать форсунки омывателя

Форсунки лучше всего выбирать для своего автомобиля. Если сравнить форсунки вентилятора омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, они будут отличаться.Конечно, эти отличия не критичны и вы всегда можете подогнать изделие под марку вашего автомобиля, но в этом случае установка будет намного сложнее.

Или вы можете приобрести универсальные продукты, подходящие для разных машин. К таким элементам относятся форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong. Обе гиберы абсолютно идентичны с одним отличием — корейский элемент будет стоить почти вдвое дешевле шведского аналога.В остальном оба продукта могут использоваться как форсунки омывателя лобового стекла Ford, Mazda, Subaru, Daewoo и для других моделей.

Еще один альтернативный вариант предлагает концерн Toyota, но при покупке гиберов под каталожным номером 85381-AA042 стоит учесть, что они продаются по 1 штуке. Поэтому при оформлении заказа через Интернет необходимо добавить в корзину два имени. После покупки продуктов их можно будет установить самостоятельно.

Как заменить форсунки омывателя

Процесс замены форсунок одинаков для всех автомобилей.Перед началом работы необходимо подготовить новые шланги, по которым будет проходить «Омеавика». Для этих целей труба хорошо подходит для аквариумов.

После этого необходимо выполнить следующие действия:

Снимите обивку и осторожно потяните пластиковые поршни.
Снимите подушечки из буферной пены. Обычно они хранятся на скотче, поэтому для их обратного монтажа необходимо подготовить немного свежего скотча.
Отсоединить накладки от пластиковых деталей.
Снимите шланги, по которым подается жидкость.
Снимите старые форсунки.
Подключаем насадку к новым гибеларам.
Подсоедините обратный клапан к форсункам форсунок и труб.
Проверьте систему.

При замене стандартных форсунок также требуется приобретение обратного клапана, который не допустит «отката» жидкости, из-за чего дворники часто начинают работать задолго до появления стекла на стекле.

Иногда новые форсунки омывателя не работают, как положено (жидкость течет слишком много или наоборот мало, со смещением в сторону и так далее) и в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать стиральную машину beyrs

Для регулировки форсунок не требуется специального оборудования или специальных навыков. Все, что вам понадобится, это обычная игла или булавка. Чтобы разобраться, как отрегулировать форсунки омывателя лобового стекла, достаточно, чтобы они имели сферическую форму и свободно вращались внутри пластикового корпуса.Поэтому просто:

Смело вставляйте штифт в насадку и начинайте поворачивать в нужном вам направлении.
Если жидкость попадает в стекло через низко, то отшлифуйте штифт.
Если жиклер сильно бьется — его тоже можно зафиксировать иглой.
На иномарках в форсунках 3 жиклера, которые лучше регулировать не одинаково. Крайние должны быть в самых нижних точках, так как бьют по бокам машины. Средние лучше направлять в центральную часть лобового стекла, а остальные центральные жиклеры лучше направлять в верхнюю часть стекла.

Так же можно самостоятельно и почистить заторы стиральной машины своими руками.

Как почистить форсунки омывателя

Если куртки стали работать некорректно, то чаще всего можно решить проблему, очистив эти элементы от загрязнений. Перед чисткой форсунок омывателя лобового стекла Подготовьте:

булавку или швейную иглу; Компрессор
;
шприц большого объема;
мыло и вода.

Перед работой рекомендуется проверить уровень очищающей жидкости в баке, так как рубашки могут не работать из-за отсутствующей «промывки».После этого нужно отсоединить форсунки омывателей от шлангов и слегка надавить на них, чтобы они приподнялись.

Промойте каждую форсунку в мыльном растворе.
Подключаем компрессор, включаем обдув и обрабатываем джибрилку под сильным давлением.
Если под рукой не оказалось компрессора, можно использовать шприц, в который нужно набрать воду.
Прочистите отверстия обычной иглой или булавками.
Вставьте шприц в насадку и начните промывку.

Конечно компрессор будет намного эффективнее, но если форсунки забиты и жидкости очень много, то можно хоть временно решить проблему с помощью подружек.

Другой способ — оставить форсунки на ночь в мыльном растворе, а утром попробовать повторно использовать шприц или компрессор. Это будет полезно в случае особенно сильного солнечного загрязнения.

На хранении

Установив форсунки универсальных фар или пробки на лобовое стекло, постарайтесь отрегулировать их так, чтобы они разбрызгивали жидкость на поверхность стекла, не выходя за его пределы.Выбирая рывок вентилятора, старайтесь отдавать предпочтение моделям, которые были разработаны специально для вашего автомобиля, что сэкономит ваше время на установке элементов.

avto-moto-shtuchki.ru.

Как настроить форсунки омывателя, типы форсунок омывателя

Безопасность автомобиля зависит от многих факторов, в том числе видимости. Водитель должен понимать, что происходит вокруг машины на 360 градусов, и для этого используются стекла и зеркала. Водитель получает самую высокую часть ровно через лобовое стекло, которое не должно иметь трещин, сколов, преломлять световые лучи и другие способы, мешающие обзорности.

Во время дождя или снега видимость ситуации через лобовое стекло ухудшается из-за его загрязнения. Для очистки лобового стекла от бочки омывателя через насадки на него подается соответствующий инструмент, который подбирает дворники и размазывает поверхность стекла, очищая ее. Крайне важно, чтобы форсунки при опрыскивании попадали в зону дворников и не закрывали видимость водяной струи водителю. Для этого их нужно настроить, и в этой статье мы рассмотрим, как это сделать.

Форсунки омывателей лобового стекла бывают двух видов — струйные и веерные. У большинства автомобилей есть струйные варианты, и чаще всего с двумя или тремя соплами. Форсунки веерные можно установить самостоятельно, вариант пикапа под конкретный автомобиль. Можно выделить следующие преимущества Струйные форсунки омывателя лобового стекла из черных металлов:

Однако форсунки омывателя имеют два существенных недостатка по сравнению со струйными, из-за которых многие водители не устанавливают их на автомобили:

В российских реалиях, там, где температура воздуха колеблется и часто оказывается ниже нуля, веерные форсунки можно не учитывать.Чтобы этого не произошло, применены специальные системы отопления;
Обрызгивание незамерзающей жидкостью из таких форсунок происходит практически по всей поверхности лобового стекла. Это хорошо с точки зрения сохранности дворников и стекол, но плохо с точки зрения обзорности. Водитель практически полностью перестает получать информацию через лобовое стекло.

Чтобы струя форсунок омывателя не давала информации, форсунки необходимо правильно отрегулировать.

Как установить форсунки омывателя

Форсунки омывателя любого типа можно настроить.Они представляют собой пластиковый корпус, в котором установлено несколько форсунок (чаще всего 2 или 3). Эти форсунки имеют шарообразную форму, а их драйвер можно регулировать по своему усмотрению. Для регулировки насадки форсунки омывателя достаточно иметь простую иглу, которую можно аккуратно повернуть в нужную сторону.

Если на автомобиле установлены тройные форсунки, настраивать их по всей высоте не нужно. Желательно, чтобы крайние форсунки омывателя лобового стекла были направлены в нижние точки.За счет этого удастся защитить стекло от микроценарпина (который мог возникнуть, если дворники «пошли всухую»), а жидкость не закроет обзор водителю. Центральную форсунку омывателя нужно настроить так, чтобы бить в верхней части стекла.

На каждом конкретном автомобиле водитель должен определить, насколько ему удобно работать форсунками лобового стекла. Пренебрегая их настройкой, необязательно тратить пару минут, потратить всего пару минут, чтобы не было проблем с обзорностью при чистке лобового стекла.

OKEYDRIVE.RU.

Форсунки омывателя лобового стекла Ferry: как они работают

Хорошая обзорность ветрового стекла всегда играла ведущую роль в безопасном движении на автомобиле. А как известно, безопасность важна абсолютно для всех участников. Дорога. Возможность обзора резко снижается из-за погодных условий, таких как снегопад, проливной дождь, туман и попадание грязи на лобовое стекло. Очень частое явление для активных автомобилистов — засохшие насекомые, от которых может образоваться несколько гребешков даже за небольшой промежуток времени.

В такой ситуации очень важны скорость и качество очистки лобового стекла. Элементами, которым доверена эта ответственная задача, являются дворники, насадки и жидкость для омовения.

В этом контексте будут рассмотрены форсунки, их положительные и отрицательные качества, а также возможные варианты установки системы омывания лобового стекла автомобилей.

Что такое веерные форсунки?

В последнее время многие автопроизводители начали устанавливать вентиляторные вентиляторы омывателя лобового стекла на свои модели, которые отличаются тем, что подача стекольной жидкости на стекло осуществляется не двумя-тремя отдельными форсунками, а спереди падают мелкие капли. сразу на большую площадь лобового стекла.

Современные автомобили все чаще оснащаются вентиляторными форсунками лобового стекла. Любители тюнинга хорошо знакомы с форсунками ряда автомобилей марки VOLVO. Это самые ходовые и популярные насадки, которые смогли хорошо зарекомендовать себя.

Но есть альтернативные варианты. Например, концерн Toyota Business Class, который также имеет возможность предложить форсунки этого типа. Не забывайте, что в комплект входит только одна насадка, поэтому если товар выбран по каталогу, то заказ следует повторить или оформить дважды.

Достоинства и недостатки вентиляторных форсунок

Если вы еще не приняли решения, то при необходимости установки веерных форсунок омывателя лобового стекла рассмотрим основные достоинства и недостатки этой конструкции.

Преимущества вентиляторных форсунок

Более равномерная подача моющей жидкости практически по всей площади лобового стекла. Это позволяет щеткам стеклоочистителя более эффективно очищать стекло, делая первый удар по мокрому стеклу и не размахивая грязью.

Улучшает удаление всех видов твердых загрязнений, налета, насекомых за счет равномерного попадания жидкости на большую площадь.

Снижается риск поцарапать стекло во время сухого хода щетки стеклоочистителя.

Некоторые автовладельцы отмечают уменьшение расхода фиброволоконной жидкости.

Недостатки вентиляторных форсунок

Вентиляторные форсунки в силу конструктивных особенностей более чувствительны к заморозкам на морозе. Именно по этому поводу применяются веерные форсунки с вентиляторным обогревом.

Большая площадь стекла, на которое подается промывочная жидкость, может на время привести к потере нормальной видимости, даже если стекло чистое.

Выбор форсунок веерного дизайна

Первый и самый простой вариант — подбор оригинальных форсунок для вашего автомобиля. Иногда такие насадки поставляются как опция или как элемент более богатых наборов. Если оригинальных веерных форсунок на вашей модели нет или вы хотите сэкономить — стоит подумать о выборе альтернативных форсунок, которые сразу подходят для вашего автомобиля или с небольшими доработками.

Самый распространенный вариант, которому новостной интернет — это насадки от Volvo S80, каталожный номер модели Volvo 30655605. Подходит для самых разных автомобилей. Есть примеры установки на автомобили Toyota, Subaru, Daewoo, Mazda и ряд других.

Кстати об этом информации намного меньше, но есть очень интересный, а главное абсолютно идентичный и недорогой вариант — Ssang Yong 7845009010. По сути, это точный клон вентиляторных форсунок гнева. Вольво — соответственно и подойдут такие же машины.

Daewoo Lanos и Chevrolet Aveo хорошо подходят для форсунок от VW-Skoda, каталожный номер 3B0955985. Стоимость около 300 рублей за штуку. Практически все модели, кроме Grandis, Pajero Sport, Pajero 4, Outlander XL, подходят к форсункам от American Galant 2008. Каталожный номер MR300201 и MR300202.

Выбор обратного клапана стеклоочистителя

В штатной конструкции омывателя может не быть обратного клапана, который предназначен для предотвращения перетекания жидкости из шлангов обратно в резервуар при остановке всасывающего насоса.Клапан обеспечивает непрерывность подачи жидкости, особенно в момент включения насоса, так как воздух не попадает в трубопроводы через форсунки. Клапан представляет собой обычный подпружиненный шар, закрывающий отверстие сопла при отсутствии давления жидкости.

Можно использовать систему и без обратного клапана. Затем необходимо предусмотреть механическую или электрическую схему начала движения дворника с учетом момента подачи воды.

Жидкость должна успеть пройти по шлангам от бака к форсункам, прежде чем дворники начнут работать. Здесь можно использовать обратный клапан для моделей «Жигули» 8 и 9. Импортные клапаны могут применяться, например, для марок «Вольво или для марок Тойота» — 85321-26020. В качестве альтернативного варианта достойно использование готовой тройника со встроенным обратным клапаном для Mitsubishi.

Нестандартным, но приемлемым решением является использование обратного клапана, применяемого в аквариумном воздушном компрессоре.Обычно стоит выхлопная трубка компрессора, отличается высокой надежностью и экономичностью работы. Кроме него в зоомагазине можно приобрести гибкую силиконовую трубку для изготовления насадок на обратный клапан и насадки, которые используются для подачи воздуха в аквариум. Эта трубка по приспособляемости к перепаду температур и сроку службы намного превосходит штатные шланги, используемые в «Жигулях».

Особенности монтажа вентиляторных форсунок

Установка вентиляторных форсунок вместо обычных форсунок, как правило, не вызывает особых затруднений.В зависимости от модели автомобиля форсунки могут быть установлены как без дополнительных доработок, так и с некоторыми нюансами, связанными, например, с регулировкой форсунок по высоте. На некоторых автомобилях площадь распыления может быть очень высокой.

Решить эту проблему можно, если подложить уплотнение или два-три слоя ленты под заднюю часть форсунки. Иногда нижняя часть корпуса вентиляторных форсунок оказывается немного шире, чем раньше стоявшие струйные аналоги. В этом случае придется немного посмотреть, чтобы наложить корпус, чтобы насадка встала на свое место.

Что нужно для установки форсунок вентилятора?

Для замены штатных форсунок необходимо купить вентиляторы:

Комплект вентиляторный вентилятор-фибромеллер;

Клапан обратный;

Новые шланги;

Тройник.

Обратный клапан необходим, если он входит в систему подачи омывающей жидкости на вашем автомобиле. Его задача — обеспечить стабильное давление в системе и не допустить попадания жидкости в резервуар сразу после выключения насоса. Именно за счет обратного клапана при включении омывателя на омыватель жидкость без промедления поступает на форсунки вентилятора омывателя.Нам нужен всего один клапан и он устанавливается перед тройником. Если поставить перед каждой насадкой — это снизит силу струи.

Вполне подходит для клапана омывателя от Toyota. Стоимость — 20 гривен.

Порядок установки форсунок вентилятора

Поднимите капот и снимите накладку, если она есть.

Снимите трубку подачи жидкости с форсунками.

Демонтируйте обычные сопла для струйной печати. Для этого сломайте зажимы и сдвиньте их со своего места.

Подключите обратный клапан, если он не предусмотрен.

Установите форсунки вентилятора омывателя на штатные места. При необходимости измените.

Подсоедините шланги подачи жидкости к форсункам.

Регулировка форсунок омывателя

Форсунки омывателя лобового стекла Ferry не требуют регулировки. Как правило, в корпус вставляется только сама веерная форсунка, в которой движущихся элементов просто нет. Соответственно регулировать нечего.

Если площадь распыления веерных форсунок очень высока или наоборот слишком низка, единственный способ решить эту проблему — это под задней или передней частью уплотнения форсунки или двумя или тремя слоями изоляционного материала.

Подпишитесь на наши ленты в Facebook, ВКонтакте и Instagram: Все самые интересные автомобильные события в одном месте.

Была ли эта статья полезной?

Максимальная видимость очень важна для любого водителя, поэтому автопроизводители уделяют большое внимание процессу очистки лобового стекла, который включает в себя работу нескольких систем. Благодаря дворнику, правильной обтекаемости встречного воздуха и форсункам автовладельцы всегда четко и четко видят происходящее на полотне дороги.Однако, если одна из этих систем выйдет из строя, другая не сможет работать на желаемом уровне, поэтому необходимо правильно выбрать такие важные элементы, как форсунки или как их еще называют форсунками.

Чтобы приобрести нужные устройства, в первую очередь необходимо разобраться в существующих типах этих деталей.

Типы форсунок

Различают следующие разновидности бойниц:

Inkjet — форсунки омывателя в виде полого цилиндра.Внизу конструкции есть штуцер, благодаря которому к шлангу подключаются сами форсунки. В верхней части находится распылитель. Силу подачи жидкости в этом случае можно настроить с помощью специального винта.
Форсунки веерные. Особенностью такой конструкции является наличие множества распылителей (не менее 3-х). Также стоит отметить, что жидкость в этом случае проходит через более узкий канал, из-за чего жидкость распыляется с большим давлением.

Первый тип чаще встречается на «пожилых» автомобилях, а также на автомобилях отечественного производства, например, форсунки омывателя лобового стекла ВАЗ 2110 имеют струйную конфигурацию.Фероновые жиклеры в последние годы уже устанавливаются на иномарки и машины.

Достоинства и недостатки шайбы вентиляторных форсунок

Благодаря удачной конструкции зазубрин на стекле, это не узкая струя, как в случае струйных моделей, а широкий мелкий поток, охватывающий почти весь » лобовуху «.Среди других преимуществ стоит выделить следующие:

За счет хорошего распыления грязь растворяется более эффективно, в результате чего происходит экономия жидкости.
Если в случае струйных джилометров дворники начинают работать немного раньше, чем жидкость попадет на стекло, то модели вентиляторов подключаются одновременно с дворником. Это позволяет защитить стекло от царапин.

Если говорить о недостатках, автолюбители выделили следующие нюансы:

Куртки вентиляторного типа при отрицательных температурах быстро покрываются льдом.Чтобы таких неприятностей не было, придется покупать дополнительную систему обогрева стиральных машин.
Поскольку на стекло попадает большое количество жидкости, видимость ухудшается на несколько секунд, при этом дворники не работают.

Как выбрать форсунки омывателя

Другой вариант предлагает концерн Toyota, но при покупке челюстей под каталожным номером 85381-AA042 у этого производителя стоит учесть, что они продаются по 1 штуке. Поэтому при оформлении заказа через Интернет необходимо добавить в корзину два имени. После покупки продуктов их можно будет установить самостоятельно.

Как заменить форсунки омывателя

После этого необходимо выполнить следующие действия:

Снимите обивку и осторожно потяните пластиковые поршни.
Снимите подушечки из буферной пены. Обычно они хранятся на скотче, поэтому для их обратного монтажа необходимо подготовить немного свежего скотча.
Отсоединить накладки от пластиковых деталей.
Снимите шланги, по которым подается жидкость.
Снимите старые форсунки.
Подключаем насадку к новым гибеларам.
Подсоедините обратный клапан к форсункам форсунок и труб.
Проверьте систему.

Как отрегулировать стиральную машину beyrs

Смело вставляйте штифт в насадку и начинайте поворачивать в нужном вам направлении.
Если жидкость попадает в стекло через низко, то отшлифуйте штифт.
Если жиклер сильно бьется — его тоже можно зафиксировать иглой.
На иномарках в форсунках 3 жиклера, которые лучше регулировать не одинаково. Крайние должны быть в самых нижних точках, так как бьют по бокам машины. Средние лучше направлять в центральную часть лобового стекла, а остальные центральные жиклеры лучше направлять в верхнюю часть стекла.

Так же можно самостоятельно и почистить заторы стиральной машины своими руками.

Как почистить форсунки омывателя

булавку или швейную иглу; Компрессор
;
шприц большого объема;
мыло и вода.

Промойте каждую форсунку в мыльном растворе.
Подключаем компрессор, включаем обдув и обрабатываем джибрилку под сильным давлением.
Если под рукой не оказалось компрессора, можно использовать шприц, в который нужно набрать воду.
Прочистите отверстия обычной иглой или булавками.
Вставьте шприц в насадку и начните промывку.

На хранении

Установив универсальные форсунки фар или пробки на лобовое стекло, постарайтесь отрегулировать их таким образом, чтобы они разбрызгивали жидкость на поверхность стекла, не выходя за его пределы.Выбирая рывок вентилятора, старайтесь отдавать предпочтение моделям, которые были разработаны специально для вашего автомобиля, что сэкономит ваше время на установке элементов.

Сегодня мы поговорим о форсунках вентилятора омывателя на автомобилях ВАЗ.

На автомобили ВАЗ Можно установить разные форсунки омывателя :

однопутное

двойной стретч

вентилятор

Чаще всего с завода на наши машины идут простейшие одноцарапанные насадки.

Их напора и радиуса действия часто не хватает для качественной очистки всего лобового стекла, поэтому многие ставят двухсторонние форсунки (например, такие есть на автомобилях Шевроле Нива).

Однако наиболее эффективным решением является вентилятор омывателя . Они отличаются от обычных тем, что брызгают водой не струей, а широким вентилятором, который смачивает все лобовое стекло автомобиля.

Проблема в том, что сложно найти штатные паром форсунки омыватели .Для выхода из позиции есть несколько вариантов.

Покупка кооперативных форсунок на авторынке. На авторынке часто встречается большое количество различных версий вентиляторных форсунок, но качество их работы зачастую далеко от идеала и слишком высок процент брака. Но цена на такие насадки начинается от 10-20 рублей.

Установка паром форсунок омывателя от Volvo. Это самый дорогой вариант, таких насадок пара около 500-600 руб.Заказать их можно в различных интернет-магазинах, Код детали: Volvo 30655605 Форсунка омывателя 2 шт. Но здесь все не так просто, посадочный диаметр у этих форсунок немного больше стандартного, поэтому при установке их придется подгонять по месту.

Купить форсунок омывателя ВАЗ в интернет-магазине. Например, 2 форсунки на ВАЗ в интернет-магазине Аламар стоят 150 руб. При этом они довольно хорошего качества и подходят на место штатных без доработок.

На видео ниже показана работа форсунок омывателя на автомобиле Лада Калина.

Два года эксплуатации выявили свои плюсы и минусы.

Плюсы:

Намочить сразу все лобовое стекло

позволяют чистить все стекла на пару дворников

не требует регулировки во время работы

Минусы:

зимой при использовании незамерзающей жидкости густая на морозе давление через форсунки ослабевает, на морозе ниже 30 градусов начинают работать как струйные

На

расход воды увеличивается, но ненамного, так как стекло очищается за меньшее время, чем при использовании стандартных форсунок.

В целом можно сказать, что форсунки омывателя Ferry на автомобилях ВАЗ имеют больше преимуществ, чем минусов.

Автопроизводители стремятся поддерживать максимальную видимость с места водителя. Это способствует качественной очистке лобового стекла. За этот процесс отвечают несколько систем, в том числе работа «дворников», правильное обтекание встречных воздушных потоков. Заботу об улучшении обзорности берут на себя веерные форсунки омывателя лобового стекла.

Гидроэлекторы данного типа являются более прогрессивной технологией по сравнению с классическими струйными конструкциями.Водитель может самостоятельно установить понравившиеся опрыскиватели под свою модель автомобиля.

Оптимальный вариант — приобрести данный элемент дизайна под конкретную модель автомобиля. Удобство этого варианта в том, что не нужно будет что-то настраивать или ударять / удлинять. Но можно сэкономить и купить универсальные веерные форсунки омывателя лобового стекла. Они тоже подойдут, но на этапе установки могут возникнуть небольшие проблемы.

Если «универсалы» выпускаются известным производителем, то разницы в качестве с оригинальным товаром не почувствуешь.Жизненный цикл и гарантии тоже будут долгими. Разница будет только в цене и названии бренда.

Производством универсальных шайб занимаются такие концерны как Ssang Yong, Volvo, Toyota. Из них наиболее приемлемая цена на корейские товары. Разница со скандинавскими товарами составляет 2 раза.

Японская компания специализируется на запчастях для авто премиум класса. Но у азиатского производителя есть один нюанс. Заказывает стиральную машину не парой, а штуками.Поэтому нужно быть внимательнее при проектировании удаленного приложения для получения.

Правильная замена форсунок омывателя лобового стекла вместо штатного опрыскивателя подразумевает дополнительные элементы, такие как тройники, шланги проводки и обратный клапан.

Отрицательные и положительные стороны при использовании веерных форсунок

Форсунки данного типа благодаря своей конструкции принимают мелкоразмерную широкую струю на лобовое стекло. Он проходит через прозрачную плоскость с максимальным фронтом. Старые струйные омыватели подавали только направленную струю под давлением в определенное место на лобовом стекле.

Сравнение шайб

За счет максимального распыления веерного сопла достигается экономичный расход бака. Также получается более эффективное растворение грязи с помощью распылителя.

Преимущества вентиляторных форсунок:

№

бережное отношение к брутикам «дворников» и поверхности стекла, так как движение резины по поверхности начинается во влажном состоянии, а стекло и износ «дворников» царапаются;
равномерное смачивание всей поверхности обеспечивает качественное удаление со стекла пыли, грязи, насекомых;
экономное использование промывочной жидкости;
прозрачность стекла не снижается из-за возможного микрокарапне при трении сухим «дворником» о поверхность.

Недостатки системы при использовании веерных шайб:

могут быстро покрыться ледяной коркой при отрицательной температуре, чтобы этого избежать, необходимо установить дополнительные системы подогрева зоны омывателя;
сразу после распыления на стекло видимость для водителя значительно снижается, поэтому применять их необходимо осознанно и с внимательным контролем дорожной ситуации.

Работа обратного клапана в системе омывателя

Не все гидроконструкции стеклоочистителей имеют в своей схеме обратный клапан.Наличие такой детали позволяет оставаться жидкости в шлангах, не запуская обратно в резервуар. Удобство в том, что при включении насоса подача воды осуществляется без задержек и «дворники» не скребут насухо стекла.

Обратный клапан

Внутри этого клапана находится подпружиненный шар. Именно он перекрывает проход «незамерзающих» обратно при пропадании давления с помпы. Если этот пункт не установлен, необходимо будет установить электронную задержку начала движения «дворников».

Можно установить вентиль на любую иномарку. Подойдут и европейские, и азиатские детали. Некоторые чипсы даже изобрели вентили от аквариумных компрессоров, чтобы вмонтировать в эту схему.

Процесс монтажа

Алгоритм замены или установки новых шайб состоит из таких шагов:

№

избавляемся от подземной обивки, которая крепится к поверхности с помощью пластиковых замков;
снимаем пенопластовый изоляционный слой, который крепился на двусторонний скотч;
отсоединить гидравлические шланги к штатным опрыскивателям;
снимаем штатные форсунки, откручивая крепеж с капота;
крепление к шлангам форсунок вентилятора системы омывателя автомобиля;
включить обратный клапан в контуре и закрепить его в грудном пространстве;
проводим пробное напыление нефиксированного устройства;
при качественной работе, по схеме жестко смонтированы все элементы на свои места.

Струйные форсунки для мытья лобового стекла, установленные на заводе, не всегда обеспечивают надлежащую очистку поверхности. Они быстро забиваются, а сама эффективность работы оставляет желать лучшего. Лучший выход — веерные форсунки омывателя лобового стекла.

В чем их особенности? Как выбрать эти узлы для машины? Какие особенности установки следует знать? Рассмотрим эти моменты подробнее.

Назначение

Веерные форсунки отличаются более совершенной конструкцией, предполагающей «капельное» распределение жидкости на большую площадь лобового стекла, что обеспечивает быструю и эффективную очистку поверхности дворником.В отличие от струйных изделий, где подача происходит 2-3 струями в определенное место.

Плюсы и минусы вентиляторных форсунок омывателя лобового стекла

Перед покупкой и установкой вентиляторных форсунок важно изучить их особенности, положительные и отрицательные качества.

К достоинствам верных форсунок следует отнести:

Эффективное удаление загрязнений с поверхности стекла. Благодаря качественному опрыскиванию дворники легче справляются с грязью, пылью и даже засохшими насекомыми.
Полная обработка лобового стекла, благодаря чему снижается риск появления царапин. В случае использования струйных форсунок стеклоочистители проходят определенное расстояние по сухому стеклу.
Уменьшение расхода моющей жидкости. При эксплуатации автомобиля в холодное время года необходимо покупать «незамерзающую» — специальную жидкость, выдерживающую низкие температуры. Веерные форсунки сокращают расход дорогостоящего состава и экономят средства в кошельке.
Дворники при первом проходе передвигаются по мокрой поверхности.В результате загрязнения лучше удаляются, а не размазываются по стеклу, как это обычно бывает.

Недостатки вентиляторных форсунок:

После подачи жидкости через форсунки стекло покрывается множеством мелких капель. При этом видимость ухудшается, пока дворники не пройдут первый цикл. Эта функция обычно раздражает автовладельцев, предпочитающих струйные сопла. Нельзя забывать, что потеря контроля над дорожной ситуацией даже на долю секунды может привести к аварии.

Форсунки лобового стекла

Куртки вентиляторного типа быстрее промерзают на морозе. Именно поэтому автовладельцам, живущим в северных регионах, важно задуматься о подогреваемых форсунках.

Правила выбора форсунок омывателя лобового стекла вентилятора

Оптимальный вариант — купить оригинальные зазубрины, подходящие для работы на том или ином транспортном средстве. Производством такой продукции занимается большое количество Компаний, поэтому подобрать куртку под конкретную модель и марку несложно.

Если найти оригинальную деталь не удалось, есть альтернатива — универсальные веерные форсунки. Их особенность заключается в возможности установки на целую группу марок и моделей автомобилей. В крайнем случае могут потребоваться небольшие конструктивные изменения.

Как вариант — покупка бойниц у производителей Volvo или SSANG Yong (каталожные номера — 30655605 и 7845009010). Если выбрать один из двух типов, детали корейского бренда могут похвастаться большей универсальностью. Их преимущества — невысокая стоимость и возможность устанавливать на целую группу автомобилей — Mazda, Toyota, Daewoo и другие.

Какой выбрать обратный клапан?

В заводской конструкции моечного устройства обратный клапан часто не предусмотрен. Проблема с механизмом — Заливка рабочей жидкости защиты обратно в бачок омывателя в момент отключения питания от насоса. В этом случае клапан гарантирует постоянную очистку лобового стекла. Конструктивно это обычный шар с пружиной, перекрывающий выход из гиблера при отсутствии давления.

Обратный клапан

Допускается использование веерных форсунок и без установки клапана.Но в этом случае требуется альтернативное решение — задержка движения дворников относительно подачи жидкости. Его можно организовать двумя способами — с помощью электрической схемы или механических устройств. Благодаря такой переделке смосичный состав проходит расстояние от емкости с жидкостью до пробок до тех пор, пока дворники не начнут работать.

Можно использовать следующие типы клапанов:

Клапаны обратные для ВАЗ-2108 или 2109.
Иностранное производство (для Volvo или Toyota).
Готовый тройник с клапаном от Mitsubishi.
Обратный клапан от компрессора аквариума. Достоинства — надежность и оперативность.

В магазине нефтестойников продается устройство. Здесь же можно купить кусок силиконовой трубки для создания насадки. Такое изделие выдерживает повышенные температуры и отличается большим ресурсом (даже в сравнении с заводскими трубками, устанавливаемыми на ВАЗ).

Как установить веерные форсунки?

Вопреки расхожему мнению, установка форсунок лобового стекла вентилятора не вызывает затруднений.Алгоритм действий следующий:

Снять обивку (теплоизоляцию), установленную на капоте (если есть). Осторожно, чтобы не сломать хрупкие пластиковые поршни. Рассмотрите их с помощью специального инструмента или пары отверток.
Снимите поролоновые прокладки, которые держатся на двусторонней бирке (в процессе установки вам понадобится новая деталь).
Обратные накладки на пластиковые элементы.
Снимаем трубки, по которым жидкость подается к заводским гиберам.
Удалите старые устройства. Их можно удерживать на каркасе или капюшоне с помощью пластиковых застежек или гаек.
Ставить рывки вентилятора (без крепления) и не подводить к ним патрубки.
Присоединяют обратные клапаны к трубопроводам и патрубкам форсунок, после чего их закрепляют.
Убедитесь, что устройство работает нормально, и поток распыляемых капель падает на лобовое стекло. Закрепите форсунки.

Видео по установке вентиляторных форсунок

Обращаем ваше внимание, что форсунки вентилятора омывателя лобового стекла на автомобилях ВАЗ или других автомобилях часто требуют регулировки после установки, но у них нет угла наклона (вроде бы есть регулируемые форсунки, кто знает напишите в комментариях).

Измените угол наклона, высоту или направление, стоит подкорректировать основание челюстей с субсидией, подрезав или увеличив основание. Здесь могут потребоваться специальные пластиковые или резиновые накладки. Важно, чтобы в результате регулировки жидкость покрывала стекло и не выходила за его границы.

Понравилась статья? Поделись с друзьями:

Facebook.

Твиттер.

Мой мир

В контакте с

Google+

22.07.2020

Электрооборудование

ВАЗ 2107

не включает форсунку вентилятора радиатора. Датчик выключения вентилятора: особенности и установка

Датчик выключения вентилятора (ДВ) на любом автомобиле, в том числе и на ВАЗ 2107, играет важную роль. Именно благодаря ему двигатель охлаждается с помощью воздушного потока, не дающего силовому агрегату перегреться. Подробнее о принципе работы, диагностике и способе замены читайте ниже.

[Скрыть]

Характеристика датчика вентилятора

На двигателях ВАЗ 2107 инжектор или карбюратор довольно сложно пропустить включение датчика вентилятора — сам вентилятор охлаждения довольно громкий. Кроме того, при активации из моторного отсека слышен не только гул, особенно если его активация совпала с большой нагрузкой на проводку, но также увеличивается уровень вибрации кузова. А в случае, если карбюратор настроен неправильно, на приборной панели может загореться индикатор давления жидкости в двигателе.

Система охлаждения «семерки» настроена таким образом, что при нормальных условиях работы вентиляционное устройство сразу не срабатывает. Это происходит в тот момент, когда достигается определенный температурный режим. Для точного определения этого момента используется датчик вентилятора, который отвечает за активацию этого устройства.

Где выключатель вентилятора? Такой вопрос приходил в голову каждому автовладельцу, хоть раз ремонтировавшему систему охлаждения. Он находится в радиаторе, так как в первую очередь нагревается небольшой кружок охлаждающей жидкости, после чего система обеспечивает прохождение антифриза через радиатор.Работа последних заключается в интенсивном теплообмене. Только при повышении уровня температуры более 92 градусов ДВ начинает работать.

На карбюраторе есть два датчика охлаждающей жидкости, один для панели приборов, другой для включения вентилятора. А на инжекторе один датчик, он показывает температуру на приборной панели и идет ЭБУ, и он управляет включением вентилятора.

Вентилятор форсированный

Система охлаждения на ВАЗ 2107 не обеспечивает штатную работу вентиляционного устройства.Но, несмотря на это, иногда реализуется принцип его принудительного включения. Это происходит при выходе из строя регулятора, и, как вы понимаете, заменить его во время движения невозможно. Проверить это можно так — ДТОЖ, стоящий под капотом, показал на приборной панели критическую температуру двигателя при переходе стрелки в красную зону. В этом случае вентилятор не включается, и если да, то этому может быть несколько объяснений.

Сначала произошла поломка самого ДВ, который на «семерке» включает вентилятор.Такой исход событий, как показывает практика, более благоприятен для водителя. Это связано с тем, что сама система остается исправной, при этом радиатор функционирует исправно, соответственно, часть тепла все еще отводится от двигателя.

В этом случае у водителя есть несколько вариантов решения проблемы:

Если вы едете по ровной дороге и машина едет без остановки, то просто следите за температурой на приборной панели. Если по пути светофоры или пробки, просто включите печку на полную мощность.
Если вы едете долго, можно принудительно включить вентилятор. Для этого необходимо снять с контроллера два контакта и замкнуть друг друга. Но перед выполнением этих действий необходимо демонтировать минусовой провод от АКБ … Когда провода закорочены, минусовой провод можно установить на место на АКБ, после чего вентилятор будет работать непрерывно и без перебоев. Температура двигателя в данном случае роли не играет, как и режим движения автомобиля.При остановке автомобиля вентилятор будет работать до полной разрядки аккумулятора, во избежание этого необходимо открыть моторный отсек и отсоединить минус от АКБ.

Этот вариант менее приемлем для автовладельцев с установленной противоугонной системой, поэтому, если вам пришлось отключить проводку устройства, то его нужно будет подключить и заизолировать. Кроме того, в моторном отсеке нужно будет следить, чтобы под лопасти ничего не попало, так как схема поиска проводов задействует жгуты.Конечно, это принесет определенные неудобства, так как постоянно открывать капот и замыкать контакты не очень удобно. Так что вариант принудительной активации надо реализовать в экстренных случаях … Сам ДВ — элемент, стоимость которого довольно низкая, но его замена в дороге практически невозможна, так как слить антифриз водителю все равно придется.

Второй вариант менее приятен для водителя и более опасен для автомобиля в принципе — сломался термостат, а система охлаждения не работает должным образом из-за неработоспособности вентилятора.Конечно, если радиатор пустой, ДВ никак не отреагирует; соответственно, вентиляционное устройство не включится. Основная проблема в этом случае заключается в том, что теплообмен во много раз хуже из-за неработающего радиатора. Единственное решение проблемы — активировать печку на полную мощность и периодически останавливать машину. Это предотвратит попадание стрелки в критическую зону на датчике.

На видео ниже вы можете увидеть, как владелец ВАЗа организовал кнопку принудительного включения вентилятора при неработающем датчике (видео Влад Пахандрин).

Диагностика контроллера

Для диагностики контроллера вам понадобится градуированный термометр, который может работать при температуре кипения воды. Процедура диагностики выполняется следующим образом:

Часто датчик, обращенный внутрь радиатора, следует опускать в воду.
Далее к контактам контроллера подключаются щупы тестера, которые настраиваются на отсутствие сопротивления.
Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах.Если это так, контроллер работает и будет работать должным образом.

На старых моделях автомобилей ВАЗ «Классика» охлаждение радиатора было принудительным. То есть охлаждающий вентилятор работал прямо от водяного насоса, а приводил его ремень генератора. Но на более поздних выпусках, таких как ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал по датчику температуры при достижении 100 градусов.

Такое случается не часто, но вполне возможно, что мотор вентилятора перегорит.В этом случае его ремонт достаточно проблематичный и затратный, поэтому большинство автовладельцев предпочитают заменять вентилятор охлаждения радиатора целиком. Как это сделать с наименьшими затратами, вы можете прочитать в статье, которую я написал специально на примере своей машины.

Для этого ремонта вам понадобится инструмент, список которого я привел ниже:

маленькая головка 10 мм
малый удлинитель, примерно 10 см
рукоятка с храповым механизмом (для удобства работы)

Обращаем ваше внимание, что для любых работ с электрооборудованием необходимо отсоединить как минимум минусовую клемму от аккумуляторной батареи.

После этого отсоедините шнур питания от вентилятора, как показано на фото ниже:

Теперь отключаем провода идущие к датчику температуры:

Используя храповик и головку с удлинителем, необходимо открутить верхний болт крепления конструкции, см. Фото ниже:

И еще один на нижней стороне корпуса вентилятора:

Также мотор крепится с другой стороны одним болтом.Там удлинитель использовать уже не нужно, так как откручивать с ним будет не очень удобно:

Также отсоединяем провода от датчика температуры, который ввинчивается в радиатор охлаждения двигателя с правой нижней стороны:

После этого аккуратно, без перекосов и резких движений вынимаем корпус вместе с электровентилятором, чтобы не повредить радиатор:

А вот фото ниже показывает финальный этап моего ремонта:

Если вы собираетесь покупать новый вентилятор в собранном корпусе, то для ВАЗ 2107 его цена будет порядка 1000-1200 рублей.В большей степени эта разница зависит от производителя.

Приведены все основные схемы подключения и модификации для подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу, установлен внутри прямоугольного металлического каркаса, с помощью которого крепится к задней части радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленный воздушный поток, который, по сути, охлаждает тосол или тосол.

Если не работает охлаждающий вентилятор, не спешите обращаться в автосервис. Вы также можете самостоятельно определить причину неисправности. Причем для этого совсем не обязательно иметь специальные навыки — достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке / замене.

Включение радиатора ВАЗ 2104, 2105 и 2107

вентилятор радиатора
датчик температуры (расположен на днище радиатора)
монтажный блок
реле зажигания
Замок зажигания

А — на контакт «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

датчик включения электродвигателя;

Двигатель вентилятора

;

Реле

включения электродвигателя;
главный блок предохранителей;
выключатель зажигания;
дополнительный блок предохранителей;

Генератор

;

Аккумуляторная батарея

Подключение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17.3722 (пальчиковые предохранители) реле 113.3747 был включен в цепь вентилятора. После 1998 года такого реле нет.

Также до 1998 г. использовался датчик включения ТМ-108 (температура замыкания его контактов 99 ± 3 ° С, температура размыкания 94 ± 3 ° С), после 1998 г. ТМ-108-10 с аналогичным температурные диапазоны или его аналоги от разных производителей. Датчик TM-108 работает только в паре с реле, усиленный на большой ток TM-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

Двигатель вентилятора
Датчик включения двигателя
Монтажный блок
Замок зажигания

К9 — Реле включения электродвигателя вентилятора. A — К клемме «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

Двигатель вентилятора
Датчик 66.3710 включения электродвигателя
Монтажный блок

A — К клемме «30» генератора

Схема подключения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях разная.На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляется контроллером.

Схема форсунки 2113, 2114, 2115 и карбюратора

Где находится реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируемся на цвет проводов.Следовательно, мы находим реле, от которого от главного реле идет тонкий розовый провод с черной полосой (вывод 85 *) (не путать с тонким красным проводом с черной полосой, идущим от контроллера) и толстый белый провод питания провод с черной полосой (вывод 87) (нам нужны белый и розовый провода), это реле вентилятора.

Если вентилятор охлаждения не работает

Установлен электродвигатель для привода постоянного тока вентилятора, возбуждаемого постоянными магнитами МЭ-272 или аналогичными. Технические данные электровентилятора и датчика включения вентилятора:

Номинальная частота вращения вала электродвигателя с рабочим колесом 2500 — 2800 об / мин.
Потребляемая мощность электродвигателя, 14 А
Температура замыкания контактов датчика 82 ± 2 градуса.
Температура размыкания контактов датчика 87 ± 2 градуса.

Вентилятор охлаждения может не включаться по следующей причине:

неисправности электропривода;
перегоревший предохранитель;
неисправен термостат;
неисправный термодатчик включения кулера;
неисправное реле ВО;
обрыв электропроводки;
Неисправность пробки расширительного бачка.

Для проверки самого мотора вентилятора ВАЗ прикладываем к его выводам напряжение 12 В от АКБ — заработает исправный мотор. Если причина проблемы в вентиляторе, вы можете попробовать его отремонтировать. Проблема обычно заключается в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва обмоток. В таких случаях лучше всего заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека и имеет обозначение F7 (20 А).Проверка выполняется автомобильным тестером, включенным в режиме датчика.

В автомобиле с карбюраторным мотором
необходимо проверить датчик — включить зажигание и замкнуть накоротко два провода, идущие к датчику. Вентилятор должен включиться. Если это не так, проблема определенно не в датчике.
Для инжекторных автомобилей необходимо прогреть двигатель до рабочей температуры и отсоединить разъем датчика, отсоединив его от бортовой сети автомобиля.В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как отказ системы охлаждения и заставляет привод вентилятора работать постоянно. Если привод запускается, датчик неисправен.

Замена электровентилятора в машине

Ставим машину на ровную поверхность, обездвиживаем стояночным тормозом.
Открываем капот, отключаем минусовой вывод.
Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
Отверткой ослабьте зажим воздуховода на датчике воздушного потока и снимите гофру.
Откручиваем винты крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
Ключом на 8 открутите крепление воздухозаборника и снимите его.
Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отсоедините колодку проводов от разъема вентилятора.
Осторожно снимите кожух вентилятора вместе с приводом.
Ключом на 10 открутите 3 болта крепления электродвигателя к корпусу.
Ставим на место новую.
Ставим конструкцию на место, фиксируем, подключаем коннектор.
Дальнейшая установка производится в обратной последовательности.

Модернизация схемы управления

Вентилятор охлаждения включается на десятке при температуре 100-105 ° С, при нормальной работе
температура двигателя 85-90 ° С, вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: отрегулировать температуру переключения в «мозгу» или сделать кнопочку. Остановимся на втором. Включение вентилятора с кнопки очень удобно: застрял — включил, ушел — выключил, и никто не перегревается.

В салоне установлена кнопка выбора режима работы вентилятора (постоянно отключена, постоянно включена, включается автоматически по датчику) — эта «настройка» не является обязательной, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от АКБ до предохранителя и массе вентилятора будет большой ток, а значит надо использовать провода сечением не менее 2 мм, иначе более тонкие проволока не выдержит и не сгорит.

Видео — подключение и проверка VO

ВАЗ 2107 комплектуется электровентилятором охлаждения радиатора. Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру двигателя независимо от температуры воздуха и режима движения.

Но есть одна проблема. Иногда срывается реле (датчик) включения вентилятора и вентилятор радиатора ВАЗ 2107 не запускается. В результате двигатель перегревается и дело в лучшем случае ограничивается закипанием и утечкой охлаждающей жидкости, а в худшем — капитальным ремонтом двигателя. Во избежание проблем можно улучшить конструкцию, организовав принудительную обдув радиатора. Это можно сделать двумя способами: механическим и электрическим.

Механическое принудительное охлаждение радиатора ВАЗ 2107

На старых моделях ВАЗ охлаждение радиатора осуществлялось с помощью крыльчатки, установленной на роторе водяного насоса.Это решение обеспечивало постоянный приток воздуха к радиатору при заклинивании двигателя. Учитывая, что конструкция ВАЗ 2107 мало отличается от своих «предшественников», установить такую крыльчатку не составит труда.

Преимущество этого решения — надежность. Принудительный механический обдув радиатора гарантирует, что в жаркий день машина не закипит в пробке. Но при этом эффективность обдува на малых оборотах снижается по сравнению с электрическим обдувом. Зимой появляется еще один недостаток принудительного охлаждения — холодный двигатель дополнительно обдувается вентилятором, что немного замедляет его прогрев.То, что на холодном двигателе вентилятор дует на радиатор, никак не влияет на скорость прогрева, при условии, что термостат работает. Дело в том, что перед прогревом двигателя охлаждающая жидкость циркулирует по небольшому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно доработать :

Установить диффузор для направления воздушного потока через соты радиатора. Это повысит эффективность охлаждения.
Сдвиньте радиатор немного назад, ближе к крыльчатке.Для этого можно наклонить его верхнюю часть, используя для крепления жесткие стальные планки. Полосы нужно рассчитывать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом можно уберечь автомобиль от перегрева.

Электровентилятор охлаждения радиатора (форсированный)

Чтобы поломка датчика вентилятора ВАЗ 2107 не приносила проблем, можно организовать принудительное охлаждение без замены штатного электровентилятора с надетой на шкив помпы крыльчаткой.Для этого достаточно обеспечить включение резервного вентилятора кнопкой. Вам потребуются следующие детали и материалы:

Вам также понадобится новый датчик вентилятора, если старый неисправен. Исправность можно проверить омметром или шкалой. Если вентилятор не включается при нагреве нижней части радиатора, его необходимо заменить.

Во-первых, нужно уменьшить ток, проходящий через контакты теплового реле, контролирующего включение вентилятора. Для этого схему включения вентилятора ВАЗ 2107 нужно изменить так, чтобы он запитывался не напрямую от датчика, а через дополнительное реле.В этом случае контакты датчика вентилятора (термореле) не сгорят, а в случае выхода из строя дополнительного реле его будет намного проще заменить.

Также необходимо подключить кнопку включения вентилятора так, чтобы при включении она дублировала датчик, подавая напряжение на катушку реле при включении. В этом случае при выходе из строя датчика появится возможность вручную включить вентилятор охлаждения ВАЗ и защитить двигатель от перегрева.

Усовершенствование системы охлаждения с электровентилятором

Для улучшения охлаждения можно заменить штатный вентилятор охлаждения ВАЗ 2107 на более мощный и совершенный.В этом качестве подойдут вентиляторы от «калины» или «приоры». Особенно эффективный вентилятор с восемью лопастями обеспечивает особенно сильный воздушный поток.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально создавалась для эффективной работы. В случае выхода из строя причина кроется не в неэффективном штатном аккумуляторе, а в забитых ячейках радиатора или недостатке охлаждающей жидкости в системе. Поэтому, если двигатель перегревается при работающем вентиляторе, стоит проверить уровень охлаждающей жидкости и очистить соты радиатора (или заменить их).

Для начала нужно проверить соответствующий предохранитель в дополнительном блоке реле слева под приборной панелью. (Глава Электросистема кузова ).
Если все в порядке, отсоедините штекер термовыключателя.
Соедините оба контакта на конце провода с помощью куска проволоки.
В двухступенчатом термостате все три язычка должны быть соединены.
Если вентилятор начинает работать при включенном зажигании, это означает, что неисправен термовыключатель, исключенный из электрической цепи (для проверки).
Для дальнейшего перемещения нужно хорошо закрепить провод в заглушках и заизолировать его скотчем или штукатуркой во избежание короткого замыкания.
Если отключение термовыключателя не удалось, проверьте реле вентилятора в центральном переключателе (см. Главу Электросистема кузова ): если обе перемычки термовыключателя «шунтируются», то при включенном зажигании контакты в реле должно быть четко слышно замыкание.
Если ничего не слышно, то нужно «шунтировать» реле вспомогательными средствами.Для этого соедините выступы штекера реле между выводами 30 и 87 с помощью куска проволоки (канцелярской скрепки) и вставьте реле.
Теперь охлаждающий вентилятор должен начать работать при выключенном зажигании. Если это произошло, значит реле неисправно.
В аварийной ситуации перемычку можно оставить на месте во время движения. После завершения поездки его необходимо снять.
Если и в этом случае реакции не было, проверьте двигатель вентилятора:
Отсоедините кабельный наконечник от электродвигателя вентилятора и вместо этого проведите вспомогательный кабель от клеммы красного / черного провода к положительной клемме аккумуляторной батареи.Штекерное соединение коричневого провода должно быть подключено непосредственно к отрицательной клемме.
Если крыльчатка по-прежнему не вращается, значит, мотор вентилятора неисправен — его необходимо заменить.
Если вентилятор запускается, необходимо проверить реле (см. Главу Электросистема кузова ), кабельные наконечники и все кабельные соединения от термовыключателя и вентилятора.
Вы можете безопасно продолжать движение даже с вентилятором, питающимся непосредственно от аккумулятора.
Share :
Leave a Reply Cancel Reply
Your email address will not be published.Required fields are marked *
Comment
Name*
Email*
Website

Рубрики

Не включается вентилятор ваз 2109 инжектор: Не работает вентилятор радиатора на ВАЗ 2114: замена своими руками, диагностика неисправности и ремонт

Не включается вентилятор радиатора охлаждения на ВАЗ 2109 — причины, поиск неисправностей

Ваз 2109 не включается вентилятор карбюратор

Не работает вентилятор охлаждения на ВАЗ 2109 (Карбюратор): проверка датчика включения вентилятора, замена и ремонт своими руками

Проверка

Датчик

Точная проверка

Замена датчика

Вентилятор

Замена электромотора

Замена крыльчатки

Модернизация

Не работает вентилятор охлаждения ВАЗ 2109 карбюратор

Авто-помощь

Советы для автомобилистов

Почему не работает вентилятор — ваз 2109

Вентилятор охлаждения ВАЗ 21099 карбюратор не работает: что делать?

Общая характеристика модели

Проверка системы охлаждения

Причины неисправности вентилятора

В качестве заключения

Вентилятор охлаждения Ваз 2109

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

Похожие статьи:

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Не работает вентилятор радиатора ВАЗ 2108, 2109, 21099

Не работает вентилятор охлаждения ВАЗ-2109: причины, что делать?

Как проверить предохранитель

Проверка и замена датчика температуры

Проверка и замена электромотора

Как поменять крыльчатку или выровнять ее

Не срабатывает вентилятор на ваз 2109

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

Похожие статьи:

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор) — Auto-Self.ru

Проверка

Датчик

Точная проверка

Замена датчика

Вентилятор

Замена электромотора

Замена крыльчатки

Модернизация

Почему не работает вентилятор — ваз 2109

ВАЗ 21099 — не включается вентилятор охлаждения: что делать, причины неисправности

Частые причины поломки вентилятора на ВАЗ 21099

Поиск причины

Неисправность вентилятора

не срабатывает вентилятор охлаждения в чем причина ваз 2109

Датчик вентилятора ВАЗ 2108, 2109, 21099

Не работает вентилятор охлаждения ВАЗ 2109 карбюратор

Авто-помощь

Советы для автомобилистов

Почему не работает вентилятор — ваз 2109

Вентилятор охлаждения ВАЗ 21099 карбюратор не работает: что делать?

Общая характеристика модели

Проверка системы охлаждения

Причины неисправности вентилятора

В качестве заключения

Вентилятор охлаждения Ваз 2109

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

Похожие статьи:

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Не включается вентилятор охлаждения ваз 2109 карбюратор – Защита имущества

Общая характеристика модели

Проверка системы охлаждения

Причины неисправности вентилятора

В качестве заключения

не срабатывает вентилятор охлаждения в чем причина ваз 2109

ABOUT THE AUTHOR
