Неисправен датчик: Неисправность датчика положения коленвала (ДПКВ). Как определить

Неисправность датчика положения коленвала (ДПКВ). Как определить

Неисправности датчика коленвала обычно приводят к падению мощности двигателя, перерасходу топлива, снижению динамических характеристик автомобиля, появление детонации. При полном выходе ДПКВ из строя двигатель вовсе не будет работать, так как этот элемент синхронизирует работу систем зажигания и впрыска. Поэтому, сначала рассмотрим признаки и причины его неисправности, способы проверки и потом, в конце статьи, как обмануть датчик коленчатого вала и запустить двигатель, если авто не заводится, а ехать надо.

Содержание:

Расположение датчика положения коленчатого вала

Несмотря на то, что в разных машинах датчик положения коленчатого вала выполняет одну и ту же функцию, его расположение будет разниться в зависимости не только от марки и модели автомобиля, но и от установленного в нем двигателя. Рассмотрим несколько примеров.

На инжекторных двигателях «10-й серии», установленных на популярные отечественные автомобили ВАЗ-2110, 2111, 2112 датчик положения коленвала расположен в районе шкива ремня генератора, а именно на крышке масляного насоса.

На автомобилях Daewoo Nexia расположение датчика зависит от установленного в машине мотора. Так, на двигателе F16MF ДПКВ расположен напротив задающего венца (или другое название — диска), то есть, на заднем конце непосредственно коленчатого вала. На двигателях A15MF, G15MF и A15SMS той же машины датчик установлен напротив задающего диска на шкиве коленчатого вала.

На популярных машинах Renault Logan с двигателями объемом 1,4 и 1,6 литров чтобы добраться до датчика положения коленчатого вала необходимо будет демонтировать шланг воздухозаборника с патрубка воздушного фильтра. Так как ДПКВ находится справа внизу, в районе блока цилиндров. Непосредственно датчик можно легко опознать по крепежной пластине, имеющей два монтажных отверстия.

На автомобиле Hyundai Sonata датчик положения коленчатого вала находится под крышкой ремня ГРМ, внизу, в районе балансировочного ролика. Датчик можно найти по фишке, которая идет от него непосредственно к корпусу клапанной крышки.

Вообще, на большинстве автомобилей ДПКВ находится в непосредственной близости к коленчатому валу и/или к блоку цилиндров, на одном или другом его крае. Отличительная черта датчика положения коленвала — наличие длинного провода, соединяющегося с фишкой питания прямо на нем. Если вы по каким-либо причинам не смогли найти датчик на собственном автомобиле — обратитесь за помощью к мануалу (технической документации) или поищите соответствующую информацию на тематических форумах в интернете.

Работа датчика положения коленвала

Функция датчика положения коленчатого вала — это синхронизация работы систем впрыска и зажигания. Он передает информацию о положении (угле поворота) коленвала в конкретный момент времени на электронный блок управления двигателем (ЭБУ), который, в свою очередь дает команды на зажигание топливной смеси в двигателе. Соответственно, при выходе датчика из строя двигатель попросту перестанет работать, то есть, заглохнет или не запуститься. Однако в большинстве случаев неисправность датчика положения коленвала выражается в отрыве или нестабильности провода питания и сигнала.

Принцип работы

Работа датчика ДПКВ, независимо от типа по котором работает заключается в том, чтобы отслеживать отсутствующий зубец на венце коленвала (или два зубца, в зависимости от конструкции конкретного двигателя). Для этого существует так называемый синхронизирующий диск, по периметру которого расположены указанные металлические зубцы. Соответственно, датчик фиксирует их по магнитному полю. Однако он также “чувствует” пропуск двух из них, соответственно, в нем не образуется электрический сигнал. Происходит пропуск, что и является сигналом для ЭБУ о положении коленчатого вала в определенном положении и синхронизации системы зажигания по цилиндрам.

Так, если это магнитно-индукционный датчик, то он работает в магнитном поле (намагниченный сердечник с обмоткой из медной проволоки) и когда мимо него проходят металлические зубья диска синхронизации в нем появляется электрический ток (сигнал), который и передается на ЭБУ, сигнализируя об определенном положении коленчатого вала (соответствует положению пропущенных зубьев).

Датчики Холла работают на они так называемом эффекте Холла, который заключается в том, что возникает сигнал при пересечении переменным магнитным полем диска синхронизации, то есть, постоянного поля датчика положения коленчатого вала. При этом изменяется его напряжение, которое и является сигналом, передаваемым на электронный блок управления.

Реже на автомобилях можно встретить так называемые оптические датчики. Они работают по принципу источника и приемника света через зубья синхронизирующего диска. Соответственно, в случае, если светопринимающий элемент отмечает, что свет пропал на большее, чем положено, время, то это становится сигналом для электронного блока управления об определенном положении коленвала с теми же последствиями, что и для датчиков других типов.

Кроме того ДПКВ не только фиксируют положение коленвала в конкретный момент времени, но и определяют частоту его вращения.

Признаки неисправности датчика коленвала

Есть типовые симптомы, как проявляется неисправность датчика коленвала:

• снижение мощности двигателя, он «не тянет», в том числе при езде в гору и/или при загруженной машине;
• обороты двигателя «плавают», причем во всех режимах, как во время движения, так и на холостом ходу;
• возрастает расход топлива;
• «провал» при нажатии на педаль газа, машина не набирает обороты;
• детонации двигателя на высоких оборотах работы двигателя;
• появилась ошибка код P0336, что свидетельствует о нарушении диапазона / производительности датчика положения коленчатого вала.

Тут стоит сделать ремарку, и упомянуть о том, что перечисленные выше признаки неисправности датчика ДПКВ являются самыми частыми, и могут также указывать на поломку некоторых других автомобильных датчиков, диагностику которых тоже, возможно, придется сделать. Тем более, что датчик коленвала — достаточно надежная деталь и выходит из строя достаточно редко.

Причины неисправности датчика коленвала

Существует ряд типовых неисправностей, из-за которых датчик положения коленчатого вала перестает корректно работать. Среди основных поломок:

• Нарушено расстояние между диском синхронизации и сердечником датчика. Обычно соответствующее значение находится в пределах от 0,5 до 1,5 миллиметра. Регулируется оно при помощи установленных регулировочных шайб. Расстояние может быть нарушено при замене датчика на новый, механическое смещение шайбы или датчика в результате ремонтных работ либо аварии. Также причиной подобной поломки может быть попадание грязи или пыли в зазор между датчиком и диском синхронизации.
• Обрыв провода или плохой контакт. Например, у датчика может быть плохо соединена фишка питания, в результате повреждения ее фиксатора. Реже повреждается изоляция провода (снижение значения изоляции, перелом провода), из-за чего электрический сигнал проходит не на ЭБУ, а на корпус машины или другие элементы подкапотного пространства.
• Повреждение обмотки. В редких случаях внутри датчика повреждается его обмотка, из-за чего он начинает некорректно работать либо не работать вовсе. Причины, по которым обмотка вышла из строя, могут быть различными — разрушение вследствие вибрации, окисления, некачественного (тонкого) провода, повреждение сердечника и так далее.
• Повреждение диска синхронизации. Например, какие-либо зубья диска могут быть повреждены в результате выполнения ремонтных работ либо аварии. Если диск постоянно грязный, то зубья по естественным причинам могут изнашиваться и стачиваться. На тех авто, где стоит резиновый демпфер, в случае его разрыва, уходит метка отслеживания.
• Повреждение светодиода либо элемента светопоглощения. Этот вариант подходит для старых машин, на двигателе которых установлен оптический датчик положения коленчатого вала.

Обычно при частичном или полном выходе датчика из строя его ремонт невозможен, поскольку его корпус является запаянным и неразборным. Соответственно, заменить провод (обмотку) и/или намагниченный сердечник в нем практически невозможно. По этой причине негодный датчик утилизируют, а вместо него покупают и устанавливают новый, благо цена на него невысокая, а в магазинах представлены самые различные модели для разных автомобилей.

Как определить неисправность датчика коленвала

Существует простой способ, как узнать неисправность датчика и сделать это можно любому с помощью буквально одного мультиметра. На большинстве современных автомобилей устанавливаются именно индукционные датчики положения коленвала, поэтому вкратце остановимся на проверке устройств этого типа.

Так, ДПКВ можно проверить тремя способами — с помощью омметра, проверить значение индуктивности катушки, а также с использованием осциллографа. Кроме этого, важным элементом проверки, какие признаки неисправности датчика коленвала появились, является выставление правильного зазора между чувствительным элементом датчика, а также диском синхронизации (расстояние нужно уточнить в документации, оно находится в пределах 0,5…1,5 мм).

Как проверить датчик коленвала?

Есть три способа проверки ДПКВ — мультиметром (проверяется сопротивление обмотки), тестером (проверяется сопротивления изоляции и индуктивности) и осциллографом.
Подробнее

Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.

Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.

Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.

В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.

Как обмануть датчик и завести машину

На примере Ваз 2110 рассмотрим эффективный способ, как можно завести мотор при неработающем датчике коленвала.

Для этого нужно на корпус датчика намотать тонкую медную проволоку, сделать своеобразную обмотку. Проволоку можно взять из любого реле. Вокруг корпуса необходимо сделать 150 мотков, а остаток отвести к фишке, которая подключается к ДПКВ и всунуть концы в разъем вместо датчика коленвала.

Наматывание медной проволоки на корпус датчика

Фиксация проводов на фишке

Перед тем, как наматывать медную проволоку, вокруг корпуса датчика можно сделать 2 витка бумагой или тонким картоном.

Проволока наматывается сверху на бумагу, а потом убирается, таким образом самодельная обмотка нормально станет на корпус.

Если двигатель не запустится, то нужно будет поменять местами проводки подведенные к контактам фишки. Чтобы эти проводки не выпали, их следует временно зафиксировать спичками. Долго с такой конструкцией не стоит ездить, в последствии, вышедший из строя ДПКВ нужно обязательно заменить!

На всю работу уйдет не более 5 минут и одного метра проволоки.

Суть предложенного способа заключается в частичном восстановлении процесса электромагнитной индукции. То есть при поломке штатной катушки (залитой в корпус) таким образом можно сделать элементарную катушку, которая сможет функционировать совместно с центрирующим шкивом коленвала. Как результат, сигнал будет доходить до ЭБУ и двигатель заведется. Подробнее смотрите на видео ниже.

Как завести машину при неисправном ДПКВ

Спрашивайте в комментариях. Ответим обязательно!

Неисправен датчик детонации: признаки неисправности, диагностика, ремонт

Современные автомобили с инжектором имеют развитую электронную систему управления двигателем (ЭСУД). В основе такой системы лежит контроллер ЭБУ, который взаимодействуем с целым набором различных датчиков. При этом важнейшими датчиками в такой системе является датчик положения коленвала (ДПКВ), датчик массового расхода воздуха (ДМРВ), ДПДЗ и несколько других.

Если рассматривать датчик детонации (ДД), признаки неисправности этого датчика важно отмечать сразу после их появления, так как игнорирование проблемы может привести к серьезным последствиям для ДВС. Далее мы рассмотрим, где стоит датчик детонации, для чего он нужен и как работает, а также как определить неисправность датчика детонации, выполнить проверку и замену датчика детонации и т. д.

Содержание статьи

Как работает датчик детонации и признаки неисправности

Начнем с того, что неисправности датчика детонации не приводят к явным сбоям или остановке ДВС, однако от нормальной работы датчика напрямую зависит ресурс силового агрегата. Чтобы понять, где находится датчик детонации, достаточно внимательно осмотреть блок цилиндров мотора. Указанный датчик осуществляет контроль за детонацией, улавливая вибрации двигателя.

Если просто, в норме топливо в цилиндрах двигателя не взрывается, как многие ошибочно полагают, а сгорает. При этом центром воспламенения является искра зажигания, которая формируется на электродах свечи зажигания.

Однако при сильном нагреве или высоком давлении топливо может начать сгорать самопроизвольно и хаотично, горение больше напоминает взрыв. Если начинаются такие взрывы или имеет место самопроизвольное возгорание рабочей смеси (горючее детонирует), это может быстро вывести ДВС из строя (разрушаются поршни, поршневые пальцы, шатуны, может треснуть блок цилиндров).

По этой причине предельно важно заправляться топливом с таким октановым числом, которое допускает к использованию сам производитель автомобиля. Помните, понижение октанового числа часто становится причиной возникновения детонации, появления ошибок и выхода двигателя из строя.

• В свою очередь, датчик фиксирует уровень вибраций. Если этот уровень превышен, датчик посылает сигнал на ЭБУ. Учитывая опасность детонации для мотора, блок управления начинает корректировать зажигание, менять состав топливной смеси, снижать мощность ДВС, не позволяет двигателю выйти на средние и высокие обороты.

Также при серьезных и продолжительных сбоях ЭБУ в норме должен уведомить водителя (горит чек, возникает ошибка датчика детонации). Фактически, датчик преобразует механические колебания в электрический сигнал, который  передается на ЭБУ.

Сам датчик работает на основе пьезоэлектрического эффекта (способность материалов образовывать разность потенциалов при определенном механическом воздействии). Если просто, датчик имеет такие элементы конструкции:

• вибрационную пластину;
• электрический пьезоэлемент;
• проводку;

Также можно выделить два типа датчиков детонации: резонансный и широкополосный. На многих отечественных и иностранных авто используется  широкополосный датчик, который крепится на блоке цилиндров максимально близко к цилиндрам (например, датчик детонации ВАЗ).

Крепление жесткое, чтобы на датчик передавались все импульсы в случае сбоев в работе ДВС. Пьезокерамический чувствительный элемент формирует  расширенный по частотному диапазону сигнал, который передается на ЭБУ в момент остановки ДВС и на высоких оборотах.

Также есть и резонансные датчики, которые улавливают сбои в работе ДВС на малых оборотах за счет резонанса. В плане точности резонансный датчик  лучше широкополосного аналога, так как способен «отличать» различные вибрации  от детонации двигателя. Эти датчики имеет отдельное соединение (вкручиваются по резьбе), а по внешнему виду похожи на датчик давления масла.

Основные признаки неисправности датчика детонации и проверка

Итак, если на приборной панели загорелся «чек», ДВС потерял мощность, а также проявились другие симптомы, это может указывать на выход из строя или сбои в работе датчика детонации. Также при езде двигатель может начать дергаться, плавают обороты двигателя и т.д.

Причин может быть много, начиная с механического повреждения датчика и заканчивая окислением контактов или обрывом проводки. Прежде всего, нужно проверить крепление датчика и состояние провода. Если визуальный осмотр ничего не дает, нужно переходить к углубленной диагностике. Для этого нужно знать,  как проверить датчик детонации на автомобиле.

Проверка ДД предполагает знание некоторых тонкостей и нюансов. Прежде всего, компьютерная диагностика далеко не всегда выявляет неисправность этого датчика.  Дело в том, что детонация зачастую проявляется при езде или во время выключения зажигания. Как в первом, так и во втором случае стационарную проверку сложно ли даже невозможно провести.

Более правильным решением будет диагностика датчика детонации без снятия. Чтобы это сделать, сначала мотор прогревают, после чего на холостых оборотах нужно аккуратно постучать металлическим прутком по крепежу датчика.

Если обороты начинают меняться, это указывает на то, что датчик более или менее нормально работает. Конечно, способ не самый точный, а также есть риск повредить сам датчик и его крепеж.

Второй способ – проверка датчика детонации мультиметром. Для этого элемент нужно снять, отсоединить разъем и подключить к выводам мультиметр. Тестер переводят в режим замера напряжения 2 В. Далее металлическим предметом следует постучать по датчику.

Показания на мультиметре должны поменяться с 0 до нескольких десятков милливольт. Если это так, тогда датчик исправен. Кстати, при наличии осциллографа можно точнее проверить качество выходного сигнала.  Так или иначе, в ситуации, когда проверка говорит об отсутствии сигнала, необходимо переходить к замене датчика.

Замена датчика детонации своими руками

Хотя ДД крайне редко выходят из строя и имеют ресурс, который зачастую больше ресурса ДВС, в определенных ситуациях датчик может  начать сбоить или полностью сломаться. Например, после ДТП или в случае попадания воды.

Подобрав подходящий датчик для замены (важно, чтобы элемент подходил по разъему и другим параметрам), остается только снять старый элемент с автомобиля (если ранее не снимался для проверки) и установить новый.

Самостоятельно замену выполняют на остывшем двигателе, отключив предварительно минусовую клемму аккумулятора. Затем следует получить доступ к датчику (деталь  по размерам небольшая) и снять его. На разных авто крепеж может отличаться, однако зачастую датчик крепится болтом. Остается только подобрать нужный ключ (например, ключом на 12 открутить болт).

Перед извлечением старого устройства, отключается разъем. Последующая сборка проходит в обратном порядке. Поставив элемент, следует поверить качество его работы, а также надежность крепежа, подключение разъема и т.д.

Хотя датчик данного типа не дорогой, с учетом того, что срок службы ДД большой, вполне можно приобрести подходящий вариант  б/у. Единственное, такой датчик лучше сразу проверить мультиметром непосредственно перед покупкой и установкой на машину.

Подведем итоги

Как видно, датчик детонации является достаточно простым, однако важным элементом в общей системе электронного управления двигателя. При этом важно понимать, что хотя выход из строя ДД не приведет к полной остановке ДВС (например, как в случае с ДПКВ), однако игнорирование такой неполадки в дальнейшем станет причиной проблем с двигателем.

Рекомендуем также прочитать статью о том, что такое ДПДЗ и как работает этот датчик. Из этой статьи вы узнаете, для чего нужен такой датчик, как он устроен и работает. Также вы узнаете, как определить, что датчик вышел из строя, какие признаки выхода из строя датчика положения дроссельной заслонки можно выделить и т.п.

Важно периодически проверять датчик детонации, надежность его крепления, целостность корпуса, состояние проводки и разъема.   При возникновении малейших симптомов неисправности ДД проверить датчик детонации можно способами, описанными выше.

Напоследок отметим, что с учетом качества топлива в СНГ, за состоянием датчика детонации рекомендуется отдельно следить, так как именно он в конечном итоге может уберечь мотор от серьезных поломок при езде на плохом бензине.

Читайте также

Неисправности датчиков двигателя

В предыдущей статье Топливовоздушная смесь мы разобрались как подготавливается топливовоздушная смесь и становится ясно, что не исправная работа кислородного датчика приводит к повышенному расходу топлива и снижению мощности. При неисправном датчике компьютер рассчитал, что приготовил подходящую смесь для сгорания в оптимальных соотношениях воздух — топливо, но в действительности график смещен и вместо 14. 7:1 на холостых оборотах будет допустим 15:1. Вроде бы наоборот смесь беднее, то есть экономичнее, но это только на холостых оборотах и то замечается нестабильная работа, а когда компьютер захочет сделать ее еще беднее это уже будет при движении как правило без резких нагрузок при средней скорости, допустим трасса. Тогда смесь становится слишком бедной, мощность падает, мотор везет хуже, в итоге на такой смеси мы проезжаем намного меньшее расстояние чем с исправным датчиком. Наглядно это изображено на графике при крейсерской скорости по трассе.

Когда требуется максимальная мощность обогащается смесь, соответственно по факту смесь будет в пределах 13:1, а не 12.6:1, опять недополучая возможную мощность.

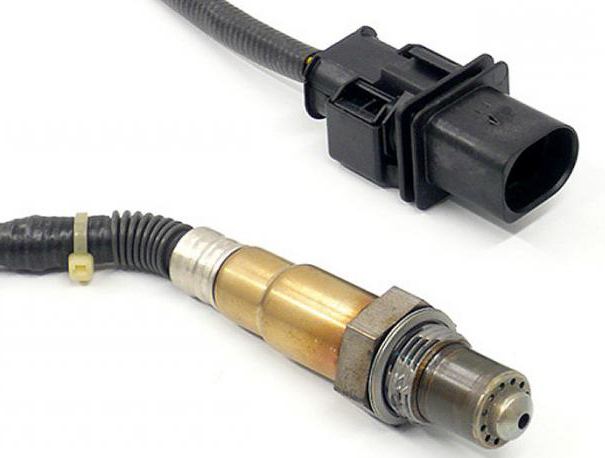

Сейчас я описал ситуацию, когда кислородный датчик покрылся большим количеством нагара и учитывает меньшее количество кислорода чем на самом деле, или неисправен его подогрев, это не единственная возможная неисправность. Так или иначе компьютер анализирует работу всех датчиков и подбирает усредненные коррекции смеси.

Примерно так же ведет себя датчик расхода воздуха, покрывшись слоем пыли или какими-либо отложениями завышается выходное напряжение, что приводит к обогащению смеси (воздуха высчитывается больше чем по факту), а также снижается время реакции на измерение поступающего количества воздуха. Или уже исчерпан ресурс прибора. В некоторых случаях датчик температуры в впускном коллекторе находится в МАФе и на пару с ним покрывается теми же отложениями некорректно высчитывая температуру. Иногда этот датчик устанавливается отдельно, например, на коллекторе, который в свою очередь нагревается, передавая часть тепла на датчик.

Неправильная установка датчика положения дроссельной заслонки или снижение его сопротивления от номинальных, приводит к неправильному вычислению нагрузки, так же за это отвечает и датчик давления (разряжения) в коллекторе. Неверный расчет нагрузки приводит к затупам мотора, снижению динамики.

Плохая работа датчика распределительного вала неточно указывает момент, когда нужно впрыскивать топливо, что приводит к плохому смесеобразованию, пропускам зажигания. Если применяются муфты регулировки фаз газораспределения, та же приведет к неправильной работе этой системы, хотя это может случиться и по причине например неисправности соленоидов или самой муфты, слабого давления масла.

Датчик положения коленчатого вала может неверно указать момент зажигания, обычно он работает, или не работает вообще так собственно и двигатель не запустится.

Датчик детонации должен быть надежно закреплен не иметь трещин на корпусе, часто причина замены не вызвана его неисправностью, а обусловлена другими неисправностями двигателя, это детонация, или ложное срабатывание датчика на нехарактерный стук двигателя, мало ли что может брякать.

Датчик температуры охлаждающей жидкости или завышает, или занижает свои показания, не работает вообще. При занижении температуры, двигатель может долго работать на очень богатой смеси что подразумевает период прогрева двигателя. Этот режим компьютер использует для облегчения запуска и поддержания устойчивой работы двигателя. Так же влияет на коррекцию смеси.

Сейчас хочу привести несколько графиков работы двигателя на разных режимах.

1. Прогрев двигателя.

2. Разгон с первой до 5 передачи.

На этом графике видно как изменяются показания лямбды в зависимости от нагрузки, а нагрузка тут максимальная, газ в пол, на второй передаче расход воздуха порядка 420 г/сек. Хорошо видно изменение смеси при переключении передач, а так же торможение двигателем, для экономии топлива.

Признаки и симптомы неисправности датчиков авто

Признаки, симптомы и причины неисправности датчиков в автомобиле

Доброго времени суток уважаемые читатели! В статье разберем какие датчики и за что отвечают в дизельных и бензиновых моторах, а так же характерные признаки их неправльной работы. Помните, что прежде чем ехать в СТО и паниковать, стоит потратить немного времени и постараться самому найти причину неисправности и устранить её.

В большинстве случаев, проблему можно обнаружить имея при себе персональный диагностический сканер. На сегодняшний день данные приборы способны не только указать на местоположение проблемы, но и подробно описать, что произошло. Среди имеющихся на данный момент автосканеров можем порекомендовать Scan Tool Pro Black Edition.

К основным преимуществам конкретно этой модели можем отнести диагностику не только двигателя, но и остальных систем автомобиля. Сканер достаточно прост в использовании, совместим с большинством новых и старых автомобилей и имеет широкий функционал.

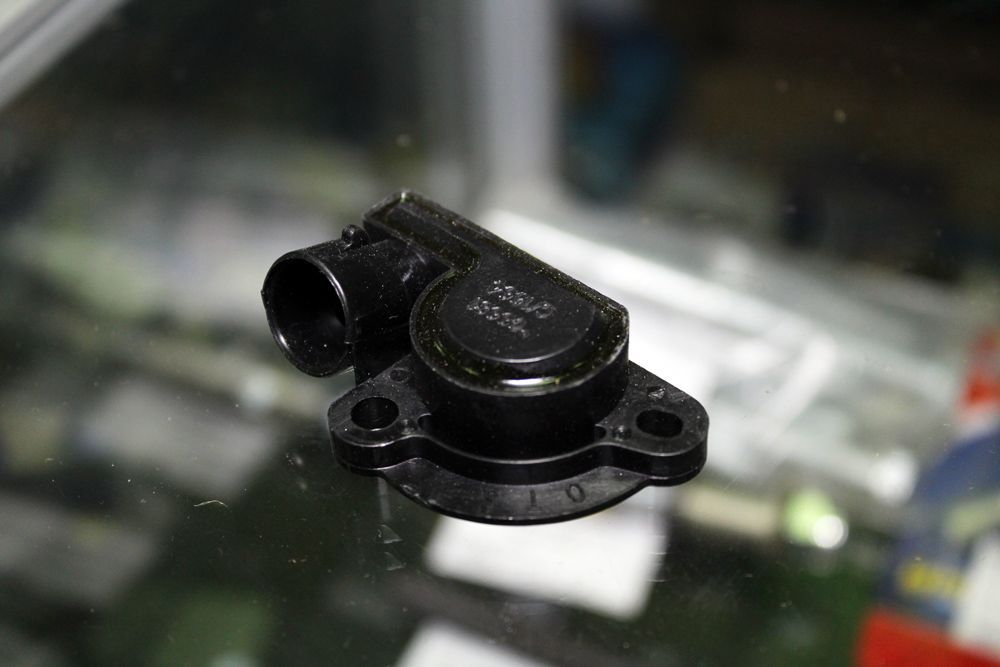

Признаки неисправности датчика ДПДЗ

— на холостом ходу возможны высокие обороты, это наиболее характерный признак;
— заметное снижение мощности двигателя и ухудшение приемистости;
— при нажатии акселератора появляются рывки, провалы и подергивания;
— плавающие обороты на холостом ходу;
— при переключении передач, самопроизвольно глохнет двигатель;
— возможны перегревы двигателя;
— при ускорении наблюдается детонация.

(лично у меня симптомами были высокие обороты, отсутствие возможности тормозить двигателем, рывки во время сброса педали газа, понижение мощности и соответственно повышенный расход бензина).

на фото видно сильно изношенные дорожки

Причинами неисправности датчика ДПДЗ могут быть:
— окисление контактов, в данной ситуации надо взять специальную жидкость WD и безворсовой тканью почистить все контакты в колодке и под крышкой;
— изношенные подложки датчиков в том случае, если в их конструкции было предусмотрено напыление резистивного слоя, в этой ситуации берем пинцет и аккуратно, совсем чуть чуть подгибаем контакты на целые дорожки;
— выходит из строя подвижный контакт, возможна поломка какого-нибудь наконечника этого контакта, тогда образуется задир и другие наконечники тоже выходят из строя;
— дроссельная заслонка на холостом ходу до конца не закрывается, в этом случае можно немножко подпилить напильником посадочные места датчика и заслонка должна будет закрыться.

Датчик дпдз редко выходит из строя, рядовой автовладелец не сможет диагностировать поломку, некоторые даже не знают где расположен сам датчик, он располагается напротив дроссельной заслонки.

Ошибка check выскакивает не всегда.

Рекомендуем статью про ремонт ДПДЗ, в ней рассмотрен один из способов восстановления его работоспособности.

Признаки неисправности клапана холостого хода

— неустойчивые обороты двигателя на холостом ходу;
— самопроизвольное повышение или снижение оборотов двигателя;
— двигатель глохнет при выключении передачи или холостом ходу;
— отсутствие повышенных оборотов при запуске холодного двигателя;
— снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка и т.д).

К лапан холостого хода в таком состоянии нормально функционировать не сможет.

Ошибка check выскакивает не всегда.

Лучшей профилактикой считается периодическая чистка клапана холостого хода со снятием, обычно это делают осенью и весной. Расположен клапан возле дроссельной заслонки.

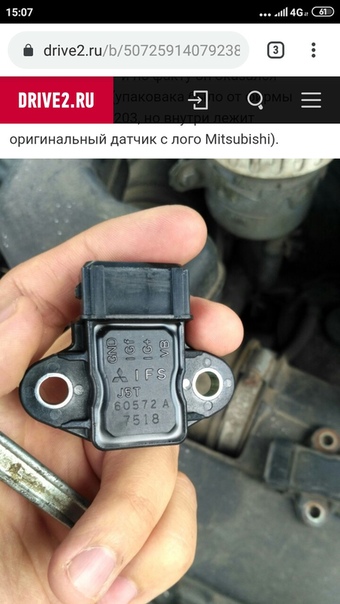

Признаки неисправности датчика ДМРВ

Датчик ДМРВ могут называть датчик массового расхода воздуха, мап или maf сенсор.

Признаки неисправности датчика дмрв или абсолютного давления во впускном коллекторе характеризуются:
— до 70 градусов машина более менее работает хорошо, после 70 начинается нестабильный холостой ход;
— провалы при разгоне и подтраивания;
— машина иногда глохнет на холостом ходу при резком нажатии педали газа;
— повышенный расход;
— неприятный запах выхлопа;
— хлопки в глушителе при работе и иногда хлопки во впускном коллекторе. (неправильный угол опережения зажигания из-за неисправного датчика).

Датчик расхода воздуха очень чувствительный и чистить его самому не рекомендуется, чем чаще вы меняете фильтр тем дольше он вам прослужит.

Ошибка check выскакивает только тогда, когда датчик дмрв перестал работать окончательно, а давать неверные показания он может долгое время.

Проверить дмрв или датчик массового расхода воздуха можно имея под рукой мультиметр или диагностический сканер.

Признаки неисправности датчика скорости

— спидометр не работает или дает неверные показания;
— нестабильный холостой ход;
— повышенный расход горючего;
— мотор перестает развивать полную мощность.
— стрелка указателя топлива почти мгновенно реагирует на колебания уровня топлива в баке т.к. компьютер думает, что автомобиль не движется, и меньше «сглаживает» показания датчика;
— одометр не наматывает пробег;
— АКПП при переключении скорости сбрасывается сама на нейтралку, или самопроизвольно нелогично переключается;
— машина перестает реагировать на педаль газа и идёт накатом;
— при городском движении при наборе скорости коробка резко повышает обороты и не ускоряется, не реагирует на другие режимы 2 и 1. Она как бы едет только на 1 скорости но не тормозит двигателем.

Принцип работы датчика скорости на всех автомобилях одинаковый и его можно восстановить самому, разберем на примере ремонт датчика скорости nissan cefiro. Датчик скорости располагается, в большинстве случаев, со стороны акпп.

Признаки и причины неисправности датчика детонации

— Приходит в неисправное состояние довольно редко. Чем сломается датчик, скорее что-то случится с его проводкой. Возможно, что-то случилось с ними, если при оборотах превышающих 3000 повысится чувствительность двигателя к тому, насколько качественное топливо в него заливают. Если топливо окажется некачественным, возникнет «стук пальцев».

датчик детонации

— симптомы неправильной установки угла опережения зажигания. Кто ездил на автомобилях с механической системой управления двигателя, тот знает, о чем я говорю. Стоит только на несколько градусов сместить УОЗ в раннюю или позднюю сторону, так двигатель либо потеряет динамику, так как будто вы едите на ручнике, либо начнет детонировать — звенеть при незначительной нагрузке или же «простреливать» в выхлопную систему. Все завит от детонационной стойкости залитого топлива и УОЗ при котором работает ваш двигатель.

К примеру (из опыта), мне встречалась Audi с V-образным двигателем с двумя датчиками детонации, которая наотрез отказывалась развивать полную мощность. Двигатель очень вяло набирал обороты, а павлодарские специалисты указывали на забитую топливную систему. Однако, при проверке на стенде, форсунки отлично распыляли топливо, а манометр показывал на эталонное значение давления в рейке. Но все же, при замере стробоскопом УОЗ выяснилось, что он смещен более чем на 10 градусов от нормального значения, которое описано в руководстве. Причиной всему был один из двух датчиков детонации на втором блоке двигателя.

Еще один интересный случай, связанный с неисправностью датчика детонации, был с двигателем Subaru. При покупке машина, подобно вышеописанной Audi, не развивала полную мощность. При этом двигатель работал очень ровно, топливная система (форсунки, бензобак) была абсолютно чистая и признаков каких либо неисправностей не было и вовсе. Однако хозяин автомобиля жаловался на то, что он и обычную инжекторную десятку обогнать не может. По опыту с Audi мы проверили датчик детонации на этом двигателе, но датчик оказался очень даже «живым». Сопротивления 540 кОм, как и положено по спецификации. На постукивания ДД реагировал живо — 30-40 мвольт.

Причина была найдена не скоро. На нескольких американских сайтах я нашел владельцев точно таких же автомобилей, которые тоже жаловались на ужасную динамику мотора. Но смышленые американцы быстро поняли, в чем дело и зашунтили цепь датчика детонации конденсатором, а были и те, кто особо с электроникой возиться не хотел и предпочел подкладку из куска резины, которую подкладывали под датчик. В результате чувствительность ДД снижалась и появление небольших вибраций в моторе вовсе игнорировалось. Таким образом, уже через несколько километров машина становилась резвой и динамичной.

Ошибка check выскакивает не всегда или пропадает.

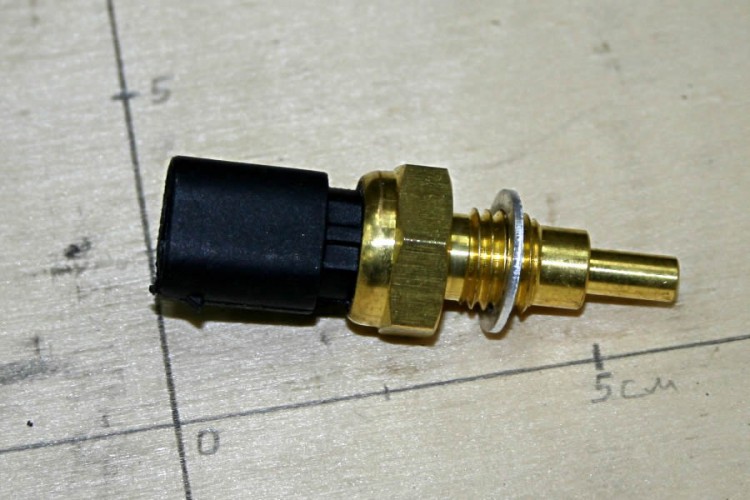

Признаки неисправности датчика температуры охлаждающей жидкости

Электронная система управления устанавливает температуру двигателя пригодную для пуска на значение в ноль градусов Цельсия и на регулятор добавочного воздуха поступает соответствующая команда. В случае неисправности датчика температуры, пропорции воздуха и бензина в смеси будут далеки от оптимальных, что затруднит запуск двигателя в условиях низких температур. После того, как двигатель всё же удастся запустить, в течении двух минут электронный блок управления решит, что температура охлаждающей жидкости поднялась до 80 градусов. По этой причине играть педалью газа придётся не только при запуске, но и при прогреве двигателя.

датчик ОЖ

С этой же неисправностью проблемы будут и в жаркую погоду. При нагреве двигателя до температуры значение которой близко к максимально допустимому, блок управления будет предполагать, что температура тосола имеет нормально значение, и не предпримет мер по корректировке угла опережения зажигания. Произойдёт потеря мощности и возникнет детонация двигателя.

Рассмотри симптомы кратко:
— холостые обороты ниже нормы;
— неправильная работа вентиляторов автомобиля, включаются на холодный двигатель и не включаются когда требуется, в следствии чего возрастает температура;
— появление темного дыма из выхлопной трубы.

На большинстве автомобилей присутствуют 2-а датчика температуры ож, данные от первого идут на панель приборов, а от второго датчика зависит включение и выключение вентилятора радиатора.

Ошибка выскакивает не всегда.

Ответ на вопрос:
что делать с завышением или понижением импульсов датчика охлаждающей жидкости
Менять, чем скорее, тем лучше.

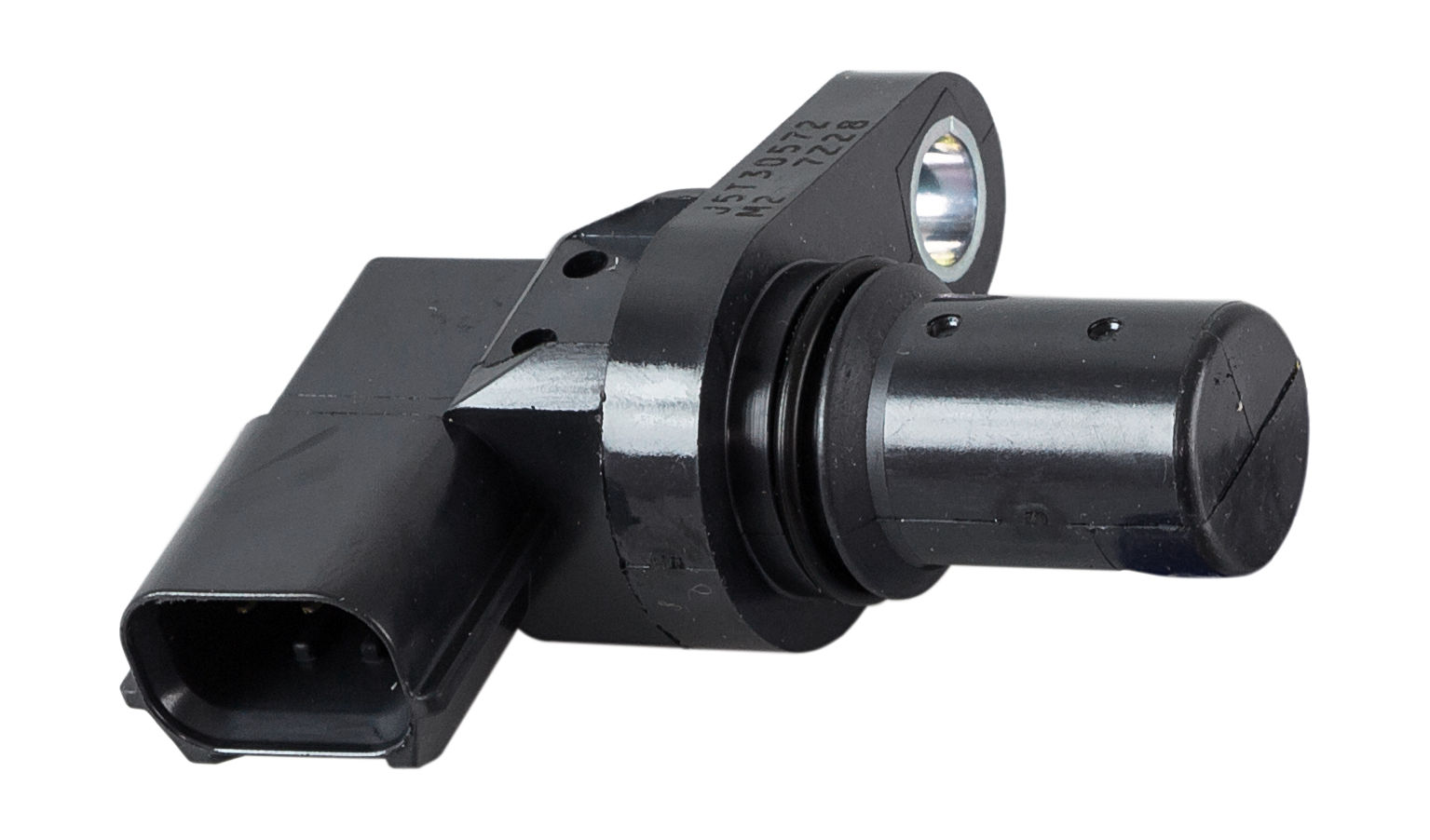

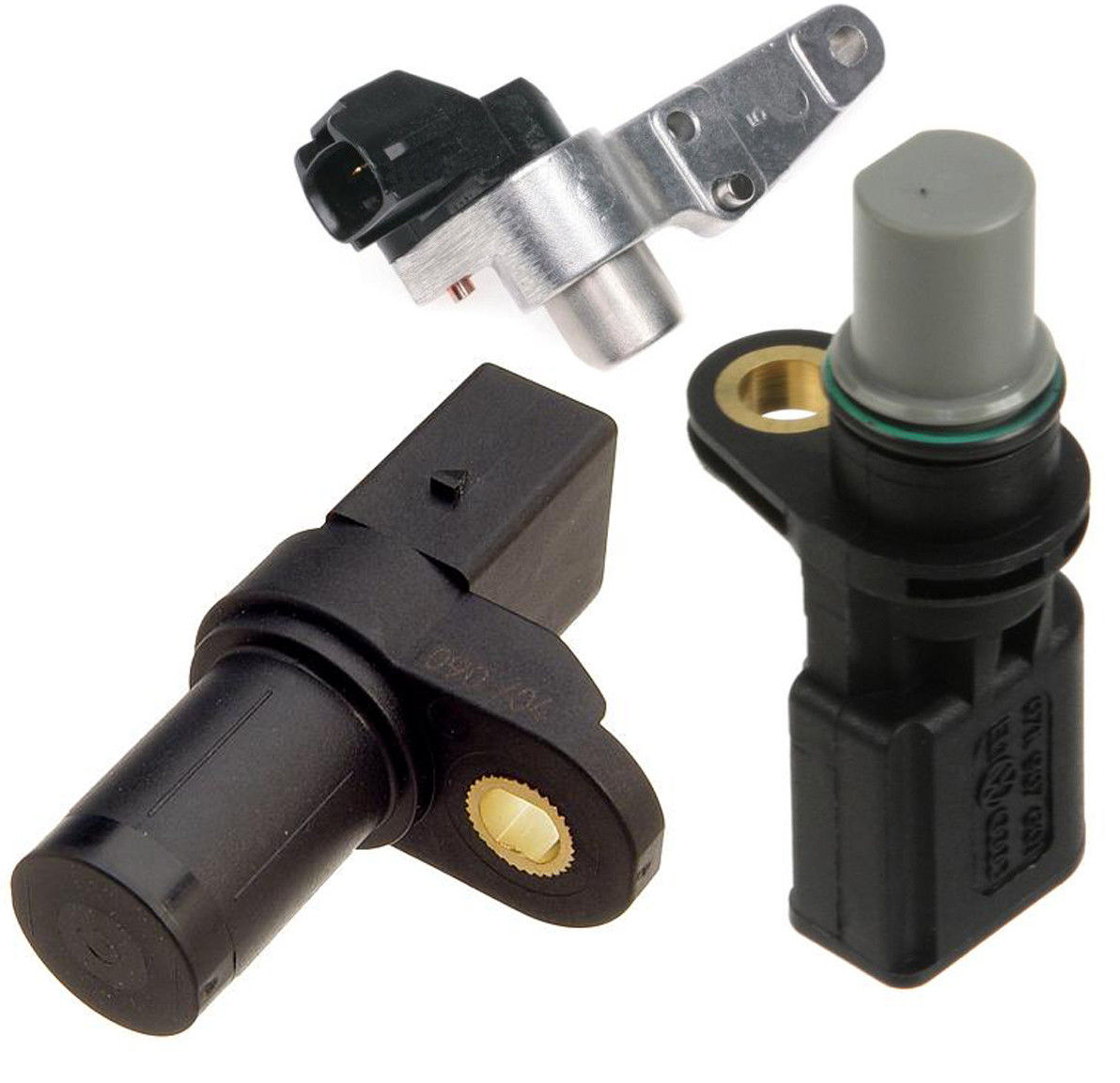

Признаки неисправности датчика положения распредвала

датчик распредвала

— коробка передач блокируется на одной передачи, обычно на первой, повторный запуск двигателя может решить проблему;
— автомобиль двигается рывками;
— автомобиль испытывает затруднительный разгон после 60 км/ч.
— двигатель периодически глохнет, особенно часто это происходит на холостых оборотах;
— возможны хлопки в системе выхлопных газов;
— исчезновение искры, завести двигатель не получится.

Признаки неисправности датчика положения коленвала

датчик коленвала

— при интенсивном разгоне появляется детонация;
— нестабильные обороты на холостом ходу;
— обороты автомобиля сами повышаются либо падают;
— автомобиль глохнет;
— не получается запустить двигатель.

Признаки неисправности катушки зажигания

Выходит из строя довольно часто.

Симптомами являются:
— возникающие провалы мощности;
— снижение общей мощности двигателя;
— неустойчивость в режиме холостого хода;
— провалы во время разгона, и даже отключение двух цилиндров.

Если расстояние до станции техобслуживания составляет несколько километров и вы можете до неё добраться, вам следует отключить соответствующие форсунки. В противном случае бензин, впрыскиваемый форсунками в нерабочие цилиндры, будет смывать масло. Последствия могут быть разные от забития картера до залегания уплотнительных колец.

Проверить можно способом отключения катушек зажигания по очереди, когда наткнетесь на неисправную катушку работа двигателя не измениться.

Признаки неисправности генератора

— при работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора;
— разрядка или перезаряд (выкипание) аккумуляторной батареи;
— тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе;
— значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности;
— посторонние звуки (вой, писк) исходящие от генератора.

Признаки неисправности адсорбера

Электромагнитный клапан продувки адсорбера устанавливается на всех современных автомобиля с целью предотвращения попадания паров топлива в атмосферу. Сам адсорбер, это некая емкость наполненная адсорбентом в которой и содержатся пары топлива. В качестве адсорбента чаще всего выступает активированный уголь.

Признаки неисправности клапана адсорбера:
— поломка может послужить выходом из строя клапана продувки;
— поломка может послужить выходом из строя топливного насоса;
— во впускном коллекторе могут накапливаться пары бензина, в следствии нарушается пропорция топливовоздушной смеси и двигатель теряет мощность;
— полная остановка двигателя.

Датчик распредвала признаки неисправности: симптомы, ошибка

Это может случиться в любое время без предупреждения. Представьте, Вы едете по шоссе, двигаясь на безумной скорости, и тут внезапно двигатель машины выключается.

Испытав неприятные моменты, связанные с с отключением усилителя рулевого управления и ухудшения эффективности тормозной системы, вы станете предполагать, что  же произошло с вашим автомобилем.

Частой причиной неожиданного выключения двигателя во пора движения является неисправность датчика распредвала (датчик положения распределительного вала).

Подробнее о признаках, причинах и проверке неисправности датчика положения распредвала читайте здесь: https://etlib.ru/blog/172-datchik-polozheniya-raspredel-vala-opisanie-printsip-dejstviya.

Порой датчик датчик распредвала (CMP) может выйти из строя без предупреждения, в результате чего двигатель глохнет. В некоторых случаях водитель может не догадываться о проблемах с датчиком до тех пор, пока при пуске двигатель не откажется запускаться.

В статье мы рассмотрим основные признаки неисправности датчика положения распределительного вала, а также расскажем об устранении этой неисправности. Однако для начала давайте узнаем, что делает этот датчик в автомобиле.

Что такое Датчик положения распределительного вала (CMP)?

Распределительный вал управляет открытием и закрытием впускных и выпускных клапанов

В головке блока цилиндров двигателя вашего автомобиля находится 1 или 2 распределительных вала, которые оснащены лепестками, необходимые для работы впускных и выпускных клапанов. Суставчатый вал находится в блоке цилиндров, который, получая крутящий момент от движения поршней в блоке, передает его с помощью шестерней, цепи ГРМ (или ремня ГРМ) на распределительный вал.

Распредвал

Для определения того, какой цилиндр двигателя находится в такте, компьютер вашего автомобиля контролирует позу поворота распределительного вала относительно положения коленчатого вала с помощью датчика распредвала (СМР).

Получаемая информация с датчика СМР, необходима для настройки синхронизации подачи искры в камеру сгорания и работы топливных форсунок.

Таким образом, датчик распредвала напрямую влияет на расход топлива машины и на число выбросов в выхлопе.

 Наиболее распространенные датчики распредвала: магнитные и основанные на эффекте Холла. Оба типа датчиков передают сигнал напряжения к электронном блоку управления двигателем или на бортовой компьютер машины.

 Магнитный образ датчика распредвала производит собственный переменный ток (синусоидальный вал). Обычно этот датчик имеет два провода. Датчик, основанный на эффекте Холла использует внешний ключ питания для получения цифрового сигнала и обычно имеет три провода.

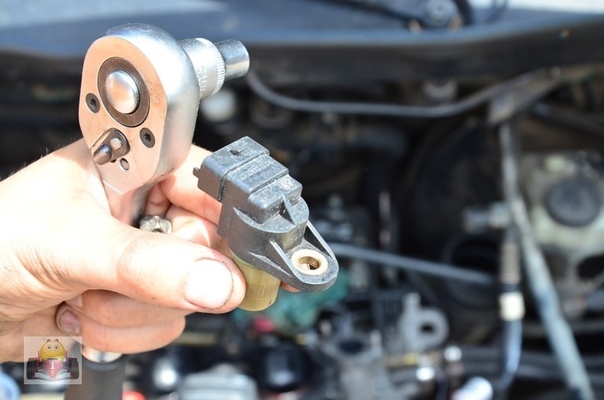

Датчик положения распределительного вала

В зависимости от марки и типа вашего автомобиля  двигатель может иметь один или несколько датчиков распределительного вала. Также в вашей машине могут использоваться два вида датчиков CMP.

 Симптомы неисправности датчика распредвала

 Датчик CMP, как любая другая деталь в вашем автомобиле, подвержен износу, и со временем требует замены. Это произойдет в любом случае, как только истечет его максимальный срок службы. Обычно это происходит из-за износа внутренней обмотки проволоки или связанного с ней компонента.

В этом случае двигатель может работать с перебоями, а признаки неисправности будут варьироваться в зависимости от типа износа датчика. Так, в датчике может износится разъем, внутренняя цепь датчика или выйти из строя связанный компонент.

— На некоторых автомобилях при неисправности датчика положения распределительного вала, коробка передач может заблокироваться на одной передаче, до тех пор, пока вы не выключите двигатель и опять его не запустите. Это может повторяться с определенной цикличностью.

— Если датчик распредвала во пора движения автомобиля начинает некорректно работать, вы можете почувствовать, что машина двигается рывками, теряя скорость.

— При неисправности датчика распредвала вы можете столкнуться с заметной потерей мощности двигателя. Так, ваша машина не сможет разогнаться свыше 60 км/час.

— Двигатель может глохнуть с перерывами из-за неисправности датчика СМР

— При выходе из строя датчика вы заметите плохую работу двигателя: утрата динамичности, осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т.п.

— На некоторых моделях автомобиля при неисправности датчика распредвала может целиком исчезнуть искра зажигания, что в итоге приведет к отказу запуска двигателя.

После того, как компьютер вашего автомобиля обнаружит неисправность датчика положения распределительного вала, это приведет к появлению на приборной панели индикатора «Чек двигателя» (Check Engine). После обнаружения плохой работы датчика СМР компьютер запишет в память код ошибки датчика.

Для того чтоб точно определить причину неисправности датчика распредвала, необходимо провести компьютерную диагностику автомобиля, подключив специальное оборудование к диагностическому разъему машины. Дальше с помощью специальной компьютерной программы считать код ошибки.

Ниже представляем вам таблицу диагностических кодов ошибок, которые связаны с износом датчика распредвала.

Коды ошибок датчика положения распределительного вала CMP

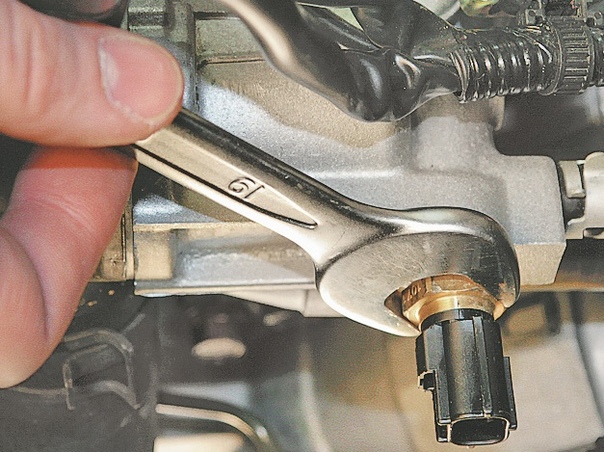

Расположение датчика распредвала в автомобиле

Месторасположение датчика положения распределительного вала определяется маркой и моделью транспортного средства. В большинстве автомобилей вы можете найти датчик вокруг головки блока цилиндров. Ищите датчик у верхней части расположения зубчатого ремня или в защищенных частях электропроводки в передней части двигателя.

•  Также датчик может быть расположен в задней части головки блока цилиндров.
• Отдельные модели автомобилей могут иметь специальный отсек под капотом, в котором установлен датчик распредвала (как например, в некоторых автомобилях производства General Motors).
•
• Кроме того, в некоторых моделях  датчик распредвала может находится внутри головки блока цилиндров.

 При необходимости проверьте руководство по эксплуатации вашего автомобиля, чтоб точно узнать, где расположен датчик СМР. Если у вас нет руководства по ремонту и обслуживанию вашего автомобиля, то вы сможете найти его в интернете или в автомагазине, где представлен огромный выбор подобной авто литературы.

 Мы настоятельно рекомендуем всем владельцам автомобилей иметь руководства по ремонту и обслуживанию вашей модификации и модели авто. Руководство  поможет вам в случае поломок и неисправностей, и станет для вас ценным справочником для выполнения планового технического обслуживания транспортного средства и для его мелкого ремонта.

 Устранение неисправностей датчика распределительного вала (CMP)

Если компьютер вашего автомобиля обнаружил ошибку датчика и уже включил на приборной панели значок «Проверка двигателя», то вы легко сможете узнать самостоятельно код ошибки, которая привела к появлению индикации на приборе. Для этого советуем  обзавестись недорогим комплектом оборудования для компьютерной диагностики. Либо обратитесь в любой недорогой автосервис, где вам считают ошибки в компьютере автомобиля.

 После того, как вы по коду ошибки узнали, что в вашей машине существует неисправность датчика распредвала или связанных с ним компонентов, вы должны сделать несколько простых тестов.

Помните, что код неисправности,  не всегда означает, что вышел из строя непосредственно сам датчик СМР. Ведь причина неисправности может быть не в датчике, а в разъеме датчика или  повреждении проводов, подключенных к нему.

Или могли выйти из строя связанные с ним компоненты автомобиля.

Для того, чтобы точно узнать, нормально ли функционирует датчик распредвала, вам может потребоваться провести немалый объем диагностики. Особенно надо учесть, что в некоторых случаях, для проверки эффективности сигнала датчика СМР, может потребоваться специальное оборудование, без которого тяжело установить причину неисправности.

Тем не менее, вы можете сделать несколько простых проверок самостоятельно, используя цифровой мультиметр (DMM):

— Во-первых, проверьте у датчика распредвала электрический разъем и состояние проводов. Отсоедините разъем и проверьте, нет ли на нем признаков ржавчины или загрязнений. Все это может мешать хорошему контакту для передачи электричества.

1. Затем проверьте присутствие повреждений проводов: порванные провода, признаки плавления проводов от близлежащих горячих поверхностей.
2. Кроме того, убедитесь, что провода датчика распредвала не касаются свечей зажигания или катушек зажигания, которые могут подавать помехи и мешать датчику передавать верный сигнал.
3. — После вышеописанных проверок используйте цифровой мультиметр, какой может тестировать переменный ток (АС) напряжения или непрерывный ток (DC) — в зависимости от конкретного типа датчика распредвала, какой используется в вашем автомобиле.

Также перед тестированием вам нужно выставить на мультиметре правильные электрические параметры для конкретного типа датчика СРМ. Обыкновенно подобная информация указывается в руководстве по ремонту и обслуживанию автомобилей.

— Отдельный датчики распредвала позволяют вам создать разветвитель электрической цепи датчика СМР для того чтоб считать сигнал с датчика во пора его работы в автомобиле.

Если образ вашего датчика не позволяет подсоединить к нему провода мультиметра, то вы можете, отсоединив разъем с датчика, прикрепить к нему медную проволоку, вставив ее в любой разъем датчика.

Затем подключите разъем назад к датчику, соблюдая осторожность, чтоб не замкнуть провода во пора тестирования. Если вы используйте этот метод, заизолируйте провода изолентой.

Тестирование двухпроводного датчика распредвала

— Если в вашей машине датчик распредвала имеет два провода, то это означает, что автопроизводитель установил на машину магнитный образ датчика СМР. В этом случае установите на мультиметре «переменное усилие».

— Попросите помощника повернуть ключ зажигания без запуска двигателя.

— Сейчас проверим наличие электричества, которое надлежит протекать через контур датчика. Возьмите одинешенек контакт мультиметра и прислоните его к «земле» (любой металлической части на двигателе).

Иной контакт мультиметра вы должны прислонить к каждому проводу, которые вы подсоединили к разъему датчика распредвала. Если ни на одном проводе дудки электрического тока, то датчик целиком неисправен.

— Попросите вашего помощника запустить двигатель

— Прислоните один контакт мультиметра к одному проводу датчика распредвала, другой контакт измерительного оборудования ко второму проводу датчика. Посмотрите на дисплей мультиметра. Сверьте показатель со спецификацией, указанной в руководстве по ремонту автомобиля. В большинстве случаев вы уведите колеблющийся сигнал от 0,3 до 1 вольта.

— Если нет сигнала, то датчик положения распределительного вала неисправен

Тестирование трехпроводного датчика распредвала

— После того будто вы проверили провода датчика распредвала, состояние его разъема и т.п., и определили, что в вашей машине установлен трехпроводной датчик СРМ, пришло пора проверить его работоспособность мультиметром. Для этого установите мультиметр в порядок «постоянного тока».

— Попросите помощника покрутить ключ в зажигании, но без запуска двигателя.

— Один из  проводов мультиметра прислоните к «земле» (к металлическому кронштейну, к болту или к металлической части двигателя). Второй провод мультиметра подсоедините к проводу питания датчика. Сравните показатели мультиметра со спецификацией, указанной в руководстве по ремонту машины.

— Попросите вашего помощника запустить двигатель

— Подсоедините алый провод мультиметра к красному проводу датчика, а черный провод мультиметра к черному проводу датчика. Сравните показатели мультиметра со спецификацией, которая указана в руководстве по ремонту вашего автомобиля. Если показатель на мультиметре ниже, чем указан в руководстве по ремонту или данные целиком отсутствуют, то, скорее итого, датчик распредвала вышел из строя.

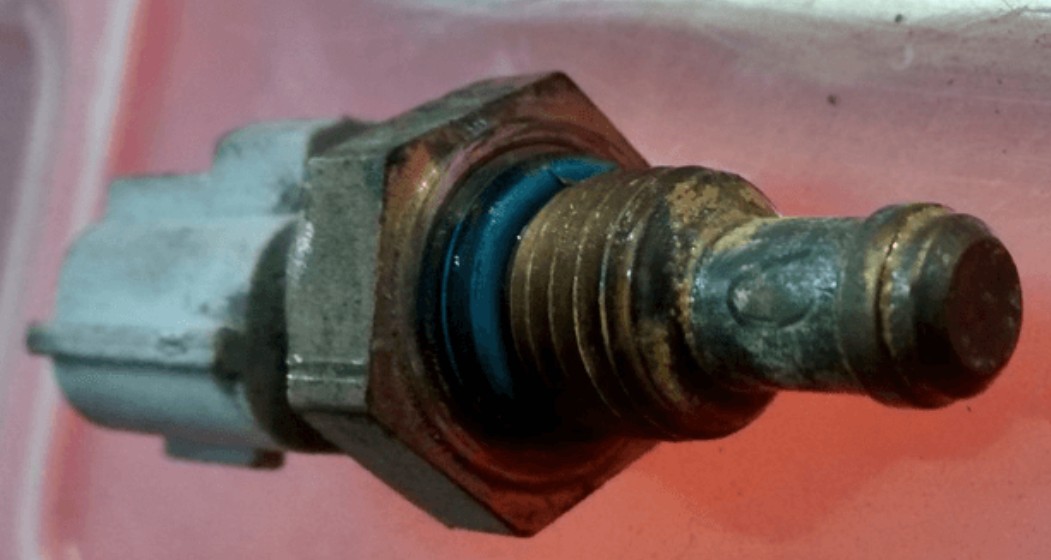

— Снимите датчик распредвала и проверьте его на присутствие признаков физического повреждения или загрязнения.

Если после самостоятельной диагностики датчика положения распределительного вала вы установили, что он целиком исправен, то возможно существует поломка или сбой в связанных с датчиком компонентах автомобиля.

Так, цепь ГРМ (или ремень ГРМ) может иметь недостаточную натяжку или быть перетянутой. Также возможно, что износился натяжитель ремня или цепи ГРМ. Будьте внимательны!!!

При подобных проблемах с машиной также причиной неисправности может быть сильно изношенный ремень ГРМ. Из-за этого распределительный вал и коленный вал могут потерять синхронизацию. В итоге датчик распредвала может посылать неверный сигнал в компьютер машины. В итоге это приведет к неправильному зажиганию и впрыску топлива.

Источник: http://sovavto.org/novosti/priznaki-neispravnosti-datchika-raspredvala

Датчик распредвала признаки неисправности

Симптомы и проблемы, которые могут быть вызваны неисправным датчиком положения распределительного вала

Неисправный датчик положения распределительного вала (CMP) может вызвать ряд проблем, в зависимости от того, как он выходит из строя, и модели автомобиля:

• На некоторых автомобилях неисправный датчик распредвала может заблокировать коробку передач на одной передаче, пока вы не выключите и не запустите двигатель. Этот цикл может повторяться с перерывами.
• Если он начинает выходить из строя во время движения автомобиля, вы можете почувствовать, как машина дергается при потере мощности.
• Вы можете испытать заметную потерю мощности двигателя. Например, двигатель не может разгоняться выше 35 миль в час.
• Двигатель может периодически останавливаться.
• Вы можете заметить плохую работу двигателя, включая нерегулярное ускорение, пропуски зажигания, жесткий запуск или скачки напряжения.
• На некоторых моделях автомобилей неисправный CMP предотвращает зажигание, поэтому двигатель вообще не запускается.

Датчик положения распредвала признаки неисправности – может выйти из строя без предупреждения

Периодический или полный отказ CMP во время движения может быть опасным. Это может произойти в любое время: вы едете по шоссе, двигаетесь в условиях интенсивного движения, когда ваш двигатель внезапно теряет мощность. Ничего не поделаешь, кроме как с ужасом наблюдать за тем, как автомобиль движется со скоростью 70 миль в час. Не красивая картинка, но это случалось много раз.

В других случаях водитель узнает о неисправном CMP, когда двигатель отказывается запускаться.

Здесь мы рассмотрим симптомы неисправного датчика положения распределительного вала и что вы можете с этим сделать. Но давайте сначала обсудим, что он делает.

Что такое датчик положения распределительного вала

Распределительный вал управляет открытием и закрытием впускного и выпускного клапанов.

В головке цилиндров вашего двигателя находится один или два распределительных вала – вал, снабженный смещенными лепестками, – для управления впускным и выпускным клапанами. Коленчатый вал, расположенный в блоке двигателя, приводит в движение распредвал с помощью зубчатых колес, цепи привода ГРМ или ремня привода ГРМ.

Распредвал

Чтобы определить, какой цилиндр имеет рабочий ход, компьютер вашего автомобиля контролирует положение вращения распределительного вала относительно положения коленчатого вала с помощью датчика положения распределительного вала (CMP). Он использует эту информацию для регулировки момента зажигания и работы топливных форсунок. Таким образом, CMP влияет на экономию топлива, контроль выбросов и эффективность двигателя.

Два наиболее распространенных датчика распредвала, которые вы увидите, – это магнитный тип и эффект Холла. Оба передают сигнал напряжения на электронный модуль управления или на компьютер автомобиля.

Магнитный тип генерирует свой собственный сигнал переменного (переменного тока) (синусоида), и вы можете идентифицировать его по двум проводам. Тип эффекта Холла использует внешнее   питания для создания цифрового сигнала («прямоугольная волна», вкл. Или выкл.) И имеет три провода.

Примечание: Если вы новичок во всем этом, вы должны знать, что датчик положения распределительного вала отличается от датчика положения коленчатого вала.

Как датчик может выйти из строя

Как и каждая деталь или компонент в вашем автомобиле, CMP в конечном итоге перестанет работать, когда он достигнет конца срока службы, потому что неисправна внутренняя деталь, провод или связанный компонент. Симптомы, которые могут возникнуть у вашего двигателя в этот момент, могут различаться в зависимости от типа неисправности: например, проблема в цепи электропроводки, разъеме, связанном компоненте.

Как только компьютер вашего автомобиля обнаружит неисправность CMP, он засветит лампу двигателя check engine и сохранит диагностический код неисправности (DTC) в своей памяти (см. Таблицу ниже для получения общих кодов диагностики неисправностей датчика положения распределительного вала).

Коды CMP и что они значат

Расположение датчика положения распределительного вала

Как и следовало ожидать, конкретное расположение CMP положения распределительного вала зависит от марки и модели автомобиля. На большинстве моделей вы можете найти датчик где-то вокруг головки цилиндров. Осмотрите верхнюю часть ремня ГРМ / крышку цепи (в передней части двигателя) или задний конец головки цилиндров. Некоторые модели GM могут иметь специальный отсек для датчика.

Кроме того, некоторые модели Mercury Villager и Nissan Quest размещают датчик CMP внутри корпуса распределителя, а также некоторые модели серий Dodge Ram B1500, B2500 и B3500 с бензиновыми двигателями.

В зависимости от конкретной модели вашего автомобиля, ваш двигатель может иметь один или несколько датчиков кулачка.

Если вам нужна помощь в поиске датчика, обратитесь к руководству по обслуживанию автомобиля для вашей конкретной модели. Вы можете найти копию в интернете Я настоятельно рекомендую вам купить инструкцию по ремонту для конкретной марки и модели автомобиля (  Haynes – хороший недорогой бренд) для справок при выполнении технического обслуживания и небольших ремонтных работ.

Устранение неполадок датчика CMP

Если ваш автомобильный компьютер уже включил лампу о неисправности двигателя, вы можете получить код (DTC) с помощью устройства для чтения кода или относительно недорогого сканирующего инструмента.

 Если у вас нет считывателя кодов и вы не можете позволить себе его купить, и вы все равно можете безопасно управлять своим автомобилем, просто заезжаете на ближайшую станцию технического обслуживания автомобиля (СТО) и закажите услугу скана вашего бортового компьютера на ошибки.

После подтверждения кода неисправности, связанного с CMP, стоит провести несколько простых тестов. Код неисправности, указывающий на возможную неисправность датчика, не обязательно означает, что он неисправен. Возможно, вы столкнулись с неисправностью провода, разъема или другого компонента, которую вы можете устранить самостоятельно.

Проверка датчика положения распредвала мультиметром

Однако подтверждение правильной или плохой работы датчика положения распределительного вала может потребовать объемных тестов. Например, неисправный сигнал CMP может быть трудно проверить без специального оборудования. Тем не менее, вы можете сделать несколько простых проверок в своем гараже, используя инструмент цифровой мультиметр (DMM).

• Сначала проверьте состояние электрического разъема CMP и проводов. Отсоедините разъем и проверьте на наличие ржавчины или загрязнений, например, масла, которые мешают хорошему электрическому контакту. Затем проверьте, нет ли повреждений проводов: оборванных проводов, ослабленных проводов и признаков ожогов, вызванных близкими горячими поверхностями. Кроме того, убедитесь, что провода датчика не касаются проводов свечей зажигания или катушек зажигания, которые могут мешать сигналу датчика.
• После этих проверок используйте цифровой мультиметр, который может проверять напряжение переменного или постоянного тока, в зависимости от вашего конкретного типа датчика положения распределительного вала. Вам также понадобятся правильные эталонные электрические параметры для вашего конкретного типа CMP. Вы можете найти эту информацию в руководстве по ремонту вашего автомобиля.
• С некоторыми датчиками вы можете провести обратную проверку проводов через электрический разъем датчика.
• Если это невозможно, посмотрите, можете ли вы отсоединить разъем CMP и прикрепить жилу медного провода к каждой клемме разъема. Затем вставьте разъем обратно так, чтобы две жилы торчали через корпус разъема.
• Другое решение для тестирования – это прокалывать каждый провод с помощью булавки, стараясь не закорачивать провода во время ваших испытаний. Если вы используете этот последний метод, используйте изоленту, чтобы закрыть отверстия для штифтов на изоляции проводов после того, как вы закончите испытания, чтобы предотвратить коррозию от проникновения влаги в провода.

Тестирование двухпроводного датчика положения распределительного вала:

• Если у вас двухпроводной магнитный датчик CMP, установите мультиметр на «AC Volts».
• Попросите помощника включить ключ зажигания, не запуская двигатель.
• Проверьте наличие энергии, протекающей через цепь. Прикоснитесь к заземлению одного из ваших датчиков (любой металлической части двигателя), а другой – к каждому из проводов датчика. Если ни один из проводов не имеет тока, в цепи датчика произошел сбой.
• Пусть ваш помощник провернет или запустит двигатель.
• Прикоснитесь к одному из проводов CMP, а другой к другому проводу. Проверьте дисплей своего измерителя и сравните показания с техническими характеристиками вашего руководства. В большинстве случаев вы увидите колеблющийся сигнал от 0,3 вольт до 1 вольт.
• Если нет сигнала, у вас плохой CMP.

Тестирование трехпроводного датчика:

• После того, как вы определили провода питания, заземления и сигнальные провода, используя руководство по ремонту вашего автомобиля, проверьте цепь, установив мультиметр на «Вольт постоянного тока».
• Попросите помощника включить ключ зажигания, но не запускайте двигатель.
• Прикоснитесь к черному проводу к земле (металлический кронштейн, болт или металлическая поверхность на самом двигателе), а другим проводом (обычно красным) – к силовому проводу.  Сравните ваше чтение со спецификацией в вашем руководстве.
• Пусть ваш помощник провернет или запустит двигатель.
• Коснитесь сигнального провода красным щупом от вашего измерителя и заземляющего провода черным щупом. Сравните ваши данные со спецификацией в руководстве по ремонту вашего автомобиля. Если сигнал напряжения ниже спецификации или сигнал не поступает от датчика, скорее всего, он неисправен.
• Снимите его и осмотрите его на наличие признаков физического повреждения или загрязнения.

Посмотрите видео ниже, чтобы увидеть, как вы можете выполнить эти тесты, используя индикатор и мультиметр. Это также даст вам представление о характере тестов.

 Если вы не можете найти что-то не так с датчиком или его цепью, возможно, у вас произошел прерывистый сбой или сбой в связанном компоненте. Например, у вас может быть ослабленный или чрезмерно растянутый ремень ГРМ или натяжитель ремня ГРМ.

 Изношенный ремень может препятствовать синхронизации распределительного вала и коленчатого вала, в результате чего датчик CMP посылает неправильный сигнал.

Проверка датчика положения распределительного вала

Замена датчика и стоимость

Если вы подтвердили, что датчик положения распределительного вала неисправен, вы можете заменить его самостоятельно. На некоторых моделях автомобилей заменить еготак же просто, как отсоединить электрический разъем, открутить крепежный болт, вытащить CMP и установить новый. На других моделях вам может потребоваться удалить один или несколько компонентов, чтобы получить доступ к датчику.

Обратитесь к руководству по ремонту вашего автомобиля для получения инструкций о том, как заменить датчик для конкретной модели автомобиля.

Ожидайте потратить от 30 до 100 (или более) долларов на сам датчик, в зависимости от модели вашего автомобиля. Сама цена замены это измерителя колеблется довольно сильно в разных городах и на разных СТО и сильно зависит от конкретного марок автомобиля.

Симптомы, которые я обсуждал выше, не являются четкими признаками того, что ваш датчик CMP неисправен. Тем не менее, если вы обнаружите один или несколько из этих симптомов, попробуйте диагностировать проблему как можно скорее. Последнее, что вы хотите, это застрять в середине дороги.

 Начните с получения кодов неисправностей из памяти вашего компьютера и, при необходимости, протестируйте датчик с помощью руководства по обслуживанию вашего автомобиля. Иногда вы можете определить причину проблемы и устранить ее самостоятельно, не тратя слишком много времени и денег.

Источник: https://santavod.ru/datchik-raspredvala-priznaki-neispravnosti/

Основные признаки неисправности датчика распредвала, по каким симптомам можно судить о поломке

Современный автомобиль – это сложная техническая конструкция. Кроме механических узлов и агрегатов, в транспортное средство встроены электронные компоненты и блоки. Многочисленные датчики следят и контролируют работу силового агрегата. В этой статье более подробно узнаем про датчик положения распределительного вала (ДПРВ). Исправность ДПРВ – залог стабильной работы мотора.

Зачем нужен датчик и как он функционирует?

Датчик – это электронный прибор. Он следит за положением распределительного (кулачкового) вала в определённые промежутки времени. С помощью поступающего от него сигнала бортовой компьютер управляет:

• подачей топлива в двигатель;
• выхлопом отработанных газов;
• поджогом горючей смеси в камере сгорания мотора.

Датчик играет важную роль при запуске двигателя. Без него автомобиль не заведётся и не сдвинется с места.

Принцип работы ДПРВ

Принцип действия датчика в любом автомобиле одинаков. Работает он на основе эффекта Холла, поэтому иногда ДПРВ (датчик положения распределительного вала) называют датчиком Холла.

Эффект заключается в следующем: при прохождении полупроводника через постоянное магнитное поле в нём меняется направление движения заряженных частиц.

На контактах меняется напряжение при пересечении магнитного поля.

В датчике размещён постоянный магнит, создающий магнитное поле. На зубьях колеса кулачкового вала размещён репер. Так называется металлический зуб. Он проходит через магнитное поле и формирует импульс напряжения на сигнальном контакте ДПРВ, который поступает в блок управления двигателем. Бортовой компьютер автомобиля всегда знает положение цилиндров. В этом ему помогает датчик Холла.

Конструкция любого датчика положения распредвала предельно проста: постоянный магнит в пластмассовом корпусе с сигнальными проводоми

Располагается электронный прибор в разных автомобилях по-разному. Чтобы его отыскать, надо заглянуть в книгу по эксплуатации транспортного средства. В некоторых автомобилях установлено несколько датчиков Холла. Также нередко можно услышать ещё одно его название: датчик фазы.

Признаки неисправности

Электронный блок управления двигателем следит за показаниями датчиков. Самостоятельно обнаружить поломку в электронном приборе сложно, но есть несколько признаков, которые указывают на неправильную работу датчика или на его поломку.

Резкое превышение расхода топлива — это признак неисправности датчика положения распредвала

Первый признак – это резкое превышение расхода топлива. Каждый водитель знает, сколько потребляет бензина или дизтоплива его автомобиль на 100 километров пробега. Если неожиданно увеличивается расход топлива, то датчик Холла забарахлил.

Периодический перегрев двигателя — второй признак неисправности датчика Холла

Периодическое превышение рабочей температуры силового агрегата – это второй признак неправильной работы датчика положения распредвала. В этом случае надо быть предельно внимательным и как можно быстрее устранить неисправность. Перегрев двигателя часто приводит к дорогому ремонту.

Если засветился аварийный индикатор Check Engine, то необходимо сразу провести диагностику электронного оборудования автомобиля

На приборном щитке установлен индикатор аварийной работы двигателя. Сам бортовой компьютер сигнализирует о возможной неисправности. Это будет третий симптом выхода из строя какого-либо датчика, в том числе и датчика положения распределительного вала.

Проверка своими силами

Конечно, квалифицированный ремонт и диагностику датчика проведут только специалисты станции техобслуживания. В этом им поможет специальный прибор – осциллограф. Но если нет возможности заехать на СТО, то проверить электронный прибор можно самостоятельно. Для этого необходим вольтметр.

Сначала проверяем целостность проводов, идущих к датчику. Для этого выполните следующие действия:

1. Найти в мануале по эксплуатации автомобиля, где расположен датчик.
2. Отключить фишку на ДПРВ.
3. Включить зажигание.
4. Замкнуть цепь через вольтметр. Если напряжение есть, то с проводкой всё в порядке. Иначе ищите, где обрыв или отсутствие контакта.

После проверки проводов приступаем к диагностике датчика. Её выполняют так:

1. Подключить один щуп вольтметра на сигнальный контакт датчика, второй замыкаем на +12 вольт.
2. Покрутить стартером. Если стрелка вольтметра не реагирует, то вышел из строя датчик. Замените на новый.

Установка ДПРВ на авто с бензиновым двигателем своими руками обычно не вызывает затруднения. С автомобилем, на котором установлен блок управления распределением фаз или дизельный силовой агрегат, лучше воспользоваться услугами станции технического обслуживания.

Источник: https://autozam.ru/remont-i-obsluzhivanie/datchik-polozheniya-raspredvala-priznaki-neispravnosti-i-diagnostika.html

Симптомы неисправности датчиков распредвала и коленвала

Место нахождения распределительного вала и модель автомобиля служат основополагающими моментами при определении принципа работы датчика распределительного вала. Сам датчик распредвала оснащен функцией определения углового положения ГРМ, который соответствует положению коленвала. Система управления получает информацию от датчика кулачкового вала.

Для того чтобы проверить исправность датчика распредвала, необходимо ознакомится с перечнем основных, классических неисправностей и их признаков.

Причины поломки датчика распредвала:

• датчик сместился из-за разрушения ушек крепления
• существенно повысилась температура двигателя
• вышел из строя зубчатый диск датчика импульса
• появились короткие замыкания во внутренней схеме датчика

К основным признакам поломки датчика распредвала относятся:

• повышение расхода горючего
• зафиксирован код неисправности
• электронный БУ работает в аварийном режиме
• загорается контрольная лампочка работы двигателя на панели приборов

При внешнем осмотре можно только определить внешнюю деформацию датчика, провести его чистку и проверить электрическую цепь. Датчик распределительного вала при обнаружении неполадок нужно заменить.

Датчик коленвала состоит из капронового каркаса, который обмотан медным проводом и крепится на стальном сердечке. Сам провод изолирован эмалью, роль герметика играет компаудная смола. При работе датчик отправляет сигналы ЭБУ о работе, а также положении коленчатого вала.

• обороты с признаками неустойчивости во время холостого хода
• обороты повышаются либо понижаются неконтролируемо
• при динамической нагрузке возникает детонация в моторе
• заметное снижение мощности двигателя
• снижение динамики автомобиля во время движения

Исправность датчика коленвала проверяется несколькими способами, для этого необходимо иметь специальные приборы.

Провести проверку датчиков распредвала и коленвала вы всегда можете на нашем сервисе. Современное оборудование позволяет быстро и точно определить наличие неполадок и заменить необходимые детали.

Источник: http://koleso69.ru/poleznye-stati/343/

Признаки неисправности датчика распредвала

Устройство автомобиля позволяет с легкостью контролировать его работу, если иметь правильную информацию. Так, каждый автовладелец должен знать признаки неисправности датчика распредвала.

Функции и принцип действия

Датчик распредвала (коротко — ДПРВ) представляет собой датчик, обеспечивающий контроль работы автомобиля. Он подает сигналы бортовому компьютеру о состоянии машины. В частности, речь идет о следующих аспектах:

• Стабильность работы двигателя.
• Распределение топливной массы, которая поступает в цилиндры. Так, если ваша Лада Калина (или другой российский автомобиль) начала «кушать» много бензина, скорее всего дело именно в ДПРВ.
• Положение кулачкового вала.
• Состояние выхлопа.

Как видите, все эти сведения очень важны. Состоит ДПРВ из магнита, соединенного с системой распознавания. За счет замыкания зубчика передается импульсный сигнал на бортовой компьютер. Он в свою очередь постоянно получает сведения о состоянии поршня. Такое «сотрудничество» обеспечивает максимальную точность впрыска горючего. В результате топливная смесь зажигается во время запуска двигателя.

Основные признаки неисправности

Прекрасно, когда бортовой компьютер делает за тебя всю работу. Но иногда датчики могут выйти из строя или как минимум начать «барахлить». Визуально разобраться с электроприбором крайне сложно. Однако неисправность можно выявить по некоторым признакам:

• Главная причина – это повышение среднего расхода горючего. Если автомобиль начал вдруг потреблять слишком много топлива, вероятно датчик Холла не в порядке.

Совет: на современных бортовых компьютерах имеется индикатор расхода горючего.

• Второй признак – это увеличение рабочей температуры мотора. Чаще всего в таких случаях загорается соответствующий индикатор. Очень важно вовремя предпринять меры, так как это может привести к серьезным поломкам.

Вычисляем неполадки

Если возникли какие-либо неполадки с авто, лучше сразу же обратиться к специалистам. Однако это не всегда возможно и порой приходится делать это самостоятельно. Разумеется, сложность выявления неисправностей зависит от автомобиля. К примеру, на Приоре это сделать легче, чем на БМВ. Все же есть универсальный метод.

Вооружившись простым вольтметром, можно проверить датчик распредвала. Естественно, высокой точности эта методика не принесет, но некие плоды она принесет. Итак, нужно включить зажигание, замкнув цепь. До этого необходимо отключить провода от датчика. Замеряем напряжение, и если оно отсутствует, то причина в проводах. Такое случается довольно часто (к примеру, когда отходят контакты).

Если напряжение присутствует, то продолжаем диагностику. Один контакт вольтметра присоединяем к сигнальному устройству, второй подцепляем к питанию. Если вольтметр не показал каких-либо изменений, значит проблема в датчике положения распредвала. Значит, он нуждается в замене.

Источник: https://gdesobiraut.com/eksplu/priznaki-neispravnosti-datchika-raspredvala/

P0343 — Датчик положения распредвала, высокий уровень сигнала. Диагностика и решение проблемы

Здравствуйте Уважаемые подписчики и читатели канала! Сегодня я хочу вам рассказать как я продиагностировал и решил проблему, связанную с датчиком положения распредвала, а именно с высоким уровнем сигнала этого датчика.

Подписчики и постоянные читатели моего канала знают, что я являюсь владельцем автомобиля Lada Kalina Универсал 2010 года, которую я купил в новый год у перекупа. Поэтому у меня много материала для статей на мой канал 🙂

Вот и в этот раз машинка преподнесла мне очередной подарок. Почему подарок? Да потому что я слегка «повёрнут» на диагностике и ремонте автомобиля. Кто-то скажет, что лучше ездить и только масло менять и проблем не знать. Полностью согласен, но это ведь очень скучно! Если бы я так хотел, то купил бы иномарку. Хотя кого я обманываю, откуда у меня столько денег 🙂

Итак, перейдём непосредственно к проблеме, но в начале…

Немного теории

Датчик положения распредвала (далее — ДПРВ) служит для определения углового положения ГРМ в соответствии с положением коленвала. Сигналы, которые отправляет датчик на ЭБУ, необходимы для корректного впрыска топлива и управления зажиганием.

Также ДПРВ называют датчиком Холла, так как его работа построена на эффекте Холла, и датчиком фаз (ДФ). Все эти названия правильные, просто у меня в диагностическом приложении на телефоне он называется датчик положения распредвала и я уже привык его так называть.

Принцип работы ДПРВ основан на изменении напряжения в полупроводнике при изменении пересекающего его магнитного поля. Знаю — непонятно 🙂 Проще говоря на распредвале есть металлический зуб, который называется репером, а в ДПРВ есть постоянный магнит. Когда репер проходит мимо датчика, то в нём возникает импульс, передаваемый уже на ЭБУ.

На основании этих самых сигналов ЭБУ уже понимает в каком положении находится распредвал, узнаёт когда первый поршень будет в верхней мёртвой точке, когда подавать топливо в цилиндры и производить зажигание топливовоздушной смеси.

Как видите от одного датчика зависит очень многое для корректной работы двигателя.

Диагностика ДПРВ

Сначала хочу вкратце сказать про признаки неисправности. У меня этот признак проявлялся в долгом запуске двигателя, стартер крутился около двух секунд и только потом происходил запуск (у кого-то может вообще не запускаться). Также присутствует нестабильная работа двигателя.

Диагностика неисправного датчика (любого!) всегда сводится к одному и тому же.

Если неисправен какой-либо датчик, то причина неисправности ВСЕГДА кроется в одном из трёх мест (реже в нескольких, но этих мест всегда только три!), это либо ЭБУ, либо проводка (включая контакты с обоих сторон), либо сам датчик.

Проблемы с ЭБУ я всегда откидываю на последнее место, так как проверять его сложнее всего. И я не особо умею это делать, да и как показывает практика с ЭБУ проблемы возникают реже всего.

Первым делом я всегда проверяю проводку. В данном случае я использую мультиметр. Порядок действий простой:

1. Включаем зажигание
2. Снимаем разъём с датчика
3. Ставим мультиметр в режим прозвонки
4. Один щуп мультиметра вставляем в минусовую клемму аккумулятора, а второй в первый пин разъёма (см. схему выше). Если провод в порядке, то мультиметр подаст звуковой сигнал
5. Переключаем щуп в режим измерения напряжения
6. Оставляем один щуп в минусовой клемме, а второй щуп ставим во второй пин разъёма датчика. Вы должны увидеть на мультиметре 12 Вольт
7. Переставляем щуп в третий пин разъёма и на нём должно быть около 10 Вольт

• Если на каком-то пине показания отличаются или вовсе отсутствуют, то дело в проводе (реже в управляющем реле), нужно искать где провод перетёрся или оборвался.
• Если с проводом всё в порядке то переходим к самому датчику.
• Если честно, то датчик нужно проверять осциллографом, на котором уже смотреть частоту и ширину сигналов.
• У меня такого нет, поэтому я просто поменял датчик на новый и проблема сразу ушла 🙂 Но бывают случаи, что поставив новый датчик ошибка не уходит, и проблема эта из-за самого датчика, частенько в интернете вижу, что бывают бракованные.
• Самый лучший вариант — снять свой датчик и отправиться с ним на поиски нового идентичного.

Эта статья носит исключительно информативный характер. Статья не является инструкцией или руководством как правильно делать. Я так же никого не заставляю и не принуждаю так делать, а просто делюсь интересными мыслями и идеями.

Источник: https://zen.yandex.ru/media/id/5c25c1ea236c4100aa438d2a/5d332fb4a06eaf00ae856157

признаки неисправности, проверка и ремонт

Датчик температуры охлаждающей жидкости: признаки неисправности, проверка и ремонт

От охлаждения двигателя зависят его работа и долговечность. Контролировать температуру охлаждающей жидкости можно с помощью датчика. Как он работает, как проверить работоспособность, из-за чего может сломаться?

Для чего нужен ДТОЖ

Как следует из названия, он предназначен чтобы отслеживать температуру охлаждающей жидкости в системе и передавать показания на монитор. А уже на основании этих данных водитель понимает, достаточно ли прогрет автомобиль зимой или есть проблема и двигатель перегревается.

Представляет он термистор, помещенный в корпус из цветного металла. Его сопротивление зависит от нагрева, на этом и строится рабочий принцип датчика.

Где находится датчик охлаждающей жидкости

ДТОЖ может быть частью автомобильного термостата или стоять отдельно в выпускном коллекторе блока цилиндров.

Признаки неисправности ДТОЖ

Понять о поломке прибора можно по некорректным данным: во время работы показывает ноль или зашкаливает.

Косвенными признаками выхода из строя будут:

• увеличение времени на нагревание мотора;
• нарушение работы двигателя – падение оборотов, остановка;
• увеличение расхода горючего;
• черный выхлопной дым.

Если наблюдаются такие явления, стоит проверить прибор.

Как проверить самостоятельно работу ДТОЖ

Основа любого датчика – термистор, который меняет свое сопротивление в зависимости от нагревания. Поэтому проверить его нужно, измерив эти параметры. Для этого датчик нужно выкрутить из своего посадочного места и погрузить в емкость с антифризом или тосолом.

Затем охлаждающую жидкость с погруженным в нее датчиком нагревают и замеряют показатели сопротивления на каждом этапе. Затем результаты сверяются с эталонной таблицей.

Если наблюдается значительная погрешность, датчик нужно менять.

Основные причины поломок

Наиболее часто прибор выходит из строя из-за таких причин:

• физические поломки – срыв резьбы, трещины, нарушения целостности корпуса;
• недостаточное количество охлаждающего агента;
• проблемы с электрической частью – короткие замыкания, обрывы проводов.

Ремонт ДТОЖ

Починить датчик сам по себе не удастся. Если сломан термистор, его можно заменить. Если при проверке окажется, что с ним все в порядке – проблему стоит поискать в проводке: возможно, оборваны провода от датчика к блоку управления. Их нужно «прозвонить» омметром.

После проверки всех возможных вариантов станет понятно, где кроется неисправность.

Датчик температуры охлаждающей жидкости – довольно важный прибор, он контролирует один из главных параметров состояния двигателя. Сбой в его работе приведет к проблемам в работе мотора и может привести к затратному ремонту. Так что лучше следить за его состоянием и своевременно заменять.

Симптомы неисправности датчиков распредвала и коленвала — Полезные статьи

Место нахождения распределительного вала и модель автомобиля служат основополагающими моментами при определении принципа работы датчика распределительного вала. Сам датчик распредвала оснащен функцией определения углового положения ГРМ, который соответствует положению коленвала. Система управления получает информацию от датчика кулачкового вала.

Для того чтобы проверить исправность датчика распредвала, необходимо ознакомится с перечнем основных, классических неисправностей и их признаков.

Причины поломки датчика распредвала:

• датчик сместился из-за разрушения ушек крепления
• существенно повысилась температура двигателя
• вышел из строя зубчатый диск датчика импульса
• появились короткие замыкания во внутренней схеме датчика

К основным признакам поломки датчика распредвала относятся:

• повышение расхода горючего
• зафиксирован код неисправности
• электронный БУ работает в аварийном режиме
• загорается контрольная лампочка работы двигателя на панели приборов

Обнаружить поломку датчика поверхностным осмотром практически невозможно, для этого нужно провести тестирование на СТО, в процессе которого будет предоставлен полный список неисправностей.

При внешнем осмотре можно только определить внешнюю деформацию датчика, провести его чистку и проверить электрическую цепь. Датчик распределительного вала при обнаружении неполадок нужно заменить.

Датчик коленвала состоит из капронового каркаса, который обмотан медным проводом и крепится на стальном сердечке. Сам провод изолирован эмалью, роль герметика играет компаудная смола. При работе датчик отправляет сигналы ЭБУ о работе, а также положении коленчатого вала.

К признакам неисправности датчика коленвала относятся:

• обороты с признаками неустойчивости во время холостого хода
• обороты повышаются либо понижаются неконтролируемо
• при динамической нагрузке возникает детонация в моторе
• заметное снижение мощности двигателя
• снижение динамики автомобиля во время движения

Исправность датчика коленвала проверяется несколькими способами, для этого необходимо иметь специальные приборы.

Провести проверку датчиков распредвала и коленвала вы всегда можете на нашем сервисе. Современное оборудование позволяет быстро и точно определить наличие неполадок и заменить необходимые детали.

Как избежать пяти наиболее распространенных неисправностей датчика

Когда датчики работают должным образом, люди их почти не замечают и обращают внимание только на те преимущества, которые были бы невозможны без таких компонентов. Однако неисправности все же могут возникнуть. Когда они это сделают, последствия могут привести к тому, что клиенты потеряют доверие к бренду и решат, что их инвестиции не стоят денег. Вот пять наиболее распространенных причин, по которым датчики могут выйти из строя, и как их избежать.

1.Неправильные показания из-за неправильной установки

Многие люди проходят через утомительный процесс проб и ошибок, пытаясь заставить датчики работать. Проблемы, с которыми они сталкиваются, часто связаны с предположением, что проблема возникает из-за самого датчика, например, проблема с внутренней проводкой.

Однако неправильные показания также могут возникать из-за неправильного монтажа. Например, датчик, обнаруживающий присутствие металла, не может быть прикреплен к металлу того же типа, если между монтажной поверхностью и металлом, распознаваемым датчиком, не существует свободной зоны.В противном случае это может привести к неправильным показаниям, и самый простой способ предотвратить их — изменить монтажное положение или поверхность.

2. Калибровочный дрейф в датчиках давления

Компании по производству продуктов питания и напитков обычно используют датчики давления на заводах для соблюдения нормативных требований и стандартов качества. Однако, если на датчике скапливается конденсат, это может вызвать «дрейф» калибровки. Когда это происходит, люди, которые используют оборудование с датчиками давления, могут не знать, что что-то пошло не так.Иногда из-за отсутствия калибровки процессы останавливаются.

В среде, где необходима калибровка прибора, многие клиенты выбирают датчики давления, которые с меньшей вероятностью будут испытывать дрейф, чем другие. Инженеры могут также реализовать вентиляционные системы, которые способствуют циркуляции воздуха, чтобы предотвратить образование конденсата.

3. Проблемы с печатной платой (PCB)

Печатные платы (PCB) являются частью многих самых популярных гаджетов, от смартфонов до устройств Интернета вещей.Однако могут возникнуть многочисленные проблемы, если производители и дизайнеры не позаботятся о том, чтобы избежать проблем с печатной платой и любыми окружающими датчиками. Для начала лучше избегать углов 90 градусов для большинства компонентов, потому что они имеют тенденцию увеличивать электромагнитные помехи (EMI). Чрезмерное количество электромагнитных помех может привести к повреждению продукта.

Более того, использование конструкции для производства (DFM) помогает производителям печатных плат избежать проблем, которые в противном случае могли бы возникнуть в процессе производства. Проверка DFM включает проверку компоновки печатной платы на предмет возможных недостатков, которые могут нарушить процессы изготовления и сборки.Например, когда вы создаете устройство Интернета вещей (IoT) с несколькими датчиками, помните, что необходимо проверить наличие горячих точек и оценить, могут ли изменения температуры нарушить работу датчиков.

4. Неисправности из-за уязвимости кибербезопасности

Устройства

IoT относятся к числу потребительских товаров, которые чаще всего имеют датчики. Домохозяйства быстро привыкают к использованию гаджетов IoT, но одна из проблем, которые все еще необходимо преодолеть, — это тот факт, что устройства IoT, как правило, не имеют мер безопасности.

Многочисленные отчеты органов кибербезопасности указывают на то, что в 2019 году количество атак на устройства Интернета вещей возрастет. В публикации Avast прогнозируется эволюция вредоносного ПО для Интернета вещей, которое делает его более сложным, чем когда-либо, аналогично тому, как вредоносные программы для компьютеров и смартфонов стали более продвинутыми. года.

Кроме того, исследование Nokia показало, что на ботнеты Интернета вещей в 2018 году приходилось 78 процентов активности сетей носителей вредоносных программ. Исследователи также обеспокоены тем, что хакеры взламывают датчики умного города и сеют хаос для целых сообществ, а не сосредотачиваются на потребительских устройствах.В ходе одного исследования трех ведущих компаний, производящих датчики для умных городов, было обнаружено 17 недостатков кибербезопасности, в том числе 8 критических.

Результаты показывают, что даже если компании и владельцы датчиков еще не знали о проблемах кибербезопасности, риск растет и требует тщательного управления в ближайшие годы. Инженеры, создающие устройства Интернета вещей, могут помочь уменьшить проникновение в будущем, сделав кибербезопасность приоритетным вопросом на всех этапах проектирования и производства датчиков и других компонентов.

5. Проблемы с датчиком кислорода в автомобиле из-за низкого качества топлива или плохого обслуживания

Сегодняшние автомобили оснащены множеством датчиков, особенно если эти автомобили имеют автономные компоненты, такие как распознавание полосы движения или возможность предотвращения препятствий. Датчики также сообщают людям, когда следует изменять давление в шинах, потому что оно слишком низкое или высокое для безопасного вождения. Однако есть еще одна часть, которая некоторым может быть не так знакома. Это кислородный датчик, который контролирует уровень кислорода в выхлопных газах.Датчик использует сигнал напряжения для передачи результатов на компьютер автомобиля. Затем, при необходимости, компьютер автомобиля регулирует подачу топливно-кислородной смеси в двигатель.

Когда соотношение топлива к кислороду слишком бедное или богатое, это может привести к резкому движению автомобиля или снижению расхода бензина. С течением времени датчик может засориться побочными продуктами сгорания, такими как присадки к топливу и масляная зола. Пропуск регулярного обслуживания, особенно замены свечей зажигания и воздушного фильтра, может быть проблематичным.Эти детали способствуют полному сгоранию топлива, а неполное сгорание топлива вызывает накопление в системе выбросов.

Датчик кислорода также может иметь срок службы меньше среднего, если человек использует тип газа, не рекомендуемый для автомобиля, или обычно выбирает некачественное топливо. Производители автомобилей могут помочь владельцам избежать проблем, предоставив информацию о кислородном датчике в руководстве по эксплуатации автомобиля на основе рекомендаций, полученных от инженеров. Например, рекомендации предполагают замену кислородного датчика каждые 60 000-90 000 миль на автомобиле младше 15 лет.

Проактивность уменьшает проблемы с датчиками

В этом списке выделен ряд проблем с датчиками, которые могут возникнуть либо во время производства, либо после него. Когда соответствующие стороны заранее обдумывают, как избежать осложнений, они обнаруживают, что их датчики обычно предлагают беспроблемную функциональность.

Об авторе

Кайла Мэтьюз — технологический журналист и писатель, специализирующаяся на IoT и IIoT, автоматизации и интеллектуальных технологиях.Она регулярно пишет для Байт производительности.

Неисправный датчик — Французский перевод — Linguee

Случай: неисправные датчики

Чарли Лонг — инженер-электрик, работающий в крупной автомобильной компании в
2010 год.Он работает в отделе автоматических датчиков, и его работа — проектировать и тестировать
электронные датчики для использования в различных частях автомобилей.

Последняя версия Lightning-100 была недавно выпущена на национальный рынок,
оснащен электронным датчиком, имеющим решающее значение для инновационной функции безопасности автомобиля.
Этот датчик был разработан и испытан отделом Чарли. Молния-100
основной конкурент оснастил свою сопоставимую модель (Bolt-80) чем-то похожим
датчик двумя годами ранее, и он, по-видимому, был эффективным в сокращении количества
гибель при лобовых столкновениях.

Убеждены, что они могут быстро разработать конструкцию электронного датчика для
матч с Bolt-80, отдел Чарли обязался подготовить его вовремя для
Модель Lightning-100 2010 года выпуска. К сожалению, задача дизайна оказалась более сложной.
чем они ожидали, и они отстали от графика. В то же время они находились под
давление, чтобы что-то было готово для модели 2010 года. Об этом им сообщили в руководстве.
и маркетологов, может быть ключом к успешной конкуренции с Bolt-80.

Итак, времени было мало, и отдел Чарли мог отложить рекомендацию нет.
дольше. Хотя прототип не был подвергнут столь строгим испытаниям, как обычно,
Отдел Чарли рекомендовал добро. Чарли это не устраивало.
решение. Он возразил, что необходимы дополнительные испытания датчиков, которые служат важным
функция безопасности. Но его отклонили, и он больше не настаивал на этом вопросе.

Спустя несколько месяцев после того, как Lightning-100 был в пути, тревожный набор данных
появился.Необычно высокий процент столкновений, повлекших за собой серьезные травмы или
гибель пассажиров в Lightning-100, намного выше, чем в аналогичных столкновениях с участием
Болт-80.

Размышляя об этом, Чарли понял, что проблема может заключаться в новом
электронный датчик. Национальная администрация безопасности дорожного движения (НАБДД) решила
сделать детальное изучение Lightning-100. Хотя он не смог определить точную
характер проблемы, NHTSA обнаружило, что по какой-то причине новый электронный датчик был
не функционирует согласно проекту.Все новые Lightning-100 должны быть
отозван как можно скорее, чтобы исправить проблему.

Чарли пересмотрел дизайн. Вдруг он понял, что это был очень специфический
недостаток дизайна. Он не был уверен, почему это осознание пришло к нему — это не было бы
очевидно, даже не для опытных инженеров-электриков. Но вот оно, глядя на него
лицо. Дальнейшее тестирование могло бы выявить это раньше, но не было времени.
для этого.

Тем временем против компании Чарли подано много дорогостоящих судебных исков. С участием
Кому, если вообще, должен Чарли поделиться тем, что он узнал? Обсуждать.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно.Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.
  Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом.Если часы вашего компьютера показывают дату до 1 января 1970 г.,
  браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.
  Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Чтобы предоставить доступ без файлов cookie
потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.Например, сайт
не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к
остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Дефектных пикселей: зачем покупать датчик изображения с пикселями, которые необходимо «исправить»?

Сегодня мы обсуждаем дефектные пиксели и функцию «исправления». Дефектные пиксели присущи всем датчикам CMOS и CCD из-за примесей кремния и производственных эффектов.За меньшее количество дефектов можно доплатить, но от явления никуда не деться.

Примеси в кремниевых пластинах и процессах производства сенсоров очень затрудняют получение бездефектных ПЗС- или КМОП-сенсоров. Производители датчиков имеют разные классы датчиков в зависимости от количества дефектных пикселей. Те, у кого мало или нет, классифицируются как более качественные и намного дороже. Для некоторых конкретных приложений, таких как проверка плоских панелей, могут потребоваться эти высококлассные датчики.Однако для большинства приложений машинного зрения не требуется «идеальный» датчик, а стандартные датчики уклона являются гораздо более экономичным решением.

Вопрос: Хм. Мой смартфон делает отличные снимки без видимых дефектных пикселей и стоит меньше, чем многие / большинство промышленных камер машинного зрения. Почему я не вижу дефектных пикселей на фотографиях со смартфона?

Ответ: На самом деле сенсор в вашем смартфоне имеет много дефектных пикселей, но за счет маскирования конфигурации во время сборки и алгоритмов в прошивке камеры дефекты исправляются или, более правильно выражаются, сглаживаются заменой «ближайшего соседа» / интерполяция для создания изображения без дефектов.

Вопрос: Хорошо, так почему бы сенсорам промышленных камер машинного зрения не пользоваться таким же управлением, как в смартфонах, и не избавить нас от этого разговора?

Ответ: Для приложений машинного зрения цель, как правило, не в том, чтобы создать изображение, на которое приятно смотреть. Скорее нужно создать изображение, которое может интерпретировать программное обеспечение, чтобы предпринять какие-то действия, например «Хорошая часть» vs. «плохая часть» или «повернуть на 2 градуса вправо». В зависимости от датчика, объектива, разрешения, освещения и приложения, наличие прерывистого значения среди соседних пикселей может быть одним из:

и.Дефектный пиксель, возникающий из-за датчика, который ярче / темнее, чем должен быть по отношению к количеству фотонов, которые действительно повлияли на это положение датчика, ИЛИ

ii. Подлинная дисперсия на целевой поверхности

Если это экземпляр (ii), и, например, вы проверяете ЖК-телевизор / мониторы на наличие дефектов, нужно, чтобы нарушение непрерывности перешло от камеры к программному обеспечению, чтобы обнаружить потенциальный недостаток и предпринять соответствующие действия.На стилизованном рисунке ниже предположим, что ЖК-дисплей излучает номинально желтый цвет: для двух аномалий важно знать, от самого ЖК-дисплея или от датчика камеры. Фактически, каждый пытается спроектировать приложения так, чтобы каждая реальная функция была «видна» несколькими пикселями, чтобы разрешить исправление дефектных пикселей, получить информацию и повысить эффективность, но основная мысль, надеюсь, ясна.

Пример дефектного пикселя

Таким образом, разработчики приложений машинного зрения обычно предпочитают точно понимать, что генерирует голый датчик, и иметь возможность задействовать функции коррекции пикселей под управлением программиста.Возможно, уместна аналогия с автомобильной промышленностью: теперь доступны автомобили с самостоятельной парковкой, но как водитель я хочу решить, когда использовать эту функцию, поддерживать ли мои навыки и парковаться вручную иногда, или ситуация неуместна. пользоваться автоматизированной парковкой. Дайте мне варианты, но не откажите мне в возможности полного контроля, если и когда я этого захочу.

Узнать больше

Ключевой вывод заключается в том, что дефектные пиксели — это реальность, и есть эффективные способы борьбы с ними.Чтобы узнать больше о технических деталях технологий и методов коррекции пикселей с камерами Allied Vision, загрузите нашу заметку по применению «Инструмент управления списком дефектных пикселей» сегодня.

Для получения дополнительной помощи по этой теме свяжитесь с нами по поводу целей вашего приложения, и мы будем рады порекомендовать решения, соответствующие вашим потребностям.

Подписаться на этот блог

Не пропустите новые статьи. Чтобы получать уведомления о новых публикациях на свой почтовый ящик, подпишитесь на наши электронные информационные бюллетени сегодня, и мы будем отправлять вам уведомления по электронной почте, как только появится новая статья в интересующей вас области.

Неисправный датчик? Как проверить автомобильные датчики за 5 простых шагов

Источник: youtube.com

Автомобиль датчиков обнаруживают химические и физические изменения в автомобиле, передавая информацию на компьютеры.

Но датчики могут иногда выходить из строя и передавать неверную информацию — или вообще не передавать.

Это влияет на эффективность и производительность автомобиля.Безопасность тоже, особенно если поврежденный датчик измеряет такие операции, как торможение и рулевое управление.

Здесь мы объясняем шаги по тестированию различных типов датчиков, используемых в автомобилях, когда они показывают признаки неисправности.

Процедуры тестирования автомобильных датчиков

Датчики, используемые в автомобилях, многочисленны и разнообразны. Некоторые из них распространены, а другие можно найти только в роскошных моделях.

Автомобильные датчики, описанные ниже, являются основными — того типа, с которым вы, вероятно, столкнетесь.

Вам понадобятся материалы и инструменты:

• Цифровой вольт-омметр — измеряет электрические неисправности, которые часто являются причиной неисправности автомобильного датчика.

  Для получения правильных и надежных результатов убедитесь, что DVOM является точным.

  Чтобы узнать об основах использования цифрового вольт-омметра, посмотрите это видео на YouTube.

• Перемычки и измерительные щупы — вы не захотите повредить изоляцию, когда вам пригодятся проверочные провода и контрольные щупы. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Для некоторых тестов также необходимы перемычки.

  Это основные инструменты для тестирования, необходимые для тестирования, но вы можете оснастить себя дополнительными, если это возможно. Вы можете захотеть иметь с собой инфракрасный термометр или сканирующий прибор для отображения данных тестирования.

  Для получения правильных результатов проверки убедитесь, что аккумулятор находится в идеальном состоянии — полностью заряжен, а его соединения исправны и правильно проложены.

.
А теперь перейдем к самой процедуре тестирования.

Источник: http: // www.quadratec.com

Как проверить автомобильный датчик положения коленчатого или распределительного вала

Датчик положения коленчатого вала непрерывно измеряет частоту вращения и положение коленчатого вала. Это важно для ЭБУ, чтобы определять время работы двигателя, например, впрыска топлива.

Когда датчик выходит из строя, это может означать, что двигатель плохо работает или даже глохнет.

Датчики положения коленчатого или распределительного вала обычно имеют характеристики напряжения или сопротивления.Их проверка на отказ включает измерение выходного напряжения и сопротивления, а затем сопоставление результатов с результатами производителя.

Вот как проверить датчик.

Шаг 1

Осмотрите датчик на предмет визуальных признаков повреждения, таких как изношенная изоляция, ослабленные и поврежденные разъемы или монтажные болты.

Шаг 2

Установите цифровой вольт-омметр на показания в милливольтах. Включите зажигание, не запуская двигатель.

Шаг 3

Подключите положительный датчик DVOM к одному из разъемов датчика, а другой датчик — к земле. Напряжение должно быть в пределах значений производителя, обычно 200 мВ.

Шаг 4

Для проверки сопротивления установите ДВОМ на шкалу Ом. Отключите датчик и подключите любой из выводов к датчикам DVOM.

Шаг 5

Считайте значения сопротивления или сопротивления и сравните их со значениями производителя.

Если они не соответствуют , датчик неисправен.

Если сопротивление бесконечно , у вас есть разрыв цепи в датчике.

Если показания равны нулю Ом, датчик закорочен. Меняйте его, чтобы избежать проблем с двигателем.

Источник: www.corvettemods.com

Как проверить датчик массового расхода воздуха

Этот датчик измеряет количество воздуха, поступающего в двигатель, а также его плотность.

Датчик массового расхода воздуха, обычно расположенный между воздушным фильтром и корпусом дроссельной заслонки, помогает компьютеру автомобиля контролировать работу двигателя.Признаки отказа включают пропуски зажигания или остановку автомобиля.

Протестируйте этот датчик, выполнив следующие действия.

Шаг 1

Найдите датчик в воздухозаборнике автомобиля. Осмотрите его на предмет повреждений, грязи или ослабленных соединений.

Шаг 2

Чтобы проверить, получает ли датчик питание, установите DVOM на 20 В постоянного тока.

Отключите датчик и подключите щупы измерителя к клеммам жгута проводов — отрицательный к GND и положительный к B +.

Показания счетчика должны показывать значение, близкое к напряжению батареи или от 10 до 13 вольт.

Если нет, значит, неисправна электрическая схема.

Шаг 3

Установите датчик и определите клеммы сигнала и питания. Обычно они обозначаются как SIG и GND соответственно.

Подключите счетчик к этим клеммам.

Шаг 4

Включите зажигание, но не запускайте двигатель.

Наблюдайте за показаниями, которые должны находиться в диапазоне от 0,2 до 1,5 вольт. Увеличьте обороты двигателя.

Показания должны соответственно измениться, достигнув 2 вольт.

Шаг 5

Чтобы проверить сопротивление, установите сопротивление чтения ДВОМ, затем отключите датчик.

Подключите один щуп измерителя к сигнальной клемме датчика MSF, а другой — к земле.

Измеритель должен показывать 0 Ом или близко к этому.

Бесконечное сопротивление указывает на перегоревший датчик.

Источник: http://www.banggood.com

Как проверить автомобильные датчики кислорода

Датчик кислорода находится в выхлопе.

Определяя количество кислорода в выхлопных газах, кислородный датчик предоставляет информацию, необходимую для обеспечения эффективности двигателя.

Компьютер может контролировать количество воздуха для достижения нужных степеней сгорания, что не только помогает повысить производительность, но и снижает выбросы.

Используйте эту процедуру для проверки датчика.

Шаг 1

Снимите датчик и проверьте его на наличие плохих контактов или оголенных проводов.

Шаг 2

Установите датчик на место и запустите двигатель. Дайте ему поработать около пяти минут, затем выключите.

Шаг 3

Установите цифровой вольт-омметр на показания в милливольтах.

Подключите положительную клемму цифрового вольтметра к датчику, а отрицательную клемму — к земле.Значения должны быть в пределах 100–1 000 МВ.

Шаг 4

Снова включите двигатель и посмотрите на показания счетчика. Теперь значения должны быстро измениться.

Если показания остаются стабильными и достигают 500 милливольт, дайте двигателю немного прогреться.

Если показания не меняются, датчик неисправен. Вам нужно его заменить.

Шаг 5

Найдите вакуумный порт и откройте его, чтобы создать утечку вакуума.

Если вакуум работает правильно, показания счетчика должны повышаться при утечке вакуума и падать, когда вы закрываете вакуумный порт.

Источник: http://www.dgofen.com

Как проверить датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки, TPS, представляет собой тип автоматического датчика, который обычно устанавливается на корпусе дроссельной заслонки, TPS может выйти из строя по разным причинам.

Это могут быть ослабленные соединения или поврежденные детали. Вот как проверить датчик.

Шаг 1

Найдите датчик.Он находится на стороне карбюратора в старых моделях и в системе впрыска топлива в новых автомобилях.

Шаг 2

Проверьте датчик на наличие ослабленных контактов или изношенной изоляции.

Шаг 3

Установите цифровой вольт-омметр для измерения 20 кОм.

Шаг 4

Присоедините положительный вывод DVOM к центральной клемме датчика, а отрицательный — к одной из оставшихся клемм.

Шаг 5

Медленно откройте и закройте отверстие дроссельной заслонки.

Показание цифрового вольтметра должно уменьшаться или увеличиваться в зависимости от используемой клеммы.

Считывание также должно быть постепенным. Если он неустойчивый или нестабильный, TPS неисправен и его необходимо заменить.

Источник: http://www.stockwiseauto.com

Как проверить датчик абсолютного давления в коллекторе

Этот датчик обычно расположен на межсетевом экране двигателя.

Обнаруживает снаружи, внутри и снаружи коллектора. Это помогает компьютеру рассчитать количество топлива, необходимое двигателю.

Вот как это проверить.

Шаг 1

Как и в случае с другими датчиками, осмотрите разъем MAP на предмет повреждений.

Шаг 2

Отсоедините датчик. Используйте перемычку для подключения датчика к
терминалы.

Шаг 3

Включите зажигание, но не запускайте двигатель.

Шаг 4

Установите DVOM на 20 В постоянного тока и подключите его положительную клемму к B
клемму на датчике.Подключите отрицательную клемму к земле. DVOM
должно быть от 4,5 до 5 вольт.

Шаг 5

Запустите двигатель и дайте ему поработать на холостом ходу. Повторите шаг 4. Если показания DVOM не меняются, датчик поврежден и требует замены.

Заключение

Датчики могут выходить из строя и действительно выходят из строя. При возникновении повреждений их необходимо заменить.

Необходимо проверить датчик перед установкой нового.

Это гарантирует, что вы не замените рабочий.При проведении испытаний используйте надежные инструменты и оборудование. Вы не хотите получать неточные результаты.

Большинство автомобильных датчиков дороги, и неправильная диагностика может быть дорогостоящей. Для некоторых датчиков могут потребоваться процедуры тестирования, отличные от описанных здесь.

В случае сомнений всегда обращайтесь к руководству производителя. Кроме того, попросите квалифицированного специалиста оценить датчик, который, как вы подозреваете, поврежден.

Технология зажима датчиков обнаруживает дефектные заготовки и контролирует производство.

Автор: ROEMHELD Gruppe

ROEMHELD Gruppe сотрудничает с партнером AUGUST WENZLER MASCHINENBAU GmbH над новой концепцией сенсорного зажимного устройства.

Для повышения эффективности обработки деталей зачастую основное внимание уделяется оптимизации обрабатывающего оборудования и зажимного устройства, используемого с его зажимными элементами. Есть много влияющих переменных, но исходная ситуация во многом определяется заготовкой заготовки, которую нужно зажать.

Проблема в том, что у клиентов возникают проблемы с производством стабильной высококачественной заготовки и поддержанием правильного зажима, что необходимо постоянно контролировать.Чтобы преодолеть это, ROEMHELD может обнаруживать эти дефектные заготовки и более внимательно следить за производством. На ранней стадии процесса будет решено, возможна ли и выгодна ли дальнейшая обработка. Если деталь будет обнаружена как дефектная, она будет отклонена на ранней стадии и не пройдет через всю технологическую цепочку, что сэкономит ценные ресурсы и затраты на обработку.

Партнерство с Wenzler

Основываясь на этой теории, Römheld GmbH Friedrichshütte и AUGUST WENZLER MASCHINENBAU GmbH, изобретатель и производитель 5-осевых обрабатывающих центров, разработали инновационную концепцию зажима с использованием новых сенсорных зажимных элементов от ROEMHELD, которые позволяют измерять различные состояния компонентов при обработке. процесс.От загрузки и разгрузки через механическую обработку качество можно непрерывно контролировать и документировать без пропусков. Это особенно важно для легких компонентов транспортных средств, которые становятся все более тонкими и сложными.

Ядро этой тщательно продуманной концепции состоит из зажимных элементов ROEMHELD, также известных как поворотные зажимы, оснащенных датчиками для определения состояния конструкционных заготовок из литого алюминия, что позволяет отбраковывать дефектные детали перед обработкой.В инновационном проекте Wenzler Maschinenbau и ROEMHELD интеллектуальная технология зажима проверяет детали на предмет дефектов литья и вариаций контура. Он обнаруживает ошибки вставки и постоянно предоставляет информацию о положении зажима и усилии зажима на детали во время обработки.

Чтобы начать проект, партнеры определили информацию, которая полезна для определения состояния.

Результат: отслеживая усилия зажима и опоры в двух выбранных точках зажима и измеряя ход, можно определить следующее:

— влияют ли дефекты литья или вариации контура на размерное качество заготовки за пределами диапазона допуска,

— правильно ли вставлена ​​заготовка и правильное ли положение зажима

— достигает ли прикладываемая прижимная сила желаемого значения

— находится ли контактное усилие заготовки в заданных пределах

— соответствует ли давление зажима на приспособление спецификациям.

Далее проводится испытание стандартной зажимной техники, оснащенной сенсорной техникой и измерением хода.

Два модифицированных гидравлических стандартных поворотных зажима, оснащенных датчиками, датчик давления от ROEMHELD и два контактных датчика используются на приспособлении для сбора этих данных. Усилия зажима и опоры регистрируются непосредственно в точке зажима «1». Поворотный зажим со встроенным измерением хода используется в точке зажима «2» для определения положения зажимного рычага.Два датчика определяют силу прямого контакта. Дополнительный датчик давления, расположенный рядом с поворотным зажимом, косвенно измеряет силу зажима.

И, наконец, бесконтактная передача энергии и данных обменивается данными между прибором и системой управления.

Энергия для датчиков и передаваемые с них данные передаются индуктивно между приспособлением и системой управления станком. Все компоненты герметичны и поэтому менее подвержены помехам. ФАКТИЧЕСКИЕ данные отображаются на дисплее и сравниваются со значениями ЗАДАЧИ.Если они в порядке, начинается процесс обработки. Если есть отклонения, система отказывается запускаться.

О компании August Wenzler Maschinenbau GmbH:

Август Wenzler Maschinenbau GmbH из Шпайхингена, Баден-Вюртемберг, разрабатывает и производит 5-осевые обрабатывающие центры. Большинство их клиентов представляют автомобильную промышленность, и они используют станки в основном для обработки деталей шасси и подвески из алюминия.К ним относятся, например, конструктивные элементы, такие как рамы переднего и заднего мостов, лонжероны и держатели аккумуляторных батарей. Семейный бизнес, которым управляет Вольфганг Венцлер в третьем поколении, был основан в 1954 году, и в настоящее время в нем работает 41 человек. Входит в состав Heller Group с 2009 года.

О компании ROEMHELD Gruppe:

Будь то самолеты, автомобили, станки или чехлы для смартфонов: технологии и продукты ROEMHELD уже более 60 лет используются для производства множества промышленных товаров и товаров для конечных пользователей.

Эффективные технологические решения для зажима заготовок, а также штампов в технологиях формовки и обработки пластмасс составляют основу нашего постоянно расширяющегося ассортимента. Это дополняется компонентами и системами для техники сборки и транспортировки, приводной техники и автоматизации, а также механизмами блокировки роторов в ветроэнергетических системах.

В дополнение к постоянно растущему ассортименту из более чем 30 000 позиций в каталоге, ROEMHELD также специализируется на разработке и реализации индивидуальных решений и во всем мире считается одним из лидеров рынка и качества.

Инновации через традиции: компания ROEMHELD была основана в 1707 году с литейным заводом в Фридрихсхютте, который до сих пор принадлежит группе ROEMHELD и считается одним из старейших действующих промышленных предприятий Германии.

В группе компаний, управляемой собственником, работает около 560 сотрудников в трех городах — Лаубах, Хильхенбах и Ранквайль / Австрия, и она представлена ​​в более чем 50 странах сервисными и торговыми организациями. Имея клиентов из машиностроительного сектора, автомобилестроения, авиации и сельского хозяйства, ROEMHELD имеет годовой оборот более 110 миллионов евро.

.Просмотр поворотных зажимов

Фото 1:

Благодаря новой концепции «Новаторское определение состояния повышает надежность процесса», отливки можно проверять перед обработкой. Кроме того, их качество можно постоянно контролировать и документировать в течение всего производственного процесса. Монтаж испытательного приспособления на машине в Техническом центре Wenzler. (Фото: Венцлер).

Фото 2:

Два модифицированных гидравлических стандартных поворотных зажима, оснащенных датчиками и датчиком давления от ROEMHELD, используются на приспособлении для сбора необходимых данных.Монтаж испытательного приспособления на машине в Техническом центре Wenzler. (Фото: Венцлер).

Фото 3:

Один модифицированный гидравлический стандартный поворотный зажим напрямую запрашивает усилия зажима и опоры в точке зажима 1. (Фото: Wenzler).

Фото 4:

Поворотный зажим с дополнительным встроенным устройством измерения хода используется в точке зажима 2 для определения положения зажимного рычага. Кроме того, контактное усилие определяется непосредственно с помощью датчика.Дополнительный датчик давления (внизу слева) косвенно измеряет усилие зажима (Фото: Wenzler).

Фото 5:

На дисплее отображается системный статус «Загрузка / выгрузка заготовки разблокирована», все элементы находятся в определенном положении (Фото: Wenzler).

Фото 6:

На дисплее показано, что все ФАКТИЧЕСКИЕ данные соответствуют целевым значениям. Обработка может начаться (Фото: Венцлер).
