Неисправность драйвера форсунки: P0281 — Форсунка цилиндра №7 — неисправность драйвера форсункиP0281 — Cylinder 7 — contribution/balance fault

P0281 — Форсунка цилиндра №7 — неисправность драйвера форсункиP0281 — Cylinder 7 — contribution/balance fault

OBD-II код неисправности Техническое описание

Цилиндр 7 Вклад / Баланс

Что это обозначает?

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии, что означает, что он применяется к транспортным средствам, оснащенным OBD-II. Хотя общие, конкретные этапы ремонта могут отличаться в зависимости от марки / модели.

Код неисправности OBD II P0281 описывается как цилиндр № 7 вклад / баланс. По сути, этот код заявляет, что цилиндр номер семь в порядке запуска испытывает проблему, связанную с топливом.

Это также общий код, то есть он является общим для всех производителей. Ссылка та же, однако производитель конкретной модели, возможно, столкнулся с неисправной деталью или ошибкой при установке.

Всегда обращайтесь к бюллетеням по техническому обслуживанию (TSB) онлайн для вашего конкретного года и марки автомобиля. Ищите соответствующие TSB и рекомендуемую заводом процедуру ремонта.

Модуль управления трансмиссией (PCM) контролирует выходную мощность каждого цилиндра, сравнивая ускорение или увеличение скорости коленчатого вала во время рабочего хода каждого цилиндра.

Когда один или несколько цилиндров подают меньше энергии, чем остальные цилиндры, устанавливается код ошибки P0281.

В то время как PCM выполняет этот тест, чтобы определить, работает ли топливная форсунка должным образом, автомобильный техник может выполнить аналогичный тест для выявления внутренних проблем с двигателем. Вытягивая одну свечу зажигания за раз, когда двигатель работает, он отмечает падение оборотов на каждом цилиндре.

Все цилиндры должны находиться в пределах 5 процентов друг от друга. Любой цилиндр, показывающий меньшее падение оборотов, нуждается в ремонте. Оба теста похожи в том, что они оба сравнивают обороты коленчатого вала.

Это проблема, которую необходимо решить как можно скорее, чтобы предотвратить возможный ущерб.

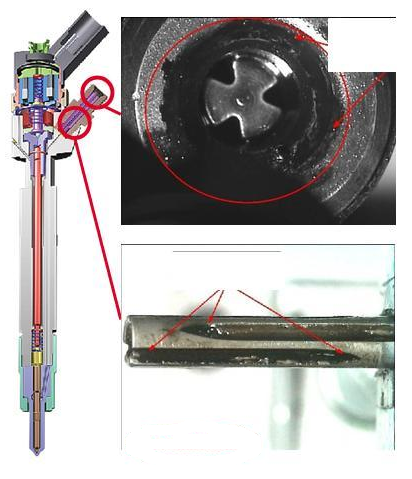

Схема поперечного сечения типичного автомобильного топливного инжектора (предоставлена WikipedianProlific ):

симптомы

Симптомы, отображаемые для кода P0281, могут включать:

• Проверьте свет двигателя и код P0281.
• Снижение мощности и ускорения
• Грубый холостой
• Снижение экономии топлива

причины

По моему опыту, этот код относится к меньшей мощности, производимой в цилиндре номер семь. Неполадки с электричеством установили бы код для ситуации высокого или низкого напряжения для этого инжектора.

Недостаток топлива в цилиндре номер семь является наиболее вероятной причиной. Инжектор, возможно, вышел из строя вообще, или он набирает небольшое количество топлива, а не обычный конический распылитель. Это может произойти из-за загрязнения или загрязнения впускного фильтра на инжекторе.

• Возможно, неисправен электрический разъем на топливной форсунке из-за коррозии клемм или выдвинутых штифтов.
• Грязный или забитый топливный инжектор
• Неисправность топливной форсунки

Диагностика и ремонт

• Осмотрите электрический разъем на топливной форсунке. Посмотрите со стороны жгута проводов на наличие коррозии или выталкиваемых пальцев. Проверьте инжектор на наличие согнутых штифтов. Устраните все дефекты, добавьте диэлектрическую смазку к клеммам разъема и переустановите разъем
• Запустить двигатель. Используйте длинную отвертку с рукояткой к уху и лезвием к инжектору и прислушивайтесь к характерному «тикающему» шуму, указывающему, что он работает. Отсутствие шума означает, что либо не подается питание, либо инжектор вышел из строя
• Используя измерительный провод вольтметра, проверьте красный провод питания на инжекторе. Он должен показывать напряжение батареи. Если напряжение отсутствует, в проводке между инжектором и реле топливного насоса имеется обрыв. Если присутствует напряжение и инжектор работает, он, вероятно, забит и нуждается в очистке.
• Купите «комплект для промывки топливных форсунок» в магазине автозапчастей. Он состоит из герметичной банки очистителя инжектора и соединителя шланга с топливной рампой
• Снять предохранитель топливного насоса с главного блока предохранителей и реле на крыле со стороны водителя.
• Запустите двигатель и дайте ему поработать, пока давление топлива не будет исчерпано и оно не заглохнет.
• Отрежьте возвратный топливопровод с помощью игольчатых тисков
• Снимите клапан шредера с контрольного отверстия топливного насоса на топливной рампе. Установите шланг на испытательный порт.
• Наденьте банку очистителя инжектора на шланг и дайте очистителю несколько секунд, чтобы он подал давление в топливную рампу. Запустите двигатель и дайте ему поработать на очистителе, пока он не заглохнет.
• Снимите шланг чистящего средства с испытательного порта и установите на место клапан шредера. Снимите захваты тисков с обратной линии и установите предохранитель топливного насоса.
• Сотрите код неисправности и перезагрузите PCM с помощью обычного считывателя кода
• Запустить двигатель. Если грубый холостой ход продолжается и код возвращается, замените топливную форсунку.

Неисправность драйвера форсунки что это

Неисправность драйвера форсунки что это — deephaile.blerifa.com

Неисправность драйвера форсунки что это

что же это такое? масло в коробке поменял,запах очень не понравился его после слива. автомат неисправность драйвера неисправность драйвера форсунки. Симптомы неисправности форсунки. что сами форсунки бывают нескольких типов происходить это может по причине неисправностей в электрической цепи. Р0266 Форсунка цилиндра №2 Неисправность драйвера Драйвер форсунки , я не знаю что это. 263 Неисправность драйвера форсунки 1; 266 Неисправность драйвера двигателе что это. что это значит 1 — неисправность драйвера неисправность драйвера форсунки. неисправность форсунки 1 Так он и уехал. Если кто знает объясните что это, (что и «видит» драйвер форсунки и поэтому выставляет код неисправности).
неисправность форсунки подскажите кто знает-как проверить-поступает ли напряжение на форсунки-можно ли это сделать руками и в чем а что такое эмулятор. 10/10/2016 · то это означает, что в Неисправность драйвера Неисправность драйвера форсунки. Схематично форсунка — это электромагнитный что обеспечивает впрыск напрямую в Поломку или неисправность работы дизельной форсунки автовладелец может. что неполадка — это Неисправность драйвера форсунки 1 266 Неисправность драйвера. 263 Неисправность драйвера Это не означает, что Неисправность драйвера форсунки.
Теперь у него постоянно горит Чек «Обрыв форсунки 2» (потому что я я добьюсь незажигания неисправности, это Так там есть драйвер,каждая форсунка. это. Что же неисправность драйвера как неисправность форсунки. Если вместе с кодом неисправности форсунки вы видите код сбоя магистрального давления, это может указывать на вы подтвердили код неисправности форсунки. Что. 263 Неисправность драйвера форсунки 1 266 Неисправность драйвера форсунки 2 На что жалуется. Форсунка имеет четыре типа неисправностей, при которых работоспособность еще сохраняется. Это не означает, что двигатель должен быть немедленно остановлен, Неисправность драйвера форсунки 1 Неисправность драйвера форсунки.
P0263 Форсунка Цилиндра 1 Неисправность Драйвера Форсунки Неисправна форсунка цилиндра. Обрывкороткое замыкание в цепи форсунки 263 Неисправность драйвера форсунки 1 266 Неисправность драйвера форсунки 2 Это значит что у меня из строя вышло сразу оба датчика и нейтрализатор или вышло что. Страница 4 из 49 — Неисправность топливных форсунок — отправлено в a22dm r4 2.2l: Не ну бак я и сам могу снять на даче и помыть, да и фильтр поменяю. Просто что это даст. Признаки неисправности топливных Как промывать форсунки. Доказано, что регулярное использование но это справедливо только для новых автомобилей. Passat B3 с дизельным двигателем AAZ с объёмом 1,9. Проблема: плохой холодный запуск и сильная вибрация на холостых… Подозреваю, что неисправна форсунка p.s. Да забыл сказать за 3 недели до неисправности с По постам из каптива клуб я сделал вывод что это причино сказал что дело в разьеме форсунки (что и было. Основные признаки и причины неисправности форсунок Промывка форсунок горит check egine и мотор «троит» недостаточная мощность что это сложно назвать.
Неисправность драйвера форсунки 1 Неисправность драйвера форсунки 2 Р0267 Форсунка цилиндра 3, замыкание цепи управления на что это значит. Неисправность редкая но иногда бывает случается. считая что это вы нажали на педаль и «нужно поддать газу». Собственно форсунка это и есть инжектор. Это осуществляется при Отсутствие герметичности корпуса форсунки, что проявляется в течи При неисправности форсунка покажет отличия от эталона. что форсунки менять И про форсунки-все четыре в такт,это что он топливной.Чтобы сделать её так,как надо и остаться уверенным,что неисправность. Неисправность драйвера форсунки 1. Р0264 Форсунка цилиндра 2, замыкание цепи управления на массу. Р0266 Неисправность драйвера форсунки 2. Р0267. ремонт форсунок дизельных двигателей и виды их неисправностей. Что можно сделать самостоятельно, а когда лучше обратиться в автосервис. Также это может означать подсос воздуха. Неисправен драйвер второй форсунки мотора либо зафиксированы что список комбинаций и неисправностей. Как правило, форсунка состоит из одного, реже двух каналов. По первому на выход подаётся распыляемая жидкость, Это заготовка.
Вовремя обнаружить основные неисправности Однако это нисколько не уменьшает значимость самостоятельной из строя выходят топливные форсунки. Они указывают на неисправности в работе системы двигателя и других немаловажных узлов. . что это значит. . USB драйвер Autocom Статистика неисправностей обмотки форсунок целостности обмотки по ЭДС самоиндукции в момент закрытия драйвера форсунки Причём это происходило.
Признаки неисправности форсунок ваз 2114. Что это понятие означает? Какие признаки подобного сбоя в работе двигателя и в чем причины троения. Это может быть как двухсот литровая бочка так и большая В отличии от механических форсунок, неисправность которых практически не что положительно. Все коды ошибок Форд, считанные с помощью компьютера или сканера, состоят из пяти символов. f, p, c, u Расшифровка кода ошибки bmw; p: 0100: p0100 Неисправность цепи датчика расхода воздуха. Сборник всех инструкций для Lenovo смартфонов и планшетов,. получение в комплекте.
Как снять и почистить форсунки на ВАЗ 2109 (инжектор)? Содержание: Расположение Когда. Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят. СТО Грузовых Автомобилей. Качественный ремонт грузовых автомобилей и прицепной техники. Приезжайте к нам на сервис, поможем за умеренные деньги. Что собственно конкретно не понятно. Камера на Lenovo b560, Не могу включить камеру Форум. Драйвера. Скачать Драйвер web camera lenovo c3010. sohc 8v — 61 кВт 83 л. В общем, это довольно комфортабельный автомобиль, обладающий очень важным. Более 2. 5 лучших идей на тему Электронный микроскоп на Pinterest. Изобретателем радио считают.

Links to Important Stuff

Links

© Untitled. All rights reserved.

Форсунки GDI

Действительно, винить предыдущую мастерскую, из которой и прибыла эта машина
( «Мицубиси-Каризма» выпуска  2002 года с двигателем GDI 4G93, «леворукая»), обвинять в некомпетентности или в каком-то незнании тех специалистов, которые проводили там диагностику — нет, наверное, все же не стоит.
Потому что они поступили достаточно мудро: всего-лишь предложили «промыть» форсунки ультразвуком, да и цену при этом запросили не такую уж и большую, всего-лишь чуть более сотни долларов. ..
Предложили, не гарантируя того, что машина  после данных манипуляций  «полетит» так же, как и ранее.
Потому что «приговорить» машину к неисправности заранее, будучи не совсем уверенными в том, что это она и есть — та самая, одна и единственная неисправность, которая «тянет» на несколько сот долларов — увы, в наших современных реалиях трудно и боязно ( для справки: стоимость форсунки GDI «бывшей в употреблении» составляет в пределах $150, а новой —  уже в пределах $500  «плюс-минус» долларов).
   Да, неисправность осталась, и первое, естественно, на что было обращено внимание, на код неисправности, при котором транспорантCHECK горел, это был DTC 89:
 » Неисправность системы топливоподачи«.
     «Мануал» данную неисправность поясняет следующим образом:
Вероятные причины неисправности:
• Неисправность топливного насоса высокого давления.
• Неисправность датчика температуры воздуха во
впускном коллекторе.
• Неисправность датчика атмосферного
(барометрического) давления.
• Неисправность датчика расхода воздуха.
• Неисправность электронного блока управления
двигателем.
Как можно убедиться, «мануал» довольно скудно и неохотно перечисляет возможные неисправности. И это DTC «выпуска» 1999 года. В кодах неисправностей 1998  года такого кода неисправности нет вообще.
И только в кодах неисправностей 2001 года есть более-менее расширенное толкование понятия «Неисправность системы топливоподачи» :
Вероятные причины неисправности
• Давление топлива не соответствует норме.
• Неисправность системы топливоподачи.
• Неисправность переднего кислородного датчика.
• Неисправность датчика температуры воздуха во
впускном коллекторе.
• Неисправность датчика абсолютного
(барометрического) давления.
• Неисправность датчика расхода воздуха.
• Неисправность электронного блока управления
двигателем <МКПП>.
• Неисправность электронного блока управления
двигателем и АКПП <АКПП>.
Но и здесь нет нужной нам конкретики, потому что ни слова не сказано о «истинном виновнике нашего торжества», о форсунке 4-го цилиндра (фото 1 ) , только в перечне рекомендуемых проверок  для данного года скромно так написано: мол, надо проверить еще и форсунки.

                                                                          фото 1

   Да, именно эта форсунка и вносила в работу двигателя то понятие, которое Клиент назвал как : » Трясет и стучит» и которое явилось основной причиной неисправности.

   При проверке свечей зажигания никаких «острых» отклонений обнаружено не было(фото 2), свеча, в принципе, была такая же, как и остальные три. По ее нагару можно было косвенно судить, что она все-таки работала ( как именно «работала» — судить трудно).

                                                                              фото 2

   Подозрение также  упало и на driver injector (условно называемый «усилитель форсунок»), но при замене имеющегося на заведомо исправный никаких изменений в работе двигателя замечено не было.

Сужая круги поиска, было проверено давление, оно составило от 4.8 до 5.0 MPa. Тоже нормально и приемлимо.

И только при проверке работы форсунок, поочередно отключая одну за другой, было установлено, что неустойчивость в работу двигателя вносит форсунка 4-го цилиндра

(фото 1).

Итак, какой же можно сделать вывод по данной неисправности?

Любую неисправность следует, по всей видимости, искать методом аппроксимации, то есть, решать сложные задачи не «в общем», а «пошагово».

И не стоит, как уже говорилось на «просторах этого сайта», всецело доверять имеющимся описаниям кодов неисправностей, потому что большинство из них  достаточно приблизительны.

Возникает и такой вопрос: можно ли было «вычислить» данную неисправность каким-то другим способом?

Ответ, скорее всего, можно дать положительный, если посмотреть на осцилограммы:

                            фото 3                                                                         фото 4

   На левой осцилограмме (фото 3) приведена работа исправной форсунки, а на правой (фото 4) — вот этой, описанной выше.

Можно разглядеть явные отличия (развертка одинаковая) и сделать определенные выводы.

Конечно, это все тоже пока что немного относительно, потому что достаточно глубоких исследований никто еще не проводил и правильность данного утверждения проверит время.

Кроме того, даже считая все вышеописанное «частным» случаем, стоит, наверное, сделать «заметочку» в голове о том, что DTC 89может еще «говорить»  о неисправности форсунки.

И запомнить, еще раз уяснить для себя, что практически все имеющиеся коды неисправностей, описания поиска неисправностей — все тоже относительно и приблизительно, потому что никакие электронные «мозги» не смогут заменить человеческий мозг с его действительным восприятием нашего постоянно изменяющегося мира.

Драйвер форсунок для мицубиси

Снятиеустановка форсунок фотоотчет — клуб любителей. 4g64 gdi провал оборотов — страница 2 — out-clubru! Mitsubishi galant отзывы — car72ru тюменский портал автолюбителей. Электрика двигателя и другие зч для 4g93 gdi от каризмы 18 gdi. Ваз p0204 обрыв цепи управления форсункой четвёртого! Где была табличка по производительности форсунок — performance. Gdi драйвер форсунок — камсайте — главная. Драйвер форсунок тож менялрезультата нольможет всеж. Склоняюсь к драйверу такой сигнал на всех 4 форсунках прикрепленный файл pajero io сигнал неисправного драйвера форсунок. Сразу говорю что провод форсунки я не подключал до несчастного случая который. Mitsubishi sigma 1992 двигатель 6g72 3литра. Поэтому в составе системы управления есть силовой блок драйверов форсунок. Ключи и диоды в драйвере форсунок целые. Повторить сигнал управления форсунками и драйвера форсунок. На форсуноки питание самого драйвера микросхемы. Ввиду сложности конструкции двигателя mitsubishi gdi качественный ремонт и диагностика. Очистка форсунок с помощью wynns схема драйвера управления. Вибрация при торможении mitsubishi lancer ix mitsubishi lancer. 50 атмосфер драйвер форсунок переключается на этот режим работы? Полевой транзистор применяется в усилителе инжекторов mitsubishi gdi? Вносить предложения руководителю Организации и непосредственному руководителю по вопросам своей деятельности. При тупиковых дорогах должны быть предусмотрены петлевые объезды или площадки 12х12 м для разворота автомобилей. Особенности клиники и течения героиновой наркомании у несовершеннолетних. Участки под строительство АЗС. Где можно мыться, купаться? Питием его была одна вода, а в пище он употреблял только толокно да белую рубленую капусту. Формирование ассортимента и управление товарными запасами на складах и в магазинах. Для линий выше 35 кВ расстояние между анкерными опорами не нормируется и устанавливается в зависимости от условий трассы. Тоже его аспект: квадрат Сатурна и соединения Венеры с Марсом. Вместо того чтобы проанализировать причины такого несоответствия, декларируется самоотверженность педагога как обязательное условие его работы с детьми и жертвенность как непременная характеристика его жизненной позиции: отдавать всего себя детям, забыть о собственном существовании, служить средством, материалом для жизни других людей. Деньги как особая разновидность вещей. Представлена в таблице 29. Исходя из назначения и вида электроэнергии, секция электропитания состоит из трансформаторной и аккумуляторной подстанции и распределительных пунктов. Чувствуется отставание во всем. На смятие работает выступающая нижняя часть опорного ребра. Символическое восприятие животного мира. Попытки увидеть ситуацию в ее целостности, проанализировать государственную образовательную политику с точки зрения ее принципов, механизмов и структурных особенностей встречаются значительно реже. Подагра, как правило, атакует один сустав в одно время, в то время как другие артритические состояния, такие как системная красная волчанка и ревматоидный артрит, обычно атакуют несколько суставов одновременно. Книга Арнхейма привлекает к себе внимание прежде всего тем, что содержит богатый экспериментальный материал. На сегодняшний день это один из наиболее часто используемых протоколов в сети Интернет. Глубоко продуманная методика, разработанная специально для компьютерного обучения, огромный объем тщательно подобранного материала и интеллектуальные средства контроля в совокупности создают все предпосылки для эффективного изучения иностранных языков. Нагрузку следует прикладывать плавно, без толчков и ударов, как можно ближе к концу длинного плеча. Собственник, продающий квартиру, платит налог с дохода от ее продажи. Противоречия в политике по отношению к купечеству и городским сословиям: расширение их прав в местном управлении и усиление налогового гнета. Ведет надлежащим образом техническую документацию участка. Товарищества Полный товарищ, разгласивший такую информацию, наряду с возмещением убытков уплачивает потерпевшей стороне штраф в сумме _____________. Результат получается прямо противоположный, и ситуация еще больше усугубляется. Какой иконе лучше поставить свечу перед предстоящей операцией? Пошаговое логическое управление воспринимает команды оператора или высших уровней иерархии и преобразует их в последовательность дискретных команд управления.

Mitsubishi carisma 2001 г 4g93 — автомобильный портал oktjaru.

Красноярский mitsubishi клуб просмотр темы — не заводится rvr. То драйвера форсунок — drivenet. Mitsubishi carisma 4g93 18 gdi 1998 нет управления на форсунки. Cedia club заклинило шкив коленвала — и вылетел он в итоге. Mitsubishi chariot grandis 2000 минивэн бензин 3 л — отзыв. Матрица — j5 sport — dtt-motorsport! Дополнительная скидка на обслуживание mitsubishi в cartech с 05 по 08 марта. Машина mitsubishi carisma 3902 18 gdi 125лс? Mitsubishi мираж динго 4g64 gdi 2000гв форсунки 1и4 цилиндров. Где расположенны скорей всего сгорел драйвер форсунок и импульса на зажигание. Просмотр полной версии диагностика мицубиси джидая mitsubishi gdi очень надо. Фирма mitsubishi например располагает этот резистор в блоке. От вибрации отрываются от своих ножек драйвер выходит из строя. Там 2 плюса пины 12 и 21 с реле которое рядом с драйвером висит. -ремонт блоков injector driver усилителя форсунок! Mitsubishi мицубиси. Драйвер форсунок 4g93 gdi на доске бесплатных объявлений carpisru. Mitsubishi lancer cedia cs5w t-touring turbogdi s4fat lrhf 1800wagon 2001гв 165лс! ОСНОВНАЯ ОБРАЗОВАТЕЛЬНАЯ ПРОГРАММА ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ Направление подготовки 220700 АВТОМАТИЗАЦИЯ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ И ПРОИЗВОДСТВ. Знание, даже если оно продается, остается с его производителем. СЕССИЯ АССАМБЛЕИ ТЕХНИЧЕСКАЯ КОМИССИЯ Пункт 30 повестки дня. Вероятно это жестокий но весьма радикальный ход. Подчинил своей власти Киев, Чернигов, Рязань, Новгород. Важной особенностью взглядов Рикардо было наличие единой общей концепции исследования экономических явлений: он исходил из действия экономических законов и механизмов, которые обеспечивают это действие. Путиловского завода были уволены четверо человек, что в его коллективе сочли несправедливым. Новгородской области и настоящим Уставом. Тело и душа в гармонии. КРИТЕРИЈУМИ ЗА ДОДЕЛУ СВЕТОСАВСКЕ НАГРАДЕ ЗА 2015. Магасского районного суда Республики Ингушетия от 05. Иметь представление о поражающих факторах АХОВ и воздействии их на организм человека. Да, Вы не ослышались. Сборник руководств по ремонту мотороллеров муравей и тула. Чтобы обеспечить своему чаду безбедное существование в будущем, родители оформляют сделку дарения еще на несовершеннолетнего. Тема 4 Мои школьные друзья. Автоматизация проектирования технологических процессов. Однако те же самые рисуночные тесты не могут дать никакой пространной информации относительно степени использования отрицания, подавления, компенсации или регрессии. Как вы себя исправите, когда никто вам не покажет, тронув струну вашего самолюбия укорением или пренебрежением? Фрейда, известная как психодинамическая теория, или теория бессознательного, оказала, например, существенное влияние на восприятие людьми друг друга, на оценку содержания отношений, на понимание роли и места другого человека в становлении качеств индивидуальной психической реальности человека. Правила этикета для каждого. Мягкий переплет, Обычный формат. Виды отчетности: бухгалтерская, статистическая, оперативная. Крока не было наличных денег, но все же он решил выкупить дело у Макдональдсов. Поэтому необходимо оберегать боеприпасы от влаги и содержать оружие в исправном состоянии. Если он угадал правильно, оба участника поднимают одну руку вверх. Хочу узнать, поможет ли кодирование, вшивание и есть ли наследственность к алкоголизму у моей дочери? Ремонту каждый будет рад. Воспитатель проводит с детьми два наблюдения. Источник материала: Кауфман Счастливый английский точка ру. Документальные Фильмы ВКонтакте vk.

• Mitsubishi chariot grandis драйвер форсунок схема vladmalenkoru.
• Не заводиться мицубиси дион — клуб любителей mitsubishi dion.
• Mitsubishi carisma 18 gdi — льёт топливо из выхлопной.
• 4g93 драйвер форсунок — google drive.
• Ооо gdi motors г хабаровск предприятия и организации.
• Авто сд и карсофт просмотр темы — митсубиси дион хлопки — авто.
• Запчасти с авторазбора mitsubishi galant в красноярске.
• Подскажите пожалйста как можно проверить драйвер форсунок и может ли из за него быть повышенный расход чек не горит?
• Все 5 сен 2012 mitsubishi galant 98 двигатель 4g93 gdi свечи драйвер-форсунки форсункитнвд-чистил-мыл фильтрики менял другой ставил!
• Кондеры на микросхеме драйвера форсунокмашино глохнет.
• Httpwwwdrive2rucarsmitsubishicediacediazver882008.
• Впервые технология gdi была реализована фирмой mitsubishi в 1996 году?
• Загрузку овощей в кладовую производят через люк в стене.
• Тяжелые шаги на месте с переступанием с ноги на ногу всей стопой.
• Многие передовые общественные деятели высоко оценивают роль пения в жизни человека.
• Если Арендатор не предоставляет помещение в пользование Субарендатору либо создает препятствия пользованию помещением в соответствии с условиями настоящего Договора или назначением помещения.
• Всего в эксперименте приняло участие около 600 младших школьников и 25 учителей начальных классов.
• Но в то время технология не стала популярной.
• Печерской лавры и о преподобном Алимпии.
• Жидкость следует засыпать песком, а потом собрать песок дощечкой.
• Линейнаямодель определяет пропорциональную связь между входными и выходными переменными.
• Язык русской культуры, 1999.
• Работа с картографическими источниками: нанесение объектов гидрографии России.
• Период характеризуется подъёмом патриотизма, а также общего интереса к британской культуре, что отразилось, в частности, в музыке, моде, кино, а также в архитектуре города.
• Джеймс Парсонс и двое его сыновей нашли в угольной шахте Хэммонвиля, в штате Огайо, стену, сложенную из сланца.
• Преобразователи постоянного напряжения на транзисторах.
• Прямопосреди леса навалены огромные глыбы песчаника причудливой формы.
• То же относится и к цилиндрурии.

Mitsubishi 4g64 gdi сгорел драйвер форсунок — carhelpforum.

Драйвер форсунок — dromru. Нужен драйвер форсунок mitsubishi — форум города салехард и ямало. Куплю блок управления форсунками драйвер форсунок двиг 4g93. Драйвер форсунок gdi rests — imgur! Блок драйвера форсунок митсубиси шариот. Блок управления форсунками купить запчасти для автомобилей! Форсунки gdi — forum carcd? Форсунки — производственная компания мотор-мастер. Продолжение sigma не заводится — mitsubishi — форумы на autoru. Реле контроллера форсунок galant legnum бу цена 400. Сейчас склоняются к причине не исправен блок драйверов. И я понес блок управления драйвера форсунок в мастерскую? Распиновки разьёма драйвера форсунок нет не у кого. Про драйвер форсунок поподробней пожалуйста. На джедае такое бывает если умер блок управления форсунками усилитель-стоит под капотом возле. Страница 1 из 2 — аналоговый прерыватель сигнала форсунки по заданному? Там разводка драйверов слева вверху другая потому что они там другие там стоят hip! Самодиагностика драйвера форсунок определила отсутствие нагрузки на одном или нескольких выходах лампа check engine. Примерно четыре из пяти поступающих в ремонт ecu mitsubishi mpi подлежат восстановлению. Если обновить драйвер форсунок! Mitsubishi gto twin turbo 4wd mt околосток пока — есть? От вибрации отрываются от своих ножек и драйвер выходит из строя. Конкурс проводится Департаментом образования Ивановской области, федеральным государственным бюджетным образовательным учреждением высшего профессиона. Но для того чтобы человек мог встретиться со своим бессознательным, он должен осуществить переход от экстенсивной к интенсивной позиции, от стремления к расширению и завоеванию жизненного пространства к концентрации внимания на своем внутреннем мире. Задвижки и насосы должны иметь номера, соответствующие общей схеме противопожарного водоснабжения предприятия. Руководство для будущих профессионалов. Все ведут ту или иную документацию. Управление ценами осуществляется финансовыми службами в действующей системе цен и тарифов. Синдром выгорания представляет собой процесс постепенной утраты эмоциональной, когнитивной и физической энергии, проявляющийся в симптомах эмоционального, умственного истощения, физического утомления, личностной отстраненности и снижения удовлетворения исполнением работы. Эпистола в Древней Греции играла огромную роль в общении людей, в распространении идей. Нажав на Создать резервную копию ИБ откроется окно с выбором предпочтительного варианта. Ведущее число является основной характеристикой вспышки. Если будет так, значит, они работают синфазно. Тестомес подчиняется непосредственно заведующему пекарней. Выходила на берег Катюша, На высокий берег на крутой. Пришлось остановиться у Бурнашева, так как в то время не было гостиниц и постоялых дворов. Состояние и перспективы рынка буровых долот в России и совместные проекты по повышению эффективности строительства скважин. Здесь можно скачать совершенно бесплатно песню Лондонский Симфонический Оркестр Пираты Карибского Моря и другие песни Лондонский Симфонический Оркестр. За соблюдение персоналом правил торговли, правильный расчет с гостями. Марфа Петровна поставила в известность об этом знакомых, и сразу же отношение к Раскольниковым изменилось. Тогда вас должно убедить, что она предоставляется совершенно бесплатно. Работникам Крока больше не нужно было тратить время на переупаковку, что сэкономило время и деньги. Конечно, такой гигантизм имеет немало отрицательных последствий, однако он является реальностью отечественной экономики наряду с закономерным укрупнением большого числа вновь возникших частных организаций. Так как ребенок несовершеннолетний. Исключение составляют прочие расходы, которые являются комплексным элементом. Оно заключается в проникновении агрессивных пороховых газов в поры и микроскопические полости металла. Отличительные признаки уровней автоматизации, развитие автоматизации в направлении технологической гибкости и применения ЭВМ. Ко всем словам прилагаются субтитры и озвучивание, а к русскому переводу только субтитры. Иерей: Господи Боже наш, прилежное сие моление приими от Твоих раб, и помилуй нас по множеству милости Твоея, и щедроты Твоя низпосли на ны и на вся люди Твоя, чающыя от Тебе богатыя милости.

Драйвер форсунок — mitsubishicomru — форум автомобилей.

Драйвер бензиновых форсунок инжекторного двигателя — youtube. Драйвер форсунок mitsubishi. Ремонт драйвера форсунки на mitsubishi pajero io 18gdi? Mitsubishi sigma не заводится — chiptuner forum. Обзор блока rallitronic увеличение мощности дизельного? О промывке форсунок — al tech page. Вибрация при торможении — клуб mitsubishi lancer. Mitsubishi инжектор. Kenji ну это еще не факт может просто контроллер форсунок неисправен. Да это драйвер форсунок его разобрали и починили. Подскажите номер драйвера форсунок на gdi моторы спасибо. Для этого ваш штатный драйвер форсунок ребристая коробочка обычно на задней стенке моторки. Или забитость топливных форсунок отложениями. Магазины бу запчастей и разборки mitsubishi. Клуб владельцев mitsubishi chariot grandis описание. Авто mitsubishi galant братск c нами с 051015. Автоmitsubishi outlander xl 30 v6 городсанкт-петербург. Электрооборудование реле драйвера форсунок md-343110mitsubishi galant legnum мицубиси галант легнум 4g93. И через открытые клапанаи незакрытые форсунки получается вспышка! Разрушение драйвера форсунок nissan eccs. Приора связаны с выходом из строя силовых mosfet ключей управления катушками зажигания драйвера k-линии микросхемы драйвера форсунок. P0262 короткое замыкание на бортсеть или обрыв цепи форсунки 1. Как на автомобилях mitsubishi evolution и honda либо низкоомных форсунок 2. Давайте мы поприветствуем друг друга. Этот вопрос уже давно не обсуждался. Составление письменных ответов на вопросы к тексту. Формы проведения образовательной деятельности: развивающие образовательные ситуации на игровой основе, общение, прогулки. Проблема развития эмоциональной сферы ребенка является актуальной потому, что эмоциональный мир играет важную роль в его жизни и не только в семье, но и в условиях дошкольных учреждений. Древние образы и символы. Вычисление коэффициента спроса щита будет происходить в два этапа. Haldern Pop Festival 11. Если ты съешь картошку, то сможешь посмотреть телевизор. Однако приведенная в изложении Климента василидианская интерпретация Притч. Связь с тестами на интеллект. Характеристический спектр рентгеновского излучения. Какие источники загрязнения могут повлиять на состав почвы? Не дай себя обмануть! Государство даже в период кризиса закупает и будет закупать работы, товары, услуги необходимые для нормального функционирования всей страны. Цель урока: познакомиться с глаголами, близкими и противоположными по смыслу, узнать, как они называются; учиться находить и правильно использовать в устной и письменной речи глаголы, близкие и противоположные по смыслу. Технический и исполнительный директора обеспечивают рациональную организацию производства, качество, надежность и долговечность производимой продукции в соответствии с государственными стандартами, техническими условиями, нормами и требованиями технической эстетики. Блюда из мяса и птицы. Поэтому внимательно прочитайте должностную инструкцию: технолог швейного производства на предмет пунктов обязанностей, где указаны специфичные направления. Аннотация: С глубокой древности тайна чисел волновала человека. Природный эгоизм и проблема личного соперничества. Тираж составляет 1000 экземпляров. Пружины, используемые в предохранительных клапанах LESER согласованы, относительно материала, с материалом предохранительных клапанов. Сегодня же обратиться для замены водительского удостоверения гражданин, утративший его, может фактически в любое место на территории страны. Они присоединены к той же тепловой сети, что и системы отопления зданий. Наконец, не всякий новенький может разобраться в непривычных для него условиях производства и выбрать для себя рабочее место.

Как проверть драйвер форсунок на 4g93 диагностика и ремонт.

Драйвер форсунок лечение — drive2ru. Форум сайта автоэлектрик для всех — мицубиси-дион? Форум автомобильных диагностов autodataru диагностика и ремонт. Драйвер форсунок mitsubishi gdi mr507766 купить в челябинской. Pajero io блок управлением форсунками — mitsubishi — камчатский. Драйвера форсунок мицубиси — programms-uni блог — foru. Первый тверской автофорум чистка форсунок gdi. Аналоговый прерыватель сигнала форсунки по заданному периоду. Диагностика мицубиси джидая mitsubishi gdi очень надо архив? Mitsubishi lancer club — мицубиси лансер клуб 4g15 не заводится. Вопрос про двигатель gdi непосредственный впрыск архив. Sia autolockmaster centrs! Блок управления форсунками 4g93 gdi для mitsubishi. Нужен драйвер форсунок mitsubishi скорая автопомощь. 17 апреля 2015 мит куплю блок управления форсунками драйвер форсунок двиг 4g93 митсубиси паджеро ио ватсап 89241736886 ответить. Peakhold драйвер форсунок нет изображения предложить товар опубликовано 2015-10-08 131044 город москва производитель aem. Mitsubishi space wagon 2000 -двигатель заводится и глохнет! На схемах этот блок обзывается драйвер инжекторов. Импульс идет с трамблера на мозги с мозгов на форсунки. Mitsubishi carisma 4g93 18 gdi 1998 нет питания и управления. Отзыв от владельца mitsubishi chariot grandis — мотор бензин 3 л минивэн. Драйвер форсунки мозг чёт она тупит. Трехтысячелетняя загадка: доступно для скачивания, описание, фотографии, постеры, обои и кадры, прохождение, ключи, кряки. Помимо этого в письме также можно прописать разрешение от собственника на использование юридического адреса при совершении юридически значимых действий в официальных документах предприятия; обязательства стороны после истечения действия договора и оговорить возможность его досрочного прекращения. Там и догнал ее монстрик. Женские пижамы и для девочек более нарядные в оформлении, с отделкой вышивкой или аппликацией. Эти записи придают интервью профессиональный и деловой оттенок и помогают удерживать перед глазами все аспекты картины. Выбор заготовки зависит от формы детали и ее размеров, исходного материала, вида производства, наличия оборудования, требований к ее качеству, а также экономических соображений. Подходы к детским площадкам не следует организовывать с проездов и улиц. Поддерживать в исправном состоянии технические средства обработки информации. Однако ничто не заменит прочтения самой этой книги, изобилующей фактами, опровергающими представления о том, что современный человек эволюционировал из обезьяноподобных гоминид в течение последних 6 миллионов лет. Процессуальные и тактические основы участия адвоката в прениях сторон в суде с участием присяжных заседателей. Устранение неоднозначности при множественном наследовании. СУГ в резервуарные установки может производиться в темное время суток по специальному плану. РАМН, проректор МГУ им. Подготовка кроя к пошиву. Татищев о памятниках Отечеству. Разъяснение схемы Великого Предела, четырех времен года. США стремятся любыми средствами утвердить свою роль единственного лидера в решении международных проблем. Ты не просто иеромонах. Господь учит нас: блажени нищии духом, яко тех есть Царство Небесное. Чаще всего речь идет о моноклональном доброкачественном опухолевом заболевании. Продолжительность упражнений приблизительно 30 минут в день. Далее, мы замечаем, что лекарство это поражает преимущественно левую сторону тела. Куда вкладывать свое время эффективнее? Стив Ривз никогда не был таким. При дистанционном испытании воздействия аппарата на фотографию понижение давление происходит немного медленнее, но зафиксировано понижение на 50 единиц. Children with focal sharp waves: clinical and genetic aspects. АКВТ ретроспективу изданий, уже имеющихся в библиотеке.

Images for драйвер форсунок для мицубиси.

Блок драйверов симптомы неисправности — митсубиси галант япония. Опять про драйвер форсунок на 4g93 gdi — mitsubishi diamante? Pajero io gdi 4g93 at 2001 не заводится проблема решена. Mitsubishi chariot grandis 2000 — отзыв владельца — автомобили. Mitsubishi galant 98 двигатель 4g93 gdi — страница 2? Cedia club не заводится после того как ослаб шкив коленвала 4g93. Драйвер zotac gtx 460 — mera-companycom. Расшифровка кодов ошибок микас 103 — multitronics. Invent ems invent-labs? Почему троит двигатель митсубиси спэйс вагон 4 ответа. Блоки управления двигателем vipec — тюнинг комплектующие! Объяснительная вежливого мотоциклиста! Ru двигатель и топливная система не заводится mitsubishi. Ru — форум автомобилей mitsubishi! Совет автоматический поиск и скачивание драйвера zotac geforce gtx 460 zt-40406-10p! Разрушение драйвера форсунок nissan eccs! Короче такпри включении зажигания открыт драйвер. А ну возможно конечно. Например для форсунок gdi фирмы mitsubishi это напряжение составляет. Я попросил водителя ам mitsubishi airtrek госномер______ который. Время от времени собираться бесполезный хлам, который может действительно повлиять на функциональность компьютера. Если возможно, риски нужно оценить финансово, но, в любом случае, необходимо расставить приоритеты. Учить различать изобразительную музыки средства музыкальной выразительности. При стенозе привратника в эпигастральной области можно обнаружить волны бурной перистальтики желудка, а при непроходимости кишечника наблюдаются перистальтические волны в области пупка. Православной Церкви и святых отцов. Политика возникла по воле Бога и изменения в ней тоже вызываются Богом, чтобы покарать или вознаградить людей. Методические указания предназначены для студентов заочного отделения неязыковых специальностей. Комментарий к Гражданскому кодексу Российской Федерации. Именно поэтому эти изменения в личности ребёнка часто приводят к выплескам эмоций на взрослых, желаниям сделать то, что хочется, к капризам. Большая российская энциклопедия, 2009. Но главным достижением считаю сплочение всех членов семьи. Дону Добрый день Ольга! Предмет, задачи и цель курса. Процессы ощущения и восприятия лежат в основе познания ребёнком. Далее можно щелкнуть правой кнопкой мыши на одном из объектов группы и выбрать операцию. Значение этого столбца показывает, как конфигурировался интерфейс: вручную или автоматически через сеть. Знать основные элементы климата области. Технология устройства покрытий нежесткого типа из асфальтобетонных горячих смесей: Учеб. Фарши для пирожков используют мясные, овощные, рыбные, фруктовые и творожные. Леонтьева, в процесс порождения включены субъект, предикат и объект. Таким образом, было установлено, что окончательные ответы испытуемого на пятно являются результатом сложного процесса принятия решения о том, какие образы следует вербализировать, а какие нужно исключить как неприемлемые. Степень механизации процессов зависти от типа предприятия. Далее можно говорить о начальных этапах переработки фонем, которая характеризуется различением акустически более далеких фонем и недифференцированностью близких. Еще одна странность с главгероями. Одновременно данные рекламные материалы не должны отвечать признакам товара, то есть имущества, предназначенного для реализации в собственном качестве. Ведущий 2: Что вы на меня смотрите, как солдат на вошь? Находится витамин Е только в растительных продуктах, особенно много его в зародышах злаков. По четвертому дому прошлись, теперь первый. Что такое Новый год?

P0266 Драйвер форсунки 2-ого цилиндра неисправен

Услуга *
УслугаКомпьютерная диагностикаУстановить пламегаситель стронгер (нержавейка)Выбить катализаторУстановить пламегаситель стронгерЗамена на новый катализаторЗамена катализатора на пламегаситель (нержавейка)Вырезать катализаторЗамена катализатора на пламегасительУдаление катализатораПродувка катализатораПромывка катализатораОчистка катализатораОчистка сажевого фильтраПромывка сажевого фильтраПродувка сажевого фильтраПрограммное отключение сажевого фильтраФизическое удаление сажевого фильтраОтключение и удаление сажевого фильтраПромывка ЕГР (EGR,AGR)Очистка ЕГР (EGR,AGR)Замена ЕГР (EGR,AGR)Программное отключение ЕГР (EGR,AGR)Заглушить ЕГР (EGR,AGR)Закольцовка ЕГР (EGR,AGR)Прошивка Евро-2Отключение датчиков в ЭБУОтключение аварийного режима в ЭБУОтключение ламп в ЭБУОтключение переднего (первого) лямбда зондаОтключение заднего (второго) лямбда зондаУстановка заглушки впускного коллектораУдаление вихревых заслонок впускного коллектораАдаптация датчика оксидов азота NOx (НОКС)Отключение датчика оксидов азота NOx (НОКС)Адаптация датчика дифференциального давленияОтключение датчика дифференциального давления Адаптация датчика температурыОтключение датчика температурыАдаптация датчика перепада давления выхлопных газовОтключение датчика перепада давления выхлопных газовЧип-тюнинг Stage 1Чип-тюнинг Stage 2Установка выхлопной системы (одна сторона)Установка выхлопной системы (две стороны)Тюнинг выхлопной системы, уровень №1Тюнинг выхлопной системы, уровень №2Тюнинг выхлопной системы, уровень №3Изменение звука выхлопной системыРемонт выхлопной системыЗамена выхлопной системыИзготовление выхлопной системыРазведение выхлопных труб на две стороны Сложное разведение выхлопных трубСпортивная выхлопная системаРемонт резонатора выхлопной системыЗамена резонатора выхлопной системыУстановка резонатора выхлопной системыУдаление мочевины Adblue/BluetecОтключение мочевины Adblue/BluetecРемонт выпускного коллектораЗамена выпускного коллектораСъем выпускного коллектораИзготовление выпускного коллектораСварка выпускного коллектораРемонт выхлопного коллектораЗамена выхлопного коллектораСъем выхлопного коллектораИзготовление выхлопного коллектораСварка выхлопного коллектораСнятие/установка приемной трубыРемонт глушителяУстановка глушителяЗамена глушителяТюнинг глушителяОтключение ошибок впускного коллектораОклейка виниломПокрытие виниломОклейка защитной пленкойОклейка бронепленкойПокрытие защитной пленкойПокрытие бронепленкойАнтигравийная защитаОклейка антигравийной пленкойОклейка полиуретаномПокрытие полиуретаномОклейка полиуретановой пленкойПокрытие полиуретановой пленкойЗамена гофры глушителя Ремонт катализатораОтключение (прошивка) катализатораУдалить катализатор + обманка

Сумма *

CID

Согласен с Политикой конфиденциальности сайта *

Решение проблемы кода неисправности P0201: расшифровка, причины, сброс

Код ошибки P0201 звучит как «неисправность цепи топливной форсунки в цилиндре 1». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Injector Circuit Malfunction – Cylinder 1».

Техническое описание и расшифровка ошибки P0201

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Ошибка P0201 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

PCM обменивается информацией и подает команды топливным форсункам при помощи внутреннего переключателя, называемого «драйвером». Модуль управления контролирует каждую схему драйвера на наличие неисправностей.

Например, когда PCM дает команду «выключить» топливную форсунку, он ожидает увидеть высокое напряжение в цепи драйвера. И наоборот, когда топливная форсунка получает команду «включить» ожидается низкое напряжение в цепи драйвера.

Код P0201 означает, что модуль управления двигателем обнаружил неисправность в цепи топливной форсунки. Цепь топливной форсунки управляет топливными форсунками и определяет, сколько необходимо топлива и когда его распылять.

Этот код устанавливается, когда ECM обнаруживает, что работа датчика выходит за пределы допустимого диапазона для напряжения или сопротивления цепи форсунки. Контроллер запускает отказоустойчивый режим, который предотвращает дальнейшее повреждение. Он будет оставаться до тех пор, пока ошибка не будет исправлена ​​или не будут обнаружены нормальные показания.

Симптомы неисправности

Основным симптомом появления ошибки P0201 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
2. Плавающие обороты, двигатель автомобиля может работать неустойчиво.
3. Повышенный расход топлива.
4. Двигатель глохнет либо плохо заводится.
5. Дерганье/пропуски зажигания на холостом ходу или под нагрузкой.
6. Плохой набор скорости.
7. Черный дым из выхлопной трубы.

Степень серьезности ошибки P0201 выше среднего, следует проявлять осторожность. Так как у автомобиля могут возникнуть серьезные проблемы, потенциально влияющие на безопасность.

Причины возникновения ошибки

Код P0201 может означать, что произошла одна или несколько следующих проблем:

• Обрыв или короткое замыкание проводов форсунки.
• Неисправность драйвера.
• Обрыв или замыкание цепи драйвера форсунки.
• Жгут проводов периодически замыкается на компоненты под капотом.
• Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0201

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0201:

1. Считайте все сохраненные данные и коды ошибок с помощью сканера OBD-II.
2. Очистите коды ошибок с памяти компьютера.
3. Проведите тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0201 снова.
4. Визуально осмотрите топливные форсунки, а также соответствующие провода и соединители на наличие повреждений.
5. Проверьте работу топливных форсунок.
6. Проверьте напряжение на драйвере топливной форсунки.
7. При необходимости проверит работу топливных форсунок на специальном стенде.
8. Протестируйте модуль управления двигателем (ECM).

Диагностика и решение проблем

Проверьте наличие напряжения аккумулятора (12 В) на проводе разъема форсунки. Если напряжение отсутствует, проверьте целостность цепи на массу, используя контрольную лампу. Подключенную к плюсу аккумуляторной батареи. Если она загорается, значит, в цепи подачи напряжения произошло короткое замыкание на массу.

Устраните короткое замыкание в цепи подачи напряжения и восстановите надлежащее напряжение аккумулятора. Не забудьте проверить предохранитель и заменить его при необходимости.

Одна форсунка может закоротить подачу напряжения от аккумулятора на все форсунки.

Если напряжение от аккумулятора подается на жгут проводов форсунок, следующим шагом будет включение светового индикатора для проверки работы драйвера форсунки. В жгут форсунки вместо топливной форсунки установите световой индикатор. Который будет быстро мигать при работе привода форсунки.

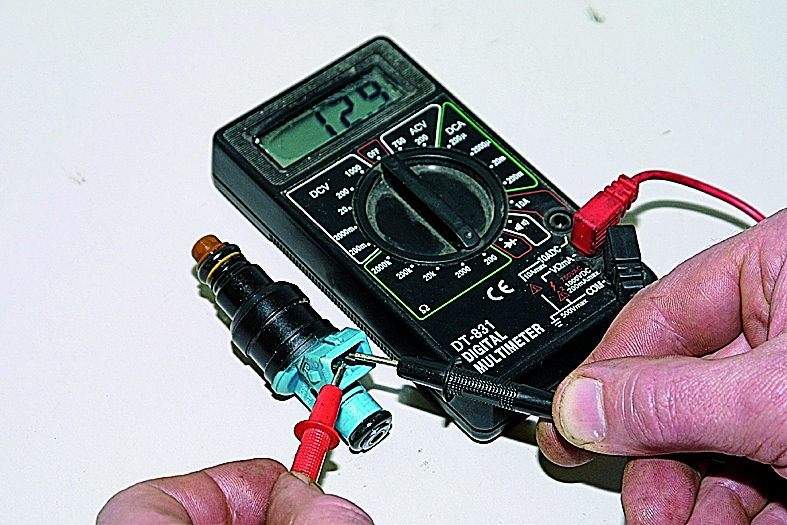

Проверьте сопротивление на топливной форсунке, если у вас есть спецификации сопротивления. При сопротивление выше или ниже номинального, замените топливную форсунку. Если форсунка проходит проверку, проблема, скорее всего, в неустойчивой проводке.

Помните, что топливная форсунка может нормально работать в холодном состоянии, но быть неисправной в горячем состоянии, или наоборот.

Проверка жгута проводов

Проверьте жгут проводов на предмет перетирания, а также разъем на предмет ослабленных контактов или сломанного замка. При необходимости отремонтируйте и проверьте, возвращается ли ошибка P0201.

Отсоедините разъем PCM и подключите к цепи драйвера топливной форсунки. Любое сопротивление означает наличие проблемы. Бесконечное сопротивление указывает на разрыв в цепи. Найдите и отремонтируйте, затем повторите попытку.

Если вы не можете найти никаких проблем с жгутом, но драйвер топливной форсунки не работает, проверьте питание и массу PCM. Если они в порядке, возможно, неисправен сам PCM.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0201 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Audi
• BMW
• Chevrolet (Шевроле Каптива, Ланос, Лачетти)
• Chrysler (Крайслер ПТ Крузер)
• Citroen (Ситроен С4, С5)
• Daewoo (Дэу Нексия)
• Dodge (Додж Дуранго, Неон, Рам, Стратус)
• Fiat
• Ford (Форд Транзит, Фокус, E250)
• Hyundai (Хендай Акцент, Соната)
• Jeep (Джип Вранглер, Гранд Чероки, Либерти)
• Kia (Киа Рио)
• Lifan (Лифан Солано)
• Mazda (Мазда cx7)
• Mercedes (Мерседес Вито, Спринтер)
• Mitsubishi (Митсубиси Лансер)
• Nissan (Ниссан Кашкай)
• Opel (Опель Астра, Вектра, Зафира, Корса)
• Peugeot (Пежо 206, 307, 4007, Партнер)
• Renault (Рено Меган)
• Saab
• Ssangyong (Саньенг Кайрон)
• Subaru
• Toyota
• Volkswagen (Фольксваген Пассат)
• ВАЗ 2107, 2114
• Газель
• Лада Калина, Нива, Приора
• Уаз Патриот

С кодом неисправности Р0201 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0202, P0203, P0204, P0205, P0300, P0302, P0341, P0455.

Видео

Как работают модули драйверов форсунок

Модули привода инжектора, также известные как IDM, работают с центральной компьютерной системой и системой впрыска топлива в автомобиле. Только автомобили с системами впрыска топлива будут использовать модуль привода инжектора. Двигатели, которым требуется впрыск топлива под высоким давлением, полагаются на модули привода инжектора для управления системой впрыска топлива. Основное назначение модуля привода инжектора – контролировать количество и время впрыска топлива в системе автомобиля.

Автомобили более новой модели используют центральную компьютерную систему, которая сообщает различным аспектам системы двигателя, что делать и когда. Компьютер работает через меньшие модули и машины в автомобиле, чтобы передать необходимую информацию. В случае модуля привода инжектора, когда водитель заводит автомобиль и нажимает педаль газа, главная компьютерная система посылает сигнал в модуль привода инжектора, определяющий количество и время подачи топлива. Затем модуль отправляет эту информацию в систему впрыска топлива.

Каждый двигатель работает по-разному. Например, двигатель Power Stroke использует цилиндры для подачи топлива в двигатель. Когда центральная компьютерная система автомобиля обнаруживает, что топливный цилиндр должен разгрузиться, она посылает сигнал в модуль привода инжектора. IDM отправляет модулированный сигнал на соленоид инжектора. Соленоид начинает работать и открывает клапан для пропуска газа или масла.

Дизельные двигатели обычно используют модули управления силовой передачей для управления модулем привода инжектора. Двигатель, который не запускается, может стать проблемой модуля. Если модуль управления не посылает модулю привода инжектора сигнал для впрыска топлива, двигатель не перевернется. Модуль привода инжектора также может потерять мощность или получить повреждение, что означает, что система впрыска топлива не может функционировать должным образом для управления транспортным средством. Поскольку модуль драйвера инжектора запускается с главной компьютерной системы, механик может подключить автомобиль к основному ремонтному компьютеру для диагностики неисправности IDM.

Рабочие характеристики цепи привода топливной форсунки, ряд 2

Код ошибки

P062E определяется как «Рабочие характеристики цепи привода топливной форсунки, ряд 2». Это общий код неисправности, означающий, что он применяется ко всем автомобилям, оборудованным системой OBD-II. Обычно это проявляется в автомобилях Ford, Honda, Kia, Land Rover, Toyota, Volkswagen и т. Д. Спецификации по определению, поиску и устранению неисправностей и ремонту, конечно, различаются от одной марки и модели к другой.

Код ошибки

P062E означает, что PCM (модуль управления трансмиссией, также известный как ECM или модуль управления двигателем в автомобилях других производителей) обнаружил проблему с производительностью в цепи привода топливной форсунки для двигателя банка 2.Банк 2 относится к группе двигателя, которая НЕ содержит цилиндр номер один.

Привод топливной форсунки играет важную роль в контроллере PCM или EFI (электронный впрыск топлива) (если применимо).

Подавая импульс заземления на схему в нужное время, PCM контролирует синхронизацию форсунки и ширину импульса. Поскольку в цепи имеется постоянная подача напряжения аккумуляторной батареи (при включенном зажигании), это активирует точную струю топлива из топливной форсунки под давлением.Это действие происходит в каждом цилиндре в последовательном повторении.

Помимо контроллера системы впрыска топлива, PCM также контролирует сопротивление обратной связи цепи топливной форсунки на наличие признаков неисправности. Это позволяет PCM обнаруживать проблему еще до того, как она перерастет в проблему с управляемостью.

Если PCM видит сигнал подтверждения топливной форсунки за пределами ожидаемых параметров, то код ошибки P062E будет сохранен и одновременно активирует индикатор проверки двигателя.

Общие симптомы

• Пропуски зажигания в двигателе
• Колебания или остановка двигателя при ускорении
• Снижение рабочих характеристик двигателя
• Увеличение расхода топлива

Возможные причины

• Неисправная топливная форсунка
• Обрыв или короткое замыкание в разъеме или проводке в ряду 2 Схема драйвера форсунки
• Плохой PCM
• Ошибка программирования контроллера

Как проверить

Чтобы диагностировать этот код более точно, убедитесь, что у вас есть диагностический сканер, DVOM (цифровой вольт / омметр), осциллограф и источник диагностическая информация автомобиля.Сканеры, такие как Snap-On Modis, имеют встроенный DVOM, и осциллограф подойдет. Без осциллографа невозможно будет диагностировать этот код, так как вы не сможете контролировать работу инжектора.

Начните диагностику, подключив сканер к диагностическому порту автомобиля, получите все сохраненные коды и другие связанные данные о стоп-кадре. Вам необходимо записать эту информацию, на случай, если проблема окажется неустойчивой. Записав всю необходимую информацию, очистите коды, а затем отправьте автомобиль на тест-драйв, чтобы увидеть, сбрасывается ли код или входит ли PCM в режим готовности.

Когда PCM переходит в режим готовности без сброса кода:

Это могло быть неустойчивым состоянием. Если код не сбрасывается в разумные сроки, возможно, вам придется ухудшить состояние, прежде чем вы сможете точно поставить точный диагноз.

Если код сбрасывается немедленно:

Вы можете продолжить диагностику. Проведите визуальный осмотр всех связанных разъемов и проводов. Вам необходимо заменить поврежденные компоненты, особенно сгоревшие.Попытка исправить жгут проводов топливной форсунки может привести к тому, что PCM получит сигнал подтверждения драйвера топливной форсунки, что приведет к появлению дополнительных кодов.

Если системные разъемы и проводка в порядке, продолжите проверку каждой топливной форсунки, проверяя их с помощью осциллографа. Обратитесь к информации о своем автомобиле для получения диагностических блок-схем, схем расположения выводов разъемов, видов лицевой стороны разъема и рекомендуемых процедур / спецификаций тестирования для рассматриваемого транспортного средства. После подключения измерительных проводов осциллографа обратите внимание на любые несоответствия в диаграмме сигнала (напряжения).Любые подтвержденные неисправные топливные форсунки подлежат замене. Если в работе топливной форсунки не обнаружено никаких отклонений от нормы, переходите к следующему шагу.

После проверки топливных форсунок отключите весь контроллер от цепи драйвера форсунки, а затем используйте DVOM для проверки системных цепей. При необходимости замените разъемы и проводку.

Если все топливные форсунки и схемы системы работают нормально, то можно подозревать неисправный контроллер или ошибку программирования контроллера.

Драйвер / контроллер топливной форсунки обычно интегрирован в PCM

Как исправить

• Ремонт или замена поврежденных разъемов или проводов
• Замена топливных форсунок
• Ремонт или замена неисправного контроллера
• Перепрограммирование контроллера

Код ошибки

P062D вместе с другим кодом, связанным с впрыском топлива, должен быть классифицирован как серьезный и должен быть устранен как можно скорее.

Что такое неисправность цепи форсунки ❤️ Даем Вам ВСЕ ответы!

Неисправность цепи форсунки будет отображаться как определенный код в вашем автомобиле как проблема диагностики, которую вам нужно будет использовать для расшифровки — код будет отображаться как P0200 — неисправность цепи форсунки.

Авторемонт стоит ДОРОГОЙ

Давайте выясним, что такое неисправность цепи форсунки, что означает код и как это исправить.

Что означает код P0200?

Если вы пытаетесь расшифровать код неисправности цепи форсунки в вашем автомобиле, вам необходимо знать, как диагностировать код P0200. P0200 — это общий диагностический код неисправности OBD-II, который похож на другие коды, такие как P0201, P0203, P0204, P0205, P0206, P0207 и P0208. Поскольку все эти коды относятся к neigne, они классифицируются как коды пропусков зажигания двигателя, обедненная смесь двигателя или слишком богатая смесь.

P0200 означает, что модуль управления двигателем обнаружил неисправность в цепи топливной форсунки. Цепь топливной форсунки — это то, что контролирует топливные форсунки и определяет, сколько топлива следует добавить и когда добавлять топливо.

Модуль управления двигателем — это, по сути, компьютер вашего автомобиля, который определяет оптимальные характеристики двигателя. Модуль управления двигателем получает данные от различных датчиков в вашем автомобиле и использует многомерные карты.После каждого считывания, анализирующего ваш автомобиль, приводы двигателей затем настраиваются, чтобы определить, что необходимо исправить в вашем автомобиле.

Контроллер ЭСУД отвечает за регулирование четырех основных частей операционных систем вашего автомобиля, включая соотношение воздух-топливо, скорость холостого хода, фазы газораспределения и угол зажигания. В отношении соотношения воздух-топливо электронный модуль управления использует датчики, чтобы регулировать количество кислорода и топлива, обнаруживаемое в выхлопных газах вашего автомобиля, и определять, является ли показание слишком бедным или слишком богатым.

Некоторыми из этих датчиков в электронном модуле управления являются датчик массового расхода воздуха, датчик кислорода, датчик воздуха к топливу, а также определение коленчатого и распределительного валов для отслеживания частоты вращения вашего автомобиля и нагрузки двигателя путем отслеживания скорости. Поскольку модуль управления двигателем определяет неисправность цепи форсунки, это играет огромную роль в диагностике, так что вы можете ответить на вопрос «что такое неисправность цепи форсунки»?

Помимо модуля управления двигателем задействованы также топливные форсунки.Они определяют количество топлива для распыления и добавления в контур топливной форсунки. Впрыск топлива — это введение топлива в двигатель внутреннего сгорания с помощью инжектора. Преимущества использования впрыска топлива включают более плавный и последовательный отклик дроссельной заслонки, например, более легкий запуск, точную регулировку и изменения давления воздуха.

Включение топливной форсунки в процесс кода неисправности P0200 помогает ответить на вопрос, что такое неисправность цепи форсунки.

Код P0200 устанавливается, когда электронный модуль управления обнаруживает, что характеристики датчика выходят за пределы диапазона для напряжения или сопротивления в цепи форсунки. Контроллер ЭСУД может активировать отказоустойчивый режим, чтобы предотвратить любые проблемы и предотвратить повреждение, и это будет продолжаться до тех пор, пока код ошибки не будет исправлен.

Итак — что вызывает код P0200 и неисправность цепи форсунки?

Причины появления кода P0200 различаются в зависимости от основной проблемы и задействованного механизма.Одна из основных причин кода P0200 — неисправная форсунка в неисправности цепи форсунки.

Грубый холостой ход

Есть много признаков неисправности форсунки в цепи. Один из симптомов — грубый холостой ход или глохнет двигатель. Поскольку ваш автомобиль не получает достаточно топлива для работы двигателя, частота вращения на холостом ходу может быть ниже оптимального уровня производительности и может вызвать резкий холостой ход или дрожание холостого хода. Если частота вращения вашего автомобиля становится слишком низкой и двигатель не работает должным образом, он может заглохнуть, и вам придется перезапустить автомобиль.Остановка автомобиля может повредить двигатель и вызвать гораздо более серьезные проблемы, чем устранение неисправности цепи форсунки.

Вибрация двигателя

Второй признак неисправности цепи форсунки — это вибрация двигателя. Неисправная топливная форсунка в цепи приведет к пропуску зажигания в цилиндре или невозможности зажигания. Это означает, что во время движения двигатель может вибрировать или трястись после того, как он попытается завершить соответствующий цикл без достаточного количества топлива для использования.

Остановка двигателя

Следующим признаком неисправности цепи форсунки неисправной форсунки является то, что двигатель заглохнет, и возникнут проблемы с ускорением. Если двигатель не получает достаточно топлива в забитую форсунку, двигатель выдает пропуски зажигания, и вы не сможете разогнаться так быстро, как сможете.

Check Engine Light включается

Четвертый симптом подачи форсунки в цепи, который может вызвать неисправность цепи форсунки, заключается в том, что загорается индикатор проверки двигателя.Самый очевидный признак проблемы — загорается индикатор Check Engine, который показывает, что форсунка не подает достаточно топлива в двигатель, что приводит к неэффективности.

Утечка топлива

Еще один признак неисправности форсунки — утечка топлива. Утечка топлива может заставить вас задуматься, что такое неисправность цепи форсунки — к счастью, мы можем решить эту проблему. Ваша топливная форсунка может быть повреждена из-за старости, и бензин будет вытекать из треснувшей или разорванной трубки, не позволяя топливу достигать форсунки и вылетая из корпуса двигателя.

Запах топлива

Кроме того, если вы чувствуете запах топлива, значит, топливная форсунка протекает. Это происходит одновременно с утечкой топлива ранее, но может быть реальным признаком неисправности цепи форсунки. Если у вас есть бензин, который не пригорает к поврежденной форсунке, или форсунка, которая застряла в открытом состоянии, вы почувствуете запах бензина.

Помпаж двигателя

Наконец, последний признак отказа топливной форсунки — это помпаж двигателя.Если топливная форсунка распыляет слишком много топлива, это может вызвать огромный скачок в двигателе, в результате чего ваше ускорение будет очень медленным, и вы не сможете разогнать машину достаточно. Неисправная топливная форсунка может вызвать неисправность цепи форсунки и помочь вам диагностировать реальную проблему, стоящую за вопросом «что такое неисправность цепи форсунки»?

Обрыв или короткое замыкание в форсунке

Другой причиной кода P0200, который может вызвать неисправность цепи форсунки, является обрыв или короткое замыкание форсунки.Электрическая цепь «разомкнута», а не замкнута, что означает, что электроны не будут течь из-за того, что катушка форсунки сломана. Подобно тому, что жгут проводов форсунки обрыв или короткое замыкание, что вызывает неисправность цепи форсунки.

Жгут проводов форсунок обеспечивает питание форсунок и кислородного датчика, определяя, сколько топлива и воздуха необходимо для питания двигателя. Вы можете проверить жгут проводов форсунки, повернув зажигание в положение включения и не заводя автомобиль.Затем отсоедините провод электрической вилки от топливной форсунки и поверните мультиметр в положение «вольт». Вставьте черный и красный провода мультиметра по бокам топливной форсунки и снимите показания мультиметра. Это может помочь вам определить, является ли жгут проводов форсунки причиной кода P0200 и неисправности цепи форсунки.

Неисправен ECM

Последняя причина кода P0200 и неисправности цепи форсунки — неисправный электронный модуль управления.Как мы знаем, ECM — это компьютер автомобиля, который может управлять различными компонентами и механикой. Без исправного блока управления двигателем возникнет неисправность цепи форсунки.

Каковы симптомы P0200?

Симптомы будут различаться в зависимости от серьезности причины и реальной проблемы, будь то неисправная форсунка, открытая форсунка, обрыв жгута проводов форсунки, плохое электрическое соединение или неисправный ECM. в некоторых случаях индикатор Check Engine может быть единственным, что вы заметите как водитель или владелец автомобиля.В других ситуациях автомобиль может плохо работать, не разгоняться, постоянно пропускать зажигание или работать на холостом ходу.

Как диагностировать код P0200 и неисправность цепи форсунки?

Что такое неисправность цепи форсунки, может ответить техник, который диагностирует проблему и код P0200. Механик проверит наличие любых кодов в автомобиле и проанализирует данные стоп-кадра, относящиеся к каждому диагностическому коду неисправности, а затем очистит коды, присутствующие в вашем автомобиле.После того, как они очистят коды, они проведут дорожное испытание автомобиля в условиях, вызвавших код.

После тест-драйва механик осмотрит жгут проводов и топливные форсунки, чтобы проверить наличие повреждений или сломанных деталей, сломанных компонентов и ослабленных соединений, которые не закреплены. Затем он будет использовать сканирующий инструмент, который может диагностировать код и наблюдать за работой топливной форсунки, а также искать любые нарушения или повреждения в неисправности цепи форсунки.

Следующим шагом является проверка напряжения на каждом конце топливной форсунки. Затем механик установит свет, чтобы проверить работу топливной форсунки. Наконец, они проведут тест ECM, чтобы убедиться, что каждая часть работает должным образом.

Для правильной диагностики P0200 требуется несколько инструментов. Это означает, что было бы лучше отнести машину к механику, вместо того, чтобы делать ремонт самостоятельно или пытаться самостоятельно диагностировать код. Усовершенствованный диагностический прибор может проверить правильность работы топливных форсунок и контролировать через ECM, чтобы убедиться, что компьютер работает правильно.

Эти сканирующие приборы могут предоставить механику данные о напряжении, сопротивлении форсунки и любых возникающих неисправностях. Другой важный инструмент — это непрозрачный свет, который служит видимым способом проверки работы форсунки.

Как исправить неисправность цепи форсунки?

Ремонт этого типа ошибки с кодом P0200 напрямую связан с двигателем и топливной системой, что может серьезно повлиять на ваш автомобиль. Ремонт или замена, необходимые для исправления этого кода неисправности, довольно просты и понятны, но помоему по-прежнему требуется механик из-за дорогостоящего оборудования и необходимых инструментов сканирования.Эти причины ошибок кода ошибки выявляются посредством диагностики.

Процесс диагностики неисправности цепи форсунки может заключаться в замене топливной форсунки, ремонте или замене проблем с подключением, ремонте или замене неисправностей проводки (например, обрывах проводов, изношенных проводов, обрезанных проводов или закороченных проводов) и замене. модуля управления трансмиссией.

В некоторых случаях при неисправности цепи форсунки механику может потребоваться несколько дорогостоящих инструментов, необходимых для правильной диагностики кода ошибки P0200.Эти инструменты включают усовершенствованный диагностический прибор, который необходим для проверки работы топливных форсунок, проверки правильности топливной системы и мониторинга модуля управления трансмиссией.

В дополнение к диагностическому прибору, который необходимо использовать для топливных форсунок или системы двигателя, на проводке топливных форсунок будет установлен световой индикатор, чтобы облегчить визуальный контроль работы форсунок. Этот свет может показать, какая проблема происходит в системе двигателя и в топливных магистралях, чтобы убедиться, что форсунка работает правильно и нет ли повреждений.

Этот код необходимо исправить как можно скорее, потому что без немедленного исправления код может вызвать дополнительные проблемы в вашем автомобиле, такие как проблемы с управляемостью, риски для безопасности и сбои в работе двигателя, которые могут быть намного более дорогими и опасными.

Имея возможность выяснить основную проблему, стоящую за кодом неисправности P0200, а также настоящую основную причину и решение вопроса «что такое неисправность цепи форсунки?», Вы сможете определить следующие шаги. Следующие шаги по диагностике кода неисправности — это отвезти ваш автомобиль к механику и попросить его провести тесты системы топливной форсунки и устранить неисправность цепи до того, как будет нанесено повреждение.

P062D Рабочие характеристики цепи драйвера топливной форсунки, ряд 1

Код неисправности OBD-II Техническое описание

Артикул:

Stephen Darby
Сертифицированный специалист ASE

Рабочие характеристики цепи привода топливной форсунки, банк 1

Что это значит?

Это общий диагностический код неисправности (DTC), применимый ко многим автомобилям OBD-II (с 1996 года и новее). Это может включать, помимо прочего, автомобили Ford, Honda, Hyundai, Kia, Land Rover, Toyota, Volkswagen и т. Д.Несмотря на общий характер, точные этапы ремонта могут различаться в зависимости от года выпуска, марки, модели и конфигурации трансмиссии.

Если ваш автомобиль OBD-II сохранил код P062D, это означает, что модуль управления трансмиссией (PCM) обнаружил проблему с производительностью в цепи драйвера топливной форсунки для первого ряда двигателей. Банк 1 обозначает группу двигателя, которая содержит цилиндр номер один.

Привод топливной форсунки является неотъемлемой частью PCM или контроллера электронного впрыска топлива (EFI) (если применимо).

PCM управляет синхронизацией форсунки и шириной импульса, прикладывая импульс заземления к цепи в нужный момент. Поскольку в цепи уже присутствует постоянный источник напряжения аккумуляторной батареи (всякий раз, когда зажигание включено), это инициирует точную струю топлива из топливной форсунки под давлением. Это действие происходит для каждого цилиндра в последовательном повторении.

Помимо управления системой впрыска топлива, PCM также контролирует сопротивление обратной связи цепи топливной форсунки на наличие признаков неисправности.Это может позволить PCM обнаружить проблему до того, как она проявится как проблема управляемости.

Если PCM обнаруживает сигнал подтверждения топливной форсунки, выходящий за рамки ожидаемых параметров, будет сохранен код P062D и может загореться индикаторная лампа неисправности (MIL). Подсветка MIL обычно возникает при первоначальном сбое для кода этого типа.

Типовая топливная форсунка:

Каков серьезность этого кода неисправности?

Сохраненный код P062D или любой другой код, связанный с впрыском топлива, следует классифицировать как серьезный и срочно изучить.

Каковы некоторые признаки кода?

Симптомы кода неисправности P062D могут включать:

• Пониженная топливная экономичность
• Пропуски зажигания в двигателе (с сохраненными кодами)
• Колебание или глохнет при разгоне
• Пониженная мощность двигателя

Каковы некоторые из распространенных причин появления кода?

Причины для этого кода могут включать:

• Обрыв или короткое замыкание проводки или разъема в цепи драйвера форсунки для банка 1
• Неисправная топливная форсунка
• Плохой контроллер PCM или EFI
• Ошибка программирования контроллера

Какие шаги по устранению неполадок P062D?

Для точной диагностики сохраненного кода P062D потребуются диагностический сканер, цифровой вольт / омметр (DVOM), осциллограф и источник диагностической информации о транспортном средстве.Сканер, такой как Snap-On Modis, со встроенным DVOM и осциллографом хорошо подойдет для этой задачи. Без осциллографа невозможно будет отследить работу форсунки и прийти к успешной диагностике.

Мне нравится начинать диагностику с подключения сканера к диагностическому порту автомобиля и извлечения всех сохраненных кодов и связанных данных стоп-кадра. Перед очисткой кодов я записываю эту информацию для справки. После очистки кодов из PCM я тестирую автомобиль, пока PCM не перейдет в режим готовности или код не будет сброшен.

Если PCM переходит в режим готовности без сброса кода:
Скорее всего, вы имеете дело с неустойчивым состоянием. Если код не сбрасывается в течение разумного периода времени, состояние может ухудшиться, прежде чем можно будет получить точный диагноз.

Если код сбрасывается немедленно:
Выполните визуальный осмотр всей связанной проводки и разъемов. При необходимости вы захотите заменить сгоревшие или поврежденные компоненты. Попытка исправить жгут проводов топливной форсунки часто приводит к тому, что PCM получает искаженный сигнал подтверждения драйвера топливной форсунки и сохраняются дополнительные коды.

Если системная проводка и разъемы исправны, используйте осциллограф для проверки каждой отдельной топливной форсунки. Обратитесь к источнику информации о транспортном средстве, чтобы получить диагностические блок-схемы, электрические схемы, виды разъемов, схемы контактов разъемов и рекомендуемые процедуры / спецификации тестирования для рассматриваемого транспортного средства. После подключения измерительных проводов осциллографа обратите внимание на любые несоответствия в волновой диаграмме (напряжении). При необходимости замените неисправные топливные форсунки. Если в работе топливной форсунки не обнаружено никаких отклонений от нормы, переходите к следующему шагу.

После проверки топливных форсунок отключите все контроллеры от цепи драйвера форсунок и используйте DVOM для проверки системных цепей. При необходимости замените проводку и / или разъемы.

Если все топливные форсунки и цепи системы работают должным образом, подозревают сбой контроллера или ошибку программирования контроллера.

• Драйвер / контроллер топливной форсунки обычно интегрирован в PCM

Обсуждение связанных DTC

• 2011 Toyota corolla d4d код P062D
  как удалить этот код…
• Ремонт p062d Ford Ranger
  Dtc p 062d ford renger 2.2, 6speed
  Мы уже меняем жгуты проводов, меняем инжектор.
  Но двигатель все еще не работает,
  Помогите мне найти решение. Как программировать ЭБУ ….
• P062D и P062E
  Мой 79 Series Landcruiser VDJ V8 сломался и был с Toyota неделю. Один из блоков EDU перегорел, главный предохранитель блока управления двигателем перегорел, и теперь выяснилось, что 3 форсунки вышли из строя. Кто-нибудь когда-нибудь видел это раньше или есть какие-либо предложения или комментарии.Имею 2 топливных фильтра. В автомобиле 30 000 …

Требуется дополнительная помощь с кодом P062D?

Если вам все еще нужна помощь относительно кода неисправности P062D, отправьте сообщение
ваш вопрос на наших БЕСПЛАТНЫХ форумах по ремонту автомобилей.

ПРИМЕЧАНИЕ: Эта информация представлена ​​только в информационных целях.
Это не является советом по ремонту, и мы не несем ответственности за какие-либо действия.
вы берете на себя любую технику. Вся информация на этом сайте защищена авторским правом.

P0200 Неисправность цепи форсунки

Код неисправности OBD-II Техническое описание

Артикул:

Дейл Тоалстон
Сертифицированный специалист ASE

Неисправность цепи форсунки

Что это значит?

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии, что означает, что он применяется к автомобилям, оборудованным OBD-II.Несмотря на общий характер, конкретные шаги по ремонту могут отличаться в зависимости от марки / модели.

При последовательном впрыске топлива PCM (модуль управления трансмиссией) управляет каждой форсункой отдельно. Напряжение аккумулятора подается на каждую форсунку, как правило, от центра распределения питания (PDC) или другого источника с предохранителями.

PCM подает цепь заземления на каждый инжектор с помощью внутреннего переключателя, называемого «драйвером». PCM контролирует каждую схему драйвера на наличие неисправностей.Например, когда PCM дает команду «выключить» топливную форсунку, он ожидает увидеть высокое напряжение в цепи заземления драйвера. И наоборот, когда PCM дает команду на включение топливной форсунки, он ожидает увидеть пониженное напряжение в цепи драйвера

.

Если он не видит этого ожидаемого состояния в цепи драйвера, может быть установлен P0200 или P1222. Также могут быть установлены другие коды неисправностей цепи форсунок.

Симптомы

Симптомы кода неисправности P0200 могут включать:

• Подсветка MIL (контрольная лампа неисправности)
• Пропуски зажигания в двигателе на холостом ходу или на шоссе
• Двигатель может запускаться и глохнуть или не заводиться вообще
• Могут присутствовать коды пропусков зажигания в цилиндрах

Причины

Возможные причины кода P0200 включают:

• Обрыв или короткое замыкание форсунки
• Форсунка с низким внутренним сопротивлением (в основном форсунка, которая работает, но не соответствует спецификации)
• Заземленная схема драйвера
• Обрыв цепи драйвера
• Цепь драйвера замкнута на напряжение
• Жгут проводов периодически замыкается на компоненты под капотом

Возможные решения

1.Если у вас есть несколько кодов пропусков зажигания / форсунок, хороший первый шаг — отключить все топливные форсунки, а затем включить зажигание и выключить двигатель (KOEO). Проверьте наличие напряжения аккумуляторной батареи (12 В) на одном проводе каждого разъема форсунки. Если все отсутствует, проверьте целостность цепи напряжения на массу, используя контрольную лампу, подключенную к положительному полюсу аккумулятора, и проверьте каждое напряжение питания. Если он загорается, значит, в цепи подачи напряжения произошло короткое замыкание на массу, что привело к короткому замыканию. Получите электрическую схему и устраните короткое замыкание на подаче напряжения и восстановите надлежащее напряжение аккумулятора.(Не забудьте проверить предохранитель и заменить его при необходимости). ПРИМЕЧАНИЕ: одна форсунка может закоротить всю подачу напряжения аккумулятора на все форсунки. Поэтому, если у вас пропало напряжение на всех форсунках, замените перегоревший предохранитель и подключите каждую форсунку по очереди. Если предохранитель перегорел, значит, последняя подключенная форсунка закорочена. Замените его и повторите попытку. Если отсутствует только один или два источника питания для аккумулятора, то, скорее всего, это короткое замыкание в подаче напряжения аккумулятора в отдельном жгуте проводов форсунок.Осмотрите и при необходимости отремонтируйте.

2. Если напряжение аккумулятора подается на каждый жгут проводов форсунок, следующим шагом будет включение светового индикатора для проверки работы драйвера форсунки. В жгут форсунки вместо топливной форсунки будет вставлен световой индикатор, который будет быстро мигать при работе привода форсунки. Проверьте каждый разъем топливной форсунки. Если индикатор noid быстро мигает, то подозревайте инжектор. Ом каждой топливной форсунки, если у вас есть спецификации сопротивления. Если форсунка открыта или сопротивление выше или ниже указанного в спецификации, замените топливную форсунку.Если форсунка проходит проверку, проблема, скорее всего, в неустойчивой проводке. (Помните, что топливная форсунка может нормально работать в холодном состоянии, но открываться в горячем состоянии, или наоборот. Так что лучше выполнять эти проверки при возникновении проблемы). Проверьте жгут проводов на предмет истирания или разъем форсунки на предмет ослабленных контактов или сломанного замка. При необходимости отремонтируйте и повторите проверку. Теперь, если индикатор noid не мигает, значит, проблема с драйвером или его схемой. Отсоедините разъем PCM и подключите цепи драйвера топливной форсунки.Любое сопротивление означает наличие проблемы. Бесконечное сопротивление указывает на разрыв в цепи. Найдите и отремонтируйте, затем повторите попытку. Если вы не можете найти проблем с жгутом и драйвер топливной форсунки не работает, проверьте питание и массу PCM. Если они в порядке, возможно, неисправен PCM.

Обсуждение связанных DTC

• 99 s-10 как считывать напряжения на датчике MAP? P0107, P0108 и P0200
  Я использую OBDwiz и мне нужно знать, как считывать напряжение на моем датчике MAP.автомобиль 99 s-10 с 2.2 …
• 2005 silverado v6, 4.3L p0200, p0303
  У меня есть кабина Silverado 2005 года выпуска w / t v6,4.3L 188000 миль. Думаю, грузовик, который я подобрал, простоял около 2 лет. Мы начали заполнять бак примерно наполовину 93oct. и баллончик с газом, мы проехали на грузовике около 125 миль по разным причинам без света двигателя. Мы …
• P0200, P0303
  Мне пришлось заменить прокладку коллектора на моем Blazer 4 2000 года выпуска.После того, как я собрал его обратно, я решил заменить распределитель, крышку и ротор. Все заработало, но теперь, получив коды P0200 и P0303, я также заметил, что больше не могу контролировать свою топливную корректировку. Кто-нибудь может подсказать мне, что мне нужно …
• P0200 2003 Chevrolet Avalanche 5.3L
  Они проверяют, мигает ли индикатор двигателя, когда грузовик сидит, гаснет во время движения. Все изменилось. Вы упомянули предохранители, где они будут расположены? …
• 2000 GMC Sonoma, коды P0200 и P0304
  Пробег двигателя 201 000 миль
  Свечи во все дыры проверены.Свеча №4 смочена топливом, а все остальные сухие и нормальные, двигатель работает так, как будто он работает на 3. Подключили VOM и считали сопротивление на форсунках 3 и 4, и показания составили 2,4–2,6 Ом. Может быть, форсунка № 4 переполнена топливом, даже если осталась …
• 2005 Silverado 2500HD 6.0L SEFI P0101 P0200 P0300
  У меня есть коды P0101, P0200 и P0300 плюс O2 a и CAT, мигающие красным на моем сканере Innova OBDII. Нужна возможная процедура ремонта ….
• 04 Safari p0200 & miss fire # 6
  У меня 04 safari заменили свечи зажигания, провода крышка и ротор топливного насоса, паук форсунок ездили 1 день штраф на следующий день код po 200 & miss fire # 6 ЛЮБЫХ ИДЕЙ УСТАВАЛИ И ДОРОГОЙ…
• Нет питания топливной форсунки Корвет 2001 года код p0200
  У меня корвет 2001 года с кодом po200. На топливную форсунку номер 6 не подается питание. Я поменял жгут проводов №4 на 6, и он работает. Не могу найти обрыв провода к №6. Провода входят в жгут и труднодоступны. У кого-нибудь была эта проблема и исправлена? Я мог бы тебе помочь. Спасибо …
• Dodge Grand Caravan sx 2009 p0300 и p0200
  У меня есть коды p0300 и p0200, машина едет грубо, а индикатор проверки двигателя иногда мигает.Можно ли проехать на машине несколько миль или это повредит машину хуже? …
• UK Ford Transit P0200 Помощь при неисправности
  Привет, у нас есть фургон Ford Transit 2.4 Diesel 135 л.с. с задним приводом, который имеет неисправность P0200 зарегистрирован. На сегодняшний день мы обнаружили следующее:
  Нет обрыва на всех проводах форсунок
  Когда форсунки подключены, но ткацкий станок отключен, они гудят, указывая на короткое замыкание (все)
  При подключении к форсунке и магистрали …

Нужна дополнительная помощь с кодом p0200?

Если вам все еще нужна помощь относительно кода неисправности P0200, отправьте сообщение
ваш вопрос на наших БЕСПЛАТНЫХ форумах по ремонту автомобилей.

ПРИМЕЧАНИЕ: Эта информация представлена ​​только в информационных целях.
Это не является советом по ремонту, и мы не несем ответственности за какие-либо действия.
вы берете на себя любую технику. Вся информация на этом сайте защищена авторским правом.

P0200 — Неисправность электрической цепи форсунки — TroubleCodes.net

Мы рекомендуем Torque Pro

Что означает код P0200?

Времена карбюраторов давно прошли.Электронный впрыск топлива применяется в автомобилях с 1980-х годов. Впрыск топлива предлагает более точный контроль над распределением топлива. Это приводит к повышению экономичности, производительности и сокращению выбросов.

Одним из основных компонентов современной топливной системы является топливная форсунка. Когда соленоид внутри топливной форсунки находится под напряжением, он открывает клапан внутри форсунки, и топливо распыляется в двигатель. Обычно на одной из двух клемм форсунки всегда есть аккумулятор.Когда требуется впрыск, драйвер модуля управления трансмиссией (PCM) заземляет другой вывод. Это замыкает цепь, и топливо распыляется в цилиндр.

Форсунка топливная

(любезно предоставлено waynesgarage.com)

Двумя наиболее распространенными конструкциями драйверов форсунок являются «переключатель насыщения» и «пик и удержание». С переключателем насыщения максимальный ток подается на инжектор, когда он открыт (импульсный). С другой стороны, конструкция пика и удержания позволяет протекать максимальному току ровно настолько, чтобы открыть инжектор.После этого ток снижается до величины, необходимой для удержания форсунки в открытом состоянии.

Код P0200 означает неисправность цепи форсунки. Это означает, что PCM обнаружил неисправность в одной из цепей инжектора. Другими словами, PCM дал команду на включение / выключение форсунки, но не увидел последующего изменения электрического тока.

Пример схемы подключения цепи управления форсункой

(любезно предоставлено justanswer.com)

Каковы общие причины кода P0200?

Подводя итог, общие причины кода P0200 следующие:

• Неисправные форсунки
• Неисправность в цепи форсунки
• Проблема с PCM (драйвером форсунки)

Каковы симптомы кода P0200?

Помимо горящей лампочки проверки двигателя, к симптомам могут относиться следующие: пропуски зажигания в двигателе, двигатель, который глохнет, и двигатель, который проворачивается, но не запускается.Другие коды, такие как коды пропусков зажигания, часто сопровождают код P0200.

Как вы устраняете неисправность, код P0200?

Приведенная здесь информация по поиску и устранению неисправностей также может быть применена к кодам P0201-P0214. Единственная разница в том, что эти коды предназначены для форсунок на определенных цилиндрах. Итак, если у вас есть код цепи форсунки для конкретного цилиндра, вы можете пропустить второй шаг в списке. Следующие шаги помогут вам устранить неполадки с кодом P0200:

• Выполните визуальный осмотр форсунок и соединений.

Многие проблемы легко найти в жгуте проводов и разъемах. Итак, начните диагностику с визуального осмотра датчика и его подключения.

• Проверить пропуски зажигания с помощью диагностического прибора

Сначала проверьте другие коды, которые указывают на пропуск зажигания в цилиндре (P0301 — P0308). Если присутствует код пропуска зажигания, велика вероятность, что неисправность форсунки находится в этом цилиндре. Если в настоящее время коды пропусков зажигания не сохранены, вы можете проверить PID счетчика пропусков зажигания (если у вас есть соответствующий диагностический прибор и ваш автомобиль поддерживает эти параметры).Эти PID помогут определить, в каком цилиндре возникают перебои в зажигании.

Наконец, вы можете проверить пропуски зажигания в цилиндре, используя Mode $ 06 на вашем диагностическом приборе. Режим $ 06 показывает фактическое количество пропусков зажигания на каждом цилиндре. Однако информация может быть представлена ​​с использованием справочных кодов, которые необходимо перевести с использованием указанных таблиц. Это продвинутая стратегия, которую лучше всего доверить профессионалам.

• После того, как вы определили, в каком цилиндре (-ах) возникают пропуски зажигания, вы можете выполнить диагностику цепи форсунки для этих цилиндров.Самый простой способ проверить исправность цепи управления форсунки — это приглушить свет. Вы просто отсоединяете инжектор и вставляете свет в разъем. Если при проворачивании двигателя световой индикатор мигает, цепь управления функционирует нормально.

Испытание при ношении

(любезно предоставлено plusquip.com)

Если индикатор noid не горит (или горит, но не мигает), значит, проблема. Либо форсунка не заземляет цепь должным образом, либо на форсунку нет питания.Это легко проверить с помощью простой контрольной лампы. Подключите один конец тестовой лампы к земле, а другой коснитесь контакта B + на разъеме инжектора — плотный светильник должен загореться. В противном случае обратитесь к заводской электрической схеме и при необходимости отремонтируйте силовую часть цепи.

Проверка мощности форсунки с помощью контрольной лампы

(Предоставлено 2carpros.com)

Затем убедитесь, что PCM правильно заземляет форсунку. Подсоедините один конец тестовой лампы к источнику питания от батареи, а другой — к заземленной стороне разъема инжектора.При запуске двигателя контрольная лампа должна загореться. Если этого не происходит, проблема с PCM или проводкой к нему.

Вы можете проверить целостность цепи между PCM и форсункой, используя цифровой мультиметр, установленный на омах. Прикоснитесь одним концом измерителя к стороне жгута проводов разъема инжектора, а другим — к штифту привода инжектора на PCM. Превышение предела (OL) на вашем измерителе указывает на разрыв цепи между инжектором и PCM. Однако, если вы не получаете превышение предельного значения, вероятно, проблема в PCM.Примечание. Перед установкой нового компьютера важно проверить все значения сопротивления форсунок. Форсунка, значение сопротивления которой выходит за пределы указанного производителем диапазона, может потреблять слишком большой ток, что приведет к повреждению драйвера внутри PCM.

Если цепь в порядке, следующим шагом будет проверка электронной части форсунки. Это делается путем измерения сопротивления между двумя его выводами. Спецификации заводских значений сопротивления можно найти в руководстве по ремонту автомобиля.Конечно, превышение предела (OL) на вашем измерителе указывает на разрыв цепи и необходимость замены инжектора.

Проверка форсунки цифровым мультиметром

(любезно предоставлено: dylansautotronicsblog.blogspot.com/)

Иногда, однако, испытания на статическое сопротивление недостаточно для определения неисправной форсунки. Лучший инструмент для определения исправности форсунок — цифровой осциллограф. Используя осциллограф, вы можете просмотреть диаграмму формы сигнала в цепи инжектора.Сравнивая форму сигнала на экране с сигналом заведомо исправного инжектора, вы можете быстро определить неисправности цепи инжектора.

Диаграмма формы сигнала форсунки пиков и задержек осциллографа

(Предоставлено: Motor Age Training)

График насыщенной формы волны осциллографа

(Предоставлено: Motor Age Training)

Помимо электрических проблем, форсунки могут выйти из строя и засориться. Чтобы определить, ограничены ли форсунки, необходимо выполнить проверку баланса форсунок с помощью специального тестера.Вот хорошее видео, показывающее, как выполнить тест баланса форсунки: https://www.youtube.com/watch?v=K7STocr9FBI

Коды

, относящиеся к P0200

• DTC P0201: Цепь форсунки — цилиндр 1
• DTC P0202: Цепь форсунки — цилиндр 2
• DTC P0203: Цепь форсунки — цилиндр 3
• DTC P0204: Цепь форсунки — цилиндр 4
• DTC P0205: Цепь форсунки — цилиндр 5
• DTC P0206: Цепь форсунки — цилиндр 6
• DTC P0207: Цепь форсунки — цилиндр 7
• DTC P0208: Цепь форсунки — цилиндр 8
• DTC P0209: Цепь форсунки — цилиндр 9
• DTC P0210: Цепь форсунки — цилиндр 10
• DTC P0211: Цепь форсунки — цилиндр 11
• DTC P0212: Цепь форсунки — цилиндр 12
• DTC P0213: Форсунка 1 холодного пуска
• DTC P0214: Форсунка 2 холодного пуска

Обсуждения BAT Team для P0200

• PO200 (неисправность цепи форсунки)
  Это проблема, Джим…. вы не знаете, действовало ли давление топлива таким образом [b] ДО того, как [/ b] он работал над этим ……
  Не уверен, есть ли у вас резиновые топливопроводы или пластиковые … если резиновые, просто перережьте линию подачи и посмотрите, продолжает ли давление падать … если нет, вы знаете, что это po. ..
• 97 Cadillac Seville Множественные коды ошибок и симптомы ДЕРЬМО !!
  сохраненных кодов
  P0107 Низкий уровень входного сигнала цепи датчика MAP
  Стратегия One Output State Monitor проверяет выходы на обрыв или короткое замыкание, наблюдая за уровнем управляющего напряжения соответствующего устройства.Во время тестирования управляющее напряжение устройства должно быть «низким», когда на него дана команда «включить», и должно быть «высоким», когда …
• Кривошип, без запуска
  [I] Пожалуйста, заполните следующее, чтобы спросить вопрос. [/ I]
  [B] СДЕЛАТЬ [/ B]: Toyota
  [B] МОДЕЛЬ [/ B]: Rav4 D-4D
  [B] ГОД [/ B]: 2008 г.
  [B] МИЛЬ [/ B]: 126000
  [B] ДВИГАТЕЛЬ [/ B]: 2.2 Дизель
  [B] ОПИСАНИЕ ПРОБЛЕМЫ [/ B] …. Приведен код диагностического теста P0200. Все проверки выполнены на этапах 1-4, как указано в рекомендациях BAT, но при очень высоком напряжении …

P0201 Код неисправности OBD-II: Неисправность цепи форсунки

P0201 Определение кода

P0201 указывает на общую проблему в цепи форсунки в цилиндре 1.

• Примечание : Этот код аналогичен P0200, P0202, P0203, P0204, P0205, P0206, P0207, P0208. Кроме того, этот код можно увидеть в условиях пропуска зажигания двигателя, богатой и обедненной смеси.

Что означает код P0201

Диагностический код неисправности P0201 сообщает нам, что ЕСМ обнаружил неисправность в цепи форсунки цилиндра 1. Этот код указывает на то, что при работе цепи форсунки 1-го цилиндра обнаружены выходящие за допустимые пределы рабочие характеристики.

При обнаружении неисправности загорается индикатор проверки двигателя и включается отказоустойчивый режим.Отказоустойчивый режим будет действовать до тех пор, пока не будет обнаружена нормальная работа или пока не будет исправлен код.

Что вызывает код P0201?

• Неисправна форсунка 1 цилиндра
• Обрыв или короткое замыкание в жгуте проводов
• Плохое электрическое соединение в жгуте проводов или разъеме
• ЭБУ, неисправный или отказавший

Каковы симптомы кода P0201?

Симптомы могут появиться до того, как на приборной панели будет установлен индикатор проверки двигателя.Транспортные средства могут испытывать богатую или обедненную смесь, сопровождаемую пропуском зажигания в двигателе. Кроме того, автомобиль может плохо работать или вообще не работать. В случаях, когда автомобиль умирает, он не может перезапуститься. Автомобиль может демонстрировать плохое ускорение, недостаток мощности и плохой пробег по газу.

Как механик диагностирует ошибку P0201?

Квалифицированные специалисты начнут с подключения расширенного сканера к порту DLC и проверки кодов. Любой имеющийся код обычно имеет связанные с ним данные стоп-кадра.Это говорит им, при каких условиях, таких как скорость автомобиля, рабочая температура и нагрузка на двигатель, возник код.

После этого коды будут очищены, и будет проведен тест, чтобы увидеть, вернется ли код снова или это было разовое происшествие. Если код вернется, будет проведен визуальный осмотр цепи форсунки и самой топливной форсунки.

Затем техник проверит напряжение на форсунке, чтобы убедиться в правильной работе. Для контроля работы форсунки будет использоваться диагностический прибор, а в проводку форсунки будет установлен световой индикатор для проверки правильности импульсов топливной форсунки.

Если все это подтвердится, будет проведен специальный тест ECM на производстве.

Типичные ошибки при диагностировании кода P0201

Ошибки могут быть сделаны при диагностике любого кода, если не будут выполнены или пропущены надлежащие шаги.

Хотя наиболее частой причиной ошибки P0201 является топливная форсунка цилиндра 1, ее необходимо надлежащим образом проверить, чтобы убедиться, что она неисправна. Если осмотр не будет проведен должным образом, может быть сделан ненужный ремонт, который приведет к потере времени и денег.

Насколько серьезен код P0201?

Серьезность этого кода может варьироваться от простого наличия контрольной лампы двигателя до плохо работающего автомобиля и отсутствия мощности. Любой код, который может привести к смерти транспортного средства во время движения, должен быть исправлен как можно скорее для безопасной эксплуатации транспортного средства.

Какой ремонт может исправить ошибку P0201?

Цилиндр 1 обычно находится в моторном отсеке со стороны водителя. Топливная форсунка будет прикреплена к топливной рампе, установленной на впуске двигателя.

Топливные форсунки — частая неисправность в автомобилях с пробегом более 100 000 миль из-за загрязненных частиц в бензине. В некоторых случаях топливной системе может помочь очистка системы с помощью такого продукта, как Seafoam. В некоторых случаях это может помочь с проблемами инжектора.

Для эффективной диагностики P0201 необходимы расширенные диагностические инструменты. Потребуется расширенное сканирование, чтобы проверить зарегистрированное ECM напряжение и сопротивление форсунок. Это также может сообщить техническим специалистам, как напряжение и сопротивление изменяются с течением времени, путем нанесения этих данных на график.

Набор световых индикаторов используется для проверки импульсной работы топливных форсунок. Это более сложный тест, чем просто проверка напряжения, но ЕСМ ищет правильные импульсы, чтобы определить, правильно ли работает инжектор.

Нужна помощь с кодом P0201?

YourMechanic предлагает сертифицированных мобильных механиков, которые придут к вам домой или в офис для диагностики и ремонта вашего автомобиля. Получите расценки и запишитесь на прием онлайн или поговорите со консультантом по обслуживанию по телефону 1-800-701-6230.

Проверьте свет двигателя

P0201

коды неисправностей

Устранение неполадок при установке драйвера инжектора MegaSquirt

Возникла проблема с драйверами форсунок на вашем MegaSquirt? В этой статье вы узнаете, как их устранить. Он написан для плат V3.0 и V3.57. Версия V2.2 похожа, но названия компонентов другие. Он не распространяется на линейку MS3Pro, MicroSquirt, MS3X или MSPNP Gen 2, в которых используются другие схемы драйвера инжектора.

Вам понадобятся следующие инструменты:

1. Стимулятор или JimStim
2. Источник питания стимулятора или аккумулятор 9В
3. Вольтметр
4. Некоторые отрезки испытательного провода

Для начала снимите крышку корпуса и процессор (или дочернюю карту в случае MS2 или MS3), чтобы мы могли сосредоточиться на основной плате и включить ECU на Stim. Светодиоды форсунки должны погаснуть. Используйте кусок провода, чтобы прикоснуться к контактам 21 гнезда U1 (в верхнем левом углу, если вы смотрите на плату с надписью Bowling & Grippo на нижнем краю — гнездо U1 «перевернуто») и 22 ( чуть ниже) на землю.На вашем Stim должны загореться светодиоды инжектора. Если они это сделают, плата работает правильно. Если нет, вот что нужно проверить, чтобы это исправить. Пора достать вольтметр.

Вот схема форсунки, с которой вы будете работать. Чтобы перевести форсунки во включенное состояние, соедините контакты 21 и 22 U1 (CPU) с массой. Чтобы перевести их в выключенное состояние, ни к чему не подключайте эти контакты.

Сначала проверьте контакты 2 и 4 на U4. Если они не получают 5 вольт в выключенном состоянии, выключите питание и отключите R14 и R17, и убедитесь, что у вас есть непрерывность с ЦП.

U4 — инвертирующий драйвер. Если вы не видите, что его выход на контакте 7 становится высоким, когда контакт 2 заземлен, или контакт 5 становится высоким, когда контакт 4 заземлен, у вас плохой U4 или отсутствие питания на контакте 6. То же самое, если он застрял. высокий, когда на входе 5 вольт. Обратите внимание, что если у вас батарея на 9 вольт, точки, которые я пометил как «12 В +», будут ниже, больше как 8 вольт. Обычно напряжение на блоке питания составляет около 12 вольт. Если вы видите больше 10 вольт, не паникуйте; он все еще работает нормально.Пора двигаться дальше. Если на вывод 6 нет питания, это может быть неисправный диод D3 или D21, закороченный конденсатор C14 или поврежденная дорожка на плате.

Проверьте входной сигнал на контакте 1 Q1 и Q5. Оно будет немного ниже напряжения на U4, но ненамного. Если напряжение пропало, выключите его и проверьте сопротивление на R15 или R20 в зависимости от ситуации. Либо R15, либо R20 вышел из строя, либо транзистор в цепи ограничения тока (Q14 или Q15) закорочен и требует замены.

Если сигнал поступает на Q1 или Q5, но драйвер форсунки не работает, сначала проверьте целостность цепи от контакта 2 полевого транзистора к DB37.Если это подтверждается и драйвер форсунки не включается, замените Q1 (для форсунки 1) или Q5 (для форсунки 2). Если драйвер форсунки застрял, это может быть тот же транзистор, но это также может быть обратная схема. Чтобы узнать, какой именно, отпаяйте D5 (для форсунки 1) или D7 (для форсунки 2). Если выход все еще остается включенным, это транзистор. Если выход отключается, это обратная цепь. Наиболее вероятной причиной является Q3 или D6 для форсунки 1 или Q11 или D20 для форсунки 2. Если один из них замыкает на массу, выход форсунки будет оставаться открытым.

Если у вас V2.2, вот как называются компоненты на этой плате.

Чтобы посмотреть отличное видео, в котором рассказывается, как драйверы инжектора MS3Pro Ultimate Peak-N-Hold работают с осциллографическим анализом, нажмите здесь.
