Неисправности вакуумного усилителя тормозов ваз 2109: Как проверить вакуумный усилитель тормозов ваз 2109?

Как проверить вакуумный усилитель тормозов ваз 2109?

Вакуумный усилитель для тормозов (ВУТ) – это основной механизм в работе тормозной системы транспортного средства. Именно от его работоспособности зависит процесс торможения автомобиля и безопасность водителя с пассажирами. ВУТ требует периодической проверки на наличие неисправностей или дефектов в его работе.

Причины неисправности ВУТ:

1.
   Произошел разрыв диафрагмы;
2.
    На шланге, который идет к усилителю есть трещины или он оборвался;
3.
    Сломалась пружина.

Отремонтировать устройство можно в техцентрах, которые имеют необходимые инструменты и специалистов, знающих свою работу. Если поездка на станцию техобслуживания не по карману, можно обойтись своими силами, заменив устройство полностью согласно с прилагающейся к нему инструкцией. Но прежде чем совершить замену, следует убедиться, что причина поломки именно в ВУТ.

Как проверить вакуумный усилитель тормоза на автомобиле ВАЗ 2109?

Способ проверки устройство очень простой и не требует никаких инструментов и механизмов. Чтобы увидеть проблему достаточно обратить свое внимание на тормозную педаль. Например, когда для того чтобы добиться торможения авто необходимо сильнее вдавливать в пол педаль тормоза, сам процесс торможение стал не таким эффективным как ранее и иные – это свидетельствует о наличии дефектов в работе ВУТ.

Для проведения проверки ВУТ ВАЗ 2109 необходимо:

1.
    Остановите автомобиль и заглушите двигатель.
2.
    Несколько раз с силой нажать на тормозную педаль, а затем прекратите давление в средине хода.
3.
    После этого, не убирая ногу с педали, запустите двигатель.

В случае нормальной работоспособности ВУТ будет ощущение того, что педаль немножко провалилась вниз, если этого не случилось, то вакуумный усилитель или система торможения вышли из строя.

Визуальная проверка ВУТ ВАЗ 2109

1.
    Проверьте цельность соединения, патрубка и обратного клапана.
2.
    Удостоверьтесь, что на фланце нет никаких повреждений.
3.
    Затем проведите тщательное обследование всех изгибов патрубка. Обнаружив на нем трещины или влажные следы, необходимо их тут же заменить.
4.
    При наличии дефектов или неполадок в уплотнителе хвостовика, который находится под рулевой колонкой, транспортное средство способно само по себе немного подтормаживать. Чтобы не допустить подобной проблемы следует его проверить, достав коврик и осуществив осмотр защитного колпачка. Если он начинает присасываться – это свидетельствует о его неисправности.
5.
    Далее снимите колпачок, и заведите двигатель. После этого несколько раз качните хвостовик клапана, услышав при этом шипение, можно говорить о поломке устройства.

Заметив хотя бы один намек на неработоспособность ВУТ, проведите своевременную замену. Устройство недорогое по цене и очень легко меняется, поэтому для страхования себя самого лучше его заменить, чем надеяться на то, что все работает исправно.

Самостоятельная замена вакуумного усилителя тормозов ВАЗ 2109

Чтобы провести самостоятельную замену понадобится иметь в наличии набор рожковых и торцовых ключей с размерами 10, 13 и 17, а также новое устройство.

Инструкция по замене вакуумного усилителя тормоза:

1.
    Отключите от тормозной педали шток, который идет от ВУТ.
2.
    Открутите от усилителя тормозной цилиндр, который расположен в моторном отсеке.
3.
    Далее необходимо снять цилиндр с вакуума, для этого можно открутить все трубки, проходящие от тормозного цилиндра к кузову, или же устранить одну гайку на «10».
4.
    Отсоедините шланг, идущий от клапана усилителя к впускному коллектору.
5.
    Используя кардан, отсоедините от кузова кронштейн крепления.
6.
    ВУТ прикреплено к кузову автомобиля при помощи четырех гаек на «13».
7.
    После снятия устройства, поставьте кронштейн креплений на новый усилитель, открутив две гайки на «17», а затем установите его на автомобиль.

Выполнив эту несложную процедуру, вы застрахуете себя и своих родных от непредвиденных ситуаций, возникающих из-за поломки ВУТ ВАЗ 2109.

Как проверить вакуумный усилитель тормозов самостоятельно: 3 способа

Вакуумный усилитель тормозов является незаменимой деталью в тормозной системе многих автомобилей. Он необходим, чтобы при нажатии на педаль тормоза создавалось дополнительное усилие, за счет чего механизмы тормозной системы будут срабатывать быстро и эффективно, обеспечивая остановку автомобиля за минимальное время.

Как и любая другая деталь автомобиля, вакуумный усилитель тормозов может выйти из строя. Чаще всего это происходит из-за продолжительной эксплуатации машины и детали без замены. Если усилитель откажет, тормоза работать не перестанут, но контролировать скорость остановки автомобиля станет несколько сложнее. Когда имеются подозрения на выход из строя вакуумного усилителя тормозов, его необходимо проверить, после чего принять решение о целесообразности ремонта или замены.

Признаки неисправности вакуумного усилителя тормозов

Вследствие продолжительной работы вакуумного усилителя тормозов без замены, в нем могут появиться дефекты. Наиболее часто проблема проявляется в механическом повреждении соединения шланга, стыкующего усилитель и впускной коллектор двигателя. Механическое повреждение или образование трещин на резине приведут к тому, что в рабочей камере механизма не будет создаваться вакуум, а это необходимо для его грамотной работы.

Также выйти из строя в вакуумном усилителе тормозов могут и внутренние детали, например, клапан потеряет эластичность или будет повреждена рабочая поверхность диафрагмы.

Определить неисправность вакуумного усилителя тормозов можно по следующим признакам:

1. Машина начала хуже тормозить при прежнем усилии нажатия на педаль;
2. Во время нажатия на педаль тормоза слышатся шипящие звуки, в этот момент могут увеличиваться обороты двигателя;
3. Автомобиль начинает «троить»;
4. Повышается расход топлива при работе машины в прежнем режиме.

В некоторых ситуациях могут возникать и другие проблемы в работе автомобиля из-за проблем с вакуумным усилителем тормозов. Например, могут перестать срабатывать свечи зажигания.

Как проверить вакуумный усилитель тормозов

Проверка вакуумного усилителя тормозов – простая процедура, с которой справится даже начинающий автолюбитель. Чтобы определить неисправную работу детали, ее не потребуется снимать с машины, достаточно выполнить 3 простых теста, указывающих на наличие проблемы.

Тест 1

Автомобиль необходимо завести и позволить ему проработать на холостых оборотах около 5-7 минут. Далее двигатель глушится, и водителю требуется полностью выжать педаль тормоза, чтобы создать вакуум в усилителе тормозов. Следом педаль отпускается и вновь выжимается.

Если в работе вакуумного усилителя тормозов имеются проблемы, при втором нажатии на педаль тормоза ее ход будет значительно меньше, чем при первом, поскольку вакуум больше не сможет создаваться. В ситуации, когда второе нажатие не отличается от первого по ходу педали, можно сделать вывод, что система исправна или, если определенность не возникла, перейти к следующему тесту.

Тест 2

Когда двигатель автомобиля заглушен, необходимо несколько раз (6-8) нажать на педаль тормоза. Далее педаль выжимается максимально и заводится двигатель. Если проблем в работе вакуумного усилителя тормозов не наблюдается, в системе начнет создаваться вакуум. Вследствие этого мембрана давит на шток, он тянет за собой толкатель, который соединен механизмом с педалью. Соответственно, педаль в этот момент, даже если она выжата до конца, начнет слегка опускаться еще ниже.

Если выжатая полностью педаль не сдвинулась с места после пуска двигателя, можно сделать вывод, что вакуум в системе создан не был. Соответственно, имеются неисправности, которые препятствуют данному процессу.

Тест 3

Третий способ проверки вакуумного усилителя тормозов позволяет определить, имеются ли утечки воздуха. Чтобы провести диагностику, необходимо завести двигатель автомобиля. Далее педаль выжимается до упора и двигатель глушится.

Если в течение 30 секунд педаль не отклонилась от максимально выжатого состояния, проблем с вакуумным усилителем тормозов нет. Когда после отпускания педали она начинает под действием возвратной пружины принимать обратное положение, это говорит, что давление внутри рабочей камеры возрастает, что указывает на неисправность механизма.

Загрузка…

Вакуумный усилитель тормозов – устройство, неисправности и самостоятельная диагностика

Вакуумный усилитель тормозов, как и любой другой механизм, имеет свой срок службы. Чтобы вовремя выявить поломку и найти ее причину, необходимо понимать, как устроен данный механизм. Поэтому предлагаем далее разобраться со схемой его работы, наиболее распространенными причинами неисправностей и способами самостоятельного диагностирования этого узла.

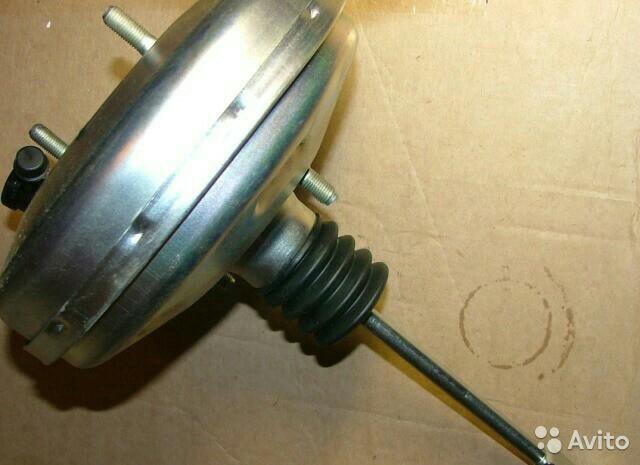

Вакуумный усилитель тормозов ВАЗ 21099

Предназначение

Вакуумный усилитель тормозов, не сложно догадаться, усиливает давление, которое водитель оказывает на педаль тормоза. В результате осуществлять торможение гораздо проще. Без него водителю приходилось бы изо всех сил давить на педаль тормоза, и все равно, торможение не было бы столь эффективным.

Таким образом, «вакуумник» является важным помощником водителя, который делает движение более безопасным.

Устройство «вакуумника» и принцип работы

Вакуумный усилитель представляет собой герметичную емкость, разделенную резиновой мембраной со штоком на две камеры. Одна камера является атмосферной, то есть. давление в ней равняется давлению атмосферы, а вторая – вакуумная. В действительности полного вакуума в ней нет, а возникает лишь сильно пониженное давление, однако принято называть ее именно вакуумной. Отсюда и такое название усилителя.

Устройство вакуумника

Правда, в некоторых случаях для стабильной работы системы за обеспечение вакуума отвечает вакуумный насос. К примеру, в дизельных двигателях давление в коллекторе снижается в меньшей степени, чем в бензиновых, поэтому использование вакуумного насоса просто необходимо. Последний бывает как электрическим, так и механическим, работающим от распредвала. Но в любом случае насос выполняет только вспомогательную функцию.

В состоянии покоя, т.е. когда на педаль тормоза не воздействует нога человека, обе камеры сообщаются между собой посредством вакуумного клапана, при этом атмосферный клапан, расположенный в атмосферной камере, закрыт. Так как давление в обоих камерах одинаковое, мембрана тоже находится в первоначальной своей точке, то есть по центру насоса.

Когда педаль тормоза нажимается, вакуумный клапан закрывается, при этом открывается атмосферный клапан. В результате в камерах возникает разное давление, соответственно, мембрана изгибается в сторону вакуумной камеры, так как на нее с огромной силой давит атмосферное давление. При этом шток, который связан с педалью тормоза и поршнем гидроцилиндра, отклоняется в сторону вместе с мембраной и приводит в действие поршень главного цилиндра, тот в свою очередь повышает давление тормозной жидкости. В результате оно передается на поршни тормозных цилиндров колес, связанных с колодками. В результате и происходит процесс торможения.

Надо сказать, что педаль тормоза обязательно связывается не только со штоком вакуумной мембраны, но и с поршнем гидроцилиндра. Это необходимо для того, чтобы тормозная система могла работать даже в случае выхода из строя вакуумного усилителя. К примеру, если двигатель заглохнет, все равно можно осуществить торможение. Когда педаль возвращается в первоначальное положение, атмосферный клапан блокируется и одновременно открывается вакуумный клапан. Соответственно, в обоих камерах возникает разряженное давление, в результате чего мембрана со штоком также возвращается в исходное положение.

Самые распространенные неисправности

Чаще всего автомобилистам приходится сталкиваться со следующими проблемами, связанными с работой «вакуумника»:

• Разгерметизация шланга, соединяющего усилитель со впускным коллектором;

Порванный шланг ВУТ

• Износ вакуумного клапана;

• Разгерметизация рабочих камер.

Обычно автолюбителям приходится сталкиваться именно с первыми двумя поломками. Как правило, определить разгерметизацию системы можно даже по звуку мотора. При нажатии на тормоз обороты двигателя повышаются либо наоборот сильно падают вплоть до того, что двигатель глохнет. Это связано с тем, что подсос воздуха влияет на качество топливной смеси, попадающей в цилиндры, соответственно, происходят изменения в работе мотора.

Вакуумник от Нива 21214М

Обратите внимание! Если при нажатии на педаль тормоза вы слышите шипение – это явный признак разгерметизации системы, в результате чего возникает подсос воздуха. Он и является источником этого звука.

Полный отказ «вакуумника» определить еще проще, так как нажимать на тормоз становится очень тяжело, примерно так же, как и при выключенном моторе. Но бывают ситуации, когда данный узел не полностью выходит из строя, поэтому определить неисправность сложней. Но для опытного автомобилиста нет ничего невозможного.

Диагностируем неисправность

Прежде всего отметим, что вакуумный усилитель – это не гидроусилитель, с которым автомобилисты зачастую его путают. Если при выходе из строя последнего появляется течь и педаль тормоза может провалиться, то, как уже было сказано выше, выход из строя вакуумника только делает педаль тормоза жестче.

Правда, в случае выхода главного тормозного цилиндра тормозную жидкость может забрасывать в усилитель, и возможны провалы педали. Но это уже отдельная деталь тормозной системы, поэтому обсуждать ее будем в другой теме.

Итак, вернемся к нашему «вакуумнику» – если у вас возникли подозрения относительно его исправности, продиагностировать систему можно несколькими способами:

• Заведите мотор, дайте ему поработать несколько минут, после чего заглушите. Далее несколько раз выжмите педаль тормоза до упора, то есть насколько это возможно. При каждом нажатии ход педали должен заметно сокращаться, что свидетельствует об исправности системы. Если этого не произошло, значит «вакуумник» разгерметизирован.

• Когда двигатель заглушен, нажмите несколько раз педаль тормоза, а потом выжмите ее до упора и заведите двигатель. Если система исправна, педаль должна стать «мягче» и немного опуститься. Если этого не произошло, возможно проблемы связаны с клапанами «вакуумника» либо разгерметизирована вакуумная камера или шланг, который идет от коллектора к усилителю;

• Заведите двигатель и нажмите педаль тормоза до упора. Затем заглушите двигатель, не отпуская педаль. В таком положении удерживайте ее полминуты. Если система разгерметизирована, давление начнет возрастать, в результате чего педаль немного поднимется.

Если после такой диагностики оказалось, что в работе вакуумного усилителя имеются проблемы, необходимо его демонтировать. В большинстве случаев вернуть механизму работоспособность можно путем замены пыльников и других изнашивающихся деталей. Для этого необходимо приобрести ремкомплект. В редких случаях требуется полная замена усилителя.

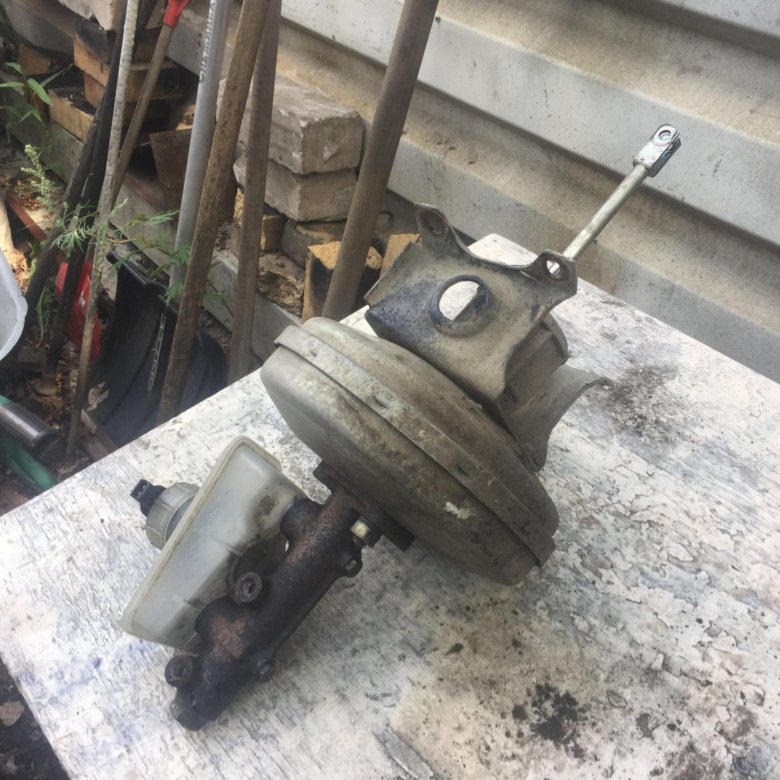

ВУТ в разобранном виде

Совет! При демонтаже вакуумного усилителя уделите максимум внимания трубке, соединяющей его со впускным коллектором. Зачастую для устранения неисправности достаточно ее заменить или даже просто подтянуть хомуты.

Трубка в коллектор

И напоследок – не забывайте, что тормозная система является крайне ответственной, поэтому при малейших подозрениях на ее неисправность необходимо сразу же прекратить движение и предпринять необходимые меры.

Как проверить вакуумный усилитель тормозов Ваз 2109

Зачастую при неэффективном торможении автомобиля возникает необходимость в проверке вакуумного усилителя тормозов.

Вакуумный усилитель тормозов

Само название данного узла говорит о его назначении: с помощью вакуума усиливается воздействие на главный тормозной цилиндр от педали тормоза. Так что, если нужно очень сильно давить на педаль, чтобы автомобиль затормозил, необходимо проверить вакуумный усилитель.
Проверка вакуумного усилителя тормозов Ваз 2109 заключается в следующем:
1) На незаведенном двигателе нажимаем педаль тормоза и удерживаем ее ногой.

Нажимаем на педаль тормозаПедаль давит на шток ВУТ

Когда двигатель Лады не заведен, вакуумный усилитель еще не работает. Ради интереса попробуйте пустить машину накатом с горочки на незаведенном двигателе. Тормозить становится гораздо тяжелее. Это следует иметь ввиду, когда тебя буксируют: тормозить нужно начинать заранее.
2) Включаем зажигание и заводим машину, педаль тормоза должна немного провалиться вниз.

Включаем зажигание

Почему? А потому, что на работающем двигателе во впускном коллекторе создается разряжение, которое через шланг с обратным клапаном усиливает нажатие на педаль. Разряжение впускного коллектора двигателя помогает толкать педаль тормоза.
3) Если в момент, когда двигатель завелся педаль тормоза не пошла вниз, значит вакуумный усилитель тормозов Жигулей неисправен и подлежит замене.
Однако, прежде чем бежать в магазин покупать новый, необходимо проверить шланг от вакуумного усилителя тормозов ко впускному коллектору.
Также проверке подлежит обратный клапан.

Обратный клапан

Проверка шланга сводится к проверке надежности крепления хомутов, отсутствия трещин самого шланга.

Крепление шланга к коллектору

Если через шланг вакуумного усилителя тормозов будет подсос воздуха, то девятка будет глохнуть на холостом ходу. Если повезет, то подсос воздуха можно даже услышать. Характерное шипение всасывамого в шланг воздуха будет указывать на это.
Обратный клапан — вещь простая, проверятся также элементарно. Почему то все инструкции по ремонту и эксплуатации рекомендуют проверять обратный клапан с помощью специальной груши. У меня, например, ее нет, а проверять нужно. Поэтому элементарно просто проверка производится ртом.
В чем вся суть. Клапан пропускает воздух только в одном направлении: во впускной коллектор, обратно он пропускать воздух не должен. Снимаем клапан и всасываем воздух через него: со стороны коллектора воздух должен всасываться, со стороны ВУТ — нет. Вот и вся проверка.

Вакуумник ваз 2109 карбюратор — Авто журнал КарЛазарт

Как проверить вакуумный усилитель тормозов ваз 2109?

Вакуумный усилитель для тормозов (ВУТ) – это основной механизм в работе тормозной системы транспортного средства. Именно от его работоспособности зависит процесс торможения автомобиля и безопасность водителя с пассажирами. ВУТ требует периодической проверки на наличие неисправностей или дефектов в его работе.

Причины неисправности ВУТ:

1. Произошел разрыв диафрагмы;
2. На шланге, который идет к усилителю есть трещины или он оборвался;
3. Сломалась пружина.

Отремонтировать устройство можно в техцентрах, которые имеют необходимые инструменты и специалистов, знающих свою работу. Если поездка на станцию техобслуживания не по карману, можно обойтись своими силами, заменив устройство полностью согласно с прилагающейся к нему инструкцией. Но прежде чем совершить замену, следует убедиться, что причина поломки именно в ВУТ.

Как проверить вакуумный усилитель тормоза на автомобиле ВАЗ 2109?

Способ проверки устройство очень простой и не требует никаких инструментов и механизмов. Чтобы увидеть проблему достаточно обратить свое внимание на тормозную педаль. Например, когда для того чтобы добиться торможения авто необходимо сильнее вдавливать в пол педаль тормоза, сам процесс торможение стал не таким эффективным как ранее и иные – это свидетельствует о наличии дефектов в работе ВУТ.

Для проведения проверки ВУТ ВАЗ 2109 необходимо:

1. Остановите автомобиль и заглушите двигатель.
2. Несколько раз с силой нажать на тормозную педаль, а затем прекратите давление в средине хода.
3. После этого, не убирая ногу с педали, запустите двигатель.

В случае нормальной работоспособности ВУТ будет ощущение того, что педаль немножко провалилась вниз, если этого не случилось, то вакуумный усилитель или система торможения вышли из строя.

Визуальная проверка ВУТ ВАЗ 2109

1. Проверьте цельность соединения, патрубка и обратного клапана.
2. Удостоверьтесь, что на фланце нет никаких повреждений.
3. Затем проведите тщательное обследование всех изгибов патрубка. Обнаружив на нем трещины или влажные следы, необходимо их тут же заменить.
4. При наличии дефектов или неполадок в уплотнителе хвостовика, который находится под рулевой колонкой, транспортное средство способно само по себе немного подтормаживать. Чтобы не допустить подобной проблемы следует его проверить, достав коврик и осуществив осмотр защитного колпачка. Если он начинает присасываться – это свидетельствует о его неисправности.
5. Далее снимите колпачок, и заведите двигатель. После этого несколько раз качните хвостовик клапана, услышав при этом шипение, можно говорить о поломке устройства.

Заметив хотя бы один намек на неработоспособность ВУТ, проведите своевременную замену. Устройство недорогое по цене и очень легко меняется, поэтому для страхования себя самого лучше его заменить, чем надеяться на то, что все работает исправно.

Самостоятельная замена вакуумного усилителя тормозов ВАЗ 2109

Чтобы провести самостоятельную замену понадобится иметь в наличии набор рожковых и торцовых ключей с размерами 10, 13 и 17, а также новое устройство.

Инструкция по замене вакуумного усилителя тормоза:

1. Отключите от тормозной педали шток, который идет от ВУТ.
2. Открутите от усилителя тормозной цилиндр, который расположен в моторном отсеке.
3. Далее необходимо снять цилиндр с вакуума, для этого можно открутить все трубки, проходящие от тормозного цилиндра к кузову, или же устранить одну гайку на «10».
4. Отсоедините шланг, идущий от клапана усилителя к впускному коллектору.
5. Используя кардан, отсоедините от кузова кронштейн крепления.
6. ВУТ прикреплено к кузову автомобиля при помощи четырех гаек на «13».
7. После снятия устройства, поставьте кронштейн креплений на новый усилитель, открутив две гайки на «17», а затем установите его на автомобиль.

Выполнив эту несложную процедуру, вы застрахуете себя и своих родных от непредвиденных ситуаций, возникающих из-за поломки ВУТ ВАЗ 2109.

Как осуществляется замена вакуумного усилителя тормозов ВАЗ-2109

Вакуумный усилитель ВАЗ-2109 предназначен для «облегчения» нажатия на педаль тормоза. Размещается агрегат под капотом за основным цилиндром и связан непосредственно с педалью при помощи штока. Чтобы определить, нужно проводить замену вакуумного усилителя или нет, обратите внимание на усилие, которое необходимо прилагать к тормозному устройству, чтобы машина остановилась.

Как обследовать исправность вакуумного усилителя тормозов на ВАЗ-2109

Проверка поломок вакуумного усилителя ВАЗ-2109 предполагает такие действия владельца машины:

1. Выключите двигатель.
2. Нажмите на педаль тормоза 5 раз.
3. Зажмите тормозную педаль и удерживайте ее.
4. Заведите двигатель автомобиля.

Как в идеале должен вести себя ВАЗ-2109? Если вакуумное приспособление работает корректно, рычаг уходит вперед плавно и без особых усилий. Если сомневаетесь в точности «диагноза», явный признак поломки вакуума – шипение, возникающее на участке подключения трубопровода впускного коллектора к штуцеру клапана, который крепится в обратном направлении к вакуумному усилителю.

Специалисты на СТО рекомендуют автолюбителям исследовать такие характеристики:

• целостность патрубка, который подходит к прибору;
• плотность прилегания магистрального компонента, находящегося на штуцере.

Шипение проявляется, когда ослаблен крепеж.

Очень хорошо заметен начальный этап неисправности вакуумного усилителя в ВАЗ-2109, особенно когда речь о карбюраторе. Рычаг, отвечающий за тормоз, еще хорошо выжимается, торможение вполне информативное, но уже можно заметить такие неблагоприятные свойства:

1. Находясь на холостом ходу, мотор как будто троит.
2. Когда водитель нажимает на педаль тормоза, холостой ход приходит в норму.
3. При влиянии на акселератор в нейтральном положении, вне зависимости от регуляции карбюратора, появляются «провалы».

Если обозначенные признаки присутствуют, тогда есть смысл извлечь из штуцера вакуумного приспособления при работающем моторе патрубок, а после прикрыть шланг пальцем или каким-то предметом. Если холостой ход пришел в норму, значит ничего кроме замены вакуумного усилителя тормозов ВАЗ-2109 сделать больше нельзя.

Если поломка произошла в пути, управление автомобилем следует продолжить с включенным вакуумным усилителем (ВУТ), хоть педаль станет более жесткой и не такой податливой, информативность по-прежнему останется идеальной.

Инструкция по замене ВУТ своими руками на ВАЗ-2109

Прежде чем поставить новый агрегат для тормозов, необходимо демонтировать изношенный. Для этого первоначально следует отсоединить педаль от штока усилителя. Демонтируют приспособление исходя из участка размещения педального узла. Для этого рассоедините 2 единицы, которые закреплены штифтом, сделать это легко при помощи отвертки с плоским наконечником.

Далее подлезьте под капот, удобнее делать это когда автомобиль находится на эстакаде или на смотровой яме:

1. Открутите колодку, отвечающую за питание измерителя уровня тормозной жидкости в машине.
2. Снимите кронштейн, фиксирующий магистрали гидравлического типа в соответствии с рамой ВАЗ-2109. Гайку легко открутить головкой маркировки 10.
3. Вооружившись ключом на 17, снимите основной тормозной цилиндр. Заметьте, что отсоединить нужно 2 гайки.
4. Теперь вакуумный усилитель доступен для проведения последующих манипуляций. Извлеките патрубок, который связывает усиливающую камеру и коллектор впускного формата.
5. Снимите распорку со стока на переднем плане.
6. Применив вороток, удлинитель, карданный шарнир и головку на 13, выкрутите 4 гайки, отвечающие за крепление вакуумного усилителя тормозов на шпильках кузова.
7. Извлеките усилитель со шпилек и достаньте из-под капота.
8. Осмотрите обратную сторону усиливающего тормоза устройства – все детали подлежат демонтажу. Для этого подцепив головкой на 17 две фиксирующие гайки, снимите корпус из металла, потянув на себя. Пыльник снимается со штока без усилий.
9. Прикрепите кронштейн к резиновому уплотнителю на новом ВУТ, следуя обратному порядку шагов.

Правила обязательные для соблюдения монтажа нового ВУТ

Пи установке нового вакуумного механизма учитывайте следующие правила:

• соединение штока ВУТ с педалью тормоза производится после размещения приспособления на фиксирующие шпильки;
• чтобы довести уплотнительные компоненты до совершенства, смажьте пространство между цилиндром тормозов и вакуумным устройством герметиком;
• шток ВУТ в ВАЗ-2109, который влияет на основной тормозной цилиндр, находящийся с лицевой стороны каркаса, может в момент транспортировки или установки передвинуться. Поэтому для проверки состояния изделия нажмите его до упора.

Определить правильность монтажа вакуумного усилителя тормозов не составит труда – педаль тормоза при верной установке изделия работает без сбоев.

Видеоинструкция о том, как своими руками осуществить замену вакуумного усилителя для тормозов в ВАЗ-2109, представлена ниже:

0 0 голос

Рейтинг статьи

Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозной системы (аббревиатура — ВУТ) по праву считается одним из главных механизмов современных авто. Это не удивительно, ведь от правильности работы устройства зависит эффективность торможения и, следовательно, уровень безопасности водителя и пассажиров.

Вакуумный усилитель тормозов

Вот почему важна периодическая проверка вакуумного усилителя тормозов и устранение неисправностей. По каким признакам проще всего диагностировать неисправность? Реально ли отремонтировать или поменять устройство в гараже? Эти и другие моменты рассмотрим ниже.

Конструктивные особенности и принцип работы

Первое, с чем стоит разобраться — конструктивные особенности вакуумного усилителя тормозов и тонкости его функционирования в системе. Как правило, устройство находится в общем блоке с главным цилиндром. В исходном состоянии канал, объединяющий систему с окружающим воздухом, закрыт.

В свою очередь, второй канал остается открытым. На этом этапе диафрагма, которая находится внутри, получает идентичное давление с одной и другой стороны. Кроме того, благодаря действию возвратной пружинки, она всегда расположена в первоначальной позиции.

Когда водитель жмет на тормоз, специальный шток перемещается, немного отклоняется и закрывает вход в канал. Одновременно с этим открывается другой канал, связывающий ВУТ с окружающим воздухом.

После этого атмосферные потоки сходятся с двух сторон и давят каждый со своим усилием. Благодаря разности давления, происходит сдавливание возвратной пружины, а сам шток движется с поршнем цилиндра.

После уменьшения усилия (при этом нога остается на педали) происходит открытие каналов настолько, что движение поршневого узла совсем блокируется, а сам ВУТ находится в режиме ожидания и готов к работе. В такой ситуации любое изменение позиции педали приводит к корректировке разности давлений в устройстве. В итоге машина останавливается, если водитель давит на педаль, или продолжает движение, когда нога отпущена.

Устройство вакуумного усилителя

При сильном нажатии на педаль происходит резкое изменение давления, из-за чего тормоза срабатывают на пределе возможностей. При этом считается, что благодаря ВУТ эффективность тормозной системы машины возрастает в 5-7 раз. Как только педаль отпускается, диафрагма возвращается на исходную позицию.

Если же система вакуумного усилителя тормозов не работает, требуется диагностика, выявление причины и оперативное устранение дефекта. Как это сделать, будет рассмотрено ниже.

Как проверить работоспособность устройства?

Одна из главных проблем для многих автовладельцев — неумение своевременно распознать поломку и проверить систему ВУТ. В реальности все легко.

Алгоритм проверки вакуумного усилителя следующий:

1. Способ первый. Пускайте мотор и дайте ему 3-5 минут поработать. После отключайте зажигание и жмите на тормоз с привычным для повседневной езды давлением. Если устройство исправно, то первый раз педаль срабатывает в обычном режиме (углубляется до пола).

ВУТ срабатывает, а появившийся вакуум затягивает диафрагму. Устройство, в свою очередь, подталкивает поршень основного цилиндра, и происходит выравнивание давления. Как следствие, все дальнейшие срабатывания тормоза будут «укорачиваться».

Причина в том, что разряжения уже нет. Такое поведение системы нормально и свидетельствует о ее работоспособности. В ситуации, когда между первым, вторым и последующими срабатываниями разницы нет (педаль утапливается до пола), это сигнал поломки системы и необходимости ее ремонта.

2. Способ второй. Чтобы подтвердить или опровергнуть предположения о неисправности узла, проведите еще один опыт. Заглушите мотор, выжмите тормоз, а теперь пускайте двигатель. В этот момент нога должна оставаться на педали и создавать определенное давление.

Если устройство исправно, то в камере ВУТ формируется разряжение, благодаря которому происходит давление мембраны на шток. В итоге система притягивает толкатель, а педаль опускается к полу. Если рычаг остался на прежней позиции, то делаем выводы о неисправности вакуумного усилителя тормозов.

Принцип работы вакуумного усилителя

3. Способ третий. Следующая проверка позволяет выявить факты утечки воздуха в системе. Для этого выжимайте тормоз и, не отпуская педаль, глушите мотор. После удерживайте рычаг в такой же позиции еще 30-40 секунд. При нарушении герметичности появляется усилие, которое будет выталкивать рычаг вверх. Если такая проблема не диагностируется, устройство исправно, и утечка в системе отсутствует.

Особенности визуального осмотра вакуумного усилителя

Хороший автовладелец должен знать, как проверить вакуумный усилитель тормозов визуально. Такие навыки помогают вовремя определить неисправность, а в случае чего и подтвердить установленный ранее диагноз.

При визуальном осмотре ВУТ автомобиля действуйте так:

• Проверяйте место стыка обратного клапана и патрубка (шланга) на качество соединения.
• Осматривайте фланец и убедитесь в отсутствии дефектов.
• Оцените состояние изгибов шланга. При наличии трещин или влажных следов масла поменяйте неисправные узлы.
• Доставайте коврик и под рулевой, осмотрите защитный колпак (пыльник).  Он должен быть целым и без потеков жидкости.
• После обнаружения неисправности поменяйте узел. Стоимость устройства невелика, да и можно дополнительно сэкономить, сделав все самостоятельно.

Как поменять вакуумный усилитель?

Если проверка работоспособности вакуумного усилителя тормозов показала явную поломку, лучшее решение — установить новый узел.

Чтобы заменить ВУТ на ВАЗ, действуйте так:

• Подготовьте инструмент. Вам потребуется новая деталь, а также наборы ключей (торцевых и рожковых).
• Отсоедините шток от педали.
• Отверните тормозной цилиндр и демонтируйте его от ВУТ, тормозные трубки отсоединять не надо, если нет желания после завершения работы прокачивать тормоза, можно обойтись и без этого.
• Снимайте шланг, который подключен к коллектору впуска и направляется к клапану ВУТ.
• Откручивайте от кузова крепежный кронштейн, для чего требуется иметь под рукой специальный кардан.
• Фиксируйте вакуумник к кузову на две пары гаек ключом на «тринадцать».
• Ставьте кронштейн на новую деталь, для чего с помощью ключа на «семнадцать» откручивайте гайки.
• Собирайте узел по обратному алгоритму.

Теперь вы знаете, как обнаружить, проверить и устранить неисправность усилителя тормозов. Главное — своевременно диагностировать поломку. Удачи на дорогах и конечно же без поломок.

Как проверить и заменить вакуумный усилитель тормозов ВАЗ-2109

Резиновая диафрагма 10 вместе с корпусом 21 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В

Камера А соединяется с впускной трубой двигателя.

Корпус 21 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 13.

В корпусе клапана размещен шток 1 привода главного цилиндра с опорной втулкой, буфер 20 штока, поршень 12 корпуса клапана, клапан 18 в сборе, возвратные пружины 16 и 17 толкателя и клапана, воздушный фильтр 14, толкатель 15.

При нажатии на педаль перемещается толкатель 15, поршень 12, а вслед за ними и клапан 18 до упора в седло корпуса клапана.

При этом камеры А и В разобщаются.

При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой.

Воздух, поступивший через фильтр 14, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 10.

За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 1, который действует на поршень главного цилиндра.

При отпущенной педали клапан отходит от своего корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

Проверка вакуума

Для проверки вакуумного усилителя на автомобиле нажмите 5–6 раз на педаль тормоза.

Затем, удерживая педаль в нажатом положении, пустите двигатель.

Если при этом на педали почувствуете толчок вниз, значит, вакуумный усилитель исправен.

В противном случае проверьте герметичность соединения вакуумного шланга с обратным клапаном и штуцером впускной трубы двигателя, а также герметичность крепления обратного клапана в корпусе усилителя.

При необходимости устраните негерметичность. Если это не поможет, значит, вакуумный усилитель неисправен, и его надо заменить.

Изнутри салона снимите стопорную скобу с пальца педали тормоза.

Выньте палец педали тормоза, отсоединив тем самым толкатель вакуумного усилителя от педали.

Отсоедините шланг от обратного клапана

и отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю

и отведите его в сторону, соблюдая осторожность, чтобы не повредить трубопроводы

Отверните четыре гайки крепления кронштейна и снимите кронштейн с вакуумным усилителем

Отверните две гайки крепления и снимите вакуумный усилитель с кронштейна. Установите вакуумный усилитель в порядке, обратном снятию.

Признаки неисправности или неисправности обратного клапана вакуумного усилителя тормозов

Во многих транспортных средствах используется вакуумный усилитель тормозов для обеспечения дополнительной мощности тормозной системы. Он разработан для обеспечения равномерного потока гидравлической тормозной жидкости к главному тормозному цилиндру при одновременном увеличении тормозного давления и облегчении остановки тяжелых транспортных средств. Этот компонент используется в различных легковых, грузовых автомобилях и внедорожниках. Время от времени вакуумный усилитель тормозов подвержен повреждениям или обычному износу.Это включает обратный клапан усилителя тормозов.

Обратный клапан предназначен для всасывания воздуха, который застрял в усилителе тормозов, не допуская попадания дополнительного воздуха в цилиндр. Это защищает тормозные магистрали от образования пузырьков воздуха, которые могут серьезно повлиять на эффективность торможения. Эта часть соединяет корпус усилителя тормозов с вакуумным шлангом и является защитным решением, позволяющим тормозам работать, даже если двигатель выключен.

Обычно обратный клапан вакуумного усилителя тормозов не проверяется во время планового технического обслуживания, но бывают случаи, когда эта деталь может показывать признаки износа или обратный клапан усилителя тормозов полностью выходит из строя.Вот несколько из этих предупреждающих знаков, чтобы вы могли определить, существует ли потенциальная проблема с обратным клапаном вакуумного усилителя тормозов. Помните, что это общие предупреждающие знаки, которые должны быть профессионально диагностированы сертифицированным механиком и должным образом отремонтированы.

1. Педаль тормоза нажимается с трудом

Когда обратный клапан вакуумного усилителя тормозов работает правильно, нажатие на педаль тормоза выполняется легко и очень плавно. Когда обратный клапан работает некорректно, работа тормозов становится намного сложнее.В частности, педаль меняется от плавной и мягкой до агрессивной, и ее очень трудно нажимать. Это происходит из-за избыточного давления внутри главного цилиндра, для регулирования которого предназначен обратный клапан. Несоответствие педали тормоза является предупреждающим признаком того, что существует потенциальная проблема безопасности тормозов, и его должен немедленно проверить сертифицированный механик.

2. Тормоза кажутся мягкими

По мере того, как проблема с обратным клапаном вакуумного усилителя тормозов увеличивается, пузырьки воздуха будут постепенно перемещаться по тормозным магистралям и к самим тормозам.В этом случае воздух, который должен быть удален обратным клапаном, попадает в главный цилиндр, а затем в тормозные магистрали. Это вызывает снижение давления внутри тормозных магистралей и может привести к мягкому торможению. Во время вождения будет казаться, что педаль тормоза тускнеет, однако тормозам также потребуется больше времени, чтобы остановить автомобиль.

Эта ситуация требует немедленного осмотра тормозной системы. Когда воздух попадает в тормозные магистрали, он обычно задерживается из-за того, что тормоза управляются гидравлически.Чтобы удалить воздух из тормозных магистралей, необходимо удалить воздух из тормозной системы. Таким образом, если вы столкнетесь с подобной проблемой в своем автомобиле, как можно скорее прекратите его движение и профессионально осмотрите всю тормозную систему.

3. Тормоза перестают работать

Наихудший сценарий возникает, когда обратный клапан вакуумного усилителя тормозов полностью выходит из строя и в конечном итоге приводит к отказу тормозной системы. Надеюсь, вы никогда не дойдете до этого момента, но если вы это сделаете, безопасно остановите автомобиль, отбуксируйте его домой и обратитесь к механику, который сертифицирован для проверки и замены тормозной системы.В зависимости от того, что действительно сломалось, ремонт может варьироваться от простой замены обратного клапана вакуумного усилителя тормозов до полного ремонта и замены тормозной системы.

Обратный клапан вакуумного усилителя тормозов важен для вашей тормозной системы и действует как элемент безопасности. Именно из-за этих фактов нельзя игнорировать указанные выше проблемы и симптомы или откладывать их на другой день. Обратитесь к сертифицированному механику ASE для проверки, правильной диагностики и выполнения соответствующих сервисных регулировок ваших тормозов.

Вакуумный тормозной усилитель. Как отремонтировать вакуумный тормозной усилитель? Усилитель тормозного вакуума

Вакуумный усилитель Тормоза — самый распространенный тип усилителя, который используется в тормозной системе современного автомобиля. Создает дополнительное усилие на педали тормоза за счет разгрузки. Использование усилителя значительно облегчает работу тормозной системы автомобиля и тем самым снижает утомляемость водителя.

Конструктивно вакуумный усилитель образует единый блок с главным тормозным цилиндром и включает в себя корпус, диафрагму, следящий клапан, толкатель, шток поршня главного тормозного цилиндра, возвратную пружину.

Корпус усилителя разделен на две камеры. Камера, обращенная к главному тормозному цилиндру, называется вакуумной. Напротив него камера (от педали тормоза) — атмосферная.

Вакуумная камера через обратный клапан соединена с источником слива. В качестве источника разряда используется зона во впускном коллекторе двигателя после дроссельной заслонки. Для обеспечения бесперебойной работы вакуумного усилителя на всех режимах работы автомобиля в качестве источника разряда может использоваться вакуумный электронасос.На дизельных двигателях, где нагнетание во впускном коллекторе незначительное, использование вакуумного насоса обязательно. Обратный клапан отключает вакуумный усилитель и источник разряда при остановке двигателя, а также выходе из строя вакуумного насоса.

Атмосферная камера, использующая следящий клапан, имеет соединение:

• в исходном положении — с вакуумной камерой;
• при нажатии педали тормоза — с атмо.

Толкатель перемещает следящий клапан.Он связан с педалью тормоза.

Со стороны вакуумной камеры диафрагма соединена со штоком поршня главного тормозного цилиндра. Движение диафрагмы обеспечивает движение поршня и нагнетания тормозной жидкости к колесным цилиндрам.

Возвратная пружина в конце торможения перемещает диафрагму в исходное положение.

Для эффективного торможения в аварийной ситуации В конструкцию вакуумного усилителя тормозов может входить система экстренного торможения, представляющая собой дополнительный электромагнитный привод штока.

Дальнейшее развитие т. Н. Вакуумного тормозного усилителя. активный тормозной усилитель . Он обеспечивает в определенных случаях работу усилителя и, как следствие, сброс давления без участия водителя. Активный тормозной усилитель используется в системе ESP для предотвращения опрокидывания и исключения лишних поворотов.

Принцип действия вакуумного усилителя тормозов Основан на создании перепада давления в вакуумной и атмосферной камерах.В исходном положении давление в обеих камерах одинаково и равно давлению, создаваемому источником разряда.

Когда педаль тормоза нажата, сила, действующая через толкатель, передается на отслеживающий клапан. Клапан перекрывает канал, соединяющий атмосферную камеру с вакуумом. При дальнейшем перемещении клапана атмосферная камера через соответствующий канал соединяется с атмосферой. Разряд в атмосферной камере уменьшается.Разница давлений действительна для диафрагмы и, преодолевая усилие пружины, перемещает шток поршня главного тормозного цилиндра.

Конструкция вакуумного усилителя обеспечивает дополнительное усилие на поршневой шток главного тормозного цилиндра, пропорциональное нажатию на педаль тормоза. Другими словами, чем сильнее водитель нажимает на педаль, тем эффективнее будет работать усилитель.

По окончании торможения атмосферная камера снова соединяется с вакуумной камерой, давление в камерах выравнивается.Диафрагма под действием возвратной пружины перемещается в исходное положение.

Максимальная дополнительная сила, реализуемая с помощью вакуумного усилителя тормозов, обычно в 3-5 раз больше, чем усилие со стороны ноги водителя. Дальнейшее увеличение количества дополнительных усилий достигается увеличением количества камер вакуумного усилителя, а также увеличением размера диафрагмы.

Большинство современных автомобилей Назначено гидравлическое, оно дополнено вакуумным усилителем.Этот механизм увеличивает усилие, прикладываемое водителем к педали, в несколько раз. Другими словами, с «пылесосом» намного проще сбавить обороты. Однако, как и любой другой механизм, усилитель может давать сбои. В сегодняшней статье мы разберемся, из чего устроен вакуумный тормозной усилитель, как это проверить и каков принцип его работы.

Устройство

Конструкция данного элемента Предполагает наличие следующих деталей:

• Диафрагмы.
• Атмосферный канал.
• Толкатель.
• Стержень.
• Вакуумный канал.
• Поршень и возвратная пружина.

Как это работает?

Принцип работы построен на разнице давлений. Корпус усилителя состоит из двух контуров, разделенных мембраной. Одна часть контура подключается к шлангу (там, где есть слив). Второй конец подключен к трекинговому клапану. Он контролирует изменение разряда и регулирует параметры.

При движении автомобиля или на холостом ходу (когда педаль не нажата) диафрагма находится в фиксированном состоянии.Как только водитель нажимает на тормоз, выпускной клапан перекрывает следящий клапан. Диафрагма движется к тормозному цилиндру и толкает шток. Последнее и увеличивает это усилие. Если нажать педаль до упора, отверстие увеличится. При большем атмосферном давлении расход увеличивается. В результате отклик на педаль становится более резким. Когда педаль отпускается, диафрагма возвращается на место. Тормозные колодки обсыпаны.

Как проверить? Способ №1.

Есть несколько методов диагностики для этого элемента. Все они будут рассмотрены в нашей статье. Итак, как проверить тормозной усилитель своими руками? Можно как следует, не снимая с места установки.

Итак, запустить двигатель и через 10 и более секунд поработать с потраченным на него топливом. Далее нажимаем на педаль с обычным усилием до упора. Если элемент в хорошем состоянии, система сработает один раз, и вакуум будет притягивать диафрагменную пружину.При последующих давлениях давление в системе будет уменьшено. Ход педали будет все меньше и меньше. Но для нас важно обеспечить тормозное усилие при первом нажатии. Если прибор справился с тестом, значит он в рабочем состоянии. Важный момент: педаль при последующем запуске (если она зажата в полу) должна упасть. Это говорит о том, что в системе было достаточное давление. Оба контура хороши.

Номер метода 2.

Этот метод проверки заключается в следующем.Вам нужно запустить мотор и нажать на педаль. После этого заглушить двигатель. При этом педаль держится в полу, не отпуская ее. Через 20-30 секунд отпустите. Механизм должен вернуться в исходное положение, так как в контуре образовалось избыточное давление. Если педаль «вышла из строя», это свидетельствует о негерметичности вакуумной камеры.

Требуется ремонт или замена вакуумного усилителя тормозов. Цена нового элемента около тысячи рублей. Для Mitsubishi Lancer эта цифра в несколько раз больше (3-4 тысячи).Поэтому иногда уместен ремонт вакуумного усилителя тормозов. Ниже мы рассмотрим, как это сделать.

Ремонт вакуумного усилителя тормозов: что выходит из строя?

Часто при поломках Вакуумника диафрагма. При наличии разрывов с внешней стороны корпуса воздух попадает в вакуумную полость. Из-за этого система не дает желаемой разрядки.

Но также выходит из строя обратный клапан усилителя. Пробой может быть и в банальной «сцене» эфира.Из-за этого не работает вакуумный тормозной усилитель. Как это проверить? При работающем двигателе он издает характерный шипящий звук. Сублики возникают из-за плохо закрученных прижимов или негерметичных форсунок. Причем усилитель не работает из-за отсутствия компрессии в цилиндре. Вакуумный шланг подсоединен к четвертому цилиндру. Если компрессия ниже 9 баллов, возможны проблемы с «вакуумом».

Демонтаж

Заменить вышедшие из строя элементы на месте не получится.Вам нужно снимать вакуумный тормозной усилитель. ВАЗ классических моделей (в том числе «Самара») укомплектован этим элементом возле моторного щита. Итак, открываем капот, отключаем усилитель от главного тормозного цилиндра. Важный момент — трубки остаются на месте. Если они будут удалены, система будет доставлена.

Ничего смертоносного в этом нет, но тормоза придется заново прокачивать (а это дополнительный раз). Поэтому просто сбоку отводим цилиндр с трубками. Снимите шланг с обратного клапана.В салоне демонтируем кронштейн, фиксирующий педаль тормоза. Так что освободим толкатель Vacuumnik. После этого остается только открутить 4 гайки крепления самого усилителя в моторном отсеке и достать его.

Разборка и ремонт

Далее нам потребуются тиски. Защелкните усилитель в тисках и загните пазы крепления двух «половинок». Делается это отрицательной отверткой. Последней заклепкой старайтесь удерживать внешнюю часть корпуса. Так как внутри него пружина, при разборе корпуса может выстрелить.Далее снятие с креплений двух резиновых накладок и пластикового кожуха с толкателем.

Теперь снимаем детали из ремкомплекта и устанавливаем на место старые. Ремкомплект включает в себя следующие позиции:

• Диафрагма.
• Манжеты.
• 2 крышки.
• Пыльники.
• Клапан.

Установив новые детали, собираем вакуумный усилитель тормозов. Как это проверить, мы уже знаем. При сборке необходимо сразу закрепить диафрагму на пластиковом кожухе.Пружину можно установить с любой стороны. Однако при сборке корпуса необходимо приложить усилие, чтобы он попал на шпильки.

Соберите сборку в обратной последовательности. Перед запуском произведите визуальный осмотр. Все шланги и хомуты должны плотно прилегать и быть надежно закреплены. Если мотор троит, значит воздух дремлет. Возможно, его повредил один из шлангов.

Итак, мы выяснили, что тормозит вакуумный усилитель, как это проверить и отремонтировать своими руками.

Эффективность автомобильных тормозов имеет большое значение — если тормозная система работает неэффективно, может произойти авария.Чтобы тормоза были четкими, на всех современных машинах установлен усилитель, он обеспечивает мгновенную остановку. автомобиль При нажатии на педаль.

Ремонт вакуумного усилителя тормозов необходим, если тормоза стали «ватными», и педаль должна нажиматься с большим усилием для торможения.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

Вакуумный тормозной усилитель (сокращенно — ВУТ) автомобилей ВАЗ облегчает работу водителя — он в тормозной системе (ТС) усиливает эффект нажатия на педаль.Этот узел состоит из следующих основных деталей:

• клапан;

Металлический корпус

• ;
• диафрагм;

Поршневой

• ;

Стержень

• ;
• мощная возвратная пружина;
• толкатель, который соединяется с педалью тормоза;
• защитная крышка;
• фланец для установки обратного клапана.

Корпус устройства разделен на две половины до диафрагмы, а со стороны, где создается разрежение, установлен главный тормозной цилиндр.Вакуум (вакуум) создается за счет соединения этой части корпуса с впускным коллектором впускного патрубка, и при неработающем двигателе канал перекрывает обратный клапан, установленный во фланце ВУТ. Воздух (вакуум) со штоком и поршнем при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителя — нет необходимости нажимать педаль с большим усилием. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса принять исходное положение.При заглушенном двигателе разрежение в системе не создается, и вакуумный усилитель тормозов не работает.

На автомобилях ВАЗ-2106-07 и ВАЗ-2108-10 устанавливаются разные по внешнему виду усилители тормозов, но принцип работы устройств одинаковый. Проверяем исправность следующим образом: Нажимаем на педаль тормоза и запускаем мотор — если педаль «выходит из строя» (опускается под давлением), ВУТ работает.

Основная проблема вакуумного усилителя — повреждение диафрагмы.При разрыве диафрагмы воздух из внешней части корпуса проникает в вакуумную полость, и разряд в приборе не создается. Но в самом приборе делать вывод не стоит — часто ВУТ не работает из-за подачи воздуха или по другим причинам:

• неисправен обратный клапан «Вакуум»;
• пилы для воздуха из шланга, соединяющего впускной коллектор с усилителем тормозов;
• нет компрессии в цилиндре ДВС, где взят отпуск.

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 соединен шлангом с четвертым цилиндром двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 надо начинать с демонтажа этого узла, затем нужно разбирать плату.

Ват на автомобиле ВАЗ-классик снимается достаточно просто, и при минимальных слесарных навыках выполнять работы несложно. Удаление узла выглядит следующим образом:

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо закрепить устройство.Разбираем узел в следующем порядке:

Обычно в ремкомплект вакуумного усилителя ВАЗ-2109 есть диафрагма, манжета, пыльник, крышки (2 шт.) И клапан. Следует поменять все детали, чтобы потом не пришлось переделывать задание. Собирая вакуумный усилитель, диафрагму лучше сразу закрепить на пластиковом кожухе, так будет проще смонтировать узел.

С какой стороны находится пружина, значения не имеет, но собрав усилитель, придется приложить усилие, чтобы получить отверстия в корпусе на пятке.

Ремонт вакуумных усилителей тормозов УАЗ

Захваты вакуумного усилителя автомобиля УАЗ можно определить по следующим признакам:

• двигатель троит, а так как на моторах «УАЗ» вакуумный шланг идет к коллектору первого цилиндра, при неисправности этот цилиндр не производит;
• под капотом, слышно шипение — указатели диафрагмы воздух;
• : педаль тормоза жесткая и не смещается при запуске двигателя;
• между GTC и усилителем есть мокрые утечки (течет тормозная жидкость).

При обнаружении течи «ТОРРОСУхи» в районе Вут необходимо срочно менять или ремонтировать ГТК, но если жидкость уже попала в вакуумный усилитель, скорее всего, придется отремонтировать и ВУТ.

Еще одна частая неисправность в тормозной системе — выход из строя обратного клапана. Этот нехитрый механизм проверить очень легко — в него нужно вдувать. Клапан должен свободно затупляться в одну сторону (при подаче разреженного воздуха из коллектора), а в обратном направлении воздух идет с большим трудом.Если клапан неисправен, он свободен с обеих сторон.

Снимается усилитель на автомобилях Ульяновского автозавода по тому же принципу, что и на машинах ВАЗ. Рассмотрим замену ВУТ на примере автомобиля УАЗ-31519:

две нижние гайки кронштейна усилителя находятся в салоне автомобиля, поворачивают под ключ на 17, откручивают этот крепеж;

Особенности ремонта вакуумных усилителей УАЗ

В отличие от вакуумных усилителей автомобилей ВАЗ, на машинах УАЗ корпус очень прочный, и оторвать его очень сложно.Забить выступы можно монтажом и молотком, но работа выполняется с нарушением технологии — по инструкции необходимо повернуть одну половину относительно другой. САМИ большая проблема При разборке «разлет» кузова — иногда эти детали кипятят так, что разобрать узел невозможно. Автовладельцы не советуют ни в коем случае запихивать один корпус в другой — тогда переворачивать не удастся.

Еще одна проблема в ремонте «Вакуумников» — невысокое качество запчастей в ремкомплекте, иногда установленных запчастей не хватает на пол года.Автолюбители советуют не заниматься ремонтом, а покупать новую запчасть Хотя есть еще один минус — ВУТ на Автомобили типа УАЗ-469 или УАЗ-452 стоит дорого, порядка 3 тысяч рублей. Как вариант, можно забрать «Вакуум» от иномарки, в котором устанавливается главный тормозной цилиндр на навесное оборудование, и путем примерки для установки на автомобиль. В итоге получается дешевле и надежнее — импортные детали даже в состоянии Бу служат несколько лет без нареканий.

Часто после замены Вут возникают проблемы, и машина уже не так тормозит, как была раньше при хорошем «вакууме» — педаль тормоза берет в самом конце, либо система не разряжается полностью.Здесь все дело в ложе, которое давит на поршень GTC — на заводе не регулируется. На этом складе есть регулировочный винт, который фиксируется контргайкой. На автомобилях УАЗ (модель «Патриот» в расчет не беру) отрегулировать тягу для проверки следующим образом:

Даже на УАЗ Хантер педаль может «взять» в самом конце, и получается отличный свободный ход. Обязательно обратите внимание на положение педали — если оно слишком низкое от полироли в салоне, его необходимо отрегулировать:

Еще относительно недавно для остановки некоторых старых моделей автомобилей потребовалось значительное усилие на педаль тормоза, и в устройстве станка появился вакуумный усилитель тормозов.Это устройство во многом облегчает управление автомобилем, но, тем не менее, требует периодического ремонта и контроля его технического состояния.

Устройство вакуумного усилителя тормозов — схематичный обзор

Устройство вакуумного усилителя тормозов неразрывно связано с главным цилиндром. Его основание — это корпус, разделенный диафрагмой на две камеры. Вакуумная камера расположена от главного цилиндра, где она соединяется с впускным коллектором с помощью специального обратного клапана.Именно на этом сайте создается разряд. Атмосферная камера расположена сбоку от педали тормоза и с помощью следящего клапана, в свою очередь, соединяется с вакуумной камерой или с атмосферой.

Сам клапан перемещается с помощью толкателя, а слив тормозной жидкости в рабочих цилиндрах осуществляется с помощью поршня. В конце торможения возвратная пружина приводит в движение диафрагму, возвращая ее в исходное положение. Отдельные модели Усилители могут быть оснащены электромагнитным приводом штока, выполняющим роль системы аварийного торможения.

Принцип действия вакуумного усилителя тормозов и признаки неисправности

Основной принцип работы вакуумного усилителя тормозов основан на разнице давлений, образующейся в вакуумной и атмосферной камерах. Именно этот дифференциал воздействует на толкатель, перемещая шток поршня главного цилиндра системы. Для поддержания разряда на должном уровне используется обратный клапан вакуумного усилителя тормозов.

В режиме сбрасываемой атмосферы воздух из усилителя всасывается через этот клапан, но не поступает через него.

Особое внимание при проверке тормозной системы следует обращать на техническое состояние Вакуумный усилитель. Хотя ее неисправности не вызывают катастрофических последствий, тем не менее, педаль тормоза требует повышенного усилия, создает дискомфорт и затрудняет управление автомобилем. Есть, конечно, неисправности, которые все равно потребуют ремонта или даже замены устройства.

Прежде всего, можно посмотреть на разрыв шланга вакуумного усилителя тормозов, соединяющего его с коллектором.После того, как послышалось шипение, проверяется состояние самого шланга и качество его затяжки. Более того, частой причиной служит сломанная диафрагма или старая резина в клапанах, через которые также может выходить воздух.

Вакуумный усилитель тормозов — как выйти из поломки?

Чтобы точно определить неисправность, необходимо внимательно изучить инструкцию по эксплуатации автомобиля, где описана конкретная модель вакуумного усилителя. Иногда причина очень проста, когда двигатель начинает браться из-за всасывания лишнего воздуха и истощения рабочей смеси. При проведении визуального осмотра необходимо определить барабаны на корпусе усилителя и обязательно выяснить причины их возникновения.

Для эффективного ремонта вакуумного усилителя необходим ремкомплект, соответствующий конкретной модели, и стандартный набор инструментов. Чаще всего производится полная замена Аппарата на новый, установленный в сборе. Для того, чтобы приступить к ремонту или замене, отключают тягу привода, находящуюся в кабине, в зоне рулевого дерева на педали тормоза.После этого в моторном отсеке нужно отключить главный тормозной цилиндр. В конце отсоединяется вакуумный шланг от обратного клапана. Теперь усилитель открыт для доступа, можно отремонтировать или произвести замену.

Вакуумный усилитель тормозов обеспечивает лучшую динамику торможения автомобиля и значительно повышает управляемость органов управления. На практике фиксируется работа при эффективном торможении с минимальным усилием нажатия на педаль. Использование систем активной помощи при экстренном торможении значительно повышает уровень безопасности дорожного движения.

Аппарат ВУТ.

Вакуумный усилитель тормозного усилия Большинство автомобилей размещается возле моторного щита и представляет собой монолитный блок с ГТК и бачком с тормозной жидкостью.

Для усиления тормозных усилий в конструкции ВУТ использованы:

• металлический корпус;
• разделительная диафрагма из пластика;

Обратный клапан

• ;
• толкатель педального узла;

Клапан трековый

• ;

Шток гидроцилиндра

• ;
• Пружина возврата.

Принцип действия

Прикладывание усилия тормозных колодок В автомобили, конструкция которых не предусматривает установку ВУТ, нагнетание осуществляется с усилием, создаваемым водителем при нажатии на педаль.Усилитель тормозного вакуума использует перепад атмосферного давления для создания разряда, тем самым повышая давление в тормозной магистрали.

Начнем с того, что рабочая диафрагма разделяет корпус на атмосферную и вакуумную (расположенную сбоку от ГТК) камеры. Связан через толкатель с педалью. Когда тормоза не задействованы, трекинговый клапан поддерживает равное давление в двух камерах. Нажатие на педаль тормоза приводит к тому, что трекинговый клапан «разрывает» соединение.Перепускной клапан уравновешивает давление атмосферной части корпуса с субуправляемым пространством. Вакуум, который все это время поддерживался в корпусе ВУТ, теперь притягивает диафрагму. Как только водитель отпускает педаль тормоза, возвратная пружина возвращает эластичную перегородку в исходное положение.

Низкое давление в корпусе, приводящее в действие вакуумный усилитель, создается через шланг, соединяющий вакуумную часть с впускным коллектором. Это происходит из-за разряда, создаваемого поршнем, опускающимся в НМТ, при всасывании топливно-воздушной смеси.Если бензинового двигателя Вакуума достаточно для нормальной работы ватта, то дизельные двигатели обязательно оснащаются вакуумным насосом, предназначенным для выталкивания нагнетания. В зависимости от конструкции (лепесток, мембрана) в движение такое устройство приводит: ТНВД, генератор либо распредвал.

Неисправности ВУТ.

Неисправность вакуумного усилителя может повлиять не только на эффективность тормозной системы, но и на работу бензинового двигателя. К основным видам поломок можно отнести:

• нарушение герметичности системы, повреждение шланга для обеспечения слива;
• растяжение диафрагмы;
• повреждение рабочих клапанов или связанных с ними деталей (пружин, клапанов).

Предлог для усилителя тормозного давления не лишает автомобиль тормозов, но может существенно затруднить управление автомобилем.

Если вы заметили изменения в работе усилителя, не спешите менять шланг или ремонтировать тормозной усилитель. На некоторых автомобилях клапан рециркуляции воздуха в салоне напрямую связан с работой усилителя. Симптомы разгерметизации данной системы аналогичны тем, которые проявляются при авариях ВУТ.

Самостоятельная диагностика

Простой принцип работы позволяет проводить диагностику своими руками. Ремонт вакуумного усилителя стоит доверить специалистам. Определить исправность системы помогут несколько простых методов:

• После непродолжительной работы двигателя остановите автомобиль и несколько раз нажмите педаль тормоза. При хорошем усилителе первое нажатие пройдет легко, а все последующие потребуют усилий. Каждый последующий ход педали будет короче;
• необходимо запустить двигатель и подождать несколько минут.Проверить герметичность можно, потянув за шланг, идущий к нему, от впускного коллектора. При выделении вы услышите хлопок выходящего воздуха;
• на заглушенном двигателе несколько раз подряд энергично нажмите на педаль тормоза. Завести двигатель, продолжая удерживать педаль. Как только двигатель заведется, исправная тормозная система с вакуумным усилителем сделает «мягкую» педаль, и она выйдет из строя;
• одна из самых частых проблем — воздух «SUPPLC». Проверить напорный подающий шланг на предмет механических повреждений, а также герметичность места его соединения с корпусом.В этом случае может потребоваться восстановление мочи. Такого «всасывания» воздуха достаточно, чтобы бензиновый мотор завелся вперёд;
• двигатель заглушен. При первом нажатии на педаль звук воздушного корпуса входит в атмосферную часть. Если такового нет, мембрана порвалась или байпасный клапан неисправен.

Перечисленные особенности неисправности усилителя тормозных сил помогут диагностировать и устранить поломку в кратчайшие сроки.

Пылесос на машине начинает работать самопроизвольно.Принцип работы вакуумного тормозного усилителя

Чтобы остановить гоночную машину, нужны тормоза, а для этого требуется достаточно большое усилие. Поэтому в конструкции современных автомобилей есть устройство, называемое вакуумным усилителем тормозов. В первую очередь от работы этого устройства зависит плавность хода педали тормоза. Чем лучше работает усилитель, тем меньшее усилие водитель нажимает на педаль. В России, а еще раньше в СССР, до появления грузовика ГАЗ-53 Многие водители не знали, что такое торможение без постоянной «перестановки» системы равномерного движения педалей и с каким усилием стоило выжать педаль «в пол» в чрезвычайная ситуация.Таким образом, благодаря одному простому изобретению мы избавились от серьезных неудобств.

Как устроен вакуумный тормозной усилитель

Усилитель связан со стержневым тормозным цилиндром, и его задача — создать зону низкого давления внутри собственного тела, что снижает нагрузку, которую испытывает водитель. К рабочему клапану подключены две камеры усилителя, атмосферная и вакуумная, приводящие к перемещению педали тормоза. Нажатие на педаль приводит в действие клапан, в камерах возникает перепад давлений, под действием которых педаль тормоза движется.Это происходит на автомобилях с бензиновыми двигателями, где источником выброса является двигатель впускного коллектора. Вакуумный насос входит в комплектацию машины с дизельным двигателем.

Усилитель усилителя тормозов BMW

ВУТ (вакуумный усилитель тормозов) находится в моторном отсеке Автомобиля и подключается к главному тормозному цилиндру.

Признаки неисправности

• Шланг зарезанный, идущий к усилителю от впускного коллектора. Проверьте затяжку хомута на коллекторе и состояние самого шланга.

От впускного коллектора двигателя до усилителя тормозов проходит шланг, который может быть поврежден

• Различные проблемы во внутреннем устройстве усилителя, например, выход из строя клапана, отвечающего за соединение атмосферной и вакуумной камер.
• Двигатель «Троит»
• При запуске мотора педаль тормоза не движется вниз

Проверка работоспособности

Необходимо правильно проверить работоспособность ВУТ. При обнаружении двигателя сделать следующее:

Другой вариант

Как проверить работу ВУТ (видео)

Что делать с неисправным устройством?

Вариантов, как обычно, два: ремонт и замена. Их выбор зависит от степени повреждения ВУТ. Для их устранения нужно хорошо знать устройство усилителя и иметь в гараже в гараже ремкомплект.

Если откажет вакуумный усилитель, ему придется потратить больше усилий, чтобы замедлить ход, к тому же реакция тормозной системы будет очень медленной.В некоторых ситуациях это может привести к аварии, поэтому при обнаружении признаков неисправности ВУТ следует заменить. Учтите, что дома пытаться привести усилитель в рабочее состояние Без специального набора запчастей и инструмента нет смысла.

Вакуумный усилитель тормозной системы (аббревиатура — ВУТ) по праву считается одним из основных механизмов современных автомобилей. Это неудивительно, ведь от правильности устройства зависит эффективность торможения, а следовательно, и уровень безопасности водителя и пассажиров.

Именно поэтому важна периодическая проверка вакуумного усилителя тормозов и устранения неисправностей. По каким функциям легче всего диагностировать неисправность? Можно ли отремонтировать или поменять прибор в гараже? Эти и другие моменты мы рассмотрим ниже.

Особенности конструкции и принцип работы

Первое, с чем стоит разобраться — конструктивные особенности вакуумного усилителя тормозов и тонкости его функционирования в системе. Как правило, устройство располагается в общем блоке с главным цилиндром.В исходном состоянии канал, соединяющий систему с окружающим воздухом, закрыт.

В свою очередь, второй канал остается открытым. На этом этапе диафрагма, находящаяся внутри, получает одинаковое давление с одной и другой стороны. Кроме того, благодаря действию возвратной пружины он всегда находится в исходном положении.

Когда водитель нажимает на тормоз, специальный стержень перемещается, немного отклоняется и закрывает вход в канал. В то же время другой канал связывает ВУТ с окружающим воздухом.

После этого атмосферные потоки сходятся с двух сторон и сжимают каждый своим усилием. Из-за разницы давлений происходит сжатие возвратной пружины, а сам шток перемещается вместе с поршнем цилиндра.

После уменьшения усилия (при этом нога остается на педалях) каналы открываются настолько, что движение поршневого узла полностью блокируется, а сам ВУТ находится в дежурном режиме и готов к работе. В такой ситуации любое изменение положения педали приводит к регулировке перепада давления в приборе.В результате автомобиль останавливается, если водитель нажимает на педаль, или продолжает движение, когда нога отпущена.

При сильном нажатии на педаль происходит резкое изменение давления, из-за чего тормоза срабатывают на пределе возможностей. При этом считается, что за счет операционной системы тормозная система машины увеличивается в 5-7 раз. Как только педаль отпускается, диафрагма возвращается в исходное положение.

Если не работает система усилителя тормозной стрелы, требуется диагностика, выявление причины и оперативное устранение неисправности.Как это сделать, будет рассказано ниже.

Как проверить работоспособность устройства?

Одна из главных проблем для многих автовладельцев — невозможность своевременно распознать поломку и проверить систему ВУТ. На самом деле все просто.

Алгоритм проверки вакуумного усилителя следующий:

1. Сначала мода
. Дайте двигателю поработать 3-5 минут. После отключите зажигание и нажмите на тормоз с обычным давлением для повседневной езды.Если прибор исправен, первый раз педаль срабатывает в штатном режиме (заглублена в пол).

Работает

Вт, а возникший вакуум стягивает диафрагму. Устройство, в свою очередь, толкает поршень главного цилиндра, и давление выравнивается. В результате все дальнейшие срабатывания тормозов будут «укорачиваться».

Причина в том, что разряда больше нет. Такое поведение системы является нормальным и свидетельствует о ее работоспособности. В ситуации, когда нет разницы между первым, вторым и последующими триггерами (педаль просверлена до пола), это сигнал обрыва сигнала и необходимости его ремонта.

2. Метод второй
. Чтобы подтвердить или опровергнуть предположения о неисправности узла, проведите еще один опыт. Двигай мотором, учись тормозить, А теперь пускай мотор. В этот момент ступня должна оставаться на педалях и создавать определенное давление.

Если устройство исправно, в камере образуется разряд, благодаря которому давление мембраны оказывается давлением на шток. В результате система притягивает толкателя, и педаль опускается на пол.Если рычаг остался в прежнем положении, то делаем выводы о неисправности вакуумного усилителя тормозов.

3. Метод третий
. Следующая проверка Позволяет выявить факты утечки воздуха в системе. Для этого нажмите на тормоз и, не отпуская педаль, перетасуйте мотор. Удерживая рычаг в том же положении еще 30-40 секунд. При нарушении герметичности появляется усилие, которое толкает рычаг вверх.Если такая проблема не диагностируется, значит, прибор исправен, а утечка в системе отсутствует.

Особенности визуального осмотра вакуумного усилителя

Хороший автовладелец должен знать, как визуально проверить вакуумный усилитель тормозов. Такие навыки помогают вовремя определить неисправность, а в случае ее появления и подтвердить ранее установленный диагноз.

Для визуального осмотра автомобиля Убежища действовать так:

• Проверить КПП обратного клапана и патрубок (шланг) на качество соединения.
• Остерегайтесь фланца и убедитесь в отсутствии дефектов.
• Оцените состояние изгибов шлангов. При наличии трещин или следов мокрого масла замените неисправные узлы.
• Доставить коврик и под рулем осмотреть защитный колпак (пыльник). Он должен быть цельным и без жидкого флюса.
• После обнаружения неисправности замените узел. Стоимость устройства небольшая, и вы можете дополнительно сэкономить, сделав все своими руками.

Как поменять вакуумный усилитель?

Если производительность вакуумного усилителя тормозов показала явную поломку, лучшее решение — установить новый узел.

Для замены ВАЗа на ВАЗ действуйте так:

• Подготовьте инструмент. Вам понадобится новый предмет, а также наборы ключей (конец и рожок).
• Отсоедините тягу от педали.
• Открыть тормозной цилиндр и демонтировать его с Вут, тормозные трубки Отсоединять не нужно, если нет желания после завершения работы насосных тормозов, можно обойтись и без него.
• Снимите шланг, который подсоединяется к впускному коллектору и выходит к клапану Вут.
• Снимите кронштейн крепления с кузова, для чего хотите иметь под рукой специальный кардан.
• Закрепите пылесос к корпусу двумя парами гаек ключом на «тринадцать».
• Установите кронштейн на новую деталь, для чего с помощью ключа на «семнадцать» открутите гайки.
• Собрать узел по обратному алгоритму.

Теперь вы знаете, как обнаружить, проверить и устранить неисправность усилителя тормозов. Главное — своевременно диагностировать поломку.Удачи на дорогах и конечно же без поломок.

Эффективность автомобильных тормозов имеет большое значение — если тормозная система работает неэффективно, может произойти авария. Чтобы тормоза были четкими, на всех современных машинах установлен усилитель, он обеспечивает мгновенную остановку. автомобиль При нажатии на педаль.

Ремонт вакуумного усилителя тормозов необходим, если тормоза стали «ватными», и педаль должна нажиматься с большим усилием для торможения.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

Вакуумный тормозной усилитель (сокращенно — ВУТ) автомобилей ВАЗ облегчает работу водителя — он в тормозной системе (ТС) усиливает эффект нажатия на педаль.Этот узел состоит из следующих основных деталей:

• клапан;

Металлический корпус

• ;
• диафрагм;

Поршневой

• ;

Стержень

• ;
• мощная возвратная пружина;
• толкатель, который соединяется с педалью тормоза;
• защитная крышка;
• фланец для установки обратного клапана.

Корпус устройства разделен на две половины до диафрагмы, а со стороны, где создается разрежение, установлен главный тормозной цилиндр.Вакуум (разрежение) создается за счет соединения этой части корпуса с впускным коллектором ДВС, и при неработающем двигателе канал перекрывает обратный клапан, установленный во фланце ВУТ. Воздух (вакуум) со штоком и поршнем при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителя — нет необходимости нажимать педаль с большим усилием. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса принять исходное положение.При заглушенном двигателе разрежение в системе не создается, и вакуумный усилитель тормозов не работает.

На автомобилях ВАЗ-2106-07 и ВАЗ-2108-10 устанавливаются разные по внешнему виду усилители тормозов, но принцип работы устройств одинаковый. Проверяем исправность следующим образом: Нажимаем на педаль тормоза и запускаем мотор — если педаль «выходит из строя» (опускается под давлением), ВУТ работает.

Основная проблема вакуумного усилителя — повреждение диафрагмы.При разрыве диафрагмы воздух из внешней части корпуса проникает в вакуумную полость, и разряд в приборе не создается. Но в самом приборе делать вывод не стоит — часто ВУТ не работает из-за подачи воздуха или по другим причинам:

• неисправен обратный клапан «Вакуум»;
• пилы для воздуха из шланга, соединяющего впускной коллектор с усилителем тормозов;
• нет компрессии в цилиндре ДВС, где взят отпуск.

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 соединен шлангом с четвертым цилиндром двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 надо начинать с демонтажа этого узла, затем нужно разбирать плату.

Ват на автомобиле ВАЗ-классик снимается достаточно просто, и при минимальных слесарных навыках выполнять работы несложно. Удаление узла выглядит следующим образом:

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо закрепить устройство.Разбираем узел в следующем порядке:

Обычно в ремонтном комплекте вакуумного усилителя ВАЗ-2109 есть диафрагма, манжета, пыльник, крышки (2 шт.) И клапан. Следует поменять все детали, чтобы потом не пришлось переделывать задание. Собирая вакуумный усилитель, диафрагму лучше сразу закрепить на пластиковом кожухе, так будет проще смонтировать узел.

С какой стороны находится пружина, значения не имеет, но собрав усилитель, придется приложить усилие, чтобы получить отверстия в корпусе на пятке.

Ремонт вакуумных усилителей тормозов УАЗ

Захваты вакуумного усилителя автомобиля УАЗ можно определить по следующим признакам:

• двигатель троит, а так как на моторах «УАЗ» вакуумный шланг идет к коллектору первого цилиндра, при неисправности этот цилиндр не производит;
• под капотом, слышно шипение — указатели диафрагмы воздух;
• : педаль тормоза жесткая и не смещается при запуске двигателя;
• между GTC и усилителем есть мокрые утечки (течет тормозная жидкость).

При обнаружении течи «ТОРРОСУхи» в районе Вут необходимо срочно менять или ремонтировать ГТК, но если жидкость уже попала в вакуумный усилитель, скорее всего, придется отремонтировать и ВУТ.

Еще одна частая неисправность в тормозной системе — выход из строя обратного клапана. Этот нехитрый механизм проверить очень легко — в него нужно вдувать. Клапан должен свободно затупляться в одну сторону (при подаче разреженного воздуха из коллектора), а в обратную сторону воздух выходит с большим трудом.Если клапан неисправен, он свободен с обеих сторон.

Снимается усилитель на автомобилях Ульяновского автозавода по тому же принципу, что и на машинах ВАЗ. Рассмотрим замену ВУТ на примере автомобиля УАЗ-31519:

две нижние гайки кронштейна усилителя находятся в салоне автомобиля, поворачивают под ключ на 17, откручивают этот крепеж;

Особенности ремонта вакуумных усилителей УАЗ

В отличие от вакуумных усилителей автомобилей ВАЗ, на машинах УАЗ корпус очень прочный, и оторвать его очень сложно.Забить выступы можно монтажом и молотком, но работа выполняется с нарушением технологии — по инструкции необходимо повернуть одну половину относительно другой. САМИ большая проблема При разборке «разлет» кузова — иногда эти детали кипятят так, что разобрать узел невозможно. Автовладельцы не советуют ни в коем случае запихивать один корпус в другой — тогда переворачивать не удастся.

Еще одна проблема в ремонте «Вакуумников» — некачественная запчасть Б.Ремкомплект Иногда установленных запчастей не хватает на полгода. Автолюбители советуют не заниматься ремонтом, а покупать новую запчасть Хотя есть еще один минус — ВУТ на Автомобили типа УАЗ-469 или УАЗ-452 стоит дорого, порядка 3 тысяч рублей. Как вариант, можно забрать «Вакуум» от иномарки, в котором устанавливается главный тормозной цилиндр на навесное оборудование, и путем примерки для установки на автомобиль. В итоге получается дешевле и надежнее — импортные детали даже в состоянии Бу служат несколько лет без нареканий.

Часто после замены Вута возникают проблемы, и машина уже не так тормозит, как была раньше, с хорошим «Вакуумником» — педаль тормоза берет в самом конце, либо система не разряжается полностью. Здесь все дело в ложе, которое давит на поршень GTC — на заводе не регулируется. На этом складе есть регулировочный винт, который фиксируется контргайкой. На автомобилях УАЗ (модель «Патриот» в расчет не беру) отрегулировать тягу для проверки следующим образом:

Подробнее УАЗ Хантер.Педаль можно «взять» в самом конце, и она получит большой свободный ход. Обязательно обратите внимание на положение педали — если оно слишком низкое от полироли в салоне, его необходимо отрегулировать:

Если вы заметили, что для замедления движения или остановки автомобиля необходимо приложить значительное усилие, а ход педали следа под двигателем уменьшился и стал более жестким — необходимо провести диагностику вакуумного усилителя тормозов (ВУТ ). При необходимости это легко сделать своими руками.

Перед проверкой вакуумного усилителя тормозов необходимо убедиться в герметичности шланга, соединяющего его клапан с впускным коллектором. Сделать это можно при визуальной проверке его целостности или попытках выпустить воздух компрессором с манометром в шланге или резиновой грушей с одной стороны.

Устройство вакуумного тормозного усилителя

Усилитель тормозного вакуума разработан для упрощения использования тормозной системы. Автомобиль без жилета очень сильно тормозил — усилие, передаваемое на педаль, в этом случае было очень значительным, что отразилось бы на безопасности вождения в худшую сторону.

Находится Вут, как правило, сразу за моторным щитом. Конструктивно этот элемент выполнен в виде непреднамеренного металлического узла, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

Компонент вакуума включает в себя следующие элементы:

• Кейс.
• Разделительная мембрана (изготовлена ​​из гибкого материала).
• Толкатель педального тормоза.
• Шток гидроцилиндра.
• Возвратная пружина.
• Спасательный клапан.

Принцип работы Vacuuman основан на разнице атмосферного давления, в результате чего создается вакуум, обеспечивающий давление (и одновременно передаваемое усилие) в тормозной системе.

Внутри моста находится диафрагма в виде перегородки. Каждая из разделенных диафрагм камер (полостей) герметизируется. Причем по объему камеры равны друг другу.

Одна из камер свободно сообщается с атмосферой (она называется — атмосферная часть), вторая связана со шлангом, ведущим от выхлопной трубы двигателя.С этой стороны образуется пониженное по сравнению с атмосферным давление. Эта полость называется вакуумной, она расположена сбоку от ГТК.

Атмосферная камера ближе к педали тормоза содержит обратный клапан. Он предназначен для предотвращения падения давления во впускном коллекторе двигателя. Благодаря этому топливо не может попасть в механизм ВУТ.

Объем заливки в этой полости регулируется трекинговым клапаном. Вакуумная камера за счет обратного клапана поддерживает давление на одном уровне.Другими словами, мембрана испытывает одинаковые значения давления от обеих камер. Движение трекингового клапана осуществляется через толкатель, связанный с педалью тормоза. Назначение пружины — обеспечение возврата диафрагмы в обычное состояние после остановки цекелинга.

В некоторых ситуациях, когда автомобиль оборудован механизмом экстренного торможения, шток снабжен специализированным электромагнитным приводом.

Как видите, конструкция пылесоса не так уж и сложна — в некоторых случаях устранение некоторых неисправностей ВУТ может производиться собственными силами.

Проверить мембрану и герметичность камеры

Проверить исправность вакуумного тормозного усилителя (ВУТ) можно несколькими способами, но для уверенности на 100% лучше использовать его. Прежде всего, несколько раз нажмите педаль тормоза при заглушенном двигателе. При первом нажатии педаль упадет от довольно незначительного усилия примерно на 1/3 полного хода. При каждом последующем нажатии педаль должна становиться более тугой, а ход уменьшаться. Если этого не произошло — скорее всего неисправен ВУТ, и требуется диагностика вакуумного усилителя тормозов.Далее мы расскажем, как проверить вакуумный усилитель тормозов на Калине.

Спасибо за подписку!

Если диагностика ВУТ показала неоднозначные результаты и определить разницу во время педали и ее жесткости затруднительно, можно попробовать другой метод. Два-три раза нажав на педаль тормоза, завожу двигатель, не снимая ногу. Есть несколько вариантов развития событий:

• Если педаль уходит глубже на несколько сантиметров — вакуумный усилитель тормозов исправен.Вы можете наконец убедиться в этом, заглушив двигатель и не отпуская педаль тормоза в течение 30 секунд.
• Если педаль начинает подниматься — это свидетельствует о нарушении герметичности вакуумной камеры.

Клапан обратный обратный ВУТ

Причина плохой работы Вакуумный усилитель тормозов может быть неисправностью обратного клапана, к которому подсоединен шланг от впускного коллектора. Для диагностики последнего необходимо снять шланг, вынуть вентиль из корпуса ВУТ и надеть на него с внешней стороны (к которой подсоединяется шланг) резиновую грушу из бахромы или измерителя и сжать ее.Если после отпускания груша останется сжатой — обратный клапан исправен.

В противном случае его необходимо заменить. Аналогичным образом можно проверить герметичность всасывающего шланга при отсутствии компрессора.

Диагностика вакуумного усилителя тормозов может быть легко проведена всего за несколько минут с помощью простых манипуляций без использования каких-либо измерительных приборов и инструментов. Для более объективной проверки попробуйте различные методы, предложенные в статье.Перед этим не забудьте проверить состояние шланга, ведущего к ВУТ от впускного коллектора.

В этой статье мы рассмотрим признаки неисправности вакуумного усилителя тормозов. Проблемы могут быть вызваны обрывом или разгерметизацией шланга, соединяющего усилитель и выпускной коллектор. Кроме того, помехи в работе возникают из-за дефектов самого устройства: нарушение поверхности диафрагмы, снижение эластичности клапана и т. Д.

Рассмотрим несколько методов, как проверить вакуумный тормозной усилитель:

1 Тест

Запустите двигатель и через несколько минут сожгите предохранитель.Теперь с обычным усилием несколько раз нажмите на педаль тормоза. Если все нормально, то при первом воздействии на педаль, как и положено, вылизываю до упора. В этот момент система срабатывает, и тормозной вакуум притягивает диафрагму, которая, в свою очередь, помогает протолкнуть поршень главного тормозного цилиндра через шток.

На вакуумном обратном клапане выравнивается давление в камере с атмосферным. Поэтому при нажатии на вторую педаль и последующие раз ее ход будет становиться все меньше и меньше.Если этого не произошло, значит, это устройство неисправно.

2 Тест

Сразу после первого теста можно провести еще один. Выжмите педаль тормоза, удерживайте ее в таком состоянии и запустите двигатель.

При работе вакуума в его ячейке образуется разряд, это способствует тому, что мембрана давит на шток, он в свою очередь тянет толкатель, толкатель связан с педалью, которая немного опущена под его действием.

Если этой цепочки событий не произошло, вакуумный тормозной усилитель не работает.Признаки неисправности очевидны.

3 Тест

Другой тест позволит вам определить возможность небольших утечек воздуха. Для этого нужно включить двигатель, нажать на педаль тормоза и, не отпуская ее, заглушить мотор. Продолжать удерживать педаль еще полминуты.

Если герметичность нарушена, то давление в вакуумной камере повысится. Диафрагма, потеряв опору силы, уравновешивающей ее положение, под действием возвратной пружины будет оказывать давление на толкатель, педаль тормоза поднимется.

Если ничего из вышеперечисленного не наблюдается, проблема вакуумного усилителя тормозов отсутствует. Подобные эксперименты актуальны как для отечественных автомобилей (ВАЗ 2114, 2110, 2109, 2109 и др.), Так и для иномарок.

В любом случае, если возникнут проблемы с каким-либо узлом тормозов — не рискуйте, лучше обратиться за диагностикой и ремонтом к профессионалам.

Признаки неисправного или неисправного усилителя тормозов

Назначение усилителя тормозов — усилить тормозную систему, что означает, что вам не нужно прикладывать большое усилие к тормозам, чтобы они действительно сработали.Усилитель тормозов расположен между педалью тормоза и главным цилиндром и использует вакуум для преодоления давления жидкости в тормозной системе. Если ваши тормоза не работают должным образом, нельзя управлять автомобилем. Усилитель тормозов является неотъемлемой частью тормозной системы, поэтому обратите внимание на следующие 3 симптома, чтобы сразу же их отремонтировать:

1. Педаль жесткого тормоза

Основным признаком неисправности усилителя тормозов является педаль тормоза, которую очень трудно нажимать.Эта проблема может возникать постепенно или проявляться сразу. Кроме того, педаль тормоза не вернется в исходное положение после нажатия. Как только вы заметите, что педаль тормоза не нажимается, обратитесь к профессиональному механику для замены усилителя тормозов. Очень важно, чтобы неисправности усилителя тормозов устранялись быстро — на автомобиле с неисправным усилителем тормозов ездить небезопасно.

2. Увеличенный тормозной путь

Наряду с жесткой педалью тормоза вы можете заметить, что автомобилю требуется больше времени, чтобы фактически остановиться.Это связано с тем, что вы не получаете фактического увеличения мощности, необходимого для правильной остановки автомобиля. Более длинный тормозной путь может быть опасным при любой погоде, потому что это может сделать вашу машину непредсказуемой. Эта проблема должна быть рассмотрена механиком, как только вы ее заметите.

3. Двигатель глохнет при торможении

Когда усилитель тормозов выходит из строя, он может вытягивать из двигателя избыточный вакуум. Это происходит, когда диафрагма внутри усилителя тормозов выходит из строя и позволяет воздуху обходить уплотнение.Затем нажимаются тормоза, двигатель чувствует себя так, как будто он глохнет, а холостой ход может упасть. Помимо снижения эффективности торможения, остановка двигателя может вызвать серьезные проблемы.

Испытайте ускоритель

Поскольку в большинстве автомобилей используется вакуумная система, усилитель тормозов можно протестировать у вас дома. Выполните следующие 3 шага:

1. При выключенном двигателе прокачайте тормоза — раз пять-шесть достаточно. Это истощает сохраненный вакуум.

2. Включите двигатель, слегка нажав на педаль тормоза.Если усилитель тормозов работает нормально, педаль немного отпадет, но затем станет твердой.

3. Если ваш усилитель тормозов не работает должным образом, ничего не произойдет, или педаль тормоза будет давить на вашу ногу после запуска двигателя. Это может быть признаком проблемы с усилителем тормозов или вакуумным шлангом.

Если вы заметили, что педаль тормоза нажимается с трудом, выше, чем обычно, и вашему автомобилю требуется больше времени для остановки, попросите механика проверить его, чтобы быть в безопасности на дороге.При необходимости механик своевременно заменит усилитель тормозов, чтобы вы могли снова безопасно управлять автомобилем.

Установка манжетного вакуумного усилителя УАЗ. Проверка вакуумного усилителя, регулировка педали тормоза и регулятора давления рабочей тормозной системы UAZ HANTER. Вакуумный усилитель с быстрой экспресс-проверкой УАЗ Хантер

Гидравлический привод тормозов и сцепления автомобилей содержит узел, облегчающий управление этими системами — вакуумный усилитель.Все о вакуумных усилителях тормозов и сцепления, их типах и конструкции, а также о выборе, ремонте и замене этих агрегатов — читайте в статье на сайте.

Представленная на сайте статья. Что такое вакуумный усилитель? Вакуумный усилитель (ВУ) — узел тормозной системы и сцепления с гидроприводом колес транспортных средств; Пневмомеханическое устройство, обеспечивающее увеличение усилия на педали тормоза или сцепления за счет разницы давлений воздуха в изолированных полостях. Тормозная система с гидравлическим приводом, применяемая на большинстве легковых автомобилей и многих грузовиков, имеет серьезный недостаток — чтобы осуществить торможение, водителю приходится прикладывать значительное усилие на педаль.Это приводит к повышенной утомляемости водителя и создает опасные ситуации при движении. Та же проблема наблюдается в гидравлических сцеплениях, которыми оснащены многие грузовые автомобили. В обоих случаях проблема решается за счет использования одного пневмомеханического узла — вакуумного тормоза и усилителя сцепления. Ву выполняет промежуточное звено между

Вакуумный усилитель тормозов: остановите машину без усилий

Торможение автомобиля иногда требует приложения больших усилий на педаль, что приводит к утомлению водителя и несет в себе потенциальную угрозу — в какой-то момент у водителя просто не хватает сил для нормального торможения.Все эти проблемы решает специальный узел — вакуумный усилитель тормозов. О том, что это такое, о работе усилителя и его эксплуатации читайте в этой статье.

и движение диафрагмы прекращается, а вместе с ним и движение поршня — тормозная система замедляет колеса автомобиля и готова реагировать на любое движение педали тормоза. При отпускании педали трекинговый клапан снова перекрывает атмосферный канал и открывает вакуумный канал, давление в камерах выравнивается, и система возвращается в исходное состояние.Возврат поршня тормозного цилиндра и диафрагмы в исходное положение обеспечивается возвратной пружиной в корпусе усилителя. Следует отметить, что вакуумный тормозной усилитель «отключается» не просто так после остановки или поломки двигателя — он обеспечивает обратный клапан в вакуумной камере. Клапан позволяет только выходить из камеры из камеры, но стоит двигателю споткнуться (или остановить насос), так как клапан из-за спины давления закроется, и не допустит роста давления в камере.Интересно, что эффективность вакуумного усилителя тормозов зависит от

Обзор вакуумного усилителя тормозов

МП-БС 3151-3510010

Описание устройства и принцип действия стандарта ВУТ

Вакуумный тормозной усилитель (ВУТ) — одно из самых распространенных устройств, применяется в Тормозная система современного автомобиля. Вут обеспечивает усилие на педаль тормоза, прикрепленную к педали, при сохранении работоспособности рабочей тормозной системы.

Прежде чем приступить к описанию и обзору конструкции продукции MetalPart, кратко представим принцип работы данного транспортного средства тормозной системы автомобиля на примере штатного вакуумного усилителя тормозов.

Усилитель тормозного вакуума герметичный, выполнен в виде единого блока с расположенным на нем главным тормозным гидроцилиндром. Wut находится на открытом пространстве Непосредственно перед педалью тормоза.

Внутри корпуса усилителя находятся ( см. Рис.):

Эластичная диафрагма
— Основная рабочая часть устройства. Диафрагма разделяет корпус ВУТ на две камеры. Первый — вакуум, направленный в сторону тормозного цилиндра, второй — атмосферный — на педаль тормоза. При этом вакуумная камера сообщается через обратный клапан с источником нагнетания. В исходном положении давление в камерах одинаково низкое.

— Шток поршня главного тормозного цилиндра
—
Проходит через диафрагму и одним концом соединяется с педалью тормоза, а другим — с поршнем тормозного цилиндра.

— Толкатель —
Относится к педали тормоза.

— Трассовый клапан
—
перекрывает канал, соединяющий атмосферную камеру с вакуумом.

— Пружина возвратная —
Обеспечивает диафрагму усилителя в состоянии ожидания.

Рис. 1. Стандарт поддержки

Клапан основан на создании перепада давления в его камерах.

Нажатая педаль тормоза передает усилие через толкатель на следящий клапан, который перекрывает канал между атмосферной и вакуумной камерами.Движение клапана создает сообщение атмосферной камеры с атмосферой через соответствующий канал, в результате чего разрежение в камере падает. Преодолевая сопротивление пружин под действием разности давлений, диафрагма перемещает шток поршня тормозного цилиндра.

Пропорционально усилию нажатия педали тормоза возникает дополнительное усилие на шток поршня главного тормозного цилиндра. Максимальная добавочная сила, реализуемая штатным ВУТ, коррелирует с усилием от ступни водителя с коэффициентом, равным 3.5.

После отпуска педали тормоза, атмосферная камера подключается к разрежению, давление в камерах выравнивается. Под действием возвратной пружины диафрагма занимает исходное положение, устройство снова готово к работе. Таковы в общих чертах устройство и принцип работы штатного ВУТ.

Технические характеристики ВУТ МЕТАЛПАРТ

Преимущества и особенности корпуса ВУТ МЕТАЛПАРТ

• усиление
  7,0
  .Указанный коэффициент достигается за счет использования двух вакуумных камер. ВУТ. Металлическая деталь. Обеспечивает эффективное торможение с меньшим усилием на педали тормоза. ;

• наличие двух диафрагм.
  Обеспечивается более продолжительный ресурс WUT — снижена нагрузка на каждую из диафрагм. При выходе из строя одной из диафрагм ВУТ Металлопарт. продолжает работать в режиме ВУТ, с коэффициентом усиления 3.5;
• меньшие размеры

  По сравнению с обычным. Увеличивается свободное подносовое пространство;
• стальной фитинг обратного клапана.
  Обеспечивает более длительный срок службы.

Анатомия ВУТ.
Металлическая деталь.


MP-BS3151-3510010.

Вакуумный тормозной исполнитель поставляется в упаковке из трехслойного гофрокартона, предохраняющего изделие от механических повреждений при транспортировке.

Для защиты от коррозии корпус ВУТ выполнен из оцинкованного металла толщиной 2 мм и окрашен порошковой эмалью.

Герметичность и прочность устройства обеспечивается применением 16 фиксирующих замков в местах соединения корпуса с крышкой. Данный вид компаунда исключает «SUPPLC» и обеспечивает целостность конструкции ВУТ при воздействии вибрации, передаваемой кузовом автомобиля.

На фото ниже представлены толкатель штока и уплотнение фильтра из вспененного полиуретана.Этот фильтрующий элемент обеспечивает очистку воздуха и защищает атмосферную камеру от пыли и влаги.

В усилителе вакуума Metalpart.


установил прочный стальной обратный клапан. На фото ниже показана самая большая резьба обратного клапана со следами состава, используемого для обеспечения герметичности соединения.

Ниже расположена стопорная шайба, обеспечивающая надежную фиксацию манжеты толкателя поршня в посадочном гнезде.

После демонтажа шайбы снимаем манжету толкателя.

Ниже показано покрытие манжеты с тремя рабочими кромками — они обеспечивают герметичность вакуумной камеры. Такое конструктивное решение позволяет исключить «SUPPLC» в вакуумной камере и обеспечивает устойчивость металлической детали ВУТ .


для низких оборотов Двигатель.

Дополнительное уплотнение в крышке ВУТ

имеет манжету с четырьмя рабочими кромками, которые защищают корпус следящего клапана от попадания внутрь пыли и влаги.

Для демонстрации основных конструктивных отличий Metalpart.


демонтируем крышку корпуса. В вакуумном усилителе Metalpart.


расположен три камеры
— Два вакуумных и один атмосферный. На фото ниже показана диафрагма, разделяющая атмосферную и первую вакуумную камеру.

Использование в конструкции ВУТ двух вакуумных камер и двух диафрагм позволило увеличить общую полезную площадь диафрагмы вдвое, что привело к увеличению коэффициента усиления ВУТ Metalpart.
со значением 7,0
.

При выходе из строя одной из диафрагм ВУТ Металлопарт. Продолжает работать в штатном режиме с усилением 3,5.

Это полость первой вакуумной камеры:

Чтобы продемонстрировать полость второй вакуумной камеры, демонтируйте диафрагму, разделяющую две вакуумные камеры.

Обзор подготовлен инженерами. Металлическая деталь.
Для наглядной демонстрации преимуществ вакуумного усилителя, выпускаемого нашей компанией.

Компания Metalpart.
гарантирует высокое качество собственной продукции, а также ее долгую и безупречную службу при соблюдении правил монтажа и эксплуатации.

Эффективность автомобильных тормозов имеет большое значение — если тормозная система работает неэффективно, может произойти авария. Чтобы тормоза были четкими, на всех современных машинах установлен усилитель, он обеспечивает мгновенную остановку. автомобиль При нажатии на педаль.

Ремонт вакуумного усилителя тормозов необходим, если тормоза стали «ватными», и педаль должна нажиматься с большим усилием для торможения.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

Вакуумный тормозной усилитель (сокращенно — ВУТ) автомобилей ВАЗ облегчает работу водителя — он в тормозной системе (ТС) усиливает эффект нажатия на педаль. Этот узел состоит из следующих основных деталей:

• клапан;

Металлический корпус

• ;
• диафрагм;

Поршневой

• ;

Стержень

• ;
• мощная возвратная пружина;
• толкатель, который соединяется с педалью тормоза;
• защитная крышка;
• фланец для установки обратного клапана.

Корпус устройства разделен на две половины до диафрагмы, а со стороны, где создается разрежение, установлен главный тормозной цилиндр. Вакуум (вакуум) создается за счет соединения этой части корпуса с впускным коллектором впускного патрубка, и при неработающем двигателе канал перекрывает обратный клапан, установленный во фланце ВУТ. Воздух (вакуум) со штоком и поршнем при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителя — нет необходимости нажимать педаль с большим усилием.После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса принять исходное положение. При заглушенном двигателе разрежение в системе не создается, и вакуумный усилитель тормозов не работает.

На автомобилях ВАЗ-2106-07 и ВАЗ-2108-10 устанавливаются разные по внешнему виду усилители тормозов, но принцип работы устройств одинаковый. Проверяем исправность следующим образом: Нажимаем на педаль тормоза и запускаем мотор — если педаль «выходит из строя» (опускается под давлением), ВУТ работает.

Основная проблема вакуумного усилителя — повреждение диафрагмы. При разрыве диафрагмы воздух из внешней части корпуса проникает в вакуумную полость, и разряд в приборе не создается. Но в самом приборе делать вывод не стоит — часто ВУТ не работает из-за подачи воздуха или по другим причинам:

• неисправен обратный клапан «Вакуум»;
• пилы для воздуха из шланга, соединяющего впускной коллектор с усилителем тормозов;
• нет компрессии в цилиндре ДВС, где взят отпуск.

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 соединен шлангом с четвертым цилиндром двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 надо начинать с демонтажа этого узла, затем нужно разбирать плату.

Ват на автомобиле ВАЗ-классик снимается достаточно просто, и при минимальных слесарных навыках выполнять работы несложно. Удаление узла выглядит следующим образом:

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо закрепить устройство.Разбираем узел в следующем порядке:

Обычно в ремкомплект вакуумного усилителя ВАЗ-2109 есть диафрагма, манжета, пыльник, крышки (2 шт.) И клапан. Следует поменять все детали, чтобы потом не пришлось переделывать задание. Собирая вакуумный усилитель, диафрагму лучше сразу закрепить на пластиковом кожухе, так будет проще смонтировать узел.

С какой стороны находится пружина, значения не имеет, но собрав усилитель, придется приложить усилие, чтобы получить отверстия в корпусе на пятке.

Ремонт вакуумных усилителей тормозов УАЗ

Захваты вакуумного усилителя автомобиля УАЗ можно определить по следующим признакам:

• двигатель троит, а так как на моторах «УАЗ» вакуумный шланг идет к коллектору первого цилиндра, при неисправности этот цилиндр не производит;
• под капотом, слышно шипение — указатели диафрагмы воздух;
• : педаль тормоза жесткая и не смещается при запуске двигателя;
• между GTC и усилителем есть мокрые утечки (течет тормозная жидкость).

При обнаружении течи «ТОРРОСУхи» в районе Вут необходимо срочно менять или ремонтировать ГТК, но если жидкость уже попала в вакуумный усилитель, скорее всего, придется отремонтировать и ВУТ.

Еще одна частая неисправность в тормозной системе — выход из строя обратного клапана. Этот нехитрый механизм проверить очень легко — в него нужно вдувать. Клапан должен свободно затупляться в одну сторону (при подаче разреженного воздуха из коллектора), а в обратном направлении воздух идет с большим трудом.Если клапан неисправен, он свободен с обеих сторон.

Снимается усилитель на автомобилях Ульяновского автозавода по тому же принципу, что и на машинах ВАЗ. Рассмотрим замену ВУТ на примере автомобиля УАЗ-31519:

две нижние гайки кронштейна усилителя находятся в салоне автомобиля, поворачивают под ключ на 17, откручивают этот крепеж;

Особенности ремонта вакуумных усилителей УАЗ

В отличие от вакуумных усилителей ВАЗовских автомобилей, на машинах УАЗ корпус ВУТ очень прочный, и разбить его очень сложно.Забить выступы можно монтажом и молотком, но работа выполняется с нарушением технологии — по инструкции необходимо повернуть одну половину относительно другой. Самая большая проблема при разборке — «разлет» корпуса — иногда эти детали так кипятят, что разобрать узел невозможно. Автовладельцы не советуют ни в коем случае запихивать один корпус в другой — тогда переворачивать не удастся.

Еще одна проблема в ремонте «Вакуумников» — некачественные запчасти в ремкомплекте, иногда устанавливаемые детали Не хватает на пол года.Автомобилисты советуют не заниматься ремонтом, а покупать новую запчасть, хотя есть еще один минус — ВУТ есть на автомобилях типа УАЗ-469 или УАЗ-452 дорого, около 3 тысяч рублей. Как вариант, можно забрать «Вакуум» от иномарки, в котором устанавливается главный тормозной цилиндр на навесное оборудование, и путем примерки для установки на автомобиль. В итоге получается дешевле и надежнее — импортные детали даже в состоянии Бу служат несколько лет без нареканий.

Часто после замены Вут возникают проблемы, и машина уже не так тормозит, как была раньше при хорошем «вакууме» — педаль тормоза берет в самом конце, либо система не разряжается полностью.Здесь все дело в ложе, которое давит на поршень GTC — на заводе не регулируется. На этом складе есть регулировочный винт, который фиксируется контргайкой. На автомобилях УАЗ (модель «Патриот» в расчет не беру) отрегулировать тягу для проверки следующим образом:

Подробнее УАЗ Хантер. Педаль можно «взять» в самом конце, и получается отличный свободный ход. Обязательно обратите внимание на положение педали — если оно слишком низкое от полироли в салоне, его необходимо отрегулировать:

Основным фактором неисправности вакуумного усилителя тормозов является его полная или частичная неспособность создавать разрежение в рабочей камере.Потенциальным источником проблемы является поломка или разгерметизация шлангового соединения, соединяющего впускной коллектор двигателя и усилитель.

Помехи в работе агрегата вызваны дефектами внутри усилителя — из-за нарушения целостности рабочей поверхности диафрагмы или потери эластичности клапана. Для выявления неисправности вакуумного усилителя тормозов проводятся определенные тесты.

Методы и признаки неисправностей вакуумного усилителя тормозов

1. Например.Запустить двигатель и через несколько минут его заглушить. Потом некогда с обычным усилием нажать на педаль тормоза. При хорошем усилителе на момент первого нажатия педаль отпугнет, так как ее следует оставить. Система будет работать, и создаваемый вакуум притянет к себе диафрагму, которая помогает проталкивать шток поршня главного тормозного цилиндра.

   Затем клапан сравнивает давление в камере с атмосферным. Во время второго и последующих нажатий на педаль разряд будет отдыхать некуда, поэтому ход педали будет становиться все меньше и меньше.Если нет разницы между первоначальным и последующим нажатиями на педаль, понятно: это устройство дополнительного усилия в главном тормозном цилиндре не обеспечивает.

2. По наработанному опыту необходимо доделать еще один. Двигатель заглушен. Педальные тормоза были нажаты в любой другой раз. Ее точка зрения о чем-то засвидетельствована. Либо результаты эксперимента казались неубедительными, либо было желание произвести апробацию теста. Производятся следующие действия.Педаль тормоза сжимается, и двигатель запускается при запуске педали.

   При работающем усилителе вакуума в его вакуумной камере образуется разряд, из-за чего мембрана давит на шток, шток тянет за толкатель, связанный с педалью, и последний немного опускается.

   В случае, когда педаль остается на месте, выдается вывод: ожидаемая цепочка событий не произошла из-за неисправности вакуумного усилителя тормозов. Такие проверки обнаруживаются существенными версиями детали.

3. Другой тест позволяет определить наличие небольших утечек воздуха. При заведенном моторе автомобиля следует нажать на педаль тормоза, после чего, не отпуская ее, заглушить двигатель. Удерживайте педаль в том же положении полминуты.

   Из-за нарушения герметичности усилителя давление в вакуумной камере повысится. Диафрагма под действием возвратной пружины, потеряв опору силы, уравновешивая ее положение, будет давить на толкатель, и педаль тормоза поднимется.

Если этого не наблюдается, значит неисправностей нет и вакуумный усилитель тормозов исправен. В любом случае, в случае необходимости ремонта, возникнет какой-либо тормозной узел, учитывается, что второй шанс ремонта может не быть представлен, поэтому за помощью в диагностике и ремонте обращаются к профессиональным специалистам. Они могут производить.

Тормозная система ВАЗ-2109. Устройство тормозной системы ВАЗ-2109

Тормозная система ВАЗ-2109 двухконтурная, имеет гидравлический привод.Давление в нем достаточно велико, поэтому нужно использовать шланги с надежным армированием и металлические трубки. Конечно, их состояние необходимо поддерживать на должном уровне, чтобы избежать утечки жидкости. Но преимущество системы, используемой на автомобиле, заключается в том, что при обрыве одного из шлангов торможение по-прежнему будет осуществляться двумя колесами. Следовательно, аварийной ситуации можно будет избежать. В крайнем случае можно использовать стояночный тормоз.

Главный тормозной цилиндр

ГТЦ является наиболее важным, так как именно с его помощью создается необходимое давление в трубках.Он состоит из поршня, который движется в полости цилиндра по идеально ровной поверхности. В качестве уплотнителей используются резиновые кольца, которые при ремонте необходимо заменять. Тормозная система автомобиля ВАЗ-2109 обладает высоким КПД, во многом это достигается за счет использования надежных элементов.

Особое внимание следует уделять тормозной жидкости при эксплуатации автомобиля. Не секрет, что он слишком агрессивен, содержит множество присадок, обеспечивающих стабильную работу. Обратите внимание, что во время сжатия происходит повышение температуры жидкости, следовательно, ее вязкость изменяется.Использование добавок позволяет избавиться от этого эффекта. Один минус — со временем испаряются дополнительные компоненты. Квалифицированные мастера рекомендуют заменять жидкость в системе не реже одного раза в два года.

Вакуумный усилитель

Если вы знаете устройство тормозной системы ВАЗ-2109, то вы видели, что противопожарная перегородка (между салоном и моторным отсеком) имеет большую цилиндрическую форму, с которой соединяется ГТЦ. Также от этой емкости идет шланг к карбюратору (если на автомобиле используется такая система впрыска топлива).Это усилитель тормозов.

Служит для облегчения вождения. С его помощью в несколько раз снижается усилие, которое необходимо приложить к педали для остановки автомобиля. Комфорт и безопасность гарантированы. Чтобы оценить все преимущества использования этого устройства, попробуйте проехать на старых «Жигулях», в которых нет вакуумного усилителя. Разница просто колоссальная — все движения колодок дают удары по педали, а эффективность торможения крайне низкая.

Суппорт тормозной

На переднюю ось установлены суппорты, которые плотно прижимают колодки к поверхности диска.При ремонте тормозной системы ВАЗ-2109 к замене суппортов прибегают крайне редко, так как у них большой ресурс. Это устройство, состоящее из алюминиевого корпуса, в котором есть отверстие для подсоединения к трубке с помощью шланга. Рядом есть отверстие, в которое вкручивается штуцер, используемый при прокачке системы. Внутри находится стальной поршень. Это то, что приводит в движение колодки.

Передний суппорт крепится к ступице колеса двумя болтами. Во время работы не нажимайте педаль тормоза, если передние колодки сняты.Это приведет к выдавливанию поршня из корпуса. Собрать после этого не получится. Задняя тормозная система ВАЗ-2109 немного попроще. В нем используется суппорт, но он выполнен в виде цилиндра, по обе стороны от которого расположены поршни. С их помощью происходит разведение колодок в стороны

.

Регулятор давления

Этот элемент позволяет сделать тормозную систему более эффективной. Не секрет, что весь процесс торможения происходит на 75% передних колес.А остальное — обратно. Но это приблизительное значение, оно зависит от многих параметров. Например, на это влияет степень загрузки автомобиля, а также интенсивность торможения. Поэтому для эффективной работы необходимо, чтобы тормозная система ВАЗ-2109 самостоятельно выполняла регулировку усилия на суппортах передних и задних колес.

С помощью этого простого механизма снижается давление в трубке, по которой жидкость подается на задний мост автомобиля. Крепление производится к задней балке с помощью кронштейна.При ремонте необходимо предварительно обработать резьбовые соединения проникающей смазкой. Для откручивания концов трубок понадобится специальный ключ. Приобрести в автомагазинах, обжимного типа. В отличие от рожкового дерева или кепки, не облизывает лицо.

Трос ручного тормоза

Можно даже сказать, что это второстепенный элемент всей системы, так как, к сожалению, не все автомобилисты используют стояночный тормоз. Поэтому за состоянием этого агрегата не следят, без чего цепь тормозной системы ВАЗ-2109 казалась бы неполной.Причина тому — привычка настраивать машину на скорость. А зимой эта привычка оказывается полезной, ведь может произойти примерзание колодки к барабану. В начале движения весь механизм в задних барабанах может просто развалиться.

Но часто нужен стояночный тормоз. Только не все могут его правильно отрегулировать. Работы желательно проводить на яме или подъемнике, так удобнее. Сначала за два щелчка поднимите рычаг стояночного тормоза. Затем, используя ключи и проникающую смазку, ослабьте контргайку.Во-вторых, регулировочной гайкой удерживайте натяжение троса. Опустите рычаг и проверьте, касаются ли колодки барабанов. В противном случае настройка верна.

Замена трубок и шлангов

При проведении этой работы вам понадобится специальный обжимной ключ на 8, о котором говорилось выше. Также необходимо приобрести в магазине медные прокладки. Старое использование запрещено, так как они деформируются и не смогут обеспечить герметичность. Всего тормозная система ВАЗ-2109 имеет три гибкие трубки — для соединения передних суппортов и для соединения усилителя с контуром задних колес.

При замене шланга его необходимо полностью слить. Для этого откручиваем штуцеры на каждом из суппортов. На стыке гибкой и цельной трубок устанавливается металлический кронштейн, которым они крепятся к кронштейну на корпусе. Также к стойке прикреплены шланги с резиновыми уплотнителями. На стыке шланга с металлической трубкой и суппортом необходимо установить медные шайбы для герметизации.

Замена тормозной жидкости

Замена жидкости в системе производится согласно плану, как упоминалось выше, один раз в два года.Но если ремонтируется тормозная система ВАЗ-2109, устанавливаются новые патрубки или шланги, то нужно будет долить жидкость и помпу. Для этого собрать все элементы, налить жидкость в расширительный бачок. Прокачка осуществляется с самого дальнего колеса — заднего правого. И двигайтесь по мере приближения к левой передней части, которая находится ближе всего к тормозному цилиндру. Чтобы не запутаться впервые, вам поможет схема тормозной системы ВАЗ-2109.

Вам понадобится небольшая емкость, в которую вы наливаете тормозную жидкость.Вам также понадобится небольшой кусок прозрачного шланга. Если подходящего нет, то позаимствуйте его у системы очистки лобового стекла на время ремонта. Используйте его, чтобы контролировать выход воздуха из системы через пузырьки. Помощник сидит на водительском сиденье, он должен выжать педаль и удерживать ее в крайнем положении. В это время вы откручиваете штуцер и выпускаете воздух. Однако при любой неисправности тормозной системы ВАЗ-2109 следует провести прокачку — это обеспечит работоспособность.

Замена колодки

Однако это самое простое, чего можно ожидать при обслуживании. К сожалению, на автомобилях ВАЗ-2109 отсутствует контроль износа колодок, поэтому проводить его следует визуально. Для замены потребуется снять колесо, предварительно приподняв ремонтируемую сторону. После этого откручиваем один болт крепления суппорта и сдвигаем его переднюю часть, освобождая доступ к колодкам, которые вы просто снимаете. Конструкция тормозной системы ВАЗ-2109 такова, что снимать суппорт полностью не нужно.Установить новые колодки сразу не получится. Для начала нужно прижать поршень суппорта с помощью крепления, чтобы увеличить зазор от него до поверхности диска.

Жесткие тормоза ВАЗ 2110. Педаль тормоза стала твердой: В чем может быть причина? Педаль тормоза «налево в пол»

Авто с неисправными тормозами — опасное оружие, способное привести к массовому уничтожению. Различные технические проблемы могут довести автомобиль до состояния неуправляемости. При этом остановить машину, отказавшуюся от всего, может только столкновение, произошедшее с любой другой машиной, ближайшим строением или опорами.В такой ситуации нельзя исключить даже падения в канаву. Хотя, если водитель опытный и внимательно относится к каждой неисправности, такой дефект, как педаль мягкого тормоза, он заметит сразу и примет все необходимые меры, чтобы избежать неприятной фокусировки.

Безупречная работа тормозов очень важна в поездке

Если не обратить внимание на столь существенный недостаток тормозной системы, то вскоре автовладельца будут ждать безупречные перспективы — вы можете либо стать жертвой ДТП, либо или его виновник.И все только из-за собственной невнимательности или лени. Своевременная диагностика позволит устранить все дефекты и при необходимости заменить тормозную жидкость. Автолюбитель должен чувствовать состояние педали тормоза и при любом ее отклонении четко реагировать, так как исправное устройство обеспечит тихую езду.

Педаль тормоза «ушла в пол» — что делать?

Если педаль тормоза стала мягкой, т. Е. Стала сильно падать, — необходимо без промедления проверить всю тормозную систему машины.Скорее всего, потребуется диагностика в сервисном центре и дальнейший его ремонт.

Главное вовремя обратиться в сервисный центр.

Важно помнить, что все неисправности подобного рода чреваты своими последствиями. Тормоза с неисправностью могут выйти из строя во время движения, вполне вероятно, что это может произойти на оживленном проспекте, остановить такую ​​машину даже на средней скорости можно только с каким-то другим транспортным средством или конструкцией. Если педаль тормоза нажимается легко, причин может быть несколько:

,
• тормозной цилиндр не в состоянии удерживать жидкость и соответствующее давление может иметь значительный износ манжет и прокладок из резины;
• в тормозном баке залита неподходящая жидкость;
• возникли неисправности с колодками или дисками;

В вакуумном насосе обнаружено

• дефектов;
• на педалях тяги возможно проявление ржавчины.

О проблемах с тормозной системой однозначно говорит наличие вибрации, шипения и постукивания в педали при ее зажатии.

Решить проблему мягкой педали

Итак, самая частая проблема — это плохая некачественная жидкость, из-за того, что она может не подходить к определенной модели авто, шланги могут возникать постепенно. Резиновые элементы не выдерживают такой жидкости, они расслаиваются, увеличиваются в диаметре, что приводит к потере герметичности. Если педаль тормоза стала мягкой, лучше всего пройти диагностику всей тормозной системы и неисправных элементов.

Вторая причина — ржавчина в сцеплении. Выход здесь один — полная замена. Определить такую ​​неисправность можно, удерживая педаль тормоза, если она останется внизу и ее придется «поднимать» прогрессивными инструментами — проблема в тяговом усилии однозначно.

Неправильный зазор, который находится между педалью и цилиндром, также определяется зажимом педали. Если нажатие сразу происходит легко и плавно, а в итоге прилагаемая сила должна увеличиваться вдвое — скорее всего, зазор отрегулирован неправильно, настоящее давление не позволяет нормально проигнорировать и поднять педаль.Приходится регулировать и прокачивать тормоза.

Анекдоты про авиашоу тоже доставляют немало опасений, которые возникают из-за износа шлангов, влекут за собой поломки вакуумного насоса. Тормозные цилиндры теряют часть давления, колодки не перемещаются, в связи с чем их нельзя прижать к диску. Следует проверить колодки на степень существующей.

Жесткий педальный тормоз — что делать?

Причин, почему педаль тормоза стала твердой, может появиться несколько. Стоит отметить, что есть неисправности как традиционные, характерные для большинства автомобилей, так и специфические, которые могут возникать только в некоторых моделях тормозной системы.

Жесткая педаль тормоза может появиться по таким причинам:

• Ворарье сформировано в воздушном фильтре. Неисправность исчезает после замены фильтра;
• стреляющий клапан. Починить все можно, заменив усилитель;
• повреждение диафрагмы. Педаль тормоза исчезнет после замены усилителя;
• Связь неисправностей в вакуумном усилителе. Необходимо будет заменить наконечник;
• плохое функционирование обратного клапана, клапан необходимо заменить;
• нарушения герметичности, вызывающие истечение топлива;
• дефект шланга идущего от усилителя к коллектору.Лучше всего заменить шланг. Следует регулярно проверять состояние шланга. Обычно он функционирует только в холодном состоянии, любой перегрев делает его гибким и эластичным, из-за чего могут появляться пучки. Они уменьшают пропускную способность и вызывают сбои в работе тормозов.
• ослабление крепления резинового шланга на штуцере. Лечится вытягиванием зажима крепления.

Педаль тормоза туго затянута, что может быть связано с наличием объемных уплотнительных колец в цилиндрах.Такой дефект возникает после того, как топливо и смазочные материалы начинают отслаиваться на поверхности. В этом случае необходимо отремонтировать тормозные цилиндры и.

Не меньшее беспокойство вызывает неправильная работа вакуумного усилителя. Проверять нужно регулярно, для этого перед запуском силового агрегата нужно нажать на педаль, если педаль тормоза сильно нажата — неисправность в усилителе или шланге.

Чтобы точно определить место неисправности, после повторного выключения двигателя требуется 5 минут, чтобы удержать педаль.Если педаль тормоза второй раз затянулась — неисправен клапан усилителя.

Заключение

Многие проблемы, которые доводит автовладельца до тугой или мягкой педали тормоза, можно попробовать устранить самостоятельно. Однако для этого потребуется «багаж» определенных знаний и навыков, если есть неуверенность в себе, лучше отправить машину на полную диагностику в сервисный центр.

Если тормоза все-таки подведены, то надежда на торможение двигателем

Даже несмотря на кажущуюся предусмотрительность и исправность автомобиля, тормозную систему можно вывести во время движения, возможен выход из такой ситуации, двигатель тормозит.После полной остановки нужно вызвать эвакуатор, так как неисправная тормозная система может преподнести новые сюрпризы.

Тормозная система — неотъемлемая часть безопасности любого автомобиля. Если вдруг педаль тормоза стала твердой или слишком мягкой, то это повод задуматься о необходимости тщательного осмотра.

О качестве работы тормозной системы чаще всего говорят внешние элементы, с которыми водитель взаимодействует во время езды. Именно свободный ход педали тормоза достаточно удобен для его ноги, обеспечивает хорошее управление автомобилем.В общем, есть твердые педали тормоза, мягкие или средние. Для каждого есть несколько причин.

Слишком жесткая педаль тормоза не всегда бывает таким количеством стандартных и обычных причин. Проблема может быть в специфике конкретной модели. Иногда возникают ситуации, когда солидная педаль тормоза — банальная особенность того или иного производителя. Такой же большой ход педали тормоза свойственен и некоторым ее видам. Когда педаль тормоза не возвращается, это огромная проблема.

Если педаль дубовая тормозная, то есть довольно плотно нажата, то тут два варианта — либо посетить автосервис, либо попытаться решить проблему самостоятельно, что является немалым риском.В общем, решение стоит сразу, так как езда с ним очень опасна не только для самого водителя, но и для окружающих.

Выделяют восемь наиболее частых причин:

Все вышеперечисленное в первую очередь говорит о том, что только в случае некачественного ухода за автомобилем возникают самые разные неприятные ситуации. Например, необходимо регулярно проверять, насколько хорошо работает вакуумный усилитель.

Для такой диагностики есть несколько способов:

• Первый способ — включить двигатель и дать ему поработать до полной разрядки системы.Если после этого педаль тормозит дубовая, то проблема в шланге или усилителе. Затем следует остановить работу двигателя, дать ему постоять несколько минут, а затем снова проверить работу системы и проследить ход этого процесса от «А» до «И». Если после такой процедуры тормозной системе явно не хватает «легкости» при ее срабатывании, то, скорее всего, виноват вентиль усилителя;
• Второй способ — при неработающем двигателе нажать, чтобы убрать разряд и полностью разрядить тормозную систему.Затем нужно включить мотор, не отпуская педаль. Когда усилитель находится в полноценном рабочем состоянии, все нормально. В противном случае необходимо проверить работоспособность его деталей.

Почему педаль мягкая

Из-за определенных проблем педаль тормоза также может быть неисправной. Такая неприятность может пройти «по полной» вместе с другими сопутствующими элементами. Очень часто мягкая педаль тормоза — прямая причина значительного ухудшения управляемости автомобиля.

Мягкая педаль тормоза может быть простой особенностью данной модели. Причиной неисправности может быть попадание воздуха в соответствующую систему. Все это исправляется путем накачки самого тормоза, чтобы обезопасить его от возможных неисправностей.

В свою очередь воздух может попасть в систему разными способами, и если с ней есть проблемы, то скорее всего виноват он. Трубопровод в этом случае вполне может потерять герметичность или даже лопнуть. Из-за поломки главного цилиндра, в котором начинается тормозная жидкость, возникают соответствующие проблемы.Сопутствующая поломка часто — заклинивание поршня. Желательно провести диагностику цилиндров и проверить тормозную жидкость. Было бы неплохо также провести полное тестирование машины на наличие скрытых проблем, если таковые имеются.

Видео «Признаки и неисправности вакуумного усилителя тормозной системы»

В записи показано, как заменить вакуумный усилитель на автомобиле марки ВАЗ-2109.

Доброго времени суток, уважаемые автолюбители! Мы продолжим исследование наиболее типичных неисправностей тормозной системы.Такой орган управления тормозом, как педаль тормоза, имеет несколько состояний своего положения.

Первое, которое должно быть регулярным при нажатии на педаль, осуществляется без ощутимых изменений, без сбоев, рывков, без приложения особых усилий и т. Д. Следующие два состояния положения педали неприятны для водителя и вызывают определенная озабоченность.

Речь идет о том, когда у вас жесткая педаль тормоза или наоборот слишком мягкие тормоза. При таком положении, когда педаль тормоза перестает работать в штатном, привычном режиме, беспокойство водителя оправдано.Значит, неисправностей не было, и требуются. Не задерживай.

Почему у вас тугая педаль тормоза

Причины в том, что педаль тормоза внезапно затянулась, может быть, несколько, и не обязательно быть традиционным и характерным для всех типов и моделей тормозов. Однако рассмотрим основные, наиболее характерные причины и методы их устранения.

В большинстве неисправностей, из-за которых «виновата» становится мягкая педаль тормозов: либо вакуумный усилитель, либо.

Итак, увеличение усилия при нажатии на педаль тормоза происходит из-за:

• произошло засорение воздушного фильтра вакуумного усилителя. В этом случае необходимо заменить воздушный фильтр;
• угон гидроблока в вакуумном усилителе. Выход — замена вакуумного усилителя;
• : диафрагма вакуумного усилителя разрушена. Поменять вакуумный усилитель;
• неисправен наконечник вакуумного усилителя — нужен наконечник;
• , следовательно, вызывает или не срабатывает обратный клапан в усилителе вакуума, требуется замена клапана;
• : неисправен обратный клапан вакуумного усилителя (негерметичность), что позволяет вакуумному усилителю упасть в полость.Необходимо заменить вакуумный усилитель в сборе с обратным клапаном;
• Поврежден шланг, соединяющий вакуумный усилитель с впускным коллектором, ослабьте крепление шланга на штуцере. Меняем шланг, либо затягиваем хомут крепления. Подробнее о шланге вакуумного усилителя тормозов. За состоянием нужно следить систематически. Особенно в холодное время года. Пока шланг не нагревается, он остается достаточно жестким и тормоза работают нормально. После непродолжительной работы двигателя шланг нагревается, становится более эластичным, и если вы не заметили, например, его жгут, его пропускная способность снижается.Возможно, проблема с педалью тормоза.
• в рабочих (колесных) цилиндрах, уплотнительные кольца разлетелись. Это может происходить из-за наличия в них горюче-смазочных материалов или использования некачественной тормозной жидкости. Ремонт рабочих тормозных цилиндров, замена тормозной жидкости от рекомендованного производителя.

Пара способов проверить работоспособность вакуумного усилителя

Запустите двигатель. Система создает разряд. Теперь нажмите на тормоз. Педаль жесткого тормоза означает неисправность усилителя или шланга.Загрузив двигатель, подождите около 5 минут, не нажимая на тормоз.

Конкретизируем неисправность. Нажмите на педаль. Если педаль по-прежнему остается жесткой, то, скорее всего, неисправен клапан вакуумного усилителя.

Еще один тест. При выключенном двигателе несколько раз нажмите педаль тормоза, чтобы убрать разряд в тормозной системе. Не отпуская педаль тормоза, запустите двигатель. Если педаль слегка упала, значит с усилителем все в порядке.

Почему у меня мягкие тормоза

Педаль мягкого тормоза может указывать на несколько неисправностей.Скорее всего, есть несколько причин, по которым педаль тормоза внезапно становится мягкой. Этот эффект еще можно назвать:.

Мягкие тормоза имеют традиционные причины:

• »» Тормозная система. Естественно, требуется удаление воздуха, т.е. причиной «судорог» может быть: разгерметизация системы или низкий уровень в расширительном бачке;
• Неисправность главного тормозного цилиндра:
• неисправность рабочего цилиндра, например, в результате заклинивания поршня или выброса тормозной жидкости.Ремонт тормозных цилиндров, или новые.

Удачи Вам при проведении правильной диагностики и своевременном обслуживании тормозной системы автомобиля. Как — ни в коем случае, а тормоза — наша с вами охрана.

Бесперебойное функционирование тормозной системы автомобиля (ТС) — залог водителя и окружающих его людей на дороге. Любое внештатное поведение тормоза (основного или стояночного) является поводом для немедленного ремонта. Ремонт машины желательно в автосервисе, так как только опытные «профи» могут с точностью сказать, что с ней произошло на самом деле.Ведь причины одной и той же проблемы у разных автомобилей совершенно разные.

Примером может служить ситуация, когда педаль тормоза затвердела, и необходимо приложить лишние усилия, чтобы сдвинуть ее с места и провести торможение.

Такая неисправность не менее опасна, чем ослабление педали, в результате чего она выходит из строя. В конце концов, и то, и другое делает машину практически неуправляемой в экстремальных условиях на трассе. ТК — сложное устройство, и его неудовлетворительная работа может быть вызвана разными причинами, наиболее распространенные из них приведены ниже:

• неисправности вакуумного усилителя;
• кольца набухшие;
• повреждение педали.

Неисправности «Вакуумник».

Вакуумный усилитель тормозов (ВУТ), или просто «Вакуумник», создает в автомобиле давление, необходимое для их правильной работы.

Если усилитель работает плохо, педаль просто не засасывает. Поскольку вакуумный усилитель — довольно сложная деталь, состоящая из множества компонентов, неисправность любого из них может привести к такой ситуации. А поскольку поломка усилителя, как правило, требует его замены, правильная диагностика поможет сэкономить автовладельцу не только время, но и средства.

Если засорился фильтрующий элемент Вакуумника, достаточно заменить только его, чтобы усилитель заработал нормально. Это также относится к поврежденной диафрагме вакуумного усилителя, проблемам с наконечником или обратному клапану. Достаточно заменить один поврежденный компонент, и ТК снова будет работать как новый. Важно точно диагностировать, что именно нужно менять.

Иногда серьезной замены не требуется. Например, в ситуации, когда было изображено транспортное средство.Герметизация может быть нарушена в двух случаях: либо поврежден шланг между «вакуумом» и впускным коллектором, либо ослаблен хомут. И если в первом случае замена шланга все же необходима, то во втором хомуты достаточно затянуты. Сделать это можно в автосервисе, но автовладелец вполне способен самостоятельно справиться с такой проблемой.

Но бывает, что непригодность только одного компонента полностью приводит к неработоспособности ВУТ. С наибольшей вероятностью это происходит в ситуации, когда ТК длительное время не обращает внимания.В результате сильно поврежденный клапан перемещается в такое положение, которое отображает весь «Вакуум». Примером может служить повреждение клапана в усилителе, который необходимо полностью заменить. Это один из самых дорогих видов ремонта автомобиля.

Кольца выдувные в цилиндрах.

Состояние тормозов во многом зависит от того, какая тормозная жидкость используется во время работы. Если это продукт хорошо зарекомендовавшей себя компании, ТК редко выходит из строя или выходит из строя.Но при некачественной жидкости один или несколько цилиндров могут плохо работать из-за того, что уплотнительные кольца закопаются. То же самое происходит, когда горючее и смазка образуют кольцо.

Раньше, особенно в эпоху советского автопрома, автовладельцу рано или поздно приходилось перебирать рабочие цилиндры. Такое занятие было долгим и обременительным даже для профессионалов. Но сейчас вряд ли кто-то будет это делать при неисправности ТК. С точки зрения экономии времени поменять их намного проще, а заодно и тормозную жидкость.Однако избежать лишних финансовых затрат можно, если с самого начала использовать качественную, хоть и дорогую жидкость, так как стоимость ремонта всегда выше.

Повреждение педали.

Иногда причиной поломки ТК является неисправность самой педали тормоза. Дефекты бывают разные, но все они связаны исключительно с механическими поломками. Иногда педали тормоза ломаются или разъединяются рычагами. Безошибочный признак такой поломки — характерный звук при нажатой педали.Иногда поломка педали возникает по очень простой причине — попадание под нее инородного тела или скрученного коврика.

Методы самодиагностики.

При нестабильном двигателе сразу можно определить разгерметизацию автомобиля — «Троит». Это вызвано попаданием воздуха внутрь впускного коллектора. Попадающая в цилиндр топливовоздушная смесь при этой неисправности резко отходит. Признаком неисправности вакуумного усилителя служит также шипение. Чтобы указать поломку, следует нажать на педаль через несколько минут после выключения двигателя.Если не пропала жесткость педали, то, скорее всего, сломался обратный клапан.

При исправном усилителе вакуума «прокачивается» без запуска педали мотора при запуске двигатель выходит из строя.

Личный опыт автовладельцев.

Алексей:

«Я водитель с небольшим стажем, поэтому было очень сложно определить причину жесткости педали. Я даже не мог понять, как снять тот или иной предмет для диагностики конкретных проблем.В конце концов, я отвез свой аудиосистему A6 на станцию ​​техобслуживания. Мастера, работавшие там, определяли характер повреждений, даже не снимая агрегатов. Правильная диагностика помогла мне заметно сэкономить на ремонте. «

Иван:

«Когда у моего ВАЗ 2114 сломался усилитель, я убедился, что это неисправность простым способом. Для этого снимается шланг, а усилитель заглушается. Наличие разряда при запуске двигателя свидетельствует о том, что« Вакуум » неисправен.«

Роман:

«Вакуумный усилитель и цилиндры очень сложно диагностировать. Только те автосервисы, где есть манометры, могут обеспечить лучшую диагностику автомобиля.

Видео.

Тормозная система — основа безопасного поведения автомобиля на любой дороге. При его ненормальном поведении хотя бы основного, даже стояночного (ручного тормоза) рекомендуется немедленно устранять неисправность. Это прямо указано в правилах дорожного движения, и с этим разделом правил необходимо учитывать.Неисправности могут проявляться по-разному. Например, педаль тормоза стала твердой — причины этого могут быть разные. Но до тех пор, пока вы не поймете в чем дело и не устраните проблему, никуда не денешься.

Ремонт тормозной системы — это не очень дорогой или очень сложный ремонт автомобиля, при наличии лифта или эстакады. Но проблемы, которые могут возникнуть в реальной дорожной ситуации, могут иметь самые трагические последствия. Большинство неопытных водителей, привыкших к стабильной работе тормозов, просто теряются, когда машина не замедляется с нормальным усилием или когда педаль внезапно выходит из строя.Только специальная подготовка на автодоме позволит двигателю правильно сбавить обороты. И последняя «линия защиты» — это ручник, так что он должен быть правильным.

Устройство тормозной системы

• Педаль тормоза и рычаги переходящие от нее к усилителю.
• Вакуумный усилитель (Wu) — использует воздух из двигателя для облегчения работы педали.
• Главный тормозной цилиндр — равномерно распределяет усилие, полученное от Ву, на каждое колесо. Тормозная жидкость используется для передачи давления.
• Металлические трубки и резиновые шланги — от главного тормозного цилиндра к рабочим перекачивается жидкость.
• Рабочие тормозные цилиндры и тормозные колодки установлены на всех четырех колесах, они тормозят каждый тормозной диск или барабан.

Если педаль не продается

Усилие на педали облегчает вакуумный усилитель.

Слишком туго затянута педаль тормоза — проверьте вакуумный усилитель.

Итак, если педаль стала твердой, или слишком сильно нажата — причина кроется в этом.Это может быть банально отсоединившаяся или треснувшая резиновая трубка, идущая от выпускного коллектора двигателя. Или поломка по самой Ву, чаще всего связанная с его разгерметизацией.

В редких случаях могут произойти поломки или отрыв рычагов — с этим будут связаны характерные звуки при нажатии на педаль. Иногда посторонний предмет попадает под педаль или изогнутую часть коврика.

Отжимания педали

Качественная и чистая тормозная жидкость — залог нормальной работы тормозов.Именно благодаря его высокой плотности тормозное усилие быстро передается на колеса. С течением времени он ухудшает свои свойства, в нем образуются пузырьки воздуха, скапливается влага.

Если педаль тормоза мягкая, то жесткая — проверьте уровень тормозной жидкости.

Если на каком-то участке будет незначительная разгерметизация — жидкость вытечет, а на ее место попадет воздух. В результате педаль тормоза становится мягкой, а затем твердой. Несколько мягких нажатий приводят к накоплению давления в недостаточно плотной жидкости.Дальше уже работает, и появляется усилие.

В первую очередь необходимо проверить наличие жидкости в расширительном бачке тормозной системы, он находится на главном тормозном цилиндре. Если в нем нет жидкости — идти нельзя, простое пополнение не решит проблему. Если вы планируете самостоятельно ремонтировать, вам необходимо найти место утечки — это может быть любой цилиндр или какая-то труба.

Работа тормоза при выключенном двигателе

Сила давления на педаль связана с вакуумным усилителем.А сам Ву может работать только с включенным двигателем. При длительной стоянке давление в вакуумной камере становится атмосферным — усилитель не работает. При нажатии на педаль усилие передается непосредственно от рычагов на главный тормозной цилиндр. Сопротивление педалям увеличивается в 3-5 раз.

Жесткая педаль тормоза после парковки — это нормально.

Если запустить двигатель, удерживая педаль, он должен немного упасть. Можете смело идти.

Контроль за техническим состоянием автомобиля — осознанная потребность любого водителя, который хочет обеспечить безопасность себе и окружающим.
