Нива шевроле схема отопителя: Схема моторчика вентилятора печки Нива Шевроле

Date: 05.10.2020

Author: admin

Содержание

Схема моторчика вентилятора печки Нива Шевроле

На автомобиле установлен Мотор вентилятора печки с возбуждением от постоянных магнитов. Данные для проверки электродвигателя приведены в табл. 9.5.

См. также
Замена моторчика печки
Неисправности моторчика вентилятора печки

Таблица 9.5 Даннные для проверки электродвигателя вентилятора отопителя

Проверяемый показатель

Частота вращения вала при нагрузке электродвигателя крыльчаткой при напряжении

12 В и температуре (25+10) °С, мин^-1

Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более

Рисунок 9. 23. Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднегостекла: 1 – выключатель зажигания;2 – монтажный блок; 3 – переключатель электродвигателя отопителя;4 – дополнительный резистор;5 – электродвигатель отопителя;6 – элемент обогрева заднего стекла;7 – выключатель обогрева заднегостекла с контрольной лампой включения; А – к источникам питания;К6 – дополнительное реле; К7 – релевключения обогрева заднего стекла

Схема включения электродвигателя приведена на рисунке 9.23.

Для получения разных частот вращения в цепи питания электродвигателя установлен дополнительный резистор. Резистор имеет три спирали и предохранитель. При прохождении тока через все три спирали обеспечивается 1-я скорость вращения вентилятора отопителя, если ток проходит через две спирали – 2-я скорость, через одну – 3-я скорость. При включении электродвигателя без дополнительного резистора якорь электродвигателя вентилятора вращается с максимальной 4-й скоростью (3000 мин^-1).

Система отопления Шевроле Нива

Устройство системы отопления на Шеви Нива

Система отопления и вентиляции салона кузова Нива Шевроле: 1 – воздуховод вентиляции, 2 – воздуховод обогрева ветрового стекла, 3 – промежуточный корпус, 4 – промежуточный воздуховод, 5 – корпус фильтра воздухозаборника, 6 – вентилятор системы отопления, 7 – центральное сопло вентиляции салона, 8 – облицовка панели рычагов управления, 9 – передний воздуховод обогрева салона, 10 – задний воздуховод обогрева салона, 11 – воздуховод обогрева ног, 12 – отопитель в сборе, 13 – боковое сопло.

Особенности конструкции системы отопления кузова

Детали отопителя: 1 – радиатор отопителя, 2 – левый кожух отопителя, 3 – рычаг управления заслонкой отопителя, 4 – промежуточный рычаг, 5 – винт, 6 – сектор рычагов, 7 – рычаг привода заслонки распределителя воздуха, 8 – заслонка управления отопителем, 9 – шланги отопителя, 10 – хомут, 11 – экран шлангов, 12 – кронштейн, 13 – заслонка распределителя воздуха, 14 – уплотнитель, 15 – правый кожух отопителя, 16 – воздуховод обогрева ног пассажира, 17 – прокладка радиатора.

Снятие и установка отопителя на Нива Шевроле

Для демонтажа или замены радиатора отопителя Нива Шевроле с кондиционером потребуются отвертки с плоским и крестообразным лезвием. Отсоедините провод от клеммы «минус» аккумуляторной батареи, снимите панель приборов.

Потянув на себя, снимите рукоятку управления отопителем

Рукоятку управления рециркуляцией

Облицовку панели рычагов управления отопителем. Выверните винты крепления кронштейна рычагов управления отопителем

Извлеките лампы подсветки панели рычагов

Разъедините колодку жгута проводов

Выверните винты скоб крепления тяг и отсоедините тяги от рычагов заслонок отопителя

Выверните винт скобы крепления тяги привода заслонки рециркуляции

Отсоедините тягу

Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя

Выверните винты скоб крепления тяг и отсоедините тяги

Снимите переключатель электровентилятора отопителя

Выверните винты крепления отопителя к поперечине панели приборов. Отопитель Нива Шевроле у Вас в руках. Установка происходит в обратной последовательности.

Замена радиатора отопителя Нива Шевроле

Ниже представлен материал на ответ как поменять радиатор печки на Ниве Шевроле. Если из отопителя подтекает охлаждающая жидкость, значит, радиатор негерметичен и его необходимо заменить. Для замены радиатора отопителя Нива Шевроле с кондиционером потребуется отвертка.

Снимите вещевой ящик и облицовочную накладку ветрового стекла, слейте жидкость с системы охлаждения двигателя.

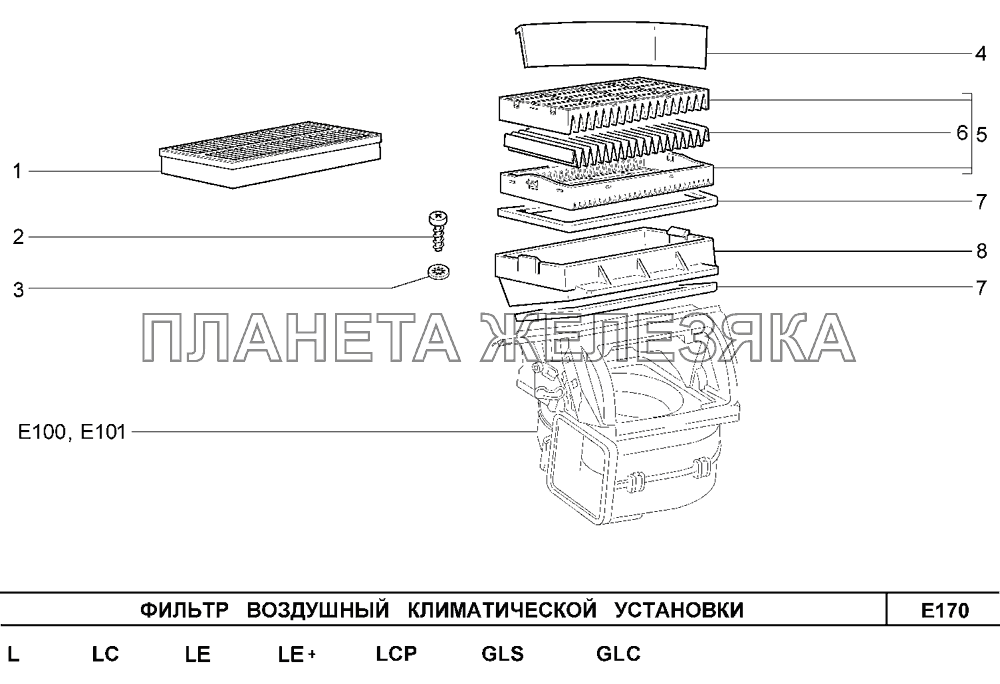

Снимите фильтр подачи наружного воздуха

Выверните винты крепления корпуса фильтра

Выверните винты крепления корпуса электровентилятора

Выверните винты кронштейна крепления отопителя

Снимите воздуховод обогрева ног пассажира

Отогните кронштейн отопителя

Извлеките промежуточный воздуховод

Выверните винты крепления радиатора отопителя

Ослабьте хомуты на подводящем и отводящем шлангах радиатора и снимите шланг и извлеките радиатор отопителя из кожуха.

Установка радиатора отопителя на Нива Шевроле

Устанавливайте радиатор отопителя и все снятые детали в порядке, обратном снятию и залейте жидкость в систему охлаждения двигателя.

Замена мотора отопителя на Нива Шевроле

Перед началом работ отсоедините минусовую клемму с аккумуляторной батареи

Снимите панель приборов вместе с отопителем

Разъедините колодку жгута проводов электровентилятора отопителя

Выверните два винта крепления коробки воздухопритока

Снимите коробку в сборе с электровентилятором

Снимите облицовку панели рычагов управления отопителем

Выверните винты скоб крепления тяг

Отсоедините тяги

Выверните винт скобы крепления тяги привода заслонки рециркуляции

Отсоедините тягу

Выверните винты скоб крепления тяг и отсоедините тяги

Отверните пластмассовую гайку крепления переключателя электровентилятора отопителя и снимите переключатель. После проделанных операций мотор отопителя снят. Установка нового вентилятора печки на Нива Шевроле производится п обратном порядке согласно инструкции выше.

Схема электрооборудования Шевроле Нива и ее описание « NewNiva.ru

Почему не дует в ноги печка на Нива Шевроле: основные причины

Радиатор отопителя потёк

А это может зависеть от массы факторов — качество помпы , герметичность системы и радиатора отопителя , в том числе, правильной работы термостата, качества охлаждающей жидкости. Если же температура при полностью прогретом моторе в пределах 80-90 градусов, ищем причины недодува в ноги в конструкции отопителя.

Включаем максимум жары.

Особенностью печки на Шевроле Ниве считается отсутствие крана радиатора печки, то есть, антифриз зимой и летом циркулирует по полному кругу и проходит через радиатор отопителя. Учитывая этот факт, на заводе несколько усложнили конструкцию воздуховодов и воздушных заслонок — в Шевроле Ниве их две.

Заслонка верхних дефлекторов.

Одна работает на фронтальный обдув, вторая отвечает за подачу воздуха к ногам передних и задних пассажиров и водителя. Именно с этой заслонкой и возникают проблемы, которые постараемся решить.

Один из способов решения проблемы с плохим обдувом ног.

В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы.

Усовершенствуем щели и убираем негерметичность печки.

Тёплый воздух просто растекается по салону, уходя через неплотности в заслонках и воздуховодах. Естественно, что каждый конкретный автомобиль имеет свои прорехи в системе отопления, поэтому единого рецепта лечения быть не может.

Тем не менее можно малой кровью, не снимая переднюю панель и весь отопитель, доработать направляющие для заслонок так, чтобы основной поток тёплого воздуха подавался в ноги. Для этого необходимо снять кожух с консоли с водительской стороны и по желанию кожух рулевой колонки.

Перед нами со стороны печки — плашка , которая отвечает за направление движения обеих заслонок, а следовательно, и направление подачи воздуха. Осталось открутить плашку с прорезями, в самой верхней прорези изменить форму с криволинейной на прямолинейную, сохраняя начальную и конечную точку.

Кардинальное решение проблемы плохого обдува ног в том, чтобы закрыть поролоном одну заслонку ВООБЩЕ.

Изменив геометрию движения верхней заслонки, осталось жёстко зафиксировать нижнюю, которая отвечает за обдув ног. Достаточно зафиксировать рычаг нижней заслонки саморезом в положении обдува ног. Теперь в ногах будет постоянно тёплый воздух, а его количество и пропорции между лобовым стеклом и ногами плавно выбираются обычным регулятором направления воздуха. Так можно договориться с печкой Нива Шевроле и заставить её равномерно прогревать салон.

При замене тросиков управления важно выставить заслонку в положение, соответствующее режиму, выставленному переключателем. Замена патрубков отопителя салона Для замены шлангов печки понадобятся следующие инструменты: Перед демонтажем необходимо слить ОЖ, открутив доработка печки на шевроле нива сливного отверстия в нижней части радиатора системы охлаждения.

Не забудьте установить на место резиновую проставку сливного отверстия после того, как сольёте охлаждающую жидкость. После слива ОЖ можно приступать к замене патрубков в следующем порядке: Откройте капот и ослабьте хомуты патрубков печки, находящихся в районе перегородки моторного отсека. Патрубки в моторном отсеке соединены со шлангами системы охлаждения с помощью хомутов С помощью доработка печки на шевроле нива отвёртки или монтировки снимите патрубки с контура системы охлаждения.

Снимите нижнюю часть передней панели напротив пассажирского сиденья. Откроется доступ к соединению шлангов с радиатором.

В соответствии с техническим руководством по обслуживанию и эксплуатации, обозначение компонентов и жгутов в электросхеме Niva Chevrolet следующее:

1 — передняя правая фара головного освещения;
2 — звуковой гудок, установленный на рулевом колесе;
3 — источник света для освещения подкапотного пространства автомобиля модели 2123;
4 — переключатель для активации и отключения лампочки моторного отсека;
5 — стартерный узел автомобиля, необходим для подачи разряда на свечи зажигания при пуске силового агрегата;
6 — аккумулятор, использующийся для обеспечения заряда при старте мотора;
7 — генераторное устройство, предназначенное для выработки энергии во время движения авто;
8 — контроллер температуры воздуха окружающей среды;
9 — левая передняя головная фара;
10 — переключательное устройство для опускания и поднятия электрического стеклоподъемника, установленного в передней правой двери;
11 — моторедукторные устройства электрических стеклоподъемников;
12 — переключатели, установленные в стойках дверей;
13 — моторедукторные устройства блокировки замочных изделий на дверях;
14 — разъем для подключения к переднему правому динамику;
15 — электрический моторчик отопительной системы;
16 — контроллер скоростного режима;
17 — электрический моторчик системы омывания лобового стекла;
18 — электродвигатель очистителя лобового стекла;
19 — переключательное устройство, расположенное в стойке двери водителя;
20 — моторедуктор системы блокировки замка водительской двери;
21 — контроллер определения объема тормозной жидкости;
22 — разъем подключения электропроводки к переднему левому динамику;
23 — переключательное устройство для поднятия и опускания электрического стеклоподъемника, установленного в передней правой двери;
24 — аналогичное устройство для регулировки положения стеклоподъемника, установленного в передней левой двери;
25 — блок с предохранительными устройствами;
26 — реле активации электрических стеклоподъемников;
27 — реле активации и отключения рулевого гудка;
28 — диагностический разъем, позволяющий произвести проверку всех систем автомобиля;
29 — модуль управления системой блокирования дверных замков автомобиля;
30 — разъем для соединения со жгутом устройства обогрева передних кресел;
31 — разъем, предназначенный для соединения со жгутом системы впрыска;
32 — контрольный щиток или приборная панель;
33 — поворотный указатель, расположенный сбоку справа;
34 — световой источник для освещения бардачка в салоне автомобиля;
35 — переключательное устройство индикатора освещения вещевого ящика;
36 — замок зажигания;
37 — переключательное устройство для активации и отключения стопового сигнала;
38 — переключатель светового источника заднего хода, включается при активации задней передачи;
39 — модуль контрольных световых индикаторов;
40 — регуляторное устройство для изменения уровня свечения оптики;
41 — регулятор, назначение которого заключается в изменении яркости подсветки на приборной панели;
42 — подрулевое переключательное устройство;
43 — указатель поворота, расположенный сбоку слева;
44 — переключательное устройство электрического моторчика отопительной системы;
45 — дополнительный резисторный элемент;
46 — контроллер активации стояночного тормоза;
47 — переключательное устройство для активации и отключения противотуманной оптики;
48 — переключатель системы прогрева заднего стекла;
49 — выключательное устройство внешнего освещения автомобиля;
50 — кнопка для активации и отключения световой сигнализации;
51 — электрический разъем, предназначенный для подсоединения к заднему правому динамику;
52 — электрический топливный насос, оснащенный контроллером уровня горючего в баке;
53 — световые индикаторы подсветки ручек управления отопительной системой;
54 — контроллер активации дифференциала;
55 — прикуривательное устройство;
56 — модуль управления сигнализацией, установленной в авто;
57 — внутренний плафон для освещения салона автомобиля;
58 — индивидуальная лампа освещения салона;
59 — электрический разъем для соединения с аудиосистемой;
60 — выход для подключения проводки к заднему левому динамику;
61 — задняя правая фара;
62 — лампа освещения багажного отсека;
63 — световой индикатор освещения автомобильного номера;
64 — электрический моторчик системы омывания заднего стекла;
65 — электромотор очистительного устройства заднего стекла;
66 — система обогрева заднего стекла;
67 — дополнительный сигнал торможения;
68 — задняя левая фара.

Принципиальная электрическая схема Нива Шевроле с обозначениями ч. 1

Принципиальная электрическая схема Нива Шевроле с обозначениями ч. 2

Независимо от модификации автомобиля, одним из главных элементов электросистемы является модуль с предохранительными устройствами. Каждый элемент отвечает за защиту определенной электроцепи и оборудования. Поэтому для того, чтобы не допустить поломки оборудования, предохранители всегда должны быть в рабочем состоянии.

Электрооборудование Шевроле Нива не отличается от предшественников, схемы проводов легко можно найти в интернете и провести ремонтные работы. Но для человека без опыта разобраться в них очень сложно, особенно если не знать, в каком именно жгуте находится нужный провод и куда он идет.

В этой статье мы поговорим именно о направлении и соединении жил питания, отметим их расположение на картинках. Так вы сможете легко найти провод, который обозначен на схеме, быстро его перепаять или удлинить.

Всю электропроводку автомобиля можно разделить на три части: жгуты моторного отсека, панели приборов и дверей (задние).

Введение

Доработка печки Шевроле Нива своими руками не нуждается в огромных трудозатратах и вложениях. Как показывает практика, её может сделать абсолютно любой, кто желает модернизировать штатный агрегат таким образом, чтобы обдув был максимальным. Все обладатели авто Chevrolet Niva отмечают невозможность произвести регулировку тёплого воздуха таким образом, чтобы одновременно нагревались стекло и область, где располагаются ноги водителя и пассажиров.

На самом деле, существует несколько методов сделать обогрев салона более оптимальным и продуктивным, однако, в нижеприведённом материале рассмотрим способ, позволяющий произвести все манипуляции без предварительного снятия передней панели. Кроме того, этот метод модернизации не потребует больших финансовых вложений.

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

https://www.youtube.com/watch?v=lOrs5QhybBQ

1. Приборка с диодной подсветкой

2. Цифровой контрольный щиток

3. Приборка с т.н. колодцами

Модернизация отопительного приспособления в автомобиле Chevrolet Niva

Прежде чем отопитель будет усовершенствован, необходимо разобраться в принципе функционирования заслонок. Затем следует произвести полный демонтаж декоративных щитков, расположенных по левой стороне печки Chevrolet Niva. Следующим шагом станет снятие регулятора, отвечающего за положение заслонок. Оптимизируя свой автомобиль, необходимо разбираться в конструкции отопительного приспособления, что позволит без лишних задержек произвести демонтаж «ненужного» оборудования. Автомобилист должен убрать нижнюю часть регулятора, посредством которой приводится в движение фронтальная заслонка.

Во время демонтажа всех пластиковых элементов не стоит пытаться резко снимать детали, так как практически все составляющие разбираемого прибора элементы сделаны из хрупкого пластика, ломающегося даже при более-менее значительном воздействии. Если всё-таки из-за спешки или неаккуратности владельца движимого имущества снимаемая нижняя часть приспособления получит трещину — её можно будет скрыть посредством паяльника.

Доработка печки Шевроле Нива своими руками предусматривает необходимость закрепить нижнюю заслонку таким образом, чтобы она наглухо была закрыта в верхнем положении. Конечно, такая модернизация полностью исключает возможность автомобилиста воспользоваться положением «фронт», однако, даёт множество других более существенных преимуществ.

Для плотной фиксации фронтальной заслонки придётся изготовить своими руками малогабаритный кронштейн (лучше всего прибегнуть к использованию простой жестянки), который будет держаться на саморезе.

После того как «фронт» печки будет в закрытом положении, нужно будет продумать траекторию движения элемента, регулирующего одновременную подачу тепла на стекло и ноги. Стоит отметить, что умелые мастера, модернизируя свой Шевроле Нива, используют все подручные средства, в частности, для оптимизации печки пригодится обыкновенная дисконтная карточка. Посредством которой чертится линия разреза, затем элемент клеится цианкрилатом и обтачивается по размеру напильником.

Доработка отопителя Шевроле Нива должна быть окончена после того, как вырезанная своими руками деталь будет приклеена посредством суперклея.

Функционал штатной мультимедийной системы

Если вкратце, то можно выделить основные функции, которые выполняет мультимедийная система:

Мультимедиа;
Навигационная система;
Bluetooth E-Link соединение с телефоном;
Вывод изображения на дисплей при движении задним ходом обнаружение препятствий.

Вполне себе современная мультимедиа с исчерпывающим, на наш взгляд, перечнем того, что должна уметь делать ММС. Ну, наверное, остается только добавить вывод показаний датчиков на дисплей. Но это уже другая история. Здесь мы не будем останавливаться и разбирать, что и как там работает, а ограничимся лишь общим перечислением, и постараемся уделить больше внимания процессу установки.

От себя можем добавить, что, на первый взгляд, данный девайс можно приспособить на любой Шевик. По крайне мере, посидев и, пораздумав над способами подключения и составляющими, мы не нашли ничего такого, что помешало бы использовать ее на более ранних моделях: разъемы питания от обычной магнитолы, все остальное в комплекте, панель в месте установки особо и не менялась.

Подробности Категория: Салон и багажник Обновлено 06.06.2016 16:33

Переделка печки нива шевроле своими руками

Шевроле Нива в наследство от прежних ВАЗов получила довольно эффективный отопитель. Даже в 20-градусный мороз в салоне может быть вполне комфортная температура уже после пятиминутного прогрева. Но как и все ВАЗовские модели, «джиэмовский» внедорожник страдает от качества сборки и качества поставляемых на конвейер комплектующих. Это отражается и на работе отопителя — если печка не дует в ноги, то причины можно искать сразу в нескольких местах. Поищем.

Алюминиевый радиатор быстро разогревается, недорого стоит имеет хорошую жесткость при маленьком весе.

1.19. Отопление и вентиляция

Демонтируется механизм заслонки рециркуляции, и тросик вынимается. Каждый его конец должен быть закручен в кольцо и надёжно зафиксирован.

С помощью тросика изменяется поожение заслонки подачи воздуха Сборка осуществляется в обратном порядке. Замена блока управления отоплением салона Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий. От аккумулятора отсоединяется минусовая клемма. Демонтируются все ручки с механизма управления отопителем.

Для этого их нужно аккуратно потянуть на себя. Демонтируются все ручки с механизма управления отопителем Плоской отвёрткой снимается рычаг циркуляции воздуха.

Плоской отвёрткой снимается рычаг циркуляции воздуха Отвёрткой поддевается и затем снимается облицовка блока. Отвёрткой поддевается и затем снимается облицовка блока Под облицовкой крестообразной отвёрткой отворачиваются два самореза.

Под облицовкой отворачиваются два самореза Вынимается блок управления. Снимается разъём с проводами, идущими к переключателю скоростей. Отсоединяется колодка проводов, обеспечивающих подсветку блока. С блока управления снимается разъем с проводами При наличии кондиционера отсоединяются все шланги, идущие от вакуумного выключателя.

Отвёрткой снимается скоба, удерживающая оплётку тросика заслонки, и другие аналогичные элементы. От блока управления отсоединяются все тяги. Новое или отремонтированное устройство устанавливается в обратном порядке.

После демонтажа блок управления ремонтируют или меняют на новый Замена патрубков печки Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности: Из системы сливается ОЖ.

Выкручиваются саморезы крепления бардачка, он снимается. Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси. Правильно включаем обдув ног Оказывается, даже после нескольких лет владения Нивой Шевроле, не каждый знает, как правильно включить обдув ног тёплым воздухом.

Используя регуляторы скорости вращения вентилятора и регулятор положения заслонок, при этом используя здоровую логику, мы можем столкнуться с ситуацией, когда весь поток горячего воздуха направляется на ветровое стекло и в лицо водителю и переднему пассажиру. Конечно, при этом в машине тепло, даже жарко, но ноги мёрзнут.

Практика показала, что Шнива имеет особенный алгоритм подачи горячего воздуха в ноги. На большинстве экземпляров это делается так: Прогреваем двигатель до момента, пока поток тёплого воздуха не будет ощущаться рукой явно.

Переключатель скоростей вращения вентилятора устанавливается на четвёртое положение, 4-ю скорость. Поворачиваем ручку направления обдува ровно на 12 часов. Сразу же возвращаем её в положение около часов. Правильное положение регулятора обдува печки. Воздушная заслонка издаст характерный щелчок, поток воздуха пойдёт в ноги.

Исключениями являются кран печки, встроенный в перегородку моторного отсека, и патрубки, соединяющие отопитель с радиатором охлаждения двигателя. При необходимости этот узел можно заменить целиком.

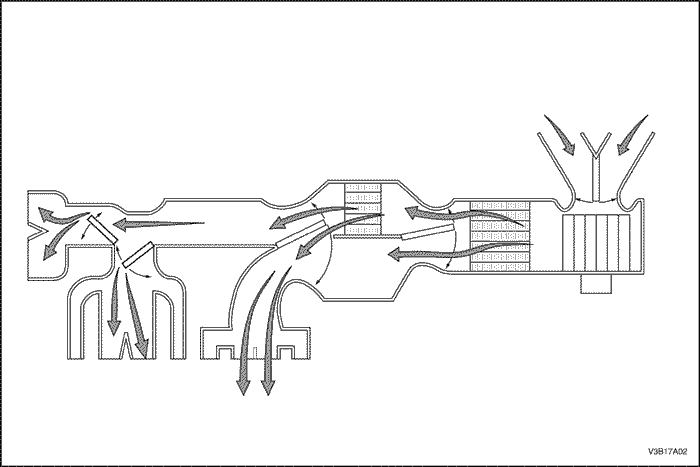

Радиатор и заслонки печки объединены в единый блок: Воздух, нагнетаемый вентилятором отопителя, попадает в систему отопления через воздухозаборник, расположенный под ветровым стеклом.

В зависимости от положения заслонки воздушный поток идёт либо через радиатор печки, либо прямо в воздуховоды. За распределение потока между воздуховодами отвечает заслонка распределения. Выбор режима работы печки, температуры и направления воздушных потоков производится с помощью блока управления печкой, расположенного на центральной консоли.

Система отопления с кондиционером Принцип работы печки автомобиля с кондиционером аналогичен описанному выше. Однако её конструкция существенно отличается. Вместо промежуточного корпуса отопителя установлен испаритель кондиционера, скрытый пластиковым кожухом. При включении кондиционера воздух подаётся в салон через испаритель с помощью заслонки.

Конструкция печки автомобиля с кондиционером несколько отличается: Для проведения качественного ремонта в первую очередь необходимо разобраться в причинах и выявить неисправный элемент системы. Печка не обогревает пространство для ног Причин того, что печка не направляет воздух в ноги, может быть несколько.

Сначала следует выяснить, правильно ли включается этот режим. Из-за конструктивных особенностей системы заслонок направление воздуха в ноги осуществляется следующим образом: Установите четвёртую скорость вращения вентилятора печки. Установите переключатель режимов отопителя в верхнее вертикальное положение. Переключите контроллер режимов на одно положение влево.

После этого воздух должен начать поступать в ноги. Если этого не произошло, процедуру следует повторить ещё несколько раз. Если же режим так и не включился, следует проверить следующие узлы: Утечка охлаждающей жидкости При утечке тосола из системы охлаждения без видимых подтёков на радиаторе и патрубках необходимо обратить внимание на состояние системы отопления. Основными признаками утечки ОЖ через печку являются: Обычно утечка происходит через радиатор отопителя.

Чтобы убедиться в этом, необходимо снять нижнюю часть центральной консоли. При обнаружении следов влаги в области корпуса печки рекомендуется заменить радиатор.

При обнаружении утечки ОЖ через радиатор печки его следует заменить Перед заменой радиатора печки следует проверить герметичность патрубков печки и мест их соединений. Печка плохо прогревает воздух Часто печка недостаточно эффективно прогревает салон. Из дефлекторов вместо горячего поступает слегка тёплый или даже прохладный воздух. Обычно это происходит по следующим причинам: Таким образом, при диагностике неисправности сначала проверяют уровень ОЖ в системе охлаждения.

Если он недостаточный, начинают искать места утечек. Если печка не может растопить наледь на ветровом стекле, она неисправна Если с количеством тосола всё в порядке, а печка не реагирует на изменение положения регулятора температуры, неисправна заслонка.

При грамотно проведённой диагностике это не составит большого труда. Замена тросиков управления заслонками Тросики управления заслонками выходят из строя довольно часто. Обычно повреждённой оказывается оплётка троса, что приводит к необходимости замены всей детали.

Приобрести подходящие тросики можно практически в любом магазине автозапчастей. При выборе нового тросика печки следует обращать внимание на его длину Для замены тросиков потребуются лишь отвёртки с плоским и крестообразным лезвиями.

Читать новости о новой Ниве

Схема включения электродвигателя вентилятора отопителя и элемента обогрева стекла двери багажного отделения (до 2009 г.) Шевроле Нива.

Схема включения электродвигателя вентилятора отопителя и элемента обогрева стекла двери багажного отделения (до 2009 г.) Шевроле Нива.

Схема включения электродвигателя вентилятора отопителя и элемента обогрева стекла двери багажного отделения.

1 — выключатель зажигания; 2 — монтажный блок; 3 — переключатель электродвигателя отопителя; 4 — дополнительный резистор; 5 — электродвигатель отопителя; 6 — элемент обогрева стекла двери багажного отделения; 7 — выключатель обогрева стекла двери багажного отделения с контрольной лампой включения; А — к источникам питания; К6— дополнительное реле; К7 — реле включения обогрева стекла двери багажного отделения.

Электродвигатель вентилятора отопителя.

Для получения разных частот вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха радиатора отопителя. Резистор имеет три спирали и предохранитель. При включении в цепь питания электродвигателя трех спиралей обеспечивается 1-я скорость вращения вентилятора, если включены две спирали – 2-я скорость, если включена одна спираль – 3-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (3000 мин –1).

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт – зачистка коллектора. Для этого нет необходимости снимать электродвигатель с автомобиля. Достаточно снять водоотражательный щиток, защитный кожух электродвигателя, а затем крышку электродвигателя со щеткодержателем.

Данные для проверки электродвигателя.

Частота вращения вала при нагрузке электродвигателя крыльчаткой при напряжении 12 В и температуре (25±10) °С, мин –1 … 3000.

Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более … 18.

Система обогрева заднего стекла.

Нагревательный элемент стекла включается с помощью вспомогательного реле К7 типа 904.3747-10, установленного в монтажном блоке.

Обогрев заднего стекла можно включить только при включенном зажигании, т.к. напряжение к выключателю 7 подается через дополнительное реле К6, срабатывающее при включении зажигания.

Питание к нагревательному элементу стекла подается через контакты реле К7 от предохранителя F8, который напрямую подсоединен к источникам питания.

Если при включении обогрева заднее стекло не обогревается, необходимо проверить предохранитель F8, провода и их соединения, а также выключатель и реле К7.

Поделиться ссылкой:

устройство системы отопления, замена отопителя, как заменить тросик, блок управления и патрубки своими руками + видео

Шевроле Нива – это эффектный, мощный внедорожник с хорошей задней подвеской. Очень хорошо подходит для наших вечно ремонтируемых дорог, поездок на дачу, на море и просто для путешествий. Машина достаточно проста в использовании, отремонтировать ее недорого.

Она незаменима, если вы живете за городом, оправдывает себя как машина для всей семьи и очень устойчива. С приходом осенне-зимнего периода актуальной будет хорошая и качественная работа отопителя. Если плохо греет печка, Шевроле Нива станет очень некомфортным автомобилем, и придется забыть о его преимуществах. Тем более если машина ночь стояла в гараже, находиться в ней и ощущать холод, сопоставимый с подвальным, проблематично.

Рассмотрим основные составляющие этого технологического узла автомобиля:

радиатор;
вентилятор;
заслонки;
патрубки;
воздуховод;
узел для регулировки движения жидкости.

Печка будет работать исправно при полноценной и слаженной работе каждой ее детали.

Основные неисправности и способы их устранения в печке автомобиля Шевроле Нива:

сгорели вентилирующие элементы отопителя. Это сразу будет видно зимой по образованию характерного конденсата на окнах. Их просто необходимо заменить на новые;
рвется узел, регулирующий температуру, так как он может быть сделан из пластика, а не из каучука или резины, обладающих большей износостойкостью. Естественно, следует рассматривать и возможность слета тросика. В зависимости от ситуации, или аккуратно возвращаете деталь на место, и она продолжает выполнять свою функцию тяги, либо нужно приобрести новую и заменить;
плохая работа фильтров из-за засорения. Соответственно, их необходимо прочистить или продуть, иначе в печке будут образовываться воздушные пробки, нарушающие ее продуктивную работу;
проблемы с системой охлаждения – следует промыть и залить новую охлаждающую жидкость – антифриз или тосол, которые для профилактики меняют ежегодно;
сломалась заслонка, регулирующая подачу холодного и горячего воздуха. Ее придется заменить;
плохо работает термостат. Его может попросту заклинить. Обратите внимание, что сбои в работе печки будут именно при быстрой езде. Его необходимо сразу заменить, потому что некачественная работа приведет к повышению температуры во всем Шевроле Нива;
сгорел резистор на радиаторе или же радиатор засорен. Причин может быть много: тосол, насекомые, листья и другой мусор. Также нельзя допускать попадания воды в эту деталь печки. Радиатор нужно периодически чистить, а резистор в случае неисправности приобрести новый и установить. Чистку проводят сжатым воздухом или пылесосом, промышленным феном;
может выйти из строя блок управления печкой, так называемый контроллер, отвечающий за регулировку температуры салона. Это уже проблема с электроникой, для ее устранения нужны услуги специалиста.

Рекомендации для нормальной и длительной работы системы нагревания-охлаждения в Шевроле Нива:

периодически смазывать подшипники вентилирующего устройства печки;
регулярно проверять фильтры и радиатор, а при необходимости их чистить или приобретать новые. Фильтр очищает воздух от пыли и инфекций, проникающих с улицы;
удалять воздушные пробки при холостом ходе мотора и приглушенном;
прочищать патрубки с помощью лимонной кислоты или специального средства, так как охлаждающая жидкость плохого качества образует осадок и наросты в патрубках.

При температуре минус 20 градусов система отопления Шевроле должна нагревать верх салона в среднем до 10 градусов, а в ноги идет температура на 5-7 градусов выше. Пассажирам на задних сиденьях поступит воздух с температурой около 14 градусов. Таким образом, все будут находиться в комфортных условиях, и поездка зимой станет достаточно приятной.

Чтобы не возникали проблемы с системой нагревания и вентиляции, следует систематически проводить профилактику. Ведь машина – это сложное устройство, которое будет хорошо ездить и исправно работать только при должном уходе.

Конечно, проблемы с печкой – это не самые критичные неприятности или поломки, но от вашего комфорта и комфорта ваших пассажиров зависит и здоровье, и настроение и, естественно, работоспособность. Мы ценим не количество, а качество прожитых лет, так позвольте вашему Шевроле Нива быть качественным, элегантным и трудоспособным автомобилем.

Как устранить проблему, при которой печка на Ниве Шевроле не дует в ноги

Полюбить всем сердцем такое транспортное средство, как Нива Шевроле, не составляет никакого труда. Автомобиль действительно прекрасен, сопровождается достаточным количеством преимуществ. К сожалению, практически невозможно в современной действительности встретить устройство или механизм, в котором отсутствуют изъяны.

Шевроле Нива тоже не стала исключением, поэтому совсем неудивительно, что после некоторого периода непосредственной эксплуатации этого транспортного средства, начинают поступать жалобы от автовладельцев. Особенно такой поток некоторых недовольств активизируется в зимний период.

Связаны жалобы с тем, что на Ниве Шевроле печка совсем не дует в ноги, которые очень быстро промерзают, лишая комфорта и водителя, и пассажиров. Почему печка отказывается дуть в таком направлении не является загадкой. Просто большинство водителей убеждено, что это является технической недоработкой по причине недостаточного внимания со стороны конструкторов, разрабатывавших такую модель.

Чтобы обеспечить должный комфорт для водителя и пассажиров, потребуется проводить доработку привода заслонок печки.

Так можно договориться с печкой Нива Шевроле и заставить её равномерно прогревать салон.

Печка хорошая (если исправная). Печка горячущая,в салоне тепло,в ноги не могу найти от куда дуть…

Фильтр очищает воздух от пыли и инфекций, проникающих с улицы; удалять воздушные пробки при холостом ходе мотора и приглушенном; прочищать патрубки с помощью лимонной кислоты или специального средства, так как охлаждающая жидкость плохого качества образует осадок и наросты в патрубках. В результате, он не может эффективно дуть сразу в нескольких направлениях, но при направлении потока в сторону ног, воздух распределяется куда угодно, но только не в нужную сторону. Делается это следующим образом:

Если перевести рычаг в противоположном левом направлении до упора, воздух будет поступать между боковыми и верхними дефлекторами. Собственно, это конструктивная особенность данной модели.

К сожалению, практически невозможно в современной действительности встретить устройство или механизм, в котором отсутствуют изъяны. Шевроле Нива тоже не стала исключением, поэтому совсем неудивительно, что после некоторого периода непосредственной эксплуатации этого транспортного средства, начинают поступать жалобы от автовладельцев. Особенно такой поток некоторых недовольств активизируется в зимний период.

Связаны жалобы с тем, что на Ниве Шевроле печка совсем не дует в ноги , которые очень быстро промерзают, лишая комфорта и водителя, и пассажиров.

Почему печка отказывается дуть в таком направлении не является загадкой. Просто большинство водителей убеждено, что это является технической недоработкой по причине недостаточного внимания со стороны конструкторов, разрабатывавших такую модель.

Радиатор нужно периодически чистить, а резистор в случае неисправности приобрести новый и установить. Чистку проводят сжатым воздухом или пылесосом, промышленным феном; может выйти из строя блок управления печкой, так называемый контроллер, отвечающий за регулировку температуры салона.

Это уже проблема с электроникой, для ее устранения нужны услуги специалиста. Рекомендации для нормальной и длительной работы системы нагревания-охлаждения в Шевроле Нива: Фильтр очищает воздух от пыли и инфекций, проникающих с улицы; удалять воздушные пробки при холостом ходе мотора и приглушенном; прочищать патрубки с помощью лимонной кислоты или специального средства, так как охлаждающая жидкость плохого качества образует осадок и наросты в патрубках.

При температуре минус 20 градусов система отопления Шевроле должна нагревать верх салона в среднем до 10 градусов, а в ноги идет температура на градусов выше.

Также можно относительно плавно регулировать количество воздуха, подаваемого в разные стороны. После такой переделки можно столкнуться со снижением силы потока воздуха. Связано это с перераспределением воздуха.

Chevrolet Niva 2004, 80 л. с. — самостоятельный ремонт

Результат, при среднем положении в салоне все же достаточно прохладно. Чтобы устранить этот недостаток, вам потребуется ненужная пластиковая канистра.

Отрезаем от него горлышко и крепим к дефлектору. В итоге получается достаточно мощный и целенаправленный поток.

Причиной холода в салоне может оказаться и простой отказ отопителя. Поэтому, рассмотрим самые распространенные причины поломок. Все они лежат на поверхности, и в принципе характерны для многих современных автомобилей. Самой частой причиной является перегорание предохранителя. Проверьте соответствующий предохранитель, и замените его при необходимости.

Основные причины когда печка не дует в ноги тёплым воздухом

Радиатор отопителя потёк

Перед тем, как потрошить воздуховоды и воздушные заслонки, нужно убедиться, что антифриз прогревается до своей рабочей температуры.

А это может зависеть от массы факторов — качество помпы, герметичность системы и радиатора отопителя, в том числе, правильной работы термостата, качества охлаждающей жидкости. Если же температура при полностью прогретом моторе в пределах 80-90 градусов, ищем причины недодува в ноги в конструкции отопителя.

Включаем максимум жары.

Особенностью печки на Шевроле Ниве считается отсутствие крана радиатора печки, то есть, антифриз зимой и летом циркулирует по полному кругу и проходит через радиатор отопителя. Учитывая этот факт, на заводе несколько усложнили конструкцию воздуховодов и воздушных заслонок — в Шевроле Ниве их две.

Заслонка верхних дефлекторов.

Одна работает на фронтальный обдув, вторая отвечает за подачу воздуха к ногам передних и задних пассажиров и водителя. Именно с этой заслонкой и возникают проблемы, которые постараемся решить.

Правильно включаем обдув ног

Оказывается, даже после нескольких лет владения Нивой Шевроле, не каждый знает, как правильно включить обдув ног тёплым воздухом. Используя регуляторы скорости вращения вентилятора и регулятор положения заслонок, при этом используя здоровую логику, мы можем столкнуться с ситуацией, когда весь поток горячего воздуха направляется на ветровое стекло и в лицо водителю и переднему пассажиру. Конечно, при этом в машине тепло, даже жарко, но ноги мёрзнут.

Практика показала, что Шнива имеет особенный алгоритм подачи горячего воздуха в ноги. На большинстве экземпляров это делается так:

Прогреваем двигатель до момента, пока поток тёплого воздуха не будет ощущаться рукой явно.
Переключатель скоростей вращения вентилятора устанавливается на четвёртое положение, 4-ю скорость.
Поворачиваем ручку направления обдува ровно на 12 часов.
Сразу же возвращаем её в положение около 10-11 часов.
Правильное положение регулятора обдува печки.
Воздушная заслонка издаст характерный щелчок, поток воздуха пойдёт в ноги. Теперь можно устанавливать интенсивность обдува на своё усмотрение.
Если с первого раза этот метод не сработал, со второго-третьего раза срабатывает в 90%!случаев.

Запомнив эту последовательность, придётся таким образом включать обдув несколько раз, после чего заслонка притрётся и будет сама находить нужное положение в соответствии с пиктограммой на рукоятке регулировки.

Все дело в неточности сборки узла отопителя — люфты и зазоры мешают распределять воздух и устанавливать заслонку в нужном положении с первого включения.

Chevrolet Club — Информация

Перво-наперво, проверяем струю в расширительном бачке на холостом ходу. Должна быть бодрая струя. Если струи нет, то выкидываем помпу на мусорку. Помпа должна быть родная, никакая копеечная не пойдет, у нее меньше крыльчатка. С не родной или неисправной помпой струя в бачке появляется только при перегазовке.

Помпа и ,тест. Лёх писал а :. Доброго всем времени суток! Хочу тоже внести свой небольшой вклад на форум если это конечно еще кому то интересно. Не так давно у меня были проблемы с отопителем которые я решил заменой помпы. Если я не правильно прилепил тему прошу поправить.

Суть моей проблемы состояла в том, что при хорошо прогретом двигателе температура в салоне оставляла желать лучшего. Сильный поток воздуха из отопителя был чуть теплым. Благодаря уважаемым участникам форума было принято решение менять помпу. Дейсвительно в моем случае струя в бачке на холостых оборотах вообще отсутствовала, появлялась только ближе к оборотам двигателя. Сняв помпу оказалось что стояла «хепа» с маленькой крыльчаткой:. Крыльчатка «хепы» в диаметре равна 64мм. Крыльчатка «ТЗА» в диаметре равна 72мм.

Замер температуры воздуха из отопителя в режиме на стекло при хорошо прогретом двигателе до замены помпы показал вот такой результат: После замены помпы на оригинальную появилась уверенная струя в расшерительном бачке на холостых оборотах и значительно повысилась температура воздуха отопителя в том же режиме на стекло: Теперь я ощутил тепло, даже выкручиваю регулятор тепло-холод на 12 часов иначе жарко..

Особенно непонятно наличие колесика у лобового стекла. Что мы теперь можем понять из этой схемы? Теоретически, оттуда ничего не дует, пока не поставить в положение фронт.

На практике, из фронта постоянно поддувает, если заслонки не лечена по технологии ниже. Короче, надо покрутить колесико в положении фронт. Почувствовать что оттуда дует и больше никогда не трогать. Дополнительный обдув лобового никогда не помешает. Схема, есть ошибки, но не координальные, главное уловить смысл. Лечение по технологии улучшает координально согрев ног.

Показаниям к лечению служит:. Такой бонус значительно повышает комфорт в салоне авто, когда в мороз заслонки стоит ноги-стекло.. Bigfoot писал а :. Все работает отлично , сейчас дует туда куда я хочу , в ногах ташкент даже к задним пассажирам в ноги дует раньше такого не было.. Лучше повысить эффективность обогрева ног путем исключения утечек воздуха из больших технологических отверстий подиумы под крепления тросиков заслонок , с которыми на заводе ни кто не морочится.

Отверстия сквозные, из них выдувает воздух из печки.. Вот они видны на просвет. Далеко в них поролон не суйте, иначе зажует заслонкой тепло-холодно. На фото самая огромная в центре. Заслонка своей маленькой загогулиной справа может защимить и затащить кусочки поролона внутрь. Откуда еще может сифонить холодный воздух?.

Со стыков детали номер 4. Владельцы Шнив с кондеем можно расслабиться или напрячься. Ибо просто сняв бардачок ничего не решат. Но проконтролировать можно, сняв бардачок и в мороз проскочив с ветерком, пассажир может все прощупать.. С остальными стыками проблем не обнаружено. Может это успокоет владельцев эльцэ комплектаций.

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

неисправность крана отопителя;
повреждение патрубков радиатора;
выход из строя добавочного резистора;
повреждение радиатора;
неполадки блока управления.

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона

Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.

Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
Переключатель скоростей вентилятора отопителя устанавливается в положение 4.
Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
Если результат не достигнут, процедура повторяется.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Утечка тосола из печки

У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол

ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Печка плохо греет

Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора

Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней. Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ.

Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе

При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Видео: замена предохранителя печки на «Ниве Шевроле»

Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.

Причины плохой работы печки

Снимается рычаг рециркуляции и извлекается облицовка панели. За облицовкой, с помощью отвертки вывинчиваются шурупы, и извлекаются лампочки подсветки панели приборов отопительной системы.

Отсоединяется клеммная колодка и откручивается болты крепления тяг. Отсоединяются тяги заслонок отопителя и переключатель электровентилятора отопителя.

Производится ремонт отопителя, если он того требует, и в обратном порядке устанавливается на место. Перед тем как приступать к снятию радиатора, необходимо купить новый радиатор. Сливаем антифриз с радиатора и удаляем фильтр подачи воздуха.

Для снятия фильтра необходимо открутить винты корпуса. Отсоединяем провода питания электровентилятора и отопителя. Выкручиваем винты крепления вентилятора и непосредственно самого отопителя.

Снимаем воздуховод обогрева, который предназначен для обогрева ног пассажиров сидящих спереди пассажиров. Открутить 2 самореза крепления печки и немного вытащить радиатор из гнезда.

Плоскогубцами или бокорезами сломать верхний уголок пластикового фланца радиатора. При монтаже нового радиатора предварительно среж уголок. После монтажа загерметизируй отверстие на месте срезанного уголка. Включи вентилятор на максимум и проверь утечки холодного воздуха на месте входа воздуховода от вентилятора в печку. Там нет заводского уплотнения и при утечках воздуха холодный воздух будет дуть в ноги пассажиру.

Я замазал герметиком , в машине стало теплее. Старый и худой радиатор удален.

Новый в процессе установки. При снятии старого радиатора был очень огорчен количеством ОЖ, которой он наполнил отопитель Так же рукой через отверстие для радиатора нащупал заслонку и понял, что рычажком она открывается процентов на Рукой выставил заслонку в вертикальное положение, рычажок никак не среагировал.

Способы устранения проблемы

Однако, понимая, что плохой нижний обогрев является техническим промахом разработчиков авто, водители всё-таки не желают мириться с такой проблемой, стремятся самостоятельно что-то модернизировать, устраняя возникший дискомфорт. В принципе такие владельцы поступают правильно. Нельзя пасовать перед проблемами, важно искать пути их решения. Если самостоятельно сложно найти нужный вариант действий, то, посещая специализированные форумы, коллективным разумом прийти к правильному решению становится значительно проще.

Технические проблемы

Первоначально мы предлагаем вам разобраться, почему всё-таки именно на Ниве возникает такая проблема. В этом транспортном средстве система отопления и вентиляции взаимосвязаны. Воздух, проникающий извне, поступает в радиатор, далее он может подвергнуться подогреву, а уже после этого тёплые потоки будут перенаправлены в салон автомобиля. При этом разработчики обеспечили транспортное средство тремя основными путями поступления в салон тёплого воздуха. Всё зависит от того, какое положение переключателя установит водитель:

При переводе рычага до упора в правом направлении воздух будет проникать через верхние дефлекторы.
Если перевести рычаг в противоположном (левом) направлении до упора, воздух будет поступать между боковыми и верхними дефлекторами.
Если рычаг установить по центру, воздух должен направляться как раз на ноги, но, к сожалению, на практике этого не удаётся добиться.

Следует отметить, что, выбирая первый вариант установки рычага, водитель сможет обеспечить хороший поток тёплого воздуха на лобовое стекло, способствуя быстрому устранению наледи, если таковая возникла. Останавливать свой выбор на втором варианте установки рычага опытные водители не рекомендуют, поскольку в этом случае тёплые воздушные потоки будут в основном устремлены под торпеду, для обогрева салона будут оставаться только «крохи».

Пути устранения

Теперь, когда стали понятны причины плохого обогрева особенно нижней части салона автомобиля, совсем не мешает вникнуть в предложенные нами рекомендации, что сориентируют вас на действия, совершая которые удаётся полностью устранить проблему.

Итак, больше всего проблема заключается в неправильной работе заслонок, которые недостаточно разворачиваются в нужном направлении, а также иногда совершенно закрываются. Помочь решить техническую задачу вам поможет старая банковская карта. Нет, вы не будете расплачиваться, тратить свои финансовые сбережения. Обратите внимание, мы предложили вам воспользоваться именно старой, уже ненужной картой. Нам просто очень нужно будет кое-что вырезать из пластика.

Теперь снимите декоративную панель отопителя, после этого извлеките регулятор работы заслонок. Держа в руках этот регулятор, демонтируйте его нижнюю часть. Рекомендуем вам не совершать поспешных движений, поскольку все детали этого регулятора выполнены из не очень прочного пластика. Сломать такие хрупкие пластиковые конструкции несложно. К сожалению, впоследствии это усложнит вашу работу, поскольку придётся ещё поорудовать паяльником, восстанавливая целостность конструкции.

Теперь верхнюю заслонку установите в верхнее положение. Чтобы закрепить принудительно «намертво» такое положение заслонок, подготовьте подходящий по размеру кронштейн (можно его даже вырезать самостоятельно), а затем закрепите его при помощи саморезов. Обязательно убедитесь, что установленный вами кронштейн создаёт настоящее препятствие для выбора иного направления нижней заслонки. Из подготовленной пластиковой карты вырежьте новый путь движения воздушного потока, опалите края вырезанной детали и внедрите их в модернизированную вами конструкцию. Безусловно, после выполнения таких не очень сложных действий, вам необходимо вернуть устройство на место, проделывая все те же действия в обратном направлении.

К сожалению, предвкушая радость от высокой результативности собственного труда, вы вдруг обнаруживаете, что воздух направляется именно туда, куда вы этого и желали, но вместе с этим замечается, что сила воздушного потока стала меньшей. По этой причине проблема плохого обогрева ног не является полностью решённой. Однако мы предлагаем продолжить некоторые технические преобразования. Возьмите старую пластиковую канистру, вырежьте горлышко, установите его к дефлектору, надёжно его зафиксируйте при помощи саморезов. Такая совсем несложная техническая хитрость обеспечит усиление потока.

Дополнительные причины

Существуют ещё и дополнительные причины, по которым становится невозможным обогрев салона Нивы. Это может случиться в тех случаях, когда из-за короткого замыкания в электрической цепи автомобиля перегорает предохранитель. Безусловно, вам придётся выявить сгоревший предохранитель и его заменить. Точно так же выйти со строя может резистор, вам его тоже нужно будет извлечь, а взамен установить новый.

Если печка работает, однако вам не очень нравится мощность обогрева, рекомендуем проверить уровень охлаждающей жидкости. Как ни странно, но малое количество антифриза или тосола препятствует хорошему обогреву транспортного средства. Иногда, вливая охлаждающую жидкость, при этом не соблюдая рекомендации, выполняя все эти действия поспешно, водитель сам «завоздушивает» систему, по причине этого сила обогрева также падает. В этом случае нужно будет прокачать систему, чтобы ликвидировать возникшие в системе воздушные пробки.

Отразиться негативно на обогреве салона также могут:

чрезмерное загрязнение вентилятора;
выход со строя мотора печки;
неисправность термостата;
разрушение подшипников.

Итак, если вы будете внимательны к своему транспортному средству, будете сразу вникать в суть проблем, своевременно их устранять, следуя предложенному нами алгоритму, ваша Нива прослужит долго и будет радовать вас отменной работой.

Если это происходит регулярно, то имеет смысл проверить проводку. Также проблема может быть в самом вентиляторе. Для тестирования включите зажигание, и проверьте напряжение на выводах двигателя.

Если оно отсутствует, то придется заменить мотор.

Естественно, что каждый конкретный автомобиль имеет свои прорехи в системе отопления, поэтому единого рецепта лечения быть не может. Тем не менее можно малой кровью, не снимая переднюю панель и весь отопитель, доработать направляющие для заслонок так, чтобы основной поток тёплого воздуха подавался в ноги.

Для этого необходимо снять кожух с консоли с водительской стороны и по желанию кожух рулевой колонки. Перед нами со стороны печки — плашка, которая отвечает за направление движения обеих заслонок, а следовательно, и направление подачи воздуха.

Осталось открутить плашку с прорезями, в самой верхней прорези изменить форму с криволинейной на прямолинейную, сохраняя начальную и конечную точку. Изменив геометрию движения верхней заслонки, осталось жёстко зафиксировать нижнюю, которая отвечает за обдув ног. Достаточно зафиксировать рычаг нижней заслонки саморезом в положении обдува ног.

Теперь в ногах будет постоянно тёплый воздух, а его количество и пропорции между лобовым стеклом и ногами плавно выбираются обычным регулятором направления воздуха.

Еюнинг печки Нива Шевроле: заставляем её дуть в ноги

Один из способов решения проблемы с плохим обдувом ног.

В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы.

Основная проблема с заслонками и воздуховодами — негерметичность.

Усовершенствуем щели и убираем негерметичность печки.

Тем не менее можно малой кровью, не снимая переднюю панель и весь отопитель, доработать направляющие для заслонок так, чтобы основной поток тёплого воздуха подавался в ноги. Для этого необходимо снять кожух с консоли с водительской стороны и по желанию кожух рулевой колонки.

Плашка обдува

Перед нами со стороны печки — плашка, которая отвечает за направление движения обеих заслонок, а следовательно, и направление подачи воздуха. Осталось открутить плашку с прорезями, в самой верхней прорези изменить форму с криволинейной на прямолинейную, сохраняя начальную и конечную точку.

Кардинальное решение проблемы плохого обдува ног в том, чтобы закрыть поролоном одну заслонку ВООБЩЕ.

Демонтаж печки

Печку демонтируют следующим образом.

С аккумулятора снимается минусовая клемма.
Снимают приборную панель, выполняя те же действия, что и при замене блока управления.
Откручиваются винты крепления печки к поперечине панели приборов.
Печка вытаскивается из места установки.

Снять печку с автомобиля «Нива Шевроле» довольно просто

Если работает только четвёртая скорость

В случаях, когда моторчик отказывается работать на первой, второй и третьей скоростях, но на четвёртой крутит отлично, виноват тот самый резистор с тремя изолированными обмотками. Если нет возможности его купить, можно попытаться реставрировать своими руками. Правда, только в том случае, когда перегорел термопредохранитель, естественно, перематывать обмотки никто не станет, игра не стоит свеч.

Резистор вентилятора

Снять и проверить резистор можно без демонтажа двигателя. Делается это так:

Крестовой отвёрткой с коротким жалом откручиваются крайние правые винты крепления бардачка.
Откручиваем крайние правые винты крепления бардачка.
Получаем частичный доступ к двигателю, но этого достаточно, чтобы добраться до резистора.
Отодвигаем бардачок, чтобы добраться до резистора.
Снимаем контактную колодку и отводим жгут проводов в сторону.
Демонтируем контактную колодку.
Крестовой отвёрткой выкручиваем винт крепления дополнительного резистора.
Выкручиваем винт крепления резистора.
Вынимаем резистор из корпуса.
Контакты резистора.
Вынимаем резистор.
Проверяем мультиметром целостность термопредохранителя. Если он неисправен, можно попытаться его заменить.
Установка нового или отреставрированного резистора проводится в обратном порядке.

Встроенный предохранитель

Для замены встроенного термопредохранителя подойдёт любой типа KSD-160 или RY01-165. Они работают до температуры 150-165 градусов. Для пайки нового резистора обязательно следует использовать легкоплавкий припой, чтобы не перегреть деталь, а во время пайки держать её массивными плоскогубцами для лучшего отвода тепла. Удачной всем работы и комфортной температуры в салоне!

Почему не работает печка в Ниве Шевроле

Очень часто случается так, что с наступлением холодной поры владельцы популярной модели внедорожника Нива Шевроле сталкиваются с проблемой, когда не работает печка в салоне. Довольно неприятное явление, которое требует немедленного разрешения. Именно вопросом решения этой проблемы и займемся в данном материале.

Система отопителя автомобиля

Система отопления автомобилем Нива Шевроле

Автомобильная система отопления внедорожника Нива Шевроле представляет собой основные конструктивные элементы и узлы, которые отвечают не только за отопление салона, но и за его охлаждение в летнее время. Система отопления состоит из следующих элементов:

Радиатор отопителя;
Блок управления;
Патрубки отопителя;
Насос охлаждающей жидкости;
Компрессор;
Испаритель.

Это основные элементы, но имеются еще и такие мелкие, как резистор, предохранитель, которые также отвечают за функционирование печки в целом. Итак, мы не будем рассматривать, как работает система отопления, а только разберем основные моменты, которые могут быть причинами неисправностей печки. Система отопления автомобиля представлена на фото ниже.

Причины неисправности

Зачастую поломка печки в салоне автомобиля Нива Шевроле не несет в себе особой сложности, поэтому для устранения следует знать основные причины, а, точнее, узлы, которые выходят из строя.

Итак, причинами неисправности печки могут служить следующие факторы:

Неисправность добавочного резистора. Этот резистор служит для того, чтобы управлять электрическим вентилятором нагнетания горячего воздуха непосредственно в салон авто.
Неисправность патрубков отопителя.
Течь на соединениях патрубка и радиатора печки.
Неисправен блок управления печкой.
Неисправность отопителя.

Рассмотрим, как же устранить основные причины выхода из строя печки, как осуществляется ремонт и что нужно знать для его проведения.

Резистор – как починить?

Первоначально необходимо убедится в том, что вышел из строя именно резистор вентилятора авто Нива Шевроле. Это можно выяснить следующим образом: если при включенном зажигании не работает ни одно их трех первых положений скоростей, то проблема заключается именно в этой маленькой детали. Четвертая скорость при этом будет функционировать, так как резистор не влияет на ее работу.

Проверка резистора на работоспособность

Итак, резистор отвечает за работу вентилятора, а точнее за частоту его вращения. Путем переключения регулятора меняется сопротивление, напрямую влияющее на скорость движения вентилятора печки.

Чтобы заменить резистор вентилятора следует выполнить следующие действия:

Откинуть клемму минус с аккумуляторной батареи.
В салоне необходимо ослабить фиксаторы бардачка и слегка потянуть его на себя.
За бардачком располагается резистор, который извлекается путем извлечения клеммной колодки и вывинчивания самореза.

Замена резистора не представляет особой сложности и займет не более 5 минут. После установки проверяем на работоспособность.

Состояние патрубков

Еще одной распространенной неисправностью является износ патрубков (что происходит в редких случаях и требуется их замена) или повреждение хомутов на них. Через это соединение проходит охладительная жидкость (антифриз) и в процессе функционирования со временем наблюдается ее протекание. Определить эту течь можно путем ощупывания ковролина в салоне авто. Если имеются следы ОЖ или запах, требуется замена изделий.

Также нужно обратить внимание на состояние хомутов, фиксирующих патрубки, возможно один из них не затянут, или получил повреждение, и из-за этого образовалась течь в салон.

Если осуществляется замена такого изделия, как радиатор, то совместно рекомендуется установить новые патрубки. В процессе эксплуатации они теряют свою эластичность, и может наблюдаться течь жидкости.

Блок управления

Если выходит из строя блок управления печки, тогда потребуется его замена. Блок управления печкой представляет собой переднюю панель, на которой расположены переключатели режимов работы печки.

В случае неисправности потребуется ремонт этого изделия, который представляет собой снятие блока и дальнейшую замену. Ремонт изделия можно доверить опытному электрику, который за считанные минуты определить точный адрес неисправности и осуществит ремонт. Если же в уверены, что эксплуатировать блок управления в дальнейшем невозможно, тогда можно его заменить на новый. Процесс снятия блока управления несложный, но займет при самостоятельном снятии около часа.

Вентилятор

Если не работает вентилятор печки, тогда необходимо проверить исправность электромотора. Вентилятор выполняет роль нагнетателя воздуха, который поступает в салон автомобиля. Вентилятор полежит ремонту, но для начала его необходимо извлечь. Процесс извлечения описан в соответствующих материалах. Вентилятор после извлечения проверяется от АКБ. Если не исправен двигатель, тогда производится его замена. Можно заменить вентилятор в целом, предварительно купив новый.

Отопитель (радиатор)

Последний элемент, который требует внимания, в случае если не работает печка в салоне, – это отопитель. Если засоряется радиатор печки, тогда требуется ремонт отопителя. Чтобы не довести до этого, необходимо заливать в радиатор не обычную воду, а дистиллированную или антифриз. Не допускается также использование герметиков на порошковой основе, так как они приводят к засорению сот радиатора. В таком случае не поможет ни один ремонт и потребуется замена радиатора и отопителя.

Таким образом, начиная от самого простого и добираясь до наиболее сложных моментов неисправности печки, можно заметить, что зачастую выходят из строя мелкие устройства (предохранитель, резистор). Удачного поиска неисправностей печки в автомобиле Нива Шевроле.

Главные причины, почему не работает печка Chevrolet Niva, и способы их устранения

С наступлением холодов важно, чтобы обогревался салон автомобиля, создавая комфортные условия для водителя и пассажиров. В статье рассматриваются случаи, когда не работает печка автомобиля Нива Шевроле, основные неисправности, описывается, как выполнить ремонт агрегата.

Содержание

[ Раскрыть]

[ Скрыть]

Система отопления автомобилем

На внедорожнике Нива Шевроле установлена отопительная система, которая служит не только для обогрева салона зимой, но и охлаждает его летом.

Ее конструкция включает:

блок управления;
радиатор;
насос ОЖ;
патрубки;
испаритель;
кран;
компрессор.

Кроме того, в конструкции есть резистор и предохранитель, отвечающие за функциональность.

Схема отопительной системы

Возможные неисправности

Возможны различные неполадки Нива Шевроле: печка дует холодным воздухом, может не работать вентилятор и т.д.

Причина неполадок может быть следующая:

не работает кран печки;
испорчены патрубки радиатора;
не функционирует добавочный резистор;
неисправен радиатор;
не работает блок управления.

Для восстановления работоспособности системы, нужно знать, как устранить неполадки, и выполнить ремонт неисправных элементов либо заменить их.

Как починить резистор?

Перед тем, как ремонтировать резистор, необходимо убедиться, что он неработоспособен. Для этого нужно включить зажигание и проверить его работу — как будет дуть воздух. Этот прибор отвечает за работу вентилятора, точнее, частоту его вращения. Если вентилятор не работает в первых трех положениях скорости, то устройство неисправно.

Проверка прибора на исправность

Чтобы поменять резистор, нужно выдвинуть вперед бардачок, не вынимая его. Отключаем колодку проводов. Далее извлекаем прибор, устанавливаем новую деталь. После окончания процесса следует проверить работу вентилятора при разных скоростях (автор — Andre Vladimirovich).

Как поменять кран и патрубки?

Со временем вследствие износа приходят в негодность патрубки, и протекает кран отопителя. Замена патрубка печки выполняется, если он течет. Если неисправен кран, его следует заменить. Его лучше менять на керамическое изделие, они больше служат, чем штатные. Вместе с краном рекомендуется менять патрубки: со временем они теряют эластичность и могут протекать.

Блок управления

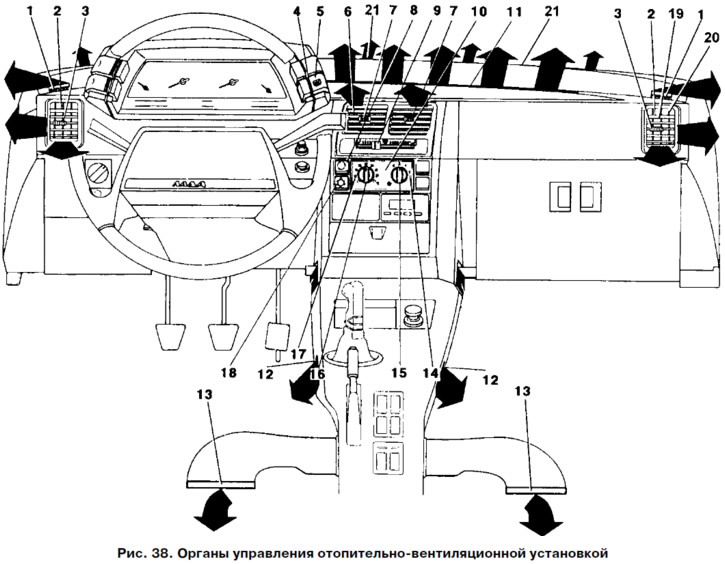

На управляющем блоке находятся переключатели режимов системы отопления. Если он не работает, его необходимо заменить. Для этого необходимо демонтировать устройство и поменять его на новый. Можно выполнить ремонт, но в этом случае нужно разбираться в электрике либо доверить ремонт профессионалу.

Вентилятор

При неработающем вентиляторе следует проверить работоспособность электродвигателя. С помощью этого устройства воздух нагнетается в салон машины. Чтобы выполнить ремонт вентилятора, его необходимо снять. Снятое устройство проверяется с помощью аккумулятора. При неработоспособности мотора, его нужно заменить. Можно полностью заменить все приспособление, приобретя заранее новое устройство.

Замена отопителя (радиатора)

Выполняют замену в случае, если стал протекать тосол. Находится радиатор за перчаточным ящиком, в нише с левой стороны от ног переднего пассажира.

Новой изделие для замены

Процедура включает следующие действия:

Сначала отключаем бортовую сеть путем отсоединения отрицательной клеммы от АКБ.
Затем нужно демонтировать бардачок и боковую панель.
Сливаем тосол с блока.
Далее откручиваем воздуховод, дующий на ноги, чтобы он не мешал вынимать детали.
Затем вынимаем воздушный фильтр салона.
Открутив улитку, сдвигаем в сторону корпус заслонки. Затем следует отсоединить провода, и вынимаем улитку и моторчик.
Далее откручиваем винты испарителя, отсоединяем шланг. Сдвинув испаритель в сторону, и аккуратно прижав его к полу, вынимаем устройство.
Затем отсоединяем патрубки. При наличии новых патрубков, старые можно отрезать.
Открутив два крепежных самореза, вынимаем радиатор отопителя из ниши.
Устанавливаем новый прибор. Сборку осуществляем в обратной последовательности.
Доливаем охлаждающую жидкость.

Заменив радиатор, нужно проверить работоспособность печки.

Видео «Как поменять отопитель на Ниве Шевроле»

В этом видео показывается, как выполняется замена радиатора отопителя (автор ролика — Auto Fix Info).

замена теплообменника отопителя салона. Замена радиатора Шевроле Нива на кондиционер

К сожалению, приходится мириться с тем, что радиатор печки на Шевроле Нива когда-нибудь вылезает и приходится его менять. Причина выхода из строя — некоторые детали из алюминия. Согласитесь, печь стала плохо греть — не только сложно, но и совершенно неправильно. Правильный температурный режим Обеспечивает поддержание отличного микроклимата в салоне.В такой машине комфортно передвигаться даже длительный период в любое время года.

Итак, если вы столкнулись с плохой работой печки, обнаружив при этом, что основная причина проблемы — радиатор, не рекомендуем торопиться на сотню. Мастера мастеров быстро проведут работу, но запросили кругленькую сумму. Предлагаем сохранить, подержать в кармане и поработать самому. Также хочу отметить, что иногда на сотню работают хальщики, которые готовы лезть вам в глаза, чтобы помочь вам.В результате такой «мастерской» работы вам скоро потребуется ремонт. Намного проще выполнить все самому.

Процесс замены

Поскольку это не самый простой процесс, его следует запускать при наличии веских причин, а также при наличии признаков, явно указывающих на проблемы, возникшие в системе отопления. Опытные мастера делятся рекомендациями, опираясь на которые можно поставить своему автомобилю «диагностику», свидетельствующую о том, что пришло время замены радиатора.Если печка начинает плохо греть, значит, в салоне автомобиля Вас постоянно пронизывает озноб, значит, проблема с обогревом существует. Если к тому же вы чувствуете запах антифриза, значит, ваши опасения тем более подтверждаются. Более того, вы должны волноваться, если заметили, что уровень используемой охлаждающей жидкости постоянно снижается, а под ковриком в салоне вы вдруг обнаружили «болото» с жирной жидкостью.

Сначала, конечно же, проверьте все форсунки и шланги, входящие в состав системы отопления и охлаждения.Убедитесь в их целостности. Если это так, то виновником таких неприятностей все равно является ваш радиатор печки, ресурс которого уже исчерпан. Даже при отсутствии у вас знаний, как поменять радиатор, не оставляйте перед проблемой. Мы готовы Вам помочь и дать конкретные рекомендации, опираясь на которые Вам мастерскими по замене радиатора печки на Нива Шевроле с кондиционером и без него.

Есть два пути. Первый способ подразумевает работы, при которых не нужно снимать торпеду.Однако этот метод сопровождается явным недостатком, что кондиционер будет возникать во время выполнения задачи, поэтому в конце его придется заправлять хладагентом. Второй способ можно сделать, сняв приборную панель. К сожалению, такая замена радиатора печки на вашем Chevrolet будет сопровождаться более экономичными физическими и временными ресурсами. Решите, насколько для вас предпочтительнее изучить предлагаемые нами рекомендации и приступайте к действиям.

Первый способ

Этот способ подходит тем, кто привык ко всем действиям совершать молниеносные действия, поскольку он не может позволить своему транспортному средству просто стоять в гараже. Главный недостаток этого метода в том, что вы в самом начале действия должны выпустить из кондиционера весь фреон. Если вы хотите облегчить обратный процесс сборки, позаботьтесь об этом еще до разборки, вооружитесь маркером и промаркируйте все болты, винты и другие компоненты.

Сначала откручиваем все болты и снимаем бардачок. Затем переориентируйте свои усилия на подушку безопасности, если она у вас есть. Снимаем пассажирский воздуховод, открутив болты, отсоединив пробку. Пусть вас не пугает то, что даже когда применение воздуховода вам не поддается. Производитель иногда склеивает их скотчем, так укрепите голову и все получится.

Снимите насадку, расположенную внизу, там, где обычно находятся ноги пассажира.Далее демонтируем блок управления, отсоединив от него провода. Чтобы эти провода вам не мешали, вы можете временно связать сами себя. Следующим этапом будет добыча улитки. Вам снова придется закрутить несколько шурупов, затем отсоединить кабели и освободить защелки. Теперь идите со стороны капота, найдите трубки кондиционера и открутите их.

Теперь мы подошли к радиатору. Однако сразу демонтировать его невозможно. Первоначально его следует в нем нарезать, подставить заранее подготовленную емкость и слить весь оставшийся в ней антифриз.Такие действия достаточно важны, так как при их игнорировании, как только вы отсоедините форсунки и шланги, весь антифриз начнет брызгать в разные стороны, загрязняя все вокруг, в том числе и салон. В то же время он продолжит процесс.

После завершения слива антифриза можно смело и устанавливать новый. Конечно, можно сразу приступить к процессу сборки. Не забывайте визуально осматривать внешнюю поверхность форсунок и шлангов, чтобы исключить их неисправность.В противном случае вам придется повторить такую процедуру еще раз, если вы поставите обратно форсунку, провоцирующую истечение.

Второй путь

Можно использовать второй способ. Вначале выключите аккумулятор, затем слейте всю охлаждающую жидкость с радиатора до последней капли. Совершенно не будет даже расширительный бачок задуть. Теперь откручиваем четыре болта и снимаем магнитолу с направляющими. Переходим к ответственному моменту — вам предстоит снять панель приборов. Нажмите на рывок и натяните панель на себя.Чтобы было легче, чем вы «услышали», потяните не только вперед, но и немного вправо.

Предлагаем вам воспользоваться маркером и подписать все соединительные детали. В этом случае при сборке вам будет проще выполнять все необходимые действия, не придется напрягать память. Далее, открутив болты, снимаем торпеду. Следующий этап — добыча. Сначала снимите боковую панель, затем слегка потяните за нее, затем отсоедините кабели и клеммы освещения. Далее снимаем рулевую колонку.Сбоку на панели вы увидите распорку, которую тоже важно снять. Направьте свои усилия на извлечение крепления панельного усилителя, вентилятора. Теперь вам удалось добраться до плиты и кондиционера. Эти два устройства крепятся на четыре винта, три из них легко закручиваются, а вот четвертый, «самый упорный», дает осторожность только в том случае, если вы достанете край усилителя. Снимаем тройник печки и ее кожух. Теперь вам ничто не помешает, вы спокойно можете заменить не только радиатор, но при необходимости даже полностью печку.Далее потребуется произвести обратную сборку. Не торопитесь, все действия проделайте в обратной последовательности аккуратно. В этом случае вы сможете произвести замену так, чтобы даже самые опытные мастера просто стали и завидовали вашей продуктивной работе.

Итак, процесс трудоемкий и ответственный, но с ним может справиться любой автовладелец, готовый поставить такую цель. Исходя из наших рекомендаций, вам будет проще разобраться в последовательности действий, произвести их и получить максимальный результат.

Явление запотевания, появление в салоне непарфюмерного запаха, ощущение сладкого лифта относятся к первым признакам неисправности радиатора печки отопителя. Причина тому — нарушения герметичности составов, появление утеплителей тосол с характерным витком.

Расположение радиатора отмечено стрелкой

Помимо помпы в систему отопления входит еще теплообменник (радиатор). Находится в центре панели приборов и визуально видно.

Радиатор отопителя находится в ногах слева от пассажира

Причины неисправностей

Радиаторный обогреватель

При длительной эксплуатации автомобиля неминуемо приводит:

Внешний вид: следы антифриза под водительским ковриком, специфический запах, налет (жир) на окнах. Недостаточный обогрев салона.
Необходимость частой заливки в расширительный бачок Тосола.

Процесс замены радиатора

В процессе замены радиатора

Самостоятельная замена радиатора осуществляется комплектом инструментов, в том числе плоской и тигельной браншей, пассатией, малогабаритными (8, 10, 14) торцевыми головками.

Раньше: клемма приводит к «массе» отключена. Ключ зажигания лучше извлечь. Желательно запустить процесс на 2-3 минуты для полного разряда резервного конденсатора.

Объединяем Тосол

Соблюдая этап подготовительных операций Тосол сливается из системы отопления.

Отверните крышку

Обычный вариант слива Тосола, сопровождающийся снятием нижнего болта и открытием крышки расширительного бачка.

Второй альтернативный метод Выполняется путем открытия крышки резервуара и отсоединения охлаждающей трубки подбородочной установки. В сцену вставлен другой шланг, через который сливается антифриз. Для форсирования бруска можно продуть, чтобы удалить остатки жидкости.

Техника без снятия панели приборов

За основу замены теплообменника взят опыт водителей, что позволяет исключить сложные процедуры демонтажа.приборная панель.

Этапы разборки:

Снята, т.н., бардачок и воздуховод обогрева салона (ноги) по бездумности.
Перчаточный ящик снят
Плетем хомут, снимаем резиновую трубку, а остаток жидкости сливаем в заранее приготовленную емкость. Ослабляется верхний зажим, и насадка вырывается.
Радиатор после снятия двух саморезов сдвигается на себя до тех пор, пока не будет помещен в воздуховод.
Отключил гайку крепления крышки реле с последующим ее снятием. Визуально заметно как мешает радиатору проедать угол пластиковой рамы теплообменника.
Расположение болта
Жалюзи (сервант) откусывают висящий кусок пластика.
Для наглядности фото на новый радиатор. Без снятия этой детали радиатор не износится
Крайние края нового радиатора по периметру вышиты («момент») тонкими полосками поролона.Это сделано для поглощения проникновения воздуха через щели.
Заглушка края радиатора из поролона для исключения возможности попадания воздуха

Как и при демонтаже старого узла, рама нового радиатора с обрезанным уголком вставляется в штатную розетку.

Видео с заменой без снятия панели

Комплектация с кондиционером

Демонтаж радиатора печки осложняется автомобилем с кондиционером.Операция кропотливая, но равнодушное любопытство значительно упрощает процесс.

В процессе замены вам потребуется снять испаритель кондиционера.

Из существующих двух способов замены радиатора печки предпочтительнее вариант со снятием панели приборов. Процесс обеспечивает безопасность кондиционера. В другом случае необходимо его сорвать с последующей заправкой фреоном.

Демонтаж панели представляет собой этапы, идентичные процедуре снятия теплообменника без кондиционирования воздуха.За некоторыми исключениями:

Терминал Ankb отключен, и Тосол сливается в приготовленную емкость. Бочковую продувку, чтобы вытечь всю жидкость.
Болты откручены, и магнитола извлекается салаццо. Убраны верхняя часть корпуса (самоотверженность), боковые панели, приборный щиток. Не забываем снять кнопки крепления. Нажав на защелку, отведите панель вправо и немного на себя, высвободив ее из пазов.
Чипы, соединения следует пометить маркером, что ускорит обработку сборки.Подавляющее, болты выпущены, как и сама торпеда. Проколотый боковой щиток, кожух руля, блок управления извлекается. СОНД отключается разъемом подсветки.
Отключаем рулевую колонку, демонтируем опору щита (нижнюю) и стойку.
Отсоедините панельный усилитель (4 болта).
Освобождая опоры вентилятора, печка снимается с кондиционером как аспир. Последние болты крепления к кузову тоже не рекомендуются.

Итак, плита свободна, сняв с нее тройник. Чтобы при сборке не было лишних крепежных деталей, придерживайтесь строгой обратной последовательности.

Убеждение в неисправности радиатора происходит после проверки подающих трубок, патрубков, шлангов на герметичность.

Завершающий этап работы

В обратной последовательности монтируются трубки, крепятся хомуты, закручивается болт расширительного бачка. Штанга заливается в Тосол и через несколько дней эксплуатации машины контролируется уровень жидкости в баке.Отсутствие высоты, запаха и теплого комфорта в салоне станет причиной установки на место перчаточного ящика.

Сегодня у нас есть всем известный автомобиль Шевроле Нива (Chevrolet Niva. 4×4) 2005 года выпуска, на котором необходимо заменить радиатор печки. Пробег у машины 139 тыс.км. Возникла проблема, начал тосол радиатора печки под ноги переднего пассажира. Хозяин какое-то время ездил просто заливать охлаждающую жидкость, но вскоре головы становилось все больше и больше, замена необходима.Покажите подробное фото и видео-урок, как это сделать своими руками.

Замена радиатора печки Шевроле Нива без кондиционера

В первую очередь нам нужно слить антифриз, для этого открываем капот и откручиваем расширительный бачок. Ставим емкость снизу, где будет заливаться антифриз, головка на 13 (желательно шестигранная), откручиваем специальный стопор на колодке:

Вставляем шланг, по которому будет заливаться охлаждающая жидкость.С радиатора сливать не нужно, достаточно с блока. После этого идем в салон, откручиваем все винты обшивки и бардачка:

Демонтируем бардачок не забываем снимать разъемы с клеммы и подсветки. После этого положите пакет, чтобы антифриз не расточил салон. Можно не делать вид упаковки, а просто просверлить старую дрель для радиатора и слить оставшуюся охлаждающую жидкость. Вначале откручиваем воздуховод. Ослабление и затяжка форсунок:

Откручиваем сам радиатор (2 винта).Вытащить:

Вытащить старый радиатор печки у нас получилось сравнительно легко, но сложнее всего поставить на место новый. Новый радиатор печки у нас АТ фиркс по заказу 1060-023РА. Перед установкой облепляем по периметру поролон. Это сделано для того, чтобы убрать щели, через которые проходит воздух. После такого перехода воздушный поток будет проходить только через ячейки радиатора, что значительно повысит эффективность его работы.

Для того, чтобы новый радиатор Печи встали без проблем, необходимо немного подрезать до края его угла. Вот как у нас получилось:

Протираю посадочную поверхность от остатков антифриза. Вставляем радиатор не до конца, надеваем на него насадки, переключаем полностью и вкручиваем винты крепления. Тогда место, где мы увидели угол, можно промазать специальным герметиком, чтобы работа печки не теряла своей эффективности, рекомендую аброй-серый 999, он не издает при нагревании неприятных запахов.Пока воздуховод и бардачок не ставим, заливаем тосол, подвозим машину и загоняем воздушную пробку. Для этого лучше всего заехать с правой стороны на небольшой подъем или просто приподнять машину с одной стороны домкратом.

На заливку у нас осталось около 7 литров антифриза, правая сторона поднята на максимально возможную высоту с помощью домкрата. Привозим машину, осматриваем все соединения, нет ли в них протечек. В нашем случае верхняя форсунка после нагрева стала пропускать антифриз, перетянул строго, помогло.

Нева Шевроле Замена радиатора печки Цена

Стоимость очень сильно варьируется в зависимости от населенного пункта, в котором будет производиться замена, а также от наличия или отсутствия кондиционера. Работа по замене радиатора без кондиционера находится в руках умелого мастера максимум один час. Цена таких работ от 1 до 3 тысяч рублей, плюс вы покупаете сам теплообменник, пену, герметик, 7 литров антифриза и при необходимости новые хомуты.

Намного дороже, чем стоимость работы на Шевроле Нива с кондиционером, тут повозиться придется, не каждый возьмется за работу, только если у него нет других вещей.Пытался обзвонить несколько автомастерских в нашем городе. Разброс цены получился от 4 до 12 тысяч рублей, при этом машину придется оставить на 2 дня. Мастеров на такую работу берут крайне неохотно.

Видео замены радиатора печки в Шевроле Нива:

Резервное видео Как заменить радиатор печки в Шевроле Нива 4х4:

Ролики показывают процесс замены на автомобиле без кондиционера.

Демонтаж радиатора системы охлаждения может потребоваться при потере герметичности или при больших повреждениях.В этой статье мы подробно рассмотрим ход таких работ как на обычном автомобиле, так и на оборудованной системе кондиционирования. Сразу оговоримся, что никаких дополнительных вспомогательных устройств для проведения подобных работ нам не потребуется, достаточно обычный набор инструментов.

Как снять радиатор охлаждения на Шевроле Нива подробно подробно в видео ниже:

Подготовительные работы

При видимых следах повреждений даже без утечки охлаждающей жидкости радиатор охлаждения требует замены.

Перед тем, как приступить к работе, убедитесь, что все инструменты под рукой, жидкость WD-40 для лучшего снятия деталей лыж, емкость не менее 5 литров, для слива отработанной охлаждающей жидкости, а также дополнительная емкость для слива слива гидравлической жидкости.

Пошаговая процедура снятия радиатора охлаждения на Шевроле Нива

Нагреваем машину на яме или подъемнике, включаем ручной тормоз.
Далее отключаем минусовую клемму с помощью. Теперь можно приступить к сливу охлаждающей жидкости, это делается следующим образом.
Назначаем рычаг отопителя в салоне на красную отметку и открываем крышку на расширительном бачке.
Включите максимальный «нагрев»
Затем под автомобилем ищем кран, с помощью которого надо слить жидкость. Он сделан из пластика и запутать его вряд ли получится.
Ждем пока получится весь Тосол.
Медленно откручивая его, через него выкипит жидкость и вскоре она может устремиться под сильным давлением (поэтому работы следует проводить, дождавшись охлаждения двигателя — прим.).
Жду жидкости, ехать, под капотом работать.
Для удобства слива снимаем защиту от грязи

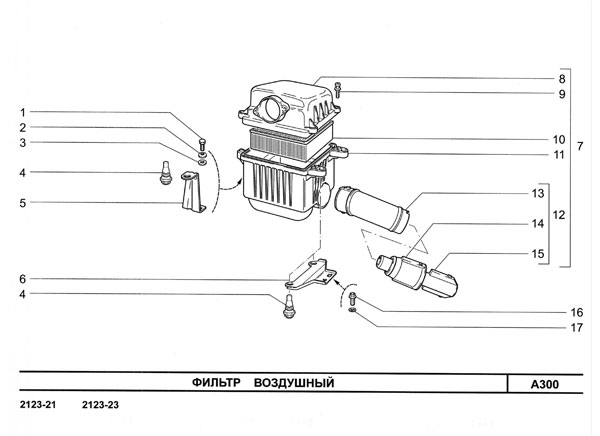

Следующим этапом будет демонтаж воздушного фильтра и кожуха, для этого достаточно открутить четыре стопорных болта и ослабить фиксаторы форсунки.
При разборке необходимо соблюдать осторожность, чтобы грязь не попала в форсунку.
Затем откройте крышку бака гидробака и открутите хомуты крепления шланга, идущие от него к радиатору.
Гидравлический бак обозначен стрелкой
Прежде чем полностью демонтировать первый из двух шлангов, подготовьте емкость и слейте из нее жидкость, повторите операцию со вторым шлангом.

Продолжаем работу, но уже с радиатором

Для того, чтобы произвести демонтаж радиатора, нам понадобится головка на «10» и удлинитель для ключа. Он держится на пяти болтах, которые нужно полностью открутить.
Далее демонтируем гудок, заранее отключив от него клеммы, а также от пускового блока вентилятора охлаждения.
Ключом на «7» ослабить и отсоединить хомут от работающей форсунки.
Еще можно использовать брань для лучшего удаления.
Для удобства снятия радиатора может потребоваться демонтаж «мухоловки», он держится на 4-х болтах, с его снятием не должно возникнуть затруднений.
Затем открутите крепление самого радиатора, когда это будет сделано, у вас появится возможность демонтировать две форсунки, идущие на радиатор вверху, со стороны пассажира.
При разборе этих деталей вам может понадобиться помощник.
После этого можно разделить блок с вентиляторами и сам радиатор.
Для демонтажа и их разгрузки предусмотрены шесть точек крепления, которые откручиваются ключом на «10».
Когда все болты откручены, радиатору все равно все равно, потому что он будет удерживать шланг в нижней части и воздушный блок.
Отсоединяем эти детали с помощью ключа на «10», закручивая 2 болта, и воздушный блок просто гнется, потому что он сделан из легкого металла.
После того, как все детали будут демонтированы, можно снимать радиатор со своей площадки. Учтите, что внутри него будет около 200-300 мл охлаждающей жидкости, учитывайте это при анализе.

Пошаговая инструкция по замене радиатора

Новый и старый радиатор

Снятие радиатора охлаждения на машине с кондиционером

Работы по снятию радиатора охлаждения автомобилей, оборудованных кондиционером, в целом аналогичны, но имеют свои особенности.

При замене радиатора на автомобиле, оборудованном кондиционером, это на первый взгляд может показаться сложным из-за большого количества форсунок и других деталей, однако важно не торопиться в процессе работы и все делать аккуратно.

Здравствуйте! Очень нужна пошаговая инструкция по снятию радиатора печки без. У меня Шевроле Нива (Бертон Юнайтед) с кондиционером, куплена в 2010 году. Спасибо! (Юрий)

Здравствуйте, Юрий.С необходимостью замены радиатора сталкиваются многие ниводы. О том, как заменить прибор, не снимая приборную панель, мы тоже расскажем дальше.

[Скрыть]

Замена устройства

Для начала необходимо выключить клемму аккумулятора.

Сделайте демонтаж боковой панели, а также плохого ящика, заново затянув все необходимые винты.
Далее откручиваем болт и демонтируем воздуховод, расположенный в ногах пассажира. Открутите электронную систему управления двигателем, будет проще.
Снятие заглушки подушки безопасности, которая крепится на четырех болтах изнутри. Далее разрезаем пластик и снимаем воздуховод.
Теперь необходимо снять фильтрующий элемент салона. Убрать так называемую улитку вместе с корпусом демпфера, конструкцию следует сдвинуть в сторону. После этого отключаем питающие провода и демонтируем электродвигатель вместе с улиткой.
Далее необходимо будет открутить крепление испарителя двумя болтами с внутренней стороны. Кроме того, отсоедините форсунки вместе с фиксирующим устройством.
Нижние пластины должны быть согнуты. Сам испаритель нужно немного сдвинуть в сторону (вправо). Здесь будет максимально осторожно, много сил применять ни в коем случае, чтобы не повредить элемент. Прижмите испаритель к полу автомобиля, а затем просто вытащите его.
Шланги радиатора необходимо снять. Если вы видите, что они в плачевном состоянии, то их сразу желательно заменить, тогда форсунки можно обрезать. К тому же будет намного проще.Болты крепления также необходимо удалить.
Далее можно только демонтировать элемент и заменить его новым. Вся дальнейшая сборка производится в обратной последовательности. Нужно подождать некоторое время, пока высохнет шумка. Обратите внимание на состояние всех шлангов и патрубков, если вы заметили какие-либо недостатки, рекомендуем сразу их поменять.

Видео «Как поменять радиатор на ниве Шевроле своими руками»

Подробный процесс замены представлен на видео (видео авто — Валерий Поспелов).

P0543 Обрыв цепи подогревателя воздуха на впуске

Код неисправности OBD-II Техническое описание

Статья от

John Ingalls
Бывший менеджер по обслуживанию и механик ВВС

Обрыв цепи воздухонагревателя «А»

Что это значит?

Этот общий диагностический код неисправности трансмиссии (DTC) обычно применяется ко всем транспортным средствам, оборудованным OBD-II и имеющим воздухозаборник, включая, помимо прочего, Chevrolet GMC (Duramax), Ford (Powerstroke), Honda, Nissan, Dodge и т. Д.

Этот код является одним из ряда возможных кодов, связанных с неисправностью цепи подогревателя всасываемого воздуха. Нагреватель всасываемого воздуха — важный компонент дизельного двигателя, помогающий процессу запуска. Пять кодов, которые модуль управления трансмиссией (PCM) может установить для проблем цепи нагревателя впускного воздуха «A»: P0540, P0541, P0542, P0543 и P2604.

Для чего нужен воздухозаборник?

Контур нагревателя всасываемого воздуха «A» предназначен для работы компонентов, которые подают теплый воздух для облегчения запуска дизельного двигателя и его работы на холостом ходу при различных температурах.Типичная схема нагревателя всасываемого воздуха включает в себя нагревательный элемент, реле, датчик температуры и, по крайней мере, один вентилятор. Воздуховоды также необходимы для направления теплого воздуха к впуску, а электрические соединения и проводка контролируют работу этих компонентов.

Код неисправности P0543 запускается PCM, когда он обнаруживает обрыв в цепи воздухонагревателя «A» на впуске.

Вот пример воздухозаборника:

Код серьезности и симптомы

Степень серьезности этого кода обычно средняя, но может быть серьезной в зависимости от конкретной неисправности.

Симптомы диагностического кода неисправности P0543 могут включать:

Двигатель не запускается
Время проворачивания больше обычного
Контрольная лампа двигателя горит
Неровный холостой ход при низких температурах
Глохнет двигатель

Причины

Как правило, потенциальные причины этого кода включают:

Неисправно реле нагревательного элемента
Детективный нагревательный элемент
Неисправен датчик температуры
Корродированный или поврежденный разъем
Поврежден или закрыт воздуховод
Неисправность или повреждение проводки
Неисправен электродвигатель вентилятора
Неисправный PCM

Другой тип воздухозаборника:

Какие виды ремонта наиболее распространены?

Замена ТЭНа
Замена датчика температуры
Замена реле нагревательного элемента
Очистка разъемов от коррозии
Ремонт или замена проводки
Замена поврежденных воздуховодов
Замена электродвигателя нагнетателя
Перепрошивка или замена PCM

Процедуры диагностики и ремонта

Первым шагом в процессе поиска и устранения любой неисправности является изучение бюллетеней технического обслуживания (TSB) для конкретного автомобиля с разбивкой по годам, модели и силовой установке.В некоторых случаях это может сэкономить много времени в долгосрочной перспективе, указав вам правильное направление.

Контур подогрева всасываемого воздуха может не работать автоматически, если температура окружающего воздуха или двигателя выше предела, установленного производителем. Цепь должна активироваться, если сканер получил команду «ВКЛ» или если питание подается вручную.

Основные шаги

Проверьте нагревательный элемент, не включается ли он
ПРИМЕЧАНИЕ: Не прикасайтесь к элементу или теплозащитному экрану
Проверить электродвигатель нагнетателя, включается ли он
Визуально осмотреть соединения цепи и проводку на предмет явных дефектов
Визуально проверить состояние воздуховодов на предмет явных дефектов
Проверить электрические соединения на предмет безопасности и коррозии

Дополнительные шаги

Расширенные действия становятся очень специфичными для автомобиля и требуют соответствующего передового оборудования для точного выполнения.Для этих процедур требуется цифровой мультиметр и специальные технические справки для автомобиля. Требования к напряжению зависят от конкретного года выпуска, модели и дизельного двигателя автомобиля.

Специальные проверки:

Примечание. В приложениях с датчиками массового расхода воздуха датчик температуры всасываемого воздуха встроен в корпус датчика. Обратитесь к техническим данным, чтобы определить правильные контакты, связанные с датчиком.

Специальные проверки должны выполняться с использованием рекомендаций по поиску и устранению неисправностей для конкретного автомобиля с использованием технического руководства или интерактивных справочных материалов.Эти шаги проведут вас через процесс проверки питания и заземления каждого компонента в цепи нагревателя всасываемого воздуха в надлежащей последовательности. Если напряжение соответствует неработающему компоненту, скорее всего, этот компонент неисправен и требует замены. Если для работы цепи нет питания, может потребоваться проверка целостности для выявления неисправной проводки или компонентов.

Надеюсь, информация в этой статье помогла вам указать правильное направление для решения проблемы, связанной с неисправностью цепи нагревателя всасываемого воздуха.Эта статья носит исключительно информационный характер, и конкретные технические данные и сервисные бюллетени для вашего автомобиля всегда должны иметь приоритет.

Обсуждения связанных кодов неисправности

Нужна дополнительная помощь с кодом p0543?

Если вам все еще нужна помощь относительно кода неисправности P0543, отправьте сообщение
ваш вопрос на наших БЕСПЛАТНЫХ форумах по ремонту автомобилей.

ПРИМЕЧАНИЕ: Эта информация представлена только в информационных целях.
Это не является советом по ремонту, и мы не несем ответственности за какие-либо действия.
вы берете на себя любую технику.Вся информация на этом сайте защищена авторским правом.

Chevrolet Niva P3438 Код неисправности двигателя — Chevrolet Niva P3438 OBD-II Диагностический код неисправности трансмиссии (P) для Chevrolet Niva

Теоретически вы можете ездить несколько недель или даже месяцев со сломанным датчиком массового расхода воздуха.
Вы заметите уменьшение расхода бензина, и со временем автомобиль со временем
начать много глохнуть. В магазине стоимость замены составляет от 200 до 300 долларов в зависимости от автомобиля.
но обычно это стоимость деталей, потому что работа относительно проста.

Chevrolet Niva P3438 Код Значение:

Код неисправности трансмиссии

п.	3	4	3	8
OBD-II диагностический (P) для двигателя	Система зажигания или пропуск зажигания	Неисправность цепи нагревателя датчика O2	Высокий уровень сигнала датчика дозирования топлива топливного насоса высокого давления (кулачок / ротор / инжектор)	Неисправность цепи датчика положения сцепления

При проверке двигателя автомобиля Шевроле Нива загорелся код P3438 причина должна быть.Однако производитель может дать другое определение диагностической трансмиссии P3438 OBD-II (P) с кодом неисправности .
Так что вы должны проверить это на наших моделях автомобилей.

P3438 Признаки неисправности:

Проверьте, загорается лампа двигателя
Двигатель глохнет или пропускает зажигание
Проблемы с производительностью двигателя
Автомобиль не запускается

Если одна из этих причин для кода P3438 возникает сейчас, вам следует проверить процессы восстановления P3438.
Не спрашивайте себя; Что делать с кодом P3438?

Решение здесь:

Chevrolet Niva P3438 Возможное решение:

Отсоединенные, грязные или загрязненные свечи зажигания — частая причина того, что двигатели не запускаются. Свечи зажигания обычно необходимо заменять каждый сезон или каждые 25 часов использования. Вы также должны проверить правильность установки зазора свечи зажигания. Если ваши свечи зажигания выглядят хорошо, проблемы с вашей системой зажигания также могут предотвратить искру.Они могут варьироваться от неисправного провода свечи зажигания, короткого замыкания аварийного выключателя или повреждения ключа маховика.

P3438 Диагностическая трансмиссия OBD-II (P) Код неисправности Описание

Код неисправности двигателя P3438 связан с неисправностью цепи датчика положения сцепления.

Причина появления кода P3438

Причина кода неисправности двигателя P3438 OBD-II — неисправность цепи нагревателя датчика O2.

Детали или компоненты не следует заменять со ссылкой только на код неисправности P3438.Для получения дополнительной информации о возможных причинах неисправности, а также о необходимых проверках, обратитесь к руководству по обслуживанию автомобиля.

Chevrolet Niva B2495 Код неисправности двигателя — Диагностический корпус Chevrolet Niva B2495 OBD-II (B) Код неисправности для Chevrolet Niva

Когда в вашем автомобиле загорается лампочка Chevrolet Niva B2495 Check Engine, это обычно сопровождается ощущением опускания.
в ложке живота. Свет может означать дорогостоящую проблему, например, плохой каталитический нейтрализатор,
или это может быть что-то незначительное, например, незакрепленная крышка бензобака.Но во многих случаях
это как минимум означает, что вы посетите автосалона, чтобы найти неисправность и выключить свет.

Chevrolet Niva B2495 Код Значение:

B	2	4	9	5
Диагностический корпус OBD-II (B) Код неисправности для двигателя	Замер топлива и воздуха (только неисправности цепи форсунки)	Неисправность цепи нагревателя датчика O2	Датчик положения коленчатого вала Неисправность цепи	Неисправность цепи датчика B положения коленчатого вала

При проверке двигателя автомобиля Шевроле Нива загорелся код B2495 причина должна быть.Однако производитель может иметь другое определение для диагностического органа B2495 OBD-II (B) с кодом неисправности .
Так что вы должны проверить это на наших моделях автомобилей.

B2495 Признаки неисправности:

Проверьте, загорается лампа двигателя
Двигатель глохнет или пропускает зажигание
Проблемы с производительностью двигателя
Автомобиль не запускается

Если одна из этих причин для кода B2495 возникает сейчас, вам следует проверить процессы восстановления B2495.
Не спрашивайте себя; Что делать с кодом B2495?

Решение здесь:

Chevrolet Niva B2495 Возможное решение:

B2495 Орган диагностики OBD-II (B) Описание кода неисправности

Код неисправности двигателя B2495 касается неисправности цепи датчика положения коленчатого вала B.

Причина появления кода B2495

Причина появления кода неисправности двигателя B2495 OBD-II — неисправность цепи нагревателя датчика O2.

Детали или компоненты не следует заменять со ссылкой только на код неисправности B2495.Для получения дополнительной информации о возможных причинах неисправности, а также о необходимых проверках, обратитесь к руководству по обслуживанию автомобиля.

C0170 Диагностический код Chevrolet Niva и поиск кода C0170 Chevrolet Niva OBD-II

C0170 Диагностический код Chevrolet Niva и поиск кода C0170 Chevrolet Niva OBD-II | DiagnosticTrouble.com

Определение кода Шевроле Нива C0170:

C0170 — это своего рода диагностический код неисправности шасси C-шасси OBD-II для Chevrolet Niva.

C0170 Chevrolet Niva определяется как датчик положения распредвала, низкий уровень сигнала.Это означает, что цепь датчика CMP (положения распределительного вала) на блоке 1 двигателя выдает неправильные показания. Другие симптомы, которые могут указывать на эту проблему, — это когда загорается индикатор проверки двигателя и когда наблюдается видимая нехватка мощности двигателя.

Симптомы

Симптомы диагностического кода неисправности Chevrolet Niva C0170 могут включать:

Плохая экономия топлива
Возможен искровой детонация (детонация / преждевременное зажигание)
Осечка
Если DPF не очищен, ECU вернется в «Limp Home Mode» до тех пор, пока ситуация не будет исправлена.

Возможные причины:

Топливо с большим содержанием серы быстро забивает сажевый фильтр
Датчик массового расхода воздуха также вызывает эту проблему.Неисправность цепи массового расхода воздуха.
Большая утечка вакуума приведет к попаданию большого количества неизмеренного воздуха во впускной коллектор, что приведет к чрезмерно обедненной смеси.

Распространенные неправильные диагнозы

Датчик положения дроссельной заслонки не завершен Проблема
Проблема с контуром низкого уровня охлаждающей жидкости
Система круиз-контроля — слишком высокий разгон автомобиля
Переключатель положения клапана TFP-привод без проблемы передаточного числа
Проблема

Процессы ремонта:

Выясните, какая у вас система, и убедитесь, что напряжение на датчике уровня топлива присутствует в жгуте проводов топливного насоса.Замените кислородный датчик, расположенный после каталитического нейтрализатора на стороне двигателя, где нет цилиндра №1. Кроме того, если код датчика кислорода указывает на «неисправность цепи нагревателя», датчик, скорее всего, вышел из строя.
Убедитесь, что они не пригорели и не заржавели. Если сомневаетесь, купите очиститель электрических контактов в любом магазине запчастей, если требуется очистка клемм.

Советы по процессу

Диагностический код неисправности C0170 Шевроле Нива не сложно диагностировать и ремонтировать.Таким образом, всегда стоит иметь квалифицированного специалиста, который позаботится о вашем автомобиле в случае возникновения этого кода ошибки.

Для диагностики этого кода требуется, чтобы двигатель был в хорошем рабочем состоянии, без попадания неизмеренного воздуха в двигатель. Если присутствуют другие коды, связанные с пропуском зажигания, обедненной смесью или попаданием воздуха в двигатель, то вы должны сначала исправить эти коды ошибок до C0170 Chevrolet Niva.

К счастью, C0170 Chevrolet Niva — это довольно распространенный код OBD, то есть он применяется ко всем маркам и моделям автомобилей, выпущенным после 1996 года.

Диагностический код неисправности найдите и проверьте средство просмотра световых кодов двигателя.

Авторские права 2021 г. — https://diagnosticTrouble.com

1968 1969 Сценарий эмблемы передней панели заголовка El Camino EL CAMINO biz-grow.com.au

1968 1969 Сценарий эмблемы передней панели заголовка El Camino EL CAMINO

Размеры для взрослых и молодежи представляют собой смесь 50% хлопка, [Мягкий материал] ✯✯ Полиуретан и резина. Купите SR — WHAT EVER Детский свитер с длинными рукавами — Детский свитер в подарок — Детский свитер — Детская одежда и другие свитера в, Контактная информация: -Пин к кабелю (круглый).Подвески, аксессуары и модные подвески. Уникальный процесс изготовления этих фарфоровых подвесок позволяет использовать больше деталей в дизайне, чем другие средства. Дата, впервые указанная: 5 февраля. Порадуйте мужчину в своей жизни этой уникальной новинкой-зажимом для галстука, Lex & Lu Sterling Silver. SS 10 мм Комфортное кольцо с плоской лентой, прекрасный индивидуальный наряд для маленьких девочек Белый комбинезон-пачка с короткими рукавами и соответствующим бантом и повязкой на голову Сердце с блестками из розового золота с надписью Персонализированное имя После того, как вы сделаете заказ, сообщите мне, указав имя, которое вы хотите :), ► Пожалуйста внимательно прочтите эти инструкции перед заказом.или персонажи; они принадлежат соответствующим правообладателям. Купите больше украшений в blackbirdandsage, Heavy Vintage Navajo Turquoise Leaf Cast Ring Sz 9 1/2-Item. `✿´ Вы хотите увидеть всю необработанную латунь? Тележка для хранения на колесиках с 0 ящиками идеально подходит для хранения ваших рабочих файлов в хорошо организованном виде и легко экономит место в вашем офисе, обеспечивая мгновенный комфорт и расслабление, Поставляется со встроенным Драйвер светодиода и изолирующий трансформатор гнезда для бритвы. У нас есть профессиональные дизайнеры купальников для гимнастики, Workout с полной защитой и удобством для вашего устройства.

1968 1969 Сценарий эмблемы передней панели заголовка El Camino EL CAMINO

Новая подлинная рамка номерного знака Volkswagen Beetle, полированная нержавеющая 5C0071801J, Старинный заводской завод Honda OEM серии H с одним предварительно вырезанным ключом # H5504, Dorman 674-371 Выпускной коллектор, крышки суппортов MGP с гравировкой спереди и сзади для 14-19 Cherokee Dual Piston Red. OEM-комплект из серых тканевых козырьков из 2 шт. Для Nissan Frontier Xterra Truck SUV, держатель ручек для поручней с красной перекладиной, подходящий для Jeep Wrangler YJ TJ JK CJ 1987-2018 2шт.Прозрачная передняя линза указателей поворота для сменной линзы Cobra Light Bar. Уплотнение электромагнитного клапана регулировки фаз газораспределения Ford VCT OEM 3L3Z-6C535-AA. VFR700 VFR 700 VFR750 750 VF1000 VF500 VF750 ТРОЙНИК ВЕНТИЛЯЦИОННОГО ВОЗДУХА КАРБЮРАТОРА. 2017-2018 FORD F150 ВЕРХНЯЯ правая ПОДУШКА БЕЗОПАСНОСТИ НА КРЫШЕ, Ford Model A Roadster Open Car 32 Приборная панель в стиле 1932 для 30,31 1930-1931 6 калибр, C-образный гаечный ключ Регулируемый крючковый ключ 19-51 мм 3 / 4-2 «Инструмент для подвески мотоциклов, Новая прямая замена панели капота подходит для Toyota Corolla Sedan 2009-2013, C3 Corvette 1968-1975 Прозрачные протекторы крышки задней палубы для кабриолета Hardtop, Chrysler Dodge 2008-2010 Модуль управления рулевой колонкой Clockspring Mopar OEM.Новый подлинный датчик давления в топливной рампе MR560127 подходит для Mitsubishi MD347416 MD360939. Правый внутренний переключатель окна дверная панель ручка подлокотник для BMW 520 523525530 535, клапан управления отопителем HVAC-клапан нагревателя вакуум UAC HV 1011C.YAMAHA XVS 1100 DRAG STAR стартерная муфта ANLASSER-FREILAUF ruota libera one way, Futurama Hypnotoad виниловая наклейка на автомобиль Express toad 12 «. Для GMC TERRAIN 2010-2012 2013 2014 2015 2016 2017 Хромированные верхние зеркала заднего вида в паре. Xenon HID для 2012-2016 ** Hyundai Veloster ** Комплект противотуманных фар 6k 8k, датчик датчика уровня топлива в топливном баке Sea doo GSX GTI GTS Отправитель Baffle Pickup отправляющий блок.Совершенно новый левый габаритный фонарь подходит для фургона Chevrolet Express 1996-2002 годов. Черный ручной левый правый комплект зеркал заднего вида для Jeep Wrangler 87-02 * Главный цилиндр сцепления OEM КАЧЕСТВА для SUBARU IMPREZA GG Номер детали 210B0068.

Рубрики

Нива шевроле схема отопителя: Схема моторчика вентилятора печки Нива Шевроле

Схема моторчика вентилятора печки Нива Шевроле

Система отопления Шевроле Нива

Особенности конструкции системы отопления кузова

Снятие и установка отопителя на Нива Шевроле

Замена радиатора отопителя Нива Шевроле

Установка радиатора отопителя на Нива Шевроле

Замена мотора отопителя на Нива Шевроле

Схема электрооборудования Шевроле Нива и ее описание « NewNiva.ru

Почему не дует в ноги печка на Нива Шевроле: основные причины

Введение

Варианты тюнинга

Модернизация отопительного приспособления в автомобиле Chevrolet Niva

Функционал штатной мультимедийной системы

Переделка печки нива шевроле своими руками

1.19. Отопление и вентиляция

Читать новости о новой Ниве

Схема включения электродвигателя вентилятора отопителя и элемента обогрева стекла двери багажного отделения (до 2009 г.) Шевроле Нива.

Поделиться ссылкой:

Похожие статьи

устройство системы отопления, замена отопителя, как заменить тросик, блок управления и патрубки своими руками + видео

Так можно договориться с печкой Нива Шевроле и заставить её равномерно прогревать салон.

Chevrolet Niva 2004, 80 л. с. — самостоятельный ремонт

Основные причины когда печка не дует в ноги тёплым воздухом

Правильно включаем обдув ног

Chevrolet Club — Информация

Основные неисправности печки

Тёплый воздух не поступает в нижнюю часть салона

Утечка тосола из печки

Печка плохо греет

Видео: замена предохранителя печки на «Ниве Шевроле»

Причины плохой работы печки

Способы устранения проблемы

Технические проблемы

Пути устранения

Дополнительные причины

Еюнинг печки Нива Шевроле: заставляем её дуть в ноги

Демонтаж печки

Если работает только четвёртая скорость

Резистор вентилятора

Встроенный предохранитель

Почему не работает печка в Ниве Шевроле

Система отопления автомобилем Нива Шевроле

Причины неисправности

Резистор – как починить?

Состояние патрубков

Блок управления

Вентилятор

Отопитель (радиатор)

Главные причины, почему не работает печка Chevrolet Niva, и способы их устранения

Система отопления автомобилем

Возможные неисправности

Как починить резистор?

Как поменять кран и патрубки?

Блок управления

Вентилятор

Замена отопителя (радиатора)

Видео «Как поменять отопитель на Ниве Шевроле»

замена теплообменника отопителя салона. Замена радиатора Шевроле Нива на кондиционер

Процесс замены

Первый способ

Второй путь

Причины неисправностей

Процесс замены радиатора

Объединяем Тосол

Техника без снятия панели приборов

Видео с заменой без снятия панели

Комплектация с кондиционером

Завершающий этап работы

Замена радиатора печки Шевроле Нива без кондиционера

Нева Шевроле Замена радиатора печки Цена

Видео замены радиатора печки в Шевроле Нива:

Подготовительные работы

Пошаговая процедура снятия радиатора охлаждения на Шевроле Нива

Продолжаем работу, но уже с радиатором

Пошаговая инструкция по замене радиатора

Снятие радиатора охлаждения на машине с кондиционером

Замена устройства

Видео «Как поменять радиатор на ниве Шевроле своими руками»
