Обучающий ключ нива шевроле: Обучение иммобилайзера, прописка ключа Нива Шевроле

Восстановление обучающего ключа Шевроле Нива в Липецке!

Практически у всех автомобилей ВАЗ до 2015 года, программирование дополнительного ключа с функцией иммобилайзера и управление центральным замком происходит при помощи «Обучающего ключа».

Обучающий ключ передается владельцу при покупки новой машины.
Отличительная особенность Обучающего ключа — красная метка в торце ключа.

Владельцы автомобилей Лада, очень небрежно относятся к обучающему ключу с красной меткой.
Обучающий ключ — 90% владельцев автомобилей теряет, не понимая его ценности.

Проблемы, как правило начинаются у следующего владельца машины…
Обнаруживается утеря Обучающего ключа, или когда ломается часть ответственная за работу центрального замка, или новый владелец хочет сделать второй ключ.
Для процедур переобучения пульта управления Центральным замком и добавления второго ключа — как раз и нужен Обучающий ключ с красной меткой.

В работе была Шевроле Нива. Владелец купил машину «во вторые руки» два дня назад.
С машиной парню передали один ключ. Естественно, как человек разумный, в голове у него появилась правильная мысль — сделать второй ключ.
Второй ключ парню сделали, а вот «Привязать» к машине не смогли, потому что обучающий ключ потерян.

В такой ситуации есть два пути — Замена замка зажигания вместе с блоком управления двигателя и блоком комфорта.
И есть сервисная процедура, позволяющая «Привязать» к машине новый обучающий ключ.
Дальше новым обучающим ключом добавить второй изготовленный ключ.

На Шевроле Ниве пошли вторым путем — Выполнили сервисную процедуру и привязали новый обучающий ключ к машине, после чего добавили второй ключ.

Все отлично работает!

www.chip48.com
Диагностика электроники двигателя профессионалами.
Чип-Тюнинг, Программное отключение сажевых фильтров (FAP/DPF) EGR/AGR систем.
Отключение катализаторов (EURO 2-3-4),
Ремонт иммобилайзеров, чип-ключи.
8 (4742) 717-200
8-920-524-39-39

Ключи Шевроле Нива Нижний Новгород

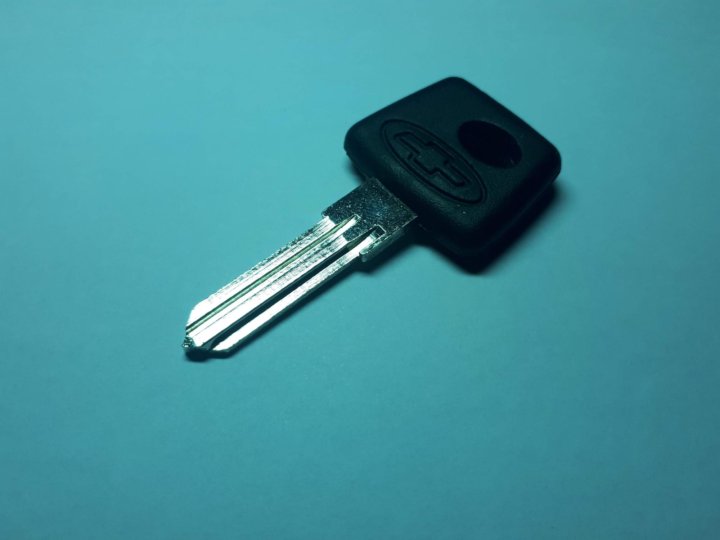

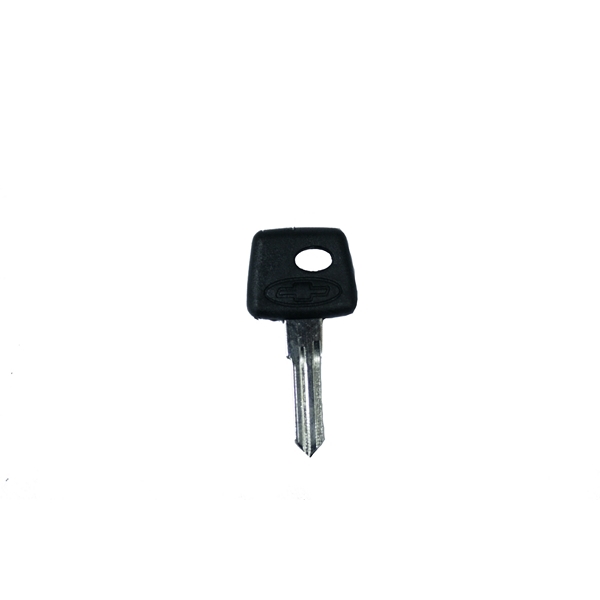

Рабочий ключ Шевроле Нива

Фото рабочего ключа Chevrolet Niva.

В рабочем ключе нивы шевроле под заглушкой имеется чип. Ключ программируется при помощи обучающего ключа по инструкции. Читать инструкцию по ссылке==>>
ВНИМАНИЕ!  Если обучающий ключ утерян, то можем его восстановить ЗВОНИТЕ! Все ключи в наличии, телефон в Нижнем Новгороде: 8(903) 602-64-06

Обучающий ключ Шевроле Нива

Фото обучающего ключа Chevrolet NIVA.

В обучающем ключе Нива Шевроле под красной заглушкой имеется специальный чип. Ключ служит для программирования рабочих ключей по инструкции. Читать инструкцию по ссылке==>>
ВНИМАНИЕ!  Берегите обучающий ключ! Если обучающий ключ будет утерян, то обучение ключей на Шевроле Нива будет невозможным. Восстановление обучающего ключа Лада Калина в Н.Новгороде, все ключи в наличии 8(903) 602-64-06 ЗВОНИТЕ!

Ключ с ПДУ Шевроле Нива оригинальный выкидной

Фото ключа с ПДУ Chevrolet NIVA.

В ключе ПДУ НИВА ШЕВРОЛЕ находится плата с чипом и схемой дистанционного управления центральным замком. Ключ программируется при помощи обучающего ключа по инструкции. Читать инструкцию по ссылке==>>
ВНИМАНИЕ!  Если обучающий ключ утерян, то можем его восстановить, все ключи в наличии. ЗВОНИТЕ! Все ключи в наличии, телефон в Нижнем Новгороде: 8(903) 602-64-06

Выкидной ключ Шевроле Нива с ПДУ в стиле AUDI

Фото выкидного ключа Chevrolet Niva с ПДУ AUDI стиль

В выкидном ключе Нивы Шевроле с ПДУ AUDI стиль находится плата с чипом и схемой дистанционного управления центральным замком. Ключ программируется при помощи обучающего ключа по инструкции. Читать инструкцию по ссылке==>>
ВНИМАНИЕ!  Если обучающий ключ утерян, то можем его восстановить, ЗВОНИТЕ! Все ключи в наличии, телефон в Нижнем Новгороде: 8(903) 602-64-06

Выкидной ключ Нива Шевроле с ПДУ в стиле Фольксваген

Фото выкидного ключа Chevrolet Niva с ПДУ VW стиль

В выкидном ключе НИВЫ ШЕВРОЛЕ с ПДУ Фольксваген стиль находится плата с чипом и схемой дистанционного управления центральным замком. Ключ программируется при помощи обучающего ключа по инструкции. Читать инструкцию по ссылке==>>
ВНИМАНИЕ!  Если обучающий ключ утерян, то можем его восстановить, ЗВОНИТЕ! Все ключи в наличии, телефон в Нижнем Новгороде: 8(903) 602-64-06

Чипы для автозапуска Нива Шевроле

В мастерской ИммоБокс в Нижнем Новгороде можно изготовить и запрограммировать чип для установки сигнализации с функцией автозапуска, а так же выполнить другие работы с ключами и чипами автомобилей Шевроле Нива.
ЗВОНИТЕ! Все ключи и чипы в наличии, телефон в Нижнем Новгороде: 8(903) 602-64-06

КЛЮЧИ АВТОМОБИЛЯ Шевроле Нива

Автомобили выпуска до 2009 года комплектовались двумя ключами, каждым из которых можно отпереть замки дверей и включить зажигание.

 Если автомобиль оснащен электронной противоугонной системой, в головку каждого ключа встроен транспондер – электронный ключ, индивидуальный код которого занесен в память электронного блока (иммобилизатора) противоугонной системы. Иммобилизатор считывает код ключа при попытке пуска двигателя и блокирует возможность пуска, если не смог прочитать индивидуальный код ключа (пуск посторонним ключом или замыканием клемм замка зажигания «напрямую»).

Рабочим ключом 1 (с полностью черной головкой) отключают режим охраны системы, и им рекомендуется пользоваться для повседневных поездок. Обучающий ключ 2 (с красной вставкой) помимо функции снятия с охраны имеет дополнительно функцию активизации противоугонной системы в начале эксплуатации автомобиля и функцию обучения новых рабочих ключей.

При необходимости замены неисправной противоугонной системы или контроллера системы управления двигателем при помощи обучающего ключа восстанавливают работоспособность системы.

Автомобили выпуска после 2009 года комплектуются ключами нового образца с встроенным пультом дистанционного управления.

Сохраните бирку: в случае утери ключей по их номеру на заводе-изготовителе можно заказать новые ключи, чтобы не менять замки.

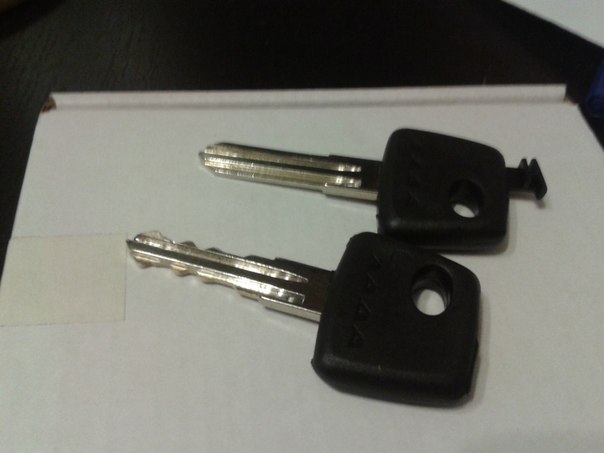

Так выглядит комплект ключей автомобиля выпуска до марта 2009 года: 1 – рабочий ключ; 2 – обучающий ключ; 3 –бирка.
Номер серии ключей нанесен на бирке 3. Сняв бирку с кольца, вы можете сохранить секретность номера ключей.
С помощью обучающего ключа можно обучить еще два рабочих ключа.

Не носите обучающий ключ в одной связке с рабочим, а храните отдельно. Его нужно использовать только при утере рабочего ключа. Кроме того, если в связке находятся оба ключа, иммобилизатор может неправильно считывать секретный код, что не позволит пустить двигатель.

Обзор штатной сигнализации Нива Шевроле

Надежность, повышенная проходимость – главные козыри автомобиля Шевроле Нива. Адаптация к дорогам России обеспечила машине популярность у населения РФ. Модель не обделена вниманием и авто угонщиков. Автопроизводитель комплектует изделие штатной системой безопасности, включающей штатную двухстороннюю сигнализацию с режимом иммобилайзера. В рассматриваемой статье будет проведен обзор штатного иммобилайзера Шевроле Нива на предмет его роли в обеспечении сохранности автотранспорта и как его можно отключить в случае необходимости.

Особенности работы штатного иммобилайзера Нива Шевроле

Вникая в суть принципов функционирования штатной противоугонной системы, установленной на рассматриваемой модели, констатируется простота действия. Мотор запускается после получения команды с ЭБУ транспортного средства. В это время происходит инициализация ключа-брелока блоком управления, запуск разрешается. Ключ-метка должен находиться в зоне покрытия ЭБУ.

Штатный иммобилайзер Niva предназначен для противодействия злоумышленникам, целью которых является угон машины. Принцип работы устройства также заключается в управлении блокировкой работы двигателя. Попытка доступа к транспортному средству, его угон будут блокированы. Настройка штатного иммобилайзера выполнена таким образом, что в определенный момент времени отключается насос, нагнетающий в систему топливо, в мотор не подается воздух. Машина обездвиживается, действия злоумышленников по угону затрудняются.

Блокировка движения машины реализуется двумя способами, имеющие различную скорость блокирования:

1. Штатный иммобилайзер подает мгновенные сигналы. Двигатель автомобиля Шевроле Нивы блокируется при попытке запуска ключом отличным от оригинала. Автомобиль обездвиживается.
2. По второму варианту машина заводится, начинает движение, но через некоторое время мотор блокируется и глохнет. Остановка на оживленной дороге вынуждает вора ретироваться.

Теперь разберемся, как же Шевроле Нива распознает владельца, сигнализация не препятствуют запуску мотора. В этой модели существует 2 способа распознавания:

1. Один из них относится к контактному. Суть его состоит в том, что определяется правильность ключа-брелока, вставляемого в замок зажигания. Для Шевроле Нивы сконструировано множество замков, в различных исполнениях, то подобрать искомый ключ очень сложно.
2. Второй вариант относится к бесконтактному способу распознавания. При этом варианте ИММО распознает чип ключа зажигания, подает сигнал ЭБУ, разрешающий выполнить запуск силовой установки. В этом варианте предусмотрена настройка надежного управления распознаванием с дистанции. Для этого иммобилайзер сигнализации оснащается более мощным приемопередатчиком. Шевроле Нива определяет владельца с расстояния 500 – 1 000 м. С удалением владельца автомобиля на значительное расстояние блокировка выполняется в автоматическом режиме. Этот способ подчеркивает надежность управления охранной системой.

К бесконтактной модели иммобилайзера, устанавливаемого с 2004 года на машину Шевроле Нива относится прибор АПС – 6.

Взаимодействие ключей зажигания с штатным иммобилайзером

Автопроизводитель комплектует транспортное средство двумя ключами для запуска мотора. Ключи зажигания имеют разные вставки: один черную; другой красную. Первый ключ считается рабочим, второй обучающим.

Несанкционированный запуск мотора Шевроле Нива блокируется иммобилайзером, когда в СУ двигателем активирована опция против угона. Опция становится активированной после настройки и обучения блокирующего устройства.

Оба ключа-брелока пригодны для пуска мотора автомобиля Шевроле Нива. Но автопроизводитель рекомендует пользовать рабочий по причине:

1. В обучающем ключе хранятся коды системы. При его утере, поломке иммобилайзера потребуется заменить СУ силовым агрегатом. Поэтому рекомендуется этот ключ держать отдельно от рабочего.
2. Обучающий ключ взламывается легче рабочего. Рабочий обладает более высокой криптографической защитой.
3. Информация с обучающего ключа считывается дольше, чем с ключа для повседневной работы. При разряженной аккумуляторной батарее Шевроле Нивы, возникают трудности с запуском двигателя машины.
4. При выключении зажигания ключом с красной вставкой, ИММО автоматически переходит в режим обучения, тем самым дезориентируя автовладельца.

Для повышения надежности управления сигнализацией допускается обучить и настроить запасной рабочий ключ. При утере рабочего ключа нужно очистить память штатного иммобилайзера Шевроле Нивы от данных и обучить другой, используя обучающий ключ. Без обучающего ключа очищение памяти не произойдет, также невозможно обучить другие.

Блоку управления штатного иммобилайзера присущи и другие опции управления:

• Задержка погашения внутреннего освещения;
• Выключаются задние противотуманные огни;
• Подаются сигналы на реле стеклоподъемников.

Также автовладельцу Шевроле Нивы поступают оповещение о не вынутом ключе из замка зажигания. Водитель машины оповещается о не выключенных фарах.

Отключение штатного иммобилайзера Нива Шевроле

Бесперебойная работа штатной сигнализации с режимом иммобилайзера является благом для владельца автомобиля. Но бывает, что в процессе эксплуатации потребуется отключить блокировочную систему Шевроле Нива. Отключение производится при:

• Отсутствии реакции на посторонний ключ.
• Подозрении на проблемы.
• Обрывах соединительных проводов.
• Желании повысить надежность штатного иммобилайзера заменой на более совершенную модель.
• Желании установить на Шевроле Ниву стандартную автосигнализацию.

Оригинальные и штатные охранные устройства отключаются по одному правилу. Последовательность следующая:

1. При отключении целесообразно применение спец. перемычки. С отключенным питанием восстановится обмен данными между электронным блоком управления и разъемом для диагностики.
2. Практикуется отключение штатного иммобилайзера более сложным способом. Обрезаются провода, система запитывается вручную, снижается надежность, усложняется дальнейшая настройка. Операцию должен выполнять квалифицированный специалист.
3. Чистка памяти устройства на автомобиле Шевроле Ниве требует отключения его от питания, с дальнейшей установкой перемычки между контактами «9» и «18» разъема для диагностики.
4. Определяется тип ЭБУ на машине. Часто применяется модель Bosch M1.5.4.
5. Меняется штатный чип на специальный с прошивкой, обеспечивающий очистку памяти управления ИММО.
6. Включается зажигание на непродолжительный период, память очищается и перепрошивается.

На некоторых моделях автомобиля Niva устанавливаются контроллеры VS.1 или Январь 5.1.х. В этих случаях требуется перепаять микросхемы, удалить физически память, применить не штатное ПО.

На авто с контроллером Bosch MP7.0H для выключения иммобилайзера на Шевроле Нива полностью выпаивается микросхема. Выполняется отдельная ее прошивка на нужные параметры.

Наличие рассматриваемого охранного устройства на транспортном средстве вселяет уверенность владельцу в его сохранности. Иногда необходимо его отключить. Учитывая сложность электронной системы, для отключения потребуются специальные знания, оборудование, приборы, программное обеспечение. Из сказанного следует, что настройку, обслуживание иммобилайзеров Шевроле Нивы необходимо проводить в специализированных центрах.

где он находится, в каких случая необходимо отключение и как это сделать своими руками

Автор:Виктор

Причины неисправности иммо могут быть связаны как с работой брелка, так и со сбоями в программном обеспечении блока. Если устранение неполадок не помогает, то отключить иммобилайзер на Шевроле Нива самому можно двумя способами: перемычкой или с помощью кода.

Содержание

Открытьполное содержание

[ Скрыть]

Где находится иммобилайзер на Шевроле Нива

Если устройство блокировки ставится на транспортное средство штатно при производстве машины, то оно располагается под пластмассовым тоннелем центральной консоли. Искать модуль необходимо в области правой ноги водителя.

В последних моделях Нива Шевроле монтаж блока иммобилайзера осуществлялся не в пластиковом тоннеле, а на рулевой колонке.

Расположение блока иммо под панелью

Модуль блокиратора ДВС рядом с рулевой колонкой

Поиск и решение проблем работы иммобилайзера

Симптомы неполадок в работе иммо на Шевроле Нива обычно следующие:

1. На панели приборов горит индикатор Чек Энджин или значок иммобилайзера.
2. Ключ, установленный в замок, не позволяет заводить силовой агрегат машины. Двигатель не заводится и коленчатый вал не крутит. Иногда такие неполадки можно расценить как неисправность стартера или аккумуляторной батареи.

Индикатор на приборной панели может загораться по разным причинам, в том числе при неисправности самой лампочки.

Причины неисправностей

Основные причины проблемы:

1. Разряд источника питания в брелке управления блокиратором.
2. Повреждение метки в ключе. Из-за этого микропроцессорный модуль управления не может идентифицировать автовладельца.
3. Неисправности механического плана — повреждения самого ключа или управляющего блока системы. Возможно окисление контактов либо появление на них дефектов. Если блок управления подвергается воздействию влаги, его могло залить.
4. Неисправности электрической составляющей. Имеются в виду провода, использующиеся для подключения блокиратора — они могут быть повреждены.
5. Программные неисправности блока управления.

Пользователь Александр Захаров показал один из признаков неисправности в работе блокирующего устройства двигателя Нивы.

Как исправить?

Процедура устранения неисправностей и ремонта устройства, позволяющего блокировать ДВС, своими руками, состоит в следующем:

1. Производится проверка работы источника питания в ключе. Если батарейка разрядилась, ее необходимо поменять на новую.
2. Если замена источника питания не помогла, необходимо проверить целостность метки в ключе. Если она повреждена, исправить самостоятельно это не получится. Придется делать дубликат ключа.
3. Выполняется диагностика блока управления иммобилайзером. Проверяется его целостность, контактные элементы. Если последние повреждены либо окислены, то они подлежат замене или очистке. В случае когда причина неисправности заключается в воздействии влаги на модуль, единственным вариантом устранения проблемы может быть его просушка. Для этого модуль необходимо разобрать, а саму плату положить в теплое и сухое место.
4. Неполадки в работе проводки диагностируются визуально или с применением тестера. Последний вариант более предпочтительный, поскольку он точный. Если визуальная диагностика не дала результатов, необходимо прозвонить мультиметром все проводники, чтобы определить поврежденный. Оборванные кабели, а также провода с износившейся изоляцией подлежат замене.
5. Неполадки программного характера модуля управления могут быть решены только путем перепрошивки устройства. Выполнить эту задачу в домашних условиях самостоятельно очень проблематично, рекомендуем обратиться к специалистам.

Отключение иммобилайзера в Шевроле Нива

Нюансы способов отключения:

1. Чтобы отключить иммо первым способом нужно подготовить проволочную перемычку. После отключения устройства ее наличие позволит возобновить обмен данными между микропроцессорным модулем силового агрегата и диагностической колодкой.
2. Кодовое отключение иммо на Нива Шевроле возможно при условии, что автовладельцу известен пароль.

Перемычкой

Отключить иммобилайзер на Шевроле Нива самому можно так:

1. Чтобы выключить блокиратор, необходимо обрезать провода и запитать их самостоятельно. Этот способ довольно сложный в плане исполнения. Если в будущем понадобится диагностическая колодка, возобновить ее будет сложнее.
2. Чтобы очистить память блокирующего устройства, его надо отключить от электроцепи питания. Затем производится монтаж перемычки в контактные элементы 9 и 18.
3. Затем выполнить смену заводского чипа на специальный. Его необходимо заранее перепрошить и установить программное обеспечение для удаления памяти иммо.
4. Ключ вставить в замок, выполнить запуск зажигания на несколько секунд. Блок управления иммобилайзером должен автоматически произвести очистку памяти и перепрошиться.

Канал «Гефест» рассказал об отключении иммобилайзера в автомобилях Нива Шевроле.

Кодовое отключение

Процедура деактивации иммо выполняется так:

1. Подготавливается комплект ключей для замка зажигания. Он включает в себя рабочий и обучающий элементы. Первый имеет полностью черную головку, а второй оснащается красной вставкой.
2. Закрываются все двери транспортного средства. Обучающий ключ устанавливается в замок. Производится активация и отключение зажигания. Диодная лампочка состояния системы должна моргать учащенно.
3. При мигании диода, на протяжении шести секунд, извлекается обучающий ключ из замка, устанавливается в него рабочий элемент и активируется зажигание. Биппер управляющего модуля блокиратора ДВС должен издать тройной звуковой сигнал.
4. С активированным зажиганием надо подождать, пока биппер не издаст двойной сигнал. Затем производится отключение системы.
5. Затем зуммер должен издать тройной звуковой импульс. С активированным зажиганием надо подождать, пока раздастся еще один двойной сигнал.
6. Производится отключение зажигания. Пока обучающий ключ установлен в замке, надо дождаться одиночного сигнала. Диодная лампочка состояния блокиратора будет моргать с высокой учащенностью.
7. Выполняется активация зажигания с использованием обучающего ключа. Это надо успеть сделать, пока моргает диодный индикатор. На приборной панели автомобиля загорится значок Чек Энджин. Затем нужно выждать одну минуту, пока этот индикатор не погаснет.
8. Следующим этапом будет ввод кодового пароля, который включает в себя цифры от 1 до 9. Для каждого значения нажимается до упора педаль газа и удерживается на протяжении трех секунд, но не больше. Число нажатий соответствует цифре пароля, при правильном вводе будет загораться индикатор Чек Энджин.
9. Если лампочка на приборной панели не гаснет через пять секунд, это говорит о неверном вводе цифры. В случае когда индикатор мигает слишком быстро, это свидетельствует об ошибке при вводе кода. Необходимо произвести отключение системы зажигания и повторно ввести пароль.
10. Чтобы покинуть режим ввода пароля, производится выключение зажигания.

Что делать, если не получается отключить иммобилайзер и авто не заводится?

Если на контрольном щитке моргает или горит индикатор иммобилайзера, но ДВС не запускается, то блокиратор неисправен. Можно попробовать извлечь его из посадочного места и очистить память энергонезависимого блока. Процедура выполняется с использованием ПАК-загрузчика, для этого предварительно необходимо разобрать блок управления иммобилайзером.

 Загрузка …

Видео «Отключение иммо в автомобиле Нива Шевроле»

Пользователь Великий Чиптюнер подробно рассказал о выполнении очистки памяти блока управления Бош и самостоятельном выключении блокиратора ДВС.
